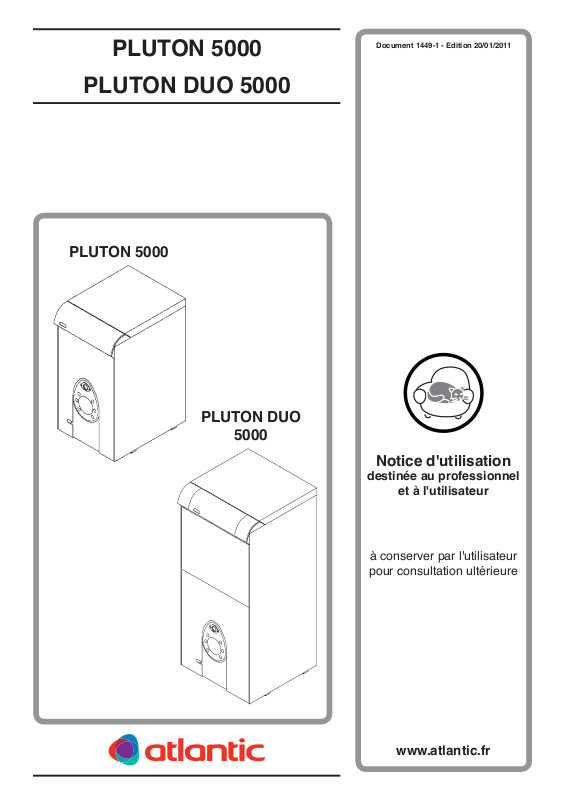

PLUTON 5000
PLUTON DUO 5000
PLUTON 5000
Document 1449-1 - Edition 20/01/2011
PLUTON DUO
5000
Notice d'utilisation
destinée au professionnel
et à l'utilisateur
à conserver par l'utilisateur
pour consultation ultérieure
www.atlantic.fr
2
2
3
Cher Client,
Ce document vous aidera à vous familiariser et utiliser votre appareil, au mieux de ses performances, pour votre confort et votre sécurité. Il fait partie intégrante de la chaudière et doit donc être
conservé avec soin et être toujours disponible à portée de l’appareil, même en cas de cession à un
autre propriétaire ou utilisateur.
CONFORMITÉ
Les chaudières ATLANTIC PLUTON sont conformes à la Directive Rendements 92/42/CEE.
Lorsqu'elles sont associées à un brûleur gaz à air soufflé, avec marquage CE,
elles répondent également à la Directive Gaz 90/396/CEE et aux parties applicables
de la Directive Compatibilité Electromagnétique 89/336/CEE et Basse Tension 73/23/CEE.
GAMME
MODÈLE CODE
PLUTON 5024 026638
PLUTON 5032 026639
PLUTON 5040 026640
PLUTON DUO 5032 026641
0694
3
4
RECOMMANDATIONS
Avertissements généraux p. 5
Règles fondamentales de sécurité p. 5
INSTRUCTIONS UTILISATEUR
Tableau de commande p. 6
Mise en service p. 8
Sécurité chaudière et brûleur p. 9
Arrêt de la chaudière et du brûleur p. 9
Vidange de la chaudière p. 10
Contrôles réguliers p. 10
Entretien p. 10
CONDITIONS DE GARANTIE
Conditions de garantie p. 11
SOMMAIRE
Certaines parties du livret contiennent les symboles
suivants:
b ATTENTION = pour les actions qui nécessitent
un soin particulier et une préparation appropriée
a INTERDIT = pour les actions qui NE DOIVENT
EN AUCUN CAS être exécutées.
SOMMAIRE
4
5
AVERTISSEMENTS GÉNÉRAUX
Ne pas oublier que l'utilisation de produits qui emploient des combustibles, de l'énergie électrique et de l'eau implique
le respect de certaines règles fondamentales de sécurité telles celles qui suivent:
a
Il est interdit de laisser des
enfants ou des personnes
handicapées non assistées utiliser la chaudière.
a
Il est interdit d'actionner des
dispositifs ou des appareils
électriques tels qu'interrupteurs,
électroménagers, etc. si on sent une odeur de combustible ou d'imbrûlés. Dans ce cas:
- aérer la pièce en ouvrant portes et fenêtres;
- fermer le dispositif d'arrêt du combustible;
- faire intervenir sans retard des professionnels qualifiés
.
a
Il est interdit d'effectuer une quelconque opération
technique ou de nettoyage avant d'avoir débranché
la chaudière du réseau d'alimentation électrique en
mettant l'interrupteur général de l'installation et le
sélecteur de fonction de l'appareil sur (0) "arrêt".
a
Il est interdit de tirer, de débrancher ou de tordre
les cordons électriques sortant de la chaudière,
même si celle-ci est débranchée du réseau d'alimentation électrique.
a
Il est interdit de boucher ou de réduire les dimensions des ouvertures d'aération du local d'installation. Les ouvertures d'aération sont indispensables
pour une bonne combustion.
a
Il est interdit de laisser des récipients et des substances inflammables dans le local où l a
chaudière est installée.
a
Il est interdit de toucher la
chaudière si on est pieds
nus ou mouillé sur certaines
parties du corps.
a
Il est interdit d'éteindre la chaudière si la température extérieure
peut descendre au-dessous de ZÉRO
(risque de gel).
RÈGLES FONDAMENTALES DE SÉCURITÉ
b
Cette notice ainsi que celle destinée au
professionnel font partie intégrante de la chaudière
ATLANTIC PLUTON
conservées avec soin et TOUJOURS accompagner
la chaudière, même en cas de cession à un autre
propriétaire ou utilisateur ou de transfert sur une
autre installation. Si ces notices ont été abîmées
ou perdues, en demander d’autres exemplaires au
Service d’Assistance Technique
proche.
b
L’installation de la
chaudière, ainsi que
toute autre intervention
d’assistance et d’entretien,
doivent être exécutées par
un professionnel qualifié.
b
En cas de fuites d’eau, débrancher
la chaudière du réseau d’alimentation électrique,
fermer l’alimentation hydraulique et faire appel
le plus rapidement possible à un professionnel
qualifié.
et doivent par conséquent être
ATLANTIC le plus
b
Vérifier périodiquement que
la pression de service de
l’installation hydraulique
n’est pas descendue
au-dessous de la valeur de
1 bar. Dans le cas contraire,
contacter un professionnel
qualifié.
b
La non-utilisation de la chaudière pendant une
longue période implique la réalisation des opérations
suivantes:
- mettre l’interrupteur général de l’installation sur "arrêt"
- fermer les robinets du combustible et de l’eau de
l’installation de chauffage
- vidanger l’installation de chauffage s’il y a un risque
de gel.
b
La chaudière ne doit être destinée qu’à l’utilisation
prévue par ATLANTIC pour laquelle elle a été
spécialement réalisée. ATLANTIC décline toute
responsabilité contractuelle et extracontractuelle
en cas de dommages causés à des personnes,
des animaux ou des biens et dus à des erreurs
d’installation, de réglage, d’entretien ou à une
utilisation anormale.
RECOMMANDATIONS
5
6
PLUTON 5024 - 5032 - 5040
1
TABLEAU DE COMMANDE
2
60
40
80
20
100
0
120
3
4
5
1 - Sélecteur de fonctions
0 Eteint
I Allumé (mode été avec régulation RS 3100)
II Allumé (mode hiver avec régulation RS 3100)
III Mode automatique (actif uniquement avec régulateur)
6
7
2 - Thermomètre de chaudière
Il indique la température de l'eau de chauffage.
3 -
Thermostat de chaudière
Il permet de régler la valeur de température de l'eau de chauffage.
4 - Voyant alimentation électrique (vert)
Le voyant s'allume pour indiquer la présence d'alimentation électrique.
5 - Signalisation mise en sécurité brûleur (rouge)
Le voyant s’allume pour indiquer une mise en sécurité du brûleur.
6 - Emplacement pour régulateur optionnel
7 -
Réarmement manuel thermostat de sécurité chaudière
Il permet de réactiver la chaudière après l'intervention du thermostat de sécurité.
Le réarmement est accessible après dévissage du bouchon de protection.
6
INSTRUCTIONS UTILISATEUR
7
PLUTON DUO 5032
1
2
60
40
80
20
100
0
120
3
4
5
1 - Sélecteur de fonctions
0 Eteint
I Allumé
II Allumé
III Mode automatique (actif uniquement avec régulateur)
6
60
40
80
20
100
0
120
7
8
9
10
2 - Thermomètre de chaudière
Il indique la température de l'eau de chauffage.
3 -
Thermostat de chaudière
Il permet de régler la valeur de température de l'eau de chauffage.
4 - Voyant alimentation électrique (vert)
Le voyant s'allume pour indiquer la présence d'alimentation électrique.
5 - Signalisation mise en sécurité brûleur (rouge)
Le voyant s’allume pour indiquer une mise en sécurité du brûleur.
6 - Sélecteur (I) Eté / (II) Hiver
En été, la chaudière fonctionnera uniquement pour réchauffer le ballon sanitaire.
En hiver, la chaudière assurera le chauffage de l'installation et du ballon sanitaire.
7 -
Thermomètre ballon sanitaire
Il indique la température de l'eau sanitaire.
8 -
Réarmement manuel thermostat de sécurité chaudière
Il permet de réactiver la chaudière après l'intervention du thermostat de sécurité.
Le réarmement est accessible après dévissage du bouchon de protection.
9 -
Thermostat ballon sanitaire
Il permet de régler la température de l'eau sanitaire.
10 - Emplacement pour régulateur optionnel
INSTRUCTIONS UTILISATEUR
7
8
MISE EN SERVICE
20
40
60
80
100
0
120
20
40
60
80
100
0
120
20
40
60
80
100
0
120
Le premier allumage de la chaudière doit être effectué avec le professionnel qualifié qui fournira toutes les informations
nécessaires au bon fonctionnement de l’appareil. Par la suite, au cas où il serait nécessaire de remettre l’appareil en
service, suivre attentivement les opérations décrites ci-après.
- Vérifier que les robinets d'arrêt du combustible et de
l'installation hydraulique sont ouverts
- Vérifier que la pression du circuit hydraulique, à froid,
est toujours supérieure à 1 bar et inférieure à la limite
maximum prévue pour la chaudière. Dans le cas contraire, contacter le professionnel qualifié.
3
2
4
1
5
6
0
- Régler le thermostat d’ambiance (si installé) à la
température désirée
- Positionner l'interrupteur général de l'installation sur
“allumé”
- Positionner le thermostat de chaudière et le thermostat
ballon (pour les modèles PLUTON DUO) environ à la
moitié du secteur identifié avec trois traits
L’augmentation du nombre de traits correspond à une
augmentation de la température :
- thermostat de chaudière : mini de l’ordre de 33 °C maxi de l’ordre de 82 °C
- thermostat ballon : mini de 0 °C - maxi de l’ordre de
70 °C
- Positionner le sélecteur de fonction sur (I) “allumé” et
vérifier l'allumage du voyant vert.
La chaudière effectuera la phase de mise en marche et
fonctionnera jusqu'à ce que la température réglée soit
atteinte.
8
INSTRUCTIONS UTILISATEUR
9
SÉCURITÉ CHAUDIÈRE ET BRULEUR
20
40
60
80
100
0
120
20
40
60
80
100
0
120
Lorsque la température dans le corps de chauffe dépasse 110 °C, la chaudière est stoppée par son dispositif de
sécurité de surchauffe.
Dévisser le bouchon du tableau de commande et réarmer lorsque la température de l’eau sera redevenue
normale. Si l’incident devait se reproduire, prévenir le
professionnel qualifié.
Lorsque les voyants rouges du brûleur et du tableau de
commande sont allumés, le brûleur reste bloqué par son
dispositif de sécurité. Appuyer sur le bouton/voyant du
brûleur pour réarmer le brûleur.
ARRÊT DE LA CHAUDIÈRE ET DU BRULEUR
En cas d’arrêt de courte durée, positionner le sélecteur
de fonction sur (0) “éteint” et vérifier l'extinction du
voyant vert.
Si l’incident se reproduit, vérifier :
- que la vanne d’alimentation fioul est ouverte
- le niveau de fioul dans la citerne ; s’il est normal, nettoyer le filtre d’alimentation.
Si le brûleur ne se met toujours pas en route après plusieurs réarmements, prévenir le professionnel qualifié.
En cas d’arrêt prolongé, positionner l'interrupteur général
de l'installation sur “éteint”
Lorsqu’il y a risque de gel :
- Vidanger la chaudière et l’installation
- Positionner le thermostat de chaudière à la moitié du
secteur identifié avec un trait
- Régler le thermostat d’ambiance sur hors gel ou à une
valeur d’environ 10°C.
INSTRUCTIONS UTILISATEUR
9
10
VIDANGE DE LA CHAUDIÈRE
Pour vidanger complètement la chaudière et l’installation hydraulique :
- Ouvrir le robinet de vidange de la chaudière
- Ouvrir les purgeurs placés au point le plus haut de
l’installation.
CONTRÔLES RÉGULIERS
Aucun dégagement de fumée de la chaudière et de la
cheminée ne doit apparaître dans le local chaudière lors
du fonctionnement du brûleur.
La consommation de fioul et l’état de la citerne doivent
être surveillés afin de pouvoir déceler immédiatement
une fuite éventuelle.
Tous les trois mois, nettoyer le filtre placé sur l’alimentation en fioul du brûleur.
En cas d’incident anormal, couper l’alimentation électrique générale ainsi que la vanne d’alimentation en fioul
et faire appel à votre professionnel qualifié.
ENTRETIEN
Les opérations d’entretien doivent être effectuées régulièrement afin d’assurer le fonctionnement en toute
sécurité de l’appareil.
La chaudière et le brûleur doivent être nettoyés et contrôlés 1 ou 2 fois par an selon les conditions d’utilisation.
Ces opérations doivent être effectuées par un spécialiste qui contrôlera aussi les dispositifs de sécurité de la
chaudière et de l’installation.
Il est possible de nettoyer l'habillage extérieur de la
chaudière en utilisant des chiffons imbibés d'eau et
savon.
En cas de taches tenaces, mouiller le chiffon avec un
mélange à 50% d'eau et alcool dénaturé ou avec des
produits spécifiques.
Une fois le nettoyage terminé, essuyer la chaudière
avec soin.
a
Ne pas utiliser de produits abrasifs, essence ou trichloréthylène
a
Toute opération de nettoyage est interdite avant d'avoir déconnecté la chaudière du réseau d'alimentation électrique en positionnant l'interrupteur général
de l'installation et le sélecteur de fonction du tableau de commande sur “éteint”.
10
INSTRUCTIONS UTILISATEUR
11
CONDITIONS DE GARANTIE
CONDITIONS DE GARANTIE
GARANTIE CONTRACTUELLE
Les présentes dispositions ne sont pas exclusives du bénéfice, au profit de l’acheteur du matériel, des conditions de
la garantie légale qui s’applique dans le pays où a été acheté le matériel.
Nos appareils sont garantis 2 ans contre tout défaut ou vice de matière et de fabrication. Cette garantie porte sur le
remplacement, des pièces reconnues défectueuses d’origine par notre service “Contrôle-Garantie”, port et main d’oeuvre à la charge de l’utilisateur.
Certaines pièces ou composants d’appareils bénéficient d’une garantie de durée supérieure :
- ballon en acier inoxydable, ballon émaillé : 5 ans
- corps de chauffe en fonte ou en acier des chaudières : 3 ans
VALIDITÉ DE LA GARANTIE
La validité de la garantie est conditionnée, à l’installation et à la mise au point de l’appareil par un installateur professionnel, et à l’utilisation et l’entretien réalisés conformément aux instructions précisées dans nos notices.
EXCLUSION DE LA GARANTIE
Ne sont pas couverts par la garantie :
- les voyants lumineux, les fusibles, les pièces en fonte en contact direct avec les braises des appareils à combusti-
ble solide, les briques réfractaires, les verres.
- les détériorations de pièces provenant d’éléments extérieurs à l’appareil (refoulement de cheminée, humidité,
dépression non conforme, chocs thermiques, effet d’orage, etc.).
- les dégradations des composants électriques résultant de branchement sur secteur dont la tension mesurée à l’en-
trée de l’appareil serait inférieure ou supérieure de 10% de la tension nominale de 230V.
La garantie de l’appareil serait exclue en cas d’utilisation de l’appareil avec un combustible non recommandé.
La garantie du corps de chauffe (acier ou fonte) de la chaudière serait exclue en cas d’implantation de l’appareil en
ambiance chlorée (salon de coiffure, laverie, etc.).
Aucune indemnité ne peut nous être demandée à titre de dommages et intérêts pour quelque cause que ce soit.
Dans un souci constant d’amélioration de nos matériels, toute modification jugée utile par nos services techniques et
commerciaux, peut intervenir sans préavis.
Les spécifications, dimensions et renseignements portés sur nos documents, ne sont qu’indicatifs et n’engagent nullement notre Société.
CONDITIONS DE GARANTIE
11
Cachet du professionnel:
Date de la mise en service:
Cod. 1449-1 (20033114 - Rev. 0 01/11)
Cet appareil est identifi é par ce symbole. Il signifi e que tous les produits
électriques et électroniques doivent être impérativement séparés des
déchets ménagers.
Un circuit spécifi que de récupération pour ce type de produits est mis en
place dans les pays de l’Union Européenne (en fonction des règlements
nationaux de chaque état membre).
N’essayez pas de démonter ce produit vous-même. Cela peut avoir des
effets nocifs sur votre santé et sur l’environnement.
Pour son recyclage, cet appareil doit être pris en charge par un service
spécialisé et ne doit être en aucun cas jeté avec les ordures ménagères,
avec les encombrants ou dans une décharge.
Veuillez contacter votre installateur ou le représentant local pour plus
d’informations.
RC Dunkerque - Siren 440 555 886
Matèriel sujet à modifi cations sans préavis - Document non contractuel
Loading...
