Page 1

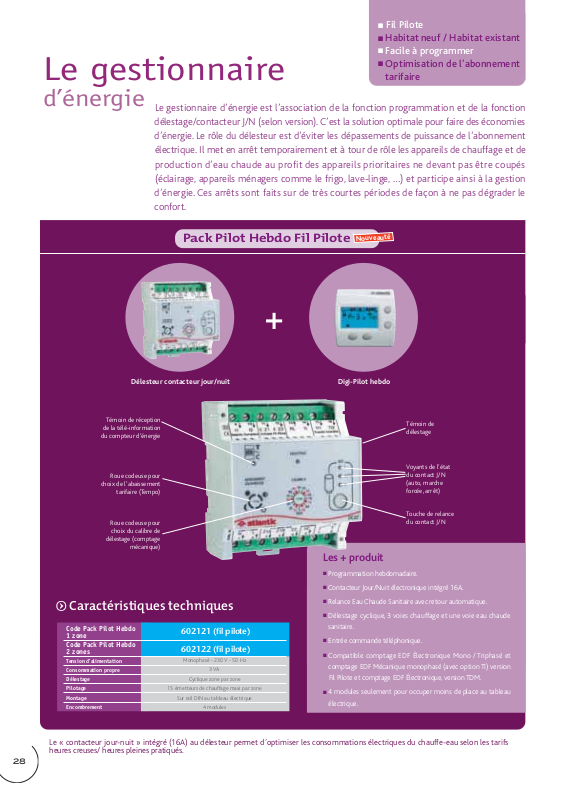

Le gestionnaire
■
Fil Pilote
■
Habitat neuf / Habitat existant
■
Facile à programmer
■
Optimisation de l’abonnement
tarifaire
d’énergie
Le gestionnaire d’énergie est l’association de la fonction programmation et de la fonction
délestage/contacteur J/N (selon version). C’est la solution optimale pour faire des économies
d’énergie. Le rôle du délesteur est d’éviter les dépassements de puissance de l’abonnement
électrique. Il met en arrêt temporairement et à tour de rôle les appareils de chauffage et de
production d’eau chaude au profit
des appareils prioritaires ne devant pas être coupés
(éclairage, appareils ménagers comme le frigo, lave-linge, …) et participe ainsi à la gestion
d’énergie. Ces arrêts sont faits sur de très courtes périodes de façon à ne pas dégrader le
confort.
Pack Pilot Hebdo Fil Pilote
Nouveauté
+
Délesteur contacteur jour/nuit
Témoin de réception
de la télé-information
du compteur d’énergie
Roue codeuse pour
choix de l’abaissement
tarifaire (Tempo)
Roue codeuse pour
choix du calibre de
délestage (comptage
mécanique)
q Caractéristiques techniques
Code Pack Pilot Hebdo
1 zone
Code Pack Pilot Hebdo
2 zones
Tension d’alimentation
Consommation propre
Délestage
Pilotage
Montage
Encombrement
602121 (fil pilote)
602122 (fil pilote)
Monophasé - 230 V - 50 Hz
3 VA
Cyclique zone par zone
15 émetteurs de chauffage maxi par zone
Sur rail DIN au tableau électrique
4 modules
Digi-Pilot hebdo
Témoin de
délestage
Voyants de l’état
du contact J/N
(auto, marche
forcée, arrêt)
Touche de relance
du contact J/N
Les + produit
■
Programmation hebdomadaire.
■
Contacteur Jour/Nuit électronique intégré 16A.
■
Relance Eau Chaude Sanitaire avec retour automatique.
■
Délestage cyclique, 3 voies chauffage et une voie eau chaude
sanitaire.
■
Entrée commande téléphonique.
■
Compatible comptage EDF Électronique Mono / Triphasé et
comptage EDF Mécanique monophasé (avec option TI) version
Fil Pilote et comptage EDF Électronique, version TDM .
■
4 modules seulement pour occuper moins de place au tableau
électrique.
28
Le « contacteur jour-nuit » intégré (16A) au délesteur permet d’optimiser les consommations électriques du chauffe-eau selon les tarifs
heures creuses/ heures pleines pratiqués.
Page 2
Pack Pilot Plus
Pack Pilot
+
Délesteur
contacteur jour/nuit
Témoin de réception
de la télé-information
du compteur d’énergie
Roue codeuse pour choix
de l’abaissement tarifaire
délestage (comptage
(Tempo)
Roue codeuse pour
choix du calibre de
mécanique)
Les + produit
■
Programmation journalière.
■
Contacteur Jour/Nuit électronique intégré 16A.
■
Relance Eau Chaude Sanitaire avec retour automatique.
■
Délestage cyclique, 3 voies chauffage et une voie eau chaude
sanitaire.
■
Entrée commande téléphonique.
■
Compatible comptage EDF Électronique Mono / Triphasé et
comptage EDF Mécanique monophasé (avec option TI) version
Fil Pilote et comptage EDF Électronique, version TDM .
■
4 modules seulement pour occuper moins de place au tableau
électrique.
Digi-Pilot
Témoin de
délestage
Voyants de l’état
du contact J/N
(auto, marche
forcée, arrêt)
Touche de relance
du contact J/N
+
Délesteur Digi-Pilot
Témoin de réception
de la télé-information
du compteur d’énergie
Roue codeuse pour
choix de
l’abaissement
tarifaire (Tempo)
Les + produit
■
Délestage sur 3 voies chauffage.
■
Compatible comptage EDF électronique monophasé.
■
Option tarifaire TEMPO.
Témoin de
délestage
gestionnaire d’energie
q Caractéristiques techniques
Code Pack Pilot Plus
1 zone
Code Pack Pilot Plus
2 zones
Tension d’alimentation
Consommation propre
Délestage
Pilotage
Montage
Encombrement
15 émetteurs de chauffage maxi par zone
602061
602062
Monophasé - 230 V - 50 Hz
3 VA
Cyclique zone par zone
Sur rail DIN au tableau électrique
4 modules
q Caractéristiques techniques
Code Pack Pilot
1 zone
Code Pack Pilot
2 zones
Tension d’alimentation
Consommation propre
Délestage
Pilotage
Montage
Encombrement
15 émetteurs de chauffage maxi par zone
602021
602022
Monophasé - 230 V - 50 Hz
3 VA
Cyclique zone par zone
Sur rail DIN au tableau électrique
4 modules
29
Page 3

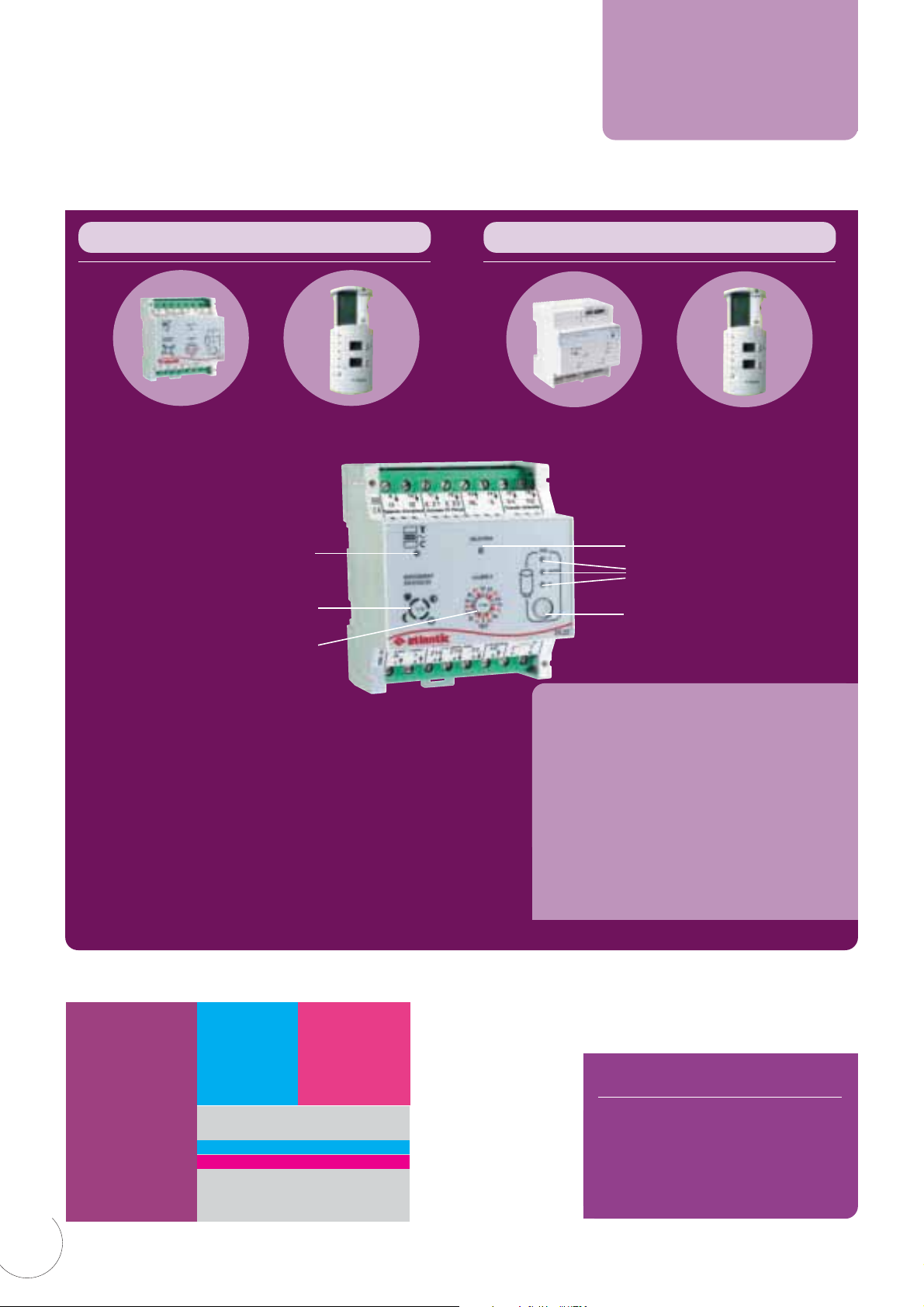

Le gestionnaire
d’énergie
Pack Énergie Fil Pilote Pack Énergie Courant Porteur
■
Fil Pilote / Courant Porteur
■
Habitat neuf / Habitat existant
■
Facile à programmer
■
Optimisation de l’abonnement
tarifaire
+
Délesteur
contacteur jour/nuit
Témoin de réception
de la télé-information
du compteur d’énergie
Roue codeuse pour choix
de l’abaissement tarifaire (Tempo)
Roue codeuse pour choix
du calibre de délestage
(comptage mécanique)
Le « contacteur jour-nuit » intégré (16A) au
délesteur permet d’optimiser les consommations
électriques du chauffe-eau selon les tarifs heures
creuses/ heures pleines pratiqués.
Kit Boîtier Mural
+
Délesteur
jour/nuit
Témoin de délestage
Voyants de l’état
du contact J/N (auto,
marche forcée, arrêt)
Touche de relance
du contact J/N
Les + produit
■
Contacteur Jour/Nuit électronique intégré 16A.
■
Relance Eau Chaude Sanitaire avec retour automatique.
■
Délestage cyclique, 3 voies chauffage et une voie eau chaude
sanitaire.
■
Entrée commande téléphonique.
■
Compatible comptage EDF Électronique Mono / Triphasé
et comptage EDF Mécanique monophasé (avec option TI)
version Fil Pilote, comptage EDF Électronique, version TDM .
■
4 modules seulement pour occuper moins de place au tableau
électrique.
Kit Boîtier Mural
30
q Caractéristiques techniques
FIL PILOTE COURANT PORTEUR
Code Pack Energie
1 zone
Code Pack Energie
2 zones
Tension d’alimentation Monophasé - 230 V - 50 Hz
Consommation propre 3 VA
Délestage
Pilotage 15 émetteurs de chauffage maxi par zone
Montage Sur rail DIN au tableau électrique
Encombrement 4 modules
603011 602041
603012 602042
Fil Pilote : Cyclique zone par zone
TDM : Cyclique appareil par appareil
Accessoires Codes
Indicateur de consommation 602023
Transformateur d’intensité 602401
Passerelle Comptage
Mécanique Électronique
Coupleur de phase TDM 602214
602400
Page 4

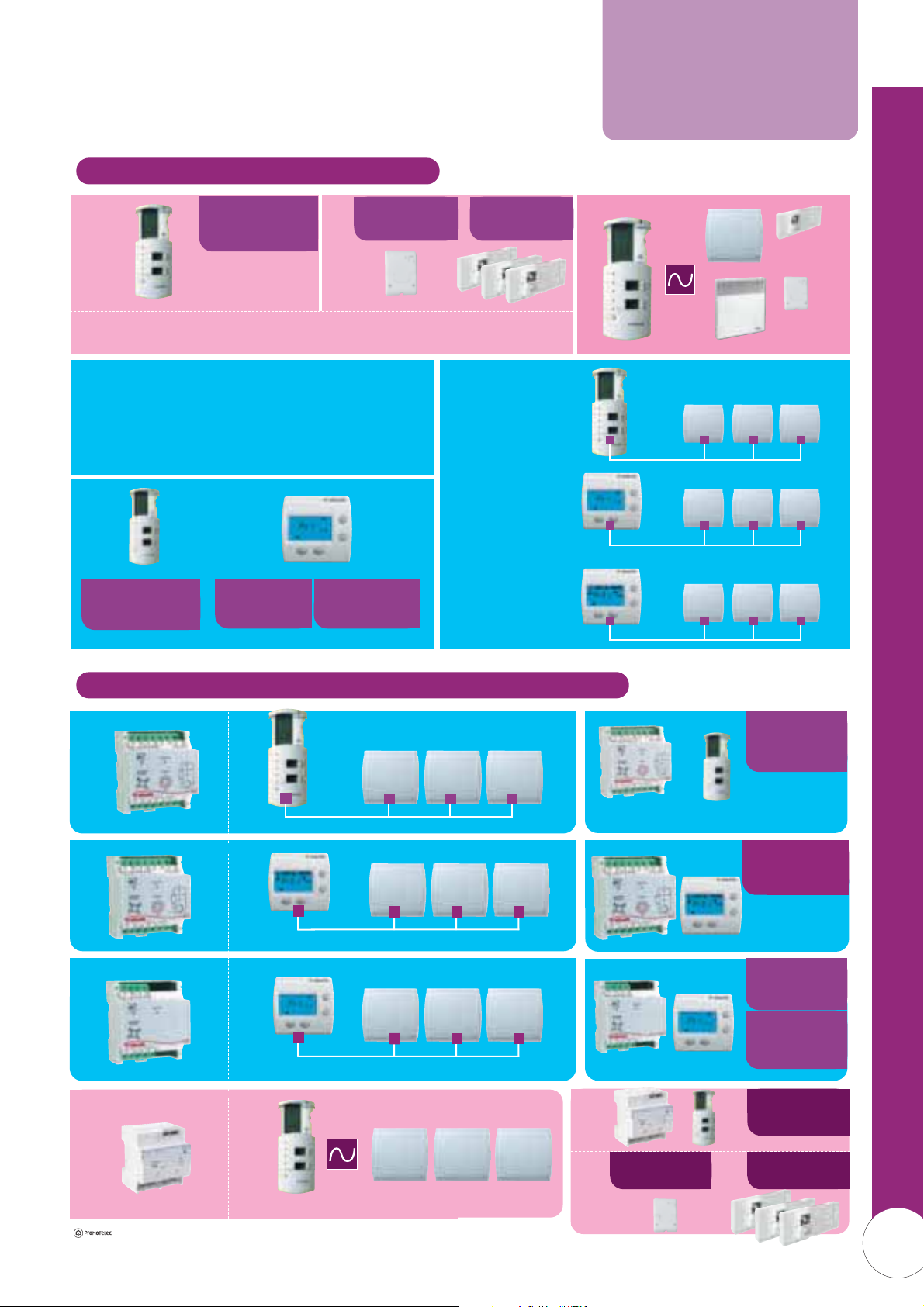

Créer une zone
de chauffage
Programmation centralisée
■
Programmation et gestion
d’énergie :
toutes les configurations
Interface TDM
Code 602211
ÉMISSION
COURANT PORTEURFIL PILOTEFIL PILOTE
Kit Boîtier Mural
2 Zones Code 602216
Sortie de câble
Code 602015
RÉCEPTION
Prévoir un Kit Boîtier Mural (2 zones), et autant d’interfaces ou de sorties de câble
que d’émetteurs de chaleur.
Prévoir un Kit Boîtier Mural (1 ou 2 zones) selon le
KIT BOITIER MURAL
nombre de zones à programmer ou un Digi Pilot (1
ou 2 zones).
DIGI PILOT
DIGI PILOT HEBDO
Kit Boîtier Mural
1 zone Code 602008
2 zones Code 602009
Digi-Pilot
1 zone Code 602031
2 zones Code 602032
Digi-Pilot Hebdo
1 zone Code 602131
2 zones Code 602132
Gestionnaire d’énergie pour 1 ou 2 zones de chauffage
Tableau Electrique
FIL PILOTE
Délesteur contacteur jour/nuit
Tableau Electrique
FIL PILOTECOURANT PORTEUR
Délesteur contacteur jour/nuit
Tableau Electrique
FIL PILOTE
Délesteur
Tableau Électrique
Kit Boîtier Mural
Digi-Pilot Hebdo
Digi-Pilot
Pack Énergie
1 zone Code 603011
2 zones Code 603012
Pack Pilot Hebdo
1 zone Code 602121
2 zones Code 602122
Créer une zone de chauffage
Pack Pilot Plus
1 zone Code 602061
2 zones Code 602062
Pack Pilot
1 zone Code 602021
2 zones Code 602022
Pack Énergie
1 zone Code 602041
2 zones Code 602042
Délesteur contacteur jour/nuit
Kit Boîtier Mural
Pour la programmation embarquée, voir page 25.
Sortie de câble
Code 602015
RÉCEPTION
Interface TDM
Code 602211
31
