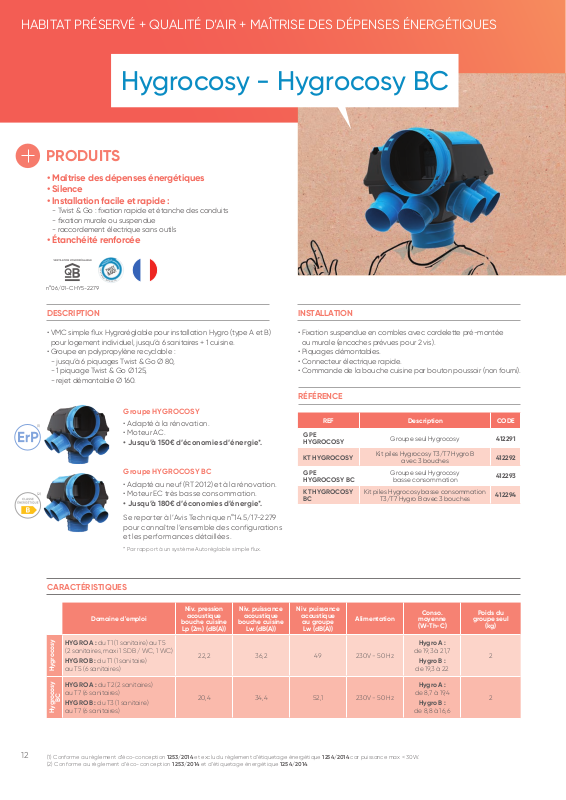

Page 1
HABITAT PRÉSERVÉ + QUALITÉ D’AIR + MAÎTRISE DES DÉPENSES ÉNERGÉTIQUES
Hygrocosy - Hygrocosy BC
PRODUITS
• Maîtrise des dépenses énergétiques
• Silence
• Installation facile et rapide :
- Twist & Go : fixation rapide et étanche des conduits
- fixation murale ou suspendue
- raccordement électrique sans outils
• Étanchéité renforcée
n°0 6/01- CHY 5-2 279
DESCRIPTION
• VMC simple flux Hygroréglable pour installation Hygro (type A et B)
pour logement individuel, jusqu’à 6 sanitaires + 1 cuisine.
• Groupe en polypropylène recyclable :
- jusqu’à 6 piquages Twist & Go Ø 80,
- 1 piquage Twist & Go Ø 125,
- rejet démontable Ø 160.
Groupe HYGROCOSY
(1)
• Adapté à la rénovation.
• Moteur AC.
• Jusqu’à 150€ d’économies d’énergie*.
Groupe HYGROCOSY BC
• Adapté au neuf (RT 2012) et à la rénovation.
(2)
• Moteur EC très basse consommation.
• Jusqu’à 180€ d’économies d’énergie*.
Se reporter à l’Avis Technique n°14.5/17-2279
pour connaître l’ensemble des configurations
et les performances détaillées.
* Par rappo rt à un système A utoréglable s imple flux .
CARACTÉRISTIQUES
INSTALLATION
• Fixation suspendue en combles avec cordelette pré-montée
ou murale (encoches prévues pour 2 vis).
• Piquages démontables.
• Connecteur électrique rapide.
• Commande de la bouche cuisine par bouton poussoir (non fourni).
RÉFÉRENCE
REF Description CODE
GPE
HYGROCOSY
KT HYGROCOSY
GPE
HYGROCOSY BC
KT HYGROCOSY
BC
Groupe seul Hygrocosy
Kit piles Hygrocosy T3/T7 Hygro B
avec 3 bouches
Groupe seul Hygrocosy
basse consommation
Kit piles Hygrocosy basse consommation
T3/T7 Hygro B avec 3 bouches
412291
412292
412293
412294
Niv. pression
Domaine d'emploi
HYGRO A : du T1 (1 sanitaire) au T5
(2 sanitaires, maxi 1 SDB / WC, 1 WC)
HYGRO B : du T1 (1 sanitaire)
au T5 (6 sanitaires)
Hygrocosy
HYGRO A : du T2 (2 sanitaires)
au T7 (6 sanitaires)
BC
HYGRO B : du T3 (1 sanitaire)
au T7 (6 sanitaires)
Hygrocosy
12
(1) Conforme au règlement d’éco-conception 1253/2014 et exclu du règlement d’étiquetage énergétique 1254/2014 car puissance max < 30W.
(2) Conforme au règlement d’éco-conception 1253/2014 et d’étiquetage énergétique 12 54/2014.
acoustique
bouche cuisine
Lp (2m) (dB(A))
22,2 36,2 49 230V - 50 Hz
20,4 34,4 52,1 230V - 50 Hz
Niv. puissance
acoustique
bouche cuisine
Lw (dB(A))
Niv. puissance
acoustique
au groupe
Lw (dB(A))
Alimentation
Conso.
moyenne
(W-Th-C)
Hygro A :
de 19,3 à 21,7
Hygro B :
de 19,3 à 22
Hygro A :
de 8,7 à 19,4
Hygro B :
de 8,8 à 16,6
Poids du
groupe seul
(kg)
2
2
Page 2
J’aime bien
le Rock&Roll...
mais encore plus
le Twist...&Go !
!
RACCORDEMENT AU RÉSEAU
Piquages sanitaires
Libérer la gaine de l’isolant
Libérer la gaine de l’isolant
1/4 de tour pour verrouiller Recouvrir avec l’isolant
Clipser dans le piquage
Clipser dans le piquage
Rejet
Dévisser la bague
Dévisser la bague
1/4 de tour pour verrouiller Recouvrir avec l’isolant
Libérer la gaine
Libérer la gaine
de l’isolant
de l’isolant
CerclerVisser dans la gaine
CerclerVisser dans la gaine
Insérer la bague
Insérer la bague
dans la gaine
dans la gaine
Cercler
Cercler
Clipser dans le piquage 1/4 de tour pour verrouiller Recouvrir avec l’isolant
Clipser dans le piquage 1/4 de tour pour verrouiller Recouvrir avec l’isolant
13
