Atika MHA 2800 User Manual [it]

MHA 2300, 2500, 2800

Originalbetriebsanleitung – Sicherheitshi nwe ise – Ersatztei l e

Original instructions – Safety instructions – Spare parts

Оригинално ръководство за експлоатация

Указания за безопасност – Резервни части

Originální návod k použití – Bezpečnostní pokyny – Náhradní díly

Original brugsanvisning – Sikkerhedshenvisninger – Reservdeler

Alkuperäiset ohjeet – Turvaohjeet – Varao sat

Eredeti használati utasítás – Biztonsági tudnivalók – Pótalkatrészek

Gartenhäcksler

Garden Shredder

Broyeur de végétaux

Notice originale – Consignes de sécurité

Pièces de rechange

Градинска резачка

Zahradní drtič

Kompostkværn

Puutarhasilppurin

Kerti szecskavágó

Seite 1

Page 9

Page 16

Стр. 24

Str 32

Side 39

Side 46

53. oldal

Vrtna sječkalica

Originalne upute za rad – Sigurnosne upute – Rezervni dijelovi

Trituratore

Istruzioni originali – Indicazioni per la sicurezza

Pezzi di ricambio

Kompostkvern

Original brugsanvisning – Sikkerhetsinformasjoner – Reservedeler

Tuinhakselaar

Oorspronkelijke gebruiksaanwijzing

Veiligheidsinstructies – Reserveonder delen

Rozdrabniacz ogorodowy

Instrukcja oryginalna – Wskazówki bezpieczeństwa

Części zamienne

Tocătoare pentru grădină

Instrucţiuni originale – Instrucţiuni de pr otecţie – Piese de schimb

Садовый измельчитель

Оригинальное руководство по эксплуатации

Указания по технике безопасности – Запасные части

Kompostkvarn

Bruksanvisning i original – Säkerhets anvisningar – Reservdelar

Záhradný drtič

Originálný návod na použitie – Bezpečnostné pokyny

Náhradné dielce

Strana 60

Pagina 67

Side 75

Blz. 82

Stronie 89

S. 97

стр. 104

Sidan 112

Strana 119

Vrtni rezalnik

Navodilo za uporabo – Varnostni napotki – Nadomestni deli

Stran 126

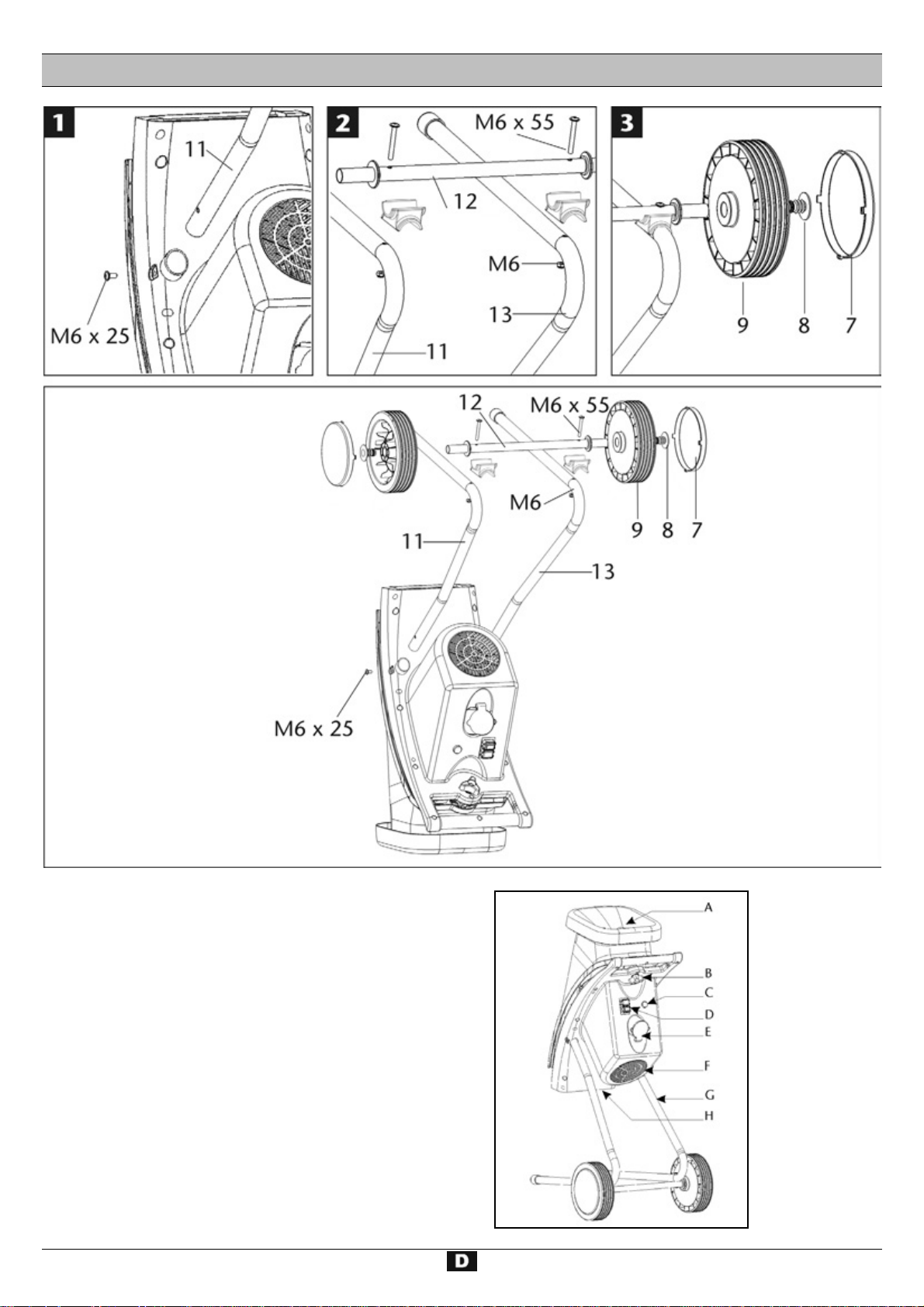

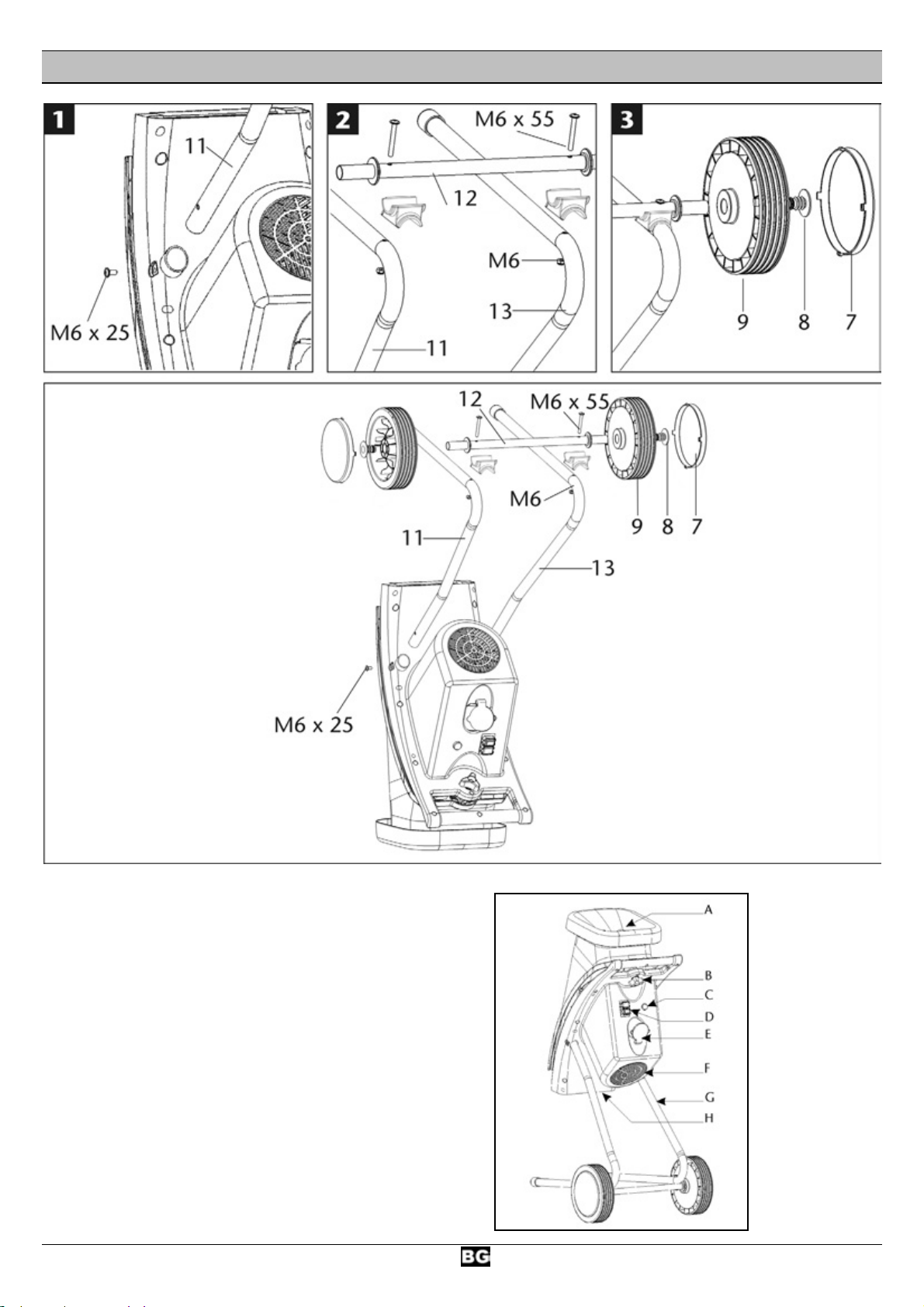

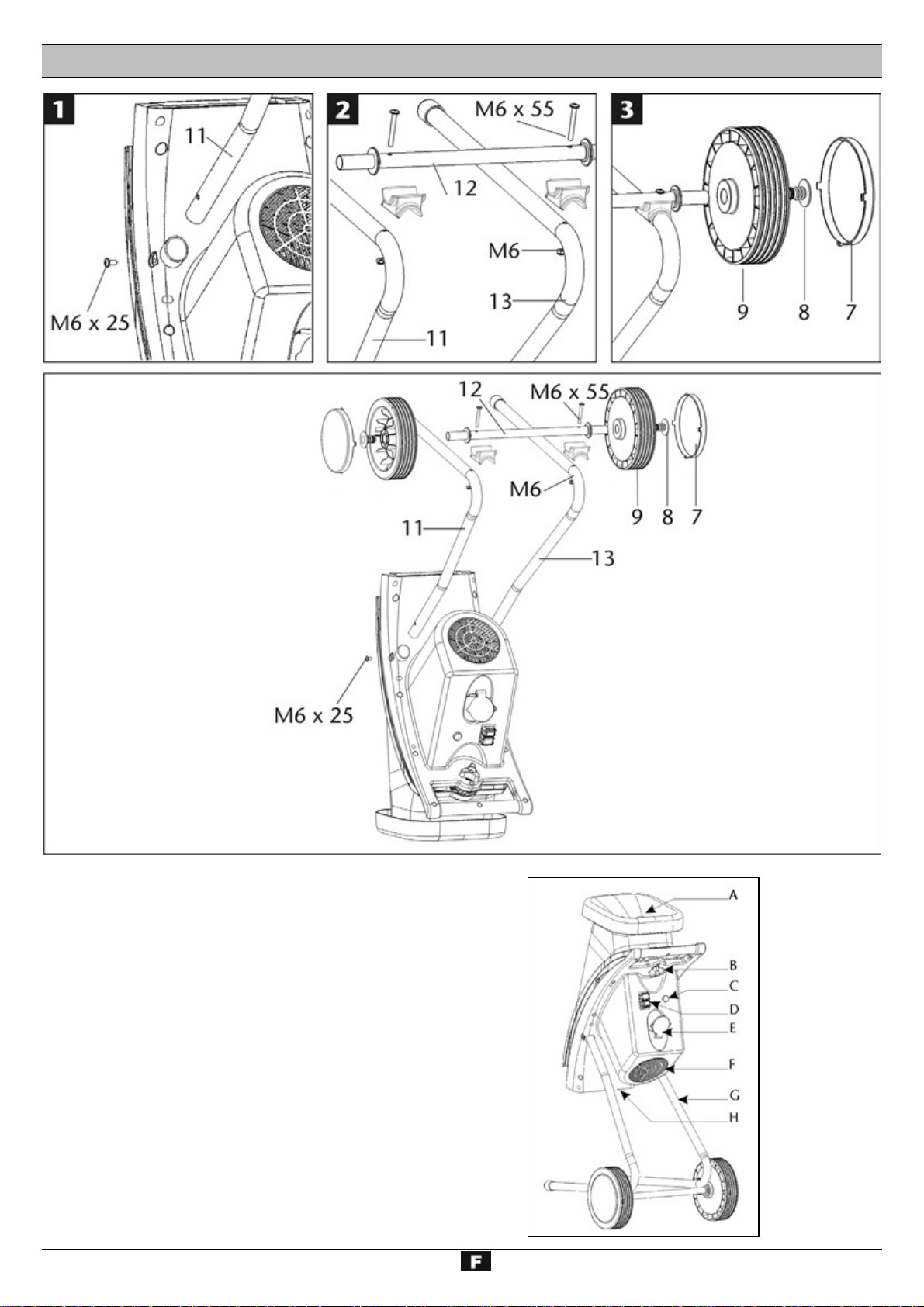

ZZuussaammmmeennbbaauu

Beschreibung

A. Trichteröffnung für Häckselgut
B. Auslöseschraube
C. Motorschutz
D. Ein-/Aus-Schalter
E. Netzstecker
F. Lüftungsschlitze
G. Fahrgestell
H. Auswurfschlitz

1

Sie dürfen das Gerät nicht in Betrieb nehmen,
bevor Sie diese Betriebsanleitung gelesen, alle
angegebenen Hinweise beachtet und das Gerät
wie beschrieben montiert haben.

Anleitung für künftige Verwendungen aufbewahren.

IInnhhaalltt

Zusammenbau 1
EG-Konformitätserklärung 2
Lieferumfang 2
Betriebszeiten 2
Symbole Gerät 2
Symbole Betriebsanleitung 3
Bestimmungsgemäße Verwendung 3
Restrisiken 3
Sicherheitshinweise 3
Inbetriebnahme 5
Arbeiten mit dem Gartenhäcksler 5

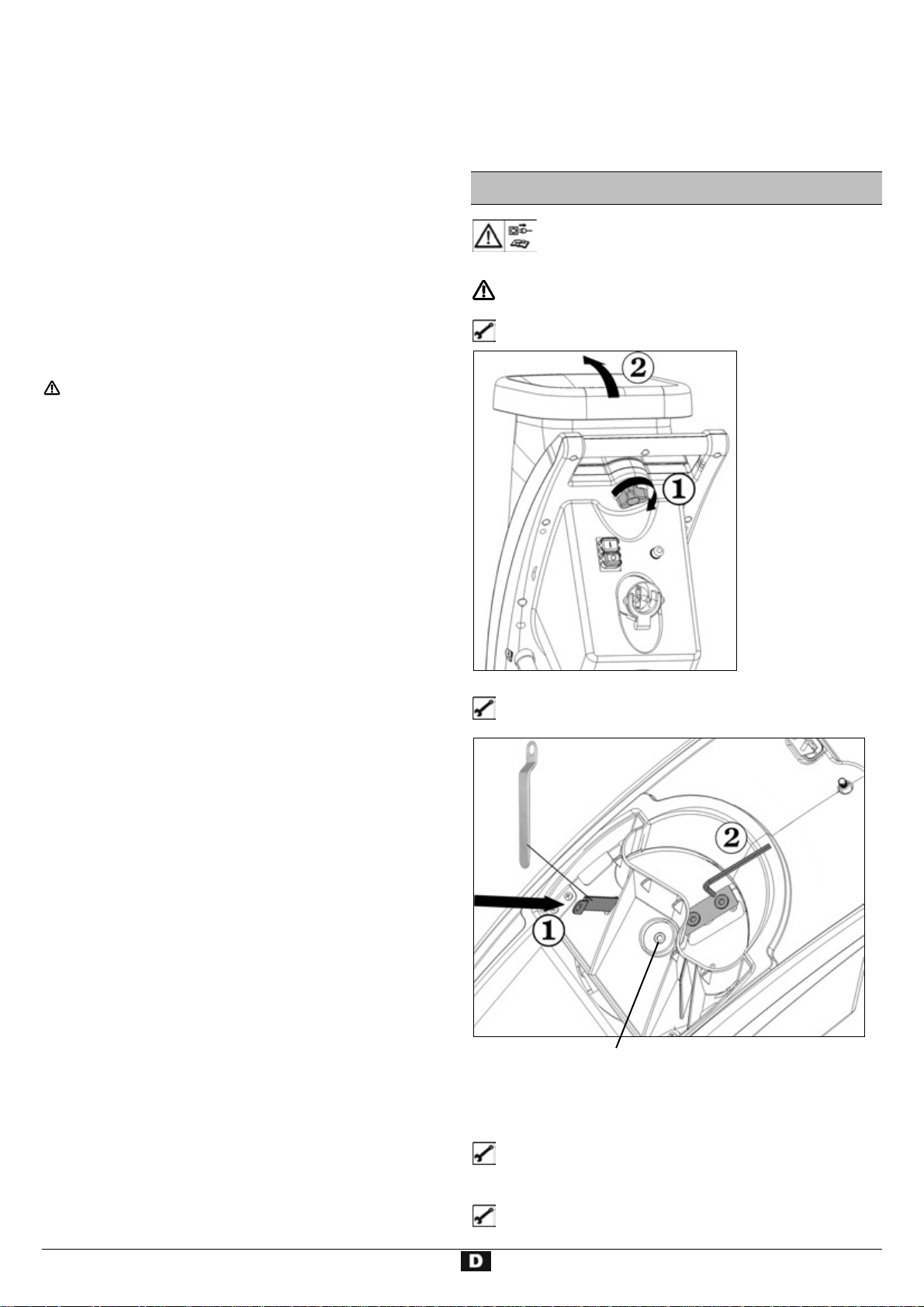

Messerwechsel 6
Wartung und Pflege 7
Störungen 7
Technische Daten 8
Garantie 8
Ersatzteile 133

EEGG--KKoonnffoorrmmiittäättsseerrkklläärruunng

g

entsprechend der EG-Richtlinie 2006/42/EG
Hiermit erklären wir

ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen - Germany
in alleiniger Verantwortung, dass das Produkt

Gartenhäcksler
Typ / Modell MHA 2300, MHA 2500, MHA 2800

Seriennummer: 000001 – 020000

konform ist mit den Bestimmungen der o. a. EG-Richtlinien, sowie
mit den Bestimmungen folgender weiterer Richtlinien:

2004/108/EG, 2006/95/EG und 2000/14/EG.
Folgende harmonisierte Normen wurden angewandt:

EN 60335-1/A14:2010; EN 62233:2008; EN 13683/A2:2011;
EN 55014-1:2006; EN 55014-2/A1:2008; EN 61000-3-2:2006;
EN 61000-3-11:2000

Konformitätsbewertungsverfahren: 2000/14/EG – Anhang V

Gemessener Schallleistungspegel L
Garantierter Schallleistungspegel L

104 dB (A).

WA

105 dB (A).

WA

Aufbewahrung der technischen Unterlagen:

ATIKA GmbH & Co. KG – Technisches Büro – Schinkelstr. 97
59227 Ahlen – Germany

Ahlen, 03.02.2012 A. Pollmeier, Geschäftsführung

LLiieeffeerruummffaanng

g

 Überprüfen Sie nach dem Auspacken den Inhalt des Kar-

tons auf

! Vollständigkeit
! evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Händler, oder Her­steller mit. Spätere Reklamationen werden nicht anerkannt.

• 1 vormontierte Geräteeinheit

• 1 Standbein-links

• 1 Standbein-rechts

• 1 Achse

• 2 Räder

• 2 Radabdeckungen

• 1 Schraubenbeutel

• 1 Auffangsack

• 1 Betriebsanleitung

BBeettrriieebbsszzeeiitteen

Gemäß der Maschinenlärmschutzverordnung vom September
2002 dürfen Gartenhäcksler in reinen, allgemeinen und besonde­ren Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten, die
der Erholung dienen, Kur- und Klinikgebieten und Gebieten für
die Fremdenbeherbergung sowie auf dem Gelände von Kranken­häusern und Pflegeanstalten an Sonn- und Feiertagen sowie an
Werktagen von 20.00 bis 7.00 Uhr nicht in Betrieb genommen
werden.

Bitte beachten Sie auch die regionalen Vorschriften zum
Lärmschutz.

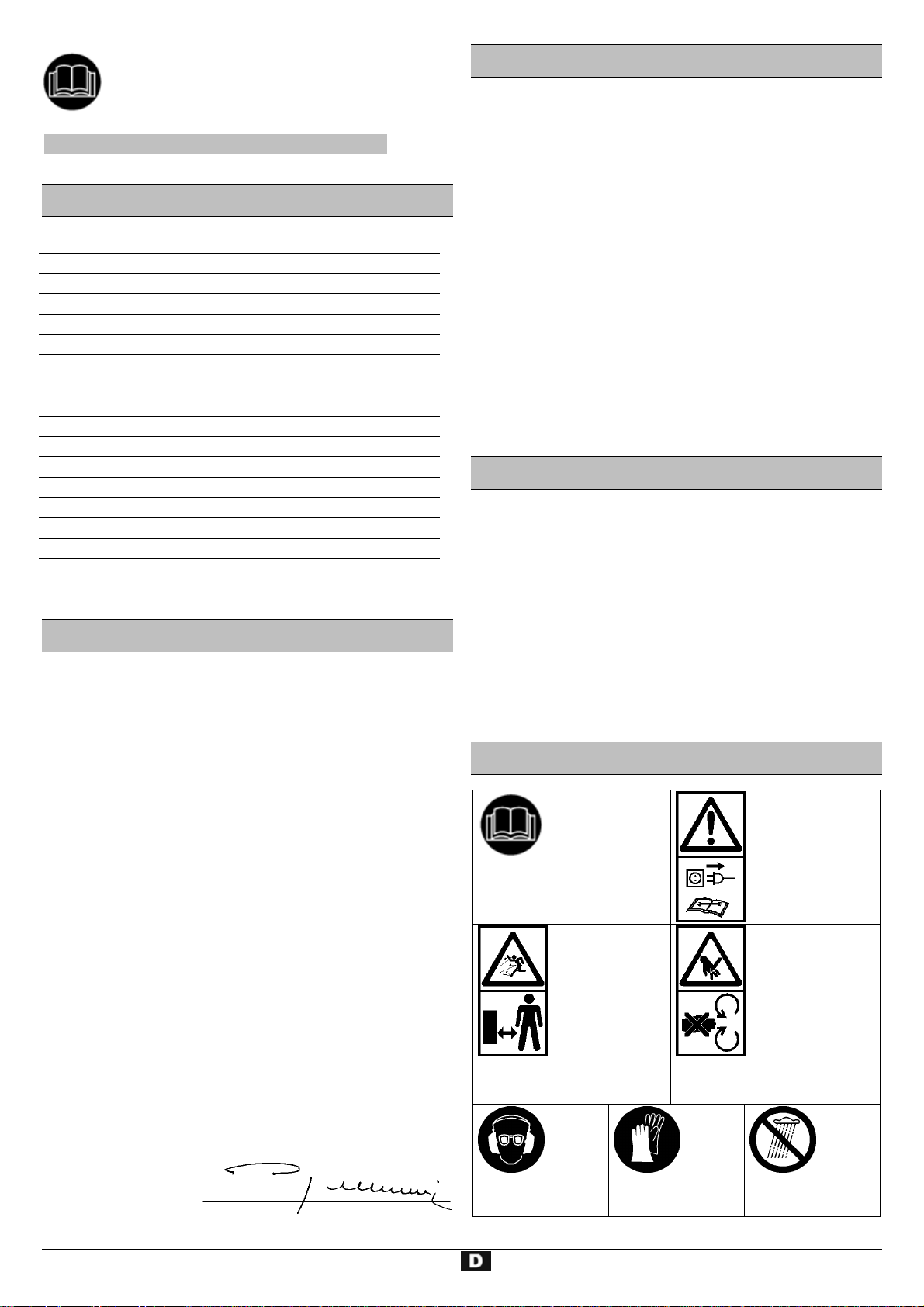

SSyymmbboollee GGeerräät

Vor Inbetrieb­nahme die Be­triebsanleitung
und Sicherheits­hinweise lesen
und beachten.

Gefahr durch
fortschleudernde
Teile bei laufen­dem Motor –
unbeteiligte Per­sonen, sowie

Haus- und Nutz­tiere aus dem Gefahrenbe­reich fernhalten.

Augen- und Gehör­schutz tragen.

n

t

Schutzhandschuhe
tragen.

Vor Reparatur-,
Wartungs- und
Reinigungsar­beiten Motor ab­stellen und Netz­stecker ziehen.

Achtung vor rotie­renden Messern.

Hände und Füße
nicht in Öffnungen
halten, wenn die
Maschine läuft.

Vor Feuchtigkeit
schützen.

2

Elektrische Geräte gehören nicht in den Hausmüll.
Geräte, Zubehör und Verpackung einer umwelt­freundlichen Wiederverwertung zuführen.

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro­und Elektronik-Altgeräte müssen nicht mehr gebrauchsfähige
Elektrogeräte getrennt gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.

SSyymmbboollee BBeeddiieennuunnggssaannlleeiittuunng

g

Drohende Gefahr oder gefährliche Situation. Das
Nichtbeachten dieser Hinweise kann Verletzungen zur
Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang.

L

Das Nichtbeachten dieser Hinweise kann zu Störungen
führen.

Benutzerhinweise. Diese Hinweise helfen Ihnen, alle



Funktionen optimal zu nutzen.
Montage, Bedienung und Wartung. Hier wird Ihnen

genau erklärt, was Sie tun müssen.

BBeessttiimmmmuunnggssggeemmääßßee VVeerrwweenndduunngg

Zur bestimmungsgemäßen Verwendung gehört das Häckseln von

- Ästen aller Art bis max. Durchmesser (je nach Holzart und
Frische)

- welken, feuchten, bereits m ehrere Tage gelagerten Garten-
abfällen im Wechsel mit Ästen

Das Häckseln von Glas, Metall, Kunststoffteilen, Plastiktüten,
Steinen, Stoffabfällen, Wurzeln mit Erdreich, Abfällen ohne feste
Konsistenz (z. B. Küchenabfällen) wird ausdrücklich ausge­schlossen.

Der Gartenhäcksler ist nur für die private Nutzung im Haus- und
Hobbygarten geeignet.

Als Häcksler für den privaten Haus- und Hobbygarten werden
solche Geräte angesehen, die nicht in öffentlichen Anlagen,
Parks, Sportstätten, in der Land- und Forstwirtschaft und nicht
gewerblich eingesetzt werden.

Zur bestimmungsgemäßen Verwendung gehört auch die Einhal­tung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs­und Instandsetzungsbedingungen und die Befolgung der in der
Anleitung enthaltenen Sicherheitshinweise.

Jeder weiter darüber hinausgehende Gebrauch gilt als nicht be­stimmungsgemäß. Für hieraus resultierende Schäden jeder Art
haftet der Hersteller nicht: Das Risiko trägt allein der Benutzer.

Eigenmächtige Veränderungen an dem Gartenhäcksler schließen
eine Haftung des Herstellers für daraus entstehende Schäden
jeder Art aus.

Das Gerät darf nur von Personen gerüstet, genutzt und gewartet
werden, die damit vertraut und über die Gefahren unterrichtet
sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch
von uns benannte Kundendienststellen durchgeführt werden.

RReessttrriissiikkeen

Auch bei bestimmungsgemäßer Verwendung können trotz

n

Einhaltung aller einschlägigen Sicherheitsbestimmungen auf­grund der durch den Verwendungszweck bestimmten Konstrukti­on noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshin­weise“ und die „Bestimmungsgemäße Verwendung“, sowie die
Betriebsanleitung insgesamt beachtet werden.

Rücksichtnahme und Vorsicht verringern das Risiko von Perso­nenverletzungen und Beschädigungen.

 Verletzungsgefahr der Finger und Hände, wenn Sie mit der

Hand durch eine Öffnung greifen und an das Messerwerk ge­langen.

 Verletzungsgefahr der Finger und Hände bei Montage- und

Reinigungsarbeiten am Messerwerk.

 Verletzung durch weggeschleudertes Häckselgut im Bereich

des Trichters.

 Gefährdung durch Strom, bei Verwendung nicht ordnungsge-

mäßer Elektro-Anschlussleitungen.

 Berührung spannungsführender Teile bei geöffneten elektri-

schen Bauteilen.

 Beeinträchtigung des Gehörs bei länger andauernden Arbei-

ten ohne Gehörschutz.

Des Weiteren können trotz aller getroffener Vorkehrungen nicht
offensichtliche Restrisiken bestehen.

SSiicchheerrhheeiittsshhiinnwweeiissee

Lesen und beachten Sie vor Inbetriebnahme dieses

Erzeugnisses die folgenden Hinweise und die im jeweiligen
Land gültigen Sicherheitsbestimmungen, um sich selbst und
andere vor möglichen Verletzungen zu schützen.

Geben Sie die Sicherheitshinweise an alle Personen

L

weiter, die mit der Maschine arbeiten.
Bewahren Sie diese Sicherheitshinweise gut auf.

L

Gerät mit Sicherheitsabschaltung

L

Die angebrachte Sicherheitsabschaltung mit automati­scher Motorbremse dient Ihrer Sicherheit. Sie verhindert,
dass sich bei geöffnetem Gerät der Motor einschalten
lässt, und dass Sie mit der Hand in das rotierende Mes­serwerk gelangen können.

Reparaturen an der Sicherheitsabschaltung haben
durch den Hersteller bzw. von ihm benannte Firmen
zu erfolgen.

 Machen Sie sich vor Gebrauch mit Hilfe der Betriebsanleitung

mit dem Gerät vertraut.

 Benützen Sie das Gerät nicht für Zwecke, für das es nicht

bestimmt ist (siehe Bestimmungsgemäße Verwendung und
Arbeiten mit dem Gartenhäcksler).

 Sorgen Sie für sicheren Stand und halten Sie jederzeit das

Gleichgewicht. Strecken Sie sich nicht vor. Stehen Sie beim
Einwerfen des Häckselgutes auf gleicher Ebene mit dem Ge­rät.

3

 Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Ge-

hen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät
nicht, wenn Sie müde sind oder unter dem Einfluss von Dro­gen, Alkohol oder Medikamenten stehen. Ein Moment der
Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaf­ten Verletzungen führen.

 Tragen Sie beim Arbeiten Schutzbrille, Arbeitshandschuhe

und Gehörschutz.

 Tragen Sie geeignete Arbeitskleidung:

- keine weite Kleidung

- rutschfestes Schuhwerk

 Der Bedienende ist im Arbeitsbereich der Maschine gegen-

über Dritten verantwortlich.

 Kinder und Jugendliche unter 16 Jahren dürfen das Gerät

nicht bedienen.

 Personen mit eingeschränkten physischen, sensorischen oder

geistigen Fähigkeiten oder mangels Erfahrung und/oder man­gels Wissen dürfen das Gerät nicht bedienen, es sei denn, sie
werden durch eine für ihre Sicherheit zuständige Person be­aufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät
zu benutzen ist.

 Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie

nicht mit dem Gerät spielen.

 Kinder vom Gerät fernhalten.
 Setzen Sie das Gerät niemals ein, während unbeteiligte Per-

sonen in der Nähe sind.

 Lassen Sie das Gerät nie unbeaufsichtigt.
 Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung kann

Unfälle zur Folge haben.

 Nehmen Sie eine Arbeitsstellung ein, die sich seitlich oder

hinter dem Gerät befindet. Niemals im Bereich der Auswurf­öffnung stehen.

 Niemals in die Einfüll- oder Auswurföffnung greifen.
 Halten Sie Gesicht und Körper von der Einfüllöffnung fern.
 Überlasten Sie das Gerät nicht! Sie arbeiten besser und si-

cherer im angegebenen Leistungsbereich.

 Betreiben Sie das Gerät nur mit kompletten und korrekt ange-

brachten Schutzeinrichtungen und ändern Sie an der Maschi­ne nichts, was die Sicherheit beeinträchtigen könnte.

 Ändern Sie nicht die Drehzahl des Motors, denn diese regelt

die sichere maximale Arbeitsgeschwindigkeit und schützt den
Motor und alle sich drehenden Teile vor Schaden durch
übermäßige Geschwindigkeit.

 Das Gerät nicht ohne Einfülltrichter betreiben.
 Das Gerät bzw. Teile des Gerätes nicht verändern.
 Vor Einschalten des Motors Gerät schließen.
 Das Gerät nicht mit Wasser abspritzen. (Gefahrenquelle

elektrischer Strom).

 Berücksichtigen Sie Umgebungseinflüsse:

− Benutzen Sie das Gerät nicht in feuchter oder nasser Um-

gebung.

− Gerät nicht im Regen stehen lassen oder bei Regen arbei-

ten.

− Arbeiten Sie nur bei ausreichenden Sichtverhältnissen,

Sorgen Sie für gute Beleuchtung.

 Um Verletzungsgefahr für die Finger auszuschließen, bei

Montage- und Reinigungsarbeiten das Messerwerk festsetzen
(siehe Abb. „Messerwechsel“) und Schutzhandschuhe tragen.

 Schalten Sie die Maschine ab und ziehen Sie den Netzstecker

aus der Steckdose bei:

− Wartungs- und Reinigungsarbeiten

− Beseitigung von Störungen

− Überprüfungen der Anschlussleitungen, ob

diese verschlungen oder beschädigt sind

− Transport

− Reparaturarbeiten

− Messerwechsel

− Verlassen (auch bei kurzzeitigen Unterbrechungen)

 Bei Verstopfungen im Ein- und Auswurf der Maschine schal-

ten Sie den Motor aus und ziehen Sie den Netzstecker, bevor
Sie Materialreste im Ein- oder Auswurf beseitigen.

 Überprüfen Sie die Maschine auf eventuelle Beschädigungen:

− Vor weiterem Gebrauch des Gerätes müssen Schutzvor-

richtungen sorgfältig auf ihre einwandfreie und bestim­mungsgemäße Funktion untersucht werden.

− Überprüfen Sie, ob die beweglichen Teile einwandfrei

funktionieren und nicht klemmen oder ob Teile beschädigt
sind. Sämtliche Teile müssen richtig montiert sein und alle
Bedingungen erfüllen, um einwandfreien Betrieb des Ge­rätes sicherzustellen.

− Beschädigte Schutzvorrichtungen und Teile müssen sach-

gemäß durch eine anerkannte Fachwerkstatt repariert o­der ausgewechselt werden, soweit nichts anderes in der
Betriebsanleitung angegeben ist.

− Beschädigte oder unleserliche Sicherheitsaufkleber sind

zu ersetzen.

 Bewahren Sie unbenutzte Geräte an einem trockenen, ver-

schlossenen Ort außerhalb der Reichweite von Kindern auf.

EElleekkttrriisscchhee SSiicchheerrhheeiitt

 Ausführung der Anschlussleitung nach IEC 60245 (H 07 RN-

F) mit einem Aderquerschnitt von mindestens

− 1,5 mm² bei Kabellänge bis 25 m

− 2,5 mm² bei Kabellänge über 25 m

 Lange und dünne Anschlussleitungen erzeugen einen Span-

nungsabfall. Der Motor erreicht nicht mehr seine maximale
Leistung, die Funktion des Gerätes wird reduziert.

 Stecker und Kupplungsdosen an Anschlussleitungen müssen

aus Gummi, Weich-PVC oder anderem thermoplastischen
Material der gleichen mechanischen Festigkeit sein oder mit
diesem Material überzogen sein.

 Die Steckvorrichtung der Anschlussleitung muss spritzwas-

sergeschützt sein.

 Beim Verlegen der Anschlussleitung darauf achten, dass sie

nicht gequetscht, geknickt und die Steckverbindung nicht nass
wird.

 Wickeln Sie bei Verwendung einer Kabeltrommel das Kabel

vollständig ab.

 Verwenden Sie das Kabel nicht für Zwecke, für die es nicht

bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und schar­fen Kanten. Verwenden Sie das Kabel nicht, um den Stecker
aus der Steckdose zu ziehen.

 Kontrollieren Sie Verlängerungskabel regelmäßig und erset-

zen Sie sie, wenn sie beschädigt sind.

 Verwenden Sie keine defekten Anschlussleitungen.
 Verwenden Sie im Freien nur dafür zugelassene und entspre-

chend gekennzeichnete Verlängerungskabel.

 Keine provisorischen Elektroanschlüsse einsetzen.

4

 Schutzeinrichtungen niemals überbrücken oder außer Betrieb

setzen.

 Schließen Sie das Gerät über Fehlerstromschutzschalter (30

mA) an.

Der Elektroanschluss bzw. Reparaturen an elektrischen

Teilen der Maschine haben durch eine konzessionierte
Elektrofachkraft oder eine unserer Kundendienststellen zu
erfolgen. Örtliche Vorschriften insbesondere hinsichtlich der
Schutzmaßnahmen sind zu beachten.

Reparaturen an anderen Teilen der Maschine haben durch

den Hersteller bzw. einer seiner Kundendienststellen zu er­folgen.

Nur Originalersatzteile verwenden. Durch den Gebrauch

anderer Ersatzteile können Unfälle für den Benutzer entste­hen. Für hieraus resultierende Schäden haftet der Hersteller
nicht.

IInnbbeettrriieebbnnaahhmmee

 Vergewissern Sie sich, dass das Gerät komplett und vor-

schriftsmäßig montiert ist.

 Stellen Sie den Häcksler zum Gebrauch auf waagerechten

und festen Untergrund (Kippgefahr).

 Das Gerät nicht auf gepflasterten oder geschotterten Boden

stellen.

 Benutzen Sie das Gerät nur im Freien. Halten Sie Abstand

(mindestens 2 m) von einer Wand oder einem anderen star­ren Gegenstand.

 Überprüfen Sie vor jedem Gebrauch:

− die Anschlussleitungen auf defekte Stellen (Risse, Schnit-

te o. dgl.)

verwenden Sie keine defekten Leitungen

− das Gerät auf eventuelle Beschädigungen

(siehe Sicherheitshinweise)

− ob alle Schrauben fest angezogen sind

L Netzanschluss

 Vergleichen Sie die auf dem Gerätetypenschild angegebene

Spannung mit der Netzspannung und schließen Sie das Gerät
an die entsprechende und vorschriftsmäßige Steckdose an.

 Verwenden Sie Verlängerungskabel mit ausreichendem

Querschnitt

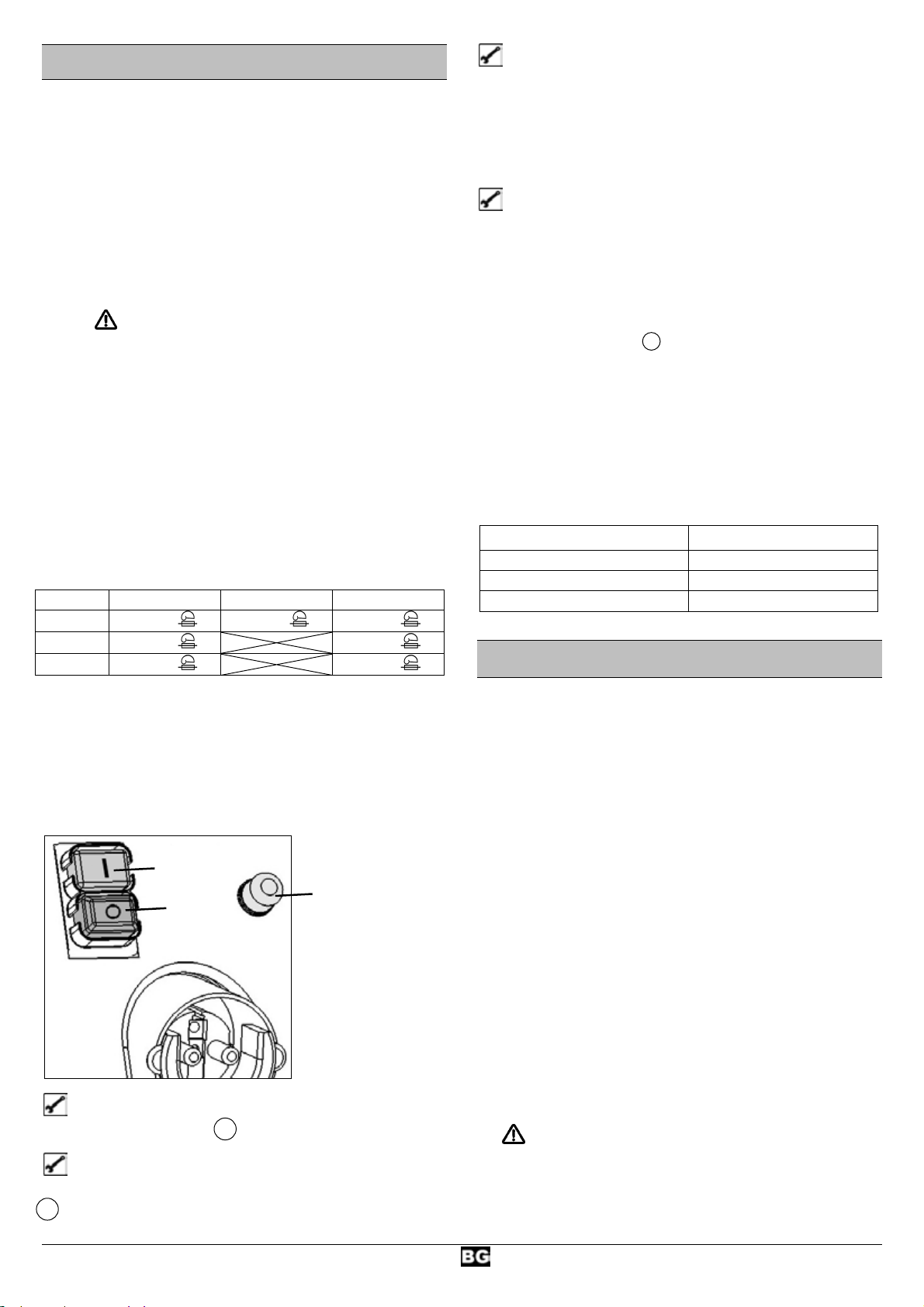

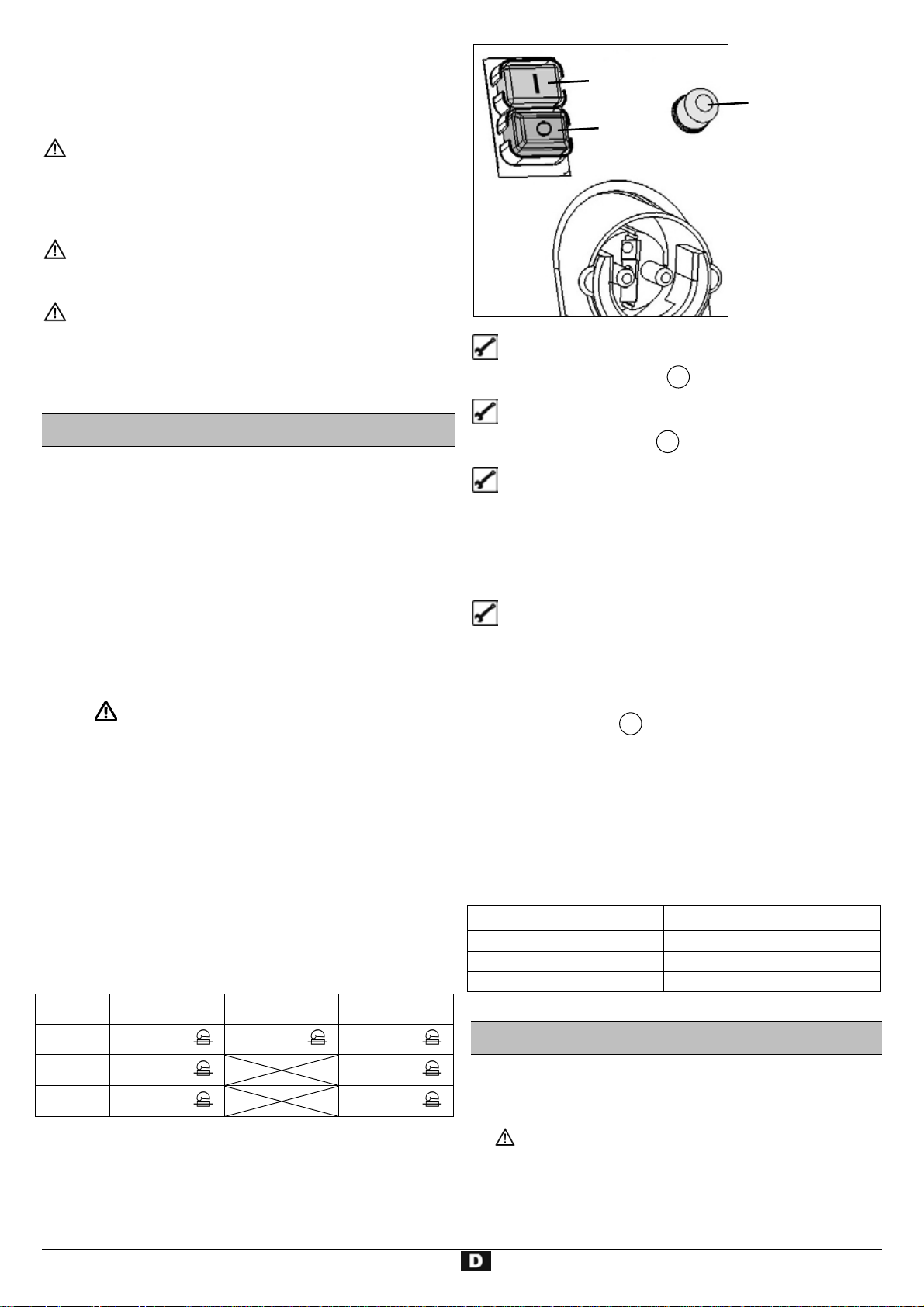

Netzabsicherung

Schweiz UK

EIN

Rückstellknopf

AUS

(Motorschutz)

Einschalten

Drücken Sie den grünen Knopf I

Ausschalten

Drücken Sie den roten Knopf 0

Wiederanlaufsicherung bei Strom-

ausfall

Bei Stromausfall schaltet das Gerät automatisch ab (Nullspan­nungsauslöser). Zum Wiedereinschalten erneut den grünen
Knopf drücken.

Motorschutz

Der Motor ist mit einem Schutzschalter ausgerüstet und schaltet
bei Überlastung selbsttätig ab. Der Motor kann nach einer Ab­kühlpause (ca. 5 min.) wieder eingeschaltet werden. Drücken Sie

1. Rückstellknopf (Motorschutz)

2. grünen Knopf I zum Wiedereinschalten.

Netzimpedanz

Bei ungünstigen Netzbedingungen kann es während des Ein­schaltvorganges des Gerätes zu kurzzeitigen Spannungsabsen­kungen kommen, die andere Geräte beeinträchtigen können (z.
B. Flackern einer Lampe).
Es sind keine Störungen zu erwarten, wenn die in der Tabelle
angegebene maximale Netzimpedanz eingehalten wird.

Leistungsaufnahme P

2300 0,21
2500 0,21
2800 0,19

(W)

1

Netzimpedanz Z

max

(Ω)

2300 W
2500 W
2800 W

16 A träge
16 A träge
16 A träge

10 A träge 13 A träge

13 A träge
13 A träge

Ein-/Ausschalter

Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein
und ausschalten lässt. Beschädigte Schalter müssen unver­züglich vom Kundendienst repariert oder ersetzt werden.

AArrbbeeiitteenn mmiitt ddeemm GGaarrtteennhhääcckksslleerr

 Nehmen Sie eine Arbeitsstellung ein, die sich seitlich oder

hinter dem Gerät befindet. Niemals im Bereich der Auswurf­öffnung stehen.

Längeres Material, das aus dem Gerät hervorsteht, könn-



te zurückschnellen, wenn es von den Messern eingezogen
wird! Sicherheitsabstand einhalten!

 Niemals in die Einfüll- oder Auswurföffnung greifen.
 Halten Sie Gesicht und Körper von der Einfüllöffnung fern.

5

 Bringen Sie Hände, andere Körperteile und Kleidung nicht in

das Einfüllrohr, Auswurfkanal oder in die Nähe von anderen
beweglichen Teilen.

 Vor Einschalten des Gerätes überprüfen, ob keine Häcksel-

reste im Einfülltrichter sind.

 Kippen Sie das Gerät nicht bei laufendem Motor.
 Beim Füllen darauf achten, dass keine Metallstücke, Steine,

Flaschen oder andere nicht zu verarbeitende Gegenstände in
den Einfülltrichter gelangen.

 Gelangen fremde Gegenstände in den Einfülltrichter oder das

Gerät fängt an außergewöhnliche Geräusche oder Vibratio­nen zu machen, das Gerät sofort ausschalten und zum Still­stand kommen lassen. Netzstecker ziehen und folgende
Punkte durchführen:

− inspizieren Sie den Schaden

− ersetzen oder reparieren Sie beschädigte Teile

− überprüfen Sie das Gerät und ziehen Sie lockere Teile fest

Sie dürfen das Gerät nicht reparieren, wenn Sie dazu nicht

berechtigt sind (siehe Sicherheitshinweise)

 Was kann ich häckseln?

Ja:

• organische Abfälle aus Haushalt und Garten

z. B. Hecken- und Baumschnitt, verblühte Blumen, Küchenab­fälle

Nein:

• Glas, Metallteile, Kunststoffe, Plastiktüten, Steine, Stoffabfäl-

le, Wurzeln mit Erdreich, Speise-, Fisch- und Fleischabfälle

 Besondere Hinweise zum Häckseln:

¾ Häckseln Sie die Äste, Zweige und Hölzer kurz nach dem

Schneiden

− dieses Häckselgut wird bei Austrocknung sehr hart, der

maximal zu verarbeitende Astdurchmesser wird hierdurch
geringer.

¾ Entfernen Sie Seitentriebe bei stärker verzweigten Ästen.
¾ Verarbeiten von stark wasserhaltigen, zum Verkleben neigen-

den Garten- bzw. Küchenabfällen

− diese abwechselnd mit holzigem Häckselgut zerkleinern,

um eine Verstopfung im Gerät zu vermeiden.

¾ Das gehäckselte Gut im Bereich der Auswurföffnung nicht zu

hoch anwachsen lassen. Dies kann zur Folge haben, dass be­reits Gehäckseltes den Auswurfkanal verstopft. Dadurch kann
es zu einem Rückschlag des Materials durch die Einfüllöff­nung kommen.

¾ Reinigen Sie die Einfüllöffnung und den Auswurfkanal, wenn

das Gerät verstopft ist. Schalten Sie hierfür
aus und ziehen Sie den Netzstecker.

¾ Beachten Sie, dass der Ihrem Gerät entsprechende maximal

zu verarbeitende Astdurchmesser eingehalten wird (∅ siehe
„Technische Daten“). Je nach Art und Frische des Holzes
kann sich der maximal zu verarbeitende Astdurchmesser ver­ringern.

¾ Das Messerwerk zieht das Häckselgut weitgehend selbstän-

dig ein.

¾ Vermeiden Sie ein Überlasten und Blockieren des Motors bei

stärkeren Ästen durch öfteres zurückziehen des Astes.

zuerst den Motor

¾ Beim Überlasten des Gerätes schaltet der mit einem Motor-

schutzschalter ausgestattete Schalter selbständig ab

− schalten Sie den Häcksler nach ca. 5 min. erneut ein

− lässt sich das Gerät nach dieser Wartezeit nicht einschal-

ten, sehen Sie unter Punkt „Mögliche Störungen“ nach.

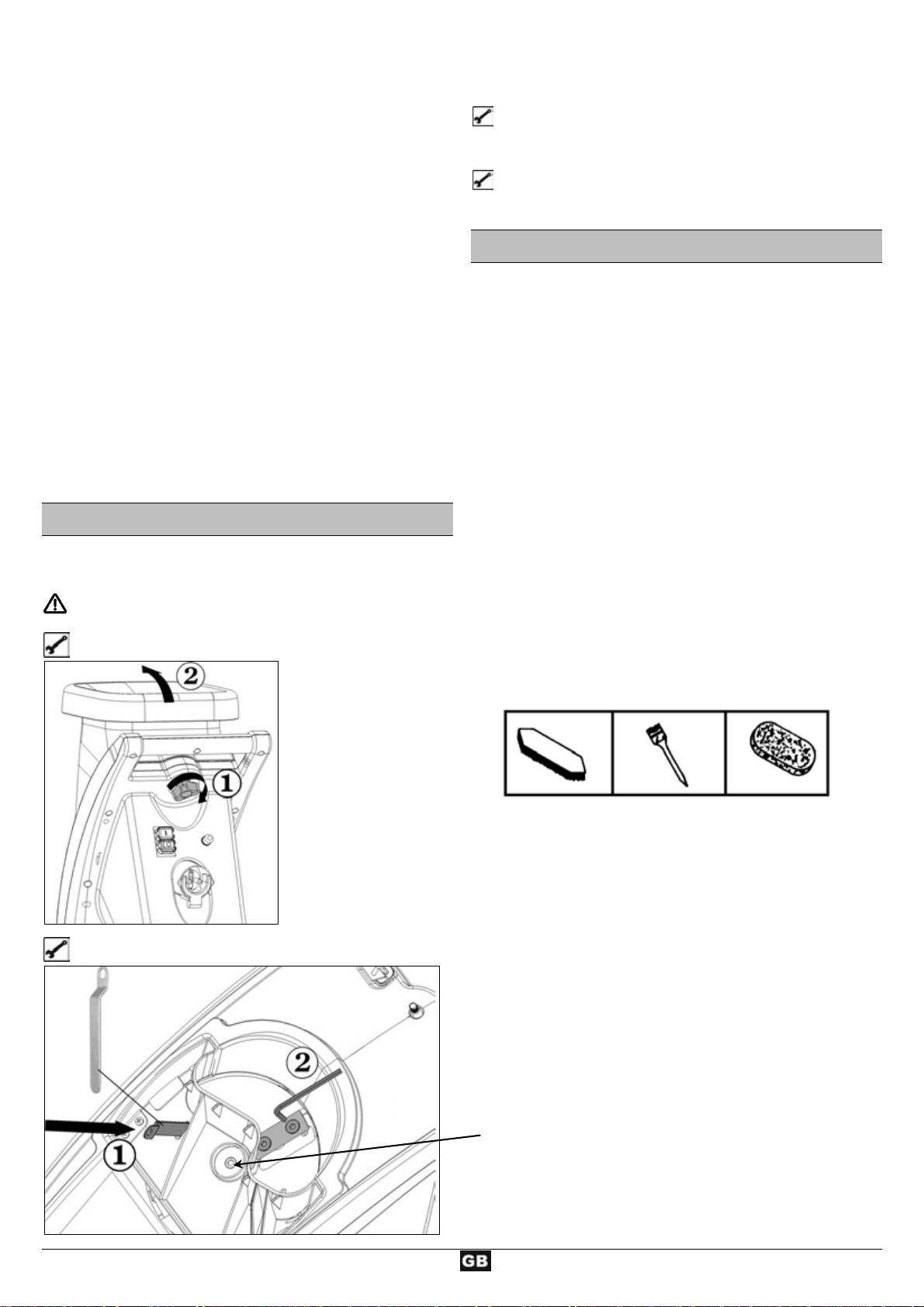

MMeesssseerrwweecchhsseel

Vor dem Messerwechsel Netzstecker ziehen.

l

Verletzungsgefahr der Finger und Hände bei Arbeiten am
Messerwerk. Schutzhandschuhe tragen.

Gerät öffnen

Messerwerk festsetzen. 

Linksgewinde

Verminderte Schnittleistung:

eine Messerschneide stumpf

Einsatz einer unbenutzten Schneide durch Wenden

alle Messerschneiden stumpf

neuer Messersatz (Bestell-Nr. 382425)

6

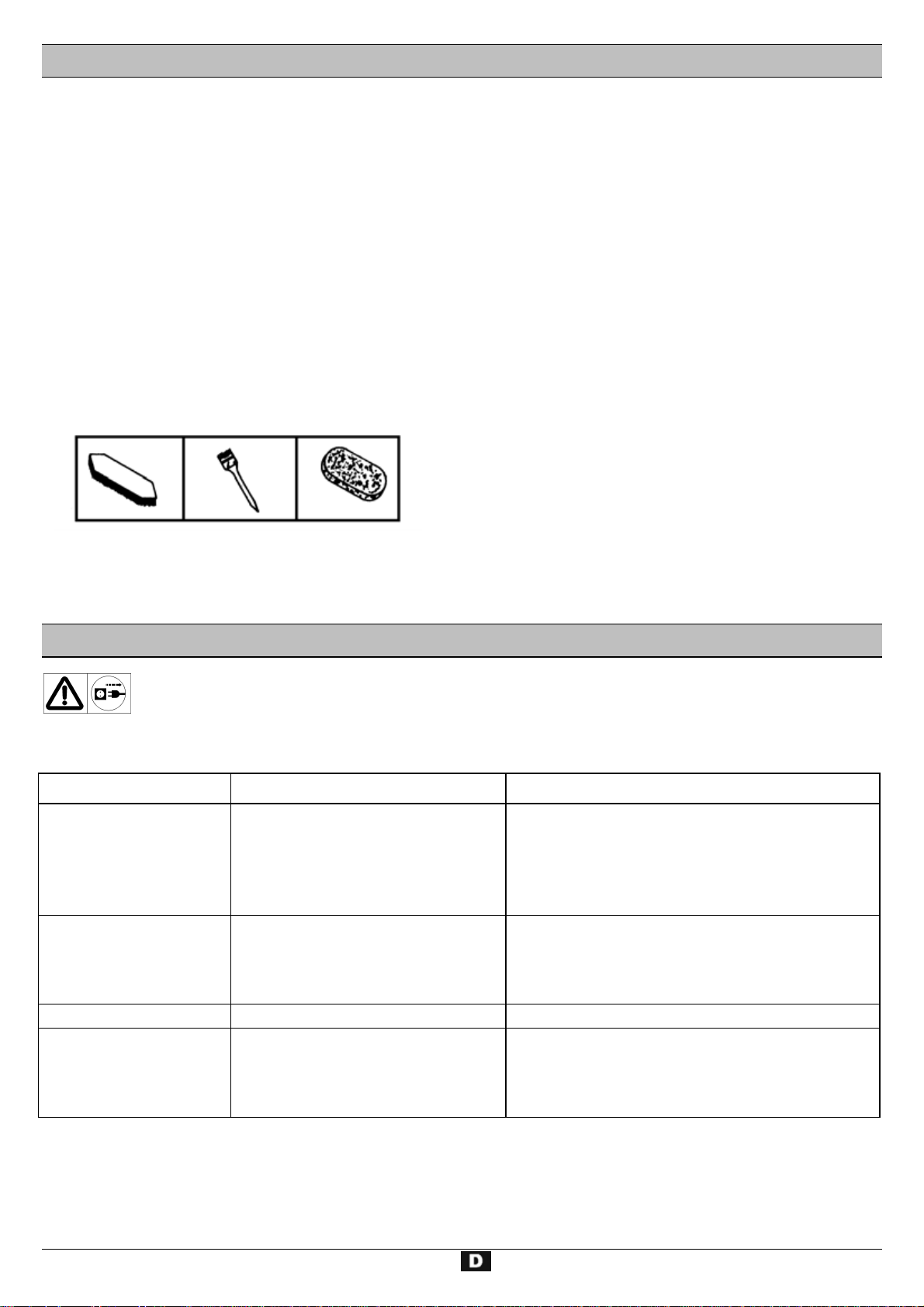

WWaarrttuunngg uunndd PPfflleeggee

• Vor Beginn jeder Wartungsarbeit

− Motor abschalten und Netzstecker ziehen

− Schutzhandschuhe zur Vermeidung von Verletzungen anziehen.

Das Schneidwerkzeug steht nach dem Ausschalten nicht sofort still. Warten Sie, bevor Sie mit der Reparatur oder Wartung
beginnen, bis alle Teile zum Stillstand gekommen sind.

Achten Sie darauf, Werkzeug und Schraubenschlüssel nach der Wartung oder Reparatur wieder zu entfernen.

• Der Gartenhäcksler ist weitgehend wartungsfrei. Zur Werterhaltung und einer langen Lebensdauer Nachstehendes beach-

ten:

− Lüftungsschlitze frei und sauber halten.

− überprüfen der Befestigungsschrauben (ggf. nachziehen).

− nach dem Häckseln das Gerät innen und außen reinigen.

Benutzen Sie zum Reinigen Ihres Geräts nur ein warmes feuchtes Tuch und eine weiche Bürste.
Verwenden Sie niemals Reinigungs- oder Lösungsmittel. Sie könnten dem Gerät irreparable Schäden zufügen. Die Kunststoffteile

können von Chemikalien angegriffen werden.

− den Häcksler nicht mit fließendem Wasser oder Hochdruckreinigern reinigen.

− blanke Metallteile nach jedem Gebrauch zum Schutz gegen Korrosion mit einem umweltschonenden, biologisch abbaubaren

Sprühöl behandeln.

SSttöörruunnggeenn

Vor jeder Störungsbeseitigung

− Gerät ausschalten

− Stillstand des Häckslers abwarten

− Netzstecker ziehen

Störung mögliche Ursache Beseitigung
Motor läuft nicht an

− Netzspannung fehlt

− Anschlusskabel defekt

− Gehäuseoberteil nicht richtig verschlos-

sen (Sicherheitsabschaltung ist ausge-

− Absicherung überprüfen

− überprüfen lassen (Elektrofachmann)

− Gehäuseoberteil richtig verschließen und verschrauben,

evtl. Verunreinigungen entfernen

löst)
Motor brummt,
läuft aber nicht an

− Messerwerk blockiert

− Kondensator defekt

− Gerät abschalten, Netzstecker ziehen und Gerät von

innen reinigen

− Gerät zur Reparatur an Hersteller bzw. an von ihm
benannte Firma

Verminderte Schnittleistung Messer stumpf Messer wenden oder austauschen
Gerät läuft an, blockiert je-

doch bei geringer Belastung
und schaltet über Motor­schutzschalter ab.

Verlängerungskabel zu lang oder zu klei­ner Querschnitt. Steckdose zu weit vom
Hauptanschluss entfernt und zu kleiner
Querschnitt der Anschlussleitung.

Verlängerungskabel mindestens 1,5 mm², maximal 25 m
lang. Bei längerem Kabel Querschnitt mindestens 2,5
mm².

7

TTeecchhnniisscchhee DDaatteenn

Modell

MHA 2300 MHA 2500 MHA 2800
Baujahr siehe letzte Seite
Motor Wechselstrommotor 230 V~, 50 Hz, 2800 min-1, mit automatischer Motorbremse
Motorleistung P

S6 - 40 % 2300 W 2500 W 2800 W

1

Ein-Aus-Schalter mit Motorschutzschalter, elektrischer Sicherheitsabschaltung, Nullspannungsauslöser
Gewicht 19,0 kg 19,0 kg 19,5 kg
Schalldruckpegel L

PA

83 dB (A) - (gemessen nach 2000/14/EG)

K = 3 dB (A)
gemessener Schallleistungspegel L
garantierter Schallleistungspegel L
max. zu verarbeitender Astdurchmesser

(je nach Holzart und -frische)

104 dB (A) - (gemessen nach 2000/14/EG)

WA

105 dB (A) - (gemessen nach 2000/14/EG)

WA

∅ max. 35 mm ∅ max. 40 mm ∅ max. 42 mm

Schutzklasse I
Schutzart IP X4
Netzabsicherung
Schweiz
UK

GGaarraannttiiee

16 A träge
10 A träge
13 A träge

• Bitte beachten Sie die beiliegende Garantieerklärung.

16 A träge

--

13 A träge

16 A träge

--

13 A träge

8

AAsssseemmbbllyy

Description

A. Hopper opening for material to be shredded

B. Safety cut-off screw
C. Motor protection
D. On / Off switch
E. Main plug
F. Ventilation apertures
G. Carriage
H. Ejection slot

9

You may not start to operate the machine until
you have read these operating instructions, ob­served all the instructions given and installed the
machine as described!

Keep the instructions in a safe place for future use.

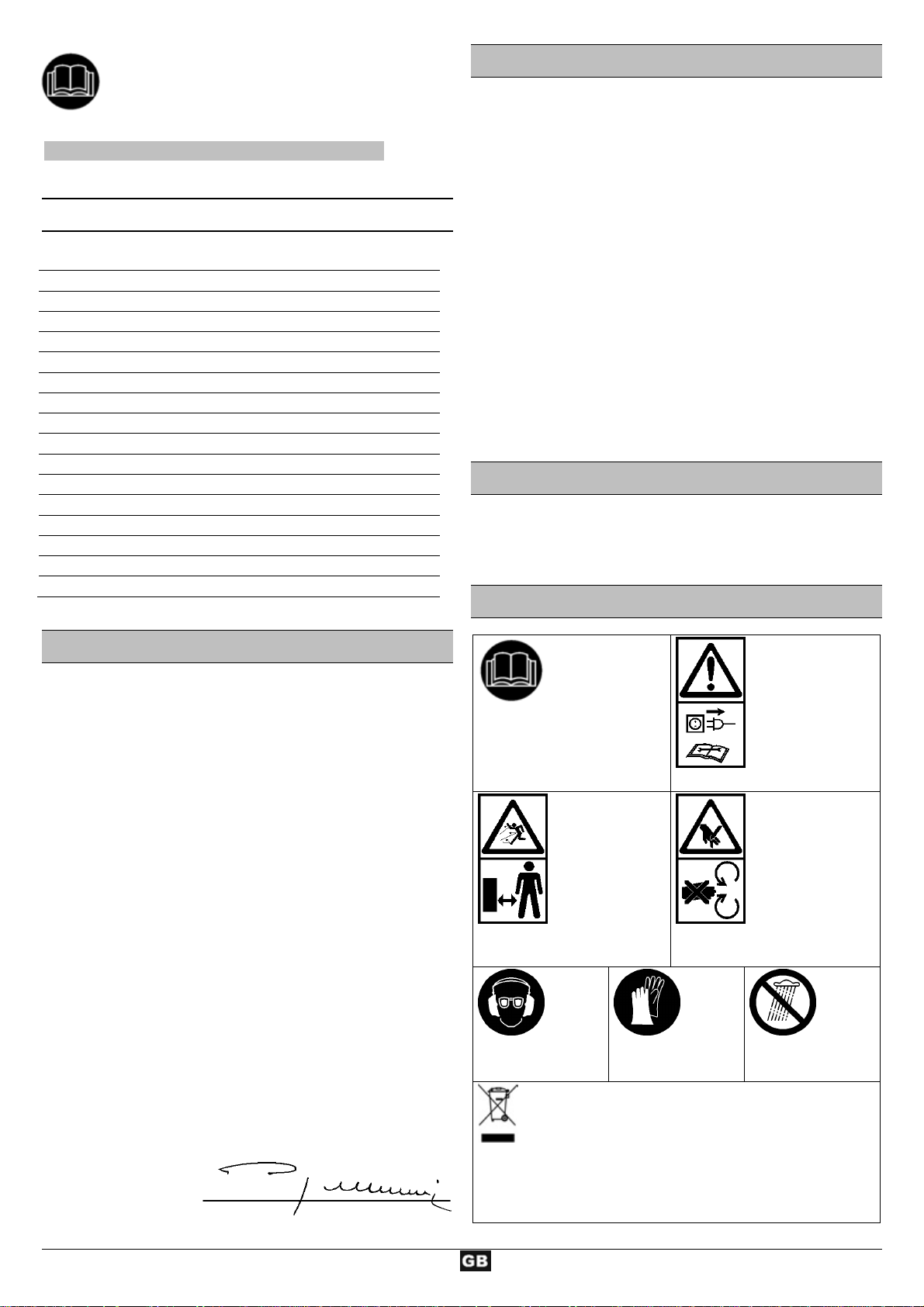

CCoonntteennttss

Assembly 9
EC Declaration of Conformity 10
Extent of delivery 10
Operating times 10
Symbols on the machine 10
Symbols in the operating manual 11
Proper use 11
Residual risks 11
Safety instructions 11
Commissioning 12
Working with the garden shredder 13
Changing the blades 14
Maintenance and cleaning 14
Operational faults 15
Technical data 15
Guarantee 15
Spare parts 133

EECC DDeeccllaarraattiioonn ooff CCoonnffoorrmmiitty

according to EC directive: 2006/42/EC

y

We,

ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen - Germany
herewith declare under our sole responsibility that the product

Gartenhäcksler (Garden Shredder)
type/model MHA 2300, MHA 2500, MHA 2800

Serial number: 000001 – 020000

is conform with the above mentioned EC directives as well as with
the provisions of the guidelines below:

2004/108/EC, 2006/95/EC and 2000/14/EC
Following harmonized standards have been applied:

EN 60335-1/A14:2010; EN 62233:2008; EN 13683/A2:2011;
EN 55014-1:2006; EN 55014-2/A1:2008; EN 61000-3-2:2006;
EN 61000-3-11:2000

Conformity assessment procedure: 2000/14/EC - Appendix V.

Measured level of the acoustic output LWA 104 dB (A).
Guaranteed level of the acoustic output L

105 dB (A).

WA

Keeping of technical documents at:

ATIKA GmbH & Co. KG – Technical department – Schinkelstr. 97
59227 Ahlen – Germany

Ahlen, 03.02.2012 A. Pollmeier, management

EExxtteenntt ooff ddeelliivveerry

y

 After unpacking, check the contents of the box

! That it is complete
! Check for possible transport damage

Report any damage or missing items to your dealer, supplier or
the manufacturer immediately. Complaints made at a later date
will not be acknowledged.

• 1 pre-assembled device unit

• 1 standing leg (left)

• 1 standing leg (right)

• 1 axle

• 2 wheels

• 2 wheel covers

• 1 screw bag

• 1 collection sack

• 1 operating instructions

OOppeerraattiinngg ttiimmees

Please observe as well the regional regulations for noise
protection.

SSyymmbboollss oonn tthhee mmaacchhiinne

Carefully read the

operating manual

and the safety

instructions before

starting the ma-

chine and observe

the instructions

when operating.

Danger – objects

may be thrown

out at high speed

when motor is

running. Keep

bystanders, pets

and domestic

animals out of the

danger area.

Wear eye and ear
protection.

Electrical devices do not go into the domestic rubbish.
Give devices, accessories and packaging to an eco­friendly recycling.

According to the European Directive 2002/96/EC on electrical and
electronic scrap, electrical devices that are no longer serviceable
must be separately collected and brought to a facility for an envi­ronmentally compatible recycling.

s

Wear protective
gloves.

e

Switch off the motor
and disconnect the
mains plug before
performing clean­ing, maintenance or
repair work.

Danger – rotating
blades. Keep hands
and feet out of
openings while
machine is running.

Protect against
humidity.

10

SSyymmbboollss OOppeerraattiinngg iinnssttrruuccttiioonns

s

Potential hazard or hazardous situation. Failure to
observe this instruction may lead to injuries or cause
damage to property.

Important information on proper handling. Failure to

L

observe this instruction may lead to faults.
User information. This information helps you to use all



the functions optimally.
Assembly, operation and servicing. Here you are

explained exactly what to do.

PPrrooppeerr uussee

The proper use includes the shredding of

- all types of branches up to a max. diameter (depending on

wood species and freshness)

- wilted, moist garden refuse that has already been stored for

several days, alternating with branches

Shredding of glass, metal, plastic parts, plastic bags, stones,
fabric cut-offs, roots with soil, waste without solid consistency
(e.g. kitchen scraps) is explicitly excluded.

The garden shredders are suitable for private use in gardens and
allotments.

As garden shredders for private gardens and allotments are con­sidered such devices that are not applied in public facilities,
parks, and sports facilities as well as in agriculture and forestry on
a commercial basis.

The intended usage also includes compliance with the operating,
servicing and repair conditions prescribed by the manufacturer
and following the safety instructions included in the instructions.

Any other use is deemed not to be use as prescribed. The manu­facturer is not liable for any type of damage resulting from this:
the user bears the sole risk.

Unauthorised modifications on the garden shredder exclude a
liability of the manufacturer for damages of any kind resulting
from it.

Only persons who are familiarised with the device and informed
about possible risks are allowed to prepare, operate and service
this device. Repair works may only be carried out by us or by a
customer service agent nominated by us.

RReessiidduuaall rriisskks

s

Even if used properly, residual risks can exist even if the relevant
safety regulations are complied with due to the design determined
by the intended purpose.

Residual risks can be minimised if the “Safety information” and
the “Intended usage” as well as the whole of the operating in­structions are observed.

Observing these instructions, and taking proper care, will reduce
the risk of personal injury or damage to the equipment.

 Risk of injury to the fingers and hands, if your hand grasps

through an opening and reaches the blade unit.

 Risk of injury to the fingers and hands, when carrying out

assembly work and cleaning on the blade unit.

 Injury by the chopped material spinning away near the hop-

per.

 Risk from electricity when using improper electrical connec-

tions.

 Touching live parts of opened electrical components.
 Impairment of hearing when working on the machine for long-

er periods of time without ear protection.

In addition, in spite of all the precautionary measures taken, non­obvious residual risks can still exist.

SSaaffeettyy iinnssttrruuccttiioonnss

Before commissioning this product, read and keep to

the following advice. Also observe the preventive regulations
of your professional association and the safety provisions
applicable in the respective country, in order to protect
yourself and others from possible injury.

Pass the safety instructions on to all persons who work

L

with the machine.
Keep these safety instructions in a safe place.

L

Machine including safety cut-out

L

The safety cut-out, including an automatic motor brake,
which is attached to the shredder is used for the safety of
the machine, preventing the motor being started when
the machine is open and the rotating knives could be
reached by the operator’s hand.

Repair works on the safety cut out must be carried
out by the manufacturer or by companies appointed
by the manufacturer respectively.

 Make yourself familiar with the equipment before using it, by

reading and understanding the operating instructions.

 Do not use the machine for unsuitable purposes (see 'Normal

intended use' and 'Working with the garden shredder').

 Provide a safe standing position and keep at any time the

balance. Do not lean forward. When placing material into the
shredder, always stand on the same level as the machine.
When placing material into the shredder, always stand on the
same level as the machine.

 Be observant. Attend to what you do. Start working with rationali-

ty. Do not use the device when you are tired or under the influ­ence of drugs, alcohol or medicaments. One moment of care­lessness when using the device can result in serious injuries.

 Wear protective goggles, gloves and noise protection while

working with the machine.

 Wear suitable work clothes:

- do not wear loose-fitting clothes

- slip-proof shoes

 Within his area of work the operator is responsible for third

parties.

 The machine must not be operated by children or young peo-

ple under 16 years of age.

 Physically, sensorially or mentally handicapped persons or

persons who have no relevant experience and/or knowledge
are not allowed to operate the device, unless a person
responsible for their safety supervises them or instruct them
on how to use the device.

11

 Children must be supervised to make sure that they do not

play with the device.

 Keep children away form machine.
 Never operate the machine if other persons are in the imme-

diate vicinity.

 Never leave the device unattended.
 Keep your workplace in an orderly condition! Untidiness can

result in accidents.

 Choose a working position alongside the equipment or behind

it. Never stand near the ejection opening.

 Never reach into the filling or ejection opening.
 Keep your face and body away from the filling opening.
 Do not overload the machine! You work better and safer in the

given performance range.

 Only operate the machine with complete and correctly at-

tached safety equipment and do not alter anything on the ma­chine that could impair the safety.

 Do not alter the revolution speed of the motor, since this con-

trols the safe maximum operating speed, and protects the mo­tor and all rotating parts against damage due to excess
speed.

 Do not operate without the funnel.
 Do not modify the device or parts of the device respectively.
 Close machine properly before enabling motor.
 Do not hose down the device with water. (Origin of danger

electric current).

 Take into consideration environmental influences:

− Do not use the device in moist or wet ambience.

− Do not leave the machine standing in the rain or use when

raining.

− Provide for good illumination.

 To prevent danger of injury to fingers during assembly or

cleaning operations hold the cutting mechanism (see pic.
“Changing the blades”) and wear protecting gloves.

 Switch the machine off and remove the mains plug from the

socket when

− Performing maintenance and cleaning work.

− Eliminating faults.

− Checking connecting lines, whether these

are knotted or damaged.

− Transporting.

− Carrying out repair work.

− Changing the blades.

− Leaving unattended (even during short interruptions).

 If the machine’s filling funnel or ejection slot is blocked switch

off the motor and disconnect the mains plug before removing
material from the filling funnel or ejection slot.

 Check the machine for possible damage:

− Before further use of the machine the safety devices must

be checked carefully for their proper and intended func­tion.

− Check whether movable parts function perfectly and do

not stick or whether parts are damaged. All parts must be
correctly installed and fulfil all conditions to ensure perfect
operation of the machine.

− Damaged safety devices and parts must be properly re-

paired or exchanged by a recognized, specialist workshop;
insofar as nothing else is stated in the instructions for use.

− Damaged or illegible safety labels have to be replaced.

 Store unused equipment in a dry, locked place out of the

reach of children.

EElleeccttrriiccaall ssaaffeettyy

 Design of the connection cable according to IEC 60 245 (H 07

RN-F) with a core cross-section of at least

− 1.5 mm

− 2.5 mm

2

for cable lengths up to 25 m

2

for cable lengths over 25 m

 Long and thin connection lines result in a potential drop. The

motor does not reach any longer its maximal power; the func­tion of the device is reduced.

 Plugs and coupler outlets on connection cables must be made

of rubber, plasticised PVC or other thermoplastic material of
same mechanical stability or be covered with this material.

 The connector of the connection cable must be splash-proof.
 When running the connection line observe that it does not

interfere, is not squeezed, bended and the plug connection
does not get wet.

 Wind off completely the cable when using a cable drum.
 Do not use the cable for purposes for which it is not meant.

Protect the cable against heat, oil and sharp edges. Do not
use the cable to pull the plug from the socket.

 Regularly check the extension cables and replace them if they

are damaged.

 Do not use any defective connection cables.
 When working outdoors, only use extension cables especially

approved and appropriately labelled for outdoor use.

 Do not set up any provisional electrical connections.
 Never bypass protective devices or deactivate them.
 Only hook up the machine by means of a fault-current circuit

breaker (30 mA).
The electrical connection or repairs to electrical parts of the

machine must be carried out by a certified electrician or one
of our customer service points. Local regulations – espe­cially regarding protective measures – must be observed.

Repairs to other parts of the machine must be carried out by

the manufacturer or one of his customer service points.

Use only original spare. Accidents can arise for the user

through the use of other spare parts. The manufacturer is
not liable for any damage or injury resulting from such ac­tion.

CCoommmmiissssiioonniinngg

 Check that the machine is completely and correctly assem-

bled.

 To avoid toppling, place the shredder on a firm horizontal

surface.

 Do not place the equipment on ground which is paved or

surfaced with gravel.

 The machine should only be operated in the open. Always

maintain a safe distance (at least 2 m) from walls or other
fixed objects.

 Before each use, check

− Connection cables for defects (cracks, cuts, etc.).

Do not use any defective cables.

− There are no damage at the machine (see safety instruc-

tions).

− All screws are tight.

12

L Mains connection

 Compare the voltage given on the machine model plate e.g.

230 V with the mains voltage and connect the machine to the
relevant and properly earthed plug.

 Only use extension cables with sufficient core cross-section.

Mains fuse

Switzerland UK

2300 W 16 A time-lag
2500 W 16 A time-lag
2800 W 16 A time-lag

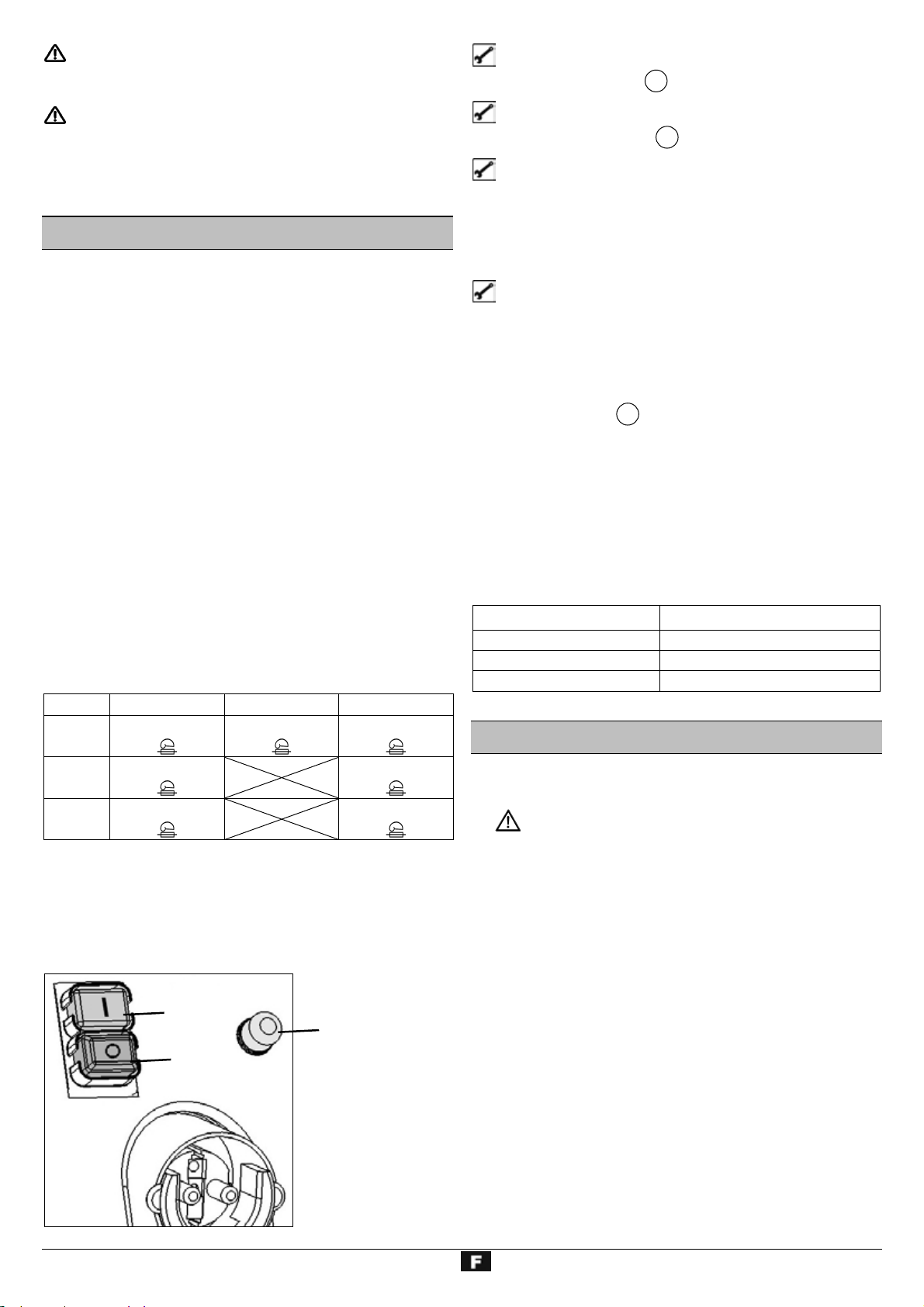

On / Off switch

Do not use any device where the switch can not be switched
on and off. Damaged switches must be repaired or replaced
immediately by the customer service.

ON

OFF

Switch on

Press the green button I .

Switch off

Press the red button 0 .

Restart protection in case of power

failure

In case of a power failure, the device switches off automatically
(zero-voltage initiator). To restart, press the green button again.

Motor protection

The motor is equipped with a safety switch and switches off au­tomatically when overloaded. After a cooling-down break (approx.
5 min), the motor may be restarted. Press the

1. reset button (motor protection)

2. green button I to restart.

Electrical mains supply impedance

When conditions in the electrical mains supply are un-favourable,
voltage reductions for short periods can occur during the process
of turning on the equipment, which can adversely affect other
equipment (e.g., the flickering of a lamp).

10 A time-lag 13 A time-lag

13 A time-lag
13 A time-lag

Reset button
(motor protection)

No breakdowns are to be expected if the maximum, electrical
mains supply impedances given in the table are met.

Power consumption P1 (W) Electrical mains supply

impedance Zmax (Ω)
2300 0,21
2500 0,21
2800 0,19

WWoorrkkiinngg wwiitthh tthhee ggaarrddeenn sshhrreeddddeerr

 Choose a working position alongside the equipment or behind

it. Never stand near the ejection opening.

Longer material that is protruding from the device could



spring back when it is drawn in by the blades! Observe safety
distance!

 Never reach into the filling or ejection opening.
 Keep your face and body away from the filling opening.
 Never place hands, other parts of the body or clothing into the

filler funnel, ejection channel or in the vicinity of other moving
parts.

 Check that no chopped residues are in the filling hopper be-

fore switching on the equipment.

 Do not tip or tilt the machine when the motor is running.
 When filling, be careful that no pieces of metal, stones, bottles

or other objects unintended for processing, enter the filling
hopper.

 Immediately switch off the equipment and allow it to come to a

stop, if foreign objects enter the filling hopper or if the equip­ment starts to make unusual noises or vibrates. Remove the
mains plug and carry out the following checks:

− inspect for damage,

− replace or repair damaged parts,

− check the equipment and tighten loose parts.

You must not repair the equipment yourself if you are

unauthorized to do so.

 What can I shred?

Yes:

• organic household and garden waste

e. g. hedge and tree cuttings, dead flowers and vegetable
kitchen waste.

No:

• glass, metal, plastic, plastic bags, stones, cloth, roots with

soil, food left-overs, fish or meat.

 Special tips on shredding:

¾ Branches, twigs and wood should be broken down immediate-

ly after they have been cut.

− Material of this kinds gets very hard when it is dry, and the

maximum allowed branch diameter to be processed has to
be reduced.

¾ Remove any side shoots from branches with a large number

of twigs.

¾ How to shred garden and kitchen waste with hight water con-

tent and a tendency to clog

− to prevent the machine from clogging, alternate waste with

wood containing material.

13

¾ Do not allow the shredded material to pile up too high in the

area of the ejection opening. This can lead to shredded mate­rial blocking the ejection channel, and backing up to the filler
opening.

¾ Clean out the filler opening and ejection channel thoroughly if

the machine becomes blocked. Before doing this, switch the
motor off and disconnect the machine from the mains power
supply.

¾ Please do not exceed the maximum branch diameter speci-

fied (cutting fresh wood) for your appliance (∅ see “Technical
data”). Depending on the wood’s nature and freshness the
maximum branch diameter the machine can process may be
smaller.

¾ The blades largely pull the material into the machine by them-

selves.

¾ Strong branches may cause overloading. This can be avoided

by pulling them back from time to time.

¾ If the machine is overloaded, a protective motor switch en-

sures that the machine turns itself off automatically.

− Turn the shredder on again after about 5 minutes.

− If you cannot turn on the machine after this waiting time re-

fer to „Operational faults“.

CChhaannggiinngg tthhee bbllaaddees

s

Remove the mains plug before changing the blades.

Risk of injury to the fingers and hands when carrying out
work on the blade unit. Wear protective gloves.

Open the machine.

Reduced output

One edge of the knife has become blunt:

Turn knife so that you can use the other edge.

All knive edges have become blunt:

Replace with new set of knives (order-no. 382425).

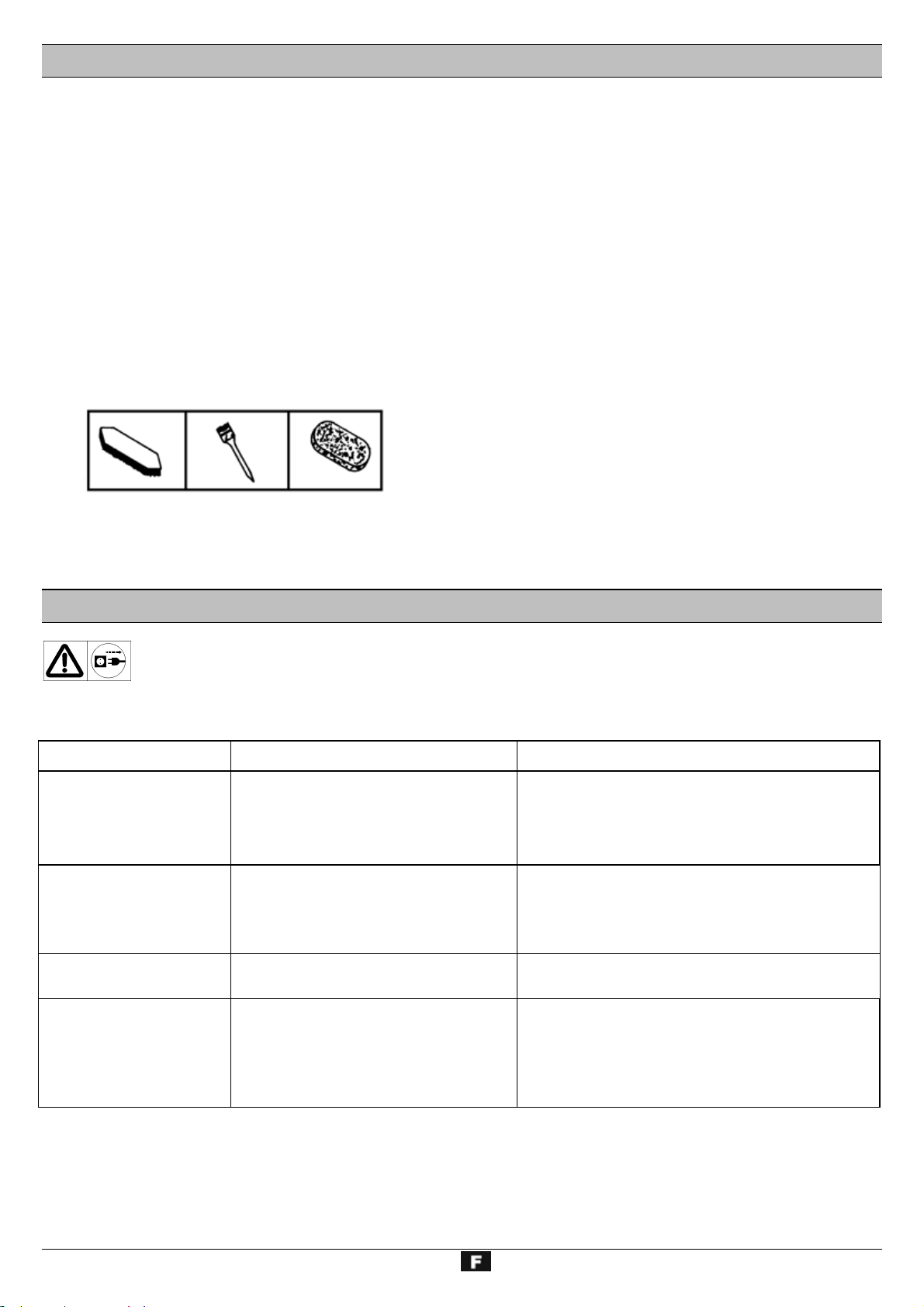

MMaaiinntteennaannccee aanndd cclleeaanniinngg

• Each time before starting maintenance work:

− Switch off the motor and pull out the mains plug.

− Wear protective gloves to prevent injury.

The cutters will not come to a standstill immediately after
cut-off. Before starting any service work wait until all parts
are stationary.

Be sure to have removed any tools from the machine after
completion of service work.

• Generally garden shredders require little maintenance. To

maintain their efficiency and a long life, observe the fol­lowing:

− Keep vent slits clean and free from obstructions.

− Check the locking screws (tighten where necessary).

− Clean the device after shredding.

To clean your product only use a warm moist cloth and a soft
brush.

Never use cleaning agents or solvents. Otherwise the device
may be damaged irreversibly. Plastic parts may be corroded
by chemicals.

Fix the blade. 

− Do not clean the machine with running water or high-pressure
cleaners.

− After each operation treat bare metal parts with an environ-
ment-compatible biodegradable spray oil to protect them
against corrosion.

Left-hand thread

14

OOppeerraattiioonnaall ffaauullttss

Before each fault elimination:

− Switch off device.

− Wait for standstill of the garden shredder.

− Pull out mains plug.

Fault Possible cause Removal
Motor does not start.

Motor hums,
but does not start.

− No power supply.

− Mains cable defective.

− Upper part of the enclosure not properly

closed (safety shut-off is activated).

− Cutters blocked.

− Capacitor faulty.

− Check fuses.

− Have these checked (electrician).

− Close and bolt down upper part of the enclosure cor-

rectly, remove any dirt present.

− Switch machine off, disconnect mains plug, and clean
interior of machine.

− Have machine repaired by manufacturer or approved
company.

Reduced cutting perfor-

Knife edges became blunt. Turn the knife or replace it with a new set of knives.

mance.
Device starts but blocks

under slight load and cuts off
via protective motor switch.

Extension cable too long, or cross-section
too small. Socket too far from mains sup­ply and cross-section of mains cable too

Extension cable at least 1.5 mm², maximum 25 m long. If a
longer cable is used, minimum cross-section 2.5 mm².

small.

TTeecchhnniiccaall ddaattaa

Type/Model MHA 2300 MHA 2500 MHA 2800
Year of construction see last page
Motor AC-Motor 230 V~, 50 Hz, 2800 rpm, including automatic motor brake
Motor rating P

S6 - 40 % 2300 W 2500 W 2800 W

1

ON/OFF-switch with Motor protection switch, electrical safety cut-out, zero-voltage initiator
Weight 19,0 kg 19,0 kg 19,5 kg
Sound pressure level at work LPA

(measured to 2000/14/EC)
Measured sound power level LWA

(measured to 2000/14/EC)
Guaranteed sound power level LWA

(measured to 2000/14/EC)
Max. branch diameter

(only for freshly cut wood)

∅ max. 35 mm ∅ max. 40 mm ∅ max. 42 mm

83 dB (A)

K = 3 dB (A)

104 dB (A)

105 dB (A)

Safety class I
Protection class IP X4
Mains fuse
Switzerland
UK

16 A time-lag
10 A time-lag
13 A time-lag

16 A time-lag

--

13 A time-lag

16 A time-lag

--

13 A time-lag

GGuuaarraanntteeee

Please observe the enclosed terms of guarantee.

15

AAsssseemmbbllaaggee

16

Description

A. Ouverture d’entonnoir pour matière hachée
B. Vis de déclenchement
C. Protection du moteur
D. Interrupteur marche/arrêt
E. Fiche de contact
F. Fentes d’aération
G. Châssis
H. Fente d’éjection

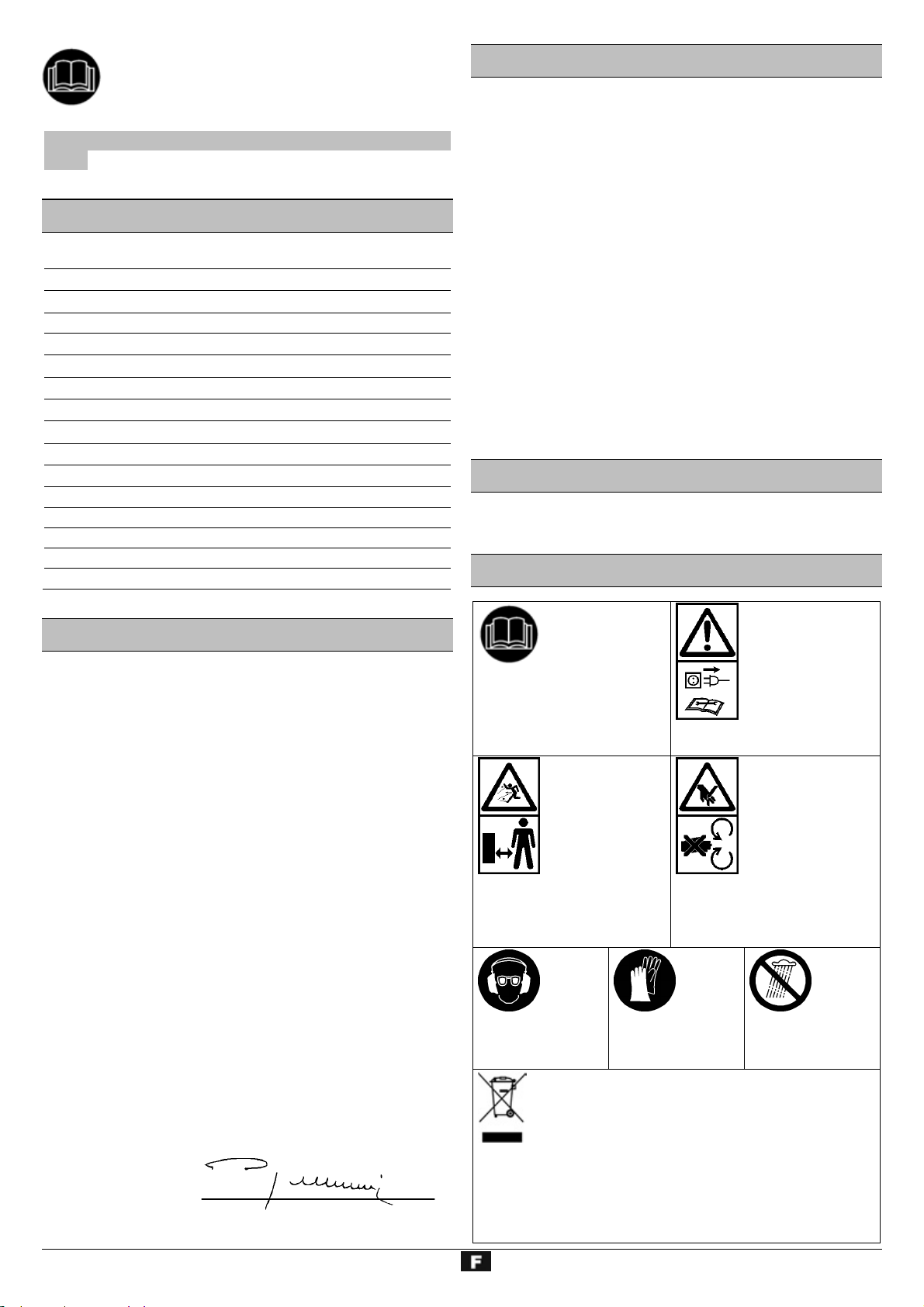

Vous ne devez pas mettre la machine en route
avant d’avoir lu attentivement ce mode d’emploi,
d’avoir observé toutes les informations indiquées
et d’avoir monté la machine tel que cela est décrit.

Conserver ces notices d’utilisation pour toute utilisation
future.

TTaabbllee ddeess mmaattiièèrreess

Assemblage
Déclaration de conformité CE
Fourniture

16
17

17
Tranches horaires 17
Symboles utilisés: appareil, notice d’utilisation
Utilisation conforme
Risques résiduels
Consignes de sécurité
Mise en service
Travaux avec le broyeur de végétaux
Remplacement des couteaux

17 / 18

18

18

18

20

20

21
Maintenance et entretien 22

Pannes 22
Caractéristiques techniques 23
Garantie 23
Pièces de rechange 133

DDééccllaarraattiioonn ddee ccoonnffoorrmmiittéé CCEE

Conformément à la directive CE: 2006/42/CE
Par la présente, nous

ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen - Germany
déclarons sous notre responsabilité exclusive que le produit

Gartenhäcksler (Broyeur de végétaux)
type/modèle MHA 2300, MHA 2500, MHA 2800

Numéro de série : 000001 – 020000

est conforme aux dispositions de la directive CE susnommée ainsi
qu’aux dispositions des directives suivantes :

2004/108/CE, 2006/95/CE et 2000/14/CE.
Les normes harmonisées suivantes ont été appliquées :

EN 60335-1/A14:2010; EN 62233:2008; EN 13683/A2:2011;
EN 55014-1:2006; EN 55014-2/A1:2008; EN 61000-3-2:2006;
EN 61000-3-11:2000

Procédé d’évaluation de la conformité: 2000/14 CE - Annexe V

Niveau de puissance sonore mesur 104 dB (A).
Niveau de puissance sonore garanti 105 dB (A).

Conservation de la documentation technique:

ATIKA GmbH & Co. KG – Bureau technique – Schinkelstr. 97 –
59227 Ahlen – Germany

Ahlen, 03.02.2012 A. Pollmeier, le gérant

FFoouurrnniittuurree

 Après le déballage de la machine, vérifiez le contenu du

carton quant à

! l’intégralité des pièces
! la présence éventuelle de dommages dus au transport.

Informez immédiatement le revendeur, le transporteur et / ou le
fabricant en cas de réclamation. Toute réclamation ultérieure ne
sera pas acceptée.

• 1 unité prémontée de l’appareil

• 1 pied gauche

• 1 pied droit

• 1 essieu

• 2 roues

• 2 cache-roues

• 1 sachet de vis

• 1 sac de récupération

• 1 notice d’utilisation

TTrraanncchheess hhoorraaiirreess

Observez les dispositions spécifiques de la loi nationale.

SSyymmbboolleess uuttiilliissééss ssuurr cceett aappppaarreeiill

Lire la notice
d’utilisation et les
consignes de sécu­rité avant la mise
en service et en
tenir compte pen­dant le fonction­nement.

Les pièces éjec­tées repré-sentent
un danger lorsque
que le moteur est
en marche – les
personnes étran-

gères ainsi que
les animaux domestiques et de
rente doivent rester à l’écart de
la zone dangereuse.

Porter des lunettes
de protection et un
casque antibruit.

Ne jamais jeter un appareil électrique aux ordures
ménagères. Les appareils, les accessoires et les
emballages doivent être recyclés de façon non pol-

luante.
Conformément à la directive européenne 2002/96/CE relative aux
déchets d’équipements électriques et électroniques, les appareils
électriques ne pouvant plus être utilisés doivent être collectés
séparément et recyclés d'une manière respectueuse de l'environ­nement.

la machine pendant que celle-ci
est en marche.

Porter des gants de
protection.

Arrêter le moteur et
débrancher la fiche
de contact avant
toute opération
d’entretien, de re­mise en état ou de
nettoyage.

Nous recommandons
une extrême pru­dence avec les
lames rotatives. Ne
pas introduire les
mains ou les pieds
dans les orifices de

Protéger de
l’humidité.

17

SSyymmbboolleess uuttiilliissééss ddaannss cceettttee nnoottiicce
dd’’uuttiilliissaattiioonn

e

Danger imminent ou situation dangereuse.
L’inobservation de ces indications peut entraîner des
blessures ou des dégâts matériels.

Indications importantes pour un emploi conforme à

L

l’usage prévu. L’inobservation de ces indications peut
provoquer des dysfonctionnements.

Indications pour l’usager. Ces indications sont d’une



aide précieuse pour un emploi optimal des différentes
fonctions.

Montage, exploitation et maintenance. Ce symbole
attire votre attention sur ce que vous devez faire.

UUttiilliissaattiioonn ccoonn ffoorrmmee

Le hachage de

- branches de tout type, jusqu’au diamètre max. (suivant la
nature et la fraîcheur du bois)

- déchets de jardin flétris, humides, stockés depuis plusieurs
jours, en alternance avec des branches, fait partie d’une utili­sation conforme à l’emploi.

Le hachage de verre, de métal, d’objets ou de sachets en plas­tique, de pierres, de déchets textiles, de racines avec de la terre,
de déchets sans consistance ferme (par ex. déchets de cuisine)
est formellement exclu.

Le broyeur de végétaux est destiné uniquement à une utilisation
privée à la maison et dans le jardins.

Sont considérés comme broyeurs pour l'utilisation privée à la
maison et au jardin les machines qui ne sont pas utilisées pour
les espaces verts publics tels que les parcs et les terrains de
sport, pour l'agriculture et la sylviculture et qui ne sont pas utili­sées à des fins professionnelles.

Un emploi conforme à l’usage prévu implique notamment aussi
l’observation des instructions de service, de maintenance et de
réparation du fabricant et le respect des consignes de sécurité
contenues dans ces instructions.

Toute utilisation divergente de la machine est considérée comme
emploi non conforme à l’usage prévu. Le fabricant décline toute
responsabilité pour les dommages en résultant : le risque in­combe exclusivement à l’usager.

L'appareil ne doit être utilisé, entretenu et ajusté que par des
personnes connaissant l'appareil et averties des risques qui y
sont liés. Les réparations demeurent strictement réservées à
notre SAV ou à un service après-vente nommé par nos soins.

RRiissqquueess rrééssiidduueellss

Même un emploi conforme à l’usage prévu et le respect des

consignes de sécurité applicables en la matière ne sauraient
exclure tous les risques résiduels générés par la construction et
l’emploi de la machine.

Les risques résiduels peuvent être minimisés en respectant les
« consignes de sécurité » et une « utilisation conforme » ainsi
que toutes les indications de cette notice d’utilisation.

La prise de précautions et la prudence réduisent les risques de
blessures corporelles et d’endommagements.

 Risque de blessure des doigts et des mains si vous introdui-

sez la main dans une ouverture et entrez en contact avec le
couteau.

 Risque de blessure des doigts et des mains lors d‘opérations

de montage et de nettoyage du couteau.

 Risque de blessures dues à la projection de morceaux

branches dans la zone de l’entonnoir.

 Dangers d’électrocution en cas d’utilisation de câbles de rac-

cordement électrique non conformes.

 Contact avec les pièces conductrices de composants élec-

triques ouverts.

 Endommagement de l’ouïe en cas de travaux particulièrement

longs sur la machine sans protection acoustique.

Il se peut que des risques résiduels non apparents persistent bien
que toutes les mesures de protection aient été prises.

CCoonnssiiggnneess ddee ssééccuurriittéé

Avant toute mise en service de ce produit, lire et res-

pecter les indications suivantes et les consignes bde sécuri­té en vigueur dans les pays respectifs afin d’éviter tout
risque d’accident sur vous et les autres.

Remettez les consignes de sécurité à toutes les personne

L

sdevant travailler avec la machine.
Conservez ces consignes de sécurité en lieu sûr.

L

Appareil doté d’un dispositif d’arrêt de sécurité.

L

Le dispositif d’arrêt de sécurité à frein moteur automatique
est monté sur ce broyeur pour assurer votre sécurité. Il
empêche le démarrage du moteur lorsque l’appareil est
ouvert et évite donc que votre main n’entre en contact
avec les couteaux en rotation.

Toute réparation au niveau du dispositif d’arrêt de
sécurité doit être effectuée par le fabricant ou par les
entreprises qu’il aura nommées.

 Avant utilisation, familiarisez-vous avec l’appareil à l’aide de la

notice d’utilisation.

 Ne pas utiliser l’appareil à des fins non appropriées (voir «Utili-

sation conforme» et «Travaux avec le broyeur de végétaux»).

 Prenez correctement appui sur vos jambes et veillez à votre

équilibre à tout moment. Ne vous penchez pas en avant. Res­tez à hauteur de l’appareil lorsque vous y introduisez les ma­tériaux à hacher.

 Soyez attentif. Veillez à ce que vous faites. Travaillez de

façon raisonnable. N'utilisez pas l'équipement si vous êtes fa­tigué ou sous l'emprise de drogues, d'alcool ou de médica­ments. La moindre inattention pendant l'utilisation de l'équi­pement peut provoquer de graves blessures.

 Pendant le travail avec la machine, portez des lunettes de

protection, des gants de travail et une protection auditive.

 Portez des vêtements de protection appropriés:

− Pas d’habits larges

− Chaussures avec semelles antidérapantes.

 L’utilisateur est responsable de la machine à l’égard de tiers

dans la zone de travail.

 Il est interdit aux enfants et aux adolescents de moins de 16

ans d’utiliser l’appareil.

18

 Les personnes dont les capacités physiques, sensorielles ou

intellectuelles sont restreintes ou qui ne disposent pas de
l’expérience et/ou des connaissances nécessaires ne sont
pas autorisées à utiliser la machine, à moins qu’elles soient
surveillées ou instruites au sujet du maniement de la machine
par une personne responsable de la sécurité.

 Surveiller les enfants afin de s’assurer qu’ils ne jouent pas

avec la machine.

 Maintenez les enfants à distance de l’appareil.
 Ne mettez jamais l’appareil en marche lorsque des personnes

étrangères se trouvent à proximité.

 Ne laissez jamais l’appareil sans surveillance.
 Veillez à maintenir la zone de travail en ordre ! Le désordre

peut être la cause d’accidents.

 Adoptez une position de travail sur le côté ou derrière

l’appareil. Ne restez jamais dans la zone de l’orifice d’éjection.

 Ne jamais mettre les mains dans l’ouverture de remplissage

ou d’éjection.

 Maintenez le visage et le corps à distance de l’orifice de rem-

plissage.

 Ne surchargez pas la machine ! Elle travaille mieux et avec

une sécurité accrue dans la plage indiquée.

 Veillez au montage complet et correct des équipements de

sécurité pendant l’exploitation et ne modifiez rien sur la ma­chine qui risquerait d’influencer sa sécurité.

 Ne modifiez jamais le régime du moteur. C’est lui qui régule la

vitesse de travail maximale sûre et protège le moteur ainsi
que toutes les pièces rotatives codesntre les détériorations
dues à une vitesse excessive.

 Ne jamais mettre en service sans l’entonnoir.
 Ne pas modifier l'appareil ou des parties ou pièces de l'appa-

reil.

 Lors de la mise en marche du moteur, l’appareil doit être

fermé.

 L’appareil ne doit pas être arrosé d’eau (source de risque car

présence de courant électrique).

 Prenez les conditions environnantes en considération :

− Ne pas utiliser la machine dans un environnement humide.

− Ne pas travailler avec l'appareil lorsqu'il pleut et ne pas

laisser l’appareil sous la pluie.

− Travaillez uniquement avec de bonnes conditions vi-

suelles, veillez au bon éclairage de la zone de travail.

 Pour éviter le danger de blessures aux doigts pendant les

travaux de montage ou de nettoyage, maintenir le dispositif de
coupe (voir fig. « Remplacement des couteaux ») et porter
des gants de protection.

 Débranchez la machine et retirez la fiche de la prise de sec-

teur en cas de

− travaux de maintenance et de nettoyage

− réparation de dysfonctionnements

− vérifications pour savoir si les conduites de

raccordement sont enchevêtrées ou endom­magées

− transport

− travaux de réparation

− remplacement des couteaux

− et si vous quittez l’appareil (même s’il ne s’agit que d’une

brève interruption du travail)

 En cas d’obstructiondes orifices d’introduction ou d’éjection de

la machine, arrêter le moteur et retirer la fiche de la prise de
courant avent d’enlever les résidus de matière.

 Vérifiez si la machine est éventuellement endommagée.

− Contrôlez avec soin le fonctionnement impeccable et con-

forme à l’usage prévu des équipements de sécurité avant
de poursuivre l’utilisation de la machine.

− Vérifiez le fonctionnement correct des pièces mobiles et

assurez-vous qu’elles ne sont ni coincées ni partiellement
endommagées. Toutes les pièces sont à monter correc­tement et toutes les conditions requises sont à remplir afin
de garantir une exploitation impeccable de l’appareil.

− Les dispositifs de sécurité et les pièces endommagés doi-

vent être réparés ou remplacés convenablement dans un
atelier spécialisé agréé, à moins que d’autres informations
ne soient mentionnées dans le mode d’emploi.

− Les autocollants de sécurité endommagés ou illisibles doi-

vent être remplacés.

 Conservez les appreils non utilisés dans un endroit sec et

verrouillé et hors de portée des enfants.

Sécurité électrique

 Exécution de la ligne de raccordement cf.

IEC 60245 (H 07 RN-F) avec une section d’au moins

− 1,5 mm² pour les câbles d’une longueur de 25 m maximum

− 2,5 mm² pour les câbles de plus de 25 m

 Les conduites de raccordement longues et minces génèrent

une chute de tension. Le moteur n’atteint plus sa puissance
maximale et le fonctionnement de la hacheuse est restreint.

 Les fiches et les prises femelles sur les conduites de raccor-

dement doivent être en caoutchouc, en PVC souple ou en une
autre matière thermoplastique de même résistance méca­nique ou bien recouvertes d‘une de ces matières.

 Le système d’enfichage de la conduite de raccordement doit

être protégé contre les projections d’eau.

 Lors de la pose de la ligne de raccordement, veiller à ce

qu'elle ne soit pas coincéeni pliée et à ce que le connecteur
ne soit pas mouillé.

 En cas d'utilisation d'un tambour, dérouler le câble complète-

ment.

 N’employez pas le câble à des fins pour lesquelles il n’est pas

prévu. Protégez le câble de la chaleur, l’huile et des arêtes
tranchantes. Ne tirez pas sur le câble pour retirer la fiche de la
prise au secteur.

 Vérifiez le câble de rallonge à intervalles réguliers et rempla-

cez-le dès que vous constatez un endommagement.

 Ne vous servez jamais de lignes de raccordement défec-

tueuses.

 Servez-vous exclusivement de câbles de rallonge spéciaux et

homologués pour l’extérieur le cas échéant.

 Ne vous servez jamais de raccordements électriques provi-

soires.

 Ne pontez jamais les équipements de sécurité et ne les met-

tez jamais hors service.

 Brancher la machine à l’aide d’un disjoncteur à protection

différentielle (30 mA).
Tout raccordement électrique, voire toute réparation sur les

parties électriques de la machine doivent être effectués par
des électriciens agréés ou confiés à l’un de nos services
après-vente. Les règlements locaux, particulièrement en ce
qui concerne les mesures de protection, sont à respecter.

19

Toute réparation des différentes pièces de la machine est à

effectuer par le fabricant ou l’un de ses services après­vente.

N’utiliser que des pièces de rechange d’origine. L’utilisation

d’autres pièces de rechange pourraint entraîner un risque
pour l’utilisateur, le fabricant déclinant toute responsabilité
pour tout dommage encouru.

MMiissee eenn sseerrvviiccee

 Assurez-vous que l'appareil est monté intégralement et con-

formément aux réglementations.

 Pour utiliser le broyeur de végétaux, placez-le sur une surface

stable et horizontale (de façon à ce qu’il ne bascule pas).

 Ne posez pas l’appareil sur un sol pavé ou ballasté.
 N’utilisez l’appareil qu’à l’extérieur. Restez à distance (2 m

minimum) des murs et des autres objets fixes.

 Avant toute utilisation, veuillez vérifier

− que les lignes de raccordement ne présentent pas de dé-

fectuosités (fissures, coupures ou autres).

− l‘d’ éventuels endommagements de l’appareil (voir con-

signes de sécurité)

− que toutes les vis sont serrées à fond

L Branchement au secteur

 Comparez la tension de votre secteuravec la tension indiquée

sur la plaque signalétique de la machine et raccordez la ma­chine à une prise appropriée et conforme aux prescriptions.

 Utilisez un câble de rallonge de section suffisante.

Protection de secteur

Suisse UK

2300 W 16 A retardée
2500 W 16 A retardée
2800 W 16 A retardée

Interrupteur marche/arrêt

Ne jamais utiliser un appareil dont l'interrupteur ne fonc­tionne pas. Les interrupteurs défectueux doivent immédia­tement être réparés ou remplacés par le service après vente.

MARCHE

ARRÊT

10 A retardée 13 A retardée

13 A retardée
13 A retardée

Bouton de
réinitialisation
(protection du
moteur)

Mise en marche

Appuyez sur le bouton vert I .

Arrêt

Appuyez sur le bouton rouge 0 .

Sécurité de remise en marche en

cas de panne de courant

En cas de panne de courant, la hacheuse s‘arrête automatique­ment (déclencheur à tension nulle). Pour une remise en marche,
appuyez à nouveau sur le bouton vert.

Protection du moteur

Le moteur est équipé d’un disjoncteur de protection et s’arrête
automatiquement en cas de surcharge. Il peut être remis en
marche après une pause de refroidissement (env. 5 mn). Ap­puyez sur

1. le bouton de réinitialisation (protection du moteur)

2. le bouton vert I pour une remise en marche.

Impédance de secteur

En cas de mauvaises conditions de secteur, des baisses de ten­sion momentanées peuvent survenir pendant le processus
d’allumage de l’appareil et peuvent gêner d’autres appareils (pa­rex. une lampe vacille).
Tout risque de dysfonctionnement est exclu si l’on respecte les
impédances de secteur maximales indiquées dans le tableau.

Puissance absorbée P

2300 0,21
2500 0,21
2800 0,19

TTrraavvaauuxx aavveecc llee bbrrooyyeeuurr ddee vvééggééttaauuxx

 Adoptez une position de travail à côté ou derrière l’appareil.

Ne restez jamais dans la zone de l’orifice d’éjection.



 Ne jamais mettre les mains dans l'ouverture de remplissage
 Maintenez le visage et le corps à distance de l’orifice de rem-
 N’introduisez jamais les mains, d’autres parties du corps ou

 Avant la mise en marche de l‘appareil, vérifiez si des restes
 Ne renversez pas l’appareil pendant que le moteur est en
 Lors du remplissage, veillez à ce que des pièces en métal,

 Si des objets extérieurs entrent dans l’entonnoir ou si

Les branches longues dépassant de l’appareil risquent
d’être renvoyées en arrière lorsqu’elles seront entraînées par
les lames ! Respectez la distance de sécurité !

ou d'éjection.
plissage.
vos vêtements dans le tube de remplissage, le canal

d’évacuation ou à proximité d’autres pièces mobiles.
de broyage se trouvent dans l’entonnoir.
marche.
des pierres, des bouteilles ou d‘autres objets n’entrent pas en

contact avec des objets à broyer dans l’entonnoir.
l’appareil commence à émettre des bruits ou des vibrations

inhabituelles, arrêtez immédiatement l’appareil et immobilisez­le. Débranchez la fiche et effectuez les points suivants :

− examiner les dommages

(W)

1

Impédance de secteur Z

max

(Ω)

20

− remplacer ou réparer les pièces endommagées

− vérifier l’appareil et resserrer les pièces dévissées

Vous ne devez pas réparer l’appareil si vous n’êtes pas

autorisé à le faire (voir consignes de sécurité).

 Qu’est-ce que je peux broyer?

Oui:

• Déchets organiques domestiques et du jardin
par exemple coupes de haies et d’arbres, fleurs fanées, dé­chets de cuisine.

Non:

• Verre, pièces métalliques, matières plastiques, sacs en plas-
tique, pierres, déchets de tissus, racines souillées par de la
terre, restes de produits alimentaires, de poisson et de
viande.

 Instructions spéciales concernant

le broyage:

¾ Broyez les branches, les rameaux et les bois juste après les

avoir coupés

− Ces matériaux à broyer deviennent très durs lorsqu’ils sè-

chent, le diamètre maximal des branches à traiter diminue
donc.

¾ Lorsque les branches sont très ramifiées, enlever les rameaux

latéraux.

¾ Broyage de déchets de cuisine ou de jardin contenant beau-

coup d’eau et tendant à coller

− Ces déchets doivent être broyés en alternance avec des

déchets contenant du bois afin d’éviter que l’appareil ne
soit obstrué.

¾ Ne pas laisser s’entasser trop de matériaux hachés sous la

sortie de l’orifice d’évacuation. Il risquerait sinon d’obstruer le
canal d’évacuation. Cela pourrait entraîner un retour des ma­tériaux par l’orifice de remplissage.

¾ Nettoyez l’orifice de remplissage ainsi que le canal

d’évacuation lorsque l’appareil est obstrué. Pour ce faire, étei­gnez d’abord le moteur et retirez la fiche secteur.

¾ Veillez à ce que le diamètre maximal des branches pouvant

être haché par votre appareil soit respecté (∅ voir « Caracté­ristiques techniques »). Selon la taille et la fraîcheur du bois,
le diamètre maximal de la branche que vous souhaitez broyer
peut être réduit.

¾ Les couteaux tirent dans une large mesure les déchets à

broyer automatiquement dans l’appareil.

¾ Evitez toute surcharge et blocage du moteur en présence de

branches d’un certain diamètre en les retirant fréquemment
puis en les laissant revenir dans l’appareil.

¾ En cas de surcharge de l’appareil, le sélecteur équipé d’un

disjoncteur-protecteur met la machine automatiquement hors
circuit

− Dans ce cas, remettez le broyeur en marche au bout de 5

minutes environ

− Au cas ou la machine ne se remettrait pas en marche au

bout de ce temps d’attente, veuillez vous reporter au point
„Pannes“.

RReemmppllaacceemmeenntt ddeess ccoouutteeaauux

x

Avant de procéder au remplacement des couteaux,
débranchez la fiche secteur.

Risque de blessure des doigts et des mains lors de travaux

sur le couteau. Portez des gants de protection.

Ouvrir l’appareil.

Fixer le jeu de couteaux. 

filetage à gauche

Diminution du rendement de coupe:

un tranchant du couteau est émoussé

utilisez le tranchant inutilisé en tournant le couteau

tous les tranchants de couteau sont émoussés

placez un nouveau jeu de couteaux (ref. 382425)

21

MMaaiinntteennaannccee eett eennttrreettiieenn

• Avant de commercer tout travail d’entretien:

− mettre le moteur hors service et débrancher la fiche de contact

− mettre des gants de protection pour éviter les blessures.

Le jeu de couteaux ne stoppe pas immédiatement après l’arrêt. Avant de commencer votre travail de réparation ou de main­tenance, patientez jusqu’à ce que tous les éléments soient complètement arrêtés.

Veillez à retirer l’outil et la clé à vis après l’entretien ou la réparation.

• Le broyeur de végétaux nécessite peu d’entretien. Pour que l’appareil ne se dégrade pas et pour lui assurer une longue
durée de vie, il convient d’observer les points suivants:

− les fentes d'aération doivent toujours être libres et propres.

− vérifier les vis de fixation (le cas échéant, les resserrer).

− après avoir procédé à des travaux de hachage, le hacheur doit être nettoyé à l’intérieur comme à l’extérieur.

Pour nettoyer votre appareil, utilisez uniquement un chiffon chaud et humide et une brosse souple.
N’utilisez jamais de produits nettoyants ou de solvants. Ils pourraient entraîner des dommages irréparables sur l’appareil. Les

produits chimiques pourraient attaquer les éléments en matière plastique.

− le broyeur ne doit pas être nettoyé avec un nettoyeur haute pression ou même au jet d’eau.

− les pièces métalliques nues devraient être protégées de la corrosion après chaque utilisation à l’aide d’une huile à pulvériser

biodégradable et écologique.

PPaannnneess

Avant de procéder à l'élimination des défauts

− arrêter l'équipement

− attendre l'arrêt du broyeur de végétaux

− retirer la fiche du secteur

Panne Cause possible Solution

Le moteur ne démarre pas - absence de tension secteur

- câble de raccordement défectueux

- dessus du carter mal fermé (dispositif

d’arrêt de sécurité déclenché)

Le moteur ronfle, mais ne
démarre pas.

− jeu de couteaux bloqué

− condensateur défectueux

- vérifier le fusible

- laisser vérifier (par un électrotechnicien)

- bien fermer et visser le dessus du carter, enlever les

saletés éventuelles

− mettre l’appareil à l’arrêt, retirer la fiche de la prise de

courant et nettoyer l’intérieur de l’appareil

− faire réparer par le fabricant ou par une entreprise

nommée par le fabricant

Diminution du rendement de

Couteau émoussé. Retourner ou remplacer le couteau.

coupe.
L'appareil démarre, mais se

bloque en présence d'une
sollicitation minimale et est
désactivé par le disjoncteur­protecteur.

le câble de rallonge est trop long ou sa
section trop petite.

La prise est trop éloignée du raccordement
principal et la ligne de raccordement pré­sente une section trop petite.

Câble de rallonge d'au moins 1,5 mm² et de 25 m de
long au maximum. En présence d'un câble plus long,
section de 2,5 mm² au minimum.

22

CCaarraaccttéérriissttiiqquueess tteecchhnniiqquueess

Type/Modèle MHA 2300 MHA 2500 MHA 2800

Année de construction
Moteur

voir la dernière page

moteur à courant alternatif 230 V~, 50 Hz, 2800 min

-1

à frein moteur automatique
Puissance du moteur P
Interrupteur de mise en marche/arrêt

avec:

S6 - 40 % 2300 W 2500 W 2800 W

1

disjoncteur de protection du moteurdispositif d’arrêt de sécurité électrique,

déclencheur à tension nulle
Poids 19,0 kg 19,0 kg 19,5 kg
Niveau de pression acoustique LPA

(mesuré conformément au réglement
2000/14/CE)

83 dB (A)

K = 3 dB (A)

Niveau de puissance sonore mesuré LWA

(mesuré conformément au réglement
2000/14/CE)

104 dB (A)

Niveau de puissance sonore garanti LWA

(mesuré conformément au réglement
2000/14/CE)

105 dB (A)

Diamètre maximal des branches à ha­cher

(s’applique uniquement à la coupe de

bois frais)

∅ max. 35 mm ∅ max. 40 mm ∅ max. 42 mm

Classe de protection I
Type de protection IP X4
Protection de secteur
Suisse
UK

GGaarraannttiiee

16 A retardée
10 A retardée
13 A retardée

16 A retardée

--

13 A retardée

Veuillez tenir compte de la déclaration de garantie ci-jointe.

16 A retardée

--

13 A retardée

23

ММооннттаажж

24

Описание

A. Прекъсвач за включване и изключване
B.

Заключващ болт

C. Двигателна защита
D. Ключът за включване/изключване

Щепсел за присъединяване към

E.

електрическата мрежа

F. Прорези за вентилиране
G. Рама
H. Отвор за извеждане на раздробения

материал

Не бива да пускате уреда в действие преди да
сте прочели ръководството за работа, да сте
спазили дадените указания и да сте
монтирали уреда съгласно описанието.

Запазете ръководството за бъдещо ползване.

ССъъддъърржжааннииее

Монтаж 24
Декларация за съответствие с EG-нормите 25
Обем на доставката 25
Разрешено време за работа 25
Символични изображения на уреда /

25 / 26

ръководството за обслужване
Употреба по предназначение 26
Остатъчни рискове 26
Указания за безопасност 26
Пускане в действие 28

ООббеемм ннаа ддооссттааввккааттаа

 След разопаковане проверете съдържанието на

кашона по отношение на:

! комплектност
! еветуални повреди при транспорта.

Незабавно уведомете търговеца или производителя за
възраженията си. Рекламации, направени по-късно, не се
признават.

• 1 предварително монтиран уред

• 1 лява опора

• 1 дясна опора

• 1 ос

• 2 колела

• 2 покриващи

• 1 торбичка с болтове

• 1 Ръководство за обслужване

накрайници

Работа с градинската резачка 28
Смяна на ножа 29
Техническа поддръжка 30
Неизправности 30
Teхнически данни 31
Гаранция 31
Резервни части 133

ДДееккллаарраацциияя ззаа ссъъооттввееттссттввииее ннаа ииззддееллииееттоо
сс ннооррммииттее ннаа ЕЕввррооппееййссккааттаа ооббщщнноосстт

съгласно Директивата на ЕО: 2006/42/EO
AТИКА ГмбХ & Кo. KД

Шинкелщрасе 97, 59227 Ален - Германия
декларираме на своя отговорност, че продуктът

Gartenhäcksler (Градинска резачка)
тип/модел MHA 2300, MHA 2500, MHA 2800

Сериен номер: 000001 – 020000

съответства на разпоредбите на горепосочените директиви
на ЕС и на разпоредбите на следните допълнителни
директиви:

2004/108/EO, 2006/95/EO, 2000/14/EO.

РРааззрреешшеенноо ввррееммее ззаа ррааббооттаа

Моля, спазвайте местните разпоредби.

ССииммввооллииччннии ооззннааччеенниияя ннаа ууррееддаа

Преди работа

домашни и селскостопански
животни да стоят встрани
от опасната зона.

прочетете и
спазвайте
ръковод-ството
за обслужване и
указанията за
безопасност.

Опасност от
изхвърляне на
материал при
работещ
двигател –

други хора,

в отвори, когато машината
работи.

Преди ремонт,
поддръжка и
почистване,
изключете
двигателя и
изтеглете
щепсела от
контакта.

Внимание при
ротиращи ножове.

Ръцете и краката
да не бъдат
държани

Приложени са следните хармонизирани стандарти:

EN 60335-1/A14:2010; EN 62233:2008; EN 1368 3/A2:2011;
EN 55014-1:2006; EN 55014-2/A1:2008; EN 61000-3-2:2006;
EN 61000-3-11:2000

Процедура за оценяване на съответствието: 2000/14/EО
– приложение V

Измерено ниво на звуковата мощност L
Гарантирано ниво на звукова мощност L

103 dB (A).

WA

104 dB (A).

WA

Техническата документация се съхранява в:

АТИКА ГмбХ & Ко. КГ – Техническо бюро – Шинкелщрасе 97

- 59227 Ален – Германия

Носете очила и
лпс за слуха.

Електрическите уреди не бива да бъдат изхвърляни
като битови отпадъци. Уредът, принадлежностите
към него и опаковката следва да бъдат предадени
за повторно оползотворяване, съобразено с

опазването на околната среда.
Според европейската директива 2002/96/EО за старите
електрически и електронни уреди неизползваемите
електрически уреди трябва да се събират разделно и да се
рециклират, без да се вреди на околната среда.

Носете предпазни
ръкавици.

Пазете от влага.

Ален, 03.02.2012 A. Полмайер, управител

25

ССииммввооллии вв рръъккооввооддссттввооттоо ззаа
ооббссллуужжввааннее

Грозяща опасност или опасна ситуация.

Неспазването на тези указания може да доведе до
наранявания и материални щети.

Важни указания за правилна работа.

L

Неспазването на тези указания може да доведе до
неизправности.

Указания за ползвателя. Тези указания ще Ви



помогнат да ползвате оптимално всички
функционални възможности.

Монтаж, обслужване и поддръжка. Пояснения,
какво следва да извършите.

УУппооттррееббаа ппоо ппррееддннааззннааччееннииее

Употребата по предназначение включва следното:

- нарязване на всякакъв вид клони до разчетния
максимален диаметър (според вида на дървото и според
това, доколко е суров материалът)

- последователно нарязване на смени на увяхнали,
влажни градински отпадъци, съхранявани няколко дни, и
клони.

Изрично заявяваме, че е изключено нарязването респ.
начупването на стъкла, метал, пластмасови части,
пластмасови торбички, камъни, текстилни отпадъци, корени
примесени с пръст, отпадъци без твърда консистенция
(напр. кухненски отпадъци).

Градинската резачка е пригодна само за ползване за частни
нужди в градината.

Под градинска резачка за частно ползване в градината се
разбират уреди, които не се използват за стопански цели в
обществени зелени площи, паркове, спортни площадки,
както и в селското и горското стопанство .

Към употребета по предназначение спада също и
спазването на предписаните от производителя условия за
експлоатация, техническа поддръжка и ремонт, както и
следването на съдържащите се в ръководството указания
за безопасност.

Всяка друга употреба извън тези рамки се счита за
несъобразена с предназначението. За произтичащите от
това щети производителят не носи отговорност: Рискът се
носи единствено от ползвателя.

Саморъчните изменения на уреда изключват отговорността
на производителя за всякакви произтичащи от това
повреди.

Уредът може да бъде борудван, използван и поддържан
единствено от лица, които са запознати с него и са
уведомени относно опасностите. Ремонтни работи може да
се извършват само нас, съответно от посочени от нас
сервизи.

26

ООссттааттъъччннии ррииссккооввее

Също и при употреба по предназначение и въпреки
спазването на всички свързани с уреда предписания по
безопасност, могат да съществуват остатъчни рискове,
обусловени от съобразената с предназначението на уреда
конструкция.

Остатъчните рискове могат да бъдат сведени до минимум,
ако бъдат спазвани указанията, посочени в разделите
“Указания за безопасност” и “Употреба по предназначение”,
както и указанията на ръководството за работа като цяло.

Внимание и предпазливост намаляват риска от наранявания
и увреждания на лица.

 Опасност от нараняване на пръстите и ръцете, ако

бръкнете в отвора и досегнете режещия механизъм.

 Опасност от нараняване на пръстите и ръцете при

монтаж и работа по почистване на режещия механизъм.

 Опасност от нараняване от изхвърлен материал в

участъка на фунията.

 Опасност от електрически ток при неизправни

присъединителни кабели.

 Допир до части под напрежение при отворени

електрически елементи.

 Увреждане на слуха при по-продължителна работа без

лични предпазни средства (ЛПС) за слуха.

Въпреки всички предприети мерки могат да съществуват
остатъчни рискове, които не са очевидни.

УУккааззаанниияя ззаа ббееззооппаасснноосстт

Преди пускане в действие на това изделие

прочетете и спазвайте следните указания, както и
валидните за съответната страна разпоредби по
безопасност, за да предпазите себе си и другите от
възможни наранявания.

Предайте указанията за безопасност на всички други

L

лица, които работят с машината.
Съхранявайте добре указанията за безопасност.

L

Уред със защитно изключване

L

Вградената схема за защитно изключване с
автоматична спирачка на двигателя служи за Ваша
сигурност. Тя не позволява включването на двигателя
при отворено положение на уреда и предотвратява
попадането на ръцете Ви в зоната на въртящия се
режещ механизъм.

Ремонтирането на уреда следва да се извършва от
производителя

или от фирми, посочени от него.

 Преди да използвате уреда се запознайте с него с

помощта на ръководството за работа.

 Не използвайте уреда за цели, за които той не е

предназначен (вижте “Употреба по предназначение” и
“Работа с градинската резачка”).

 Дръжте тялото си в стабилно положение и във всеки

момент пазете равновесие. Не

се протягайте напред.
При пускане във фунията на материал за раздробяване
стойте в една равнина с уреда.

 Бъдете внимателни. Внимавайте какво вършите.

Подхождайте към работата с разум. Не използвайте
уреда, когато сте уморени

 При работа носете защитни очила, работни ръкавици и

лични предпазни средства за слуха.

 Носете подходящо работно облекло:

- не носете широки дрехи;

- носете обувки, които не се хлъзгат.

 Лицето, обслужващо

машината носи отговорност по
отношение на трети лица, намиращи се в обсега на
работа на машината.

 Деца и младежи на възраст под 16 години не бива да

обслужват уреда.

 Лица с ограничени физически, сензорни или умствени

способности или без опит и/или знания не бива да
обслужват уреда, освен ако

те не са под контрола на
лице, компетентно за тяхната безопасност или не
получават от него указания как се използва уреда.

 Децата трябва да са под надзор, за да се гарантира, че

не играят с уреда.

 Дръжте децата настрани от уреда.
 Не използвайте никога уреда, когато наблизо

се намират

други лица, неучастващи в работата.

 Никога не оставайте уреда без надзор.
 Поддържайте в ред работния си участък. Безпорядъкът

може да доведе до злополуки

 В работно положение заставайте встрани от уреда или

зад него. Никога не заставайте в участъка на отвора за
извеждане на нарязания материал



Никога не бъркайте в пълначния или извеждащия отвор.

 Дръжте лицето и тялото си надалеч от пълначния отвор.
 Не претоварвайте уреда! Ще работите по-добре и по-

сигурно, ако спазвате дадения мощностен диапазон.

 Използвайте уреда само с правилно монтирани

предпазни устройства и не променяйте на машината
нищо, което

би могло да наруши условията на

безопасност.

 Не изменяйте оборотите на двигателя, тъй като от тях се

определя максималната работна скорост и с това
двигателят и всички въртящи се части са защитени от
повреди вследствие на прекомерно висока скорост.

 Не ползвайте уреда без подавателна фуния.
 Не изменяйте уреда

, респ. детайлите на уреда.

 Преди пускане на двигателя, затворете уреда.
 Не пръскайте уреда с вода (източник на опасност е

електрическият ток).

 Не работете с уреда на дъжд и не го излагайте на

действието на валежи.

 Съхранявайте уреда на сухо място, извън обсега на

достъпа на деца.

 За да бъде изключена опасността от нараняване на

пръстите, при извършване на монтажни работи и при
почистване, фиксирайте неподвижно режещия
механизъм (вижте фигурата „Смяна на ножа“) и носете
защитни ръкавици.

 Изключете машината и изтеглете щепсела

от контакта при:

− поддръжка и почистване;

− отстраняване на неизправности

− проверка на присъединителните кабели,

дали са оплетени или повредени;

− транспорт

− ремонтни работи

− напускане на уреда (също и при кратковременни

прекъсвания)

 Проверете машината за евентуални повреди:

− Преди по-нататъшна употреба на уреда следва да

бъдат проверени предпазните устройства по
отношение на тяхното безупречно действие,
съобразно предназначението им.

− Проверете за наличието на повредени или

неизправни части. Всички части следва да са
монтирани правилно и да отговарят на всички
условия, за да гарантират безупречна работа

− Повредени предпазни устройства и детайли трябва

да бъдат ремонтирани или сменени от лицензиран
сервиз, ако в ръководството за работа не е посочено
друго.

− Повредени или нечетливи самозалепващи се табелки

с указания за безопасност следва да бъдат заменяни.

Електрическа безопасност

 Изпълнение на присъединителната линия съгласно IEC

60245 (H 07 RN-F) с напречно сечение на жилата най-
малко

− 1,5 мм² при дължина на кабела до 25 м

− 2,5 мм² при дължина на кабела над 25 м

 При прокарването на присъединителния кабел да се

внимава той да не е сплескан или прегънат, а
щепселното съединение да не се мокри.

 Не използвайте кабела за цели, за които той не е

предназначен. Пазете кабела от горещина, масло и
остри ръбове.
щепсела от контакта.

 Контролирайте редовно удължителните кабели и ги

заменяйте, когато са повредени.

 Не използвайте дефектни присъединителни кабели.
 На открито ползвайте само удължителни кабели, които

са разрешени за това и имат съответното обозначение.

 Не използвайте временни електрически

присъединителни връзки.

 Никога

не шунтирайте защитните устройства и не ги

извеждайте от действие.
Присъединяването към електрическата мрежа, респ.

ремонтните работи по електрическите части на
машината следва да бъдат извършвани от притежаващ
разрешение за извършване на дейност по занятие
електроспециалист, или да бъдат предоставяни на
нашите сервизни служби. Следва да бъдат спазвани
местните разпоредби и особено онези, които се
отнасят до охранителните мерки.

Ремонтите на други части на машината следва да

бъдат извършвани от производителя, респ. от една от
неговите сервизни служби.

Използвайте само оригинални резервни части.

Използването на други резервни части може да
доведе до злополуки с ползвателя. За произтекли от
това щети производителят не носи отговорност.

Не използвайте кабела, за да изтеглите

27

ППууссккааннее вв ддееййссттввииее

 Убедете се, че уредът е монтиран изцяло и в

съответствие с предписанията.

 За ползване поставете уреда върху хоризонтална и

здрава основа (опасност от преобръщане).

 Не поставяйте уреда на павирана основа или върху

основа, насипана с чакъл.

 Използвайте уреда само на открито. Дръжте разстояние

(най-малко 2 м)

от стена или друг твърд предмет.

 Преди всяка упротреба проверете:

− присъединителните кабели – за дефектни места

(пукнатини, срезове или други подобни);

да не се използват дефектни линии

− уреда – за евентуални повреди

(вж. “Указания за безопасност”)

− дали всички винтове и болтове са затегнати здраво

L Присъединяване към мрежата

 Сравнете посоченото на табелката с типа на уреда

напрежение с това на мрежата и присъединете уреда
към съответнатата контактна кутия, отговаряща на
предписанията.

 Използвайте удължителни кабели с достатъчно сечение

Предпазител:

CH UK

2300 W
2500 W
2800 W

* = инертен

16 A *
16 A *
16 A *

10 A * 13 A *

13 A *
13 A *

Включване / Изключване

Не използвайте уреди, при които превключвателят не
мож да се включва и изключва. Повредените
превключватели трябва незабавно да се поправят от
сервиза или да се сменят с нови.

ВКЛ

ИЗКЛ

бутона за връщане
в изходно
положение
(двигателна
защита)

Включване

Натиснете зеления бутон I .

Изключване

Можете да изключите уреда, като натиснете червения бутон
0 .

Защита против повторно пускане при

прекъсване на електрозахранването

При прекъсване на електрозахранването уредът изключва
автоматично (минимално напреженов изключвател). За
повторно пускане в действие натиснете отново зеления
бутон

Двигателна защита

Двигателят е съоръжен със защитен прекъсвач и се
изключва автоматично при претоварване. След пауза от
около 5 минути, двигателят може да бъде включен отново.

Натиснете

1. бутона за връщане в изходно положение
(двигателна защита)

2. зеления бутон I за повторно включване.

Импенданс на мрежата

При неблагоприятни параметри на мрежата в процеса на
включване на уреда може да се стигне до кратковременно
падане на напрежението, което може да повлияе на други
уреди (например мигане на дадена лампа).
Не се очакват смущения, ако са спазени посочените в
таблицата максимални стойности за импенданса.

Товар P1 (W)

2300 0,21
2500 0,21
2800 0,19

LL РРааббооттаа сс ггррааддииннссккааттаа ррееззааччккаа

 В работно положение заставайте отстрани на уреда или

зад него. Никога не заставайте в участъка на
извеждащия отвор.

 Никога не бъркайте в пълначния или извеждащия отвор.
 Дръжте лицето и тялото си надалеч от пълначния отвор.
 Не подавайте ръцете си или други части на тялото или

облеклото си
или в близост до други движещи се части.

 Преди да включите уреда проверете, дали в пълначната

фуния не се намират остатъци от материал.

 Не обръщайте настрани уреда при работещ двигател.
 При пълнене внимавайте във фунията да не попаднат

метални парчета, камъни, шишета
които не трябва да се преработват.

 Ако във фунията попаднат чужди тела, или ако уредът

започне да издава необичайни шумове или да вибрира,
изключете го веднага и го оставете да спре. Извадете
щепсела от контактната кутия на електрическата мрежа
и направете следното:

− проверете каква е повредата;

− сменете или поправете повредените части;

− проверете уреда и затегнете разхлабените части.

Не бива да поправяте уреда, ако нямате лиценз за

това.

в пълначната тръба, извеждащия канал

Импенданс Z

max

(Ω)

или други предмети,

28

 Какво мога да нарязвам?

Да:

 Органични отпадъци от домакинството и градината,

например клони от дървета и храсти, прецъфтели цветя,
кухненски отпадъци.

Не:

 Стъкло, метални части, синтетични материали,

пластмасови торбички, камъни, текстилни отпадъци,
корени с пръст, отпадъци от храни, риба и месо.

 Специални указания за раздробяването:

 Клонки, клони и дървени парчета раздробявайте малко

след отрязването им,

− след изсъхване този материал става много твърд и с

това се намалява максималният допустим диаметър.

 Отстранявайте клонките от силно разклонени клони.
 Преработка на градински и кухненски отпадъци с високо

водно съдържание и имащи склонност да се слепват

− раздробявайте тези отпадъци на смени с дървесни

отпадъци, за да се предотврати задръстването на
уреда.

 Не допускайте раздробеният материал да се натрупва

прекалено високо в учстъка на извеждащия отвор.
Съществува опасност натрупаният, вече раздробен
материал да доведе до запушване на извеждащия
канал. Това пък може да предизвика връщане на
материал през пълначния отвор.

 При запушване, почистете извеждащия канал и

пълначния отвор. В тази връзка най-напред изключете
двигателя, а след това изтеглете щепсела от
контактната кутия на електрическата мрежа.

 Имайте предвид условието за спазване на максималния

диаметър на клоните, при който е допустима
преработката им (вижте „Teхнически данни

 Режещият механизъм в голяма степен самостоятелно

увлича и изтегля подлежащия на раздробяване
материал.

 Не допускайте претоварване и блокиране на двигателя

при преработка на по-дебели клони. За тази цел по­често издърпвайте клона назад.

 При претоварване на уреда, съоръженият с двигателна

защита прекъсвач изключва автоматично.

− след 5 минути включете резачката отново;

− ако след изтичане на този интервал от време уредът

не може да бъде включен, направете справка с точка
“Смущения в работата”.

ССммяяннаа ннаа нноожжаа

Преди смяна на ножа изтеглете щепсела от

контактната кутия

Опасност от нараняване на пръстите и ръцете при

работа по режещия механизъм. Носете защитни
ръкавици.

“).

Отворете уреда.

Да се застопори режещия механизъм. 

лява резба

Намалена производителност при рязане:

Един от режещите ръбове е затъпен

Поставяне в работно положение на неизползван

режещ ръб чрез обръщане

Всички режещи ръбове са затъпени

нов комплект ножове (номер за поръчка 382425)

29

ТТееххннииччеессккаа ппооддддрръъжжккаа

• Преди започване на всяка работа по техническата поддръжка:

- изключете двигателя и изтеглете щепсела от контактната кутия на електрическата мрежа;

- сложете си защитни ръкавици, за да предотвратите наранявания.

След изключването режещият инструмент не спира веднага. Преди да започнете с ремонта или поддръжката
изчакайте всички части да спрат.

Обърнете внимание на това, да отстраните инструмента и гаечните ключове отново след поддръжката или ремонта.

• Градинската резачка в голяма степен не се нуждае от поддръжка. За да запазите качествата на уреда и за да

постигнете дълъг експлоатационен срок, спазвайте следното:

− поддържайте свободни и чисти процепите за вентилиране;

− проверявайте фиксиращите болтове и винтове (при необходимост ги затегнете);

− след работа на уреда го почиствайте.

За

почистване на Вашия уред ползвайте само топла, влажна кърпа и мека четка.

Никога не използвайте почистващи препарати и разтворители. Бихте могли да нанесете на уреда непоправими щети.
Химикалите могат да окажат агресивно въздействие върху пластмасовите части.

− не почиствайте резачката с течаща вода или пароструйка.

− с цел защита от корозия, след всяка употреба на уреда, металните части без покритие трябва да бъдат третирани с

пулверизирано машинно масло, което е биологично разграждащото се и безопасно за околната среда.

ННееииззппррааввннооссттии

Преди всяко отстраняване на неизправност

− изключвайте уреда

− изчаквайте трионът да спре окончателно

− издърпвайте щепсела

Неизправност Възможна причина Отстраняване

Двигателят не тръгва − няма напрежение в мрежата

− съединителният кабел е дефектен

− горната част на корпуса не е затворена

правилно (задействана е схемата за
защитно изключване)

− проверете предпазителя

− да се провери от електроспециалист

− горната част на корпуса да се затвори

правилно и да се фиксира с болтове, а
евентуалните замърсявания да се

отстранят.
Двигателят бучи, но не
тръгва

− Режещият механизъм е блокирал

− Koндензаторът е дефектен.

− Изключете уреда, изтеглете щепсела от

контактната кутия и почистете уреда

отвътре.

− Предайте уреда за поправка на

производителя, респ. на фирма, посочена

от него.
Уредът се задвижва, обаче
блокира при малко
натоварване и изключва
чрез двигателната защита.

− Удължителният кабел е прекалено дълъг

или е с малко сечение.

− Контактната кутия е прекалено отдалечена

от главното захранване и сечението на

Сечението на удължителния кабел трябва да
бъде най-малко 1,5 мм², а дължината му –
най-много 25 м. При използване на по-дълъг
кабел сечението му трябва да бъде най-малко

съединителния проводник е малко.

Намалена производителност

Ножът е затъпен. Обърнете ножа или го заменете.

при рязане.

30

ТТееххннииччеессккии ддааннннии

Тип/Модел MHA 2300 MHA 2500 MHA 2800

Година на производство виж последна страница

Двигател

Мощност на двигателя P1 S6 - 40 % 2300 W 2500 W 2800 W

Превключвателят за включване
и изключване е съоръжен с

Маса 19,0 кг 19,0 кг 19,5 кг

Ниво на звуковата мощност L

ниво на звуковата мощност LWA
измерено съгласно 2000/14/EO

Максимално допустим диаметър на
клоните, подлежащи на преработка

(валиден за прясно отрязано дърво)

Степен на защита I

Вид защита IP X4

83 dB (A) / K = 3 dB (A) - (измерено съгласно 2000/14/EG)

PA

двигател за променлив ток 230 V~, 50 Hz, с автоматична спирачка за двигателя

Защитен прекъсвач за електродвигателя, електрическа схема за защитно

изключване, минимално напреженов изключвател

Измерено ниво на звуковата мощност LWA 104 dB (A)

гарантирано ниво на звукова мощност LWA 105 dB (A).

макс. 35 мм макс. 40 мм макс. 42 мм

Предпазител

CH
UK

ГГааррааннцциияя

Моля съблюдавайте приложеното гаранционно заявление.

16 A инертен
10 A инертен
13 A инертен

16 A инертен

--

13 A инертен

16 A инертен

--

13 A инертен

31

MMoonnttáážž

32

Popis

A. Násypka pro drcený materiál
B. Uvolňovací šroub
C. Ochrana motoru
D. Tlačítko vyp/zap
E. Síťová zástrčka
F. Větrací otvory
G. Podvozek
H. Vyhazovací otvor

Přístroj nesmíte uvést do provozu dříve, dokud
si nepřečtete tento návod k obsluze, nedodržíte
všechny pokyny a přístroj nesmontujete
předepsaným způsobem.

Tento návod uschovejte pro další použití.

OObbssaahh

Montáž 32
ES Prohlášení o shodě 33
Rozsah dodávky 33
Provozní doby 33
Symboly na přístroji 33
Symboly v návodu k obsluze 34
Vymezení použití 34
Zbytková rizika 34
Bezpečná práce 34
Uvedení do provozu 35
Práce se zahradním drtičem 36
Výměna nožů 37
Údržba a péče 37
Možné poruchy 38
Technické údaje 38
Záruka 38
Náhradní díly 133

EESS PPrroohhllááššeenníí oo sshhoodděě

podle směrnice ES

2006/42/ES

na tomto místě prohlašujeme my

ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen - Germany
na vlastní zodpovědnost, že výrobek

Gartenhäcksler (Zahradní drtič) typ/model
MHA 2300, MHA 2500, MHA 2800

Seriové číslo: 000001 – 020000

odpovídá ustanovením ES-směrnicím, rovněž ustanovením
následných směrnic:

2004/108/ES, 2006/95/ES a 2000/14/ES.
Následující normy byly použity:

EN 60335-1/A14:2010; EN 62233:2008; EN 13683/A2:2011;
EN 55014-1:2006; EN 55014-2/A1:2008; EN 61000-3-2:2006;
EN 61000-3-11:2000

Shodové hodnocení se řídí dle: 2000/14/ES - příloha V

Naměřená hladina akustického výkonu L
Garantovaná hladina akustického výkonu L

104 dB (A).

WA

105 dB (A).

WA

Uchování technických podkladů:

ATIKA GmbH & Co. KG – Technické oddělení – Schinkelstr. 97
59227 Ahlen – Germany

Ahlen, 03.02.2012 A. Pollmeier, jednatel společnosti

RRoozzssaahh ddooddáávvkkyy

 Zkontrolujte podle níže uvedeného seznamu obsah

kartonu z hlediska

! kompletnosti
! případných škod při přepravě.

Zjištěné nedostatky sdělte ihned obchodníkovi, dodavateli resp.
výrobci. Pozdější reklamace se neuznávají.

• 1 částečně smontovaný přístroj

• 1 stojanová noha levá

• 1 stojanová noha pravá

• 1 osa

• 2 kolečka

• 2 kryty kol

• 1 sáček se šrouby

• 1 záchytný vak

• 1 návod k použití

PPrroovvoozznníí ddoobbyy

Řiďte se místními předpisy.

SSyymmbboollyy nnaa ppřřííssttrroojjii

Před uvedením do
provozu si přečtěte
tento návod k
obsluze a
bezpečnostní pokyny
a dodržujte je.

Nebezpečí zranění
odletujícími
částicemi drceného
odpadu při běžícím
motoru. Obsluha
přístroje musí

zamezit přístup do
pracovního okruhu dalším
osobám event. domácím
zvířatům.

Používejte ochranné
prostředky očí a sluchu.

Elektrospotřebiče nepatří do domácího odpadu.
Zařízení, příslušenství a obal odevzdávejte k
recyklaci šetřící životní prostředí.

Podle evropské směrnice 2002/96/ES o elektro- a
elektronických starších přístrojích je nutné použité
elektropřístroje odděleně shromažďovat a dodávat k ekologické
recyklaci.

Používejte
ochranné rukavice.

Před opravou,
údržbou nebo
čištěním vždy
vypněte motor a
odpojte stroj od
sítě.

Pozor na
rotující nože.
Nestrkejte
končetiny do
otvorů jestliže
motor běží.

Chraňte před
vlhkem.

33

SSyymmbboollyy vv nnáávvoodduu kk oobbsslluuzzee

Hrozící nebezpečí nebo nebezpečná situace.
Zanedbání těchto upozornění může mít za následek
zranění nebo věcné škody

Důležité pokyny pro správný postup. Zanedbání

L

těchto pokynů může vést k poruchám.
Pokyny pro uživatele. Tyto pokyny vám pomohou



optimálně využít všechny funkce.
Montáž, obsluha a údržba. Zde se přesně vysvětluje,

co musíte udělat.

VVyymmeezzeenníí ppoouužžiittíí ssttrroojjee

K odbornému použití patří drcení

− větví všeho druhu do průměru max. (v závislosti na druhu

dřeva a čerstvosti)

− zvadlého, vlhkého, již několik dní skladovaného zahradního

odpadu střídavě s větvemi

Drcení skla, kovu, plastů, igelitových sáčků, kamenů, látkových
odpadů, kořenů se zeminou, odpadů bez pevné konzistence
(např. kuchyňské odpady) se výslovně vylučuje.

Zahradní drtič je vhodný pouze pro použití v domácnostech a na
zahradě.

Jako drtiče pro domácí či hobby-zahradní použití se rozumí
přístroje, které nejsou používány na veřejných prostranstvích,
parcích, sportovištích nebo oblasti zemědělství či lesního
hospodářsrví.

Do této kapitoly patří též dodržení výrobcem předepsaných
Pokynů z hlediska údržby, péče a event.oprav či čištění stroje.
Rovněž dodržení všech bezpečnostních pokynů.

Každé jiné použití stroje nespadá do okruhu působnosti stroje a
jestliže při takovém užití vzniknou škody, veškerá rizika z nich
plynoucí jdou na vrub uživatele. Za takto vzniklé škody nenese
výrobce žádnou zodpovědnost.

Svévolné změny na stroji vylučují veškerou zodpovědnost
výrobce za škody, které mohou tímto zákrokem vzniknout.

Používat drtič a provádět jeho seřizování a údržbu smí pouze
osoby, které jsou s těmito činnostmi obeznámeny a které byly
poučeny o možných rizicích. Event.opravy drtiče smí, vedle
výrobce, provádět pouze autorizovaný servis.

ZZbbyyttkkoovváá rriizziikkaa

I při předpisovém použití mohou navzdory dodržení všech

příslušných bezpečnostních ustanovení existovat ještě zbytková
rizika, daná konstrukcí přístroje, která je určená účelem jeho
použití.

Tato zbytková rizika lze minimalizovat dodržením
"bezpečnostních pokynů" a "vymezeného použití", jakož i tohoto
návodu k obsluze.

Při vlastní práci ohleduplnost a opatrnost zmenšují rizika zranění
nebo jiných škod.

 Nebezpečí zranění prstů a rukou, jestliže saháte rukou do

otvoru a dostanete se do prostoru nože.

 Nebezpečí zranění prstů a rukou při montáži a čištění nože.
 Nebezpečí zranění odletujícími kusy drceného

materiálu v

prostoru násypky.

 Ohrožení elektrickým proudem při použití nesprávného

elektrického přívodu.

 Dotyk součástí pod napětím při otevření elektrických částí

přístroje.

 Ohrožení sluchu při déle trvající práci bez chrániče sluchu.
Přes všechna podniknutá bezpečnostní opatření mohou kromě

výše uvedeného, existovat ještě další skrytá zbytková rizika.

BBeezzppeeččnnáá pprrááccee

Před uvedením tohoto výrobku do provozu si přečtěte a

dodržujte následující pokyny a předpisy bezpečnosti práce
vašeho profesního sdružení resp. v dané zemi platné
bezpečnostní předpisy, abyste ochránili sebe a jiné před
možným úrazem.

Bezpečnostní pokyny sdělte všem ostatním osobám,

L

které se strojem pracují.
Uložte dobře tyto bezpečnostní předpisy.

L

Přístroj s bezpečnostním vypínáním

L

Instalované bezpečnostní vypínání s automatickou brzdou
motoru slouží vaší bezpečnosti. Zabraňuje možnosti
zapnutí motoru při otevřeném přístroji a sáhnutí rukou na
rotující nůž.

Opravy bezpečnostního vypínání smí provádět jen
výrobce resp. jím pověřené osoby (firma).

 Před použitím se seznamte s přístrojem pomocí tohoto

návodu k obsluze.

 Nepoužívejte přístroj pro účely, pro které není určen (viz

vymezení použití a práce se zahradním drtičem).

 Při práci zaujměte bezpečný postoj a udržujte vždy

rovnováhu. Při práci se nad drtič nenaklánějte. Při vkládání
odpadu stůjte stejně rovně jako drtič.

 Buďte pozorní. Dávejte pozor na to, co děláte. Přistupujte k

práci odpovědně. Nepoužívejte přístroj, když jste unavení
nebo když jste pod vlivem drog, alkoholu nebo léků. Okamžik
nepozornosti při použití přístroje může mít za následky vážná
zranění.

 Při práci používejte ochranné brýle, pracovní rukavice a

ochranu sluchu.

 Noste vhodný pracovní oděv:

− žádné široké oblečení,

− neklouzavou obuv.

 Obsluha je v pracovním okruhu stroje odpovědná za ostatní

osoby.

 Děti a mladiství (do 16 let) nesmějí drtič obsluhovat.
 Tento přístroj nesmějí používat lidé s ohraničenými

psychickými, senzorickými nebo duševními schopnostmi nebo
lidé s nedostatečnou zkušeností nebo neznalostí užívání
stroje. V případě, že stroj používá nezkušená osoba je třeba,
aby její práci dozorovala další osoba, která je s prací stroje
obeznámena a poradila se správným použitím stroje.

34

 Dávejte pozor na děti. Ujistěte se, že si s přístrojem nebudou

hrát.

 Děti se nesmějí zdržovat v blízkosti stroje.
 Nikdy nezapínejte přístroj je-li v pracovním okruhu ještě jiná

osoba.

 Nenechávejte přístroj nikdy bez dozoru.
 Udržujte pracovní prostor uklizený! Nepořádek může mít za

následek úraz.

 Zaujměte pracovní postoj ze strany nebo za přístrojem. Nikdy

nestůjte v prostoru výstupního otvoru.

 Nikdy nesahejte do plnicího a výstupního otvoru.
 Obličej a tělo držte daleko od plnicího otvoru.
 Nepřetěžujte přístroj! Nejlépe a bezpečně se pracuje v

uvedeném výkonovém rozsahu.

 Přístroj provozujte jen s kompletním a správně

namontovaným bezpečnostním zařízením, na stroji
neupravujte nic, co by mohlo ohrozit bezpečnost.

 Neprovozujte přístroj bez plnicí násypky.
 Přístroj a jeho části se nesmí upravovat.



Před zapnutím motoru se přístroj musí zavřít.

 Přístroj se nesmí ostřikovat vodou (nebezpečí úrazu

elektrickým proudem).

 Dbejte na pracovní prostředí a jeho vliv na práci:

− Nikdy neprovozujte přístroj ve vlhkém prostředí.

− Přístroj nenechávejte stát na dešti ani nepracujte v dešti.

− Postarejte se o dokonalé osvětlení pracoviště.

 Přístroj se připojí na odpovídající předpisovou zásuvku.
 Pro vyloučení nebezpečí zranění prstů, zablokujte při čištění

nůž (viz obr. „Výměna nože“) a noste ochranné rukavice.

 Stroj vypněte a vytáhněte zásuvku ze sítě při:

− údržbě a čištění

− přepravě

− kontrole přípojného vedení, zda není

zamotané nebo poškozené

− dopravě

− opravách

− výměně nože

− opuštění stroj (i krátkodobém přerušení práce).

 Při ucpání vstupního či výstupního otvoru nejprve vypněte

přístroj a odpojte od el. proudu. Teprve potom odstraňte
ucpávku.

 Zkontrolujte stroj na případné poškození:

− Pečlivě zkontrolujte bezvadný stav stroje z hlediska

bezpečnosti a funkce.

− Zkontrolujte zda všechny pohyblivé části jsou funkční,

nelepí, nedrhnou a nejsou poškozené. Zkontrolujte jeich
správné namontování. Tyto části musí splňovat
bezvadného provozu a tím bezpečný chod stroje.

− Poškozené bezpe čnostní zařízení nebo součásti se musí

odborně opravit nebo vyměnit v uznané dílně, pokud není
v návodu k obsluze uvedeno jinak.

− Nikdy nezapínejte přístroj je-li v pracovním okruhu ještě

jiná osoba.

 Jestliže přístroje nepoužíváte, skladujte je (i nářadí) v

suchém, uzavřeném prostoru kam zejména děti nemají
přístup.

Elektrická bezpečnost

 Provedení připojovacího vedení podle ČSN IEC 60245 s

průřezem vodičů minimálně

− 1,5 mm² při délce kabelu do 25 m

− 2,5 mm² při délce kabelu nad 25 m (do cca 40 m)

 Dlouhé a tenké připojovací vodiče způsobují napěťový úbytek.

Motor již nedosahuje svůj maximální výkon, funkce přístroje
se snižuje.

 Při používání kabelového bubnu kabel zcela odmotejte.
 Zástrčky a zásuvky na připojovacích vodičích musejí být

z pryže, měkčeného PVC nebo jiného termoplastického
materiálu o stejné mechanické pevnosti nebo musejí být tímto
materiálem potažené.

 Zástrčka připojovacího vodiče musí být chráněna před

stříkající vodou.

 Při vedení kabelu je třeba dbát na to, aby se kabel nelámal,

nesvíral a zásuvka nebyla v mokru.

 Nepoužívejte kabel pro účely, ke kterým není určen. Chraňte

kabel před horkem, olejem a ostrými hranami. Nepoužívejte
kabel k vytahování zástrčky ze zásuvky.



Prodlužovací kabel pravidelně kontrolujte a vyměňte v případě

jeho poškození.

 Nepoužívejte vadné přívodní kabely.
 Venku používejte jen prodlužovací kabely k tomu schválené a

příslušně označené.

 Nepoužívejte žádné provizorní elektrické připojení.
 Jističe se nesmí nikdy přemostit ani vyřadit z provozu.
 Přístroj se připojí na síť přes proudový chránič (30mA).

Elektrické připojení a opravy na elektrických součástech smí

provádět jen odborný elektrikář s koncesí nebo některé z
našich servisních míst. Přitom se musí dodržet místní předpisy,
zvláště pokud se týká ochranných opatření.

Opravy ostatních částí stroje provádí výrobce nebo jím

pověřený servis.

Používejte pouze originální náhradní díly. Při použití jiných

náhradních dílů a jiného příslušenství může dojít k úrazu
uživatele. Za takto vzniklé škody výrobce neodpovídá.

UUvveeddeenníí ddoo pprroovvoozzuu

 Přesvědčte se, že přístroj je kompletní a správně smontován.
 Drtič před použitím postaví na vodorovný a pevný podklad

(nebezpečí překocení).

 Přístroj nestavte na dlažbu nebo štěrk.
 Přístroj používejte jen ve venkovním prostředí.Minimální

bezpečná vzdálenost, od dalších stěn(venku) či jiných
pevných předmětů, je 2 m.

 Před každým použitím zkontrolujte:

− vadná místa přívodního kabelu (trhliny, řezy apod.)

nepoužívejte vadné kabely

− poškození přístroje (viz bezpečná práce)

− zda jsou všechny šrouby pevně utažené

L Připojení k síti

 Porovnejte napětí na typovém štítku s napětím sítě a přístroj

připojte na odpovídající a předpisovou zásuvku.

 Připojte stroj pomocí správných pojistek.
 Použijte prodlužovací kabel dostatečného průřezu.

35

Síťové pojistky

Švýcarsko ES
2300 W
2500 W
2800 W

16 A pomalá
16 A pomalá
16 A pomalá

10 A pomalá 13 A pomalá

13 A pomalá
13 A pomalá

Zapínač/vypínač

Nepoužívejte žádné přístroje, u kterých se nedá spínač
zapínat a vypínat. Poškozené spínače se musejí dát k opravě
nebo výměně do servisu.

ZAP

VYP

vratné tlačítko
(ochrana
motoru)

Zapnutí

Stiskněte zelené tlačítko I .

Vypnutí

Stiskněte červené tlačítko 0 .

Pojistka proti znovuspuštění při

výpadku proudu

Při výpadku proudu se přístroj automaticky vypne (spouštěč při
nulovém napětí). K opětovnému zapnutí je nutné znovu stisknout
zelené tlačítko.

Ochrana motoru

Motor je vybaven jističem a při přetížení se samočinně vypíná.
Motor je možné po fázi ochlazení (cca 5 minut) opět zapnout.
Stiskněte

1. vratné tlačítko (ochrana motoru)

2. zelené tlačítko I pro opětovné zapnutí.

Impedance sítě

Při nepříznivých podmínkách sítě může při zapínání přístroje dojít
ke krátkému poklesu napětí, které může ovlivnit jiné přístroje
(např. pohasnutí světla). Neočekávají se žádné poruchy, pokud je
dodržena maximální impedance sítě, uvedená v tabulce.

příkon P

(W)

1

impedance sítě Zmax (Ω)
2300 0,21
2500 0,21
2800 0,19

PPrrááccee ssee zzaahhrraaddnníímm ddrrttiiččeemm

 Zaujměte pracovní postoj z boku nebo za přístrojem. Nikdy

nestůjte v prostoru výstupního otvoru.



Delší materiál, který z přístroje vyčnívá, by se mohl
z přístroje odmrštit, když je vtahován noži! Dodržujte
bezpečnou vzdálenost!

 K dotlačení kratšího materiálu do násypky použijte dodaný

pěchovač.

 Nepřibližujte ruce, obličej či další části těla anebo části oděvu

do blízkosti násypného otvoru, vyhazovacího otvoru nebo
k jiným pohyblivým částím stroje.

 Nikdy nesahejte do plnicího a výstupního otvoru.
 Obličej a tělo držte dále od plnicího otvoru.
 Před zapnutím přístroje zkontrolujte, zda se v

plnicí násypce

drtiče nenacházejí žádné zbytky. Rovněž se přesvědčte, že
sběrný box je uzamčený.

 Nestrkejte ruce či další části těla či oblečení do plnicího

otvoru, výstupního ovtoru nebo do blízkosti pohyblivých částí.

 Nikdy nesahejte do plnicího a výstupního otvoru.
 Při plnění je třeba dbát, aby se do násypky nedostaly žádné

kovové předměty, kameny, lahve či jiné nezpracovatelné
předměty.

 Před zapnutím přístroje zkontrolujte, zda se v plnicí násypce

drtiče nenacházejí žádné zbytky.

 S drtičem je třeba pracovat s ohledem na kvalitu a vlhkost

drceného materiálu, občas je třeba drcený materiál
povytáhnout zpět a odlehčit tak zatížení stroje.

 Když se do násypky dostanou cizí předměty nebo přístroj

začne vydávat neobvyklý hluk nebo vibrovat, okamžitě jej
vypněte a nechejte zastavit. Vytáhn

ěte síťovou vidlici a

proveďte následující body:

− zkontrolujte škody

− vyměňte nebo opravte poškozené součásti

− prohlédněte přístroj a utáhněte uvolněné součásti.

Přístroj nesmíte opravovat, pokud k tomu nemáte

oprávnění.

 Co je možné drtit?

Ano:

• organické odpady z domácnosti a zahrady
např. větve z keřů a stromů, odkvetlé květiny, kuchyňské
odpady

Ne:

• sklo, kovové součásti, umělé hmoty, plastové sáčky, kameny,
látky, kořeny se zemí, zbytky jídel, ryb a masa atd.

 Zvláštní pokyny pro drcení:

L Technika drcení

 Při postavení za drtičem vidíte v násypce 2 otvory (spojené).

Drcenou větev vsouvejte pouze do levého otvoru. Tímto
způsobem větev přijde do kontaktu s rotujícími noži kolmo.

 Větev z počátku zavádějte rukou (POZOR-nenaklánějte se

nad vstupní otvor).

 Vlastní drcení provádějte přerušovaně t.zn. po chvilce drcení

větev povytáhnout zpět a opět spustit dolů.

36

 Nejlepších výsledků při drcení dosáhnete, když větve, pruty a

jiná dřeva, budete zpracovávat krátce po jejich odřezání.

− jestliže necháte tento materiál vyschnout, stane se velmi

tvrdým a max. uváděný průměr drceného materiálu se tak
snižuje.

 U silnějších větví je třeba odstranit výhonky.
 Zpracování materiálů, které ve zvýšené míře obsahují vodu či

lepivých zahradních odpadů

− je třeba drcení těchto materiálů střídat s materiály, které

nejsou tak lepivé, aby se zabránilo zalepení stroje.

 Drcený materiál v oblasti vyhazovacího otvoru nenechte

narůst do přílišné výšky. Může se stát, že vyhazovací otvor se
ucpe. Může rovněž dojít až ke zpětnému vymrštění materiálu
vstupním otvorem.

 Při ucpání stroje vyčistěte vstupní i vyhazovací otvor. Předtím

vypněte motor a stroj odpojte od sítě el. energie.

 Dodržujte max. povolený a udaný průměr drcených větví (viz

„Technická data”). Vždy podle druhu a čerstvosti dřeva se
může průměr větví měnit.

 Nožové ústrojí samočinně vtahuje materiál do stroje.
 Vylučte přetížení stroje nebo jeho zablokování při zpracování

silných větví při opakovaném vkládání a vytahování těchto
větví.
Připř

etížení stroje se stroj automaticky vypne

− vyčkejte ca 5 min. než stroj znovu zapnete

− jestliže se po této dob ě stroj nerozběhne, přečtěte si zda

řešení není uvedeno v kapitole „Možné poruchy”.

VVýýmměěnnaa nnoožžů

Před výměnou nože vytáhněte vidlici ze sítě.

ů

Při práci na noži je nebezpečí zranění prstů a rukou.
Používejte ochranné rukavice.

Otevření přístroje

Zablokujte nůž vsunutím blokovacího trnu (viz obr.) do

řezné desky (viz. obr. dole).

Levý závit

Snížený řezný výkon:

jeden břit nože je tupý

Použijte nepoužité břity obrácením nože.

všechny břity nože jsou tupé

Použijte novou sadu nožů (obj. č. 382425).

ÚÚddrržžbbaa aa ppééččee

• Před zahájením jakékoliv údržby

− Motor vypněte a síťovou vidlici vytáhněte.

− Navlékněte si ochranné rukavice, aby nedošlo ke zranění.

Po vypnutí stroje se řezné ústrojí nezastaví okamžitě-z
důvodů doběhu. Vyčkejte tedy,před opravou nebo údržbou,
do úplného klidového stavu řezného ústrojí.
Dbejte na to,aby nářadí použité při opravě či údržbě bylo
opět odstraněno.

• Zahradní drtič do značné míry nevyžaduje údržbu. K
zachování hodnoty a dlouhé životnosti:

− Větrací otvory musí být volné a čisté.

− Zkontrolujte upevňovací šrouby (případně dotáhněte)

− Po drcení přístroj vyčistěte (zvenku i uvnitř).

K čištění Vašeho přístroje použijte buď vlhký hadřík nebo
měkký kartáček.

Nikdy nepoužívejte čistící chemické prostředky nebo
ředidla. Tím byste mohli způsobit neopravitelné škody na
Vašem přístroji. Umělá hmota může být těmito prostředky
poškozena.



− Drtič se nesmí čistit proudem vody nebo vysokotlakým

čisticím přístrojem.

− holé kovové části po každém použití chraňte před korozí

ekologicky šetrným biologicky odbouratelným olejem.

37

MMoožžnnéé ppoorruucchhyy

porucha možná příčina odstranění

motor se nerozbíhá

− výpadek síťového napětí

− vadný přívodní kabel

− horní část skříně není správně zavřená

(zasáhl bezpečnostní vypínač)

motor bručí, ale neběží − zablokovaný nůž

− defektní kondensátor

− zkontrolujte jistič

− zkontrolujte kabel (elektrikářem)

− horní část skříně správně zavřete a zašroubujte, příp.

odstraňte nečistoty

− přístroj vypněte, vidlici vytáhněte ze sítě a přístroj

zevnitř vyčistěte

− přístroj nechte opravit, kontaktujte prodejce

snížený řezný výkon jeden břit nože je tupý − použijte nepoužité břity obrácením nože

− použijte novou sadu nožů

přístroj se rozběhne, při
malém zatížení však se
zablokuje a ochranný

dlouhý prodlužovací kabel nebo malý průřez
zásuvka daleko od hlavního připojení a malý
průřez přívodního vedení

použijte prodlužovací kabel minimálně 1,5 mm², max.
délka 25 m, při delším kabelu průřez nejméně
2,5 mm²

spínač motoru vypne

TTeecchhnniicckkáá ddaattaa

Typ/Model

MHA 2300 MHA 2500 MHA 2800

Rok výroby viz poslední strana
Motor Motor na střídavý proud 230 V~, 50 Hz, 2800 min-1

s automatickou motorovou brzdou

Výkon motoru P
Spínač/vypínač:

S6 - 40 %

1

2300 W 2500 W 2800 W

s motorovým ochranným vypínačem, elektrické bezpečnostní vypínání, vypínač pří

nulovém napětí

Hmotnost
Hladina akustického tlaku LPA

19,0 kg 19,0 kg 19,5 kg

83 dB (A) - (měřeno podle 2000/14/ES)

K = 3 dB (A)

Naměřená hladina akustického výkonu LWA
Garantovaná hladina akustického výkonu LWA
Maximální průměr zpracovávané větve (pouze

čerstvé dřevo)
Izolační třída

∅ max. 35 mm ∅ max. 40 mm ∅ max. 42 mm

104 dB (A) - (měřeno podle 2000/14/ES)
105 dB (A) - (měřeno podle 2000/14/ES)

I

Způsob ochrany
Síťové pojistky

Švýcarsko

16 A pomalá
10 A pomalá

ES

ZZáárruukkaa

13 A pomalá

Prosíme, přečtěte si a respektujte přiložené záruční prohlášení a jeho podmínky.

38

IP X4

16 A pomalá

--

13 A pomalá

16 A pomalá

--

13 A pomalá

MMoonntteerriinngg

Beskrivelse

A. tragtåbning for skæremateriale
B. udløseskrue
C. motorbeskyttelse
D. tænd-/slukknap
E. netstikket
F. luftslidser
G. kørestativ
H. tømningsslids

39

Anvend ikke apparatet, før du har læst
betjeningsvejledningen, iagttaget de angivne
henvisninger og monteret apparatet som
beskrevet.

Vejledningen skal opbevares til senere brug.

IInnddhhoolldd

Montering 39
EF-overensstemmelseserklæring 40
Leveringsomfang 40
Driftstider 40
Symboler på apparatet 40
Symboler betjeningsvejledning 41
Tiltænkt anvendelse 41
Uberegnelige risici 41
Sikkerhedshenvisninger 41
Igangsætning 42
Arbejde med kompostkværnen 43
Udskiftning af knive 44
Vedligeholdelse og pleje 44
Mulige fejl 45
Tekniske data 45
Garantie 45
Reservedeler 133

EEFF--oovveerreennsssstteemmmmeellsseesseerrkkllæærriinng

g

i henhold til EF-direktiv

2006/42/EF

Hermed erklærer vi

ATIKA GmbH & Co KG.

Schinkelstraße 97 - 59227 Ahlen - Germany
på eget ansvar, at produkt

Gartenhäcksler (Kompostkværn)
Type/model MHA 2300, MHA 2500, MHA 2800

Serienummer: 000001 – 020000

stemmer overens med forskrifterne i de ovennævnte EF-direktiver
samt med forskrifterne i følgende yderligere direktiver:

2004/108/EF, 2006/95/EF og 2000/14/EF
Følgende harmoniserede standarder er anvendt:

EN 60335-1/A14:2010; EN 62233:2008; EN 13683/A2:2011;
EN 55014-1:2006; EN 55014-2/A1:2008; EN 61000-3-2:2006;
EN 61000-3-11:2000

Procedure for overensstemmelsesvurdering:
2000/14/EF – Tillæg V

Målt lydeffektniveau L
Garanteret lydeffektniveau L

104 dB (A).

WA

105 dB (A).

WA

Opbevaringssted for den tekniske dokumentation:

ATIKA GmbH & Co. KG – Technisches Büro – Schinkelstr. 97
59227 Ahlen - Germany

Ahlen, 03.02.2012 A. Pollmeier, direktion

LLeevveerriinnggssoommffaanng

g

 Kontroller efter udpakningen kartonens indhold for

! fuldstændighed
! evt. transportskader

Meld omgående reklamationen til forhandleren, leverandøren
eller producenten. Senere reklamationer anerkendes ikke.

• 1 formonteret apparatenhed

• 1 støtteben - venstre

• 1 støtteben - højre

• 1 aksel

• 2 hjul

• 2 hjulkapsler

• 1 pose skruer

• 1 opsamlingssæk

• 1 betjeningsvejledningen

DDrriiffttssttiiddeer

Vær inden idrifttagning af apparatet opmærksom på de
regionale forskrifter vedrørende støjemissionen.

SSyymmbboolleerr ppåå aappppaarraatteet

nyttedyr væk fra fareområdet.

Anvend øjen- og
høreværn.

I henhold til EU-direktivet 2002/96/EF om brugt elektronisk
materiel skal brugte elektroniske apparater, der ikke længere
kan bruges, indsamles separat til miljørigtig genbrug.

r

t

Før igangsæt­ning skal brugs­anvisning og
sikkerheds­henvisningerne
læses og
iagttages.

Fare pga.
vækslyngede
dele ved løbende
motor – hold
uimplicerede
personer, samt
hus- og

Anvend
beskyttelseshandsker.

Elektriske apparater må ikke bortskaffes med
dagrenovationen. Apparater, tilbehør og emballagen
skal tilføres en miljøvenlig genanvendelse.

Før reparations-,
vedligeholdelses­og rengørings­arbejde skal
motoren slås fra og
netstikket trækkes
ud.

Giv agt på de rote­rende knive. Hold
ikke hænder og
fødder ind i åbnin­ger, når maskinen
kører.

Skal beskyttes mod
fugt.

40

SSyymmbboolleerr bbeettjjeenniinnggssvveejjlleeddnniinng

g

Truende fare eller farlig situation. Tilsidesættelse af
disse anvisninger kan medføre tilskadekomst eller
materielle skader.

Vigtige henvisninger til saglig korrekt håndtering.

L

Tilsidesættelse af disse henvisninger kan medføre
forstyrrelser.

Brugerhenvisninger. Disse henvisninger hjælper Dem



med at anvende alle funktioner optimalt.
Montering, betjening og vedligeholdelse. Her

forklares nøjagtigt, hvad De skal gøre.

TTiillttæænnkktt aannvveennddeellssee

Anvendelse i henhold til formålet omfatter knusning af

- alle slags grene op til maks. diameter (alt efter træsort og
tilstand)

- dødt, fugtigt, i flere dage aflejret haveaffald skiftevis med
grene.

Knusning af glas, metal, plastdele, plastposer, sten, stof, rødder

 Fare for skader på fingre og hænder ved monterings- og
 Kvæstelser på grund af emner i kværnen, der slynges ud, i

 Fare på grund af strøm ved brug af ukorrekte eltilslutnings-
 Berøring af spændingsførende dele ved åbnede elektriske
 Høreskader ved længere varende arbejde uden høreværn.

Desuden kan der være ikke åbenlyse uberegnelige risici på trods
af alle trufne forholdsregler.

SSiikkkkeerrhheeddsshheennvviissnniinnggeerr

følgende henvisninger og din brancheforenings forskrifter
om ulykkesforebyggelse hhv. de gyldige sikkerheds­bestemmelser i det pågældende land for at beskytte dig selv
og andre mod eventuelle skader.

L

med jord, affald uden fast konsistens (f. eks køkkenaffald)
udelukkes udtrykkeligt.

Kompostkværnen er beregnet til privat brug i hus- og hobbyhave.
Som kompostkværn til private haver anses apparater, der ikke

anvendes i offentlige anlæg, parker, sportssteder samt i land- og
skovbrug.

Til den tiltænkte anvendelse hører også opfyldelse af de af

L
L

producenten foreskrevne drifts-, vedligeholdelses- og
reparationsbetingelser samt efterkommelse af
sikkerhedsanvisningerne i vejledningen.

Enhver derudover gående brug gælder som ikke at være
beregnet til formålet. For enhver form for skader, der resulterer

 Gør dig fortrolig kendt med apparatet før brug ved hjælp af

heraf, overtager producenten intet ansvar: Risikoen overtages
ene og alene af brugeren.

 Anvend apparatet ikke til formål, som det ikke er beregnet til

Egenmægtige forandringer på apparatet udelukker producentens
ansvar for deraf resulterende skader.

 Sørg for en stabil kropsstilling og hold hele tiden balancen.

Apparatet må kun passes, benyttes og repareres af personer, der
er fortrolige med sådant arbejde og kender de forskellige risici.
Reparationsarbejde må kun udføres af os eller af
kundeservicecentre, som vi har udpeget.

UUbbeerreeggnneelliiggee rriissiicci

i

 Vær opmærksom. Vær opmærksom på hvad du har med at

 Anvend under arbejdet beskyttelsesbriller, arbejdshandsker

Også ved formålsbestemt anvendelse kan der endnu bestå
uberegnelige risici på trods af overholdelse af alle gældende

 Anvend egnet arbejdstøj:
sikkerhedsbestemmelser på grund af konstruktionen til
anvendelsesformålet.

Uberegnelige risici kan minimeres, når både

 Brugeren er ansvarlig over for tredjemænd i apparatets
"Sikkerhedshenvisninger" og "Formålsbestemt anvendelse samt

betjeningsvejledningen iagttages.
Hensyntagen og forsigtighed reducerer risikoen for person- og

materielle skader.
 Fare for skader på fingre og hænder, når der gribes gennem

en åbning med hånden og når ind til skæreværktøjet.

 Børn og unge under 16 år må ikke betjene apparatet.

 Børn må ikke komme i nærheden af apparatet.

 Anvend aldrig apparatet, mens uimplicerede personer er i

 Apparat må aldrig være uden opsyn.

 Hold arbejdsområdet i orden! Uorden kan resultere i ulykker.

rengøringsarbejde på skæreværktøjet.
tragtens område.

kabler.
komponenter.

Læs og iagttag før ibrugtagning af dette produkt

Giv sikkerhedsanvisningerne videre til alle personer, som
arbejder med skæremaskinen.

Disse sikkerhedsanvisninger skal opbevares omhyggeligt.

Apparat med sikkerhedsfrakobling

Den anbragte sikkerhedsfrakobling med automatisk
motorbremse er beregnet til Deres sikkerhed. Den
forhindrer, at motoren kan indkobles, når apparatet er
åbent, og De kan nå ind i det roterende skæreværktøj
med Deres hånd.

Reparationer på sikkerhedsfrakoblingen må kun
udføres af producenten hhv. firmaer, som han har
autoriseret til det.

betjeningsvejledningen.
(se "Formålsbestemt anvendelse" og "Arbejde med

kompostkværnen").
Bøj dig ikke forover. Stå ved indkastning af hakkelsegodset på

samme niveau som apparatet.
gøre. Vær omhyggeligt under arbejdet. Anvend ikke

apparatet, når du er træt eller under indflydelse af rusmidler,
alkohol eller medikamenter. Et øjebliks uagtsomhed ved
anvendelse af apparatet kan medføre alvorlige kvæstelser.

og høreværn.

- Intet løsthængende tøj

- Skridsikkert fodtøj
arbejdsområde.

nærheden.

41

 Indtag en arbejdsstilling, der er ved siden af eller bagved

apparatet. Ophold Dem aldrig i udkastningsåbningens område.

 Grib aldrig ind i påfyldnings- og udkastningsåbningen.
 Hold ansigtet og kroppen borte fra påfyldningsåbningen.
 Overbelast ikke apparatet! De arbejder bedre og mere sikkert

i det angivne effektområde.

 Apparatet må kun anvendes med komplette og korrekt

anbragte sikkerhedsindretninger, og der må ikke ændres
noget på apparatet, som kan påvirke sikkerheden.

 Ændre ikke motorens omdrejningstal, da denne regulere den

sikre maksimale arbejdshastighed og beskytter motor og alle
drejede dele for skader pga. for høj hastighed.

 Anvend apparatet ikke uden påfyldningstragt.
 Apparatet eller dele af apparatet må ikke ændres.
 Luk apparatet før indkobling af motoren.
 Spul ikke apparatet med vand (farekilde elektrisk strøm).

(farekilde elektrisk stød).

 Vær opmærksom på påvirkninger udefra:

− Benyt ikke maskinen i fugtige og våde omgivelser.

− Apparatet må ikke stå ude i regn og der må ikke arbejdes i

regnvejr.

− Sørg for god belysning.

 For at udelukke fare for skader på fingre, hold skæreværktøjet

fast (se ill. ”Udskiftning af knive”) og anvend beskyttelses­handsker.

 Sluk for skæremaskinen og tag netstikket ud af stikkontakten

ved:

− vedligeholdelses- og rengøringsarbejde

− afhjælpning af fejl

− kontrol af tilslutningsledningen, om disse er

filtret sammen eller beskadiget.

− transport

− reparationsarbejde

− udskiftning af knive

− når apparatet efterlades (også ved kortvarige afbrydelser)

 Ved blokeringer i fødnings- og tømningsområdet på maskinen

slukkes for motoren og netstikket trækkes inden
materialerester i fødnings- og tømningsområdet fjernes.

 Kontroller saven for eventuelle beskadigelser:

− Inden yderligere brug af maskinen skal

beskyttelsesudstyret undersøges nøje med henblik på
korrekt og formålstjenlig funktion.

− Kontroller, om de bevægelige dele fungerer upåklageligt

og ikke sidder fast eller om dele er beskadigede. Samtlige
dele skal være rigtigt monterede og alle betingelser være
opfyldt for at sikre upåklagelig drift.

− Beskadigede beskyttelsesanordninger og dele skal

repareres ordentligt af et autoriseret værksted eller
udskiftes, såfremt intet andet er angivet i
betjeningsvejledningen.

− Beskadigede eller ulæselige sikkerhedsmærkater skal

udskiftes.

 Opbevar ikke anvendte apparater på et tørt, aflåst sted uden

for børns rækkevidde.

EElleekkttrriisskk ssiikkkkeerrhheedd

 Udførelse af tilslutningskablet i henhold til IEC 60245 (H 07

RN-F) med et åretværsnit på mindst

− 1,5 mm² ved en kabellængde op til 25 m

− 2,5 mm² ved en kabellængde over 25 m

 Længere tilslutningsledninger forårsager spændingsfald.

Motoren opnår ikke mere sin maksimale effekt,
maskinfunktionen reduceres.

 Stik og samledåser på tilslutningsledninger skal være af

gummi, blødt PVC eller andet termoplastisk materiale af den
samme mekaniske styrke eller være overtrukket med dette
materiale.

 Stikforbindelsen på tilslutningsledningen skal være

stænkbeskyttet.

 Ved montering af en tilslutningsledning sørg for at denne ikke

er i vejen, kommer i klem, bøjes og at stikforbindelsen ikke
bliver våd.

 Rul kablet fuldstændigt ud, når der anvendes en kabeltromle.

 Anvend ikke kablet til andre formål end det tiltænkte. Beskyt

kablet mod varme, olie og skarpe kanter. Anvend ikke kablet
til at trække stikket ud af stikkontakten.

 Kontroller forlængerledningen regelmæssigt og udskift den i

tilfælde af beskadigelser.

 Anvend ingen defekte tilslutningskabler.

 Anvend udendørs kun de hertil tilladte og tilsvarende

markerede forlængerledninger.

 Anvend ingen provisoriske eltilslutninger.

 Beskyttelsesanordninger må aldrig kortsluttes eller sættes ud

af drift.

 Tilslut apparatet via et fejlstrømsrelæ (30 mA).

Eltilslutningen eller reparationer på kværnens elektriske dele

skal udføres af en autoriseret elektriker eller af en af vore
kundeserviceafdelinger. Lokale forskrifter især i henseende
til beskyttelsesforanstaltninger skal iagttages.

Reparationer på apparatets andre dele skal lades udføre af

producenten hhv. en af hans serviceafdelinger.

Anvend kun originale reservedele. Ved anvendelse af andre

reservedele og andet tilbehør kan brugeren komme i fare.
For heraf resulterende skader overtager producenten intet
ansvar.

IIbbrruuggttaaggnniinngg

 Kontroller, at apparatet er monteret komplet og efter

reglementerne.

 Stil kompostkværnen ved anvendelse på en vandret og fast

undergrund (fare for væltning).

 Apparatet må ikke opstilles på undergrunde belagt med

brosten eller skærver.

 Benyt kun apparatet udendørs. Hold afstand (mindst 2 m) fra

en væg eller en anden fast genstand.

 Kontroller før hver brug:

− tilslutningsledningerne for defekte steder (revner, snit e.l.)

Anvend ingen defekte ledninger

− Eventuelle beskadigelser (se "Sikkert arbejde")

− Om alle skruer er strammede.

L Nettilslutning

 Sammenlign på apparatets mærkeplade den angivne

spænding med netspændingen og tilslut apparatet til en
tilsvarende og korrekte stikkontakt.

 Anvend forlængerledninger med tilstrækkeligt tværsnit.

42

Netsikring:

Schweiz UK

2300 W 16 A forsinket

10 A forsinket

13 A forsinket

2500 W 16 A forsinket

13 A forsinket

2800 W 16 A forsinket

13 A forsinket

Tænd-/slukknap

Benyt intet apparat, hvor kontakten ikke tænde eller slukke.
Beskadigede kontakter skal omgående repareres eller
udskiftes af kundeservice.

IND

Tilbageknap

FRA

(Motorværn)

AArrbbeejjddee mmeedd kkoommppoossttkkvvæærrnneenn

 Indtag en arbejdsstilling, der er ved siden af eller bagved

apparatet. Ophold Dem aldrig i udkastningsåbningens
område.



Langt materiale, som står ud af apparatet, kan støde
tilbage når det trækkes ind af knivene. Hold
sikkerhedsafstand!

 Grib aldrig ind i påfyldnings- og udkastningsåbningen.
 Hold ansigtet og kroppen borte fra påfyldningsåbningen.
 Bring ikke hænder, andre legemsdele og beklædning i

indfyldningsrør, tømningskanal eller i nærheden af andre
bevægelige dele.

 Kontroller før indkobling af apparatet, at der ikke er rester i

påfyldningstragten.

 Vip ikke apparatet ved løbende motor.
 Vær under påfyldningen opmærksom på, at ingen metaldele,

sten, flasker eller andre genstande, som ikke kan knuses, når
ind i påfyldningstragten.

 Hvis fremmedlegemer når ind i påfyldningstragten eller

apparatet begynder at lave usædvanlige lyde eller vibrationer,
skal apparatet omgående kobles fra og lades komme i
stilstand. Træk netstikket ud og udfør følgende punkter:

− Kontroller skaden

− Udskift eller reparer beskadigede dele

− Kontroller apparatet og stram løse dele

Indkobling

Tryk på den grønne knap I .

Frakobling

Tryk på den røde knap 0 .

Strømsvigt

I tilfælde af strømsvigt kobler apparatet automatisk fra
(nulspændingsrelæ). For at genindkoble, tryk igen på den grønne
knap.

Motorværn

Motoren er forsynet med en sikkerhedsafbryder og kobler
automatisk fra ved overbelastning. Motoren kan genindkobles
efter en afkølingspause (ca. 5 min.). Tryk

1. Tilbageknap (Motorværn)

2. på den grønne I knap.

Netimpedans

I tilfælde af ugunstige netbetingelser kan der under
indkoblingsprocessen opstå kortvarige spændingsfald, som kan
påvirke andre apparater (f.eks. blafrer en lampe).
Der vil sandsynligvis ikke opstå fejl, når maks. netimpendanser
overholdes.

Optaget effekt P

2300 0,21
2500 0,21
2800 0,19

(W) Netimpedans Zmax (W)

1

De må ikke reparere apparatet, hvis De ikke er

kvalificeret til det.

 Hvad kan jeg knuse?

Ja:

• Organisk affald fra husholdning og have

F.eks. hæk- og træafklip, visnede blomster, køkkenaffald

Nej:

• Glas, metaldele, kunststoffer, plastikposer, sten, stofrester,

rødder med jord, mad-, fiske- og kødaffald.

 Særlige henvisninger til knusning:

¾ Knus grene, kviste og træ kort efter afskæringen

− Disse emner bliver meget hårde efter tørring, den

grendiameter, der maks. kan bearbejdes, bliver mindre.

¾ Fjern sideaflæggere ved stærkt forgrenede grene.
¾ Forarbejdning af stærkt vandholdigt have- hhv. køkkenaffald,

der har tendens til at klæbe sammen.

− Disse skal knuses skiftevis med træemner for at undgå

tilstopning af apparatet.

¾ Lad ikke hakkelsebunken i området omkring

udkastningsåbningen vokse for højt. Dette kan have til følge,
at allerede hakket gods forstopper tømningskanalen.
Derigennem kan det komme til et tilbageslag af materialet
gennem fødeåbningen.

¾ Rengør indfyldningsåbning og udkastningskanal, hvis

apparatet er forstoppet. Afbryd hertil først motoren og træk
stikket.

¾ Vær opmærksom på, at den højest tilladelige grendiameter for

Deres apparat overholdes (se ”Tekniske data”). Alt efter
træsort og tilstand kan den maks. tilladte grendiameter være
mindre.

43

¾ Skæreværktøjet trækker emnerne stort set automatisk ind.
¾ Undgå overbelastning og blokering af motoren ved tykke

grene ved trække grenen tilbage indimellem.

¾ Ved overbelastning af apparatet kobler det automatisk fra

med en motorværnskontakt.

− Tænd kompostkværnen igen efter ca. 5 min.

− Hvis apparatet ikke kan indkobles efter denne ventetid,

læs efter under punkt "Mulige fejl".

UUddsskkiiffttnniinngg aaff kknniivve

e

Træk netstikket ud før udskiftning af knive.

Fare for skader på fingre og hænder ved arbejde på
skæreværktøjet. Anvend beskyttelseshandsker.

Åbning af maskinen

VVeeddlliiggeehhoollddeellssee oogg pplleejjee

• Før ethvert vedligeholdelsesarbejde

- Sluk for motoren og træk netstikket

- Bær arbejdshandsker for at undgå kvæstelser.

Skæreværktøjet standser ikke straks når det slukkes. Vent
inden du starter med reparations eller vedligeholdelse, indtil
alle dele holder stille.

Husk at fjerne værktøj og skruenøgler efter vedligeholdelse
og reparation.

• Kompostkværnen er stort set vedligeholdelsesfri. Til

opretholdelse af værdi og en lang levetid skal følgende
iagttages:

− hold luftslidserne frie og rene

− kontroller monteringsskruer.

− efter brug skal apparatet rengøres ind- og udvendigt.

Brug kun en fugtig, varm klud og en blød børste til

rengøringen.

Brug aldrig rengørings- eller opløsningsmidler. disse kan

beskadige apparatet irreparabelt. plastdelene kan

ødelægges af kemikalier.

Fastsættelskæreværktøjet. 

venstregevind

Reduceret skæreydelse:

Et sløvt knivblad

Brug et ubenyttet blad ved at vende kniven.

Alle knivblade sløve

Nyt knivsæt (ordrenummer 382425).

− Maskinen må ikke rengøres med rindende vand eller med

en højtryksspuler

Blanke metaldele skal efter hver brug behandles med en

−−

miljøvenlig, biologisk nedbrydelig sprøjteolie for at

beskytte dem mod korrosion.

44

MMuulliiggee ffeejjll

Inden hver afhjælpning af fejl

− frakobl apparatet

− vent indtil apparatet står stille

− træk netstikket

Fejl Muligt årsag Fjernelse
Motoren starter ikke

− manglende netforsyning

− tilslutningskabel defekt.

− husoverdelen er ikke lukket rigtigt

− kontrollér sikringen

− lad det kontrollere (elektriker)

− luk husoverparten rigtigt og skru den fast.

(sikkerhedsfrakoblingen har udløst)
Motoren brummer,
men starter ikke

− skæreværktøj blokeret

− kondensator er i stykker

− sluk for apparatet, træk netstikket ud og rengør

apparatet indvendigt

− send apparatet for reparation til producenten hhv. et

autoriseret firma

Reduceret skæreydelse sløv knivblad udskiftning af knive
Apparatet starter, blokerer

dog ved lav belastning og
kobler fra via
motorværnskontakten.

Forlængerledningen er for lang eller tvær­snittet er for lille. Stikkontakten er for langt

Forlængerledning med mindst 1,5 mm², og højst 25 m

lang. Ved længere kabel tværsnit mindst 2,5 mm².
væk fra hovedtilslutningen og
tilslutningskablets tværsnit er for lille.

TTeekknniisskkee ddaattaa

Type/Model MHA 2300 MHA 2500 MHA 2800
Produktionsår se sidste side
motor Vekselstrømsmotor 230 V~, 50 Hz, 2800 min-1, med automatisk motorbremse
Motoreffekt P

S6 - 40 % 2300 W 2500 W 2800 W

1

Tænd-/sluk-knap med motorværnskontakt, elektrisk sikkerhedsfrakobling, nulspændingsudløser
Vægt 19,0 kg 19,0 kg 19,5 kg
Lydtryksniveau LPA

83 dB (A) - (målt i henhold til direktiv 2000/14/EF)

K = 3 dB (A)
målt lydeffektniveau LWA 104 dB (A) - (målt i henhold til direktiv 2000/14/EF)
garanteret lydeffektniveau LWA 105 dB (A) - (målt i henhold til direktiv 2000/14/EF)
Højest grendiameter

(gælder kun for friskt træsnit)

∅ max. 35 mm ∅ max. 40 mm ∅ max. 42 mm

Beskyttelsesklasse I
Afsikringens art IP X4
Netsikring
Schweiz
UK

GGaarraannttii

Vi henviser til vedlagte garantierklæring.

16 A forsinket
10 A forsinket
13 A forsinket

16 A forsinket

--

13 A träge

16 A forsinket

--

13 A forsinket

45

KKookkoooonnppaannoo

46

Kuvaus

A. Suppiloaukko silputtaville oksille
B. Irrotusruuvi
C. Moottorin suojaus
D. Käynnistys-/pysäytyskytkin
E. Verkkopistoke
F. Tuuletusaukko
G. Ajoteline
H. Poistoaukko

Älä ota laitetta käyttöön, ennenkuin olet lukenut
sen käyttöohjeen, huomioinut kaikki huomautukset
ja asentanut laitteen kuvatulla tavalla.

Säilytettävä tulevaa käyttlö varten.

SSiissäällllyyss

Kokoonpano 46
EU-yhdenmukaisuusselvitys 47
Toimituksen osat 47
Käyttöajat 47
Laitteen symbolit 47
Käyttöohjeen symbolit 48
Käyttötarkoitus 48
Jäljelle jäävät riskit 48
Turvallisuusohjeita 48
Käyttöönotto 49
Työskentely oksasilppurilla 50
Teränvaihto 51
Huolto ja hoito 51
Mahdolliset häiriöt 52
Tekniset tiedot 52
Takuu 52
Varaosat 133

EEUU--yyhhddeennmmuukkaaiissuuuusssseellvviittyys

s

vastaa EY-direktiiviä
2006/42 EY

Yrityksemme

ATIKA GmbH & Co. KG

Schinkelstraße 97 , 9227 Ahlen - Germany
ilmoittaa täten yksinomaisella vastuulla, että tuote

Gartenhäcksler (Puutarhasilppuri)
Tyyppi/malli MHA 2300, MHA 2500, MHA 2800

Sarjanumero: 000001 – 020000

on yhdenmukainen ylämainittujen EY-direktiivien määräysten
kanssa sekä seuraavien direktiivien määräysten kanssa:

2004/108/EY, 2006/95/EY ja 2000/14/EY.
Seuraavia harmonisoituja normeja on käytetty:

EN 60335-1/A14:2010; EN 62233:2008; EN 13683/A2:2011;
EN 55014-1:2006; EN 55014-2/A1:2008; EN 61000-3-2:2006;
EN 61000-3-11:2000

Vaatimustenmukaisuuden arviointimenetelmä:
2000/14/EY – liite V

Mitattu äänen tehotaso L
Taattu äänen tehotaso L

104 dB (A).

WA

105 B (A).

WA

Teknisten asiakirjojen säilytys:

ATIKA GmbH & Co. KG – Technisches Büro – Schinkelstr. 97
59227 Ahlen – Germany

Ahlen, 03.02.2012 A. Pollmeier, Toimitusjohtaja

TTooiimmiittuukksseenn oossaat

t

 Tarkasta pakkauksen purkamisen jälkeen,

! onko sen sisältö täydellinen
! tai mahdolliset kuljetusvauriot

Esitä valitukset kauppiaalle, laitteen toimittajalle tai valmistajalle
välittömästi. Jälkeenpäin esitettyjä valituksia ei hyväksytä.

• 1 esiasennettu laiteyksikkö

• 1 tukijalka-oikealla

• 1 akseli

• 1 pyörää

• 2 pyörännavan kapselia

• 2 pyörän kansinuppia

• 1 ruuvipussi

• 1 keräyssäkki

• 1 käyttöohje

KKääyyttttööaajjaat

Huomioi ennen laitteen käyttöönottoa maan (alueellisten)
melumääräykset.

LLaaiitttteeeenn ssyymmbboolliit

Käytä silmien- ja
kuulonsuojaa.

EY-direktiivin 2002/96/EY mukaisesti käyttökelvottomat
sähkölaitteet on kerättävä erikseen ja kierätettävä
ympäristöystävällisesti.

t

t

Lue ja huomioi

käyttöohje ja

turvallisuusoh-

jeet ennen

laitteen

käyttöönottoa.

Vaarana

sinkoutuvat osat

moottorin

käydessä –

asiattomat sekä

koti- ja muut

eläimet on

pidettävä loitolla

vaaraalueelta.

Käytä
suojakäsineitä.

Sähkölaitteet eivät kuulu talousjätteisiin. Laitteet,
lisälaitteet ja pakkausmateriaali on poistettava
ympäristöystävälliseen kierrätykseen.

Pysäytä moottori ja
vedä virtapistoke
irti ennen korjaus-,
huolto- ja
puhdistustöitä.

Varo pyöriviä teriä.
Älä pidä käsiä tai

jalkoja aukoissa
koneen käydessä.

Suojaa kosteudelta.

47

KKääyyttttööoohhjjeeeenn ssyymmbboolliit

Uhkaava vaara tai vaarallinen tilanne. Näiden
ohjeiden laiminlyönti voi aiheuttaa vammoja tai
aineellisia vahinkoja.

L



Tärkeitä ohjeita asianmukaista käyttöä varten.

Näiden ohjeiden laiminlyönti voi aiheuttaa häiriöitä.
Käyttäjän ohjeet. Nämä ohjeet auttavat sinua

käyttämään kaikkia toimintoja parhaalla mahdollisella
tavalla.

Asennus, käyttö ja huolto. Tässä selitetään tarkalleen,
mitä sinun tulee tehdä.

t

 Loukkaantumisen vaara suppilosta sinkoutuvien oksien

vuoksi.

 Virran aiheuttamat vaarat, jos käytät epäasianmukaisia

sähköisiä liitäntäjohtoja.

 Jännitettä johtavien osien koskettaminen, kun sähköiset

rakenneosat ovat avattuina.

 Kuulohäiriöt pitkäaikaisessa työskentelyssä ilman

kuulonsuojaa.

Varotoimista huolimatta on olemassa lisäksi epäilmeisten
jäännösriskien vaara.

TTuurrvvaalllliissuuuussoohhjjeeiittaa

MMäääärrääyykksseennmmuukkaaiinneenn kkääyyttttöö

Määräysten mukaiseen käyttöön kuuluu

- kaikenlaisten oksien silppuaminen maks. halkaisimen asti

(riippuen puulajista ja sen tuoreudesta)

- kuihtuneiden, kosteiden, jo useampia päiviä seisseiden

puutarhajätteiden silppuaminen vuorottain oksien kanssa

Lasin, metallin, muoviosien, muovipussien, kivien, vaatejätteiden,

seuraavat ohjeet ja ammattiyhdistyksen antamat
tapaturmantorjuntamääräykset tai kulloisenkin maan
voimassaolevat turvallisuusmääräykset, voidaksesi suojella
itseäsi ja muita mahdollisilta vammoilta.

L
L

multaisten juurien tai jätteiden, joilla ei ole kiinteää koostumusta
(esim. keittiöjätteet), silppuaminen on ehdottomasti kiellettyä.

Oksasilppuri soveltuu vain yksityiskäyttöön pihan ja puutarhan
hoidossa.

Yksityiskäyttöön pihan ja puutarhan hoitoon tarkoitetuiksi

L

oksasilppuriksi luetaan silppurit, joita ei saa käyttää yleisissä
puistoissa, urheilukentillä, maa- ja metsätauloudessa eikä
kaupallisessa toiminnassa.

Määräyksenmukaiseen käyttöön kuuluu myös valmistajan

 Tutustu laitteeseen käyttöohjeen avulla ennen käyttöä.
 Älä käytä laitetta muihin kuin vain sille määrättyihin

määrämien käyttö-, huolto- ja kunnossapitovaatimuksien ja
käyttöohjeessa olevien turvallisuusohjeiden noudattaminen.

Jokainen tästä yli menevä käyttö katsotaan ei-määräyksen

 Älä kurkota eteenpäin. Ota oikea työasento. Seiso samalla

mukaiseksi. Valmistaja ei vastaa minkäänlaisista määräyksen
vastaisesta käytöstä johtuvista vahingoista. Riski on pelkästään
käyttäjällä.

 Ole tarkkaavainen. Kiinnitä huomiota siihen mitä teet. Aloita

Kaikki muu käyttö, joka poikkeaa näistä ei ole määräysten
mukaista käyttöä. Valmistaja ei vastaa mistään näistä syistä
aiheutuneista vahingoista - käyttäjä vastaa niistä kokonaan itse.

JJäälljjeellllee jjäääävväätt rriisskkiit

t

Myös määräystenmukaisessa käytössä voi, asianomaisten
turvallisuusmääräysten noudattamisesta huolimatta, jäädä
jäännösriskejä, johtuen käyttötarkoituksen määräämästä
rakenteesta.

 Käytä työssä suojalaseja, työkäsineitä ja kuulonsuojaa.
 Käytä sopivaa työvaatetusta:

 Laitteen käyttäjä on vastuussa muiden käyttöpaikan
 Alle 16-vuotiaat eivät saa käyttää laitetta.

 Henkilöt, joilla on rajalliset fyysiset, sensoriset tai henkiset

Jäännösriskejä voidaan vähentää huomioimalla
"turvallisuusohjeet" ja "käyttötarkoitus" sekä käyttöohje.

Huomaavaisuus ja varovaisuus pienentää henkilöiden
vahingoittumisen ja vaurioiden riskiä.

 Sormet ja kädet voivat loukkaantua, jos panet kätesi aukkoon

ja osut terään.

 Sormet ja kädet voivat loukkaantua terämekanismin

asennuksessa ja puhdistuksessa.

 Lapsia on valvottava ja varmistettava, etteivät he leiki tällä
 Pidä lapset loitolla laitteesta.

 Älä koskaan ota laitetta käyttöön, kun sen lähellä on
 Älä jätä laitetta seisomaan ilman valvontaa.

Lue ja huomioi ennen tämän tuotteen käyttöönottoa

Anna turvallisuusohjeet kaikkien laitetta käyttävien
luettavaksi.
Säilytä nämä turvallisuusohjeet hyvin.

Varmuuskatkaisimella varustettu laite

Älä pidä käsiä tai jalkoja aukoissa koneen käydessä.
Automaattisella moottorijarrulla varustettu
varmuuskatkaisin on asennettu laitteeseen turvallisuuden
vuoksi.

Varmuuskatkaisijan korjaukset saa suorittaa vain
laitteen valmistaja tai hänen mainitsemansa liikkeet.

tarkoituksiin (katso kohtia käyttötarkoitus ja oksasilppurilla
työskenteleminen).

tasolla kuin laite, kun heität silputtavaa materiaalia laitteen
sisään.

työ järkevästi. Älä käytä laitetta kun olet väsynyt tai olet
huumeen, alkoholin tai lääkkeen vaikutuksen alainen.
Varomattomuuden hetki laitteen käytössä voi johtaa vakaviin
loukkaantumisiin.

- ei väljiä vaatteita

- ei luistavia kenkiä
läheisyydessä oleskelevien turvallisuudesta.

kyvyt tai kokemuksen ja/tai tietojen puute, eivät saa käyttää
tätä laitetta, paitsi jos heitä valvoo heidän turvallisuudesta
vastaava henkilö tai jos vastaava henkilö on ohjeistanut heitä
laitteen käyttämisessä.

laitteella.

asiattomia henkilöitä.

48

 Pidä työalue järjestyksessä! Epäjärjestyksestä voi olla

seurauksena tapaturmat.

 Seiso aina laitteen sivulla tai sen takana. Älä seiso

ulosheittoaukon edessä.

 Älä missään tapauksessa työnnä kättäsi täyttö- tai

ulosheittoaukkoon.

 Pidä kasvot ja keho loitolla täyttöaukosta.
 Älä ylikuormita laitetta! On olemassa vaara, että sahanterä

tarttuu hallitsemattomasti yksittäiskappaleihin.

 Käytä laitetta vain kaikkien suojavarusteiden ollessa oikein

kiinnitettyinä, äläkä tee laitteeseen muutoksia, jotka haittaavat
turvallisuutta.

 Älä muuta moottorin kierroslukua, sillä kierrosluku säätää

turvallisen maksimityönopeuden ja suojaa moottoria ja kaikkia
pyöriviä osia liikanopeuden aiheuttamilta vahingoilta.

 Älä käytä laitetta ilman täyttösuppiloa.
 Älä muuta laitetta tai laitteen osia.
 Sulje laite ennen moottorin käynnistystä.
 Älä jätä laitetta sateeseen seisomaan, äläkä työskentele

sateessa.

 Huomioi ympäristövaikutukset:

− Älä käytä konetta kosteassa tai märässä ympäristössä.

− Säilytä laitetta kuivassa paikassa. Pidä lapset loitolla.

− Työskentele vain riittävissä näköolosuhteissa.

 Jotta voisit välttää sormien vammat, pidä terämekanismista

(katso kuvaa ”Teränvaihto”) asennus- ja puhdistustöiden
aikana kiinni ja käytä suojakäsineitä.

 Sammuta kone ja vedä verkkopistoke pistorasiasta:

− huolto- ja puhdistustöissä

− häiriöiden poistossa

− kun tarkistat johtoja kiertymisen tai

vaurioiden varalta.

− kuljetus

− korjaustöissä

− teränvaihto

− laitteelta poistuttaessa (myös lyhytaikaisesti)

 Laitteen täyttö- ja poistoaukon tukkeutuessa kytke moottori

pois päältä ja vedä verkkopistoke irti ennen kuin poistat
ainetta täyttö- tai poistoaukosta.

 Tarkasta laitteen mahdolliset vauriot:

− Tarkasta huolellisesti ennen seuraavaa käyttöä

suojavarusteiden moitteeton ja tarkoituksenmukainen
kunto.

− Tarkista, toimivatko kaikki liikkuvat osat moitteettomasti, ja

etteivät osat ole jumittuneet tai vaurioituneet. Kaikkien
osien on oltava oikein asennettuina ja täytettävä kaikki
edellytykset, jotta toiminta olisi moitteetonta.

− Vaurioituneet suojalaitteet ja osat täytyy korjauttaa tai

vaihdattaa asianmukaisesti hyväksytyn korjaamon (tai
valmistajan) kautta, jos ei toisin ilmoitettu käyttöohjeessa.

− Vaurioituneet tai lukukelvottomat turvallisuusetiketit on

korvattava uusilla.

 Säilytä laitteet kuivassa, lukitussa paikassa, lasten

ulottumattomissa.

SSäähhkkööttuurrvvaalllliissuuuuss

 IEC 60245 (H 07 RN-F) mukainen liitäntäjohto, jonka johtimen

poikkileikkaus on vähintään

− 1,5 mm² 25 m kaapelipituudelle asti

− 2,5 mm² yli 25 m kaapelipituudella

 Pitkät ja ohuet liitosjohdot aiheuttavat jännitehäviötä. Moottori

ei saavuta enää maksimaalista tehoa, laitteen toiminta
heikkenee.

 Liitäntäjohdon pistokkeiden ja kytkentälaatikoiden tulee olla

kumista, pehmeästä PVC:stä tai muusta termoplastisesta
materiaalista, jonka mekaaninen lujuus on sama tai niiden
täytyy olla päällystetty vastaavalla materiaalillla.

 Liitäntäjohdon pistokkeen täytyy olla roiskevesisuojattu.
 Liitäntäjohtojen asennuksessa on huomioitava, että johtoja ei

litistetä, taivuteta eikä pistokeliitin ole märkä.

 Jos käytät johtokelaa, kelaa johto kokonaan kelasta.
 Käytä johtoa vain tarkoituksenmukaisiin töihin. Suojaa johto

kuumuudelta, öljyltä ja teräviltä reunoilta. Älä vedä johdosta
pistokkeen irrottamiseksi pistorasiasta.

 Tarkista liitosjohdot säännöllisesti ja vaihda vioittuneet.
 Älä käytä viallisia liitäntäjohtoja.
 Käytä ulkona vain tarkoituksenmukaisia sallittuja ja

vastaavasti merkittyjä jatkojohtoja.

 Väliaikaisratkaisuiksi tarkoitettuja sähköliitäntöjä ei saa

käyttää.

 Suojalaitteita ei saa koskaan ohittaa tai ottaa pois käytöstä.
 Kytke laite varokkeelliseen maadoitettuun pistorasiaan

(30 mA).

Sähköisten osien sähköliitäntä tai korjaukset on annettava

toimiluvan saaneen sähkömiehen tai meidän
asiakaspalvelumme suoritettavaksi. Paikallisia määräyksiä,
erityisesti suojatoimenpiteitä on noudatettava.

Laitteen muiden osien korjaukset on annettava valmistajan

tai sen asiakaspalvelun suoritettavaksi.

Käytä vain alkuperäisiä varaosia, lisävarusteita ja

erityislisävarusteita. Muiden varaosien ja lisävarusteiden
käyttö voi aiheuttaa käyttäjälle vammoja. Valmistaja ei
vastaa tällaisten varusteiden aiheuttamista vahingoista.

KKääyyttttöööönnoottttoo

 Varmistu, että laite on asennettu täydellisesti ja määräysten

mukaisesti.

 Pystytä silppuri käyttöä varten vaakasuoralle ja tukevalle

alustalle (kaatumisen vaara).

 Älä pystytä laitetta kivetylle tai soratulle maaperälle.
 Käytä laitetta vain ulkona. Pidä etäisyys (vähintään 2 m)

seinästä ja muista jäykistä kohteista.

 Tarkista ennen jokaista käyttöä:

− johdot rikkinäisten kohtien varalta (repeämät, viillot ym.)

älä käytä rikkinäisiä johtoja

− laitteen mahdolliset vauriot (katso kohtaa "Turvallinen

työskentely")

− ovatko ruuvit hyvin kiinnitettyinä

L Verkkoliitäntä

 Vertaa laitteen tyyppikilpeen merkittyä jännitettä

verkkojännitteeseen ja liitä laite vastaavaan ja
määräystenmukaiseen pistorasiaan.

 Käytä pidennysjohtoa, jonka poikkileikkaus on riittävä.

49

Verkkoimpedanssi

Sveitsi UK
2300 W
2500 W
2800 W

16 A hidas
16 A hidas
16 A hidas

10 A hidas 13 A hidas

13 A hidas
13 A hidas

Päälle-/poiskytkin

Älä käytä laitetta jonka kytkintä ei voida kytkeä päälle tai pois
päältä. Vaurioitunut katkaisia on heti korjattava tai
vaihdettava asiakaspalvelun toimesta.

PÄÄLLE

Palautusnappi

POIS

(moottorinsuoja)

TTyyöösskkeenntteellyy ookkssaassiillppppuurriillllaa

 Seiso aina laitteen sivulla tai sen takana. Älä seiso

ulosheittoaukon edessä.

Pidempi oksa, joka pistää ulos laitteesta, voi kimmota



takaisin, kun terät tarttuvat siihen! Pidä turvaväli!

 Älä missään tapauksessa työnnä kättäsi täyttö- tai

ulosheittoaukkoon.

 Pidä kasvot ja keho loitolla täyttöaukosta.
 Älä vie käsiä, muita kehonosia tai vaatteita täyttöputken tai

ulosheittokanavan sisään tai muiden liikkuvien osien lähelle.

 Tarkasta ennen laitteen käynnistystä, että täyttösuppiloon ei

ole jäänyt pilkottuja oksanjätteitä.

 Älä kallista laitetta moottorin käydessä.
 Täytössä on huomioitava, että täyttösuppiloon ei laiteta

metalliosia, kiviä, pulloja tai muita käsittelykelvottomia
esineitä.

 Jos täyttösuppiloon joutuu vieraita esineitä tai laitteesta alkaa

kuulua epätavallisia ääniä tai se alkaa täristä, laite on
sammutettava heti ja seisautettava. Vedä verkkopistoke irti ja
huomioi seuraavat kohdat:

− tutki vauriot

− vaihda tai korjaa vialliset osat

− tarkasta laite ja kiristä löystyneet osat

Käynnistys

Paina vihreää painiketta I .

Sammutus

Paina punaista nappia 0 .

Jälleenkäynnistymisvaroke

virtakatkossa

Kone kytkeytyy virtakatkossa automaattisesti pois päältä
(nollajännitelaukaisin). Uudelleen käynnistämistä varten paina
jälleen vihreää painiketta.

Moottorin suojaus

Moottori on varustettu suojakytkimellä, ja se kytkeytyy
ylikuormituksessa itsestään pois päältä. Moottori voidaan
jäähtymistauon (n. 5 min.) jälkeen käynnistää uudestaan. Paina

1. palautusnappia (moottorinsuoja)

2. vihreää I käynnistysnappia.

Verkkoimpedanssi

Epäsuotuisten verkko-olosuhteiden vallitessa voi laitteen
käynnistyksessä ilmaantua lyhytaikaista jännitteen vähennystä,
joka saattaa haitata muiden laitteiden toimintaa (esim. lampun
lepatusta).
Häiriöitä ei pitäisi esiintyä, jos noudatetaan maksimaalista
verkkoimpedanssia.

Tehonotto P

(W) Verkkoimpedanssi Zmax (Ω)

1

2300 0,21
2500 0,21
2800 0,19

Et saa korjata laitetta itse, ellet ole siihen oikeutettu.

 Mitä voidaan silputa?

Kyllä:

• Kotitaloudesta ja pihapuutarhasta tulleita orgaanisia jätteitä

esim. pensaiden ja puiden oksia, kuihtuneita kasveja, keittiön
jätteitä.

Ei:

• Lasia, metallia, muovia, muovipusseja, kiviä, kangaspalasia,

multaisia juuria, ruoan-, kalan- ja lihanjätteitä.

 Erityisiä huomautuksia silppuamista

varten:

¾ Silppua puiden oksat ja haarat pian leikkauksen jälkeen

− nämä aineet kovettuvat kuivuessaan, joten suurimman

käsittelykelpoisen oksan halkaisija pienenee.

¾ Poista hyvin oksaisista oksista liialliset haarat.
¾ Hyvin vesipitoisten, liimautuvien piha-tai keittiöjäännösten

silppuamisessa

− täytä suppiloon vuoronperään em. aineita ja puunoksia,

jotta laite ei tukkeutuisi.

¾ Älä anna silputun materiaalin kasautua liian korkealle

ulosheittoaukon alle. Tästä voisi olla seurauksena, että jo
silputtu materiaali tukkeaa ulosheittokanavan ja materiaali
saattaa iskeytyä tällöin takaisin täyttöaukosta.

¾ Jos laite tukkeutuu, puhdista täyttöaukko ja ulosheittokanava.

Kytke tätä ennen ensiksi moottori pois päältä ja irrota
verkkopistoke.

¾ Huomioi, että noudatat laitettasi vastaavaa maksimaalista

käsittelykelpoista oksan halkaisijaa (katso ”Tekniset tiedot”).
Käsittelykelpoisen oksan suurin halkaisija voi pienentyä
riippuen puun laadusta ja tuoreudesta.

50

¾ Terämekanismi vetää silputtavan aineen suureksi osaksi itse

sisään.

¾ Vältä suurempien oksien aiheuttamaa moottorin ylikuormitusta

ja lukkiutumista vetämällä oksaa aina takaisin.

¾ Laitteen ylikuormittuessa moottorin suojakytkimellä varustettu

kytkin sammuttaa laitteen automaattisesti.

− käynnistä silppuri jälleen n. 5 min. kuluttua.

− jos laite ei käynnisty tämän ajan jälkeen, katso kohta

"Mahdolliset häiriöt".

TTeerräännvvaaiihhtto

o

Vedä virtapistoke irti ennen teränvaihtoa.

Sormet ja kädet voivat loukkaantua terämekanismia
käsiteltäessä. Käytä suojakäsineitä.

Koneen avaaminen.

HHuuoollttoo jjaa hhooiittoo

• Ennen kuin aloitat huoltoa:

− katkaise virta moottorista ja irrota pistoke.

− ota suojakäsineet käteesi vahinkojen välttämiseksi.

Kun huollat leikkuuteriä, ota huomioon, että
käynnistysmekanismi saattaa vielä käydä, vaikka moottori ei
kävisikään päällyskannen lukituksen estämänä.

Varmista huollon tai korjauksen jälkeen, ettei työkaluja ja
ruuvivääntimiä jäänyt laitteeseen.

• Okasilppuria ei yleensä tarvitse huoltaa. Laitteen

kunnossa pitämiseksi ja sen pitkän käytön takaamiseksi
on muistettava seuraava:

− pidä tuuletusaukot puhtaina ja esteettöminä.

− tarkista kiinnityspultit (kiristä tarvittaessa).

− puhdista laite käytön jälkeen sisä- ja ulkopuolelta.

Käytä silppurin puhdistamiseen vain lämmintä, kosteaa liinaa
ja pehmeää harjaa.

Älä koskaan käytä puhdistus- tai liuotinainetta. Ne voivat
vahingoittaa peruuttamattomasti silppuria. Kemikaalit voivat
syövyttää muoviosia.

Kiinnitä terämekanismi. 

vasen kierre

Huonontunut leikkausteho:

Yksi terän leikkaava sivu tylsä

Ota käyttämätön teränsivu käyttöön kääntämällä terä.

Kaikki leikkaavat sivut tylsiä

uusi teräsarja (til.-nro 382425).

− Älä puhdista konetta juoksevalla vedellä tai painepesurilla.
Käsittele metalliosat jokaisen käytön jälkeen korroosiota

−−

estävällä, ympäristöä suojelevalla, biologisesti hajoavalla
öljysuihkeella.

51

MMaahhddoolllliisseett hhääiirriiöött

Ennen jokaista häiriönpoistoa:

− kytke laite pois päältä

− odota että oksasilppurin terät pysähtyvät

− vedä virtapistoke irti

Häiriö Mahdollinen syy Toimenpide
Moottori ei käynnisty.

Moottori hurisee,
mutta ei käynnisty

− Verkkojännite puuttuu

− Liitäntäjohto viallinen

− Rungon yläpää väärin suljettu (turva-

laukaisukytkin lauennut)

− Terämekanismi lukkiutunut

− Kondensaattori viallinen

− Tarkasta sulake

− Tai anna tarkastettavaksi (sähkömies)

− Sulje ja ruuvaa rungon yläpää oikein kiinni, poista

mahdolliset epäpuhtaudet

− Sammuta laite, vedä virtapistoke irti ja puhdista laite
sisältä

− Vie laite asiakaspalvelun korjattavaksi

Leikkausteho huonontunut Terä tylsynyt Terä on käännettävä tai vaihdettava
Moottori käynnistyy,

lukkiutuu kuitenkin jo
pienestä kuormituksesta ja
sammuu moottorin-

Jatkojohto liian pitkä tai poikkipinta liian
pieni. Pistorasia liian kaukana
pääliitännästä ja liitäntäjohdon

Jatkojohto saa olla vähintään 1,5 mm2, enintään 25 m
pitkä. Pidemmän johdon poikkileikkauksen tulee olla
vähintään 2,5 mm

poikkileikkaus liian pieni.

2

.

suojakytkimestä

TTeekknniisseett ttiieeddoott

Tyyppi/Malli MHA 2300 MHA 2500 MHA 2800
Valmistusvuosi katso viimeinen sivu
Moottori vaihtovirtamoottori 230 V~, 50 Hz, 2800 min-1, automaattinen moottorijarru
Moottorin teho P

S6 - 40 % 2300 W 2500 W 2800 W

1

Käynnistys-/katkaisu kytkin varustettu moottorinsuojakytkimellä, sähköisellä varmuusirtikytkimellä, nollajännitelaukaisin
Paino 19,0 kg 19,0 kg 19,5 kg
Äänen painetaso LPA

83 dB (A) - (mitattu direktiivin 2000/14/EY mukaisesti)

K = 3 dB (A)
mitattu melutehotaso LWA 104 dB (A) - (mitattu direktiivin 2000/14/EY mukaisesti)
taattu melutehotaso LWA 105 dB (A) - (mitattu direktiivin 2000/14/EY mukaisesti)
Suurimman käsittelykelpoisen oksan

halkaisija (pätee vain juuri leikatuille

∅ max. 35 mm ∅ max. 40 mm ∅ max. 42 mm

oksille)
Turvallisuusluokitus I
Suojaus IP X4
Verkkoimpedanssi
Sveitsi
UK

16 A hidas
10 A hidas
13 A hidas

16 A hidas

--

13 A hidas

16 A hidas

--

13 A hidas

TTaakkuuuu

Huomioi mukana oleva takuuselvitys.

52

ÖÖsssszzeesszzeerreellééss

Leírás

A. Az aprítandó gallyak bemeneti tölcsérje
B. Kioldócsavar
C. Motorvédelem
D. KI-/BE-kapcsoló
E. Hálózati csatlakozó dugó
F. Szellőzőnyílás
G. Alváz
H. Kidobó nyílás

53

A készüléket jelen kezelési utasítás elolvasása,
valamennyi megadott utasítás figyelembevétele
és a készülék leírásnak megfelelő összeszerelése

előtt üzembe helyezni nem szabad.
Kérjük, a leírást későbbi használat céljára szíveskedjen me-

gőrizni.

TTaarrttaalloomm

Összeszerelés 53
EK-megfelelőségi-nyilatkozat 54
Szállított csomag 54
Üzemidők 54
A készüléken alkalmazott jelzések / kezelési utasítás 54 / 55
Rendeltetésszerű alkalmazás 55
Fennmaradó kockázat 55
Biztonságos munkavégzés 55
Üzembe helyezés 56
Munkavégzés a kerti aprítógéppel 57
Késed cseréje 58
Karbantartás és ápolás 58
Lehetséges zavarok 59
Műszaki adatok 59
Garancia 59
Pótalkatrészek 133

EEKK--mmeeggffeelleellőőssééggii--nnyyiillaattkkoozzaatt

A irányelvnek megfelelően
2006/42 EK

Az

ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen, Németország
a fenti Irányelv előírásainak megfelelően kizárólagos felelősséggel

kijelenti, hogy a

Gartenhäcksler (Kerti aprítógép)
típus/model MHA 2300, MHA 2500, MHA 2800

Sorozatszám: 000001 – 020000

megfelel a fenti Irányelv, továbbá az alábbi Irányelvek
követelményeinek: 2004/108/EK, 2006/95/EK, 2000/14/EK.

A következő harmonizált szabványok kerültek alkalmazásra:

EN 60335-1/A14:2010; EN 62233:2008; EN 13683/A2:2011;
EN 55014-1:2006; EN 55014-2/A1:2008; EN 61000-3-2:2006;
EN 61000-3-11:2000

Megfelelőségi értékelési eljárás: 2000/14/EK – V függelék.

Mért hangteljesítmény-szint L
Garantált hangteljesítményszint L

104 dB (A).

WA

105 dB (A).

WA

A műszaki iratok őrzésének helye:

ATIKA GmbH & Co. KG – Műszaki Iroda – Schinkelstraße 97
59227 Ahlen – Németország

Ahlen, 2012.02.03. A. Pollmeier, Vállalatvezetés

SSzzáállllííttootttt ccssoommaagg

 Kicsomagolás után ellenőrizze a karton tartalmának

! teljességét
! esetleges szállítási károkra

Kifogásolásokat haladéktalanul közölje szakkereskedőjével,
szállítójával, illetve a gyártóval. Későbbi reklamációkat nem áll
módunkban elfogadni.

• 1 előszerelt készülékegység

• 1 láb - bal oldali

• 1 láb - jobb oldali

• 1 tengely

• 2 kerék

• 2 keréksapka

• 2 kerék fedőcsavarok

• 1 csavartasak

• 1 gyűjtőzsák

• 1 kezelési utasítás

ÜÜzzeemmiiddőőkk

Kérjük, vegye figyelembe a regionális előírásokat.

AA kkéésszzüülléékkeenn aallkkaallmmaazzootttt sszziimmbbóólluummookk

házi- és haszonállatokat a
veszélyes gép közelébe.

Szem- és
hallásvédelmet viseljen.

Az elhasznált elektromos és elektronikai készülékekről szóló
2002/96/EK Európai Irányelv rendelkezései szerint a már nem
használható elektromos készülékeket külön kell begyűjteni és a
környezetnek megfelelő újrahasznosításra előkészíteni.

Üzembe

helyezés előtt

olvassa el, és

vegye figyelembe

a kezelési

utasítást és a

biztonsági

utasításokat.

Járó motor

mellett ügyeljen a

gépből kirepülő

forgácsdarabokra

– ne engedjen

idegen

személyeket,

Védőkesztyűt
viseljen.

A tönkrement elektromos készülék nem való a
háztartási hulladékba. A készüléket, tartozékait és
csomagolását környezetkímélő módon juttassa hul­ladékba.

Javítási,
karbantartási és
tisztítási
munkálatok előtt a
motort állítsa le, és
a hálózati
csatlakozó dugót
húzza ki.

Óvakodjék a
forgókésektől. járó
motor mellett ne
nyúljon be se
kézzel, se lábbal a
berendezés
nyílásaiba.

Nedvességtől
védjük.

54

JJeellzzéésseekk kkeezzeellééssii uuttaassííttááss

Fenyegető veszély vagy veszélyes helyzet. Jelen
utasítások figyelmen kívül hagyása sérüléseket vonhat
maga után, illetve dologi károkhoz vezethet.

L

Szakszerű alkalmazásra vonatkozó fontos
utasítások. Jelen utasítások figyelmen kívül hagyása

zavarokhoz vezethet.



Alkalmazói utasítások. Eme utasítások segítséget
nyújtanak a funkciók optimális kihasználásához.

Szerelés, kezelés és karbantartás. Itt pontosan
elmagyarázzuk Önnek, hogy mit kell tennie.

RReennddeelltteettéésssszzeerrűű aallkkaallmmaazzááss

A rendeltetésszerű használat esetében a gallyaprító

-

mindennemű gally (a fa fajtájától és frissességétől függően) a
max. átmérőig

- fonnyadt, nyirkos, már napok óta tárolt kerti hulladéknak

gallyakkal váltakozó aprítására alkalmas.

Üveg, fém, műanyagok, műanyag szatyrok, kövek,
szövetanyagok, földes gyökerek, nem kellő szilárdságú
hulladékok (pl. konyhai hulladék) aprítása kifejezetten kizárt

A kerti aprítógép csak magáncélú, ház körüli kertben vagy
szabadidőkertben való használatra alkalmas.

Házi- és hobbikertben használandó készüléknek az tekintendő,
amelyiket nem közcélú létesítményekben, parkokban,
sportlétesítményekben, mező- és eredőgazdaságokban és nem
ipari célokra használnak.

A rendeltetésnek megfelelő használathoz tartozik még a gyár által
előírt módon való használat-, az ennek megfelelő karbantartás­és javítás valamint az útmutatóban olvasható biztonsági
tudnivalók követése.

Minden ezektől eltérő használat rendeltetéssel ellentétesnek
minősül. Az ilyen jellegű károkért a gyár nem vállal
szavatosságot. A kockázat ekkor egyedül a felhasználót terheli.

A gépet csak olyan személy szerelheti, használhatja és tarthatja
karban, akit azzal megbíztak, és akit a lehetséges veszélyekről
tájékoztattak. Karbantartást csak gyárunk, vagy az általunk
megnevezett vevőszolgálati műhely végezhet.

FFeennnnmmaarraaddóó kkoocckkáázzaatt

A gép rendeltetésének megfelelő használata mellett, és

valamennyi vonatkozó biztonsági rendelkezés betartása ellenére
is fennállhatnak még fennmaradó kockázatok.

A fennmaradó kockázat csökkenthető, ha a „Biztonsági
utasítások” és a „Rendeltetésszerű alkalmazás”, valamint a
kezelési utasítás leírásainak figyelembe vételével.

Mindezek figyelembe vétele és a kellő óvatosság segít a
balesetek és sérülések megelőzésében.

 Az újjak és a kezek megsérülhetnek, ha kézzel átnyúlunk egy

nyíláson, és a késekhez jutunk.

 Az újjak és a kezek sérülésének veszélye a késeken végzett

szerelési és tisztítási munkák során.

 Sérülés kiperdült aprított anyag által a tölcsér közelében.
 Veszélyeztetés áram által, nem szabályszerű villamos

csatlakozóvezetékek alkalmazása esetén.

 Feszültséget hordozó részek megérintése nyitott villamos

szerkezeti elemek esetén.

 A halláskárosodás hosszabb ideig tartó munkavégzés esetén

hallásvédelem nélkül.

Továbbiakban minden megtett óvintézkedés ellenére
fennállhatnak még nem nyilvánvaló fennmaradó kockázatok.

BBiizzttoonnssáággooss mmuunnkkaavvééggzzééss

A gyártmány üzembe helyezése előtt olvassa el és vegye

figyelembe a következő utasításokat ésszakmai a mindenkori
országban érvényes biztonsági rendelkezéseket, hogy saját
magát és másokat a lehetséges sérülésektől megóvja.

A biztonsági utasításokat adja tovább mindenkinek, aki a

L

géppel dolgozik.
Őrizze meg gondosan ezeket a biztonsági utasításokat.

L

Készülék biztonsági lekapcsolással

L

A rászerelt, önműködő motorfékkel ellátott biztonsági
lekapcsolás az Ön biztonságát szolgálja. Nyitott készülék
esetén megakadályozza a motor bekapcsolását, valamint
a forgó kések kézzel való megérintését.

A biztonsági lekapcsoláson szükséges javításokat a
gyártó, illetve általa megnevezett cégek végehetnek.

 Használat előtt a kezelési utasítás segítségével ismerkedjen

meg készülékével.

 A készüléket ne használja olyan célokra, amelyekre az nem

való (lásd „Rendeltetésszerű használat” és „Munkavégzés a
kerti aprítógéppel” pontokat).

 Álljon biztosan a lábán, és mindenkor őrizze meg

egyensúlyát. Ne hajoljon ágaskodva előre. A szecskázni való
bedobásakor álljon egy szinten a berendezéssel.

 Legyen figyelmes. Figyeljen arra, amin dolgozik. Munkáját

ésszerűen hajtsa végre. A gépet ne használja olyankor amikor
fáradt, kábító hatású szer, alkohol vagy gyógyszer hatása
alatt áll. A gép használatánál elég egy figyelmetlen pillanat
ahhoz, hogy súlyos balesetet szenvedjen.

 Viseljen a munkavégzés során védőszemüveget,

munkakesztyűt és hallásvédelmet.

 Viseljen alkalmas munkaruházatot:

− ne dolgozzék bő ruhában

− viseljen csúszásmentes lábbelit

 A kezelő felelős a gép környezetében tartózkodó más

személyek biztonságáért.

 Gyermekeknek és 16 év alatti fiatalkorúaknak nem szabad a

berendezést kezelniük.

 Korlátozott fizikai, érzékszervi vagy szellemi képességekkel,

vagy tapasztalattal nem rendelkező személyek a gépet ne
kezeljék, kivétel lehet, ha a biztonságra egy arra illetékes
személy felügyel vagy a gép használatára vonatkozóan kellő
útmutatást adott.

 Kellő felügyelettel kell biztosítani, hogy a készülékkel gyermekek

ne játszhassanak.

 A gyermekeket a készüléktőltartsa távol.

55

 Ne működtesse a berendezést, ha idegen személyek

tartózkodnak a gép veszélyes közelségében.

 Soha ne hagyja a készüléket felügyelet nélkül.
 Tartsa a munkaterületét rendben! A rendetlenség baleseteket

vonhat maga után.

 Álljon a gép mögé vagy az oldalához. Soha ne tartózkodjon a

kidobó nyílás közelében.

 Soha ne nyúljon bele a töltő- vagy a kidobó nyílásba.
 Tartsa távol arcát és testét a töltőnyílástól.
 A készüléket ne terhelje túl! Jobban és biztonságosabban

dolgozhat a megadott teljesítménytartományban.

 A készüléket csak komplett és szabályosan felhelyezett

védőberendezésekkel üzemeltesse, és ne módosítson a
gépen semmit, ami a biztonságot csorbítaná.

 Ne módosítsa a motor fordulatszámát, mert az szabályozza a

legnagyobb biztonságos munkasebességet, valamint óvja a
motort és az összes forgó alkatrészt a túlzott sebesség
következtében fellépő károsodástól.

 A készüléket soha ne üzemeltesse adagolótölcsér nélkül.
 A készüléken, illetve annak részein módosításokat ne

végezzen.

 A motor bekapcsolása előtt a készüléket zárja le.
 A készüléket vízzel nem fröcskölje le. (Áramütés veszélye!).
 A készüléket nem hagyja esőben állni, illetve esőben ne

dolgozzék vele.

 A gépet csak száraz helyen, gyermekek által nem elérhető

helyen tárolja.

 Az újjak sérülésveszélyének kizárása érdekében szerelési és

tisztítási munkák során a késeket (lásd az ábrát a „Késed
cseréje”) rögzítse, és védőkesztyűt viseljen.

 Kapcsolja ki a gépet és húzza ki a hálózati csatlakozó dugót

következő esetekben:

− javítási munkálatok

− karbantartási és tisztítási munkák

− a csatlakozó vezetékek ellenőrzése, hogy

nincsenek-e összegabalyodva vagy
megsérülve

− zavarok elhárítása

− szállítás

− kések cseréje

− a gép elhagyása (rövid megszakítások esetén is)

 A gép bemeneti és kidobórészének dugulása esetén

kapcsolja ki a motort és húzza ki a hálózati csatlakozódugót,
mielőtt a dugulást okozó anyagmaradványokat eltávolítja.

 Ellenőrizze a gépet esetleges sérülésekre:

− A készülék további használata el őtt a védőberendezéseket

alaposan meg kell vizsgálni kifogástalan és
rendeltetésszerű működés szempontjából.

− Ellenőrizze, hogy a mozgó alkatrészek működése

kifogástalan-e, vagy nincs-e valamelyik alkatrész
megsérülve. Az összes alkatrésznek helyesen kell
felszerelve lennie és minden feltételt teljesítenie kell a
fűrész kifogástalan működése érdekében.

− Sérült védőberendezéseket és alkatrészeket elismert

szakszerviz által szakszerűen meg kell javíttatni, vagy ki
kell cseréltetni, amennyiben a használati utasításban
egyéb adat nem szerepel.

− A sérült vagy olvashatatlan biztonsági feliratok

haladéktalanul kicserélendők.

 A használaton kívüli gépeket száraz, lezárt helyiségben

tárolja, ahol ahhoz gyermekek hozzá nem férhetnek.

Villamos biztonság

 A csatlakozóvezeték kivitelezése IEC 60245 (H 07 RN-F)

szerint legalább következő vezeték keresztmetszettel

− 1,5 mm² 25 m-ig terjedő vezetékhossz esetén

− 2,5 mm² 25 m feletti vezetékhossz esetén

 A hosszú és vékony csatlakozóvezetékek

feszültségcsökkenéshez vezetnek. Ilyenkor a motor nem éri el
a maximális teljesítményt, a berendezés pedig ugyancsak
nem működik kielégítően.

 A dugaszoló aljazatnak és a csatlakozóvezetékek gumiból,

puha PVC-ből vagy más, hasonló mechanikai szilárdsággal
rendelkező termoplasztikus anyagból készüljenek, vagy ilyen
anyaggal kell ezeket bevonni.

 A csatlakozóvezetékek csatlakozóját védje a fröcskölő víztől.
 A csatlakozóvezetékek fektetése során ügyelni kell arra, hogy

azok ne legyenek kitéve zúzódásnak, törésnek, valamint arra,
hogy a dugaszolható összeköttetést víz ne érje.

 Kábeldob használatánál a kábelt mindig teljesen tekerje le a

dobról.

 A vezetéket ne használja olyan célokra, melyekre nem

rendeltetett. Óvja a vezetéket hőtől, olajtól és éles peremektől.
A csatlakozó dugót ne a vezetéknél fogva húzza ki az
aljzatból.

 Rendszeresen ellenőrizze a hosszabbító kábeleket, és azokat

cserélje ki, ha sérültek.

 Ne használjon hibás csatlakozóvezetékeket.
 A szabadban csak erre a célra engedélyezett és megfelelő

jelöléssel ellátott hosszabbító kábeleket alkalmazzon.

 Ne alkalmazzon átmeneti villamos csatlakozásokat.
 Védőberendezéseket soha ne hidalja át, illetve azokat soha

nem helyezze üzemen kívürel.
A villamos csatlakoztatást illetve javításokat a gép villamos

részein csak engedélyezett villamossági szakember vagy
ügyfélszolgálati irodáink egyike készítse el. A helyi
előírásokat, különösképpen az óvóintézkedéseket
figyelembe kell venni.

A gép egyéb részein szükséges javításokat a gyár illetve

ügyfélszolgálati irodáinak egyike végezheti.

Csak eredeti pótalkatrészeket alkalmazzon. Egyéb

pótalkatrészek és egyéb tartozékok használata a kezelő
balesetéhez vezethet. Ebből eredő károk tekintetében a
gyártó felelősséget nem vállal.

ÜÜzzeemmbbee hheellyyeezzééss

 Győződjék meg arról, hogy a készülék összeszerelése

komplett és előírásszerű módon történt.

 Használat esetén az aprítógépet állítsa vízszintes és szilárd

alapzatra (borulás veszélye).

 A készüléket ne állítsa köves, vagy kavicsos talajra.
 A berendezés kizárólag a szabadban használható. Tartson

megfelelő távolságot (legalább 2 m) minden faltól vagy más
merev tárgytól.

 Minden használat előtt ellenőrizze:

− a csatlakozó vezetékek sérülésmentességét (repedések,

vágások, vagy hasonló)

ne használjon hibás vezetékeket

56

− esetleges sérülésekre

(lásd „Biztonságos munkavégzés”)

− hogy minden csavar szorosan meg van-e húzva

L Hálózati csatlakozás

 Hasonlítsa össze a készülék típustábláján megadott

feszültséget a hálózati feszültséggel, majd csatlakoztassa a
készüléket a megfelelő és előírásszerű csatlakozó aljzatra.

 Megfelelő keresztmetszetű hosszabbító vezetéket

alkalmazzon.

Hálózati biztosíték

2300 W
2500 W
2800 W

16 A lomha
16 A lomha
16 A lomha

Svájcban

10 A lomha 13 A lomha

KI-/BE-kapcsoló

Ne használjon olyan készüléket, amelynek a kapcsolóját nem
lehet be- kikapcsolni. A sérült kapcsolót haladéktalanul
javíttassa meg vagy cseréltesse ki arra alkalmas
szakemberrel vagy a kijelölt vevőszolgálattal.

BE

KI

Bekapcsolás

Nyomja meg a zöld gombot ! I

Kikapcsolás

Nyomja meg a piros gombot ! 0

Újraindítás- áramkimaradás esetén

Áramkimaradás esetén a készülék automatikusan kikapcsol
(nulla-feszültség-kioldó). A készülék ismételt bekapcsolásához
nyomja meg újra a piros gombot.

Motorvédelem

A motor védőkapcsolóval rendelkezik és túlterhelés esetén
magától kikapcsol. A motor a lehülési időt (kb. 5 percet) követően
ismételten bekapcsolható. Az ismételt bekapcsoláshoz nyomja
meg

1. a visszaállító gombot (motorvédelem)

2. a zöld gombot I .

Visszaállító
gomb
(Motorvédelem)

UK

13 A lomha
13 A lomha

Hálózati impedancia

Kedvezőtlen hálózati feltételek mellett a készülék bekapcsolási
folyamata során rövid idejű feszültségcsökkenések léphetnek fel,
melyek más készülékekre befolyást gyakorolhatnak (pl. egy
lámpa villogása).
Nem várhatók zavarok, ha a táblázatban megadott maximális
hálózati impedanciákat betartják.

Teljesítményfelvétel P

(W)

1

Hálózati impedancia Z

max

(Ω)
2300 0,21
2500 0,21
2800 0,19

MMuunnkkaavvééggzzééss aa kkeerrttii aapprrííttóóggééppppeell

 Viseljen a munkavégzés során védőszemüveget,

védőkesztyűt és hallásvédelmet.



A gépből kiálló nagyobb hosszúságú anyagok
visszacsapódhatnak, mialatt a vágószerszám a berendezésbe
behúzza őket! Tartson megfelelő biztonsági távolságot!

 Viseljen alkalmas munkaruházatot:

− ne viseljen bő ruházatot

− viseljen csúszásmentes lábbelit

 Munka közben álljon a gép oldalához, vagy a gép mögé. Soha

ne álljon a kidobó nyílás közelébe.

 Ne dugja be a kezét vagy más testrését a bevezető nyílásba,

a kidobó csatornába vagy a többi mozgó tárgy közelébe.

 Soha ne nyúljon az adagoló, illetve a kidobó nyílásba.
 Ne borítsa föl a készüléket járó motorral.
 Arcát és testét tartsa távol az adagolónyílástól.
 A készülék bekapcsolása előtt ellenőrizze, hogy a adagoló

tölcsérben vannak-e aprított maradványok.

 Adagolás során ügyeljen arra, hogy fémdarabok, kövek, üveg

vagy egyéb, nem feldolgozható tárgy ne kerülhessen az
adagoló tölcsérbe.

 Amennyiben idegen tárgyak kerülnek az adagoló tölcsérbe,

vagy ha a készüléknél rendkívüli zajok vagy rezgések
tapasztalhatók, a készüléket azonnal ki kell kapcsolni, és
nyugalmi állapotba kell helyezni. Húzza ki a hálózati
csatlakozó dugót, és végezze el a következőket:

− elenőrizze a kárt

− a sérült alkatrészeket cserélje ki vagy javíttassa meg

− ellenőrizze a készüléket és húzza meg a meglazult

alkatrészek rögzítését.

Ne vállalkozzék a gép javítására, ha ahhoz nincs

képesítése (l. biztonsági útmutatások).

 Mit szabad aprítanom?

Igen:

• szerves háztartási vagy kerti hulladékokat
pl. sövényből vagy fákról levágott darabokat, elvirágzott
virágokat, konyhai hulladékokat.

Nem:

• üveget, fémdarabokat, műanyagokat, műanyag tasakokat és
szatyrokat, köveket, textil-hulladékokat, gyökereket
földlabdával, étel-, hal és húsmaradékokat

57

 Aprításra vonatkozó különleges

tudnivalók:

¾ Aprítsa az ágakat, gallyakat és fadarabokat röviddel a

lemetszés, illetve vágás után

− az efféle aprítandó anyag kiszáradás után igen kemény

lesz, a maximálisan feldolgozható ágak átmérője ennek
következtében csökken.

¾ Erősebben elágazó ágak esetében távolítsa el az

oldalhajtásokat.

¾ Magas víztartalmú, ragadásra hajlamos kerti, illetve konyhai

hulladékok feldolgozása

− ezeket a készülék eldugulásának megakadályozása

érdekében fás aprítandó anyaggal váltakozva aprítsa.

¾ Ne hagyja, hogy a felaprított anyag a kidobó nyílás mellett

túlságosan magasra halmozódjék. Ekkor ugyanis az apríték a
bevezető nyíláson keresztül visszacsapódhat.

¾ Tisztítsa meg a bevezet ő nyílást és a kidobó csatornát ezek

eldugulása esetén. Ilyenkor előbb kapcsolja ki a motort és
húzza ki a dugaszoló aljazatból a hálózati csatlakozót.

¾ Kérjük, vegye figyelembe, hogy az Ön készülékének

megfelelő maximálisan feldolgozható ágátmérőt (lásd
„Műszaki adatok”). A fa frisseségétől és fajtájától függően a
feldolgozható ág átmérője különböző lehet.

¾ A kések az aprítandó anyagot teljesen önállóan húzzák be.
¾ Kerülje el a motor túlterhelését és blokkolását erősebb ágak

esetében az ág többszöri visszahúzásával.

¾ A készülék túlterhelése esetén a motorvédő kapcsolóval

ellátott kapcsoló önműködően lekapcsol

− az aprítót ilyenkor kb. 5 perc elteltével kapcsolja be újból

− amennyiben a készülék a várakozási id ő eltelte után nem

kapcsolható be, nézzen ennek oka után az „Üzemzavarok”
pont alatt.

KKéésseedd ccsseerrééjje

A kések cseréje előtt kihúzza a hálózati csatlakozó

Az újjak és a kéz a késeken végzett munkák során
megsérülhetnek. Viseljen védőkesztyűt.

A gép kinyitása.

e

dugót.

A kések rögzítése. 

balmenet

Csökkent vágóteljesítmény:

valamelyik kés éle tompa

Megfordítás által egy használatlan kést alkalmazunk

valamennyi kés éle tompa

új késkészlet (megrendelőszám 382425)

KKaarrbbaannttaarrttááss ééss ááppoollááss

• Minden karbantartás és ápolás előtt

− a motort leállítani és hálózati csatlakozót kihúzni

− sérülések ellen védőkesztyűt használni

Ügyeljünk arra a vágószerszám karbantartása során, hogy ez az
indító mechanizmus segítségével még akkor is járhat, ha a motor a
fedél elzárása folytán már eljárt.

Legyen gondja rá, hogy karbantartás és javítás után a gépből a
szerszámot, csavarhúzót távolítsa el.

• A kerti szecskavágó gép messzemenően
karbantartásmentes. Értékének megőrzése és hosszú
működőképessége érdekében ügyeljen a következőkre:

− szell őztető réseket tartsa szabadon és tisztán

− rögzítő csavarokat ellenőrizze és szükség esetén húzza

utána

− használat után a gépet tisztítsa meg

A tisztításhoz csak nedves meleg törlőrongyot és puha kefét
használjon.

Soha ne használjon tisztító- vagy oldószert. Azok a gépen
helyrehozhatatlan kért tehetnek. A vegyszer a műanyagot
megtámadhatja.

58

− a gépet nem szabad folyó vízzel vagy magasnyomású tisztítóval

tisztítani.

− Fényes fémrészeket a korrózió elleni védelem érdekében

minden használat után környezetbarát, biológiailag lebontható
olajspray segítségével kezelje.

LLeehheettssééggeess zzaavvaarrookk

Minden zavarelhárítás előtt

− kapcsolja ki a gépet

− várja meg míg a kerti aprítógép megáll

− húzza ki a konnektordugót.

üzemzavar lehetséges ok megszüntetés

A motor nem indul be - nincsen hálózati feszültség

- vezeték hibás

- a ház felső része nincs szabályosan lezárva

(biztonsági lekapcsolás kioldott)

- biztosítékot ellenőrizni

- ellenőriztetni (elektroszakember)

- a ház felső részét szabályosan zárja le és

csavarozza be, esetleges szennyeződése-ket
távolítsa el

A motor zúg,
de nem indul be

− a kések blokkolnak

− a kondenzátor meghibásodott

− a készüléket kapcsolja ki, a hálózati csatlakozó

dugót húzza ki, és a készüléket belülről tisztítsa
meg

− vigye el a készüléket javítás céljából a gyártóhoz,

illetve az általa megnevezett céghez

Csökkent vágóteljesítmény valamelyik kés éle tompa - fordítsa át a kést, vagy cserélje ki

-
A készülék beindul, de már
csekély terhelésnél leáll és
a motorvédő kapcsolón
keresztül, lekapcsol

A hosszabbító vezeték túl hosszú vagy túl kicsi
a keresztmetszete.
A dugaszoló aljzat túl távol van a
főcsatlakozástól és elégtelen a csatlakozó

a hosszabbító vezeték legalább 1,5 mm², legfeljebb
25 m hosszú lehet. Hosszabb vezeték esetén a
keresztmetszet legyen legalább 2,5 mm².

vezeték keresztmetszete.

MMűűsszzaakkii aaddaattookk

Típus/Modell MHA 2300 MHA 2500 MHA 2800

Gyártási év lásd az utolsó oldalon
Motor váltakozó áramú motor 230 V~, 50 Hz, 2800 min-1, önműködő motorfékkel
Motorteljesítmény P

S6 - 40 % 2300 W 2500 W 2800 W

1

Be/kikapcsoló motorvédő kapcsolóval, villamos biztonsági lekapcsolás, feszültséghiány-kioldó
Súly 19,0 kg 19,0 kg 19,5 kg
Hangnyomásszint LPA

(mérve 2000/14/EK)
Mért hangteljesítményszint L

WA

(mérve 2000/14/EK)
Garantált hangteljesítményszint L

WA

(mérve 2000/14/EK)

83 dB (A)

K = 3 dB (A)

104 dB (A)

105 dB (A)

Max. feldolgozható ágátmérő
(csak frissen vágott, illetve metszett fára

∅ max. 35 mm ∅ max. 40 mm ∅ max. 42 mm

érvényes)
Védelmi osztály I
Védettség IP X4
Hálózati biztosíték
Svájcban
UK

16 A lomha
10 A lomha
13 A lomha

16 A lomha

--

13 A lomha

16 A lomha

--

13 A lomha

GGaarraanncciiaa

Kérjük a mellékelt garancianyilatkozat figyelembe vételét.

59

MMoonnttaažžaa

60

Opis

A. Otvor lijevka za materijal za sječenje
B. Vijak za pričvršćivanje
C. Zaštita motora
D. Sklopka za uključivanje / isključivanje
E. Mrežni utikač
F. Otvori za ventilaciju
G. Postolje
H. Otvor za izbacivanje

Uređaj ne smijete pustiti u pogon prije nego što
pročitate upute za uporabu, obratite pažnju na
sve naznačene upute i uređaj montirate kao što je
opisano.

OOppsseegg iissppoorruukkee

 Nakon što izvadite uređaj iz kartona provjerite

Upute sačuvajte za buduću upotrebu.

SSaaddrržžaajj

Montaža 60
EU-Izjava o usklađenosti 61
Opseg isporuke 61
Vrijeme pogona 61
Simboli: uređaj,
upute za uporabu

61

62
Svrsishodna primjena 62
Preostali rizici 62
Sigurnosne upute 62
Puštanje u pogon 63
Rad s vrtnom sječkalicom 64
Zamjena noževa 65
Održavanje i njega 65
Moguće smetnje 66
Tehnički podaci 66
Jamstvo 66
Rezervni dijelovi 133

EEUU--IIzzjjaavvaa oo uusskkllaađđeennoossttii

odgovarajući smjernici

2006/42 EU

Ovime mi,

ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen - Germany
s punom odgovornošću izjavljujemo da je ovaj proizvod

Gartenhäcksler (Vrtna sječkalica)
Tip/model MHA 2300, MHA 2500, MHA 2800

Serijski broj: 000001 – 020000

usklađen s odredbama gore navedenih EU smjernica kao i s
odredbama sljedećih smjernica:

2004/108/EU, 2006/95/EU, 2000/14/EU.
Primijenjene su sljedeće harmonizirane norme:

EN 60335-1/A14:2010; EN 62233:2008; EN 13683/A2:2011;
EN 55014-1:2006; EN 55014-2/A1:2008; EN 61000-3-2:2006;
EN 61000-3-11:2000

Megfelelőségi értékelési eljárás: 2000/14/EU - V függelék

Izmjeren intenzitet buke L
Zajamčen intenzitet buke L

104 dB (A).

WA

105 dB (A).

WA

Pohrana tehničke dokumentacije:

ATIKA GmbH & Co. KG – Technisches Büro – Schinkelstr. 97
59227 Ahlen – Germany

Ahlen, 03.02.2012 A. Pollmeier, voditelj poslova

! potpunost sadržaja
! eventualna oštećenja proizvoda nastala prilikom transporta

Molimo Vas da reklamacije odmah prijavite dostavljaču tj.
proizvođaču. Kasnije reklamacije neće biti uvažene.

• 1 montirana jedinica uređaja

• 1 nogar lijevo

• 1 nogar desno

• 1 osovina

• 2 kotača

• 2 poklopca kotača

• 1 vrećica s vijcima

• 1 vreća za prihvat materijala

• 1 upute za uporabu

VVrriijjeemmee ppooggoonnaa

Molimo Vas da obratite pažnju na regionalne propise.

SSiimmbboollii nnaa uurreeđđaajjuu

Prije puštanja u
pogon pročitati i
obratiti pažnju na
upute za uporabu
i sigurnosne
upute.

Opasnost zbog
dijelova koji se
izbacuju kad
motor radi –
osobe koje ne

Prije radova
popravljanja,
održavanja i
čišćenja treba
isključiti motor i
izvaditi utikač iz
struje.

Pozor od rotirajućih
noževa. Ruke i
noge ne držati u
otvorima, kada je

stroj uključen.
sudjeluju u radu,
kao i kućne i

korisne životinje držati podalje
od područja opasnosti.

Nositi zaštitu za uši
i oči.

Nositi zaštitne
rukavice.

Zaštititi od vlage.

Električni uređaji ne spadaju u kućni otpad. Uređaj,
pribor i ambalažu odložite u skladu sa zaštitom
okoliša.

U skladu s Europskom smjernicom 2002/96/EU o starim
električnim i elektroničkim uređajima, električni uređaji koji više
nisu sposobni za uporabu moraju se skupljati odvojeno i
podvrgnuti ekološki primjerenome recikliranju.

61

SSiimmbboollii uuppuuttaa zzaa uuppoorraabbuu

Prijeteća opasnost ili opasne situacije. Nepoštivanje
ovih uputa može dovesti do ozljede ili oštećivanja
predmeta.

L



Važne upute za ispravno rukovanje. Nepoštivanje ovih
uputa može dovesti do smetnji.

Upute za korisnika. Ove upute Vam pomažu da
optimalno koristite sve funkcije.

Montaža, posluživanje i održavanje. Ovdje će Vam se
točno objasniti što morate raditi.

SSvvrrssiisshhooddnnaa pprriimmjjeennaa

U svrsishodnu uporabu spada sjeckanje

- grana svih vrsta do maks. presjeka (ovisno o vrsti drveta i
svježini)

- uvenulog, vlažnog vrtnog otpada koji stoji već nekoliko dana,
zajedno s granama

Sjeckanje stakla, metala, plastičnih predmeta, plastičnih vrećica,
kamenja, otpada tkanina, korijenja iz zemlje, otpada bez čvrste
konzistencije (npr. kuhinjskog smeća) izričito se isključuje.

Vrtna sječkalica prikladna je samo za privatnu upotrebu u kućnim
i hobi vrtovima.

Kao sječkalice za privatne i hobi vrtove, takvi uređaji nisu
predviđeni za korištenje na javnim površinama, u parkovima, na
sportskim igralištima kao ni u poljoprivredi i šumarstvu.

Odgovarajuća namjenska primjena uključuje pridržavanje od
proizvođača propisanih uvjeta za rad, održavanje i popravak i
pridržavanje sigurnosnih naputaka koji se nalaze u uputi.

Svaka drugačija uporaba nije namjenska. Za oštećenja bilo koje
vrste koja proizlaze iz toga proizvođač ne jamči: rizik snosi sam
korisnik.

Uređaj mogu za uporabu pripremati, upotrebljavati i održavati
samo osobe koje su za to osposobljene i koje su upoznate s
opasnostima te vrste. Popravke smijemo vršiti samo mi odnosno
od nas ovlaštena servisna mjesta.

PPrreeoossttaallii rriizziiccii

Čak i kod svrsishodne primjene mogu usprkos pridržavanju

svih dotičnih sigurnosnih propisa nastati zbog određene
konstrukcije u svrhu primjene, preostali rizici.

Oni mogu biti svedeni na minimum, ako se „Sigurnosne upute“ i
„Svrsishodna primjena“ kao i upute za uporabu poštuju u cijelosti.

Pažljivost i oprez smanjuju rizik ozljeda osoba i oštećenja.
 Opasnost od ozljede prstiju i ruku, ako ruku stavite u otvor i

tako dospijete do noževa.

 Ozljeda prstiju i ruku kod montažnih radova i prilikom čišćenja

noževa.

 Ozljeda komadima koji se izbacuju u području lijevka.
 Opasnost od struje kod primjene neodgovarajućeg električnog

priključka.

 Dodirivanje električki vodljivih dijelova kod otvorenih

električnih sklopova.

 Oštećivanje sluha kod dužeg rada bez zaštite ušiju.
Nadalje mogu usprkos svih mjera zaštite postojati neočigledni

preostali rizici.

SSiigguurrnnoossnnee nnaappoommeennee

Prije puštanja u pogon ovog proizvoda obratite pažnju

na sljedeću uputu i Propise o sprječavanju nezgoda Vašeg
strukovnog udruženja tj. sigurnosne odredbe koje vrijede u
svakoj dotičnoj zemlji, kako bi zaštitili sebe i druge od
mogućih ozljeda.

Proslijedite sigurnosne upute svim osobama koje rade sa

L

strojem.
Dobro spremite sigurnosne upute.

L

Uređaj sa sigurnosnim isključivanjem

L

Ugrađeno sigurnosno isključivanje sa automatskom
kočnicom motora služi Vašoj sigurnosti. Ona sprječava da
se uređaj kod otvorenog motora upali i da stavite ruku u
rotirajuće noževe.

Popravke na sigurnosnom isključivanju mora obaviti
proizvođač tj. tvrtke koje on imenuje.

 Prije korištenja upoznajte se sa uređajem uz pomoć uputa za

uporabu.

 Uređaj nemojte koristiti u svrhe za koje nije namijenjen (vidi

svrsishodna primjena i rad s vrtnom sječkalicom).

 Pobrinite se za stabilnost uređaja i držite stalno ravnotežu.

Nemojte se naginjati naprijed. Prilikom ubacivanja materijala
za sjeckanje stojte na istoj razini sa uređajem.

 Budite pažljivi. Pazite što činite. Krenite s razumom na posao.

Ne koristite stroj ako ste umorni ili pod utjecajem droga,
alkohola ili lijekova. Trenutak nepažnje kod uporabe stroja
može dovesti do ozbiljnih ozljeda.

 Pri radu nosite zaštitne naočale, radne rukavice i zaštitu za

uši.

 Nosite odgovarajuću radnu odjeću:

- nikakvu široku odjeću

- obuću koja se ne kliže

 Korisnik je u radnom području stroja odgovoran za druge

osobe.

 Djeca i mladi ispod 16 godina ne smiju koristiti uređaj.
 Osobe s ograničenim fizičkim, senzoričkim ili duhovnim

sposobnostima, ili manjkavim iskustvom, i/ili s manjkom
znanja, ne smiju upotrebljavati uređaj izuzev ako su pod
nadzorom neke osobe koja je nadležna za njihovu sigurnost ili
su od nje dobili upute kako se uređaj mora koristiti.

 Djeca se moraju nadzirati da bi se osiguralo da se ne igraju s

uređajem.

 Djecu držite podalje od uređaja.
 Nikada nemojte koristiti uređaj dok se u blizini nalaze osobe

koje ne sudjeluju u poslu.

 Uređaj nemojte ostavljati bez nadzora.
 Svoje radno područje držite urednim! Neurednost može

dovesti do nezgoda.

 Zauzmite radni položaj sa strane ili iza uređaja. Nikada u

predjelu otvora kroz koji se izbacuje isječen materijal.

62

 Nikada nemojte rukom zahvaćati u otvor kroz za punjenje ili

pražnjenje isječenog materijala.

 Lice i tijelo držite udaljeno od otvora za punjenje.
 Nemojte preopteretiti uređaj! Bolje i sigurnije će te raditi u

navedenom polju radnog učinka.

 Služite se sa uređajem samo sa kompletnim i ispravno

montiranim sigurnosnim uređajima i nemojte ništa mijenjati na
stroju što bi moglo utjecati na sigurnost rada.

 Nemojte mijenjati broj okretaja stroja jer on regulira sigurnu

maksimalnu radnu brzinu, a motor i sve rotirajuće dijelove štiti
od oštećenja zbog prekomjerne brzine.

 Uređaj ne upotrebljavajte bez lijevka za punjenje.
 Uređaj tj. njegove dijelove nemojte mijenjati.
 Prije uključivanja motora uređaj zatvorite.
 Uređaj ne prskajte vodom. (Izvor opasnosti je električna

struja).

 Uzmite u obzir vanjske utjecaje.

 Nemojte koristiti uređaj u mokroj ili vlažnoj okolini.
 Uređaj ne ostavljajte na kiši ili ne radite njime na kiši.
 Radite pri dostatnoj vidljivosti i osigurajte dobru rasvjetu.
 Da biste izbjegli ozljeđivanja prstiju prilikom montažnih radova

i čišćenja (vidi sliku „Zamjena noža“) fiksirajte nož i nosite
zaštitne rukavice.

 Isključite stroj i izvadite mrežni utikač kod:

− radova održavanja i čišćenja uređaja

− uklanjanja smetnji

− provjeravanja priključnih vodova jesu li

zapetljani ili oštećeni

− transporta

− popravaka

− zamjene noža

− napuštanja (i kod kratkih prekida rada)

 U slučaju začepljenja prilikom ubacivanja i izbacivanja iz

stroja, isključite motor i izvucite mrežni utikač prije nego ćete
ukloniti ostatke materijala iz otvora za ubacivanje i
izbacivanje.

 Pregledajte ima li na stroju mogućih oštećenja:

− Prije dalje upotrebe uređaja sigurnosni uređaji moraju se

brižljivo prekontrolirati na njihovu ispravnu i svrsishodnu
funkciju.

− Provjerite funkcioniraju li pokretni dijelovi besprijekorno i

nisu li zaglavljeni ili oštećeni. Svi dijelovi moraju biti
pravilno montirani i ispunjavati sve uvjete da bi osigurali
besprijekorni rad pile.

− Oštećene sigurnosne naprave i dijelove mora primjereno

popraviti ili zamijeniti ovlaštena stručna radionica, ukoliko
ništa drugo nije navedeno u uputama za uporabu.

− Oštećene ili nečitljive sigurnosne naljepnice potrebno je

zamijeniti.

 Čuvajte nekorištene strojeve na suhom, zaključanom mjestu

izvan dohvata djece.

Električna sigurnost

 Izvođenje priključka po IEC 60245 (H 07 RN-F) sa

presjekom kabela od najmanje

− 1,5 mm² kod dužine kabela do 25 m

− 2,5 mm² kod dužine kabela preko 25 m

 Dugi i tanki priključni vodovi uzrokuju pad napona. Motor više

ne dostiže maksimalnu snagu, a funkcija uređaja je smanjena.

 Utičnice i priključne kutije na priključnim vodovima moraju biti

od gume, mekane plastike ili drugog termoplastičnog
materijala jednake mehaničke čvrstoće ili biti prevučene tim
materijalom.

 Utična naprava priključnog voda mora biti zaštićena od

prskajuće vode.

 Kod postavljanja priključka obratite pažnju na to da nije

prikliješten, savijen i da utični spoj ne bude mokar.

 Nemojte koristiti kabel u svrhe za koje nije namijenjen. Kabel

zaštitite od vrućine, ulja i oštrih rubova. Nemojte vući za kabel
da bi izvadili utikač iz utičnice.

 Kod uporabe kabelskog bubnja odmotajte kabel u potpunosti.
 Redovno pregledajte produžni kabel i zamijenite ga ako

utvrdite da je oštećen.

 Nemojte upotrebljavati neispravne priključne vodove.
 Na otvorenom upotrijebite samo za to odobrene odgovarajući

označene produžne kabele.

 Nemojte primjenjivati provizorne električne priključke.
 Zaštitne naprave nikada ne premošćujte niti ih ne isključ
 Uređaj priključite preko zaštitne strujne sklopke (30 mA).

Električni priključak tj. popravke električnih dijelova stroja

ujte.

mora provesti samo ovlašteni električar. Moraju se poštovati
mjesni propisi, posebice u vezi sigurnosnih mjera.

Popravke drugih dijelova stroja mora provesti proizvođač tj.

njegove servisne službe.

Koristite samo originalne dijelove. Upotrebom drugih

rezervnih dijelova može doći do nezgoda za korisnika. Za
štete koje proizađu iz toga proizvođač ne jamči.

PPuuššttaannjjee uu ppooggoonn

 Provjerite je li uređaj u cijelosti i propisno montiran.
 Da biste mogli raditi s vrtnom sječkalicom, postavite ju na

ravnu i čvrsti podlogu (opasnost od prevrtanja).

 Uređaj ne postavljajte na popločenu podlogu ili na šljunak.
 Uređaj koristite samo na otvorenom. Držite razmak (najmanje

2 m) od zida ili nekog drugog čvrstog predmeta.

 Prije svake upotrebe provjerite:

− ima li na priklju čnim vodovima kvarova (pukotine, rezovi ili

sl.)

nemojte upotrijebiti neispravne vodove

− eventualna oštećenja uređaja

(vidi sigurnosne upute)

− jesu li svi vijci čvrsto pritegnuti

L Priključak na mrežu

 Usporedite napon koji je naznačen na pločici s tipom uređaja i

priključite uređaj na odgovarajuću propisanu utičnicu.

 Upotrijebite produžni kabel odgovarajućeg presjeka.

Mrežno osiguranje

Švicarsku UK
2300 W
2500 W
2800 W

16 A tromo
16 A tromo
16 A tromo

10 A tromo 13 A tromo

13 A tromo
13 A tromo

63

Sklopka za uključivanje / isključivanje

Ne upotrebljavajte stroj na kojem se sklopka ne može
uključiti ni isključiti. Oštećene sklopke morate odmah dati na
popravak ili zamjenu u servisnu službu.

UKLJ

Povratni

ISK

gumb
(zaštita
motora)

Uključivanje

Pritisnite zeleni gumb I .

Isključivanje

Pritisnite crveni gumb 0 .

Osigurač od ponovnog pokretanja

kod nestanka struje

Kod nestanka struje uređaj se automatski isključuje (okidač nultog
napona). Za ponovno uključivanje opet pritisnite zeleni gumb.

Zaštita motora

Motor je opremljen zaštitnom sklopkom i kod preopterećenja se
samostalno isključuje. Motor se nakon faze hlađenja (oko 5 min.)
može opet uključiti. Pritisnite

1. povratni gumb (zaštita motora)

2. zeleni gumb I za ponovno uključivanje.

Impedancija mreže

Kod nepovoljnih uvjeta mreže tijekom uključivanja uređaja može
doći do kratkotrajnog pada napona koji može utjecati na rad
drugih uređaja (npr. treperenje svjetiljke).
Održava li se maksimalna impedancija mreže navedene u tablici,
smetnje ne treba očekivati.

Potrošnja snage P1 (W)

Impedancija mreže Z

2300 0,21
2500 0,21
2800 0,19

RRaadd ss vvrrttnnoomm ssjjeeččkkaalliiccoomm

 Zauzmite radni položaj sa strane ili iza uređaja. Nikada u

predjelu otvora kroz koji se izbacuje isječen materijal.

Duži materijal koji strši iz uređaja mogli bi uvući noževi i i



kliznuo bi natrag! Držite sigurnosni razmak!

 Nikad nemojte rukom zahvaćati u otvor za punjenje ili

pražnjenje.

maks

(Ω)

 Ruke, druge dijelove tijela i odjeću nemojte stavljati blizu

ulazne cijevi, kanala za izbacivanje ili drugih pokretljivih
dijelova.

 Prije uključivanja uređaja provjerite ima li u lijevku za punjenje

ostataka sječenog materijala.

 Uređaj nemojte naginjati kad motor radi.
 Prilikom punjenja obratite pažnju na to da se u lijevku za

punjenje ne nalaze nikakvi metalni predmeti, kamenje, boce ili
neki drugi predmeti koji se neće usitnjavati.

 Ako strani predmeti dospiju u lijevak za punjenje ili se začuje

neobična buka i uređaj počne vibrirati, treba ga odmah
isključiti i pustiti da se zaustavi. Izvucite mrežni utikač i
provjerite sljedeće:

− ispitajte štetu

− zamijenite ili popravite oštećene dijelove

− pregledajte uređaj i pritegnite labave dijelove

Uređaj ne smijete popravljati ako za to niste ovlašteni

(vidi Sigurnosne napomene).

 Što mogu usitnjavati?

Da:

• organske otpatke iz kućanstva i vrta
npr. komade živice i drveća, ocvalo cvijeće, otpatke iz kuhinje

Ne:

• Staklo, metalne dijelove, plastiku, plastićne vrećice, kamenje,
otpatke tkanine, korijenje sa zemljiom, otpatke jela, ribe i mesa.

 Posebna upozorenja za usitnjavanje:

¾ Granje usitnjujte odmah nakon što ga odrežete

− ta vrsta materijala nakon isušivanja postaje vrlo tvrda, a

maksimalni promjer grane koja se usitnjava na taj način
postaje manji.

¾ Kod jako razgranatih grana odstranite bočne izbojke.
¾ Obrada otpadaka iz kuhinje tj. vrta koji sadrže puno vode ili su

ljepljivi

− treba ih usitnjavati naizmjenice s drvenim materijalom

kako bi se spriječilo začepljenje uređaja.

¾ Nemojte pustiti da usitnjeni materijal previše napuni otvor za

izbacivanje. On može začepiti kanal za izbacivanje zbog čega
može doći do povratnog udarca materijala kroz otvor za
punjenje.

¾ Kad se uređaj začepi, očistite otvor za punjenje i kanal za

izbacivanje. Za to najprije isključite motor i izvadite mrežni
utikač.

¾ Pazite na to da se pridržavate maksimalnog presjeka granja

koji se može obrađivati (vidi „Tehnički podaci“). Ovisno o vrsti
i svježini drva, može se smanjiti maksimalan presjek granja
koje ćete usitnjavati.

¾ Mehanizam s noževima uglavnom samostalno uvlači materijal

za usitnjavanje.

¾ Izbjegavajte preopterećenje i blokiranje motora češćim

povlačenjem jačih grana.

¾ U slučaju preopterećenja uređaja samostalno se isključuje

sklopka koja ima ugrađenu sklopku za zaštitu motora.

− nakon oko 5 minuta vrtna sječkalica se ponovno uključuje

− ako se uređaj nakon tog vremena čekanja ne može

ponovno uključiti, pogledajte upute pod točkom „Moguće
smetnje“.

64

ZZaammjjeennaa nnoožža

a

Prije početka zamjene noža treba izvaditi strujni
utikač.

Opasnost od ozljeđivanja prstiju i ruku prilikom rada na
mehanizmu s noževima. Nosite zaštitne rukavice.

Otvorite uređaj.

OOddrržžaavvaannjjee ii nnjjeeggaa

• Prije početka svakog održavanja

− isključite motor i izvadite mrežni utikač.

− stavite zaštitne rukavice kako biste spriječili ozljeđivanje.

Nakon isključivanja uređaja rezni alat se ne zaustavlja
odmah. Prije nego počnete s radovima popravaka ili
održavanja, provjerite jesu li se zaustavili svih dijelovi.

Pripazite da nakon tih radova uklonite alat i odvijače koje ste
koristili.

• Vrtnu sječkalicu uglavnom ne treba održavati. Za
održavanje njezinih vrijednosti i dugog vijeka trajanja
treba obratiti pažnju na slijedeće:

− otvori za prozračivanje moraju biti očišćeni i slobodni

− pregledajte vijke za pričvršćivanje (po potrebi pritegnite)

− nakon usitnjavanja o čistite uređaj

Za čišćenje uređaja koristite samo toplu, vlažnu krpu i
meku četku.

Nikad nemojte koristiti sredstva za čišćenje ni otapala.
Ona bi na uređaju mogla uzrokovati nepopravljive štete.
Kemikalije bi mogle nagristi plastične dijelove.

Fiksirajte mehanizam noževa. 

Lijevi navoj

Smanjeni učinak rezanja:

jedna oštrica noža je tupa

Okrenite nož i koristite još nekorištenu oštricu.

sve oštrice noža su tupe

stavite novi komplet noževa (kataloški br. 382425)

− vrtnu sječkalicu ne čistite tekućom vodom niti uređajima za

čišćenje pod visokim tlakom.

− Sjajne metalne dijelove treba nakon svake upotrebe poprskati

biološki razgradivim uljem za zaštitu od korozije.

65

MMoogguuććee ssmmeettnnjjee

Prije svakog uklanjaja smetnji

− isključite uređaj

− pričekajte da se stroj u potpunosti zaustavi

− izvucite mrežni utikač

Smetnje mogući uzroci otklanjanje

Motor se ne pokreće − nedostaje mrežni napon

− priključni vod je neispravan

− gornji dio kućišta nije dobro zatvoren

(aktivirano je sigurnosno isključivanje)

Motor zuji ali se ne pokreće

− blokiran je mehanizam noževa

− kondenzator je neispravan

Smanjeni učinak rezanja nož je tup - okrenuti ili zamijeniti nož
Uređaj se pokreće, ali blokira

kod minimalnog opterećenja
blokira i isključuje se putem
zaštitne sklopke motora

Produžni kabel je predugačak ili je
presjek premali.

Utičnica je previše udaljena od glavnog
priključka, presjek priključnog voda je
premali.

− pregledati osiguranje

− dati na kontrolu (električar)

− gornji dio kućišta dobro zatvoriti i pričvrstiti vijkom,

ukloniti eventualne nečistoće

− isključiti uređaj, izvaditi utikač iz struje i uređaj iznutra

očistiti

− uređaj poslati na popravak proizvođaću tj. tvrtki koju

on imenuje

Presjek produžnog kabela mora biti najmanje 1,5 mm²,
a dužina maksimalno 25 m. Kod dužih kabela presjek
mora iznositi najmanje 2,5 mm².

TTeehhnniiččkkii ppooddaaccii

Tip/Model MHA 2300 MHA 2500 MHA 2800

Godina gradnje vidi posljednju stranicu
Motor Izmjenični motor 230 V~, 50 Hz, 2800 min-1, sa automatskom kočnicom motora
Snaga motora 2300 W 2500 W 2800 W
Sklopka za uključivanje/isključivanje sa Okidač zaštite motora, električno sigurnosno isključivanje, nulnaponski okidač
Težina 19,0 kg 19,0 kg 19,5 kg
Razina zvučnog tlaka L

PA

83 dB (A) - (izmjereno prema 2000/14/EG)

K = 3 dB (A)
izmjeren intenzitet buke L
zajamčen intenzitet buke L
maks. promjer grane koji se može

preraditi

(vrijedi samo za svježe odrezano drvo)

104 dB (A) - (izmjereno prema 2000/14/EG)

WA

105 dB (A) - (izmjereno prema 2000/14/EG)

WA

∅ maks. 35 mm ∅ maks. 40 mm ∅ maks. 42 mm

Klasa zaštite I
Vrsta zaštite IP X4
Mrežno osiguranje
Švicarsku
UK

JJaammssttvvoo

16 A tromo
10 A tromo
13 A tromo

Molimo Vas da obratite pozornost na priloženu izjavu o garanciji.

66

16 A tromo

--

13 A tromo

16 A tromo

--

13 A tromo

MMoonnttaaggggiioo

Descrizione

A. Apertura dell'imbuto per il materiale da

triturare
B. Vite di attivazione
C. Salvamotore
D. Interruttore On/Off
E. Spina di alimentazione
F. Fessure di ventilazione
G. Telaio
H. Fessura di espulsione

67

Non mettere in funzione l’apparecchio senza
avere prima letto le presenti istruzioni per l’uso,
avere osservato tutte le norme specificate e avere
montato l’apparecchio nel modo descritto!

Conservare le istruzioni per un utilizzo futuro.

IInnddiiccee

Montaggio 67
Dichiarazione di conformità CE 68
Standard di fornitura 68
Tempi di esercizio 68
Simboli presenti sull’apparecchio 68
Simboli delle istruzioni per l’uso 69
Utilizzo conforme alla finalità d’uso 69
Rischi residui 69
Indicazioni di sicurezza 69
Messa in funzione 71
Utilizzo del trituratore da giardino 71
Sostituzione della lama 72
Cura e manutenzione 72
Anomalie 73
Dati tecnici 74
Garanzia 74
Pezzi di ricambio 134

DDiicchhiiaarraazziioonnee ddii ccoonnffoorrmmiittàà CCEE

corrispondentemente alle direttive
2006/42/CE

Con la presente dichiariamo

ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen – Germany
sotto la nostra responsabilità che il prodotto

Gartenhäcksler (Trituratore da giardino)
tipo/modello MHA 2300, MHA 2500, MHA 2800

Numero di serie: 000001 – 020000

è conforme alle disposizioni delle summenzionate Direttive CE,
nonché alle disposizioni delle seguenti ulteriori Direttive:

2004/108/CE, 2006/95/CE e 2000/14/CE.
Sono state applicate le seguenti norme armonizzate:

EN 60335-1/A14:2010; EN 62233:2008; EN 13683/A2:2011;
EN 55014-1:2006; EN 55014-2/A1:2008; EN 61000-3-2:2006;
EN 61000-3-11:2000

Procedura di accertamento di conformità:
2000/14/CE - Appendice V.

Livello di potenza acustica misurato L
Livello di potenza acustico garantito L

104 dB (A).

WA

105 dB (A).

WA

Conservazione dei documenti tecnici:

ATIKA GmbH & Co. KG – ufficio tecnico – Schinkelstr. 97
59227 Ahlen – Germany

Ahlen, 03.02.2012 A. Pollmeier, amministratore

SSttaannddaarrdd ddii ffoorrnniittuurraa

 Una volta disimballato l'apparecchio, verificare se il

contenuto della scatola

! è completo;
! presenta eventuali danni imputabili al trasporto.

Comunicare immediatamente al rivenditore o al costruttore
eventuali contestazioni. Non verranno presi in considerazione i
reclami presentati in un momento successivo.

• 1 unità premontata

• 1 asta di sostegno sinistra

• 1 asta di sostegno destra

• 1 asse

• 2 ruote

• 2 copriruota

• 1 confezione di viti

• 1 sacco di raccolta

• 1 manuale di istruzioni per l’uso

TTeemmppii ddii eesseerrcciizziioo

Osservare anche le disposizioni regionali sulla protezione dai
rumori.

SSiimmbboollii pprreesseennttii ssuullll’’aappppaarreecccchhiioo

Prima della
messa in
funzione, leggere
e applicare
quanto contenuto
nelle istruzioni
per l’uso e nelle

norme di sicurezza.

Pericolo di lancio
di parti con il
motore in
funzione –
tenere lontano
dalla zona di

pericolo persone
estranee, nonché animali
domestici e da produzione.

Indossare occhiali e
cuffie di protezione

Non gettare le apparecchiature elettriche tra i rifiuti
domestici. Smaltire nel modo corretto apparecchiature,
accessori e imballaggio.

Ai sensi della Direttiva europea 2002/96/CE sui rifiuti di
apparecchiature elettriche ed elettroniche le apparecchiature
elettriche inutilizzabili devono essere raccolte separatamente e
riciclate nel rispetto dell'ambiente.

Indossare guanti di
protezione.

Prima degli interventi
di riparazione,
manutenzione e
pulizia, spegnere il
motore e disinserire
la spina di
alimentazione.

Attenzione: lame
rotanti!

Non tenere le mani e
i piedi nelle aperture
quando l'apparecchio
è in funzione.

Proteggere
dall’umidità.

68

SSiimmbboollii ddeellllee iissttrruuzziioonnii ppeerr ll’’uussoo

Potenziale pericolo o situazione pericolosa. La
mancata osservanza di questo avviso potrebbe causare
lesioni o danni materiali.

Avvisi importanti per un utilizzo conforme. La

L

mancata osservanza di questo avviso potrebbe causare
guasti.

Avvisi per l’utente. Questi avvisi aiutano l’utente a



sfruttare al meglio tutte le funzionalità.
Montaggio, utilizzo e manutenzione. Qui vengono

spiegate in modo chiaro le operazioni da compiere.

UUttiilliizzzzoo ccoonnffoorrmmee aallllaa ffiinnaalliittàà dd’’uussoo

Per utilizzo conforme alla finalità d'uso si intende la triturazione di

- rami di ogni tipo fino al diametro massimo (in base al tipo di
legno e alla freschezza)

- rifiuti di giardinaggio secchi, umidi, vecchi di diversi giorni
alternativamente con rami.

Si esclude espressamente la triturazione di vetro, metallo, pezzi e
sacchetti di plastica, pietre, scarti di tessuti, radici con la terra,
rifiuti senza consistenza solida (ad es., rifiuti di cucina).

Il trituratore da giardino è adatto esclusivamente per l’uso privato
domestico e per il giardinaggio.

Sono considerati trituratori destinati al settore domestico e di
giardinaggio quelli non impiegati in giardini pubblici, parchi, centri
sportivi, in campo agricolo, forestale e commerciale.

Per utilizzo conforme alla finalità d’uso si intende anche
l’osservanza delle condizioni di funzionamento, manutenzione e
riparazione prescritte dal costruttore e il rispetto delle norme di
sicurezza contenute nelle istruzioni per l’uso.

Ogni utilizzo diverso è da considerarsi come non conforme alla
finalità d’uso. Il costruttore declina ogni responsabilità per i danni
di qualsiasi genere da ciò risultanti. Il rischio ricade
esclusivamente sull’utente.

Il costruttore declina ogni responsabilità per i danni di qualsiasi
genere che dovessero risultare da modifiche al trituratore da
giardino apportate in proprio dall’utente.

L'apparecchio deve essere preparato, utilizzato e sottoposto a
manutenzione solo da persone che abbiano acquisito familiarità
con esso e siano a conoscenza dei rischi connessi. Gli interventi
di riparazione devono essere eseguiti solo dai nostri tecnici
oppure dai centri di assistenza da noi consigliati.

RRiisscchhii rreessiidduuii

Anche in caso di utilizzo conforme e nonostante

l’osservanza di tutte le norme di sicurezza pertinenti, potrebbero
comunque sussistere rischi residui dovuti alla costruzione
specifica per la finalità d’uso prevista.

I rischi residui possono essere ridotti al minimo attenendosi
scrupolosamente a tutte le norme di sicurezza e usando
l'apparecchio in modo conforme alla finalità d’uso.

Attenzione e cautela riducono il rischio di lesioni alle persone e
danni alle cose.

 Pericolo di lesioni alle dita o alle mani, se si afferra

un'apertura con la mano o si arriva al gruppo lame.

 Pericolo di lesioni alle dita e alle mani durante gli interventi di

montaggio e pulizia effettuati sul gruppo lame.

 Pericolo di lesioni nella zona dell'imbuto a causa della

proiezione di pezzi da triturare.

 Pericolo dovuto alla corrente, in caso di utilizzo di conduttori di

collegamento elettrici non a norma.

 Contatto con parti sotto tensione in caso di componenti

elettrici aperti.

 Danni all’udito in caso di lavori di lunga durata senza apposite

protezioni.

Nonostante tutte le contromisure adottate, potrebbero comunque
crearsi chiari rischi residui.

IInnddiiccaazziioonnii ddii ssiiccuurreezzzzaa

Prima della messa in funzione di questi utensili, leggere

e osservare le seguenti norme e le norme di sicurezza in
vigore nei singoli paesi. In questo modo è possibile
proteggere se stessi e gli altri dal rischio di contusioni.

Consegnare le norme di sicurezza a tutte le persone

L

chiamate ad operare con la macchina.
Conservare le presenti norme di sicurezza in buono stato.

L

Apparecchio con interruttore di sicurezza

L

L’interruttore montato su questo trituratore con freno
motore automatico garantisce la sicurezza. Infatti
impedisce la messa in moto del motore in caso di
apparecchio aperto, evitando il contatto accidentale con il
gruppo lame in movimento.

Gli interventi di riparazione sull'interruttore di
sicurezza devono essere eseguiti dal produttore o
dall'azienda incaricata da quest’ultimo.

 Prima dell’uso, acquisire familiarità con l’apparecchio facendo

riferimento alle istruzioni per l’uso.

 Non utilizzare l’apparecchio per scopi diversi da quelli previsti

(si veda Utilizzo conforme alla finalità d’uso e Utilizzo del
trituratore da giardino).

 Garantire un supporto sicuro e mantenere in ogni momento

l’equilibrio. Non sporgersi in avanti. Durante l'introduzione del
materiale da triturare posizionarsi alla stessa altezza
dell’apparecchio.

 Agire con la massima attenzione. Prestare attenzione a

quanto si sta per fare. Lavorare con coscienza. Non utilizzare
l’apparecchio se si è stanchi o sotto l’influsso di droghe, alcool
o medicinali. Un momento di disattenzione durante l’uso
dell’apparecchio potrebbe infatti causare lesioni serie.

 Durante il lavoro, indossare occhiali, guanti da lavoro e cuffie

di protezione.

 Indossare indumenti di lavoro appropriati:

− non indossare indumenti ampi

− scarpe antiscivolo

 L’operatore è responsabile nei confronti di terzi nella zona di

lavoro dell’apparecchio.

 L'apparecchio non deve essere utilizzato da bambini e ragazzi

di età inferiore a 16 anni.

69

 Le persone con capacità fisiche, sensoriali o psichiche ridotte

o senza esperienza o conoscenze tecniche non devono
utilizzare l'apparecchio, a meno che non vengano
supervisionati da una persona addetta alla loro sicurezza
oppure siano stati da essa istruiti sulle modalità di utilizzo
dell'apparecchio.

 Vigilare sui bambini per accertarsi che non giochino con

l'apparecchio.

 Tenere i bambini lontani dall’apparecchio.
 Non lasciare mai l'apparecchio senza sorveglianza.
 Non utilizzare mai l’apparecchio in presenza di estranei.
 Non lasciare mai l’apparecchio incustodito.
 Tenere la zona di lavoro in ordine! Il disordine potrebbe

causare incidenti. Tenere la zona di lavoro in ordine! Il
disordine potrebbe causare incidenti.

 Assumere una posizione di lavoro corretta, ovvero

posizionarsi lateralmente o dietro all'apparecchio. Non sostare
mai nell'area dell'apertura di espulsione.

 Non afferrare mai l'apertura di riempimento o di espulsione.
 Tenere il viso e il corpo lontani dall'apertura di riempimento.
 Non sovraccaricare l’apparecchio! Si lavora al meglio e nella

massima sicurezza rispettando il campo di potenza
specificato.

 Mettere in funzione l’apparecchio solo con i dispositivi di

protezione completi e correttamente montati; sull’apparecchio
non modificare nulla che possa comprometterne la sicurezza.

 Non modificare il numero di giri del motore, in quanto questo

regola la velocità di lavoro massima sicura e protegge il
motore e tutte le sue parti rotanti da danni causati da
un'eccessiva velocità.

 Non mettere in funzione l'apparecchio senza l'imbuto di

riempimento.

 Non modificare l’apparecchio o parti di esso.
 Collegare l'apparecchio prima di accendere il motore.
 Non spruzzare acqua sull’apparecchio. (Fonte di pericolo

corrente elettrica).

 Tenere in considerazione gli influssi ambientali:

− non usare l'apparecchio in ambienti umidi o bagnati;

− Non lasciare l’apparecchio sotto la pioggia e non lavorare

quando piove.

− lavorare esclusivamente in condizioni di visibilità

sufficiente, garantire un'illuminazione adeguata.

 Per evitare il pericolo di lesioni alle dita, reggere saldamente

il gruppo lame durante gli interventi di montaggio e pulizia (si
veda fig. « Sostituzione della lama ») e indossare guanti di
protezione.

 Spegnere la macchina e disinserire la spina di alimentazione

dalla presa nei seguenti casi:

− Lavori di riparazione

− Eliminazione di anomalie

− Controlli dei conduttori di collegamento per

accertarsi che non siano aggrovigliati o
danneggiati

− Trasporto

− Interventi di riparazione

− Sostituzione della lama

− Abbandono (anche per interruzioni di breve durata)

 In caso di intasamenti nell'apertura di riempimento e di

espulsione della macchina, spegnere il motore e disinserire la
spina di alimentazione prima di rimuovere i residui di
materiale.

 Controllare se l'apparecchio presenta danni:

− Prima di riutilizzare l’apparecchio, è necessario verificare

attentamente se le protezioni funzionano in modo corretto
e secondo le disposizioni.

− Controllare se le parti mobili funzionano in modo ottimale

senza bloccarsi o se vi sono parti danneggiate. Per
assicurare un funzionamento ottimale dell'apparecchio,
tutte le parti devono essere montate in modo corretto e
devono soddisfare tutte le condizioni previste.

− Le protezioni e le parti danneggiate devono essere

riparate o sostituite a regola d’arte da parte di un’officina
specializzata autorizzata, salvo diversamente indicato
nelle istruzioni per l’uso.

− Sostituire le etichette di sicurezza danneggiate o illeggibili.

 Conservare i dispositivi inutilizzati in un luogo asciutto e

chiuso lontano dalla portata dei bambini.

Sicurezza elettrica

 Esecuzione dei conduttori di collegamento conformemente a

IEC 60245 (H 07 RN-F) con una sezione dei fili di almeno

− 1,5 mm² nei cavi aventi una lunghezza fino a 25 m

− 2,5 mm² nei cavi aventi una lunghezza superiore a 25 m

 conduttori di collegamento lunghi e sottili producono una

caduta di tensione. Il motore non raggiunge più la sua
potenza massima e il funzionamento dell’apparecchio viene
ridotto.

 Le spine e le prese volanti sui conduttori di collegamento

devono essere in gomma, PVC morbido o altro materiale
termoplastico della stessa consistenza meccanica o rivestite
con questo materiale.

 La presa a innesto del conduttore di collegamento deve

essere protetta da spruzzi d’acqua.

 Durante la posa dei conduttori di collegamento assicurarsi che

non siano danneggiati o schiacciati e che il connettore non sia
umido.

 In caso di utilizzo di una bobina per cavi, svolgere

completamente il cavo.

 Non utilizzare il cavo per scopi per i quali non è adatto.

Proteggere il cavo da calore, olio e bordi affilati. Non utilizzare
il cavo per disinserire la spina dalla presa.

 Controllare regolarmente i cavi di prolunga e sostituirli quando

sono danneggiati.

 Non utilizzare conduttori di collegamento difettosi.
 All’aperto utilizzare solo cavi di prolunga appositamente

omologati e contrassegnati in modo adeguato.

 Non utilizzare collegamenti elettrici provvisori.
 Non cavallottare mai i dispositivi di protezione né metterli fuori

servizio.

 Collegare l’apparecchio con l’interruttore di sicurezza per

correnti di guasto (30 mA).

Il collegamento elettrico o le riparazioni sulle parti elettriche

della macchina devono essere eseguiti da un elettricista
autorizzato o da uno dei nostri centri di assistenza. Attenersi
alle disposizioni locali, in particolare relative alle misure di
sicurezza.

Le riparazioni su altri componenti della macchina devono

essere eseguite dal costruttore o da uno dei suoi centri di
assistenza.

Utilizzare solo pezzi originali. L’utilizzo di pezzi di ricambio

diversi potrebbe causare incidenti per l’utilizzatore. Il
costruttore declina ogni responsabilità per i danni da ciò
risultanti.

70

MMeessssaa iinn ffuunnzziioonnee

 Accertarsi che l’apparecchio sia montato completamente e

correttamente.

 Ai fini dell'utilizzo del trituratore, posizionarlo su una base

orizzontale e solida (pericolo di ribaltamento).

 Non posizionare l'apparecchio su una base lastricata o

brecciata.

 Utilizzare l’apparecchio solo all'aperto. Mantenere una

distanza (almeno 2 m) da una parete o da un altro oggetto
fisso.

 Prima di ogni utilizzo, controllare:

− se i conduttori di collegamento presentano difetti

(incrinature, tagli o simili)

non utilizzare conduttori difettosi

− se l’apparecchio presenta danni (si veda Norme di

sicurezza)

− se tutte le viti sono serrate

L Allacciamento alla rete

 Confrontare la tensione specificata nella targhetta con la

tensione di rete e collegare correttamente l’apparecchio alla
presa corrispondente.

 Utilizzare cavi di prolunga con sezione sufficiente

Protezione

Svizerra UK
2300 W
2500 W
2800 W

Interruttore On/Off

16 A inerte
16 A inerte
16 A inerte

Non utilizzare apparecchi il cui interruttore sia difficile da
attivare e disattivare. Gli interruttori danneggiati devono
essere immediatamente riparati o sostituiti dal servizio
clienti.

ON

OFF

Accensione

Premere il pulsante verde I .

Spegnimento

Premere il pulsante rosso 0 .

10 A inerte 13 A inerte

13 A inerte
13 A inerte

Pulsante di
richiamo
(salvamotore)

Protezione contro il riavvio in

mancanza di corrente

In mancanza di corrente, l’apparecchio si spegne
automaticamente (dispositivo di attivazione della tensione di
sbilanciamento). Per riaccendere l'apparecchio, premere
nuovamente il pulsante verde.

Salvamotore

Il motore è dotato di un interruttore di protezione e si spegne
automaticamente in caso di sovraccarico. Dopo una pausa di
raffreddamento (circa 5 min.), il motore può essere nuovamente
acceso. Premere

1. tasto di ripristino (salvamotore)

2. pulsante verde I per la riaccensione I

Impedenza di rete

In caso di condizioni della rete sfavorevole, durante l’accensione
dell’apparecchio possono verificarsi brevi cadute di tensione che
possono danneggiare altri dispositivi (ad es., sfarfallio di una
spia).
Per escludere guasti, osservare le impedenze di rete massime
indicate nella tabella.

Potenza assorbita P1 (W)

Impedenza di rete Z
2300 0,21
2500 0,21
2800 0,19

UUttiilliizzzzoo ddeell ttrriittuurraattoorree ddaa ggiiaarrddiinnoo

 Assumere una posizione di lavoro corretta, ovvero

posizionarsi lateralmente o dietro all'apparecchio. Non sostare
mai nell'area dell'apertura di espulsione.

I materiali più lunghi che sporgono dall'apparecchio



potrebbero essere proiettati verso l'operatore quando
vengono tirati dalle lame! Mantenere una distanza di
sicurezza!

 Non afferrare mai l'apertura di riempimento o di espulsione.
 Tenere il viso e il corpo lontani dall'apertura di riempimento.
 Non portare le mani, altre parti del corpo e indumenti nel tubo

di riempimento, nel canale di espulsione o in prossimità di
altre parti rotanti.

 Prima di accendere l'apparecchio, verificare se sono presenti

resti di materiali triturati nell'imbuto di riempimento.

 Non ribaltare l'apparecchio con il motore in funzione.
 Durante il riempimento, verificare che pezzi metallici, pietre,

bottiglie o altri oggetti che non vanno triturati non finiscano
nell'imbuto di riempimento.

 Se oggetti estranei entrano nell'imbuto di riempimento o

l'apparecchio inizia a emettere rumori strani o vibrazioni,
spegnere immediatamente l'apparecchio e farlo fermare.
Disinserire la spina ed procedere nel modo seguente:

− verificare il danno

− sostituire o riparare le parti danneggiate

− controllare l'apparecchio e serrare le parti allentate

Non riparare l'apparecchio se non si è autorizzati (si veda

Norme di sicurezza).

max

(Ω)

71

 Che cosa si può triturare?

Sì:

• rifiuti organici domestici e da giardino, come rami di siepi e di
alberi, fiori appassiti, rifiuti da cucina

No:

• vetro, parti metalliche, plastica, sacchetti di plastica, pietre,
scarti di tessuti, radici con la terra, resti di cibo, pesce e carne

 Istruzioni particolari per la

triturazione:

¾ Triturare i rami, i ramoscelli e i legni subito dopo averli tagliati

− questo materiale, seccandosi, diventa molto dura; di

conseguenza, il diametro massimo dei rami da sminuzzare
si riduce.

¾ Rimuovere i getti laterali in caso di rami molto ramificati.
¾ Trattamento di rifiuti da giardino o da cucina molto acquosi e

che tendono ad attaccarsi

− per evitare l’intasamento dell’apparecchio, sminuzzare

questo materiale alternandolo con rifiuti legnosi.

¾ Non fare accumulare eccessivamente il materiale triturato

nell'area dell'apertura di espulsione. In caso contrario, il
materiale già triturato potrebbe intasare il canale di
espulsione. Ciò può provocare un contraccolpo del materiale
attraverso l'apertura di riempimento.

¾ Se l'apparecchio è intasato, pulire l'apertura di riempimento e

il canale di espulsione. A tal fine, spegnere prima il motore e
disinserire la spina di alimentazione.

¾ Accertarsi di rispettare il diametro massimo dei rami da

sminuzzare corrispondente all'apparecchio in uso (si veda
“Dati tecnici”). A seconda del tipo e della freschezza del legno
può ridursi il diametro dei rami massimo da sminuzzare.

¾ Il gruppo lame ritira automaticamente il materiale da triturare.
¾ Evitare il sovraccarico e il blocco del motore con rami più

grandi ritirando frequentemente il ramo.

¾ In caso di sovraccarico dell'apparecchio, l'interruttore dotato di

salvamotore si spegne automaticamente

− accendere nuovamente il trituratore dopo circa 5 min.

− se l'apparecchio non si riaccende dopo questo intervallo di

tempo, consultare il paragrafo "Possibili guasti".

SSoossttiittuuzziioonnee ddeellllaa llaammaa

Prima di sostituire la lama, disinserire la spina di
alimentazione.

Pericolo di lesioni alle dita e alle mani durante gli interventi
sul gruppo lame. Indossare guanti di protezione.

Aprire l'apparecchio

Fissare il gruppo lame. 

Filettatura sinistra

Capacità di taglio ridotta:
un filo smussato

inversione di un filo non utilizzato

tutti i fili smussati

nuovo set di lame (n. d'ordine 382425)

CCuurraa ee mmaannuutteennzziioonnee

• Prima di qualsiasi intervento di manutenzione

− Spegnere il motore e disinserire la spina

− Indossare guanti protettivi per evitare lesioni.

L'utensile di taglio non si ferma subito dopo lo spegnimento.
Prima di iniziare la riparazione o la manutenzione, attendere
l'arresto di tutte le parti.

Accertarsi di rimuovere l'utensile e la chiave dopo la
manutenzione o la riparazione.

72

• Il trituratore da giardino non necessita di alcuna manutenzione. Per mantenere il valore e garantire una lunga durata
dell'apparecchio, osservare quanto segue:

− lasciare libere e pulite le fessure di ventilazione.

− controllare le viti di fissaggio (se necessario, serrare).

− dopo la triturazione, pulire l'apparecchio internamente ed esternamente

Per la pulizia dell'apparecchio utilizzare solo un panno umido caldo e una spazzola morbida.
Non utilizzare mai detergenti o solventi. L'utilizzo di tali prodotti potrebbe danneggiare irreparabilmente l'apparecchio. Le parti in
plastica possono essere aggredite dalle sostanze chimiche.

− Non pulire il trituratore con acqua corrente o idropulitrici.

− Dopo l’uso, trattare tutti i componenti metallici lucidi con olio ecologico e biologico per proteggerli dalla corrosione.

AAnnoommaalliiee

Prima di rimuovere qualsiasi guasto

− Spegnere l’apparecchio

− Attendere l'arresto del trituratore

− Disinserire la spina di alimentazione

Guasto Possibile causa Eliminazione

Il motore non si avvia

Il motore ronza, ma non si
avvia

− Tensione di rete mancante

− Cavo di collegamento difettoso

− Parte superiore dell'alloggiamento

non chiusa correttamente (arresto di
sicurezza attivato)

− Gruppo lame bloccato

− Condensatore difettoso

− Controllare la protezione

− Fare controllare (da un elettricista)

− Chiudere correttamente la parte superiore

dell'alloggiamento e avvitare; se necessario,
rimuovere le impurità

− Spegnere l'apparecchio, disinserire la spina e pulire
l'apparecchio internamente

− Fare riparare l'apparecchio dal produttore o
dall'azienda incaricata da quest'ultimo

Capacità di taglio ridotta Lama smussata Invertire o sostituire la lama
L'apparecchio si avvia, ma si

blocca con carico ridotto e si
spegne attraverso il
salvamotore.

Cavo di prolunga troppo lungo o sezione
troppo piccola. Presa troppo lontana dal
collegamento principale e sezione del
conduttore di collegamento troppo piccola

Lunghezza del cavo di prolunga minima 1,5 mm²,
massima 25 m. In caso di cavi più lunghi, sezione di
almeno 2,5 mm².

73

DDaattii tteeccnniiccii

Tipo/Modello MHA 2300 MHA 2500 MHA 2800
Anno di costruzione vedere ultima pagina
Motore Motore a corrente alternata 230 V~, 50 Hz, 2800 min-1, con freno motore automatico
Potenza motore P

S6 - 40 % 2300 W 2500 W 2800 W

1

Interruttore On/Off Salvamotore, interruttore di sicurezza elettrico, dispositivo di attivazione della tensione

di sbilanciamento
Peso 19,0 kg 19,0 kg 19,5 kg
Livello di pressione acustica LPA

83 dB (A)

(misurazione secondo la direttiva

K = 3 dB (A)

2000/14/CE)
Livello di potenza acustica misurato L

(misurazione secondo la direttiva

WA

104 dB (A)

2000/14/CE)
Livello di potenza acustica garantito L

(misurazione secondo la direttiva
2000/14/CE)

WA

105 dB (A)

Diametro max. dei rami da sminuzzare
(a seconda del tipo e della freschezza del

∅ max. 35 mm ∅ max. 40 mm ∅ max. 42 mm

legno)
Classe di protezione I
Categoria di protezione IP X4
Protezione della rete
Svizerra
UK

GGaarraannzziiaa

16 A inerte
10 A inerte
13 A inerte

Si prega di fare riferimento alla dichiarazione di garanzia allegata.

16 A inerte

--

13 A inerte

16 A inerte

--

13 A inerte

74

MMoonnttaassjjee

Beskrivelse

A. Traktåpning for hakkelsmaterial
B. Utløserskrue
C. Motorens beskyttelsesanordning
D. På-/Avknapp
E. Nettpluggen
F. Luftespalte
G. Understell
H. Utkasterspalte

75

Du må ikke ta dette apparatet i drift før du har
lest denne bruksanvisningen, studert de angitte
henvisningene og montert apparatet slik det
beskrives.

Skal oppvevares for senere bruk.

IInnnnhhoolldd

Montasje 75
EU-Konformitetserklæring 76
Samlet leveranse 76
Driftstider 76
Apparatets symboler 76
Bruksanvisningens symboler 77
Hensiktsmessig anvendelse 77
Restrisikoer 77
Arbeide under trygge forhold 77
Ibruktaking 78
Arbeide med hakkelsmaskinen 79
Knivskifting 80
Vedlikehold og pleie 80
Mulige driftsforstyrrelser 81
Tekniske data 81
Garantibetingelser 81
Reservdeler 134

EEUU--KKoonnffoorrmmiitteettsseerrkkllæærriinng

g

tilsvarer EU-direktivene

2006/42 EC

Herved erklærer vi

ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen - Tyskland
seg eneansvarlig for at produktet

Gartenhäcksler (Kompostkvern)
type/modell MHA 2300, MHA 2500, MHA 2800

Serienummer: 000001 – 020000

er konform med bestemmelsene i EU-direktivene som er nevnt
over og bestemmelsene i direktivene som er nevnt nedenfor:

2004/108/EC, 2006/95/EC og 2000/14/EC.
Følgende harmoniserte normer ble benyttet:

EN 60335-1/A14:2010; EN 62233:2008; EN 13683/A2:2011;
EN 55014-1:2006; EN 55014-2/A1:2008; EN 61000-3-2:2006;
EN 61000-3-11:2000

Samsvarsvurderingsprosess: 2000/14/EC – vedlegg V

Målt lydeffektnivå LWA 104 dB (A).
Garantert lydeffektnivå L

105 dB (A).

WA

Oppbevaring av de tekniske dokumentene:

ATIKA GmbH & Co. KG – Technisches Büro – Schinkelstr. 97
59227 Ahlen – Tyskland

Ahlen, 03.02.2012 A. Pollmeier, forretningsfører

SSaammlleett lleevveerraannsse

e

 Kontroller følgende når du har pakket ut esken:

! er esken komplett
! har det oppstått ev. transportskader

Reklamer omgående til forhandleren, leverandøren hhv.
produsenten. Senere reklamasjoner godkjennes ikke.

• 1 formontert apparatdel

• 1 støtteben – venstre

• 1 støtteben – høyre

• 1 aksel

• 2 hjul

• 2 hjulkapsler

• 1 skruepose

• 1 samlesekk

• 1 bruksanvisning

DDrriiffttssttiiddeer

Vær oppmerksom på forskriftene som gjelder i ditt område.

AAppppaarraatteettss ssyymmbboolleer

holdes borte fra fareområdet.

Bruk øye- og
hørselsvern.

I henhold til det europeiske direktivet 2002/96/EC angående
utrangerte elektriske og elektroniske apparater må elektriske
apparater som ikke lenger kan benyttes samles separat og
tilføres den miljøvennlige gjenbrukskretsen.

r

r

Les nøye
gjennom bruks­anvisningen og
vær oppmerksom
på sikkerhetsan­visningene før
apparatet tas i
drift.

Fare pga. deler
som akselererer
videre når
motoren er i gang
– personer uten
deltagelse, hus­og nyttedyr må

Bruk vernehansker. Må beskyttes mot

Elektriske apparater må ikke kastes sammen med

husholdningsavfallet. Apparat, tilbehør og emballasje

må innleveres for miljøvennlig gjenbruk.

Slå av motoren og
trekk ut støpselet
før du foretar
reparasjons-,
vedlikeholds- og
rengjørings­arbeider.

Vær oppmerksom
på de roterende
knivene. Ikke hold
hender eller føtter i
åpninger når mas­kinen er i gang.

fuktighet.

76

BBrruukkssaannvviissnniinnggeennss ssyymmbboolleer

r

Overhengende fare eller farlig situasjon. Dersom du
ignorerer disse anvisningene, kan det føre til
personskader og materielle skader.

Viktige anvisninger for korrekt håndtering.

L

Forstyrrelser kan oppstå som følge av at du ignorerer
disse anvisningene.

Brukeranvisninger. Disse anvisningene hjelper deg å



utnytte alle funksjonene optimalt.
Montasje, betjening og vedlikehold. Her forklares

nøyaktig hva du må gjøre.

HHeennssiikkttssmmeessssiigg aannvveennddeellssee

Riktig bruk omfatter hakling av

- alle typer kvister med et maks. tverrsnitt (alt etter tretype og
hvor friskt det er )

- vissent, fuktig, flere dager gammelt hageavfall blandet med
kvister

Hakling av glass, metall, kunststoffdeler, platikkposer, steiner,
materialavfall, røtter med jord, avfall uten fast konsistens (f. eks.
matavfall) er utrykkelig forbudt.

Denne hakkelsmaskinen er kun egnet til privat bruk i hagen din.
Hakkelsmaskiner som er ment brukt i private husholdninger og

hageområder, er slike som ikke benyttes på offentlige anlegg,
parker, idrettsanlegg og innen landbruks og skogsdrift og ikke
benyttes i kommersielt øyemed.

Til riktig bruk hører også at man må overholde produsentens
drifts-, vedlikeholds- og reparasjonsbetingelser og overholdelse
av sikkerhetsinformasjonene i anvisningen.

All bruk utover dette gjelder som uriktig bruk. Produsenten er ikke
ansvarlig for skader som oppstår på grunn av dette. Brukeren
bærer selv risikoen.

Hvis du selv foretar endringer på hakkelsmaskinen, er vi ikke
ansvarlige for de skadene som oppstår på grunn av dette.

Apparatet må kun klargjøres, benyttes og vedlikeholdes av
personer som kjenner disse oppgavene og som er kjenner farene
de utsettes for. Reparasjonsarbeid må kun gjennomføres av oss
eller av kundeservicesteder som er anbefalt av oss.

RReessttrriissiikkooeer

r

Til tross for at alle sikkerhetsbestemmelser overholdes ved
den hensiktsmessige anvendelsen, kan det allikevel gjenstå
restrisikoer som følge av apparatets konstruksjon.

Restrisikoer kan reduseres, dersom du er oppmerksom på
”Sikkerhetsanvisningene” og ”Hensiktsmessig anvendelse” og
leser nøye gjennom bruksanvisningen.

Hvis man tar hensyn og er forsiktig minsker risikoen for person­og materialskader.

 Fare for skader på fingre og hender, dersom du putter hånden

inn i en åpning og kommer borti knivverket.

 Fare for skader på fingre og hender ved monterings- og

rengjøringsarbeider på knivverket.

 Skader på grunn av hakkelsmaterialer som slynges ut rundt

trakten.

 Fare ved strøm ved bruk av elektriske stikkledninger som ikke

er intakt.

 Berøring av spenningsførende deler ved åpne elektriske

bestanddeler.

 Hørselen svekkes ved vedvarende arbeider uten hørselsvern.
Til tross for alle forholdsregler som tas, kan det fremdeles gjenstå

en restrisiko.

AArrbbeeiiddee uunnddeerr ttrryyggggee ffoorrhhoolldd

Les nøye gjennom følgende anvisninger og forskrifter

til forebygging av ulykker hhv. de gjeldende sikkerhets­bestemmelsene i de forskjellige landene. Slik kan du bes­kytte deg selv og andre mot skader.

Formidle sikkerhetsanvisningene til alle som arbeider med

L

maskinen.
Ta godt vare på disse sikkerhetsanvisningene.

L

Apparat med sikkerhetsbryter

L

På apparatet er det montert en sikkerhetsbryter med
automatisk motorbremse som sørger for sikkerheten din.
Den forhindrer at motoren kan slås på når apparatet er
åpent og at du ikke kan komme borti det roterende
knivverket med hånden.

Reparasjoner på sikkerhetsbryteren må kun utføres
av produsenten hhv. av firmaer som produsenten
henviser til.

 Gjør deg kjent med apparatet ved hjelp av bruksanvisningen

før du tar det i bruk.

 Ikke bruk apparatet til formål som det ikke konstruert for (se

”Hensiktsmessig anvendelse” og ”Arbeide med
hakkelsmaskinen”).

 Sørg for at du står stabilt og hold likevekten hele tiden. Du

arbeider bedre og tryggere i det angitte kapasitetsområdet.
Ved kasting av hakkelsgodset må du stå på samme nivå mit
som maskinen.

 Vær oppmerksom. Pass på hva du gjør. Gå fram med fornuft.

Ikke benytt apparatet når du er sliten eller er påvirket av
narkotiske stoffer, alkohol eller medikamenter. Et øyeblikks
uoppmerksomhet kan medføre alvorlige skader.

 Bruk vernebriller, arbeidshansker og hørselsvern når du

arbeider.

 Bruk egnet arbeidstøy:

− ikke vide klær

− sklisikkert skotøy

 Den som betjener maskinen er ansvarlig for andre perosner i

maskinenes arbeidsområde.

 Barn og unge under 16 år får ikke betjene maskinen.
 Personer med begrensete fysiske, sensoriske eller mentale

evner eller som mangler erfaring og/eller kunnskaper får ikke
betjene maskinen med mindre de får hjelp av en person som
er ansvarlig for deres sikkerhet eller har fått opplæring i bruk
av maskinen.

 Man må påse at barn ikke leker med maskinen.
 Hold barn borte fra apparatet.
 Du må aldri bruke apparatet hvis personer uvedkoemmende

personer er i nærheten.

77

 La aldri trimmeren være uten oppsikt.
 Hold arbeidsområdet i orden! Uorden kan medføre ulykker.
 Innta arbeidsstilling ved siden av eller bak apparatet. Stå aldri

i nærheten av utkasteråpningen.

 Grip aldri inn i påfyllings- eller utkasteråpningen.
 Snu ansiktet og kroppen bort fra påfyllingsåpningen.
 Ikke hold hender eller føtter i åpninger når maskinen er i gang.

Du arbeider bedre og tryggere i det angitte kapasitetsområdet.

 Driv apparatet kun med komplett og korrekt montert

beskyttelsesanordning.

 Du må ikke endre turtallet til motoren, for dette regulerer den

sikre, maksimale arbeidshastigheten og beskytter motoren og
alle deler som dreies mot skader pga. for stor hastighet.

 Ikke driv apparatet uten fylletrakt.
 Ikke forta endringer på apparatet eller apparatets deler.
 Lukk apparatet før motoren slås på.
 Du må ikke sprute vann på apparatet. (Risikokilde - elektrisk

strøm).

 Ta hensyn til påvirkning fra omgivelsene:

− Ikke bruk trimmeren i fuktige og våte omgivelser.

− Ikke la apparatet stå ute i regnvær.

− Arbeid kun under tilstrekkelige sikkerhetsforhold, sørg for

god belysning.

 Hold fast knivverket (se fig. «Knivskifting») og bruk

vernehansker for å unngå skader på fingrene ved monterings­og rengjøringsarbeider.

 Slå av maskinen og trekk støpselet ut av stikkontakten ved:

− vedlikeholds- og rengjøringsarbeider

− oppretting av feil

− kontroll av tilkoplingsledningene om disse er

omslynget eller skadet.

− transport

− reparasjonsarbeider

− knivskifting

− når du forlater apparatet (også ved kortere avbrudd).

 Ved tilstopping i maskinens inntak eller utløp må du slå av

motoren og trekke ut støpselet fra stikkontakten, før du fjerner
materialrester i inntaket eller utløpet.

 Kontroller om maskinen ev. er skadet:

− kontroller omhyggelig om beskyttelsesanordningene

fungerer feilfritt og hensiktsmessig før du fortsetter driften
av apparatet.

− kontrollér om de bevegelige delene fungerer som de skal

og ikke er klemt fast eller om deler er skadet. Samtlige
deler må være korrekt montert og oppfylle alle betingelser
for å sikre en feilfri drift.

− Skadete verneinnretninger og deler må repareres eller

byttes ut på godkjent verksted (eller hos produsenten),
hvis ikke annet er nevnt i bruksanvisningen.

− Skadede eller uleselige sikkerhetsklistremerker skal

erstattes.

 Oppbevar apparatet kun på et tørt sted utenfor barns

rekkevidde.

Elektrisk sikkerhet

 Stikkledningens utførelse iht. IEC 60245 (H 07 RN-F) med et

åretverrsnitt på minimum:

− 1,5 mm² ved en kabellengde på inntil 25 m

− 2,5 mm² ved en kabellengde på over 25 m

 Lange og tynne tilkoplingsledninger gir et spenningsfall.

Motoren oppnår ikke lenger sin maksimale effekt, apparatets
funksjon reduseres.

 Støpslene og koplingsboksene på tilkoplingsledningene må

være produsert i gummi, myk PVC eller annet termoplastisk
material med lik mekanisk fasthet eller være trukket over med
et slikt material.

 Pluggen til tilkoplingsledningen må være beskyttet mot

sprutevann.

 Påse at stikkledningen ikke kommer i klemme eller bøyes og

at pluggforbindelsen ikke blir våt når du installerer ledningen.

 Ved bruk av kabeltrommel, må kabelen vikles helt inn.
 Ikke bruk ledningen til noe den ikke er konstruert til. Beskytt

ledningen mot varme, olje og skarpe kanter. Ikke bruk
ledningen til å trekke støpselet ut av stikkontakten.

 Kontroller skjøteledningen jevnlig og skift den ut når den er

ødelagt.

 Ikke bruk defekte stikkledninger.
 Bruk kun skjøteledninger som er godkjent og kjennetegnet for

utendørs bruk.

 Ikke monter provisoriske elektriske tilkoplinger.
 Du må aldri brokople eller slå av beskyttelses-anordningen.
 Kople til trimmeren via en feilstrømsvernebryter (30 mA).

Den elektriske tilkoplingen hhv. reparasjoner på maskinenes

elektriske deler må kun utføres av en faglært elektriker eller
av vår kundeservice. Vær oppmerksom på lokale forskrifter,
særlig med hensyn til sikkerhetstiltak.

Reparasjoner på maskinenes andre deler må kun utføres av

produsenten hhv. av hans kundeservice.

Benytt kun originale reservedeler. Hvis man benytter andre

reservedeler kan det oppstå ulykker for brukeren.
Produsenten er ikke ansvarlig for skader som oppstår som
følge av dette.

IIbbrruukkttaakkiinngg

 Forsikre deg om at hele apparatet er montert på en

forskriftsmessig måte.

 Plasser hakkelsmaskinen på et vannrett og hardt underlag før

du tar den i bruk (fare for at den velter).

 Ikke plasser apparatet på et gulv som er brostein- eller

singlebelagt.

 Bruk apparatet kun ute. Hold avstand (minst 2 m) fra vegger

eller andre stive gjenstander.

 Kontroller før hver bruk:

− om tilkoplingsledningene har defekte steder (riper, snitt

eller lignende)

Ikke bruk defekte ledninger.

− er apparatet ev. skadet (se ”Arbeide under trygge forhold”)

− er alle skruene skrudd hardt fast

L Nettilkopling

 Sammenlign den angitte spenningen på apparatets typeskilt

med nettspenningen. Kople apparatet til den tilsvarende og
forskriftsmessige stikkontakten.

 Bruk skjøteledning med tilsvarende tverrsnitt.

78

Nettsikring

Sveits UK
2300 W
2500 W
2800 W

16 A treg
16 A treg
16 A treg

10 A treg 13 A treg

13 A treg
13 A treg

Av/på-bryter

Ikke benytt trimmere hvor man ikke kan slå bryteren på eller
av. Skadete brytere må straks repareres eller byttes ut av
kundeservice.

PÅ

AV

Tilbakestillings­knapp
(motorens
beskyttelses­anordning)

AArrbbeeiiddee mmeedd hhaakkkkeellssmmaasskkiinneenn

 Innta arbeidsstilling ved siden av eller bak apparatet. Stå aldri

i nærheten av utkasteråpningen.



Lengere material, som stikker ut av apparatet, kan slynes
tilbake når det trekkes inn av knivene! Hold sikkerhetsavstan­den!

 Grip aldri inn i påfyllings- eller utkasteråpningen.
 Snu ansiktet og kroppen bort fra påfyllingsåpningen.
 Ikke få hender, andre kroppsdeler og klær inn i påfyllingsrøret,

utkastingskanalen eller i nærheten av andre bevegelige deler.

 Kontroller at det ikke er hakkelsrester i fylletrakten før du slår

på apparatet.

 Ikke vipp apparatet når motoren er i gang.
 Når du fyller på fylletrakten, må du påse at det ikke kommer

metallgjenstander, steiner, flasker eller andre gjenstander i
apparatet som det ikke kan bearbeide.

 Det oppstår ingen forstyrrelser, dersom den maksimale

nettspenningen som angis i tabellen nedenfor ikke
overskrides. Slå av apparatet straks og la det komme til
stillstand, dersom fremmede gjenstander kommer i
fylletrakten. Det samme gjelder, dersom apparatet begynner å
vibrere eller lage unaturlige lyder.

− inspiser skaden

− skift ut eller reparer ødelagte deler

− kontroller apparatet og stram fast løse deler

Slå på apparatet

Trykk inn den grønne knappen I .

Slå av apparatet

Trykk på den røde knappen 0 .

Ved strømbrudd

Apparatet slås automatisk av ved strømbrudd (nullspenningsrelé).
Trykk inn den grønne knappen for å slå på apparatet igjen.

Motorens beskyttelsesanordning

Motoren er utstyrt med en sikkerhetsbryter som slås automatisk
av ved overbelastning. Motoren kan slås på igjen etter en kjøletid
på ca. fem minutter.

1. Tilbakestillingsknapp (motorvern)

2. den grønne knappen I for å slå den på.

Nettimpedans

Dersom betingelsene for nettspenningen ikke er optimale, kan det
oppstå korte spenningsfall når apparatet slås på. Dette kan ha
negativ innvirkning på andere arrarater (f. eks. lampe som
blafrer).
Det oppstår ingen forstyrrelser, dersom den maksimale
nettspenningen som angis i tabellen nedenfor ikke overskrides.

Inngangseffekt P

2300 0,21
2500 0,21
2800 0,19

(W) Nettimpedans Zmaks (Ω)

1

Du må ikke reparere apparatet, dersom du ikke er berettiget

til det.

 Hva kan jeg kutte opp?

Ja:

• organisk avfall fra husholdning og hage, f.eks. hekke- og

tresnitt, visne blomster, kjøkkenavfall.
organisk avfall fra husholdning og hage, f.eks. hekke- og
tresnitt, visne blomster, kjøkkenavfall.

Nei:

• glass, metalldeler, kunststoffer, plastposer, steiner, stoffrester,

røtter med jord, mat-, fiske- og kjøttavfall.

 Spesielle anvisninger vedrørende

oppkutting:

¾ Kutt opp grener, kvister og ved straks de er kappet av:

− dette hakkelsmaterialet blir meget hardt når det tørker, den

maksimale kvisttykkelsen som kan bearbeides blir derfor

mindre.

¾ Fjern sideskuddene på grener med mange kvister.
¾ Bearbeid hage- og kjøkkenavfall som både er meget

vannholdig og som lett klistrer seg sammen.

− Bearbeid hage- og kjøkkenavfall som både er meget

vannholdig og som lett klistrer seg sammen.

¾ Ikke la det hakkslete materialet bli for høyt i området til

utkastningskanalen. Dette kan føre til at hakkslet material
forstopper utkastningskanalen. Dermed kan det komme til
tilbakeslag av materialet gjennom påfyllingsåpningen.

¾ Rengjør påfyllingsåpningen og utkastningskanalen når

apparatet er forstoppet. Slå først av motoren, og trekk ut
nettpluggen.

79

¾ Påse at grenens maksimale diameter som skal bearbeides,

tilsvarende diameteren på apparatet ditt, ikke overskrides (se
«Tekniske data»). Alt etter tretype og friskhet, kan den
maksimale kvistykkelsen som kan bearbeides blir forringes.

¾ Knivverket drar hakkelsmaterialet i stor grad automatisk inn i

apparatet.

¾ Unngå å overbelaste og blokkere motoren ved å dra tykkere

grener ofte tilbake.

¾ Bryteren som er utstyrt med motorens sikkerhetsbryter, slås

automatisk av når apparatet overbelastes:

− slå på hakkelsmaskinen igjen etter ca. fem minutter

− les avsnitt «Mulige driftsforstyrrelser», dersom apparatet

ikke kan slås på igjen etter denne ventetiden

KKnniivvsskkiiffttiinng

g

Trekk ut støpselet før knivskiftingen.

Fare for skader på fingre og hender ved arbeider på
knivverket. Bruk vernehansker.

Åpning av apparatet

Minsket skjäreeffekt:

En sløvt knivegg.

Innsetting av en ubenyttet egg ved skifting.

Alle kniveggene er sløve.

Nytt sett kniver (ordrenummer 382425).

VVeeddlliikkeehhoolldd oogg pplleeiiee

• Før vedlikeholdsarbeidet kan begynne:

− stans motoren og trekk ut nettstikket.

− bruk vernehansker for å unngå skader.

Skjæreverktøyet stanser ikke med en gang når man slår av
apparatet. Vent med å foreta reparasjoner eller vedlikehold til
alle delene har stanset helt.

Pass på å fjerne verktøy og skrutrekkere etter at du har
gjennomført vedlikehold eller raparasjoner.

• Hakkelsmaskinen er i stor grad vedlikeholdsfri. Følg punktene

under for verdibevaring og lang levetid:

− Luftespor skal holdes frie og rene.

− Kontroller festeskruene (evt. trekk til).

− Rengjør apparatet inn- og utvendig når du har brukt

hakkelsmaskinen.
Til rengjøring av apparatet benyttes det kun en varm, fuktig

klut og en myk børste.
Benytt aldri rengjørings- eller løsningsmidler. Det kan påføre

apparatet skader som ikke kan repareres. Kunststoffdeler kan
angripes av kjemikaliene.

Feste knivverket. 

Venstregjenger

− Kvernen skal ikke rengjøres med rennende vann eller
høytrykkspyler.

− Behandle blanke metalldeler med en miljøvennlig, biologisk
nedbrytbar sprøyteolje etter hvert bruk for å beskytte
apparatet mot korrosjon.

80

MMuulliiggee ddrriiffttssffoorrssttyyrrrreellsseerr

Før hver retting av feil

− Slå av apparatet

− Vente til hakkelsmaskinen står helt stille

− Trekk ut nettpluggen

Forstyrrelser Mulig årsak Tiltak
Motoren starter ikke.

− Nettspenning mangler.

− Tilkoplingsledning er ødelagt

− Den øverste delen av forkledningen er

ikke lukket ordentlig igjen

− Kontroller sikring.

− La faglært elektriker kontrollere ledningen.

− Lukk og skru fast den øverste delen av forkledningen

ordentlig.

(Sikkerhetsbryteren er koplet fra)

Motoren summer, men
starter ikke.

Motoren summer, men

− Knivverket er blokkert.

− Kondensatoren er ødelagt.

− Slå av apparatet, trekk ut støpselet og rengjør apparatet

innenfra.

− Lever apparatet for reparasjon til et kundeverksted.

starter ikke.
Redusert skjærekraft. Sløv kniv. Knivskifting
Apparatet starter, blokkerer

imidlertid ved lav belastning
og slås av via motorens
sikkerhetsbryter.

Skjøteledningen er for lang eller
tverrsnittet er for lite. Stikkontakten er for
langt vekk fra hovedtilkoplingen og
stikkledningens tverrsnitt er for lite.

Trekk ut støpselet og gjør følgende: Skjøteledningen er
minimum 1,5 mm² og maksimum 25 m lang. Tverrsnitt på
minimum 2,5 mm² ved lengre ledning.

TTeekknniisskkee ddaattaa

Type/Modell MHA 2300 MHA 2500 MHA 2800
Byggeår se siste side
Motor vekselstrømsmotor 230 V, 50 Hz, 2800 min-1, med automatisk motorbremse
Motorytelse P

S6 - 40 % 2300 W 2500 W 2800 W

1

På-/Avknapp med motorens sikkerhetsbryter, elektrisk sikkerhetsavbryter, nullspenningsutløser
Vekt 19,0 kg 19,0 kg 19,5 kg
Lydtrykknivå LPA

(målt i henhold til direktivet 2000/14/EF)
Målt lydeffektnivå LWA

(målt i henhold til dirktivet 2000/14/EF)
Garantert lydeffektnivå LWA

(målt i henhold til direktivet 2000/14/EF)
Maks. grendiameter som kan bearbeides

(gjelder kun for nyskåret tre)

∅ max. 35 mm ∅ max. 40 mm ∅ max. 42 mm

83 dB (A)

K = 3 dB (A)

104 dB (A)

105 dB (A)

Beskyttelsesklasse I
Beskyttelsesart IP X4
Nettsikring
Sveits
UK

16 A treg
10 A treg
13 A treg

16 A treg

--

13 A treg

16 A treg

--

13 A treg

GGaarraannttiibbeettiinnggeellsseerr

Vennligst ta hensyn til den vedlagte garantierklæringen.

81

MMoonnttaaggee

82

Beschrijving

A. Trechteropening voor hakselmateriaal
B. Ontspanschroef
C. Motorbeveiliging
D. In-/uitschakelaar
E. Netstekker
F. Ventilatiegleuven
G. Onderstel
H. Uitworpopening

U mag de machine niet gebruiken voordat u deze
gebruiksaanwijzing heeft gelezen, alle voor­schriften heeft opgevolgd en de machine als
voorgeschreven heeft gemonteerd.

Bewaar deze bedieningsaanwijzing voor alle toekomstige
toepassingen.

IInnhhoouudd

Montage 82
EG-verklaring van overeenstemming 83
Leveringsomvang 83
Bedrijfstijden 83
Symbolen: apparaat
gebruiksaanwijzing

83

84
Reglementaire toepassing 84
Restrisico’s 84
Veiligheidsinstructies 84
Ingebruikname 85
Werken met de tuinhakselaar 86
Wisselen van de messen 87
Onderhoud en verzorging 87
Storingen 88
Technische gegevens 88
Garantie 88
Reserveonderdelen 134

EEGG--vveerrkkllaarriinngg vvaann oovveerreeeennsstteemmmmiinng

g

overeenkomstig de richtlijn van de raad
2006/42/EG

Hiermede verklaren wij

ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen – Germany
in uitsluitende verantwoordelijkheid, dat het product

Gartenhäcksler (Tuinhakselaar)
type/model MHA 2300, MHA 2500, MHA 2800

Serienummer: 000001 – 020000

aan de bepalingen van de boven vermelde EG-richtlijnen alsook
aan de bepalingen van de volgende verdere richtlijnen
beantwoordt: 2004/108/EG, 2006/95/EG en 2000/14/EG.

De volgende geharmoniseerde normen werden toegepast:

EN 60335-1/A14:2010; EN 62233:2008; EN 13683/A2:2011;
EN 55014-1:2006; EN 55014-2/A1:2008; EN 61000-3-2:2006;
EN 61000-3-11:2000

Conformiteit-beoordeling-procedures:
2000/14/EG - Aanhangsel V

Gemeten geluidsniveau L
Gegarandeerd geluidsniveau L

104 dB (A).

WA

105 dB (A).

WA

Bewaring van de technische documenten:

ATIKA GmbH & Co. KG – Technisch kantoor – Schinkelstr. 97
59227 Ahlen – Germany

Ahlen, 03.02.2012 A. Pollmeier, bedrijfsleiding

LLeevveerriinnggssoommvvaanng

g

 Controleer na het uitpakken de inhoud van de verpakking

op:

! Aanwezigheid van alle onderdelen
! Eventuele transportschade

Meld mogelijke onvolkomenheden direct aan uw leverancier. .
Latere reclamaties worden niet in behandeling genomen.

• 1 voorgemonteerd apparaat

• 1 standbeen links

• 1 standbeen rechts

• 1 as

• 2 wielen

• 2 wielafdekkingen

• 1 verpakking moeren

• 1 opvangzak

• 1 gebruiksaanwijzing

BBeeddrriijjffssttiijjddeen

Houdt alstublieft vóór ingebruikname van het toestel
rekening met de landelijke (regionale) voorschriften omtrent
de lawaaibescherming.

SSyymmbboolleenn aappppaarraaaat

dieren uit de gevaarszone
verwijderd houden.

Oog- en geluidsbe­scherming dragen.

Elektrische toestellen behoren niet in de huisafval.
Toestellen, toebehoren en verpakking naar een
milieuvriendelijk recycling brengen.

Volgens de Europese Richtlijn 2002/96/EG over oude
elektronische apparaten en electronica moeten niet meer
bruikbare elektrische toestellen apart worden verzamend en een
milieuvriendelijk recycling worden toegevoerd.

n

Lees voor de
inbedrijfstelling de
bedieningshand­leiding en veilig­heidsvoorschriften
en neem deze in
acht.

Gevaar door
wegslingerende
delen bij lopende
motor – niet
betrokken
personen, alsook
huis- en nuttige-

Veiligheidshand­schoenen dragen.

t

Schakel de motor
uit voor reparatie-,
onderhouds- en
reinigingswerk­zaamheden en haal
de netstekker uit
hetcontactdoos.

Let op voor
roterende messen.
Handen en voeten
niet in de openin­gen houden terwijl
de machine draait.

Tegen vochtigheid
beschermen.

83

SSyymmbboolleenn iinn ddee ggeebbrruuiikkssaaaannwwiijjzziinng

g

Dreigend gevaar of gevaarlijke situatie. Het niet
opvolgen van deze aanwijzingen kan schade of
verwondingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik.

L

Het niet opvolgen van deze aanwijzingen kan storingen
aan de machine veroorzaken.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u



de machine optimaal te benutten.
Montage, gebruik en onderhoud. Hier wordt precies

uitgelegd wat u moet doen.

RReegglleemmeennttaaiirree ttooeeppaassssiinngg

Bij het gebruik conform de voorschriften hoort het hakselen van

- allerhande takken tot max. diameter (naargelang het

houtsoort en de versheid)

- verwelkte, vochtige, reeds meerdere dagen opgeslagen

tuinafval afwisselend met de takken.

Het hakselen van glas, metaal, kunststofdelen, plastic zakken,
stenen, textielafval, wortelen met aarde, afval zonder vaste
consistentie (bijv. keukenafval) wordt uitdrukkelijk uitgesloten.

De tuinhakselaar is geschikt voor privé gebruik in huis- en
hobbytuin.

Als hakselmachine voor de privé huis- of hobbytuin worden zulke
toestellen aangezien die niet in openbare plantsoenen, parks,
recreatieplaatsen alsook in het landbouwbedrijf en de bosbouw
worden ingezet.

Tot de reglementaire toepassing behoort ook het opvolgen van de
gebruiks-, onderhouds- en reparatievoorschriften en het opvolgen
van de veiligheidsvoorschriften van de fabrikant.

Alle verdere toepassingen gelden als onreglementair. Voor de
hieruit voortvloeiende schade is de fabrikant niet aansprakelijk –
de aansprakelijkheid is alleen voor de gebruiker.

Eigenmachtige verbouwingen aan de machine sluiten een
aansprakelijkheid van de fabrikant voor hieruit voortvloeiende
schade van eenieder soort uit.

Deze machine mag alleen voorbereidt, gebruikt en onderhouden
worden door personen die met de machine vertrouwd zijn en
goed ingelicht zijn over de risico’s. Reparaties mogen alleen door
de fabrikant of geautoriseerde werkplaatsen uitgevoerd worden.

RReessttrriissiiccoo’’s

Ook bij het gebruik volgens de voorschriften zijn er op grond

s

van de constructie voor de toepassing van deze machine nog een
aantal restricties.

De restricties kunnen geminimaliseerd worden wanneer de
veiligheids-, gebruiks-, gezondheid- en onderhoudsvoorschriften
nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van
personenletsels en beschadigingen.
 Gevaar voor letsels aan vingers en handen, wanneer u met

de hand door een opening grijpt en in aanraking komt met de
roterende messen.

 Gevaar voor letsels aan vingers en handen, bij montage- en

reinigingswerkzaamheden aan de messen.

 Verwonding door wegslingerend hakselgoed in het bereik van

de trechter.

 Gevaar door stroom door het niet juist aansluiten van de

aansluitdraden.

 Het aanraken van onder spanning staande delen bij geopende

elektrische delen.

 Vermindering van het gehoor bij langdurig werken zonder

gehoorbescherming.

Verder kunnen er ondanks alle genomen maatregelen niet
zichtbare restricties bestaan.

VVeeiilliigghheeiiddssiinnssttrruuccttiieess

Lees en volg de onderstaande aanwijzingen, de

voorschriften ter voorkoming van ongevallen en de
algemene veiligheidsvoorschriften op, om u zelf en anderen
tegen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die

L

met deze machine werken, door.
Bewaar deze veiligheidsvoorschriften goed.

L

Apparaat met veiligheidsuitschakeling

L

De aan deze hakselaar aangebrachte veiligheids­uitschakeling met automatische motorrem dient voor uw
veiligheid.

Reparaties aan elektrische onderdelen van de
machine, zowel als aan de veiligheidsschakeling
moeten door de fabrikant of een door hem
aangewezen persoon worden uitgevoerd.

 Maak u voor gebruik met het apparaat vertrouwd, met behulp

van de bedieningshandleiding.

 Gebruik de machine alleen waar hij voor gemaakt is (zie

“Reglementaire toepassing” en "Werken met de
tuinhakselaar").

 Zorg voor een stabiele en uitgebalanceerde houding. Strek u

niet vooruit. Ga bij het inwerpen van het hakselmateriaal op
dezelfde hoogte met het toestel staan.

 Wees oplettend. Let op dat, wat u doet. Ga met verstand te

werk. Gebruik het toestel niet, wanneer u moe bent of onder
de invloed van drugs, alcohol of medicamenten staat. Een
moment van onoplettendheid bij het gebruik van het toestel
kan tot ernstige verwondingen leiden.

 Tijdens het werken met deze machine dienen veiligheidsbril,

werkhandschoenen en gehoorbeveiliging te worden gedragen.

 Draag de juiste werkkleding.

Nauw sluitende kleding dragen.
Geen schoenen met gladde zolen dragen.

 De bedienende persoon is binnen het arbeidsbereik van de

machine verantwoordelijk ten opzichte van derden.

 Kinderen en jongeren van minder dan 16 jaar mogen het

toestel niet bedienen.

 Personen met beperkt lichamelijk, sensorisch of geestelijk

vermogen of met beperkte ervaring en/of met beperkte kennis
mogen het toestel niet bedienen, tenzij ze worden door een
voor hun veiligheid bevoegde persoon gesurveilleerd of
verkregen door deze instructies hoe het toestel moet worden
benut.

84

 Kinderen moeten in de gaten worden gehouden, om te

waarborgen dat ze niet met het toestel spelen.

 Kinderen dienen uit de buurt van het apparaat te worden

gehouden.

 Zet het toestel nooit aan, terwijl niet betrokken personen in de

buurt zijn.

 Laat de machine nooit zonder toezicht .
 Zorg dat uw werkomgeving in orde is. Rommel kan

ongevallen veroorzaken.

 Neem een werkpositie in, zijdelings of achter het apparaat. Ga

nooit in het bereik van de uitwerpopening staan.

 Nooit uw hand in de vul- of uitworpopening steken.
 Blijf met uw gezicht en uw lichaam uit de buurt van de

vulopening.

 Overbelast de machine niet. U werkt beter en zeker met de

juiste belasting van de machine.

 Werk alleen met alle veiligheidsvoorzieningen op de juiste

wijze aangebracht.

 Verander het toerental van de motor niet, want de regelaar

regelt de veilige maximum werksnelheid en beschermt de
motor en alle draaiende delen tegen schade door te hoge
snelheid.

 Het apparaat mag niet zonder de vultrechter gebruikt worden.
 Het toestel resp. delen van het toestel niet veranderen.
 Bij het inschakelen van de motor moet het apparaat conform

de voorschriften zijn gesloten.

 Het toestel niet met water afspatten. (Gevarenbron elektrische

stroom).

 Let op de omgevingsinvloeden.

− Gebruik de machine niet in een vochtige of natte

omgeving.

− Machine niet in de regen laten staan of in de regen

werken.

− Werk alleen bij toereikend zicht, zorg voor een goede

verlichting.

 Om letsel aan vingers te vermijden bij montage en/of

reiniging, het snijwerk vastzetten (afb. zie “Wisselen van de
messen”) en werkhandschoenen dragen.

 Schakel de machine uit en neem de steker uit het stopcontact

bij:

− onderhouds- en reinigingswerkzaamheden

− bij storingen

− controle van de aansluitleidingen, of deze

verstrengeld of beschadigd zijn

− transport

− reparatiewerkzaamheden

− wisselen van de messen

− het verlaten van de machine (ook voor een korte tijd)

 Bij verstoppingen in de ingooi en uitwerp van de machine

schakel de motor uit en neem de netsteker uit het stopcontact,
alvorens u materiaalresten in de ingooi of uitwerp verwijdert.

 Onderzoek de machine op eventuele beschadigingen.

− Voordat de machine verder wordt gebruikt, moet

zorgvuldig worden onderzocht of de
beschermingsvoorzieningen en licht beschadigde
onderdelen foutloos en volgens de voorschriften
functioneren.

− Controleer of alle bewegende delen van de machine goed

functioneren en niet klemmen of beschadigd zijn. Alle
delen moeten juist gemonteerd zijn en goed functioneren
om de machine correct te laten werken.

− Beschadigde bescherminrichtingen en -delen moeten,

indien noodzakelijk, door een erkende reparatiewerkplaats
gerepareerd of verwisseld worden.

− Beschadigde of onleesbare veiligheidsstickers dienen te

worden vervangen.

 Bewaar de machine in een droge en afgesloten ruimte, buiten

het bereik van kinderen.

EElleekkttrriisscchhee vveeiilliigghheeiidd

 De aansluitkabel moet volgens IEC 60245 (H 07 RN-F) zijn,

met een draad doorsnede van minstens:

− 1,5 mm² bij een lengte tot 25 m.

− 2,5 mm² bij een lengte vanaf 25 m.

 Lange en dunne aansluitkabels zorgen voor een

spanningsverlies. De motor bereikt zijn maximaal vermogen
niet meer, de werking van het toestel wordt gereduceerd.

 Stekker en aansluitdozen aan aansluitleidingen moeten uit

rubber, zacht pvc of een ander thermoplastisch materiaal van
dezelfde mechanische vastheid zijn of met dit materiaal zijn
gecoat.

 De stekkervoorziening van de aansluitleiding moet tegen

spatwater beveiligd zijn.

 Let er bij het leggen van de aansluitkabel op dat deze niet

stoort, bekneld raakt, geknikt wordt en de steekverbinding niet
nat wordt.

 Wikkel bij gebruik van een kabeltrommel de kabel geheel af.
 Gebruik de kabel niet voor doeleinden waarvoor hij niet

geschikt is. Bescherm de kabel tegen hitte, olie of scherpe
randen. De steker niet met de kabel uit het stopcontact
trekken.

 Controleer de verlengkabel regelmatig op beschadigingen en

vervang hem als hij beschadigd is.

 Gebruik geen defecte kabels.
 Gebruik alleen toegestane en gemerkte verlengkabels.
 Maak geen geknutselde elektrische aansluitingen.
 Veiligheidsvoorzieningen nooit overbruggen of buitenwerking

stellen.

 Het apparaat via een veiligheidsschakelaar (30 mA)

aansluiten.
Elektrische aansluitingen of reparaties mogen alleen door

een erkend bedrijf of een erkende reparatiewerkplaats
uitgevoerd worden. De plaatselijke voorschriften moeten
opgevolgd worden.

Reparaties aan andere delen van de machine mogen alleen

door de fabrikant of een door hem erkende werkplaats
uitgevoerd worden.

Alleen de originele toebehoren en onderdelen gebruiken. Bij

het gebruik van niet originele onderdelen kunnen risico’s
voor de gebruiker ontstaan. De fabrikant kan niet
aansprakelijk gesteld worden voor ongevallen hierdoor
ontstaan.

IInnggeebbrruuiikknnaammee

 Overtuigt u zich er van, dat het apparaat compleet en volgens

voorschrift is gemonteerd.

 Plaats de hakselmachine vóór het gebruik op een horizontale

en stevige ondergrond (kiepgevaar).

85

 Plaats het apparaat niet op een geplaveide of

steengruisondergrond.

 Gebruik het toestel alleen in open lucht. Houd afstand

(minimum 2 m) van een muur of een ander onbuigzaam
voorwerp.

 Controleer voor elk gebruik:

− de aansluitkabels op beschadiging

gebruik geen beschadigde aansluitkabels.

− de machine op eventuele beschadigingen

(zie veiligheidsinstructies)

− of alle schroeven goed zijn vastgedraaid

L Aansluiting op het net

 Vergelijk de op het typeplaatje van de machine vermelde

spanning, bv 230 V met de netspanning en sluit de machine
aan het desbetreffend en reglementair stopcontact aan.

 Gebruik een verlengkabel met voldoende diameter

Beveiliging

Zwitserland UK
2300 W
2500 W
2800 W

In-/uitschakelaar

Gebruik geen toestel, waarbij zich de schakelaar niet laat in­en uitschakelen. Beschadigde schakelaars moeten
onmiddellijk door de klantenservice worden gerepareerd of
worden vervangen.

16 A traag
16 A traag
16 A traag

AAN

UIT

10 A traag 13 A traag

13 A traag
13 A traag

Terugzetknop
(motorveiligheid)

Netimpedantie

Bij ongunstige netcondities kan het gedurende het
inschakelproces van het toestel tot korte spanningsdalingen
komen die andere toestellen kunnen belemmeren (bv knipperen
van een lamp).
Er zijn geen storingen te verwachten, wanneer de maximale
netimpedanties worden opgevolgd.

Vermogensopname P1 (W) Netimpedantie Zmax (W)

2300 0,21
2500 0,21
2800 0,19

WWeerrkkeenn mmeett ddee ttuuiinnhhaakksseellaaaarr

 Neem een werkpositie in, zijdelings of achter het apparaat. Ga

nooit in het bereik van de uitwerpopening staan.



Langer materiaal, dat uit het toestel uitsteekt, zou terug
kunnen springen, wanneer het door de messen wordt
ingetrokken! Veiligheidsafstand aanhouden!

 Nooit uw hand in de vul- of uitworpopening steken.
 Blijf met uw gezicht en uw lichaam uit de buurt van de

vulopening.

 Breng uw handen, andere lichaamsdelen en kleding niet in de

vulbuis, het uitwerpkanaal of in de buurt van andere
beweegbare delen.

 Controleer voor het inschakelen van het apparaat of er geen

hakselresten in de vulopening aanwezig zijn.

 Kantel het toestel niet met lopende motor.
 Let op bij het vullen, dat er geen metaal, stenen, flessen of

andere niet verwerkbare voorwerpen in de vultrechter komen.

 Wanneer er vreemde voorwerpen in de vultrechter komen of

het apparaat buitengewone geluiden of trillingen vertoont,
schakel het apparaat dan onmiddellijk uit en laat het tot
stilstand komen. Haal de stekker uit de contactdoos en voer
de volgende punten uit:

− controleer de schade

− vervang of repareer beschadigde delen

− controleer het apparaat, schroef losse delen vast.

Inschakelen

Druk op de groene knop I .

Uitschakelen

Druk op de rode knop 0 .

Beveiliging tegen opnieuw aanlopen

bij stroomuitval

Bij stroomuitval schakelt het toestel automatisch uit
(overbelastingsschakelaar).

Motorveiligheid

De motor is uitgerust met een veiligheidsschakelaar en schakelt
bij overbelasting zelfstandig uit. Druk

1. terugzetknop (motorveiligheid)

2. groene knop I om opnieuw in te schakelen.

86

U mag het apparaat niet repareren wanneer u daartoe

niet bevoegd bent.

 Wat kan ik hakselen?

Ja:

• organisch afval uit huishouden en tuin

bv heg- en boomafval, verwelkte bloemen en keukenafval

Nee:

• glas, metaaldelen, kunststoffen, plastic zaken, stenen,

stofaval, wortelen met aarde, voeding-, vis- en vleesresten

 Speciale aanwijzingen voor het

hakselen:

¾ Maak takken, twijgen en hout vlak na het snijden klein

− dit hakselgoed wordt tijdens het uitdrogen zeer hard, de

maximum te verwerken takdiameter wordt hierdoor kleiner.

¾ Verwijder zijtakken bij takken met veel twijgen.

¾ Verwerken van zeer waterhoudende, aan elkaar plakkend

tuin- en keukenafval

− dit afwisselend met houten hakselgoed klein maken om

een verstopping van het apparaat te vermijden.

¾ Laat het gehakselde materiaal in de zone van de

uitwerpopening niet te zeer ophopen. Dit kan tot gevolg
hebben, dat reeds gehakseld materiaal het uitwerpkanaal
verstopt. Dit kan leiden tot een terugslag van het materiaal
door de vulopening.

¾ Reinig de vulopening en het uitwerpkanaal wanneer het

toestel verstopt is. Schakel hiervoor eerst de motor uit en haal
de stekker uit de contactdoos.

¾ Let u er op dat bij uw apparaat alleen de max te verwerkende

takmiddellijn bijgehouden wordt (zie “Technische gegevens”).
Al naar soort en frisheid van het hout kan zich de maximaal te
verwerken takdoorsnede reduceren.

¾ De messen trekken het hakselgoed vrijwel zelfstandig naar

binnen.

¾ Vermijd overbelasting van de motor bij dikkere takken door de

tak wat vaker terug te trekken.

¾ Bij overbelasting van het apparaat schakelt de schakelaar die

met een motorbeveiliging is uitgerust vanzelf uit

− schakel de hakselmachine na ca. 5 minuten opnieuw aan

− wanneer het apparaat na deze wachttijd niet kan worden

ingeschakeld, dient u onder het punt „Mogelijke storingen“
na te kijken.

WWiisssseelleenn vvaann ddee mmeesssseen

n

Haal voor het wisselen van de messen de stekker uit

de contactdoos.

Gevaar voor letsels aan vingers en handen bij

werkzaamheden aan de messen. Veiligheidshandschoenen dragen.

Openen van de apparaat

Vastzetten van het snijwerk. 

linkse schroefdraad

Verminderd snijvermogen:

een kant van het mes is stomp

toepassing van de ongebruikte kant door het mes om te

draaien

alle kanten van het mes zijn stomp

nieuw set messen (bestel-nr. 382425)

OOnnddeerrhhoouudd eenn vveerrzzoorrggiinngg

• Voor iedere onderhoud:

− moet de motor uitgezet worden en de stekker uit het

stopcontact verwijderd worden

− om een terugloop en verwondingen te voorkomen is het

dragen van veiligheidshandschoenen aan te bevelen.

Het snijwerktuig staat na het uitschakelen niet meteen stil.
Wacht alvorens u met de reparatie of het onderhoud begint
tot alle delen tot stilstand zijn gekomen.
Let erop, werktuig en schroefsleutels na onderhouds- of
reparatiewerkzaamheden weer te verwijderen.

• De tuinhakselaar is over het algemeen onderhoudsvrij. In het

belang van het behoud van de waarde en een lange levensduur
dient met het volgende rekening te worden gehouden:

− ventilatiegleuven open en schoon houden.

− bevestigingsschroeven controleren (indien nodig

vastdraaien)

− na ieder gebruik, het apparaat van binnen en van buiten
goed te reinigen.

Gebruik voor de reiniging van uw toestel slechts een warme,
vochtige doek en een zachte borstel.

Gebruik nooit reinigings- of oplosmiddelen. Zij zouden
onherstelbare schade aan het toestel kunnen veroorzaken. De
kunststofdelen kunnen door chemische producten worden
aangetast.

87

− de hakselmachine niet met stromend water of met
hogedrukreinigers reinigen.

blanke metalen delen na ieder gebruik ter bescherming

−−

tegen corrosie met een milieuvriendelijke, biologisch af te
breken sproeiolie behandelen.

SSttoorriinnggeenn

Voor het verhelpen van iedere storing

− toestel uitschakelen

− stilstand van de tuinhakselaar afwachten

− stroomtoevoer onderbreken

Storing Mogelijke oorzaak Oplossing
Motor doet het niet

Motor bromt,
maar draait niet

− Geen netspanning

− Aansluitkabel defect

− Bovenstuk van de behuizin niet goed

gesloten (veiligheidsschakeling actief)

− Messen geblokkeerd

− Condensator defect

− Zekering controleren

− Laten controleren (elektromonteur)

− Bovenstuk van de behuizing goed afsluiten en

vastschroeven, evt. vuil verwijderen

− Apparaat uitschakelen, stekker uittrekken en

apparaat van binnen reinigen

− Apparaat ter reparatie naar fabrikant of naar officiële

dealer brengen

Verminderd snijvermogen Messen zijn stomp Toepassing van de ongebruikte kant door het mes om

te draaien anders nieuw set messen.
Apparaat begint wel te lopen,
maar blokkeert bij geringe
belasting en schakelt via de
motorveiligheidsschakelaar uit.

Verlengsnoer te lang of te kleine doorsnede.
Stekker te ver van hoofdaansluiting
verwijderd en te kleine doorsnede van de
aansluitkabel.

Verlengsnoer min. 1,5 mm2, max. 25 m lang. Bij

langere kabel doorsnede min. 2,5 mm

2

.

TTeecchhnniisscchhee ggeeggeevveennss

Type/Model MHA 2300 MHA 2500 MHA 2800
Bouvwjaar zie laatste pagina
Motor Wisselstroommotor 230 V, 50 Hz, 2800 min-1, met automatische motorrem
Vermogen P

S6 - 40 % 2300 W 2500 W 2800 W

1

Aan-/uitschakelaar met overbelastingsveiligheid, veiligheidsuitschakeling, nulspanninginitiator
Gewicht 19,0 kg 19,0 kg 19,5 kg
Geluidsdrukpegel LPA

83 dB (A) - (volgens richtlijn 2000/14/EG)

K = 3 dB (A)
gemeten geluidsniveau LWA 104 dB (A) - (volgens richtlijn 2000/14/EG)
gegarandeerd geluidsniveau LWA 105 dB (A) - (volgens richtlijn 2000/14/EG)
max. te verwerkende takmiddellijn

(geldt alleen voor het snijden van vers

∅ max. 35 mm ∅ max. 40 mm ∅ max. 42 mm

hout)
Veiligheidsklasse I
Veiligheidssoort IP X4
Netzekering
Zwitserland
UK

16 A traag
10 A traag
13 A traag

16 A traag

--

13 A traag

16 A traag

--

13 A traag

GGaarraannttiiee

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

88

MMoonnttaażż

Opis

A. otwór leja zasypowego dla rozdrabnianych

przedmiotów
B. śruba wyzwalająca
C. samoczynny wyłącznik silnikowy
D. włącznik / wyłącznik
E. gniazdo wtykowe
F. szczeliny wentylacyjne
G. podwozie
H. szczelina wylotowa

89

Zanim nie przeczytają Państwo niniejszej
Instrukcji obsługi, nie przyjmą do wiadomości i
przestrzegania zawartych w niej wskazówek oraz
nie zmontują urządzenia w opisany poniżej

sposób, nie wolno uruchomić urządzenia.
Niniejszą instrukcję należy przechować dla późniejszego

wykorzystania.

SSppiiss ttrreeśścci

i

Montaż 89
Deklaracja zgodności WE 90
Zakres dostawy 90
Czas użytkowania 90
Symbole na urządzeniu 90
Symbole w Instrukcji obsługi 91
Stosowanie zgodne z przeznaczeniem 91
Pozostałe elementy ryzyka 91
Bezpieczna praca 91
Uruchomienie 93
Praca rozdrabniaczem ogrodowym 94
Wymiana noży 94
Konserwacja i dogląd 95
Możliwe zakłócenia w pracy urządzenia 95
Dane techniczne 96
Gwarancja 96
Części zamienne 134

DDeekkllaarraaccjjaa zzggooddnnoośśccii WWEE

z dyrektywą 2006/42/WE
Niniejszym my, firma

ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen – Germany
oświadczamy, przyjmując na siebie wyłączną odpowiedzialność,

że następujący produkt,
Gartenhäcksler (Rozdrabniacz)
typ/model MHA 2300, MHA 2500, MHA 2800
Numer seryjny: 000001 – 020000

jest zgodny z postanowieniami dyrektyw Wspólnoty Europejskiej
oraz następujących, innych dyrektyw:

2004/108/WE, 2006/95/WE i 2000/14/WE.
Zastosowane zostały następujące normy zharmonizowane:

EN 60335-1/A14:2010; EN 62233:2008; EN 13683/A2:2011;
EN 55014-1:2006; EN 55014-2/A1:2008; EN 61000-3-2:2006;
EN 61000-3-11:2000

Postępowanie szacunku zgodności:
2000/14/WE - Wyrostek robaczkowy V.

Mierzony poziom ciśnienia akustycznego L
Gwarantowany poziom ciśnienia akustyczneg L

104 dB (A).

WA

105 dB (A).

WA

Przechowywanie dokumentacji technicznej:

ATIKA GmbH & Co. KG – Biuro Techniczne – Schinkelstr. 97
59227 Ahlen – Germany

Ahlen, 03.02.2012 A. Pollmeier, generalny direktor

ZZaakkrreess ddoossttaawwyy

 Po rozpakowaniu kartonu należy sprawdzić

! kompletność dostawy
! ew. szkody transportowe

Należy odwrotnie poinformować dystrybutora, dostawcę bądź
producenta o zastrzeżeniach. Późniejsze reklamacje nie zostaną
uwzględnione.

• 1 wstępnie zmontowane urządzenie

• 1 noga stojaka-lewa

• 1 noga stojaka-prawa

• 1 oś

• 2 koła

• 2 zaślepki osi

• 1 woreczek zawierający śruby

• 1 worek wychwytujący

• 1 Instrukcja obsługi

CCzzaass uużżyyttkkoowwaanniiaa

Należy stosować się do przepisów lokalnych.

SSyymmbboollee nnaa uurrzząąddzzeenniiuu

Przed urucho­mieniem
urządzenia należy
dokładnie
przeczytać
instrukcję obsługi i

stosować się
do zamieszczonych w niej
wskazówek.

Niebezpieczeństw

o wywołane przez

części obracające

się podczas pracy

silnika – nie poz-

wolić na zbliżanie

się osób
nieuczestniczących w pracy
oraz zwierząt domowych i
użytkowych do strefy
zagrożenia.

Stosować ochronę
narządów wzroku i słuchu.

Urządzenie elektryczne nie nadają się do wyrzucania z
odpadami domowymi. Urządzenia, osprzęt i opakowania
należy poddawać ekologicznemu recyklingowi.
Zgodnie z dyrektywą europejską 2002/96/WE w sprawie

urządzeń elektrycznych i niesprawne urządzenia należy
gromadzić oddzielnie i poddawać utylizacji zgodnie z zasadami
ochrony środowiska.

Przed
rozpoczęciem
wykonywania
napraw, czynności
obsługowo­koserwacyjnych

oraz czyszczenia
urządzenia należy wyłączyć
silnik i wyjąć wtyczkę z gniazda
zasilania sieciowego.

Uwaga na

obracające się

noże. Nie wkładać

dłoni i rąk do

otworów, gdy

maszyna pracuje.

Nosić rękawice
ochronne.

Chronić przed
wilgocią.

90

SSyymmbboollee ww IInnssttrruukkccjjii oobbssłłuuggi

i

Zagrażające niebezpieczeństwo lub niebezpieczna
sytuacja. Nieprzestrzeganie niniejszych wskazówek

może prowadzić w następstwie do odniesienia obrażeń
lub wystąpienia szkód rzeczowych.

Ważne wskazówki dotyczące prawidłowej obsługi.

L

Nieprzestrzeganie niniejszych wskazówek może
prowadzić do zakłóceń w pracy urządzenia.

Wskazówki dla użytkownika. Wskazówki te pomagają



w optymalnym wykorzystaniu wszystkich funkcji
urządzenia.

Montaż, obsługa i konserwacja. Tutaj następuje
dokładne objaśnienie czynności, które należy wykonać.

SSttoossoowwaanniiee zzggooddnnee zz pprrzzeezznnaacczzeenniieem

m

Pojęcie zgodnej z przeznaczeniem eksploatacji obejmuje
rozdrabnianie:

- wszelkiego rodzaju gałęzi do maksymalnej średnicy (w
zależności od rodzaju drewna i jego świeżości).

- zwiędłych, wilgotnych, kilka dni składowanych odpadów
ogrodowych na zmianę z gałęziami.

Z naciskiem wyklucza się rozdrabnianie przedmiotów ze szkła,
metali, tworzyw sztucznych, plastikowych torebek, kamieni,
odpadów materiałówych, korzeni z ziemią, odpadów niestałych
(np. odpadów kuchennych).

Rozdrabniacz ogrodowy jest przewidziany wyłącznie do
hobbystycznego stosowania w ogródkach domowych.

Za rozdrabniacze do ogródków domowych i hobbystycznych
uznaje się takie urządzenia, których nie używa się na publicznych
skwerach, w parkach, obiektach sportowych, w rolnictwie i
leśnictwie i nie w ramach działalności gospodarczej.

Do eksploatacji zgodnej z przeznaczeniem zalicza się także
dotrzymywanie podanych przez producenta warunków
eksploatacji, konserwacji i napraw, jak również stosowanie się do
umieszczonych w instrukcji obsługi wskazówek bezpieczeństwa.

Każdy inny przypadek użytkowania maszyny, niż podany w
instrukcji obsługi, uważa się za niezgodny z przeznaczeniem.
Producent nie odpowiada za wynikające stąd szkody : ryzyko
ponosi wyłącznie użytkownik.

Samowolne przeróbki sieczkarni ogrodowej wykluczają gwarancję
producenta za wynikające z nich szkody wszelkiego rodzaju.

Urządzenie mogą uzbrajać, stosować i konserwować tylko osoby,
które je znają i są pouczone o zagrożeniach. Wykonywanie prac
naprawczych wolno powierzać tylko nam lub wyznaczonym przez
nas punktom serwisowym.

PPoozzoossttaałłee eelleemmeennttyy rryyzzyykkaa

Także przy posługiwaniu się urządzeniem w sposób zgodny ze
wszystkimi obowiązującymi przepisami dotyczącymi
bezpieczeństwa mogą, w związku z jego przeznaczeniem i
konstrukcją, pozostać jeszcze pewne elementy ryzyka.

Te pozostałe elementy ryzyka można zminimalizować,
przestrzegając łącznie „wskazówek bezpieczeństwa“, „stosowania
zgodnego z przeznaczeniem“ oraz instrukcji obsługi.

Praca wykonywana w przemyślany sposób i z zachowaniem
należytej ostrożności zmniejsza ryzyko odniesienia obrażeń przez
inne osoby oraz ryzyko spowodowania szkód.

 Niebezpieczeństwo odniesienia obrażeń palców i rąk, jeżeli

ręka zostanie włożona przez otwór wpustowy do wnętrza
maszyny i nastąpi kontakt z wirującymi nożami.

 Niebezpieczeństwo odniesienia obrażeń palców i rąk podczas

montażu i czyszczenia zespołu noży tnących.

 Obrażenia odniesione przez uderzenie odrzuconym

rozdrobnionym materiałem w strefie leja wpustowego.

 Zagrożenie porażeniem prądem przy stosowaniu

nieprawidłowych przewodów zasilania energią elektryczną.

 Dotknięcie elementów przewodzących prąd przy otwartych

podzespołach elektrycznych.

 Uszkodzenie słuchu wskutek długotrwałego użytkowania

maszyny bez stosowania odpowiedniego zabezpieczenia
narządu słuchu przed ha

łasem.

Ponadto, pomimo wszystkich zastosowanych środków
zapobiegawczych mogą wystąpić elementy utajonego ryzyka.

BBeezzppiieecczznnaa pprraaccaa

W celu ochrony siebie samego i innych przed ewen-

tualnymi obrażeniami, przed włączeniem niniejszego pro-duktu
należy przeczytać i stosować się do następujących wskazówek
i przepisów o zapobieganiu wypadkom, opra-cowanych przez
Wasze zrzeszenia branżowe lub do obo-wiązujących lokalnie w
danym kraju regulacji dotyczących bezpieczeństwa.

Należy przekazać niniejsze wskazówki dotyczące bez-

L

pieczeństwa wszystkim osobom, które użytkują maszynę.
Niniejsze wskazówki dotyczące bezpieczeństwa należy

L

starannie przechowywać.

Urządzenie z wyłącznikiem bezpieczeństwa

L

Zainstalowany wyłącznik bezpieczeństwa z
automatycznym hamulcem silnika służy bezpieczeństwu
użytkownika. Zapobiega on uruchomieniu silnika
otwartego urządzenia oraz odniesieniu obrażeń wskutek
włożenia ręki do wirującego zespołu noży tnących.

Naprawy wyłącznika bezpieczeństwa mogą być
wykonywane wyłącznie przez producenta lub firmy
posiadające jego autoryzację.

 Przy pomocy niniejszej instrukcji należy zapoznać się z

urządzeniem przed rozpoczęciem użytkowania.

 Nie należy stosować urządzenia do celów, do których nie jest

ono przeznaczone (patrz Użytkowanie zgodne z
przeznaczeniem i praca rozdrabniaczem ogrodowym).

 Przyjąć bezpieczną postawę i stale utrzymywać równowagę.

Nie wyciągać się nad urządzeniem. Podczas wrzucania
materiału, który ma zostać rozdrobniony, stać na równej
wysokości z urządzeniem.

 Pracować uważnie i zwracać uwagę na wykonywane

czynności. Zachować rozsądek podczas pracy. Nie używać
urządzenia w stanie zmęczenia, pod wpływem narkotyków,
alkoholu lub leków. Moment nieuwagi podczas używania
urządzenia może doprowadzić do poważnych obrażeń.

 Podczas pracy stosować okulary ochronne, rękawice robocze

i ochronę narządu słuchu.

91

 Należy także stosować odpowiednią odzież roboczą:

− nie nosi ć zbyt obszernej odzieży

− stosować obuwie o antypoślizgowych podeszwach

 Obsługujący maszynę odpowiada w miejscu użytkowania

maszyny w stosunku do osób trzecich.

 Dzieci i młodzież poniżej 16 roku życia nie mogą obsługiwać

urządzenia.

 Urządzenia nie mają prawa obsługiwać osoby o

ograniczonych władzach fizycznych, czuciowych lub
umysłowych lub nieposiadające doświadczenia i/lub wiedzy,
chyba że są pod nadzorem osoby odpowiedzialnej za ich
bezpieczeństwo lub otrzymały od niej wskazówki, jak należy
posługiwać się urządzeniem.

 Nadzorować dzieci, aby zapewnić, że nie będą bawić się

urządzeniem.



Dzieci muszą pozostawać z dala od urządzenia.

 Nigdy nie używać urządzenia, gdy w pobliżu są osoby

niebiorące udziału w pracy.

 Nie pozostawiać urządzenia bez dozoru.
 Na stanowisku pracy należy utrzymywać porządek!

Następstwem nieporządku mogą być wypadki.

 Prawidłowa pozycja pracy to pozycja z boku lub z tyłu

urządzenia. Nie należy nigdy pozostawać w pobliżu otworu
wyrzucania rozdrobnionego materiału.

 Nie należy nigdy wkładać rąk do otworów wpustu lub

wyrzucania.

 Twarz i ciało powinny pozostawać z dala od otworu wpustu

materiału.

 Nie należy przeciążać urzą

dzenia! Praca w podanym zakresie

wykorzystania mocy jest łatwiejsza i bezpieczniejsza.

 Użytkować urządzenie tylko z kompletnymi i prawidłowo

zamontowanymi urządzeniami ochronnymi i nie dokonywać
przy maszynie żadnych zmian, które mogą mieć wpływ na
zmniejszenie bezpieczeństwa.

 Nie zmieniać prędkości obrotowej silnika, gdyż reguluje ona

maksymalną bezpieczną prędkość roboczą maszyny i chroni
silnik oraz wszystkie obracające się części przed
uszkodzeniem na skutek nadmiernej prędkości.

 Nie eksploatować urządzenia bez leja wpustowego.
 Nie dokonywać zmian konstrukcyjnych urządzenia ani jego

podzespołów.

 Przed włączeniem silnika należy zamknąć urządzenie.
 Nie spryskiwać urządzenia wod

ą (zagrożenie porażeniem

prądem elektrycznym).

 Uwzględnić wpływ środowiska:

− Nie używać urządzenia w wilgotnym i mokrym otoczeniu.

− Nie pozostawiać urządzenia oraz nie pracować w czasie

opadów deszczu.

− Zapewnić dobre oświetlenie.

 Przechowywać urządzenie w suchym miejscu i uniemożliwić

dostęp dzieciom.

 W celu wykluczenia odniesienia obrażeń palców, należy

podczas montażu i czyszczenia (patrz ilustracja „Wymiana
noży”) zablokować noże tnące i nosić rękawice ochronne.

 Do wykonywania następujących robót należy wyłączyć

maszynę i wyjąć wtyczkę z gniazda zasilania sieciowego:

− Naprawy

− Czynności obsługowo-konserwacyjne

− Sprawdzanie, czy przewody przy łączeniowe nie

są splątane lub uszkodzone

− Usuwanie zakłóceń

− Transport

− Wymiana no ży

− Pozostawienie urządzenia (także na krótki okres czasu)

 W przypadku zapchania otworu wrzutowego i wyrzutowego

maszyny wyłączyć silnik i wyjąć wtyczkę sieciową, zanim
usunie się pozostałości materiału w otworze wrzutowym lub
wyrzutowym.

 Sprawdzić maszynę, czy nie wykazuje ona ewentualnych

uszkodzeń:

− Przed dalszym użytkowaniem urządzenia należy starannie

sprawdzić, czy urządzenia ochronne zostały w prawidłowy
sposób zamontowane i czy spełniają swoją funkcję.

− Sprawdzić, czy części ruchome należycie funkcjonuj ą, czy

nie są blokowane oraz, czy jakieś części nie uległy
uszkodzeniu. Dla zapewnienia prawidłowej eksploatacji
urządzenia wszystkie jego części muszą zostać należycie
zamontowane i muszą spełniać wszystkie stawiane
wymogi.

− Jeżeli niniejsza instrukcja nie stanowi inaczej, wszystkie

uszkodzone urządzenia ochronne muszą zostać fachowo
naprawione lub wymienione przez autoryzowany warsztat.

− Uszkodzone lub nieczytelne etykiety bezpieczeństwa

należy wymienić na nowe.

 Nieużywane urządzenia przechowywać w suchym,

zamkniętym pomieszczeniu poza zasięgiem dzieci.

Bezpieczeństwo urządzeń

elektrycznych

 Wykonanie przewodu zasilania sieciowego zgodnie z IEC

60245 (H 07 RN-F) o minimalnych przekrojach:

− 1,5 mm² przy przewodzie do 25 m

− 2,5 mm² przy przewodzie powyżej 25 m

 Długie i cienkie przewody zasilające powodują spadek

napięcia. Silnik nie uzyskuje wówczas swojej maksymalnj
mocy, spadają także wydajność i moc urządzenia.

 Wtyczki i gniazda wtykowe przewodów zasilających i

przedłużaczy muszą być wykonane z gumy, miękkiego PCW
lub innych materiałów termoplastycznych o jednakowej
wytrzymałości mechanicznej, lub muszą być odpowiednio
takim materiałen zaizolowane.

 Wtyczki przewodów zasilających i przedłużaczy muszą być

chronione przez rozbryzgami wody.

 Przy układaniu przewodu zasilania sieciowego należy zwrócić

uwagę na to, żeby nie został zgnieciony ani złamany oraz
żeby połączenie wtykowe nie uległo zawilgoceniu.

 Nie należy stosować przewodu zasilają

których nie jest przewidziany. Należy chronić przewód
zasilania przed wysokimi temperaturami, olejem i ostrymi
krawędziami. Nie wyciągać wtyku z gniazda zasilania
sieciowego ciągnąc za przewód.

 Podczas używania bębna do nawijania kabla kabel należy w

pełni rozwinąć.

 Regularnie sprawdzać stan techniczny przewodu

przedłużacza i wymienić go, jeżeli jest uszkodzony . Nie
należy posługiwać się uszkodzonymi przewodami
zasilającymi.

 Podczas pracy na otwartej przestrzeni należy stosować tylko

dozwolone do tego i odpowiednio oznakowane przedłużenia
przewodów zasilających.

cego do celów, do

92

 Nie należy posługiwać się prowizorycznymi przyłączami

elektrycznymi.

 Nie należy nigdy stosować obejść urządzeń

zabezpieczających, ani ich wyłączać.

 Przyłączyć urządzenie poprzez wyłącznik ochronny prądowy

(30 mA).

Przyłącze elektryczne lub naprawy podzespołów

elektrycznych maszyny mogą być wykonywane wyłącznie
przez koncesjonowanego elektrotechnika lub jedną z
naszych stacji obsługi klienta. Należy przy tym stosować się
do lokalnych przepisów dotyczących bezpieczeństwa.

Naprawy innych podzespołów maszyny wykonuje producent

lub jedna z jego stacji obsługi klienta.

Należy stosować wyłącznie oryginalne części zamienne

oraz elementy wyposażenia standardowego i specjalnego.
Wskutek stosowania innych części zamiennych oraz
elementów wyposażenia użytkownik może ulec wypadkowi.
Za szkody wynikłe wskutek powyższego producent nie
przyjmuje na siebie odpowiedzialności.

UUrruucchhoommiieenniiee

 Upewnić się, czy urządzenie jest kompletne oraz czy jest

prawidłowo zmontowane.

 W celu użytkowania należy ustawić rozdrabniacz na

poziomym i mocnym podłożu (niebezpieczeństwo przew­rócenia).

 Nie ustawiać urządzenia na brukowanym lub szutrowym

podłożu.

 Używać urządzenia wyłącznie na wolnym powietrzu.

Zachować odległość (co najmniej 2 m) od ściany lub innych
sztywnych przedmiotów.

 Przed każdym użyciem należy sprawdzić:

− czy przewody zasilania energią nie wykazują uszkodzeń

(pęknięć, przecięć itp.),

Nie należy posługiwać się uszkodzonymi prze-

wodami.

− czy nie występują inne uszkodzenia (patrz – Bezpieczne

wykonywanie pracy),

− czy wszystkie śruby zostały prawidłowo dokręcone.

L Przyłącze sieciowe

 Należy porównać wartość napięcia znamionowego podaną na

tabliczce urządzenia z wartością napięcia sieciowego i
podłączyć urządzenie do przepisowego gniazda wtykowego.

 Stosować przedłużenia przewodów zasilania sieciowego o

wystarczającym przekroju.

Bezpiecznik zasilania sieci

Szwajcarii UK

2300 W
2500 W
2800 W

16 A bierny
16 A bierny
16 A bierny

10 A bierny 13 A bierny

13 A bierny
13 A bierny

Włącznik / wyłącznik

Nie używać urządzeń, których wyłączniki nie dają się włączyć lub
wyłączyć. Uszkodzone wyłączniki muszą być niezwłocznie
naprawione lub wymienione przez serwis.

ZAŁ

przycisk

WYŁ

powrotny
(ochrona
silnika)

Włączenie

Wciśnij zielony przycisk I .

Wyłączenie

Wciśnij zielony przycisk 0 .

Zabezpieczenie przed

samorozruchem

W przypadku zaniku prądu urządzenie automatycznie wyłącza się
(wyzwalacz zanikowy). Aby je włączyć, ponownie wcisnąć zielony
przycisk.

Ochrona silnika

Silnik posiada wyłącznik ochronny i w przpadku przeciążenia
samoczynnie się wyłącza. Po około 5-minutowej przerwie na
ochłodzenie silnik można ponownie włączyć. W tym celu wciśnij:

1. przycisk powrotny (ochrony silnika)

2. zielony przycisk I dla ponownego włączenia.

Impedancja sieci zasilania

W niekorzystnych warunkach sieciowych może w czasie
włączania urządzenia dojść do krótkotrwałego spadku napięcia,
który może wywrzeć ujemny wpływ na inne urządzenia (np.
migotanie lampy).
Jeżeli zostaną zachowane maksymalne impedancje sieci podane
w tabeli, nie powinny wystąpić żadne zakłócenia.

Pobór mocy P

2300 0,21
2500 0,21
2800 0,19

(W)

1

Impedancja sieci Z

max

(Ω)

93

L

PPrraaccaa rroozzddrraabbnniiaacczzeemm ooggrrooddoowwyym

m

 Podczas pracy należy pozostawać z boku urządzenia lub z

tyłu. Nie należy nigdy znajdować się w strefie otworu wylotu
rozdrobnionego materiału.



Wkładane do urządzenia matariały dłuższe, które wystają
z leja, mogą gwałtownie cofnąć się podczas wciągania przez
noże ! Zachować bezpieczną odległość!

 Nie należy nigdy wkładać rąk do otworu wsadu lub do otworu

wylotu rozdrobnionego materiału.

 Twarz i ciało obsługującego powinny pozostawać z dala od

otworu wsadu.

 Nie wkładaj dłoni, innych części ciała i odzieży do rury

wlotowej, kanału wylotowego lub w pobliże innych ruchomych
części.

 Przed włączeniem urządzenia należy sprawdzić, czy w leju

wpustowym nie ma pozostałości rozdrabnianego materiału.

 Nie przechylać urządzenia podczas pracy silnika.
 Podczas napełniania należy zwrócić uwagę na to, żeby w leju

wpustowym maszyny nie znalazły się przedmioty metalowe,
kamienie, butelki oraz inne przedmioty nienadające się do
rozdrobnienia.

 Jeżeli takie przedmioty znalazły się w leju wpustowym, lub

jeżeli urządzenie zaczyna wydawać odgłosy nietypowe dla
normalnej pracy lub wpadać w wibracje, to należy je
natychmiast wyłączyć i odczekać aż się zatrzyma. Wyjąć wtyk
z gniazda zasilania sieciowego i wykonać następujące
czynności:

− ustalić rodzaj i zakres szkód,

− wymienić lub naprawić uszkodzone podzespoły,

− sprawdzić urządzenie i dokręcić

luźne podzespoły

Jeżeli nie dysponuj ą Państwo odpowiednimi uprawnieniami,

to nie wolno samodzielnie naprawiać urządzenia.

 Co mogę rozdrabniać?

Tak:

• odpady organiczne z gospodarstwa domowego i ogrodu, np.

gałęzie z żywopłotu i drzew, przekwitnięte kwiaty, odpadki
kuchenne.

Nie:

• szkło, przedmioty metalowe, tworzywa sztuczne, torby

plastikowe, kamienie, odpady tkanin, korzenie z ziemią,
resztki potraw, mięsa i ryb.

¾ Nie pozwolić, aby nagromadzenie rozdrobnionego materiału

urosło zbyt wysoko w okolicy otworu wylotowego. Może to
spowodować zapchanie kanału wylotowego przez
rozdrobniony już materiał. W wyniku tego może dojść do
wyrzucenia materiału z powrotem przez otwór wlotowy.

¾ Wyczyść otwór wlotowy i kanał wylotowy, gdy urządzenie

zapcha się. W tym celu najpierw wyłączyć silnik i wyciągnąć
wtyczkę z gniazdka.

¾ Zwracać uwagę na to, żeby nie przekraczać maksymalnej

grubości gałęzi dozwolonej dla urządzenia (patrz „Dane
techniczne”). Zależnie od rodzaju i świeżości drewna może się
zmniejszyć maksymalna ś

rednica gałęzi, które można

obrabiać.

¾ Urządzenie tnące w maszynie wciąga materiał do

rozdrabniania w znacznym stopniu samodzielnie.

¾ Należ unikać przeciążania i blokowania silnika poprzez częste

wyciąganie grubszych gałęzi.

¾ Przy przeciążeniu urządzenia nastąpi samoczynne wyłączenie

silnika wyposażonego w wyłącznik przeciążeniowy.

− ponownie w łączyć urządzenie po upływie około 5 min.

− jeżeli po tym czasie oczekiwania nie będzie można

włączyć ponownie urządzenia – patrz punkt „Zakłócenia w
pracy urządzenia“.

WWyymmiiaannaa nnoożży

y

Przed wymianą noży należy wyjąć wtyk z gniazda

zasilania sieciowego.

Niebezpieczeństwo odniesienia obrażeń palców i rąk
podczas prac wykonywanych przy urządzeniu tnącym.
Należy nosić rękawice ochronne.

Otwarcie urządzenia.

 Szczególne wskazówki dotyczące

rozdrabniania:

¾ Gałęzie, gałązki i drzewka należy rozdrobnić wkrótce po ich

obcięciu

− powyższy materiał po wyschnięciu stanie się bardzo

twardy i maksymalny przekrój gałęzi nadających się do

rozdrobnienia będzie wskutek tego dużo mniejszy.

¾ Przy rozłożystych gałęziach należy poobcinać boczne pędy.
¾ Rozdrabnianie odpadków ogrodowych lub kuchennych o

dużej zawartości wody i wskutek tego skłonnych do sklejania
się

− w celu unikni ęcia zapchania maszyny wskutek posklejania

należy je rozdrabniać na przemian z materiałem

drewnianym.

94

Zablokowanie zespołu noży tnących. 

Gwint lewoskrętny

Spadek efektywności rozdrabniania:

stępiona krawędź tnąca

Wykorzystanie nieużywanej krawędzi noża poprzez jego

obrócenie

stępione wszystkie krawędzie tnące

KKoonnsseerrwwaaccjjaa ii ddoogglląądd

• Przed rozpoczęciem każdej obsługi urządzenia

− wyłączyć silnik i wyjąć wtyk z gniazda zasilania sieciowego

− w celu uniknięcia skaleczeń założyć rękawice ochronne

Urządzenie tnące nie zatrzymuje się natychmiast po wyłączeniu.
Przed naprawą lub konserwacją należy odczekać, aż zatrzymają
się wszystkie części.

Po konserwacji lub naprawie pamiętać o usunięciu narzędzi i
kluczy do śrub.

• Rozdrabniacz ogrodowy nie wymaga większej konserwacji. W
celu zachowania wartości urządzenia i jego długiej trwałości
należy zwrócić uwagę na następujące zagadnienia:

− szczeliny wentylacyjne należy utrzymywać w wolnym i

czystym stanie.

− sprawdzać (i w razie potrzeby dokręcać) śruby mocujące.

− po zakończeniu rozdrabniania wyczyścić urządzenie.

Do czyszczenia urządzenia używać tylko ciepłej wilgotnej
ścierki i miękkiej szczotki.

Nigdy nie stosować środków czyszczących lub
rozpuszczalników. W ten sposób można by spowodować
szkody nie do naprawienia. Części z tworzywa sztucznego
mogą zostać uszkodzone przez chemikalia.

nowy zestaw noży (nr katalogowy 382425)

MMoożżlliiwwee zzaakkłłóócceenniiaa ww pprraaccyy uurrzząąddzzeenniiaa

− nie należy czyścić rozdrabniacza pod bieżącą wodą lub

przy pomocy myjni wysokociśnieniowej.

− niemalowane podzespoły metalowe należy po każdym

użyciu zabezpieczyć przed korozją poprzez spryskanie
olejem nieszkodliwym dla środowiska naturalnego i
ulegającym rozkładowi biologicznemu.

Przed każdą naprawą

− wyłączyć urządzenie

− odczekać do momentu zatrzymania się rozdrabniacza

− wyciągnąć wtyczkę z gniazda

Zakłócenie Możliwa przyczyna Sposób usunięcia

silnik nie podejmuje pracy − brak napięcia sieciowego

− uszkodzony przewód zasilania sieciowego

− górna część obudowy nie została

prawidłowo zamknięta (nastąpiło

wyzwolenie wyłącznika ochronnego)
silnik wydaje pomruki,
jednak nie podejmuje pracy

− zablokowane urządzenie tnące

− niesprawny kondensator

− sprawdzić zabezpieczenie

− zlecić sprawdzenie (elektrotechnikowi)

− prawidłowo zamknąć górną część obudowy i

dokręcić śruby, ewentualnie usunąć
zanieczyszczenia

− wyłączyć urządzenie, wyjąć wtyk z gniazda

zasilania sieciowego i oczyścić urządzenie od
wewnątrz

− zlecić wykonanie naprawy producentowi lub

wskazanej przez niego firmie
spadek efektywności
rozdrabniania

stępiona krawędź tnąca − wykorzystanie nieużywanej krawędzi noża

poprzez jego obrócenie

− nowy zestaw noży

95

Zakłócenie Możliwa przyczyna Sposób usunięcia

urządzenie podejmuje pracę,
jednakże ulega zablokowaniu
już przy niewielkim obciążeniu
i zostaje wyłączone przez
wyłącznik ochronny silnika

przedłużenie przewodu zasilania silnika jest
za długie lub o zbyt małym przekroju,
gniazdo zasilania sieciowego w zbyt dużej
odległości od przyłącza głównego oraz zbyt
mały przekrój przewodu przyłącza

przekrój przedłużenia przewodu zasilania
sieciowego minimum 1,5 mm², maksymalna
długość 25 m – przy dłuższym przewodzie przekrój
minimum 2,5 mm²

elektrycznego

DDaannee tteecchhnniicczznne

e

Tpy/Model MHA 2300 MHA 2500 MHA 2800
Rok produkcji patrz ostatnia strona
Silnik silnik prądu zmiennego 230 V~, 50 Hz, 2800 min -1, z automatycznym

hamulcem

Moc silnika P

S6 - 40 % 2300 W 2500 W 2800 W

1

Włącznik/wyłącznik z wyłącznikiem ochronnym silnika, elektryczny wyłącznik bezpieczeństwa,

z wyzwalaczem zanikowym
Ciężar 19,0 kg 19,0 kg 19,5 kg
Akustyczny poziom szumów L

83 dB (A) - (pomiar wg 2000/14/WE)

PA

K = 3 dB (A)
Mierzony poziom ciśnienia akustycznego L
Gwarantowany poziom ciśnienia akustycznego L
Maksymalna grubość gałęzi do rozdrabniania

(obowiązuje w stosunku do świeżo obciętych gałęzi)

104 dB (A) - (pomiar wg 2000/14/WE)

WA

WA

105 dB (A) - (pomiar wg 2000/14/WE)

∅ max. 35 mm ∅ max. 40 mm ∅ max. 42 mm

Klasa zabezpieczenia I
Stopień ochrony IP X4
Bezpiecznik zasilania sieciowego
Szwajcaria
UK

GGwwaarraannccjjaa

16 A bierny
10 A bierny
13 A bierny

16 A bierny

--

13 A bierny

16 A bierny

--

13 A bierny

Proszę przestrzegać załączonego oświadczenia gwarancyjnego.

96

MMoonnttaarreeaa

Descriere

A. Deschidere sub formă de pâlnie pentru

materialul tocat
B. Şurub de închidere
C. Butonul de readucere (protecţia motorului)
D. Comutator pornit/oprit
E. Fişa de reţea
F. Şliţuri pentru aerisire
G. Dispozitivul de rulare
H. Şliţul de evacuare

97

Este interzisă punerea în funcţiune a aparatului,
înainte de a: citi aceste instrucţiuni originale,
înainte de a respecta toate instrucţiunile indicate
şi de a fi montat aparatul conform descrierii.

Păstraţi instrucţiunile pentru utilizări viitoare.

CCuupprriinnss

Montarea 97
Declaraţie de conformitate UE 98
Volumul de livrare 98
Timpi de utilizare 98
Simbolurile aparatului 98
Simbolurile din instrucţiuni originale 99
Utilizarea conform destinaţiei 99
Alte riscuri 99
Indicaţii de siguranţă 99
Punerea în funcţiune 100
Munca cu tocătorul de grădină 101
Înlocuirea cuţitelor 102
Întreţinerea şi îngrijirea 102
Avarii 103
Date tehnice 103
Garanţia 103
Piese de schimb 134

DDeeccllaarraaţţiiee ddee ccoonnffoorrmmiittaattee UUEE

conform directivei: 2006/42/UE
Prin prezenta, noi

ATIKA GmbH & Co. KG

Schinkelstraße 97 – 59227 Ahlen – Germ any
declarăm pe proprie răspundere că produsul

Gartenhäcksler (Tocătoare pentru grădină)
tip/model MHA 2300, MHA 2500, MHA 2800

Numărul de serie: 000001 – 020000

Este conform cu prevederile directivelor numite mai sus, dar şi cu
prevederile următoarelor directive:

2004/108/UE, 2006/95/UE, 2000/14/UE.
Au fost aplicate următoarele norme armonizate:

EN 60335-1/A14:2010; EN 62233:2008; EN 1368 3/A2:2011;
EN 55014-1:2006; EN 55014-2/A1:2008; EN 61000-3-2:2006;
EN 61000-3-11:2000

Conformity assessment procedure: 2000/14/UE – Appendix V

Nivelul măsurat al puterii zgomotului L
garantat al puterii zgomotului L

WA

103 dB (A). Nivelul

WA

104 dB (A).

Depozitarea documentelor tehnice:

ATIKA GmbH & Co. KG – Technisches Büro – Schinkelstr. 97 –
59227 Ahlen – Germany

Ahlen, 03.02.2012 A. Pollmeier, direcţiunea

VVoolluummuull ddee lliivvrraarree

 Verificaţi după despachetare, dacă conţinutul cartonului

! este complet
! şi dacă nu a fost deteriorat în timpul transportului

Transmiteţi reclamaţiile imediat comerciantului sau furnizorului.
Reclamaţiile ulterioare nu se iau în consider are.

• 1 unitate premontată

• 1 picior stâng

• 1 picior drept

• 1 ax

• 2 roţi

• 2 capace pentru roţi

• 1 pungă cu şuruburi

• 1 instrucţiuni originale

TTiimmppii ddee uuttiilliizzaarree

Vă rugăm să respectaţi prevederile regionale.

SSiimmbboolluurriillee aappaarraattuulluui

Înaintea punerii
în funcţiune să se
citească cu
atenţie şi să se
respecte
instrucţiuni
originale şi

indicaţiile de protecţie.

Pericol din cauza
pieselor
centrifugate în
timpul funcţionării
motorului –
păstraţi la

distanţă de zona
de pericol persoanele
neimplicate dar şi animalele

de companie şi animalele
domestice.

Purtaţi protecţie
pentru ochi şi urechi.

Aparatele electrice nu se aruncă cu resturile
menajere. Aparatele, accesoriile şi ambalajul se
revalorifică într-un mod care protejează mediul

înconjutător.
Conform Directivei Europene 2002/96/UE referitoare la
aparatele electronice şi electr otehnice vechi, aparatel e electrice
care nu mai pot fi utilizate trebuie colectate sep arat şi reciclate
în mod ecologic.

i

picioarelor în deschizăturile
acesteia.

Purtaţi mănuşi de
protecţie.

Înaintea începerii
lucrărilor de
reparaţie,
întreţinere şi
curăţire, trebuie
oprit motorul şi scos
ştecărul din priză.

Atenţie la cuţitele
care se rotesc.

În timpul funcţionării
maşinii este
interzisă
introducerea
mâinilor şi a

A se feri de
umezeală.

98
