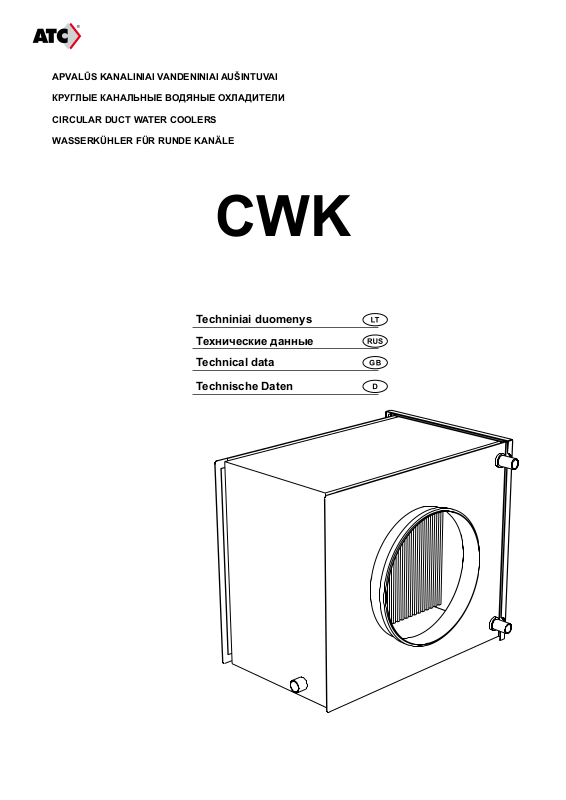

APVALŪSKANALINIAIVANDENINIAIAUŠINTUVAI
КРУГЛЫЕКАНАЛЬНЫЕВОДЯНЫЕОХЛАДИТЕЛИ
CIRCULARDUCTWATERCOOLERS
WASSERKÜHLERFÜRRUNDEKANÄLE
CWK
Techniniaiduomenys
Техническиеданные
Technicaldata
TechnischeDaten
CWK
CWK
Visi įrenginiai yra supakuoti gamykloje taip,
kad atlaikytų normalias pervežimo sąlygas.
Iškraudami ir sandėliuodamit įrenginius naudokite tinkamą kėlimo įrangą, kad išvengtumėte
žalos ir sužeidimų. Nekelkite įrenginių už maitinimo laidų, sujungimo dėžučių, oro paėmimo
arba šalinimo anšų. Venkite sutrenkimų ir
smūginių perkrovų. Iki sumontavimo įrenginius
sandėliuokite sausoje vietoje, kur santykinė oro
drėgmė neviršyja 70% (esant +20
aplinkos temperatūra - tarp +5
dėliavimo vieta turi būti apsaugota nuo purvo
ir vandens.
Venkite ilgalaikio tokių gaminių sandėliavimo.
Nepatariame sandėliuoti ilgiau nei vienerius
metus.
Kanaliniai aušintuvai naudojami vėdinimo
sistemose, kur reikalingas ataušintas tiekiamas
oras.
Aušintuvai yra pagaminti iš varinių pajungimo
vamzdelių ir aliuminių plokštelių. Korpusas
pagamintas iš galvanizuotos skardos.
Lengvai montuojami
Skirtas darbui patalpose
Įrenginio paskirtis yra švaraus oro aušinimas.
Naudojamas tik švaraus oro ventiliavimo ir
kondicionavimo sistemose.
o
C), vidutinė
o
C ir +40oC. San-
Все поставляемые агрегаты упакованы на
заводе таким образом, чтобы обеспечить
усл овия надеж ной трансп орт ировки. Во
время разгрузки и хра нения пользуйтесь
подходящей подъемной техникой чтобы избежать повреждений и ранений. Не поднимайте
агрегаты за кабель питания, коробки подключения и фланец подачи и вытяжки воздуха.
Берегите от ударов и перегрузок. До монтажа
храните агрегаты в сухом помещении, где
относительная влажность воздуха не привышает 70% (при +20
окружающей среды - между +5
Место хранения должно быть защищено от
грязи и воды.
Не рекомендуется хранить агрегат на складе
больше одного года.
Охлодители изпользуются в системах
вентиляции, где нужен охложденный
подаваемый воздух.
Охлодители изготовлены из медных
тр у бок под ключени я и п лас т ино к
из ал юмин ия. Корпус сдел ан из
галванизированной жести.
Легко монтируются.
Предназначен для работы в помещениях.
Агре гат пред назначен для охлажд ения
чистого воздуха в помещения. Используетса
только в системах вентиляции и кондиционирования чистого воздуха
o
C), средняя температура
o
C и +40oC.
Units are packed in the factory to complay
needs of normal transportation handling. Use
suitable lifting and moving equipment when
handling units in order to prevent damages and
injuries. Do not use cables, terminal boxes,
and inlet-exhaust anges for lifting and moving
units. Avoid hits and shock loads. Units should
be stored in dry rooms where relative humidity
max. 70% (at +20
within the range of +5
be protected from dust, dirt and water.
Avoid long term storaging. Longer than 1 year
is not recommended.
Cooling coils are used for air cooling in
ventilation systems.
The coil consists of copper tubes and
aluminium ns. The casing is made of
galvanized sheet steel.
Easy to mount.
Suitable for operation indoor environment.
The purpose of the unit is: cooling of clean
air. The unit is used in clean air ventilation and
conditioning systems.
o
C), ambient temperature is
o
C to +40oC. Units should
Lagern Sie die Anlage in seiner Orginalverpa-
ckung trocken und wettergeschützt.
Das Gerät darf nich t an den Zuleit ungen,
Verbindungsblocks, Stutzen oder Flanschen
gehoben oder getragen werden.
Decken Sie offene Paletten mit Planen ab
und schützen Sie das Gerät vor Schmutzeinwirkung.
Halten Sie eine Lagertemepratur von + 5°C bis
40°C bei max. 70% Luftfeuchtigkeit ein.
Bei Lagerzeiträumen von über 1 Jahr prüfen
Sie vor der Montage die Leichtgängigkeit der
Ventilatorlager.
Die Kanalkühler sind in den Lüftungssystemen verwendet, wo gekühlte
Luft zugeliefert wird.
Ka na lkü hler si nd au s den Kup fer anschlussrohren und Aluplatten hergestellt.
Das Gehäuse ist aus dem verzinkten Blech
hergestellt.
Leicht montierbar.
Anwendung: nur in geschützten Räumen.
Die Anlage ist für die Abkühlung sauberer Luft
vorgesehen.
- Montavimo darbus turėtų atlikti tik patyrę ir apmokyti darbuotojai.
- Šildytuvai gali būti montuojami horizontalioje
padėtyje.
- Vandens pajungimas atliekamas pagal nurodytą schemą (žr. į schemą S1.).
Sumontavus aušintuvą reikia prijungti kondensato nuvedimo sistemą.Tam reikia prie aušintuvo
kondensato nuleidiklio prijungti sifoną
Prieš įjungiant aušintuvą reikia sifoną užpilti
0,5 litro ar didesniu vandens kiekiu (sifonas turi
būti nuolat užpildytas vandeniu).
Įsitikinkite, kad vanduo patenka į kanalizacijos
sistemą.
- Монтажные работы должны выполняться
только опытными и квалифицир ованными
специалистами.
- Нагреватели монтируются в горизонтальном
положении.
- Подключение воды, исполняется согласно
схеме подключен ия (смотреть схему S1
ниже).
Устано вив охлодитель, надо подключить
систе му отвода конденсата . Для этого,
надо подключить сифон к трубке отвода
конденсата охлодителя.
Прежде чем, включить охлодитель, заполните
сифон не менее 0,5л воды (сифон должен
быть постоянно заполнен водой).
Убедитесь, что вода достигает систему
канализации.
įeinančio vandens srautas
поток воды на входе
water ow in
Zugang für Wasserstrohm
oro srautas
поток воздуха
air ow
Luftvolumen
išeinančio vandens srautas
поток воды на выходе
water ow out
Ausgang für Wasserstrohm
- Installing should only be performed by qualied
and trained staff.
- Coils are designed for mounting in horizontal
position.
- Water connection process should be processed
using mounting scheme (see the scheme S1).
When cooler is already mounted the draining
system has to be connected. In order to do that
siphon must be screwed to the cooler draining
exhaust.
The draining system should be lled up with
at least 0,5 l of water (siphon must be always
lled with water).
Check if water reaches sewerage system.
- Die Montage darf nur durch ausgebildetes und eingewiesenes Fachpersonal durchgeführt werden.
-
Kan alhei zer könn en waagere cht werd en
montiert.
- Der Wasseranschluss folgt gemäss dem angegebenen Schema (lt. Schema S1).
Nach dem Montieren des Kühlers muß das
Ablaufsystem des Kondensats angeschlossen
werden. Dazu muss das Siphon am Kondensatablauf des Kühlers angeschraubt werden
Bevor Einschaltung des Kühlers eingeschaltet
ist, muß das Ablaufsystem mit mindestens 0,5
Liter Wasser gefüllt werden. (Der Siphon 3 muß
ständig mit Wasser gefüllt sein).
Kont rollieren Sie, ob das Wasser zum
Abwassersystem gelangt.
nuolydžio kampas
угол наклона
slope angle
Steigungswinkel
- Nenaudokite šio įrenginio kitiems tikslams, nei
numatyti jo paskirtyje.
- Neardykite ir niekaip nemodikuokite įrenginio.
Tai gali sukel ti mec ha ni nį ged im ą ar net
sužeidimą.
- Mon tu oda mi ir ap tarna udami įr eng in į
naudokite specialią darbinę aprangą. Būkite
atsargūs - įrenginio ir jį sudarančiųjų dalių kampai
ir briaunos gali būti aštrios ir žeidžiančios.
- Nemontuokite ir nenaudokite įrenginio ant
kreivų stovų, nelygių paviršių ir kitokių nestabilių
plokštumų.
- Montuokite įrenginį tvirtai, tuo užtikrindami
saugų jo naudojimą.
- Niekada nenaudokite šio įrenginio sprogimui
palankioje ir agresyvių medžiagų turinčioje
aplinkoje.
- Не используйте агрегат по другим целям,
нежели указано в его предназначении.
- Не разбирайте и никаким образом не модернизируйте агрегат. Это может стать причиной механической поломки или ранения.
- Во время монтажа и обслуживания агрегата используйте специальную рабочую
одежду и будьте осторожны - углы агрегата
и составляющих частей могут быть острыми
и ранящими.
- Не устанавливайте и не используйте агрегат на нестабильных подставках, неровных,
кривых и пр. неустойчивых поверхностях.
- Устанавливайте агрегат надежно, тем обеспечивая безопасное использование.
- Не используйте агрегат в взрывоопасной и
агрессивные элементы содержащей среде.
- Do not use the unit for purposes other than
its’ intended use.
- Do not disassemble or modify the unit in any
way. Doing so may lead to mechanical failure
or injury.
- Use special clothing and be careful while
performing maintenance, and repair jobs - edges
of the components’ casings may be sharp and
cutting.
- Do not place or operate unit on unsteady
surfaces and mounting frames.
- Mount the unit rmly to ensure safe operating.
- Never use this unit in any explosive or aggressive elements containing environment.
- Die Anlage darf nur für den dafür vorgesehenen
Zweck gemäß Bedienungsanleitung verwendet
werden.
- Die Demontage und Montage darf nur gemäß
der Betriebsanleitung vorgenommen werden
(Verletzungsgefahr oder Gefahr mechanischer
Störungen)
- Bei der Montage und Inbetriebnahme muss
Sicherheitskleidung getragen werden. Vorsicht:
die Winkel und Kanten der Anlage und der Komponenten können scharf sein und Verletzungen
verursachen;
- Anlage nicht auf schiefe Konsole n, une bene oder instabile Flächen montieren und
betreiben.
- Die Anlage muss stabil montiert werden, um
einen sicheren Betrieb zu gewährleisten.
-Die Anlage darf nicht in explosionsgefährdeter
Umgebung oder für aggressive Stoffe verwendet werden.
Aprašymas
Kanaliniai aušintuvai naudojami vėdinimo sistemose, kur reikalingas ataušintas tiekiamas
oras. Aušinimo skystis - šaltas vanduo. Korpusas pagamintas iš alucinko skardos, šildymo
elementas ir jungimo vamzdeliai - iš vario, o
briaunelės - iš aliuminio.
Tikrinti
1. Briaunas ir jų stabilumą;
2. Vamzdelių sandarumą;
3. Ar gerai veikia vandens cirkuliacija. Tam kar-
tais reikia patikrinti, ar aušinimo sistemoje
nėra oro;
4. Ar užtikrintas sandarumas tarp aušintuvo ir
ortakių, jungiamų prie aušintuvo.
Valymas
Jei aušintuvas užsiteršęs, jį reikia išvalyti.
1. Atjunkite įrenginį nuo aušinimo ir vandens
padavimo sistemų.
2. Galima nuplauti drugno vandens ir šarmo
mišiniu, kuris nekelia aliuminio korozijos;
3. Suspausto oro pagalba patikrinti vamzdelių
sandarumą. Tam tikslui suspausto oro
vamzdelius prijungti prie aušintuvo įėjimo ir
įšėjimo angų.
Описание
Охладители изпользуются в системах вентиляции, где нужен охлажденный подаваемый
воздух. Носитель - холодная вода. Корпус
сделан из алуцинковой жести, нагревательный элемент и трубки подключения - из меди,
пластинки из алюминия.
Проверять
1. Проверять пластинки и их стабильность;
2. Проверять герметичность трубок;
3. Проверять, хорошо ли работает цир-
куляция воды. Иногда для этого надо
проверить нет ли воздуха в системе
нагревателя;
4. Проверять герметичность между корпу-
сом охладителя и воздуховодов.
Чистка
При загрязнении охладителя пыль должна
быть удаленна.
1. Отсоедините агрегат от систем вентиляции
и подачи воды.
2. Можно чистить используя смесь прохладной
воды со щелочью, которая не вызывает
корозии алюминия ;
3. При помощи сжатого воздуха проверьте
герметичность трубок. Для этого трубки
сжатого воздуха подсоединяются к входным
и выходным отверстиям охладителя.
S1
Description
Duct coolers are used in ventilation systems,
where we need cooled supplied air. Cold water
transports the cooling. Casing is made of galvanized steel, heating element and connection
tube are made of copper, edgers are made of
aliuminium.
Control
1. Check edges and their stability;
2. Check hermetics of water connection tubes;
3. Check if water circulation is working good.
Sometimes check if there is no air in system;
4. The coil and ducts should be connected
hermetically.
Cleaning
If cooler is soiled it should be cleaned.
1. Detach unit from ventilation and water sup-
ply systems.
2. Coil can be cleaned using tepid water and
alkaline micture which does not generate
corrosion on aliuminium;
3. Test the pressure-tight of tubes with the help
of compressed air.
S2
Beschreibung:
Die Kanalkühler werden in den Lüftungssystemen betrieben, wo man eine kalt zugelieferte
Luft braucht. Die Kühleübertragung – kaltes
Wasser. Das Gehäuse ist aus dem Alu-ZinkBlech hergestellt, das Heizungselement und
die Verbindungsrohre sind aus Kupfer und die
Ränder sind aus Aluminium hergestellt.
Manmussfolgendesprüfen:
1. Die Ränder wegen der Stabilität prüfen;
2. Die Dichtung der Rohre;
3. Die Umwälzung des Wassers; ob keine Luft
im System ist;
4. Die Dichtung zwischen dem Kanalkühler
und Luftkanälen, die zum Kanalkühler
angeschlossen sind.
Reinigung:
Wenn der Kanalkühler verschmutzt ist, dann
muss man ihn reinigen.
1. Reinigung erfolgt mit Wasser- und Laugemi-
schung, damit keine Korrosion beeinusst
wird;
2. Man muss mit der Druckluft die Dichtung der
Rohre prüfen. Zu diesem Ziel muss man die
Druckluftrohre zu den Öffnungen des Eingangs und Ausgangs anschliessen.
2
www.airtradecentre.com
www.airtradecentre.com
3
Išorinis matmuo
Наружный диаметр
Outside diameter
Außendurchmesser
øD [mm] ød [mm] C [mm] B [mm] A [mm] K [mm] G [mm] L [mm] m [kg]
CWK 100 100 9,5 98 186 240 286 35 356 5,7
CWK 125 125 21 188 262 330 286 35 356 6,6
CWK 160 160 21 188 262 330 286 35 356 9,0
CWK 200 200 21 263 337 405 286 35 356 10,0
CWK 250 250 21 338 412 480 286 55 396 13,6
CWK 315 315 21 413 487 555 286 55 396 18,0
CWK 400 400 21 438 512 715 316 55 426 22,0
Visa mūsų gamykloje pagaminta įranga
patikrinama bei išbandoma. Tiesioginiam
pirkėjui parduodamas ir iš įmonės teritorijos
išgabenamas tik veikiantis, kokybiškas gaminys. Jam suteikiama 2 metų garantija nuo
sąskaitos-faktūros išrašymo datos.
Jei įranga sugadinama pervežimo metu,
pretenzija turi būti pateikta transporto įmonei.
Mūsų įmonė šių nuostolių nedengia.
Garantija netaikoma tais atvejais, kai gedimas
atsiranda dėl: avarijos ar nelaimingo atsitikimo;
netinkamo įrangos eksploatavimo, aplaidžios
priežiūros; įrangos susidėvėjimo. Garantija taip
pat netaikoma įrangai, kuri be mūsų žinios ir
sutikimo buvo modernizuota. Išvardinti dalykai
nesunkiai pastebimi, grąžinus gaminį į mūsų
gamyklą ir atlikus pirminę apžiūrą.
Jei tiesioginis pirkėjas nustato, kad įranga
neveikia ar turi defektų, jis per 5 darbo
dienas turi kreiptis į gamintoją, nurodydamas
kreipimosi priežastį, bei pristatyti įrangą į
gamyklą už savo lėšas.
Изготовленное нами оборудование проходит испытания до отправки и отгруженно
из нашего завода в нормальном рабочем
состоянии. Поэтому прямому покупателю мы
предоставляем Гарантию, в течении 2 лет,
считая от даты выставления счета.
Если выясняется, что оборудование было
поврежденно во время перевозки, то претензии должны предъявляться перевозчику,
поскольку мы не принимаем на себя никакой
ответственности за такое повреждение.
Эта гаранти я не распрос траняетс я на
дефекты, появившиеся из-за аварий, неправильной эксплуатации, пренебрежительного
обслуживания и износа. Мы не можем возлагать на себя ответственность за одноразовые
или после-довательные расходы и издержки,
вызванные дефектами вышеупомянутого
рода. Эта гарантия не применяется к оборудованию, которому без нашего ведома и
согласия были выполнены изменения. Когда
оборудование возвращается на наш завод
для осмотра, оно в первую очередь проверяется на наличие модернизирования.
Если в нашем оборудовании обнаруживается дефект или произходит поломка, то
покупатель должен сообщить нам в течение пяти дней и поставить оборудование
изготовителю на завод. Затраты поставки
оплачиваются клиентом.
All equipment manufactured by us is pre-run
and tested before leaving our factory, and is
shipped in good working order and condition.
We therefore extend to the original purchasers
the following Warranty for the period of two
years from the original date of purchase.
If equipment is found to have been damaged
in transit, a claim should be made against
carrier, as we assume no responsibility for
such damage.
This warranty does not apply to defects caused
by accident, misuse, neglect, or wear and tear,
nor can be held responsible for incidental and
consequential expense and loss, nor does this
warranty apply to equipment where alterations
have been executed without our knowlege or
consent. These conditions are readily discernable when the equipment is returned to our
factory for inspection.
If equipment is found to be faulty, or a breakdown occured, the purchaser should inform us
within ve days and deliver the equipment to
manufacturer. Delivery costs should be covered
by customer.
Alle von uns produzierte Geräte sind bei uns
ab Werk geprüft und getestet. Sie sind von
guten Arbeitsordnung. Auf dem Grund geben
wir für unseren Käufer vom Rechnungsdatum
2 Jahre Garantie.
Wenn man ein Gerät während Transportierung
beschädigt ist, muss die Schaden die Transportrma zahlen, weil wir nehmen dafür keine
Verantwortung.
Die Geräte mit Schaden, die nach Unfällen,
fehlerha fte Nut zung, nachlässiger Aufsic ht
oder in Folge des Verbrauchs entstanden sind,
können nicht unter dieser Garantie stehen. Wir
werden keine Verantwortung tragen für einmalige oder ständige Schaden und Auskommen,
die deswegen entstehen werden. Unter Garantie stehen auch nicht die Geräte, in denen die
Veränderungen gemacht waren, ohne uns zu
informieren. Diese Veränderungen sind leicht
zu bemerken, wenn sie für die Prüfung des
Schadens zurückgesendet werden.
Nach der Feststellung des Schadens oder
Defekts muss Käufer in 5 Tagen uns Bescheid
geben und die Geräte auf seine Kosten für
Prüfung zurücksenden.
Loading...
