ATAG HI6071M User Manual

Download

700001624100

Dit plaatje bevindt zich aan de bovenzijde van het toestel.

Cette plaque se trouve sur le dessus de l'appareil.

Dieses Schild befindet sich an der Oberseite des Gerätes.

This card is located on the top of the appliance.

Houd, wanneer u contact opneemt met de serviceafdeling, de productiecode (PCODE)

en het volledige itemnummer (ITEMNR) bij de hand.

En cas de contact avec le service après-vente, ayez auprès de vous

le code de production (PCODE) et le numéro complet de l'article (ITEMNR).

Halten Sie den Produktionscode (PCODE) und die vollständige Itemnummer (ITEMNR) bereit,

wenn Sie mit der Kundendienstabteilung Kontakt aufnehmen.

When contacting the service department, have the production code (PCODE)

and complete item number (ITEMNR) to hand.

Adressen en telefoonnummers van de serviceorganisatie vindt u op de garantiekaart.

Les adresses et les numéros de téléphone du service après-vente se trouvent sur la carte de garantie.

Adressen und Telefonnummern der Kundendienstorganisation finden Sie auf der Garantiekarte.

You will find the addresses and phone numbers of the service organisation on the guarantee card.

plak hier het toestel-identificatieplaatje

placez ici la plaque d'identification de l'appareil

kleben Sie hier das Gerätetypenschild ein

stick the appliance identification card here

700001624100 HL HI6071M.qxp 12-10-2005 12:08 Pagina b

HI6071M

handleiding notice d'utilisation Anleitung manual

700001624100 HL HI6071M.qxp 12-10-2005 12:08 Pagina c

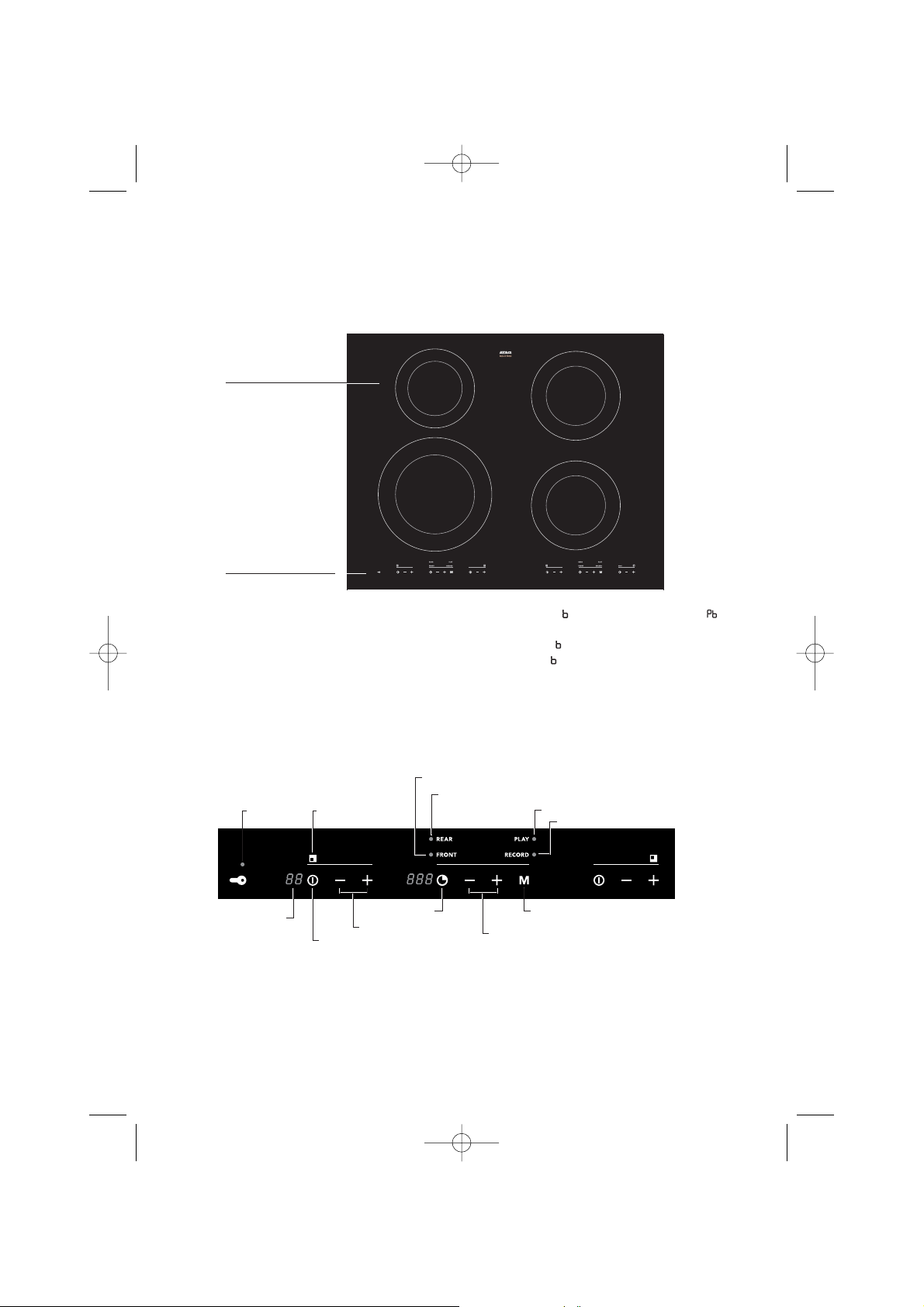

uw inductiekookplaat

beschrijving

bedieningspaneel

kookzone

bedieningspaneel

Zone linksvoor 2800 Watt boost ( ) en 3200 Watt Powerboost ( ) Zone linksachter 2200 Watt

Zone rechtsachter 2800 Watt boost ( ) Zone rechtsvoor 2800 Watt boost ( )

700001624100 HL HI6071M.qxp 12-10-2005 12:08 Pagina d

indicatielampje kinderslot

display

kookstanden

kookzone-indicatie

kookwekkertoets

kookstanden instelling toetsen

aan-/uittoets

indicatielampje voorste kookzone

indicatielampje achterste kookzone

indicatielampje afspelen kookprogramma

'memory' toets (geheugenfunctie)

tijdinstelling toetsen

indicatielampje opnemen kookprogramm

In deze handleiding staat beschreven hoe u de inductiekookplaat zo optimaal mogelijk kunt benutten. U vindt hierin informatie over bediening, geschikte pannen en achtergrondinformatie over de werking van het toestel. Daarnaast zijn kooktabellen en onderhoudstips opgenomen.

De veiligheidsvoorschriften die van belang zijn tijdens de installatie zijn opgenomen in het hoofdstuk 'installatie'.

Bewaar deze handleiding zorgvuldig zodat een eventuele volgende gebruiker er ook zijn voordeel mee kan doen.

Veel kookplezier!

uw inductiekookplaat

voorwoord

700001624100 HL HI6071M.qxp 12-10-2005 12:08 Pagina e

uw inductiekookplaat

inleiding

U heeft gekozen voor een inductiekookplaat van Atag; een apparaat dat volledig voldoet aan de wensen van de kookliefhebber.

Koken op een inductiekookplaat verschilt met koken op een traditioneel toestel. Inductiekoken maakt gebruik van een magnetisch veld om warmte op te wekken. Dit betekent dat u niet zomaar een willekeurige pan kunt gebruiken. Het hoofdstuk 'pannen' op de pagina 9 en 10 geeft hierover meer informatie.

Koken op een inductiekookplaat heeft een aantal voordelen. Het is comfortabel, omdat de kookplaat snel reageert en ook op een zeer laag vermogen is in te stellen. Dankzij het hoge vermogen gaat het aan de kook brengen zeer snel. De kookplaat is eenvoudig te reinigen; de plaat zelf wordt niet erg heet doordat de warmte in de pan zelf wordt opgewekt. In het hoofdstuk 'veiligheid' op de pagina's 4 en 5 vindt u uitgebreide informatie over de voordelen van inductiekoken.

Dit toestel is voorzien van synchro-control . Wanneer u een afzuigkap hebt, voorzien van synchro-control, zal deze automatisch in werking treden wanneer u de kookplaat bedient.

700001624100 HL HI6071M.qxp 12-10-2005 12:08 Pagina f

NL 3

uw inductiekookplaat

inhoud

veiligheid

waar u op moet letten 4 – 8

algemene informatie

pannen 9 – 10

bediening

inschakelen 11 – 16 extra zekerheid 17 - 19

kookaanwijzingen

standen en vermogens 20 – 21 kooktabellen 22 – 23

onderhoud

reinigen 24

extra instellingen

pieptoon 25

storingen

wat moet ik doen als... 26

installatie

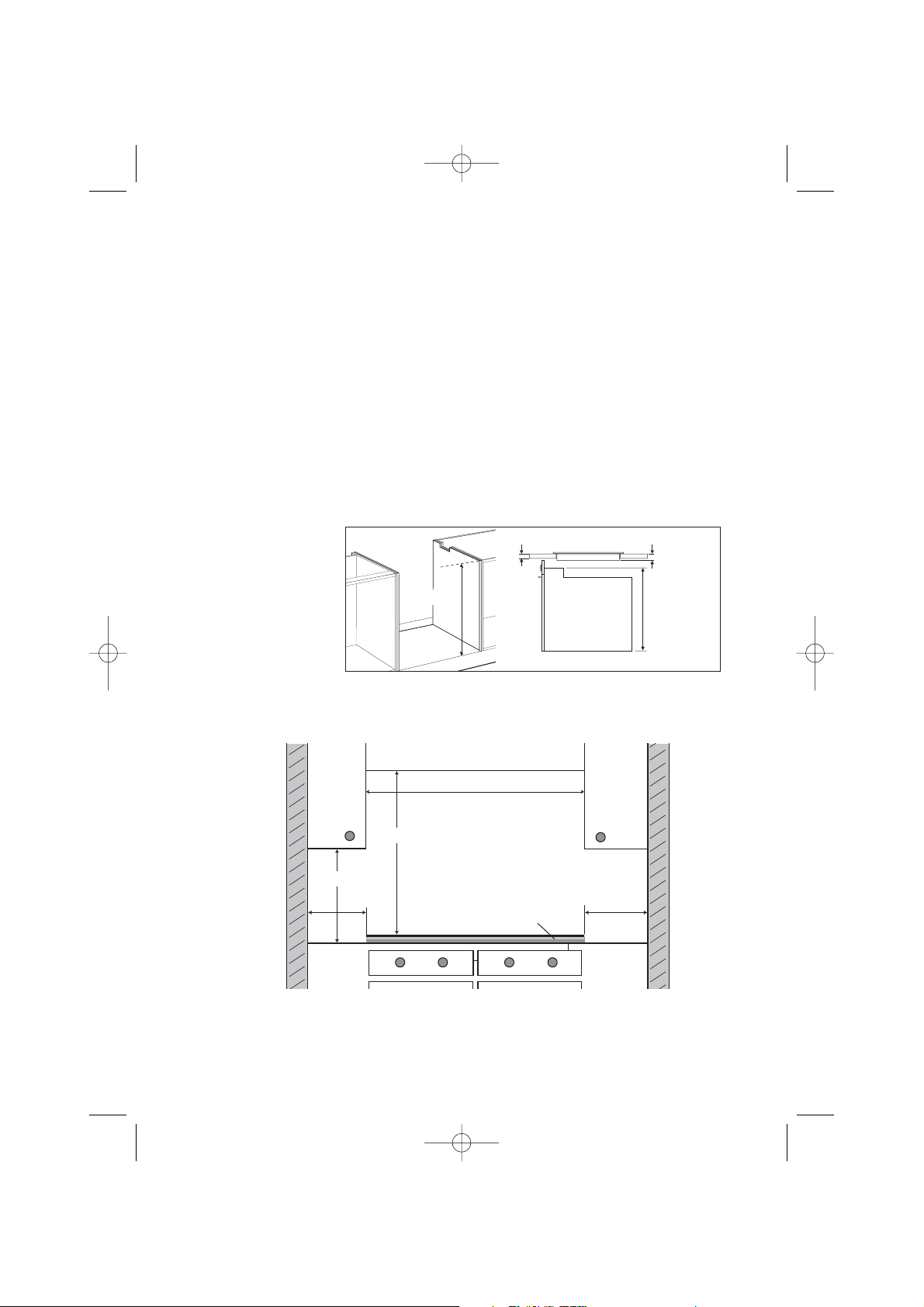

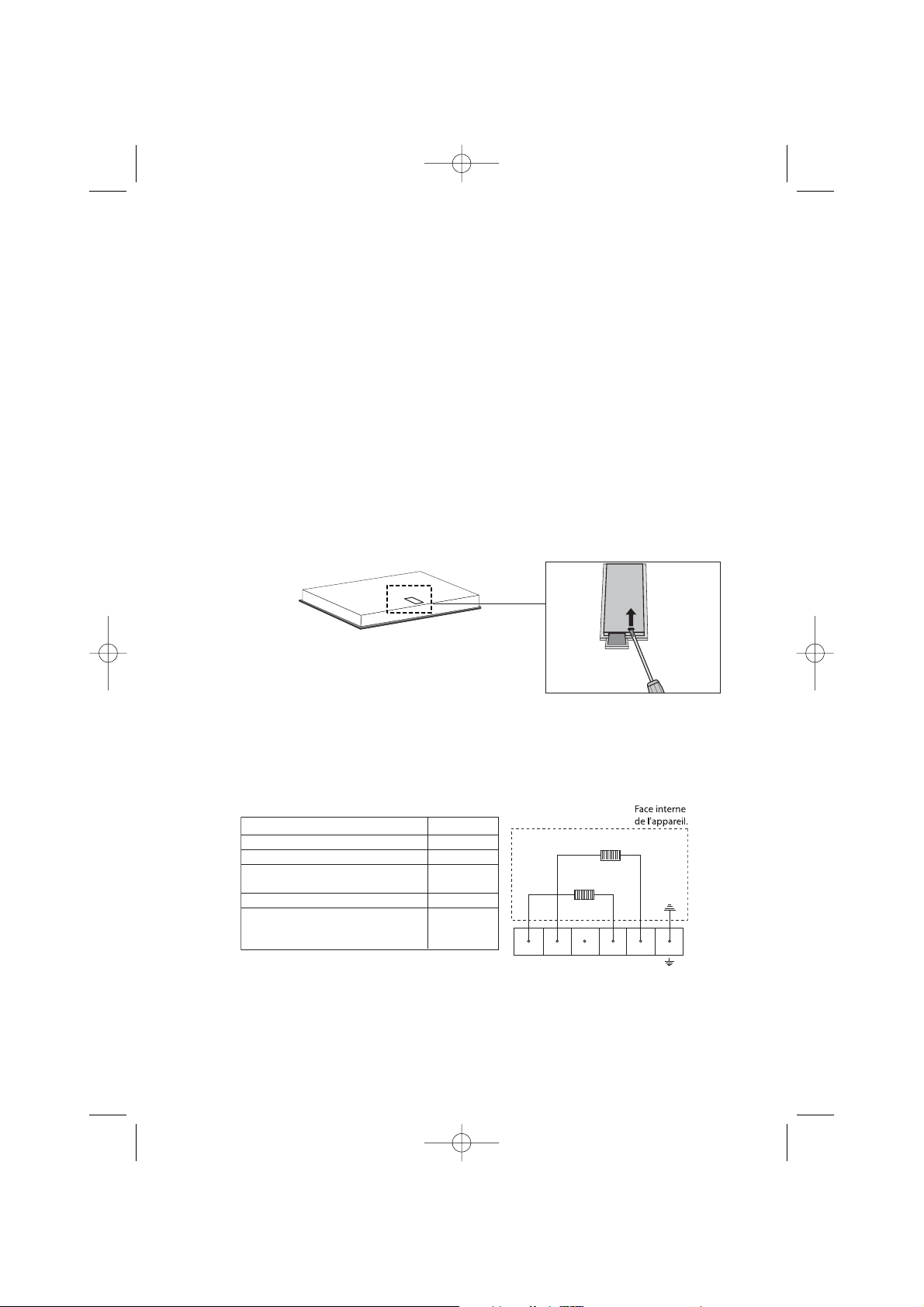

algemeen 27 - 28 elektrische aansluiting 29 - 32 inbouwmogelijkheden 33 - 34 inbouwen 35

milieu aspecten

verpakking en toestel afvoeren 36

technische gegevens 37

700001624100 HL HI6071M.qxp 12-10-2005 12:08 Pagina NL 3

NL 4

veiligheid

waar u op moet letten

In het toestel wordt een magnetisch veld opgewekt. Door een pan met een ijzeren bodem op een kookzone te plaatsen ontstaat in de panbodem een inductiestroom. Deze inductiestroom wekt warmte op in de panbodem.

comfortabel

De elektronische regeling is nauwkeurig en eenvoudig in te stellen. Op de laagste stand kunt u bijvoorbeeld chocolade direct in de pan smelten of ingrediënten bereiden die u gewoonlijk au bain-marie verwarmt.

snel

Door het hoge vermogen van de inductiekookplaat gaat het aan de kook brengen erg snel. Het doorkoken kost evenveel tijd als koken op een andere wijze.

schoon

De kookplaat is eenvoudig te reinigen. Doordat de kookzones niet heter worden dan de pan zelf, kunnen voedselresten niet inbranden.

veilig

De warmte wordt opgewekt in de pan zelf. De glasplaat wordt niet warmer dan de pan. Hierdoor is de kans uiterst klein dat u zich brandt aan het toestel. Na het wegnemen van een pan is de kookzone snel afgekoeld.

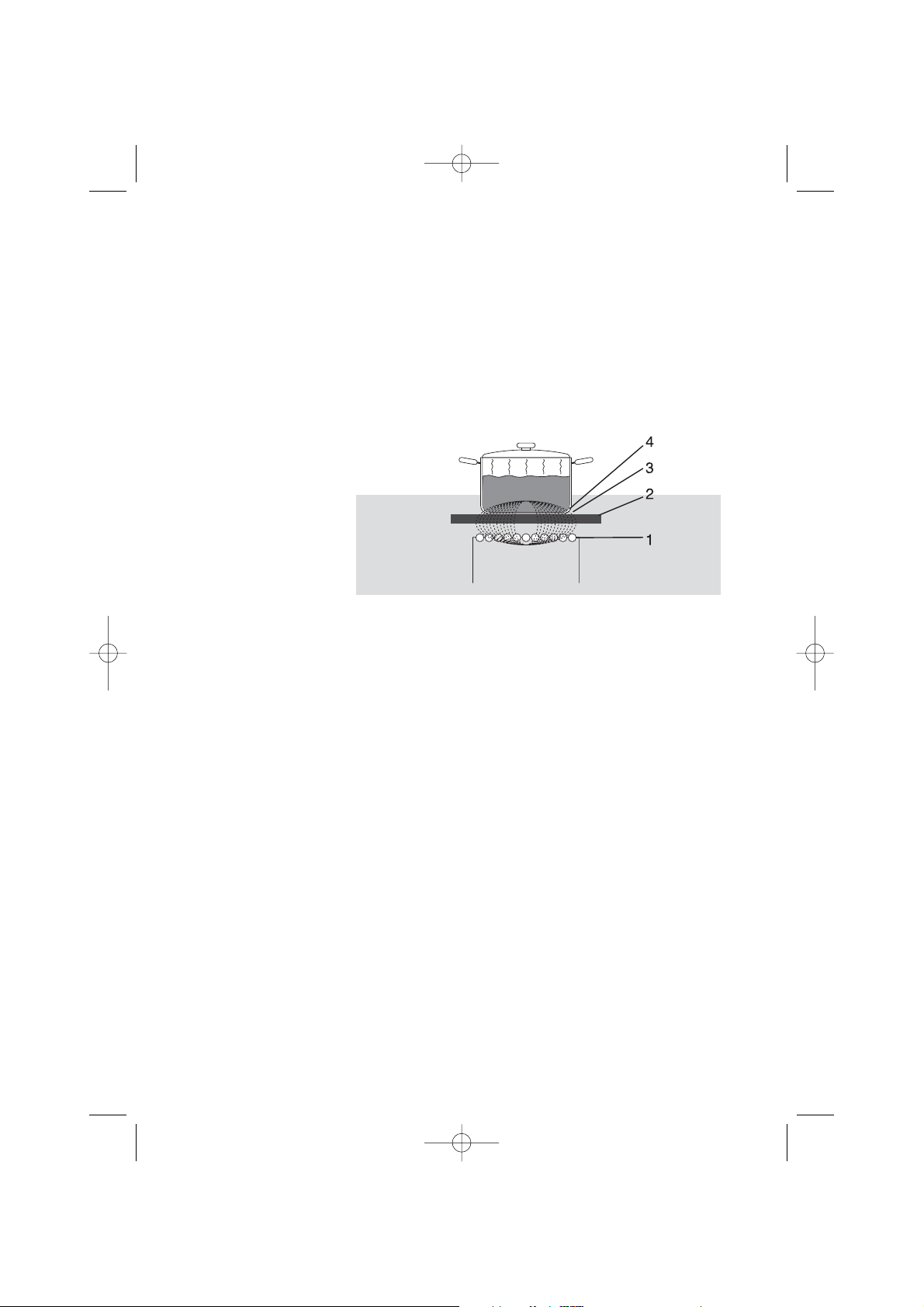

De spoel (1) in de kookplaat (2) wekt een magnetisch veld (3) op. Door een pan met een ijzeren bodem (4) op de spoel te plaatsen ontstaat in de panbodem een inductiestroom.

700001624100 HL HI6071M.qxp 12-10-2005 12:08 Pagina NL 4

NL 5

veiligheid

waar u op moet letten

milieubewust

De warmteverliezen zijn minimaal omdat de warmte in de pan zelf opgewekt wordt. Bij kleinere pannen wordt alleen dàt deel van de zone geactiveerd dat contact maakt met de panbodem. Een bijkomend voordeel is dat de handgrepen van de pan niet warm worden door stralingswarmte langs de pan.

1. Warmteverlies en hete handgrepen bij een conventionele kookplaat.

2. Geen warmteverlies en koude handgrepen bij inductiekoken.

700001624100 HL HI6071M.qxp 12-10-2005 12:08 Pagina NL 5

NL 6

veiligheid

waar u op moet letten

Inductiekoken is uiterst veilig. Omdat de warmte in de pan wordt opgewekt en de glasplaat niet warmer wordt dan de inhoud van de pan, is de kans klein dat u zich aan het toestel zou branden. Toch zijn er, net als bij elk toestel, een aantal zaken waar u op moet letten.

• Als de kookplaat voor de eerste maal gebruikt wordt zult u een 'nieuwigheidsluchtje' ruiken. Het is de lak van het toestel die opgewarmd wordt. Dit is normaal. Door ventileren verdwijnt de geur vanzelf.

• Dit toestel mag alleen door een erkend installateur worden aangesloten.

• Maak het toestel spanningsloos voordat met reparatie of schoonmaken wordt gestart. Bij voorkeur door de stekker uit het stopcontact te halen, de (automatische) zekering(en) uit te schakelen of de schakelaar in de toevoerleiding op de nul te zetten bij een vaste aansluiting.

• Dit kooktoestel is ontworpen voor huishoudelijk gebruik. Gebruik het alleen voor het bereiden van gerechten.

• Houd rekening met de zeer snelle opwarmtijd op de hogere standen. Blijf er altijd bij staan als u een kookzone op een hoge stand heeft ingesteld.

• Let op dat de pan niet droog kookt. Schade ontstaan door het gebruik van ongeschikte pannen of droogkoken valt buiten de garantie.

• Laat nooit een lege pan op een ingeschakelde kookzone staan. Hoewel de kookzone beveiligd is tegen oververhitten, wordt de pan zeer heet en bestaat de kans dat deze beschadigd raakt.

700001624100 HL HI6071M.qxp 12-10-2005 12:08 Pagina NL 6

NL 7

• De glaskeramische plaat is zeer sterk, maar niet onbreekbaar. Wanneer er bijvoorbeeld een kruidenpotje of een puntig voorwerp op zou vallen, kan er een breuk ontstaan.

• Gebruik een toestel dat een breuk of scheurtjes vertoont niet meer. Schakel het toestel onmiddellijk uit, maak het spanningsloos en bel de servicedienst.

• Houd tijdens het gebruik van de inductiekookplaat magnetiseerbare voorwerpen (credit cards, bankpasjes, diskettes, horloges e.d.) uit de buurt van het toestel. Wij adviseren pacemaker-dragers om eerst de hartspecialist te raadplegen.

• Gebruik het kookvlak niet als opslagplaats.

• Leg geen metalen voorwerpen, zoals messen en vorken, op de kookzone. Deze kunnen heet worden.

• Gebruik het toestel niet beneden 5 °C.

• Gebruik nooit een hogedrukreiniger of stoomreinigers.

veiligheid

waar u op moet letten

700001624100 HL HI6071M.qxp 12-10-2005 12:08 Pagina NL 7

veiligheid

waar u op moet letten

Zandkorreltjes kunnen krasjes veroorzaken die niet meer te verwijderen zijn.

• Zet alleen pannen met een schone bodem op het kookvlak.

• Til pannen altijd op als u ze verplaatst.

• Gebruik de kookplaat niet als werkvlak.

Tip: schuif de panbodem over een vochtige doek, voordat u de pan op het kookvlak zet. Dit voorkomt dat er zandkorreltjes en dergelijke op het kookvlak terechtkomen.

NL 8

Til pannen altijd op; schuif er nooit mee.

700001624100 HL HI6071M.qxp 12-10-2005 12:08 Pagina NL 8

NL 9

algemene informatie

pannen

Bij inductiekoken wordt gebruik gemaakt van een magnetisch veld om warmte op te wekken. Daarom moet de panbodem ijzer bevatten en dus magnetisch zijn.

Bij voorkeur pannen gebruiken die de gehele cirkel van de kookzone bedekken. De panbodem moet altijd groter zijn dan 12 cm.

geschikt

U kunt zelf met een magneet controleren of uw pannen geschikt zijn. Een pan is geschikt wanneer:

• de panbodem wordt aangetrokken door de magneet;

• de pan geschikt is voor elektrisch koken.

Gebruik alleen pannen met een dikke (minimaal 2,25 mm), vlakke bodem die geschikt zijn voor inductiekoken. Het beste zijn pannen met het "Class Induction" keurmerk.

ongeschikt

Pannen, waarvan de bodem niet magnetisch is of niet geschikt voor elektrisch koken, zijn ongeschikt voor gebruik op de inductiekookplaat.

Speciale roestvrijstalen pannen voor inductiekoken; solide geëmailleerde pannen; geëmailleerde gietijzeren pannen.

Aardewerk, aluminium, kunststof, koper, porselein, roestvrijstaal.

700001624100 HL HI6071M.qxp 12-10-2005 12:08 Pagina NL 9

NL 10

algemene informatie

pannen

let op

Zodra u de kookpan van de kookplaat verwijdert, stopt automatisch de kookactiviteit. Wen uzelf echter aan altijd de kookplaat of zone na gebruik uit te schakelen om onbedoeld inschakelen te voorkomen.

Wees voorzichtig met plaatstaal geëmailleerde pannen. Deze kunnen beschadigd raken als ze gebruikt worden voor inductiekoken. Met name wanneer deze pannen een te dunne bodem hebben. Bij plaatstaal geëmailleerde pannen kan:

• email afspringen (het email laat los van het staal) wanneer u de kookplaat op een hoge stand inschakelt terwijl de pan (te) droog is;

• de panbodem kromtrekken door bijvoorbeeld oververhitting of door gebruik van een te hoog vermogen.

Gebruik nooit pannen met een vervormde bodem. Een holle of bolle bodem kan de werking van de oververhittingsbeveiliging belemmeren. Het toestel wordt te warm. Hierdoor kan de glasplaat barsten en de panbodem smelten.

Schade, ontstaan door het gebruik van ongeschikte pannen of droogkoken, valt buiten de garantie.

geluid in de bodem van de pan

Tijdens het koken kunt u een ratelend geluid horen in de bodem van de pan. Dit is onschuldig. Het geluid wordt veroorzaakt doordat het hoge vermogen van de kookzone inwerkt op de panbodem.

Verminder het ratelende geluid door een lagere stand te kiezen.

snelkookpannen

Inductiekoken is zeer geschikt voor het koken in snelkookpannen. De kookzone reageert zeer snel, waardoor de snelkookpan ook snel op druk is. Zodra u een kookzone uitschakelt stopt het kookproces direct.

700001624100 HL HI6071M.qxp 12-10-2005 12:08 Pagina NL 10

NL 11

bediening

inschakelen

introductie

De inductiekookplaat is voorzien van een restwarmteindicatie, kookwekker, kinderslot, automatische kookduurbegrenzing en 1 programmageheugen per zone. Op deze en de volgende pagina's kunt u lezen hoe u gebruik maakt van deze voorzieningen.

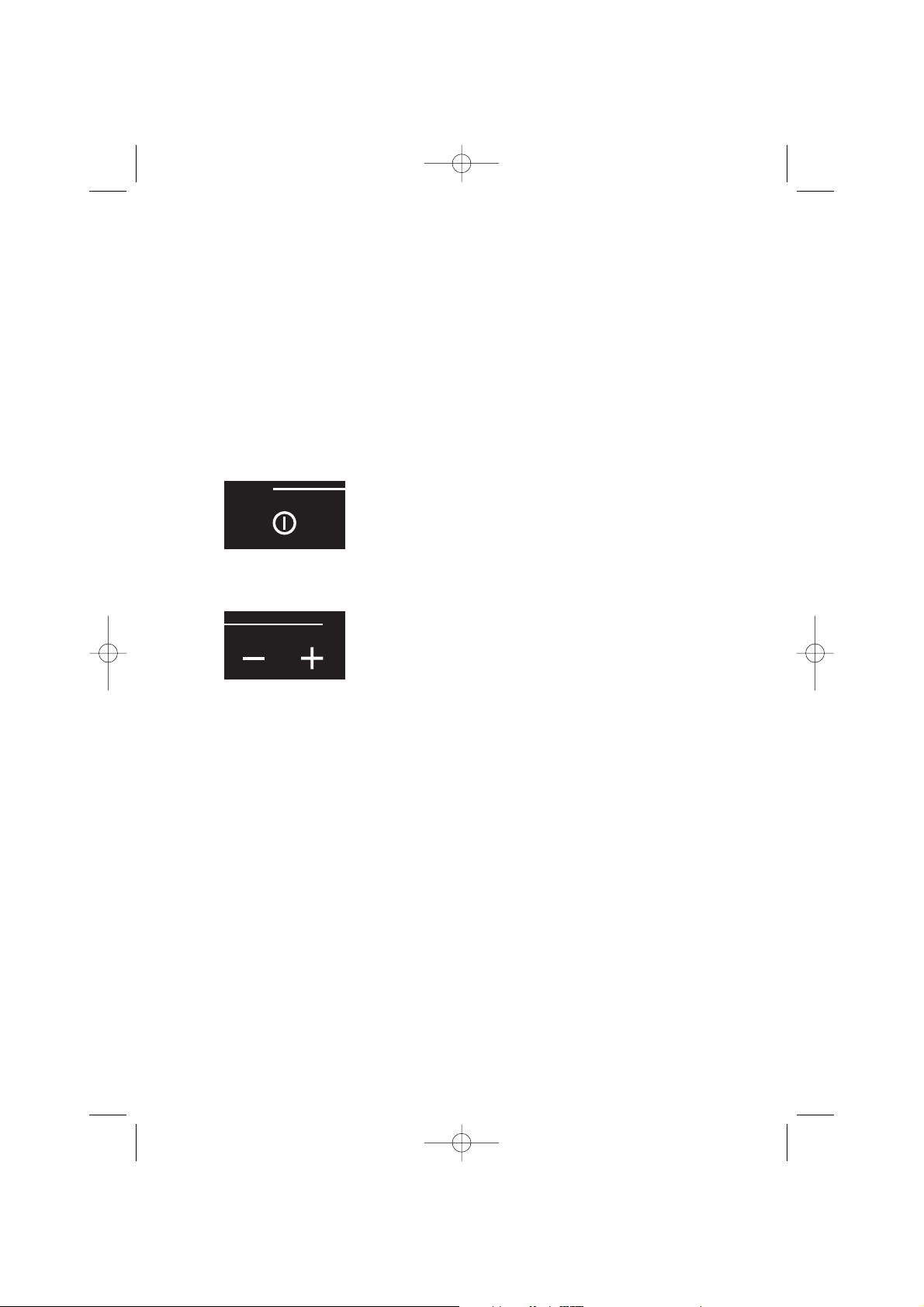

inschakelen

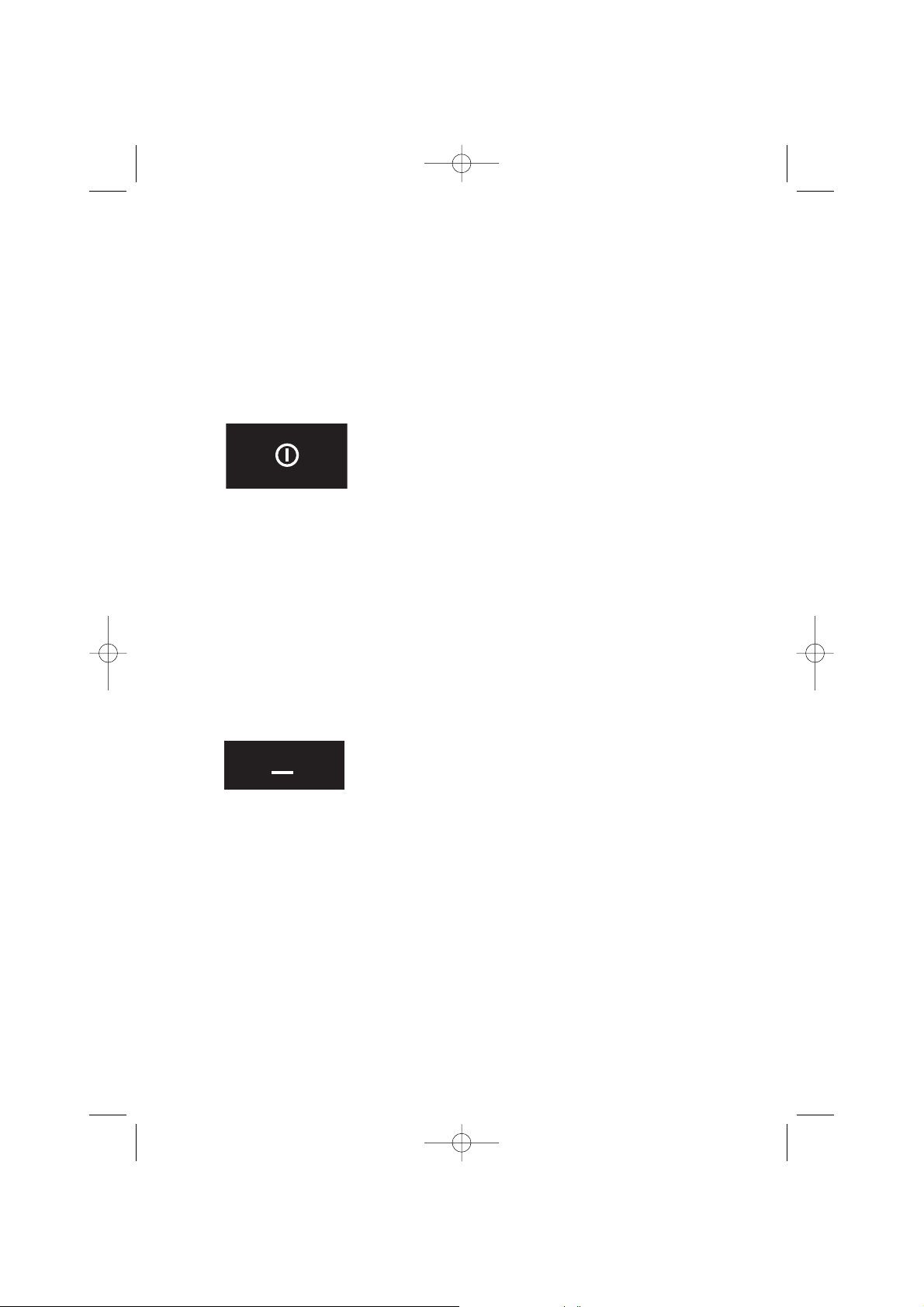

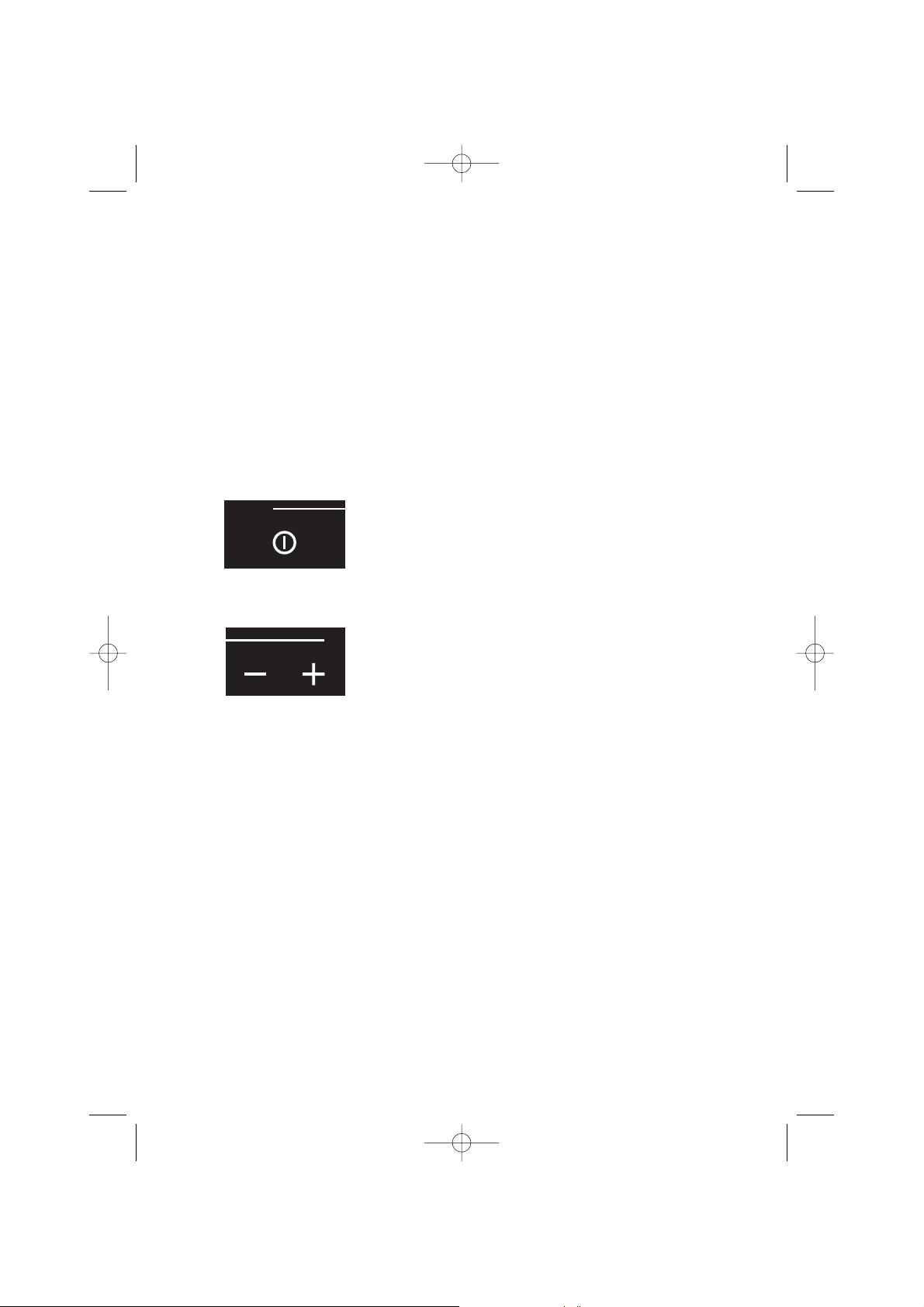

1 Zet een pan op een kookzone. 2 Druk op de aan/uit toets.

In het display verschijnt een liggend streepje. Indien na het inschakelen van de zone geen kookstand wordt gekozen schakelt de zone terug naar 'standby'.

vermogen instellen

1 Druk op de + of – toets.

De kookplaat stelt zich direct in op stand 6.

2 Stel een hogere of lagere stand in door nog een keer op

de + of – toetsen te drukken.

wokken

Bij stand 11 gaat de extra 'wok' indicatie branden (alleen bij de zone rechtsvoor).

lager hoger

aan/uit toets

Gebruik de juiste pan. Zie hoofdstuk "pannen" op de pagina's 9 en 10.

700001624100 HL HI6071M.qxp 12-10-2005 12:08 Pagina NL 11

NL 12

bediening

inschakelen

boost

Bij stand “ “ (boost) geeft de kookzone een vermogen af van maximaal 2800 Watt. Gebruik deze stand als u gerechten snel aan de kook wilt brengen (de kookzone linksachter heeft geen booststand).

powerboost

De stand “ ” is een speciale stand (3200 Watt) om extra snel een grote hoeveelheid van een vloeibaar gerecht op te warmen. Het powerboost vermogen is 5 minuten beschikbaar. De kookzone schakelt na 5 minuten vanzelf terug naar boost. De volgende 5 minuten is powerboost niet beschikbaar. Hierna wel weer. Alleen de kookzone linksvoor heeft een powerbooststand.

Het display geeft de gekozen stand weer. De lampjes knipperen als er geen pan op de kookzone staat. De gekozen kookzone gaat na korte tijd vanzelf uit. Welke standen u

moet kiezen kunt u zien in de kooktabellen

op de pagina’s 22 en 23.

uitschakelen

Druk nog een keer op de aan/uit toets. Het toestel schakelt uit.

Eventueel blijft de restwarmte-indicatie aangeven dat de zone nog warm is.

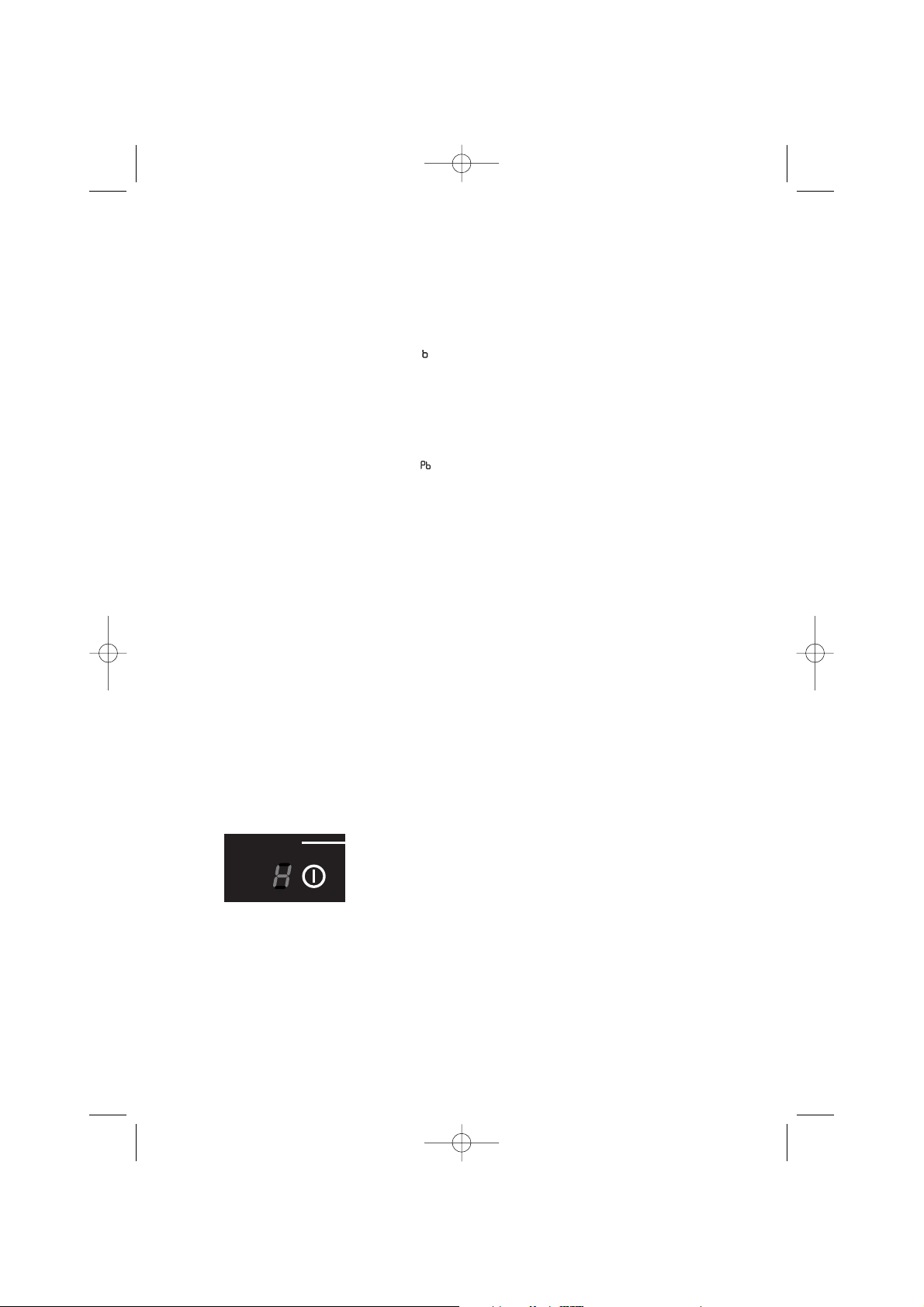

restwarmte-indicatie

De indicatie geeft aan dat de kookzone nog warm is en dooft zodra de glasplaat een veilige temperatuur bereikt heeft. De indicatie treedt in werking na 60 seconden gebruik van een zone en wordt zichtbaar na het uitschakelen van de zone.

Restwarmte wordt met H weergegeven in het display.

restwarmte-indicatie

700001624100 HL HI6071M.qxp 12-10-2005 12:08 Pagina NL 12

bediening

inschakelen

kookwekker

Het toestel is voorzien van een klok die als kookwekker kan worden gebruikt. Deze kookwekker staat dan op zichzelf en heeft geen invloed op de instellingen van de kookzones.

1 Schakel de kookwekker in door één keer op de toets

te drukken.

2 Kies de gewenste tijd (max. 3.59 uur) door de + en –

toetsen in te drukken. Door deze toetsen langer vast te houden zal de tijd is steeds grote stappen op- of aflopen.

In het display wordt de gekozen tijd weergegeven.

3 Wanneer de gekozen tijd verstreken is, begint de

kookplaat te piepen. Deze pieptoon kan worden uitgeschakeld door op de toets te drukken. U kunt weer een nieuwe tijd instellen door meteen de + toets te bedienen. U hoeft de timer niet eerst uit te schakelen.

U kunt een kookzone door de kookwekker laten uitschakelen. De linker kookwekker werkt voor de beide linker kookzones en de rechter kookwekker voor de beide rechter kookzones.

timerfunctie

1 Zet een pan op een kookzone. 2 Schakel de kookzone in.

Het toestel begint te werken.

3 Schakel de kookwekker in met de toets.

Druk nogmaals op de toets voor de timerfunctie.

Het lampje naast 'FRONT' (voor de voorste zone) of 'REAR' (voor de achterste zone) licht op. Met de + en – toetsen wordt de kooktijd ingesteld (max. 3.59 uur).

In het display wordt het gekozen aantal minuten weergegeven.

NL 13

kookwekker

timerfunctie

700001624100 HL HI6071M.qxp 12-10-2005 12:08 Pagina NL 13

bediening

inschakelen

NL 14

Door de toets meerdere keren in te drukken wordt steeds het volgende rijtje afgelopen:

Indien een kookzone niet ingeschakeld is, is deze ook niet te selecteren om uitgeschakeld te worden door de timer en wordt deze overgeslagen in bovenstaande tabel.

Indien beide linker (of rechter) kookzones zijn ingeschakeld kan door nogmaals op de toets te drukken gekozen worden tussen de voorste of achterste kookzone. Aan het einde van de bereidingstijd hoort u een pieptoon.

De zone schakelt uit.

Schakel aan het einde van de bereidingstijd de pieptoon uit door op de toets van de kookwekker te drukken. Als u de pieptoon niet uitschakelt, stopt deze vanzelf na 30 minuten.

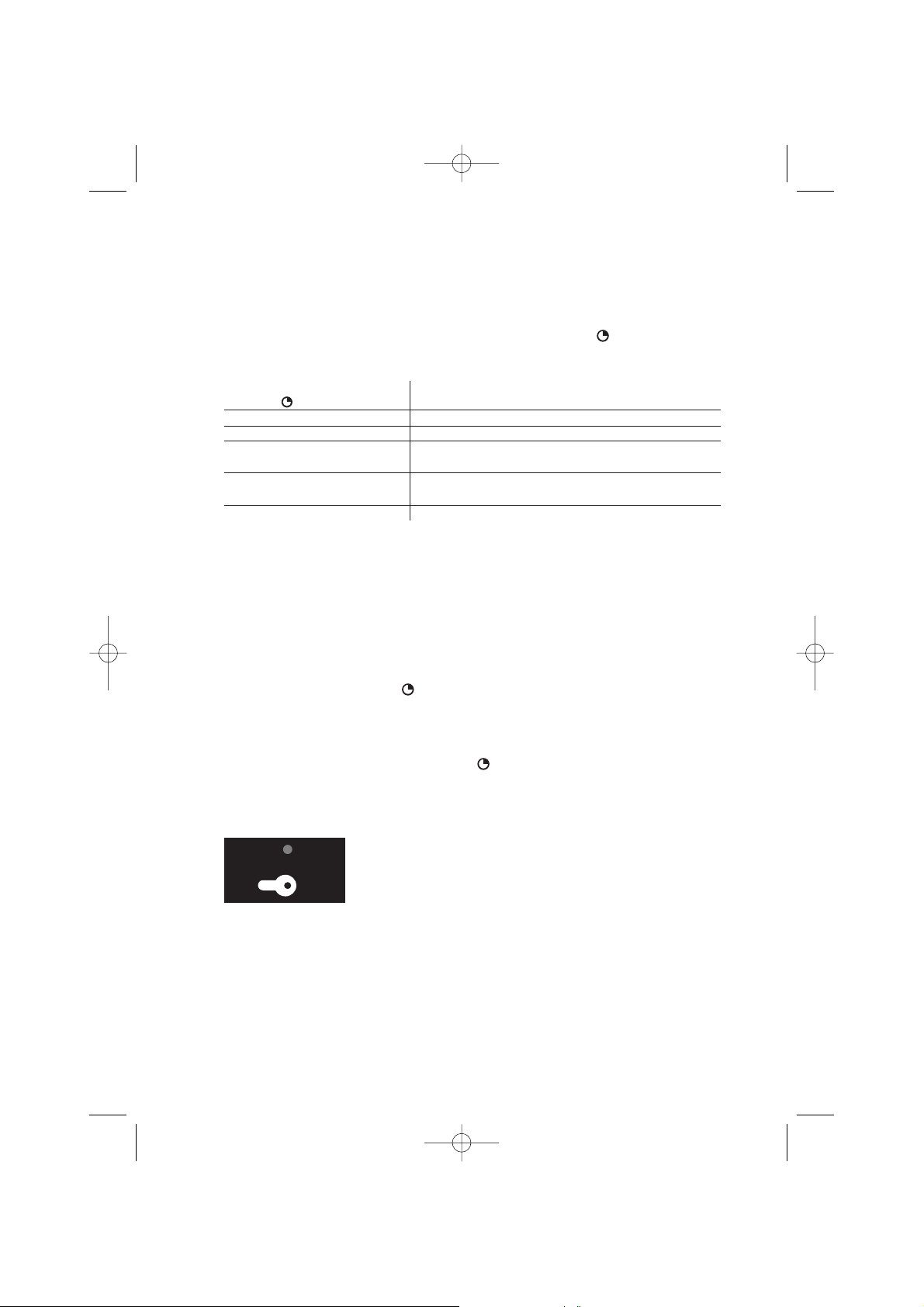

kinderslot

Het toestel is voorzien van een kinderslot. Als het kinderslot is ingeschakeld kunnen de toetsen niet bediend worden. Het kinderslot is alleen in te schakelen als geen van de zones of kookwekkers actief zijn.

op slot

Druk op de toets met het sleutelsymbool.

Het lampje boven het sleutelsymbool licht op.

van het slot

Druk de toets met het sleutelsymbool 3 seconden in.

Het lampje boven het sleutelsymbool dooft.

kinderslot

aantal keren ingedrukt reactie

0 Klok is uit; displays zijn donker 1 Klok als kookwekker 2 Klok schakelt de voorste zone uit na de gekozen

tijd (als de zone in is geschakeld)

3 Klok schakelt de achterste zone uit na de gekozen

tijd (als de zone in is geschakeld) 4 Klok is uit; displays zijn donker Enzovoort

700001624100 HL HI6071M.qxp 12-10-2005 12:08 Pagina NL 14

bediening

inschakelen

NL 15

geheugenfunctie

Het toestel is voorzien van een geheugenfunctie. Deze functie geeft u de mogelijkheid per kookzone kookstanden en bijbehorende kooktijden te programmeren.

geheugenfunctie inschakelen (play) 1 Druk kort op de 'memory' toets . Het lampje naast

'PLAY' licht op. De lampjes naast 'REAR' en 'FRONT' gaan knipperen.

2 Schakel een kookzone in.

De kookzone schakelt in op de geprogrammeerde kookstand. Als er geen programma aanwezig is, schakelt de zone na enkele seconden weer uit.

Schakel de zone uit met de aan/uittoets of de 'memory' toets .

Als tijdens het afspelen van een programma een hoog vermogen gekozen wordt, terwijl een andere zone handmatig op een hoge stand is ingesteld, zal de andere zone een lager vermogen af gaan geven. De instellingen van het programma zijn dus dominant. Wanneer het programma de zone op een lager vermogen instelt, gaat de andere zone niet weer naar het hoge vermogen terug.

memory

700001624100 HL HI6071M.qxp 12-10-2005 12:08 Pagina NL 15

bediening

inschakelen

geheugenfunctie programmeren (record)

1 Druk op de 'memory' toets totdat het lampje naast

'RECORD' oplicht.

De lampjes naast 'REAR' en 'FRONT' gaan knipperen en het klokdisplay geeft

000

aan.

2 Schakel de kookzone in die opgenomen moet worden. 3 Stel een kookstand in met de + of – toetsen.

De gekozen kookstand en de kookduur worden nu opgenomen. Meerdere kookstanden kunnen na elkaar worden gekozen (max. 38).

Wanneer tijdens een opname reeds 38 standen zijn opgenomen, zal de volgende stap die wordt vastgelegd automatisch het opname-einde zijn.

4 Beëindig de opname met de aan/uittoets of de 'memory'

toets .

Wanneer een nieuwe opname wordt vastgelegd, wordt de eventueel bestaande opname gewist.

De gekozen kookstanden en de kookduur staan in het geheugen. Deze opname is met de 'PLAY' functie (geheugen inschakelen) te activeren.

Per zone kan maximaal 1 opname worden gemaakt.

NL 16

memory

700001624100 HL HI6071M.qxp 12-10-2005 12:08 Pagina NL 16

bediening

extra zekerheid

NL 17

In het toestel zijn verschillende beveiligingen ingebouwd om de elektronica en uw kookgerei te beschermen. Wanneer het toestel op de juiste wijze is geïnstalleerd zullen de beveiligingen zelden of nooit ingrijpen.

kookduurbegrenzing-vermogens

De kookduurbegrenzer schakelt de kookzones, afhankelijk van de ingestelde stand, na een bepaalde tijd automatisch uit.

De tijd loopt vanaf het moment dat een stand is gekozen, dus bij een nieuwe keuze van een kookstand begint de tijd weer opnieuw te lopen.

In de tabel hieronder ziet u na hoeveel tijd de kookduurbegrenzer bij de verschillende standen de kookzone uitschakelt. Dit geldt niet voor kookstand (Powerboost). Deze gaat na 5 minuten automatisch naar (boost).

stand vermogen vermogen vermogen tijd

ø 16 cm ø18 cm ø 23 cm

zone beide zone

linksachter rechterzones linksvoor

0 - - - 10 sec. 1 50 W 50 W 50 W 9 uur 2 100 W 100 W 100 W 9 uur 3 150 W 200 W 225 W 5 uur 4 200 W 300 W 325 W 5 uur 5 275 W 400 W 450 W 5 uur 6 400 W 500 W 600 W 4 uur 7 650 W 750 W 825 W 4 uur 8 950 W 1000 W 1100 W 4 uur 9 1400 W 1400 W 1400 W 3 uur 10 1800 W 1800 W 1800 W 2 uur 11 2050 W 2050 W 2400 W 1 uur 12/b 2200 W 2800 W 2800 W 1 uur Pb - - 3200 W 5 min.

700001624100 HL HI6071M.qxp 12-10-2005 12:08 Pagina NL 17

detectiebeveiliging

De kookzone reageert alleen als er een geschikte pan op staat. Wanneer er alleen een lepel of vork op de kookzone ligt, schakelt de kookzone niet in.

De displays kookstanden blijven knipperen.

ventilatiebeveiliging

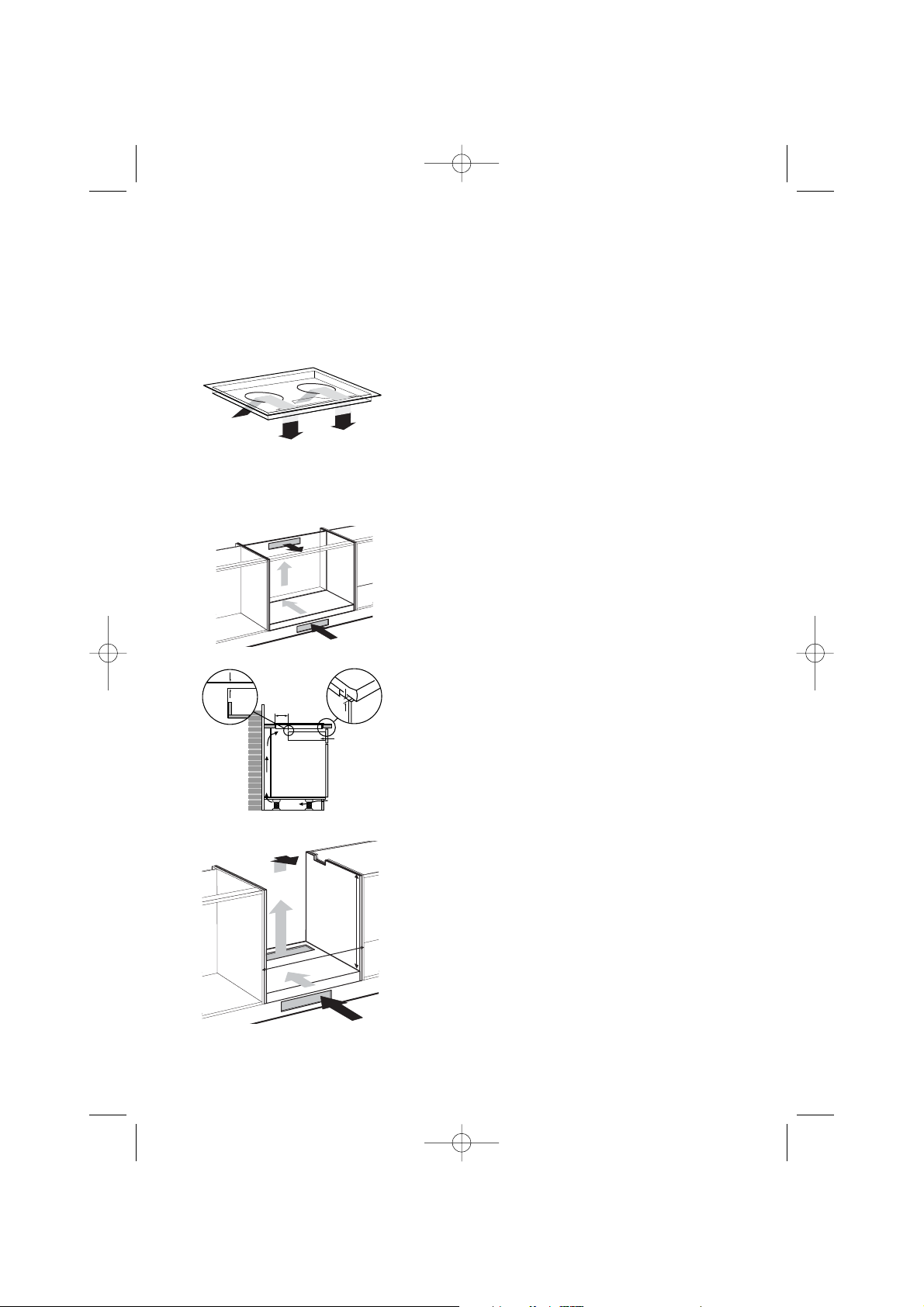

De elektronica moet gekoeld worden. De koele lucht wordt achter het keukenkastje aangezogen en aan de onderzijde van de kookplaat weer uitgeblazen. Het toestel kan daarom alleen functioneren als er voldoende lucht kan circuleren.

Het toestel schakelt zich na korte tijd uit wanneer er onvoldoende lucht circuleert.

NL 18

bediening

extra zekerheid

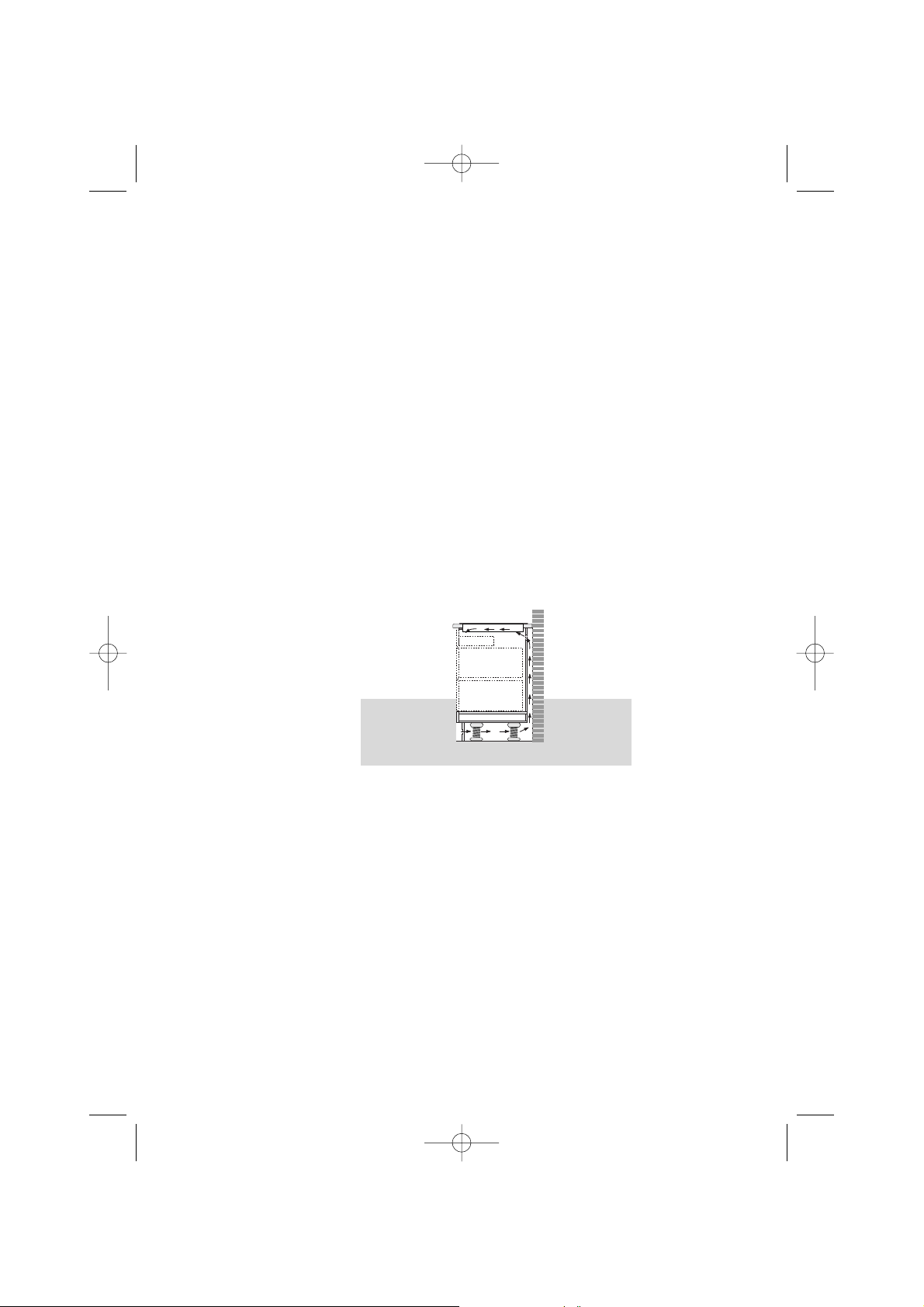

Luchtcirculatie onder de inductiekookplaat.

700001624100 HL HI6071M.qxp 12-10-2005 12:08 Pagina NL 18

bediening

extra zekerheid

NL 19

oververhittingsbeveiligingen

Het toestel kan oververhit raken, wanneer: – de pan de warmte niet goed geleidt; – vet of olie op een hoge stand verhit wordt; – er onvoldoende luchtcirculatie is (zie ook

ventilatiebeveiliging).

In geval van oververhitting leidt dit bij de desbetreffende kookzone, respectievelijk alle kookzones, tot een van de volgende reacties: – de kookplaat zal het toegevoerde vermogen iets af laten

nemen (dit is niet zichtbaar bij de kookstanden in de displays);

– wanneer dit niet helpt zal de kookplaat één of meerdere

zones uitschakelen en in het display de tekst “F8” weergeven. De tekst zal blijven staan totdat u de aan/uit toets van de zone met de foutmelding een keer bedient.

Zodra de kookzone(s) voldoende is (zijn) afgekoeld kunt u deze weer normaal gebruiken.

Voorkom dat de oververhittingsbeveiliging van het toestel geactiveerd wordt door: – pannen te gebruiken die de warmte goed geleiden; – vet of olie op een lagere stand te verhitten; – voor voldoende luchtcirculatie te zorgen.

Neem contact op met de servicedienst of een erkend vakman indien de oververhittingsbeveiliging desondanks opnieuw geactiveerd wordt.

700001624100 HL HI6071M.qxp 12-10-2005 12:08 Pagina NL 19

NL 20

kookaanwijzingen

standen en vermogens

vermogen

Het vermogen is instelbaar van 50 W tot 3,2 kW (zie tabel op pagina 17).

twee zones

Twee achter elkaar liggende kookzones worden bestuurd door één generator. Dit heeft als voordeel dat per kookzone een hoog vermogen gerealiseerd kan worden. Dit is ideaal voor het zeer snel aan de kook brengen van gerechten en vloeistoffen, frituren of het aanbraden van grote hoeveelheden.

Wanneer beide achter elkaar liggende kookzones tegelijk ingeschakeld zijn, wordt het vermogen automatisch verdeeld. Tot stand 10 heeft dit geen consequenties. Stelt u echter een kookzone in op stand 11, 12 of dan zal de andere kookzone automatisch terugschakelen naar stand 6 of 7.

Twee naast elkaar liggende kookzones beïnvloeden elkaar niet. U kunt ze dus gelijktijdig op een hoge stand instellen.

Achter elkaar liggende zones beïnvloeden elkaar.

Zones naast elkaar kunnen tegelijkertijd op een hoge stand ingesteld worden.

700001624100 HL HI6071M.qxp 12-10-2005 12:08 Pagina NL 20

NL 21

kookaanwijzingen

standen en vermogens

even wennen...

In het begin zult u verrast zijn door de snelheid van het toestel. Vooral het aan de kook brengen op een hogere stand gaat zeer snel. Om overkoken of droogkoken te voorkomen, kunt u er het beste altijd bij blijven staan.

Bij inductiekoken wordt alleen dat deel van de zone benut waar de pan op staat. Gebruikt u een kleine pan op een grote zone, dan zal het vermogen zich aanpassen aan de diameter van de pan. Het beste resultaat bereikt u door een pan te nemen die dezelfde afmetingen heeft als de kookzone. Het vermogen zal dus kleiner zijn en het zal langer duren voordat het gerecht in de pan aan de kook is. Als een te kleine pan gebruikt wordt zal de kookzone niet in schakelen. De minimum diameter is 12 cm.

stand 12, of

Schakel de kookplaat alleen in op stand 12, of als u water aan de kook wilt brengen. Deze stand is te hoog voor het verhitten van boter of melk en veel te hoog voor ontdooien. Raadpleeg om de techniek te leren kennen de kooktabellen op de pagina’s 22 en 23.

stand 11

Stand 11 is de grillstand. Deze stand is geschikt om vlees te bakken. Op stand 12 gaat dit veel te hard; de melkbestanddelen in de margarine verbranden voordat de margarine gesmolten is.

wokstand

Stand 11 is tevens de 'wok' voorkeurstand. Het indicatielampje 'wok' licht op. Dit geldt alleen voor de kookzone rechtsvoor. Er mogen echter ook andere standen of kookzones worden gebruikt. Heeft u bijvoorbeeld een gietijzeren wokpan met een kleine bodem, en laat de ruimte het toe, dan kan ook de kookzone linksachter worden gebruikt.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina NL 21

NL 22

kookaanwijzingen

kooktabellen

aan de kook tussenstand doorkook-

brengen stand

soep

bouillon trekken 12, , 9 3 heldere soep 12, , 9 2/3/4 gebonden soep 10 – –

vlees

klein vlees 9 – – groot vlees 11 9 3/5 biefstuk 7/8 – –

vis

bakken 11 10 8

aardappels

koken 12, , 8 6 bakken

– rauwe aardappels 12, 8 6 – gekookte aardappels 9 – –

groenten

koken – gedroogde peulvruchten

(bijv. erwten, bonen) 12, , 8 4

– stevige groenten

(bijv. worteltjes, boontjes) 12, , 8 3

– slinkgroenten

(bijv. andijvie, spinazie) 9 – 5 fruiten – uien 9 – 7 ontdooien – stevige groenten 8 – – – bladgroenten 6 – –

saus

gebonden saus d.m.v. roux of aangemengd bindmiddel 9 – 9

frituren

frites bakken 12, , – 12 kroket - diepvries 12, , – 8 kroket - vers 12, , – 9

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina NL 22

NL 23

kookaanwijzingen

kooktabellen

aan de kook tussenstand doorkook-

brengen stand

diversen

appelmoes 9 8 3 boter smelten 9 4-6 4 chocola smelten 1 – – drie in de pan 7 – 7 eieren 9 – 6 flensjes 8 – 8 macaroni 12, , 6 3 melk koken 9 – – pannenkoeken 9 – 8 pap koken 9 6 2 rijst 12, , 8 2 sauzen binden (met eidooiers) 1 – 2 spek uitbakken 8 – – spiegelei 8 – 8 stoofperen 12, 8 3

let op!

Als u bakt in een koekenpan met een bodem die groter is dan de kookzone, is het belangrijk dat de pan rustig opwarmt. Begin bijvoorbeeld op stand 6 en voer de stand langzaam op.

Bij gebruik van een wok is het van belang dat de bodem vlak is en dat de wok goed voorverwarmd wordt op hoog vermogen.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina NL 23

NL 24

onderhoud

reinigen

dagelijkse reiniging

Hoewel overgekookt voedsel niet in kan branden verdient het aanbeveling de kookplaat direct na gebruik schoon te maken.

Voor de dagelijkse reiniging kunt u het beste een mild reinigingsmiddel en een vochtige doek gebruiken. Nadrogen met keukenpapier of een droge doek.

hardnekkige vlekken

Ook hardnekkige vlekken zijn met een mild reinigingsmiddel, bijvoorbeeld afwasmiddel, te verwijderen.

Verwijder waterkringen en kalkresten met schoonmaakazijn.

Metaalsporen (ontstaan door schuiven van pannen) zijn vaak lastig te verwijderen.

Hiervoor zijn speciale middelen verkrijgbaar in de handel.

Overgekookte voedselresten verwijderen met een glasschraper. Ook gesmolten kunststof en suiker kunt u verwijderen met een glasschraper.

nooit gebruiken

Schuurmiddelen mag u nooit gebruiken. Deze veroorzaken krasjes waarin zich kalk en vuil ophopen.

Gebruik ook nooit scherpe voorwerpen, zoals staalwol en schuursponsjes.

tip

Schakel, voordat u met schoonmaken begint, eerst het kinderslot in.

waterkringen; kalkresten; metaalsporen.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina NL 24

NL 25

extra instellingen

pieptoon

uit-/inschakelen pieptoon

De pieptoon, die hoorbaar is bij het bedienen van de toetsen, kan worden uit- of ingeschakeld.

de pieptoon uitschakelen

1 Schakel de kookzone linksvoor in en vervolgens uit door

twee keer op de aan/uit toets te drukken.

2 Druk binnen 3 seconden tegelijk de – toets van de

kookzone linksvoor en de – toets van de zone linksachter in.

Een pieptoon bevestigt de zojuist gekozen instelling.

De pieptoon voor de zones linksvoor en linksachter is nu uitgeschakeld.

Herhaal deze werkwijze voor de rechter kookzones met de aan/uit toets van de kookzone rechtsachter en de – toetsen van de beide rechter kookzones.

de pieptoon inschakelen

1 Schakel de kookzone linksvoor in en vervolgens uit door

twee keer op de aan/uit toets te drukken.

2 Druk binnen 3 seconden tegelijk de – toets van de

kookzone linksvoor en de – toets van de zone linksachter in.

Een pieptoon bevestigt de zojuist gekozen instelling.

De pieptoon voor de zones linksvoor en linksachter is nu ingeschakeld.

Herhaal deze werkwijze voor de rechter kookzones met de aan/uit toets van de kookzone rechtsachter en de – toetsen van de beide rechter kookzones.

aan/uit toets kookzone linksvoor

– toets kookzone linksvoor

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina NL 25

NL 26

Wanneer het toestel niet goed werkt, betekent dit niet altijd dat het defect is. Probeer het euvel eerst zelf te verhelpen. Bel de servicedienst wanneer onderstaande adviezen niet helpen.

storingen

wat moet ik doen als...

storing

Het toestel werkt niet en de lampjes branden niet.

De kookplaat werkt niet. F9 of FA verschijnt in het display of het toestel begint meteen te piepen wanneer het wordt aangesloten.

De kookplaat werkt niet. F99 verschijnt in het display.

De ventilator schakelt spontaan in.

De melding F8 verschijnt.

Na het inschakelen van de zone blijven de zone displays knipperen.

Het toestel is niet in te schakelen.

Het aan de kook brengen duurt langer dan verwacht.

Foutcode F00 in het display.

Foutcodes F01 - F11 in het display.

Foutcodes F1 - F6 in het display.

oorzaak

Geen elektriciteit.

Het toestel is verkeerd aangesloten of de netspanning is onjuist.

Twee toetsen tegelijk bediend, de glasplaat is vervuild of er ligt een voorwerp op de bediening.

Het toestel controleert zichzelf nadat de spanning is weggevallen.

Oververhitting van de elektronica in de kookplaat.

Ongeschikte pannen of geen pan op de kookzone.

Toestel staat op slot.

Te kleine pan gebruikt.

Een toets is defect, vuil of er ligt een voorwerp op.

Toets te lang bediend of te veel vocht in het toestel.

Generator defect.

oplossing

Elektrische installatie controleren (hoofdzekering(en), aansluiting).

Laat de installateur de installatie controleren.

Bedieningsfout of glasplaat reinigen.

De ventilator schakelt vanzelf uit.

Laat het toestel afkoelen. Druk op de aan/uittoets en de melding verdwijnt. Opnieuw beginnen op een lagere stand.

Geschikte pan gebruiken (zie pag. 9).

Druk de toets met het sleutelsymbool enkele seconden onafgebroken in.

Gebruik een pan die ongeveer gelijk is aan de diameter van de kookzone.

Maak het toestel schoon of laat het repareren. Leg geen voorwerpen op het bedieningspaneel.

Neem contact op met de servicedienst.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina NL 26

NL 27

Alleen een erkend elektrotechnisch installateur mag dit toestel aansluiten! De installatie dient te geschieden volgens de geldende nationale en lokale voorschriften. Schade ontstaan door verkeerd aansluiten of verkeerd inbouwen valt niet onder de garantie.

veiligheidsvoorschriften

Voor een goede werking van het toestel is het volgende van belang:

• Dat er voldoende ventilatie aanwezig is voor het koelen van de kookplaat; een en ander volgens de in dit hoofdstuk gespecificeerde mogelijkheden.

• De ventilatielucht die de kookplaat aanzuigt mag niet warmer zijn dan 35 °C. Houd hier rekening mee als u een oven onder de kookplaat inbouwt.

• Dat de aansluitkabel vrij hangt en niet door een lade aangestoten wordt.

• Dat het aanrechtblad vlak is.

• Als de kookplaat dichter dan 40 mm bij een achter- of zijwand wordt geïnstalleerd moet deze wand van hittebestendig materiaal zijn.

inbouwmaten

installatie

algemeen

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina NL 27

644

560

522

490

100 cm

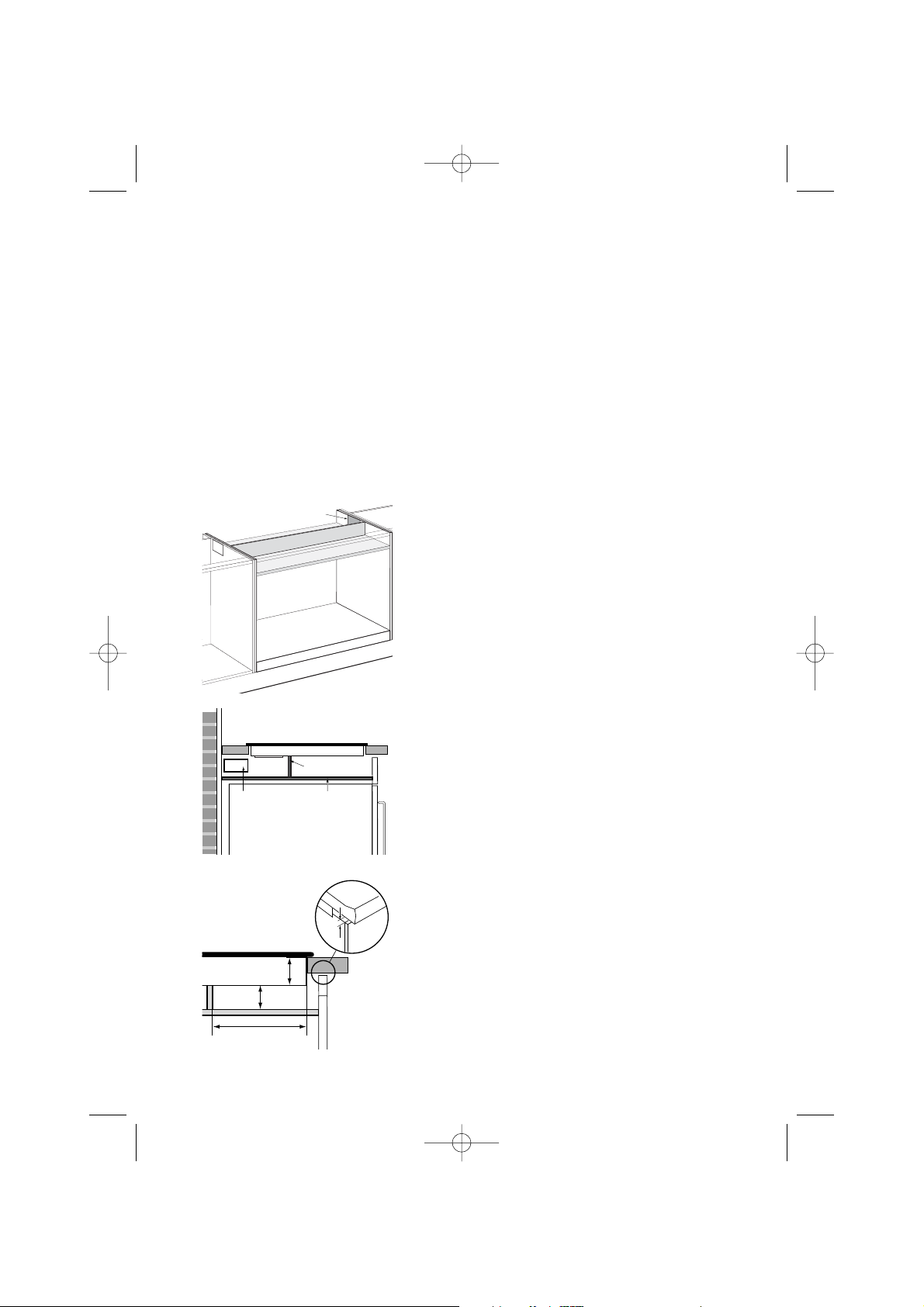

Er is een bepaalde nismaat nodig wanneer de kookplaat boven een oven wordt geplaatst. Deze benodigde nismaat is afhankelijk van het volgende: – Werkbladdikte; – Inbouwhoogte van de kookplaat (48 mm); – Grootste hoogte van de oven (bedieningspaneel niet

meegeteld). De benodigde nismaat is de grootste hoogte van de oven plus de inbouwhoogte van de kookplaat minus de werkbladdikte.

benodigde vrije ruimte rondom

NL 28

installatie

algemeen

nismaat

grootste hoogte oven

werkbladdikte

inbouwhoogte kookplaat

min. 600 mm

min. 650 mm

min. 450 mm

min. 40 mm

afzuigkap

kast

zijwand

kookplaat

min. 40 mm

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina NL 28

installatie

elektrische aansluiting

algemeen

Gebruik voor het aansluiten een goedgekeurde kabel, afhankelijk van de voorschriften. Op de kabel moet één van de volgende aanduidingen staan: H05V2V2-F, H05RR-F of H05RN-F. Aan de onderzijde van het toestel bevindt zich een etiket met daarop de aansluitschema's. De aansluitklemmen zijn bereikbaar nadat u het aansluitkastje aan de onderzijde hebt geopend. Open de deksel van het aansluitkastje met behulp van een schroevendraaier.

Wilt u een vaste aansluiting maken, zorg er dan voor dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht.

NL 29

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina NL 29

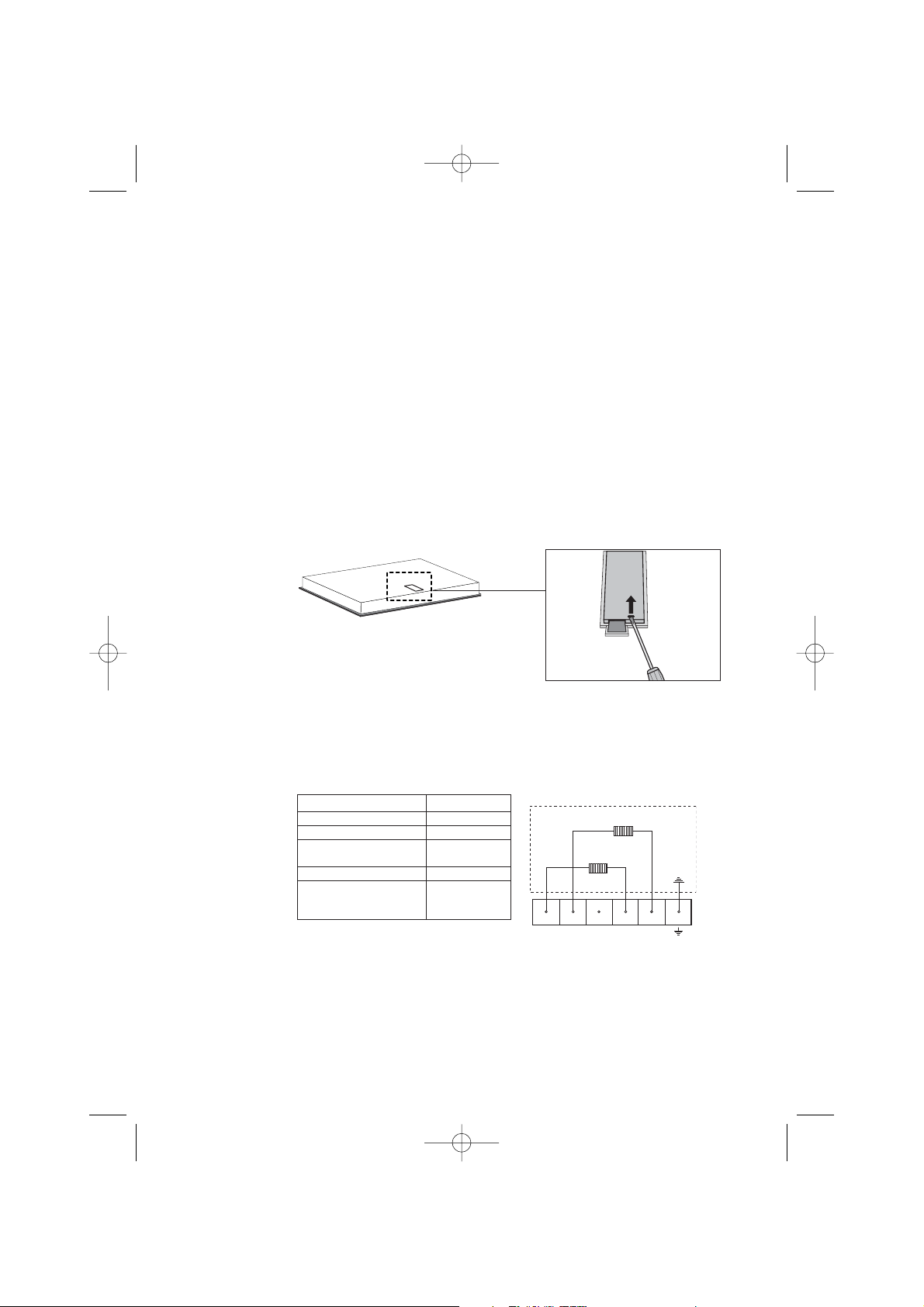

Kookplaattype Inductie Componentenspanning 230V 50Hz Toestel breedte x diepte 644 X 522 mm Inbouwhoogte vanaf bovenzijde werkblad 48 mm Zaagmaat breedte x diepte 560 x 490 mm Vermogens modules Links 3600 W Rechts 3600 W

12345

toestel inwendig

rechterzones

linkerzones

installatie

elektrische aansluiting

Het toestel kan op de volgende manieren worden aangesloten:

Veel voorkomende aansluitingen:

2 fasen met 2 nullen aansluiting (2 2N a.c. 230 V / 50 Hz / kookgroep): De spanning tussen de fase en de nul is 230 V

a.c. Tussen de fasen kan een spanning van 0 V staan wanneer deze in de meterkast aan zijn gesloten op dezelfde fase maar ook 400 V wanneer deze zijn aangesloten op 2 verschillende fasen. Uw groepen moeten afgezekerd zijn met minimaal 16 A (2x). De aansluitkabel moet een aderdoorsnede hebben van minimaal 2,5 mm

3 fasen met 1 nul aansluiting (3 1N a.c. 400 V / 50 Hz / krachtgroep): De spanning tussen de fasen en de nul is 230

V a.c. Tussen de fasen staat een spanning van 400 V. Breng een verbindingsbrug aan tussen de aansluitpunten 4-5. Fase 3 wordt niet belast. Uw groepen moeten afgezekerd zijn met minimaal 16 A (3x). De aansluitkabel moet een aderdoorsnede hebben van minimaal 2,5 mm

NL 30

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina NL 30

linkerzones

rechterzones

installatie

elektrische aansluiting

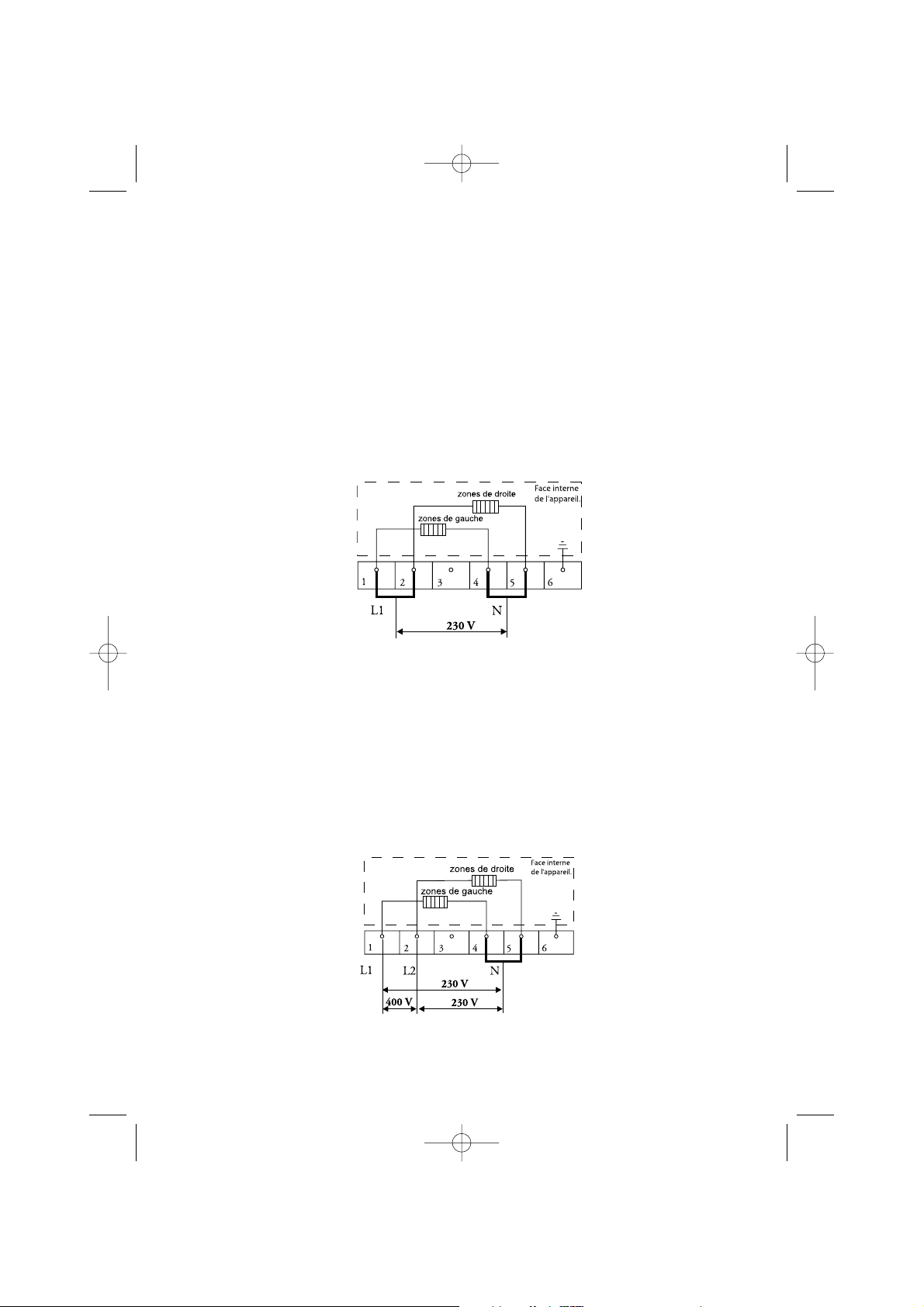

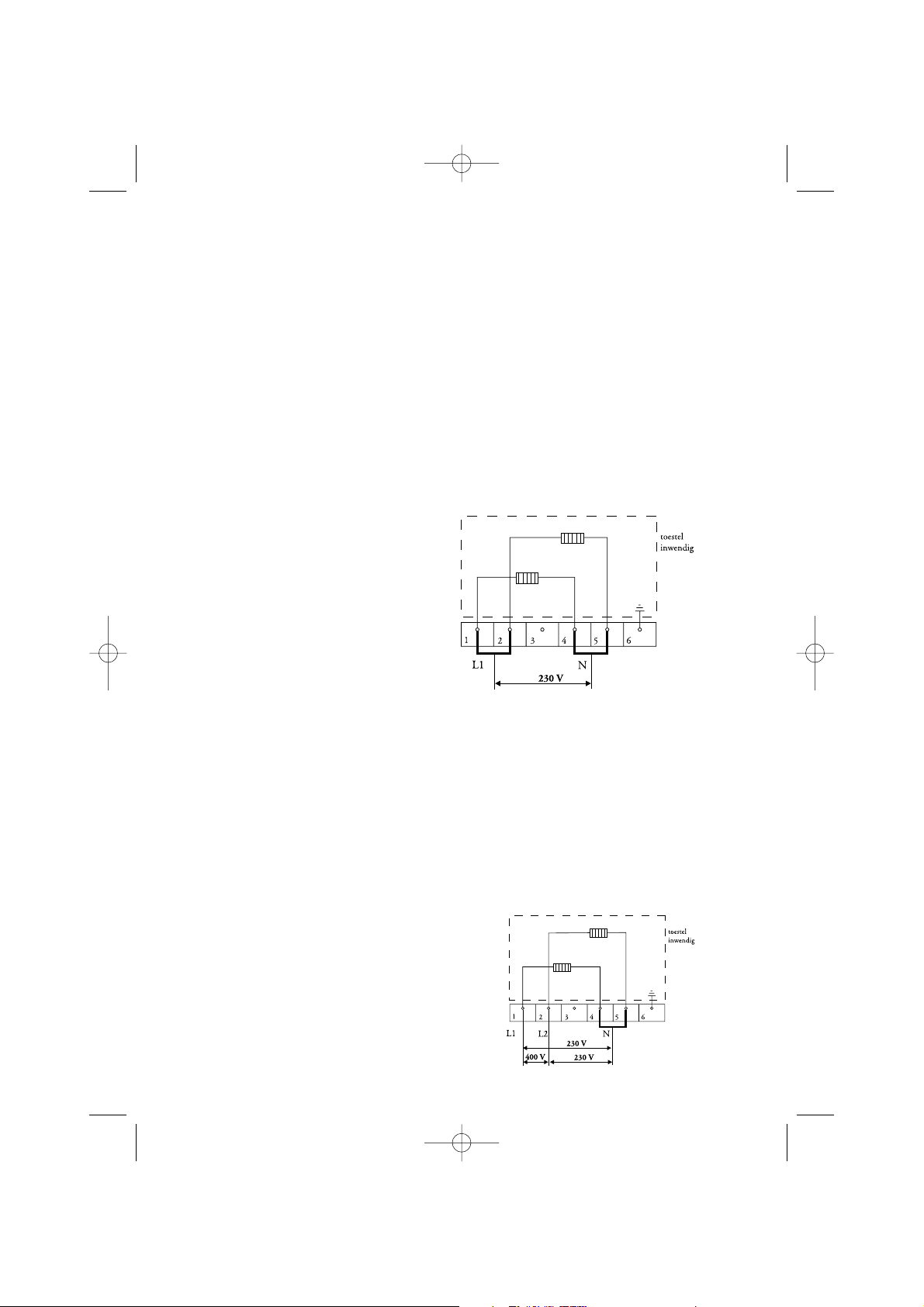

Speciale aansluitingen:

1 fase aansluiting (1 1N a.c. 230 V / 50 Hz):

De spanning tussen de fase en de nul is 230 V a.c. Breng verbindingsbruggen aan tussen de aansluitpunten 1-2 en 4-5. Uw groep moet afgezekerd zijn met minimaal 32 A. De aansluitkabel moet een aderdoorsnede hebben van minimaal 6 mm

2 fasen met 1 nul aansluiting (2 1N a.c. 400 V / 50 Hz):

De spanning tussen de fasen en de nul is 230 V ac. Tussen de fasen staat een spanning van 400 V. Wanneer er geen spanning van 400 V tussen de fasen aanwezig is, is er sprake van twee draden die van dezelfde fase zijn afgetakt in de meterkast en moet de kookplaat worden aangesloten met 2 nuldraden, zoals hiervoor genoemd bij 2 fasen met 2 nullen. Breng een verbindingsbrug aan tussen de aansluitpunten 4-5. Uw groepen moeten afgezekerd zijn met minimaal 16 A (2x). De aansluitkabel moet een aderdoorsnede hebben van minimaal 2,5 mm

NL 31

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina NL 31

rechterzones

linkerzones

rechterzones

linkerzones

installatie

elektrische aansluiting

3 fasen aansluiting (3 a.c. 230 V / 50 Hz):

De spanning tussen de fasen is 230 V a.c. Breng verbindingsbruggen aan tussen de aansluitpunten 4-5. Uw groepen moeten afgezekerd zijn met minimaal 16 A (3x). De aansluitkabel moet een aderdoorsnede hebben van minimaal 2,5 mm

Met de op het aansluitblok aanwezige bruggen kunt u de vereiste doorverbindingen maken zoals in voorgaande illustraties staat aangegeven. In het deksel van het aansluitkastje en in onderstaande illustratie staat aangegeven hoe u de bruggen aan moet brengen. Deze moeten niet meteen bovenop de aansluitdraden worden geplaatst, maar tussen de schroefkop en de klem om de aansluitdraad.

Zet de kabel vast met de trekontlasting en sluit het deksel.

NL 32

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina NL 32

rechterzones

linkerzones

NL 33

installatie

inbouwmogelijkheden

beluchting

De elektronica in het toestel heeft koeling nodig. Aan de onderzijde van het toestel bevinden zich de ventilatieopeningen. Door deze openingen moet koele lucht aangezogen kunnen worden. Aan de voorzijde is het toestel voorzien van uitblaasopeningen. Voor een optimale koeling van het kooktoestel moet u enkele wijzigingen aanbrengen in het keukenmeubel.

Boven lade of vaste blende

Zaag de beluchtingsopeningen (min. 100 cm2) uit. Beluchting vindt plaats via plint en achterzijde kast.

Let op: een lade mag de ventilatieopeningen aan de onderzijde van het toestel niet afsluiten.

Bij een lade moet er aan de voorzijde een spleet gemaakt worden van minimaal 560 x 6 mm. De afstand tussen lade A en de kookplaat moet minimaal 10 mm bedragen. Bij een vaste blende hoeven geen extra aanpassingen voor beluchting te geschieden.

Boven een 60 cm oven van het merk ATAG

Nismaat minimaal 600 mm hoog.

Beluchting vindt plaats via plint en achterzijde oven.

Bij een oven moet er aan de voorzijde een spleet gemaakt worden van minimaal 560 x 6 mm. Zaag de beluchtingsopeningen "A" + "B" uit (100 cm

). Maak een uitsparing "C" in de zijwand van de keukenkast voor het doorvoeren van de aansluitkabel. De kookplaat mag alleen met ATAG-ovens worden gecombineerd, niet met combitrons.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina NL 33

min. 10 mm

min. 560 x 6 mm

150

600

installatie

inbouwmogelijkheden

attentie

Let er op dat de aansluitkabels vrij hangen. Is er een lade onder de inductiekookplaat, zorg er dan voor dat de lade niet boven de rand gevuld is om de beluchting niet te belemmeren.

installatie van de inductiekookplaat boven een combitron, magnetron, ATAG oven van 90 cm of een oven van een ander merk

Zaag de beluchtingsopening(en) uit zodat de totale oppervlakte van de gaten minimaal 100 cm

is. Zie bijvoorbeeld figuur met

twee gaten van 50 cm

Plaats een schermplaat tussen de oven en de kookplaat. De plaat moet minimaal 10 mm dik zijn en hittebestendig (85 °C). De ruimte tussen de onderzijde van de kookplaat en schermplaat moet minimaal 50 mm bedragen.

Plaats, voor afscherming van de luchtstroom, een schermpaneel, van het zelfde materiaal als de schermplaat, tussen de schermplaat en de kookplaat. Ontluchting vindt plaats via de naastliggende kasten.

NL 34

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina NL 34

50 cm

min. 560 x 6 mm

NL 35

installatie

inbouwen

1. Controleer of het keukenmeubel en de uitsparing

voldoen aan de gestelde eisen (zie 'inbouwmaten' en 'veiligheidsvoorschriften').

2. Verwijder de beschermfolie van het afdichtband

(A) en plak het band in de groef van de aluminium profielen.

3. Als het werkblad van hout is, behandel dan de

kopse kanten van het werkblad met afdichtvernis, om uitzetten van het werkblad door vocht te voorkomen.

4. Keer het toestel om en leg het in de uitsparing.

5. Sluit het toestel aan op het elektriciteitsnet.

6. Controleer de werking. Indien het toestel fout is

aangesloten zal het een piepsignaal geven.

7. Overhandig de gebruiksaanwijzing aan uw cliënt.

N.B.: Direct na het inschakelen zal de ventilator

aanslaan. Het toestel controleert zichzelf nu gedurende een aantal seconden.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina NL 35

milieu aspecten

verpakking en toestel afvoeren

NL 36

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;

• polyethyleenfolie (PE);

• CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

De overheid kan u ook informatie verschaffen over het op verantwoorde wijze afvoeren van afgedankte huishoudelijke apparaten.

Op het typeplaatje is het symbool van een doorgekruiste vuilnisbak aangebracht.

Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd, maar naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente moet worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat zoals deze kookplaat voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat en zorgt ervoor dat de materialen waaruit het apparaat bestaat teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen. Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina NL 36

NL 37

technische gegevens

Het typenummer, de energiesoort en de aansluitwaarde staan op het gegevensplaatje vermeld.

Het gegevensplaatje bevindt zich aan de onderzijde van het toestel.

Dit toestel voldoet aan de geldende CE richtlijnen.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina NL 37

votre plaque de cuisson à induction

description

bande de commande

zone de cuisson

bande de commande

Zone située à l'avant gauche : 2800 Watts boost ( ) et 3200 Watts Powerboost ( ) Zone située à l'arrière gauche : 2200 Watts

Zone située à l'arrière droit : 2800 Watts boost ( ) Zone située à l'avant droit : 2800 Watts boost ( )

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina NL 38

témoin lumineux sécurité enfant

visuel des positions

de cuisson

témoin lumineux zone de cuisson arrière

indications de la zone de cuisson

touche le minuteur 'touche ‘memory’

touche positions de cuisson

en/hors service

témoin lumineux zone de cuisson avant

touche réglage de l'heure

témoin lumineux enclencher le programme de cuisson

témoin lumineux enregistrer le programme de cuisso

Ce livret d'instructions décrit comment utiliser parfaitement la plaque de cuisson à induction. Vous y trouverez une information sur la commande, les casseroles à utiliser et une information de base sur le fonctionnement de l'appareil. Ce livret comprend également des tableaux de cuisson et des conseils d'entretien.

Les consignes de sécurité qui sont importantes pour l'installation, se trouvent dans le chapitre 'installation'.

Conservez soigneusement ce mode d'emploi pour le successeur éventuel de cet appareil.

Nous vous souhaitons bien du plaisir en utilisant cet appareil.

votre plaque de cuisson à induction

préface

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina NL 39

votre plaque de cuisson à induction

introduction

Vous avez choisi une plaque de cuisson à induction Atag : un appareil qui répond intégralement aux souhaits de l'amateur de cuisine.

Cuire sur une plaque de cuisson à induction est autre chose que cuire sur un appareil traditionnel. La cuisson à l'induction utilise un champ magnétique pour générer de la chaleur. Ceci veut dire que vous ne pouvez pas utiliser n'importe quelle casserole. Le chapitre "casseroles" (pages 9 et 10) vous fournira de plus amples informations sur ce sujet.

Cuire sur une plaque de cuisson à induction présente un certain nombre d'avantages. C'est confortable du fait que la plaque de cuisson réagit rapidement et aussi parce qu'il est possible de la régler sur une puissance très basse. Grâce à la puissance élevée, le point d'ébullition est très vite atteint. La plaque de cuisson est facile à nettoyer car elle n'est jamais vraiment chaude. C'est que la chaleur est générée dans la casserole. Le chapitre "sécurité" (pages 4 et 5) vous fournira de plus amples informations sur les avantages de la cuisson à l'induction.

L'appareil est équipé d'un synchro-start. Si vous avez une hotte d'aspiration qui est aussi équipée d'un synchro-start, celle-ci se mettra directement à fonctionner dès que vous utiliserez la plaque de cuisson.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina NL 40

FR 3

votre plaque de cuisson à induction

table des matières

sécurité

les points qui méritent votre attention 4 – 8

information générale

casseroles 9 – 10

commande

mise en service 11 – 16 sécurité supplémentaire 17 – 19

conseils de cuisson

positions et puissances 20 – 21 tableaux de cuisson 22 – 23

entretien

nettoyer 24

programmations supplémentaires

bip 25

pannes

que faire si… 26

installation

généralités 27 – 28 raccordement électrique 29 – 33 possibilités d'encastrement 3 4 encastrement 35

environnement

que faire de l'emballage et de l'appareil 36

données techniques 37

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 3

sécurité

les points qui méritent votre attention

FR 4

Un champ magnétique est activé dans l'appareil. En plaçant sur une zone de cuisson une casserole avec un fond en fer, un courant à induction va se présenter dans le fond de la casserole. Ce courant à induction génère de la chaleur dans le fond de la casserole.

confortable

Le réglage électronique se fait avec précision et simplicité. Sur la position la plus basse, vous pouvez, par exemple, faire fondre du chocolat directement dans la casserole ou préparer des ingrédients que vous réchauffez d'habitude au bain-marie.

rapide

En raison de la puissance élevée de la plaque de cuisson à induction, le point d'ébullition est très vite atteint. Après ébullition, la cuisson demande autant de temps que la cuisson qui se produit sous un autre mode.

propre

La plaque de cuisson est facile à nettoyer. Comme les zones de cuisson ne chauffent pas plus que la casserole en question, les dépôts alimentaires ne peuvent pas brûler.

sûr

La chaleur est activée dans la casserole en question. La plaque en verre ne chauffe pas plus que la casserole. En raison de cela, le risque que vous vous brûliez à l'appareil est vraiment minime. Après avoir enlevé la casserole, la zone de cuisson se refroidit très vite.

La bobine (1) située dans la plaque de cuisson (2) active un champ magnétique (3). En plaçant une casserole avec un fond en fer (4) sur la bobine, un courant à induction va se présenter dans le fond de la casserole.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 4

sécurité

les points qui méritent votre attention

FR 5

sensibilisé aux problèmes de l'environnement

Les pertes de chaleur sont minimales du fait que la génération de chaleur se produit dans la casserole en question. En cas de casseroles plus petites, sera seulement activée la partie de la zone qui fait contact avec le fond de la casserole. Un avantage supplémentaire est que les poignées de la casserole ne chauffent pas du fait que la chaleur rayonnante ne longe pas la casserole.

1. Perte de chaleur et poignées chaudes lors d'une plaque de cuisson conventionnelle.

2. Pas de perte de chaleur et poignées froides en cas de cuisson à l'induction.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 5

sécurité

les points qui méritent votre attention

La cuisson à induction est extrêmement sûre. Parce que la chaleur est générée dans la casserole et que la plaque de cuisson ne devient pas plus chaude que le contenu de la casserole, il y a peu de danger de se brûler à l'appareil. Pourtant, comme pour tous les autres appareils, il faut tenir compte de plusieurs facteurs.

• Lors de la première utilisation de la plaque de cuisson, une odeur de neuf va se dégager. Ceci vient de ce que la laque de l'appareil chauffe. C'est normal. Une aération suffit à éliminer cette odeur.

• Seul un installateur agréé est autorisé à effectuer le branchement de cet appareil.

• Avant de réparer ou de nettoyer l’appareil, couper le courant. De préférence, en débranchant, en déconnectant le/les fusible(s) (automatiques) ou en cas d'une connexion fixe, en mettant sur zéro l'interrupteur situé dans la conduite d'alimentation.

• Utilisez seulement le four pour cuire des aliments.

• N'oubliez pas que la chaleur se développe très rapidement si la zone de cuisson est réglée au maximum. Restez toujours à côté de l'appareil lorsque vous avec allumé une zone de cuisson.

• Veillez à ce que la casserole ne puisse chauffer à vide. Les dégâts occasionnées par des casseroles ayant chauffé à sec ne sont pas couverts par la garantie.

FR 6

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 6

sécurité

les points qui méritent votre attention

• Ne laissez jamais une casserole vide sur une zone de cuisson allumée. Bien que la zone de cuisson soit protégée contre une surchauffe éventuelle, la casserole chauffe très fort et peut s'endommager.

• La plaque de vitroceram est très solide mais n'est pas incassable. Si vous laissez tomber, par exemple, un pot d'épice ou un objet pointu, la plaque peut se fêler.

• N'utilisez plus un appareil qui présente un fêlure ou fissure. Eteignez l'appareil immédiatement, mettez hors tension et contactez le service après vente.

• Pendant l'utilisation d'une plaque de cuisson à induction éloignez tout objet magnétique (cartes de crédit, carte bancaire, disquettes, montres etc.). Porteurs de stimulateur cardiaque : consultez votre cardiologue avant de vous servir d'une plaque de cuisson à induction.

• N’utilisez pas le plan de cuisson comme surface d’entreposage ou de rangement.

• Ne posez aucun objet métallique (couteau, fourchette, etc.) sur la zone de cuisson : ils risqueraient de devenir très chauds.

• N'utilisez pas l'appareil en dessous de 5 °C.

• N'utilisez pas un nettoyeur haute pression ou un nettoyeur vapeur.

FR 7

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 7

sécurité

les points qui méritent votre attention

Attention aux grains de sable qui peuvent griffer à vie.

• Mettez des casseroles avec un fond propre sur la zone de cuisson.

• Soulevez toujours les casseroles en les déplaçant.

• N'utilisez pas la plaque de cuisson comme zone de travail.

Conseil : faites glisser le fond de casserole sur un chiffon humide avant de déposer la casserole sur la surface de cuisson. Ceci empêche que des grains de sable ou autres ne se déposent à la surface de la plaque.

FR 8

Soulevez toujours les casseroles : ne les faites pas glisser.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 8

information générale

casseroles

FR 9

La cuisson à l'induction fait emploi d'un champ magnétique pour générer de la chaleur. C'est pourquoi le fond de la casserole doit contenir du fer et être donc magnétique.

Vous obtiendrez les meilleurs résultats en utilisant une casserole qui a les mêmes dimensions que la zone de cuisson. Le fond de la casserole doit toujours être plus large que 12 cm.

approprié

Vous pouvez contrôler si vos casseroles sont appropriées en utilisant un aimant. Une casserole est appropriée lorsque :

• le fond de la casserole est attiré par l'aimant ;

• le fond est approprié pour la cuisson à l'électricité.

Utilisez seulement une casserole avec un fond plat et épais (2,25 mm min.) appropriée pour la cuisson à l'induction. Les casseroles les mieux appropriées sont celles ayant la marque "Class induction".

inadéquat

Les casseroles dont le fond n'est pas magnétique ou n'est pas approprié pour la cuisine électrique, ne sont pas appropriées pour être utilisées sur la plaque de cuisson à induction.

Les casseroles en acier inoxydable spécial pour la cuisson à l'induction ; les casseroles solides en émail ; les casseroles en fonte émaillées.

La faïence, l'aluminium, le plastique, le cuivre, la porcelaine, l'acier inoxydable.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 9

information générale

casseroles

attention

Dès que vous retirez la casserole de la plaque de cuisson, celleci interrompt automatiquement son activité. Ne perdez toutefois pas l'habitude d'éteindre toujours la plaque ou zone de cuisson pour éviter une mise en marche imprévue. Soyez prudent en utilisant des casseroles en tôle émaillée. Celles-ci peuvent s'abîmer si vous les utilisez sur l'induction. Notamment lorsque celles-ci ont un fond trop fin. En cas de casseroles en tôle émaillée,

• l'émail peut sauter (l'émail se détache de la tôle) lorsque vous enclenchez la plaque de cuisson sur une position élevée alors que le contenu de la casserole est en train de se dessécher ;

• le fond de la casserole peut se déformer sous l'effet d'une surchauffe par exemple ou en raison de l'utilisation d'une puissance trop élevée.

N'utilisez jamais de casseroles avec un fond déformé. Un fond creux ou convexe peut entraver le fonctionnement du dispositif de sécurité pour la surchauffe. L'appareil risque de trop chauffer. En raison de cela, la plaque de verre peut éclater et le fond de la casserole peut fondre.

Les dommages provenant de l'utilisation de casseroles inadéquates ou d'un aliment qui a trop cuit (dessèchement), ne tombent pas sous le champ de la garantie.

bruit dans le fond de la casserole

Pendant la cuisson, vous pouvez entendre un bruit inhabituel dans le fond de la casserole. C'est innocent. Le bruit est causé par le fait que la puissance élevée de la zone de cuisson est en train d'entrer en action dans le fond de la casserole.

Vous pouvez réduire le bruit en question en sélectionnant une position plus basse.

cocottes minutes

La cuisson à l'induction est très appropriée pour cuire dans les cocottes minutes. La zone de cuisson réagit très vite ce qui fait que la cocotte minute se trouve très vite sous pression. Dès que vous arrêtez une zone de cuisson, le processus de cuisson s'arrête aussitôt.

FR 10

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 10

FR 11

commande

mise en service

introduction

La plaque de cuisson à induction est équipée d'un voyant à chaleur résiduel, d'un minuteur, d'un système de sécurité enfants, d'un limiteur de durée de cuisson automatique et d'une mémoire pour les programmes par zone. Sur cette page et les pages suivantes, vous pourrez apprendre à utiliser ces dispositifs.

mise en service

1 Mettez une casserole sur une zone de cuisson. 2 Appuyez sur la touche marche/arrêt.

L'écran affichera un tiret. Si après avoir enclenché la zone, vous n'avez pas sélectionné de position de cuisson, la zone reviendra automatiquement sur 'standby'.

réglage de la puissance

1 Appuyez sur la touche + ou – .

La plaque de cuisson se met directement sur la position 6.

2 Réglez une position plus élevée ou moins élevée en

appuyant une fois sur les touches + ou – .

cuisine au wok

Sur la position 11, le voyant supplémentaire 'wok' va s'allumer (seulement pour la zone située à l'avant droit).

plus

élevée

touche marche/arrêt

Utilisez la casserole appropriée. Voir chapitre "casseroles" aux pages 9 et 10.

moins élevée

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 11

commande

mise en service

boost

Sur la position ' ' (boost), la zone de cuisson émet une puissance de 2800 Watts au maximum (sauf la zone de cuisson située à l'arrière gauche). Utilisez cette position si vous souhaitez porter rapidement à ébullition des mets.

powerboost

La position ' ' est une position spéciale (3200 Watts) pour réchauffer encore plus rapidement une substance liquide. La puissance Powerboost fonctionne pendant 5 minutes. Après 5 minutes, la zone de cuisson revient automatiquement sur la position boost. Pendant les 5 minutes qui vont suivre, il n'est pas possible d'enclencher la position powerboost. Après, il sera possible de la réutiliser.

L'écran affiche la position sélectionnée. Les témoins lumineux clignotent quand il n’y a pas de casserole sur la zone de cuisson. La zone de cuisson sélectionnée s'arrête automatiquement après quelques instants. Les positions que vous pouvez sélectionner sont présentées dans les tableaux de cuisson aux pages 22 et 23.

mise hors service

Appuyez encore une fois sur la touche marche/arrêt. La zone de cuisson cesse alors son fonctionnement.

Si la zone de cuisson est encore chaude, cette situation sera éventuellement signalée par le voyant de chaleur résiduelle.

voyant de chaleur résiduelle

Le voyant indique que la zone de cuisson est encore chaude. Il va s'éteindre dès que la plaque de verre aura atteint une température sûre. Dès fonctionnement d'une zone pendant 60 secondes, le voyant s'enclenche et s'affiche après arrêt de la zone.

La chaleur résiduelle sera signalée sur l'écran par le

symbole H.

FR 12

voyant de chaleur résiduelle

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 12

commande

mise en service

minuteur

L'appareil est équipé d'une horloge qu'il est possible d'utiliser en tant que minuteur. Ce minuteur est autonome et n'a aucune influence sur les réglages des zones de cuisson.

1 Enclenchez le minuteur en appuyant une fois sur la

touche ;

2 Sélectionnez le temps souhaité (max. 3.59 heures) en

appuyant sur les touches + et –. En maintenant plus longtemps la pression sur les touches, le temps va augmenter ou diminuer plus rapidement. Le temps sélectionné s'affichera sur l'écran ;

3 Dès que le temps sélectionné s'est écoulé, la plaque de

cuisson va émettre un signal sonore. Il est possible d'arrêter ce signal en appuyant sur la touche Programmez de nouveau l'heure en actionnant sans attendre la touche +. Il est inutile d'enclencher d'abord le minuteur.

Vous pouvez faire arrêter la zone de cuisson par le minuteur. Le minuteur de gauche s'occupe des deux zones de cuisson de gauche et le minuteur de droite s'occupe des deux zones de cuisson de droite.

fonction du minuteur

1 Placez une casserole sur une zone de cuisson. 2 Enclenchez la zone de cuisson.

L'appareil commence à fonctionner.

3 Enclenchez le minuteur avec la touche .

Appuyez encore une fois pour la fonction Minuteur .

Le voyant à côté de 'FRONT' (zone de devant) ou 'REAR' (zone arrière) s'allume. Programmez le temps de cuisson en utilisant les touches + ou – (3.59 heures au max.).

L'écran affichera le nombre de minutes sélectionnées.

FR 13

minuteur

fonction du minuteur

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 13

FR 14

commande

mise en service

En appuyant plusieurs fois sur la touche , la ligne suivante sera continuellement parcourue :

Si une zone de cuisson n'a pas été enclenchée, il n'est pas possible de la sélectionner pour que le minuteur l'arrête. Celleci sera omise dans le tableau situé ci-dessus.

Si les deux zones de cuisson de gauche (ou de droite) sont enclenchées, il est encore possible de choisir entre la zone de cuisson de devant et celle arrière en appuyant sur la touche . A la fin du temps de préparation, vous devez entendre un bip.

La zone cessera alors de fonctionner.

A la fin du temps de cuisson, arrêtez le bip en appuyant sur la touche du minuteur . Si vous n'arrêtez pas le bip, celui-ci s'arrêtera automatiquement après 30 minutes.

sécurité enfants

L'appareil est équipé d'une sécurité enfants qui ne permet plus d'activer les touches lorsque celle-ci est enclenchée. Le système de sécurité enfants ne peut être enclenché que si les zones ou les minuteurs ne sont pas actifs.

verrouiller

Appuyez sur le symbole clé.

Le témoin lumineux au-dessus du symbole clé s’allume.

déverrouiller

Appuyez sur le symbole clé (pendant 3 secondes).

Le témoin lumineux au-dessus du symbole clé s’éteint.

sécurité enfants

nombre de fois que la réaction touche est appuyée

0 Horloge est éteinte ; les écrans sont noirs 1 Horloge en tant que minuteur 2 Horloge arrête la zone avant après le temps

sélectionné (si la zone a été enclenchée)

3 Horloge arrête la zone arrière après le temps

sélectionné (si la zone a été enclenchée) 4 Horloge est éteinte ; les écrans sont noirs Etc

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 14

commande

mise en service

FR 15

fonction mémoire

L'appareil est équipé d'une fonction mémoire. Cette fonction vous permet de programmer pour chaque zone de cuisson les positions de cuisson et les temps de cuisson correspondants.

mise en service (play) de la fonction mémoire 1 Appuyez brièvement sur la touche 'memory' . Le

voyant situé à côté de 'PLAY' s'allume. Les voyants situés à côté de 'REAR' et de 'FRONT' vont clignoter ;

2 Enclenchez une zone de cuisson.

La zone de cuisson s'enclenche sur la position de cuisson programmée. Si le programme n'est pas présent, la zone s'arrêtera de nouveau automatiquement.

Arrêtez la zone en utilisant la touche marche/Arrêt ou la touche 'memory' .

Si pendant le déroulement d'un programme, une puissance élevée est choisie alors qu'une autre zone a été réglée manuellement sur une position supérieure, l'autre zone diffusera une puissance inférieure. Les réglages du programme sont donc dominants. Si le programme règle la zone à une puissance inférieure, l'autre zone ne repassera pas à une puissance élevée.

memory

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 15

commande

mise en service

Programmation (record) de la touche mémoire

1 Appuyez sur la touche 'mémoire' jusqu'à ce que le

voyant situé à côté de 'RECORD" s'allume.

Les voyants situés à côté de 'REAR' et de 'FRONT' vont clignoter et l'écran horloge affichera

000

2 Enclenchez la zone de cuisson qui doit être enregistrée. 3 Réglez une position de cuisson en utilisant les

touches + ou –.

La zone de cuisson et la durée de cuisson sélectionnées sont maintenant enregistrées. Il est possible de choisir l'une derrière l'autre plusieurs positions de cuisson (max. 38).

Si pendant un enregistrement, 38 positions ont été enregistrées, l'étape suivante qui sera déterminée, sera automatiquement la fin de l'enregistrement.

4 Terminez l'enregistrement avec la touche marche/arrêt ou

la touche 'mémoire' .

Lors de la détermination d'un nouvel enregistrement, l'enregistrement éventuellement existant sera effacé.

Les positions de cuisson choisies et la durée de cuisson sont enregistrées. Cet enregistrement s'active avec la touche 'PLAY' (enclencher mémoire).

Par zone, il est possible d'établir 1 enregistrement au maximum.

FR 16

memory

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 16

commande

sécurité supplémentaire

Divers systèmes de sécurité ont été intégrés à l'appareil pour protéger l'électronique et vos ustensiles de cuisine. Si l'installation a été faite correctement, les dispositifs de sécurité n'entreront pas ou peu en action.

limiteur de durée de cuisson

Après un temps déterminé, le limiteur arrête automatiquement les zones de cuisson en fonction de la position programmée.

Le temps s'écoule dès qu'une position est sélectionnée. Donc dès qu'une position de cuisson est de nouveau sélectionnée, le temps recommence à s'écouler.

Dans le tableau ci-dessous, vous pourrez voir après combien de temps le limiteur de durée de cuisson des diverses positions arrêtera la zone de cuisson. Ceci n'a pas lieu pour la position de cuisson (Powerboost). Celle-ci passe automatiquement à (boost) après 5 minutes.

position puissance puissance puissance temps

ø 16 cm ø18 cm ø 23 cm

zone les deux zone

gauche zones de gauche

arrière droite avant

0 - - - 10 sec. 1 50 W 50 W 50 W 9 heures 2 100 W 100 W 100 W 9 heures 3 150 W 200 W 225 W 5 heures 4 200 W 300 W 325 W 5 heures 5 275 W 400 W 450 W 5 heures 6 400 W 500 W 600 W 4 heures 7 650 W 750 W 825 W 4 heures 8 950 W 1000 W 1100 W 4 heures 9 1400 W 1400 W 1400 W 3 heures 10 1800 W 1800 W 1800 W 2 heures 11 2050 W 2050 W 2400 W 1 heure 12/b 2200 W 2800 W 2800 W 1 heure Pb - - 3200 W 5 min.

FR 17

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 17

commande

sécurité supplémentaire

FR 18

dispositif de sécurité pour la détection

La zone de cuisson réagit seulement si la casserole qui y est déposée, est adéquate. En cas de cuiller ou de fourchette sur la zone de cuisson, la zone de cuisson ne va pas s'enclencher.

Les écrans des positions de cuisson continuent de clignoter.

dispositif de sécurité pour l'aération

L'électronique doit être refroidie. L'air froid est aspiré derrière le placard et rejeté sous la plaque de cuisson. L'appareil ne peut donc fonctionner que si la circulation d'air est suffisante.

L'appareil s'arrêtera rapidement en cas d'une circulation d'air insuffisante.

Circulation d'air sous la plaque de cuisson à induction.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 18

FR 19

commande

sécurité supplémentaire

dispositif de sécurité en cas de surchauffe

L'appareil risque de surchauffer : – s'il y a mauvaise conduction de la chaleur sous la

casserole ;

– si vous utilisez une position élevée pour chauffer l'huile

ou la graisse ;

– en cas d'un manque de circulation d'air (voir aussi

dispositif de sécurité pour la ventilation).

En cas de surchauffe de la zone de cuisson concernée, respectivement de toutes les zones de cuisson, les situations suivantes risquent de se présenter : – la plaque de cuisson veillera à une légère réduction de la

puissance ajoutée (ce n'est pas visible aux positions de cuisson affichées dans les écrans) ;

– si le problème persiste, la plaque de cuisson va

désactiver une ou plusieurs zones et le texte "F8" va s'afficher sur l'écran. En activant la touche marche/arrêt de la zone à laquelle se rapporte le message d'erreur, vous ferez disparaître ce texte.

Dès que la/les zone(s) de cuisson a/ont atteint un niveau de refroidissement suffisant, vous pouvez de nouveau les utiliser comme d'habitude.

Evitez que le dispositif de sécurité pour la surchauffe de l'appareil soit activé : – en utilisant des casseroles qui conduisent bien la chaleur ; – en utilisant des positions plus basses pour chauffer l'huile

ou la graisse ;

– en assurant une bonne circulation d'air.

Au cas où le dispositif de sécurité pour la surchauffe s'enclencherait encore, prenez contact avec le service aprèsvente ou un spécialiste agréé.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 19

FR 20

conseils de cuisson

positions et puissances

puissance

Il est possible de régler la puissance entre 50 W et 3,2 kW (voir tableau à la page 17).

deux zones

Deux zones de cuisson qui se trouvent l'une derrière l'autre sont commandées par un seul générateur. L'avantage de cette situation est de parvenir à une puissance élevée pour chaque zone de cuisson. C'est idéal pour porter à ébullition des produits, pour frire ou faire revenir de grandes quantités très rapidement. Si les zones de cuisson qui se trouvent l'une derrière l'autre sont enclenchées en même temps, la puissance sera automatiquement partagée. Ceci sera sans conséquence jusqu'à la position 10. Si vous programmez toutefois une zone de cuisson sur la position 11, 12 ou , l'autre zone de cuisson reviendra automatiquement sur la position 6 ou 7.

Deux zones de cuisson qui se trouvent l'une à côté de l'autre n'ont pas d'effet l'une sur l'autre. Vous pouvez donc les programmer sur une position élevée.

Les zones qui se trouvent l'une derrière l'autre s'influencent l'une l'autre.

Les zones qui se trouvent l'une à côté de l'autre peuvent être programmées en même temps sur une position élevée.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 20

FR 21

conseils de cuisson

positions et puissances

vos premiers pas…

Au début, vous serez surpris par la vitesse de l'appareil. Surtout par la vitesse à laquelle le point d'ébullition est obtenu en utilisant une position très élevée. Pour éviter que l'aliment ne cuise trop ou ne se dessèche, surveillez la cuisson.

En cas de cuisson à l'induction, seule la partie de la zone où se trouve la casserole sera utilisée. Si vous utilisez une petite casserole sur une grande plaque, la puissance s’adaptera au diamètre de la casserole. Vous obtiendrez les meilleurs résultats en utilisant une casserole qui a les mêmes dimensions que la zone de cuisson. La puissance sera donc moins élevée et il faudra plus de temps pour que le contenu de la casserole arrive à ébullition. Si vous utilisez une casserole trop petite, la zone de cuisson ne va pas s'enclencher. Le diamètre minimal est de 12 cm.

position 12, ou

Enclenchez la plaque de cuisson sur la position 12, ou si vous souhaitez faire bouillir de l'eau. Cette position est trop élevée pour chauffer du beurre ou du lait et beaucoup trop élevée pour décongeler. – Consultez les tableaux de cuisson (pages 22 et 23) pour

vous familiariser avec la technique.

position 11

La position 11 est la position du gril. Cette position est idéale pour cuire de la viande. Sur la position 12, c'est beaucoup trop fort. Les éléments du lait qui se trouvent dans la margarine brûlent avant que la margarine ne soit fondue.

position du wok

La position 11 correspond aussi à la position préférentielle 'wok'. Le voyant lumineux 'wok' s'allume. Ceci vaut seulement pour la zone de cuisson située sur l'avant droit. Toutefois, il est possible d'utiliser d'autres positions ou zones de cuisson. Si vous avez, par exemple, un wok en acier en fonte avec un petit fond, et si l'espace le permet, il est aussi possible d'utiliser la zone de cuisson à l'arrière gauche.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 21

FR 22

conseils de cuisson

tableaux de cuisson

position

position 'cuisson

faire bouillir

intermédiaire

douce'

potage

faire un bouillon 12, , 9 3 consommé clair 12, , 9 2/3/4 potage 10 – –

viande

morceaux de viande 9 – – rôti 11 9 3/5 bifteck 7/8 – –

poisson

poêlé 11 10 8

pommes de terre

cuites à l'eau 12, , 8 6 au beurre

– crues 12, 8 6 – cuites à l'eau 9 – –

légumes

cuits à l'eau – légumes secs (par ex.

pois cassés, haricots) 12, , 8 4

– légumes (par ex.

carottes, haricots) 12, , 8 3

– légumes verts

(scarole, épinards) 9 – 5 fruits – oignons 9 – 7 décongélation – légumes 8 – – – légumes verts 6 – –

sauce

sauce liée par un roux ou par un agent de liaison 9 – 9

friture

cuire des frites 12, , – 12 croquettes - congelées 12, , – 8 croquettes - fraîches 12, , – 9

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 22

FR 23

conseils de cuisson

tableaux de cuisson

position

position 'cuisson

faire bouillir

intermédiaire

douce'

divers

compote de pommes 9 8 3 faire fondre du beurre 9 4-6 4 faire fondre du chocolat 1 – – 3 crêpes à la hollandaise 7 – 7 oeufs 9 – 6 crêpes dentelles 8 – 8 macaroni 12, , 6 3 faire bouillir du lait 9 – – crêpes épaisses 9 – 8 bouillie 9 6 2 riz 12, , 8 2 lier des sauces (avec des jaunes d'oeuf) 1 – 2 bacon 8 – – oeufs sur le plat 8 – 8 poires à cuire 12, 8 3

attention !

Si vous utilisez une poêle avec un fond plus large que la zone de cuisson, il est important que la casserole se réchauffe lentement. Commencez par utiliser, par exemple, la position 6 et augmentez-la progressivement.

En cas d'utilisation d'un wok, il est important que le fond soit plat et que le préchauffement du wok se produise en sélectionnant une position élevée.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 23

FR 24

entretien

nettoyage

nettoyage quotidien

Bien que les aliments qui sont tombés sur la plaque de cuisson ne peuvent pas brûler, il est recommandé de nettoyer la plaque de cuisson tout de suite après utilisation.

Pour le nettoyage quotidien, il est bien d'utiliser un produit d'entretien doux et un chiffon doux. Séchez ensuite avec un essuie-tout ou un chiffon sec.

en cas de taches tenaces

Les taches tenaces peuvent aussi s'enlever avec un produit d'entretien doux, par exemple, avec un produit pour la vaisselle.

Enlevez les taches d'eau et les traces de métal avec du vinaigre d'entretien.

Les traces de métal (provenant du glissement des casseroles) sont souvent difficiles à enlever.

A cette fin, il est possible de trouver des outils spéciaux dans le commerce.

Eliminez les aliments qui se trouvent sur la plaque de cuisson en utilisant un grattoir en verre. Agissez de même en cas de plastique et de sucre fondus.

n'utilisez jamais

N'utilisez jamais d'abrasifs. Ils provoquent des griffures permettant au calcaire et à la saleté de s'y déposer.

N'utilisez jamais d'objets pointus, comme la paille de fer et les éponges métalliques.

conseil

Avant de commencer le nettoyage, enclenchez la sécurité enfants.

Taches d'eau ; restes de calcaire ; traces de métal.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 24

FR 25

programmations supplémentaires

bip

mise en/hors service du bip

Le bip qui se fait entendre lors de la commande des touches, peut être mis en/hors service.

mise hors service du bip 1

Enclenchez la zone de cuisson située sur l'avant gauche, puis arrêtez-la en appuyant deux fois sur la touche marche/arrêt.

2 Appuyez en même temps dans un délai de 3 secondes

sur la – touche de la zone de cuisson située à l'avant gauche et sur la – touche de la zone située à l'arrière gauche.

Un bip confirmera la programmation venant d'être sélectionnée.

Le bip correspondant aux zones de gauche - devant et arrière - est maintenant hors service.

Répétez cette opération pour les zones de cuisson de droite avec la touche marche/arrêt le zone située à l'arrière droit et les – touches des deux zones de cuisson de droite.

mise en service du bip 1

Enclenchez la zone de cuisson située sur l'avant gauche, puis arrêtez-la en appuyant deux fois sur la touche marche/arrêt.

2 Appuyez en même temps dans un délai de 3 secondes

sur la – touche de la zone de cuisson située à l'avant gauche et sur la – touche de la zone située à l'arrière gauche.

Un bip confirmera la programmation venant d'être sélectionnée.

Le bip correspondant aux zones de gauche - devant et arrière - est maintenant hors service.

Répétez cette opération pour les zones de cuisson de droite avec la touche marche/arrêt le zone située à l'arrière droit et les – touches des deux zones de cuisson de droite.

à l'avant gauche, touche marche/arrêt de la zone de cuisson

à l'avant gauche, touche – de la zone de cuisson

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 25

FR 26

Si l'appareil ne fonctionne pas bien, ceci ne veut pas dire forcément qu'il est en panne. Essayez de résoudre d'abord le problème vous-même comme suit. Appelez le service après-vente si les conseils ci-dessous ne vous aident pas.

pannes

que faire si…

panne

L'appareil ne fonctionne pas et les voyants ne s'enclenchent pas.

La plaque de cuisson ne fonctionne pas. F9 ou FA s'affiche à l'écran si l'appareil commence tout de suite à émettre un son dès qu'il a été connecté.

La plaque de cuisson ne fonctionne pas. L'écran affiche F99.

Le ventilateur s'enclenche spontanément.

La plaque de cuisson s'arrête brusquement.

Le message F8 s'affiche.

Après arrêt de la zone, les écrans de la zone continuent de clignoter.

L'appareil n'entre pas en service.

La mise à ébullition dure plus longtemps que prévu.

Code erreur F00 visualisés.

Codes erreur F00 - F11 visualisés.

Codes erreur F1 - F6 visualisés.

cause

Absence d'électricité.

L'appareil est mal branché si la tension du réseau n'est pas correcte.

Deux touches sont activées en même temps, la plaque en verre est sale ou il y a un objet sur la commande.

Contrôle automatique de l'appareil après chute de la tension.

Ventilation insuffisante.

Surchauffe de l'électronique dans la plaque de cuisson.

Casseroles inadéquates ou l'absence de casserole sur la zone de cuisson.

L'appareil est verrouillé.

Vous avez utilisé une petite casserole.

Une touche ne fonctionne plus ou est sale. Autre raison possible : un objet est placé sur la touche.

Touche a été utilisée trop longtemps ou trop d'humidité dans l'appareil.

Générateur en panne.

solution

Contrôle de l'installation électrique (fusible(s) primaire(s), connexion).

Demandez à l'installateur de contrôler l'installation.

Erreur de commande ou nettoyer la plaque en verre.

Le ventilateur s'arrête automatiquement.

Contrôlez les trous d'aération.

Laissez l'appareil se refroidir. Appuyez sur la touche marche/arrêt pour faire disparaître le message. Recommencez sur une position plus basse.

Utilisez une casserole appropriée (voir page 9).

Appuyez sur la touche avec le symbole clé quelques secondes sans interruption.

Utilisez une casserole du même diamètre environ que celui de la zone de cuisson.

Nettoyez l'appareil ou faitesle réparer ne posez rien sur l'aire de commande.

Prenez contact auprès de votre installateur ou avec le service après vente.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 26

FR 27

installation

généralités

Seul un installateur électrotechnique agrée est autorisé à brancher cet appareil ! L'installation doit se produire conformément aux consignes nationales et locales. Des dommages provenant d'un branchement ou d'un encastrement erronés ne tombent pas sous le champ de la garantie.

sécurité

Ce qui suit est indispensable pour un bon fonctionnement de l'appareil :

• qu'il y ait une ventilation suffisante pour que la plaque de cuisson se refroidisse ; le tout conformément aux possibilités spécifiées dans le présent chapitre ;

• l'air que la plaque de cuisson aspire, ne doit pas être plus chaud que 35 °C. N'oubliez pas ce point si vous placez un four sous la plaque de cuisson ;

• veiller à ce que le câble de branchement soit libre de tout obstacle (tiroir etc.) ;

• le plan de travail doit être plat ;

• si l'appareil est installé à une distance de moins de 40 mm auprès d'une paroi, il faut que celle ci soit fabriquée d'un matériau qui résiste à la chaleur. Bien que l'appareil ne soit pas chaud, la chaleur d'un poêle pourrait abîmer ou décolorer les parois.

dimensions hors tout

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 27

644

560

522

490

100 cm

Une certaine dimension de niche est requise au cas où la plaque de cuisson serait placée au-dessus d'un four. La dimension requise de cette niche dépend de ce qui suit :

- épaisseur du plan de travail ;

- hauteur d'encastrement de la plaque de cuisson (voir

tableau) ;

- hauteur la plus élevée du four (panneau de commande

exclu). La dimension de niche requise est la hauteur la plus élevée du four plus la hauteur d'encastrement de la plaque de cuisson moins l'épaisseur du plan de travail.

espace libre qui est nécessaire autour

installation

généralités

FR 28

Dimension niche

Hauteur la plus élevée du four

Hauteur d'encastrement plaque de cuisson

Epaisseur du plan de travail

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 28

installation

raccordement électrique

généralités

L'appareil doit toujours être mis à la terre. Utilisez pour la connexion un câble agréé, en fonction des consignes. L'une des indications suivantes doit se trouver sur le câble : H05V2V2-F, H05RR-F ou H05RN-F.

En bas de l'appareil, vous trouverez une étiquette présentant le schéma de connexion. Vous pouvez accéder aux bornes de raccordement après avoir ouvert le dessous de l'armoire électrique. Ouvrez le couvercle de l'armoire en question avec un tournevis.

Si vous souhaitez faire une connexion fixe, veillez à ce qu'un interrupteur omnipolaire avec une distance de contact de 3 mm au minimum soit installé dans la conduite d'alimentation.

FR 29

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 29

Type de plaque de cuisson induction Tension composants 230V 50Hz L'appareil largeur x profondeur 644 X 522 mm Hauteur d'encastrement à partir de la partie supérieure du plan de travail. 48 mm Dimension de sciage largeur x profondeur 560 x 490 mm Puissances modules gauche 3600 W droite 3600 W

Zones de gauche

12345

Zones de droite

installation

raccordement électrique

Les méthodes pour connecter l'appareil sont énoncées ci-dessous :

Connexions les plus usitées :

Connexion 2 phases avec 2 neutres (2 2N a.c. 230 V / 50 Hz / Groupe de cuisson): La tension entre la phase et le

neutre est de 230 V ca. Entre les phases, il peut y avoir une tension de 0 V si celles-ci sont connectées dans l'armoire électrique à la même phase, mais il peut aussi y avoir une tension de 400 V si celles-ci sont connectées à 2 phases différentes. Vos groupes doivent avoir au minimum des fusibles de 16 A (2x). Le câble de connexion doit avoir une section du conducteur de 2,5 mm

au minimum.

Connexion 3 phases avec 1 neutre (3 1N ca 400 V / 50 Hz / Groupe de puissance) : La tension entre les phases et le

neutre est de 230 V ca. Entre les phases, il y a une tension de 400 V. Placez un pont de liaison entre les points de connexion 4-5. Phase 3 ne sera pas chargée. Vos groupes doivent avoir au minimum des fusibles de 16 A (3x). Le câble de connexion doit avoir une section du conducteur de 2,5 mm

au minimum.

FR 30

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 30

installation

raccordement électrique

Connexions spéciales

Branchement à 1 phase (1 1N a.c. 230 V / 50 Hz):

La tension entre la phase et le neutre est de 230 V ca. Placez les ponts de liaison entre les points de connexion 1-2 et 4-5. Votre groupe doit être équipé de fusibles de 32 A au minimum. Le câble de connexion doit avoir une section du conducteur de 6 mm

au minimum.

Connexion 2 phases avec 1 neutre (2 1N ca 400 V / 50 Hz) :

La tension entre les phases et le neutre est de 230 V ca. Entre les phases, une tension de 400 V est présente. Lorsque la tension de 400 V n'est pas présente entre les phases, c'est que dans l'armoire électrique deux fils ont été dérivés de la même phase, la plaque de cuisson doit être connectée à 2 fils neutres. Voir plus haut : 2 phases avec 2 neutres. Placez un pont de liaison entre les points de connexion 4-5. Vos groupes doivent avoir au minimum des fusibles de 16 A (2x). Le câble de connexion doit avoir une section du conducteur de 2,5 mm

au minimum.

FR 31

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 31

installation

raccordement électrique

Connexion 3 phases (3 ca 230 V / 50 Hz) :

Entre les phases, une tension de 230 V est présente. Placez des ponts de liaison entre les points de connexion 4-5. Vos groupes doivent avoir au minimum des fusibles de 16 A (3x). Le câble de connexion doit avoir une section du conducteur de 2,5 mm

au minimum.

En utilisant les ponts qui sont présents sur la barrette à bornes, vous pourrez faire les jonctions exigées comme indiqué dans les illustrations précédentes. Dans le couvercle de l'armoire électrique et dans l'illustration située ci-dessous, vous pourrez voir comment placer les ponts. Il ne faut pas les placer directement sur les fils de connexion, mais entre la tête de vis et la borne qui entoure le fil de connexion.

Attachez le câble en utilisant le dispositif de délestage. Fermez ensuite le couvercle.

FR 32

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 32

installation

possibilités d'encastrement

aération

L'électronique qui se trouve dans l'appareil a besoin d'être refroidie. Des évents ont été placés sur la face inférieure de l'appareil. Ils permettent l'aspiration de l'air frais. Sur la partie latérale, l'appareil est équipé de bouches de soufflage. Pour obtenir un refroidissement optimal de la cuisinière, vous devez modifier quelque peu le meuble de cuisine.

Au-dessus d'un tiroir ou d’un panneau fixe

Sciez les trous d'aération (min. 100 cm2). L'aération se produit via la plinthe et l'arrière du placard.

Attention : un tiroir ne doit pas boucher les évents situés sur la face inférieure de l'appareil.

Avec un tiroir, il faudra effectuer à l’avant une fente d’au moins 560 x 6 mm. L’espace entre le tiroir A et la plaque de cuisson doit être au moins de 10 mm. Dans le cas d’un panneau fixe, aucune aération supplémentaire n’est nécessaire.

Au-dessus d'un four de 60 cm de la marque ATAG

Evidement 600 mm de hauteur minimum.

L'aération se produit via la plinthe et l'arrière du four.

Avec un four, il faudra effectuer à l’avant une fente d’au moins 560 x 6 mm. Découpez à la scie les ouvertures d’aération "A" + "B" (100 cm

). Faites un évidement "C" dans la paroi latérale du placard de cuisine avant de faire passer le câble de raccordement. La plaque de cuisson ne se combine qu’avec les fours ATAG, pas avec les combitrons.

FR 33

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 33

min. 10 mm

min. 560 x 6 mm

150

600

installation

possibilités d'encastrement

attention

Vérifier que le câbles de raccordement pendent librement. S'il y a un tiroir sous le plan de cuisson à induction, veillez à ce que le tiroir ne soit pas rempli au-dessus du bord pour ne pas former un obstacle à l'air.

installation de la plaque de cuisson à induction au-dessus d'un micro-ondes multi-cuisson, d'un micro-ondes, d'un four ATAG de 90 cm ou d'un four d'une autre marque

Sciez les/l'évent(s) pour que la surface totale des ouvertures soit au minimum de 100 cm

. A titre d'exemple, voir le dessin ci-dessus avec deux ouvertures de 50 cm

Placez une plaque de protection entre le four et la plaque de cuisson. La plaque doit mesurer au moins 10 mm de hauteur et résister à la chaleur (85 °C). L'espace entre la face inférieure de la plaque de cuisson et la plaque de protection doit être au minimum de 50 mm.

Placez pour masquer le courant d'air un panneau de protection entre la plaque de protection et la plaque de cuisson. Le matériel doit être le même que la plaque de protection. L'aération se fait par les placards qui se trouvent à côté.

FR 34

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 34

50 cm

min. 560 x 6 mm

200

1. Contrôlez si l'armoire et l'évidement satisfont aux

exigences (voir à ce propos ‘Mesures d'encastrement’ et ‘Prescriptions de sécurité’).

2. Eliminez la feuille de protection de la bande d'étanchéité

(A) et collez la bande dans la rainure des profils en aluminium.

3. Si le plan de travail est réalité en bois synthétique, traiter

les côtés latéraux avec un vernis d’étanchéité, afin d’eviter que le plaque ne se déforme suite à la absorption d’humidité.

4. Retourner l'appareil dans le bon sens et poser la face

dans le logement qui lui est réservé.

5. Brancher le courant.

6. Contrôlez le fonctionnement de l'appareil. Si l'appareil n'a

pas été bien connecté, un signal sonore sera émis.

7. Donnez le mode d’emploi au client.

N.B. : Le ventilateur se mettra en marche directement après

son installation. L'appareil effectue maintenant un contrôle automatique pendant quelques secondes.

installation

encastrement

FR 35

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 35

FR 36

environnement

que faire de l'emballage et de l'appareil

L'emballage de l'appareil est recyclable. Peuvent être utilisés :

• le carton ;

• le feuil de polyéthylène (PE) ;

• le polystyrène sans CFC (polystyrène-PS).

Evacuez ces matériaux en bonne et due forme et conformément aux dispositions légales.

Les pouvoirs publics peuvent vous fournir des informations pour évacuer de façon adéquate les appareils ménagers dont vous voulez vous débarrasser.

Sur la plaque signalétique porte le symbole d'un caisson à ordures barré.

Au terme de son utilisation, le produit ne doit pas être éliminé avec les déchets urbains.

Le produit doit être remis à l'un des centres de collecte sélective prévus par l'administration communale ou auprès des revendeurs assurant ce service.

Éliminer séparément un appareil électroménager permet d'éviter les retombées négatives pour l'environnement et la santé dérivant d'une élimination incorrecte, et permet de récupérer les matériaux qui le composent dans le but d'une économie importante en termes d'énergie et de ressources. Pour rappeler l'obligation d'éliminer séparément les appareils électroménagers, le produit porte le symbole d'un caisson à ordures barré.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 36

données techniques

Le numéro du modèle, le type d'énergie et la puissance connectée sont indiqués sur la plaque signalétique.

La plaque signalétique est fixée sous l'appareil.

Cet appareil répond aux directives CE.

FR 37

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 37

Ihr Induktionskochfeld

Beschreibung

Bedienungsblende

Kochzone

Zone vorne links 2800 Watt boost ( ) und 3200 Watt Powerboost ( ) Zone hinten links 2200 Watt

Zone hinten rechts 2800 Watt boost ( ) Zone vorne rechts 2800 Watt boost ( )

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 38

Anzeigelampe Kindersicherung

Display Kochstufen

Kochzonenanzeige

Kurzzeitwecker

Kochstufen Tasten

Ein/aus Taste

Anzeigelampe vordere Kochzone

Anzeigelampe hintere Kochzone

Taste

Zeiteinstellung Tasten

Anzeigelampe Ablauf des Kochprogramms

Anzeigelampe Aufnahme des Kochprogramm

Taste “Memory”

In dieser Anleitung steht, wie Sie dieses Induktionskochfeld so optimal wie möglich benutzen können. Sie finden hier alles über die Bedienung und Hintergrundinformationen über den Betrieb des Gerätes. Ferner finden Sie Kochtabellen und Pflegetips.

Die Sicherheitsvorschriften, die bei der Installation wichtig sind, stehen im Kapitel 'Installation'.

Heben Sie diese Anleitung sorgfältig auf. Auch für einen Nachbenutzer des Gerätes kann sie von Nutzen sein.

Viel Spaß beim Kochen!

Ihr Induktionskochfeld

Vor wor t

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 39

Ihr Induktionskochfeld

Einleitung

Sie haben sich für ein Induktionskochfeld von Atag entschieden. Dieses Gerät wurde speziell für den Hobbykoch entworfen.

Das Kochen mit einem Induktionskochfeld unterscheidet sich vom Kochen auf herkömmliche Art. Beim Induktionskochfeld wird ein Magnetfeld zur Wärmeerzeugung verwendet. Deshalb ist auch nicht jeder Topf ohne weiteres verwendbar. Näheres hierzu finden Sie im Kapitel "Kochgeschirr" auf den Seiten 9 und 10.

Das Kochen mit einem Induktionskochfeld bietet eine Reihe von Vorteilen. Es ist bequem, weil das Kochfeld schnell reagiert und auch auf äußerst niedrige Leistung eingestellt werden kann. Dank der hohen Leistung wird der Kochpunkt schnell erreicht.

Das Kochfeld ist einfach zu reinigen und die Platte wird nicht besonders heiß, weil die Hitze im Topf selbst erzeugt wird. Näheres zu den Vorteilen beim Kochen mit Induktionskochfeldern finden Sie im Kapitel 'Sicherheit' auf den Seiten 4 und 5.

Das Gerät ist mit einem Synchrostart ausgestattet. Wenn Sie eine Dunstabzugshaube haben, die ebenfalls mit Synchrostart ausgestattet ist, setzt sich diese bei Betätigung des Kochfeldes automatisch in Betrieb.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina FR 40

DE 3

Ihr Induktionskochfeld

Inhaltsverzeichnis

Sicherheit

Worauf Sie achten müssen 4 – 8

Allgemeine Informationen

Kochgeschirr 9 – 10

Bedienung

Einschalten 11 – 16 Extra-Sicherheit 17 – 19

Kochanleitungen

Kochstufen und Leistungen 20 – 21 Kochtabellen 22 – 23

Pflege

Reinigung 24

Extra-Einstellungen

Signalton 25

Störungen

Was ist, wenn… 26

Installation

Allgemein 27 – 28 Elektro Anschluß 29 – 32 Einbaumöglichkeiten 33 – 34 Einbau 35

Umweltaspekte

Entsorgung von Verpackung und Gerät 36

Technische Daten 37

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina DE 3

Sicherheit

Worauf Sie achten müssen

DE 4

Im Gerät wird ein magnetisches Feld erzeugt. Wenn ein Topf mit eisernem Boden auf eine Kochzone gestellt wird, entsteht im Topfboden ein Induktionsstrom. Dieser Induktionsstrom erzeugt Hitze im Topfboden.

Bequem

Die elektronische Regelung lässt sich präzise und einfach einstellen. Mit der niedrigsten Stufe können Sie z.B. direkt im Topf Schokolade schmelzen oder Zutaten zubereiten, die Sie normalerweise im Wasserbad erhitzen würden.

Schnell

Dank der hohen Leistung des Induktionskochfeldes wird der Kochpunkt schnell erreicht. Das Fortkochen dauert genauso lange wie bei anderen Kochmethoden.

Sauber

Das Kochfeld ist einfach zu reinigen. Da die Kochzonen nicht heißer werden als der Topf selbst, können Speisereste nicht einbrennen.

Sicher

Die Hitze wird im Topf selbst erzeugt. Die Glasplatte wird nicht heißer als der Topf. Die Wahrscheinlichkeit, sich am Gerät zu verbrennen, ist daher äußerst gering. Nachdem ein Topf von der Kochzone genommen wurde, kühlt sich diese schnell ab.

Die Spule (1) im Kochfeld (2) erzeugt ein magnetisches Feld (3). Wenn ein Topf mit eisernem Boden (4) auf die Spule gesetzt wird, entsteht im Topfboden ein Induktionsstrom.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina DE 4

Sicherheit

Worauf Sie achten müssen

DE 5

Umweltbewusst

Die Wärmeverluste sind minimal, weil die Hitze im Topf selbst erzeugt wird. Bei kleineren Töpfen wird nur derjenige Teil der Zone aktiviert, der in Berührung mit dem Topfboden steht. Ein zusätzlicher Vorteil: Die Griffe eines Topfes werden nicht warm, da außen am Topf keine Strahlungswärme auftritt.

1. Wärmeverlust und heiße Griffe bei einer herkömmlichen Kochplatte.

2. Kein Wärmeverlust und keine heißen Griffe beim Induktionskochfeld.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina DE 5

Sicherheit

Worauf Sie achten müssen

Induktionskochen ist äußerst sicher. Da die Wärme im Topf erzeugt wird und die Glasplatte nicht heißer werden kann als der Topfinhalt, ist es kaum möglich, daß Sie sich an dem Gerät verbrennen. Jedoch gibt es, wie bei jedem Elektrogerät, einige Dinge, die Sie beachten sollten.

• Wenn das Kochfeld zum ersten Mal benutzt wird, werden Sie einen 'Neuigkeitsgeruch' feststellen. Es ist der Lack des Gerätes, der erwärmt wird. Dies ist ein normales Phänomen. Durch Lüftung verschwindet der Geruch von selbst.

• Dieses Gerät darf nur von einem anerkannten Installateur angeschlossen werden.

• Bei Reparaturen oder beim Reinigen muß das Gerät vom Stromnetz getrennt werden. Vorzugsweise durch Ziehen des Steckers, Ausschaltung der (automatischen) Sicherung(en) oder durch Schaltung des Schalters in der Zuleitung auf Null bei einem festen Anschluss.

• Dieses Gerät wurde für den Haushaltsgebrauch entworfen. Benutzen Sie das Kochfeld nur zum Auftauen und Zubereiten von Speisen.

• Denken Sie an die extrem kurze Aufwärmzeit in den höheren Stufen. Bleiben Sie stets an der Kochstelle, wenn Sie eine Kochzone auf eine hohe Stufe gestellt haben.

• Achten Sie darauf, daß der Topf nicht trockenkocht. Schäden, die durch das Benutzen von ungeeigneten Töpfen oder Trockenkochen entstehen, fallen nicht unter die Garantie.

DE 6

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina DE 6

Sicherheit

Worauf Sie achten müssen

• Lassen Sie niemals einen leeren Topf auf einer eingeschalteten Kochzone stehen. Obwohl die Kochzone gegen Überhitzung geschützt ist, wird der Topf sehr heiß und möglicherweise beschädigt.

• Die Glaskeramikplatte ist sehr stark, jedoch nicht unzerbrechlich. Wenn zum Beispiel ein harter oder spitzer Gegenstand auf die Glasplatte fällt, kann das Glas springen.

• Verwenden Sie ein Gerät, dessen Glasplatte gesprungen ist oder Risse aufweist, nicht mehr. Schalten Sie das Gerät sofort aus, spannungsfrei machen und rufen Sie den Servicedienst an.

• Sorgen Sie dafür, daß magnetisierbare Gegenstände (Kreditkarten, Scheckkarten, Disketten, Uhren u.ä.) nicht in die Nähe des Gerätes kommen. Wir empfehlen Personen mit Herzschrittmachern, zunächst den Herzspezialisten zu befragen.

• Auf der Kochfläche dürfen keine Gegenstände gelagert werden.

• Legen Sie keine Metallgegenstände, wie zum Beispiel Messer oder Gabeln, auf die Kochzonen, da sie heiß werden könnten.

• Das Gerät nicht unter 5 °C benutzen.

• Verwenden Sie nie Hochdruckreiniger oder Dampfreiniger.

DE 7

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina DE 7

Sicherheit

Worauf Sie achten müssen

DE 8

Sandkörner können Kratzer verursachen, die nicht mehr zu entfernen sind.

• Stellen Sie nur Töpfe mit sauberem Boden auf ein Kochfeld.

• Heben Sie Töpfe immer hoch, wenn sie weggestellt werden müssen.

• Benutzen Sie das Kochfeld nicht als Arbeitsfläche.

Tip: Schieben Sie den Topfboden über ein feuchtes Tuch, bevor Sie den Topf auf die Kochfläche setzen. So kann verhindert werden, daß Sandkörner oder ähnliches auf die Kochfläche geraten.

Töpfe immer hochheben, niemals schieben.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina DE 8

Allgemeine Informationen

Kochgeschirr

DE 9

Beim Induktionskochfeld wird ein Magnetfeld zur Wärmeerzeugung verwendet. Daher muss der Topfboden Eisen enthalten, d.h. er muss magnetisch sein.

Das beste Ergebnis wird mit einem Topf mit den gleichen Abmessungen wie die Kochzone erzielt. Der Topfboden muss immer größer als 12 cm sein.

Geeignet

Sie können selbst mit Hilfe eines Magneten überprüfen, ob Ihr Kochgeschirr geeignet ist. Ein Topf ist geeignet, wenn

• der Topfboden vom Magneten angezogen wird;

• der Topf für den Elektroherd geeignet ist.

Verwenden Sie nur Töpfe mit einer Mindestdicke von 2,25 mm und einem flachen Boden, der sich für den Gebrauch auf Induktionskochfeldern eignet. Am besten sind Töpfe mit dem 'Class Induction'-Gütezeichen.

Ungeeignet

Töpfe, deren Boden nicht magnetisch ist bzw. die nicht für den Elektroherd geeignet sind, können auf einem Induktionskochfeld nicht verwendet werden.

Edelstahltöpfe in spezieller InduktionskochfeldAusführung; solide emailliertes bzw. emailliertes gusseisernes Kochgeschirr.

Keramik, Aluminium, Kunststoff, Kupfer, Porzellan, Edelstahl.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina DE 9

Allgemeine Informationen

Kochgeschirr

DE 10

Vorsicht

Sobald der Kochtopf vom Kochfeld entfernt wird, schaltet sich der Kochvorgang automatisch aus. Machen Sie es sich aber zur Gewohnheit, das Kochfeld nach Gebrauch immer auszuschalten. Ein unbeabsichtigtes Einschalten wird damit vermieden. Vorsicht bei blechemailliertem Kochgeschirr. Solches Kochgeschirr könnte bei Verwendung auf Induktionskochfeldern beschädigt werden. Dies gilt vor allem dann, wenn die Töpfe einen zu dünnen Boden haben. Bei blechemailliertem Kochgeschirr könnte

• die Emailbeschichtung abspringen (d.h. sich vom Stahl lösen), wenn Sie das Kochfeld auf hoher Stufe einschalten, während der Topf noch trocken ist.

• sich der Topfboden verziehen, z.B. durch Überhitzung oder durch Verwendung einer zu hohen Leistung.

Verwenden Sie niemals Töpfe mit verchromtem Boden. Ein hohler oder gewölbter Boden kann die Funktion des Überhitzungsschutzes beeinträchtigen. Das Gerät wird zu warm. Dies kann dazu führen, dass die Glasplatte springt und der Topfboden schmilzt.

Schäden aufgrund von ungeeigneten Töpfen oder Trockenkochen sind von der Garantie ausgeschlossen.

Geräusche im Topfboden

Beim Kochen ist es möglich, dass Sie im Topfboden ein ratterndes Geräusch hören. Dieses Geräusch ist harmlos. Es wird verursacht durch die Einwirkung der Kochzone auf den Topfboden infolge der hohen Leistung.

Bei einer niedrigeren Stufe wird das ratternde Geräusch leiser.

Schnellkochtöpfe

Schnellkochtöpfe eignen sich ausgesprochen gut für Induktionskochfelder. Die Kochzone reagiert sehr schnell, wodurch auch der Schnellkochtopf schnell seinen Druck erreicht. Sofort nach dem Ausschalten einer Kochzone wird der Kochprozess angehalten.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina DE 10

Bedienung

Einschalten

DE 11

Einführung

Das Induktionskochfeld ist mit einer Restwärmeanzeige, Kurzzeitwecker, Kindersicherung, automatischer Kochdauerbegrenzung und 1 Programmspeicher je Zone ausgestattet. Einzelheiten zum Gebrauch dieser Funktionen finden Sie auf den folgenden Seiten.

Einschalten

1 Stellen Sie einen Topf auf eine Kochzone. 2 Betätigen Sie die Ein/Aus-Taste.

Im Display erscheint ein Bindestrich (–). Wenn nach dem Einschalten der Zone keine Kochstufe gewählt wurde, schaltet die Zone zurück auf 'Standby'.

Leistung einstellen

1 Betätigen Sie die + oder – Taste.

Das Kochfeld stellt sich automatisch auf Stufe 6 ein.

2 Stellen Sie eine höhere bzw. niedrigere Stufe ein, indem

Sie nochmals die Taste + bzw. – betätigen.

Woks

Bei Stufe 11 leuchtet die zusätzliche 'Wok'-Anzeige (nur bei der Zone vorne rechts).

niedriger höher

Ein/Aus-Taste

Verwenden Sie einen geeigneten Kochtopf. Siehe Kapitel 'Kochgeschirr' auf den Seiten 9 und 10.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina DE 11

DE 12

Boost

Bei Stufe ' ' (Boost) beträgt die Leistung der Kochzone maximal 2800 Watt (außer der Kochzone hinten links). Benutzen Sie diese Stufe, wenn Gerichte schnell zum Kochen gebracht werden sollen.

Powerboost

Die Stufe ' ' ist eine Spezialstufe (3200 Watt), um extra schnell eine große Menge eines flüssigen Gerichtes zu erwärmen. Die Powerboost-Leistung ist 5 Minuten verfügbar. Die Kochzone schaltet nach 5 Minuten automatisch auf Boost zurück. Die nächsten 5 Minuten ist Powerboost nicht verfügbar. Danach wieder.

Das Display zeigt die gewählte Stufe an. Die Lampen blinken, wenn kein Topf auf der Kochzone steht. Die gewählte Kochzone schaltet sich nach kurzer Zeit automatisch aus. Welche Stufen Sie einstellen müssen entnehmen Sie den Kochtabellen auf den Seiten 22 und 23.

Ausschalten

Betätigen Sie nochmals die Ein/Aus-Taste. Das Kochfelt wird ausgeschaltet.

Eventuell zeigt die Restwärme-Anzeige an, dass die Zone noch warm ist.

Restwärme-Anzeige

Diese Anzeige weist darauf hin, dass die Kochzone noch warm ist. Sie erlischt, sobald die Glasplatte eine sichere Temperatur erreicht hat. Die Anzeige wird nach 60 Sekunden Benutzung einer Zone aktiviert und wird nach dem Ausschalten der Zone sichtbar.

Restwärme wird im Display mit H angezeigt.

Bedienung

Einschalten

Restwärme-Anzeige

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina DE 12

DE 13

Bedienung

Einschalten

Kurzzeitwecker

Das Gerät ist mit einer Uhr ausgestattet, die als Kurzzeitwecker benutzt werden kann. Dieser Kurzzeitwecker funktioniert selbständig und hat keinen Einfluss auf die Einstellungen der Kochzonen.

1 Den Kurzzeitwecker durch einmalige Betätigung der

Taste einschalten.

2 Die gewünschte Zeit (max. 3.59 Stunden) durch Druck

der Tasten + und – wählen. Bei längerem Druck der Tasten läuft die Zeit in immer größeren Schritten ab oder steigt an.

Im Display wird die gewählte Zeit angezeigt.

3 Wenn die gewählte Zeit abgelaufen ist, ertönt auf dem

Kochfeld ein akustisches Signal. Dieses Signal kann durch Betätigung der Taste ausgeschaltet werden. Sie können durch sofortige Betätigung der + Taste wieder eine neue Zeit einstellen. Der Timer braucht nicht erst ausgeschaltet zu werden.

Sie können eine Kochzone vom Kurzzeitwecker ausschalten lassen. Der linke Kurzzeitwecker wird für die beiden linken Kochzonen und der rechte Kurzzeitwecker für die beiden rechten Kochzonen aktiviert.

Timer-Funktion

1 Stellen Sie einen Topf auf eine Kochzone. 2 Schalten Sie die Kochzone ein.

Das Gerät läuft an.

3 Schalten Sie den Kurzzeitwecker mit Taste ein.

Nochmals die Taste für die Timer-Funktion drücken.

Die Lampe neben 'FRONT' (für die vordere Zone) oder 'REAR' (für die hintere Zone) leuchtet auf. Mit den + und – Tasten wird die Kochzeit eingestellt (max. 3 Std., 59 Min.).

Im Display wird die gewählte Minutenzahl angezeigt.

Kurzzeitwecker

Timer-Funktion

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina DE 13

Bedienung

Einschalten

DE 14

Durch mehrmaligen Druck der Taste wird immer die folgende Reihe durchlaufen:

Wenn eine Kochzone nicht eingeschaltet ist, braucht sie auch nicht zum Ausschalten durch den Kurzzeitwecker gewählt zu werden. Sie wird in obiger Tabelle übersprungen.

Wenn beide linke (oder rechte) Kochzonen eingeschaltet sind, kann bei nochmaligem Druck der Taste zwischen der vorderen oder hinteren Kochzone gewählt werden. Am Ende der Zubereitungszeit ertönt ein akustisches Signal.

Die Zone schaltet sich aus.

Schalten Sie am Ende der Kochzeit den Signalton durch Druck der Kurzzeitweckertaste aus. Wenn Sie das Signal nicht ausschalten, verstummt es von selbst nach 30 Minuten.

Kindersicherung

Das Gerät ist mit einer Kindersicherung ausgestattet. Wenn die Kindersicherung eingeschaltet ist, können die Tasten nicht bedient werden. Die Kindersicherung ist nur einzuschalten, wenn Zonen oder Kurzzeitwecker nicht in Betrieb sind.

Kindersicherung ein

Drücken Sie auf das Schlüsselsymbol bis die Lampe aufleuchtet.

Kindersicherung aus

Drücken Sie auf das Schlüsselsymbol (ca. 3 Sekunden) bis die Lampe erlischt.

Anzahl Mal gedrückt Reaktion

0 Uhr ist ausgeschaltet; Displays sind dunkel 1 Uhr als Kurzzeitwecker 2 Uhr schaltet die vordere Zone nach der gewählten

Zeit aus(wenn die Zone eingeschaltet ist)

3 Uhr schaltet die hintere Zone nach der gewählten

Zeit aus( wenn die Zone eingeschaltet ist) 4 Uhr ist ausgeschaltet, Displays sind dunkel usw.

Kindersicherung

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina DE 14

Bedienung

Einschalten

Speicherfunktion

Das Gerät ist mit einer Speicherfunktion ausgestattet. Diese Funktion bietet Ihnen die Möglichkeit, je Kochzone Kochstufen und die dazugehörigen Kochzeiten zu programmieren.

Speicherfunktion einschalten (play) 1

Drücken Sie kurz die Taste 'memory' . Die Lampe “PLAY' leuchtet auf. Die Lampen neben 'REAR' und 'FRONT' blinken.

2 Schalten Sie eine Kochzone ein.

Die Kochzone schaltet sich in der programmierten Kochstufe ein. Wenn kein Programm vorhanden ist, schaltet sich die Zone nach einige Sekunden wieder aus.

Schalten Sie die Zone mit der Taste Ein/Aus oder der Taste 'memory' aus.

Wenn während des Programmablaufs eine hohe Leistung gewählt wird, während eine andere Zone von Hand auf eine hohe Stufe eingestellt worden ist, wird die Leistung der anderen Zone niedriger. Die Programmeinstellungen sind also ausschlaggebend. Wenn das Programm die Zone auf eine geringere Leistung einstellt, geht die andere Zone nicht wieder auf die höhere Leistung zurück.

DE 15

memory

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina DE 15

Bedienung

Einschalten

Speicherfunktion programmieren (record) 1

Drücken Sie die Taste 'memory' , bis die Lampe neben 'RECORD' aufleuchtet.

Die Lampen neben 'REAR' und 'FRONT' blinken und das Uhrendisplay zeigt

000

an.

2 Die Kochzone einschalten, die aufgenommen werden

muss.

3 Stellen Sie die Kochstufe mit der Taste + oder – ein.

Die gewählte Kochstufe und die Kochdauer werden jetzt aufgenommen. Mehrere Kochstufen können nacheinander gewählt werden (max. 38).

Wenn bei einer Aufnahme bereits 38 Stufen aufgenommen worden sind, ist die nächste Stufe, die aufgenommen wird, automatisch das Aufnahme-ende.

4 Die Aufnahme mit der Ein-/Aus-Taste oder der Taste

'memory' beenden.

Wenn eine neue Aufnahme festgelegt wird, wird die eventuell bestehende Aufnahme gelöscht.

Die gewählten Kochstufen und die Kochdauer sind gespeichert. Diese Aufnahme ist mit der Funktion 'PLAY' zu aktivieren (Speicher einschalten).

Je Zone kann maximal 1 Aufnahme erfolgen.

DE 16

memory

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina DE 16

Bedienung

Extra-Sicherheit

In das Gerät sind verschiedene Sicherungen zum Schutz von Elektronik und Kochgeschirr eingebaut. Wenn das Gerät ordnungsgemäß installiert ist, werden diese Sicherungen selten oder nie in Funktion treten.

Kochzeitbegrenzung

Die Kochzeitbegrenzung schaltet die Kochzonen - je nach eingestellter Stufe - nach einer bestimmten Zeit automatisch aus.

Die Zeit läuft, sobald eine Stufe gewählt wurde. Bei einer erneuten Wahl einer Kochstufe beginnt die Zeit erneut zu laufen.

In der nachstehenden Tabelle ist zu sehen, nach welcher Zeit die Kochdauerbegrenzung bei den verschiedenen Stufen die Kochzone ausschaltet. Dies gilt nicht für Kochstufe (Powerboost). Diese Stufe wird nach 5 Minuten automatisch auf (Boost) geschaltet.

Stufe Leistung Leistung Leistung Zeit

ø 16 cm ø18 cm ø 23 cm

Zone links Zwei rechte Zone links

hinten Zonen vorne

0 - - - 10 Sec. 1 50 W 50 W 50 W 9 Stunden 2 100 W 100 W 100 W 9 Stunden 3 150 W 200 W 225 W 5 Stunden 4 200 W 300 W 325 W 5 Stunden 5 275 W 400 W 450 W 5 Stunden 6 400 W 500 W 600 W 4 Stunden 7 650 W 750 W 825 W 4 Stunden 8 950 W 1000 W 1100 W 4 Stunden 9 1400 W 1400 W 1400 W 3 Stunden 10 1800 W 1800 W 1800 W 2 Stunden 11 2050 W 2050 W 2400 W 1 Stunde 12/b 2200 W 2800 W 2800 W 1 Stunde Pb - - 3200 W 5 Min.

DE 17

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina DE 17

Bedienung

Extra-Sicherheit

DE 18

Detektionssicherung

Die Kochzone reagiert nur dann, wenn ein entsprechend geeigneter Kopf verwendet wird. Wenn sich lediglich ein Löffel oder eine Gabel auf der Kochzone befindet, schaltet sie sich nicht ein.

Die Displays Kochstufen blinken.

Gebläsesicherung

Die Elektronik muss gekühlt werden. Die kühle Luft wird hinter dem Küchenmobiliar angesaugt und unter dem Kochfeld wieder ausgeblasen. Das Gerät kann daher nur dann funktionieren, wenn eine ausreichende Luftzirkulation möglich ist.

Das Gerät schaltet sich nach kurzer Zeit aus, wenn nicht genug Luft zirkuliert.

Luftzirkulation unter dem Induktionskochfeld.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina DE 18

DE 19

Bedienung

Extra-Sicherheit

Überhitzungssicherungen

Am Gerät kann Überhitzung auftreten, wenn: – der Topf die Wärme nicht einwandfrei leitet; – Fett oder Öl auf einer hohen Stufe erhitzt wird; – die Luftzirkulation (siehe auch Lüftungssicherung)

unzureichend ist.

Bei Überhitzung führt dies bei der betreffenden Kochzone, bzw. den Kochzonen zu einer der nachfolgenden Reaktionen: – das Kochfeld wird die zugeführte Leistung etwas

reduzieren (das ist bei den Kochstufen in den Displays nicht sichtbar);

– Wenn das nicht hilft, schaltet das Kochfeld eine oder

mehrere Zonen aus. Im Display erscheint dann der Text “F8”. Der Text erscheint so lange, bis die Ein/Aus-Taste der Zone mit der Fehlermeldung einmal betätigt wird.

Sobald die Kochzone(n) genug abgekühlt ist (sind), kann (können) sie wieder normal benutzt werden. Um die Aktivierung der Überhitzungssicherung des Gerätes zu vermeiden, ist: – Töpfe benutzt werden, die die Wärme gut leiten; – Fett oder Öl auf einer niedrigeren Stufe erhitzt wird; – für ausreichende Luftzirkulation zu sorgen.

Nehmen Sie mit dem Kundendienst oder einem anerkannten Fachmann Kontakt auf, wenn die Überhitzungssicherung trotzdem aktiviert wird. Wenn das Kochfeld die Höchsttemperatur erreicht, wird das Gerät zum Schutz Ihres Kochgeschirrs ausgeschaltet.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina DE 19

DE 20

Kochanleitungen

Kochstufen und Leistungen

Leistung

Die Leistung ist zwischen 50 W und 3,2 kW einstellbar (Siehe Tabelle auf Seite 17).

Zwei Zonen

Zwei hintereinander liegende Kochzonen werden von einem Generator gesteuert. Vorteil dabei ist, dass für jede Kochzone eine hohe Leistung erzielt werden kann. Dies ist ideal zum schnellen Kochen von Speisen und Flüssigkeiten, zum Frittieren oder zum Anbraten großer Mengen. Wenn beide hintereinander liegende Kochzonen gleichzeitig eingeschaltet sind, verteilt sich die Leistung automatisch. Bis zu Stufe 10 hat dies keine Auswirkungen. Wenn Sie jedoch eine Kochzone auf Stufe 11, 12 oder einstellen, so werden die anderen Kochzonen automatisch auf Stufe 6 oder 7 zurückschalten.

Zwei nebeneinander liegende Kochzonen beeinflussen einander nicht. Sie können sie daher gleichzeitig auf eine hohe Stufe einstellen.

Hintereinander liegende Kochzonen beeinflussen einander.

Nebeneinander liegende Zonen können gleichzeitig auf eine hohe Stufe eingestellt werden.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina DE 20

DE 21

Kochanleitungen

Kochstufen und Leistungen

Gewöhnungssache…

Anfangs werden Sie überrascht sein von der schnellen Reaktion des Gerätes. Vor allem bei höheren Stufen wird der Kochpunkt sehr schnell erreicht. Damit Überkochen oder Trockenkochen vermieden wird, empfiehlt es sich, immer in der Nähe zu bleiben.

Beim Induktionskosten wird nur der Teil der Zone genutzt, auf dem der Topf steht. Wenn Sie einen kleinen Topf auf einer großen Zone verwenden, wird die Leistung auf den kleinen Topf angepasst. Das beste Ergebnis wird mit einem Topf mit den gleichen Abmessungen wie die Kochzone erzielt. Die Leistung ist also geringer, und es dauert länger, bis der Siedepunkt erreicht ist. Bei einem zu kleinen Topf wird die Kochzone nicht eingeschaltet. Der Mindestdurchmesser ist 12 cm.

Stufe 12, oder

Stellen Sie das Kochfeld nur dann auf Stufe 12, oder (Höchstleistung) ein, wenn Sie Wasser zum Kochen bringen möchten. Diese Stufe ist zu hoch zum Erhitzen von Butter oder Milch bzw. zum Auftauen. – Lesen Sie die Kochtabellen auf den Seiten 22 und 23, damit

Sie mit der Technik vertraut werden.

Stufe 11

Stufe 11 ist die Grillstufe. Diese Stufe eignet sich zum Braten von Fleisch. Auf Stufe 12 würde dies viel zu schnell gehen. Die Milchbestandteile in der Margarine würden noch vor dem Schmelzen der Margarine verbrennen.

Wokstufe

Stufe 11 ist auch die 'Wok'-Vorzugsstufe. Die Anzeigelampe 'Wok' leuchtet auf. Dies gilt nur für die Kochzone vorne rechts. Andere Stufen oder Kochzonen können natürlich auch benutzt werden. Wenn Sie zum Beispiel eine gusseiserne Wokpfanne mit einem kleinen Boden haben, dann kann auch die Kochzone hinten links benutzt werden, wenn der Platz dazu reicht.

700001624100 HL HI6071M.qxp 12-10-2005 12:09 Pagina DE 21

ATAG HI6071M User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
