Page 1
PC Portátil
Manual do Utilizador do Hardware
Pg2333 / Novembro De 2005
Page 2
Índice
1. Introdução ao PC Portátil ........................................................................ 5
Acerca deste manual .................................................................................................6
Notas contidas neste manual................................................................................6
Normas de segurança................................................................................................7
Cuidados a ter com o transporte ...............................................................................8
Preparação do PC Portátil .........................................................................................9
2. Componentes ..........................................................................................11
Parte de Cima ..........................................................................................................12
Parte de Baixo .........................................................................................................14
Lado Direito..............................................................................................................16
Lado Esquerdo.........................................................................................................18
Parte Frontal ............................................................................................................19
Parte Traseira ..........................................................................................................20
3. Utilização do dispositivo ....................................................................... 23
Sistema de alimentação...........................................................................................24
Utilização da alimentação a.c. ............................................................................24
Utilização da Bateria ...........................................................................................25
Carregamento da Bateria....................................................................................25
Ligação do PC Portátil.........................................................................................26
O Power-On Self Test (POST) ............................................................................26
Verificação da energia das baterias....................................................................27
Cuidados a ter com as baterias ..........................................................................27
Reiniciar ou tornar a arrancar .............................................................................28

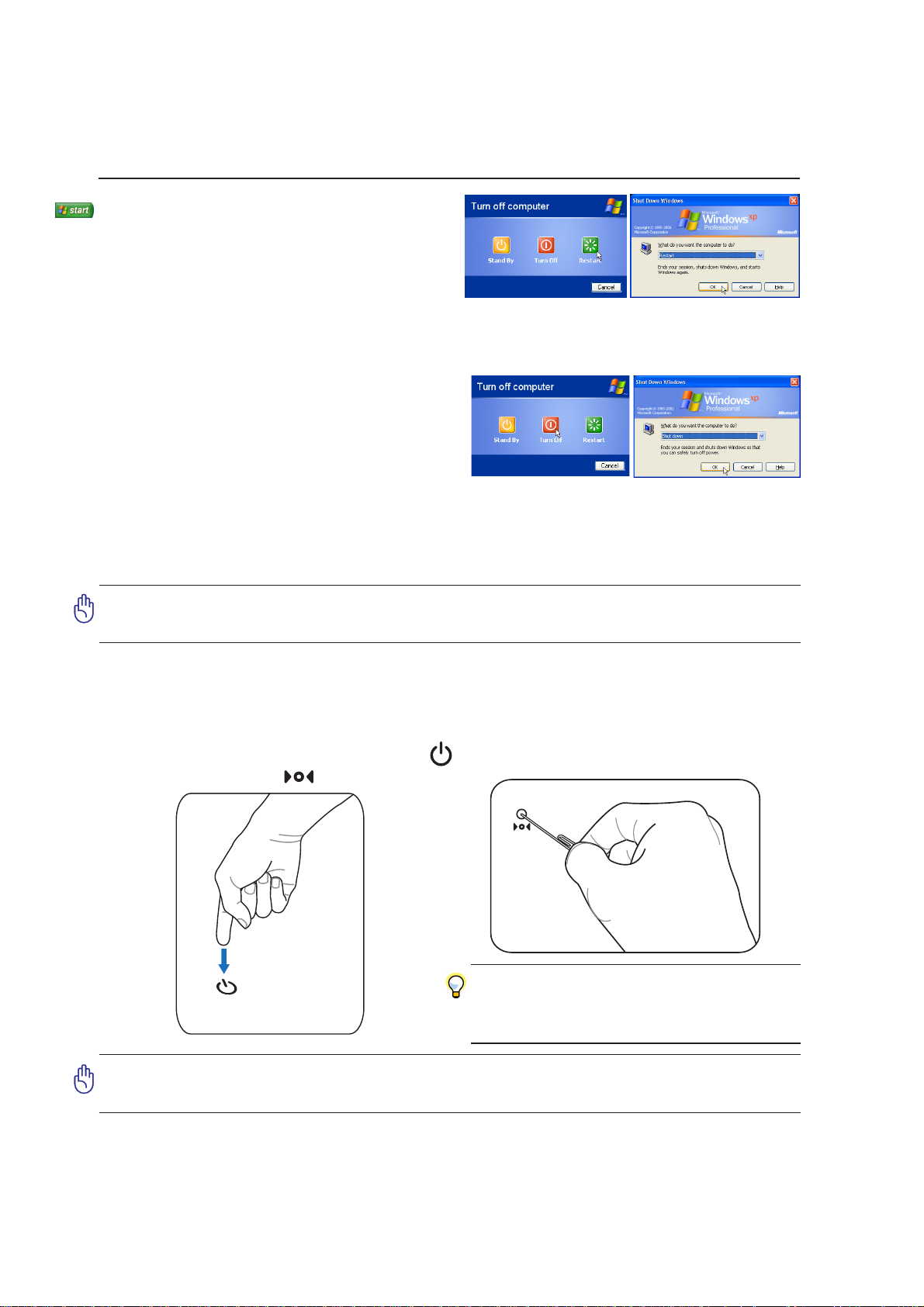

Desligar o PC Portátil..........................................................................................28
Funções especiais do teclado .................................................................................29
Teclas de atalho coloridas...................................................................................29
Teclas do Microsoft Windows™ ..........................................................................30
O teclado com um teclado numérico...................................................................30
O teclado utilizado como cursores ......................................................................30
Comutadores e indicadores de estado ....................................................................31
Comutadores.......................................................................................................31
Indicadores de estado.........................................................................................32
Botões de controlo e indicador do leitor de CD (nos modelos seleccionados)...33
2
Page 3
Índice
4. Utilização do PC Portátil........................................................................ 35
Sistemas operativos.................................................................................................36
Software de suporte ............................................................................................36
Modelos com o chipset Sonoma .........................................................................36
Dispositivo apontador ..............................................................................................37
Utilização da Touchpad .......................................................................................37
Ilustrações relativas à utilização da Touchpad....................................................38
Cuidados a ter com a Touchpad .........................................................................39
Dispositivos de armazenamento..............................................................................40
Tomada da PC Card (PCMCIA) ..........................................................................40
Introdução de uma PC Card (PCMCIA) ..............................................................41
Remover uma PC Card (PCMCIA) .....................................................................41
Unidade óptica ....................................................................................................42
Leitor de cartões de memória Flash....................................................................44
Unidade de disco rígido ......................................................................................44
Ligação do modem..............................................................................................45
Ligação Fast-Ethernet.........................................................................................46
Comunicação por infravermelhos e sem fios (nos modelos seleccionados) ......47
Directrizes para a utilização da comunicação por infravermelhos ..........................47
Activação da especificação de infravermelhos ...................................................47
Ligação sem fios Bluetooth (nos modelos seleccionados) .................................48
Ligação LAN sem fios (nos modelos seleccionados) .........................................49
Modos de gestão da energia ...................................................................................50
Modo de alimentação integral e desempenho máximo ......................................50
ACPI ....................................................................................................................50
Modo de suspensão ............................................................................................50
Poupança de energia ..........................................................................................50
Sumário do estado de alimentação.....................................................................51
Controlo térmico da alimentação ........................................................................51
Gestão da alimentação - "Espera" e "Hibernação".............................................52
Apêndice ..................................................................................................... 53
Acessórios opcionais ...............................................................................................54
Ligações opcionais ..................................................................................................56
Glossário..................................................................................................................57
Declaraçãoes de segurança ....................................................................................61
Conformidade com o modem interno ......................................................................62
Informações relativas ao PC Portátil .......................................................................72
3
Page 4
Índice
4
Page 5
1. Introdução ao PC Portátil
Acerca deste manual
Normas de segurança
Cuidados a ter com o transporte
Preparação do PC Portátil
5
Page 6
1 Introdução ao PC Portátil
Acerca deste manual
Está a ler o manual do utilizador do PC Portátil Este manual do utilizador dispõe de informações
relativas aos diferentes componentes do PC Portátil e sobre a forma como utilizá-los. Abaixo, encontramse as secções principais destes manuais do utilizador:
1. Introdução do PC Portátil
Introdução ao PC Portátil e a este manual do utilizador.
2. Componentes
Fornece-lhe informações raltivas aos componentes do PC Portátil.
3. Utilização do dispositivo
Fornece-lhe informações relativas à forma de começar a utilizar o
PC Portátil.
4. Utilização do PC Portátil
Fornece-lhe informações acerca da forma de utilizar os componentes
do PC Portátil.
5. Apêndice
Contém acessórios opcionais e fornece informações adicionais.
User’s Manual
Notas contidas neste manual
Algumas notas e avisos a negrito são utilizados ao longo deste manual para realizar determinadas
tarefas em segurança e integralmente. Estas notas têm diferentes graus de importância, como é descrito
abaixo:
< >
[ ]
AVISO! Informações importantes
que têm de ser seguidas para obter
um funcionamento seguro.
IMPORTANTE! Informações vitais
que têm de ser seguidas para evitar
a danificação dos dados, componentes ou pessoas.
O texto incluido dentro de < > ou de [ ] representa uma tecla do teclado; na prática
não escreve o < > ou o [ ] e as letras inclusas.
SUGESTÃO: As sugestões e
informações úteis para concluir tarefas.
NOTA: Sugestões e informações para
situações especiais.
6
Page 7
Introdução ao PC Portátil 1
Normas de segurança
As precauções de segurança seguintes permitem prolongar a duração do PC Portátil. Utilize uma esponja
em celulose ou um pedaço de tecido embebido numa solução de detergente não-abrasivo para limpar o
PC Portátil e algumas gotas de água quente e, de seguida, retire qualquer humidade suplementar com
um pano seco.
IMPORT ANTE! Desligue a alimentação AC e retire a(s) bateria(s) antes de limpar . Siga
todas as precauções e instruções. Excepto no que é descrito neste manual, remeta
toda a assistência técnica para pessoal qualificado. Não utilize cabos de alimentação
danificados, acessórios ou outros periféricos. Não utilize solventes fortes, com o
diluente, benzina ou outros quimícos na ou perto da superfície.
NÃO coloque o dispositivo sobre
superfícies de trabalho desniveladas ou
instáveis. Procure assitência técnica se
o receptáculo se danificar .
NÃO prima ou toque no painel de
visualização. Não coloque juntamente
com pequenos itens que podem riscar
ou entrar no PC Portátil.
NÃO exponha o dispositivo à ambientes
com sujidade ou poeira. NÃO utilize o
dispositivo durante uma fuga de gás.
NÃO deixe o PC Portátil no colo ou
qualquer parte do corpo enquanto o PC
Portátil estiver ligado ou a carregar para
evitar desconforto ou lesões resultantes
da exposição ao calor.
NÃO exponha o dispositivo a
temperaturas demasiado elevadas
acima dos 50˚ C (122˚ F) ou expostas à
luz solar directa. Não bloqueie as
aberturas para ventilação!
NÃO coloque os deixe cair objectos
em cima do dispositivo, nem introduza
objectos estranhos dentro do PC
Portátil.
NÃO exponha o dispositivo a campos
magnéticos ou eléctricos fortes.
NÃO exponha o dispositivo a líquidos
ou utilize o dispositivo perto de líquidos,
chuva ou humidade. NÃO utilize o mo-
dem durante uma tempestade eléctrica.
NÃO atire baterias para o fogo , porque
podem explodir. Verifique os códigos
locais para ver se há instruções especiais
realtivas à eliminação de baterias.
NÃO exponha a temperaturas extremas
(abaixo dos 0˚ C (32˚ F), caso contrário
o PC Portátil pode não arrancar .
Temperaturas seguras para
funcionamento: Este PC notebook deve ser
utilizado em ambientes com temperaturas
entre os 0
O símbolo do caixote do lixo com uma cruz por cima indica que o produto (equipamento
eléctrico e electrónico) não deve ser colocado juntamente com o lixo doméstico. Consulte
os regulamentos locais relativamente à eliminação de equipamentos electrónicos.
o
C /32 oF e 35 oC /95 oF.
ENTRADA DE ALIMENTAÇÃO:
Apenas pode receber uma alimentação
d.c. de 19 V, 3,42 A (65 W).
7
Page 8
1 Introdução ao PC Portátil
Cuidados a ter com o transporte
Para preparar o PC Portátil para transportar, tem de o desligar e remover todos os periféricos externos
para evitar danificar os conectores. A cabeça da unidade de disco rígido recolhe quando o dispositivo
está desligado para evitar riscar a superfície do disco rígido durante o transporte. Desta forma, não deve
transportar o Notebook, enquanto este estiver ligado. Feche o painel de visualização e verifique se está
bem fechado para proteger o teclado e o painel de visualização.
Proteja o PC Portátil
IMPORTANTE! O polimento da superfície é facilmente removido se a
superfície não for bem tratada. Tenha cuidado para não riscar ou
arranhar as superfícies do PC Portátil quando o transporta. Pode
adquirir uma mala de transporte opcional para proteger o seu PC
Notebook contra o pó, a água, os impactos e os riscos.
Carregar as baterias
Se pretender utilizar a energia das baterias, certifique-se de que carregou totalmente o conjunto das
baterias e quaisquer conjuntos de baterias antes de fazer viagens longas. Lembre-se que o transformador
permite carregar a bateria, desde que esteja ligado ao computador e a uma fonte de alimentação AC. É
de realçar que demora muito mais tempo a carregar da Bateria quando o PC Portátil está a ser utilizado.
Precuações a ter nos aviões
Contacte a sua companhia aére se pretender utilizar o PC Portátil no avião. A maior parte das companhias
aérea têm restrições para a utilização de dispositivos electrónicos. A maior parte das companhias aérea
permitem a utilização electrónica apenas entre e não durante levantamentos ou aterragens.
IMPORT ANTE! Há três tipos principais de dispositivos de segurança nos aeroportos:
máquinas de raios-X (utilizados em itens colocados em rolos da correia
transportadora), detectores magnéticos (utilizados nas pessoas que passam pelas
verificações de segurança) e varas magnéticas (dispositivos portáteis utilizados em
pessoas ou em itens individuais). Pode enviar o PC Portátil e as disquetes através
das máquinas de raios X do aeroporto. Contudo, recomenda-se que não passe o PC
Portátil ou as disquetes através dos detectores magnéticos do aeroporto ou os
exponha a varas mangéticas.
8
Page 9
Introdução ao PC Portátil 1
Preparação do PC Portátil
Estas instruções são apenas instruções rápidas para utilizar o PC Portátil Leia as páginas posteriores
para encontrar informações detalhadas acerca da utilização do PC Portátil.
1. Instalação da Bateria
Auto
Lock
1
2
3. Abrir o painel de visualização
2. Ligação do transformador de
alimentação AC
4. Desligar o PC Portátil
A VISO! Quando o abrir, não force o painel
de visualização em direcção à mesa, caso
contrário as dobradiças podem quebrar!
Nunca levante o PC Portátil pelo painel de
visualização!
Prima o botão de alimentação e liberte.
(No Windows XP, este botão também pode ser
utilizado para desligar em segurança o PC Portátil.)
9
Page 10
1 Introdução ao PC Portátil
10
Page 11
2. Componentes
Características básicas do PC Portátil
11
Page 12
2 Componentes
Lado de Cima
Consulte o diagrama abaixo para identificar os componentes existentes nesta parte do PC Portátil.
1
2
3
4
5
6
1
Engate do painel de visualização
7
8
9
10
Um engate de mola localizado na parte da frente do PC Portátil permite bloquear o painel de visualização
na posição de fechado quando o PC Portátil não está a ser utilizado. Para a abrir o ecrã, prima o fecho
com o seu polegar e levante o ecrã utilizando o mesmo dedo. Lentamente, incline o painel de visualização
para a frente ou para trás, de forma a obter um ângulo de visualização bom.
A VISO! Quando o abrir, não force o painel de visualização em direcção à mesa, caso
contrário as dobradiças podem quebrar! Nunca levante o PC Portátil pelo painel de
visualização!
12
Page 13
Componentes 2
2
3
4
5
6
Microfone (incorporado)
O microfone mono incorporado pode ser utilizado para videoconferência, narração de voz ou para
simples gravações de áudio.
Câmara (nos modelos seleccionados)
A câmara incorporada permite a captura de imagens ou gravação de vídeo. Pode ser utilizada com
aplicações de videoconferência e com outras aplicações interactivas.
Painel de visualização
O painel de visualização funciona da mesma forma do que um monitor de secretária. O PC Portátil
utiliza uma matriz activa TFT LCD, que disponbiliza uma qualidade de visualização excelente como
a dos monitores de secretária. Ao contrário dos monitores de secretária, o painel LCD não produz
qualquer radiação ou cintilação, o que se torna mais saudável para os olhos. Utilize um pano macio
sem produtos químicos líquidos (utilize água simples se necessário) para limpar o monitor.
Teclas de atalho
As teclas de lançamento instantâneo permitem lançar as aplicações mais utilizadas com a pressão de
um botão. Informações mais detalhadas encontram-se mais à frente neste manual.
Indicadores de estado (parte de cima)
Os indicadores de estado são referidos detalhadamente na secção 3.
7
8
9
10
Teclado
O teclado dispõe de teclas de tamanho integral com um deslocamento confortável (profundidade à qual
as teclas podem ser premidas) e descanso para os pulsos para ambas as mãos. Este teclado dispõe de
teclas de função Windows™, para permitir uma navegação mais fácil no sistema operativo W indows™.
Superfície Táctil
A superfície táctil com os seus botões é um dispositivo apontador que dispnibiliza as mesmas funções
de um rato de secretária. Uma função de deslocamento controlado por software está disponível depois
de definir o utilitário da superfície táctil incluido para permitir um acesso fácil ao W indows ou a navegação
na Web.
Botões de controlo do leitor de CD (nos modelos seleccionados)
Existem vários botões de controlo de CDs que foram integrados externamente no PC Notebook e que
permitem uma fácil reprodução dos CDs. Estes botões activam e controlam o leitor de áudio do seu
sistema operativo quando o PC Notebook está ligado. Quando o seu PC Notebook está desligado, os
botões de controlo do CD activam uma função de leitor de CDs ao nível do hardware que lhe permite
ouvir CDs de áudio sem software. (Consulte a secção 3 para mais informações.)
Indicadores de estado (frente)
Os indicadores de estado são referidos detalhadamente na secção 3.
13
Page 14
2 Componentes
Parte de Baixo
Consulte o diagrama abaixo para identificar os componentes existentes deste lado do PC Portátil. São
fornecidas informações detalhadas a começar no topo e na direcção dos ponteiros do relógio.
1
11
10
2
3
4
5
9
IMPORTANTE! A prte de baixo do PC Portátil pode ficar muito quente. Tenha cuidado
quando manusear o PC Portátil, enquanto este estiver a funcionar ou tiver estado
recentemente a funcionar. As temperaturas altas são normais durante a carga ou o
funcionamento. NÃO COLOQUE O PC PORTÁTIL NO COLO OU OUTROS COMPONENTES
DO CORPO P ARA NÃO SE MAGOAR COM O CALOR PRODUZIDO PELO PC PORTÁTIL.
1
Compartimento da memória (RAM)
O compartimento da memória proporciona capacidades de expansão para memória adicional. Esta
memória adicional melhora o desempenho da aplicação através da redução dos tempos de acesso ao
disco rígido. A BIOS detecta automaticamente a quantidade de memória do sistema e configura a CMOS
durante a rotina POST (Power-On-Self-Test). Não é necessário configurar qualquer hardware ou software (incluindo a BIOS) após a instalação da memória. Consulte um centro de assistência autorizado
ou o vendedor para obter mais informações acerca das actualizações de memória para o seu PC Notebook. Adquira os módulos de expansão apenas junto de vendedores autorizados deste PC Notebook
para garantir uma máxima compatibilidade e fiabilidade.
14
6
7
8
Page 15
Componentes 2
2
3
4
5
6
Processador central (CPU)
Alguns modelos de PCs Notebook incluem uma ficha para o processador de forma a permitir a
actualização para processadores mais rápidos no futuro. Alguns modelos incluem um design ULV que
os torna mais compactos mas não permitindo a sua actualização. Consulte um centro de assistência
autorizado ou o vendedor para obter mais informações sobre as actualizações.
IMPORT ANTE! Caso a CPU ou a unidade de disco rígido seja removida pelo utilizador
final, a garantia perderá a sua validade.
Ventoinha
A ventoinha LIGA ou DESLIGA dependendo dos valores limite definidos em termos da temperatura.
Suporte para cartões de visita
O PC Notebook dispõe de um suporte para cartões de visita o qual está colado à parte inferior do PC
Notebook e cujo objectivo é guardar informação sobre o utilizador caso o PC Notebook seja encontrado
por terceiros.
Botão para encerramento de emergência
Caso o seu sistema operativo não consiga desligar-se ou proceder ao reinício de forma correcta, o botão
de encerramento pode ser premido com um clip desdobrado de forma a que o PC Notebook seja encerrado.
Bloqueio da bateria - Manual
O fecho manual da bateria é utilizado para manter a bateria fixa. Mova o fecho manual da bateria para
a posição de desbloqueio para introduzir ou remover a bateria. Mova o fecho manual para a posição de
bloqueio após a introdução da bateria.
7
8
9
10
11
Bateria
A bateria é automaticamente carregada mediante ligação a uma fonte de alimentação a.c. e alimenta o
PC Notebook quando a fonte de alimentação a.c. não está ligada. Isto permite a utilização do PC quando
se desloca de um local para o outro. A duração da bateria varia conforme a utilização e as especificações
deste PC Notebook. A bateria não pode ser desmontada e deve ser substituída como uma única unidade
por um vendedor autorizado.
Altifalantes estéreo
O sistema interno de altifalantes estéreo permite-lhe ouvir áudio sem que sejam necessários dispositivos
adicionais. O sistema de som multimédia dispõe de um controlador de áudio digital integrado que
produz um som vibrante e rico (que pode ser melhorado com auscultadores ou colunas estéreo externas).
Todas as funções de áudio são controladas por software.
Fecho de mola da bateria
O fecho da bateria é utilizado para manter a bateria fixa. Após introdução da bateria, esta fica automaticamente
fixa. Para remover a bateria, este fecho de mola deve ser colocado na posição de desbloqueio.
Compartimento da LAN sem fios
As placas de expansão opcionais podem ser instaladas no mini compartimento PCI. Um módulo LAN
sem fios opcional, permite-lhe permanecer ligado à sua LAN enquanto se desloca a reuniões, salas de
conferência e a outros locais da sua empresa. O acesso a tempo inteiro e em tempo real ao correio
electrónico, à Internet e aos recursos disponíveis na rede significam não só, que pode desfrutar de um
espaço de trabalho mais amplo, mas também de uma maior produtividade.
Compartimento da unidade de disco rígido
A unidade de disco rígido está colocada dentro de um compartimento. As actualizações da unidade de
disco rígido, só podem ser realizadas centros de assistência técnica autorizada ou por fornecedores.
15
Page 16
2 Componentes
Lado direito
Consulte o diagrama abaixo para identificar os componentes existentes no lado direito do PC Portátil.
1 2 43 5 76 8 9
1
2
3
4
Altifalantes estéreo
O sistema interno de altifalantes estéreo permite-lhe ouvir áudio sem que sejam necessários dispositivos
adicionais. O sistema de som multimédia dispõe de um controlador de áudio digital integrado que
produz um som vibrante e rico (que pode ser melhorado com auscultadores ou colunas estéreo externas).
Todas as funções de áudio são controladas por software.
Ejecção da placa PC Card
Utilize este botão para ejectar as placas PC Card opcionais. Este é um botão mecânico e não eléctrico
pelo que é necessário exercer alguma força. Não é necessário ligar o PC Notebook da ASUS para
ejectar as placas PC Card.
Ranhura da placa PC Card
Está também disponível um suporte para placas PC Card compatíveis com a norma PCMCIA 2.1 para
placas PC do tipo I/II. Este suporte suporta um CardBus de 32 bits. Isto permite acomodar as opções de
expansão do PC notebook, como é o caso dos cartões de memória, das normas ISDN, SCSI, dos Smart
Cards e dos adaptadores de redes sem fios.
Ranhura da memória flash
Geralmente, um leitor de cartões de memória PCMCIA ou USB deve ser comprado em separado de
forma a poder utilizar os cartões de memória de outros dispositivos, tais como, câmaras digitais, leitores
de MP3, telemóveis e agendas electrónicas. Este PC Notebook inclui um leitor de cartões de memória
interno com capacidade para ler muitos cartões de memória flash, tal como especificado mais à frente
neste manual. O leitor de cartões de memória incorporado é não só conveniente como também muito
mais rápido que a maior parte dos leitores de cartões de memória porque utiliza a grande largura de
banda do bus PCI.
10 11 12
5
Porta de infravermelhos (IrDA) (nos modelos seleccionados)
A porta de comunicação de infravermelhos (IrDA) permite realizar uma comunicação de dados sem fios
prática com dispositivos ou computadores equipados com infravermelhos. Este facto permite uma
sincronização sem fios com PDA ou telemóveis e mesmo com a impressão sem fios com as impressoras.
Se o seu escritório suportar o funcionamento em rede IrDA, pode ter uma ligação sem fios a uma rede
localizada em qualquer parte desde que haja uma linha directa em ligação com um nodo IrDA. Os pequenos
escritórios podem utilizar a tecnologia IrDA para partilhar uma impressora entre diversos locais colocados
perto do PC Portátils e mesmo enviar ficheiros de um escritório para outro sem uma rede.
16
Page 17
Componentes 2
6
7
Porta 1394 (nos modelos seleccionados)
A interface IEEE1394 é um bus série de velocidade elevada como o SCSI, mas dispõe de ligações
simples e de capacidades de ligação automática com o USB. A interface IEEE1394 dispõe de uma
largura de banda compreendida entre 100 e 400 Mbits/seg. e tem capacidade para suportar até 63 unidades
do mesmo bus. A interface IEEE1394 também é utilizada em equipamento digital avançado e deverá ter
o símbolo "DV" para a porta de vídeo digital.
Tomada de saída SPDIF (Saída SPDIF) (nos modelos seleccionados)
Esta tomada permite a ligação a dispositivos compatíveis com a norma SPDIF (Sony/Philips Digital
Interface) para saída de áudio digital. Utilize esta capacidade para transformar o PC Notebook num
Combo
sistema de entretenimento em casa de alta-fidelidade.
Saída do auscultador (Saída Phone)
A tomada para os ascultadores estéreo (1/8 polegadas) é utilizada para ligar o sinal de saída de áudio do
PC Portátil às colunas ou aos ascultadores amplificados. A utilização desta tomada desactiva
automaticamente as colunas incorporadas.
8
9
Tomada para entrada do microfone (entrada do microfone)
A tomada do microfone mono (1/8") pode ser utilizada para ligar um microfone externo ou sinais de
saída, a partir de dispositivos de áudio. A utilização desta tomada desactiva automaticamente o microfone
incorporado. Utilize esta função para a realização de vídeoconferência, narrações com voz ou para
gravações de áudio.
Tomada de entrada de áudio
A tomada de entrada de estéreo (1/8 polegadas) pode ser utilizada para ligar uma fonte de áudio estéreo
ao PC Portátil Esta função é sobretudo utilizada para adicionar capacidade de áudio às aplicações
multimédia.
10
11
12
Porta para a saída da televisão (nos modelos seleccionados)
A porta de saída de TV é um conector S-Vídeo que permite a visualização da informação armazenada
no PC Notebook num televisor ou num dispositivo de projecção de vídeo. Pode optar pela visualização
em dois ecrãs em simultâneo ou pela visualização num só ecrã. Utilize um cabo S-Vídeo (não fornecido)
para uma visualização de alta qualidade ou utilize o adaptador RCA para S-Vídeo fornecido para
utilização com os dispositivos de vídeo normais. Esta porta suporta ambos os formatos NTSC e PAL.
Porta LAN
A porta RJ-45 da LAN com oito pinos é maior que a porta RJ-1 1 do modem e suporta um cabo Ethernet
padrão para ligação a uma rede local. O conector interno proporciona-lhe uma maior facilidade de
utilização sem adaptadores adicionais.
Porta do modem
A porta RJ-11 do modem tem dois pinos e é mais pequena que a porta RJ-45 da LAN suportando um
cabo de telefone padrão. O modem interno suporta uma velocidade de transferência de 56 K V.90. O
conector interno proporciona-lhe uma maior facilidade de utilização sem adaptadores adicionais.
IMPORTANTE! O modem incorporado não suporta a tensão utilizada em sistemas
telefónicos digitais. Não ligue a porta do modem a um sistema telefónico digital, caso
contrário danificará o PC Portátil.
17
Page 18
2 Componentes
Lado esquerdo
Consulte o diagrama abaixo para identificar os componentes existentes do lado esquerdo do PC Portátil.
1 2 3 4
1
2
3
4
Unidade óptica
O PC notebook existe em vários modelos com diferentes unidades ópticas. A unidade óptica do PC
notebook pode suportar discos compactos (CDs) e/ou discos de vídeo digital (DVDs) e pode ter
capacidades de gravação (R) ou de regravação (RW). Consulte as especificações de comercialização,
para mais informações sobre cada modelo.
Ejecção electrónica (Unidade óptica)
A ejecção da unidade óptica, consiste num botão de ejecção electrónica para abrir o tabuleiro. Também
pode ejectar o tabuleiro da unidade óptica através da utilização de qualquer leitor de software ou clicando
na unidade óptica em Windows™ "O meu computador."
Ejecção de emergência (Unidade óptica)
O botão de ejecção de emergência pode ser premido utilizando um clip desdobrado e serve para ejectar
o tabuleiro da unidade óptica caso a ejecção electrónica não funcione. Não utilize a ejecção de emergência
em vez da ejecção electrónica.
Altifalantes estéreo
O sistema interno de altifalantes estéreo permite-lhe ouvir áudio sem que sejam necessários dispositivos
adicionais. O sistema de som multimédia dispõe de um controlador de áudio digital integrado que
produz um som vibrante e rico (que pode ser melhorado com auscultadores ou colunas estéreo externas).
Todas as funções de áudio são controladas por software.
18
Page 19
Componentes 2
Parte Frontal
Consulte o diagrama abaixo para identificar os componentes existentes na parte frontal do PC Portátil.
1
2 43 2
1
2
3
Engate do painel de visualização
Um engate de mola localizado na parte da frente do PC Portátil permite bloquear o painel de visualização
na posição de fechado quando o PC Portátil não está a ser utilizado. Para a abrir o ecrã, prima o fecho
com o seu polegar e levante o ecrã utilizando o mesmo dedo. Lentamente, incline o painel de visualização
para a frente ou para trás, de forma a obter um ângulo de visualização bom.
AVISO! Quando o abrir, não force o painel de visualização em direcção à mesa, caso
contrário as dobradiças podem quebrar! Nunca levante o PC Portátil pelo painel de
visualização!
Altifalantes estéreo
O sistema interno de altifalantes estéreo permite-lhe ouvir áudio sem que sejam necessários dispositivos
adicionais. O sistema de som multimédia dispõe de um controlador de áudio digital integrado que
produz um som vibrante e rico (que pode ser melhorado com auscultadores ou colunas estéreo externas).
Todas as funções de áudio são controladas por software.
Botões de controlo do leitor de CD (nos modelos seleccionados)
Existem vários botões de controlo de CDs que foram integrados externamente no PC Notebook e que
permitem uma fácil reprodução dos CDs. Estes botões activam e controlam o leitor de áudio do seu
sistema operativo quando o PC Notebook está ligado. Quando o PC Notebook está desligado, os botões
de controlo dos CDs activam o leitor de CDs permitindo-lhe ouvir CDs de áudio mesmo quando o PC
Notebook não está ligado. (Consulte a secção 3 para mais informações.)
4
Indicadores de estado (frente)
Os indicadores de estado são referidos detalhadamente na secção 3.
19
Page 20
2 Componentes
Parte Traseira
Consulte o diagrama abaixo para identificar os componentes existentes na parte traseira do P C Portátil.
1 2 43 5 6
1
2
Portas USB (2.0/1.1)
2.0
A norma Universal Serial Bus é compatível com dispositivos USB 2.0 ou USB 1.1, tais como, teclados,
dispositivos para apontar, câmaras de vídeo, modems, unidades de disco rígido, impressoras, monitores
e scanners ligados em série até 12 Mbits/Seg. (USB 1.1) e 480 Mbits/Seg. (USB 2.0). A norma USB
permite o funcionamento simultâneo de muitos dispositivos num único computador, com periféricos
como teclados USB e alguns monitores mais recentes que funcionam como sites ou hubs de plug-in
adicionais. A norma USB suporta a ligação automática de dispositivos, de forma a que os periféricos
possam ser ligados ou desligados sem reiniciar o computador.
Portas adicionais (dependendo do modelo)
Porta Paralela (nos modelos seleccionados)
A porta paralela/impressora D-Sub de 25 pinos suporta dispositivos paralelos nativos, como por exemplo
impressoras laser/a jacto de tinta ou dispositivos adaptados em paralelo, como por exemplo unidades
de disco rígido externo, unidades removíveis ou scanners.
do modelo)
(dependendo
DVI-D
Saída para o monitor (DVI-D)
A porta DVI (Digital Video Interface) foi concebida para maximizar a saída de vídeo para os monitores
LCD de crã plano ou para outros dispositivos compatíveis com a especificação DVI.
3
Saída do monitor
A porta do monitor D-Sub de 15 pinos suporta um dispositivo compatível com a norma VGA, como por
exemplo um monitor ou projector para permitir a visualização num monitor externo maior.
20
Page 21
Componentes 2
4
5
6
Tomada de entrada da alimentação DC
O transformador de alimentação fornecido converte a alimentação AC em alimentação DC para ser
utilizada com esta tomada. A alimentação fornecida através desta tomada é canalizada para o PC Portátil
e carrega o conjunto de baterias interno. Para não danificar o PC Portátil e o conjunto de baterias,
utilize sempre o transformador de alimentação fornecido.
Aberturas para circulação do ar
As aberturas para circulação do ar permitem que o ar frio entre e o ar quente saia do PC Portátil.
IMPORT ANTE! Certifique-se de que nenhum pedaço de papel, livros, peças de roupa,
cabos ou outro objectos bloqueiam as condutas de ventilação, caso contrário o seu
PC notebook pode sobreaquecer.
Porta para o cadeado Kensington
A porta para o cadeado Kensington® permite colocar em segurança o PC Portátil com a utilização de
produtos de segurança compatíveis com o PC Portátil. Estes produtos de segurança normalmente incluem
um cabo metálico e cadeado que evita que o PC Portátil seja removido a partir de um objecto fixo.
Alguns produtos de segurança podem também incluir um detector de movimento para tocar um alarme
quando é deslocado.
®
21
Page 22
2 Componentes
22
Page 23
3. Utilização do dispositivo
Sistema de alimentação
Utilização da alimentação a.c.
Utilização da bateria
Ligação do PC Portátil
Utilização da alimentação das baterias
Reiniciar ou voltar a arrancar
Desligar o PC Portátil
Funções especiais do teclado
Comutadores e indicadores de estado
23
Page 24
3 Utilização do dispositivo
Sistema de alimentação
Utilização da alimentação a.c.
A alimentação do PC Notebook é feita de duas formas, através do transformador e através da bateria. O
transformador converte a corrente a.c. proveniente de uma tomada eléctrica na corrente d.c. necessária
ao PC Notebook. O PC Portátil tras um transformador AC-DC universal. Isso significa que pode ligar a
ficha do cabo de alimentação em qualquer tomada com tensões compreendidas entre 110 V e 120 V, tal
como em tensões compreendidas entre 220 V e 240 V sem definir interruptores ou utilizar transformadores
de alimentação. Países diferentes podem requerer que um adaptador seja utilizado para ligar o cabo de
alimentação AC normalizado nos E.U.A. a uma norma diferente. A maior parte dos hóteis dispõem de
tomadas universais para suportar cabos de alimentação diferentes, tal como tensões. É sempre preferível
perguntar a um viajante experiente acerca das tensões das tomadas AC quando se levam transformadores
de alimentação para outro país.
SUGESTÃO: pode adquirir kits de viagem para o PC Portátil que incluem adaptadores para
o modem e de alimentação que podem ser utilizados em praticamente todos os países.
Com o cabo de alimentação AC ligado ao transformador AC-DC, ligue o cabo do transformador AC a
uma tomada AC (de preferência com protecção contra picos de tensão) e, de seguida, ligue a ficha DC
ao PC Portátil. Se ligar primeiro o transformador AC-DC à tomada AC, permite testar a alimentação da
tomada AC e verificar se o transformador AC-DC tem problemas de compatibilidade antes de ligar a
alimentação DC ao PC Portátil. O LED de alimentação verde existente no transformador acende-se se
a alimentação estiver compreendida dentro de variações aceitáveis.
IMPORT ANTE! Podem ocorrer danos se utilizar um transformador diferente para alimentar
o PC Portátil ou utilizar o transformador do PC Portátil para alimentar outros dispositivos
eléctricos. Se houver fumo, cheiro a queimado ou um calor excessivo proveniente do
transformador AC-DC, consulte um técnico qualificado. Procure um técnico qualificado
se suspeitar que há um transformador AC-DC danificado. Pode danificar tanto a(s)
bateria(s), como o PC Portátil, se utilizar um transformador AC-DC danificado.
NOT A: Este PC Portátil pode trazer uma ficha com dois ou três pinos, dependendo do
território. Se for disponibilizada uma ficha com três pinos, tem de utilizar uma tomada
AC com terra ou então um transformador com terra adequado para assegurar um
funcionamento seguro do PC Portátil.
24
Page 25
Utilização do dispositivo 3
Utilização da Bateria
O PC Notebook foi concebido para trabalhar com uma bateria amovível. Esta bateria é composta por
um conjunto de células de bateria que estão alojadas numa mesma caixa. Uma bateria totalmente
carregada permite várias horas de funcionamento, podendo este tempo ser alargado se utilizar as
capacidades de gestão de energia através da configuração da BIOS. As baterias adicionais são opcionais
e podem ser adquiridas em separado junto de um vendedor de PCs Notebook.
Instalação e remoção da Bateria
O PC Portátil pode ter ou não da Bateria instalado. Se o PC Portátil não tiver a bateria instalada, utilize
os procedimentos seguintes para instalar da Bateria.
IMPORT ANTE! Nunca tente remover o conjunto das baterias, com o PC Portátil ligado,
porque pode dar origem à perda de dados de trabalho.
Para instalar o conjunto de
baterias:
Auto
Lock
1
IMPORTANTE! Só utilize conjuntos de baterias e transformadores de alimentação
fornecidos com este PC Portátil ou especialmente aprovado pelo fabricante ou
revendeor para utilizar com este modelo; caso contrário o PC Portátil pode-se danificar .
2
Para remover o conjunto de
baterias:
2
1
3
Carregamento da Bateria
Antes de utilizar o PC Portátil em viagem, tem de carregar o conjunto de baterias. A bateria começa a
ser carregada logo que o PC Notebook é ligado a uma fonte de alimentação externa através do
transformador. Carregue totalmente o conjunto das baterias antes de utilizá-la pela primeira vez. Um
novo conjunto de baterias tem de ser completamente carregado antes do PC Portátil ser desligada da
alimentação externa. Demora algumas horas a carregar totalmente para carregar totalmente a bateria
quando o PC Portátil estiver desligado e poderá demorar o dobro do tempo quando o PC Portátil estiver
ligado. A luz do carregador de baterias apaga-se quando o conjunto de baterias estiver carregado.
25
Page 26
3 Utilização do dispositivo
Ligação do PC Portátil
Aparece uma mensagem de ligação do PC Portátil no ecrã quando o liga. Se for necessário, pode ajustar
a luminosidade através da utilização das teclas de atalho. Se necessitar de executar a BIOS Setup para
definir ou modificar a configuração do sistema, prima [F2] aquando do arranque do dispositivo para
aceder à BIOS Setup. Se premir [Tab] durante o aparecimento da imagem no ecrã, informações de
arranque standard e a versão da BIOS podem ser visualizadas. Prima [ESC] para lhe aparecer um menu
de arranque com selecções para arrancar a partir das unidades disponíveis.
IMPORTANTE! Para proteger a unidade de disco rígido, aguarde pelo menos 5
segundos depois de desligar o PC Portátil e antes de o voltar a ligar.
NOTA: Antes do arranque, o painel de visualização pisca quando há alimentação.
Isto faz parte da rotina de teste do PC Portátil, não se tratando de qualquer problema
com o painel de visualização.
O Power-On Self Test (POST)
Quando liga o PC Portátil, este executa primeiro uma série de testes de diagnóstico controlados por
software, denominados Power-On Self Test (POST). O software que controla o POST está instalado
como fazendo parte permanente da arquitectura do PC Portátil. O POST inclui um registo da configuração
do hardware do PC Portátil, que é utilizado para realizar uma verificação de diagnóstico do sistema.
Este registo é criado através da utilização do programa BIOS Setup. Se o POST encontrar uma diferença
entre o registo e o hardware existente, apresenta uma mensagem no ecrã que lhe pede para corrigir o
conflito surgido com a execução da BIOS Setup. Na maior parte dos casos, o registo deverá ser corrigido
quando recebe o PC Portátil. Quando o teste estiver concluído, poderá aparecer a mensagem "No operating
system found", se o disco rígido não foi pré-carregado com um sistema operativo. Isto indica que o
disco rígido foi detectado correctamente e que está pronto para a instalação de um novo sistema operativo.
O S.M.A.R.T . ("Self Monitoring and Reporting T echnology") verifica a unidade de disco rígido durante
o POST e apresenta uma mensagem de aviso se a unidade de disco rígido necessitar de assistência
técnica. Se algum aviso de unidade de disco rígido crítico aparecer durante o arranque, faça imediatamente
cópias de segurança dos dados e execute o programa de verificação do disco no Windows. Para executar
o programa de verificação do disco no Windows: (1) clique com o botão direito do rato em qualquer
ícone da unidade de disco rígido em "O meu computador", (2) seleccione "Propriedades", (3) clique no
separador "Ferramentas", (4) clique em "Verificar agora", (5) selecione uma unidade de disco rígido,
(6) seleccione "Completa" para verificar também se há danos físicos e clique em (7) "Iniciar". Utilitários
de disco de terceiros com o Norton Disk Doctor da Symantec também podem realizar as mesmas
funções, mas de uma forma muito mais fácil e com mais funções.
IMPORTANTE! Se ainda aparecerem avisos durante o arranque após ter executado
um utilitário de software para verificação do disco, procure um técnico qualificado
para reparar o PC Portátil. A utilização continuada pode resultar na perda de dados.
26
Page 27
Utilização do dispositivo 3
Verificação da energia das baterias
O sistema de bateria implementa a norma Smart Battery no âmbito
do ambiente Windows, isto permite à bateria reportar de forma
precisa a carga restante em termos percentuais. Uma bateria com
carga completa permite ao PC Notebook funcionar durante várias
horas. No entanto, o número de horas de funcionamento depende
da forma como as capacidades de poupança de energia são
utilizadas, dos seus hábitos de trabalho, da CPU, do tamanho da
memória do sistema e do tamanho do ecrã.
Para verificar a energia restante das baterias, coloque o cursor
sobre o ícone da energia. O ícone da energia é uma bateria quando
não utiliza alimentação AC e uma "ficha" quando utiliza
alimentação AC. Faça duplo clique sobre o ícone para mais
informações e definições.
NOTA: Será avisado quando
a bateria estiver fraca.Se
ignorar o aviso de bateria
baixa, o PC Portátil pode
entrar no modo de
suspensão (a pré-definição
do Windows utiliza o STR).
Clique com o botão direito do
rato sobre o ícone da bateria
para aceder aos submenus.
Coloque o rato sobre o ícone da bateria
para obter informações relativas à
energia restante.
Quando a alimentação AC estiver
activada, aparece o estado do
carregamento.
Clique com o botão esquerdo do rato sobre
o ícone da bateria para ficar a conhecer as
definições de gestão da energia.
NOTA: As imagens aqui mostradas são exemplos e podem não reflectir o que aparece no seu sistema.
A VISO! O Suspend-to-RAM (STR) tem uma duração curta quando a energia das baterias
está esgotada. O Suspend-to-Disk (STD) não é o mesmo que desligado. O STD necessita
de uma pequena percentagem de energia e falha se não houver energia disponível,
porque a bateria está completamente esgotada ou não há fornecimento de energia (por
exemplo, retire o transformador de alimentação e o conjunto de baterias).
Cuidados a ter com as baterias
O conjunto de baterias do PC Portátil, como todas as baterias recarregáveis, só pode recarregada um
determinado número de vezes. Se descarregar e carregar totalmente a bateria uma vez por dia diariamente,
esta dura cerca de um ano: para a bateria durar um período de tempo superior, isso depende da temperatura
ambiente, humidade e da forma como o PC Portátil é utilizado. O ideal é que a bateria seja utilizada a
uma temperatura ambiente compreendida entre 10˚ C e 29˚ C (50˚ F e 85˚ F). Tem também de ter em
linha de conta que a temperatura interna do PC Portátil seja superior à temperatura exterior. Quaisquer
temperaturas situadas acima ou abaixo desta variação reduzem o tempo de duração da bateria. Se tal
acontecer, o tempo de utilização do conjunto de baterias irá provalmente diminuir e um novo conjunto
de baterias tem de ser adquirido num fornecedor autorizado para este PC Portátil. Como as baterias
também têm um período de validade, recomenda-se que compre baterias suplementares para guardar.
NOT A: A bateria pára de ser carregada, se a temperatura for demasiado elevada ou a
tensão da bateria for demasiado elevada. A BIOS dispõe de uma função de actualização
inteligente da bateria.
A VISO! Não deixe a bateria descarregada. A bateria ficará descarregada com o passar do
tempo. Mesmo que não utilize a bateria, esta deve continuar a ser carregada de três em
três meses pois caso contrário pode ter problemas durante o carregamento no futuro.
27
Page 28
3 Utilização do dispositivo
Reiniciar ou tornar a arrancar
Depois de realizar alterações no sistema operativo,
poder-lhe-á ser pedido para reiniciar o sistema.
Alguns processos de instalação disponibilizam uma
caixa de diálogo para permitir o reinicio. Para
reiniciar o sistema manualmente: Clique no botão
Iniciar, seleccione Encerrar | e por último Reiniciar.
Desligar o PC Portátil
No Windows XP, desligue o PC Notebook clicando
no botão Iniciar e seleccionando a opção Encerrar,
de seguida escolha Desligar (ou Encerrar). Nos
sistemas operativos que não dispõe de uma gestão
da alimentação adequada (DOS e Windows NT), tem de desligar o PC Portátil, mantendo premido o
interruptor de alimentação durante 2 secgundos (como oposto do 1 segundo necessário para ligar)
depois de fechar as aplicações e sair dos sistemas operativos. Mantenha o interruptor de alimentação
premido durante 2 segundos, se for necessário para evitar a ocorrência de desactivações acidentais.
IMPORTANTE! Para proteger a unidade de disco rígido, aguarde pelo menos 5
segundos depois de desligar o PC Portátil e antes de o voltar a ligar.
(Os ecrãs podem ser diferentes dependendo das definições
de segurança)
Encerramento de emergência
Se o sistema operativo não conseguir desligar ou reiniciar correctamente, há duas formas adicionais
para encerrar o PC Portátil:
(1) Mantenha premido o botão de alimentação
botão de encerramento .
(4 sec)
IMPORTANTE! Não utilize o botão para encerramento de emergência durante a
gravação de dados; se o fizer poderá perder ou destruir os seus dados.
durante mais do que 4 segundos, ou (2) Prima o
SUGESTÃO: utilize um clip de papel
direito para premir o botão de
encerramento.
28
Page 29
Utilização do dispositivo 3
Funções especiais do teclado
Teclas de atalho coloridas
Abaixo, encontra-se a definição das teclas de atalho coloridas no teclado do PC Portátil. Os comandos
coloridos só podem ser acedidos quando prime e mantém premida a tecla de função, enquanto prime
uma tecla com um comando colorido.
NOTA: As localizações das teclas de atalho nas teclas de função podem variar
dependendo do modelo, mas as funções devem permanecer as mesmas. Siga os
ícones em vez das teclas de funções.
F1
Ícone "Z" (F1): Coloca o PC Notebook no modo de suspensão.
Ícone T orr e de rádio (F2): Apenas para os modelos sem fios: Permite activar ou desactivar
F2
a LAN sem fios interna ou Bluetooth (nos modelos seleccionados) através da janela
apresentada no ecrã. Quando a função sem fios é activada, o LED correspondente acende.
As definições do software Windows são necessárias para utilizar a LAN sem fios ou
Bluetooth.
F5
Ícone do sol total (F5):
Diminui a luminosidade da visualização
Ícone do sol aberto (F6):
F6
Aumenta a luminosidade de visualização
Ícone do LCD (F7): acende e apaga o painel de visualização. Esta função também aumenta
F7
a área do ecrã (em determinados modelos) para preencher toda a área de visualização
quando utiliza modos de resolução baixa.
F8
Ícones do LCD/monitor (F8): alterna entre a visualização do LCD do PC Portátil e um
monitor externo nesta série: LCD do PC Portátil -> Monitor externo -> Ambos. (Esta
função não funciona com 256 cores, seleccione High Color em Definições das propriedades
de visualização.) IMPORTANTE: Ligue um monitor externo antes de arrancar o PC
Portátil.
F10
Ícones das colunas (F10):
Activa e desactiva as colunas (apenas no SO Windows)
Ícone da coluna para baixo (F11):
F11
Diminui o volume da coluna (apenas no SO Windows)
F12
Ícone da coluna para cima (F12):
Aumenta o volume da coluna (apenas no SO Windows)
Num Lock (Ins): activa e desactiva o teclado numérico (Number Lock) ON and OFF.
Permite utilizar uma porção maior do teclado para a introdução de números.
Scroll Lock (Del): activa e desactiva a função "Scroll Lock". Permite utilizar uma porção
maior do teclado para navegação nas células.
29
Page 30
3 Utilização do dispositivo
Teclas do Microsoft Windows™
Há duas teclas especiais do Windows™ no teclado com estão descritas abaixo.
A tecla com o logótipo W indows™ activa o menu "Iniciar", localizado no canto inferior esquerdo
do ambiente de trabalho do Windows™.
A outra tecla, que parece um menu do Windows™ com um cursor pequeno, activa o menu de
propriedades e é equivalente a premir o botão direito do rato num objecto do Windows™.
O teclado com um teclado numérico
O teclado numérico está embutido no teclado e consiste em
15 teclas que tornam a entrada sistemática de números mais
fácil. Estas teclas de função dupla estão etiquetadas a cor-delaranja em key caps. As atribuições numéricas estão
localizadas no canto superior direito de cada tecla, como a
figura mostra. Quando o teclado numérico estiver bloqueado
premindo
acende. Se um teclado externo estiver ligado, premindo
no teclado externo activa/desactiva simultaneamente a função
Num Lock em ambos os teclados. Para desactivar o teclado numérico, enquanto mantém o teclado numérico
existente num teclado externo activado, prima as teclas
, o LED da função Number Lock LED
no PC Portátil.
O teclado utilizado como cursores
O teclado pode ser utilizado como cursores, enquanto a
função Number Lock está activada ou desactivada para
tornar a navegação mais fácil, enquanto se introduzem dados
numéricos em folhas de cálculo ou em aplicações similares.
Com a função Number Lock desactivada, prima
uma das teclas do cursor mostradas abaixo. Por exemplo,
[Fn][8] para cima, [Fn][K] para baixo, [Fn][U] para a
esquerda e [Fn][O] para a direita.
Com a função Number Lock activada, utilize [Shift] e uma das teclas do cursor mostradas abaixo. Por
exemplo, [Shift][8] para cima, [Shift][K] para baixo, [Shift][U] para a esquerda e [Shift][O] para a direita.
NOTA: Os símbolos das setas são aqui apresentados para sua referência. Não estão
etiquetados no teclado como é aqui mostrado.
30
e
Page 31
Utilização do dispositivo 3
Comutadores e indicadores de estado
Comutadores
Tecla Power4 Gear
O botão Power4 Gear permite alternar entre as poupanças de energia entre diversos modos de poupança
de energia.Os modos de poupança de energia controlam muitos dos aspectos do PC Portátil para
maximizar o desempenho versus a duração da bateria durante diversos eventos.
Quando está a utilizar um transformador de alimentação O AC, Power4 Gear alterna entre três modos
no segmento do modo de alimentação AC. Quando retirar o transformador AC, o Power4 Gear alterna
entre sete modos no segmento do modo da bateria (DC). Quando retira ou aplica o transformador AC,
O Power4 Gear muda automaticalmente para cima e para baixo para o segmento do modo adequado
(AC ou DC).
Ícones da
barra de
tarefas
Nomes
dos modos
Alimentação
Super
desempenho
AC
Alto
desempenho
AC/DC AC/DC
Desempenho
em jogos
Desempenho
em filmes DVD
DC DC
Desempenho em
correio electrónico
/Office
Desempenho
em
apresentações
DC DC DC
Desempenho na
audição de áudio
Desempenho em
termos da
poupança da
bateria
Tecla de lançamento do e-mail
Prima este botão para lançar a aplicação do e-mail, enquanto o Windows está a ser executado.
Tecla de lançamento da Internet
Prima este botão para lançar a aplicação do browser, enquanto o Windows está a ser executado.
Tecla de bloqueio
Prima este botão para bloquear o seu touchpad ao utilizar um rato externo. O bloqueio do touchpad
evita que desloque o cursor acidentalmente enquanto digita. Para activar o touchpad, basta premir
novamente este botão.
BOTÃO DE ALIMENTAÇÃO
O botão de alimentação permite LIGAR e DESLIGAR o PC Notebook e reactivar o mesmo quando
este se encontra no modo STD (Save-T o-Disk, Suspender para o disco). Prima o botão de alimentação
uma vez para LIGAR e novamente para DESLIGAR o PC Notebook.
31
Page 32
3 Utilização do dispositivo
Indicadores de estado
frente parte de cima
Indicador de alimentação do leitor de CDs
Enquanto o PC Notebook está DESLIGADO: Este LED acende quando o leitor de CDs é ligado
(através do “botão de alimentação do leitor de CDs”).
Indicador de carga da bateria
O indicador de carga da bateria é um LED que mostra o estado da carga da bateria, da seguinte forma:
ACTIVAR: Quer esteja LIGADO ou DESLIGADO - a bateria do PC Notebook é carregada sempre
que o transformador a.c. estiver ligado.
Desligado: A bateria do PC notebook foi carregada ou está totalmente gasta.
Intermitente: Ligado - A carga da bateria está a menos de 10% e o transformador a.c. não está ligado.
Indicador do email
Pisca quando há um ou mais email(s) novo(s) na caixa de emails do programa. Esta função requere a
configuração do software e poderá não estar configurada no PC Portátil. Esta função foi concebida apenas
para o software de e-mail da Microsoft e pode não funcionar com software de e-mail de outras empresas.
Indicador LAN sem fios (nos modelos seleccionados)
Este indicador é aplicável apenas nos modelos com LAN sem fios interna. Quando a LAN sem fios
interna é activada, este indicador acende. (São necessárias as definições do software Windows para
utilizar a LAN sem fios.)
Indicador de actividade da unidade
Indica que o PC Notebook está a aceder a um ou mais dispositivos de armazenamento tais como, um
disco rígido. O LED fica intermitente durante todo o tempo de acesso.
Number Lock
Indica que a função Number Lock [Num Lock] está activada quando o LED desta função está aceso. A
função Number Lock permite que algumas das letras do teclado funcionem como números para obter
uma entrada de dados númericos mais fácil.
Capital Lock
Indica que a função Capital Lock [Caps Lock] está activada quando o respectivo LED está aceso. A
função Capital Lock permite que algumas letras do teclado possam ser escritas utilizado maiúsculas
(por exemplo, A, B, C). Quando o LED da função Capital Lock estiver apagado, as letras escritas
estarão no formato de minúsculas (por exemplo, a,b,c).
Scroll Lock
Indica que a tecla scroll lock [Scr Lk] está activada sempre que o LED estiver acesso. A função Scroll
lock permite que algumas teclas de letras do teclado funcionem como teclas de direcção, de forma a
permitir uma mais fácil navegação quando apenas é necessário utilizar uma determinada parte do teclado,
32
como, por exemplo, para jogar jogos.
Page 33
Utilização do dispositivo 3
Botões de controlo e indicador do leitor de CD (nos modelos
seleccionados)
Há diversos botões de controlo do CD integrados na parte da frente do PC Portátil para facilitar a
reprodução do CD. Os botões activam e controlam o leitor de áudio do sistema operativo quando o PC
Portátil está ligado. Quando o PC Portátil está desligado, os botões de controlo do CD activam uma
função do leitor de CD que permite ouvir CD de áudio, enquanto o PC Portátil está ligado. Abaixo, é
definido o significado de cada botão de controlo e indicador do CD, localizado na parte da frente do PC
Portátil.
Reproduzir/pausar o CD
Durante a paragem do CD, inicia a reprodução do CD.
Durante a reprodução do CD, pausa a reprodução do CD.
Paragem do CD
Durante a reprodução do CD: pára a reprodução do CD.
O CD passa para a faixa anterior (rebobinar) e volume do áudio
para baixo
Durante a reprodução do CD, este botão dispõe duas funções:
Faixa: quando prime pela primeira vez, reinicia a faixa. Quando prime pela segunda vez passa para
a faixa anterior.
Áudio: mantenha premido para diminuir o volume de áuido.
O CD passa para a faixa seguinte (avanço rápido) e volume do áudio
para cima
Durante a reprodução do CD, este botão dispõe de duas funções:
Faixa: prima este botão uma vez para passar para a faixa seguinte durante a reprodução do CD.
Áudio: prima e mantenha este botão premido para aumentar o volume de áudio.
Interruptor de alimentação do CD
Quando o PC Portátil está desligado: liga e deskiga o leitor de CD.
Controlos do volume de áudio
Fn + Ícones do altifalante (F10): Liga ou desliga o volume do áudio
Fn + Ícone do altifalante para baixo (F11): Reduz o volume do áudio
Fn + Ícone do altifalante para cima (F12): Aumenta o volume do áudio
33
Page 34
3 Utilização do dispositivo
34
Page 35
4. Utilização do PC Portátil
Sistemas operativos
Dispostivo apontador
Dispositivos de armazenamento
Tomada para a PC Card (PCMCIA)
Unidade óptica
Leitor de cartões de memória Flash
Unidade de disco rígido
Ligações
Ligação do modem
Ligação Fast-Ethernet
Comunicação por infravermelhos e sem fios (nos modelos
seleccionados)
Ligação sem fios Bluetooth (nos modelos seleccionados)
Ligação LAN sem fios (nos modelos seleccionados)
Modos de gestão da alimentação
35
Page 36
4 Utilização do PC Portátil
OS
Sistemas operativos
Este PC Portátil pode oferecer (dependendo do território) aos seus clientes a opção de escolher um
sistema operativo pré-instalado com o Microsoft Windows XP. As escolhas e os idiomas dependem do
território. Os níveis de suporte do hardware e do software podem variar dependendo do sistema operativo
instalado. Não é garantida a estabilidade e a compatibilidade de outros sistemas operativos.
Software de suporte
Este PC Portátil trás um CD de suporte que contém a BIOS,
controladores e aplicações para activar as funções de hardware,
funcionalidade prolongada, ajuda na gestão do PC Portátil ou
adicionar funcionalidades não fornecidas pelo sistema operativo
nativo. Se for necessárias actualizações ou substituições do CD de
suporte, contacte o seu fornecedor para Web sites para transferir controladores e utilitários de software
individuais.
O CD de suporte contém todos os controladores, utilitários e software de todos os sistemas operativos
mais utilizados, incluindo aqueles que foram pré-instalados. O CD de suporte não inclui o sistema
operativo. O CD de suporte é necessário mesmo se o PC Portátil vier pré-configurado para disponibilizar
software adicional não incluido, como fazendo parte do software pré-instalado na fábrica.
Um CD de recuperação é opcional e inclui uma imagem do sistema operativo original instalado na
unidade de disco rígido proveniente da fábrica. O CD de recuperação disponibiliza uma solução de
recuperação compreensiva que repõe rapidamente o sistema operativo do PC Portátil para o estado de
funcionamento original, desde que a unidade de disco rígido esteja a funcionar correctamente. Se
necessitar de uma solução, contacte o seu revendedor.
NOTA: Alguns dos componentes e das capacidades do PC Notebook podem não
funcionar até os controladores de dispositivo e os utilitários estarem instalados.
Modelos com o chipset Sonoma
Os modelos de PCs Notebook com o chipset Sonoma
desactivam automaticamente o touchpad do PC Notebook aquando da ligação de um rato USB externo.
Para DESACTIVAR esta função, retire a selecção da
opção no Control Panel (Painel de controlo) - Mouse
Properties (Propriedades do rato) - Device Settings
(Definições do dispositivo) do Windows.
36
Page 37
Dispositivo apontador
O dispositivo apontador integrado do PC Portátil é
integralmente compatível com todos os botões dois/
três e com o rato OS/2, com botão de deslocamento.
O touchpad é sensível à pressão e não contém
componentes amovíveis; desta forma, pode-se evitar
a ocorrência de falhas mecânicas. É necessário um
controlador do dispositivo para trabalhar com algum
software de aplicações.
IMPORT ANTE! Não utilize nenhum objecto
em vez dos dedos para utilizar a superfície
táctil, caso contrário pode danificar a área
da superfície táctil.
Utilização da Touchpad
Premir ligeiramente com a ponta do dedo, é tudo
aquilo que é necessário para utilizar a superfície
táctil. Como a superfície táctil é sensível à
electrostática, não é possível utilizar objectos em
vez dos dedos. A principal função do touchpad é
mover o cursor ou seleccionar os itens mostrados
no ecrã através da utilização do seu dedo em vez de
um rato normal. Abaixo, encontram-se ilustrações
que demonstram a forma de utilizar correctamente
a superfície táctil.
Utilização do PC Portátil 4
Movimento
do cursor
Deslocação
na vertical
Clique
direito
Clique
esquerdo
Deslocar o dedo
para a frente
Deslocar o
dedo para a
esquerda
Deslocar o
dedo para trás
Deslocar o
dedo para
a direita
Mover o cursor
Coloque o dedo no meio da superfície táctil e
desloque-o numa direcção para mover o cursor.
Deslocação (nos modelos
seleccionados)
Faça deslizar o seu dedo para cima ou para baixo
no lado direito para subir ou descer na janela.
Deslocar para baixoDeslocar para cima
37
Page 38
4 Utilização do PC Portátil
Ilustrações relativas à utilização da Touchpad
Clicar/dar um toque - Com o cursor posicionado sobre um item, prima o botão esquerdo ou utilize a
ponta do dedo para tocar suavemente na superfície táctil, mantendo o dedo na superfície táctil até o
item ser seleccionado. O item seleccionado muda de cor . Os 2 exemplos produzem os mesmos resultados.
Clicar Dar um toque
(prima o botão do cursor
esquerdo e largue-o)
(suavemente, mas rapidamente
toque na superfície táctil)
Duplo clique/duplo toque - Esta é uma opção usual para lançar um programa directamente a partir do
ícone correspondente que seleccionou. Coloque o cursor sobre o ícone que pretende executar, prima o
botão esquerdo ou toque duas vezes no tapete numa sucessão rápida, para o sistema lançar o programa
correspondente. Se o intervalo entre os cliques ou toques for demasiado prolongado, a operação não
será executada. Pode definir a velocidade do duplo clique com a utilização do painel de controlo do
Windows; Rato. Os 2 exemplos seguintes produzem os mesmos resultados.
Clique duplo
(prima o botão esquerdo
duas vezes e largue-o)
(suavemente, mas rapidamente toque
Toque duplo
duas vezes na superfície táctil)
38
Page 39
Utilização do PC Portátil 4
Arrastar - Arrastar significa pegar num item e colocá-lo em qualquer parte do ecrã. Pode colocar o
cursor sobre o item seleccionado e enquanto mantém o botão esquerdo premido, deslocar o cursor para
a localização pretendida e, de seguida, largar o botão. Ou pode simplesmente tocar duas vezes no item
e arrastar o item com a ponta do dedo. Os 2 exemplos seguintes produzem os mesmos resultados.
Arrastar-Clicar Arrastar-Tocar
(prima e mantenha premido o botão esquerdo e
a ponta do dedo sobre a superfície táctil)
NOTA: Uma função de deslocação controlada pelo software fica disponível após
instalação do utilitário do touchpad incluído para permitir uma fácil navegação pelo
Windows ou pela Web. As funções básicas podem ser ajustadas no painel de controlo
do Windows, para que as operações de clicar e premir botões se tornam mais
confortáveis.
(toque ligeiramente duas vezes na
superfície táctil, deslocando o dedo sobre a
superfície táctil durante o segundo toque)
Cuidados a ter com a Touchpad
A superfície táctil é sensível à pressão. Se a superfície táctil não for tratada com cuidado, pode se
danificar com facilidade. Tome nota das seguintes precauçõe a ter:
• Certifique-se de que a superfície táctil não entra em contacto com sujidade, líquidos ou cera.
• Não toque na superfície táctil, se os seus dedos estiverem sujos ou molhados.
• Não coloque objectos pesados sobre superfície táctil ou sobre os botões da superfície táctil.
• Não risque a superfície táctil com as unhas ou com objectos pesados.
NOT A: A superfície táctil responde ao movimento, mas não à força. Não há necessidade
de tocar na superfície com demasiada força. Se tocar com demasiada força não
aumenta a capacidade de resposta da superfície táctil. A superfície táctil responde
melhor a uma pressão suave.
39
Page 40
4 Utilização do PC Portátil
Dispositivos de armazenamento
Os dispositivos de armazenamento permitem ao PC Notebook ler ou gravar documentos, imagens ou
outros ficheiros a partir de e para vários dispositivos de armazenamento de dados. Este PC Notebook
inclui os seguintes dispositivos de armazenamento:
• Placa PC
• Unidade óptica
• Leitor de cartões de memória flash
• Unidade de disco rígido
Tomada da PC Card (PCMCIA)
O PC Portátil suporta PC Cards (ou placas PCMCIA) para permitir a expansão como as PCI Cards nos
computadores de secretária. Isto permite-lhe personalizar o PC Portátil, de forma a ficar em conformidade
com as necessidades de um grande número de aplicações. A tomada PCMCIA pode fazer o interface
com as PC Cards do tipo I ou tipo II. As PC Cards têm o tamanho de alguns cartões de crédito
empilhados e têm um conector de 68 pinos num extremidade. A norma da PC Card inclui diversas
funções, comunicação e opções para expansão do armazenamento de dados. As PC Cards vêm em
cartões de memória/flash, fax/modems, adaptadores de rede, adaptadores SCSI, cartões de descodificação
MPEG I/II, Smart Cards e até mesmo modems sem fios ou placas LAN. O PC Portátil suporta PCMCIA
2.1e as normas da CardBus de 32 bits.
Os três diferentes tipos de normas da PC Card têm espessuras diferentes. As placas do tipo I têm uma
espessura de 3,3 mm, as placas do tipo II têm uma espessura de 5 mm e as placas do tipo III têm uma
espessura de 10,5 mm. As placas do tipo I e do tipo II podem ser utilizadas numa única tomada e as
placas do tipo III são compatíveis com um número máximo de duas fichas. As placas do Type III só
são suportadas em PC Portátil com duas tomadas PC Card.
Suporte da CardBUs de 32 bits
O suporte da CardBus é compatível com PC Cards e com os seus anfitriões para utilizar “mastering”
bus de 32 bits e funcionar a velocidades até aos 33 Mhz, transferir dados nos modos “burst” comparando
com os 132 MB/seg da PCI. Por comparação, o bus da PC Card de 16 bits normalizado pode manusear
apenas 20 MB/seg. Como o PC Portátil está equipado com um caminho de dados mais rápido e amplo
CardBus, é compatível com operações que requerem uma grande largura de banda, como por exemplo
a Fast Ethernet a 100 Mbps,periféricos e vídeoconferência com base em RDIS. Os periféricos da CardBus
suportam Plug and Play.
A tomada da CardBus é retro-compatível com PC Cards de 16 bits PC Cards que funcionam a 5 volts,
enquanto a CardBus funciona a 3,3 volts para reduzir o consumo de energia.
40
Page 41
Utilização do PC Portátil 4
Introdução de uma PC Card (PCMCIA)
Certifique-se de que a PC Card
está nivelada quando a introduzir.
1. Se houver um protector para a tomada da PC
Card, remova-o utilizando as instruções
contidas em "Remover uma PC Card" abaixo.
2. Introduza primeiro o lado do conector e a
etiqueta virada para cima na PC Card. As PC
Cards padrão ficam preenchidas com o PC
Portátil quando são introduzidas integralmente.
3. Com cuidado, ligue os cabos ou os
adaptadores necessários para a PC Card.
Normalmente, os conectores só podem ser
introduzidos numa orientação. Procure um
autocolante, ícone ou símbolo num dos lados
do conector que representa a parte de cima.
Remover uma PC Card (PCMCIA)
Para remover a PC Card, primeiro remova todos os cabos e adaptadores ligados à PC Card e, de seguida,
faça duplo clique sobre o ícone da PC Card localizado na barra de tarefas do Windows e pare a PC Card
que pretende remover.
1
2
1. Prima o botão de ejecção e, de seguida, liberteo. O botão de mola com reentrância estica
quando é premido e libertado.
2. Volte a premir o botão de extensão para
ejectar a PC Card. Com cuidado, retire a PC
Card ejectada para fora da tomada.
41
Page 42
4 Utilização do PC Portátil
Unidade óptica
Introdução de um disco óptico
1. Com o PC Portátil desligado, prima o botão
de ejecção da unidade e o tabuleiro ejecta-se
parcialmente.
3. Segure o disco pela extremidade e vire o lado
impresso do disco para cima. Prima ambos os
lados do centro do disco até o disco encaixar
no hub. O hub deve ser mais alto do que o
disco quando é montado correctamente.
2. Retire com cuidado o painel frontal da unidade
e desloque o tabuleiro completamente para fora.
Certifique-se de que não tocou na lente da
unidade de CD e noutros mecanismos.
Certifique-se de que não há obstruções que
possam bloquear o tabuleiro da unidade.
4. Lentamente, feche o tabuleiro da unidade.
A unidade começa a ler o índice contido
no índice. Quando a unidade parar , o disco
está pronto para ser utilizado.
NOTA: é normal ouvir, tal como sentir o CD rodar com grande intensidade na unidade
de CD, enquanto os dados estão a ser lidos.
42
Page 43
Unidade óptica (continuação)
Utilização do PC Portátil 4
Remover um disco óptico
Ejecte o tabuleiro e com cuidado levante a
extremidade do disco para o remover.
Utilização da unidade óptica
Os discos ópticos e o equipamento têm de ser manuseados com cuidado, por causa dos mecanismos de
precisão envolvidos. Mantenha em mente as instruções de segurança importantes facultadas pelos fornecedores
do CD. Ao contrário das unidades ópticas do ambiente de trabalho, o PC Portátil utiliza um hub para manter
o CD no local, independentemente do ângulo. Quando introduzir um CD, é importante que o CD seja premido
na direcção do hub central, caso contrário, o tabuleiro da unidade óptica irá riscar o CD.
Ejecção de emergência
A localização varia
conforme o modelo.
A ejecção de emergência é feita através de um
orifício existente na unidade óptica e é utilizada
para ejectar o tabuleiro da unidade óptica caso a
ejecção electrónica não funcione. Não utilize a
ejecção de emergência em vez da ejecção
electrónica. NOTA: Certifique-se de que não
atinge o indicador de actividade existente na
mesma área.
AVISO! Se o CD não estiver correctamente colocado no hub central, o CD pode-se
danificar quando o tabuleiro estiver fechado. Observe sempre o CD atentamente,
enquanto fecha o tabuleiro para os CD para evitar danos.
Deverá existir uma letra da unidade de CD, independentemente da presença ou não de um CD na unidade.
Depois do CD estar correctamente introduzido, é possível aceder aos dados como se unidades de disco rígido
se tratassem; excepto que não é possivel escrito ou alterado no CD. Com a utilização do software adequado,
uma unidade de CD-RW ou uma unidade de DVD+CD-RW pode permitir que discos de CD-RW possam ser
utilizados como uma unidade de disco rígido com capacidades de escrita, eliminação e edição.
A ocorrência de vibração é normal para unidades ópticas de velocidade elevada devido a CD desequilibrados
ou à impressão de CD. Para diminuir a vibração, utilize o PC Portátil sobre uma superfície uniforme e não
coloque etiquetas no CD.
Audição de CD de áudio
As unidades ópticas têm capacidade para reproduzir CD de áudio, mas só a unidade de DVD-ROM tem
capacidade para reproduzir áudio de DVD. Introduza o CD de áudio e o W indows™ abre automaticamente
um leitor de áudio e inicia a reprodução. Dependendo do disco de áudio de DVD e do software instalado,
poderá ser necessário que abra o leitor de DVD para ouvir áudio DVD. Pode ajustar o volume com a utilização
das teclas de atalho ou com o ícone da coluna do W indows™ localizado na barra de tarefar .
43
Page 44
4 Utilização do PC Portátil
Leitor de cartões de memória Flash
Normalmente, um leitor de cartões de memória PCMCIA tem de ser adquirido separadamente, para
utilizar cartões de memória de dispositivos, como por exemplo as câmaras digitais, leitores de MP3,
telemóveis e PDA. Este PC Portátil dispõe de um leitor de cartões de memória único incorporado, com
capacidade para ler as seguintes placas de memória Flash: "Secure Digital" (SD), "Multi-Media Card"
(MMC), "Memory Stick" (MS), "Memory Stick Select" (MS Select), "Memory Stick Duo" (com
adaptador MS), "Memory Stick Pro" e "Memory Stick Pro Duo" (com adaptador MS Pro). Os sticks de
memória podem ser normalizados ou com a tecnologia MagicGate incorporada. O leitor de cartões com
memória incorporada, não só é mais fácil de utilizar, como também é mais rápido do que a maior parte
dos formatos de leitores de cartões de memória, porque utiliza o bus PCI de grande largura de banda.
Tipos de memória suportados
Adaptador MS
MS adapter
MS (Sitck de Memória)
MS (Memory Stick)
Duo/Pro/Duo Pro/MG
Duo/Pro/Duo Pro/MG
MS (Stick de Memória)
MS (Memory Stick)
Magic Gate (MG)
Magic Gate (MG)
MS (Memory Stick)
Seleccionar MS ( Stick de Memória)
Select
MS (Memory Stick)
MS (Stick de Memória)
MMC (Multimedia Card)
MMC (Placa Multimédia)
SD (Secure Digital)
SD (Segurança Digital)
SD / MMC
MS / MS Pro
IMPORTANTE! Nunca retire placas, enquanto ou imediatamente após a leitura, cópia,
formatação ou eliminação de dados na placa, caso contrário pode ocorrer a perda de dados.
Unidade de disco rígido
As unidades de disco rígido têm uma maior capacidade e apresentam
também velocidades superiores às oferecidas pelas unidades de disquetes
e unidades ópticas. Este PC Notebook inclui uma unidade de disco rígido
IDE substituível que mede 2,5" (6,35 cm) de largura e cerca de .374"(.95
cm) de altura. As actuais unidades de disco rígido IDE suportam a tecnologia
S.M.A.R.T. (Self Monitoring and Reporting Technology) para detecção
de erros ou de falhas em termos do disco rígido e antes de estes acontecerem. A maior parte dos modelos de
PCs Notebook utilizam unidades de disco rígido P AT A (Parallel A T A), no entanto alguns modelos seleccionados
utilizam unidades de disco rígido SATA (Serial ATA). Ao substituir ou ao actualizar a unidade de disco
rígido, consulte sempre o centro de assistência autorizado ou o vendedor deste PC Notebook.
IMPORTANTE! O manuseamento incorrecto do PC Portátil pode danificar a unidade
de disco rígido. Manuseie o PC Portátil com cuidado e mantenha-o afastado da
electricidade estática e das vibrações fortes ou do impacto. A unidade do disco rígido
é o componente mais delicado e será provavelmente o primeiro ou o único componente
que se pode danificar se o PC Portátil cair ao chão.
44
Page 45
Utilização do PC Portátil 4
Ligação do modem
O fio telefónico utilizado para ligar o modem interno do PC
Portátil, deverá ter dois ou quatro fios (apenas dois fios (linha
telefónica #1) é utilizada pelo modem) e deverá dispor de um
conector RJ-11 em ambas as extremidades. Ligue uma
extremidade à porta do modem e a outra extremidade a uma
tomada telefónica analógica (aquelas que se encontram nas
habitações). Quando o controlador estiver instalado, o modem está pronto para ser utilizado.
NOT A: Quando estiver ligado a um serviço online, não coloque o PC Portátil no modo
suspenso (ou no modo de poupança de energia), caso contrário a ligação ao modem
será desligada.
AVISO! Utilize apenas tomadas telefónicas analógicas. O modem incorporado não
suporta a tensão utilizada nos sistemas telefónicos digitais. Não ligue a ficha RJ-11
aos sistemas telefónicos digitais que se encontram em muitos centros comerciais,
caso contrário pode danificar o dispositivo!
IMPORTANTE! Por uma questão de segurança eléctrica, utilize apenas cabos
telefónicos com a classificação 26AWG ou superior. (Para informações mais
detalhadas, consulte o glossário)
Este é um exemplo de um PC Portátil ligado a uma tomada telefónica para utilizar com o modem
incorporado.
O conector do telefone é o
mais pequeno dos dois.
Tomada
telefónica
Cabos de telefone
com conectores RJ-1 1
Telephone
Wall Jack
A ligação telefónica é opcional
45
Page 46
4 Utilização do PC Portátil
Ligação Fast-Ethernet
Ligue um cabo de rede, com conectores RJ-45 em cada extremidade, à porta do modem/rede localizada
no PC Portátil e a outra extremidade a um hub ou switch. Para velocidades 100BASE-TX / 1000BASET , o cabo de rede tem de ser da categoria 5 (e não da categoria 3) com fio em par entraçado. Se planeia
executar a interface a 100 / 1000 Mbps, esta deve ser ligada a um hub 100BASE-TX / 1000BASE-T (e
não a um hub BASE-T4). Para o 10Base-T , utilize o fio de par entraçado de categoria 3, 4 ou 5. O modo
Full-duplex de 10/100 Mbps é suportado neste PC Notebook mas requer ligação a um hub de comutação
de rede com a opção "duplex" activada. A pré-definição do software, consiste na utilização da definição
mais rápida, de forma que não seja necessária a intervenção do utilizador.
A especificação 1000BASE-T (ou Gigabit) apenas é suportada nos modelos
seleccionados.
Cabo de par entraçado
O cabo utilizado para ligar a placa Ethernet a um anfitrião
(normalmente um hub ou um switch) denomina-se um cabo Ethernet
de par entraçado passante (TPE). Os conectores terminais
denominam-se conectores RJ-45, que não são compatíveis com os
conectores telefónicos RJ-11. Se quiser ligar dois computadores um
ao outro sem um hub entre eles, é necessário um cabo LAN (Modelo
Fast-Ethernet). Os modelos Gigabit suportam a função de cruzamento automático pelo que a utilização de
um cabo LAN cruzado é opcional.
Este é um exemplo de um PC Portátil ligado a um hub ou switch de rede para utilizar com o
controlador Ethernet incorporado.
O conector da LAN é o
maior dos dois.
Hub ou switch de rede
Cabo de rede com
conectores RJ-45
NOTA: O modem e a rede internos não podem ser instalados posteriormente como
uma actualização. Após a compra, o modem e/ou a rede podem ser instalados como
uma placa PC Card (PCMCIA).
46
Page 47
Utilização do PC Portátil 4
Comunicação por infravermelhos e sem fios (nos modelos
seleccionados)
O PC Notebook está equipado com uma porta de comunicação por infravermelhos (IV) convenientemente
localizada (consulte a secção 2. Conhecer as peças para ver onde está situada esta porta). Esta porta IV
é compatível com a especificação IrDA (Infrared Data Association) Serial Infrared Data Link Versão
1.1, que permite a comunicação sem fios ponto a ponto. Pode utilizar uma aplicação IV específica para
transmitir ou receber ficheiros de dados a partir de outros sistemas que estejam equipados com uma
porta de infravermelhos.
Directrizes para a utilização da comunicação por infravermelhos
Siga as directrizes listadas em baixo sempre que recorrer à comunicação por infravermelhos:
• O ângulo entre as duas portas de comunicação por infravermelhos não deve ser superior a ±15˚.
• A distância entre a porta de IV do PC Notebook e a porta de IV do dispositivo de destino não deve
exceder os 30 cm.
• Não desloque o PC Notebook ou o outro dispositivo durante a transmissão de dados.
• Pode haver ocorrência de erros caso a transmissão por IV seja feita com altos níveis de ruído ou de vibração.
• Evite a luz solar directa, a utilização de luzes incandescentes, luzes fluorescentes, e outros dispositivos
de infravermelhos como é o caso de controlos remotos próximo da porta de infravermelhos.
Activação da especificação de infravermelhos
A ligação por infravermelhos do Windows é designada como “Wireless Link” (Ligação sem fios) e deve
estar activada por predefinição. Procure o ícone correspondente no Control Panel (Painel de controlo).
(Windows XP)
IMPORTANTE! Desactive a comunicação por infravermelhos sempre não utilizar esta
capacidade por longos períodos de tempo uma vez que a mesma ocupa uma grande
quantidade de recursos em termos do Windows, o que reduz o desempenho do PC Notebook.
47
Page 48
4 Utilização do PC Portátil
1
2
3
4
5
6
7
*
#
8
0
9
g
p
t
j
a
d
m
?
w
+
a/A
❿
❿❿➇
❿➀❿➄❿
❿➓
❿➂❿➆❿
❿¡
❿➃❿❿➣
❿➁
❿➅❿❿➔
❿❞❿❽❿
❿❡❿❾❿
❿
❿❛❿➈
❿❢❿❿
❿❿
❿
❿➉❿❜
❿❝
❿❿
Ligação sem fios Bluetooth (nos modelos seleccionados)
Os PCs Notebook com tecnologia Bluetooth eliminam a necessidade de utilizar cabos para ligar os
dispositivos activados para Bluetooth. Como exemplos de dispositivos activados para Bluetooth temos
os PCs Notebook, os PCs desktop, os telemóveis e as agendas electrónicas.
NOT A: Se o seu PC Notebook não incluir a função Bluetooth, terá de ligar um módulo
USB ou PC Card Bluetooth de forma a poder utilizar a função Bluetooth.
Telemóveis activados para Bluetooth
É possível ligar sem fios o seu telemóvel. Dependendo das capacidades do seu telemóvel,
pode transferir dados da lista telefónica, fotos, ficheiros de som, etc. ou utilizá-lo como
um modem para ligar à Internet. Pode também utilizá-lo para envio de mensagens SMS.
Computadores ou agendas electrónicas activadas para Bluetooth
Pode fazer a ligação sem fios a outro computador ou agenda electrónica e trocar ficheiros,
partilhar periféricos ou partilhar as ligações à Internet ou à rede. Pode também utilizar
teclados ou ratos sem fios activados para Bluetooth.
Emparelhamento com dispositivos activados para Bluetooth
Em primeiro lugar, precisa de emparelhar o seu PC Notebook com um dispositivo activado
para Bluetooth antes de poder fazer a ligação. Certifique-se de que o dispositivo activado
para Bluetooth está ligado e pronto para aceitar o emparelhamento. Vá até Bluetooth Set-
tings (Definições Bluetooth) através do menu Start (Iniciar) | Programs (Programas) |
Bluetooth do Windows ou seleccione Add New Connection (Adicionar nova ligação) a
partir do ícone da barra de tarefas Bluetooth, se este estiver disponível.
Bluetooth Settings (Definições
Bluetooth) a partir do menu Start
(Iniciar)| Programs (Programas)|
Bluetooth do Windows
Clique em New Connection
(Nova ligação) em Bluetooth
Settings (Definições Bluetooth).
48
Add New Connection (Adicionar
nova ligação) a partir do ícone da
barra de tarefas Bluetooth
Siga o assistente para adicionar
dispositivos Bluetooth.
Após conclusão da operação,
deverá poder ver o seu dispositivo
no ecrã.
Page 49
Utilização do PC Portátil 4
Ligação LAN sem fios (nos modelos seleccionados)
A LAN sem fios opcional incorporada é uma placa Ethernet sem fios compacta e de fácil utilização. Utilizando
a norma IEEE 802.11 em termos da LAN sem fios (WLAN), esta LAN sem fios opcional e incorporada é
capaz de proporcionar grandes velocidades de transferência de dados graças às tecnologias DSSS (Direct
Sequence Spread Spectrum) e OFDM (Octogonal Frequency Division Multiplexing) que funcionam numa
frequência de 2,4 GHz. Esta LAN sem fios opcional e incorporada é compatível com as antigas normas
IEEE 802.11 permitindo, assim, o seu funcionamento em conjunto com as normas da LAN sem fios.
A LAN sem fios opcional e incorporada é uma placa cliente que suporta os modos Infra-estrutura e Adhoc proporcionando-lhe uma maior flexibilidade em termos das suas configurações da rede sem fios
existentes e futuras para distâncias até 40 metros entre o cliente e o ponto de acesso.
Para uma eficaz segurança da sua comunicação sem fios, a LAN sem fios opcional e incorporada inclui
a encriptação WEP (Wired Equivalent Privacy) de 64/128 bits bem como a capacidade WPA (Wi-Fi
Protected Access).
Modo Ad-hoc
O modo Ad-hoc permite ao PC Notebook ligar a um
outro dispositivo sem fios. Neste ambiente de rede
sem fios, não é necessário qualquer ponto de acesso.
(Todos os dispositivos devem dispor de placas
LAN sem fios 802.1 1 opcionais.)
Modo Infra-estrutura
O modo Infra-estrutura permite ao PC Notebook e a
outros dispositivos sem fios integrarem uma rede
criada por um ponto de acesso (vendido em separado)
e que proporciona uma ligação central para os clientes
sem fios para que estes possam comunicar uns com
os outros ou com uma rede com fios.
(Todos os dispositivos devem dispor de placas
LAN sem fios 802.1 1 opcionais.)
PC Portátil
PC Portátil
Ponto de
acesso
PC Desktop
Agenda electrónica
PC Desktop
Estes são exemplos de ligação do PC
Notebook a uma rede sem fios.
Agenda electrónica
49
Page 50
4 Utilização do PC Portátil
Modos de gestão da energia
O PC Portátil dispõem de diversas funções de poupança de energia ajustáveis ou automáticas, que
podem ser utilizadas para maximizar a duração das baterias e reduzir o custo total da propriedade
(TCO- Total Cost of Ownership). Algumas destas funções podem ser controladas através do menu
Power na BIOS Setup. As definições de gestão da energia ACPI são realizadas através do sistema
operativo. As funções de gestão da energia foram concebidas para poupar o máximo de ener gia possível
ao colocar os componentes num modo de consumo de energia mais reduzido, sempre que possível, mas
também permitindo o funcionamento integral a pedido. Estes modos de poupança reduzida, denominamse modo de Espera (ou Suspend-to-RAM) e Hibernação ou Suspend-to-Disk (STD). O modo de espera
é uma função simples disponbilizada pelo sistema operativo. Quando o PC Portátil está num dos modos
de poupança de energia, o estado é apresentado da seguinte forma: Espera: o LED de alimentação pisca
e Hibernação: LED de alimentação apagado.
Modo de alimentação integral e desempenho máximo
O PC Portátil funciona no modo de alimentação integral quando a função de poupança de energia está
desactivada através da configuração da gestão da energia do Windows e do SpeedStep (nos modelos
seleccionados). Quando o PC Portátil está a funcionar no modo de energia integral, o LED de alimentação
permanece aceso. Se tiver consciência do desempenho do sistema e do consumo de energia, seleccione
Desempenho máximo, em vez de desactivar todas as funções de gestão da energia.
ACPI
A configuração avançada e a gestão da alimentação (ACPI- Advanced Configuration and Power Management) foi desenvolvida pela Intel, Microsoft e T oshiba, sobretudo para o W indows e posteriormente
para controlar a gestão da energia e as funções de Plug and Play. ACPI é a nova norma no que diz
respeito à gestão de energia para os PC Portátil.
NOT A: A APM (Advanced Power Management) foi utilizada em sistema operativos mais antigos,
como por exemplo o Windows NT4 e o Windows 98. Como os sistemas operativos mais
recentes, como por exemplo o Windows XP, Windows 2000 e Windows ME utilizam a norma
ACPI: a norma APM já não é suportada integralmente neste PC Portátil.
Modo de suspensão
Nos modos de espera (STR) e de hibernação (STD), o relógio da CPU é parado e a maior parte dos
dispositivos do PC Portátil são colocados no estado de activadade mais baixo. O modo de suspensão é
o estado de alimentação mais baixo do PC Portátil. O PC Portátil entra no modo de suspensão quando
o sistema permanece inactivo durante uma quantidade de tempo especificada ou manualmente utilizado
as teclas [Fn][F1]. O LED de alimentação pisca quando o PC Portátil está no modo STR. No modo
STD, parece que o PC Portátil está desligado. Para recuperar do STR, prima qualquer botão do
teclado (excepto Fn). Para recuperar do STD utilize o interruptor de alimentação (tal como se faz
para ligar o PC Portátil).
Poupança de energia
Para além de reduzir o relógio da CPU, este modo coloca os dispositivos, incluindo a contra-luz do
LCD no estado de activadade mais baixo. O PC Portátil entra no modo de espera (prioridade baixa)
quando o sistema permanece inactivo durante uma quantidade de tempo especificada. O tempo de
inactividade pode ser definido através da gestão da energia do Windows (prioridade mais elevada).
Para sair do modo de espera, prima qualquer tecla.
50
Page 51
Utilização do PC Portátil 4
Sumário do estado de alimentação
ESTADO INTRODUZIR EVENTO SAIR DO EVENTO
“Espera” • “Espera” através do botão Iniciar do Windows,• Qualquer dispositivo
• O temporizador é definido através da gestão • Bateria fraca
de energia no painel de controlo do Windows
(prioridade mais elevada)
STR (“Espera”) • Tecla de atalho [Fn][F1] • Sinal da porta do modem
(Suspend-to-RAM) -- • Botão de alimentação
• Qualquer tecla
STD (“Hibernação”) • Tecla de atalho [Fn][F1] • Botão de alimentação
(Suspend-to-Disk) -- • Bateria extremamente fraca
Soft OFF • Botão de alimentação • Botão de alimentação
(pode ser definido como STR ou STD)
• Encerrar através do botão “Iniciar” do Windows
Controlo térmico da alimentação
Há três métodos para controlo da alimentação, para controlar o estado térmico do PC Portátil. Este
controlo da alimentação não pode ser configurado pelo utilizador e deve ser conhecido no caso do PC
Portátil entrar neste estados. As temperaturas seguintes representam a temperatura do chassis (não a do
CPU).
• A ventoinha liga-se para obter um arrefecimento activo quando a temperatura alcança o limite superior de segurança.
• A CPU diminui a velocidade para o arrefecimento passsivo quando a temperatura excede o limite
superior de segurança.
• O sistema encerra para um arrefecimento crítico quando a temperatura excede o limite superior de
segurança máxima.
51
Page 52
4 Utilização do PC Portátil
Gestão da alimentação - "Espera" e "Hibernação"
As definições para gestão da energia encontram-se no painel de controlo do W indows. Abaixo encontramse as propriedades das opções de alimentação no Windows. Pode definir "Espera" ou "Encerrar" para
fechar o painel de visualização, premindo o botão de alimentação ou activado o modo de poupança de
energia. As opções "Espera" e "Hibernação" permitem poupar energia quando o PC Portátil não está a
ser utilizado, desactivando determinados componentes. Quando retomar o seu trabalho, o estado mais
recente (como por exemplo, um documento deslocado no sentido descendente até meio ou um e-mail
escrito até meio) reaparecerá como anteriormente. A opção "Encerrar" permite fechar todas as aplicações
e perguntar-lhe se pretende guardar o seu trabalho, caso ainda o não tenha sido.
"Espera" é o mesmo do que "Suspend-to-RAM" (STR).
Esta função armazena os dados e o estado actual na RAM,
enquanto muitos dos componentes são desactivados. Como
a memória RAM é volátil, requere energia para manter
(actualizar) os dados. Para funcionar: seleccione "Iniciar" |
"Encerrar" e "Espera".
"Hibernar" é o mesmo do que "Suspend-to-Disk" (STD)
e armazena os dados e o estado actual na unidade de disco
rígido. Ao realizar esta operação, a RAM não tem de ser
actualizada periodicamente e o consumo de energia é muito
reduzido, mas não é eliminado completamente, porque
determinados componentes de arranque, como por exemplo
a LAN e o modem necessitam de permanecer alimentados.
A opção "Hibernar" guarda mais energia comparada com a
opção "Espera". Para utilizar: active a hibernação em
"Opções de energia" e seleccione "Iniciar" | "Encerrar" e
"Hibernar".
52
Page 53
Apêndice
Acessórios opcionais
Ligações opcionais
Glossário
Declaraçãoes de segurança
Conformidade com o modem interno
Informações relativas ao PC Portátil
53
Page 54
A Apêndice
Acessórios opcionais
Estes itens, caso pretenda, vêm como itens opcionais para complementar o Notebook PC.
Hub USB
A ligação de um hub USB opcional permite aumentar
as portas USB e permite-lhe ligar ou desligar
rapidamente muitos periféricos USB através da
utilização de um cabo único.
Unidade combinada USB 2.0 fina
A unidade combinada fina inclui as tecnologias FlextraLink™ (tecnologia de protecção contra erros de
escrita) e FlextraSpeed™ (tecnologia de gravação), para previnir a criação de discos inutilizaáveis,
minimizar a carga da CPU para permitir o funcionamento de outro software durante a operação de
escrita e ajustar automaticamente a velocidade óptima de gravação, de forma a reduzir a vibração e o
ruído produzidos.
• Interface: USB 2.0
• Buffer de Dados: 2 MB (escrita), 512KB (leitura)
• Tamanho dos discos: 12 cm e 8 cm
• DVD (leitura): 8X máx.
• CD (leitura): 24X máx.
• CD-R (escrita): 24X, 20X, 16X, 8X, 4X
• CD-RW (escrita): 12X, 10X, 8X, 4X, 2X
• Dimensões: 16 mm x 129 mm x 142 mm
• Peso: 250 g
• As especificações podem sofrer alterações sem aviso prévio.
Disco de memória flash USB
Um disco de memória flash USB, é um item
opcional que substitui a disquete de 1,44 MB e
permite o armazenamento de vários mega bytes
de informação, maiores velocidades de
transferência e uma maior durabilidade. Quando
utilizados nos actuais sistemas operativos, não são necessários controladores.
Cabo de comunicações USB
A ligação de cabos de comunicação USB opcionais entre os computadores
através de portas USB disponibiliza capacidades básicas de transferência de
ficheiros entre os computadores, quer se trate de Notebook PC, PC de secretária
ou de uma combinação de ambos.
54
Page 55
Apêndice A
Acessórios opcionais (continuação)
Estes itens, caso pretenda, vêm como itens opcionais para complementar o Notebook PC.
Placa LAN Wireless
A placa ASUS WLAN PC (WL-107g) é uma placa LAN sem fios que encaixa numa ranhura
PCMCIA Tipo II existente no PC Notebook e que cria uma rede sem fios utilizando as
normas Wireless IEEE 802.11g/b
Placa USB Wireless LAN
A placa ASUS USB Wireless LAN (WL-167g) é uma placa de pequenas
dimensões que cria uma rede sem fios utilizando as normas sem fios IEEE
802.11g/b e que liga a qualquer computador compatível com a norma de
ligação USB2.0
.
Unidade de disquetes USB
.
802.11g 54Mbps
O Notebook PC dispõe de uma unidade de disquetes de interface USB opcional,
que é compatível com disquetes de 3,5 polegadas 1,44 MB (ou 720 KB)
standard. O botão de ejecção está localizado na parte superior da unidade de
disquetes para permitir um acesso mais fácil, ao contrário dos PC de secretária
que dispõem de um botão de ejecção localizado na parte de baixo da unidade
de disquetes. A actividade de acesso à disquete pode ser monitorizada através
do LED localizado na parte frontal da unidade de disquetes.
AVISO! Para evitar falhas no sistema, utilize a opção (Remover hardware em
segurança) na barra de tarefas antes de desligar a unidade de disquetes USB. Ejecte
a disquete antes de transportar o Notebook PC para evitar danificar o dispositivo ou
a ocorrência de um choque.
Rato e teclado USB
Ligue um teclado USB externo para permitir a entrada mais fácil
de dados. A ligação de um rato USB externo facilita a navegação
no Windows. T anto o teclado, como o rato USB externo funcionam
simultaneamente com o teclado e o touchpad táctil incorporada
do Notebook PC.
55
Page 56
A Apêndice
Ligações opcionais
Estes itens, caso o pretenda, podem ser adquiridos a partir de terceiros.
Ligação da impressora
Uma ou mais impressoras USB podem ser utilizadas simultaneanmente
em qualquer porta USB.
56
Page 57
Apêndice A
Glossário
ACPI (Advanced Configuration and Power Management Interface)
Norma moderna para reduzir a utilização de energia nos computadores.
APM (Advanced Power Management)
Norma moderna para reduzir a utilização de energia nos computadores.
AWG (American Wire Gauge)
NOT A: Esta tabela é apenas para referência geral e não deve ser utilizada como uma
fonte da norma American W ire Gauge, visto que esta tabela pode não ser actual ou
estar completa.
Calibre Diâmetro Área R I@3A/mm2
AWG (mm) (mm2) (ohm/km) (mA)
33 0,18 0,026 676 75
0,19 0,028 605 85
32 0,20 0,031 547 93
30 0,25 0,049 351 147
29 0,30 0,071 243 212
27 0,35 0,096 178 288
26 0,40 0,13 137 378
25 0,45 0,16 108 477
Calibre Diâmetro Área R I@3A/mm2
AWG (mm) (mm2) (ohm/km) (mA)
24 0,50 0,20 87,5 588
0,55 0,24 72,3 715
0,60 0,28 60,7 850
22 0,65 0,33 51,7 1,0 A
0,70 0,39 44,6 1,16 A
0,75 0,44 38,9 1,32 A
20 0,80 0,50 34,1 1,51 A
0,85 0,57 30,2 1,70 A
BIOS (Basic Input/Output System- Sistema de Entrada/Saída Básico)
A BIOS consiste num conjunto de rotinas que afectam a forma como o computador transfere dados
entre os componentes do computador, como por exemplo a memória, discos e o adaptador de visualização.
As instruções da BIOS estão inseridas na memória só de leitura do computador. Os parâmetros da
BIOS podem ser configurados pelo utilizador através do programa BIOS Setup. A BIOS pode ser
actualizada com o recurso ao utilitário fornecido para copiar um novo ficheiro da BIOS para a EEPROM.
Bit (Binary Digit- Dígito Binário)
Representa a unidade mais pequena de dados utilizada pelo computador. Um bit pode ter um dos seguintes
valores: 0 ou 1.
Arranque
Arranque significa iniciar o sistema operativo do computador, carregando-o na na memória do sistema.
Quando o manual lhe dá instruções para arrancar o sistema (ou o computador), significa que tem de
desligar o computador. Reiniciar significa reiniciar o computador. Quando utilizar o Windows 95 ou
uma versão mais recente, seleccione Reiniciar em Iniciar | Encerrar... para reiniciar o computador.
IDE do Bus Master
A IDE PIO (Programmable I/O) necessita que a CPU esteja envolvida no acesso IDE e à espera de
eventos mecânicos. O Bus Master IDE transfere dados de/para a memória sem interromper a CPU. O
controlador do Bus Master IDE e as unidades de disco rígido Bus Master IDE são necessárias para
suportar o modo Bus Master IDE.
57
Page 58
A Apêndice
Byte (Binary Term- Termo binário)
Um byte é um grupo constituido por oito bits contíguos. Um byte é utilizado para representar um
único caracter alfanumérico, símbolos de pontuação ou outros símbolos.
Paragem do relógio
Função de conjunto de chips que permite parar o relógio do processador e começar num ciclo de
funcionamento conhecido. A função de paragem do relógio é utilizada para poupanças de energia,
gestão térmica e redução da velocidade de processamento.
CPU (Central Processing Unit- Unidade de Processamento Central)
A CPU, por vezes denominada como Processador, funciona na prática como o cérebro do computador .
Interpreta e executa comandos de programas e processa dados guardados na memória.
Controlador do dispositivo
Um controlador do dispositivo consiste num conjunto especial de instruções que permitem ao sistema
operativo do computador comunicar com dispositivos, como por exemplo VGA, áudio, Ethernet,
impressora ou modem.
DVD
O DVD é essencialmente um CD maior e mais rápido que pode suportar vídeo tal como dados de
áudio e informáticos. Com estas capacidades e taxas de acesso, os discos DVD podem proporcionar-
lhe vídeos animados high-color, melhores gráficos, imagens mais nítidas e som Dolby Digital Surround
para criação de um ambiente do tipo sala de cinema. O DVD tem por objectivo incluir os sistemas de
entretenimento em casa, os computadores e a informação empresarial num único formato digital que
eventualmente substituirá o CD de áudio, as cassetes de vídeo, os discos a laser, os CD-ROMs e talvez
até os cartuchos dos jogos de vídeo. O DVD é suportado pelas principais empresas de electrónica,
pelas principais empresas de hardware informático e pelos principais estúdios de cinema e de música.
Hardware
Hardware é um termo geral que se refere aos componentes físicos de um sistema informático, incluindo
periféricos como as impressoras, modems e dispositivos apontadores.
IDE (Integrated Drive Electronics)
Os dispositivos IDE integram o circuito de controlo da unidade directamente na própria unidade,
eliminando a necessidade de utilizar uma placa adaptadora independente (neste caso para os dispositivos
SCSI). Os dispositivos UltraDMA/66 ou 100 IDE podem alcançar transferências até aos 33 MB/seg.
IEEE1394
Também conhecido como iLINK (Sony) ou FireWire (Apple). O IEEE1394 é um bus série de velocidade
elevada, mas tal como o SCSI, dispõe de ligações simples e capacidades de ligação automática como
USB. A interface IEEE1394 dispõe de uma largura de banda compreendida entre 400 e 1000 Mbits/
seg. e gere até 63 unidades no mesmo bus. É muito provável que o bus IEEE1394, juntamante com a
norma USB, venha a substituir as portas paralela, IDE, SCSI e EIDE. O IEEE1394 também é utilizado
em equipamentos digitais modernos e devem estar assinalados com “DV” para a porta de vídeo digital.
Cadeados Kensington
Os cadeados Kensington® (ou compatíveis) permitem que o Notebook PC seja colocado em segurança
com a utilização de um cabo e cadeado metálico para evitar que o Notebook PC seja retirado de um
objecto fixo. Alguns produtos de segurança podem também incluir um detector de movimento para
produzir um alarme quando o Notebook PC é deslocado.
®
58
Page 59
Apêndice A
Porta de infravermelhos (IrDA)
A porta de comunicações (IrDA) de infravermelhos permite efectuar uma fácil comunicação de dados
com dispositivos equipados com infravermelhos ou computadores. Isto permite uma sincronização
fácil com PDAs ou telemóveis e até a impressão nas impressoras. Se o seu escritório suportar o
funcionamento em rede IrDA, pode dispor de uma ligação sem fios a uma rede em qualquer parte,
desde que haja uma linha directa para um nó IrDA. Os escritórios pequenos podem utilizar a tecnologia
IrDA para partilhar uma impressora entre diversos PC Portátil colocados próximo e até enviar ficheiros
de um PC para o outro sem necessitar de uma rede.
Classificações laser
Como os lasers são cada vez mais numerosos e mais utilizados, a necessidade de avisar os utilizadores para
os perigos do laser tornam-se evidentes. Para estar em conformidade com esta necessidade, estabeleceramse as classificações laser. Os níveis de classificação actual variam da segurança óptica, não necessita de
controlos (classe 1) para verificar potencias perigos e necessita de controlos rigorosos (classe 4).
CLASSE 1: um sistema laser ou laser de classe 1 emite níveis de energia óptica que não representam
qualquer perigo para os olhos e desta forma não requerem quaisquer controlos. Um exemplo desta
classe de sistema laser é o dispositivo de varrimento para verificação utilizado em muitas lojas ou os
lasers utilizados em unidades ópticas.
CLASSE 2 E CLASSE 3A: lasers de classe 2 e de classe 3A emitem níveis visíveis de radiação
óptica em forma de onda continua (CW) ligeiramente acima do nível de exposição permissível máxima
(MPE). Apesar destes lasers poderem ferir os olhos, a sua luminosidade muitas das vezes faz com
que os observadores tenham de olhar para o lado ou então piscar os olhos para não ferirem os olhos.
Estes lasers dispõem de controlos administrativos estritos, requerendo a colocação de avisos para
alertar os pessoal para não olhar directamente para o feixe. Os lasers de classe 3A não podem ser
visualizados com dispositivos com recurso a um suporte óptico.
CLASSE 3B: os lasers de classe 3B e os lasers de classe 3A lasers com saídas de 2,5 mW, são
perigosos para o pessoal que esteja no caminho do feixe e olhe directamente para a fonte do feixe ou
por reflexão especular. Estes lasers não têm capacidade para produzir reflexões difusas perigosas. O
pessoal que trabalha com estes lasers deve utilizar protecção adequada para os olhos durante qualquer
operação do laser. Os lasers da classe 3B dispõem de controlos físicos e administrativos para proteger
o pessoal. Os controlos físicos incluem o acesso limitado a áreas de trabalho. Os controlos administrativos incluem avisos especiais colocadas fora das entradas para os espaços de trabalho com laser e
luzes fora das entradas para avisar o pessoal quando os lasers estão a ser utilizados.
CLASSE 4: os lasers de classe 4 são lasers de elevada potência que ferem os olhos não protegidos e a
pele através da visualização intra-feixe e especular ou reflexão difusa. Desta forma, não deverá haver
pessoas numa sala onde haja um laser de classe 4 a funcionar, sem a portecção adequada para os olhos.
PCI Bus (Peripheral Component Interconnect Local Bus)
O bus PCI é uma especificação que define uma interface de dados de 32 bits. A norma PCI é muito
utilizada pelos fabricantes de placas de expansão.
PC Cards (PCMCIA)
As PC Cards têm o tamanho de alguns cartões de crédito empilhados e dispõe de um conector de 68
pinos numa extremidade. A norma PC Card acomoda diversas funções, comunicação e opções para
expansão do armazenamento de dados. As PC Cards vêm em cartões Flash/memória, fax/modems,
adaptadores de rede, adaptadores SCSI, cartões de descodificação MPEG I/II e até mesmo em modems
ou placas LAN sem fios. O Notebook PC suporta PCMCIA 2.1 e as normas CardBus de 32 bits. As três
diferentes normas actuais de PC Card têm espessuras diferentes. As placas do tipo I têm 3,3 mm, as
placas do tipo II têm 5 mm e as placas do tipo III têm uma espessura de 10,5 mm. As placas do tipo I e
do tipo II podem ser utilizadas numa única tomada. As placas do tipo III ocupam duas tomadas e têm de
ser utilizadas em Notebook PC com duas tomadas.
59
Page 60
A Apêndice
POST (Power On Self Test)
Quando liga o computador, este começa por executar o POST, uma série de testes de diagnóstico
controlados por software. O POST verifica a memória do sistema, o circuito da placa-mãe, o visor, o
teclado, a unidade de disquetes e outros dispositivos de I/O.
RAM (Random Access Memory- Memória de Acesso Aleatório)
Há diversos tipos de RAM, como por exemplo a DDR (Double Dynamic RAM), DRAM ( Dynamic
RAM), EDO DRAM ( Extended Data Output DRAM ) e SDRAM ( Synchronous DRAM ).
ROM (Read Only Memory- Memória Apenas de Leitura)
A ROM é a memória não-volátil utilizada para guardar programas permanentes (chamada firmware)
utilizada em determinados componentes dos computadores. A Flash ROM (ou EEPROM) pode
reprogramada com novos programas (ou BIOS).
Modo de suspensão
No Save-to-RAM (STR) e no Save-to-Disk (STD), o relógio da CPU é parado e a maior parte dos
dispositivos do Notebook PC são colocados no estado de actividade mais baixo. O Notebook PC entra
no modo de suspensão quando o sistema permanece inactivo durante uma quantidade especificada de
tempo ou manualmente utilizando as teclas de funções. A definição do tempo de inactividade para o
disco rígido e para o vídeo, pode ser definido pela BIOS Setup. O LED de alimentação pisca quando o
Notebook PC está no modo STR. No modo STD, o Notebook PC parece estar desligado.
Disco do sistema
O disco do sistema contém o ficheiro principal do sistema operativo e é utilizado para arrancar o sistema
operativo.
TPM (Trusted Platform Module) (nos modelos seleccionados)
O TPM é um hardware de segurança que faz parte da placa do sistema e que guarda as chaves para
encriptação geradas pelo computador. Esta é uma solução com base em hardware e que pode ajudar a
evitar os ataques de hackers que pretendem capturar as senhas e chaves de encriptação para acesso a
dados sensíveis. O TPM permite ao PC ou ao Notebook executar aplicações de forma mais segura e
tornar as transacções e as comunicações mais fiáveis.
Cabo de par entrançado
O cabo utilizado para ligar a placa Ethernet a um anfitrião (normalmente um hub ou um switch),
denomina-se um Twisted Pair Ethernet (TPE) direito. Os conectores da extremidade denominam-se
conectores RJ-45, que não são compatíveis com os conectores telefónicos RJ-11. Se ligar dois
computadores sem um hub entre eles, é necessário utilizar um cabo de par entrançado cruzado.
UltraDMA/66 ou o 100
UltraDMA/66 ou 100 são novas especificações para melhorar as taxas de transferência IDE. Ao contrário
do modo PIO tradicional, que utiliza apenas a extremidade ascendente do sinal do comando IDE para
transferir dados, o UltraDMA/66 ou o 100 utiliza utiliza tanto a extremidade ascendente como a
extemidade descendente.
USB (Universal Serial Bus)
Trata-se de um novo bus periférico série de 4 pinos, mas que permite periféricos de computador Plug
and Play, como por exemplo o teclado, rato, joystick, scanner, impressora e modem/RDIS para ser
configurado automaticamente quando estão ligados fisicamente sem ter de instalar controladores ou
reiniciar o dispositivo. Com o USB, os cabos complexos tradicionais localizados no painel posterior do
PC podem ser eliminados.
60
Page 61
Apêndice A
Declaraçãoes de segurança
Informações relativas à unidade de DVD-ROM
O Notebook PC trás uma unidade DVD-ROM ou uma unidade CD-ROM opcional. Para visualizar títulos de
DVD, tem de instalar um software para visualização de DVD. O software para visualização de DVD opcional
tem de ser adquirido com este Notebook PC. A unidade de DVD-ROM permite utilizar discos CD e DVD.
Informações relativas à reprodução regional
A reprodução de títulos de filmes de DVD implica a descodificação do vídeo MPEG2, AC3 digital, áudio e
decriptação do contéudo protegido do CSS. CSS (também conhecido como guarda da cópia) é o nome
atribuído ao esquema de protecção de conteúdos adoptado pela indústira cinematográfica para satisfazer a
necessidade de protecção contra a duplicação ilegal de conteúdos.
Apesar das normas relativas à concepção impostas pelos licenciadores do CSS serem muitas, uma regra que
é muito importante consiste nas restrições de reprodução ou nos conteúdos regionalizados. Com o objectivo
de facilitar o lançamento geograficamente alterado, os títulos dos filmes de DVD são lançados para regiões
geográficas específicas, definidas como "Definições das regiões" abaixo. As leis relativas aos direitos de
autor requerem que todos os filmes de DVD sejam limitados a uma determinada região (normalmente
codificados para a região em que foram vendidos). Enquanto o conteúdo dos filmes de DVD pode ser
lançado em diversas regiões, as normas de concepção do CSS requerem que qualquer sistema tenha capacidades
para reproduzir conteúdos CSS encriptados, só ppodem ser reproduzidos uma região.
NOT A: A definição da região pode ser alterada cinco vezes com a utilização do software
de visualização e, de seguida, só pode reproduzir filmes DVD para a definição da região
mais recente. A posterior alteração do código da região, necessita de uma reconfiguração
na fábrica, a qual não é coberta pela garantia. Se for necessário realizar a reconfiguração,
os custos de envio e de reconfiguração são da responsabilidade do utilizador .
Definições regionais
Região 1
Canadá, E.U.A., territórios dos E.U.A.
Região 2
República checa, Egipto, Finlândia, França, Alemanha, Estados do Golfo, Hungria, Islândia, Irão, Iraque,
Irlanda, Itália, Japão, Holanda, Noruega, Polónia, Portugal, Arábia Saudita, Escócia, África do Sul,
Espanha, Suécia, Suíça, Síria, Turquia, Grã-Bretanha, Grécia, antigas Repúblicas da Jugoslávia e
Eslováquia.
Região 3
Burma, Indonásia, Coreia do Sul, Malásia, Filipinas, Singapura, Taiwan, Tailândia e Vietname.
Região 4
Austrália, Caraíbas (excepto os territórios dos E.U.A.), América Central, Nova Zelândia, Ilhas dos
Pacífico e América do Sul.
Região 5
CIS, Índia, Paquistão, resto de África, Rússia e Coreia do Norte.
Região 6
China
61
Page 62
A Apêndice
Conformidade com o modem interno
O Notebook PC com um modelo de modem interno está em conformidade com as normas da JATE
(Japão), FCC (E.U.A., Canadá, Coreia e Taiwan) e a norma CTR21. O modem interno foi aprovado de
acordo com a decisão do Conselho 98/482/EC para ligações a terminais únicos pan-europeus a redes
telefónicas públicas comutadas rede telefónica pública comutada (R TPC). Contudo, devido às diferenças
existentes entre as RTPC individuais disponibilizadas em diferentes países, a aprovação não confere
por si mesma o sucesso incondicional em todos os pontos de terminação da rede RTPC. No caso de
haver problemas, deve-se contactar primeiro o fornecedor do equipamento.
Introdução
No dia 4 de Agosto de 1998 a decisão do Conselho Europeu relativa à norma CTR 21 foi publicada no
jornal oficial da UE. A norma CTR 21 aplica-se a todo o equipamento terminal sem voz com marcação
DTMF , cuja função é ser ligado a uma PSTN ( Public Switched T elephone Network - Rede T elefónica
Pública Comutada) analógica.
CTR 21 (Common Technical Regulation) para o anexo requer requisitos para ligação com as redes
telefónicas públicas comutadas do equipamento terminal (excluindo o equipamento terminal que suporta
o serviço telefónico com voz), no qual o endereçamento de rede, caso seja fornecido, é realizado por
intermédio de sinalização multifrequência de multifrequência dupla.
Declaração de compatibilidade da rede
Trata-se da declaração a ser efectada pelo fabricante para o corpo notificado e o vendedor: "Esta
declaração indica que as redes com as quais o equipamento foi concebido para funcionar e quaisquer
redes notificadas com as quais o equipamento possa ter dificuldades de interfuncionamento"
Declaração de compatibilidade da rede
Trata-se da declaração realizada entre o fabricante e o utilizador: "Esta declaração indica que as redes
com as quais o equipamento foi concebido foram concebidas para funcionar e quaisquer redes notificadas
com as quais o equipamento possa ter tido dificuldades de interfuncionamento. O fabricante também
deverá associar uma declaração para tornar claro onde a compatibilidade da rede está dependente de
definições de comutação do software e físicas. Aconselha também o utilizador a contactar o vendedor,
se o utilizador pretender utilizar o equipamento noutra rede."
Até agora, o corpo notificado da CETECOM emitiu diversas aprovações pan-europeias utilizando a
CTR 21. Como resultado surgiram os primeiros modems europeus que não necessitam de aprovação
regulamentar em cada país da europa.
Equipamento sem voz
Os atendedores de chamadas e os telefones de alta-voz podem ser considerados, tal como os modems,
máquinas de fax, marcadores automáticos e sistemas de alarme. O equipamento no qual a qualidade de
ponta a ponta é controlada por normas (por exemplo, telefones com auscultador e em alguns países
também os telefones sem fios) são excluidos.
62
Page 63
Apêndice A
Conformidade com o modem interno (Continuação)
Esta tabela mostra os países que estão actualmente em conformidade
com a norma CTR21.
País Aplicado Mais testes
Áustria
1
Bélgica Sim Não
República Checa NãoNão se aplica
Dinamarca
1
Finlândia Sim Não
França Sim Não
Alemanha Sim Não
Grécia Sim Não
Hungria NãoNão se aplica
Islândia Sim Não
Irlanda Sim Não
Itália Ainda pendente Ainda pendente
Israel NãoNão
Lichtenstein Sim Não
Luxemburgo Sim Não
Holanda
1
Noruega Sim Não
Polónia NãoNão se aplica
Portugal NãoNão se aplica
Espanha NãoNão se aplica
Suécia Sim Não
Suíça Sim Não
Reino Unido Sim Não
Sim Não
Sim Sim
Sim Sim
Estas informações foram copiadas do CETECOM e são fornecidas sem qualquer responsabilidade.
Para encontrar actualizações desta tabela, aceda ao endereço electrónico: http://www.cetecom.de/technologies/ctr_21.html
1
Os requisitos nacionais só se aplicam se o equipamento utilizar marcação decádica (os fabricantes
podem referir no manual do utilizador que o equipamemto só suporta sinalização DTMF , o que tornaria
qualquer teste adicional supérfulo).
Na Holanda é necessário realizar testes adicionais para a ligação de séries e funções de ID da pessoa
que está a realizar a chamada.
63
Page 64
A Apêndice
Declaração da Federal Communications Commission
Este dispositivo está em conformidade com as normas da FCC, secção 15. O funcionamnerto está
sujeito às seguintes duas condições:
• Este dispositivo não pode provocar interferências perigosas e
• Este dispositivo tem de aceitar qualquer interferência recebida, incluindo interferências que
possam dar origem a um funiconamento indesejado.
Este equipamento foi testado e chegou-se à conclusão que está em conformidade com os limites para o
dispositivo digital de classe B, de acordo com a secção 15 das normas da "Federal Communications Commission" (FCC). Estes limites foram concebidos para disponibilizar uma protecção razoável contra
interferências perigosas em instalações residencias. Este equipamento gera, utiliza e pode irradiar energia de
frequência de rádio e, se não for instalado e utilizado de acordo com as instruções, pode provocar interferências
perigosas nas comunicações de rádio. Contudo, não há qualquer garantia de que as interferências possam
ocorrer numa instalação particular. Se este equipamento não provocar interferências perigosas na recepção
de rádio ou de televisão, o que pode ser determinado desligando e voltando a ligar o equipamento, o utiliador
é encorajado a tentar corrigir a interferência através de uma ou mais das seguintes medidas:
• Reorientação ou recolocação da antena receptora.
• Aumentar a separação existente entre o equipamento e o receptor.
• Ligue o equipmento a uma tomada num circuito diferente daquele ao qual o receptor está
ligado.
• Procure um fornecedor ou um técnico de televisão/rádio com experiência.
A VISO! A utilização de um cabo de alimentação do tipo blindado é necessário para ficar em
conformidade com os limites de emissões da FCC e para evitar interferências na recepção da
televisão e do rádio mais próximos. É essencial utilizar apenas o cabo de alimentação
fornecido. Utilize apenas cabos blindados para ligar dispositivos de I/O a este equipamento.
É avisado de que as alterações ou modificações que não tenham sido expressamente
aprovadas pela parte responsável pela conformidade, pode impedi-lo de utilizar o equipamento.
Impresso novamente a partir do código da normas federais #47, secção 15.193, 1993. Washington DC:
escritório do registo federal, arquivos da nação e admistração dos registos, escritório de impressão do
governo dos E.U.A.
Declaração do Departamento Canadiano de Comunicações
Este aparelho digital não excede os limites da classe B para emissões com ruído de rádio a partir de um
aparelho digital definido pelos regulamentos de interferência de rádio do Departamento Canadiano de
Comunicações.
Este aparelho digital de classe está em conformidade com a norma canadiana ICES-003.
(Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.)
O símbolo CE
Este é um produto de Classe B para utilização num ambiente doméstico e que pode causar interferências
via rádio. Nesta situação, o utilizador pode ter de adoptar as medidas adequadas.
64
Page 65
Apêndice A
Requisitos da FCC relativos à interferência de radiofrequência
Declaração MPE: O seu dispositivo inclui um transmissor de baixa potência. Durante a transmissão
este dispositivo emite sinais de radiofrequência (RF).
Este dispositivo apenas pode ser utilizado DENTRO DE CASA devido à sua frequência de
funcionamento se situar entre os 5,15 e os 5,25 GHz. A FCC determina que este produto seja utilizado
dentro de casa no caso das frequências se situarem entre os 5,15 e os 5,25 GHz e de forma a reduzir as
interferências prejudiciais ao nível dos sistemas móveis por satélite de co-canal.
Os radares de alta potência são os principais utilizadores das bandas de 5,25 a 5,35 GHz e 5,65 a 5,85
GHz. Estas estações de radar podem interferir com e/ou danificar este dispositivo.
Este dispositivo e a(s) sua(s) antena(s) não deve ser colocado próximo de ou utilizado em conjunto com
outras antenas ou transmissores.
Orientações da FCC relativas à exposição à radiofrequência
(clientes sem fios)
Este dispositivo foi testado e é compatível com os limites da FCC relativos à exposição à radiofrequência
(SAR) de dispositivos portáteis típicos. De forma a respeitar os limites SAR estabelecidos pelas normas
ANSI C95.1, recomendamos o posicionamento da antena integrada na placa LAN sem fios a uma
distância superior a [20 cm] do seu corpo ou das pessoas que se encontrem nas proximidades durante
longos períodos de funcionamento. Se a antena for posicionada a menos de [20 cm] do utilizador,
recomendamos a redução do tempo de exposição por parte do mesmo.
Aviso da FCC relativo à exposição à radiofrequência
A instalação e a utilização deste dispositivo LAN sem fios deve ser feita de acordo com as instruções
incluídas na documentação do utilizador fornecida juntamente com o produto. Utilize o dispositivo
apenas com a antena fornecida. A utilização de uma antena, a realização de modificações ou as adições
não autorizadas podem danificar o transmissor e violar os regulamentos da FCC. Quaisquer alterações
(incluindo as antenas) feitas a este dispositivo e não expressamente aprovadas pelo fabricante podem
invalidar a autoridade do utilizador em operar o equipamento.
O fabricante não se responsabiliza por quaisquer interferências ao nível das transmissões via rádio ou
televisão resultantes da modificação não autorizada deste dispositivo, ou da substituição ou utilização
de cabos e de equipamentos para além dos especificados pelo fabricante. Compete ao utilizador corrigir
quaisquer interferências provocadas por tais alterações, substituições ou adições não autorizadas. O
fabricante e seus revendedores ou distribuidores autorizados não assumem qualquer responsabilidade
por danos ou pela violação dos regulamentos governamentais resultantes do incumprimento destas
orientações.
Declaração de conformidade (Directiva R&TTE (Rádio e
Equipamentos Terminais de T elecomunicações) 1999/5/EC)
Os itens seguintes foram concluídos e são considerados relevantes e suficientes:
• Requisitos essenciais tal como constam do [Artigo 3]
• Requisitos de protecção em termos de saúde e segurança tal como constam do [Artigo 3.1a]
• T estes de segurança eléctrica de acordo com a norma [EN 60950]
• Requisitos de protecção em termos da compatibilidade electromagnética tal como constam do [Artigo
3.1b]
• T estes de compatibilidade electromagnética de acordo com as normas [EN 301 489-1] & [EN 301]
• T estes de acordo com a norma [489-17]
• Utilização efectiva do espectro de radiofrequências tal como consta do [Artigo 3.2]
• T estes de rádio de acordo com a norma [EN 300 328-2]
65
Page 66
A Apêndice
Canal de funcionamento sem fios para diferentes regiões
América do Norte 2,412-2,462 GHz Canal 01 ao Canal 11
Japão 2,412-2,484 GHz Canal 01 ao Canal 14
Europa ETSI 2,412-2,472 GHz Canal 01 ao Canal 13
Banda de frequências sem fios restritas em França
Algumas áreas de França têm uma banda de frequências restrita. O valor máximo autorizado para
utilização dentro de casa é:
• 10 mW para toda a banda de 2,4 GHz (2400 MHz–2483,5 MHz)
• 100 mW para as frequências entre 2446,5 MHz e 2483,5 MHz
NOTA: Os canais 10 a 13 inclusive funcionam na banda de 2446,6 MHz a 2483,5 MHz.
Existem algumas possibilidades para utilização no exterior: Em propriedade privada ou em propriedade
privada de entidades públicas, a utilização está sujeita a uma autorização preliminar pelo Ministério da
Defesa, sendo o valor máximo autorizado de 100 mW na banda de 2446,5–2483,5 MHz. A utilização
no exterior em propriedade pública não é permitida.
Nas regiões a seguir listadas para toda a banda de 2,4 GHz:
• Potência máxima autorizada para utilização dentro de casa: 100 mW
• Potência máxima autorizada para utilização fora de casa: 10 mW
Regiões em que a utilização da banda de 2400–2483,5 MHz é permitida com um EIRP inferior a 100
mW dentro de casa e inferior a 10 mW fora de casa:
01 Ain Orientales 02 Aisne 03 Allier 05 Hautes Alpes
08 Ardennes 09 Ariège 11 Aude 12 Aveyron
16 Charente 24 Dordogne 25 Doubs 26 Drôme
32 Gers 36 Indre 37 Indre et Loire 41 Loir et Cher
45 Loiret 50 Manche 55 Meuse 58 Nièvre
59 Nord 60 Oise 61 Orne 63 Puy du Dôme
64 Pyrénées Atlantique 66 Pyrénées 67 Bas Rhin 68 Haut Rhin
70 Haute Saône 71 Saône et Loire 75 Paris 82 Tarn et Garonne
84 Vaucluse 88 Vosges 89 Yonne 90 Territoire de Belfort
94 Val de Marne
É provável que estes requisitos venham a sofrer alterações permitindo-lhe utilizar a sua placa LAN
sem fios num maior número de áreas em França. Consulte o Web site da ART para mais informações
(www.art-telecom.fr)
NOTA: A sua placa WLAN transmite menos de 100 mW, mas mais de 10 mW.
66
Page 67
Apêndice A
A visos de segurança da UL
Necessário para o equipamento (telefone) de telecomunicações de cobertura UL 1459, para ser ligado
electricamente a uma rede de telecomunicações que tenha uma tensão de funcionamento com a terra
que não exceda o pico de 200 V, 300 V pico para pico e 105 V rms e instalada ou utilizada em
conformidade com o "National Electrical Code" (NFPA 70).
Quando utilizar o modem do Notebook PC, devem sempre seguir-se as precauções de segurança básica
para reduzir o risco de incêndio, choque eléctrico e lesões nas pessoas, incluindo as seguintes:
• Não utilize o Notebook PC perto da água, por exemplo, perto de uma banheira, taça para lavar
as mãos, lava-loiças ou numa lavandaria, numa base molhada ou perto de uma piscina.
• Não utilize o Notebook PC durante uma tempestade eléctrica. Poderá haver o risco remoto de
ocorrer um choque eléctrico resultante de um trovão.
• Não utilize o Notebook PC nas proximidades de uma fuga de gás.
Necessário para as baterias de lítio de cobertura principal (não-recarregáveis) e de cobertura secundária
(recarregáveis) para UL 1642 para utilizar como fontes de alimentação nos produtos. Estas baterias
contêm lítio metálico ou uma liga de lítio e podem consistir numa única célula electroquímica ou em
duas ou mais células ligadas em série, paralelo ou ambos, que convertam energia química em energia
eléctrica através de uma reacção química irreversível ou reversível.
• Não deite o conjunto de baterias do Notebook PC no fogo, porque pode explodir. Verfique os
códigos locais para ficar a saber se há instruções especiais relativas à eliminação para reduzir o
risco de lesões nas pessoas por causa do fogo ou de explosões.
• Não utilize os transformadores de alimentação ou as baterias de outros dispositivos para reduzir
o risco da ocorrência de lesões físicas por causa do fogo ou de uma explosão. Utilize apenas
transformadores de alimentação certificados pela UL ou baterias fornecidas pelo fabricante ou
por revendedores autorizados.
Requisitos Para a Poupança de Energia
Os produtos que disponham de potencias nominais ate os 6 A e pesem mais do que 3 kg têm de utilizar
cabos de alimentação aprovados superiores ou iguais a: H05VV-F, 3 G, 0,75mm2 ou H05VV-F, 2 G,
0,75mm2.
67
Page 68
A Apêndice
Avisos N órdicos (Para Notebook PC com uma bateria de lítio-íone)
ATENÇÃO! Há o perigo de explosão se a bateria não for substituida correctamente. Substitua a bateria
apenas por uma igual ou do mesmo tipo recomendado pelo fabricante. Elimine as baterias usadas de
acordo com as instruções do fabricante. (português)
ATTENZIONE! Rischio di esplosione della batteria se sostituita in modo errato. Sostituire la batteria
con un una di tipo uguale o equivalente consigliata dalla fabbrica. Non disperdere le batterie
nell’ambiente. (Italian)
VORSICHT! Explosionsgefahr bei unsachgemäßen Austausch der Batterie. Ersatz nur durch denselben
oder einem vom Hersteller empfohlenem ähnlichen T yp. Entsorgung gebrauchter Batterien nach Angaben
des Herstellers. (German)
ADVARSELI! Lithiumbatteri - Eksplosionsfare ved fejlagtig håndtering. Udskiftning må kun ske med
batteri af samme fabrikat og type. Levér det brugte batteri tilbage til leverandøren. (Danish)
VARNING! Explosionsfara vid felaktigt batteribyte. Använd samma batterityp eller en ekvivalent typ
som rekommenderas av apparattillverkaren. Kassera använt batteri enligt fabrikantens instruktion. (Swedish)
VAROITUS! Paristo voi räjähtää, jos se on virheellisesti asennettu. V aihda paristo ainoastaan laitevalmistajan
sousittelemaan tyyppiin. Hävitä käytetty paristo valmistagan ohjeiden mukaisesti. (Finnish)
ATTENTION! Il y a danger d’explosion s’il y a rem placement incorrect de la batterie. Remplacer
uniquement avec une batterie du mêre type ou d’un type équivalent recommandé par le constructeur.
Mettre au rebut les batteries usagées conformément aux instructions du fabricant. (French)
ADVARSEL! Eksplosjonsfare ved feilaktig skifte av batteri. Benytt samme batteritype eller en
tilsvarende type anbefalt av apparatfabrikanten. Brukte batterier kasseres i henhold til fabrikantens
instruksjoner. (Norwegian)
(Japanese)
68
Page 69
Apêndice A
Informação de segurança da unidade óptica
Informação de segurança laser
As unidades ópticas internas ou externas vendidas com este PC notebook contêm um PRODUTO LASER DA CLASSE 1 (LASER KLASSE 1 PRODUKT). As classificações laser podem ser encontradas
no glossário, no final deste manual do utilizador.
AVISO! Os ajustes ou procedimentos efectuados para além dos especificados no
manual do utilizador, podem resultar numa perigosa exposição à radiação laser. Não
tente desmontar a unidade óptica. Para sua segurança, a manutenção da unidade
óptica deve ser feita apenas por uma empresa devidamente autorizada.
Etiqueta de manutenção
A VISO! RADIAÇÃO LASER INVISÍVEL QUANDO ABERT O. NÃO OLHE DIRECT AMENTE
PARA O FEIXE OU ATRAVÉS DE INSTRUMENTOS ÓPTICOS.
Normas do CDRH
O "Center for Devices and Radiological Health" (CDRH) da "Food and Drug Administration" dos
E.U.A. implementou normas para os produtos laser no dia 2 de Agosto de 1976. Estas normas aplicamse a produtos laser fabricados a partir do dia 1 de Agosto de 1976. A conformidade é obrigatória para
produtos vendidos nos Estados Unidos da América.
AVISO: A utilização dos controlos, ajustes ou desempenho dos procedimentos que
não foram aqui especificados ou no manual de instalação do produto laser podem
resultar na exposição a radiações perigosas.
A viso do produto da Macrovision Corporation
Este produto incorpora tecnologia de protecção dos direitos de autor que é protegida por reclamações realizadas
por determinadas patentes dos E.U.A. e de outros direitos de propriedade intelectual da Macrovision Corporation e de outros direitos dos proprietários. A utilização desta tecnologia de protecção dos direitos de autor
tem de ser autorizada pela Macrovision Corporation e destina-se apenas à utilização doméstica e a outras
vistas limitadas, a menos que seja autorizador pela Macrovision Corporation. A engenharia inversa ou a
desmontagem é proibida.
69
Page 70
A Apêndice
Aprovação da CTR 21 (para Notebook PC com modem
incorporado)
Dinamarquês
Holandês
Inglês
Finlandês
Francês
Alemão
Grego
Italiano
Português
Espanhol
Sueco
70
Page 71
Apêndice A
71
Page 72
A Apêndice
Informações relativas ao Notebook PC
Esta página destina-se a incluir informações de registo relativas ao Notebook PC para referência futura
ou para suporte técnico. Gaurde este manual do utilizador num local seguro, se se incluirem as palavraspasse.
Nome do proprietário: ________________ Telefone do proprietário: ________________
Fabricante: _______________________________________Modelo: ________________
Revendedor:_____________________________________ Telefone: ________________
T amanho do ecrã: __________ Data de aquisição: ___ Número de série: ___________
Fabricante da unidade de disco rígido: ____________ Capacidade: ________________
Fabricante da segunda unidade de disco rígido:_____ Capacidade: ________________
Versão da BIOS: _____________________________________ Data: ________________
Acessórios: ______________________________ Número de série: ________________
Acessórios: ______________________________ Número de série: ________________
Software
Sistema operativo: _________________________________ Versão: ________________
Software: ________________________________ Número de série: ________________
Software: ________________________________ Número de série: ________________
Securança
Palavra-passe do supervisor: _______ Palavra-passe do utilizador: ________________
Rede
Nome do utilizador: ________ Palavra-passe: _________ Domínio: ________________
Nome do utilizador: ________ Palavra-passe: _________ Domínio: ________________
72
Loading...
