Asus X550VX, K550VX, FX550VX, FX50VX User’s Manual [et]

EE11160

Esimene väljaanne

Detsember 2015

Elektrooniline kasutusjuhend

TEAVE AUTORIÕIGUSE KOHTA

Käesoleva kasutusjuhendi ühtegi osa, kaasa arvatud selles kirjeldatud tooteid ja tarkvara, ei tohi paljundada, edastada, kopeerida, säilitada otsingusüsteemis ega tõlkida mistahes keelde mistahes vormis, välja arvatud ostja poolt varundamise eesmärgil säilitatavad dokumendid, ilma ASUSTeK COMPUTER INC. ("ASUS") kirjaliku loata.

ASUS VÄLJASTAB KASUTUSJUHENDI "NII, NAGU SEE ON", ILMA IGASUGUSE OTSESE VÕI KAUDSE GARANTIITA, KAASA ARVATUD KAUDSED KAUBANDUSLIKKUSE VÕI KONKREETSEKS EESMÄRGIKS SOBIVUSE GARANTIID VÕI TINGIMUSED. MITTE MINGIL JUHUL EI OLE ASUS, SELLE DIREKTORID, AMETNIKUD, TÖÖTAJAD VÕI AGENDID VASTUTAVAD MINGITE KONKREETSETE, JUHUSLIKE VÕI KAUDSETE KAHJUDE EEST (KAASA ARVATUD SAAMATA JÄÄNUD KASUMIGA SEOTUD KAHJUD, ÄRIAKTIIVSUSE LANGUS, ANDMETE KADUMINE, ÄRITEGEVUSE PEATUMINE JMS), ISEGI KUI ASUST ON TEAVITATUD SELLISTE KAHJUDE TEKKIMISE VÕIMALUSEST KÄESOLEVAS KASUTUSJUHENDIS VÕI TOOTEL ESINEVA VEA TÕTTU.

Käesolevas kasutusjuhendis esinevad tootenimed ja ettevõtete nimed võivad, aga ei pruugi olla, vastavate ettevõtete registreeritud kaubamärgid või autoriõigused ning neid kasutatakse ainult selgitamise eesmärgil ja omanike huvides ilma kavatsuseta õigusi rikkuda.

KÄESOLEVAS KASUTUSJUHENDIS ESITATUD TEHNILSED ANDMED JA TEAVE ON ESITATUD TEAVITAMISEKS NING NEID VÕIDAKSE IGAL AJAL ETTETEATAMATA MUUTA, MISTÕTTU EI OLE NEED ASUSELE SIDUVAD. ASUS EI VÕTA MINGIT VASTUTUST KÄESOLEVAS KASUTUSJUHENDIS NING SELLES KIRJELDATUD TOODETES JA TARKVARAS ESINEVATE VIGADE VÕI EBATÄPSUSTE EEST.

VASTUTUSE PIIRAMINE

ASUSe vea korral või muu kohustuse tõttu võib teil tekkida õigus saada ASUSelt hüvitist. Sellisel juhul, hoolimata ASUSele esitatud nõude alusest, ei vastuta ASUS enama kui kehavigastuste eest (kaasa arvatud surm) ning kinnisvara ja materiaalse isikliku vara kahjustamise eest; või muud tegelike ja otseste kahjude eest, mis on tekkinud garantiitingimustest tulenevate kohustustest mittetäitmisest; ning hüvituse suurus on maksimaalselt kuni toote lepinguline hind.

ASUS hüvitab käesoleva garantii kohaselt teile ainult need kulud, kahjud või nõuded, mis põhinevad lepingul, lepinguvälisel kahjul või lepingurikkumisel.

See piirang kehtib ka ASUSe tarnijatele ja edasimüüjatele. See on maksimum, mille eest ASUS, selle tarnijad ja teie edasimüüja ühiselt vastutavad.

ASUS EI OLE MINGITEL TINGIMUSTEL JÄRGNEVA EEST VASTUTAV: (1) KOLMANDATE OSAPOOLTE KAHJUNÕUDED TEILE; (2) TEIE ANDMETE KADUMINE VÕI KAHJUSTUMINE; VÕI (3) SPETSIAALSED, JUHUSLIKUD VÕI KAUDSED KAHJUD VÕI MAJANDUSLIKUD KAUDSED KAHJUD (KAASA ARVATUD KASUMI VÕI SÄÄSTUDE KAOTAMINE), ISEGI KUI ASUST, TEMA TARNIJAID VÕI TEIE EDASIMÜÜJAT ON SELLISEST VÕIMALUSEST TEAVITATUD.

TEENINDUS JA TUGITEENUS

Külastage meie mitmekeelset veebilehte aadressil https://www.asus.com/support/

2	Sülearvuti Elektrooniline kasutusjuhend

Sisukord
Teave juhendi kohta..................................................................................................	7
Juhendis kasutatavad märksõnad............................................................................	9
Ikoonid................................................................................................................................	9
Tüpograafia.......................................................................................................................	9
Ettevaatusabinõud.....................................................................................................	10
Sülearvuti kasutamine...................................................................................................	10
Sülearvuti hooldamine..................................................................................................	11
Nõuetekohane kasutusest kõrvaldamine..............................................................	12
1. peatükk. Arvuti koostisosad
Sülearvuti osade ülevaade......................................................................................	14
Vaade ülevalt.....................................................................................................................	14
Vaade alt.............................................................................................................................	19
Osade ülevaade...............................................................................................................	21
Vaade vasakult..................................................................................................................	23
Esikülg.................................................................................................................................	25
2. peatükk. Sülearvuti kasutamine
Alustamine....................................................................................................................	28
Sülearvuti laadimine.......................................................................................................	28

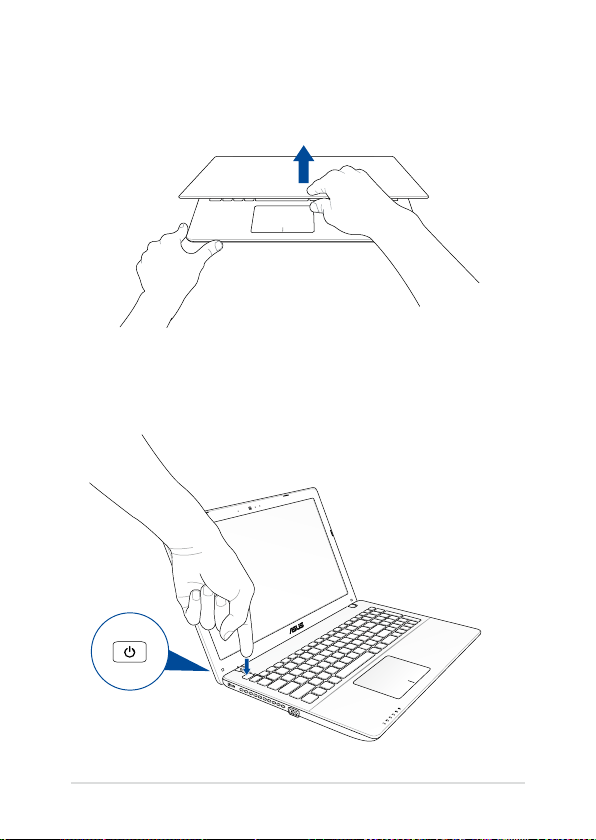

Tõstke ekraani paneel üles...........................................................................................	30
Vajutage toitenuppu......................................................................................................	30
Puuteplaadi kasutamine...............................................................................................	31
Klaviatuuri kasutamine............................................................................................	35
Funktsiooniklahvid.........................................................................................................	35
Windows® 10 klahvid.....................................................................................................	36
Multimeediumi klahvid.................................................................................................	37
Numbriklahvistik.............................................................................................................	38

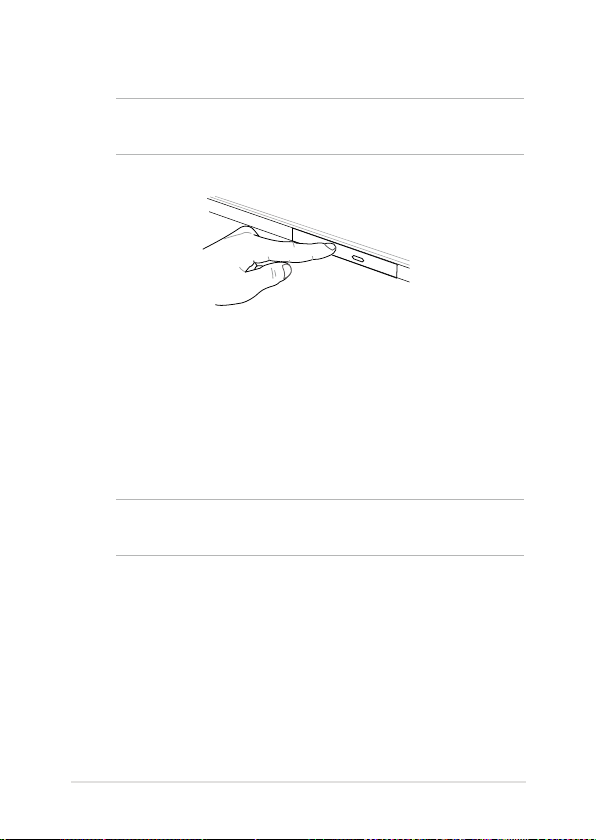

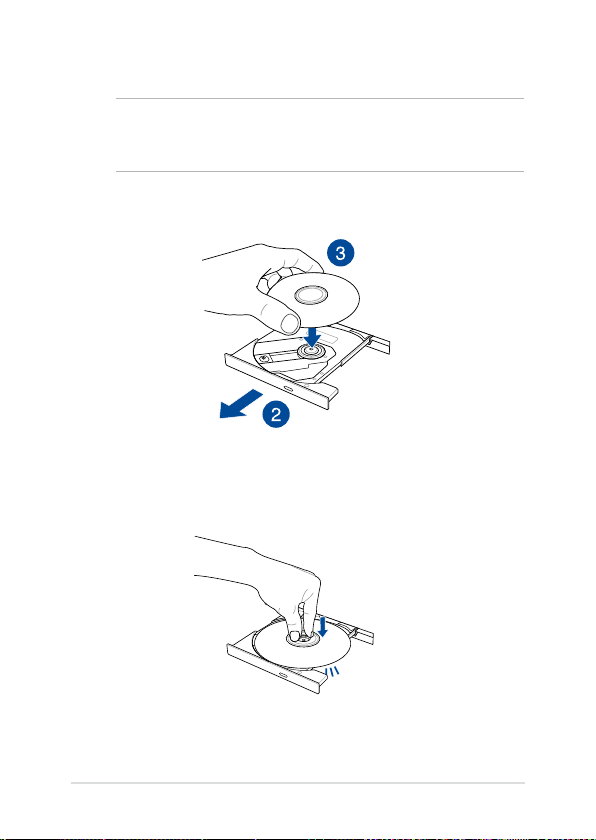

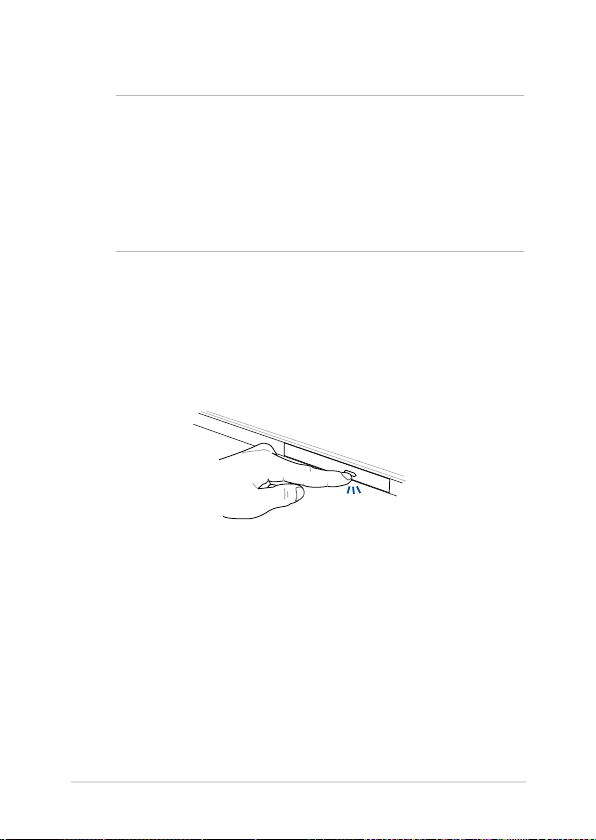

Laserketta draivi kasutamine.................................................................................	39

Sülearvuti Elektrooniline kasutusjuhend

3. peatükk. Töötamine operatsioonisüsteemiga Windows® 10

Esmakordne käivitamine.........................................................................................	44

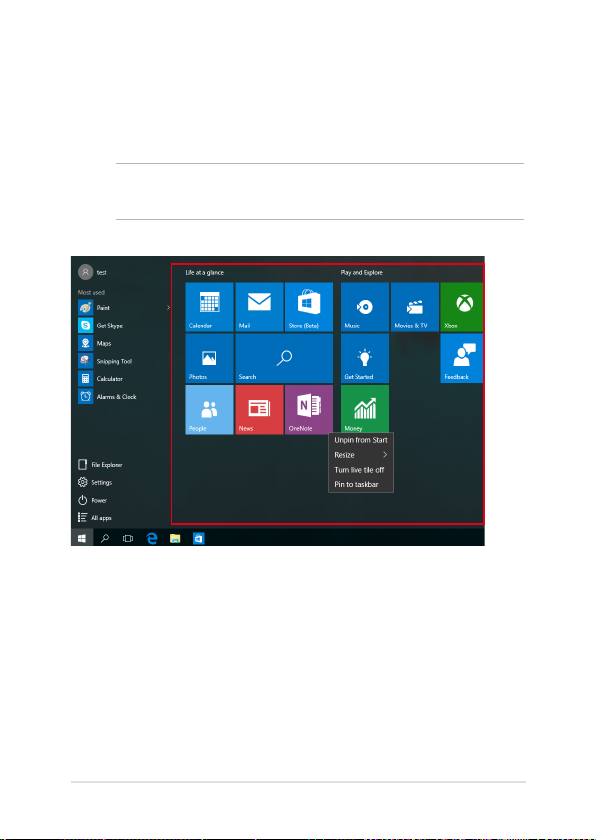

Menüü Start (Käivitusmenüü)................................................................................	45
Windows®-i rakendused..........................................................................................	47
Töötamine Windows®-i rakendustega....................................................................	48
Windows®-i rakenduste kohandamine...................................................................	48

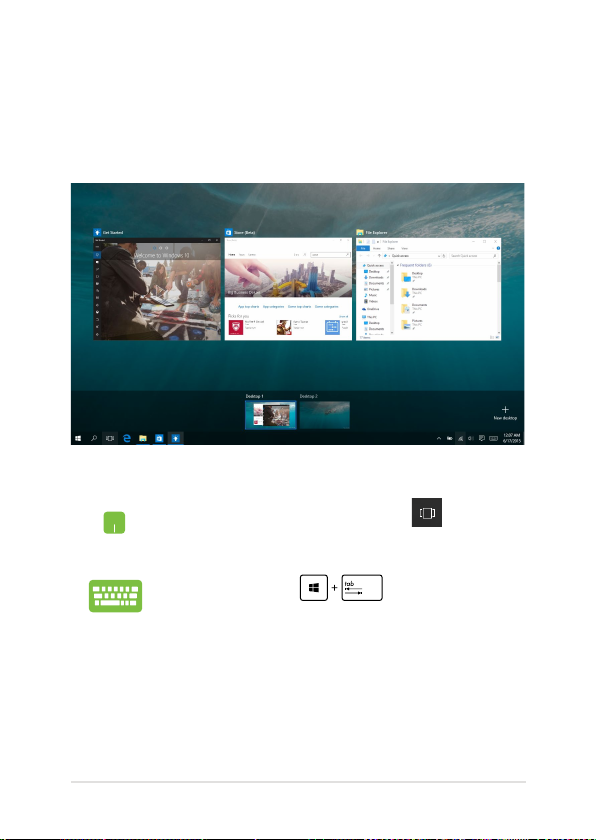

Tegumivaade...............................................................................................................	51

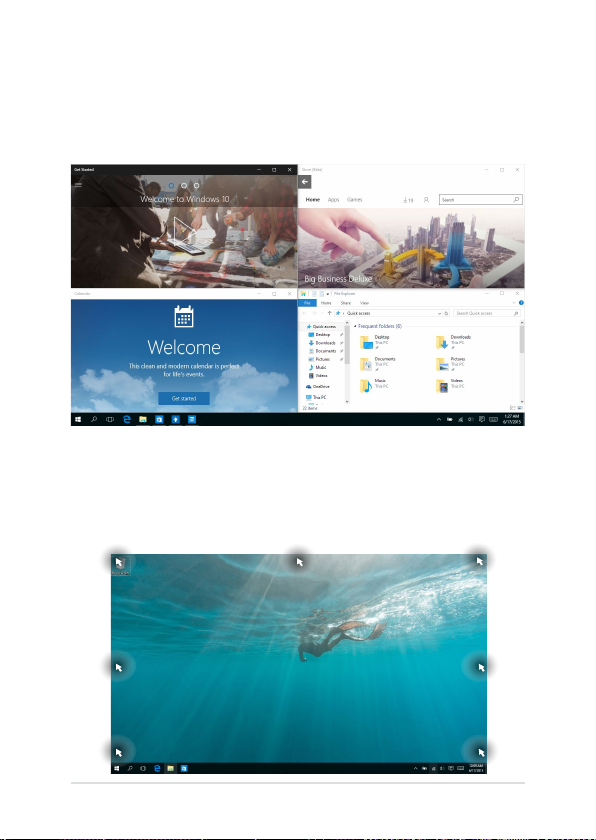

Akende automaatkorraldamise funktsioon......................................................	52
Tööpunktide automaatkorraldamine......................................................................	52

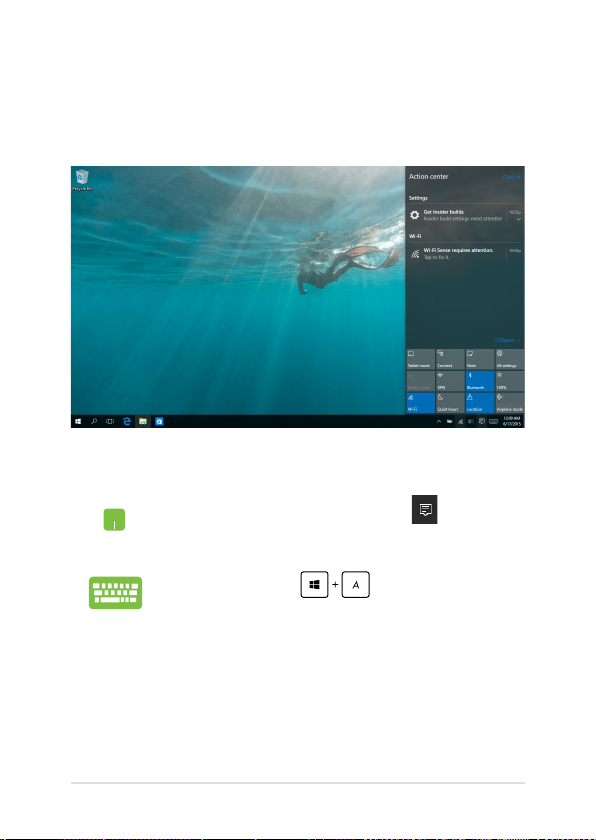

Tegevuskeskus............................................................................................................	54
Teised klaviatuuri otseteed.....................................................................................	55
Ühenduse loomine traadita võrkudega.............................................................	57
Wi-Fi.....................................................................................................................................	57
Bluetooth...........................................................................................................................	58
Lennurežiim......................................................................................................................	59
Ühendamine traadita võrkudesse........................................................................	60
Dünaamilise IP/PPPoE võrguühenduse konfigureerimine..............................	60
Staatilise IP-võrguühenduse konfigureerimine...................................................	61
Sülearvuti välja lülitamine.......................................................................................	62
Sülearvuti lülitamine puhkerežiimi......................................................................	63

4	Sülearvuti Elektrooniline kasutusjuhend

4. peatükk. Käivituseelne enesetest (POST)
Käivituseelne enesetest (POST)............................................................................	66
POST-i kasutamine BIOS-isse sisenemiseks ja tõrkeotsinguks.......................	66
BIOS.................................................................................................................................	66
BIOS-isse sisenemine.....................................................................................................	66
BIOS-i sätted......................................................................................................................	67

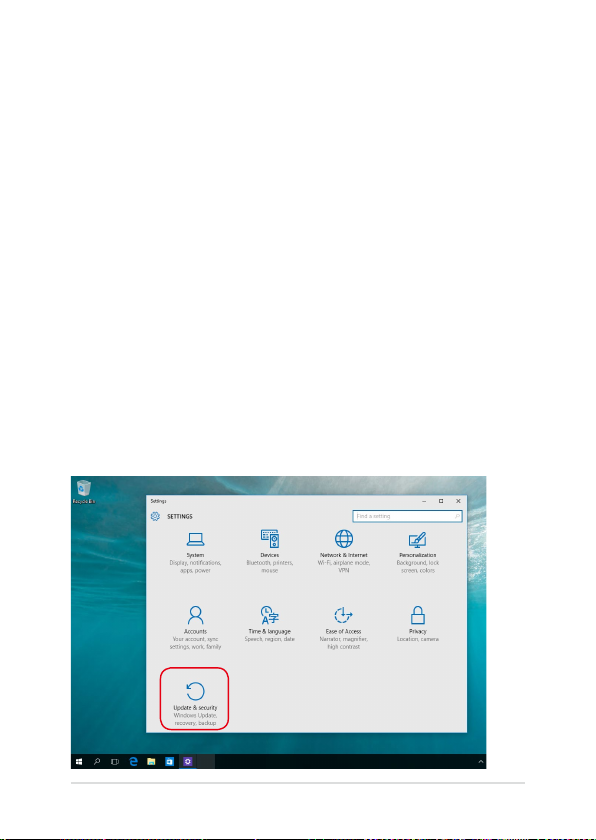

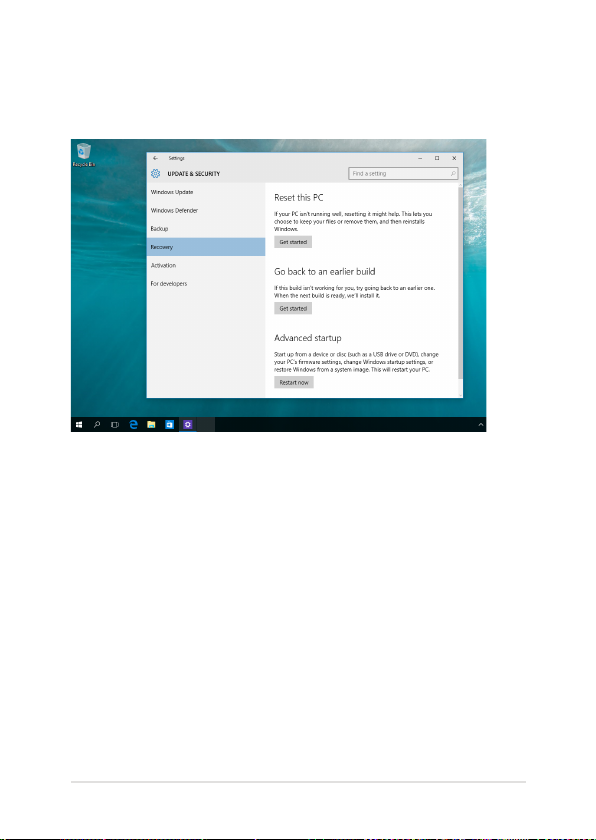

Süsteemitaaste............................................................................................................	77
Andmete varundamine.................................................................................................	78
5. peatükk.
Sülearvuti täiustamine

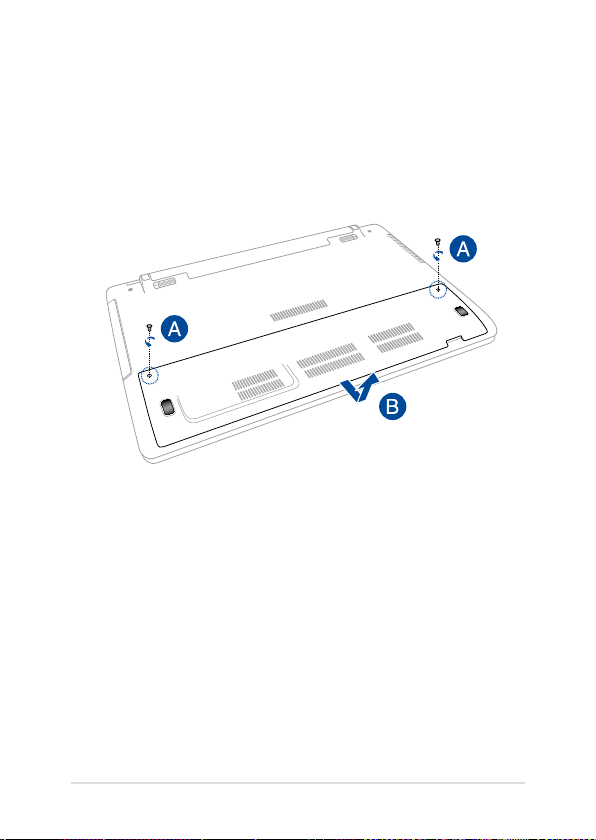

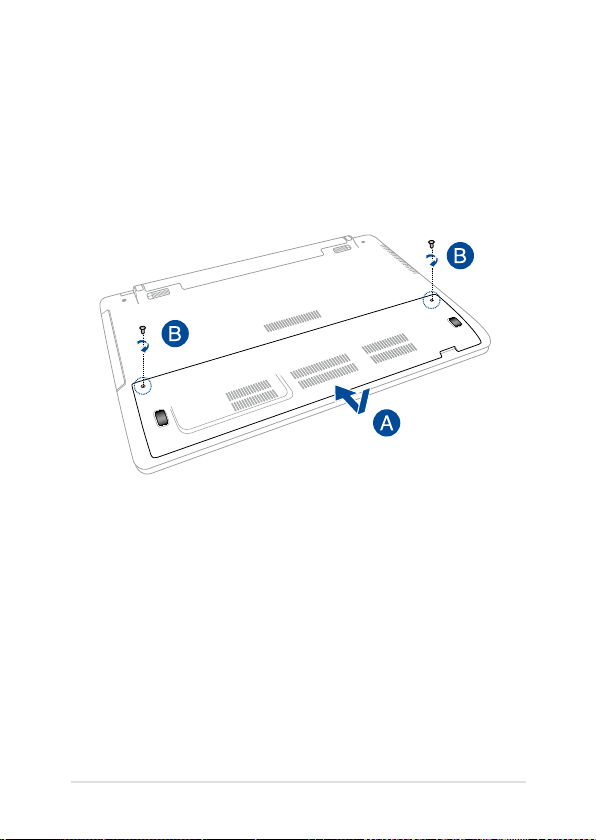

Sülearvuti tagakaane eemaldamine...................................................................	82

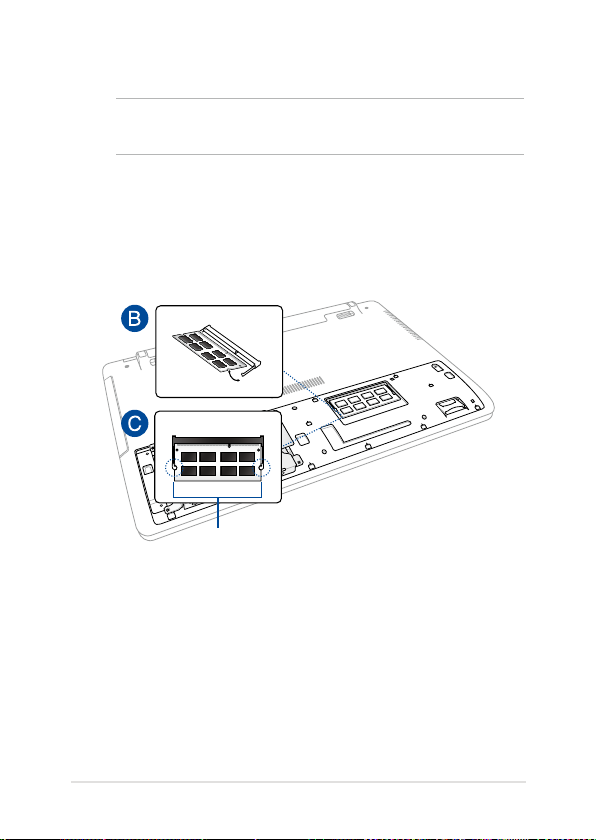

Muutmälu mooduli (RAM) paigaldamine..........................................................	84

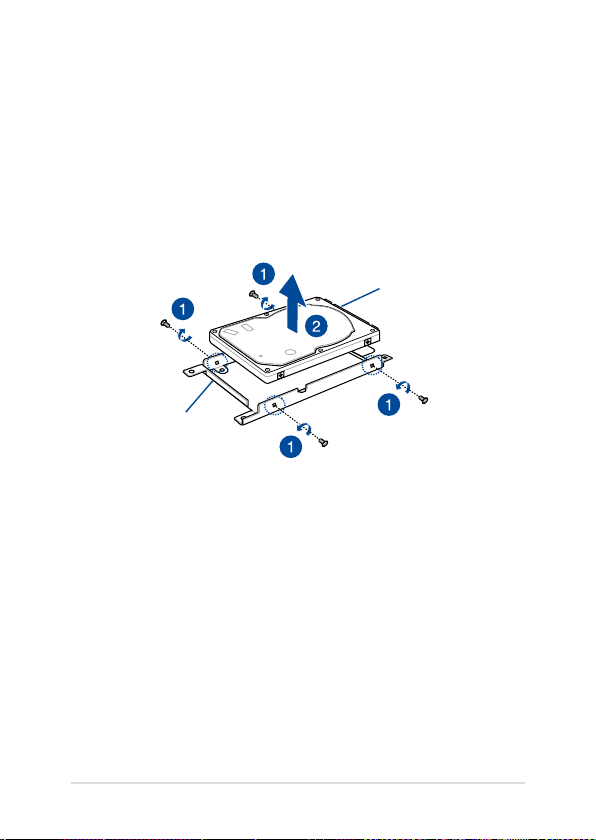

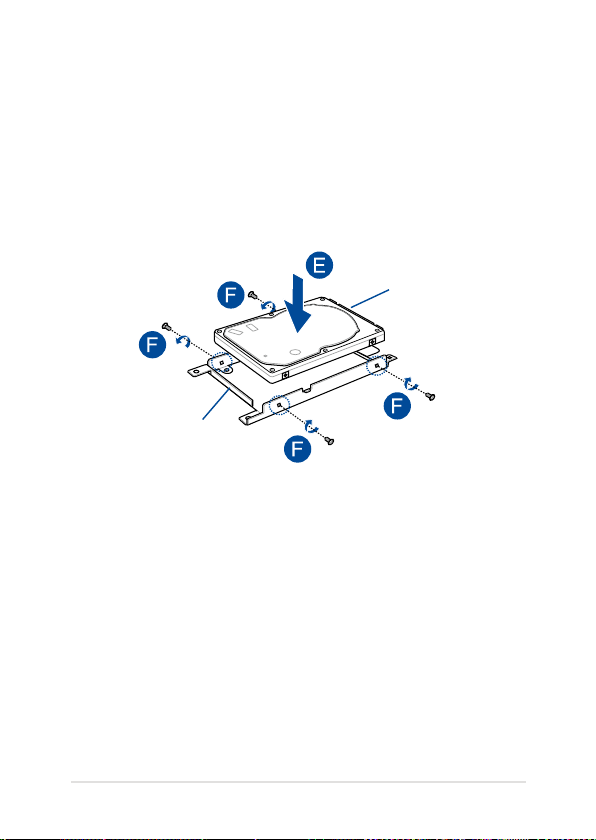

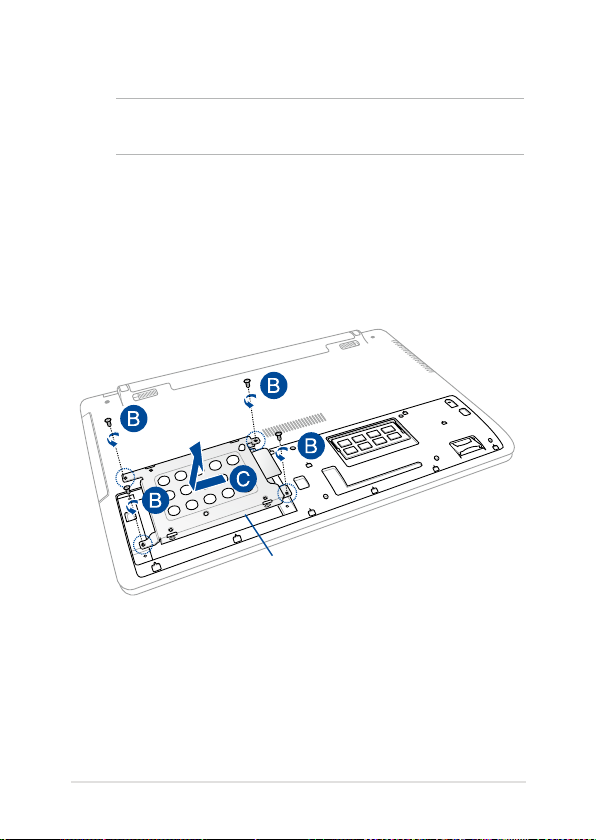

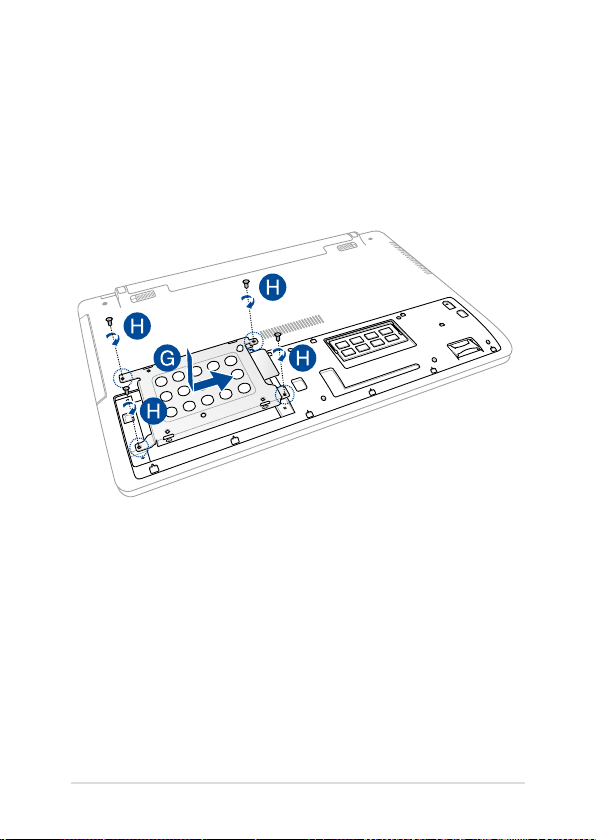

Kõvaketta paigaldamine..........................................................................................	86

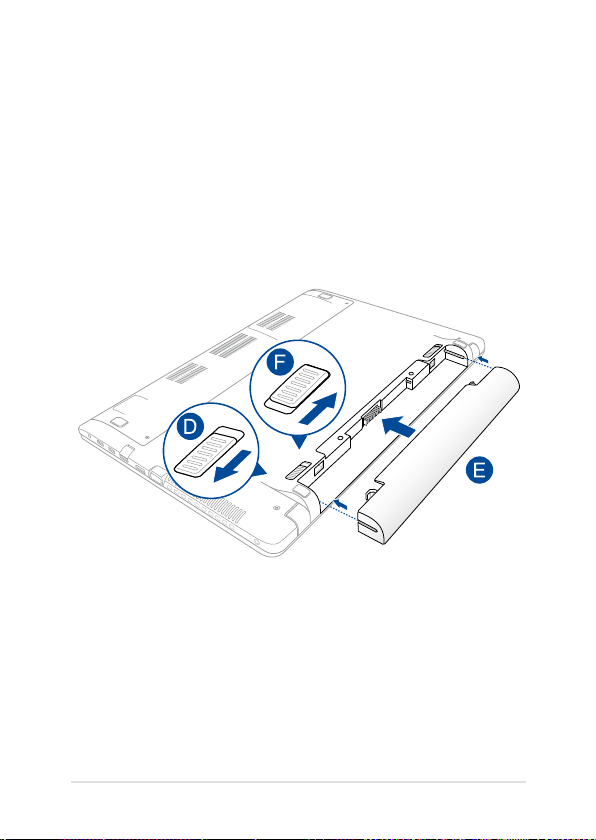

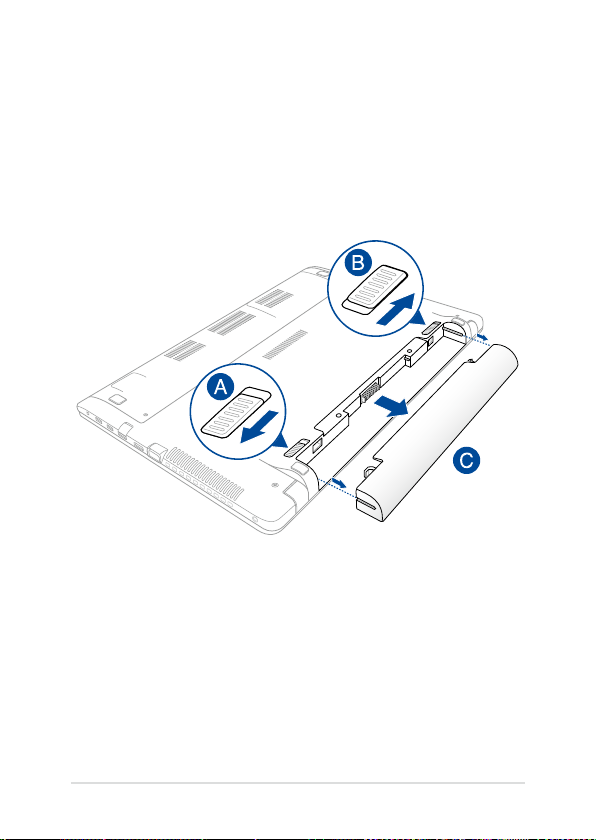

Uue akupaketi paigaldamine (valikmudelitel).................................................	91
Nipid ja KKK
Kasulikke nõuandeid.................................................................................................	96
Riistvara KKK.................................................................................................................	97
Tarkvara KKK.................................................................................................................	100

Sülearvuti Elektrooniline kasutusjuhend

Lisad

DVD-ROM-ajami informatsioon ................................................................................	104
Blu-ray ROM-ajami teave..............................................................................................	106
Sisemise modemi vastavus..........................................................................................	106
Ülevaade.............................................................................................................................	107
Võrguga ühilduvuse deklaratsioon..........................................................................	107
Kõneväline seade............................................................................................................	107
Declaration of Conformity (R&TTE direktiiv 1999/5/EÜ)...................................	109
Föderaalse Sidekomisjoni (FCC) avaldus................................................................	110
FCC hoiatus raadiosagedusega kokkupuute kohta............................................	111
CE märgis............................................................................................................................	111
Traadita töökanal erinevatele domeenidele.........................................................	112
Prantsusmaa on piiranud traadita sagedusribasid.............................................	112
UL ohutusteave................................................................................................................	114
Elektriohutusnõuded.....................................................................................................	115
TV tüüneriga seotud teated........................................................................................	115
REACH..................................................................................................................................	115
Macrovision Corporation'i tootekohane teatis.....................................................	115
Kuulmiskahjustuste vältimine....................................................................................	115
Põhjamaade hoiatused (liitiumioonakudele).......................................................	116
Optilise kettaajami ohutusteave................................................................................	117
CTR 21 kinnitus (sisseehitatud modemiga Notebook PC-le)...........................	118
ENERGY STARiga ühilduv toode.................................................................................	120
Vastavus globaalsetele keskkonnanõuetele ja deklaratsioon........................	120
ASUS taasringlus / Tootetagastus..............................................................................	121

6	Sülearvuti Elektrooniline kasutusjuhend

Teave juhendi kohta

Käesolev juhend sisaldab teavet teie sülearvuti riistja tarkvara funktsioonide kohta ja sisaldab järgmisi korraldatuna järgmistesse peatükkidesse:

1. peatükk. Arvuti koostisosad

Selles peatükis on kirjeldatud sülearvuti riistvara üksikosi.

2. peatükk. Sülearvuti kasutamine

Selles peatükis on kirjeldatud sülearvuti üksikosade kasutamist.

3. peatükk. Töötamine operatsioonisüsteemiga Windows® 10

Selles peatükis on esitatud ülevaade operatsioonisüsteemi Windows® 10 kasutamisest sülearvutis.

4. peatükk. Käivituseelne enesetest (POST)

Selles peatükis on kirjeldatud käivituseelse enesetesti kasutamist sülearvuti sätete muutmiseks.

Sülearvuti Elektrooniline kasutusjuhend

5. peatükk. Sülearvuti täiustamine

Selles peatükis selgitatakse, kuidas toimub sülearvuti erinevate osade asendamine ja sülearvuti täiustamine.

Nipid ja KKK

Sellest peatükist leiate soovitusi ning riistja tarkvara puudutavaid korduma kippuvaid küsimusi, mis aitavad teil oma sülearvutit hooldada ja selle lihtsamaid probleeme lahendada.

Lisad

Selles osas on sülearvuti kohta kehtivad hoiatused ja ohutusteatised.

8	Sülearvuti Elektrooniline kasutusjuhend

Juhendis kasutatavad märksõnad

Tähtsa teabe esiletõstmiseks on selles juhendis oluline tekstiosa esitatud esitatud järgmiselt.

OLULINE! See teade sisaldab olulist teavet, mida tuleb toimingu lõpuleviimiseks järgida.

MÄRKUS. See teade sisaldab lisateavet ja täiendavaid näpunäiteid, mis aitavad toiminguid lõpule viia.

HOIATUS! See teade sisaldab olulist teavet, mida tuleb järgida, et tagada turvalisus oluliste toimingute lõpuleviimisel ning vältida sülearvuti andmete ja komponentide kahjustamist.

Ikoonid

Alltoodud ikoonid näitavad, missugust seadet saab kasutada tööjada või protseduuride tegemiseks sülearvutis.

= Kasutage puuteplaati.

= Kasutage klaviatuuri.

Tüpograafia

Paks = Osutab menüüle või üksusele, mis tuleb valida.

Kursiiv = See osutab klahvidele, mida tuleb klaviatuuril vajutada.

Sülearvuti Elektrooniline kasutusjuhend

Ettevaatusabinõud

Sülearvuti kasutamine

Seda sülearvutit tohib kasutada ümbritseva keskonna temperatuuril 5 °C (41 °F) kuni 35 °C (95 °F).

Vaadake sülearvuti põhjal asuvat silti ja veenduge, et toiteplokk vastab teie toitevõrgu pingele.

ÄRGE hoidke sülearvutit süles ega mis tahes kehaosa lähedal, et vältida ebamugavustunnet või vigastusi, mis võivad tekkida kuuma pinnaga kokkupuutumisel.

ÄRGE kasutage vigastatud toitejuhtmeid, tarvikuid ja välisseadmeid.

Ärge teisaldage sisselülitatud sülearvutit ega katke seda materjalidega, mis võivad halvendada õhuringlust.

Ärge pange sülearvutit ebatasasele või ebastabiilsele tööpinnale.

Võite saata oma sülearvuti läbi lennujaama röntgenmasina (kus esemed paigutatakse konveierlindile), kuid vältige seadme kokkupuudet magnetdetektorite ja metalliotsijatega.

Võtke ühendust lennuettevõttega, et saada teavet lennu ajal saadaolevate teenuste ja kehtivate piirangute kohta, mida tuleb järgida sülearvuti kasutamisel lennukis.

10	Sülearvuti Elektrooniline kasutusjuhend

Sülearvuti hooldamine

Enne sülearvuti puhastamist ühendage vahelduvvoolu toide lahti (kui see on ühendatud) ja eemaldage aku. Kasutage puhastamiseks puhast käsna või seemisnahast lappi, mis on niisutatud mittesöövitava puhastusvahendi ja vähese sooja veega. Eemaldage sülearvutilt liigne niiskus kuiva lapiga.

Ärge kasutage sülearvutil ega selle läheduses tugevaid lahusteid, näiteks vedeldeid, benseeni või muid kemikaale.

Ärge pange sülearvuti peale mingeid esemeid.

Ärge laske sülearvutil sattuda kokkupuutesse tugeva magnetvõi elektriväljaga.

Ärge kasutage ega jätke sülearvutit vedelike lähedusse, vihma kätte ja niiskesse kohta.

Ärge jätke sülearvutit tolmusesse keskkonda.

Ärge kasutage sülearvutit gaasilekete läheduses.

Sülearvuti Elektrooniline kasutusjuhend

Nõuetekohane kasutusest kõrvaldamine

ÄRGE visake sülearvutit olmeprügi hulka. Selle toote valmistamisel on kasutatud materjale, mis on korduvkasutatavad ja ümbertöödeldavad. Läbikriipsutatud ratastega prügikasti sümbol näitab, et toodet (elektrilist või elektroonilist seadet ning elavhõbedat sisaldavat nööppatareid) ei tohi olmeprügi hulka visata. Vt kohalikke elektroonikatoodete kõrvaldamise eeskirju.

ÄRGE visake kasutuselt kõrvaldatud akut olmeprügi hulka. Läbikriipsutatud ratastega prügikasti sümbol näitab, et akut ei tohi olmeprügi hulka visata.

12	Sülearvuti Elektrooniline kasutusjuhend

1. peatükk. Arvuti koostisosad

Sülearvuti Elektrooniline kasutusjuhend

Asus X550VX, K550VX, FX550VX, FX50VX User’s Manual

Sülearvuti osade ülevaade

Vaade ülevalt

MÄRKUS. Klaviatuuri paigutus võib regiooniti või riigiti siinesitatust erineda. Sülearvuti välimus võib oleneda ka sülearvuti mudelist.

14	Sülearvuti Elektrooniline kasutusjuhend

Mikrofon

Sisseehitatud mikrofoni saab kasutada videokonverentsideks, heli lugude salvestamiseks või lihtsaks helisalvestuseks.

Kaamera

Sisseehitatud kaamera võimaldab sülearvutiga pildistada ja videoid salvestada.

Kaamera indikaator

Kaamera indikaator näitab, millal siseehitatud kaamera on kasutusel.

Mikrofon (ainult valitud mudelitel)

Sisseehitatud mikrofoni saab kasutada videokonverentsideks, heli lugude salvestamiseks või lihtsaks helisalvestuseks.

Ekraanipaneel

Ekraanipaneel võimaldab vaadata notebook-arvutis suurepäraseid pilte, videoid ja muid multimeedia faile.

Toitenupp

Vajutage toitenuppu, et sülearvuti sisse või välja lülitada. Saate toitenuppu kasutada ka selleks et lülitada sülearvuti puhkevõi hiberneerimisrežiimi ja neid režiime välja lülitada.

Kui sülearvuti on blokeeritud, vajutage toitenuppu ja hoidke seda vähemalt neli (4) sekundit all, kuni sülearvuti lülitub välja.

Sülearvuti Elektrooniline kasutusjuhend

Klaviatuur

QWERTY paigutusega klaviatuur on varustatud mugava vajutussügavusega täissuurte klahvidega. See võimaldab kasutada ka funktsiooniklahve, tagab kiire juurdepääsu operatsioonisüsteemile Windows® ja kontrollib multimeediumi funktsioone.

MÄRKUS. Klaviatuuri paigutus erineb mudeliti või riigiti.

Puuteplaat

Puuteplaat võimaldab ekraanikuval navigeerimiseks kasutada mitme sõrmega tehtavaid libistavaid liigutusi, mida kasutaja õpib intuitiivselt tegema. See jäljendab tavahiire funktsioone.

MÄRKUS. Lisateavet leiate käesoleva kasutusjuhendi lõigust

Puuteplaadi kasutamine.

lekuindikaatorid

Olekuindikaatorid aitavad kindlaks määrata sülearvuti hetkeolekut.

Toiteindikaator

Toiteindikaator süttib, kui sülearvuti on sisse lülitatud ning vilgub aeglaselt, kui sülearvuti on puhkerežiimis.

16	Sülearvuti Elektrooniline kasutusjuhend

Kahevärviline aku laadimisindikaator

Kahevärviline LED-indikaator annab aku laadimisoleku kohta järgmist visuaalset teavet. Vt üksikasju järgmisest tabelist.

Värv	Olek
Ühtlaselt valge	Sülearvuti on ühendatud
	pistikupessa, akut laaditakse ja
	aku täituvus on vahemikus 95%
	kuni 100%.
Pidev oranž	Sülearvuti on ühendatud
	pistikupessa, akut laaditakse ja
	aku täituvus on alla 95%.
Vilkuv oranž	Sülearvuti töötab akurežiimis ja
	aku täituvus on alla 10%.
Indikaator on	Sülearvuti töötab akurežiimis ja
kustunud	aku täituvus on vahemikus 10%
	kuni 100%.

Sülearvuti Elektrooniline kasutusjuhend

Ajami olekuindikaator

See indikaator süttib, kui sülearvuti siseneb sisemäluseadmetesse.

Bluetooth / Traadita side indikaator

See indikaator süttib, kui sülearvuti traadita side funktsioon (Bluetooth või Wi-Fi) on aktiveeritud.

Numbriluku indikaator (valikmudelitel)

See indikaator süttib, kui numbriluku funktsioon on aktiveeritud. See võimaldab kasutada mõningaid klaviatuuriklahve numbrite sisestamiseks.

Suurtäheluku indikaator

See indikaator süttib, kui suurtäheluku funktsioon on aktiveeritud. Suurtäheluku kasutamine võimaldab sisse tippida suurtähti (nt A, B, C) sülearvuti klaviatuuriga.

Numbriklahvistik

Numbriklahvistikku saab kasutada numbrite sisestamiseks või kursori liigutamiseks nooleklahvide abil.

MÄRKUS. Täiendavat teavet leiate käesoleva kasutusjuhendi jaotisest Numbriklahvistik.

18	Sülearvuti Elektrooniline kasutusjuhend

Vaade alt

MÄRKUS. Sõltuvalt mudelist või põhja välimus erineda.

HOIATUS!Sülearvuti alaosa võib kasutamisel või aku laadimisel soojeneda või kuumeneda. Sülearvutiga töötamisel ärge paigutage seda sellisele pinnale, mis võib tõkestada õhutusavasid.

OLULINE! Aku kestus sõltub sülearvuti kasutamisest ja tehnilistest andmetest. Akut ei saa eemaldada.

Sülearvuti Elektrooniline kasutusjuhend

Aku

Akupaketi laadimine toimub toitevõrku ühendatud sülearvutis automaatselt. Kui aku on laetud, saab sülearvuti oma toite akult.

Aku vedrulukusti (valikmudelitel)

Aku vedrulukusti lukustab automaatselt aku oma kohale, kui see sisestatakse akupessa.

OLULINE! Aku eemaldamisel tuleb seda lukku hoida lahtilukustatud asendis.

Aku käsilukusti (valikmudelitel)

Aku käsilukusti on ette nähtud aku turvaliseks kinnitamiseks. Lukusti tuleb aku sisestamisel ja eemaldamisel seada lukustatud või lahtilukustatud asendisse käsitsi.

Õhutusavad

Õhutusavad võimaldavad jahedal õhul sülearvutisse siseneda ja soojal õhul väljuda.

HOIATUS! Veenduge, et mitte ükski õhutusava ei ole tõkestatud paberi, raamatute, rõivaste, kaablite või muude esemetega, et vältida seadme ülekuumenemist.

Pesa kaas

Kaas kaitseb sülearvutis pesi, kuhu on võimalik paigaldada eemaldatavaid kõvakettaid (HDD) ja muutmälu (RAM) mooduleid.

MÄRKUS. Lisateavet ja juhiseid sülearvutisse HDD ja RAMmoodulite paigaldamise kohta vaadake selle E-juhendi 5. peatükist: Sülearvuti täiendamine.

20	Sülearvuti Elektrooniline kasutusjuhend

Osade ülevaade

Mudelid 15" ja 14"

USB 2.0 pesa

Universaalse järjestiksiini 2.0 (USB 2.0) pesa on ühilduv USB 2.0 või USB 1.1 seadmetega nagu klaviatuurid, osutusseadised, välkmäluseadmed, välised kõvakettad, kõlarid, kaamerad ja printerid.

Laserketta draiv

Sülearvuti laserketta draiv võib toetada mitmes vormingus plaate nagu CD-d, DVD-d, kirjutatavad kettad ja ülekirjutatavad kettad.

Laserketta ajami väljutusnupp

Selle nupuga saab laserketta salve väljutada.

Sülearvuti Elektrooniline kasutusjuhend

Laserketta ajami käsiväljutusava

Kui laserketta salve elektrooniline väljutusnupp ei toimi, siis saab selle ava kaudu salve väljutada.

HOIATUS! Kasutage käsiväljutusava vaid siis, kui elektrooniline väljutusnupp ei toimi.

MÄRKUS. Täiendavat teavet leiate käesoleva kasutusjuhendi jaotisest Laserketta draivi kasutamine.

Kensington® lukustuspesa

Kensington® lukustuspesa võimaldab kaitsta sülearvutit, kasutades Kensington®-ühilduvaid sülearvutite turvatooteid.

22	Sülearvuti Elektrooniline kasutusjuhend

Vaade vasakult

Mudelid 15" ja 14"

Toite pistikupesa (alalisvool)

Ühendage komplektis oleva toiteploki pistik sellesse pessa, et laadida akut ja anda sülearvutile võigutoide.

HOIATUS! Toiteplokki võib kasutamisel kuumeneda. Ärge katke toiteplokki kinni ja hoidke toitevõrku ühendatud toiteplokk oma kehast eemal.

OLULINE! Kasutage ainult seadme komplektis olevat toiteplokki, et akut laadida ja anda sülearvutile toitepinge.

Õhutusavad

Õhutusavad võimaldavad jahedal õhul sülearvutisse siseneda ja soojal õhul väljuda.

HOIATUS! Veenduge, et mitte ükski õhutusava ei ole tõkestatud paberi, raamatute, rõivaste, kaablite või muude esemetega, et vältida seadme ülekuumenemist.

Sülearvuti Elektrooniline kasutusjuhend

VGA pesa

See pesa võimaldab ühendada sülearvuti väliskuvariga.

HDMI pesa

See pesa on kõrglahutusega multimeediumiliidese (HDMI) pistiku jaoks ja on HDCP-ühilduv HD DVD, Blu-ray ja muu kaitstud sisu esitamiseks.

LAN-i pesa

Kohtvõrguga ühendamiseks sisestage võrgukaabel sellesse porti.

USB 3.0 pesa

See universaalse järjestiksiini 3.0 (USB 3.0) pesa tagab andmeedastuskiiruse kuni 5 Gbit/s ja on ühilduv varasemate vesioonidega kuni USB 2.0.

Kuularite/peakomplekti/mikrofoni pesa

Selle pesaga saab ühendada võimendiga kõlarid või kuularid. Seda pesa saate kasutada peakomplekti ühendamiseks välise mikrofoniga.

24	Sülearvuti Elektrooniline kasutusjuhend

Esikülg

MÄRKUS. Esipaneeli välimus võib erineda sõltuvalt mudelist.

Olekuindikaatorid

Olekuindikaatorid aitavad kindlaks määrata sülearvuti hetkeolekut.

MÄRKUS. Täiendavat teavet vaadake selle juhendi jaotisest Vaade ülevalt.

Mälukaardilugeja

Sülearvutil on ühekohaline sisseehitatud mälukaardilugeja pesa, mis toetab kaardivorminguid SD ja SDHC.

Sülearvuti Elektrooniline kasutusjuhend

26	Sülearvuti Elektrooniline kasutusjuhend

2. peatükk. Sülearvuti kasutamine

Sülearvuti Elektrooniline kasutusjuhend

Alustamine

Sülearvuti laadimine.

A.Ühendage vahelduvvoolukaabel AC/DC toitplokiga.

B.Ühendage vahelduvvoolu toiteplokk toitevõrguga 100 V ~ 240 V.

C.Ühendage alalisvoolu toiteploki pistik sülearvuti sisendiga (DC).

Laadige sülearvutit 3 tundi, enne kui hakkate seda esmakordselt akurežiimis kasutama.

MÄRKUS. Toiteplokk võib välimuselt erineda, sõltuvalt mudelist ja piirkonnast.

OLULINE!

Teave toiteploki kohta:

-Toitepinge: vahelduvvool 100–240 v

-Toitepinge sagedus: 50–60 hz

-Nimiväljundvool: 6,32 A (120 W)

-Nimiväljundpinge: alalisvool 19 v

28	Sülearvuti Elektrooniline kasutusjuhend

OLULINE!

•Tehke kindlaks sisendi/väljundi nimiandmete asukoht sülearvutil ja veenduge, et andmesildil toodud parameetrid vastavad adapteri sisendi/väljundi nimiandmetele. Mõnedel sülearvuti mudelitel võib

olla, sõltuvalt tootekoodist, mitu erinevat väljundvoolu parameetrit.

•Enne esmakordset sisselülitamist veenduge, et sülearvuti on ühendatud toiteplokiga. Soovitame tungivalt sülearvuti toiteploki ühendada maandusega varustatud pistikupesaga.

•Pistikupesa peab olema hästi ligipääsetav ning asetsema sülearvuti lähedal.

•Sülearvuti eemaldamiseks peamisest toiteallikast tõmmake sülearvuti toitepistik pistikupesast välja.

HOIATUS!

Sülearvuti akut puudutavad ettevaatusabinõud.

•Seadmes olevat akut on lubatud seadmest eemaldada ainult ASUSe volitatud tehnikutel (ainult mitte-eemaldatava aku puhul).

•Aku seadmest eemaldamine või lahtivõtmine võib kaasa tuua tuleohu või kemikaalide tekitatud söövitusi.

•Hoiatussiltide järgimine on teie isikliku turvalisuse huvides.

•Kui asendada aku vale tüüpi akuga, võib tekkida plahvatusoht.

•Mitte põletada!

•Sülearvuti aku klemmide lühistamine on keelatud.

•Aku lahtivõtmine ja kokkupanek on keelatud (ainult mitteeemaldatava aku puhul).

•Kui avastate lekke, ärge akut enam kasutage.

•Aku ja selle osad tuleb nõuetekohaselt ringlusse võtta või kõrvaldada.

•Hoidke aku ja muud väiksemad osad lastele kättesaamatult.

Sülearvuti Elektrooniline kasutusjuhend

Tõstke ekraani paneel üles.

Vajutage toitenuppu.

30	Sülearvuti Elektrooniline kasutusjuhend

+ 92 hidden pages
