Page 1
Serie VivoPC VM
Manual del usuario
Page 2
S8901
Segunda edición v2v2
Enero 2014
Información de propiedad intelectual
Ninguna parte de este manual, incluidos los productos y el software descritos en él, se puede
reproducir, transmitir, transcribir, almacenar en un sistema de recuperación, ni traducir a ningún
idioma, de ninguna forma ni por ningún medio, excepto la documentación que el comprador
mantiene como copia de seguridad, sin el permiso por escrito de ASUSTeK COMPUTER, INC.(“ASUS”)
ASUS PROPORCIONA ESTA PUBLICACIÓN “TAL Y COMO ESTÁ” SIN NINGUNA GARANTÍA DE NINGÚN
TIPO, NI EXPRESA NI IMPLÍCITA, INCLUIDAS, PERO SIN LIMITARSE A, LAS GARANTÍAS IMPLÍCITAS
O CONDICIONES DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN DETERMINADO. EN NINGÚN
CASO ASUS, SUS DIRECTORES, DIRECTIVOS, EMPLEADOS O AGENTES SERÁN RESPONSABLES
DE NINGÚN DAÑO INDIRECTO, ESPECIAL, INCIDENTAL O CONSECUENTE (INCLUIDOS LOS
DAÑOS CAUSADOS POR PÉRDIDA DE BENEFICIOS, PÉRDIDA DE NEGOCIO, PÉRDIDA DE USO O
DATOS, INTERRUPCIÓN DEL NEGOCIO Y CASOS SIMILARES), AUNQUE ASUS HUBIERA RECIBIDO
NOTIFICACIÓN DE LA POSIBILIDAD DE TALES DAÑOS QUE SURJAN DE CUALQUIER DEFECTO O
ERROR EN ESTE MANUAL O PRODUCTO.
Los productos y nombres de empresas que aparecen en este manual pueden o no ser marcas
registradas o propiedad intelectual de sus respectivas compañías y solamente se usan para
identicación o explicación y en benecio de los propietarios sin intención de infringir ningún derecho
LAS ESPECIFICACIONES E INFORMACIÓN CONTENIDAS EN ESTE MANUAL SE PROPORCIONAN
SÓLO A TÍTULO INFORMATIVO Y EN CUALQUIER MOMENTO PUEDEN CAMBIAR SIN PREVIO AVISO,
Y NO SE DEBEN CONSIDERAR COMO UNA OBLIGACIÓN PARA ASUS. ASUS NO ASUME NINGUNA
RESPONSABILIDAD POR NINGÚN ERROR O IMPRECISIÓN QUE PUDIERA APARECER EN ESTE
MANUAL, INCLUIDOS LOS PRODUCTOS Y EL SOFTWARE DESCRITOS EN ÉL.
Copyright © 2014 ASUSTeK COMPUTER INC. Todos los derechos reservados.
Limitación de responsabilidad
Pueden darse casos en los que a causa de un fallo en una pieza de ASUS u otra responsabilidad,
tenga derecho a obtener una compensación por daños y perjuicios de ASUS. En cada uno de esos
casos, independientemente de la base que le dé derecho a reclamar daños y perjuicios de ASUS, la
responsabilidad de ASUS no será superior a los daños y perjuicios causados por daños personales
(incluida la muerte) y daños ocasionados a bienes inmuebles y bienes personales tangibles; o a
cualquier otro daño real y directo que resulte de la omisión o incumplimiento de obligaciones legales
contempladas en esta Declaración de garantía, hasta el precio contractual indicado de cada producto.
ASUS solamente se responsabilizará de, o le indemnizará por, la pérdida, los daños o las
reclamaciones contractuales o extracontractuales, o incumplimientos contemplados en esta
Declaración de garantía.
Esta limitación también se aplica a los proveedores de ASUS y a su distribuidor. Es lo máximo por lo
que ASUS, sus proveedores y su distribuidor serán conjuntamente responsables.
BAJO NINGUNA CIRCUNSTANCIA ASUS SE RESPONSABILIZARÁ DE NADA DE LO SIGUIENTE: (1)
RECLAMACIONES DE TERCEROS CONTRA USTED POR DAÑOS; (2) PÉRDIDA DE, O DAÑO A, SU
INFORMACIÓN GUARDADA O SUS DATOS; O (3) DAÑOS ESPECIALES, INCIDENTALES O INDIRECTOS
O CUALQUIER DAÑO CONSECUENTE ECONÓMICO (INCLUIDA LA PÉRDIDA DE BENEFICIOS O
AHORROS), AUNQUE ASUS, SUS PROVEEDORES O SU DISTRIBUIDOR HUBIERA SIDO INFORMADO DE
TAL POSIBILIDAD.
Atención al cliente y soporte técnico
Visite nuestro sitio Web (en varios idiomas) en http://support.asus.com.
.
.
Page 3
Índice
Acerca de este manual ..................................................................................... 4
Convenciones utilizadas en este manual .................................................4
Tipografía ............................................................................................................4
Contenido del paquete .................................................................................... 5
Familiarizarse con la VivoPC
Características ..................................................................................................... 8
Parte frontal ........................................................................................................ 8
Lateral Izquierdo ...............................................................................................9
Posterior 10
Utilizar su VivoPC
Procedimientos iniciales ................................................................................14

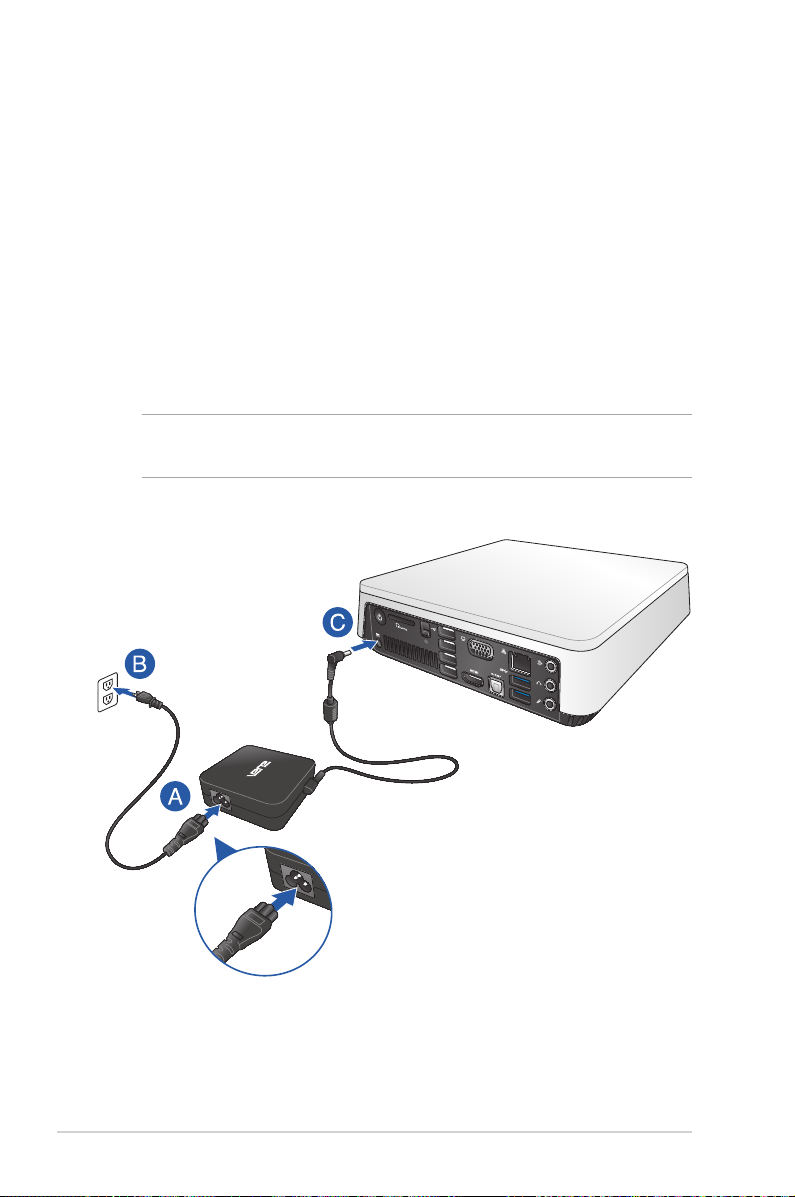

Conectar el adaptador de alimentación de CA a su VivoPC ............14

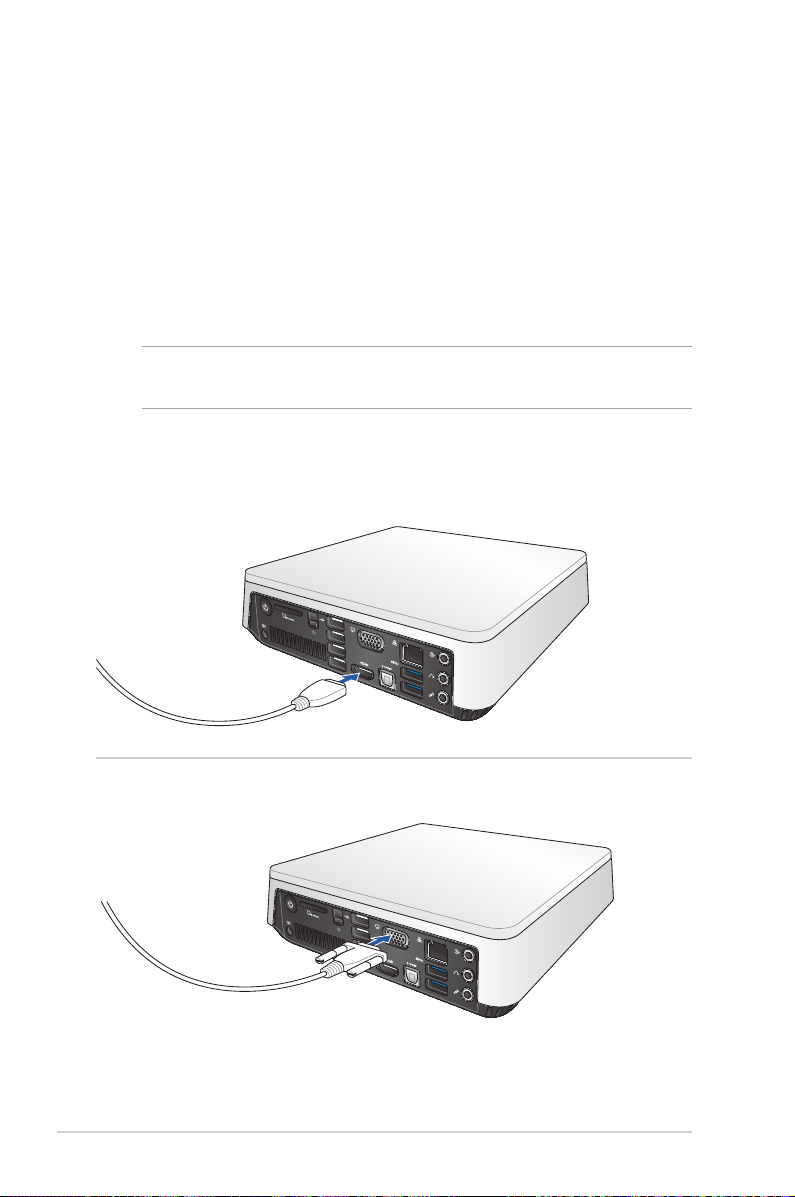

Conectar un panel de pantalla a su VivoPC...........................................16

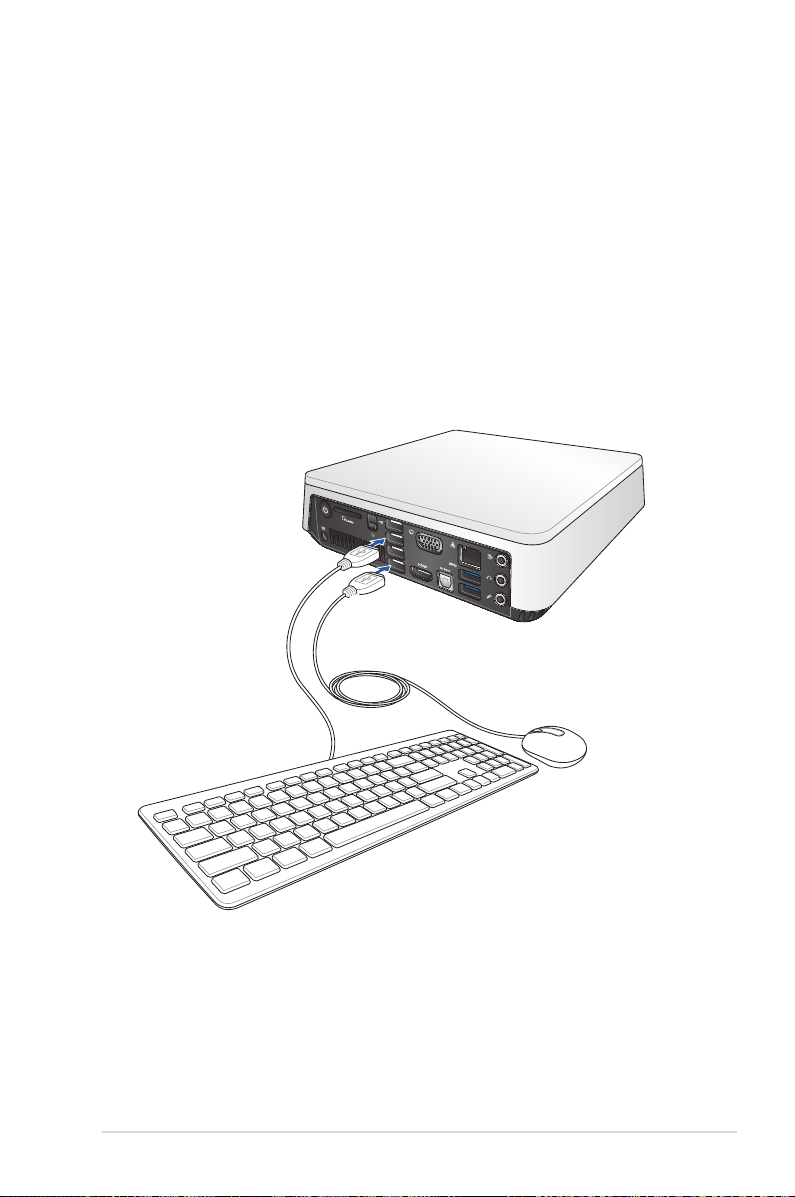

Conectar el cable USB del teclado o ratón ............................................17

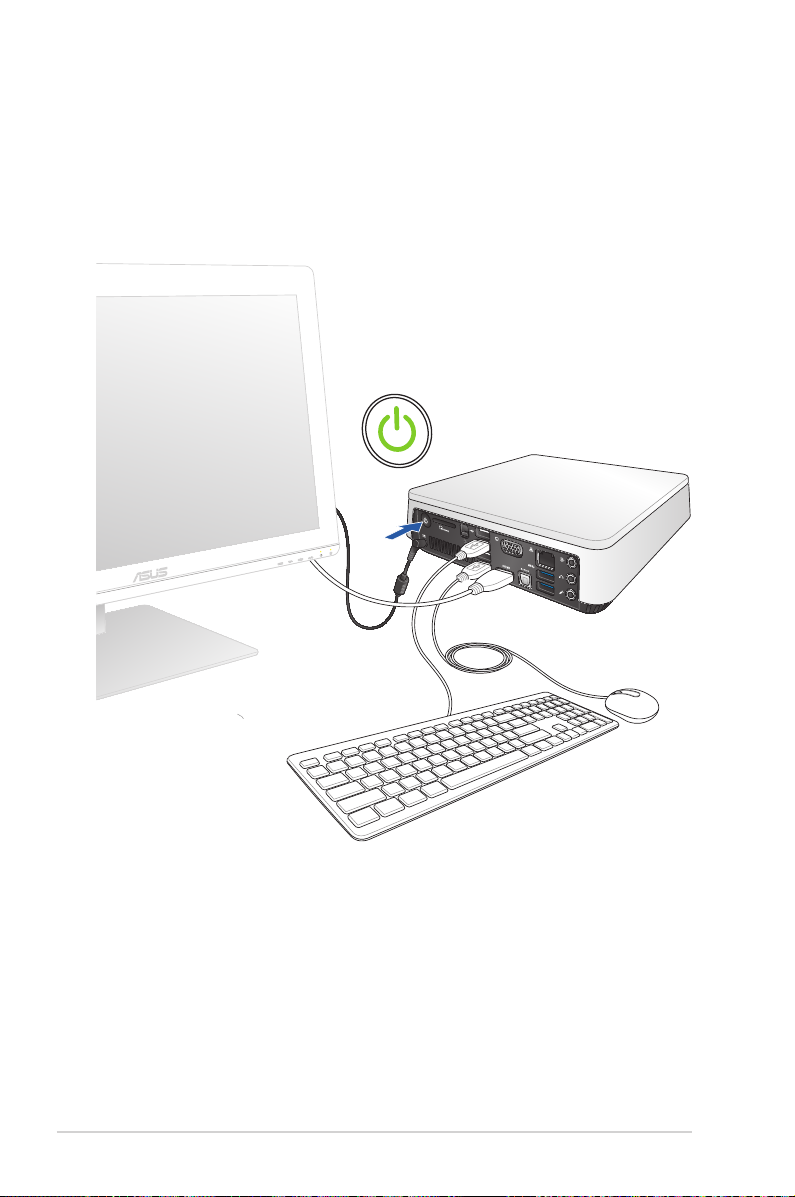

Encender su Vivo PC ......................................................................................18
Apagar su VivoPC .............................................................................................19
Activar el modo de suspensión en su VivoPC ........................................19
Entrar en la conguración de la BIOS ........................................................19
Entrar rápidamente en la BIOS ...................................................................20

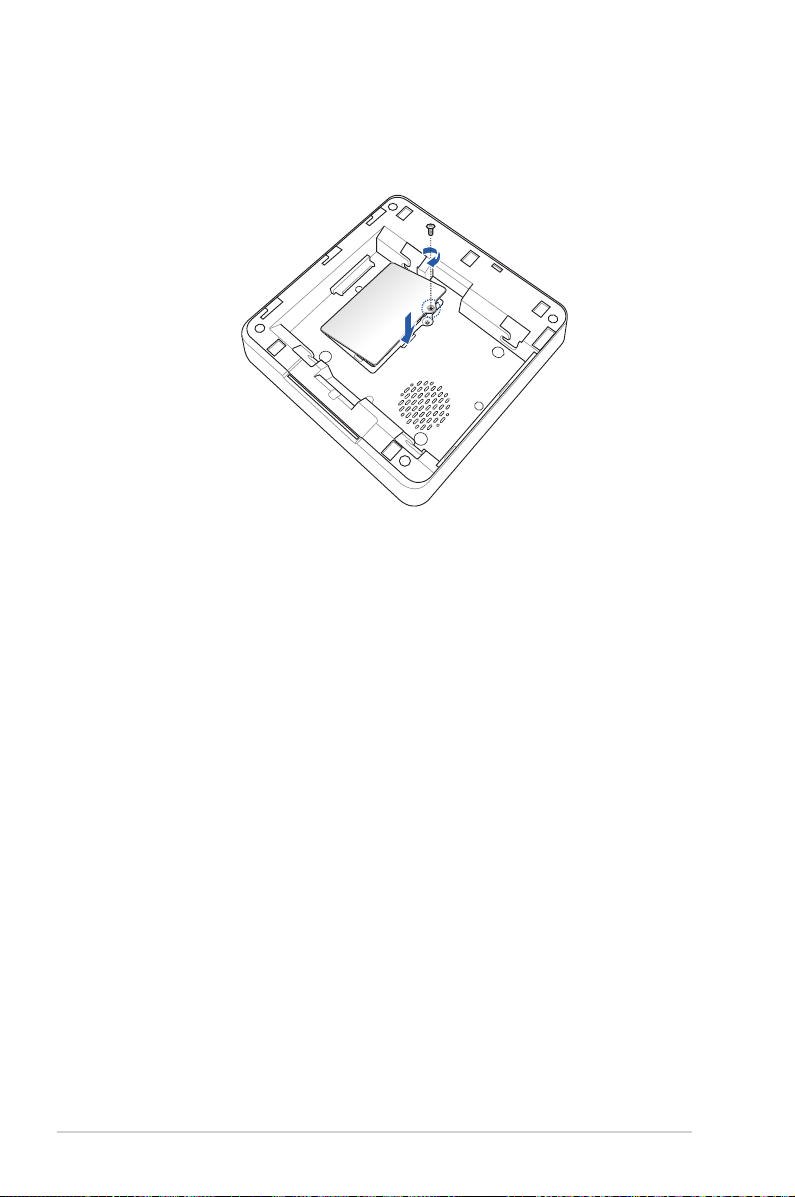

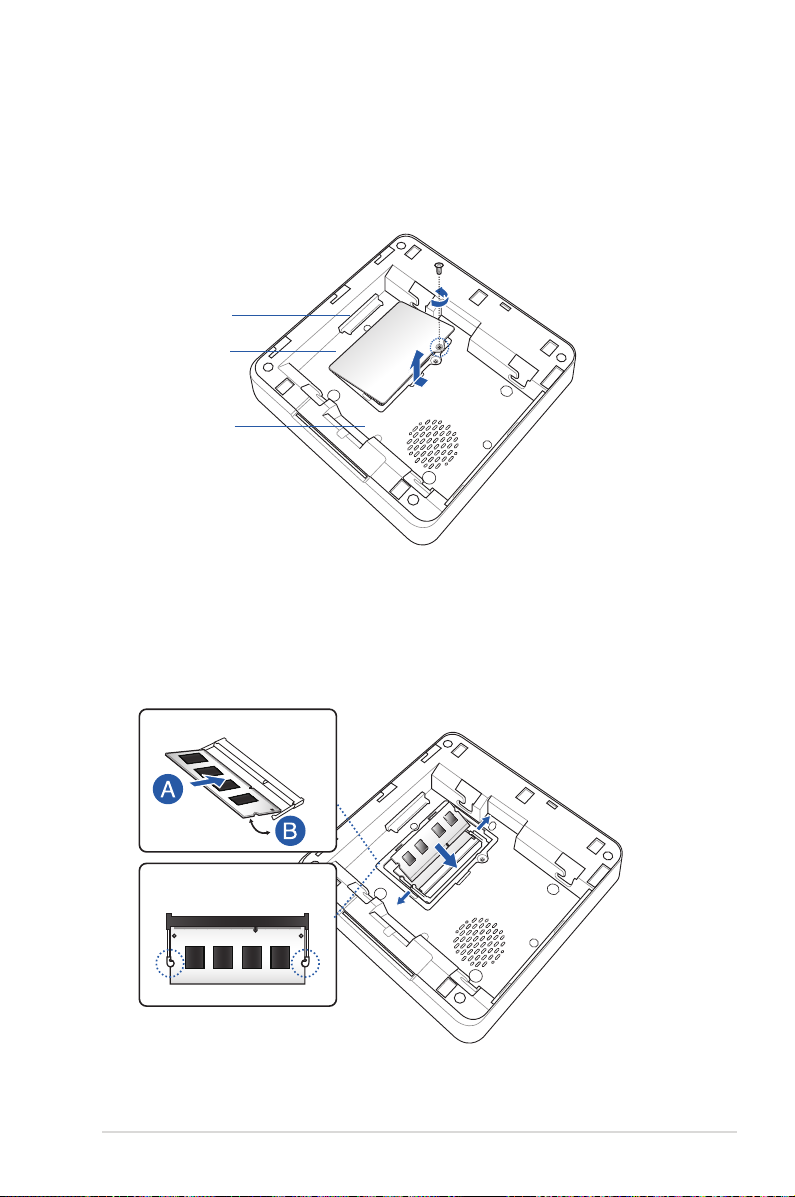

Actualización de la memoria
Actualizar módulos de memoria ................................................................22
Apéndices
Información de seguridad.............................................................................30
Instalar el sistema ...........................................................................................30
Consideraciones a tener en cuenta durante el uso ............................30
Avisos sobre normativas ................................................................................32
Declaración de conformidad (Directiva R&TTE 199 9/5/EC) ...........33
Información de contacto con ASUS...........................................................38
Serie VivoPC VM
3
Page 4
Acerca de este manual
Este manual proporciona información acerca de las características
del hardware y software de su PC. Está organizado en los siguientes
capítulos:
Capítulo 1: Familiarizarse con la VivoPC
En este capítulo se detallan los componentes de hardware de su
VivoPC.
Capítulo 2: Utilizar su VivoPC
En este capítulo se proporciona información sobre el uso de su
VivoPC.
Capítulo 3: Actualización de la memoria
En este capítulo se proporciona información sobre cómo
actualizar los módulos de memoria de su VivoPC.
Apéndices
Esta sección incluye avisos y declaraciones de seguridad para su
VivoPC.
Convenciones utilizadas en este manual
Para resaltar la información clave de este manual, los mensajes se
presentan tal y como se indica a continuación:
Tipografía
Negrita
Cursiva
4
Serie VivoPC VM
¡IMPORTANTE! Este mensaje contiene información vital que deberá
seguir para completar una tarea.
NOTA: Este mensaje contiene información adicional y consejos que
le ayudarán a completar las tareas.
¡ADVERTENCIA! Este mensaje contiene información importante que
deberá seguir para su seguridad mientras realiza ciertas tareas, y para
evitar daños a los datos y componentes de su equipo portátil.
Indica un menú o elemento a seleccionar.
Esto indica secciones a las que puede
referirse en este manual.
Page 5
Contenido del paquete
El paquete de VivoPC contiene los siguientes artículos:
Adaptador de
alimentación de CA*
Serie VivoPC VM
Cable de
alimentación*
Documentación técnica
NOTAS:
• *Las especicaciones reales del producto y del contenido del
paquete pueden variar en función del modelo de su VivoPC
o del país o región.
• Si el dispositivo o sus componentes se averían o no
funcionan mientras se usan normal y adecuadamente dentro
del período de garantía, lleve la tarjeta de garantía al Centro
de atención al cliente de ASUS para la sustitución de los
componentes defectuosos.
Serie VivoPC VM
5
Page 6
6
Serie VivoPC VM
Page 7
Familiarizarse con la VivoPC
1
Page 8
Características
Parte frontal
Tapa superior

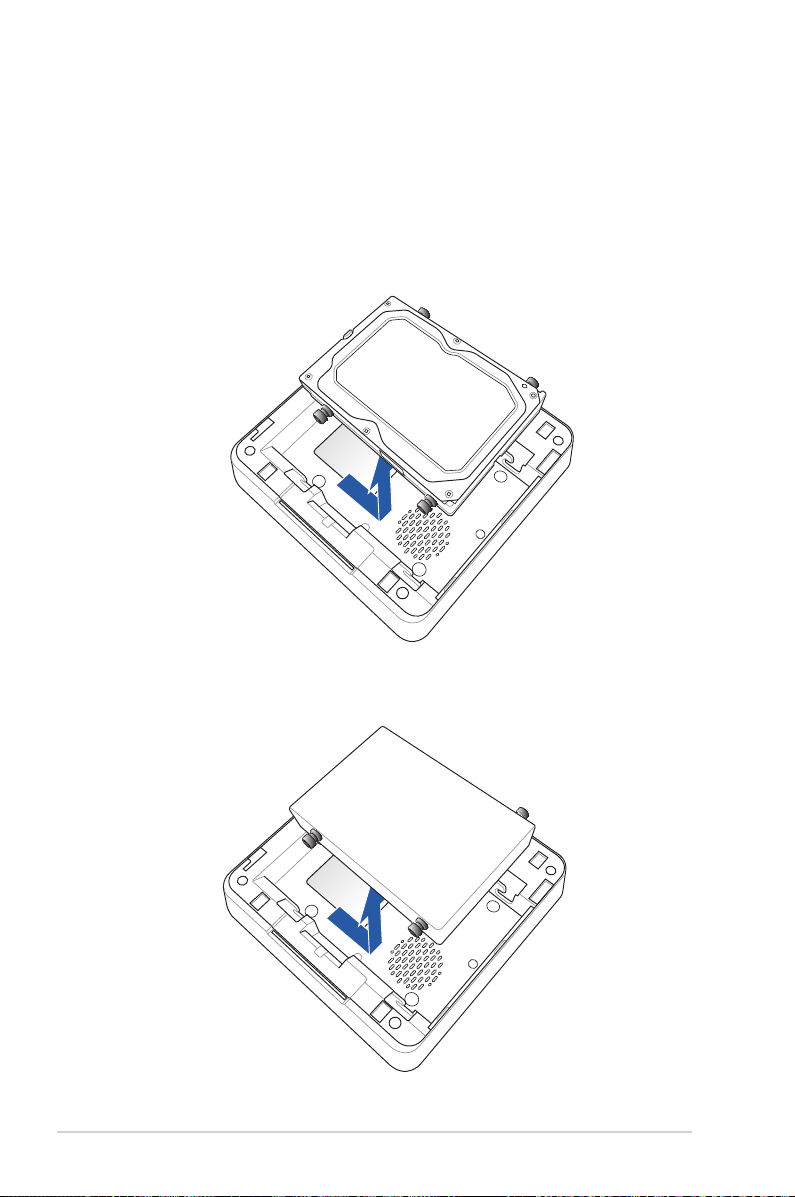

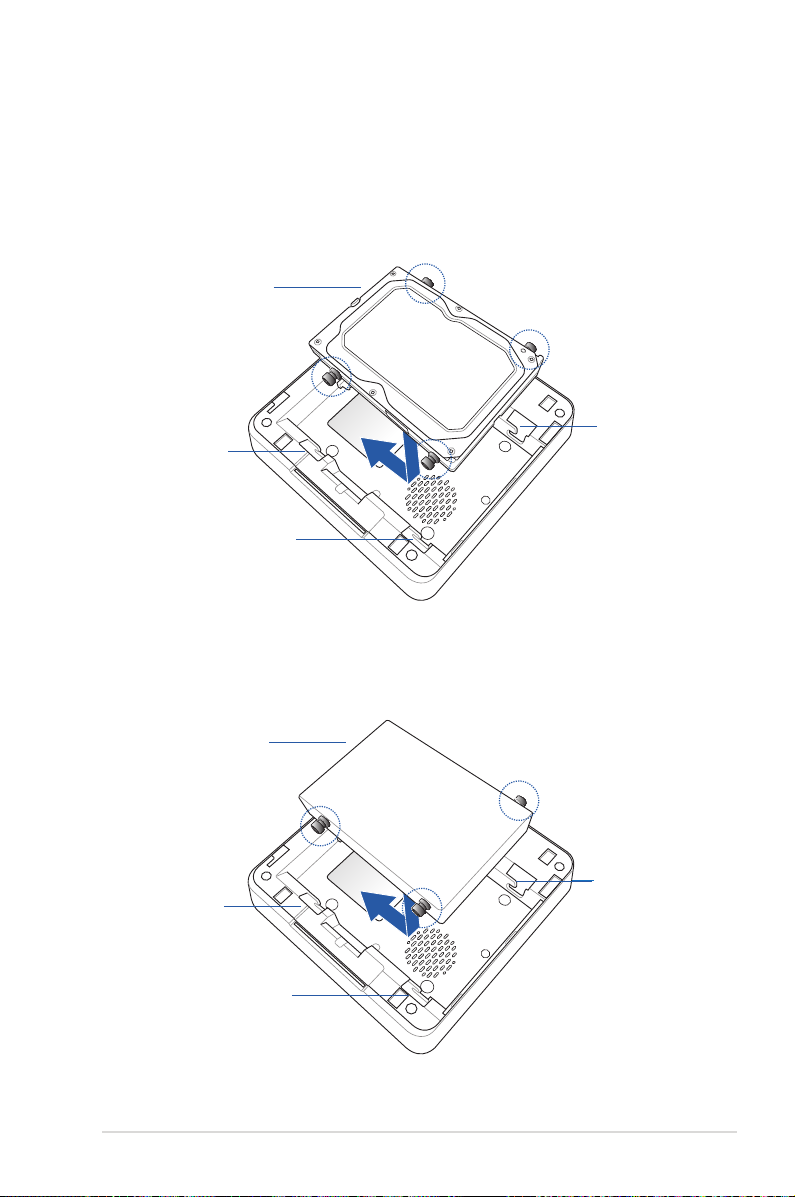

La tapa superior extraíble permite acceder a la unidad de
disco duro y a los módulos de memoria.
8
Serie VivoPC VM
IMPORTANTE!! Antes de quitar la tapa superior,
apague su VivoPC y desenchufe el cable de
alimentación.
Altavoces de audio
Su VivoPC utiliza tecnología SonicMaster para proporcionar
calidad de sonido de alta delidad, con sonidos graves más
enriquecidos, directamente desde los altavoces de audio
integrados.
Indicador de Actividad de Unidad
Este indicador se ilumina cuando su VivoPC accede a las
unidades de almacenamiento internas.
Page 9
Lateral Izquierdo
Aperturas de ventilación
Las aberturas de ventilación situadas en el lateral izquierdo
permiten que el aire refrigerador entre en el chasis de su
VivoPC.
IMPORTANTE: Para conseguir una disipación de
calor y una ventilación del aire óptimas, asegúrese de
que las aberturas de ventilación no se obstaculizan.
Serie VivoPC VM
9
Page 10
Posterior
Botón de alimentación
El botón de alimentación permite encender o apagar su
VivoPC. También puede utilizar el botón de alimentación
para activar el modo de suspensión en su VivoPC.
Lector de tarjetas de memoria
El lector de tarjetas de memoria integrado permite a su
PC realizar operaciones de lectura y escritura en tarjetas
MMC/SD.

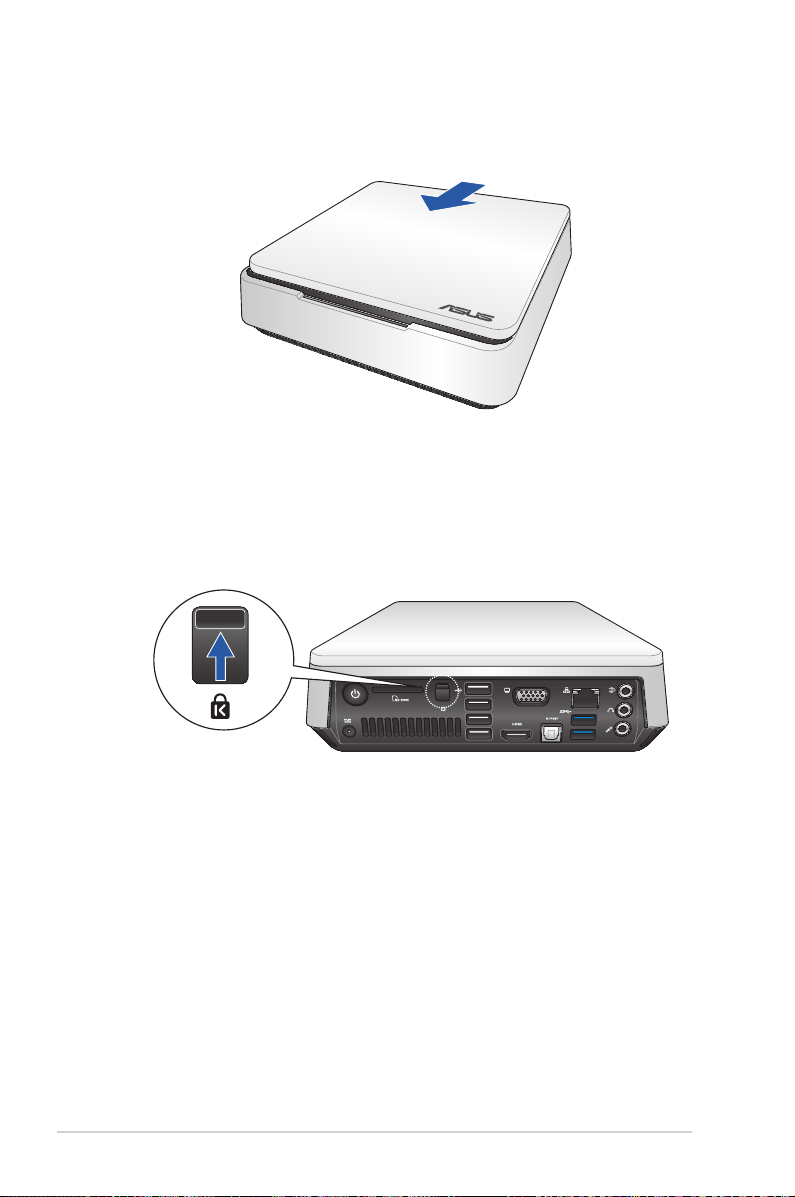

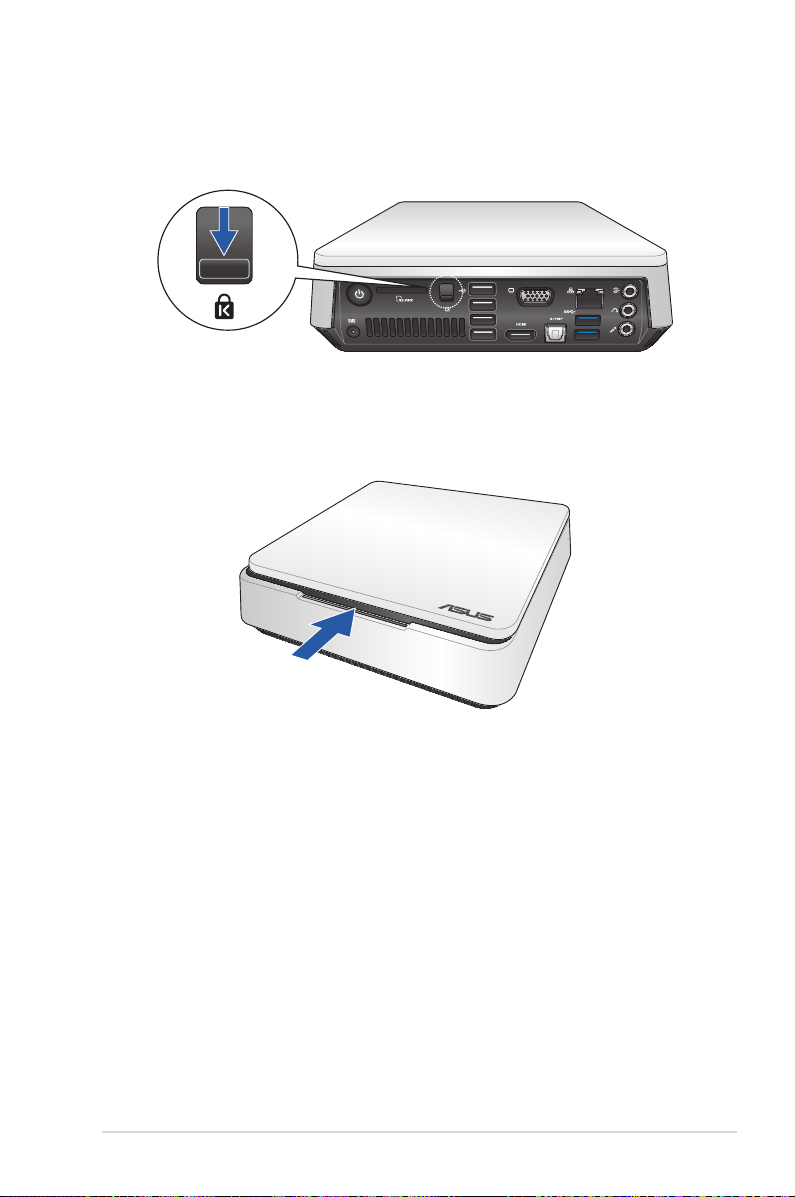

Cierre de la tapa superior + Ranura de seguridad
Kensington
El cierre de la tapa superior asegura dicha etapa en su
VivoPC.
10
Serie VivoPC VM
La ranura de seguridad Kensington permite proteger su
VivoPC utilizando productos de seguridad Kensington®.
Puerto USB 2.0
Los puertos Bus Serie Universal (USB, Universal Serial Bus)
2.0 son compatibles con dispositivos USB 2.0/1.1, como
teclados, ratones, cámaras y unidades de disco duro. La
interfaz USB permite que muchos dispositivos funcionen
simultáneamente en un solo equipo, con algunos
periféricos comportándose como sitios o concentradores
complementarios.
Page 11
Puerto VGA
El puerto para monitor D-Sub de 15 contactos admite
dispositivos compatibles con la tecnología VGA, como
por ejemplo monitores o proyectores, lo que permite la
visualización en una pantalla externa más grande.
Puerto LAN
El puerto LAN RJ-45 de ocho contactos admite un cable
Ethernet estándar para conectar el dispositivo a una red
local.
Puerto Entrada de línea
El puerto de entrada del línea permite conectar un
dispositivo de audio externo, como por ejemplo un
mezclador de audio, un reproductor de discos, un
reproductor de cintas de casete o un micrófono adicional.
Conector para auriculares y salida de audio
El conector para auricular estéreo se utiliza para enviar
la señal de salida de audio del sistema a los auriculares o
altavoces amplicados.
Conector de micrófono
El conector de micrófono está diseñado para enchufar el
micrófono usado para conferencias de vídeo, narraciones
de voz o grabaciones de audio sencillas.
Puertos USB 3.0
Este puerto Universal Serial Bus 3.0 (USB 3.0) ofrece
una velocidad de transferencia hasta de 5 Gbit/s, y es
compatible con la especicación USB 2.0.
Puerto Salida de audio digital (S/PDIF óptico)
El puerto de salida óptico S/PDIF (Sony/Philips Digital
Interface) permite transferir audio digital desde su VivoPC a
un amplicador o televisor.
Puerto HDMI
El puerto HDMI (High Denition Multimedia Interface,
es decir, Interfaz multimedia de alta denición) admite
dispositivos Full-HD, como por ejemplo un monitor
de televisión LCD, con los que puede ver el contenido
multimedia en una pantalla externa más grande.
Serie VivoPC VM
11
Page 12
Aberturas de ventilación posteriores
Las aberturas de ventilación situadas en la parte posterior
permiten expulsar el aire caliente de su VivoPC.
IMPORTANTE: Para conseguir una disipación de
calor y una ventilación del aire óptimas, mantenga
las aberturas de ventilación alejadas una distancia
mínima de 10 cm de cualquier obstáculo.
Entrada de alimentación (19 VCC)
El adaptador de alimentación suministrado convierte
la alimentación de CA en alimentación de CC para este
conector. La energía suministrada a través de esta toma
permite alimentar el PC. Utilice siempre el adaptador de
alimentación suministrado para evitar dañar el PC.
¡ADVERTENCIA! El adaptador de alimentación
puede alcanzar una temperatura elevada cuando se
usa. No lo tape y manténgalo alejado del cuerpo.
12
Serie VivoPC VM
Page 13
Utilizar su VivoPC
2
Page 14
Procedimientos iniciales
Conectar el adaptador de alimentación de CA a su VivoPC
Para conectar el adaptador de alimentación de CA a su VivoPC:
A. Conecte el cable de alimentación de CA al convertidor CA-CC.
B. Enchufe el adaptador de alimentación de CA a una toma deEnchufe el adaptador de alimentación de CA a una toma de
corriente de 100~240 V.
C. Enchufe el conector de alimentación de CC a la entrada deEnchufe el conector de alimentación de CC a la entrada de
alimentación (CC) del VivoPC.
NOTA: La apariencia del adaptador de alimentación puede ser
diferente en función de los modelos y la región.
14
Serie VivoPC VM
Page 15
¡IMPORTANTE!
• Es altamente recomendable utilizar solamente el adaptador
de alimentación de CA y el cable que se incluyen con su
VivoPC.
• Se recomienda encarecidamente utilizar una toma de
corriente con conexión a tierra cuando trabaje con su
VivoPC.
• Se debe poder acceder a dicha toma de corriente fácilmente
y debe estar ubicada cerca de su VivoPC.
• Para desconectar el VivoPC del suministro de alimentación
eléctrica, desconéctelo de la toma de corriente eléctrica.
NOTA:
Información del adaptador de alimentación:
• Voltaje de entrada: 100–240 Vca
• Frecuencia de entrada: 50–60Hz
• Corriente de salida nominal: 3,42A máx. (65W)
• Voltaje de salida nominal: 19 Vcc
Serie VivoPC VM
15
Page 16
Conectar un panel de pantalla a su VivoPC
Puede conectar un panel de pantalla o proyector a su VivoPC que
tenga los siguientes conectores:
• Conector HDMI
• Conector VGA
• Conector DVI (usar con un adaptador HDMI a DVI o VGA a DVI)
NOTA: El adaptador HDMI a DVI y el adaptador VGA a DVI se venden
por separado.
Para conectar un panel de pantalla a su VivoPC:
Conecte un cable de pantalla al puerto HDMI cual puerto VGA.
Conectar la pantalla a través del
puerto HDMI
Conectar la pantalla a través del
puerto VGA
16
Serie VivoPC VM
Page 17
Conectar el cable USB del teclado o ratón
Generalmente hablando, puede conectar cualquier teclado y ratón
USB a su VivoPC. También puede conectar una llave USB para un
conjunto de teclado y ratón inalámbrico.
Para conectar un teclado y ratón a su VivoPC:
Conecte el cable USB del teclado y ratón a cualquiera de los puertos
USB 2.0 de su VivoPC.
Conectar el teclado o ratón a través del puerto USB 2.0
Serie VivoPC VM
17
Page 18
Encender su Vivo PC
Presione el botón de alimentación para encender su VivoPC.
18
Serie VivoPC VM
Page 19
Apagar su VivoPC
Si su VivoPC deja de responder, presione sin soltar el botón de
alimentación durante al menos cuatro (4) segundos hasta que se
apague.
Activar el modo de suspensión en su VivoPC
Para activar el modo de suspensión en su VivoPC, presione el botón
de alimentación una vez.
Entrar en la conguración de la BIOS
La BIOS (Basic Input and Output System, es decir, Sistema de entrada
y salida básico) almacena la conguración de hardware del sistema
necesaria para que éste se inicie en su VivoPC.
En circunstancias normales, la conguración predeterminada de
la BIOS se aplica a la mayoría de las condiciones para garantizar el
rendimiento óptimo. Excepto si se dan las siguientes circunstancias,
no cambie la conguración predeterminada de la BIOS:
• Aparezca un mensaje de error en la pantalla durante el inicio del
sistema que solicita ejecutar la conguración de la BIOS.
• Ha instalado un nuevo componente del sistema que necesita
mayor conguración de la BIOS o una actualización de esta.
¡ADVERTENCIA! La conguración incorrecta de la BIOS puede
provocar inestabilidad o errores de arranque. Le recomendamos
encarecidamente que cambie la conguración de la BIOS solamente
con la ayuda del personal de servicio cualicado.
Page 20
Entrar rápidamente en la BIOS
Para entrar rápidamente en la BIOS:
• Presione el botón de encendido durante, al menos, cuatro (4)
segundos para apagar su VivoPC y, a continuación, presione
dicho botón de nuevo para volver a encender su VivoPC. Por
último, presione <F2> o <Supr> durante la fase POST.
• Cuando el equipo se apague, desconecte cable de alimentación
del conector de alimentación de su VivoPC. Vuelva a conectar el
cable de alimentación y presione el botón de alimentación para
encender su VivoPC. Presione <F2> o <Supr> durante la fase
POST.
NOTA: La fase POST (Power-On Self Test, es decir, Prueba automática
de encendido, es una serie de pruebas de diagnóstico controladas
mediante software que se ejecutan cuando se enciende el equipo.
Page 21
3
Actualización de la memoria
Page 22
Actualizar módulos de memoria
Su VivoPC incluye dos ranuras de memoria SO-DIMM que permiten
instalar dos memorias de 2 GB, 4 GB u 8 GB sin búfer con módulos
SO-DIMM DDR3 sin ECC de 204 contactos, para disponer de una
memoria máxima de 16 GB.
¡IMPORTANTE! Solamente puede instalar módulos SO-DIMM DDR3
en las ranuras DIMM de su VivoPC.
NOTA: Consulte el sitio Web http://www.asus.com para obtener la
lista de módulos DIMM compatibles.
Para instalar o actualizar los módulos de memoria:
1. Apague su VivoPC.
2. Desconecte todos los cables y periféricos.
3. Coloque su VivoPC sobre una supercie estable y plana.
22
Serie VivoPC VM
Page 23
4. Presione el cierre situado en el panel posterior hacia abajo para
liberar la tapa superior.
5. Deslice la tapa superior hacia la parte posterior de su VivoPC
hasta que se desmonte del chasis.
6. Quite la tapa y colóquela a un lado.
Serie VivoPC VM
23
Page 24
7. Desplace con cuidado la unidad de disco duro o el adaptador
de bandeja de unidades (con la unidad de estado sólido dentro)
desde el conector SATA y, continuación, quítela de la bahía de
unidades.
Quitar la unidad de disco duro de la bahía de unidades
Quitar el adaptador de la bandeja de unidades de estado sólido (con
unidad estado sólido dentro) de la bahía de unidades
24
Serie VivoPC VM
Page 25
8. Prepare el módulo de memoria.
Memory3.5” HD2.5” HD
Memory3.5” HD2.5” HD
9. Suelte el tornillo que ja la tapa de la ranura SO-DIMM y, a
continuación, busque la abertura de la tapa de la ranura.
Conector serie ATA
tapa de la ranura
SO-DIMM
Bahía para unidades de
disco duro Serial ATA
10. Alinee e inserte el módulo de memoria en la ranura (A) y
presiónelo hacia abajo (B) hasta que quede asentado de forma
segura su lugar.
Serie VivoPC VM
25
Page 26
11. Vuelva a colocar la tapa de la ranura SO-DIMM y fíjela con elVuelva a colocar la tapa de la ranura SO-DIMM y fíjela con el
tornillo.
12. Para unidad de disco duro, vuelva a colocar la tapa superior y,vuelva a colocar la tapa superior y,
a continuación, deslícela hacia la parte delantera de su VivoPC
para acoplarla de nuevo.
Para unidad de estado sólido, bloque el cierre para jar debloque el cierre para jar de
forma segura la tapa superior al chasis.
26
Serie VivoPC VM
Page 27
Memory3.5” HD2.5” HD
13. Coloque con cuidado el adaptador de bandejas de unidades
de disco duro o de unidades de estado sólido Serial ATA (con
unidad de estado sólido dentro) en la bandeja de unidades y, a
continuación, deslice la unidad hacia el conector SATA
Reinstalar la unidad de disco duro en la bandeja de unidades
Conector SATA
Ranura para tornillo con taco
de goma
Ranura para tornillo con taco
de goma
Ranura para tornillo con taco
Reinstalar el adaptador de la bandeja de unidades (con unidad de estado sólido
dentro) en la bandeja de unidades
Conector SATA
Ranura para tornillo con taco
de goma
Ranura para tornillo con taco
de goma
Ranura para tornillo con taco
de goma
de goma
Serie VivoPC VM
27
Page 28
14. Vuelva a colocar la tapa superior y, a continuación, deslícela
hacia la parte delantera de su VivoPC para acoplarla de nuevo.
15. Bloque el cierre para jar de forma segura la tapa superior al
chasis.
28
Serie VivoPC VM
Page 29
Apéndices
Page 30
Información de seguridad
Su VivoPC está diseñado y probado para cumplir los estándares más
recientes de seguridad en equipos de tecnología de la información.
No obstante, para garantizar su seguridad, es importante que lea las
siguientes instrucciones de seguridad.
Instalar el sistema
• Lea y siga todas las instrucciones de la documentación antes de
usar el sistema.
• No utilice este producto cerca del agua o de una fuente de calor.
• Coloque el sistema en una supercie estable.
• Las aberturas de la carcasa son parte del sistema de ventilación
del producto. No bloquee ni tape estas aberturas. Asegúrese
de dejar suciente espacio alrededor del sistema para
proporcionarle la ventilación adecuada. Nunca inserte objetos de
ningún tipo en las aberturas de ventilación.
• Use este producto en entornos sometidos a una temperatura
ambiente comprendida entre 0 ˚C (32 ˚F) y 35 ˚C (95 ˚F).
• Si usa un alargador, asegúrese de que el valor nominal de la
corriente de los dispositivos enchufados no supera el de dicho
alargador.
Consideraciones a tener en cuenta durante el uso
• No camine sobre el cable de alimentación ni coloque nada sobre
él.
• No derrame agua ni ningún otro líquido en el sistema.
• Cuando el sistema está apagado, sigue consumiendo una
pequeña cantidad de corriente eléctrica. Desenchufe el cable de
alimentación de la toma de corriente de CA antes de limpiar el
producto.
• Si detecta los siguientes problemas técnicos en el producto,
desenchufe el cable de alimentación y póngase en contacto con
un técnico profesional o con su proveedor.
– El cable o el enchufe de alimentación resulta dañado.
– Se ha derramado líquido dentro del sistema.
– El sistema no funciona correctamente aunque se hayan
seguido las instrucciones de funcionamiento.
– El sistema se ha dejado caer o la carcasa está dañada.
– El rendimiento del sistema cambia.
30
Serie VivoPC VM
Page 31
Advertencia acerca de la batería de ion-litio
PRECAUCIÓN: La sustitución incorrecta de la batería podría constituir
un peligro de explosión. Sustituya la batería únicamente por otra
similar o de tipo equivalente recomendado por el fabricante. Elimine
las baterías usadas de acuerdo con las instrucciones proporcionadas
por el fabricante.
NO DESMONTAR
La garantía no se aplica a productos desmontados
por los usuarios
NO arroje el VivoPC a la basura municipal. Este producto
se ha diseñado para permitir la reutilización adecuada y
el reciclaje de sus componentes. El símbolo de la papelera
tachada indica que el producto y sus componentes
(eléctricos, electrónicos y pila de botón) no se debe arrojar
a la basura municipal. Consulte la normativa local aplicable
para deshechos electrónicos..
Serie VivoPC VM
31
Page 32
Avisos sobre normativas
REACH
En cumplimiento del marco reglamentario REACH (Registro, evaluación,
autorización y restricción de productos químicos), hemos publicado las
sustancias químicas que contienen nuestros productos a través del sitio web
ASUS REACH, al que es posible acceder a través de la dirección http://csr.asus.
com/english/REACH.htm
Servicios de reciclaje/retorno de ASUS
Los programas de reciclaje y retorno de ASUS emanan de nuestro compromiso
con el cumplimiento de las normas más estrictas en materia de protección
medioambiental. Como parte de dicho compromiso, proporcionamos a
nuestros clientes los medios necesarios para reciclar de forma responsable
nuestros productos, baterías y demás componentes, así como los materiales
empleados en el embalaje de los mismos. Visite el sitio web http://csr.asus.com/
english/Takeback.htm si desea obtener una información más detallada acerca
de los servicios de reciclaje disponibles en las diferentes regiones.
Aviso relacionado con el revestimiento
¡IMPORTANTE! Para proporcionar aislamiento eléctrico y mantener la
seguridad eléctrica, se aplica un recubrimiento para aislar al dispositivo,
excepto en las áreas en las que se encuentran los puertos de E/S.
Declaración de la Comisión Federal de Comunicaciones
Este dispositivo cumple con la Parte 15 de las Reglas de la FCC. La operación
está sujeta a las dos condiciones siguientes:
• Que este dispositivo no cause interferencias dañina, y
• Que este dispositivo acepte cualquier tipo de interferencia recibida,
incluyendo interferencias que puedan causar un funcionamiento
indeseado.
Este equipo ha sido puesto a prueba y encontrado en consonancia con los
límites establecidos para la clase B de dispositivos digitales, según la Parte 15
de las reglas de la Comisión Federal de Comunicaciones (FCC). Estos límites
han sido diseñados para proveer una protección razonable contra interferencia
dañina en una instalación residencial. Este equipo genera, usa, y puede irradiar
energía de radio frecuencia, y si no está instalado según las instrucciones, puede
causar interferencia en las radio comunicaciones. Sin embargo, no hay garantía
de que no ocurrirán interferencias en una instalación en particular. Si este
equipo en efecto causa interferencias en la recepción de radio o televisión, lo
que puede ser determinado encendiendo y apagando el equipo, se recomienda
al usuario que intente corregir la interferencia con una o varias de las siguientes
medidas
32
Serie VivoPC VM
Page 33
• Reorientar o reposicionar la antena receptora.
• Aumentar la separación entre el equipo y el receptor.
• Conectar el equipo a un enchufe o circuito distinto del que usa el
receptor de la interferencia.
• Consultar con su punto de venta o a un técnico experimentado en
radio/TV.
PRECAUCIÓN: Los cambios o modicaciones no aprobados expresamente
por el concesionario de este dispositivo anularán la autorización de los
usuarios para trabajar con el equipo.
Advertencia a la exposición de radiofrecuencia
Este equipo se debe instalar y debe funcionar conforme a las instrucciones
proporcionadas. Las antenas usadas para este transmisor se deben
instalar de forma que estén separadas una distancia de, al menos, 20
cm de las personas y no se deben colocar ni usar conjuntamente con
ninguna otra antena o transmisor. Se debe proporcionar a los usuarios
nales e instaladores las instrucciones de instalación y las condiciones de
funcionamiento del transmisor para satisfacer los requisitos de exposición
de RF.
Declaración de conformidad (Directiva R&TTE 199 9/5/EC)
Los siguientes puntos se completaron y se consideran relevantes y sucientes:
• Requisitos esenciales según el [Artículo 3]
• Requisitos de protección para la salud y seguridad según el [Artículo 3.1a]
• Comprobación de la seguridad eléctrica según la norma
[EN 60950]
• Requisitos de protección para la compatibilidad electromagnética del
[Artículo 3.1b]
• Comprobación de la compatibilidad electromagnética de las normas [EN
301 489-1] y [EN 301 489-17]
• Uso ecaz del espectro de radio según el [Artículo 3.2]
• Conjunto de pruebas de radio según la norma [EN 300 328-2]
Serie VivoPC VM
33
Page 34
Bandas de frecuencia inalámbricas restringidas en Francia
Algunas áreas de Francia tienen una banda de frecuencia
restringida. La potencia máxima autorizada para interiores en el
peor caso es:
• 10 mW para toda la banda de 2,4 GHz (2400 MHz–2483,5 MHz)
• 100 mW para frecuencias comprendidas entre 2446,5 MHz y 2483,5 MHz
NOTA: Los canales 10 a 13 (ambos incluidos) funcionan en la banda de 2446,6 MHz a 2483,5 MHz..
Hay pocas posibilidades para el uso en exteriores: en propiedades
privadas o en la propiedad privada de personas públicas, el uso está
sujeto a un procedimiento de autorización preliminar del Ministerio
de defensa, con la potencia máxima autorizada de 100 mW en la
banda de 2446,5 a 2483,5 MHz. No se permite el uso en exteriores de
propiedades públicas.
En los departamentos mencionados anteriormente, para toda la
banda de 2,4 GHz:
• La potencia máxima autorizada en interiores es de 100 mW
• La potencia máxima autorizada en exteriores es de 100 mW
Departamentos en los que el uso de la banda de 2400 a 2483,5 MHz
se permite con una potencia EIRP inferior a 100 mW en interiores e
inferior a 10 mW en exteriores:
01 Ain 02 Aisne 03 Allier
05 Hautes Alpes 08 Ardennes 09 Ariège
11 Aude 12 Aveyron 16 Charente
24 Dordogne 25 Doubs 26 Drôme
32 Gers 36 Indre 37 Indre et Loire
41 Loir et Cher 45 Loiret 50 Manche
55 Meuse 58 Nièvre 59 Nord
60 Oise 61 Orne 63 Puy du Dôme
64 Pyrénées Atlantique 66 Pyrénées
Orientales
70 Haute Saône 71 Saône et Loire 75 Paris
82 Tarn et Garonne 84 Vaucluse 88 Vosges
89 Yonne 90 Territoire de
Belfort
34
Serie VivoPC VM
67 Bas Rhin
94 Val de Marne
Page 35
Es probable que este requisito cambie en el futuro, permitiendo el
uso de la tarjeta LAN inalámbrica en más zonas dentro de Francia.
Consulte a la agencia de regulación de telecomunicaciones ART para
obtener la información más reciente (www.art-telecom.fr)
NOTA: La tarjeta WLAN transmite con una potencia inferior a 100 mW, pero superior a 10 mW.
Declaración del Departamento Canadiense de
Comunicaciones
Este aparato digital no supera los límites de la Clase B para
emisiones de ruido de radio desde aparatos digitales establecidas
en las Normativas de Interferencias de Radio del Departamento
Canadiense de Comunicaciones.
Este aparato digital de Clase B cumple la norma canadiense ICES-003.
Declaración Canadiense para Exposición a Radiaciones IC
Este equipamiento cumple con los límites de exposición a
radiaciones IC para ambientes sin control. Para mantener la
conformidad con estos requerimientos, por favor evite el contacto
directo con la antena transmisora durante la transmisión. El usuario
nal debe seguir las instrucciones operativas especícas para
satisfacer estos parámetros de conformidad.
Su funcionamiento está sujeto a las dos condiciones siguientes:
• Este dispositivo no debe causar interferencias perjudiciales, y
• Este dispositivo debe aceptar cualquier interferencia
recibida, incluyendo interferencias que podrían provocar un
funcionamiento no deseado.
Serie VivoPC VM
35
Page 36
Marca CE
Marca CE para dispositivos sin LAN inalámbrica o Bluetooth
La versión comercializada de este dispositivo cumple los
requisitos de las directivas EEC 2004/108/EC “Compatibilidad
electromagnética” y 2006/95/EC “Directiva de baja tensión”.
Marca CE para dispositivos con LAN inalámbrica o Bluetooth
Este equipo cumple los requisitos de la directiva 1999/5/EC del
Parlamento y la Comisión Europeos de 9 de marzo de 1999 que rige
los equipos de radio y telecomunicación y el reconocimiento mutuo
de conformidad.
Canal de uso inalámbrico para diferentes dominios
Norteamérica 2,412-2,462 GHz Canal 01 a canal 11
Japón 2,412-2,484 GHz Canal 01 a canal 14
ETSI 2,412-2,472 GHz Canal 01 a canal 13
36
Serie VivoPC VM
Page 37
Producto homologado de acuerdo con la norma ENERGY
STAR
ENERGY STAR es un programa conjunto puesto
en marcha por la Agencia de Protección
Medioambiental de EE. UU. y el Departamento de
Energía de EE. UU. con el n de fomentar el ahorro
económico y proteger el medioambiente por
medio de productos y prácticas ecientes desde el
punto de vista energético.
Todos los productos ASUS que ostentan el logotipo del programa
ENERGY STAR satisfacen los requisitos de la norma ENERGY STAR y
se entregan con la función de administración de energía habilitada
de forma predeterminada. El monitor y el equipo se ajustan
automáticamente al modo de descanso después de 15 y 30 minutos
de inactividad por parte de usuario. Para reactivar el equipo, haga
clic con el ratón o presione cualquier tecla del teclado.
Visite la dirección http://www.energy.gov/powermanagement si
desea obtener información detallada acerca de la administración de
energía y cómo ésta benecia al medioambiente. Visite también la
dirección http://www.energystar.gov si desea obtener información
detallada acerca del programa conjunto ENERGY STAR.
NOTA: Energy Star NO es compatible con productos FreeDOS y
basados en Linux.
Serie VivoPC VM
37
Page 38
Información de contacto con ASUS
ASUSTeK COMPUTER INC.
Domicilio de la compañía 15 Li-Te Road, Peitou, Taipei, Taiwan 11259
General (tel) +886-2-2894-3447
Asistencia (fax) +886-2-2890-7798
E-mail [email protected]
Dirección web www.asus.com.tw
Technical Support
General (tel) +86-21-38429911
Asistencia en línea support.asus.com
ASUS COMPUTER INTERNATIONAL (America)
Domicilio de la compañía 800 Corporate Way, Fremont, CA 94539, USA
General (tel) +1-812-282-3777
Asistencia (fax) +1-510-608-4555
Dirección web http://usa.asus.com http://usa.asus.com
Technical Support
Asistencia (fax) +1-812-284-0883
Soporte técnico general +1-812-282-2787
Asistencia en línea http://www.service.asus.com
ASUS COMPUTER GmbH (Germany and Austria)
Domicilio de la compañía Harkort Str. 21-23, D-40880 Ratingen, Germany
Asistencia (fax) +49-2102-959931
Dirección web http://www.asus.com/de http://www.asus.com/de
Asistencia en línea http://eu-rma.asus.com/sales
Technical Support
General (tel) +49-1805-010923*
Support Fax +49-2102-9599-11*
Asistencia en línea http://support.asus.com/techserv/techserv.aspx
Fabricante
ASUSTeK Computer Inc.
General (tel) : +886-2-2894-3447
Representante
autorizado en
Europa
38
Serie VivoPC VM
Domicilio de
la compañía:
ASUSTeK Computer GmbH
Domicilio de
la compañía
4F, No. 150, LI-TE RD., PEITOU, TAIPEI
112, TAIWAN R.O.C
HARKORT STR. 21-23, 40880
RATINGEN, GERMANY
Page 39
EC Declaration of Conformity
We, the undersigned,
Manufacturer:
ASUSTeK COMPUTER INC.
Address, City:
4F, No. 150, LI-TE Rd., PEITOU, TAIPEI 112, TAIWAN
Country:
TAIWAN
Authorized representative in Europe:
ASUS COMPUTER GmbH
Address, City:
HARKORT STR. 21-23, 40880 RATINGEN
Country:
GERMANY
declare the following apparatus:
Product name : VivoPC
Model name : VM60
conform with the essential requirements of the following directives:
2004/108/EC-EMC Directive
EN 55022:2010+AC:2011
EN 61000-3-2:2006+A2:2009
EN 55013:2001+A1:2003+A2:2006
EN 55024:2010
EN 61000-3-3:2008
EN 55020:2007+A11:2011
1999/5/EC-R &TTE Directive
EN 300 328 V1.7.1(2006-10)
EN 300 440-1 V1.6.1(2010-08)
EN 300 440-2 V1.4.1(2010-08)
EN 301 511 V9.0.2(2003-03)
EN 301 908-1 V5.2.1(2011-05)
EN 301 908-2 V5.2.1(2011-07)
EN 301 893 V1.6.1(2011-11)
EN 302 544-2 V1.1.1(2009-01)
EN 302 623 V1.1.1(2009-01)
EN 50360:2001
EN 62479:2010
EN 50385:2002
EN 62311:2008
EN 301 489-1 V1.9.2(2011-09)
EN 301 489-3 V1.4.1(2002-08)
EN 301 489-4 V1.4.1(2009-05)
EN 301 489-7 V1.3.1(2005-11)
EN 301 489-9 V1.4.1(2007-11)
EN 301 489-17 V2.2.1(2012-09)
EN 301 489-24 V1.5.1(2010-09)
EN 302 326-2 V1.2.2(2007-06)
EN 302 326-3 V1.3.1(2007-09)
EN 301 357-2 V1.4.1(2008-11)
EN 302 291-1 V1.1.1(2005-07)
EN 302 291-2 V1.1.1(2005-07)
2006/95/EC-LVD Directive
EN 60950-1 / A12:2011
EN 60065:2002 / A12:2011
2009/125/EC-ErP Directive
Regulation (EC) No. 1275/2008
Regulation (EC) No. 642/2009
Regulation (EC) No. 278/2009
Regulation (EC) No. 617/2013
2011/65/EU-RoHS Directive
Ver. 130816
CE marking
Original Declaration Date: 2/11/2013
Corrected Declaration Date: 30/12/2013
Year to begin affixing CE marking: 2013
Position : CEO
Name :
Jerry Shen
Signature :
__________
(EC conformity marking)
Serie VivoPC VM
39
Page 40
EC Declaration of Conformity
We, the undersigned,
Manufacturer:
ASUSTeK COMPUTER INC.
Address, City:
4F, No. 150, LI-TE Rd., PEITOU, TAIPEI 112, TAIWAN
Country:
TAIWAN
Authorized representative in Europe:
ASUS COMPUTER GmbH
Address, City:
HARKORT STR. 21-23, 40880 RATINGEN
Country:
GERMANY
declare the following apparatus:
Product name : Vivo PC
Model name : VM40B
conform with the essential requirements of the following directives:
2004/108/EC-EMC Directive
EN 55022:2010
EN 61000-3-2:2006+A2:2009
EN 55013:2001+A1:2003+A2:2006
EN 55024:2010
EN 61000-3-3:2008
EN 55020:2007+A11:2011
1999/5/EC-R &TTE Directive
EN 300 328 V1.7.1(2006-10)
EN 300 440-1 V1.6.1(2010-08)
EN 300 440-2 V1.4.1(2010-08)
EN 301 511 V9.0.2(2003-03)
EN 301 908-1 V5.2.1(2011-05)
EN 301 908-2 V5.2.1(2011-07)
EN 301 893 V1.6.1(2011-11)
EN 302 544-2 V1.1.1(2009-01)
EN 302 623 V1.1.1(2009-01)
EN 50360:2001
EN 62479:2010
EN 50385:2002
EN 62311:2008
EN 301 489-1 V1.9.2(2011-09)
EN 301 489-3 V1.4.1(2002-08)
EN 301 489-4 V1.4.1(2009-05)
EN 301 489-7 V1.3.1(2005-11)
EN 301 489-9 V1.4.1(2007-11)
EN 301 489-17 V2.1.1(2009-05)
EN 301 489-24 V1.5.1(2010-09)
EN 302 326-2 V1.2.2(2007-06)
EN 302 326-3 V1.3.1(2007-09)
EN 301 357-2 V1.4.1(2008-11)
EN 302 291-1 V1.1.1(2005-07)
EN 302 291-2 V1.1.1(2005-07)
2006/95/EC-LVD Directive
EN 60950-1 / A12:2011
EN 60065:2002 / A12:2011
2009/125/EC-ErP Directive
Regulation (EC) No. 1275/2008
Regulation (EC) No. 642/2009
Regulation (EC) No. 278/2009
2011/65/EU-RoHS Directive Ver. 130208
CE marking
Declaration Date: 28/07/2013
Year to begin affixing CE marking:2013
Position : CEO
Name : Jerry Shen
Signature : __________
(EC conformity marking)
40
Serie VivoPC VM
Page 41
DECLARATION OF CONFORMITY
Per FCC Part 2 Section 2. 1077(a)
Responsible Party Name:
Asus Computer International
Address: 800 Corporate Way, Fremont
, CA 94539.
Phone/Fax No: (510)739-3777/(510)608-4555
hereby declares that the product
Product Name : VivoPC
Model Number : VM60
Conforms to the following specifications:
FCC Part 15, Subpart B, Unintentional Radiators
Supplementary Information:
This device complies with part 15 of the FCC Rules. Operation is subject to the
following two conditions: (1) This device may not cause harmful interference,
and (2) this device must accept any interference received, including interference
that may cause undesired operation.
Representative Person’s Name : Steve Chang / President
Signature :
Original Declaration Date : Nov. 02, 2013
Corrected Declaration Date : Dec. 30, 2013
Ver. 120601
Serie VivoPC VM
41
Page 42
DECLARATION OF CONFORMITY
Per FCC Part 2 Section 2. 1077(a)
Responsible Party Name:
Asus Computer International
Address: 800 Corporate Way, Fremont
, CA 94539.
Phone/Fax No: (510)739-3777/(510)608-4555
hereby declares that the product
Product Name : Vivo PC
Model Number : VM40B
Conforms to the following specifications:
FCC Part 15, Subpart B, Unintentional Radiators
Supplementary Information:
This device complies with part 15 of the FCC Rules. Operation is subject to
the following two conditions: (1) This device may not cause harmful
interference, and (2) this device must accept any interference received,
including interference that may cause undesired operation.
Representative Personʼs Name : Steve Chang / President
Signature :
Date : Jul. 28, 2013
Ver. 120601
42
Serie VivoPC VM
Loading...
