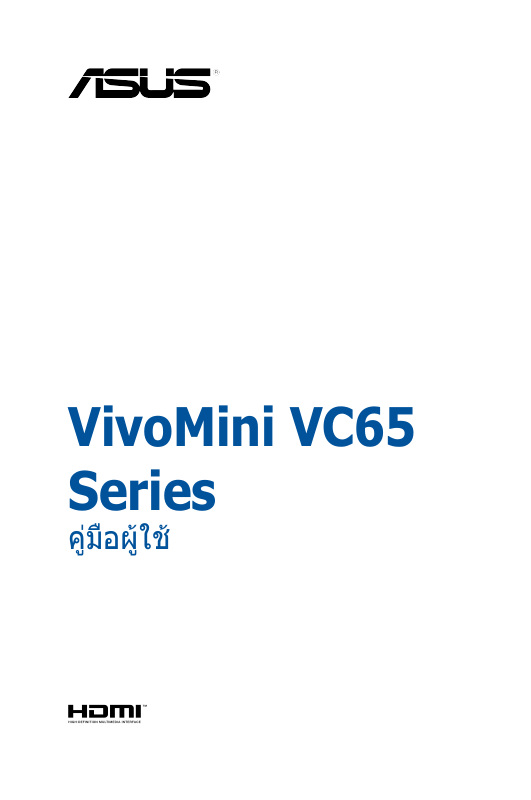

VivoMini VC65
Series
คู่มือผู้ใช้
TH11262
ฉบับปรับปรุง V3
เดือนมกร�คม 2016
ข้อมูลเกี่ยวกับลิขสิทธิ์
ห้ามทำาซ้ำา ส่งต่อ คัดลอก เก็บในระบบที่สามารถเรียกกลับมาได้
หรือแปลส่วนหนึ่งส่วนใดของคู่มือฉบับนี้เป็นภาษาอื่น
ซึ่งรวมถึงผลิตภัณฑ์และซอฟต์แวร์ที่บรรจุอยู่ภายใน ยกเว้นเอกสารที่ผู้ซื้อเป็นผู้เก็บไว้เพื่อ
จุดประสงค์ในการสำารองเท่านั้น โดยไม่ได้รับความยินยอมเป็นลายลักษณ์อักษรอย่างชัดแจ้งจาก
ASUSTeK COMPUTER INC. (“ASUS”) ASUS ให้คู่มือฉบับนี้ “ในลักษณะที่เป็น” โดยไม่
มีการร ับประกันใดๆ ไม่ว่าจะโดยชัดแจ้งหรือเป็นนัย ซึ่งรวมถึงแต่ไม่จำากัดอยู่เพียงการรับประกัน
หรือเงื่อนไขของความสามารถเชิงพาณิชย์ หรือความเข้ากันได้สำาหรับวัตถุประสงค์เฉพาะ
ไม่มีเหตุการณ์ใดที่ ASUS, คณะผู้บริหาร, เจ้าหน้าที่, พนักงาน
หรือตัวแทนของบริษัทต้องรับผิดชอบต่อความเสียหาย ไม่ว่าจะเป็นความเสียหายทางอ้อม,
ความเสียหายพิเศษ, อุบัติเหตุ หรือความเสียหายที่เกิดขึ้นตามมา
(รวมทั้งความเสียหายที่เกิดจากการสูญเสียผลกำาไร, ความเสียหายทางธุรกิจ, ความเสียหาย
ของการใช้ข้อมูล, การหยุดชะงักทางธุรกิจ หรือลักษณะอื่นๆ) แม้ว่า ASUS จะได้รับการบอก
กล่าวว่าอาจมีความเสียหายเหล่านั้นเกิดขึ้นจากข้อบกพร่อง หรือข้อผิดพลาดในคู่มือหรือผลิตภัณฑ์น
การรับประกันผลิตภัณฑ์หรือบริการ จะไม่ขยายออกไปถ้า: (1) ผลิตภัณฑ์ได้รับการซ่อมแซม,
ดัดแปลง หรือเปลี่ยนแปลง ถ้าการซ่อมแซม, การดัดแปลง
หรือการเปลี่ยนแปลงนั้นไม่ได้รับอนุญาตเป็นลายลักษณ์อักษรจาก ASUS;
หรือ (2) หมายเลขผลิตภัณฑ์ของผลิตภัณฑ์ถูกขีดฆ่า หรือหายไป
ข้อมูลจำาเพาะและข้อมูลที่บรรจุในคู่มือฉบับนี้ มีไว้สำาหรับเป็นข้อมูลประกอบเท่านั้น
และอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า และไม่ควรถือเป็นพันธะสัญญาจาก ASUS
ASUS ไม่รับผิดชอบต่อข้อผิดพลาด หรือความไม่เที่ยงตรงใดๆ ที่อาจปรากฏในคู่มือฉบับนี้
รวมถึงผลิตภัณฑ และซอฟต์แวร์ที่อธิบายอยู่ภายใน
ลิขสิทธิ์ถูกต้อง ฉ 2016 ASUSTeK COMPUTER INC. สงวนลิขสิทธิ์
ข้อจำ�กัดของคว�มรับผิดชอบ
อาจมีเหตุการณ์บางอย่างเกิดขึ้นเนื่องจากส่วนของ ASUS หรือความรับผิดชอบอื่น
คุณมีสิทธิ์ที่จะกู้คืนความเสียหายจาก ASUS ในสถานการณ์ดังกล่าว
โดยไม่คำานึงถึงหลักการที่คุณมีสิทธิ์ที่จะเรียกร้องความเสียหายจาก ASUS, ASUS
จะรับผิดชอบเป็นจำานวนเงินของความเสียหายสำาหรับการบาดเจ็บของร่างกาย (รวมทั้งการเสียชีวิต)
และความเสียหายที่เกิดขึ้นกับทรัพย์สินจริง และทรัพย์สินส่วนบุคคลที่สามารถจับต้องได้;
หรือความเสียหายที่แท้จริงอื่น และความเสียหายทางตรงที่เป็นผลจากความละเลย
หรือการไม่ปฏิบัติตามหน้าที่ทางกฎหมายภายใต้ถ้อยแถลงของการรับประกันนี้
ไม่มากไปกว่าราคาที่แสดงไว้ของผลิตภัณฑ์แต่ละอย่าง
ASUS จะรับผิดชอบเฉพาะความเสียหาย เนื่องจากการสูญหาย ความเสียหาย หรือการเรียกร้องใดๆ
ตามที่ระบุภายใต้ถ้อยแถลงการรับประกันนี้
ข้อจำากัดนี้ยังใช้กับผู้จำาหน่ายและร้านค้าปลีกของ ASUS ด้วย นี่เป็นความรับผิดชอบสูงสุดที่ ASUS,
ผู้จำาหน่าย หรือร้านค้าปลีกของคุณจะรับผิดชอบ
ASUS จะไม่รับผิดชอบใดๆ เกี่ยวกับสถานการณ์เหล่านี้: (1) บริษัทอื่นเรียกร้องความเสียหาย
จากคุณ; (2) การสูญหาย หรือความเสียหายของรายการบันทึกหรือข้อมูลของคุณ; หรือ (3) ความเสีย
หายพิเศษ, อุบัติเหตุ หรือความเสียหายทางอ้อม หรือความเสียหายที่เกิดขึ้นตามมา (รวมทั้งการสูญเสีย
ผลกำาไร หรือการที่ไม่สามารถประหยัดได้) แม้ว่า ASUS, ผู้จำาหน่าย
หรือร้านค้าปลีกของคุณจะได้รับแจ้งว่าอาจมีความเป็นไปได้ที่จะเกิดความเสียหายเหล่านั้น
ก�รบริก�รและสนับสนุน
เยี่ยมชมเว็บไซต์หลายภาษาของเราที่ https://www.asus.com/support/
ส�รบัญ
สารบัญ ............................................................................... 3
เกี่ยวกับคู่มือฉบับนี้ ................................................................ 4
ข้อกำาหนดที่ใช้ในคู่มือนี้ .........................................................4
การใช้ตัวพิมพ์ .....................................................................4
สิ่งต่างๆ ในกล่องบรรจุ ........................................................... 5
ทำ�คว�มรู้จัก VivoMini ของคุณ
คุณสมบัติ ............................................................................ 8
ด้านหน้า ............................................................................8
ด้านซ้าย ............................................................................9
ด้านขวา ............................................................................9
ด้านหลัง .........................................................................10
ก�รใช้ VivoMini ของคุณ
เริ่มต้นการใช้งาน .................................................................14
การเชื่อมต่ออะแดปเตอร์เพาเวอร์ AC กับ
VivoMini ของคุณ ..............................................................14
เชื่อมต่อจอแสดงผลไปยัง VivoMini ของคุณ ...........................15
เชื่อมต่อสาย USB จากแป้นพิมพ์หรือเมาส์ ............................... 17
การเปิดเครื่อง VivoMini ของคุณ ...........................................18
การปิดเครื่อง VivoMini ของคุณ ..............................................19
การสั่งให้ VivoMini เข้าสู่โหมดสลีป .........................................19
การเข้าสู่โปรแกรมการตั้งค่า BIOS ...........................................19
การเข้าไปยัง BIOS อย่างรวดเร็ว ...........................................20
ก�รอัปเกรด VivoMini
การติดตั้งฮาร์ดดิสก์ไดรฟ์/โซลิดสเตตไดรฟ์ขนาด 2.5” ................22
การอัพเกรดโมดูลหน่วยความจำา ..............................................27
ภ�คผนวก
ข้อมูลเพื่อความปลอดภัย .......................................................32
การตั้งค่าระบบของคุณ ........................................................ 32
การดูแลระหว่างการใช้ .........................................................32
ประกาศเกี่ยวกับระเบียบข้อบังคับ .............................................34
ปข้อมูลการติดต่อกับ ASUS ....................................................40
VivoMini VC65 Series
3
เกี่ยวกับคู่มือฉบับนี้
คู่มือฉบับนี้ให้ข้อมูลเกี่ยวกับคุณสมบัติของฮาร์ดแวร์และซอฟต์แวร์
สำาหรับเครื่องคอมพิวเตอร์ของคุณ โดยแบ่งออกเป็นบทต่อไปนี้:
บทที่ 1: ทำ�คว�มรู้จัก VivoMini ของคุณ
บทนี้แสดงรายละเอียดเกี่ยวกับส่วนประกอบฮาร์ดแวร์ของ
VivoMini ของคุณ
บทที่ 2: ก�รใช้ VivoMini ของคุณ
บทนี้ให้ข้อมูลเกี่ยวกับการใช้ VivoMini ของคุณ
บทที่ 3: ก�รอัพเกรดหน่วยคว�มจำ�
บทนี้จะให้ข้อมูลเกี่ยวกับวิธีการอัปเกรดโมดูลหน่วยความจำา
และฮาร์ดดิสก์ไดรฟ์/โซลิดสเตตไดรฟ์ใน VivoMini
ภ�คผนวก
ส่วนนี้เป็นการประกาศข้อมูลเพื่อความปลอดภัยสำาหรับ
VivoMini ของคุณ
ข้อกำ�หนดที่ใช้ในคู่มือนี้
เพื่อเน้นข้อมูลสำาคัญในคู่มือนี้ ข้อความจะถูกนำาเสนอดังนี้:
สำ�คัญ! ข้อความนี้ประกอบด้วยข้อมูลสำาคัญที่คุณต้องทำาตาม
เพื่อทำางานให้สมบูรณ์
หม�ยเหตุ: ข้อความนี้ประกอบด้วยข้อมูลเพิ่มเติม และเทคนิคต่างๆ
ที่สามารถช่วยให้ทำางานสมบูรณ์
คำ�เตือน! ข้อความนี้ประกอบด้วยข้อมูลสำาคัญที่คุณต้องปฏิบัติตาม
เพื่อให้คุณปลอดภัยในขณะที่ทำางานบางอย่าง
และป้องกันความเสียหายต่อข้อมูลและชิ้นส่วนต่างๆ
ของโน้ตบุ๊ค PC ของคุณ
ก�รใช้ตัวพิมพ์
ตัวหน� เป็นการระบุถึงเมนู หรือรายการที่สามารถถูกเลือกได้
ตัวเอียง
4
VivoMini VC65 Series
นี่ระบุถึงส่วนที่คุณสามารถอ้างถึงในคู่มือฉบับนี้์
สิ่งต่�งๆ ในกล่องบรรจุ
ภายในกล่องบรรจุ VivoMini จะมีรายการต่อไป:
เอกสารด้านเทคนิคa
VivoMini
แป้นพิมพ์ (อุปกรณ์เสริม)** เมาส์ (อุปกรณ์เสริม)**
สายเพาเวอร์* DVD ไดรเวอร์**
หม�ยเหตุ:
• *ข้อมูลจำาเพาะผลิตภัณฑ์ที่แท้จริง และรายการในกล่องบรรจุ
อาจแตกต่างกันไปตามรุ่น VivoMini ของคุณ
หรือแตกต่างกันในแต่ละประเทศหรือภูมิภาค
• **ความพร้อมใช้งานและปริมาณของรายการเหล่านี้แตกต่าง
กันไปตามแพคเกจ VivoMini ของคุณ
• หากอุปกรณ์หรือส่วนประกอบล้มเหลว หรือเกิดความผิดปกติ
ในระหว่างการใช้งานปกติและเหมาะสมภายในระยะเวลาการ
รับประกัน ให้นำาใบรับประกันไปที่ศูนย์บริการ ASUS
เพื่อทดแทนชิ้นส่วนที่มีข้อบกพร่อง
VivoMini VC65 Series
5
6
VivoMini VC65 Series
ทำ�คว�มรู้จัก VivoMini
ของคุณ
1
คุณสมบัติ
ด้�นหน้�
ฝ�ครอบด้�นบน
ฝาครอบด้านบนที่ถอดออกได้ช่วยให้คุณสามารถเข้าถึง
ฮาร์ดดิสก์ไดรฟ์และโมดูลหน่วยความจำา
สำ�คัญ! ก่อนที่จะแกะฝาด้านบนออก ให้ปิดเครื่อง
VivoMini และถอดปลั๊กสายเคเบิลเพาเวอร์ออก
ไฟแสดงสถ�นะกิจกรรมของไดรฟ
สัญญาณไฟจะปรากฏขึ้นเมื่อ VivoMini ของคุณมีการเข้าถึง
ไดรฟ์จัดเก็บข้อมูลภายใน
8
VivoMini VC65 Series
พอร์ต USB 3.0
พอร์ตบัสอนุกรมสากล 3.0 (USB 3.0)
นี้ให้ความเร็วการถ่ายโอนที่สูงถึง 5 Gbit/s และใช้งานได้กับ
USB 2.0 รุ่นเก่า
ปุ่มเพ�เวอร
ปุ่มเพาเวอร์อนุญาตให้คุณเปิดหรือปิด VivoMini คุณสามารถใช้
ปุ่มเพาเวอร์เพื่อทำาให้ VivoMini ของคุณเข้าสู่โหมดสลีปได้ด้วย
ด้�นซ้�ย
ช่องระบ�ยอ�ก�ศ
ช่องระบายอากาศจะช่วยให้อากาศไหลเวียนเข้าไปในตัว
เครื่อง VivoMini
ด้�นขว�
สำ�คัญ!
ขอให้แน่ใจว่าช่องระบายอากาศไม่มีอะไรสิ่งกีดขวาง .
เพื่อให้อากาศไหลเวียนได้อย่างเหมาะสม
ช่องระบ�ยอ�ก�ศ
ช่องระบายอากาศจะช่วยระบายอากาศออกจากตัวเครื่อง
VivoMini
สำ�คัญ! เพื่อให้กระจายความร้อนและระบายอากาศ
ได้อย่างเหมาะสม ขอให้แน่ใจว่าช่องระบายอากาศ
ไม่มีอะไรสิ่งกีดขวาง
สล็อตหน่วยคว�มจำ�แฟลช
ช่องใส่ตัวอ่านการ์ดหน่วยความจำาภายในตัวนี้รองรับรูปแบบ
การ์ด MMC, SD, SDHC, และ SDXC
VivoMini VC65 Series
9
ด้�นหลัง
พอร์ต USB 3.0
พอร์ตบัสอนุกรมสากล 3.0 (USB 3.0)
นี้ให้ความเร็วการถ่ายโอนที่สูงถึง 5 Gbit/s และใช้งานได้กับ
USB 2.0 รุ่นเก่า
หม�ยเหต: ในรุ่นที่เลือก พอร์ตเหล่านี้เป็นพอร์ต USB
2.0
10
VivoMini VC65 Series
สลักล็อคฝ�ครอบด้�นบน +
สล็อตเพื่อคว�มปลอดภัย Kensington
สลักล็อคฝาครอบด้านบนช่วยล็อคฝาครอบด้านบนของ
VivoMini ของคุณ
สล็อตเพื่อความปลอดภัย Kensington ช่วยให้คอมพิวเตอร์
ของคุณมีความมั่นคงปลอดภัย โดยใช้ผลิตภัณฑ์ด้านความ
ปลอดภัยของ Kensington
®
พอร์ต ดิสเพลย์พอร์ต
DisplayPort จะส่งสัญญาณออกดิจิทัลที่มีประสิทธิภาพ
สูงจาก VivoMini ไปที่อุปกรณ์ในการแสดงผล เช่น LCD,
TV, หรือหน้าจอ HD.
พอร์ต LAN
พอร์ต RJ-45 LAN ชนิดแปดพิน รองรับสายอีเธอร์เน็ต
มาตรฐานสำาหรับการเชื่อมต่อกับเครือข่ายท้องถิ่น
ขั้วต่อซีเรียล (COM)
ขั้วต่อซีเรียล (COM) 9 พินอนุญาตให้คุณเชื่อมต่อไปยัง
อุปกรณ์ต่างๆ ที่มีพอร์ตซีเรียล เช่น เมาส์ โมเด็ม
หรือเครื่องพิมพ์
พอร์ตอินพุทไฟกระแสสลับ (AC)
เสียบสายไฟเข้ากับพอร์ตนี้เพื่อจ่ายกระแสไฟให้กับ
VivoMini
แจ็คหูฟัง
พอร์ตนี้ช่วยให้คุณสามารถเชื่อมต่อกับไมโครโฟนหรือหูฟังที่
ขยายสัญญาณเสียง
แจ็คไมโครโฟน
ช่องเสียบไมค์ได้รับการออกแบบให้เชื่อมต่อไมโครโฟนที่
ใช้กับการประชุมด้วยภาพ เสียงบรรยาย
หรือการอัดเสียงธรรมดา
พอร์ต VGA
พอร์ตนี้ช่วยให้คุณสามารถเชื่อมต่อ VIvoMini
กับจอแสดงผลภายนอก
พอร์ต USB 3.0
พอร์ตบัสอนุกรมสากล 3.0 (USB 3.0)
นี้ให้ความเร็วการถ่ายโอนที่สูงถึง 5 Gbit/s และใช้งานได้กับ
USB 2.0 รุ่นเก่า
พอร์ต HDMI
พอร์ต HDMI (High Denition Multimedia Interface)
สนับสนุนอุปกรณ์ Full-HD เช่น LCD TV หรือจอภาพ
ซึ่งอนุญาตให้คุณแสดงภาพบนจอแสดงผลภายนอกที่มี
ขนาดใหญ่ขึ้นได้
VivoMini VC65 Series
11
ช่องระบ�ยอ�ก�ศ
ช่องระบายอากาศจะช่วยให้อากาศไหลเวียนเข้าไปในตัว
เครื่อง VivoMini
สำ�คัญ!
ขอให้แน่ใจว่าช่องระบายอากาศไม่มีอะไรสิ่งกีดขวาง .
เพื่อให้อากาศไหลเวียนได้อย่างเหมาะสม
12
VivoMini VC65 Series
ก�รใช้ VivoMini ของคุณ
2
เริ่มต้นก�รใช้ง�น
ก�รเชื่อมต่ออะแดปเตอร์เพ�เวอร์ AC กับ
VivoMini ของคุณ
ก�รเชื่อมต่ออะแดปเตอร์เพ�เวอร์ AC กับ VivoMini ของคุณ:
A. เชื่อมต่อสายไฟ AC เข้ากับพอร์ต AC-IN
B. เสียบอะแดปเตอร์เพาเวอร์ AC เข้ากับแหล่งจ่ายไฟ 100V~240V
14
VivoMini VC65 Series
สำ�คัญ!
• เราขอแนะนำาให้คุณใช้เฉพาะอะแดปเตอร์เพาเวอร์ AC
และสายเคเบิลที่มาพร้อมกับ VivoMini ของคุณ
• เราขอแนะนำาให้คุณใช้เต้าเสียบไฟผนังที่ต่อลงกราวนด์
ในขณะที่ใช้ VivoMini ของคุณ
• เต้าเสียบไฟต้องอยู่ใกล้กับเครื่อง VivoMini
ของคุณและสามารถเข้าถึงได้ง่าย
• ถอดสาย VivoMini ของคุณจากแหล่งจ่ายไฟหลัก ถอดปลั๊ก
VivoMini ของคุณจากช่องเสียบไฟ
• ข้อมูลอะแดปเตอร์เพาเวอร์:
- ระดับ: 100~240V~, 50-60Hz, 1.5A
