Asus VA24EHE User Manual

Серия VA24E
ЖК-монитор

Руководство

пользователя

VA24EHE VA24EHLB/VA24EHEL/VA24EHL

Содержание

Уведомления .............................................................................................. iv

Уход и очистка .......................................................................................... vii

Услуги возврата вышедших из строя изделий.................................. viii

1.1 Добро пожаловать! .................................................................... 1-1

1.2 Комплект поставки ..................................................................... 1-1

1.3 Сборка монитора ........................................................................ 1-2

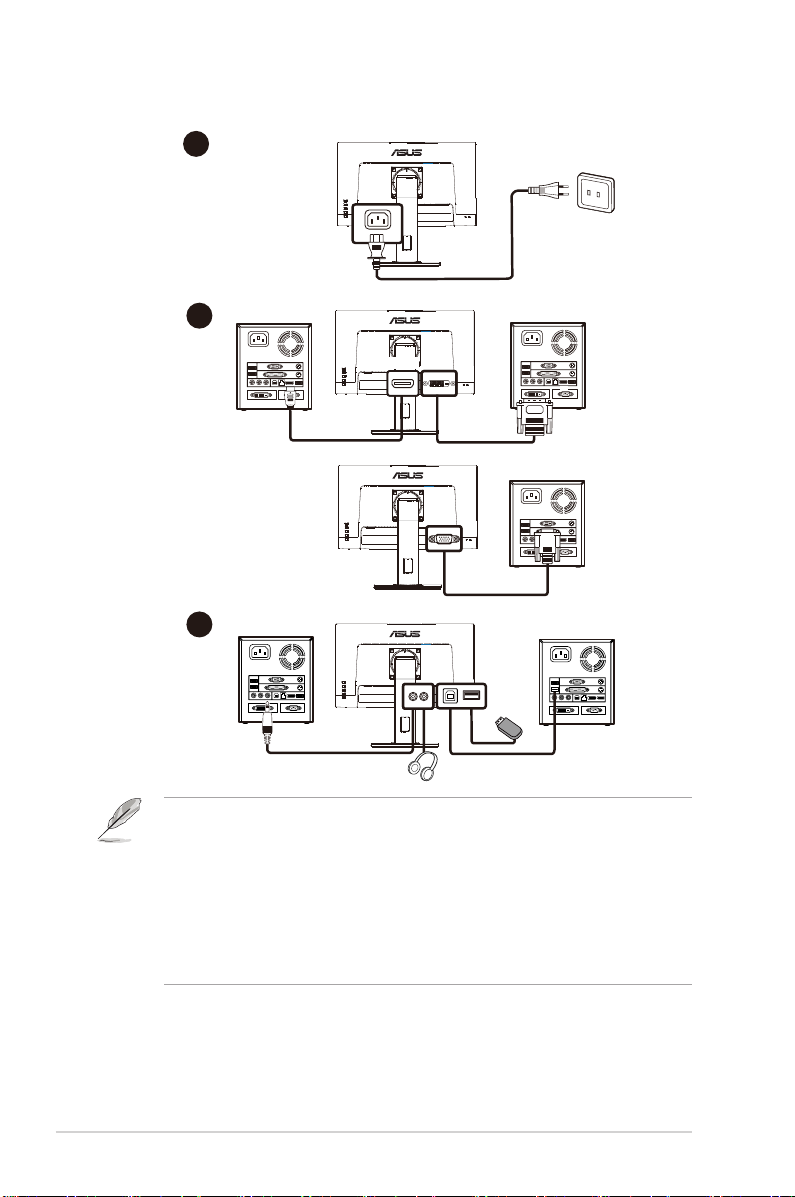

1.4 Подключение кабелей ............................................................... 1-3

1.4.1 Задняя панель ЖК-монитора ....................................... 1-3

1.4.2 Установка ....................................................................... 1-5

1.4.3 Шестигранник ................................................................ 1-7

1.5 Знакомство с монитором .......................................................... 1-8

1.5.1 Кнопки управления ....................................................... 1-8

2.1 Снятие кронштейна/подставки (для установки

настенного крепления VESA) ................................................... 2-1

2.2 Настройка параметров монитора ............................................ 2-2

3.1 Элементы управления экранного меню ................................ 3-1

3.1.1 Настройка параметров ................................................. 3-1

3.1.2 Описание функций экранного меню ............................ 3-2

3.2 Технические характеристики .................................................. 3-10

3.3 Поиск и устранение неполадок (ответы на вопросы) ....... 3-12

3.4 Список поддерживаемых режимов ....................................... 3-13

Copyright © 2019 ASUSTeK COMPUTER INC. Все права защищены.
Категорически запрещается воспроизводить, передавать, переписывать, сохранять в системе поиска

информации или переводить на какой-либо язык в любой форме и любыми способами, за исключением
случаев резервного копирования покупателем монитора, данное руководство или его отдельные
главы, включая содержащуюся в нем информацию об устройствах и программном обеспечении, без
письменного разрешения компании ASUSTeK COMPUTER INC. ("ASUS").

Гарантийные обязательства и право на обслуживание перестают действовать в случае: (1) ремонта,
модификации или изменения устройства без письменного разрешения компании ASUS или (2)
уничтожения или отсутствия серийного номера.

КОМПАНИЯ ASUS ПРЕДОСТАВЛЯЕТ ДАННОЕ РУКОВОДСТВО В ФОРМАТЕ "КАК ЕСТЬ" БЕЗ
ПРЕДОСТАВЛЕНИЯ ЛЮБОГО РОДА ГАРАНТИЙ, ПРЯМЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ
БЕЗ ОГРАНИЧЕНИЯ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ ИЛИ ПРИГОДНОСТЬ ДЛЯ КОНКРЕТНОГО
НАЗНАЧЕНИЯ. КОМПАНИЯ ASUS, ЕЕ ДИРЕКТОРА, ДОЛЖНОСТНЫЕ ЛИЦА, СОТРУДНИКИ ИЛИ
ПРЕДСТАВИТЕЛИ НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБОГО
РОДА ПРЯМЫЕ ИЛИ КОСВЕННЫЕ, ПОБОЧНЫЕ ИЛИ ПОСЛЕДУЮЩИЕ УБЫТКИ (ВКЛЮЧАЯ УБЫТКИ
В ВИДЕ УПУЩЕННОЙ ВЫГОДЫ, УБЫТКИ ДЛЯ БИЗНЕСА, ПОТЕРИ ДАННЫХ, ПРИОСТАНОВЛЕНИЯ
РАБОТЫ ПРЕДПРИЯТИЯ И ПР.), ДАЖЕ ЕСЛИ КОМПАНИЯ ASUS БЫЛА ОСВЕДОМЛЕНА О
ВОЗМОЖНОСТИ ВОЗНИКНОВЕНИЯ ТАКИХ УБЫТКОВ В РЕЗУЛЬТАТЕ КАКОГО-ЛИБО ДЕФЕКТА ИЛИ
ОШИБКИ В ДАННОМ РУКОВОДСТВЕ ИЛИ УСТРОЙСТВЕ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И СВЕДЕНИЯ, СОДЕРЖАЩИЕСЯ В ДАННОМ РУКОВОДСТВЕ,
ПРЕДОСТАВЛЯЮТСЯ ИСКЛЮЧИТЕЛЬНО ДЛЯ ОЗНАКОМЛЕНИЯ, ПОДЛЕЖАТ ИЗМЕНЕНИЮ БЕЗ
УВЕДОМЛЕНИЯ И НЕ ДОЛЖНЫ ТОЛКОВАТЬСЯ КАК ОБЯЗАТЕЛЬСТВА КОМПАНИИ ASUS. КОМПАНИЯ
ASUS НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ИЛИ ОБЯЗАТЕЛЬСТВА ЗА ЛЮБОГО РОДА ОШИБКИ
ИЛИ НЕТОЧНОСТИ, КОТОРЫЕ МОГУТ ПРИСУТСТВОВАТЬ В ДАННОМ РУКОВОДСТВЕ, ВКЛЮЧАЯ
СОДЕРЖАЩУЮСЯ В НЕМ ИНФОРМАЦИЮ ОБ УСТРОЙСТВАХ И ПРОГРАММНОМ ОБЕСПЕЧЕНИИ.

Наименования устройств и названия компаний, упоминающиеся в данном руководстве, могут являться
зарегистрированными торговыми марками или объектами авторского права соответствующих компаний
и используются исключительно для идентификации или пояснений, а также для выгоды владельцев, без
намерения нарушить их права.

ii

A third-party certification according to ISO 14024

to a more sustainable product

IT products are associated with a wide range of sustainability risks
throughout their life cycle. Human rights violations are common in the
factories. Harmful substances are used both in products and their
manufacture. Products can often have a short lifespan because of poor
ergonomics, low quality and when they are not able to be repaired or
upgraded.

This product is a better choice. It meets all the criteria in TCO Certified,
the world’s most comprehensive sustainability certification for IT
products. Thank you for making a responsible product choice, that help
drive progress towards a more sustainable future!

Criteria in TCO Certified have a life-cycle perspective and balance
environmental and social responsibility. Conformity is verified by
independent and approved verifiers that specialize in IT products, social
responsibility or other sustainability issues. Verification is done both
before and after the certificate is issued, covering the entire validity
period. The process also includes ensuring that corrective actions are
implemented in all cases of factory non-conformities. And last but not
least, to make sure that the certification and independent verification is
accurate, both TCO Certified and the verifiers are reviewed regularly.

Toward sustainable IT products

Say hello

Want to know more?

Read information about TCO Certified, full criteria documents, news and
updates at tcocertified.com. On the website you’ll also find our Product
Finder, which presents a complete, searchable listing of certified
products.

iii

Уведомления

Уведомления о соответствии стандартам Федеральной
комиссии по связи США (FCC)

Это устройство соответствует требованиям части 15 правил FCC. При
использовании устройства должны быть соблюдены следующие два
условия:

• Данное устройство не создает вредные помехи, и

• Данное устройство должно выдерживать внешние помехи, включая

такие, которые могут нарушить нормальную работу устройства.

Это устройство было протестировано и признано соответствующим
требованиям к устройствам класса В (Class B) в соответствии с Частью
15 требований FCC. Эти ограничения разработаны для обеспечения
достаточной защиты от вредных помех в бытовых условиях. Данное
оборудование генерирует, использует и может распространять
электромагнитные волны и при нарушении инструкций производителя по
установке или эксплуатации может создавать помехи для радиосвязи. Даже
при соблюдении инструкций по установке не гарантируется отсутствие
помех в каком-то определенном случае. Если данное устройство вызывает
помехи при приеме радио- и телевизионных сигналов, что можно
проверить, выключив и включив устройство, пользователю рекомендуется
попытаться устранить помехи с помощью приведенных ниже мер:

• Изменить ориентацию или перенести в другое место приемную
антенну;

• Увеличить расстояние между приемником и устройством;

• Подключить оборудование и приемник в сетевые розетки разных

цепей;

• Oбратиться за помощью к продавцу или опытному специалисту по
теле- и радиотехнике.

Являясь партнером альянса Energy Star®, наша
компания установила, что это устройство соответствует
рекомендациям Energy Star® по энергосбережению.

Данное устройство соответствует требованиям стандарта ENERGY
STAR при использовании с настройками по умолчанию, которые можно
восстановить с помощью функции "Сброс параметров" в экранном меню.

Изменение настроек по умолчанию или включение других функций может
привести к увеличению энергопотребления, при котором устройство не
будет соответствовать ограничениям ENERGY STAR.

Заявление о соответствии стандартам Канадского
департамента по коммуникациям

Данное цифровое устройство не превышает пределов для цифровых
устройств класса B по радиошумовым помехам, установленных
Положениями по радиоинтерференции Канадского департамента по
коммуникациям.

Это цифровое устройство класса B соответствует канадскому стандарту
ICES-003.

iv

Сведения по безопасности

• Перед подключением монитора внимательно ознакомьтесь со всей
входящей в комплект документацией.

• Не подвергайте устройство воздействию дождя или влаги во избежание
возникновения пожара или поражения электрическим током.

• Не открывайте корпус монитора. Детали внутри корпуса монитора
находятся под высоким напряжением, воздействие которого может
привести к серьезным травмам.

• При повреждении блока питания не пытайтесь отремонтировать его
самостоятельно. Обратитесь к квалифицированному специалисту по
ремонту или к продавцу.

• Перед использованием устройства убедитесь в правильном
подключении всех кабелей и в том, что шнуры питания не повреждены.
Если какие-либо компоненты повреждены, немедленно свяжитесь с
продавцом.

• Щели и отверстия на обратной стороне корпуса предназначены
для вентиляции. Не блокируйте эти отверстия. Не размещайте это
устройство рядом или над батареей или другим источником тепла при
отсутствии надлежащей вентиляции.

• Это устройство необходимо эксплуатировать при параметрах
электропитания, указанных на этикетке. Если характеристики
электросети неизвестны, проконсультируйтесь с продавцом или
местной компанией-поставщиком электроэнергии.

• Используйте вилку шнура питания, соответствующую местным
стандартам.

• Не перегружайте разветвители и удлинители кабеля питания.
Перегрузка может привести к возгоранию или поражению
электрическим током.

• Избегайте воздействия на устройства пыли, влажности и чрезмерно
высокой или низкой температуры. Не размещайте монитор в местах,
где он может намокнуть. Разместите монитор на ровной устойчивой
поверхности.

• Отключайте устройство во время грозы и в случаях, когда оно не
используется длительное время. Это предотвратит повреждение
монитора при перепадах напряжения.

• Не допускайте попадания предметов и жидкостей в отверстия на
корпусе монитора.

• Для получения оптимальных характеристик монитор следует
использовать только с компьютерами, соответствующими стандарту UL
с маркировкой на корпусе 100-240 В.

• Розетка питания должна располагаться в легко доступном месте
вблизи устройства.

• При появлении технических неполадок в мониторе обращайтесь к
квалифицированному специалисту по ремонту.

• Перед включением сетевой вилки в розетку необходимо обеспечить
заземление. Отключение заземления следует выполнять только после
отключения сетевой вилки от розетки.

v

ПРЕДУПРЕЖДЕНИЕ

Использование наушников и гарнитуры, не указанных в данном
руководстве, может привести к потере слуха в связи с повышенным
звуковым давлением.

vi

Уход и очистка

• Перед поднятием и перемещением монитора рекомендуется
отключить кабели и шнур питания. При поднятии монитора
следуйте рекомендациям. При поднятии или переноске
удерживайте монитор за края. Не поднимайте монитор за
подставку или шнур.

• Очистка. Выключите монитор и отсоедините кабель питания.
Очистите поверхность монитора мягкой, не царапающей
поверхность тканью. Устойчивое загрязнение можно удалить
тканью, смоченной в мягком очистителе.

• Не используйте очистители, содержащие спирт или ацетон.
Используйте средства для очистки ЖК-экранов. Никогда не
распыляйте очиститель непосредственно на экран, он может
попасть внутрь и вызвать поражение электротоком.

Следующие симптомы не являются признаком
неисправности:

• При первом включении экран может мерцать вследствие
особенностей флуоресцентной подсветки. Для устранения
мерцания выключите и вновь включите выключатель питания.

• Может наблюдаться неоднородность яркости экрана в
зависимости от используемого фонового рисунка рабочего стола.

• При длительном отображении статического изображения после
его смены может наблюдаться остаточное изображение. Этот
эффект постепенно исчезнет; можно также выключить монитор на
длительное время.

• Если экран темный, мигает или не показывает изображение,
обратитесь к продавцу или в сервисный центр для ремонта. Не
пытайтесь отремонтировать монитор самостоятельно!

Условные обозначения, используемые в этом руководстве

ПРЕДУПРЕЖДЕНИЕ. Сведения, предупреждающие получение
травм при выполнении различных задач.

ВНИМАНИЕ. Сведения, предупреждающие повреждение
оборудования при выполнении различных задач.

ВАЖНО. Инструкции, которым НЕОБХОДИМО следовать при
выполнении различных задач.

ПРИМЕЧАНИЕ. Советы и дополнительные сведения,
помогающие выполнить задачу.

vii

Источники дополнительных сведений

Дополнительные сведения и обновления ПО можно получить из
следующих источников.

1. Веб-сайты ASUS

Веб-сайты ASUS содержат последние сведения об оборудовании
и ПО ASUS. См. http://www.asus.com

2. Дополнительная документация

Комплект поставки может включать дополнительную
документацию, предоставляемую продавцом. Эта документация
не входит в стандартный комплект поставки.

Услуги возврата вышедших из строя
изделий

В основе программ утилизации отходов и возврата вышедших из
строя изделий компании ASUS лежит наша приверженность самым
высоким стандартам защиты окружающей среды. Мы предоставляем
нашим клиентам решения, позволяющие производить переработку
наших продуктов, аккумуляторов и других компонентов, а также
упаковочных материалов.

Для получения подробной информации об утилизации в разных
регионах посетите наш веб-сайт
http://csr.asus.com/english/Takeback.htm.

viii

1.1 Добро пожаловать!

Благодарим вас за приобретение ЖК-монитора ASUS® !

Новейшая модель ЖК-монитора ASUS снабжена широким экраном
с ярким, четким изображением и набором функций, повышающих
удобство просмотра и использования монитора.

Благодаря этим возможностям обеспечивается удобство и прекрасное
качество изображения на мониторе!

1.2 Комплект поставки

Проверьте наличие в упаковке следующих принадлежностей:

ЖК-монитор

Подставка монитора

Стойка для монитора (только для модели VA24EHE)

Краткое руководство

Гарантийный талон

Шнур питания - 1 шт.*

Кабель HDMI (дополнительно) - 1 шт.*

Кабель VGA (дополнительно) - 1 шт.*

Кабель DVI (дополнительно) - 1 шт.*

Аудиокабель (дополнительно) - 1 шт.*

Кабель USB (дополнительно) - 1 шт.*

Мини-комплект для ПК (дополнительно) - 1шт.

• Если какой-либо компонент отсутствует или поврежден, немедленно
обратитесь к продавцу.

• * Заменяемые детали также должны быть сертифицированы по

стандарту ТСО.

1-1ЖК-монитор ASUS Серия VA24E

1.3 Сборка монитора

Для сборки монитора выполните следующие действия.

1. Положите монитор вниз экраном на ровный стол, застеленный
тканью, присоедините подставку к стойке и затяните винтом.
Винт можно закрутить рукой.

2. Установите наиболее удобный угол наклона монитора.

VA24EHE:

-5 ~ 23

VA24EHLB/VA24EHEL/VA24EHL:

-5 ~ 33

1

2

1-2 Глава 1. Знакомство с устройством

1.4 Подключение кабелей

1.4.1 Задняя панель ЖК-монитора

VA24EHE:

HDMI VGA

DVI

2

31

1. Разъем питания пер. тока

2. Разъем HDMI

3. Порт DVI

4. Разъем VGA

5. Замок Kensington

VA24EHE

4

5

1-3ЖК-монитор ASUS Серия VA24E

VA24EHLB/VA24EHEL/VA24EHL:

10

HDMI

2

HDMI

2 4 5 6

HDMI

2 431

1. Разъем питания пер. тока

2. Разъем HDMI

3. Порт DVI

4. Разъем VGA

5. Вход аудио

6. Аудио выход

7. Порт USB 2.0 тип В

8. Порт USB 2.0

9. Порт USB 2.0

10. Замок Kensington

DVI

DVI

DVI

31

31

VGA

4

VGA

VGA

5 6 7 8 9

VA24EHEL

VA24EHL

VA24EHLB

1-4 Глава 1. Знакомство с устройством

1.4.2 Установка

1. Выключите питание компьютера и отключите его от электросети.

2. Подключите сигнальный кабель к входному разъему HDMI

(дополнительно) и (или) VGA (дополнительно) и (или) DVI
(дополнительно) на мониторе и выходному разъему HDMI
(дополнительно) и (или) VGA (дополнительно) и (или) DVI
(дополнительно) видеокарты на компьютере. Затем затяните
барашковые винты на разъеме сигнального кабеля.

3. Дополнительно: Подключите входной аудиоразъем (AUDIO IN) ЖК­монитора к линейному выходному порту компьютера аудиокабелем.

4. Подключите кабель питания монитора к порту питания на задней
панели монитора.

5. Подключите шнуры питания компьютера и монитора к ближайшей
электрической розетке.

VA24EHE:

A

AC IN

B

HDMI

или

или

D-SUB

DVI

1-5ЖК-монитор ASUS Серия VA24E

VA24EHLB/VA24EHEL/VA24EHL:

A

B

или

C

AC IN

HDMI

DVI

D-SUB

• Технические характеристики ШНУРА ПИТАНИЯ представлены на стр. v.

• Для установки заменяемых деталей ознакомьтесь с приведенными выше

инструкциями по установке.

• Для замены или приобретения соответствующих требованиям
заменяемых деталей посетите местную сервисную сеть.

• Сведения о местных сервисных центрах и специалистах по
обслуживанию представлены на веб-сайте

https://www.asus.com/support

1-6 Глава 1. Знакомство с устройством

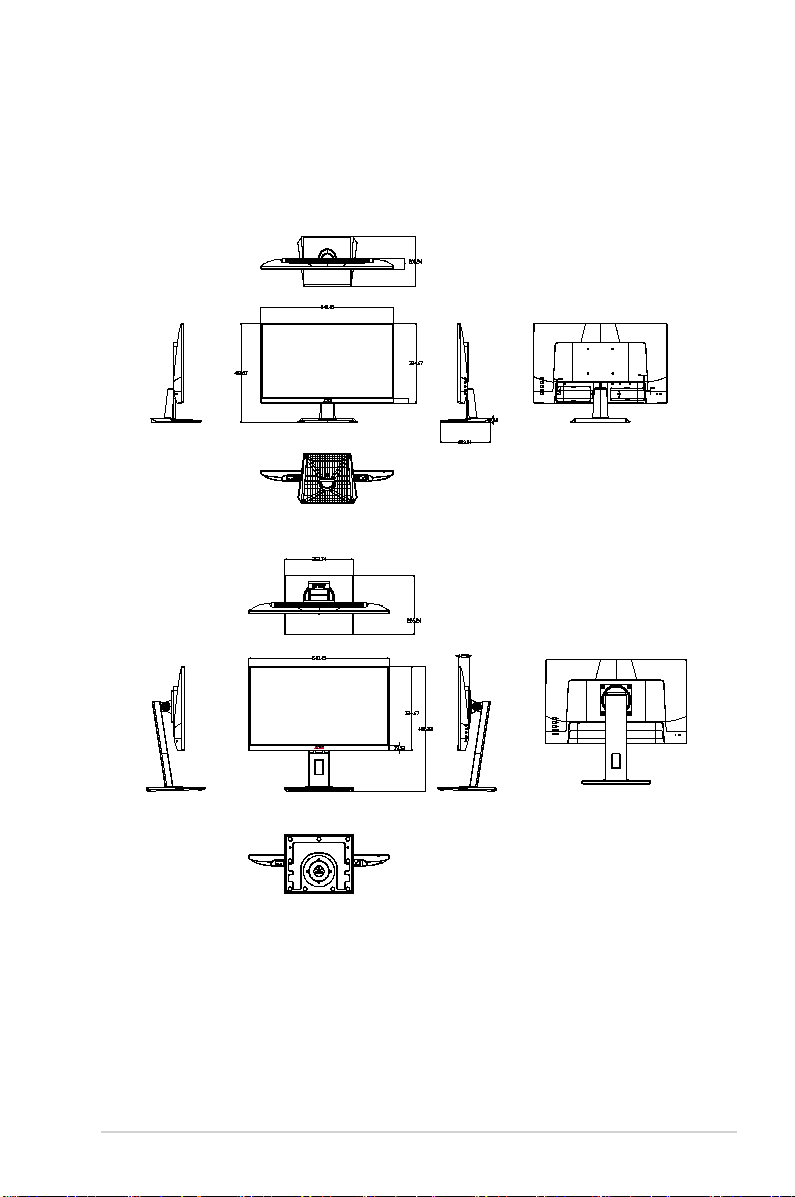

1.4.3 Шестигранник

Серия VA24E ASUS

Единица измерения: мм (дюйм)

VA24EHE:

VA24EHLB/VA24EHEL/VA24EHL:

1-7ЖК-монитор ASUS Серия VA24E

1.5 Знакомство с монитором

1.5.1 Кнопки управления

Кнопки управления на задней панели монитора используется для
регулировки параметров изображения.

1
2

3

4

5

1. Кнопка Menu/ Закрыть:

• Эта кнопка используется для входа в экранное меню.

• Выход из экранного меню

• Возврат в предыдущее меню.

• Клавиша быстрого вызова "Блокировка клавиш"

(*Примечание1)

2. Кнопка Закрыть/ Возврат:

• Выход из экранного меню

• Вход/выбор выделенной функции (значка) при использовании

экранного меню.

3. Клавиша быстрого вызова "Источник входного сигнала"/
Увеличение значения:

• Добавление или Увеличение значения

• Клавиша быстрого вызова "Источник входного сигнала"

4. Клавиша быстрого вызова "Яркость"/ Уменьшение значения:

• Следующий параметр или Уменьшение значения

• Клавиша быстрого вызова Яркость

5. Кнопка питания:

• Включение и выключение монитора, если он выключен или включен.

.

.

1-8 Глава 1. Знакомство с устройством

2.1 Снятие кронштейна/подставки (для
установки настенного крепления VESA)

Съемная подставка монитора специально предназначена для
использования настенного крепления VESA.

Для снятия стойки/доставки выполните следующие действия

1. Отключите шнур питания и кабели сигнала. Осторожно уложите

монитор экраном вниз на чистый стол.

2. Отсоедините основание/ подставку от монитора.

• Рекомендуется накрыть поверхность стола мягкой тканью, чтобы

предотвратить повреждение экрана монитора.

• Комплект настенного крепления VESA (100 x 100 мм) приобретается
отдельно.

• Следует использовать только кронштейн для настенного крепления,
соответствующий стандарту UL, с минимальной весовой нагрузкой 12 кг
(размер винтов: М4 x 10 мм).

2-1ЖК-монитор ASUS Серия VA24E

2.2 Настройка параметров монитора

• Для оптимального обзора установите монитор таким образом,
чтобы видеть весь экран, затем установите угол, устраивающий
вас больше всего.

• Удерживайте подставку
не опрокинуть его.

• Угол наклона монитора регулируется в пределах от +23˚ до -5˚/ от
+33˚ до -5˚.

при изменении угла наклона монитора, чтобы

-5 ~ 23 -5 ~ 33

VA24EHE VA24EHLB

При регулировке угла просмотра монитор может слегка
раскачиваться.

2-2 Глава 2. Настройка

VA24EHEL
VA24EHL

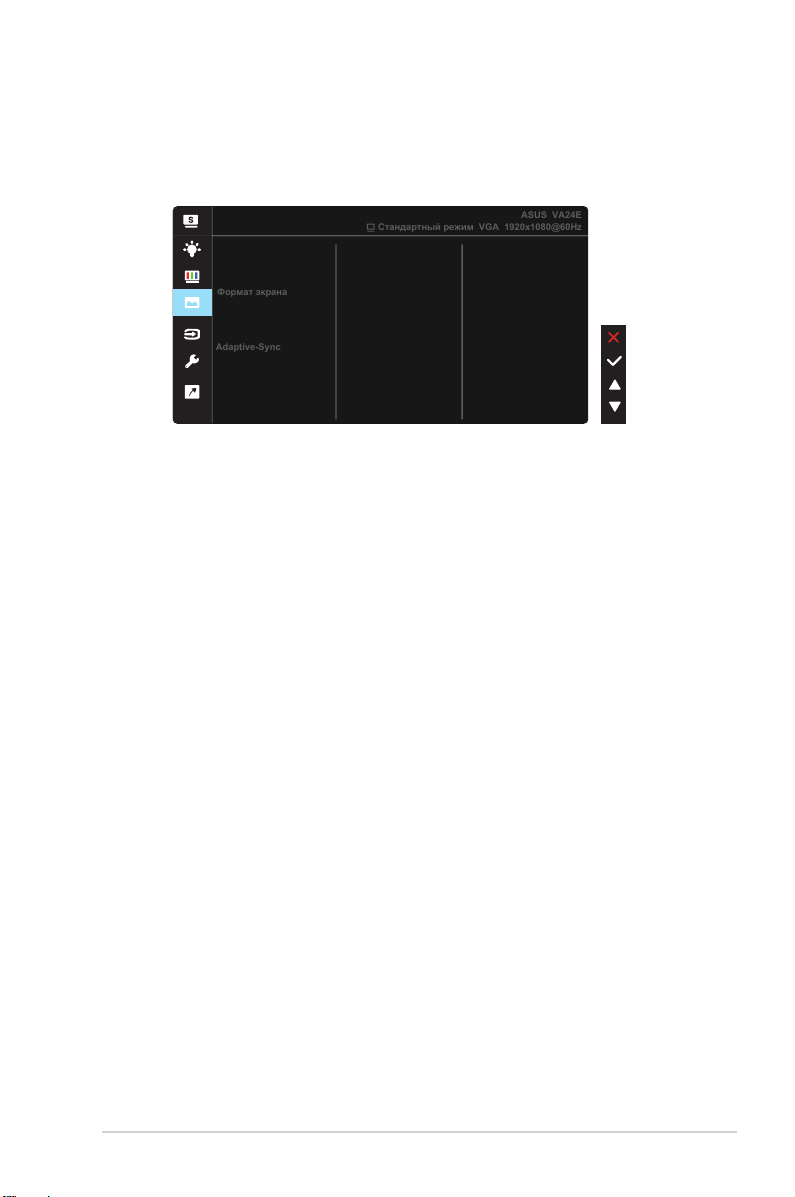

3.1 Элементы управления экранного меню

ASUS VA24E

Стандартный режим VGA 1920x1080@60Hz

3.1.1 Настройка параметров

Splendid

Стандартный режим

sRGB режим

Пейзажный режим

Театральный режим

Игровой режим

Ночной режим

Режим Чтения

Режим Темн. комн.

1. Нажмите кнопку Меню для отображения экранного меню.

2. Кнопками  и  выбираются пункты меню. При переходе от

одного значка к другому выделяется название параметра.

3. Для выбора выделенного пункта меню нажмите центральную
кнопку.

4. Кнопками  и  выберите нужный параметр.

5. Нажмите центральную кнопку для перехода к ползунку
регулировки, а затем кнопками  и  переместите ползунок в
нужную позицию.

3-1ЖК-монитор ASUS Серия VA24E

3.1.2 Описание функций экранного меню

ASUS VA24E

Стандартный режим VGA 1920x1080@60Hz

1. Splendid

Эта функция содержит восемь параметров настройки. Для
каждого режима имеется функция Сброс, позволяющая вернуться
к исходным значениям.

Splendid

Стандартный режим

sRGB режим

Пейзажный режим

Театральный режим

Игровой режим

Ночной режим

Режим Чтения

Режим Темн. комн.

• Стандартный режим: Оптимальный режим для редактирования
документов с использованием технологии SPLENDID™ Video
Intelligence.

• sRGB режим: Оптимально подходит для просмотра фотографий и
графики с ПК.

• Пейзажный режим: Оптимальный режим для просмотра сюжетных
фотографий с использованием технологии SPLENDID™ Video
Intelligence.

• Театральный режим: Оптимальный режим для просмотра фильмов
с использованием технологии SPLENDID™ Video Intelligence.

• Игровой режим: Оптимальный режим для игр с использованием
технологии SPLENDID™ Video Intelligence.

• Ночной режим: Оптимальный режим для игр с темными сюжетами
или для просмотра фильмов с темными сценами с использованием
технологии SPLENDID™ Video Intelligence.

• Режим Чтения: Оптимальный режим для чтения текстов.

• Режим Темн. комн.: Оптимальный режим при работе в помещении с

низким уровнем освещения.

• В Стандартный режим настройка функций Насыщенность,

Оттенок оболочки, Резкость и ASCR пользователю недоступна.

• В sRGB настройка функций Насыщенность, Цветoвой режим.,

Оттенок оболочки, Резкость, Яpкocть, Кoнтpacтнocть и ASCR
пользователю недоступна.

• В Режим Чтения настройка функций Насыщенность, Оттенок оболочки,

ASCR, Кoнтpacтнocть и Цветoвой режим. пользователю недоступна.

3-2 Глава 3. Общие инструкции

2. Фильтр Cин. св.

ASUS VA24E

Стандартный режим VGA 1920x1080@60Hz

Регулировка уровня излучения синего света от светодиодной
подсветки.

Фильтр Cин. св.

Уровень 0

Уровень 1

Уровень 2

Уровень 3

Уровень 4

• Уровень 0: Без изменений.

• Уровень 1 - 4: Чем выше уровень, тем больше уменьшается

интенсивность синего света.

• При активации Фильтр Cин. св. настройки по умолчанию
Стандартный режим будут автоматически импортированы.

• Между Уровень 1 и Уровень 3 функция Яpкocть настраивается
пользователем.

• Оптимальная настройка: Уровень 4. Она соответствует Сертификату
низкого уровня синего света TUV. Функция Яpкocть не настраивается
пользователем.

Используйте следующее для того, чтобы снять напряжение глаз:

• Пользователи должны давать глзам отдохнуть при долгой работе.
Рекомендуется делать короткие перерывы (по крайней мере, 5 минут)
после примерно 1 часа продолжительной работы перед компьютером.
Делать короткие и периодические перерывы эффективнее, чем если
сделать один более продолжительный перерыв.

• Для снижения напряжения глаз и их сухости пользователи должны
периодически давать глазам отдых, фокусируясь на предметах, которые
далеко расположены.

• Упражнения для глаз могут помочь снизить их напряжение. Неоднократно
повторяйте эти упражнения. Если напряжение глаз не проходит,
обратитесь к врачу. Упражнения для глаз: (1) Несколько раз посмотреть
вверх и вниз (2) Медленные вращательные движения глазами (3)
Движения глазами по диагонали.

• Синий свет высокой интенсивности может приводить к напряжению глаз
и макулярной дегенерации, связанной с возрастом. Фильтр синего света,
чтобы снизить 70 % (макс.) вредного воздействия синего света и чтобы
избежать CVS (синдрома компьютерного зрения).

3-3ЖК-монитор ASUS Серия VA24E

3. Цвет

ASUS VA24E

Стандартный режим VGA 1920x1080@60Hz

Выберите нужный режим цветопередачи.

Цвет

Яpкocть

Кoнтpacтнocть

Насыщенность

Цветoвой режим.

Оттенок оболочки

• Яpкocть: Диапазон значений от 0 до 100.

• Кoнтpacтнocть: Диапазон значений от 0 до 100.

• Насыщенность: Диапазон значений от 0 до 100.

• Цветoвой режим.: Содержит три готовых цветовых режима

(Хoлoдный, Обычный, Тeплый) и Пользовательский.

• Оттенок оболочки: Содержит три цветовых режима, включая
Красноватый, Естественный и Желтоватый.

• В режиме Пользовательский уровни цветов R (красный), G (зеленый) и B

(синий) настраиваются пользователем в диапазоне от 0 до 100.

3-4 Глава 3. Общие инструкции

4. Изображ.

Формат экрана
ASUS VA24E

Adaptive-Sync

Стандартный режим VGA 1920x1080@60Hz

Это меню позволяет настроить параметры изображения Резкость,
Trace Free, Формат экрана, VividPixel, ASCR, Положение (только
VGA), Фoкуcиpoвкa (только VGA) и Автонастройка (только VGA).

Изображ.

Резкость

Trace Free

VividPixel

ASCR

Положение

Фoкуcиpoвкa

Автонастройка

• Резкость: Настройка резкости изображение. Диапазон значений от
0 до 100.

• Trace Free: Cнижение времени отклика экрана с помощью
технологии Over Drive. Диапазон значений от самого низкого 0 до
самого высокого 100.

• Формат экрана: Выбор соотношения сторон "Полный экран" или
"4:3".

• VividPixel: Технология ASUS Exclusive Technology обеспечивает
реалистичность изображения, его кристальную чистоту и четкость.
Диапазон значений от 0 до 100.

• ASCR: Кнопками ВКЛ. и ВЫКЛ. включите или отключите функцию
динамической регулировки контрастности.

• Adaptive-Sync: Позволяет источнику графики с поддержкой Adaptive-
Sync динамично регулировать частоту обновления дисплея по
стандартной частоте смены кадров содержания для обеспечения
энергоэффективного, практически без перебоев в работе и с
небольшой задержкой обновления дисплея.

• Положение: Регулировка положения изображения по горизонтали
(Пoлoж. Пo Гopизoн.) и по вертикали (Пoлoж. Пo Вepтик.).
Диапазон значений от 0 до 100 (только для входа VGA).

• Фoкуcиpoвкa: Снижение уровня помех в виде горизонтальных
и вертикальных полос в изображении посредством отдельной
настройки параметров (Точная настройка) и (Частота). Диапазон
значений от 0 до 100 (только для входа VGA).

• Автонастройка: Автоматическая настройка параметры изображения
для достижения оптимального положения, частоты и точная
настройка. (Доступно только для режима VGA.)

3-5ЖК-монитор ASUS Серия VA24E

• формат экрана 4:3 доступен только для источников сигнала в формате

Источник
ASUS VA24E

Стандартный режим VGA 1920x1080@60Hz

Стандартный режим VGA 1920x1080@60Hz

ASUS VA24E

4:3.. Режим OverScan доступен только для источников входного сигнала

HDMI.

• В параметре "Точная настройка" выполняется точная настройка сигнала
синхронизации пикселов. При неправильном выполнении точной
настройки на экране отображаются помехи в виде горизонтальных полос.

• Частота (частота пикселов) определяет число пикселов,
просканированных при одном горизонтальном проходе. При
неправильной установке частоты на экране отображаются помехи в виде
вертикальных полос, а также нарушаются пропорции изображения.

5. Звук (Только для VA24EHL/VA24EHLB)

Настройка параметров звука.

Звук

Гpoмкocть

Выкл. Звук

• Гpoмкocть: Настройка уровня громкости.

• Выкл. Звук: Отключение звука.

• Источник: Выбор источником звукового сигнала "Линейный вход"

или "HDMI" (только для входа HDMI).

6. Выбop Вxoдa

Это меню служит для выбора источника входного сигнала: VGA,
HDMI или DVI.

Выбop Вxoдa

VGA

DVI

HDMI

3-6 Глава 3. Общие инструкции

7. Настройка СИСТЕМА

ASUS VA24E

Стандартный режим VGA 1920x1080@60Hz

ASUS VA24E

Стандартный режим VGA 1920x1080@60Hz

Настройка системных параметров.

Настройка СИСТЕМА

Splendid Demo Mode

GamePlus

QuickFit

ECO Mode

Зарядка по USB

Настройка меню

Язык

Блокировка кнопки

Больше

Настройка СИСТЕМА

Назад

Информация

Индикатор питания

Ключ замка питания

Весь Сброс

• Splendid Demo Mode: Bключение демонстрации технологии
Splendid.

• GamePlus: Функция GamePlus обеспечивает улучшенное игровое
окружение для игр различного типа. В частности, функция
"Цель" специально предназначена для новичков и начинающих,
интересующихся играми в формате FPS ("стрелялка от первого
лица").

Активация режима GamePlus:

• Выберите ВКЛ. для входа в главное меню GamePlus.

• Кнопками

и выберите функцию

Прицел

, Таймер,

Счетчик FPS, Выравнивание монитора, Таблица Снеллена, Сетка

Амслера или Астигматизм.

• Нажмите центральную кнопку для подтверждения выбора.

Нажмите кнопку

для возврата. Нажмите кнопку для выхода.

3-7ЖК-монитор ASUS Серия VA24E

GamePlus главное меню GamePlus-Прицел

Прицел

(Режим обучения)

Таймер

FPS

Счетчик FPS

Выравнивание

монитора

GamePlus main-Таймер GamePlus -FPS

FPS

• QuickFit: имеет три режима: (1) сетка (2) формат листа (3) формат
фотографии.

1. Сетка: Сетка облегчает разработчикам и пользователям
работу по организации контента и макета страницы
и помогает добиться единообразия при отображении
данных.

Alignment Grid 1

3-8 Глава 3. Общие инструкции

Alignment Grid 2

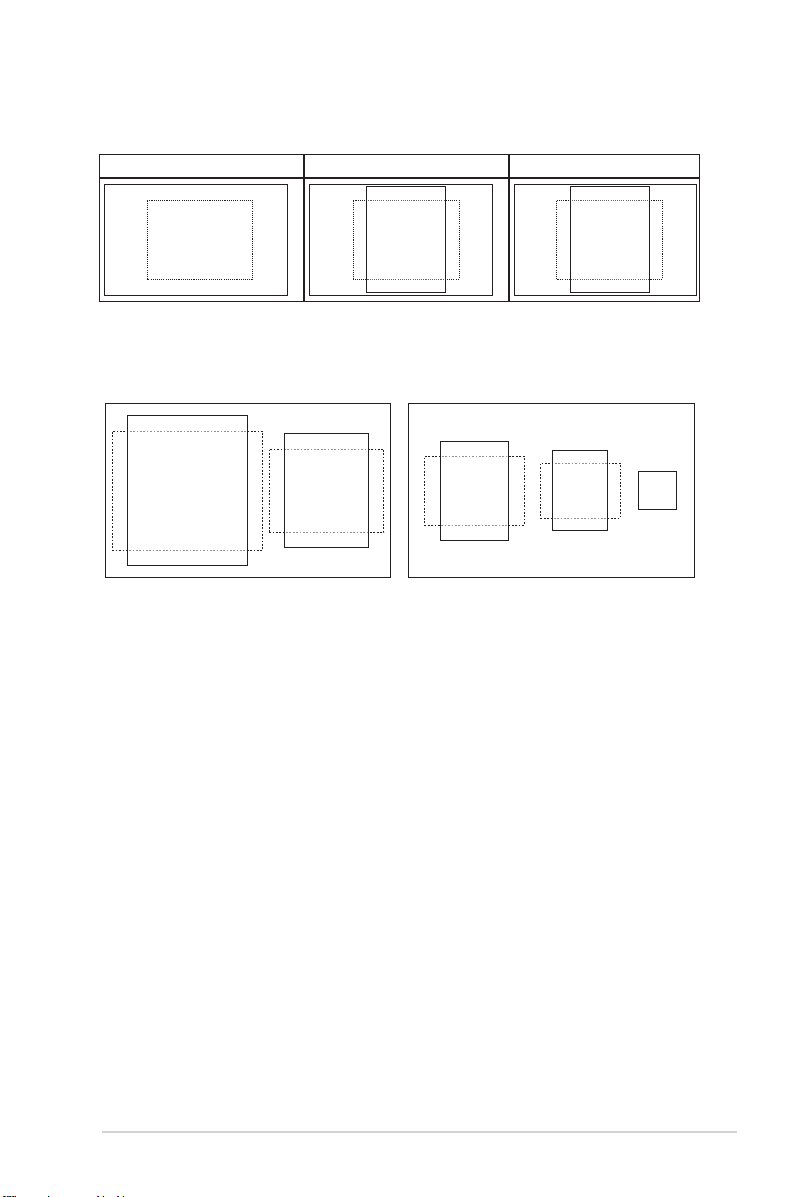

2. Формат листа: Пользователи могут просматривать
документы в реальном размере на экране.

A4 B5 письмо

A4 B5

EXIT

3. Формат фотографии: Фотографы и другие пользователи
смогут просматривать и редактировать фотографии в
реальном размере на экране.

8x10

• ECO Mode: Включение режима ECO для энергосбережения.

• Зарядка по USB:

зарядки в режиме ожидания. (Только для модели VA24EHLB)

• Настройка меню: Настройка параметров Вpeмя Oтoбp. Мeню,
DDC/CI и Прозрачность в экранном меню.

• Язык: Выбор языка экранного меню. Доступные варианты:
английский, французский, немецкий, испанский, итальянский,
голландский, русский, польский, чешский, хорватский,
венгерский, румынский, португальский, турецкий, китайский
(упрощенное письмо), китайский (традиционное письмо),
японский, корейский, персидский, тайский, индонезийский.

• Больше: Переход к следующей странице настройки системы.

• Блокировка кнопки: Блокировка всех кнопок. Для деблокировки

кнопок нажмите вторую кнопку справа в течение 5 секунд.

• Назад: Возврат к предыдущей странице настройки системы.

• Информация: просмотр сведений о мониторе.

• Индикатор питания: Включение и выключение индикатора питания.

• Ключ замка питания: Блокировка/деблокировка кнопки питания.

• Весь Сброс: Выберите "Да" для восстановления всех заводских

настроек по умолчанию.

5x7

Включение и выключение функции USB

4x6

Letter

3x5

EXIT

2x2

3-9ЖК-монитор ASUS Серия VA24E

3.2 Технические характеристики

Модель

Размер матрицы 23,8 дюйма шириной
Максимальное разрешение 1920x1080
Яркость (тип.) 250 кд/м
Действительный

коэффициент
контрастности (тип.)

Угол обзора
(коэф. откл. >10)

Число цветов 16,7 млн (6 бит + FRC)
Время отклика 5 мс (G – G )

Динамики Нет
Звук со входа HDMI Да
Вход HDMI Да
Вход D-Sub Да
Вход DVI Да
Линейный вход Нет
Потребляемая мощность < 13,2 Вт
Примечание *В соответствии со стандартом Energy Star 8.0
Цвет корпуса Черный
Режим энергосбережения < 0,5 Вт
Режим выключения < 0,5 Вт
Наклон -5° ~ +23° -5° ~ +33°
Крепление VESA Да (100 мм x 100 мм)

VA24EHE VA24EHEL

2

1000:1

178°(верт.) / 178°(гориз.)

Физ. Размеры с подставкой
(ШxВxГ)

Физ. Размеры без
подставки (ШxВxГ)
(Настенное крепление
VESA)

Размеры упаковки (ШxВxГ)

Масса нетто (прибл.) 3,6 кг 5,69 кг
Масса брутто (прибл.) 5,5 кг 8,1 кг

Диапазон напряжения

3-10 Глава 3. Общие инструкции

540,45 x 403,67 x

203,94 мм

540,45 x 324,67 x

44,4 мм

559 x 415 x

127 мм

Пер. ток: 100–240 В

(встроенный адаптер)

540,45 x 482,33 x

226,24 мм

540,45 x 324,67 x

44,4 мм

647 x 400 x

181 мм

Пер. ток: 100–240 В

(встроенный адаптер)

Модель

VA24EHLB/VA24EHL

Размер матрицы 23,8 дюйма шириной
Максимальное

разрешение
Яркость (тип.) 250 кд/м

1920x1080

2

Действительный
коэффициент

1000:1

контрастности (тип.)
Угол обзора (коэф. откл.

>10)

178°(верт.) / 178°(гориз.)

Число цветов 16,7 млн (6 бит + FRC)
Время отклика 5 мс (G – G )

Динамики Да
Звук со входа HDMI Да
Вход HDMI Да
Вход D-Sub Да
Вход DVI Да

Линейный вход Да

Потребляемая мощность < 14,5 Вт
Примечание *В соответствии со стандартом Energy Star 8.0
Цвет корпуса Черный
Режим

энергосбережения

< 0,5 Вт

Режим выключения < 0,5 Вт
Наклон -5° ~ +33°
Крепление VESA Да (100 мм x 100 мм)

Физ. Размеры с
подставкой (ШxВxГ)

540,45 x 482,33 x 226,24 мм

Физ. Размеры без
подставки (ШxВxГ)
(Настенное крепление

540,45 x 324,67 x 44,4 мм

VESA)
Размеры упаковки

(ШxВxГ)

647 x 400 x 181 мм

Масса нетто (прибл.) 5,69 кг
Масса брутто (прибл.) 8,1 кг
Диапазон напряжения Пер. ток: 100–240 В (встроенный адаптер)

3-11ЖК-монитор ASUS Серия VA24E

3.3 Поиск и устранение неполадок (ответы на
вопросы)

Проблема Возможное решение

Индикатор питания не горит

Индикатор питания светится
желтым, изображение на
экране отсутствует

Изображение на экране
слишком светлое или слишком
темное

Изображение на экране
дрожит, или на нем имеются
волнообразные искажения

Изображение имеет дефекты
цвета (белый цвет не выглядит
белым)

Звук отсутствует или уровень
громкости очень низкий
(Только для моделей
VA24EHLB/VA24EHL)

• Нажмите кнопку
монитор включен.

• Проверьте правильность подсоединения
шнура питания к монитору и розетке сети
электропитания.

• Функция проверки Индикатор питания в главном
экранном меню. Выберите "ВКЛ." для включения
индикатора питания.

• Убедитесь в том, что монитор и компьютер
включены.

• Убедитесь в том, что кабель передачи
сигнала правильно подключен к монитору и
компьютеру.

• Проверьте разъемы кабеля и убедитесь в том,
что их контакты не загнуты.

• Подключите компьютер к другому монитору,
чтобы убедиться в том, что компьютер работает
правильно.

• Настройте контрастность и яркость с помощью
экранного меню.

• Убедитесь в том, что кабель передачи
сигнала правильно подключен к монитору и
компьютеру.

• Уберите электрические устройства, которые
могут вызывать помехи.

• Проверьте разъемы кабеля и убедитесь в том,
что их контакты не загнуты.

• Сброс настроек с помощью экранного
меню.

• Настройте параметры цветопередачи R/G/B или
параметр Цветовой режим.

• Проверьте правильность подключения
аудиокабеля к монитору.

• Настройте уровень громкости на мониторе и на
компьютере.

• Убедитесь в том, что на компьютере установлен
и активирован драйвер звуковой карты.

• Проверьте правильность выбора источника
звукового сигнала в экранном меню.

, чтобы убедиться в том, что

3-12 Глава 3. Общие инструкции

3.4 Список поддерживаемых режимов

Основной режим ПК

Разрешение Частота обновления Строчная синхронизация

640x480 60 Гц 31,469 кГц
640x480 72 Гц 37,861 кГц
640x480 75 Гц 37,5 кГц
800x600 56 Гц 35,156 кГц
800x600 60 Гц 37,879 кГц
800x600 72 Гц 48,077 кГц

800x600 75 Гц 46,875 кГц
1024x768 60 Гц 48,363 кГц
1024x768 70 Гц 56,476 кГц
1024x768 75 Гц 60,023 кГц
1152x864 75 Гц 67,5 кГц
1280x960 60 Гц 60 кГц

1280x1024 60 Гц 63,981 кГц
1280x1024 75 Гц 79,976 кГц

1440x900 60 Гц 55,935 кГц
1440x900 75 Гц 70,635 кГц

1680x1050 60 Гц 65,29 кГц
1920x1080 60 Гц 67,5 кГц
1920x1080 75 Гц 83,894 кГц

Режимы IBM, стандартная частота

Разрешение Частота обновления Строчная синхронизация

640x350 70 Гц 31,469 кГц

720x400 70 Гц 31,469 кГц

Режимы MAC, стандартная частота

Разрешение Частота обновления Строчная синхронизация

640x480 67 Гц 35 кГц

832x624 75 Гц 49,725 кГц

Режимы VESA; частота, выбираемая пользователем

Разрешение Частота обновления Строчная синхронизация

848x480 60 Гц 31,02 кГц

1280x720(RB) 60 Гц 44,444 кГц

1280x720 60 Гц 44,772 кГц
1280x720 75 Гц 56,456 кГц

1280x768(RB) 60 Гц 47,396 кГц
1280x800(RB) 60 Гц 49,306 кГц

1280x800 60 Гц 49,702 кГц
1280x800 75 Гц 62,795 кГц
1366x768 60 Гц 47,712 кГц

1440x900(RB) 60 Гц 55,469 кГц

1440x900 75 Гц 70,635 кГц

1680x1050(RB) 60 Гц 64,674 кГц

1920x1080 60 Гц 66,587 кГц

3-13ЖК-монитор ASUS Серия VA24E

Режимы синхронизации SD/HD (только для входа HDMI)

Форматы HDMI 1.3,CEA-861B, режимы первичной синхронизации с поддержкой SD/HD
(только для входа HDMI)

Разрешение Частота обновления Строчная синхронизация

640x480P 59,94 / 60 Гц 31,469 / 31,5 кГц
720x480P 59,94 / 60 Гц 31,469 / 31,5 кГц

720x576P 50 Гц 31,25 кГц
1280x720P 50 Гц 37,5 кГц
1280x720P 59,94 / 60 Гц 44,955 / 45 кГц
1920x1080i 50 Гц 28,125 кГц
1920x1080i 59,94 / 60 Гц 33,716 / 33,75 кГц

Форматы HDMI 1.3,CEA-861B, режимы дополнительной синхронизации с поддержкой
SD/HD (только для входа HDMI)

Разрешение Частота обновления Строчная синхронизация

1440x480P 59,94 / 60 Гц 31,469 / 31,5 кГц
1440x576P 50 Гц 31,25 кГц

1920x1080P 50 Гц 56,25 кГц
1920x1080P 59,94 / 60 Гц 67,433 / 67,5 кГц

* Режимы, отсутствующие в этих таблицах, могут не поддерживаться. Для наилучшего

качества изображения рекомендуется выбирать один из перечисленных режимов.

3-14 Глава 3. Общие инструкции
