Asus U32U, U82U User’s Manual [id]

Download

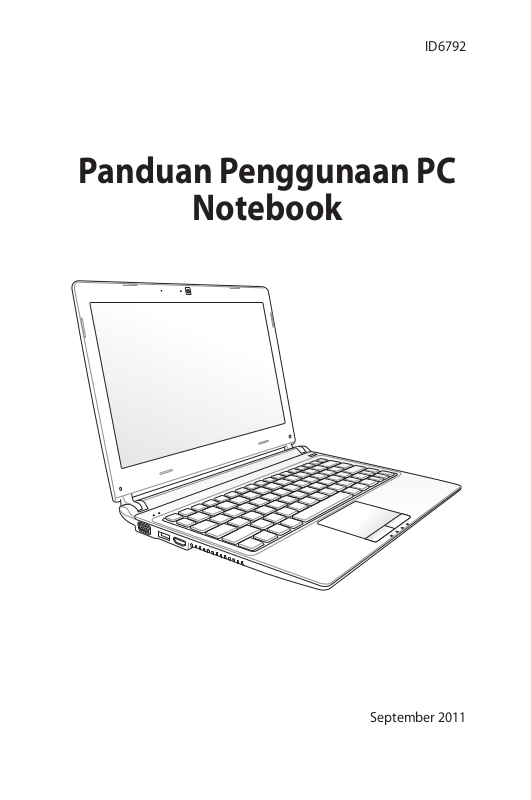

Page 1
ID6792
Panduan Penggunaan PC
Notebook
September 2011
Page 2
Daftar Isi
Pendahuluan PC Notebook
Mengenal Komponen
Persiapan
Menggunakan Daya AC ...............................................................................26
Menggunakan Daya Baterai .......................................................................28
Pemeliharaan Baterai ....................................................................................29
Menghidupkan PC Notebook ....................................................................30
POST (Pengujian Otomatis Pengaktifan Daya) ....................................30
Memeriksa Daya Baterai ...............................................................................32
Mengisi Daya Unit Baterai ...........................................................................33
Power Options .................................................................................................34
Mode Power Management (Manajemen Daya) ..................................36
Sleep dan Hibernate ......................................................................................36
Kontrol Daya Thermal ...................................................................................37
Tombol Pintas Berwarna ..............................................................................38
Tombol Microsoft Windows ........................................................................40
Tombol Kontrol Multimedia (untuk model tertentu) ........................42
Tombol
Indikator Status ...............................................................................................44
..................................................................................................
43
2
Panduan Pengguna PC Notebook
Page 3
Menggunakan PC Notebook
Menggunakan Bidang Sentuh ...................................................................49
Ilustrasi Penggunaan Bidang Sentuh ......................................................50
Memelihara Bidang Sentuh ........................................................................53
Penonaktifan Otomatis Bidang Sentuh ..................................................53
Pembaca Kartu Memori Flash ....................................................................55
Drive Hard Disk ................................................................................................56
Memori (RAM) ..................................................................................................58
Sambungan Jaringan ....................................................................................59
Sambungan LAN Nirkabel (untuk model tertentu) ............................61
Sambungan Jaringan Nirkabel Windows...............................................63
Sambungan Nirkabel Bluetooth(untuk model tertentu) .................65
Lampiran
Sambungan Opsional ..................................................................................L-2
Pengaturan BIOS Sistem .............................................................................L-4
Masalah Umum dan Solusinya .................................................................L-7
Menggunakan Partisi Pemulihan.......................................................... L-13
Menggunakan DVD Recovery (untuk model tertentu) ................ L-14
Kesesuaian Modem Internal ................................................................... L-16
Pernyataan FCC (Federal Communications Commission) ...........L-20
Pernyataan Peringatan Pemaparan RF (Frekuensi Radio) FCC ... L-21
Pernyataan Kepatuhan (Petunjuk R&TTE 1999/5/EC).................... L-21
Penandaan CE .............................................................................................. L-22
Pernyataan Pemaparan Radiasi IC untuk Kanada ........................... L-22
Saluran Operasi Nirkabel untuk Domain Berbeda ......................... L-23
Pita frekuensi Nirkabel Terbatas Perancis .......................................... L-23
Persyaratan Keamanan Daya ..................................................................L-24
Pemberitahuan REACH ............................................................................. L-24
Panduan Pengguna PC Notebook
3
Page 4
Catatan Keselamatan UL .......................................................................... L-25
Peringatan tentang Lithium di Nordik (untuk baterai lithium-ion
Informasi tentang Produk Macrovision Corporation .....................L-27
Persetujuan CTR 21(untuk PC Notebook dengan
Modem terintegrasi) .................................................................................L-28
Label Ramah Lingkungan Uni Eropa ................................................... L-30
Kesesuaian dan Deklarasi Terhadap Peraturan Lingkungan Hidup Global
Layanan Ambil Kembali ...........................................................................L-31
) . L-26
.. L-31
4
Panduan Pengguna PC Notebook
Page 5
Bab 1:
Pendahuluan PC Notebook
1
Page 6

Tentang Panduan Pengguna Ini

Anda membaca Panduan Pengguna PC Notebook. Panduan Pengguna ini berisi informasi tentang berbagai kopmonen dalam PC Notebook dan cara menggunakannya. Berikut adalah bagian utama dari Panduan Pengguna ini:
1. Mengenal Komponen
Berisi informasi tentang komponen PC Notebook.
2. Persiapan
Berisi informasi tentang persiapan menggunakan PC Notebook.
3. Menggunakan PC Notebook
Berisi informasi tentang cara menggunakan utilitas PC Notebook.
4. Pemulihan Sistem
Berisi informasi tentang pemulihan sistem.
5. Lampiran
Berisi informasi tentang keamanan.
Aplikasi yang disertakan dapat berbeda menurut model dan wilayah. PC Notebook Anda mungkin berbeda dengan gambar yang ditampilkan dalam panduan pengguna ini. PC Notebook Anda merupakan unit yang benar.

Catatan untuk Panduan Pengguna Ini

Catatan dan peringatan digunakan dalam panduan ini agar Anda dapat menyelesaikan sejumlah tugas dengan aman dan efektif. Catatan ini memiliki tingkat derajat kepentingan sebagai berikut:
PERINGATAN! Informasi penting yang harus dipatuhi demi penggunaan yang aman.
PENTING! Informasi penting yang harus dipatuhi agar tidak merusak data, komponen, atau merugikan orang.
TIPS: Tips untuk menjalankan tugas.
CATATAN: Informasi untuk kondisi khusus.
6
Panduan Pengguna PC Notebook
Page 7

Tindakan Pengamanan

Berikut adalah tindakan pengamanan yang akan meningkatkan masa pakai PC Notebook. Patuhi semua tindakan pengamanan dan petunjuk. Kecuali jika dijelaskan dalam panduan pengguna ini, lakukan servis oleh teknisi ahli.
Lepas sambungan daya listrik sebelum membersihkan PC. Seka PC Notebook menggunakan spons bersih atau kain kanebo lembab dengan larutan pembersih non-abrasif dan sedikit air hangat, lalu seka cairan yang tertinggal dengan kain yang kering.
JANGAN letakkan PC ini di atas permukaan yang tidak rata atau tidak stabil. Bawa ke tempat servis jika casing PC rusak.
JANGAN letakkan PC di tempat yang kotor dan berdebu. JANGAN gunakan PC di tempat yang mengalami kebocoran gas.
JANGAN tekan atau sentuh panel layar. Jangan letakkan PC Notebook di dekat benda kecil yang dapat menggores atau masuk ke dalamnya.
Agar Anda tidak terluka akibat panas yang ditimbulkan PC ini, JANGAN letakkan PC Notebook di atas pangkuan.
Panduan Pengguna PC Notebook
JANGAN letakkan atau jangan jatuhkan benda ke atas PC, dan jangan masukkan benda apapun ke dalam PC Notebook.
JANGAN biarkan PC terkena medan magnet atau listrik yang kuat.
JANGAN biarkan PC di tempat atau di dekat tempat yang basah, terkena hujan, atau uap air. JANGAN gunakan modem saat terjadi badai petir.
Peringatan tentang keamanan baterai: JANGAN buang baterai ke dalam api. JANGAN sebabkan hubungan arus pendek ke kontak. JANGAN bongkar baterai.
7
Page 8
SUHU YANG AMAN: PC Notebook ini hanya boleh digunakan di lingkungan dengan suhu ruang antara 5°C (41°F) hingga 35°C (95°F).
ARUS INPUT: Lihat label arus di bagian bawah PC Notebook dan pastikan adaptor daya Anda sesuai dengan arus tersebut.
JANGAN bawa atau tutupi PC Notebook dalam kondisi hidup dengan benda yang akan mengurangi sirkulasi udara, misalnya
JANGAN gunakan larutan kuat seperti thinner, benzena, atau bahan kimia lainnya di atas maupun di dekat permukaan.
tas jinjing.
JANGAN gunakan kabel daya, aksesori, atau perangkat periferal lainnya yang rusak.
Pemasangan baterai yang salah dapat mengakibatkan ledakan dan merusak PC Notebook.
JANGAN buang PC Notebook ini ke dalam sampah umum. Produk ini dirancang agar komponennya dapat digunakan kembali dengan layak dan didaur ulang. Simbol tempat sampah disilang menunjukkan bahwa produk ini (listrik, peralatan listrik, dan baterai sel koin yang mengandung merkuri) tidak boleh dibuang di tempat sampah umum. Untuk membuang produk elektronik, patuhi peraturan yang berlaku di kota Anda.
JANGAN buang baterai ke dalam sampah umum. Simbol tempat sampah disilang menunjukkan bahwa baterai ini tidak boleh dibuang di tempat sampah umum.
8
Panduan Pengguna PC Notebook
Page 9
Peringatan Tekanan Suara
Tekanan suara yang berlebihan dari earphone atau headphone dapat mengakibatkan gangguan atau hilangnya fungsi pendengaran. Perlu diketahui bahwa mengatur kontrol volume suara dan ekualiser melebihi posisi tengah dapat meningkatkan tegangan keluar earphone atau headphone, begitu pula tingkat tekanan suara.
Peringatan Kipas DC
Perlu diketahui bahwa kipas DC adalah komponen bergerak yang mungkin berbahaya. Jauhkan tubuh Anda dari bilah kipas yang bergerak.
Informasi adaptor
Tegangan masuk: 100–240V AC
Frekuensi input: 50–60Hz
Nilai arus keluar: 2.1A
Nilai tegangan keluar: 19V DC
Tindakan Pengamanan Saat Pemindahan
Untuk mempersiapkan pemindahan PC Notebook, Anda harus MEMATIKAN PC dan melepaskan semua periferal eksternal agar soket tidak rusak. Kepala drive hard disk akan ditarik masuk bila daya DIMATIKAN agar permukaan hard disk tidak tergores saat pemindahan. Karenanya, jangan pindahkan PC Notebook saat daya HIDUP. Tutup panel layar dan pastikan panel telah terkait ke posisi terkunci dengan kuat untuk melindungi keyboard dan panel layar.
PERHATIAN! Permukaan PC Notebook mudah kusam jika tidak ditangani dengan hati-hati. Jangan gosok atau jangan biarkan permukaan PC Notebook tergores.
Panduan Pengguna PC Notebook
9
Page 10
Menutup PC Notebook
Beli tas jinjing untuk melindungi PC Notebook dari debu, air, goncangan, dan goresan.
Mengisi Ulang Daya Baterai
Jika Anda ingin menggunakan daya baterai, pastikan daya unit baterai dan unit baterai opsional apapun telah terisi penuh sebelum melakukan perjalanan jauh. Perlu diketahui bahwa adaptor daya akan mengisi daya unit baterai selama adaptor tersambung ke komputer dan catu daya AC. Pengisian daya unit baterai akan memerlukan waktu lebih lama saat PC Notebook digunakan.
Tindakan Pengamanan Dalam Pesawat
Jika ingin menggunakan PC Notebook dalam pesawat, hubungi maskapai penerbangan Anda. Sebagian besar maskapai penerbangan memiliki batasan penggunaan perangkat elektronik. Sebagian besar maskapai penerbangan hanya akan membolehkan penggunaan perangkat elektronik selama pesawat berada di udara, bukan saat pesawat lepas landas atau mendarat.
PERHATIAN! Terdapat tiga jenis perangkat keamanan bandara yang utama: mesin sinar X (digunakan untuk barang di ban berjalan), detektor magnet (digunakan terhadap orang yang berjalan melalui pemeriksaan keamanan), dan tongkat magnet (perangkat genggam yang digunakan pada orang atau barang terpisah). Anda dapat membawa PC Notebook dan disket untuk melewati pemeriksaan mesin sinar X di bandara. Namun, sebaiknya jangan biarkan PC Notebook atau disket melewati pemeriksaan detektor magnet atau tongkat magnet di bandara.
10
Panduan Pengguna PC Notebook
Page 11

Mempersiapkan PC Notebook

2
1
2
1
3
3
1
3
110V-220V
2
Berikut ini hanyalah petunjuk penggunaan ringkas untuk PC Notebook.
Memasang Unit Baterai
Sejajarkan pengait
Menyambungkan Adapter Power
Panduan Pengguna PC Notebook
11
Page 12
Membuka panel display LCD
1. Angkat panel display dengan hati-hati, menggunakan ibu jari.
2. Sesuaikan sudut panel display ke depan atau belakang sesuai dengan sudut pandang yang nyaman.
Menghidupkan Power
1. Tekan kemudian lepaskan tombol power yang terdapat di bagian bawah panel display LCD.
2. Gunakan [Fn]+[F5] atau [Fn]+[F6] untuk menyesuaikan tingkat kecerahan LCD.
12
Panduan Pengguna PC Notebook
Page 13
Bab 2:
Mengenal Komponen
2
Page 14

Tampilan Atas

3
2
4
5
6
1
7
8
Tampilan atas mungkin berbeda (tergantung model).
14
Panduan Pengguna PC Notebook
Page 15
1
Kamera
Kamera internal memungkinkan anda mengambil foto atau
merekam video serta dapat digunakan untuk konferensi video dan aplikasi interaktif lainnya.
2
Mikrofon (Internal)
Mikrofon mono internal dapat digunakan untuk konferensi
video, narasi suara, atau perekaman audio sederhana.
Panel Layar
3
Panel layar berfungsi sama seperti monitor desktop. PC
Notebook ini menggunakan LCD TFT matriks aktif yang memberikan tampilan sempurna seperti pada monitor desktop. Namun, berbeda dengan monitor desktop, panel LCD tersebut tidak menimbulkan radiasi atau kedipan sehingga lebih nyaman untuk mata. Untuk membersihkan panel layar, gunakan kain yang lembut tanpa cairan kimia (jika perlu, gunakan air putih).
4
ndikator Status (atas)
Lampu yang mengindikasikan kondisi hardware/software.
Lihat rincian indikator dalam Bab 3.
5
Tombol Daya
Tomb ol da ya di gun a kan unt uk me ngh i dup kan dan
mematikan PC Notebook dan memulihkannya dari Mode siaga. Tekan tombol sekali untuk menghidupkan dan tekan terus untuk mematikan PC Notebook. Tombol daya hanya berfungsi jika panel layar terbuka
Panduan Pengguna PC Notebook
15
Page 16
6
Keyboard (papan tombol)
Keyboard memiliki tombol berukuran lengkap dengan
gerakan yang nyaman (tingkat kedalaman saat tombol ditekan) dan bantalan untuk kedua telapak tangan. Dua tombol fungsi Windows disediakan untuk membantu mempermudah navigasi dalam sistem operasi Windows.
7
Bidang Sentuh dan Tombol
Bidang sentuh dengan tombol adalah perangkat penunjuk
yang berfungsi sama seperti mouse desktop. Fungsi pengguliran dengan kontrol perangkat lunak tersedia setelah utilitas bidang sentuh yang disertakan dikongurasi untuk memudahkan navigasi di Windows atau Web.
Indikator Status (depan)
8
Lampu yang mengindikasikan kondisi hardware/software.
Lihat rincian indikator dalam Bab 3.
16
Panduan Pengguna PC Notebook
Page 17

Tampilan Samping

1 2 3
4 5
Tampilan bawah mungkin berbeda (tergantung model).
Ukuran unit baterai beragam tergantung pada model.
PERINGATAN! Bagian bawah PC Notebook dapat menjadi sangat panas. Tangani PC Notebook dengan hati-hati saat menggunakannya atau jika baru saja digunakan. Suhu yang tinggi merupakan hal yang wajar saat menggunakan atau mengisi daya komputer. JANGAN gunakan bidang yang
lembut, seperti tempat tidur atau sofa, karena dapat menghalangi lubang ventilasi komputer. AGAR TIDAK CEDERA KARENA PANAS KOMPUTER, JANGAN LETAKKAN PC Notebook DI PANGKUAN ANDA ATAU DI BAGIAN BADAN LAINNYA.
Panduan Pengguna PC Notebook
17
Page 18
1
Kunci Baterai - Pegas
Kunci baterai pegas digunakan untuk mengamankan unit
baterai. Unit baterai yang dimasukkan akan terkunci secara otomatis. Untuk melepaskan unit baterai, kunci pegas ini harus ditahan pada posisi terbuka.
2
Unit Baterai
Daya untuk unit baterai akan diisi secara otomatis bila
tersambung ke catu daya AC. Unit baterai juga akan memberikan daya ke PC Notebook saat daya AC tidak tersedia. Kondisi ini memungkinkan pengguna untuk berpindah tempat untuk sementara waktu. Masa pakai baterai bervariasi, tergantung pada penggunaan dan spesikasi untuk PC Notebook. Unit baterai tidak dapat dibongkar dan harus dibeli sebagai satu unit.
3
Kunci Baterai - Manual
Kunci baterai manual digunakan untuk mengamankan
unit baterai. Geser kunci manual ke posisi buka untuk memasukkan atau mengeluarkan unit baterai. Geser kunci manual ke posisi kunci setelah unit baterai dimasukkan.
Tempat Drive Hard Disk
4
Drive hard disk terpasang dengan aman pada tempatnya.
Untuk informasi tentang peningkatan kemampuan drive hard disk PC Notebook Anda, kunjungi peritel atau pusat layanan resmi. Untuk memastikan kompatibilitas dan keandalan maksimum, beli drive hard disk hanya dari peritel resmi PC Notebook ini.
18
Panduan Pengguna PC Notebook
Page 19
Tempat Memori (RAM)
5
Tempat memori memberikan kemampuan perluasan untuk
memori tambahan. Memori tambahan akan meningkatkan performa aplikasi dengan mengurangi akses ke hard disk. BIOS akan secara otomatis mendeteksi jumlah memori dalam sistem, lalu mengkonfigurasi CMOS selama proses POST (Power-On-Self-Test) berlangsung. Tidak ada konfigurasi perangkat keras atau perangkat lunak apapun (termasuk BIOS) yang diperlukan setelah memori dipasang. Untuk informasi tentang peningkatan kemampuan memori PC Notebook Anda, kunjungi peritel atau pusat layanan resmi. Untuk memastikan kompatibilitas dan keandalan maksimum, beli modul ekspansi hanya dari peritel resmi PC Notebook ini.
Panduan Pengguna PC Notebook
19
Page 20
Mengenal Komponen
321 4 6 75

Tampilan Kanan

1
Slot Kartu Memori Flash
Biasanya pembaca kartu memori eksternal harus dibeli
secara terpisah, untuk dapat menggunakan kartu memori dari perangkat seperti kamera digital, pemutar MP3, ponsel, dan PDA. PC Notebook ini dilengkapi pembaca kartu memori berkecepatan tinggi terintegrasi, secara praktis dapat membaca dan menulis pada kebanyakan kartu memori ash.
Soket Input Microphone
2
Soket microphone mono (1/8 inci) dapat digunakan untuk
menyambungkan microphone eksternal atau sinyal output dari perangkat audio lainnya. Menggunakan soket ini akan secara otomatis menonaktifkan mikrofon internal. Gunakan tur ini untuk konferensi video, narasi suara, atau perekaman audio sederhana.
20
3
Soket Keluaran Headphone
Soket headphone stereo 1/ 8 ” ini digunakan untuk
menyambungkan sinyal keluar audio PC Notebook ke speaker atau headphone dengan amplier. Menggunakan soket ini akan secara otomatis menonaktifkan speaker internal.
Panduan Pengguna PC Notebook
Page 21
4
Port USB (3.0)
Port USB (Universal Serial Bus) kompatibel dengan perangkat USB
3.0, USB 2.0 atau USB 1.1, seperti keyboard, perangkat penunjuk, kamera, dan perangkat penyimpanan, yang tersambung dalam rangkaian hingga 4.8Gbit/detik (USB 3.0), 480Mbit/detik (USB
2.0) dan 12Mbit/detik (USB 1.1). USB memungkinkan berbagai perangkat berjalan secara bersamaan di sebuah komputer, dengan beberapa perangkat berfungsi sebagai unit atau hub plug-in tambahan. USB mendukung hot-swap pada perangkat sehingga sebagian besar perangkat dapat disambung atau dilepas tanpa harus restart komputer.
5
LAN Port
Port LAN RJ-45 memiliki delapan pin dengan ukuran lebih besar dari
port modem RJ-11 dan smendukung kabel Ethernet standar untuk sambungan ke jaringan lokal. Konektor internal ini dapat digunakan dengan mudah tanpa memerlukan adaptor tambahan.
6
Masukan Daya (DC)
Adaptor daya yang diberikan akan mengkonversi daya AC ke DC
untuk digunakan dengan konektor ini. Daya yang masuk melalui soket ini akan memberikan daya ke PC Notebook kemudian mengisi daya ke unit baterai internal. Agar PC Notebook dan unit baterai tidak rusak, gunakan selalu adaptor daya yang disertakan.
AD A PTOR DAP A T MENJAD I HANGAT HINGGA PANAS BIL A DIGUNAKAN. JAUHKAN ADAPTOR DARI BADAN DAN PASTIKAN ANDA TIDAK MENUTUPNYA
Port Kunci Kensington®
7
Port kunci Kensington® dapat digunakan untuk mengamankan
Notebook PC menggunakan produk keamanan Notebook PC yang kompatibel dengan Kensington®. Produk keamanan tersebut biasanya terdiri dari kabel logam dan kunci yang membuat Notebook PC tidak dapat dipindahkan dari objek tak bergerak. Beberapa produk mungkin juga menyertakan detektor gerakan yang membunyikan alarm bila dipindahkan.
Panduan Pengguna PC Notebook
21
Page 22

Tampilan Kiri

21 3 4
1
Keluaran Layar (Monitor)
Port monitor D-sub 15 pin mendukung perangkat standar
yang kompatibel dengan VGA, misalnya monitor atau proyektor, agar Anda dapat melihat di layar eksternal yang lebih besar.
2
Port USB (2.0)
Port USB (Universal Serial Bus) kompatibel dengan perangkat
USB 2.0 atau USB 1.1, seperti keyboard, perangkat penunjuk, kamera, dan perangkat penyimpanan, yang tersambung dalam rangkaian hingga 12Mbit/detik (USB 1.1) and 480Mbit/ detik (USB 2.0). USB memungkinkan berbagai perangkat berjalan secara bersamaan di sebuah komputer, dengan beberapa perangkat berfungsi sebagai unit atau hub plug­in tambahan. USB mendukung hot-swap pada perangkat sehingga sebagian besar perangkat dapat disambung atau dilepas tanpa harus restart komputer.
USB Charge+ (pada model tertentu)
Dapat digunakan untuk mengisi daya ponsel atau pemutar
audio digital sewaktu Notebook PC tidur, hibernasi, atau nonaktif. Aktifkan aplikasi USB Charge+ dari panel alat Eee Docking, lalu kongurasikan pengaturan yang terkait.
22
Panduan Pengguna PC Notebook
Page 23
HDMI
3
Port HDMI
HDMI (High-Denition Multimedia Interface) merupakan
interface audio/video digital tidak terkompresi antara sumber audio/video manapun, seperti set-top box, DVD player, A/V reeciver, monitor audio dan/atau video, misalnya DTV (televisi digital). Mendukung video standar, enhanced, atau high-defnition, dan audio digital multi-channel dengan satu kabel. HDMI memancarkan semua standar ATSC HDTV dan mendukung audio digital 8-channel dengan bandwith ca dangan untuk mengakomodasi peningkatan atau kebutuhan mendatang.
Ventilasi Udara
4
Ventilasi udara berfungsi untuk memasukkan udara sejuk
dan mengeluarkan udara panas dari PC Notebook.
Pastikan tidak ada benda seperti kertas, buku, baju, kabel, atau lainnya yang memblokir ventilasi udara ini, jika tidak komputer dapat menjadi terlalu panas.
Panduan Pengguna PC Notebook
23
Page 24
24
Panduan Pengguna PC Notebook
Page 25
Bab 3:
Persiapan
3
Page 26

Sistem Daya

1
3
110V-220V
2

Menggunakan Daya AC

Daya PC Notebook ini terdiri dari dua bagian, yakni adaptor daya dan sistem daya baterai. Adaptor daya mengubah daya AC dari stopkontak menjadi daya DC yang diperlukan PC Notebook. PC Notebook dilengkapi adaptor AC-DC universal. Hal ini berarti Anda dapat menyambungkan kabel daya ke stopkontak manapun dengan nilai tegangan 100V-120V dan 220V-240V tanpa harus mengatur switch atau menggunakan pengubah daya. Negara tertentu mungkin mengharuskan penggunaan adaptor untuk menyambung kabel daya AC standar AS yang disertakan ke standar lainnya. Sebagian besar hotel akan menyediakan stopkontak universal untuk mendukung berbagai kabel daya dan nilai tegangan. Sebaiknya selalu konsultasikan dengan pengguna yang memiliki pengalaman bepergian tentang nilai tegangan stopkontak AC bila akan membawa adaptor daya ke negara lain.
26
Anda dapat membeli kit perjalanan untuk PC Notebook yang terdiri dari adaptor daya dan modem untuk digunakan di hampir semua negara.
PERINGATAN! JANGAN sambungkan kabel daya AC ke stopkontak AC sebelum menyambungkan konektor DC ke PC Notebook. Jika melakukannya, dapat merusak adaptor AC-DC.
Panduan Pengguna PC Notebook
Page 27
PENTING! Kerusakan dapat terjadi jika Anda menggunakan adaptor lain untuk mengalirkan daya ke PC Notebook atau menggunakan adaptor PC Notebook untuk mengalirkan daya ke perangkat listrik lain. Jika timbul asap, bau terbakar, atau panas yang berlebihan dari adaptor AC-DC, bawa ke pusat layanan perbaikan. Jika Anda menduga adaptor AC-DC rusak, bawa ke pusat layanan perbaikan. Adaptor AC-DC yang rusak juga dapat merusak unit baterai dan PC Notebook Anda.
PC Notebook ini mungkin dilengkapi konektor dua atau tiga kaki tergantung pada kawasan. Jika tersedia konektor tiga kaki, Anda harus menggunakan stopkontak AC yang diarde atau adaptor yang diarde dengan benar untuk memastikan pengoperasian PC Notebook yang aman.
PERINGATAN! ADAPTOR DAYA DAPAT MENJADI PANAS BILA DIGUNAKAN. PASTIKAN ADAPTOR TIDAK TERTUTUP DAN JAUHKAN DARI TUBUH ANDA.
Lepas adaptor daya atau nonaktifkan stopkontak AC untuk mengurangi pemakaian daya bila PC Notebook tidak digunakan.
Panduan Pengguna PC Notebook
27
Page 28

Menggunakan Daya Baterai

2
1
2
1
3
3
PC Notebook dirancang untuk berfungsi dengan unit baterai yang dapat dilepas. Unit baterai tersebut terdiri dari kumpulan sel baterai dalam satu rangka. Unit baterai yang terisi daya penuh akan memiliki masa pakai baterai selama beberapa jam dan dapat diperpanjang menggunakan tur manajemen daya melalui BIOS setup. Unit baterai tambahan bersifat opsional dan dapat dibeli secara terpisah di peritel PC Notebook.
Memasang dan Melepaskan Unit Baterai
PC Notebook Anda mungkin dilengkapi unit baterai yang telah dipasang. Jika PC Notebook tidak dilengkapi unit baterai yang telah dipasang, gunakan prosedur berikut untuk memasang unit baterai.
PENTING! Jangan coba melepas unit baterai saat PC Notebook dalam kondisi HIDUP karena dapat menyebabkan hilangnya data pekerjaan.
Untuk memasang unit baterai:
Sejajarkan pengait
28
Panduan Pengguna PC Notebook
Page 29
Untuk melepas unit baterai:
2
1
3
Tekan lalu angkat baterai
PENTING! Gunakan hanya unit baterai dan adaptor daya yang diberikan bersama PC Notebook atau yang secara khusus disetujui oleh produsen maupun peritel untuk digunakan dengan model ini. Jika tidak, kerusakan dapat terjadi pada PC Notebook.

Pemeliharaan Baterai

Sama seperti semua baterai yang dapat diisi ulang, unit baterai PC Notebook memiliki frekuensi pengisian ulang daya yang terbatas. Masa pakai aktif unit baterai akan tergantung pada suhu lingkungan, kelembaban, dan cara menggunakan PC Notebook. Kisaran suhu yang ideal untuk menggunakan baterai adalah antara 10˚C dan 35˚C (50˚F dan 95˚F). Anda juga harus mempertimbangkan bahwa suhu internal PC Notebook lebih tinggi daripada suhu di sekitar. Suhu yang lebih tinggi atau lebih rendah dari kisaran ini akan mempersingkat masa pakai baterai. Namun, dalam kondisi apapun, waktu pemakaian unit baterai pada akhirnya akan berkurang dan unit baterai baru harus dibeli dari dealer resmi PC Notebook. Sebaiknya jangan beli baterai ekstra untuk disimpan karena baterai juga memiliki batas usia penyimpanan.
PERINGATAN! Untuk keamanan, JANGAN buang baterai ke dalam api, JANGAN buat hubungan arus pendek pada bidang kontak, dan JANGAN bongkar baterai. Jika pengoperasian berjalan tidak normal atau terjadi kerusakan pada unit baterai akibat faktor tersebut, MATIKAN PC Notebook, lalu hubungi pusat layanan resmi.
Panduan Pengguna PC Notebook
29
Page 30

Menghidupkan PC Notebook

Pesan pengaktifan PC Notebook akan ditampilkan di layar bila Anda menghidupkannya. Jika perlu, Anda dapat menyesuaikan kecerahan menggunakan tombol pintas. Jika Anda harus menjalankan BIOS Setup untuk menetapkan atau mengubah kongurasi sistem, tekan [F2] saat bootup untuk membuka BIOS Setup. Tekan [ESC], lalu menu boot akan ditampilkan dengan pilihan untuk menjalankan boot dari drive yang tersedia.
Sebelum bootup, panel layar akan berkedip bila daya dihidupkan. Ini adalah bagian dari pengujian rutin PC Notebook dan bukan merupakan masalah pada layar.
PENTING! Untuk melindungi drive hard disk, selalu tunggu minimal 5 detik untuk menghidupkan kembali PC Notebook setelah Anda mematikannya.
PERINGATAN! JANGAN bawa atau tutup PC Notebook dalam kondisi HIDUP dengan materi yang akan menghalangi sirkulasi udara, misalnya tas jinjing.

POST (Pengujian Otomatis Pengaktifan Daya)

Sewaktu dihidupkan, PC Notebook akan terlebih dulu menjalankan serangkaian pengujian diagnostik dengan kontrol perangkat lunak yang disebut POST (Pengujian Otomatis Pengaktifan Daya). Perangkat lunak yang mengontrol POST tersebut diinstal sebagai bagian permanen dari arsitektur PC Notebook. POST mencakup catatan kongurasi perangkat keras PC Notebook yang digunakan untuk melakukan pemeriksaan diagnostik pada sistem. Catatan tersebut dibuat menggunakan program BIOS Setup. Jika POST menemukan perbedaan antara catatan dan perangkat keras yang ada, POST akan menampilkan pesan di layar yang meminta Anda mengatasi konik tersebut dengan menjalankan BIOS Setup. Dalam sebagian besar kasus, catatan sudah benar saat Anda menerima PC Notebook. Bila pengujian selesai, Anda akan melihat pesan “No operating system found” jika hard disk tidak dimuat sebelumnya dengan sistem operasi. Hal ini menunjukkan bahwa hard disk telah terdeteksi dengan benar dan siap untuk penginstalan sistem operasi baru.
30
Panduan Pengguna PC Notebook
Page 31
Self Monitoring and Reporting Technology
S.M.A.R.T. (Self Monitoring and Reporting Technology) memeriksa drive hard disk selama POST berlangsung dan memberikan pesan peringatan jika drive hard disk memerlukan perbaikan. Jika pesan penting tentang drive hard disk ditampilkan selama bootup berlangsung, segera cadangkan data dan jalankan program pemeriksaan disk Windows. Untuk menjalankan program pemeriksaan disk Windows: klik Windows > pilih Computer > klik kanan ikon drive hard disk > pilih Properties > klik tab Tools > klik Check Now > klik Start. Anda juga dapat memilih “Scan ... sectors” untuk pemindaian dan perbaikan yang lebih efektif, namun proses akan berjalan lebih lambat.
PENTING! Jika peringatan tetap ditampilkan selama bootup berlangsung setelah menjalankan utilitas pemeriksaan disk perangkat lunak, Anda harus membawa PC Notebook ke pusat layanan perbaikan. Penggunaan yang berkesinambungan dapat menyebabkan hilangnya data.
Panduan Pengguna PC Notebook
31
Page 32

Memeriksa Daya Baterai

Sistem baterai menerapkan standar Baterai Pintar sesuai dengan lingkungan Windows yang memungkinkan baterai melaporkan sisa daya baterai secara akurat. Unit baterai yang terisi penuh daya mengalirkan daya selama beberapa jam untuk pengoperasian PC Notebook. Namun, durasi yang sebenarnya dapat beragam, tergantung pada cara menggunakan tur hemat daya, kebiasaan kerja secara umum, CPU, kapasitas memori sistem, dan ukuran panel layar.
Gambar layar yang ditampilkan di sini hanya merupakan contoh dan bukan mencerminkan tampilan pada sistem Anda.
Peringatan akan ditampilkan jika daya baterai rendah. Jika Anda tetap mengabaikan peringatan daya baterai rendah, PC Notebook pada akhirnya akan menjalankan mode tunda (Windows menggunakan STR secara default).
Klik kanan ikon baterai
Klik kiri ikon baterai
32
Penunjuk berada pada ikon baterai tanpa adaptor daya.
Penunjuk berada pada ikon baterai dengan adaptor daya.
PERINGATAN! STR (Suspend-to-RAM) tidak berlangsung lama bila daya baterai habis. STR tidak sama seperti daya yang tidak aktif. STR memerlukan sedikit daya. Jika daya tidak tersedia karena daya baterai habis atau tidak ada catu daya yang tersambung (misalnya, adaptor daya dan unit baterai dilepas), STR tidak akan berfungsi dan data akan hilang.
Panduan Pengguna PC Notebook
Page 33

Mengisi Daya Unit Baterai

Sebelum menggunakan PC Notebook saat bepergian, Anda harus mengisi daya unit baterai. Pengisian daya unit baterai akan segera berlangsung saat PC Notebook tersambung ke daya eksternal menggunakan adaptor daya. Isi penuh daya unit baterai sebelum menggunakannya untuk pertama kali. Daya unit baterai baru harus benar-benar terisi penuh sebelum PC Notebook dilepas dari daya eksternal. Pengisian daya unit baterai sepenuhnya berlangsung selama beberapa jam bila PC Notebook dimatikan dan dua kali lipat lebih lama bila PC Notebook dihidupkan. Indikator status baterai pada PC Notebook akan mati jika unit baterai telah terisi daya.
Baterai akan mulai mengisi daya bila daya yang tersisa pada baterai berkurang di bawah 95%. Dengan demikian, pengisian daya baterai tidak akan berlangsung sesering mungkin. Mengurangi siklus pengisian ulang daya akan membantu memperpanjang masa pakai baterai.
Pengisian daya baterai akan berhenti jika suhu atau tegangan baterai terlalu tinggi.
PERINGATAN! JANGAN biarkan daya unit baterai habis. Daya unit baterai lama-kelamaan akan habis. Jika tidak digunakan, unit baterai harus diisi daya setiap tiga bulan sekali untuk memperluas kapasitas pemulihan. Jika tidak, pengisian daya unit baterai berikutnya akan gagal.
Panduan Pengguna PC Notebook
33
Page 34

Power Options

Tombol daya mematikan dan menghidupkan PC Notebook atau menetapkan PC Notebook ke mode tidur maupun hibernasi. Aktivitas tombol daya yang sebenarnya dapat disesuaikan di “Power Options” pada Control Panel Windows.
Untuk pilihan lainnya, seperti “Switch User, Restart, Sleep, atau Shut Down”, klik tanda panah di sebelah ikon kunci.
Menghidupkan Ulang atau Menjalankan Boot Ulang
Setelah membuat perubahan pada sistem operasi, Anda mungkin diminta untuk menghidupkan ulang sistem. Beberapa proses penginstalan akan menampilkan kotak dialog untuk menghidupkan ulang. Untuk menghidupkan ulang sistem secara manual, pilih Restart.
PENTING! Untuk melindungi hard drive, tunggu minimal 5 detik untuk menghidupkan kembali PC Notebook setelah Anda mematikannya.
34
Panduan Pengguna PC Notebook
Page 35
Penonaktifan Darurat
Jika sistem operasi tidak dapat dimatikan atau dihidupkan ulang dengan benar, berikut adalah cara lain untuk mematikan PC Notebook Anda:
Tekan terus tombol daya selama lebih dari 4 detik.
PENTING! JANGAN gunakan penonaktifan darurat saat penulisan data berlangsung. Melakukannya dapat menyebabkan kehilangan atau kerusakan data.
Panduan Pengguna PC Notebook
35
Page 36

Mode Power Management (Manajemen Daya)

PC Notebook memiliki sejumlah tur hemat daya otomatis atau yang dapat disesuaikan untuk digunakan dalam memaksimalkan masa pakai baterai dan mengurangi TCO (Total Cost of Ownership). Anda dapat mengontrol beberapa tur tersebut melalui menu Power di BIOS Setup. Pengaturan manajemen daya ACPI ditetapkan melalui sistem operasi. Fitur manajemen daya dirancang untuk menghemat listrik sebanyak mungkin dengan mengalihkan komponen ke mode pemakaian daya rendah sesering mungkin, namun tetap dapat beroperasi sepenuhnya.

Sleep dan Hibernate

Pengaturan manajemen daya dapat ditemukan di Windows > Control Panel > Hardware and Sound > Power Options. Di Power Options, Anda dapat menentukan Sleep/ Hibernate maupun Shut Down untuk menutup panel layar atau menekan tombol daya. Sleep dan Hibernate akan menghemat daya bila PC Notebook tidak digunakan dengan menonaktifkan komponen tertentu. Saat melanjutkan tugas kembali, status terakhir Anda (misalnya, dokumen yang telah digulir atau email yang diketik sebagian) akan ditampilkan sama seperti saat Anda tinggalkan. Shut Down akan menutup semua aplikasi dan meminta konrmasi Anda untuk menyimpan tugas jika terdapat tugas yang belum disimpan.
36
Panduan Pengguna PC Notebook
Page 37
Sleep sama seperti STR (Suspend-to-RAM). Fungsi ini menyimpan data aktif dan status di RAM saat sebagian besar komponen dinonaktifkan. RAM memerlukan daya untuk menyimpan (me-refresh) data karena RAM bersifat volatile. Klik tombol Windows dan tanda panah di sebelah ikon kunci untuk melihat pilihan ini. Anda juga dapat menggunakan cara pintas keyboard [Fn F1] untuk mengaktifkan mode ini. Pulihkan dengan menekan tombol apapun pada keyboard, kecuali [Fn]. (CATATAN: Indikator daya akan berkedip dalam mode ini.)
Hibernate berfungsi sama seperti STD (Suspend-to-Disk) serta menyimpan data aktif dan status di drive hard disk. Dengan melakukannya, RAM tidak harus di-refresh secara berkala dan pemakaian daya akan sangat berkurang, namun tidak sepenuhnya dihentikan karena komponen wake-up tertentu seperti LAN tetap memerlukan aliran daya. Hibernate lebih banyak menghemat daya dibandingkan dengan Sleep. Klik tombol Windows dan tanda panah di sebelah ikon kunci untuk melihat pilihan ini. Pulihkan dengan menekan tombol daya. (CATATAN: Indikator daya akan dinonaktifkan dalam mode ini.)

Kontrol Daya Thermal

Terdapat tiga metode kontrol daya untuk mengontrol status thermal PC Notebook. Kontrol daya tidak dapat dikongurasi oleh pengguna, namun harus diketahui jika PC Notebook perlu menjalankan status tersebut. Berikut adalah suhu yang mencerminkan suhu chassis (bukan CPU).
• Kipas dihidupkan untuk pendinginan aktif bila suhu mencapai batas atas yang aman.
• CPU mengurangi kecepatan untuk pendinginan pasif bila suhu melampaui batas atas yang aman.
• Sistem dinonaktifkan untuk pendinginan kritis bila suhu melampaui batas atas maksimum yang aman.
Panduan Pengguna PC Notebook
37
Page 38

Fungsi Keyboard Khusus

Tombol Pintas Berwarna

Berikut adalah tombol pintas berwarna pada keyboard PC Notebook. Perintah berwarna hanya dapat diakses dengan menekan terus tombol fungsi sambil menekan salah satu tombol dengan perintah warna.
Lokasi Tombol Pintas pada tombol fungsi dapat berbeda (tergantung pada model) namun fungsinya tetap sama. Ikuti ikon bila lokasi tombol pintas Anda tidak sesuai dengan yang ditampilkan pada panduan pengguna.
Ikon Zz (F1): Membuat PC Notebook dalam mode tunda (Save-to-RAM). (Menjalankan Save-to-RAM atau Save-to­Disk, tergantung pada pengaturan tombol tidur dalam kongurasi manajemen daya).
Radio Tower (F2) (Hanya Model Nirkabel): Mengaktifkan/ menonaktifkan LAN nirkabel atau Bluetooth internal (pada model tertentu) dengan tampilan di layar. Bila diaktifkan, indikator nirkabel yang sesuai akan menyala. Pengaturan perangkat lunak Windows diperlukan untuk menggunakan Bluetooth atau LAN nirkabel.
38
Ikon Matahari Redup (F5): Mengurangi kecerahan layar.
Ikon Matahari Cerah (F6): Meningkatkan kecerahan
layar.
Ikon LCD Mengaktifkan dan menonaktifkan panel layar. (Pada model tertentu; rentangkan bidang layar untuk memenuhi seluruh tampilan bila menggunakan mode resolusi rendah.)
Panduan Pengguna PC Notebook
Page 39
Ikon LCD/Monitor (F8): Beralih antara layar LCD PC Notebook dan monitor eksternal dengan rangkaian berikut: LCD Only -> CRT Only (Monitor Eksternal) -> LCD + CRT Clone -> LCD + CRT Extend. (Fungsi ini tidak berjalan pada 256 Colors, pilih High Color dalam Display Property Settings.) CATATAN: Monitor eksternal harus
disambungkan “sebelum” menjalankan boot up.
Crossed-out Touchpad (Bidang sentuh bertanda silang) (F9): Mengalihkan bidang sentuh internal ke
LOCKED (dinonaktifkan) dan UNLOCKED (diaktifkan). Mengunci bidang sentuh akan mencegah Anda memindahkan penunjuk secara tidak disengaja sewaktu mengetik dan paling baik digunakan dengan perangkat penunjuk eksternal seperti mouse. CATATAN: Model tertentu memiliki indikator di antara tombol bidang sentuh yang akan menyala bila bidang sentuh diaktifkan (UNLOCKED) dan mati bila bidang sentuh dinonaktifkan (LOCKED).
Ikon Speaker Disilang (F10): Mengaktifkan dan menonaktifkan speaker. (hanya di Windows OS)
Ikon Perkecil Volume (F11):
Memperkecil volume speaker. (hanya di Windows OS)
Ikon Perbesar Volume (F12): Memperbesar volume speaker. (hanya di Windows OS)
Num Lk (Ins): Mengaktifkan dan menonaktifkan keypad numerik (tombol angka). Untuk menggunakan sebagian besar keyboard dalam memasukkan angka.
Scr Lk (Del): Mengaktifkan dan menonaktifkan “Scroll Lock”. Untuk menggunakan sebagian besar keyboard dalam menavigasi sel.
Panduan Pengguna PC Notebook
39
Page 40
Fn+C: Mengaktifkan dan menonaktifkan fungsi “Splendid Video Intelligent Technology”. Hal ini memungkinkan peralihan di antara berbagai mode penyempurnaan warna tampilan untuk menambah kontras, kecerahan, nada skin, serta saturasi warna merah, hijau, dan biru secara terpisah. Anda dapat melihat mode aktif melalui OSD (tampilan di layar).
Fn+V (untuk model tertentu): Beralih ke aplikasi perangkat lunak “Life Frame”.
Pada model tertentu, fungsi ini hanya tersedia bila kamera diaktifkan.
Power4Gear Hybrid (Fn+Tombol Spasi): Beralih di antara berbagai mode hemat daya. Mode hemat daya mengontrol berbagai aspek pada PC Notebook untuk memaksimalkan performa sesuai dengan masa pakai baterai. Memasang atau melepas adaptor daya akan secara otomatis mengalihkan sistem antara mode AC dan mode baterai. Anda dapat melihat mode aktif melalui OSD (tampilan di layar).

Tombol Microsoft Windows

Berikut adalah dua tombol Windows khusus pada keyboard.
Tombol dengan Logo Windows mengaktifkan menu Start yang terdapat di kiri bawah desktop Windows.
Tombol lainnya (tampak seperti menu Windows dengan penunjuk kecil) mengaktifkan menu properti dan berfungsi sama seperti menekan tombol kanan pada mouse di objek Windows.
40
Panduan Pengguna PC Notebook
Page 41
Keyboard sebagai Keypad Numerik
Keypad numerik tertanam pada keyboard dan memiliki 15 tombol yang membuat proses input intensif angka menjadi lebih nyaman. Tombol dengan fungsi ganda tersebut berwarna oranye di bagian atasnya. Penetapan angka terletak di sudut kanan atas setiap tombol seperti ditunjukkan pada gambar. Bila keypad numerik diaktifkan dengan menekan [Fn][Ins/Num LK], LED number lock akan menyala. Jika keyboard eksternal tersambung, menekan [Ins/Num
LK] pada keyboard eksternal akan mengaktifkan/menonaktifkan
NumLock pada kedua keyboard sekaligus. Untuk menonaktifkan keypad numerik saat keypad pada keyboard eksternal diaktifkan, tekan tombol [Fn][Ins/Num LK] pada PC Notebook.
Keyboard sebagai
Penunjuk
Keyboard dapat digunakan sebagai penunjuk bila Number Lock diaktifkan atau dinonaktifkan untuk memudahkan navigasi sewaktu memasukkan data numerik dalam spreadsheet maupun aplikasi yang sejenis.
Dengan Number Lock OFF, tekan [Fn] dan salah satu tombol penunjuk di bawah ini. Misalnya, [Fn][8] untuk ke atas, [Fn][K] untuk ke bawah, [Fn][U] untuk ke kiri, dan [Fn][O] untuk ke kanan.
Dengan Number Lock ON, gunakan [Shift]
dan salah satu tombol penunjuk di bawah ini. Misalnya, [Shift][8] untuk ke atas, [Shift][K] untuk ke bawah, [Shift][U] untuk ke kiri, dan [Shift][O] untuk ke kanan.
Panduan Pengguna PC Notebook
41
Page 42

Tombol Kontrol Multimedia (untuk model tertentu)

Tombol kontrol multimedia digunakan untuk mengontrol aplikasi multimedia dengan nyaman. Berikut adalah penjelasan setiap tombol kontrol multimedia pada PC Notebook.
Beberapa fungsi tombol kontrol mungkin beragam, tergantung pada model PC Notebook.
Gunakan tombol [Fn] bersama tombol panah untuk fungsi kontrol CD.
Putar/Jeda (↓)
Memulai atau menjeda pemutaran le media.
42
Berhenti (↑)
Menghentikan pemutaran le media.
Kembali (←)
Selama pemutaran le media berlangsung, tombol ini akan mengalihkan ke lagu atau segmen lm sebelumnya.
Putar cepat (→)
Selama pemutaran le media berlangsung, tombol ini akan mengalihkan ke lagu atau segmen lm berikutnya.
Panduan Pengguna PC Notebook
Page 43

Tombol dan Indikator Status

Tombol

Tombol Daya
Tombol daya mematikan dan menghidupkan PC Notebook atau
menetapkan PC Notebook ke mode tidur maupun hibernasi. Aktivitas tombol daya yang sebenarnya dapat disesuaikan di “Power Options” pada Control Panel Windows.
Panduan Pengguna PC Notebook
43
Page 44

Indikator Status

Indikator Huruf Besar
Bila menyala, indikator ini menunjukkan huruf besar [Caps Lock]
aktif. Tombol huruf besar digunakan untuk mengetik beberapa huruf pada keyboard dalam huruf besar (misalnya, A, B, C). Bila lampu tombol huruf besar mati, huruf akan diketik dalam huruf kecil (misalnya, a,b,c).
Indikator Number Lock
Menunjukkan bahwa number lock [Num Lk] aktif bila lampu
menyala. Number lock digunakan untuk mengalihkan fungsi beberapa huruf pada keyboard ke angka untuk memudahkan input data numerik.
Indikator Daya
Indikator daya menyala bila PC Notebook dihidupkan dan
berkedip perlahan bila PC Notebook berada dalam mode Sleep (Suspend-to-RAM). Indikator mati bila PC Notebook dimatikan atau berada dalam mode Hibernation (Suspend-to-Disk).
44
Panduan Pengguna PC Notebook
Page 45
Indikator Pengisian Daya Baterai (dua warna)
Indikator pengisian daya baterai dua warna menunjukkan status
daya baterai sebagai berikut:
Menyala hijau: Daya baterai berada antara 95% dan 100%
(dengan daya AC).
Menyala oranye: Daya baterai kurang dari 95% (dengan daya
AC).
Berkedip oranye: Daya baterai kurang dari 10% (dengan daya
AC).
Mati: Daya baterai berada antara 10% dan 100% (dengan daya
AC).
Indikator Aktivitas Drive
Menunjukk an bahwa PC Notebook mengakses satu atau
beberapa perangkat penyimpanan, misalnya hard disk. Lampu berkedip sesuai dengan waktu akses.
Indikator Nirkabel/Bluetooth
Indikator ini hanya tersedia pada model dengan LAN nirkabel/
Bluetooth internal (pada model tertentu). Indikator ini akan menyala untuk menunjukkan bahwa fungsi Bluetooth (BT) internal pada PC Notebook diaktifkan. Bila LAN nirkabel internal diaktifkan, indikator juga akan menyala. (Pengaturan perangkat lunak Windows diperlukan.)
Panduan Pengguna PC Notebook
45
Page 46
46
Panduan Pengguna PC Notebook
Page 47
Bab 4:
Menggunakan PC Notebook
4
Page 48

Perangkat Penunjuk

Perangkat penunjuk bidang sentuh terintegrasi pada PC Notebook kompatibel sepenuhnya dengan dua/tiga tombol dan kenop gulir mouse PS/2. Bidang sentuh sensitif terhadap tekanan dan berisi komponen yang tidak bergerak sehingga kegagalan mekanis dapat dihindari. Driver perangkat tetap diperlukan agar dapat berfungsi dengan beberapa perangkat lunak aplikasi.
Gerakan Penunjuk
Klik Kanan
Klik Kiri
48
PENTING! JANGAN gunakan objek apapun selain jari Anda untuk mengoperasikan bidang sentuh karena dapat merusak permukaan bidang sentuh.
Panduan Pengguna PC Notebook
Page 49

Menggunakan Bidang Sentuh

Bidang sentuh memungkinkan Anda menggunakan jari untuk menggerakkan penunjuk atau memilih item di layar tanpa menggunakan mouse standar. Untuk menggunakan bidang sentuh, tekan atau sentuh perlahan bidang sentuh dengan jari.
Menggerakkan Penunjuk
Letakkan jari di bagian tengah bidang sentuh, lalu geser ke arah perpindahan penunjuk.
Geser jari ke kiri
Geser jari ke atas
Geser jari ke kanan
Geser jari ke bawah
Panduan Pengguna PC Notebook
49
Page 50

Ilustrasi Penggunaan Bidang Sentuh

Mengklik/Menyentuh - Dengan penunjuk mengarah ke salah satu
item, tekan tombol kiri atau gunakan ujung jari untuk menyentuh perlahan bidang sentuh dan biarkan jari berada pada bidang sentuh hingga item dipilih. Item yang dipilih akan berubah warna. Berikut adalah dua contoh yang memberikan hasil yang sama.
Mengklik
Tekan tombol penunjuk kiri, lalu lepaskan.
Menyentuh
Ketuk bidang sentuh dengan pelan, namun cepat.
Mengklik dua kali/Menyentuh dua kali - Tindakan ini memungkinkan Anda menjalankan program tertentu. Gerakkan jari ke arah program yang akan dijalankan, tekan tombol kiri atau sentuh dua kali bidang sentuh dengan cepat, lalu sistem akan menjalankan program yang dipilih. Jika interval di antara klik atau sentuhan terlalu lama, pengoperasian tidak akan berjalan. Anda dapat menentukan kecepatan klik dua kali menggunakan “Mouse” di Control Panel Windows. Berikut adalah dua contoh yang memberikan hasil yang sama.
Mengklik Dua Kali
Menyentuh Dua Kali
Tekan dua kali tombol kiri, lalu lepaskan.
50
Ketuk dua kali bidang sentuh dengan pelan, namun cepat.
Panduan Pengguna PC Notebook
Page 51
Menarik - Menarik adalah memindahkan item ke lokasi lain. Arahkan jari ke item, saat menekan tombol kiri, pindahkan item ke lokasi yang diinginkan, lalu lepas tombol kiri. Anda juga dapat menyentuh dua kali dan menahan item saat menariknya dengan jari. Berikut adalah ilustrasi yang memberikan hasil yang sama.
Menarik-Mengklik
Tahan tombol kiri, lalu geser jari pada bidang sentuh.
Menarik-Menyentuh
Ketuk dua kali bidang sentuh dengan pelan, lalu geser jari pada bidang sentuh saat ketukan kedua.
Gulir dua jari - Gunakan dua jari untuk menggeser ke atas/bawah/ kiri/kanan pada bidang sentuh agar dapat menggulir jendela ke atas/bawah/kiri/kanan. Jika jendela tampilan terdiri dari beberapa subjendela, pindahkan penunjuk pada salah satu panel sebelum menggulir.
Me ngg uli r sec ara vertikal
Meng guli r seca ra horizontal
Dua jari untuk memperbesar/memperkecil tampilan -
Menggerakkan dua ujung jari saling menjauh atau mendekat untuk memperbesar atau memperkecil tampilan. Tindakan ini nyaman dilakukan bila melihat foto atau membaca dokumen.
Memperbesar tampilan
Panduan Pengguna PC Notebook
Memperkecil tampilan
51
Page 52
Penggeseran tiga jari - Geser tiga ujung jari ke atas pada bidang sentuh untuk menampilkan semua aplikasi. Geser ke bawah untuk menampilkan desktop. Geser ke kiri/kanan untuk menggeser cepat halaman. Geser dari kiri ke kanan untuk melihat halaman berikutnya atau dari kanan ke kiri untuk kembali ke halaman sebelumnya.
52
Panduan Pengguna PC Notebook
Page 53

Memelihara Bidang Sentuh

Bidang sentuh sensitif terhadap tekanan. Jika tidak ditangani dengan hati-hati, bidang sentuh mudah rusak. Perhatikan tindakan pencegahan berikut.
• Pastikan bidang sentuh tidak terkena kotoran, cairan, atau noda minyak.
• Jangan sentuh bidang sentuh jika jari Anda kotor atau basah.
• Jangan sandarkan benda berat pada bidang sentuh atau tombol bidang sentuh.
• Jangan gores bidang sentuh dengan kuku atau benda keras lainnya.
Bidang sentuh merespons pada gerakan, bukan tenaga. Anda tidak perlu menyentuh permukaan dengan kuat. Menyentuh terlalu kuat tidak akan menambah kemampuan responsif bidang sentuh. Bidang sentuh paling baik merespons tekanan ringan.

Penonaktifan Otomatis Bidang Sentuh

Windows dapat secara otomatis menonaktifkan bidang sentuh PC Notebook bila mouse USB eksternal dipasang.
Fitur ini biasanya berada dalam kondisi tidak aktif. Untuk mengaktifkannya:
1. Tentukan pilihan pada Control Panel > Hardware and Sound
> Mouse di Windows.
Panduan Pengguna PC Notebook
53
Page 54
2. Klik Pengaturan Perangkat di bagian atas, lalu klik kotak centang Nonaktifkan perangkat penunjuk internal bila perangkat penunjuk USB eksternal tersambung.
54
3. Klik
OK untuk menyelesaikan kongurasi.
Panduan Pengguna PC Notebook
Page 55

Perangkat Penyimpanan

MS / MS Pro
SD / MMC
Perangkat penyimpanan memungkinkan PC Notebook membaca atau menulis dokumen, gambar, dan le lainnya ke berbagai perangkat penyimpanan data.

Pembaca Kartu Memori Flash

Biasanya pembaca kartu memori harus dibeli terpisah agar dapat menggunakan kartu memori dari perangkat seperti kamera digital, pemutar MP3, ponsel, dan PDA. PC Notebook ini memiliki satu pembaca kartu memori internal yang dapat menggunakan beberapa kartu memori ash seperti ditunjukkan di bawah ini. Pembaca kartu memori internal tidak hanya nyaman, namun juga lebih cepat daripada sebagian besar pembaca kartu memori dengan format lain karena menggunakan bus PCI bandwidth tinggi internal.
PENTING! Kompatibilitas kartu memori ash beragam tergantung pada model PC Notebook dan spesikasi kartu memori ash. Spesikasi kartu memori ash dapat terus berubah sehingga kompatibilitasnya mungkin berubah tanpa pemberitahuan sebelumnya.
Lokasi Slot Memori Flash yang sebenarnya dapat berbeda sesuai model. Untuk mencari Slot Memori Flash tersebut, lihat bab sebelumnya.
PENTING! Jangan lepas kartu saat atau segera setelah membaca, menyalin, memformat, atau menghapus data pada kartu karena data mungkin akan hilang.
PERINGATAN! Agar data tidak hilang, gunakan Safely Remove Hardware and Eject Media di bidang pemberitahuan Windows sebelum melepas kartu memori ash.
Panduan Pengguna PC Notebook
55
Page 56

Drive Hard Disk

Drive hard disk memiliki kapasitas lebih tinggi dan beroperasi pada kecepatan lebih tinggi daripada drive oppy disk dan drive optik. PC Notebook dilengkapi drive hard disk yang dapat diganti. Hard drive aktif mendukung S.M.A.R.T. (Self Monitoring and Reporting Technology) untuk mendeteksi dan mencegah kesalahan atau kegagalan hard disk sebelum terjadi. Bila akan mengganti atau meningkatkan kemampuan hard drive, selalu kunjungi peritel atau pusat layanan resmi PC Notebook ini.
PENTING! Penanganan yang buruk terhadap PC Notebook dapat merusak drive hard disk. Tangani PC Notebook dengan hati-hati serta jauhkan dari listrik statis dan getaran atau dampak yang kuat. Drive hard disk adalah komponen paling rentan dan cenderung menjadi komponen satu-satunya atau yang lebih dulu rusak jika PC Notebook terjatuh.
PENTING! Bila akan mengganti atau meningkatkan kemampuan hard drive, selalu kunjungi peritel atau pusat layanan resmi PC Notebook ini.
PERINGATAN! Lepas semua perangkat periferal yang tersambung, jalur telepon atau komunikasi apapun, dan konektor daya (misalnya, catu daya eksternal, unit baterai, dll.) sebelum melepas penutup hard disk.
(Ini hanya merupakan contoh.)
56
(Ini hanya merupakan contoh.)
Panduan Pengguna PC Notebook
Page 57
2
1
1
2
2
1
Melepas drive hard disk
1
2
1
Memasang drive hard disk
2
21
Panduan Pengguna PC Notebook
57
Page 58

Memori (RAM)

3
3
12
Memori tambahan akan meningkatkan performa aplikasi dengan mengurangi akses ke hard disk. Untuk informasi tentang peningkatan kemampuan memori PC Notebook Anda, kunjungi peritel atau pusat layanan resmi. Untuk memastikan kompatibilitas dan keandalan maksimum, beli modul ekspansi hanya dari peritel resmi PC Notebook ini.
BIOS akan secara otomatis mendeteksi jumlah memori dalam sistem, lalu mengkongurasi CMOS selama proses POST (Power-On-Self-Test) berlangsung. Tidak ada kongurasi perangkat keras atau perangkat lunak apapun (termasuk BIOS) yang diperlukan setelah memori dipasang.
P E R IN GATA N! L ep as semua perangkat periferal yang tersambung, jalur telepon atau komunikasi apapu n , d a n konektor daya (misalnya, catu daya eksternal, unit baterai, dll.) sebelum memasang atau melepas memori.
Lokasi memori yang sebenarnya beragam menurut model. Untuk mencari lokasi memori, lihat bab sebelumnya.
Memasang Kartu Memori:
(Ini hanya merupakan contoh.)
58
Melepas Kartu Memori:
(Ini hanya merupakan contoh.)
Panduan Pengguna PC Notebook
Page 59

Sambungan

Jaringan internal tidak dapat diinstal nanti sebagai peningkatan kemampuan. Setelah pembelian, jaringan dapat diinstal sebagai kartu ekspansi.

Sambungan Jaringan

Sambungkan kabel jaringan, dengan konektor RJ-45 di setiap ujung, ke port modem/jaringan pada PC Notebook dan ujung lainnya ke hub atau switch. Untuk kecepatan 100 BASE-TX/1000 BASE-T, kabel jaringan harus merupakan kategori 5 atau yang lebih baik (bukan kategori 3) dengan kabel berpilin. Jika Anda ingin menjalankan interface pada kecepatan 100/1000Mbps, sambungkan ke hub 100 BASE-TX/1000 BASE-T ( bukan hub BASE-T4). Untuk 10Base-T, gunakan kabel berpilin dengan kategori 3, 4, atau 5. Dupleks Penuh 10/100 Mbps didukung pada PC Notebook ini, namun memerlukan sambungan ke hub peralihan jaringan dengan “duplex” diaktifkan. Pengaturan default perangkat lunak adalah menggunakan pengaturan yang paling cepat sehingga tidak diperlukan tindakan dari pengguna.
1000BASE-T (atau Gigabit) hanya didukung pada model tertentu.
Panduan Pengguna PC Notebook
59
Page 60
Kabel Berpilin
Kabel yang digunakan untuk menyambung kartu Ethernet ke host (biasanya berupa Hub atau Switch) disebut TPE (Twisted Pair Ethernet) langsung. Konektor bagian ujung disebut konektor RJ-45 yang tidak kompatibel dengan konektor telepon RJ-11. Jika menyambung dua komputer tanpa menggunakan hub, kabel silang LAN diperlukan (model Fast-Ethernet). (Model gigabit mendukung silang otomatis sehingga kabel silang LAN bersifat opsional.)
Contoh PC Notebook yang tersambung ke Hub atau Switch Jaringan untuk digunakan dengan pengontrol Ethernet internal.
Kabel jaringan dengan konektor RJ-45
60
Hub atau Switch Jaringan
Lokasi port LAN yang sebenarnya beragam menurut model. Untuk mencari lokasi port LAN, lihat bab sebelumnya.
Panduan Pengguna PC Notebook
Page 61

Sambungan LAN Nirkabel (untuk model tertentu)

LAN nirkabel internal opsional adalah adaptor Ethernet nirkabel yang kompak dan mudah digunakan. Dengan menerapkan standar IEEE 802.11 untuk WLAN (LAN nirkabel), LAN nirkabel internal opsional memiliki kemampuan transmisi data yang cepat menggunakan teknologi DSSS (Direct Sequence Spread Spectrum) dan OFDM (Orthogonal Frequency Division Multiplexing) pada frekuensi 2,4GHz/5GHz. LAN nirkabel internal opsional kompatibel dengan standar IEEE 802.11 sebelumnya yang memungkinkan interface standar LAN nirkabel praktis.
LAN nirkabel internal opsional adalah adaptor klien yang mendukung mode Infrastructure (Infrastruktur) serta Ad-hoc dan memberikan eksibilitas pada kongurasi jaringan nirkabel yang ada atau berikutnya dalam jarak hingga 40 meter antara klien dan jalur akses.
Untuk memberikan keamanan yang esien pada komunikasi nirkabel, LAN nirkabel internal opsional dilengkapi enkripsi WEP (Wired Equivalent Privacy) 64-bit/128-bit dan tur WPA (Wi-Fi Protected Access).
Untuk keamanan, JANGAN sambungkan jaringan yang tidak aman karena transmisi informasi tanpa enkripsi dapat terlihat oleh pengguna lain.
Panduan Pengguna PC Notebook
61
Page 62
Mode Ad-hoc
Mode Ad-hoc memungkinkan PC Notebook menyambung ke perangkat nirkabel lainnya. Tidak ada AP (jalur akses) yang diperlukan dalam lingkungan nirkabel ini.
(Semua perangkat harus
PC Notebook
PC Desktop
memasang adapter LAN nirkabel 802.11 opsional.)
PDA
Mode Infrastructure (Infrastruktur)
Mode Infrastructure (Infrastruktur) memungkinkan PC Notebook dan perangkat nirkabel lainnya menggunakan jaringan nirkabel yang sama yang dibuat oleh AP (Jalur Akses) (dijual terpisah) yang menyediakan link terpusat untuk klien nirkabel agar dapat berkomunikasi satu sama lain dan dengan jaringan berkabel.
(Semua perangkat harus memasang adapter LAN nirkabel 802.11 opsional.)
PC Notebook
PC Desktop
62
Jalur Akses
PDA
Panduan Pengguna PC Notebook
Page 63

Sambungan Jaringan Nirkabel Windows

Menyambung ke jaringan
1. Aktifkan fungsi Wireless (Nirkabel) untuk model Anda, jika perlu (lihat switch dalam Bab 3).
2. Tekan [FN+F2] berulang kali hingga ikon LAN nirkabel dan Bluetooth ditampilkan.
Atau klik dua kali ikon Wireless
Console (Konsol Nirkabel) pada bidang pemberitahuan Windows, lalu pilih ikon Bluetooth.
3. Klik ikon jaringan nirkabel bertanda bintang oranye pada bidang Windows® Notication.
4. Pilih jalur akses nirkabel yang akan disambungkan dari dari daftar, lalu klik Connect (Sambung) untuk membuat sambungan.
Jika Anda tidak dapat menemukan jalur akses yang diinginkan, klik ikon Refresh (Segarkan) di sudut kanan atas untuk me-refresh dan mencari kembali dalam daftar.
Panduan Pengguna PC Notebook
63
Page 64
5. Saat membuat sambungan, Anda mungkin harus memasukkan sandi.
6. Sambungan yang telah dibuat akan ditampilkan dalam daftar.
7. Anda akan melihat ikon jaringan nirkabel Notication.
Ikon jaringan nirkabel bertanda silang akan muncul bila Anda menekan <Fn> + <F2> untuk menonaktifkan fungsi WLAN.
pada bidang
64
Panduan Pengguna PC Notebook
Page 65

Sambungan Nirkabel Bluetooth (untuk model tertentu)

PC Notebook yang dilengkapi teknologi Bluetooth akan menghilangkan kebutuhan kabel untuk membuat sambungan ke perangkat yang mendukung Bluetooth. Contoh perangkat yang mendukung Bluetooth dapat berupa PC Notebook, PC Desktop, ponsel, dan PDA.
Jika PC Notebook tidak dilengkapi Bluetooth internal, maka Anda dapat menyambungkan USB atau modul ExpressCard Bluetooth agar dapat menggunakan Bluetooth.
Ponsel yang mendukung Bluetooth
Anda dapat menyambung ke ponsel secara nirkabel. Tergantung pada kemampuan ponsel, Anda dapat mentransfer data buku telepon, foto, le suara, dsb. atau menggunakannya sebagai modem untuk menyambung ke Internet. Anda juga dapat menggunakannya untuk olahpesan SMS.
Komputer atau PDA yang mendukung Bluetooth
Anda dapat menyambung ke komputer lain atau PDA secara nirkabel dan bertukar le, berbagi periferal, atau berbagi sambungan Internet maupun jaringan. Anda juga dapat menggunakan keyboard atau mouse nirkabel yang mendukung Bluetooth.
Mengaktifkan dan Memulai Utilitas Bluetooth
Proses ini dapat digunakan untuk menambah perangkat Bluetooth pada umumnya.
1. Aktifkan fungsi Wireless (Nirkabel) untuk model Anda, jika perlu (lihat switch dalam Bab 3).
2. Tekan [FN+F2] berulang kali hingga ikon LAN nirkabel dan Bluetooth ditampilkan.
Panduan Pengguna PC Notebook
65
Page 66
Atau klik dua kali ikon Wireless
Console (Konsol Nirkabel) pada bidang pemberitahuan Windows, lalu pilih ikon Bluetooth.
3. Dari Panel Kontrol, buka
Network and Internet > Network and Sharing Center (Jaringan dan Internet > Jaringan dan Pusat Berbagi)-Pakai, lalu klik Change adapter settings (Ubah pengaturan adaptor) pada jendela biru di sisi kiri.
4. Klik kanan
5. Klik
66
Bluetooth Network Connection (Sambungan Jaringan Bluetooth), lalu pilih View Bluetooth Network Devices (Lihat Perangkat Jaringan Bluetooth).
Add a device (Tambah
perangkat) untuk mencari
perangkat baru.
Panduan Pengguna PC Notebook
Page 67
6. Pilih perangkat yang mendukung Bluetooth dari daftar, lalu klik Next (Lanjut).
7. Masukkan kode keamanan Bluetooth ke perangkat, lalu mulai pembuatan pasangan.
8. Pembuatan pasangan berhasil dilakukan. Klik Close (Tutup) untuk menyelesaikan pengaturan.
Panduan Pengguna PC Notebook
67
Page 68
68
Panduan Pengguna PC Notebook
Page 69

Lampiran

L
Page 70

Aksesori Opsional

Item berikut, jika diinginkan, tersedia sebagai item opsional yang melengkapi PC Notebook Anda.
Hub USB (Opsional)
Memasang hub USB opsional akan menambah port USB dan memungkinkan Anda membuat atau melepas sambungan berbagai periferal USB secara cepat melalui satu kabel.
Memori USB Flash Disk
Memori USB ash disk adalah item opsional yang dapat menyediakan penyimpanan hingga beberapa ratus megabyte, kecepatan transfer yang lebih tinggi, dan daya tahan yang lebih besar. Driver tidak diperlukan bila digunakan dalam sistem operasi saat ini.
Drive USB Floppy Disk
Interface drive USB oppy disk opsional dapat menerima disket oppy 3,5 inci sebesar 1,44MB (atau 720KB) standar.
PERINGATAN! Untuk mencegah kegagal sistem, gunakan “Safely Remove Hardware” pada baris tugas Windows sebelum melepas drive USB oppy disk. Keluarkan oppy disk sebelum memindahkan PC Notebook agar terhindar dari guncangan.

Sambungan Opsional

Jika diperlukan, berikut adalah item yang dapat dibeli dari pihak ketiga.
Keyboard USB dan Mouse
Memasang keyboard USB ekseternal akan memungkinkan entri data yang lebih nyaman. Memasang mouse USB ekseternal akan memungkinkan navigasi Windows yang lebih nyaman. Baik keyboard USB maupun mouse eksternal akan berfungsi secara simultan dengan keyboard dan bidang sentuh PC Notebook.
Sambungan Printer
Satu atau beberapa printer USB dapat digunakan secara simultan pada port maupun hub USB.
L-2
Panduan Pengguna PC Notebook
Page 71

Sistem Operasi dan Perangkat Lunak

PC Notebook ini mungkin menawarkan (tergantung pada kawasan) pilihan sistem operasi Microsoft Windows yang telah terinstal kepada pelanggannya. Pilihan dan bahasa akan tergantung pada kawasan. Tingkat dukungan perangkat keras dan perangkat lunak dapat bervariasi, tergantung pada sistem operasi yang terinstal. Stabilitas dan kompatibilitas sistem operasi lain tidak terjamin.
Dukungan Perangkat Lunak
PC Notebook ini dilengkapi disk dukungan yang berisi BIOS, driver, dan berbagai aplikasi untuk memungkinkan penggunaan tur perangkat keras, perluasan fungsi, bantuan mengelola PC Notebook, atau penambahan fungsi yang tidak tersedia dari sistem operasi asli. Jika pembaruan atau penggantian disk dukungan diperlukan, hubungi dealer untuk mengetahui situs Web agar dapat men­download masing-masing driver perangkat lunak dan utilitas.
Disk dukungan berisi semua driver, utilitas, dan perangkat lunak untuk semua operasi populer, termasuk yang telah terinstal. Disk dukungan tidak berisi sistem operasi. Disk dukungan akan diperlukan meskipun kongurasi awal PC Notebook telah dilakukan agar perangkat lunak tambahan yang tidak tercakup sebagai bagian dari prainstal pabrik tersedia.
Disk pemulihan adalah opsional dan berisi prol sistem operasi asli yang telah terinstal di pabrik pada hard drive. Disk pemulihan memberikan solusi pemulihan lengkap yang akan dengan cepat mengembalikan sistem operasi PC Notebook ke kondisi kerja awal, selama drive hard disk berfungsi dengan baik. Jika solusi tersebut diperlukan, hubungi peritel Anda.
Sejumlah komponen dan tur pada PC Notebook mungkin tidak berfungsi hingga driver perangkat dan utilitas terinstal.
Panduan Pengguna PC Notebook
L-3
Page 72

Pengaturan BIOS Sistem

Layar BIOS pada bab ini hanya ditujukan sebagai referensi. Layar sebenarnya dapat berbeda menurut model dan kawasan.
Perangkat Boot
1. Pada layar Boot, pilih Boot Option #1 (Pilihan Boot #1).
A pt io Set up Uti li ty - C opy rig ht (C ) 2 010 Am eri can M ega tre nds , I nc. Ma in Ad van ced Bo ot Se cur ity S ave & Exi t
Bo ot Con fig ura ti on
UE FI Boo t [D isa ble d] PX E R OM [D isa ble d]
Bo ot Opt ion Pr io rit ies
Bo ot Opt ion # 1 [P 0: Hi tac hi HT S54 3.. .] Bo ot Opt ion # 2 [At he ros Bo ot Age nt]
Ha rd Dri ve BBS Pr io rit ies Ne two rk De vic e B BS Pri ori tie s
D ele te Boo t O pt ion
Ver sio n 2.0 1.1 204 . C opy rig ht (C ) 2 010 Am er ica n M ega tre nds , I nc .
Se t t he sys tem b oot or der.
: Se lec t S cr een
: Se le ct Ite m En ter : S ele ct +/ —: C ha nge Op t. F1 : Gen era l Hel p F9 : Opt imi zed D efa ult s F1 0: S ave E SC: E xit
2. Tekan [Enter], lalu pilih perangkat sebagai (Pilihan Boot #1).
A pt io Set up Uti li ty - C opy rig ht (C ) 2 010 Am eri can M ega tre nds , I nc. Ma in Ad van ced Bo ot Se cur ity S ave & Exi t
Bo ot Con fig ura ti on
UE FI Boo t [D isa ble d] PX E R OM [D isa ble d]
Bo ot Opt ion Pr io rit ies
Bo ot Opt ion # 1 [P 0: Hi tac hi HT S54 3.. .] Bo ot Opt ion # 2 [At he ros Bo ot Age nt]
Ha rd Dri ve BBS Pr io rit ies Ne two rk De vic e B BS Pri ori tie s
L-4
D ele te Boo t O pt ion
P0 : Hit ach i HTS 543 232 A7A 384 At her os Boo t A gen t Di sab led
Ver sio n 2.0 1.1 204 . C opy rig ht (C ) 2 010 Am er ica n M ega tre nds , I nc .
Bo ot Opt ion #1
Boot Option #1
Se t t he sys tem b oot or der.
: Se lec t S cr een
: Se le ct Ite m En ter : S ele ct +/ —: C ha nge Op t. F1 : Gen era l Hel p F9 : Opt imi zed D efa ult s F1 0: S ave E SC: E xit
Panduan Pengguna PC Notebook
Page 73
Pengaturan Keamanan
A pt io Set up Uti li ty - C opy rig ht (C ) 2 010 Am eri can M ega tre nds , I nc. Ma in Ad van ced Bo ot Se cur ity S ave & Exi t
Pa ssw ord De scr ipt ion
If ON LY t he Adm in ist rat or’s p ass wor d i s s et, th en thi s o nl y l imi ts acc ess to S etu p a nd is on ly ask ed for w hen en ter ing Se tu p. If ON LY t he us er’s pa ss word i s s et, th en thi s is a pow er on pa ssw ord an d m ust be en te red to bo ot or ent er Se tup . I n S etu p, the Us er wi ll ha ve Adm ini str ato r r ig hts .
A dmi nis tra tor Pa ssw ord NOT I NSTA LLE D U ser Pa ssw ord St atu s NO T I NSTA LLE D
S etu p a dmi ni str ato r p ass wor d U ser Pa ssw ord
H DD Use r P ass wor d S tat us : NOT IN STAL LED S et Mas ter Pa ssw ord S et Use r P ass wor d
I /O Int er fac e S ecu rit y
Ver sio n 2.0 1.1 204 . C opy rig ht (C ) 2 010 Am er ica n M ega tre nds , I nc .
Untuk menetapkan sandi:
1. Pada layar
Security (Keamanan), pilih Setup Administrator
Password (Buat Sandi Administrator) atau User Password (Sandi
Pengguna).
2. Masukkan sandi, lalu tekan [Enter].
3. Masukkan kembali untuk mengkonrmasikan sandi, lalu tekan [Enter].
4. Sandi pun ditetapkan.
Se t t he sys tem b oot or der.
: Se lec t S cr een
: Se le ct Ite m En ter : S ele ct +/ —: C ha nge Op t. F1 : Gen era l Hel p F2 : Pre vio us Valu es F9 : Opt imi zed D efa ult s F1 0: S ave E SC: E xit
Untuk menghapus sandi:
1. Pada layar
Security (Keamanan), pilih Setup Administrator
Password (Buat Sandi Administrator) atau User Password (Sandi
Pengguna).
2. Masukkan sandi yang sedang digunakan, lalu tekan [Enter].
3. Biarkan kolom
Create New Password (Buat Sandi Baru) kosong,
lalu tekan [Enter].
4. Biarkan kolom
Conrm New Password (Konrmasikan Sandi
Baru) kosong, lalu tekan [Enter].
5. Sandi pun terhapus.
Panduan Pengguna PC Notebook
L-5
Page 74
Save Changes
Jika ingin menyimpan pengaturan kongurasi, Anda harus menyimpan perubahan sebelum keluar dari utilitas kongurasi BIOS.
Jika Anda ingin mengembalikan pengaturan default, pilih Kembali ke Default. Anda harus menyimpan perubahan untuk mempertahankan pengaturan default pabrik.
A pt io Set up Uti li ty - C opy rig ht (C ) 2 010 Am eri can M ega tre nds , I nc. Ma in Ad van ced Bo ot Se cur ity S ave & Exi t
Sa ve Cha nge s a nd Ex it Di sca rd Cha nge s and Ex it
Sa ve Opt ion s Sa ve Cha nge s Di sca rd Cha nge s
Re sto re Def aul ts
Bo ot Ove rr ide
P0 : ST 964 04 23A S At her os Boo t A gen t
La unc h E FI Sh ell fr om fil esy ste m dev ice
Ver sio n 2.0 1.1 204 . C opy rig ht (C ) 2 010 Am er ica n M ega tre nds , I nc .
Ex it sy st em se tu p a ft er sa vi ng th e c han ges .
: Se lec t S cr een
: Se le ct Ite m En ter : S ele ct +/ —: C ha nge Op t. F1 : Gen era l Hel p F9 : Opt imi zed D efa ult s F1 0: S ave E SC: E xit
L-6
Panduan Pengguna PC Notebook
Page 75

Masalah Umum dan Solusinya

Masalah Perangkat Keras - Disk Optik
Drive disk optik tidak dapat membaca atau menulis disk.
1. Update BIOS ke versi terbaru, lalu coba lagi.
2. Jika dengan meng-update BIOS tidak membantu, coba disk berkualitas lebih baik, lalu coba lagi.
3. Jika masalah masih terjadi, hubungi pusat servis setempat dan minta bantuan kepada staf teknisnya.
Alasan Tidak Diketahui - Sistem Tidak Stabil
Tidak dapat diaktifkan dari kondisi hibernasi.
1. Keluarkan komponen yang telah di-upgrade (RAM, HDD, WLAN, BT) jika dipasang setelah pembelian.
2. Jika tidak demikian, coba lakukan MS System Restore (Pengembalian Sistem MS) ke tanggal sebelumnya.
3. Jika masalah masih terjadi, coba kembalikan sistem menggunakan partisi atau DVD pemulihan.
Anda harus mencadangkan semua data ke lokasi lain sebelum pemulihan.
4. Jika masalah masih terjadi, hubungi pusat servis setempat dan minta bantuan kepada staf teknisnya.
Masalah Perangkat Keras - Keyboard/Tombol Pintas
Tombol pintas (FN) tidak aktif.
A. Instal ulang driver “ATK0100” dari CD driver atau download dari situs Web ASUS.
Panduan Pengguna PC Notebook
L-7
Page 76
Masalah Perangkat Keras - Kamera Internal
Kamera internal tidak berfungsi dengan benar.
1. Periksa “Device Manager” (Manajer Perangkat) untuk mengetahui masalahnya.
2. Coba instal ulang driver webcam untuk mengatasi masalah ini.
3. Jika masalah tidak dapat diatasi, update BIOS ke versi terbaru, lalu coba lagi.
4. Jika masalah masih terjadi, hubungi pusat servis setempat dan minta bantuan kepada staf teknisnya.
Masalah Perangkat Keras - Baterai
Perawatan baterai.
1. Daftarkan PC Notebook untuk mendapatkan jaminan selama satu tahun melalui situs Web berikut:
http://member.asus.com/login.aspx?SLanguage=en-us
2. JANGAN keluarkan unit baterai sewaktu menggunakan PC Notebook dengan adaptor AC untuk mencegah kerusakan karena terputusnya daya secara tidak disengaja. Unit baterai ASUS memiliki sirkuit proteksi untuk mencegah pengisian daya berlebihan agar unit baterai tidak rusak jika tetap berada di PC Notebook.
Masalah Perangkat Keras - Kesalahan pada Daya Hidup/ Mati
PC Notebook tidak dapat dihidupkan. Diagnosis:
1. Dihidupkan hanya menggunakan baterai? (Y = 2, N = 4)
2. Dapat melihat BIOS (Logo ASUS)? (Y = 3, N = A)
3. Dapat memuat OS? (Y = B, N = A)
4. LED daya adaptor menyala? (Y = 5, N = C)
5. Dihidupkan hanya menggunakan adaptor? (Y = 6, N = A)
6. Dapat melihat BIOS (Logo ASUS)? (Y = 7, N = A)
7. Dapat memuat OS? (Y = D, N = A)
L-8
Panduan Pengguna PC Notebook
Page 77
Gejala & Solusi:
A. Masalah mungkin terjadi pada MB, HDD, atau NB; kunjungi pusat
servis setempat untuk mendapatkan bantuan.
B. Masalah disebabkan oleh sistem operasi, coba kembalikan sistem
menggunakan partisi atau disk pemulihan.
PENTING! Anda harus mencadangkan semua data ke lokasi lain sebelum pemulihan.
C. Masalah terjadi pada adaptor; periksa sambungan kabel daya atau
kunjungi pusat servis setempat untuk meminta penggantian.
D. Masalah terjadi pada baterai; periksa bidang kontak baterai atau
kunjungi pusat servis setempat untuk memperbaikinya.
Masalah Perangkat Keras - Kartu Nirkabel
Bagaimana cara mengetahui apakah PC Notebook dilengkapi kartu nirkabel?
A. Buka
Control Panel -> Device Manager (Manajer Perangkat). Anda akan melihat ketersediaan kartu WLAN pada PC Notebook dalam item “Network Adapter” (Adapter Jaringan).
Masalah Mekanis - Kipas/Thermal
Mengapa meskipun kipas pendingin selalu dalam kondisi hidup namun suhu tetap tinggi?
1. Pastikan Kipas berfungsi saat suhu CPU tinggi, lalu periksa apakah udara mengalir dari ventilasi udara utama.
2. Jika Anda menjalankan beberapa aplikasi (lihat baris tugas), tutup aplikasi tersebut untuk mengurangi beban sistem.
3. Masalah mungkin juga disebabkan oleh beberapa virus, gunakan perangkat lunak antivirus untuk mendeteksinya.
4. Jika solusi di atas tidak membantu, coba kembalikan sistem menggunakan partisi atau DVD pemulihan.
PENTING! Anda harus mencadangkan semua data ke lokasi lain sebelum pemulihan.
Panduan Pengguna PC Notebook
L-9
Page 78
PERHATIAN! JANGAN sambungkan ke Internet sebelum perangkat lunak antivirus dan rewall Internet diinstal agar PC Notebook ini terlindung dari virus.
Masalah Perangkat Lunak - Perangkat lunak paket ASUS
Saat PC Notebook dihidupkan, pesan “Open policy le error” (Terjadi kesalahan saat membuka le kebijakan) akan ditampilkan.
A. Instal ulang utilitas “Power4 Gear” versi terbaru untuk mengatasi
masalah ini. Utilitas ini tersedia di situs Web ASUS.
Alasan Tidak Diketahui - Layar biru dengan teks putih
Layar biru dengan teks putih muncul setelah boot sistem dijalankan.
1. Lepas memori tambahan. Jika memori tambahan dipasang setelah pembelian, matikan, lepas memori tambahan tersebut, lalu hidupkan untuk mengetahui apakah masalah terjadi karena memori tersebut tidak kompatibel.
2. Hapus instalan aplikasi perangkat lunak. Jika baru-baru ini Anda menginstal aplikasi perangkat lunak, mungkin aplikasi tersebut tidak kompatibel dengan sistem. Coba hapus instalan dalam Windows Safe Mode.
3. Periksa virus di sistem Anda.
4. Update BIOS ke versi terbaru dengan Easy Flash di Windows atau AFLASH dalam mode DOS. File utilitas dan BIOS tersebut dapat di-download dari situs Web ASUS.
L-10
PERINGATAN! Pastikan daya PC Notebook tidak habis selama proses ash BIOS berlangsung.
Panduan Pengguna PC Notebook
Page 79
5. Jika masalah masih tidak dapat diatasi, gunakan proses pemulihan untuk menginstal ulang seluruh sistem.
PENTING! Anda harus mencadangkan semua data ke lokasi lain sebelum pemulihan.
PERHATIAN! JANGAN sambungkan ke Internet sebelum perangkat lunak antivirus dan rewall Internet diinstal agar PC Notebook ini terlindung dari virus.
Pastikan untuk menginstal driver “Intel INF Update” dan “ATKACPI” terlebih dulu agar perangkat keras dapat dikenali.
6. Jika masalah masih terjadi, hubungi pusat servis setempat dan minta bantuan kepada staf teknisnya.
Panduan Pengguna PC Notebook
L-11
Page 80
Masalah Perangkat Lunak - BIOS
Meng-update BIOS.
1. Verikasikan model PC Notebook yang sebenarnya, download le BIOS terbaru untuk model tersebut dari situs Web ASUS, lalu simpan di drive ash disk Anda.
2. Sambungkan drive ash disk ke PC Notebook, lalu hidupkan PC Notebook Anda.
3. Gunakan fungsi Start Easy Flash (Mulai Flash Mudah) pada halaman Advanced (Lanjutan) dalam BIOS Setup Utility (Utilitas Kongurasi BIOS). Ikuti petunjuk yang ditampilkan.
A pt io Set up Uti li ty - C opy rig ht (C ) 2 010 Am eri can M ega tre nds , I nc. Ma in Ad van ced Bo ot Se cur ity S ave & Exi t
AS US Fan cyS tar t [D isa ble d] PO ST Log o Ty pe [S tat ic] St art E asy Fl ash Pl ay POS T S oun d [N o] Sp eak er Volu me [ 4] In ter nal Po int ing D evi ce [E nab led ]
In tel Vi rtu ali zat io n Tec hno lo gy [E nab led ] Le gac y U SB Su ppo rt [E nab led ] US B C HAR GE [D isa ble ] SATA Co nfi gur ati on In tel (R) AT Con fi gur ati ons
Ver sio n 2.0 1.1 204 . C opy rig ht (C ) 2 010 Am er ica n M ega tre nds , I nc .
Pr es s E N TE R t o r un th e ut il it y to se lec t a nd up dat e B IOS .
: Se lec t S cr een
: Se le ct Ite m En ter : S ele ct +/ —: C ha nge Op t. F1 : Gen era l Hel p F9 : Opt imi zed D efa ult s F1 0: S ave E SC: E xit
4. Cari le BIOS terbaru, lalu mulai lakukan update (ash) BIOS.
AS US T ek. Ea sy F las h U tili ty
FL ASH TYP E: Gene ric Fl ash Typ e
Cu rre nt Plat for m Pl atfo rm: U32U Ve rsio n: 103 Bu ild Dat e: Sep 16 201 0
FS 0
FS 1 FS 2
[ ] : Sw itc h [ ] : Ch oos e [q] : Exi t
5. Anda harus memilih
New Pl atfo rm Pl atfo rm: Unko wn Ve rsio n: Unk own Bu ild Dat e: Unko wn
Restore Defaults (Kembali ke Default)
pada halaman Exit (Keluar) setelah meng-update (ash) BIOS.
L-12
Panduan Pengguna PC Notebook
Page 81

Menggunakan Partisi Recovery

Menggunakan Partisi Pemulihan

Partisi Recovery dapat dengan cepat software pada PC Notebook Anda ke status pengoperasian aslinya. Sebelum menggunakan Partisi Recovery, copy le data (seperti le Outlook PST) ke media penyimpanan USB atau drive jaringan, lalu catat pengaturan kongurasi yang disesuaikan (seperti pengaturan jaringan).
Tentang Partisi Pemulihan
Partisi Pemulihan merupakan ruang yang disediakan di drive hard disk untuk mengembalikan sistem operasi, driver, dan utilitas yang terinstal di PC Notebook ke kondisi awal.
PENTING! JANGAN hapus partisi RECOVERY. Partisi Recovery dibuat di pabrik dan tidak dapat dipulihkan oleh pengguna jika terhapus. Bawa PC Notebook ke pusat layanan resmi ASUS jika proses recovery bermasalah.
Menggunakan Partisi Pemulihan
1. Tekan <F9> selama bootup.
2. Tekan [Enter] untuk memilih Windows Setup [EMS Enabled].
3. Pilih bahasa yang akan dipulihkan, lalu klik
4. Baca pesan ASUS Preload Wizard, lalu klik
5. Pilih pilihan partisi, lalu klik
Next. Pilihan partisi:
Next.
Next.
Recover Windows hanya ke partisi pertama.
Pilihan ini akan menghapus partisi pertama, sehingga Anda dapat menyimpan partisi lainnya dan membuat partisi sistem baru pada drive “C”.
Recover Windows ke seluruh HD.
Pilihan ini akan menghapus semua partisi dari drive hard disk dan
membuat partisi sistem baru sebagai drive “C”.
Panduan Pengguna PC Notebook
L-13
Page 82
Recover Windows ke seluruh HD dengan dua partisi.
Pilihan ini akan menghapus semua partisi dari drive hard disk dan
membuat dua partisi baru drive “C” (40%) dan drive “D” (60%).
6. Ikuti petunjuk di layar untuk menyelesaikan proses pemulihan ini.
Untuk mendapatkan update driver dan utility, kunjungi www.asus.com.

Menggunakan DVD Recovery (untuk model tertentu)

Membuat Recovery DVD:
1. Klik dua kali ikon AI Recovery Burner di desktop Windows.
2. Masukan DVD blank yang dapat ditulis ke drive optic, dan klik tombol Start untuk mulai membuat DVD Recovery.
3. Ikuti petunjuk di layar untuk menyelesaikan proses pepmbuatan Recovery DVD.
L-14
Siapkan sejumlah DVD kosong yang dapat ditulis sesuai petunjuk untuk membuat DVD Recovery.
PENTING! Lepas drive hard disk eksternal sebelum melakukan pemulihan sistem pada PC Notebook. Menurut Microsoft, data penting dapat hilang karena kesalahan kongurasi Windows pada drive hard disk atau memformat partisi drive yang salah.
Panduan Pengguna PC Notebook
Page 83
Cara penggunaan DVD Recovery:
1. Masukkan DVD Recovery ke drive optik. PC Notebook harus dihidupkan.
2. Restart PC Notebook, tekan [Esc] saat bootup, pilih drive optik (biasanya ditunjukkan sebagai “CD/DVD”), lalu tekan [Enter] untuk menjalankan boot dari DVD Recovery.
3. Pilih
4. Pilih
OK untuk restore image.
OK untuk konrmasi recovery sistem.
Proses pemulihan akan menimpa isi hard drive Anda. Pastikan untuk membuat cadangan data penting sebelum recovery sistem.
5. Ikuti petunjuk di layar untuk menyelesaikan proses pemulihan ini.
PERINGATAN: JANGAN keluarkan disk Recovery selama proses pemulihan, kecuali bila diinstruksikan, karena akan mengakibatkan partisi Anda tidak dapat digunakan.
Pastikan untuk menyambungkan adaptor power ke PC Notebook saat melakukan recovery sistem. Catu daya yang tidak stabil dapat mengakibatkan kegagalan pross recovery.
Untuk mendapatkan update driver dan utility, kunjungi www. asus.com.
Panduan Pengguna PC Notebook
L-15
Page 84

Kesesuaian Modem Internal

PC Notebook ini dilengkapi model modem internal yang sesuai dengan JATE (Jepang), FCC (AS, Kanada, Korea, Taiwan), dan CTR21. Modem internal telah disetujui berdasarkan Ketetapan Dewan 98/482/EC untuk sambungan terminal tunggal wilayah Eropa pada Public Switched Telephone Network (PSTN). Namun, karena perbedaan di antara masing-masing PSTN yang disediakan di berbagai negara, maka persetujuan tersebut tidak dengan sendirinya memberikan jaminan tidak bersyarat atas keberhasilan pengoperasian pada setiap titik pemutusan jaringan PSTN. Jika terjadi masalah, sebaiknya segera hubungi penyedia peralatan Anda.
Ikhtisar
Pada tanggal 4 Agustus 1998, Keputusan Konsulat Eropa tentang CTR 21 telah dipublikasikan dalam Jurnal Resmi EC. CTR 21 berlaku untuk semua peralatan terminal nonsuara dengan panggilan DTMF yang dimaksudkan agar tersambung ke PSTN (Public Switched Telephone Network) analog.
CTR 21 (Common Technical Regulation) untuk peraturan perangkat tambahan dengan sambungan ke Public Switched Telephone Network analog peralatan terminal (kecuali peralatan terminal yang mendukung jasa penyesuaian telepon suara) dalam alamat jaringan, jika tersedia, melalui sarana pensinyalan multifrekuensi dua nada.
Deklarasi Kompatibilitas Jaringan
Pernyataan yang akan dibuat oleh produsen untuk Badan Berwenang dan vendor: “Deklarasi ini menyatakan bahwa jaringan yang dirancang untuk digunakan peralatan ini dan jaringan apapun terkait mungkin menimbulkan kesulitan inter-operasional pada peralatan.”
L-16
Panduan Pengguna PC Notebook
Page 85
Deklarasi Kompatibilitas Jaringan
Pernyataan yang akan dibuat oleh produsen untuk pengguna: “Deklarasi ini menyatakan bahwa jaringan yang dirancang untuk digunakan peralatan ini dan jaringan apapun terkait mungkin menimbulkan kesulitan inter-operasional pada peralatan. Produsen juga akan mengaitkan salah satu pernyataan agar lebih jelas bahwa kompatibilitas jaringan tergantung pada pengaturan switch sik dan perangkat lunak. Pernyataan tersebut juga akan menyarankan pengguna untuk menghubungi vendor jika perlu bila ingin menggunakan peralatan di jaringan lain.”
Hingga saat ini, Badan Berwenang CETECOM telah mengeluarkan beberapa persetujuan untuk wilayah Eropa yang menyetujui penggunaan CTR 21. Hasilnya adalah modem pertama di Eropa yang tidak mengharuskan persetujuan hukum di setiap negara Eropa.
Peralatan Nonsuara
Mesin penjawab dan telepon dengan speaker dapat memenuhi syarat, serta modem, mesin faks, panggilan otomatis, dan sistem alarm. Peralatan dengan kualitas suara dua arah yang dikontrol oleh hukum (misalnya, telepon handset dan di beberapa negara lain telepon nirkabel) tidak termasuk.
Panduan Pengguna PC Notebook
L-17
Page 86
Tabel ini menunjukkan negara yang saat ini mematuhi standar CTR21.
Negara Pemberlakuan Pengujian Lanjutan
Austria1 Ya Tidak
Belgia Ya Tidak
Republik Ceko Tidak Tidak Berlaku
Denmark1 Ya Ya
Finlandia Ya Tidak
Prancis Ya Tidak
Jerman Ya Tidak
Yunani Ya Tidak
Hungaria Tidak Tidak Berlaku
Islandia Ya Tidak
Irlandia Ya Tidak
Italia Masih dalam Proses Masih dalam Proses
Israel Tidak Tidak
Lichtenstein Ya Tidak
Luksemburg Ya Tidak
Belanda1 Ya Ya
Norwegia Ya Tidak
Polandia Tidak Tidak Berlaku
Portugal Tidak Tidak Berlaku
Spanyol Tidak Tidak Berlaku
Swedia Ya Tidak
Swiss Ya Tidak
Inggris Ya Tidak
L-18
Panduan Pengguna PC Notebook
Page 87
Informasi ini disalin dari CETECOM dan disediakan tanpa kewajiban apapun. Untuk tabel terbaru, Anda dapat mengunjungi http://www. cetecom.de/technologies/ctr_21.html
1 Persyaratan nasional akan berlaku hanya jika peralatan menggunakan panggilan denyut (produsen mungkin menyatakannya dalam panduan pengguna bahwa peralatan ini hanya ditujukan untuk mendukung sinyal DTMF, yang akan membuat pengujian tambahan secara berlebihan).
Pengujian tambahan di Belanda mengharuskan untuk sambungan serial dan fasilitas dengan identitas pemanggil.
Panduan Pengguna PC Notebook
L-19
Page 88

Informasi dan Pernyataan Keselamatan

Pernyataan FCC (Federal Communications Commission)

Perangkat ini telah mematuhi Peraturan FCC Pasal 15. Pengoperasian harus mengalami dua kondisi berikut:
• Perangkat ini tidak menimbulkan interferensi berbahaya dan
• Perangkat ini akan menerima semua interferensi yang ditangkap, termasuk interferensi yang dapat mengakibatkan pengoperasian yang tidak diinginkan.
Peralatan ini telah diuji coba dan dinyatakan sesuai dengan standar perangkat digital kelas B, berdasarkan Peraturan FCC (Federal Communications Commission) Pasal 15. Batasan tersebut dirancang untuk memberikan perlindungan memadai terhadap interferensi berbahaya pada pemasangan di rumah. Peralatan ini menghasilkan, menggunakan, dan dapat memancarkan radiasi energi frekuensi radio. Jika tidak dipasang dan digunakan berdasarkan petunjuknya, dapat menimbulkan interferensi berbahaya pada komunikasi radio. Namun, tidak ada jaminan bahwa interferensi tersebut tidak akan terjadi pada pemasangan tertentu. Jika peralatan ini mengakibatkan interferensi berbahaya pada penerimaan gelombang radio dan televisi (yang dapat diketahui dengan cara mematikan dan menghidupkan peralatan), pengguna disarankan untuk mencoba mengatasi interferensi tersebut melalui satu atau beberapa cara sebagai berikut.
• Ubah arah atau posisi antena penerima.
• Tambah jarak antara peralatan dan unit penerima.
• Sambungkan peralatan ke stopkontak di sirkuit berbeda dari yang digunakan unit penerima.
• Untuk mendapatkan bantuan, hubungi dealer atau teknisi radio/TV yang berpengalaman.
L-20
Penggunaan kabel daya dengan jenis berpelindung diperlukan untuk mematuhi standar emisi FCC dan mencegah interferensi ke unit penerima televisi dan radio terdekat. Penting bahwa Anda hanya menggunakan kabel daya yang disediakan. Gunakan hanya kabel berpelindung untuk menyambungkan perangkat I/O ke peralatan ini. Segala bentuk perubahan atau modikasi yang tidak disetujui secara tertulis oleh pihak yang bertanggung jawab atas kepatuhan dapat membatalkan kewenangan Anda untuk mengoperasikan peralatan ini.
Panduan Pengguna PC Notebook
Page 89
(Dicetak ulang dari Code of Federal Regulations #47, part 15.193, 1993. Washington DC: Kantor Federal Register, National Archives and Records Administration, U.S. Government Printing Oce.)

Pernyataan Peringatan Pemaparan RF (Frekuensi Radio) FCC

Perubahan atau modikasi apapun yang tidak disetujui secara tertulis oleh pihak yang bertanggung jawab atas kepatuhan ini, dapat membatalkan kewenangan pengguna untuk mengoperasikan peralatan. "Produsen menyatakan bahwa perangkat ini dibatasi pada Saluran 1 hingga 11 pada frekuensi 2,4GHz melalui rmware yang ditetapkan dan dikontrol di Amerika Serikat."
Peralatan ini mematuhi standar pemaparan radiasi FCC yang ditetapkan untuk lingkungan yang tidak diawasi. Untuk menjaga kepatuhan terhadap persyaratan kepatuhan pemaparan RF FCC, hindari kontak langsung dengan antena pemancar saat transmisi berlangsung. Pengguna akhir harus mengikuti petunjuk pengoperasian khusus untuk memenuhi kepatuhan pemaparan RF.

Pernyataan Kepatuhan (Petunjuk R&TTE 1999/5/EC)

Item berikut telah diselesaikan dan dianggap sesuai dan memadai:
• Persyaratan penting sebagaimana dalam [Ayat 3]
• Persyaratan perlindungan untuk kesehatan dan keselamatan sebagaimana dalam [Ayat 3.1a]
• Pengujian untuk keselamatan listrik berdasarkan [EN 60950]
• Persyaratan perlindungan untuk kompatibilitas elektromagnetik dalam [Ayat 3.1b]
• Pengujian untuk kompatibilitas elektromagnetik dalam [EN 301 489-1] & [EN 301 489-17]
• Penggunaan efektif spektrum radio sebagaimana dalam [Aryat 3.2]
• Pengujian radio sesuai berdasarkan [EN 300 328-2]
Panduan Pengguna PC Notebook
L-21
Page 90

Penandaan CE

Penandaan CE untuk perangkat tanpa LAN nirkabel/ Bluetooth
Versi perangkat yang dikirim ini telah sesuai dengan persyaratan Petunjuk EEC 2004/108/EC tentang “Kompatibilitas elektromagnet” dan 2006/95/EC “Petunjuk tentang tegangan rendah”.
Penandaan CE untuk perangkat dengan LAN nirkabel/ Bluetooth
Peralatan ini telah sesuai dengan persyaratan Petunjuk 1999/5/ EC Parlemen dan Komisi Eropa sejak tanggal 9 Maret 1999, yang mengatur tentang Peralatan Radio dan Telekomunikasi serta pengenalan bersama terhadap kesesuaian.

Pernyataan Pemaparan Radiasi IC untuk Kanada

Peralatan ini mematuhi standar pemaparan radiasi IC yang ditetapkan untuk lingkungan yang tidak diawasi. Untuk menjaga kepatuhan terhadap persyaratan kepatuhan pemaparan RF IC, hindari kontak langsung dengan antena pemancar saat transmisi berlangsung. Pengguna akhir harus mengikuti petunjuk pengoperasian khusus untuk memenuhi kepatuhan pemaparan RF.
Pengoperasian harus mengalami dua kondisi berikut:
• Perangkat ini tidak boleh mengakibatkan interferensi dan
• Perangkat ini harus menerima interferensi apapun yang ditangkap, te r m a s u k interferensi ya n g dapat mengakibatkan kesalahan pengoperasian pada perangkat.
Untuk mencegah interferensi radio pada layanan berlisensi (yakni sistem co-channel Mobile Satellite), perangkat ini ditujukan untuk dioperasikan di dalam ruangan dan jauh dari jendela agar memberikan perlindungan maksimal. Peralatan (atau antena pemancarnya) yang dipasang di luar ruangan diatur dalam penetapan lisensi.
L-22
Panduan Pengguna PC Notebook
Page 91

Saluran Operasi Nirkabel untuk Domain Berbeda

Amerika Utara 2.412-2.462 GHz Saluran 01 hingga Saluran 11
Jepang 2.412-2.484 GHz Saluran 01 hingga Saluran 14
ETSI Eropa 2.412-2.472 GHz Saluran 01 hingga Saluran 13

Pita frekuensi Nirkabel Terbatas Perancis

Beberapa wilayah Perancis menerapkan batasan pita frekuensi. Kondisi terburuk untuk daya maksimum yang disahkan di dalam ruangan adalah:
• 10mW untuk seluruh pita 2,4 GHz (2400 MHz–2483,5 MHz)
• 100mW untuk frekuensi antara 2446,5 MHz hingga 2483,5 MHz
Saluran 01 hingga 13 beroperasi dalam pita 2446,6 MHz hingga 2483,5 MHz.
Berikut adalah beberapa kemungkinan penggunaan di luar ruangan: Di properti pribadi atau properti pribadi milik umum, penggunaan diatur dalam prosedur pengesahan awal oleh Menteri Pertahanan dengan daya maksimum yang disahkan adalah 100mW dalam pita 2446,5–2483,5 MHz. Penggunaan di luar ruangan pada properti umum tidak diizinkan.
Di departemen yang tercantum di bawah ini, untuk seluruh pita 2,4 GHz:
• Daya maksimum yang disahkan untuk di dalam ruangan adalah 100mW
• Daya maksimum yang disahkan untuk di luar ruangan adalah 10mW
Departemen yang mengizinkan penggunaan pita 2400–2483,5 MHz dengan EIRP kurang dari 100mW di dalam ruangan dan kurang dari 10mW di luar ruangan:
01 Ain 02 Aisne 03 Allier
05 Hautes Alpes 08 Ardennes 09 Ariège
11 Aude 12 Aveyron 16 Charente
24 Dordogne 25 Doubs 26 Drôme
Panduan Pengguna PC Notebook
L-23
Page 92
32 Gers 36 Indre 37 Indre et Loire
41 Loir et Cher 45 Loiret 50 Manche
55 Meuse 58 Nièvre 59 Nord
60 Oise 61 Orne
63 Puy du Dôme 64 Pyrénées Atlantique 66 Pyrénées Orientales 67 Bas Rhin 68 Haut Rhin 70 Haute Saône 71 Saône et Loire 75 Paris 82 Tarn et Garonne 84 Vaucluse 88 Vosges 89 Yonne 90 Territoire de Belfort 94 Val de Marne
Persyaratan ini cenderung berubah seiring waktu, sehingga Anda dapat menggunakan kartu LAN nirkabel di lebih banyak wilayah di Perancis. Untuk informasi terkini, periksa ART (www.art-telecom.fr).
Kartu WLAN Anda akan mentransmisi kurang dari 100mW, namun lebih dari 10mW.

Persyaratan Keamanan Daya

Produk dengan tingkat arus listrik hingga 6A dan berat lebih dari 3 kg harus menggunakan kabel daya yang disetujui, yakni lebih besar atau sama seperti: H05VV-F, 3G, 0,75mm2 atau H05VV-F, 2G, 0,75mm2.

Pemberitahuan REACH

Sesuai dengan kerangka kerja peraturan REACH (Registration, Evaluation, Authorization, and Restriction of Chemicals), kami mempublikasikan zat kimia yang terkandung dalam produk kami di situs Web ASUS REACH di http://csr.asus.com/english/REACH.htm.
L-24
Panduan Pengguna PC Notebook
Page 93

Catatan Keselamatan UL

Diperlukan untuk UL 1459 yang mencakup peralatan telekomunikasi (telepon) yang ditujukan untuk tersambung secara listrik ke jaringan telekomunikasi yang memiliki tegangan operasi yang diarde dan tidak melampaui 200V peak, 300V peak-to-peak, dan 105Vrms, serta terpasang atau digunakan berdasarkan National Electrical Code (NFPA
70).
Bila menggunakan modem PC Notebook, tindakan pengamanan dasar harus selalu diikuti untuk mengurangi risiko kebakaran, sengatan listrik, dan cedera diri, termasuk yang berikut:
• JANGAN gunakan PC Notebook di dekat air, misalnya di dekat kamar mandi, wastafel, tempat cuci piring, mesin cuci, di lantai yang basah, atau di dekat kolam renang.
• JANGAN gunakan PC Notebook saat badai petir berlangsung. Bahaya dapat terjadi akibat sengatan listrik dari petir.
• JANGAN gunakan PC Notebook di ruangan yang mengalami kebocoran gas.
Diharuskan untuk UL 1642 yang mencakup baterai utama (tidak dapat diisi ulang) dan sekunder (isi ulang) untuk digunakan sebagai catu daya pada produk ini. Baterai tersebut mengandung lithium logam maupun campuran lithium, atau lithium ion, dan mungkin mengandung satu sel elektrokimia, dua sel atau lebih yang tersambung secara seri, paralel, atau keduanya, yang mengkonversi energi kimia menjadi energi listrik melalui reaksi kimia yang tidak dapat dibalik atau dapat dibalik.
• Jangan buang unit baterai PC Notebook dalam api karena dapat meledak. Periksa aturan setempat untuk kemungkinan petunjuk pembuangan khusus agar dapat mengurangi risiko cedera diri karena kebakaran atau ledakan.
• Jangan gunakan adaptor daya atau baterai dari perangkat lain untuk mengurangi risiko cedera diri karena kebakaran atau ledakan. Gunakan hanya adaptor daya bersertikasi UL atau baterai yang diberikan oleh produsen maupun peritel resmi.
Panduan Pengguna PC Notebook
L-25
Page 94

Peringatan tentang Lithium di Nordik (untuk baterai lithium-ion)

CAUTION! Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type recommended by the manufacturer. Dispose of used batteries according to the manufacturer’s instructions. (English)
ATTENZIONE! Rischio di esplosione della batteria se sostituita in modo errato. Sostituire la batteria con un una di tipo uguale o equivalente consigliata dalla fabbrica. Non disperdere le batterie nell’ambiente. (Italian)
VORSICHT! Explosionsgefahr bei unsachgemäßen Austausch der Batterie. Ersatz nur durch denselben oder einem vom Hersteller empfohlenem ähnlichen Typ. Entsorgung gebrauchter Batterien nach Angaben des Herstellers. (German)
ADVARSELI! Lithiumbatteri - Eksplosionsfare ved fejlagtig håndtering. Udskiftning må kun ske med batteri af samme fabrikat og type. Levér det brugte batteri tilbage til leverandøren. (Danish)
VARNING! Explosionsfara vid felaktigt batteribyte. Använd samma batterityp eller en ekvivalent typ som rekommenderas av apparattillverkaren. Kassera använt batteri enligt fabrikantens instruktion. (Swedish)
VAROITUS! Paristo voi räjähtää, jos se on virheellisesti asennettu. Vaihda paristo ainoastaan laitevalmistajan sousittelemaan tyyppiin. Hävitä käytetty paristo valmistagan ohjeiden mukaisesti. (Finnish)
ATTENTION! Il y a danger d’explosion s’il y a remplacement incorrect de la batterie. Remplacer uniquement avec une batterie du mêre type ou d’un type équivalent recommandé par le constructeur. Mettre au rebut les batteries usagées conformément aux instructions du fabricant. (French)
ADVARSEL! Eksplosjonsfare ved feilaktig skifte av batteri. Benytt samme batteritype eller en tilsvarende type anbefalt av apparatfabrikanten. Brukte batterier kasseres i henhold til fabrikantens instruksjoner. (Norwegian)
(Japanese)
ВНИМАНИЕ! При замене аккумулятора на аккумулятор иного типа возможно его возгорание. Утилизируйте аккумулятор в соответствии с инструкциями производителя. (Russian)
L-26
Panduan Pengguna PC Notebook
Page 95

Informasi tentang Produk Macrovision Corporation

Produk ini berisi teknologi yang dilindungi hak cipta yang dilindungi oleh metode yang terdapat pada beberapa paten Amerika Serikat tertentu dan hak atas kekayaan intelektual lainnya yang dimiliki oleh Macrovision Corporation beserta pemilik hak lainnya. Penggunaan teknologi yang dilindungi hak cipta ini harus disahkan oleh Macrovision Corporation, dan ditujukan hanya untuk penggunaan di rumah dan penggunaan terbatas lainnya,
Macrovision Corporation
pembongkaran.
. Dilarang melakukan rekayasa balik atau
kecuali jika disahkan oleh
Panduan Pengguna PC Notebook
L-27
Page 96

Persetujuan CTR 21 (untuk PC Notebook dengan Modem terintegrasi)

Danish
Dutch
English
Finnish
French
German
Greek
Italian
Portuguese
L-28
Panduan Pengguna PC Notebook
Page 97
Spanish
Swedish
Panduan Pengguna PC Notebook
L-29
Page 98

Label Ramah Lingkungan Uni Eropa

PC Notebook ini telah dianugerahkan label EU Flower, yang berarti produk ini telah memenuhi karakteristik berikut:
1. Pengurangan pemakaian energi selama penggunaan dan mode siaga.
2. Penggunaan logam berat beracun yang terbatas.
3. Penggunaan zat berbahaya pada lingkungan hidup dan kesehatan manusia yang terbatas.
4. Pengurangan penggunaan sumber daya alam dengan mendorong daur ulang.
5. Dirancang agar mudah di-upgrade dan lebih tahan lama melalui penyediaan komponen yang kompatibel seperti baterai, catu daya, keyboard, memori, dan jika ada, drive CD atau DVD.
6. Pengurangan limbah padat melalui kebijakan pengembalian.
Untuk informasi lebih lanjut tentang label EU Flower, kunjungi situs Web label Ramah Lingkungan Uni Eropa di http://www.ecolabel.eu.
Produk telah sesuai dengan ENERGY STAR
ENERGY STAR adalah program bersama Lembaga Perlindungan Lingkungan AS dan Departemen Energi AS yang membantu kami menghemat biaya dan melindungi lingkungan melalui produk dan penerapan hemat energi.
Semua produk ASUS berlogo ENERGY STAR sesuai
dengan standar ENERGY STAR dan tur manajemen daya diaktifkan secara default. Monitor dan komputer akan diatur ke mode tidur secara otomatis setelah 15 dan 30 menit tanpa aktivitas. Untuk mengaktifkan komputer, klik mouse atau tekan salah satu tombol keyboard.
Kunjungi http://www.energy.gov/powermanagement untuk informasi rinci tentang manajemen daya serta manfaatnya terhadap lingkungan. Kunjungi juga http://www.energystar.gov untuk informasi rinci tentang program bersama ENERGY STAR.
CATATAN: Energy Star TIDAK didukung di produk berbasis Freedos dan Linux.
L-30
Panduan Pengguna PC Notebook
Page 99

Kesesuaian dan Deklarasi Terhadap Peraturan Lingkungan Hidup Global

ASUS mematuhi konsep rancang hijau untuk merancang dan memproduksi produk serta memastikan setiap tahapan siklus masa pakai produk ASUS telah sesuai dengan peraturan lingkungan hidup global. ASUS juga mengungkapkan informasi yang relevan sesuai dengan persyaratan peraturan.
Untuk pengungkapan informasi berdasarkan persyaratan peraturan ASUS, lihat http://csr.asus.com/english/Compliance.htm:
• Deklarasi Materi Japan JIS-C-0950
• EU REACH SVHC
• Korea RoHS
• Undang-Undang Energi Swiss

Layanan Ambil Kembali

Program daur ulang dan ambil kembali dari ASUS timbul dari komitmen terhadap standar tertinggi terhadap perlindungan lingkungan hidup. Kami percaya bahwa dengan memberikan solusi untuk pelanggan agar dapat mendaur ulang produk, baterai, komponen lain, dan bahan kemasan secara bertanggung jawab. Untuk informasi lengkap tentang daur ulang di berbagai wilayah, kunjungi http://csr.asus.com/english/Takeback.htm.
Panduan Pengguna PC Notebook
L-31
Page 100

Informasi Hak Cipta

Dilarang memperbanyak, mengirim, merekam, menyimpan sebagian atau keseluruhan panduan ini, termasuk produk dan perangkat lunak yang dijelaskan di dalamnya dalam sistem pengambilan, atau menerjemahkannya ke dalam bahasa apapun dalam bentuk dan cara apapun, tanpa izin tertulis ASUSTeK COMPUTER INC. (“ASUS”), kecuali dokumentasi yang disimpan oleh pembeli untuk tujuan pengarsipan.
PANDUAN INI DISEDIAKAN OLEH ASUS “SEBAGAIMANA ADANYA”, TANPA JAMINAN APAPUN, BAIK SECARA TERSURAT MAUPUN TERSIRAT, TERMASUK NAMUN TIDAK TERBATAS PADA JAMINAN TERSIRAT ATAU KETENTUAN ATAS KELAYAKAN UNTUK DIPERDAGANGKAN MAUPUN KESESUAIAN UNTUK TUJUAN TERTENTU. DALAM KONDISI APAPUN, ASUS, DIREKTUR, STAF, KARYAWAN, ATAU AGENNYA TIDAK BERTANGGUNG JAWAB ATAS KERUSAKAN TIDAK LANGSUNG, KHUSUS, INSIDENTAL, ATAU KONSEKUENSIAL (TERMASUK KERUSAKAN AKIBAT KERUGIAN, KEGAGALAN BISNIS, ATAU KEHILANGAN MANFAAT ATAU DATA DAN LAIN-LAIN), MESKIPUN ASUS TELAH DIPERINGATKAN TENTANG KEMUNGKINAN ADANYA KERUSAKAN TERSEBUT AKIBAT DARI CACAT ATAU KESALAHAN PANDUAN ATAU PRODUK INI.
Nama produk dan nama perusahaan yang tercantum dalam panduan ini mungkin merupakan atau mungkin bukan merupakan merek dagang terdaftar maupun hak cipta dari masing-masing perusahaan, dan hanya digunakan sebagai keterangan atau penjelasan dan demi kepentingan pemiliknya, tanpa bermaksud melakukan pelanggaran.
SPESIFIKASI DAN INFORMASI YANG TERCANTUM DALAM PANDUAN INI HANYA SEBAGAI PETUNJUK DAN REFERENSI, DAN DAPAT BERUBAH SEWAKTU-WAKTU TANPA PEMBERITAHUAN SEBELUMNYA, DAN TIDAK DAPAT DIANGGAP SEBAGAI JAMINAN YANG DIBERIKAN ASUS. ASUS MENYATAKAN TIDAK BERKEWAJIBAN ATAU BERTANGGUNG JAWAB ATAS KESALAHAN ATAU KEKURANGAN APAPUN YANG TERDAPAT DALAM PANDUAN INI, TERMASUK PRODUK DAN PERANGKAT LUNAK YANG DIJELASKAN DI DALAMNYA.
Hak Cipta © 2011 ASUSTeK COMPUTER INC. Semua Hak Dilindungi Undang-Undang.
L-32
Panduan Pengguna PC Notebook
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
