Asus M70TL, X71VN, M70SR, X71Q, M70VM QUICK START GUIDE

Notebook-PC

Hardware-Benutzerhandbuch

O

F

E

X

P

R

E

S

E

X

P

R

E

S

O

N

G3567 / Feb 2008

g3567_m70_u�indb 1 23�04�2008 11:05:06 Uhr

2

Inhalt

Inhaltsverzeichnis

1. Vorstellung des Notebook-PCs

Über dieses Handbuch ��6

Anmerkungen zu diesem Handbuch ��6

Vorbereiten Ihres Notebook-PCs ��9

2. Die einzelnen Teile

Oberseite ��12 Unterseite �� 15 Linke Seite ��17 Rechte Seite ��19 Vorderseite �� 20 Rückseite ��21

3. Erste Schritte

Energieversorgung �� 24

Netzanschluss verwenden �� 24 Akku verwenden �� 25 Pege des Akkus �� 25 Notebook einschalten �� 26 Der Power-On Self Test (POST) �� 26 Überprüfen des Akkus �� 27 Laden des Akkus �� 27 Energieoptionen ��28 Energieverwaltungsmodi ��29 Energie sparen und Ruhezustand �� 29 Temperaturregelung �� 29

Tastatur-Sonderfunktionen ��30

Farbige Hotkeys ��30 Microsoft Windows™-Tasten ��32 Tastatur als Cursor ��32

Schnellzugriffstasten und Statusanzeigen ��33

Schnellzugriffstasten ��33 Statusanzeigen �� 34 Multimediatasten (an bestimmten Modellen) �� 36

g3567_m70_u�indb 2 23�04�2008 11:05:07 Uhr

3

Inhalt

Inhalt (Forts.)

4. Benutzung des Notebook-PCs

Zeigegerät ��38

Benutzung des Touchpads ��38 Abbildungen zur Bedienung des Touchpads�� 39 Multimedia-Touchpad (an bestimmten Modellen) �� 40 Pege des Touchpads ��41 Automatische Touchpad-Sperre ��41

Speichergeräte �� 42

Erweiterungskarte �� 42 Optisches Laufwerk �� 43 Flash-Speicherkartenleser �� 46 Festplatte �� 47 Arbeitsspeicher (RAM) ��49

Anschlüsse �� 50

Modemanschluss �� 50 Netzwerkanschluss �� 51 Wireless LAN-Anschluss (an bestimmten Modellen) �� 52 Windows Wireless-Netzwerkanschluss �� 53

Bluetooth Wireless-Anschluss (an bestimmten Modellen) ��54 Trusted Platform Module (TPM) (an bestimmten Modellen) ��55 Fingerabdrucksregistrierung (an bestimmten Modellen) �� 56

Anhang

Optionales Zubehör �� A-2

Optionale Anschlüsse �� A-3

Bluetooth-Maus-Einstellung (optional) �� A-4 Betriebssystem und Software �� A-6

System BIOS-Einstellungen �� A-7

Häug auftretende Probleme und ihre Lösungen �� A-9

Windows Vista Software-Wiederherstellung �� A-15 Glossar �� A-17 Hinweise und Sicherheitsbestimmungen�� A-21 Besitzerinformationen �� A-32

g3567_m70_u�indb 3 23�04�2008 11:05:07 Uhr

4

Inhalt

g3567_m70_u�indb 4 23�04�2008 11:05:08 Uhr

5

1. Vorstellung des Notebook-PCs

Über dieses Handbuch Anmerkungen zu diesem Handbuch Sicherheitshinweise Vorbereiten Ihres Notebook-PCs

ANMERKUNG: Die Abbildungen in diesem Handbuch dienen nur der Veranschaulichung und können sich vom tatsächlichen Produkt unterscheiden.

g3567_m70_u�indb 5 23�04�2008 11:05:08 Uhr

6

1 Vorstellung des Notebook-PCs

< > [ ]

Über dieses Handbuch

Sie lesen gerade das Notebook-Handbuch. Dieses Handbuch enthält Informationen zu den unterschiedlichen Notebook-Komponenten und ihrer Benutzung. Im Folgenden

nden Sie die Hauptabschnitte dieses Handbuchs:

1. Vorstellung des Notebook-PCs

Stellt Ihnen das Notebook und dieses Handbuch vor.

2. Die einzelnen Teile

Bietet Ihnen Information zu den Notebook-Komponenten.

3. Erste Schritte

Bietet Ihnen Information zu den ersten Arbeitsschritten mit dem Notebook.

4. Benutzung des Notebooks

Bietet Ihnen Information zur Benutzung der einzelnen Notebook-Komponenten.

5. Anhang

Stellt Ihnen optionales Zubehör vor und bietet zusätzliche Information.

Anmerkungen zu diesem Handbuch

Über das gesamte Handbuch verstreut nden Sie fettgedruckte Anmerkungen und Warnungen, die Sie befolgen sollten, um bestimmte Aufgaben sicher und komplett ausführen zu können. Diese Anmerkungen sind von verschiedener Wichtigkeit, wie im Folgenden beschrieben.

VORSICHT!

Information zu Handlungen, die vermieden werden müssen, um Schäden an

Komponenten und Daten sowie Verletzungen zu verhindern.

WARNUNG!

Informationen zur sicheren Handhabung.

Text in < > oder [ ] repräsentiert eine Taste auf der Tastatur; Sie müssen die Zei-

chen < > bzw. [ ] und die darin bendlichen Zeichen nicht tatsächlich schreiben.

TIPP:

Tipps und nützliche Informationen zur Durchführung einer Aufgabe.

ANMERKUNG:

Tipps und nützliche Informationen für besondere Umstände.

g3567_m70_u�indb 6 23�04�2008 11:05:11 Uhr

7

Vorstellung des Notebook-PCs 1

(1)

(Denition siehe Ende Abschnitt 4)

WARNUNG! Die 3G-Funktion muss in explosionsgefährdeten Umgebungen (z.B. Tankstelle) ausgeschaltet sein.

Modelle mit 3G

(1)

: Produziert Funkemissionen, die elektrische Interferenzen hervorrufen

können. Lassen Sie bei der Benutzung Vorsicht walten und beachten Sie entsprechende Verbote.

Zulässige Betriebstemperaturen: Dieser Notebook-PC darf nur in einer Umgebung mit einer Temperatur

zwischen 5°C und 35° C (41°F und 95°F) verwendet werden.

Akkusicherheitswarnung:

Akku NICHT ins Feuer werfen. Akkukontakte NICHT kurzschließen. Akku NICHT auseinandernehmen.

Benutzen Sie das angeschaltete oder

sich auadende Notebook NICHT für

längeren Zeitraum auf Ihrem Schoß

oder anderen Körperteilen, da es durch

Hitzekontakt zu Unbehagen oder Verletzungen kommen könnte.

Den No t eb o ok - PC NICHT i m

normalen Hausmüll entsorgen. Bitte

erkundigen Sie sich nach lokalen Regelungen zur Entsorgung von Elektroschrott.

Bedecken Sie das eingeschaltete Notebook NICHT mit Materialien, die die Luftzirkulation beeinträchtigen. Stecken Sie es NICHT eingeschaltet in eine Tragetasche.

EINGANGSSPANNUNG: Prüfen

Sie am Aufkleber an der Notebook-

Unters eite, ob Ihr Ad apter den

Stromversorgungsanforderungen entspricht.

Sicherheitshinweise

Die Einhaltung der folgenden Vorsichtsmaßnahmen verlängert die Lebensdauer des Notebooks. Befolgen

Sie deshalb bitte alle Vorkehrungen und Anleitungen. Überlassen Sie sämtliche Wartungsarbeiten, die nicht in diesem Handbuch angeführt sind, qualiziertem Servicepersonal. Verwenden Sie bitte keine beschädigten Netzkabel, defektes Zubehör oder andere Peripheriegeräte. Wenden Sie auf oder in Nähe der Oberäche keine starken Reinigungsmittel wie Verdünner, Benzol oder andere Chemikalien an.

VORSICHT! Trennen Sie das Notebook vor der Reinigung vom Netzstrom und entnehmen Sie den/die Akku(s). Wischen Sie das Notebook mit einem sauberen Zellstoffschwamm oder einem Autoleder ab, das mit einem nichtscheuernden Reinigungsmittel und ein paar Tropfen warmen Wasser befeuchtet ist . Entfernen Sie zusätzliche Feuchtigkeit mit einem trockenen Tuch.

Setzen Sie das Notebook KEINEN schmutzigen oder staubigen Umgebungen aus. Benutzen Sie das Notebook

NICHT während eines Gaslecks.

Benutzen Sie das Notebook NICHT

in der Nähe von Flüssigkeiten, Regen

oder Feuchtigkeit. Benutzen Sie das Modem NICHT während eines

Gewitters.

Stellen Sie das Notebook NICHT auf

schräge oder instabile Arbeitsächen. Sollt e das Gehä use b esch ädig t worden sein, wenden Sie sich bitte an

Servicepersonal.

Setzen Sie das Notebook KEINEN starken elektromagnetischen Feldern aus.

Drücken oder be rühren Sie de n

Bildschirm NICHT. Halten Sie kleine

Gegenstände vom Notebook fern, die

es verkratzen oder in es eindringen könnten.

Stellen Sie KEINE Objekte auf das Notebook oder lassen sie auf es fallen. Stecken Sie keine Fremdkörper in das Notebook.

g3567_m70_u�indb 7 23�04�2008 11:05:19 Uhr

8

1 Vorstellung des Notebook-PCs

Laden Ihres Akkus

Laden Sie Ihren Akku sowie alle zusätzlichen Akkus voll, bevor Sie auf längere Reise gehen. Denken Sie daran, dass der Netzadapter den Akku auädt, solange er mit dem Notebook und einer Wechselstromquelle verbunden ist. Das Auaden des Akkus nimmt mehr Zeit in Anspruch, wenn das Notebook verwendet wird.

Vorkehrungen für Flugreisen

Rufen Sie Ihre Fluggesellschaft an, wenn Sie das Notebook an Bord des Flugzeugs benutzen möchten. Die meisten Fluggesellschaften haben Einschränkungen für die Benutzung elektronsicher Geräte. Meistens wird deren Verwendung nur im Zeitraum zwischen Start und Landung gestattet.

Transportvorkehrungen

Schalten Sie das Notebook vor dem Transport aus und trennen Sie alle externen Peripheriegeräte ab, um die Anschlüsse nicht zu beschädigen. Wenn der Strom abgeschaltet wird, zieht sich der

Festplattenkopf zurück, um die Festplattenoberäche während des Transports nicht zu verkratzen. Aus diesem Grund sollten Sie das Notebook nicht im angeschalteten Zustand transportieren. Klappen Sie den Bildschirm ein und überprüfen, dass er zum eigenen Schutz und zum Schutz der Tastatur in sicherer

Position eingerastet ist.

VORSICHT: Die Oberächenverglasungen des Notebooks trüben sich bei

unsachgemäßer Behandlung leicht ein. Achten Sie beim Transport darauf,

Reibungen und Kratzer auf den Oberächen des Notebooks zu vermeiden.

Schützen Sie Ihr Notebook

Sie können eine Tragetasche anschaffen, um Ihr Notebook vor Schmutz, Wasser, Stößen und Kratzern zu schützen.

VORSICHT! Auf Flughäfen gibt es drei Arten von Sicherheitsgeräten: Röntgengeräte (überprüfen Gegenstände auf Fließbändern), Metalldetektoren (überprüfen Personen, die durch Kontrollstationen laufen) und Metalldetektorstäbe (tragbare Geräte, mit denen Personen oder bestimmte Gegenstände durchsucht werden). Sie können Ihr Notebook und Disketten durch Röntgengeräte überprüfen lassen. Es ist jedoch ratsam, Ihr Notebook oder Disketten keinen stationären oder tragbaren Metalldetektoren auszusetzen.

g3567_m70_u�indb 8 23�04�2008 11:05:22 Uhr

9

Vorstellung des Notebook-PCs 1

1 2

MODE

1

2

E-SATA

HDMI

AV-IN

1

2

3

1.3

M

PIXELS

1 2

MODE

Der Netzschalter schaltet den Notebook-PC ein und aus oder versetzt ihn in den Energiesparmodus oder

Ruhezustand. In der Windows-Systemsteuerung kann unter “Energieoptionen” festgelegt werden, welche Aktion beim Drücken des Schalters ausgeführt werden soll.

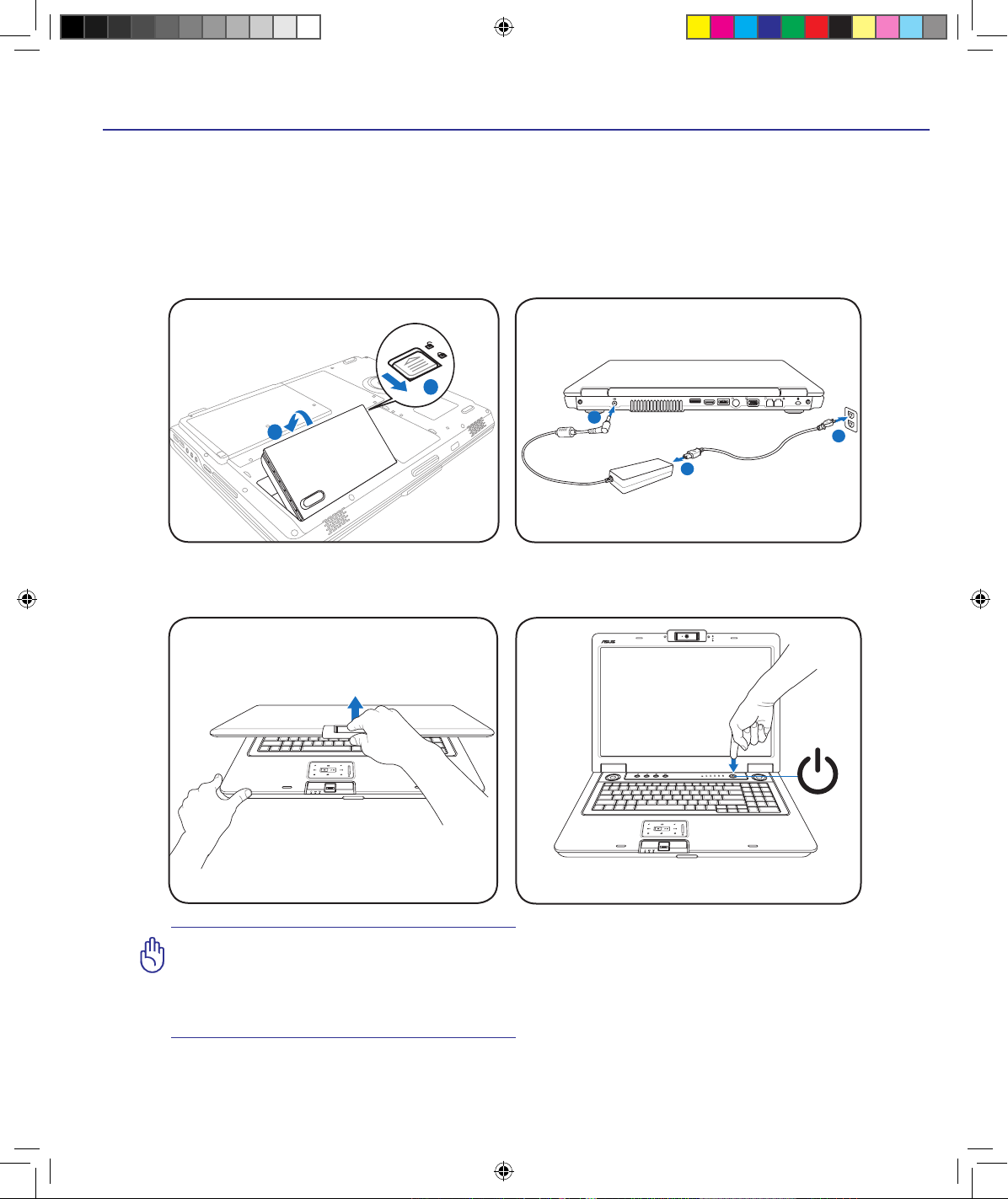

Vorbereiten Ihres Notebook-PCs

Es folgt eine Kurzanleitung zur Nutzung Ihres Notebook-PCs. Lesen Sie bitte das vollständige Handbuch, um ausführliche Anweisungen zur Nutzung des Notebook-PCs zu erhalten.

1. Einlegen des Batteriepacks

3. Öffnen des Bildschirms 4. Einschalten des Notebooks

2. Anschließen des Netzteils

VORSICHT! Zwingen Sie beim Öffnen den Bildschirm nicht auf den Tisch hinunter, da die Scharniere abbrechen könnten! Heben Sie das Notebook nie am Bildschirm hoch!

g3567_m70_u�indb 9 23�04�2008 11:05:25 Uhr

10

1 Vorstellung des Notebook-PCs

g3567_m70_u�indb 10 23�04�2008 11:05:26 Uhr

11

2. Die einzelnen Teile

Hauptbestandteile des Notebook-PCs

ANMERKUNG: Die Abbildungen in diesem Handbuch dienen nur der Veranschaulichung und können sich vom tatsächlichen Produkt unterscheiden.

g3567_m70_u�indb 11 23�04�2008 11:05:26 Uhr

12

2 Die einzelnen Teile

4

1 2

5

3

7

6

8

11

10

13

12

9

Oberseite

Schauen Sie sich das folgende Bild an, um die Komponenten auf dieser Seite des Notebooks zu identizieren.

ANMERKUNG: Die Tastatur kann je nach Region unterschiedlich ausfallen.

g3567_m70_u�indb 12 23�04�2008 11:05:27 Uhr

13

Die einzelnen Teile 2

Multi-Positionskamera (an bestimmten Modellen)

Die integrierte Kamera ermöglicht Bild- und Videoaufnahme. Diese Funktion

kann bei Videokonferenzen und anderen interaktiven Anwendungen benutzt werden. WARNUNG: Die Kamera kann auf die Vorderseite oder Rückseite gedreht werden,

aber nur nach unten. Drehen Sie die Kamera NICHT in einem Winkel über 35º nach oben.

Kamera-Anzeige

Die Kamera-Anzeige leuchtet auf, wenn die Kamera benutzt wird. Die Kamera kann von bestimmten Software-Anwendungen automatisch aktiviert werden.

Schnellzugriffstasten

Die Schnellzugriffstasten ermöglichen den Aufruf häug verwendeter Anwendungen mit nur einem Tastendruck. Details siehe Abschnitt 3.

Bildschirm

Das Notebook verwendet einen Flachbildschirm, welcher über exzellente Ansichtsqualitäten vergleichbar denen eines Desktop-Monitors verfügt. Im Gegensatz zu Desktop-Monitoren erzeugt der LCD-Bildschirm weder Strahlung noch Flimmern und ist daher viel augenfreundlicher. Benutzen Sie zur Reinigung des Bildschirms ein weiches Tuch ohne

chemische Reinigungsmittel (wenn nötig, verwenden Sie klares Wasser). WARNUNG:

Der Bildschirm ist empndlich und darf nicht zu fest gedrückt oder gebogen werden.

Lautsprechersystem

Mit den internen Lautsprechern können Sie ohne Zubehör Audio abspielen. Das Multimedia-

Soundsystem sorgt mit einem internen digitalen Audiocontroller für vollen, lebhaften Klang (Klang kann mit externen Lautsprechern oder Kopfhörern verbessert werden). Alle Audiofunktionen sind softwaregesteuert.

Back

Front

Array-Mikrofon (an bestimmten Modellen)an bestimmten Modellen))

Das integrierte Array-Mikrofon verfügtüber bessere Tonqualität und Echoreduzierung. Es kann fürMikrofon verfügt über bessere Tonqualität und Echoreduzierung. Es kann für fürfür Videokonferenzen, Spracherzählung oder einfache Audioaufnahmen genutzt werden.

Statusanzeigen

Die Statusanzeigen geben den Zustand gewisser Hardware-/Software-Komponenten an. Die Details der Statusanzeigen werden in Abschnitt 3 beschrieben.

Lichtsensor (an bestimmten Modellen)

Der Lichtsensor erkennt die Lichtverhältnisse in Ihrer Umgebung und passt automatisch die Helligkeit des Bildschirms an.

1

2

3

4

5

6

8

9

7

Netzschalter

Der Netzschalter schaltet den Notebook-PC EIN und AUS oder versetzt ihn in den

Energiespar- bzw. Ruhemodus. Das aktuelle Verhalten des Schalters kann unter Windows Systemsteuerung > Energieoptionen > Systemeinstellungen vom Benutzer deniert werden.

g3567_m70_u�indb 13 23�04�2008 11:05:34 Uhr

14

2 Die einzelnen Teile

Multimedia-Touchpad und -Tasten (an bestimmten Modellen)

Das Touchpad mit seinen Tasten ist ein Zeigegerät mit denselben Funktionen wie eine Desktopmaus. Eine softwaregesteuerte Rollfunktion steht für einfache Navigation in Windows und im Internet zur Verfügung, nachdem Sie das beigelegte Touchpad-Hilfsprogramm installiert haben. Im Multimedia-Modus ermöglicht das Touchpad den Zugriff auf häug benutzte Multimedia-Funktionen beim Abspielen von Musik oder Filmen. Drücken Sie MODE, um den MultimediaModus zu aktivieren. Details siehe Abschnitt 4.

Statusanzeigen (Vorderseite)

Die Statusanzeigen geben den Zustand gewisser Hardware-/Software-Komponenten an. Die Details der Statusanzeigen werden in Abschnitt 3 beschrieben.

Tastatur

Die Tastatur bietet Tasten in Standardgrößen mit komfortablem Tastenweg (die Tiefe, bis zu der die Tasten heruntergedrückt werden können) und eine Handächenauage für beide Hände. Zwei Windows™-Funktionstasten helfen bei der Navigation im Windows™Betriebsystem.

11

12

13

10

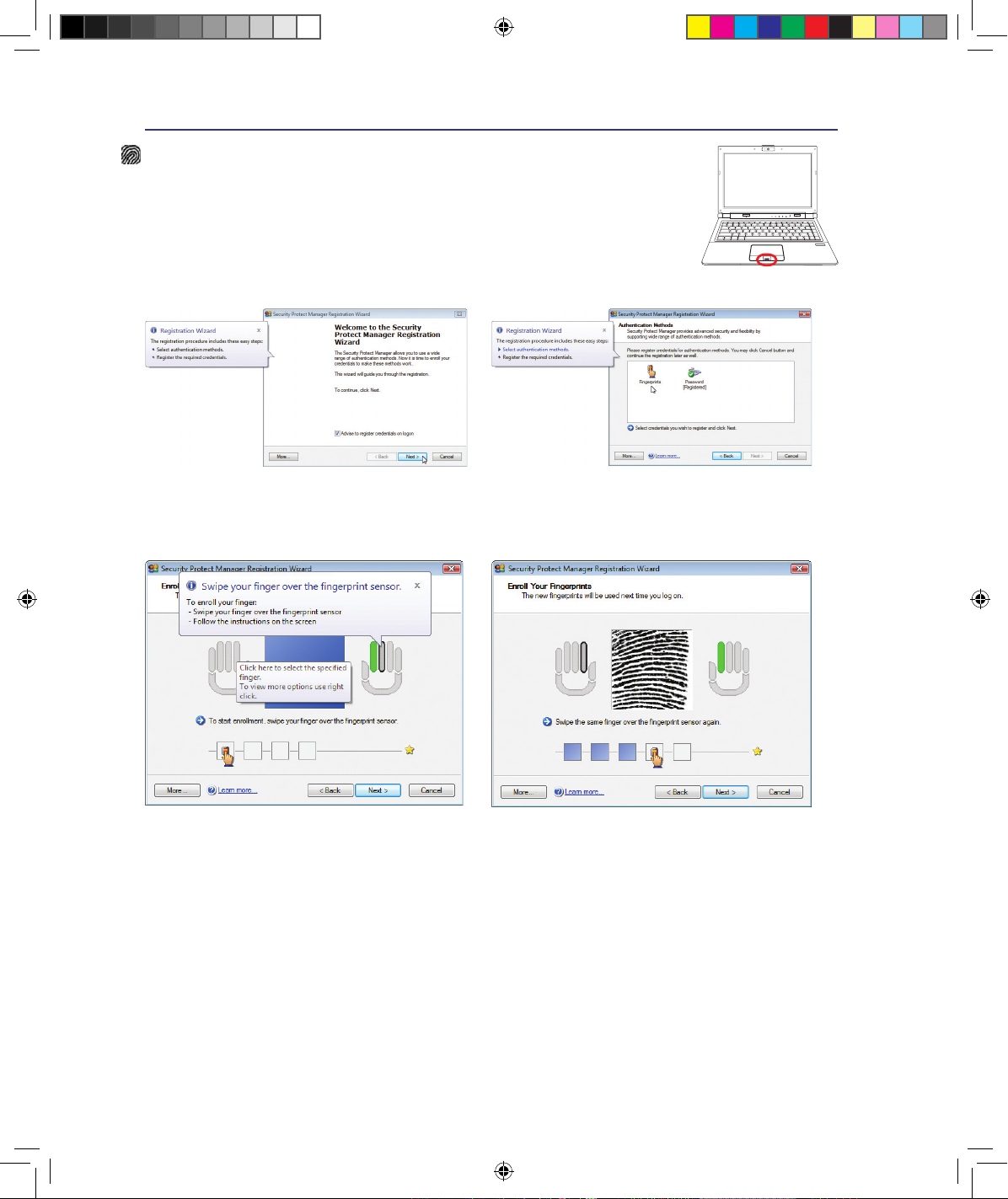

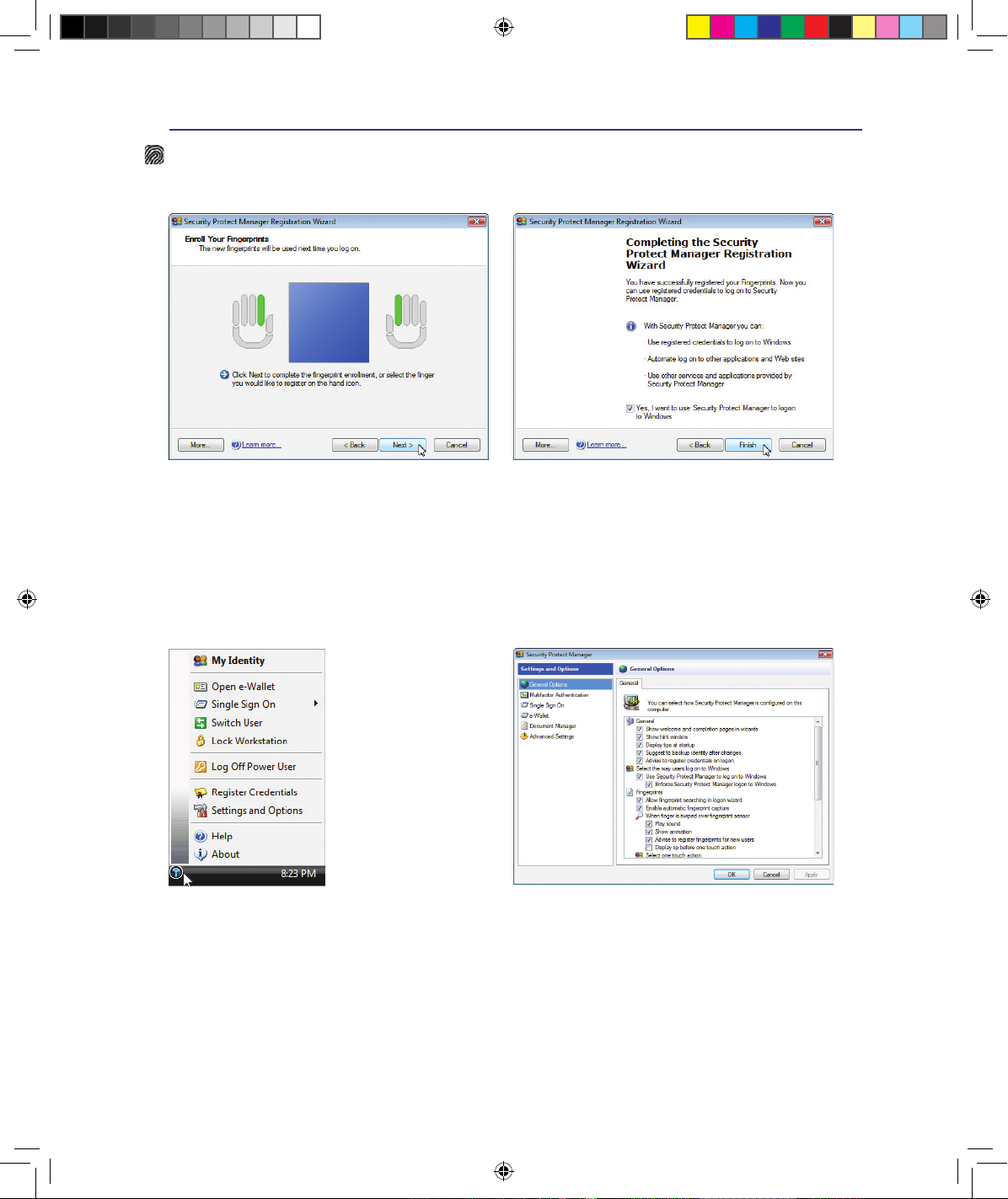

Fingerabdruck-Scanner (an bestimmten Modellen)

Der Fingerabdruck-Scanner ermöglicht es Ihnen, über eine Sicherheitssoftware Ihre eigenen Fingerabdrücke als Identikationsschlüssel zu verwenden.

g3567_m70_u�indb 14 23�04�2008 11:05:38 Uhr

15

Die einzelnen Teile 2

1 2

67 5

4

3

Unterseite

Schauen Sie sich das folgende Bild an, um die Komponenten auf dieser Seite des Notebooks zu identizieren.

ANMERKUNG: Das Aussehen der Unterseite kann je nach Modell variieren.

ANMERKUNG: Die Größe des Akkupacks kann je nach Modell variieren.

WARNUNG!

Die Unterseite des Notebooks kann sehr heiß werden. Seien Sie vorsichtig beim Umgang mit dem Notebook, während es in Betrieb ist oder gerade erst ausgeschaltet wurde. Hohe Temperaturen sind während des Betriebs und beim Laden des Akkus normal. SETZEN SIE DAS NOTEBOOK NICHT AUF IHREN SCHOSS ODER ANDERE KÖRPERTEILE, UM HITZEVERLETZUNGEN ZU VERMEIDEN.

g3567_m70_u�indb 15 23�04�2008 11:05:39 Uhr

16

2 Die einzelnen Teile

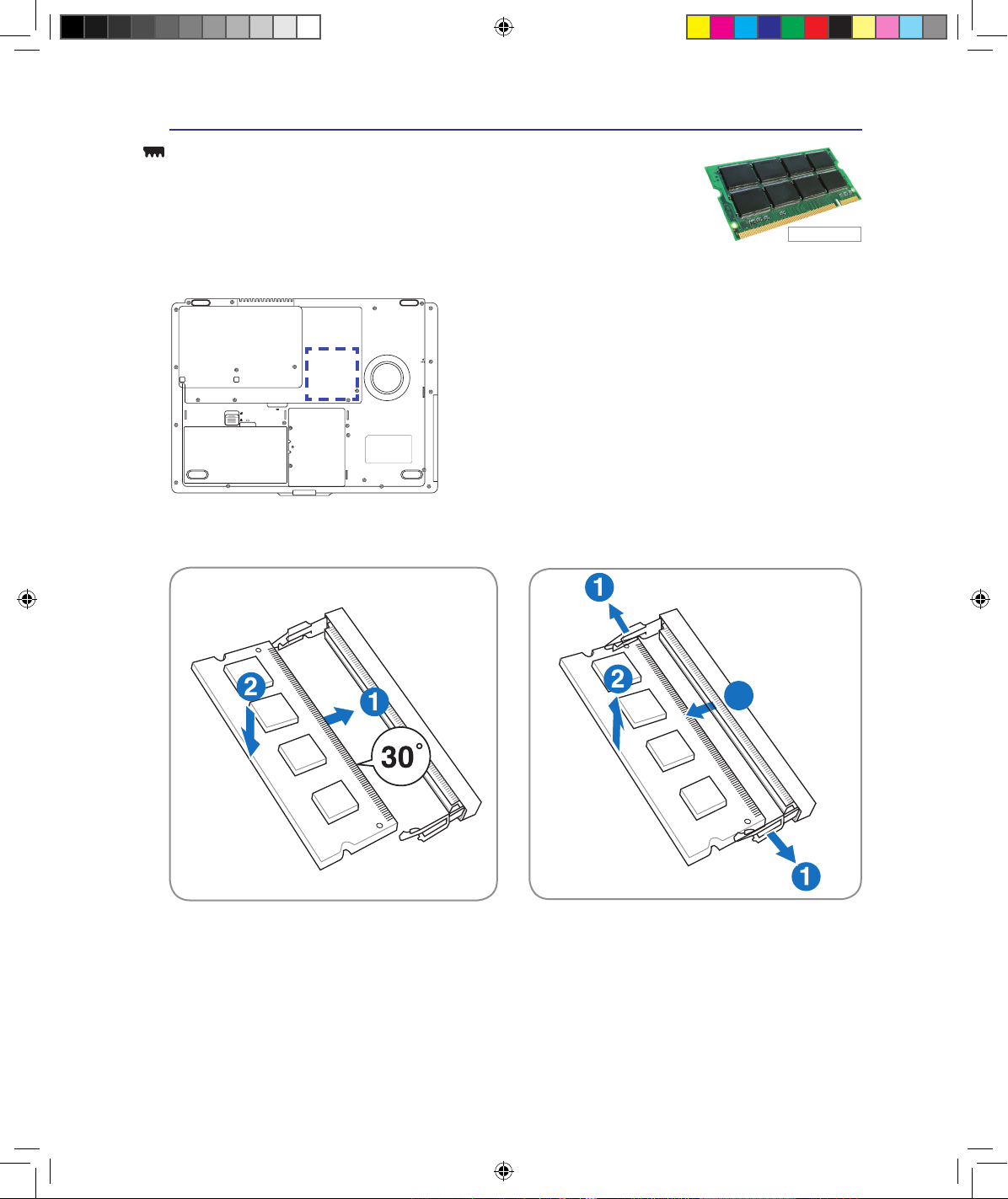

Speicherfach (RAM)

Das Speicherfach bietet die Möglichkeit, den vorhandenen Speicher zu erweitern. Zusätzlicher Speicher erhöht die Leistung der Anwendungen durch Verringern der Festplattenzugriffe. Das BIOS erkennt automatisch die Größe des Arbeitsspeichers im System und konfiguriert den CMOS dementsprechend während des POSTProzesses. Es ist keine Hard- oder Software-Einstellung (eingeschlossen BIOS) notwendig, nachdem der Speicher installiert wurde. Wenden Sie sich an einen autorisierten Händler, um Informationen über Speichererweiterungen für Ihr Notebook zu erhalten. Nur der Erwerb der Speichererweiterungsmodule von autorisierten Händlern stellt ein Maximum an Kompatibilität und Funktionssicherheit dar.

Batterieverriegelung

Die Batterieverriegelung sichert das Batteriepack. Beim Einlegen rastet das Batteriepack

automatisch ein. Um das Batteriepack zu entfernen, lösen Sie die Verriegelung.

Notfall-Ausschalter

Falls das Betriebssystem nicht richtig heruntergefahren oder neu gestartet werden kann, kann der Notebook-PC durch das Drücken des Notfall-Ausschalters mit einer gerade gebogenen Büroklammer ausgeschaltet werden.

Batteriepack (Akku)

Der Akku lädt sich automatisch auf, sobald er an ein Netzteil angeschlossen wird, und beliefert den Notebook-PC weiterhin mit Strom, wenn die Netzteilverbindung unterbrochen wird. Damit kann der Notebook-PC weiter betrieben werden, selbst wenn Sie zeitweilig Ihren Standort wechseln. Die Akku-Laufzeit ist vom Gebrauch und von den Spezikationen des jeweiligen Notebook-Modells abhängig. Der Akku kann nicht weiter auseinander genommen werden und muss als einzelne Einheit von einem autorisierten Händler ersetzt werden.

Audio Sub-Woofer (an bestimmten Modellen)

Mit dem integrierten Sub-Woofer-Lautsprecher können Sie besonders die tiefen BassFrequenzen genießen.

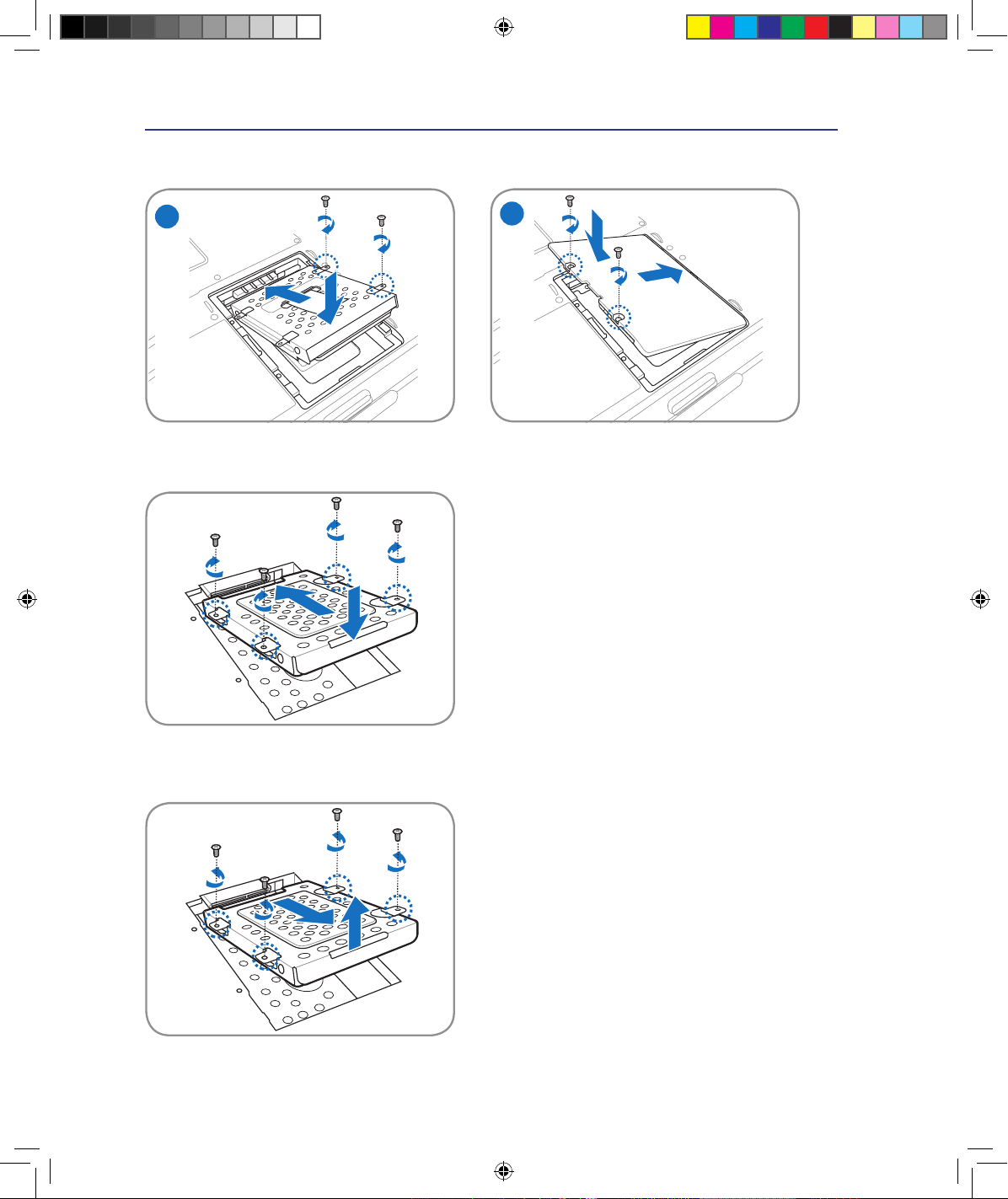

Primäres Festplattenfach

Die Festplatte ist in einem Fach xiert. Wenden Sie sich an einen autorisierten Händler, um Informationen über Festplattenerweiterungen für Ihr Notebook zu erhalten. Festplatten- Upgrades sollten nur durch autorisierte Servicezentren oder Fachhändler durchgeführt werden.

Sekundäres Festplattenfach (Optional)

Die Festplatte ist in einem Fach xiert. Wenden Sie sich an einen autorisierten Händler, um Informationen über Festplattenerweiterungen für Ihr Notebook zu erhalten. Festplatten- Upgrades sollten nur durch autorisierte Servicezentren oder Fachhändler durchgeführt werden.

1

2

3

4

5

6

7

Die sekundäre Festplatte ist optional. Das Festplattenfach kann nach Wunsch auch leer bleiben.

g3567_m70_u�indb 16 23�04�2008 11:05:45 Uhr

17

Die einzelnen Teile 2

2.0

USB-Port (2.0/1.1)

Universal Serial Bus (USB)-Ports unterstützen viele USB-kompatible Geräte wie z.B. Tastaturen, Zeigegeräte, Videokameras, Modems, Festplattenlaufwerke, Drucker, Monitore und Scanner, die alle in Reihe bei einer Übertragungsgeschwindigkeit von bis zu 12 MBits/Sek (USB 1.1) und 480 MBits/Sek (USB 2.0) angeschlossen werden können. USB ermöglicht gleichzeitigen Betrieb von vielen Geräten auf einem Computer, wobei Peripheriegeräte wie z.B. USB-Tastaturen und einige neuere Monitore als zusätzliche Plug-in-Sites oder Hubs agieren. USB unterstützt die Hot-SwapFunktion. Dies bedeutet, dass die USB-Geräte ein- oder ausgesteckt werden können, während der

Computer eingeschaltet ist.

ANT.

1394

1 2 3 4

5

7 86

Antenneingang (an bestimmten Modellen)

Den Antenneneingang für TV-oder UKW-Radio (nur in einigen Modellen) können Sie mit der beigefügten Antenne oder dem von Ihnen bezogenen Fernsehangebot nutzen. Die beigefügte Antenne empfängt digitale TV- oder UKW-Radio-Frequenzsignale. Mit

einem Kabelanschluss können Sie je nach Angebot digitales und analoges Fernsehen

oder UKW-Radio empfangen. Hinweis: Mit dem im Lieferumfang enthaltenen Adapter wird das Koaxialkabel an Ihr Notebook angeschlossen.

IEEE1394-Anschluss (an bestimmten Modellen)

IEEE1394 ist ein Hochgeschwindigkeits-Serial Bus wie SCSI, aber mit einfachen Anschlüssen und Hot-Plug-Fähigkeiten wie USB. Das Interface IEEE1394 hat eine Bandbreite von400-1000 MBits/Sek. und kann bis zu 63 Einheiten auf demselben Bus verarbeiten. Es ist sehr wahrscheinlich, dass IEEE1394, zusammen mit USB, parallele, IDE-, SCSI- und EIDE-Schnittstellen ersetzen wird. IEEE1394 wird auch in High-EndDigitalgeräten verwendet und sollte mit “DV” für “Digital Video”-Port gekennzeichnet sein.

1

2

3

Linke Seite

Schauen Sie sich das folgende Bild an, um die Komponenten auf dieser Seite des Notebooks zu identizieren.

ACHTUNG: Das Kabelsystem sollte nach ANSI/NFPA 70, NEC, Sektion 820.93, “Erdung der äußeren Abschirmung eines Koaxialkabels” geerdet sein – bei der Installation sollte die Abschirmung des Koaxialkabels mit dem Erdungsanschluss im Gebäude verbunden werden.

g3567_m70_u�indb 17 23�04�2008 11:05:49 Uhr

18

2 Die einzelnen Teile

Notauswurf optisches Laufwerk (Position modellabhängig)

Der Notauswurf wird benutzt, um die Schublade des optischen Laufwerkes herauszufahren, falls der elektrische Auswurf nicht funktioniert. Benutzen Sie den Notauswurf nicht an Stelle des elektrischen Auswurfes.

Zugriffsanzeige optisches Laufwerk (Position Modellabhängig)

Die Zugriffsanzeige für das optische Laufwerk zeigt an, wenn Daten vom optischen Laufwerk übertragen werden. Diese Anzeige leuchtet proportional zum Datentransfer.

Elektrischer Auswurf optisches Laufwerk

Der Auswurf des optischen Laufwerkes hat einen elektrischen Auswurfknopf zum Öffnen der Schublade. Sie können die Schublade des optischen Laufwerkes auch durch eine WiedergabeSoftware oder in Windows™ durch einen Rechtsklick auf “Computer” und die Wahl von

Auswerfen ausfahren lassen.

Optisches Laufwerk

Dieser ASUS-Notebook-PC hat verschiedene Ausführungen hinsichtlich des optischen Laufwerks. Je nach der Ausführung unterstützt das optische Laufwerk des Notebook-PCs Kompaktdiscs (CDs) und/oder Digitalvideodiscs (DVD) und hat u.U. die Recordable (R) oder Re-Writable (RW)-Funktionen. Details zu jedem Modell nden Sie auch in den Marketing-Spezikationen.

5

6

7

8

Flash-Speicherkartenschacht

Normalerweise muß ein PCMCIA- oder USB-Speicherkartenleser zusätzlich gekauft werden, um Speicherkarten von Geräten, z.B. von Digital-Kameras, MP3-Playern, Handys und PDAs, benutzen zu können. Dieser Notebook-PC hat einen eingebauten Speicherkartenleser und kann viele Speicherkarten, die später in dieser Anleitung beschrieben werden, lesen.

4

g3567_m70_u�indb 18 23�04�2008 11:05:53 Uhr

19

Die einzelnen Teile 2

Combo

1 5432 6

ExpressCard-Steckplatz

Der Notebook-PC verfügt über einen 26-pol. Expresskartensteckplatz, in den eine 34mmoder eine 54mm-ExpressCard-Erweiterungskarte eingesteckt werden kann. Diese neue Schnittstellenart ist noch schneller, da sie einen seriellen Bus mit USB 2.0- und PCI Express-Unterstützung verwendet, im Gegensatz zum langsameren parallelen Bus, der im PC-Karten-Steckplatz verwendet wird. (Nicht kompatibel mit früheren PCMCIA-Karten.)

Wireless-Schalter

Nur in Wireless-Modellen: Dieser Schalter schaltet das interne Wireless LAN oder Bluettooth (in bestimmten Modellen) ein oder aus. Nach der Aktivierung leuchtet die Wireless-Anzeige auf. Zur Benutzung von Wireless LAN oder Bluetooth sind Einstellungen in der Windows-Software erforderlich.

1

2

3

4

5

Rechte Seite

Schauen Sie sich das folgende Bild an, um die Komponenten auf dieser Seite des Notebooks zu identizieren.

SPDIF-Digitalausgangsanschluss (SPDIF-Ausgang)

Dieser Anschluss ermöglicht die Verbindung mit SPDIF (Sony/Philips Digital Interface)kompatiblen Geräten für digitale Audioausgaben. Verwenden Sie diese Funktion, um den

Notebook-PC in ein Hi-Fi Heimunterhaltungssystem umzuwandeln.

Kopfhörerbuchse (Phone-Ausgang)

Die Stereo-Kopfhörerbuchse (1/8 Zoll) dient zum Verbinden des Audioausgangssignals vom NotebookPC mit verstärkten Lautsprechern oder einem Kopfhörer. Die integrierten Lautsprecher werden automatisch deaktiviert, wenn diese Buchse verwendet wird.

Mikrofoneingang (Mic In)

Die Mono-Mikrofonbuchse (1/8 Zoll) kann ein externes Mikrofon oder Ausgangssignale von

Audiogeräten aufnehmen. Die Benutzung dieser Buchse deaktiviert automatisch das eingebaute

Mikrofon. Verwenden Sie diese Funktion für Video-Konferenzsitzungen, Erzählungen oder

einfache Audioaufnahmen.

g3567_m70_u�indb 19 23�04�2008 11:05:57 Uhr

20

2 Die einzelnen Teile

2.0

Lautsprechersystem (an bestimmten Modellen)

Mit den internen Lautsprechern können Sie ohne Zubehör Audio abspielen. Das Multimedia-

Soundsystem sorgt mit einem internen digitalen Audiocontroller für vollen, lebhaften Klang (Klang kann mit externen Lautsprechern oder Kopfhörern verbessert werden). Alle Audiofunktionen sind softwaregesteuert.

31 2 1

6

VORSICHT! Zwingen Sie beim Öffnen den Bildschirm nicht auf den Tisch hinunter, da die Scharniere abbrechen könnten! Heben Sie das Notebook nie am Bildschirm hoch!

Bildschirmverriegelung

Drücken Sie die Verriegelung, um den Bildschirm zu öffnen.

1

2

3

CIR-Anschluss (Infrarotschnittstelle)

Mit der Infrarotschnittstelle (IrDA) lässt sich die mitgelieferte Multimedia-Software mancher Modelle mit der diesen Modellen mitgelieferten Wireless-Fernbedienung steuern.

Vorderseite

Schauen Sie sich das folgende Bild an, um die Komponenten auf dieser Seite des Notebooks zu identizieren.

Rechte Seite (Forts.)

USB-Port (2.0/1.1)

Universal Serial Bus (USB)-Ports unterstützen viele USB-kompatible Geräte wie z.B. Tastaturen, Zeigegeräte, Videokameras, Modems, Festplattenlaufwerke, Drucker, Monitore und Scanner, die alle in Reihe bei einer Übertragungsgeschwindigkeit von bis zu 12 MBits/ Sek (USB 1.1) und 480 MBits/Sek (USB 2.0). angeschlossen werden können. USB ermöglicht gleichzeitigen Betrieb von vielen Geräten auf einem Computer, wobei Peripheriegeräte wie z.B. USBTastaturen und einige neuere Monitore als zusätzliche Plug-in-Sites oder Hubs agieren. USB unterstützt die Hot-Swap-Funktion. Dies bedeutet, dass die USB-Geräte ein- oder ausgesteckt werden können, während der Computer eingeschaltet ist.

g3567_m70_u�indb 20 23�04�2008 11:06:01 Uhr

21

Die einzelnen Teile 2

1 3 4 5 6

2 97 8

Strom (DC)-Eingang

Der beigefügte Netzwerkadapter wandelt Wechselstrom zur Verwendung mit dieser Buchse in Gleichstrom um. Diese Buchse versorgt den ASUS Notebook-PC mit Strom und lädt den internen Akku auf. Verwenden Sie nur den beigefügten Netzwerkadapter, um das ASUS Notebook nicht zu

beschädigen. ACHTUNG: DAS ADAPTER KANN SICH STARK ERHITZEN. DECKEN SIE DAS NETZTEIL AB UND HALTEN SIE ES VON IHREM KÖRPER FERN.

Luftschlitze

Durch die Luftschlitze gelangt kühle Luft in den Notebook-PC und warme Luft wird abgeleitet.

Audio-/Videoeingang (AV/S-Video-Eingang)

Der Audio/Videoeingang ist in einigen Modellen vorhanden und bietet die Möglichkeit für Audio- und Videosignaleingaben über RCA-Kabel (benötigt den optionalen 1/8”-zu-RCAAdapter, welcher bei einigen Modellen im Lieferumfang enthalten ist). Diese Funktion funktioniert nur gemeinsam mit dem TV-Tuner- und einem Software-Paket.

S-Video In

E-SATA-Anschluss (an bestimmten Modellen)-Anschluss (an bestimmten Modellen) (an bestimmten Modellen)

Externes SATA oder eSATA ermöglicht den externen Anschluss von Serial-ATAGeräten, die eigentlich für die Installation innerhalb des Computers gedacht waren. eSATA ist bis zu sechs mal schneller als herkömmliches USB 2.0 oder 1394 für externe Speicherlösungen, und kann mit abgeschirmten Kabeln und Anschlüssen im Abstand von bis zu zwei Metern im laufenden Betrieb ausgetauscht werden.

HDMI-Anschluss (an bestimmten Modellen)

Bei HDMI (High-Definition Multimedia Interface) handelt es sich um eine unkomprimierte, rein digitale Audio-/Videoschnittstelle zwischen allen Audio-/ Videoquellen wie Digitalempfängern, DVD-Playern und A/V-Receivern und einem Audio- und/oder Videomonitor, wie einem digitalen Fernseher (DTV). HDMI unterstützt normales, erweitertes und High Denition Video, sowie Multi-Kanal Digitalaudio aus einem einzigen Kabel. Es überträgt alle ATSC HDTV-Standards und unterstützt 8-Kanal-Digitalaudio, mit genügend Bandbreite für zukünftige Erweiterungen.

HDMI

E-SATA

VORSICHT! Stellen Sie sicher, dass Papier, Bücher, Textilien, Kabel oder ähnliches nicht die Lüftungsöffnungen blockieren, da für den NotebookPC sonst evtl. Überhitzungsgefahr besteht.

1

2

3

4

5

Rückseite

Schauen Sie sich das folgende Bild an, um die Komponenten auf dieser Seite des Notebooks zu identizieren.

g3567_m70_u�indb 21 23�04�2008 11:06:05 Uhr

22

2 Die einzelnen Teile

Rückseite (Forts.) (Forts.)

6

7

8

9

Kensington® -Schlossbuchse

Mit dem Kensington®-Schloss können Sie Ihr Notebook mittels Kensington®-kompatibler

Notebook-Sicherheitsprodukte sichern. Diese Sicherheitsprodukte umfassen normalerweise ein Metallkabel sowie ein Schloss, mit denen Sie das Notebook PC an ein xiertes

Objekt anschließen können. Einige Sicherheitsprodukte umfassen auch einen

Bewegungsmelder, der bei Bewegung des Notebooks einen Alarm auslöst.

LAN-Anschluss

Der RJ-45 LAN-Anschluss mit acht Polen ist größer als der RJ-11-Modemanschluss und nimmt ein RJ-45 Ethernet-Kabel zur Verbindung eines lokalen Netzwerks auf. Der integrierte RJ45-Anschluss ermöglicht eine bequeme Verwendung ohne weitere Adapter.

Modem-Anschluss

Die RJ-11-Modembuchse mit zwei Polen ist kleiner als die RJ-45-LAN-Buchse und unterstützt Standard-Telefonkabel. Das interne Modem unterstützt V.90-Transfers bis zu 56K. Der eingebaute Anschluss ermöglicht praktische Benutzung ohne weitere Adapter.

VORSICHT! Das eingebaute Modem unterstützt nicht die Spannung von digitalen Telefonanlagen. Verbinden Sie das Modem-Port nicht mit einem digitalen Telefonsystem, da dem Notebook-PC sonst Schäden entstehen können.

Bildschirm (Monitor)-Ausgang

Der 15-Pin-D-Sub-Monitoranschluss unterstützt VGA-kompatible Standardgeräte wie z. B. einen Monitor oder Projektor zur Großansicht.

g3567_m70_u�indb 22 23�04�2008 11:06:09 Uhr

23

3. Erste Schritte

Netzanschluss verwenden Akku verwenden Notebook anschalten Akku prüfen Systemneustart/Systemstart Notebook ausschalten Tastatur-Sonderfunktionen Schnellzugriffstasten und Statusanzeigen

HINWEIS: Die Abbildungen und Symbole in diesem Handbuch dienen nur der Veranschaulichung und können sich von den tatsächlich dargestellten Abbildungen und Symbolen unterscheiden.

g3567_m70_u�indb 23 23�04�2008 11:06:09 Uhr

24

3 Erste Schritte

Wenn Sie das Netzkabel an den Netzadapter angeschlossen haben, schließen Sie das Netzkabel an eine Netzsteckdose an (am besten mit Überspannungsschutz) und schließen dann die Gleichstromstecker an das Notebook an. Schließen Sie den Netzadapter immer zuerst an die Netzsteckdose an, um den Strom aus der Netzsteckdose und den Netzadapter selbst auf Kompatibilitätsprobleme zu prüfen, bevor Sie den Akkustrom an das Notebook anschließen. Die grüne Netz-LED auf dem Adapter leuchtet auf, wenn der Strom sich im akzeptablen Bereich bendet.

VORSICHT! Wenn Sie dieses Notebook mit einem anderen Adapter betreiben oder mit dem Notebookadapter andere elektrische Geräte speisen, kann es zu Beschädigungen kommen. Wenn Rauch, Brandgeruch oder extreme Hitze vom

Netzadapter kommen, wenden Sie sich an qualiziertes Wartungspersonal. Wenden

Sie sich auch dann an Wartungspersonal, wenn Sie einen fehlerhaften Netzadapter vermuten. Mit einem fehlerhaften Netzadapter können Sie sowohl Ihre Akkus als auch das Notebook beschädigen.

TIPP: Sie können für das Notebook Reisekits kaufen, die Strom- und Modemadapter für fast alle Länder enthalten.

HINWEIS: Dieses Notebook verfügt je nach Verkaufsbereich über einen Netzstecker mit entweder zwei oder drei Stiften. Wenn ein Dreistift-Stecker beiliegt, müssen Sie eine geerdete Netzsteckdose oder einen korrekt geerdeten Adapter verwenden, um sicheren Betrieb des Notebooks zu gewährleisten.

WARNUNG: DAS ADAPTER KANN SICH STARK ERHITZEN. DECKEN SIE DAS NETZTEIL AB UND HALTEN SIE ES VON IHREM KÖRPER FERN.

Energieversorgung

Netzanschluss verwenden

Die Stromversorgung des Notebook-PCs besteht aus

zwei Teilen, dem Adapter und dem Batteriesystem. Der Adapter konvertiert Wechselstrom aus der Steckdose zum für das Notebook benötigten Gleichstrom. Der universale WechselstromGleichstromadapter ist im Lieferumfang des Notebooks enthalten, das heißt es kann problemlos an alle 100V-120V- sowie 220V-240V-Steckdosen angeschlossen werden. In einigen Ländern wird eventuell ein Adapter für den Kabelstecker benötigt, um das Standard-Wechselstromkabel an

einen anderen Standard anzupassen. In den meisten

Hotels werden Adapter für die meisten Steckerarten und Stromspannungen bereitgehalten. Oft ist es hilfreich, sich vor einer Reise nach der Wechselstromspannung im Reiseland zu erkundigen.

g3567_m70_u�indb 24 23�04�2008 11:06:10 Uhr

25

Erste Schritte 3

1

2

1

2

Einsetzen des Akkus:

Entfernen des Akkus:

VORSICHT! Versuchen Sie nie, den Akku zu entfernen, während das Notebook angeschaltet ist, da dies zum Verlust Ihrer Arbeitsdaten führen kann.

Akku verwenden

Der Notebook-PC verfügt über ein auswechselbares Batteriepack, das aus mehreren zusammengeschlossenen

Batterieeinheiten besteht. Ein vollständig geladenes Batteriepack liefert mehrere Stunden lang Strom.

Diese Dauer kann mit den Energiesparoptionen in den BIOS-Einstellungen noch verlängert werden. Weitere Batteriepacks können zusätzlich noch von Ihrem Notebook-Händler erworben werden.

Akku installieren und entfernen

Der Akku ist bei Anlieferung des Notebooks u.U. bereits installiert. Wenn noch kein Akku im Notebook installiert ist, holen Sie dies anhand folgender Schritte nach.

Pege des Akkus

Wie alle wiederauadbaren Akkus kann auch der Notebook-Akku nicht beliebig oft neu aufgeladen werden. Leeren und laden Sie den Akku einmal am Tag komplett und er wird über ein Jahr lang halten; wie lange er darüber hinaus hält, wird allerdings von Ihrem Umfeld abhängen, der Temperatur, Feuchtigkeit und Ihrer Arbeitsweise mit dem Notebook. Idealerweise sollte der Akku in einem Temperaturbereich zwischen 10°C und 29°C (50F und 85F) verwendet werden. Auch müssen Sie berücksichtigen, dass die interne Temperatur des Notebooks höher als die Außentemperatur ist. Alle Temperaturen oberhalb bzw. unterhalb dieser Grenzwerte verkürzen die Lebensdauer des Akkus. In jedem Fall wird die Leistung des Akkus irgendwann abnehmen, woraufhin Sie bei einem autorisierten Händler für dieses Notebook einen neuen Akku kaufen müssen. Da auch Akkus ein Haltbarkeitsdatum tragen, sollten Sie keine Ersatzakkus

kaufen und lagern.

VORSICHT! Verwenden Sie nur die diesem Notebook beigelegten Akkus und Netzadapter, oder solche, die ausdrücklich vom Hersteller oder Händler zur Verwendung mit diesem Modell empfohlen werden, sonst kann Ihr Notebook beschädigt werden.

WARNUNG! Werfen Sie den Akku NICHT ins Feuer, schließen Sie die Kontakte NICHT kurz, nehmen Sie den Akku NICHT auseinander. Falls der Akku unnormalen Betrieb oder Schäden aufweist, schalten Sie den Notebook-PC aus und wenden Sie sich an ein autorisiertes Service-Center.

g3567_m70_u�indb 25 23�04�2008 11:06:14 Uhr

26

3 Erste Schritte

Self Monitoring and Reporting Technology

Die S.M.A.R.T. (Self Monitoring and Reporting Technology) prüft die Festplatten während des POST und zeigt eine Warnung an, wenn das Festplattenlaufwerk gewartet werden muss. Wenn Sie während des Systemstarts kritische Festplattenwarnungen sehen, erstellen Sie sofort Sicherheitskopien Ihrer Daten und starten das Windows-Programm zur Datenträgerprüfung und -diagnose. Gehen Sie hierzu wie folgt vor: Klicken Sie auf Start > Computer, rechtsklicken Sie auf ein Laufwerk und wählen Sie Eigenschaften > Tools. Klicken Sie dann auf Jetzt prüfen und dann auf Start. Sie können auch “Fehlerhafte Sektoren suchen/ wiederherstellen” wählen, um eine gründlichere Suche durchzuführen. Dieses

verlangsamt den Vorgang jedoch erheblich.

Der Power-On Self Test (POST)

Wenn Sie das Notebook anschalten, durchläuft es zuerst eine Reihe softwaregesteuerter Diagnosetests namens “Power-On Self Test” (POST). Die Software, welche den POST steuert, ist als ein permanenter Teil der Notebookarchitektur installiert. Der POST umfaßt eine Aufzeichnung der Hardwarekonguration des Notebooks, mittels derer eine Systemdiagnose durchgeführt wird. Diese Aufzeichnung wird mit dem BIOS-Setup-Programm erstellt. Wenn der POST einen Unterschied zwischen dieser Aufzeichnung und der bestehenden Hardware entdeckt, zeigt es eine Meldung auf dem Bildschirm an, die Sie bittet, den Konikt

mit Hilfe des BIOS-Setup-Programms zu beheben. In den meisten Fällen sollte die Aufzeichnung korrekt

sein, wenn Sie das Notebook erhalten. Nach beendetem Test könnte die Meldung “No operating system found” erscheinen, wenn auf der Festplatte noch kein Betriebsystem vorinstalliert war. Dies zeigt an, dass die Festplatte korrekt erkannt wurde und bereit zur Installation eines neuen Betriebssystems ist.

WARNUNG! Bedecken Sie das eingeschaltete Notebook NICHT mit Materialien, die die Luftzirkulation beeinträchtigen, z.B. eine Tragetasche.

Notebook einschalten

Beim Einschalten des Notebooks erscheint seine Systemstartmeldung auf dem Bildschirm. Wenn nötig, können Sie die Helligkeit mit den Hotkeys einstellen. Wenn Sie das BIOS-Setup-Programm aufrufen oder die Systemkonguration ändern wollen, drücken Sie [F2] beim Booten des Systems. Wenn Sie die Taste [Tab] während des Begrüßungsbildschirms drücken, erscheinen Standard-Bootinformationen wie z. B. die BIOS-Version. Wenn Sie die Taste [ESC] drücken, wird ein Boot-Menü angezeigt, in dem Sie die Reihenfolge der Bootlaufwerke auswählen können.

VORSICHT! Zum Schutz des Festplattenlaufwerks warten Sie immer mindestens 5 Sekunden nach dem Ausschalten Ihres Notebooks, bevor Sie es wieder anschalten.

VORSICHT! Wenn Sie nach dem Ausführen eines Datenträger-Diagnoseprogramms während des Systemstarts immer noch Warnmeldungen sehen, sollten Sie Ihr Notebook zur Wartung bringen, da weitere Benutzung zu Datenverlust führen kann.

ANMERKUNG: Vor dem Systemstart blinkt der Bildschirm, wenn der Strom angeschaltet ist. Dies ist ein normaler Teil der Testroutine des Notebooks und kein Bildschirmproblem.

g3567_m70_u�indb 26 23�04�2008 11:06:16 Uhr

27

Erste Schritte 3

ANMERKUNG: Der Akku stoppt den Ladevorgang, wenn die Temperatur oder die Akkuspannung zu hoch ist.

ANMERKUNG: Die hier gezeigten Bilder können sich von den Anzeigen auf Ihrem System unterscheiden.

Überprüfen des Akkus

Das Batteriesystem arbeitet mit dem Windows Smart Battery Standard, der den Prozentsatz des im Batteriepack verbleibenden Energielevels akkurat wiedergibt. Ein vollständig geladenes Akkupack versorgt den Notebook-PC mehrere Stunden mit Strom, doch die genaue Dauer hängt von Ihren Stromspareinstellungen, Arbeitsgewohnheiten und von Prozessor, Systemspeicher und Monitorgröße des Notebooks ab.

Rechts-Klick auf das Batteriesymbol

Wenn der Netzstrom eingeschaltet ist, wird der Ladestatus angezeigt�

Links-Klick auf das Batteriesymbol

Bewegen Sie Ihre Maus über das Symbol, um die verbleibende Energiemenge zu erfahren�

ANMERKUNG: Sie werden gewarnt, wenn der Energiezustand unter ein kritisches Niveau fällt. Wenn Sie die Warnungen über den Energietiefstand ignorieren, wird der Notebook-PC nach einiger Zeit in einen Ruhezustand versetzt (Windows Standard ist STR).

WARNUNG! Suspend-to-RAM (STR) kann nicht sehr lange aufrecht erhalten werden, wenn die Energie des Akkus aufgebraucht ist. Suspend-to-Disk (STD) ist nicht das gleiche, wie den PC auszuschalten. Genau wie bei STR erfordert es Energie, um den STD-Modus aufrecht zu erhalten; falls nicht genügend Energie durch Akku oder Netzstecker vorhanden ist, gehen nicht gesicherte Daten verloren.

Laden des Akkus

Bevor Sie Ihren Notebook PC ohne Netzanschluss betreiben können, muss die Batterie aufgeladen werden. Die Batterie fängt an zu laden, sobald der Notebook PC an das externe Netzteil angeschlossen ist. Laden Sie die Batterie vollständig auf, bevor Sie sie das erste Mal verwenden. Eine neue Batterie muss vollständig geladen werden, bevor Sie das Netzteil vom Notebook PC trennen. Eine volle Ladung benötigt wenige Stunden wenn der Notebook PC ausgeschaltet ist, und bis zu doppelt so lange wenn er eingeschaltet ist. Die Batterieladeanzeige ist AUS wenn die Batterie fertig geladen ist.

WARNUNG! Lassen Sie die Batterie nicht vollständig entladen. Die Batterie wird sich mit der Zeit selbst entladen, wenn Sie diese nicht benutzen. Sie muss alle drei Monate geladen werden, sonst kann ein zukünftiges Laden fehlschlagen.

g3567_m70_u�indb 27 23�04�2008 11:06:17 Uhr

28

3 Erste Schritte

VORSICHT! Um Ihre Festplatte zu schützen, warten Sie nach dem Abschalten mindestens 5 Sekunden, bevor Sie den PC wieder anschalten.

Energieoptionen

Der Stromschalter schaltet den Notebook-PC ein und aus oder versetzt ihn in den Energiesparmodus

oder Ruhezustand. In der Windows-Systemsteuerung kann unter “Energieoptionen” festgelegt werden, welche Aktion beim Drücken des Stromschalters ausgeführt werden soll.

Für andere Optionen wie z.B. “Benutzer wechseln, Neu starten, Energie sparen, Ruhezustand oder Herunterfahren,” klicken Sie das Pfeilsymbol

neben dem Schlosssymbol.

Systemstart/Systemneustart

Nach Änderungen am Betriebssystem werden Sie eventuell aufgefordert, das System neu zu starten. Einige Installationsprogramme bieten dafür ein separates Dialogfeld an. Um das System manuell neu zu starten, wählen

Sie Neu starten.

Not-Ausschalten

Für den Fall, dass Ihr Betriebssystem nicht richtig ausgeschaltet oder neu gestartet werden kann, gibt es zwei Möglichkeiten Ihren Notebook-PC auszuschalten:

VORSICHT! Um Datenverlust zu vermeiden, betätigen Sie die Reset-Taste nicht, während Daten noch geschrieben werden.

TIPP: Benutzen Sie eine Büroklammer, um die Reset-Taste zu betätigen.

(2) Drücken Sie die Reset-Taste .

(1) Halten Sie die Stromtaste über 4 Sekunden

lang gedrückt, oder

g3567_m70_u�indb 28 23�04�2008 11:06:21 Uhr

29

Erste Schritte 3

Temperaturregelung

Drei Methoden stehen zur Regelung der Temperatur des Notebooks zur Verfügung. Diese Regelmethoden können nicht vom Anwender konguriert werden und sollten bekannt sein, falls das Notebook in diese Zustände versetzt wird. Die folgenden Temperaturen repräsentieren die Gehäusetemperatur (nicht die der CPU).

• Der Lüfter schaltet sich für aktive Kühlung an, wenn die Temperaturen sich der Sicherheitsgrenze nähern.

• Der Prozessor verringert die CPU-Geschwindigkeit für passive Kühlung, wenn die Temperatur die

Sicherheitsgrenze überschreitet.

• Das System schaltet sich für kritische Kühlung aus, wenn die Temperatur die maximal erlaubte

Sicherheitsgrenze überschreitet.

Energie sparen und Ruhezustand

Die Einstellungen der Energieverwaltung nden Sie unter Windows

Systemsteuerung > Energieoptionen. In den Systemeinstellungen

können Sie für das Schließen des Deckels oder das Drücken des Stromschalters den “Energie sparen/Ruhezustand” oder “Herunterfahren” festlegen. “Energie sparen” und “Ruhezustand” sparen Energie, wenn Ihr Notebook-PC gerade nicht benutzt wird, indem einige Komponenten ausgeschaltet werden. Sobald Sie Ihre Arbeit wieder aufnehmen, wird der letzte Status (z.B. eine halb getippte eMail) wieder wie zuvor angezeigt. “Herunterfahren” schließet alle Anwendungen und fragt nach, ob

ungespeicherte Projekte gespeichert werden sollen.

Ruhezustand ist dasselbe wie Suspend-to-Disk (STD) und speichert Ihre aktuellen Daten und Systemstatus auf der Festplatte. Hierdurch muss das RAM nicht dauernd aufgefrischt werden. Der Stromverbrauch ist stark reduziert, aber nicht komplett abgeschnitten, da bestimmte Weck-Komponenten wie z. B. LAN und Modem weiterhin Strom brauchen. Der “Ruhezustand” verbraucht weniger Strom als “Energie sparen”. Klicken Sie auf Start und das Pfeilsymbol neben dem Schlosssymbol, um diese Option anzuzeigen. Durch das Drücken des Stromschalters wird der Computer wieder aufgeweckt. (HINWEIS: Die Stromanzeige ist in diesem Modus ausgeschaltet.)

Energie sparen ist dasselbe wie Suspend-to-RAM (STR). Diese Funktion speichert Ihre aktuellen Daten und den Systemstatus im RAM (Arbeitsspeicher), während viele Komponenten ausgeschaltet werden. Da RAM üchtiger Speicher ist, erfordert es Energie, um die Daten aufrechtzuhalten (aufzufrischen). Klicken Sie auf Start und das Pfeilsymbol neben dem Schlosssymbol, um diese Option anzuzeigen. Sie können auch die Tastenkombination [Fn F1] drücken, um diesen Modus zu aktivieren. Aufwecken können Sie den Notebook-PC, indem Sie eine beliebige Taste (außer [Fn]) drücken. (HINWEIS: In diesem Modus blinkt die Stromanzeige-LED.)

Energieverwaltungsmodi

Das Notebook verfügt über eine Reihe automatischer und einstellbarer Stromsparfunktionen, mit denen Sie die Batterielebensdauer und Total Cost of Ownership (TCO) maximieren können. Einige dieser Funktionen können Sie über das Power-Menü im BIOS-Setup steuern. ACPI-Strommanagementeinstellungen werden über das Betriebssystem vorgenommen. Die Energieverwaltungsfunktionen sind dazu gedacht, so viel Strom wie möglich einzusparen, indem verschiedene Komponenten so oft wie möglich in einen niedrigen Stromverbrauchmodus versetzt werden, aber trotzdem volle Betriebsleistung auf Abruf ermöglichen.

g3567_m70_u�indb 29 23�04�2008 11:06:23 Uhr

30

3 Erste Schritte

Turmsymbol (F2): Nur bei Wireless Modellen: Schaltet eine Wireless-Anwendung (interne Wireless LAN- und/oder Bluetooth-Funktion) ein oder aus. Die

Anzeigeleuchten zeigen den Status jeder Funktion an.

Entsprechende Softwareeinstellungen unter Windows sind erforderlich.

“Zz”-Symbol (F1): Schaltet den Notebook-PC in den Suspend-Modus um (entweder in den Save-to-RAM oder Save-to-Disk-Modus, abhängig davon, welche Energiespareinstellungen gewählt wurden).

Volles Sonnensymbol (F5):

Verringert die Anzeigehelligkeit (OSD).

Offenes Sonnensymbol (F6):

Erhöht die Anzeigehelligkeit.

LCD-Symbol (F7): Schaltet den Bildschirm an und aus. Außerdem wird der Bildschirmbereich in einigen Modellen bei Verwendung niedriger Auösungsmodi

auf den gesamten Bildschirm ausgedehnt.

LCD/Monitor-Symbol (F8): Schaltet zwischen dem LCD Display des Notebook PCs und externen Monitoren, in der folgenden Reihenfolge: Notebook PC LCD

-> Externer Monitor -> Beides. (Diese Funktion arbeitet nicht mit 256 Farben, wählen Sie High Color in Anzeigeeinstellungen.) ANMERKUNG: Schließen

Sie den externen Monitor an, bevor Sie das Notebook einschalten.

Briefumschlag-Symbol (F3): Startet unter Windows das E-Mail-Programm.

“e”-Symbol (F4): Startet unter Windowsden Internet-Browser.

Durchgestrichenes Touchpad (F9): Sperrt Ihr Touchpad, wenn Sie eine externe

Maus verwenden. Das Sperren des Touchpads verhindert ein unbeabsichtigtes Bewegen des Kursors während des Schreibens. ANMERKUNG: Ein Licht

leuchtet zwischen den Schaltächen des Touchpads auf, wenn das Touchpad

NICHT gesperrt ist, und erlischt, wenn das Touchpad gesperrt ist.

1.3

M

PIXELS

1 2

MODE

ANMERKUNG: Die Positionen der Hotkeys können sich je nach Modell unterscheiden, die Funktionen der Hotkeys sollten sich deshalb aber nicht ändern. Halten Sie sich an die Symbole anstatt an die Funktionstasten.

Tastatursonderfunktionen

Farbige Hotkeys

Im Folgenden nden Sie die Denitionen der farbigen Hotkeys auf der NotebookTastatur. Die farbigen Befehle könen Sie nur aufrufen, wenn Sie zuerst die Funktionstaste

gedrückt halten, während Sie eine Taste mit einem farbigen Befehl drücken.

g3567_m70_u�indb 30 23�04�2008 11:06:30 Uhr

31

Erste Schritte 3

Lautsprechersymbole (F10):

Schaltet die Lautsprecher AN und AUS (nur unter Windows-Betriebssystemen)

Fn +C : s ch a lt et d i e “S pl e nd id Vi d e o Intelligence”-Funktion EIN oder AUS. Erlaubt

das Umschalten zwischen den verschiedenen Anzeigefarbenverbesserungsmodi, um Kontrast, Helligkeit, Hauttöne und die Farbsättigung für Rot, Grün und Blau selbstständig zu verbessern.

Sie können den derzeitigen Modus auf dem OSD sehen.

Lautsprechersymbol Auf (F12):

Erhöht die Lautsprecherlautstärke (nur unter Windows-Betriebssystemen)

Scr Lk (Entf): Schaltet die “Scroll-Verriegelung” an und aus. Ermöglicht die

Benutzung eines größeren Teils der Tastatur für das Hin- und Herbewegen in Tabellen.

Lautsprechersymbol Ab (F11):

Verringert die Lautsprecherlautstärke (nur unter Windows-Betriebssystemen)

1.3

MEGA PIXELS

My Prole

Fn+A: Schaltet die “Light Sensor”-Software ein oder aus. (an bestimmten Modellen)Schaltet die “Light Sensor”-Software ein oder aus. (an bestimmten Modellen) “Light Sensor”-Software ein oder aus. (an bestimmten Modellen)-Software ein oder aus. (an bestimmten Modellen). (an bestimmten Modellen)

Power 4Gea r eXtre me (F n+Sp ace B ar):

Diese Taste schaltet zwischen verschiedenen

Stromsparmodi hin und her. Die Stromsparmodi

kontrollieren viele Bereiche des Notebook PC, um unter verschiedenen Bedingungen maximale Leistung in Relation zur Batterieentladezeit

zu erreichen. Bei Anschließen oder Entfernen des Netzteils schaltet das System automatisch zwischen Netzteil- und Akkumodus hin und her. Der jeweilige Modus wird kurz auf dem

Bildschirm angezeigt.

[Fn]+[T]: Schaltet die “Power For Phone”-Software ein oder aus.

[Fn]+[V]: Schaltet die “Life Frame”-Software ein oder aus.

Farbige Hotkeys (Forts.)

g3567_m70_u�indb 31 23�04�2008 11:06:41 Uhr

32

3 Erste Schritte

Microsoft Windows™-Tasten

Auf der Tastatur nden Sie zwei spezielle Windows™-Tasten:

Die Taste mit dem Windows™-Logo aktiviert das Startmenü links unten auf dem Windows™-

Desktop.

Die andere Taste, die wie ein Windows™-Menü mit einem kleinen Cursor aussieht, aktiviert das Eigenschaftenmenü. Diese Funktion gleicht dem Drücken der rechten Maustaste unter Windows™.

Tastatur als Cursor

Die Tastatur kann bei aktivierter Nummernverriegelung als Cursor verwendet werden, um die Navigation während der Zahleingabe in Tabellenkalkulationen oder ähnlichen Programmen zu erleichtern.

Mit ausgeschalteter Nummernverriegelung drücken Sie [Fn] und eine der Cursortasten, z. B. [Fn][8] für Oben, [Fn][K] für Unten, [Fn][U] für Links und [Fn][O] für Rechts.

Mit eingeschalteter Nummernverriegelung verwenden Sie [Umsch] und eine der eben gezeigten Cursortasten, z. B. [Umsch][8] für Oben, [Umsch][K] für Unten, [Umsch][U] für Links und [Umsch][O] für Rechts..

ANMERKUNG: Die Pfeilsymbole hier dienen als Referenz. Sie erscheinen nicht auf der Tastatur, wie hier gezeigt.

g3567_m70_u�indb 32 23�04�2008 11:06:44 Uhr

33

Erste Schritte 3

Power4Gear eXtreme-Taste

Die Power4Gear eXtreme Taste schaltet zwischen verschiedenen Stromsparmodi hin und her. Die Stromsparmodi kontrollieren viele Bereiche des Notebook PC, um unter verschiedenen Bedingungen maximale Leistung in Relation zur Batterieentladezeit zu erreichen. Bei Anschließen oder Entfernen des Netzteils schaltet das System automatisch zwischen Netzteil- und Akkumodus hin und her. Der jeweilige Modus wird kurz auf dem Bildschirm angezeigt.

Netzschalter

Der Netzschalter schaltet den Notebook-PC ein und aus oder versetzt ihn in den

Energiesparmodus oder Ruhezustand. In der Windows-Systemsteuerung kann unter “Energieoptionen” festgelegt werden, welche Aktion beim Drücken des Schalters ausgeführt werden soll.

Splendid-Taste (an bestimmten Modellen)

Schaltet die “Splendid”-Funktion EIN oder AUS.

Erlaubt das Umschalten zwischen den verschiedenen Anzeigefarbenverbesserungsmodi, um Kontrast, Helligkeit, Hauttöne und die Farbsättigung für Rot, Grün und Blau selbstständig zu verbessern. Sie können den

derzeitigen Modus auf dem OSD sehen.

Touchpad-Sperrtaste

Verwenden Sie eine externe Maus und drücken Sie diese Taste, sperrt sich das Touchpad. Ist das Touchpad gesperrt, kann der Cursor beim Tippen nicht unabsichtlich bewegt werden. Zur Aktivierung des Touchpads drücken Sie einfach wieder diese Taste.

InstantFun PLUS-Taste

Drücken Sie diese Taste, wird ein Multimediaprogramm gestartet, mit dem Sie DVDs, VCDs, Videos, Fotos, oder Fernsehprogramm anschauen oder CDs und Musikdateien anhören

können.

1.3

M

PIXELS

1 2

MODE

1.3

M

PIXELS

Schnellzugriffstasten

Schnellzugriffstasten und Statusanzeigen

Wireless-Schalter

Nur in Wireless-Modellen: Dieser Schalter schaltet das interne Wireless LAN oder Bluettooth (in bestimmten Modellen) ein oder aus. Dabei erscheint eine Anzeige auf dem Bildschirm. Nach der Aktivierung leuchtet die Wireless-Anzeige auf. Zur Benutzung von Wireless LAN oder Bluetooth sind Einstellungen in der Windows-Software erforderlich.

g3567_m70_u�indb 33 23�04�2008 11:06:52 Uhr

34

3 Erste Schritte

1.3

M

PIXELS

1 2

MODE

Touchpad-Sperranzeige

Diese Anzeige leuchtet auf, wenn das integrierte Touchpad deaktiviert (gesperrt) wurde. Ist das Touchpad gesperrt, kann der Cursor beim Tippen nicht unabsichtlich bewegt werden. Die Anzeige erlischt, sobald die Sperre aufgehoben wird.

Number Lock Indicator

Indicates that number lock [Num Lk] is activated when lighted. Number lock allows some of the keyboard letters to act as numbers for easier numeric data input.

Email-Anzeige

Blinkt, wenn Ihr Emailprogramm eine oder mehrere neue Emails empfangen hat. Für diese Funktion müssen Softwareeinstellungen vorgenommen werden. Der Email-Indikator ist möglicherweise noch nicht auf Ihrem Notebook-PC installiert. Diese Funktion wurde speziell für Microsoft Emailsoftware entwickelt und arbeitet u.U. nicht mit Emailsoftware anderer Hersteller.

Capital Lock (Großbuchstaben-Feststelltaste)

Zeigt an, dass Capital Lock [Caps Lock] aktiviert ist. Capital Lock ermöglicht die Feststellung der Grossschrift einiger Buchstabentasten (z.B. A, B, C). Wenn die Lampe für Capital Lock aus ist, schreiben die Buchstabentasten in Kleinschrift (z.B. a,b,c).

Laufwerk-Aktivitätsanzeige

Zeigt an, dass das Notebook auf ein oder mehrere Speichergeräte, z.B. Festplatte, zugreift. Die Anzeige blinkt so lange, wie der Zugriff stattndet.

Schnellzugriffstasten und Statusanzeigen (Forts.)

Statusanzeigen

g3567_m70_u�indb 34 23�04�2008 11:06:58 Uhr

35

Erste Schritte 3

Batterieladeanzeige

Die Batterie-Indikator-LED zeigt Ihnen den Batteriestatus wie folgt:

EIN: Die Notebook PC Batterie wird geladen, wenn das Notebook mit der Steckdose verbunden

ist.

AUS: Die Notebook PC Batterie ist geladen oder komplett leer. Blinken: Im angeschalteten Zustand - Die Batterie verfügt über weniger als 10% Stromladung und das

Netzteil ist nicht angeschlossen.

Wireless-LAN-Anzeige

Diese Anzeige ist nur in Modelle mit eingebautem Wireless-LAN integriert. Wenn das Wireless-LAN aktiviert ist, leuchtet diese Anzeige. (Zur Benutzung des WirelessNetzwerks sind Windows-Softwareeinstellungen nötig.)

Stromanzeige

Die Stromanzeige leuchtet, wenn der Notebook-PC eingeschaltet ist. Sie blinkt, wenn sich der Notebook-PC im Suspend-to-RAM (Standby)-Modus bendet. Diese LED ist AUS, wenn das Notebook ausgeschaltet ist, oder sich im Suspend-to-Disk-Modus (Schlafmodus) bendet.

Schnellzugriffstasten und Statusanzeigen (Forts.)

g3567_m70_u�indb 35 23�04�2008 11:07:02 Uhr

36

3 Erste Schritte

Einige Funktion können je nach Notebook-PC-Modell variieren.

CD Play/Pause

Wenn die CD angehalten wurde, beginnt sie beim Drücken dieser Taste mit der Wiedergabe. Wenn die CD abgespielt wird, hält Sie beim Drücken dieser Taste an.

CD Stop

Wenn die CD angehalten wurde, wird beim Drücken dieser Taste der Laufwerksschlitten ausgeworfen. Wenn die CD abgespielt wird, hält Sie beim Drücken dieser Taste an.

CD Weiter zum nächsten Titel (Schneller Vorlauf) & Lautstärke ab

Während der CD-Wiedergabe hat diese Taste zwei Funktionen:

Titel: Drücken Sie während der Wiedergabe die Taste, um zum nächsten Titel zu springen. Audio: Halten Sie die Taste gedrückt, um die Lautstärke zu erhöhen.

CD Zurück zum letzten Titel (Rücklauf) & Lautstärke ab

Während der CD-Wiedergabe hat diese Taste zwei Funktionen:

Titel: Das erste Drücken lässt den aktuellen Titel wieder von Anfang an beginnen. Das zweite Drücken

lässt die CD zum vorhergehenden Titel springen.

Audio: Halten Sie die Taste gedrückt, um die Lautstärke zu verringern.

Für die CD-Kontrollfunktion benutzen Sie die [Fn]-Taste zusammen mit den Pfeiltasten.

Lautstärkenkontrolle

Fn + Lautsprechersymbol (F10): Schaltet den Ton EIN und AUS Fn + Lautsprecher ab (F11): Verringert die Lautstärke Fn + Lautsprecher auf (F12): Erhöht die Lautstärke

Multimediatasten (an bestimmten Modellen)

Mit Hilfe der Multimediatasten können Sie Multimediaanwendungen einfach und bequem bedienen. Im Folgenden werden die Funktionen der Multimediatasten am Notebook-PC beschrieben.

g3567_m70_u�indb 36 23�04�2008 11:07:08 Uhr

37

4. Benutzen des Notebook-PCs

Zeigegerät Speichergeräte Erweiterungskarte Optisches Laufwerk Flash-Speicherkartenleser Festplatte Arbeitsspeicher (RAM) Anschlüsse Modemanschluss Netzwerkanschluss Wireless LAN-Anschluss Bluetooth Wireless-Anschluss Trusted Platform Module (TPM) (in bestimmten Modellen) Fingerabdrucks-Scanner (in bestimmten Modellen)

HINWEIS: Die Abbildungen und Symbole in diesem Handbuch dienen nur der Veranschaulichung und können sich von den tatsächlich dargestellten Abbildungen und Symbolen unterscheiden.

g3567_m70_u�indb 37 23�04�2008 11:07:08 Uhr

38

4 Benutzen des Notebook-PCs

1 2

MODE

Fingerabdrucksscanner / Bildlauf

CursorBewegung

Rechtsklick

Linksklick

Bildlauf

VORSICHT! Verwenden Sie nur Ihre Finger und keine anderen Gegenstände auf dem Touchpad, um Schäden auf der

Oberäche des Touchpads zu vermeiden.

Zeigegerät

Das integrierte Touchpad dieses Notebook ist

mit allen zweitastigen/dreitastigen Mäusen und PS/2-Wheel-Mäusen vollständig kompatibel.

Das Touchpad ist druckintensiv und enthält keine

beweglichen Teile. Aus diesem Grund können mechanische Fehler vermieden werden. Zur Arbeit mit einigen Anwendungen muss ein Gerätetreiber installiert werden.

Benutzung des Touchpads

Zur Benutzung des Touchpads müssen Sie einfach nur etwas Druck mit einer Fingerspitze ausüben. Die Hauptfunktion des Touchpads ist, den Cursor zu bewegen oder Elemente auf dem Bildschirm auszuwählen, wobei Sie Ihre Fingerspitze statt eine Desktop-Maus verwenden. Die folgenden

Abbildungen zeigen die richtige Bedienung des Touchpads.

Bewegen des Cursors

Berühren Sie mit Ihrem Finger die Mitte des Touchpads und gleiten in eine beliebige Richtung, um den Cursor zu bewegen.

Bildlauf (in bestimmten Modellen)

Lassen Sie Ihren Finger auf der Bildlaueiste auf oder ab gleiten, um sich in einem Fenster auf oder

Finger nach

vorne ziehen

Finger nach links ziehen

Finger nach

hinten ziehen

Finger nach

rechts ziehen

Bildlauf auf

Bildlauf ab

g3567_m70_u�indb 38 23�04�2008 11:07:12 Uhr

39

Benutzen des Notebook-PCs 4

Doppelklicken/Doppelklopfen - Dies ist eine herkömmliche Methode zum direkten Aufrufen eines

Programms über das jeweils entsprechende Symbol. Bewegen Sie den Cursor über das Symbol, dessen Programm Sie ausführen möchten und drücken Sie zweimal auf die linke Taste bzw. klopfen Sie in schneller Reihenfolge auf das Touchpad. Dadurch ruft das System das entsprechende Programm auf. Sollte das Intervall zwischen den Klick- oder Klopfvorgängen zu lang sein, wird der Befehl nicht ausgeführt. Die Doppelklickgeschwindigkeit können Sie in der Windows-Systemsteuerung unter “Maus” einstellen.

Die folgenden beiden Beispiele haben identische Resultate zur Folge.

(Drücken Sie die linke Cursortaste zwei

Mal und lassen Siue sie los)

(Klopfen Sie zwei Mal leicht aber schnell

auf das Touchpad)

(Drücken Sie die linke Cursortaste und

lassen Siue sie los)

(Klopfen Sie leicht aber schnell auf das

Touchpad)

Klicken/Klopfen - Drücken Sie die linke Taste oder klopfen mit Ihrer Fingerspitze leicht auf das Touchpad, wenn sich der Cursor über einem Bildschirmelement bendet (lassen Sie Ihren Finger auf dem Touchpad, bis das Element ausgewählt ist). Dadurch ändert das ausgewählte Element seiner Farbe. Die folgenden

beiden Beispiele haben identischer Resultate.

Klicken

Klopfen

Doppelklicken

Doppelklopfen

Ziehen - Ziehen bedeutet, ein Element “aufzuheben” und es an einen gewünschten Ort auf dem Bildschirm zu ziehen. Bewegen Sie dazu den Cursor über das gewünschte Bildschirmelement. Halten Sie nun die linke Taste des Touchpads gedrückt und bewegen den Cursor auf die gewünschte Position. Lassen Sie die linke Taste

daraufhin los. Alternativ können Sie einfach auf das Element doppelklopfen und es mit Ihrer Fingerspitze

an den gewünschten Ort ziehen. Die folgenden beiden Beispiele haben identische Resultate zur Folge.

(Halten Sie die linke Taste gedrückt

und ziehen Sie Ihren Finger über das

Touchpad)

(Klopfen Sie zwei Mal leicht auf das

Touchpad und ziehen Sie Ihren Finger

während des zweiten Klopfvorgangs

über das Touchpad)

Ziehen durch Klicken

Ziehen durch Klopfen

Abbildungen zur Bedienung des Touchpads

g3567_m70_u�indb 39 23�04�2008 11:07:15 Uhr

40

4 Benutzen des Notebook-PCs

2

3

5

78

10

11

12

4

6

1

9

5

6

1 2

MODE

Multimedia-Touchpad (an bestimmten Modellen)

Das Multimedia-Touchpad steuert häug verwendete Multimedia-Funktionen beim Abspielen von Musik oder Filmen. Drücken Sie auf MODE, um den Multimedia-Modus zu

aktivieren.

Cursor-Bewegung

Rechtsklick

Linksklick

FingerabdrucksScanner

Bildlauf

Modus an/aus

Systemanzeigen

Multimedia-Modus (aus) Multimedia-Modus (an)

1

Benutzerdenierte Funktion #1

2

Direct Media-Anwendung starten

3

Benutzerdenierte Funktion #2

4

Nächster Titel/Nächstes Kapitel Schneller Vorlauf (bei der Wiedergabe)

5

Modus-Schalter

6

Cursor-Bildlauf auf/ab (wenn deaktiviert) Lautstärke auf/ab (wenn aktiviert)

7

Hintergrundbeleuchtung heller

8

Wiedergabe / Pause (bei der Wiedergabe)

9

Lautstärke auf stumm

10

Wiedergabe anhalten

Hintergrundbeleuchtung dunkler

Nächster Titel/Nächstes Kapitel Schneller Vorlauf (bei der Wiedergabe)

11

12

g3567_m70_u�indb 40 23�04�2008 11:07:23 Uhr

41

Benutzen des Notebook-PCs 4

Modelle mit Synaptics-Touchpad

Modelle mit ALPS-Touchpad

Wählen Sie diese Option an, um die Funktion zu aktivieren�

Automatische Touchpad-Sperre

Windows kann automatisch das Touchpad des Notebooks deaktivieren, wenn eine externe USB-Maus angeschlossen wird. Diese Funktion ist standardmäßig ausgeschaltet; um sie einzuschalten, aktivieren Sie diese Option in der Windows-Systemsteuerung - Mauseigenschaften-Geräteeinstellungen.

Suchen Sie die Mauseigenschaften in der Systemsteuerung�

Pege des Touchpads

Das Touchpad ist druckintensiv. Wenn Sie es nicht richtig pegen, kann es leicht beschädigt werden. Beachten Sie die folgenden Vorkehrungen:

• Das Touchpad darf nicht mit Schmutz, Flüssigkeiten oder Fett in Berührung kommen.

• Berühren Sie das Touchpad nicht mit schmutzigen oder nassen Fingern.

• Legen Sie keine schweren Objekte auf das Touchpad oder die Touchpad-Tasten.

• Zerkratzen Sie das Touchpad nicht mit Ihren Fingernägeln oder irgendwelchen harten

Objekten.

ANMERKUNG: Das Touchpad reagiert auf Bewegungen und nicht auf Druckhärte. Es

ist nicht nötig, zu fest auf das Touchpad zu klopfen, da es die Reaktionsempndlichkeit

des Touchpads nicht erhöht. Das Touchpad reagiert am besten auf leichten Druck.

Wählen Sie diese Option an, um die Funktion zu aktivieren�

g3567_m70_u�indb 41 23�04�2008 11:07:26 Uhr

42

4 Benutzen des Notebook-PCs

Speichergeräte

Speichergeräte erlauben dem Notebook-PC Dokumente, Bilder und andere Dateien auf verschiedene

Datenspeichergeräte zu schreiben und zu lesen. Dieser Notebook-PC ist mit den folgenden Speichergeräten

ausgestattet:

• Erweiterungskarte

• Optisches Laufwerk

• Flash-Speicherkartenleser

• Festplatte

Erweiterungskarte

Der Notebook-PC verfügt über einen 26-pol. Expresskartensteckplatz, in den eine 34mmoder eine 54mm-ExpressCard-Erweiterungskarte eingesteckt werden kann. Diese neue Schnittstellenart ist noch schneller, da sie einen seriellen Bus mit USB 2.0- und PCI Express-Unterstützung verwendet, im Gegensatz zum langsameren parallelen Bus, der im PC-Karten-Steckplatz verwendet wird. (Nicht kompatibel mit früheren PCMCIAKarten.)

Erweiterungskarte einsetzen

Achten Sie beim Einsetzen darauf, dass die Erweiterungskarte gerade ausgerichtet ist

1. Bendet sich ein Schutz im Schlitz, entfernen Sie ihn, wie in “Erweiterungskarte entfernen”

beschrieben.

2. Setzen Sie die Karte mit der Anschlussseite zuerst und dem Etikett nach oben weisend ein. Standardmäßige ExpressCards sind mit dem Notebook bündig, wenn sie ganz eingesetzt sind.

3. Schließen Sie alle Kabel oder Adapter für die Karte sorgfältig an. Normalerweise können Anschlüsse nur in eine Richtung eingesetzt werden. Achten Sie auf Etiketten, Symbole oder Markierungen auf einer Seite des Anschlusses, welche die Oberseite darstellen.

Erweiterungskarte entfernen

Der Erweiterungskartensteckplatz verfügt nicht über einen Auswurfknopf. Drücken Sie die Karte einwärts und lassen Sie sie wieder los. Ziehen

Sie die herausragende Karte vorsichtig aus dem Steckplatz.

Es werden hier zwei verschiedene Größen gezeigt�

g3567_m70_u�indb 42 23�04�2008 11:07:29 Uhr

43

Benutzen des Notebook-PCs 4

Optisches Laufwerk

Einlegen einer optischen Disk

1. Drücken Sie bei eingeschaltetem Notebook die Auswurftaste, fährt der Laufwerkträger ein Stück aus.

2. Ergreifen Sie die Vorderseite des Trägers

und ziehen Sie ihn vorsichtig bis zum An-

schlag heraus. Achten Sie dabei darauf, nicht

die Linse und die mechanischen Teile des

optischen Laufwerks zu berühren. Vergewissern Sie sich, dass sich keine Gegenstände unter dem Laufwerkträger benden, die ihn

festklemmen könnten.

3. Halten Sie die Disk am Rand fest, wobei ihre etikettierte Seite nach oben weist. Drücken Sie auf beiden Seiten auf die Diskmitte, bis sie in der Nabe einrastet.

Die Nabe tritt etwas hervor, wenn die Disk richtig eingelegt ist.

4. Drücken Sie den Laufwerkträger langsam wieder hinein. Das Laufwerk liest jetzt das Inhaltsverzeichnis auf der Disk. Wenn das Laufwerk stoppt, kann die Disk verwendet bzw. abgespielt werden.

ANMERKUNG: Während das optische Laufwerk Daten liest, hören und fühlen Sie, dass sich die Disk mit großer Geschwindigkeit dreht, was ganz normal ist.

g3567_m70_u�indb 43 23�04�2008 11:07:32 Uhr

44

4 Benutzen des Notebook-PCs

Drücken Sie die Auswurftaste und heben Sie die Disc vorsichtig an der Kante hoch, um sie von

der Nabe zu entfernen.

Die genaue Position des

Notauswurfs kann von

Modell zu Modell variieren

Der Notauswurf ist ein Loch am optischen Laufwerk und wird benutzt, um die Schublade des optischen Laufwerkes herauszufahren, falls der elektrische Auswurf nicht funktioniert. Benutzen Sie den Notauswurf nicht an Stelle des elektrischen Auswurfes. Anmerkung: Stechen

Sie nicht aus Versehen in die Aktivitätsanzeige,

die sich ebenfalls in der Nähe bendet.

Eine CD-Laufwerksbezeichnung sollte, unabhängig davon ob eine CD eingelegt ist oder nicht, immer vorhanden sein. Ist eine CD eingelegt können Sie dessen Daten wie bei einer Festplatte lesen, jedoch nicht schreiben oder ändern. Mit geeigneter Software, einem CD-RW- oder DVD+CD-RW-Laufwerk können CD-RW-Discs wie Festplattenlaufwerke verwendet werden (mit Schreibe-, Lösch- und Bearbeitungsfähigkeiten).

Vibration ist normal für alle Hochgeschwindigkeits-CD-ROM-Laufwerke aufgrund unbalancierter CDs

oder nicht perfektem CD-Aufdrucks. Zur Vibrationsreduktion benutzen Sie das Notebook auf einer

ebenen Oberäche und kleben bitte keine Aufkleber auf die CD.

Audio-CDs abspielen

Optische Laufwerke spielen Audio-CDs ab, doch nur das DVD-ROM-Laufwerk gibt DVD-Audio wieder. Legen Sie die Audio-CD ein, und Windows™ öffnet automatisch ein Audioprogramm und beginnt mit der Wiedergabe. Je nach der DVD-Audiodisc und der installierten Software könnte es nötig sein, ein DVD-Programm aufzurufen, um DVD-Audiodiscs abzuspielen. Die Lautstärke können Sie mit dem Lautstärkeregler vorne am CD/DVD-ROM-Laufwerk, den Funktionstasten auf der Tastatur oder über das Windows™-Lautsprechersymbol auf der Taskleiste regeln.

Benutzen des optischen Laufwerks

Optische Disks und Geräte müssen aufgrund einer präzisen Mechanik im Laufwerk peglich behandelt werden. Beachten Sie die wichtigen Sicherheitshinweise des CD-Herstellers. Anders als bei den optischen Laufwerken von Desktop-Rechnern wird die CD bei einem Notebook von einer Nabe festgehalten, ungeachtet des Winkels. Beim Einlegen einer CD ist es wichtig, dass die CD auf die Nabe in der Mitte aufgedrückt wird, da sie sonst vom optischen Laufwerk verkratzt wird.

WARNUNG! Wenn die CD nicht korrekt auf der Zentralnabe sitzt, kann die CD beim Schließen der Lade Schaden davontragen. Schauen Sie immer auf die CD, während Sie die Lade langsam schließen, um Beschädigungen zu vermeiden.

Notfallauswurf

Optisches Laufwerk (Fortsetzung)

Entfernen einer optischen Disk

g3567_m70_u�indb 44 23�04�2008 11:07:34 Uhr

45

Benutzen des Notebook-PCs 4

Optisches Laufwerk (extern)

Eine CD-Laufwerksbezeichnung sollte, unabhängig davon ob eine CD eingelegt ist oder nicht, immer vorhanden sein. Ist eine CD eingelegt können Sie dessen Daten wie bei einer Festplatte lesen, jedoch nicht schreiben oder ändern. Mit geeigneter Software, einem CD-RW- oder DVD+CD-RW-Laufwerk können CD-RW-Discs wie Festplattenlaufwerke verwendet werden (mit Schreibe-, Lösch- und Bearbeitungsfähigkeiten).

Vibration ist normal für alle Hochgeschwindigkeits-CD-ROM-Laufwerke aufgrund unbalancierter CDs

oder nicht perfektem CD-Aufdrucks. Zur Vibrationsreduktion benutzen Sie das Notebook auf einer

ebenen Oberäche und kleben bitte keine Aufkleber auf die CD.

Audio-CDs abspielen

Optische Laufwerke spielen Audio-CDs ab, doch nur das DVD-ROM-Laufwerk gibt DVD-Audio wieder. Legen Sie die Audio-CD ein, und Windows™ öffnet automatisch ein Audioprogramm und beginnt mit der Wiedergabe. Je nach der DVD-Audiodisc und der installierten Software könnte es nötig sein, ein DVD-Programm aufzurufen, um DVD-Audiodiscs abzuspielen. Die Lautstärke können Sie mit dem Lautstärkeregler vorne am CD/DVD-ROM-Laufwerk, den Funktionstasten auf der Tastatur oder über das Windows™-Lautsprechersymbol auf der Taskleiste regeln.

Benutzen des optischen Laufwerks

Optische Disks und Geräte müssen aufgrund einer präzisen Mechanik im Laufwerk peglich behandelt werden. Beachten Sie die wichtigen Sicherheitshinweise des CD-Herstellers. Anders als bei den optischen Laufwerken von Desktop-Rechnern wird die CD bei einem Notebook von einer Nabe festgehalten, ungeachtet des Winkels. Beim Einlegen einer CD ist es wichtig, dass die CD auf die Nabe in der Mitte aufgedrückt wird, da sie sonst vom optischen Laufwerk verkratzt wird.

WARNUNG! Wenn die CD nicht korrekt auf der Zentralnabe sitzt, kann die CD beim Schließen der Lade Schaden davontragen. Schauen Sie immer auf die CD, während Sie die Lade langsam schließen, um Beschädigungen zu vermeiden.

g3567_m70_u�indb 45 23�04�2008 11:07:34 Uhr

46

4 Benutzen des Notebook-PCs

Memory Stick Duo/Pro/Duo Pro/MG (mit MS-Adapter)

Memory Stick (MS) Memory Stick Magic Gate (MG) Memory Stick Select

SD (Secure Digital) MiniSD (mit SD-Adapter)

Memory Stick Micro (mit MS-Adapter)

xD Picture Card

MMC (Multimedia Card) MMC Plus RS-MMC (Reduced Size) (mit MMC Adapter)

ANT.

1394

Flash-Speicherkartenleser

Um Speicherkarten von Geräten wie Digitalkameras, MP3-Spielern, Handys und PDAs verwenden zu können, muss im Normalfall ein PCMCIA Speicherkartenleser gekauft werden. Dieser Notebook PC hat einen internen Speicherkartenleser, der viele der in der folgenden Abbildung gezeigten Flash-

Speicherkarten lesen kann. Der interne Speicherkartenleser ist nicht nur praktisch, sondern auch schneller als die meisten anderen Speicherkartenleser, da der Breitband PCI Bus verwendet wird.

ACHTUNG! Die Kompatibilität des Flash-Speicherkartenlesers ist vom Notebook-

Modell und den Speicherkartenspezikationen abhängig. Letztere werden ständig

geändert, daher kann Kompatibilität nicht garantiert werden.

Beispiele für Flash-Speicherkarten

WARNUNG! Um Datenverlusten vorzubeugen, verwenden Sie “Hardware sicher entfernen” in der Taskleiste, bevor Sie die Flash-Speicherkarte entfernen.

VORSICHT! Entfernen Sie niemals die Karte während bzw. sofort nach dem Lesen, Kopieren, Formatieren oder Löschen von Daten. Datenverlust kann die Folge sein.

g3567_m70_u�indb 46 23�04�2008 11:07:39 Uhr

47

Benutzen des Notebook-PCs 4

Entfernen der primären Festplatte:

1

2

Festplattenfach

Die Festplatte ist in einem Fach xiert. Wenden Sie sich an einen autorisierten Händler, um Informationen über Festplattenerweiterungen für

Ihr Notebook zu erhalten. Festplatten-Upgrades

dürfen nur durch autorisierte Servicezentren oder Fachhändler durchgeführt werden.

Festplatte

Festplatten haben sehr viel mehr Kapazität und arbeiten wesentlich schneller als Floppylaufwerke und CD-ROM-Laufwerke. Im Lieferumfang des Notebooks ist eine entfernbare Festplatte enthalten. Derzeitige Festplatten unterstützen

die S.M.A.R.T.-Technologie (Self Monitoring and Reporting Technology), die Festplattenfehler oder -ausfälle erkennt, noch bevor sie auftreten. Wenden Sie sich für

Upgrades an eine authorisierte Kundendienst- oder Verkaufsstelle.

VORSICHT! Unsachgemäßer Umgang während des Transports kann das Festplattenlaufwerk beschädigen. Gehen Sie mit dem Notebook sorgsam um und halten es von statischer Elektrizität und starken Vibrationen oder Stößen fern. Das

Festplattenlaufwerk ist die empndlichste Komponente des Notebooks und wird am

ehesten beschädigt, wenn das Notebook fallengelassen wird.

g3567_m70_u�indb 47 23�04�2008 11:07:44 Uhr

48

4 Benutzen des Notebook-PCs

Installieren der primären Festplatte:

1

2

Installieren der sekundären Festplatte:

Entfernen der sekundären Festplatte:

g3567_m70_u�indb 48 23�04�2008 11:07:46 Uhr

49

Benutzen des Notebook-PCs 4

3

Beispiel

(Beispiel) (Beispiel)

Installieren einer Speicherkarte

Entfernen einer Speicherkarte

Das Speicherfach bietet die Möglichkeit, den vorhandenen Speicher zu erweitern. Wenden Sie sich an einen autorisierten Händler, um Informationen über Speichererweiterungen für Ihr Notebook zu erhalten. Nur der Erwerb der Speichererweiterungsmodule von autorisierten Händlern stellt ein Maximum an Kompatibilität

und Funktionssicherheit dar.

Arbeitsspeicher (RAM)

Zusätzlicher Speicher erhöht die Leistung der Anwendungen durch Verringerung der Festplattenzugriffe. Das BIOS erkennt automatisch die Größe des Arbeitsspeichers im System und konguriert den CMOS dementsprechend während des POST-Prozesses. Es ist keine Hard- oder Software-Einstellung (eingeschlossen BIOS) notwendig, nachdem der Speicher installiert wurde.

g3567_m70_u�indb 49 23�04�2008 11:07:48 Uhr

50

4 Benutzen des Notebook-PCs

E-SATA

HDMI

AV-IN

ANMERKUNG: Versetzen Sie das Notebook nicht in den Suspend- oder Schlafmodus, wenn Sie an einen Onlineservice angeschlossen sind, da sonst die Modemverbindung mit dem Internet unterbrochen wird.

Modemanschluss

Das Telefonkabel zum Anschluss des internen Notebook-Modems sollte zwei oder vier Leiter aufweisen (nur zwei Leiter (Telefonleitung #1) werden vom Modem benutzt) sowie einen RJ-11-Anschluss an beiden Enden. Schließen Sie ein Ende an die ModemSchnittstelle und das andere Ende an eine analoge Telefonsteckdose an (wie man sie in Wohngebäuden ndet). Nach der Einrichtung der Treiber ist das Modem bereit zum Gebrauch.

ANMERKUNG: Das integrierte Modem und Netzwerk können nicht zu einem späteren Zeitpunkt als Upgrade eingebaut werden. Nach dem Kauf können Modem und/oder Netzwerkkarte nur als PC-Karte (PCMCIA) installiert werden.

Anschlüsse

VORSICHT: Für elektrische Sicherheit nur 26AWG-Kabel oder Kabel höherer Qualität verwenden (weitere Informationen siehe Glossar).

WARNUNG: Verwenden Sie nur analoge Telefonbuchsen. Das integrierte Modem unterstützt die Spannung von digitalen Telefonsystemen nicht. Schließen Sie den RJ-11-Stecker nicht an ein digitales Telefonsystem an!

Beispiel für den Anschluss des internen Notebookmodems an eine Telefonbuchse:

Der Telefonanschluss

ist der kleinere von beiden�

Telefonbuchse

Anschluss eines Telefons ist optional

Telefonkabel mit RJ-11-Anschlüssen

g3567_m70_u�indb 50 23�04�2008 11:07:53 Uhr

51

Benutzen des Notebook-PCs 4

E-SATA

HDMI

AV-IN

Netzwerkanschluss

Verbinden Sie ein Ende eines Netzwerkkabels, das RJ-45-Stecker an beiden Enden hat, mit dem Modem/Netzwerk-Anschluss am Notebook-PC und das andere Ende mit einem Hub oder Switch. Um die 100 BASE-TX/ 1000BASE-T-Geschwindigkeit zu erhalten, müssen Sie ein Netzwerkkabel der Kategorie 5 (nicht Kategorie 3) mit einer Twisted Pair-Verdrahtung verwenden. Das System muss mit einem 100 BASE-TX/ 1000BASE-T-Hub (nicht einem BASE-T4-Hub) verbunden werden, wenn Sie an einer Schnittstelle mit 100/1000MBps arbeiten möchten. Verwenden Sie ein Kabel der Kategorie 3, 4 oder 5 mit einer Twisted Pair-Verdrahtung für 10Base-T. Dieser Notebook-PC unterstützt 10/100MBps Vollduplex, benötigt aber dafür einen Netzwerk-Switch-Hub, auf dem die “Duplex-Funktion” aktiviert ist. Die Standardeinstellung der Software gestattet Ihnen, die schnellste Geschwindigkeit zu verwenden, ohne weitere Einstellungen vornehmen zu müssen.

1000BASE-T (oder Gigabit) wird nicht in allen Modellen unterstützt.

Twisted-Pair-Kabel

Dieses Kabel zum Anschluss der Ethernetkarte an einen Host (normalerweise ein Hub oder Switch) wird “Straight-through Twisted Pair Ethernet (TPE)” genannt. Die Anschlüsse an den Enden sind sogenannte RJ-45-Anschlüsse, welche nicht kompatibel mit RJ-11-Telefonanschlüssen sind. Beim Anschluss zweier Computer ohne zwischengeschalteten Hub ist ein Crossover Twisted-Pair erforderlich. GigabitModellen unterstützen automatisches Crossover, daher ist ein Crossover-LAN-Kabel optional.

Netzwerk-Hub oder Switch

Netzwerkkabel mit RJ-45-Anschlüssen

Beispiel für eine Verbindung des Notebook-PCs mit einem Netzwerk-Hub oder -Switch über den integrierten Ethernet-Controller.

Der LAN-Anschluss ist der größere von beiden�

g3567_m70_u�indb 51 23�04�2008 11:07:56 Uhr

52

4 Benutzen des Notebook-PCs

Access

Point

PDA

Desktop-PCNotebook-PC

Wireless LAN-Anschluss (nur in bestimmten Modellen)

Beim optionalen integrierten Wireless LAN handelt es sich um einen kompakten, einfach zu bedienenden Wireless Ethernet-Adapter. Mit dem IEEE 802.11-Standard für Wireless LAN (WLAN), erreicht das optionale integrierte Wireless LAN rasante Datenübertragungsraten durch die Direct Sequence Spread Spectrum (DSSS)- und Octogonal Frequency Division Multiplexing (OFDM)-Technologien auf 2.4 GHz-Frequenzen. Das optional integrierte Wireless LAN ist rückwärts kompatibel mit den älteren IEEE

802.11-Standards, wodurch eine problemlose Verkopplung von Wireless LAN-Standards ermöglicht wird.

Das optionale integrierte Wireless LAN ist ein Client-Adapter, der Infrastruktur- und Ad-hoc-Modi unterstützt und Ihnen damit über existierende oder zukünftige Wireless-Netzwerkkongurationen mit Entfernungen von bis zu 40 Metern zwischen Client und Access Point absolute Flexibilität garantiert.

Um Ihre Wireless-Kommunikation hinreichend abzusichern sind im optionalen integrierten Wireless LAN 64-bit/128-Bit Wired Equivalent Privacy (WEP) Verschlüsselung und Wi-Fi Protected Access (WPA) Funktionen mit inbegriffen.

Infrastruktur-Modus

Im Infrastrukturmodus können Notebook-PC und

andere Geräte über einen Access Point (AP, muss separat erworben werden) auf ein Wireless-Netzwerk zugreifen. Der AP bietet dabei den zentralen Punkt, über den die Wireless CLients miteinander oder mit

einem Wireless-Netzwerk kommunizieren können.

(Alle Geräte müssen 802�11 Wireless LAN-Adapter installiert haben�)

Ad-hoc-Modus

Im Ad-hoc-Modus kann das Notebook mit einem

anderen Wireless-Gerät verbunden werden. Hierzu wird kein zusätzlicher Access Point (AP) benötigt.

(Alle Geräte müssen 802�11 Wireless LAN-Adapter installiert haben�)

Dies sind Beispiele für eine Verbindung des Notebook-PCs mit einem Wireless-Netzwerk�

g3567_m70_u�indb 52 23�04�2008 11:08:04 Uhr

53

Benutzen des Notebook-PCs 4

Windows Wireless Netzwerkverbindung

Verbindung mit einem Netzwerk

2b� oder doppelklicken Sie auf das Symbol der

Wireless-Konsole in der Taskleiste und wählen Sie entweder Wireless LAN + Bluetooth oder nur Bluetooth�

2� Drücken Sie mehrmals [FN F2], bis Wireless

LAN EIN oder WLAN & Bluetooth EIN angezeigt wird,

4� Rechtsklicken Sie auf das Netzwerksymbol und

wählen Sie Verbindung mit einem Netzwerk herstellen�

3� Sie sollten das Netzwerksymbol “Nicht

verbunden” sehen�

5� Wählen Sie “Drahtlosnetzwerke”, wenn Sie

viele Netzwerke in Ihrer Umgebung haben�

6� Wählen Sie das Wireless-Netzwerk, mit dem

Sie sich verbinden möchten�

7� Bei der Verbindung müssen Sie möglicherweise

ein Passwort eingeben�

8� Nachdem die Verbindung hergestellt ist, wird

“Verbunden” angezeigt�

1� Schalten Sie den Wireless-Schalter für Ihr Modell ein, falls erforderlich (siehe Schalter in Abschnitt 3)�

g3567_m70_u�indb 53 23�04�2008 11:08:08 Uhr

54

4 Benutzen des Notebook-PCs

Bluetooth Wireless-Anschluss (nur in bestimmten Modellen)

Notebook-PCs mit Bluetooth-Technologie machen das Anschaffen von Kabeln zur

Verbindung mit Bluetooch-Geräten überüssig. Geräte mit Bluetooth-Funktion sind zum Beispiel andere Notebooks, stationäre PCs, Handys und PDAs.

ANMERKUNG: Wenn Ihr Notebook nicht über eine integrierte Bluetooth-Funktion verfügt, benötigen Sie ein USB- oder Express Card-Bluetoothmodul, um Bluetooth nutzen zu können.

Handys mit Bluetooth-Funktion

Sie können sich ohne Kabel mit Ihrem Handy verbinden. Je nach den Funktionen Ihres Handys können Sie Telefonbucheinträge, Bilder, Sound-Dateien u.a. zwischen den Geräten transferieren, oder, sich über das Handy mit dem Internet verbinden. Sie können

auch mit Ihrem Notebook SMS verschicken.

Computer oder PDAs mit Bluetooth-Funktion

Sie können sich ohne Kabel mit einem anderen Computer oder PDA verbinden und Dateien

austauschen und Peripheriegeräte sowie Internet- oder Netzwerkanschlüsse gemeinsam nutzen.

Sie können außerdem kabellose Bluetooth-Mäuse oder Tastaturen anschließen.

Bluetooth einschalten und starten

Dieser Vorgang kann zum Hinzufügen der meisten Bluetooth-Geräte benutzt werden. Siehe Anhang für den gesamten Vorgang.

3� Wählen Sie im Taskleistenmenü Bluetooth-

Gerät hinzufügen,

3b� oder starten Sie Bluetooth-Geräte aus der

Windows Systemsteuerung�

2b� oder doppelklicken Sie auf das Symbol der

Wireless-Konsole in der Taskleiste und wählen Sie entweder Wireless LAN + Bluetooth oder nur Bluetooth�

2� Drücken Sie mehrmals [FN F2], bis Wireless

LAN EIN oder WLAN & Bluetooth EIN angezeigt wird,

g3567_m70_u�indb 54 23�04�2008 11:08:13 Uhr

55

Benutzen des Notebook-PCs 4

Vorsicht: Benutzen Sie die Funktionen “Restore” oder “Migration” Ihres TPMProgramms, um TPM-Sicherheitsdaten zu sichern.

Wichtig: Sichern Sie die vom TPM geschützen Daten in regelmäßigen Abständen.

Löschen der TPM-Daten

Wenn ein Supervisor-Passwort installiert ist, erscheint die Option TPM Security Clear, mit der Sie alle vom TPM geschützten Daten löschen können (Sie müssen den Notebook-PC nach der Einrichtung des Passworts neu starten, damit die Option Security Clear angezeigt wird.

Trusted Platform Module (TPM, nur in bestimmten Modellen)

Das TPM, oder Trusted Platform Module, ist ein Sicherheits-Hardwarebaustein auf dem Systemboard, der computer-generierte Verschlüsselungssequenzen speichert. Das TPM ist eine Hardwarelösung, die dabei behilich sein kann, das System vor Angriffen von Hackern (z.B. Stehlen von Passwörtern und Zugriffskodes zu sensitiven Daten) zu schützen. Das TPM soll das Ausführen von Programmen auf dem Notebook-PC sowie Transaktionen und Kommunikation sicherer machen.

Die vom TPM ermöglichten Sicherheitsfunktionen werden intern von den folgenden Verschlüsselungsfähigkeiten jedes TPM unterstützt: Zerhackung, Erstellung von Zufallszahlen und asymmetrischen Schlüsseln, sowie asymmetrische Verschlüsselung/Entschlüsselung. Jedes individuelle TPM auf jedem individuellen Computersystem verfügt über eine einzigartige Signatur, welche während des Silikonverarbeitungsprozesses erstellt wurde, und welche die effektive Sicherheit noch verstärkt. Jedes TPM muss einen Besitzer haben, bevor es als Sicherheitshilfe wirksam werden kann.

TPM-Anwendungen

TPM ist für jeden Benutzer geeignet, der noch mehr Sicherheit für sein Computersystem wünscht. Das TPM bietet in Zusammenarbeit mit einem optionalen Sicherheitssoftwarepaket eine allumfassende Systemsicherheit, Schutz für Dateien und Sicherung der Privatsphäre beim Verschicken von E.Mails. Die vom TPM gebotene Sicherheit übersteigt noch die des System-BIOS, des Betriebssystems, oder

anderer Programme.

ANMERKUNG: Das TPM ist standardmäßig deaktiviert. Aktivieren Sie es über das BIOS-Setup.

Aktivieren der TPM-Sicherheit

Öffnen Sie das BIOS-Setup (drücken Sie [F2] während des Systemstarts).

Auf der Security-Seite stellen Sie TPM Security auf [Enabled] ein.

g3567_m70_u�indb 55 23�04�2008 11:08:16 Uhr

56

4 Benutzen des Notebook-PCs

Fingerabdrucksregistrierung (an bestimmten Modellen

Die Fingerabdruckscanner kann zur sofortigen und sicheren

Benutzerauthentizierung benutzt werden. Diese Anweisungen sollen Ihnen zeigen, wie Sie die Fingerabdrucksregistrierung einrichten.

1.3

MEGA PIXELS

1� Dieser Assistent startet automatisch, wenn

TPM im BIOS aktiviert ist (siehe Anhang)� Klicken Sie auf Next (Weiter)�

2� Wählen Sie “Fingerprints” und klicken Sie auf

Next.

3� Wählen Sie in der Abbildung einen Finger

aus� Ziehen Sie den entsprechenden Finger langsam über den Scanner� Sie müssen zur sicheren Erkennung den Finger mehrmals über den Scanner ziehen�

4� Sie müssen mindestens zwei Finger

registrieren, um mögliche Probleme bei der Erkennung zu vermeiden�

g3567_m70_u�indb 56 23�04�2008 11:08:21 Uhr

57

Benutzen des Notebook-PCs 4

Fingerabdrucksregistrierung (an bestimmte Modellen) Forts.

5� Wählen Sie in der Abbildung einen Finger

aus� Ziehen Sie den entsprechenden Finger langsam auf den Scanner� Sie müssen zur sicheren Erkennung den Finger mehrmals über den Scanner ziehen� Sie müssen mindestens zwei Finger registrieren, um mögliche Probleme bei der Erkennung zu vermeiden�

6� Klicken Sie auf Finish (Fertig), wenn Sie den

Vorgang beendet haben�

7� Rechtsklicken Sie auf das Symbol in der

Taskleiste und wählen Sie “Settings and Options” (Einstellungen und Optionen)�

8� Wählen Sie “General Options” (Allgemeine

Optionen) und “Single Sign On” (Einmaliges

Anmelden) und kongurieren Sie Ihre

Eigenschaften�

g3567_m70_u�indb 57 23�04�2008 11:08:24 Uhr

58

4 Benutzen des Notebook-PCs

g3567_m70_u�indb 58 23�04�2008 11:08:24 Uhr

Anhang

Optionales Zubehör & Anschlüsse Betriebssystem und Software System BIOS-Einstellungen

Häug auftretende Probleme und ihre Lösungen

Windows Software-Wiederherstellung Glossar Hinweise und Sicherheitsbestimmungen Besitzerinformationen

HINWEIS: Die Abbildungen und Symbole in diesem Handbuch dienen nur der Veranschaulichung und können sich von den tatsächlich dargestellten Abbildungen und Symbolen unterscheiden.

g3567_m70_u�indb 1 23�04�2008 11:08:30 Uhr

A Anhang

A-2

USB Flash-Speicherdisk

Eine USB-Flash-Speicherdisk ist ein Datenträger, der 1,44MB Disketten ersetzen kann, und bietet eine Speicherkapazität von bis zu ein paar hundert Megabytes bei höherer Transfergeschwindigkeit und längerer Lebensdauer. Unter aktuellen Betriebssystemen brauchen Sie hierfür keinen Treiber.

WARNUNG! Um Systemausfälle zu vermeiden, verwenden Sie „Hardware sicher entfernen“ in der Taskleiste, bevor Sie das USB-Floppylaufwerk abtrennen. Werfen Sie vor dem Transport des Notebooks die Diskette aus, um Schäden aufgrund von Erschütterungen zu vermeiden.

USB-Diskettenlaufwerk

Mit diesem Notebook können Sie ein optionales USB-Interface-Diskettenlaufwerk für Standard-1.44MB (oder 720KB) 3.5-Zoll-Floppydisketten verwenden.

Optionales Zubehör

Diese Geräte dienen der optionalen Vervollständigung Ihres Notebooks.

USB-Hub (Optional)

Durch Anschluss eines optionalen USB-Hubs vermehren sich die USB-

Anschlüsse und Sie können schnell viele USB-Peripheriegeräte über ein

einziges Kabel anschließen oder abtrennen.

g3567_m70_u�indb 2 23�04�2008 11:08:35 Uhr

Anhang A

A-3

Optionale Anschlüsse

Diese Geräte werden von Drittherstellern angeboten.

USB-Tastatur und Maus

Eine externe USB-Tastatur macht die Dateneingabe noch bequemer. Die Verwendung einer externen USB-Maus vereinfacht die Windows-Navigation. Beide USB-Geräte können gleichzeitig

mit der in den Notebook-PC integrierten Tastatur und Touchpad

verwendet werden.

Druckeranschluss

An einem USB-Anschluss können ein oder mehrere USB-Drucker

gleichzeitig verwendet werden.

g3567_m70_u�indb 3 23�04�2008 11:08:37 Uhr

A Anhang

A-4

R

E

S

E

T

OFF ON

4� Bereiten Sie die Bluetooth-Maus vor�

• Legen Sie zwei “AA”-Batterien ein�

• Schalten Sie den Schalter auf der Unterseite der Maus auf EIN� Die Abtast-LED sollte nun rot leuchten�

• Drücken Sie die Taste “RESET” auf der BluetoothMausunterseite�

Bluetooth Maus-Einstellung (optional)

Dieser Vorgang kann zum Hinzufügen der meisten Bluetooth-Geräte unter Windows benutzt werden.

3c� Falls Sie von der Systemsteuerung

aus das Bluetooth-Menü geöffnet haben, klicken Sie hier auf Add (Hinzufügen)�

3� Wählen Sie im Taskleistenmenü Bluetooth-Gerät

hinzufügen,

3b� oder starten Sie Bluetooth-Geräte aus der

Windows Systemsteuerung�

2b� oder doppelklicken Sie auf das Symbol der

Wireless-Konsole in der Taskleiste und wählen Sie entweder Wireless LAN + Bluetooth oder nur Bluetooth�

2� Drücken Sie mehrmals [FN F2], bis Bluetooth EIN

oder WLAN & Bluetooth EIN angezeigt wird,

1� Schalten Sie den Wireless-Schalter für Ihr Modell ein, falls erforderlich (siehe Schalter in Abschnitt 3)�

g3567_m70_u�indb 4 23�04�2008 11:08:43 Uhr

Anhang A

A-5

Bluetooth Maus-Einstellung (optional)

Forts.

HINWEIS: Nach dem Wechsel der Batterien kann ein “RESET” notwendig sein. Wiederholen Sie die Schritte, falls erforderlich.

5� Klicken Sie auf Weiter, wenn die Bluetooth-Maus

bereit ist�

6� Eine Liste von Bluetooth-Geräten in der Nähe wird

angezeigt� Wählen Sie die Bluetooth-Maus und klicken Sie auf Weiter�

7� Wählen Sie “Keinen Hauptschlüssel verwenden”

und klicken Sie auf Weiter�

9� Klicken Sie auf Fertig stellen, wenn das

Hinzufügen abgeschlossen ist�

10� Sie sehen Ihr Gerät nun im Gerätefenster� Sie

können hier auch Bluetooth-Geräte hinzufügen und entfernen�

8� Warten Sie, während die Bluetooth-Maus

hinzugefügt wird�

g3567_m70_u�indb 5 23�04�2008 11:08:47 Uhr

A Anhang

A-6

Betriebssysteme

Dieses Notebook bietet seinen Kunden (je nach Region) u.U. die Wahl eines vorinstallierten Betriebssystems, z.B. Microsoft Windows XP. Auswahl und Sprachen sind regional unterschiedlich. Der Umfang für Hardware- und Software-Support kann vom installierten Betriebssystem abhängig sein. Stabilität und Kompatibilität anderer Betriebssysteme kann nicht garantiert werden.

Support-Software

Diesem Notebook liegt eine Support-CD mit BIOS, Treibern und Programmen bei, welche Hardwarefunktionen ermöglichen, allgemeine Funktionalität erweitern, bei der Verwaltung Ihres Notebooks assistieren oder Funktionen anfügen, die das eingebaute Betriebssystem nicht anbietet. Wenn Sie die Support-CD aktualisieren oder ersetzen wollen, fragen Sie Ihren Händler nach Webseiten, von denen Sie individuelle Softwaretreiber und Hilfsprogramme herunterladen können.

Die Support-CD enthält alle Treiber, Hilfsprogramme und Software für alle populären Betriebssysteme, einschließlich der schon vorinstallierten. Die Support-CD umfaßt nicht das Betriebssystem selbst. Selbst wenn Sie Ihr Notebook vorkonguriert gekauft haben, ist die Support-CD notwendig, da sie zusätzliche Software enthält, welche nicht Teil der Vorinstallation im Werk war.

Eine Recovery-CD ist optional; sie enthält ein Abbild des originalen Betriebssystems, das werkseitig auf der Festplatte bereits installiert wurde. Die Recovery-CD bietet eine umfassende Lösung zur Systemrettung, die das Betriebssystem und Software des Notebooks schnell wiederherstellt, so lange Ihr Festplattenlaufwerk noch korrekt funktioniert. Wenden Sie sich an Ihren Händler, wenn Sie eine solche

Lösung benötigen.

ANMERKUNG: Einige der Komponenten und Eigenschaften des Notebook-PCs funktionieren u.U. erst nach der Installation von Treibern und Hilfsprogrammen.

g3567_m70_u�indb 6 23�04�2008 11:08:49 Uhr

Anhang A

A-7

System BIOS-Einstellungen

Boot Device (Boot-Gerät)

2� Wählen Sie ein Element und drücken Sie [Enter], um es als Gerät festzulegen�

1� Wählen Sie im Boot-Menü die Option Boot Device

Priority.

Security Setting (Sicherheitseinstellung)

1� Wählen Sie im Security-Menü entweder Change Supervisor oder Change User Password.

2� Geben Sie ein Passwort ein und drücken Sie auf [Enter]�

3� Geben Sie das Passwort erneut ein und drücken Sie [Enter]�

4� Das Passwort ist festgelegt�

1� Lassen Sie das Passwortfeld frei und drücken Sie [Enter]�

2� Das Passwort ist gelöscht�

g3567_m70_u�indb 7 23�04�2008 11:08:55 Uhr

A Anhang

A-8

System BIOS-Einstellungen (Forts.) (Forts.)

Password Check (Passwortabfrage)

Wählen Sie, ob das Passwort beim Start (Always), oder nur beim Öffnen der BIOS-Einstellungen (Setup) abgefragt werden soll�

Wählen Sie das Benutzerzugriffslevel, den der Passwortbenutzer im BIOS-Setup erhalten soll�

User Access Level (Benutzerzugriffslevel)

Save Changes (Änderungen speichern)

Sie müssen Ihre Änderungen vor Verlassen des BIOSSetup speichern, damit sie angewendet werden�

Wenn Sie die Standardeinstellungen wiederherstellen wollen, wählen Sie Load Manufacture Defaults� Daraufhin müssen Sie die Änderungen speichern�

g3567_m70_u�indb 8 23�04�2008 11:09:06 Uhr

Anhang A

A-9

Häug auftretende Probleme und ihre Lösungen

Hardware-Problem - Optisches Laufwerk

Das optische Laufwerk kann Datenträger nicht lesen oder brennen.

1. Aktualisieren Sie das BIOS auf die neueste Version und versuchen Sie es erneut.

2. Falls die Aktualisierung des BIOS nicht weiterhilft, versuchen Sie, Datenträger besserer Qualität zu verwenden.

3. Falls das Problem weiterhin besteht, wenden Sie sich an Ihr örtliches Service Center.

Unbekannte Ursache - System instabil

System wacht nicht aus dem Ruhezustand auf.

1. Entfernen Sie nach dem ursprünglichen Kauf hinzugefügte Ersatzteile und Verbesserungen (RAM, Festplatte, WLAN, Bluetooth).

2. Falls keine solchen vorhanden sind, versuchen Sie, das System auf einen früheren Zeitpunkt wiederherzustellen.

3. Sollte das Problem weiterhin bestehen, versuchen Sie, Ihr System mit der Wiederherstellungspartition oder der Wiederherstellungs-DVD wiederherzustellen. .

(HINWEIS: Sichern Sie vor der Wiederherstellung all Ihre Daten auf einem externen

Datenträger.)

4. Falls das Problem weiter auftritt, wenden Sie sich an Ihr örtliches Service Center.

Hardware-Problem - Tastatur / Hotkeys

Der Hotkey (FN) ist deaktiviert.

A. Installieren Sie den Treiber “ATK0100” erneut von der Treiber-CD oder laden Sie ihn von der ASUS-Webseite herunter.

Hardware-Problem - Integrierte Kamera

Die integrierte Kamera funktioniert nicht richtig.

1. Prüfen Sie im “Geräte-Manager”, ob ein Problem vorliegt.

2. Versuchen Sie, das Problem durch erneutes Installieren des Webkameratreibers zu beheben.

3. Falls das nicht hilft, aktualisieren Sie das BIOS auf die neueste Version und versuchen Sie es wieder.

4. Falls das Problem weiter auftritt, wenden Sie sich an Ihr örtliches Service Center.

Hardware-Problem - Akku

Akkupege.

1. Melden Sie das Notebook für eine einjährige Garantie auf der folgenden Webseite an:

http://member.asus.com/login.aspx?SLanguage=en-us

2. Entfernen Sie den AKKU nicht, währen das Notebook gerade mit dem Netzteil betrieben wird, um Schäden durch den Stromausfall zu vermeiden. Der ASUS-Akku verfügt über Sicherheitsschaltkreise, die eine Überlastung vermeiden, so dass der Akku nicht beschädigt wird, wenn er bei Netzteilbetrieb im Notebook verbleibt.

3. Lagern Sie den Akku an einem trockenen Ort unter Temperaturen zwischen 10˚ und 30˚C, wenn er für längere Zeit nicht genutzt werden soll. Es wird empfohlen, den Akku mindestens alle drei

Monate zu laden.

4. Falls sich der Akku unnormal verhält, führen Sie über das BIOS-Setup eine Akkukalibrierung durch.

g3567_m70_u�indb 9 23�04�2008 11:09:07 Uhr

A Anhang

A-10

Hardware-Problem - Problem beim Ein-/Ausschalten

Der Notebook-PC lässt sich nicht einschalten. Diagnose:

1. Einschalten nur über Akku? (Y = 2, N = 4)

2. Erscheint das BIOS (ASUS Logo)? (Y = 3, N = A)

3. Kann das Betriebssystem laden? (Y = B, N = A)

4. Leuchtet die Anzeige für Adapterstrom auf? (Y = 5, N = C)

5. Einschalten nur über Netzteil? (Y = 6, N = A)

6. Erscheint das BIOS (ASUS Logo)? (Y = 7, N = A)

7. Kann das Betriebssystem laden? (Y = D, N = A)

Symptome & Lösungen:

A. Das Problem liegt im Motherboard, der Festplatte oder dem Notebook selbst; wenden Sie sich

an Ihr örtliches Service Center.

B. Das Problem liegt im Betriebssystem; versuchen Sie, das System über die DVD oder

die Wiederherstellungspartition wiederherzustellen. (HINWEIS: Sichern Sie vor der

Wiederherstellung all Ihre Daten auf einem externen Datenträger.)

C. Netzteilproblem; überprüfen Sie die Kabelverbindunden, wenden Sie sich für ein Ersatzteil an

das örtliche Service Center.

D. Akkuproblem; überprüfen Sie die Akkukontakte, wenden Sie sich für Reparaturen an das örtliche

Service Center.

Mechanisches Problem - Belüftung

Warum läuft der Lüfter ständig und die Temperatur ist trotzdem sehr hoch?

1. Vergewissern Sie sich, dass der Lüfter arbeitet, wenn die CPU-Temperatur erhöht ist, und prüfen Sie, ob durch die Hauptlüftungsschlitze Luft strömt.

2. Wenn Sie gerade viele Anwendungen ausführen (sichtbar in der Taskleiste), schließen Sie einige, um die Systemlast zu verringern.

3. Das Problem kann auch durch einen Virus herbeigeführt werden; durchsuchen Sie den PC mit

einem Antivirenprogramm.

4. Wenn von den obenstehenden Ansätzen nichts hilft, stellen Sie das System über die DVD oder die Wiederherstellungspartition wieder her. (HINWEIS: Sichern Sie vor der Wiederherstellung

all Ihre Daten auf einem externen Datenträger.)

(VORSICHT: Verbinden Sie sich nicht mit dem Internet, bevor Sie ein Antivirenprogramm und

eine Internet-Firewall installiert haben, um sich vor Computerviren zu schützen.)

Service - Technische Daten, Funktion, Preis

Woran ist zu erkennen, ob der Notebook-PC über eine Wireless-Karte verfügt?

A. Gehen Sie zu “Systemsteuerung | System | Hardware-Geräte | Geräte-Manager”. Dort wird unter

“Netzwerkadapter” angezeigt, ob der Notebook-PC eine WLAN-Karte besitzt.

Häug auftretende Probleme und ihre Lösungen (Forts.)

g3567_m70_u�indb 10 23�04�2008 11:09:09 Uhr

Anhang A

A-11

Software-Problem - von ASUS mitgelieferte Software

Beim Einschalten des Notebook-PCs erscheint eine Fehlermeldung “open policy le error”.

A. Installieren Sie die neueste Version des “Power4 Gear”-Programms. Sie nden es auf der ASUS-

Webseite.

Unbekannte Ursache - Blauer Hintergrund mit weißem Text

Nach dem Systemstart erscheint ein blauer Bildschirm mit weißem Text.

1. Entfernen Sie zusätzlichen Speicher. Falls zusätzlicher Speicher nach dem ursprünglichen Kauf installiert wurde, schalten Sie das Notebook ab, entfernen Sie den zusätzlichen Speicher, und schalten Sie das Notebook wieder an, um zu sehen, ob das Problem behoben ist.

2. Deinstallieren Sie alle neuen Anwendungen. Falls Sie kürzlich neue Anwendungen installiert haben, sind diese evtl. nicht mit Ihrem System kompatibel. Deinstallieren Sie sie im Windows

Sicherheitsmodus.

3. Prüfen Sie Ihr System auf Viren.

4. Aktualisieren Sie das BIOS mit WINFLASH unter Windows oder AFLASH im DOS-Modus. Diese Programme und BIOS-Dateien können auf der ASUS-Webseite heruntergeladen werden. (WARNUNG: Vergewissern Sie sich, dass der Notebook-PC während der BIOS-Aktualisierung mit genügend Strom versorgt wird.)

5. Wenn von den obenstehenden Ansätzen nichts hilft, stellen Sie das System über die DVD oder die Wiederherstellungspartition wieder her. (HINWEIS: Sichern Sie vor der Wiederherstellung

all Ihre Daten auf einem externen Datenträger.)

(VORSICHT: Verbinden Sie sich nicht mit dem Internet, bevor Sie ein Antivirenprogramm und

eine Internet-Firewall installiert haben, um sich vor Computerviren zu schützen.) (HINWEIS: Installieren Sie zuerst die Treiber “Intel INF Update” und “ATKACPI”, damit die HardwareGeräte erkannt werden.)

6. Falls das Problem weiter auftritt, wenden Sie sich an Ihr örtliches Service Center.

Häug auftretende Probleme und ihre Lösungen (Forts.)

g3567_m70_u�indb 11 23�04�2008 11:09:10 Uhr

A Anhang

A-12

Software Problem - BIOS

Aktualisieren des BIOS.

1. Stellen Sie die genaue Modellbezeichnung des Notebook-PCs fest und laden Sie die neueste BIOS-Datei von der ASUS-Webseite herunter.

2. Aktualisieren Sie das BIOS mit dem Programm “WINFLASH”. Das Programm nden Sie auf der CD mit Treibern und Programmen, die dem Notebook PC beigelegt ist.

3. Entpacken Sie die BIOS-Datei in einen temporären Ordner (z.B. das Wurzelverzeichnis in C:\)

4. Klicken Sie auf Start | Programme | ASUS Utility | WINFLASH | WINFLASH

a. Wählen Sie die neue BIOS-Image-Datei. b. Bestätigen Sie die gewählten BIOS-Daten. Überprüfen Sie Modell, Version und Daten.

c. Klicken Sie auf Flash, um den BIOS-Aktualisierungsprozess zu starten. d. Klicken Sie auf Exit, wenn der Prozess abgeschlossen ist.

e. Starten Sie das System neu. Wenn das BIOS erfolgreich aktualisiert wurde, drücken Sie [F2],

wenn das ASUS-Logo beim Starten erscheint, um das BIOS-Setup aufzurufen.

f. Nach dem Öffnen des BIOS-Setup gehen Sie zu Exit und wählen Sie Load Optimal Defaults.

Wählen Sie dann Save and Exit und starten Sie das System neu.

g. Die BIOS-Aktualisierung ist damit beendet.

Sie können auch die “Easy Flash”-Funktion unter Advanced im BIOS-Setup verwenden� Folgen Sie den angezeigten Anwendungen�

Sie müssen bei “Load Manufacture Defaults” [OK] wählen, nachdem Sie das BIOS aktualisiert haben�

g3567_m70_u�indb 12 23�04�2008 11:09:14 Uhr

Anhang A

A-13

Symantec’s Norton Internet Security (NIS)

1. Manchmal zeigt NIS eine Warnmeldung, dass der Trojaner Virus von einer lokalen IP-Adresse gestoppt werden soll.

Vermeiden Sie dieses Problem, indem Sie sich vergewissern, dass die Virus-Denitionsdatei

die aktuellste ist und sie stets auf dem Laufenden halten .

2. Die Neuinstallation endet beim “Informationsassistenten”, nachdem Norton Antivirus deinstalliert wurde.

Vergewissern Sie sich, dass NIS vom Computer deinstalliert wurde, starten Sie das System neu, installieren Sie NIS neu und benutzen Sie “Live Update”, um die Virusdenitionsdatei zu

aktualisieren.

3. Norton blockiert versehentlich Webseiten oder verringert die Downloadgeschwindigkeit.

Setzen Sie die Sicherheitseinstellungen auf eine niedrigere Stufe. NIS sucht beim Herunterladen von

Daten nach Viren, dadurch wird die Netzwerkgeschwindigkeit verringert.

4. Anmeldung bei MSN oder Yahoo Messenger schlägt fehl.

Vergewissern Sie sich, dass NIS aktualisiert wurde und aktualisieren Sie Windows mit Hilfe des “Windows Update”. Falls das Problem weiterhin besteht, sollten Sie:

1. NIS 200x öffnen, indem Sie auf das NIS-Symbol in der Schnellstartleiste klicken

2. das “Norton AntiVirus”-Programm im “Options”-Menü öffnen

3. Auf “Instant Messenger” klicken und das Feld “MSN/Windows Messenger” aus der Option “Which Instant messengers to protect.” (Welchen Instant Messenger schützen) abwählen.

5. NIS ist beschädigt und muss neu installiert werden. Sie nden NIS auf der beigefügten CD im Ordner “NIS200x” (x ist hier die Versionsnummer).

6. Die Option “Start rewall when system is booted” (Firewall beim Systemstart starten) ist angewählt, aber es dauert immer mindestens eine Minute, bis die Firewall hochgefahren ist, wenn Windows startet. Windows reagiert während dieser Zeit nicht.

Wenn die NIS-Firewall Ihre Systemgeschwindigkeit auf ein nicht tragbares Niveau senkt, wählen Sie diese Option wieder ab.

7. Die Systemgeschwindigkeit wird von NIS verringert.

NIS drosselt die Systemgeschwindigkeit (sowohl beim Start als auch beim Ausführen von Programmen); wenn Sie alle Schutzfunktionen von NIS verwenden, werden alle Daten im Hintergrund von NIS gelesen und überwacht. Sie können die Systemgeschwindigkeit steigern, indem Sie die automatische Überwachungsfunktion während des Systemstarts beenden. Sie können den Computer dann manuell auf Viren untersuchen, wenn er gerade nicht mit voller Leistung gebraucht wird.

8. NIS lässt sich nicht deinstallieren.

Gehen Sie zu Systemsteuerung | Programme hinzufügen oder entfernen. Suchen Sie nach “Norton Internet Security 200x (Symantec Corporation)”. Klicken Sie auf Ändern/Entfernen und wählen Sie Alle Entfernen, um NIS zu deinstallieren.

Häug auftretende Probleme und ihre Lösungen (Forts.)

g3567_m70_u�indb 13 23�04�2008 11:09:17 Uhr

A Anhang

A-14

11. Warnmeldung: unzureichende Zugangberechtigung.

Viele Einstellungen, einschließlich der Deaktivierung oder Deinstallation von NIS, erfordern es, dass Sie in Windows mit Administrator-Zugangsberechtigung angemeldet sind. Melden Sie sich ab und wechseln Sie zu einem Benutzerkonto mit Administrator-Zugangsberechtigung.

Häug auftretende Probleme und ihre Lösungen (Forts.)

9. Die Windows Firewall muss vor der Installation von “Norton Internet Security” oder “Norton Personal Firewall” ausgeschaltet werden. Gehen Sie folgendermaßen vor:

1. Klicken Sie auf Start und Systemsteuerung.

2. Klicken Sie auf das Symbol Sicherheitscenter.

3. Klicken Sie auf das Symbol der Windows Firewall unterhalb der Statusanzeigen.

4. Klicken Sie auf Inaktiv und dann auf OK.

10. Warum zeigt das “Privacy Control”-Symbol ein ‘x’?

Schalten Sie unter “Status & Settings” die Privacy Control ab.

g3567_m70_u�indb 14 23�04�2008 11:09:18 Uhr

Anhang A

A-15

Windows Vista Software-Wiederherstellung

Benutzung der Festplattenpartition

Die Wiederherstellungspartition beinhaltet ein Image des Betriebssystems, der Treiber und Anwendungen, die auf dem Notebook installiert wurden, und bietet damit eine umfassende Wiederherstellungslösung, sofern Ihr Notebook in einwandfreiem Zustand ist. Bevor Sie die Wiederherstellungspartition verwenden, sollten Sie Ihre Dateien (z.B. Outlook PST-Dateien) auf Disketten oder einem Netzwerklaufwerk speichern

und sich persönlich eingestellte Systemkongurationen (z.B. Netzwerkeinstellungen) notieren.

Über die Wiederherstellungspartition

Die Wiederherstellungspartition “Recovery” ist ein auf Ihrer Festplatte reservierter Speicherbereich, von dem die im Werk auf dem Notebook installierten Betriebssysteme, Treiber und Anwendungen

wiederhergestellt werden können.

ACHTUNG: Löschen Sie nicht die “Recovery”-Partition. Diese Partition wurde im Werk erstellt und kann vom Benutzer selbst nicht wieder erstellt werden, falls sie gelöscht wird. Bringen Sie Ihr Notebook zu einem autorisierten ASUS Service-Center, falls beim

Wiederherstellungsprozess Probleme auftreten.

Verwenden der Wiederherstellungspartition:

1. Drücken Sie während des Startvorgangs [F9] (hierzu wird eine Wiederherstellungspartition

benötigt)

2. Drücken Sie [Enter], um Windows Setup [EMS Enabled] auszuwählen.

3. Lesen Sie die Information “ASUS Preload Wizard” und klicken Sie auf Next.

4. Wählen Sie eine Partitionsoption und klicken Sie auf Next. Partitionsoptionen:

Recover Windows to rst partition only. (Windows nur auf erster Partition wiederherstellen.)

Diese Option löscht nur die Daten auf der ersten Partition, so dass Sie die anderen Partitionen

beibehalten und eine neue Partition als Laufwerk “C” erstellen können.

Recover Windows to entire HD. (Windows XP auf gesamter Festplatte wiederherstellen.)

Diese Option löscht alle Partitionen auf Ihrer Festplatte und erstellt eine neue Systempartition als

Laufwerk “C”.

Recover Windows to entire HD with 2 partition. (Windows auf gesamter Festplatte mit zwei Partitionen wiederherstellen.)

Diese Option löscht alle Partitionen auf Ihrer Festplatte und erstellt zwei neue Partitionen: “C” (60%)

und “D” (40%).

5. Folgen Sie den Anweisungen auf dem Bildschirm, um den Wiederherstellungsprozess

fertigzustellen.

ANMERKUNG: Aktuelle Treiberversionen und Anwendungen nden Sie auf www.

asus.com.

g3567_m70_u�indb 15 23�04�2008 11:09:21 Uhr

A Anhang

A-16

Windows Vista Software-Wiederherstellung (Forts.)

Benutzen der Wiederherstellungs-DVD (in bestimmten Modellen)

Die Wiederherstellungs-DVD beinhaltet ein Image des Betriebssystems, der Treiber und Anwendungen, die in der Fabrik auf dem Notebook installiert wurden. Die Wiederherstellungs-DVD bietet eine

umfassende Wiederherstellungslösung zur schnellen Wiederherstellung Ihrer Notebook-PC-Software in den originalen Arbeitszustand, sofern sich Ihre Festplatte in einem guten Arbeitszustand bendet. Bevor

Sie die Wiederherstellungs-DVD verwenden, sollten Sie Ihre Dateien (z.B. Outlook PST-Dateien) auf Disketten oder einem Netzwerklaufwerk speichern und sich persönlich eingestellte Systemkongurationen

(z.B. Netzwerkeinstellungen) notieren.

ACHTUNG! Entfernen Sie das optionale zweite Laufwerk, bevor Sie die Systemwiederherstellung auf Ihrem Notebook-PC durchführen. Ansonsten können wichtige Daten verloren gehen, wenn Windows Vista auf dem falschen Laufwerk installiert oder die falsche Partition formatiert wird. Weitere Details unter http://support. microsoft.com/kb/937251/en-us.

So benutzen Sie die Wiederherstellungs-DVD:

1. Legen Sie die Wiederherstellungs-DVD in das optische Laufwerk (der Notebook-PC muss eingeschaltet sein).

2. Starten Sie den Notebook PC neu, drücken Sie während des Startvorgangs <Esc> und wählen Sie das optische Laufwerk (beschriftet mit “CD/DVD”) mit Hilfe der Pfeiltasten.Drücken Sie die <Eingabetaste>, um von der Wiederherstellungs-DVD zu starten.

3. Wählen Sie eine Partitionsoption und klicken Sie auf Next. Partitionsoptionen:

Recover Windows to rst partition only. (Windows nur auf erster Partition wiederherstellen)

Diese Option löscht nur die Daten auf der ersten Partition, so dass Sie die anderen Partitionen beibehalten und eine neue Partition als Laufwerk “C” erstellen können.

Recover Windows to entire HD. (Windows auf gesamter Festplatte wiederherstellen)

Diese Option löscht alle Partitionen auf Ihrer Festplatte und erstellt eine neue Systempartition als Laufwerk “C”.

Recover Windows to entire HD with 2 partition. (Windows auf gesamter Festplatte mit zwei Partitionen wiederherstellen)

Diese Option löscht alle Partitionen auf Ihrer Festplatte und erstellt zwei neue Partitionen: “C” (60%) und “D” (40%).

4. Folgen Sie den Anweisungen auf dem Bildschirm, um den Wiederherstellungsprozess

fertigzustellen.

WARNUNG: Entfernen Sie während des Wiederherstellungsprozesses nicht die Wiederherstellungs-DVD (es sei denn, Sie werden dazu aufgefordert), da sonst die

Partition nicht benutzt werden kann.

HINWEIS: Aktuelle Treiberversionen und Anwendungen nden Sie auf www.asus.

com.

g3567_m70_u�indb 16 23�04�2008 11:09:23 Uhr

Anhang A

A-17

BIOS (Basic Input/Output System)

BIOS ist eine Sammlung von Routinen, die beeinussen, wie der Computer Daten zwischen seinen Komponenten transportiert, wie z. B. Speicher, Datenträger und Grakkarte. Die BIOS-Instruktionen sind in den nicht-üchtigen Nur-Lese-Speicher des Computers eingebaut. Die BIOS-Parameter können vom Anwender im BIOS-Setup-Programm konguriert werden. Das BIOS kann mittels des beigelegten Hilfsprogramms

aktualisiert werden, indem eine neue BIOS-Datei ins EEPROM kopiert wird.

Bit (Binary Digit)

Repräsentiert die kleinste vom Computer verwendete Dateieinheit. Ein Bit kann einen von zwei Werten tragen: 0 oder 1.

Boot

“Booten” bedeutet, das Betriebsystem des Computers durch Laden in den Systemspeicher zu starten. Wenn das Handbuch Sie anweist, Ihr System (oder Ihren Computer) zu “booten” , bedeutet dies, dass Sie Ihren Computer anschalten sollen. “Neu booten” bedeutet, Ihren Computer neu zu starten. Wenn Sie Windows 95 oder höher

verwenden, startet die Wahl von “Neustart” unter “Start | Herunterfahren...” Ihren Computer neu.

Byte (Binary Term)

Ein Byte ist eine Gruppe von acht aneinanderliegenden Bits. Ein Byte wird zur Darstellung eines einzelnen alphanumerischen Zeichens, Satzzeichens oder anderer Symbole verwendet.

Maß Durchm Bereich R I@3A/mm2 AWG (mm) (mm2) (ohm/km) (mA)

33 0�18 0�026 676 75 0�19 0�028 605 85 32 0�20 0�031 547 93 30 0�25 0�049 351 147 29 0�30 0�071 243 212 27 0�35 0�096 178 288 26 0�40 0�13 137 378 25 0�45 0�16 108 477

Maß Durchm Bereich R I@3A/mm2 AWG (mm) (mm2) (ohm/km) (mA)

24 0�50 0�20 87�5 588 0�55 0�24 72�3 715 0�60 0�28 60�7 850 22 0�65 0�33 51�7 1�0 A 0�70 0�39 44�6 1�16 A 0�75 0�44 38�9 1�32 A 20 0�80 0�50 34�1 1�51 A 0�85 0�57 30�2 1�70 A

Glossar

ACPI (Advanced Conguration and Power Management Interface)

Moderner Standard zur Energieverbrauchreduzierung in Computern.

APM (Advanced Power Management)

Moderner Standard zur Energieverbrauchreduzierung in Computern.

AWG (American Wire Gauge)

ANMERKUNG: Diese Tabelle dient nur als allgemeine Referenz und sollte nicht als eine Quelle für den American Wire Gauge Standard angesehen werden, da sie eventuell nicht aktuell bzw. komplett ist.

g3567_m70_u�indb 17 23�04�2008 11:09:25 Uhr

A Anhang

A-18

Clock Throttling (Taktdrosselung)

Eine Chipsatzfunktion, die es ermöglicht, den Prozessortakt bei einem bekannten Arbeitszyklus zu stoppen und zu starten. Taktdrosselung wird zum Energiesparen, zur Temperaturverwaltung und zur Reduzierung der Verarbeitungsgeschwindigkeit verwendet.

CPU (Central Processing Unit)

Die CPU, manchmal auch der “Prozessor” genannt, agiert als das Gehirn des Computers. Es interpretiert und führt Programmbefehle aus und verarbeitet im Speicher bendliche Daten.

DVD

DVD ist im Grunde eine größere, schnellere CD, die Video-, Audio- und Computerdaten enthalten kann. Durch die große Kapazität und Übertragungsgeschwindigkeit stehen Ihnen mit DVD dramatisch verbesserte Videoqualität, bessere Grak, schärfere Bilder und Dolby® Digital Surround für ein echtes Kinoerlebnis zur Verfügung. DVD vereint Heimunterhaltung, Computer und kommerzielle Informationen mit einem einzigen Format und wird letztendlich CDs, Videokassetten, Laserdisks, CD-ROMs und sogar

Videospielmodule ersetzen.

ExpressCard

Der Notebook-PC verfügt über einen 26-pol. Expresskartensteckplatz, in den eine 34mm-oder eine 54mmExpressCard-Erweiterungskarte eingesteckt werden kann. Diese neue Schnittstellenart ist noch schneller, da sie einen seriellen Bus mit USB 2.0- und PCI Express-Unterstützung verwendet, im Gegensatz zum langsameren

parallelen Bus, der im PC-Karten-Steckplatz verwendet wird. (Nicht kompatibel mit früheren PCMCIA-Karten.)

Gerätetreiber

Ein Gerätetreiber ist ein spezieller Satz von Anweisungen, die dem Betriebsystem des Computers die Kommunikation mit Geräten wie z. B. VGA, Audio, Drucker oder Modem erlauben.

Hardware

Hardware ist ein allgemeiner Begriff für die physischen Komponenten eines Computersystems, einschließlich Peripheriegeräte wie Drucker, Modems und Zeigegeräte.

IDE (Integrated Drive Electronics)

IDE-Geräte integrieren die Laufwerkskontrollschaltungen direkt auf dem Laufwerk selbst, was die Verwendung einer separaten Adapterkarte (in diesem Fall für SCSI-Geräte) unnötig macht. UltraDMA/33 IDE-Geräte können bis zu 33MB/Sek. Transferleistung erreichen.

IEEE1394

Auch iLINK (Sony) oder FireWire (Apple) genannt. IEEE1394 ist ein Hochgeschwindigkeits-Serial Bus wie SCSI, aber mit einfachen Anschlüssen und Hot-Plug-Fähigkeiten wie USB. Das Interface IEEE1394 hat eine Bandbreite von400-1000 MBits/Sek. und kann bis zu 63 Einheiten auf demselben Bus verarbeiten. Es ist sehr wahrscheinlich, dass IEEE1394, zusammen mit USB, parallele, IDE-, SCSI- und EIDE-Schnittstellen ersetzen wird. IEEE1394 wird auch in High-End-Digitalgeräten verwendet und sollte mit “DV” für “Digital Video”-Port gekennzeichnet sein.

Infrarotschnittstelle (IrDA) (in bestimmten Modellen)

Die Infrarot (IrDA) Kommunikationsschnittstelle ermöglicht praktische drahtlose Datenkommunikation mit Infrarotgeräten oder Computern bei bis zu 4 MBits/Sek.. Dies ermöglicht einfache drahtlose Synchronisierung mit PDAs oder Mobiltelefonen und sogar drahtlosen Anschluss zwischen Druckern. Wenn Ihr Arbeitsplatz IrDANetzwerktechnik unterstützt, haben Sie überall drahtlosen Netzwerkanschluss, solange eine ununterbrochene Sichtlinie mit einem IrDA-Knoten besteht. Kleine Büros können mittels IrDA-Technologie ohne Netzwerk

Drucker und Dateien zwischen nahe beieinander stehenden Notebooks gemeinsam nutzen.

g3567_m70_u�indb 18 23�04�2008 11:09:26 Uhr

Anhang A

A-19

Kensington®-Schloss

Mit Kensington® (oder kompatiblen)-Schlössern können Sie das Notebook mit Kensington® kompatiblen

Notebook-Sicherheitsprodukten abschließen. Diese Sicherheitsprodukte umfassen normalerweise ein Metallkabel und ein Schloss, mit der Sie das Notebook an einem festen Objekt anschließen können. Einige Sicherheitsprodukte können auch einen Bewegungsdetektor umfassen, der bei Bewegung einen

Alarm auslöst.

Laserklassizierungen

Mit häuger Verwendung und weiterer Verbreitung von Lasern wurde der Bedarf deutlich, Benutzer vor den potentiellen Gefahren von Lasern aufmerksam zu machen. Zu diesem Zweck wurden Laser Klassizierungen geschaffen. Aktuelle Klassizierungen reichen von optisch sicheren Lasern, die keine Kotrollen benötigen (Klasse 1) bis hin zu sehr gefährlichen Lasern der Klasse 4, die strikten Kontrollen

unterliegen.

Klasse 1: Ein Laser oder Lasersystem der Klasse 1 erzeugt Augen-sichere optische

Energie und unterliegt deshalb keiner Kontrolle. Beispiele von Geräten dieser

Laserklasse sind z.B. Kassenscanner vieler Supermarkte und Laser in optischen

Laufwerken.

Klasse 2 und 3A: Laser der Klasse 2 und 3A erzeugen sichtbare und kontinuierliche Strahlung (CW-

Laser), die über der maximal erlaubten Strahlungsbelastung liegt. Obwohl diese Laser Augenschäden verursachen können, verursacht das helle Licht Betroffene im Normalfall zum Wegschauen oder Schließen der Augen, bevor Schaden entstehen kann. Diese Laser unterliegen strikten Auagen, die das Aufstellen Warnschildern fordert. Laser der Klasse 3A dürfen nicht mit optischen Geräten betrachtet werden.

Klasse 3B: Laser der Klasse 3B und Laser der Klasse 3A mit einer Ausgangsleistung

über 2,5 mW sind gefährlich für Personen im Strahlungsbereich, die direkt in den Laserstrahl oder dessen Reexionen schauen. Diese Laser können keine diffuse Reexionen erzeugen. Personal sollte bei der Verwendung dieser Laser entsprechenden Augenschutz tragen. Laser der Klasse 3B unterliegen administrativen und physikalischen Auflagen. Physikalische Kontrollen

beinhalten eingeschränkten Zugang zu Arbeitsbereichen. Administrative

Kontrollen beinhalten Warnschilder und Warnlampen bei Betrieb des Lasers.

Klasse 4: Laser der Klasse 4 sind Hochleistungslaser, die ungeschützte Augen und

Haut durch direkten Kontakt, gerichtete und diffuse Reexionen beschädigen können. Alle Personen in Bereichen mit Lasern der Klasse 4 müssen deshalb

entsprechende Schutzkleidung tragen.

PCI Bus (Peripheral Component Interconnect Local Bus)

PCI-Bus ist eine Spezikation für ein 32-Bit-Datenbusinterface. PCI ist ein weitverbreiteter Standard für Erweiterungskarten.

POST (Power On Self Test)

Wenn Sie den Computer anschalten, führt er zuerst den POST aus, eine Reihe softwaregesteuerter Diagnosetests. Der POST prüft den Systemspeicher, die Motherboardschaltkreise, Anzeige, Tastatur, Laufwerke und andere I/O-Geräte.

g3567_m70_u�indb 19 23�04�2008 11:09:27 Uhr

A Anhang

A-20

RAM (Random Access Memory)

Es gibt unterschiedliche Arten von RAM, wie z. B. DRAM (Dynamic RAM), EDO DRAM (Extended Data Output DRAM) und SDRAM (Synchronous DRAM).

ROM (Read Only Memory)

ROM ist ein nicht-üchtiger Speicher, in dem permanente Programme (“Firmware” genannt) verschiedener Computerkomponenten gespeichert werden. Flash ROM (oder EEPROM) können mit neuen Programmen (oder dem BIOS) umprogrammiert werden.

Suspend-Modus

In den Energiesparmodi Save-to-RAM (STR) und Save-to-Disk (STD) wird der CPU-Takt gestoppt, und die meisten Elemente des Notebooks werden in ihren niedrigsten aktiven Arbeitszustand versetzt. Das Notebook geht in den Suspend-Modus über, wenn das System länger als eine vorbestimmte Zeitspanne untätig bleibt, oder wenn die Funktionstasten betätigt werden. Die Timeout-Einstellung von Festplatte und Video kann im BIOS-Setup eingestellt werden. Die Netz-LED blinkt, wenn das Notebook im STR-

Modus ist. Im STD-Modus erscheint das Notebook ausgeschaltet.

System-Diskette

Eine Systemdiskette enthält die wichtigsten Dateien eines Betriebsystems und wird zum Booten des Betriebsystems verwendet.

TPM (Trusted Platform Module) (nur in bestimmten Modellen)

Das TPM ist ein Sicherheits-Hardwarebaustein auf dem Systemboard, der computer-generierte Verschlüsselungssequenzen speichert. Das TPM ist eine Hardwarelösung, die dabei behilich sein kann, das System vor Angriffen von Hackern (z.B. Stehlen von Passwörtern und Zugriffskodes zu sensitiven Daten) zu schützen. Das TPM soll das Ausführen von Programmen auf dem Notebook-PC sowie

Transaktionen und Kommunikation sicherer machen.

Twisted-Pair-Kabel

Dieses Kabel zum Anschluss der Ethernetkarte an einen Host (normalerweise ein Hub oder Switch) wird “Straight-through Twisted Pair Ethernet (TPE)” genannt. Die Anschlüsse an den Enden sind sogenannte RJ-45-Anschlüsse, welche nicht kompatibel mit RJ-11-Telefonanschlüssen sind. Beim Anschluss zweier Computer ohne zwischengeschalteten Hub ist ein Crossover Twisted-Pair erforderlich.

UltraDMA/66 oder 100

Ultra DMA/66 und 100 sind neuere Spezikationen zur Verbesserung von IDE-Datentransferraten. Der traditionelle PIO-Transfermodus verwendet nur die ansteigende Flanke des IDE-Befehlssignals zum Datentransfer. Ultra DMA/66 und 100 verwenden die ansteigende und die fallende Flanke.

USB (Universal Serial Bus)

Ein neuer 4-poliger serieller Kabelbus, der automatische Konguration von Plug & Play-Peripheriegeräten wie z. B. Tastaturen, Mäusen, Joysticks, Scannern, Druckern, Modems/ISDN erlaubt, wenn sie physisch angeschlossen werden, ohne Treiber installieren oder das System neu starten zu müssen. Mit USB verschwindet der traditionelle “Kabelsalat” auf der Rückseite Ihres PCs.

g3567_m70_u�indb 20 23�04�2008 11:09:28 Uhr

Anhang A

A-21

Hinweise und Sicherheitsbestimmungen DVD-ROM-Laufwerksinformationen

Das Notebook wird mit einem optionalen DVD-ROM-Laufwerk oder einem CD-ROM-Laufwerk ausgeliefert. Zur Ansicht von DVD-Titeln müssen Sie Ihre eigene DVD-Software installieren. Außerdem besteht die Möglichkeit, zusammen mit dem Notebook eine optionale DVD-Software zu kaufen. Das DVD-ROM-Laufwerk spielt sowohl CDs als auch DVDs ab.

Informationen zur Regionalwiedergabe

Die Wiedergabe von DVD-Filmtiteln umfasst die Entschlüsselung von MPEG2-Video, digitalem AC3 Audio und die Dekodierung von CSS-geschützten Inhalten. CSS (auch Copy Guard genannt) ist der Name

eines von der Filmindustrie adaptierten Mechanismus zum Schutz vor illegalen Raubkopien.

Obwohl die Designbestimmungen der CSS-Lizenzgeber mannigfaltig sind, sind das Wichtigste dabei wohl die Beschränkungen regionalen Inhalts. Um das zeitlich von Land zu Land abgestufte Erscheinen von Filmen zu ermöglichen, werden DVD-Videotitel für spezielle geographische Regionen ausgegeben, wie im Abschnitt “Regionsdenitionen” unten beschrieben. Copyrightgesetze verlangen, dass alle DVDFilme auf eine bestimmte Region beschränkt werden (für gewöhnlich auf die Region kodiert, in der sie verkauft werden). Während der Inhalt von DVD-Filmen in vielerlei Regionen erscheint, verlangen die CSS-Designbestimmungen, dass alle Systeme, die CSS-verschlüsselten Inhalt wiedergeben können, dies nur in einer Region tun dürfen.

Regionsdenitionen

Region 1

Kanada, USA, US-Territories

Region 2

Tschechei, Ägypten, Finnland, Frankreich, Deutschland, Golfstaaten, Ungarn, Island, Iran, Irak, Irland, Italien, Japan, Holland, Norwegen, Polen, Portugal, Saudi-Arabien, Schottland, Südafrika, Spanien, Schweden, Schweiz, Syrien, Türkei, GB, Griechenland, ehemalige jugoslawische Republiken,

Slovakei

Region 3

Burma, Indonesien, Südkorea, Malaysia, Philippinen, Singapur, Taiwan, Thailand, Vietnam

Region 4

Australien, Karibik (außer US-Territories), Mittelamerika, Neuseeland, Pazikinseln, Südamerika

Region 5

CIS, Indien, Pakistan, restliches Afrika, Russland, Nordkorea

Region 6

China

ANMERKUNG: Die Regionseinstellung kann mit der Wiedergabesoftware bis zu fünfmal geändert werden, danach kann sie nur DVD-Filme für die zuletzt eingestellte Region abspielen. Nachträgliche Änderung des Regionscodes erfordert Systemzurückstellung vom Werk, was nicht von der Garantie abgedeckt ist. Wenn das System zurückgestellt werden soll, gehen Versand und Arbeitsleistung auf Kosten des Anwenders.

g3567_m70_u�indb 21 23�04�2008 11:09:30 Uhr

A Anhang

A-22

Kompatibilität des internen Modems

Das Notebook mit internem Modem entspricht den Regulationen JATE (Japan), FCC (US, Canada, Korea, Taiwan) und CTR21. Das interne Modem wurde in Übereinstimmung mit dem Ratsbeschluss 98/482/EC für paneuropäische Anschlüsse für einzelne Terminals an öffentliche Telefonnetze (PSTN) zugelassen. Aufgrund von Unterschieden zwischen den einzelnen PSTNs verschiedener Länder garantiert diese Zulassung, aber keinen bedingungslos erfolgreichen Betrieb auf jedem PSTN-Netzwerkpunkt. Sollten Probleme auftreten, wenden Sie sich bitte zuerst an Ihren Händler.

Übersicht

Am 4. August 1998 wurde der Beschluss des Europarates bezüglich CTR 21 im “Ofcial Journal of the EC” veröffentlicht. CTR 21 gilt für alle Non-Voice-Terminalgeräte mit DTMF-Anwahl, die zum Anschluss an analoge PSTN (Public Switched Telephone Network, öffentliches Telefonnetz) gedacht sind.

CTR 21 (Common Technical Regulation) für die Erfordernisse zum Anschluss an analoge öffentliche Telefonnetze über Terminalgeräte (außer Terminalgeräten, die Stimmtelephonie für “Justied Case Service” anbieten) für Netzwerkadressen, wenn vorhanden, wird durch Multifrequenz-Dualtonsignale

impliziert.

Aussage zur Netzwerkkompatibilität

Aussage des Herstellers an den Anwender: “Diese Aussage zeigt die Netzwerke auf, mit denen das Gerät zusammenarbeiten soll, sowie Netzwerke, in denen das Gerät Betriebsprobleme aufwerfen könnte. Der Hersteller wird auch eine Aussage herausgeben, die klar stellt, an welchen Stellen die Netzwerkkompatibilität von physischen Einstellungen und Software-Switch-Einstellungen abhängt. Diese Aussage wird dem Anwender auch empfehlen, sich an den Händler zu wenden, wenn das Gerät in einem Netzwerk anderer Art verwendet werden soll.”

Bis heute haben die zuständigen Stellen bei CETECOM mehrere paneuropäische Zulassungen mittels

CTR 21 herausgegeben. Das Ergebnis sind Europas erste Modems, die keine Regulationszulassungen

in jedem einzelnen europäischen Land benötigen.

Non-Voice-Geräte

Anrufbeantworter und Freisprechtelefone können genau wie Modems, Faxgeräte, automatische Wählgeräte und Alarmsysteme zugelassen werden. Geräte, bei denen die End-to-End-Sprachqualität durch Regulationen festgelegt ist (z. B. Mobiltelefone, und in einigen Ländern auch schnurlose Telefone),

sind ausgeschlossen.

g3567_m70_u�indb 22 23�04�2008 11:09:31 Uhr

Anhang A

A-23

Kompatibilität des internen Modems (Forts.)

Diese Tabelle zeigt die Länder, welche momentan dem CTR21Standard unterliegen.

Land Angewandt Mehr Tests

Österreich1 Ja Nein Belgien Ja Nein Tschechei Nein nicht anwendbar

Dänemark1 Ja Ja

Finnland Ja Nein Frankreich Ja Nein Deutschland Ja Nein Griechenland Ja Nein Ungarn Nein nicht anwendbar Island Ja Nein Irland Ja Nein

Italien Pending Pending Israel Nein Nein

Liechtenstein Ja Nein Luxemburg Ja Nein

Niederlande

1

Ja Ja Norwegen Ja Nein Polen Nein nicht anwendbar Portugal Nein nicht anwendbar Spanien Nein nicht anwendbar Schweden Ja Nein Schweiz Ja Nein Großbritannien Ja Nein

Diese Information wurde von CETECOM kopiert und wird ohne Haftung angeboten. Für Aktualisierungen zu dieser Tabelle besuchen Sie bitte http://www.cetecom.de/technologies/ctr_21.html

1

Nationale Regulationen gelten nur, wenn das Gerät Pulswahl verwendet (der Hersteller kann in seinem Handbuch angeben, dass das Gerät nur DTMF-Signale unterstützt, was zusätzliche Tests überüssig machen würde).

In den Niederlanden sind für seriellen Anschluss und Anruferkennung zusätzliche Tests erforderlich.

g3567_m70_u�indb 23 23�04�2008 11:09:32 Uhr

A Anhang

A-24

Aussagen zur FCC-Entsprechung

Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Im Betrieb müssen die folgenden beiden Bedingungen erfüllt werden:

• Dieses Gerät darf keine schädliche Störstrahlung abgeben, und

• Dieses Gerät muss für empfangene Störstrahlung unempndlich sein, auch für Störstrahlung, die unerwünschte Funktionen hervorrufen an.

Dieses Gerät wurde geprüft und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Vorschriften wurden für ausreichenden Schutz gegen Radiofrequenzenergie in Wohngegenden aufgestellt. Dieses Gerät erzeugt und verwendet Radiofrequenzenergie und kann diese ausstrahlen. Wenn es nicht entsprechend der Bedienungsanleitung installiert und verwendet wird, kann es Störungen von Funkübertragungen verursachen. Es kann nicht für alle Installationen gewährleistet werden, dass keine Störungen auftreten. Falls dieses Gerät Störungen des Rundfunk- oder Fernsehempfangs verursacht, was durch Ein- und Ausschalten des Geräts ermittelt werden kann, sollten Sie folgende Maßnahmen ergreifen, um die Störungen zu beheben.

• Ändern Sie die Ausrichtung oder den Standort der Empfangsantenne.

• Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.

• Schließen Sie Gerät und Empfänger an unterschiedliche Netzspannungskreise an.

• Wenden Sie sich an den Fachhändler oder einen erfahrenen Radio-/Fernsehtechniker.

WARNUNG! Zur Entsprechung der FCC-Emissionsvorschriften und Vermeidung von Störungen beim Empfang von Radio- und/oder Fernsehsignalen ist die Verwendung eines abgeschirmten Netzkabels erforderlich. Die Verwendung des

beigefügten Netzkabels ist unerläßlich. Veränderungen oder Modikationen, die nicht

ausdrücklich von der jeweiligen Entsprechungsbehörde genehmigt wurden, können Ihr Benutzungsrecht für das Gerät erlöschen lassen.

Nachdruck aus dem Code of Federal Regulations #47, Teil 15.193, 1993. Washington DC: Ofce of the Federal Register, National Archives and Records Administration, U.S. Government Printing Ofce.

FCC-Auagen zu Radiofrequenzinterferenzen

Da dieses Gerät im 5.15 bis 5.25 GHz-Frequenzbereich arbeitet, ist sein Gebrauch auf Innenräume beschränkt, um gefährliche Interferenzen auf gleichen Kanälen mit dem Mobilen Satellitensystem zu

vermeiden.

Hochleistungsradarstationen sind die Hauptbenutzer der Bandbreiten von 5.25 bis 5.35GHz und 5.65 bis

5.85GHz. Diese Radarstationen können das Gerät stören und/oder beschädigen.

Dieses Gerät und seine Antenne(n) dürfen nicht in geringer Entfernung zu anderen Antennen oder Sendern verwendet werden.

g3567_m70_u�indb 24 23�04�2008 11:09:34 Uhr

Anhang A

A-25

Konformitätserklärung (R&TTE Direktive 1999/5/EC)

Die folgenden Punkte wurden beachtet und gelten als maßgeblich und hinlänglich:

• Grundsätzliche Bedingungen wie in [Artikel 3] beschrieben

• Schutzauagen für Gesundheit und Sicherheit wie in [Artikel 3.1a] beschrieben

• Prüfung auf elektrische Sicherheit nach [EN 60950]

• Schutzauagen für elektromagnetische Kompatibilität wie in [Artikel 3.1b] beschrieben

• Prüfung auf elektromagnetische Kompatibilität nach [EN 301 489-1] & [EN 301]

• Geprüft nach [489-17]

• Nachhaltige Nutzung des Radiospektrums wie in [Artikel 3.2] beschrieben

• Radio-Test nach [EN 300 328-2]

FCC-Sicherheitswarnungen zur RF-Aussetzung

Dieses Gerät entspricht den FCC RF-Aussetzungsbeschränkungen (SAR) in typischen tragbaren Ausstattungen. Um den Beschränkungen zu entsprechen, sollten Sie direkten Kontakt mit der Sendeantenne während der Übertragung vermeiden. Endnutzer müssen die spezischen Betriebsanleitungen für eine

RF-Aussetzung innerhalb der anerkannten Bereiche befolgen.

Da dieses Gerät im 5.15 bis 5.25 GHz-Frequenzbereich arbeitet, ist sein Gebrauch auf Innenräume beschränkt; die Antenne muss in das Gerät integriert sein.

FCC Warnung: Veränderungen am Gerät, die nicht ausdrücklich vom Hersteller gebilligt wurden, können das Nutzungsrecht ungültig werden lassen. “Der Hersteller erklärt,

dass dieses Gerät durch spezische, in den USA geprüfte Firmware auf die Kanäle 1

bis 11 beschränkt ist.”

FCC-Regelungen zur RF-Aussetzung

(Wireless Clients)

Dieses Gerät entspricht den FCC RF-Aussetzungsbeschränkungen (SAR) in typischen tragbaren Ausstattungen. Um den Beschränkungen der ANSI C95.1-Standards zu entsprechen, sollten Sie beiANSI C95.1-Standards zu entsprechen, sollten Sie bei-Standards zu entsprechen, sollten Sie bei der Benutzung eines Wireless LAN-Adapters darauf achten, dass bei längerem Betrieb die integrierte Antenne mehr als 20 cm von Ihrem Körper oder sich in der Nähe bendenden Personen entfernt ist. Falls sich die Antenne weniger als 20 cm vom Benutzer bendet, wird empfohlen, die Nutzungsdauer

einzuschränken.

CE-Kennzeichen-Warnung

Es handelt sich hier um ein Produkt der Klasse B, das im Hausgebrauch Radiointerferenzen hervorrufen

kann. In diesem Fall sollte der Benutzer geeignete Maßnahmen ergreifen.

g3567_m70_u�indb 25 23�04�2008 11:09:35 Uhr

A Anhang

A-26

In Frankreich eingeschränkte Frequenz-Bandbreiten

In einigen Teilen Frankreichs wird die Frequenzbandbreite eingeschränkt. In schlimmsten Fällen liegt die maximale Leistung in Innenräumen bei:

• 10mW für die gesamte 2.4 GHz Bandbreite (2400 MHz–2483.5 MHz)

• 100mW für Frequenzen zwischen 2446.5 MHz und 2483.5 MHz

ANMERKUNG: Die Kanäle 10 bis inklusive 13 arbeiten mit einer Bandbreite von 2446.6 MHz bis 2483.5 MHz.

Die Außenbenutzung ist eingeschränkt. Auf Privatgrundstücken oder privaten Grundstücken

öffentlicher Personen ist die Benutzung nur mit einer im vorhinein eingeholten Berechtigung des

Verteidigungsministeriums mit einer maximalen Leistung von 100mW in der 2446.5–2483.5 MHzBandbreite möglich. Außenbenutzung auf öffentlichem Gelände ist nicht erlaubt.

In den unten aufgeführten Departements, für die gesamte 2.4 GHz Bandbreite:

• Maximale Leistung in geschlossenen Räumen ist 100mW

• Maximum Leistung im Freien ist 10mW

In diesen Departements ist die Nutzung der 2400–2483.5 MHz-Bandbreite mit einer EIRP von weniger als 100mW in geschlossenen Räumen und weniger als 10mW im Freien erlaubt:

01 Ain Orientales 02 Aisne 03 Allier 05 Hautes Alpes 08 Ardennes 09 Ariège 11 Aude 12 Aveyron 16 Charente 24 Dordogne 25 Doubs 26 Drôme 32 Gers 36 Indre 37 Indre et Loire 41 Loir et Cher 45 Loiret 50 Manche 55 Meuse 58 Nièvre 59 Nord 60 Oise 61 Orne 63 Puy du Dôme 64 Pyrénées Atlantique 66 Pyrénées 67 Bas Rhin 68 Haut Rhin 70 Haute Saône 71 Saône et Loire 75 Paris 82 Tarn et Garonne 84 Vaucluse 88 Vosges 89 Yonne 90 Territoire de Belfort

94 Val de Marne

Diese Einschränkung wird sich wahrscheinlich mit der Zeit ändern, so dass Sie ihre Wireless LAN-Karte in weiteren Gebieten Frankreichs nutzen können. Die neuesten Informationen hierzu bietet Ihnen ART

(www.art-telecom.fr).

ANMERKUNG: Ihre WLAN-Karte sendet mit weniger als 100mW, aber mehr als 10mW.

Wireless-Kanäle in verschiedenen Regionen

N.-Amerika 2.412-2.462 GHz Kanal 01 bis Kanal 11 Japan 2.412-2.484 GHz Kanal 01 bis Kanal 14 Europa ETSI 2.412-2.472 GHz Kanal 01 bis Kanal 13

g3567_m70_u�indb 26 23�04�2008 11:09:37 Uhr

Anhang A

A-27

UL-Sicherheitsanmerkungen

Erforderlich für UL 1459 betreffend Telekommunikations (Telefon)-Ausrüstungen, die zum elektrischen Anschluss an ein Telekommunikationsnetzwerk sind und deren Betriebsspannung zur Erde 200VSpitzenspannung, 300V Spitzen-Spitzenwert und 105V RMS-Spannung nicht übertrifft und in Übereinstimmung mit dem “National Electrical Code” (NFPA 70) installiert sind.

Bei der Benutzung des Notebook-Modems sollten immer grundlegende (einschließlich der folgenden) Sicherheitsvorkehrungen beachtet werden, um die Brand-, Elektroschock- und Verletzungsgefahr von Personen zu reduzieren:

• Benutzen Sie das Notebook nicht in der Nähe von Wasser, wie z.B. einer Badewanne, einer

Waschschüssel, einem Waschbecken oder Waschzuber bzw. in einem feuchten Keller oder neben einem Swimmingpool.

• Benutzen Sie das Notebook nicht während eines Gewitters, da ein geringes Risiko für einen

Blitzschlag besteht.

• Benutzen Sie das Notebook nicht in der Nähe von Gaslecks.

Erforderlich für UL 1642 betreffend primäre (nicht wiederauadbare) und sekundäre (wiederauadbare) Lithium-Batterien zur Verwendung als Stromquelle für andere Produkte. Diese Batterien enthalten metallisches Lithium oder eine Lithiumlegierung und bestehen aus einer elektrochemischen bzw. zwei oder mehreren Zellen. Diese Batterien sind entweder in Reihe, parallel oder auf beide Arten geschaltet und wandeln chemische Energie durch eine umkehrbare oder nicht umkehrbare Reaktion in elektrische

Energie um.

• Entsorgen Sie Notebook-Akkus nicht in einem Feuer, da sie explodieren können. Erkundigen Sie

sich nach lokalen Vorschriften zur speziellen Entsorgung von Akkus, um das Verletzungsrisiko von Personen durch Brand oder Explosionen zu reduzieren.

• Benutzen Sie keine Netzadapter oder Akkus von anderen Geräten, um das Risiko von

Personenschaden durch Brand oder Explosionen zu reduzieren. Benutzen Sie nur vom Hersteller oder autorisierten Einzelhändlers bereitgestellte, UL-zertizierte Netzadapter oder Akkus.

Netzstrom-Sicherheitsanforderungen

Produkte mit elektrischen Spannungswerten von bis zu 6 A und einem höheren Gewicht als 3 Kg müssen zusammen mit genehmigten Netzkabeln, die den folgenden Spezikationen entsprechen oder sie übertreffen: H05VV-F, 3G, 0.75 mm2 oder H05VV-F, 2G, 0.75 mm2.

g3567_m70_u�indb 27 23�04�2008 11:09:38 Uhr

A Anhang

A-28

Hg

Nordic-Vorsichtsmaßnahmen (für Notebooks mit LithiumIonen-Akku)

(Japanisch)

CAUTION! Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type recommended by the manufacturer. Dispose of used batteries according to the manufacturer’s instructions. (Englisch)

ATTENZIONE! Rischio di esplosione della batteria se sostituita in modo errato.

Sostituire la batteria con un una di tipo uguale o equivalente consigliata dalla fabbrica. Non disperdere le batterie nell’ambiente. (Italienisch)

VORSICHT! Explosionsgefahr bei unsachgemäßem Austausch der Batterie. Ersatz nur durch denselben oder einem vom Hersteller empfohlenen ähnlichen Typ. Entsorgung gebrauchter Batterien nach Angaben des Herstellers. (Deutsch)

ADVARSELI! Lithiumbatteri - Eksplosionsfare ved fejlagtig håndtering. Udskiftning

må kun ske med batteri af samme fabrikat og type. Levér det brugte batteri tilbage til leverandøren. (Dänisch)

VARNING! Explosionsfara vid felaktigt batteribyte. Använd samma batterityp eller en ekvivalent typ som rekommenderas av apparattillverkaren. Kassera använt batteri enligt fabrikantens instruktion. (Schwedish)

VAROITUS! Paristo voi räjähtää, jos se on virheellisesti asennettu. Vaihda paristo ainoastaan laitevalmistajan sousittelemaan tyyppiin. Hävitä käytetty paristo valmistagan ohjeiden mukaisesti. (Finnisch)

ATTENTION! Il y a danger d’explosion s’il y a remplacement incorrect de la batterie. Remplacer uniquement avec une batterie du mêre type ou d’un type équivalent recommandé par le constructeur. Mettre au rebut les batteries usagées conformément aux instructions du fabricant. (Französisch)

ADVARSEL! Eksplosjonsfare ved feilaktig skifte av batteri. Benytt samme batteritype eller en tilsvarende type anbefalt av apparatfabrikanten. Brukte batterier kasseres i henhold til fabrikantens instruksjoner. (Norwegisch)

ACHTUNG: In bestimmten Modellen können Teile des Bildschirms Quecksilber enthalten. Entsorgen Sie das Notebook gemäß den in Ihrer Region zutreffenden Vorschriften.

g3567_m70_u�indb 28 23�04�2008 11:09:46 Uhr

Anhang A

A-29

Kundendienstwarnung

WARNUNG: Modikationen oder Vorgehensweisen, die nicht in diesem

Benutzerhandbuch beschrieben werden, können zu Belastung durch schädliche Laserstrahlung führen. Nehmen Sie das optische Laufwerk nicht auseinander. Aus Sicherheitsgründen sollte das optische Laufwerk nur vom autorisierten Kundendienst repariert und gewartet werden.

WARNUNG: Unsichtbare Laserstrahlung beim Öffnen. Nicht direkt in den Strahl schauen oder mit einem optischen Instrument betrachten.

CDRH-Bestimmungen

Das “Center for Devices and Radiological Health” (CDRH) der U.S. Food and Drug Administration hat am 2. August 1976 Bestimmungen für Laserprodukte aufgestellt. Die Bestimmungen gelten für Laserprodukte, die nach dem 1. August 1976 hergestellt wurde. Die Entsprechung dieser Bestimmungen ist für Produkte, die auf dem US-amerikanischen Markt verkauft werden, obligatorisch.

WARNUNG: Von diesen Bestimmungen oder den Beschreibungen der Installationsanleitung des jeweiligen Laserprodukts abweichende Verwendungen der Kontrolleinrichtungen, Einstellungen oder Verfahren können gefährliche Verstrahlungen hervorrufen.

Macrovision Corporation-Produktanmerkung

Dieses Produkt verfügt über Kopierschutztechnologie, die durch methodische Anforderungen bestimmter

U.S.A.-Patente und anderer geistiger Eigentumsrechte der Macrovision Corporation und anderer Parteien

geschützt sind. Die Verwendung dieser Kopierschutztechnologie muss von Macrovision Corporation genehmigt werden und ist, wenn nicht anderweitig von der Macrovision Corporation genehmigt, nur für private oder eingeschränkte Vorführungszwecke vorgesehen. Reverse-Engineering oder Demontage

ist verboten.

Sicherheitsinformationen für das optische Laufwerk

Laser-Sicherheitsinformationen

Interne oder externe optische Laufwerke, die mit diesem Notebook PC verkauft werden, enthalten ein Produkt der Laser Klasse 1. Laser-Klassizierungen nden Sie im Anhang am Ende dieses

Benutzerhandbuches.

g3567_m70_u�indb 29 23�04�2008 11:09:48 Uhr

A Anhang

A-30

CTR 21-Genehmigung (für Notebooks mit eingebautem Modem)

Dänisch

Niederländisch

Englisch

Finnisch

Französisch

Deutsch

Griechisch

Italienisch

Portugiesisch

Spanisch

Schwedisch

g3567_m70_u�indb 30 23�04�2008 11:10:01 Uhr

Anhang A

A-31

g3567_m70_u�indb 31 23�04�2008 11:10:02 Uhr

A Anhang

A-32

Besitzerinformationen

Diese Seite dient zur Niederlegung der Notebook-Information zur zukünftigen Referenz oder für technische Hilfe. Bewahren Sie dieses Handbuch an einem sicheren Ort auf, wenn Sie Passwörter

eingetragen haben.

Besitzer: ____________________________________ Telefonnummer: ______________

Hersteller: _________________ Modell: ___________ Seriennummer: ______________

Bildschirmgröße: ________ Auösung: ___________ Speichergröße: ______________

Händler: _____________________ Ort: ______________ Kaufdatum: ______________

Hersteller der Festplatte: ______________________________ Größe: ______________

Hersteller des optischen Laufwerks: _______________________ Typ: ______________

BIOS Version: ________________________________________ Datum: ______________

Zubehör: _________________________________________________________________

Software

Betriebssystem: ____________Version: ___________ Seriennummer: ______________

Software: _________________Version: ___________ Seriennummer: ______________

Sicherheit

Admin-Name: _______________________________ Admin-Passwort: ______________

Benutzername: ____________________________ Benutzer-Passwort: ______________

Netzwerk

Benutzer: _______________ Passwort: ________________ Domäne: ______________

g3567_m70_u�indb 32 23�04�2008 11:10:04 Uhr

Urheberrechtinformationen

Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche schriftliche Genehmigung von ASUSTeK COMPUTER INC. (“ASUS”) mit jeglichen Mitteln in jeglicher Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation.

ASUS BIETET DIESES HANDBUCH IN SEINER VORLIEGENDEN FORM AN, OHNE JEGLICHE GARANTIE, SEI SIE DIREKT ODER INDIREKT, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF INDIREKTE GARANTIEN ODER BEDINGUNGEN BEZÜGLICH DER VERKÄUFLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. IN KEINEM FALL IST ASUS, SEINE DIREKTOREN, LEITENDEN ANGESTELLTEN, ANGESTELLTEN ODER AGENTEN HAFTBAR FÜR JEGLICHE INDIREKTE, SPEZIELLE, ZUFÄLLIGEN ODER FOLGESCHÄDEN (EINSCHLIESSLICH SCHÄDEN AUFGRUND VON PROFITVERLUSTEN, GESCHÄFTSVERLUSTEN, NUTZUNGS- ODER DATENVERLUSTEN, UNTERBRECHUNG VON GESCHÄFTSABLÄUFEN ETCETERA), SELBST WENN ASUS VON DER MÖGLICHKEIT SOLCHER SCHÄDEN UNTERRICHTET WURDE, DIE VON DEFEKTEN ODER FEHLERN IN

DIESEM HANDBUCH ODER AN DIESEM PRODUKT HERRÜHREN.

Produktgarantien und Service werden nicht geleistet, wenn: (1) das Produkt repariert, modiziert oder geändert wurde, es sei denn, derartige Reparaturen, Modikationen oder Änderungen wurden schriftlich von ASUS genehmigt; oder (2) die Seriennummer des Produkts entstellt ist oder fehlt.

In diesem Handbuch erscheinende Produkte und Firmennamen könnten eingetragene Warenzeichen oder Copyrights der betreffenden Firmen sein und dienen ausschließlich zur Identikation oder Erklärung und zum Vorteil des jeweiligen Eigentümers, ohne Rechtsverletzungen zu beabsichtigen.

DIE TECHNISCHE DATEN UND INFORMATION IN DIESEM HANDBUCH SIND NUR ZU

INFORMATIONSZWECKEN GEDACHT, SIE KÖNNEN JEDERZEIT OHNE VORANKÜNDIGUNG GEÄNDERT WERDEN UND SOLLTEN NICHT ALS VERPFLICHTUNG SEITENS ASUS ANGESEHEN WERDEN. ASUS ÜBERNIMMT KEINE VERANTWORTUNG ODER HAFTUNG FÜR JEGLICHE FEHLER ODER UNGENAUIGKEITEN, DIE IN DIESEM HANDBUCH AUFTRETEN KÖNNTEN, EINSCHLIESSLICH DER DARIN BESCHRIEBENEN PRODUKTE UND SOFTWARE.

Eingeschränkte Haftbarkeit

Es können Sachverhalte auftreten, bei denen Sie aufgrund eines Fehler seitens ASUS oder anderer Haftbarkeiten berechtigt sind, Schadensersatz von ASUS zu fordern. In jedem einzelnen Fall, ungeachtet der Grundlage, anhand derer Sie Schadensansprüche gegenüber ASUS geltend machen, haftet ASUS maximal nur mit dem vertraglich festgesetzten Preis des jeweiligen Produktes bei Körperverletzungen (einschließlich Tod) und Schäden am Grundeigentum und am Sachvermögen oder anderen tatsächlichen und direkten Schäden, die aufgrund von Auslassung oder Verrichtung gesetzlicher Pichten gemäß dieser Garantieerklärung erfolgen.

ASUS ist nur für verantwortlich für bzw. entschädigt Sie nur bei Verlust, Schäden oder Ansprüchen, die aufgrund eines vertraglichen, zivilrechtlichen Bruchs dieser Garantieerklärung seitens ASUS entstehen.

Diese Einschränkung betrifft Lieferanten und Weiterverkäufer von ASUS. Sie stellt das Höchstmaß dar, mit dem ASUS, seine Lieferanten und Ihr Weiterverkäufer insgesamt verantwortlich sind.

UNTER KEINEN UMSTÄNDEN HAFTET ASUS FÜR FOLGENDES: (1) SCHADENSANSPRÜCHE AN SIE VON DRITTEN; (2) VERLUST VON ODER SCHÄDEN AN AUFZEICHNUNGEN ODER DATEN; ODER (3) BESONDERE, SICH ERGEBENDE ODER INDIREKTE SCHÄDEN ODER WIRTSCHAFTLICHE FOLGESCHÄDEN (EINSCHLIESSLICH VERLUST VON PROFITEN ODER SPAREINLAGEN), AUCH WENN ASUS, SEINE LIEFERANTEN ODER IHR WEITERVERKÄUFER

VON DIESER MÖGLICHKEIT IN KENNTNIS GESETZT IST.

Service und Unterstützung

Besuchen Sie unsere mehrsprachige Webseite unter http://support.asus.com

g3567_m70_u�indb 33 23�04�2008 11:10:06 Uhr

Asus M70TL, X71VN, M70SR, X71Q, M70VM QUICK START GUIDE [de]
