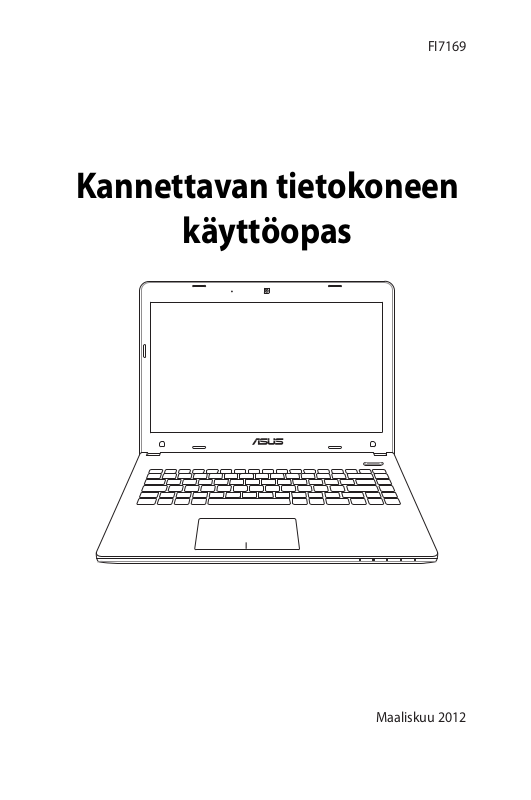

FI7169

Kannettavan tietokoneen

käyttöopas

Maaliskuu 2012

Sisältö

Sisältö ..................................................................................................................... 2

Kappale 1: Kannettavan esittely

Tietoja tästä käyttöoppaasta .......................................................................... 6

Huomautuksia tästä käyttöoppaasta .......................................................... 6

Turvallisuus- ja varotoimenpiteet ................................................................ 7

Kannettavan valmistelu ................................................................................. 11

Kappale 2: Osien tunteminen

Yläosa ...................................................................................................................14

Alapuoli ................................................................................................................18

Oikea puoli ..........................................................................................................23

Vasen puoli .........................................................................................................26

Takaosa ................................................................................................................28

Etupuoli ...............................................................................................................29

Kappale 3: Aloitus

Virtajärjestelmä .................................................................................................32

Virran käyttö .....................................................................................................32

Akun käyttö ......................................................................................................34

Akun asentaminen ja poistaminen ..........................................................34

Akusta huolehtiminen ..................................................................................36

Kannettavan kytkeminen päälle ...............................................................37

Käynnistyksen itsetesti .................................................................................37

Akun virran tarkistaminen ...........................................................................39

Akun lataaminen.............................................................................................40

Virranhallinta-asetukset ...............................................................................41

Virranhallintatilat ............................................................................................43

Lepotila ja Horrostila .....................................................................................43

Lämmön virranhallinta .................................................................................45

Erityisnäppäinten toiminnot ........................................................................46

Pikanäppäimet ................................................................................................46

Microsoft Windows-näppäimet .................................................................49

Multimediaohjausnäppäimet ....................................................................50

Kytkimet ja tilaosoittimet ..............................................................................51

Tilaosoittimet ...................................................................................................52

Kannettavan tietokoneen käyttöopas

Kappale 4: Kannettavan käyttö

Kosketuslevy ......................................................................................................56

Kosketuslevyn käyttö ....................................................................................57

Touchpad-käytön kuvitus ............................................................................58

Touchpadin ylläpito .......................................................................................60

Touchpadin ottaminen pois käytöstä automaattisesti .....................61

Tallennuslaitteet ...............................................................................................62

Muistikortin lukija ...........................................................................................62

Kiintolevy ...........................................................................................................63

Muisti (RAM) .....................................................................................................64

Yhteydet ..............................................................................................................65

Verkkoyhteys ....................................................................................................65

Langaton LAN-yhteys (tietyissä malleissa) ............................................67

Windows langattoman verkon liitäntä ...................................................69

Langaton Bluetooth-liitäntä (tietyissä malleissa) ..................................71

Liitteet

Lisävarusteet .....................................................................................................L-2

Lisäliitännät......................................................................................................L-2

Käyttöjärjestelmä ja Ohjelmisto .................................................................L-3

Järjestelmän BIOS-asetukset .....................................................................L-4

Yleisiä ongelmia ja ratkaisuja .................................................................L-13

Kannettavan tietokoneen palauttaminen ........................................... L-19

Palautusosion käyttäminen ....................................................................L-19

Palautus-DVD:n käyttäminen: (tietyissä malleissa) ........................L-20

DVD-ROM-aseman tietoja ......................................................................... L-22

Blu-ray ROM -asematiedot (tietyissä malleissa) ................................L-24

Sisäinen modeemiyhteensopivuus ....................................................... L-25

Lausunnot ja turvallisuuslausunnot ...................................................... L-29

FCC-lausunto ................................................................................................ L-29

FCC:n radiotaajuusaltistuvaroitus ......................................................... L-30

Vaatimustenmukaisuusvakuutus (R&TTE-direktiivi 1999/5/EY) .......L-30

CE-merkkivaroitus ......................................................................................L-31

IC-säteilyaltistumislausunto Kanadaa varten ...................................L-31

Langaton käyttökanava eri alueilla ...................................................... L-32

Kannettavan tietokoneen käyttöopas

Ranskan rajoitetut langattoman taajuuskaistat .............................. L-32

UL-turvallisuushuomautukset ...............................................................L-34

Virtaturvallisuusvaatimus ........................................................................ L-35

Huomautuksia TV-virittimestä ............................................................... L-35

REACH-huomautukset .............................................................................. L-35

Eri maiden varoitukset Pohjoismaiden varoitukset

(litium-ioniakut) ..........................................................................................L-36

Optisen aseman turvallisuustiedot ...................................................... L-37

Laserturvallisuustiedot ............................................................................. L-37

Palveluvaroitusmerkki ..............................................................................L-37

CDRH-säännökset ....................................................................................... L-37

Macrovision Corporationin tuotehuomautus .................................. L-38

CTR 21 -hyväksyntä (kannettaville tietokoneille, joissa on

sisäänrakennettu modeemi) ..................................................................L-39

Euroopan unionin ekomerkintä ........................................................... L-41

ENERGY STAR –yhteensopiva tuote ..................................................... L-41

Globaalien ympäristösäädösten vaatimustenmukaisuus

ja vakuutus ................................................................................................... L-42

ASUS-kierrätys/Palautuspalvelut ..........................................................L-42

Tekijänoikeustiedot ..................................................................................... L-43

Vastuurajoitus ................................................................................................ L-44

Huolto ja tuki .................................................................................................L-44

Kannettavan tietokoneen käyttöopas

Kannettavan esittely

Tietoja tästä käyttöoppaasta

Luet kannettavan käyttöopasta. Tämä käyttöopas antaa tietoja kannettavan eri osista ja siitä, miten niitä käytetään. Seuraavat ovat suurimmat osiot tässä käyttöoppaassa:

1. Kannettavan esittely

Esittelee sinulle kannettavan ja tämän käyttöoppaan.

2. Osien tunteminen

Antaa sinulle tietoja kannettavan osista.

3. Aloitus

Antaa sinulle tietoja kannettavan käyttöönotosta.

4. Kannettavan käyttö

Antaa sinulle tietoja kannettavan osien käytöstä.

5. Liitteet

Esittelee sinulle lisävarusteet ja antaa lisätietoja.

Käyttöjärjestelmän ulkonäkö ja sovellukset voivat vaihdella maittain ja alueittain. Oman kannettavan tietokoneesi ja tässä käyttöoppaassa olevien kuvien välillä saattaa olla eroavuuksia. Voit pitää omaa kannettavaa tietokonettasi todenmukaisena.

Huomautuksia tästä käyttöoppaasta

Joitakin lihavoituja huomautuksia ja varoituksia käytetään läpi tämän oppaan. Sinun tulisi tuntea ne, jotta voit suorittaa tietyt toimet turvallisesti ja kokonaan. Näillä huomautuksilla on eri tärkeysasteet seuraavan kuvauksen mukaisesti:

VAROITUS! Tärkeää tietoa, jota tulee noudattaa turvallisen käytön varmistamiseksi.

TÄRKEÄÄ! Tärkeää tietoa, jota tulee noudattaa, jotta voidaan välttyä vahingoilta tiedoille, osille tai henkilöille.

VINKKI: Vinkkejä ja hyödyllistä tietoa toimien suorittamiseksi.

HUOMAUTUS: Vinkkejä ja tietoja erityistilanteisiin.

Kannettavan tietokoneen käyttöopas

Turvallisuus- ja varotoimenpiteet

Seuraavat turvallisuus-ja varotoimenpiteet pidentävä kannettavan elinikää. Seuraa kaikkia varotoimenpiteitä ja ohjeita. Tämän ohjekirjan kuvaamia huoltotoimenpiteitä lukuun ottamatta kaikki huolto tulee jättää päteville huoltajille.

Irrota virtajohto ja poista akkupakkaus ennen puhdistusta. Pyyhi kannettava puhtaalla selluloosasienellä tai säämiskäkankaalla, joka on kostutettu hankaamattomalla pesuaineella ja muutamalla lämpimällä vesipisaralla, ja poista sitten mahdollisesti jäänyt kosteus kuivalla kankaalla.

ÄLÄ aseta epätasaiselle tai epävakaalle työtasolle. Ota yhteys huoltoon jos kotelo on vahingoittunut.

ÄLÄ altista likaiselle tai pölyiselle ympäristölle. ÄLÄ käytä kaasuvuodon aikana.

ÄLÄ paina tai kosketa näyttöpaneelia. Älä aseta yhteen sellaisten pienten esineiden kanssa, jotka voivat naarmuttaa kannettavaa tai mennä sen sisään.

ÄLÄ pidä Kannettavaa sylissäsi tai muualla vartalolla, koska altistuminen kuumuudelle voi tuntua epämukavalta tai aiheuttaa loukkaantumisen.

ÄLÄ aseta tai pudota esineitä kannettavan päälle äläkä työnnä sen sisään vieraita esineitä.

ÄLÄ altista vahvoille magneetti- tai sähkökentille.

ÄLÄ altista nesteille, sateelle tai kosteudelle tai käytä niiden lähellä. ÄLÄ käytä modeemia ukkosmyrskyn aikana.

Akun turvallisuusvaroitus: ÄLÄ heitä akkua tuleen. ÄLÄ aiheuta kosketuspintoihin oikosulkua. ÄLÄ pura akkua.

Kannettavan tietokoneen käyttöopas

LÄMPÖTILA: Tätä kannettavaa tulisi käyttää vain ympäristössä, jonka lämpötila on välillä 5°C (41°F) ja 35°C (95°F).

SYÖTTÖNOPEUS: Tarkista nopeus kannettavan pohjassa olevasta kilvestä ja varmista, että virtasovitin on yhdenmukainen nopeuden kanssa.

ÄLÄ kanna tai peitä päälle kytkettyä kannettavaa tä materiaaleilla, jotka voivat estää

ÄLÄ käytä vahvoja liuottimia, kuten tinneriä, bentseeniä tai muita kemikaaleja

pinnalla tai sen lähellä. ilmanvaihdon (esim. tietokonelaukku).

ÄLÄ käytä vahingoittuneita virtajohtoja, lisälaitteita tai muita lisävarusteita. lisävarusteita.

Akun virheellinen

asennus voi aiheuttaa

räjähdyksen ja

vahingoittaa

kannettavaa

tietokonetta.

ÄLÄ heitä kannettavaa tietokonetta kunnalliseen jätesäiliöön. Tämä tuote on suunniteltu siten, että sen osat voidaan käyttää uudelleen ja kierrättää. Rastilla ylivedetyn roskasäiliön symboli ilmoittaa, että tuotetta (sähkö-, elektroninen tuote ja elohopeaa sisältävä kennoakku) ei saa hävittää kunnallisjätteen mukana. Tarkista alueesi sähkölaitteita koskevat jätemääräykset.

ÄLÄ heitä akkua talousjätteisiin. Symboli, jossa roskalaatikon päällä on risti, merkitsee, ettei akkua saa laittaa talousjätteisiin.

Kannettavan tietokoneen käyttöopas

Äänenpainevaroitus

Liiallinen äänenpaine korva- tai pääkuulokkeista voi aiheuttaa kuulovammoja tai kuulon heikkenemisen. Huomaa, että äänenvoimakkuuden ja taajuuskorjaimen säätö keskialueen yläpuolelle voi nostaa kuulokkeiden antojännitettä, ja siten myös äänenpainetta.

DC-tuuletinvaroitus

Huomaa, että tasasähkötuuletin on liikkuva osa ja voi siksi olla vaarallinen. Älä mene lähelle tuulettimen liikkuvia siipiä.

Adapteritiedot

Tulojännite: 100–240 VAC

Tulotaajuus: 50–60Hz

Nimellisantovirta: 3.42A(65W)/ 4.74A(90W)

Nimellisantojännite: 19 VDC

Varotoimenpiteet siirrettäessä

Voit valmistella kannettavan siirtoa varten kytkemällä sen pois päältä ja irrottamalla kaikki ulkoiset lisälaitteet, jotta liittimet eivät vaurioituisi. Kiintolevyn lukupää vetäytyy taakse kun virta on katkaistu, mikä estää kiintolevyn pinnan naarmuuntumisen siirron aikana. Tämän vuoksi kannettavaa ei tulisi siirtää sen ollessa päällä. Sulje näyttöpaneeli ja varmista, että se on lukittunut kiinni, jotta näppäimistö ja näyttöpaneeli eivät vahingoittuisi.

TÄRKEÄÄ! Pinnan kiilto himmentyy helposti, jos siitä ei pidetä oikein huolta. Ole varovainen, ettet hankaa tai vahingoita kannettavan pintaa kun kuljetat sitä.

Kannettavan tietokoneen käyttöopas

Suojaa kannettavasi

Voit ostaa erillisen kantolaukun suojellaksesi laitetta lialta, vedeltä, tärähdyksiltä ja naarmuuntumiselta.

Akkujen lataaminen

Jos aiot käyttää akun virtaa, lataa akku ja mahdolliset lisäakut täyteen ennen kuin lähdet pitkälle matkalle. Muista, että muuntaja lataa akkuja aina kun se on kytketty tietokoneeseen ja virtalähteeseen. Huomaa, että akun lataaminen kestää paljon pidempään kun kannettava on käytössä.

Varotoimenpiteet lentokoneessa

Ota yhteys lentoyhtiöön jos haluat käyttää kannettavaasi lentokoneessa. Useimmilla lentoyhtiöillä on rajoituksia sähkölaitteiden käytössä. Useimmat lentoyhtiöt sallivat sähkölaitteiden käytön vain nousun ja laskeutumisen välissä, eivät niiden aikana.

TÄRKEÄÄ! Lentokenttien turvallisuuslaitteet lukeutuvat kolmeen päätyyppiin: Röntgenlaitteisiin (käytetään liukuhihnalle asetettuihin tavaroihin), magneettitunnistimiin (käytetään turvatarkastusten läpi käveleviin ihmisiin) ja magneettisauvoihin (käsikäyttöisiä laitteita, joita käytetään ihmisiin tai yksittäisiin tavaroihin). Voit lähettää kannettavasi ja levykkeesi lentokentän röntgenlaitteen läpi. Ei ole kuitenkaan suositeltavaa, että lähetät kannettavasi tai levykkeesi lentokentän magneettitunnistimen läpi tai altistat ne magneettisauvalle.

Kannettavan tietokoneen käyttöopas

Kannettavan valmistelu

Tässä on lyhyet ohjeet kannettavan käyttöä varten.

Asenna akku

Kytke muuntaja

Kannettavan tietokoneen käyttöopas

Avaa näyttöpaneeli

A. Pidä kiinni Notebook PC:n alaosasta ja nosta näyttöpaneeli ylös

peukalolla.

B. Taita hitaasti näyttöpaneelia eteen- tai taaksepäin mukavaa

katselukulmaa varten.

Virran kytkeminen

Paina virtapainiketta.

Kannettavan tietokoneen käyttöopas

Osien tunteminen

Yläosa

1 2 3 -

Näppäimistö on erilainen eri alueilla.

X301 Intel X401 Intel ja AMD

Kannettavan tietokoneen käyttöopas

X501 Intel ja AMD

Kannettavan tietokoneen käyttöopas

Mikrofoni (sisäinen)

Sisäänrakennettua monomikrofonia voidaan käyttää

videoneuvotteluihin, äänikerrontaan tai ääninauhoituksiin.

Kamera

Sisäänrakennettu kamera mahdollistaa kuvien ottamisen

tai videon nauhoittamisen. Kameraa voidaan käyttää äänineuvotteluissa ja muissa vuorovaikutteisissa sovelluksissa.

Näyttöpaneeli

Näyttöpaneeli toimii samalla tavalla kuin työpöytänäyttö.

Kannettava käyttää aktiivimatriisi-TFT-nestekidetekniikkaa, joka tarjoaa loistavan, työpöytänäyttöjä vastaavan katselukokemuksen. Toisin kuin työpöytänäytöt, nestekidepaneeli ei säteile tai vilku, joten se on mukavampi silmille. Käytä pehmeää kangasta ilman kemikaaleja (käytä puhdasta vettä jos tarpeen) näyttöpaneelin puhdistamiseen.

Virtakytkin

Virtakytkin mahdollistaa kannettavan tietokoneen

kytkemisen päälle ja pois päältä sekä palautumisen lepotilasta. Paina virtapainiketta kerran kytkeäksesi kannettavan tietokoneen päälle ja kerran sammuttaaksesi sen. Virtakytkin toimii vain, kun näyttöpaneeli on auki.

Kannettavan tietokoneen käyttöopas

Näppäimistö

Näppäimistössä on täysikokoiset näppäimet, joissa on

mukava painallussyvyys, sekä kämmentuet molemmille käsille. Kaksi Windows -toimintonäppäintä on mukana helppoa Windows -käyttöjärjestelmässä navigointia varten.

Kosketuslevy ja -painikkeet

Kosketuslevy ja sen painikkeet ovat ohjauslaite, joka tarjoaa

samat toiminnot kuin työpöytähiiri. Ohjelmiston ohjaama vieritystoiminto on käytössä sen jälkeen, kun mukana tullut kosketuslevyn ohjelmisto on asennettu helppoa Windowstai Internet-navigaatiota varten.

Kannettavan tietokoneen käyttöopas

Alapuoli

Alapuolen ulkomuoto saattaa vaihdella mallin mukaan.

Akkuyksikön koko vaihtelee mallista riippuen.

VAROITUS! Kannettavan alapuoli voi lämmetä erittäin kuumaksi. Käsittele kannettavavarovasti, kun se on tai on hiljattain ollut käytössä. Lämpötilan kohoaminen latauksen tai käytön aikana on normaalia. ÄLÄ KÄYTÄ LAITETTA PEHMEÄLLÄ

ALUSTALLA, KUTEN SÄNGYLLÄ TAI SOHVALLA, KOSKA ILMANVAIHTOAUKOT VOIVAT TUKKEUTUA. ÄLÄ PIDÄ KANNETAVAA SYLISSÄSI TAI MUUALLA VARTALOLLA, KOSKA KUUMUUS VOI AIHEUTTAA VAHINKOA.

X301Intel

Kannettavan tietokoneen käyttöopas

X401Intel

X401AMD

Kannettavan tietokoneen käyttöopas

X501Intel

X501AMD

Kannettavan tietokoneen käyttöopas

Akun lukko - Jousi

Akun jousilukkoa käytetään pitämään akku varmasti

paikallaan. Kun akku asetetaan paikalleen, se lukittuu automaattisesti. Tämä jousilukko tulee pitää avoimessa asennossa kun akku halutaan poistaa.

Akku

Akkuyksikkö latautuu automaattisesti, kun kannettava PC

on kytkettynä verkkovirtaan, ja pitää kannettavan PC:n päällä, kun verkkovirtaa ei ole kytketty. Tämä mahdollistaa käytön siirryttäessä paikasta toiseen. Akun kesto määräytyy käytön ja kannettavan teknisten tietojen mukaan. Akkua ei saa purkaa, ja se myydään erillisenä yksikkönä.

Akun lukko - Käsilukitus

Akun käsilukkoa käytetään pitämään akku varmasti

paikallaan. Liikuta käsilukko aukinaiseen asentoon kun haluat asettaa tai poistaa akun. Liikuta käsilukko lukittuun asentoon akun asettamisen jälkeen.

Kannettavan tietokoneen käyttöopas

Muistilokero (RAM)

Muistilokero tarjoaa laajennusmahdollisuuden lisämuistia

varten. Lisämuisti nostaa ohjelmien suorituskykyä vähentämällä kiintolevyn käyttöä. BIOS tunnistaa automaattisesti järjestelmän muistimäärän ja säätää CMOS:n vastaavasti käynnistyksen itsetestin aikana. Muistin lisäämisen jälkeen ei ole tarvetta laitteiden tai ohjelmistojen asetusten muuttamiselle (mukaan lukien BIOS). Kysy tietoja kannettavasi muistin päivityksestä valtuutetusta palvelukeskuksesta tai jälleenmyyjältä. Osta laajennusmoduuleita vain tämän kannettavan valtuutetuilta myyjiltä, jotta paras mahdollinen yhteensopivuus ja luotettavuus voitaisiin taata.

Kiintolevylokero

Kiintolevy on turvattuna lokerossa. Käy valtuutetussa

huoltokeskuksessa tai jälleenmyyjän luona saadaksesi tietoja kovalevyaseman päivityksistä kannettavaa PCtietokonettasi varten. Osta kovalevyasemat vain tämän PC: n valtuutetuilta jälleenmyyjiltä taataksesi maksimaalisen yhteensopivuuden ja luotettavuuden.

Kannettavan tietokoneen käyttöopas

Oikea puoli

2 3

X301 Intel X401/X501 Intel ja AMD

Kuulokelähtö

Stereokuulokeliitäntää (1/8 tuumaa) käytetään yhdistämään

kannettavan audiolähtösignaali vahvistettuihin kaiuttimiin tai kuulokkeisiin. Tämän liitännän käyttö ottaa automaattisesti sisäänrakennetut kaiuttimet pois käytöstä.

Mikrofonituloliitäntä

Monomikrofoniliitäntää (1/8 tuumaa) voidaan käyttää

ulkoisen mikrofonin tai audiolaitteen lähtösignaalin liittämiseen. Tämän liitännän käyttö ottaa automaattisesti sisäänrakennetun mikrofonin pois käytöstä. Käytä tätä toimintoa videoneuvotteluihin, äänikerrontaan tai ääninauhoituksiin.

Kannettavan tietokoneen käyttöopas

USB-portti 3.0

USB-väylä on yhteensopiva sarjaan liitettyjen USB 3.0,

2.0, ja USB 1.1 -laitteiden kanssa, kuten näppäimistöjen, osoitinlaitteiden, kameroiden, kiintolevyasemien, tulostimien ja skannerien. Nopeus voi olla jopa 4.8Gbit/s (USB 3.0), 480 Mbit/s (USB 2.0) tai 12 Mbit/s (USB 1.1). USB: n avulla yhdellätietokoneella voi käyttää samanaikaisesti useita laitteita joidenkin oheislaitteiden toimiessa ylimääräisinä liitäntäkohtina tai keskittiminä. USB tukee laitteiden liittämistä lennossa niin, että suurin osa laitteista voidaan liittää tai irrottaa ilman, että tietokonetta tarvitsee käynnistää uudelleen.

HDMI

HDMI-portti

HDMI (High-Denition Multimedia Interface) on

pakkaamaton, täysin digitaalinen audio/video-liittymä minkä tahansa audio/video-lähteen välillä, kuten tvsovittimen, DVD-soittimen, ja A/V-vastaanottimen sekä audio- ja/tai videomonitorin, kuten esimerkiksi digitaalisen television (DTV). Tukee standardinmukaista, parannettua, tai teräväpiirtovideota, sekä monikanavaista digitaaliaudiota samassa kaapelissa. Se lähettää kaikkia ATSC HDTV -standardeja ja tukee 8-kanavaista digitaaliaudiota, ja siinä on ylimääräistä kaistanleveyttä tulevien parannusten tai vaatimusten varalta.

Kannettavan tietokoneen käyttöopas

Verkkoportti

RJ-45-verkkoportti, jossa on kahdeksan pinniä, on suurempi

kuin RJ-11-modeemiportti ja se tukee tavallista Ethernetkaapeliyhteyttä lähiverkkoon. Sisäänrakennettu liitäntä mahdollistaa kätevän käytön ilman lisäadaptereita.

Muistikorttipaikka

Normaalisti ulkoinen muistikortinlukija täytyy ostaa

erikseen voidaksesi käyttää muistikortteja sellaisista laitteista kuin digitaalikamerat, MP3-soittimet, matkapuhelimet ja PDA’t. Tässä kannettavassa PC:ssä on sisäänrakennettu nopea muistikortinlukija, joka voi kätevästi lukea monia ash-muistikortteja kuten myöhemmin tässä käsikirjassa on mainittu.

Näyttölähtö

15-pinninen D-sub -näyttöportti tukee tavallisia VGA-

yhteensopivia laitteita, kuten näyttöä tai projektoria, ja mahdollistaa katselun suuremmalta ulkoiselta näytöltä.

Kannettavan tietokoneen käyttöopas

Vasen puoli

2 3

X301Intel X401/X501 Intel ja AMD

Kensington®-lukkoportti

Kensington®-lukkoportti mahdollistaa sen, että

kannettava varmistetaan käyttämällä Kensington®

-yhteensopivia kannettavan turvallisuustuotteita. Nämä turvallisuustuotteet sisältävät yleensä metallikaapelin ja lukon, jotka estävät kannettavan irrottamisen kiinteästä esineestä. Joissakin turvallisuustuotteissa saattaa myös olla liikkeenhavaitsin, joka päästää hälytysäänen liikutettaessa.

Virtaliitäntä

Mukana tullut muuntaja muuttaa vaihtovirran tasavirraksi

tätä liitäntää varten. Tämän liitännän kautta tuotu virta toimittaa virran kannettavalle ja lataa sisäistä akkua. Jotta kannettava ja akku välttyisivät vaurioilta, käytä aina mukana tullutta virtamuuntajaa.

Saattaa Kuumeta Käytettäessä. Älä Peitä Sovitinta Äläkä Pidä Sitä Vartalosi Lähellä.

Kannettavan tietokoneen käyttöopas

USB-portti 2.0

USB-väylä on yhteensopiva sarjaan liitettyjen USB 2.0

ja USB 1.1 -laitteiden kanssa, kuten näppäimistöjen, osoitinlaitteiden, kameroiden, kiintolevyasemien, tulostimien ja skannerien. Nopeus voi olla jopa 12 Mbit/s (USB 1.1) tai 480 Mbit/s (USB 2.0). USB:n avulla yhdellätietokoneella voi käyttää samanaikaisesti useita laitteita joidenkin oheislaitteiden toimiessa ylimääräisinä liitäntäkohtina tai keskittiminä. USB tukee laitteiden liittämistä lennossa niin, että suurin osa laitteista voidaan liittää tai irrottaa ilman, että tietokonetta tarvitsee käynnistää uudelleen.

Tuuletusaukot

Tuuletusaukot mahdollistavat kylmän ilman pääsemiseen

kannettavaan ja lämpimän ilman poistumisen.

Varmista, että paperi, kirjat, vaatteet, kaapelit tai muut esineet eivät peitä mitään tuuletusaukkoa, sillä muuten kannettava saattaa ylikuumentua.

Kannettavan tietokoneen käyttöopas

Takaosa

X301 Intel X401 Intel ja AMD

X501 Intel ja AMD

Akku

Akkuyksikkö latautuu automaattisesti, kun kannettava PC

Kannettavan tietokoneen käyttöopas

Etupuoli

X301 Intel X401 Intel ja AMD

X501 Intel ja AMD

Tilaosoittimet

Tilaosoittimet osoittavat laitteiston/ohjelmiston eri tiloja.

Katso lisätietoja osoittimista kappaleesta 3.

Kannettavan tietokoneen käyttöopas

Aloitus

Kannettavan tietokoneen käyttöopas

Virtajärjestelmä

Virran käyttö

Kannettavan virta koostuu kahdesta osasta, virtamuuntajasta ja akkujärjestelmästä. Virtamuuntaja muuntaa seinäpistokkeen vaihtovirran kannettavan vaatimaksi tasavirraksi. Kannettavan mukana tulee universaali vaihtovirta-tasavirtamuuntaja. Se tarkoittaa, että voit kytkeä virtajohdon niin 100–120 V -pistokkeeseen kuin 220–240 V -pistokkeeseen ilman, että tarvitsee asettaa kytkimiä tai virranmuuntajia. Eri maissa saatetaan vaatia adapteria, jotta Yhdysvaltain standardivirtajohto sopii muuhun standardiin. Suurimmassa osassa hotelleita on universaalit pistokkeet, jotka tukevat eri virtajohtoja sekä jännitteitä. On parasta kysyä kokeneelta matkailijalta virtapistokkeiden jännitteistä kun virtamuuntaja viedään toiseen maahan.

Virtaliitännän todellinen sijainti vaihtelee mallin mukaan. Katso edellisestä luvusta, missä LAN-portti sijaitsee.

Voit ostaa kannettavaan matkustajapakkauksen, joka sisältää virta- ja modeemiadapterin lähes joka maata varten

VAROITUS! ÄLÄ liitä AC-virtajohtoa virtapistokkeeseen, ennen kuin olet liittänyt DC-pistokkeen kannettavaan tietokoneeseen. Se vaurioittaa AC-DC-sovitinta

Kannettavan tietokoneen käyttöopas

TÄRKEÄÄ! Seurauksena voi olla vahinkoa laitteelle, jos käytät eri muuntajaa tai käytät kannettavan muuntajaa muiden laitteiden kanssa. Jos muuntajasta tulee savua, palaneen haju tai äärimmäistä lämpöä, ota yhteys huoltoon. Ota yhteys huoltoon jos epäilet vikaa muuntajassa. Voit vahingoittaa sekä akkua että kannettavaa viallisella muuntajalla.

Kannettava tulee joko kaksi- tai kolmipiikkisen pistokkeen kanssa alueen mukaisesti. Jos mukana tulee kolmipiikkinen pistoke, sinun tulee käyttää maadoitettua pistoketta tai oikein maadoitettua adapteria, jotta voit varmistaa kannettavan turvallisen käytön.

VAROITUS! VIRTASOVITIN SAATTAA KUUMETA KÄYTETTÄESSÄ. ÄLÄ PEITÄ SOVITINTA, ÄLÄKÄ PIDÄ SITÄ VARTALOSI LÄHELLÄ.

Ota virtasovitin irti seinäpistokkeesta tai kytke AC-pistoke pois päältä, jotta kannettava tietokone ei kuluta virtaa, kun sitä ei käytetä.

Kannettavan tietokoneen käyttöopas

Akun käyttö

Kannettava on suunniteltu toimimaan poistettavan akun kanssa. Akku koostuu useista yhteen sijoitetuista akkukennoista. Täyteen ladattu akku tarjoaa muutaman tunnin akun keston, jota voi pidentää käyttämällä BIOS-asetusten virransäästötoimintoja. Lisäakut ovat lisävaruste ja niitä voi ostaa erillisinä kannettavan myyjältä.

Akun asentaminen ja poistaminen

Kannettavan akku ei välttämättä ole valmiiksi asennettuna. Jos kannettavan akku ei ole asennettuna, asenna se seuraavien ohjeiden mukaisesti.

TÄRKEÄÄ! Älä koskaan yritä poistaa akkua kun kannettava on päällä, sillä se saattaa johtaa työtietojen menetykseen

Akun asentaminen:

Kannettavan tietokoneen käyttöopas

Akun irrottaminen:

TÄRKEÄÄ! Käytä vain kannettavan mukana tulleita tai erityisesti valmistajan tai myyjän tämän mallin kanssa käytettäväksi hyväksymiä akkuja ja muuntajia, tai muuten kannettava voi vahingoittua

Kannettavan tietokoneen käyttöopas

Akusta huolehtiminen

Kannettavan akulla, kuten kaikilla akuilla, on rajoitettu määrä latauskertoja. Akun käyttöikä riippuu ympäröivästä lämpötilasta, kosteudesta ja kannettavan käyttötavasta. Paras olisi, jos akkua käytettäisiin lämpötilassa välillä 5°C ja 35°C (41°F ja 95°F). On myös otettava huomioon, että kannettavan sisäinen lämpötila on korkeampi kuin sen ulkoinen lämpötila. Lämpötilat näiden rajojen ylä- ja alapuolella lyhentävät akun käyttöikää. Akun käyttöaika vähenee joka tapauksessa aikanaan ja valtuutetulta myyjältä tulee ostaa uusi akku tähän kannettavaan. Koska akut kuluvat jonkin verran myös hyllyssä, ei ole suositeltavaa ostaa ylimääräisiä varastoon.

VAROITUS! ÄLÄ heitä akkua tuleen, ÄLÄ aiheuta kosketuspintoihin oikosulkua, ÄLÄKÄ pura akkua, koska se saattaa aiheuttaa vaaratilanteen. Jos akku ei toimi normaalisti tai on vaurioitunut iskusta, sammuta kannettavasta virta ja ota yhteys valtuutettuun huoltoliikkeeseen.

Kannettavan tietokoneen käyttöopas

Kannettavan kytkeminen päälle

Kannettavan virtailmoitus tulee näyttöön kun se kytketään päälle. Jos tarpeen, voit säätää kirkkautta pikanäppäimillä. Jos sinun tarvitsee ajaa BIOS-asetukset järjestelmän asetusten asettamiseksi tai muuttamiseksi, paina käynnistyksen aikana [F2]. Jos painat [Tab]-painiketta aloitusruudun aikana, ruutuun tulee tavallisia käynnistystietoja, kuten BIOS-versio. Jos painat [ESC]-painiketta, saat esiin käynnistysvalikon, josta voit valita käynnistyslähteeksi jonkin saatavilla olevista asemista.

Ennen käynnistystä näyttöpaneeli välähtää kun virta kytketään päälle. Tämä on osa Kannettavan testitoimenpidettä eikä ongelma näytön kanssa.

TÄRKEÄÄ! Voit suojella kiintolevyä odottamalla aina vähintään 5 sekuntia Kannettavan sammuttamisen jälkeen ennen kuin kytket sen takaisin päälle.

VAROITUS! ÄLÄ kanna tai peitä päälle kytkettyä kannettavaa materiaaleilla, jotka estävät ilmanvaihdon (esim. kantolaukku).

Käynnistyksen itsetesti

Kun kannettava kytketään päälle, se suorittaa sarjan ohjelmistopohjaisia diagnoositestejä, joita kutsutaan käynnistyksen itsetestiksi (Power-On Self Test, POST). Ohjelmisto, joka ohjaa POSTtestiä on asennettuna pysyvänä osana kannettavan arkkitehtuuriin. POST-testi sisältää tallennuksen kannettavan laitteistoasetuksista, joita käytetään järjestelmän diagnoositarkistuksen tekemiseen. Tämä tallennus luodaan BIOS-asetusohjelman avulla. Jos POST-testi huomaa eron tallennuksen ja olemassa olevan laitteiston välillä, se näyttää ruudulla ilmoituksen, joka pyytää sinua korjaamaan ristiriidan BIOS-asetusten avulla. Useimmissa tapauksissa tallennuksen pitäisi olla oikea kun saat kannettavan. Kun testi on valmis, ruudulle saattaa tulla ilmoitus “No operating system found (käyttöjärjestelmää ei löydy)”, jos kiintolevylle ei ollut esiasennettu käyttöjärjestelmää. Tämä osoittaa, että kiintolevy on tunnistettu oikein ja valmiina uuden käyttöjärjestelmän asennukseen.

Kannettavan tietokoneen käyttöopas

Self Monitoring ja Reporting Technology

S.M.A.R.T.-tekniikka (Self Monitoring and Reporting Technology) tarkistaa kiintolevyn POST-testin aikana ja antaa varoituksen, jos kiintolevy tarvitsee huoltoa. Jos käynnistyksen aikana tulee jokin kriittinen kiintolevyvaroitus, ota tiedoistasi välittömästi varmuuskopio ja käynnistä Windowsin levyntarkistusohjelma. Windowsin levyn tarkastusohjelman suorittamiseksi: napsauta Käynnistä > valitse Tietokone > napsauta hiiren oikealla painikkeella kovalevyn kuvaketta > valitse Ominaisuudet > napsauta Työkalut -välilehteä > napsauta Tarkasta nyt > napsauta Käynnistä. Voit myös valita “Skannaa ... sektorit” tehokkaampaa skannausta ja korjausta varten, mutta prosessi käy hitaammin.

TÄRKEÄÄ! Jos varoitus tulee käynnistyksen aikana vielä levyntarkistuksen jälkeen, kannettava tulisi viedä huoltoon. Jatkettu käyttö voi aiheuttaa tietojen häviämistä.

Kannettavan tietokoneen käyttöopas

Akun virran tarkistaminen

Akkujärjestelmä käyttää Smart Battery -standardia Windowsympäristössä, mikä mahdollistaa akun kertovan tarkasti jäljellä olevan varausprosentin. Täyteen ladattu akku tarjoaa kannettavalle muutaman tunnin käyttövirtaa. Todellinen lukema muuttuu sen mukaan, miten järjestelmä käyttää virransäästöominaisuuksia, miten työskentelet, millainen prosessori on, paljonko muistia on ja minkä kokoinen näyttöpaneeli on.

Tässä kuvatut ruutukaapparit ovat vain esimerkkejä ja saattavat poiketa omasta järjestelmästäsi.

Saat varoituksen, kun akun virta on vähentynyt. Jos jätä varoitukset huomiotta, Kannettava siirtyy lopulta keskeytystilaan (Windows-oletuksessa STR).

Napsauta hiiren oikealla painikkeella akku-kuvaketta

Napsauta akku-kuvaketta hiiren vasemmalla painikkeella

VAROITUS! Muistiin tallentaminen (Suspend-to-RAM, STR) ei kestä kauan kun akun virta on lopussa. Levylle tallentaminen (Suspend-to-Disk, STD) ei ole sama kuin virran katkaisu. STD vaatii pienen määrän virtaa ja epäonnistuu, jos virtaa ei ole saatavilla akun täydellisen tyhjenemisen vuoksi tai jos virtaa ei ole lainkaan (esimerkiksi sekä muuntaja että akku on poistettu).

Kannettavan tietokoneen käyttöopas

Osoitin akku-kuvakkeen päälle ilman virtaadapteria.

Osoitin akku-kuvakkeen päällä virta-adapterin kanssa.

Akun lataaminen

Ennen kuin käytät kannettavaa tien päällä, akku tulee ladata. Akku alkaa latautua heti kun kannettava kytketään ulkoiseen virtalähteeseen muuntajan avulla. Lataa akku täyteen ennen ensimmäistä käyttöä. Uusi akku tulee ladata kokonaan ennen kuin kannettava irrotetaan ulkoisesta virtalähteestä. Akun latautuminen täyteen kestää muutaman tunnin kun kannettava on pois päältä, ja saattaa viedä kaksi kertaa niin kauan kun kannettava on päällä. Akun latausvalo sammuu kun akku on latautunut.

Akku aloittaa latautumisen, kun akussa jäljellä oleva lataus laskee 95%:n alle. Tämä estää akun usein toistuvan latautumisen. Harvemmat latausjaksot pidentävät akun käyttöikää.

Akun lataus loppuu jos lämpötila on liian korkea tai akun jännite liian korkea.

VAROITUS! Älä säilytä akkua lataamattomana. Akun lataus purkautuu vähitellen. Jos akkua ei käytetä, se on ladattava kolmen kuukauden välein toimintakunnon säilyttämiseksi, jotta akku latautuisi jatkossakin.

Kannettavan tietokoneen käyttöopas

Virranhallinta-asetukset

Virtakytkin kääntää kannettavan virran PÄÄLLE ja POIS tai panee kannettavan lepotilaan tai -tiloihin. Virtakytkimen todellinen toiminta voidaan mukauttaa Windows >Windows ohjauspaneeli > Virranhallintaasetukset. Muille valinnoille, kuten “Vaihda käyttäjä, Käynnistä uudelleen, Lepotila, tai Sammuta,” napsauta nuolenpäätä lukitsemiskuvakkeen vierssä.

Uudelleenkäynnistäminen

Kun muutoksia on tehty käyttöjärjestelmään, kone saatetaan pyytää käynnistämään uudelleen. Jotkin asennusprosessit tarjoavat mahdollisuuden käynnistää uudelleen automaattisesti. Käynnistä järjestelmä uudelleen manuaalisesti valitsemalla Käynnistä uudelleen.

TÄRKEÄÄ! Voit suojella kiintolevyä odottamalla vähintään 5 sekuntia kannettavan sammuttamisen jälkeen ennen kuin kytket sen takaisin päälle.

Kannettavan tietokoneen käyttöopas

Hämäsammutus

Jos käyttöjärjestelmäsi ei pysty kunnolla sammumaan tai käynnistymään uudelleen, on kaksi muuta tapaa sammuttaa kannettava:

• Pidä virtapainiketta pohjassa yli 4 sekuntia.

TÄRKEÄÄ! Älä käytä hätäsammutusta kun tietoja tallennetaan, sillä se voi aiheuttaa tietojen häviämisen tai tuhoutumisen.

Kannettavan tietokoneen käyttöopas

Virranhallintatilat

Kannettavassa on useita automaattisia tai säädettäviä virransäästöominaisuuksia, joita voit käyttää akun keston maksimoimiseksi ja vähentää kokonaiskäyttökustannuksia. Voit hallita joitakin näistä ominaisuuksista BIOS-asetusten virtavalikosta. ACPI-virranhallintaasetukset tehdään käyttöjärjestelmän kautta. Virranhallintaominaisuudet on suunniteltu säästämään niin paljon sähköä kuin mahdollista laittamalla osat vähän virtaa käyttävään tilaan niin usein kuin mahdollista, mutta kuitenkin niin, että ne toimivat tarvittaessa täydellä teholla.

Lepotila ja Horrostila

Virranhallinnan asetukset voidaan löytää Windows >

Ohjauspaneeli > Virtavalinnat. Järjestelmäasetuksissa voit

määrittää “Lepotila/Horrostila” tai “Sammuta” näyttöpaneelin sulkemiseksi tai virta-painikkeen painamiseksi. “Lepotila” ja “Horrostila” säästää virtaa, kun kannettava PC ei ole käytössä kääntämällä tietyt komponentit pois päältä. Kun jatkat työtäsi, viimeisin tilanteesi (kuten puoliväliin vieritetty asiakirja tai puoliksi kirjoitettu sähköposti) tulevat takaisin näkyviin kuin et olisi koskaan poistunutkaan. “Sammutus” sulkee kaikki ohjelmat ja kysyy, haluatko tallentaa työsi, jos jotain ei ole tallennettu.

Kannettavan tietokoneen käyttöopas

“Lepotila” on sama kuin muistiin tallennus (Suspend-to-RAM, STR). Tämä toiminta tallentaa nykyiset tietosi ja tilasi muistiin, ja monet osat kytketään pois päältä. Koska RAM-muisti on epävakaata, tietojen säilyttäminen (päivittäminen) vaatii virtaa. Napsauta Windows -painiketta ja nuolenpäätä lukkokuvakkeen vieressä tämän valinnan näkemiseksi. Voit myös käyttää näppäimistön pikanäppäintä [Fn F1] tämän tilan aktivoimiseksi. Palauta painamalla mitä tahansa näppäimistön näppäintä paitsi [Fn]. (HUOMAUTUS: Virta-ilmaisin vilkkuu tässä tilassa.)

“Horrostila” on sama kuin levylle tallennus (Suspend-to-Disk, STD) ja se tallentaa nykyiset tietosi ja tilasi kiintolevylle. Kun näin tehdään, RAM-muistia ei tarvitse ajoittain päivittää ja virrankulutusta voidaan selvästi vähentää, mutta ei kokonaan poistaa, sillä jotkin herätysosat, kuten verkkokortti, vaativat yhä virtaa. Horrostila säästää enemmän virtaa kuin Lepotila. Napsauta Windows -painiketta ja nuolenpäätä lukkokuvakkeen vieressä tämän valinnan näkemiseksi. Palauta virtapainiketta painamalla. (HUOMAUTUS: Virta-ilmaisin on sammuneena tässä tilassa.)

Kannettavan tietokoneen käyttöopas

Lämmön virranhallinta

Kannettavan lämpötilan hallintaan on kolme virranhallintakeinoa. Käyttäjä ei voi säätää näitä virranhallintakeinoja, mutta ne tulisi tuntea siltä varalta, että kannettava menisi johonkin näistä tiloista. Seuraavat lämpötilat viittaavat rungon lämpötilaan, eivät prosessorin.

• Tuuletin menee päälle aktiivista jäähdytystä varten kun lämpötila saavuttaa turvallisen ylärajan.

• Prosessorin nopeus hidastuu passiivista jäähdytystä varten kun lämpötila ylittää turvallisen ylärajan.

• Järjestelmä sammuu kriittistä jäähdytystä varten kun lämpötila ylittää turvallisen maksimiylärajan.

Kannettavan tietokoneen käyttöopas

Erityisnäppäinten toiminnot

Pikanäppäimet

Seuraavassa määritetään Notebook PC:n näppäimistön pikanäppäimet. Komentoja voi käyttää vain pitämällä ensin toimintonäppäintä painettuna ja painamallla samalla näppäintä, jolla on komento.

Pikanäppäinten sijainnit voivat muuttua mallin mukaan, mutta toimintojen pitäisi olla samat. Seuraa kuvakkeita funktionäppäinten sijaan.

“ZZ”-kuvake (f1): Asettaa kannettavan pientehotilaan (joko Tallenna muistiin tai Tallenna levylle sen mukaan, mikä on unipainikkeen asetuksena virranhallintaasetuksissa).

Radiotorni (f2): Vain langattomat mallit: Kytkee päälle sisäisen langattoman verkkoyhteyden tai Bluetoothin (tietyillä malleilla) sekä kuvaruutunäytön. Kun verkko on päällä, vastaava langattoman verkon merkkivalo syttyy. Windows vaatii ohjelmistoasetuksia langattoman verkon tai Bluetoothin käyttöä varten.

Auringonlaskukuvake (f5): Vähentää näytön kirkkautta.

Auringonnousukuvake (f6): Lisää näytön kirkkautta.

LCD-kuvake (f7): Kytkee näyttöpaneelin päälle

tai pois. Venyttää myös näyttöalueen (tietyillä malleilla) täyttämään koko näytön, kun käytetään pieniresoluutioista tilaa.

Kannettavan tietokoneen käyttöopas

LCD/näyttö-kuvake (f8): Vaihtaa kannettavan LCDnäytön ja ulkoisen näytön välillä tässä järjestyksessä:

Vain

LCD -> External Monitor (Vain CRT, ulkoinen näyttö)

-> LCD + CRT-kopio -> LCD + CRT-laajennus.

(Tämä

toiminto ei toimi 256-värisessä tilassa, laita enemmän värejä käyttöön näytön asetuksista.) HUOMAUTUS:

Ulkoinen näyttömonitori täytyy liittää “ennen” käynnistämistä.

Ylirastitettu tasohiiri (f9) : LUKITSEE (poistaa käytöstä)

sisäänrakennetun tasohiiren ja AVAA (palauttaa käyttöön) tasohiiren lukituksen. Tasohiiren lukitseminen estää kursorin tahattoman liikkumisen kirjoitettaessa ja toimii parhaiten erillistä osoitinlaitetta, esimerkiksi hiirtä, käytettäessä. HUOMAUTUS: Tietyissä malleissa on ilmaisin, joka syttyy, kun kosketusalusta on AUKI (käytössä) ja sammuu, kun kosketusalusta on LUKITTU (pois käytöstä)

Kaiutin-kuvakkeet (f10): Kytkee kaiuttimet päälle tai pois (vain Windowsissa).

Kaiutin alas -kuvake (f11): Vähentää kaiuttimen äänenvoimakkuutta (vain Windowsissa).

Kaiutin ylös -kuvake (f12):

Lisää kaiuttimen äänenvoimakkuutta (vain Windowsissa)

Num Lk (Ins): Kytkee numeronäppäimistön (numerolukon) päälle ja pois. Mahdollistaa suuremman osan näppäimistöä käyttämisen numerojen syöttämiseen.

(tietyissä malleissa)

Scr Lk (Del): Kytkee “Scroll Lock” -toiminnon päälle

tai pois. Mahdollistaa suuremman osan näppäimistöä käyttämisen solunavigaatioon. (tietyissä malleissa)

Kannettavan tietokoneen käyttöopas

Fn+C: Kytkee “Splendid Video Intelligent Technology”

-toiminnon päälle ja pois päältä. Tämä mahdollistaa näytön eri värienparannustilojen välillä vaihtamisen, jotta kontrastin, kirkkauden, ihonsävyn sekä punaisen, vihreän ja sinisen värikylläisyyttä voisi säätää erikseen. Voit katsoa nykyisen tilan kuvaruutunäytöstä.

Fn+V

(tietyissä malleissa)

Vaihtaa “Life Frame” -ohjelmistosovellukseen.

Joissakin malleissa tämä toiminto on käytettävissä vain, kun kamera on kytkettynä päälle.

Fn+A (tietyissä malleissa):

Vaihtaa ympäristövalon anturin PÄÄLLE/POIS.

Power4Gear Hybrid (Fn+Space Bar): Tämä näppäin vaihtokytkee virransäästöt eri virransäästötilojen välillä. Virransäästötilat ohjaavat kannettavassa PC:ssä monia ominaisuuksia suorituskyvyn maksimoimiseksi suhteessa akun kestoaikaan. Käyttämällä virta-adapteria tai poistamalla sen vaihdetaan automaattisesti järjestelmää AC-tilan ja akkutilan välillä. Voit nähdä nykyisen tilan onscreen-näytön (OSD) kautta.

Fn+Enter: (laajennettu näppäimistö): Vaihtokytkee “Laskimen”. (tietyissä malleissa)

Kannettavan tietokoneen käyttöopas

Microsoft Windows-näppäimet

Näppäimistössä on kaksi erityistä Windows-painiketta alla olevan kuvauksen mukaisesti.

Näppäin, jossa on Windows-logo, aktivoi Windowstyöpöydän vasemmassa alakulmassa olevan Käynnistävalikon.

Toinen näppäin, joka näyttää Windows-valikolta pienen osoittimen kanssa, aktivoi ominaisuudet-valikon ja vastaa hiiren oikean painikkeen painamista Windows-kohteen päällä.

Laajennettu näppäimistö

Laajennettu näppäimistö on saatavissa tietyissä malleissa. Laajennetussa näppäimistössä on numeerinen näppäimistö omistettuna helppoa numeroiden syöttöä varten. Käytä [Num Lk / Scr Lk] vaihtaaksesi laajennetun näppäimistön numeroina tai kohdistimen suuntina käyttämisen välillä. Kohdistimen suuntanäppäimet ovat navigointia varten kuten taulukkolaskennassa tai taulukossa olevien kenttien tai solujen välillä.

Kannettavan tietokoneen käyttöopas

Multimediaohjausnäppäimet

Multimediaohjausnäppäinten avulla voit hallita multimediasovellusta helposti. Kannettava:n multimediaohjausnäppäinten käyttö on esitelty alla.

Jotkut ohjausnäppäimien toiminnot saattavat olla erilaiset kannettavan PC:n mallista riippuen.

Voit hallita CD-toimintoja käyttämällä [Fn]-näppäintä yhdessä nuolinäppäinten kanssa.

CD Toisto/Tauko

Kun CD-levy on pysäytetty, aloittaa CD-soiton.

Kun CD-levyä toistetaan, aittaa CD-soiton tauolle.

CD Pysäytys

Kun CD-levyä toistetaan: Pysäyttää CD-soiton.

CD hyppää edelliseen raitaan (takaisinsiirtyminen)

Hyppää previous (edelliseen) ääniraitaan/elokuvan kappaleeseen CD:n toiston aikana.

CD hyppää seuraavaan raitaan (eteenpäinsiirtyminen)

Hyppää next (seuraavaan) ääniraitaan/elokuvan kappaleeseen CD:n toiston aikana.

Kannettavan tietokoneen käyttöopas

Kytkimet ja tilaosoittimet

Kytkimet

Virtakytkin

Virtakytkin mahdollistaa kannettavan tietokoneen kytkemisen

päälle ja pois päältä sekä palautumisen lepotilasta. Paina virtapainiketta kerran kytkeäksesi kannettavan tietokoneen päälle ja kerran sammuttaaksesi sen. Virtakytkin toimii vain, kun näyttöpaneeli on auki.

Kannettavan tietokoneen käyttöopas

Tilaosoittimet

Virran merkkivalo

Vihreä merkkivalo osoittaa, että kannettava on päällä, ja se

vilkkuu hitaasti, kun kannettava on muistiin tallennetussa tilassa (valmiustila). Merkkivalo on pois päältä kun kannettava on pois päältä tai levylle tallennetussa tilassa (lepotila).

Akun varaustilan osoitin (kaksivärinen)

Kaksivärinen akun ilmaisin näyttää akun varaustilan seuraavasti:

Vihreä palaa: Akkuvaraus on 95 % - 100 % (verkkovirralla). Oranssi palaa: Akkuvaraus on alle 95% (verkkovirralla). Oranssi vilkkuu: Akkuvaraus on alle 10 % (ilman verkkovirtaa). Pois: Akkuvaraus on 10 % - 100 % (ilman verkkovirtaa).

Kannettavan tietokoneen käyttöopas

Levyn käytön osoitin

Osoittaa, että kannettava käyttää yhtä tai useampaa

muistilaitetta, kuten kiintolevyä. Valo vilkkuu siirtoaikaan suhteutettuna.

Bluetooth / Langaton merkkivalo

Tämä koskee vain malleja, joissa on sisäinen Bluetooth

(BT) ja sisäänrakennettu langaton lähiverkko (LAN). Tämän merkkivalon syttyminen osoittaa, että kannettavan tietokoneen sisäänrakennettu Bluetooth (BT) -toiminto on aktivoitu. Tämä koskee vain malleja, joissa on sisäänrakennettu langaton LAN. Kun sisäänrakennettu langaton LAN on käytössä, tämä ilmaisin syttyy. (Tähän tarvitaan Windows-ohjelmiston asetuksia.)

Suuraakkoslukituksen merkkivalo

Osoittaa, että suuret kirjaimet ovat päällä [Caps Lock]. Kun

suuret kirjaimet ovat päällä, näppäimistön kirjaimista tulee suuria kirjaimia (esim. A, B, C). Kun suuret kirjaimet ovat pois päältä, kirjoitetut kirjaimet ovat pieniä (esim. a, b, c).

Numerolukituksen merkkivalo

Osoittaa, että numerolukko on päällä [Num Lk]. Numerolukko

mahdollistaa joidenkin näppäimistön kirjainten toimivan numeroina, jotta numerotietojen syöttäminen olisi helpompaa.

Kannettavan tietokoneen käyttöopas

Kannettavan käyttö

Kosketuslevy

Kosketuslevy on vuorovaikutteinen laite, joka tulkitsee eleet ja sormien sijainnin simuloidakseen tavallisen hiiren toimintoja. Se on myös vaihtoehto hiirelle kohdistimen sijoittamisessa näytölle.

Seuraavissa kuvissa on esitetty kosketuslevyn ominaisuudet:

Kakkospainikkeen painallus (alue pisteviivan ulkopuolella)

Ykköspainikkeen painallus (alue pisteviivan sisällä)

ÄLÄ käytä mitään esinettä sormen asemesta touchpadia käyttäessäsi. Tällaiset esineet voivat vahingoittaa touchpadin pintaa.

Laiteohjain on yhä toiminnan edellytys joissakin sovellusohjelmistoissa.

Kannettavan tietokoneen käyttöopas

Kosketuslevyn käyttö

Kosketuslevy mahdollistaa kohdistimen siirtämisen yhden sormen

- ja usean sormen eleillä niin, että voit valita ja napsauttaa kohteita,

kiertää kuvia ja zoomata niitä, vierittää luetteloita sekä pyyhkäistä ja vaihtaa ikkunoiden välillä.

Osoittimen siirtäminen

Voit napauttaa tai napsauttaa mitä tahansa touchpadin kohtaa aktivoidaksesi sen osoittimen ja sitten liu'uttaa sormea touchpadilla siirtääksesi näytöllä näkyvää osoitinta.

Vaakasuuntaan liu'uttaminen

Vinottain liu'uttaminen

Kannettavan tietokoneen käyttöopas

Pystysuuntaan liu'uttaminen

Touchpad-käytön kuvitus

Napauttaminen - Touchpadin napauttaminen mahdollistaa kohteiden

valitsemisen näyttöruudulta ja tiedostojen avaamisen.

Valitse kohde napsauttamalla kerran.

Avaa kohde napauttamalla kahdesti.

Napsauttaminen - Touchpadin napsauttaminen simuloi hiiren vasemman ja oikean painikkeen toimintoja.

Vasen napsautus

Napsauta kerran valitaksesi kohteen ja avaa kohde kaksoisnapsauttamalla sitä.

Oikea napsautus

Valitse kohde napsauttamalla sitä kerran ja katso sen valikkovaihtoehdot.

Vetäminen ja pudottaminen - Vetämis- ja pudottamistoiminnon suorittaminen Touchpadilla mahdollistaa näytössä olevien kohteiden siirtämisen uuteen sijaintiin.

Vedä

Pudota

Valitse kohde napauttamalla sitä kahdesti ja liu'uta samaa sormea nostamatta sitä irti Touchpadista.

Nosta sormi Touchpadilta pudottaaksesi kohteen uuteen sijaintiin.

Kannettavan tietokoneen käyttöopas

Kiertäminen - Kuvia kierretään myötä- tai vastapäivään kosketuslevyllä kahta sormea käyttämällä.

Kierrä kuvaa asettamalla kaksi sormea kosketuslevylle ja kierrä sitten yhdellä sormella myötä- tai vastapäivään toisen sormen pysyessä paikallaan.

Vieritys - Voit vierittää touchpadin luetteloita pysty- ja vaakasuunnassa käyttämällä kahta sormea.

Voit ottaa käyttöön jatkuvan vierityksen pitämällä kahta sormea touchpadin reunalla, kun haluat siirtyä ylhäältä alas / vasemmalta oikealle ja päin vastoin. Hiiren osoitin muuttuu kaksipäiseksi

nuoliosoittimeksi , kun jatkuva vieritys on valittu.

Zoomaus - Voit suurentaa tai pienentää valitun kuvanäkymän kokoa Touchpadissa käyttämällä kahta sormea.

Vie kahta sormea yhteen tai levitä erilleen lähentääksesi tai loitontaaksesi kuvassa.

Kannettavan tietokoneen käyttöopas

Kolmen sormen pyyhkäisy - Käyttämällä kolmea sormea touchpadilla voit pyyhkäistä sivuja vasemmalta oikealle tai oikealta vasemmalle. Voit käyttää tätä elettä myös työpöydän aktiivisten ikkunoiden välillä vaihtamiseen.

Touchpadin ylläpito

Touchpad on paineherkkä. Jos touchpadin ylläpito laiminlyödään, se voi vahingoittua helposti. Huomioi seuraavat varotoimet.

• Varmista, ettei touchpad joudu kosketuksiin lian, nesteiden tai rasvan kanssa.

• Älä kosketa touchpadia, jos sormesi ovat likaiset tai kosteat.

• Älä aseta painavia esineitä touchpadille tai touchpadin painikkeille.

• Älä naarmuta touchpadia kynsillä tai muilla kovilla kohteilla.

Touchpad vastaa liikkeeseen, ei voimaan. Ei ole tarvetta napauttaa pintaa liian kovaa. Liian kovaa napauttaminen ei paranna touchpadin vasteaikoja. Touchpad vastaa parhaiten kevyeen paineeseen.

Kannettavan tietokoneen käyttöopas

Touchpadin ottaminen pois käytöstä automaattisesti

Voit ottaa touchpadin automaattisesti pois käytöstä, kun liitetään ulkoinen USB-hiiri.

Touchpadin ottaminen pois käytöstä:

1. Siirry Ohjauspaneeliin. Vaihda katsomisasetukseksi Suuret kuvakkeet ja valitse sitten Hiiri.

2. Valitse ELAN-välilehti.

3. Valitse valintaruutu vaihtoehdon Ota pois käytöstä, kun liitetään ulkoinen osoitinlaite vieressä.

4. Tallenna nykyiset muutokset valitsemalla Käytä tai valitse OK tallentaaksesi ja poistuaksesi.

Kannettavan tietokoneen käyttöopas

Tallennuslaitteet

SD / MMC

Tallennuslaitteet mahdollistavat kannettavan lukevan ja tallentavan asiakirjoja, kuvia ja muita tiedostoja erilaisille tallennuslaitteille.

Muistikortin lukija

Tavallisesti tarvitsee ostaa erikseen PCMCIA-muistikortinlukija, jos haluaa käyttää muistikorttia esimerkiksi digikamerasta, MP3-soittimesta, kännykästä tai kämmentietokoneesta. Tässä kannettavassa PC:ssä on yksittäinen sisäänrakennettu muistikortinlukija, joka voi käyttää monia ash-muistikortteja kuten alla olevassa esimerkissä näytetään. Sisäänrakennettu musitikortinlukija ei ole ainoastaan kätevä vaan myös nopeampi kuin suurin osa muista muistikortinlukijoista, koska se käyttää laajakaistaista PCI-väylää.

TÄRKEÄÄ! Flash-muistikortin yhteensopivuus vaihtelee kannettavan PC:n mallista ja ash-muistikortin spesikaatiosta riippuen. Flash-muistikortin spesikaatiot vaihtelevat yhtenään, näin ollen yhteensopivuus voi muuttua ilman varoitusta.

TÄRKEÄÄ! Älä koskaan poista korttia tietojen lukemisen, kopioimisen, alustamisen tai poistamisen aikana tai heti sen jälkeen, sillä muuten tietoja voi kadota.

VAROITUS! Datan menetyksen estämiseksi käytä Windows “Safely

Remove Hardware and Eject Media” tehtäväpalkilla ennen ash-

muistikortin poistamista.

Kannettavan tietokoneen käyttöopas

Kiintolevy

Kiintolevyasemien suorituskyky on suurempi, ja ne toimivat huomattavasti nopeammin kuin levykeasemat ja optiset levyasemat. Kannettava PC tulee vaihdettavissa olevan kovalevyaseman kanssa. Nykyiset kiintolevyasemat tukevat S.M.A.R.T.-tekniikkaa (Self Monitoring and Reporting Technology), jonka avulla ne tunnistavat kiintolevyvirheet tai toimintahäiriöt, ennen kuin virheet tapahtuvat. Vaihtaessasi tai päivittäessäsi kiintolevyasemaa ota yhteyttä Kannettavan:n valtuutettuun huoltoliikkeeseen tai jälleenmyyjään.

TÄRKEÄÄ! Kannettavan huolimaton käsittely voi vahingoittaa kiintolevyasemaa. Käsittele kannettavaa varovasti ja pidä se erossa staattisesta sähköstä ja kovista tärinöistä tai törmäyksistä. Kiintolevyasema on herkin osa ja se on todennäköisesti ensimmäinen tai ainoa osa, joka vahingoittuu, jos kannettava pudotetaan.

TÄRKEÄÄ! Vaihtaessasi tai päivittäessäsi kiintolevyasemaa

ota yhteyttä Kannettavan:n valtuutettuun huoltoliikkeeseen tai jälleenmyyjään.

VAROITUS! Kytke kaikki liitetyt oheislaitteet, puhelin- ja tietoliikennekaapelit sekä virtaliitin (kuten ulkoinen virransyöttö, akkuyksikkö, jne.) irti, ennen kuin irrotat kovalevyn kannen.

Kiintolevyasemien lukumäärä vaihtelee ostetun mallin mukaan. Toinen kiintolevyasemalaitepesä voi olla tyhjä

Kannettavan tietokoneen käyttöopas

Muisti (RAM)

Lisämuisti kasvattaa sovelluksen suorituskykyä alentamalla kovalevyhakua. Kysy tietoja kannettavasi muistin päivityksestä valtuutetusta palvelukeskuksesta tai jälleenmyyjältä. Osta laajennusmoduuleita vain tämän kannettavan valtuutetuilta myyjiltä, jotta paras mahdollinen yhteensopivuus ja luotettavuus voitaisiin taata.

BIOS havaitsee automaattisesti järjestelmään asennetun muistin määrän ja konguroi CMOS-muistin sen mukaisesti POST (Power-OnSelf-Test) prosessin aikana. Laitteiston tai ohjelmiston (mukaanlukien BIOS) asetusta ei ole, mikä tarvittaisiin muistin asentamisen jälkeen.

VAROITUS! Kytke kaikki liitetyt oheislaitteet, puhelin- ja tietoliikennekaapelit sekä virtaliitin (kuten ulkoinen virransyöttö, akkuyksikkö, jne.) irti, ennen kuin asennat tai poistat muistia.

TÄRKEÄÄ! Vaihtaessasi tai päivittäessäsi kiintolevyasemaa

ota yhteyttä Kannettavan:n valtuutettuun huoltoliikkeeseen tai jälleenmyyjään.

Kannettavan tietokoneen käyttöopas

Yhteydet

Sisäänrakennettua modeemia ja verkkoa ei voi asentaa myöhemmin päivityksinä. Ostamisen jälkeen modeemi ja/tai verkko voidaan asentaa PC-korttina.

Verkkoyhteys

Kytke verkkokaapeli, jossa on RJ-45-liittimet molemmissa päissä, kannettavan verkkoporttiin ja toinen pää keskittimeen tai kytkimeen. 100 BASE-TX/1000 BASE-T -nopeuksia varten verkkokaapelin tulee olla kategorian 5 tai paremman (ei kategoria 3) kierretty parikaapeli. Jos aiot käyttää nopeutta 100/1000 Mb/s, koneen tulee olla kytkettynä 100 BASE-TX/1000 BASE-T -keskittimeen (ei BASET4-keskittimeen). 10 Base-T:tä varten käytä kategorian 3, 4 tai 5 kierrettyä parikaapelia. Kannettavassa on 10/100 Mb/s Full-“Duplex”

-tuki, mutta se vaatii yhteyden verkkokytkimeen, jossa on duplex

päällä. Ohjelmisto käyttää oletuksena nopeinta asetusta, joten käyttäjän ei tarvitse tehdä mitään.

Kaikki mallit eivät tue 1000BASE-T:tä (tai Gigabitiä).

Kannettavan tietokoneen käyttöopas

Kierretty parikaapeli

Kaapelia, jota käytetään Ethernet-kortin yhdistämiseen isäntään (yleensä keskitin tai kytkin), kutsutaan kierretyksi Ethernetparikaapeliksi. Liittimiä kutsutaan RJ-45-liittimiksi, jotka eivät ole yhteensopivia RJ-11-puhelinliittimien kanssa. Jos kaksi tietokonetta kytketään yhteen ilman, että välissä on keskitin, verkkokaapelin tulee olla ristiinkytketty (FastEthernet-malli). (Gigabit-mallit tukevat automaattista ohitusta, joten LAN-ohituskaapeli on valinnainen.)

Esimerkki kannettavasta yhdistettynä verkkokeskittimeen tai kytkimeen sisäänrakennetun Ethernet-ohjaimen käyttöä varten.

Verkkokeskitin tai -kytkin

Verkkokaapeli RJ-45liittimillä

Kannettavan tietokoneen käyttöopas

Langaton LAN-yhteys (tietyissä malleissa)

Valinnainen, sisäänrakennettu langaton LAN on helppokäyttöinen langaton Ethernet-sovitin. Langattoman LAN:n (WLAN) IEEE 802.11 –standardia käyttävä valinnainen, sisäänrakennettu langaton LAN pystyy siirtämään dataa nopeasti DSSS-suorasekvensoinnin ja OFDMmodulointitekniikan avulla 2,4G Hz/5 GHz taajuuksilla. Valinnainen sisäänrakennettu langaton LAN on alaspäin yhteensopiva aiempien IEEE 802.11 –standardien kanssa ja mahdollistaa näin langattomien LAN-standardien saumattoman liitännän.

Valinnainen sisäänrakennettu langaton LAN on asiakassovitin, joka tukee infrastruktuuri- ja ad hoc –tiloja ja tarjoaa näin joustavuutta nykyisiin ja tuleviin langattomiin verkkolaitteistoihisi jopa 40 metrin etäisyyksissä asiakkaan ja yhteyspisteen välillä.

Langattoman viestinnän turvallisuuden varmistamiseksi valinnaisessa sisäänrakennetussa langattomassa LAN:ssa on 64-bittinen/128-bittinen WEP-salaus ja Wi-Fi-ominaisuudet (WPA).

Suojaussyistä ÄLÄ liitä suojaamattomaan verkkoon. Muussa tapauksessa salaamattomat tiedot saattavat näkyä muille verkon käyttäjille.

Kannettavan tietokoneen käyttöopas

Ad hoc –tila

Ad hoc –tilan avulla voit yhdistää Kannettavan:n muihin langattomiin laitteisiin. Kyseisessä langattomassa ympäristössä ei tarvita yhteyspistettä.

(Kaikkiin laitteisiin on asennettava

Notebook PC

Desktop PC

valinnaiset langattomat

802.11-LAN-sovittimet.)

PDA

Infrastruktuuritila

Infrastruktuuritilan avulla kannettavan sekä muita langattomia laitteita voi liittää Access Pointin luomiin langattomiin verkkoihin (myydään erikseen), jotka tarjoavat langattomille asiakkaille keskusyhteyden viestintään toistensa tai lankaverkon kanssa.

(Kaikkiin laitteisiin on asennettava valinnaiset langattomat

802.11-LAN-sovittimet.)

Notebook PC

Desktop PC

Access Point

PDA

Kannettavan tietokoneen käyttöopas

Windows langattoman verkon liitäntä

Liittäminen verkkoon

1. Kytke Päälle Langaton kytkin, jos se tarvitaan malliasi varten

(katso kytkimet Osassa 3).

2. Paina [FN+F2] jatkuvasti

kunnes wireless LAN -kuvake ja Bluetooth - kuvake näytetään.

Tai kaksoisnapsauta Langaton

konsoli -kuvaketta Windowsin ilmoitusalueella ja valitse wireless LAN -kuvake.

3. Napsauta Windows®-ilmaisinalueelta langattoman verkon

kuvaketta, jossa on oranssi tähti .

4. Valitse verkkoluettelosta

verkko, johon haluat yhdistää ja napsauta Yhdistä.

Jos et löydä haluttua tukiasemaa, päivitä ja hae luettelo uudelleen napsauttamalla Päivitä

-kuvaketta oikeasta yläkulmasta.

Kannettavan tietokoneen käyttöopas

5. Yhdistettäessä ohjelma voi kysyä salasanaa.

6. Kun yhteys on muodostettu, se näkyy luettelossa.

7. Langattoman verkkoyhteyden kuvake näkyy käyttöjärjestelmän tehtäväpalkissa.

Ylivedetty langattoman verkon kuvake tulee näkyviin, kun otat WLAN-toiminnon pois käytöstä painamalla <Fn> + <F2>.

Kannettavan tietokoneen käyttöopas

Langaton Bluetooth-liitäntä (tietyissä malleissa)

Langatonta Bluetooth-teknologiaa käyttävissä kannettavissa tietokoneissa ei tarvita kaapeleita Bluetooth-laitteiden liitäntään. Examples of Bluetooth-laite-esimerkit eivät ehkä ole kannettavia tietokoneita, pöytätietokoneita, matkapuhelimia ja PDA-laitteita.

Jos kannettavassa tietokoneessasi ei ole sisäänrakennettua Bluetooth-tekniikkaa, sinun on liitettävä USB- tai ExpressCardBluetooth-moduuli voidaksesi käyttää Bluetoothia.

Bluetooth-matkapuhelimet

Voit liittää matkapuhelimesi langattomasti. Riippuen matkapuhelimesi ominaisuuksista voit siirtää puhelinluettelotietoja, valokuvia, äänitiedostoja jne. tai käyttämällä sitä modeemina muodostettaessa yhteyttä internetiin. Voit käyttää sitä myös SMSviestintään.

Bluetooth-tietokoneet tai PDA (Personal Digital Assistant) -laitteet

Voit liittää langattomasti toisen tietokoneen tai PDA-laitteen ja vaihtaa tiedostaja, jakaa oheislaitteita tai internet-yhteyden tai verkkoyhteydet. Voit myös käyttää langatonta Bluetoothnäppäimistöä tai hiirtä.

Bluetooth-laitteen virran kytkeminen ja käynnistäminen

Tätä toimenpidettä voi käyttää useimpien Bluetooth-laitteiden lisäämiseen.

1. Kytke Päälle Langaton kytkin, jos se tarvitaan malliasi varten (katso kytkimet Osassa 3).

2. Paina [FN+F2] jatkuvasti kunnes wireless LAN kuvake ja Bluetooth - kuvake näytetään.

Kannettavan tietokoneen käyttöopas

Tai kaksoisnapsauta Langaton

konsoli -kuvaketta Windowsin ilmoitusalueella ja valitse Bluetooth -kuvake.

3. Siirry kohdasta

Ohjauspaneeli kohtaan Verkko ja internet > Verkko ja jakamiskeskus ja napsauta sitten Muuta sovitinasetuksia -painiketta

vasemmassa sinisessä ruudussa.

4. Napsauta hiiren oikealla

painikkeella Bluetooth- verkkoyhteys –painiketta ja valitse Näytä Bluetooth- verkkolaitteet.

5. Hae uusia laitteita

napsauttamalla Lisää laite.

Kannettavan tietokoneen käyttöopas

6. Valitse luettelosta Bluetoothlaite ja napsauta Seuraava

-painiketta.

7. Anna laitteen Bluetoothsuojauskoodi ja aloita laiteparin muodostus.

8. Parinmuodostussuhde on nyt rakennettu. Päätä asetus napsauttamalla Sulje painiketta.

Kannettavan tietokoneen käyttöopas

Liitteet

Lisävarusteet

Nämä tulevat halutessa lisävarusteina kannettavan täydennykseksi.

USB-keskitin (lisävaruste)

USB-keskittimen liittäminen lisää USB-porttien määrää ja mahdollistaa useiden USB-laitteiden kytkemisen tai irrottamisen nopeasti yhden kaapelin kautta.

USB-muisti

USB-muisti on lisävaruste, joka voi tarjota jopa usean sadan megatavun tallennustilan, korkeamman siirtonopeuden ja paremman keston. Nykyisten käyttöjärjestelmien kanssa ohjainten asentaminen ei ole tarpeen.

USB-levykeasema

Valinnaiseen USB-liitäntäiseen levykeasemaan sopii standardimallin

1.44MB (tai 720KB) 3,5-tuumainen levyke.

VAROITUS! Järjestelmävikojen estämiseksi käytä Windows “Poista laite turvallisesti” tehtäväpalkilla ennen USB-oppy-levyaseman irrottamista. Poista levyke asemasta ennen kannettavan kuljettamista, jotta törmäykset eivät aiheuta vahinkoa.

Lisäliitännät

Näitä voi halutessaan ostaa kolmansilta osapuolilta.

USB-näppäimistö ja hiiri

Ulkoisen USB-näppäimistön liittäminen mahdollistaa tietojen syötön mukavammin. Ulkoisen USB-hiiren liittäminen mahdollistaa Windows-navigaation mukavammin. Sekä ulkoinen USB-näppäimistö että -hiiri toimivat yhtä aikaa kannettavan näppäimistön ja kosketuslevyn kanssa.

Tulostinyhteys

Yksi tai useampi USB-tulostin voi olla käytössä missä tahansa USBportissa tai -keskittimessä.

L-2

Kannettavan tietokoneen käyttöopas

Käyttöjärjestelmä ja Ohjelmisto

Tässä kannettavassa saattaa olla (alueen mukaan) käyttäjän valitsema esiasennettu käyttöjärjestelmä, kuten Microsoft Windows. Valinnat ja kielivalinnat ovat alueen mukaiset. Laitteisto- ja ohjelmistotuen määrä voi olla erilainen asennetun käyttöjärjestelmän mukaan. Muiden käyttöjärjestelmien vakautta ja yhteensopivuutta ei voida taata.

Tukiohjelmisto

Tämän kannettavan mukana tulee tuki-CD-levy, jossa on BIOS, ohjaimet ja ohjelmat, jotka mahdollistavat laitteiston ominaisuuksien käytön, lisäävät toiminnallisuutta, auttavat käyttämään kannettavaa tai lisäävät toiminnallisuutta, jota käyttöjärjestelmässä eisuoraan ole. Jos tuki-CD-levyn korvaaminen tai päivitykset ovat tarpeen, kysy myyjältä verkkosivuja, joilta voi ladata yksittäisiä ohjelmisto-ohjaimia ja apuohjelmia.

Tuki-CD-levyllä on kaikki ohjaimet, apuohjelmat ja ohjelmat kaikille suosituimmille käyttöjärjestelmille, mukaan lukien esiasennetut. Tuki-CD-levyllä ei ole itse käyttöjärjestelmää. Tuki-CD-levy on tarpeellinen vaikka kannettavasi olisi esiasennettu, jotta saisi lisäohjelmistoja, joita ei asenneta osana tehtaan esiasennusta.

Palautus-CD-levy on lisävaruste ja se sisältää kopionalkuperäisestä käyttöjärjestelmästä, joka on asennettu kiintolevylle tehtaalla. Palautus-CD-levy tarjoaa perusteellisen palautusratkaisun, joka palauttaa nopeasti kannettavan käyttöjärjestelmän sen alkuperäiseen toimintakuntoon, kunhan kiintolevy on toimiva. Ota yhteys myyjään jos tarvitset sellaisen ratkaisun.

Jotkin kannettavan osat ja ominaisuudet eivät välttämättä toimi ennen tiettyjen laiteohjainten tai ohjelmien asentamista.

Kannettavan tietokoneen käyttöopas

L-3

Järjestelmän BIOS-asetukset

Tämän luvun BIOS-näyttökuvat ovat vain viitteellisiä. Todelliset näyttökuvat voivat vaihdella malleittain ja alueittain.

Käynnistä laite

1. Valitse Boot (Käynnistys) -näytössä Boot Option #1 (Käynnistysvalinta 1).

Ap tio Set up Util ity - Copy rig ht (C) 201 1 A meri can Me gatr end s, Inc. Mai n Adv anc ed Ch ipse tMa in A dva nced Ch ipse t B oot Sec urit y S ave & E xit

Boo t C onf igur ati on

UEF I B oot [E nabl ed] Lau nch PX E Op ROM [D isab led ]

Boo t O pti on P rio rit ies Boo t O pti on # 1 [W indo ws Boo t Ma nag ... ]

Add Ne w B oot Opt ion

D elet e B oot Opt ion

Ve rsio n 2 .14 .121 9. Cop yrig ht (C) 201 1 A mer ican Me gat rend s, Inc .

Intel

En able s/D isa bles UE FI boot fr om d isk s.

: Sel ect Sc reen

: Se lec t It em En ter: Se lec t +/ —: Ch ang e Op t. F1 : Ge nera l H elp F9 : Op timi zed De faul ts F1 0: S ave ESC : E xit

Ap tio Set up Util ity - Copy rig ht (C) 201 1 A meri can Me gatr end s, Inc. Mai n Ad van ced Chi pse t Bo ot S ecu rit y Sa ve & Ex it

Boo t C onf igur ati on

UEF I B oot [E nabl ed] Lau nch PX E Op ROM [D isab led ]

Boo t O pti on P rio rit ies Boo t O pti on # 1 [P 2: Win dow s Bo ot Man ager ] Boo t O pti on # 2 [U EFI: US B 2 .0 U SB. ..] Boo t O pti on # 3 [U SB 2 .0 USB Fla sh]

Har d D riv e BB S P rio riti es Add Ne w B oot Opt ion

D elet e B oot Opt ion

Ve rsio n 2 .14 .121 9. Cop yrig ht (C) 201 1 A mer ican Me gat rend s, Inc .

AMD

L-4

En able s/D isab les UEF I boo t fr om di sks.

: Sel ect Sc reen

: Se lec t It em En ter: Se lec t +/ —: Ch ang e Op t. F1 : Ge nera l H elp F9 : Op timi zed De faul ts F1 0: S ave ESC : E xit

Kannettavan tietokoneen käyttöopas

2. Paina [Enter]-painiketta ja valitse laite Boot Option #1:nä (Käynnistysvalinta 1).

Ap tio Set up Util ity - Copy rig ht (C) 201 1 A meri can Me gatr end s, Inc. Mai n Adv anc ed Ch ipse tMa in A dva nced Ch ipse t B oot Sec urit y S ave & E xit

Boo t C onf igur ati on

UEF I B oot [E nabl ed] Lau nch PX E Op ROM [D isab led ]

Boo t O pti on P rio rit ies Boo t O pti on # 1 [W indo ws Boo t Ma nag ... ]

Add Ne w B oot Opt ion

D elet e B oot Opt ion

Wi ndow s B oot Man age r Di sabl ed

Ve rsio n 2 .14 .121 9. Cop yrig ht (C) 201 1 A mer ican Me gat rend s, Inc .

Bo ot O pti on #1

En able s/D isa bles UE FI Boot op tion .

: Sel ect Sc reen

: Se lec t It em En ter: Se lec t +/ —: Ch ang e Op t. F1 : Ge nera l H elp F9 : Op timi zed De faul ts F1 0: S ave ESC : E xit

Intel

Ap tio Set up Util ity - Copy rig ht (C) 201 1 A meri can Me gatr end s, Inc. Mai n Ad van ced Chi pse t Bo ot S ecu rit y Sa ve & Ex it

Boo t C onf igur ati on

UEF I B oot [E nabl ed] Lau nch PX E Op ROM [D isab led ]

Boo t O pti on P rio rit ies Boo t O pti on # 1 [P 2: Win dow s Bo ot Man ager ] Boo t O pti on # 2 [U EFI: US B 2 .0 U SB. ..] Boo t O pti on # 3 [U SB 2 .0 USB Fla sh]

Har d D riv e BB S P rio riti es Add Ne w B oot Opt ion

D elet e B oot Opt ion

Bo ot O pti on #1

P2 : W ind ows Boo t M ana ger Di sabl ed

En able s/D isab les UEF I boo t fr om di sks.

: Sel ect Sc reen

: Se lec t It em En ter: Se lec t +/ —: Ch ang e Op t. F1 : Ge nera l H elp F9 : Op timi zed De faul ts F1 0: S ave ESC : E xit

Ve rsio n 2 .12 .121 9. Cop yrig ht (C) 201 1 A mer ican Me gat rend s, Inc .

AMD

Kannettavan tietokoneen käyttöopas

L-5

Turvallisuuden asetus

Ap tio Set up Util ity - Copy rig ht (C) 201 1 A meri can Me gatr end s, Inc. Mai n Adv anc ed Bo otMa in A dva nced Bo ot S ecu rity Sa ve & Ex it

Pas swo rd Desc rip tio n

If ONL Y t he A dmi nis trat or’ s p assw ord is set , t his onl y a cce ss t o S etu p an d is onl y a sked fo r w hen ent eri ng S etu p. If O NLY th e us er’ s p assw ord is set , thi s i s a pow er on pass wor d a nd m ust be ent ere d t o boo t o r e nter Se tup . In Se tup , th e U ser wil l h ave Adm ini str ator ri ght s.

Ad min ist rato r P ass word St atu s NO T IN STA LLE D Us er Pas swor d S tat us NO T IN STA LLE D Ad min ist rato r P ass word Us er Pas swor d

HD D P ass word St atu s : NO T IN STA LLE D

Se t M ast er P ass wor d Se t U ser Pas swo rd

I/O Int erf ace Sec uri ty

Ve rsio n 2 .14 .121 9. Cop yrig ht (C) 201 1 A mer ican Me gat rend s, Inc .

Intel

Ap tio Set up Util ity - Copy rig ht (C) 201 1 A meri can Me gatr end s, Inc. Mai n Ad van ced Boo t Se cur ity Sav e & Exi t

Pas swo rd Desc rip tio n

The pa ssw ord len gth mus t b e i n th e f oll owin g r ang e: Min imu m l engt h 3 Max imu m l engt h 20

Ad min ist rato r P ass word St atu s NO T IN STA LLE D

Us er Pas swor d S tat us NO T IN STA LLE D

Ad min ist rato r P ass word Us er Pas swor d Se cur e B oot con tro l [E nabl ed]

HD D P ass word St atu s : NO T IN STA LLE D

Se t M ast er P ass wor d Se t U ser Pas swo rd

I/O Int erf ace Sec uri ty

S ecu re Boot Po lic y

Ve rsio n 2 .14 .121 9. Cop yrig ht (C) 201 1 A mer ican Me gat rend s, Inc .

AMD

Se t Ad min ist rato r P ass word . Th e pa ssw ord len gth mu st b e i n th e fo llo win g ra nge :

Mi nimu m l eng th 3

Ma ximu m l eng th 2 0

: Sel ect Sc reen

: Se lec t It em En ter: Se lec t +/ —: Ch ang e Op t. F1 : Ge nera l H elp F2 : Pr evio us Val ues F9 : Op timi zed De faul ts F1 0: S ave ESC : E xit

S e le c t S e c u r e B o o t m o d e ex tend ed opt ions

: Sel ect Sc reen

: Se lec t It em En ter: Se lec t +/ —: Ch ang e Op t. F1 : Ge nera l H elp F2 : Pr evio us Val ues F9 : Op timi zed De faul ts F1 0: S ave ESC : E xit

L-6

Kannettavan tietokoneen käyttöopas

Salasanan asettaminen:

1. ValitseValitse Security (Suojaus)-näytössä Set Master Password

(Aseta master-salasana) tai Set User Password (Asetaseta käyttäjän salasana).

2. Kirjoita salasana ja paina [Enter].

3. Kirjoita salasana uudelleen ja paina [Enter].

4. Salasana on sen jälkeen asetettu.

Salasanan tyhjentäminen:

1. ValitseValitse Security (Suojaus)-näytössä Set Master Password

(Aseta master-salasana) tai Set User Password (Asetaseta käyttäjän salasana).

2. Näppäile nykyinen salasana ja paina [Enter]-painiketta.

3. Jätä Create New Password (Luo uusi salasana) -kenttä tyhjäksi

ja paina [Enter]-painiketta.

4. Jätä Conrm New Password (Vahvista uusi salasana) -kenttä

tyhjäksi ja paina [Enter]-painiketta.

5. Salasana on sen jälkeen tyhjennetty.

Sinua pyydetään antamaan Käyttäjän salasana aina, kun käynnistät kannettavan PC:n (siirry BIOS- tai OS-järjestelmään). Järjestelmänvalvojan salasana kysytään vain, jos haluat päästä määrittämään BIOS-asetuksia.

Kannettavan tietokoneen käyttöopas

L-7

I/O-käyttöliittymäturvallisuus

Ap tio Set up Util ity - Copy rig ht (C) 201 1 A meri can Me gatr end s, Inc. Sec uri ty

I/ O I nte rfac e S ecu rity

LA N N etw ork Int erf ace [ UnL ock]

Wi rel ess Net wor k I nter fac e [U nLoc k] HD AU DIO Int erf ace [ UnLo ck]

U SB I nte rfa ce S ecu rit y

If Loc ked , L AN a nd Car d Re ade r In terf ace wi ll b e d isa bled .

LA N Ne two rk Inte rfa ce

Lo ck Un Lock

Ve rsio n 2 .14 .121 9. Cop yrig ht (C) 201 1 A mer ican Me gat rend s, Inc .

: Sel ect Sc reen

: Se lec t It em En ter: Se lec t +/ —: Ch ang e Op t. F1 : Ge nera l H elp F9 : Op timi zed De faul ts F1 0: S ave ESC : E xit

Intel

Ap tio Set up Util ity - Copy rig ht (C) 201 1 A meri can Me gatr end s, Inc. Sec uri ty

I/ O I nte rfac e S ecu rity

LA N N etw ork Int erf ace [ UnL ock]

Ca rd Rea der [U nloc k] Wi rel ess Net wor k I nter fac e [U nLoc k] HD AU DIO Int erf ace [ UnLo ck]

U SB I nte rfa ce S ecu rit y

LA N Ne two rk Inte rfa ce

Lo ck Un Lock

If Lo cke d, LAN a nd Car d Rea der In terf ace wi ll b e d isa bled .

: Sel ect Sc reen

: Se lec t It em En ter: Se lec t +/ —: Ch ang e Op t. F1 : Ge nera l H elp F9 : Op timi zed De faul ts F1 0: S ave ESC : E xit

AMD

I/O-käyttöliittymän lukitseminen:

1. Valitse Security (Turvallisuus)-näytössä I/O Interface Security (I/O-käyttöliittymäturvallisuus).

2. Valitse käyttöliittymä, jonka haluat lukita ja napsauta Lock (Lukitse)Lukitse).

L-8

I/O Interface Security (I/O-käyttöliittymäturvallisuus)asetuksia voi muuttaa vain kirjautumalla sisään järjestelmänvalvojan oikeuksilla.

Kannettavan tietokoneen käyttöopas

USB-käyttöliittymäturvallisuus

Ap tio Set up Util ity - Copy rig ht (C) 201 1 A meri can Me gatr end s, Inc. Sec uri ty

US B I nte rfac e S ecu rity

US B I nte rfac e [U nLoc k]

Ex ter nal Por ts [UnL ock ] CM OS Cam era [ UnL ock ]

If Loc ked , a ll U SB dev ice wil l be dis abl ed.

Lo cK Un Lock

Ve rsio n 2 .14 .121 9. Cop yrig ht (C) 201 1 A mer ican Me gat rend s, Inc .

US B In ter fac e

: Sel ect Sc reen

: Se lec t It em En ter: Se lec t +/ —: Ch ang e Op t. F1 : Ge nera l H elp F9 : Op timi zed De faul ts F1 0: S ave ESC : E xit

Intel

Ap tio Set up Util ity - Copy rig ht (C) 201 1 A meri can Me gatr end s, Inc. Sec uri ty

US B I nte rfac e S ecu rity

US B I nte rfac e [U nLoc k]

Ex ter nal Por ts [UnL ock ] Bl uet oot h [U nLoc k] CM OS Cam era [ UnL ock ]

Lo cK Un Lock

Ve rsio n 2 .14 .121 9. Cop yrig ht (C) 201 1 A mer ican Me gat rend s, Inc .

US B In ter fac e

If L oc ke d, al l U SB de vi ce w il l be dis abl ed.

: Sel ect Sc reen

: Se lec t It em En ter: Se lec t +/ —: Ch ang e Op t. F1 : Ge nera l H elp F9 : Op timi zed De faul ts F1 0: S ave ESC : E xit

AMD

USB-käyttöliittymän lukitseminen:

1. Valitse Security (Turvallisuus)-näytössä I/O Interface Security

(I/O-käyttöliittymäturvallisuus) > USB Interface Security (USBkäyttöliittymäturvallisuus).

2. Valitse käyttöliittymä, jonka haluat lukita ja napsauta Lock (Lukitse)Lukitse).

Jos asetat USB Interface (USB-käyttöliittymä)-asetukseksi [Lock] ([Lukitse]), External Ports (Ulkoiset portit) ja CMOS

Camera (CMOS-kamera) lukitaan ja piilotetaan samanaikaisesti.

USB Interface Security (USB-käyttöliittymäturvallisuus)-

asetuksia voi muuttaa vain kirjautumalla sisään järjestelmänvalvojan oikeuksilla.

Kannettavan tietokoneen käyttöopas

L-9

HDD-salasana

Ap tio Set up Util ity - Copy rig ht (C) 201 1 A meri can Me gatr end s, Inc. Mai n Ad van ced Boo t Se cur ity Sav e & Exi t

Pas swo rd Desc rip tio n

Ad min ist rato r P ass word St atu s NO T IN STA LLE D Us er Pas swor d S tat us NO T IN STA LLE D Ad min ist rato r P ass word Us er Pas swor d

HD D P ass word St atu s : NO T IN STA LLE D

Se t M ast er P ass wor d Se t U ser Pas swo rd

I/O Int erf ace Sec uri ty

Ve rsio n 2 .14 .121 9. Cop yrig ht (C) 201 1 A mer ican Me gat rend s, Inc .

Intel

Ap tio Set up Util ity - Copy rig ht (C) 201 1 A meri can Me gatr end s, Inc. Mai n Ad van ced Boo t Se cur ity Sav e & Exi t

Pas swo rd Desc rip tio n

The pa ssw ord len gth mus t b e i n th e f oll owin g r ang e: Min imu m l engt h 3 Max imu m l engt h 20

Ad min ist rato r P ass word St atu s NO T IN STA LLE D

Us er Pas swor d S tat us NO T IN STA LLE D

Ad min ist rato r P ass word Us er Pas swor d Se cur e B oot con tro l [E nabl ed]

HD D P ass word St atu s : NO T IN STA LLE D

Se t M ast er P ass wor d Se t U ser Pas swo rd

I/O Int erf ace Sec uri ty

S ecu re Boot Po lic y

Ve rsio n 2 .14 .121 9. Cop yrig ht (C) 201 1 A mer ican Me gat rend s, Inc .

AMD

Se t Adm ini str ator Pas swor d. T he pa sswo rd le ngt h mus t be in t he fo llow ing ra nge:

Mi nimu m l eng th 3

Ma ximu m l eng th 2 0

: Sel ect Sc reen

: Se lec t It em En ter: Se lec t +/ —: Ch ang e Op t. F1 : Ge nera l H elp F2 : Pr evio us Val ues F9 : Op timi zed De faul ts F1 0: S ave ESC : E xit

S e le c t S e c u r e B o o t m o d e ex tend ed opt ions

: Sel ect Sc reen

: Se lec t It em En ter: Se lec t +/ —: Ch ang e Op t. F1 : Ge nera l H elp F2 : Pr evio us Val ues F9 : Op timi zed De faul ts F1 0: S ave ESC : E xit

L-10

Kannettavan tietokoneen käyttöopas

HDD-salasanan asettaminen:

1. Napsauta Security (Turvallisuus)-näytössä Set Master Password (aseta ylläpitäjän –salasana), näppäile salasana ja paina [Enter].

2. Vahvista salasana kirjoittamalla se uudelleen ja paina [Enter].

3. Napsauta Set User Password (Aseta käyttäjän salasana) ja aseta käyttäjän salasana toistamalla yllä esitetyt vaiheet.

4. Salasana on nyt asetettu.

• HDD-salasanaa voi muuttaa vain kirjautumalla sisään järjestelmänvalvojan oikeuksilla.

• Sinun on asetettava Master Password (Master-salasana) ennen User Password (käyttäjän salasanan) asettamista.

Et pysty käynnistämään käyttöjärjestelmää jos et pysty antamaan oikeita salasanoja käynnistäessäsi kannettavan PC:n. Tällöin sinua pyydetään antamaan ensin käyttäjän salasana (jos sellainen on) ja sen jälkeen HDD – käyttäjän salasana.

Kannettavan tietokoneen käyttöopas

L-11

Tallenna muutokset

Jos haluat säilyttää kongurointiasetuksesi, sinun täytyy tallentaa muutokset ennen kuin poistut BIOS-asetusapuohjelmasta..

Ap tio Set up Util ity - Copy rig ht (C) 201 1 A meri can Me gatr end s, Inc. Mai n Adv anc ed Ch ipse t Boo tMa in A dva nced Ch ipse t B oot Sec urit y S ave & E xit

Sav e C han ges and Ex it Dis car d C hang es and Exi t

Sav e O pti ons Sav e C han ges Dis car d C hang es

Res tor e D efau lts

Boo t O ver ride P2: M ATS HITA BD- MLT UJ2 40A FW P0: W DC WD75 00B PKT -80P K4T 0

Lau nch EF I Sh ell fr om f ile sys tem dev ice

Ve rsio n 2 .14 .121 9. Cop yrig ht (C) 201 1 A mer ican Me gat rend s, Inc .

Intel ja AMD

Ex it s yst em setu p a fte r sa vin g th e ch ang es.

: Sel ect Sc reen

: Se lec t It em En ter: Se lec t +/ —: Ch ang e Op t. F1 : Ge nera l H elp F9 : Op timi zed De faul ts F1 0: S ave ESC : E xit

L-12

Kannettavan tietokoneen käyttöopas

Yleisiä ongelmia ja ratkaisuja

Laitteisto-ongelma – Optinen levy

Optinen levyasema ei kykene lukemaan tai kirjoittamaan levyjä.

1. Päivitä BIOS uusimpaan versioon ja yritä uudelleen.

2. Jos BIOS:in päivittäminen ei auta, yritä parempilaatuisia levyjä ja yritä uudelleen.

3. Jos ongelma yhä pysyy, ota yhteys paikalliseen huoltokeskukseen ja pyydä apua insinööriltä.

Tuntematon syy – Järjestelmä epävakaa

Lepotilasta ei voi herättää.

1. Poista päivityt osat (RAM, HDD, WLAN, BT), jos niitä ei oltu asennettu oston jälkeen.

2. Jos näin ei ole, yritä MS-järjestelmän palautusta aikaisempaan päivämäärään.

3. Jos ongelma yhä jatkuu, yritä järjestelmäsi palauttamista käyttämällä palautusosiota tai DVD:tä.

Sinun täytyy varmistaa kaikki datasi toiseen paikkaan ennen palauttamista

4. Jos ongelma yhä pysyy, ota yhteys paikalliseen huoltokeskukseen ja pyydä apua insinööriltä.

Laitteisto-ongelma - Näppäimistö / Pikanäppäin

Pikanäppäin (FN) on estetty.

A. Asenna “ATK0100”-laiteohjain uudelleen laiteohjain-CD:ltä tai

lataa se ASUS-web-sivulta.

Kannettavan tietokoneen käyttöopas

L-13

Laitteisto-ongelma - Sisäänrakennettu kamera

Sisäänrakennettu kamera ei toimi oikein.

1. Tarkasta “Laitehallinta” nähdäksesi onko mitään ongelmia.

2. Yritä asentaa web-kameran laiteohjain uudelleen ongelman ratkaisemiseksi.

3. Jos ongelmaa ei ole ratkaistu, päivitä BIOS uusimpaan versioon ja yritä uudelleen.

4. Jos ongelma yhä pysyy, ota yhteys paikalliseen huoltokeskukseen ja pyydä apua insinööriltä.

Laitteisto-ongelma - Akku

Akun huolto.

1. Rekisteröi kannettava PC akun yhden vuoden takuuta varten seuraavaa web-sivua käyttäen:

http://member.asus.com/login.aspx?SLanguage=en-us

2. ÄLÄ poista akkuyksikköä käyttäessäsi kannettavaa PC:tä AC-sovittimen kanssa estääksesi äkillisen virtakatkoksen aiheuttaman vaurion. ASUS-akkuyksiköllä on suojauspiiri estämään ylilataamisen, näin se ei vaurioita akkuyksikköä, jos se on jätetty kannettavaan PC:hen.

Laitteisto-ongelma - Virta PÄÄLE/POIS-vika

En voi käynnistää kannettavaa PC:tä.

Diagnostiikka:

1. Käynnistetäänkö vain akulla? (Y = 2, N = 4)

2. Voitko nähdä BIOS:in (ASUS-logon)? (Y = 3, N = 4)

3. Voitko ladata Käyttöjärjestelmän? (Y = B, N = A)

4. Sovittimen virta-LED PÄÄLLÄ? (Y = 5, N = C)

5. Käynnistetäänkö vain sovittimella? (Y = 6, N = A)

6. Voitko nähdä BIOS:in (ASUS-logon)? (Y = 7, N = A)

7. Voitko ladata Käyttöjärjestelmän? (Y = D, N = A)

L-14

Kannettavan tietokoneen käyttöopas

Oire ja ratkaisut:

A. Ongelma saattaa olla emolevyssä, kovalevyssä tai itse

kannettavassa – käy paikallisessa huoltoliikkeessä hakemassa apua.

B. Käyttöjärjestelmän aiheuttama ongelma, yritä järjestelmäsi

palauttamista palautusosiota tai levyä käyttäen.

TÄRKEÄÄ: Sinun täytyy varmistaa kaikki datasi toiseen paikkaan ennen palauttamista.

C. Sovitinongelma; tarkasta virtajohdon liitännät, muussa

tapauksessa käy paikallisessa huoltokeskuksessa vaihtamista varten.

D. Akkuongelma; tarkasta akun kontaktit, muussa tapauksessa käy

paikallisessa huoltokeskuksessa korjausta varten.

Laitteisto-ongelma -

Langaton kortti

Kuinka tarkastaa onko kannettava PC varustettu langattomalla kortilla?

A. Anna Ohjauspaneeli -> Laitehallinta. Näet onko

kannettavassa PC:ssä WLAN-kortti “Verkkosovitin”-kohdassa.

Mekaaninen ongelma – TUULETIN-/ Lämpöongelma

Miksi jäähdytystuuletin on aina PÄÄLLÄ ja lämpötila on korkea?

1. Varmista, että TUULETIN toimii, kun CPU:n lämpötila on korkea ja tarkasta onko ilmavirtausta pääilma-aukosta.

2. Jos sinulla on useita sovelluksia käynnissä (katso tehtäväpalkki), sulje ne järjestelmän kuorman alentamiseksi.

3. Ongelman voivat myös aiheuttaa jotkut virukset, käytä virustorjuntaohjelmistoa niiden havaitsemiseksi.

4. Jos mikään yllä oleva ei auta, yritä järjestelmäsi palauttamista käyttämällä palautusosiota tai DVD:tä.

TÄRKEÄÄ: Sinun täytyy varmistaa kaikki datasi toiseen paikkaan ennen palauttamista.)

Kannettavan tietokoneen käyttöopas

L-15

HUOMIO: Älä liitä internetiin ennen kuin olet asentanut virustorjuntaohjelmiston ja internet-palomuurin suojautumaan viruksilta.

Ohjelmiso-ongelma – ASUS-niputettu ohjelmistoc

Käynnistäessäni kannettavan PC:n, näkyy viesti “Avoimen politiikan tiedostovirhe”.

A. Asenna uudelleen uusin versio “Power4 Gear” –apuohjelmasta

ongelmasi ratkaisemiseksi. Se on saatavissa ASUS-web-sivulta.

Tuntematon syy – Sininen ruutu valkoisella tekstillä

Sininen ruutu valkoisella tekstillä ilmestyy järjestelmän käynnistyksen jälkeen.

1. Poista lisämuisti. Jos lisämuisti oli asennettu oston jälkeen, sammuta, poista lisämuisti, ja käynnistä nähdäksesi johtuuko ongelma yhteensopimattomasta muistista.

2. Poista ohjelmasovelluksia. Jos olet hiljattain asentanut ohjelmistosovelluksia, ne eivät ehkä ole yhteensopivia järjestelmäsi kanssa. Yritä poistaa ne Windows-turvatilassa.

3. Tarkasta järjestelmäsi virusten varalta.

4. Päivitä BIOS uusimpaan versioon WINFLASH:illa Windows’issa tai AFLASH DOS-tilassa. Nämä apuohjelmat ja BIOS-tiedostot voidaan ladata ASUS-web-sivulta.

L-16

VAROITUS: Varmista, että kannettava PC:si ei menetä tehoa BIOSvilkahdusprosessin aikana.

Kannettavan tietokoneen käyttöopas

5. Jos ongelmaa ei vielä voida ratkaista, käytä palautusprosessia asentamaan koko järjestelmäsi uudelleen.

TÄRKEÄÄ: Sinun täytyy varmistaa kaikki datasi toiseen paikkaan ennen palauttamista.

HUOMIO: Älä liitä internetiin ennen kuin olet asentanut virustorjuntaohjelmiston ja internet-palomuurin suojautumaan viruksilta.

HUOMAUTUS: Varmista, että ensin asennat “Intel INF Update”

-päivityksen ja “ATKACPI”-laiteohjaimet niin, että laitteiston laitteet voidaan tunnistaa.

6. Jos ongelma yhä pysyy, ota yhteys paikalliseen huoltokeskukseen ja pyydä apua insinööriltä.

Kannettavan tietokoneen käyttöopas

L-17

Ohjelmisto-ongelma - BIOS

BIOS:in päivittäminen.

1. Varmista kannettavan PC:n tarkka malli ja lataa malliisi sopiva uusin BIOS-tiedosto ASUS-sivustolta ja tallenna se ashlevyasemalle.

2. Liitä ash-levyasemasi kannettavaan PC-tietokoneeseesi ja kytke virta päälle.

3. Käytä ”Start Easy Flash” -toimintoa BIOS-asennusohjelman Lisäasetukset-sivulla. Seuraa annettuja ohjeita.

Ap tio Set up Util ity - Copy rig ht (C) 201 1 A meri can Me gatr end s, Inc. Mai nMa in A dva nced Ch ipse t B oot Sec urit y S ave & E xit

POS T L ogo Typ e [S tati c]

Sta rt Eas y Fl ash

Pla y P OST Sou nd [N o]

Spe ake r V olum e [4]

Int ern al Poin tin g D evic e [E nab led] Wak e O n L id O pen [E nabl ed] ASU S U SB Char ger + i n ba tte ry mode [D isa bled ]

Int el Vir tual iza tio n Te chn olo gy [D isab led ] VT- d [E nabl ed]

S ATA Con fig urat ion I ntel (R) An ti-T hef t T echn olo gy Conf igu rat ion U SB C onf igu rati on I ntel (R) Sm art Con nec t Te chn olo gy N etwo rk Sta ck

Ve rsio n 2 .14 .121 9. Cop yrig ht (C) 201 1 A mer ican Me gat rend s, Inc .

Pr ess ENT ER to r un the uti lit y to sel ect an d up dat e B IOS.

: Sel ect Sc reen

: Se lec t It em En ter: Se lec t +/ —: Ch ang e Op t. F1 : Ge nera l H elp F9 : Op timi zed De faul ts F1 0: S ave ESC : E xit

4. Etsi uusin BIOS-tiedosto ja aloita BIOS’in päivitys.

AS US T ek. Ea sy F las h U tili ty

FL ASH TYP E: Gene ric Fl ash Typ e

Cu rre nt Plat for m Pl atfo rm: X501 Ve rsio n: 200 Bu ild Dat e: Dec 6 2 011

FS 0

FS 1

[ ] : Sw itc h [ ] : Cho ose [q] : E xit

New Pl atfo rm Pl atfo rm: Unko wn Ve rsio n: Unk own Bu ild Dat e: Unko wn

5. Sinun on palautettava oletusasetukset Exit (Lopeta) -sivulla

päivitettyäsi (vilkkuvan) BIOS-asetuksen.

L-18

Kannettavan tietokoneen käyttöopas

Kannettavan tietokoneen palauttaminen

Palautusosion käyttäminen

Recovery Partition (Palautusosio) palauttaa nopeasti kannettavan tietokoneen ohjelmiston sen alkuperäiseen toiminnallisuuteen.Ennen palautusosion käyttämistä, kopioi data-tiedostosi (kuten Outlook PST

-tiedostot) USB-laitteeseen tai verkkoasemalle ja merkitse muistiin

kaikki mukautetut kongurointiasetukset (kuten verkkoasetukset).

Tietoja palautusosiosta

Palautusosio on tila, joka on varattu kovalevyasemallasi käytettäväksi palauttamaan käyttöjärjestelmän, laiteohjaimet, ja apuohjelmat, jotka on tehtaalla tallennettu kannettavaan tietokoneeseesi.

TÄRKEÄÄ: Älä poista osiota, joka on nimetty “RECOVERY”. Palautusosio on luotu tehtaalla, eikä käyttäjä voi sitä palauttaa, jos se on poistettu. Vie kannettava PC-tietokoneesi valtuutettuun ASUShuoltokeskukseen, jos sinulla on ongelmia palautusprosessin kanssa.

Palautusosion käyttäminen:

1. Paina [F9] käynnistyksen aikana.

2. Paina [Enter] valitaksesi Windowsin asetus [EMS otettu käyttöön].

3. Valitse kieli ja napsautaValitse kieli ja napsauta Seuraava-painiketta.

4. Lue “Ohjattu ASUS-esilataustoiminto” -ruutu ja napsauta Seuraava.

5. Valitse osio-valinta ja napsauta Seuraava. Osiovalinnat:

Palauta Windows vain ensimmäiseen osioon.

Tämä valinta poistaa vain ensimmäisen osion sallien pitämään muut osiot

ja luomaan uuden järjestelmäosion kuten aseman “C”.

Palauta Windows koko-HD:lle.

Tämä valinta poistaa kaikki osiot kovalevyasemaltasi ja luo uuden

järjestelmäosion kuten asema “C”.

Kannettavan tietokoneen käyttöopas

L-19

Palauta Windows koko-HD:lle 2 osion kanssa.

Tämä valinta poistaa kaikki osiot kovalevyasemaltasi ja luo kaksi uutta osiota “C” (40%) ja “D” (60%).

6. Seuraa näytölle tulevia ohjeita palautusprosessin suorittamiseksi loppuun saakka.

Vieraile osoitteessa www.asus.com päivitettyjä laiteohjaimia ja apuohjelmia varten.

Palautus-DVD:n käyttäminen: (tietyissä malleissa)

Lukitse toissijainen kiintolevyasema:

Palautus-DVD:n luominen:

1. Kaksoisnapsauta Windowsin työpöydältä AI Recovery Burner

-kuvaketta.

2. Aseta tyhjä, tallennettava DVD-levy optiseen asemaan ja aloita palautus-DVD:n luominen napsauttamalla Start (Aloita).

3. Suorita palautus-DVD:n luominen loppuun noudattamalla ruudun ohjeita.

L-20

Ota valmiiksi riittävästi tyhjiä, tallennettavia DVD-levyjä ohjeen mukaan palautus-DVD-levyn luomista varten.

TÄRKEÄÄ! Irrota ulkoinen kiintolevy ennen kuin suoritat kannettavalle tietokoneelle järjestelmän palautuksen.

Kannettavan tietokoneen käyttöopas

Palautus-DVD:n käyttäminen

1. Laita Palautus-DVD sisään optiseen asemaan (Kannettava PC tarvitsee käynnistää).

2. Käynnistä kannettava PC ja paina <Esc> käynnistyksessä ja valitse optinen asema (saattaa olla otsikoitu “CD/DVD”) käyttäen alas-kohdistinta ja paina <Enter> käynnistääksesi Palautus-DVD: ltä.

3. Aloita kuvan palautus valitsemalla OK.

4. Varmista järjestelmän palautus valitsemalla OK.

Palauttaminen kirjoittaa kovalevyn päälle. Varmista, että varmuuskopioit kaikki tärkeät tiedot ennen järjestelmän palautusta.

5. Suorita palautustoimenpiteet loppuun noudattamalla näytön ohjeita.

VAROITUS: Älä poista palautuslevyä (jollei näin neuvota) palautusprosessin aikana, tai osioista tulee käyttökelvottomia.

Varmista, että liität verkkolaitteen Notebook-tietokoneeseen, kun suoritat järjestelmän palautuksen. Epävakaa virransyöttö voi aiheuttaa palautuksen epäonnistumisen.

Vieraile osoitteessa www.asus.com päivitettyjä laiteohjaimia ja apuohjelmia varten.

Kannettavan tietokoneen käyttöopas

L-21

DVD-ROM-aseman tietoja

Kannettava tulee valinnaisen DVD-ROM-aseman tai CD-ROM-aseman kanssa. DVD-nimikkeiden katselemiseen tarvitsee asentaa DVDkatseluohjelma. Tämän kannettavan lisävarusteena voi ostaa DVDkatseluohjelman. DVD-ROM-asema mahdollistaa sekä CD- että DVDlevyjen käytön.

Tietoja alueellisesta toistosta

DVD-elokuvien katselu vaatii MPEG2-videon ja digitaalisen AC3audion purkua sekä CSS-suojatun sisällön avaamista. CSS on elokuvateollisuuden käyttöön ottama sisällönsuojelumalli, joka täyttää laittoman sisällön monistamisen estämisen tarpeen.

Vaikka CSS-lisensoijien suunnittelusääntöjä on paljon, oleellisin niistä on, että toisto pitää rajoittaa alueellisen sisällön mukaiseksi. Maantieteellisesti porrastettujen elokuvajulkaisujen helpottamiseksi DVD-nimikkeet julkaistaan tietyille maantieteellisille alueille “Aluemääritykset-kohdan” mukaisesti. Kopiosuojalait vaativat, että kaikki DVD-elokuvat on rajoitettu tietylle alueelle (yleensä alueelle, jossa ne myydään). Kun DVD-elokuva saatetaan julkaista usealla alueella, CSS-suunnittelusäännöt vaativat, että CSS-salattua sisältöä toistavien järjestelmien tulee pystyä näyttämään vain yhtä aluetta.

L-22

Alueasetusta voidaan muuttaa viisi kertaa katseluohjelmalla, minkä jälkeen se toistaa vain viimeisimmän aluevalinnan DVD-elokuvia. Aluekoodin muuttamien sen jälkeen vaatii tehdasasetusten palauttamisen, mikä ei kuulu takuuseen. Jos palauttamista halutaan, käyttäjän on maksettava lähetys- ja palautuskulut.

Kannettavan tietokoneen käyttöopas

Aluemääritykset

Alue 1

Kanada, Yhdysvallat, US Territories

Alue 2

Tsekki, Egypti, Suomi, Ranska, Saksa, Gulf States, Unkari, Islanti, Iran, Irak, Irlanti, Italia, Japani, Alankomaat, Norja, Puola, Portugali, SaudiArabia, Skotlanti, Etelä-Afrikka, Espanja, Ruotsi, Sveitsi, Syyria, Turkki, Iso-Britannia, Kreikka, Entiset Jugoslavian tasavallat, Slovakia

Alue 3

Burma, Indonesia, Etelä-Korea, Malesia, Filippiinit, Singapore, Taiwan, Thaimaa, Vietnam

Alue 4

Australia, Karibia (paitsi US Territories), Keski-Amerikka, Uusi-Seelanti, Tyynenmeren saaret, Etelä-Amerikka

Alue 5

IVY-maat, Intia, Pakistan, loppu-Afrikka, Venäjä, Pohjois-Korea

Alue 6

Kiina

Kannettavan tietokoneen käyttöopas

L-23

Blu-ray ROM -asematiedot (tietyissä malleissa)

Aluemääritykset

Alue A

Pohjois-, Keski- ja Etelä-Amerikan maat ja niiden territoriot, Taiwan, Hongkong, Macao, Japani, Korea (Etelä- ja Pohjois-), Etelä-Aasian maat ja niiden territoriot.

Alue B

Euroopan, Afrikan ja Etu-Aasian maat ja niiden territoriot, Australia ja Uusi-Seelanti.

Alue C

Keski- ja Etelä-Aasian, Itä-Euroopan maat ja niiden territoriot, Kiina ja Mongolia.

Katso lisätietoja Blu-ray Discin kotisivulta osoitteesta www.bluraydisc.com/en/Technical/FAQs/Blu-rayDsicforVideo.html.

L-24

Kannettavan tietokoneen käyttöopas

Sisäinen modeemiyhteensopivuus

Kannettava tietokone, jossa on sisäinen modeemimalli, on JATE (Japani)

-, FCC (Yhdysvallat, Kanada, Korea, Taiwan) - ja CTR21-yhteensopiva.

Sisäinen modeemi on hyväksytty neuvoston päätöksen 98/482/EC mukaisesti yleiseurooppalaiseksi yhden päätteen liitännäksi yleiseen puhelinverkkoon (public switched telephone network) (PSTN). Kuitenkin johtuen eroista yksittäisten yleisten puhelinverkkojen välillä eri maissa hyväksyntä ei tarjoa itsestään tai itsessään ehdotonta varmuutta onnistuneeseen käyttöön jokaisessa PSTN-verkon päätepisteessä. Jos kohtaat ongelmia, sinun tulisi ottaa ensisijaisesti yhteyttä laitetoimittajaan.

Yleiskatsaus

Euroopan neuvoston CTR 21 -hyväksyntää koskeva päätös on julkaistu 4. elokuuta, 1998 Euroopan yhteisöjen virallisessa lehdessä. CTR 21 -standardi soveltuu kaikkiin ei-puheääni-päätelaitteisiin, joissa käytetään DTMF-numerovalintaa, joka on tarkoitettu yhdistettäväksi analogiseen PSTN (Public Switched Telephone Network) verkkoon.

CTR 21 (Common Technical Regulation) - standardin liitäntävaatimukset päätelaitteen liittämiselle yleisiin analogisiin puhelinverkkoihin (poislukien päätelaitteet, jotka tukevat puhelintoimintapalvelua), joissa numerovalinta, jos kuuluu palveluun, on toteutettu äänitaajuusvalintana.

Verkkoyhteensopivuusilmoitus

Vakuutus, joka laitevalmistajan on annettava ilmoitetulle laitokselle ja laitteen myyjälle: ”Tässä vakuutuksessa mainitaan verkot, joissa laite on suunniteltu toimimaan, ja mahdolliset ilmoitetut verkot, joissa laitteella voi olla yhteentoimivuusongelmia.

Kannettavan tietokoneen käyttöopas

L-25

Verkkoyhteensopivuusilmoitus

Vakuutus, joka laitevalmistajan on annettava käyttäjälle: ”Tässä vakuutuksessa mainitaan verkot, joissa laite on suunniteltu toimimaan, ja mahdolliset ilmoitetut verkot, joissa laitteella voi olla yhteentoimivuusongelmia. Laitteen valmistajan on myös liitettävä laitteeseen tiedote, jossa kerrotaan selkeästi tapauksista, joissa yhteensopivuus verkon kanssa riippuu laitteiston ja ohjelmiston asetuksista. Tiedotteessa on myös opastettava käyttäjää ottamaan yhteys myyjään, jos laitetta halutaan käyttää jossakin toisessa verkossa.”

Tähän mennessä ilmoitettu laitos CETECOM on julkaissut useita yleiseurooppalaisia hyväksyntöjä CTR 21 -standardia käyttämällä. Tuloksena Euroopan ensimmäiset modeemit, jotka eivät vaadi säädöstenmukaista hyväksyntää jokaisessa yksittäisessä Euroopan maassa.

Ei-puheäänilaitteisto

Puhelinvastaajat ja kovaääniset puhelimet voivat kuulua ilmoituksen piiriin samoin kuin modeemit, faksit, automaattiset numeronvalitsimet ja hälytysjärjestelmät. Laitteisto, jossa end-toend-puheäänen laatu on säädösten määräämä (esim. luuripuhelin ja joissakin maissa myös langattomat puhelimet) ei kuulu ilmoituksen piiriin.

L-26

Kannettavan tietokoneen käyttöopas

Asus F501U, X401A, X401U, S501A, F401U User Manual [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sisältö

Tietoja tästä käyttöoppaasta

Huomautuksia tästä käyttöoppaasta

Turvallisuus- ja varotoimenpiteet

Kannettavan valmistelu

Yläosa

Alapuoli

Oikea puoli

Vasen puoli

Takaosa

Etupuoli

Virtajärjestelmä

Virran käyttö

Akun käyttö

Akun asentaminen ja poistaminen

Akusta huolehtiminen

Kannettavan kytkeminen päälle

Käynnistyksen itsetesti

Akun virran tarkistaminen

Akun lataaminen

Virranhallinta-asetukset

Virranhallintatilat

Lepotila ja Horrostila

Lämmön virranhallinta

Erityisnäppäinten toiminnot

Pikanäppäimet

Microsoft Windows-näppäimet

Multimediaohjausnäppäimet

Kytkimet ja tilaosoittimet

Tilaosoittimet

Kosketuslevy

Kosketuslevyn käyttö

Touchpad-käytön kuvitus

Touchpadin ylläpito

Touchpadin ottaminen pois käytöstä automaattisesti

Tallennuslaitteet

Muistikortin lukija

Kiintolevy

Muisti (RAM)

Yhteydet

Verkkoyhteys

Langaton LAN-yhteys (tietyissä malleissa)

Windows langattoman verkon liitäntä

Langaton Bluetooth-liitäntä (tietyissä malleissa)

Liitteet

Lisävarusteet

Lisäliitännät

Käyttöjärjestelmä ja Ohjelmisto

Järjestelmän BIOS-asetukset

Yleisiä ongelmia ja ratkaisuja

Kannettavan tietokoneen palauttaminen

Palautusosion käyttäminen

Palautus-DVD:n käyttäminen: (tietyissä malleissa)

DVD-ROM-aseman tietoja

Blu-ray ROM -asematiedot (tietyissä malleissa)

Sisäinen modeemiyhteensopivuus
