ASUS H97I-PLUS, C9289 User Manual
H97I-PLUS
用 戶 手 冊
Motherboard
C9289
第一版
2014 年 4 月
版權說明
©ASUSTeK Computer Inc. All rights reserved. 華碩電腦股份有限公司保留所有權利。
本用戶手冊包括但不限於其所包含的所有信息都受到著作權法的保護，未經華碩電腦股份有
限公司（以下簡稱“華碩”）許可，不得有任何仿造、複製、摘抄、轉譯、發行等行為或為其它
利用。
免責聲明
本用戶手冊是以“現狀”及“以目前明示的條件下”的狀態提供給您。在法律允許的範圍
內，華碩就本用戶手冊，不提供任何明示或默示的擔保及保證，包括但不限於商業暢銷性、特定
目的適用性、未侵害任何他人權利及任何使用本用戶手冊或無法使用本用戶手冊的保證，且華碩
對因使用本用戶手冊而獲取的結果或通過本用戶手冊所獲得任何信息的準確性或可靠性不提供擔
保及保證。
用戶應自行承擔使用本用戶手冊的所有風險。用戶明確瞭解並同意華碩、華碩的被授權人
及董事、管理層、員工、代理商、關聯企業皆無須為您因本用戶手冊、或因使用本用戶手冊、或
因不可歸責于華碩的原因而無法使用本用戶手冊或其任何部分而可能產生的衍生、附帶、直接、
間接、特別、懲罰或任何其它損失（包括但不限於利益損失、業務中斷、資料遺失或其它金錢損
失）負責，不論華碩是否被告知發生上述損失之可能性。
由於部分國家或地區可能不允許責任的全部免除或對上述損失的責任限制，所以上述限制或
排除條款可能對您不適用。
用戶知悉華碩有權隨時修改本用戶手冊。本產品規格或驅動程序一經改變，本用戶手冊將
會隨之更新。本用戶手冊更新的詳細說明請您訪問華碩的客戶服務網 http://www.asus.com.cn/
support/，或是直接與華碩電腦客戶關懷中心 400-620-6655 聯繫（不能撥打 400 電話的用
戶，請撥打技術支持電話 020-28047506）。
對於本用戶手冊中提及的第三方產品名稱或內容，其所有權及知識產權都為各產品或內容所
有人所有且受現行知識產權相關法律及國際條約的保護。
當下列兩種情況發生時，本產品將不再受到華碩的保修及服務：
（1） 本產品曾經過非華碩授權的維修、規格更改、零件替換或其它未經過華碩授權的行為。
（2）本產品序號模糊不清或丟失。
Offer to Provide Source Code of Certain Software
This product may contain copyrighted software that is licensed under the General Public License (“GPL”)
and under the Lesser General Public License Version (“LGPL”). The GPL and LGPL licensed code in this
product is distributed without any warranty. Copies of these licenses are included in this product.
You may obtain the complete corresponding source code (as dened in the GPL) for the GPL Software,
and/or the complete corresponding source code of the LGPL Software (with the complete machine-
readable “work that uses the Library”) for a period of three years after our last shipment of the product
including the GPL Software and/or LGPL Software, which will be no earlier than December 1, 2011, either
(1) for free by downloading it from http://support.asus.com/download;
or
(2) for the cost of reproduction and shipment, which is dependent on the preferred carrier and the location
where you want to have it shipped to, by sending a request to:
ASUSTeK Computer Inc.
Legal Compliance Dept.
15 Li Te Rd.,
Beitou, Taipei 112
Taiwan
In your request please provide the name, model number and version, as stated in the About Box of the
product for which you wish to obtain the corresponding source code and your contact details so that we
can coordinate the terms and cost of shipment with you.
The source code will be distributed WITHOUT ANY WARRANTY and licensed under the same license as
the corresponding binary/object code.
This offer is valid to anyone in receipt of this information.
ASUSTeK is eager to duly provide complete source code as required under various Free Open Source
Software licenses. If however you encounter any problems in obtaining the full corresponding source code
we would be much obliged if you give us a notication to the email address gpl@asus.com, stating the
product and describing the problem (please do NOT send large attachments such as source code archives
etc to this email address).
ii
三年質保
尊敬的華碩產品用戶：
首先非常感謝您選用華碩公司產品，讓我們有機會向您提供優質的服務。為了使我們的服務讓您
更滿意，在購買後請您認真閱讀此說明並妥善保存此質量保證卡。
保修說明注意事項：
一、 請將此質量保證卡下方的用戶資料填寫完整，並由最終直接經銷商加蓋印章，如果沒有加蓋印
章，請找原購買處補蓋以保障您的權益。請務必保留購買發票或複印件，否則華碩公司將以產
品的出廠日期為參照進行保修。
二、 華碩公司對在中國大陸地區（不包括港澳台地區）發售的、經合法渠道銷售給消費者的華碩主
板及顯卡產品實行三年的免費保修服務。
三、 華碩公司對在中國大陸地區（不包括港澳台地區）發售的、經合法渠道銷售給消費者的華碩主
板及顯卡產品實行全國聯保服務。注：
請 用 剪 刀 沿 虛 線 剪 下
四、 若經本公司判斷屬下列因素，則不屬於免費保修服務的範圍，本公司將有權利收取維修費用：
五、 技術支持及維修服務：
用
戶
填
寫
資
料
全國聯保
華碩產品質量保證卡
A. 消費者必須出具正規購買發票或國家認可的有效憑證方可享受全國聯保。
B. 如消費者無法出具正規購買發票或國家認可的有效憑證，則需送修至原購買經銷商處享
受保修服務。
A. 超過華碩提供的質保有效期的主板、顯卡產品。
B. 因遇不可抗拒外力（如：水災、火災、地震、雷擊、颱風等）或人為之操作使用不慎造
成之損害。
C. 未按產品說明書條例的要求使用、維護、保管而造成的損壞。
D. 用戶擅自或請第三方人員自行檢修、改裝、變更組件、修改線路等。
E. 因用戶自行安裝軟件即設定不當所造成之使用問題及故障。
F. 本公司產品序列號標貼撕毀或無法辨認，塗改保修服務卡或與實際產品不符。
G. 其他不正常使用所造成之問題及故障。
1. 我們建議您先登錄華碩官方會員網站（http://vip.asus.com），對您購買的華碩產品進行
在線註冊，註冊後您將會定期得到我們發送的產品信息以及技術資料；
2. 如果您在使用華碩產品的過程中遇到問題，您可以首先查閱用戶手冊，尋找答案；
3. 您亦可訪問華碩中文網站技術支持頁面（http://www.asus.com.cn/support）查詢到相
應的技術支持信息與常見問題排除；
4. 登錄我們的在線技術支持服務區進行咨詢（http://vip.asus.com/eservice/techserv.
aspx）；
5. 也歡迎您撥打華碩海星服務 7x24 小時免費技術支持專線 400-620-6655，由我們的在
線工程師為您提供服務；（註：未開通 400 的地區或使用移動電話，請撥打技術支持電
話 020-28047506）
6. 如果您使用的華碩產品由於硬件故障，需要維修服務，您可以直接聯繫您的經銷商，通
過經銷商及遍佈全國的華碩展示服務中心進行後續相應的檢修服務。
7. 無論通過何種方式來尋求技術服務，請您務必要明確告知您使用的產品型號、BIOS 版
本、搭配之硬件、詳細的故障現象等，以利於華碩工程師能幫助您更加準確快速地判斷
出故障的原因。
用戶名稱 購買日期
聯繫人 聯繫電話
聯繫地址
經銷商名稱 產品種類
產品型號 產品序號
經
銷
商
印
章
目錄內容
安全性須知 ................................................................................................................................... vi
關於這本用戶手冊 .................................................................................................................... vii
包裝內容物 ................................................................................................................................... ix
H97I-PLUS 規格列表 ............................................................................................................... ix
第一章：產品介紹
1.1 主板安裝前 .................................................................................................................... 1-1
1.2 主板概述 .........................................................................................................................1-2
1.3 中央處理器（CPU） ................................................................................................. 1-4
1.4 系統內存 .........................................................................................................................1-8
1.5 擴展插槽 .......................................................................................................................1-10
1.6 跳線選擇區 ..................................................................................................................1-11
1.7 元件與外圍設備的連接 ...........................................................................................1-12
1.8 主板上的內置開關 ....................................................................................................1-20
1.9 內置指示燈 ..................................................................................................................1-21
1.10 軟件支持 .......................................................................................................................1-22
第二章：BIOS 信息
2.1 管理、更新您的 BIOS 程序 .................................................................................... 2-1
2.2 BIOS 程序設置 ............................................................................................................. 2-6
2.3 我的最愛（My Favorites） ..................................................................................2-15
2.4 主菜單（Main） ........................................................................................................2-17
2.5 Ai Tweaker 菜單（Ai Tweaker） ......................................................................2-19
2.6 高級菜單（Advanced） .........................................................................................2-29
2.7 監控菜單（Monitor） .............................................................................................2-38
2.8 啟動菜單（Boot） ...................................................................................................2-41
2.9 工具菜單（Tool） ....................................................................................................2-47
2.10 退出 BIOS 程序（Exit） ........................................................................................2-48
v
安全性須知
電氣方面的安全性
• 為避免可能的電擊造成嚴重損害，在搬動電腦主機之前，請先將電腦電源線暫時
從電源插槽中拔掉。
• 當您要加入硬件設備到系統中或者要移除系統中的硬件設備時，請務必先連接該
設備的數據線，然後再連接電源線。可能的話，在安裝硬件設備之前先拔掉電腦
的電源線。
• 當您要從主板連接或拔除任何的數據線之前，請確定所有的電源線已事先拔掉。
• 在使用擴展卡或適配卡之前，我們建議您可以先尋求專業人士的協助。這些設備
有可能會干擾接地的迴路。
• 請確定電源的電壓設置已調整到本國/本區域所使用的電壓標準值。若您不確定您
所屬區域的供應電壓值為何，那麼請就近詢問當地的電力公司人員。
• 如果電源已損壞，請不要嘗試自行修復。請將之交給專業技術服務人員或經銷商
來處理。
操作方面的安全性
• 在您安裝主板以及加入硬件設備之前，請務必詳加閱讀本手冊所提供的相關信
息。
• 在使用產品之前，請確定所有的數據線、電源線都已正確地連接好。若您發現有
任何重大的瑕疵，請儘快聯絡您的經銷商。
• 為避免發生電氣短路情形，請務必將所有沒用到的螺絲、回形針及其他零件收
好，不要遺留在主板上或電腦主機中。
• 灰塵、濕氣以及劇烈的溫度變化都會影響主板的使用壽命，因此請盡量避免放置
在這些地方。
• 請勿將電腦主機放置在容易搖晃的地方。
• 若在本產品的使用上有任何的技術性問題，請和經過檢定或有經驗的技術人員聯
絡。
這個畫叉的帶輪子的箱子表示這個產品（電子設備）不能直接放入垃圾
筒。請根据不同地方的規定處理。
請勿將含汞電池丟棄於一般垃圾筒。此畫叉的帶輪子的箱子表示電池不能
放入一般垃圾筒。
華碩 REACH
注意：請遵守 REACH（Registration，Evaluation，Authorisation，and Restriction
of Chemicals）管理規範，我們會將產品中的化學物質公告在華碩 REACH 網站，詳
細請參考 http://csr.asus.com/english/REACH.htm
vi
關於這本用戶手冊
產品用戶手冊包含了所有當您在安裝華碩 H97I-PLUS 主板時所需用到的信息。
用戶手冊的編排方式
用戶手冊是由下面幾個章節所組成：
• 第一章：產品介紹
您可以在本章節中發現諸多華碩所賦予 H97I-PLUS 主板的優異特色。利用簡
潔易懂的說明讓您能很快地掌握 H97I-PLUS 主板的各項特性，當然，在本章節
中我們也會提及所有能夠應用在 H97I-PLUS 主板的新產品技術。
• 第二章：BIOS 信息
本章節描述如何使用 BIOS 設置程序中的每一個菜單項目來更改系統的設置。
此外也會詳加介紹 BIOS 各項設置值的使用時機與參數設置。
提示符號
為了能夠確保您正確地完成主板設置，請務必注意下面這些會在本手冊中出現的
標示符號所代表的特殊含意。
警告：提醒您在進行某一項工作時要注意您本身的安全。
小心：提醒您在進行某一項工作時要注意勿傷害到電腦主板元件。
重要： 此符號表示您必須要遵照手冊所描述之方式完成一項或多項軟硬件的安
裝或設置。
注意：提供有助於完成某項工作的訣竅和其他額外的信息。
vii
哪裡可以找到更多的產品信息
您可以通過下面所提供的兩個管道來獲得您所使用的華碩產品信息以及軟硬件的
更新信息等。
1. 華碩網站
您可以到 http://www.asus.com.cn 華碩網站取得所有關於華碩軟硬件產品的各項
信息。
2. 其他文件
在您的產品包裝盒中除了本手冊所列舉的標準配件之外，也有可能會夾帶有其他
的文件，譬如經銷商所附的產品保證單據等。
電子信息產品污染控制標示：圖中之數字為產品之環保使用期限。
僅指電子信息產品中含有的有毒有害物質或元素不致發生外洩或突變
從而對環境造成污染或對人身、財產造成嚴重損害的期限。
有毒有害物質或元素的名稱及含量說明標示：
有害物質或元素
部件名稱
印刷電路板及其電子
組件
外部信號連接頭及線
材
鉛(Pb) 汞(Hg) 鎘(Cd)
× ○ ○ ○ ○ ○
× ○ ○ ○ ○ ○
六價鉻
(Cr(VI))
多溴聯苯
(PBB)
多溴二苯醚
(PBDE)
○： 表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標
准規定的限量要求以下。
×： 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-
2006 標准規定的限量要求，然該部件仍符合歐盟指令 2002/95/EC 的規范。
備註：此產品所標示之環保使用期限，係指在一般正常使用狀況下。
viii
包裝內容物
在您拿到本主板包裝盒之後，請馬上檢查下面所列出的各項標準配件是否齊全。
主板
數據線
配件
隨機光盤
相關文件
華碩 H97I-PLUS 主板
2 x Serial ATA 6.0Gb/s 數據線
1 x I/O 擋板
驅動程序與應用程序光盤
用戶手冊
若以上列出的任何一項配件有損壞或是短缺的情形，請儘快與您的經銷
商聯絡。
H97I-PLUS 規格列表
中央處理器 支持採用 LGA1150 規格插槽的第四代、全新第四代與第五代英特爾®
芯片組
內存
擴展槽 1 x PCI Express 3.0 x16 擴展卡插槽（x16 模式）
圖形顯示
酷睿™ i7 / 酷睿™ i5 / 酷睿™ i3 / Pentium® / Celeron® 處理器
支持 22nm 處理器
®
支持 Intel
*
Turbo Boost 2.0 技術
是否支持 Intel® Turbo Boost 2.0 技術依據處理器類型而定。
*
Intel® H97 Express 芯片組
2 x 內存插槽，最高支持 16GB DDR3 160 0/1333/1066 MH z unbuffered、non-ECC 內存條
支持雙通道內存架構
®
支持 Intel
*
Extreme Memory Profile（XMP）技術
是否支持高速內存條取決於處理器的物理特性。請參考內存合格
供應商列表（QVL）。
**
請瀏覽 http://www.asus.com.cn 獲取最新內存合格供應商列表
（QVL）。
1 x mini PCIe 擴展卡插槽
集成圖形處理器 — 支持 Intel® HD Graphics
支持 Multi-VGA 顯示輸出：DisplayPort/HDMI/DVI-D/RGB 接口
- 支持 DisplayPort 1.2
*
，最高分辨率達 4096 x 2160 @24Hz/
3840 x 2160 @60Hz
- 支持 HDMI，最高分辨率達 4096 x 2160 @24Hz / 2560 x
1600 @60Hz
- 支持 DVI-D，最高分辨率達 1920 x 1200 @60Hz
- 支持 RGB，最高分辨率達 1920 x 1200 @60Hz
支持 Intel
Technology/Insider
®
InTruTM 3D/Quick Sync Video / Clear Video HD
TM
最多可同時支持 3 臺顯示器
最大共享顯存 512MB
*
兼容 DisplayPort 1.2 Multi-Stream Transport；支持 DisplayPort
1.2 顯示器 daisy-chain，最多支持三台顯示器
（下頁繼續）
ix
H97I-PLUS 規格列表
存儲媒體連接槽 In tel® H97 Express 芯片組，支持 RAID 0、1、5、10 與 Intel®
Rapid Storage 技術 13
- 4 x Serial ATA 6.0Gb/s 接口
- 1 x M.2 Socket 3，支持 M Key 及 2260/2280 型存儲設備
- 支持 Intel
*
這些功能能否運行取決於安裝的 CPU。
®
網絡功能 Intel
I218-V 千兆網絡 - 集成網絡控制器和物理層（PHY）之間的雙
連接
音頻 R ealtek
®
及 Intel® Smart Connect 技術
Smart Response 技術、Intel® Rapid Start 技術，
®
ALC887 高保真 7.1 聲道音頻編解碼芯片
*
- AMP
- Absolute Pitch 192khz/24bit true BD 無損音效
- BD 音頻層內容保護
- 支持音頻接口偵測與多音源獨立輸出
- 光纖 S/PDIF 輸出接口，位於後側面板
USB Intel
®
H97 Express 芯片組 - 支持華碩 USB 3.0 Boost
- 2 x USB 3.0/2.0 接口，位於主板上，支持前面板連接
- 4 x USB 3.0/2.0 接口，位於後側面板（藍色）
®
Intel
H97 Express 芯片組
- 6 x USB 2.0/1.1 接口（2 個位於主板上，4 個位於後側面板）
華碩獨家研發功能 高性能
華碩 5 重防護
- 華碩主板為您的電腦提供 5 重防護：DIGI+VRM、DRAM
Fuse、ESD 靜電防護、5000 小時高品質固態電容以及不鏽鋼
I/O 背板，最佳的品質確保穩定性和持久性
華碩 DIGI+ Power Control（數字供電控制）：
- 華碩 6 相電源設計
華碩 DRAM Fuse
- 增強內存過載與短路保護
華碩 ESD Guards
- 增強型 ESD 靜電防護，延長元器件壽命
華碩高品質固態電容
- 使用壽命提高 2.5 倍，擁有卓越的耐久性
華碩超持久不鏽鋼 I/O 背板
- 使用壽命提高 3 倍
Gaming Scenario
華碩音頻特色功能
- 無暇音頻帶給您身臨其境的游戲體驗
（下頁繼續）
x
H97I-PLUS 規格列表
華碩獨家研發功能 Interactive HomeCloud
後側面板設備接口 1 x PS/2 鍵盤/鼠標兩用接口
Media Streamer
- 傳輸來自電腦的音頻和視頻至智能電視
- 適用於便攜式智能電話/平板的 Media Streamer 應用程序，支持
iOS 7 和 Android 4.0 系統
Remote GO!
- Remote GO! 功能：Cloud GO!、遠程桌面、遠程鍵盤與鼠標、
文件傳輸
- 適用於便攜式智能電話/平板的 Wi-Fi GO! & NFC Remote 應用
程序，支持 iOS 7 和 Android 4.0 系統
華碩獨家研發功能
- USB 3.0 Boost（USB 3.0 加速）
- Ai Charger（充得快）
- AI Suite 3（智能管家 3 代）
- Disk Unlocker
- Anti Surge（電湧全保護）

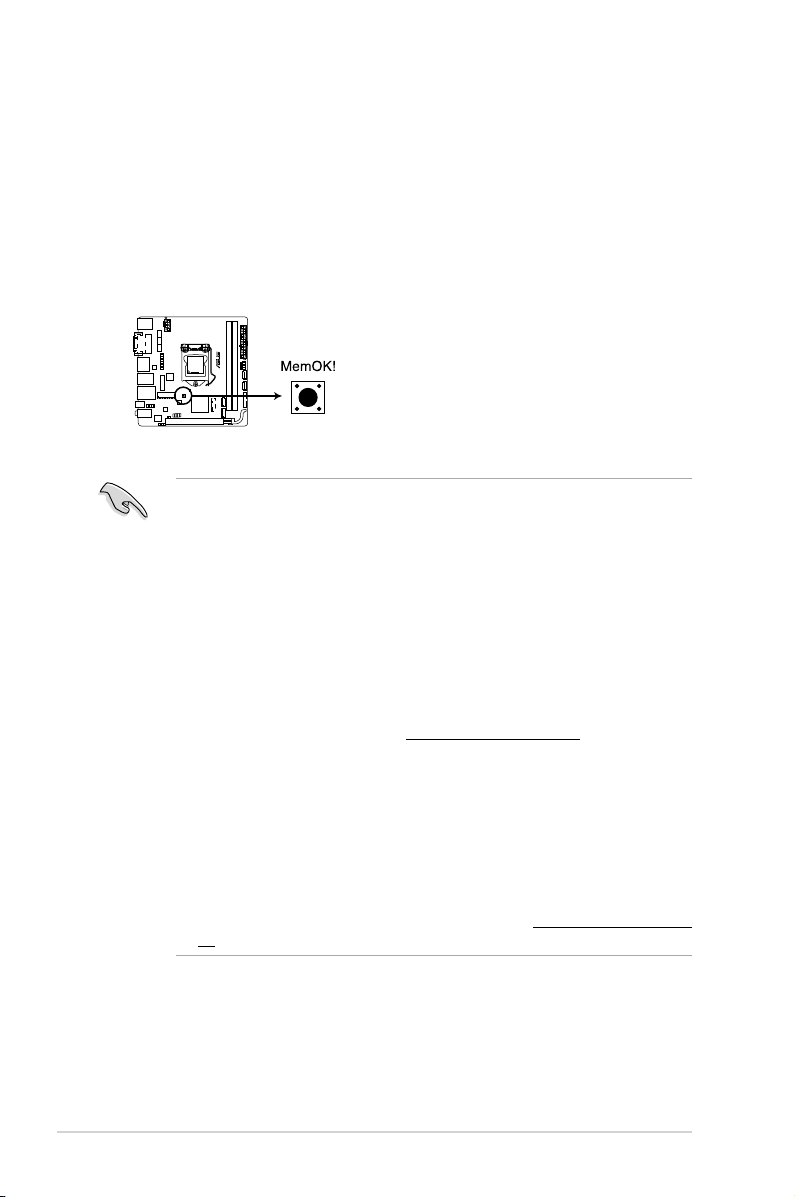

- MemOK!（內存救援）
靜音散熱方案
- 華碩 Fan Xpert 2+（風扇達人 2+ 代），支持風扇自動調整功
能以實現最佳速度控制
華碩 EZ DIY
Push Notice（推送信息）
- 通過智能設備實時監控電腦狀態
UEFI BIOS EZ Mode
- 支持中文圖形化界面 BIOS
- 華碩 CrashFree BIOS 3（BIOS 刷不死 3）

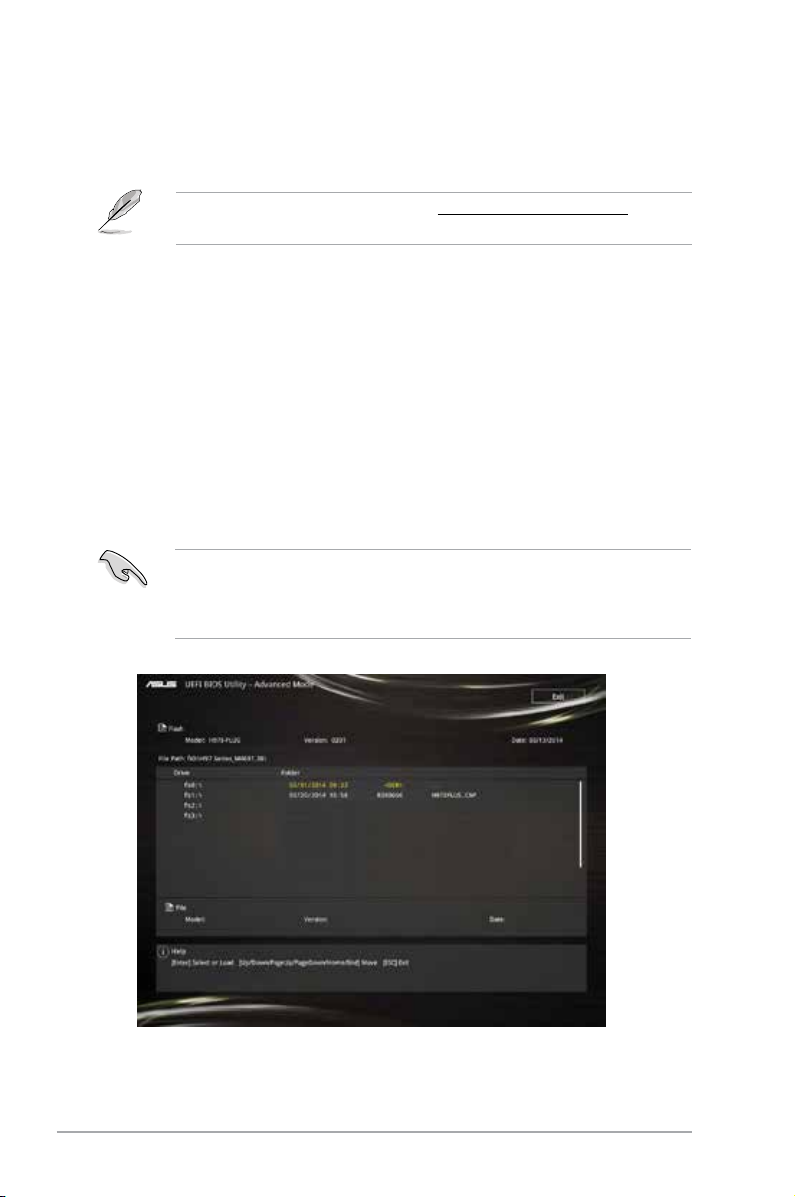

- 華碩 EZ Flash 2
華碩 Q-Design
- 華碩 Q-Slot
- 華碩 Q-DIMM
1 x HDMI 接口
1 x DVI-D 接口
1 x D-Sub 接口
1 x DisplayPort 接口
1 x 光纖 S/PDIF 輸出接口
1 x RJ-45 網絡接口
4 x USB 3.0/2.0 接口（藍色）
4 x USB 2.0/1.1 接口
3 插孔 8 聲道音頻 I/O 接口
（下頁繼續）
xi
H97I-PLUS 規格列表
內置 I/O 設備接口 1 x 19-pin USB 3.0/2.0 擴展套件數據線插槽，可擴展 2 組外接式
BIOS 功能 64Mb Flash ROM、UEFI AMI BIOS、PnP、DMI 2.0、WfM 2.0、SM
管理功能
驅動程序與應用程序光
盤
支持操作系統 Windows
主板尺寸
USB 接口
1 x USB 2.0/1.1 擴展套件數據線插槽，可擴展 2 組外接式USB 接
口
1 x M.2 Socket 3（用於連接 M Key 和 2260/2280 型設備）
4 x SATA 6.0Gb/s 設備連接插座（灰色）
1 x 4-pin 中央處理器風扇電源插槽（PWM 模式）
2 x 4-pin 機箱風扇電源插槽，支持 3-pin（DC 模式）和 4-pin
（PWM 模式）風扇控制
1 x 前面板音頻連接排針（AAFP）
1 x S/PDIF 數字音頻連接排針
1 x 24-pin EATX 主板電源插槽
1 x 8-pin EATX 12V 主板電源插槽
1 x 系統控制面板連接排針
1 x MemOK! 按鈕
1 x 內置喇叭連接插座
1 x 2-pin CMOS 配置數據清除跳線
1 x TPM 連接排針
BIOS 2.8、ACPI 2.0a、多國語言 BIOS、ASUS EZ Flash 2、ASUS
CrashFree BIOS 3、My Favorites、Quick Note、Last Modified
Log、F12 鍵截圖功能、F3 快捷鍵功能、華碩 DRAM SPD 內存信息
WfM 2.0、DMI 2.0、WOL by PME、PXE
驅動程序
華碩應用程序
華碩 EZ Update
殺毒軟件（OEM 版本）
®
8.1/Windows® 8
®
Windows
7
Mini-ITX 規格：6.7 x 6.7 英寸（17.0 x 17.0 釐米）
規格若有變動，恕不另行通知。
xii
產品介紹
1
1.1 主板安裝前
在您動手更改主板上的任何設置之前，請務必先作好以下所列出的各項預防措
施。
• 在處理主板上的任何元件之前，請您先拔掉電腦的電源線。
• 為避免產生靜電，在拿取任何電腦元件時除了可以使用防靜電手環之
外，您也可以觸摸一個有接地線的物品或者金屬物品像電源供應器外
殼等。
• 拿取集成電路元件時請盡量不要觸碰到元件上的芯片。
• 在您移除任何一個集成電路元件後，請將該元件放置在絕緣墊上以隔
離靜電，或者直接放回該元件的絕緣包裝袋中保存。
• 在您安裝或移除任何元件之前，請確認 ATX 電源供應器的電源開關是
切換到關閉（OF F）的位置，而最安全的做法是先暫時拔出電源供應
器的電源線，等到安裝/移除工作完成後再將之接回。如此可避免因仍
有電力殘留在系統中而嚴重損及主板、外圍設備、元件等。
華碩 H97I-PLUS 主板用戶手冊 1-1
1.2 主板概述
當您安裝主板到電腦機箱內時，請確認主板與機箱大小相適應。
請確認在安裝或移除主板前先拔除電源線，否則可能導致主板元器件損
壞和對用戶的人身傷害。
1.2.1 主板的擺放方向
當您安裝主板到電腦主機機箱內時，務必確認安裝的方向是否正確。主板的外接
插頭的方向應是朝向主機機箱的後方面板，而且您也會發現主機機箱後方面板會有相
對應的預留孔位。
1.2.2 螺絲孔位
請將下圖所圈選出來的“四”個螺絲孔位對準主機機箱內相對位置的螺絲孔，然
後再一一鎖上螺絲固定主板。
請勿將螺絲鎖得太緊！否則容易導致主板的印刷電路板產生龜裂。
此面朝向電腦主機
的後方面板
H97I-PLUS
1-2 第一章：產品介紹
1.2.3 主板結構圖
21 3 4
5
7 86
17cm(6.7in)
KBMS_USB3_56
EATX12V
CHA_FAN1
VGA
AAFP
CHA_FAN2
CPU_FAN
ASM
1442K
TPM
Super
I/O
BATTERY
Mini PCIe
Intel
I218V
CLRTC
ALC
887
SPDIF_OUT
LGA1150
DRAM_LED
MemOK!
®
USB1112
PCIEX16
Intel
H97
64Mb
BIOS
141517 16
H97I-PLUS
M.2(SOCKET3)
SATA6G_4 SATA6G_3
1113
DVI
HDMI
_DP
USB7-10
LAN_USB3_34
18
SPDIFO
AUDIO
SB_PWR
EATXPWR
SPEAKER
F_PANEL
2
17cm(6.7in)
9
10
11
SATA6G_2 SATA6G_1
DDR3 DIMMA1 (64bit, 240-pin module)
DDR3 DIMMB1 (64bit, 240-pin module)
USB3_12
12
華碩 H97I-PLUS 主板用戶手冊 1-3
1.2.4 主板元件說明
連接插槽/跳線選擇區/插槽/指示燈 頁數
1. 中央處理器 / 機箱風扇電源插槽（4-pin CPU_FAN、4-pin CHA_FAN1/2） 1-16
2. ATX 主板電源插槽（24-pin EATXPWR、8-pin EATX12V） 1-18
3. TPM 連接排針（20-1 pin TPM） 1-18
4. MemOK! 按鈕 1-20
®
5. Intel
LGA1150 中央處理器插槽 1-4
6. 內存指示燈（DRAM_LED） 1-21
7. DDR3 內存插槽 1-8
8. 電力指示燈（SB_PWR） 1-21
9. 內置喇叭連接插座（4-pin SPEAKER） 1-16
10. 系統控制面板連接排針（10-1 pin F_PANEL） 1-19
11. Intel
12. USB 3.0 擴展套件數據線插槽（20-1 pin USB3_12） 1-15
13. M.2 SOCKET3 1-17
14. USB 2.0 擴展套件數據線插槽（10-1 pin USB1112） 1-15
15. CMOS 配置數據清除跳線（2-pin CLRTC） 1-11
16. 數字音頻連接排針（4-1 pin SPDIF_OUT） 1-14
17. 前面板音頻連接排針（10-1 pin AAFP） 1-17
18. Mini PCIe 插槽 1-19
®
H97 Serial ATA 6.0Gb/s 設備連接插座（7-pin SATA6G_1-4） 1-14
1.3 中央處理器（CPU）
本主板配備一組中央處理器插槽，是專為 LGA1150 腳位封裝的第四代、全新第
四代與第五代英特爾® 酷睿™ i7 / 酷睿™ i5 / 酷睿™ i3 / Pentium® / Celeron® 處理器
所設計。
H97I-PLUS
H97I-PLUS CPU socket LGA1150
1-4 第一章：產品介紹
在安裝中央處理器之前，請確認所有的電源連接都已拔除。
• 在您購買本主板之後，請確認在 LGA1150 插座上附有一個即插即用的
保護蓋，並且插座接點沒有彎曲變形。若是保護蓋已經損壞或是沒有保
護蓋，或者是插座接點已經彎曲，請立即與您的經銷商聯繫。
• 在安裝完主板之後，請將即插即用的保護蓋保留下來。只有 LGA1150
插槽上附有即插即用保護蓋的主板符合 Return Merchandise
Authorization（RMA）的要求，華碩電腦才能為您處理產品的維修與
保修。
• 本保修不包括處理器插座因遺失、錯誤的安裝或不正確地移除即插即
用保護蓋所造成的損壞。
1.3.1 安裝中央處理器
1
A
B
2
華碩 H97I-PLUS 主板用戶手冊 1-5
3
4 5
C
A
B
1.3.2 安裝散熱器和風扇
在安裝散熱片與風扇之前若
有需要，請先將處理器與散
熱片塗上散熱膏。
1-6 第一章：產品介紹
安裝散熱片與風扇
1
B
A
B
A
3
2
A
4
取出散熱片與風扇
2
1
B
華碩 H97I-PLUS 主板用戶手冊 1-7
A
B
A
1.4 系統內存
1.4.1 概述
本主板配置兩組 DDR3（Double Data Rate，雙倍數據傳輸率）內存插槽。下圖所
示為 DDR3 內存插槽在主板上的位置。
DIMM_A1
DIMM_B1
通道 插槽
通道 A DIMM_A1
H97I-PLUS
H97I-PLUS 240-pin DDR3 DIMM sockets
1.4.2 內存設置
您可以任意選擇使用 1GB、2GB、4GB 與 8GB unbuffered non-ECC DDR3 內存
條至本主板的 DIMM 插槽上。
• 您可以在通道 A 與通道 B 安裝不同容量的內存條，在雙通道設置中，
系統會偵測較低容量通道的內存容量。任何在較高容量通道的其他內
存容量，會被偵測為單通道模式運行。
• 根據 Intel 處理器規格，建議內存電壓低於 1.65V 以保護處理器。
• 在本主板請使用相同 CAS（CAS-Latency 行地址控制器延遲時間）值內
存條。建議您使用同一廠商所生產的相同容量型號的內存。請參考內存
合格商供應列表。
• 由於 Windows
大內存時，實際可使用的內存將為 3GB 或更小。為了更加有效地使用
內存空間，我們建議您做以下操作：
- 若您安裝 Windows
- 若您要安裝 4GB 或更多總內存，請安裝 Windows
- 若需要更詳細的數據，請訪問 Mi cro so ft 網站 http://support.
microsoft.com/kb/929605/zh-cn。
• 本主板不支持由 512Mb (64MB) 或更小容量的芯片構成的內存條。
®
32-bit 操作系統內存地址的限制，當您安裝 4GB 或更
®
32-bit 操作系統，請安裝最多 3GB 總內存。
通道 B DIMM_B1
®
64-bit 操作系統。
• 內存條默認頻率依據 SPD 而變化，這是從內存條讀寫數據的標準方法。
在默認狀態下，一些超頻內存條會以低於供應商標示的頻率運行。若要
讓內存條以供應商的數值或更高的頻率運行，請參考“2.5 Ai Tweaker
菜單”一節中，手動調整內存頻率的說明。
• 在全負載（2 DIMM）或超頻設置下，請使用更有效的散熱系統以確保
系統穩定性。
• 請訪問華碩網站（http://www.asus.com.cn）獲得最新內存合格供應
商列表（QVL）。
1-8 第一章：產品介紹
1.4.3 安裝內存條
1
2
3
移除內存條
B
A
華碩 H97I-PLUS 主板用戶手冊 1-9
1.5 擴展插槽
考慮到未來會擴展系統性能的可能性，本主板提供了擴展插槽，在接下來的子章
節中，將會描述主板上這些擴展插槽的相關信息。
安裝/移除任何擴展卡之前，請暫時先將電腦的電源線拔出。如此可免除
因電氣殘留於電腦中而發生的意外狀況。
1.5.1 安裝擴展卡
請依照下列步驟安裝擴展卡：
1. 安裝擴展卡之前，請先詳讀該擴展卡的使用說明，並且要針對該卡作必要的硬件
設置變更。
2. 鬆開電腦主機的機箱蓋並將之取出（如果您的主板已經放置在主機內）。
3. 找到一個您想要插入新擴展卡的空置插槽，並以十字螺絲起子鬆開該插槽位於主
機背板的金屬擋板的螺絲，最後將金屬擋板移出。
4. 將擴展卡上的金手指對齊主板上的擴展槽，然後慢慢地插入槽中，並以目視的方
法確認擴展卡上的金手指已完全沒入擴展槽中。
5. 再用剛才鬆開的螺絲將擴展卡金屬擋板鎖在電腦主機背板以固定整張卡。
6. 將電腦主機的機箱蓋裝回鎖好。
1.5.2 設置擴展卡
在安裝好擴展卡之後，接著還須通過軟件設置來調整該擴展卡的相關設置。
1. 啟動電腦，然後更改必要的 BIOS 程序設置。若需要的話，您也可以參閱“第二
章 BIOS 信息”以獲得更多信息。
2. 為加入的擴展卡指派一組尚未被系統使用到的 IRQ。
3. 為新的擴展卡安裝軟件驅動程序。
當您將 PC I 擴展卡插在可以共享的擴展插槽時，請注意該擴展卡的驅動
程序是否支持 I RQ 共享或者該擴展卡並不需要指派 I RQ。否則會容易因
IRQ 指派不當產生衝突，導致系統不穩定且該擴展卡的功能也無法使用。
1.5.3 PCI Express 3.0/2.0 x16 擴展卡插槽；
本主板配備 1 个 PCI Express 3.0/2.0 x 16 插槽，可支持 PCI Express 3.0/2.0 x
16 規格的顯卡以及其他符合 PCI Express 規格的功能擴展卡。
1-10 第一章：產品介紹
本主板指定中斷要求
A B C D E F G H
PCIEx16 共享 共享 共享 共享 – – – –
Intel I218V 控制器 – – – – 共享 – – –
USB2.0 控制器 1 – – – – – – – 共享
USB2.0 控制器 2 共享 – – – – – – –
HD 音頻 – – – – – – 共享 –
SATA 控制器 1 – – – 共享 – – – –
SATA 控制器 2 – – – 共享 – – – –
XHCI 控制器 – – – – – 共享 – –
1.6 跳線選擇區
1. CMOS 配置數據清除（2-pin CLRTC）
在主板上的 CMOS 存儲器中記載著正確的時間與系統硬件配置等數據，這些
數據並不會因電腦電源的關閉而遺失數據與時間的正確性，因為這個 CMOS 的
電源是由主板上的鋰電池所供應。
H97I-PLUS
CLRTC
1 2 1 2
Normal
Clear CMOS Values
(Open)
(Short)
H97I-PLUS Clear RTC RAM
想要清除這些數據，可以依照下列步驟進行：
1. 關閉電腦電源，拔掉電源線；
2. 用一個金屬物體如螺絲刀將 CLRTC 跳線的兩個針腳短路；
3. 插上電源線，開啟電腦電源；
4. 當開機步驟正在進行時按著鍵盤上的 ＜Del＞ 鍵進入 BIOS 程序畫面重新設
置 BIOS 數據。
• 如果上述步驟不起作用，移除電池並再次將此兩針腳短路以清除 CMOS
RTC RAM 數據。CMOS 清除完畢後，重新安裝電池。
• 如果您是因為超頻的緣故導致系統無法正常開機，您無須使用上述的
配置數據清除方式來排除問題。建議可以採用 C.P.R（CPU 超不死）
功能，只要將系統重新啟動 BIOS 即可自動恢復默認值。
華碩 H97I-PLUS 主板用戶手冊 1-11
1.7 元件與外圍設備的連接
1.7.1 後側面板接口
1
13
1. PS/2 鍵盤/鼠標兩用接口：將 PS/2 鍵盤或鼠標接頭連接到此接口。
2. VGA 接口：這組 15-pin 接口可連接 VGA 顯示器或其它 VGA 兼容的設備。
3. DisplayPort 接口：這組接口用來連接顯示器或家庭影院系統。
4. USB 2.0 設備接口 7~10：這四組 4-pin 通用串行總線（USB）接口可連接到使用
USB 2.0/1.1 接口的硬件設備。
5. RJ-45 網絡接口：通過網絡中心連接到一個局域網（LAN）。請參考下表獲取網
絡指示燈的詳細信息。
網絡指示燈說明
Activity/Link 指示燈 速度指示燈
狀態 描述 狀態 描述
關閉 沒有連接 關閉 連接速度 10Mbps
橘色 已連接 橘色 連接速度 100Mbps
橘色（閃爍） 數據傳輸中 綠色 連接速度 1Gbps
橘色（閃爍後
恒亮）
2
12
準備從 S5 模
式喚醒
4 53
10
ACT/LINK
指示燈
911
網絡接口
6 7
8
速度
指示燈
6. 音頻輸入接口（淺藍色）：您可以將磁帶、CD、DVD 播放器等的音頻輸出端連
接到此音頻輸入接口。
7. 音頻輸出接口（草綠色）：您可以連接耳機或喇叭等的音頻接收設備。在 4.1 聲
道、5.1 聲道、7.1 聲道的喇叭設置模式時，本接口是作為連接前置主聲道喇叭
之用。
8. 麥克風接口（粉紅色）：此接口連接至麥克風。
在 2.1、4.1、5.1、7.1 聲道音頻設置上，音頻輸出、音頻輸入與麥克風接
口的功能會隨著聲道音頻設置的改變而改變，如下表所示。
1-12 第一章：產品介紹
2.1、4.1、5.1 或 7.1 聲道音頻設置
接口
淺藍色（後面板） 聲音輸入端 後置喇叭輸出 後置喇叭輸出 後置喇叭輸出
草綠色（後面板） 聲音輸出端 前置喇叭輸出 前置喇叭輸出 前置喇叭輸出
粉紅色（後面板） 麥克風輸入端 麥克風輸入端 中央/重低音喇叭輸出
草綠色（前面板） – – – 側邊環繞喇叭輸出
耳機/2.1 聲道
喇叭輸出
4.1 聲道
喇叭輸出
5.1 聲道
喇叭輸出
7.1 聲道
喇叭輸出
中央/重低音喇叭輸
出
要設置 7.1 聲道音頻，請使用前面板具有 HD 音頻插孔的機箱，以支持
7.1 聲道音頻輸出。
9. 光纖 S/PDIF 輸出接口：這組接口通過光纖 S/PDIF 線連接外接音頻輸出設備。
10. USB 3.0 設備接口 3 和 4：這兩組 9-pin 通用串行總線（USB）接口可連接到使
用 USB 3.0/2.0 接口的硬件設備。
• 在安裝 Windows® 操作系統時，請勿將鍵盤 / 鼠標連接到任何 USB
3.0 接口。
®
• 由於 USB 3.0 控制器限制，USB 3.0 設備僅可在 Windows
操作系統
環境中，且安裝了 USB 3.0 驅動程序後才可使用。
• USB 3.0 設備僅可作為數據存儲設備使用。
• 強烈建議您將 USB 3.0 設備連接到 USB 3.0 接口，以得到更快的傳輸
速率與更好的性能。
11. HDMI 接口：此高清晰多媒體接口（High-Definition Multimedia Interface），兼
容 HDCP，可播放 HD DVD、Blu-Ray 與其他保護內容。
12. DVI-D 接口：連接任何 DVI-D 兼容設備。DVI-D 無法將信號轉換為 RGB 輸出至
CRT 顯示器，且不兼容 DVI-I。
• 多顯示器輸出在 Windows 操作系統下最多支持三台顯示器，在 BIOS
下最多支持兩台顯示器，在 DOS 下最多支持一台顯示器。
• Intel 顯示架構設計支持以下最大像素時鐘 (像素時鐘 = H total x V Total
x Frame Rate（屏幕刷新率）)：
- HDMI 接口：300 MHz
- DVI 接口：165 MHz
- VGA 接口：180 MHz
13. USB 3.0 設備接口 5 和 6：這兩組 9-pin 通用串行總線（USB）接口可連接到使
用 USB 3.0/2.0 接口的硬件設備。
華碩 H97I-PLUS 主板用戶手冊 1-13
1.7.2 內部接口
1. Intel® H97 Serial ATA 6.0Gb/s 設備連接插座（7-pin SATA6G_1~4）
本主板支持使用細薄的 Serial ATA 數據線連接 Serial ATA 6.0Gb/s 硬盤。若您
安裝了 Serial ATA 硬盤，可以通過內置的 Intel
儲技術的 RAID 0、RAID 1、RAID 5、RAID 10 磁盤陣列設置。
®
H97 芯片組建立支持 Intel ® 快速存
A
SATA6G_1
GND
RSATA_TXP1
RSATA_TXN1
GND
RSATA_RXN1
RSATA_RXP1
GND
H97I-PLUS
SATA6G_2
A
GND
RSATA_TXP2
RSATA_TXN2
GND
B
RSATA_RXN2
RSATA_RXP2
GND
SATA6G_3
RSATA_TXP3
RSATA_TXN3
RSATA_RXN3
RSATA_RXP3
SATA6G_4
RSATA_TXP4
RSATA_TXN4
RSATA_RXN4
RSATA_RXP4
GND
GND
GND
GND
GND
GND
H97I-PLUS SATA 6.0Gb/s connectors
• 這些接口在默認情況下設為 AHCI 模式。若您要使用這些接口建立
Serial ATA RAID，請在 BIOS 設置程序中將【SATA Mode Selection】
設為 [RAID]。請參考“2.6.3 PCH 存儲設備設置（PCH Storage
Configuration）”的說明。
• 在創建 RAID 磁盤陣列之前，請參考驅動程序與應用程序光盤中 Manual
文件夾中的 RAID 手冊。
• 當您使用支持 N CQ 技術的硬盤時，請將 BIO S 程序中的【SA TA
Mode Selection】設置為 [AHCI]。請參考“2.6.3 PCH 存儲設備設置
（PCH Storage Configuration）”的說明。
2. 數字音頻連接排針（4-1 pin SPDIF_OUT）
這組排針是用來連接 S/PDIF 數字音頻模塊。
B
H97I-PLUS
+5V
SPDIFOUT
GND
SPDIF_OUT
H97I-PLUS Digital audio connector
S/PDIF 模塊需另行購買。
1-14 第一章：產品介紹
