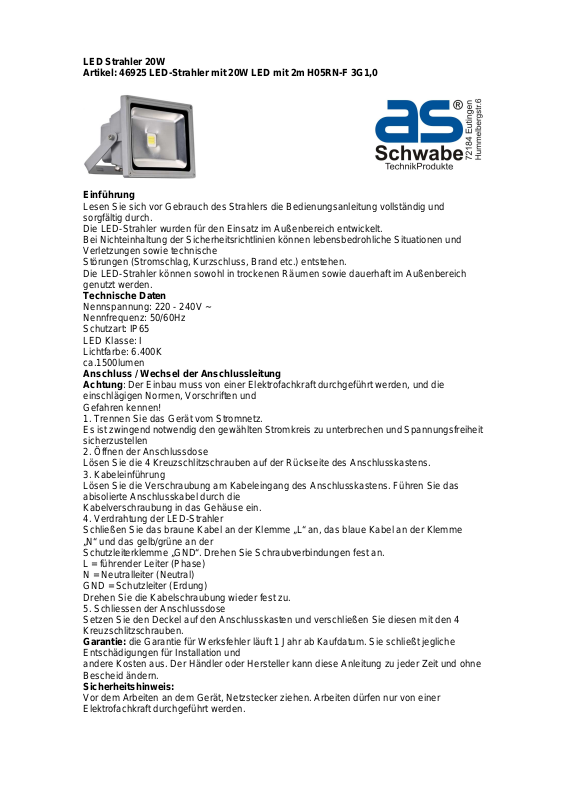

LED Strahler 20W
Artikel: 46925 LED-Strahler mit 20W LED mit 2m H05RN-F 3G1,0
Einführung
Lesen Sie sich vor Gebrauch des Strahlers die Bedienungsanleitung vollständig und
sorgfältig durch.
Die LED-Strahler wurden für den Einsatz im Außenbereich entwickelt.
Bei Nichteinhaltung der Sicherheitsrichtlinien können lebensbedrohliche Situationen und
Verletzungen sowie technische
Störungen (Stromschlag, Kurzschluss, Brand etc.) entstehen.
Die LED-Strahler können sowohl in trockenen Räumen sowie dauerhaft im Außenbereich
genutzt werden.
Technische Daten
Nennspannung: 220 - 240V ~
Nennfrequenz: 50/60Hz
Schutzart: IP65
LED Klasse: I
Lichtfarbe: 6.400K
ca.1500lumen
Anschluss / Wechsel der Anschlussleitung
Achtung: Der Einbau muss von einer Elektrofachkraft durchgeführt werden, und die
einschlägigen Normen, Vorschriften und
Gefahren kennen!
1. Trennen Sie das Gerät vom Stromnetz.
Es ist zwingend notwendig den gewählten Stromkreis zu unterbrechen und Spannungsfreiheit
sicherzustellen
2. Öffnen der Anschlussdose
Lösen Sie die 4 Kreuzschlitzschrauben auf der Rückseite des Anschlusskastens.
3. Kabeleinführung
Lösen Sie die Verschraubung am Kabeleingang des Anschlusskastens. Führen Sie das
abisolierte Anschlusskabel durch die
Kabelverschraubung in das Gehäuse ein.
4. Verdrahtung der LED-Strahler
Schließen Sie das braune Kabel an der Klemme „L“ an, das blaue Kabel an der Klemme
„N“ und das gelb/grüne an der
Schutzleiterklemme „GND“. Drehen Sie Schraubverbindungen fest an.
L = führender Leiter (Phase)
N = Neutralleiter (Neutral)
GND = Schutzleiter (Erdung)
Drehen Sie die Kabelschraubung wieder fest zu.
5. Schliessen der Anschlussdose
Setzen Sie den Deckel auf den Anschlusskasten und verschließen Sie diesen mit den 4
Kreuzschlitzschrauben.
Garantie: die Garantie für Werksfehler läuft 1 Jahr ab Kaufdatum. Sie schließt jegliche
Entschädigungen für Installation und
andere Kosten aus. Der Händler oder Hersteller kann diese Anleitung zu jeder Zeit und ohne
Bescheid ändern.
Sicherheitshinweis:
Vor dem Arbeiten an dem Gerät, Netzstecker ziehen. Arbeiten dürfen nur von einer
Elektrofachkraft durchgeführt werden.
Projecteur 20W
46925 – Projecteur avec 20W LED avec 2m H05RN-F3G1,0
NOTICE D’UTILISATION
Veuillez lire attentivement cette notice d’instructions avant de procéder à l’installation du
projecteur.
Veuillez mettre à disposition cette notice à toute personne susceptible d’effectuer l’installation
ou la maintenance du projecteur.
Installation :
Ce projecteur a été conçu pour être installé à l’intérieur ou à l’extérieur.
Afin d’éviter les déclenchements intempestif du détecteur infrarouge ne pas l’installer dans
les conditions suivantes :
• Près de branches ou de feuillages
• Près de sources de chaleur telles qu’extraction ou bouche d’aération
• Face à une puissante source de lumière
• Près d’une source à rayonnement électromagnétique
Pour une détection optimale, positionnez le projecteur de telle manière que le faisceau de
détecteur croise latéralement le
mouvement. Dans le cas d’un déplacement dans l’axe l’appareil est moins sensible.
Caractéristiques techniques :
Tension: 220 – 240 V / 50 Hz
Protection : IP 44, utilisation à l’extérieur
Class DEL : I
Température de couleur : 6400K
Eclairement : environ 1500lumens
Schéma de raccordement électrique
- L : Phase, fil brun du détecteur
- N : Neutre, il bleu du détecteur
- GNDF : Terre, fil vert / jaune. Borne de terre
Instructions de montage :
- Assurez-vous de la mise hors tension du câble de connexion.
- Dévissez les vis du boitier et fixez le fond du boitier au mur avec les vis et chevilles
adéquates.
- Introduire le câble d’alimentation approprié (au minimum 3G1mm²) dans le boitier par le joint
en caoutchouc.
- N’utilisez que du câble adapté à l’environnement, du type H05RNF pour l’extérieur, par
exemple.
- Branchez les fils selon le schéma de raccordement.
- Remontez le boitier.
- Mettez sous tension.
IMPORTANT : Pour un raccordement en toute sécurité, veuillez faire installer le projecteur
par un professionnel
Garantie : le détecteur est garanti 1 an à partir de la date d’achat contre les malfaçons et
pourra être échangé gratuitement. La
garantie ne couvre aucune prise en charge de frais annexes ou d’installation. Le constructeur
se réserve le droit de modifier
cette notice d’utilisation à tous moment. Les indications de cette notice ne sont pas
contractuelles.
Instruction de sécurité : toujours déconnecter l’appareil du secteur avant toute intervention
ou manutention. seul un électricien
qualifié est autorisé à installer ces article
LED Spotlight 20W
Article: 46925 - LED-Spotlight with 20W LED with 2m H05RN-F 3G1,0
Introduction
Please read the instruction manual completely and carefully.
The LED spotlights have been designed to be used in protected outdoor locations.
If the safety guidelines are not adhered to, life threatening situations and injuries as well as
technical malfunctions (electrical shock, shortcircuit, fire, etc.) can result.
The LED spotlights are intended to be used in dry indoor locations as well as for permanent
use in outdoor locations.
Technical data
Nominal voltage: 220-240 V AC
Nominal frequency: 50-60 Hz
Protection class: IP 65
LED class: I
Light colour: 6400K
ca. 1500Lumen
Connection
DANGER: Mounting must be carried out by a professional. The person must be familiar
with the relevant norms, regulations and dangers.
1 Disconnect the circuit
It is imperative to disconnect the chosen circuit.
Danger: Check absence of voltage.
2 Open connection box
Unscrew the two Phillips screws from the connection box.
3 Insert cable
Unscrew the screws from the cable gland, mains lead cleat and connection brackets.
Lead the stripped connection cable through the cable gland into the box.
4 Wiring the LED spotlight
Connect brown (i.e. black) cable to bracket L, the blue cable to N and thegreen / yellow onto
the protective earth bracket. (See
connection plan in theconnection box)
L = carrying conductor (phase)
N = neutral conductor (neutral)
= protective earth (grounding)
Screw the screws from the cable gland,mains lead cleat and connection brackets back on.
5 Close connection box
Close the connection box with the lid and screw closed.
Safety Precautions:
To reduce risk of electric shock, this product should ONLY be opened by an authorized
technician when service is required.
Disconnect the product from mains and other equipment if a problem should occur.
Installatie led-lamp
Model: 20 W – 46925 / 50 W – 46905 / 80 W – 46980 / 120 W – 46985
VEILIGHEIDSWAARSCHUWING:
Lees a.u.b. deze veiligheidsinstructies voor de ingebruikname door en volg deze op. Zeer
belangrijk: Probeer nooit een kabelaansluiting of elektronische onderdelen in de lamp te
wijzigen!
- Dit product is alleen geschikt voor vaste montage en gebruik binnens- of buitenshuis.
- De schijnwerper mag niet aan een mast (paal) bevestigd worden. Kan worden gemonteerd
aan een schutting, een muur waarin zich ook een deur bevindt, een magazijn, winkel of
soortgelijke plaatsen.
- Monteer de lamp niet aan een plafond.
- Gebruik de lamp met de bijgeleverde kabel/stekker en pakkingring om te verzekeren dat hij
waterdicht blijft.
- Vervang het beschermingsglas direct indien dit gebroken is.
- Probeer nooit de led-lampen of inwendige onderdelen te vervangen; laat dit over aan een
professioneel elektricien.
- Klasse I verlichting moet geaard worden.
- Als de externe flexibele kabel of het snoer van deze lamp beschadigd is zal deze uitsluitend
worden vervangen door de fabrikant of zijn servicedienst dan wel door een gelijksoortig
gekwalificeerde persoon ter vermijding van gevaar.
- Elektrische aanpassingen mogen alleen worden verricht door een bevoegd elektricien.
Installatie
- Verzeker u ervan dat voor de montage van de led-schijnwerper de elektriciteit is
uitgeschakeld.
- Houd tijdens het gebruik een redelijke afstand tot de verlichte objecten. Zie hiervoor afb. 3.
- Probeer te vermijden dat het licht recht naar beneden of onder een scherpe hoek schijnt
(afb. 4), en wijzig dit in een aanvaardbare stompe (kleine) hoek.
- Volg de instructies op zoals getoond in afb. 2 voor het bevestigen van de schijnwerper op
gangbare oppervlakken.
- Vervang de kabel indien deze beschadigd is volgens de onderstaande instructie (afb. 1).
Verbind de geel/groene draad van de voedingskabel met het aansluitblok voorzien van het
aardingssymbool zoals getoond in afb. 1.
- Vermijd het gebruik van de lamp onder een hoek groter dan 4 graden, zoals getoond in afb.
4. Dit kan anders schade aan de lamp veroorzaken.
SPECIFICATIES
220 - 240V~, 50 Hz, Klasse I, IP65, 4.000 K
Art. 46925, MAX 20 W – ca. 1.500 lumen
Art. 46905, MAX 50 W – ca. 3.500 lumen
Art. 46980, MAX 80 W – ca. 6.000 lumen
Art. 46985, MAX 120 W – ca. 9.000 lumen
Correcte afvoer van dit product
Dit symbool geeft aan dat dit product in de EU niet met het restafval moet worden
meegegeven. Voer het product op verantwoorde wijze af om mogelijk nadelige gevolgen door
het ongecontroleerd storten van afval voor het milieu of de gezondheid te voorkomen en het
hergebruik van materialen te bevorderen. Maak hiertoe gebruik van de inlever- en
inzamelsystemen in uw buurt of neem contact op met de leverancier waar het product is
gekocht. Hij kan het innemen en milieuvriendelijk laten recycleren.
