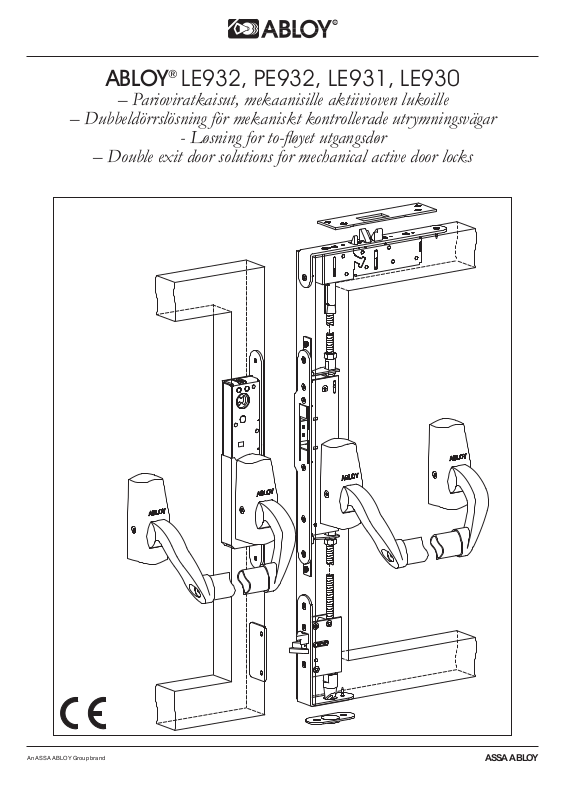

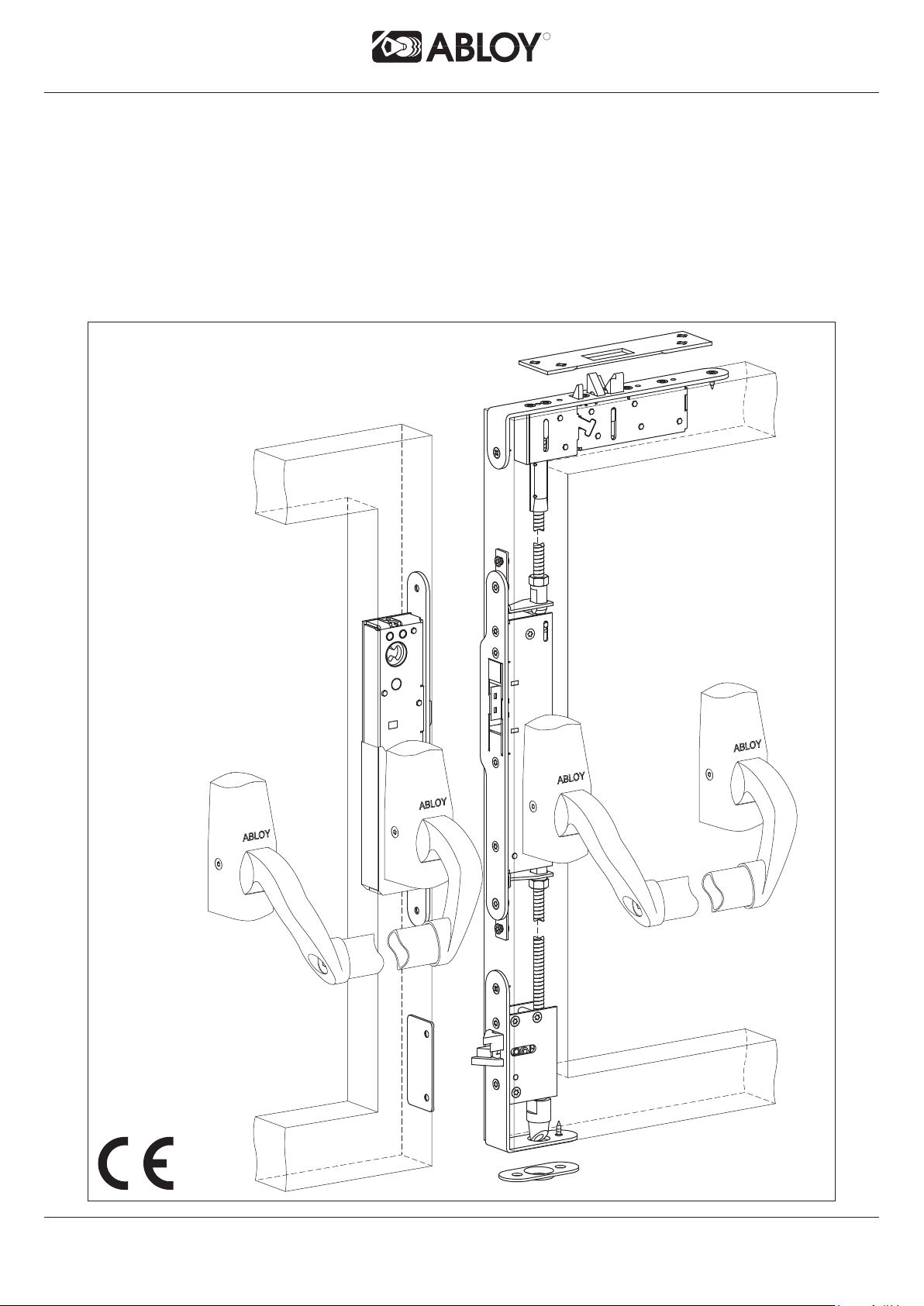

ABLOY® LE932, PE932, LE931, LE930

– Parioviratkaisut, mekaanisille aktiivioven lukoille

– Dubbeldörrslösning för mekaniskt kontrollerade utrymningsvägar

- Løsning for to-øyet utgangsdør

– Double exit door solutions for mechanical active door locks

An ASSA ABLOY Group brand

ASSA A BLOY

R

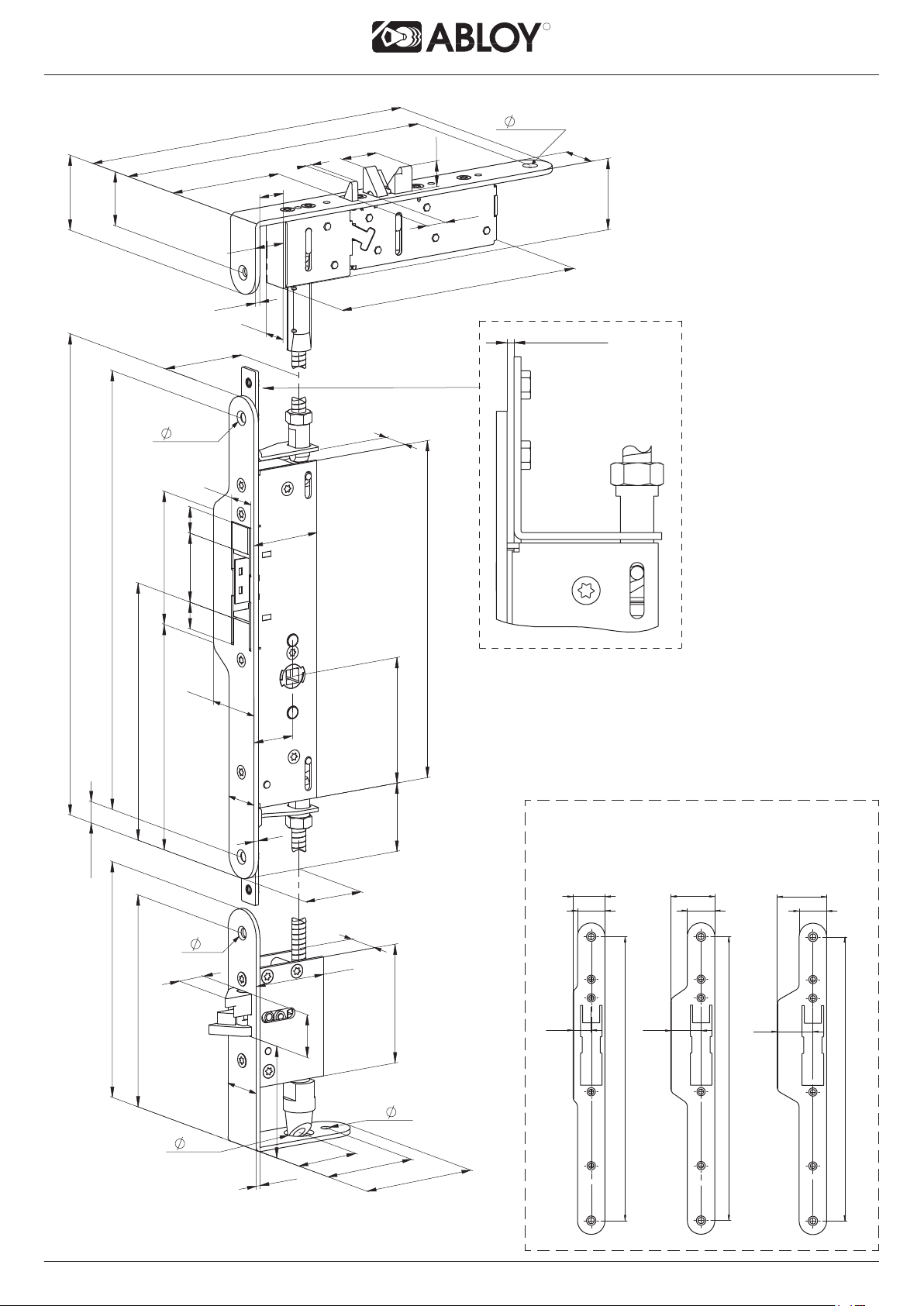

258,5

32,5

25

45

25

40

27,5

258,5

25

29

16,5

258,5

815765

815766

815767

45

283.5

32.5

258.5

40

6 x 2

15.541

78.5 132.5

19

71.5

3

212

23

17

199.5

20

46

6 x 2

4

25

41

12

149

19

LE931

25

43.5

1.5 - 3

12.5

140

151.5

126

15.5

40

16.5

198.5

LE932, PE932

25

74

42.5

70

LE930

16,5

815762

29

25

Vakiotoimitus
Standard
Default

27,5

815763

40

25

815764

45

25

32,5

29

25

3

40

6

49

26

20

28

67

2.5

39.5

6

58

72

258,5

258,5

258,5

2

R

Sisällysluettelo SUOMI

TEKNISET TIEDOT .......................................................... 4

STANDARDIT .................................................................. 4

EN179, EN1125 ............................................................... 5

KÄYNTIVÄLYKSET .......................................................... 6

PORAUSOHJE OVI ......................................................... 7

PORAUSOHJE, VASTALEVYT ...................................... 8

ASENNUS (A) .................................................................. 9

ALATANGON ASENNUS (B) ........................................... 9

LE930 ALASALPA, ASENNUS (C) .................................. 9

YLÄTANGON ASENNUS (D) ......................................... 10

LE932, PE932 ASENNUS (E) ........................................ 11

LE931 YLÄLUKKO, ASENNUS (F) ................................ 12

LE931 YLÄLUKKO, SÄÄTÖ (G) ..................................... 12

VALMIS (H) .................................................................... 13

LE931 YLÄLUKON POISTAMINEN (I) ........................... 13

PE932 TEKNISET TIEDOT ............................................ 14

HELOITUSMALLIT ......................................................... 14

Innehåll SVENSKA

TEKNISKA KOMPONENTER .......................................... 4

STANDARDS ................................................................... 4

EN179, EN1125 ............................................................... 5

TABELL ÖVER REKOMMENDERADE

DÖRRSPRINGOR ............................................................ 6

URFRÄSNINGSSCHEMA, DÖRR ................................... 7

URFRÄSNINGSSCHEMA, SLUTBLECK ......................... 8

INSTALLATION (A) .......................................................... 9

INSTALLATION AV NEDRE DRAGSTÅNG (B) ............... 9

INSTALLATION AV LE930, KOLVENS LÄGE (C) ........... 9

INSTALLATION OCH JUSTERING AV LÄNGD

FÖR ÖVRE DRAGSTÅNG (D) ....................................... 10

INSTALLATION OCH INJUSTERING AV
CENTRALLÅS OCH DRAGSTÄNGER:

LE932, PE932 (E) .......................................................... 11

INSTALLATION AV LE931, ÖVRE LÅSHUS (F) .......... 12

INSTALLATION SAMT INKOPPLING AV ÖVRE

LÅSHUS MOT DRAGSTÅNG: LE931 (G) ...................... 12

FÄRDIG INSTALLATION (H) ......................................... 13

DEMONTERING AV ÖVRE LÅSHUS: LE931 (I) ........... 13

PE932 TEKNISKA DATA ............................................... 14

BEHÖR, EXEMPEL ........................................................ 14

Innholdsfortegnelse NORSK

TEKNISKE DETALJER .................................................... 4

STANDARDER ................................................................. 4

EN179, EN1125 ............................................................... 5

OM AVSTANDEN DØRBLAD TERSKEL ......................... 6

UTFRESINGSSKJEMA, DØR .......................................... 7

UTFRESINGSSKJEMA, SLUTTSTYKKER ...................... 8

INSTALLASJON (A) ......................................................... 9

INSTALLASJON AV NEDRE STANG (B) ........................ 9

INSTALLASJON AV LE930, UTGANGSLÅS (C) ............. 9

INSTALLASJON AV ØVRE STANG (D) ........................ 10

INSTALLASJON AV LE932, PE932 (E) ......................... 11

INSTALLASJON AV LE931,

ØVRE LÅSKASSE (F) .................................................... 12

INNSTILLINGER AV LE931,

ØVRE LÅSKASSE (G) ................................................... 12

KLAR (H) ........................................................................ 13

LE931 FJERNING AV ØVRE LÅSKASSE (I) ................. 13

PE931, TEKNISKE DETALJER ..................................... 14

MONTERINGSEKSEMPLER ..........................................14

Contents ENGLISH

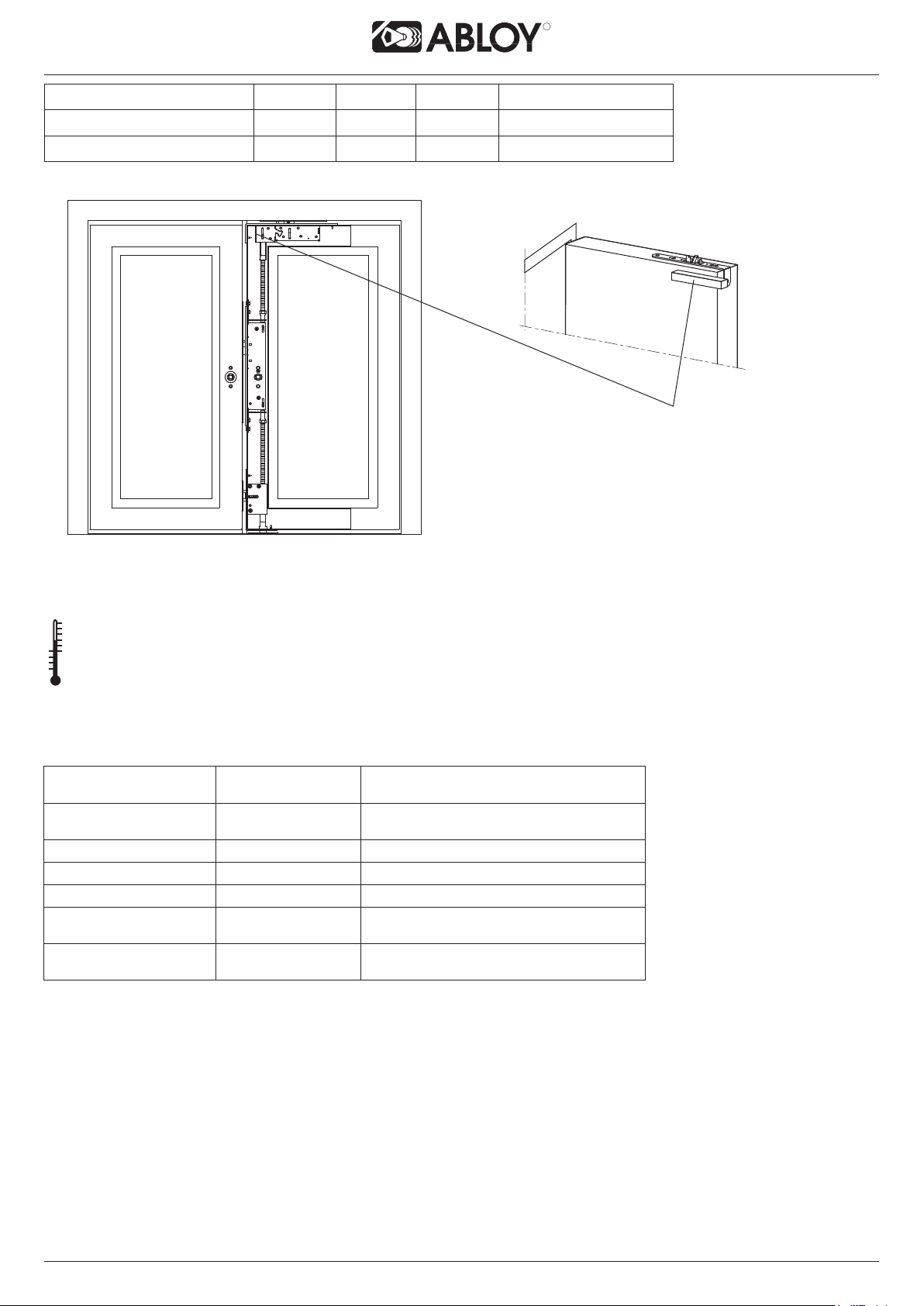

TECHNICAL DETAILS ..................................................... 4

STANDARDS ................................................................... 4

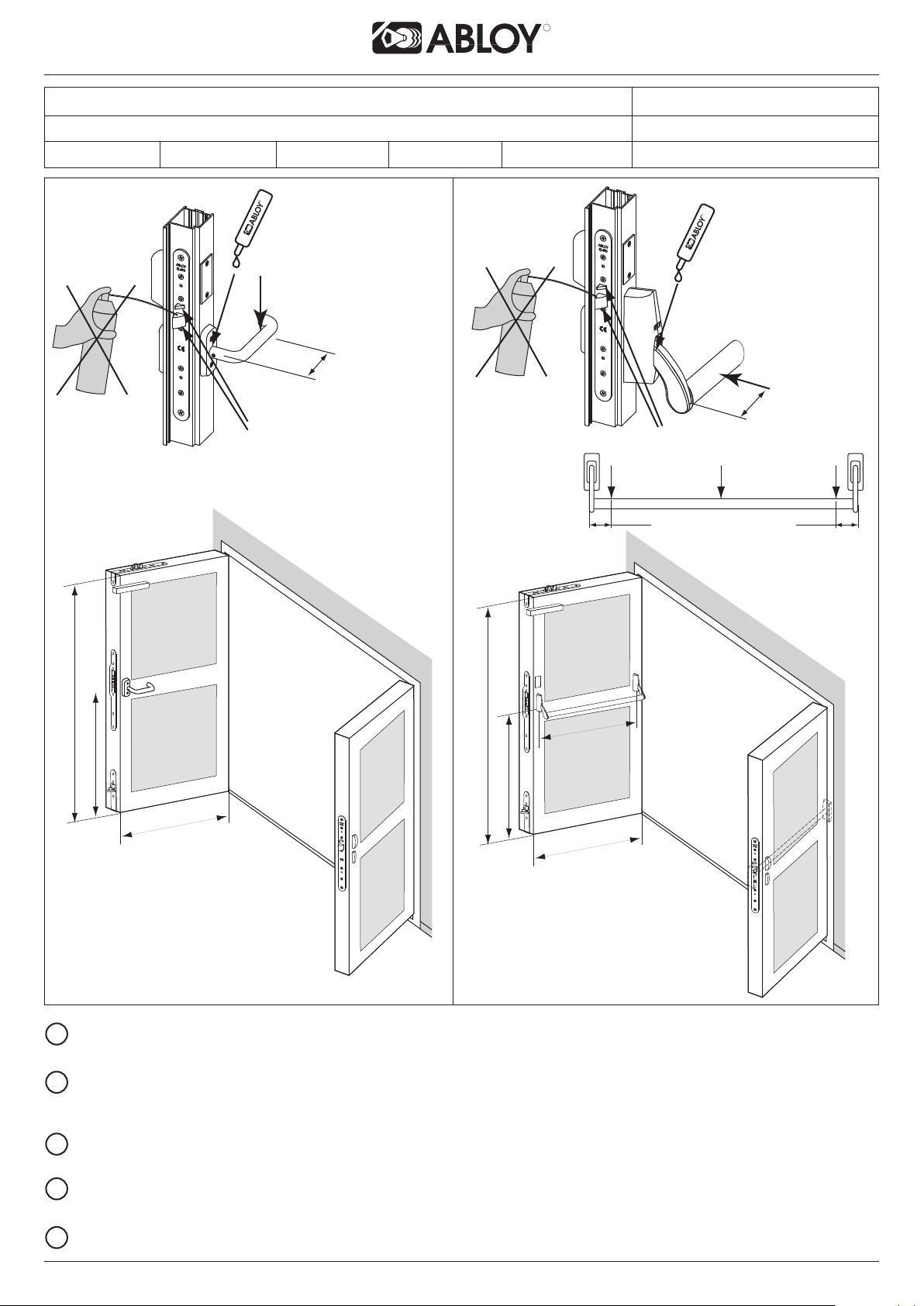

EN179, EN1125 ............................................................... 5

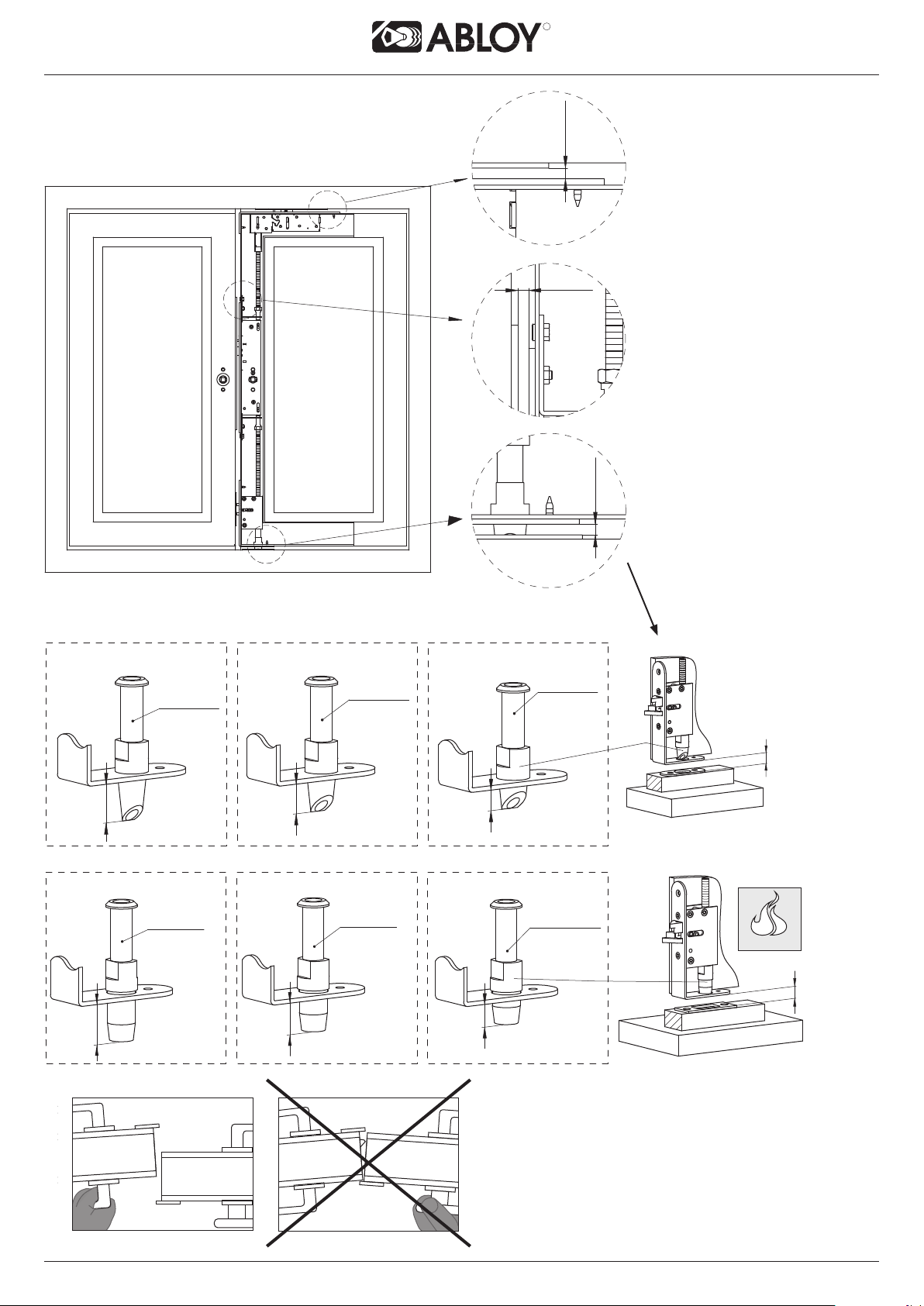

DOOR GAB GUIDE .......................................................... 6

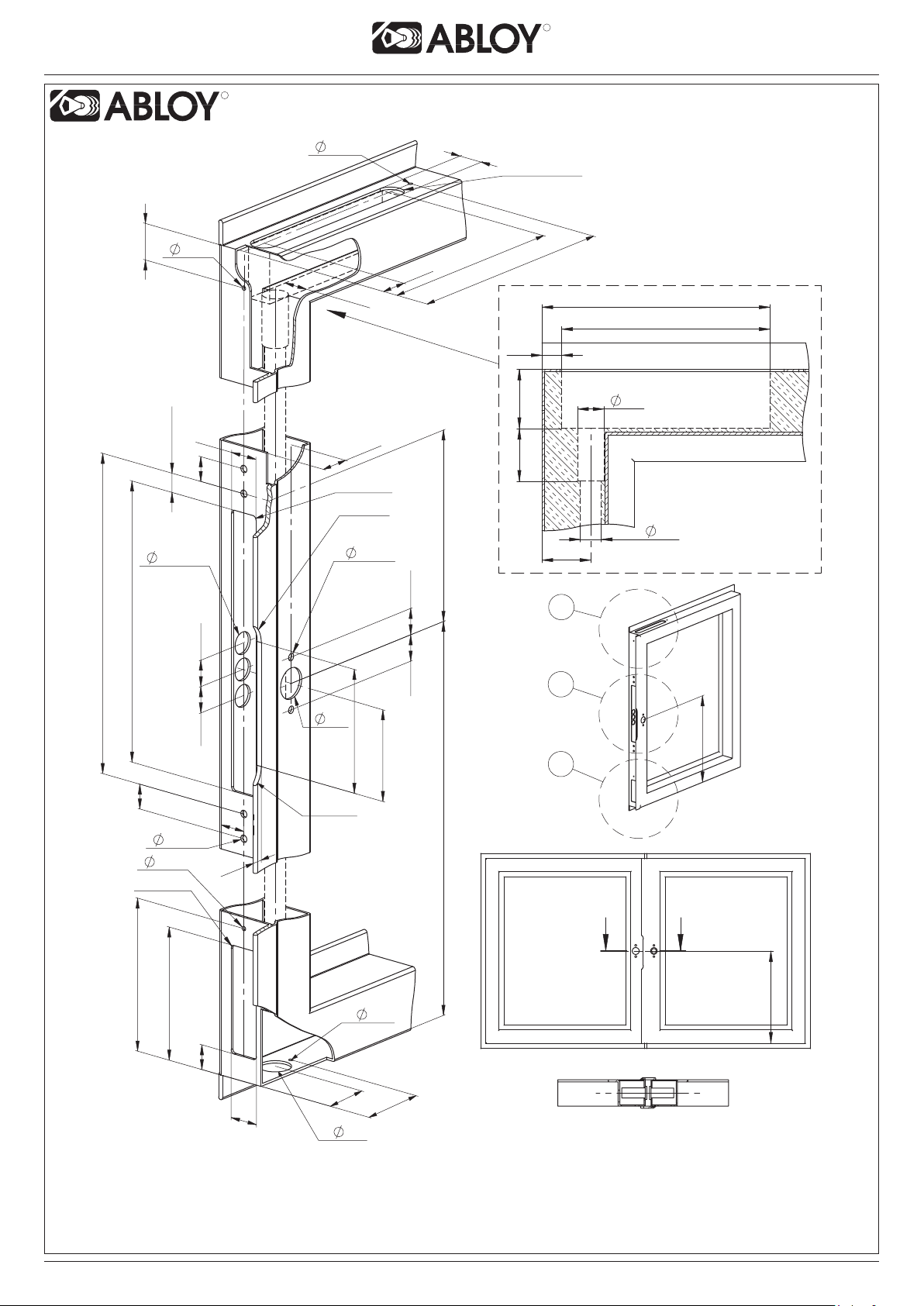

DRILLING DIAGRAM, DOOR .......................................... 7

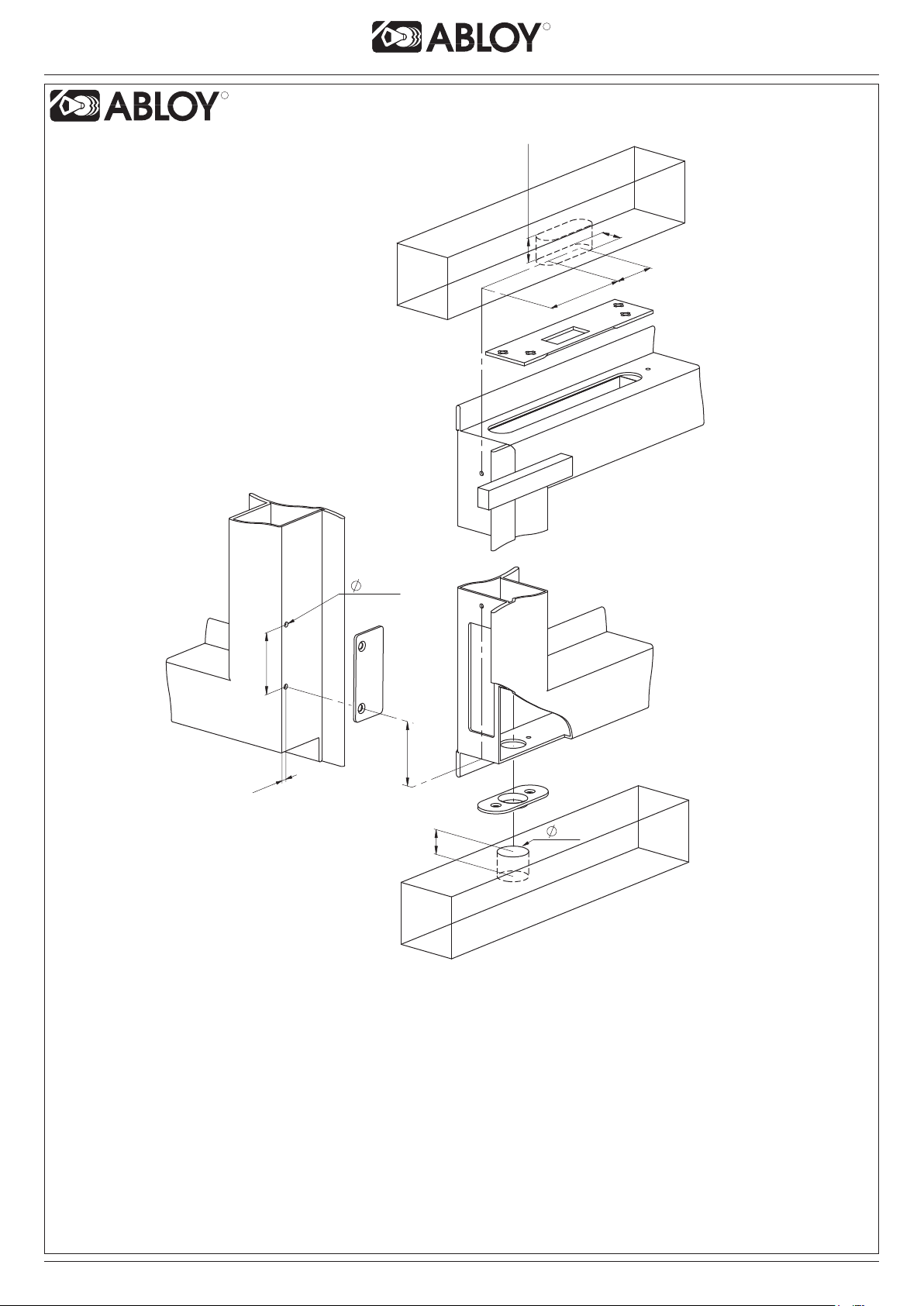

DRILLING DIAGRAM, STRIKE PLATES .......................... 8

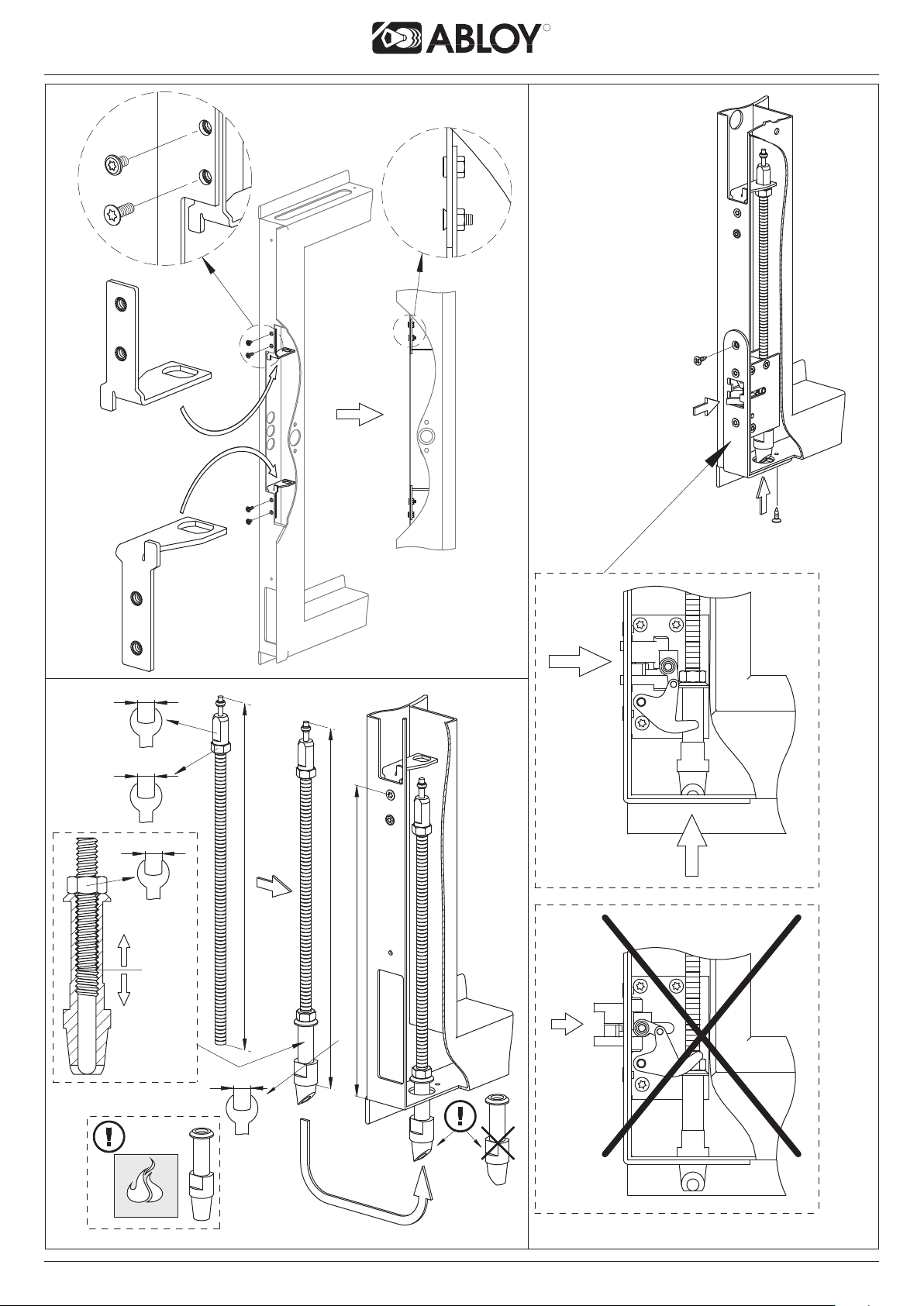

INSTALLATION (A) .......................................................... 9

INSTALLATION OF LOWER ROD (B) ............................. 9

INSTALLATION OF LE930, EXIT-LATCH (C) ................. 9

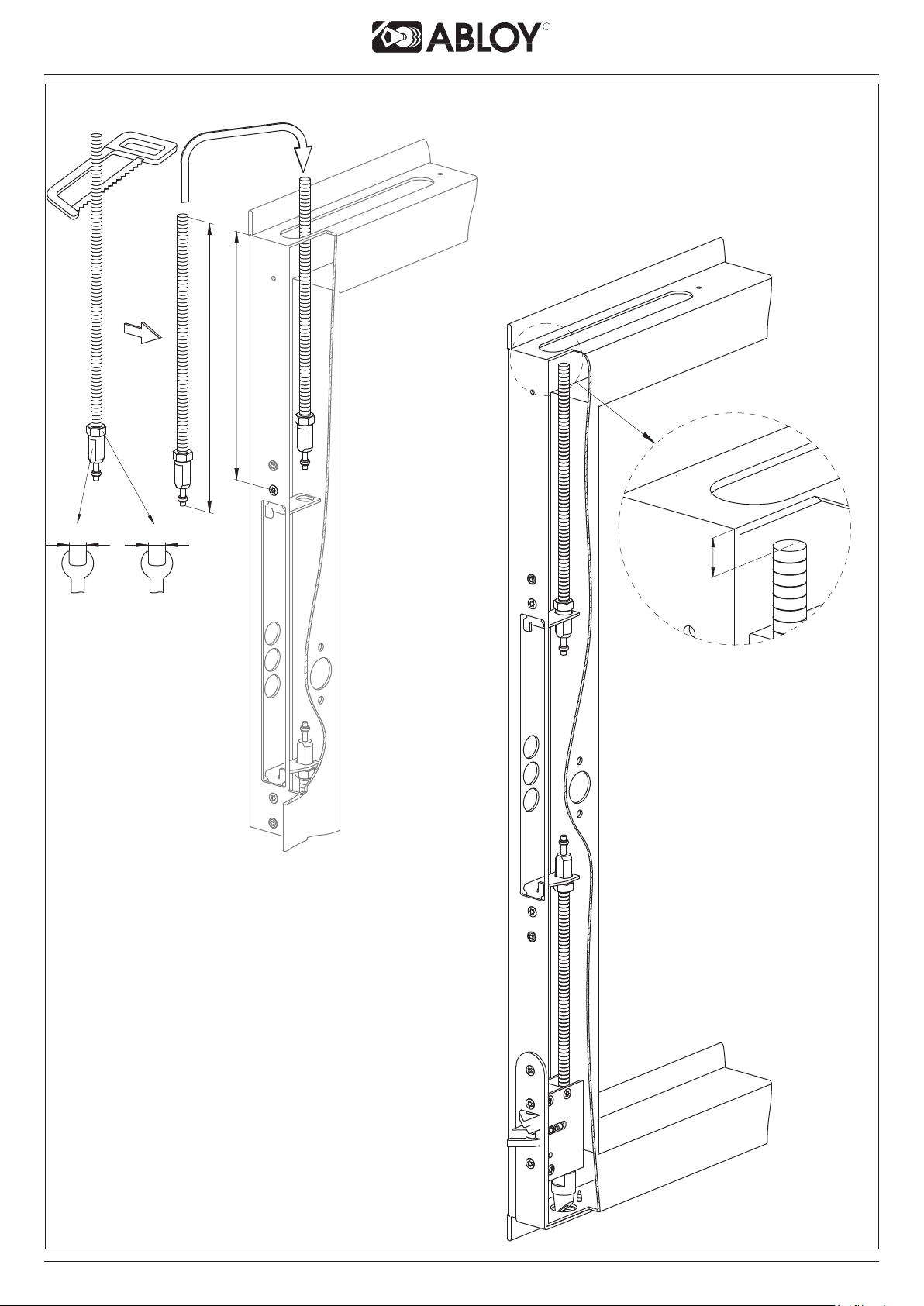

INSTALLATION OF TOP ROD (D) ................................ 10

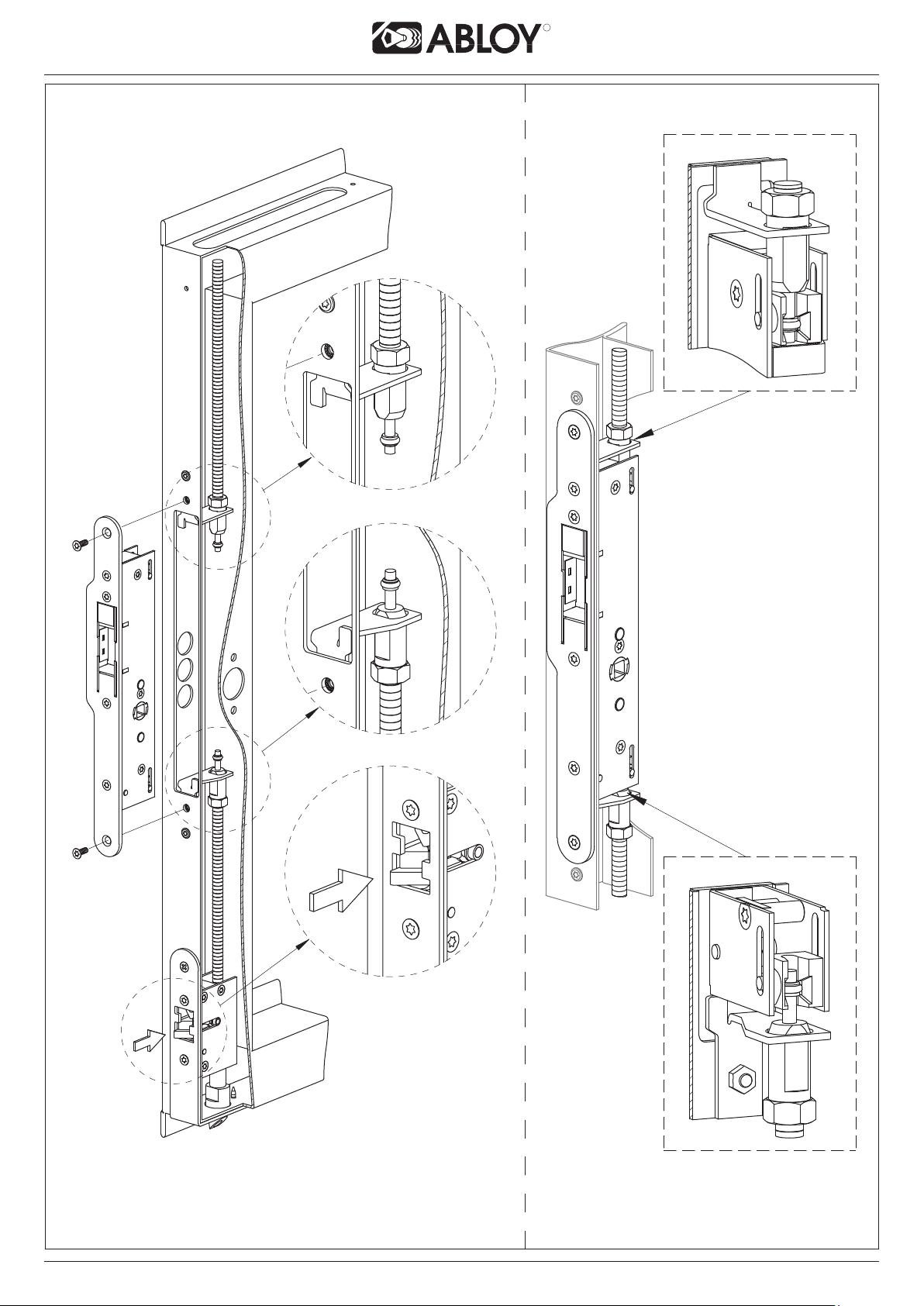

INSTALLATION OF LE932, PE932 (E) .......................... 11

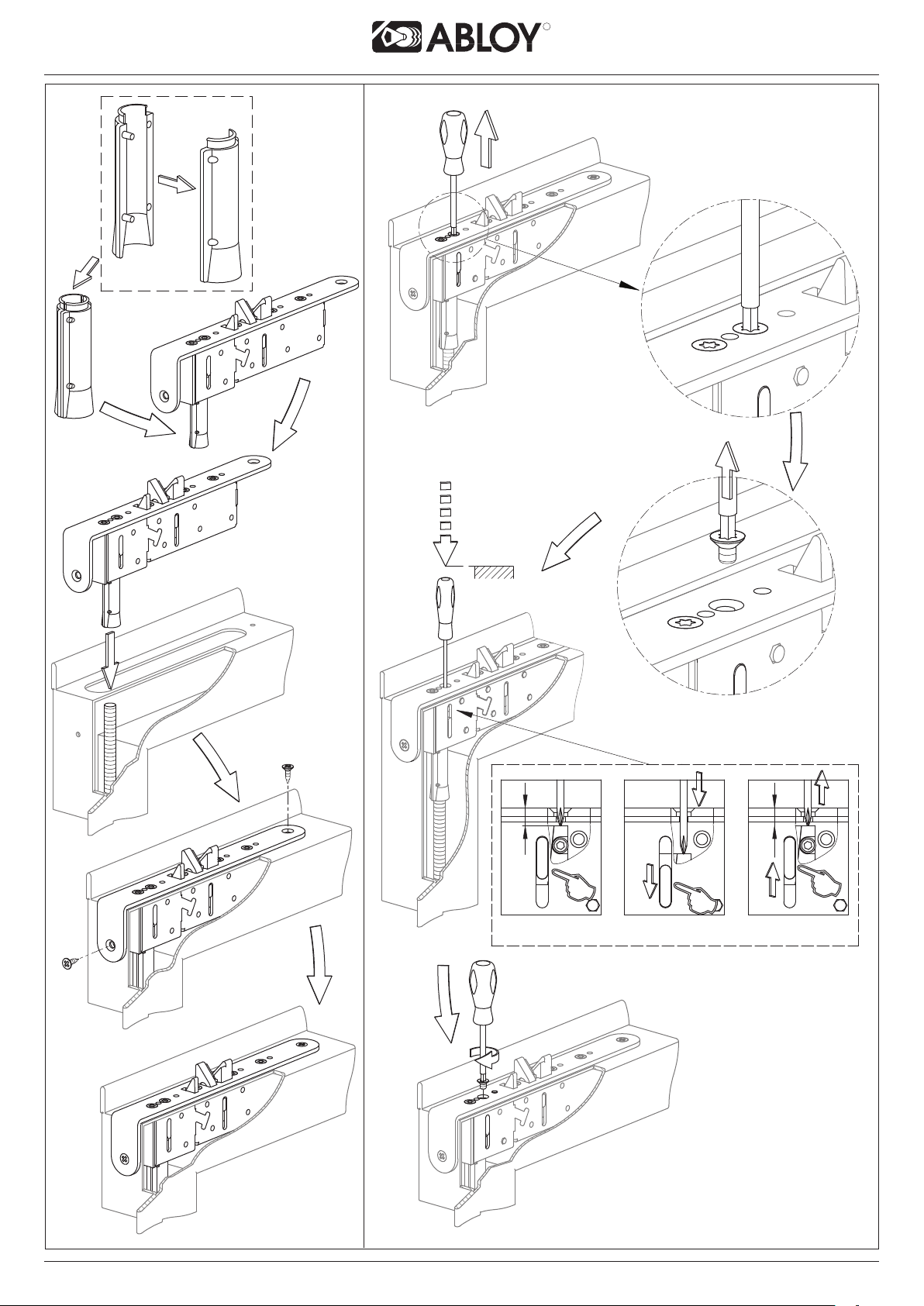

INSTALLATION OF LE931 TOP LOCK CASE (F) ......... 12

SETTING OF LE931 TOP LOCK CASE (G) .................. 12

READY (H) .................................................................... 13

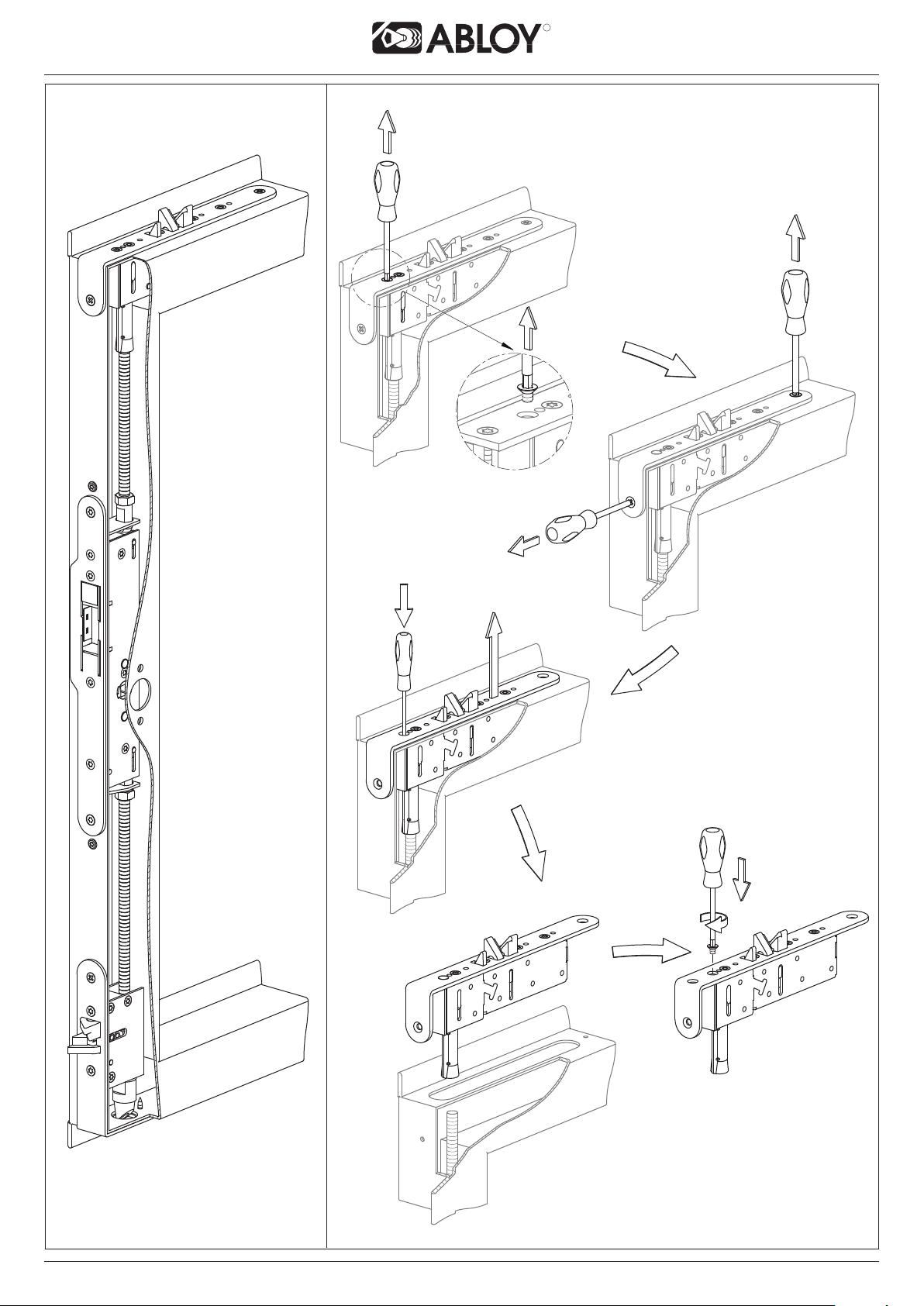

LE931 REMOVING, TOP LOCK CASE (I) ..................... 13

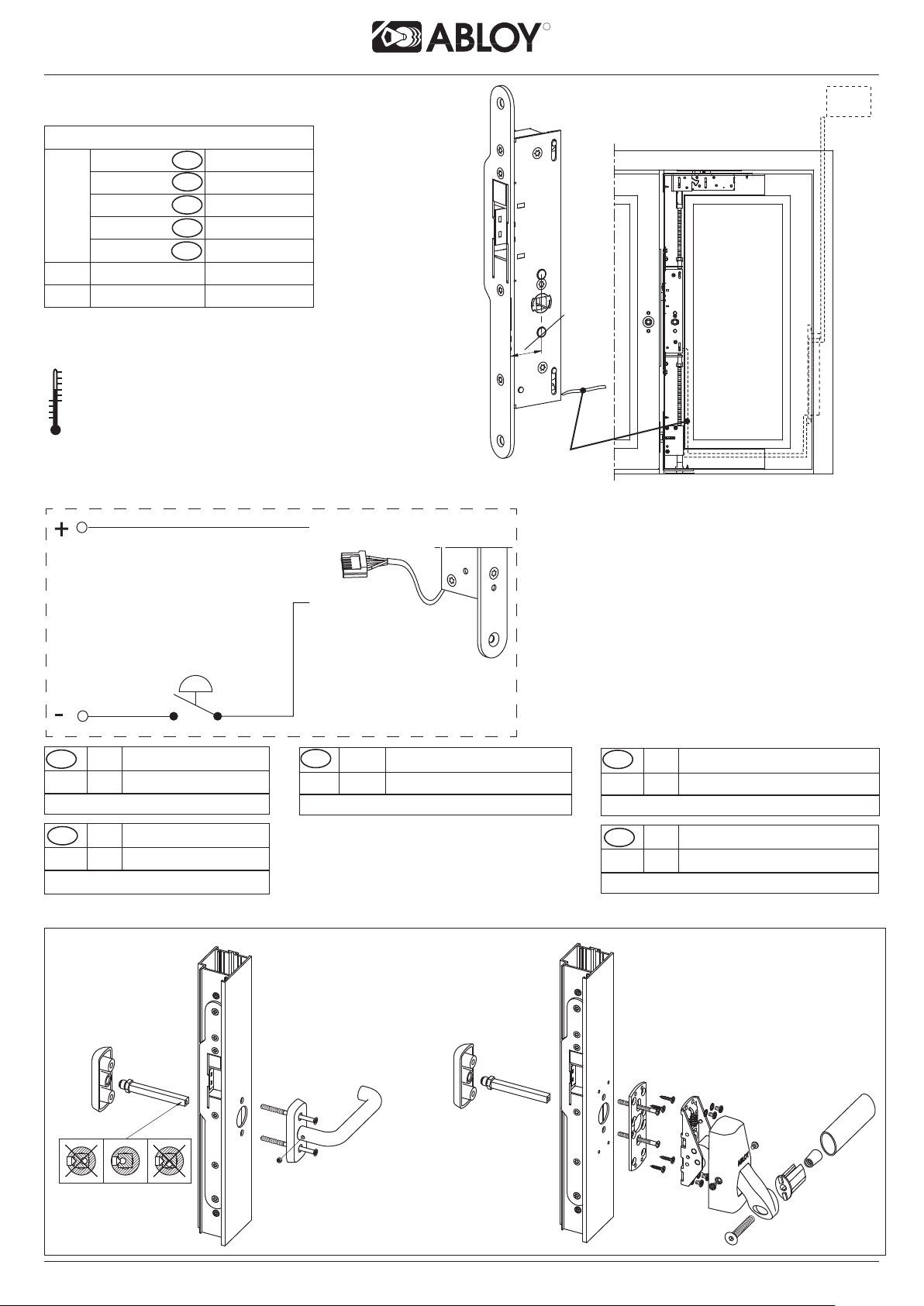

PE932 TECHNICAL DETAILS ....................................... 14

FITTING EXAMPLES ..................................................... 14
