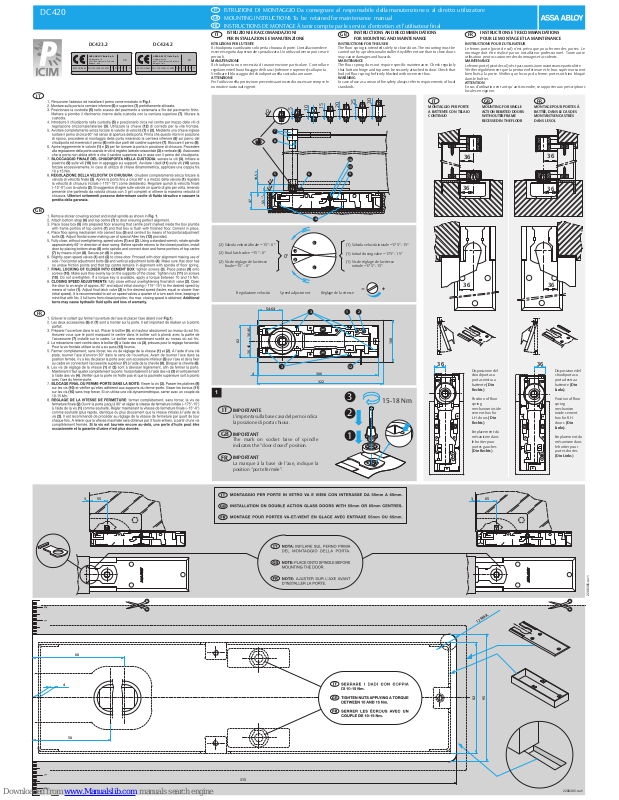

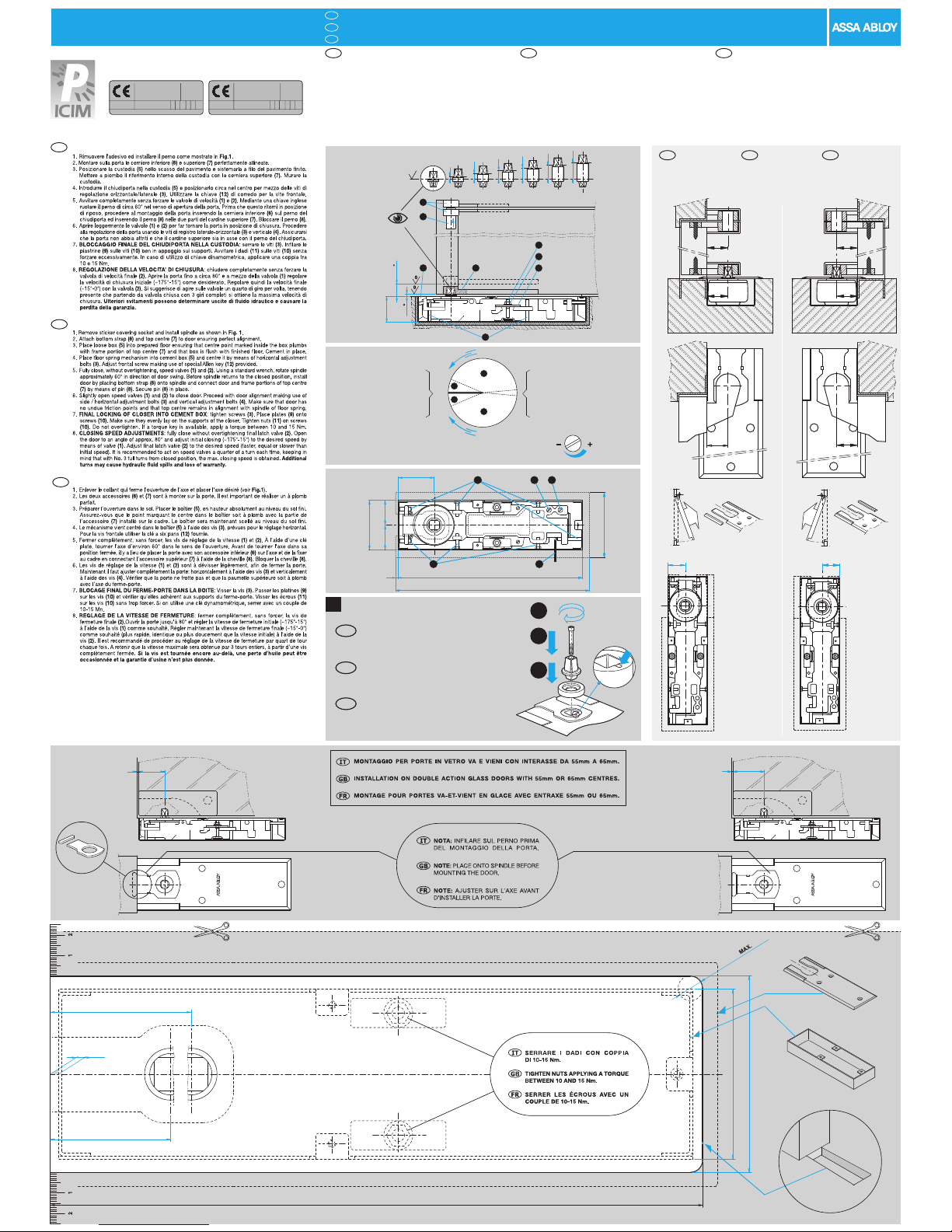

Page 1
INSTRUCTIONS POUR L’UTILISATEUR
Le ferme-porte (pivot de sol) n’est prévu que pour fermer des portes. Le
montage doit être réalisé par un inst allateur professio nnel. Toute autre
utilisation peut occasionner des dommages et accidents.
MAINTENANCE
Le ferme-porte (pivot de sol) n’est pas soumis à une maintenance particulière.
Vérifier régulièrement que la penture inférieure et le bras supérieur soient
bien fixés à la porte. Vérifier que le corps du ferme-porte soit bien bloqué
dans le boîtier.
ATTENTION
En cas d’utilisation en tant qu'anti-incendie, se rapporter aux prescriptions
locales en vigueur.
FR
INSTRUCTIONS ET RECOMMANDATIONS
POUR LE MONTAGE ET LA MAINTENANCE
INSTRUCTIONS FOR THE USER
The floor spring is intended solely to close doors. The mounting must be
carried out by a professional installer. Any different use than to close doors
may cause damages and hazards.
MAINTENANCE
The floor spring does not require specific maintenance. Check regularly
that bottom hinge and top arms be securely attached to door. Check that
body of floor spring be firmly blocked within cement box.
WARNING
In case of use as a mean of fire safety always refer to requirements of local
standards.
GB
INSTRUCTIONS AND RECOMMENDATIONS
FOR MOUNTING AND MAINTENANCE
ISTRUZIONI PER L'UTENTE
Il chiudiporta va utilizzato solo per la chiusura di porte. L'installazione deve
essere eseguita da personale specializzato. Un utilizzo diverso può creare
pericoli.
MANUTENZIONE
Il chiud iporta no n necessit a di manutenzione particolar e. Control lare
regolarmente il buon fissaggio dei bracci (inferiore e superiore) sulla porta.
Verificare il bloccaggio del chiudiporta nella custodia a murare.
ATTENZIONE
Per l'utilizzo nella protezione preventiva antincendio osservare sempre le
normative nazionali vigenti.
IT
ISTRUZIONI E RACCOMANDAZIONI
PER INSTALLAZIONE E MANUTENZIONE
IT
GB
FR
IT
GB
FR
DC420
ISTRUZIONI DI MONTAGGIO Da consegnare al responsabile della manutenzione o al diretto utilizzatore
MOUNTING INSTRUCTIONS To be retained for maintenance manual
INSTRUCTIONS DE MONTAGE À tenir compte par le service d’entretien et l’utilisateur final
0
5
10
15
20
25
30
1
1 4
DC423.2
3 8
EN 1154:1996+A1:2002
0425 DO.0663
ASSA ABLOY Italia S.p.A.
Via Bovaresa, 13
40017 San Giovanni in Persiceto
Bologna - Italy
1 13 4
04
DC424.2
3 8
EN 1154:1996+A1:2002
0425 DO.0663
ASSA ABLOY Italia S.p.A.
Via Bovaresa, 13
40017 San Giovanni in Persiceto
Bologna - Italy
1 14 4
04
2200385.rev1
MONTAGGIO PER PORTE
A BATTENTE CON TELAIO
CONTINUO
MOUNTING FOR SINGLE
ACTION REBATED DOORS
WITH OUTER FRAME
RECESSED IN THE FLOOR
MONTAGE POUR PORTES À
BATTÉE, DANS LE CAS DES
MONTANTS ENCASTRÉS
DANS LE SOL
Disposizione del
chiudiporta su
porta destra a
battente (Din
Links).
Position of floor
spring
mechanism
inside cement
box for R.H.
doors (Din
Links).
Emplacement du
mécanisme dans
le boitier pour
portes droites
(Din Links).
Disposizione del
chiudiporta su
porta sinistra a
battente (Din
Rechts).
Position of floor
spring
mechanism inside
cement box for
L.H. doors (Din
Rechts).
Emplacement du
mécanisme dans
le boitier pour
portes gauches
(Din Rechts).
FRGBIT
(2) Valvola velocità finale ~15° - 0°
(2) Final latch valve ~15° - 0°
(2) Vis de réglage de la vitesse
finale ~15° - 0°
(1) Valvola velocità iniziale ~175° - 15°
(1) Initial closing valve ~175° - 15°
(1) Vis de réglage de la vitesse
initiale ~175° - 15°
Speed adjustment Réglage de la vitesseRegolazione velocità
0°
IMPORTANTE
L’impronta sulla base cava del perno indica
la posizione di porta chiusa.
IMPORTANT
The mark on so cket base of sp indle
indicates the “door closed” position.
IMPORTANT
La m arque à la base de l’a xe, ind ique l a
position “porte fermée”.
2
1
3
15-18 Nm
FR
GB
IT
1
2200385.rev1
47
10,5
5,5
1
1
36-46
36-46
82
108
306
322
54-64
3
1
2
3
4
12
36
36
36
36
36
36
3
65
3
55
68
4
58
12
82
95
36
36
315
7
8
5
6
10
11
9
4
1
1
2
2

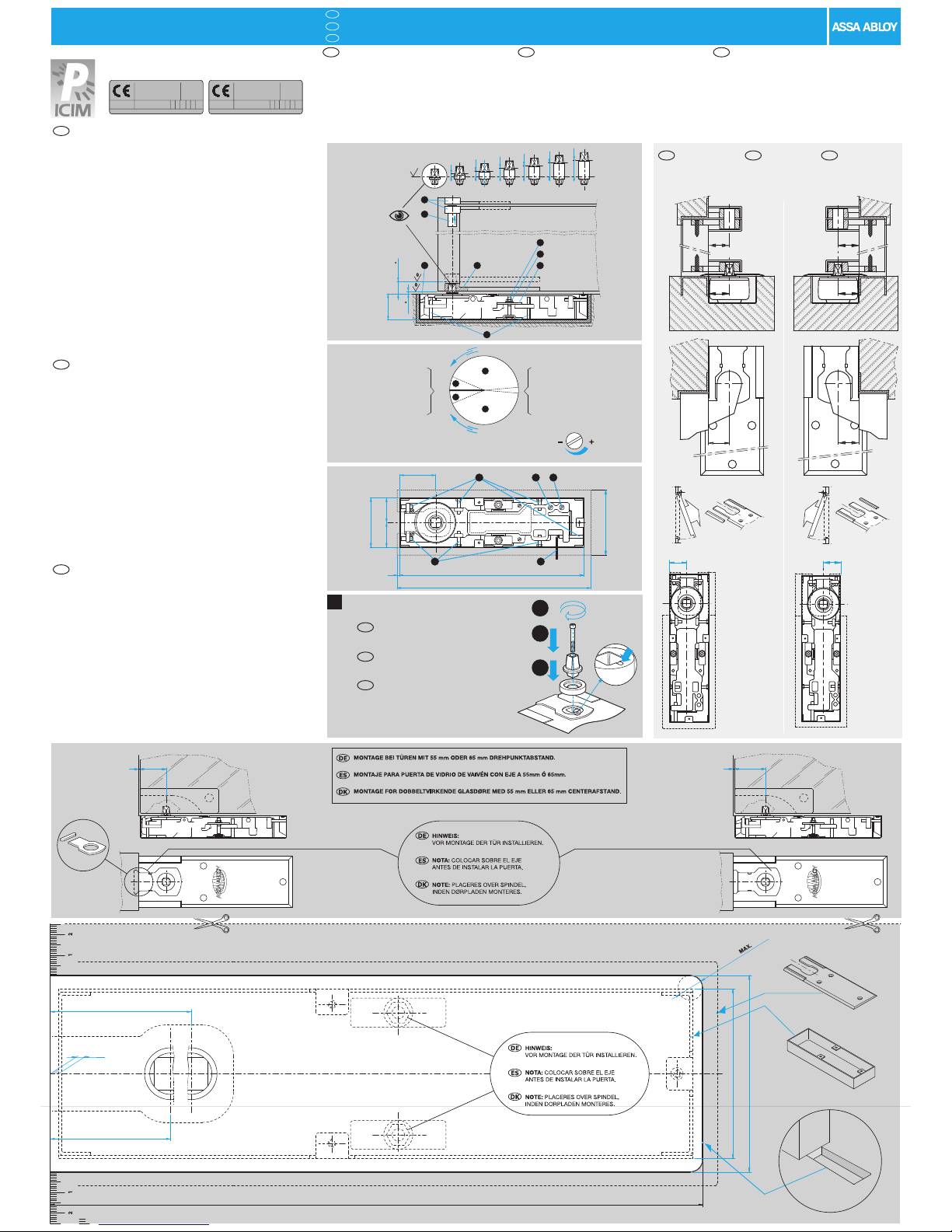

Page 2
DC420
1
1 4
DC423.2
3 8
EN 1154:1996+A1:2002
0425 DO.0663
ASSA ABLOY Italia S.p.A.
Via Bovaresa, 13
40017 San Giovanni in Persiceto
Bologna - Italy
1 13 4
04
DC424.2
3 8
EN 1154:1996+A1:2002
0425 DO.0663
ASSA ABLOY Italia S.p.A.
Via Bovaresa, 13
40017 San Giovanni in Persiceto
Bologna - Italy
1 14 4
04
2200385.rev1
DE
ES
DK
1. Der Aufkleber, der die Achsöffnung abdeck, ist zu entfernen, dann die gewünschte Achse aufstecken siehe Abb. 1.
2. Die Beiden Beschläge (6) und (7) werden auf die Tür montiert. Es ist darauf zu achten, dass beide absolut
gut ausgerichtet sind.
3. Die Öffnung im Boden vorbereiten. Den Zementkasten (5) einsetzen, unbedingt auf gleicher Höhe wie der
fertige Boden. Vergewissern Sie sich, dass der markierte Zentrumspunkt des Zementkastens genau senkrecht
zu dem oberen Beschlag (7) ausgerichtet ist. Der Zement kasten wird nun, auf gleicher Höhe wie der fertige
Boden, eingemauert.
4. Der Türmechanismus kommt mittig im Zementkasten (5) mit Hilfe der für die waagerechte Regelung
vorgesehenen Schrauben (3).
5. Schliessen Sie ganz, ohne Überd rehen, die Schnellig keitsschrauben (1) e (2). Mit Hilf e eines flachen
Schlüssels, drehen sie die Achse um etwa 60° in Öffnungsrichtung. Ehe die Achse zur geschlossenen Position
zurückkommt, wird die Tür mit Hilfe des unteren Beschlages (6) auf die Achse gesetzt und mit dem oberen
Beschlag (7) und (8) am Rahmen befestingt.
6. Die Schnelligkeitsschrauben (1) und (2) sind leicht zu öffnen, um die Tür zu schliessen. Die Tür ist nun
vollständig auszurichten, waagerecht mit Hilfe der Schrauben (3) und senkrecht mit Hilfe der Schrauben
(4). Vergewissern Sie sich, dass die Tür nicht scheuert und dass der obere Zapfen mit der unteren Achse
genau se nkrecht a usgerich tet ist. D ie Schreu ben (9) un d (11) sin d gut anzu drehen, d amit der
Türmechanismus fest und mittig im Zementkasten sitzt.
7. REGELN DER ÖFFNUN GS - UND SCH LIEßGESCHWIN DIGKEIT: Dur ch Drehen de r Schraube ( 10) in
Uhrzeigerrichtung wird die Stärke erhöht. Durch Drehen in der gegenseitigen Richtung wird die Stärke
vermindert.
8. GEHEN SIE ZUM REGELN DER SCHLIESS-GESCHWINDIGKEIT WIE FOLGT VOR: Komplett schließen, ohne
Überdrehen, der Bremsgeschwindigkeits-Schraube (2). Öffnen Sie die Tür bis zu einem Winkel von ca. 80° und
regeln Sie die Anfangsgeschwindigkeit (~175° - 15°) mit Ventil (1) wie gewünscht. Regeln Sie nun den Endschlag
mit Ventil (2) bis zur gewünschten Geschwindigkeit (schneller, gleich oder langsamer als die ursprüngliche
Geschwindigkeit). Es wird empfohlen, die Schrauben der Schließgeschwindigkeit mit jeweils 1/4-Umdrehung
zu regeln. Bitte beachten Sie, dass mit 3 vollen Umdrehungen, beginnend ab vollkommen geschlossenen
Zustand, die maximale Geschwindigkeit erreicht wird. Weitere Drehungen können Ölverlust zur Folge haben,
mit gleichzeitigem Verfall der Garantie.
1. Retirar el adhesivo que cubre el alojamiento para el eje e instalarlo como se indica en la Fig.1.
2. Montar en la puerta el brazo inferior (6) y superior (7) perfectamente alineados.
3. Colocar la caja de instalación (5) en el agujero previamente preparado, aseguràndose de que el punto centrai
marcado en la caja està perfectamente aplomado con la pieza en el marco del brazo superior. Comprobar que la
caja està al nivei del piso terminado y cementar.
4. Introducir el cierrapuertas en la caja de instalación (5) y centrarlo horizontalmente con los tornillos de regulación
(3). Coloque el embellecedor del eje (12) antes de colgar la puerta.
5. Cerrar completamente las dos vàlvulas de velocidad (1) y (2), pero sin forzarlas. Utilizando una lIave inglesa,
girar el eje del cierrapuertas unos 60° en el sentido de apertura de la puerta. Ahora, antes de que el eje vuelva
a la posición de puerta cerrada, colgar la puerta sobre el eje del cierrapuertas y conectar las piezas del brazo
superior con el bulón (8). Bloquear el bulón.
6. Abrir ligeramente las vàlvulas de velocidades (1) y (2) para permitir que la puerta se cierre. Alinear la puerta
con los tornillos de regulación horizontal (3) y vertical (4). Asegurar de que la puerta no tenga puntos de
fricción y de que el pivote superior (7) està a plomo con el eje del cierrapuertas.Fijar el cierrapuertas en la
caja (5) apretando los tornillos (9) y (11).
7. REGULACIÓN DE LA FUERZA DE CIERRE (Y APERTURA): en la caja de instalación: Apretar los tornillos (3).
Colocar las placas (9) sobre los tornillos (10). Asegurarse de que las placas apoyan perfectamente sobre
el cierra puertas. Apr etar las tuercas (11) en los to rnillos (10 ), sin excederse. Si dispon e de una Ilave
dinamometrica aplique un apriete de 10-15 Nm.
8. REGULACIÓN DE VELOCIDADES: Cerrar del todo la vàlvula de golpe final (2), pero sin apretar demasiado. Abrir la
puerta 80° y regular a voluntad la velocidad de cierre con la valvula (1) mientras se està cerrando. Regular la
velocidad final abriendo la vàlvula (2) suavemente. Se recomienda girar las valvulas un cuarto de vuelta cada vez,
teniendo presente que partiendo de la posición cerrada, la velocidad màxima se obtiene con tres giros completos.
No sobrepasar nunca este limite, ya que se podria producir una
perdida de aceite, anulando la garantia de fàbrica del producto.
1. Fjern beskyttelsesfolien og monter spindlen som vist i fig. 1.
2. Monter bund (6) og top (7) beslag til døren, under sikring af at beslagene er helt parallelle.
3. Forbered hul i gulvet for nedstøbning af sænkekasse (5). Sænkekassen skal være i samme niveau som færdigt gulv.
Vær opmærksom på, at spindelen på dørlukkeren skal passe til drejeaksen på døren.
4. Monter gulvdørlukkeren i sænkekassen (5) og centrer den ved hjælp af de horisontale justeringsskruer (3).
Dæksel (12) Placeres over spindel, inden dørpladen monteres.
5. Ventiler (1) og (2) til hastighedsregulering skrues til minimum position. Ved hjælp af svensknøgle roteres spindlen
ca. 60° i åbneretningen. Døren installeres på gulvdørlukkeren således, at den nederste arm (6) først placeres på
spindlen, hvorefter toppen af døren monteres på topspindlen (7) ved hjælp af tap (8).
6. Inden døren føres tilbage til lukket position, skrues en smule op for ventilerne (1) og (2) til hastigheds-regulering.
Døren lukkes. Døren justeres til perfekt lukket position ved hjælp af side / horisontale justeringsskruer (3). Check
at døren ikke har nogen mekanisk modstand / friktion i åbne/lukkeområdet. Check at topspindlen er i linie med
gulvspindlen. Placer dørlukkeren i sænkekassen (5) og spænd skruerne (9) og (11).
7. JUSTERING AF ÅBNE/LUKKEKRAFT. Justeres på frontskruen (10). Med uret for at øge kraften, og mod uret for at
reducere kraften.
8. JUSTERING AF LUKKEHASTIGHED: Ventil (2) skrues til minimum position. Døren åbnes til en åbningsvinkel på
ca 80° og lukkehastigheden (175°-15°) justeres på ventil (1). Juster ventil (2) til ønsket lukkeeffekt (15°- 0°)
(hurtigere – samme hastighed - langsommere). Det anbefales at justere ventilerne 1/4 omgang for hvert forsøg.
justering er 3 hele omgange. Ved overspænding kan der opstå skade på dørlukkeren.
DK
INSTRUKTION TIL BRUGEREN
Gulvdørlukkerens anvendelse er udelukkende til at lukke døren. Montagen
skal udføres af professionel. Og almindelig håndværksmæssig skik skal følges.
Ethvert andet brug kan medføre skade på dørlukkeren.
VEDLIGEHOLDELSE
Gulvdør lukkeren fordrer ikke n ogen s peciel vedligeho ldelse. Check
regelmæssigt, at bund og top hængsler er fastspændte til dørpladen. Check
at dørlukkerhuset er forsvarligt fastspændt i nedstøbnings-kassen.
ADVARSEL
Ved anve ndelse so m h ovedør el ler brand dør, skal l okale reg ulative r
iagttages.
INSTRUKTION OG ANBEFALINGER FOR
MONTAGE OG VEDLIGEHOLDELSE
ES
INSTRUCCIONES PARA EL UTILIZADOR
EI cierrapuertas està diseñado únicamente para el cierre de puertas.
La instal ación deb e d e s er realiz ada por un inst alador pro fesion al.
Cualquier otra uti lización puede produc ir daños y/o accident es.
MANTENIMIENTO
EI cierrap uertas no req uiere un man tenimient o especial. C ontrolar
regularmente la correcta sujeción de los brazos inferior y superi or y que
el cuerpo del cierrapuertas esté firmemente bloqueado en su caja.
ATENCIÓN
Para la utilización e n puertas de compartimentac ión contra incendios,
observe siempre la normativa vigente en su país.
INSTRUCCIONES Y RECOMENDACIONES PARA
LA INSTALACIÓN Y EL MANTENIMIENTO
DE
INSTRUKTIONEN FÜR DEN ENDBENUTZER
Der Bodentürschließer ist ausschließlich zum Schließen von Türen. Die
Installation muss von einem Fachmann ausgeführt werden. Jede andere
Anwendun g al s ei ne T üre zu S chließen kan n zu gro ßer Gefahr oder
Beschädigung führen.
UNTERHALT
Der Bodentür schliesser beda rf keines speziellen Unterhalts. P rüfen Sie
regelmässig, dass der obere Schwenkarm und das untere Pendeltürband
sicher an de r T ür angesch raubt sind. P rüfen Sie ob der Kö rper des
Bodentürschliessers innerhalb des Zementkastens richtig fixiert ist.
WARNUNG
In Falle eines Gebrauchs als Flucht- oder Feuertüre müssen Sie die lokalen
Vorschriften erfüllen.
INSTRUKTIONEN UND EMPFEHLUNGEN FÜR
DIE INSTALLATION UND DEN UNTERHALT.
DE
ES
DK
MONTAGEANLEITUNG Instruktionen und Empfehlungen für die Installation und den Unterhalt.
INSTRUCCIONES DE INSTALACIÓN conservar como manual de uso y mantenimiento.
MONTAGEVEJLEDNING skal opbevares som vedligeholdelsesvejledning.
0
5
10
15
20
25
30
0°
2
1
3
15-18 Nm
1
2200385.rev1
(2) Endschlag ~15° bis 0°
(2) Valvula golpe final ~15° - 0°
(2) Slut lukkeventil – 15° - 0°
(1) Schließgeschwindigkeit
~175° bis 15°
(1) Valvula de velocidad de cierre
~175° - 15°
(1) Lukkeventil - 175°- 15°
Regulación de velocidad Justering af lukkehastighedEinstellung
EINBAU BEI EINFLÜGELIGER,
ÜBERFÄLZTER TÜR. MIT
EINPUTZKASTEN IN DEN
BODEN EINGLASSEN.
MONTAJE PARA PUERTA
BATIENTE CON EL MARCO
EMBUTIDO EN EL SUELO
MONTAGE FOR
ENKELTVIRKENDE DØRE MED
FORSATS
DKESDE
HINWEIS
Die Kerbe in der Spindelaufnahme
markiert die Position „Tür zu“.
IMPORTANTE
La muesca en el alojamiento del eje
indica la posición de puerta cerrada.
VIGTIGT
Mærket på spindlens fod markerer
„dør lukket“ position.
DK
ES
DE
DIN rechts:
Lage des
Schließkörpers im
Einputzkasten.
Disposión del
cierrapuertas en
puerta batiente
de mano
IZQUIERDA.
Position af
dørlukker i
nedstøbningskass
e for højre døre
(DIN højre).
DIN links:
Lage des
Schließkörpers
im Einputzkasten.
Disposión del
cierrapuertas en
puerta batiente
de mano
DERECHA.
Position af
dørlukker i
nedstøbningskas
se for venstre
døre (DIN
venstre).
36
36
36
36
36
36
36 36
3
35
12
82
95
315
58
4
68
3
55
322
306
3
4
12
36-46
36-46
82
54-64
3
1
2
108
47
5,5
1
10,5
1
7
8
5
6
10
11
9
4
1
1
2
2
Loading...
