Asrock Z690M Phantom Gaming 4 User Manual [jp]

バージョン 1.1 2022 年 7 月発行

著作権について：

当文書のいかなる部分も、ASRock の書面による同意なしに、バックアップを目的とした購入者による文書のコピーを除いては、いかなる形式や方法によっても、複写、転載、送信、または任意の言語へ翻訳することは禁じます。

当文書に記載されている製品名および企業名は、それぞれの企業の登録商標または著作物であることもあり、権利を侵害する意図なく、ユーザーの便宜を図って特定または説明のためにのみ使用されます。

免責事項：

当文書に記載されている仕様および情報は、情報提供のみを目的として付属されており、予告なく変更する場合があります。その整合性や正確性について、ASRock がなんらの確約をするものではありません。ASRock は、当文書での誤記や記載漏れについて一切の責任を負いかねます。

本文書の内容について、ASRock は、明示的にも黙示的にも、黙示的保証、商品適格性、または特定目的への適合性を含む、いかなる種類の保証もいたしません。

いかなる状況においても、たとえ ASRock が当文書や製品の欠陥や誤りに起因する損害の可能性を事前に知らされていたとしても、ASRock、取締役、役員、従業員、または代理人は、いかなる間接的、専門的、偶発的、または必然的な損害（利益の損失、事業の損失、データの損失、事業の中断などを含む）への責任を負いかねます。

この装置は、FCC 規則のパート 15 に準拠しています。操作は以下の 2 つの条件に従います：（1）本装置は有害な干渉を発生しない。および（2）本装置は、予想外の動作を引き起こす可能性のある干渉を含め、受信

したすべての干渉を受け入れる。

米国カリフォルニア州のみ

このマザーボードに採用されたリチウム電池は、カリフォルニア州議会で可決されたベストマネジメントプラクティス（BMP）で規制される有害物質、過塩素酸塩を含んでいます。米国カリフォルニア州でリチウム電池を廃棄する場合は、関連する規制に従って行ってください。「過塩素酸塩物質 - 特別な処理が適用される場合があります。詳しくは、 www.dtsc.ca.gov/hazardouswaste/perchlorate をご覧ください」

ASRock ウェブサイト : http://www.asrock.com

オーストラリアのみ

弊社の製品にはオーストラリア消費者法の下で除外できない保証が付いています。購入者は、重大な故障に対しては交換または返金、および、その他の合理的に予見可能な損失または損害に対しては補償を受ける権利を有します。また、製品が許容できる品質を満たさない場合、または、故障が重大な故障にあたらない場合は、購入者は製品を修理または交換する権利を有します。ご不明な点がありましたら ASRock までお問い合わせください : 電話番号 +886-2-28965588 内線 123 （標準的な国際通話料金が適用されます）

HDMI® および HDMI ハイデフィニションマルチメディアインターフェース、ならびに HDMI のロゴは、米国およびその他の国における HDMI Licensing LLC の商標または登録商標です。

重要：本ライセンスをコピー、インストール、使用する前に

お読みください。ライセンシーは、Intel のソフトウェア（付随資料を含め、以下「本ソフトウェア」）を変更せずにバイナリ形式（付随する）で複製する権利を有し、かかる複製はライセンシー個人の使用に供することのみを目的とし、商業利用を目的としないものとします。本ソフトウェアは、本ソフトウェアの対象となる、 Intel 製品を使用した機器との関連で使用されることを意図して、以下の条件に基づいて提供されます。

(a) ライセンシーは、本ソフトウェアを部分的にも開示、配布、譲渡することはできず、貴殿は、本ソフトウェアが許可なく複製されることを阻止することに合意します。

(b) ライセンシーは、本ソフトウェアのリバースエンジニアリング、逆コンパイル、逆アセンブルはできません。

(d) 本ソフトウェアは、サードパーティーサプライヤーのソフトウェアや他の知的財産を含む場合があり、その一部は同梱のライセンステキストファイルや、他のテキストまたはファイルの情報により特定されており、その使用が許諾されています。

(e)Intel は、本ソフトウェアに関してサポート、技術支援、アップデートを提供する義務を負いません。

本ソフトウェアと著作権の所有権本ソフトウェアの複製に関する全ての権利は Intel、またはかかるライセンサーもしくはサプライヤーに帰属します。本ソフトウェアは、米国およびその他の国の法律、また国際条約の条項により、その著作権が保護されています。ライセンシーは、本ソフトウェアに付された著作権表示を取り外さないものとします。上記で別途明示的に規定されている場合を除き、Intel は自己の特許、著作権、商標権、その他の知的所有権に基づく権利を、明示的にも黙示的にも供与しません。本ライセンスの譲渡がなされることにより、ライセンシーは本ソフトウェアを使用する権利を喪失します。

保証に関する免責事項本ソフトウェアは「現状のまま」提供され、いかなる特定の目的への商品性や適切性を含むが、それらに限定されない一切の保証は、明示的にも黙示的にも提供されません。

Intel エンドユーザー使用許諾契約

責任の制限 Intel、そのライセンサーまたはサプライヤーは、本契約に基づく、またはそれ以外の場合に起こり得る、いかなる利益の損失、使用不能、または事業の停止、もしくは、間接的、特別、偶発的、または結果的な損害について、事前にかかる発生の可能性について知らされていた場合でも、何ら責任を負いません。

コメントや提案の使用許諾ライセンシーは、本契約によって、本ソフトウェアについてコメントや提言を行う義務を負いません。しかし、ライセンシーが、(a) 本ソフトウェア、または (b) 本ソフトウェアで稼働する Intel の製品やプロセスについて、修正、訂正、改善、強化を目的としたコメントや提言を行う場合、かかるライセンシーは、Intel に対し、ライセンシーの知的所有権に基づき、かかるコメントや提言を利用し、自己の製品に取り入れるなどして利用する、非独占、世界的、永続的、取消不能、譲渡可能、かつ著作権使用料無料のライセンスを供与し、またサブライセンスする権利を供与するものとします。

本ライセンスの終了ライセンシーが関連する規約に違反した場合、Intel および Intel のサブライセンサーは、かかるライセンシーへの使用許諾を終了する場合があります。使用許諾が終了したライセンシーは、直ちに本ソフトウェアの複製を全て破棄するか、もしくは返還するものとします。

サードパーティの受益者 Intel は、エンドユーザライセンス契約の対象となる受益者であり、自己の規約のすべてを執行する権利を有します。

米国政府により制限される権利本ソフトウェアは、48 C.F.R. 12.212 および 48 C.F.R 227.7202-1 ～ 227.7202-4 に適合する、市販のコンピューターソフトウェアや市販のコンピューターソフトウェアの付随資料（48 C.F.R. 12.212 の定義による）で構成される市販品（48 C.F.R. 2.101 の定義による）です。貴殿は、本ソフトウェアを米国政府に提供しないものとします。請負業者または製造業者は Intel Corporation（住所：2200 Mission College Blvd., Santa Clara, CA 95054）です。

輸出法ライセンシーは、ライセンシー自身およびライセンシーの子会社が、米国商務省または米国の政府当局および省、もしくは米国の輸出先の国が輸出ライセンスまたは政府許可の対象とする国に、まずかかるライセンスや許可を得ることなく、直接的もしくは間接的に、本ソフトウェアを輸出または再輸出しないことに合意します。ライセンシーが、米国から本ソフトウェアを輸出、もしくはその他の国から再輸出する場合、ライセンシーは、かかる本ソフトウェアの流通、輸出、再輸出、または輸入が、米国または他国の法律、規制、指令、輸出管理規則で規定するその他の制限に準拠していることを、確認するものとします。

適用法本契約の内容や、本契約に関連して起こり得る一切の紛争は、抵触法の原則によらず、米国およびデラウェア州の法律が適用されます。本契約の当事者は、国際物品売買契約に関する国際連合条約（1980 年）の適用を排除します。本契約の内容や、本契約に関連して起こり得る一切の紛争は、米国デラウェア州の連邦裁判所およびデラウェア州立裁判所の独占的管轄権に服するものとします。本契約の当事者は、これらの裁判所の対人管轄権と裁判地に合意するものとします。本項で定める裁判所にて相手方当事者を提訴する当事者は、両当事者に管轄権を持つ他のいかなる裁判所においても、同様の提訴を行うことができます。

ライセンシーが持つ特定の権利は、国により異なります。

内容

第 1 章はじめに 1

1.1 パッケージの内容 1

1.2 仕様 2

1.3 マザーボードのレイアウト 6

第 2 章取り付け 9

2.1 CPU を取り付ける 10

2.2 CPU ファンとヒートシンクを取り付ける 13

2.3 メモリモジュール（DIMM）を取り付ける 14

2.4 フロントパネルオーディオヘッダーの接続 16

2.5 I/O パネルシールドを取り付ける 17

2.6 マザーボードを取り付ける 18

2.7 SATA ドライブを取り付ける 19

2.8 グラフィックスカードを取り付ける 21

2.9 周辺機器を接続する 23

2.10 電源コネクタを接続する 24

2.11 電源オン 25

2.12 ジャンパー設定 26

2.13 オンボードのヘッダーとコネクター 27

2.14 ポストステータスチェッカー 37

2.15 CrossFireXTM と Quad CrossFireXTM オペレーションガイド 38

2.15.1 2 枚の CrossFireXTM 対応グラフィックスカードを取り付ける 38

2.15.2 ドライバのインストールとセットアップ 40

2.16 M.2 WiFi/BT モジュール取り付けガイド 41

2.17 M.2_SSD (NGFF) モジュール取り付けガイド (M2_1) 43

2.18 M.2_SSD (NGFF) モジュール取り付けガイド (M2_2) 46

第 3 章ソフトウェアとユーティリティの操作 50

3.1 ドライバをインストールする 50

3.2 ASRock マザーボードユーティリティ (Phantom Gaming Tuning) 51

3.2.1 ASRock マザーボードユーティリティ (Phantom Gaming Tuning) をインストールする 51

3.2.2 ASRock マザーボードユーティリティ (Phantom Gaming Tuning) を使用する 51

3.3 ASRock Live Update & APP Shop（ASRock ライブ更新と APP ショップ） 57

3.3.1 UI 概要 57

3.3.2 Apps（アプリ） 58

3.3.3 BIOS & Drivers（BIOS とドライバ） 61

3.3.4 設定 62

3.4 Nahimic Audio（Nahimic オーディオ） 63

3.5 ASRock Polychrome SYNC 64

第 4 章 UEFI セットアップユーティリティ 67

4.1 はじめに 67

4.2 EZ Mode (EZ モード ) 68

4.3 Advanced Mode ( アドバンスドモード ) 69

4.3.1 UEFI メニューバー 69

4.3.2 ナビゲーションキー 70

4.4 Main ( メイン ) 画面 71

4.5 OC Tweaker (OC 調整 ) 画面 72

4.6 Advanced ( 詳細 ) 画面 89

4.6.1 CPU Con󲶻guration (CPU 設定 ) 90

4.6.2 Chipset Con󲶻guration ( チップセット設定 ) 93

4.6.3 Storage Con󲶻guration ( ストレージ設定 ) 97

4.6.4 Intel® Thunderbolt 99

4.6.5 ACPI Con󲶻guration (ACPI 設定 ) 100

4.6.6 USB Con󲶻guration (USB 設定 ) 102

4.6.7 Trusted Computing（グ

4.7 Tools ( ツール ) 105

4.8 Hardware Health Event Monitoring ( ハードウェアヘルスイベント監視 ) 画面 107

4.9 Security ( セキュリティ ) 画面 114

4.10 Boot ( ブート ) 画面 115

4.11 Exit ( 終了 ) 画面 118

） 103

トラステッド・コンピューティン

Z690M Phantom Gaming 4

第 1 章はじめに

ASRock Z690M Phantom Gaming 4 シーリーズマザーボードは、ASRock の一貫した厳格な品質管理の下で製造された信頼性の高いマザーボードです。 ASRock の品質と耐久性の取り組みに準拠した堅牢な設計を持つ、優れたパフォーマンスを提供します。

この文書の第 1 章と第 2 章には、マザーボードの説明とステップ毎のインストールガイドが記載されています。第 3 章には、ソフトウェアとユーティリティーの操作ガイドが含まれています。第 4 章には、BIOS セットアップの設定ガイドが含まれています。

マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュアルの内容は予告なしに変更することがあります。このマニュアルの内容に変更があった場合には、更新されたバージョンは、予告なく ASRock のウェブサイトから入手できるようになります。このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照ください。ASRock のウェブサイトでは、最新の VGA カードおよび CPU サポート一覧もご覧になれます。ASRock ウェブサイト http://www.asrock.com.

日本語

1.1 パッケージの内容

• ASRock Z690M Phantom Gaming 4 マザーボード（Micro ATX フォームファクタ）

• ASRock Z690M Phantom Gaming 4 ユーザーマニュアル

• ASRock Z690M Phantom Gaming 4 サポート CD

• 2 x シリアル ATA (SATA) データケーブル（オプション）

• 3 x M.2 ソケット用ねじ（オプション）

• 1 x グラフィックスカードホルダー（オプション）

1.2 仕様

日本語

プラットフォーム

CPU

チップセット

メモリ

• マイクロ ATX フォームファクター

• 固体コンデンサ設計

• 第 12 世代 Intel® CoreTM プロセッサ (LGA1700) に対応

• デジタル電源設計

• 7 電源フェーズ設計

• Intel® Hybrid テクノロジーに対応

• Intel® ターボブースト Max テクノロジー 3.0 に対応

• Intel® Z690

• デュアルチャンネル DDR4 メモリ機能

• 4 x DDR4 DIMM スロット

• 最大 5333+(OC) の DDR4 ノン ECC、アンバッファードメモリに対応 *

* DDR4 3200 にネイティブに対応。 * 詳細については、ASRock ウェブサイトのメモリーサポート一覧を参照してください。 (http://www.asrock.com/)

• ECC UDIMM メモリモジュールに対応（non-ECC モードで動作）

• システムメモリの最大容量：128GB

• Intel® エクストリームメモリプロファイル (XMP) 2.0 に対応

拡張スロット

グラフィックス

• 2 x PCIe x16 スロット（PCIE1/PCIE3: Gen4x16 (PCIE1) でシングル、Gen4x16 (PCIE1) / Gen3x4 (PCIE3) でデュアル）*

* 起動ディスクとして NVMe SSD に対応

• 1 x PCIe Gen3x1 スロット

• AMD Quad CrossFireXTMと CrossFireXTMをサポート

• 1 x M.2 ソケット（Key E）、タイプ 2230 Wi-Fi/BT PCIe Wi-Fi モジュールに対応

• Intel® UHD グラフィックス内蔵ビジュアルおよび VGA 出力は、 GPU に統合されたプロセッサーのみでサポートされます。

• Intel® Xe グラフィックスアーキテクチャ (Gen 12)

• HDMI 2.1 TMDS 互換に対応、最大解像度 4K x 2K (4096x2160) @ 60Hz

• HDMI 2.1 TMDS 互換ポートで HDCP 2.3 をサポートします

Z690M Phantom Gaming 4

オーディオ

LAN

リアパネル I/O

ストレージ

• 7.1 CH HD オーディオ (Realtek ALC897 Audio Codec)

• サージ保護に対応

• Nahimic オーディオ

• ギガビット LAN 10/100/1000 Mb/s

• ギガ PHY Intel® I219V

• Wake-On-LAN（ウェイクオンラン）に対応

• 雷 / 静電気放電 (ESD) 保護に対応

• エネルギー効率のよいイーサネット 802.3az をサポート

• PXE をサポート

• 3 x アンテナ取り付けポイント

• 1 x HDMI ポート

• 2 x USB 3.2 Gen2 ポート (10 Gb/s) （リドライバ）（静電気放電 (ESD) 保護に対応）

• 4 x USB 3.2 Gen1 ポート（ASMedia ASM1074 ハブ）（静電気放電 (ESD) 保護に対応）

• LED 付き 1 x RJ-45 LAN ポート（ACT/LINK LED と SPEED LED）

• HD オーディオジャック：ラインイン / フロントスピーカー / マイク

• 4 x SATA3 6.0 Gb/ 秒コネクター

• 1 x Hyper M.2 ソケット (M2_1、キー M)、タイプ 2242/2280 PCIe Gen4x4 (64 Gb/s) モードに対応 *

• 1 x Hyper M.2 ソケット (M2_2、キー M)、タイプ 2280 SATA3 6.0 Gb/s と PCIe Gen4x4 (64 Gb/s) モードに対応 *

* Intel® OptaneTMテクノロジーに対応 * Intel® インテルボリューム・マネジメント・デバイス (VMD) * 起動ディスクとして NVMe SSD に対応 * ASRock U.2 キットに対応

日本語

RAID

• SATA ストレージデバイスの場合、RAID 0、RAID 1、RAID 5 および RAID 10 に対応

• M.2 NVMe デバイスの場合、RAID 0、RAID 1 および RAID 5 に対応

日本語

コネクタ

• 1 x SPI TPM ヘッダー

• 1 x シャーシイントルージョンとスピーカーヘッダー

• 1 x RGB LED ヘッダー

* 合計 12V/3A、36W までの LED ストリップに対応

• 3 x アドレサブル LED ヘッダー

* 合計 5V/3A、15W までの LED ストリップに対応

• 1 x CPU ファンコネクタ（4 ピン） * CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに対応します。

• 1 x CPU/ ウォーターポンプファンコネクタ（4 ピン）（スマ

ートファン速度制御） * CPU/ ウォーターポンプファンは最大 2A (24W) の出力のウォータークーラーに対応します。

• 4 x シャーシ / ウォーターポンプファンコネクタ（4 ピン）（スマートファン速度制御）

* シャーシ / ウォーターポンプファンは最大 2A (24W) の出力のウォータークーラーに対応します。 * CPU_FAN2/WP および CHA_FAN1~4/WP は 3 ピンまたは 4 ピンファンが使用されているかどうかを自動検出できます。

• 1 x 24 ピン ATX 電源コネクタ

• 1 x 8 ピン 12V 電源コネクタ（高密度電源コネクタ）

• 1 x 4 ピン 12V 電源コネクタ（高密度電源コネクタ）

• 1 x 前面パネルオーディオコネクタ

• 1 x Thunderbolt AIC コネクタ（5 ピン）（Thunderbolt 4 AIC カードのみポートに対応）

• 2 x USB 2.0 ヘッダー（4 つの USB 2.0 ポートに対応）（静電気放電 (ESD) 保護に対応）

• 2 x USB 3.2 Gen1 ヘッダー（4 つの USB 3.2 Gen1 ポートに対応）（静電気放電 (ESD) 保護に対応）

BIOS 機能

• AMI UEFI Legal BIOS、多言語 GUI サポート付き

• ACPI 6.0 準拠ウェイクアップイベント

• SMBIOS 2.7 サポート

• CPU コア / キャッシュ、CPU GT、DRAM、VCCIN AUX、+1.05V PROC、+1.8V PROC、+0.82V PCH、+1.05V PCH 電圧マルチ調整

Z690M Phantom Gaming 4

ハードウェアモニター

• ファンタコメータ：CPU、CPU/ ウォーターポンプ、シャーシ / ウォーターポンプファン

• 静音ファン（CPU 温度に従ってシャーシファン速度を自動調整）：CPU、CPU/ ウォーターポンプ、シャーシ / ウォーターポンプファン

• ファンマルチ速度制御：CPU、CPU/ ウォーターポンプ、シャーシ / ウォーターポンプファン

• ケース開閉検知

• 電圧監視：CPU Vcore、DRAM、VCCIN AUX、+1.05V PROC、 +1.05V PCH、+0.82V PCH、+12V、+5V、+3.3V

認証

• Microsoft® Windows® 11/10 64 ビット

• FCC、CE

• ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です）

* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com

BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティのオーバークロックツールの使用などを含む、オーバークロックには、一定のリスクを伴いますのでご注意ください。オーバークロックするとシステムが不安定になったり、システムのコンポーネントやデバイスが破損することがあります。ご自分の責任で行ってください。弊社では、オーバークロックによる破損の責任は負いかねますのでご了承ください。

日本語

1.3 マザーボードのレイアウト

Z690M Phantom Gaming 4

番号説明

1 ATX 12V 電源コネクタ（ATX12V1）

2 ATX 12V 電源コネクタ（ATX12V2）

3 2 x 288 ピン DDR4 DIMM スロット（DDR4_A1、DDR4_B1）

4 2 x 288 ピン DDR4 DIMM スロット（DDR4_A2、DDR4_B2）

5 CPU/ ウォーターポンプファンコネクタ（CPU_FAN2/WP）

6 CPU ファンコネクタ（CPU_FAN1）

7 RGB LED ヘッダー（RGB_LED1）

8 ドレサブル LED ヘッダー（ADDR_LED1）

9 ATX 電源コネクタ（ATXPWR1）

10 USB 3.2 Gen1 ヘッダー（USB3_7_8）

11 SATA3 コネクタ（SATA3_0）

12 SATA3 コネクタ（SATA3_1）

13 SATA3 コネクタ (SATA3_2)( 上側 )、SATA3 コネクタ (SATA3_3)( 下側 )

14 システムパネルヘッダー（PANEL1）

15 SPI TPM ヘッダー（SPI_TPM_J1）

16 シャーシイントルージョンとスピーカーヘッダー (SPK_CI1)

17 ポストステータスチェッカー（PSC）

18 USB 2.0 ヘッダー（USB3_4）

19 USB 2.0 ヘッダー（USB1_2）

20 USB 3.2 Gen1 ヘッダー（USB3_5_6）

21 シャーシ / ウォーターポンプファンコネクタ (CHA_FAN2/WP)

22 シャーシ / ウォーターポンプファンコネクタ (CHA_FAN3/WP)

23 クリア CMOS ジャンパー（CLRMOS1）

24 ドレサブル LED ヘッダー（ADDR_LED3）

25 ドレサブル LED ヘッダー（ADDR_LED2）

26 フロントパネルオーディオヘッダー（HD_AUDIO1）

27 5 ピン Thunderbolt AIC コネクタ（TB1）

28 シャーシ / ウォーターポンプファンコネクタ (CHA_FAN1/WP)

29 シャーシ / ウォーターポンプファンコネクタ (CHA_FAN4/WP)

日本語

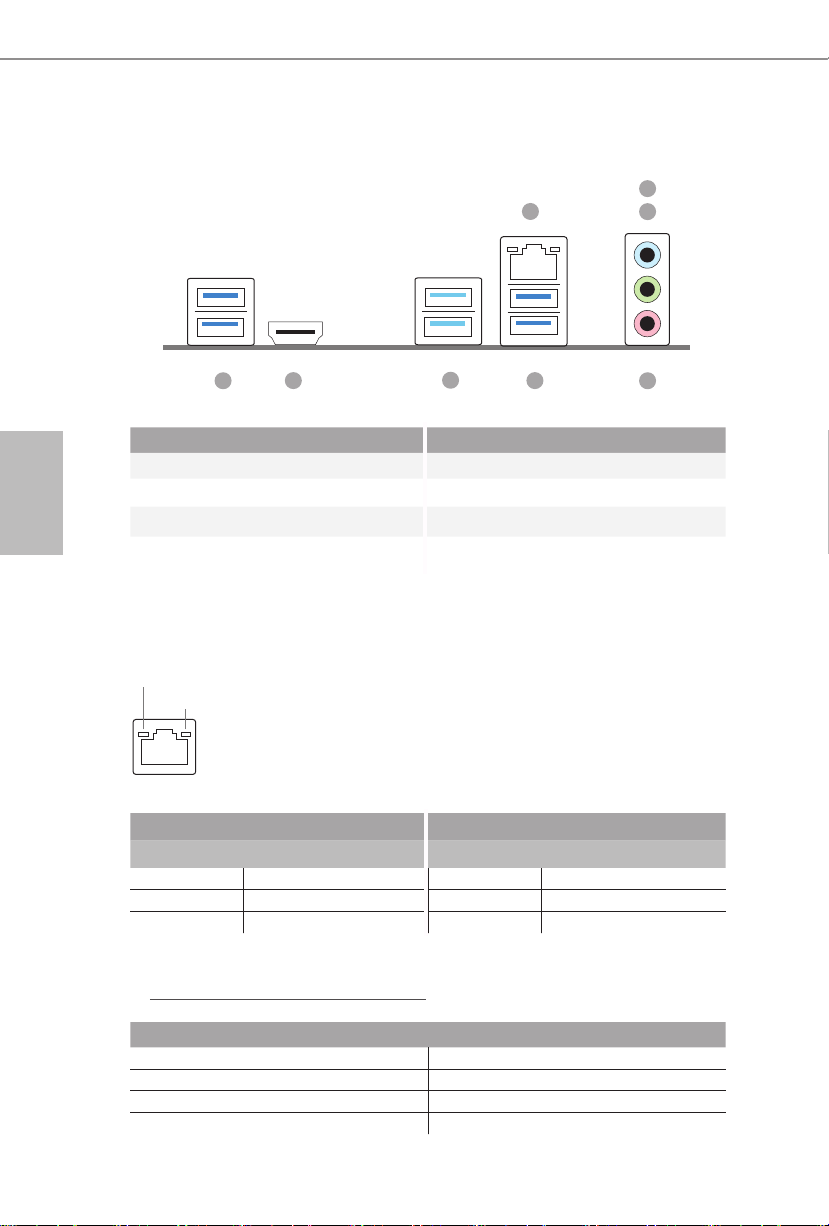

1.4 I/O パネル

日本語

番号説明番号説明

1 LAN RJ-45 ポート * 5 USB 3.2 Gen1 ポート（USB3_3_4)

2 ライン入力 ( 明るい青色 )** 6 USB 3.2 Gen2 ポート（USB31_TA_1_2)

3 フロントスピーカー ( ライム色 )** 7 HDMI ポート

4 マイクロフォン ( ピンク色 )** 8 USB 3.2 Gen1 ポート（USB3_1_2)

* 各 LAN ポートにそれぞれ 2 つの LED があります。LAN ポートの LED 表示については下の表を参照してください。

アクティビティ / リンク LED

速度 LED

LAN ポート

7 5

アクティビティ / リンク LED 速度 LED

状態説明状態説明

消灯リンクなし消灯 10Mbps 接続点滅データアクティビティオレンジ色 100Mbps 接続点灯リンク緑色 1Gbps 接続

** 7.1 チャンネル設定のオーディオポートの機能 :

ポート機能

明るい青色（リアパネル）リアスピーカー出力ライム色（リアパネル）フロントスピーカー出力ピンク色（リアパネル）セントラル / サブウーファースピーカー出力ライム色（フロントパネル）サイドスピーカー出力

Z690M Phantom Gaming 4

第 2 章取り付け

これは Micro ATX フォームファクタのマザーボードです。マザーボードを取付ける前に、ケースに取付できるフォームファクター（サイズ）を確認し、マザーボードを取り付けることができることを確認してください。

取り付け前の注意事項

マザーボードコンポーネントを取り付けたり、マザーボードの設定を変更する前に、次の注意事項をよくお読みください。

• マザーボードを設置 / 取り外しをする場合は、必ず電源コードが抜いてください。電源コードが繋がれたままで作業を行うと、怪我をしたり、マザーボードが破損する可能性がございます。

• 静電気によってマザーボードの部品が破損することを防止するために、マザーボードはカーペットの上に置かないでください。また、静電気防止リストストラップを着用するか、または、部品を取り扱う前に静電気除去オブジェクトに触れてください。

• 基板の端をつかんでください。IC には触れないでください。

• マザーボードを取り外す場合は、取り外したマザーボードを接地した静電気防止パッドの上に置くか、商品に付属している袋に入れてください。

• マザーボードをシャーシに固定する為にねじを使う場合は、ねじを締め付けすぎないでください。ねじを締め付けすぎると、マザーボードが破損することがあります。

日本語

2.1 CPU を取り付ける

1700 ピン CPU をソケットに挿入する前に、PnP キャップがソケット上にあること、CPU 表面に汚れがないこと、または、ソケット内に曲がったピンがないことを確認してください。PnP キャップがソケット上になかったり、CPU 表面が汚れていたり、または、ソケット内に曲がったピンがある場合は、CPU を無理にソケット内に挿入しないでください。CPU を無理にソケット内に挿入すると、CPU の甚大な破損につながります。

CPU を取り付ける前に、すべての電源ケーブルを取り外してください。

日本語

2 3

Z690M Phantom Gaming 4

日本語

プロセッサーを取り外した場合は、カバーを保管して取り付け直してください。アフターサービスのためにマザーボードを返品する場合は、カバーを必ず取り付けてください。

2.2 CPU ファンとヒートシンクを取り付ける

1 2

Z690M Phantom Gaming 4

日本語

CPU_FAN

日本語

2.3 メモリモジュール（DIMM）を取り付ける

このマザーボードには 4 つの 288 ピン DDR4（ダブルデータレート 4） DIMM スロットが装備されており、デュアルチャンネルメモリ技術に対応します。

デュアルチャンネルメモリ設定のために、同一（同じブランド、同じ速度、同じサイズ、同じチップタイプ）の DDR4 DIMM を 1 組取り付ける必要があります。

1 つまたは 3 つのメモリモジュールが取り付けられている場合は、デュアルチャンネルメモリテクノロジーを有効にできません。

DDR、DDR2 または DDR3 メモリモジュールは DDR4 スロットに取り付けることはできません。取り付けると、マザーボードと DIMM が破損することがあります。

デュアルチャンネルメモリ設定

優先順位 DDR4_A1 DDR4_A2 DDR4_B1 DDR4_B2

1 実装済み実装済み

2 実装済み実装済み実装済み実装済み

DIMM は 1 つの正しい方向にしか取り付けることができません。DIMM を間違った方向に無理に挿入すると、マザーボードと DIMM の損傷につながります。

Z690M Phantom Gaming 4

日本語

2.4 フロントパネルオーディオヘッダーの接続

32:(56:

+''/('

5(6(76:

32:(5/('

32:(5/('

RESET SW

HDD LED

3$1(/

910

Power SW (-) RESET SW (+)

Power LED (-)

Power LED (+)

PANEL1

RESET SW (-)Power SW (+)

HDD LED (-)

HDD LED (+)

A B C D

2.5 I/O パネルシールドを取り付ける

Z690M Phantom Gaming 4

日本語

2.6 マザーボードを取り付ける

2.7 SATA ドライブを取り付ける

Z690M Phantom Gaming 4

日本語

2.8 グラフィックスカードを取り付ける2.8 グラフィックスカードを取り付ける

Z690M Phantom Gaming 4

日本語

CLICK!

日本語

拡張スロット (PCI Express スロット )

このマザーボードには 3 つの PCI Express スロットが装備されています。

拡張カードを取り付ける前に、電源供給が切断されていること、または、電源コードが取り外されていることを確認してください。取り付け作業を始める前に、拡張カードに添付されている文書を読んで、カード用に必要なハードウェア設定を行ってください。

PCIe スロット :

PCIE1（PCIe 4.0 x16 スロット）は PCIe x16 レーン幅グラフィックスカード向けに使用します。 PCIE2（PCIe 3.0 x1 スロット）は PCIe x1 レーン幅カード向けに使用します。 PCIE3（PCIe 3.0 x16 スロット）は PCIe x4 レーン幅グラフィックカード向けに使用します。

PCIe スロット設定

PCIE1 PCIE3

シングルグラフィックスカード Gen4x16 N/A

CrossFireXTM モードの 2 枚の

グラフィックスカード

より良いサーマル環境のために、複数のグラフィックスカードを使用する場合は、シャーシファンをマザーボードのシャーシファンコネクタ（CHA_FAN14/WP）に接続してください。

Gen4x16 Gen3x4

2.9 周辺機器を接続する

Z690M Phantom Gaming 4

日本語

2.10 電源コネクタを接続する

$7;9

$7;3:5

+ 98 hidden pages

Asrock Z690M Phantom Gaming 4 User Manual [jp]

Specifications and Main Features

Frequently Asked Questions

User Manual
