Asrock X670E PG Lightning User Manual [fr]

Informations de contact

Si vous avez besoin de contacter ASRock ou si vous souhaitez en savoir plus sur ASRock,
veuillez visiter le site Internet d'ASRock : http://www.asrock.com ou contactez simplement
votre revendeur pour plus d'informations. Pour toute question technique, veuillez soumettre
un formulaire de demande de support à l'adresse : https://event.asrock.com/tsd.asp

ASRock Incorporation

E-mail : [e-mail]

ASRock EUROPE B.V.

E-mail : [e-mail]

ASRock America, Inc.

E-mail : [e-mail]

Scannez le code QR pour accéder à d'autres manuels et documents.

Contenu

Chapitre 1 Introduction 1

1.1 Contenu de l’emballage 1

1.2 Spécications 2

1.3 Disposition de la carte mère 6

1.4 Panneau E/S 8

1.5 Diagramme fonctionnel 10

Chapitre 2 Installation 11

2.1 Installation de l'unité centrale 12

2.2 Installation du ventilateur et du dissipateur thermique de
l'unité centrale 15

2.3 Installation des modules de mémoire (DIMM) 24

2.4 Connexion à l’embase du panneau avant 26

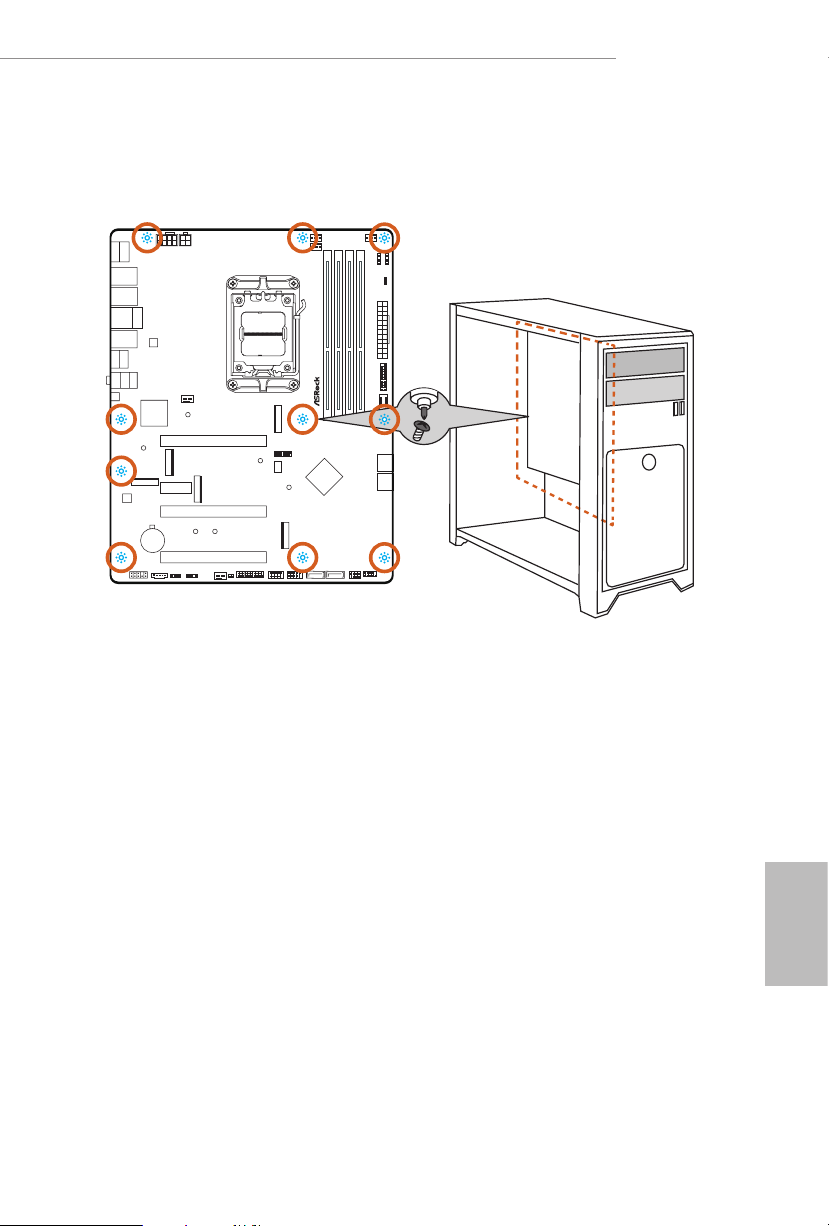

2.5 Installation de la carte mère 27

2.6 Installation des disques SATA 28

2.7 Installation d'une carte graphique 30

2.8 Connexion des périphériques 32

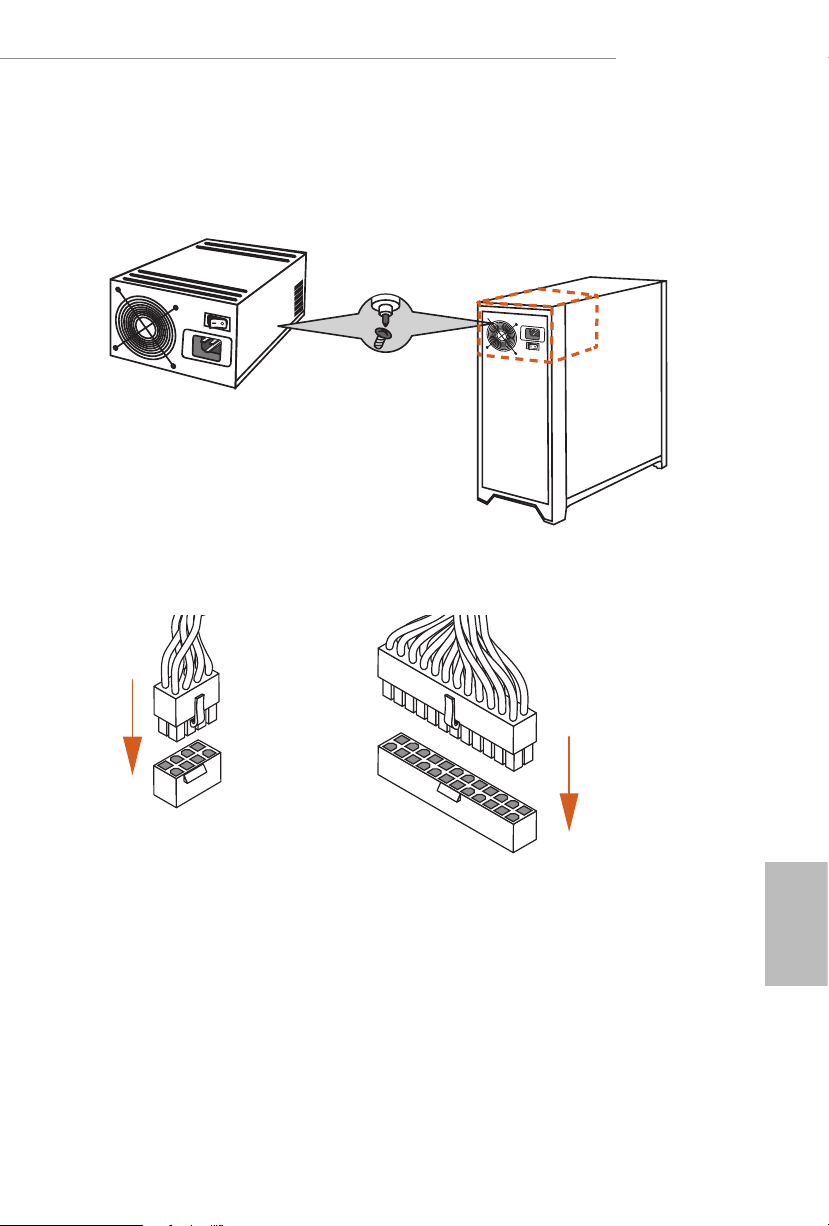

2.9 Connexion des connecteurs d'alimentation 33

2.10 Mise sous tension 34

2.11 Conguration des cavaliers (jumpers) 35

2.12 Embases et connecteurs de la carte mère 36

2.13 Boutons intelligents 48

2.14 Post Status Checker 50

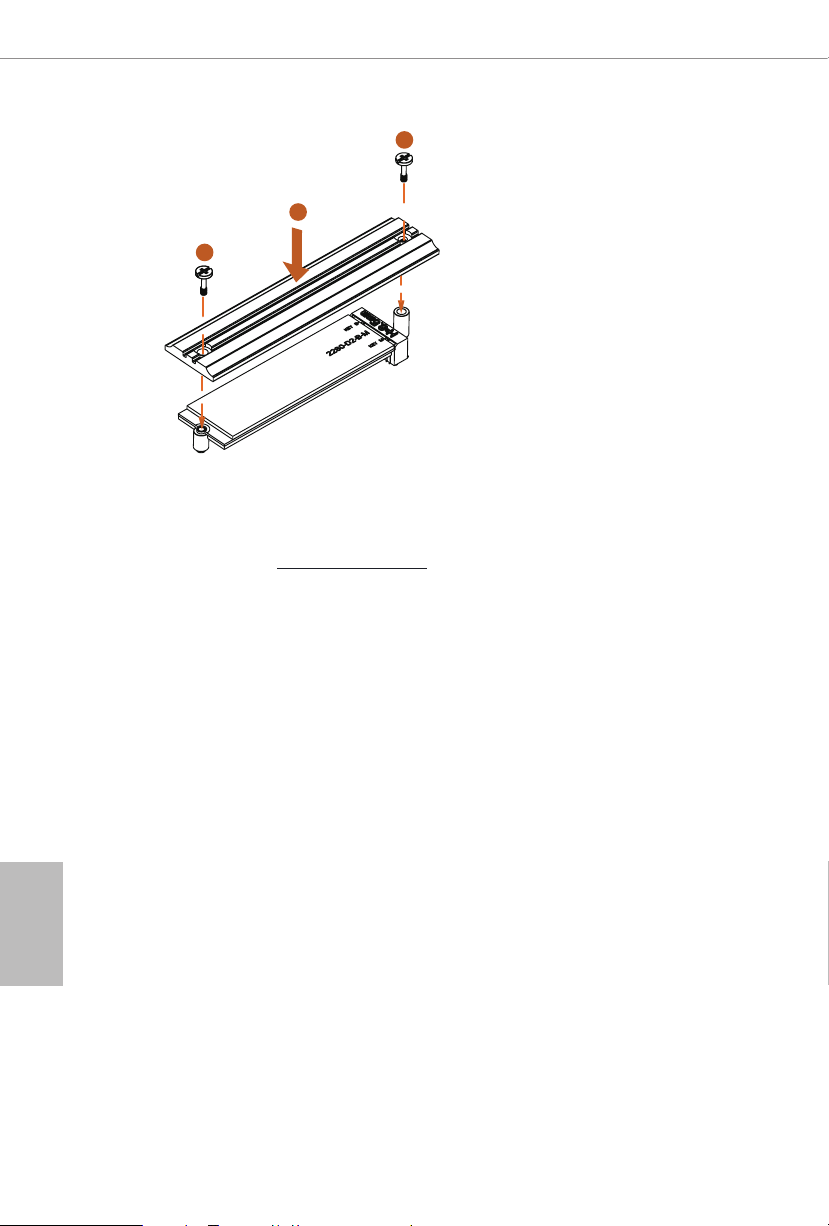

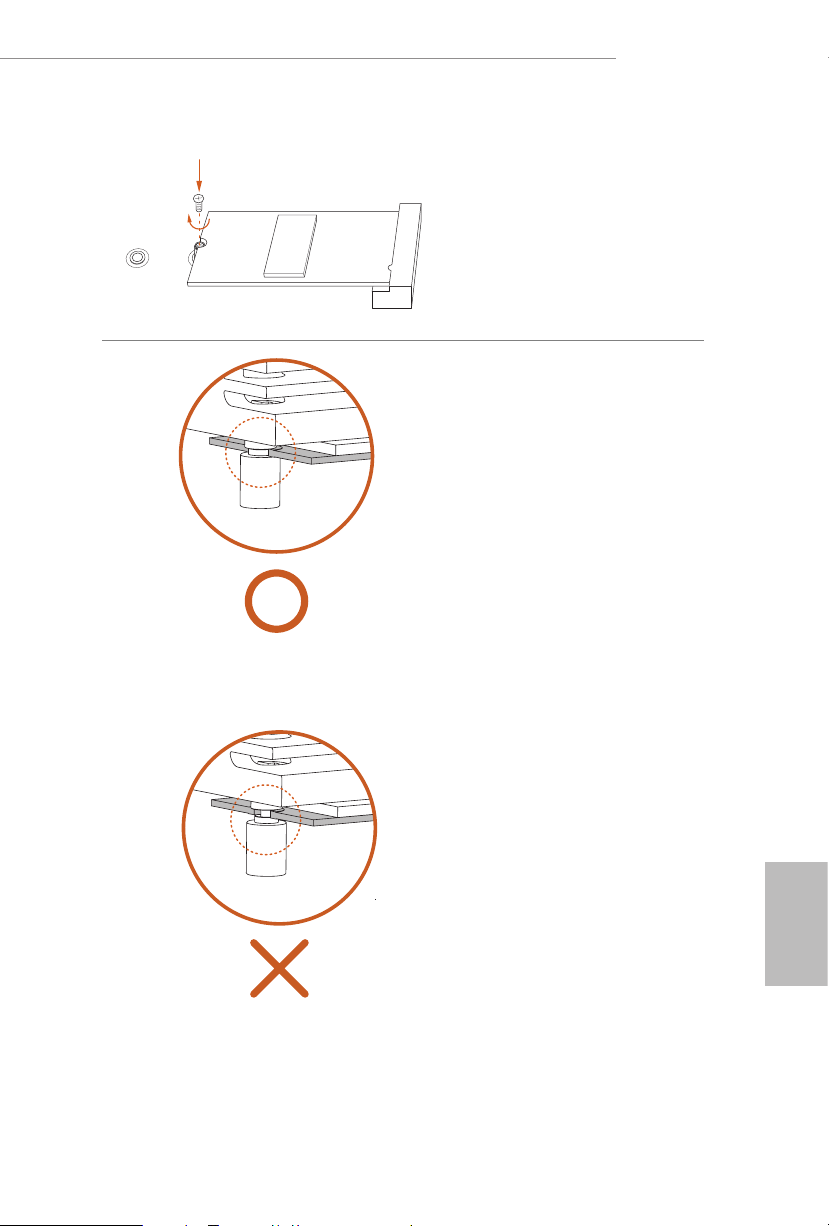

2.15 Guide d'installation du module SSD M.2 (M2_1) 51

2.16 Guide d'installation du module SSD M.2 (M2_2 et M2_3) 55

2.17 Guide d'installation du module SSD M.2 (M2_4) 57

X670E PG Lightning

Chapitre 1 Introduction

Nous vous remercions d’avoir acheté cette carte mère ASRock X670E PG Lightning, une
carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant
appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous
garantit une carte mère de conception robuste aux performances élevées.

Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce
document est soumis à modification sans préavis. En cas de modifications du présent document,
la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable.
Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site
Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes
VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock.
Site Web d’ASRock http://www.asrock.com.

1.1 Contenu de l’emballage

•

Carte mère ASRock X670E PG Lightning (facteur de forme ATX)

•

Manuel de l'utilisateur de la carte mère ASRock X670E PG Lightning

•

2 x câbles de données Serial ATA (SATA) (Optionnel)

•

4 x vis pour sockets M.2 (Optionnel)

•

1 x Entretoise pour socket M.2 Socket (Optionnel)

Français

1

1.2 Spécications

•

Plateforme

Processeur

Puces

Mémoire

Facteur de forme ATX

•

PCB 8 couches

•

Prend en charge les processeurs AMD Socket AM5 de la série
RyzenTM 7000

•

AMD X670

•

Technologie mémoire double canal DDR5

•

4 x fentes DIMM DDR5

•

Prend en charge les mémoires sans tampon ECC/non ECC DDR5
jusqu’à 6600+(OC)*

•

Capacité max. de la mémoire système : 128Go

•

Prend en charge les modules de mémoire Extreme Memory Prole

(XMP) et EXTended Proles for Overclocking (EXPO).
* Veuillez consulter la liste de prise en charge des mémoires sur le site
Web d'ASRock pour de plus amples informations.
(http://www.asrock.com/)

Français

Fente
d’extension

Graphiques

Processeur:

•

1 x Fente PCIe 5.0 x16 (PCIE1), prend en charge le mode x16*

•

1 x Fente PCIe 4.0 x16 (PCIE3), prend en charge le mode x4*
Chipset:

•

1 x Fente PCIe 4.0 x1 (PCIE2)*

•

1 x Fente PCIe 4.0 x16 (PCIE4), prend en charge le mode x1*

•

1 x socket M.2 (clé E), prend en charge les modules Wi-Fi/BT PCIe

type 2230

* Prend en charge les SSD NVMe comme disques de démarrage

•

Prend en charge AMD CrossFireTM

•

Contact doré 15μ dans fente VGA PCIe (PCIE1)

•

Graphique intégré AMD RDNATM 2 (la prise en charge peut varier

selon le processeur)

•

1 x HDMI 2.1 compatible TMDS, prend en charge HDR, HDCP 2.3

et une résolution maximale de jusqu'à 4K 60Hz

•

1 x DisplayPort 1.4 avec DSC (compressé), prend en charge HDCP

2.3 et une résolution maximale de jusqu'à 4K 120Hz.

2

Audio

Réseau local

USB

Connectique
du panneau
arrière

X670E PG Lightning

•

Audio 7.1 CH HD (Codec audio Realtek ALC897)

•

Audio Nahimic

•

2,5 Gigabit LAN 10/100/1000/2500 Mo/s

•

Dragon RTL8125BG

•

Prend en charge le logiciel Phantom Gaming LAN

- Contrôle de la bande passante à réglage automatique intelligent

- Interface visuelle conviviale

- Statistiques d'utilisation du réseau visuel

- Paramétrage par défaut optimisé pour les modes Jeu, Navigateur
et Diusion

- Contrôle des priorités personnalisé par l'utilisateur

•

2 x USB 3.2 Gen2x2 Type-C (1 à l’arrière, 1 à l’avant)

•

1 x USB 3.2 Gen2 Type-A (à l’arrière)

•

10 x USB 3.2 Gen1 (6 à l’avant, 4 à l’arrière)

•

8 x USB 2.0 (4 à l’arrière, 4 à l’avant)

* Tous les ports USB prennent en charge la protection ESD

•

2 x points de montage d’antenne

•

1 x port HDMI

•

1 x DisplayPort 1.4

•

1 x port USB 3.2 Gen2x2 Type-C (20 Go/s)

•

1 x port USB 3.2 Gen2 Type-A (10 Go/s)

•

6 x ports USB 3.2 Gen1 (USB32_34 sont les ports de jeu Lightning)

•

4 x ports USB 2.0

•

1 x port LAN RJ-45

•

1 x Bouton BIOS Flashback

•

Connecteurs jack audio HD : Entrée ligne / haut-parleur avant /
microphone

Stockage

Processeur:

•

1 x Socket Hyper M.2 (M2_1, Key M), supporte le mode PCIe
Gen5x4 (128 Go/s) de type 2280*

Chipset:

•

1 x Socket Ultra M.2 (M2_2, Key M), supporte les modes SATA3
6,0 Go/s et PCIe Gen3x4 (32 Go/s) de type 2280*

•

1 x Socket M.2 (M2_3, Key M), supporte le mode PCIe Gen4x2
(32 Go/s) de type 2280*

Français

3

Français

RAID

Connecteur

•

1 x Socket Hyper M.2 (M2_4, Key M), supporte le mode PCIe
Gen4x4 (64 Go/s) de type 2260/2280*

•

4 x connecteur SATA3 6,0 Go/s

* Prend en charge les SSD NVMe comme disques de démarrage
* Prend en charge le kit ASRock U.2

•

Prend en charge RAID 0, RAID 1 et RAID 10 pour les
périphériques de stockage SATA

•

Supporte RAID 0, RAID 1 et RAID 10 pour les périphériques de
stockage M.2 NVMe

•

1 x embase SPI TPM

•

1 x embase LED d’alimentation et haut-parleur

•

1 x embase LED RGB*

•

3 x embases LED adressables**

•

1 x connecteur pour ventilateur de l'unité centrale (4 broches)***

•

1 x connecteur pour ventilateur de processeur /pompe à eau
(4 broches) (contrôle de vitesse de ventilateur intelligent)****

•

4 x connecteurs pour ventilateur de châssis /pompe à eau
(4 broches) (contrôle de vitesse de ventilateur intelligent)*****

•

1 x connecteur d’alimentation ATX 24 broches

•

1 x connecteur d’alimentation 12V 8 broches (connecteur
d’alimentation haute densité)

•

1 x connecteur d’alimentation 12V 4 broches (connecteur
d’alimentation haute densité)

•

1 x connecteur audio panneau frontal

•

1 x connecteur underbolt AIC (5 broches) (Prise en charge de la
carte ASRock underbolt 4 AIC)

•

2 x embases USB 2.0 (pour 4 ports USB 2.0)

•

2 x embases USB 3.2 Gen1 (prenant en charge 4 ports USB 3.2
Gen1)

•

1 x embase USB 3.2 Gen2x2 Type-C sur panneau avant (20Go/s)

(ReDriver)
* Prend en charge les rubans LED jusqu'à 12 V/3 A, 36 W au total
** Prend en charge les rubans LED jusqu'à 5 V/3 A, 15 W au total
*** CPU_FAN1 prend en charge un ventilateur d’une puissance jusqu'à
1A (12W).
**** CPU_FAN2/WP prend en charge un ventilateur d’une puissance
jusqu'à 2A (24W).
***** CHA_FAN1~4/WP prend en charge un ventilateur d’une
puissance jusqu'à 2A (24W).

4

***** CPU_FAN2/WP et CHA_FAN1~4/WP peuvent détecter
automatiquement si un ventilateur 3 broches ou 4 broches est utilisé.

•

Caractéris-

BIOS UEFI AMI avec prise en charge d’interface graphique

tiques du
BIOS

•

Système

Microso® Windows® 11 64 bits

d’exploitation

•

Certications

* pour des informations détaillées de nos produits, veuillez visiter notre site: http://www.asrock.com

Il est important de signaler que l’overclocking présente certains risques, incluant des
modifications du BIOS, l’application d’une technologie d’overclocking déliée et l’utilisation
d’outils d’overclocking développés par des tiers. La stabilité de votre système peut être affectée
par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du
système. L’overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus
pour responsables des dommages éventuels provoqués par l’overclocking.

FCC, CE

•

ErP/EuP Ready (alimentation ErP/EuP ready requise)

X670E PG Lightning

Français

5

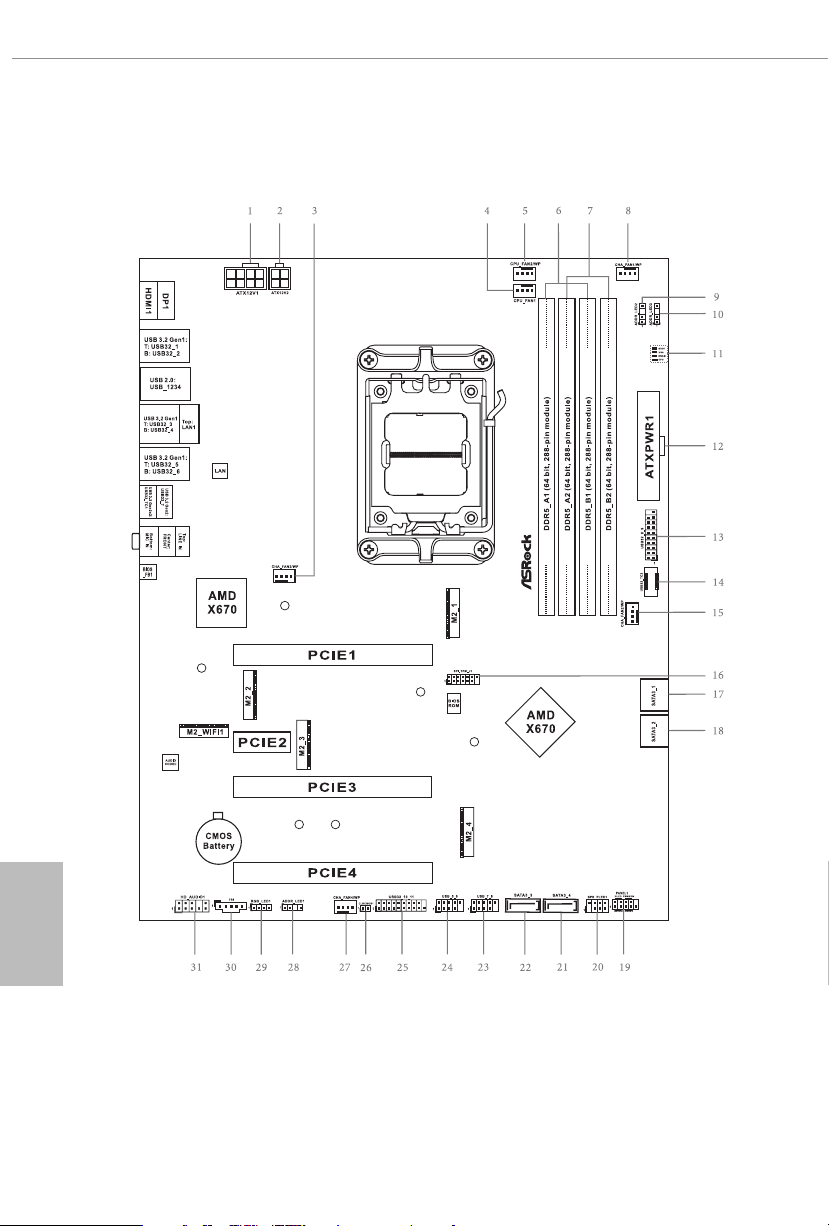

1.3 Disposition de la carte mère

Français

6

No. Description

1 Connecteur d’alimentation 12V 8 broches (ATX12V1)

2 Connecteur d’alimentation 12V 4 broches (ATX12V2)

3 Connecteurs du ventilateur de châssis/pompe à eau (CHA_FAN3/WP)

4 Connecteurs pour ventilateur de processeur (CPU_FAN1)

5 Connecteur pour ventilateur de processeur/pompe à eau (CPU_FAN2/WP)

6 2 x fentes DDR5 DIMM 288-broches (DDR5_A1, DDR5_B1)

7 2 x fentes DDR5 DIMM 288-broches (DDR5_A2, DDR5_B2)

8 Connecteurs du ventilateur de châssis/pompe à eau (CHA_FAN1/WP)

9 Embase LED adressable (ADDR_LED2)

10 Embase LED adressable (ADDR_LED3)

11 Post Status Checker (PSC)

12 Connecteur d’alimentation ATX (ATXPWR1)

13 Embase USB 3.2 Gen1 (USB32_8_9)

14 Embase USB 3.2 Gen2x2 Type-C sur panneau avant (USB32_TC2)

15

Connecteurs du ventilateur de châssis/pompe à eau (CHA_FAN2/WP)

16 Embase SPI TPM (SPI_TPM_J1)

17 Connecteurs SATA3 (SATA3_1)

18 Connecteurs SATA3 (SATA3_2)

19 Embase du panneau système (PANEL1)

20 Embase LED d’alimentation et haut-parleur (SPK_PLED1)

21 Connecteurs SATA3 (SATA3_4)

22 Connecteurs SATA3 (SATA3_3)

23 Embase USB 2.0 (USB_7_8)

24 Embase USB 2.0 (USB_5_6)

25 Embase USB 3.2 Gen1 (USB32_10_11)

26 Vider le jumper CMOS (CLRCMOS1)

27 Connecteurs du ventilateur de châssis/pompe à eau (CHA_FAN4/WP)

28 Embase LED adressable (ADDR_LED1)

29 Embase LED RGB (RGB_LED1)

30 Connecteur AIC Thunderbolt 5-broches (TB1)

31 Embase audio du panneau frontal (HD_AUDIO1)

X670E PG Lightning

Français

7

1.4 Panneau E/S

3

1 2 4

6 57910111213

8

No. Description No. Description

1 DisplayPort 1.4 8

2 Port RJ-45 LAN 2.5G* 9 Ports USB 3.2 Gen1 (USB32_56)

3 Entrée ligne (voyant bleu)** 10 Ports USB 3.2 Gen1 (USB32_34)***

4 Haut-parleur frontal (Ligne)** 11 Ports USB 2.0 (USB_1234)

5 Bouton BIOS Flashback 12 Ports USB 3.2 Gen1 (USB32_12)

6 Microphone (Rose)** 13 Port HDMI

7 Port USB 3.2 Gen2 Type-A (USB32_7)

Port USB 3.2 Gen2x2 Type-C
(USB32_TC1)

Français

* Chaque port LAN possède deux voyants LED. Veuillez consulter le tableau ci-dessous pour plus de renseignements
sur les voyants LED du port LAN.

LED ACTIVITE/LIEN

LED VITESSE

Port LAN

LED activité / lien LED vitesse

État Description État Description

Eteint Aucun lien Eteint Connexion 10Mbps

Clignotant Activité données Orange Connexion 100Mbps/1Gbps

Allumé Lien Vert Connexion 2.5Gbps

8

X670E PG Lightning

** Fonction des ports audio en conguration 7.1 canaux :

Port Fonction

Bleu clair (panneau arrière) Sortie de haut-parleur arrière

Ligne (panneau arrière) Sortie du haut-parleur avant

Rose (panneau arrière) Sortie de haut-parleur central/subwoofer

Ligne (panneau frontal) Sortie de haut-parleur latéral

*** USB32_34 sont des ports de jeu Lightning

Français

9

1.5 Diagramme fonctionnel

Français

x16 Gen5

Channel A

DDR5 Slot x2 PCIe 1 x16 Gen5 Slot

PCIE3(PCIe Gen4x4)

x4 Gen4

Channel B

DDR5 Slot x2

Flash ROM

M2_1 (PCIe Gen5x4)

x4 Gen5

AMD AM5

Processor

LGA1718

DP0

DP1

DP2 & 3

HDMI Port

DP Port

Rear USB3.0 Type A X2

SIO NCT6796D-S

SPI

eSPI

M.2_4(PCIe Gen4x4)

x4 Gen4

PCIe x4 Gen4 BUS

1st

Redriver

10Gb/s

AZ(HD Audio)

Rear USB3.0 port(LAN down)

Audio Codec ALC897 3

20Gb/s

5Gb/s

Front USB3.2 Gen2X2 Type C

Front USB 3.0 2 port

SATA 4 port

SATA 6Gb/s

AMD PROM21

Chipset

5Gb/s

480Mb/s

480Mb/s

Front USB 3.0 2 port

Rear USB 2.0 *4 down2

Front USB 2.0 2 port

M.2_2 (PCIe Gen3x4/SATA)

x4 Gen3

PCIe x4 Gen4 BUS

20Gb/s

(A+C)Rear TypeC USB3.2 GEN2

PCIe2 Gen4x1 Slot

x1 Gen4

Realtek RTL8125B 2.5G LAN

Key E WiFi

PCIe4 Gen4x1 Slot

x1 Gen4

2nd

10Gb/s

5Gb/s

Rear USB3.0 port(LAN up)

(A+C)Rear TypeA USB3.2 GEN2

AMD PROM21

M.2_3 (PCIe Gen4x2)

x1

x1

x2 Gen4

Chipset

480Mb/s

480Mb/s

Rear USB 2.0 *4 up2

Rear USB3.0 Type A X2

10

X670E PG Lightning

Chapitre 2 Installation

Il s'agit d'une carte mère de format ATX. Avant d’installer la carte mère, étudiez la
configuration de votre châssis pour vous assurer que la carte mère puisse être insérée.

Précautions avant l’installation

Prenez note des précautions suivantes avant d'installer les composants de la carte mère ou de
modifier les paramètres de la carte mère.

•

Débranchez toujours le cordon d'alimentation avant d'installer ou de retirer les
composants de la carte mère. Si vous ne le faites pas, vous risquez de vous blesser et
d'endommager les composants de la carte mère.

•

Pour éviter que l'électricité statique n'endommage les composants de la carte mère, ne
posez JAMAIS votre carte mère directement sur un tapis. Pensez également à utiliser
un bracelet relié à la terre ou à toucher un objet relié à la terre avant de manipuler les
composants.

•

Tenez toujours les composants par les bords et ne touchez pas les circuits intégrés.

•

Chaque fois que vous désinstallez des composants, placez-les sur un tapis antistatique
relié à la terre ou dans le sac fourni avec les composants.

•

Lorsque vous utilisez des vis pour xer la carte mère sur le châssis, ne serrez pas trop les
vis ! Cela pourrait endommager la carte mère.

11

Français

2.1 Installation de l'unité centrale

1. Avant d'insérer l'unité centrale 1718-Pin dans le logement, vériez si le capuchon PnP
est toujours sur le logement, si la surface de l'unité centrale est sale ou si des broches sont
tordues dans le logement. N’insérez pas l'unité centrale dans le logement dans les cas décrits
ci-dessus. Autrement l'unité centrale pourrait être sérieusement endommagée.

2. Débranchez tous les câbles d'alimentation avant d'installer l'e CPU.

Tutoriel vidéo

Français

Tournez votre unité centrale dans le bon sens avant
d'ouvrir le couvercle du logement de l'unité centrale.

12

X670E PG Lightning

1

A

B

3

2

4

Placez délicatement l'unité
centrale en la maintenant
aussi droit que possible.
Ne le laisser pas tomber.

Français

13

6

5

Français

Assurez-vous que l'unité centrale est alignée avec le
logement avant de la verrouiller en place.

7

Assurez-vous que la plaque de
couverture noire est toujours en
place jusqu'à ce qu'elle se détache
lors de la fermeture du levier du
logement.

Veuillez conserver le couvercle si le processeur est retiré. Le couvercle doit être remis en place si
vous souhaitez renvoyer la carte mère pour un service après-vente.

14

X670E PG Lightning

2.2 Installation du ventilateur et du dissipateur thermique
de l'unité centrale

Une fois que vous avez installé l'unité centrale dans cette carte mère, il faut installer un
dissipateur plus grand et un ventilateur de refroidissement pour dissiper la chaleur. Vous
devez également asperger de la pâte thermique entre l'unité centrale et le dissipateur pour
améliorer la dissipation de chaleur. Assurez-vous que l'unité centrale et le dissipateur sont
fermement fixés et en bon contact l’un avec l’autre.

Veuillez mettre l'ordinateur hors tension ou débrancher le cordon d'alimentation avant de
remplacer l'unité centrale ou le dissipateur thermique.

Installation du dispositif de refroidissement de l'unité
centrale (Type 1)

1

2

Français

15

3

4

Français

CPU_FAN1

16

Installation du dispositif de refroidissement de l'unité
centrale (Type 2)

1

2

X670E PG Lightning

17

Français

3

4

Français

CPU_FAN1

18

X670E PG Lightning

5

CPU_FAN1

RGB_LED1

+12V

*Les illustrations ci-dessous sont données qu'à titre indicatif uniquement et peuvent ne pas
correspondre exactement au modèle que vous achetez.

19

Français

Installation du dispositif de refroidissement de l'unité
centrale (Type 3)

1

2

Français

20

X670E PG Lightning

3

4

21

Français

5

CPU_FAN1

Français

22

X670E PG Lightning

6

CPU_FAN1

RGB_LED1

+12V

ou

CPU_FAN1

RGB_LED1

USB_1_2

Veuillez noter qu'un seul câble doit être utilisé à la fois dans cette étape.
Si vous sélectionnez RGB_LED1, veuillez installer l'utilitaire d’ASRock «ASRock Polychrome
SYNC».
Si vous sélectionnez le connecteur USB, veuillez installer l'utilitaire d’AMD «SR3 Settings
Software».
*Les illustrations ci-dessous sont données qu'à titre indicatif uniquement et peuvent ne pas
correspondre exactement au modèle que vous achetez.

Français

23

2.3 Installation des modules de mémoire (DIMM)

Cette carte mère offre quatre emplacements DIMM DDR5 (Double Data Rate 5) à 288
broches, et prend en charge la technologie de mémoire double canal.

1. Pour une conguration avec mémoire double canal, vous devez installer uniquement des
paires de DIMM DDR5 identiques (même marque, même vitesse, même taille et même type
de puce).

2. Il n'est pas possible d'utiliser la technologie de mémoire double canal avec seulement un ou
trois modules de mémoire installés.

3. Il est interdit d'installer un module de mémoire DDR, DDR2, DDR3 ou DDR4 dans un
emplacement DDR5, vous pourriez endommager la carte mère ainsi que le module DIMM.

4. Le module DIMM ne peut entrer que dans une seul sens. Si vous insérez le module DIMM
dans un mauvais sens avec de la force, vous risquez d'endommager dénitivement la carte
mère et le module DIMM.

Conguration de mémoire recommandée

1 DIMM

A1 A2 B1 B2

V

2 DIMMs

A1 A2 B1 B2

V V

Français

4 DIMMs

A1 A2 B1 B2

V V V V

Le premier démarrage peut prendre un peu de temps.
Veuillez être patient et vous référer au tableau suivant pour les temps de démarrage
standards.
*Il peut varier selon les différentes configurations.

Mémoire

1er démarrage après

l’eacement du CMOS

2 x 16Go 90 sec
2 x 32Go 150 sec
4 x 16Go 170 sec
4 x 32Go 315 sec

24

X670E PG Lightning

1

2

3

Français

25

2.4 Connexion à l’embase du panneau avant

1

32:(56:

+''/('

5(6(76:

32:(5/('

32:(5/('

2

RESET SW

HDD LED

Français

26

3$1(/

Embase du panneau système

910

Power SW (-) RESET SW (+)

B

Power LED (-)

A

Power LED (+)

12

PANEL1

RESET SW (-)Power SW (+)

HDD LED (-)

HDD LED (+)

Fils du panneau avant

D

C

A B C D

2.5 Installation de la carte mère

X670E PG Lightning

27

Français

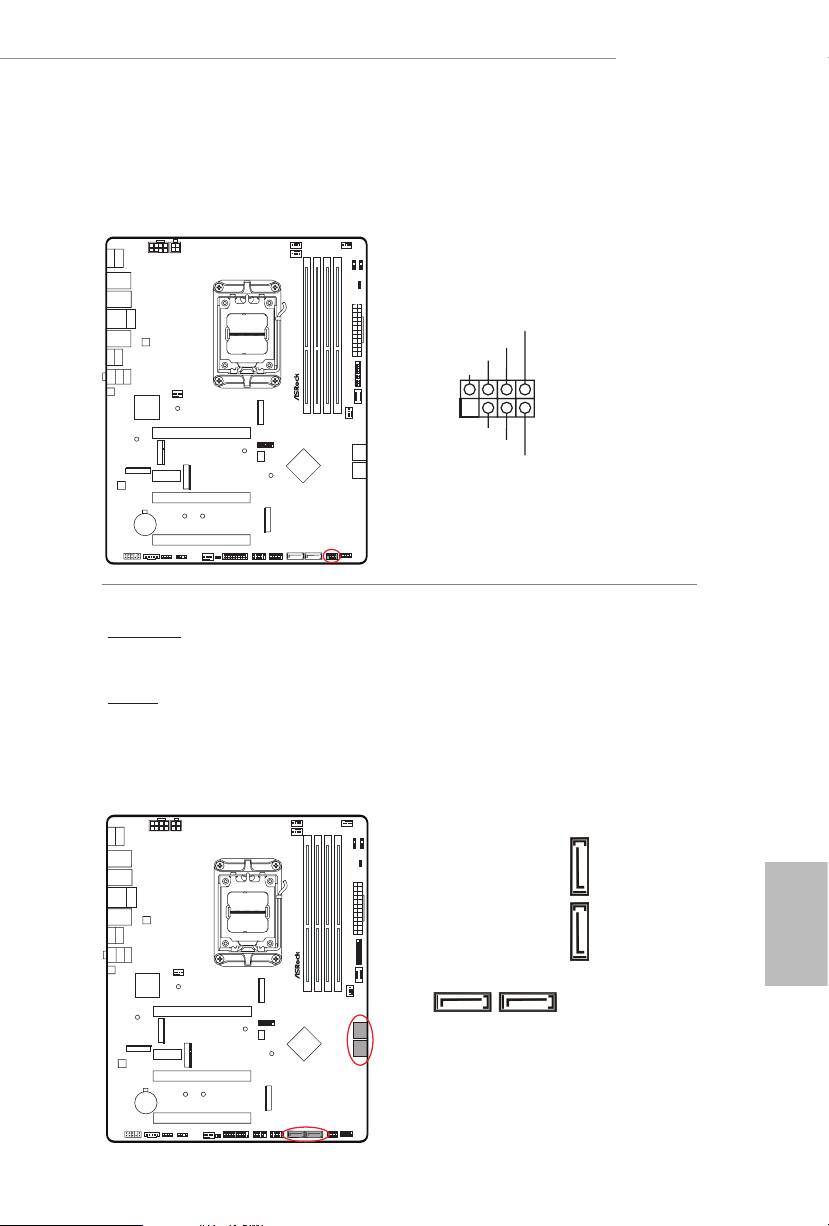

2.6 Installation des disques SATA

1

Lecteur optique

Lecteur SATA

2

Français

Câble de données SATA

28

X670E PG Lightning

3

4

Connecteur SATA

Connecteur de données SATA

Français

29

2.7 Installation d'une carte graphique

1

CLICK!

Français

30

X670E PG Lightning

Fentes d'extension (Fentes PCIe)

La carte mère possède 4 fentes PCI Express.

Avant d'installer une carte d'extension, veuillez vous assurer que l'alimentation est éteinte
ou que le cordon d'alimentation est débranché. Veuillez lire la documentation de la carte
d'extension et effectuer les réglages matériels nécessaires pour la carte avant de commencer
l'installation.

Fentes PCIe :

PCIE1 (fente PCIe 5.0 x16) est utilisé pour les cartes graphiques de largeur de ligne PCIe x16.
PCIE2 (fente PCIe 4.0 x1) est utilisé pour les cartes de largeur de ligne PCIe x1.
PCIE3 (fente PCIe 4.0 x16) est utilisé pour les cartes graphiques de largeur delgine PCIe x4.
PCIE4 (fente PCIe 4.0 x16) est utilisé pour les cartes de largeur de ligne PCIe x1.

Configurations des fentes PCIe

PCIE1 PCIE3

Carte graphique simple Gen5x16 N/A

Deux cartes graphiques en

mode CrossFire

Pour un meilleur environnement thermique, veuillez connecter un ventilateur de châssis
au connecteur du ventilateur de châssis de la carte mère (CHA_FAN1~4/WP) lorsque vous
utilisez plusieurs cartes graphiques.

TM

Gen5x16 Gen4x4

Français

31

2.8 Connexion des périphériques

Français

32

2.9 Connexion des connecteurs d'alimentation

X670E PG Lightning

$7;9

$7;3:5

Français

33

2.10 Mise sous tension

Français

1

2

3

4

34

X670E PG Lightning

2.11 Conguration des cavaliers (jumpers)

L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque
le capuchon du cavalier est installé sur les broches, le cavalier est «court-circuité». Si le
capuchon du cavalier n’est pas installé sur les broches, le cavalier est «ouvert».

Cavalier Clear CMOS
(CLRCMOS1) (voir p.6, No. 26)

CLRCMOS1 vous permet d’effacer les donnés de la CMOS. Les données de la CMOS
incluent les informations de configuration du système telles que mot de passe, date,
heure et paramètres de réglage du système. Pour effacer les paramètres du système et
rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon
d’alimentation; utilisez ensuite un capuchon de cavalier pour court-circuiter les broches
CLRCMOS1 pendant 3 secondes. N’oubliez pas de retirer le capuchon du cavalier une fois
les données CMOS effacées. Si vous avez besoin d’effacer les données CMOS après une
mise à jour du BIOS, vous devez tout d’abord redémarrer le système, puis l’éteindre avant
de procéder à l’effacement de la CMOS.

CLRCMOS1

Cavalier (jumper) à 2 broches

Court-circuité: Fonction Clear CMOS
Ouvert: Par défaut

Français

35

2.12 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS
de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur
ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Embase du panneau système
(PANNEAU 1 9-broches) (voir p.6, No. 19)

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d’état du
système présents sur le châssis sur cette embase en respectant la configuration des broches
illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

PANEL1

PLE D+

PLE D-

PWR BTN #

GND

Français

36

1

HDL ED+

PWRBTN (bouton d’alimentation) :

pour brancher le bouton d’alimentation du panneau frontal du châssis. Vous pouvez configurer
la façon dont votre système doit s’arrêter à l’aide du bouton d'alimentation.

RESET (bouton de réinitialisation) :

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez
sur le bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de
dysfonctionnement au démarrage.

PLED (LED d’alimentation du système) :

pour brancher le témoin d’état de l’alimentation du panneau frontal du châssis. Le LED est
allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode
veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d’activité du disque dur) :

pour brancher le témoin LED d’activité du disque dur du panneau frontal du châssis. Le LED
est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau
frontal est principalement composé d’un bouton d'alimentation, d'un bouton de réinitialisation,
d'un témoin LED d’alimentation, d'un témoin LED d’activité du disque dur, d'un haut-parleur
etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez
à parfaitement faire correspondre les fils et les broches.

GND

HDL ED-

GND

RES ET#

X670E PG Lightning

SPE AK ER

Embase LED d’alimentation et de haut-parleur
(SPK_PLED1 7-broches) (voir p.6, No. 20)

Veuillez brancher la LED d'alimentation du châssis et le haut-parleur du châssis sur ce
connecteur.

SPK_PLED1

DUM MY
DUM MY
+5V

1

PLE D+

PLE D+

PLE D-

Connecteurs Serial ATA3
Angle droit:
(SATA3_1) (voir p.6, No. 17)
(SATA3_2) (voir p.6, No. 18)
Vertical:
(SATA3_3) (voir p.6, No. 22)
(SATA3_4) (voir p.6, No. 21)

Ces quatre connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les
appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s.

SATA3_3 SATA3_4

SATA3_2 SATA3_1

Français

37

IntA _P_D +

Français

38

Embases USB 2.0
(USB_5_6 9-broches) (voir p.6, No. 24)
(USB_7_8 9-broches) (voir p.6, No. 23)

Cette carte mère comprend deux connecteurs. Chaque embase USB 2.0 peut prendre en
charge deux ports.

USB_5_6

USB _PW R

-B
+B

GND

DUM MY

1

GND

+A

-A

USB _PW R

USB_7_8

USB _PW R

-B
+B

GND

DUM MY

1

GND

+A

-A

USB _PW R

Embases USB 3.2 Gen1
(USB32_8_9 19-broches) (voir p.6, No. 13)
(USB32_10_11 19-broches) (voir p.6, No. 25)

Cette carte mère comprend deux connecteurs. Chaque embase USB 3.2 Gen1 peut prendre
en charge deux ports.

USB32_8_9

VbusVbus

IntA _PB_ SSRX -

Vbus

IntA _PA_S SRX-

IntA _PA_S SRX+

IntA _PA_S STX-

IntA _PA_S STX+

IntA _PA_D -

IntA _PA_D +

IntA _PB_ SSRX +

GND

IntA _PB_ SSTX -

GND

IntA _PB_ SSTX +

GND

IntA _PB_ D-

GND

IntA _PB_ D+

Dumm y

1

USB32_10_11

IntA _P_D -

GND

IntA _P_S STX+

IntA _P_S STX-

GND

IntA _P_S SRX+

IntA _P_S SRX-

Vbus

1

IntA _P_D +

ID

GND

IntA _P_D -

GND

IntA _P_S STX-

IntA _P_S STX+

Vbus

IntA _P_S SRX-

IntA _P_S SRX+

X670E PG Lightning

Embase USB 3.2 Gen2x2 Type-C sur panneau avant
(USB32_TC2 20-broches) (voir p.6, No. 14)

Cette carte mère comprend une embase USB 3.2 Gen2x2 Type-C sur le panneau avant.
Cette embase sert à connecter un module USB 3.2 Gen2x2 pour des ports USB 3.2 Gen2x2
supplémentaires.

USB32_TC2

Câble USB Type-C

Embase audio du panneau frontal
(HD_AUDIO1 9-broches) (voir p.6, No. 31)

Cette embase sert au branchement des appareils audio au panneau audio frontal.

HD_AUDIO1

GND

PRE SEN CE#

MIC _RE T

OUT _RE T

1

L’audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche),
mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner
correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du
châssis pour installer votre système.

MIC 2_R

MIC 2_L

J_S ENS E

OUT 2_R

OUT 2_L

Français

39

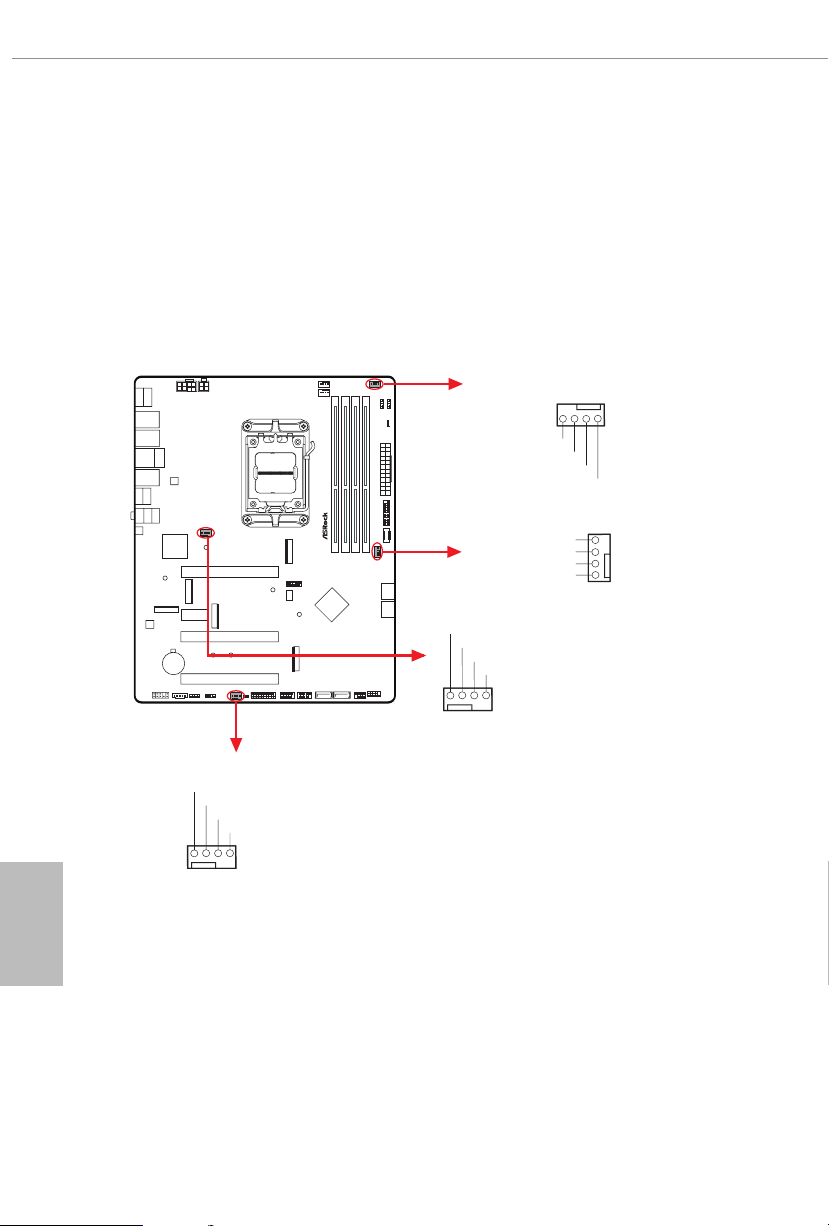

Connecteurs du ventilateur de châssis/pompe à eau

GND

GND

4 3 2 1

4

(CHA_FAN1/WP 4-broches) (voir p.6, No. 8)
(CHA_FAN2/WP 4-broches) (voir p.6, No. 15)
(CHA_FAN3/WP 4-broches) (voir p.6, No. 3)
(CHA_FAN4/WP 4-broches) (voir p.6, No. 27)

Cette carte mère est dotée de quatre connecteurs pour ventilateur de

châssis

à
refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de
refroidisseur d'eau pour

châssis

à 3 broches, veuillez le brancher sur la Broche 1-3.

CHA_FAN1/WP

FAN _SP EED _CO NTR OL

CHA _FA N_S PEE D

FAN _VO LTA GE

GND

CHA_FAN2/WP

FAN _SP EED _CO NTR OL

CHA _FA N_S PEE D

FAN _VO LTA GE

GND

3
2
1

CHA_FAN3/WP

FAN _VO LTA GE

CHA _FA N_S PEE D

FAN _SP EED _CO NTR OL

1 2 3 4

Français

40

CHA_FAN4/WP

FAN _VO LTA GE

1 2 3 4

CHA _FA N_S PEE D

FAN _SP EED _CO NTR OL

X670E PG Lightning

Connecteur du ventilateur du processeur
(CPU_FAN1 4-broches) (voir p.6, No. 4)

Cette carte mère est dotée d’un connecteur pour ventilateur de processeur (Quiet Fan) à 4
broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le
brancher sur la broche 1-3.

CPU_FAN1

4 3 2 1

GND

+12 V

FAN_ SPE ED_ CON TRO L

CPU _FAN _SP EED

Connecteur pour ventilateur de processeur /pompe à eau
(CPU_FAN2/WP 4-broches) (voir p.6, No. 5)

Cette carte mère est dotée d’un connecteur pour ventilateur de processeur à refroidissement
par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau
pour processeur à 3 broches, veuillez le brancher sur la Broche 1-3.

CPU_FAN2/WP

4 3 2 1

GND

FAN_ VOLTA GE

CPU_ F

AN_S PEED

FAN_S PEED_ CONTR OL

Français

41

Connecteur d’alimentation ATX

8 5

(ATXPWR1 24-broches) (voir p.6, No. 12)
Cette carte mère est dotée d’un connecteur d’alimentation ATX à 24 broches. Pour utiliser

une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et
la Broche 13.

ATXPWR1

12 124

13

Connecteur d’alimentation ATX 12 V
(ATX12V1 8-broches) (voir p.6, No. 1)

Cette carte mère est dotée d’un connecteur d’alimentation ATX 12 V à 8 broches. Pour
utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la
Broche 1 et la Broche 5.

*Avertissement : Veuillez vérifier que le cordon d'alimentation connecté est pour l'unité
centrale et non pour la carte graphique. Ne branchez pas le cordon d'alimentation PCIe
sur ce connecteur.

Français

42

ATX12V1

4

1

X670E PG Lightning

Connecteur d’alimentation ATX 12 V
(ATX12V2 4-broches) (voir p.6, No. 2)
Veuillez connecter une source d'alimentation ATX 12 V à ce connecteur.
*La fiche d'alimentation électrique s'adapte à ce connecteur dans un seul sens.
Le branchement d'un câble ATX 12V à 4 broches à ATX12V2 est optionnel.
*Pour un surcadençage avancé, nous conseillons d’utiliser ce connecteur avec ATX12V1.

ATX12V2

43

Français

Embase SPI TPM

SPI_ DQ3

(SPI_TPM_J1 13-broches) (voir p.6, No. 16)
Ce connecteur prend en charge un module SPI TPM (Trusted Platform Module – Module

de plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots
de passe et données en toute sécurité. Le système TPM permet également de renforcer la
sécurité du réseau, de protéger les identités numériques et de préserver l’intégrité de la
plateforme.

SPI_TPM_J1

SPI_ PWR

Dumm y

CLK

SPI_ MOS I

RST#

TPM_ PIR Q

1

SPI_ DQ2

SPI_ MIS O

SPI_ CS0

GND

RSMR ST#

SPI_ TPM _CS#

Connecteurs underbolt AIC
(TB1 5-broches) (voir p.6, No. 30)

Veuillez connecter une carte d’extension (AIC) Thunderbolt™ au connecteur AIC
Thunderbolt via le câble GPIO.

*Veuillez installer la carte Thunderbolt™ AIC sur PCIE3 (emplacement par défaut).

TB1

Français

44

X670E PG Lightning

Embase LED RGB
(RGB_LED1 4-broches) (voir p.6, No. 29)
Cette embase RGB sert à connecter le câble d'extension LED RGB qui permet aux
utilisateurs de choisir parmi plusieurs eets lumineux LED.

Attention : N'installez jamais le câble LED RGB dans le mauvais sens ; dans le cas

contraire, le câble peut être endommagé.

RGB_LED1

1

+12 V G R B

Connectez votre ruban LED RGB à

LED RGB (RGB_LED1)

1. N'installez jamais le câble LED RGB dans le mauvais sens ; dans le cas contraire, le câble
peut être endommagé.

2. Avant d'installer ou de retirer votre câble LED RGB, veuillez éteindre votre système et
débrancher le cordon d'alimentation de la prise de courant. Si vous ne le faites pas, vous
risquez d'endommager les composants de la carte mère.

1. Veuillez noter que les rubans LED RGB ne sont pas fournies dans l'emballage.

2. L'embase LED RGB prend en charge les rubans LED RGB standard 5050 (12V/G/R/B), avec
une puissance maximale de 3A (12V) et une longueur maximale de 2 mètres.

sur la carte mère.

l'embase

1

B

R

G

V

2

1

Français

45

Embases LED adressables
(ADDR_LED1 3-broches) (voir p.6, No. 28)
(3-pin ADDR_LED2 3-broches) (voir p.6, No. 9)
(3-pin ADDR_LED3 3-broches) (voir p.6, No. 10)
Ces embases servent à connecter un câble de rallonge LED

adressable

permettant aux

utilisateurs de choisir parmi diérents eets lumineux LED.

Attention : N’installez jamais le câble LED adressable dans le mauvais sens. Dans le cas

contraire, le câble peut être endommagé.

ADDR_LED3

ADDR_LED2

ADDR_LED1

1

GND

DO_ ADD R

VOU T

Français

46

Connectez vos rubans

LED RGB adressables

Embases LED adressables (ADDR_LED1 /
ADDR_LED2 / ADDR_LED3)

sur la carte mère.

aux

1

X670E PG Lightning

1. N'installez jamais le câble LED RGB dans le mauvais sens ; dans le cas contraire, le câble
peut être endommagé.

2. Avant d'installer ou de retirer votre câble LED RGB, veuillez éteindre votre système et
débrancher le cordon d'alimentation de la prise de courant. Si vous ne le faites pas, vous
risquez d'endommager les composants de la carte mère.

1. Veuillez noter que les rubans LED RGB ne sont pas fournies dans l'emballage.

2. L'embase LED RGB prend en charge les rubans LED RGB adressables WS2812B
(5V/Données/GND), avec une puissance maximale de 3A (5V) et une longueur maximale
de 2 mètres.

47

Français

2.13 Boutons intelligents

La carte mère est équipée d'un bouton intelligent: Bouton BIOS Flashback permettant aux
utilisateurs de flasher le BIOS.

Bouton BIOS Flashback
(BIOS_FB1) (voir p.8, No. 5)
Le bouton BIOS Flashback permet aux utilisateurs de asher le BIOS.

BIOS_FB1

Français

Port BIOS Flashback USB

48

X670E PG Lightning

La fonction ASRock BIOS Flashback vous permet de mettre à jour le BIOS sans allumer le système, même
sans processeur.

Avant d'utiliser la fonction BIOS Flashback, veuillez interrompre BitLocker et tout chiffrement
ou sécurité reposant sur le TPM. Assurez-vous que vous avez déjà stocké et sauvegardé la clé
de récupération. Si la clé de récupération est manquante alors que le chiffrement est actif, les
données restent cryptées et le système ne peut pas démarrer sur le système d'exploitation. Il
est recommandé de désactiver fTPM avant de mettre à jour le BIOS. Sinon, une défaillance
imprévisible peut survenir.

Pour utiliser la fonction USB BIOS Flashback, veuillez suivre les étapes ci-dessous.

1. Téléchargez le dernier fichier BIOS sur le site Web d'ASRock: http://www.asrock.com.

2. Copiez le fichier du BIOS sur votre clé USB. Veuillez vous assurer que le système de fichiers de votre
clé USB est FAT32.

3. Procédez à l'extraction du fichier BIOS depuis le fichier zip.

4. Renommez le fichier «creative.rom » et enregistrez-le dans le répertoire racine de X : Clé USB.

5. Branchez le connecteur d'alimentation 24 broches sur la carte mère. Allumez ensuite l'interrupteur CA
de l'alimentation électrique.
*Il n'est pas nécessaire d'allumer le système.

6. Branchez ensuite votre clé USB dans le port BIOS Flashback USB.

7. Appuyez sur le bouton BIOS Flashback pendant environ trois secondes. La LED commence alors à
clignoter.

8. Attendez que la LED arrête de clignoter, indiquant que le flashage du BIOS a été effectué.
* Si l'indicateur LED devient vert fixe, cela signifie que la fonction BIOS Flashback ne fonctionne pas

correctement. Veuillez vous assurer d'avoir branché la clé USB sur le port USB BIOS Flashback.

** Si la LED ne s’allume pas du tout, veuillez débrancher l’alimentation du système et retirer/

déconnecter la pile CMOS de la carte mère pendant plusieurs minutes. Rebranchez l’alimentation et
la batterie, puis réessayez.

49

Français

2.14 Post Status Checker

Le Post Status Checker (PSC) diagnostique l'ordinateur lorsque les utilisateurs allument
l’ordinateur. Il émet une lumière rouge pour indiquer si l’unité centrale, la mémoire, la carte
VGA ou le stockage ne fonctionnent pas correctement. La lumière s'éteint si les quatre
éléments mentionnés ci-dessus fonctionnent normalement.

Français

Il est normal que le voyant d'état de la DRAM clignote pendant l'entraînement de la mémoire.
Cela indique que le système fonctionne correctement.

50

X670E PG Lightning

2.15 Guide d'installation du module SSD M.2 (M2_1)

Le M.2 est un petit connecteur de bord de carte polyvalent pour remplacer mPCIe et
mSATA. Le socket Blazing M.2 (M2_1, clé M) supporte le mode PCIe Gen5x4 (128 Go/s) de
type 2280.

Installation d’un module SSD M.2

Étape 1

Préparez un module SSD M.2 et une
vis.

Étape 2

En fonction du type de PCB et de la
longueur de votre module SSD M.2,
trouvez l’emplacement correspondant
à utiliser.

No. 1

Emplacement de l’écrou A

Longueur PCB 8cm

Type module Type 2280

Français

51

1

Étape 3

2

Avant d’installer un module SSD M.2,

1

veuillez desserrer les vis pour retirer
le dissipateur thermique M.2.
*Veuillez retirer les lms de
protection sur la face inférieure du
dissipateur thermique M.2 avant
d'installer un module SSD M.2.

Étape 4

Alignez et insérez délicatement le
module SSD M.2 dans l’emplacement
M.2. Gardez à l’esprit que le module
SSD M.2 ne rentre que dans un seul
sens.

A

Français

52

A

o

20

Étape 5

Avant de xer le dissipateur thermique
M.2, assurez-vous d'aligner l'encoche
du SSD sur l’entretoise de la carte mère;
autrement le module SSD pourrait être
endommagé.

Installation correcte :
Le circuit imprimé du SSD est bien placé et le
dissipateur thermique M.2 peut être vissé.

X670E PG Lightning

Installation incorrecte :
Le circuit imprimé du SSD se trouve entre le
dissipateur thermique M.2 et l’entretoise. Ne
continuez pas.

Français

53

3

Étape 6

1

2

Pour les dernières mises à jour de la liste de prise en charge des modules SSD M.2, veuillez
visiter notre site Web: http://www.asrock.com

Serrez les vis avec un tournevis pour
xer le module et le dissipateur
thermique M.2 en place dans l'ordre
indiqué. Serrez d'abord la vis opposée
au connecteur M.2 (2), puis serrez celle
qui se trouve à côté du connecteur M.2
(3).
*Ne serrez pas trop la vis, au risque
d’endommager le module et le
dissipateur thermique M.2.

Français

54

X670E PG Lightning

2.16 Guide d'installation du module SSD M.2 (M2_2 et

M2_3)

Le M.2 est un petit connecteur de bord de carte polyvalent pour remplacer mPCIe et
mSATA. Socket Ultra M.2 (M2_2, Key M), supporte les modes SATA3 6,0 Go/s et PCIe
Gen3x4 (32 Go/s) de type 2280. Le Socket Hyper M.2 (M2_3, Key M) supporte le mode PCIe
Gen4x2 (32 Go/s) de type 2280.

Installation d’un module SSD M.2

Étape 1

Préparez un module SSD M.2 et une
vis.

Étape 2

En fonction du type de PCB et de la
longueur de votre module SSD M.2,
trouvez l’emplacement correspondant
à utiliser.

No. 1

Emplacement de l’écrou A

Longueur PCB 8cm

Type module Type 2280

Français

55

Étape 3

Alignez et insérez délicatement le
module SSD M.2 dans l’emplacement
M.2. Gardez à l’esprit que le module
SSD M.2 ne rentre que dans un seul

A

sens.

Français

A

o

20

Étape 4

Serrez la vis avec un tournevis pour
xer le module en place. Ne serrez pas
trop la vis, au risque d’endommager

NUT1NUT2

le module.

Pour les dernières mises à jour de la liste de prise en charge des modules SSD M.2, veuillez
visiter notre site Web: http://www.asrock.com

56

X670E PG Lightning

2.17 Guide d'installation du module SSD M.2 (M2_4)

Le M.2 est un petit connecteur de bord de carte polyvalent pour remplacer mPCIe et
mSATA. Le Socket Hyper M.2 (M2_4, Key M) supporte le mode PCIe Gen4x4 (64 Go/s) de
type 2260/2280.

Installation d’un module SSD M.2

Étape 1

Préparez un module SSD M.2 et une
vis.

Étape 2

En fonction du type de PCB et de la
longueur de votre module SSD M.2,
trouvez l’emplacement correspondant
à utiliser.

No. 1 2

Emplacement de l’écrou A B

Longueur PCB 6cm 8cm

Type module Type 2260 Type 2280

Français

57

1

Étape 3

Français

2

1

veuillez desserrer les vis pour retirer
le dissipateur thermique M.2.
*Veuillez retirer les lms de
protection sur la face inférieure du
dissipateur thermique M.2 avant
d'installer un module SSD M.2.

Étape 4

Retirez le lm de protection jaune sur
l'écrou A. Préparez l’entretoise M.2
fournie et serrez-la à la main dans
l'écrou A. Sautez l'étape 4 si votre
module SSD M.2 est de type 2280.

Étape 5

Alignez et insérez délicatement le
module SSD M.2 dans l’emplacement
M.2. Gardez à l’esprit que le module
SSD M.2 ne rentre que dans un seul

Avant d’installer un module SSD M.2,

AB

o

20

sens.

58

AB

X670E PG Lightning

Étape 6

Serrez la vis avec un tournevis pour
xer le module en place. Ne serrez pas
trop la vis, au risque d’endommager

NUT1NUT2B

le module. Sautez l'étape 6 si votre
module SSD M.2 est de type 2280.

Étape 7

Avant de xer le dissipateur thermique
M.2, assurez-vous d'aligner l'encoche
du SSD sur l’entretoise de la carte mère
si vous utilisez un module SSD de
type 2280 ; autrement le module SSD
pourrait être endommagé.

Installation correcte :
Le circuit imprimé du SSD est bien placé et le
dissipateur thermique M.2 peut être vissé.

Installation incorrecte :
Le circuit imprimé du SSD se trouve entre le
dissipateur thermique M.2 et l’entretoise. Ne
continuez pas.

Français

59

3

Étape 8

1

2

Pour les dernières mises à jour de la liste de prise en charge des modules SSD M.2, veuillez
visiter notre site Web: http://www.asrock.com

Serrez les vis avec un tournevis pour
xer le module (si votre module SSD
M.2 est de type 2280) et le dissipateur
thermique M.2 en place dans l'ordre
indiqué. Serrez d'abord la vis opposée
au connecteur M.2 (2), puis serrez celle
qui se trouve à côté du connecteur M.2
(3).
*Ne serrez pas trop la vis, au risque
d’endommager le module et le
dissipateur thermique M.2.

Français

60

Version 1.1
Publié en août 2022

Copyright©2022 ASRock INC. Tous droits réservés.

Avis de droit d'auteur :

Aucune partie de ce manuel ne peut être reproduite, transcrite, transmise ou traduite
dans quelque langue que ce soit, sous quelque forme ou par quelque moyen que ce soit, à
l'exception de la duplication de la documentation par l'acheteur à des fins de sauvegarde,
sans le consentement écrit d'ASRock Inc.

Les noms de produits et d'entreprises qui apparaissent dans ce manuel peuvent ou non être
des marques commerciales ou droits d’auteurs enregistrés de leurs sociétés respectives et ne
sont utilisés qu’à titre d’identification et d’explication et au bénéfice de leurs propriétaires,
sans intention de les enfreindre.

Clause de non-responsabilité:

Les spécifications et les informations contenues dans ce document sont fournies à titre
d'information uniquement et peuvent être modifiées sans préavis, et ne doivent pas
être considérées comme un engagement de la part d'ASRock. ASRock n'assume aucune
responsabilité pour les erreurs ou omissions qui pourraient apparaître dans ce document.

En ce qui concerne le contenu de ce document, ASRock ne fournit aucune garantie d'aucune
sorte, explicite ou implicite, y compris mais sans s'y limiter, les garanties ou conditions
implicites de qualité marchande ou d'adéquation à un usage particulier.

En aucun cas, ASRock, ses directeurs, officiers, employés ou agents ne pourront être tenus
responsables de tout dommage indirect, spécial, accidentel ou consécutif (y compris les
dommages pour perte de profits, perte d'activité, perte de données, interruption d'activité
et autres), même si ASRock a été informé de la possibilité de tels dommages résultant d'un
défaut ou d'une erreur dans la documentation ou le produit.

Cet appareil est conforme à la partie 15 du règlement de la FCC. Son fonctionnement est
soumis aux deux conditions suivantes :
(1) cet appareil ne doit pas provoquer d’interférences nuisibles, et
(2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences

pouvant entraîner un fonctionnement non désiré.

Les termes HDMI® et HDMI High-Definition Multimedia Interface ainsi que le logo HDMI
sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux
États-Unis et dans d’autres pays.

ATTENTION

CE PRODUIT CONTIENT UNE PILE BOUTON
En cas d'ingestion, une pile bouton peut provoquer des blessures graves ou
mortelles.
Veuillez garder les piles hors de vue ou de portée des enfants.

CALIFORNIE, ÉTATS-UNIS UNIQUEMENT

La pile au lithium utilisée sur cette carte mère contient du perchlorate, une substance
toxique contrôlée par les réglementations sur les meilleures pratiques de gestion (BMP) du
perchlorate adoptées par la législature de Californie. Lorsque vous mettez au rebut la batterie
au lithium en Californie, aux États-Unis, veuillez toujours respecter les réglementations
correspondantes.

Produits à base de perchlorate - une manipulation spéciale peut être nécessaire, voir
www.dtsc.ca.gov/hazardouswaste/perchlorate”

AUSTRALIE UNIQUEMENT

Nos produits viennent avec des garanties qui ne peuvent pas être exclues en vertu des Loi
relatives aux droits du consommateur de l'Australie. Vous avez droit à un remplacement
ou un remboursement en cas d'un échec majeur et d'une compensation pour toute autre
perte ou dommage raisonnablement prévisible causé par nos produits. Vous avez également
le droit d'avoir les produits réparés ou remplacés si les produits ne sont pas d'une qualité
acceptable et si la panne ne constitue pas une défaillance majeure. Si vous avez besoin d'aide,
veuillez contacter ASRock Tél : [phone] ext.123 (Frais d'appel internationaux
standard applicables)

ASRock INC. déclare par la présente que ce dispositif est conforme aux exigences essentielles
et aux autres dispositions pertinentes des directives UKCA correspondantes. Le texte
complet de la déclaration de conformité UKCA est disponible sur : http://www.asrock.com

ASRock INC. déclare par la présente que ce dispositif est conforme aux exigences essentielles
et aux autres dispositions pertinentes des directives correspondantes. Le texte complet de la
déclaration de conformité pour l’UE est disponible sur : http://www.asrock.com

ASRock suit le concept de conception écologique pour concevoir et fabriquer ses
produits, et s'assure que chaque étape du cycle de vie du produit ASRock est conforme aux
réglementations environnementales mondiales. De plus, ASRock divulgue les informations
pertinentes en fonction des exigences réglementaires.

Veuillez consulter https://www.asrock.com/general/about.asp?cat=Responsibility pour
obtenir des informations sur les exigences réglementaires auxquelles ASRock se conforme.

NE JETEZ PAS la carte mère avec les ordures ménagères. Ce produit a été
conçu de façon à permettre la réutilisation de ses éléments et le recyclage. Ce
symbole de la poubelle barrée indique que le produit (équipement électrique
et électronique) ne doit pas être jeté avec les ordures ménagères. Vérier la
réglementation local pour la mise au rebut de produits électroniques.
