Anleitung zum Intel M atrix Storage

Manager

1. Intel Matrix Storage Manager aufrufen

Der RAID-Treiber ist in einem Alles-in-einem-Treiber von Intel enthalten, den Sie
auf unserer Support-CD finden. Nach dem Abschluss der Treiberinstallation
können Sie beliebige RAID-Arrays erstellen, löschen oder neu aufbauen. Bitte
rufen Sie den Intel Matrix Storage Manager auf, indem Sie auf Start Alle
Programme Intel(R) Matrix Storage Manager Intel Matrix Storage
Console klicken.

Danach erscheint der nachstehend gezeigte Bildschirm.

Intel(R) MatrixStorage Console

1

2. RAID-Volume erstellen

Zum Erstellen eines RAID-Volume wählen Sie Aktion RAID-Volume
mit bestehender Festplatte erstellen.

Intel(R) MatrixStorage Console

Danach erscheint der RAID-Volume mit bestehender Nxst (Festplatte)
erstellen-Assistent. Klicken Sie zum Fortfahren auf Weiter.

Zum Konfigurieren eines neuen RAID-Volumes müssen Sie den Volume­Namen (1 bis 16 Zeichen) eingeben, den RAID-Level auswählen und
danach die Strip-Größe auf einen Wert zwischen 4 KB und 128 KB
einstellen. Typische Einstellungen für die Strip-Größe:

2

4 KB: Für spezielle Einsatzmodelle, die 4 KB-Strips benötigen
8 KB: Für spezielle Einsatzmodelle, die 8 KB-Strips benötigen
16 KB: Ideal für sequenzielle Übertragungen
32 KB: Gut für sequenzielle Übertragungen
64 KB: Gute Strip-Größe für allgemeine Anwendungen
128 KB: Bestleistung für die meisten Desktop- und Workstation-

Anwendungen

Danach müssen Sie das Quelllaufwerk auswählen. Verschieben Sie das
gewünschte Quelllaufwerk mit dem Pfeil “ ” in das Feld Seleted
(Ausgewählt), klicken Sie dann zum Next (Fortfahren) auf Weiter

3

Danach müssen Sie das Mitgliedslaufwerk (“Member”) auswählen.
Verschieben Sie das gewünschte Mitgliedslaufwerk mit dem Pfeil “ ”
in das Feld Seleted (Ausgewählt), klicken Sie dann zum Next (Fortfahren)
auf Weiter Da die Daten des ausgewählten Laufwerks gelöscht werden,
denken Sie daran, Ihre Daten zu sichern, ehe Sie fortfahren.

4

Volume-Größe angeben. Geben Sie an, wie viel des verfügbaren Array­Speicherplatzes für das neue RAID-Volume genutzt werden soll. Sie
können den Wert in das entsprechende Feld eintragen oder den Schieber
zur Eingabe verwenden. Für optimale Leistung empfehlen wir, 100 % des
verfügbaren Speicherplatzes zu verwenden. Klicken Sie dann zum Next
(Fortfahren) auf Weiter.

5

Intel(R) MatrixStorage Console andselect Show
Migration Progress.

RAID-Volume über den Bestehende Festplatte-Assistenten erstellen. Bitte
beachten Sie, dass sämtliche Daten des ausgewählten Laufwerks gelöscht
werden, sobald Sie auf Finish (Fertigstellen) klicken - und dass dieser
Vorgang nicht rückgängig gemacht werden kann. Es ist sehr wichtig, dass
Sie sämtliche wichtigen Daten sichern, bevor Sie diesen Schritt ausführen.

Danach beginnt der Migrationsvorgang, der (je nach Größe der
verwendeten Laufwerke und der ausgewählten Strip-Größe) bis zu zwei
Stunden dauern kann.

6

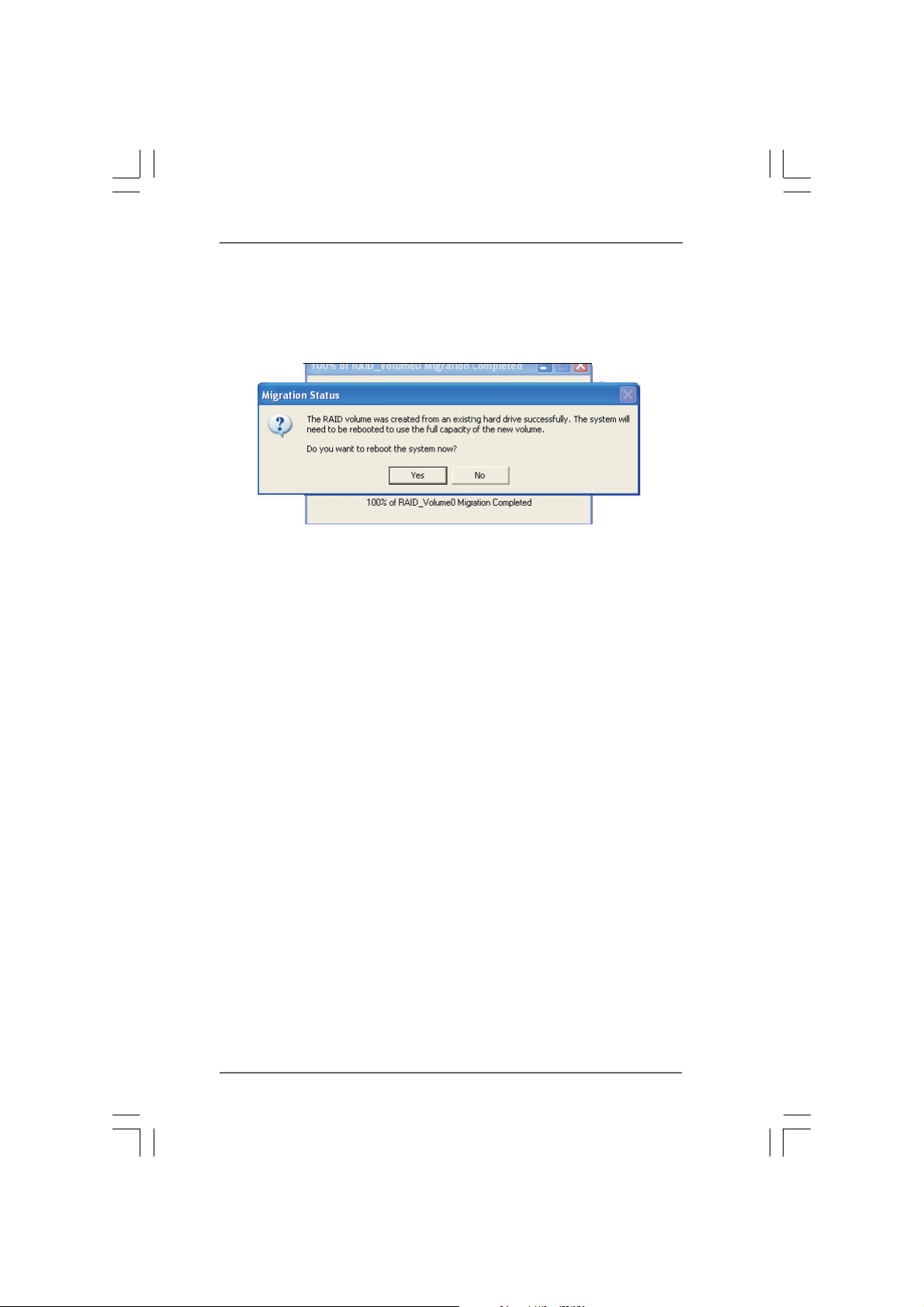

Nach dem Abschluss des Migrationsvorgangs erscheint der nachstehende
Bildschirm. Danach müssen Sie Ihr System neu starten, um die volle
Kapazität des neuen Volumes nutzen zu können.

7

IRRT (Intel Rapid-Recover-Technologie)

Die Intel Rapid-Recover-Technologie ist eine Funktion des Intel Matrix-Storage­ Manager. Sie verwendet die RAID-1-Funktionalität (Spiegelung), um Daten von einem
designierten Master-Laufwerk auf ein designiertes Wiederherstellungs-Lauf werk zu
übertragen. Die Daten auf dem Master-Laufwerk können entweder fortgesetzt oder auf
Aufforderung auf das Wiederherstellungs-Laufwerk kopiert werden. Wenn die Daten
fortgesetzt kopiert werden, werden Änderungen, die an den Daten auf dem Master­ Laufwerk durchgeführt werden, während das System nicht angedockt ist, automatisch
auf das Wiederherstellungslaufwerk kopiert, wenn das System wieder angedockt wird.
Wenn die Daten auf Aufforderung kopiert werden, können die Daten auf dem Master­ Laufwerk zu einem früheren Zustand wiederhergestellt werden, indem die Daten auf
dem Wiederherstellungslaufwerk zurück auf das Master-Laufwerk kopiert werden.

Hinweis:
Bei dem Wiederherstellungslaufwerk kann es sich um das einzige Volume eines Systems
handeln. Die Kapazität des Wiederherstellungsvolumes entspricht der Kapazität des
kleineren der beiden Festplattenlaufwerke.

8
