Asrock TRX40 Creator Quick Installation Guide [en, fr, it, de, es]

Version 1.0
Published October 2019
Copyright©2019 ASRock INC. All rights reserved.

Copyright Notice:

No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.

Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identication or explanation and to the owners’ benet, without intent to

infringe.

Disclaimer:

Specications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.

With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or tness for a particular
purpose.

In no event shall ASRock, its directors, ocers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of prots, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.

is device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that

may cause undesired operation.

CALIFORNIA, USA ONLY

e Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
“Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate”

ASRock Website: http://www.asrock.com

AUSTRALIA ONLY

Our goods come with guarantees that cannot be excluded under the Australian Consumer
Law. You are entitled to a replacement or refund for a major failure and compensation for
any other reasonably foreseeable loss or damage caused by our goods. You are also entitled
to have the goods repaired or replaced if the goods fail to be of acceptable quality and the
failure does not amount to a major failure. If you require assistance please call ASRock Tel
: [phone] ext.123 (Standard International call charges apply)

Manufactured under license under U.S. Patent Nos: 5,956,674; 5,974,380; 6,487,535;
7,003,467 & other U.S. and worldwide patents issued & pending. DTS, the Symbol, &
DTS and the Symbol together is a registered trademark & DTS Connect, DTS Interactive,
DTS Neo:PC are trademarks of DTS, Inc. Product includes soware.
© DTS, Inc., All Rights Reserved.

CE Warning

is device complies with directive 2014/53/EU issued by the Commision of the European
Community.

is equipment complies with EU radiation exposure limits set forth for an uncontrolled
environment.
is equipment should be installed and operated with minimum distance 20cm between
the radiator & your body.

Operations in the 5.15-5.35GHz band are restricted to indoor usage only.

Radio transmit power per transceiver type

Function Frequency Maximum Output Power (EIRP)

2400-2483.5 MHz 18.5 + / -1.5 dbm

5150-5250 MHz 21.5 + / -1.5 dbm

WiFi

Bluetooth 2400-2483.5 MHz 8.5 + / -1.5 dbm

5250-5350 MHz

5470-5725 MHz

18.5 + / -1.5 dbm (no TPC)

21.5 + / -1.5 dbm (TPC)

25.5 + / -1.5 dbm (no TPC)

28.5 + / -1.5 dbm (TPC)

Motherboard Layout

PCIE1

USB 3.2 G en1
T:U SB3
B: USB4

Top:

Central/Bass

Center :

REAR SPK

Top:

LINE IN

Center :

FRONT

Bottom :

Optica l

SPDIF

Bottom :

MIC IN

HDLED RESET

PLED PWRBTN

PANEL1

1

1

SPK_PLE D1

SATA3_7_8

SATA3_5_6

SATA3_3_4

USB_1_2

1

Dr.

Debu g

USB 3.2 Ge n1

T:U SB1

B: USB2

PS2

Keybo ard

/Mous e

CPU_FAN1

CPU_FAN2 /WP

USB32G 1_7_8

ATX12V2

AMD

TRX 40

CHA_FAN3
/WP

RGB_LED 2

1

ADDR_LE D2

1

BIO S
_FB 1

ATXP WR 1

F_USB32 G2_TC_1

ATX12V1

1

USB32G 1_5_6

1

CHA_FAN2
/WP

Top:

2.5GLAN

(Dragon
RTL8125AG)

DDR 4_A 2 (6 4 b it, 288 -pi n m odu le)

DDR 4_A 1 (6 4 b it, 288 -pi n m odu le)

DDR 4_B 2 (6 4 b it, 288 -pi n m odu le)

DDR 4_B 1 (6 4 b it, 288 -pi n m odu le)

DDR 4_D 1 (6 4 b it, 288 -pi n m odu le)

DDR 4_D 2 (6 4 b it, 288 -pi n m odu le)

DDR 4_C 1 (6 4 b it, 288 -pi n m odu le)

DDR 4_C 2 (6 4 b it, 288 -pi n m odu le)

TRX 40 C REAT OR

PCIE2

PCIE3

PCIE4

M2_4

M2_ 1

M2_ 2

M2_ 3

M2_ WI FI _1

CLRC
BTN1

USB 3.2 G en2
T:U SB1
B: USB2

Top:
10GLAN

(AQUANTIA
AQC107)

MOS_PRO C HOT1

ON

OFF

CHA_FAN1 /WP

SATA3_1_2

GFX_12 V1

PWRBTN1RSTBTN1

RGB_LED 1

1

ADDR_LE D1

1

1

TPMS1

1

HD_AUDI O1

1

HD_AUDI O_RA1

TRX40 Creator

English

1

English

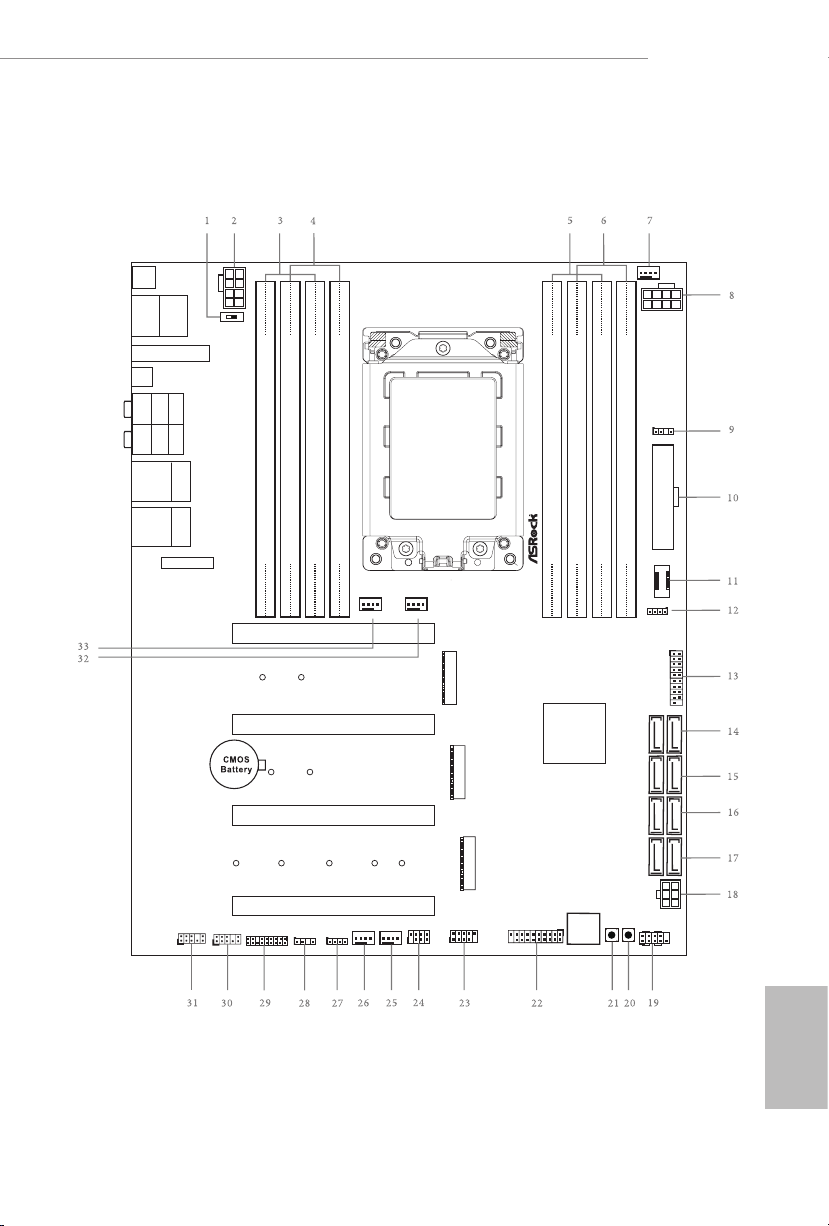

No. Description

1 CPU Xtreme OC Switch (MOS_PROCHOT1)

2 8 pin 12V Power Connector (ATX12V2)

3 2 x 288-pin DDR4 DIMM Slots (DDR4_D2, DDR4_C2)

4 2 x 288-pin DDR4 DIMM Slots (DDR4_D1, DDR4_C1)

5 2 x 288-pin DDR4 DIMM Slots (DDR4_A1, DDR4_B1)

6 2 x 288-pin DDR4 DIMM Slots (DDR4_A2, DDR4_B2)

7 CPU Fan Connector (CPU_FAN1)

8 8 pin 12V Power Connector (ATX12V1)

9 Addressable LED Header (ADDR_LED2)

10 ATX Power Connector (ATXPWR1)

11 Front Panel Type C USB 3.2 Gen2 Header (F_USB32G2_TC_1)

12 RGB LED Header (RGB_LED2)

13 USB 3.2 Gen1 Header (USB32G1_7_8)

14 SATA3 Connectors (SATA3_7_8)

15 SATA3 Connectors (SATA3_5_6)

16 SATA3 Connectors (SATA3_3_4)

17 SATA3 Connectors (SATA3_1_2)

18 6 pin 12V Power Connector (GFX_12V1)

19 System Panel Header (PANEL1)

20 Power Button (PWRBTN1)

21 Reset Button (RSTBTN1)

22 USB 3.2 Gen1 Header (USB32G1_5_6)

23 USB 2.0 Header (USB_1_2)

24 Power LED and Speaker Header (SPK_PLED1)

25 Chassis / Waterpump Fan Connector (CHA_FAN2/WP)

26 Chassis / Waterpump Fan Connector (CHA_FAN3/WP)

27 RGB LED Header (RGB_LED1)

28 Addressable LED Header (ADDR_LED1)

29 TPM Header (TPMS1)

30 Right Angle Front Panel Audio Header (HD_AUDIO_RA1)

31 Front Panel Audio Header (HD_AUDIO1)

32 CPU / Waterpump Fan Connector (CPU_FAN2/WP)

33 Chassis / Waterpump Fan Connector (CHA_FAN1/WP)

2

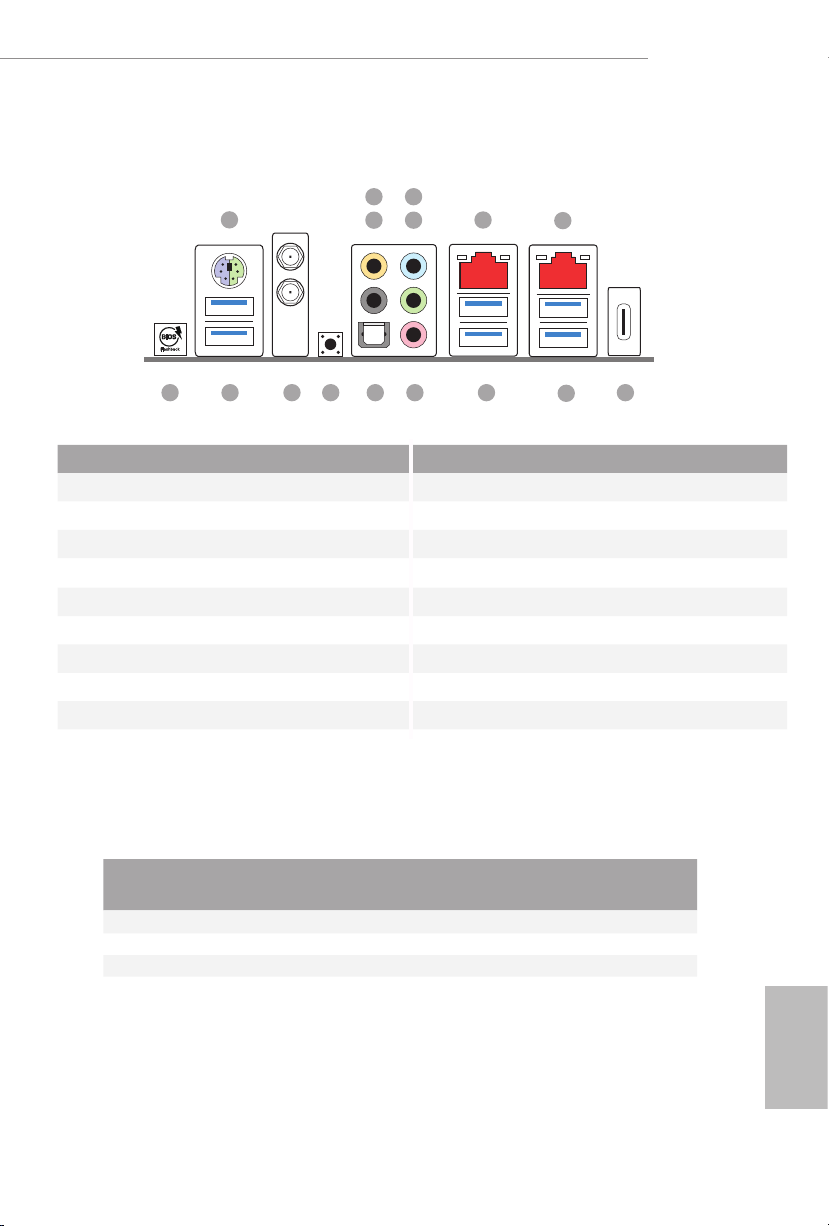

I/O Panel

TRX40 Creator

4

1

325

6

7

16 10

No. Description No. Description

1 PS/2 Mouse/Keyboard Port 9 USB 3.2 Gen2 Type-A Ports (USB32G2_1_2)****

2 Central / Bass (Orange) 10 USB 3.2 Gen1 Ports (USB32G1_3_4)

3 Rear Speaker (Black) 11 Microphone (Pink)

4 Line In (Light Blue) 12 Optical SPDIF Out Port

5 Front Speaker (Lime)* 13 Clear CMOS Button

6 2.5G LAN RJ-45 Port (Dragon RTL8125AG)** 14 Antenna Ports

7 10G LAN RJ-45 Port 15 USB 3.2 Gen1 Ports (USB32G1_1_2)

(AQUANTIA® AQC107)*** 16 BIOS Flashback Button

8 USB 3.2 Gen2x2 Type-C Port

* If you use a 2-channel speaker, please connect the s peaker’s plug into “Front Speaker Jack”. See the table below
for connection d etails in accordance w ith the type of speaker you use.

Audio Output

Channels

2 V -- -- --
4 V V -- --
6 V V V --
8 V V V V

Front Speaker

(No. 5)

13 8

111215 14

Rear Speaker

(No. 3)

Central / Bass

(No. 2)

9

Line In
(No. 4)

English

3

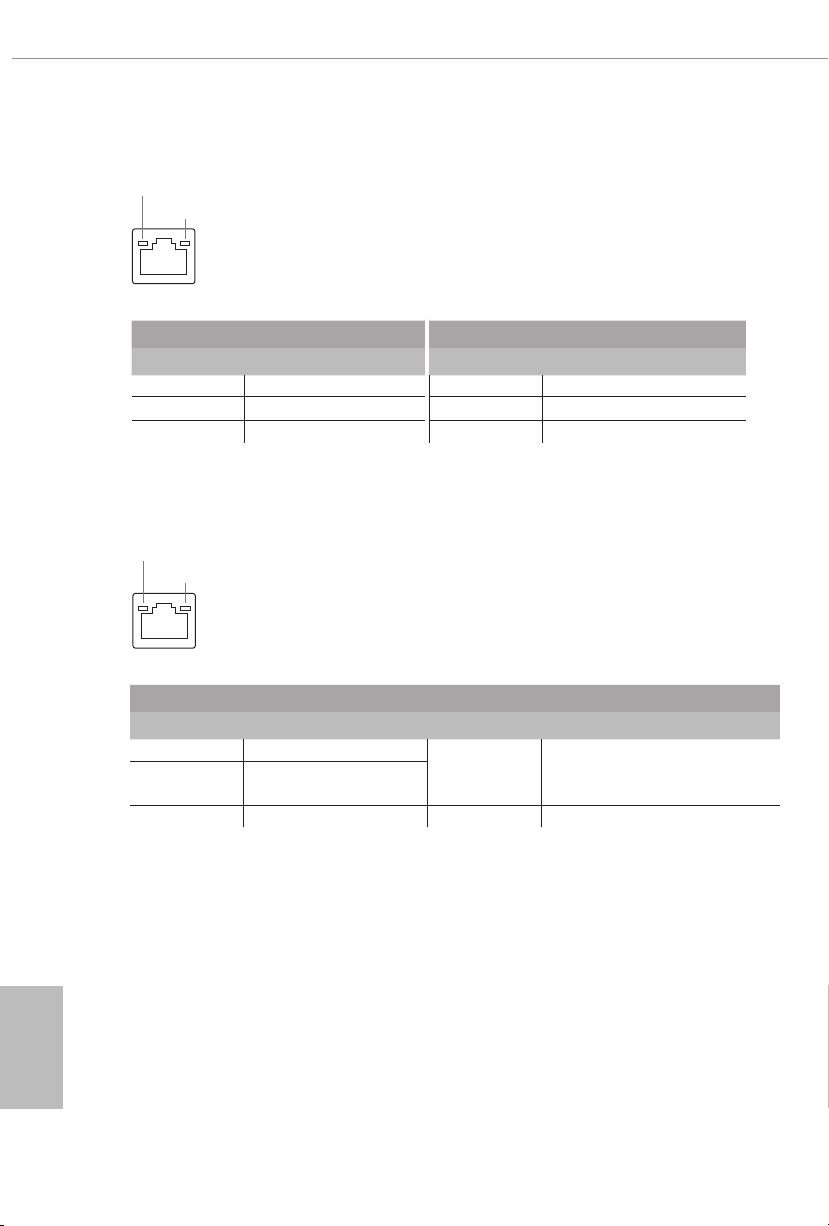

** ere are two LEDs on each LAN port. Please refer to the table below for the LAN port LED indications.

ACT/LINK L ED

SPEED LE D

LAN Por t

Activity / Link LED Speed LED

Status Description Status Description

O No Link O 10Mbps connection
Blinking Data Activity Orange 100Mbps/1Gbps connection

On Link Green 2.5Gbps connection

*** ere are two LEDs on each LAN port. Please refer to the table below for the LAN port LED indications.

ACT/LINK L ED

SPEED LE D

LAN Por t

Activity / Link LED Speed LED

Status Description Status Description

O No Link

Blinking Data Activity

Orange

10Mbps/100Mbps/1Gbps/2.5Gbps

/5Gbps connection

On Link Green 10Gbps connection

English

4

**** ACPI wake-up function is not supported on USB32G2_1_2 ports.

WiFi-802.11ax Module and ASRock WiFi 2.4/5 GHz
Antenna

WiFi-802.11ax + BT Module

is motherboard comes with an exclusive WiFi 802.11 a/b/g/n/ax + BT v5.0
module (pre-installed on the rear I/O panel) that oers support for WiFi 802.11 a/b/
g/n/ax connectivity standards and Bluetooth v5.0. WiFi + BT module is an easy-to­use wireless local area network (WLAN) adapter to support WiFi + BT. Bluetooth
v5.0 standard features Smart Ready technology that adds a whole new class of
functionality into the mobile devices. BT 5.0 also includes Low Energy Technology
and ensures extraordinary low power consumption for PCs. e 2T2R WiFi
solution sets a WiFi high speed standard and oers max link rate up to 2.4Gbps.
* e transmission speed may vary according to the environment.

TRX40 Creator

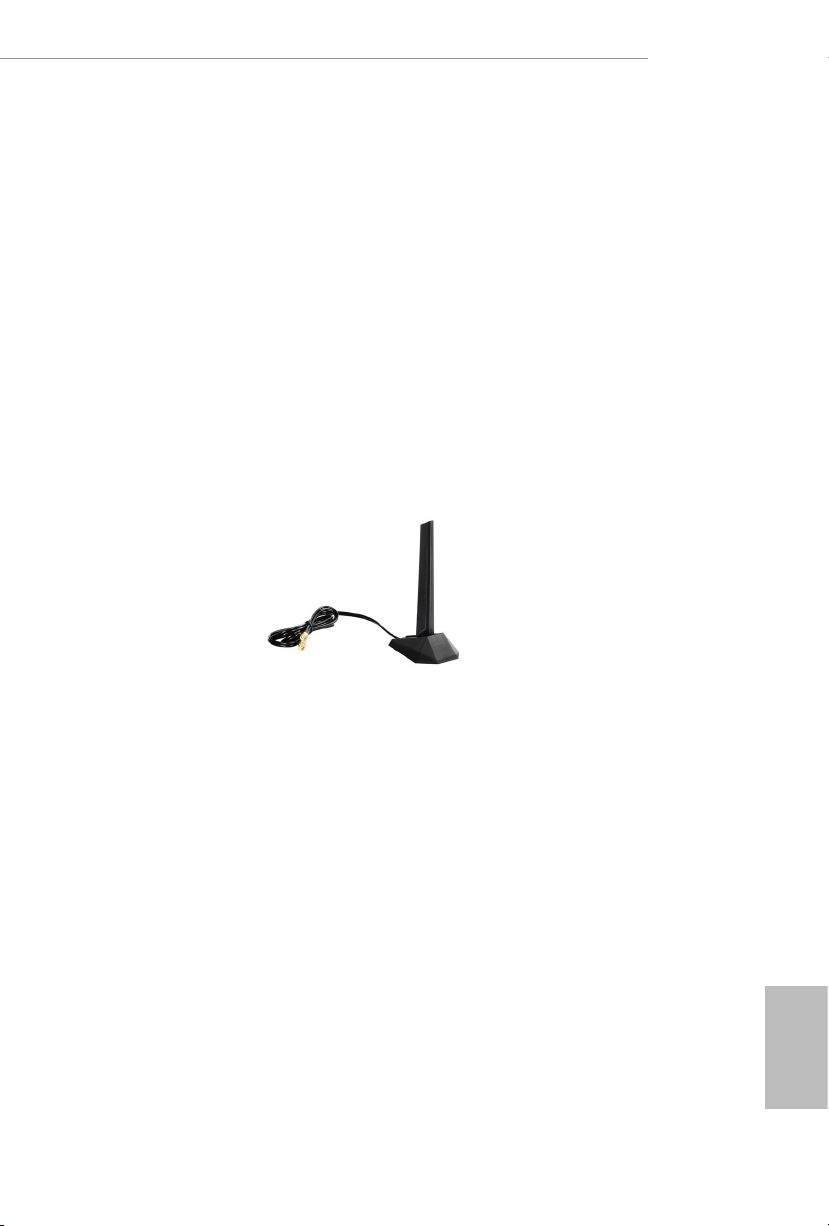

ASRock WiFi 2.4/5 GHz Antenna

English

5

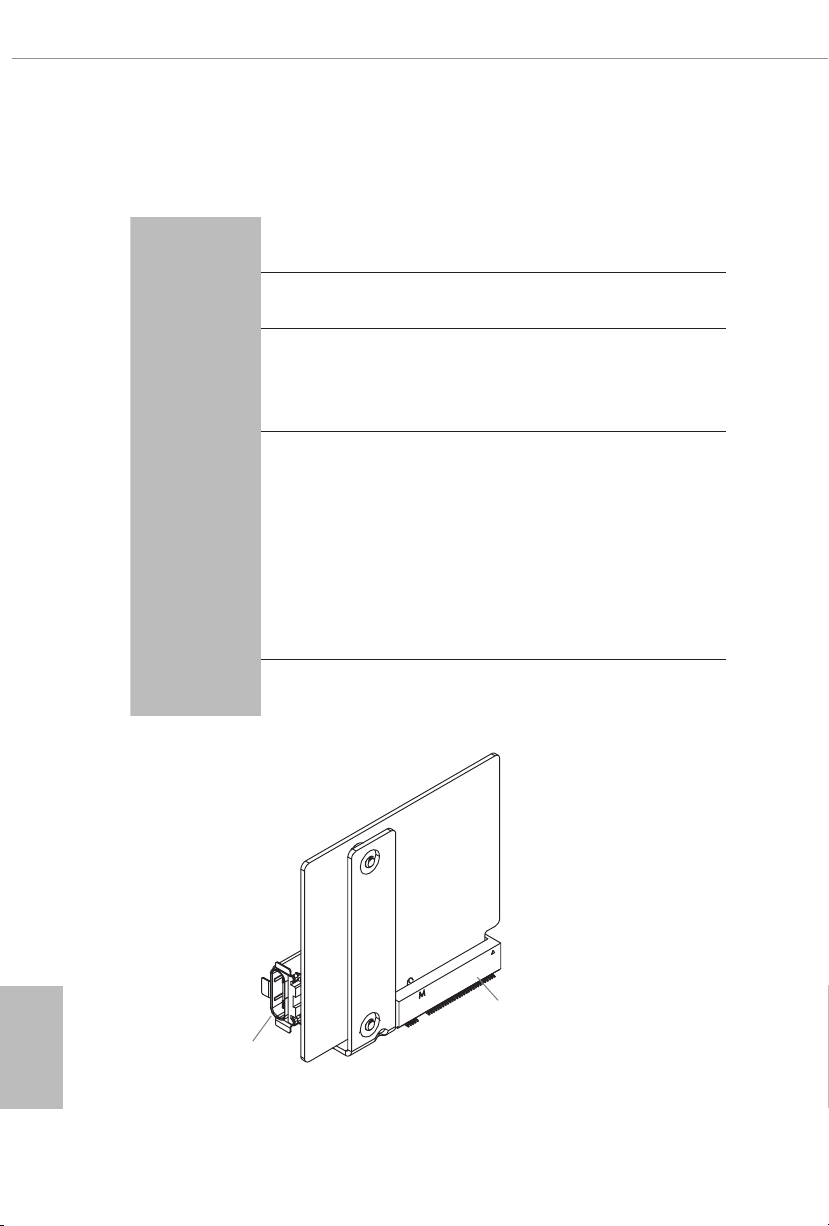

USB 3.2 Gen2 x2 Module

Specications

Platform

Controller

M.2

Connector

OS

Size: 1.45-in x 1.65-in, 3.7 cm x 4.2 cm

•

ASMedia ASM3242 Controller

•

Proprietary design for ASRock specic motherboard

•

* Please note that plugging into other M.2 connector may
damage the motherboard and this module

1 x USB 3.2 Gen2x2 Type-C Port (Supports ESD Protection

•

(ASRock Full Spike Protection))

*For charging Type-A USB devices, we suggest using the Type-A
connectors on your motherboard.
*is port supports power outputs up to 5V/3A. For charging Type-C
USB devices, the device should support Type-C standards
to adjust the current because it will be dierent in Power On state (3
Amp) and Sleep state (1 Amp).
*Some Type-C USB devices may only be charged by its own adapter.

Microso® Windows® 10 64-bit

•

English

6

M2_4

USB 3.2 Gen2x2

Type-C Port

Chapter 1 Introduction

ank you for purchasing ASRock TRX40 Creator motherboard, a reliable
motherboard produced under ASRock’s consistently stringent quality control.
It delivers excellent performance with robust design conforming to ASRock’s
commitment to quality and endurance.

Becau se the motherboard specications and the BIOS soware might be updated, the
content of this documentation will be subject to change without notice. In case any
modications of this documentation occur, the updated version will be available on
ASRock’s website without further notice. If you require technical support related to
this motherboard, please vi sit our website for s pecic information about the model
you are using. You may nd the l atest VGA cards and CPU suppor t list on ASRock’s
website a s well. ASRock website http://www.a srock.com.

1.1 Package Contents

ASRock TR X40 Creator Motherboard (ATX Form Factor)

•

ASRock TR X40 Creator Quick Installation Guide

•

ASRock TR X40 Creator Support CD

•

4 x Serial ATA (SATA) Data Cables (Optional)

•

1 x ASRock SLI_HB_Bridge_3S Card (Optional)

•

1 x ASRock WiFi 2.4/5 GHz Antenna (Optional)

•

3 x Screws for M.2 Sockets (Optional)

•

3 x Standos for M.2 Sockets (Optional)

•

1 x I/O Panel Shield

•

TRX40 Creator

English

7

1.2 Specications

Platform

CPU

Chipset

Memory

•

•

•

•

•

•

•

•

•

•

•

•

•

ATX Form Factor
8 Layer PCB
2oz Copper PCB

Supports AMD Socket sTRX4
Intersil Digital PWM
8 Power Phase design
Supports ASRock Hyper BCLK Engine II

AMD TRX40

Quad Channel DDR4 Memory Technology
8 x DDR4 DIMM Slots
Supports DDR4 4666(OC)+/4600(OC)/4533(OC)/4466
(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133
(OC)/4000 (OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/
3466(OC)/3200/2933/2667/2400/2133 ECC & non-ECC, un­buered memory (U-DIMM)
Max. capacity of system memory: 256GB
15μ Gold Contact in DIMM Slots

English

8

Expansion
Slot

4 x PCI Express 4.0 x16 Slots (PCIE1/PCIE2/PCIE3/PCIE4:

•

single at x16 (PCIE1); dual at x16 (PCIE1) / x16 (PCIE3);
triple at x16 (PCIE1) / x16 (PCIE3) / x8 (PCIE4); quad at x16
(PCIE1) / x8 (PCIE2) / x16 (PCIE3) / x8 (PCIE4))

* Supports NVMe SSD as boot disks

Supports AMD 4-Way CrossFireXTM, 3-Way CrossFireXTM

•

and CrossFireX
Supports NVIDIA® 4-Way SLITM, 3-Way SLITM and SLI

•

Support NVIDIA® SLITM with NVIDIA® Quadro graphics

•

cards
Supports NVIDIA® NVLinkTM with dual NVIDIA® GeForce®

•

RTX series graphics cards**
** NVIDIA NVLink Bridge does not come with the package.
Please purchase it from NVIDIA® if necessary.

1 x Vertical M.2 Socket (Key E) with the bundled WiFi-

•

802.11ax module (on the rear I/O)

15μ Gold Contact in VGA PCIe Slots (PCIE1 and PCIE3)

•

TM

TM

Audio

7.1 CH HD Audio (Realtek ALC4050H+ALC1220)

•

Premium Blu-ray Audio support

•

Supports Surge Protection

•

Supports Purity SoundTM 4

•

- Nichicon Fine Gold Series Audio Caps

- NE5532 Premium Headset Amplier for Front Panel
Audio Connector (Supports up to 600 Ohm headsets)

- Pure Power-In

- Direct Drive Technology

- PCB Isolate Shielding

- Impedance Sensing on Front Out port

-

Individual PCB Layers for R/L Audio Channel

- Gold Audio Jacks

- 15μ Gold Audio Connector
Supports DTS Connect

•

TRX40 Creator

LAN

1 x 10 Gigabit LAN 100/1000/2500/5000/10000 Mb/s

(AQUANTIA® AQC107):

Supports Lightning/ESD Protection

•

Supports PXE

•

1 x 2.5 Gigabit LAN 10/100/1000/250 0 Mb/s (Dragon

RTL8125AG):

Supports Dragon 2.5G LAN Soware

•

- Smart Auto Adjust Bandwidth Control

- Visual User Friendly UI

- Visual Network Usage Statistics

- Optimized Default Setting for Game, Browser, and

Streaming Modes

- User Customized Priority Control
Supports Wake-On-LAN

•

Supports Lightning/ESD Protection

•

Supports Energy Ecient Ethernet 802.3az

•

Supports PXE

•

English

9

Wireless
LAN

Rear Panel
I/O

Intel® 802.11ax WiFi Module

•

Supports IEEE 802.11a/b/g/n/ax

•

Supports Dual-Band (2.4/5 GHz)

•

Supports WiFi6 802.11ax (2.4Gbps)

•

2 antennas to support 2 (Transmit) x 2 (Receive) diversity

•

technology
Supports Bluetooth 5.0 + High speed class II

•

Supports MU-MIMO

•

2 x Antenna Ports

•

1 x PS/2 Mouse/Keyboard Port

•

1 x Optical SPDIF Out Port

•

2 x USB 3.2 Gen2 Type-A Ports (10 Gb/s) (Supports ESD

•

Protection)
* Ultra USB Power is supported on USB32G2_1_2 ports.
* ACPI wake-up function is not supported on USB32G2_1_2
ports.

1 x USB 3.2 Gen2x2 Type-C Port (20 Gb/s) (Supports ESD

•

Protection)

4 x USB 3.2 Gen1 Ports (Supports ESD Protection)

•

2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED

•

LED)

1 x Clear CMOS Button

•

1 x BIOS Flashback Button

•

HD Audio Jacks: Rear Speaker / Central / Line in / Front

•

Speaker / Microphone (Gold Audio Jacks)

English

10

Storage

8 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0,

•

RAID 1 and RAID 10), NCQ, AHCI and Hot Plug

2 x Hyper M.2 Sockets (M2_1 and M2_2), support M Key

•

type 2260/2280 M.2 PCI Express module up to Gen4x4 (64

Gb/s)*

1 x Hyper M.2 Socket (M2_3), supports M Key type

•

2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module

and M.2 PCI Express module up to Gen4x4 (64 Gb/s)*
* Supports NVMe SSD as boot disks

Connector

1 x TPM Header

•

1 x Power LED and Speaker Header

•

2 x RGB LED Headers

•

* Support in total up to 12V/3A, 36W LED Strip

2 x Addressable LED Headers

•

* Support in total up to 5V/3A, 15W LED Strip

1 x CPU Fan Connector (4-pin)

•

* e CPU Fan Connector supports the CPU fan of maximum
1A (12W) fan power.

1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan

•

Speed Control)
* e CPU/Water Pump Fan supports the water cooler fan of
maximum 2A (24W) fan power.

3 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan

•

Speed Control)
* e Chassis/Water Pump Fan supports the water cooler fan of
maximum 2A (24W) fan power.
* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP and
CHA_FAN3/WP can auto detect if 3-pin or 4-pin fan is in use.

1 x 24 pin ATX Power Connector (Hi-Density Power Con-

•

nector)

2 x 8 pin 12V Power Connectors (Hi-Density Power Connec-

•

tor)

1 x 6 pin 12V Power Connector (Hi-Density Power Connec-

•

tor)

1 x Front Panel Audio Connector (15μ Gold Audio Connec-

•

tor)*

1 x Right Angle Front Panel Audio Connector*

•

* Connect the audio device to either one of the audio connec­tors.

1 x USB 2.0 Header (Supports 2 USB 2.0 ports) (Supports

•

ESD Protection)

2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports)

•

(Supports ESD Protection)

1 x Front Panel Type C USB 3.2 Gen2 Header (Supports ESD

•

Protection)

1 x Dr. Debug with LED

•

1 x Power Button

•

1 x Reset Button

•

1 x CPU Xtreme OC Switch

•

TRX40 Creator

English

11

BIOS
Feature

Hardware
Monitor

OS

Certica­tions

AMI UEFI Legal BIOS with GUI support

•

Supports “Plug and Play”

•

ACPI 5.1 compliance wake up events

•

Supports jumperfree

•

SMBIOS 2.3 support

•

CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_

•

CLDO, PERM VDDCR_SOC, +1.8V, VDDP Voltage Multi­adjustment

Temperature Sensing: CPU, CPU/Water Pump, Chassis/Wa-

•

ter Pump Fans
Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water

•

Pump Fans
Quiet Fan (Auto adjust chassis fan speed by CPU tempera-

•

ture): CPU, CPU/Water Pump, Chassis/Water Pump Fans
Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/

•

Water Pump Fans
Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, CPU VD-

•

DCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, +1.8V

Microso® Windows® 10 64-bit

•

FCC, CE

•

ErP/EuP ready (ErP/EuP ready power supply is required)

•

English

12

* For detailed product information, please visit our website: http://ww w.asrock.com

Please realize that the re is a certain risk involved with overclocking, including
adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using
third-party overclocking tool s. Overclocking may aect your system’s stability, or
even cause damage to the components and devices of your system. It should be done
at your own risk and expense. We are not responsible for possible damage caused by
overclocking.

Chapter 2 Installation

is is an ATX form factor motherboard. Before you install the motherboard, study
the conguration of your chassis to ensure that the motherboard ts into it.

Pre-installation Precautions

Take note of the following precautions before you install motherboard components
or change any motherboard settings.

Make sure to unplug the power cord before installing or removing the motherboard.

•

Failure to do so may cause physical injuries to you and damages to motherboard
components.
In order to avoid damage from static electricity to the motherboard’s components,

•

NEVER place your motherboard directly on a carpet. Also remember to use a grounded
wrist strap or touch a safety grounded object before you handle the components.
Hold components by the edges and do not touch the ICs.

•

Whenever you uninstall any components, place them on a grounded anti-static pad or

•

in the bag that comes with the components.
When placing screws to secure the motherboard to the chassis, please do not over-

•

tighten the screws! Doing so may damage the motherboard.

TRX40 Creator

13

English

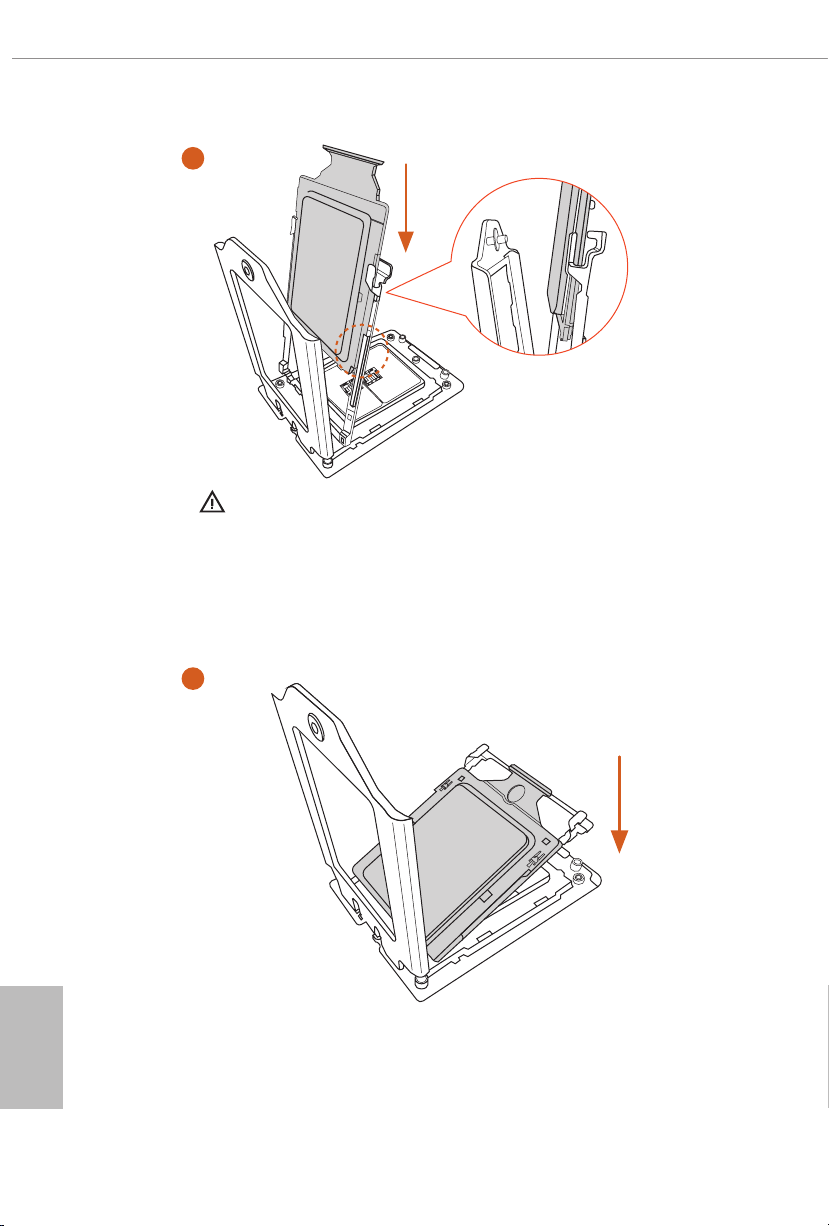

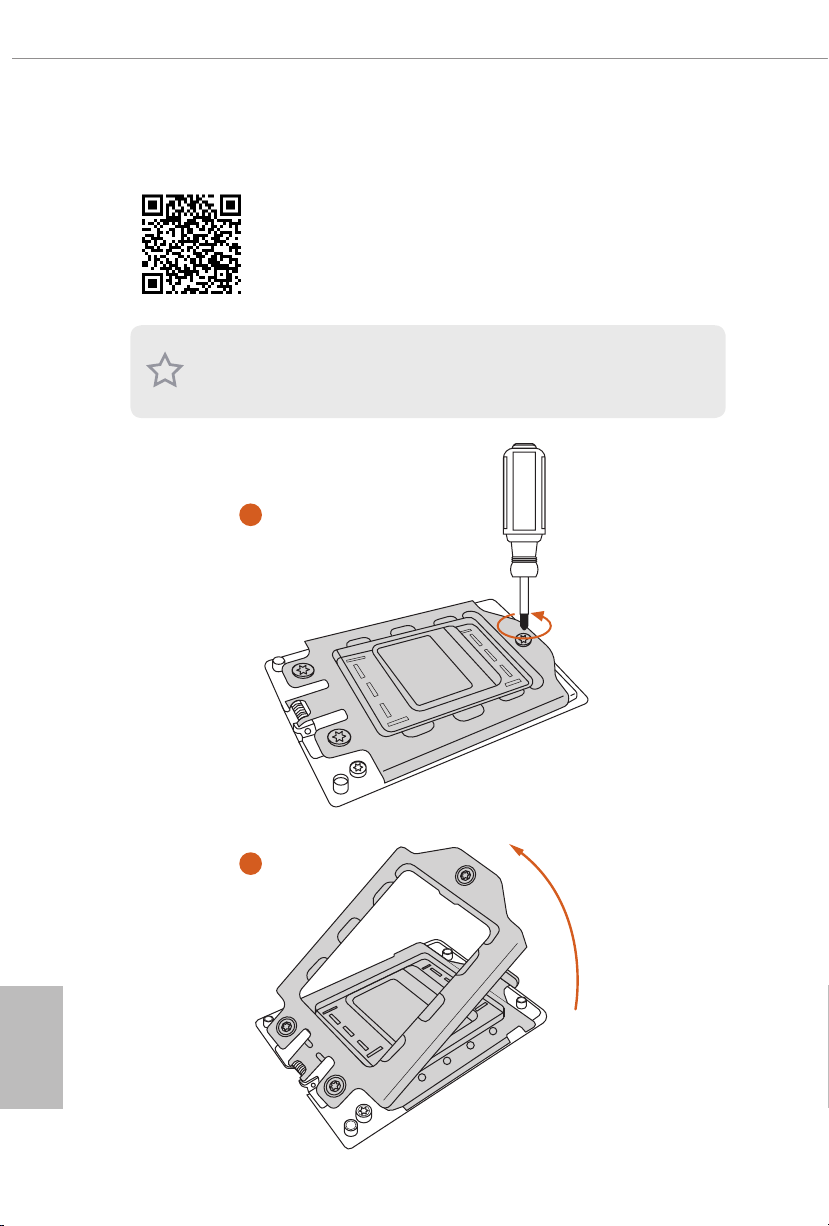

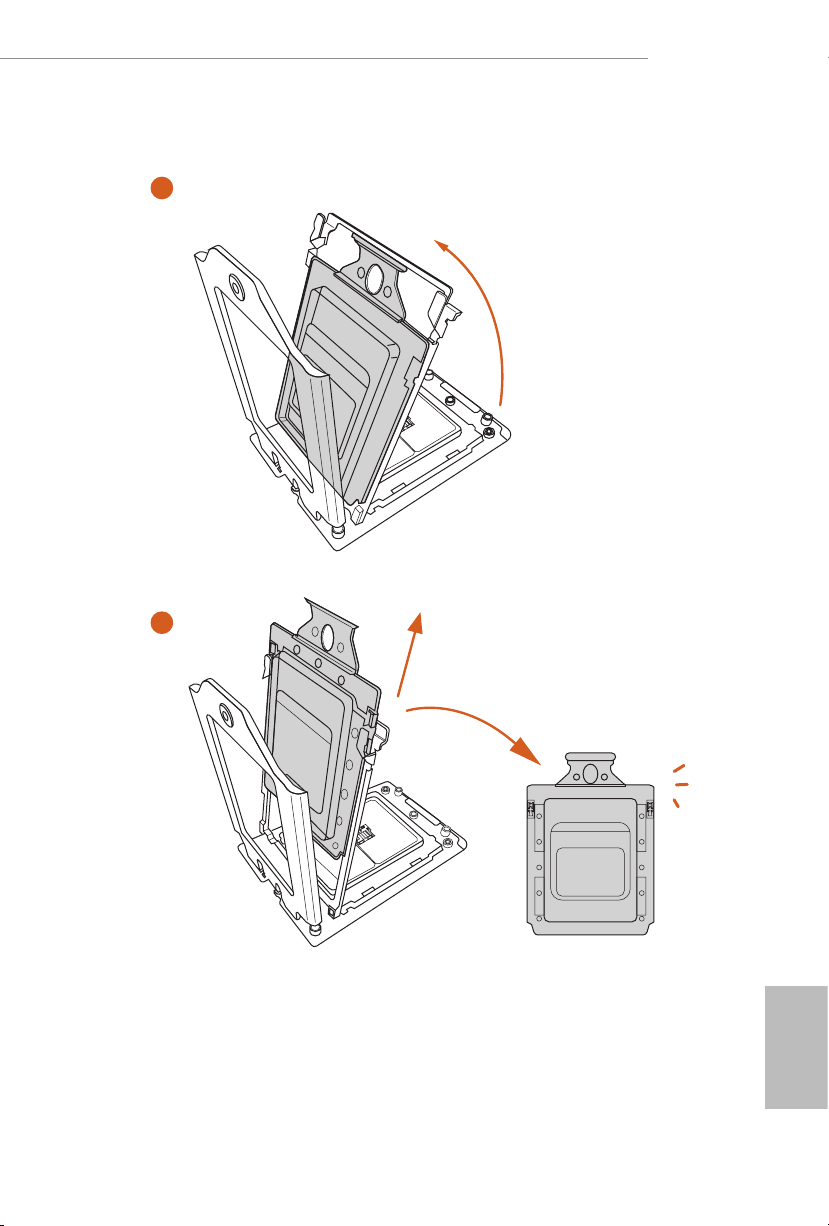

2.1 Installing the CPU

Tutorial Video

Unplug all power cables be fore installing the CPU.

1

English

14

2

TRX40 Creator

3

4

15

English

5

Carrier Fram e with CPU

Rail Frame

Please make sure that the carrier
frame with CPU is closely attached to
the rail frame while inserting it.

English

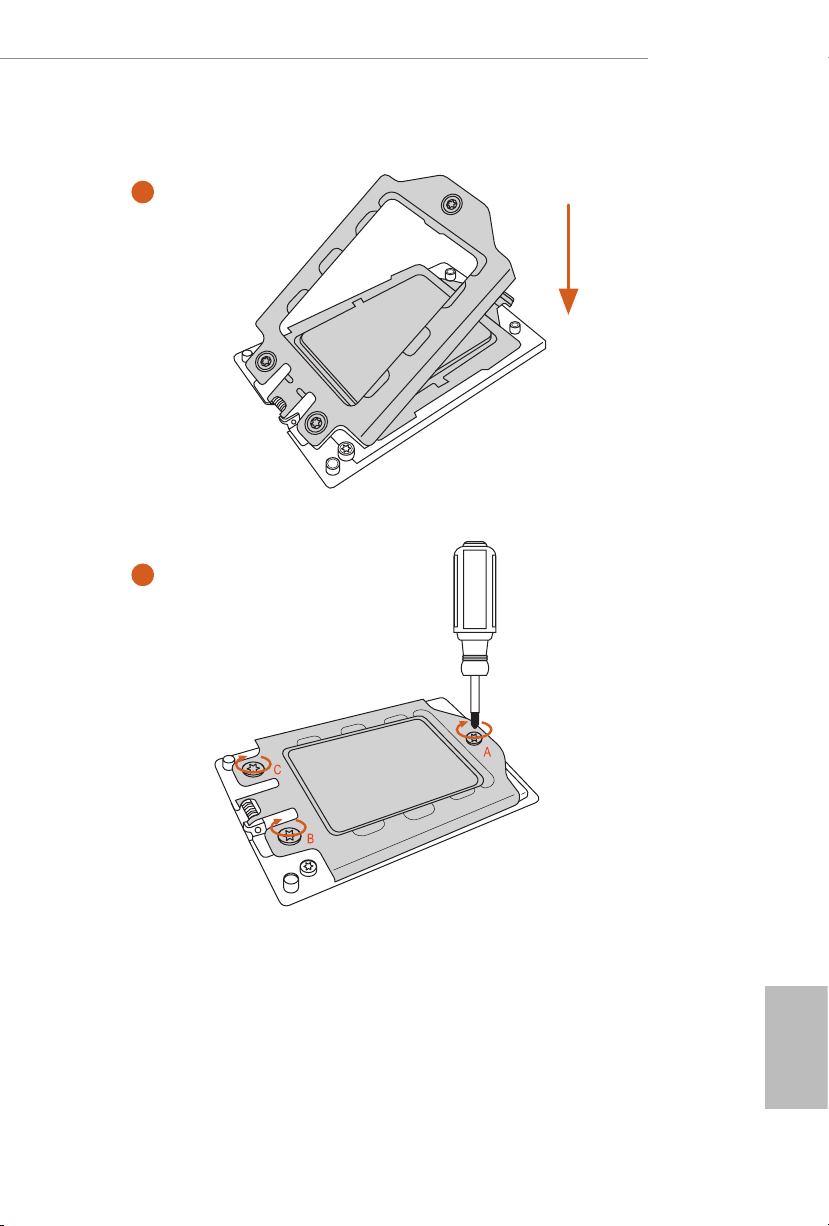

Install the orange carrier frame with CPU. Don’t separate them.

6

16

TRX40 Creator

7

8

17

English

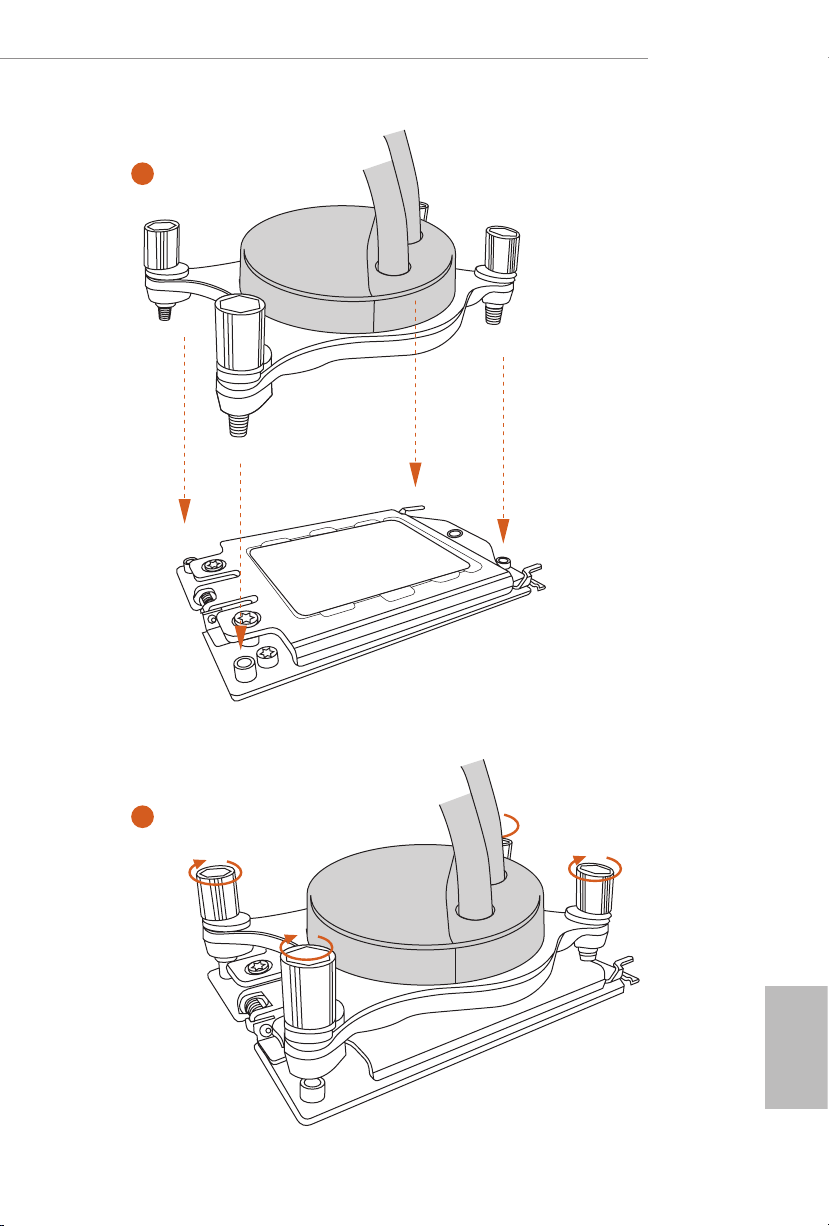

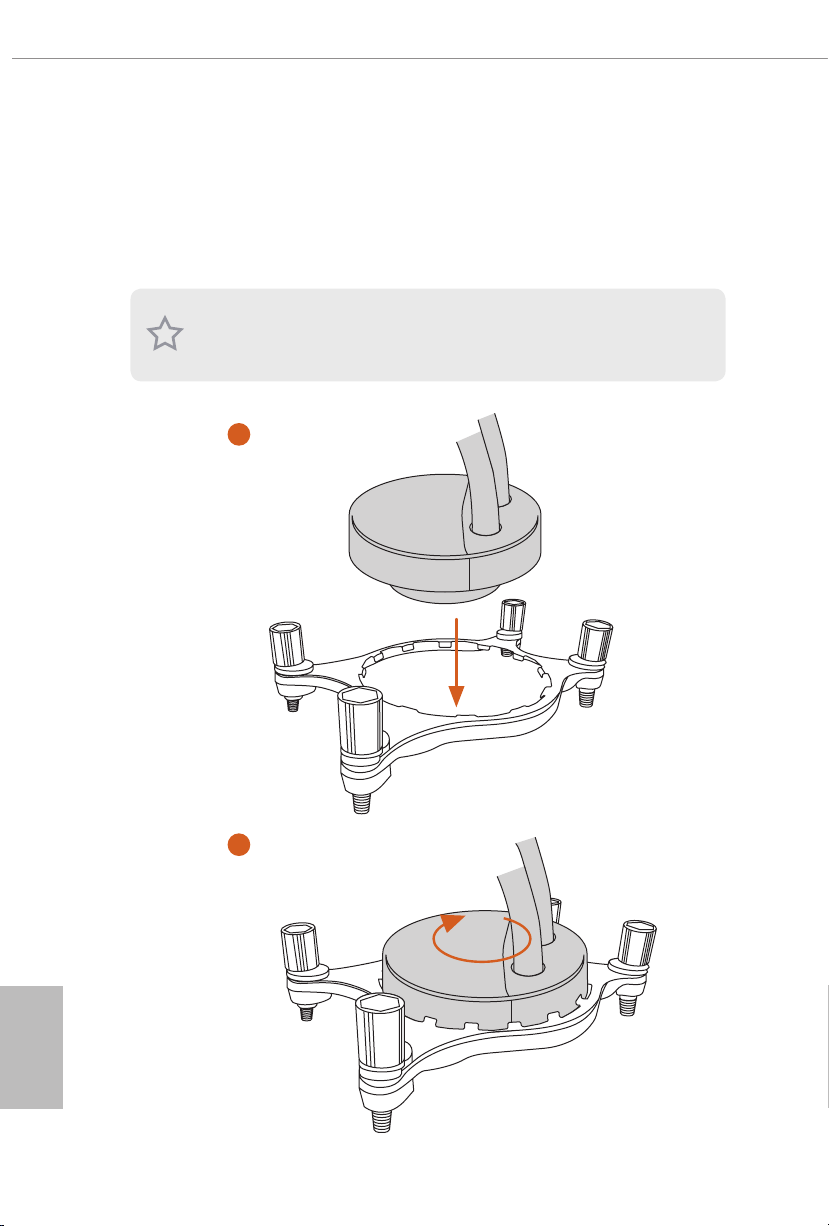

2.2 Installing the CPU Liquid Cooler

Aer you install the CPU into this motherboard, it is necessary to install a larger
heatsink and cooling fan to dissipate heat. You also need to spray thermal grease
between the CPU and the heatsink to improve heat dissipation. Make sure that the
CPU and the heatsink are securely fastened and in good contact with each other.

Please turn o the power or remove the power cord before changing a CPU or heatsink.

1

English

18

2

TRX40 Creator

3

4

English

19

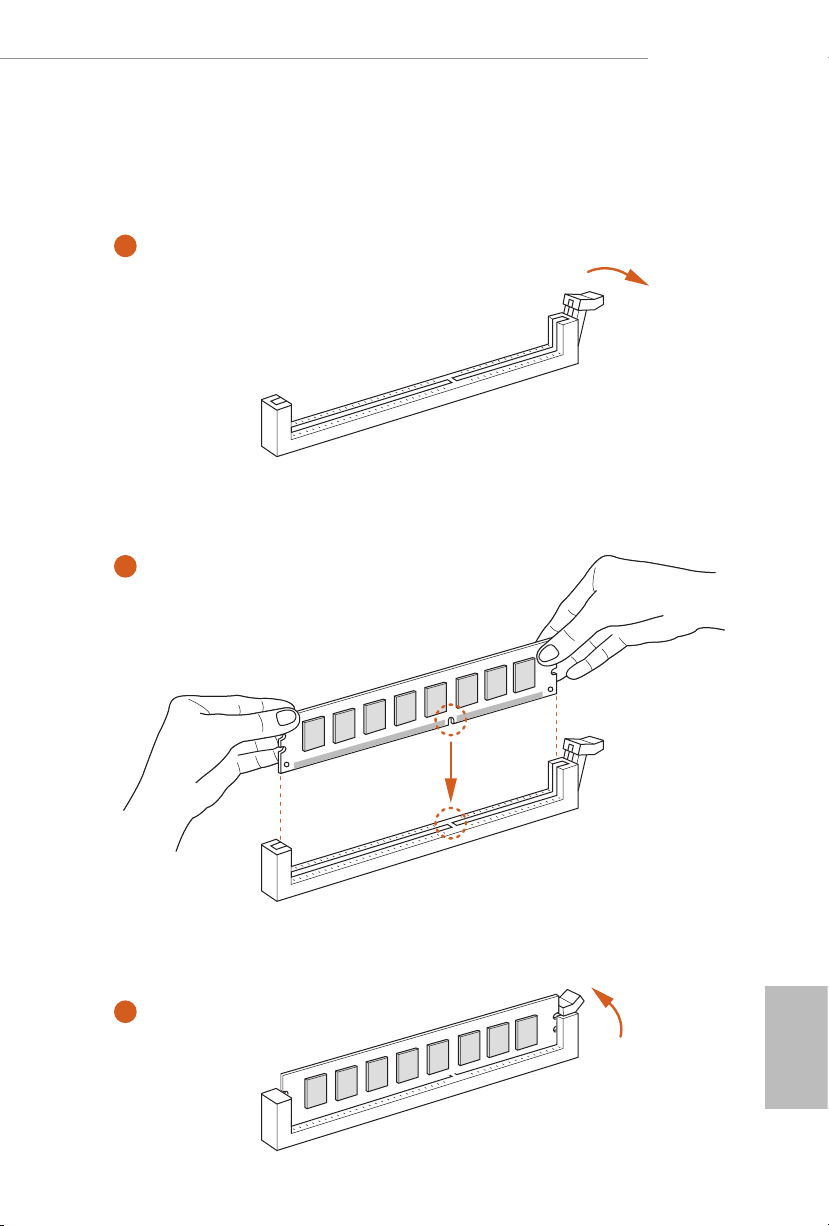

2.3 Installation of Memory Modules (DIMM)

is motherboard provides eight 288-pin DDR4 (Double Data Rate 4) DIMM slots, and
supports Quad Channel Memory Technology.

1. For quad channel conguration, you always need to install identical (the same
brand, speed , size and chip-type) DDR4 DIMM pairs.

2. It is not allowed to install a DDR, DDR2 or DDR3 memory module into a DDR4
slot; otherwise, this motherboard and DIMM may be damaged.

3. e DIMM only ts in one correct orientation. It will cause permanent damage to
the mothe rboard and the DIMM if you force the DIMM into the slot at incor rect
orientation.

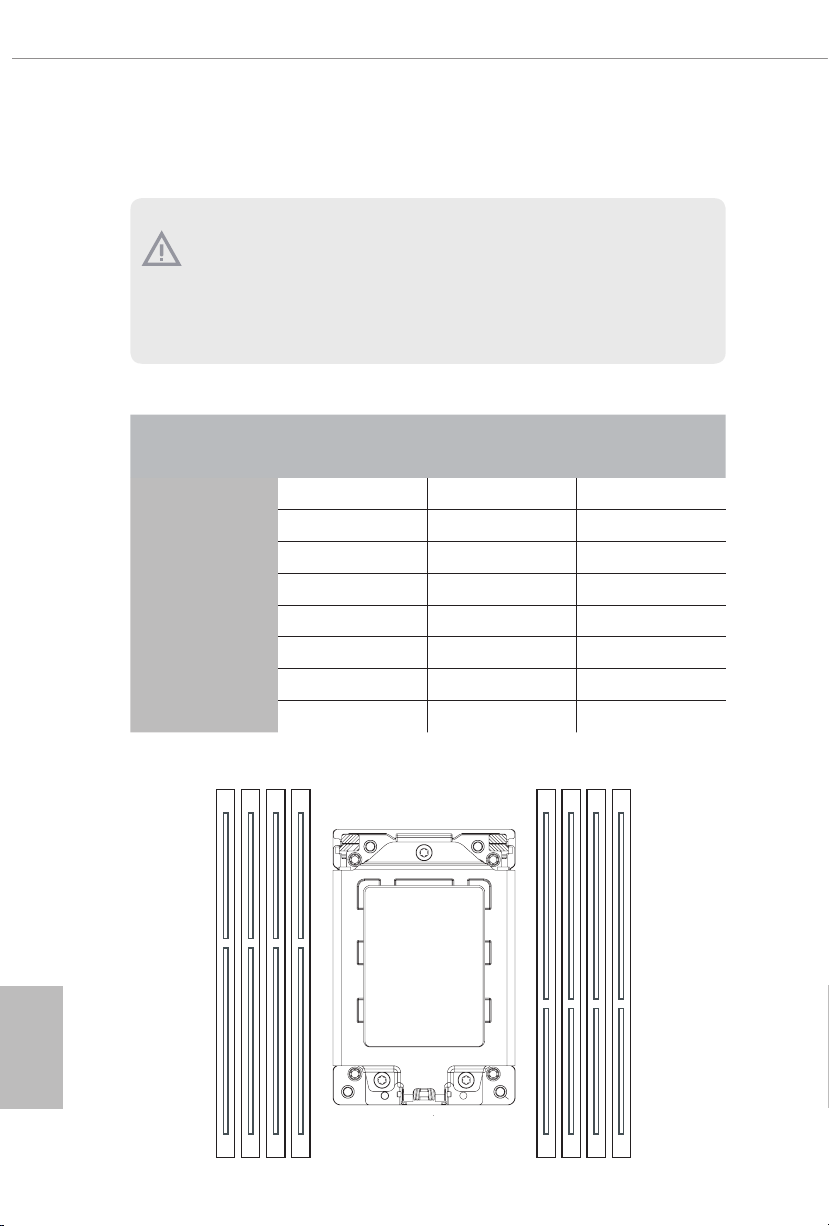

Memory Conguration

2 - DIMM 4 - DIMM 8 - DIMM

Priority 1 2 3

DDR4_D2

DDR4_D1

DDR4_C2

DDR4_C1

DDR4_ A1

DDR4_ A2

DDR4_B1

DDR4_B2

Populated Populated Populated

Populated Populated Populated

Populated Populated

Populated

Populated Populated

Populated

Populated

Populated

English

20

D2 D1 C2 C1 A1 A2 B1 B2

If only two memory modules are installed in the DDR4 DIMM slots, then Dual Channel

•

Memory Technology is activated. If three memory modules are installed, then Triple
Channel Memory Technology is activated. If more than four memory modules are installed
in the DDR4 DIMM slots, then Quad Channel Memory Technology is activated.

1

2

TRX40 Creator

3

English

21

2.4 Expansion Slots (PCI Express Slots)

ere are 4 PCI Express slots on the motherboard.

Before installing an ex pansion card, please make sure that the power supply is
switched o or the power cord is unplugged. Plea se read the documentation of the
expan sion card and make necessary hardware settings for the card before you start
the installation.

PCIe slots:

PCIE1 (PCIe 4.0 x16 slot) is used for PCI Express x16 lane width graphics cards.
PCIE2 (PCIe 4.0 x16 slot) is used for PCI Express x8 lane width graphics cards.
PCIE3 (PCIe 4.0 x16 slot) is used for PCI Express x16 lane width graphics cards.
PCIE4 (PCIe 4.0 x16 slot) is used for PCI Express x8 lane width graphics cards.

PCIe Slot Congurations

PCIE1 PCIE2 PCIE3 PCIE4

Single Graphics Card x16 N/A N/A N/A

Two Graphics Cards in

CrossFireXTM or SLITM

Mode

x16 N/A x16 N/A

English

22

ree Graphics Cards in

3-Way CrossFireXTM Mode

or 3-Way SLITM Mode

Four Graphics Cards in

4-Way CrossFireXTM Mode

or 4-Way SLITM Mode

For a better ther mal environment, please connect a chassi s fan to the motherboard’s
chassis fan connector (CHA_ FAN1/WP, CHA_ FAN2/WP or CHA_ FAN3/WP) when
using multiple graphics cards.

x16 N/A x16 x8

x16 x8 x16 x8

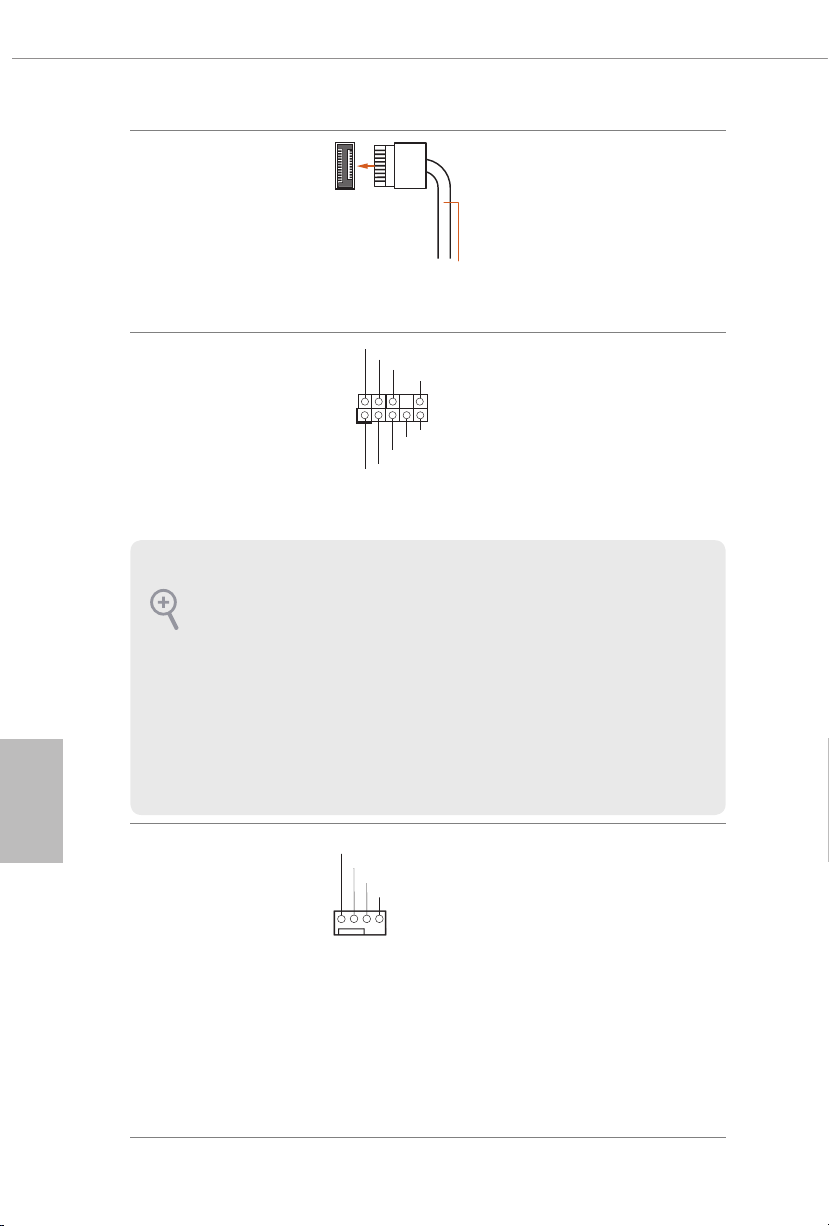

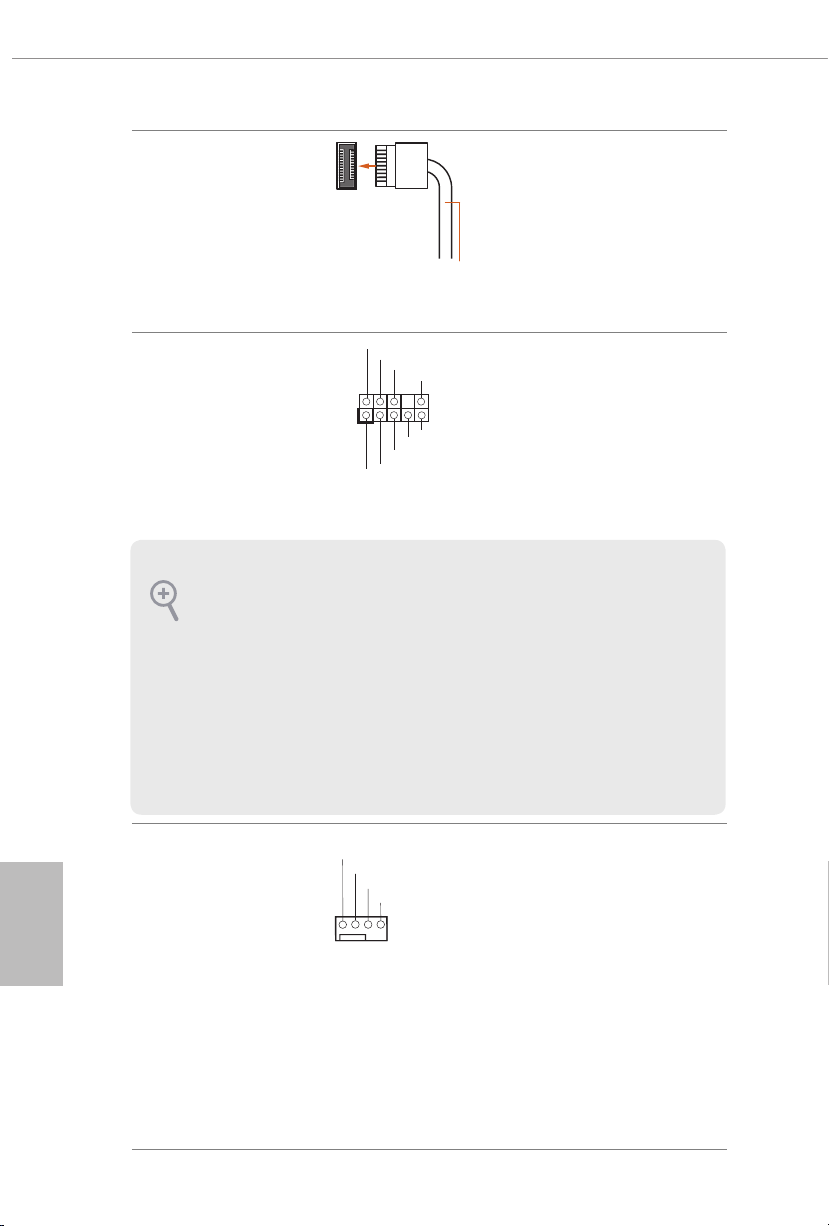

2.5 Onboard Headers and Connectors

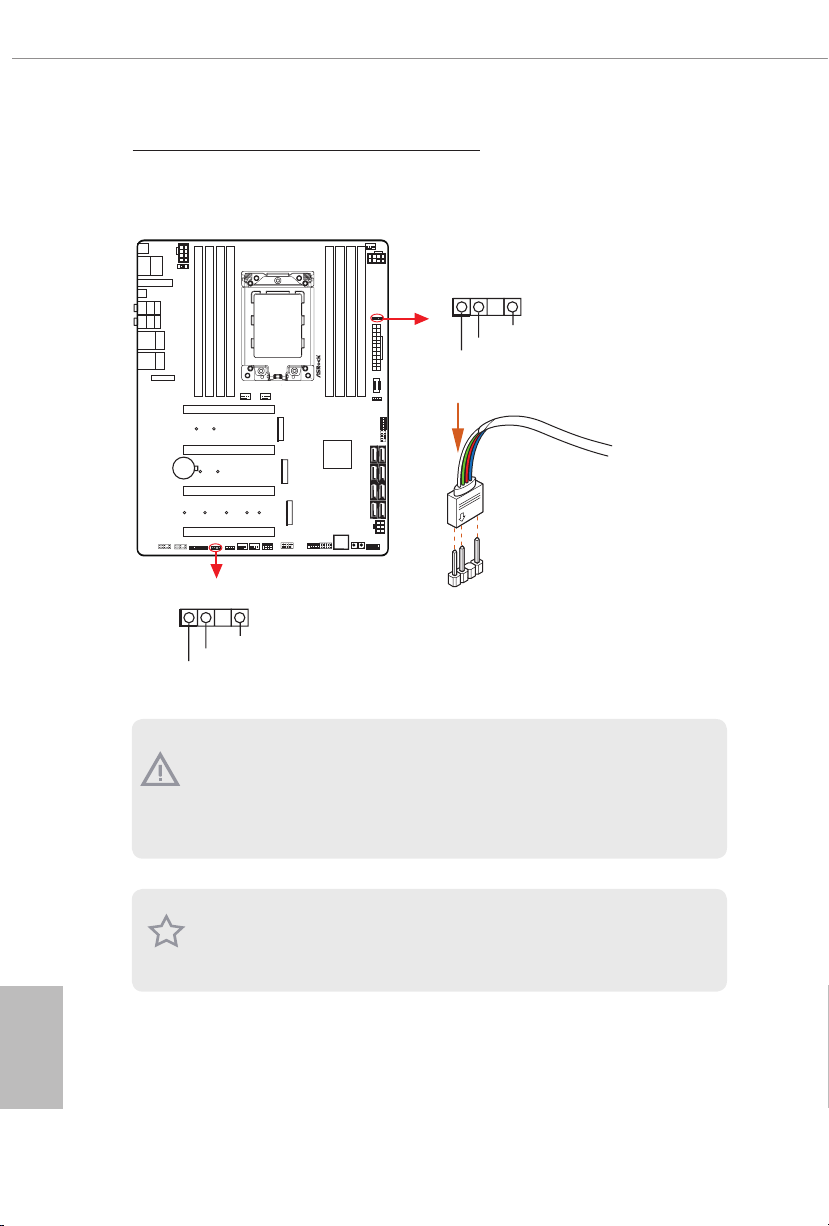

PLE D-

SPE AK ER

Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over
these headers and connectors. Placing jumper caps over the headers and connectors
will cause permanent damage to the motherboard.

TRX40 Creator

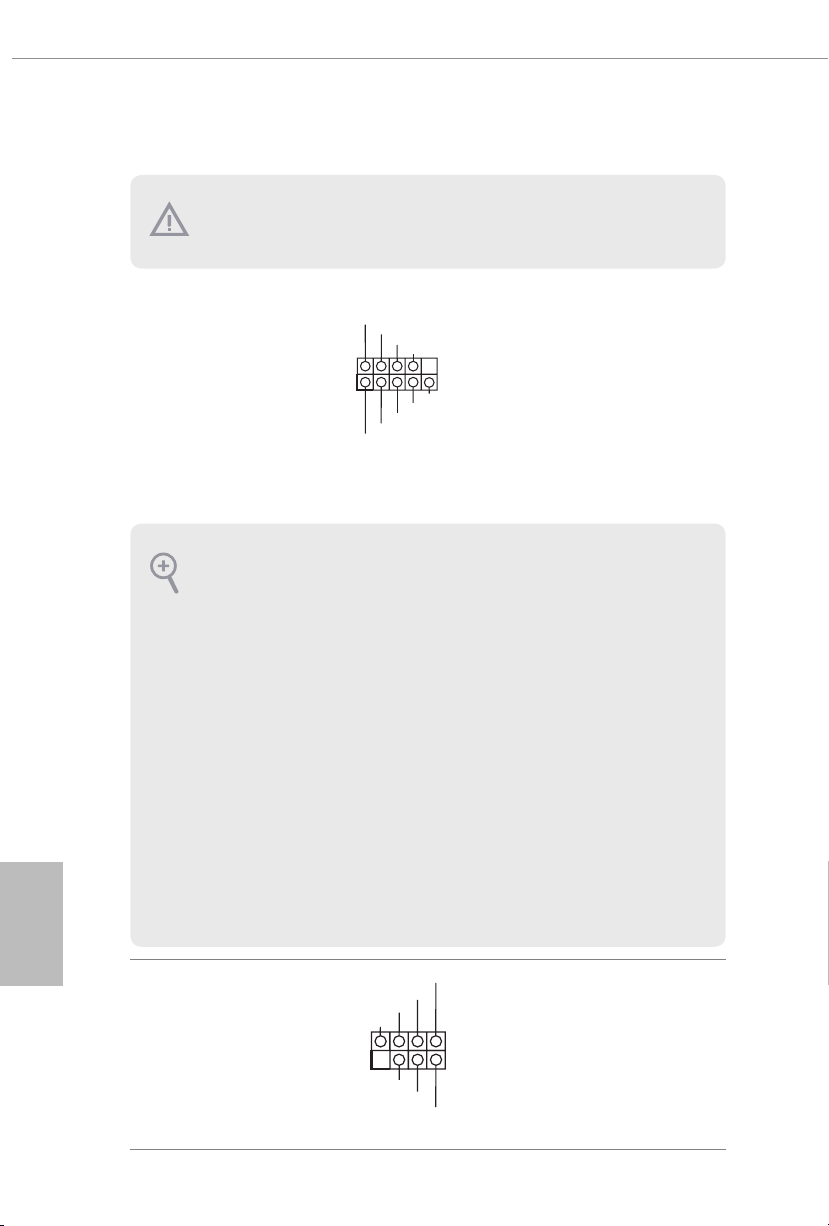

System Panel Header
(9-pin PANEL1)
(see p.1, No. 19)

PWRBTN (Power Button):

Connec t to the power button on the chassi s front panel. You may congure the way
to turn o your system using the powe r button.

RESET (Reset Button):

Connec t to the reset button on the chassi s front panel. Press the reset button to
restar t the computer if the computer freezes and fails to perform a nor mal restart.

PLED (Syste m Power LED):

Connec t to the power status indicator on the chassis front panel. e LED i s on when
the system is ope rating. e LED keeps blinking when the system i s in S1/S3 sleep
state. e LED is o when the system is in S4 sleep state or powered o (S5).

HDLED (Ha rd Drive Activity LED):

Connec t to the hard drive activity LED on the chassis front panel. e LED is on
when the hard drive i s reading or writing data.

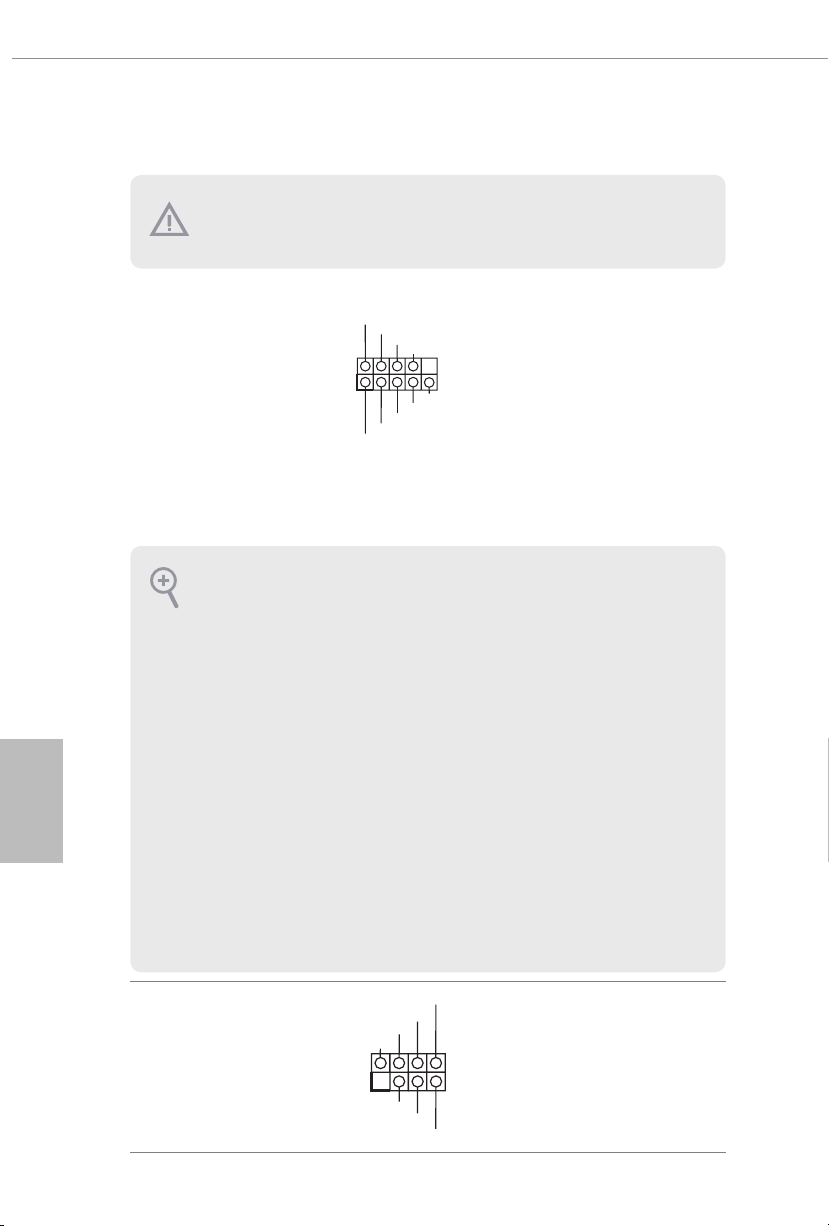

e front panel design may dier by chassis. A front panel module mainly consists
of power button, reset button, power LED, hard drive activity LED, speaker and etc.
When connecting your chassis front panel module to this head er, make sure the wire
assig nments and the pin assig nments are matched correctly.

1

PLE D+

PLE D-

HDL ED-

HDL ED+

PWR BTN #

GND

RES ET#

GND

GND

Connect the power
button, reset button and
system status indicator on
the chassis to this header
according to the pin
assignments below. Note
the positive and negative
pins before connecting
the cables.

Power LED and Speaker
Header
(7-pin SPK_PLED1)
(see p.1, No. 24)

DUM MY
+5V

1

PLE D+

DUM MY

PLE D+

Please connect the
chassis power LED and
the chassis speaker to this
header.

English

23

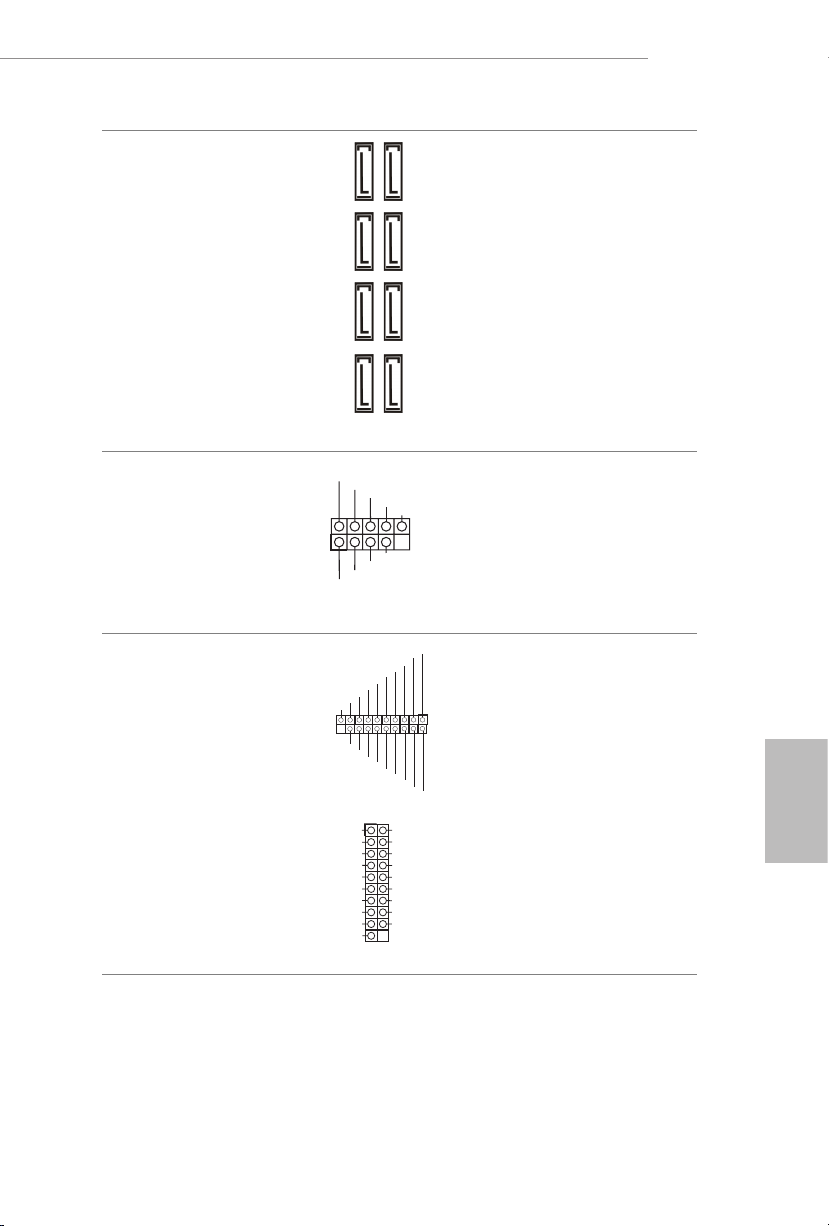

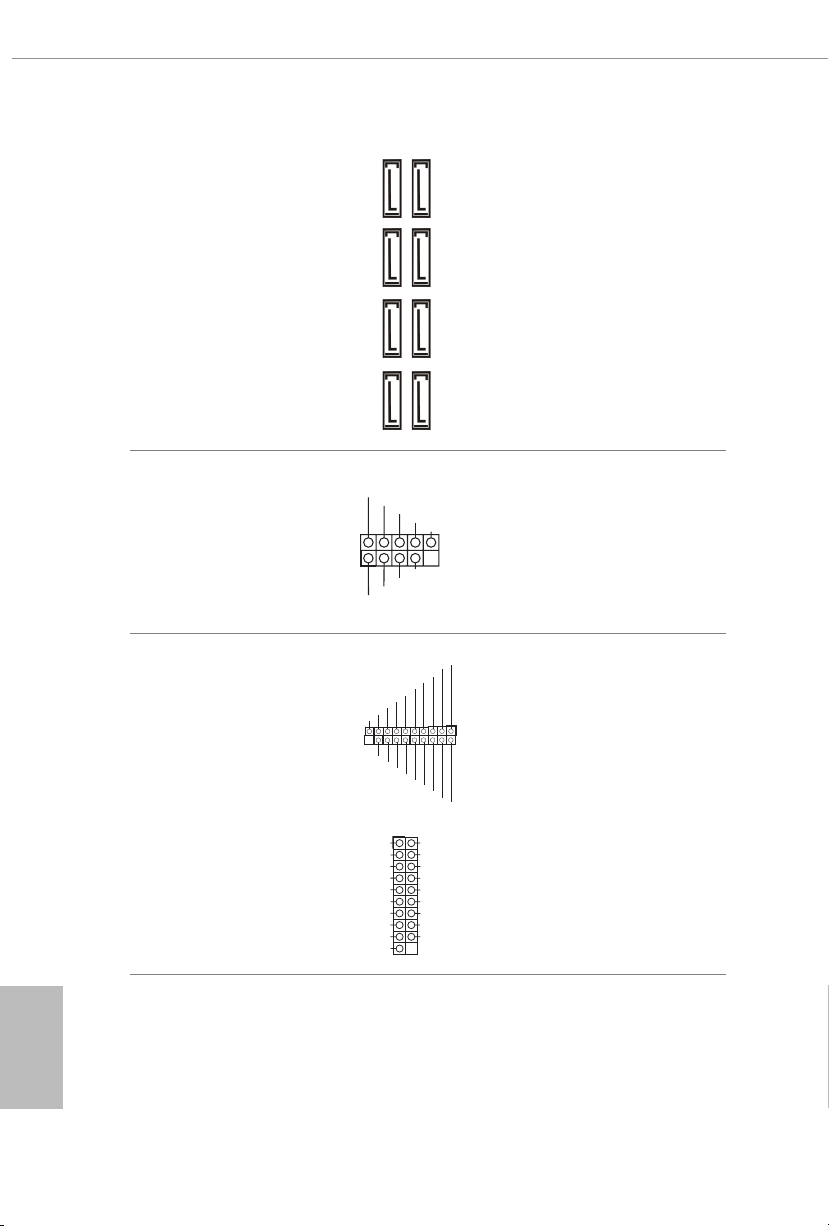

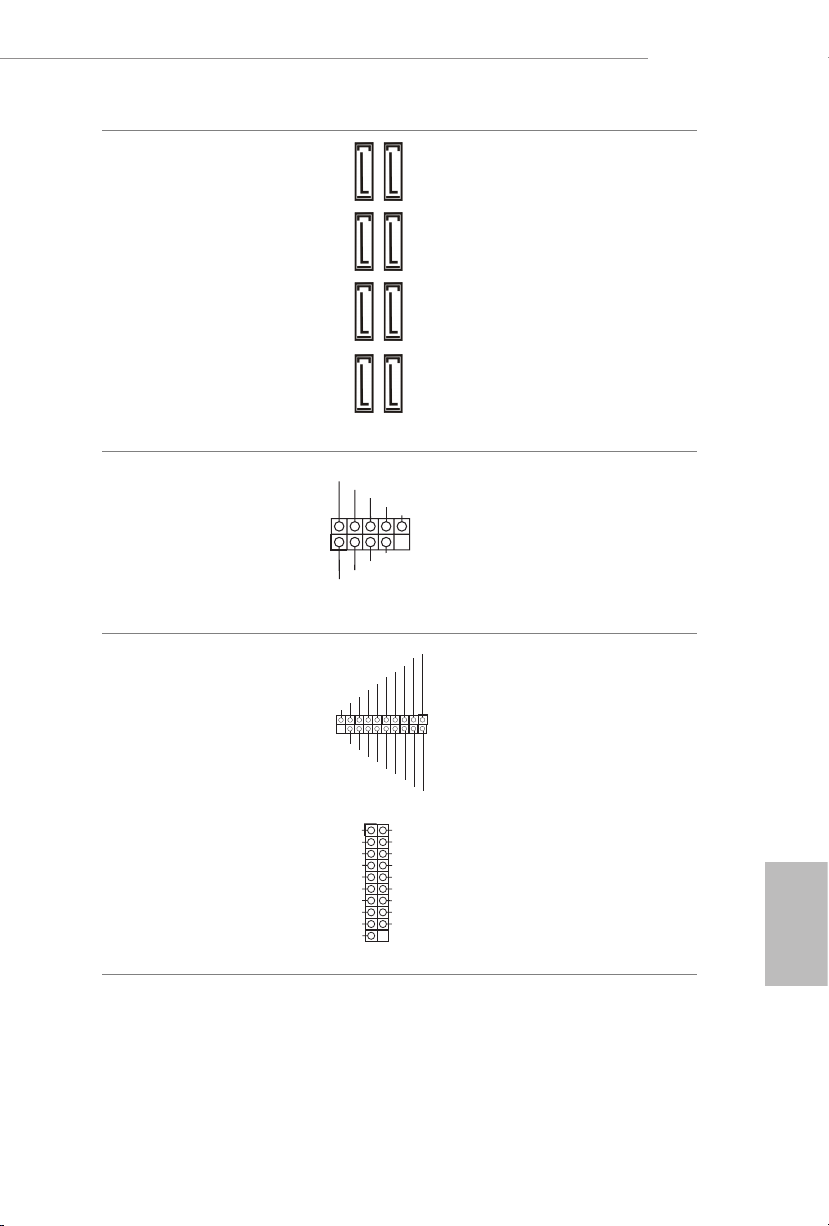

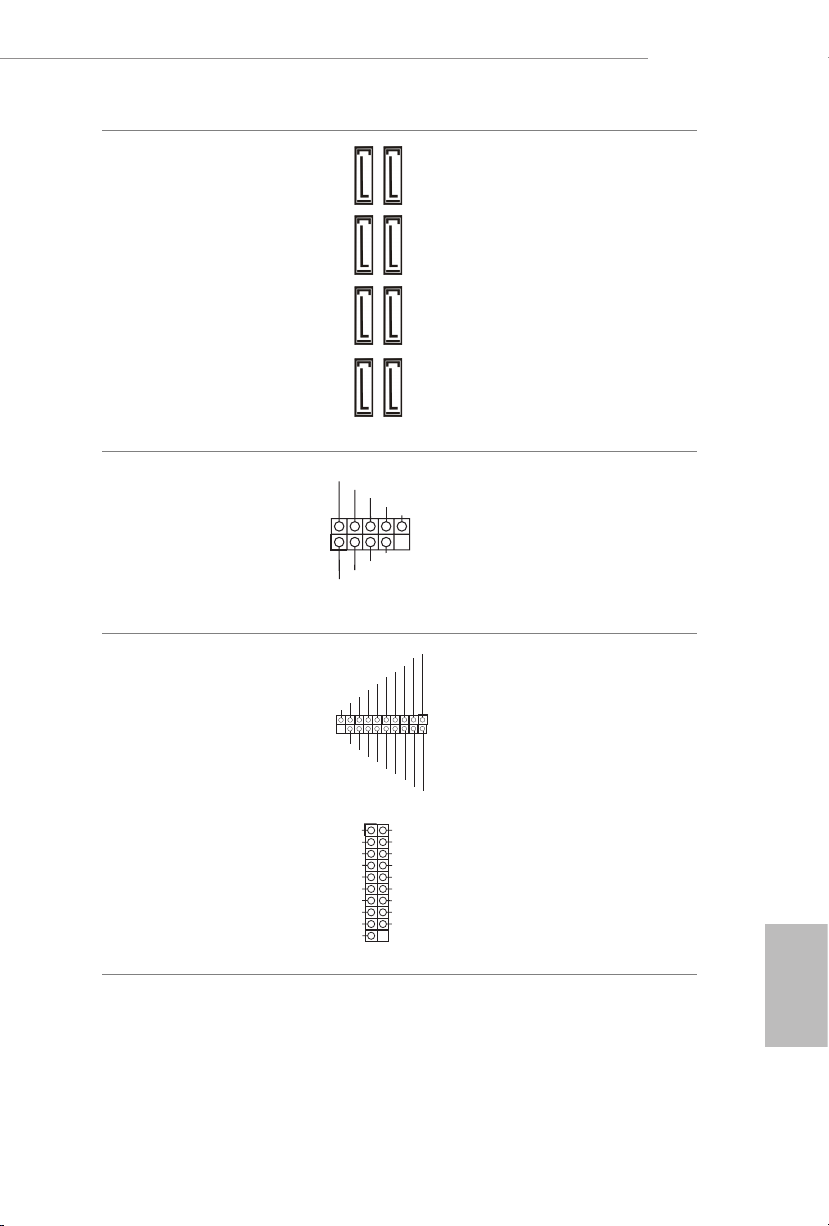

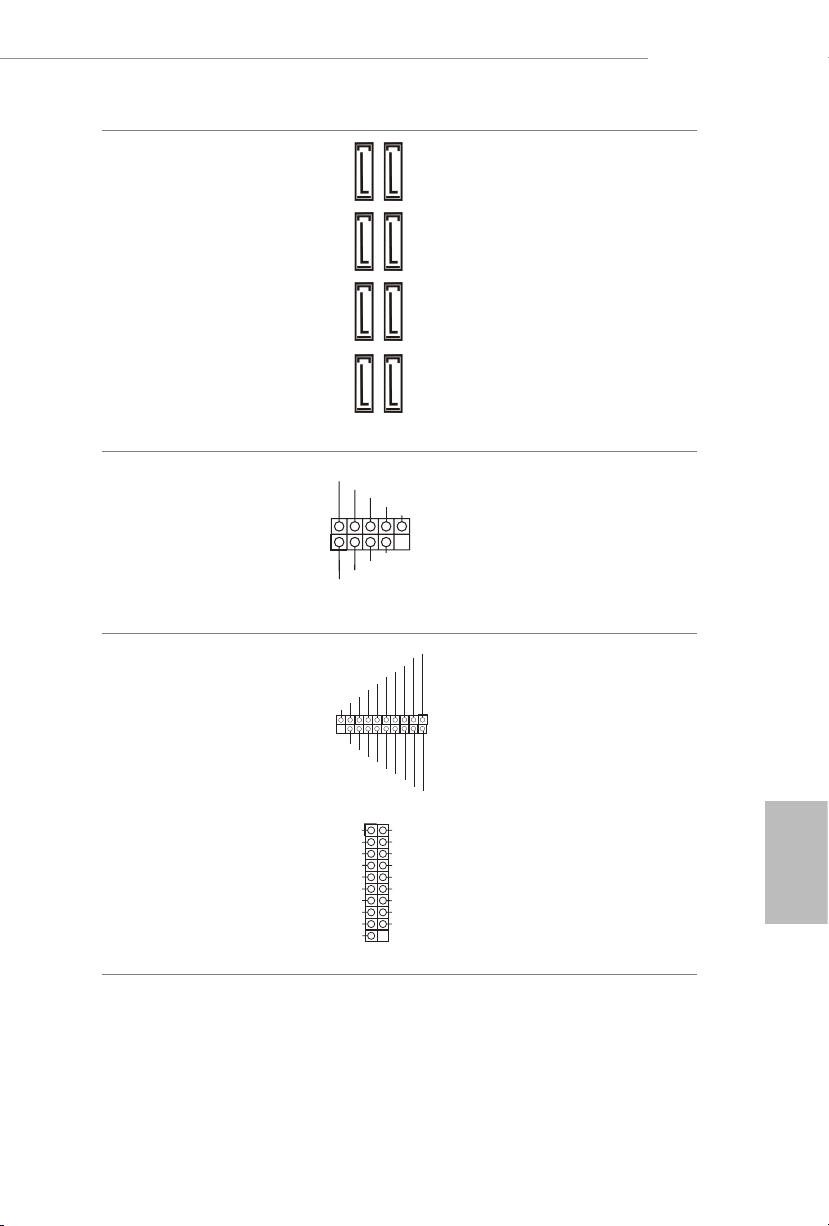

Serial ATA3 Connectors
(SATA3_1_2:
see p.1, No. 17)
(SATA3_3_4:
see p.1, No. 16)
(SATA3_5_6:
see p.1, No. 15)
(SATA3_7_8:
see p.1, No. 14)

SATA3_7

SATA3_5

SATA3_3

ese eight SATA3
connectors support SATA
data cables for internal

SATA3_8

storage devices with up to

6.0 Gb/s data transfer rate.

SATA3_6

SATA3_4

USB 2.0 Header
(9-pin USB_1_2)
(see p.1, No. 23)

USB 3.2 Gen1 Headers
(19-pin USB32G1_5_6)
(see p.1, No. 22)

(19-pin USB32G1_7_8)
(see p.1, No. 13)

SATA3_1

USB _PW R

1

USB _PW R

IntA_ P_SSR X+

IntA_ P_SSR X-

Vbus

Vbus

IntA_ P_SSR X-

IntA_ P_SSR X+

Dumm y

IntA _PB_ D+

IntA _PB_ D-

GND

IntA _PB_ SSTX +

IntA _PB_ SSTX -

GND

IntA _PB_ SSRX +

IntA _PB_ SSRX -

Vbus

P-

P+

P+

P-

IntA_ P_SST X+

IntA_ P_SST X-

GND

IntA_ P_SST X-

IntA_ P_SST X+

GND

1

GND

DUM MY

GND

IntA_ P_D+

IntA_ P_D-

GND

GND

IntA_ P_D-

IntA_ P_D+

IntA _PA_D +

IntA _PA_D -

GND

IntA _PA_S STX+

IntA _PA_S STX-

GND

IntA _PA_S SRX+

IntA _PA_S SRX-

Vbus

SATA3_2

ere is one header on
this motherboard. is
USB 2.0 header can
support two ports.

ID

ere are two headers on
this motherboard. Each
USB 3.2 Gen1 header can

1

support two ports.

English

24

TRX40 Creator

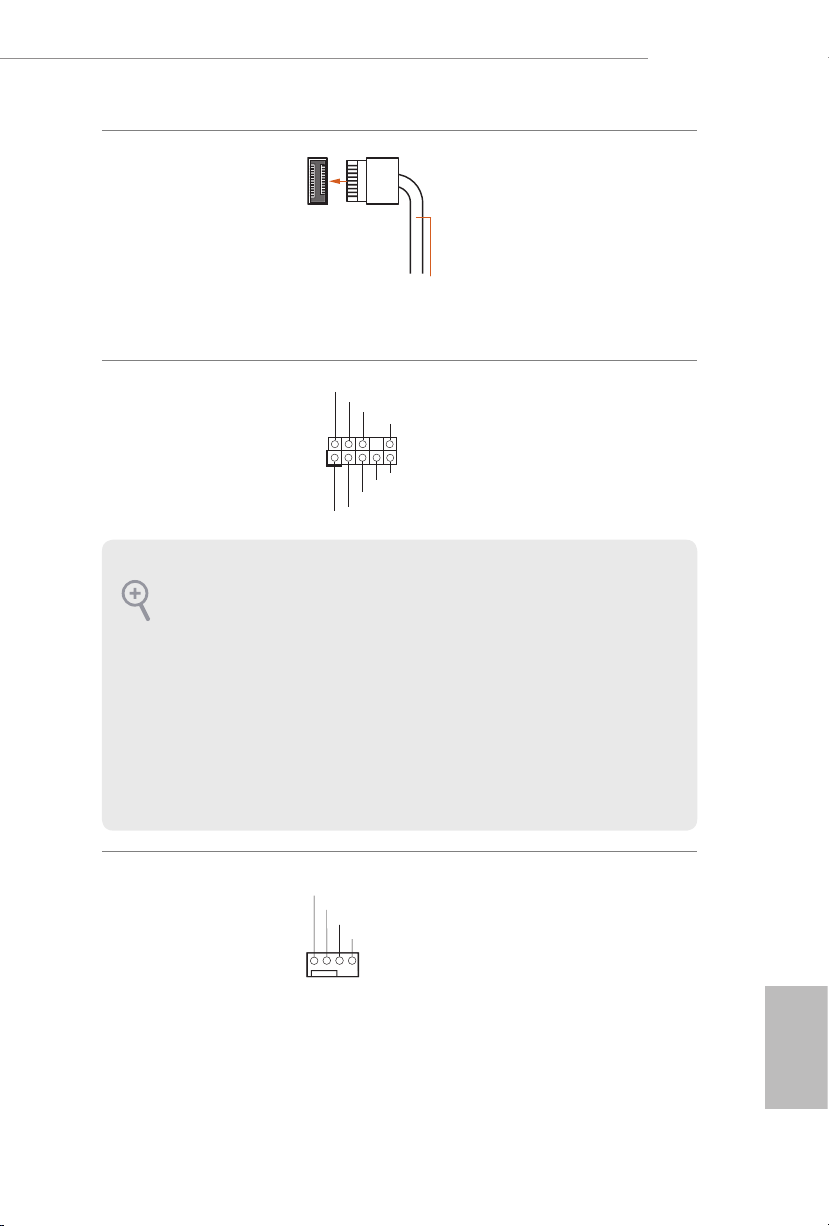

Front Panel Type C USB

3.2 Gen2 Header
(20-pin F_USB32G2_
TC_1)
(see p.1, No. 11)

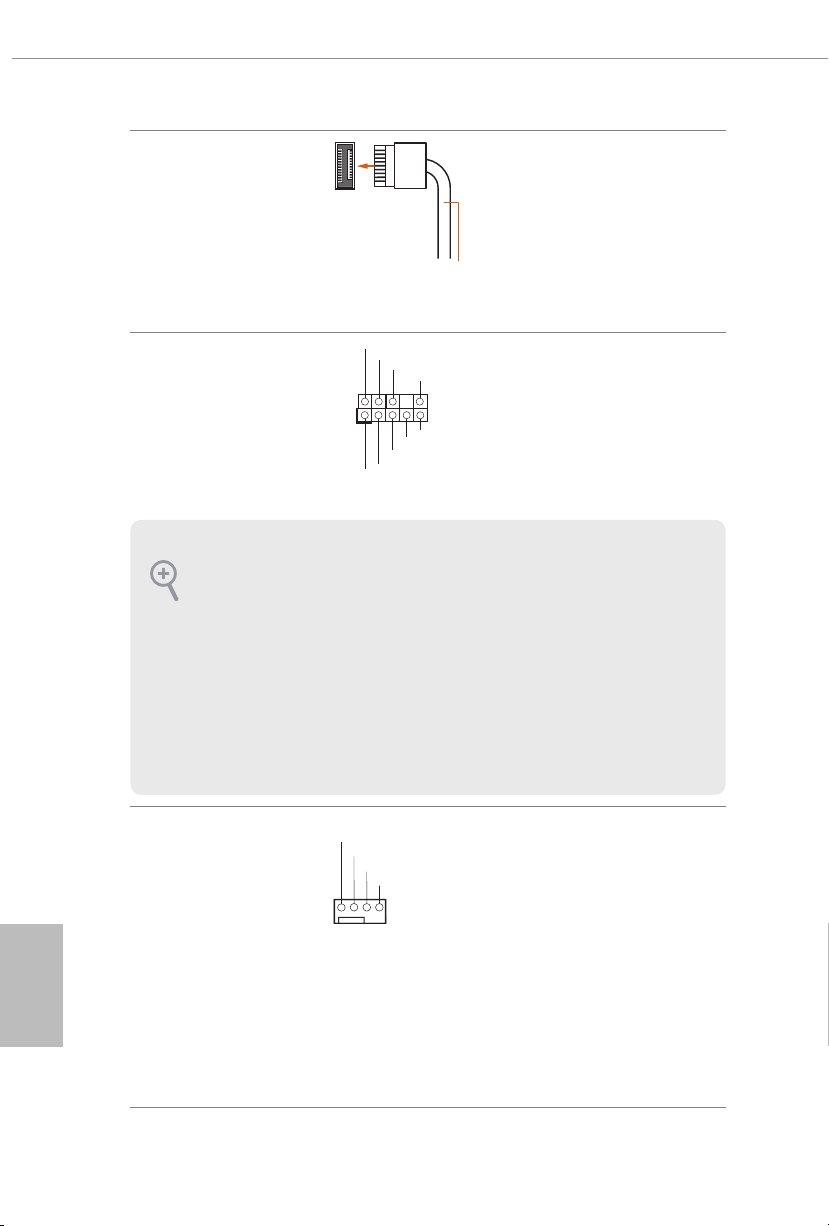

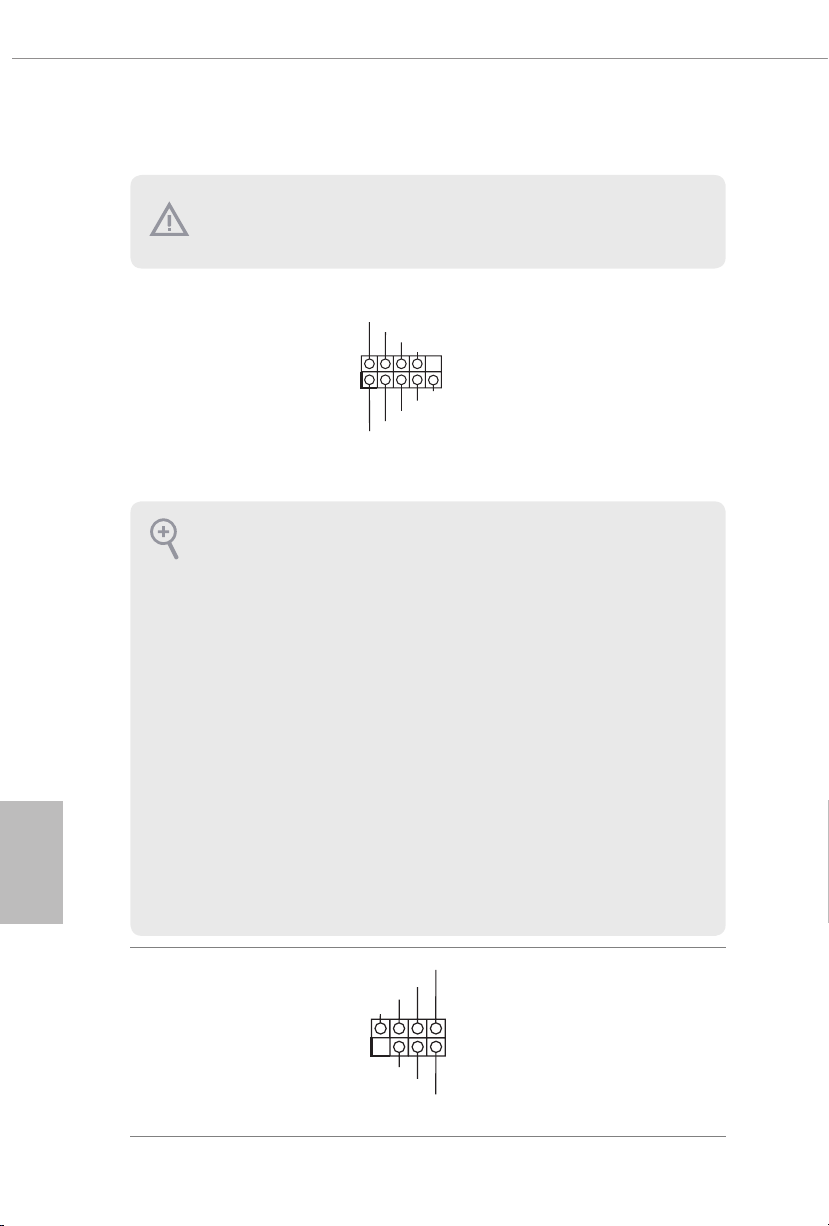

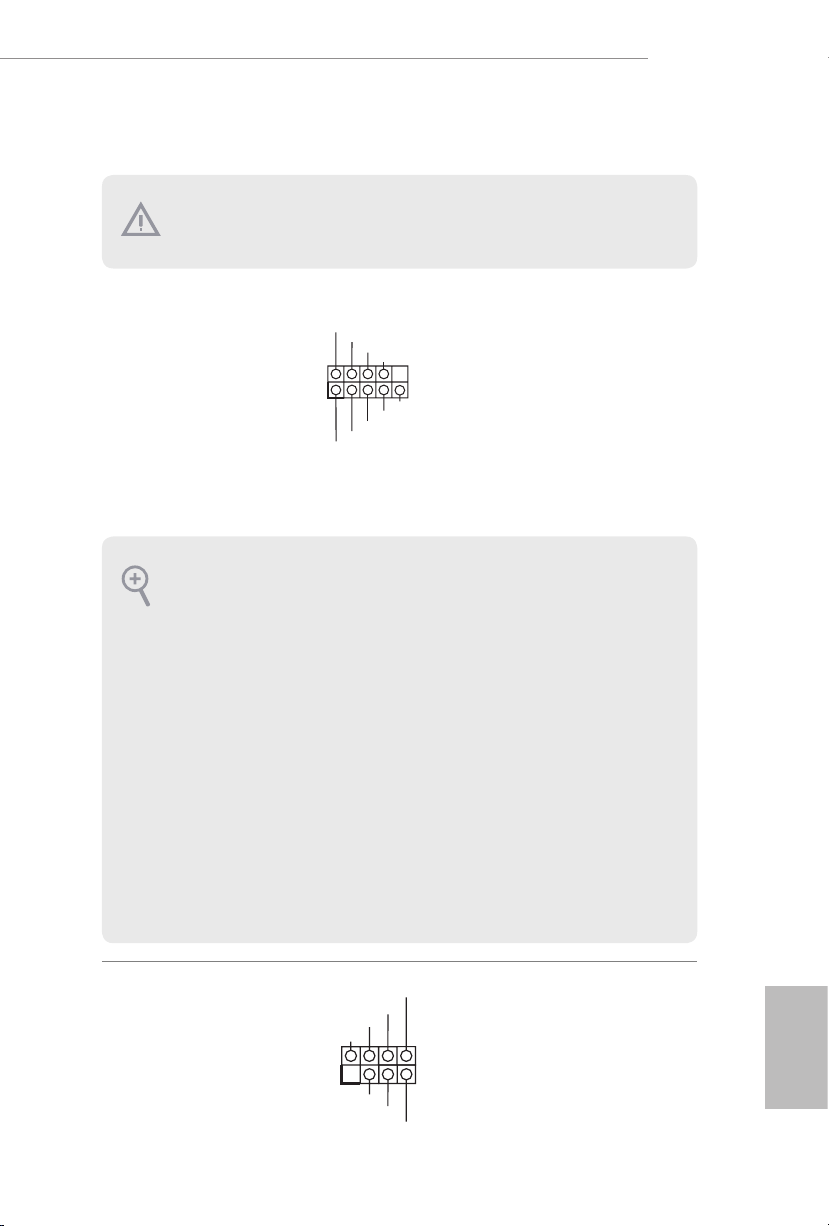

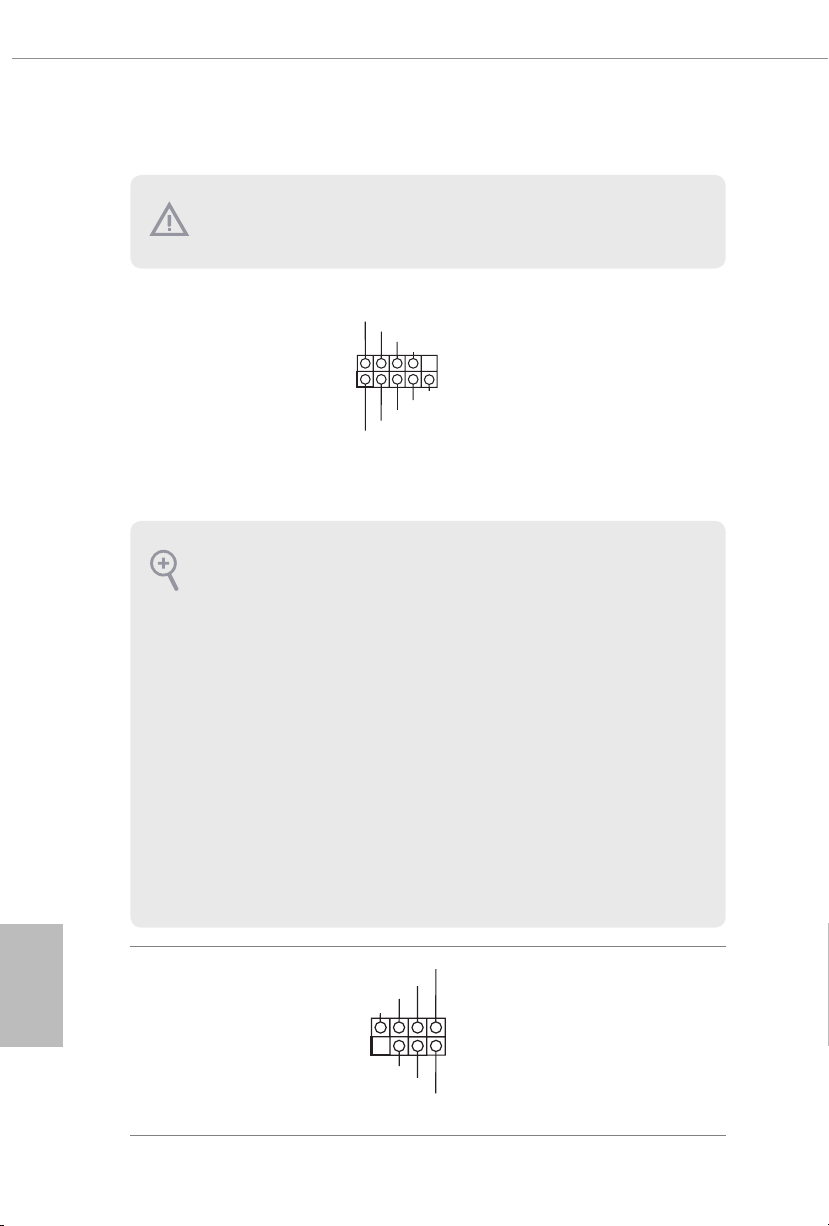

Front Panel Audio
Headers
(9-pin HD_AUDIO1)
(see p.1, No. 31)
(9-pin HD_AUDIO_RA1)
(see p.1, No. 30)

1. High Denition Audio supports Jack Sensing, but the panel wire on the chassis
must support HDA to function correctly. Please follow the instructions in our
manual and chassis manual to install your system.

2. If you use an AC’97 audio panel, please install it to the front panel audio heade r by
the steps below:
A. Connect Mic_IN (MIC) to MIC2_ L.
B. Conne ct Audio_R (RIN) to OUT2_R and Audio_ L (LIN) to OUT2_ L.
C. Connect Ground (GND) to Ground (GND).
D. MIC_ RET and OUT_RET are for the HD audio panel only. You don’t need to
connect them for the AC’97 audio panel.
E. To activate the front mic, go to the “FrontMic” Tab in the Realtek Control panel
and adju st “Recording Volume”.

USB Type-C Cable

GND

PRE SEN CE#

MIC _RE T

1

OUT 2_R

MIC 2_R

MIC 2_L

OUT _RE T

OUT 2_L

J_S ENS E

ere is one Front
Panel Type C USB 3.2
Gen2 Header on this
motherboard. is header
is used for connecting a
USB 3.2 Gen2 module for
additional USB 3.2 Gen2
ports.

is header is for
connecting audio devices
to the front audio panel.

Chassis Water Pump Fan
Connectors
(4-pin CHA_FAN1/WP)
(see p.1, No. 33)
(4-pin CHA_FAN2/WP)
(see p.1, No. 25)
(4-pin CHA_FAN3/WP)
(see p.1, No. 26)

GND

FAN _VO LT AGE

CHA _FA N_S PE ED

1 2 3 4

FAN _SP EED _C ONT ROL

is motherboard
provides three 4-Pin water
cooling

chassis

fan
connectors. If you plan to
connect a 3-Pin

chassis
water cooler fan, please
connect it to Pin 1-3.

English

25

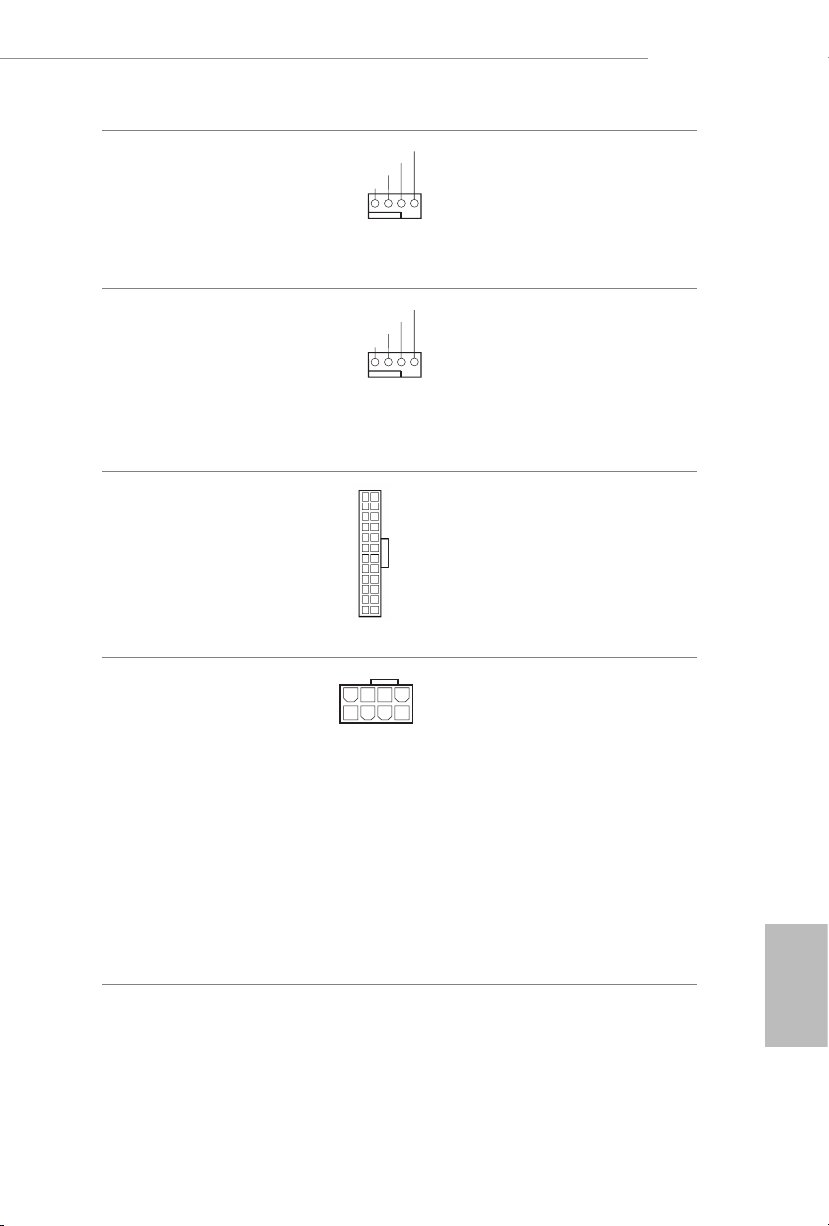

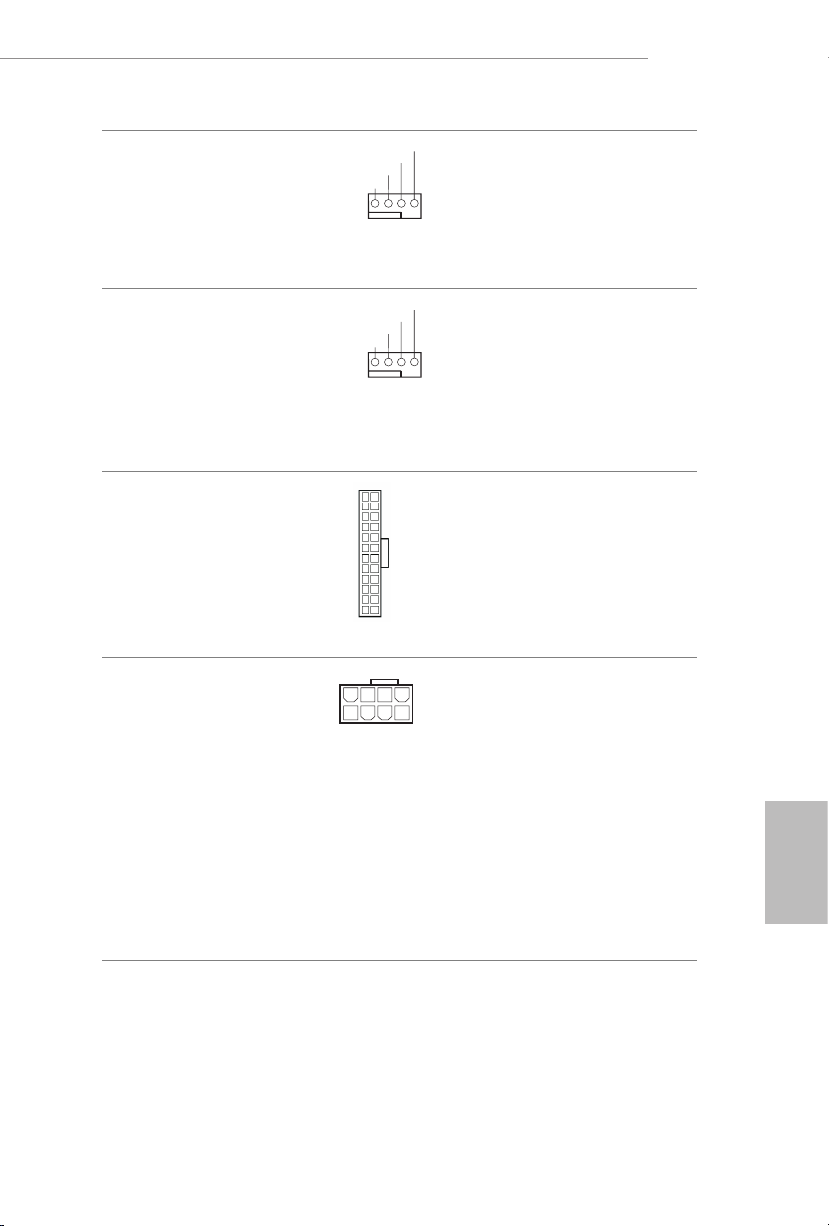

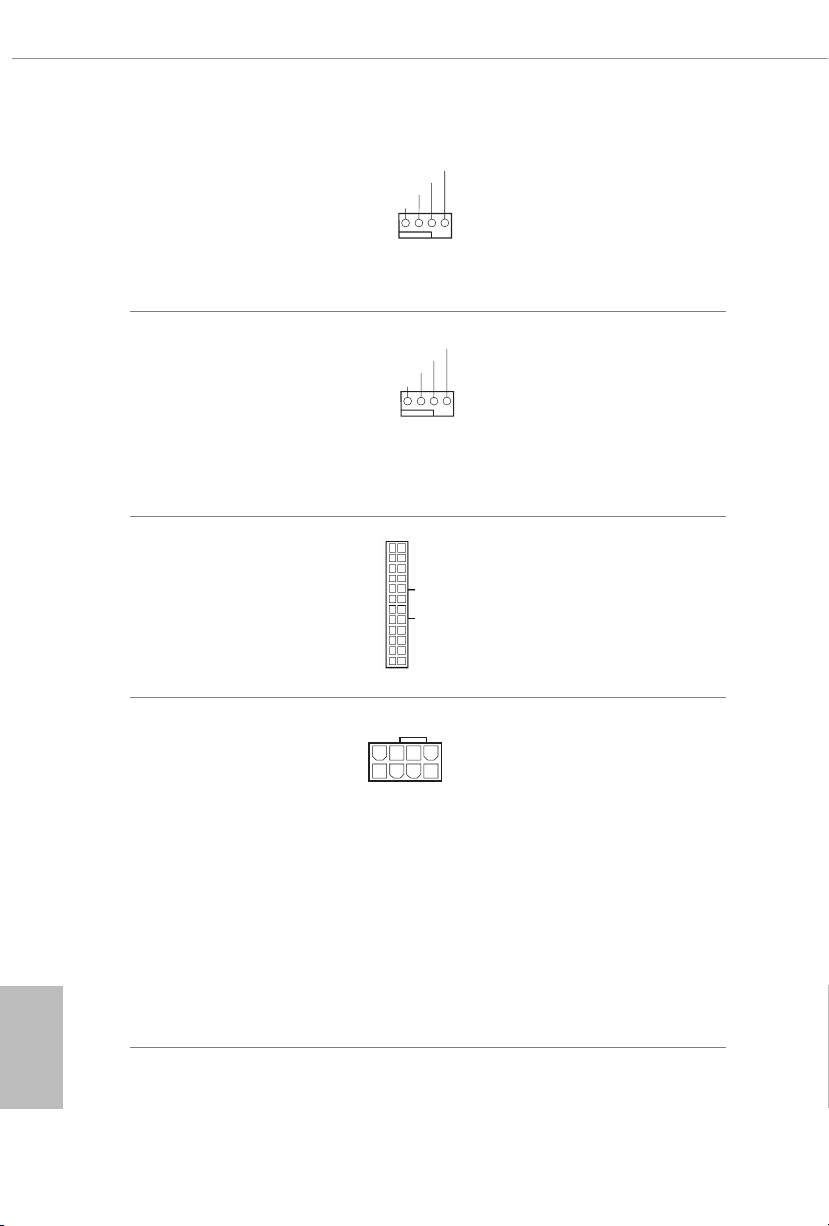

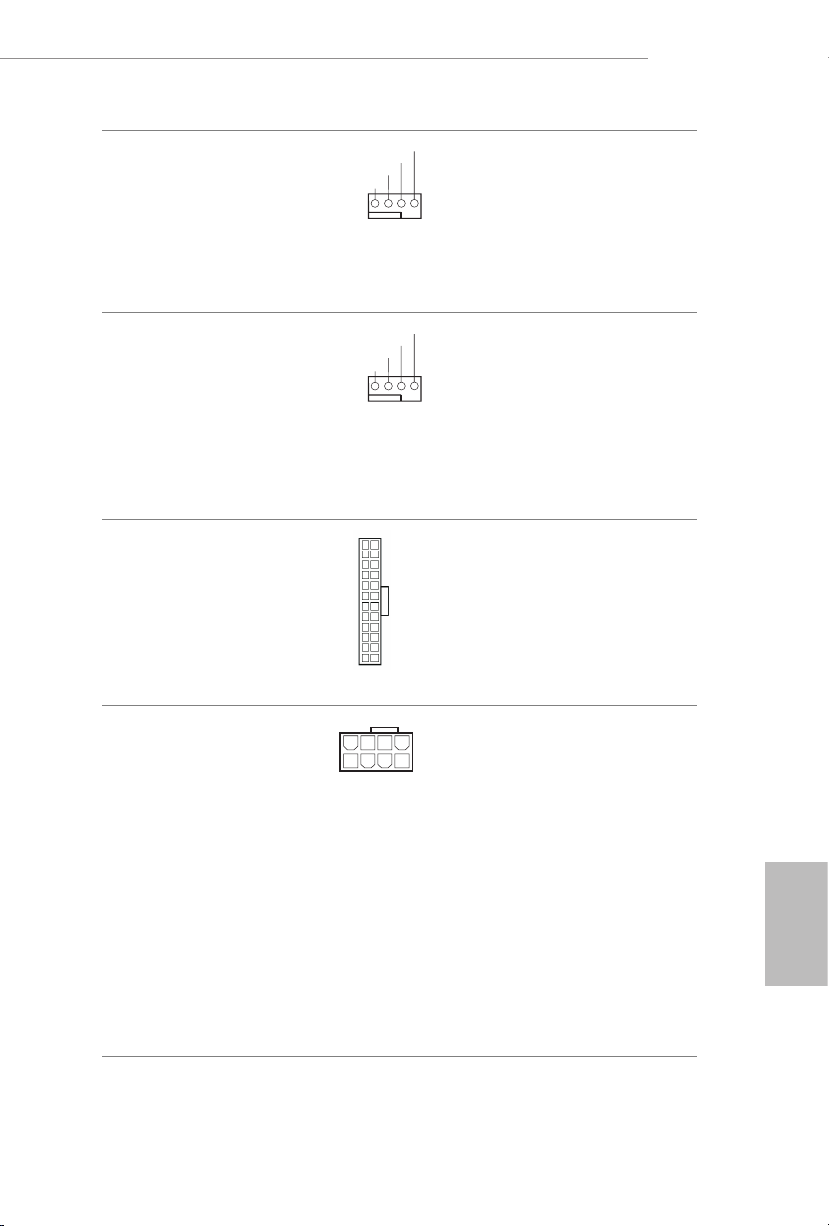

CPU Fan Connector

FAN_S PEED_ CONTR OL

FAN_S PEED_ CONTR OL

8 5

(4-pin CPU_FAN1)
(see p.1, No. 7)

CPU_ FAN_SP EED

FAN_ VOLTA GE

GND

1 2 3 4

is motherboard pro­vides a 4-Pin CPU fan
(Quiet Fan) connector.
If you plan to connect a
3-Pin CPU fan, please
connect it to Pin 1-3.

English

CPU Water Pump Fan
Connector
(4-pin CPU_FAN2/WP)
(see p.1, No. 32)

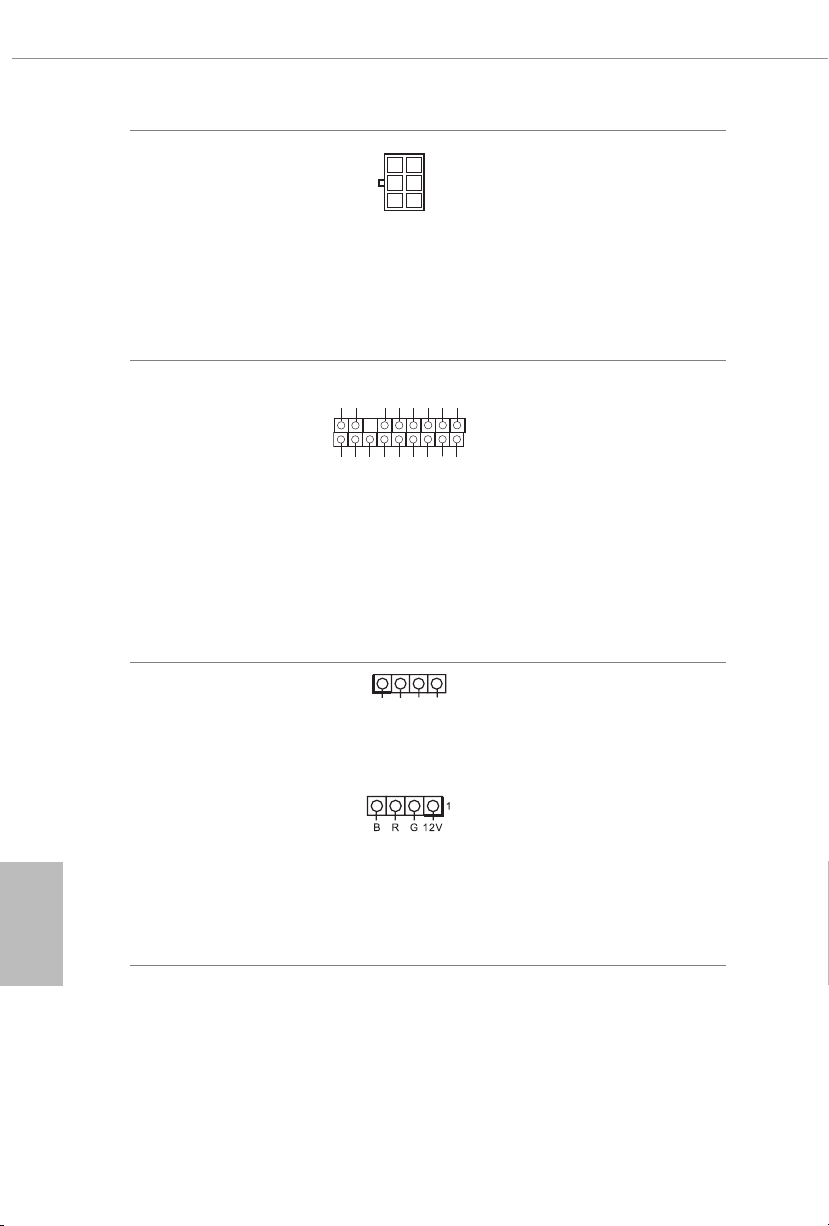

ATX Power Connector
(24-pin ATXPWR1)
(see p.1, No. 10)

ATX 12V Power
Connectors
(8-pin ATX12V1)
(see p.1, No. 8)
(8-pin ATX12V2)
(see p.1, No. 2)

CPU_ FAN_SP EED

FAN_ VOLTA GE

GND

1 2 3 4

12

24

1

13

4

is motherboard
provides a 4-Pin water
cooling CPU fan
connector. If you plan
to connect a 3-Pin CPU
water cooler fan, please
connect it to Pin 1-3.

is motherboard
provides a 24-pin ATX
power connector. To use a
20-pin ATX power supply,
please plug it along Pin 1
and Pin 13.

is motherboard
provides two 8-pin ATX
12V power connectors. To

1

use a 4-pin ATX power
supply, please plug it along
Pin 1 and Pin 5.

*Warning: Please make

sure that the power cable

connected is for the CPU

and not the graphics

card. Do not plug the

PCIe power cable to this

connector.

26

TRX40 Creator

1

3

4

6

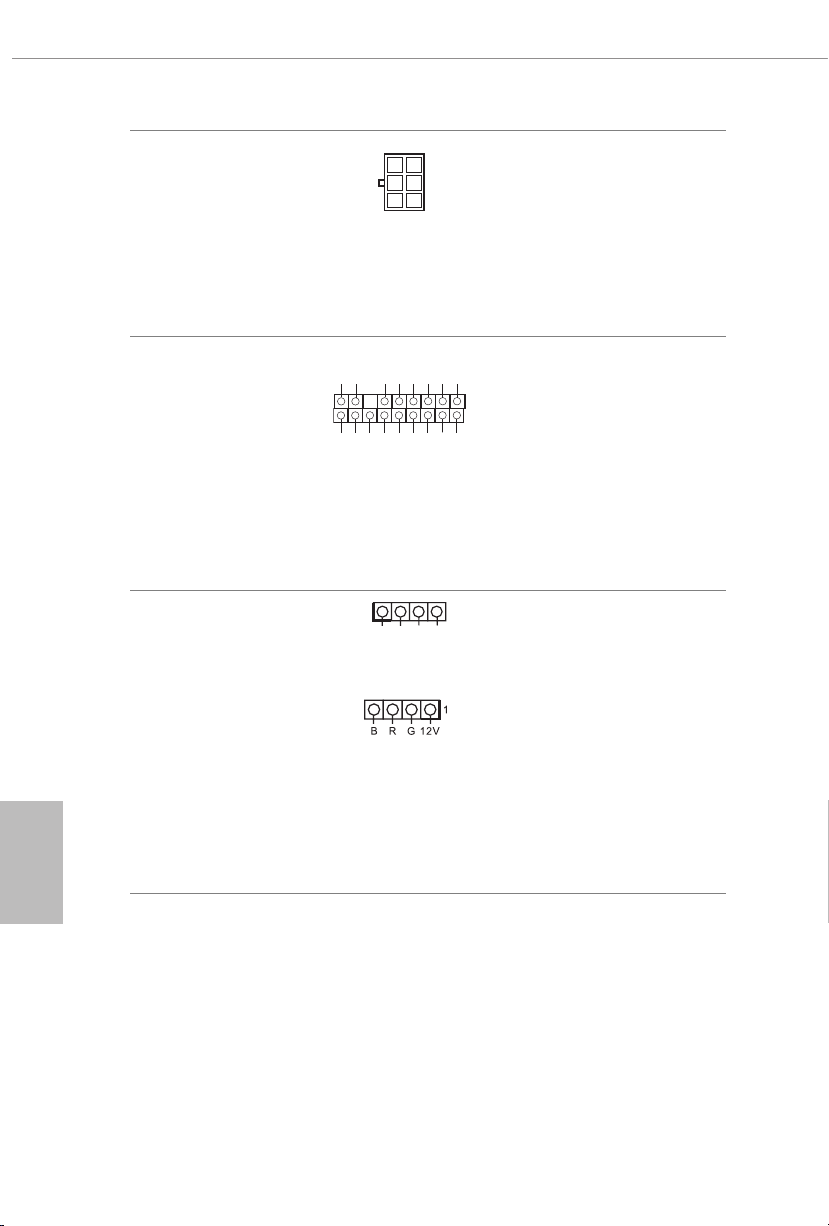

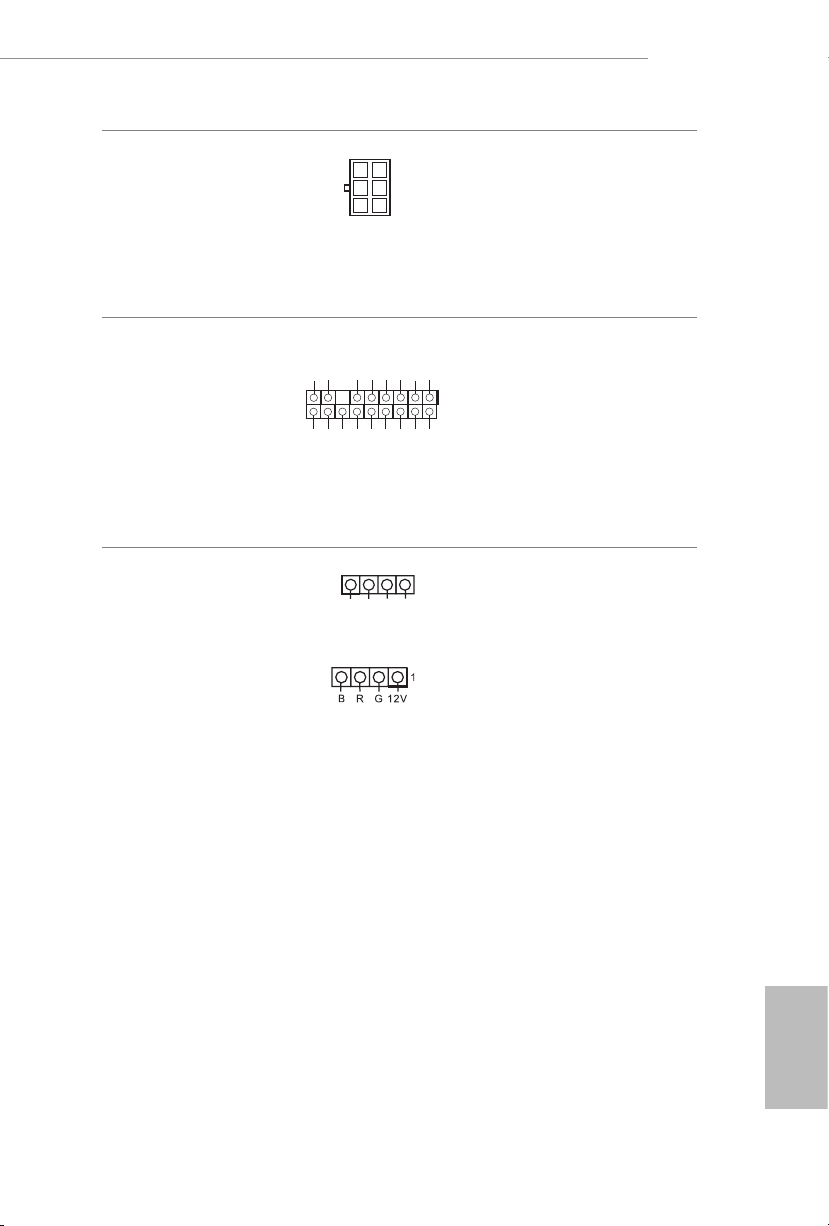

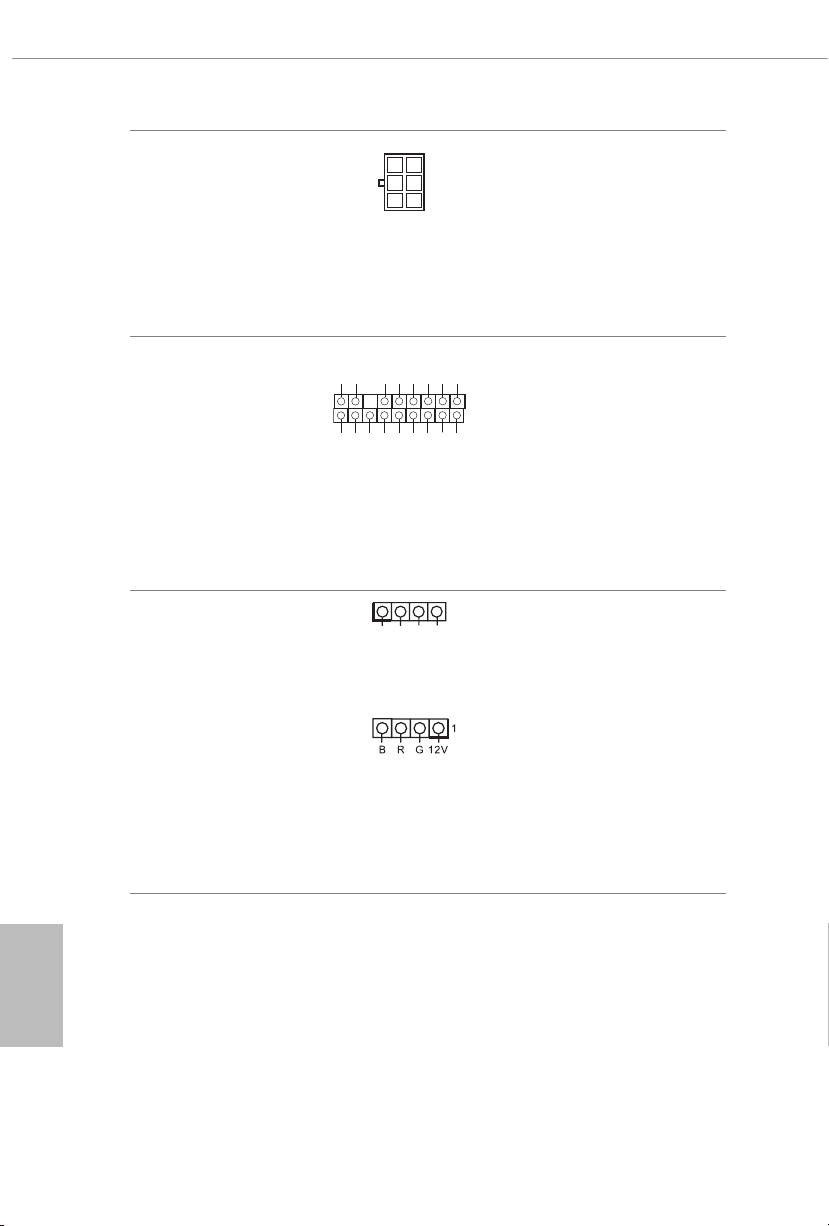

Graphics 12V Power
Connector
(6-pin GFX_12V1)
(see p.1, No. 18)

TPM Header
(17-pin TPMS1)
(see p.1, No. 29)

RGB LED Headers
(4-pin RGB_HEADER1)
(see p.1, No. 27)

(4-pin RGB_HEADER2)
(see p.1, No. 12)

GN D

+3V S B

D

GN

SER IRQ #

S_P WRDW N #

1

12V G R B

is motherboard pro­vides a 6-pin Graphics
12V power connector.

* Install the PSU’s power cable to
this connector when 4 graphics
cards are installed.

is connector supports Trusted

LAD 0

GN D

PC ICL K

LAD 3

+3 V

PC IRS T #

FRA M E

Platform Module (TPM) system,

1

which can securely store keys,
digital certicates, passwords,

GN D

LAD 1

LAD 2

and data. A TPM system also
helps enhance network security,

SMB _CLK _MA IN

SMB _DAT A_M AIN

protects digital identities, and
ensures platform integrity.

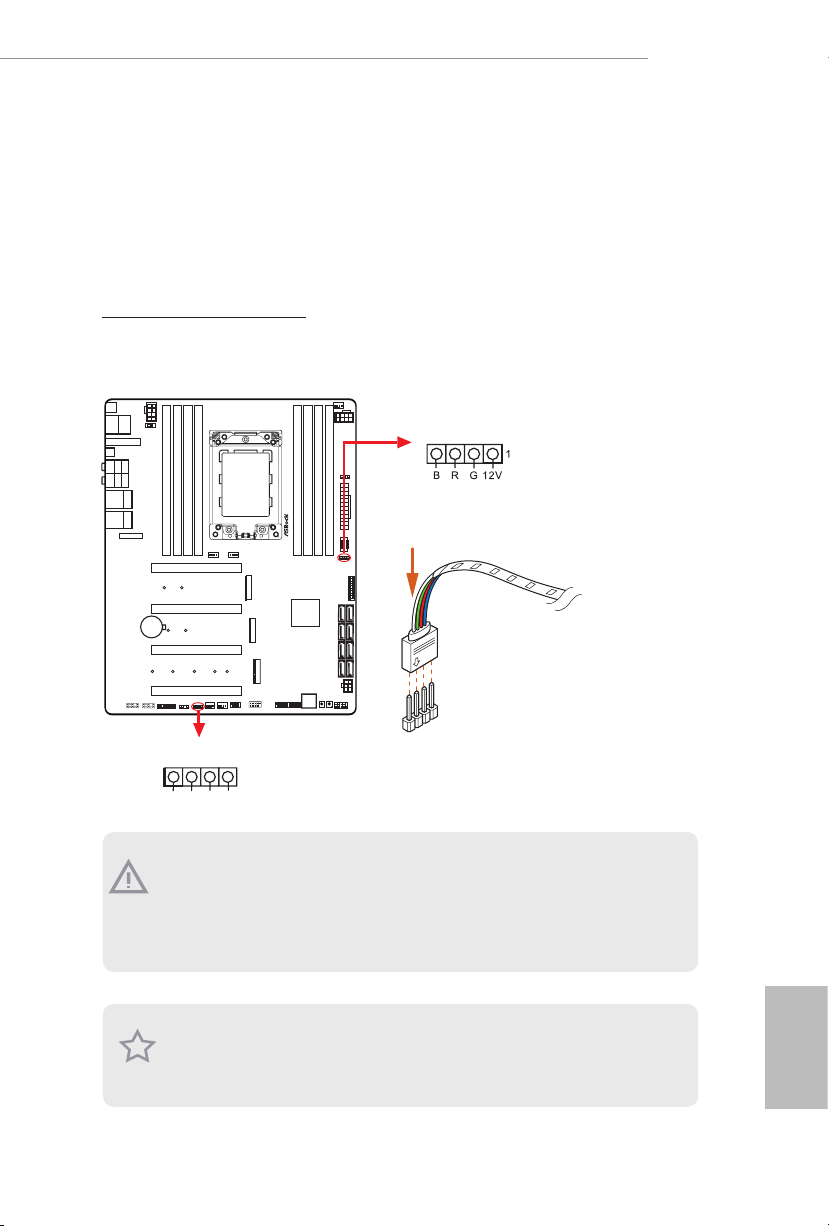

ese two RGB headers are used
to connect RGB LED
extension cable which allows
users to choose from various LED
lighting eects.

Caution: Never install the RGB

LED cable in the wrong orienta-

tion; otherwise, the cable may

be damaged.

*Please refer to page 43 for
further instructions on this
header.

English

27

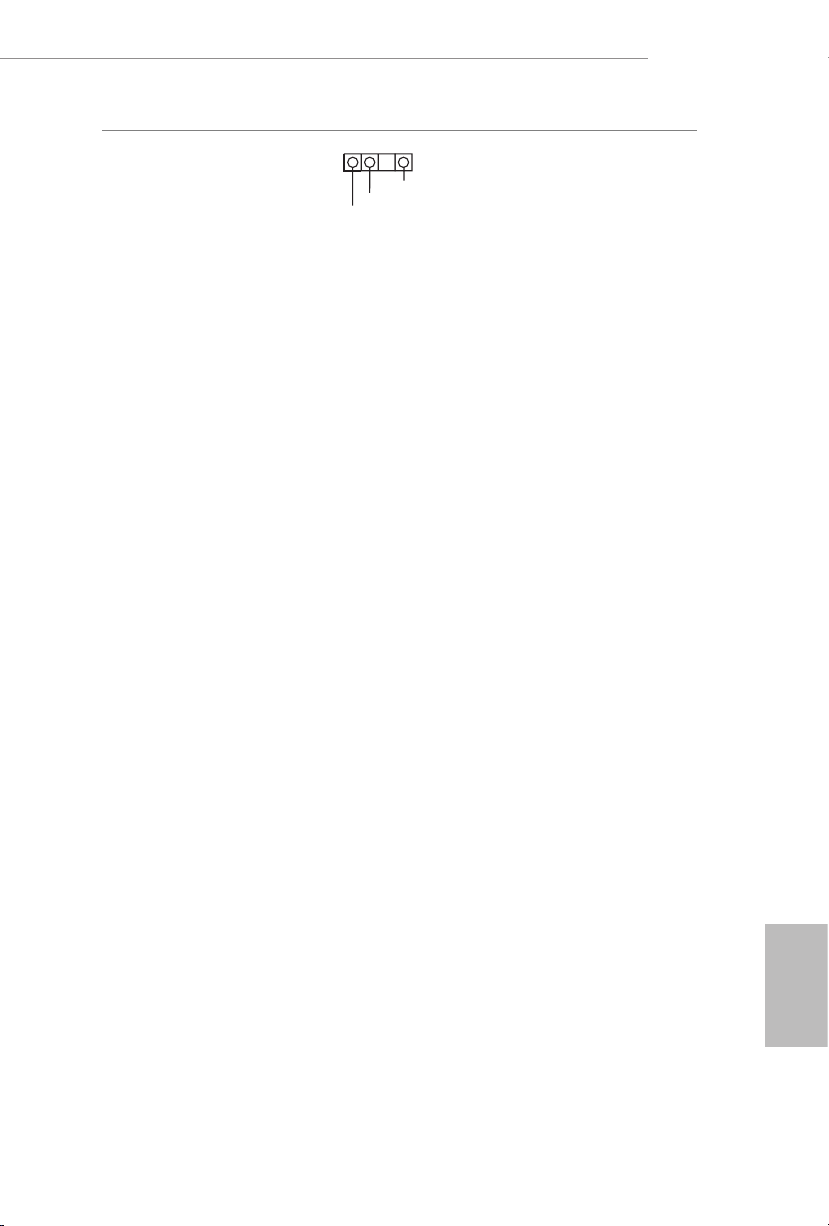

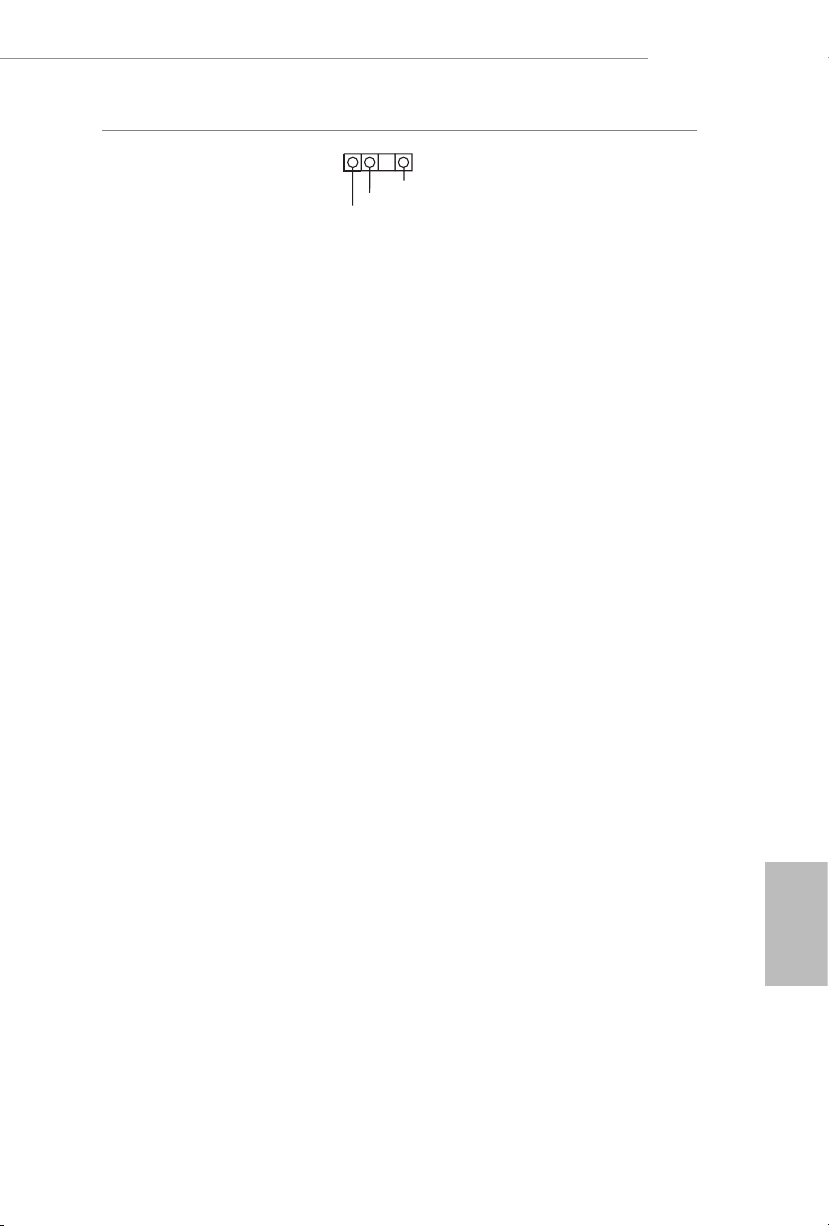

Addressable LED Headers
(3-pin ADDR_LED1)
(see p.1, No. 28)
(3-pin ADDR_LED2)
(see p.1, No. 9)

1

VOU T

DO_ ADD R

GND

ese two

Addressable LED
headers are used to connect
Addressable

LED extension cable
which allows users to choose
from various LED lighting
eects.

Caution: Never install the

Addressable LED cable in the

wrong orientation; otherwise,

the cable may be damaged.

*Please refer to page 44 for
further instructions on this
header.

English

28

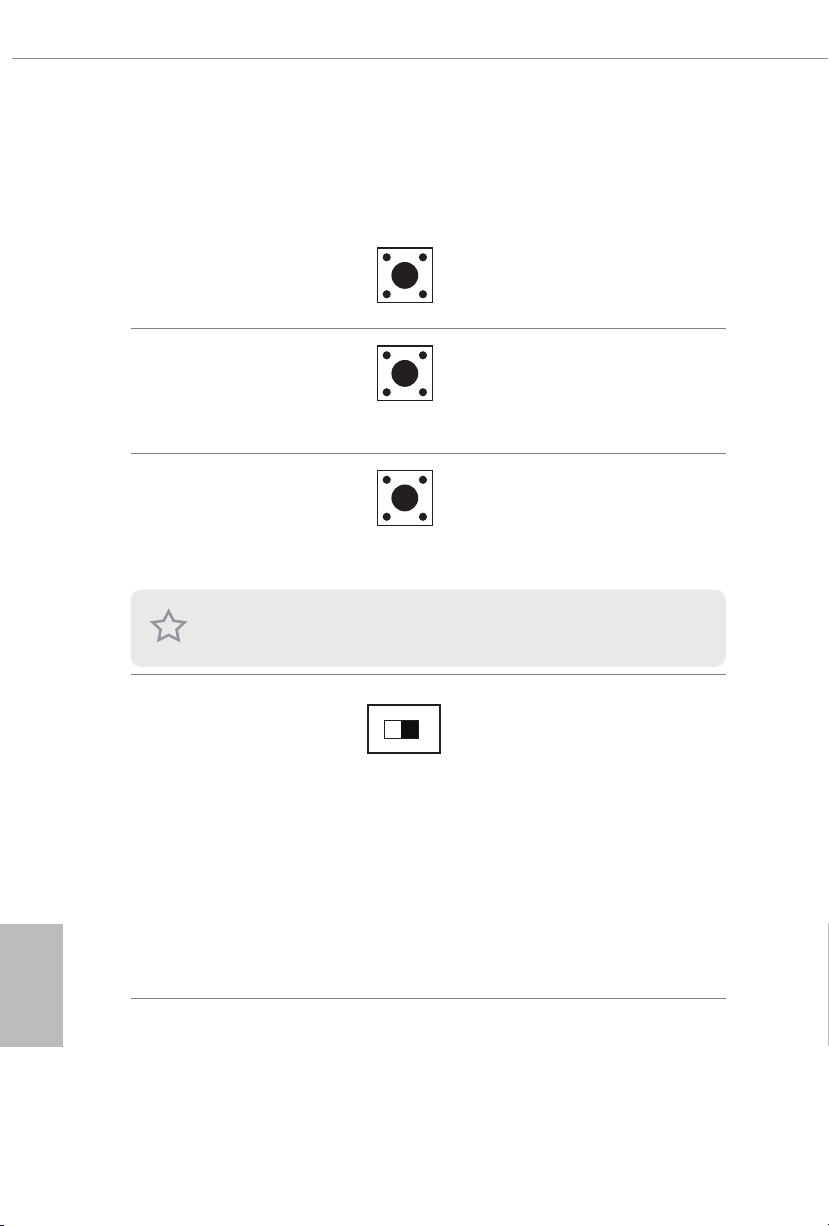

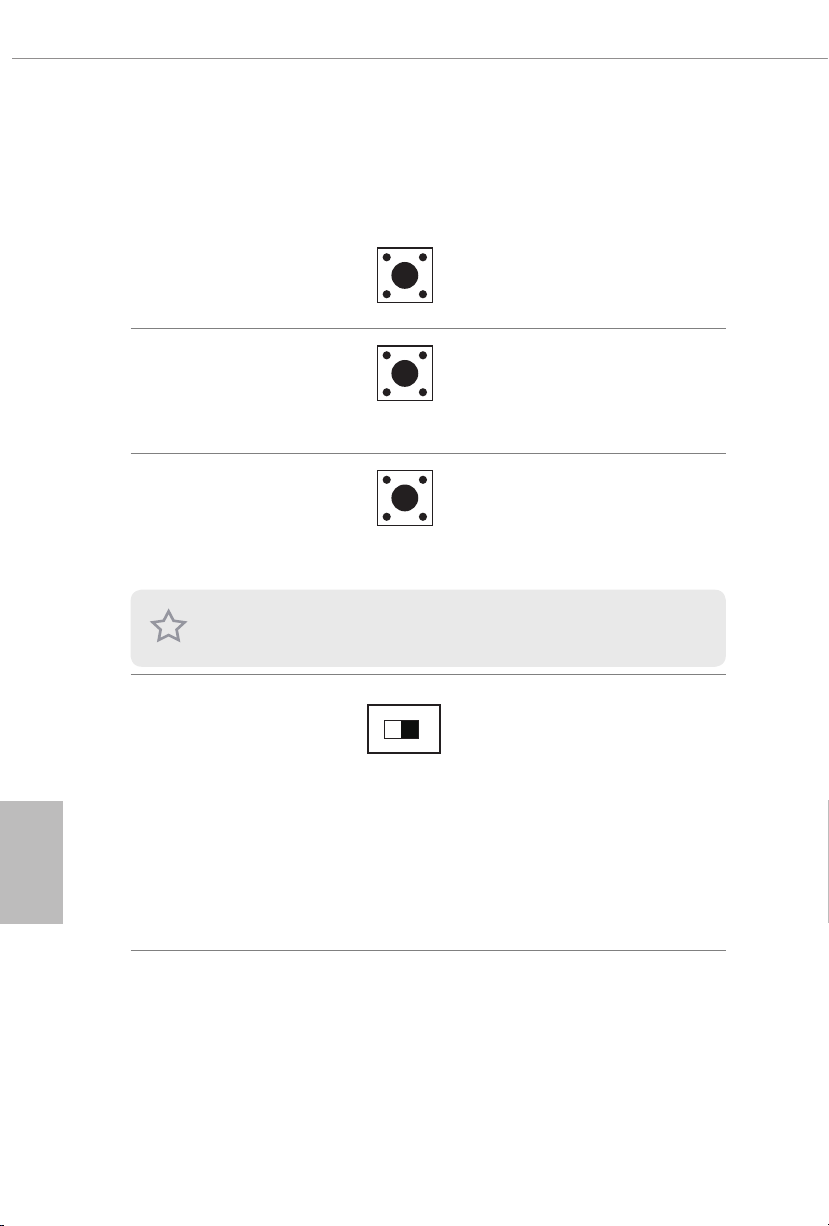

2.6 Smart Switches

e motherboard has ve smart switches: Power Button, Reset Button, Clear CMOS
Button, CPU Xtreme OC Switch and BIOS Flashback Button.

TRX40 Creator

Power Button
(PWRBTN1)
(see p.1, No. 20)

Reset Button
(RSTBTN1)
(see p.1, No. 21)

Clear CMOS Button
(CLRCBTN1)
(see p.3, No. 13)

is function i s workable only when you power o your computer and unplug the
power supply.

CPU Xtreme OC Switch
(MOS_PROCHOT1)
(see p.1, No. 1)

Power Button allows users
to quickly turn on/o the
system.

Reset Button allows
users to quickly reset the
system.

Clear CMOS Button
allows users to quickly
clear the CMOS values.

ON

OFF

PROCHOT = ON (default)
(Disable CPU Extreme
OC mode)

PROCHOT = OFF (Enable
CPU Extreme OC mode)

Warning: Overclocking
may cause damage to your
CPU and motherboard.
It should be done at your
own risk and expense.

English

29

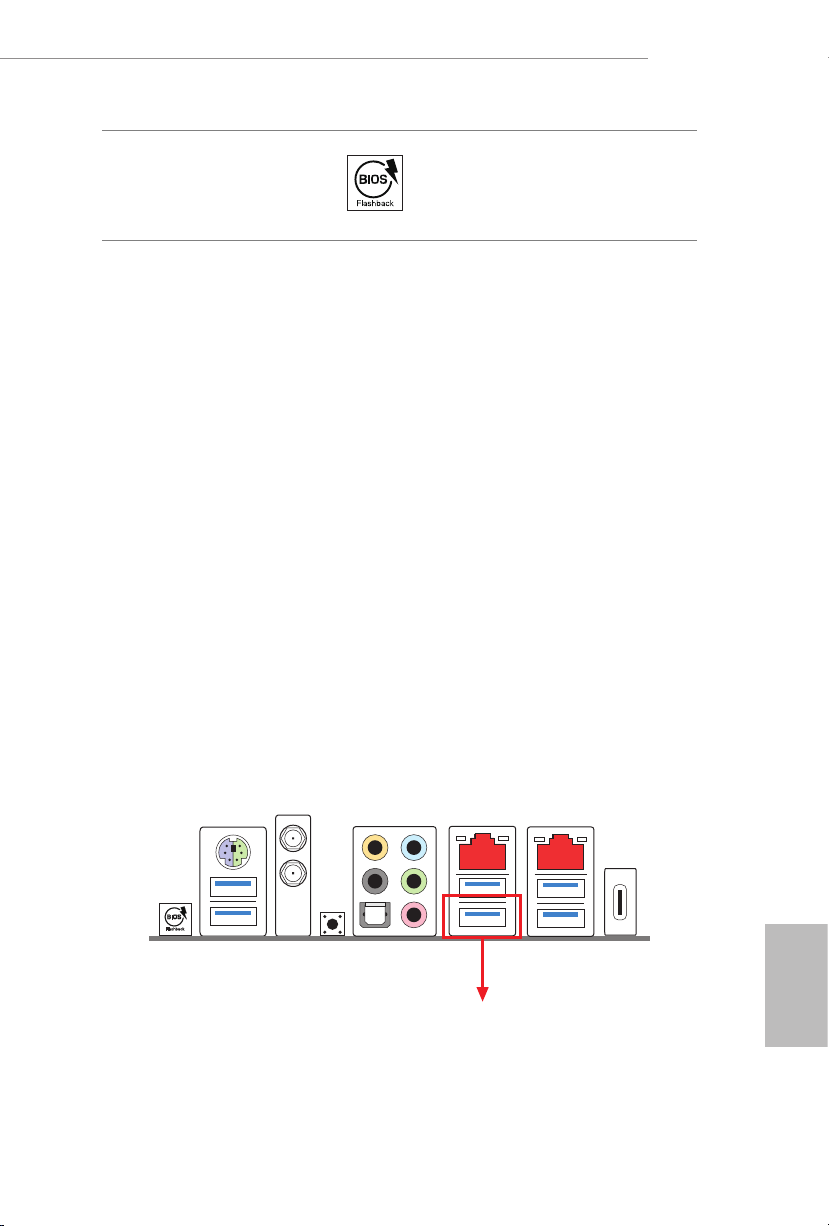

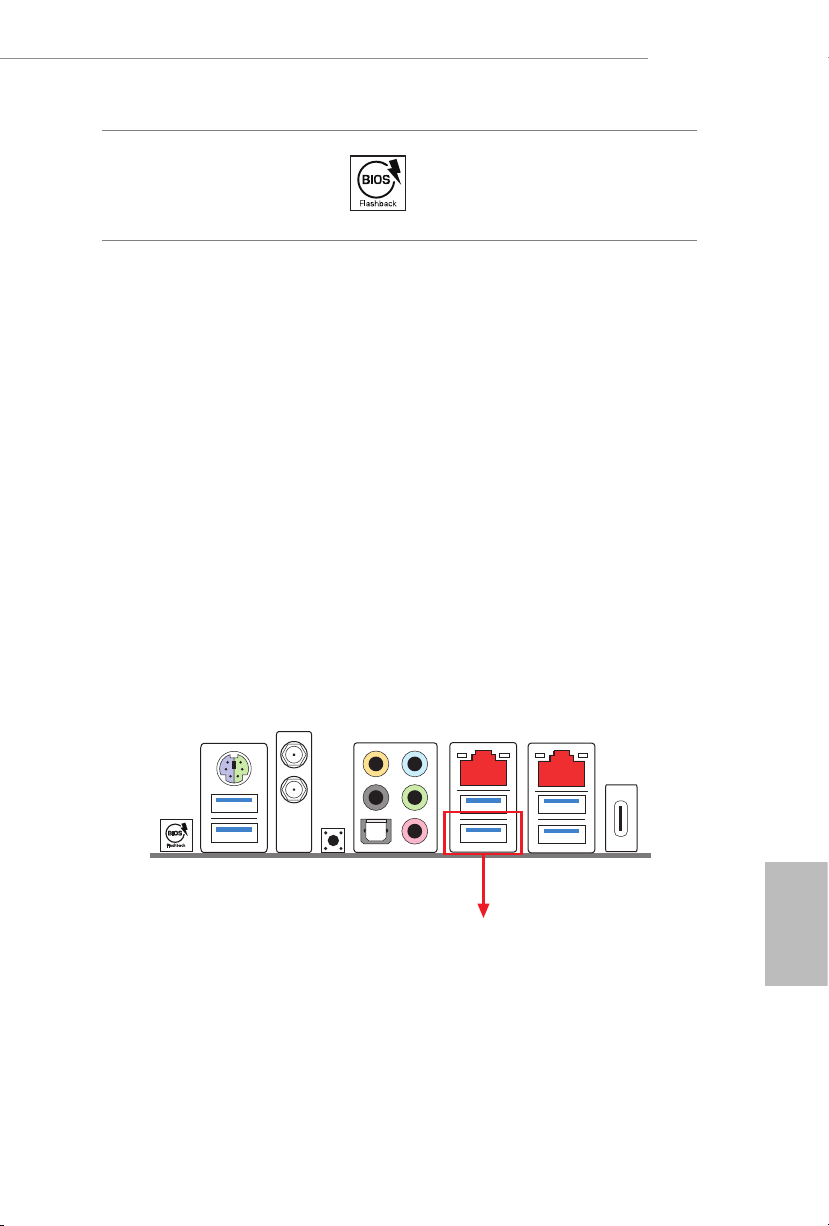

BIOS Flashback Button
(BIOS_FB1)
(see p.3, No. 16)

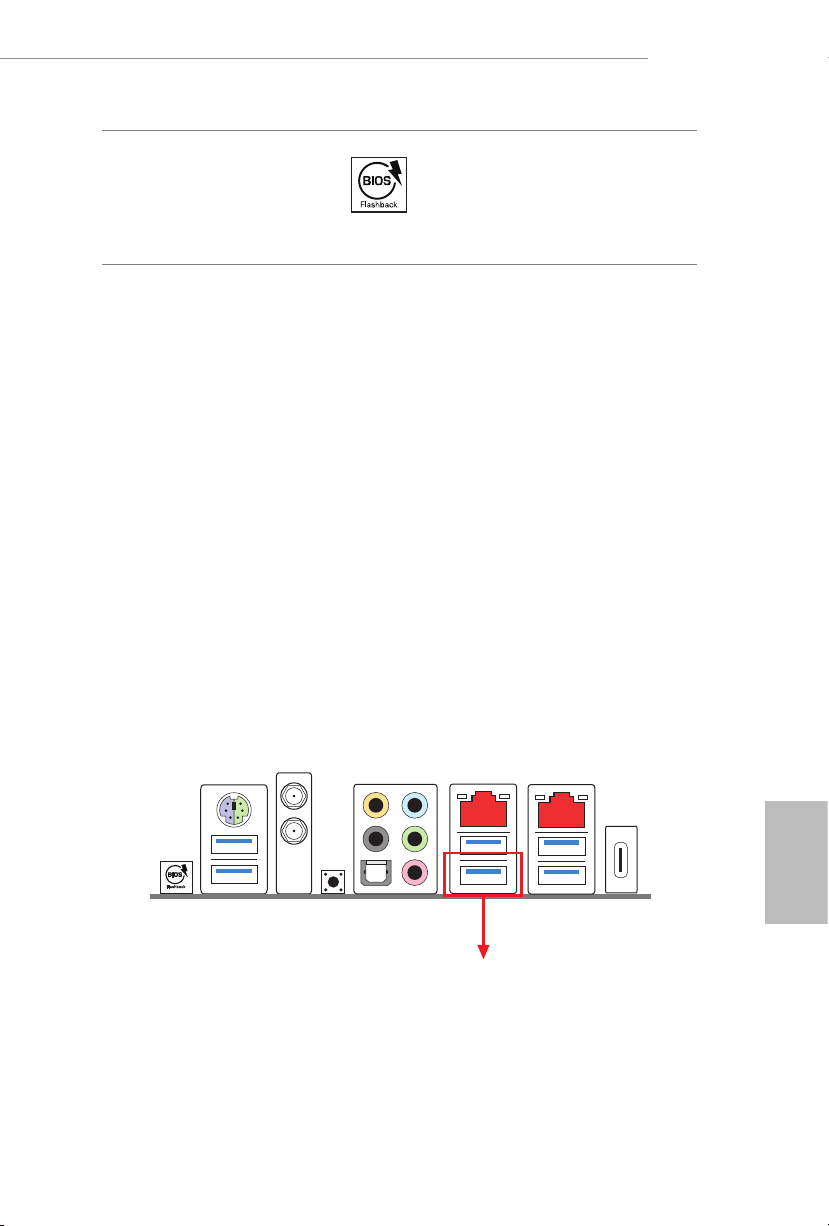

ASRock BIOS Flashback feature allows you to update BIOS without powering on the
system, even without CPU.
To use the USB BIOS Flashback function, Please follow the steps below.

1. Download the latest BIOS le from ASRock's website : http://www.asrock.com.

2. Copy the BIOS le to your USB ash drive. Please make sure the le system of
your USB ash drive must be FAT32.

3. Extract BIOS le from the zip le.

4. Rename the le to “creative.rom” and save it to the root directory of X: USB ash drive.

5. Plug the 24 pin power connector to the motherboard. en turn on the power supply's
AC switch.
*ere is no need to power on the system.

6. en plug your USB drive to the USB BIOS Flashback port.

7. Press the BIOS Flashback Button for about three seconds. en the LED starts to blink.

8. Wait until the LED stops blinking, indicating that BIOS ashing has been completed.
*If the LED light turns solid green, this means that the BIOS Flashback is not
operating properly. Please make sure that you plug the USB drive to the USB BIOS
Flashback port.

BIOS Flashback Button
allows users to ash the
BIOS.

English

30

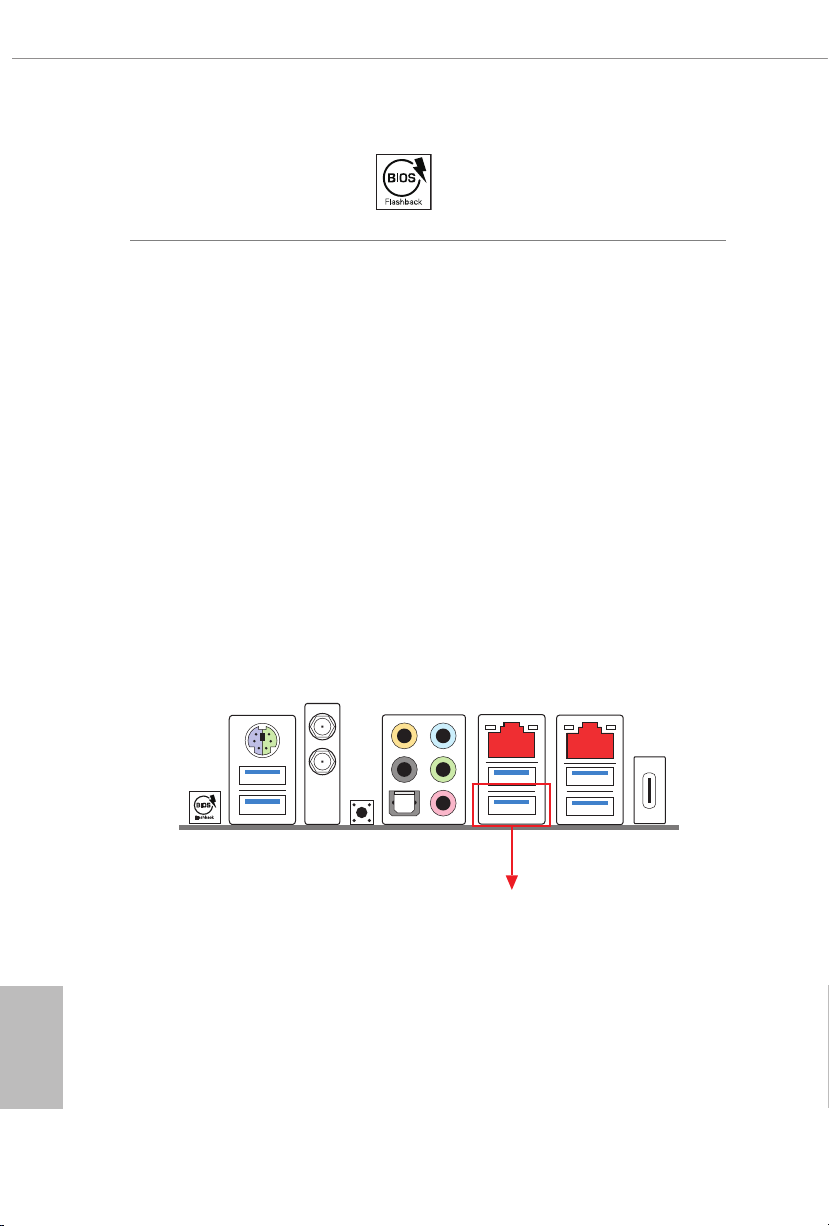

USB BIOS Flashback port

2.7 Dr. Debug

Dr. Debug is used to provide code information, which makes troubleshooting even
easier. Please see the diagrams below for reading the Dr. Debug codes.

Code Description

0x10 PEI_CORE_STARTED

0x11 PEI_CAR_CPU_INIT

0x15 PEI_CAR_NB_INIT

0x19 PEI_CAR_SB_INIT

0x31 PEI_MEMORY_INSTALLED

0x32 PEI_CPU_INIT

0x33 PEI_CPU_CACHE_INIT

TRX40 Creator

0x34 PEI_CPU_AP_INIT

0x35 PEI_CPU_BSP_SELECT

0x36 PEI_CPU_SMM_INIT

0x37 PEI_MEM_NB_INIT

0x3B PEI_MEM_SB_INIT

0x4F PEI_DXE_IPL_STARTED

0x60 DXE_CORE_STARTED

0x61 DXE_NVRAM_INIT

0x62 DXE_SBRUN_INIT

English

31

0x63 DXE_CPU_INIT

0x68 DXE_NB_HB_INIT

0x69 DXE_NB_INIT

0x6A DXE_NB_SMM_INIT

0x70 DXE_SB_INIT

0x71 DXE_SB_SMM_INIT

0x72 DXE_SB_DEVICES_INIT

0x78 DXE_ACPI_INIT

0x79 DXE_CSM_INIT

0x90 DXE_BDS_STARTED

0x91 DXE_BDS_CONNECT_DRIVERS

English

32

0x92 DXE_PCI_BUS_BEGIN

0x93 DXE_PCI_BUS_HPC_INIT

0x94 DXE_PCI_BUS_ENUM

0x95 DXE_PCI_BUS_REQUEST_RESOURCES

0x96 DXE_PCI_BUS_ASSIGN_RESOURCES

0x97 DXE_CON_OUT_CONNECT

0x98 DXE_CON_IN_CONNECT

0x99 DXE_SIO_INIT

0x9A DXE_USB_BEGIN

0x9B DXE_USB_RESET

0x9C DXE_USB_DETECT

0x9D DXE_USB_ENABLE

0xA0 DXE_IDE_BEGIN

0xA1 DXE_IDE_RESET

0xA2 DXE_IDE_DETECT

0xA3 DXE_IDE_ENABLE

TRX40 Creator

0xA4 DXE_SCSI_BEGIN

0xA5 DXE_SCSI_RESET

0xA6 DXE_SCSI_DETECT

0xA7 DXE_SCSI_ENABLE

0xA8 DXE_SETUP_VERIFYING_PASSWORD

0xA9 DXE_SETUP_START

0xAB DXE_SETUP_INPUT_WAIT

0xAD DXE_READY_TO_BOOT

0xAE DXE_LEGACY_BOOT

English

33

0xAF DXE_EXIT_BOOT_SERVICES

0xB0 RT_SET_VIRTUAL_ADDRESS_MAP_BEGIN

0xB1 RT_SET_VIRTUAL_ADDRESS_MAP_END

0xB2 DXE_LEGACY_OPROM_INIT

0xB3 DXE_RESET_SYSTEM

0xB4 DXE_USB_HOTPLUG

0xB5 DXE_PCI_BUS_HOTPLUG

0xB6 DXE_NVRAM_CLEANUP

0xB7 DXE_CONFIGURATION_RESET

0xF0 PEI_RECOVERY_AUTO

0xF1 PEI_RECOVERY_USER

English

34

0xF2 PEI_RECOVERY_STARTED

0xF3 PEI_RECOVERY_CAPSULE_FOUND

0xF4 PEI_RECOVERY_CAPSULE_LOADED

0xE0 PEI_S3_STARTED

0xE1 PEI_S3_BOOT_SCRIPT

0xE2 PEI_S3_VIDEO_REPOST

0xE3 PEI_S3_OS_WAKE

0x50 PEI_MEMORY_INVALID_TYPE

0x53 PEI_MEMORY_NOT_DETECTED

0x55 PEI_MEMORY_NOT_INSTALLED

0x57 PEI_CPU_MISMATCH

0x58 PEI_CPU_SELF_TEST_FAILED

0x59 PEI_CPU_NO_MICROCODE

0x5A PEI_CPU_ERROR

0x5B PEI_RESET_NOT_AVAILABLE

TRX40 Creator

0xD0 DXE _CPU_ERROR

0xD1 DXE_NB_ERROR

0xD2 DXE_SB_ERROR

0xD3 DXE_ARCH_PROTOCOL_NOT_AVAILABLE

0xD4 DXE _PCI_BUS_OUT_OF_RESOURCES

0xD5 DXE_LEGACY_OPROM_NO_SPACE

0xD6 DXE_NO_CON_OUT

0xD7 DXE_NO_CON_IN

English

35

0xD8 DXE_INVALID_PASSWORD

0xD9 DXE _BOOT_OPTION_LOAD_ERROR

0xDA DXE_BOOT_OPTION_FAILED

0xDB DXE_FLASH_UPDATE_FAILED

0xDC DXE _RESET_NOT_AVAILABLE

0xE8 PEI_MEMORY_S3_RESUME_FAILED

0xE9 PEI_S3_RESUME_PPI_NOT_FOUND

0xEA PEI_S3_BOOT_SCRIPT_ERROR

0xEB PEI_S3_OS_WAKE_ERROR

English

36

TRX40 Creator

2.8 M.2_SSD (NGFF) Module Installation Guide (M2_1 and
M2_2)

The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and
versatile card edge connector that aims to replace mPCIe and mSATA. e Hy per M.2
Sockets (M2_1 and M2_2) support M Key type 2260/2280 M.2 PCI Express module up to
Gen4x4 (64 Gb/s).

Installing the M.2_SSD (NGFF) Module

Step 1

is motherboard supports M.2_SSD
(NGFF) module type 2260 and 2280
only. Prepare a proper PCB lent h of
module, the screw and the stando.

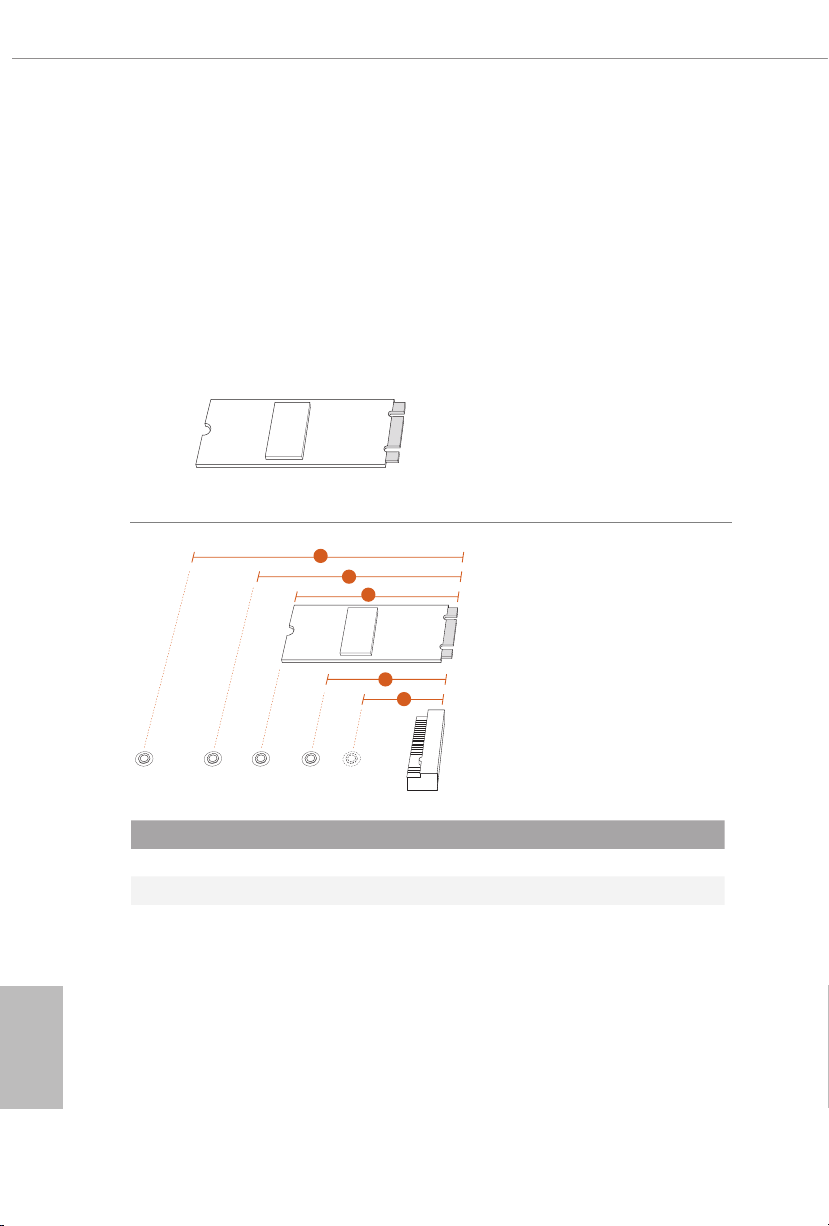

Step 2

Depending on the PCB type and
length of your M.2_SSD (NGFF)

2

1

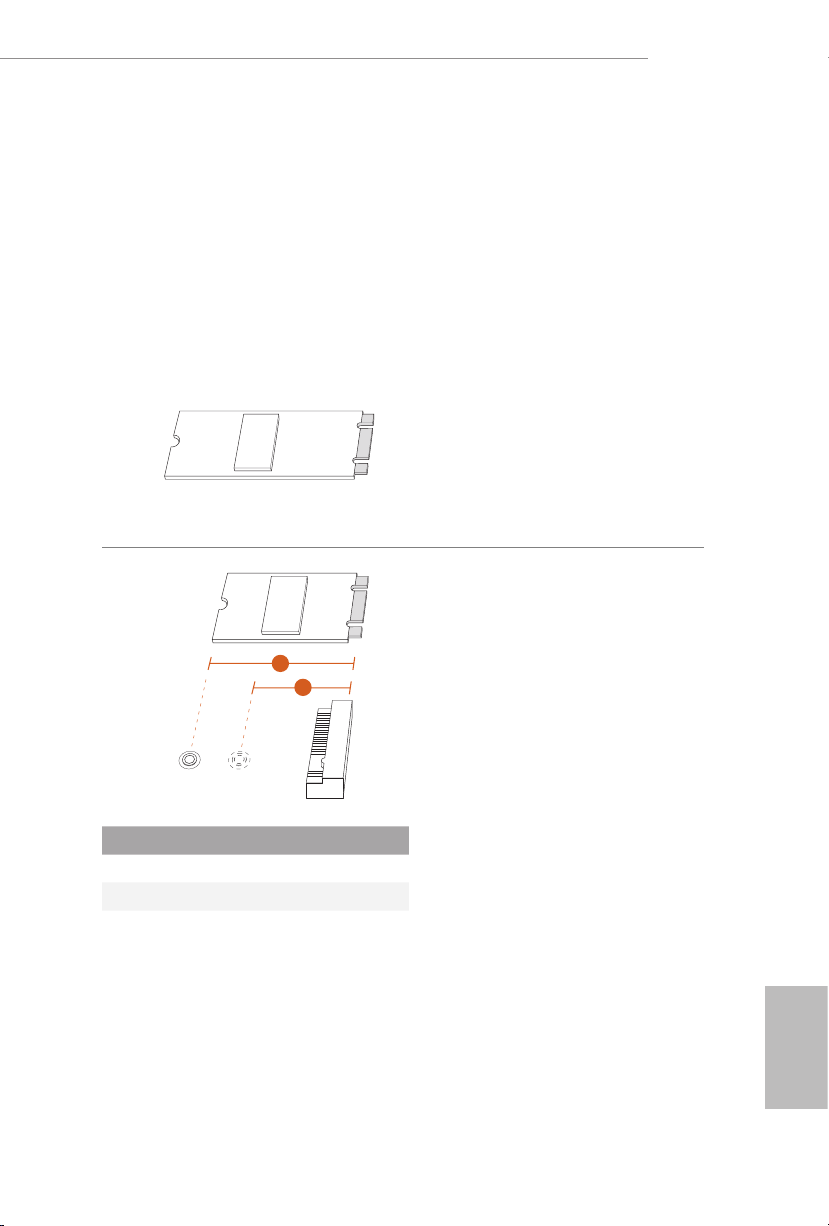

module, nd the corresponding nut
location to be used.

A

B

No. 1 2

Nut Location A B

PCB Length 6cm 8cm

Module Type Type2260 Type 2280

English

37

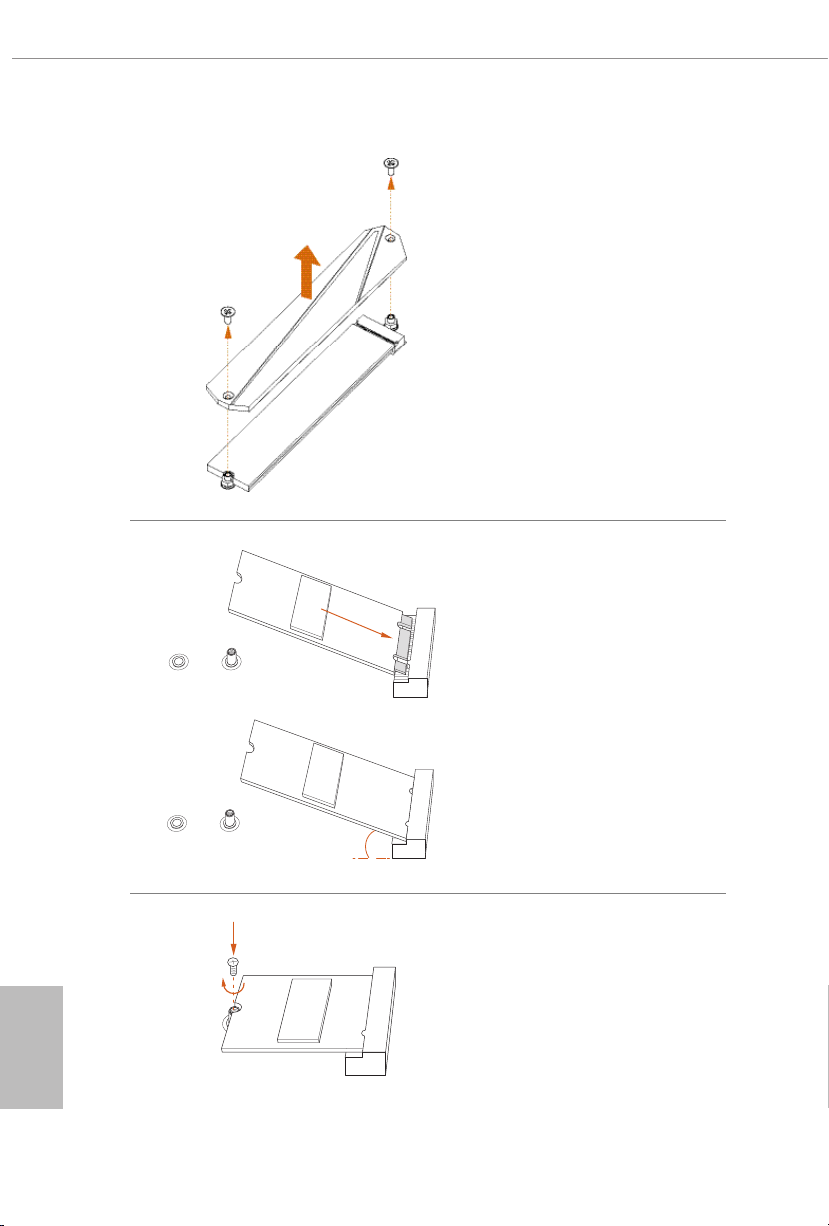

Step 3

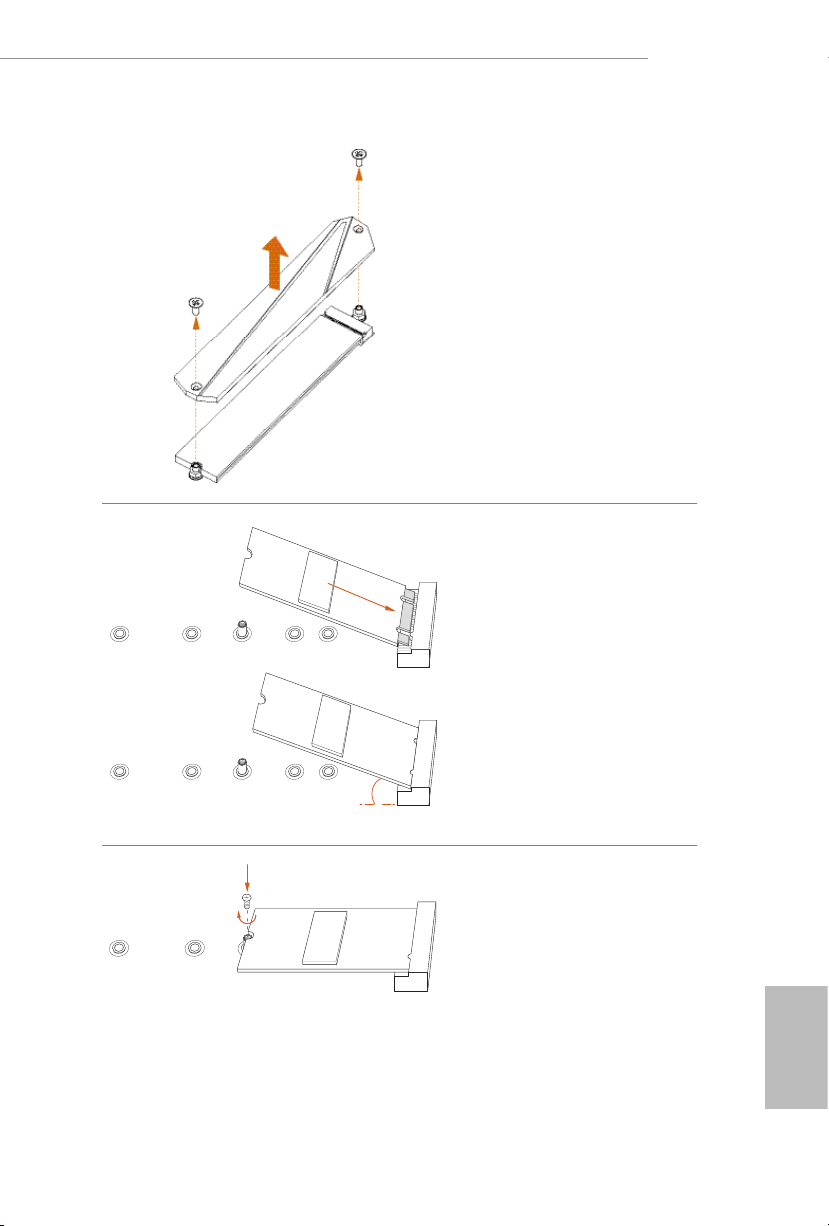

Before installing a M.2 (NGFF) SSD
module, please loosen the screws to
remove the M.2 heatsink.
*Please remove the protective lms
on the bottom side of the M.2
heatsink before you install a M.2
SSD module.

Step 4

Prepare the M.2 stando that comes
with the package. en hand tighten
the stando into the desired nut
location on the motherboard. Align

AB

and gently insert the M.2 (NGFF)
SSD module into the M.2 slot. Please
be aware that the M.2 (NGFF) SSD
module only ts in one orientation.

English

38

AB

o

20

Step 5

Tighten the screw with a screwdriver
to secure the module into place.
Please do not overtighten the screw

AB

as this might damage the module.

TRX40 Creator

M.2_SSD (NGFF) Module Support List

Vendor Interface P/N

SanDisk PCIe SanDisk-SD6PP4M-128G( Gen2 x2)
Intel PCIe INTEL 6000P-SSDPEKKF256G7 (nvme)
Intel PCIe INTEL 6000P-SSDPEKKF512G7 (nvme)
Intel PCIe SSDPEKKF512G7 NVME / 512GB
Kingston PCIe Kingston SHPM2280P2 / 240G (Gen2 x4)
Samsung PCIe Samsung XP941-MZHPU512HCGL(Gen2x4)
Samsung PCIe SM951 (NVME) / 512GB
Samsung PCIe SM951 (MZHPV512HDGL) / 512GB
ADATA PCIe ASX8000NP-512GM-C / 512GB
ADATA PCIe ASX7000NP-512GT-C / 512GB
Kingston PCIe SKC1000/480G
Kingston PCIe SKC1000/960GB NVME
PLEXTOR PCIe PX-512M8PeG/ 512GB
WD PCIe WDS512G1X0C-00ENX0 (NVME) / 512GB

For the latest updates of M.2_SSD (NFGG) module support list, please visit our website
for details: http://www.asrock.com

39

English

2.9 M.2_SSD (NGFF) Module Installation Guide (M2_3)

e M.2, also known as the Next Generation Form Factor (NGFF), is a small size and
versatile card edge connector that aims to replace mPCIe and mSATA. e Hyper M.2
Socket (M2_3) supports M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s
module and M.2 PCI Express module up to Gen4x4 (64 Gb/s).

Installing the M.2_SSD (NGFF) Module

Step 1

Prepare a M.2_SSD (NGFF) module
and the screw.

English

5

4

3

Step 2

Depending on the PCB type and
length of your M.2_SSD (NGFF)
module, nd the corresponding nut

2

1

A

BCDE

location to be used.

No. 1 2 3 4 5

Nut Location A B C D E

PCB Length 3cm 4.2cm 6cm 8cm 11cm

Module Type Type2230 Type 2242 Type2260 Type 2280 Type 22110

40

TRX40 Creator

Step 3

Before installing a M.2 (NGFF) SSD
module, please loosen the screws to
remove the M.2 heatsink.
*Please remove the protective lms
on the bottom side of the M.2
heatsink before you install a M.2
SSD module.

Step 4

Prepare the M.2 stando that comes
with the package. en hand tighten
the stando into the desired nut

ABCDE

location on the motherboard. Align
and gently insert the M.2 (NGFF)
SSD module into the M.2 slot. Please
be aware that the M.2 (NGFF) SSD
module only ts in one orientation.

o

ABCDE

20

Step 5

Tighten the screw with a screwdriver
to secure the module into place.

NUT1NUT2DE

Please do not overtighten the screw
as this might damage the module.

English

41

M.2_SSD (NGFF) Module Support List

Vendor Interface P/N

SanDisk PCIe SanDisk-SD6PP4M-128G( Gen2 x2)
Intel PCIe INTEL 6000P-SSDPEKKF256G7 (nvme)
Intel PCIe INTEL 6000P-SSDPEKKF512G7 (nvme)
Intel PCIe SSDPEKKF512G7 NVME / 512GB
Intel SATA 540S-SSDSCKKW240H6 / 240GB
Kingston PCIe Kingston SHPM2280P2 / 240G (Gen2 x4)
Samsung PCIe Samsung XP941-MZHPU512HCGL(Gen2x4)
Samsung PCIe SM951 (NVME) / 512GB
Samsung PCIe SM951 (MZHPV512HDGL) / 512GB
ADATA SATA ADATA - AXNS381E-128GM-B
ADATA PCIe ASX8000NP-512GM-C / 512GB
ADATA PCIe ASX7000NP-512GT-C / 512GB
ADATA SATA ASU800NS38-512GT-C / 512GB
Crucial SATA Crucial-CT240M500SSD4-240GB
ezlink SATA ezlink P51B-80-120GB
Intel SATA INTEL 540S-SSDSCKKW240H6-240GB
Kingston SATA Kingston SM2280S3G2/120G - Win8.1
Kingston SATA Kingston-RBU-SNS8400S3 / 180GD
Kingston PCIe SKC1000/480G
Kingston PCIe SKC1000/960GB NVME
LITEON SATA LITEON LJH-256V2G-256GB (2260)
PLEXTOR SATA PLEXTOR PX-128M6G-2260-128GB
PLEXTOR SATA PLEXTOR PX-128M7VG-128GB
PLEXTOR PCIe PX-512M8PeG/ 512GB
SanDisk SATA SanDisk X400-SD8SN8U-128G
SanDisk SATA Sandisk Z400s-SD8SNAT-128G-1122
SanDisk SATA SanDisk-SD6SN1M-128G
Transcend SATA Transcend TS256GMTS800-256GB
Transcend SATA TS512GMTS800 / 512GB
V-Color SATA V-Color 120G
V-Color SATA V-Color 240G
WD SATA WD GREEN WDS240G1G0B-00RC30
WD PCIe WDS512G1X0C-00ENX0 (NVME) / 512GB

English

42

For the latest updates of M.2_SSD (NFGG) module support list, please visit our website
for details: http://www.asrock.com

TRX40 Creator

TRX40 CR EATOR

ON

OFF

2.10 ASRock Polychrome SYNC

ASRock Polychrome SYNC is a lighting control utility specically designed for unique indi­viduals with sophisticated tastes to build their own stylish colorful lighting system. Simply by
connecting the LED strip, you can customize various lighting schemes and patterns, including

Static, Breathing, Strobe, Cycling, Music, Wave and more.

Connecting the LED Strip

Connect your RGB LED strips to the
motherboard.

RGB LED Headers (RGB_LED1, RGB_LED2)

RGB_LED2

on the

1

B

R

G

V

2

1

RGB_LED1

1

12V G R B

1. Never in stall the RGB LED cable in the w rong orientation; otherwi se, the cable
may be damaged.

2. Before installing or removing your RGB LED cable, pl ease power o your system
and unplug the power cord from the power supply. Failure to do so may cause dam­ages to motherboard components.

1. Please note that the RGB LED strips do not come with the package.

2. e RGB LED header supports standard 5050 RGB LED strip (12V/G/R/B), with a
maximum power rating of 3A (12V) and length within 2 meters.

English

43

TRX40 CR EATOR

ON

OFF

Connecting the Addressable RGB LED Strip

Connect your
ADDR_LED2)

Addressable RGB LED

on the motherboard.

ADDR_LED1

1

GND

DO_ ADD R

VOU T

strip to the

Addressable LED Headers (ADDR_LED1,

ADDR_LED2

1

VOU T

1

DO_ ADD R

GND

English

44

1. Never in stall the RGB LED cable in the w rong orientation; otherwi se, the cable
may be damaged.

2. Before installing or removing your RGB LED cable, pl ease power o your system
and unplug the power cord from the power supply. Failure to do so may cause dam­ages to motherboard components.

1. Please note that the RGB LED strips do not come with the package.

2. e RGB LED header supports WS2812B addressable RGB LED strip (5V/Data/
GND), with a ma ximum power rating of 3A (5V) and length within 2 meters.

ASRock Polychrome SYNC Utility

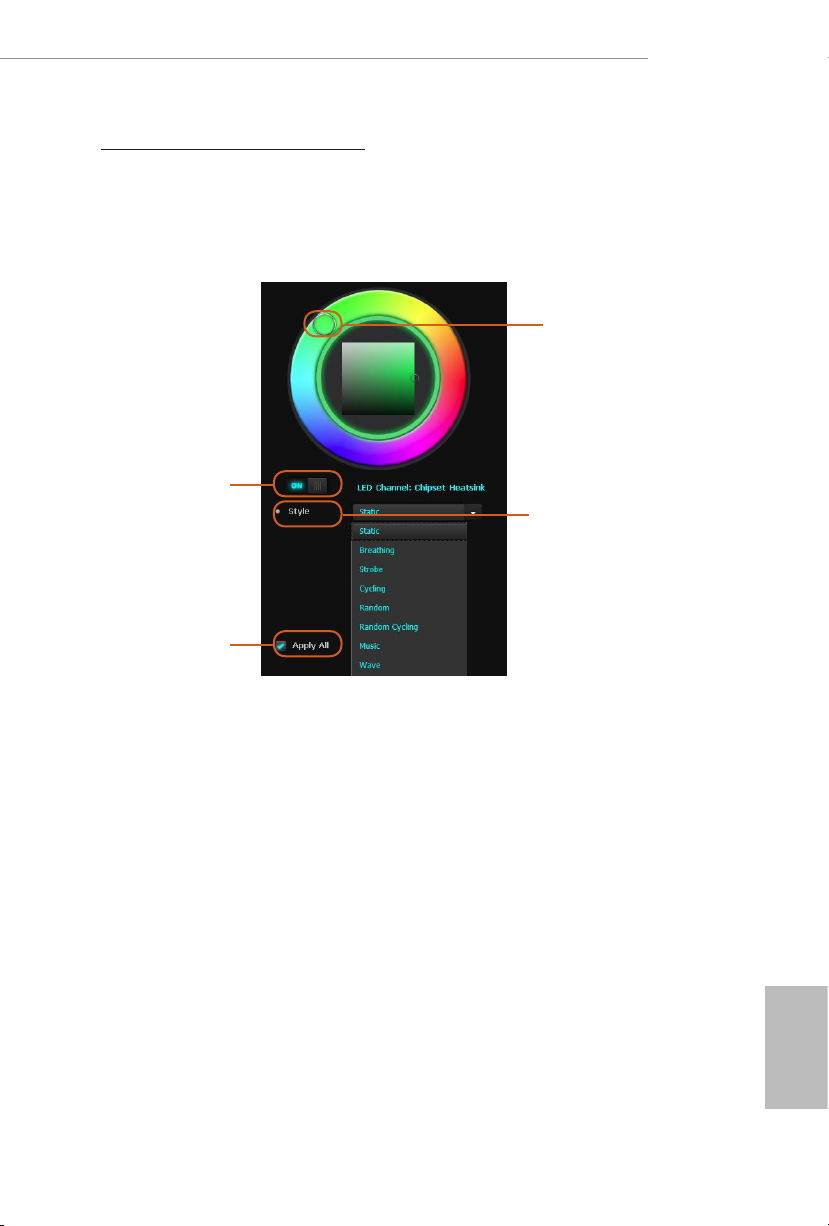

Now you can adjust the RGB LED color through the ASRock Polychrome SYNC utility.
Download this utility from the ASRock Live Update & APP Shop and start coloring your
PC style your way!

Drag the tab to customize your
preference.

Toggle on/o the
RGB LED switch

Sync RGB LED eects
for all LED regions of
the motherboard

Select a RGB LED light eect
from the drop-down menu.

TRX40 Creator

45

English

1 Einleitung

Vielen Dank, dass Sie sich für das TRX40 Creator von ASRock entschieden haben –
ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle
von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem
Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden
können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls
diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version
ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische
Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite
spezischen Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine
aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite. ASRock­Webseite http://www.asrock.com.

1.1 Lieferumfang

ASRock TRX40 Creator – Motherboard (ATX-Formfaktor)

•

ASRock TRX40 Creator – Schnellinstallationsanleitung

•

ASRock TRX40 Creator – Support-CD

•

4 x Serial-ATA- (SATA) Datenkabel (optional)

•

1 x ASRock SLI_HB_Bridge_3S-Karte (optional)

•

1 ASRock-WiFi-2,4/5-GHz-Antenne (optional)

•

3 x Schrauben für M.2-Sockel (optional)

•

3 x Abstandhalter für M.2-Sockel (optional)

•

1 x E/A-Blendenabschirmung

•

Deutsch

46

1.2 Technische Daten

ATX-Formfaktor

Plattform

Prozessor

Chipsatz

Speicher

•

8-Layer-PCB

•

Platine mit zwei Unzen Kupfergehalt

•

Unterstützt AMD-Sockel sTRX4

•

Intersil Digital-PWM

•

8-Leistungsphasendesign

•

Unterstützt ASRock Hyper-BCLK-Engine II

•

AMD TRX40

•

Vierkanal-DDR4-Speichertechnologie

•

8 x DDR4-DIMM-Steckplätze

•

Unterstützt ungepuerten DDR4 4666(OC)+/4600(OC)/4533(OC)/

•

4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/
4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/
3200/2933/2667/2400/2133-ECC- und -Non-ECC-Speicher
(U-DIMM)
Systemspeicher, max. Kapazität: 256GB

•

15-μ-Goldkontakt in DIMM-Steckplätze

•

TRX40 Creator

Erweiter­ungssteckplatz

4 x PCI-Express 4.0-x16-Steckplätze (PCIE1/PCIE2/PCIE3/

•

PCIE4:einzeln bei x16 (PCIE1); doppelt bei x16 (PCIE1) / x16
(PCIE3); dreifach bei x16 (PCIE1) / x16 (PCIE3) / x8 (PCIE4);
vierfach bei x16 (PCIE1) / x8 (PCIE2) / x16 (PCIE3) / x8
(PCIE4))

* Unterstützt NVMe-SSD als Bootplatte

Unterstützt AMD 4-Way CrossFireXTM, 3-Way CrossFireXTM

•

und CrossFireX
Unterstützt NVIDIA® 4-Way SLITM, 3-Way SLITM und SLI

•

Unterstützt NVIDIA® SLITM mit Grakkarten der NVIDIA®-

•

Quadro-Serie
Unterstützt NVIDIA® NVLinkTM mit zwei Grakkarten der

•

NVIDIA®-GeForce®-RTX-Serie**
** NVIDIA-NVLink-Bridge wird nicht mitgeliefert. Bei Bedarf bitte
von NVIDIA® kaufen.

TM

TM

Deutsch

47

Audio

1 x vertikaler M.2-Sockel (Key E) mit dem mitgelieferten

•

802.11ax-WLAN-Modul (an den rückseitigen I/O).
15-μ-Goldkontakt in VGA-PCIe-Steckplätze (PCIE1 und

•

PCIE3)

7.1-Kanal-HD-Audio (Realtek ALC4050H+ALC1220)

•

Erstklassige Blu-ray-Audiounterstützung

•

Unterstützt Überspannungsschutz

•

Unterstützt Purity SoundTM 4

•

- Nichicon-Audiokappen der Fine Gold-Serie



- NE5532 – erstklassiger Headset-Verstärker für Audioanschluss



an der Frontblende (unterstützt Headsets mit bis zu 600 Ohm)

- Reiner Stromeingang



- Direct Drive Technology



- PCB-isolierte Abschirmung



- Impedanzerkennung am vorderen Ausgang



- Individuelle PCB-Layer für rechten/linken Audiokanal



- Goldene Audioanschlüsse



- 15-μ-Gold-Audioanschluss



Unterstützt DTS Connect

•

Deutsch

48

LAN

1 x 10-Gigabit-LAN 100/1000/2500/5000/10000 Mb/s

(AQUANTIA® AQC107):

Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung

•

Unterstützt PXE

•

1 x 2,5-Gigabit-LAN 10/100/1000/2500 Mb/s (Dragon

RTL8125AG):

Unterstützt Dragon-2,5-GHz-LAN-Soware

•

- Intelligente Bandbreitensteuerung mit automatischer



Anpassung

- Visuell ansprechende Benutzeroberäche



- Visuelle Netzwerknutzungsstatistiken



- Optimierte Standardeinstellung für Spiel-, Browser- und



Streaming-Modi

- Nutzerangepasste Prioritätssteuerung



Unterstützt Wake-On-LAN

•

Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung

•

Unterstützt energieezientes Ethernet 802.3az

•

Unterstützt PXE

•

Wireless LAN

Rückblende,
E/A

Intel®-802.11ax-WLAN-Modul

•

Unterstützt IEEE 802.11a/b/g/n/ax

•

Unterstützt Dualband (2,4/5 GHz)

•

Unterstützt WiFi6 802.11ax (2,4Gbps)

•

2 Antennen zur Unterstützung von Diversitätstechnologie 2

•

(senden) x 2 (empfangen)

Unterstützt Bluetooth 5.0 + High-Speed, Klasse II

•

Unterstützt MU-MIMO

•

2 x Antennenanschluss

•

1 x PS/2-Maus-/Tastaturanschluss

•

1 x Optischer SPDIF-Ausgang

•

2 x USB 3.2-Gen2-Typ-A-Ports (10 Gb/s) (unterstützt Schutz

•

gegen elektrostatische Entladung)
* Ultra-USB-Stromversorgung wird an den Ports USB32G2_1_2
unterstützt.
* ACPI-Weckfunktion wird an USB32G2_1_2-Ports nicht
unterstützt.

1 x USB 3.2-Gen2x2-Typ-C-Port (20 Gb/s) (unterstützt Schutz

•

gegen elektrostatische Entladung)

4 x USB-3.2-Gen1-Ports (unterstützt Schutz gegen

•

elektrostatische Entladung)

2 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und

•

Geschwindigkeit-LED)

1 x CMOS-löschen-Taste

•

1 x BIOS-Flashback-Taste

•

HD-Audioanschlüsse: Hintere Lautsprecher / Zentral / Line-in

•

/ Vorderer Lautsprecher / Mikrofon (goldene Audioanschlüsse)

TRX40 Creator

Speicher

8 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt RAID (RAID 0,

•

RAID 1 und RAID 10), NCQ, AHCI und Hot-Plugging

2 x Hyper-M.2-Sockel (M2_1 und M2_2) unterstützt M-Key-

•

Typ-2260/2280-M.2-PCI-Express-Modul bis Gen 4 x 4 (64 Gb/s)*

1 x Hyper-M.2-Sockel (M2_3), unterstützt M-Key-Typ-

•

2230/2242/2260/2280/22110-M.2-SATA-III-6,0-Gb/s-Modul

und M.2-PCI-Express-Modul bis Gen. 4 x 4 (64 Gb/s)*
* Unterstützt NVMe-SSD als Bootplatte

Deutsch

49

Deutsch

Anschluss

1 x TPM-Stileiste

•

1 x Betrieb-LED- und Lautsprecher-Stileiste

•

2 x RGB-LED-Stileisten

•

* Unterstützt insgesamt bis zu 12 V/3 A, 36-W-LED-Streifen

2 x Adressierbare-LED-Stileiste

•

* Unterstützen insgesamt bis zu 5V/3 A, 15-W-LED-Streifen

1 x CPU-Lüeranschluss (4-polig)

•

* Der CPU-Lüeranschluss unterstützt einen CPU-Lüer mit einer
maximalen Lüerleistung von 1 A (12 W).

1 x Anschluss für CPU-/Wasserpumpenlüer (4-polig)

•

(intelligente Lüergeschwindigkeitssteuerung)

*

Der CPU-/Wasserpumpenlüer unterstützt einen Wasserkühlerlüer

mit einer maximalen Lüerleistung von 2A (24 W).

3 x Anschlusse für Gehäuse-/Wasserpumpenlüer (4-polig)

•

(intelligente Lüergeschwindigkeitssteuerung)

*

Der Gehäuse-/Wasserpumpenlüer unterstützt einen
Wasserkühlerlüer mit einer maximalen Lüerleistung von 2A (24 W).
* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP und CHA_
FAN3/WP können automatisch erkennen, ob ein 3- oder 4-poliger
Lüer verwendet wird.

1 x 24-poliger ATX-Netzanschluss (hochdichter Netzanschluss)

•

2 x 8-poliger 12-V-Netzanschlüsse (hochdichter Netzanschluss)

•

1 x 6-poliger 12-V-Netzanschluss (hochdichter Netzanschluss)

•

1 x Audioanschluss an der Frontblende (15μ goldene

•

Audioanschluss)*
1 x Rechtwinkliger Audioanschluss an Frontblende*

•

* Verbinden Sie das Audiogerät mit einem der Audioanschlüsse.

1 x USB 2.0-Stileiste (unterstützt zwei USB 2.0-Ports)

•

(unterstützt Schutz gegen elektrostatische Entladung)
2 x USB 3.2 Gen1-Stileiste (unterstützt 4 USB 3.2 Gen1-Ports)

•

(unterstützt Schutz gegen elektrostatische Entladung)
1 x USB-3.2-Gen2-Type-C-Stileiste an der Frontblende

•

(unterstützt Schutz gegen elektrostatische Entladung)
1 x Dr. Debug mit LED

•

1 x Ein-/Austaste

•

1 x Reset-Taste

•

1 x CPU-Xtreme-OC-Schalter

•

50

BIOS­Funktion

Hardware­überwachung

AMI-UEFI-Legal-BIOS mit Unterstützung grascher

•

Benutzerschnittstellen
Unterstützt „Plug-and-Play“

•

ACPI 5.1-konforme Aufweckereignisse

•

Unterstützt Jumper-frei

•

SMBIOS 2.3-Unterstützung

•

CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM

•

VDD_CLDO, PERM VDDCR_SOC, +1,8V, VDDP
Mehrfachspannungsanpassung

Temperaturerkennung: CPU-, CPU-/Wasserpumpen-,

•

Gehäuse-/Wasserpumpenlüer
Lüertachometer: CPU-, CPU-/Wasserpumpen-, Gehäuse-/

•

Wasserpumpenlüer
Lautloser Lüer (automatische Anpassung der

•

Gehäuselüergeschwindigkeit durch CPU-Temperatur): CPU-,
CPU-/Wasserpumpen-, Gehäuse-/Wasserpumpenlüer
Mehrfachgeschwindigkeitssteuerung: CPU-, CPU-/

•

Wasserpumpen-, Gehäuse-/Wasserpumpenlüer
Spannungsüberwachung: +12V, +5V, +3,3V, CPU Vcore, CPU

•

VDDCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, +1,8V

TRX40 Creator

Microso® Windows® 10, 64 Bit

Betriebssystem

Zertizierungen

* Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS­Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung
von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden
sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar
Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene
Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden,
die durch eine Übertaktung verursacht wurden.

•

FCC, CE

•

ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

•

Deutsch

51

1.3 Integrierte Stiftleisten und Anschlüsse

PLE D-

SPE AK ER

Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen
an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen
Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen.

Systemblende-Stileiste
(9-polig, PANEL1)
(siehe S. 1, Nr. 19)

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung
Ihres Systems über die Ein-/Austaste kongurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über
die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet,
wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand bendet.
Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED
leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul
besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED,
Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste
sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

1

PLE D+

PLE D-

HDL ED-

HDL ED+

PWR BTN #

GND

RES ET#

GND

GND

Verbinden Sie Ein-/
Austaste, Reset-Taste und
Systemstatusanzeige am
Gehäuse entsprechend der
nachstehenden Pinbelegung
mit dieser Stileiste. Beachten
Sie vor Anschließen der Kabel
die positiven und negativen
Kontakte.

Deutsch

52

Betrieb-LED- und
Lautsprecher-Stileiste
(7-polig, SPK_PLED1)
(siehe S. 1, Nr. 24)

DUM MY
+5V

1

PLE D+

DUM MY

PLE D+

Bitte verbinden Sie die Betrieb­LED des Gehäuses und den
Gehäuselautsprecher mit dieser
Stileiste.

TRX40 Creator

ID

Serial-ATA-III-Anschlüsse
(SATA3_1_2:
siehe S. 1, Nr. 17)
(SATA3_3_4:
siehe S. 1, Nr. 16)
(SATA3_5_6:
siehe S. 1, Nr. 15)
(SATA3_7_8:
siehe S. 1, Nr. 14)

USB 2.0-Stileiste
(9-polig, USB_1_2)
(siehe S. 1, Nr. 23)

USB 3.2 Gen1-Stileisten
(19-polig, USB32G1_5_6)
(siehe S. 1, Nr. 22)

(19-polig, USB32G1_7_8)
(siehe S. 1, Nr. 13)

SATA3_7

SATA3_5

SATA3_3

SATA3_1

USB _PW R

1

USB _PW R

IntA_ P_SSR X+

IntA_ P_SSR X-

Vbus

Vbus

IntA_ P_SSR X-

IntA_ P_SSR X+

Dumm y

IntA _PB_ D+

IntA _PB_ D-

IntA _PB_ SSTX +

IntA _PB_ SSTX -

GND

IntA _PB_ SSRX +

IntA _PB_ SSRX -

Vbus

P-

P-

IntA_ P_SST X+

IntA_ P_SST X-

GND

IntA_ P_SST X-

GND

P+

GND

GND

P+

IntA_ P_D-

GND

IntA_ P_SST X+

1

DUM MY

IntA_ P_D+

GND

GND

IntA_ P_D-

IntA_ P_D+

IntA _PA_D +

IntA _PA_D -

GND

IntA _PA_S STX+

IntA _PA_S STX-

GND

IntA _PA_S SRX+

IntA _PA_S SRX-

Vbus

Diese acht SATA-III-Anschlüsse
unterstützen SATA-Datenkabel
für interne Speichergeräte mit

SATA3_8

einer Datenübertragungsgeschwi­ndigkeit bis 6,0 Gb/s.

SATA3_6

SATA3_4

SATA3_2

Es gibt eine Stileiste an diesem
Motherboard. Diese USB 2.0­Stileiste unterstützt zwei Ports.

Es gibt zwei Stileisten an diesem
Motherboard. Jede USB 3.2
Gen1-Stileiste kann zwei Ports

1

unterstützen.

Deutsch

53

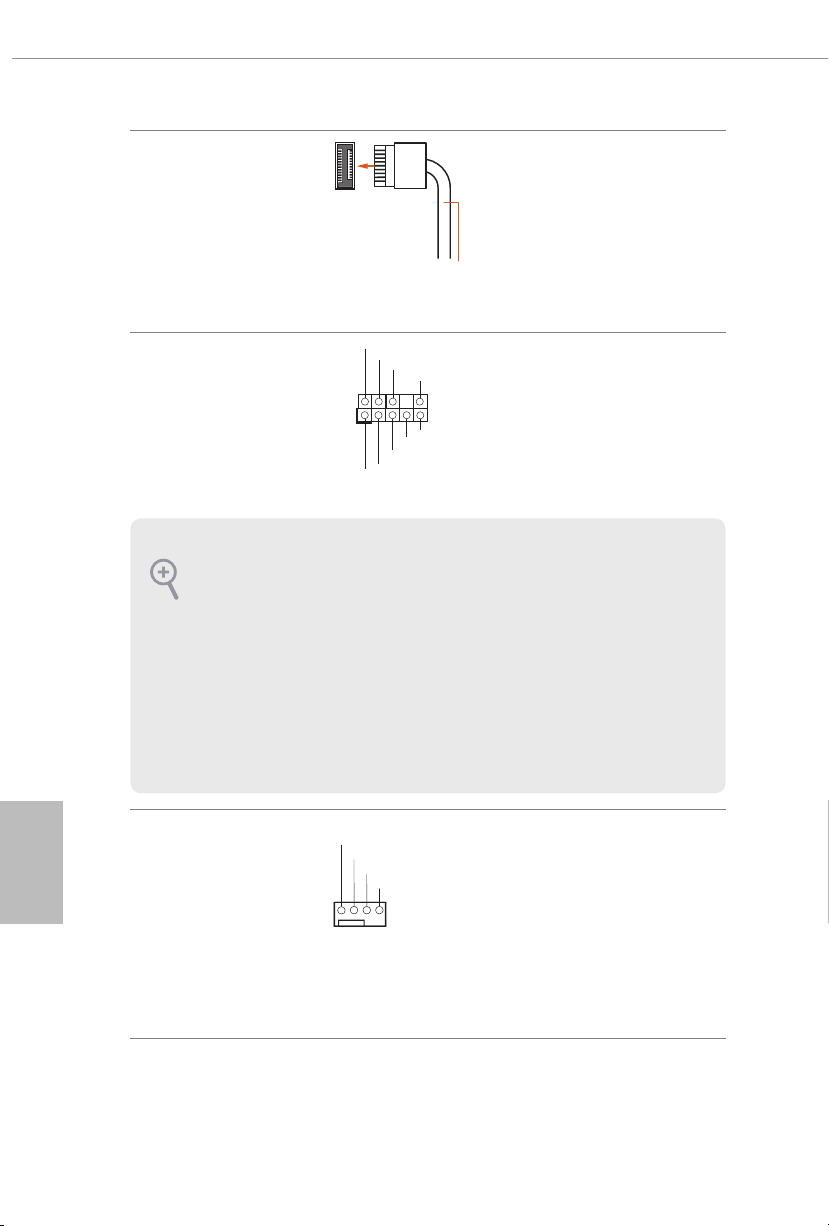

Type-C-USB-3.2

GND

Gen2-Stileiste für die
Frontblende
(20-polig, F_USB32G2_
TC_1)
(siehe S. 1, Nr. 11)

USB Type-C Cable

Es gibt eine Type-C­USB-3.2 Gen2-Stileiste für
die Frontblende an diesem
Motherboard. Diese Stileiste
dient dem Anschluss eines USB-

3.2 Gen2-Moduls für zusätzliche
USB-3.2 Gen2-Ports.

Deutsch

Audiostileisten
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 31)
(9-polig, HD_AUDIO_
RA1)
(siehe S. 1, Nr. 30)

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss
dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die
Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der
Audiostileiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen
sie nicht für das AC’97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes
Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording
Volume (Aufnahmelautstärke)“ an.

Gehäuse-Wasserpumpen­Lüeranschlusse
(4-polig, CHA_FAN1/
WP)
(siehe S. 1, Nr. 33)
(4-polig, CHA_FAN2/
WP)
(siehe S. 1, Nr. 25)
(4-polig, CHA_FAN3/
WP)
(siehe S. 1, Nr. 26)

GND

1

MIC 2_L

FAN _VO LT AGE

CHA _FA N_S PE ED

1 2 3 4

PRE SEN CE#

MIC _RE T

OUT _RE T

OUT 2_L

J_S ENS E

OUT 2_R

MIC 2_R

FAN _SP EED _C ONT ROL

Diese Stileiste dient dem
Anschließen von Audiogeräten an
der Frontblende.

Dieses Motherboard bietet
drei 4-polige Wasserkühlung­Gehäuselüeranschlüsse. Falls
Sie einen 3-poligen
Wasserkühlerlüer

Gehäuse-

anschließen
möchten, verbinden Sie ihn bitte
mit Kontakt 1 bis 3.

54

TRX40 Creator

FAN_S PEED_ CONTR OL

4

1

8 5

CPU-Lüeranschluss
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 7)

CPU-Wasserpumpen­Lüeranschluss
(4-polig, CPU_FAN2/WP)
(siehe S. 1, Nr. 32)

ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 10)

ATX-12-V-Netzanschlüsse
(8-polig, ATX12V1)
(siehe S. 1, Nr. 8)
(8-polig, ATX12V2)
(siehe S. 1, Nr. 2)

CPU_ FAN_SP EED

FAN_ VOLTA GE

GND

1 2 3 4

FAN_S PEED_ CONTR OL

CPU_ FAN_SP EED

FAN_ VOLTA GE

GND

1 2 3 4

12 124

13

Dieses Motherboard bietet einen
4-poligen CPU-Lüeranschluss
(lautloser Lüer). Falls Sie einen
3-poligen CPU-Lüer anschließen
möchten, verbinden Sie ihn bitte
mit Kontakt 1 bis 3.

Dieses Motherboard bietet
einen 4-poligen Wasserkühlung­CPU-Lüeranschluss. Falls
Sie einen 3-poligen CPU­Wasserkühlerlüer anschließen
möchten, verbinden Sie ihn bitte
mit Kontakt 1 bis 3.

Dieses Motherboard bietet einen
24-poligen ATX-Netzanschluss.
Bitte schließen Sie es zur Nutzung
eines 20-poligen ATX-Netzteils
entlang Kontakt 1 und Kontakt 13
an.

Dieses Motherboard bietet
zwei 8-polige ATX-12-V­Netzanschlüsse. Bitte schließen
Sie es zur Nutzung eines 4-poligen
ATX-Netzteils entlang Kontakt 1
und Kontakt 5 an.

*Warnung: Bitte stellen Sie

sicher, dass das Stromkabel

der CPU und nicht das der

Grakkarte angeschlossen

ist. Schließen Sie das PCIe-

Stromkabel nicht an diesen

Anschluss an.

Deutsch

55

Grakkarten-12-V-

1

3

4

6

Netzanschluss
(6-polig, GFX_12V1)
(siehe S. 1, Nr. 18)

Dieses Motherboard bietet einen
6-poligen Grakkarten-12-V­Netzanschluss.
* Installieren Sie das Netzkabel
des Netzteils an diesem Anschluss,
wenn 4 Grakkarten installiert
sind.

TPM-Stileiste
(17-polig, TPMS1)
(siehe S. 1, Nr. 29)

RGB-LED-Stileisten
(4-polig, RGB_
HEADER1)
(siehe S. 1, Nr. 27)

(4-polig, RGB_
HEADER2)
(siehe S. 1, Nr. 12)

GN D

+3V S B

D

GN

SER IRQ #

1

LAD 0

LAD 3

+3 V

GN D

LAD 1

LAD 2

S_P WRDW N #

12V G R B

Dieser Anschluss unterstützt das

PC ICL K

PC IRS T #

FRA M E

Trusted Platform Module- (TPM)

1

System, das Schlüssel, digitale
Zertikate, Kennwörter und Daten

GN D

sicher auewahren kann. Ein
TPM-System hil zudem bei der

SMB _CLK _MA IN

SMB _DAT A_M AIN

Stärkung der Netzwerksicherheit,
schützt digitale Identitäten
und gewährleistet die
Plattformintegrität.

Diese beiden RGB-Stileisten
dienen dem Anschließen eines
RGB-LED-Erweiterungskabels,
das dem Nutzer die Auswahl
zwischen verschiedenen LED­Lichteekten ermöglicht.

Achtung: Installieren Sie das

RGB-LED-Kabel niemals falsch

herum; andernfalls könnte das

Kabel beschädigt werden.

*Weitere Anweisungen zu dieser
Stileiste nden Sie auf Seite 43.

Deutsch

56

TRX40 Creator

Adressierbare-LED­Stileisten
(3-polig, ADDR_LED1)
(siehe S. 1, Nr. 28)
(3-polig, ADDR_LED2)
(siehe S. 1, Nr. 9)

1

VOU T

DO_ ADD R

GND

Diese beiden
LED
Anschließen eines

Adressierbare-

-Stileisten dienen dem
Adressierbare

LED-Erweiterungskabels, das
dem Nutzer die Auswahl zwischen
verschiedenen LED-Lichteekten
ermöglicht.

Achtung: Installieren Sie

das Adressierbare-LED-

Kabel niemals falsch herum;

andernfalls könnte das Kabel

beschädigt werden.

*Weitere Anweisungen zu dieser
Stileiste nden Sie auf Seite 44.

-

57

Deutsch

1.4 Intelligente Schalter

Das Motherboard hat fünf intelligente Schalter: Ein-/Ausschalter, Reset-Taste, CMOS­löschen-Taste, CPU-Xtreme-OC-Schalter und BIOS-Flashback-Taste.

Ein-/Austaste
(PWRBTN1)
(siehe S. 1, Nr. 20)

Reset-Taste
(RSTBTN1)
(siehe S. 1, Nr. 21)

CMOS-löschen-Taste
(CLRCBTN1)
(siehe S. 3, Nr. 13)

Diese Funktion ist nur verfügbar, wenn Sie Ihren Computer abschalten und die Strom­versorgung unterbrechen.

CPU-Xtreme-OC-Schalter
(MOS_PROCHOT1)
(siehe S. 1, Nr. 1)

Mit der Ein-/Austaste kann der
Benutzer das System schnell
ein-/abschalten.

Der Reset-Taste ermöglicht das
schnelle Rücksetzen des Systems.

Mit der CMOS-löschen-Taste
können Benutzer die CMOS­Werte schnell löschen.

ON

OFF

PROCHOT = Ein (Standard)
(CPU-Extreme-OC-Modus
deaktivieren)

PROCHOT = Aus (CPU­Extreme-OC-Modus aktivieren)

Deutsch

58

Warnung: Eine Übertaktung
kann Schäden an CPU und
Motherboard verursachen. Sie
sollte auf eigene Gefahr und
eigene Kosten durchgeführt
werden.

TRX40 Creator

BIOS-Flashback-Taste
(BIOS_FB1)
(siehe S. 3, Nr. 16)

ASRocks BIOS-Flashback-Funktion ermöglicht Ihnen die Aktualisierung des BIOS ohne
Einschalten des Systems, sogar ohne CPU.
Befolgen Sie zur Verwendung der USB-BIOS-Flashback-Funktion die nachstehenden
Schritte.

1. Laden Sie die aktuellste BIOS-Datei von der ASRock-Webseite herunter:
http://www.asrock.com.

2. Kopieren Sie die BIOS-Datei auf Ihr USB-Flash-Laufwerk. Stellen Sie sicher, dass das
Dateisystem Ihres USB-Flash-Laufwerks FAT32 ist.

3. Entpacken Sie die BIOS-Datei aus der ZIP-Datei.

4. Benennen Sie die Datei in „creative.rom“ um und speichern Sie sie im Stammverzeichnis
von X: USB-Flash-Laufwerk.

5. Verbinden Sie den 24-poligen Stromanschluss mit dem Motherboard. Schalten Sie dann
den Netzschalter des Netzteils ein.
* Sie müssen das System nicht einschalten.

6. Schließen Sie dann Ihr USB-Laufwerk am USB-BIOS-Flashback-Port an.

7. Drücken Sie die BIOS-Flashback-Taste etwa drei Sekunden lang. Anschließend beginnt
die LED zu blinken.

8. Warten Sie, bis die LED auört, zu blinken; dies zeigt an, dass das BIOS-Flashing
abgeschlossen ist.
* Falls die LED dauerha grün leuchtet, bedeutet dies, dass der BIOS-Flashback nicht richtig

funktioniert. Achten Sie darauf, dass das USB-Laufwerk an den USB-BIOS-Flashback-Port
angeschlossen ist.

BIOS-Flashback-Taste
ermöglicht Nutzern die Leerung
des BIOS.

USB-BIOS-Flashback-Port

Deutsch

59

1 Introduction

Nous vous remercions d’avoir acheté cette carte mère ASRock TRX40 Creator, une
carte mère able fabriquée conformément au contrôle de qualité rigoureux et constant
appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock
vous garantit une carte mère de conception robuste aux performances élevées.

Les spécications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu
de ce document est soumis à modication sans préavis. En cas de modications du présent
document, la version mise à jour sera disponible sur le site Internet ASRock sans notication
préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter
notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente
des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet
de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l’emballage

Carte mère ASRock TRX40 Creator (facteur de forme ATX)

•

Guide d’installation rapide pour ASRock TRX40 Creator

•

CD d’assistance ASRock TRX40 Creator

•

4 x câbles de données Serial ATA (SATA) (Optionnel)

•

1 x carte ASRock SLI_HB_Bridge_3S (Optionnel)

•

1 x antenne Wi-Fi 2,4/5 GHz ASRock (Optionnel)

•

3 x vis pour sockets M.2 (Optionnel)

•

3 x Entretoises pour sockets M.2 (Optionnel)

•

1 x panneau de protection E/S

•

Français

60

1.2 Spécications

Plateforme

Processeur

Chipset

Mémoire

Facteur de forme ATX

•

PCB 8 couches

•

PCB cuivre 2 onces

•

Prend en charge le socket AMD sTRX4

•

PWM numérique Intersil

•

Alimentation à 8 phases

•

Prend en charge le moteur Hyper BCLK II ASRock

•

AMD TRX40

•

Technologie mémoire quadruple canal DDR4

•

8 x fentes DIMM DDR4

•

Prend en charge les mémoires sans tampon (U-DIMM)* ECC

•

et non ECC DDR4 4666(OC)+/4600(OC)/4533(OC)/4466
(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/
4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466
(OC)/3200/2933/2667/2400/2133
Capacité max. de la mémoire système : 256Go

•

Contacts dorés 15μ sur fentes DIMM

•

TRX40 Creator

Fente
d’expansion

4 x fentes PCI Express 4.0 x16 (PCIE1/PCIE2/PCIE3/

•

PCIE4:simple en mode x16 (PCIE1) ; double en mode x16
(PCIE1) / x16 (PCIE3) ; triple en mode x16 (PCIE1) / x16
(PCIE3) / x8 (PCIE4); quadruple en mode x16 (PCIE1) / x8
(PCIE2) / x16 (PCIE3) / x8 (PCIE4))

* Prend en charge les SSD NVMe comme disques de démarrage

Prend en charge AMD Quad CrossFireXTM, 3-Way

•

CrossFireXTM et CrossFireX
Prend en charge NVIDIA® Quad SLITM, 3-Way SLITM et SLI

•

rend en charge NVIDIA® SLITM avec cartes graphiques

•

NVIDIA® Quadro série
Prend en charge NVIDIA® NVLinkTM avec deux cartes

•

graphiques NVIDIA® GeForce® série RTX**
** Le pont NVIDIA NVLink n’est pas livré avec l’ensemble.
Veuillez l’acheter auprès de NVIDIA® si nécessaire.

TM

TM

Français

61

Audio

1 x socket M.2 vertical (touche E) avec le module WiFi-

•

802.11ax fourni (sur l'E/S arrière)
Contact doré 15μ dans fente VGA PCIe (PCIE1 et PCIE3)

•

Audio HD 7.1 CH (Realtek ALC4050H+ALC1220)

•

Compatible audio Blu-ray Premium

•

Prend en charge la protection contre les surtensions

•

Prend en charge Purity SoundTM 4

•

- Couvercles audio série en or n Nichicon



- Amplicateur de casque NE5532 Premium pour connecteur



audio sur panneau avant (prend en charge les casques jusqu’à
600 Ohms)

- Entrée d’alimentation Pure Power



- Technologie Direct Drive



- Blindage isolant PCB



- Détection d'impédance sur le port de sortie avant



- Couches de PCB individuelles pour canal audio D/G



- Connecteurs jack audio or



- Connecteur audio or 15μ



Prend en charge DTS Connect

•

Français

62

Réseau

1 x 10 Gigabit LAN 100/1000/2500/5000/10000 Mb/s

(AQUANTIA® AQC107) :

Prend en charge la protection contre la foudre/les décharges

•

électrostatiques
Prend en charge PXE

•

1 x 2,5 Gigabit LAN 10/100/1000/2500 Mo/s (Dragon

RTL8125AG) :

Prend en charge le logiciel Dragon 2.5G LAN

•

- Contrôle de la bande passante à réglage automatique intelligent



- Interface visuelle conviviale



- Statistiques d'utilisation du réseau visuel



- Paramétrage par défaut optimisé pour les modes Jeu,



Navigateur et Diusion

- Contrôle des priorités personnalisé par l'utilisateur



Prend en charge la fonction Wake-On-LAN

•

Prend en charge la protection contre la foudre/les décharges

•

électrostatiques
Prend en charge la fonction d’économie d’énergie Ethernet

•

802.3az
Prend en charge PXE

•

Réseau
sans-l

Connectique
du panneau
arrière

Module Wi-Fi 802.11ax Intel®

•

Prend en charge IEEE 802.11a/b/g/n/ax

•

Prend en charge le mode Dual-Band (2,4/5 GHz)

•

Prend en charge WiFi6 802.11ax (2,4Gbps)

•

2 antennes pour prendre en charge la technologie diversiée 2

•

(émission) x 2 (réception)

Prend en charge Bluetooth 5.0 + haute vitesse classe II

•

Prend en charge MU-MIMO

•

2 x ports antenne

•

1 x port souris/clavier PS/2

•

1 x port sortie optique SPDIF

•

2 x port USB 3.2 Gen2 type-A (10 Go/s) (Protection contre les

•

décharges électrostatiques)
* L'alimentation Ultra USB est prise en charge sur les ports
USB32G2_1_2.
* La fonction de sortie du mode veille ACPI n'est pas prise en
charge sur les ports USB32G2_1_2.

1 x port USB 3.2 Gen2x2 type C (20 Go/s) (Protection contre

•

les décharges électrostatiques)

4 x ports USB 3.2 Gen1 (Protection contre les décharges

•

électrostatiques)

2 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)

•

1 x bouton Clear CMOS

•

1 x Bouton BIOS Flashback

•

Connecteurs jack audio HD : Haut-parleur arrière / central /

•

entrée ligne / haut-parleur avant / microphone (Connecteurs

jack audio or)

TRX40 Creator

Stockage

8 x connecteurs SATA3 6,0 Go/s, prise en charge de RAID

•

(RAID 0, RAID 1 et RAID 10), NCQ, AHCI et branchement à

chaud

2 x sockets Hyper M.2 (M2_1 et M2_2), prise en charge des

•

modules PCI Express M.2 type 2260/2280 touche M jusqu’à

Gen4x4 (64Go/s)*

1 x socket Hyper M.2 (M2_3), prend en charge les modules M.2

•

SATA3 6,0 Go/s type 2230/2242/2260/2280/22110 touche M et

M.2 PCI Express jusqu'à Gen4 x4 (64 Go/s)*
* Prend en charge les SSD NVMe comme disques de démarrage

Français

63

Français

Connecteur

1 x embase TPM

•

1 x prise DEL d’alimentation et haut-parleur

•

2 x embase LED RVB

•

* Prend en charge les rubans LED jusqu'à 12 V/3 A, 36 W au total

2 x embases LED adressables

•

* Prend en charge les rubans LED jusqu'à 5V/3 A, 15W au total

1 x connecteur pour ventilateur de CPU (4 broches)

•

* Le connecteur pour ventilateur de CPU prend en charge un
ventilateur de CPU d'une puissance maximale de 1 A (12 W).

1 x connecteur pour ventilateur de processeur /pompe à eau

•

(4 broches) (contrôle de vitesse de ventilateur intelligent)
* Le ventilateur de processeur /pompe à eau prend en charge un
ventilateur de refroidisseur d'eau d'une puissance maximale de 2A
(24 W).

3 x connecteurs pour ventilateur de châssis /pompe à eau

•

(4 broches) (contrôle de vitesse de ventilateur intelligent)
* Le ventilateur de châssis /pompe à eau prend en charge un
ventilateur de refroidisseur d'eau d'une puissance maximale de 2A
(24 W).
* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP et CHA_
FAN3/WP peuvent détecter automatiquement si un ventilateur 3
broches ou 4 broches est utilisé.

1 x connecteur d’alimentation ATX 24 broches (connecteur

•

d’alimentation haute densité)

2 x connecteur d’alimentation 12V 8 broches (connecteur

•

d’alimentation haute densité)

1 x connecteur d’alimentation 12V 6 broches (connecteur

•

d’alimentation haute densité)

1 x Connecteur audio panneau avant (15μ Connecteur audio or)*

•

1 x Connecteur audio à angle droit sur panneau avant*

•

* Connectez l'appareil audio sur l'un des connecteurs audio.

1 x embase USB 2.0 (2 ports USB 2.0 pris en charge) (Protection

•

contre les décharges électrostatiques)

2 x embase USB 3.2 Gen1 (4 ports USB 3.2 Gen1 pris en

•

charge) (Protection contre les décharges électrostatiques)

1 x embase USB 3.2 Gen2 Type C sur panneau avant (Protection

•

contre les décharges électrostatiques)

1 x Dr Debug avec témoin LED

•

1 x bouton d’alimentation

•

1 x bouton de réinitialisation

•

1 x bouton OC Xtreme CPU

•

64

Caractéristiques
du BIOS

Surveillance
du matériel

BIOS UEFI AMI avec prise en charge d’interface graphique

•

Prend en charge la fonction «Plug and Play»

•

Compatible ACPI 5.1 Wake Up Events

•

Prend en charge la conguration Jumpfree

•

Compatible SMBIOS 2.3

•

Réglage de la tension CPU, CPU VDDCR_SOC, DRAM,

•

VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1,8V,
VDDP

Détection de température : Ventilateurs de CPU, CPU /pompe

•

à eau, châssis /pompe à eau
Tachymètre de ventilateur : Ventilateurs de CPU, CPU /pompe

•

à eau, châssis /pompe à eau
Ventilateur silencieux (réglage automatique de la vitesse

•

du ventilateur du châssis d’après la température du CPU) :
Ventilateurs de CPU, CPU /pompe à eau, châssis /pompe à eau
Contrôle simultané des vitesses du ventilateur : Ventilateurs de

•

CPU, CPU /pompe à eau, châssis /pompe à eau
Surveillance de la tension d’alimentation : +12V, +5V, +3,3V,

•

CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, PREM
VDDCR_SOC, +1,8V

TRX40 Creator

Microso® Windows® 10 64 bits

Système

•

d’exploitation

FCC, CE

Certications

* pour des informations détaillées de nos produits, veuillez visiter notre site: http://www.asrock.com

Il est important de signaler que l’overclocking présente certains risques, incluant des
modications du BIOS, l’application d’une technologie d’overclocking déliée et l’utilisation
d’outils d’overclocking développés par des tiers. La stabilité de votre système peut être aectée
par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du
système. L’overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être
tenus pour responsables des dommages éventuels provoqués par l’overclocking.

•

ErP/EuP Ready (alimentation ErP/EuP ready requise)

•

Français

65

1.3 Embases et connecteurs de la carte mère

SPE AK ER

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS
de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur
ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Français

Embase du panneau
système
(PANNEAU1 à 9
broches)
(voir p.1, No. 19)

PWRBTN (bouton d’alimentation):

pour brancher le bouton d’alimentation du panneau frontal du châssis. Vous pouvez congurer
la façon dont votre système doit s’arrêter à l’aide du bouton d'alimentation.

RESET (bouton de réinitialisation):

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez
sur le bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de
dysfonctionnement au démarrage.

PLED (LED d’alimentation du système) :

pour brancher le témoin d’état de l’alimentation du panneau frontal du châssis. Le LED est
allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode
veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d’activité du disque dur) :

pour brancher le témoin LED d’activité du disque dur du panneau frontal du châssis. Le LED
est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau
frontal est principalement composé d’un bouton d'alimentation, d'un bouton de réinitialisation,
d'un témoin LED d’alimentation, d'un témoin LED d’activité du disque dur, d'un haut-parleur
etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à
parfaitement faire correspondre les ls et les broches.

1

PLE D+

PLE D-

HDL ED-

HDL ED+

PWR BTN #

GND

RES ET#

GND

GND

Branchez le bouton de mise
en marche, le bouton de
réinitialisation et le témoin d’état
du système présents sur le châssis
sur cette embase en respectant
la conguration des broches
illustrée ci-dessous. Repérez
les broches positive et négative
avant de brancher les câbles.

66

Prise DEL d’alimentation
et haut-parleur
(SPK_PLED1 à 7
broches)
(voir p.1, No. 24)

DUM MY
+5V

1

PLE D+

DUM MY

PLE D+

PLE D-

Veuillez brancher la DEL
d'alimentation du châssis et le
haut-parleur du châssis sur ce
connecteur.

TRX40 Creator

ID

Connecteurs Serial ATA3
(SATA3_1_2:
voir p.1, No. 17)
(SATA3_3_4:
voir p.1, No. 16)
(SATA3_5_6:
voir p.1, No. 15)
(SATA3_7_8:
voir p.1, No. 14)

Embase USB 2.0
(USB_1_2 à 9 broches)
(voir p.1, No. 23)

Embases USB 3.2 Gen1
(USB32G1_5_6 19
broches)
(voir p.1, No. 22)

(USB32G1_7_8 19
broches)
(voir p.1, No. 13)

SATA3_7

SATA3_5

SATA3_3

SATA3_1

USB _PW R

1

USB _PW R

IntA_ P_SSR X+

IntA_ P_SSR X-

Vbus

Vbus

IntA_ P_SSR X-

IntA_ P_SSR X+

Dumm y

IntA _PB_ D+

IntA _PB_ D-

IntA _PB_ SSTX +

IntA _PB_ SSTX -

GND

IntA _PB_ SSRX +

IntA _PB_ SSRX -

Vbus

P-

P-

IntA_ P_SST X+

IntA_ P_SST X-

GND

IntA_ P_SST X-

GND

P+

GND

GND

P+

IntA_ P_D-

GND

IntA_ P_SST X+

1

DUM MY

IntA_ P_D+

GND

GND

IntA_ P_D-

IntA_ P_D+

IntA _PA_D +

IntA _PA_D -

GND

IntA _PA_S STX+

IntA _PA_S STX-

GND

IntA _PA_S SRX+

IntA _PA_S SRX-

Vbus

Ces huit connecteurs SATA3 sont
compatibles avec les câbles de

SATA3_8

données SATA pour les appareils
de stockage internes avec un taux
de transfert maximal de 6,0 Go/s.

SATA3_6

SATA3_4

SATA3_2

Cette carte mère comprend un
connecteur. Cette embase USB

2.0 peut prendre en charge deux
ports.

Cette carte mère comprend deux
connecteurs. Chaque embase USB

3.2 Gen1 peut prendre en charge

1

deux ports.

Français

67

Embase USB 3.2 Gen2
Type C sur panneau avant
(F_USB32G2_TC_1 à 20
broches)
(voir p.1, No. 11)

USB Type-C Cable

Cette carte mère comprend une
embase USB 3.2 Gen2 Type C sur
le panneau avant. Cette embase
sert à connecter un module USB

3.2 Gen2 pour des ports USB 3.2
Gen2 supplémentaires.

Français

Embases audio du
panneau frontal
(HD_AUDIO1 à 9
broches)
(voir p.1, No. 31)
(HD_AUDIO_RA1 à 9
broches)
(voir p.1, No. 30)

1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection de la
che), mais le panneau grillagé du châssis doit être compatible avec la HDA pour
fonctionner correctement. Veuillez suivre les instructions gurant dans notre manuel et
dans le manuel du châssis pour installer votre système.

2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du
panneau frontal en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD.
Il est inutile de les brancher avec le panneau audio AC’97.
E. Pour activer le micro frontal, sélectionnez l’onglet «FrontMic» du panneau de
contrôle Realtek et réglez le paramètre «Volume d’enregistrement».

Connecteurs du
ventilateur de pompe à eau
du châssis
(CHA_FAN1/WP à 4
broches)
(voir p.1, No. 33)
(CHA_FAN2/WP à 4
broches)
(voir p.1, No. 25)
(CHA_FAN3/WP à 4
broches)
(voir p.1, No. 26)

1

GND

FAN _VO LT AGE

CHA _FA N_S PE ED

1 2 3 4

GND

MIC 2_L

PRE SEN CE#

MIC _RE T

OUT _RE T

OUT 2_L

J_S ENS E

OUT 2_R

MIC 2_R

FAN _SP EED _C ONT ROL

Cette embase sert au branchement
des appareils audio au panneau
audio frontal.

Cette carte mère est dotée
de trois connecteurs pour
ventilateur de

châssis

à
refroidissement par eau à 4
broches. Si vous envisagez de
connecter un ventilateur de
refroidisseur d'eau pour

châssis
à 3 broches, veuillez le brancher
sur la Broche 1-3.

68

TRX40 Creator

FAN_S PEED_ CONTR OL

4

1

8 5

Connecteur du ventilateur
du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 7)

Connecteur pour
ventilateur de pompe à eau
du processeur
(CPU_FAN2/WP à 4
broches)
(voir p.1, No. 32)

Connecteur d’alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 10)

Connecteur d’alimentation
ATX 12V
(ATX12V1 à 8 broches)
(voir p.1, No. 8)
(ATX12V2 à 8 broches)
(voir p.1, No. 2)

CPU_ FAN_SP EED

FAN_ VOLTA GE

GND

1 2 3 4

FAN_S PEED_ CONTR OL

CPU_ FAN_SP EED

FAN_ VOLTA GE

GND

1 2 3 4

12 124

13

Cette carte mère est dotée d’un
connecteur pour ventilateur
de processeur (Quiet Fan) à 4
broches. Si vous envisagez de
connecter un ventilateur de
processeur à 3 broches, veuillez le
brancher sur la broche 1-3.

Cette carte mère est dotée d’un
connecteur pour ventilateur de
processeur à refroidissement par
eau à 4 broches. Si vous envisagez
de connecter un ventilateur
de refroidisseur d'eau pour
processeur à 3 broches, veuillez le
brancher sur la Broche 1-3.

Cette carte mère est dotée d’un
connecteur d’alimentation
ATX à 24 broches. Pour utiliser
une alimentation ATX à 20
broches, veuillez eectuer les
branchements sur la Broche 1 et
la Broche 13.

Cette carte mère est dotée de
deux connecteurs d’alimentation
ATX 12V à 8 broches. Pour
utiliser une alimentation ATX à
4 broches, veuillez eectuer les
branchements sur la Broche 1 et
la Broche 5.

*Avertissement : Veuillez vérier

que le câble d'alimentation

connecté est pour l'unité

centrale et non pour la carte

graphique. Ne branchez pas le

câble d'alimentation PCIe sur ce

connecteur.

Français

69

Connecteur d'alimentation

1

3

4

6

12 V graphique
(GFX_12V1 à 6 broches)
(voir p.1, No. 18)

Cette carte mère dispose d'un
connecteur d'alimentation 12 V
graphique 6 broches.
* Installez le câble d'alimentation
de l'unité d'alimentation
électrique sur ce connecteur
lorsque 4 cartes graphiques sont
installées.

Français

Embase TPM
(TPMS1 à 17 broches)
(voir p.1, No. 29)

Embase LED RVB
(RGB_HEADER1 à 4
broches)
(voir p.1, No. 27)

(RGB_HEADER2 4
broches)
(voir p.1, No. 12)

GN D

+3V S B

D

GN

SER IRQ #

1

LAD 0

LAD 3

+3 V

GN D

LAD 1

LAD 2

S_P WRDW N #

12V G R B

Ce connecteur prend en charge

PC ICL K

PC IRS T #

FRA M E

un module TPM (Trusted

1

Platform Module – Module de
plateforme sécurisée), qui permet

GN D

de sauvegarder clés, certicats
numériques, mots de passe et

SMB _CLK _MA IN

SMB _DAT A_M AIN

données en toute sécurité. Le
système TPM permet également
de renforcer la sécurité du
réseau, de protéger les identités
numériques et de préserver
l’intégrité de la plateforme.

Ces deux embases RVB servent à
connecter le câble d'extension LED
RVB qui permet aux utilisateurs
de choisir parmi plusieurs eets
lumineux LED.

Attention : N'installez jamais le

câble LED RVB dans le mauvais

sens ; dans le cas contraire, le

câble peut être endommagé.

*Veuillez consulter la page 43 pour
des instructions supplémentaires
sur cette embase.

70

TRX40 Creator

Embases LED adressables
(ADDR_LED1 à 3
broches)
(voir p.1, No. 28)
(ADDR_LED2 à 3
broches)
(voir p.1, No. 9)

1

VOU T

DO_ ADD R

GND

Ces deux embases
adressables
câble d'extension LED

LED

servent à connecter le

adressable
qui permet aux utilisateurs de
choisir parmi plusieurs eets
lumineux LED.

Attention : N’installez jamais

le câble LED adressable dans

le mauvais sens. Dans le cas

contraire, le câble peut être

endommagé.

*Veuillez consulter la page 44 pour
des instructions supplémentaires
sur cette embase.

71

Français

1.4 Boutons intelligents

La carte mère dispose de cinq boutons intelligents: Bouton Mise en marche, bouton
Réinitialiser, bouton Eacer CMOS, bouton OC Xtreme CPU et bouton BIOS Flashback.

Bouton d'alimentation
(PWRBTN1)
(voir p.1, No. 20)

Bouton de réinitialisation
(RSTBTN1)
(voir p.1, No. 21)

Bouton Clear CMOS
(CLRCBTN1)
(voir p.3, No. 13)

Cette fonction est uniquement disponible lorsque l’ordinateur est éteint et son cordon
d’alimentation débranché.

Bouton OC Xtreme CPU
(MOS_PROCHOT1)
(voir p.1, No. 1)

Le bouton d'alimentation permet
aux utilisateurs d’allumer/
éteindre le système rapidement.

Le bouton de réinitialisation
permet aux utilisateurs
de réinitialiser le système
rapidement.

Le bouton d’eacement Clear
CMOS permet aux utilisateurs
d’eacer les valeurs CMOS
rapidement.

ON

OFF

PROCHOT = MARCHE (par
défaut)(Désactive le mode OC
Extreme CPU)

PROCHOT = ARRÊT (Activer
mode OC Extreme CPU)

Français

Avertissement : Le surcadençage
peut endommager votre CPU et
votre carte mère. L’overclocking
se fait à vos risques et périls.

72

TRX40 Creator

Bouton BIOS Flashback
(BIOS_FB1)
(voir p.3, No. 16)

La fonction ASRock BIOS Flashback vous permet de mettre à jour le BIOS sans allumer le
système, même sans processeur.
Pour utiliser la fonction USB BIOS Flashback, veuillez suivre les étapes ci-dessous.

1. Téléchargez le dernier chier BIOS sur le site Web d'ASRock: http://www.asrock.com.

2. Copiez le chier du BIOS sur votre clé USB. Veuillez vous assurer que le système de
chiers de votre clé USB est FAT32.

3. Procédez à l'extraction du chier BIOS depuis le chier zip.

4. Renommez le chier à "creative.rom" et enregistrez-le dans le répertoire racine de X :
Clé USB.

5. Branchez le connecteur d'alimentation 24 broches sur la carte mère. Allumez ensuite
l'interrupteur CA de l'alimentation électrique.

*Il n'est pas nécessaire d'allumer le système.

6. Branchez ensuite votre clé USB dans le port BIOS Flashback USB.

7. Appuyez sur le bouton BIOS Flashback pendant environ trois secondes. La LED

commence alors à clignoter.

8. Attendez que la LED arrête de clignoter, indiquant que le ashage du BIOS a été eectué.

* Si l'indicateur LED devient vert xe, cela signie que la fonction BIOS Flashback ne

fonctionne pas correctement. Veuillez vous assurer d'avoir brancher la clé USB sur le port
USB BIOS Flashback.

Le bouton BIOS Flashback
permet aux utilisateurs de
asher le BIOS.

Port BIOS Flashback USB

Français

73

1 Introduzione

Congratulazioni per l’acquisto della scheda madre ASRock TRX40 Creator, una scheda
madre adabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda
madre ore eccellenti prestazioni con un design robusto che si adatta all'impegno di
ASRock di orire sempre qualità e durata.

Dato che le speciche della scheda madre e del soware BIOS possono essere aggiornate, il
contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di
eventuali modiche della presente documentazione, la versione aggiornata sarà disponibile
sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa
scheda madre, visitare il nostro sito Web per informazioni speciche relative al modello
attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di
CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

Scheda madre ASRock TRX40 Creator (Fattore di forma ATX)

•

Guida all’installazione rapida di ASRock TRX40 Creator

•

CD di supporto per ASRock TRX40 Creator

•

4 x cavi dati Serial ATA (SATA) (opzionali)

•

1 x scheda ASRock SLI_HB_Bridge_3S (opzionali)

•

1 antenne ASRock WiFi da 2,4/5 GHz (opzionali)

•

3 x viti per Socket M.2 (opzionali)

•

3 x Distanziatori per Socket M.2 (opzionali)

•

1 x mascherina metallica posteriore I/O

•

Italiano

74

1.2 Speciche

Piattaforma

CPU

Chipset

Memoria

Fattore di forma ATX

•

PCB a 8 layer

•

PCB 2oz rame

•

Support ail connettore AMD sTRX4

•

PWM Digitale Intersil

•

Potenza a 8 fasi

•

Supporto di ASRock Hyper BCLK Engine II

•

AMD TRX40

•

Tecnologia memoria DDR4 Quad Channel

•

8 x alloggi DIMM DDR4

•

Supporto di memoria DDR4 4666(OC)+/4600(OC)/4533(OC)/

•

4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/
4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/
3600(OC)/3466(OC)/3200/2933/2667/2400/2133 ECC e non­ECC, un-buered (U-DIMM)
Capacità max. della memoria di sistema: 256GB

•

Contatti d’oro 15μ negli alloggi DIMM

•

TRX40 Creator

Alloggio
d’espansione

4 x alloggi PCI Express 4,0 x16 (PCIE1/PCIE2/PCIE3/

•

PCIE4:singolo a x16 (PCIE1); doppio a x16 (PCIE1) / x16
(PCIE3); triplo a x16 (PCIE1) / x16 (PCIE3) / x8 (PCIE4); quad
a x16 (PCIE1) / x8 (PCIE2) / x16 (PCIE3) / x8 (PCIE4))

* Supporto di SSD NVMe come disco d’avvio

Supporto di AMD Quad CrossFireXTM, 3-Way CrossFireXTM and

•

CrossFireX
Supporto di NVIDIA® 4-Way SLITM, 3-Way SLITM e SLI

•

Supporto di NVIDIA® SLITM con scheda graca serie NVIDIA®

•

Quadro
Supporto di NVIDIA® NVLinkTM con doppia scheda graca serie

•

NVIDIA® GeForce® RTX**
** NVIDIA NVLink Bridge non è fornito in dotazione. Se
necessario, acquistarlo presso NVIDIA®.

TM

TM

Italiano

75

Audio

1 x Socket M.2 verticale (Key E) con il modulo WiFi-802.11ax

•

fornito (sul pannello I/O posteriore)
Contatti d’oro 15μ nell’alloggio VGA PCIe (PCIE1 e PCIE3)

•

Audio HD 7.1 CH (Realtek ALC4050H+ALC1220)

•

Supporto audio Blu-ray Premium

•

Supporta protezione da sovratensione

•

Supporto di Purity SoundTM 4

•

- Cappucci audio Nichicon serie Fine Gold



- NE5532 Premium Headset Amplier per connettore audio



pannello frontale (supporta cue no a 600 Ohm)

- Ingresso Pure Power



- Tecnologia Direct Drive



- Schermatura isolata PCB



- Sensore impedenza sulla porta di uscita anteriore



- Layer PCB individuali per canali audio R/L



- Connettori audio dorati



- Connettore audio dorato 15 μ



Supporta DTS Connect

•

Italiano

76

LAN

1 x 10 LAN Gigabit 100/1000/2500/5000/10000 Mb/s

(AQUANTIA® AQC107):

Supporta protezione da fulmini/scariche elettrostatiche

•

Supporto PXE

•

1 x 2.5 LAN Gigabit 10/100/1000/2500 Mb/s (Dragon

RTL8125AG):

Supporta il soware Dragon 2.5G LAN

•

- Controllo intuitivo di regolazione automatica della larghezza di



bandal

- Interfaccia graca facile da usare



- Statistiche d'uso della rete



- Impostazioni predenite ottimizzate per le modalità di Gioco,



Navigazione e Streaming

- Controllo priorità personalizzato dall'utentel



Supporto WOL (Wake-On-LAN)

•

Supporta protezione da fulmini/scariche elettrostatiche

•

Supporto Energy Ecient Ethernet 802.3az

•

Supporto PXE

•

LAN wireless

I/O pannello
posteriore

Modulo Intel® 802.11ax WiFi

•

Supporta IEEE 802.11a/b/g/n/ax

•

Supporta Dual-Band (2,4/5 GHz)

•

Supporta WiFi6 802.11ax (2,4Gbps)

•

2 antenne per supportare tecnologia a diversità 2 (trasmissione)

•

x 2 (ricezione)

Supporto di Bluetooth 5.0 + High speed Classe II

•

Supporta MU-MIMO

•

2 x porte antenna

•

1 x porta mouse/tastiera PS/2

•

1 x porta uscita SPDIF ottico

•

2 x Porte USB 3.2 Gen2 di tipo A (10 Gb/s) (Supporto protezione

•

ESD)
* Ultra USB Power è supportato su porte USB32G2_1_2.
* La funzione di attivazione ACPI non è supportata sulle porte
USB32G2_1_2.

1 x Porta USB 3.2 Gen2x2 di tipo C (20 Gb/s) (Supporto

•

protezione ESD)

4 x porte USB 3.2 Gen1 (supporto protezione da scariche

•

elettrostatiche)

2 x porta RJ-45 LAN con LED (LED ACT/LINK e LED SPEED)

•

1 x pulsante per azzerare la CMOS

•

1 x Tasto Flashback BIOS

•

Connettori audio HD: altoparlante posteriore/centrale/ingresso

•

linea/altoparlante anteriore/microfono (connettori audio dorati)

TRX40 Creator

Archiviazione

8 x connettori SATA3 6,0 Gb/s, supporto RAID (RAID 0, RAID 1,

•

e RAID 10), NCQ, AHCI e Hot Plug

2 x Connettore Hyper M.2 (M2_1 e M2_2), supporta il modulo

•

PCI Express 2260/2280 M.2 tipo M Key no a Gen4x4 (64 Gb/s)*

1 x socket Hyper M.2 (M2_3), supporta il modulo M.2 SATA3 6,0

•

Gb/s di tipo 2230/2242/2260/2280/22110 ed il modulo M.2 PCI

Express no a Gen4 x4 (64 Gb/s)*
* Supporto di SSD NVMe come disco d’avvio

Italiano

77

Italiano

Connettore

1 x connettore TPM

•

1 x connettore LED alimentazione e altoparlante

•

2 x collettore LED RGB

•

* Supporto totale di no a 12V/3A, 36W strip LED

2 x Header LED indirizzabili

•

* Supporto totale di strisce LED no a 5 V/3 A, 15 W

1 x connettore ventola CPU (4-pin)

•

* Il connettore ventola CPU supporta ventole CPU con potenza
massima di 1 A (12 W).

1 x connettore ventola CPU/ventola pompa dell’acqua (4 pin)

•

(Controllo intelligente della velocità della ventola)
* La ventola CPU/ventola pompa dell’acqua supporta ventole di
sistemi di rareddamento ad acqua di potenza massima di 2A (24W).

3 x connettori ventola telaio/ventola pompa dell’acqua (4 pin)

•

(Controllo intelligente della velocità della ventola)
* La ventola Chassis/ventola pompa dell’acqua supporta ventole di
sistemi di rareddamento ad acqua di potenza massima di 2A (24W).
* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP e CHA_
FAN3/WP sono in grado di rilevare se è in uso una ventola a 3 pin o
4 a pin.

1 x connettore alimentazione ATX 24-pin (connettore

•

alimentazione ad alta densità)

2 x connettori alimentazione 12V 8 pin (connettore

•

alimentazione ad alta densità)

1 x connettore alimentazione 12V 6-pin (connettore

•

alimentazione ad alta densità)

1 x connettore audio pannello frontale (15μ connettore audio

•

d'oro)*

1 x connettore audio pannello frontale angolo destro*

•

* Collegare il dispositivo audio ad uno dei connettori audio.

1 x connettore USB 2.0 (supporto di 2 porte USB 2.0) (supporto

•

protezione da scariche elettrostatiche)

2 x header USB 3.2 Gen1 (supporto di 4 porte USB 3.2 Gen1)

•

(supporto protezione da scariche elettrostatiche)

1x Connettore USB 3.2 Gen2 tipo C pannello anteriore (supporta

•

protezione ESD)

1 x Dr. Debug con LED

•

1 x Tasto d’alimentazione

•

1 x Tasto Ripristino

•

1 x interruttore CPU Xtreme OC

•

78

Funzionalità
BIOS

Hardware
Monitor

SO

AMI UEFI Legal BIOS con interfaccia di supporto

•

Supporta “Plug and Play”

•

Eventi di riattivazione conformi a ACPI 5.1

•

Supporta jumperfree

•

Supporto di SMBIOS 2.3

•

Regolazione variabile tensione CPU, CPU VDDCR_SOC,

•

DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC,
+1,8V, VDDP

Sensore di temperatura: Ventole CPU, CPU/pompa dell'acqua,

•

telaio/pompa dell'acqua
Tachimetro ventola: Ventole CPU, CPU/pompa dell'acqua,

•

telaio/pompa dell'acqua
Ventola silenziosa (regolazione automatica velocità in base alla

•

temperatura della CPU): Ventole CPU, CPU/pompa dell'acqua,
telaio/pompa dell'acqua
Controllo velocità ventola: Ventole CPU, CPU/pompa dell'acqua,

•

telaio/pompa dell'acqua
Monitoraggio tensione: +12V, +5V, +3,3V, CPU Vcore, CPU

•

VDDCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, +1,8V

Microso® Windows® 10 64 bit

•

TRX40 Creator

FCC, CE

Certicazioni

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la
regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclock­ing o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può inuenzare la
stabilità del sistema o perno provocare danni ai componenti e ai dispositivi del sistema.
Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni
provocati da overclocking.

•

ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

•

Italiano

79

1.3 Header e connettori su scheda

PLE D-

SPE AK ER

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper
su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori
provocherà danni permanenti alla scheda madre.

Italiano

Header sul pannello del
sistema
(PANEL1 a 9 pin)
(vedere pag. 1, n. 19)

PWRBTN (tasto d’alimentazione):

Collegare al tasto d’alimentazione del pannello frontale del telaio. Utilizzando il tasto
d’alimentazione è possibile congurare il modo in cui si spegne il sistema.

RESET (tasto di ripristino):

Collegare all'interruttore di ripristino del pannello frontale del telaio. Premere il tasto di
ripristino per riavviare il sistema se il computer si blocca e non riesce ad eseguire un normale
riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED
è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si
trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di
sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso
quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo del
pannello frontale consiste principalmente di tasto d’alimentazione, tasto di ripristino, LED
d’alimentazione, LED attività del disco rigido, altoparlanti e così via. Quando si collega il
modulo del pannello frontale del telaio a questa basetta, assicurarsi che l’assegnazione dei cavi e
l’assegnazione dei pin siano corrette.

1

PLE D+

PLE D-

HDL ED-

HDL ED+

PWR BTN #

GND

RES ET#

GND

GND

Collegare il tasto
d'alimentazione, il tasto di
ripristino e l'indicatore di stato
del sistema del telaio a questa
basetta in base all'assegnazione
dei pin denita di seguito.
Annotare i pin positivi e negativi
prima di collegare i cavi.

80

Connettore LED
alimentazione e
altoparlante
(SPK_PLED1 a 7 pin)
(vedere pag. 1, n. 24)

DUM MY
+5V

1

PLE D+

DUM MY

PLE D+

Collegare i LED alimentazione
e l’altoparlante a questo
connettore.

TRX40 Creator

ID

Connettori Serial ATA3
(SATA3_1_2:
vedere pag. 1, n. 17)
(SATA3_3_4:
vedere pag. 1, n. 16)
(SATA3_5_6:
vedere pag.1, n. 15)
(SATA3_7_8:
vedere pag.1, n. 14)

Connettore USB 2.0
(USB_1_2 a 9 pin)
(vedere pag. 1, n. 23)

Header USB 3.2 Gen1
(USB32G1_5_6 a 19 pin)
(vedere pag. 1, n. 22)

(USB32G1_7_8 a 19 pin)
(vedere pag. 1, n. 13)

SATA3_7

SATA3_5

SATA3_3

SATA3_1

USB _PW R

1

USB _PW R

IntA_ P_SSR X+

IntA_ P_SSR X-

Vbus

Vbus

IntA_ P_SSR X-

IntA_ P_SSR X+

Dumm y

IntA _PB_ D+

IntA _PB_ D-

IntA _PB_ SSTX +

IntA _PB_ SSTX -

GND

IntA _PB_ SSRX +

IntA _PB_ SSRX -

Vbus

P-

P-

IntA_ P_SST X+

IntA_ P_SST X-

GND

IntA_ P_SST X-

GND

P+

GND

GND

P+

IntA_ P_D-

GND

IntA_ P_SST X+

1

DUM MY

IntA_ P_D+

GND

GND

IntA_ P_D-

IntA_ P_D+

IntA _PA_D +

IntA _PA_D -

GND

IntA _PA_S STX+

IntA _PA_S STX-

GND

IntA _PA_S SRX+

IntA _PA_S SRX-

Vbus

Questi otto connettori SATA3
supportano cavi di trasmissione

SATA3_8

dati SATA per i dispositivi
d’archiviazione interni velocità di
trasferimento dati no a 6,0 Gb/s.

SATA3_6

SATA3_4

SATA3_2

Su questa scheda madre c’è un
connettore. Questo connettore
USB 2.0 può supportare due
porte.

Ci sono due connettori su questa
scheda madre. Ciascun header
USB 3.2 Gen1 può supportare due

1

porte.

Italiano

81

Connettore USB 3.2 Gen2
tipo C pannello anteriore
(F_USB32G2_TC_1 a 20
pin)
(vedere pag. 1, n. 11)

USB Type-C Cable

È presente un connettore USB 3.2
Gen2 tipo C pannello anteriore
su questa scheda madre. Questo
connettore viene utilizzato per il
collegamento di un modulo USB

3.2 Gen2 per porte USB 3.2 Gen2
supplementari.

Italiano

Header audio pannello
anteriore
(HD_AUDIO1 a 9 pin)
(vedere pag. 1, n. 31)
(HD_AUDIO_RA1 a 9
pin)
(vedere pag. 1, n. 30)

1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello
sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni
presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello
anteriore seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è
necessario collegarli per il pannello audio AC’97.
E. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di
controllo Realtek e regolare il “Volume di registrazione”.

Connettori ventola pompa
dell’acqua telaio
(CHA_FAN1/WP a 4 pin)
(vedere pag. 1, n. 33)
(CHA_FAN2/WP a 4 pin)
(vedere pag. 1, n. 25)
(CHA_FAN3/WPa 4 pin)
(vedere pag. 1, n. 26)

1

GND

FAN _VO LT AGE

CHA _FA N_S PE ED

1 2 3 4

MIC 2_L

GND

PRE SEN CE#

MIC _RE T

OUT _RE T

OUT 2_L

J_S ENS E

OUT 2_R

MIC 2_R

FAN _SP EED _C ONT ROL

Questo header serve a collegare i
dispositivi audio al pannello audio
anteriore.

Questa scheda madre è dotata
di tre connettori ventola a 4
pin per il rareddamento ad
acqua del
collegare una ventola

telaio

. Se si decide di

telaio

con
rareddamento ad acqua a 3 pin,
collegarla al pin 1-3.

82

TRX40 Creator

FAN_S PEED_ CONTR OL

4

1

8 5

Connettore ventola CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 7)

Connettore ventola pompa
dell’acqua CPU
(CPU_FAN2/WP a 4 pin)
(vedere pag. 1, n. 32)

Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 10)

Connettore di
alimentazione ATX da
12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 8)
(ATX12V2 a 8 pin)
(vedere pag. 1, n. 2)

CPU_ FAN_SP EED

FAN_ VOLTA GE

GND

1 2 3 4

FAN_S PEED_ CONTR OL

CPU_ FAN_SP EED

FAN_ VOLTA GE

GND

1 2 3 4

12 124

13

Questa scheda madre è dotata
di un connettore per la ventola
della CPU (Ventola silenziosa)
a 4 pin. Se si decide di collegare
una ventola della CPU a 3 pin,
collegarla al pin 1-3.

Questa scheda madre è dotata
di un connettore per la ventola
della CPU con rareddamento
ad acqua a 4 pin. Se si decide di
collegare una ventola della CPU
con rareddamento ad acqua a 3
pin, collegarla al pin 1-3.

Questa scheda madre è dotata di
un connettore di alimentazione
ATX a 24 pin. Per utilizzare
un'alimentazione ATX a 20 pin,
collegarla lungo il pin 1 e il pin

13.

Questa scheda madre è dotata di
due connettori di alimentazione
ATX da 12 V a 8 pin. Per
utilizzare un'alimentazione ATX a
4 pin, collegarla lungo il pin 1 e il
pin 5.

*Attenzione: Assicurarsi che il

cavo di alimentazione collegato

sia per la CPU e non la scheda

graca. Non inserire il cavo di

alimentazione PCIe in questo

connettore.

Italiano

83

Connettore di

1

3

4

6

alimentazione Graphics da
12 V
(GFX_12V1 a 6 pin)
(vedere pag. 1, n. 18)

Questa scheda madre è dotata di
un connettore di alimentazione
Graphics da 12 V a 6 pin.
* Installare il cavo d'alimentazione
della PSU a questo connettore
quando sono installate 4 schede
grache.

Italiano

Header TPM
(TPMS1 a 17 pin)
(vedere pag. 1, n. 29)

Collettore LED RGB
(RGB_HEADER1 a 4 pin)
(vedere pag. 1, n. 27)

(RGB_HEADER2 a 4 pin)
(vedere pag. 1, n. 12)

GN D

+3V S B

D

GN

SER IRQ #

1

LAD 0

LAD 3

+3 V

GN D

LAD 1

LAD 2

S_P WRDW N #

12V G R B

Questo connettore supporta il

PC ICL K

PC IRS T #

FRA M E

sistema Trusted Platform Module

1

(TPM), che può archiviare in
modo sicuro chiavi, certicati

GN D

digitali, password e dati. Un
sistema TPM permette anche di

SMB _CLK _MA IN

SMB _DAT A_M AIN

potenziare la sicurezza della rete,
di proteggere identità digitali
e di garantire l'integrità della
piattaforma.

Questi due collettori RGB
vengono utilizzati per collegare la
prolunga LED RGB, che consente
agli utenti di scegliere tra vari
eetti di illuminazione a LED.

Attenzione: Non installare il cavo

LED RGB in senso errato; in

caso contrario, il cavo potrebbe

danneggiarsi.

* Fare riferimento a pagina 43
per ulteriori istruzioni su questa
basetta.

84

TRX40 Creator

Header LED indirizzabili
(ADDR_LED1 a 3 pin)
(vedere pag. 1, n. 28)
(ADDR_LED2 a 3 pin)
(vedere pag. 1, n. 9)

1

VOU T

DO_ ADD R

GND

Questi due header
indirizzabili

LED

vengono utilizzati
per collegare la prolunga LED
indirizzabile

, che consente agli
utenti di scegliere tra vari eetti di
illuminazione a LED.

Attenzione: Non installare mai

il cavo del LED indirizzabile

secondo un orientamento

errato, altrimento potrebbe

danneggiarsi.

* Fare riferimento a pagina 44
per ulteriori istruzioni su questa
basetta.

85

Italiano

1.4 Interruttori intuitivi

La scheda madre è dotata di cinque interruttori intuitivi: Tasto d'alimentazione, Tasto di
ripristino, Tasto Clear CMOS, Interruttore CPU Xtreme OC e Tasto BIOS Flashback.

Italiano

Tasto d’alimentazione
(PWRBTN1)
(vedere pag. 1, n. 20)

Tasto di ripristino
(RSTBTN1)
(vedere pag. 1, n. 21)

Tasto Cancella CMOS
(CLRCBTN1)
(fare riferimento a pagina
3, Numero 13)

Questa funzione è operativa solo quando si spegne il computer e si scollega l'alimentatore.

Interruttore CPU Xtreme
OC
(MOS_PROCHOT1)
(vedere pag. 1, n. 1)

Il tasto d’alimentazione
consente di accendere/spegnere
rapidamente il sistema.

Il tasto di ripristino consente
di ripristinare rapidamente il
sistema.

Il tasto Cancella CMOS
consente agli utenti di cancellare
rapidamente i valori CMOS.

ON

OFF

PROCHOT = ON (predenito)
(disabilita la modalità CPU
Extreme OC)

PROCHOT = OFF (Abilita la
modalità CPU Extreme OC)

Attenzione: L'overclocking può
causare danni alla CPU e alla
scheda madre. Occorre eseguirlo
a proprio rischio e spese.

86

TRX40 Creator

Tasto Flashback BIOS
(BIOS_FB1)
(fare riferimento a pagina
3, Numero 16)

La funzione di ashback BIOS di ASRock consente di aggiornare il BIOS senza alimentare
il sistema, persino senza CPU.
Per utilizzare la funzione Flashback BIOS USB, attenersi ai passaggi di seguito.

1. Scaricare il le BIOS più recente dal sito web di ASRock: http://www.asrock.com.

2. Copiare il le del BIOS sulla chiavetta USB. Assicurarsi che il le system della chiavetta
USB sia FAT32.

3. Estrarre il le del BIOS dal le compresso.

4. Rinominare il le come “creative.rom” e salvarlo nella directory di root di X: chiavetta
USB.

5. Inserire il connettore di alimentazione a 24 pin sulla scheda madre. Quindi accendere
l’interruttore dell'alimentazione CA.
*Non è necessario alimentare il sistema.

6. Quindi collegare l'unità USB alla porta USB BIOS Flashback.

7. Premere il pulsante BIOS Flashback per circa tre secondi. A questo punto il LED
comincerà a lampeggiare.

8. Attendere nché il LED non smette di lampeggiare, indicando che la copia del BIOS è
stata completata.
* Se il LED si illumina in verde, allora il BIOS Flashback non funziona correttamente.

Assicurarsi di aver inserito la chiavetta USB nella porta USB BIOS Flashback.

Il tasto BIOS Flashback
permette di eseguire il ash del
BIOS.

Porta USB BIOS Flashback

Italiano

87

Español

1 Introducción

Gracias por comprar la placa base ASRock TRX40 Creator, una placa base able
fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento
excelente con un diseño resistente de acuerdo con el compromiso de calidad y
resistencia de ASRock.

Ya que las especicaciones de la placa base y el soware de la BIOS podrán ser actualizados,
el contenido que aparece en esta documentación estará sujeto a modicaciones sin
previo aviso. Si esta documentación sufre alguna modicación, la versión actualizada
estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica
relacionada con esta placa base, visite nuestro sitio web para obtener información especíca
sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la
lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock
http://www.asrock.com.

1.1 Contenido del paquete

Placa base ASRock TRX40 Creator (Factor de forma ATX)

•

Guía de instalación rápida de ASRock TRX40 Creator

•

CD de apoyo de ASRock TRX40 Creator

•

4 x Cables de datos Serie ATA (SATA) (Opcional)

•

1 x Tarjeta ASRock SLI_HB_Bridge_3S (Opcional)

•

1 x Antenas ASRock WiFi 2,4/5 GHz (Opcional)

•

3 x Tornillos para sockets M.2 (Opcional)

•

3 x separadores para sockets M.2 (Opcional)

•

1 x escudo panel E/S

•

88

1.2 Especicaciones

Factor de forma ATX

Plataforma

CPU

Conjunto de
chips

Memoria

•

Circuito impreso (PCB) de 8 capas

•

Circuito impreso (PCB) de 2 oz de cobre

•

Admite AMD Socket sTRX4

•

PWM digital Intersil

•

Diseño de 8 fases de alimentación

•

Admite motor Hiper-BCLK de ASRock II

•

AMD TRX40

•

Tecnología de memoria DDR4 de cuatro canales

•

8 x ranuras DIMM DDR4

•

Admite memoria sin búfer DDR4 4666(OC)+/4600(OC)/

•

4533(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/
4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/
3733(OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/
2133 ECC & non-ECC (U-DIMM)
Capacidad máxima de memoria del sistema: 256GB

•

Contacto 15μ Gold en ranuras DIMM

•

TRX40 Creator

Ranura de
expansión

4 ranuras PCI Express 4.0 x16 (PCIE1/PCIE2/PCIE3/

•

PCIE4:simple a x16 (PCIE1); dual a x16 (PCIE1) / x16 (PCIE3);
triple a x16 (PCIE1) / x16 (PCIE3) / x8 (PCIE4); cuádruple a

x16 (PCIE1) / x8 (PCIE2) / x16 (PCIE3) / x8 (PCIE4))
* Admite unidad de estado sólido de NVMe como disco de
arranque

Compatible con AMD 4-Way CrossFireXTM, 3-Way

•

CrossFireXTM y CrossFireX

Admite NVIDIA® 4-Way SLITM, 3-Way SLITM y SLI

•

Admite NVIDIA® SLITM con tarjetas grácas de la serie

•

NVIDIA® Quadro

Admite NVIDIA® NVLinkTM con tarjetas grácas duales de la

•

serie NVIDIA® GeForce® RTX**
** NVIDIA NVLink Bridge no incluído con el paquete. Se puede
adquirir en NVIDIA® si es necesario.

TM

TM

Español

89

Audio

1 x Zócalo M.2 vertical (clave E) con el módulo WiFi-802.11ax

•

integrado (en la E/S trasera)
Contacto 15μGold en ranura VGA PCIe (PCIE1 y PCIE3)

•

7.1 Audio CH HD (Realtek ALC4050H+ALC1220)

•

Compatible con audio Blu-ray Premium

•

Admite protección contra sobretensiones

•

Compatible con Purity SoundTM 4

•

- Tapas de audio Nichion de la serie Fine Gold



- Amplicador de auriculares de primera calidad NE5532



para conector de audio del panel frontal (admite auriculares
de hasta 600 ohmios)

- Entrada de alimentación pura



- Tecnología Direct Drive



- Protección de aislamiento PCB (circuito impreso)



- Detección de impedancia en el puerto de salida frontal



- Capas PCB individuales para canal de audio D/I



- Conectores de audio de oro



- Conector de audio dorado de 15μ



Compatible con DTS Connect

•

Español

90

LAN

1 x 10 LAN Gigabit 100/1000/2500/5000/10000 Mb/s

(AQUANTIA® AQC107):

Admite protección contra rayos y descargas electrostáticas

•

(ESD)
Admite PXE

•

1 x 2,5 Gigabit LAN 10/100/1000/2500 Mb/s (Dragon

RTL8125AG):

Admite el soware Dragon 2,5G LAN

•

- Ajuste automático inteligente del control de ancho de banda



- Interfaz de usuario sencilla visual



- Estadísticas de uso de red visuales



- Conguración predeterminada optimizada para juegos, el



explorador y modos de streaming

- Control de prioridades personalizado por el usuario



Admite la función Reactivación de LAN

•

Admite protección contra rayos y descargas electrostáticas

•

(ESD)
Admite Ethernet 802.3az de eciencia energética

•

Admite PXE

•

LAN
inalámbrica

E/S en panel
posterior

Módulo WiFi Intel® 802.11ax

•

Compatible con IEEE 802.11a/b/g/n/ax

•

Compatible con Banda Dual (2,4/5 GHz)

•

Compatible con WiFi6 802.11ax (2,4Gbps)

•

2 antenas compatibles con Tecnología de diversidad 2

•

(Transmisión) x 2 (Recepción)

Compatible con Bluetooth 5.0 + Alta velocidad clase II

•

Admite MU-MIMO

•

2 x Puertos de antena

•

1 x puerto de ratón/teclado PS/2

•

1 x puerto de salida SPDIF óptica

•

2 x Puertos USB 3.2 Gen2 Tipo A Port (10 Gb/s) (admite

•

protección ESD)
* La alimentación USB ultra se admite en los USB32G2_1_2.
* La función de reactivación ACPI no se admite en puertos
USB32G2_1_2.

1 x Puerto USB 3.2 Gen2x2 Tipo C Port (20 Gb/s) (admite

•

protección ESD)

4 x Puertos USB 3.2 Gen1 (admite protección contra descargas

•

electrostáticas)

2 x Puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED

•

LED)

1 x Botón de borrado CMOS

•

1 x Botón Actualizar BIOS

•

Conector de audio HD: Altavoz trasero / Central / Entrada de

•

línea / Altavoz frontal / Micrófono (conectores de audio de

oro)

TRX40 Creator

Almacenamiento

8 x conectores SATA3 de 6,0 Gb/s, compatible con RAID

•

(RAID 0, RAID 1 y RAID 10), NCQ, AHCI y conexión en

caliente

2 x Tomas Hyper M.2 (M2_1 y M2_2), compatible con

•

módulos tipo M Key Express 2260/2280 M.2 PCI Express

hasta Gen4x4 (64 Gb/s)*

1 x Zócalo Hyper M.2 (M2_3) que admite el módulo SATA3 6,0

•

Gb/s M.2 de tipo 2230/2242/2260/2280/22110 con clave M y

el módulo PCI Express M.2 hasta Gen4 x4 (64 Gb/s)*
* Admite unidad de estado sólido de NVMe como disco de
arranque

Español

91

Español

92

Conector

1 x Conector TPM

•

1 x LED de alimentación y base de conexiones para el altavoz

•

2 x Cabezales de indicador LED RGB

•

* Admite una tira de LED de hasta 12 V/3 A (36 W) en total

2 x cabezales de LED direccionables

•

* Admite una tira de LED de hasta 5V/3 A (15W) en total

1 x Conector para ventilador de la CPU (4 contactos)

•

* El conector para ventilador de la CPU admite ventilador de la
CPU con una potencia de ventilador de 1 A (12 W) máxima.

1 x Conector (4 contactos) para el ventilador de la bomba de

•

agua/CPU (control de velocidad de ventilador inteligente)
* El ventilador de la CPU/bomba de agua admite ventilador del
disipador por agua con una potencia de ventilador máxima de 2A
(24 W).

3 x Conectores (4 contactos) para el ventilador de la bomba de

•

agua/chasis (control de velocidad de ventilador inteligente)
* El ventilador de la bomba de agua/Chasis admite ventilador del
disipador por agua con una potencia de ventilador máxima de 2A
(24 W).
* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP y CHA_
FAN3/WP se pueden detectar automáticamente si se usa el
ventilador de 3 o 4 contactos.

1 x Conector de alimentación de 24 contactos y ATX (conector

•

de alimentación de alta densidad)

2 x Conectores de alimentación de 8 pines y 12V (conector de

•

alimentación de alta densidad)

1 Conector de alimentación de 6 contactos y 12V (conector de

•

alimentación de alta densidad)

1 x Conector de audio en el panel frontal (15μ Conector de

•

audio de oro)*

1 x Conector de audio en el panel frontal en ángulo recto*

•

*

Conector de dispositivo de audio con uno de los conectores de audio.

1 x Base de conexiones USB 2.0 (admite 2 puertos USB 2.0).

•

(Admite protección contra descargas electrostáticas).

2 x base de conexiones USB 3.2 Gen1 (admite 4 puertos USB

•

3.2 Gen1) (Admite protección contra descargas electrostáticas)

1 x base de conexiones tipo C USB 3.2 Gen2 (Admite

•

protección contra descargas electrostáticas)

1 x Dr. Debug con indicador LED

•

1 x Botón de alimentación

•

1 x Botón Restablecer

•

1 x Interruptor CPU Xtreme OC

•

Función de la
BIOS

Monitor de
hardware

BIOS legal UEFI AMI compatible con interfaz gráca de

•

usuario
Compatible con “Plug and Play”

•

Eventos de reactivación conformes con ACPI 5.1

•

Compatible con Jumper FREE

•

Admite SMBIOS 2,3

•

Multi-ajuste de voltaje de CPU, CPU VDDCR_SOC, DRAM,

•

VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1,8V,
VDDP

Detección de temperatura: Ventiladores de la bomba de agua/

•

chasis, bomba de agua/CPU, CPU
Tacómetro del ventilador: Ventiladores de la bomba de agua/

•

chasis, bomba de agua/CPU, CPU
Ventilador silencioso (ajuste automático de la velocidad del

•

ventilador del chasis por temperatura de la CPU): Ventiladores
de la bomba de agua/chasis, bomba de agua/CPU, CPU
Control de varias velocidades del ventilador: Ventiladores de

•

la bomba de agua/chasis, bomba de agua/CPU, CPU
Supervisión del voltaje: +12V, +5V, +3,3V, CPU Vcore, CPU

•

VDDCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, +1,8V

TRX40 Creator

Microso® Windows® 10 64 bits

SO

Certicaciones

•

FCC y CE

•

Preparado para ErP/EuP (se necesita una fuente de

•

alimentación preparada para ErP/EuP)

* Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking,
incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando
las herramientas de overclocking de otros fabricantes. El overclocking puede afectar a la
estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta
operación se debe realizar bajo su propia responsabilidad y usted debe asumir los costos.
No asumimos ninguna responsabilidad por los posibles daños causados por el overclocking.

Español

93

1.3 Conectores y cabezales incorporados

PLE D-

SPE AK ER

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre
estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de
forma permanente la placa base.

Español

Cabezal del panel del
sistema
(PANEL1 de 9 contactos)
(consulte la pág. 1, nº 19)

PWRBTN (botón de alimentación):

Conéctelo al botón de alimentación del panel frontal del chasis. Deberá congurar la forma en
la que su sistema se apagará mediante el botón de alimentación.

RESET (botón de restablecimiento):

Conéctelo al botón de restablecimiento del panel frontal del chasis. Pulse el botón de restablecimiento
para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema):

Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador
LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea
cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga
cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis.
El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel
frontal consta principalmente de: botón de alimentación, botón de restablecimiento, indicador
LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte
su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los
cables y los contactos coinciden correctamente.

1

PLE D+

PLE D-

HDL ED-

HDL ED+

PWR BTN #

GND

RES ET#

GND

GND

Conecte el botón de
alimentación, el botón de
restablecimiento y el indicador
de estado del sistema que se
encuentran en el chasis a esta
base de conexiones según las
asignaciones de contactos que se
indica a continuación. Cerciórese
de cuáles son los contactos
positivos y los negativos antes de
conectar los cables.

94

LED de alimentación y
base de conexiones para
la altavoz
(SPK_PLED1 de 7
contactos)
(consulte la pág. 1, nº 24)

DUM MY
+5V

1

PLE D+

DUM MY

PLE D+

Conecte el LED de
alimentación del chasis y el
altavoz del chasis a esta base de
conexiones.

TRX40 Creator

ID

Conectores Serie ATA3
(SATA3_1_2:
consulte la pág.1, nº 17)
(SATA3_3_4:
consulte la pág. 1, N.º 16)
(SATA3_5_6:
consulte la pág. 1, nº 15)
(SATA3_7_8:
consulte la pág. 1, nº 14)

Cabezal USB 2.0
(USB1_2 de 9 contactos)
(consulte la pág. 1, nº 23)

Cabezales USB 3.2 Gen1
(USB32G1_5_6 de 19
contactos)
(consulte la pág. 1, nº 22)

(USB32G1_7_8 de 19
contactos)
(consulte la pág. 1, nº 13)

SATA3_7

SATA3_5

SATA3_3

SATA3_1

USB _PW R

1

USB _PW R

IntA_ P_SSR X+

IntA_ P_SSR X-

Vbus

Vbus

IntA_ P_SSR X-

IntA_ P_SSR X+

Dumm y

IntA _PB_ D+

IntA _PB_ D-

IntA _PB_ SSTX +

IntA _PB_ SSTX -

GND

IntA _PB_ SSRX +

IntA _PB_ SSRX -

Vbus

P-

P-

IntA_ P_SST X+

IntA_ P_SST X-

GND

IntA_ P_SST X-

GND

P+

GND

GND

P+

IntA_ P_D-

GND

IntA_ P_SST X+

1

DUM MY

IntA_ P_D+

GND

GND

IntA_ P_D-

IntA_ P_D+

IntA _PA_D +

IntA _PA_D -

GND

IntA _PA_S STX+

IntA _PA_S STX-

GND

IntA _PA_S SRX+

IntA _PA_S SRX-

Vbus

Estos ocho conectores SATA3
son compatibles con cables de

SATA3_8

datos SATA para dispositivos de
almacenamiento interno con una
velocidad de transferencia de

SATA3_6

datos de hasta 6,0 Gb/s.

SATA3_4

SATA3_2

Esta placa base tiene otra base
de conexiones. Cada base de
conexiones USB 2.0 admite dos
puertos.

Hay dos bases de conexiones en
esta placa base. Cada cabezal
USB 3.2 Gen1 admite dos puertos.

1

Español

95

Base de conexiones USB

3.2 Gen2 de tipo C en el
panel frontal
(F_USB32G2_TC_1 de 20
contactos)
(consulte la pág. 1, nº 11)

USB Type-C Cable

Existe una base de conexiones
USB 3.2 Gen2 de tipo C en el
panel frontal en esta placa base.
Esta base de conexiones se utiliza
para conectar un módulo USB 3.2
Gen2 para puertos USB 3.2 Gen2
adicionales.

Español

Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9
contactos)
(consulte la pág. 1, nº 31)
(HD_AUDIO_RA1 de 9
contactos)
(consulte la pág. 1, nº 30)

1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de
conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA
para que pueda funcionar correctamente. Siga las instrucciones que se indican en
nuestro manual y en el manual del chasis para instalar su sistema.

2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal
siguiendo los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es
necesario que los conecte en el panel de audio AC’97.
E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (Front Mic) en
el panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).

Conectores del ventilador
de la bomba de agua del
chasis
(CHA_FAN1/WP de 4
contactos)
(consulte la pág. 1, nº 33)
(CHA_FAN2/WP de 4
contactos)
(consulte la pág. 1, nº 25)
(CHA_FAN3/WP de 4
contactos)
(consulte la pág. 1, nº 26)

1

GND

FAN _VO LT AGE

CHA _FA N_S PE ED

1 2 3 4

MIC 2_L

GND

PRE SEN CE#

MIC _RE T

OUT _RE T

OUT 2_L

J_S ENS E

OUT 2_R

MIC 2_R

FAN _SP EED _C ONT ROL

Este cabezal se utiliza para
conectar dispositivos de audio al
panel de audio frontal.

Esta placa base proporciona tres
conectores para el ventilador
del

chasis

para refrigeración
por agua de 4 contactos. Si tiene
pensando conectar un ventilador
de refrigeración por agua del
chasis

de 3 contactos, conéctelo

al contacto 1-3.

96
