Asrock SG41M-GE3 User Manual

No part of this installation guide may be reproduced, transcribed, transmitted, or translated in any language, in any form or by any means, except duplication of documentation by the purchaser for backup purpose, without written consent of ASRock Inc. Products and corporate names appearing in this guide may or may not be registered trademarks or copyrights of their respective companies, and are used only for identification or explanation and to the owners’ benefit, without intent to infringe.

Disclaimer:Disclaimer:

Disclaimer:

Disclaimer:Disclaimer:

Specifications and information contained in this guide are furnished for informational use only and subject to change without notice, and should not be constructed as a commitment by ASRock. ASRock assumes no responsibility for any errors or omissions that may appear in this guide. With respect to the contents of this guide, ASRock does not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or conditions of merchantability or fitness for a particular purpose. In no event shall ASRock, its directors, officers, employees, or agents be liable for any indirect, special, incidental, or consequential damages (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the guide or product.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that

may cause undesired operation.

CALIFORNIA, USA ONLY

The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance controlled in Perchlorate Best Management Practices (BMP) regulations passed by the California Legislature. When you discard the Lithium battery in California, USA, please follow the related regulations in advance. “Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/perchlorate”

ASRock Website: http://www.asrock.com

Published April 2010

ASRock G41M-GE3 Motherboard

EnglishEnglish

English

Motherboard LayoutMotherboard Layout

Motherboard Layout

Motherboard LayoutMotherboard Layout

English

EnglishEnglish

1 PS2_USB_PWR1 Jumper 18 Chassis Speaker Header (SPEAKER 1, White) 2 A TX 12V Connector (A TX12V1) 19 Chassis Intrusion Header (CI1) 3 775-Pin CPU Socket 20 BIOS SPI Chip 4 CPU Fan Connector (CPU_FAN1) 21 USB 2.0 Header (USB4_5, Blue) 5 2 x 240-pin DDR3 DIMM Slots 22 USB 2.0 Header (USB6_7, Blue)

(Dual Channel: DDR3_A1, DDR3_B1; Blue) 23 South Bridge Controller

6 2 x 240-pin DDR3 DIMM Slots 2 4 Serial Port Connector (COM1)

(Dual Channel: DDR3_A2, DDR3_B2; White) 25 Floppy Connector (FLOPPY1) 7 A TX Power Connector (ATXPWR1) 26 Print Port Header (LPT1, White) 8 TPM Header (TPM1) 27 Infrared Module Header (IR1) 9 IDE1 Connector (IDE1, Blue) 28 Internal Audio Connector: CD1 (Black) 10 Chassis Fan Connector (CHA_FAN1) 29 Front Panel Audio Header 11 Clear CMOS Jumper (CLRCMOS1) (HD_AUDIO1, White) 12 Power Fan Connector (PWR_FAN1) 30 PCI Slots (PCI1- 2) 13 System Panel Header (P ANEL1, White) 31 PCI Express x16 Slot (PCIE2) 14 Fourth SATAII Connector (SA TAII_4; Blue) 32 PCI Express x1 Slot (PCIE1) 15 Third SATAII Connector (SATAII_3; Blue) 33 North Bridge Controller 16 Primary SATAII Connector (SA T AII_1; Blue) 17 Secondary SATAII Connector (SA T AII_2; Blue)

ASRock G41M-GE3 Motherboard

I/O PanelI/O Panel

I/O Panel

I/O PanelI/O Panel

1 PS/2 Mouse Port (Green) 8 Microphone (Pink)

* 2 LAN RJ-45 Port 9 USB 2.0 Ports (USB01)

3 Side Speaker (Gray) 10 USB 2.0 Ports (USB23) 4 Rear Speaker (Black) 11 VGA/DVI-D Port 5 Central / Bass (Orange) 12 VGA/D-Sub Port 6 Line In (Light Blue) 13 PS/2 Keyboard Port (Purple)

* 7 Front Speaker (Lime)

Activity/Link LED SPEED LED

Status Description Status Description

LAN Port LED Indications

ACT/LINK LED

SPEED LED

Off No Activity Off 10Mbps connection Blinking Data Activity Orange 100Mbps connection

Green 1Gbps connection

LAN Port

* If you use 2-channel speaker, please connect the speaker’s plug into “Front Speaker Jack”.

See the table below for connection details in accordance with the type of speaker you use.

TABLE for Audio Output Connection

Audio Output Channels Front Speaker Rear Speaker Central / Bass Side Speaker

(No. 7) (No. 4) (No. 5) (No. 3) 2 V -- -- -4VV---6 VVV-8 VVVV

To enable Multi-Streaming function, you need to connect a front panel audio cable to the front panel audio header. After restarting your computer, you will find “VIA HD Audio Deck” tool on your system. Please follow below instructions according to the OS you install.

For Windows® XP / XP 64-bit OS: Please click “VIA HD Audio Deck” icon. Click “Jack” and then click “Configuration”. In “Configuration” screen, please check the item “Independent Headphone”.

For Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit OS: Please click “VIA HD Audio Deck” icon. Click “Advanced Options” on the right side on the bottom. In “Advanced Options” screen, please check the item “Independent Headphone”.

ASRock G41M-GE3 Motherboard

EnglishEnglish

English

1. Introduction1. Introduction

1. Introduction

1. Introduction1. Introduction

Thank you for purchasing ASRock G41M-GE3 motherboard, a reliable motherboard produced under ASRock’s consistently stringent quality control. It delivers excellent performance with robust design conforming to ASRock’s commitment to quality and endurance. This Quick Installation Guide contains introduction of the motherboard a nd step-by-ste p installation guide. More detailed information of the motherboard can be f ound in the user manual presented in the Support CD.

Because the motherboard specifications and the BIOS software might be updated, the content of this manual will be subject to change without notice. In case any modifications of this manual occur, the updated version will be available on ASRock website without further notice. You may find the latest VGA cards and CPU support lists on ASRock website as well. ASRock website http://www.asrock.com If you require technical support related to this motherboard, please visit our website for specific information about the model you are using.

www.asrock.com/support/index.asp

1.1 Package Contents1.1 Package Contents

1.1 Package Contents

1.1 Package Contents1.1 Package Contents

ASRock G41M-GE3 Motherboard

(Micro ATX Form Factor: 9.6-in x 8.6-in, 24.4 cm x 21.8 cm) ASRock G41M-GE3 Quick Installation Guide ASRock G41M-GE3 Support CD Two Serial ATA (SATA) Data Cables (Optional) One I/O Panel Shield

English

EnglishEnglish

ASRock G41M-GE3 Motherboard

1.21.2

SpecificationsSpecifications

1.2

Specifications

1.21.2

SpecificationsSpecifications

Platform - Micro ATX Form Factor: 9.6-in x 8.6-in, 24.4 cm x 21.8 cm CPU - LGA 775 for Intel® CoreTM 2 Extreme / CoreTM 2 Quad / Core

2 Duo / Pentium® Dual Core / Celeron® Dual Core / Celeron®, supporting Penryn Quad Core Yorkfield and Dual Core Wolfdale processors

- Supports FSB1333/1066/800/533 MHz

- Supports Hyper-Threading Technology (see CAUTION 1)

- Supports Untied Overclocking Technology (see CAUTION 2)

- Supports EM64T CPU

Chipset - Northbridge: Intel® G41

- Southbridge: Intel® ICH7

Memory - Dual Channel DDR3 Memory Technology (see CAUTION 3)

- 4 x DDR3 DIMM slots

- Support DDR3 1333(OC)/1066/800 non-ECC, un-buffered memory (see CAUTION 4)

- Max. capacity of system memory: 8GB (see CAUTION 5)

Expansion Slot - 1 x PCI Express x16 slot

- 1 x PCI Express x1 slot

- 2 x PCI slots

Graphics - Intel® Graphics Media Accelerator X4500

- Pixel Shader 4.0, DirectX 10

- Max. shared memory 1759MB (see CAUTION 6)

- Dual VGA Output: support DVI-D and D-Sub ports by independent display controllers

- Supports DVI with max. resolution up to 1920x1200 @ 75Hz

- Supports D-Sub with max. resolution up to 2048x1536 @ 60Hz

- Supports HDCP function with DVI-D port

- Supports Full HD 1080p Blu-ray (BD) / HD-DVD playback with D VI-D port

Audio - 7.1 CH HD Audio (VIA® VT1718S Audio Codec) LAN - PCIE x1 Giga bit LAN 10/100/1000 Mb/s

- Realtek RTL81 11DL

- Supports Wake-On-LAN

Rear Panel I/O I/O Panel

- 1 x PS/2 Mouse Port

- 1 x PS/2 Keyboard Port

- 1 x VGA/D-Sub Port

- 1 x VGA/DVI-D Port

EnglishEnglish

English

ASRock G41M-GE3 Motherboard

English

EnglishEnglish

- 4 x Ready-to-Use USB 2.0 Ports

- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)

- HD Audio Jack: Side Speaker/Rear Speaker/Central/Bass/ Line in/Front Speaker/Microphone (see CAUTION 7)

Connector - 4 x SATAII 3.0 Gb/s connectors (No Support for RAID and

“Hot Plug” functions) (see CAUTION 8)

- 1 x ATA100 IDE connector (supports 2 x IDE devices)

- 1 x Floppy connector

- 1 x Print port header

- 1 x IR header

- 1 x COM port header

- 1 x TPM header

- 1 x Chassis Intrusion header

- CPU/Chassis/Power FAN connector

- 24 pin ATX power connector

- 4 pin 12V power connector

- CD in header

- Front panel audio connector

- 2 x USB 2.0 headers (support 4 USB 2.0 ports) (see CAUTION 9)

BIOS Feature - 8Mb AMI BIOS

- AMI Legal BIOS

- Supports “Plug and Play”

- ACPI 1.1 Compli ance Wa ke Up Events

- Supports jumperfree

- AMBIOS 2.3.1 Support

- Supports I. O. T. (Intelligent Overclocking Technology)

- Supports Smart BIOS

Support CD - Drivers, Utilities, AntiVirus Software (Trial Version),

ASRock Software Suite (CyberLink DVD Suite and Creative Sound Blaster X-Fi MB) (OEM and Trial Version)

Unique Feature - ASRock OC Tuner (see CAUTION 10 )

- Intelligent Energy Saver (see CAUTION 11)

- Instant Boot

- ASRock Instant Flash (see CAUTION 12)

- ASRock OC DNA (see CAUTION 13)

- Hybrid Booster:

- CPU Frequency Stepless Control (see CAUTION 14)

- ASRock U-COP (see CAUTION 15)

- Boot Failure Guard (B.F.G.)

ASRock G41M-GE3 Motherboard

Hardware - CPU Temperature Sensing Monitor - Chassis Temperature Sensing

- CPU/Chassis/Power Fan Tachometer

- CPU Quiet Fan

- CASE OPEN detection

- Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore

OS - Microsoft® Windows® 7 / 7 64-bit / Vista

/ VistaTM 64-bit /

XP / XP 64-bit compliant

Certifications - FCC, CE, WHQL

- EuP Ready (EuP ready power supply is required) (see CAUTION 16)

* For detailed product information, please visit our website: http://www.asrock.com

WARNING

Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using the thirdparty overclocking tools. Overclocking may affect your system stability, or even cause damage to the components and devices of your system. It should be done at your own risk and expense. We are not responsible for possible damage caused by overclocking.

CAUTION!

1. About the setting of “Hyper Threading Technology”, please check page 35 of “User Manual” in the support CD.

2. This motherboard supports Untied Overclocking Technology. Please read “Untied Overclocking Technology” on page 21 for details.

3. This motherboard supports Dual Channel Memory Technology. Before you implement Dual Channel Memory Technology, make sure to read the installation guide of memory modules on page 13 for proper installation.

4. Please check the table below for the CPU FSB frequency and its corresponding memory support frequency.

CPU FSB Frequency Memory Support Frequency

1333 DDR3 800, DDR3 1066, DDR3 1333 1066 DDR3 800, DDR3 1066 800 DDR3 800

533 DDR3 800 * DDR3 1333 memory modules will operate in overclocking mode. * When you use a FSB533-CPU on this motherboard, it will run at

DDR3 533 if you adopt a DDR3 800 memory module.

5. Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 7 / VistaTM / XP. For Windows® OS with 64-bit CPU, there is no such limitation.

6. The maximum shared memory size is defined by the chipset vendor and is subject to change. Please check Intel® website for the latest information.

EnglishEnglish

English

ASRock G41M-GE3 Motherboard

English

EnglishEnglish

7. For microphone input, this motherboard supports both stereo and mono modes. For audio output, this motherboard supports 2-channel, 4-channel, 6-channel, and 8-channel modes. Please check the table on page 3 for proper connection.

8. Before installing SATAII hard disk to SATAII connector, please read the “SATAII Hard Disk Setup Guide” on page 25 of “User Manual” in the support CD to adjust your SATAII hard disk drive to SATAII mode. You can also connect SATA hard disk to SATAII connector directly.

9. Power Management for USB 2.0 works fine under Microsoft® Windows® 7 64-bit / 7 / VistaTM 64-bit / VistaTM / XP 64-bit / XP SP1 or SP2.

10. It is a user-friendly ASRock overclocking tool which allows you to surveil your system by hardware monitor function and overclock your hardware devices to get the best system performance under Windows® environment. Please visit our website for the operation procedures of ASRock OC Tuner . ASRock website: http://www.asrock.com

11. Featuring an advanced proprietary hardware and software design, Intelligent Energy Saver is a revolutionary technology that delivers unparalleled power savings. In other words, it is able to provide exceptional power saving and improve power efficiency without sacrificing computing performance. Please visit our website for the operation procedures of Intelligent Energy Saver. ASRock website: http://www.asrock.com

12. ASRock Instant Flash is a BIOS flash utility embedded in Flash ROM. This convenient BIOS update tool allows you to update system BIOS without entering operating systems first like MS-DOS or Windows®. With this utility, you can press <F6> key during the POST or press <F2> key to BIOS setup menu to access ASRock Instant Flash. Just launch this tool and save the new BIOS file to your USB flash drive, floppy disk or hard drive, then you can update your BIOS only in a few clicks without preparing an additional floppy diskette or other complicated flash utility. Please be noted that the USB flash drive or hard drive must use FAT32/16/12 file system.

13. The software name itself – OC DNA literally tells you what it is capable of. OC DNA, an exclusive utility developed by ASRock, provides a convenient way for the user to record the OC settings and share with others. It helps you to save your overclocking record under the operating system and simplifies the complicated recording process of overclocking settings. With OC DNA, you can save your OC settings as a profile and share with your friends! Your friends then can load the OC profile to their own system to get the same OC settings as yours! Please be noticed that the OC profile can only be shared and worked on the same motherboard.

14. Although this motherboard offers stepless control, it is not recommended to perform over-clocking. Frequencies other than the recommended CPU bus frequencies may cause the instability of the system or damage the CPU.

ASRock G41M-GE3 Motherboard

15. While CPU overheat is detected, the system will automatically shutdown. Before you resume the system, please check if the CPU fan on the motherboard functions properly and unplug the power cord, then plug it back again. To improve heat dissipation, remember to spray thermal grease between the CPU a nd the he atsink when you in stall the PC system.

16. EuP, stands for Energy Using Product, wa s a provision regulated by European Union to define the power consumption for the completed system. According to EuP, the total AC power of the completed system shall be under 1.00W in off mode condition. To meet EuP standard, an EuP ready motherboard a nd an EuP ready power supply are required. According to Intel’s suggestion, the EuP ready power supply must meet the standard of 5v standby power efficiency is higher than 50% under 100 mA current consumption. For EuP ready power supply selection, we recommend you checking with the power supply manufacturer for more details.

ASRock G41M-GE3 Motherboard

EnglishEnglish

English

2.2.

InstallationInstallation

Installation

2.2.

InstallationInstallation

Pre-installation PrecautionsPre-installation Precautions

Pre-installation Precautions

Pre-installation PrecautionsPre-installation Precautions

Take note of the following precautions before you install motherboard components or change any motherboard settings.

1. Unplug the power cord from the wall socket before touching any component. Failure to do so may cause severe damage to the motherboard, peripherals, and/or components.

2. To avoid damaging the motherboard components due to static electricity, NEVER place your motherboard directly on the carpet or the like. Also remember to use a grounded wrist strap or touch a safety grounded object before you handle components.

3. Hold components by the edges and do not touch the ICs.

4. Whenever you uninstall any component, place it on a grounded antstatic pad or in the bag that comes with the component.

5. When placing screws into the screw holes to secure the motherboard to the chassis, please do not over-tighten the screws! Doing so may damage the motherboard.

2.12.1

CPU InstallationCPU Installation

2.1

CPU Installation

2.12.1

CPU InstallationCPU Installation

For the installation of Intel 775-LAND CPU, please follow the steps below.

English

EnglishEnglish

1010

775-Pin Socket Overview

Before you insert the 775-LAND CPU into the socket, please check if the CPU surface is unclean or if there is any bent pin on the socket. Do not force to insert the CPU into the socket if above situation is found. Otherwise, the CPU will be seriously damaged.

ASRock G41M-GE3 Motherboard

Step 1. Open the socket:

Step 1-1. Disengaging the lever by depressing

down and out on the hook to clear retention tab.

Step 1-2. Rotate the load lever to fully open po-

sition at approximately 135 degrees.

Step 1-3. Rotate the load plate to fully open po-

sition at approximately 100 degrees.

Step 2. Insert the 775-LAND CPU:

Step 2-1. Hold the CPU by the edges where are

marked with black lines.

Step 2-2. Orient the CPU with IHS (Integrated

Heat Sink) up. Locate Pin1 and the two orientation key notches.

Pin1

orientation

key notch

orientation

key notch

Pin1

alignment key

black line

alignment key

775-LAND CPU

For proper inserting, please ensure to match the two orientation key notches of the CPU with the two alignment keys of the socket.

Step 2-3. Carefully pla ce the CPU into the socket

by using a purely vertical motion.

Step 2-4. Verify that the CPU is within the socket

and properly mated to the orient keys.

Step 3. Remove PnP Cap (Pick and Pla ce Cap):

Use your left hand index finger and thumb to support the load plate edge, engage PnP cap with right hand thumb and peel the cap from the socket while pressing on center of PnP cap to assist in removal.

ASRock G41M-GE3 Motherboard

775-Pin Socket

1111

EnglishEnglish

English

EnglishEnglish

1. It is recommended to use the cap tab to handle and avoid kicking off the PnP cap.

2. This cap must be placed if returning the motherboard for after service.

Step 4. Close the socket:

Step 4-1. Rotate the load plate onto the IHS. Step 4-2. While pressing down lightly on load

plate, engage the load lever.

Step 4-3. Secure load lever with load plate tab

under retention tab of load lever.

2.22.2

Installation of CPU Fan and HeatsinkInstallation of CPU Fan and Heatsink

2.2

Installation of CPU Fan and Heatsink

2.22.2

Installation of CPU Fan and HeatsinkInstallation of CPU Fan and Heatsink

For proper installation, please kindly refer to the instruction manuals of your CPU fan and heatsink.

Below is an example to illustrate the installation of the heatsink for 775-LAND CPU. Step 1. Apply thermal interface material onto center

of IHS on the socket surface.

Step 2. Place the heatsink onto the socket. Ensure

fan cables are oriented on side closest to the CPU fan connector on the motherboard (CPU_FAN1, see page 2, No. 4).

Step 3. Align fasteners with the motherboard

throughholes.

Step 4. Rotate the fastener clockwise, then press

down on fastener caps with thumb to install and lock. Repeat with remaining fasteners.

If you press down the fasteners without rotating them clockwise, the heatsink cannot be secured on the motherboard.

Step 5. Connect fan header with the CPU fan

connector on the motherboard.

Step 6. Secure excess cable with tie-wrap to ensure

cable does not interfere with fan operation or contact other components.

1212

ASRock G41M-GE3 Motherboard

2.3 Installation of Memory Modules (DIMM)2.3 Installation of Memory Modules (DIMM)

2.3 Installation of Memory Modules (DIMM)

2.3 Installation of Memory Modules (DIMM)2.3 Installation of Memory Modules (DIMM)

This motherboard provides four 240-pin DDR3 (Double Data Rate 3) DIMM slots, and supports Dual Channel Memory Technology. For dual channel configuration, you always need to install identical (the same brand, speed, size and chiptype) DDR3 DIMM pair in the slots of the same color. In other words, you have to install identical DDR3 DIMM pair in Dual Channel A (DDR3_A1 and DDR3_B1; Blue slots; see p.2 No.5) or identical DDR3 DIMM pair in Dual Channel B (DDR3_A2 and DDR3_B2; White slots; see p.2 No.6), so that Dual Channel Memory Technology can be activated. This motherboard also allows you to install four DDR3 DIMMs for dual channel configuration, and please install iden- tical DDR3 DIMMs in all four slots. You may refer to the Dual Channel Memory Configuration Table below.

Dual Channel Memory Configurations

DDR3_A1 DDR3_A2 DD R3_B1 DDR3_B2

(Blue Slot) (White Slot) (Blue Slot) (White Slot) (1) Populated - Populated (2) - Populated - Populated (3)* Populated Populated Populated Populated

* For the configuration (3), please install identical DDR3 DIMMs in all four

slots.

1. If you want to install two memory modules, for optimal compatibility and reliability, it is recommended to install them in the slots of the same color. In other words, install them either in the set of blue slots (DDR3_A1 and DDR3_B1), or in the set of white slots (DDR3_A2 and DDR3_B2).

2. If only one memory module or three memory modules are installed in the DDR3 DIMM slots on this motherboard, it is unable to activate the Dual Channel Memory T echnology.

3. If a pair of memory modules is NOT installed in the same Dual Channel, for example, installing a pair of memory modules in DDR3_A1 and DDR3_A2, it is unable to activate the Dual Channel Memory Technology .

4. It is not allowed to install a DDR or DDR2 memory module into DDR3 slot;otherwise, this motherboard and DIMM may be damaged.

5. This motherboard supports two double-sided or four single-sided DIMMs. Therefore, if you install four DDR3 DIMMs, you can only adopt four single-sided DIMMs.

ASRock G41M-GE3 Motherboard

1313

EnglishEnglish

English

Installing a DIMMInstalling a DIMM

Installing a DIMM

Installing a DIMMInstalling a DIMM

Please make sure to disconnect power supply before adding or removing DIMMs or the system components.

Step 1. Unlock a DIMM slot by pressing the retaining clips outward. Step 2. Align a DIMM on the slot such that the notch on the DIMM matches the break

on the slot.

English

EnglishEnglish

1414

The DIMM only fits in one correct orientation. It will cause permanent damage to the motherboard and the DIMM if you force the DIMM into the

slot at incorrect orientation.

Step 3. Firmly insert the DIMM into the slot until the retaining clips at both ends fully

snap back in place and the DIMM is properly seated.

ASRock G41M-GE3 Motherboard

2.4 Expansion Slots (PCI and PCI Express Slots)2.4 Expansion Slots (PCI and PCI Express Slots)

2.4 Expansion Slots (PCI and PCI Express Slots)

2.4 Expansion Slots (PCI and PCI Express Slots)2.4 Expansion Slots (PCI and PCI Express Slots)

There are 2 PCI slots and 2 PCI Express slots on this motherboard. PCI slots: PCI slots are used to install expansion cards that have the 32-bit PCI

interface.

PCIE slots:

PCIE1 (PCIE x1 slot) is used for PCI Express cards with x1 lane width cards, such as Gigabit LAN card, SATA2 card, etc. PCIE2 (PCIE x16 slot) is used for PCI Express cards with x16 lane width graphics cards.

If you install the add-on PCI Express VGA card to PCIE2 (PCIE x16 slot), the onboard VGA will be disabled. If you install the add-on PCI Express VGA card to PCIE2 (PCIE x16 slot) and adjust the BIOS options “Primary Graphics Adapter” to [Onboard] and “Share Memory” to [Auto], then the onboard VGA will be enabled, a nd the primary screen will be onboard VGA.

Installing an expansion cardInstalling an expansion card

Installing an expansion card

Installing an expansion cardInstalling an expansion card

Step 1. Before installing the expansion card, please make sure that the power

supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.

Step 2. Remove the bracket facing the slot that you intend to use. Keep the screws

for later use.

Step 3. Align the card connector with the slot and press firmly until the card is

completely seated on the slot.

Step 4. Fasten the card to the chassis with screws.

ASRock G41M-GE3 Motherboard

1515

EnglishEnglish

English

2.5 Jumpers Setup2.5 Jumpers Setup

2.5 Jumpers Setup

2.5 Jumpers Setup2.5 Jumpers Setup

The illustration shows how jumpers are setup. When the jumper cap is placed on pins, the jumper is “Short”. If no jumper cap is placed on pins, the jumper is “Open”. The illustration shows a 3-pin jumper whose pin1 and pin2 are “Short” when jumper cap is placed on these 2 pins.

Jumper Setting Description

PS2_USB_PWR1 Short pin2, pin3 to enable

(see p.2 No. 1) +5VSB (standby) for PS/2

Note: To select +5VSB, it requires 2 Amp and higher standby current provided by

power supply.

Clear CMOS

(CLRCMOS1, 2-pin jumper) (see p.2 No. 1 1)

Note: CLRCMOS1 allows you to clear the data in CMOS. The data in CMOS includes

system setup information such as system password, date, time, and system setup parameters. To clear and reset the system parameters to default setup, please turn off the computer and unplug the power cord from the power supply. After waiting for 15 seconds, use a jumper cap to short 2 pins on CLRCMOS1 for 5 seconds.

2-pin jumper

Short Open

or USB wake up events.

English

EnglishEnglish

1616

If you clear the CMOS, the case open may be detected. Please adjust the BIOS option “Clear Status” to clear the record of previous chassis intrusion status.

ASRock G41M-GE3 Motherboard

2.6 Onboard Headers and Connectors2.6 Onboard Headers and Connectors

2.6 Onboard Headers and Connectors

2.6 Onboard Headers and Connectors2.6 Onboard Headers and Connectors

Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage of the motherboard!

FDD connector

(33-pin FLOPPY1) (see p.2 No. 25)

the red-striped side to Pin1

Note: Make sure the red-striped side of the cable is plugged into Pin1 side of the

connector.

Primary IDE connector (Blue)

(39-pin IDE1, see p.2 No. 9)

connect the blue end

to the motherboard

connect the black end to the IDE devices

80-conductor ATA 66/100 cable

Note: Please refer to the instruction of your IDE device vendor for the details.

Serial A TAII Connectors These four Serial AT AII (SAT AII)

(SAT AII_1: see p.2, No. 16) connectors support SATA data (SAT AII_2: see p.2, No. 17) cables for internal storage (SAT AII_3: see p.2, No. 15) devices. The current SATAII (SAT AII_4: see p.2, No. 14) interface allows up to 3.0 Gb/s

SAT AII_2 SA TAII_4

SAT AII_1 SA TAII_3

data transfer rate.

Serial A TA (SA TA) Either end of the SATA data ca ble Data Cable can be connected to the SATA /

(Optional) SATAII hard disk or the SATAII

connector on the motherboard.

EnglishEnglish

English

ASRock G41M-GE3 Motherboard

1717

USB 2.0 Headers Besides four default USB 2.0

(9-pin USB6_7) ports on the I/O panel, there are (see p.2 No. 22) two USB 2.0 headers on this

motherboard. Each USB 2.0 header can support two USB

2.0 ports.

(9-pin USB4_5) (see p.2 No. 21)

TPM Header This connector supports a

(19-pin TPM1) Trusted Platform Module (TPM) (see p.2 No. 8) system, which can securely

store keys, digital certificates, passwords, and data. A TPM system also helps enhance network security, protects digital identities, and ensures platform integrity.

Chassis Intrusion Header This motherboard supports

(2-pin CI1) CASE OPEN detection feature (see p.2 No. 19) that detects if the chassis cover

has been removed. This feature requires a chassis with chassis intrusion detection design.

English

EnglishEnglish

1818

Infrared Module Header This header supports an

(5-pin IR1) optional wireless transmitting (see p.2 No. 27) and receiving infrared module.

Print Port Header This is an interface for print

(25-pin LPT1) port cable that allows (see p.2 No. 26) convenient connection of printer

devices.

ASRock G41M-GE3 Motherboard

Internal Audio Connectors This connector allows you

(4-pin CD1) to receive stereo audio input (CD1: see p.2 No. 28) from sound sources such as

CD1

a CD-ROM, D VD-ROM, TV tuner card, or MPEG card.

Front Panel Audio Header This is an interface for front

(9-pin HD_AUDIO1) panel audio cable that allows (see p.2 No. 29) convenient connection and

control of audio devices.

1. High Definition Audio supports Jack Sensing, but the panel wire on

the chassis must support HDA to function correctly. Please follow the

instruction in our manual and chassis manual to install your system.

2. If you use AC’97 audio panel, please install it to the front panel audio

header as below: A. Connect Mic_IN (MIC) to MIC2_L. B. Connect Audio_R (RIN) to OUT2_R and Audio_L (LIN) to OUT2_L.

C. Connect Ground (GND) to Ground (GND). D. MIC_RET and OUT_RET are for HD audio panel only. You don’t need to connect them for AC’97 audio panel. E. Enter BIOS Setup Utility. Enter Advanced Settings, and then select

Chipset Configuration. Set the Front Panel Control option from

[Auto] to [Enabled].

System Panel Hea der This header a ccommodate s

(9-pin PANEL1) several system front pa nel (see p.2 No. 13) functions.

Chassis Spe aker He ader Please connect the chassis

(4-pin SPEAKER 1) speaker to this hea der. (see p.2 No. 18)

Chassis and Power Fan Connectors Please connect the fan cables

(3-pin CHA_FAN1) to the fan connectors and (see p.2 No. 10) match the black wire to the

ground pin.

(3-pin PWR_FAN1) (see p.2 No. 12)

ASRock G41M-GE3 Motherboard

1919

EnglishEnglish

English

CPU Fan Connector Please connect a CPU fan cable

(4-pin CPU_FAN1) to this connector and match (see p.2 No. 4) the black wire to the ground pin.

1 2 3 4

Though this motherboard provides 4-Pin CPU fan (Quiet Fan) support, the 3-Pin CPU fan still can work successfully even without the fan speed control function. If you plan to connect the 3-Pin CPU fan to the CPU fan connector on this motherboard, please connect it to Pin 1-3.

Pin 1-3 Connected

3-Pin Fan Installation

English

EnglishEnglish

ATX Power Connector Please connect an ATX power

(24-pin ATXPWR1) supply to this connector. (see p.2 No. 7)

Though this motherboard provides 24-pin ATX power connector,

12 124

it can still work if you adopt a traditional 20-pin ATX power supply. To use the 20-pin ATX power supply, please plug your power supply along with Pin 1 and Pin 13.

20-Pin ATX Power Supply Installation

ATX 12V Power Connector Please connect an A TX 12V

(4-pin ATX12V1) power supply to this connector. (see p.2 No. 2)

Serial port Header This COM1 header supports a

(9-pin COM1) serial port module. (see p.2 No.24)

2020

ASRock G41M-GE3 Motherboard

2.72.7

Serial ASerial A

2.7

Serial A

2.72.7

Serial ASerial A InstallationInstallation

Installation

InstallationInstallation

This motherboard adopts Intel® ICH7 south bridge chipset that supports Serial AT A (SATA) / Serial ATAII (SATAII) hard disks. You may install SATA / SATAII hard disks on this motherboard for internal storage devices. This section will guide you to install the SATA / SAT AII hard disk s.

A (SAA (SA

A (SA

A (SAA (SA

A) / Serial AA) / Serial A

A) / Serial A

A) / Serial AA) / Serial A

AII (SAAII (SA

AII (SA

AII (SAAII (SA

AII) Hard DisksAII) Hard Disks

AII) Hard Disks

AII) Hard DisksAII) Hard Disks

ion

STEP 1: Install the SATA / SAT AII hard disk s into the drive bays of your chassis. STEP 2: Connect the SATA power ca ble to the SAT A / SATAII hard disk. STEP 3: Connect one end of the SATA data cable to the motherboard’s SAT AII

connector.

STEP 4: Connect the other end of the SATA data cable to the SAT A / SATAII hard

disk.

2.82.8

Driver Installation Guide Driver Installation Guide

2.8

Driver Installation Guide

2.82.8

Driver Installation Guide Driver Installation Guide

To install the drivers to your system, plea se insert the support CD to your optical drive first. Then, the drivers compatible to your system ca n be auto-detected and listed on the support CD driver page. Please follow the order from up to bottom side to install those required drivers. Therefore, the drivers you install ca n work properly .

2.92.9

Untied Overclocking TUntied Overclocking T

2.9

Untied Overclocking T

2.92.9

Untied Overclocking TUntied Overclocking T

This motherboard supports Untied Overclocking Technology, which means during overclocking, FSB enjoys better margin due to fixed PCI / PCIE buses. Before you enable Untied Overclocking function, plea se enter “Overclock Mode” option of BIOS setup to set the selection from [Auto] to [Manual]. Therefore, CPU FSB is untied during overclocking, but PCI / PCIE buses are in the fixed mode so that FSB can operate under a more stable overclocking environment.

Please refer to the warning on page 7 for the possible overclocking risk before you apply Untied Overclocking Technology.

echnologyechnology

echnology

echnologyechnology

ASRock G41M-GE3 Motherboard

2121

EnglishEnglish

English

3. BIOS Information3. BIOS Information

3. BIOS Information

3. BIOS Information3. BIOS Information

The Flash Memory on the motherboard stores BIOS Setup Utility. When you start up the computer, please press <F2> during the Power-On-Self-Test (POST) to enter BIOS Setup utility; otherwise, POST continues with its test routines. If you wish to enter BIOS Setup after POST, please restart the system by pressing <Ctl> + <Alt> + <Delete>, or pressing the reset button on the system chassis. The BIOS Setup program is designed to be user-friendly. It is a menu-driven progra m, which allows you to scroll through its various sub-menus and to select among the predetermined choices. For the detailed information about BIOS Setup, please refer to the User Manual (PDF file) contained in the Support CD.

English

EnglishEnglish

4. Sof4. Sof

4. Sof

4. Sof4. Sof

This motherboard supports various Microsoft® Windows® operating systems: 7 / 7 64-bit / VistaTM / Vista motherboard contains necessary drivers and useful utilities that will enhance motherboard features. To begin using the Support CD, insert the CD into your CDROM drive. It will display the Main Menu automatically if “AUTORUN” is enabled in your computer. If the Main Menu does not appear automatically, locate and doubleclick on the file “ASSETUP.EXE” from the BIN folder in the Support CD to display the menus.

tware Supportware Suppor

tware Suppor

tware Supportware Suppor

64-bit / XP / XP 64-bit. The Support CD that came with the

t CD informationt CD information

t CD information

t CD informationt CD information

2222

ASRock G41M-GE3 Motherboard

1. Einführung1. Einführung

1. Einführung

1. Einführung1. Einführung

Wir danken Ihnen für den Kauf des ASRock G41M-GE3 Motherboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robuste s Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnellinstallationsanleitung führt in das Motherboard und die schrittweise Installation ein. Details über das Motherboard finden Sie in der Bedienungsanleitung auf der Support-CD.

Da sich Motherboard-Spezifikationen und BIOS-Software verändern können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein. Die neuesten Grafikkarten und unterstützten CPUs sind auch auf der ASRock-Website aufgelistet. ASRock-Website: http://www.asrock.com Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezifische Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere Webseite: www.asrock.com/support/index.asp

1.1 Kartoninhalt

ASRock G41M-GE3 Motherboard

(Micro ATX-Formfaktor: 24.4 cm x 21.8 cm; 9.6 Zoll x 8.6 Zoll) ASRock G41M-GE3 Schnellinstallationsanleitung ASRock G41M-GE3 Support-CD Zwei Serial ATA (SATA) -Datenkabel (optional) Ein I/O Shield

ASRock G41M-GE3 Motherboard

2323

DeutschDeutsch

Deutsch

1.21.2

SpezifikationenSpezifikationen

1.2

Spezifikationen

1.21.2

SpezifikationenSpezifikationen

Deutsch

DeutschDeutsch

2424

Plattform - Micro ATX-Formfaktor: 24.4 cm x 21.8 cm; 9.6 Zoll x 8.6 Zoll

CPU - LGA 775 für Intel® CoreTM 2 Extreme / CoreTM 2 Quad / Core

2 Duo / Pentium® Dual Core / Celeron® Dual Core / Celeron unterstützt Penryn Quad Core Yorkfield und Dual Core Wolfdale Prozessoren

- FSB1333/1066/800/533 MHz

- Unterstützt Hyper-Threading-Technologie (siehe VORSICHT 1)

- Unterstützt Untied-Übertaktungstechnologie (siehe VORSICHT 2)

- Unterstützt EM64T -CPU

Chipsatz - Northbridge: Intel® G41

- Southbridge: Intel® ICH7

Speicher - Unterstützung von Dual-Kanal-DDR3-Speichertechnologie

(siehe VORSICHT 3)

- 4 x Steckplätze für DDR3

- Unterstützt DDR3 1333(OC)/1066/800 non-ECC, ungepuf ferter Speicher (siehe VORSICHT 4)

- Max. Kapazität des Systemspeichers: 8GB

(siehe VORSICHT 5) Erweiterungs- - 1 x PCI Express x16-Steckplätze steckplätze - 1 x PCI Express x1-Steckplätze

- 2 x PCI -Steckplätze

Onboard-VGA - Intel® Grafikmedienbeschleuniger X4500

- Pixel Shader 4.0, Dire ctX 10

- Maximal gemeinsam genutzter Speicher 1759MB

(siehe VORSICHT 6)

- Doppel-VGA Ausgabe: unterstützt D VI-D und D-Sub Ports

durch unabhängige Bildschirmanzeige Kontrolleure

- Unterstützt DVI mit einer maximalen Auflösung von

1920 x 1200 bei 75 Hz

- Unterstützt D-Sub mit einer maximalen Auflösung von

2048 x 1536 bei 60 Hz

- unterstützt HDCP Funktion mit DVI-D Port

- unterstützt 1080p Blu-ray (BD) / HD-DVD Playback mit DVI-D

Port

Audio - 7.1 CH HD Audio (VIA® VT1718S Audio Codec) LAN - PCIE x1 Giga bit LAN 10/100/1000 Mb/s

- Realtek RTL81 1 1DL

- Unterstützt Wake-On-LAN

ASRock G41M-GE3 Motherboard

E/A-Anschlüsse I/O Panel an der - 1 x PS/2-Mausanschluss

Rückseite - 1 x PS/2-Tastaturanschluss

- 1 x VGA/D-Sub port

- 1 x VGA/DVI-D port

- 4 x Standard-USB 2.0-Anschlüsse

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED LED)

- HD Audiobuchse: Lautsprecher seitlich / Lautsprecher hinten / Mitte/Bass / Audioeingang/ Lautsprecher vorne / Mikrofon (siehe VORSICHT 7)

Anschlüsse - 4 x SATAII-Anschlüsse, unterstützt bis 3.0 Gb/s

Datenübertragungsrate (Unterstützt keine “RAID”- und “Hot Plug”-Funktionen) (siehe VORSICHT 8)

- 1 x ATA100 IDE-Anschlüsse (Unterstützt bis 2 IDE-Geräte)

- 1 x FDD-Anschlüsse

- 1 x Druckerport-Anschlussleiste

- 1 x Infrarot-Modul-Header

- 1 x COM-Anschluss-Header

- 1 x TPM-Stiftleiste

- 1 x Verteiler für Gehäuseeindringversuche

- CPU/Gehäuse/Stromlüfter-Anschluss

- 24-pin ATX-Netz-Header

- 4-pin anschluss für 12V-ATX-Netzteil

- Interne Audio-Anschlüsse

- Anschluss für Audio auf der Gehäusevorderseite

- 2 x USB 2.0 Buchse (unterstützt 4 USB 2.0 Ports) (siehe VORSICHT 9)

BIOS - 8Mb AMI BIOS

- AMI legal BIOS mit Unterstützung für “Plug and Play”

- ACPI 1.1-Weckfunktionen

- JumperFree-Modus

- SMBIOS 2.3.1

- Unterstützt I. O. T. (Intelligente Übertakten Technologie)

- Unterstützt Smart BIOS

Support-CD - Treiber, Dienstprogramme, Antivirussoftware

(Probeversion), ASRock-Software-Suite (CyberLink DV D Suite und Creative Sound Blaster X-Fi MB) (OEM- und Testversion)

Einzigartige - ASRock OC Tuner (siehe VORSICHT 10) Eigenschaft - Intelligent Energy Saver (Intelligente Energiesparfunktion)

(siehe VORSICHT 11)

- Sofortstart

ASRock G41M-GE3 Motherboard

2525

DeutschDeutsch

Deutsch

- ASRock Instant Flash (siehe VORSICHT 12)

- ASRock OC DNA (siehe VORSICHT 13)

- Hybrid Booster:

- Schrittloser CPU-Frequenz-Kontrolle (siehe VORSICHT 14)

- ASRock U-COP (siehe VORSICHT 15)

- Boot Failure Guard (B.F.G. – Systemstartfehlerschutz)

Hardware Monitor - Überwachung der CPU-Temperatur

- Motherboardtemperaturerkennung

- Drehzahlmessung für CPU/Gehäuse/Stromlüfter

- CPU-Lüftergeräuschdämpfung

- GEHÄUSE OFFEN-Erkennung

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

Betriebssysteme - Unterstützt Microsoft® Windows® 7 / 7 64-Bit / VistaTM /

Vista

64-Bit / XP / XP 64-Bit

Zertifizierungen - FCC, CE, WHQL

- Gemäß Ökodesign-Richtlinie (EuP) (Stromversorgung

gemäß Ökodesign-Richtlinie (EuP) erforderlich)

(siehe VORSICHT 16)

* Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website: http://www.asrock.com

WARNUNG

Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS, Anwenden der Untied Overclocking-Technologie oder Verwenden von Overclocking-Werkzeugen von Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann sich nachteilig auf die Stabilität Ihres Systems auswirken oder sogar Komponenten und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die aufgrund von Overclocking verursacht wurden.

Deutsch

DeutschDeutsch

2626

VORSICHT!

1. Die Einstellung der “Hyper-Threading Technology”, finden Sie auf Seite 35 des auf der Support-CD enthaltenen Benutzerhandbuches beschrieben.

2. Dieses Motherboard unterstützt die Untied-Übertaktungstechnologie. Unter “Entkoppelte Übertaktungstechnologie” auf Seite 21 finden Sie detaillierte Informationen.

3. Dieses Motherboard unterstützt Dual-Kanal-Speichertechnologie. Vor Implementierung der Dual-Kanal-Speichertechnologie müssen Sie die Installationsanleitung für die Speichermodule auf Seite 13 zwecks richtiger Installation gelesen haben.

ASRock G41M-GE3 Motherboard

4. Die unterstützten Arbeitsspeicherfrequenzen und die entsprechende CPU FSB-Frequenz entnehmen Sie bitte der nachstehenden Tabelle.

CPU FSB-Frequenz Unterstützte Arbeitsspeicherfrequenz

1333 DDR3 800, DDR3 1066, DDR3 1333 1066 DDR3 800, DDR3 1066 800 DDR3 800

533 DDR3 800 * DDR3 1333 Speichermodule werden in Übertakten Modus funktionieren. * Bei Verwendung einer FSB533-CPU auf diesem Motherboard lauft esmit DDR3 533, wenn Sie ein DDR3 800-Speichermodul verwenden.

5. Durch Betriebssystem-Einschränkungen kann die tatsächliche Speichergröße weniger als 4 GB betragen, da unter Windows® 7 / VistaTM / XP etwas Speicher zur Nutzung durch das System reserviert wird. Unter Windows® OS mit 64-Bit-CPU besteht diese Einschränkung nicht.

6. Die Maximalspeichergröße ist von den Chipshändler definiert und umgetauscht. Bitte überprüfen Sie Intel® website für die neuliche Information.

7. Der Mikrofoneingang dieses Motherboards unterstützt Stereo- und MonoModi. Der Audioausgang dieses Motherboards unterstützt 2-Kanal-, 4Kanal-, 6-Kanal- und 8-Kanal-Modi. Stellen Sie die richtige Verbindung anhand der Tabelle auf Seite 3 her.

8. Vor Installation der SATAII-Festplatte an den SATAII-Anschluss lesen Sie bitte “Setup-Anleitung für SATAII-Festplatte” auf Seite 25 der “Bedienungsanleitung” auf der Support-CD, um Ihre SATAII-Festplatte dem SATAII-Modus anzugleichen. Sie können die SATA-Festplatte auch direkt mit dem SATAII-Anschluss verbinden.

9. Das Power Management für USB 2.0 arbeitet unter Microsoft® Windows 7 64-Bit / 7 / VistaTM 64-Bit / VistaTM / XP 64-Bit / XP SP1 oder SP2 einwandfrei.

10. Es ist ein benutzerfreundlicher ASRock Übertaktenswerkzeug, das erlaubt, dass Sie Ihr System durch den Hardware-Monitor Funktion zu überblicken und Ihre Hardware-Geräte übertakten, um die beste Systemleistung unter der Windows® Umgebung zu erreichen. Besuchen Sie bitte unsere Website für die Operationsverfahren von ASRock OC Tuner. ASRock-Website: http://www.asrock.com

11. Mit einem fortschrittlichen, eigenständigen Hard- und Softwaredesign nutzt der Intelligent Energy Saver eine revolutionäre Technologie, die bisher unerreichte Energieeinsparungen ermöglicht. Mit anderen Worten: Sie verbrauchen besonders wenig Energie und erreichen einen hohen Wirkungsgrad, ohne dass dies zu Lasten der Rechenleistung geht. Auf unseren Internetseiten finden Sie einige Erläuterungen zur Funktionsweise des Intelligent Energy Saver. ASRock-Website: http://www.asrock.com

12. ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-FlashProgramm. Mithilfe dieses praktischen BIOS-Aktualisierungswerkzeugs können Sie das System-BIOS aktualisieren, ohne dafür zuerst Betriebssysteme wie MS-DOS oder Windows® aufrufen zu müssen. Mit

ASRock G41M-GE3 Motherboard

DeutschDeutsch

Deutsch

2727

Deutsch

DeutschDeutsch

diesem Progra mm bekommen Sie durch Drücken der <F6>-Taste während des POST-Vorgangs oder durch Drücken der <F2>-Taste im BIOS-Setup-Menü Zugang zu ASRock Instant Flash. Sie brauchen dieses Werkzeug einfach nur zu starten und die neue BIOS-Datei auf Ihrem USB-Flash-Laufwerk, Diskettenlaufwerk oder der Festplatte zu speichern, und schon können Sie Ihr BIOS mit nur wenigen Klickvorgängen ohne Bereitstellung einer zusätzlichen Diskette oder eines anderen komplizierten Flash-Programms a ktualisieren. Achten Sie darauf, dass das USB-Flash-Laufwerk oder die Festplatte das Dateisystem FAT32/16/12 benutzen muss.

13. Allein der Name – OC DNA* – beschreibt es wörtlich, was die Software zu leisten vermag. OC DNA ist ein von ASRock exklusiv entwickeltes Dienstprogramm, das Nutzern eine bequeme Möglichkeit bietet, Übertaktungseinstellungen aufzuzeichnen und sie Anderen mitzuteilen. Es hilft Ihnen, Ihre Übertaktungsaufzeichnung im Betriebssystem zu speichern und vereinfacht den komplizierten Aufzeichnungsvorgang von Übertaktungseinstellungen. Mit OC DNA können Sie Ihre Übertaktungseinstellungen als Profil abspeichern und Ihren Freunden zugänglich machen! Ihre Freunde können dann das Übertaktungsprofil auf ihren eigenen Systemen laden, um dieselben Übertaktungseinstellungen. Mit OC DNA können Sie Ihre Übertaktungseinstellungen als Profil abspeichern und Ihren Freunden zugänglich machen! Ihre Freunde können dann das Übertaktungsprofil auf ihren eigenen Systemen laden, um dieselben Übertaktungseinstellungen wie Sie zu erhalten! Beachten Sie bitte, dass das Übertaktungsprofil nur bei einem identischen Motherboard gemeinsam genutzt und funktionsfähig gemacht werden kann. Übertaktungseinstellungen wie Sie zu erhalten! Beachten Sie bitte, dass das Übertaktungsprofil nur bei einem identischen Motherboard gemeinsam genutzt und funktionsfähig gemacht werden kann.

14. Obwohl dieses Motherboard stufenlose Steuerung bietet, wird Overclocking nicht empfohlen. Frequenzen, die von den empfohlenen CPU-Busfrequenzen abweichen, können Instabilität des Systems verursachen oder die CPU beschädigen.

15. Wird eine Überhitzung der CPU registriert, führt das System einen automatischen Shutdown durch. Bevor Sie das System neu starten, prüfen Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert, und stecken Sie bitte den Stromkabelstecker aus und dann wieder ein. Um die Wärmeableitung zu verbessern, bitte nicht vergessen, etwas Wärmeleitpaste zwischen CPU und Kühl körper zu sprühen.

16. EuP steht für Energy Using Product und kennzeichnet die ÖkodesignRichtlinie, die von der Europäischen Gemeinschaft zur Festlegung des Energieverbrauchs von vollständigen Systemen in Kraft gesetzt wurde. Gemäß dieser Ökodesign-Richtlinie (EuP) muss der gesamte Netzstromverbrauch von vollständigen Systemen unter 1,00 Watt liegen, wenn sie ausgeschaltet sind. Um dem EuP-Standard zu entsprechen, sind ein EuP-fähiges Motherboard und eine EuP-fähige Stromversorgung

2828

ASRock G41M-GE3 Motherboard

erforderlich. Gemäß einer Empfehlung von Intel muss eine EuP-fähige Stromversorgung dem Standard entsprechen, was bedeutet, dass bei einem Stromverbrauch von 100 mA die 5-Volt-Standby-Energieeffizienz höher als 50% sein sollte. Für die Wahl einer EuP-fähigen Stromversorgung empfehlen wir Ihnen, weitere Details beim Hersteller der Stromversorgung abzufragen.

1.3 Einstellung der Jumper1.3 Einstellung der Jumper

1.3 Einstellung der Jumper

1.3 Einstellung der Jumper1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper gesetzt werden. Werden Pins durch Jumperkappen verdeckt, ist der Jumper “Gebrückt”. Werden keine Pins durch Jumperkappen verdeckt, ist der Jumper

Gebrückt Offen

“Offen”. Die Abbildung zeigt einen 3-Pin Jumper dessen Pin1 und Pin2 “Gebrückt” sind, bzw. es befindet sich eine JumperKappe auf diesen beiden Pins.

Jumper Einstellun Beschreibung

PS2_USB_PWR1 Überbrücken Sie Pin2, Pin3, um

(siehe S.2 - No. 1) +5VSB (Standby) zu setzen

und die PS/2 oder USBWe ckfunktionen zu aktivieren.

Hinweis: Um +5VSB nutzen zu können, muss das Netzteil auf dieser Leitung 2A

oder mehr leisten können.

CMOS löschen

(CLRCMOS1, 2-Pin jumper) (siehe S.2 - No. 1 1)

2-Pin jumper

Hinweis: Mit CLRCMOS1 können Sie die Daten im CMOS löschen. Die CMOS Daten

beinhalten die Systeminformationen wie Systemkennwort, Datum, Zeit und System-Setupeinstellungen. Um die Einstellungen zu löschen und Default-Werte wiederherzustellen, schalten Sie den Computer aus, ziehen Sie den Netzstecker und überbrücken Sie 2-pin von CLRCMOS1 mithilfe des Jumpers für 5 Sekunden.

Durch Löschen des CMOS kann erkannt werden, wenn das Gehäuse offen ist. Bitte stellen Sie zum Löschen der Aufzeichnung des vorherigen Gehäuseindringungsstatus die BIOS-Option “Status leeren” ein.

ASRock G41M-GE3 Motherboard

2929

DeutschDeutsch

Deutsch

1.4 Integrierte Header und Anschlüsse1.4 Integrierte Header und Anschlüsse

1.4 Integrierte Header und Anschlüsse

1.4 Integrierte Header und Anschlüsse1.4 Integrierte Header und Anschlüsse

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KEINE Jumperkappen auf die se Hea der und Anschlüsse. Wenn Sie Jumperkappen auf Header und Anschlüsse setzen, wird das Motherboard unreparierbar beschädigt!

Anschluss für das Floppy-Laufwerk

(33-Pin FLOPPY1) (siehe S.2 - No. 25)

die rotgestreifte Seite auf Stift 1

Hinweis: Achten Sie darauf, dass die rotgestreifte Seite des Ka bel mit der Stift 1-

Seite des An schlusses verbunden wird.

Primärer IDE-Anschluss (Blauer)

(39-pin IDE1, siehe S.2 - No. 9)

Blauer Anschluss Schwarzer Anschluss zum Motherboard zur Festplatte

80-adriges ATA 66/100 Kabel

Hinweis: Details entnehmen Sie bitte den Anweisungen Ihres IDE-Gerätehändlers.

Seriell-ATAII-Anschlüsse Diese vier Serial ATA

(SAT AII_1: siehe S.2, Punkt 16) (SATA II) -Anschlüsse (SAT AII_2: siehe S.2, Punkt 17) unterstützen interne SATA- (SAT AII_3: siehe S.2, Punkt 15) oder SAT A II-Festplatten. Die (SAT AII_4: siehe S.2, Punkt 14) aktuelle SATAII-Schnittstelle

SAT AII_2 SA TAII_4

SAT AII_1 SA TAII_3

ermöglicht eine Datenübertragungsrate bis 3,0 Gb/s.

Deutsch

DeutschDeutsch

3030

Serial A TA- (SAT A-) Sie können beide Enden des Datenkabel SATA-Datenkabels entweder (Option) mit der SATA / SAT AII-

Festplatte oder dem SATAII-Anschluss am Mainboard verbinden.

ASRock G41M-GE3 Motherboard

USB 2.0-Header Zusätzlich zu den vier

(9-pol. USB6_7) üblichen USB 2.0-Ports an den (siehe S.2 - No. 22) I/O-Anschlüssen befinden sich

zwei USB 2.0-Anschlussleisten am Motherboard. Pro USB 2.0 Anschlussleiste werden zwei

(9-pol. USB4_5) USB 2.0-Ports unterstützt. (siehe S.2 - No. 21)

TPM-Stiftleiste Dieser Anschluss unterstützt ein

(19-Pin TPM1) Trusted Platform Module-System (siehe S.2 - No. 8) (TPM: Vertrauenswürdiges

Plattformmodul), auf dem sich Schlüssel, Digitalzertifikate, Kennwörter und Daten auf sichere Weise speichern lassen. Ein TPM-System hilft auch bei

Verteiler für Gehäuseeindringversuche Dieses Motherboard

(2-pin CI1) unterstützt die GEHÄUSE (siehe S.2 - No. 19) OFFEN-Erkennungsfunktion,

die feststellt, ob die Gehäuseabdeckung entfernt wurde. Für diese Funktion ist ein Gehäuse erforderlich, das mit einem Design zur Erkennung von Gehäuseeindringversuchen ausgestattet ist.

Infrarot-Modul-Header Dieser Header unterstützt ein

(5-pin IR1) optionales, drahtloses Sende- (siehe S.2 - No. 27) und Empfangs-Infrarotmodul.

Druckerport-Anschlussleiste Dies ist eine Schnittstelle zum

(25-pol. LPT1) Anschluss eines Druckerport- (siehe S.2 - No. 26) Kabels, mit dem Sie passende

Drucker auf einfache Weise anschließen können.

ASRock G41M-GE3 Motherboard

3131

DeutschDeutsch

Deutsch

Interne Audio-Anschlüsse Diese ermöglichen Ihnen

(4-Pin CD1) Stereo-Signalquellen, wie z. B. (CD1: siehe S.2 - No. 28) CD-ROM, DV D-ROM, TV-Tuner

CD1

oder MPEG-Karten mit Ihrem System zu verbinden.

Anschluss für Audio auf Dieses Interface zu einem der Gehäusevorderseite Audio-Panel auf der Vorderseite

(9-Pin HD_AUDIO1) Ihres Gehäuses, ermöglicht (siehe S.2 - No. 29) Ihnen eine bequeme

Anschlussmöglichkeit und Kontrolle über Audio-Geräte.

1. High Definition Audio unterstützt Jack Sensing (automatische Erkennung falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am Gehäuse HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der Installation im System die Anweisungen in unserem Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie nachstehend beschrieben an der Front-Audioanschlussleiste: A. Schließen Sie Mic_IN (MIC) an MIC2_L an. B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an. C. Schließen Sie Ground (GND) an Ground (GND) an. D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden. E. Rufen Sie das BIOS-Setup-Dienstprogramm auf. Wechseln Sie zu Erweiterte Einstellungen und wählen Sie Chipset-Konfiguration. Setzen Sie die Option Frontleistenkontrolle von [Automatisch] auf [Aktiviert].

Deutsch

DeutschDeutsch

3232

System Panel-He ader Dieser Header unterstützt

(9-pin PANEL1) mehrere Funktion der (siehe S.2 - No. 13) Systemvorderseite.

Gehäuselautsprecher-Header Schließen Sie den

(4-pin SPEAKER1) Gehäuselautsprecher an (siehe S.2 - No. 18) diesen Header an.

ASRock G41M-GE3 Motherboard

Gehäuse- und Stromlüfteranschlüsse Verbinden Sie die Lüfterkabel

(3-pin CHA_FAN1) mit den Lüfteranschlüssen, (siehe S.2, No. 10) wobei der schwarze Draht an

den Schutzleiterstift

(3-pin PWR_FAN1) angeschlossenwird. (siehe S.2, No. 12)

CPU-Lüfteranschluss Verbinden Sie das CPU -

(4-pin CPU_FAN1) Lüfterkabel mit diesem (siehe S.2 - No. 4) Anschluss und passen Sie den

1 2 3 4

schwarzen Draht dem Erdungsstift an.

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses Motherboards anschließen möchten, verbinden Sie ihn bitte mit den Pins 1 – 3.

Lüfter mit dreipoligem Anschluss installieren

ATX-Netz-He ader Verbinden Sie die A TX-

(24-pin ATXPWR1) Stromversorgung mit diesem (siehe S.2 - No. 7) Header.

12 124

Obwohl dieses Motherboard einen 24-pol. ATX-Stromanschluss bietet, kann es auch mit einem modifizierten traditionellen 20-pol. ATX-Netzteil verwendet werden. Um e in 20-pol. ATX-Netzteil zu verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein.

Installation eines 20-pol. ATX-Netzteils

Pins 1–3 anschließen

Anschluss für Beachten Sie bitte, dass Sie 12V-ATX-Netzteil eine Stromversorgung mit ATX

(4-pol. ATX12V1) 12-Volt-Stecker mit diesem (siehe S.2 - Nr. 2) Anschluss verbinden müssen,

damit ausreichend Strom geliefert werden kann. Andernfalls reicht der Strom nicht aus, das System zu starten.

ASRock G41M-GE3 Motherboard

3333

DeutschDeutsch

Deutsch

DeutschDeutsch

COM-Anschluss-Header Dieser COM-Anschluss-

(9-pin COM1) Header wird verwendet, um (siehe S.2 - No. 24) ein COM-Anschlussmodul zu

unterstützen.

2. BIOS-Information2. BIOS-Information

2. BIOS-Information

2. BIOS-Information2. BIOS-Information

Das Flash Memory dieses Motherboards speichert das Setup-Utility. Drücken Sie <F2> während des POST (Power-On-Self-Test) um ins Setup zu gela ngen, ansonsten werden die Testroutinen weiter abgearbeitet. Wenn Sie ins Setup gelangen wollen, nachdem der POST durchgeführt wurde, müssen Sie das System über die Tastenkombination <Ctrl> + <Alt> + <Delete> oder den Reset-Knopf auf der Gehäusevorderseite, neu starten. Natürlich können Sie einen Neustart auch durchführen, indem Sie das System kurz ab- und danach wieder anschalten. Das Setup-Programm ist für eine bequeme Bedienung entwickelt worden. Es ist ein menügesteuertes Programm, in dem Sie durch unterschiedliche Untermenüs scrollen und die vorab festgelegten Optionen auswählen können. Für detaillierte Informationen zum BIOS-Setup, siehe bitte das Benutzerhandbuch (PDF Datei) auf der Support CD.

3. Software Support CD information3. Software Support CD information

3. Software Support CD information

3. Software Support CD information3. Software Support CD information

Dieses Motherboard unterstützt eine Reiche von Microsoft® Windows Betriebssystemen: 7 / 7 64-Bit / VistaTM / Vista Motherboard beigefügte Support-CD enthält hilfreiche Software, Treiber und Hilfsprogramme, mit denen Sie die Funktionen Ihres Motherboards verbessern können Legen Sie die Support-CD zunächst in Ihr CD-ROM-Laufwerk ein. Der Willkommensbildschirm mit den Installationsmenüs der CD wird automatisch aufgerufen, wenn Sie die “Autorun”-Funktion Ihres Systems aktiviert haben. Erscheint der Wilkommensbildschirm nicht, so “doppelklicken” Sie bitte auf das File ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen. Das Setup-Progra mm soll es Ihnen so le icht wie möglich ma chen. Es ist menügesteuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert.

64-Bit / Win7. Die Ihrem

3434

ASRock G41M-GE3 Motherboard

1. Introduction1. Introduction

1. Introduction

1. Introduction1. Introduction

Merci pour votre achat d’une carte mère ASRock G41M-GE3, une carte mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à l’engagement d’ASRock sur la qualité et la fiabilité au long terme. Ce Guide d’installation rapide présente la carte mère et constitue un guide d’installation pas à pas. Des informations plus détaillées concernant la carte mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD d’assistance.

Les spécifications de la carte mère et le BIOS ayant pu être mis à jour, •le contenu de ce manuel est sujet à des changements sans notification. Au cas où n’importe qu’elle modification intervenait sur ce manuel, la version mise à jour serait disponible sur le site web ASRock sans nouvel avis. Vous trouverez les listes de prise en charge des cartes VGA et CPU également sur le site Web ASRock. Site web ASRock, http://www.asrock.com Si vous avez besoin de support technique en relation avec cette carte mère, veuillez consulter notre site Web pour de plus amples informations particulières au modèle que vous utilisez. www.asrock.com/support/index.asp

1.1 Contenu du paquet

Carte mère ASRock G41M-GE3

(Facteur de forme Micro ATX: 9.6 pouces x 8.6 pouces, 24.4 cm x 21.8 cm) Guide d’installation rapide ASRock G41M-GE3 CD de soutien ASRock G41M-GE3 Deux câbles de données de série ATA (SATA) (en option) Un I/O Pa nel Shield

ASRock G41M-GE3 Motherboard

3535

çaisçais

çais

FranFran

Fran

Français

FrançaisFrançais

3636

1.21.2

SpécificationsSpécifications

1.2

Spécifications

1.21.2

SpécificationsSpécifications

Format - Facteur de forme Micro ATX :

9.6 pouces x 8.6 pouces, 24.4 cm x 21.8 cm

CPU - LGA 775 pour Intel® CoreTM 2 Extreme / CoreTM 2 Quad /

- FSB1333/1066/800/533 MHz

Chipsets - Northbridge: Intel® G41

Mémoire - Compatible avec la Te chnologie de Mémoire à Canal Double

Slot d’extension - 1 x slot PCI Express x16

VGA sur carte - Accélérateur de médi a X4500 Intel® Graphics

Audio - 7.1 Son haute définition de CH (codec audio VIA® VT1718S)

LAN - PCIE x1 Giga bit LAN 10/100/1000 Mb/s

Core

2 Duo / Pentium® Dual Core / Celeron® Dual Core / Celeron® acceptant les processeurs Penryn Quad Core Y orkfield et Dual Core Wolfdale

- Prise en charge de la technologie Hyper-Threading (voir ATTENTION 1)

- Prend en charge la technologie Untied Overclocking

(voir ATTENTION 2)

- Prise en charge de la technologie EM64T par le CPU

- Southbridge: Intel® ICH7

(voir ATTENTION 3)

- 4 x slots DIMM DD R3

- Supporte DDR3 1333(OC)/1066/800 non-ECC, sans amortissement mémoire (voir ATTENTION 4)

- Capacité maxi de mémoire système: 8GB (voir ATTENTION 5)

- 1 x slot PCI Express x1

- 2 x slots PCI

- nuanceur de pixels 4.0, DirectX 10

- mémoire partagée max 1759MB (voir ATTENTION 6)

- Output de V GA Duel: supporter DVI-D et D-Sub ports par les controleurs de display independents

- Prend en charge le DVI avec une résolution maximale jusqu’à 1920x1200 @ 75Hz

- Prend en charge le D-Sub avec une résolution maximale jusqu’à 2048x1536 @ 60Hz

- Supporter la fonction de HDCP avec le port de DVI-D

- Supporter 1080p Blu-ray(BD)/ lecteur de HD-D V D avec le port de DVI-D

- Realtek RTL81 1 1DL

- Support du Wake-On-LAN

ASRock G41M-GE3 Motherboard

Panneau arrière I/O Panel E/S - 1 x port souris PS/2

- 1 x port clavier PS/2

- 1 x port VGA/D-Sub

- 1 x port VGA/DVI-D

- 4 x ports USB 2.0 par défaut

- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et LED VITESSE)

- Prise HD Audio: Haut-parleur latéral / Haut-parleur arrière / Central /Basse s / Entrée Ligne / Haut-parleur frontal / Microphone (voir ATTENTION 7)

Connecteurs - 4 x connecteurs SATAII, prennent en charge un taux de

transfert de donnée s pouva nt aller jusqu’à 3.0Go/s (Ne supporte pas les f onction s “RAID” et “Hot-Plug” (Connexion à chaud)) (voir ATTENTION 8)

- 1 x ATA100 IDE connecteurs (prend en charge jusqu’à 2 périphériques IDE)

- 1 x Port Disquette

- 1 x embase de port d’impression

- 1 x En-tête du module infrarouge

- 1 x En-tête de port COM

- 1 x connecteur TPM

- 1 x Embase d’intrusion châssis

- Connecteur pour ventilateur de CPU/Châssis/Ventilateur

- br. 24 connecteur d’alimentation ATX

- br. 4 connecteur d’alimentation 12V ATX

- Connecteurs audio internes

- Connecteur audio panneau avant

- 2 x en-tête USB 2.0 (accepte 4 ports USB 2.0) (voir ATTENTION 9)

BIOS - 8Mb BIOS AMI

- BIOS AMI

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

- Support SMBIOS 2.3.1

- Supporter I. O. T. (Technologie d’Overclocking Intelligent)

- Prise en charge du Smart BIOS

CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (Version d’essai), Suite

logicielle ASRock (CyberLink DVD Suite et Creative Sound Blaster X-Fi MB) (Version OEM et d’essai)

Caractéristique - Tuner ASRock OC (voir ATTENTION 10) unique - Économiseur d’énergie intelligent (voir ATTENTION 11)

ASRock G41M-GE3 Motherboard

3737

çaisçais

çais

FranFran

Fran

- l'Instant Boot

- ASRock Instant Flash (voir ATTENTION 12)

- ASRock OC DNA (voir ATTENTION 13)

- L’accélérateur hybride:

- Contrôle direct de la fréquence CPU (voir ATTENTION 14)

- ASRock U-COP (voir ATTENTION 15)

- Garde d’échec au démarrage (B.F.G.) Surveillance - Contrôle de la température CPU système - Mesure de température de la carte mère

- Tachéomètre ventilateur CPU/Châssis/Ventilateur

- Ventilateur silencieux d’unité centrale

- Détection d’OUVERTURE DE BOÎTIER

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore

OS - Microsoft® Windows® 7 / 7 64-bit / VistaTM / Vista

64-bit

/ XP / XP 64-bit

Certifications - FCC, CE, WHQL

- Prêt pour EuP (alimentation Prêt pour EuP requise) (voir ATTENTION 16)

* Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web: http://www.asrock.com

A TTENTION

Il est important que vous réalisiez qu’il y a un certain risque à effectuer l’overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie Untied Overclocking, ou utiliser des outils de tiers pour l’overclocking. L’overclocking peut affecter la stabilité de votre système, ou même causer des dommages aux composants et dispositifs de votre système. Si vous le faites, c’est à vos frais et vos propres risques. Nous ne sommes pas responsables des dommages possibles causés par l’overclocking.

Français

FrançaisFrançais

3838

ATTENTION!

1. En ce qui concerne le paramétrage “Hyper-Threading Technology”, veuillez consulter la page 35 du manuel de l’utilisateur sur le CD technique.

2. Cette carte mère prend en charge la technologie Untied Overclocking. Veuillez lire “La technologie de surcadençage à la volée” à la page 21 pour plus d’informations.

3. Cette carte mère supporte la Technologie de Mémoire à Canal Double. Avant d’intégrer la Technologie de Mémoire à Canal Double, assurezvous de bien lire le guide d’installation des modules mémoire en page 13 pour réaliser une installation correcte.

ASRock G41M-GE3 Motherboard

4. Veuillez vérifier dans le tableau ci-dessous pour les fréquences de prise en charge mémoire et les fréquences FSB UC correspondantes.

Fréquence FSB UC Fréquence de prise en charge mémoire

1333 DDR3 800, DDR3 1066, DDR3 1333 1066 DDR3 800, DDR3 1066 800 DDR3 800

533 DDR3 800 * DDR3 1333 modules de mémoire fonctionneront en mode overclocking. * Lorsque vous utilisez un processeur a FSB533 sur cette carte mere,le

systeme fonctionnera a DDR3 533 si vous utilisez un module memoire DDR3 800.

5. Du fait des limites du système d’exploitation, la taille mémoire réelle réservée au système pourra être inférieure à 4 Go sous Windows® 7 / VistaTM / XP. Avec Windows® OS avec CPU 64 bits, il n’y a pas ce genre de limitation.

6. La dimension maximum du memoire partage est definie par le vendeur de jeu de puces et est sujet de changer. Veuillez verifier la Intel® website pour les informations recentes SVP.

7. Pour l’entrée microphone, cette carte mère supporte les deux modes stéréo et mono. Pour la sortie audio, cette carte mère supporte les modes 2-canaux, 4-canaux, 6-canaux et 8-canaux. Veuillez vous référer au tableau en page 3 pour effectuer la bonne connexion.

8. Avant d’installer le disque dur SATAII au connecteur SATAII, veuillez lire le Guide « Installation du dis que dur SATAII » à la page 25 du « Manuel de l’utilisateur » qui se trouve sur le CD de support pour régler votre lecteur de disque dur SATAII au mode SATAII. Vous pouvez aussi directement connecter le disque dur SATA au connecteur SATAII.

9. La gestion de l’alimentation pour l’USB 2.0 fonctionne bien sous Microsoft® Windows® 7 64-bit / 7 / VistaTM 64-bit/ VistaTM / XP 64-bit / XP SP1; SP2.

10. Il s’agit d’un usage facile ASRock overclocking outil qui vous permet de surveiller votre système en fonction de la monitrice de matériel et overclocker vos périphériques de matériels pour obtenir les meilleures performances du système sous environnement Windows®. S’il vous plaît visitez notre site web pour le fonctionnement des procédures de Tuner ASRock OC. ASRock website: http://www.asrock.com

11. Comprenant une conception matérielle et logicielle propriétaire avancée, Intelligent Energy Saver est une technologie révolutionnaire qui offre des gains d’énergie incomparables. En d’autres termes, il est capable d’apporter des économie s d’énergie exce ptionnelles et d’améliorer l’efficacité énergétique sans sacrifier aux performances de calcul. Veuillez visiter notre site Web pour les procédures d’utilisation d’Intelligent Energy Saver. Site Web ASRock : http://www.asrock.com

çaisçais

çais

FranFran

Fran

ASRock G41M-GE3 Motherboard

3939

Français

FrançaisFrançais

12. O ASRock Instant Flash é um utilitário de flash do BIOS incorporado na

memória Flash ROM. Esta prática ferramenta de actualização do BIOS permite-lhe actualizar o BIOS do sistema sem necessitar de entrar nos sistemas operativos, como o MS-DOS ou o Windows®. Com este utilitário, poderá premir a tecla <F6> durante o teste de arranque POST ou premir a tecla <F2> para exibir o menu de configuração do BIOS para aceder ao ASRock Instant Flash. Execute esta ferramenta para guardar o novo ficheiro de BIOS numa unidade flash USB, numa disquete ou num disco rígido, em seguida, poderá actualizar o BIOS com apenas alguns cliques sem ter de utilizar outra disquete ou outro complicado utilitário de flash. Note que a unidade flash USB ou a unidade de disco rígido devem utilizar o sistema de ficheiros FAT32/16/

12.

13. Le nom même du logiciel – OC DNA vous indique littéralement ce dont

il est capable. OC DNA, utilitaire exclusif développé par ASRock, offre une façon pratique pour l’utilisateur d’enregistrer les paramètres d’overclockage et de les partager avec d’autres. Il vous aide à enregistrer votre overclockage sous le système d’exploitation et simplifie le processus compliqué d’enregistrement des paramètres d’overclockage. Avec OC DNA , vous pouvez enregistrer vos réglages d’overclockage en tant que profil et les partager avec vos amis ! Vos amis peuvent alors charger le profil d’overclockage sur leur propre système pour obtenir les mêmes réglages d’overclockage que les vôtres ! Veuillez noter que le profil d’overclockage peut être partagé et utilisé uniquement sur la même carte mère.

14. Même si cette carte mère offre un contrôle sans souci, il n’est pas

recommandé d’y appliquer un over clocking. Des fréquences de bus CPU autres que celles recommandées risquent de rendre le système instable ou d’endommager le CPU et la carte mère.

15. Lorsqu’une surchauffe du CPU est détectée, le système s’arrête automatiquement. Avant de redémarrer le système, veuillez vérifier que le ventilateur d’UC sur la carte mère fonctionne correctement et débranchez le cordon d’alimentation, puis rebranchez-le. Pour améliorer la dissipation de la chaleur, n’oubliez pas de mettre de la pâte thermique entre le CPU le dissipateur lors de l’installation du PC.

16. EuP, qui signifie Energy Using Product (Produit Utilisant de l’Energie), est une disposition établie par l’Union Européenne pour définir la consommation de courant pour le système entier. Conformément à la norme EuP, le courant CA total du système entier doit être inférieur à 1 W en mode d’arrêt. Pour être conforme à la norme EuP, une carte mère EuP et une alimentation EuP sont requises. Selon les suggestions d’Intel’, l’alimentation électrique EuP doit correspondre à la norme, qui est que l’efficacité électrique de 5v en mode de veille doit être supérieure à 50% pour 100 mA de consommation de courant. Pour choisir une alimentation électrique conforme à la norme EuP, nous vous recommandons de consulter votre fournisseur de courant pour plus de détails.

4040

ASRock G41M-GE3 Motherboard

1.3 Réglage des cavaliers1.3 Réglage des cavaliers

1.3 Réglage des cavaliers

1.3 Réglage des cavaliers1.3 Réglage des cavaliers

L’illustration explique le réglage des cavaliers. Quand un capuchon est placé sur les broches, le cavalier est « FERME ». Si aucun capuchon ne relie les broches,le cavalier est « OUVERT ». L’illustration montre un cavalier à 3 broches dont les broches 1 et 2 sont “FERMEES” quand le capuchon est placé sur ces 2 broches.

Le cavalier Description

PS2_USB_PWR1 Court-circuitez les broches 2

(voir p.2 No. 1) et 3 pour choisir +5VSB

Note: Pour sélectionner +5VSB, il faut obligatoirement 2 Amp et un courant standby

supérieur fourni par l’alimentation.

Effacer la CMOS

(CLRCMOS1, le cavalier à 2 broches) (voir p.2 No. 1 1)

Note: CLRCMOS1 vous permet d’effacer les données de la CMOS. Ces données

incluent les informations système telles que le mot de passe, la date, l’heure, et les paramètres du système. Pour restaurer les paramètres système à leur valeur par défaut, éteignez l’ordinateur et débranchez le câble d’alimentation. Puis placez un cavalier sur les pins CLRCMOS1 pendant 5 secondes. N’oubliez pas de retirer le cavalier avant après avoir restauré le CMOS.

le cavalier à 2 broches

Ferme Ouvert

(standby) et permettre aux périphériques PS/2 ou USB de réveiller le système.

Si vous effacez la CMOS, il se peut qu’une ouverture du boîtier soit détectée. Veuillez ajuster l’option du BIOS “Clear Status” (Effacer l’état) pour effacer la mention d’état d’intrusion dans le châssis.

ASRock G41M-GE3 Motherboard

4141

çaisçais

çais

FranFran

Fran

1.4 En-têtes et Connecteurs sur Carte1.4 En-têtes et Connecteurs sur Carte

1.4 En-têtes et Connecteurs sur Carte

1.4 En-têtes et Connecteurs sur Carte1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers. NE PAS placer les capuchons de cavalier sur ces en-têtes et connecteurs. Le fait de placer les capuchons de cavalier sur les en-têtes et connecteurs causera à la carte mère des dommages irréversibles!

Connecteur du lecteur de disquette

(FLOPPY1 br. 33) (voir p.2 No. 25)

le côté avec fil rouge côté Broche1

Note: Assurez-vous que le côté avec fil rouge du câble est bien branché sur le

côté Broche1 du connecteur.

Connecteur IDE primaire (Bleu)

(IDE1 br. 39, voir p.2 No. 9)

connecteur bleu connecteur noir vers la carte mère vers le disque dur

Câble ATA 66/100 80 conducteurs

Note: Veuillez vous reporter aux instructions du fabricant de votre IDE périphérique

pour les détails.

Français

FrançaisFrançais

4242

Connecteurs Série ATAII Ces quatre connecteurs

(SAT AII_1: voir p.2 fig. 16) Serial ATA (SA T AII) prennent (SAT AII_2: voir p.2 fig. 17) en charge les disques durs (SAT AII_3: voir p.2 fig. 15) SATA ou SATAII pour les (SAT AII_4: voir p.2 fig. 14) dispositifs de stockage

SAT AII_2 SA TAII_4

SAT AII_1 SA TAII_3

interne. L’interface SATAII actuelle permet des taux transferts de données pouvant aller jusqu’à 3,0 Go/s.

Câble de données L’une des deux extrémités du Série ATA (SATA) câble de données SATA peut

(en option) être connectée au disque dur

SATA / SATAIIou au connecteur SA TAII sur la carte mère.

ASRock G41M-GE3 Motherboard

En-tête USB 2.0 A côté des quatre ports USB

(USB6_7 br.9) 2.0 par défaut sur le panneau (voir p.2 No. 22) E/S, il y a deux embases USB

2.0 sur cette carte mère.

(USB4_5 br.9) Chaque embase USB 2.0 peut (voir p.2 No. 21) prendre en charge 2 ports USB

2.0.

Connecteur TPM

(TPM1 br. 19) (voir p.2 No. 8)

Ce connecteur prend en charge un système Trusted Platform Module (TPM ou module de plateforme de confiance), qui peut stocker des clés de sécurité, des certificats numériques, des mots de passe et des données. Un système TPM permet également de renforcer la sécurité des

Embase d’intrusion châssis Cette carte-mère prend en

(CI1 br.2) charge la détection (voir p.2 No. 19) d’OUVERTURE DE BOÎTIER, qui

détecte tout retrait du capot du châssis. Cette fonction nécessite un châssis qui a été conçu pour la détection d’intrusion dans le châssis.

En-tête du module infrarouge Cet en-tête supporte un module

(IR1 br.5) infrarouge optionnel de (voir p.2 No. 27) transfert et de réception sans

fil.

Embase de port d’impression AIl s’agit d’une interface pour le

(LPT1 25 broches) câble du port d’impression, qui (voir p.2 No. 26) permet le raccordement

pratique de périphériques d’impression.

çaisçais

çais

ranran

ran FF

ASRock G41M-GE3 Motherboard

4343

Connecteurs audio internes Ils vous permettent de gérer des

(CD1 br. 4) entrées audio à partir de sources (CD1: voir p.2 No. 28) stéréo comme un CD-ROM,

CD1

DVD-ROM, un tuner TV ou une carte MPEG.

Connecteur audio panneau C’est une interface pour un câble av ant audio en façade qui permet le

(HD_AUDIO1 br. 9) branchement et le contrôle (voir p.2 No. 29) commodes de périphériques

audio.

1. L’audio à haute définition (HDA) prend en charge la détection de fiche, mais le fil de panneau sur le châssis doit prendre en charge le HDA pour fonctionner correctement. Veuillez suivre les instructions dans notre manuel et le manuel de châssis afin installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio du panneau avant conformément à la procédure ci-dessous : A. Connectez Mic_IN (MIC) à MIC2_L. B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L. C. Connectez Ground (GND) à Ground (GND). D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous n’avez pas besoin de les connecter pour le panneau audio AC’97. E. Entrer dans l’utilitaire de configuration du BIOS. Saisir les Paramètres avancés puis sélectionner Configuration du jeu de puces. Définir l’option panneau de commande de [Auto] à [Activé].

Français

FrançaisFrançais

4444

En-tête du panneau système Cet en-tête permet d’utiliser

(9-pin PANEL1) plusieurs fonctions du (voir p.2 No. 13) panneau système frontal.

En-tête du haut-parleur Veuillez connecter le de châssis haut-parleur de châssis sur

(SPEAKER1 br. 4) cet en-tête. (voir p.2 No. 18)

Connecteur pour châssis et ventilateur

(CHA_FAN1 br. 3) (voir p.2 No. 10)

(PWR_FAN1 br. 3) (voir p.2 No. 12)

Branchez les câbles du ventilateur aux connecteurs pour ventilateur et faites correspondre le fil noir à la broche de terre.

ASRock G41M-GE3 Motherboard

Connecteur du ventilateur Veuillez connecter le câble de de l’UC ventilateur d’UC sur ce

(CPU_FAN1 br. 4) connecteur et brancher le fil (voir p.2 No. 4)

ien que cette carte mère offre un support de (Ventilateur silencieux) ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut bien fonctionner même sans la fonction de commande de vitesse du ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3 broches au connecteur du ventilateur de CPU sur cette carte mère, veuillez le connecter aux broches 1-3.

1 2 3 4

Installation de ventilateur à 3 broches

Broches 1-3 connectées

En-tête d’alimentation ATX Veuillez connecter l’unité

(ATXPWR1 br. 24) d’alimentation A TX sur cet en- (voir p.2 No. 7) tête.

Bien que cette carte mère fournisse un connecteur de courant ATX 24 broches, elle peut encore fonctionner si vous adopter une alimentation traditionnelle ATX 20 broches. Pour utiliser une alimentation ATX 20 broches, branchez à l’alimentation électrique ainsi qu’aux broches 1 et 13.

12 124

20-Installation de l’alimentation électrique ATX

Connecteur A TX 12V Veuillez connecter une unité

(ATX12V1 br.4) d’alimentation électrique A TX (voir p.2 No. 2) 12V sur ce connecteur.

En-tête de port COM Cette en-tête de port COM est

(COM1 br.9) utilisée pour prendre en charge (voir p.2 No. 24) un module de port COM.

çaisçais

çais

ranran

ran FF

ASRock G41M-GE3 Motherboard

4545

2. Informations sur le BIOS

La puce Flash Memory sur la carte mère stocke le Setup du BIOS. Lors que vous démarrez l’ordinateur, veuillez presser <F2> penda nt le POST (Power-On-Sel f-Test) pour entrer dans le BIOS; sinon, le POST continue ses te sts de routine. Si vous désirez entrer dans le BIOS après le POST , veuillez redémarrer le système en pressant <Ctl> + <Alt> + <Suppr>, ou en pressant le bouton de reset sur le boîtier du système. Vous pouvez égale ment redémarrer en éteignant le système et en le rallumant. L’utilitaire d’installation du BIOS est conçu pour être convivi al. C’est un programme piloté par menu, qui vous permet de faire défiler par se s divers sousmenus et de choisir parmi les choix prédéterminés. Pour des informations détaillées sur le BIOS, veuillez consulter le Guide de l’utilisateur (fichier PDF) dans le CD technique.

3. Informations sur le CD de support3. Informations sur le CD de support

3. Informations sur le CD de support

3. Informations sur le CD de support3. Informations sur le CD de support

Cette carte mère supporte divers systèmes d’exploitation Microsoft® Windows®: 7 / 7 64 bits / VistaTM / Vista cette carte mère contient les pilotes et les utilitaires nécessaires pour améliorer les fonctions de la carte mère. Pour utiliser le CD technique, insérez-le dans le lecteur de CD-ROM. Le Menu principal s’affiche automatiquement si “AUTORUN” est activé dans votre ordinateur. Si le Menu principal n’apparaît pas automatiquement, localisez dans le CD technique le fichier “ASSETUP.EXE” dans le dossier BIN et double-cliquez dessus pour afficher les menus.

64 bits / XP / XP 64 bits. Le CD technique livré avec

Français

FrançaisFrançais

4646

ASRock G41M-GE3 Motherboard

1. Introduzione

Grazie per aver scelto una scheda madre ASRock G41M-GE3, una scheda madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità e della resistenza. Questa Guida Ra pida all’In stallazione contiene l’introduzione alla motherboard e la guida passo-passo all’installazione. Informazioni più dettagliate sulla motherboard si possono trovare nel manuale per l’utente presente nel CD di supporto.

Le specifiche della scheda madre e il software del BIOS possono essere aggiornati, pertanto il contenuto di questo manuale può subire variazioni senza preavviso. Nel caso in cui questo manuale sia modificato, la versione aggiornata sarà disponibile sul sito di ASRock senza altro avviso. Sul sito ASRock si possono anche trovare le più recenti schede VGA e gli elenchi di CPU supportate. ASRock website http://www.asrock.com Se si necessita dell’assistenza tecnica per questa scheda madre, visitare il nostro sito per informazioni specifiche sul modello che si sta usando. www.asrock.com/support/index.asp

1.1 Contenuto della confezione1.1 Contenuto della confezione

1.1 Contenuto della confezione

1.1 Contenuto della confezione1.1 Contenuto della confezione

Scheda madre ASRock G41M-GE3

(Micro ATX Form Factor: 9.6-in x 8.6-in, 24.4 cm x 21.8 cm) Guida di installazione rapida ASRock G41M-GE3 CD di supporto ASRock G41M-GE3 Due cavi dati Serial ATA (SATA) (opzionali) Un I/O Shield

ASRock G41M-GE3 Motherboard

4747

ItalianoItaliano

Italiano

ItalianoItaliano

4848

1.21.2

SpecificheSpecifiche

1.2

Specifiche

1.21.2

SpecificheSpecifiche

Piattaforma - Micro ATX Form Factor: 9.6-in x 8.6-in, 24.4 cm x 21.8 cm

Processore - LGA 775 per Intel® CoreTM 2 Extreme / CoreTM 2 Quad / CoreTM 2

Duo / Pentium® Dual Core / Celeron® Dual Core / Celeron® in grado di supportare processori Penryn Quad Core Yorkfield e Dual Core Wolfdale

- FSB1333/1066/800/533 MHz

- Supporto tecnologia Hyper Threading (vedi ATTENZIONE 1)

- Supporta la tecnologia overclocking “slegata” (vedi ATTENZIONE 2)

- Supporto CPU EM64T

Chipset - Northbridge: Intel® G41

- Southbridge: Intel® ICH7 Memoria - Supporto tecnologia Dual Channel DDR3 Memory (vedi ATTENZIONE 3)

- 4 x slot DDR3 DIMM

- Supporto DDR3 1333(OC)/1066/800 non-ECC, momoria senza

buffer (vedi ATTENZIONE 4)

- Capacità massima della me mori a di siste ma: 8GB

(vedi ATTENZIONE 5) Slot di - 1 x slot PCI Express x16 espansione - 1 x slot PCI Express x1

- 2 x slot PCI

V GA su scheda - Intel® Graphics Media Accelerator X4500

- Pixel Shader 4.0, Dire ctX 10

- Memoria massima condivisa 1759MB (vedi ATTENZIONE 6)

- Uscita V GA Doppia: supporto porte DVI-D e D-Sub tramite

verificatore display indipendente

- Supporta DVI con risoluzione massima fino a 1920x1200 @

75Hz

- Supporta D-Sub con risoluzione massima fino a 2048x1536 @

60Hz

- Supporto per funzione HDCP con porta DVI-D port

- Supporto 1080p Blu-ray (BD) / HD-DVD ri produzione con porta

D VI-D port Audio - 7.1 Audio HD CH (VIA® VT1718S Audio Codec) LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL81 1 1DL

- Supporta Wa ke-On-LAN Pannello I/O Panel posteriore I/O - 1 x porta PS/2 per mouse

ASRock G41M-GE3 Motherboard

- 1 x porta PS/2 per tastiera

- 1 x Porta VGA/D-Sub

- 1 x Porta VGA/DVI-D

- 4 x porte USB 2.0 già integrate

- 1 x porta LAN RJ-45 con LED (LED azione/collegamento e LED velocità)

- Connettore HD Audio: cassa laterale / ca ssa posteriore / cassa centrale / bassi / ingresso linea / cassa frontale / microfono (vedi ATTENZIONE 7)

Connettori - 4 x connettori SATAII 3.0Go/s (Non supporta le funzioni “RAID” e

“Collegamento a caldo”) (vedi ATTENZIONE 8)

- 1 x connettori ATA100 IDE (supporta fino a 2 dispositivi IDE)

- 1 x porta Floppy

- 1 x Collettore porta stampa nte

- 1 x Collettore modulo infrarossi

- 1 x Collettore porta COM

- 1 x Collettore TPM

- 1 x header di intrusione dello chassis

- Connettore CPU/Chassis/Alimentazione ventola

- 24-pin collettore alimentazione ATX

- 4-pin connettore A TX 12V

- Connettori audio interni

- Connettore audio sul pannello frontale

- 2 x header USB 2.0 (supporta 4 porte USB 2.0) (vedi ATTENZIONE 9)

BIOS - 8Mb AMI BIOS

- Suppor AMI legal BIOS

- Supporta “Plug and Play”

- Compatibile con ACPI 1.1 wake up events

- Supporta jumperfree

- Supporta SMBIOS 2.3.1

- Supporto I. O. T. (Intelligent Overclocking Technology)

- Smart BIOS supportato CD di - Driver, utilità, software antivirus (Versione dimostrativa), Suite supporto software ASRock (Suite CyberLink DVD e Creative Sound Blaster

X-Fi MB) (OEM e Versione demo) Caratteris- - Sintonizzatore ASRock OC (vedi ATTENZIONE 10) tica speciale - Intelligent Energy Saver (Risparmio intelligente dell’energia)

(vedi ATTENZIONE 11)

- Instant Boot

- ASRock Instant Flash (vedi ATTENZIONE 12)

- ASRock OC DNA (vedi ATTENZIONE 13)

ASRock G41M-GE3 Motherboard

4949

ItalianoItaliano

Italiano

- Booster ibrido:

- Stepless control per frequenza del processore (vedi ATTENZIONE 14)

- ASRock U-COP (vedi ATTENZIONE 15)

- Boot Failure Guard (B.F.G.) Monitor- - Sensore per la temperatura del processore aggio - Sensore temperatura scheda madre Hardware - Indicatore di velocita per la ventola del CPU/Chassis/

Alimentazione

- Ventola CPU silenziosa

- Rilevamento CASE APER TO

- Voltaggio: +12V, +5V, +3.3V, Vcore Compatibi- - Microsoft® Windows® 7 / 7 64 bit / VistaTM / lità SO Vista

64 bit / XP / XP 64 bit

Certificazioni- FCC, CE, WHQL

- Predisposto EuP (è necessaria l’alimentazione predisposta per

il sistema EuP) (vedi ATTENZIONE 16)

* Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com

A VVISO

Si prega di prendere atto che la procedura di overclocking implica dei rischi, come anche la regolazione delle impostazioni del BIOS, l’applicazione della te cnologia U ntied Overclocking Technology, oppure l’uso di strumenti di overclocking forniti da terzi. L’overclocking può influenzare la stabilità del sistema, ed anche provocare danni ai componenti ed alle periferiche del sistema. La procedura è eseguita a proprio rischio ed a proprie spese. Noi non possiamo essere ritenuti responsabili per possibili danni provocati dall’overclocking.

Italiano

ItalianoItaliano

5050

ATTENZIONE!

1. Per il settaggio della “Tecnologia Hyper-Threading”, per favore controllare pagina 35 del Manuale dell’utente all’interno del CD di supporto.

2. Questa scheda madre supporta la tecnologia overclocking “slegata”. Per i dettagli leggere “Tecnologia di Untied Overclocking” a pagina 21.

3. Questa scheda madre supporta la tecnologia Dual Channel Memory. Prima di implementare la tecnologia Dual Channel Memory, assicurarsi di leggere la guida all’installazione dei moduli di memoria, a pagina 13, per seguire un’installazione appropriata.

4. Controllare la tavola che segue per le frequenze di supporto di memoria e le loro corrispondenti frequenze CPU FSB.

Fréquence FSB UC Fréquence de prise en charge mémoire

1333 DDR3 800, DDR3 1066, DDR3 1333 1066 DDR3 800, DDR3 1066 800 DDR3 800 533 DDR3 800

ASRock G41M-GE3 Motherboard

* I moduli di memoria DDR3 1333 funzioneranno in modalita‘ di

sincronizzazione.

* Quando si utilizza una CPU FSB533 su questa scheda madre,funzionera

a DDR3 533 se si adotta un modulo di memoria DDR3 800.

5. A causa delle limitazioni del sistema operativo, le dimensioni effettive della memoria possono essere inferiori a 4GB per l’accantonamento riservato all’uso del sistema sotto Windows® 7 / VistaTM / XP. Per Windows® OS con CPU 64-bit, non c’è tale limitazione.

6. La dimensione massima della memoria condivisa viene stabilita dal venditore del chipset ed e‘ soggetta a modificazioni. Prego fare riferimento al sito internet Intel® per le ultime informazioni.

7. Questa scheda madre supporta l’ingresso stereo e mono per il microfono. Questa scheda madre supporta le modalità 2 canali, 4 canali, 6 canali e 8 canali per l’uscita audio. Controllare la tavola a pagina 3 per eseguire il collegamento appropriato.

8. Prima di installare il disco rigido SATAII con il connettore SATAII, leggere la “Guida per la configurazione del disco rigido SATAII” a pagina 25 del “Manuale utente” nel CD in dotazione in modo da poter predisporre il disco rigido SATAII per la modalità SATAII. È anche possibile connettere il disco rigido SATA direttamente al connettore SATAII.

9. La Gestione Risorse per USB 2.0 funziona perfettamente con Microsoft Windows® 7 64-bit / 7 / VistaTM 64-bit / VistaTM / XP 64 bit / XP SP1; SP2.

10. Si tratta di uno strumento di sicronizzazione ASRock di face uso in grado di implementare il controllo del sistema tramite la funzione di hardware monitor e sincronizzare le Vostre unita‘ hardware per ottenere la migliore prestazione in Windows®. Prego visitare il nostro sito Internet per ulteriori dettagli circa l‘uso del Sintonizzatore ASRock OC. ASRock website: http://www.asrock.com

11. Dotato di un design avanzato e brevettato dell’hardware e del software, Intelligent Energy Saver è una tecnologia rivoluzionaria che offre un risparmio energetico senza pari. In altre parole: è capace di fornire un risparmio energetico eccezionale e di migliorare l’efficienza senza sacrificare le prestazioni di computazione. Visitare il nostro sito per informazioni sulle procedure operative di Intelligent Energy Saver. Sito ASRock: http://www.asrock.com

12. ASRock Instant Flash è una utilità Flash BIOS integrata nella Flash ROM. Questo comodo strumento d’aggiornamento del BIOS permette di aggiornare il sistema BIOS senza accedere a sistemi operativi come MSDOS or Windows®. Con questa utilità, si può premere il tasto <F6> durante il POST, oppure il tasto <F2> nel menu BIOS per accedere ad ASRock Instant Flash. Avviare questo strumento e salvare il nuovo file BIOS nell’unità Flash USB, dischetto (disco floppy) o disco rigido; poi si può aggiornare il BIOS con pochi clic, senza preparare altri dischetti (dischi floppy) o altre complicate utilità Flash. Si prega di notare che l’unità Flash USB o il disco rigido devono usare il File System FAT32/16/

12.

ItalianoItaliano

Italiano

ASRock G41M-GE3 Motherboard

5151

13. Il nome stesso del software – OC DNA – dice di cosa è capace. OC

DNA, una utilità esclusiva sviluppata da ASRock, fornisce un modo comodo per registrare le impostazioni OC e condividerle con gli altri. Aiuta a salvare le registrazioni di overclocking nel sistema operativo e semplifica la complicata procedura di registrazione delle impostazioni di overclocking. Con OC DNA, puoi salvare le impostazioni OC come un profilo da condividere con gli amici! I tuoi amici possono scaricare il profilo OC sul loro sistema operativo per ottenere le tue stesse impostazioni OC! Si prega di notare che il profilo OC può essere condiviso e modificato solo sulla stessa scheda madre.

14. Anche se questa motherboard offre il controllo stepless, non si consiglia

di effettuare l’overclocking. Frequenze del bus del processore diverse da quelle raccomandate possono causare instabilità al sistema o danni al processore e alla scheda madre.

15. Se il processore si surriscalda, il sistema si chiude automaticamente.

Prima di riavviare il sistema, assicurarsi che la ventolina CPU della scheda madre funzioni correttamente; scollegare e ricollegare il cavo d’alimentazione. Per migliorare la dissipazione del calore, ricordare di applicare l’apposita pasta siliconica tra il processore e il dissipatore quando si installa il sistema.

16. EuP, che sta per Energy Using Product (Prodotto che consuma energia)

, era una normativa emanata dall’Unione Europea che definiva il consumo energetico del sistema completo. In base all’EuP, l’alimentazione totale del sistema completo deve essere inferiore a 1,00 W quando è spento. Per soddisfare la norma EuP sono necessari un alimentatore e una scheda elettrica predisposti EuP. In base ai suggerimenti Intel l’alimentatore predisposto EuP deve soddisfare lo standard secondo cui l’efficienza energetica in standby di 5 v è più alta del 50% con un consumo di corrente di 100 mA. Per la scelta di un’alimentatore predisposto EuP consigliamo di verificare ulteriori dettagli con il produttore.

Italiano

ItalianoItaliano

5252

ASRock G41M-GE3 Motherboard

1.3 Setup dei Jumpers1.3 Setup dei Jumpers

1.3 Setup dei Jumpers

1.3 Setup dei Jumpers1.3 Setup dei Jumpers

L’illustrazione mostra come sono settati i jumper. Qua ndo il ponticello è posizionato sui pin, il jumper è “CORTOCIRCUIT A TO”. Se sui pin non ci sono ponticelli, il jumper è “APERTO”. L’illustrazione mostra un jumper a 3 pin in cui il pin1 e il pin2 sono “CORTOCIRCUIT A TI” quando il ponticello è posizionato su questi pin.

Jumper Settaggio del Jumper

PS2_USB_PWR1 Cortocircuitare pin2, pin3 per

(vedi p.2 Nr. 1) settare a +5VSB (standby) e

Nota: Per selezionare +5VSB, si richiedono almeno 2 Ampere e il consumo di corrente

in standby sarà maggiore.

Resettare la CMOS

(CLRCMOS1, jumper a 2 pin) (vedi p.2 Nr. 11)

Nota: CLRCMOS1 consente di pulire i dati nella CMOS. I dati nella CMOS includono

informazioni del setup del sistema, come per esempio la password di sistema, la data, l’ora, e i parametri del setup di sistema. Per pulire I parametri di sistema e resettare ai parametri di default, spegnere il computer e scollegare l’alimentatore, poi collegare il jumper sul CLRCMOS1 per 5 secondi.

jumper a 2 pin

CORTOCIRCUITATO APERTO

abilitare PS/2 o USB wake up events.

Se si cancella la CMOS, potrebbe essere rilevata l’apertura del case. Regolare l’opzione del BIOS “Clear Status” (Cancella stato) per cancellare la registrazione del precedente stato d’intrusione chassis.

ASRock G41M-GE3 Motherboard

5353

ItalianoItaliano

Italiano

1.4 Collettori e Connettori su Scheda1.4 Collettori e Connettori su Scheda

1.4 Collettori e Connettori su Scheda

1.4 Collettori e Connettori su Scheda1.4 Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON installare cappucci per jumper su questi collettori e connettori. L’installazione di cappucci per jumper su questi collettori e connettori provocherà danni permanenti alla scheda madre!

Connettore del Floppy disk

(33-pin FLOPPY1) (vedi p.2 Nr. 25)

Lato del Pin1 con la striscia rossa

Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1

del connettore.

Connettore IDE primario (Blu)

(39-pin IDE1, vedi p.2 Nr. 9)

Connettore blu Connettore nero alla schedamadre all’hard disk drive

Cavo ATA 66/100 a 80 Pin

Nota: Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori

dettagli.

Italiano

ItalianoItaliano

5454

Connettori Serial AT AII Questi quattro connettori Serial

(SAT AII_1: vedi p.2 Nr. 16) ATA (SATAII) supportano le (SAT AII_2: vedi p.2 Nr. 17) periferiche di archiviazione (SAT AII_3: vedi p.2 Nr. 15) HD SATA o SATAII per le (SAT AII_4: vedi p.2 Nr. 14) funzioni di archiviazione

SAT AII_2 SA TAII_4

SAT AII_1 SA TAII_3

interna. A TAII (SAT AII) supportano cavi SATAII per dispositivi di memoria interni. L’interfaccia SATAII attuale permette velocità di trasferimento dati fino a

3.0 Gb/s.

Cavi dati Serial ATA (SATA) Entrambe le estremità del cavo

(Opzionale) dati SATA possono collegarsi

all’hard disk SATA / SATAII o al connettore SATAII sulla scheda madre.

ASRock G41M-GE3 Motherboard

Collettore USB 2.0 Oltre alle quattro porte USB 2.0

(9-pin USB6_7) predefinite nel pannello I/O, la (vedi p.2 No. 22) scheda madre dispone di due

intestazioni USB 2.0. Ciascuna intestazione USB 2.0 supporta

(9-pin USB4_5) due porte USB 2.0. (vedi p.2 No. 21)

Collettore TPM

(19-pin TPM1) (vedi p.2 Nr. 8)

Questo connettore supporta un sistema Trusted Platform Module (TPM), che può archiviare in sicurezza chiavi, certificati digitali, password e dati. Un sistema di TPM aiuta anche a migliorare la sicurezza di rete, protegge le identità digitali e garantisce l’integrità della piattaforma.

Header di intrusione dello chassis Questa scheda madre

(2-pin CI1) supporta la funzione di (vedi p.2 Nr. 19) rilevamento del CASE APER TO

che rileva che il coperchio dello chassis è stato rimosso. Questa funzione richiede uno chassis con struttura di rilevamento di intrusione dello chassis.

Collettore modulo infrarossi Questo collettore supporta

(5-pin IR1) moduli ad infrarossi optional (vedi p.2 Nr. 27) per la trasmissione e la

ricezione senza fili.

Collettore porta stampante Questa è un’interfaccia per il

(LPT1 25 pin) cavo porta stampante che (vedi p.2 No. 26) consente di collegare, con

comodità, dispositivi di stampa.

ItalianoItaliano

Italiano

ASRock G41M-GE3 Motherboard

5555

Connettori audio interni Permettono di ricevere input

(4-pin CD1) stereo audio da fonti di (CD1: vedi p.2 Nr. 28) suono come CD-ROM, DVD -

CD1

ROM,TV tuner, o schede MPEG.

Connettore audio sul È un’interfaccia per il cavo del pannello frontale pannello audio. Che consente

(9-pin HD_AUDIO1) connessione facile e controllo (vedi p.2 Nr. 29) dei dispositivi audio.

1. La caratteristica HDA (High Definition Audio) supporta il rilevamento dei connettori, però il pannello dei cavi sul telaio deve supportare la funzione HDA (High Definition Audio) per far sì che questa operi in modo corretto. Attenersi alle istruzioni del nostro manuale e del manuale del telaio per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio del pannello anteriore, come indicato di seguito: A. Collegare Mic_IN (MIC) a MIC2_L. B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L. C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è necessario collegarli per il pannello audio AC’97. E. Entrare nel programma di impostazione BIOS. Entrare su Impostazioni avanzate, quindi selezionare Configurazione chipset. Impostare l’opzione Comando pannello anteriore da [Auto] a [Attivato].

Italiano

ItalianoItaliano

5656

Collettore pannello di sistema Questo collettore accomoda

(9-pin PANEL1) diverse funzioni di sistema (vedi p.2 Nr. 13) pannello frontale.

Collettore casse telaio Collegare le casse del telaio a

(4-pin SPEAKER1) questo collettore. (vedi p.2 Nr. 18)

Collettori Chassis ed alimentazione ventola Collegare i cavi della ventola ai

(3-pin CHA_FAN1) corrispondenti connettori (vedi p.2 Nr. 10) facendo combaciare il cavo

nero col pin di terra.

(3-pin PWR_FAN1) (vedi p.2 Nr. 12)

ASRock G41M-GE3 Motherboard

Connettore ventolina CPU Collegare il cavo della ventolina

(4-pin CPU_FAN1) CPU a questo connettore e far (vedi p.2 Nr. 4) combaciare il filo nero al pin

1 2 3 4

terra.

Sebbene la presente scheda madre disponga di un supporto per ventola CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di funzionare anche senza la funzione di controllo della velocità della ventola. Se si intende collegare la ventola CPU a 3 piedini al connettore della ventola CPU su questa scheda madre, collegarla ai piedini 1-3.

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

Connettore alimentazione A TX Collegare la sorgente

(24-pin ATXPWR1) d’alimentazione ATX a questo (vedi p.2 Nr. 7) connettore.

Con questa scheda madre, c’è in dotazione un connettore elettrico ATX a 24 pin, ma può funzionare lo stesso se si adotta

12 124

un alimentatore ATX a 20 pin. Per usare l’alimentatore ATX a 20 pin, collegare l’alimentatore con il Pin 1 e il Pin 13.

Installazione dell’alimentatore ATX a 20 pin

Connettore ATX 12V È necessario collegare una

(4-pin ATX12V1) alimentazione con spinotto da (vedi p.2 Nr. 2) 12V A TX a questo connettore

in modo che possa fornire energia sufficiente. In caso contrario l’unità non si avvia.

Collettore porta COM Questo collettore porta COM è

(9-pin COM1) utilizzato per supportare il (vedi p.2 Nr. 24) modulo porta COM.

ItalianoItaliano

Italiano

ASRock G41M-GE3 Motherboard

5757

2. Informazioni sul BIOS2. Informazioni sul BIOS

2. Informazioni sul BIOS

2. Informazioni sul BIOS2. Informazioni sul BIOS

La Flash Memory sulla scheda madre contiene le Setup Utility. Quando si avvia il computer, premi <F2> durante il Power-On-Self-Test (POST) della Setup utility del BIOS; altrimenti, POST continua con i suoi test di routine. Per entrare il BIOS Setup dopo il POST, riavvia il sistema premendo <Ctl> + <Alt> + <Delete>, o premi il tasto di reset sullo chassis del sistema. Per informazioni più dettagliate circa il Setup del BIOS, fare riferimento al Manuale dell’Utente (PDF file) contenuto nel cd di supporto.

3. Software di supporto e informazioni3. Software di supporto e informazioni

3. Software di supporto e informazioni

3. Software di supporto e informazioni3. Software di supporto e informazioni su CD su CD

su CD

su CD su CD

Questa scheda madre supporta vari sistemi operativi Microsoft® Windows®: 7 / 7 64bit / VistaTM / Vista madre contiene i driver e utilità necessari a potenziare le caratteristiche della scheda. Inserire il CD di supporto nel lettore CD-ROM. Se la funzione “AUTORUN” è attivata nel computer, apparirà automaticamente il Menù principale. Se il Menù principale non appare automaticamente, posizionarsi sul file “ASSETUP.EXE” nel CESTINO del CD di supporto e cliccare due volte per visualizzare i menù.

64-bit / XP / XP 64-bit. Il CD di supporto a corredo della scheda

Italiano

ItalianoItaliano

5858

ASRock G41M-GE3 Motherboard

1. Introducción1. Introducción

1. Introducción

1. Introducción1. Introducción

Gracias por su compra de ASRock G41M-GE3 placa madre, una placa de confianza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock. Esta Guía rápida de instalación contiene una introducción a la placa base y una guía de instalación paso a paso. Puede encontrar una información más detallada sobre la placa base en el manual de usuario incluido en el CD de soporte.

Porque las especificaciones de la placa madre y el software de BIOS podrían ser actualizados, el contenido de este manual puede ser cambiado sin aviso. En caso de cualquier modificación de este manual, la versión actualizada estará disponible en el website de ASRock sin previo aviso. También encontrará las listas de las últimas tarjetas VGA y CPU soportadas en la página web de ASRock. Website de ASRock http://www.asrock.com Si necesita asistencia técnica en relación con esta placa base, visite nuestra página web con el número de modelo específico de su placa. www.asrock.com/support/index.asp

1.1 Contenido de la caja1.1 Contenido de la caja

1.1 Contenido de la caja

1.1 Contenido de la caja1.1 Contenido de la caja

Placa base ASRock G41M-GE3

(Factor forma Micro ATX: 24,4 cm x 21,8 cm, 9,6” x 8,6”) Guía de instalación rápida de ASRock G41M-GE3 CD de soporte de ASRock G41M-GE3 Dos cables de datos Serial ATA (SATA) (Opcional) Una protección I/O

ASRock G41M-GE3 Motherboard

5959

EspañolEspañol

Español

1.21.2

EspecificaciónEspecificación

1.2

Especificación

1.21.2

EspecificaciónEspecificación

Español

EspañolEspañol

6060

Plataforma - Factor forma Micro ATX: 24,4 cm x 21,8 cm, 9,6” x 8,6” Procesador - LGA 775 para Intel® CoreTM 2 Extreme / CoreTM 2 Quad / Core

2 Duo / Pentium® Doble Núcleo / Celeron® Doble Núcleo / Celeron compatible con procesadores Yorkfield de Penryn Núcleo Cuádruple y Wolfdale de Doble Núcleo

- FSB1333/1066/800/533 MHz

- Admite tecnología Hyper Threading (ver ATENCIÓN 1)

- Admite tecnología de aumento de velocida d liberada

(vea ATENCIÓN 2)

- Admite CPU EM64T

Chipset - North Bridge: Intel® G41

- South Bridge: Intel® ICH7

Memoria - Soporte de Tecnología de Memoria de Doble Canal

(ver ATENCIÓN 3)

- 4 x DDR3 DIMM slots

- Soporta DDR3 1333(OC)/1066/800 non-ECC, memori a de un buffered (vea ATENCIÓN 4)

- Máxima ca pacidad de la memoria del sistema: 8GB

(vea ATENCIÓN 5) Ranuras de - 1 x ranuras PCI Express x16 Expansión - 1 x ranuras PCI Express x1

- 2 x ranuras PCI

VGA OnBoard - Acelerador de medios gráficos Intel® X4500

- Pixel Shader 4.0, Dire ctX 10

- 1759MB de Memoria máxima compartida (vea ATENCIÓN 6)

- Salida de V GA dual: apoya los puertos de DVI-D y de D-Sub

por los reguladores independientes de la exhibición

- Admite DVI con una re solución máxi ma de 1920x1200 a 75 Hz

- Admite D-Sub con una resolución máxima de 2048x1536 a

60 Hz

- Apoya la función de HDCP con el puerto de DVI-D

- Apoya la reproducción de Blu-rayo de 1080p (BD) / HD-DVD

con el puerto de DVI-D Audio - Sonido HD de 7.1 Canales (Códec de sonido VIA® VT1718S) LAN - PCIE x1 Giga bit LAN 10/100/1000 Mb/s

- Realtek RTL81 11DL

- Soporta Wake-On-LAN Entrada/Salida I/O Panel de Panel - 1 x puerto de ratón PS/2 Trasero - 1 x puerto de teclado PS/2

ASRock G41M-GE3 Motherboard

- 1 x Puerto VGA/D-Sub

- 1 x Puerto VGA/DVI-D

- 4 x puertos USB 2.0 predeterminados

- 1 x Puerto LAN RJ-45 con LED (LED d e ACCIÓN/ENLACE y LED de VELOCIDAD)

- Conexión de audio: Altavoz lateral / Altavoz trasero /

Central/Bajos / Entra da de línea / Altavoz frontal / Micrófono

(ver ATENCIÓN 7)

Conectores - 4 x conexiones SATAII, a dmiten una velocida d de

transferencia de datos de hasta 3,0Gb/s (No soporta las funciones “RAID” y “Conexión en caliente”) (ver ATENCIÓN 8)

- 1 x ATA100 conexiones IDE (admite hasta 2 dispositivos IDE)

- 1 x puerto Floppy

- 1 x cabecera de puerto de impresora

- 1 x Cabezal de Módulo Infrarrojos

- 1x En-tête de port COM

- 1 x cabecera TPM

- 1 x Conector de detección de intrusión en el chasis

- Conector de ventilador de CPU / chasis / alimentacion

- 24-pin cabezal de alimentación ATX

- 4-pin conector de ATX 12V power

- Conector de Audio Interno

- Conector de audio de panel frontal

- 2 x Conector USB 2.0 (compatible con 4 puertos USB 2.0) (vea ATENCIÓN 9)

BIOS - 8Mb AMI BIOS

- AMI legal BIOS

- Soporta “Plug and Play”

- ACPI 1.1 compliance wake up events

- Soporta “jumper free setup”

- Soporta SMBIOS 2.3.1

- Apoya I.O.T. (Tecnología Inteligente de Overclocking)

- Compatible con Smart BIOS

CD de soport - Controladores, Utilerías, Software de Anti Virus (Versión

de prueba), conjunto de aplicaciones ASRock (CyberLink D VD Suite y Creative Sound Blaster X-Fi MB) (OEM y versión de prueba)

Característica - Sintonizador de ASRock OC (vea ATENCIÓN 10) Única - Administrador de energía inteligente (vea ATENCIÓN 11)

- Instant Boot

ASRock G41M-GE3 Motherboard

6161

EspañolEspañol

Español

- ASRock Instant Flash (vea ATENCIÓN 12)

- ASRock OC DNA (vea ATENCIÓN 13)

- Amplificador Híbrido:

- Stepless control de frecuencia de CPU (vea ATENCIÓN 14)

- ASRock U-COP (vea ATENCIÓN 15)

- Protección de Falla de Inicio (B.F.G..)

Monitor Hardware - Sensibilidad a la temperatura del procesador

- Sensibilidad a la temperatura de la placa madre

- Taquimetros de los ventiladores del procesador y del CPU / chasis / alimentacion

- Ventilador silencioso para procesador

- Control de APERTURA DE CARCASA

- Monitor de Voltaje: +12V, +5V, +3.3V, Vcore

OS - En conformidad con Microsoft

Windows® 7 / 7 64 bits /

VistaTM / VistaTM 64 bits / XP / XP 64 bits

Certificaciones - FCC, CE, WHQL

- Cumple con la directiva EuP (se requiere una fuente de alimentación que cumpla con la dire ctiva EuP) (vea ATENCIÓN 16)

* Para más información sobre los productos, por favor visite nuestro sitio web: http://www.asrock.com

AD VERTENCIA

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento de la velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de aumento de velocidad liberada o utilizando las herramientas de aumento de velocidad de otros fabricantes. El aumento de la velocidad puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y Ud. debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el aumento de la velocidad del reloj.

Español

EspañolEspañol

6262

ATENCIÓN !

1. Por favor consulte página 35 del Manual del Usuario en el soporte CD sobre la configuración de Hyper-Threading Technology.

2. Esta placa base admite la tecnología de aumento de velocidad liberada. Por favor lea “Tecnología de Forzado de Reloj (Overclocking) no relacionado” en la página 21 para obtener detalles.

3. Esta placa base soporta Tecnología de Memoria de Doble Canal. Antes de implementar la Tecnología de Memoria de Doble Canal, asegúrese de leer la guía de instalación de módulos de memoria en la página 13 para su correcta instalación.

4. Compruebe la tabla siguiente para conocer la frecuencia de soporte de memoria y su frecuencia FSB CPU correspondiente.

ASRock G41M-GE3 Motherboard

Frecuencia FSB CPU Frecuencia de soporte de memoria

1333 DDR3 800, DDR3 1066, DDR3 1333 1066 DDR3 800, DDR3 1066 800 DDR3 800

533 DDR3 800 * Módulos de memoria de DDR3 1333 operará en el modo de overclocking. * Al usar un FSB533-CPU en esta placa base, se ejecutara a DDR3

533 si adquiere un modulo de memoria DDR3 800.

5. Debido a las limitaciones del sistema, el tamaño real de la memoria debe ser inferior a 4GB para que el sistema pueda funcionar bajo Windows® 7 / VistaTM / XP. Para equipos con Windows® OS con CPU de 64-bit, no existe dicha limitación.

6. El tamaño de la memoria compartido máximo es definido por el vendedor del chipset y está conforme al cambio. Por favor compruebe el Web site de Intel® para la información más última.

7. Para la entrada de micrófono, esta placa madre ofrece soporte para modos estéreo y mono. Para salida de audio, este placa madre ofrece soporte para modos de 2 canales, 4 canales, 6 canales y 8 canales. Consulte la tabla en la página 3 para una conexión correcta.

8. Antes de instalar un disco duro SATAII en el conector SATAII, consulte la sección “Guía de instalación de discos duros SATAII” en la página 25 del “Manual de usuario” que se incluye en el CD de soporte para configurar su disco duro SATAII en modo SATAII. También puede cone ctar un disco duro SATA directamente al conector SATAII.

9. Power Management para USB 2.0 funciona bien bajo Microsoft Windows® 7 64 bits / 7 / VistaTM 64 bits / VistaTM / XP 64 bits / XP SP1; SP2.

10. Es una herramienta de overclocking de ASRock de usuario-fácil que le permite a supervisar su sistema por la función de monitor de hardware y overclock sus dispositivos de hardware para obtener el mejor funcionamiento del sistema bajo el entorno de Windows®. Por favor visite nuestro sitio web para los procedimientos de operación de Sintonizador de ASRock OC. Sitio web de ASRock: http://www.asrock.com

11. Contiene avanzado hardware y diseño de software de propietario. Intelligent Energy Saver es una revolucionaria tecnología que consigue ahorros de energía sin rival. En otras palabras, permite alcanzar un nivel de ahorro de energía excepcional y mejorar la eficiencia energética sin sacrificar el rendimiento del procesador. Visite nuestro sitio web para más información acerca del funcionamiento de Intelligent Energy Saver. Sitio web de ASRock: http://www.asrock.com

12. ASRock Instant Flash es una utilidad de programación del BIOS que se encuentra almacenada en la me moria Fla sh ROM. Esta sencilla herra mienta de actualización de BIOS le permitirá actualizar el BIOS del sistema sin necesidad de acceder a ningún sistema operativo, como MS-DOS o Windows®. Gracias a esta utilidad, sólo necesitará pulsar <F6> durante la fase POST o pulsar <F2> para acceder al menú de configuración del BIOS

EspañolEspañol

Español

ASRock G41M-GE3 Motherboard

6363

Español

EspañolEspañol

y a la utilidad ASRock Instant Flash. Ejecute esta herramienta y guarde el archivo correspondiente al sistema BIOS nuevo en su unidad flash USB, unidad de disco flexible o disco duro para poder actualizar el BIOS con sólo pulsar un par de botones, sin necesidad de preparar un disco flexible adicional ni utilizar complicadas utilidades de programación. Recuerde que la unidad flash USB o disco duro utilizado debe disponer del sistema de archivos FAT32/16/12.

13. El nombre del propio software, OC DNA, indica con claridad aquello de lo

que es capaz. OC DNA, una exclusiva utilidad desarrollada por ASRock, representa para el usuario una forma cómoda de grabar su configuración de OC y compartirla con otras personas. Esta utilidad le permitirá guardar sus registros de aceleración en el sistema operativo y simplificar el complicado proceso de grabación de la configuración de aceleración. ¡Gracias a OC DNA podrá guardar su configuración de OC como perfil y compartirlo con sus amigos! ¡Sus amigos podrán cargar entonces el perfil de OC en su propio sistema y disfrutar de la configuración de OC creada por usted! Recuerde que el perfil de OC creado sólo funcionará en placas base similare s, por lo que sólo podrá compartirlo con usuarios que cuenten con la misma placa base que usted.

14. Aunque esta placa base ofrece un control complete, no es recomendable

forzar la velocidad. Las frecuencias de bus de la CPU distintas a las recomendadas pueden causar ine stabilidad en el sistema o dañar la CPU.

15. Cuando la temperatura de CPU está sobre-elevada, el sistema va a

apagarse automaticamente. Antes de reanudar el sistema, compruebe si el ventilador de la CPU de la placa base funciona apropiadamente y desconecte el cable de alimentación, a continuación, vuelva a conectarlo. Para mejorar la disipación de calor, acuérdese de aplicar thermal grease entre el procesador y el disipador de calor cuando usted instala el sistema de PC.

16. EuP, siglas de Energy Using Product (Producto que Utiliza Energía), es

una disposición regulada por la Unión Europea para establecer el consumo total de energía de un sistema. Según la disposición EuP, la alimentación de CA total para el sistema completo ha de ser inferior a 1,00W en modo apagado. Para cumplir con el estándar EuP, se requieren una placa base y una fuente de alimentación que cumplan con la directiva EuP. Según las directrices de Intel, una fuente de alimentación que cumpla con la directiva EuP debe satisfacer el estándar, es decir, la eficiencia de energía de 5v en modo de espera debería ser mayor del 50% con un consumo de corriente de 100mA. Para seleccionar una fuente de alimentación que cumpla la directiva EuP, le recomendamos que consulte con el fabricante de la fuente de alimentación para obtener más detalles.

6464

ASRock G41M-GE3 Motherboard

1.3 Setup de Jumpers1.3 Setup de Jumpers

1.3 Setup de Jumpers

1.3 Setup de Jumpers1.3 Setup de Jumpers

La siguiente ilustración muestra setup de Jumpers. Cuando el jumper cap está colocado sobre los pins, el jumper está “SHORT”. Si ningun jumper cap está coloca do sobre los pins, el jumper está “OPEN”. La ilustración muestra un jumper de 3-pin cuyo pin1 y pin2 están “SHORT” cuando el jumper cap está colocado sobre estes 2 pins.

Jumper Setting Descripción

PS2_USB_PWR1 Ponga en cortocircuito pin 2,

(vea p.2, N. 1) pin 3 para habilitar +5VSB

Atención: Para elegir +5VSB, se necesita corriente mas que 2 Amp proveida por la

fuente de electricidad.

Limpiar CMOS

(CLRCMOS1, jumper de 2 pins) (vea p.2, N. 1 1)

Atención: CLRCMOS1 permite que Usted limpie los datos en CMOS. Los datos en

CMOS incluyen informacione s de la conf iguración del sistema, tales como la contraseña del sistema, fecha, tie mpo, y parámetros de la conf iguración del sistema. Para limpiar y reconfigurar los parametros del sistema a la configuración de la fábrica, por favor apague el computador y desconecte el cable de la fuente de electricidad, ponga en cortocircuito los pins de CLRCMOS1 por más que 5 segundos usando un jumper cap.

jumper de 2 pins

Short Open

(standby) para PS/2 o U S B wake up events.

Si borra la memoria CMOS, se puede detectar un caso de abertura. Ajuste la opción del BIOS “Clear Status” (Borrar estado) para borrar el registro del estado de intrusión anterior del chasis.

ASRock G41M-GE3 Motherboard

6565

EspañolEspañol

Español

1.4 Cabezales y Conectores en Placas1.4 Cabezales y Conectores en Placas

1.4 Cabezales y Conectores en Placas

1.4 Cabezales y Conectores en Placas1.4 Cabezales y Conectores en Placas

Los conectores y cabezales en placa NO son puentes. NO coloque las cubiertas de los puentes sobre e stos ca bezales y conectore s. El colocar cubiertas de puentes sobre los conectores y cabezales provocará un daño permanente en la pla ca base.

Conector de disquetera

(33-pin FLOPPY1) (vea p.2, N. 25)

la banda roja debe quedar en el mismo lado que el contacto 1

Atención: Asegúrese que la banda roja del cable queda situado en el mismo lado que

el contacto 1 de la conexión.

IDE conector primario (Azul)

(39-pin IDE1, vea p.2, N. 9)

Español

EspañolEspañol

6666

Conector azul a placa madre

Conector negro a aparato IDE

Cable ATA 66/100 de conducción 80

Atención: Con sulte las instrucciones del distribuidor del dispositivo IDE para conocer

los detalles.

Conexiones de serie ATAII Estos cuatro conectores de la

(SAT AII_1: vea p.2, N. 16) Serie A TA (SATAII) soportan (SAT AII_2: vea p.2, N. 17) HDDs SATA o SATAII para (SAT AII_3: vea p.2, N. 15) dispositivos de almacenamiento (SAT AII_4: vea p.2, N. 14) interno. La interfaz SATAII

SAT AII_2 SA TAII_4

SAT AII_1 SA TAII_3

actual permite una velocidad de transferencia de 3.0 Gb/s.

Cable de datos de Ambos extremos del cable serie ATA (SATA) pueden conectarse al disco

(Opcional) duro SATA / SATAII o la

conexión de la placa base.

ASRock G41M-GE3 Motherboard

Cabezal USB 2.0 Además de cuatro puertos

(9-pin USB6_7) USB 2.0 predeterminados en el (ver p.2, No. 22) panel de E/S, hay dos bases

de conexiones USB 2.0 en esta placa base. Cada una de

(9-pin USB4_5) estas bases de conexiones (ver p.2, No. 21) admite dos puertos USB 2.0.

Cabecera TPM

(19-pin TPM1) (vea p.2, N. 8)

Este conector admite sistemas basados en Trusted Platform Module (TPM, Módulo de plataforma segura), que permiten almacenar claves, certificados digitales, contraseñas y datos con seguridad. Los sistemas TPM también mejoran la seguridad de la red, protegen las identidades digitales y garantizan la integridad de la plataforma.

Conector de detección de intrusión en el chasis Esta placa base admite la

(2-pin CI1) función de control de (vea p.2, N. 19) APERTURA DE CARCASA, que

permite detectar si se ha retirado la cubierta del chasis. Dicha función requiere un chasis con diseño específico para la detección de intrusión en el chasis.

Cabezal de Módulo Infrarrojos Este cabezal soporta un

(5-pin IR1) módulo infrarrojos de (vea p.2, N. 27) transmisión y recepción

wireless opcional.

EspañolEspañol

Español

ASRock G41M-GE3 Motherboard

6767

Cabecera de puerto de impresora Esta es una interfaz de puerto

(LPT1 de 25 terminales) para cable de impresora que (vea p.2, N. 26) permite conectar cómodamente

dispositivos de impresión.

Conector de audio interno Permite recepción de input

(4-pin CD1) audio de fuente sónica como CD- (CD1: vea p. 2, N. 28) ROM, DVD-ROM, TV tuner, o

CD1

tarjeta MPEG.

Conector de audio de Este es una interface para panel frontal cable de audio de panel frontal

(9-pin HD_AUDIO1) que permite conexión y control (vea p.2, N. 29) conveniente de apparatos de

Audio.

1. El Audio de Alta Definición soporta la detección de conector, pero el cable de panel en el chasis debe soportar HDA para operar correctamente. Por favor, siga las instrucciones en nuestro manual y en el manual de chasis para instalar su sistema.

2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido del panel frontal de la siguiente manera: A. Conecte Mic_IN (MIC) a MIC2_L. B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L. C. Conecte Ground (GND) a Ground (GND). D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No necesitará conectarlos al panel de sonido AC’97. E. Entre en la Utilidad de configuración del BIOS Entre en Configuración avanzada y, a continuación, seleccione Configuración del conjunto de chips. En el panel de control frontal cambie la opción [Automático] a [Habilitado].

Español

EspañolEspañol

6868

Cabezal de panel de sistema Este cabezar acomoda varias

(9-pin PANEL1) dunciones de panel frontal de (vea p.2, N. 13) sistema.

Cabezal del altavoz del chasis Conecte el altavoz del chasis a

(4-pin SPEAKER1) su cabezal. (vea p.2, No. 18)

ASRock G41M-GE3 Motherboard

Conectores de ventilador de chasis y alimentación

(3-pin CHA_FAN1) (vea p.2, N. 10)

(3-pin PWR_FAN1) (vea p.2, N. 12)

Por favor, conecte los cables del ventilador a los conectores de ventilador, haciendo coincidir el cable negro con la patilla de masa.

Conector del ventilador Conecte el cable del ventilador de la CPU de la CPU a este conector y

(4-pin CPU_FAN1) haga coincidir el cable negro (vea p.2, N. 4) con el conector de tierra.

1 2 3 4

Aunque esta placa base proporciona compatibilidad para un ventilador (silencioso) de procesador de 4 contactos, el ventilador de procesador de 3 contactos seguirá funcionando correctamente incluso sin la función de control de velocidad del ventilador. Si pretende enchufar el ventilador de procesador de 3 contactos en el conector del ventilador de procesador de esta placa base, conéctelo al contacto 1-3.

Contacto 1-3 conectado

Instalación del ventilador de 3 contactos

Cabezal de alimentación ATX Conecte la fuente de

(24-pin ATXPWR1) alimentación ATX a su ca bezal. (vea p.2, N. 7)

A pesar de que esta placa base incluye in conector de

12 124

alimentación ATX de 24 pins, ésta puede funcionar incluso si utiliza una fuente de alimentación ATX de 20 pins tradicional. Para usar una fuente de alimentación ATX de 20 pins, por favor, conecte su fuente de alimentación usando los Pins 1 y 13.

Instalación de una Fuente de Alimentación ATX de 20 Pins

Conector de ATX 12V power Tenga en cuenta que es

(4-pin A TX12V1) necesario conectar este (ver p.2, No. 2) conector a una toma de corriente

con el enchufe ATX 12V, de modo que proporcione suficiente electricidad. De lo contrario no se podrá encender.

ASRock G41M-GE3 Motherboard

6969

EspañolEspañol

Español

Cabezal del puerto COM Este cabezal del puerto COM

(9-pin COM1) se utiliza para admitir un (vea p.2, N. 24) módulo de puerto COM.

2. BIOS Información2. BIOS Información

2. BIOS Información

2. BIOS Información2. BIOS Información

La utilidad de configuración de la BIOS se almacena en el chip BIOS FWH. Cua ndo se arranca el equipo, pulse <F2> durante la prueba automática de encendido (POST) para entrar en la Utilidad de la configuración de la BIOS, de lo contrario, POST continúa con sus rutinas de prueba. Si desea entrar en la Utilidad de configuración de la BIOS después de POST, reanude el sistema pulsando <Ctl>+ <Alt>+<Supr> o pulsando el botón de restauración situado en el chasis del sistema. Para obtener información detalladas sobre la Utilidad de configuración de la BIOS, consulte el Manual del usuario (archivo PDF), que se encuentra en el CD de soporte.

3.Información de Software Support CD3.Información de Software Support CD

3.Información de Software Support CD

3.Información de Software Support CD3.Información de Software Support CD

Esta placa-base soporta diversos tipos de sistema operativo Windows®: 7 / 7 64 bits / VistaTM / VistaTM 64 bits / XP / XP 64 bits El CD de in stala ción que acompaña la placabase trae todos los drivers y programas utilitarios para instalar y configurar la placabase. Para iniciar la instalación, ponga el CD en el lector de CD y se desplegará el Menú Principal automáticamente si «AUTORUN» está habilitado en su computadora. Si el Menú Principal no aparece automáticamente, localice y doble-pulse en el archivo “ASSETUP.EXE” para iniciar la instala ción.

Español

EspañolEspañol

7070

ASRock G41M-GE3 Motherboard

ASRock.

ASRock G41M-GE3 Motherboard

7171

7272

ASRock G41M-GE3 Motherboard

7373

7474

ASRock G41M-GE3 Motherboard

7575

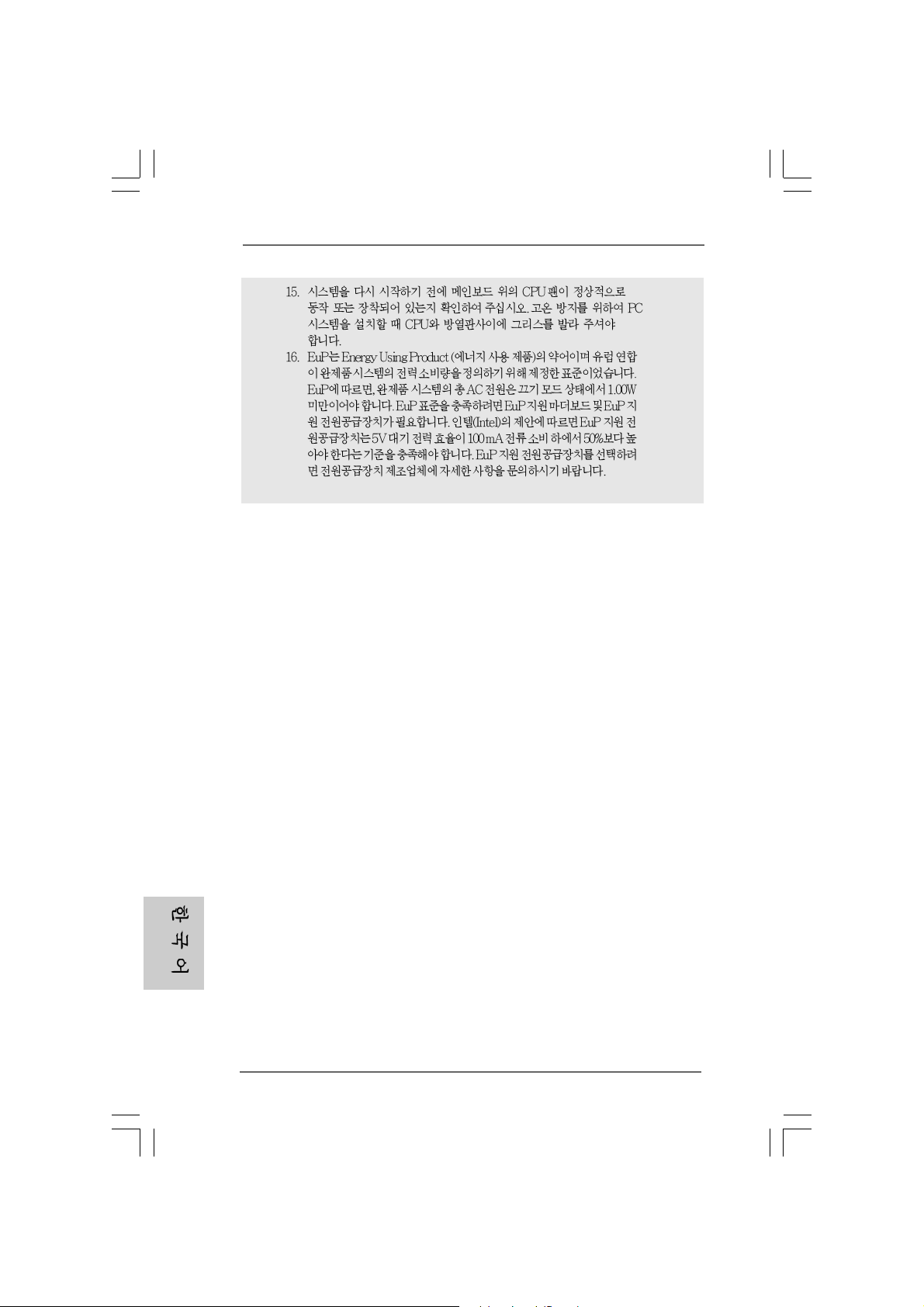

7676

ASRock G41M-GE3 Motherboard

CMOS

Short Open

ASRock G41M-GE3 Motherboard

7777

IDE

la banda roja debe quedar en el mismo lado que el contacto 1

7878

SAT AII_2 SA TAII_4

SAT AII_1 SA TAII_3

ASRock G41M-GE3 Motherboard

(2- CI1)

(5- IR1)

CD1

ASRock G41M-GE3 Motherboard

7979

(9- PANEL1)

8080

1 2 3 4

ASRock G41M-GE3 Motherboard

ATX

12 124

A TX.

COM-

12V-ATX ,

A TX 12 ,

ASRock G41M-GE3 Motherboard

8181

BIOS Setup F

Power-On-Self-Test – POST

POST

BIOS Setup POST

Ctrl> + <Alt> + <Delete

BIOS Setup

PDF

8282

ASRock G41M-GE3 Motherboard

1. Introdução1. Introdução

1. Introdução

1. Introdução1. Introdução

Gratos por comprar nossa placa–mãe G41M-GE3, um produto confiável feito com ASRock um estrito controle de qualidade consistente. Com um excelente desempenho, essa placa é dotada de um projeto robusto que atende a ASRock de compromisso com a qualidade e durabilidade. Este Guia de Instalação Rápida apresenta a placa-mãe e o guia de instalação passo a passo. Mais informações detalhadas sobre a placa-mãe podem ser encontradas no manual do usuário do CD de suporte.

Porque as especificações da placa mãe e o software de BIOS poderiam ser atualizados, o conteúdo deste manual pode ser cambiado sem aviso. Em caso de qualquer modificação deste manual, a versão atualizada estará disponível no website de ASRock sem prévio aviso. Pode também encontrar as listas das mais recentes placas VGA e das CPUs suportadas no site da web da ASRock. Website de ASRock http://www.asrock.com Se precisar de apoio técnico em relação a este placa-mãe, por favor visite o nosso sítio da internet para informação específica acerca do modelo que está a utilizar. www.asrock.com/support/index.asp

1.1 Este pacote contém1.1 Este pacote contém

1.1 Este pacote contém

1.1 Este pacote contém1.1 Este pacote contém

Placa-mãe ASRock G41M-GE3

(Formato Micro ATX: 9,6 pol. x 8,6 pol., 24,4 cm x 21,8 cm) Guia de instalação rápida da ASRock G41M-GE3 CD de suporte da placa ASRock G41M-GE3 Dois cabo de dados ATA Serial (SATA) (Opcional) Uma proteção I/O

ASRock G41M-GE3 Motherboard

8383

PortuguêsPortuguês

Português

PortuguêsPortuguês

1.2 Especificações1.2 Especificações

1.2 Especificações

1.2 Especificações1.2 Especificações

Plataforma - Formato Micro ATX: 9,6 pol. x 8,6 pol., 24,4 cm x 21,8 cm

CPU - Socket Intel® Dual Core CoreTM 2 Extreme / CoreTM 2 Quad /

CoreTM 2 Duo / Pentium® Dual Core / Celeron® Dual Core / Celeron® de 775 pinos com suporte para o processador Penryn Quad Core Yorkfield e Dual Core Wol fdale

- FSB1333/1066/800/533 MHz

- Suporta a tecnologia Hyper-Threading (veja o AVISO 1)

- Suporta a tecnologia Untied Overclocking (ve ja o AVISO 2)

- Suporta a CPU EM64T

Chipsets - North Bridge: Intel® G41

- South Bridge: Intel® ICH7

Memória - Suporte à tecnologia de memória de duplo canal

(veja o AVISO 3)

- 4 x slots de DDR3 DIMM

- Suporte para memória não intermédia DDR3 1333(OC)/ 1066/800, não ECC (veja o AVISO 4)

- Capacidade máxima de memóri a do siste ma: 8GB (veja o AVISO 5)

Slots de Expansão - 1 x slots de PCI Express x16

- 1 x slots de PCI Express x1

- 2 x slots de PCI

VGA integrado - Intel® Graphics Media Accelerator X4500

- Pixel Shader 4.0, V GA DirectX 10

- Memória partilhada máxima 1759MB (veja o AVISO 6)

- Duplo V GA Saída: suportar DVI-D e D-Sub portas pelos controladores independentes de display

- Suporta DVI com resolução máxima até 1920x1200 @ 75Hz

- Suporta D-Sub com resolução máxima até 2048x1536 @ 60Hz

- Suportar HDCP função com DVI-D porta

- Suportar 1080p Blu-ray (BD) / HD-DVD playback com D VI-D porta

Áudio - Áudio de alta definição de canal 7.1

(Codec de áudio VIA® VT1718S)

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL81 1 1DL

- Suporta Wake-On-LAN

8484

ASRock G41M-GE3 Motherboard

Entrada/Saída I/O Panel pelo painel - 1 x porta para mouse PS/2 traseiro - 1 x porta para teclado PS/2

- 1 x porta VGA/D-Sub

- 1 x porta VGA/DVI-D

- 4 x portas USB 2.0 padrão

- 1 x porta LAN RJ-45 com LED (LED ACT/LIG e LED VELOCIDADE)

- HD Áudio Ja ck: Altifalante lateral / Altifalante traseiro / Central/Graves / Entrada de linha / Altifala nte frontal / Microfone (veja o AVISO 7)

Conectores - 4 x conectores SATAII, suporte a taxa de transferência

de dados de até 3,0 Gb/s (Seri al Não suporta as funções “RAID” e “conexão a quente”) (veja o AVISO 8)

- 1 x conectores ATA100 IDE (suporta até 2 dispositivos IDE)

- 1 x porta para disquete

- 1 x Conector de Porta de Impressão

- 1 x Conector do módulo de infravermelho

- 1 x Conector da porta COM

- 1 x Conector TPM

- 1 x Conector de intrusão no chassis

- Conector do ventilador da CPU/chassis/energia

- Conector de força do ATX de 24 pinos

- Conector ATX 12 V de 4 pinos

- Conectores internos de áudio

- Conector Áudio do painel frontal

- 2 x cabezal USB 2.0 (suporta 4 portas USB 2.0) (veja o AVISO 9)

BIOS - 8Mb BIOS AMI

- BIOS AMI

- Suporta dispositivos “Plug and Play”

- ACPI 1.1 atendendo a eventos de “wake up”

- Suporta dispositivos sem jumper

- Suporte para SMBIOS 2.3.1

- Suporta I. O. T. (Tecnologia Inteligente de Overclocking)

- Suporte para Smart BIOS

CD de suporte - Controladores, utilitários, software antivírus

(Experimentacao Versao), conjunto de programas da ASRock (CyberLink DVD Suite e Creative Sound Blaster X-Fi MB) (OEM e versão de demonstração)

PortuguêsPortuguês

Português

ASRock G41M-GE3 Motherboard

8585

Funcionalidade - Sintonizador ASRock OC (veja o AVISO 10) Única - Intelligent Energy Saver (veja o AVISO 11)

- Instant Boot

- ASRock Instant Flash (veja o AVISO 12)

- ASRock OC DNA (veja o AVISO 13)

- Booster híbrido:

- Frequência da CPU com controle contínuo (veja o AVISO 14)

- ASRock U-COP (veja o AVISO 15)

- B.F.G. (Boot Failure Guard)

Monitor do HW - Sensores de temperature do procesador

- Medição de temperatura da placa-mãe

- Tacômetros de ventilador do Processador/chassis/energia

- Ventoinha silenciosa para a CPU

- Detecção de ABERTURA da CAIXA

- Monitoramento de voltagem : +12 V, +5 V, +3.3 V, Vcore Sistema - Microsoft® Windows® 7 / 7 de 64 bits / Vista Operacional Vista

de 64 bits / XP / XP de 64 bits

Certificações - FCC, CE, WHQL

- “EuP Ready” (é necessária alimentação eléctrica “EuP

Ready”) (veja o AVISO 16)

* Para informações mais detalhadas por favor visite o nosso sítio Web: http://www.asrock.com

A VISO

Tenha em atenção que a operação de overclocking envolve alguns riscos, nomeadamente no que diz respeito ao ajuste das definições do BIOS, à aplicação da tecnologia Untied Overclocking ou à utilização de ferramentas de overclocking de terceiros. O overclocking pode afectar a estabilidade do seu sistema ou até mesmo causar danos ao nível dos componentes e dispositivos que integram o sistema. Esta operação é da total responsabilidade do utilizador. Não nos responsabilizamos pelos possíveis danos resultantes do overclocking.

Português

PortuguêsPortuguês

8686

AVISO!

1. Sobre a configuração da “Tecnologia Hyper Threading”, consulte a página 35 do Manual do Usuário no CD de suporte. (Somente inglês)

2. Esta placa principal suporta a tecnologia Untied Overclocking. Consulte a secção “Tecnologia Untied Overclocking” na página 21 para mais informações.

3. Esta placa-mãe suporta a tecnologia de memória de duplo canal. Antes de implementar a tecnologia de memória de duplo canal, certifique-se de ler o guia de instalação dos módulos de memória na página 13 para a instalação correta.

4. Veja na tabela abaixo a freqüência de suporte de memória e a correspondente freqüência FSB do processador.

ASRock G41M-GE3 Motherboard

Freqüência FSB do processador Freqüência de suporte de memória

1333 DDR3 800, DDR3 1066, DDR3 1333 1066 DDR3 800, DDR3 1066 800 DDR3 800 533 DDR3 800

* Os módulos de memória DDR3 1333 irão funcionar em modo de

overclocking.

* Ao usar um processador FSB533 nesta placa-mãe, o mesmo funcionará

a DDR3 533 caso seja adotado um módulo de memória DDR3 800.

5. Devido às limitações do sistema operativo, o tamanho real da memória pode ser inferior a 4 GB uma vez que uma parte desta está reservada para utilização pelo sistema operativo no âmbito do Windows® 7 / VistaTM / XP. No caso da CPU de 64 bits do Windows® OS, esta limitação não existe.

6. O máximo tamanho de memória compartilhada é definido por vendedor de chipset e é sujeito a mudar. Verifique o Intel® website para a última informação.

7. Em termos do microfone, esta placa-principal suporta ambos os modos estéreo e mono. Quanto à saída de áudio, esta placa-principal suporta os modos de 2, 4, 6 e 8 canais. Consulte a tabela na página 3 para uma ligação correcta.

8. Antes de instalar o disco duro SATAII no conector SATAII, por favor leia o “Guia de Instalação do Disco duro SATAII” na página 25 do Manual do Usuário no CD de suporte, para definir a sua unidade de disco duro SATAII com o modo SATAII. Também pode ligar directamente o disco duro SATA ao conector SATAII.

9. Power Management para USB 2.0 funciona bem embaixo de Microsoft Windows® 7 64-bit / 7 / VistaTM 64-bit / VistaTM / XP 64-bit / XP SP1; SP2.

10. É uma ferramenta de overclocking da ASRock fácil de utilizar que lhe permite vigiar i seu sistema via a função de monitorização de hardware e proceder ao overclock dos dispositivos de hardware para obter o melhor desempenho em ambiente Windows®. Por favor visite o nosso sítio Web para conhecer os procedimentos de funcionamento do Sintonizador ASRock OC. Sítio Web da ASRock: http://www.asrock.com

11 . Com um hardware de propriedades e concepção de software

avançadas, a Intelligent Energy Saver é uma tecnologia revolucionária que proporciona poupanças de energia inéditas. Por outras palavras, pode providenciar uma excepcional poupança de energia e melhorar a eficiência energética sem sacrificar o desempenho. Por favor visite o nosso sítio Web para conhecer os procedimentos de funcionamento da Intelligent Energy Saver. Sítio Web da ASRock: http://www.asrock.com

12. ASRock Instant Flash est un utilitaire de flash du BIOS flash intégré dans la ROM Flash. Cet outil pratique de mise à jour du BIOS vous permet de mettre à jour le BIOS du système sans entrer d’abord dans un système d’exploitation tel que MS-DOS ou Windows®. Avec cet utilitaire, vous pouvez appuyer sur la touche <F6> pendant le POST ou

PortuguêsPortuguês

Português

ASRock G41M-GE3 Motherboard

8787

Português

PortuguêsPortuguês

sur la touche <F2> durant le menu de configuration du BIOS pour accéder à ASRock Instant Flash. Lancez simplement cet outil et enregistrez le nouveau fichier BIOS sur votre lecteur flash USB, sur une disquette ou un disque, avant de pouvoir mettre à jour votre BIOS en quelques clics seulement, sans préparer de disquette supplémentaire ni d’autre utilitaire flash compliqué. Veuillez noter que le lecteur flash USB ou le disque dur doit utiliser le système de fichiers FAT32/16/12.

13. O próprio nome do software – OC DNA diz-lhe literalmente aquilo de que é capaz. OC DNA, um utilitário exclusivo desenvolvido pela ASRock, proporciona uma forma conveniente para o utilizador gravar as definições OC e partilhar com outros. Ajuda-o a guardar o seu registo de “overclocking” (aumento da frequência do processador) no sistema operativo e simplifica o complexo processo de gravação das definições de “overclocking”. Com OC DNA, pode guardar as suas definições OC como perfil e partilhá-las com os seus amigos! Depois, os seus amigos podem carregar o perfil OC no seu próprio sistema para obter as mesmas definições OC que você tem! Por favor, tenha em conta que o perfil OC só pode ser partilhado e trabalhado na mesma placa-mãe.

14. Apesar de esta placa-mãe oferecer controle continuamente variável, não se recomenda efetuar over-clock. Freqüências de barramento diferentes das recomendadas para a CPU podem provocar instabilidade do sistema ou danos à CPU.

15. Assim que se detecta um superaquecimento na CPU, o sistema se desliga automaticamente e o botão de energia do chassis fica inativo. Cheque o ventilador da CPU na placa–mãe, para verificar se está funcionando corretamente antes de religar o sistema. Para melhorar a dissipação de calor, lembre-se de aplicar o material de interface térmica entre o processador e o dissipador de calor.

16. EuP, que significa Energy Using Product (Produto que Utiliza Energia), foi uma provisão regulada pela União Europeia para definir o consumo de energia para o sistema concluído. De acordo com a EuP, a corrente AC total do sistema concluído deverá ser inferior a 1.00W no estado de modo desligado. Para satisfazer a norma EuP, é necessário uma placamãe e uma fonte de alimentação eléctrica que estejam em conformidade com a norma EuP. De acordo com a sugestão da Intel, a fonte de alimentação em conformidade com a norma EuP deve satisfazer o padrão, isto é, a eficiência energética de reserva de 5v deve ser superior a 50% com um consumo de corrente de 100 mA. Para selecção da fonte de alimentação em conformidade com a norma EuP, recomendamos que confirme com o fabricante da fonte de alimentação para mais detalhes.

8888

ASRock G41M-GE3 Motherboard

1.3 Configuração dos Jumpers1.3 Configuração dos Jumpers

1.3 Configuração dos Jumpers

1.3 Configuração dos Jumpers1.3 Configuração dos Jumpers

A ilustração mostra como os jumpers são configurados. Quando há uma capa de jumpers sobre os pinos, diz–se que o jumper está “curto”. Não havendo capa sobre os pinos, o jumper está “aberto”. A ilustração mostra um jumper de 3 pinos em que os pinos 1 e 2 están “curtos” quando a ca pa de jumper estiver colocada sobre esses 2 pinos.

Jumper Configuração

PS2_USB_PWR1 Pin2, Pin3 curtos para

(veja a folha 2, No. 1) habilitar +5VSB (stand by)

para PS/2 ou eventos de wake up na USB.

Nota: Para escolher +5VSB, é preciso uma corrente de stand by de 2 A ou mais.

Restaurar CMOS

(CLRCMOS1, jumper de 2 pinos) (veja a folha 2, No. 1 1)

Nota: CLRCMOS1 permite você limpar os dados em CMOS. Os dados em CMOS

incluem informações da configuração do sistema como: por exemplo a senha do sistema, data, tempo, e os parámetros da configuração do sistema. Para limpar e reconfigurar os parámetros do sistema a configuração inicial da fábrica, por favor desligue o cabo de força, ponha em curto–circuito os pins de CLRCMOS1 por mais de 5 segundos para limpar o CMOS usando um jumper.

jumper de 2 pinos

Se limpar o CMOS, poderá ser detectada a abertura da caixa. Ajuste a opção do BIOS “Clear Status” (Limpar estado) para limpar o registo ante rior de estado de intrusão no chassis.

ASRock G41M-GE3 Motherboard

8989

PortuguêsPortuguês

Português

1.4 Conectores1.4 Conectores

1.4 Conectores

1.4 Conectores1.4 Conectores

Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper sobre estes conectores. A colocação de pontos de jumper sobre os conectores causará danos irreversíveis à placa-mãe.

Conector Figura Descrição

Conector F DD

(FLOPPY 1, 33 pinos) (veja a folha 2, No. 25)

o lado com listras vermelha s para o Pino 1

Nota: Certifique-se de que o lado com listras vermelhas no cabo seja conectado ao

lado Pino 1 do conector.

Conector primário (Azul)

(IDE1 de 39 pinos, veja a folha 2, No. 9)

Ligue esta ponta (azul) Ligue esta ponta (preta) à placa–mãe aos dispositivos IDE

Cabo ATA 66/100 de 80 condutores

Nota: Para detalhes, consulte as instruções do fornecedor do seu dispositivo

IDE.

Conectores A TAII Serial Estes quatro conectores Serial

(SAT AII_1: veja a folha 2, No. 16) ATA (SATAII) suportam (SAT AII_2: veja a folha 2, No. 17) unidades de disco rígido SATA (SAT AII_3: veja a folha 2, No. 15) ou SATAII como dispositivos de (SAT AII_4: veja a folha 2, No. 14) armazenamento internos. A

SAT AII_2 SA TAII_4

SAT AII_1 SA TAII_3

atual interface SATAII permite uma taxa de transferência de dados de até 3.0 Gb/s.

Português

PortuguêsPortuguês

9090

Cabo de dados Tanto a saída do cabo de Serial ATA (SATA) dados SATA pode ser

(opcional) conectado ao disco rígido

SATA / SATAII quanto o conector SATAII na placa mãe.

ASRock G41M-GE3 Motherboard

Cabezal USB 2.0 Além das quatro portas USB

(USB6_7 de 9 pinos) 2.0 por defeito no painel de (veja a folha 2, No. 22) entrada/saída, há dois

ligações USB 2.0 nesta placamãe. Cada ligação USB 2.0 pode suportar dois portas USB

(USB4_5 de 9 pinos) 2.0. (veja a folha 2, No. 21)

Conector TPM Este conector suporta um

(TPM1 de 19 pinos) sistema Trusted Platform (veja a folha 2, No. 8) Module (TPM), que pode

armazenar chaves, certificados digitais, palavraspasse e dados em segurança. Um sistema TPM a juda ta mbém a melhorar a segurança da rede, protege identidades digitais e garante a integridade da plataforma.

Conector de intrusão no chassis Esta placa principal suporta a

(CI1 de 2 pinos) função de detecção de (veja a folha 2, No. 19) ABERTURA da CAIXA que

detecta se a tampa do chassis foi removida. Esta função requer um chassis com design de detecção de intrusão.

Conector do módulo Este conector suporta um de infravermelho módulo de infravermelho para

(IR1 de 5 pinos) transmissão e recepção sem (veja a folha 2, No. 27) fio, opcional.

Conector de Porta de Impressão Esta é uma interface para um

(LPT1 de 25 pinos) cabo de porta de impressão (veja a folha 2, No. 26) que permite uma ligação

prática para dispositivos de impressão.

ASRock G41M-GE3 Motherboard

9191

tuguêstuguês

tuguês oror

oror

or PP

Conectores internos de áudio Estes conectores permitem

(CD1 de 4 pinos) que se receba entrada de (veja a floha 2, No. 28) áudio em estéreo de fontes

CD1

de áudio como CD-ROM, DVD-ROM, placa sintonizadora de TV ou pla ca MPEG.

Conector Áudio do painel Esta é uma interface para o frontal cabo de áudio no painel frontal,

(HD_AUDIO1 de 9 pinos) que permite uma conexão e (veja a folha 2, No. 29) controle convenientes dos

dispositivos de áudio.

1. Áudio de elevada definição que suporta a sensibilidade da tomada, mas o fio do painel existente no chassis tem de suportar HDA para funcionar correctamente. Siga s instruções que aparecem no manual e no manual do chassis para instalar o sistema.

2. Se utilizar o painel de áudio AC’97, instale-o no cabeçalho de áudio do painel frontal, como a figura abaixo mostra: A. Ligue o Mic_IN (MIC) ao MIC2_L. B. Ligue o Audio_R (RIN) ao OUT2_R e o Audio_L (LIN) ao OUT2_L. C. Ligue o Ground (GND) ao Ground (GND). D. MIC_RET e OUT_RET são apenas para o painel de áudio HD. Não necessita de os ligar para o painel de áudio AC’97. E. Entre no utilitário de configuração do BIOS. Vá até à opção Definições avançadas e escolha Configuração do chipset. Defina a opção Controlo do painel frontal de [Automático] para [Activado].

Português

PortuguêsPortuguês

9292

Conector do painel do sistema Este conector acomoda várias

(PANEL1 de 9 pinos) funções do painel frontal do (veja a folha 2, No. 13) sistema.

Conector do alto-falante do chassi Ligue o alto-falante do cha ssi

(SPEAKER1 de 4 pinos) neste conector. (veja a folha 2, No. 18)

ASRock G41M-GE3 Motherboard

Conector do ventilador do Ligue o cabo do ventilador neste chassis e energia conector, coincidindo o fio preto

(CHA_FAN1 de 3 pinos) com o pino de aterramento. (veja a folha 2, No. 10)

(PWR_FAN1 de 3 pinos) (veja a folha 2, No. 12)

Conector do ventilador da Ligue o cabo do ventilador da C PU CPU, coincidindo o fio preto com

(CPU_FAN1 de 4 pinos) o pino de aterramento. (veja a folha 2, No. 4)

Apesar de esta placa-mãe possuir 4 apoios para uma ventoinha de CPU (Ventoinha silenciosa), uma ventoinha de 3 pinos para CPU poderá funcionar mesmo sem a função de controlo de velocidade da ventoinha. Se pretender ligar uma ventoinha de 3 pinos para CPU ao conector de ventoinha do CPU nesta placa-mãe, por favor, ligue-a aos pinos 1-3.

Conector de força do ATX Ligue a fonte de alimentação

(ATXPWR1 de 24 pinos) ATX neste conector. (veja a folha 2, No. 7)

Embora esta placa-mãe providencie um conector de energia ATX de 24 pinos, pode apesar disso funcionar com a adapta-ção de uma fonte de energia tradicional de 20 pinos. Para usar a fonte de alimentação de 29 pinos, por favor ligue a sua fonte de alimentação com o Pino 1 e o Pino 13.

1 2 3 4

Pinos 1-3 ligados

Instalação de Ventoinha de 3 pinos

12 124

Instalação da Fonte de alimentação ATX de 20 Pinos

Conector ATX 12 V Note que é necessário ligar

(ATX12V1 de 4 pinos ) uma fonte de alimentação com (veja a folha 2, No. 2) conector ATX 12V neste

conector para fornecer alimentação suficiente. Do contrário, haverá falhas de funciona mento.

ASRock G41M-GE3 Motherboard

9393

tuguêstuguês

tuguês oror

oror

or PP

Conector da porta COM Este conector é usado para

(COM1 de 9 pinos) suportar um módulo de porta (veja a folha 2, No. 24) COM.

2. Informações da BIOS2. Informações da BIOS

2. Informações da BIOS

2. Informações da BIOS2. Informações da BIOS

O Utilitário de Configuração do BIOS está armazenado no chip FWH do BIOS. Ao iniciar o computador, pressione <F2> durante o Autoteste de iniciação (POST) para acessar o Utilitário de Configuração do BIOS; caso contrário, o POST continuará com as rotinas de teste. Se desejar acessar o Utilitário de Configuração do BIOS depois do POST, reinicie o sistema pressionando <Ctl> + <Alt> + <Del>, ou pressionando o botão de reinício no chassi do sistema. Para as informações detalhadas sobre o Utilitário de Configuração do BIOS, consulte o Manual do Usuário (arquivo PDF) no CD de suporte.

3. Informações do CD de Suporte3. Informações do CD de Suporte

3. Informações do CD de Suporte

3. Informações do CD de Suporte3. Informações do CD de Suporte

Esta placa Mãe suporta vários sistemas operacionais: Microsoft® Windows®: 7 / 7 de 64 bits / VistaTM / VistaTM de 64 bits / XP / XP de 64 bits. O CD de instalação que acompanha a placa Mãe contem: drivers e utilitários necessários para um melhor desempenho da placa Mãe. Para começar a usar o CD de instalação, introduza o CD na leitora de CD-ROM do computador. Automaticamente iniciará o menu principal, casa o AUTORUN e steja ativa do. Se o menu principal não aparecer automaticamente, explore o CD e execute o “ASSETUP.EXE” localizado na pasta BIN.

Português

PortuguêsPortuguês

9494

ASRock G41M-GE3 Motherboard
