Asrock B660M-HDVP/D5 Quick Installation Guide

No part of this documentation may be reproduced, transcribed, transmitted, or translated in any language, in any form or by any means, except duplication of documentation by the purchaser for backup purpose, without written consent of ASRock Inc.

Products and corporate names appearing in this documentation may or may not be registered trademarks or copyrights of their respective companies, and are used only for identication or explanation and to the owners’ benet, without intent to

infringe.

Disclaimer:

Specications and information contained in this documentation are furnished for informational use only and subject to change without notice, and should not be constructed as a commitment by ASRock. ASRock assumes no responsibility for any errors or omissions that may appear in this documentation.

With respect to the contents of this documentation, ASRock does not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or conditions of merchantability or tness for a particular purpose.

In no event shall ASRock, its directors, ocers, employees, or agents be liable for any indirect, special, incidental, or consequential damages (including damages for loss of prots, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.

is device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that

may cause undesired operation.

CALIFORNIA, USA ONLY

e Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance controlled in Perchlorate Best Management Practices (BMP) regulations passed by the California Legislature. When you discard the Lithium battery in California, USA, please follow the related regulations in advance. “Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/ perchlorate”

ASRock Website: http://www.asrock.com

AUSTRALIA ONLY

Our goods come with guarantees that cannot be excluded under the Australian Consumer Law. You are entitled to a replacement or refund for a major failure and compensation for any other reasonably foreseeable loss or damage caused by our goods. You are also entitled to have the goods repaired or replaced if the goods fail to be of acceptable quality and the failure does not amount to a major failure. If you require assistance please call ASRock Tel

: +886-2-28965588 ext.123 (Standard International call charges apply)

e terms HDMI® and HDMI High-Denition Multimedia Interface, and the HDMI logo are trademarks or registered trademarks of HDMI Licensing LLC in the United

States and other countries.

INTEL END USER SOFTWARE LICENSE AGREEMENT

IMPORTANT - READ BEFORE COPYING, INSTALLING OR USING.

LICENSE. Licensee has a license under Intel’s copyrights to reproduce Intel’s Soware only in its unmodied and binary form, (with the accompanying documentation, the “Soware”) for Licensee’s personal use only, and not commercial use, in connection with Intel-based products for which the Soware has been provided, subject to the following conditions:

(a) Licensee may not disclose, distribute or transfer any part of the Soware, and You agree to prevent unauthorized copying of the Soware.

(b) Licensee may not reverse engineer, decompile, or disassemble the Soware.

(d) e Soware may contain the soware and other intellectual property of third party suppliers, some of which may be identied in, and licensed in accordance with, an enclosed license.txt le or other text or le.

(e) Intel has no obligation to provide any support, technical assistance or updates for the Soware.

OWNERSHIP OF SOFTWARE AND COPYRIGHTS. Title to all copies of the Soware remains with Intel or its licensors or suppliers. e Soware is copyrighted and protected by the laws of the United States and other countries, and international treaty provisions. Licensee may not remove any copyright notices from the Soware. Except as otherwise expressly provided above, Intel grants no express or implied right under Intel patents, copyrights, trademarks, or other intellectual property rights. Transfer of the license terminates Licensee’s right to use the Soware.

DISCLAIMER OF WARRANTY. e Soware is provided “AS IS” without warranty of any kind, EITHER EXPRESS OR IMPLIED, INCLUDING WITHOUT LIMITATION, WARRANTIES OF MERCHANTABILITY OR FITNESS FOR ANY PARTICULAR PURPOSE.

LIMITATION OF LIABILITY. NEITHER INTEL NOR ITS LICENSORS OR SUPPLIERS WILL BE LIABLE FOR ANY LOSS OF PROFITS, LOSS OF USE, INTERRUPTION OF BUSINESS, OR INDIRECT, SPECIAL, INCIDENTAL, OR CONSEQUENTIAL DAMAG

ES OF ANY KIND WHETHER UNDER THIS AGREEMENT OR OTHERWISE, EVEN IF INTEL HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES.

LICENSE TO USE COMMENTS AND SUGGESTIONS. is Agreement does NOT obligate Licensee to provide Intel with comments or suggestions regarding the Soware. However, if Licensee provides Intel with comments or suggestions for the modication, correction, improvement or enhancement of (a) the Soware or (b) Intel products or processes that work with the Soware, Licensee grants to Intel a non-exclusive, worldwide, perpetual, irrevocable, transferable, royalty-free license, with the right to sublicense, under Licensee’s intellectual property rights, to incorporate or otherwise utilize those comments and suggestions.

TERMINATION OF THIS LICENSE. Intel or the sublicensor may terminate this license at any time if Licensee is in breach of any of its terms or conditions. Upon termination, Licensee will immediately destroy or return to Intel all copies of the Soware.

THIRD PARTY BENEFICIARY. Intel is an intended beneciary of the End User License Agreement and has the right to enforce all of its terms.

U.S. GOVERNMENT RESTRICTED RIGHTS. e Soware is a commercial item (as dened in 48 C.F.R. 2.101) consisting of commercial computer soware and commercial computer soware documentation (as those terms are used in 48 C.F.R. 12.212), consistent with 48 C.F.R. 12.212 and 48 C.F.R 227.7202-1 through 227.7202-4. You will not provide the Soware to the U.S. Government. Contractor or Manufacturer is Intel Corporation, 2200 Mission College Blvd., Santa Clara, CA 95054.

EXPORT LAWS. Licensee agrees that neither Licensee nor Licensee’s subsidiaries will export/re-export the Soware, directly or indirectly, to any country for which the U.S. Department of Commerce or any other agency or department of the U.S. Government or the foreign government from where it is shipping requires an export license, or other governmental approval, without rst obtaining any such required license or approval. In the event the Soware is exported from the U.S.A. or re-exported from a foreign destination by Licensee, Licensee will ensure that the distribution and export/re-export or import of the Soware complies with all laws, regulations, orders, or other restrictions of the U.S. Export Administration Regulations and the appropriate foreign government.

APPLICABLE LAWS. is Agreement and any dispute arising out of or relating to it will be governed by the laws of the U.S.A. and Delaware, without regard to conict of laws principles. e Parties to this Agreement exclude the application of the United Nations Convention on Contracts for the International Sale of Goods (1980). e state and federal courts sitting in Delaware, U.S.A. will have exclusive jurisdiction over any dispute arising out of or relating to this Agreement. e Parties consent to personal jurisdiction and venue in those courts. A Party that obtains a judgment against the other Party in the courts identied in this section may enforce that judgment in any court that has jurisdiction over the Parties.

Licensee’s specic rights may vary from country to country.

Motherboard Layout

ATXP WR 1

HDLED RESET

PLED PWRBTN

PANEL1

Ro HS

CPU_FAN1

PCIE1

PCI1

SPK_CI1

DDR 5_B1 (6 4 bit, 28 8-pin m odule )

DDR 5_A1 (6 4 bit, 28 8-pin m odule )

ATX12V1

USB3_ 1_2

HD_AUDIO1

M2_ 1

Top:

RJ-45

HDM I1

COM1

USB 2.0 T: USB_1 B: USB_2

CHA_FAN2

PCIE2

PCIE3

Top:

LINE IN

Cente r:

FRONT

Botto m:

MIC IN

VGA1

DVI1

USB_5_6

COM2

AUDIO

CODEC

B660M-HDV P/D5

CHA_FAN1/WP

PS2

Keyb oard

PS2

Mous e

Intel

B660

BIOS ROM

SPI_TPM_J1

USB_3_4

LPT1

CMOS

Battery

USB 3.2 Gen1 USB3_3456

DP1

SATA3_0

SATA3_2

SATA3_1

SATA3_3

CLRMOS1

B660M-HDVP/D5

B660M-HDVP/D5 H610M-HDVP/D5

English

H610M-HDVP/D5

ATXP WR 1

HDLED RESET

PLED PWRBTN

PANEL1

Ro HS

CPU_FAN1

PCIE1

PCI1

SPK_CI1

DDR 5_B1 (6 4 bit, 28 8-pin m odule )

DDR 5_A1 (6 4 bit, 28 8-pin m odule )

ATX12V1

USB3_ 1_2

HD_AUDIO1

M2_ 1

Top:

RJ-45

HDM I1

COM1

USB 2.0 T: USB_1 B: USB_2

CHA_FAN2

PCIE2

PCIE3

Top:

LINE IN

Cente r:

FRONT

Botto m:

MIC IN

VGA1

DVI1

USB_5_6

COM2

AUDIO CODEC

H610M-HDV P/D5

CHA_FAN1/WP

PS2

Keyb oard

PS2

Mous e

Intel

H610

BIOS ROM

SPI_TPM_J1

USB_3_4

LPT1

CMOS

Battery

USB 3.2 Gen1 USB3_34

DP1

SATA3_0

SATA3_2

SATA3_1

SATA3_3

CLRMOS1

English

No. Description

1 ATX 12V Power Connector (ATX12V1)

2 2 x 288-pin DDR5 DIMM Slots (DDR5_A1, DDR5_B1)

3 CPU Fan Connector (CPU_FAN1)

4 ATX Power Connector (ATXPWR1)

5 USB 3.2 Gen1 Header (USB3_1_2)

6 SATA3 Connector (SATA3_3)

7 SATA3 Connector (SATA3_2)

8 SATA3 Connector (SATA3_0)

9 SATA3 Connector (SATA3_1)

10 Chassis Intrusion and Speaker Header (SPK_CI1)

11 SPI TPM Header (SPI_TPM_J1)

12 System Panel Header (PANEL1)

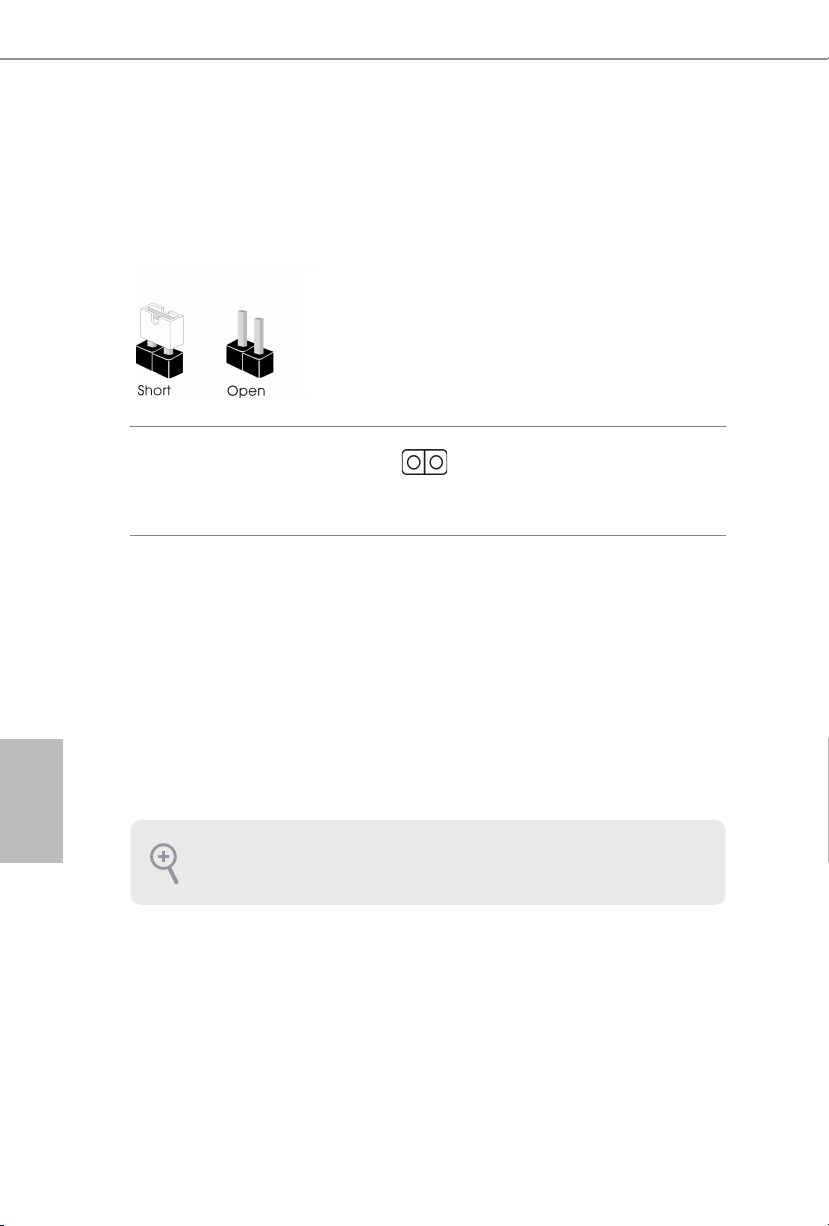

13 Clear CMOS Jumper (CLRMOS1)

14 USB 2.0 Header (USB_5_6)

15 USB 2.0 Header (USB_3_4)

16 Chassis Fan Connector (CHA_FAN2)

17 Print Port Header (LPT1)

18 COM Port Header (COM2)

19 Front Panel Audio Header (HD_AUDIO1)

20 Chassis/Water Pump Fan Connector (CHA_FAN1/WP)

B660M-HDVP/D5 H610M-HDVP/D5

English

I/O Panel

B660M-HDVP/D5

1 2

3 4

5 6

No. Description No. Description

1 D-Sub Port 8 USB 2.0 Ports (USB_12)

2 Serial Port: COM1 9 USB 3.2 Gen1 Ports (USB3_3456)

3 PS/2 Mouse Port 10 PS/2 Keyboard Port

4 LAN RJ-45 Port* 11 DisplayPort 1.4

5 Line In (Light Blue)** 12 HDMI Port

6 Front Speaker (Lime)** 13 DVI-D Port

7 Microphone (Pink)**

78101112

English

H610M-HDVP/D5

1 2

3 4

B660M-HDVP/D5 H610M-HDVP/D5

5 6

No. Description No. Description

1 D-Sub Port 8 USB 2.0 Ports (USB_12)

2 Serial Port: COM1 9 USB 3.2 Gen1 Ports (USB3_34)

3 PS/2 Mouse Port 10 PS/2 Keyboard Port

4 LAN RJ-45 Port* 11 DisplayPort 1.4

5 Line In (Light Blue)** 12 HDMI Port

6 Front Speaker (Lime)** 13 DVI-D Port

7 Microphone (Pink)**

* ere are two LEDs on the LAN por t. Please refe r to the table below for the LA N port LED indications .

ACT/LINK LED

SPEED LED

LAN Por t

Activity / Link LED Speed LED

Status Description Status Description

O No Link O 10Mbps connection Blinking Data Activity Orange 100Mbps connection On Link Green 1Gbps connection

78101112

** Function of the Audio Ports in 7.1-channel Conguration:

Port Function

Light Blue (Rear panel) Rear Speaker Out Lime (Rear panel) Front Speaker Out Pink (Rear panel) Central /Subwoofer Speaker Out Lime (Front panel) Side Speaker Out

English

Chapter 1 Introduction

ank you for purchasing ASRock B660M-HDVP/D5 / H610M-HDVP/D5 motherboard, a reliable motherboard produced under ASRock’s consistently stringent quality control. It delivers excellent performance with robust design conforming to ASRock’s commitment to quality and endurance.

Becau se the motherboard specication s and the BIOS soware might be updated, the content of this documentation will be subject to change without notice. In case any modications of this documentation occur, the updated version w ill be available on ASRock’s website without further notice. If you require technical support related to this motherboard, plea se visit our website for specic information about the model you are using. You may nd the latest VGA cards and CPU support li st on ASRock’s website a s well. ASRock website http://www.asrock.com.

1.1 Package Contents

ASRock B660M-HDVP/D5 / H610M-HDVP/D5 Motherboard (Micro ATX Form

•

Factor) ASRock B660M-HDVP/D5 / H610M-HDVP/D5 Quick Installation Guide

•

ASRock B660M-HDVP/D5 / H610M-HDVP/D5 Support CD

•

2 x Serial ATA (SATA) Data Cables (Optional)

•

1 x Screw for M.2 Socket

•

1 x I/O Panel Shield

•

English

1.2 Specications

Platform

CPU

•

B660M-HDVP/D5 H610M-HDVP/D5

Micro ATX Form Factor Solid Capacitor design

Supports 12th Gen Intel® CoreTM Processors (LGA1700) 5 Power Phase design Supports Intel® Hybrid Technology Supports Intel® Turbo Boost Max 3.0 Technology

Chipset

Memory

Expansion Slot

B660M-HDVP/D5:

Intel® B660

•

H610M-HDVP/D5:

Intel® H610

•

2 x DDR5 DIMM Slots

•

Max. capacity of system memory: 64GB

•

Supports Intel® Extreme Memory Prole (XMP) 3.0

•

B660M-HDVP/D5:

Supports DDR5 non-ECC, un-buered memory*

•

* Supports DDR5 4800 (1DPC) natively. * Please refer to Memory Support List on ASRock's website for more information. (http://www.asrock.com/)

H610M-HDVP/D5:

Supports DDR5 non-ECC, un-buered memory up to 4800*

•

* Supports DDR5 4800 (1DPC) natively. * Please refer to Memory Support List on ASRock's website for more information. (http://www.asrock.com/)

1 x PCIe Gen4x16 Slot

•

* Supports NVMe SSD as boot disks

2 x PCIe Gen3x1 Slots

•

1 x PCI Slot

•

Graphics

Intel® UHD Graphics Built-in Visuals and the VGA outputs

•

can be supported only with processors which are GPU integrated. Intel® Xe Graphics Architecture (Gen 12)

•

English

Audio

LAN

Four graphics output options: D-Sub, DVI-D, HDMI and

•

DisplayPort 1.4 *Supports up to 3 displays simultaneously (for H610M-HDVP/ D5 only)

Supports Quad Monitor (for B660M-HDVP/D5 only)

•

Supports HDMI 2.1 TMDS Compatible with max. resolution

•

up to 4K x 2K (4096x2160) @ 60Hz

Supports DVI-D with max. resolution up to 1920x1200 @

•

60Hz

Supports D-Sub with max. resolution up to 1920x1200 @

•

60Hz

Supports DisplayPort 1.4 with DSC (compressed) max.

•

resolution up to 8K (7680x4320) @ 60Hz / 5K (5120x3200) @

120Hz

Supports HDCP 2.3 with HDMI 2.1 TMDS Compatible and

•

DisplayPort 1.4 Ports

7.1 CH HD Audio (Realtek ALC897 Audio Codec)

•

Supports Surge Protection

•

PCIE x1 Gigabit LAN 10/100/1000 Mb/s

•

Realtek RTL8111H

•

Supports Wake-On-LAN

•

Supports Lightning/ESD Protection

•

Supports Energy Ecient Ethernet 802.3az

•

Supports PXE

•

English

Rear Panel I/O

1 x PS/2 Keyboard Port

•

1 x PS/2 Mouse Port

•

1 x Serial Port: COM1

•

1 x D-Sub Port

•

1 x DVI-D Port

•

1 x HDMI Port

•

1 x DisplayPort 1.4

•

2 x USB 2.0 Ports (Supports ESD Protection)

•

1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED

•

LED)

HD Audio Jacks: Line in / Front Speaker / Microphone

•

Storage

RAID (for B660MHDVP/D5 only)

B660M-HDVP/D5 H610M-HDVP/D5

B660M-HDVP/D5:

4 x USB 3.2 Gen1 Ports (Supports ESD Protection)

•

H610M-HDVP/D5:

2 x USB 3.2 Gen1 Ports (Supports ESD Protection)

•

4 x SATA3 6.0 Gb/s Connectors*

•

* If M2_1 is occupied by a SATA-type M.2 device, SATA3_0 will be disabled.

1 x Ultra M.2 Socket (M2_1, Key M), supports type

•

2242/2260/2280 SATA3 6.0 Gb/s & PCIe Gen3 x4 (32 Gb/s)

mode** ** Supports Intel® OptaneTM Tech nol ogy (for B660M-HDVP/D5 only) ** Supports Intel® Volume Management Device (VMD) (for B660M-HDVP/D5 only) ** Supports NVMe SSD as boot disks ** Supports ASRock U.2 Kit

Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA

•

storage devices

Connector

1 x Print Port Header

•

1 x COM Port Header

•

1 x SPI TPM Header

•

1 x Chassis Intrusion and Speaker Header

•

1 x CPU Fan Connector (4-pin)

•

* e CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

1 x Chassis Fan Connector (4-pin)

•

* e Chassis Fan supports the Chassis fan of maximum 1A (12W) fan power.

1 x Chassis/Water Pump Fan Connector (4-pin) (Smart Fan

•

Speed Control) * e Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power. * CHA_FAN1/WP can auto detect if 3-pin or 4-pin fan is in use.

1 x 24 pin ATX Power Connector

•

1 x 8 pin 12V Power Connector

•

English

BIOS Feature

Hardware Monitor

1 x Front Panel Audio Connector

•

2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports

•

ESD Protection) 1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports)

•

(Supports ESD Protection)

AMI UEFI Legal BIOS with multilingual GUI support

•

ACPI 6.0 Compliant wake up events

•

SMBIOS 2.7 Support

•

B660M-HDVP/D5:

CPU Core/Cache, CPU GT, VDD_CPU, VDD_IMC, VCCIN

•

AUX, +1.05V PROC, +0.82V PCH , +1.05V PCH Voltage Multi-adjustment

H610M-HDVP/D5:

CPU Core/Cache, CPU GT, VDD_CPU, VCCIN AUX,

•

+1.05V PROC, +0.82V PCH , +1.05V PCH Voltage Multiadjustment

Fan Tachometer: CPU, Chassis, Chassis/Water Pump Fans

•

Quiet Fan (Auto adjust chassis fan speed by CPU tempera-

•

ture): CPU, Chassis, Chassis/Water Pump Fans Fan Multi-Speed Control: CPU, Chassis, Chassis/Water

•

Pump Fans CASE OPEN detection

•

Voltage monitoring: CPU Vcore, +1.05V_PCH, VDD_CPU,

•

VCCIN AUX, +1.05V PROC, +0.82V PCH, +12V, +5V, +3.3V, VCCSA

English

Microso® Windows® 10 64-bit / 11 64-bit

Certications

* For detailed product infor mation, please visit our website: http://www.asrock .com

Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using third-party overclocking tools. Overclocking may aect your system’s stability, or even cause damage to the components and devices of your system. It should be done at your own risk and expense. We are not responsible for possible damage caused by overclocking.

•

FCC, CE

•

ErP/EuP Ready (ErP/EuP ready power supply is required)

•

B660M-HDVP/D5 H610M-HDVP/D5

Chapter 2 Installation

is is a Micro ATX form factor motherboard. Before you install the motherboard, study the conguration of your chassis to ensure that the motherboard ts into it.

Pre-installation Precautions

Take note of the following precautions before you install motherboard components or change any motherboard settings.

Make sure to unplug the power cord before installing or removing the motherboard

•

components. Failure to do so may cause physical injuries and damages to motherboard components. In order to avoid damage from static electricity to the motherboard’s components,

•

NEVER place your motherboard directly on a carpet. Also remember to use a grounded wrist strap or touch a safety grounded object before you handle the components. Hold components by the edges and do not touch the ICs.

•

Whenever you uninstall any components, place them on a grounded anti-static pad or

•

in the bag that comes with the components. When placing screws to secure the motherboard to the chassis, please do not over-

•

tighten the screws! Doing so may damage the motherboard.

English

2.1 Installing the CPU

1. Before you insert the 1700-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket. Do not force to in sert the CPU into the socket if above situation is found. Otherwise, the CPU will be seriously damaged.

2. Unplug all power cables before installing the CPU.

English

2 3

B660M-HDVP/D5 H610M-HDVP/D5

English

Please save and replace the cover if the processor is removed. e cover must be placed if you wish to return the motherboard for aer service.

English

2.2 Installing the CPU Fan and Heatsink

1 2

B660M-HDVP/D5 H610M-HDVP/D5

CPU_FAN

English

2.3 Installing Memory Modules (DIMM)

is motherboard provides two 288-pin DDR5 (Double Data Rate 5) DIMM slots, and supports Dual Channel Memory Technology.

1. For dual channel conguration, you always need to install identical (the same

brand, speed, size and chip-ty pe) DDR5 DIMM pairs.

2. It is unable to activate Dual Channel Memory Technology w ith only one memor y

module installed.

3. It is not allowed to install a DDR, DDR2, DDR3 or DDR4 memory module into a

DDR5 slot; otherwise, this mothe rboard and DIMM may be damaged.

e DIMM only ts in one correct orientation. It will cause permanent damage to the motherboard and the DIMM if you force the DIMM into the slot at incorrect orientation.

English

B660M-HDVP/D5 H610M-HDVP/D5

English

2.4 Expansion Slots (PCI and PCIe Slots)

ere are 1 PCI slot and 3 PCIe slots on the motherboard.

Before installing an expansion card, please mak e sure that the power supply is switched o or the power cord is unplug ged. Please read the documentation of the expan sion card and make necessary hardware settings for the card before you star t the installation.

PCI slots:

e PCI1 slot is used to install expansion card that have 32-bit PCI interface.

PCIe slots:

PCIE1 (PCIe 4.0 x16 slot) is used for PCIe x16 lane width graphics cards. PCIE2 (PCIe 3.0 x1 slot) is used for PCIe x1 lane width cards. PCIE3 (PCIe 3.0 x1 slot) is used for PCIe x1 lane width cards.

English

B660M-HDVP/D5 H610M-HDVP/D5

2.5 Jumpers Setup

e illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is

“Open”.

Clear CMOS Jumper (CLR MOS1) (see p.1, 2, No. 13)

CLRMOS1 allows you to clear the data in CMOS. To clear and reset the system parameters to default setup, please turn o the computer and unplug the power cord from the power supply. Aer waiting for 15 seconds, use a jumper cap to short the pins on CLRMOS1 for 5 seconds. However, please do not clear the CMOS right aer you update the BIOS. If you need to clear the CMOS when you just nish updating the BIOS, you must boot up the system rst, and then shut it down before you do the clear-CMOS action. Please be noted that the password, date, time, and user default prole will be cleared only if the CMOS battery is removed. Please remember toremove the jumper cap aer clearing the CMOS.

2-pin Jumper

If you clear the CMOS, the case open may be detected. Please adjust the BIOS option “Clear Status” to clear the record of prev ious chassis intru sion status.

English

2.6 Onboard Headers and Connectors

Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard.

System Panel Header (9-p in PA NEL1) (see p.1, 2, No. 12)

PWRBTN (Power Swi tch):

Connec t to the power switch on the chassis f ront panel. You may congure the way to turn o your system using the power sw itch.

RESET (Reset Sw itch): Connec t to the reset switch on the chassis f ront panel. Pre ss the reset switch to restart the computer if the computer f reezes and fails to per form a normal restart.

PLED (Syste m Power LED): Connec t to the power status indicator on the chassi s front panel. e LED is on when the system is operating. e LED keeps blinking when the system is in S1/S3 sleep state. e LED is o when the system is in S4 sleep state or powered o (S5).

HDLED (Ha rd Drive Activity LED): Connec t to the hard drive activity LED on the chassis f ront panel. e LED is on when the hard drive is reading or writing data.

e front panel design may dier by chassis . A front panel module mainly consists of power switch, reset switch, power LED, hard drive activity LED, speaker and etc. When connecting your cha ssis front panel module to this header, make sure the wire assig nments and the pin assignments are matched correctly.

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

Connect the power switch, reset switch and system status indicator on the chassis to this header according to the pin assignments below. Note the positive and negative pins before connecting the cables.

English

B660M-HDVP/D5

+5V

DUMMY

SIGNAL

GND

DUMMY

SPEAKER

DUMMY

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

H610M-HDVP/D5

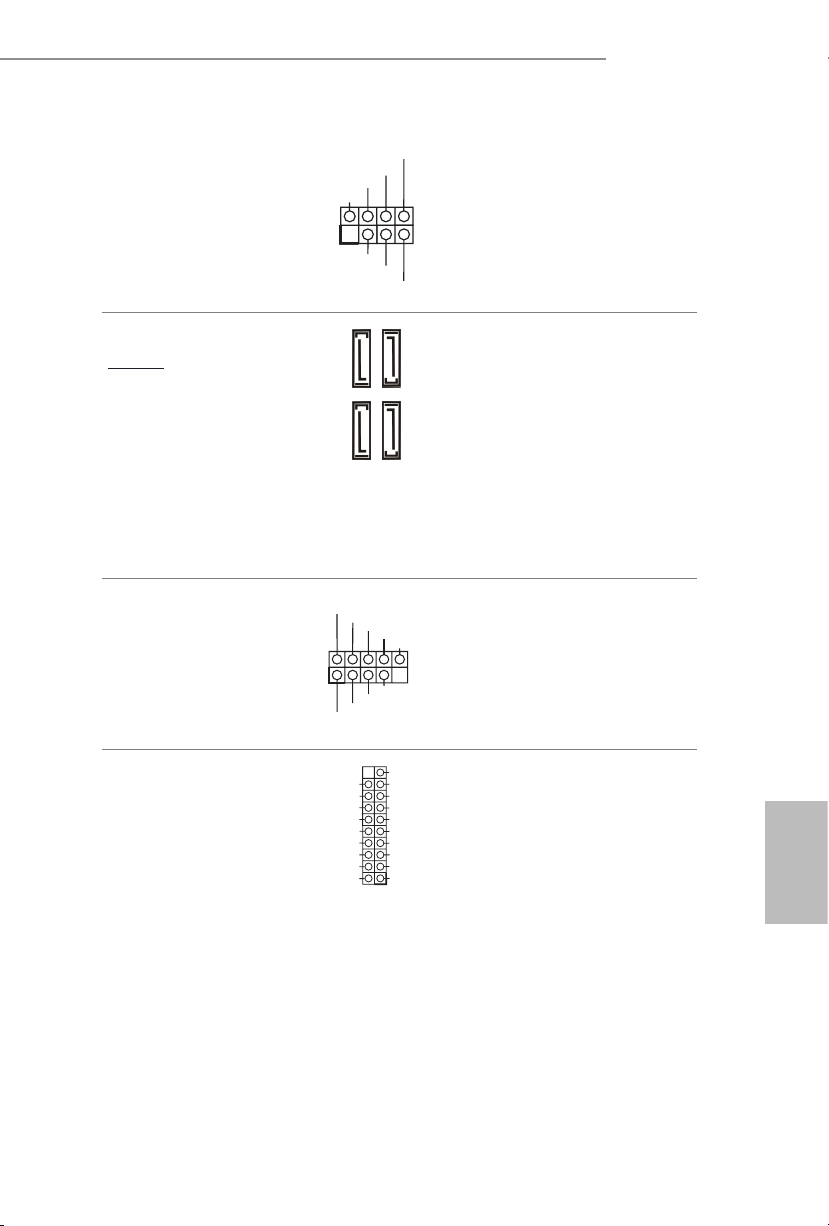

Chassis Intrusion and Speaker Header (7-pi n SPK_C I1) (see p.1, 2, No. 10)

Serial ATA3 Connectors Ver tical: (SATA3_0: see p.1, 2, No. 8) (SATA3_1: see p.1, 2, No. 9) (SATA3_2: see p.1, 2, No. 7) (SATA3_3: see p.1, 2, No. 6)

USB 2.0 Headers (9-pin USB_3_4) (see p.1, 2, No. 15) (9-pin USB_5_6) (see p.1, 2, No. 14)

SATA3_3

SATA3_1

Please connect the chassis intrusion and the chassis speaker to this header.

ese four SATA3 connectors support SATA data cables for internal storage devices with

SATA3_2

up to 6.0 Gb/s data transfer rate. *If M2_1 is occupied by

SATA3_0

a SATA-type M.2 device, SATA3_0 will be disabled.

ere are two USB 2.0 headers on this motherboard.Each USB 2.0 header can support two ports.

USB 3.2 Gen1 Header (19-pin USB3_1_2) (see p.1, 2, No. 5)

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

GND

IntA_PA_SSTX-

IntA_PA_SSTX+

GND

IntA_PA_D-

IntA_PA_D+

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

IntA_PB_SSTX+

GND

IntA_PB_D-

IntA_PB_D+

Dummy

ere is one USB 3.2 Gen1 header on this motherboard. is USB 3.2 Gen1 header can support two ports.

English

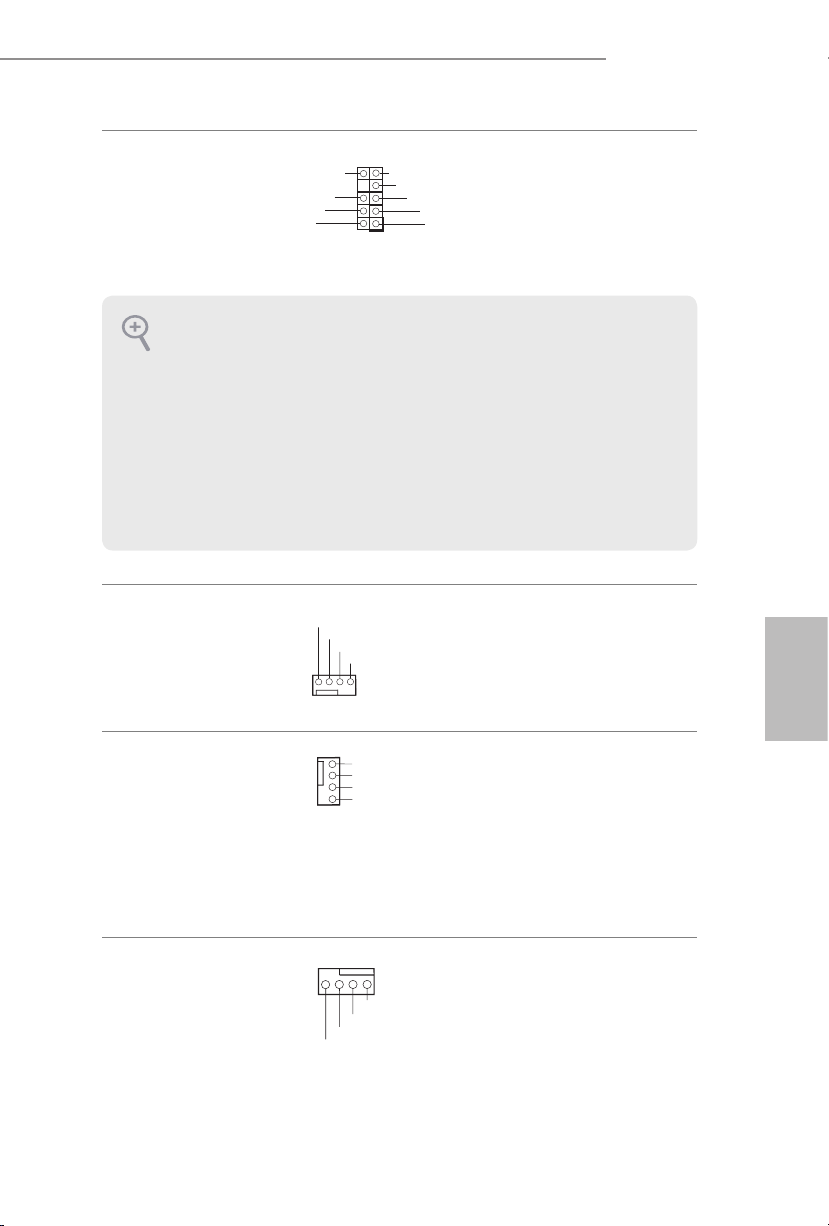

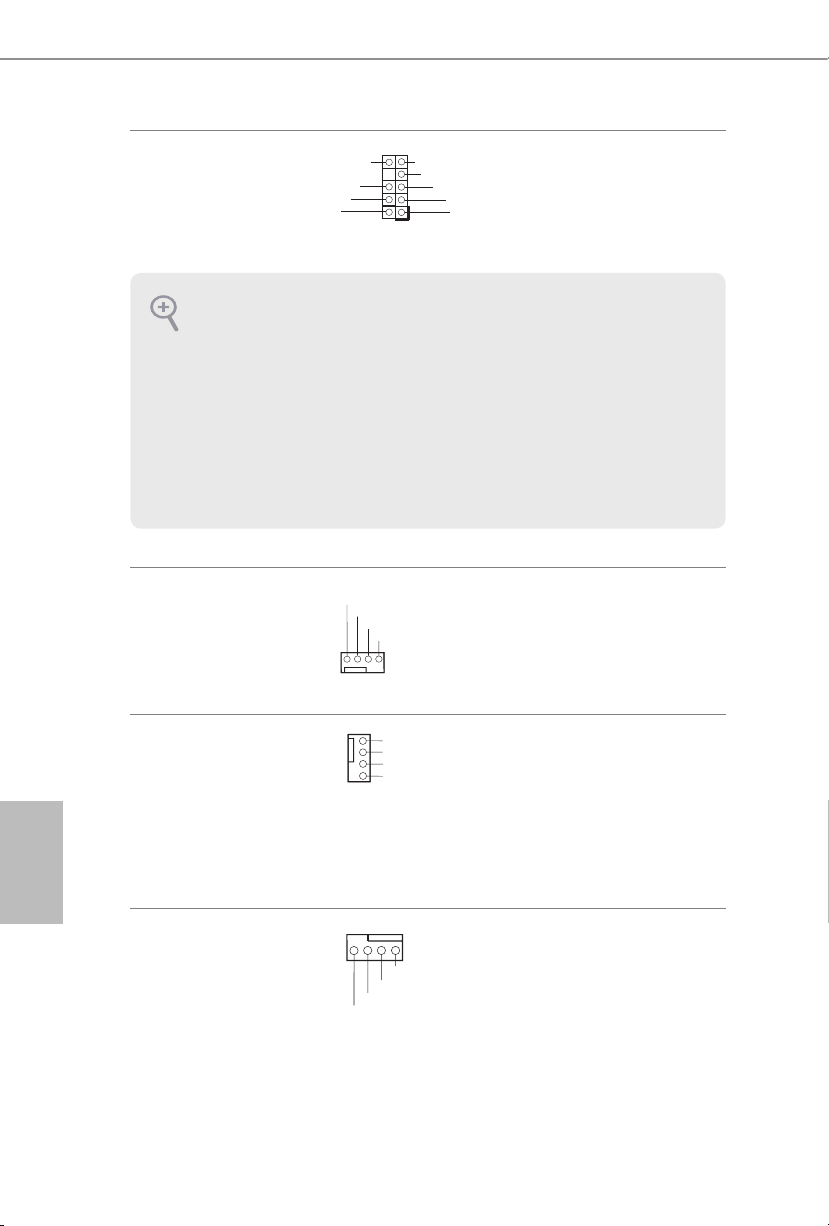

Front Panel Audio Header

J_SENSE

OUT2_L

MIC_RED

OUT_RET

OUT2_R

MIC2_R

MIC2_L

GND

PRESENCE#

GND

AN_SPEED_CONTRO

4 3 2 1

(9-pin HD_AUDIO1) (see p.1, 2, No. 19)

1. High Denition Audio supports Jack Sensing, but the panel wire on the chassis

must support HDA to function correctly. Plea se follow the instructions in our manual and chassis manual to install your system.

2. If you use an AC’97 audio panel , please install it to the f ront panel audio header by

the steps below: A. Connect Mic_ IN (MIC) to MIC2_L. B. Conne ct Audio_R (RIN) to OUT2 _R and Audio_ L (LIN) to OUT2_ L. C. Connect Ground (GND) to Ground (GND). D. MIC_ RET and OUT_RET are for the HD audio panel only. You don’t need to connec t them for the AC’97 audio panel . E. To activate the front mic, go to the “FrontMic” Tab in the Realtek Control panel and adjust “Recording Volume”.

is header is for connecting audio devices to the front audio panel.

English

Chassis Fan Connector (4-pin CHA_FAN2) (see p.1, 2, No. 16)

Chassis/Water Pump Fan Connector (4-pin CHA_FAN1/WP) (see p.1, 2, No. 20)

CPU Fan Connector (4-pin CPU_FAN1) (see p.1, 2, No. 3)

+12V

CHA_FAN_SPEED

1 2 3 4

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTROL

+12V

CPU_F

FAN_SPEED_CONTROL

GND

AN_SPEED

Please connect fan cable to the fan connector and match

the black wire to the ground pin.

is motherboard provides a 4-Pin water cooling

chassis connector. If you plan to connect a 3-Pin cooler fan, please connect it to Pin 1-3.

is motherboard provides a 4-Pin CPU fan (Quiet Fan) connector. If you plan to connect a 3-Pin CPU fan, please connect it to Pin 1-3.

fan

chassis

water

B660M-HDVP/D5

8 5

SPI_DQ3

RRXD1

H610M-HDVP/D5

ATX Power Connector (24-pin AT XPWR 1) (see p.1, 2, No. 4)

ATX 12V Power Connector (8-pin ATX12V1) (see p.1, 2, No. 1)

SPI TPM Header (13 -pin SPI_TPM _ J1) (see p.1, 2, No. 11)

4 1

SPI_PWR

Dummy

CLK

RSMRST#

SPI_MISO

SPI_CS0

SPI_DQ2

SPI_MOSI

RST#

TPM_PIRQ

SPI_TPM_CS#

GND

is motherboard provides a 24-pin ATX power connector. To use a 20-pin ATX power supply, please plug it along Pin 1 and Pin 13.

is motherboard provides a 8-pin ATX 12V power connector. To use a 4-pin ATX power supply, please plug it along Pin 1 and Pin 5.

*Warning: Please make

sure that the power cable

connected is for the CPU

and not the graphics card.

Do not plug the PCIe power

cable to this

connec tor.

is connector supports SPI Trusted Platform Module (TPM) system, which can securely store keys, digital certicates, passwords, and data. A TPM system also helps enhance network security, protects digital identities, and ensures platform integr it y.

Serial Port Header (9-pin COM2) (see p.1, 2, No. 18)

DDTR#1

TTXD1

DDCD#1

DDSR#1

CCTS#1

RRTS#1

GND

is COM header supports serial port module.

RRI#1

English

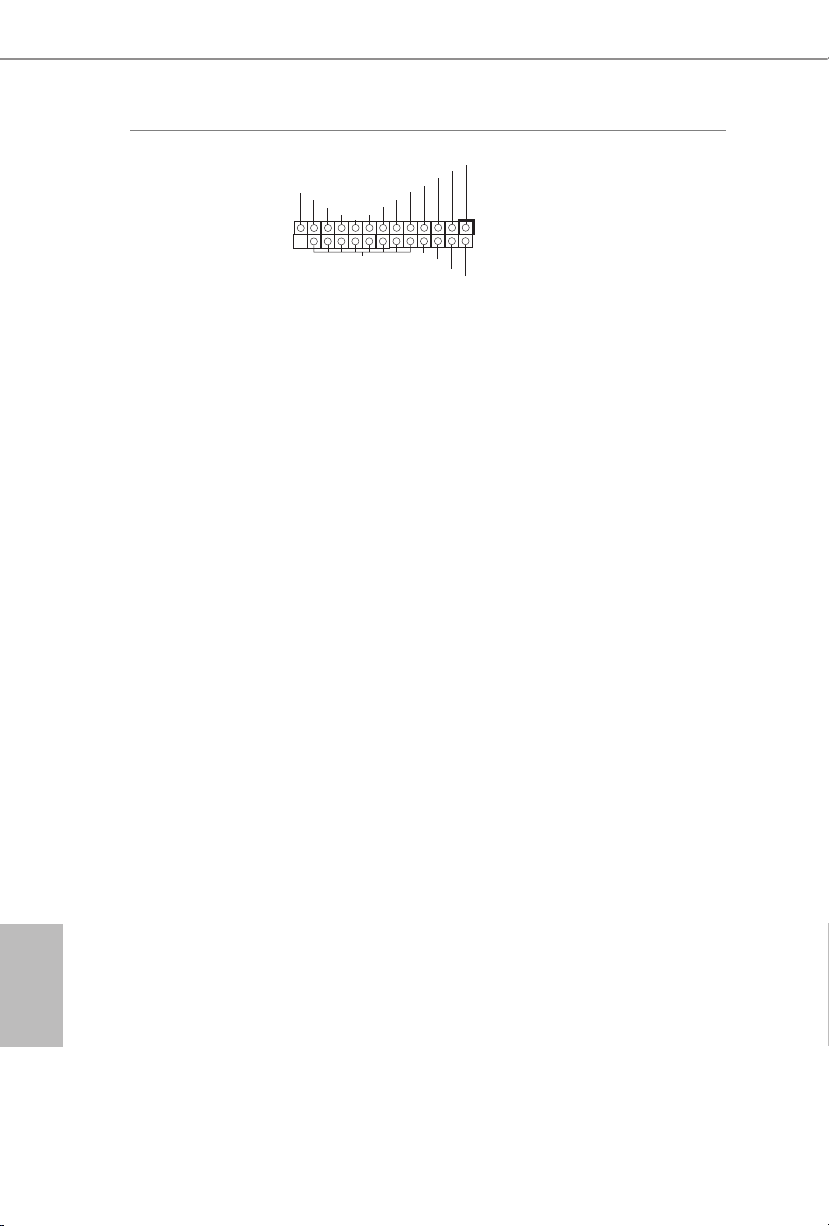

Print Port Header

AFD#

STB#

SLCT

(25-pin LPT1) (see p.1, 2, No. 17)

SPD0

SPD1

SPD2

SPD7

SPD6

SPD5

SPD4

SPD3

BUSY

ACK#

is is an interface for print port cable that allows convenient connection of printer devices.

SLIN#

GND

PINIT#

ERROR#

English

B660M-HDVP/D5

H610M-HDVP/D5

2.7 M.2_SSD (NGFF) Module Installation Guide (M2_1)

e M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. e Ultra M.2 Socket (M2_1, Key M) supports type 2242/2260/2280 SATA3 6.0 Gb/s & PCIe Gen3 x4 (32 Gb/s) mode. * If M2_1 is occupied by a SATA-type M.2 device, SATA3_0 will be disabled.

Installing the M.2_SSD (NGFF) Module

Step 1

Prepare a M.2_SSD (NGFF) module and the screw.

Step 2

ABC

No. 1 2 3

Nut Location A B C

PCB Length 4.2cm 6cm 8cm

Module Type Type2 242 Type2 260 Ty pe 22 80

Depending on the PCB type and length of your M.2_SSD (NGFF) module, nd the corresponding nut location to be used.

English

Step 3

Move the stando based on the module type and length.

ABC

e stando is placed at the nut location C by default. Skip Step 3 and 4 and go straight to Step 5 if you are going to use the default nut. Otherwise, release the stando by hand.

Step 4

Peel o the yellow protective lm on the nut to be used. Hand tighten the

ABC

stando into the desired nut location on the motherboard.

Step 5

Align and gently insert the M.2 (NGFF) SSD module into the M.2 slot. Please be aware that the M.2 (NGFF) SSD module only ts in one orientation.

ABC

English

ABC

Step 6

Tighten the screw with a screwdriver to secure the module into place. Please do not overtighten the screw as this might damage the module.

NUT1NUT2C

M.2_SSD (NGFF) Module Support List

Vendor Interface Length P/N

ADATA SATA3 2280 AXNS381E-128GM-B ADATA SATA3 2280 ASU800NS38-256GT-C ADATA SATA3 2280 AX NS381E-256GM-B ADATA SATA3 2280 ASU800NS38-512GT-C ADATA PCIe3 x4 2280 ASX7000NP-128GT-C ADATA PCIe3 x4 2280 ASX8000NP-256GM-C ADATA PCIe3 x4 2280 ASX7000NP-256GT-C ADATA PCIe3 x4 2280 ASX7000NP-512GT-C ADATA PCIe3 x4 2280 ASX8000NP-512GM-C Corsair PCIe3 x4 2280 CSSD-F240GBMP500 Crucial SATA3 2280 CT120M500SSD4 Crucial SATA3 2280 CT240M500SSD4 Intel SATA3 2280 Intel SSDSCKGW080A401/80G Intel PCIe3 x4 2280 SSDPEKKF256G7 Intel PCIe3 x4 2280 SSDPEKKF512G7 Kingston SATA3 2280 SM2280S3 Kingston PCIe2 x4 2280 SH2280S3/480G OCZ PCIe3 x4 2280 RVD400-M2280-512G (NVME) Plextor PCIe3 x4 2280 PX-128M8PeG Plextor PCIe3 x4 2280 PX-1T M8PeG Plextor PCIe3 x4 2280 PX-256M8PeG Plextor PCIe3 x4 2280 PX-512M8PeG Plextor PCIe 2280 PX-G256M6e Plextor PCIe 2280 PX-G512M6e Samsung PCIe3 x4 2280 SM961 MZVPW128HEGM (NVM) Samsung PCIe3 x4 2280 PM961 MZVLW128HEGR (NVME) Samsung PCIe3 x4 2280 960 EVO (MZ-V6E250) (NVME) Samsung PCIe3 x4 2280 960 EVO (MZ-V6E250BW) (NVME) Samsung PCIe3 x4 2280 SM951 (NVME) Samsung PCIe3 x4 2280 SM951 (MZHPV256HDGL) Samsung PCIe3 x4 2280 SM951 (MZ HPV512HDGL) Samsung PCIe3 x4 2280 SM951 (NVME) Samsung PCIe x4 2280 XP941-512G (MZHPU512HCGL) SanDisk PCIe 2260 SD6PP4M-128G SanDisk PCIe 2260 SD6PP4M-256G Team SATA3 2242 TM4PS4128GMC105 Team SATA3 2242 TM4PS4256GMC105 Team SATA3 2280 TM8PS4128GMC105 Team SATA3 2280 TM8PS4256GMC105 TEAM PCIe3 x4 2280 TM8FP2240G0C101 TEAM PCIe3 x4 2280 TM8FP2480GC110

B660M-HDVP/D5 H610M-HDVP/D5

English

1 Einleitung

Vielen Dank, dass Sie sich für das B660M-HDVP/D5 / H610M-HDVP/D5 von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite. ASRockWebseite http://www.asrock.com.

1.1 Lieferumfang

ASRock B660M-HDVP/D5 / H610M-HDVP/D5-Motherboard (Micro-ATX-Formfaktor)

•

ASRock B660M-HDVP/D5 / H610M-HDVP/D5-Schnellinstallationsanleitung

•

ASRock B660M-HDVP/D5 / H610M-HDVP/D5-Support-CD

•

2 x Serial-ATA- (SATA) Datenkabel (optional)

•

1 x Schraube für M.2-Sockel

•

1 x E/A-Blendenabschirmung

•

Deutsch

1.2 Technische Daten

Micro-ATX-Formfaktor

Plattform

Prozessor

•

Feststoondensator-Design

•

Unterstützt Intel® CoreTM-Prozessoren der 12. Gen. (LGA1700)

•

5-Leistungsphasendesign

•

Unterstützt Intel® Hybrid-Technologie

•

Unterstützt Intel® Turbo Boost Max Technology 3.0

•

B660M-HDVP/D5 H610M-HDVP/D5

Chipsatz

Speicher

Erweiterungssteckplatz

Grakkarte

B660M-HDVP/D5:

Intel® B660

•

H610M-HDVP/D5:

Intel® H610

•

2 x DDR5-DIMM-Steckplätze

•

Systemspeicher, max. Kapazität: 64GB

•

Unterstützt Intel® Extreme Memory Prole (XMP) 3.0

•

B660M-HDVP/D5:

Unterstützt DDR5 non-ECC, ungepuerter Speicher*

•

* Unterstützt nativ DDR5 4800 (1DPC). * Weitere Informationen nden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/)

H610M-HDVP/D5:

Unterstützt ungepuerten DDR5-Non-ECC-Speicher bis 4800*

•

* Unterstützt nativ DDR5 4800 (1DPC). * Weitere Informationen nden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/)

1 x PCIe-Gen4x16-Steckplätze

•

* Unterstützt NVMe-SSD als Bootplatte

2 x PCIe-Gen3x1-Steckplätze

•

1 x PCI-Steckplatz

•

Integrierte Intel® UHD Graphics-Visualisierung und VGA-

•

Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind. Intel® Xe-Grakarchitektur (12. Gen.)

•

Deutsch

Audio

LAN

Vier Grakkarten-Ausgangsoptionen: D-Sub, DVI-D, HDMI und

•

DisplayPort 1.4 *Unterstützt bis zu 3 Displays gleichzeitig (nur beim H610M-HDVP/ D5)

Unterstützt Quad-Monitor (nur beim B660M-HDVP/D5)

•

Unterstützt HDMI 2.1 TMDS (komprimiert) mit max. Auösung

•

bis 4K x 2K (4096 x 2160) bei 60 Hz

Unterstützt DVI-D mit maximaler Auösung von 1920 x 1200 bei

•

60 Hz

Unterstützt D-Sub mit maximaler Auösung von 1920 x 1200 bei

•

60 Hz

Unterstützt DisplayPort 1.4 mit DSC (komprimiert) max.

•

Auösung bis 8K (7680 x 4320) bei 60 Hz / 5K (5120 x 3200) bei

120 Hz

Unterstützt HDCP 2.3 mit TMDS-kompatiblen HDMI-2.1- und

•

DisplayPort-1.4-Ports

7.1-Kanal-HD-Audio (Realtek ALC897-Audiocodec)

•

Unterstützt Überspannungsschutz

•

PCIE-x1-Gigabit-LAN 10/100/1000 Mb/s

•

Realtek RTL8111H

•

Unterstützt Wake-On-LAN

•

Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung

•

Unterstützt energieezientes Ethernet 802.3az

•

Unterstützt PXE

•

Deutsch

Rückblende, E/A

1 x PS/2-Tastaturanschluss

•

1 x PS/2-Mausanschluss

•

1 x Serieller Port COM1

•

1 x D-Sub-Port

•

1 x DVI-D-Port

•

1 x HDMI-Port

•

1 x DisplayPort 1.4

•

2 x USB-2.0-Ports (unterstützt Schutz gegen elektrostatische

•

Entladung)

1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und

•

Geschwindigkeit-LED)

HD-Audioanschlüsse: Line-in / Vorderer Lautsprecher / Mikrofon

•

Speicher

B660M-HDVP/D5 H610M-HDVP/D5

B660M-HDVP/D5:

4 x USB-3.2-Gen1-Ports (unterstützt Schutz gegen elektrostatische

•

Entladung)

H610M-HDVP/D5:

2 x USB-3.2-Gen1-Ports (unterstützt Schutz gegen elektrostatische

•

Entladung)

4 x SATA-III-6,0-Gb/s-Anschlüsse*

•

* Wenn M2_1 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_0 deaktiviert.

1 x Ultra-M.2-Sockel (M2_1, Key M), unterstützt Typ-

•

2242/2260/2280-SATA-III-6,0-Gb/s- und PCIe-Gen3x4- (32 Gb/s)

Modi** ** Unterstützt Intel® OptaneTM-Technologie(nur beim B660M-HDVP/ D5) ** Unterstützt Intel® Volume Management Device (VMD) (nur beim B660M-HDVP/D5) ** Unterstützt NVMe-SSD als Bootplatte ** Unterstützt ASRock U.2-Kit

RAID (nur beim B660MHDVP/D5)

Anschluss

Unterstützt RAID 0, RAID 1, RAID 5 und RAID 10 für SATA-

•

Speichergeräte

1 x Druckerport-Anschlussleiste

•

1 x COM-Anschluss-Stileiste

•

1 x SPI-TPM-Stileiste

•

1 x Gehäuseeingri- und Lautsprecher-Stileiste

•

1 x CPU-Lüeranschluss (4-polig)

•

* Der CPU-Lüeranschluss unterstützt einen CPU-Lüer mit einer maximalen Lüerleistung von 1 A (12 W).

1 x Gehäuselüeranschluss (4-polig)

•

* Der Gehäuselüeranschluss unterstützt einen Gehäuselüer mit einer maximalen Lüerleistung von 1 A (12 W).

1 x Anschluss Gehäuse/Wasserpumpenlüer (4-polig) (intelligente

•

Lüergeschwindigkeitssteuerung) * Der Gehäuse-/Wasserpumpenlüer unterstützt einen Wasserkühlerlüer mit einer maximalen Lüerleistung von 2 A (24 W). * CHA_FAN1/WP können automatisch erkennen, ob ein 3- oder 4-poliger Lüer verwendet wird.

1 x 24-poliger ATX-Netzanschluss

•

1 x 8-poliger 12-V-Netzanschluss

•

Deutsch

BIOSFunktion

Hardwareüberwachung

1 x Audioanschluss an Frontblende

•

2 x USB 2.0-Stileisten (unterstützt 4 USB 2.0-Ports) (unterstützt

•

Schutz gegen elektrostatische Entladung) 1 x USB 3.2 Gen1-Stileiste (unterstützt zwei USB 3.2 Gen1-Ports)

•

(unterstützt Schutz gegen elektrostatische Entladung)

AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger

•

grascher Benutzerschnittstellen ACPI 6.0-konforme Aufweckereignisse

•

SMBIOS 2.7-Unterstützung

•

B660M-HDVP/D5:

CPU-Core/Cache, CPU GT, VDD_CPU, VDD_IMC,

•

VCCIN AUX, +1,05 V PROC, +0,82 V PCH, +1,05 V PCH / Mehrfachspannungsanpassung

H610M-HDVP/D5:

CPU-Core/Cache, CPU GT, VDD_CPU, VCCIN AUX,

•

+1,05 V PROC, +0,82 V PCH, +1,05 V PCH / Mehrfachspannungsanpassung

Lüertachometer: CPU-, Gehäuse-, Gehäuse-/Wasserpumpen-

•

Lüer Lautloser Lüer (automatische Anpassung der

•

Gehäuselüergeschwindigkeit durch CPU-Temperatur): CPU-, Gehäuse-, Gehäuse-/Wasserpumpen-Lüer Mehrfachgeschwindigkeitssteuerung: CPU-, Gehäuse-, Gehäuse-/

•

Wasserpumpen-Lüer Gehäuse-oen-Erkennung

•

Spannungsüberwachung: CPU Vcore, +1,05 V PCH, VDD_CPU,

•

VCCIN AUX, +1,05 V PROC, +0,82 V PCH, +12 V, +5 V, +3,3 V, VCCSA

Deutsch

Microso® Windows® 10 64 Bit / 11 64 Bit

Betriebs-

•

system

FCC, CE

Zertizierungen

* Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com

•

ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

•

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

B660M-HDVP/D5 H610M-HDVP/D5

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“.

CMOS-löschen-Jumper (CLRMOS1) (siehe S. 1, 2, Nr. 13)

CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann die Kontakte an CLRMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprol nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. Bitte denken Sie daran, die Jumper-Kappe nach der CMOSLöschung zu entfernen.

2-poliger Jumper

Falls Sie den CMOS löschen, wird möglicherweise ein Gehäuseeingri erkannt. Bitte passen Sie die BIOS-Option „Status löschen“ zur Löschung der Aufzeichnung des vorherigen Gehäuseeingristatus an.

Deutsch

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen.

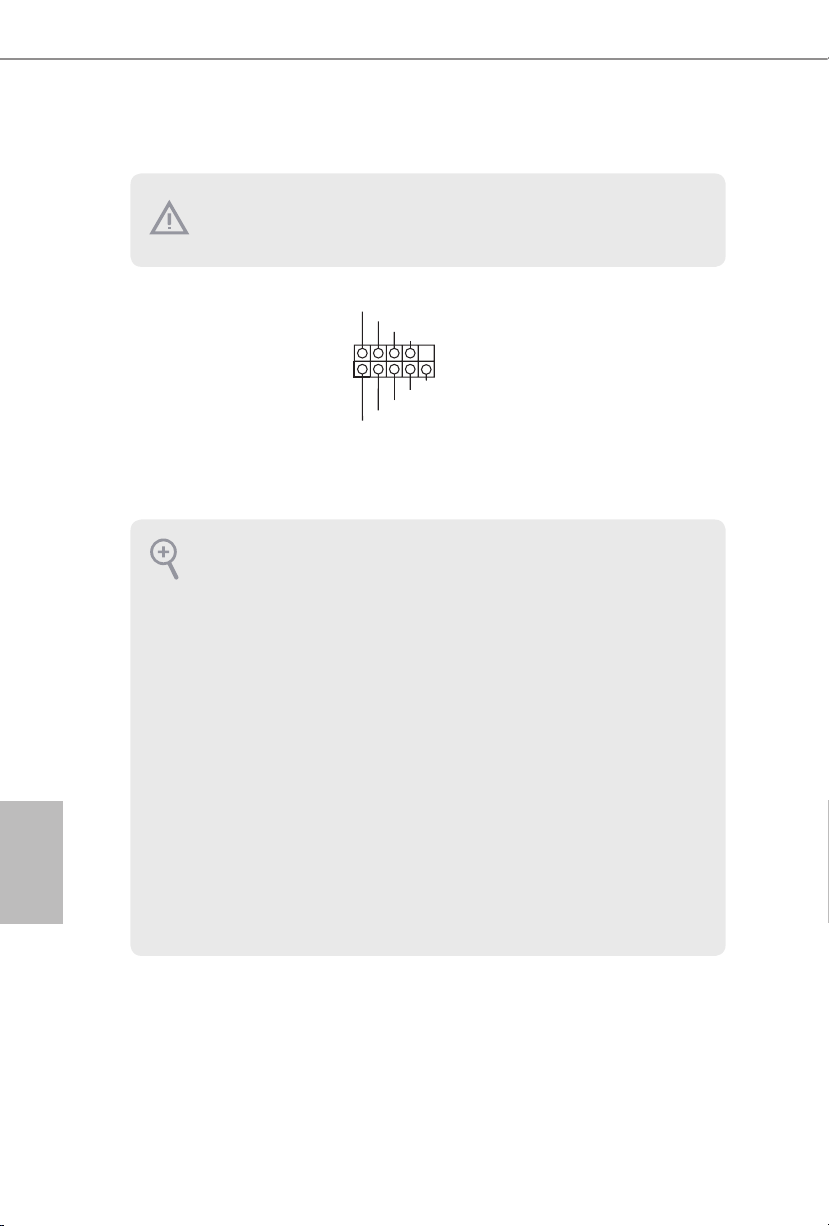

Systemblende-Stileiste (9-polig, PANEL1) (siehe S. 1, 2, Nr. 12)

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste kongurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

Verbinden Sie Netzschalter, ResetTaste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stileiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

Deutsch

B660M-HDVP/D5

+5V

DUMMY

SIGNAL

GND

DUMMY

SPEAKER

DUMMY

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

H610M-HDVP/D5

Gehäuseeingris- und Lautsprecher-Stileiste (7-polig, SPK_CI1) (siehe S. 1, 2, Nr. 10)

Serial-ATA-IIIAnschlüsse Vertikal: (SATA3_0: siehe S. 1, 2, Nr. 8) (SATA3_1: siehe S. 1, 2, Nr. 9) (SATA3_2: siehe S. 1, 2, Nr. 7) (SATA3_3: siehe S. 1, 2, Nr. 6)

USB 2.0-Stileisten (9-polig, USB_3_4) (siehe S. 1, 2, Nr. 15) (9-polig, USB_5_6) (siehe S. 1, 2, Nr. 14)

SATA3_3

SATA3_1

Bitte verbinden Sie Gehäuseeingrisvorrichtung und den Gehäuselautsprecher mit dieser Stileiste.

Diese vier SATA-III-Anschlüsse unterstützen SATA-Datenkabel

SATA3_2

für interne Speichergeräte mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s.

SATA3_0

* Wenn M2_1 durch ein SATATyp-M.2-Gerät belegt ist, wird SATA3_0 deaktiviert.

Es gibt zwei USB-2.0-Stileisten an diesem Motherboard. Jede USB

2.0-Stileiste kann zwei Ports unterstützen.

USB 3.2 Gen1-Stileiste (19-polig, USB3_1_2) (siehe S. 1, 2, Nr. 5)

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

IntA_PA_SSTX-

IntA_PA_SSTX+

IntA_PA_D-

IntA_PA_D+

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

GND

IntA_PB_SSTX+

GND

IntA_PB_D-

GND

IntA_PB_D+

Dummy

Es gibt eine USB-3.2 Gen1Stileiste an diesem Motherboard. Diese USB-3.2-Gen1-Stileiste kann zwei Ports unterstützen.

Deutsch

Audiostileiste

J_SENSE

OUT2_L

MIC_RED

OUT_RET

OUT2_R

MIC2_R

MIC2_L

GND

PRESENCE#

AN_SPEED_CONTRO

4 3 2 1

Frontblende (9-polig, HD_AUDIO1) (siehe S. 1, 2, Nr. 19)

1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren: A. Mic_IN (Mikrofon) mit MIC2_L verbinden. B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden. C. Erde (GND) mit Erde (GND) verbinden. D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC’97-Audiopanel verbinden. E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Diese Stileiste dient dem Anschließen von Audiogeräten an der Frontblende.

Deutsch

Gehäuselüeranschluss (4-polig, CHA_FAN2) (siehe S. 1, 2, Nr. 16)

Gehäuse-/WasserpumpenLüeranschlusse (4-polig, CHA_FAN1/WP) (siehe S. 1, 2, Nr. 20)

CPU-Lüeranschluss (4-polig, CPU_FAN1) (siehe S. 1, 2, Nr. 3)

+12V

CHA_FAN_SPEED

GND FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTROL

GND

+12V

CPU_F

FAN_SPEED_CONTROL

AN_SPEED

Bitte verbinden Sie das Lüerkabel mit dem Lüeranschluss; der

schwarze Draht gehört zum Erdungskontakt.

Dieses Motherboard bietet einen 4-poligen WasserkühlungGehäuselüeranschluss. Falls Sie einen 3-poligen GehäuseWasserkühlerlüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

Dieses Motherboard bietet einen 4-poligen CPU-Lüeranschluss (lautloser Lüer). Falls Sie einen 3-poligen CPU-Lüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

B660M-HDVP/D5

SPI_DQ3

SPI_DQ2

H610M-HDVP/D5

ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, 2, Nr. 4)

ATX-12-V-Netzanschluss (8-polig, ATX12V1) (siehe S. 1, 2, Nr. 1)

SPI-TPM-Stileiste (13-polig, SPI_TPM_J1) (siehe S. 1, 2, Nr. 11)

12 124

8 5

4 1

SPI_PWR

Dummy

CLK

SPI_MOSI

GND

RSMRST#

SPI_MISO

SPI_CS0

RST#

TPM_PIRQ

SPI_TPM_CS

Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.

Dieses Motherboard bietet einen 8-poligen ATX-12-VNetzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.

*Warnung: Bitte stellen Sie sicher,

dass das Stromkabel der CPU

und nicht das der Grakkarte

angeschlossen ist. Schließen Sie

das PCIe-Stromkabel nicht an

diesen Anschluss an.

Dieser Anschluss unterstützt das SPI Trusted Platform Module(TPM) System, das Schlüssel, digitale Zertikate, Kennwörter und Daten sicher auewahren kann. Ein TPM-System hil zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.

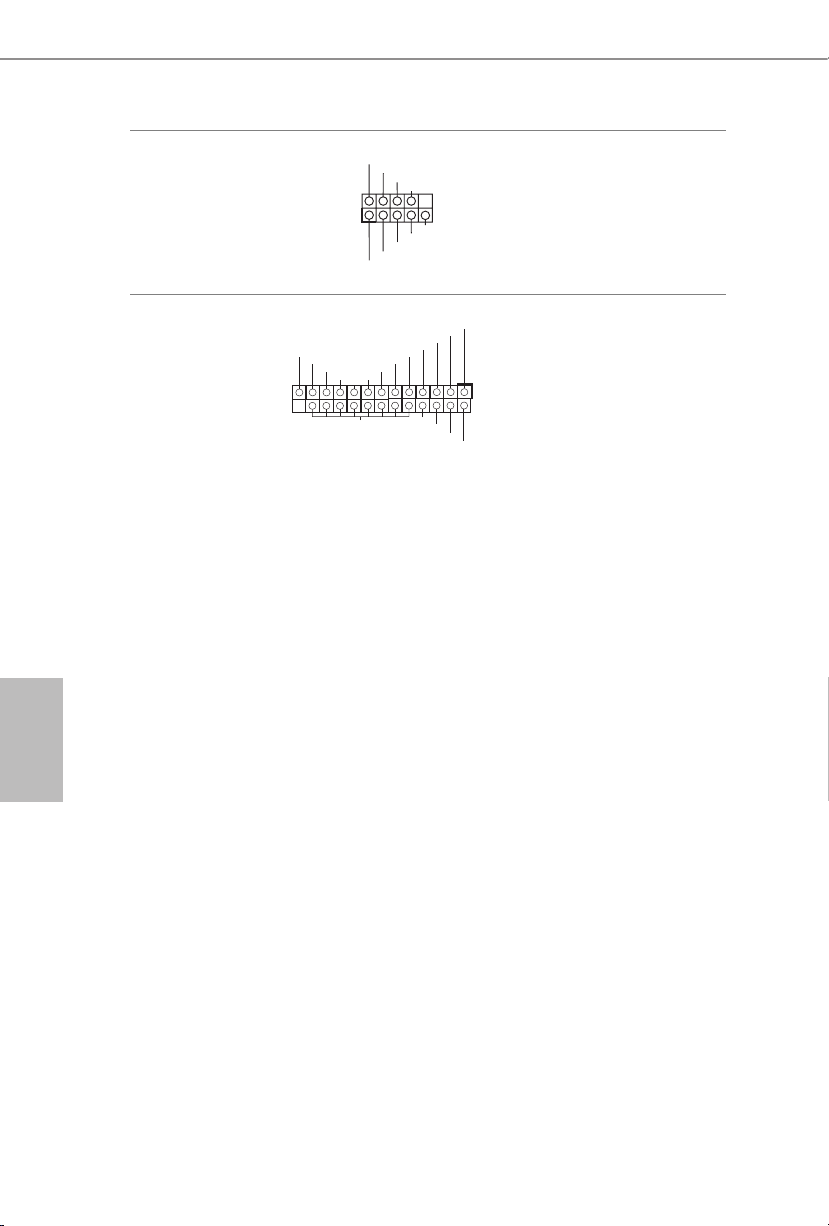

Serieller-Port-Stileiste (9-polig, COM2) (siehe S. 1, 2, Nr. 18)

RRXD1

DDTR#1

TTXD1

DDCD#1

DDSR#1

CCTS#1

RRTS#1

GND

RRI#1

Diese COM-Stileiste unterstützt ein Modul für serielle Ports.

Deutsch

Druckanschluss-

STB#

SLCT

Stileiste (25-polig, LPT1) (siehe S. 1, 2, Nr. 17)

SPD2

SPD7

SPD6

SPD5

SPD4

SPD3

BUSY

ACK#

Druckerkabel vorgesehen und ermöglicht bequemes Anschließen

Diese Schnittstelle ist für

SPD0

SPD1

von Druckern.

SLIN#

GND

PINIT#

ERROR#

AFD#

Deutsch

B660M-HDVP/D5 H610M-HDVP/D5

1 Introduction

Nous vous remercions d’avoir acheté cette carte mère ASRock B660M-HDVP/D5 / H610MHDVP/D5, une carte mère able fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spécications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modication sans préavis. En cas de modications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notication préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l’emballage

Carte mère ASRock B660M-HDVP/D5 / H610M-HDVP/D5 (facteur de forme Micro

•

ATX) Guide d’installation rapide ASRock B660M-HDVP/D5 / H610M-HDVP/D5

•

Guide d’’assistance ASRock B660M-HDVP/D5 / H610M-HDVP/D5

•

2 x câbles de données Serial ATA (SATA) (Optionnel)

•

1 x vis pour sockets M.2

•

1 x panneau de protection E/S

•

Français

1.2 Spécications

Facteur de forme Micro ATX

Plateforme

•

Conception à condensateurs solides

•

Français

Processeur

Chipset

Mémoire

Prend en charge les processeurs 12

•

(LGA1700) Alimentation à 5 phases

•

Prend en charge Intel® Hybrid Technology

•

Prend en charge la technologie Intel® Turbo Boost Max 3.0

•

B660M-HDVP/D5:

Intel® B660

•

H610M-HDVP/D5:

Intel® H610

•

2 x fentes DIMM DDR5

•

Capacité max. de la mémoire système : 64GO

•

Prend en charge Intel® Extreme Memory Prole (XMP) 3.0

•

B660M-HDVP/D5:

Prend en charge les mémoires sans tampon non ECC DDR5*

•

* Prend en charge la DDR5 4800 (1DPC) de façon native. * Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/)

H610M-HDVP/D5:

Prise en charge des mémoires DDR5 non-ECC, sans tampon et

•

jusqu'à 4800* * Prend en charge la DDR5 4800 (1DPC) de façon native. * Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/)

ème

génération Intel® CoreTM

Fente d’expansion

Graphiques

1 x fente PCIe Gen4x16

•

* Prend en charge les SSD NVMe comme disques de démarrage

2 x fentes PCIe Gen3x1

•

1 x fente PCI

•

La technologie Intel® UHD Graphics Built-in Visuals et les sorties

•

VGA sont uniquement prises en charge par les processeurs

intégrant un contrôleur graphique.

Architecture graphique Intel® Xe (Gen 12)

•

Audio

B660M-HDVP/D5 H610M-HDVP/D5

Quatre options de sortie graphique : D-Sub, DVI-D, HDMI et

•

DisplayPort 1.4 *Prend en charge jusqu'à 3 écrans simultanément (pour H610MHDVP/D5 uniquement)

Prend en charge quatre moniteurs (pour B660M-HDVP/D5

•

uniquement)

Prend en charge la technologie HDMI 2.1 TMDS Compatible avec

•

résolution maximale de 4K x 2K (4096x2160) @ 60 Hz

Prend en charge le mode DVI-D avec une résolution maximale de

•

1920x1200 @ 60 Hz

Prend en charge le mode D-Sub avec une résolution maximale de

•

1920x1200 @ 60 Hz

Prend en charge DisplayPort 1.4 avec résolution max. DSC

•

(compressée) jusqu’à 8K (7680x4320) @ 60 Hz / 5K (5120x3200) @

120 Hz

Prend en charge HDCP 2.3 avec ports HDMI 2.1 compatibles

•

TMDS et DisplayPort 1.4

Audio 7.1 CH HD (Codec audio Realtek ALC897)

•

Prend en charge la protection contre les surtensions

•

Réseau

Connectique du panneau arrière

PCIE x1 Gigabit LAN 10/100/1000 Mo/s

•

Realtek RTL8111H

•

Prend en charge la fonction Wake-On-LAN

•

Prend en charge la protection contre la foudre/les décharges

•

électrostatiques

Prend en charge la fonction d’économie d’énergie Ethernet 802.3az

•

Prend en charge PXE

•

1 x port clavier PS/2

•

1 x port souris PS/2

•

1 x port série: COM1

•

1 x port D-Sub

•

1 x port DVI-D

•

1 x port HDMI

•

1 x DisplayPort 1.4

•

2 x ports USB 2.0 (Protection contre les décharges électrostatiques)

•

1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)

•

Connecteurs jack audio HD : Entrée ligne / haut-parleur avant /

•

microphone

Français

Stockage

RAID (pour B660MHDVP/D5 uniquement)

Connecteur

B660M-HDVP/D5:

4 x ports USB 3.2 Gen1 (Protection contre les décharges

•

électrostatiques)

H610M-HDVP/D5:

2 x ports USB 3.2 Gen1 (Protection contre les décharges

•

électrostatiques)

4 x connecteurs SATA3 6,0 Go/s*

•

* Si M2_1 est occupé par un périphérique M.2 type SATA, SATA3_0 est désactivé.

1 x socket Ultra M.2 (M2_1, Key M), prend en charge les modules

•

SATA3 6,0 Go/s type 2242/2260/2280 et PCIe Gen3 x4 (32 Go/s)** ** Prend en charge Intel® OptaneTM Technology(pour B660M-HDVP/ D5 uniquement) ** Prend en charge Intel® Volume Management Device (VMD)(pour B660M-HDVP/D5 uniquement) ** Prend en charge les SSD NVMe comme disques de démarrage ** Prend en charge le kit ASRock U.2

Prend en charge RAID 0, RAID 1, RAID 5 et RAID 10 pour les

•

périphériques de stockage SATA

1 x embase pour port d’impression

•

1 x embase pour port COM

•

1 x embase SPI TPM

•

1 x prise LED d’alimentation et emplacement sur châssis

•

1 x connecteur pour ventilateur de CPU (4 broches)

•

* Le connecteur pour ventilateur de CPU prend en charge un ventilateur de CPU d'une puissance maximale de 1 A (12 W).

1 x connecteur pour ventilateur de châssis (4 broches)

•

* Le connecteur pour ventilateur de châssis prend en charge un ventilateur de châssis d'eau d'une puissance maximale de 1 A (12 W).

1 x connecteur pour ventilateur de châssis /pompe à eau (4 broches)

•

(contrôle de vitesse de ventilateur intelligent) * Le ventilateur de châssis /pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 2 A (24 W). * CHA_FAN1/WP peuvent détecter automatiquement si un ventilateur 3 broches ou 4 broches est utilisé.

1 x connecteur d’alimentation ATX 24 broches

•

1 x connecteur d’alimentation 12V 8 broches

•

Caractéristiques du BIOS

Surveillance du matériel

B660M-HDVP/D5 H610M-HDVP/D5

1 x connecteur audio panneau frontal

•

2 x embases USB 2.0 (4 ports USB 2.0 pris en charge) (Protection

•

contre les décharges électrostatiques) 1 x embase USB 3.2 Gen1 (2 ports USB 3.2 Gen1 pris en charge)

•

(Protection contre les décharges électrostatiques)

BIOS UEFI AMI avec prise en charge d’interface graphique

•

multilingue Compatible ACPI 6.0 Wake Up Events

•

Compatible SMBIOS 2.7

•

B660M-HDVP/D5:

Réglage de la tension CPU Core/Cache, CPU GT, VDD_CPU,

•

VDD_IMC, VCCIN AUX, +1,05V PROC, +0,82V PCH, +1,05V PCH

H610M-HDVP/D5:

Réglage de la tension CPU Core/Cache, CPU GT, VDD_CPU,

•

VCCIN AUX, +1,05V PROC, +0,82V PCH, +1,05V PCH

Tachymètre de ventilateur : Ventilateurs de CPU, châssis, châssis /

•

pompe à eau Ventilateur silencieux (réglage automatique de la vitesse du

•

ventilateur du châssis d’après la température du CPU) : Ventilateurs de CPU, châssis, châssis / pompe à eau Contrôle simultané des vitesses du ventilateur : Ventilateurs de

•

CPU, châssis, châssis / pompe à eau Détection CHÂSSIS OUVERT

•

Surveillance de la tension d’alimentation : CPU Vcore, +1,05V_

•

PCH, VDD_CPU, VCCIN AUX, +1,05V PROC, +0,82V PCH, +12V, +5V, +3,3V, VCCSA

Microso® Windows® 10 64-bits / 11 64-bits

Système

•

d’exploitation

FCC, CE

Certications

* pour des informations détaillées de nos produits, veuillez visiter notre site: http://www.asrock.com

•

ErP/EuP Ready (alimentation ErP/EuP ready requise)

•

Il est important de signaler que l’overclocking présente certains risques, incluant des modications du BIOS, l’application d’une technologie d’overclocking déliée et l’utilisation d’outils d’overclocking développés par des tiers. La stabilité de votre système peut être aectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L’overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l’overclocking.

Français

1.3 Conguration des cavaliers (jumpers)

L’illustration ci-dessous vous renseigne sur la conguration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est «court-circuité». Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est «ouvert».

Cavalier Clear CMOS (CLRMOS1) (voir p.1 ou 2, No. 13)

CLRMOS1 vous permet d’eacer les donnés de la CMOS. Pour eacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d’alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter les broches sur CLRMOS1 pendant 5 secondes. Toutefois, n’eacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d’eacer les données CMOS après une mise à jour du BIOS, vous devez tout d’abord redémarrer le système, puis l’éteindre avant de procéder à l’eacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et prol de l’utilisateur seront uniquement eacés en cas de retrait de la pile de la CMOS. N’oubliez pas de retirer le capuchon du cavalier une fois les données CMOS eacées.

Cavalier (jumper) à

2 broches

Français

Si vous eacez la CMOS, l’alerte de châssis ouvert peut se déclencher. Veuillez régler l’option du BIOS sur «Eacer » pour supprimer l’historique des intrusions de châssis précédentes.

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

B660M-HDVP/D5 H610M-HDVP/D5

Embase du panneau système (PANNEAU1 à 9 broches) (voir p.1 ou 2, No. 12)

PWRBTN (bouton d’alimentation):

pour brancher le bouton d’alimentation du panneau frontal du châssis. Vous pouvez congurer la façon dont votre système doit s’arrêter à l’aide du bouton de mise en marche.

RESET (bouton de réinitialisation):

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d’alimentation du système) :

pour brancher le témoin d’état de l’alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d’activité du disque dur) :

pour brancher le témoin LED d’activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d’un bouton de mise en marche, bouton de réinitialisation, LED d’alimentation, LED d’activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les ls et les broches.

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d’état du système présents sur le châssis sur cette embase en respectant la conguration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

Français

Prise LED d’alimentation et

+5V

DUMMY

SIGNAL

GND

DUMMY

SPEAKER

DUMMY

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

emplacement sur châssis (SPK_CI1 à 7 broches) (voir p.1 ou 2, No. 10)

Veuillez brancher l'emplacement sur le châssis et le haut-parleur du châssis sur ce connecteur.

Français

Connecteurs Serial ATA3 Vertical: (SATA3_0 : voir p.1, 2, No. 8) (SATA3_1 : voir p.1, 2, No. 9) (SATA3_2 : voir p.1, 2, No. 7) (SATA3_3 : voir p.1, 2, No. 6)

Embases USB 2.0 (USB_3_4 à 9 broches) (voir p.1 ou 2, No. 15) (USB_5_6 à 9 broches) (voir p.1 ou 2, No. 14)

Embase USB 3.2 Gen1 (USB3_1_2 19 broches) (voir p.1 ou 2, No. 5)

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

GND

IntA_PA_SSTX-

IntA_PA_SSTX+

GND

IntA_PA_D-

IntA_PA_D+

SATA3_3

SATA3_1

SATA3_2

SATA3_0

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

IntA_PB_SSTX+

GND

IntA_PB_D-

IntA_PB_D+

Dummy

Ces quatre connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s. * Si M2_1 est occupé par un périphérique M.2 type SATA, SATA3_0 est désactivé.

Cette carte mère comprend deux embases USB 2.0. Chaque embase USB 2.0 peut prendre en charge deux ports.

Cette carte mère comprend une embase USB 3.2 Gen1. Cette embase USB 3.2 Gen1 peut prendre en charge deux ports.

B660M-HDVP/D5

J_SENSE

OUT2_L

MIC_RED

OUT_RET

OUT2_R

MIC2_R

MIC2_L

GND

PRESENCE#

AN_SPEED_CONTRO

4 3 2 1

H610M-HDVP/D5

Embase audio du panneau frontal (HD_AUDIO1 à 9 broches) (voir p.1 ou 2, No. 19)

1. L’audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.

2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du panneau frontal en procédant comme suit : A. branchez Mic_IN (MIC) sur MIC2_L. B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L. C. branchez la mise à terre (GND) sur mise à terre (GND). D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC’97. E. Pour activer le micro frontal, sélectionnez l’onglet «FrontMic» du panneau de contrôle Realtek et réglez le paramètre «Volume d’enregistrement».

Connecteur du ventilateur du châssis (CHA_FAN2 à 4 broches) (voir p.1 ou 2, No. 16)

+12V

CHA_FAN_SPEED

Cette embase sert au branchement des appareils audio au panneau audio frontal.

Veuillez brancher les câbles du ventilateur sur le connecteur du

ventilateur, puis reliez le l noir à la broche de mise à terre.

Connecteurs du ventilateur de châssis/pompe à eau (CHA_FAN1/WP à 4 broches) (voir p.1 ou 2, No. 20)

Connecteur du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1 ou 2, No. 3)

GND FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTROL

+12V

CPU_F

FAN_SPEED_CONTROL

GND

AN_SPEED

Cette carte mère est dotée d'un connecteurs pour ventilateur de châssis à refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour châssis à 3 broches, veuillez le brancher sur la Broche 1-3.

Cette carte mère est dotée d’un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la broche 1-3.

Français

Connecteur d’alimentation

SPI_DQ3

SPI_DQ2

ATX (ATXPWR1 à 24 broches) (voir p.1 ou 2, No. 4)

Cette carte mère est dotée d’un connecteur d’alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez eectuer les branchements

sur la Broche 1 et la Broche 13.

Français

Connecteur d’alimentation ATX 12 V (ATX12V1 à 8 broches) (voir p.1 ou 2, No. 1)

Embase SPI TPM (SPI_TPM_J1 à 13 broches) (voir p.1 ou 2, No. 11)

8 5

4 1

SPI_PWR

Dummy

CLK

SPI_MOSI

GND

RSMRST#

SPI_MISO

SPI_CS0

RST#

TPM_PIRQ

SPI_TPM_CS

Cette carte mère est dotée d’un connecteur d’alimentation ATX 12 V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez eectuer les branchements sur la Broche 1 et la Broche 5.

*Avertissement : Veuillez vérier

que le câble d'alimentation

connecté est pour l'unité

centrale et non pour la carte

graphique. Ne branchez pas le

câble d'alimentation PCIe sur ce

connecteur.

Ce connecteur prend en charge un module SPI TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauvegarder clés, certicats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l’intégrité de la plateforme.

B660M-HDVP/D5

AFD#

STB#

SLCT

H610M-HDVP/D5

Embase pour port série (COM2 à 9 broches) (voir p.1 ou 2, No. 18)

Embase de port d’impression (LPT1 à 25 broches) (voir p.1 ou 2, No. 17)

RRXD1

DDTR#1

DDSR#1

CCTS#1

RRI#1

RRTS#1

GND

TTXD1

DDCD#1

SPD1

SPD2

SPD7

SPD6

SPD5

SPD4

SPD3

BUSY

ACK#

Cette embase COM prend en charge un module de port série.

Il s’agit d’une interface pour le

SPD0

câble du port d’impression qui permet un branchement aisé des périphériques d’impression.

SLIN#

GND

PINIT#

ERROR#

Français

1 Introduzione

Congratulazioni per l’acquisto della scheda madre ASRock B660M-HDVP/D5 / H610MHDVP/D5, una scheda madre adabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre ore eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di orire sempre qualità e durata.

Dato che le speciche della scheda madre e del soware BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni speciche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

Scheda madre B660M-HDVP/D5 / H610M-HDVP/D5 ASRock (fattore di forma Micro

•

ATX) Guida rapida di installazione ASRock B660M-HDVP/D5 / H610M-HDVP/D5

•

CD di supporto ASRock B660M-HDVP/D5 / H610M-HDVP/D5

•

2 x cavi dati Serial ATA (SATA) (opzionali)

•

Vite per Socket M.2 x 1

•

1 x mascherina metallica posteriore I/O

•

Italiano

1.2 Speciche

Piattaforma

CPU

Fattore di forma Micro ATX

•

Design condensatore solido

•

Supporta processori 12th Generation Intel® CoreTM (LGA1700)

•

Potenza a 5 fasi

•

Supporta la tecnologia Intel® Hybrid

•

Supporta la tecnologia Intel® Turbo Boost Max 3.0

•

B660M-HDVP/D5 H610M-HDVP/D5

Chipset

Memoria

Alloggio d’espansione

B660M-HDVP/D5:

Intel® B660

•

H610M-HDVP/D5:

Intel® H610

•

2 alloggi DIMM DDR5

•

Capacità max. della memoria di sistema: 64GB

•

Supporto di XMP (Extreme Memory Prole) Intel® 3.0

•

B660M-HDVP/D5:

Supporto di memoria DDR5 non ECC, senza buer*

•

* Supporta DDR5 4800 (1DPC) in modo nativo. * Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/)

H610M-HDVP/D5:

Supporta memoria DDR5 non ECC, senza buer no a 4800*

•

* Supporta DDR5 4800 (1DPC) in modo nativo. * Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/)

1 alloggi PCIe Gen4x16

•

* Supporto di SSD NVMe come disco d’avvio

2 alloggi PCIe Gen3x1

•

1 x slot PCI

•

Italiano

Graca

La videograca integrata della scheda video UHD Intel® e le uscite

•

VGA possono essere supportate soltanto con processori con GPU integrata. Architettura graca Intel® Xe (Gen 12)

•

Audio

LAN

Quattro opzioni di output graco: D-Sub, DVI-D, HDMI e

•

DisplayPort 1.4 *Supporta no a 3 display simultaneamente (solo per H610M-HDVP/ D5)

Supporta quattro monitor (solo per B660M-HDVP/D5)

•

Supporta HDMI 2.1 compatibile TMDS con risoluzione massima

•

no a 4K x 2K (4096 x 2160) a 60Hz

Supporta DVI-D con una risoluzione max. no a 1920 x 1200 a

•

60 Hz

Supporta D-Sub con una risoluzione max. no a 1920 x 1200 a

•

60 Hz

Supporta DisplayPort 1.4 con DSC (compresso) risoluzione max.

•

no a 8K (7680 x 4320) a 60 Hz / 5K (5120 x 3200) a 120 Hz

Supporta HDCP 2.3 con HDMI 2.1 compatibile TMDS e porte

•

DisplayPort 1.4

Audio HD 7.1 CH (codec audio Realtek ALC897)

•

Supporta protezione da sovratensione

•

1 x PCIE LAN Gigabit 10/100/1000 Mb/s

•

Realtek RTL8111H

•

Supporto WOL (Wake-On-LAN)

•

Supporta protezione da fulmini/scariche elettrostatiche

•

Supporto Energy Ecient Ethernet 802.3az

•

Supporto PXE

•

Italiano

I/O pannello posteriore

1 x porta tastiera PS/2

•

1 x porta mouse PS/2

•

1 x porta seriale: COM1

•

1 x porta D-Sub

•

1 x porta DVI-D

•

1 x porta HDMI

•

1 x DisplayPort 1.4

•

2 x porte USB 2.0 (supporto protezione da scariche elettrostatiche)

•

1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)

•

Connettori audio HD: Ingresso linea / altoparlante frontale /

•

microfono

Archiviazione

B660M-HDVP/D5 H610M-HDVP/D5

B660M-HDVP/D5:

4 x porte USB 3.2 Gen1 (supporto protezione da scariche

•

elettrostatiche)

H610M-HDVP/D5:

2 x porte USB 3.2 Gen1 (supporto protezione da scariche

•

elettrostatiche)

4 x Connettori SATA3 6,0 Gb/s*

•

* Se M2_1 è occupato da un dispositivo M.2 di tipo SATA, SATA3_0 sarà disabilitato.

1 x socket Ultra M.2 (M2_1, Key M), supporta il modulo SATA3

•

6,0 Gb/s di tipo 2242/2260/2280 ed il modulo PCIe Gen3 x4

(32 Gb/s)** ** Supporta la tecnologia Intel® OptaneTM (solo per B660M-HDVP/D5) ** Supporta il dispositivo di gestione del volume Intel® (VMD) (solo per B660M-HDVP/D5) ** Supporto di SSD NVMe come disco d’avvio ** Supporta kit ASRock U.2

RAID (solo per B660MHDVP/D5)

Connettore

Supporta RAID 0, RAID 1, RAID 5 e RAID 10 per dispositivi di

•

archiviazione SATA

1 x connettore porta stampa

•

1 x connettore porta COM

•

1 x connettore SPI TPM

•

1 x collegamento altoparlante e intrusione telaio

•

1 x connettore ventola CPU (4-pin)

•

* Il connettore ventola CPU supporta ventole CPU con potenza massima di 1 A (12 W).

1 x Connettore ventola telaio (4-pin)

•

* Il ventola chassis supporta ventole chassis di potenza massima di 1 A (12 W).

1 x connettore ventola chassis/ventola pompa dell’acqua (4 pin)

•

(Controllo intelligente della velocità della ventola) * La ventola Chassis/ventola pompa dell’acqua supporta ventole di sistemi di rareddamento ad acqua di potenza massima di 2 A (24 W). * CHA_FAN1/WP sono in grado di rilevare se è in uso una ventola a 3 pin o 4 a pin.

1 x connettore alimentazione ATX 24-pin

•

1 x connettore alimentazione 12 V 8-pin

•

Italiano

Funzionalità BIOS

Hardware Monitor

1 x connettore audio pannello frontale

•

2 x connettori USB 2.0 (supporto di 4 porte USB 2.0) (supporta

•

protezione da scariche elettrostatiche) 1 x connettore USB 3.2 Gen1 (supporto di 2 porte USB 3.2 Gen1)

•

(supporto protezione da scariche elettrostatiche)

AMI UEFI Legal BIOS con interfaccia di supporto multilingue

•

Eventi di riattivazione conformi a ACPI 6.0

•

Supporto di SMBIOS 2.7

•

B660M-HDVP/D5:

CPU Core/Cache, CPU GT, VDD_CPU, VDD_IMC, VCCIN AUX,

•

+1,05 V PROC, + 0,82 V PCH, Regolazione multipla della tensione +1,05 V PCH

H610M-HDVP/D5:

CPU Core/Cache, CPU GT, VDD_CPU, VCCIN AUX, +1,05 V

•

PROC, + 0,82 V PCH, Regolazione multipla della tensione +1,05 V PCH

Tachimetro ventola: Ventole CPU, chassis, chassis/pompa dell’acqua

•

Ventola silenziosa (regolazione automatica velocità in base alla

•

temperatura della CPU): Ventole CPU, chassis, chassis/pompa dell’acqua Controllo velocità ventola: Ventole CPU, chassis, chassis/pompa

•

dell’acqua Rilevamento CASE OPEN

•

Monitoraggio tensione: CPU Vcore, +1,05 V_PCH, VDD_CPU,

•

VCCIN AUX, +1,05 V PROC, + 0,82 V PCH, +12 V, + 5 V, + 3,3 V, VCCSA

Microso® Windows® 10 64 bit / 11 64 bit

Certicazioni

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

•

FCC, CE

•

ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

•

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può inuenzare la stabilità del sistema o perno provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

B660M-HDVP/D5 H610M-HDVP/D5

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto".

Jumper per azzerare la CMOS (CLRMOS1) (vedere pag. 1, 2, n. 13)

CLRMOS1 permette si azzerare i dati nella CMOS. Per azzerare e reimpostare i parametri del sistema alla congurazione predenita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Attendere 15 secondi, quindi usare un cappuccio jumper per cortocircuitare i di CLRMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il prolo predenito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS. Ricordarsi di rimuovere il cappuccio jumper prima di cancellare la CMOS.

Jumper a 2 pin

Se si azzera la CMOS, può essere rilevato il case aperto. Regolare l'opzione del BIOS "Azzerare stato" per azzerare il registro del precedente stato di intrusione nello chassis.

Italiano

1.4 Header e connettori su scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Italiano

Header sul pannello del sistema (PANEL1 a 9 pin) (vedere pag. 1, 2, n. 12)

PWRBTN (interruttore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile congurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del lo e le assegnazioni del pin corrispondano correttamente.

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

B660M-HDVP/D5

+5V

DUMMY

SIGNAL

GND

DUMMY

SPEAKER

DUMMY

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

H610M-HDVP/D5

Collegamento altoparlante e intrusione telaio (SPK_CI1 a 7 pin) (vedere pag. 1, 2, n. 10)

Connettori Serial ATA3 Verticale: (SATA3_0: vedere pag. 1, 2, n. 8) (SATA3_1: vedere pag. 1, 2, n. 9) (SATA3_2: vedere pag. 1, 2, n. 7) (SATA3_3: vedere pag. 1, 2, n. 6)

Header USB 2.0 (USB_3_4 a 9 pin) (vedere pag. 1, 2, n. 15) (USB_5_6 a 9 pin) (vedere pag. 1, 2, n. 14)

SATA3_3

SATA3_1

Collegare l’intrusione telaio e l’altoparlante a questo collegamento.

Questi quattro connettori SATA3 supportano cavi dati SATA

SATA3_2

per dispositivi di archiviazione interna, con una velocità di trasferimento dati no a 6,0 Gb/s.

SATA3_0

* Se M2_1 è occupato da un dispositivo M.2 di tipo SATA, SATA3_0 sarà disabilitato.

Ci sono due connettori USB 2.0 su questa scheda madre. Ciascun header USB 2.0 può supportare due porte.

Header USB 3.2 Gen1 (USB3_1_2 a 19 pin) (vedere pag. 1, 2, n. 5)

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

IntA_PA_SSTX-

IntA_PA_SSTX+

IntA_PA_D-

IntA_PA_D+

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

GND

IntA_PB_SSTX+

GND

IntA_PB_D-

GND

IntA_PB_D+

Dummy

Su questa scheda madre c’è un connettore USB 3.2 Gen1. Questa basetta USB 3.2 Gen1 può supportare due porte.

Italiano

Header audio pannello

J_SENSE

OUT2_L

MIC_RED

OUT_RET

OUT2_R

MIC2_R

MIC2_L

GND

PRESENCE#

AN_SPEED_CONTRO

4 3 2 1

anteriore (HD_AUDIO1 a 9 pin) (vedere pag. 1, 2, n. 19)

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito: A. Collegare Mic_IN (MIC) a MIC2_L. B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC’97. E. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di controllo Realtek e regolare il “Volume di registrazione”.

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

Italiano

Connettore della ventola dello chassis (CHA_FAN2 a 4 pin) (vedere pag. 1, 2, n. 16)

Connettori ventola chassis / pompa dell'acqua (CHA_FAN1/WP a 4 pin) (vedere pag. 1, 2, n. 20)

Connettore ventola CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, 2, n. 3)

+12V

CHA_FAN_SPEED

GND FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTROL

GND

+12V

CPU_F

AN_SPEED

FAN_SPEED_CONTROL

Collegare il cavo della ventola al connettore della ventola e far

corrispondere il lo nero al pin di terra.

Questa scheda madre è dotata di connettori a 4-Pin per ventole rareddamento ad acqua del telaio. Se si decide di collegare una ventola telaio con rareddamento ad acqua a 3 pin, collegarla al pin 1-3.

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

B660M-HDVP/D5

SPI_DQ3

SPI_DQ2

H610M-HDVP/D5

Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, 2, n. 4)

Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, 2, n. 1)

Connettore SPI TPM (SPI_TPM_J1 a 13 pin) (vedere pag. 1, 2, n. 11)

12 124

8 5

4 1

SPI_PWR

Dummy

CLK

SPI_MOSI

GND

RSMRST#

SPI_MISO

SPI_CS0

RST#

TPM_PIRQ

SPI_TPM_CS

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13.

Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin 1 e il pin 5.

*Attenzione: Assicurarsi che il

cavo di alimentazione collegato

sia per la CPU e non la scheda

graca. Non inserire il cavo di

alimentazione PCIe in questo

connettore.

Questo connettore supporta il sistema SPI Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certicati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.

Italiano

Header porta seriale (COM2 a 9 pin) (vedere pag. 1, 2, n. 18)

RRXD1

DDTR#1

TTXD1

DDCD#1

DDSR#1

CCTS#1

RRTS#1

GND

Questo header COM supporta un modulo di porta seriale.

RRI#1

Header porta di stampa

STB#

SLCT

(LPT1 a 25 pin) (vedere pag. 1, 2, n. 17)

SPD2

SPD7

SPD6

SPD5

SPD4

SPD3

BUSY

ACK#

cavo della porta di stampa che consente una comoda connessione

Si tratta di un'interfaccia per il

SPD0

SPD1

ai dispositivi della stampante.

SLIN#

GND

PINIT#

ERROR#

AFD#

Italiano

B660M-HDVP/D5 H610M-HDVP/D5

1 Introducción

Gracias por comprar la placa base ASRock B660M-HDVP/D5 / H610M-HDVP/D5, una placa base able fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especicaciones de la placa base y el soware de la BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modicaciones sin previo aviso. Si esta documentación sufre alguna modicación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información especíca sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

Placa base ASRock B660M-HDVP/D5 / H610M-HDVP/D5 (Factor de forma Micro

•

ATX) Guía de instalación rápida de ASRock B660M-HDVP/D5 / H610M-HDVP/D5

•

CD de soporte de ASRock B660M-HDVP/D5 / H610M-HDVP/D5

•

2 x Cables de datos Serie ATA (SATA) (Opcional)

•

1 x Tornillo para el zócalo M.2

•

1 x escudo panel E/S

•

Español

1.2 Especicaciones

Factor de forma Micro ATX

Plataforma

CPU

•

Diseño de condensador sólido

•

Compatible con la 12a generación de procesadores Intel® CoreTM

•

(LGA1700) Diseño de 5 fases de alimentación

•

Compatible con la Tecnología Híbrido de Intel®

•

Admite tecnología Intel® Turbo Boost Max 3.0

•

Español

Conjunto de chips

Memoria

Ranura de expansión

Grácos

B660M-HDVP/D5:

Intel® B660

•

H610M-HDVP/D5:

Intel® H610

•

2 ranuras DDR5 DIMM

•

Capacidad máxima de memoria del sistema: 64GB

•

Admite Perl de memoria extremo de Intel® (XMP) 3.0

•

B660M-HDVP/D5:

Admite memoria DDR5 no ECC, sin búfer*

•

* Admite DDR5 4800 (1DPC) de forma nativa. * Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/)

H610M-HDVP/D5:

Admite memoria DDR5 no ECC sin búfer de hasta 4800*

•

* Admite DDR5 4800 (1DPC) de forma nativa. * Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/)

1 ranura PCIe Gen4x16

•

* Admite unidad de estado sólido de NVMe como disco de arranque

2 ranuras PCIe Gen3x1

•

1 ranura PCI

•

Intel® UHD Graphics Built-in Visuals y las salidas de VGA son

•

compatibles únicamente con procesadores con GPU integrado. Arquitectura de grácos Intel® Xe (Generación 12)

•

Audio

LAN

B660M-HDVP/D5 H610M-HDVP/D5

Cuatro opciones de salida gráca: D-Sub, DVI-D, HDMI y

•

DisplayPort 1.4 *Admite hasta 3 pantallas simultáneamente (sólo para H610M-HDVP/ D5)

Compatible con cuatro monitores (sólo para B660M-HDVP/D5)

•

Compatible con HDMI 2.1 TMDS con una resolución máxima de

•

4K x 2K (4096x2160) a 60Hz

Admite DVI-D con una resolución máxima de 1920x1200 a 60 Hz

•

Admite D-Sub con una resolución máxima de 1920x1200 a 60 Hz

•

Admite DisplayPort 1.4 con DSC (comprimido), resolución

•

máxima hasta 8K (7680x4320) a 60Hz o 5K (5120x3200) a 120 Hz

Admite HDCP 2.3 con HDMI 2.1 compatible con TMDS y puertos

•

DisplayPort 1.4

7.1 Audio CH HD (Códec de audio Realtek ALC897)

•

Admite protección contra sobretensiones

•

PCIE x1 Gigabit LAN 10/100/1000 Mb/s

•

Realtek RTL8111H

•

Admite la función Reactivación de LAN

•

Admite protección contra rayos y descargas electrostáticas (ESD)

•

Admite Ethernet 802.3az de eciencia energética

•

Admite PXE

•

E/S en panel posterior

1 x puerto de teclado PS/2

•

1 x puerto de ratón PS/2

•

1 x puerto serie: COM1

•

1 x Puerto D-Sub

•

1 x puerto DVI-D

•

1 x puerto HDMI

•

1 x DisplayPort 1.4

•

2 x Puertos USB 2.0 (admite protección contra descargas

•

electrostáticas)

1 x Puerto LAN RJ-45 con LED (LED DE ACTIVIDAD/ENLACE

•

y LED DE VELOCIDAD)

Conector de audio HD: Entrada de línea / Altavoz frontal /

•

Micrófono

Español

Almacenamiento

B660M-HDVP/D5:

4 x Puertos USB 3.2 Gen1 (admite protección contra descargas

•

electrostáticas)

H610M-HDVP/D5:

2 x Puertos USB 3.2 Gen1 (admite protección contra descargas

•

electrostáticas)

4 x Conectores SATA3 de 6,0 Gb/s*

•

* Si M2_1 se ocupa con un dispositivo M.2 de tipo SATA, SATA3_0 se deshabilitará.

1 x Zócalo Ultra M.2 (M2_1, Clave M), compatible con los modos

•

de tipo 2242/2260/2280 SATA3 6,0 Gb/s y PCIe Gen3x4 (32 Gb/s)** ** Compatible con la tecnología OptaneTM de Intel® (sólo para B660MHDVP/D5) ** Admite el Dispositivo de Administración de Volumen (VMD, según sus siglas en ingles) de Intel® (sólo para B660M-HDVP/D5) ** Admite unidad de estado sólido de NVMe como disco de arranque ** Admite el kit U.2 de ASRock

Español

RAID (sólo para B660MHDVP/D5)

Conector

Admite RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de

•

almacenamiento SATA

1 x Base de conexiones de puerto de impresión

•

1 x Base de conexiones de puerto COM

•

1 x Conector SPI TPM

•

1 x cabezal de intrusión de chasis y de altavoces

•

1 x Conector para ventilador de la CPU (4 contactos)

•

* El conector para ventilador de la CPU admite ventilador de la CPU con una potencia de ventilador de 1 A (12 W) máxima.

1 x Conector para ventilador del chasis (4 contactos)

•

* El ventilador del chasis admite el ventilador del chasis con una potencia de ventilador máxima de 1 A (12 W).

1 x Conector (4 contactos) para el ventilador de la bomba de agua/

•

chasis (control de velocidad de ventilador inteligente) * El ventilador de la bomba de agua/Chasis admite ventilador del disipador por agua con una potencia de ventilador máxima de 2 A (24 W). * CHA_FAN1/WP se pueden detectar automáticamente si se usa el ventilador de 3 o 4 contactos.

1 x conector de alimentación ATX de 24 contactos

•

1 x conector de alimentación de 12V de 8 contactos

•

Función de la BIOS

Monitor de hardware

B660M-HDVP/D5 H610M-HDVP/D5

1 x Conector de audio en el panel frontal

•

2 x Bases de conexiones USB 2.0 (Admite 4 puertos USB 2.0)

•

(Admite protección contra descargas electrostáticas) 1 x base de conexiones USB 3.2 Gen1 (Admite 2 puertos USB 3.2

•

Gen1) (Admite protección contra descargas electrostáticas)

BIOS legal UEFI AMI compatible con interfaz gráca de usuario

•

multilingüe Eventos de reactivación compatibles con ACPI 6.0

•

Admite SMBIOS 2.7

•

B660M-HDVP/D5:

Varios ajustes de voltaje de núcleo y caché de CPU, GT de CPU,

•

VDD_CPU, VDD_IMC, VCCIN AUX, +1,05V PROC, +0,82V PCH, +1,05V PCH

H610M-HDVP/D5:

Varios ajustes de voltaje de núcleo y caché de CPU, GT de CPU,

•

VDD_CPU, VCCIN AUX, +1,05V PROC, +0,82V PCH, +1,05V PCH

Tacómetro del ventilador: Ventiladores de la bomba de agua/chasis,

•

chasis, CPU Ventilador silencioso (ajuste automático de la velocidad del

•

ventilador del chasis por temperatura de la CPU): Ventiladores de la bomba de agua/chasis, chasis, CPU Control de varias velocidades del ventilador: Ventiladores de la

•

bomba de agua/chasis, chasis, CPU Detección de CARCASA ABIERTA

•

Supervisión del voltaje: CPU Vcore, +1,05V_PCH, VDD_CPU,

•

VCCIN AUX, +1,05V PROC, +0,82V PCH, +12V, +5V, +3,3V, VCCSA

Microso® Windows® 10 64 bits/11 64 bits

•

Español

FCC y CE

Certicaciones

•

Preparado para ErP/EuP (se necesita una fuente de alimentación

•

preparada para ErP/EuP)

* Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes. El overclocking puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y usted debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el overclocking.

Español

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”.

Puente de borrado de CMOS (CLRMOS1) (consulte la pág. 1, 2, N.º 13)

CLRMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación de la toma de alimentación. Después de esperar 15 segundos, utilice una tapa de puente para acortar los contactos en el CLRMOS1 durante 5 segundos. Sin embargo, no borre el CMOS justo después de que haya actualizado la BIOS. Si necesita borrar el CMOS cuando acabe de actualizar la BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la contraseña, la fecha, la hora y el perl de usuario predeterminado serán eliminados únicamente si se retira la pila del CMOS. Acuérdese de retirar la tapa de puente después de borrar el CMOS.

Puente de 2 contactos

Si borra el CMOS, podrá detectarse la cubierta abierta. Ajuste la opción del BIOS “Clear Status” (Borrar estado) para borrar el registro del estado de intrusión anterior del chasis.

1.4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

B660M-HDVP/D5 H610M-HDVP/D5

Cabezal del panel del sistema (PANEL1 de 9 contactos) (consulte la pág. 1, 2, N.º 12)

PWRBTN (Interruptor de alimentación):

Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá congurar la forma en la que su sistema se apagará mediante el interruptor de alimentación.

RESET (Interruptor de reseteo):

Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema):

Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los contactos coinciden correctamente.

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los contactos como se indica a continuación. Cerciórese de cuáles son los contactos positivos y los negativos antes de conectar los cables.

Español

Cabezal de intrusión de chasis

+5V

DUMMY

SIGNAL

GND

DUMMY

SPEAKER

DUMMY

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

y de altavoces (SPK_CI1 de 7 contactos) (consulte la pág. 1, 2, N.º 10)

Conecte la intrusión de chasis y el altavoz del chasis a este cabezal.

Español

Conectores Serie ATA3 Vertical: (SATA3_0: consulte la pág. 1, 2, N.º 8) (SATA3_1: consulte la pág. 1, 2, N.º 9) (SATA3_2: consulte la pág. 1, 2, N.º 7) (SATA3_3: consulte la pág. 1, 2, N.º 6)

Cabezales USB 2.0 (USB_3_4 de 9 contactos) (consulte la pág. 1, 2, N.º 15) (USB_5_6 de 9 contactos) (consulte la pág. 1, 2, N.º 14)

Cabezal USB 3.2 Gen1 (USB3_1_2 de 19 contactos) (consulte la pág. 1, 2, N.º 5)

SATA3_3

SATA3_1

IntA_PA_SSRX-

IntA_PA_SSRX+

IntA_PA_SSTX-

IntA_PA_SSTX+

IntA_PA_D-

IntA_PA_D+

Vbus

GND

SATA3_2

SATA3_0

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

IntA_PB_SSTX+

GND

IntA_PB_D-

IntA_PB_D+

Dummy

Estos cuatro conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s. * Si M2_1 se ocupa con un dispositivo M.2 de tipo SATA, SATA3_0 se deshabilitará.

Hay dos bases de conexiones USB 2.0 en esta placa base. Cada cabezal USB 2.0 admite dos puertos.

Esta placa base tiene otra base de conexiones USB 3.2 Gen1. Esta base de conexiones USB 3.2 Gen1 admite dos puertos.

B660M-HDVP/D5

J_SENSE

OUT2_L

MIC_RED

OUT_RET

OUT2_R

MIC2_R

MIC2_L

GND

PRESENCE#

AN_SPEED_CONTRO

4 3 2 1

H610M-HDVP/D5

Cabezal de audio del panel frontal (HD_AUDIO1 de 9 contactos) (consulte la pág. 1, 2, N.º 19)

1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.

2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal siguiendo los pasos que se describen a continuación: A. Conecte Mic_IN (MIC) a MIC2_L. B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L. C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND). D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC’97. E. Para activar el micrófono frontal, vaya a la ficha “micrófono frontal” (Front Mic) en el panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).

Conector del ventilador del chasis (CHA_FAN2 de 4 contactos) (consulte la pág. 1, 2, N.º 16)

+12V

CHA_FAN_SPEED

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

Conecte el cable del ventilador al conector del ventilador y haga

coincidir el cable negro con el pin de conexión a tierra.

Conectores del ventilador de la bomba de agua/chasis (CHA_FAN1/WP de 4 contactos) (consulte la pág. 1, 2, N.º 20)

Conector del ventilador de la CPU (CPU_FAN1 de 4 contactos) (consulte la pág. 1, 2, N.º 3)

GND FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTR

+12V

CPU_F

FAN_SPEED_CONTROL

GND

AN_SPEED

Esta placa base proporciona un conector de ventilador del chasis de refrigeración por agua de 4 contactos. Si tiene pensando conectar un ventilador de refrigeración por agua del chasis de 3 contactos, conéctelo al contacto 1-3.

Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 contactos. Si tiene pensando conectar un ventilador de CPU de 3 contactos, conéctelo al contacto 1-3.

Español

Conector de alimentación

SPI_DQ3

SPI_DQ2

ATX (ATXPWR1 de 24 contactos) (consulte la pág. 1, 2, N.º 4)

Esta placa base contiene un conector de alimentación ATX de 24 contactos. Para utilizar una toma de alimentación ATX de 20 contactos, conéctela en los

contactos del 1 al 13.

Español

Conector de alimentación ATX de 12 V (ATX12V1 de 8 contactos) (consulte la pág. 1, 2, N.º 1)

Conector SPI TPM (SPI_TPM_J1 de 13 contactos) (consulte la pág. 1, 2, N.º 11)

8 5

4 1

SPI_PWR

Dummy

CLK

SPI_MOSI

GND

RSMRST#

SPI_MISO

SPI_CS0

RST#

TPM_PIRQ

SPI_TPM_CS

Esta placa base contiene un conector de alimentación ATX de 12 V y 8 contactos. Para utilizar una toma de alimentación ATX de 4 contactos, conéctela en los contactos del 1 al 5.

*Advertencia: Asegúrese de

que el cable de alimentación

conectado corresponda a este

CPU y no a la tarjeta gráca. No

conecte el cable de alimentación

PCIe a este conector.

Este conector es compatible con el sistema SPI Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certicados digitales, contraseñas y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma.

Cabezal de puerto serie (COM2 de 9 contactos) (consulte la pág. 1, 2, N.º 18)

RRXD1

DDTR#1

TTXD1

DDCD#1

DDSR#1

CCTS#1

RRTS#1

GND

RRI#1

Esta base de conexiones COM admite un módulo de puerto serie.

B660M-HDVP/D5

AFD#

STB#

SLCT

H610M-HDVP/D5

Cabezal de puerto de impresión (LPT1 de 25 contactos) (consulte la pág. 1, 2, N.º 17)

SPD2

SPD7

SPD6

SPD5

SPD4

SPD3

BUSY

ACK#

del puerto de impresión que permite una cómoda conexión de

Ésta es una interfaz para el cable

SPD0

SPD1

dispositivos de impresión.

SLIN#

GND

PINIT#

ERROR#

Español

Русский

1 Введение

Благодарим вас за приобретение надежной материнской платы ASRock B660M-HDVP/ D5 / H610M-HDVP/D5, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и отличается надежной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления характеристик системной платы и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.

1.1 Комплект поставки

Материнская плата ASRock B660M-HDVP/D5 / H610M-HDVP/D5 (форм-фактор

•

Micro ATX) Краткое руководство по установке ASRock B660M-HDVP/D5 / H610M-HDVP/D5

•

Диск с ПО для ASRock B660M-HDVP/D5 / H610M-HDVP/D5

•

2 кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)

•

1 x Винт для гнезда M.2

•

1 экран панели с портами ввода-вывода

•

1.2 Технические характеристики

Форм-фактор Micro ATX

Платформа

ЦП

•

Схема на основе твердотельных конденсаторов

•

Поддержка процессоров 12-го поколения Intel® CoreTM

•

(LGA1700) Система питания 5

•

Поддержка технологии Intel® Hybrid

•

Поддерживается технология Intel® Turbo Boost Max 3.0

•

B660M-HDVP/D5 H610M-HDVP/D5

Чипсет

Память

Слоты расширения

B660M-HDVP/D5:

Intel® B660

•

H610M-HDVP/D5:

Intel® H610

•

2 гнезда DDR5 DIMM

•

Максимальный объем ОЗУ: 64 Гб

•

Поддерживается Intel® Extreme Memory Prole (XMP) 3.0

•

B660M-HDVP/D5:

Поддерживаются модули небуферизованной памяти DDR5 без

•

ECC* * Встроенная поддержка DDR5 4800 (1DPC). * Дополнительная информация представлена в Списке совместимой памяти (Memory Support List) на веб-сайте ASRock. (http://www.asrock.com/)

H610M-HDVP/D5:

Поддержка небуферизованной памяти DDR5 без ЕСС до 4800*

•

* Встроенная поддержка DDR5 4800 (1DPC). * Дополнительная информация представлена в Списке совместимой памяти (Memory Support List) на веб-сайте ASRock. (http://www.asrock.com/)

1 x PCIe Gen4x16 гнезд

•

* Поддерживаются в качестве загрузочных SSD-диски типа NVMe

2 x PCIe Gen3x1 гнезд

•

1 слот PCI

•

Русский

Графическая подсистема

Встроенный видеоадаптер Intel® UHD Graphics и выходы

•

VGA поддерживаются только при использовании ЦП со

встроенными графическими процессорами.

Графическая архитектура Intel® Xe (12поколение)

•

Русский

Звук

LAN

Четыре графических выхода: D-Sub, DVI-D, HDMI и

•

DisplayPort 1.4 *Поддерживается вывод одновременно на 3 монитора (только для H610M-HDVP/D5)

Поддержка работы с Четыре мониторами (только для B660M-

•

HDVP/D5)

Поддержка HDMI 2.1 TMDS совместим с максимальным

•

разрешением до 4K × 2K (4096x2160) при 60 Гц

Поддерживается DVI-D с максимальным разрешением до

•

1920x1200 при 60 Гц

Поддерживается D-Sub с максимальным разрешением до

•

1920x1200 при 60 Гц

Поддержка DisplayPort 1.4 с DSC (в сжатом формате), с макс.

•

разрешением до 8К (7680x4320), 60 Гц/ 5K (5120x3200), 120 Гц

Поддержка HDCP 2.3 с разъемами, совместимыми с HDMI 2.1

•

TMDS, и DisplayPort 1.4

7.1-канальный звук высокой четкости (аудиокодек Realtek

•

ALC897)

Защита от перепадов напряжения в электрической сети

•

PCIE x1 Gigabit LAN 10/100/1000 Мбит/с

•

Realtek RTL8111H

•

Поддерживается пробуждение по ЛВС

•

Молниезащита и защита от электростатических разрядов

•

Поддерживается Energy Ecient Ethernet 802.3az

•

Поддерживается PXE

•

Тыловые порты вводавывода

1 x порт PS/2 для клавиатуры

•

1 x порт PS/2 для мыши

•

1 x Последовательный порт: COM1

•

1 x порт D-Sub

•

1 x порт DVI-D

•

1 x порт HDMI

•

1 x порт DisplayPort 1.4

•

2 x порта USB 2.0 (с защитой от электростатических разрядов)

•

1 x порт ЛВС RJ-45 с индикаторами (Активность/Соединение

•

и Скорость)

Разъемы HD Audio: линейный вход / фронтальные АС /

•

микрофон

Запоминающие устройства

B660M-HDVP/D5 H610M-HDVP/D5

B660M-HDVP/D5:

4 x портов USB 3.2 Gen1 (с защитой от электростатических

•

разрядов)

H610M-HDVP/D5:

2 x портов USB 3.2 Gen1 (с защитой от электростатических

•

разрядов)

Разъем SATA3 6,0Гбит/с*x4шт.

•

* Если слот M2_1 занят устройством М.2 типа SATA, интерфейс SATA3_0 будет отключен.

Гнездо Ultra M.2 (M2_1, Key M), поддержка режимов

•

2242/2260/2280 SATA3 6,0Гбит/с и PCIe Gen3x4 (32Гбит/с)**

x1шт. ** Поддержка технологии Intel® OptaneTM (только для B660MHDVP/D5) ** Поддержка технологии Intel® Volume Management Device (VMD) (только для B660M-HDVP/D5) ** Поддерживаются в качестве загрузочных SSD-диски типа NVMe ** Поддерживается комплект ASRock U.2

RAID (только для B660MHDVP/D5)

Разъемы

Поддерживается RAID 0, RAID 1, RAID 5 и RAID 10 для

•

запоминающих устройств SATA

1 x колодка порта принтера

•

1 x колодка СОМ-порта

•

1 x колодка SPI ТРМ

•

1 x колодка с разъемами датчика вскрытия корпуса и динамика

•

1 x разъем для вентилятора охлаждения ЦП (4-контактный)

•

* Разъем процессорного вентилятора поддерживает вентилятор с потребляемым током не более 1А (12Вт).

1 x разъем для корпусного вентилятора (4-контактный)

•

* Разъем корпусного вентилятора поддерживает вентилятор с потребляемым током не более 1А (12Вт).

1 x разъем для корпусного вентилятора или водяной помпы

•

(4-контактный) (смарт-регулятор скорости вентилятора) * Разъем для корпуса корпусного вентилятора или водяной помпы поддерживает вентилятор с потребляемым током не более 2А (24Вт). * Для разъемов CHA_FAN1/WP автоматически определяется тип подключенного вентилятора: 3- или 4-контактный.

1 x разъем питания АТХ, 24-контактный

•

1 x разъем питания 12 В, 8-контактный

•

Русский

Параметры BIOS

Контроль оборудования

1 аудиоразъем для передней панели

•

2 колодки USB 2.0 (4 порта USB 2.0) (с защитой от

•

электростатических разрядов) 1 колодка USB 3.2 Gen1 (2 порта USB 3.2 Gen1) (с защитой от

•

электростатических разрядов)

AMI UEFI Legal BIOS с поддержкой многоязычного

•

графического интерфейса Поддержка функций пробуждения по стандарту ACPI 6.0

•

Поддержка SMBIOS 2.7

•

B660M-HDVP/D5:

Регулировка напряжений ядра/кэш ЦП, CPU GT, VDD_CPU,

•

VDD_IMC, VCCIN AUX, +1,05 В PROC, +0,82 В PCH, +1,05 В PCH

H610M-HDVP/D5:

Регулировка напряжений ядра/кэш ЦП, CPU GT, VDD_CPU,

•

VCCIN AUX, +1,05 В PROC, +0,82 В PCH, +1,05 В PCH

Тахометр: вентилятор ЦП; корпусной, корпусной вентилятор

•

или помпа водяного охлаждения корпуса Бесшумная работа (с автоматической регулировкой скорости

•

вращения в зависимости от температуры ЦП): вентилятор ЦП; корпусной, корпусной вентилятор или помпа водяного охлаждения корпуса Регулировка скорости вращения: вентилятор ЦП; корпусной,

•

корпусной вентилятор или помпа водяного охлаждения корпуса Датчик вскрытия корпуса

•

Контроль напряжений: CPU Vcore, +1,05 В_PCH, VDD_CPU,

•

VCCIN AUX, +1,05 В PROC, +0,82 В PCH, +12 В, +5 В, +3,3 В, VCCSA

Microso® Windows® 10 (64-разрядная) / 11 (64-разрядная)

Операцион-

•

ные системы

FCC, CE

Сертификация

•

Совместимость с ErP/EuP (необходим блок питания,

•

соответствующий стандарту ErP/EuP)

* С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может снизить стабильность системы или даже привести к повреждению ее компонентов и устройств. Разгон процессора осуществляется пользователем на собственный риск и за собственный счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

B660M-HDVP/D5 H610M-HDVP/D5

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута».

Перемычка сброса настроек CMOS (CLRMOS1) (См. стр. 1, 2, № 13)

CLRMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Выждите 15 секунд и накидной перемычкой замкните контакты разъема CLRMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS. После сброса настроек CMOS не забудьте снять накидную перемычку.

2-контактная

перемычка

Русский

Сброс настроек CMOS может привести к определению вскрытию корпуса. Чтобы обнулить запись предыдущего определения вскрытия корпуса, используйте параметр Clear Status (Обнулить состояние) BIOS.

1.4 Колодки и разъемы, расположенные на системной плате

Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение системной платы.

Русский

Колодка системной панели (9-контактная, PANEL1) (См. стр. 1, 2, № 12)

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания.

RESET (кнопка перезагрузки):

Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам.

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

Подключите расположенные на корпусе выключатель питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с распределением контактов, приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты.

B660M-HDVP/D5

+5V

DUMMY

SIGNAL

GND

DUMMY

SPEAKER

DUMMY

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

H610M-HDVP/D5

Колодка с разъемами датчика вскрытия корпуса и динамика (7-контактный, SPK_ CI1) (См. стр. 1, 2, № 10)

Разъемы Serial ATA3 Вертикальный: (SATA3_0: см. стр. 1, 2, № 8) (SATA3_1: см. стр. 1, 2, № 9) (SATA3_2: см. стр. 1, 2, № 7) (SATA3_3: см. стр. 1, 2, № 6)

Колодки USB 2.0 (9-контактная, USB_3_4) (См. стр. 1, 2, № 15) (9-контактная, USB_5_6) (См. стр. 1, 2, № 14)

SATA3_3

SATA3_1

Предназначена для подключения датчика вскрытия корпуса и корпусного динамика.

Эти четыре разъема SATA3 предназначены для

SATA3_2

подключения кабелей SATA внутренних запоминающих устройств для передачи данных

SATA3_0

со скоростью до 6,0 Гбит/с. * Если слот M2_1 занят устройством М.2 типа SATA, интерфейс SATA3_0 будет отключен.

На системной плате имеются две колодки USB2.0. Каждая колодка USB 2.0 поддерживает два порта.

Русский

Колодки USB 3.2 Gen1 (19-контактная, USB3_1_2) (См. стр. 1, 2, № 5)

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

IntA_PA_SSTX-

IntA_PA_SSTX+

IntA_PA_D-

IntA_PA_D+

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

GND

IntA_PB_SSTX+

GND

IntA_PB_D-

GND

IntA_PB_D+

Dummy

На системной плате имеется одна колодка USB3.2 Gen1. Эта колодка USB 3.2 Gen1 поддерживает два порта.

Аудиоколодка передней

J_SENSE

OUT2_L

MIC_RED

OUT_RET

OUT2_R

MIC2_R

MIC2_L

GND

PRESENCE#

AN_SPEED_CONTRO

4 3 2 1

панели (9-контактов, HD_AUDIO1) (См. стр. 1, 2, № 19)

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней панели, как указано далее: A. Подключите Mic_IN (MIC) к MIC2_L. B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L. C. Подключите провод заземления (GND) к контакту заземления (GND). D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели AC’97 их подключать не нужно. E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели.

Русский

Разъем вентилятора корпуса (4 контактов, CHA_ FAN2) (См. стр. 1, 2, № 16)

Разъемы для вентилятора или помпы водяного охлаждения корпуса (4-контактный CHA_ FAN1/WP) (См. стр. 1, 2, № 20)

Разъем вентилятора охлаждения процессора (4-контакта, CPU_FAN1) (См. стр. 1, 2, № 3)

+12V

CHA_FAN_SPEED

GND

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTROL

GND

+12V

CPU_F

FAN_SPEED_CONTROL

AN_SPEED

Предназначен для подключения кабеля разъема вентилятора и

подключения черного провода к заземлению.

Данная материнская плата оснащена 4-контактным разъемом для системы водяного охлаждения корпуса. 3-контактную систему водяного охлаждения корпуса следует подключать к контактам 1-3.

Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3.

B660M-HDVP/D5

SPI_DQ3

SPI_DQ2

H610M-HDVP/D5

Разъем питания АТХ (24-контакта, ATXPWR1) (См. стр. 1, 2, № 4)

Разъем питания АТХ 12 В (8-контактов, ATX12V1) (См. стр. 1, 2, № 1)

Колодка SPI ТРМ (13-контактная, SPI_ TPM_J1) (См. стр. 1, 2, № 11)

8 5

4 1

SPI_PWR

Dummy

CLK

SPI_MOSI

GND

RSMRST#

SPI_MISO

SPI_CS0

RST#

TPM_PIRQ

SPI_TPM_CS

Эта материнская плата оснащена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 13.

Эта материнская плата снабжена 8-контактным разъемом питания АТХ 12 В. Чтобы использовать 4-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 5.

*Внимание! Убедитесь,

что подключенный кабель

питания предназначен для

ЦП, а не для видеокарты. Не

подключайте кабель питания

PCIe к этому разъему.

Этот разъем обеспечивает поддержку системы SPI Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность платформы.

Русский

Колодка последовательного

STB#

SLCT

порта (9-контактная, COM2) (См. стр. 1, 2, № 18)

RRXD1

DDTR#1

TTXD1

DDCD#1

DDSR#1

CCTS#1

RRTS#1

GND

Колодка COM поддерживает подключение модуля последовательного порта.

RRI#1

Русский

Колодка порта принтера (25-контактная, LPT1) (См. стр. 1, 2, № 17)

SPD2

SPD7

SPD6

SPD5

SPD4

SPD3

BUSY

ACK#

подключения кабеля порта принтера, обеспечивающий

Это — интерфейс для

SPD0

SPD1

удобное подключение устройств

GND

SLIN#

PINIT#

ERROR#

печати.

AFD#

B660M-HDVP/D5 H610M-HDVP/D5

1 Introdução

Obrigado por adquirir a placa mãe ASRock B660M-HDVP/D5 / H610M-HDVP/D5, uma conável placa mãe ASRock produzida sob rigoroso controle de qualidade consistente. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

Como as especicações da placa-mãe e do soware do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modicações a esta documentação, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações especícas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.

1.1 Conteúdo da embalagem

Placa-mãe ASRock B660M-HDVP/D5 / H610M-HDVP/D5 (Micro ATX Form Factor)

•

Guia de Instalação Rápida da ASRock B660M-HDVP/D5 / H610M-HDVP/D5

•

CD de Suporte do ASRock B660M-HDVP/D5 / H610M-HDVP/D5

•

2 x Cabos de dados Serial ATA (SATA) (Opcional)

•

1 x Parafuso para Soquete M.2

•

1 x Painel de E/S

•

Português

1.2 Especicações

Micro ATX Form Factor

Plataforma

CPU

•

Design de condensador sólido

•

Suportas Processadores 12th Gen Intel® CoreTM (LGA1700)

•

Design com 5 fases de alimentação

•

Suporta Tecnologia Híbrida Intel®

•

Suporta Tecnologia Intel® Turbo Boost Max 3.0

•

Português

Chipset

Memória

Slot de expansão

B660M-HDVP/D5:

Intel® B660

•

H610M-HDVP/D5:

Intel® H610

•

2 x Slots DIMM DDR5

•

Capacidade máxima da memória do sistema: 64GB

•

Suporta Extreme Memory Prole (XMP) 3.0 da Intel®

•

B660M-HDVP/D5:

Suporta memória DDR5, não ECC, sem memória intermédia*

•

* Natywna obsługa DDR5 4800 (1DPC). * Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/)

H610M-HDVP/D5:

Suporta DDR5 não-ECC, uma memória sem buer até 4800*

•

* Natywna obsługa DDR5 4800 (1DPC). * Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/)

1 x Slot PCIe Gen4x16

•

* Suporta NVMe SSD nos discos de inicialização

2 x Slots PCIe Gen3x1

•

1 x Slots PCI

•

Grácos

Os grácos incorporados Intel® UHD e as saídas VGA só podem

•

ser suportados com processadores com GPU integrada. Arquitetura Gráca Intel® Xe (Gen 12)

•

Áudio

B660M-HDVP/D5 H610M-HDVP/D5

Quatro opções de saída de grácos: D-Sub, DVI-D, HDMI e

•

DisplayPort 1.4 *Suporta até 3 monitores simultaneamente (para H610M-HDVP/D5 apenas)

Suporta conguração com Quad monitores (para B660M-HDVP/

•

D5 apenas)

Suporta HDMI 2.1 TMDS Compatível com resolução máx. até

•

4K x 2K (4096x2160) przy 60Hz

Suporta DVI-D com resolução máxima de até 1920x1200 przy

•

60Hz

Suporta D-Sub com resolução máxima de até 1920x1200 przy 60Hz

•

Obsługa DisplayPort 1.4 z DSC (skompresowany) maks.

•

rozdzielczość do 8K (7680x4320) przy 60Hz / 5K (5120x3200) przy

120Hz

Obsługa HDCP 2.3 przy zgodności z HDMI 2.1 TMDS i porty

•

DisplayPort 1.4

Áudio 7.1 CH HD com proteção de conteúdo (Codec de áudio

•

Realtek ALC897)

Suporta Proteção de Sobretensão

•

LAN

E/S do painel posterior

LAN Gigabit 10/100/1000 Mb/s PCIE x1

•

Realtek RTL8111H

•

Suporta Wake-On-LAN

•

Oferece Suporte à Proteção de Relâmpago/ESD

•

Suporta Energy Ecient Ethernet 802.3az

•

Suporta PXE

•

1 x Porta PS/2 para Teclado

•

1 x Porta PS/2 para mouse

•

1 x Porta Serial: COM1

•

1 x Porta D-Sub

•

1 x Porta DVI-D

•

1 x Porta HDMI

•

1 x DisplayPort 1.4

•

2 x Portas USB 2.0 (Suporta Proteção ESD)

•

1 x Porta LAN RJ-45 com LED (LED ACT/LINK e LED DE

•

VELOCIDADE)

Fichas de áudio HD: Entrada de Linha / Autofalante Frontal /

•

Microfone

Português

Armazenamento

B660M-HDVP/D5:

4 x Portas USB 3.2 Gen1 (Suporta Proteção ESD)

•

H610M-HDVP/D5:

2 x Portas USB 3.2 Gen1 (Suporta Proteção ESD)

•

4 x Conectores SATA3 6,0 Gb/s*

•

* Se M2_1 é ocupado por um dispositivo tipo M.2 SATA, SATA3_0 será desativado.

1 x Soquete Ultra M.2 (M2_1, Chave M), suporta modos tipo

•

2242/2260/2280 SATA3 6,0 Gb/s & PCIe Gen3x4 (32 Gb/s)** ** Suporta a tecnologia Intel® OptaneTM (para B660M-HDVP/D5 apenas) ** Suporta o Dispositivo de Gerenciamento de Volume Intel® (VMD) (para B660M-HDVP/D5 apenas) ** Suporta NVMe SSD como discos de inicialização ** Suporta Kit ASRock U.2

Português

RAID (para B660M-HDVP/ D5 apenas)

Conector

Suporta RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de

•

armazenagem SATA

1 x Suporte Porta Impressão

•

1 x Suporte porta COM

•

1 x Suporte SPI TPM

•

1 x Intrusão do Chassi e Cabeçote de Autofalante

•

1 x Conector da ventoinha da CPU (4 pinos)

•

* O Conector do Ventilador de CPU suporta o ventilador de CPU de alimentação máxima 1A do ventilador (12W).

1 x Conector da ventoinha do Gabinete (4 pinos)

•

* O Ventilador do Chassi suporta o ventilador do Chassi de 1A máximo (12W) potência do ventilador.

1 x Conector do ventilador do chassi/Ventilador da Bomba de Água

•

(4 pinos) (Controle de Velocidade de Ventoinha Inteligente) * O Ventilador de Chassi/Ventilador da Bomba de Água suporta o ventilador de refrigerador a água de 2A máximo (24W) potência do ventilador. * CHA_FAN1/WP podem detectar automaticamente se ventoinha de 3 pinos ou 4 pinos está em uso.

1 x Conector alimentação ATX 24-pinos

•

1 x Conector de energia 8-pinos 12V

•

Funções da BIOS

Monitor de hardware

B660M-HDVP/D5 H610M-HDVP/D5

1 x Conector de áudio do painel frontal

•

2 x Plataformas USB 2.0 (Suporta 4 portas USB 2.0) (Suporta

•

Proteção ESD) 1 x Plataforma USB 3.2 Gen1 (Suporta 2 portas USB 3.2 Gen1)

•

(Suporta Proteção ESD)

AMI Legal UEFI BIOS com suporte multilingue GUI

•

ACPI 6.0 compatível com eventos de despertar

•

Suporte SMBIOS 2.7

•

B660M-HDVP/D5:

CPU Core/Cache, CPU GT, VDD_CPU, VDD_IMC, VCCIN AUX,

•

+1,05V PROC, +0,82V PCH, +1,05V PCH de Tensão de Multiajuste

H610M-HDVP/D5:

CPU Core/Cache, CPU GT, VDD_CPU, VCCIN AUX, +1,05V

•

PROC, +0,82V PCH, +1,05V PCH de Tensão de Multi-ajuste

Tacômetro da ventoinha: Ventilador da CPU, Chassis, Chassis/

•

Bomba de Água Ventoinha Silenciosa (Auto ajusta velocidade da ventoinha do

•

chassi pela temperatura da CPU): Ventilador da CPU, Chassis, Chassis/Bomba de Água Controle multi-velocidade da ventoinha: Ventilador da CPU,

•

Chassis, Chassis/Bomba de Água Detecção de ABERTURA da CAIXA

•

Monitoramento da tensão: CPU Vcore, +1,05V_PCH, VDD_CPU,

•

VCCIN AUX, +1,05V PROC, +0,82V PCH, +12V, +5V, +3,3V, VCCSA

Português

Microso® Windows® 10 64-bit / 11 64-bit

Certicações

* Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com

•

FCC, CE

•

Preparada para ErP/EuP (é necessária uma fonte de alimentação

•

preparada para ErP/EuP)

Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das denições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.

Português

1.3 Conguração dos jumpers

A imagem abaixo mostra como os jumpers são congurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto".

Apagar o Jumper CMOS (CLRMOS1) (ver p.1, p.2, N.º 13)

CLRMOS1 permite que você limpe os dados do CMOS. Para apagar e reinicializar os parâmetros do sistema nos valores predenidos, desligue o computador e desplugue a tomada da alimentação. Depois de aguardar 15 segundos, use uma capa de jumper para fazer curto dos pinos no CLRMOS1 por 5 segundos. No entanto, não apague o CMOS logo após ter realizado a atualização da BIOS. Se você precisar apagar o CMOS logo após ter terminado uma atualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrálo antes de apagar o CMOS. Por favor, observe que a senha, data, hora e perl padrão do usuário serão apagados só se a bateria CMOS for removida. Por favor, não se esqueça de retirar a tampa do jumper depois de apagar o CMOS.

Jumper de 2 pinos

Se você apagar o CMOS, poderá ser detectada a abertura da caixa. Ajuste a opção do BIOS "Limpar estado" para limpar o registo anterior de estado de intrusão no chassis.

1.4 Suportes e conectores onboard

Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.

B660M-HDVP/D5 H610M-HDVP/D5

Suporte do painel de sistema (PAINEL1 de 9 pinos) (ver p.1, p.2, N.º 12)

PWRBTN (Botão de alimentação):

Conecte o botão de alimentação no painel frontal do chassi. Você pode congurar a forma para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reinicialização):

Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal.

PLED (LED de alimentação do sistema):

Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED cará aceso quando o sistema estiver em funcionamento. O LED cará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED cará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5).

HDLED (LED de atividade do disco rígido):

Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED cará aceso quando o disco rígido estiver lendo ou registrando dados.

O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo de painel frontal do chassi a este conector, certique-se de que os os e os pinos correspondem de forma correta.

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos.

Português

Intrusão do Chassi e

+5V

DUMMY

SIGNAL

GND

DUMMY

SPEAKER

DUMMY

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

Cabeçote de Autofalante (SPK_CI1 de 7 pinos) (ver p.1, p.2, N.º 10)

Conecte a instrusão do chassi e autofalante do chassi a este cabeçote.

Português

Conectores série ATA3 Vertical: (SATA3_0: ver p.1, 2, Nº. 8) (SATA3_1: ver p.1, 2, Nº. 9) (SATA3_2: ver p.1, 2, Nº. 7) (SATA3_3: ver p.1, 2, Nº. 6)

Plataformas USB 2.0 (USB_3_4 de 9 pinos) (ver p.1, p.2, N.º 15) (USB_5_6 de 9 pinos) (ver p.1, p.2, N.º 14)

Plataforma USB 3.2 Gen1 (USB3_1_2 de 19 pinos) (ver p.1, p.2, N.º 5)

SATA3_3

SATA3_1

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

IntA_PA_SSTX-

IntA_PA_SSTX+

IntA_PA_D-

IntA_PA_D+

Estes quatro conectores SATA3 suportam cabos de dados

SATA3_2

SATA para dispositivos de armazenamento interno com uma taxa de transferência de dados de

SATA3_0

até 6,0 Gb/s. * Se M2_1 é ocupado por um dispositivo tipo M.2 SATA, SATA3_0 será desativado.

Há dois cabeçotes USB 2.0 nesta placa-mãe. Cada suporte USB 2.0 pode suportar duas portas.

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

GND

IntA_PB_SSTX+

GND

IntA_PB_D-

GND

IntA_PB_D+

Dummy

Há um cabeçote USB 3.2 Gen1 nesta placa-mãe. Este suporte USB 3.2 Gen1 pode suportar duas portas.

B660M-HDVP/D5

J_SENSE

OUT2_L

MIC_RED

OUT_RET

OUT2_R

MIC2_R

MIC2_L

GND

PRESENCE#

AN_SPEED_CONTRO

4 3 2 1

H610M-HDVP/D5

Suporte de áudio do painel frontal (HD_AUDIO1 de 9 pinos) (ver p.1, p.2, N.º 19)

1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema.

2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de acordo com os passos abaixo: A. Ligue Mic_IN (MIC) a MIC2_L. B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Conecte a ligação Terra (GND) à Terra (GND). D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-los ao painel de áudio AC’97. E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle Realtek e ajuste o “Volume de gravação”.

Conector do ventilador do chassi (CHA_FAN2 de 4 pinos) (ver p.1, p.2, N.º 16)

+12V

CHA_FAN_SPEED

Este suporte destina-se à conexão dos dispositivos de áudio no painel de áudio frontal.

Ligue o cabo do ventilador aos conectores do ventilador e

corresponda o cabo preto com o pino de ligação à terra.

Português

Chassis / Conectores da ventoinha de bomba de água (CHA_FAN1/WP de 4 pinos) (ver p.1, p.2, N.º 20)

Conector da Ventoinha da CPU (CPU_FAN1 de 4 pinos) (ver p.1, p.2, N.º 3)

GND

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTROL

+12V

CPU_F

FAN_SPEED_CONTROL

GND

AN_SPEED

Esta placa mãe fornece conectores de ventilador do chassis de refrigeração a água de 4 pinos. Se você pretende conectar um ventilador de refrigeração a água de chassis de 3 pinos, por favor, conecte-o ao Pino 1-3.

Esta placa mãe inclui um conector de ventilador da CPU (Ventilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.

Conector de alimentação

SPI_DQ3

SPI_DQ2

ATX (ATXPWR1 de 24 pinos) (ver p.1, p.2, N.º 4)

Esta placa-mãe inclui um conector de alimentação ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13.

Português

Conector de alimentação de 12V ATX (ATX12V1 de 8 pinos) (ver p.1, p.2, N.º 1)

Plataforma SPI TPM (SPI_TPM_J1 de 13 pinos) (ver p.1, p.2, N.º 11)

Suporte da porta serial (COM2 de 9 pinos) (ver p.1, p.2, N.º 18)

8 5

4 1

SPI_PWR

Dummy

CLK

SPI_MOSI

GND

RSMRST#

SPI_MISO

SPI_CS0

RRXD1

DDTR#1

DDSR#1

GND

TTXD1

DDCD#1

RST#

TPM_PIRQ

SPI_TPM_CS

CCTS#1

RRI#1

RRTS#1

Esta placa-mãe inclui um conector de alimentação de 12V ATX de 8 pinos. Para utilizar uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino 5.

*Aviso: Certique-se que o cabo

de força conectado é para o CPU

e não para a placa gráca. Não

ligue o cabo de força PCIe a este

conector.

Este conector suporta um sistema com SPI Módulo de Plataforma Conável (TPM), que pode armazenar com segurança chaves, certicados digitais, senhas e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plataforma.

Este suporte COM abrange um módulo de porta serial.

B660M-HDVP/D5

AFD#

STB#

SLCT

H610M-HDVP/D5

Suporte Porta Impressão (LPT1 de 25 pinos) (ver p.1, p.2, N.º 17)

SPD2

SPD7

SPD6

SPD5

SPD4

SPD3

BUSY

ACK#

da porta de impressão que permite uma conexão conveniente dos

Esta é uma interface para o cabo

SPD0

SPD1

dispositivos da impressora.

SLIN#

GND

PINIT#

ERROR#

Português

1 Wprowadzenie

Dziękujemy za zakupienie płyty głównej ASRock B660M-HDVP/D5 / H610M-HDVP/D5, niezawodnej płyty głównej produkowanej z konsekwentnie wykonywaną przez rmę ASRock, rygorystyczną kontrolą jakości. Płyta ta zapewnia doskonałą jakość działania i solidną konstrukcję, spełniającą zobowiązanie rmy ASRock do dostarczania produktów o wysokiej jakości i wytrzymałości.

Ponieważ specykacje płyty głównej i oprogramowanie BIOS mogą zostać zaktualizowane, zawartość tej dokumentacji może zostać zmieniona bez powiadomienia. W przypadku jakichkolwiek modykacji tej dokumentacji, zaktualizowana wersja będzie dostępna na stronie internetowej ASRock, bez dalszego powiadomienia. Jeśli wymagana jest pomoc techniczna w odniesieniu do tej płyty głównej, należy odwiedzić stronę internetową w celu uzyskania specycznych informacji o używanym modelu. Na stronie internetowej ASRock, można także pobrać listę najnowszych kart VGA i obsługiwanych CPU. Strona internetowa ASRock http://www.asrock.com.

Polski

1.1 Zawartość opakowania

Płyta główna ASRock B660M-HDVP/D5 / H610M-HDVP/D5 (Współczynnik kształtu

•

Micro ATX) Skrócona instrukcja instalacji ASRock B660M-HDVP/D5 / H610M-HDVP/D5

•

Pomocnicza płyta CD ASRock B660M-HDVP/D5 / H610M-HDVP/D5

•

2 x kable danych Serial ATA (SATA) (Opcjonalne)

•

1 x śruba do gniazda M.2

•

1 x osłona panelu Wejścia/Wyjścia

•

1.2 Specykacje

Platforma

•

B660M-HDVP/D5 H610M-HDVP/D5

Współczynnik kształtu Micro ATX Konstrukcja kondensatorami stałymi

CPU

Chipset

Pamięć

Gniazdo rozszerzenia

Obsługa 12

•

Sekcja zasilania 5 Power Phase Design

•

Obsługa technologii Intel® Hybrid

•

Obsługa technologii Intel® Turbo Boost Max 3.0

•

B660M-HDVP/D5:

Intel® B660

•

H610M-HDVP/D5:

Intel® H610

•

2 x gniazda DDR5 DIMM

•

Maks. wielkość pamięci systemowej: 64GB

•

Obsługa Intel® Extreme Memory Prole (XMP) 3.0

•

B660M-HDVP/D5:

Obsługa pamięci DDR5 non-ECC, pamięć niebuforowana*

•

* Natywna obsługa DDR5 4800 (1DPC). * Sprawdź listę obsługiwanej pamięci na stronie internetowej ASRock w celu uzyskania dalszych informacji. (http://www.asrock.com/)

H610M-HDVP/D5:

Obsługa niebuforowanej pamięci DDR5 non-ECC, do 4800*

•

* Natywna obsługa DDR5 4800 (1DPC). * Sprawdź listę obsługiwanej pamięci na stronie internetowej ASRock w celu uzyskania dalszych informacji. (http://www.asrock.com/)

1 x gniazda PCIe Gen4x16

•

* Obsługa SSD NVMe, jako dysków rozruchowych

2 x gniazda PCIe Gen3x1

•

1 x gniazdo PCI

•

-tej

generacji procesorów Intel® CoreTM (LGA1700)

Polski

Graka

Wbudowana graka Intel® UHD i wyjścia VGA są obsługiwane

•

wyłącznie z procesorami, które mają zintegrowane GPU. Architektura graki Intel® Xe (Generacja 12)

•

Cztery opcje wyjścia graki: D-Sub, DVI-D, HDMI i

•

DisplayPort 1.4

*Obsługa do 3 monitorów jednocześnie (tylko dla H610M-HDVP/D5)

Obsługa cztery monitory (tylko dla B660M-HDVP/D5)

•

Obsługa HDMI 2.1 TMDS zgodności z maks. rozdzielczością do

•

4K x 2K (4096x2160) przy 60Hz Obsługa DVI-D z maks. rozdzielczością do 1920x1200 przy 60Hz

•

Obsługa D-Sub z maks. rozdzielczością do 1920x1200 przy 60Hz

•

Obsługa DisplayPort 1.4 z DSC (skompresowany) maks.

•

rozdzielczość do 8K (7680x4320) przy 60Hz / 5K (5120x3200) przy 120Hz Obsługa HDCP 2.3 przy zgodności z HDMI 2.1 TMDS i porty

•

DisplayPort 1.4

Dźwięk HD 7.1 CH (kodek audio Realtek ALC897)

Audio

LAN

Polski

•

Obsługa zabezpieczenia przed przepięciami

•

1 x PCIE Gigabit LAN 10/100/1000 Mb/s

•

Realtek RTL8111H

•

Obsługa Wake-On-LAN

•

Obsługa zabezpieczenia przed wyładowaniami atmosferycznymi/

•

ESD Obsługa Energy Ecient Ethernet 802.3az

•

Obsługa PXE

•

Tylny panel Wejścia/ Wyjścia

1 x port klawiatury PS/2

•

1 x port myszy PS/2

•

1 x port szeregowy: COM1

•

1 x port D-Sub

•

1 x port DVI-D

•

1 x port HDMI

•

1 x DisplayPort 1.4

•

2 x porty USB 2.0 (Obsługa zabezpieczenia ESD)

•

1 x port LAN RJ-45 z LED (LED ACT/LINK i LED SPEED)

•

Gniazda audio HD: Wejście liniowe / Głośnik przedni / Mikrofon

•

Przechowywanie

B660M-HDVP/D5 H610M-HDVP/D5

B660M-HDVP/D5:

4 x porty USB 3.2 Gen1 (Obsługa zabezpieczenia ESD)

•

H610M-HDVP/D5:

2 x porty USB 3.2 Gen1 (Obsługa zabezpieczenia ESD)

•

4 x złącza SATA3 6,0 Gb/s*

•

* Jeśli gniazdo M2_1 jest zajęte przez urządzenie M.2 typu SATA, zostanie wyłączone SATA3_0.

1 x gniazdo Ultra M.2 (M2_1, Key M), z obsługą trybu

•

2242/2260/2280 SATA3 6,0 Gb/s i PCIe Gen3 x4 (32 Gb/s)** ** Obsługa technologii Intel® OptaneTM (tylko dla B660M-HDVP/D5) ** Obsługa Intel® Volume Management Device (VMD) (tylko dla B660M-HDVP/D5) ** Obsługa SSD NVMe, jako dysków rozruchowych ** Obsługa ASRock U.2 Kit

RAID (tylko dla B660MHDVP/D5)

Złącze

Obsługa RAID 0, RAID 1, RAID 5 i RAID 10 dla urządzeń pamięci

•

masowej SATA

1 x złącze główkowe portu drukarki

•

1 x złącze główkowe portu COM

•

1 x złącze główkowe SPI TPM

•

1 x złącze główkowe naruszenia obudowy i głośnika

•

1 x złącze wentylatora CPU (4-pinowe)

•

* Złącze wentylatora CPU obsługuje wentylator CPU maksymalnym prądem zasilania wentylatora 1 A (12 W).

1 x złącze wentylatora obudowy (4-pinowe)

•

* Złącze wentylatora obudowy obsługuje wentylator obudowy maksymalnym prądem zasilania wentylatora 1 A (12 W).

1 x złącza wentylatora obudowy/pompy wodnej (4-pinowe)

•

(Inteligentne sterowanie prędkością obrotową wentylatora) * Złącze wentylatora obudowy/pompy wodnej obsługuje wentylator układu chłodzenia maksymalnym prądem zasilania wentylatora 2 A (24 W). * CHA_FAN1/WP może automatycznie wykrywać, jeśli używany jest wentylator 3-pinowy lub 4-pinowy.

1 x 24 pinowe złącze zasilania ATX

•

1 x 8 pinowe złącze zasilania 12 V

•

Polski

Asrock B660M-HDVP/D5 Quick Installation Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
