連絡先情報

ASRock に連絡する必要がある場合、または、ASRock に関する詳細情報をお知りになり
たい場合は、ASRock のウェブサイト http://www.asrock.com をご覧になるか、または、詳
細情報について弊社取扱店までお問い合わせください。技術的なご質問がある場合は、
https://event.asrock.com/tsd.asp でサポートリクエスト用紙を提出してください。

ASRock Incorporation

電子メール：[e-mail]

ASRock EUROPE B.V.

電子メール：[e-mail]

ASRock America, Inc.

電子メール：[e-mail]

QR コードをスキャンして、その 他のマ ニュアル やドキュメントを表示

します。

内容

第 1 章 はじめ に 1

1.1 パッケージの内容 1

1.2 仕様 2

1.3 マザーボードのレイアウト 6

1.4 I/O パネル 9

1.5 ブ ロック図 11

1.6 802.11ax Wi-Fi 6E モ ジュー ルと ASRock Wi-Fi 2.4/5/6GHz
アンテナ 12

第 2 章 取り付け 13

2.1 CPU を取り付ける 14

2.2 CPU ファンとヒートシンクを 取り付 ける 17

2.3 メモリモジュール (DIMM) を取り付ける 26

2.4 前面パネルヘッダーを接続する 28

2.5 マザーボードを取り付ける 29

2.6 SATA ドライブを取り付 ける 30

2.7 グラフィックスカードを取り付ける 32

2.8 周辺機器を接続する 34

2.9 電源コネクタを接続する 35

2.10 電源オン 36

2.11 ジャンパー設定 37

2.12 オンボード の ヘッダーとコネクタ 38

2.13 M.2_SSD モジュー ル 取り付 けガイド (M2_1) 47

2.14 M.2_SSD モジュー ル 取り付 けガイド (M2_2) 51

2.15 Windows® で eDP の画面の明るさを変更する 53

B650E PG-ITX WiFi

第 1 章 はじめに

ASRock の一貫した厳格な品質管理の下で製造された信頼性の高いマザーボードである
ASRock B650E PG-ITX Wi-Fi マザーボードをお買い上げいただきありがとうございます。
ASRock の製品は一貫した厳格な品質管理の下で製造されております。優れた品質と耐久

性を兼ね備えつつ、優れたパフォーマンスを提供致します。

マザーボードの仕様とBIOS ソフトウェアは更新されることがあるため、このマニュアルの
内容は予告なしに変更することがあります。このマニュアルの内容に変更があった場合に
は、更新されたバージョンは、予告なく ASRock のウェブサイトから入 手できるように なり
ます。このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモデルに
ついての詳細情報を、当社のウェブサイトで参照ください。ASRock のウェブ サイトでは 、
最新の VG A カードおよび CPU サ ポート一覧もご 覧になれます。ASRock ウェブ サ イト

http://www.asrock.com.

1.1 パッケージの内容

•

ASRock B650E PG-ITX Wi-Fi マ ザ ー ボ ー ド（ Mini-ITX フォー ム ファクタ ー ）

•

ASRock B650E PG-ITX Wi-Fi ユーザー マ ニュアル

•

2 x シリアル ATA (SATA) データケーブル（オプション）

•

1 x ASRock WiFi 2.4/5/6 GHz アンテナ（ オプション）

•

1 x M.2 ソケット用 ネ ジ（オプ ション ）

日本語

1

日本語

1.2 仕様

プ ラ ット
フォー ム

CPU

チップセット

メモリ

•

Mini-ITX フォームファクタ

•

10 レイヤ PCB

•

AMD Socket AM5 RyzenTM 7000 シリーズプロセッサーをサポート

•

AMD B650

•

デュアルチャンネル DDR5 メモリ機能

•

2 x DDR5 DIMM スロット

•

最大 6400+(OC) の DDR5 ECC/ ノン ECC、アンバッファードメモ

リに対 応 *

•

システムメモリの最大容量：64GB

•

Extreme Memory Prole (XMP) および EXTended Proles for

Overclocking (EXPO) メモリモジュールを サポート
* 詳細については、ASRock ウェブサイトのメモリーサポ ート一覧 を
参照してください。(http://www.asrock.com/)

拡 張 ス ロ ット

グ ラフィックス

オ ー ディオ

CPU:

•

1 x PCIe 5.0 x16 スロット (PCIE1)、x16 モード をサポート *
チップセット：

•

1 x 垂直 M.2 ソ ケット (Key E)、タ イ プ 2230 Wi-Fi/BT PCIe Wi-Fi

モジュ ー ル に対 応

* 起 動 ディスクとして NVMe SSD に対応

•

統合 AMD RDNATM 2 グ ラフィックス（ 実 際 の サ ポ ートは CPU に

よって異なる場合があります）

•

1 x eDP 1.4 に対応、最大 フル HD 60Hz の解像度に対応

•

1 x HDMI 2.1 TMDS/FRL 8G 互換、HDR、HDCP 2.3、最 大 4K

120Hz の最大解像度をサポート

•

7.1 CH HD オ ー ディオ 、コ ン テンツプ ロ テ クション 付 き

（Realtek ALC1220 オーディオコー デック）

•

リア出力ポートにおけるインピーダンス感知

•

R/L オーディオチャンネル用個別 PCB レイヤ

•

Nahimic オー ディオ

2

LAN

ワイヤレス

LAN

B650E PG-ITX WiFi

•

2.5 ギ ガ ビ ット LAN 10/100/1000/2500 Mb/s

•

Killer® E3100G

•

Killer LAN ソフトウェア に 対 応

•

Killer DoubleShotTM Pro に対応

•

802.11ax Wi-Fi 6E モジュー ル

•

IEEE 802.11a/b/g/n/ac/ax をサポート

•

拡張 6GHz 帯 * をサポートするデュアルバンド 2x2 160MHz に

対応
* Wi-Fi 6E （6GHz 帯） は、Microso® Windows® 11 によりサ ポ ートさ
れます。利用できるかどうかは、各国および 地域 のさまざまな規制状
況 によって 異 なります。Windows Update およびソ フトウェアアップデ
ートが利用可能になると、（サポートされている国で）有効 に なりま
す。
* 6E 機能には 6GHz 対応ルーターが必要になります。

•

2 （送信） x 2 （受信） ダイバーシティテクノロジーをサポートする

2 本のアンテナ

•

ブ ル ートゥ ース + ハ イスピードクラス II をサポート

•

MU-MIMO に対応

•

Killer LAN ソフトウェア に 対 応

•

Killer DoubleShotTM Pro に対応

日本語

USB

リアパ ネ ル I/O

•

1 x USB 3.2 Gen2x2 Type-C ( フロント )

•

1 x USB 3.2 Gen2 Type-C (リア )

•

3 x USB 3.2 Gen2 Type-A (リア )

•

2 x USB 3.2 Gen1 ( フロント )

•

6 x USB 2.0 (4 リア、2 フロント )
* すべての USB ポート は ESD 保護をサポートしています

•

2 x アンテナポート

•

1 x HDMI ポ ート

•

1 x 光 SPDIF 出力ポート

•

3 x USB 3.2 Gen2 Type-A ポート (10 Gb/s) （USB32_23 は

Lightning Gaming ポ ー ト で す 。）

•

1 x USB 3.2 Gen2 Type-C ポート (10 Gb/s)

•

4 x USB 2.0 ポ ート

•

1 x RJ-45 LAN ポ ート

•

1 x ライン 出 力 ジ ャック （ゴ ールドオーディオジャック）

•

1 x マイク入 力 ジ ャック （ゴー ルドオーディオジャック）

3

日本語

ストレ ー ジ

RAID

コネクタ

CPU:

•

1 x Blazing M.2 ソケット (M2_1、キ ー M)、タ イ プ 2280 PCIe
Gen5x4 (128 Gb/s) モ ードに 対 応 *

•

1 x Hyper M.2 ソケ ット (M2_2、キ ー M)、タ イ プ 2280 PCIe
Gen4x4 (64 Gb/s) モ ードに 対 応 *

チップセット：

•

2 x SATA3 6.0 Gb/s コネ クタ

* 起 動 ディスクとして NVMe SSD に対応
* ASRock U.2 キ ット に 対 応

•

SATA デバイスの場合、RAID 0 および RAID 1 に対応

•

M.2 NvMe ストレージデバイス用に RAID 0、RAID 1 および
RAID 10 をサポート *

* RAID 10 をサポートするには、追加の M.2 NVMe 拡 張 カードが

必要です

•

1 x eDP 信 号 コ ネクタ

•

2 x アドレサブル LED ヘッダー *

•

1 x CPU ファンコ ネクタ (4 ピン )**

•

1 x CPU/ ウォーター ポンプ ファン (M.2 ファン ) コ ネクタ (4 ピン )

（スマートファン速度制御）***

•

1 x シャーシ / ウォーターポンプファンコネクタ (4 ピン ) （スマート

ファン速度制御）****

•

1 x 24 ピン ATX 電源コネクターコネクタ（高密度電源コネクター）

•

1 x 8 ピン 12V 電源コネクタ（高密度電源コネクター）

•

1 x フロントパ ネルオーディオコネクタ （15μ ゴー ルドオーディオ

ジャック）

•

1 x USB 2.0 ヘ ッ ダ ー（ 2 つの USB 2.0 ポ ートに対 応 ）

•

1 x USB 3.2 Gen1 ヘッダ ー （2 つの USB 3.2 Gen1 ポートに対 応 ）

•

1 x フロントパネルタイプ C USB 3.2 Gen2x2 ヘッダ ー (20 Gb/s)

(ReDriver)

* 合計 5V/3A、15W までの LED ストリップ に 対 応
** CPU_FAN1 は 、最 大 1A (12W) のファン電 力をサポートします。
*** CPU_FAN2/WP (M.2 ファン コネクタ ) は 、最 大 2A (24W) のファ

ン電力をサポートします。

4

*** CPU_FAN2/WP (M.2 ファン コネクタ ) は、M2_1 ソケットにプリイ
ンストールされ た ASRock Blazing M.2 Gen5 ファン ヒートシンクの付
属ファン ケーブルに接続されます。
**** CHA_FAN1/WP は 、最 大 2A (24W) のファン 電 力 をサポートし
ます。

**** CPU_FAN2/WP (M.2 ファン コネクタ ) と CHA_FAN1/WP は、
3 ピンまたは 4 ピンのファンが使用されているかどうかを自動検出で

きます。

•

BIOS 機能

OS

認証

* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com

BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティのオー

バークロックツールの使用などを含む、オーバークロックには、一定のリスクを伴いますの
でご注意ください。オ ーバ ークロックするとシステムが 不安 定に なったり、システムのコン
ポーネントやデバイスが破損することがあります。ご自分の責任で行ってください。弊社で
は、オーバークロックによる破損の責任は負いかねますのでご了承ください。

AMI UEFI Legal BIOS、GUI サ ポ ート付 き

•

Microso® Windows® 10 64-bit / 11 64-bit

•

FCC、CE

•

ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です）

B650E PG-ITX WiFi

日本語

5

日本語

1.3 マザーボードのレイアウト

上面図

6

背面図

B650E PG-ITX WiFi

日本語

7

日本語

番号 説明

1 ATX 12V 電 源コネクタ (ATX12V1)

2 アドレサブル LED ヘッダー (ADDR_LED1)

3 アドレサブル LED ヘッダー (ADDR_LED2)

4 CPU ファンコ ネクタ (CPU_FAN1)

5 CPU/ ウォーター ポンプ ファン (M.2 ファン ) コネクタ (CPU_FAN2/WP)

6 2 x 288 ピン DDR5 DIMM スロット (DDR5_A1、DDR5_B1)
7 ATX 電 源 コ ネクタ (ATXPWR1)
8 SATA3 コネクタ (SATA3_2)

9 SATA3 コネクタ (SATA3_1)

10 USB 3.2 Gen1 ヘッダ ー (USB32_4_5)

11 システムパ ネルヘッダー (PANEL1)
12 USB 2.0 ヘッダ ー (USB_5_6)
13 フロントパネルタイプ C USB 3.2 Gen2x2 ヘッダ ー (USB32_TC2)

14 クリア CMOS ジャン パ ー (CLRCMOS1)

15 シャーシ / ウォーターポンプファンコネクタ (CHA_FAN1/WP)

16 シャーシ スピーカー ヘッダー (SPEAKER1)

17 フロントパ ネ ル オ ー ディオ ヘッダ ー (HD_AUDIO1)

18 eDP 信 号 コ ネクタ (EDP1)

8

1.4 I/O パネル

1

B650E PG-ITX WiFi

3

42

9

7

68

5

10

番号 説明 番号 説明

1 2.5G LAN RJ-45 ポ ート * 6 オプ ティカ ル SPDIF 出力ポート

USB 3.2 Gen2 Type-A ポート

2

(USB32_23)**

7 USB 2.0 ポート (USB_1234)

3 マイク入 力 ジ ャック *** 8 HDMI ポート

4 ライン 出 力 ジ ャック *** 9

5 アンテナポート 10

* 各 LAN ポートにそれぞれ 2 つの LED が あります 。LAN ポート の LED 表示については下の表を参照してく
ださい。

アクティビティ / リンク LED

速度 LED

LAN ポ ート

USB 3.2 Gen2 Type-A ポート
(USB32_1)

USB 3.2 Gen2 Type-C ポート
(USB32_TC1)

アクティビティ / リンク LED 速度 LED
状態 説明 状態 説明

消灯 リンクなし 消灯 10Mbps 接続
点滅 デ ータアクティビ ティ オレンジ 色 100Mbps/1Gbps 接続
点灯 リンク 緑色 2.5Gbps 接続

日本語

** USB32_23 は、ライトニング ゲーミングポ ートで す。

9

日本語

2、4、5.1、ま た は 7.1 チャンネル構成のオーディオポートの機能 :

チャンネル ポ ート 機能

2 チャン ネ ル

4 チャン ネ ル

5.1 チャン ネ ル

7.1 チャン ネ ル

ライン 出 力 ジャック

( リアパ ネ ル )

ピンク色 - マイク

( フロントパ ネ ル )

マイク 入 力 ジ ャック

( リアパ ネ ル )

ライム色 - ヘッド ホ ン

( フロントパ ネ ル )

フロントスピーカー出 力

リアスピーカー出力

セントラル / サブウーファース

ピーカー出力

サイドスピーカー出 力

10

1.5 ブ ロック図

B650E PG-ITX WiFi

M.2_1(PCIe x4)

PCIe x16 Gen5 Slot

PCIe Gen5 x16

PCIe Gen5 x4

Audio Codec ALC1220 2+1

M.2_2(PCIe x4)

PCIe Gen4 x4

AZ ( HD Audio )

WiFi key E

x1

PCIe GEN3

Intel Killer E3100G

x1

PCIe GEN3

日本語

PCIe x4 Gen4 BUS

AMD PROM21

AMD AM5

Processor

LGA1718

20Gb/s

SPI

Channel B

Channel A

DP0

DP2

eSPI

USB3.2 G2 10Gb/s

USB3.2 G2 10Gb/s

USB3.2 G2x2

Chipset

5Gb/s

USB3.2 G1

10Gb/sUSB3.2 G2

480Mb/sUSB2.0

480Mb/sUSB2.0

DDR5 Slot x1

DDR5 Slot x1

eDP Port

HDMI Port

Flash ROM

SIO NCT6686D

Rear USB 3.2 Gen2 Type C

Rear USB 3.2 Gen2 2 ports

Front USB 3.2 Gen2x2 Type C

Front USB 2.0 2 ports

Front USB 3.2 Gen1 2 ports

Rear USB 3.2 Gen2 1 port

Rear USB 2.0 4 ports

11

日本語

1.6 802.11ax Wi-Fi 6E モ ジュー ルと ASRock Wi-Fi

2.4/5/6GHz アンテナ

802.11ax Wi-Fi 6E + BT モジュール

このマザーボードには、802.11 a/b/g/n/ac/ax Wi-Fi 6E 接続規格と Bluetooth をサポートす
る専用の 802.11a/b/g/n/ac/ax Wi-Fi 6E + BT モジュールが付属しています。Wi-Fi 6E + BT
モジュ ー ル は、Wi-Fi 6E + BT をサポートする使いやすいワイヤレスローカルエリアネット
ワーク (WLAN) アダプ タです。Bluetooth 規格には、モバイルデバイスにまったく新しいク
ラスの機能を追加するスマート・レディ・テクノロジーが採用されています。BT にはロー・
エネル ギ ー・テクノロジ ーも採 用されており、PC 向けの超低消費電力をお約束します。

* 伝送速度は環境によって異なることがあります。
* Wi-Fi 6E （6GHz 帯） は、Microsoft® Windows® 11 によりサポートされます。利 用できるか

どうかは、各国および地域のさまざまな規制状況によって異なります。Windows Update お
よびソフトウェアアップ デ ート が 利 用 可 能 に なると、（ サポートされ て いる国 で ） 有効にな
ります。

* 6E 機能には 6GHz 対応ルーターが必要になります。

ASRock Wi-Fi 2.4/5/6 GHz アンテナ

12

B650E PG-ITX WiFi

第 2 章 取り付け

これは Mini-ITX フォームファクタのマザーボードです。マザーボードを取付ける前に、
ケースに取付できるフォームファクター（サイズ）を確認し、マザーボードを取り付けるこ

とが できることを 確 認してください。

取り付け前の注意事項

マザーボードコンポーネントを取り付けたり、マザーボードの設定を変更する前に、次の
注意事項をよくお読みください。

•

マザーボードを設置 / 取り外しをする場合は、必ず電源コードが抜いてください。電源
コードが繋がれたままで作業を行うと、怪我をしたり、マザーボードが破損する可能性
がございます。

•

静電気によってマザーボードの部品が破損することを防止するために、マザーボード
はカーペットの上に置かないでください。また、静電気防止リストストラップを着用す
るか、または、部品を取り扱う前に静電気除去オブジェクトに触れてください。

•

基板の 端をつかんでください。IC には触れないでください。

•

マザーボードを取り外す場合は、取り外したマザーボードを接地した静電気防止パッ

ドの上に置くが、商品に付属している袋に入れてください。

•

マザーボードをシャーシに固定する為にねじを使う場合は、ねじを締め付けすぎない
でください。ねじを締め付けすぎると、マザーボードが破損することがあります。

日本語

13

日本語

2.1 CPU を取り付 ける

1. 1718 ピン CPU をソケットに挿入する前に、PnP キャッ プ がソケット上 にあること、
CPU 表面に汚れがないこと、または、ソケット内に曲がったピン がないことを確認して

くだ さい 。PnP キャップが ソケット上 になか ったり、CPU 表面が汚れていたり、または、
ソケット内に曲がったピン がある場 合は 、CPU を無理にソケット内に挿入しないでく
ださい。CPU を無 理にソケット内 に挿入すると、CPU の甚大な破損につながります。

2. CPU を取り付ける前に、すべての電源ケーブルを取り外してください。

チュートリアルビデオ

14

CPU ソケットカバーを 開く前に 、CPU を正しい方向
に 向 け てくだ さ い 。

B650E PG-ITX WiFi

1

A

B

2

日本語

3

4

CPU をできるだけ 平らに慎 重
に置 きます。落とさないでくだ
さい。

15

日本語

5

所定の位置にロックする前に、CPU がソケットと位置
合わせされていることを 確認してください。

6

7

16

ソケットレバーを閉じるときに外れ
るまで、黒いカバープレートが常に
所定の位置にあることを確認してく
ださい。

プロセッサーを取り外した場合は、カバーを保管してください。アフターサービスのため
にマザーボードを返品する場合は、カバーを必ず取り付けてください。

B650E PG-ITX WiFi

2.2 CPU ファンとヒートシンクを 取り付 ける

CPU をこのマザーボードに取り付 けたら、放熱するために大型 のヒートシンクと冷却ファ

ンを取り付ける必要があります。放熱を改善するために、さらに、CPU とヒートシンクの

間にサーマルグリースを塗布する必要があります。CPU とヒートシンクがしっかりと固定

されており、正しく接 触していることを確認してください。

CPU またはヒートシンクを交換する前 に、電 源を 切断 するか、または、電源コードを取り外
して くだ さい 。

CPU クーラー （タイプ 1） の 取り付 け

1

2

日本語

17

日本語

3

4

18

CPU_FAN1

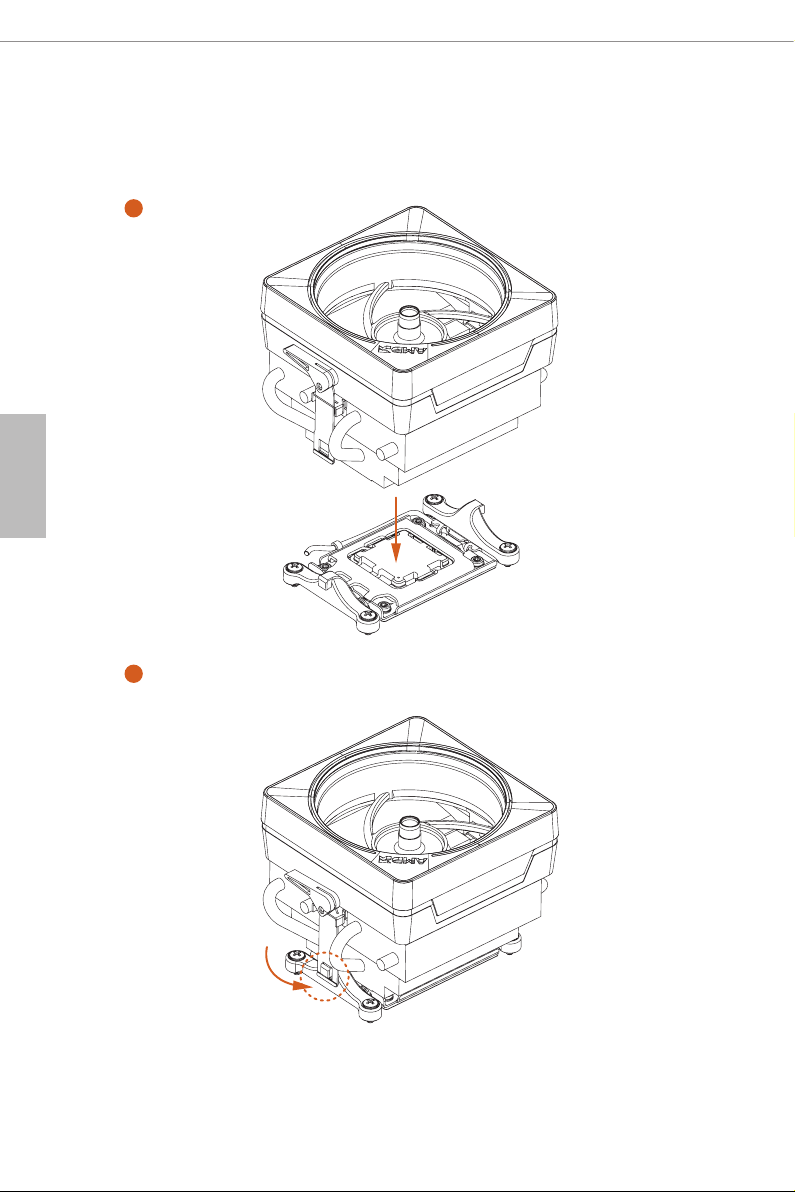

CPU クーラー （タイプ 2） の 取り付 け

1

2

B650E PG-ITX WiFi

日本語

19

日本語

3

4

20

CPU_FAN1

B650E PG-ITX WiFi

5

CPU_FAN1

RGB_LED1

+12V

* ここに示されている図は参照のみを目的としており、購入したモデルと完全に一致しな

い場合があります。

日本語

21

1

日本語

CPU クーラー （タイプ 3） の 取り付 け

2

22

B650E PG-ITX WiFi

3

日本語

4

23

日本語

AN1

5

CPU_F

24

B650E PG-ITX WiFi

6

CPU_FAN1

RGB_LED1

+12V

日本語

または

CPU_FAN1

RGB_LED1

USB_1_2

この段階で は 1 本のケーブ ルだ けを 使用してください 。

RGB_LED1 を選択した場合は、ASRock ユ ー ティリティ「 ASRock Polychrome SYNC」を イ ン

ストールしてください。

USB コネクタを 選択する場 合は、ASRock ユ ー ティリティ「SR3 Settings Software（SR3 設定

ソフトウェア）」をインストールしてください 。

* ここに示されている図は参照のみを目的としており、購入したモデルと完全に一致しな
い場合があります。

25

2.3 メモリモジュール (DIMM) を取り付ける

このマザーボードには 2 つの 288 ピン DDR5 ( ダブル デ ータレ ート 5) DIMM ス ロ ット が

装備されており、デュアルチャンネルメモリ機能に対応します。

1. デュアルチャンネルメモリ設定 のため に、同 一（ 同じブランド、同じ速度、同じサイズ、
同 じ チ ッ プ タ イ プ ）の DDR5 DIMM を 1 組取り付ける必要があります。

2. 1 つのメモリモジュールが取り付けられている場合は、デュアルチャンネルメモリ機能

を有効にできません。

3. DDR、DDR2、DDR3 または DDR4 メモリモジュール は DDR5 スロットに 取り付けるこ

とは で きません 。取り付けると、マ ザ ーボ ードと DIMM が損傷することがあります。

4. DIMM は 1 つの正しい方向にしか取り付けることができません。DIMM を間違った
方向に無理に挿入すると、マザーボードと DIMM の損傷につながります。

日本語

推奨されるメモリ構成

1 DIMM

A1 B1

V

2 DIMM

A1 B1

V V

最初の起動には時間がかかる場合があります。

しばらくお待ちください。起動時間については、次の表を参照してください。

* 設定によって異なる場合があります。

メモリ

2 x 16GB 90 秒
2 x 32GB 150 秒

CMOS をクリアした 後 の

最初の起動

26

B650E PG-ITX WiFi

1

2

日本語

3

27

1

日本語

2.4 前面パネルヘッダーを接続する

32:(56:

+''/('

5(6(76:

32:(5/('

32:(5/('

2

RESET SW

HDD LED

28

3$1(/

システムパネルヘッダー

910

Power SW (-) RESET SW (+)

B

Power LED (-)

A

Power LED (+)

12

PANEL1

RESET SW (-)Power SW (+)

HDD LED (-)

HDD LED (+)

フロントパネルワイヤー

D

C

ABC D

2.5 マザーボードを取り付ける

B650E PG-ITX WiFi

日本語

29

日本語

1

2.6 SATA ドライブ を 取り付ける

光 学ドライブ

SATA ドライブ

2

30

SATA データケーブル

B650E PG-ITX WiFi

3

日本語

4

SATA 電 源 コ ネクタ

SATA デ ータコ ネクタ

31

日本語

1

2.7 グラフィックスカードを取り付ける

CLICK!

32

B650E PG-ITX WiFi

拡張スロット（PCIe ス ロット ）

このマザーボードには 1 つの PCI Express スロットが装備されています。

拡張カードを取り付ける前に、電源供給が切断されていること、または、電源コードが取
り外されていることを確認してください。取り付け作業を始める前に、拡張カードに添付
されている文書を読んで、カード用に必 要なハードウェア設定を行ってください。

PCIe スロット ：

PCIE1 (PCIe 5.0 x16 スロット ) は PCIe x16 レーン幅グラフィックスカード向けに使用しま
す。

日本語

33

日本語

2.8 周辺機器を接続する

34

2.9 電源コネクタを接続する

B650E PG-ITX WiFi

日本語

$7;9

$7;3:5

35

2.10 電源オン

日本語

1

2

3

4

36

B650E PG-ITX WiFi

2.11 ジャンパー設定

このイラストは、ジャンパ ーの設 定 方法を 示しています。ジャンパ ーキャップ がピンに 被
さっていると、ジャンパーは「ショート」です。ジャンパーキャップがピンに被さっていない

場合には、ジャンパーは「オープン」です。

CMOS クリアジャンパー
(CLRCMOS1) （p.6、No. 14 参照）

CLRCMOS1 は、CMOS の データをクリアすることができます。CMOS のデータには、

システムパスワード、日付、時間 、システム設定 パラメーターなどのシステム設 定 情報が
含まれます。消去して、デフォルト設定にシステムパラメーターをリセットするには、
コンピューターの 電 源を 切り、電源コ ードを抜き、ジャンパーキャップを 使用して、
CLRCMOS1 のピンに 3 秒 間 ショートしま す。CMOS をクリアした後は、ジャンパーキャッ
プを取り外すのを忘れないようにしてください。BIOS をアップ デ ート後 、CMOS をクリア
する必要があれば、最初にシステムを起動し、それから CMOS クリアアク ション を 行う
前にシャットダウンしてください。

日本語

CLRCMOS1

2 ピンジャンパー

ショート： CMOS の クリア
オープン：デフォルト

37

2.12 オンボ ード の ヘッダーとコ ネクタ

PWRBTN

HDLED+

オンボ ードヘッダーとコネクタはジャンパーで はありません 。これらヘッダーとコネクタ
にはジャンパーキャップを被せないでください。ヘッダーおよびコネクタにジャンパー
キャップを被せると、マザーボードに物理損傷が起こることがあります。

システムパネ ルヘッダ ー

（9 ピン PANEL1）（p.6、 No. 11 参照）

電源ボタンを 接 続し、ボタンをリセットし、下 記のピン割り当て に従って、シャーシのシ
ステムステータス表示ランプ をこの ヘッダー にセットします。ケーブルを 接 続 するとき
には、ピンの＋と−に気をつけてください。

日本語

38

PANEL1

GND R ESET#

PLED-

PLED+

PWRBTN（電源ボタン）：

シャーシ前面パネルの電源ボタンに接続してください。電源ボタンを使用して、システムを
オフにする方法 を設 定で きます。

RESET（リセットボタン）：

シャーシ 前 面パ ネ ルのリセットボタン に接 続してください。コンピューター がフリーズした
り、通常の再起動を実行できない場合には、リセットボタンを押して、コンピューターを再
起動します。

PLED（システム電 源 LED）：

シャーシ前面パネルの電源ステータスインジケーターに接続してください。システム稼 働
中は、LED が 点灯します。システムが S1/S3 スリープ状態の場合には、LED は点滅を続け
ます。システム が S4 スリープ状態または電源オフ (S5) のときには、LED はオフです。

HDLED（ハ ードドライブアクティビティ LED）：

シャーシ前面パネルのハードドライブアクティビティ LED に 接続 してください。ハードドラ
イブのデータを読み取りまたは書き込み 中に、LED は オン に なりま す。

前面パネルデザインは、シャーシによって異なることがあります。前面パネルモジュールは、
主に電 源 ボタン、リセットボタン、電源 LED、ハ ードドライブ アクティビティ LED、スピーカー
などから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続する場合
には、配線 の割り当てと、ピンの 割り当てが 正しく合致していることを確か めてください。

GND

GND

#

HDLED-

1

B650E PG-ITX WiFi

PLED ( システム電源 LED) 表示については、下の表を参照してください。

状態 説明

点滅 (2Hz) システムの起 動 中
点灯 起動完了
BFG まで点 滅 DRAM オーバ ークロック 失 敗
点灯 DRAM なしで の 起 動
点滅 (1Hz) S3 スリープ モードに移行中

シリアル ATA3 コネ クタ

(SATA3_1) （p.6、No. 9 参照）
(SATA3_2) （p.6、No. 8 参照）

これら 2 つの SATA3コ ネ ク タ ー は 、最 高 6.0 Gb/s のデータ転送速度で内部ストレージ
デバイス用の SATA データケーブルをサポートします。

日本語

SATA3_1 SATA3_2

39

日本語

USB 2.0 ヘッダ ー

（9 ピン USB_5_6）（ p.6、No. 12 参照）

このマザーボードには 1 つのヘッダーが装備されています。各 USB 2.0 ヘッダーは、2 つ
の ポ ートを サ ポ ートで きま す。

USB_5_6

USB 3.2 Gen1 ヘッダ ー

（19 ピン USB32_4_5）（ p.6、No. 10 参照）

このマザーボードには 1 つのヘッダ ーが装備 されて います。この USB 3.2 Gen1 ヘッダ ー
は 2 つ の ポ ートを サ ポ ートで きます。

40

USB32_4_5

Dummy

IntA_PB_D+

IntA_PB_D-

IntA_PB_SSTX+

IntA_PB_SSTX-

IntA_PB_SSRX+

IntA_PB_SSRX-

Vbus

1

IntA_PA_D+

IntA_PA_D-

GND

GND

IntA_PA_SSTX+

IntA_PA_SSTX-

GND

GND

IntA_PA_SSRX+

IntA_PA_SSRX-

Vbus

B650E PG-ITX WiFi

E

PRESENCE#

1

フロントパネルタイプ C USB 3.2 Gen2x2 ヘッダー

（20 ピン USB32_TC2）（ p.6、No. 13 参照）

このマザーボード上には、1 つのフロントパネルタイプ C USB 3.2 Gen2x2 ヘッダー が あ

ります。このヘッダーは、追加 USB 3.2 Gen2x2 ポート用 に USB 3.2 Gen2x2 モジュー ル

を接 続するために使用されます。

USB32_TC2

USB Type-C ケーブル

フロントパネルオーディオヘッダ ー

（9 ピン HD_AUDIO1）（ p.6、No. 17 参照）

このヘッダーは、フロントオーディオパネルにオーディオデバイスを接続するためのも

ので す。

日本語

HD_AUDIO1

OUT_RET

MIC_RET

GND

ハイディフィニションオーディオはジャックセンシングをサポートしていますが、正しく機

能するためには、シャーシのパネルワイヤーがHDA をサポートしていることが必要です。
お使い のシステム を取り付 けるに は、当社 のマニュアルお よびシャー シの マニュアル の

指示に従ってください。

OUT2_L

J_SENS
OUT2_R

MIC2_R

MIC2_L

41

日本語

GND

FAN_SPEED_CONTROL

SPEAKER

シャーシ スピーカー ヘッダ ー

（4 ピン SPEAKER1）（ p.6、No. 16 参照）

このヘッダーにシャーシ スピーカーを 接続してください 。

SPEAKER1

DUMMY

DUMMY

+5V

1

シャーシ / ウォーターポンプファンコネクタ

（4 ピン CHA_FAN1/WP）（p.6、 No. 15 参照）

このマザーボードは、4 ピンの 水 冷シャーシ ファン コネクタを 提供します。3 ピンの
シ

水冷却ファンを接続する場合には、ピン 1-3 に接続してください。

シャー

42

CHA_FAN1/WP

1

FAN_VOLTAGE

2

CHA_FAN_SPEED

3
4

B650E PG-ITX WiFi

N_SPEED

FAN_SPEED_CONTROL

FAN_SPEED_CONTROL

4 3 2 1

CPU ファンコ ネクタ

（4 ピン CPU_FAN1）（ p.6、 No. 4 参照）

このマザーボードは 4 ピン CPU ファン（静音ファン）コネクタが装備されています。3 ピン

の CPU ファンを接続する場合には、ピン 1-3 に接続してください 。

CPU_FAN1

4 3 2 1

GND

+12V

CPU_FA

CPU/ ウォーター ポンプ ファン (M.2 ファン ) コネクタ

（4 ピン CPU_FAN2/WP）（ p.6、 No. 5 参照）

このマザーボードは 4 ピン水冷却 CPU ファンコネクタが 装備されています。3ピンの

CPU 水冷却ファンを接続する場合には、ピン 1-3 に接続してください。
* CPU_FAN2/WP (M.2 ファン コネクタ ) は、M2_1 ソケットにプリインストールされ た
ASRock Blazing M.2 Gen5 ファン ヒートシンクの 付 属 ファン ケーブルに接続されます。
詳細は 47 ページをご 参照ください。

日本語

CPU_FAN2/WP

GND

FAN_VOLTAGE

CPU_F

AN_SPEED

43

日本語

4

1

8 5

ATX 電 源コネクタ

（24 ピン ATXPWR1）（ p.6、No. 7 参照）

このマザーボードは 24 ピン ATX 電源コネクタが装 備されています。20 ピンの ATX 電
源を使用するには、ピン 1 と13 に合わせて接続してください。

ATXPWR1

12

24

1

13

ATX 12V 電 源 コ ネクタ

（8 ピン ATX12V1）（ p.6、No. 1 参照）

このマザーボードは 8 ピン ATX12V 電 源コネクターが 装備されています。4 ピンの ATX
電源を使用するには、ピン 1 と 5 に合わせて接続してください。

* 警告：接続されている電源ケーブルが、グラフィックスカード用ではなく、CPU 用である
ことを確認してください。PCIe 電源ケーブルをこのコネクターに接続しないでください。

44

ATX12V1

B650E PG-ITX WiFi

D

1

D

1

アドレサブル LED ヘッダ ー
（3 ピン ADDR_LED1）（ p.6、No. 2 参照）
（3 ピン ADDR_LED2）（ p.6、No. 3 参照）

このヘッダーを使用して、アドレサブル LED 延長ケーブルを接続すれば、ユーザーは、

さまざまな LED ライティング効果から選択できます。

注意：アドレサブル LED ケーブル は間 違った方向に取り付けないでください。間違った
方向に取り付けると、ケーブルが破 損することがあります。

ADDR_LED2

GN

DO_ADDR

VOUT

ADDR_LED1

GN

DO_ADDR

VOUT

日本語

アドレサブル RGB LED
ドの

アドレサブル LED ヘッダ ー (ADDR_LED1 /

ADDR_LED2)

ストリップをマザーボー

に接 続します。

1

1. RGB LED ケーブルは間違った方向に取り付けないでください。間違った方向に取り
付けるとケーブルが破損することがあります。

2. RGB LED ケーブルを取り付けたり取り外す前には、システムの電源を切って、電源供
給から電 源コードを取り外してください。そうしな いと、マザーボード コンポー ネ ント
が破 損することが あります。

1. RGB LED ストリップはパッケージには 含まれていません。

2. RGB LED ヘッダーは、最大定格 3A (5V)、長 さ 2 メートル まで の WS2812B アドレサブル
RGB LED ストリップ (5V/ Data /GND) に対 応します。

45

eDP 信 号 コ ネクタ

（40 ピン EDP1）（ p.7、No. 18 参照）

マザーボードの底面にあるこのコネクタは、内蔵の組み込み DisplayPort (eDP) をサポー

トする LCD モニター用です。

* 明るさの調整方法の詳細については、53 ページを参照してください。

日本語

ピン 信号

1

LCD_BLT_VCC

2

LCD_BLT_VCC

3

LCD_BLT_VCC

4

LCD_BLT_VCC

5

6

7

eDP_VARY_BL

8

eDP_BLON

9

BKT_GND

10

BKT_GND

11

BKT_GND

12

BKT_GND

13

eDP_HPD_CON

14

PNL_GND

15

PNL_GND

16

PNL_GND

17

PNL_GND

18

19

+LVDD

20

+LVDD

21

+LVDD

22

+LVDD

23

GND

24

eDP_AUX#_CON

25

eDP_AUX_CON

26

GND

27

eDP_TX0_CON

28

eDP_TX#0_CON

29

GND

30

eDP_TX1_CON

31

eDP_TX#1_CON

32

GND

33

34

35

GND

36

37

38

GND

39

40

N/A

N/A

N/A

N/A

N/A

N/A

N/A

N/A

N/A

46

B650E PG-ITX WiFi

2.13 M.2_SSD モジュール取り付 けガイド (M2_1)

M.2 は、mPCIe および mSATA を置き換えることを目的とした、小型で用途の広いカード
エッジコネクタです。Blazing M.2 Socket (M2_1、キ ー M) は 、タ イ プ 2280 PCIe Gen5x4

(128 Gb/s) モードを サ ポ ートしま す。
このマザーボードには、ASRock Blazing M.2 Gen5 ファン ヒートシンク (M2_1 ソケットにプ
リイン ストール ) が 付属しています。これ は、PCIe Gen5 SSD が最適な熱放散を達成でき
るようにするファン 付 き の M.2 SSD ヒートシンクです。

ASRock Blazing M.2 Gen5 ファン ヒートシンクの寸 法：94.5*23.0*35.3mm / ファン速度：

12000 rpm。

M.2 SSD モジュールの取り付け

手順 1

M.2 SSD モジュールとネジを準 備し
ます。

手順 2

PCB タイプと M.2 SSD モジュールの
長さに応じて、使 用 する対 応するナッ

トの位置を見つけます。

日本語

番号 1

ナットの 場 所 A

PCB 長さ 8cm

モジュール のタイプ タイプ 2280

47

2

手順 3

M.2 SSD モジュールを 取り付 ける前
に、ネジを緩めて Blazing M.2 Gen5

1

1

ファン ヒートシンクを取り外してくだ
さい。
* M.2 SSD モジュールを 取り付 ける
前に、Blazing M.2 Gen5 ファン ヒー

トシンクの 底 面 にある保 護フィル ム

をは がしてください 。

日本語

手順 4

M.2 SSD モジュールを整 列して、
丁寧に M.2 スロットに挿 入します。
M.2 SSD モジュールは 1 方向にしか
取り付けることが できません 。

A

A

o

20

48

手順 5

Blazing M.2 Gen5 ファン ヒートシン
クを固定する前に、SSD の ノッチ を
マザ ーボードのスタンドオフに合わ

せ てください 。 そうし な い と 、SSD モ
ジュールが損傷する可能性がありま

す。

正しい 取り付 け ：
SSD の PCB は適切な位置にあり、Blazing M.2 Gen5

ファン ヒートシンクをねじ込 むことができます。

B650E PG-ITX WiFi

日本語

誤った 取り付 け：
SSD の PCB は、Blazing M.2 Gen5 ファン ヒー

トシンクとスタンドオフの間 に配 置されます。

続行しないでください。

49

1

手順 6

ドライバーでネジを締めて、モジュー

ルと Blazing M.2 Gen5 ファン ヒート

3

2

シンクを図の順序で所定の位置に固
定 し ま す 。最 初 に M.2 コネクタ の 反
対側のネジを締め (2)、次 に M.2 コネ
クタの隣 のネジを締めます (3)。
* モジュールと Blazing M.2 Gen5 ファ
ン ヒートシンクが損傷する可能性が
あるため、ネジを締めすぎないように
してください 。

日本語

手順 7

付 属 のファン ケーブルをマザー
ボ ードの M.2 ファン コネクタ (CPU_
FAN2/WP、p.6、No. 5 を参照 ) に差し
込みます。

M.2_SSD モジュールサポート一覧の最新の更新については、弊社のウェブサイトで詳細
をご確認ください：http://www.asrock.com

50

B650E PG-ITX WiFi

2.14 M.2_SSD モジュール取り付 けガイド (M2_2)

M.2 は、mPCIe および mSATA を置き換えることを目的とした、小型で用途の広いカード
エッジコネクタです。Hyper M.2 Socket (M2_2、キ ー M) は 、タ イ プ 2280 PCIe Gen4x4
(64 Gb/s) モードを サ ポ ートしま す。

M.2 SSD モジュールの取り付け

手順 1

M.2 SSD モジュールとネジを準 備し
ます。

手順 2

PCB タイプと M.2 SSD モジュールの
長さに応じて、使 用 する対 応するナッ

トの位置を見つけます。

日本語

番号 1

ナットの 場 所 A

PCB 長さ 8cm

モジュール のタイプ タイプ 2280

51

日本語

手順 3

ねじに貼付されている黄色の保護
フィル ム を は がしま す 。M.2 SSD モ
ジュールを整 列して、丁寧 に M.2
スロットに 挿入します。M.2 SSD モ
ジュー ル は 1 方向にしか取り付ける

A

ことができません。

A

o

20

手順 4

ドライバでねじをしっかりと留めてく

ださい。しかし、きつく締めるすぎる
とモジュールが破損する恐れがあ
るのでご 注 意ください。

NUT1NUT2

M.2_SSD モジュールサポート一覧の最新の更新については、弊社のウェブサイトで詳細

をご確認ください：http://www.asrock.com

52

B650E PG-ITX WiFi

2.15 Windows® で eDP の画面の明るさを変更する

この セクション で は 、eDP パネルを使用する場合に Windows® で画面の明るさを変更す
る方法について説明します。

以下は Windows® 11 の設定例です。セットアップ手順は、オペレーティング システム に

よって異 なる場合 があります。

セ ット ア ッ プ ガイド

手順 1

デ スクトップ で 右 クリックし ます。[ 表示設定 ] を 選 択します。

日本語

手順 2

[ システム ] > [ 表示 ] で、[ 明るさ ] を選 択します。スライダーを 動かして、明るさのレベ
ルを微調整します。

53

日本語

手順 3

別 の チェック ボックスが表示される場合もあります。表示されるコンテンツと明るさを最
適化することで、バッテリー寿 命を改善することができます。必要に応じて、チェック ボッ

クスを選択して、コンテンツ適応型輝度コントロールをオンにします。

54

バ ー ジョン 1.0
2022 年 9 月発行

Copyright©2022 ASRock INC. 無断複写・転載を禁じます。

著作権について：

当文書のいかなる部分も、ASRock の書面による同意なしに、バックアップを目的とした
購入者による文書のコピーを除いては、いかなる形式や方法によっても、複写、転載、
送信、または任意の言語へ翻訳することは禁じます。

当文書に記載されている製品名および企業名は、それぞれの企業の登録商標または著
作物であることもあり、権利を侵害する意図なく、ユーザーの便宜を図って特定または説
明のためにのみ使用されます。

免責事項：

当文書に記載されている仕様および情報は、情報提供のみを目的として付属されており、
予告なく変更する場合があります。その整合性や正確性について、ASRock がなんらの確
約をするものではありません。ASRock は、当文書での誤記や記載漏れについて一切の責
任を負いかねます。

本文書の内容について、ASRock は、明示または黙示にも、黙示の保証、商品性の条件、

または特定の目的への適合性を含め、かつそれらに限定されず、いかなる種類の保証も

いたしませ ん。

いかなる状況にお いても、たとえ ASRock が当文書や製品の欠陥や誤りに起因する損害
の可能性を 事前 に 知らされて い たとしても、ASRock、取締役、役員、従業員、または代理
人は、いかなる間接的、専門的、偶発的、または必然的な損害（利益の損失、事業の損失、

データの損失、事業の中断などを含む）への責任を負いかねます。

この装置は、FCC 規則のパート 15 に準拠しています。操作は以下の 2 つの条件に従いま

す：

(1) 本装置は有害な干渉を発生しない。および
(2) 本装置は、予想外の動作を引き起こす可能性のある干渉を含め、受信したすべての

干渉を受け入れる。

本装置は FCC 規則のパート 15 に定められ たクラス B デジタル装置の制限に準拠し

ていることが試験によって確認されています。これらの制限は、住宅地で装置を使用
したときに、干渉を防止する適切な保護を規定しています。本装置は、無線周波エネ

ルギーを生成、使用、または放射する可能性があるので、本装置のマニュアルに記載

された指示に従って設置および使用しないと、無線通信に有害な干渉を引き起こす

可能性があります。ただし、特定の設置条件において干渉が起きないことを保証する
ものではありません。本装置がラジオまたはテレビ受信に干渉する場合は ( 装置を
オン / オフすることで確 認できます )、次のいずれかの措置によって干渉が解決して
くだ さい ：

- 受信アンテナの向きや設置場所を変える。

- 装置と受信機の距離を広げる。

- 受信機が接続されている回路とは別の回路のコンセントに装置を接続する。

- 販売代理店またはラジオやテレビの専門技術者に相談する。

HDMI® および HDMI 高 解像度マルチメディアインターフェース、ならびに HDMI のロゴ

は、米国およびその他の国における HDMI Licensing LLC の商標または登録商標です。

警告

この製品にはボタン電池が 含まれています

ボタン電池を飲み込むと、重傷を負ったり死亡する恐れがあります。
電池はお子様の手の届かないところに保管してください。

米国カリフォルニア州のみ

このマザーボードに採用されたリチウム電池は、カリフォルニア州議会で可決されたベス
トマ ネ ジメントプラクティス (BMP) で規制される有害物質、過塩素酸塩を含んでいます。

米国カリフォルニア州でリチウム電池を廃棄する場合は、関連する規制に従って行ってく
ださい。

「過塩素酸塩物質 - 特別な処理が適用される場合があります。詳しくは、

www.dtsc.ca.gov/hazardouswaste/perchlorate をご覧ください 」

オーストラリアのみ

弊社の製品にはオーストラリア消費者法の下で除外できない保証が付いています。購入

者は、重大な故障に対しては交換または返金、および、その他の合理的に予見可能な損

失または損害に対しては補償を受ける権利を有します。また、製品が許容できる品質を

満たさない場合、または、故障が重大な故障にあたらない場合は、購入者は製品を修理
または交換する権利を有します。ご不明な点がありましたら ASRock までお問い合わせく
ださい：電話番号 [phone] 内線 123（標準的な国際通話料金が適用されます）

Class B ITE

この装置は、クラスＢ情報技術装置です。この装置は、家庭環境で使用することを目的と
していますが、この装置がラジオやテレビジョン受信機に近接して使用されると、受信障

害を引き起こすことがあります。取扱説明書に従って正しい取り扱いをして下さい。

ASRock INC. は、このデバイスが関連する UKCA 指令の必須要件およびその他の関連
規定に準拠していることをここに宣言します。UKCA 適合宣言の全文は、次の UR L で入
手できます： http://www.asrock.com

ASRock INC. は、このデバイスが関連する指令の必須要件およびその他の関連規定に準
拠していることをここに宣言します。EU 適合宣言の全文は、次の URL で入手できます：

http://www.asrock.com
ASRock は、環境に配慮した設計コンセプトに従って製品を設計および製造し、ASRock

製品の製品ライフサイクルの各段階が地球環境規制に準拠していることを確認します。

さらに、ASRock は規制要件に基づいて関連情報を開示しています。

ASRock が準拠している規制要件に基づく情報開示については、
https://www.asrock.com/general/about.asp?cat=Responsibility を 参照してください。

マザーボードを都市ごみに捨てないでください。この製品は、部品の適切な
再利用とリサイクルを可能にするように設計されています。取り消し線の付い
た車輪付きゴミ箱のこの記号は、製品 （電気および電子機器） を都市ごみに
捨ててはならないことを示しています。電子製品の廃棄については、地域の
規制を確認してください。

CE 警告

この機器は、欧州共同体委員会発行の指令 2014/53/EU に適合しています。
この装置は、制御されていない環境に対して規定された EU 被爆制限に適合しています。

本装置はラジエータと人体が最低 20cm 離れた状態で設置および操作してください。

5.15-5.35GHz 帯での操作は屋内での使用に制限されています。

送受信機タイプ当たりの無線送信電力

機能 周波数 最大出力電力 (EIRP)

2400 〜 2483.5 MHz 18.5 ± 1.5 dbm

5150 〜 5250 MHz 21.5 ± 1.5 dBm

WiFi

Bluetooth 2400 〜 2483.5 MHz 8.5 ± 1.5 dbm

5250 〜 5350 MHz

5470 〜 5725 MHz

18.5 ± 1.5 dbm （非 TPC）

21.5 ± 1.5 dbm (TPC)

25.5 ± 1.5 dBm（非 TPC）

28.5 ± 1.5 dBm (TPC)
