Asrock B560M-ITX/ac User Manual [jp]

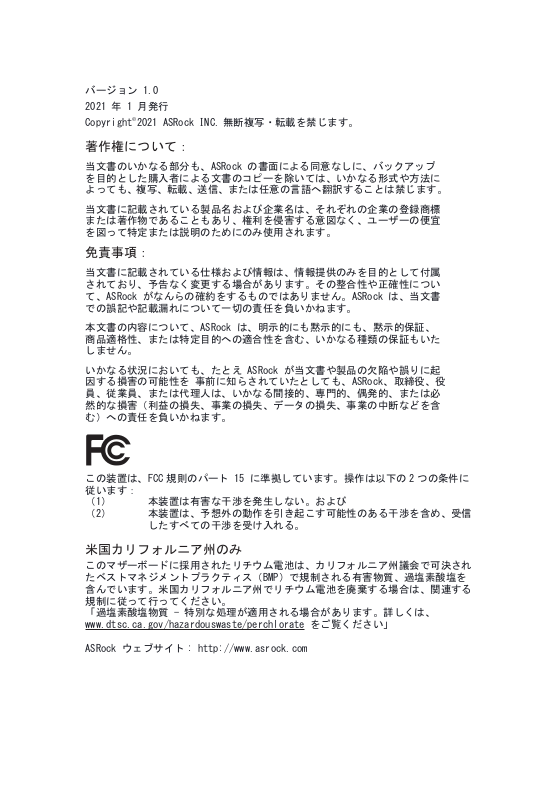

バージョン 1.0 2021 年 1 月発行

著作権について：

当文書のいかなる部分も、ASRock の書面による同意なしに、バックアップを目的とした購入者による文書のコピーを除いては、いかなる形式や方法によっても、複写、転載、送信、または任意の言語へ翻訳することは禁じます。

当文書に記載されている製品名および企業名は、それぞれの企業の登録商標または著作物であることもあり、権利を侵害する意図なく、ユーザーの便宜を図って特定または説明のためにのみ使用されます。

免責事項：

当文書に記載されている仕様および情報は、情報提供のみを目的として付属されており、予告なく変更する場合があります。その整合性や正確性について、ASRock がなんらの確約をするものではありません。ASRock は、当文書での誤記や記載漏れについて一切の責任を負いかねます。

本文書の内容について、ASRock は、明示的にも黙示的にも、黙示的保証、商品適格性、または特定目的への適合性を含む、いかなる種類の保証もいたしません。

いかなる状況においても、たとえ ASRock が当文書や製品の欠陥や誤りに起因する損害の可能性を事前に知らされていたとしても、ASRock、取締役、役員、従業員、または代理人は、いかなる間接的、専門的、偶発的、または必然的な損害（利益の損失、事業の損失、データの損失、事業の中断などを含む）への責任を負いかねます。

この装置は、FCC 規則のパート 15 に準拠しています。操作は以下の 2 つの条件に従います：（1）本装置は有害な干渉を発生しない。および（2）本装置は、予想外の動作を引き起こす可能性のある干渉を含め、受信

したすべての干渉を受け入れる。

米国カリフォルニア州のみ

このマザーボードに採用されたリチウム電池は、カリフォルニア州議会で可決されたベストマネジメントプラクティス（BMP）で規制される有害物質、過塩素酸塩を含んでいます。米国カリフォルニア州でリチウム電池を廃棄する場合は、関連する規制に従って行ってください。「過塩素酸塩物質 - 特別な処理が適用される場合があります。詳しくは、 www.dtsc.ca.gov/hazardouswaste/perchlorate をご覧ください」

ASRock ウェブサイト : http://www.asrock.com

オーストラリアのみ

弊社の製品にはオーストラリア消費者法の下で除外できない保証が付いています。購入者は、重大な故障に対しては交換または返金、および、その他の合理的に予見可能な損失または損害に対しては補償を受ける権利を有します。また、製品が許容できる品質を満たさない場合、または、故障が重大な故障にあたらない場合は、購入者は製品を修理または交換する権利を有します。ご不明な点がありましたら ASRock までお問い合わせください : 電話番号 +886-2-28965588 内線 123 （標準的な国際通話料金が適用されます）

HDMI® および HDMI ハイデフィニションマルチメディアインターフェース、ならびに HDMI のロゴは、米国およびその他の国における HDMI Licensing LLC の商標または登録商標です。

重要：本ライセンスをコピー、インストール、使用する前に

お読みください。ライセンシーは、Intel のソフトウェア（付随資料を含め、以下「本ソフトウェア」）を変更せずにバイナリ形式（付随する）で複製する権利を有し、かかる複製はライセンシー個人の使用に供することのみを目的とし、商業利用を目的としないものとします。本ソフトウェアは、本ソフトウェアの対象となる、 Intel 製品を使用した機器との関連で使用されることを意図して、以下の条件に基づいて提供されます。

(a) ライセンシーは、本ソフトウェアを部分的にも開示、配布、譲渡することはできず、貴殿は、本ソフトウェアが許可なく複製されることを阻止することに合意します。

(b) ライセンシーは、本ソフトウェアのリバースエンジニアリング、逆コンパイル、逆アセンブルはできません。

(d) 本ソフトウェアは、サードパーティーサプライヤーのソフトウェアや他の知的財産を含む場合があり、その一部は同梱のライセンステキストファイルや、他のテキストまたはファイルの情報により特定されており、その使用が許諾されています。

(e)Intel は、本ソフトウェアに関してサポート、技術支援、アップデートを提供する義務を負いません。

本ソフトウェアと著作権の所有権本ソフトウェアの複製に関する全ての権利は Intel、またはかかるライセンサーもしくはサプライヤーに帰属します。本ソフトウェアは、米国およびその他の国の法律、また国際条約の条項により、その著作権が保護されています。ライセンシーは、本ソフトウェアに付された著作権表示を取り外さないものとします。上記で別途明示的に規定されている場合を除き、Intel は自己の特許、著作権、商標権、その他の知的所有権に基づく権利を、明示的にも黙示的にも供与しません。本ライセンスの譲渡がなされることにより、ライセンシーは本ソフトウェアを使用する権利を喪失します。

保証に関する免責事項本ソフトウェアは「現状のまま」提供され、いかなる特定の目的への商品性や適切性を含むが、それらに限定されない一切の保証は、明示的にも黙示的にも提供されません。

Intel エンドユーザー使用許諾契約

責任の制限 Intel、そのライセンサーまたはサプライヤーは、本契約に基づく、またはそれ以外の場合に起こり得る、いかなる利益の損失、使用不能、または事業の停止、もしくは、間接的、特別、偶発的、または結果的な損害について、事前にかかる発生の可能性について知らされていた場合でも、何ら責任を負いません。

コメントや提案の使用許諾ライセンシーは、本契約によって、本ソフトウェアについてコメントや提言を行う義務を負いません。しかし、ライセンシーが、(a) 本ソフトウェア、または (b) 本ソフトウェアで稼働する Intel の製品やプロセスについて、修正、訂正、改善、強化を目的としたコメントや提言を行う場合、かかるライセンシーは、Intel に対し、ライセンシーの知的所有権に基づき、かかるコメントや提言を利用し、自己の製品に取り入れるなどして利用する、非独占、世界的、永続的、取消不能、譲渡可能、かつ著作権使用料無料のライセンスを供与し、またサブライセンスする権利を供与するものとします。

本ライセンスの終了ライセンシーが関連する規約に違反した場合、Intel および Intel のサブライセンサーは、かかるライセンシーへの使用許諾を終了する場合があります。使用許諾が終了したライセンシーは、直ちに本ソフトウェアの複製を全て破棄するか、もしくは返還するものとします。

サードパーティの受益者 Intel は、エンドユーザライセンス契約の対象となる受益者であり、自己の規約のすべてを執行する権利を有します。

米国政府により制限される権利本ソフトウェアは、48 C.F.R. 12.212 および 48 C.F.R 227.7202-1 ～ 227.7202-4 に適合する、市販のコンピューターソフトウェアや市販のコンピューターソフトウェアの付随資料（48 C.F.R. 12.212 の定義による）で構成される市販品（48 C.F.R. 2.101 の定義による）です。貴殿は、本ソフトウェアを米国政府に提供しないものとします。請負業者または製造業者は Intel Corporation（住所：2200 Mission College Blvd., Santa Clara, CA 95054）です。

輸出法ライセンシーは、ライセンシー自身およびライセンシーの子会社が、米国商務省または米国の政府当局および省、もしくは米国の輸出先の国が輸出ライセンスまたは政府許可の対象とする国に、まずかかるライセンスや許可を得ることなく、直接的もしくは間接的に、本ソフトウェアを輸出または再輸出しないことに合意します。ライセンシーが、米国から本ソフトウェアを輸出、もしくはその他の国から再輸出する場合、ライセンシーは、かかる本ソフトウェアの流通、輸出、再輸出、または輸入が、米国または他国の法律、規制、指令、輸出管理規則で規定するその他の制限に準拠していることを、確認するものとします。

適用法本契約の内容や、本契約に関連して起こり得る一切の紛争は、抵触法の原則によらず、米国およびデラウェア州の法律が適用されます。本契約の当事者は、国際物品売買契約に関する国際連合条約（1980 年）の適用を排除します。本契約の内容や、本契約に関連して起こり得る一切の紛争は、米国デラウェア州の連邦裁判所およびデラウェア州立裁判所の独占的管轄権に服するものとします。本契約の当事者は、これらの裁判所の対人管轄権と裁判地に合意するものとします。本項で定める裁判所にて相手方当事者を提訴する当事者は、両当事者に管轄権を持つ他のいかなる裁判所においても、同様の提訴を行うことができます。

ライセンシーが持つ特定の権利は、国により異なります。

内容

第 1 章はじめに

1.1

パッケージの内容

1.2

1.3

1.4 I/O

1.5 WiFi-802.11ac

仕様

マザーボードのレイアウト

パネル

モジュールと

ASRock WiFi 2.4/5 GHz

アンテナ

第 2 章取り付け 12

2.1 CPU

2.2 CPU

2.3

2.4

2.5 I/O

2.6

2.7 SATA

を取り付ける

ファンとヒートシンクを取り付ける

メモリモジュール

フロントパネルオーディオヘッダーの接続

パネルシールドを取り付ける

マザーボードを取り付ける

ドライブを取り付ける

(DIMM)

を取り付ける

2.8

グラフィックスカードを取り付ける

2.9

周辺機器を接続する

2.10

電源コネクタを接続する

2.11

電源オン

2.12

ジャンパー設定

2.13

オンボードのヘッダーとコネクター

2.14 M.2_SSD (NGFF)

モジュール取り付けガイド

第 3 章ソフトウェアとユーティリティの操作 42

3.1

ドライバをインストールする

3.2 ASRock

3.2.1 ASRock

ール

3.2.2 ASRock

3.3 ASRock Live Update & APP Shop（ASRock

ョップ）

3.3.1 UI

3.3.2 Apps

3.3.3 BIOS & Drivers（BIOS

3.3.4

設定

3.4 ASRock Polychrome SYNC 54

4 章 UEFI

第

4.1

はじめに

4.2 EZ Mode (EZ

4.3 Advanced Mode (

マザーボードユーティリティ

概要

（アプリ）

とドライバ）

セットアップユーティリティ

モード

) 57

アドバンスドモード

(A-Tuning) 43

(A-Tuning)

ライブ更新と

のインスト

の使用

APP

) 58

シ

4.3.1 UEFI

4.3.2

4.4 Main (

4.5 OC Tweaker (OC

4.6 Advanced (

4.6.1 CPU Conguration (CPU

4.6.2 Chipset Conguration (

4.6.3 Storage Conguration (

4.6.4 Super IO Conguration

メニューバー

ナビゲーションキー

メイン) 画面

詳細) 画面

調整) 画面

) 74

設定

チップセット設定

ストレージ設定

（スーパー

) 76

) 79

設定）

4.6.5 ACPI Conguration (ACPI

) 81

設定

4.6.6 USB Conguration (USB

4.6.7 Trusted Computing

コンピューティング）

4.7 Tools (

4.8 Hardware Health Event Monitoring (

ント監視) 画面

4.9 Security (

4.10 Boot (

4.11 Exit (

ツール

セキュリティ) 画面

ブート) 画面

終了) 画面

（トラステッド・

) 86

) 83

設定

ハードウェアヘルスイベ

第 1 章はじめに

ASRock B560M-ITX/ac シーリーズマザーボードは、ASRock の一貫した厳格な品質管理の下で製造された信頼性の高いマザーボードです。ASRock の品質と耐久性の取り組みに準拠した堅牢な設計を持つ、優れたパフォーマンスを提供します。

この文書の第 1 章と第 2 章には、マザーボードの説明とステップ毎のインストールガイドが記載されています。第 3 章には、ソフトウェアとユーティリティーの操作ガイドが含まれています。第 4 章には、BIOS セットアップの設定ガイドが含まれています。

マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュアルの内容は予告なしに変更することがあります。このマニュアルの内容に変更があった場合には、更新されたバージョンは、予告なく ASRock のウェブサイトから入手できるようになります。このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照ください。ASRock のウェブサイトでは、最新の VGA カードおよび CPU サポート一覧もご覧になれます。ASRock ウェブサイト http://www.asrock.com.

B560M-ITX/ac

日本語

1.1 パッケージの内容

• ASRock B560M-ITX/ac マザーボード (Mini-ITX フォームファクタ )

• ASRock B560M-ITX/ac ユーザーマニュアル

• ASRock B560M-ITX/ac サポート CD

• 2 x シリアル ATA (SATA) データケーブル（オプション）

• 1 x I/O パネルシールド

• 2 x ASRock WiFi 2.4/5 GHz アンテナ ( オプション )

• 1 x M.2 ソケット用ねじ（オプション）

1.2 仕様

日本語

プラットフォーム

CPU

チップセット

メモリ

• Mini-ITX フォームファクター

• 固体コンデンサ設計

• 第 10 世代 Intel® CoreTM プロセッサおよび第 11 Gen Intel® CoreTM プロセッサ (LGA1200) をサポートします

• デジタル電源設計

• 6 電源フェーズ設計

• Intel® ターボブースト Max テクノロジー 3.0 に対応

• Intel® B560

• デュアルチャンネル DDR4 メモリ機能

• 2 x DDR4 DIMM スロット

• 第 11 世代 Intel® CoreTM プロセッサは、最大 DDR4 4600+(OC)* のノン ECC アンバッファードメモリに対応します

• 第 10 世代 Intel® CoreTM プロセッサは、最大 DDR4 4400+(OC)* のノン ECC アンバッファードメモリに対応します

* 11 世代 Intel® CoreTM (i9/i7/i5) は、最大 3200 までの DDR4 をサポートします。CoreTM (i3)、Pentium® および Celeron® は、最大 2666 までの DDR4 をサポートします。 * 10 世代 Intel® CoreTM (i9/i7) は、最大 2933 までの DDR4 をサポートします。CoreTM (i5/i3)、Pentium® および Celeron® は、最大 2666 までの DDR4 をサポートします。 * 詳細については、ASRock ウェブサイトのメモリーサポート一覧を参照してください。 (http://www.asrock.com/)

• ECC UDIMM メモリモジュールに対応（non-ECC モードで動作）

• システムメモリの最大容量： 64GB

• Intel® エクストリームメモリプロファイル（XMP）2.0 に対応

B560M-ITX/ac

拡張スロット

グラフィックス

11 世代 Intel® CoreTM プロセッサ

• 1 x PCI Express 4.0 x16 スロット *

10 世代 Intel® CoreTM プロセッサ

• 1 x PCI Express 3.0 x16 スロット *

* 起動ディスクとして NVMe SSD に対応

• 1 x 垂直 M.2 ソケット（Key E）、WiFi-802.11ac モジュールがバンドルされています（リア I/O）

• Intel® UHD グラフィックス内蔵ビジュアルおよび VGA 出力は、GPU に統合されたプロセッサーのみでサポートされます。

• 11 世代 Intel® CoreTM プロセッサは、Intel® Xe グラフィックスアーキテクチャ (Gen 12) をサポートします。 10 世代 Intel® CoreTM プロセッサは、Gen 9 グラフィックスをサポートします

• グラフィック、メディアおよびコンピュート : Microsoft DirectX 12、OpenGL 4.5、インテル ® ビルトイン・ビジュアル、インテル ® クイック・シンク・ビデオ、ハイブリッド / スイッチャブル・グラフィックス、OpenCL 2.1

• ディスプレイおよびコンテンツのセキュリティ : Rec. 2020 (Wide Color Gamut)、Microsoft PlayReady 3.0、 UHD/HDR Blu-ray ディスク

• デュアルグラフィックス出力 : 独立したディスプレイコントローラで HDMI ポートと DisplayPort 1.4 ポートに対応

• HDMI 2.0 テクノロジーに対応、最大解像度 4K x 2K (4096x2160) @ 60Hz

• DisplayPort 1.4 テクノロジーに対応、最大解像度 4K x 2K (4096x2304) @ 60Hz

• HDMI 2.0 ポートでオートリップシンク、ディープカラー（12bpc）、xvYCC、および、HBR（高ビットレートオーディオ）に対応（HDMI 対応モニターが必要です）

• HDMI 2.0 ポートと DisplayPort 1.4 ポートで HDCP 2.3 に対応

• HDMI 2.0 ポートと DisplayPort 1.4 ポートで 4K Ultra HD (UHD) 再生に対応

* 11 世代 Intel® CoreTM プロセッサは、HDMI 2.0 をサポートします。 10 世代 Intel® CoreTM プロセッサは、HDMI 1.4 をサポートします。

日本語

オーディオ

• 7.1 CH HD オーディオ (Realtek ALC897 Audio Codec)

• サージ保護に対応

日本語

LAN

ワイヤレス LAN

リアパネル I/O

ストレージ

• ギガビット LAN 10/100/1000 Mb/s

• ギガ PHY Intel® I219V

• Wake-On-LAN（ウェイクオンラン）に対応

• 雷 / 静電気放電 (ESD) 保護に対応

• エネルギー効率のよいイーサネット 802.3az をサポート

• PXE をサポート

• Intel® 802.11ac WiFi モジュール

• IEEE 802.11a/b/g/n/ac をサポート

• デュアルバンド（2.4/5 GHz）をサポート

• 最高 433 Mbps の高速ワイヤレス接続をサポート

• ブルートゥース 4.2/3.0 + ハイスピードクラス II をサポート

• 2 x アンテナポート

• 1 x PS/2 マウス / キーボードポート

• 1 x HDMI ポート

• 1 x DisplayPort 1.4

• 2 x USB 3.2 Gen1 ポート（静電気放電 (ESD) 保護に対応）

• 2 x USB 2.0 ポート（静電気放電 (ESD) 保護に対応）

• LED 付き 1 x RJ-45 LAN ポート（ACT/LINK LED と SPEED LED）

• HD オーディオジャック : ラインイン / フロントスピーカー / マイク

• 4 x SATA3 6.0 Gb/s コネクタ、Intel ラピッドストレージテクノロジ 18、NCQ、AHCI およびホットプラグに対応 *

* SATA タイプ M.2 デバイスで M2_1 を使用している場合は、 SATA3_0 は無効になります。

• 1 x Hyper M.2 Socket (M2_1) は、M Key タイプ 2280 M.2 SATA3 6.0 Gb/s モジュール、および、最大 Gen4x4 (64 Gb/s) までの M.2 PCI Express モジュール（第 11 世代 Intel® CoreTM プロセッサに対応 ) または、最大 Gen3 x4 (32 Gb/s) （第 10 世代 Intel® CoreTM プロセッサに対応）までの M.2 PCI Express モジュールに対応 **

** 起動ディスクとして NVMe SSD に対応 ** ASRock U.2 キットに対応

B560M-ITX/ac

コネクタ

• 1 x シャーシイントルージョンヘッダー

• 1 x アドレサブル LED ヘッダー

* 合計 5V/3A、15W までの LED ストリップに対応

• 1 x CPU ファンコネクタ（4 ピン） * CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに対応します。

• 1 x シャーシファンコネクタ（4 ピン） * シャーシファンコネクタは最大 1A (12W) の出力のシャーシファンに対応します。

• 1 x シャーシ / ウォーターポンプファンコネクタ（4 ピン）

（スマートファン速度制御） * シャーシ / ウォーターポンプファンは最大 2A (24W) の出力のウォータークーラーに対応します。 * CHA_FAN1/WP は 3 ピンまたは 4 ピンファンが使用されているかどうかを自動検出できます。

• 1 x 24 ピン ATX 電源コネクタ

• 1 x 8 ピン 12V 電源コネクタ

• 1 x 前面パネルオーディオコネクタ

• 1 x USB 2.0 ヘッダー（2 つの USB 2.0 ポートに対応））（静電気放電（ESD）保護に対応）

• 1 x USB 3.2 Gen1 ヘッダー（2 つの USB 3.2 Gen1 ポートに対応）（静電気放電 (ESD) 保護に対応）

• 1 x フロントパネルタイプ C USB 3.2 Gen1 ヘッダー（静電気放電（ESD）保護に対応）

日本語

BIOS 機能

ハードウェアモニター

• AMI UEFI Legal BIOS、多言語 GUI サポート付き

• ACPI 6.0 準拠ウェイクアップイベント

• SMBIOS 2.7 サポート

• CPU、CPU GT、VCCSA、DRAM、VPPM、VCCIN AUX、VCCIO、 VCCST 電圧マルチ調整

• ファンタコメータ : CPU、シャーシ、シャーシ / ウォーターポンプファン

• 静音ファン（CPU 温度に従ってシャーシファン速度を自動調整）: CPU、シャーシ、シャーシ / ウォーターポンプファン

• ファンマルチ速度制御 : CPU、シャーシ、シャーシ / ウォーターポンプファン

• ケース開閉検知

• 電圧監視 : +12V、+5V、+3.3V、CPU Vcore、VCCSA

• Microsoft® Windows® 10 64-bit

日本語

認証

* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com

• FCC、CE

• ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です）

BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティのオーバークロックツールの使用などを含む、オーバークロックには、一定のリスクを伴いますのでご注意ください。オーバークロックするとシステムが不安定になったり、システムのコンポーネントやデバイスが破損することがあります。ご自分の責任で行ってください。弊社では、オーバークロックによる破損の責任は負いかねますのでご了承ください。

1.3 マザーボードのレイアウト

B560M-ITX/ac

日本語

番号説明

1 12V 電源コネクタ（ATX12V1）

2 CPU ファンコネクタ（CPU_FAN1）

3 シャーシ / ウォーターポンプファンコネクタ (CHA_FAN1/WP)

4 アドレサブル LED ヘッダー（ADDR_LED1）

5 2 x 288 ピン DDR4 DIMM スロット（DDR4_A1、DDR4_B1）

6 ATX 電源コネクタ（ATXPWR1）

7 フロントパネルタイプ C USB 3.2 Gen1 ヘッダー (USB31_TC_1)

8 USB 3.2 Gen1 ヘッダー（USB3_3_4）

9 SATA3 コネクタ（SATA3_1）

10 SATA3 コネクタ（SATA3_0）

11 SATA3 コネクタ（SATA3_3）

12 SATA3 コネクタ（SATA3_2）

13 システムパネルヘッダー（PANEL1）

14 USB 2.0 ヘッダー（USB_3_4）

15 クリア CMOS ジャンパー（CLRMOS1）

16 シャーシスピーカーヘッダー（SPEAKER1）

17 シャーシファンコネクタ（CHA_FAN2）

18 シャーシイントルージョンヘッダー（CI1）

19 フロントパネルオーディオヘッダー（HD_AUDIO1）

1.4 I/O パネル

B560M-ITX/ac

10 578

9 6

番号説明番号説明

1 PS/2 マウス / キーボードポート 6 アンテナポート

2 LAN RJ-45 ポート * 7 USB 2.0 ポート（USB_12)

3 ライン入力（明るい青色）** 8 USB 3.2 Gen1 ポート（USB3_12）

4 フロントスピーカー（ライム色）** 9 DisplayPort 1.4

5 マイクロフォン（ピンク色）** 10 HDMI ポート

* 各 LAN ポートにそれぞれ 2 つの LED があります。LAN ポートの LED 表示については下の表を参照してください。

アクティビティ / リンク LED

速度 LED

LAN ポート

アクティビティ / リンク LED 速度 LED

状態説明状態説明

消灯リンクなし消灯 10Mbps 接続点滅データアクティビティオレンジ色 100Mbps 接続点灯リンク緑色 1Gbps 接続

日本語

** 7.1 チャンネル設定のオーディオポートの機能 :

ポート機能

明るい青色（リアパネル）リアスピーカー出力ライム色（リアパネル）フロントスピーカー出力ピンク色（リアパネル）セントラル / サブウーファースピーカー出力ライム色（フロントパネル）サイドスピーカー出力

日本語

1.5 WiFi-802.11ac モジュールと ASRock WiFi 2.4/5 GHz アンテナ

WiFi-802.11ac + BT モジュール

このマザーボードには独自の WiFi 802.11 a/b/g/n/ac + BT v4.2 モジュールが装備されています（背面 I/O パネルに事前に取り付けられています）。WiFi

802.11 a/b/g/n/ac + BT v4.2 モジュールは WiFi 802.11 a/b/g/n/ac 接続規格および Bluetooth v4.2 に対応します。WiFi + BT モジュールは、WiFi + BT に対応する使い易いワイヤレスローカルエリアネットワーク（WLAN）アダプタです。 Bluetooth v4.2 規格には、モバイルデバイスにまったく新しいクラスの機能を追加するスマート・レディ・テクノロジーが採用されています。BT 4.2 にはロー・エネルギー・テクノロジーも採用されており、PC 向けの超低消費電力をお約束します。

* 伝送速度は環境によって異なることがあります。

WiFi アンテナ取り付けガイド

B560M-ITX/ac

手順 1

付属の WiFi 2.4/5 GHz アンテナを準備します。

手順 2

2 本の WiFi 2.4/5 GHz アンテナをアンテナコネクタに接続します。アンテナを右方向に回してしっかりと接続します。

日本語

手順 3

図にあるように WiFi 2.4/5 GHz アンテナを設定します。

* 信号を強化するためにアンテナの方向を調整する必要があることがあります。

日本語

第 2 章取り付け

これは Mini-ITX フォームファクタのマザーボードです。マザーボードを取付ける前に、ケースに取付できるフォームファクター（サイズ）を確認し、マザーボードを取り付けることができることを確認してください。

取り付け前の注意事項

マザーボードコンポーネントを取り付けたり、マザーボードの設定を変更する前に、次の注意事項をよくお読みください。

• マザーボードを設置 / 取り外しをする場合は、必ず電源コードが抜いてください。電源コードが繋がれたままで作業を行うと、怪我をしたり、マザーボードが破損する可能性がございます。

• 静電気によってマザーボードの部品が破損することを防止するために、マザーボードはカーペットの上に置かないでください。また、静電気防止リストストラップを着用するか、または、部品を取り扱う前に静電気除去オブジェクトに触れてください。

• 基板の端をつかんでください。IC には触れないでください。

• マザーボードを取り外す場合は、取り外したマザーボードを接地した静電気防止パッドの上に置くか、商品に付属している袋に入れてください。

• マザーボードをシャーシに固定する為にねじを使う場合は、ねじを締め付けすぎないでください。ねじを締め付けすぎると、マザーボードが破損することがあります。

2.1 CPU を取り付ける

1200 ピン CPU をソケットに挿入する前に、PnP キャップがソケット上にあること、CPU 表面に汚れがないこと、または、ソケット内に曲がったピンがないことを確認してください。PnP キャップがソケット上になかったり、CPU 表面が汚れていたり、または、ソケット内に曲がったピンがある場合は、CPU を無理にソケット内に挿入しないでください。CPU を無理にソケット内に挿入すると、CPU の甚大な破損につながります。

CPU を取り付ける前に、すべての電源ケーブルを取り外してください。

B560M-ITX/ac

日本語

プロセッサーを取り外した場合は、カバーを保管して取り付け直してください。アフターサービスのためにマザーボードを返品する場合は、カバーを必ず取り付けてください。

B560M-ITX/ac

日本語

2.2 CPU ファンとヒートシンクを取り付ける

1 2

CPU_FAN

2.3 メモリモジュール (DIMM) を取り付ける

B560M-ITX/ac

日本語

このマザーボードには 2 つの 288 ピン DDR4 ( ダブルデータレート 4) DIMM スロットが装備されており、デュアルチャンネルメモリ技術に対応します。

デュアルチャンネルメモリ設定のために、同一 ( 同じブランド、同じ速度、同じサイズ、同じチップタイプ ) の DDR4 DIMM を 1 組取り付ける必要が

あります。

1 つのメモリモジュールが取り付けられている場合は、デュアルチャンネルメモリテクノロジーを有効にできません。

DDR、DDR2 または DDR3 メモリモジュールは DDR4 スロットに取り付けることはできません。取り付けると、マザーボードと DIMM が破損することがあります。

DIMM は 1 つの正しい方向にしか取り付けることができません。DIMM を間違った方向に無理に挿入すると、マザーボードと DIMM の損傷につながります。

2.4 フロントパネルオーディオヘッダーの接続

B560M-ITX/ac

日本語

2.5 I/O パネルシールドを取り付ける

2.6 マザーボードを取り付ける

B560M-ITX/ac

日本語

2.7 SATA ドライブを取り付ける

光学ドライブ

SATA ドライブ

SATAデータケーブル

B560M-ITX/ac

日本語

SATA

電源コネクタ

SATA データコネクタ

日本語

2.8 グラフィックスカードを取り付ける

拡張スロット (PCI Express スロット )

このマザーボードには 1 つの PCI Express スロットが装備されています。

拡張カードを取り付ける前に、電源供給が切断されていること、または、電源コードが取り外されていることを確認してください。取り付け作業を始める前に、拡張カードに添付されている文書を読んで、カード用に必要なハードウェア設定を行ってください。

PCIe スロット :

第 11 世代 Intel® CoreTM プロセッサ

PCIE1（PCIe 4.0 x16 スロット）は PCI Express x16 レーン幅グラフィックスカード向けに使用します。

B560M-ITX/ac

第 10 世代 Intel® CoreTM プロセッサ

PCIE1（PCIe 3.0 x16 スロット）は PCI Express x16 レーン幅グラフィックスカード向けに使用します。

日本語

2.9 周辺機器を接続する

2.10 電源コネクタを接続する

B560M-ITX/ac

日本語

$7;9

$7;3:5

2.11 電源オン

日本語

2.12 ジャンパー設定

このイラストは、ジャンパーの設定方法を示しています。ジャンパーキャップがピンに被さっていると、ジャンパーは「ショート」です。ジャンパーキャップがピンに被さっていない場合には、ジャンパーは「オープン」です。

クリア CMOS ジャンパ（CLRMOS1）（p.7、No. 15 参照）

CLRCMOS1 は、CMOS のデータをクリアすることができます。CMOS のデータには、システムパスワード、日付、時間、システム設定パラメーターなどのシステム設定情報が含まれます。消去して、デフォルト設定にシステムパラメーターをリセットするには、コンピューターの電源を切り、電源コードを抜き、ジャンパーキャップを使用して、CLRCMOS1 のピンに 3 秒間ショートします。CMOS をクリアした後は、ジャンパーキャップを取り外すのを忘れないようにしてください。BIOS をアップデート後、CMOS をクリアする必要があれば、最初にシステムを起動し、それから CMOS クリアアクションを行う前にシャットダウンしてください。

B560M-ITX/ac

日本語

CLRMOS1

2 ピンジャンパー

CMOS をクリアすると、ケースの開閉が検知されることがあります。以前のシャーシイントルージョンステータス記録を消去するには、BIOS オプションから「Clear Status（ステータスの消去）」で調整してください。

2.13 オンボードのヘッダーとコネクター

オンボードヘッダーとコネクターはジャンパーではありません。これらヘッダーとコネクターにはジャンパーキャップを被せないでください。ヘッダーおよびコネクターにジャンパーキャップを被せると、マザーボードに物理損傷が起こることがあります。

システムパネルヘッダー（9 ピン PANEL1）（p.7、 No. 13 参照）

電源スイッチを接続し、スイッチをリセットし、下記のピン割り当てに従って、シャーシのシステムステータス表示ランプをこのヘッダーにセットします。ケーブルを接続するときには、ピンの＋と－に気をつけてください。

日本語

PANEL1

PWRBTN（電源スイッチ）：シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、システムをオフにする方法を設定できます。

RESET（リセットスイッチ）：シャーシ前面パネルのリセットスイッチに接続してください。コンピューターがフリーズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、コンピューターを再起動します。

PLED（システム電源 LED）：シャーシ前面パネルの電源ステータスインジケーターに接続してください。システム稼働中は、LED が点灯します。システムが S1/S3 スリープ状態の場合には、LED は点滅を続けます。システムが S4 スリープ状態または電源オフ（S5）のときには、LED はオフです。

HDLED（ハードドライブアクティビティ LED）：シャーシ前面パネルのハードドライブアクティビティ LED に接続してください。ハードドライブのデータを読み取りまたは書き込み中に、LED はオンになります。

前面パネルデザインは、シャーシによって異なることがあります。前面パネルモジュールは、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブアクティビティ LED、スピーカーなどから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめてください。

B560M-ITX/ac

シリアル ATA3 コネクタ (SATA3_0) (p.7、 No. 10 参照 ) (SATA3_1) (p.7、 No. 9 参照 ) (SATA3_2) (p.7、 No. 12 参照 ) (SATA3_3) (p.7、 No. 11 参照 )

これら 4 つの SATA3 コネクターは、最高 6.0 Gb/ 秒のデータ転送速度で内部ストレージデバイス用の SATA データケーブルをサポートします。

* SATA タイプ M.2 デバイスで M2_1 を使用している場合は、SATA3_0 は無効になります。

SATA3_1

SATA3_3

USB 2.0 ヘッダー (9 ピン USB_3_4) (p.7、 No. 14 参照 )

このマザーボードには 1 つの USB2.0 ヘッダーが装備されています。この USB 2.0 ヘッダーは、2 つのポートをサポートできます。

USB_3_4

SATA3_0

SATA3_2

日本語

USB 3.2 Gen1 ヘッダー (19 ピン USB3_3_4) (p.7、 No. 8 参照 ) このマザーボードには 1 つのヘッダーが装備されています。この USB 3.2 Gen1 ヘッダーは、2 つのポートをサポートできます。

USB3_12

VbusVbus

IntA _PB_SSR X-

Vbus

IntA _PA_SSRX -

IntA _PA_SSRX +

IntA _PA_SSTX -

IntA _PA_SSTX +

IntA _PA_D-

IntA _PA_D+

IntA _PB_SSR X+

GND

IntA _PB_SST X-

GND

IntA _PB_SST X+

GND

IntA _PB_D-

GND

IntA _PB_D+

Dumm y

フロントパネルタイプ C USB 3.2 Gen1 ヘッダー (20 ピン USB31_TC_1) （p.7、No. 7 参照）

このマザーボード上には、1 つのフロントパネルタイプ C USB 3.2 Gen1 ヘッダーがあります。このヘッダーは、追加 USB 3.2 Gen1 ポート用に USB 3.2 Gen1 モジュールを接続するために使用されます。

F_USB3_TC_1

USB Type-C Cable

フロントパネルオーディオヘッダー

（9 ピン HD_AUDIO1）（p.7、No. 19 参照）

このヘッダーは、フロントオーディオパネルにオーディオデバイスを接続するためのものです。

HD_AUDIO1

B560M-ITX/ac

MIC 2_L

MIC 2_R

OUT 2_R

J_S ENS

OUT 2_L

ハイディフィニションオーディオはジャックセンシングをサポートしていますが、正しく機能するためには、シャーシのパネルワイヤーが HDA をサポートしていることが必要です。お使いのシステムを取り付けるには、当社のマニュアルおよびシャーシのマニュアルの指示に従ってください。

AC’97 オーディオパネルを使用する場合には、次のステップで、前面パネルオーディオヘッダーに取り付けてください。 A. Mic_IN （MIC）を MIC2_L に接続します。 B. Audio_R （RIN）を OUT2_R に、Audio_L （LIN）を OUT2_L に接続します。 C. アース（GND）をアース（GND）に接続します。 D. MIC_RET と OUT_RET は、HD オーディオパネル専用です。AC’97 オーディオパネルではこれらを接続する必要はありません。 E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」タブで、「録音音量」を調整してください。

ャーシスピーカーヘッダー（4 ピン SPEAKER1）（p.7、 No. 16 参照）

シャーシスピーカーはこのヘッダーに接続してください。

MIC _RET

OUT _RET

GND

PRE SENCE #

日本語

SPEAKER1

SPE AKER

DUM MY

+5V

DUM MY

日本語

シャーシ / ウォーターポンプファンコネクタ（4 ピン CHA_FAN1/WP）（p.7、 No. 3 参照）

このマザーボードは、1 つの 4 ピン水冷ます。3 ピンの

シャーシ

ウォータークーラーファンを接続する場合には、ピ

シャーシ

ファンコネクタを搭載し

ン 1-3 に接続してください。

CHA_FAN1/WP

GND

FAN _VOLT AGE

CHA _FAN_ SPEED

FAN _SPEE D_CON TROL

1 2 3 4

シャーシファンコネクター（4 ピン CHA_FAN2）（p.7、 No.17 参照）

ファンケーブルはファンコネクターに接続し、黒線とアースピンを合わせてください。

CHA_FAN2

GND

+12 V

CHA _FAN_S PEED

4 3 2 1

FAN _SPEED _CONT ROL

CPU ファンコネクタ（4 ピン CPU_FAN1）（p.7、 No. 2 参照）

このマザーボードは 4 ピン CPU ファン（静音ファン）コネクタが装備されています。3 ピンの CPU ファンを接続する場合には、ピン 1-3 に接続してください。

CPU_FAN1

FAN_ SPEED _CON TROL

CPU _FAN_ SPEED

+12 V

GND

4 3 2 1

ATX 電源コネクタ（24 ピン ATXPWR1）（p.7、No. 6 参照）

このマザーボードは 24 ピン ATX 電源コネクタが装備されています。20 ピンの ATX 電源を使用するには、ピン 1 と 13 番に合わせて接続してください。

B560M-ITX/ac

日本語

ATXPWR1

ATX 12V 電源コネクタ

8 5

（8 ピン ATX12V1）（p.7、No. 1 参照）

このマザーボードは 8 ピン ATX12V 電源コネクタが装備されています。4 ピンの ATX 電源を使用するには、ピン 1 と 5 番に合わせて接続してください。

* 警告 : 接続されている電源ケーブルが、グラフィックスカード用ではなく、CPU 用であることを確認してください。 PCIe 電源ケーブルをこのコネクターに接続しないでください。

ATX12V1

日本語

アドレサブル LED ヘッダー（3 ピン ADDR_LED1）（p.7、No. 4 参照）このヘッダーを使用して、アドレサブル LED 延長ケーブルを接続すれば、ユーザーは、さまざまな LED ライティング効果から選択できます。注意 :

アドレサブル LED ケーブルは間違った方向に取り付けないでください。間違った方向に取り付けると、ケーブルが破損することがあります。 * このヘッダーに関する詳細指示については、54 ページをご参照ください。

ADDR_LED1

GND

DO_ ADDR

VOU T

ケースイントリュージョンヘッダー（2 ピン CI1）（p.7, No. 18 参照）

このマザーボードはシャーシカバーが開けられたことを検知する、ケース開閉検知機能をサポートします。この機能には、シャーシイントルージョン検知設計されたシャーシが必要です。

CI1

GND

Sig nal

B560M-ITX/ac

日本語

2.14 M.2_SSD (NGFF) モジュール取り付けガイド

M.2 は次世代フォームファクタ（Next Generation Form Factor、NGFF）とも呼ばれます。M.2 は小型の多目的カードエッジコネクタであり、mPCIe and mSATA に代わることを目的とします。 SATA3 6.0 Gb/s モジュール、および、最大 Gen4x4 (64 Gb/s) までの M.2 PCI Express モジュール（第 11 世代 Intel® CoreTM プロセッサに対応 ) または、最大Gen3 x4 (32 Gb/s) （第 10 世代 Intel® CoreTM プロセッサに対応）までの M.2 PCI Express モジュールに対応 * SATA タイプ M.2 デバイスで M2_1 を使用している場合は、SATA3_0 は無効になります。

M.2_SSD (NGFF) モジュールを取り付ける

Hyper M.2 Socket (M2_1) は、M Key タイプ 2280 M.2

。

手順 1

M.2_SSD (NGFF) モジュールおよびねじを準備します。

手順 2

PCB のタイプと M.2_SSD (NGFF) の長さに合わせて、一致するねじの位置を選んでください。

番号 1

ナットの場所 A PCB 長さ 8cm

モジュールのタイプ

Type 2280

B560M-ITX/ac

手順 3

M.2 (NGFF) SSD モジュールを整列して、丁寧に M.2 スロットに挿入します。M.2 (NGFF) SSD モジュールは 1 方向にしか取り付

けることができません。

日本語

手順 4

ドライバでねじをしっかりと留めてください。しかし、きつく締めるすぎるとモジュールが破

NUT1NUT2

損する恐れがあるのでご注意ください。

日本語

M.2_SSD (NGFF) モジュールサポート一覧

ベンダーインターフェース部品番号

ADATA SATA3 AXNS330E-32GM-B ADATA SATA3 AXNS381E-128GM-B ADATA SATA3 AXNS381E-256GM-B ADATA SATA3 ASU800NS38-256GT-C ADATA SATA3 ASU800NS38-512GT-C ADATA PCIe3 x4 ASX7000NP-128GT-C ADATA PCIe3 x4 ASX8000NP-256GM-C ADATA PCIe3 x4 ASX7000NP-256GT-C ADATA PCIe3 x4 ASX8000NP-512GM-C ADATA PCIe3 x4 ASX7000NP-512GT-C Apacer PCIe3 x4 AP240GZ280 Corsair PCIe3 x4 CSSD-F240GBMP500 Crucial SATA3 CT120M500SSD4 Crucial SATA3 CT240M500SSD4 Intel SATA3 Intel SSDSCKGW080A401/80G Intel PCIe3 x4 SSDPEKKF256G7 Intel PCIe3 x4 SSDPEKKF512G7 Kingston SATA3 SM2280S3 Kingston PCIe3 x4 SKC1000/480G Kingston PCIe2 x4 SH2280S3/480G OCZ PCIe3 x4 RVD400 -M2280-512G (NVME) PATRIOT PCIe3 x4 PH240GPM280SSDR NVME Plextor PCIe3 x4 PX-128M8PeG Plextor PCIe3 x4 PX-1TM8PeG Plextor PCIe3 x4 PX-256M8PeG Plextor PCIe3 x4 PX-512M8PeG Plextor PCIe PX-G256M6e Plextor PCIe PX-G512M6e Samsung PCIe3 x4 SM961 MZVPW128HEGM (NVM) Samsung PCIe3 x4 PM961 MZVLW128HEGR (NVME) Samsung PCIe3 x4 960 EVO (MZ-V6E250) (NVME) Samsung PCIe3 x4 960 EVO (MZ-V6E250BW) (NVME) Samsung PCIe3 x4 SM951 (NVME) Samsung PCIe3 x4 SM951 (MZHPV256HDGL) Samsung PCIe3 x4 SM951 (MZHPV512HDGL) Samsung PCIe3 x4 SM951 (NVME) Samsung PCIe x4 XP941-512G (MZHPU512HCGL) SanDisk PCIe SD6PP4M-128G SanDisk PCIe SD6PP4M-256G Team SATA3 TM4PS4128GMC105 Team SATA3 TM4PS4256GMC105 Team SATA3 TM8PS4128GMC105

Team SATA3 TM8PS4256GMC105 TEAM PCIe3 x4 TM8FP2240G0C101 TEAM PCIe3 x4 TM8FP2480GC110 Transcend SATA3 TS256GMTS400 Transcend SATA3 TS512GMTS600 Transcend SATA3 TS512GMTS800 V-Color SATA3 VLM100-120G-2280B-RD V-Color SATA3 VLM100-240G-2280RGB V-Color SATA3 VSM100-240G-2280 V-Color SATA3 VLM100-240G-2280B-RD WD SATA3 WDS100T1B0B-00AS40 WD SATA3 WDS240G1G0B-00RC30 WD PCIe3 x4 WDS256G1X0C-00ENX0 (NVME) WD PCIe3 x4 WDS512G1X0C-00ENX0 (NVME)

B560M-ITX/ac

M.2_SSD (NFGG) モジュールサポート一覧の最新の更新については、弊社のウェブサイトで詳細をご確認ください http://www.asrock.com 。

日本語

第 3 章ソフトウェアとユーティリティの操作

3.1 ドライバをインストールする

マザーボードに付属しているサポート DVD には、必要なドライバ、および、マザーボードの機能を強化する便利なユーティリティが含まれています。

サポート DVD を実行する

サポート DVD を使用するために、DVD を BD/DVD ドライブに挿入します。コンピュータで「AUTORUN（自動実行）」が有効になっている場合は、DVD がメインメニューを自動的に表示します。メインメニューが自動的に表示されない場合は、サポート DVD 内のファイル「ASRSETUP.EXE」をダブルクリックしてメニューを表示します。

ドライバメニュー

システムと互換性のあるドライバが自動的に検出されて、サポート DVD ドライバページに一覧表示されます。 Install All（すべてインストールする）をクリックするか、または、上から下への順番で必要なドライバをインストールしてください。このようにインストールすることで、ドライバが正しく動作するようにします。

ユーティリティメニュー

ユーティリティメニューには、マザーボードが対応するアプリケーションソフトウェアが表示されます。特定の項目をクリックして、インストールウィザードに従ってインストールします。

B560M-ITX/ac

3.2 ASRock マザーボードユーティリティ (A-Tuning)

ASRock マザーボードユーティリティ (A-Tuning) は ASRock の多目的ソフトウェアスイートです。新しいインターフェースを有し、数々の新しい機能が追加されており、ユーティリティが改善されてました。

3.2.1 ASRock マザーボードユーティリティ (A-Tuning) をインストールする

ASRock マザーボードユーティリティ (A-Tuning) を ASRock Live Update & APP Shop (ASRock ライブ更新と APP ショップ ) からダウンロードできます。インストール後、デスクトップに「ASRock マザーボードユーティリティ (A-Tuning)」アイコンが表示さ

れます。「ASRock マザーボードユーティリティ (A-Tuning)」アイコンをダブルクリックすると、ASRock マザーボードユーティリティ (A-Tuning) のメインメニュー

が表示されます。

3.2.2 ASRock マザーボードユーティリティ (A-Tuning) を使用する

ASRock マザーボードユーティリティ (A-Tuning) のメインメニューには次の 5 つのセクションがあります :Operation Mode ( 操作モード ) 、OC Tweaker (OC 調整 ) 、 System Info ( システム情報 ) 、FAN-Tastic Tuning (FAN-Tastic チューニング ) 、 Settings ( 設定 ) 。

日本語

Operation Mode ( 操作モード )

コンピューターの操作モードを選択します。

素早く電源とシステム性能が調整できます。

性能向上

標準モード

ECO モード

日本語

OC Tweaker (OC 調整 )

システムのオーバークロック設定。

オーバークロック設定

設定を完了すると Apply を押し保存します。

System Info ( システム情報 )

システムに関する情報を表示します。 * モデルによっては、システムブラウザタブが表示されないことがあります。

システム現在の各詳細情報が見られます。

B560M-ITX/ac

日本語

FAN-Tastic Tuning ( ファン調整 )

グラフを使用して、最大 5 種類のファン速度が設定できます。割当てられた温度に達すると、ファンは次の速度レベルへと自動的にシフトします。

マザーボードに接続したクーラーの回転数テストまたは

左のグラフを変わって回転数調整ができます。

ファン速度調整

設定を完了すると Apply を押し保存します。

B560M-ITX/ac

Settings ( 設定 )

ASRock A-Tuning を設定します。Windows オペレーションシステムを起動する際に A-Tuning を始動したい場合は、「Auto run at Windows Startup (Windows 起動時に自動実行 ) 」をクリックして選択します。

Setting ページでは A-Tuning をシステムが立ち上げる際自動起動する設定が出来ます。

日本語

3.3 ASRock Live Update & APP Shop（ASRock ライブ更新と APP ショップ）

ASRock ライブ更新と APP ショップは、ASRock コンピュータ用のソフトウェアアプリケーションを購入したりダウンロードできるオンラインストアです。さまざまなアプリケーションとサポートユーティリティを素早く簡単にインストールできます。 ASRock APP ショップを使用すれば、数回クリックするだけで、システムを最適化して、マザーボードを最新の状態に維持できます。

デスクトップ上のをダブルクリックして ASRock ライブ更新と APP ショップユーティリティにアクセスします。

*ASRock ライブ更新と APP ショップからアプリケーションをダウンロードするにはインターネットに接続している必要があります。

3.3.1 UI 概要

Hot News（ホットニュース）Category Panel（カテゴリパネル）

Information Panel（情報パネル）

Category Panel（カテゴリパネル）：カテゴリパネルにはいくつかのタブまたはボタンがあります。これらのタブまたはボタンを選択すると、下の情報パネルに関係する情報が表示されます。

Information Panel（情報パネル）：中央にある情報パネルには、現在選択されているカテゴリについてのデータが表示されます。また、ジョブに関係するタスクを実行できます。

Hot News（ホットニュース）：ホットニュースセクションにはさまざまな最新ニュースが表示されます。画像をクリックして選択したニュースのウェブサイトを開いて詳しく読むことができます。

3.3.2 Apps（アプリ）

「Apps（アプリ）」タブを選択すると、ダウンロードできるすべてのアプリが画面上に表示されます。

アプリをインストールする

手順 1

インストールしたいアプリを検索します。

B560M-ITX/ac

日本語

最も推奨されるアプリが画面の左側に表示されます。その他のさまざまなアプリは右側に表示されます。上下にスクロールして一覧にあるアプリを検索してください。

アプリの価格を確認したり、アプリを既にインストールしているかどうかを確認できます。

- 赤色のアイコンに価格が表示されます。または、アプリが無料の場合

は「Free（無料）」と表示されます。

- 緑色の「Installed（インストール済み）」アイコンは、アプリが

コンピュータにインストールされていることを意味します。

手順 2

アプリアイコンをクリックすると、選択したアプリの詳細情報が表示されます。

日本語

手順 3

アプリをインストールしたい場合は、赤色のアイコンをクリックしてダウンロードを開始します。

手順 4

インストールが完了すると、右上端に緑色の「Installed（インストール済み）」アイコンが表示されます。

アプリをアンインストールするには、ゴミ箱アイコンをクリックします。

* アプリによっては、ゴミ箱アイコンが表示されないことがあります。

アプリをアップグレードする

アップグレードできるのはインストール済みのアプリのみです。アプリの新しいバージョンがある場合は、インストールしたアプリアイコンの下に「New Version （新しいバージョン）」のマークが表示されます。

手順 1

アプリアイコンをクリックすると、詳細情報が表示されます。

B560M-ITX/ac

日本語

手順 2

黄色のアイコンをクリックしてアップグレードを開始します。

日本語

3.3.3 BIOS & Drivers（BIOS とドライバ）

BIOS またはドライバをインストールする

「BIOS & Drivers（BIOS とドライバ）」タブを選択すると、BIOS またはドライバ用の推奨更新または重要な更新が一覧表示されます。速やかにすべて更新してください。

手順 1

更新する前に項目情報を確認してください。をクリックすると、詳細情報が表示されます。

手順 2

更新したい項目を 1 つまたは複数クリックして選択します。

手順 3

「Update（更新）」をクリックして更新処理を開始します。

3.3.4 設定

「Setting（設定）」ページで、言語を変更したり、サーバーの場所を選択したり、Windows 起動時に ASRock ライブ更新と APP ショップを自動的に実行するかどうかを決めることができます。

B560M-ITX/ac

日本語

3.4 ASRock Polychrome SYNC

ASRock Polychrome SYNC は、ご自分の好みに合わせて独自のスタイリッシュでカラフルなライティングシステムをビルドしたい個性的なユーザー向けに特別設計されたライティング制御機能です。LED ストリップを接続するだけで、「Static」、「Breathing」、「Strobe」、「Cycling」、「Music」、「Wave」などのさまざまライティングスキームとパターンをカスタマイズできます。

アドレサブル RGB LED ストリップを接続する

アドレサブル RGB LED ストリップをマザーボード上のアドレサブル LED ヘッダー（ADDR_LED1）に接続します。

ADDR_LED1

GND

DO_ ADDR

VOU T

RGB LED ケーブルは間違った方向に取り付けないでください。間違った方向に取り付けるとケーブルが破損することがあります。

RGB LED ケーブルを取り付けたり取り外す前には、システムの電源を切って、電源供給から電源コードを取り外してください。そうしないと、マザーボードコンポーネントが破損することがあります。

RGB LED ストリップはパッケージには含まれていません。

RGB LED ヘッダーは、最大定格 3A（5V）、長さ 2 メートルまでの WS2812B アドレサブル RGB LED ストリップ（5V/ Data /GND）に対応します。

B560M-ITX/ac

ASRock Polychrome SYNC ユーティリティ

ASRock Polychrome LED を使用すれば、お好みのカラフルなライティングシステムをビルドできます。 LED ストリップを接続すれば、ASRock Polychrome SYNC ユーティリティで RGB LED の色を調整できます。

タブをドラッグしてお好みに合わせてカスタマイズします。

RGB LED スイッチのオン / オフを切り替えます。

マザーボードに搭載した全 LED の RGB LED 効果調整を同期させる。

ドロップダウンメニューから RGB LED 照明効果を選択します。

日本語

第 4 章 U E F I セットアップユーティリティ

4.1 はじめに

このセクションでは、UEFI セットアップユーティリティを使用して、システムを構成する方法を説明します。UEFI セットアップユーティリティは、コンピューターに電源を入れた直後に <F2> または <Del> を押すことによって起動できます。ユーティリティーを起動しなければ、電源投入時セルフテスト (POST) が通常のテストを開始します。POST の後に UEFI セットアップユーティリティを開始するには、<Ctl> + <Alt> + <Delete> または本体のリセットボタンを押して、システムを再起動します。システムをシャットダウンした後、再度電源を入れても、ユーティリティーを起動することができます、再起動できます。

UEFI ソフトウェは、常に更新されているため、以下の設定画面および説明は参照のみを目的としており、実際の画面と必ずしも一致しない場合もあります。

4.2 EZ Mode (EZ モード )

デフォルトでは、BIOS セットアッププログラムを開くと、「EZ Mode (EZ モード ) 」画面が表示されます。EZ モードはシステムの現在の状態のさまざまな読み取り値が表示されるダッシュボードです。CPU 速度、DRAM 周波数、 SATA 情報、ファン速度など、システムの最も重要な情報を確認できます。

「Advanced Mode ( アドバンスドモード ) 」に切り替えてその他のオプションを表示するには、<F6> を押すか、または、画面の右上隅にある [Advanced Mode ( アドバンスドモード ) ] ボタンをクリックします。

ヘルプ

UEFI デフォルトの読込み

変更を保存して終了

変更を破棄

言語を変更

B560M-ITX/ac

日本語

システム

情報

メモリ

情報

ストレー

ジ

情報

詳細モードへの切り替え

ファン

設定

ツールへのクイ

ックアクセス

4.3 Advanced Mode ( アドバンスドモード )

Advanced Mode ( アドバンスドモード ) は BIOS 設定を設定するためのその他のオプションを提供します。詳しい設定については次のセクションを参照してください。

EZ モードにアクセスするには、<F6> を押すか、または、画面の右上隅にある [EZ Mode (EZ モード ) ] ボタンをクリックします。

4.3.1 UEFI メニューバー

画面上部には、以下が並んだメニューバーがあります：

日本語

Main ( メイン )

OC Tweaker (OC 調整 )

Advanced ( 詳細設定 )

Tool ( ツール )

H/W Monitor (H/W モニター )

Security ( セキュリティ )

Boot ( ブート )

Exit ( 終了 )

システムの時間 / 日付情報の設定

オーバークロック設定

システムの詳細設定

便利なツール

現在のハードウェアステータスを表示

セキュリティ設定

ブート設定およびブートの優先順位の設定

現在の画面または UEFI セットアップユーティリティを終了

4.3.2 ナビゲーションキー

メニューバーで項目を選択する場合は、< > キーまたは < > キーを使用します。カーソルを上下に移動して項目を選択する場合は、< > キーまたは < > キーを使用します。次に <Enter> を押してサブ画面へ移動し

ます。マウスでクリックして、必要なアイテムを選択することもできます。

各ナビゲーションキーの説明は、以下の表でご確認ください。

ナビゲーションキー説明

B560M-ITX/ac

+ / -

<Tab>

<PGUP>

<PGDN>

<HOME>

<END>

<F1>

<F5>

<F7>

<F9>

<F10>

<F12>

<ESC>

選択したアイテムのオプションを変更

次の機能に切替え

前のページへ

次のページへ

画面の最初へ

画面の最後へ

一般的なヘルプ画面を表示

Add / Remove Favorite ( お気に入りの追加 / 削除 )

変更をキャンセルして、セットアップユーティリティを終了

すべての設定で最適な既定値を読込み

変更を保存して、セットアップユーティリティを終了

プリントスクリーン

終了画面へジャンプまたは現在の画面を終了

日本語

4.4 Main ( メイン ) 画面

UEFI セットアップユーティリティに入ると、メイン画面が現れ、システムの概要が表示されます。

BIOS 設定が利用可能であるかどうか、および BIOS 設定の場所は、モデルや BIOS のバージョンにより異なる場合があります。

My Favorite ( お気に入り )

BIOS アイテムのコレクションを表示。「お気に入り」の中のコレクションを追加 / 削除する場合は F5 を押してください。

4.5 OC Tweaker (OC 調整 ) 画面

OC 調整画面では、オーバークロック機能を設定できます。

B560M-ITX/ac

日本語

CPU Con󲶻guration (CPU 設定 )

CPU Ratio (CPU レシオ )

CPU の速度は、CPU レシオに BCLK が掛け合わされて決まります。CPU レシオを上げると、他のコンポーネントのクロック速度に影響をせず、内部の

CPU クロック速度を上げられます

AVX Ratio Offset（AVX レシオオフセット）

AVX Ratio Offset（AVX レシオオフセット）は AVX ワークロードの CPU Ratio（CPU レシオ）からのマイナスオフセット値を指定します。AVX は SSE ワークロードの最大レシオを確保するために AVX レシオの低いよりストレスの高いワークロードです。

AVX-512 Ratio Offset（AVX レシオオフセット）

AVX Ratio Offset（AVX レシオオフセット）-512 は AVX ワークロードの CPU Ratio（CPU レシオ）からのマイナスオフセット値を指定します。AVX-

512 は SSE ワークロードの最大レシオを確保するために AVX-512 レシオの低いよりストレスの高いワークロードです。

CPU Cache Ratio (CPU キャッシュレシオ )

CPU の内部バス速度レシオ。最大値は CPU レシオと同じになります。

GT Frequency（GT 周波数）

統合 GPU の周波数を設定します。

BCLK Spread SpectrumMode (BCLK スペクトラム拡散モード )

有効にすると、EMI テストに準ずるように電磁干渉を低減します。無効にすると、オーバークロック時に、より高速なクロックを確保します。

日本語

BCLK Aware Adaptive Voltage（BCLK アウェア型アダプティブ電源）

BCLK Aware Adaptive Voltage（BCLK アウェア型アダプティブ電源）を有効 / 無効にします。有効な場合は、CPU V/F 曲線を計算する際に pcode が BCLK 周波数を認識します。これは、BCLK オーバークロックで高電圧オーバーライドを防止する際に最適です。

Boot Performance Mode（ブートパフォーマンスモード）

OS ハンドオフの前に BIOS が設定する CPU パフォーマンス状態を選択します。

[Max Battery（最大バッテリ）]

このモードを選択して、システム起動中の CPU レシオを 8 倍に設定します。

[Max Non-Turbo Performance（最大ノンターボ性能）]

このデフォルトモードを選択して、システム起動中に CPU Flex（CPU フレックス）レシオを維持します。

[Turbo Performance（ターボ性能）]

このモードでは、システム起動中に CPU レシオは常にターボブースト速度で動作します。

Ring to Core Ratio Offset（リング対コア比オフセット）

Ring to Core Ratio Offset（リング対コア比オフセット）を無効にすると、リングとコアを同じ周波数で動作させることができます。

Intel SpeedStep Technology（Intel SpeedStep のテクノロジー）

Intel SpeedStep のテクノロジーにより、節電と放熱のために、プロセッサーを複数の周波数および電圧ポイントで切り替え可能です。

B560M-ITX/ac

Intel Turbo Boost Technology（インテル・ターボ・ブースト・テクノロジー）

インテル・ターボ・ブースト・テクノロジーにより、オペレーティングシステムが最高水準のパフォーマンスを要求するときに、プロセッサーを基本動作周波数以上で実行可能です。

Intel Speed Shift Technology（インテル・スピード・シフト・テクノロジー）

Intel Speed Shift Technology（インテル・スピード・シフト・テクノロジー）サポートを有効 / 無効にします。有効にすると、CPPC v2 インターフェースをハードウェア制御の P ステート向けに使用できます。

Intel Turbo Boost Max Technology 3.0（インテル・ターボ・ブースト・テクノロジー）

[Enabled（有効）] この項目を選択して、Intel ターボ・ブースト・テクノロジー・サポートを有効にします。

[Disabled（無効）] この項目を選択して、 Intel ターボ・ブースト・テクノロジー・サポートを無効にします。

日本語

Intel Thermal Velocity Boost Ratio Clipping（TVB レシオクリッピング）

このサービスは、Intel Thermal Velocity Boost（TVB）機能を備えるプロセッサー向けに、高いパッケージ温度に起因するコア周波数の低下を制御します。デフォルトの最大ターボ周波数よりも高い周波数でのオーバークロッキングに対応するために、無効にする必要があります。デフォルト設定は [Disabled( 無効 )] です。

Dual Tau Boost ( デュアルタウブースト )

デュアルタブブースト機能を有効にします。これは、CMLS 35W/65W/125W スキューにのみ適用できます。この項目は、Con󲶻g TDP 対応プロセッサーでのみサポートされます。

Long Duration Power Limit ( 長期間電力制限 )

[Con󲶻gure Package Power Limit 1] ( パッケージの電力制限 1) をワット数で指定します。制限を超過すると、CPU レシオが徐々に下げられます。制限を低く設定することで、CPU が保護され、電力の消費が抑えられます。一方で制限を高く設定することで、パフォーマンスが向上します。

日本語

Long Duration Maintained ( 長期間維持 )

[Long Duration Power Limit] ( 長期間電力制限 ) を超過したときに、CPU レシオの下げられるスピードを設定します。

Short Duration Power Limit ( 短期間電力制限 )

[Con󲶻gure Package Power Limit 2] ( パッケージの電力制限 2) をワット数で指定します。制限を超過すると、CPU レシオがただちに下げられます。制限を低く設定することで、CPU が保護され、電力の消費が抑えられます。一方で制限を高く設定することで、パフォーマンスが向上します。

CPU Core Current Limit（CPU コア電流制限）

CPU コアの電流制限を設定します。制限を低く設定することで、CPU が保護され、電力の消費が抑えられます。一方で制限を高く設定することで、パフォーマンスが向上します。

System Agent Current Limit（システムエージェント電流制限）

システムエージェントの電流制限を設定します。制限を低く設定することで、CPU が保護され、電力の消費が抑えられます。一方で制限を高く設定することで、パフォーマンスが向上します。

GT Current Limit（GT スライス電流制限）

GT スライスの電流制限を設定します。制限を低く設定することで、CPU が保護され、電力の消費が抑えられます。一方で制限を高く設定することで、パフォーマンスが向上します。

DRAM Con󲶻guration (DRAM 設定 )

Memory Information ( メモリ情報 )

ユーザーが、DDR4 モジュール向けのシリアルプレゼンス検出（SPD）と Intel エクストリーム・メモリー・プロファイル（XMP）を閲覧できるようにします。

DRAM Timing Con󲶻guration (DRAM のタイミング設定 )

Load XMP Setting (XMP 設定の読込み )

XMP 設定を読み込んでメモリをオーバークロックし、標準仕様を上回る性能を実現します。

DRAM Reference Clock (DRAM 基準クロック )

最適な設定には [Auto] ( 自動 ) を選択します。

DRAM Frequency (DRAM 周波数 )

B560M-ITX/ac

[Auto] ( 自動 ) が選択されている場合、マザーボードは挿入されているメモリモジュールを検出し、適切な周波数を自動的に割り当てます。

DRAM Gear Mode (DRAM ギアモード )

Gear2 モードはメモリコントローラーの比率を 2 倍にし、高周波に適しています。

System Agent Geyserville（システムエージェントガイザービル）

システムエージェントガイザービル（SA GV）設定を構成します。

Primary Timing（プライマリタイミング） CAS# Latency (tCL) (CAS# レイテンシー (tCL))

カラムアドレスのメモリへの送信から、データが応答までの時間。

RAS# to CAS# Delay（RAS# から CAS# までの遅延）と Row Precharge（行プリチャージ）(tRCDtRP)

RAS# to CAS# Delay（RAS# から CAS# までの遅延）: メモリの行を開いてから、そのうちの列へのアクセスまでに要するクロックサイクル数。 Row Precharge（行プリチャージ）: プリチャージコマンドを発行してから、次の行が開かれるまでに要するクロックサイクル数。

RAS# Active Time (tRAS) (RAS# アクティブ時間 (tRAS))

日本語

バンクアクティブコマンドから、プリチャージコマンドを発行するまでに要するクロックサイクル数。

Command Rate (CR) ( コマンドレート (CR))

メモリチップが選択されてから、最初のアクティブコマンドが発行されるまでの遅延。

Secondary Timing（セカンダリタイミング） Write Recovery Time (tWR) ( 書き込み回復時間 (tWR))

有効な書き込み操作の完了後、アクティブなバンクがプリチャージされるまでに必要な遅延量。

Refresh Cycle Time (tRFC) (リフレッシュサイクル時間 (tRFC))

リフレッシュコマンドから、同じランクへの最初のアクティブコマンドまでのクロック数。

RAS to RAS Delay (tRRD_L) (RAS から RAS までの遅延 (tRRD_L))

同じランクの異なるバンクで有効化された 2 つの行の間のクロック数。

RAS to RAS Delay (tRRD_S) (RAS から RAS までの遅延 (tRRD_S))

同じランクの異なるバンクで有効化された 2 つの行の間のクロック数。

Write to Read Delay (tWTR_L) ( 書き込みから読み取りまでの遅延 (tWTR_L))

最後の有効な書き込み操作から、同じ内部バンクへの次の読み取りコマンドまでのクロック数。

Write to Read Delay (tWTR_S) ( 書き込みから読み取りまでの遅延 (tWTR_S))

最後の有効な書き込み操作から、同じ内部バンクへの次の読み取りコマンドまでのクロック数。

日本語

Read to Precharge (tRTP) ( 読み取りからプリチャージまで (tRTP))

読み取りコマンドから、同じランクへの行のプリチャージコマンドまでに挿入されたクロック数。

Four Activate Window (tFAW) (4 つのアクティベートウィンドウ (tFAW))

1 つのランクに 4 つのアクティベートが可能な時間ウィンドウ。

CAS Write Latency (tCWL) (CAS 書き込みレイテンシー (tCWL))

CAS 書き込みレイテンシーを設定します。

Third Timing（3 番目のタイミング） tREFI

平均周期の間隔でリフレッシュサイクルを設定します。

tCKE

DDR4 がリフレッシュモードに入ってから、内部で少なくとも 1 つのリフレッシュコマンドを開始する間隔を設定します。

Turn Around Timing（ターンアラウンドタイミング） Turn Around Timing Optimization（ターンアラウンドタイミング

最適化）

一般的な用途では、自動が有効になっています。

tRDRD_sg

モジュールの読み取りから読み取りの遅延を設定します。

tRDRD_dg

モジュールの読み取りから読み取りの遅延を設定します。

tRDRD_dr

モジュールの読み取りから読み取りの遅延を設定します。

tRDRD_dd

モジュールの読み取りから読み取りの遅延を設定します。

tRDWR_sg

モジュールの読み取りから書き込みの遅延を設定します。

tRDWR_dg

モジュールの読み取りから書き込みの遅延を設定します。

tRDWR_dr

モジュールの読み取りから書き込みの遅延を設定します。

B560M-ITX/ac

tRDWR_dd

モジュールの読み取りから書き込みの遅延を設定します。

tWRRD_sg

モジュールの書き込みから読み取りの遅延を設定します。

tWRRD_dg

モジュールの書き込みから読み取りの遅延を設定します。

tWRRD_dr

モジュールの書き込みから読み取りの遅延を設定します。

tWRRD_dd

モジュールの書き込みから読み取りの遅延を設定します。

tWRWR_sg

モジュールの書き込みから書き込みの遅延を設定します。

tWRWR_dg

モジュールの書き込みから書き込みの遅延を設定します。

tWRWR_dr

モジュールの書き込みから書き込みの遅延を設定します。

tWRWR_dd

モジュールの書き込みから書き込みの遅延を設定します。

日本語

Round Trip Timing（ラウンドトリップタイミング） Round Trip Timing Optimization（ラウンドトリップタイミング

最適化）

一般的な用途では、自動が有効になっています。

Rx FiF0 Delay Offset（Rx FiF0 遅延オフセット）

Rx FIF0 遅延オフセットを構成し。

Initial RTL (A1 Rank1) ( 初期 RTL (A1 Rank1))

ラウンドトリップレイテンシの初期値を設定します。

Initial RTL (A1 Rank2) ( 初期 RTL (A1 Rank2))

ラウンドトリップレイテンシの初期値を設定します。

Initial RTL (B1 Rank1) ( 初期 RTL (B1 Rank1))

ラウンドトリップレイテンシの初期値を設定します。

Initial RTL (B1 Rank2) ( 初期 RTL (B1 Rank2))

ラウンドトリップレイテンシの初期値を設定します。

RTL (A1 Rank1)

ラウンドトリップレイテンシを設定します。

RTL (A1 Rank2)

ラウンドトリップレイテンシを設定します。

RTL (B1 Rank1)

ラウンドトリップレイテンシを設定します。

RTL (B1 Rank2)

ラウンドトリップレイテンシを設定します。

ODT Setting（ODT 設定） ODT WR (A1)

チャンネル A1 のオンダイ終端抵抗 WR のメモリを設定します。

ODT WR (B1)

チャンネル B1 のオンダイ終端抵抗 WR のメモリを設定します。

ODT NOM (A1)

これを使って ODT (CH A1) Auto/Manual（自動 / 手動）設定を変更します。規定値は [Auto] ( 自動 ) です。

ODT NOM (B1)

これを使って ODT (CH B1) Auto/Manual（自動 / 手動）設定を変更します。規定値は [Auto] ( 自動 ) です。

ODT PARK (A1)

チャンネル A1 用の終端抵抗器の PARK 上のメモリを設定します。

ODT PARK (B1)

チャンネル B1 用の終端抵抗器の PARK 上のメモリを設定します。

Advanced Setting（詳細設定）

ASRock Timing Optimization（ASRock タイミング最適化）

MRC 経由の高速パスを設定します。

ASRock Second Timing Optimization (ASRock 2 次タイミングの最

適化 )

MRC を通じて、2 次高速パスを構成します。

Memory Training Mode ( メモリトレーニングモード )

トレーニングメモリモードを設定します。

B560M-ITX/ac

日本語

Realtime Memory Timing（リアルタイム・メモリ・タイミング）

Realtime Memory Timing（リアルタイム・メモリ・タイミング）を設定します。

[Enabled（有効）] システムは MRC_DONE の後に、リアルタイム・メモリ・タイミング変更の実行を許可します。

Reset for MRC Failed (MRC にリセットに失敗しました )

MRC トレーニングに失敗した後、システムをリセットします。

Train on Warm Boot (ウォームブート時にトレーニングする)

有効にすると、ウォームブート時にメモリトレーニングが実行されます。

MRC Fast Boot (MRC 高速ブート )

有効にすると、DRAM メモリトレーニングをスキップし、起動が速くなります。

Voltage Con󲶻guration ( 電圧設定 ) Voltage Mode（電圧モード）

[OC]: オーバークロック用に幅広い電圧に対応します。

日本語

[Stable ( 安定 )]: 小さな電圧変動によりシステムを安定させます。

CPU Core/Cache Voltage（CPU コア / キャッシュ電圧）

CPU コア / キャッシュの電圧を設定します。

CPU Core/Cache Load-Line Calibration (CPU コア / キャッシュロードラインキャリブレーション )

システムの負荷が大きいときに、CPU コア / キャッシュの電圧垂下を防ぐのを助けます。

CPU GT Voltage（CPU GT 電圧）

GPU の電圧を設定します。

CPU GT Load-Line Calibration (CPU GT ロードライン・キャリブレーション )

CPU GPU Load-Line Calibration（CPU GPU ロードラインキャリブレーション）は、システムに高負荷がかかる場合に GPU 電圧降下を防止します。

VCCSA Voltage（VCCSA 電圧）

VCCSA の電圧を設定します。

DRAM Voltage (DRAM 電圧 )

DRAM 電圧を設定します。デフォルトでは [Auto（自動）] です。

VCCIO Voltage（VCCIO 電圧）

VCCIO の電圧を設定します。

CPU Standby Voltage (CPU スタンバイ電圧 )

CPU スタンバイの電圧を設定します。

VCCIN AUX Voltage (VCCIN AUX 電圧 )

VCCIN AUX の電圧を設定します。

DRAM Activating Power Supply（DRAM アクティべーティング電源供給）

DRAM アクティべーティング電源供給の電圧を設定します。

PLL 電圧設定 CPU Internal PLL Voltage（CPU 内部 PLL 電圧）

デフォルト値は 0.900V です。それぞれのステップは 0.0175V です。 9
