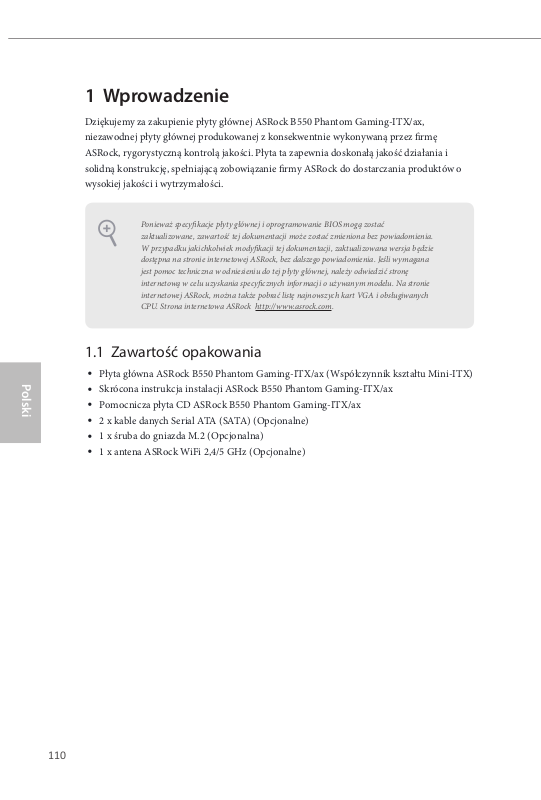

1 Wprowadzenie
Dziękujemy za zakupienie płyty głównej ASRock B550 Phantom Gaming-ITX/ax,
niezawodnej płyty głównej produkowanej z konsekwentnie wykonywaną przez rmę
ASRock, rygorystyczną kontrolą jakości. Płyta ta zapewnia doskonałą jakość działania i
solidną konstrukcję, spełniającą zobowiązanie rmy ASRock do dostarczania produktów o
wysokiej jakości i wytrzymałości.
Ponieważ specykacje płyty głównej i oprogramowanie BIOS mogą zostać
zaktualizowane, zawartość tej dokumentacji może zostać zmieniona bez powiadomienia.
W przypadku jakichkolwiek modykacji tej dokumentacji, zaktualizowana wersja będzie
dostępna na stronie internetowej ASRock, bez dalszego powiadomienia. Jeśli wymagana
jest pomoc techniczna w odniesieniu do tej płyty głównej, należy odwiedzić stronę
internetową w celu uzyskania specycznych informacji o używanym modelu. Na stronie
internetowej ASRock, można także pobrać listę najnowszych kart VGA i obsługiwanych
CPU. Strona internetowa ASRock http://www.asrock.com.
1.1 Zawartość opakowania
Płyta główna ASRock B550 Phantom Gaming-ITX/ax (Współczynnik kształtu Mini-ITX)
Polski
•
Skrócona instrukcja instalacji ASRock B550 Phantom Gaming-ITX/ax
•
Pomocnicza płyta CD ASRock B550 Phantom Gaming-ITX/ax
•
2 x kable danych Serial ATA (SATA) (Opcjonalne)
•
1 x śruba do gniazda M.2 (Opcjonalna)
•
1 x antena ASRock WiFi 2,4/5 GHz (Opcjonalne)
•
110
Page 2
1.2 Specykacje
Platforma
CPU
Chipset
Pamięć
•
•
•
•
* Brak zgodności z procesorami AMD AthlonTM.
•
•
•
•
•
•
•
* Sprawdź listę obsługiwanej pamięci na stronie internetowej ASRock
w celu uzyskania dalszych informacji. (http://www.asrock.com/)
* Sprawdź stronę 23 w celu uzyskania informacji o maksymalnej
obsługiwanej częstotliwości DDR4 UDIMM.
•
•
•
B550 Phantom Gaming-ITX/ax
Współczynnik kształtu Mini-ITX
8 warstwy PCB
PCB z 2 uncjami miedzi
Obsługa procesorów serii AMD AM4 Socket RyzenTM 3000,
3000 G, 4000 G, 5000 i 5000 G*
Digi Power design
Sekcja zasilania 8 Power Phase Design
AMD B550
Technologia pamięci Dual Channel DDR4
2 x gniazda DDR4 DIMM
Seria CPU AMD Ryzen (Matisse) z obsługą niebuforowanej
pamięci DDR4 4733+ (OC)/4666(OC)/4600(OC)/4533(OC)/4466
(OC)/4400 (OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000
(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466 (OC)/
3200/2933/2667/2400/2133 ECC i nie-ECC*
Seria APU AMD Ryzen (Renoir) z obsługą niebuforowanej
pamięci DDR4 4733+ (OC)/4666(OC)/4600(OC)/4533(OC)/4466
(OC)/4400 (OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000
(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466 (OC)/
3200/2933/2667/2400/2133 ECC i nie-ECC*
Maks. wielkość pamięci systemowej: 64GB
Obsługa modułów pamięci Extreme Memory Prole (XMP)
15μ pozłacane styki w gniazdach DIMM
Polski
Gniazdo
rozszerzenia
Procesor serii AMD Ryzen (Matisse)
1 x gniazdo PCI Express x 16 (tryb PCIE1: Gen4x16)*
•
Seria APU AMD Ryzen (Renoir)
1 x gniazdo PCI Express x 16 (tryb PCIE1: Gen3x16)*
•
* Obsługa SSD NVMe, jako dysków rozruchowych
1 x pionowe gniazdo M.2 (Key E) z wbudowanym modułem WiFi-
•
802.11ax (z tyłu Wejścia/Wyjścia)
15μ pozłacany styk w gnieździe VGA PCIe (PCIE1)
•
111
Page 3
Zintegrowana karta graczna AMD RadeonTM serii Vega w APU
Graka
Polski
Audio
•
serii Ryzen*
* Rzeczywista obsługa zależy od CPU
DirectX 12, Pixel Shader 5.0
•
Pamięć współdzielona, domyślnie 2GB. Maksymalnie pamięć
•
współdzielona obsługuje do 16GB.
* Maksymalna pamięć współdzielona 16GB wymaga zainstalowania
32GB pamięci systemowej.
Podwójne wyjście graczne: Obsługa HDMI i DisplayPort 1.4
•
przez niezależne sterowniki graczne
Obsługa HDMI 2.1 z maks. rozdzielczością do 4K x 2K (4096x2160)
•
przy 60Hz
Obsługa DisplayPort 1.4 z maks. rozdzielczością do 5K (5120x2880)
•
przy 120Hz
Obsługa Auto Lip Sync, Deep Color (12bpc), xvYCC i HBR
•
(High Bit Rate Audio) z portami HDMI 2.1 (Wymagany monitor
zgodny z HDMI)
Obsługa HDR (High Dynamic Range) z HDMI 2.1
•
Obsługa portów HDCP 2.3 z HDMI 2.1 i DisplayPort 1.4
•
Obsługa odtwarzania 4K Ultra HD (UHD) z portami HDMI 2.1 i
•
DisplayPort 1.4
Obsługa Microso PlayReady®
•
Audio HD 7.1 CH z zabezpieczeniem treści (Kodek audio Realtek
•
ALC1220)
Obsługa audio Blu-ray Premium
•
Obsługa zabezpieczenia przed przepięciami
•
120dB SNR DAC ze wzmacniaczem różnicowym
•
Pure Power-In
•
Technologia Direct Drive
•
Ekranowanie izolacji PCB
•
Wykrywanie impedancji na tylnym porcie wyjścia
•
Indywidualne warstwy PCB dla kanału audio R/L
•
15μ pozłacane złącze audio
•
Nahimic Audio
•
112
Page 4
LAN
Bezprzewodowa sieć LAN
Tylny panel
Wejścia/
Wyjścia
B550 Phantom Gaming-ITX/ax
2,5 Gigabit LAN 10/100/1000/2500 Mb/s
•
GigaLAN Intel® I225V
•
Obsługa Wake-On-LAN
•
Obsługa zabezpieczenia przed wyładowaniami atmosferycznymi/
•
ESD
Obsługa Energy Ecient Ethernet 802.3az
•
Obsługa PXE
•
Moduł WiFi Intel® 802.11ax
•
Obsługa IEEE 802.11a/b/g/n/ax
•
Obsługa dwóch pasm (2,4/5 GHz)
•
Obsługa WiFi6 802.11ax (2,4Gbps)
•
2 anteny do obsługi technologii dywersykacji 2 (nadawanie)
•
x 2 (odbieranie)
Obsługa Bluetooth 5.2 + Wysokiej szybkości klasa II
•
Obsługa MU-MIMO
•
2 x porty anteny
•
1 x port HDMI
•
1 x DisplayPort 1.4
•
1 x port USB 3.2 Gen2 typu A (10 Gb/s) (Obsługa zabezpieczenia
•
ESD)
1 x port USB 3.2 Gen2 typu C (10 Gb/s) (Obsługa zabezpieczenia
•
ESD)
4 x porty USB 3.2 Gen1 (Obsługa zabezpieczenia ESD)
•
1 x port LAN RJ-45 z LED (LED ACT/LINK i LED SPEED)
•
Gniazda audio HD: Wejście liniowe / Głośnik przedni / Mikrofon
•
Polski
Przechowywanie
4 x złącza SATA3 6,0 Gb/s, obsługa RAID (RAID 0, RAID 1 i
•
RAID 10), NCQ, AHCI i Hot Plug
1 x gniazdo Hyper M.2 (M2_1), obsługa Key M typu 2280 modułu
•
M.2 PCI Express do Gen4x4 (64 Gb/s) (z Matisse) lub Gen3 x4
(32 Gb/s) (z Renoir)*
1 x gniazdo M.2, obsługa M Key typu 2280 modułu M.2 SATA3
•
6,0 Gb/s i modułu M.2 PCI Express do Gen3 x4 (32 Gb/s)*
* Obsługa SSD NVMe, jako dysków rozruchowych
* Obsługa ASRock U.2 Kit (M2_1)
113
Page 5
1 x złącze główkowe LED RGB
Złącze
Polski
•
* Obsługa łącznie do 12V/3A, pasek LED 36W
1 x Adresowalne złącze główkowe LED
•
* Obsługa łącznie do 5V/3A, pasek LED 15W
1 x złącze wentylatora CPU (4-pinowe)
•
* Złącze wentylatora CPU obsługuje wentylator CPU maksymalnym
prądem zasilania wentylatora 1A (12W).
1 x złącze wentylatora CPU/pompy wodnej (4-pinowe)
•
(Inteligentne sterowanie prędkością obrotową wentylatora)
1 x złącza wentylatora obudowy/pompy wodnej (4-pinowe)
•
(Inteligentne sterowanie prędkością obrotową wentylatora)
* Złącze wentylatora obudowy/pompy wodnej obsługuje wentylator
układu chłodzenia maksymalnym prądem zasilania wentylatora
2A (24W).
* CPU_FAN2/WP i CHA_FAN1/WP może automatycznie wykrywać,
jeśli używany jest wentylator 3-pinowy lub 4-pinowy.
1 x 24 pinowe złącze zasilania ATX (Złącze zasilania Hi-Density)
•
1 x 8 pinowe 12V złącze zasilania (Złącze zasilania Hi-Density)
•
1 x złącze audio na panelu przednim (15μ pozłacane złącze audio)
•
1 x złącza główkowe USB 2.0 (obsługuje 2 porty USB 2.0)
•
(Obsługa zabezpieczenia ESD)
1 x porty główkowe USB 3.2 Gen1 (obsługa 2 portów USB 3.2 Gen1)
•
(Obsługa zabezpieczenia ESD)
1 x złącze główkowe USB 3.2 Gen2 typu C (Obsługa zabezpieczenia
•
ESD)
114
Funkcja BIOS
Obsługa starszych wersji BIOS AMI UEFI z GUI
•
Obsługa “Plug and Play”
•
Zgodność zdarzeń wybudzania z ACPI 5.1
•
Obsługa bezzworkowa
•
Obsługa SMBIOS 2.3
•
Wiele regulacji napięcia CPU, CPU VDDCR_SOC, DRAM,
•
VPPM, Chipset 1,05V, 2,50V, +1,8V, VDDP
Page 6
B550 Phantom Gaming-ITX/ax
Wykrywanie temperatury: CPU, CPU/pompa wodna, wentylatory
Monitor
sprzętu
System
operacyjny
Certykaty
* Dla uzyskania szczegółowej informacji o produkcie, należy odwiedzić naszą stronę internetową: http://www.asrock.com
•
obudowy/pompy wodnej
Obrotomierz wentylatora: CPU, CPU/pompa wodna, wentylatory
•
obudowy/pompy wodnej
Cichy wentylator (Automatyczna regulacja prędkości obrotowej
•
wentylatora obudowy przez temperaturę CPU): CPU, CPU/pompa
wodna, wentylatory obudowy/pompy wodnej
Kontrola wielu prędkości obrotowych wentylatora: CPU, CPU/
•
pompa wodna, wentylatory obudowy/pompy wodnej
Monitorowanie napięcia: Napięcie rdzenia CPU Vcore +12 V, +5 V,
•
+3,3 V
Microso® Windows® 10 64-bitowy
•
FCC, CE
•
Gotowość do obsługi ErP/EuP (Wymagane zasilanie z gotowością
•
obsługi ErP/EuP)
Polski
Należy pamiętać, że przetaktowywanie jest związane z pewnym ryzykiem, włącznie
z regulacją ustawień w BIOS, zastosowaniem Untied Overclocking Technology lub
używaniem narzędzi przetaktowywania innych rm. Przetaktowywanie może wpływać
na stabilność systemu lub nawet powodować uszkodzenie komponentów i urządzeń
systemu. Powinno to zostać zrobione na własne ryzyko i koszt. Nie odpowiadamy za
możliwe uszkodzenia spowodowane przetaktowywaniem.
115
Page 7
1.3 Ustawienia zworek

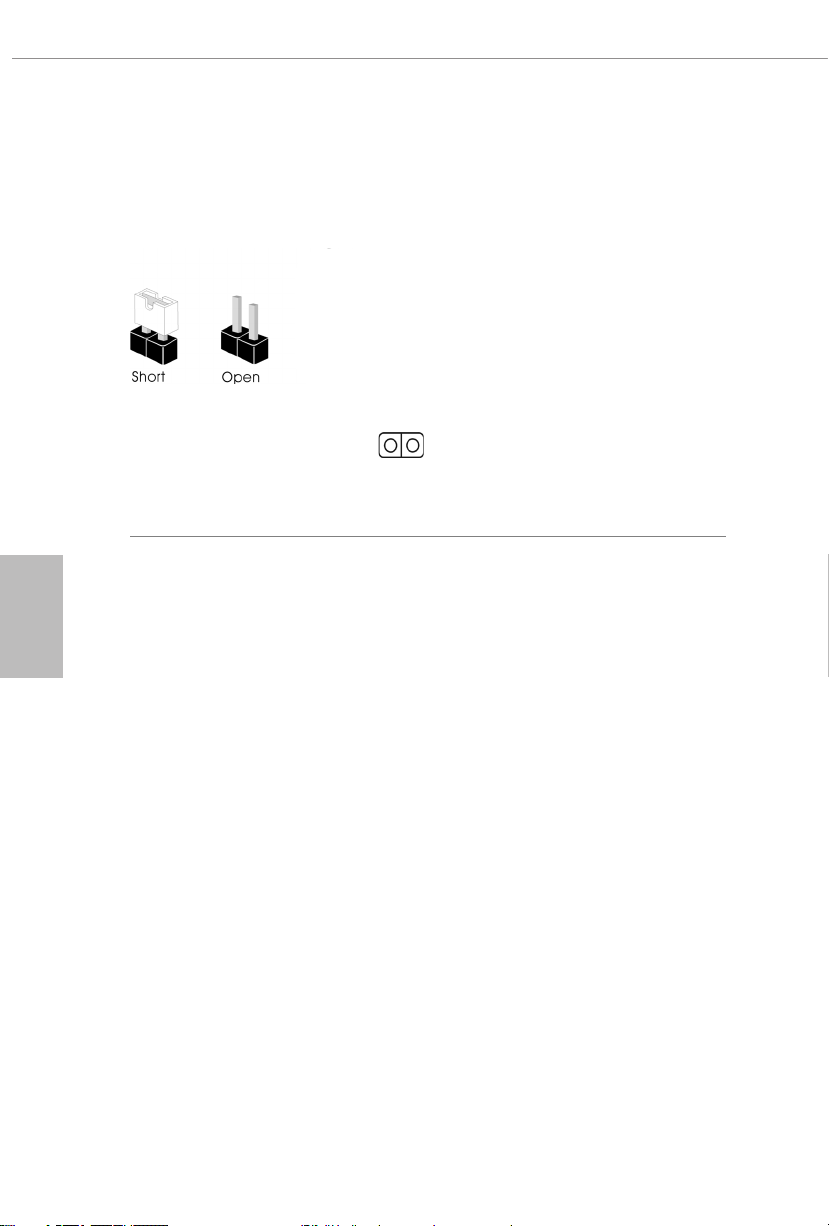

Ta ilustracja pokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach,
zworka jest “Zwarta”. Jeśli nasadka zworki nie jest umieszczona na pinach, zworka jest
“Otwarta”.
Zworka usuwania danych
z pamięci CMOS
(CLRCMOS1)
(sprawdź s.1, Nr 14)
Polski
CLRCMOS1 umożliwia usunięcie wszystkich danych z pamięci CMOS. Dane w pamięci
CMOS obejmują informacje o konguracji systemu, takie jak hasło do systemu, datę, czas
i parametry konguracji systemu. W celu usunięcia i zresetowania parametrów systemu
do ustawień domyślnych, wyłącz komputer i odłącz przewód zasilający, a następnie użyj
nasadkę zworki do zwarcia na 3 sekundy pinów CLRCMOS1. Należy pamiętać, aby po
usunięciu danych z pamięci CMOS zdjąć nasadkę zworki. Jeśli wymagane jest usunięcie
danych z pamięci CMOS po zakończeniu aktualizacji BIOS, przed rozpoczęciem usuwania
danych z pamięci CMOS należy najpierw uruchomić system, a następnie wyłączyć go.
2-pinowa zworka
Zwarcie: Usunięcie danych z
pamięci CMOS
Otwarcie: Domyślne
116
Page 8
B550 Phantom Gaming-ITX/ax
1.4 Wbudowane złącza główkowe i inne złącza
Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać
zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami
główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej.
Złącze główkowe na
panelu systemu
(9-pinowe PANEL1)
(sprawdź s.1, Nr 11)
PWRBTN (Przycisk zasilania):
Podłączenie do przycisków zasilania na panelu przednim obudowy. Użytkownik może
skongurować sposób wyłączania systemu z użyciem przycisku zasilania.
RESET (Przycisk resetowania):
Podłączenie do przycisku resetowania na panelu przednim obudowy. Naciśnij przycisk
resetowania, aby ponownie uruchomić komputer, przy jego zawieszeniu i braku
możliwości wykonania normalnego ponownego uruchomienia.
PLED (Dioda LED zasilania systemu):
Podłączenie do wskaźnika stanu zasilania na panelu przednim obudowy. Ta dioda LED
jest włączona podczas działania systemu. Ta dioda LED miga, gdy system znajduje się
w stanie uśpienia S1/S3. Ta dioda LED jest wyłączona, gdy system znajduje się w stanie
uśpienia S4 lub wyłączenia zasilania (S5).
HDLED (Dioda LED aktywności dysku twardego):
Podłączenie do diody LED aktywności dysku twardego na panelu przednim obudowy.
Dioda LED jest włączona, podczas odczytu lub zapisu danych przez dysk twardy.
Konstrukcja panelu przedniego zależy od obudowy. Moduł panelu przedniego głównie
składa się z przycisku zasilania, przycisku resetowania, diody LED zasilania, diody LED
aktywności dysku twardego, głośnika, itd. Po podłączeniu do tego złącza główkowego
modułu panelu przedniego obudowy, należy się upewnić, że jest prawidłowo dopasowany
przydział przewodów i pinów.
GND RES ET #
PWR BT N#
PLE D-
PLE D+
GND
GND
HDL ED -
HDL ED +
1
Do tego złącza główkowego
można podłączać przycisk
zasilania, przycisk reset i wskaźnik
stanu systemu na obudowie,
zgodnie z przydziałem pinów
poniżej. Przed podłączeniem kabli
należy zapisać pozycję pinów plus
i minus.
Polski
Złącze główkowe głośnika
obudowy
(4-pinowe SPEAKER1)
(sprawdź s.1, Nr 16)
SPE AKE R
DUM MY
DUM MY
+5V
Podłącz to tego złącza
główkowego głośnik obudowy.
1
117
Page 9
1

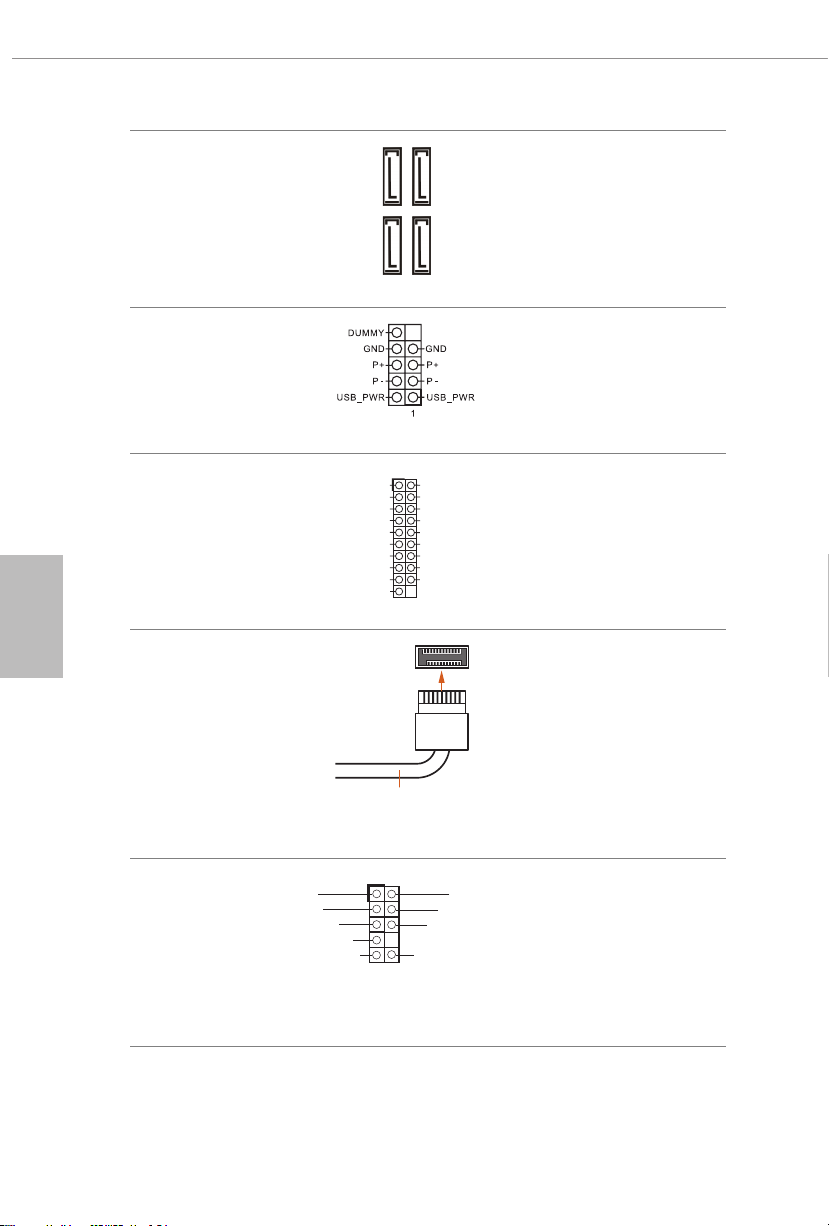

Złącza Serial ATA3
(SATA3_1_2:
sprawdź s.1, Nr 8)
(SATA3_3_4:
sprawdź s.1, Nr 9)
SATA3_1
SATA3_3
Te cztery złącza SATA3
obsługują kable danych SATA dla
wewnętrznych urządzeń pamięci
SATA3_2
z szybkością transferu danych do
6,0 Gb/s.
SATA3_4
Złącza główkowe USB 2.0
(9-pinowe USB_1_2)
(sprawdź s.1, Nr 12)
Na tej płycie głównej znajduje
się jedno złącze główkowe.
Złącze główkowe USB 2.0 może
obsługiwać dwa porty.
Złącza główkowe USB 3.2
Gen1
(19-pinowe USB3_5_6)
(sprawdź s.1, Nr 10)
Polski
Złącze główkowe Gen2
USB 3.2 typu C panelu
przedniego
(20-pinowe USB32_TC_2)
(sprawdź s.1, Nr 13)
Dumm y
IntA _PB_ D+
IntA _PB_ D-
GND
IntA _PB_ SSTX +
IntA _PB_ SSTX -
GND
IntA _PB_ SSRX +
IntA _PB_ SSRX -
Vbus
1
IntA _PA_D +
IntA _PA_D -
GND
IntA _PA_S STX+
IntA _PA_S STX-
GND
IntA _PA_S SRX+
IntA _PA_S SRX-
Vbus
Na tej płycie głównej znajduje się
jedno złącze główkowe. To złącze
główkowe USB 3.2 Gen1 może
obsługiwać dwa porty.
Na tej płycie głównej dostępne
jest jedno złącze główkowe
Gen2 USB 3.2 typu C panelu
przedniego. To złącze główkowe
jest używane do podłączania
modułu USB 3.2 Gen2 dla
USB Type-C Cable
dodatkowych portów USB 3.2
Gen2.
Złącze główkowe
audio panelu
MIC 2_ L
MIC 2_ R
przedniego
(9-pinowe HD_AUDIO1)
OUT 2_ R
J_S EN S
OUT 2_ L
PRE SE N CE #
E
MIC _R E T
OUT _R ET
To złącze główkowe służy do
GND
podłączania urządzeń audio do
przedniego panelu audio.
(sprawdź s.1, Nr 17)
118
Page 10
B550 Phantom Gaming-ITX/ax
4 3 2 1
1. High Denition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo
przewód panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy
wykonać instrukcje z naszego podręcznika i podręcznika obudowy.
2. Jeśli używany jest panel audio AC’97, należy go zainstalować w złączu główkowym
audio panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:
A. Podłącz Mic_IN (MIC) do MIC2_L.
B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podłącz uziemienie (GND) do uziemienia (GND).
D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich
podłączać dla panelu audio AC’97.
E. Aby uaktywnić mikrofon przedni, przejdź do zakładki “FrontMic” w panelu Realtek
Control i wyreguluj “Głośność nagrywania”.

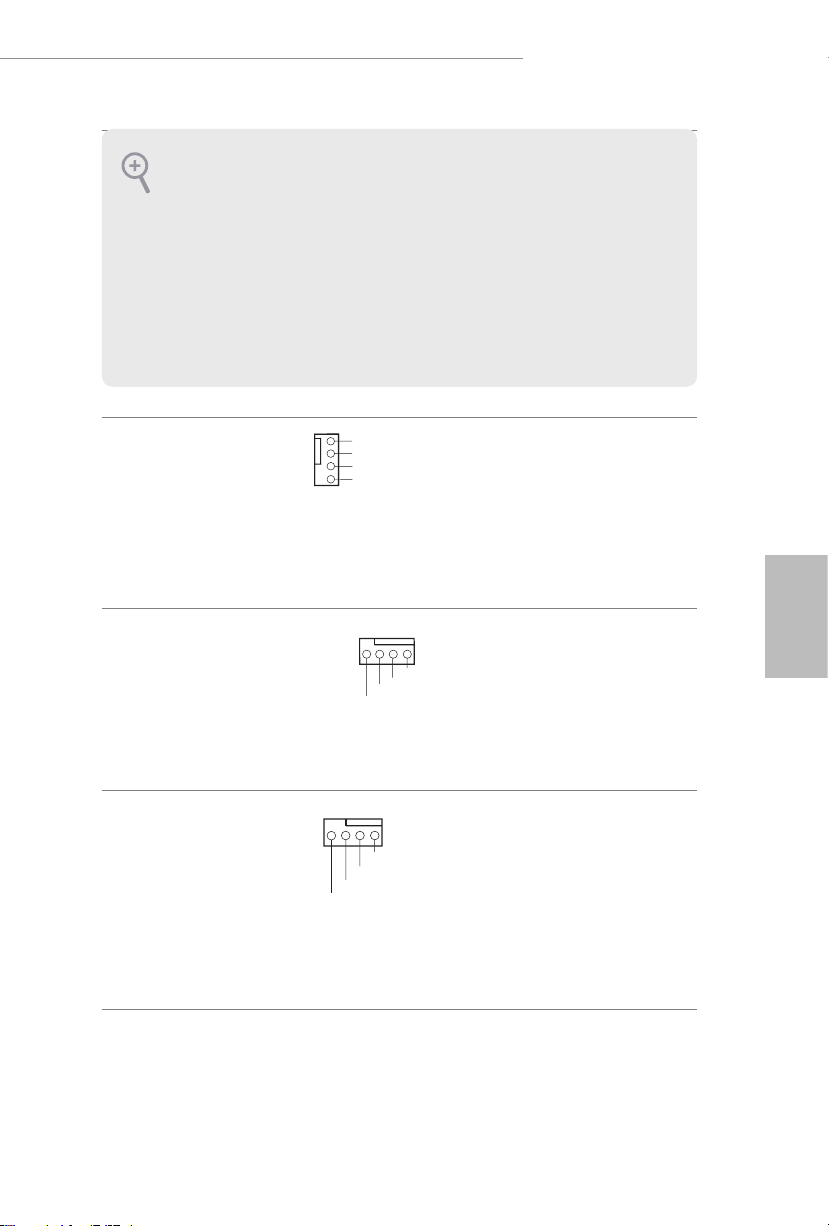

Złącze wentylatora pompy
wodnej obudowy
(
4-pinowe CHA_FAN1/WP
(sprawdź s.1, Nr 15)
Złącze wentylatora CPU
(4-pinowe CPU_FAN1)
(sprawdź s.1, Nr 2)
Złącze wentylatora pompy
wodnej CPU
(4-pinowe CPU_FAN2/WP)
(sprawdź s.1, Nr 5)
1
2
3
4
)
FAN_ SP EED _C ONT RO L
CPU _F
FAN_ SPEED _CONT ROL
GND
FAN_VOLTAGE
CHA _FA N_S PE ED
FAN _SP EED _C ONT RO L
4 3 2 1
GND
+12 V
CPU _FA N_S PE ED
GND
FAN _VOLT AGE
AN_ SPEED
Ta płyta główna udostępnia
4-pinowe złącze obudowy
wentylatora chłodzenia wodnego.
Jeśli planowane jest podłączenie
3-pinowego wentylatora
chłodzenia
wodnego obudowy,
należy je podłączyć do pinów 1-3.
Ta płyta główna udostępnia
4-pinowe złącze wentylatora
CPU (Cichy wentylator). Jeśli
planowane jest podłączenie
3-pinowego wentylatora CPU,
należy je podłączyć do pinów 1-3.
Ta płyta główna udostępnia
4-pinowe złącze obudowy
wentylatora chłodzenia
wodnego CPU. Jeśli planowane
jest podłączenie 3-pinowego
wentylatora chłodzenia wodnego
CPU, należy je podłączyć do
pinów 1-3.
Polski
119
Page 11

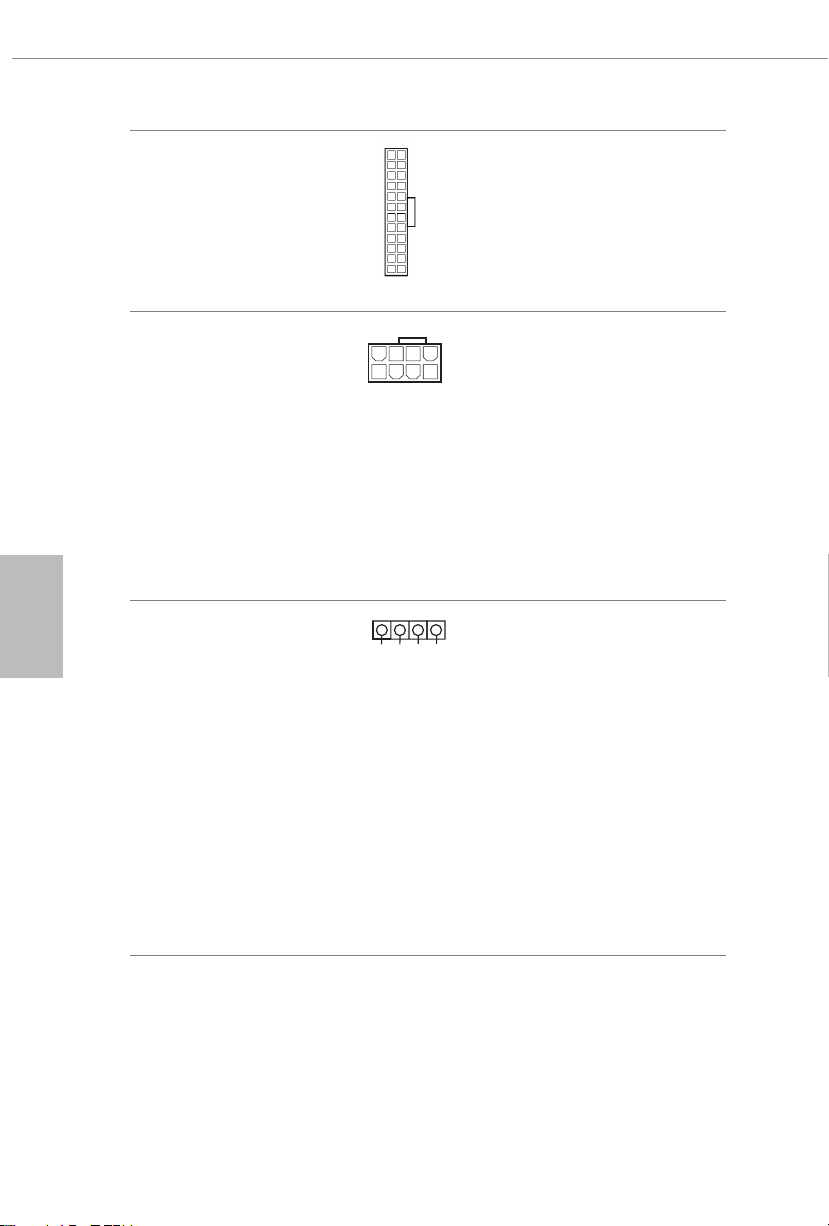

Złącze zasilania ATX
8 5
(24-pinowe ATXPWR1)
(sprawdź s.1, Nr 7)
12
24
Ta płyta główna udostępnia
24-pinowe złącze zasilania ATX.
W celu użycia 20-pinowego
zasilacza ATX, należy podłączyć
je wzdłuż pinu 1 i pinu 13.
1
13
Złącze zasilania ATX 12V
(8-pinowe ATX12V1)
(sprawdź s.1, Nr 1)
4
1
Ta płyta główna udostępnia
8-pinowe złącze zasilania ATX
12 V. W celu użycia 4-pinowego
zasilacza ATX, należy podłączyć
je wzdłuż pinu 1 i pinu 5.
*Ostrzeżenie: Upewnij się, że
podłączony kabel zasilający
jest przeznaczony do CPU, a
nie do karty gracznej. Nie
podłączaj do tego złącza kabla
Polski
Złącze główkowe LED
RGB
(4-pinowe RGB_LED1)
(sprawdź s.1, Nr 4)
1
12V G R B
zasilającego PCIe.
Złącze główkowe RGB jest
używane do podłączenia
przedłużacza LED RGB, który
umożliwia użytkownikom wybór
spośród różnych efektów światła
LED.
Ostrzeżenie: Nigdy nie należy
instalować kabla LED RGB w
nieprawidłowym kierunku; w
przeciwnym razie kabel może
zostać uszkodzony.
* Dalsze instrukcje dotyczące
tego złącza główkowego należy
sprawdzić na stronie 38.
120
Page 12
B550 Phantom Gaming-ITX/ax
Adresowalne złącze
główkowe LED
(3-pinowe ADDR_LED1)
(sprawdź s.1, Nr 3)
1
VOU T
DO_ ADD R
GND
To złącze główkowe LED
jest używane do podłączenia
adresowalnego
przedłużacza LED,
który umożliwia użytkownikom
wybór spośród różnych efektów
światła LED.
Ostrzeżenie: Nigdy nie należy
instalować adresowalnego
kabla LED w nieprawidłowym
kierunku; w przeciwnym razie
kabel może zostać uszkodzony.
* Dalsze instrukcje dotyczące
tego złącza główkowego należy
sprawdzić na stronie 39.
Polski
121
Loading...
