第 1 章 はじめに
B550M-HDV マザーボードをお買い上げ頂きありがとうございます。ASRock の
一貫した厳格な品質管理の下で製造された信頼性の高いマザーボードです。
ASRock の品質と耐久性の取り組みに準拠した堅牢な設計を持つ、優れたパ
フォーマンスを提供します。
この文書の第 1 章と第 2 章には、マザーボードの説明とステップ毎のインストー
ルガイドが記載されています。第 3 章には、ソフトウェアとユーティリティーの操
作ガイドが含まれています。第 4 章には、BIOS セットアップの設定ガイドが含ま
れています。
マザーボードの仕様とBIOSソフトウェアは更新されることがあるため、このマニュ
アルの内容は予告なしに変更することがあります。このマニュアルの内容に変更
があった場合には、更新されたバージョンは、予告なくASRock のウェブサイトか
ら入手できるようになります。このマザーボードに関する技術的なサポートが必
要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参
照ください。ASRock のウェブサイトでは、最新の VGA カードおよび CPU サポー
ト一覧もご覧になれます。ASRock ウェブサイト http://www.asrock.com
B550M-HDV
日本語
1.1
パッケージの内容
• B550M-HDV マザーボード（Micro ATX フォームファクタ）
• B550M-HDVクイックインストールガイド
• B550M-HDV サポート CD
• 1 x I/O パネルシールド
• 2 x シリアル ATA（SATA）データケーブル（オプション）
• 1 x M.2 ソケット用ねじ （オプション）
1
1.2 仕様
日本語
プラット
フォーム
CPU
チップセッ
ト
メモリ
• マイクロ ATX フォームファクター
• 固体コンデンサ設計
• Ryzen •グラフィックスプロセッサー（3000 および 4000 シリ
ーズプロセッサー）と共に第 3 世代以降の AMD AM4 Ryzen • /
Ryzen •に対応します *
* AMD AthlonTM と互換性はありません。
• 6 電源フェーズ設計
• AMD B550
• デュアルチャンネル DDR4 メモリ機能
• 2 x DDR4 DIMM スロット
• AMD Ryzen シリーズ CPU (Matisse) は、DDR4 4600+(OC)/
4533(OC)/4466(OC)/4400(OC)/4333(OC)/4333(OC)/4266(OC)/
4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/
3600(OC)/3466(OC)/3200/2933/2667/2400/2133 ECC および非
ECC、アンバッファードメモリに対応します *
• AMD Ryzen シリーズ APU (Renoir) は、DDR4 4733+(OC)/
4666(OC)/4600(OC)/4533(OC)/4466(OC)/4400(OC)/4333(OC)/
4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/
3733(OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/2133 ECC
および非 ECC、アンバッファードメモリに対応します *
* 詳細については、ASRock ウェブサイトのメモリーサポート一
覧を参照してください。 (http://www.asrock.com/)
* DDR4 UDIMM 最大周波数サポートについては 21 ページを参照
してください。
• システムメモリの最大容量： 64GB
• Extreme Memory Profile (XMP) メモリモジュールに対応しま
す
• DIMM スロットに 15 μゴールドコンタクトを採用
2
B550M-HDV
拡張スロッ
ト
グラフィッ
クス
AMD Ryzen シリーズ CPU (Matisse)
• 1 x PCI Express 4.0 x16 スロット（PCIE1: x16 モード）*
AMD Ryzen シリーズ APU (Renoir)
• 1 x PCI Express 3.0 x16 スロット（PCIE1: x16 モード）*
* 起動ディスクとして NVMe SSD に対応
• 1 x PCI Express 3.0 x1 スロット
• AMD RadeonTM Vega シリーズグラフィックスを Ryzen シリー
ズ APU に統合 *
* 実際のサポートは CPU によって異なることがあります
• DirectX 12、Pixel Shader 5.0
• 共有メモリはデフォルトでは 2GB に設定されています。 最
大共有メモリは 16GB まで対応します。
* 最大共有メモリが 16GB の場合は、32GB のシステムメモリが
インストールされていなければなりません。
• 3 つのグラフィックス出力オプション： D-Sub、DVI-D、HDMI
• 3 台のモニターに対応
• HDMI 2.1 テクノロジーに対応、最大解像度 4K x 2K
(4096x2160) @ 60Hz
• DVI-D に対応、最大解像度 1920x1200 @ 60Hz
• D-Sub に対応、最大解像度 1920x1200 @ 60Hz
• HDMI 2.1 ポートでオートリップシンク、ディープカラー
(12bpc)、xvYCC、および、HBR（高ビットレートオーディオ）
に対応（HDMI 対応モニターが必要です）
• HDMI 2.1 の高ダイナミックレンジ (HDR) に対応
• DVI-D ポートと HDMI 2.1 ポートで HDCP 2.3 に対応
• HDMI 2.1 ポートで 4K Ultra HD (UHD) 再生に対応
• Microsoft PlayReady• に対応
日本語
オーディオ
LAN
• 7.1 CH HD オーディオ (Realtek ALC887 Audio Codec)
• サージ保護に対応
• PCIE x1 ギガビット LAN 10/100/1000 Mb/s
• Realtek RTL8111H
• Wake-On-LAN（ウェイク オン ラン）に対応
• 雷 / 静電気放電 (ESD) 保護に対応
• エネルギー効率のよいイーサネット 802.3az をサポート
• PXE をサポート
3
ストレージ
• 4 x SATA3 6.0 Gb/s コネクタ、RAID（RAID 0、RAID 1、RAID
10）、NCQ、AHCI およびホットプラグ機能に対応
• 1 x Hyper M.2 Socket は、M Key タイプ 2242/2260/2280 M.2
SATA3 6.0 Gb/s モジュール、および、最大 Gen4x4 (64 Gb/s)
までの M.2 PCI Express モジュール（Matisse の場合）、ま
たは、最大 Gen3x4 (32 Gb/s) （Renoir の場合） までの M.2
PCI Express モジュールに対応 *
* 起動ディスクとして NVMe SSD に対応
* ASRock U.2 キットに対応
日本語
コネクタ
BIOS 機能
• 1 x SPI TPM ヘッダー
• 1 x COM ポートヘッダー
• 1 x シャーシイントルージョンとスピーカーヘッダー
• 1 x CPU ファンコネクタ（4 ピン）
* CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに
対応します。
• 2 x シャーシファンコネクタ（4 ピン）（スマートファン速
度制御）
* シャーシファンは最大 1A (12W) の出力のウォータークーラー
に対応します。
* CHA_FAN2 は 3 ピンまたは 4 ピンファンが使用されているか
どうかを自動検出できます。
• 1 x 24 ピン ATX 電源コネクタ
• 1 x 4 ピン 12V 電源コネクタ
• 1 x 前面パネルオーディオコネクタ
• 2 x USB 2.0 ヘッダー（4 つの USB 2.0 ポートに対応）（静
電気放電 (ESD) 保護に対応）
• 1 x USB 3.2 Gen1 ヘッダー（2 つの USB 3.2 Gen1 ポートに
対応）
（静電気放電 (ESD) 保護に対応）
• AMI UEFI Legal BIOS、GUI サポート付き
• 「プラグアンドプレイ」をサポート
• ACPI 5.1 準拠のウェイクアップイベント
• ジャンパーフリーをサポート
• SMBIOS 2.3 サポート
• CPU、CPU、VDDCR_SOC、DRAM、VDDP 電圧マルチ調整
4
B550M-HDV
ハードウェ
アモニター
• 温度センシング： CPU、シャーシファン
• ファンタコメータ： CPU、シャーシファン
• 静音ファン（CPU 温度に従ってシャーシファン速度を自動調
整）： CPU、シャーシファン
• ファンマルチ速度制御： CPU、シャーシファン
• ケース開閉検知
• 電圧監視： +12V、+5V、+3.3V、CPU Vcore
OS
認証
• Microsoft• Windows• 10 64-bit
• FCC、CE
• ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です）
* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com
BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サー
ドパーティのオーバークロックツールの使用などを含む、オーバークロック
には、一定のリスクを伴いますのでご注意ください。オーバークロックする
とシステムが不安定になったり、システムのコンポーネントやデバイスが破
損することがあります。ご自分の責任で行ってください。弊社では、オーバー
クロックによる破損の責任は負いかねますのでご了承ください。
日本語
5
1.3 マザーボードのレイアウト
ATXPWR1
FS B 8 00
DDR 4_A1 (6 4 bit, 28 8-pin m odule )
DDR 4_A2 (6 4 bit, 28 8-pin m odule )
Supe r
I/O
LAN
AUDIO
CODEC
PCIE1
PCIE2
HD_AUDIO1
1
CPU_FAN1
1
COM1
3
4
2
7
5
USB 2.0
T: USB1
B: USB2
PS2
Keyboard/
Mouse
CMOS
Battery
1
USB3_5 _6
1
CHA_FAN2
HDLED RESET
PLED PWRBTN
PANEL1
1
17
12
11 1015
19
SPK_CI1
1
USB 3.2 Gen1
T: USB1
B: USB2
Top:
LINE I N
Cent er:
FRON T
Bott om:
MIC IN
RJ- 45 LAN
USB 3.2 Gen1
T: USB3
B: USB4
ATX12V
6
SATA3_3
SATA3_4
SOCKETAM4
CHA_FAN1
9
8
SATA3_1
SATA3_2
16
M2_1
USB_5_61USB_3_4
1
14 13
RoHS
1
SPI_TPM_J1
18
HDM I1
CLRCMOS1
1
日本語
B5 5 0 M-H DV
BIOS
ROM
AMD
Promontory
B550
6
番号 説明
1 12V 電源コネクタ（ATX12V1）
2 CPU ファンコネクタ（CPU_FAN1）
3 2 x 288 ピン DDR4 DIMM スロット（DDR4_A1、DDR4_B1）
4 ATX 電源コネクタ（ATXPWR1）
5 USB 3.2 Gen1 ヘッダー (USB3_5_6)
6 SATA3 コネクタ (SATA3_3)
7 SATA3 コネクタ (SATA3_4)
8 SATA3 コネクタ (SATA3_1)
9 SATA3 コネクタ (SATA3_2)
10 システムパネルヘッダー（PANEL1）
11 シャーシイントルージョンとスピーカーヘッダー (SPK_CI1)
12 シャーシファンコネクタ (CHA_FAN2)
13 USB 2.0 ヘッダー (USB_3_4)
14 USB 2.0 ヘッダー (USB_5_6)
15 COM ポートヘッダー（COM1）
16 クリア CMOS ジャンパー（CLRCMOS1）
17 フロントパネルオーディオヘッダー（HD_AUDIO1）
18 SPI TPM ヘッダー (SPI_TPM_J1)
19 シャーシファンコネクタ (CHA_FAN1)
B550M-HDV
日本語
7
1.4 I/O パネル
1
4
2
3
5
日本語
10 6711
9
8
番号 説明 番号 説明
1 USB 2.0 ポート (USB_12) 7 USB 3.2 Gen1 ポート (USB3_34)
2 D-Sub ポート 8 USB 3.2 Gen1 ポート (USB3_12)
3 LAN RJ-45 ポート * 9 DVI-D ポート
4 ライン入力（明るい青色）** 10 HDMI ポート
5 フロントスピーカー（ライム色）** 11 PS/2 マウス / キーボードポート
6 マイクロフォン（ ピンク色）* *
* 各 LAN ポートにそれぞれ 2 つの LED があります。 LAN ポートの LED 表示については下の表を参照してく
ださい。
アクティビティ / リンク LED
速度 LED
LAN ポート
アクティビティ / リンク LED 速度 LED
状態 説明 状態 説明
消灯 リンクなし 消灯 10Mbps 接続
点滅 デ ータアクティビ ティ オレンジ色 100Mbps 接続
点灯 リンク 緑色 1Gbps 接続
8
B550M-HDV
** 7.1 チャンネル設定のオーディオポートの機能:
ポート 機能
明るい青色（リアパネル） リアスピーカー出力
ライム色（リアパネル） フロントスピーカー出力
ピンク色（リアパネル） セントラル / サブウーファースピーカー出力
ライム色（フロントパネル） サイドスピーカー出力
日本語
9
日本語
第 2 章 取り付け
これは Micro ATX フォームファクタのマザーボードです。 マザーボードを取付け
る前に、ケースに取付できるフォームファクター（サイズ）を確認し、マザーボード
を取り付けることがで きることを 確認してください。
取り付け前の注意事項
マザーボードコンポーネントを取り付けたり、マザーボードの設定を変更する前
に、次の注意事項をよくお読みください。
• マザーボードを設置 / 取り外しをする場合は、必ず電源コードが抜いてください。 電
源コードが繋がれたままで作業を行うと、怪我をしたり、マザーボードが破損する可
能性がございます。
• 静電気によってマザーボードの部品が破損することを防止するために、マザーボー
ドはカーペットの上に置かないでください。 また、静電気防止リストストラップを着
用するか、または、部品を取り扱う前に静電気除去オブジェクトに触れてください。
• 基板の端をつかんでください。IC には触れないでください。
• マザーボードを取り外す場合は、取り外したマザーボードを接地した静電気防止パ
ッドの上に置くか、商品に付属している袋に入れてください。
• マザーボードをシャーシに固定する為にねじを使う場合は、ねじを締め付けすぎな
いでください。 ねじを締め付けすぎると、マザーボードが破損することがあります。
10
2.1 CPU を取り付ける
CPU を取り付ける前に、すべての電源ケーブルを取り外してください。
1
B550M-HDV
日本語
2
11
日本語
3
12
2.2 CPU ファンとヒートシンクを取り付ける
CPU をこのマザーボードに取り付けたら、放熱するために大型のヒートシン
クと冷却ファンを取り付ける必要があります。 放熱を改善するために、さ
らに、CPU とヒートシンクの間にサーマルグリースを塗布する必要がありま
す。 CPU とヒートシンクがしっかりと固定されており、正しく接触してい
ることを確 認してください。
CPU またはヒートシンクを交換する前に、電源を切断するか、または、電源
コードを取り外してくださ い。
CPU ボックスクーラー SR1 を取り付ける
1
B550M-HDV
日本語
2
13
日本語
3
14
4
1
N
FA
_
U
P
C
AM4 ボックスクーラー SR2 を取り付ける
1
B550M-HDV
日本語
2
15
3
日本語
16
B550M-HDV
4
1
N
FA
_
U
P
C
日本語
この図は参照用です。ヘッダーは、マザーボード上の異なる位置にある場合があ
ります。
17
日本語
AM4 ボックスクーラー SR3 を取り付ける
1
18
2
B550M-HDV
4
3
日本語
19
日本語
5
FAN1
CPU_
6
2
D
E
L
_
B
RG
+12V
この図は参照用です。ヘッダーは、マザーボード上の異なる位置にある場合があ
ります。
20
2.3 メモリモジュール（DIMM）を取り付ける
1
B550M-HDV
2
3
日本語
21
このマザーボードには 2 つの 288 ピン DDR4（ダブルデータレート 4）DIMM ス
ロットが装備されており、デュアルチャンネルメモリ機能に対応します。
1.
デュアルチャンネルメモリ設定のために、同一（同じブランド、同じ速度、同じサ
イズ、同じチップタイプ）の DDR4 DIMM を 1 組取り付ける必要があります。
2.
メモリモジュールを 1 基しか取り付けていない場合は、デュアルチャンネルメ
モリ機能を有効にできません。
3.
DDR、DDR2 または DDR3 メモリモジュールは DDR4 スロットに取り付けること
はできません。取り付けると、マザーボードと DIMM が損傷することがあります。
AMD の非 XMP メモリ周波数サポートについては
Ryzen シリーズ CPU (Matisse):
日本語
UDIMM メモリスロット
A1 B1
SR - 3200
- SR 3200
DR - 3200
- DR 3200
SR SR 3200
DR DR 3200
Ryzen シリーズ CPU (Renoir):
UDIMM メモリスロット
A1 B1
SR - 3200
- SR 3200
DR - 3200
- DR 3200
SR SR 3200
DR DR 3200
周波数
（Mhz）
周波数
（Mhz）
SR: シングルランク DIMM、1Rx4 または DIMM モジュールラベルの場合は 1Rx8
DR: デュアルランク DIMM、2Rx4 または DIMM モジュールラベルの場合は 2Rx8
22
B550M-HDV
1
2.4 前面パネルヘッダーを接続する
32:(56:
+''/('
5(6(76:
32:(5/('
32:(5/('
日本語
2
RESET SW
HDD LED
3$1(/
䦭⨎ἲ 怋䲘ἲ
910
Power SW (-) RESET SW (+)
B
Power LED (-)
A
Power LED (+)
12
PANEL1
RESET SW (-)Power SW (+)
HDD LED (-)
HDD LED (+)
D
C
ABC
D
23
日本語
2.5 I/O パネルシールドを取り付ける
1
24
2.6 マザーボードを取り付ける
B55 0M- HDV
LAN
B550M-HDV
日本語
25
日本語
өࡑ

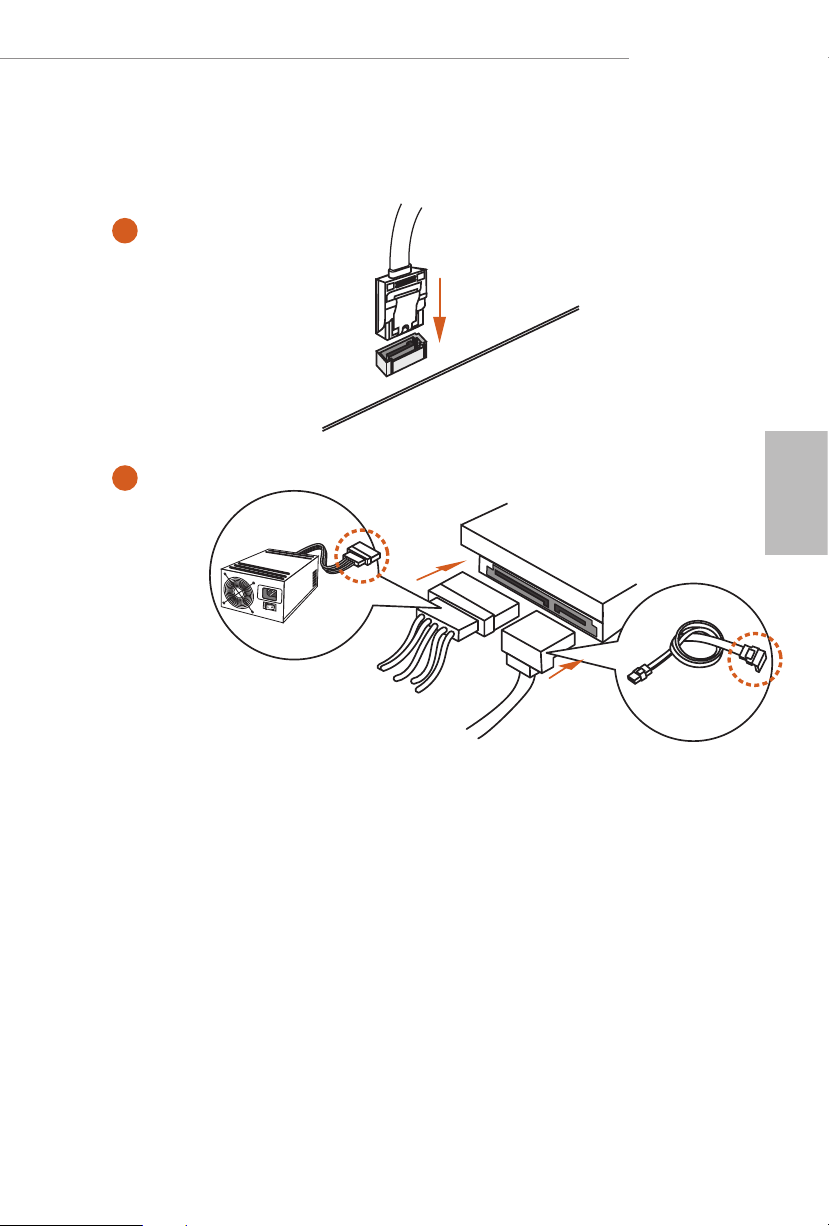

2.7 SATA ドライブを取り付ける
1
5#6#
2
26
5#6#ͳͳ
B550M-HDV
3
4
日本語
5#6#ᮎཻ
5#6#ͳ
27
日本語
2.8 グラフィックスカードを取り付ける
1
28
拡張スロット（PCI Express スロット）
このマザーボードには 2 つの PCI Express スロットが装備されています。
拡張カードを取り付ける前に、電源供給が切断されていること、または、電
源コ ードが取り外 されていることを確 認してくださ い。取り付け作 業を始め
る前に、拡張カードに添付されている文書を読んで、カード用に必要なハー
ドウェア 設定 を行 ってくだ さい 。
PCIe スロット :
PCIE1（PCIe 4.0 x16 スロット）は PCI Express x16 レーン幅グラフィッ
クスカード向けに使用します。
PCIE2（PCIe 3.0 x1 スロット）は PCI Express x1 レーン幅カード向けに使用します。
PCIe スロット設定
PCIE1 PCIE2
Ryzen シリーズ CPU (Matisse) Gen4x16 Gen3x1
B550M-HDV
日本語
Ryzen シリーズ APU (Renoir) Gen3x16 Gen3x1
より良いサーマル環境のために、複数のグラフィックスカードを使用する場合は、
シャーシファンをマザーボードのシャーシファンコネクタ（CHA_FAN1/WP また
は CHA_FAN2/WP）に接続してください。
29
日本語
2.9 周辺機器を接続する
30
2.10 電源コネクタを接続する
B550M-HDV
日本語
$7;9
$7;3:5
31
2.11 電源オン
日本語
1
2
3
4
32

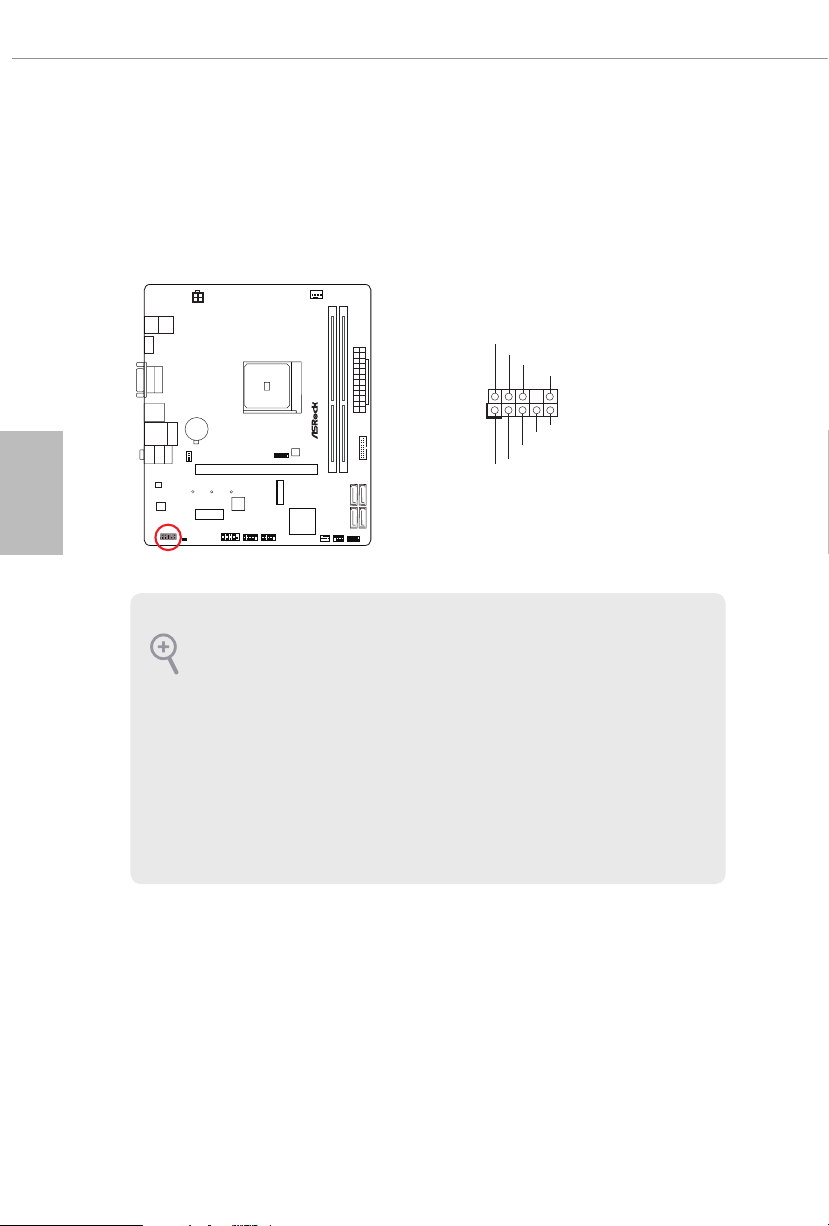

2.12 ジャンパー設定
このイラストは、ジャンパーの設定方法を示しています。ジャンパーキャッ
プがピンに被さっていると、ジャンパーは「ショート」です。ジャンパー
キャップがピンに被さっていない場合には、ジャンパーは「オープン」です。
クリア CMOS ジャンパー（CLRCMOS1）（p.6、No. 16 参照）
CLRCMOS1 は、CMOS のデータをクリアすることができます。CMOS のデータ
には、システムパスワード、日付、時間、システム設定パラメーターなどのシステ
ム設定情報が含まれます。消去して、デフォルト設定にシステムパラメーターを
リセットするには、コンピューターの電源を切り、電源コードを抜き、ジャンパー
キャップを使用して、CLRCMOS1 のピンに 3 秒間ショートします。CMOS をクリ
アした後は、ジャンパーキャップを取り外すのを忘れないようにしてください。
BIOS をアップデート後、CMOS をクリアする必要があれば、最初にシステムを
起動し、それからCMOSクリアアクションを行う前にシャットダウンしてください。
B550M-HDV
日本語
CLRMOS1
B55 0M- HDV
2 ピンジャン パー
LAN
33
日本語
1
2.13 オンボードのヘッダーとコネクター
オンボードヘッダーとコネクターはジャンパーではありません。これらヘッ
ダーとコネクターにはジャンパーキャップを被せないでください。ヘッダー
およびコネクターにジャンパーキャップを被せると、マザーボードに物理損
傷 が起 こることが あります。
システムパネルヘッダー
（9 ピン PANEL1）（p.6、 No. 10 参照）
電源スイッチを接続し、スイッチをリセットし、下記のピン割り当てに従っ
て、シャーシのシステムステータス表示ランプをこのヘッダーにセットし
ます。 ケーブルを接続するときには、ピンの＋と－に気をつけてくださ
い。
PANEL1
PLED+
PLED-
PWRBTN#
HDLED-
HDLED+
GND
GND
GND
RESET#
B55 0M- HDV
LAN
PWRBTN（電源スイッチ）：
シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使
用して、システムをオフにする方法を設定できます。
RESET（リセットスイッチ）：
シャーシ前面パネルのリセットスイッチに接続してください。コンピュー
ターがフリーズしたり、通常の再起動を実行できない場合には、リセットス
イッチを押して、コン ピューターを 再起動します。
PLED（システム電源 LED）：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。
システム稼働中は、LED が点灯します。システムが S1/S3 スリープ状態の場
合には、LED は点滅を続けます。システムが S4 スリープ状態または電源オフ
（S5）のときには、LED はオフです。
HDLED（ハードドライブアクティビティ LED）：
シャーシ前面パネルのハードドライブアクティビティ LED に接続してくださ
い。ハードドライブのデータを読み取りまたは書き込み中に、LED はオンに
なります。
前面パネルデザインは、シャーシによって異なることがあります。前面パネ
ルモジュールは、主に電源スイッチ、リセットスイッチ、電源 LED、ハード
ドライブアクティビティ LED、スピーカーなどから構成されます。シャーシ
の前面パネルモジュールとこのヘッダーを接続する場合には、配線の割り当
てと、ピンの割り当てが正しく合致していることを確かめてください。
34
シャーシイントル ージョンとスピーカー ヘッダー
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
(7 ピン SPK_CI1) (p.6、No. 11 参照 )
シャーシイントル ージョンとシャーシスピーカーをこの ヘッダ ーに接続してくださ
い。
SPK_CI1
B55 0M- HDV
LAN
シリアル ATA3 コネクター
(SATA3_1) （p.6、No. 8 参照）
(SATA3_2) （p.6、No. 9 参照）
(SATA3_3) （p.6、No. 6 参照）
(SATA3_4) （p.6、No. 7 参照）
これら4 つの SATA3 コネクターは、最高 6.0 Gb/ 秒のデータ転送速度で内部ス
トレージデバイス用の SATA データケーブルをサポートします。
B550M-HDV
日本語
B55 0M- HDV
SATA3_3
SATA3_1
LAN
SATA3_4
SATA3_2
35
日本語
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
フロントパ ネルオーディオヘッダー
（9 ピン HD_AUDIO1）（p.6、No. 17 参照）
このヘッダーは、フロントオーディオパネルにオーディオデバイスを接続するた
めのものです。
HD_AUDIO1
B55 0M- HDV
LAN
1.
ハイディフィニ ションオー ディオはジ ャックセン シング をサ ポートしてい
ますが、正しく機能するためには、シャーシのパネルワイヤーが HDA をサ
ポートしていることが必要です。お使いのシステムを取り付けるには、当
社のマニュアルおよびシャーシのマニュアルの指示に従ってください。
2.
AC’97 オーディオパネルを使用する場合には、次のステップで、前面パネル
オーディオヘッダーに取り付けてください。
A. Mic_IN （MIC）を MIC2_L に接続します。
B. Audio_R （RIN）を OUT2_R に、Audio_L （LIN）を OUT2_L に接続します。
C. アース（GND）をアース（GND）に接 続します。
D. MIC_RET とOUT_RET は、HD オーディオパネル専用です。AC’97 オーディオ
パネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、Realtek コントロールパネルの
「FrontMic」タブで、「録音音量」を調整してください。
36
USB 2.0 ヘッダー
1
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
(9 ピン USB_3_4) (p.6、 No. 13 参照 )
(9 ピン USB_5_6) (p.6、 No. 14 参照 )
このマザーボードには 2 つのヘッダーが装備されています。 各 USB 2.0 ヘッ
ダーは、2 つのポートをサポートできます。
USB_5_6
B55 0M- HDV
USB_3_4
LAN
B550M-HDV
日本語
USB 3.2 Gen1 ヘッダー
(19 ピン USB3_5_6) （p.6、No. 5 参照）
このマザーボードには 1 つのヘッダーが装備されています。 各 USB 3.1 Gen1
ヘッダーは、2 つのポートをサポートできます。
USB3_5_6
VbusVbus
IntA_PB_SSRX-
Vbus
B55 0M- HDV
LAN
IntA_PA_SSRX-
IntA_PA_SSRX+
IntA_PA_SSTX-
IntA_PA_SSTX+
IntA_PA_D-
IntA_PA_D+
IntA_PB_SSRX+
GND
IntA_PB_SSTX-
GND
IntA_PB_SSTX+
GND
IntA_PB_D-
GND
IntA_PB_D+
Dummy
37
シャーシウォーターポンプファンコネクタ
GND
4 3 2 1
FAN_SPEED_CONTROL
4
FAN_SPEED_CONTROL
1 2 3 4
（4 ピン CHA_FAN1）（p.6、 No. 19 参照）
（3 ピン CHA_FAN2）（p.6、 No. 12 参照）
ファンケーブルはファンコネクターに接続し、黒線とアースピンを合わせてくださ
い。
CHA_FAN1
+12V
GND
3
2
1
CHA_FAN_SPEED
B55 0M- HDV
日本語
CHA_FAN2
LAN
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
CPU ファンコネクタ
（4 ピン CPU_FAN1）（p.6、 No. 2 参照）
このマザーボードは 4 ピン CPU ファン（静音ファン）コネクターが装備されてい
ます。 3 ピンの CPU ファンを接続する場合には、ピン 1-3 に接続してください。
CPU_FAN1
B55 0M- HDV
LAN
CPU_FAN_SPEED
+12V
GND
38
ATX 電源コネクタ
（24 ピン ATXPWR1）（p.6、No. 4 参照）
このマザーボードは 24 ピン ATX 電源コネクターが装備されています。 20 ピ
ンの ATX 電源を使用するには、ピン 1 と13 番に合わせて接続してください。
ATXPWR1
12 124
B55 0M- HDV
B550M-HDV
LAN
13
ATX 12V 電源コネクター
（4 ピン ATX12V1）（p.6、No. 1 参照）
ATX 12V 電源をこのコネクタに接続してください。
* 電源供給プラグはこのコネクタに 1 方向にしか差し込むことができません。
ATX12V1
B55 0M- HDV
LAN
日本語
39
日本語
1
SPI_DQ3
#
SPI TPM ヘッダー
（13 ピン SPI_TPM_J1）（p.6、 No. 18 参照）
このコネクタは SPI トラステッド・プラットフォーム・モジュール（TPM）シス
テムに対応するので、鍵、デジタル証明書、パスワード、データを安全に保管で
きます。TPM システムは、ネットワークセキュリティを強化して、デジタル証明
書を保護し、プラットフォームの完全性を保証します。
SPI_TPM_J1
+3.3V
Dummy
CLK
SPI_MOSI
RSMRST#
SPI_MISO
RST#
TPM_PIRQ
SPI_TPM_CS
GND
B55 0M- HDV
LAN
SPI_CS0
SPI_DQ2
シリアル ポート ヘッダー
（9 ピン COM1）（p.6、 No. 15 参照）
この COM1 ヘッダーはシリアルポートモジュールをサポートします。
40
COM1
RRXD1
DDTR#1
DDSR#1
1
TTXD1
DDCD#1
GND
CCTS#1
RRI#1
RRTS#1
B55 0M- HDV
LAN
B550M-HDV
3
2.14 M.2_SSD (NGFF) モジュール取り付けガイド (M2_1)
M.2 は次世代フォームファクタ（Next Generation Form Factor、NGFF）とも呼ば
れます。M.2 は小型の多目的カードエッジコネクタであり、mPCIe と mSATA に代
わることを目的とします。 Hyper M.2 Socket は、最大 Gen4x4 (64 Gb/s) までの
M.2 PCI Express モジュール (Matisse の場合 )、または、最大 Gen3 x4 (32 Gb/s)（
Renoir の場合）までの M.2 PCI Express モジュールに対応します。
M.2_SSD (NGFF) モジュール を 取り付 ける
手順 1
M.2_SSD (NGFF) モジュールおよび
ねじを準備します。
手順 2
日本語
2
1
ABC
番号 1 2 3
ナットの場所 A B C
PCB 長さ 4.2cm 6cm 8cm
モジュー ルのタイプ Type 2242 Type2260 Type 2280
PCB のタイプと M.2_SSD (NGFF) の
長さに合わせて、一致するねじの位
置を選んでください。
41
手順 3
モジュールのタイプと長さに基づ
いてスタンドオフを移動します。
ABC
デフォルトで は、スタンド オフはナッ
ト位置 C にあります。 デフォルトの
ナットを使用する場合は、手順 3 と
手順 4 をスキップして手順 5 に進
みます。
その他の場合はスタンドオフを手
で緩めます。
日本語
手順 4
ABC
ねじに貼付されている黄色の保護
フィルムをはがします。 デバイスを
取り付ける場所にあわせて、手でね
じを締めてください。
手順 5
M.2 (NGFF) SSD モジュールを丁寧
に M.2 スロットに挿入します。 M.2
(NGFF) SSD モジュールは 1 方向に
ABC
ABC
o
20
しか 取り付けることができません 。
42
B550M-HDV
手順 6
ドライバでねじをしっかりと留めて
ください。しかし、きつく締めるすぎ
るとモジュールが破損する恐れが
C
NUT1NUT2
あるのでご注意ください。
日本語
43
日本語
M.2_SSD (NGFF) モジュールサポート一覧 (M2_1)
ベンダー インターフェース 部品番号
SanDisk PCIe SanDisk-SD6PP4M-128G( Gen2 x2)
Intel PCIe INTEL 6000P-SSDPEKKF256G7 (nvme)
Intel PCIe INTEL 6000P-SSDPEKKF512G7 (nvme)
Kingston PCIe Kingston SHPM2280P2 / 240G (Gen2 x4)
Samsung PCIe Samsung XP941-MZHPU512HCGL(Gen2x4)
ADATA SATA ADATA - AXNS381E-128GM-B
Crucial SATA Crucial-CT240M500SSD4-240GB
ezlink SATA ezlink P51B-80-120GB
Intel SATA INTEL 540S-SSDSCKKW240H6-240GB
Kingston SATA Kingston SM2280S3G2/120G - Win8.1
Kingston SATA Kingston-RBU-SNS8400S3 / 180GD
LITEON SATA LITEON LJH-256V2G-256GB (2260)
PLEXTOR SATA PLEXTOR PX-128M6G-2260-128GB
PLEXTOR SATA PLEXTOR PX-128M7VG-128GB
SanDisk SATA SanDisk X400-SD8SN8U-128G
SanDisk SATA Sandisk Z400s-SD8SNAT-128G-1122
SanDisk SATA SanDisk-SD6SN1M-128G
Transcend SATA Transcend TS256GMTS800-256GB
V-Color SATA V-Color 120G
V-Color SATA V-Color 240G
WD SATA WD GREEN WDS240G1G0B-00RC30
M.2_SSD (NFGG) モジュールサポート一覧の最新の更新については、弊社のウェブサイ
トで詳細をご確認ください http://www.asrock.com 。
44
B550M-HDV
第 3 章 ソフトウェアとユ ーティリティの 操
作
3.1 ドライバをインストールする
マザーボードに付属しているサポート DVD には、必要なドライバ、および、
マザーボードの機能を強化する便利なユーティリティが含まれています。
サポート DVD を実行する
サポート DVD を使用するために、DVD を BD/DVDドライブに挿入します。 コ
ンピュータで「AUTORUN（自動実行）」が有効になっている場合は、DVD が
メインメニューを自動的に表示します。 メインメニューが自動的に表示さ
れない場合は、サポート DVD 内のファイル「ASRSETUP.EXE」をダブルクリッ
クしてメニューを表示します。
ドライバメニュー
システムと互換性のあるドライバが自動的に検出されて、サポート DVD ドラ
イバページに一覧表示されます。 Install All（すべてインストールする）
をクリックするか、または、上から下への順番で必要なドライバをインス
トールしてください。 このようにインストールすることで、ドライバが正
しく動 作するようにします。
ユ ー ティリティメ ニュー
ユーティリティメニューには、マザーボードが対応するアプリケーションソ
フトウェアが表示されます。 特定の項目をクリックして、インストールウィ
ザードに従ってインストールします。
日本語
45
日本語
3.2 ASRock マザーボードユーティリティ (A-Tuning)
ASRock マザーボードユーティリティ (A-Tuning) は ASRock の多目的ソフトウェアスイート
です。新しいインターフェースを有し、数々の新しい機能が追加されており、ユーティリティが
改善されてました。
3.2.1 ASRock マザーボードユーティリティ(A-Tuning) をイン
ストー ル する
ASRock マザーボードユーティリティ (A-Tuning) を ASRock Live Update & APP Shop
(ASRock ライブ更新と APP ショップ ) からダウンロードできます。インストール後、デスクトッ
プ に「 ASRock マザーボードユーティリティ (A-Tuning)」アイコンが表示されます。「ASRock
マザーボードユーティリティ (A-Tuning)」 アイコンをダブルクリックすると、ASRock マ
ザーボードユーティリティ (A-Tuning) のメインメニューが表示されます。
3.2.2 ASRock マザーボードユーティリティ (A-Tuning) を使
用する
ASRock マザーボードユーティリティ(A-Tuning) のメインメニューには次の 5 つのセクショ
ンがあります :Operation Mode ( 操作モード ) 、OC Tweaker (OC 調整 ) 、System Info ( シス
テム情報 ) 、FAN-Tastic Tuning (FAN-Tastic チューニング ) 、Settings ( 設定 ) 。
Operation Mode ( 操作モード )
コンピューターの操作モードを選択します。
素早く電源とシステム性能が調整できます。
46
性能向上
標準モード
ECO モード
OC Tweaker (OC 調整 )
システムのオーバークロック設定。
オー バークロック設定
B550M-HDV
日本語
設定を完了すると Apply を押し保存します。
47
日本語
System Info ( システム情報 )
システムに関する情報を表示します。
* モデルによっては、システムブラウザタブが表示されないことがあります。
システム現在の各詳細情報が見られます。
48
B550M-HDV
FAN-Tastic Tuning (ファン調整 )
グラフを使用して、最大 5 種類のファン速度が設定できます。割当てられた温度に達す
ると、ファンは次の速度レベルへと自動的にシフトします。
マザーボードに接続したクーラーの回転数テストまたは
左のグラフを変わって回転数調整ができます。
ファン
速度
調整
日本語
設定を完了すると Apply を押し保存します。
49
日本語
Settings ( 設定 )
ASRock ASRock マザーボードユーティリティ(A-Tuning) を設定します。
Windows オペレーションシステムを起動する際に ASRock マザーボードユー
ティリティ (A-Tuning) を始動したい場合は、「Auto run at Windows Startup
(Windows 起動時に自動実行 ) 」 をクリックして選択します。
Setting ページでは ASRock マザーボードユーティリティ (A-Tuning) をシステムが立ち上
げる際自動起動する設定が出来ます。
50
3.3 ASRock Live Update & APP Shop（ASRock ライ
ブ更新と APP ショップ）
ASRock ライブ更新と APP ショップは、ASRock コンピュータ用のソフトウェアア
プリケーションを購入したりダウンロードできるオンラインストアです。 さまざま
なアプリケーションとサポートユーティリティを素早く簡単にインストールできま
す。 ASRock APP ショップを使用すれば、数回クリックするだけで、システムを最
適化して、マザーボードを最新の状態に維持できます。
デスクトップ上の をダブルクリックして ASRock ライブ更新と APP ショップ
ユ ーティリティにアクセ スしま す。
*ASRock ライブ更新と APP ショップからアプリケーションをダウンロードするにはインターネットに
接続している必要があります。
3.3.1 UI 概要
Hot News（ホットニュース）Category Panel（カテゴリパネル）
B550M-HDV
日本語
Information Panel（情報パネル）
Category Panel（カテゴリパネル）： カテゴリパネルにはいくつかのタブまたはボ
タンがあります。これらのタブまたはボタンを選択すると、下の情報パネルに関
係する情報が表示されます。
Information Panel（情報パネル）： 中央にある情報パネルには、現在選択されて
いるカテゴリについてのデータが表示されます。また、ジョブに関係するタスクを
実 行 で き ま す 。
Hot News（ホットニュース）： ホットニュースセクションにはさまざまな最新ニュー
スが表示されます。 画像をクリックして選択したニュースのウェブサイトを開いて
詳しく読むことができます。
51
日本語
3.3.2 Apps（アプリ）
「Apps（アプリ）」タブを選択すると、ダウンロードできるすべてのアプリが画面上
に表示されます。
アプリをインストールする
手順 1
インストールしたいアプリを 検索します。
最も推奨されるアプリが画面の左側に表示されます。 その他のさまざまなアプリ
は右側に表示されます。 上下にスクロールして一覧にあるアプリを検索してくだ
さい。
アプリの価格を確認したり、アプリを既にインストールしているかどうかを確認で
きます。
- 赤色のアイコンに価格が表示されます。または、アプリが無料の場合は
「Free（無料）」と表示されます。
- 緑色の「Installed（インストール済み）」アイコンは、アプリがコンピュータ
にインストールされていることを意 味します。
手順 2
アプリアイコンをクリックすると、選 択したアプリの詳細 情報が表 示されます。
52
手順 3
アプリをインストールしたい場合は、赤色のアイコン をクリックしてダウン
ロードを開始します。
手順 4
インストールが完了すると、右上端に緑色の「Installed（インストール済み）」アイ
コンが表示されます。
B550M-HDV
日本語
アプリをアンインストール するには、ゴミ箱アイコン をクリックしま す。
* アプリによっては、ゴミ箱アイコンが表示され ないことがあります。
53
日本語
アプリをアップグレ ードする
アップグレードできるのはインストール済みのアプリのみです。 アプリの新しい
バージョンがある場合は、インストールしたアプリアイコンの下に「New Version
（新し いバージョン）」 のマークが表示されます。
手順 1
アプリアイコンをクリックすると、詳細情報が表示されます。
手順 2
黄色のアイコン を クリックしてアップ グレ ードを 開始し ま す。
54
3.3.3 BIOS & Drivers（BIOS とドライバ）
BIOS またはドライバをインストールする
「BIOS & Drivers（BIOS とドライバ）」タブを選択すると、BIOS またはドライバ用の
推奨更新または重要な更新が一覧表示されます。 速やかにすべて更新してくださ
い。
B550M-HDV
日本語
手順 1
更新する前に項目情報を確認してください。 をクリックすると、詳細情報が表
示されます。
手順 2
更新したい項目を 1 つまたは複数クリックして選択します。
手順 3
「Update（更新）」をクリックして更新処理を開始します。
55
日本語
3.3.4 設定
「Setting（設定）」ページで、言語を変更したり、サーバーの場所を選択したり、
Windows 起動時に ASRock ライブ更新と APP ショップを自動的に実行するかど
うかを決めることができます。
56
第 4 章 UEFI セットアップユーティリティ
このセクションでは、UEFI セットアップ ユーティリティを使用して、シス
テムを構成する方法を説明します。UEFI セットアップ ユーティリティ は、
コンピューターに電源を入れた直後に <F2> または <Del> を押すことによっ
て起動できます。ユーティリティーを起動しなければ、電源投入時セルフテ
スト (POST) が通常のテストを開始します。POST の後に UEFI セットアップ
ユーティリティを開始するには、<Ctl> + <Alt> + <Delete> または本体のリ
セットボタンを押して、システムを再起動します。システムをシャットダウ
ンした後、再度電源を入れても、ユーティリティーを起動することができま
す、再起動できます。
UEFI ソフトウェは、常に更新されているため、以下の設定画面および説明
は参照のみを目的としており、実際の画面と必ずしも一致しない場合もあり
ます。
4.1.1 UEFI メニューバー
画面上部には、以下が並んだメニューバーがあります：
B550M-HDV
日本語
Main ( メイン )
OC Tweaker (OC 調整 )
Advanced ( 詳細設定 )
Tool ( ツール )
H/W Monitor (H/W モニ
ター )
Security ( セキュリティ )
Boot ( ブート )
Exit ( 終了 )
システムの時間 / 日付情報の設定
オー バークロック設定
システムの詳細設定
便利なツール
現在のハードウェアステータスを表示
セキュリティ設 定
ブート設定およびブートの優先順位の設
定
現在の画面または UEFI セットアップ
ユ ーティリティを 終了
57
4.1.2 ナビゲーションキー
メニューバーで項目を選択する場合は、< > キーまたは < > キーを
使用します。カーソルを上下に移動して項目を選択する場合は、< > キー
または < > キーを使用します。次に <Enter> を押してサブ画面へ移動し
ます。マウスでクリックして、必要なアイテムを選択することもできます。
各ナビゲーションキーの説明は、以下の表でご確認ください。
ナビゲーションキー 説明
日本語
+ / -
<Tab>
<PGUP>
<PGDN>
<HOME>
<END>
<F1>
<F5>
<F7>
<F9>
<F10>
<F12>
<ESC>
選択したアイテムのオプションを変更
次の機能に切替え
前のページへ
次のページへ
画面の最初へ
画面の最後へ
一般的なヘルプ画面を表示
Add / Remove Favorite ( お気に入りの追加 / 削除 )
変更をキャンセルして、セットアップ ユーティリティ
を終了
すべての設定で最適な既定値を読込み
変更を保存して、セットアップ ユーティリティを終了
プリントスクリーン
終了画面へジャンプまたは現在の画面を終了
58
4.2 Main ( メイン ) 画面
UEFI セットアップ ユーティリティに入ると、メイン画面が現れ、システム
の概要が表示されます。
B550M-HDV
日本語
59
日本語
4.3 OC Tweaker （OC 調整） 画面
OC 調整画面では、オーバークロック機能を設定できます。
UEFI ソフトウェは、常に更新されているため、以下の設定画面および説明は参照
のみを目的としており、実際の画面と必ずしも一致しない場合もあります。
CPU Frequency and Voltage(VID) Change（CPU 周波数と電圧 (VID)
変更）
この項目が [Manual（手動）] に設定されている場合は、マルチプライヤと電圧はユーザ
ーの選択に基づいて設定されます。最終結果は CPU の容量によって異なります。
CPU Core (CPU コア ) (CCX あたり )
CPU Voltage (CPU 電圧 )
カスタム CPU コア電圧 (mV) をカスタム CPU コア周波数と合わせて指定してくだ
さい。 アイドルコアの省エネ機能 (CC6 スリープなど ) は、アクティブなままです。
CCD0
CCX0 Frequency (MHz) (CCX0 周波数 (MHz))
この項目を使用して、CCX0 周波数を調整します。
60
B550M-HDV
CCX1 Frequency (MHz) (CCX1 周波数 (MHz))
この項目を使用して、CCX1 周波数を調整します。
CCD1
CCX0 Frequency (MHz) (CCX0 周波数 (MHz))
この項目を使用して、CCX0 周波数を調整します。
CCX1 Frequency (MHz) (CCX1 周波数 (MHz))
この項目を使用して、CCX1 周波数を調整します。
SoC/Uncore OC Voltage(VID)（SoC/Uncore OC 電圧 (VID)）
SoC/Uncore 電圧（VDD_SOC）を mV 単位で設定して、メモリと Innity Fabric オー
バークロッキングに対応します。 VDD_SOC は統合グラフィックスのあるプロセッ
サー上の GPU 電圧も定義します。
この電圧を強制するには「SoC/Uncore OC Mode（SoC/Uncore OC モード）」を
有効にする必要があります。
CLD0 VDDP Voltage Control (CLD0 VDDP 電圧制御 )
AMD オーバークロックセットアップ VDDP は、DDR4 バスシグナル (PHY) 用の電
圧で、DRAM 電圧 (VDDIO_Mem) から抽出されます。 結果、mV 単位の VDDP 電圧
に達することがありますが、DRAM 電圧を超えることはありません。
日本語
CLD0 VDDG CCD Voltage Control (CLD0 VDDG CCD 電圧制御 )
AMD オーバークロックセットアップ VDDG CCD は、Innity Fabric のデータ部分の
電圧を表します。 これは、CPU SoC/Uncore 電圧 (VDD_SOC) から抽出されます。
VDDG は、VDD_SOC に達することがありますが、VDD_SOC を超えることはあり
ません。
CLD0 VDDG IOD Voltage Control (CLD0 VDDG IOD 電圧制御 )
AMD オーバークロックセットアップ VDDG IOD は、Innity Fabric のデータ部分の
電圧を表します。 これは、CPU SoC/Uncore 電圧 (VDD_SOC) から抽出されます。
VDDG は、VDD_SOC に達することがありますが、VDD_SOC を超えることはあり
ません。
DRAM Information（DRAM 情報）
DDR4 モジュールのシリアルプレゼンス検出（SPD）を検索します。
Load XMP Setting (XMP 設定の読込み )
XMP 設定を読み込んでメモリをオーバークロックし、標準仕様を上回る性能を実現しま
す。
61
DRAM Frequency (DRAM 周波数 )
[Auto] ( 自動 ) が選択されている場合、マザーボードは挿入されているメモリモジュー
ルを検出し、適切な周波数を自動的に割り当てます。
Innity Fabric Frequency and Dividers （Innity Fabric 周波数とディ
バイダー）
Innity Fabric 周波数とディバイダー（FCLK）を設定します。
DRAM Timing Conguration (DRAM のタイミング設定 )
External Voltage Settings and Load-line Calibration（外部電圧設定
とロードライン校正）
日本語
+1.8V Voltage（+1.8V 電圧）
+1.8V の電圧を設定します。
CPU Load-Line Calibration （CPU ロードライン キャリブレーション）
システムの負荷が大きいときに、CPU の電圧垂下を防ぐのを助けます。
DRAM Voltage（DRAM 電圧）
この項目を使用して DRAM Voltage（DRAM 電圧）を選択します。デフォルトでは
[Auto（自動）] です。
VDDP
VDDP の電圧を設定します。
Save User Default ( ユーザー定義の保存 )
設定をユーザー定義として保存するには、プロファイル名を入力し、<Enter> を
押します。
Load User Default ( ユーザー定義の読込み )
前回保存したユーザー定義を読み込みます。
Save User UEFI Setup Prole to Disk（ユーザー UEFI セットアップポ
ートフォリオを ディスクに 保存）
現在の UEFI 設定をユーザーデフォルトプロファイルとしてディスクに保存します。
Load User UEFI Setup Prole to Disk（ユーザー UEFI セットアッププ
ロファイルをディスクに読み込む）
前に保存したユーザーデフォルトをディスクから読み込みます。
62
4.4 Advanced （詳細） 画面
このセクションでは、以下のアイテムの設定ができます：CPU 設定、
Onboard Devices Conguration ( オンボードデバイス設定 )、ストレージ設定、
ACPI 設定、スーパー IO 設定、Trusted Computing（トラステッド・コンピュー
ティング）、AMD PBS、 AMD Overclocking（AMD オーバークロッキング）およ
び AMD CBS、。
B550M-HDV
日本語
このセクションで誤った値を設定すると、システムの誤作動の原因になることが
ありま す。
UEFI Conguration（UEFI 設定）
Active Page on Entry （開始時のアクティブページ）
UEFI セットアップ ユーティリティに入ったときのデフォルトページを選択
します。
Full HD UEFI （フル HD UEFI）
「Auto（自動）」を選択すると解像度は 1920 x 1080 に設定されます。ご使用
のモニターがフル HD に対応している場合もしモニターがフル HD 非対応であれ
ば、解像度は 1024 x 768 に設定されます。「Disable（無効）」に設定すると、
モニターの解像度は 1024 x 768 に設定されます。
63
日本語
4.4.1 CPU Conguration（CPU 設定
）
PSS Support (PSS サポート )
これを使用して、ACPI_PPC、_PSS、および、_PCT オブジェクトの世代を有効また
は無効にします。
NX Mode (NX モード )
この項目を使用して NX モード を有効または無効にします。
SVM Mode（SVM モード）
このオプションを [Enabled（有効）] に設定すると、VMM（仮想マシンアーキ
テクチャ）は AMD-V が提供する追加ハードウェア容量を利用できます。デフォ
ルト値は [Enabled（有効）] です。設定オプション : [Enabled（有効）] と
[Disabled（無効）]。
SMT Mode（SMT モード）
この項目を使用して対称型マルチスレッドを無効にできます。SMT をもう一度有効
にするには、[Auto（自動）] を選択した後でパワーサイクルが必要です。
警告 : SMT が無効の場合は、システム上では S3 に対応しません。
AMD fTPM Switch（AMD fTPM スイッチ）
この項目を使用して AMD CPU fTPM を有効または無効にします。
64
4.4.2 Onboard Devices Conguration ( オンボー
ドデバイス設定 )
SR-IOV Support（SR-IOV サポート）
システムに SR-IOV 対応 PCIe デバイスがある場合に、SR-IOV（Single
Root IO Virtualization Support、シングル・ルート IO 仮想化サポート）
を有効 / 無効にします。
B550M-HDV
日本語
UMA Frame buer Size（UMA フレームバッファサイズ）
（統合グラフィックスのあるプロセッサーのみ）
この項目で UMA フレームバッファのサイズを設定できます。
Gnb Hd Audio (Gnb HD オーディオ )
内蔵の HD オーディオをオン / オフします。[Auto] ( 自動 ) に設定すると、
内蔵の HD オーディオは有効化され、サウンドカードがインストールされた
ときにのみ自動的に無効にされます。
Front Panel ( フロントパネル )
フロントパネルの HD オーディオをオン / オフします。
Restore on AC/Power Loss （AC/ 電源損失で復元）
停電後の電力状態を選択します。
65
日本語
[Power O（電源オフ）]
この項目を選択すると、電力が回復しても電源はオフのままになります。
[Power On（電源オン）]
この項目を選択すると、電力が回復するとシステムが起動し始めます。
WAN Radio（WAN ラジオ）
WiFi モジュールの接続性を設定します。
BT On/O（BT オン / オフ）
Bluetooth の有効 / 無効。
PS2 Y-Cable（PS2 Y ケーブル
PS2 Y ケーブルを有効にするか、またはこのオプションを Auto（自動）に設定しま
す。
66
4.4.3 Storage Conguration（ストレージ設定）
SATA Mode (SATA モード )
[AHCI] 性能を向上させる新しい機能に対応します。
B550M-HDV
日本語
[RAID] 複数のディスクドライブを論理ユニットに組み合わせます。
SATA Hot Plug（SATA ホットプラグ）
SATA ホットプラグ機能を有効 / 無効にします。
67
日本語
4.4.4 ACPI Conguration（ACPI 設定）
Suspend to RAM （RAM へのサスペンド）
[Auto（自動）] として電力消費の少ない ACPI S3 を選択することをお勧めします。
Deep Sleep （デイープスリープ）
コンピューターがシャットダウンされたときの節電を目的としたディープスリープ
を設定します。
PS/2 Keyboard S4/S5 Wakeup Support（PS/2 キーボード S4/S5
ウェイクアップサポート）
S4/S5 状態で PS/2 キーボードでシステムをウェイクアップできます。
PCIE Devices Power On（PCIE デバイス電源オン）
PCIE デバイスでシステムをウェイクアップできます。また、LAN 上でのウェ
イクアップを有効にできます。
RTC Alarm Power On （RTC アラームによる電源オン）
リアルタイム クロックのアラームでシステムを起 動できるようになります。
[Disabled（無効）] この項目を選択して、RTC Alarm Power On（RTC アラー
ム電源オン）機能を無効にします。
[Enabled（有効）] この項目を選択して、RTC Alarm Power On（RTC アラー
ム電源オン）機能を有効にします。
68
B550M-HDV
4.6.5 Trusted Computing（トラステッド・コンピュー
ティング）
Security Device Support ( セキュリティ デバイス サポー
ト)
セキュリティ デバイスの BIOS サポートを有効または無効にします。
日本語
69
日本語
4.4.6 AMD PBS
AMD PBS メニューは、MD 固有の機能にアクセスします。
70
B550M-HDV
4.4.7 AMD Overclocking（AMD オーバークロッキング）
AMD Overclocking（AMD オーバークロッキング）メニューで、CPU 周波数と
電圧を設定するためのオプションにアクセスします。
日本語
71
日本語
4.4.8 AMD CBS
AMD CBS メニューは、MD 固有の機能にアクセスします。
72
4.5 Tools （ツール）
Easy RAID Installer ( 簡単 RAID インストーラー )
該当する CD から USB ストレージ デバイスへの RAID ドライバーのコピーが
簡単にできます。ドライバーをコピーしたら、モードを SATA から RAID へ
変更すると、RAID モードでのオペレーティング システムのインストールが
開始できます。
B550M-HDV
日本語
SSD Secure Erase Tool（SSD セキュア消去ツール）
このツールを使用して SSD のデータを完全に消去します。
NVME Sanitization Tool (NVME サニタイゼーション ツール )
SSD をサニタイズすると、SSD 上のすべてのユーザー データが恒久的に破壊
され、復元できません。
Instant Flash （インスタント フラッシュ）
UEFI ファイルを USB ストレージ デバイスに保存し、[Instant Flash （インスタ
ント フラッシュ）] を実行すると、UEFI が更新されます。
73
日本語
4.6 Hardware Health Event Monitoring （ハードウ
ェア ヘルス イベント監視） 画面
このセクションでは、CPU 温度、マザーボード温度、ファン速度、および電
圧などのパラメーターを含め、システムのハードウェアのステータスを監視
できます。
CPU Fan 1 Setting （CPU ファン 1 設定）
CPU ファン 1 のファンモードを選択します。または [Customize （カスタマイズ）] を選択
すると、5 つの CPU 温度を設定し、各温度に対してそれぞれファン速度を割当てること
がで きます。
設定オプション :
[Customize（カスタマイズ）] [Silent Mode（サイレントモード）] [Standard Mode
（標準モード）] [Performance Mode（パフォーマンスモード）] [Full Speed（最高速
度）]
CPU Fan 1 Temp Source（CPU ファン 1 温度ソース）
CPU オプションファンの温度の測定対象を選択します。
[Monitor CPU（CPU を監視する）] この項目を選択して、CPU を温度の測定対象
として設定します。
[Monitor M/B（マザーボードを監視する）] この項目を選択して、マザーボードを
温度の測定対象として設定します。
74
B550M-HDV
FAN Conguration（ファン設定）
Chassis Fan 1 Setting （シャーシファン 1 設定）
シャーシファン 1 のファンモードを選択します。または [Customize （カスタマイ
ズ）] を選択すると、5 つの CPU 温度を設定し、各温度に対してそれぞれファン速
度を割 当てることがで きます。
[Customize（カスタマイズ）] [Silent Mode（サイレントモード）] [Standard Mode
（標準モード）] [Performance Mode（パフォーマンスモード）] [Full Speed（最高速度）]
Chassis Fan 1 Temp Source（シャーシファン 1 温度ソース）
シャーシファン 1 の温度の測定対象を選択します。
[Monitor CPU（CPU を監視する）] この項目を選択して、CPU を温度の測定対象
として設定します。
[Monitor M/B（マザーボードを監視する）] この項目を選択して、マザーボードを温度の
測定対象として設定します。
Fan-Tastic Tuning （ファン調整）
CPU ファン 1 および 2 のファンモードを選択します。または [Customize （カスタマイズ）]
を選択すると、5 つの CPU 温度を設定し、各温度に対してそれぞれファン速度を割当て
ることができます。
ファンモードを選択するか、または、プロファイルをカスタマイズします。
調整 するファン
を選 択します。
Fan Tuning ( ファン・チューニング )
ファンの最小デューティサイクルを測定します。
日本語
温度の測定
対象を選択
します。
設定を保存
する
75
日本語
4.7 Security （セキュリティ） 画面
このセクションでは、システムのスーパーバイザーまたはユーザーのパス
ワードを設定および変更できます。ユーザー パスワードを消去することも
できます。
Supervisor Password （スーパーバイザー パスワード）
管理者アカウントのパスワードを設定または変更します。管理者のみに、
UEFI セットアップ ユーティリティの設定を変更する権限があります。パス
ワードを消去するには、空欄にして <Enter> を押します。
User Password （ユーザー パスワード）
ユーザー アカウントのパスワードを設定または変更します。ユーザーは、
UEFI セットアップ ユーティリティの設定を変更することはできません。パ
スワードを消去するには、空欄にして <Enter> を押します。
Secure Boot （セキュア ブート）
Secure Boot（セキュアブート）のサポートを有効にします。
76
4.8 Boot （ブート） 画面
このセクションは、ブートおよびブート優先順位の設定ができる、システム
上のデバイスを表示します。
B550M-HDV
日本語
Boot From Onboard LAN （内蔵 LAN からのブート）
内蔵の LAN でシステムを起動できるようになります。
Setup Prompt Timeout （設定プロンプトのタイムアウト）
ホットキー設定のための待機時間を秒数で指定します。
Fast Boot （高速ブート）
コンピューターのブート時間を最小化します。高速モードでは、USB ストレージ
デバイスからブートすることはできません。
77
日本語

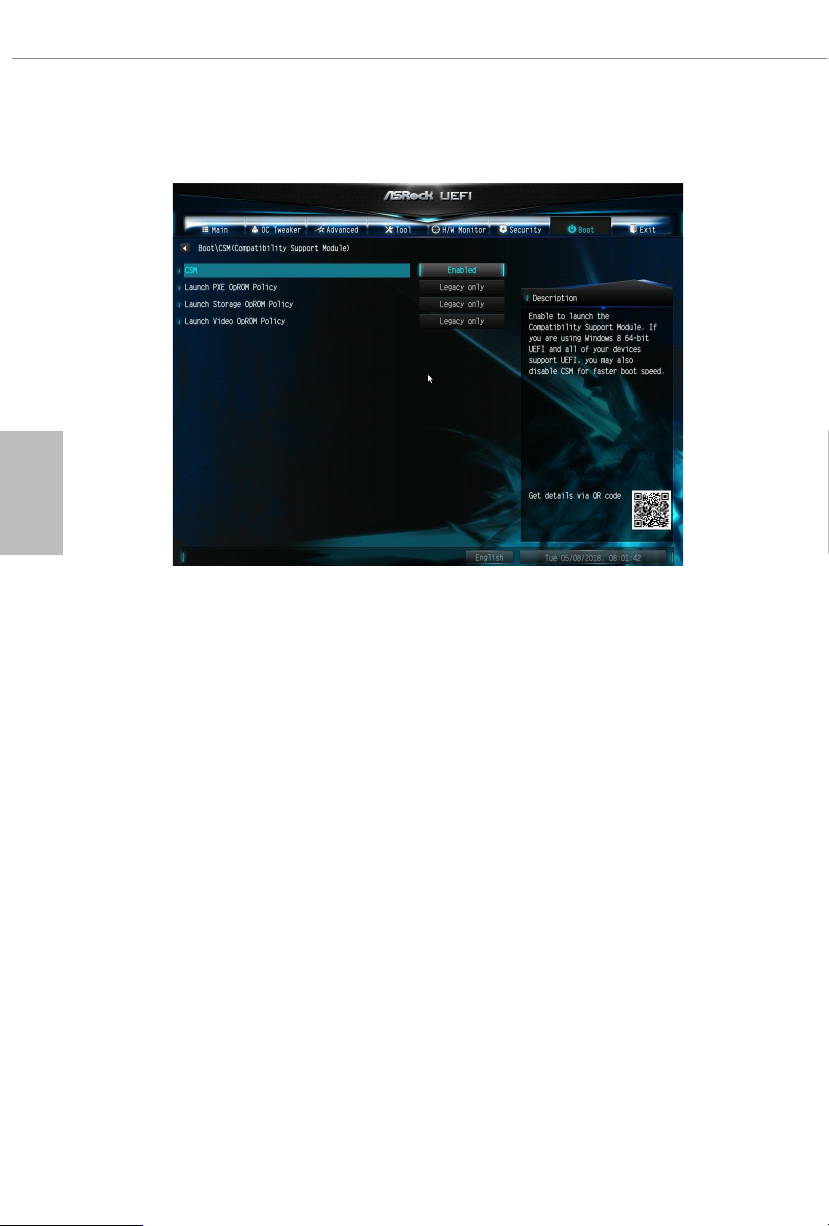

CSM: Compatibility Support Module （CSM：互換性サポート モジュ
ール）
CSM
[Compatibility Support Module （互換性サポート モジュール）] を起動
します。WHCK テストを実行している場合以外は、無効にしないでください。
Launch PXE OpROM Policy (PXE OpROM ポリシーの起動 )
[UEFI only (UEFI のみ )] この項目を選択して、UEFI オプション ROM に
対応するものだけを実行します。
[Legacy only ( レガシーのみ )] この項目を選択して、レガシーオプション
ROM に対応するものだけを実行します。
[Do not launch ( 開始しない )] この項目を選択して、レガシーオプショ
ン ROM と UEFI オプション ROM の両方を実行しないようにします。
Launch Storage OpROM Policy ( ストレージ OpROM ポリシーの起
動)
[UEFI only (UEFI のみ )] この項目を選択して、UEFI オプション ROM に対応
するものだけを実行します。
[Legacy only ( レガシーのみ )] この項目を選択して、レガシーオプション
ROM に対応するものだけを実行します。
[Do not launch ( 開始しない )] この項目を選択して、レガシーオプション
ROM と UEFI オプション ROM の両方を実行しないようにします。
78
B550M-HDV
Bootup Num-Lock （起動時の数値ロック）
起動時にテンキーに数値ロックをかけるかを選択します。
Full Screen Logo （全画面ロゴ）
有効にすると、ブートロゴが表示され、無効にすると通常の POST メッセージが表示さ
れます。
AddOn ROM Display （アドオン ROM 表示）
有効にすると、アドオン ROM メッセージが表示されます。また [Full Screen Logo （全画
面ロゴ）] が有効の場合は、アドオン ROM の設定もできます。ブート速度を重視する場
合は、無効にします。
日本語
79
日本語
4.9 Exit （終了） 画面
Save Changes and Exit （変更を保存して終了）
このオプションを選択すると、「Save conguration changes and exit
setup? （設定の変更を保存して設定を終了しますか？）」というメッセー
ジが表示されます。変更を保存して UEFI セットアップ ユ ーティリティを
終了するには、[OK] を選択します。
Discard Changes and Exit （変更を保存しないで終了）
このオプションを選択すると、「Discard changes and exit setup? （設定
の変更を保存しないで終了しますか？）」というメッセージが表示されます。
変更を保存することなく、UEFI セットアップ ユ ーティリティ を終了する
には、[OK] を選択します。
Discard Changes （変更を破棄）
このオプションを選択すると、「Discard changes? （変更を破棄します
か？）」というメッセージが表示されます。すべての変更を破棄するには、
[OK] を選択します。
Load UEFI BIOS Defaults（UEFI BIOS デフォルトの読み込み）
すべてのセットアップの質問に対して、UEFI BIOS デフォルト値を読み込み
ます。 この操作には <F9> キーをショートカットとして使用できます。
80
連絡先情報
ASRock に連絡する必要がある場合、または、ASRock に関する詳細情報をお
知りになりたい場合は、ASRock のウェブサイト http://www.asrock.com を
ご覧になるか、または、詳細情報について弊社取扱店までお問い合わせくだ
さい。技術的なご質問がある場合は、https://event.asrock.com/tsd.asp で
サ ポートリクエ スト用 紙を 提 出してくだ さい 。
ASRock Incorporation
2F., No.37, Sec.2, Jhongyang S. Rd., Beitou District,
Taipei City 112, Taiwan （R.O.C.）
ASRock EUROPE B.V.
Bijsterhuizen 11-11
6546 AR Nijmegen
The Netherlands
Phone:+31-24-345-44-33
Fax:+31-24-345-44-38
ASRock America, Inc.
13848 Magnolia Ave, Chino, CA91710
U.S.A.
Phone:+1-909-590-8308
Fax:+1-909-590-1026
Loading...
