Asrock B450M/ac R2.0 Quick Installation Guide

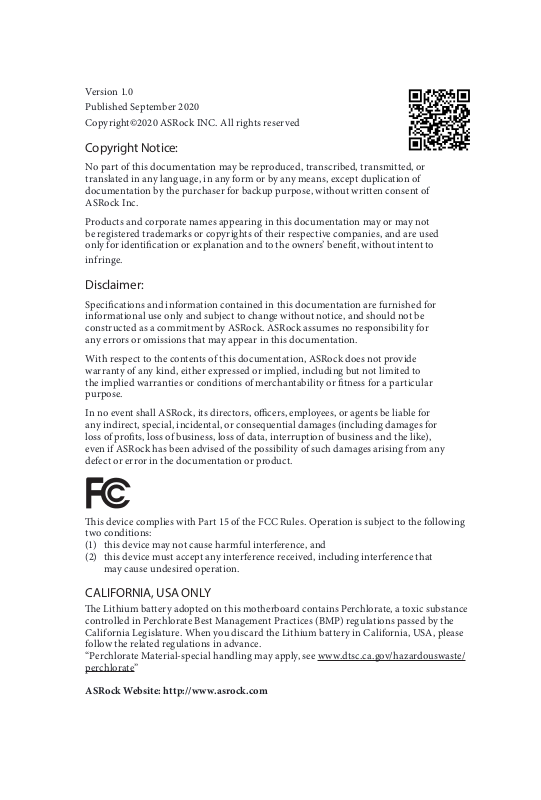

Version 1.0
Published September 2020
Copyright©2020 ASRock INC. All rights reserved

Copyright Notice:

No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.

Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identication or explanation and to the owners’ benet, without intent to

infringe.

Disclaimer:

Specications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.

With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or tness for a particular
purpose.

In no event shall ASRock, its directors, ocers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of prots, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.

is device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that

may cause undesired operation.

CALIFORNIA, USA ONLY

e Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
“Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate”

ASRock Website: http://www.asrock.com

AUSTRALIA ONLY

Our goods come with guarantees that cannot be excluded under the Australian
Consumer Law. You are entitled to a replacement or refund for a major failure and
compensation for any other reasonably foreseeable loss or damage caused by our
goods. You are also entitled to have the goods repaired or replaced if the goods fail
to be of acceptable quality and the failure does not amount to a major failure. If
you require assistance please call ASRock Tel : [phone] ext.123 (Standard
International call charges apply)

e terms HDMI® and HDMI High-Denition Multimedia Interface, and the
HDMI logo are trademarks or registered trademarks of HDMI Licensing LLC in the
United States and other countries.

Motherboard Layout

5

1

14

ATXPWR1

Sup er

I/O

CLRCMOS1

1

PCIE1

1

USB_3_4

HD_AUDIO1

1

CPU_FAN1

Top:

LINE IN

Center :

FRONT

Bottom :

MIC IN

RJ- 45 LAN

USB 2.0
T: USB1
B: USB2

SOCKETAM4

CMOS

Battery

ATX12V1

M2_1

Ultra M.2

PCIe Gen3x4

USB3_5 _6

1

CHA_FAN1

CHA_FAN2

HDLED RESET

PLED PWRBTN

PANEL1

1

RoHS

SPK_PLED1

1

DDR4 _A1 (64 b it, 288 -pin mo dule)

DDR4 _A2 (64 b it, 288 -pin mo dule)

DDR4 _B1 (64 b it, 288 -pin mo dule)

DDR4 _B2 (64 b it, 288 -pin mo dule)

PCIE2

AMD

Promontory

B450

USB 3.2 Gen1
T: USB1
B: USB2

USB 3.2 Gen1
T: USB3
B: USB4

1

AMD_FAN_LED1

1

USB_7

1

M2_1_CT3M2_1_CT2M 2_1_CT1

1

USB_5_6

23

HDMI 1

M2_WIFI

ADDR_LED1

1

RGB_HEADER1

B450M/ac

CI1

15

10

11

12

SATA3_3

SATA3_4

SATA3_1

SATA3_2

9

B450M/ac R2.0

3

2

4

6

7

8

BIOS
ROM

English

1

No. Description

1 ATX 12V Power Connector (ATX12V1)

2 CPU Fan Connector (CPU_FAN1)

3 2 x 288-pin DDR4 DIMM Slots (DDR4_A1, DDR4_B1)

4 2 x 288-pin DDR4 DIMM Slots (DDR4_A2, DDR4_B2)

5 AMD Fan LED Header (AMD_FAN_LED1)

6 ATX Power Connector (ATXPWR1)

7 USB 3.2 Gen1 Header (USB3_5_6)

8 AMD LED Fan USB Header (USB_7)

9 SATA3 Connector (SATA3_3)(Upper)

10 SATA3 Connector (SATA3_4)(Lower)

11 SATA3 Connector (SATA3_2)(Lower)

12 SATA3 Connector (SATA3_1)(Upper)

13 System Panel Header (PANEL1)

14 Power LED and Speaker Header (SPK_PLED1)

15 Chassis Intrusion Header (CI1)

16 Chassis Fan Connector (CHA_FAN2)

17 USB 2.0 Header (USB_3_4)

18 USB 2.0 Header (USB_5_6)

19 Clear CMOS Jumper (CLRCMOS1)

20 RGB LED Header (RGB_HEADER1)

21 Addressable LED Header (ADDR_LED1)

22 Front Panel Audio Header (HD_AUDIO1)

23 Chassis/Water Pump Fan Connector (CHA_FAN1)

English

2

I/O Panel

B450M/ac R2.0

2

1

3

6 589 7

No. Description No. Description

1 LAN RJ-45 Port* 6 USB 3.2 Gen1 Ports (USB3_1_2)

2 Line In (Light Blue)** 7 HDMI Port

3 Front Speaker (Lime)** 8 USB 2.0 Ports (USB_1_2)

4 Microphone (Pink)** 9 Antenna Ports

5 USB 3.2 Gen1 Ports (USB3_3_4)

* ere are two LEDs on each LAN port. Please refer to the table below for the LAN port LED indications.

ACT/LINK LED

SPEED LED

LAN Por t

Activity / Link LED Speed LED

Status Description Status Description

O No Link O 10Mbps connection
Blinking Data Activity Orange 100Mbps connection
On Link Green 1Gbps connection

4

** Function of the Audio Ports in 7.1-channel Conguration:

Port Function

Light Blue (Rear panel) Rear Speaker Out
Lime (Rear panel) Front Speaker Out
Pink (Rear panel) Central /Subwoofer Speaker Out
Lime (Front panel) Side Speaker Out

English

3

Chapter 1 Introduction

ank you for purchasing ASRock B450M/ac R2.0 motherboard, a reliable
motherboard produced under ASRock ’s consistently stringent quality control.
It delivers excellent performance with robust design conforming to ASRock’s
commitment to quality and endurance.

Becau se the motherboard specication s and the BIOS soware might be updated, the
content of this manual will be subjec t to change without notice. In case any modica­tions of this manual occur, the updated version will be available on ASRock’s website
without further notice. If you require technical support related to this motherboard,
please visit our website for specic information about the model you are using. You
may nd the l atest VGA cards and CPU support list on ASRock’s website as well.
ASRock website http://www.asrock.com.

1.1 Package Contents

ASRock B450M/ac R2.0 Motherboard (Micro ATX Form Factor)

•

ASRock B450M/ac R2.0 Quick Installation Guide

•

ASRock B450M/ac R2.0 Support CD

•

1 x I/O Panel Shield

•

2 x Serial ATA (SATA) Data Cables (Optional)

•

2 x ASRock WiFi 2.4/5 GHz Antennas (Optional)

•

1 x Screw for M.2 Socket (Optional)

•

English

4

1.2 Specications

Platform

CPU

Chipset

Memory

•

•

•

•

•

•

•

•

•

•

•

•

•

•

* For Ryzen Series CPUs (Picasso and Raven Ridge), ECC is only
supported with PRO CPUs.
* Please refer to Memory Support List on ASRock's website for
more information. (http://www.asrock.com/)

•

•

•

B450M/ac R2.0

Micro ATX Form Factor
2oz Copper PCB
Solid Capacitor design

AMD AM4 Socket
Digi Power design
10 Power Phase design

AMD Promontory B450

Dual Channel DDR4 Memory Technology
4 x DDR4 DIMM Slots
AMD Ryzen series CPUs (Matisse) support DDR4
3200/2933/2667/2400/2133 ECC & non-ECC, un-buered
memory*
AMD Ryzen series CPUs (Pinnacle Ridge) support DDR4
3200+(OC)/2933(OC)/2667/2400/2133 ECC & non-ECC, un­buered memory*
AMD Ryzen series CPUs (Picasso) support DDR4
2933/2667/2400/2133 non-ECC, un-buered memory*
AMD Ryzen series CPUs (Summit Ridge) support DDR4
3200+(OC)/2933(OC)/2667/2400/2133 ECC & non-ECC, un­buered memory*
AMD Ryzen series CPUs (Raven Ridge) support DDR4
3200+(OC)/2933/2667/2400/2133 non-ECC, un-buered
memory*

Max. capacity of system memory: 64GB
Supports Extreme Memory Prole (XMP) memory modules
15μ Gold Contact in DIMM Slots

Expansion
Slot

AMD Ryzen series CPUs (Matisse, Summit Ridge and

Pinnacle Ridge)

1 x PCI Express 3.0 x16 Slot (PCIE1: x16 mode)*

•

1 x PCI Express 2.0 x16 Slot (PCIE2: x4 mode)

•

English

5

Graphics

AMD Ryzen series CPUs (Picasso, Raven Ridge)

1 x PCI Express 3.0 x16 Slot (PCIE1: x8 mode)*

•

1 x PCI Express 2.0 x16 Slot (PCIE2: x4 mode)

AMD Athlon series CPUs

1 x PCI Express 3.0 x16 Slot (PCIE1: x4 mode)*

•

1 x PCI Express 2.0 x16 Slot (PCIE2: x4 mode)

•

* Supports NVMe SSD as boot disks

Supports AMD Quad CrossFireXTM and CrossFireX

•

1 x Vertical M.2 Socket (Key E) with the bundled WiFi-

•

802.11ac module (on the rear I/O)

Integrated AMD RadeonTM Vega Series Graphics in Ryzen

•

Series APU*

* Actual support may vary by CPU

DirectX 12, Pixel Shader 5.0

•

Shared memory default 2GB. Max Shared memory supports

•

up to 16GB.
* e Max shared memory 16GB requires 32GB system memory
installed.

Supports HDMI 1.4 with max. resolution up to 4K x 2K

•

(4096x2160) @ 24Hz / (3840x2160) @ 30Hz

Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and

•

HBR (High Bit Rate Audio) with HDMI 1.4 Port (Compliant

HDMI monitor is required)

Supports HDCP 1.4 with HDMI 1.4 Port

•

Supports 4K Ultra HD (UHD) playback with HDMI 1.4 Port

•

TM

English

6

Audio

LAN

7.1 CH HD Audio with Content Protection (Realtek

•

ALC892/897 Audio Codec)

Supports Surge Protection

•

PCIE x1 Gigabit LAN 10/100/1000 Mb/s

•

Realtek RTL8111H

•

Supports Wake-On-LAN

•

Supports Lightning/ESD Protection

•

Supports Energy Ecient Ethernet 802.3az

•

Supports PXE

•

Wireless
LAN

Rear Panel
I/O

Storage

Intel® 802.11ac WiFi Module

•

Supports IEEE 802.11a/b/g/n/ac

•

Supports Dual-Band (2.4/5 GHz)

•

Supports high speed wireless connections up to 433Mbps

•

Supports Bluetooth 4.2 / 3.0 + High speed class II

•

2 x Antenna Ports

•

1 x HDMI Port

•

2 x USB 2.0 Ports (Supports ESD Protection)

•

4 x USB 3.2 Gen1 Ports (Supports ESD Protection)

•

1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED

•

LED)
HD Audio Jacks: Line in / Front Speaker / Microphone

•

4 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0,

•

RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
1 x Ultra M.2 Socket (M2_1), supports M Key type

•

2242/2260/2280 M.2 PCI Express module up to Gen3 x4 (32
Gb/s) (with Matisse, Picasso, Summit Ridge, Raven Ridge
and Pinnacle Ridge) or Gen3 x2 (16 Gb/s) (with Athlon series

APU)*
* Supports NVMe SSD as boot disks
* Supports ASRock U.2 Kit

B450M/ac R2.0

Connector

1 x Chassis Intrusion Header

•

1 x Power LED and Speaker Header

•

1 x RGB LED Header

•

* Supports in total up to 12V/3A, 36W LED Strip

1 x Addressable LED Header

•

* Supports in total up to 5V/3A, 15W LED Strip

1 x AMD Fan LED Header

•

*e AMD Fan LED Header supports LED strips of maximum
load of 3A (36W) and length up to 2.5M.

1 x CPU Fan Connector (4-pin)

•

* e CPU Fan Connector supports the CPU fan of maximum
1A (12W) fan power.

English

7

BIOS
Feature

1 x Chassis Fan Connector (3-pin)

•

* e Chassis Fan Connector supports the chassis fan of
maximum 1A (12W) fan power.

1 x Chassis/Water Pump Fan Connector (4-pin) (Smart Fan

•

Speed Control)
* e Chassis/Water Pump Fan supports the water cooler fan of
maximum 2A (24W) fan power.
* CHA_FAN1 can auto detect if 3-pin or 4-pin fan is in use.

1 x 24 pin ATX Power Connector

•

1 x 8 pin 12V Power Connector

•

1 x Front Panel Audio Connector

•

1 x AMD LED Fan USB Header

•

2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD

•

Protection)

1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports)

•

(Supports ESD Protection)

AMI UEFI Legal BIOS with multilingual GUI support

•

Supports “Plug and Play”

•

ACPI 5.1 compliance wake up events

•

Supports jumperfree

•

SMBIOS 2.3 support

•

DRAM Voltage multi-adjustment

•

English

8

Hardware
Monitor

OS

Certica­tions

Temperature Sensing: CPU, Chassis, Chassis/Water Pump

•

Fans

Fan Tachometer: CPU, Chassis, Chassis/Water Pump Fans

•

Quiet Fan (Auto adjust chassis fan speed by CPU tempera-

•

ture): CPU, Chassis, Chassis/Water Pump Fans

Fan Multi-Speed Control: CPU, Chassis, Chassis/Water

•

Pump Fans

CASE OPEN detection

•

Voltage monitoring: +12V, +5V, +3.3V, Vcore

•

Microso® Windows® 10 64-bit

•

FCC, CE

•

ErP/EuP ready (ErP/EuP ready power supply is required)

•

* For detailed product infor mation, please visit our website: http://www.asrock .com

Please realize that there is a certain risk involved with overclocking, including adjust­ing the setting in the BIOS, applying Untied Overclocking Technology, or using third­party overclocking tool s. Overclocking may aect your system’s stability, or even cause
damage to the components and devices of your system. It should be done at your own
risk and expense. We are not re sponsible for possible damage caused by overclocking.

B450M/ac R2.0

English

9

Chapter 2 Installation

is is a Micro ATX form factor motherboard. Before you install the motherboard,
study the conguration of your chassis to ensure that the motherboard ts into it.

Pre-installation Precautions

Take note of the following precautions before you install motherboard components
or change any motherboard settings.

Make sure to unplug the power cord before installing or removing the motherboard.

•

Failure to do so may cause physical injuries to you and damages to motherboard
components.
In order to avoid damage from static electricity to the motherboard’s components,

•

NEVER place your motherboard directly on a carpet. Also remember to use a grounded
wrist strap or touch a safety grounded object before you handle the components.
Hold components by the edges and do not touch the ICs.

•

Whenever you uninstall any components, place them on a grounded anti-static pad or

•

in the bag that comes with the components.
When placing screws to secure the motherboard to the chassis, please do not over-

•

tighten the screws! Doing so may damage the motherboard.

English

10

2.1 Installing the CPU

Unplug all power cables before installing the CPU.

1

B450M/ac R2.0

2

English

11

3

English

12

2.2 Installing the CPU Fan and Heatsink

Aer you install the CPU into this motherboard, it is necessary to install a larger
heatsink and cooling fan to dissipate heat. You also need to spray thermal grease
between the CPU and the heatsink to improve heat dissipation. Make sure that the
CPU and the heatsink are securely fastened and in good contact with each other.

Please turn o the power or remove the power cord before changing a CPU or heatsink .

Installing the CPU Box Cooler SR1

1

B450M/ac R2.0

2

English

13

3

English

14

4

1

N

FA

_

U

P

C

Installing the AM4 Box Cooler SR2

1

B450M/ac R2.0

2

English

15

3

English

16

B450M/ac R2.0

4

1

N

FA

_

U

P

C

5

4-pin FAN cable

RGB LED Cable

1

FAN

CPU_

1

D

LE

_

N

FA

_

D

AM

+12V

*e diagram shown here are for reference only. Please refer to page 32 for the orientation of
AMD Fan LED Header (AMD_FAN_LED1).

English

17

Installing the AM4 Box Cooler SR3

1

English

18

2

B450M/ac R2.0

4

3

English

19

5

4-pin FAN cable

FAN1

CPU_

English

20

B450M/ac R2.0

6

1

N

FA

_
U
P

C

1

D

E

L

_

N

FA

_

D

AM

+12V

or

7

1

N

FA

_
U
P

C

1

D

E

L

_

N

FA

_

D

AM

5

_

B

S

U

Please note that only one cable should be used at a time in this step.
If you select AMD_FAN_LED1, please install ASRock utility "ASRock Polychrome SYNC".
If you select USB connector, please install AMD utility "SR3 Settings Soware".

*e diagram shown here are for reference only. Please refer to page 32 for the orientation of AMD Fan
LED Header (AMD_FAN_LED1) and page 29 for the orientation of AMD LED Fan USB Header (USB_7).

21

English

2.3 Installing Memory Modules (DIMM)

is motherboard provides four 288-pin DDR4 (Double Data Rate 4) DIMM slots,
and supports Dual Channel Memory Technology.

1. For dual channel conguration, you always need to install identical (the same
brand, speed, size and chip-ty pe) DDR4 DIMM pairs.

2. It is unable to activate Dual Channel Memory Technology w ith only one or three
memory module installed.

3. It is not allowed to install a DDR, DDR2 or DDR 3 memory modul e into a DDR4
slot; otherwise, this motherboard and DIMM may be damaged.

AMD non-XMP Memory Frequency Support

Ryzen Series CPUs (Matisse):

English

22

UDIMM Memory Slot

A1 A2 B1 B2

- SR - - 3200

- DR - - 3200

- SR - SR 3200

- DR - DR 3200

SR SR SR SR 2933

SR/DR DR SR/DR DR 2667

SR/DR SR/DR SR/DR SR/DR 2667

Frequency

(Mhz)

Ryzen Series CPUs (Pinnacle Ridge):

UDIMM Memory Slot

A1 A2 B1 B2

- SR - - 2933

- DR - - 2933

- SR - SR 2933

- DR - DR 2933

SR SR SR SR 2933

SR/DR DR SR/DR DR 2667

SR/DR SR/DR SR/DR SR/DR 2133-2400

Frequency

(Mhz)

Ryzen Series CPUs (Picasso):

B450M/ac R2.0

UDIMM Memory Slot

A1 A2 B1 B2

- SR - - 2933

- DR - - 2667

- SR - SR 2667

- DR - DR 2400

SR SR SR SR 2133

SR/DR DR SR/DR DR 1866

SR/DR SR/DR SR/DR SR/DR 186 6

Frequency

(Mhz)

Ryzen Series CPUs (Summit Ridge):

UDIMM Memory Slot

A1 A2 B1 B2

- SR - - 2667

- DR - - 2667

- SR - SR 2667

- DR - DR 2667

SR SR SR SR 2667

SR/DR DR SR/DR DR 2667

SR/DR SR/DR SR/DR SR/DR 2133-2400

Frequency

(Mhz)

23

English

Ryzen Series CPUs (Raven Ridge):

UDIMM Memory Slot

A1 A2 B1 B2

- SR - - 2933

- DR - - 2667

- SR - SR 2667

- DR - DR 2667

SR SR SR SR 2667

SR/DR DR SR/DR DR 2667

SR/DR SR/DR SR/DR SR/DR 2133-2400

SR: Single rank DIMM, 1R x4 or 1Rx8 on DIMM module label

DR: Dual rank DIMM, 2R x4 or 2Rx8 on DIMM module label

Frequency

(Mhz)

English

24

e DIMM only ts in one correct orientation. It will cause permanent damage to
the motherboard and the DIMM if you force the DIMM into the slot at incorrect
orientation.

1

2

B450M/ac R2.0

3

English

25

2.4 Expansion Slots (PCI Express Slots)

ere are 2 PCI Express slots on the motherboard.

Before installing an expansion card, please mak e sure that the power supply is
switched o or the power cord is unplug ged. Please read the documentation of the
expan sion card and make necessary hardware settings for the card before you star t
the installation.

PCIe slots:

PCIE1 (PCIe 3.0 x16 slot) is used for PCI Express x16 lane width graphics cards.
PCIE2 (PCIe 2.0 x16 slot) is used for PCI Express x4 lane width graphics cards.

PCIe Slot Congurations

PCIE1 PCIE2

Ryzen Series CPUs (Matisse Ridge) x16 x4

Ryzen Series CPUs (Pinnacle Ridge) x16 x4

Ryzen Series CPUs (Summit Ridge) x16 x4

English

26

Ryzen Series CPUs (Picasso Ridge) x8 x4

Ryzen Series CPUs (Raven Ridge) x8 x4

Athlon Series CPUs x4 x4

2.5 Jumpers Setup

e illustration shows how jumpers are setup. When the jumper cap is placed on
the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is

“Open”.

Clear CMOS Jumper
(CLR MOS1)
(see p.1, No. 19)

CLRMOS1 allows you to clear the data in CMOS. To clear and reset the system
parameters to default setup, please turn o the computer and unplug the power
cord from the power supply. Aer waiting for 15 seconds, use a jumper cap to
short the pins on CLRMOS1 for 5 seconds. However, please do not clear the
CMOS right aer you update the BIOS. If you need to clear the CMOS when you
just nish updating the BIOS, you must boot up the system rst, and then shut it
down before you do the clear-CMOS action. Please be noted that the password,
date, time, and user default prole will be cleared only if the CMOS battery is
removed. Please remember toremove the jumper cap aer clearing the CMOS.

2-pin Jumper

B450M/ac R2.0

If you clear the CMOS, the case open may be detected. Please adjust the BIOS option
“Clear Status” to clear the record of prev ious chassis intru sion status.

English

27

2.6 Onboard Headers and Connectors

PLED+

Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over
these headers and connectors. Placing jumper caps over the headers and connectors
will cause permanent damage to the motherboard.

System Panel Header
(9-p in PA NEL1)
(see p.1, No. 13)

PWRBTN (Power But ton):

Connec t to the power button on the chassis f ront panel. You may congure the way to
turn o your system using the power button.

RESET (Reset Button):
Connec t to the reset button on the chassis f ront panel. Pre ss the reset button to
restar t the computer if the computer freezes and fails to perform a normal restart.

PLED (Syste m Power LED):
Connec t to the power status indicator on the chassi s front panel. e LED is on when
the system is operating. e LED keeps blinking when the system is in S1/S3 sleep
state. e LED is o when the system is in S4 sleep state or powered o (S5).

HDLED (Ha rd Drive Activity LED):
Connec t to the hard drive activity LED on the chassis f ront panel. e LED is on
when the hard drive is reading or writing data.

e front panel design may dier by chassis . A front panel module mainly consists
of power button, reset but ton, power LED, hard drive activity LED, speaker and etc.
When connecting your cha ssis front panel module to this header, make sure the wire
assig nments and the pin assignments are matched correctly.

1

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

GND

Connect the power
button, reset button and
system status indicator on
the chassis to this header
according to the pin
assignments below. Note
the positive and negative
pins before connecting
the cables.

English

28

B450M/ac R2.0

R

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Power LED and Speaker
Header
(7-pin SPK_PLED1)
(see p.1, No. 14)

Serial ATA3 Connectors
(SATA3_1:
see p.1, No. 12)(Upper)
(SATA3_2:
see p.1, No. 11)(Lower)
(SATA3_3:
see p.1, No. 9)(Upper)
(SATA3_4:
see p.1, No. 10)(Lower)

AMD LED Fan USB
Header
(4-pin USB_7)
(see p.1, No. 8)

USB 2.0 Headers
(9-pin USB_3_4)
(see p.1, No. 17)
(9-pin USB_5_6)
(see p.1, No. 18)

SATA3_3

SATA3_1

1

GND

P+

P-

USB_PW

Please connect the
chassis power LED and
the chassis speaker to this
header.

ese four SATA3
connectors support SATA

SATA3_4

data cables for internal
storage devices with up to

6.0 Gb/s data transfer rate.

SATA3_2

is header is used for
connecting the USB
connector on the AMD
SR3 Heatsink.

ere are two headers
on this motherboard.
Each USB 2.0 header can
support two ports.

English

29

USB 3.2 Gen1 Header

E

FA

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

(19-pin USB3_5_6)
(see p.1, No. 7)

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

GND

IntA_PA_SSTX-

IntA_PA_SSTX+

GND

IntA_PA_D-

IntA_PA_D+

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

IntA_PB_SSTX+

GND

IntA_PB_D-

IntA_PB_D+

Dummy

1

ere is one header on
this motherboard. Each
USB 3.2 Gen1 header can
support two ports.

Front Panel Audio Header
(9-pin HD_AUDIO1)
(see p.1, No. 22)

1. High Denition Audio supports Jack Sensing, but the panel wire on the chassis must
suppor t HDA to function correctly. Please follow the instructions in our manual and
chassis manual to install your system.

2. If you use an AC’97 audio panel , please install it to the f ront panel audio header by
the steps below:
A. Connect Mic_ IN (MIC) to MIC2_L.
B. Conne ct Audio_R (RIN) to OUT2 _R and Audio_ L (LIN) to OUT2_ L.
C. Connect Ground (GND) to Ground (GND).
D. MIC_ RET and OUT_RET are for the HD audio panel only. You don’t need to con­nect them for the AC’97 audio panel.
E. To activate the front mic, go to the “FrontMic” Tab in the Realtek Control panel
and adjust “Recording Volume”.

Chassis Fan Connector
(3-pi n C HA_FA N2)
(see p.1, No. 16)

GND

FAN_VOLTAG

N_SPEED

is header is for
connecting audio devices
to the front audio panel.

Please connect fan cable
to the fan connector and
match the black wire to
the ground pin.

English

30

B450M/ac R2.0

FAN_SPEED_CONTROL

4

FAN_SPEED_CONTROL

1 2 3 4

4

1

8 5

Signal

Chassis/Water Pump Fan
Connectors
(4-pin CHA_FAN2/WP)
(see p.1, No. 23)

CPU Fan Connector
(4-pin CPU_FAN1)
(see p.1, No. 2)

ATX Power Connector
(24-pin AT XPWR 1)
(see p.1, No. 6)

ATX 12V Power
Connector
(8-pin ATX12V1)
(see p.1, No. 1)

CHA_FAN_SPEED

FAN_VOLTAGE

CPU_FAN_SPEED

FAN_VOLTAGE

GND

12

1

GND

is motherboard

3
2

provides one 4-Pin water

1

cooling

chassis

fan
connectors. If you plan to
connect a 3-Pin

chassis
water cooler fan, please
connect it to Pin 1-3.

is motherboard
provides a 4-Pin CPU fan
(Quiet Fan) connector.
If you plan to connect a
3-Pin CPU fan, please
connect it to Pin 1-3.

24

is motherboard pro­vides a 24-pin ATX power
connector. To use a 20-pin
ATX power supply, please
plug it along Pin 1 and Pin

13

13.

is motherboard
provides a 8-pin ATX 12V
power connector. To use a
4-pin ATX power supply,
please plug it along Pin 1
and Pin 5.

Chassis Intrusion Header
(2-pin CI1)
(see p.1, No. 15)

1

GND

is motherboard
supports CASE OPEN
detection feature that
detects if the chassis cove
has been removed. is
feature requires a chassis
with chassis intrusion
detection design.

English

31

AMD FAN LED Header

1

D

1

1

(4-pi n AM D_FA N_
LED1)
(see p.1, No. 5)

12V GRB

AMD FAN LED Header is used
to connect RGB LED
extension cable that comes with
AMD heatsink. e cable
connection allows users to choose
from various LED lighting
eects.

Caution: Never install the FAN

LED cable in the wrong orienta-

tion; otherwise, the cable may

be damaged.

English

RGB LED Header
(4-pin RGB_HE ADER1)
(see p.1, No. 20)

Addressable LED Header
(3-pin ADDR _LED1)
(see p.1, No. 21)

12V GRB

DO_ADDR

VOUT

is RGB header is used to
connect RGB LED extension
cable which allows
users to choose from various LED
lighting eects.

Caution: Never install the RGB

LED cable in the wrong orienta-

tion; otherwise, the cable may

be damaged.

*Please refer to page 35 for
further instructions on this
header.

is header is used to connect

GN

Addressable

LED extension cable
which allows users to choose
from various LED lighting
eects.

Caution: Never install the

Addressable LED cable in the

wrong orientation; otherwise,

the cable may be damaged.

*Please refer to page 36 for
further instructions on this
header.

32

B450M/ac R2.0

2.7 M.2_SSD (NGFF) Module Installation Guide (M2_1)

The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and
versatile card edge connector that aims to replace mPCIe and mSATA. The Ultra M.2
Socket (M2_1) supports M Key type 2242/2260/2280 M.2 PCI Express module up to Gen3
x4 (32 Gb/s) (with Matisse, Picasso, Summit Ridge, Raven Ridge and Pinnacle Ridge)
or Gen3 x2 (16 Gb/s) (with Athlon series APU).

Installing the M.2_SSD (NGFF) Module

Step 1

Prepare a M.2_SSD (NGFF) module
and the screw.

3

2

Step 2

Depending on the PCB type and
length of your M.2_SSD (NGFF)
module, nd the corresponding nut

1

ABC

location to be used.

No. 1 2 3

Nut Location A B C

PCB Length 4.2cm 6cm 8cm

Module Type Typ e 22 42 Type2 260 Ty pe 22 80

English

33

Step 3

Move the stando based on the
module type and length.

ABC

e stando is placed at the nut
location C by default. Skip Step 3
and 4 and go straight to Step 5 if you
are going to use the default nut.
Otherwise, release the stando by
hand.

Step 4

Peel o the yellow protective lm on

ABC

the nut to be used. Hand tighten the
stando into the desired nut location
on the motherboard.

Step 5

Gently insert the M.2 (NGFF) SSD
module into the M.2 slot. Please
be aware that the M.2 (NGFF) SSD
module only ts in one orientation.

ABC

English

34

ABC

o

20

B450M/ac R2.0

Step 6

Tighten the screw with a screwdriver
to secure the module into place.

NUT1NUT2

Please do not overtighten the screw
as this might damage the module.

M.2_SSD (NGFF) Module Support List

Vendor Interface P/N

Intel PCIe INTEL 6000P-SSDPEKKF256G7 (nvme)
Intel PCIe INTEL 6000P-SSDPEKKF512G7 (nvme)
Intel PCIe INTEL 600P-SSDPEKKW256G7-256GB (nvme)
Kingston PCIe Kingston SHPM2280P2 / 240G (Gen2 x4)
SanDisk PCIe SanDisk-SD6PP4M-128G(Gen2 x2)
Samsung PCIe Samsung XP941-MZHPU512HCGL(Gen2x4)

For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for
details: http://www.asrock.com

35

English

2.8 ASRock Polychrome SYNC

1

ASRock Polychrome SYNC is a lighting control utility specically designed for unique indi­viduals with sophisticated tastes to build their own stylish colorful lighting system. Simply by
connecting the LED strip, you can customize various lighting schemes and patterns, including

Static, Breathing, Strobe, Cycling, Music, Wave and more.

Connecting the LED Strip

Connect your RGB LED strip to the

RGB LED Header (RGB_HEA DE R1)

1

B

R

G

V
2
1

on the motherboard.

English

36

B450M/ac

RGB_HEADER1

12V GRB

1. Never install the RGB LED cable in the wrong orientation; otherwise, the cable may be
damaged.

2. Before installing or removing your RGB LED cable, please power o your system and
unplug the power cord from the power supply. Failure to do so may cause damages to
motherboard components.

1. Please note that the RGB LED strips do not come with the package.

2. e RGB LED header supports standard 5050 RGB LED strip (12V/G/R/B), with a

maximum power rating of 3A (12V) and leng th within 2 meters.

Connecting the Addressable RGB LED Strip

D

1

Connect your
the motherboard.

Addressable RGB LED

strip to the

Addressable LED Header (ADDR_LED1)

ADDR_LED1

VOUT

B450M/ac

1

1. Never install the RGB LED cable in the wrong orientation; otherwise, the cable may be
damaged.

2. Before installing or removing your RGB LED cable, please power o your system and
unplug the power cord from the power supply. Failure to do so may cause damages to
motherboard components.

DO_ADDR

B450M/ac R2.0

on

GN

1. Please note that the RGB LED strips do not come with the package.

2. e RGB LED header supports WS2812B addressable RGB LED strip (5V/Data/

GND), with a ma ximum power rating of 3A (5V) and length within 2 meters.

English

37

ASRock Polychrome SYNC Utility

Now you can adjust the RGB LED color through the ASRock Polychrome SYNC Utility.
Download this utility from the ASRock Live Update & APP Shop and start coloring your
PC style your way!

Drag the tab to customize your
preference.

Toggle on/o the
RGB LED switch

Sync RGB LED eects
for all LED regions of
the motherboard

Select a RGB LED light eect
from the drop-down menu.

English

38

B450M/ac R2.0

1 Einleitung

Vielen Dank, dass Sie sich für das B450M/ac R2.0 von ASRock entschieden haben – ein
zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von
ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das
ASRock Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden
können, kann der Inhalt dieser Anleitung ohne Ankündigung geändert werden. Falls diese
Anleitung irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere
Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug
auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen Informationen
über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA­Karten und Prozessoren auf der ASRock-Webseite: ASRock-Webseite http://www.asrock.com.

1.1 Lieferumfang

ASRock B450M/ac R2.0-Motherboard (Micro-ATX-Formfaktor)

•

ASRock B450M/ac R2.0-Schnellinstallationsanleitung

•

ASRock B450M/ac R2.0-Support-CD

•

1 x E/A-Blendenabschirmung

•

2 x Serial-ATA- (SATA) Datenkabel (optional)

•

2 x ASRock-WiFi-2,4/5-GHz-Antennen (optional)

•

2 x Schrauben für M.2-Sockel (optional)

•

39

Deutsch

Deutsch

1.2 Technische Daten

Micro-ATX-Formfaktor

Plattform

Prozessor

Chipsatz

Speicher

•

Platine mit zwei Unzen Kupfergehalt

•

Feststoondensator-Design

•

AMD-AM4-Sockel

•

Digi Power design

•

10-Leistungsphasendesign

•

AMD Promontory B450

•

Dualkanal-DDR4-Speichertechnologie

•

4 x DDR4-DIMM-Steckplätze

•

Prozessoren der AMD-Ryzen-Serie (Matisse) unterstützen DDR4

•

3200/2933/2667/2400/2133 ECC und non-ECC, ungepuerter
Speicher*
Prozessoren der AMD-Ryzen-Serie (Pinnacle Ridge) unterstützen

•

DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC und non­ECC, ungepuerter Speicher*
Prozessoren der AMD-Ryzen-Serie (Picasso) unterstützen DDR4

•

2933/2667/2400/2133 ECC und non-ECC, ungepuerter Speich­er*
Prozessoren der AMD-Ryzen-Serie (Summit Ridge) unterstützen

•

DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC und non­ECC, ungepuerter Speicher*
Prozessoren der AMD-Ryzen-Serie (Raven Ridge) unterstützen

•

DDR4 3200+(OC)/2933/2667/2400/2133 non-ECC, ungepuerter

Speicher*
* Für Prozessoren der Ryzen-Serie (Picasso und Raven Ridge), ECC
wird nur mit PRO-Prozessoren unterstützt.
* Weitere Informationen nden Sie in der Speicherkompatibilitätsliste
auf der ASRock-Webseite. (http://www.asrock.com/)
* Bitte beachten Sie Seite 22 für die maximal unterstützte Frequenz
von DDR4-UDIMM.

Systemspeicher, max. Kapazität: 64GB

•

Unterstützt Extreme-Memory-Prole- (XMP) Speichermodule

•

15-μ-Goldkontakt in DIMM-Steckplätze

•

40

B450M/ac R2.0

Erweiter­ungssteck­platz

Grakkarte

CPUs der AMD-Ryzen-Serie (Matisse, Summit Ridge und Pinnacle

Ridge)

1 x PCI-Express 3.0-x16-Steckplatz (PCIE1:x16-Modus)*

•

1 x PCI-Express 2.0-x16-Steckplatz (PCIE2:x4-Modus)

•

CPUs der AMD-Ryzen-Serie (Picasso, Raven Ridge)

1 x PCI-Express 3.0-x16-Steckplatz (PCIE1:x8-Modus)*

•

1 x PCI-Express 2.0-x16-Steckplatz (PCIE2:x4-Modus)

•

Prozessoren der AMD-Athlon-Serie

1 x PCI-Express 3.0-x16-Steckplatz (PCIE1:x4-Modus)*

•

1 x PCI-Express 2.0-x16-Steckplatz (PCIE2:x4-Modus)

•

* Unterstützt NVMe-SSD als Bootplatte

Unterstützt AMD Quad CrossFireXTM und CrossFireX

•

1 x vertikaler M.2-Sockel (Key E) mit dem mitgelieferten

•

802.11ac-WLAN-Modul (an den rückseitigen I/O)

Integrierte Grakkarte der AMD-RadeonTM-Vega-Serie in APU

•

der Ryzen-Serie*

* Tatsächliche Unterstützung kann je nach Prozessor variieren

DirectX 12, Pixel Shader 5.0

•

Freigabespeicher von standardmäßig 2 GB. Max. Freigabespeicher

•

unterstützt bis zu 16 GB.
* Der max. Freigabespeicher von 16GB erfordert die Installation von
32GB Systemspeicher.

Unterstützt HDMI 1.4 mit maximaler Auösung von 4K x 2K

•

(4096 x 2160) bei 24 Hz / (3840 x 2160) bei 30 Hz

Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc),

•

xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI 1.4-Port

(konformer HDMI-Monitor erforderlich)

Unterstützt HDCP 1.4 mit HDMI 1.4-Port

•

Unterstützt 4K-Ultra-HD- (UHD) Wiedergabe mit HDMI 1.4-

•

Port

TM

Audio

LAN

7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892/897-

•

Audiocodec)

Unterstützt Überspannungsschutz

•

PCIE-x1-Gigabit-LAN 10/100/1000 Mb/s

•

Realtek RTL8111H

•

Unterstützt Wake-On-LAN

•

Deutsch

41

Wireless
LAN

Rückblende,
E/A

Speicher

Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung

•

Unterstützt energieezientes Ethernet 802.3az

•

Unterstützt PXE

•

Intel®-802.11ac-WLAN-Modul

•

Unterstützt IEEE 802.11a/b/g/n/ac

•

Unterstützt Dualband (2,4/5 GHz)

•

Unterstützt drahtlose Hochgeschwindigkeitsverbindungen bis

•

433 Mb/s
Unterstützt Bluetooth 4.2 / 3.0 + High-Speed, Klasse II

•

2 x Antennenanschluss

•

1 x HDMI-Port

•

2 x USB-2.0-Ports (unterstützt Schutz gegen elektrostatische

•

Entladung)
4 x USB-3.2-Gen1-Ports (unterstützt Schutz gegen

•

elektrostatische Entladung)
1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und

•

Geschwindigkeit-LED)
HD-Audioanschlüsse: Line-in / Vorderer Lautsprecher / Mikrofon

•

4 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt RAID (RAID 0,

•

RAID 1 und RAID 10), NCQ, AHCI und Hot-Plugging
1 x Ultra-M.2-Sockel (M2_1), unterstützt M-Key-

•

2242/2260/2280-M.2-PCI-Express-Modul bis Gen3 x4 (32 Gb/s)
(mit Matisse, Picasso, Summit Ridge, Raven Ridge und Pinnacle

Ridge) oder Gen3 x2 (16 Gb/s) (mit APU der Athlon Serie)*
* Unterstützt NVMe-SSD als Bootplatte
* Unterstützt ASRock U.2-Kit

Deutsch

42

Anschluss

1 x Gehäuseeingri-Stileiste

•

1 x Betrieb-LED- und Lautsprecher-Stileiste

•

1 x RGB-LED-Stileiste

•

* Unterstützt insgesamt bis zu 12 V/3 A, 36-W-LED-Streifen

1 x Adressierbare-LED-Stileiste

•

* Unterstützt insgesamt bis zu 5 V/3 A, 15-W-LED-Streifen

B450M/ac R2.0

1 x AMD-Lüer-LED-Stileiste

•

* Die LED-Stileiste des AMD-Lüers unterstützt LED-Streifen mit
einer maximalen Last von 3 A (36 W) und einer Länge von bis zu
2,5 m.

1 x CPU-Lüeranschluss (4-polig)

•

* Der CPU-Lüeranschluss unterstützt einen CPU-Lüer mit einer
maximalen Lüerleistung von 1 A (12 W).

1 x Gehäuselüeranschluss (3-polig)

•

* Der Gehäuselüeranschluss unterstützt einen Gehäuselüer mit
einer maximalen Lüerleistung von 1 A (12 W).

1 x Anschluss Gehäuse/Wasserpumpenlüer (4-polig) (intelligente

•

Lüergeschwindigkeitssteuerung)
* Der Gehäuse-/Wasserpumpenlüer unterstützt einen
Wasserkühlerlüer mit einer maximalen Lüerleistung von 2A (24 W).
* CHA_FAN1 können automatisch erkennen, ob ein 3- oder 4-poliger
Lüer verwendet wird.

1 x 24-poliger ATX-Netzanschluss

•

1 x 8-poliger 12-V-Netzanschluss

•

1 x Audioanschluss an Frontblende

•

1 x AMD-LED-Lüer-USB-Stileiste

•

2 x USB 2.0-Stileisten (unterstützt 4 USB 2.0-Ports) (unterstützt

•

Schutz gegen elektrostatische Entladung)

1 x USB 3.2 Gen1-Stileiste (unterstützt zwei USB 3.2 Gen1-

•

Ports) (unterstützt Schutz gegen elektrostatische Entladung)

BIOS­Funktion

Hard­wareüberwa­chung

AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger gras-

•

cher Benutzerschnittstellen

Unterstützt „Plug-and-Play“

•

ACPI 5.1-konforme Aufweckereignisse

•

Unterstützt Jumper-frei

•

SMBIOS 2.3-Unterstützung

•

DRAM-Spannungsmehrfachanpassung

•

Temperaturerkennung: CPU-, Gehäuse-, Gehäuse-/Wasserpump-

•

en-Lüer

Lüertachometer: CPU-, Gehäuse-, Gehäuse-/Wasserpump-

•

en-Lüer

Lautloser Lüer (automatische Anpassung der Gehäuselüerg-

•

eschwindigkeit durch CPU-Temperatur): CPU-, Gehäuse-,

Gehäuse-/Wasserpumpen-Lüer

Deutsch

43

Mehrfachgeschwindigkeitssteuerung: CPU-, Gehäuse-, Gehäuse-/

•

Wasserpumpen-Lüer
Gehäuse-oen-Erkennung

•

Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore

•

Microso® Windows® 10, 64 Bit

Betriebssys-

•

tem

FCC, CE

Zerti­zierungen

* Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen,
die Anwendung der Untied Overclocking Technology oder die Nutzung von
Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine
Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und
Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt
werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine
Übertaktung verursacht wurden.

•

ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

•

Deutsch

44

B450M/ac R2.0

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den
Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf

den Kontakten angebracht ist, ist der Jumper „oen“.

CMOS-löschen-Jumper
(CLRMOS1)
(siehe S. 1, Nr. 19)

CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und
Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer
bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen
Sie dann die Kontakte an CLRMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz.
Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den
CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das
System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten
Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprol nur gelöscht werden, wenn
die CMOS-Batterie entfernt wird. Bitte denken Sie daran, die Jumper-Kappe nach der
CMOS-Löschung zu entfernen.

Falls Sie den CMOS löschen, wird möglicherweise ein Gehäuseeingri erkannt. Bitte passen Sie
die BIOS-Option „Status löschen“ zur Löschung der Aufzeichnung des vorherigen
Gehäuseeingristatus an.

2-poliger Jumper

Deutsch

45

1.4 Integrierte Stiftleisten und Anschlüsse

PLED+

Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen
an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen
Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen.

Systemblende-Stileiste
(9-polig, PANEL1)
(siehe S. 1, Nr. 13)

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung
Ihres Systems über die Ein-/Austaste kongurieren.

RESET (Reset-Taste):
Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer
über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):
Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet,
wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand bendet.
Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):
Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED
leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht
hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED,
Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste
sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

1

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

GND

Verbinden Sie Ein-/
Austaste, Reset-Taste und
Systemstatusanzeige am Gehäuse
entsprechend der nachstehenden
Pinbelegung mit dieser Stileiste.
Beachten Sie vor Anschließen der
Kabel die positiven und negativen
Kontakte.

Deutsch

46

B450M/ac R2.0

R

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Betrieb-LED- und
Lautsprecher-Stileiste
(7-polig, SPK_PLED1)
(siehe S. 1, Nr. 14)

Serial-ATA3-Anschlüsse
(SATA3_1:
siehe S. 1, Nr. 12)(obere)
(SATA3_2:
siehe S. 1, Nr. 11)(untere)
(SATA3_3:
siehe S. 1, Nr. 9)(obere)
(SATA3_4:
siehe S. 1, Nr. 10)(untere)

AMD-LED-Lüer-USB­Stileiste
(4-polig, USB7)
(siehe S. 1, Nr. 8)

USB 2.0-Stileisten
(9-polig, USB_3_4)
(siehe S. 1, Nr. 17)
(9-polig, USB_5_6)
(siehe S. 1, Nr. 18)

SATA3_3

SATA3_1

1

GND

P+

P-

USB_PW

Bitte verbinden Sie die
Betrieb-LED des Gehäuses und
den Gehäuselautsprecher mit
dieser Stileiste.

Diese vier SATA3-Anschlüsse
unterstützen SATA-Datenkabel
für interne Speichergeräte mit

SATA3_4

einer Datenübertragungsgeschwin
digkeit bis 6,0 Gb/s.

SATA3_2

Diese Stileiste dient der
Verbindung des USB-Anschlusses
am AMD-SR3-Kühlkörper.

Es gibt zwei Stileisten an diesem
Motherboard. Jede
USB 2.0-Stileiste kann zwei
Ports unterstützen.

Deutsch

47

USB 3.2 Gen1-Stileiste

E

FA

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

(19-polig, USB3_5_6)
(siehe S. 1, Nr. 7)

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

GND

IntA_PA_SSTX-

IntA_PA_SSTX+

GND

IntA_PA_D-

IntA_PA_D+

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

IntA_PB_SSTX+

GND

IntA_PB_D-

IntA_PB_D+

Dummy

1

Es gibt eine Stileiste an diesem
Motherboard. Jede USB 3.2
Gen1-Stileiste kann zwei Ports
unterstützen.

Audiostileiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 22)

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu
jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in
unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der
Audiostileiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht
für das AC’97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“

-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume
(Aufnahmelautstärke)“ an.

Gehäuselüeranschluss
(3-polig, CHA_FAN2)
(siehe S. 1, Nr. 16)

GND

FAN_VOLTAG

N_SPEED

Diese Stileiste dient dem
Anschließen von Audiogeräten an
der Frontblende.

Bitte verbinden Sie das Lüerkabel
mit dem Lüeranschluss; der
schwarze Draht gehört zum
Erdungskontakt.

Deutsch

48

B450M/ac R2.0

FAN_SPEED_CONTROL

4

FAN_SPEED_CONTROL

1 2 3 4

4

1

8 5

Signal

Gehäuse-/
Wasserpumpen­Lüeranschlusse
(4-polig, CHA_FAN2/WP)
(siehe S. 1, Nr. 23)

CPU-Lüeranschluss
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 2)

ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 6)

CHA_FAN_SPEED

FAN_VOLTAGE

CPU_FAN_SPEED

FAN_VOLTAGE

GND

12

1

GND

Dieses Motherboard bietet einen

3
2

4-poligen Wasserkühlung-

1

Gehäuselüeranschluss. Falls
Sie einen 3-poligen
Wasserkühlerlüer

Gehäuse-

anschließen
möchten, verbinden Sie ihn bitte
mit Kontakt 1 bis 3.

Dieses Motherboard bietet einen
4-poligen CPU-Lüeranschluss
(lautloser Lüer). Falls Sie einen
3-poligen CPU-Lüer anschließen
möchten, verbinden Sie ihn bitte
mit Kontakt 1 bis 3.

24

Dieses Motherboard bietet einen
24-poligen ATX­Netzanschluss. Bitte schließen Sie
es zur Nutzung eines 20­poligen ATX-Netzteils entlang

13

Kontakt 1 und Kontakt 13 an.

ATX-12-V-Netzanschluss
(8-polig, ATX12V1)
(siehe S. 1, Nr. 1)

Gehäuseeingri-Stileiste
(2-polig, CI1)
(siehe S. 1, Nr. 15)

Dieses Motherboard bietet einen
8-poligen ATX-12-V­Netzanschluss. Bitte schließen Sie
es zur Nutzung eines 4-poligen
ATX-Netzteils entlang Kontakt
1 und Kontakt 5 an.

1

GND

Dieses Motherboard
unterstützt die Gehäuse­oen-Erkennung, die erkennt,
wenn die Gehäuseabdeckung

Deutsch

entfernt wurde. Diese
Funktion setzt ein Gehäuse mit
Gehäuseeingrierkennungsdesign
voraus.

49

AMD-Lüfter-LED-

1

D

1

1

Stileiste
(4-polig, AMD_FAN_
LED1)
(siehe S. 1, Nr. 5)

12V GRB

Die AMD-Lüer-LED-Stileiste
dient dem Anschluss des mit dem
AMD-Kühlkörpers gelieferten
RGB-LED-Verlängerungskabels.
Der Kabelanschluss ermöglicht
Nutzern die Wahl zwischen
verschiedenen LED-Lichteekten.

Achtung: Installieren Sie das

Lüer-LED-Kabel niemals falsch

herum; andernfalls könnte das

Kabel beschädigt werden.

Deutsch

RGB-LED-Stileiste
(4-polig, RGB_
HEADER1)
(siehe S. 1, Nr. 20)

Adressierbare-LED­Stileiste
(3-polig, ADDR_LED1)
(siehe S. 1, Nr. 21)

12V GRB

DO_ADDR

VOUT

Diese RGB-Stileiste dient dem
Anschließen eines RGB-LED­Erweiterungskabels, das dem Nutzer
die Auswahl zwischen
verschiedenen LED-Lichteekten
ermöglicht.

Achtung: Installieren Sie das RGB-

LED-Kabel niemals falsch herum;

andernfalls könnte das Kabel

beschädigt werden.

*Weitere Anweisungen zu dieser
Stileiste nden Sie auf Seite 36.

Diese Stileiste dient der

GN

Verbindung des

Adressierbare-

LED­Verlängerungskabels, womit Nutzer
zwischen verschiedenen LED­Lichteekten wählen können.

Achtung: Installieren Sie das

Adressierbare-LED-Kabel niemals

falsch herum; andernfalls könnte

das Kabel beschädigt werden.

*Weitere Anweisungen zu dieser
Stileiste nden Sie auf Seite 37.

50

B450M/ac R2.0

1 Introduction

Nous vous remercions d’avoir acheté cette carte mère ASRock B450M/ac R2.0, une carte mère
able fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par
ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte
mère de conception robuste aux performances élevées.

Les spécications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce
document est soumis à modication sans préavis. En cas de modications du présent document,
la version mise à jour sera disponible sur le site Internet ASRock sans notication préalable.
Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site
Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes
VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock.
Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l’emballage

Carte mère ASRock B450M/ac R2.0 (facteur de forme Micro ATX)

•

Guide d’installation rapide ASRock B450M/ac R2.0

•

CD d’assistance ASRock B450M/ac R2.0

•

1 x panneau de protection E/S

•

2 x câbles de données Serial ATA (SATA) (Optionnel)

•

2 x antenne Wi-Fi 2,4/5 GHz ASRock (Optionnel)

•

2 x vis pour sockets M.2 (Optionnel)

•

51

Français

Français

1.2 Spécications

Plateforme

Processeur

Chipset

Mémoire

•

•

•

•

•

•

•

•

•

•

•

•

•

•

* Sur les processeurs série Ryzen (Picasso et Raven Ridge), ECC est
pris en charge uniquement avec les processeurs PRO.
* Veuillez consulter la liste de prise en charge des mémoires sur le site
Web d’ASRock pour de plus amples informations.
(http://www.asrock.com/)
* Veuillez consulter la page 22 pour connaître la prise en charge de la
fréquence maximale de l’UDIMM DDR4.

•

•

•

Facteur de forme Micro ATX
PCB cuivre 2 onces
Conception à condensateurs solides

Socket AMD AM4
Digi Power design
Alimentation à 10 phases

AMD Promontory B450

Technologie mémoire double canal DDR4
4 x fentes DIMM DDR4
Les Processeurs AMD série Ryzen (Matisse) prennent en
charge les mémoires sans tampon ECC et non ECC DDR4
3200/2933/2667/2400/2133*
Les processeurs AMD série Ryzen (Pinnacle Ridge) prennent
en charge les mémoires sans tampon ECC et non ECC DDR4
3200+(OC)/2933(OC)/2667/2400/2133*
Les Processeurs AMD série Ryzen (Picasso) prennent en
charge les mémoires sans tampon ECC et non ECC DDR4
2933/2667/2400/2133*
Les processeurs AMD série Ryzen (Summit Ridge) prennent
en charge les mémoires sans tampon ECC et non ECC DDR4
3200+(OC)/2933(OC)/2667/2400/2133*
Les processeurs AMD série Ryzen (Raven Ridge) pren­nent en charge les mémoires sans tampon non ECC DDR4
3200+(OC)/2933/2667/2400/2133*

Capacité max. de la mémoire système : 64GB
Prend en charge les modules mémoire Extreme Memory Prole
(XMP)
Contacts dorés 15μ sur fentes DIMM

52

B450M/ac R2.0

Fente
d’expansion

Graphiques

Processeurs AMD série Ryzen (Matisse, Summit Ridge et Pinnacle

Ridge)

1 x fente PCI Express 3.0 x 16 (PCIE1:mode x16)*

•

1 x fente PCI Express 2.0 x 16 (PCIE2:mode x4)

•

Processeurs AMD série Ryzen (Picasso, Raven Ridge)

1 x fente PCI Express 3.0 x 16 (PCIE1:mode x8)*

•

1 x fente PCI Express 2.0 x 16 (PCIE2:mode x4)

•

Processeurs AMD Athlon série

1 x fente PCI Express 3.0 x 16 (PCIE1:mode x4)*

•

1 x fente PCI Express 2.0 x 16 (PCIE2:mode x4)

•

* Prend en charge les SSD NVMe comme disques de démarrage

Prend en charge AMD Quad CrossFireXTM et CrossFireX

•

1 x socket M.2 vertical (touche E) avec le module Wi-Fi 802,11ac

•

fourni (sur l'E/S arrière)

Carte graphique AMD RadeonTM série Vega intégrée dans APU

•

série Ryzen*

* La prise en charge réelle peut varier selon le processeur

DirectX 12, Pixel Shader 5.0

•

Mémoire partagée par défaut 2Gb. Mémoire partagée maximum

•

prise en charge 16Gb.
* La mémoire partagée maximum de 16Gb nécessite 32Gb de
mémoire système installée.

Prend en charge la technologie HDMI 1.4 avec résolution

•

maximale de 4K × 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz

Prend en charge les technologies Auto Lip Sync, Deep Color

•

(12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI 1.4

(un écran compatible HDMI est requis)

Prend en charge HDCP 1.4 via port HDMI 1.4

•

Prend en charge la lecture 4K Ultra HD (UHD) avec le port

•

HDMI 1.4

TM

Audio

Réseau

Audio 7.1 CH HD avec protection du contenu (codec audio

•

Realtek ALC892/897)

Prend en charge la protection contre les surtensions

•

PCIE x1 Gigabit LAN 10/100/1000 Mo/s

•

Realtek RTL8111H

•

Prend en charge la fonction Wake-On-LAN

•

Français

53

Français

Réseau
sans-l

Connec­tique du
panneau
arrière

Stockage

Prend en charge la protection contre la foudre/les décharges

•

électrostatiques
Prend en charge la fonction d’économie d’énergie Ethernet 802,3az

•

Prend en charge PXE

•

Module Wi-Fi 802.11ac Intel®

•

Prend en charge IEEE 802.11a/b/g/n/ac

•

Prend en charge le mode Dual-Band (2,4/5 GHz)

•

Prend en charge la connexion sans-l à haute vitesse jusqu’à

•

433Mbps
Prend en charge Bluetooth 4.2 / 3.0 + haute vitesse classe II

•

2 x ports antenne

•

1 x port HDMI

•

2 x ports USB 2.0 (Protection contre les décharges électrosta-

•

tiques)
4 x ports USB 3.2 Gen1 (Protection contre les décharges électro-

•

statiques)
1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)

•

Connecteurs jack audio HD : Entrée ligne / haut-parleur avant /

•

microphone

4 x connecteurs SATA3 6,0 Gbit/s, prise en charge de RAID (RAID

•

0, RAID 1 et RAID 10), NCQ, AHCI et branchement à chaud
1 x socket Ultra M.2 (M2_1), prend en charge les modules M.2

•

PCI Express type 2242/2260/2280 touche M jusqu'à Gen3 x4
(32 Gb/s) (avec Matisse, Picasso, Summit Ridge, Raven Ridge et

Pinnacle Ridge) ou Gen3 x2 (16 Gb/s) (avec APU série)*
* Prend en charge les SSD NVMe comme disques de démarrage
* Prend en charge le kit ASRock U.2

54

Connecteur

1 x embase d’intrusion châssis

•

1 x prise LED d’alimentation et haut-parleur

•

1 x embase LED RVB

•

* Prend en charge les rubans LED jusqu'à 12 V/3 A, 36 W au total

1 x embase LED adressable

•

* Prend en charge les rubans LED jusqu'à 5 V/3 A, 15 W au total

B450M/ac R2.0

1 x embase LED de ventilateur AMD

•

* L'embase LED de ventilateur AMD prend en charge les rubans LED
d'une charge maximale de 3A (36W) et d'une longueur maximale de
2,5m.

1 x connecteur pour ventilateur de CPU (4 broches)

•

* Le connecteur pour ventilateur de CPU prend en charge un
ventilateur de CPU d'une puissance maximale de 1 A (12 W).

1 x connecteur pour ventilateur de châssis (3 broches)

•

* Le connecteur pour ventilateur de châssis prend en charge un
ventilateur de châssis d'une puissance maximale de 1 A (12 W).

1 x connecteur pour ventilateur de châssis /pompe à eau

•

(4 broches) (contrôle de vitesse de ventilateur intelligent)
* Le ventilateur de châssis /pompe à eau prend en charge un ventilateur
de refroidisseur d'eau d'une puissance maximale de 2A (24 W).
* CHA_FAN1 peuvent détecter automatiquement si un ventilateur
3 broches ou 4 broches est utilisé.

1 x connecteur d’alimentation ATX 24 broches

•

1 x connecteur d’alimentation 12V 8 broches

•

1 x connecteur audio panneau frontal

•

1 x embase USB de ventilateur LED AMD

•

2 x embases USB 2.0 (4 ports USB 2.0 pris en charge) (Protection

•

contre les décharges électrostatiques)

1 x embase USB 3.2 Gen1 (2 ports USB 3.2 Gen1 pris en charge)

•

(Protection contre les décharges électrostatiques)

Caractéris­tiques du
BIOS

Surveillance
du matériel

BIOS UEFI AMI avec prise en charge d’interface graphique

•

multilingue

Prend en charge la fonction «Plug and Play»

•

Compatible ACPI 5.1 Wake Up Events

•

Prend en charge la conguration Jumpfree

•

Compatible SMBIOS 2.3

•

Réglage de la tension DRAM

•

Détection de température : Ventilateurs de CPU, châssis, châssis /

•

pompe à eau

Tachymètre de ventilateur : Ventilateurs de CPU, châssis, châssis /

•

pompe à eau

Ventilateur silencieux (réglage automatique de la vitesse du

•

ventilateur du châssis d’après la température du CPU) :

Ventilateurs de CPU, châssis, châssis / pompe à eau

Contrôle simultané des vitesses du ventilateur : Ventilateurs de

•

CPU, châssis, châssis / pompe à eau

Français

55

Détection CHÂSSIS OUVERT

•

Surveillance de la tension d’alimentation : +12V, +5V, +3,3V, CPU

•

Vcor e

Microso® Windows® 10 64 bits

Système

•

d’exploita­tion

FCC, CE

Certica­tions

* pour des informations détaillées de nos produits, veuillez visiter notre site: http://www.asrock.com

Il est important de signaler que l’overclocking présente certains risques, incluant des modications
du BIOS, l’application d’une technologie d’overclocking déliée et l’utilisation d’outils d’overclocking
développés par des tiers. La stabilité de votre système peut être aectée par ces pratiques, voire
provoquer des dommages aux composants et aux périphériques du système. L’overclocking se fait
à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des
dommages éventuels provoqués par l’overclocking.

•

ErP/EuP Ready (alimentation ErP/EuP ready requise)

•

Français

56

B450M/ac R2.0

1.3 Conguration des cavaliers (jumpers)

L’illustration ci-dessous vous renseigne sur la conguration des cavaliers (jumpers).
Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est «court-circuité».

Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est «ouvert».

Cavalier Clear CMOS
(CLRMOS1)
(voir p.1, No. 19)

CLRMOS1 vous permet d’eacer les donnés de la CMOS. Pour eacer les paramètres du
système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher
son cordon d’alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier
pour court-circuiter les broches sur CLRMOS1 pendant 5 secondes. Toutefois, n’eacez
pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d’eacer
les données CMOS après une mise à jour du BIOS, vous devez tout d’abord redémarrer le
système, puis l’éteindre avant de procéder à l’eacement de la CMOS. Veuillez noter que
les paramètres mot de passe, date, heure et prol de l’utilisateur seront uniquement eacés
en cas de retrait de la pile de la CMOS. N’oubliez pas de retirer le capuchon du cavalier
une fois les données CMOS eacées.

Cavalier (jumper)

à 2 broches

Si vous eacez la CMOS, l’alerte de châssis ouvert peut se déclencher. Veuillez régler l’option du
BIOS sur «Eacer » pour supprimer l’historique des intrusions de châssis précédentes.

Français

57

1.4 Embases et connecteurs de la carte mère

PLED+

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de
capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces
embases ou connecteurs endommagera irrémédiablement votre carte mère.

Français

Embase du panneau
système
(PANNEAU1 à 9 broches)
(voir p.1, No. 13)

PWRBTN (bouton d’alimentation):

pour brancher le bouton d’alimentation du panneau frontal du châssis. Vous pouvez congurer
la façon dont votre système doit s’arrêter à l’aide du bouton d'alimentation.

RESET (bouton de réinitialisation):
pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le
bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de
dysfonctionnement au démarrage.

PLED (LED d’alimentation du système) :
pour brancher le témoin d’état de l’alimentation du panneau frontal du châssis. Le LED est
allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode
veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d’activité du disque dur) :
pour brancher le témoin LED d’activité du disque dur du panneau frontal du châssis. Le LED
est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau
frontal est principalement composé d’un bouton d'alimentation, d'un bouton de
réinitialisation, d'un témoin LED d’alimentation, d'un témoin LED d’activité du disque dur,
d'un haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur
cette embase, veillez à parfaitement faire correspondre les ls et les broches.

1

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

GND

Branchez le bouton de mise
en marche, le bouton de
réinitialisation et le témoin
d’état du système présents sur
le châssis sur cette embase en
respectant la conguration des
broches illustrée ci-dessous.
Repérez les broches positive et
négative avant de brancher les
câbles.

58

B450M/ac R2.0

R

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Prise DEL d’alimentation
et haut-parleur
(SPK_PLED1 à 7 broches)
(voir p.1, No. 14)

Connecteurs Serial ATA3
(SATA3_1:
voir p.1, No. 12)
(Supérieur)
(SATA3_2:
voir p.1, No. 11)
(Inférieur)
(SATA3_3:
voir p.1, No. 9)
(Supérieur)
(SATA3_4:
voir p.1, No. 10)
(Inférieur)

Embase USB de ventilateur
LED AMD
(USB_7 à 4 broches)
(voir p.1, No. 8)

SATA3_3

SATA3_1

1

GND

P+

P-

USB_PW

Veuillez brancher la DEL
d'alimentation du châssis et le
haut-parleur du châssis sur ce
connecteur.

Ces quatre connecteurs SATA3
sont compatibles avec les câbles
de données SATA pour les

SATA3_4

appareils de stockage internes
avec un taux de transfert
maximal de 6,0 Gb/s.

SATA3_2

Cette embase sert à connecter
le connecteur USB sur le
dissipateur thermique AMD
SR3.

Embases USB 2.0
(USB_3_4 à 9 broches)
(voir p.1, No. 17)
(USB_5_6 à 9 broches)
(voir p.1, No. 18)

Cette carte mère comprend deux
connecteurs. Chaque embase
USB 2.0 peut prendre en charge
deux ports.

Français

59

Embase USB 3.2 Gen1

E

FA

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

(USB3_5_6 à 19 broches)
(voir p.1, No. 7)

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

GND

IntA_PA_SSTX-

IntA_PA_SSTX+

GND

IntA_PA_D-

IntA_PA_D+

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

IntA_PB_SSTX+

GND

IntA_PB_D-

IntA_PB_D+

Dummy

1

Cette carte mère comprend un
connecteur. Chaque embase
USB 3.2 Gen1 peut prendre en
charge deux ports.

Français

Embase audio du panneau
frontal
(HD_AUDIO1 à 9
broches)
(voir p.1, No. 22)

1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection de la che), mais
le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement.
Veuillez suivre les instructions gurant dans notre manuel et dans le manuel du châssis pour
installer votre système.

2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du panneau
frontal en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de
les brancher avec le panneau audio AC’97.
E. Pour activer le micro frontal, sélectionnez l’onglet «FrontMic» du panneau de contrôle
Realtek et réglez le paramètre «Volume d’enregistrement».

Connecteur du ventilateur
du châssis
(CHA_FAN2 à 3 broches)
(voir p.1, No. 16)

GND

FAN_VOLTAG

N_SPEED

Cette embase sert au
branchement des appareils
audio au panneau audio frontal.

Veuillez brancher les câbles du
ventilateur sur le connecteur du
ventilateur, puis reliez le l noir
à la broche de mise à terre.

60

B450M/ac R2.0

FAN_SPEED_CONTROL

4

FAN_SPEED_CONTROL

1 2 3 4

4

1

8 5

Signal

Connecteurs du
ventilateur de châssis/
pompe à eau
(CHA_FAN2/WP à 4
broches)
(voir p.1, No. 23)

Connecteur du ventilateur
du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 2)

Connecteur d’alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 6)

CHA_FAN_SPEED

FAN_VOLTAGE

CPU_FAN_SPEED

FAN_VOLTAGE

GND

12

1

GND

Cette carte mère est dotée d'un

3

connecteurs pour ventilateur de

2
1

châssis

à refroidissement par eau
à 4 broches. Si vous envisagez
de connecter un ventilateur de
refroidisseur d'eau pour

châssis
à 3 broches, veuillez le brancher
sur la Broche 1-3.

Cette carte mère est dotée d’un
connecteur pour ventilateur
de processeur (Quiet Fan) à 4
broches. Si vous envisagez de
connecter un ventilateur de
processeur à 3 broches, veuillez
le brancher sur la Broche 1-3.

24

Cette carte mère est dotée d’un
connecteur d’alimentation ATX
à 24 broches. Pour utiliser une
alimentation ATX à 20 broches,
veuillez eectuer les

13

branchements sur la Broche 1 et
la Broche 13.

Connecteur d’alimentation
ATX 12V
(ATX12V1 à 8 broches)
(voir p.1, No. 1)

Embase d’intrusion châssis
(CI1 à 2 broches)
(voir p.1, No. 15)

Cette carte mère est dotée d’un
connecteur d’alimentation ATX
12V à 8 broches. Pour utiliser
une alimentation ATX à 4
broches, veuillez eectuer les
branchements sur la Broche 1 et
la Broche 5.

1

GND

Cette carte mère prend en
charge la fonction de détection

Français

CHASSIS OUVERT qui alerte
l’utilisateur en cas de retrait
du boîtier du châssis. Cette
fonction requiert un châssis
à conception intégrant la
détection d’intrusion.

61

Embase LED de

1

D

1

1

VENTILATEUR AMD
(AMD_FAN_LED1 à 4
broches)
(voir p.1, No. 5)

12V GRB

L'embase LED de VENTILATEUR
AMD sert à connecter le câble
d'extension LED RVB fourni avec
un dissipateur thermique AMD.
La connexion par câble permet
aux utilisateurs de choisir parmi
plusieurs eets lumineux LED.

Attention : N'installez jamais le

câble LED de VENTILATEUR

dans le mauvais sens ; dans le

cas contraire, le câble peut être

endommagé.

Français

Embase LED RVB
(RGB_HEADER1 à 4
broches)
(voir p.1, No. 20)

Embase LED adressable
(LED_DDR_A à 3
broches1)
(voir p.1, No. 21)

12V GRB

DO_ADDR

VOUT

Cette embase RVB sert à con­necter le câble d'extension LED
RVB qui permet aux utilisateurs
de choisir parmi plusieurs eets
lumineux LED.

Attention : N'installez jamais le

câble LED RVB dans le mauvais

sens ; dans le cas contraire, le

câble peut être endommagé.

*Veuillez consulter la page 35 pour
des instructions supplémentaires
sur cette embase.

Cette embase sert à connecter un

GN

câble de rallonge LED

adressable
permettant aux utilisateurs de
choisir parmi diérents eets
lumineux LED.

Attention : N’installez jamais

le câble LED adressable dans

le mauvais sens. Dans le cas

contraire, le câble peut être

endommagé.

*Veuillez consulter la page 36 pour
des instructions supplémentaires
sur cette embase.

62

B450M/ac R2.0

1 Introduzione

Congratulazioni per l’acquisto della scheda madre ASRock B450M/ac R2.0, una scheda
madre adabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre
ore eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di
orire sempre qualità e durata.

Dato che le speciche della scheda madre e del soware BIOS possono essere aggiornate, il
contenuto di questo manuale sarà soggetto a variazioni senza preavviso. Nel caso di eventuali
modiche del presente manuale, la versione aggiornata sarà disponibile sul sito Web di ASRock
senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il
nostro sito Web per informazioni speciche relative al modello attualmente in uso. È possibile
trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock.
Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

Scheda madre B450M/ac R2.0 ASRock (fattore di forma Micro ATX)

•

Guida rapida di installazione B450M/ac R2.0 ASRock

•

CD di supporto ASRock B450M/ac R2.0

•

1 x mascherina metallica posteriore I/O

•

2 x cavi dati Serial ATA (SATA) (opzionali)

•

2 x antenne ASRock WiFi da 2,4/5 GHz (opzionali)

•

2 x viti per Socket M.2 (opzionali)

•

63

Italiano

Italiano

1.2 Speciche

Piattaforma

CPU

Chipset

Memoria

Fattore di forma Micro ATX

•

PCB 2oz rame

•

Design condensatore solido

•

Socket AMD AM4

•

Digi Power design

•

Potenza a 10 fasi

•

AMD Promontory B450

•

Tecnologia memoria DDR4 Dual Channel

•

4 x alloggi DIMM DDR4

•

Le CPU serie AMD Ryzen (Matisse) supportano DDR4

•

3200/2933/2667/2400/2133 ECC e non ECC, senza buer*
Le CPU serie AMD Ryzen (Pinnacle Ridge) supportano DDR4

•

3200+(OC)/2933(OC)/2667/2400/2133 ECC e non ECC, senza
buer*
Le CPU serie AMD Ryzen (Picasso) supportano DDR4

•

2933/2667/2400/2133 ECC e non ECC, senza buer*
Le CPU serie AMD Ryzen (Summit Ridge) supportano DDR4

•

3200+(OC)/2933(OC)/2667/2400/2133 ECC e non ECC, senza
buer*
Le CPU serie AMD Ryzen (Raven Ridge) supportano DDR4

•

3200+(OC)/2933/2667/2400/2133 non ECC, senza buer*
* Per le CPU serie Ryzen (Picasso e Raven Ridge), è supportata solo la
memoria ECC senza CPU PRO.
* Per maggiori informazioni fare riferimento all’elenco dei supporti di
memoria sul sito di ASRock. (http://www.asrock.com/)
* Fare riferimento a pagina 22 per il supporto della frequenza massi­ma DDR4 UDIMM.

Capacità max. della memoria di sistema: 64GB

•

Supporta moduli di memoria Extreme Memory Prole (XMP)

•

Contatti d’oro 15μ negli alloggi DIMM

•

64

Alloggio
d’espansione

CPU serie AMD Ryzen (Matisse, Summit Ridge e Pinnacle Ridge)

1 x Alloggio PCI Express 3.0 x16 (PCIE1:modalità x16)*

•

1 x Alloggio PCI Express 2.0 x16 (PCIE2:modalità x4)

•

Graca

B450M/ac R2.0

CPU serie AMD Ryzen (Picasso, Raven Ridge)

1 x Alloggio PCI Express 3.0 x16 (PCIE1:modalità x8)*

•

1 x Alloggio PCI Express 2.0 x16 (PCIE2:modalità x4)

•

CPU serie AMD Athlon

1 x Alloggio PCI Express 3.0 x16 (PCIE1:modalità x4)*

•

1 x Alloggio PCI Express 2.0 x16 (PCIE2:modalità x4)

•

* Supporto di SSD NVMe come disco d’avvio

Supporta AMD Quad CrossFireXTM e CrossFireX

•

1 x Socket M.2 verticale (Key E) con il modulo WiFi-802.11ac

•

fornito (sul pannello I/O posteriore)

Graca AMD RadeonTM serie Vega integrata nelle APU serie

•

Ryzen*

* Il supporto eettivo può variare in base alla CPU

DirectX 12, Pixel Shader 5.0

•

Memoria condivisa predenita 2GB. Memoria condivisa massima

•

supporta no a 16GB.
* La memoria condivisa massima di 16GB richiede che sia installata
una memoria di sistema da 32GB.

Supporta HDMI 1.4 con risoluzione massima no a 4K x 2K

•

(4096x2160) a 24Hz / (3840x2160) a 30Hz

Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc),

•

xvYCC e HBR (High Bit Rate Audio) con porta HDMI 1.4

(è necessario un monitor compatibile HDMI)

Supporta HDCP 1.4 con porta HDMI 1.4

•

Supporto riproduzione 4K Ultra HD (UHD) sulla porta HDMI 1.4

•

TM

Audio

LAN

Audio HD a 7.1 canali con Content Protection (codec audio

•

Realtek ALC892/897)

Supporta protezione da sovratensione

•

1 x PCIE LAN Gigabit 10/100/1000 Mb/s

•

Realtek RTL8111H

•

Supporto WOL (Wake-On-LAN)

•

Supporta protezione da fulmini/scariche elettrostatiche

•

Supporto Energy Ecient Ethernet 802.3az

•

Supporto PXE

•

Italiano

65

LAN
wireless

I/O pannello
posteriore

Archiviazione

Modulo Intel® 802.11ac WiFi

•

Supporta IEEE 802.11a/b/g/n/ac

•

Supporta Dual-Band (2,4/5 GHz)

•

Supporta la connessione wireless ad alta velocità no a 433 Mbps

•

Supporto di Bluetooth 4.2 / 3.0 + High speed Classe II

•

2 x porte antenna

•

1 x porta HDMI

•

2 x porte USB 2.0 (supporto protezione da scariche

•

elettrostatiche)
4 x porte USB 3.2 Gen1 (supporto protezione da scariche

•

elettrostatiche)
1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)

•

Connettori audio HD: Ingresso linea / altoparlante frontale /

•

microfono

4 x connettori SATA3 6,0 Gb/s, supporto RAID (RAID 0, RAID 1,

•

e RAID 10), NCQ, AHCI e Hot Plug
1 x Ultra M.2 Socket (M2_1), supporta un modulo M.2 PCI

•

Express tipo M Key 2242/2260/2280 no a Gen3 x4 (32 Gb/s)
(con Matisse, Picasso, Summit Ridge, Raven Ridge and Pinnacle

Ridge) o Gen3 x2 (16 Gb/s) (con APU serie Athlon)*
* Supporto di SSD NVMe come disco d’avvio
* Supporta kit ASRock U.2

Italiano

66

Connettore

1 x connettore intrusione telaio

•

1 x connettore LED alimentazione e altoparlante

•

1 x collettore LED RGB

•

* Supporto totale di no a 12V/3A, 36W strip LED

1 x Header LED indirizzabile

•

* Supporto totale di no a 5V/3A, 15W strip LED

1 x Collettore LED ventola AMD

•

* Il collettore LED ventola AMD supporta strisce LED con un carico
massimo di 3A (36W) e di lunghezza massima di 2,5 m.

1 x connettore ventola CPU (4-pin)

•

* Il connettore ventola CPU supporta ventole CPU con potenza
massima di 1 A (12 W).

Funzionalità
BIOS

B450M/ac R2.0

1 x Connettore ventola telaio (3-pin)

•

* Il connettore ventola telaio supporta ventole telaio con potenza
massima di 1 A (12 W).

1 x connettore ventola chassis/ventola pompa dell’acqua (4 pin)

•

(Controllo intelligente della velocità della ventola)
* La ventola Chassis/ventola pompa dell’acqua supporta ventole di
sistemi di rareddamento ad acqua di potenza massima di 2A (24W).
* CHA_FAN1 sono in grado di rilevare se è in uso una ventola a 3 pin
o 4 a pin.

1 x connettore alimentazione ATX 24 pin

•

1 x connettore alimentazione 12 V 8 pin

•

1 x connettore audio pannello frontale

•

1 x collettore USB AMD LED FAN

•

2 x connettori USB 2.0 (supporto di 4 porte USB 2.0) (supporta

•

protezione da scariche elettrostatiche)

1 x connettore USB 3.2 Gen1 (supporto di 2 porte USB 3.2 Gen1)

•

(supporto protezione da scariche elettrostatiche)

AMI UEFI Legal BIOS con interfaccia di supporto multilingue

•

Supporta “Plug and Play”

•

Eventi di riattivazione conformi a ACPI 5.1

•

Supporta jumperfree

•

Supporto di SMBIOS 2.3

•

Regolazione variabile tensione DRAM

•

Hardware
Monitor

SO

Certicazioni

Sensore di temperatura: Ventole CPU, chassis, chassis/pompa

•

dell’acqua

Tachimetro ventola: Ventole CPU, chassis, chassis/pompa

•

dell’acqua

Ventola silenziosa (regolazione automatica velocità in base alla

•

temperatura della CPU): Ventole CPU, chassis, chassis/pompa

dell’acqua

Controllo velocità ventola: Ventole CPU, chassis, chassis/pompa

•

dell’acqua

Rilevamento CASE OPEN

•

Monitoraggio tensione: +12 V, +5 V, +3,3 V, Vcore

•

Microso® Windows® 10 64 bit

•

FCC, CE

•

ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

•

Italiano

67

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la
regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o
l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può inuenzare la stabilità del
sistema o perno provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a
proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da
overclocking.

Italiano

68

B450M/ac R2.0

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del
jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato

alcun cappuccio del jumper, il jumper è "aperto".

Jumper per azzerare la
CMOS
(CLRMOS1)
(vedere pag. 1, n. 19)

CLRMOS1 permette si azzerare i dati nella CMOS. Per azzerare e reimpostare i parametri
del sistema alla congurazione predenita, spegnere il computer e scollegare il cavo di
alimentazione dalla rete. Attendere 15 secondi, quindi usare un cappuccio jumper per
cortocircuitare i di CLRMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito
dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento
del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire
l'operazione di azzeramento della CMOS. La password, la data, l'ora e il prolo predenito
dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS. Ricordarsi di
rimuovere il cappuccio jumper prima di cancellare la CMOS.

Se si azzera la CMOS, può essere rilevato il case aperto. Regolare l'opzione del BIOS "Azzerare
stato" per azzerare il registro del precedente stato di intrusione nello chassis.

Jumper a 2 pin

Italiano

69

1.4 Header e connettori su scheda

PLED+

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper
su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori
provocherà danni permanenti alla scheda madre.

Italiano

Header sul pannello del
sistema
(PANEL1 a 9 pin)
(vedere pag. 1, n. 13)

PWRBTN (tasto d’alimentazione):

Collegare al tasto d’alimentazione del pannello frontale del telaio. Utilizzando il tasto
d’alimentazione è possibile congurare il modo in cui si spegne il sistema.

RESET (tasto di ripristino):
Collegare all'interruttore di ripristino del pannello frontale del telaio. Premere il tasto di
ripristino per riavviare il sistema se il computer si blocca e non riesce ad eseguire un normale
riavvio.

PLED (LED alimentazione del sistema):
collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED
è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si
trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di
sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):
collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso
quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo del pannello
frontale consiste principalmente di tasto d’alimentazione, tasto di ripristino, LED
d’alimentazione, LED attività del disco rigido, altoparlanti e così via. Quando si collega il
modulo del pannello frontale del telaio a questa basetta, assicurarsi che l’assegnazione dei cavi
e l’assegnazione dei pin siano corrette.

1

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

GND

Collegare il tasto
d'alimentazione, il tasto di
ripristino e l'indicatore di stato
del sistema del telaio a questa
basetta in base all'assegnazione
dei pin denita di seguito.
Annotare i pin positivi e negativi
prima di collegare i cavi.

70

B450M/ac R2.0

R

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Connettore LED
alimentazione e
altoparlante
(SPK_PLED1 a 7 pin)
(vedere pag. 1, n. 14)

Connettori Serial ATA3
(SATA3_1:
vedere pag. 1, n. 12)
(Superiore)
(SATA3_2:
vedere pag. 1, n. 11)
(Inferiore)
(SATA3_3:
vedere pag. 1, n. 9)
(Superiore)
(SATA3_4:
vedere pag. 1, n. 10)
(Inferiore)

Collettore USB AMD LED
FAN
(USB_7 a 4 pin)
(vedere pag. 1, n. 8)

SATA3_3

SATA3_1

1

GND

P+

P-

USB_PW

Collegare i LED alimentazione e
l’altoparlante a questo
connettore.

Questi quattro connettori
SATA3 supportano cavi
dati SATA per dispositivi di

SATA3_4

archiviazione interna, con una
velocità di trasferimento dati

SATA3_2

no a 6,0 Gb/s.

Questo collettore viene
utilizzato per il collegamento del
connettore USB sul dissipatore
di calore AMD SR3.

Header USB 2.0
(USB_3_4 a 9 pin)
(vedere pag. 1, n. 17)
(USB_5_6 a 9 pin)
(vedere pag. 1, n. 18)

Ci sono due connettori su
questa scheda madre. Ciascun
header USB 2.0 può supportare
due porte.

Italiano

71

Header USB 3.2 Gen1

E

FA

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

(USB3_5_6 a 19 pin)
(vedere pag. 1, n. 7)

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

GND

IntA_PA_SSTX-

IntA_PA_SSTX+

GND

IntA_PA_D-

IntA_PA_D+

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

IntA_PB_SSTX+

GND

IntA_PB_D-

IntA_PB_D+

Dummy

1

Su questa scheda madre c’è un
connettore. Ciascun header USB

3.2 Gen1 può supportare due
porte.

Italiano

Header audio pannello
anteriore
(HD_AUDIO1 a 9 pin)
(vedere pag. 1, n. 22)

1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello sullo chassis
deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro
manuale e nel manuale dello chassis per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteriore
seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario
collegarli per il pannello audio AC’97.
E. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di controllo
Realtek e regolare il “Volume di registrazione”.

Connettore della ventola
dello chassis
(CHA_FAN2 a 3 pin)
(vedere pag. 1, n. 16)

GND

FAN_VOLTAG

N_SPEED

Questo header serve a collegare
i dispositivi audio al pannello
audio anteriore.

Collegare il cavo della ventola
al connettore della ventola e far
corrispondere il lo nero al pin
di terra.

72

B450M/ac R2.0

FAN_SPEED_CONTROL

4

FAN_SPEED_CONTROL

1 2 3 4

4

1

8 5

Signal

Connettori ventola chassis
/ pompa dell'acqua
(CHA_FAN2/WP a 4 pin)
(vedere pag. 1, n. 23)

Connettore ventola CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 2)

Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 6)

CHA_FAN_SPEED

FAN_VOLTAGE

CPU_FAN_SPEED

FAN_VOLTAGE

GND

12

1

GND

Questa scheda madre è dotata

3
2

di connettori a 4 pin per ventole

1

rareddamento ad acqua del
telaio

. Se si decide di collegare

una ventola

telaio

con
rareddamento ad acqua a 3 pin,
collegarla al pin 1-3.

Questa scheda madre è dotata
di un connettore per la ventola
della CPU (Ventola silenziosa)
a 4 pin. Se si decide di collegare
una ventola della CPU a 3 pin,
collegarla al pin 1-3.

24

Questa scheda madre è dotata di
un connettore di
alimentazione ATX a 24 pin. Per
utilizzare un'alimentazione ATX
a 20 pin, collegarla lungo il pin

13

1 e il pin 13.

Connettore di
alimentazione ATX da
12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 1)

Header di intrusione nello
chassis
(CI1 a 2 pin)
(vedere pag. 1, n. 15)

Questa scheda madre è dotata di
un connettore di
alimentazione ATX da 12 V a 8
pin. Per utilizzare
un'alimentazione ATX a 4 pin,
collegarla lungo il pin 1 e il pin 5.

1

GND

Questa scheda madre supporta
la funzionalità di rilevamento

Italiano

CASE OPEN che rileva se il
coperchio dello chassis è stato
rimosso. Questa funzione
richiede uno chassis con
caratteristiche di rilevamento di
intrusione nello chassis.

73

Collettore LED AMD FAN

1

1

1

(AMD_FAN_LED1 a
4 pin)
(vedere pag. 1, n. 5)

12V GRB

Il collettore LED AMD FAN
viene utilizzato per collegare la
prolunga LED RGB in dotazione
con dissipatore di calore AMD. Il
collegamento del cavo consente
agli utenti di selezionare tra vari
eetti di illuminazione a LED.

Attenzione: Non installare il

cavo LED FAN in senso errato; in

caso contrario, il cavo potrebbe

danneggiarsi.

Italiano

Collettore LED RGB
(RGB_HEADER1 a 4 pin)
(vedere pag. 1, n. 20)

Header LED indirizzabile
(ADDR_LED1 a 3 pin)
(vedere pag. 1, n. 21)

12V GRB

DO_ADDR

VOUT

GND

Questa basetta RGB è utilizzata
per collegare il cavo di prolunga
RGB LED che permette agli utenti
di scegliere tra vari eetti luminosi
LED.

Attenzione: Non installare il cavo

LED RGB in senso errato; in

caso contrario, il cavo potrebbe

danneggiarsi.

* Fare riferimento a pagina 35
per ulteriori istruzioni su questa
basetta.

Questo header serve a collegare il
cavo di estensione del LED
indirizzabile

che consente di

scegliere tra vari eetti luce LED.

Attenzione: Non installare mai

il cavo del LED indirizzabile

secondo un orientamento errato,

altrimento potrebbe

danneggiarsi.

* Fare riferimento a pagina 36
per ulteriori istruzioni su questa
basetta.

74

B450M/ac R2.0

1 Introducción

Gracias por comprar la placa base ASRock B450M/ac R2.0, una placa base able fabricada
según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un
diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especicaciones de la placa base y el soware del BIOS podrán ser actualizados, el
contenido que aparece en este manual estará sujeto a modicaciones sin previo aviso. Si este
manual sufre alguna modicación, la versión actualizada estará disponible en el sitio web de
ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite
nuestro sitio web para obtener información especíca sobre el modelo que esté utilizando. Podrá
encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio
web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

Placa base ASRock B450M/ac R2.0 (Factor de forma Micro ATX)

•

Guía de instalación rápida de ASRock B450M/ac R2.0

•

CD de soporte de ASRock B450M/ac R2.0

•

1 x escudo panel E/S

•

2 x Cables de datos Serie ATA (SATA) (Opcional)

•

2 x Antenas ASRock WiFi 2,4/5 GHz (Opcional)

•

2 x tornillos para sockets M.2 (Opcional)

•

75

Español

Español

1.2 Especicaciones

Factor de forma Micro ATX

Plataforma

CPU

Conjunto de
chips

Memoria

•

Circuito impreso (PCB) de 2 oz de cobre

•

Diseño de condensador sólido

•

Zócalo AMD AM4

•

Digi Power design

•

Diseño de 10 fases de alimentación

•

AMD Promontory B450

•

Tecnología de memoria DDR4 de doble canal

•

4 x ranuras DIMM DDR4

•

Las CPU de la serie AMD (Matisse) admiten memoria sin búfer

•

DDR4 3200/2933/2667/2400/2133 ECC y no ECC*
Las CPU de la serie AMD (Pinnacle Ridge) admiten memoria sin

•

búfer DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC y no
ECC*
Las CPU de la serie AMD (Picasso) admiten memoria sin búfer

•

DDR4 2933/2667/2400/2133 ECC y no ECC*
Las CPU de la serie AMD (Summit Ridge) admiten memoria sin

•

búfer DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC y no
ECC*
Las CPU de la serie AMD (Raven Ridge) admiten memoria sin

•

búfer DDR4 3200+(OC)/2933/2667/2400/2133 no ECC*
* Para CPU de la serie Ryzen (Picasso y Raven Ridge), ECC sola­mente se admite con CPU PRO.
* Para obtener más información, consulte la lista de memorias com­patibles en el sitio web de ASRock. (http://www.asrock.com/)
* Consulte la página 22 para conocer las frecuencias máximas com­patibles de DDR4 UDIMM.

Capacidad máxima de memoria del sistema: 64GB

•

Admite módulos de memoria Extreme Memory Prole (XMP)

•

Contacto 15μ Gold en ranuras DIMM

•

76

B450M/ac R2.0

Ranura de
expansión

Grácos

CPU de la serie AMD Ryzen (Matisse, Summit Ridge y Pinnacle

Ridge)

1 x ranura PCI Express 3.0 x16 (PCIE1:modo x16)*

•

1 x ranura PCI Express 2.0 x16 (PCIE2:modo x4)

•

CPU de la serie AMD Ryzen (Picasso, Raven Ridge)

1 x ranura PCI Express 3.0 x16 (PCIE1:modo x8)*

•

1 x ranura PCI Express 2.0 x16 (PCIE2:modo x4)

•

CPU de la serie AMD Athlon

1 x ranura PCI Express 3.0 x16 (PCIE1:modo x4)*

•

1 x ranura PCI Express 2.0 x16 (PCIE2:modo x4)

•

* Admite unidad de estado sólido de NVMe como disco de arranque

Compatible con AMD Quad CrossFireXTM y CrossFireX

•

1 x Zócalo M.2 vertical (clave E) con el módulo WiFi-802.11ac

•

integrado (en la E/S trasera)

Tarjeta gráca de la serie AMD RadeonTM Vega integrada en APU

•

de la serie Ryzen*

* El soporte real puede variar según la CPU

DirectX 12, Pixel Shader 5.0

•

Memoria compartida predeterminada de 2 GB. Memoria máxima

•

compartida admite hasta 16 GB.
* La memoria compartida máxima de 16GB requiere que haya una
memoria del sistema de 32GB instalada.

Admite la tecnología HDMI 1.4 con una resolución máxima de

•

4K x 2K (4096x2160) a 24Hz / (3840x2160) a 30Hz

Admite Sincronización automática entre audio y vídeo, color

•

profundo (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con

puerto HDMI 1.4 (se necesita un monitor compatible con HDMI)

Admite HDCP 1.4 con puerto HDMI 1.4

•

Admite reproducción 4K Ultra HD (UHD) con puerto HDMI 1.4

•

TM

Español

Audio

LAN

7.1 Audio CH HD con Protección de contenido (Realtek

•

ALC892/897 Audio Codec)

Admite protección contra sobretensiones

•

PCIE x1 Gigabit LAN 10/100/1000 Mb/s

•

Realtek RTL8111H

•

Admite la función Reactivación de LAN

•

Admite protección contra rayos y descargas electrostáticas (ESD)

•

Admite Ethernet 802.3az de eciencia energética

•

Admite PXE

•

77

Español

LAN
inalámbrica

E/S en panel
posterior

Almace­namiento

Módulo WiFi Intel® 802.11ac

•

Compatible con IEEE 802.11a/b/g/n/ac

•

Compatible con Banda Dual (2,4/5 GHz)

•

Compatible con conexión inalámbrica de alta velocidad hasta

•

433 Mbps
Compatible con Bluetooth 4.2 / 3.0 + Alta velocidad clase II

•

2 x Puertos de antena

•

1 x puerto HDMI

•

2 x Puertos USB 2.0 (admite protección contra descargas elec-

•

trostáticas)
4 x Puertos USB 3.2 Gen1 (admite protección contra descargas

•

electrostáticas)
1 x Puerto LAN RJ-45 con LED (LED DE ACTIVIDAD/ENLACE

•

y LED DE VELOCIDAD)
Conector de audio HD: Entrada de línea / Altavoz frontal / Mi-

•

crófono

4 x conectores SATA3 de 6,0 Gb/s, compatible con RAID (RAID 0,

•

RAID 1 y RAID 10), NCQ, AHCI y conexión en caliente
1 x Zócalo ultra M.2 (M2_1), admite el módulo PCI Express M.2

•

de tipo 2242/2260/2280 y clave M hasta Gen3 x4 (32 Gb/s) (con
Matisse, Picasso, Summit Ridge, Raven Ridge y Pinnacle Ridge) o

Gen3 x2 (16 Gb/s) (con APU de la serie Athlon)*
* Admite unidad de estado sólido de NVMe como disco de arranque
* Admite el Kit U.2 de ASRock

78

Conector

1 x Base de conexiones para manipulación del chasis

•

1 x LED de alimentación y base de conexiones para el altavoz

•

1 x Cabezal de indicador LED RGB

•

* Admite una tira de LED de hasta 12 V/3 A (36 W) en total

1 x Base de conexiones de LED direccionable

•

* Admite una tira de LED de hasta 5 V/3 A (15 W) en total

1 x Base de conexiones de LED de ventilador AMD

•

* La base de conexiones de LED del ventilador AMD admite bandas
de LED con una carga máxima de 3 A (36 W) y una longitud de hasta
2,5 m.

1 x Conector para ventilador de la CPU (4 contactos)

•

* El conector para ventilador de la CPU admite ventilador de la CPU
con una potencia de ventilador de 1 A (12 W) máxima.

Función de
la BIOS

B450M/ac R2.0

1 x Conector para ventilador del chasis (3 contactos)

•

* El conector para ventilador del chasis admite el ventilador del chasis
con una potencia de ventilador máxima de 1 A (12 W).

1 x Conector (4 contactos) para el ventilador de la bomba de

•

agua/chasis (control de velocidad de ventilador inteligente)
* El ventilador de la bomba de agua/Chasis admite ventilador del
disipador por agua con una potencia de ventilador máxima de 2A (24 W).
* CHA_FAN1 se pueden detectar automáticamente si se usa el
ventilador de 3 o 4 pines.

1 x conector de alimentación ATX de 24 contactos

•

1 x conector de alimentación de 12V de 8 contactos

•

1 x Conector de audio en el panel frontal

•

1 x Base de conexiones USB de ventilador de LED AMD

•

2 x Bases de conexiones USB 2.0 (admite 4 puertos USB 2.0)

•

(Admite protección contra descargas electrostáticas)

1 x base de conexiones USB 3.2 Gen1 (admite 2 puertos USB 3.2

•

Gen1) (Admite protección contra descargas electrostáticas)

BIOS legal UEFI AMI compatible con interfaz gráca de usuario

•

multilingüe

Compatible con “Plug and Play”

•

Eventos de reactivación conformes con ACPI 5.1

•

Compatible con Jumper FREE

•

Admite SMBIOS 2.3

•

Miniajuste de voltaje DRAM

•

Monitor de
hardware

SO

Detección de temperatura: Ventiladores de la bomba de agua/

•

chasis, chasis, CPU

Tacómetro del ventilador: Ventiladores de la bomba de agua/

•

chasis, chasis, CPU

Ventilador silencioso (ajuste automático de la velocidad del

•

ventilador del chasis por temperatura de la CPU): Ventiladores de

la bomba de agua/chasis, chasis, CPU

Control de varias velocidades del ventilador: Ventiladores de la

•

bomba de agua/chasis, chasis, CPU

Detección de CARCASA ABIERTA

•

Supervisión del voltaje: +12 V, +5 V, +3,3 V, Vcore

•

Microso® Windows® 10 64 bits

•

Español

79

FCC y CE

Certicaciones

•

Preparado para ErP/EuP (se necesita una fuente de alimentación

•

preparada para ErP/EuP)

* Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el
ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas
de overclocking de otros fabricantes. El overclocking puede afectar a la estabilidad del sistema e,
incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo
su propia responsabilidad y usted debe asumir los costos. No asumimos ninguna responsabilidad
por los posibles daños causados por el overclocking.

Español

80

B450M/ac R2.0

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se
coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los

contactos, el puente queda “Abierto”.

Puente de borrado de
CMOS
(CLRMOS1)
(consulte la pág. 1, nº 19)

CLRMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los
parámetros del sistema a los valores predeterminados de instalación, apague el ordenador
y desenchufe el cable de alimentación de la toma de alimentación. Después de esperar 15
segundos, utilice una tapa de puente para acortar los contactos en el CLRMOS1 durante
5 segundos. Sin embargo, no borre el CMOS justo después de que haya actualizado la
BIOS. Si necesita borrar el CMOS cuando acabe de actualizar la BIOS, deberá arrancar
el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado
del CMOS. Tenga en cuenta que la contraseña, la fecha, la hora y el perl de usuario
predeterminado serán eliminados únicamente si se retira la pila del CMOS. Acuérdese de
retirar la tapa de puente después de borrar el CMOS.

Puente de 2 contactos

Si borra el CMOS, podrá detectarse la cubierta abierta. Ajuste la opción del BIOS “Clear Status”
(Borrar estado) para borrar el registro del estado de intrusión anterior del chasis.

Español

81

1.4 Conectores y cabezales incorporados

PLED+

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos
cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma
permanente la placa base.

Español

Cabezal del panel del
sistema
(PANEL1 de 9 contactos)
(consulte la pág. 1, nº 13)

PWRBTN (botón de alimentación):

Conéctelo al botón de alimentación del panel frontal del chasis. Deberá congurar la forma en
la que su sistema se apagará mediante el botón de alimentación.

RESET (botón de restablecimiento):
Conéctelo al botón de restablecimiento del panel frontal del chasis. Pulse el botón de
restablecimiento para resetear el ordenador si éste está bloqueado y no se puede reiniciar de
forma normal.

PLED (Indicador LED de la alimentación del sistema):
Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador
LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea
cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga
cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):
Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El
indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel
frontal consta principalmente de: botón de alimentación, botón de restablecimiento, indicador
LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando
conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones
de los cables y los contactos coinciden correctamente.

1

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

GND

Conecte el botón de
alimentación, el botón de
restablecimiento y el indicador
de estado del sistema que se
encuentran en el chasis a esta
base de conexiones según las
asignaciones de contactos
que se indica a continuación.
Cerciórese de cuáles son
los contactos positivos y los
negativos antes de conectar los
cables.

82

B450M/ac R2.0

R

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

LED de alimentación y
base de conexiones para la
altavoz
(SPK_PLED1 de 7
contactos)
(consulte la pág. 1, nº 14)

Conectores Serie ATA3
(SATA3_1:
consulte la pág.1, nº 12)
(Superior)
(SATA3_2:
consulte la pág.1, nº 11)
(Inferior)
(SATA3_3:
consulte la pág.1, nº 9)
(Superior)
(SATA3_4:
consulte la pág.1, nº 10)
(Inferior)

Base de conexiones USB
de ventilador de LED
AMD
(USB7 de 4 pines)
(consulte la pág. 1, nº 8)

SATA3_3

SATA3_1

1

GND

P+

P-

USB_PW

Conecte el LED de alimentación
del chasis y el altavoz del chasis
a esta base de conexiones.

Estos cuatro conectores SATA3
son compatibles con cables de
datos SATA para dispositivos

SATA3_4

de almacenamiento interno con
una velocidad de transferencia

SATA3_2

de datos de hasta 6,0 Gb/s.

Esta base de conexiones se
utiliza para enchufar el conector
USB del disipador SR3 AMD.

Cabezales USB 2.0
(USB_3_4 de 9 contactos)
(consulte la pág. 1, nº 17)
(USB_5_6 de 9 contactos)
(consulte la pág. 1, nº 18)

Hay dos bases de conexiones en
esta placa base. Cada cabezal
USB 2.0 admite dos puertos.

Español

83

Cabezal USB 3.2 Gen1

E

FA

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

(USB3_5_6 de 19
contactos)
(consulte la pág. 1, nº 7)

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

GND

IntA_PA_SSTX-

IntA_PA_SSTX+

GND

IntA_PA_D-

IntA_PA_D+

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

IntA_PB_SSTX+

GND

IntA_PB_D-

IntA_PB_D+

Dummy

1

Esta placa base tiene otra base
de conexiones. Cada cabezal
USB 3.2 Gen1 admite dos
puertos.

Español

Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9
contactos)
(consulte la pág. 1, nº 22)

1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de conec­tores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda
funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manu­al del chasis para instalar su sistema.

2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal siguiendo
los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario
que los conecte en el panel de audio AC’97.
E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (Front Mic) en el panel
de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).

Conector del ventilador
del chasis
(CHA_FAN2 de 3
contactos)
(consulte la pág. 1, nº 16)

GND

FAN_VOLTAG

N_SPEED

Este cabezal se utiliza para
conectar dispositivos de audio al
panel de audio frontal.

Conecte el cable del ventilador
al conector del ventilador y haga
coincidir el cable negro con el
pin de conexión a tierra.

84

B450M/ac R2.0

FAN_SPEED_CONTROL

4

FAN_SPEED_CONTROL

1 2 3 4

4

1

8 5

Signal

Conectores del ventilador
de la bomba de agua/
chasis
(CHA_FAN2/WP de
4 contactos)
(consulte la pág. 1, nº 23)

Conector del ventilador de
la CPU
(CPU_FAN1 de
4 contactos)
(consulte la pág.1, N.º 2)

Conector de alimentación
ATX
(ATXPWR1 de
24 contactos)
(consulte la pág. 1, nº 6)

CHA_FAN_SPEED

FAN_VOLTAGE

CPU_FAN_SPEED

FAN_VOLTAGE

GND

12

1

GND

Esta placa base proporciona un

3

conector de ventilador del

2
1

de refrigeración por agua de

chasis

4 contactos. Si tiene pensando
conectar un ventilador de
refrigeración por agua del

chasis
de 3 contactos, conéctelo al
contacto 1-3.

Esta placa base contiene un
conector de ventilador
(ventilador silencioso) de CPU
de 4 contactos. Si tiene
pensando conectar un ventilador
de CPU de 3 contactos,
conéctelo al contacto 1-3.

24

Esta placa base contiene un
conector de alimentación ATX
de 24 contactos. Para utilizar
una toma de alimentación ATX
de 20 contactos, conéctela en los

13

contactos del 1 al 13.

Conector de alimentación
ATX de 12V
(ATX12V1 de 8 contactos)
(consulte la pág. 1, nº 1)

Cabezal de intrusión de
chasis
(CI1 de 2 contactos)
(consulte la pág. 1, nº 15)

Esta placa base contiene un
conector de alimentación ATX
de 12V y 8 contactos. Para
utilizar una toma de

Español

alimentación ATX de 4
contactos, conéctela en los
contactos del 1 al 5.

1

GND

Esta placa base es compatible
con la función de detección
de CUBIERTA ABIERTA que
detecta si se ha retirado la
cubierta del chasis. Esta función
requiere un chasis diseñado
para la detección de intrusión
del chasis.

85

Base de conexiones de

1

D

1

1

LED de VENTILADOR
AMD
(AMD_FAN_LED1 de
4 contactos)
(consulte la pág. 1, nº 5)

12V GRB

La base de conexiones de LED de
VENTILADOR AMD se utiliza
para conectar el alagador de LED
RGB incluido con el disipador
AMD. La conexión del cable
permite a los usuarios elegir entre
diferentes efectos de iluminación
de LED.

Precaución: Nunca instale el

cable de LED del VENTILADOR

con la orientación incorrecta

ya que, de lo contrario, el cable

puede dañarse.

Español

Cabezal de LED RGB
(RGB_HEADER1 de
9 pines)
(consulte la pág. 1, nº 20)

Base de conexiones de
LED direccionable
(ADDR_LED1 de 3
contactos)
(consulte la pág. 1, nº 21)

12V GRB

DO_ADDR

VOUT

Este cabezal RGB se utiliza para
conectar el alargador de LED RGB
que permite a los usuarios elegir
entre varios efectos de
iluminación de LED.

Precaución: Nunca instale

el cable de LED RGB con la

orientación incorrecta ya que,

de lo contrario, el cable puede

dañarse.

*Consulte la página 35 para
obtener más instrucciones sobre
esta base de conexiones.

La base de conexiones se usa para

GN

conectar el alargador de LED
direccionable

que permite a los
usuarios elegir entre varios efectos
de iluminación LED.

Precaución: Nunca instale el

cable de LED direccionable con

la orientación incorrecta ya que,

de lo contrario, el cable puede

dañarse.

*Consulte la página 36 para
obtener más instrucciones sobre
esta base de conexiones.

86

B450M/ac R2.0

1 Введение

Благодарим вас за приобретение надежной материнской платы ASRock B450M/ac R2.0,
выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская
плата обеспечивает великолепную производительность и отличается надежной
конструкцией в соответствии с требованиями компании ASRock в отношении
качества и долговечности.

По причине обновления спецификации на материнскую платформу и программного
обеспечения BIOS содержимое настоящего руководства может быть изменено без
предварительного уведомления. При изменении содержимого настоящего руководства
его обновленная версия будет доступна на веб-сайте ASRock без предварительного
уведомления. При необходимости технической поддержки, связанной с материнской
платой, посетите веб-сайт и найдите на нем информацию о модели используемой
вами материнской платы. На веб-сайте ASRock также можно найти самый последний
перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.

1.1 Комплект поставки

Материнская плата B450M/ac R2.0 (форм-фактор Micro ATX)

•

Краткое руководство по установке ASRock B450M/ac R2.0

•

Диск с ПО для ASRock B450M/ac R2.0

•

1 экран панели с портами ввода-вывода

•

2 кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)

•

2 x ASRock WiFi-антенны 2,4/5 ГГц (приобретаются отдельно)

•

2 Винт для гнезда M.2 (приобретаются отдельно)

•

Русский

87

Русский

1.2 Технические характеристики

Форм-фактор Micro ATX

Платформа

ЦП

Чипсет

Память

•

Медная печатная плата (2 унции)

•

Схема на основе твердотельных конденсаторов

•

Сокет AMD AM4

•

Digi Power design

•

Система питания 10

•

AMD Promontory B450

•

Двухканальная память DDR4

•

4 x гнезда DDR4 DIMM

•

Процессоры AMD серии Ryzen (Matisse) поддерживают

•

модули памяти DDR4 3200/2933/2667/2400/2133, ECC, non­ECC и Unbuered*
Процессоры AMD серии Ryzen (Pinnacle Ridge)

•

поддерживают модули памяти DDR4 3200+(OC)/2933
(OC)/2667/2400/2133, ECC, non-ECC и Unbuered*
Процессоры AMD серии Ryzen (Picasso) поддерживают

•

модули памяти DDR4 2933/2667/2400/2133, ECC, non-ECC и
Unbuered*
Процессоры AMD серии Ryzen (Summit Ridge) поддерживают

•

модули памяти DDR4 3200+(OC)/2933
(OC)/2667/2400/2133, ECC, non-ECC и Unbuered*
Процессоры AMD серии Ryzen (Raven Ridge) поддерживают

•

модули памяти DDR4 3200+(OC)/2933/2667/2400/2133, non-

ECC и Unbuered*
*Для процессоров серии Ryzen (Picasso и Raven Ridge) модуль
памяти ECC поддерживается только процессорами PRO.
* Дополнительная информация представлена в Списке
совместимой памяти (Memory Support List ) на веб-сайте AS­Rock. (http://www.asrock.com/)
* Максимальные поддерживаемые частоты DDR4 UDIMM см на
стр. 22.

Максимальный объем ОЗУ: 64 Гбит

•

Поддержка модулей памяти XMP (Extreme Memory Prole)

•

Позолоченные (15мкм) контакты слотов DIMM

•

88

B450M/ac R2.0

Слоты
расширения

Графическая
подсистема

ЦП серии AMD Ryzen (Matisse, Summit Ridge и Pinnacle Ridge)

1 слот PCI Express 3.0 x16 (PCIE1:режим x16)*

•

1 слот PCI Express 2.0 x16 (PCIE2:режим x4)

•

ЦП серии AMD Ryzen (Picasso, Raven Ridge)

1 слот PCI Express 3.0 x16 (PCIE1:режим x8)*

•

1 слот PCI Express 2.0 x16 (PCIE2:режим x4)

•

ЦП серии AMD Athlon

1 слот PCI Express 3.0 x16 (PCIE1:режим x4)*

•

1 слот PCI Express 2.0 x16 (PCIE2:режим x4)

•

* Поддерживаются в качестве загрузочных SSD-диски типа
NVMe.

Поддержка AMD Quad CrossFireXTM и CrossFireX

•

1 вертикальный слот M.2 (ключ E) с входящим в комплект

•

поставки модулем WiFi-802.11ac (на задней панели ввода­вывода)

Встроенный видеоадаптер AMD RadeonTM серии Vega в

•

процессорах APU серии Ryzen*

*Фактическая поддержка зависит от процессора

DirectX 12, пиксельные шейдеры 5.0

•

Общий объем памяти по умолчанию 2 ГБ. Поддерживается

•

максимальный общий объем памяти до 16 ГБ.
* Для максимального общего объема памяти 16 ГБ требуется
установить системную память емкостью 32 ГБ.

Поддерживается HDMI 1.4 с максимальным разрешением до

•

4K x 2K (4096x2160) при частоте обновления 24 Гц (3840x2160

при 30Гц)

Поддерживаются Auto Lip Sync, Deep Color (12 бит/цвет),

•

xvYCC и HBR (High Bit Rate Audio) через порт HDMI 1.4

(требуется соответствующий HDMI-монитор)

Поддерживается HDCP 1.4 через порт HDMI 1.4

•

Поддержка вывода видео с разрешением 4K Ultra HD (UHD)

•

на порт HDMI 1.4

TM

Русский

Звук

LAN

7.1-канальный звук высокой четкости HD Audio с защитой

•

данных (аудиокодек Realtek ALC892/897)

Защита от перепадов напряжения в электрической сети

•

PCIE x1 Gigabit LAN 10/100/1000 Мбит/с

•

Realtek RTL8111H

•

89

Русский

Беспроводная
ЛВС

Порты
ввода­вывода
на задней
панели

Запоминающие
устройства

Поддерживается пробуждение по ЛВС

•

Молниезащита и защита от электростатических разрядов

•

Поддерживается Energy Ecient Ethernet 802.3az

•

Поддерживается PXE

•

Модуль WiFi Intel® 802.11ac

•

Поддержка IEEE 802.11a/b/g/n/ac

•

Поддержка двух диапазонов (2,4/5 ГГц)

•

Поддержка высокоскоростного беспроводного подключения

•

до 433 Мбит/с
Поддержка Bluetooth 4.2 / 3.0 + High speed class II

•

2 антенных порта

•

1 порт HDMI

•

2 порта USB 2.0 (с защитой от электростатических разрядов)

•

4 портов USB 3.2 Gen1 (с защитой от электростатических

•

разрядов)
1 порт ЛВС RJ-45 с индикаторами («Активность/Соединение»

•

и «Скорость»)
Разъемы HD Audio: линейный вход / фронтальные АС /

•

микрофон

4 x порта SATA3 со скоростью передачи данных 6,0Гб/с,

•

поддержка RAID (RAID 0, RAID 1 и RAID 10), NCQ, AHCI и
«горячего подключения».
1 слот Ultra M.2 (M2_1), поддерживает модуль M.2 PCI

•

Express типа 2242/2260/2280 вплоть до Gen3 x4 (32Гбит/с) (с
Matisse, Picasso, Summit Ridge, Raven Ridge и Pinnacle Ridge)
с ключом М или Gen3 x2 (16Гбит/с) (с процессором APU

серии Athlon)*
* Поддерживаются в качестве загрузочных SSD-диски типа
NVMe
* Поддерживается комплект ASRock U.2

90

Разъемы

1 x колодка для датчика вскрытия корпуса

•

1 колодка светодиодного индикатора питания и корпусного

•

динамика

1 колодка светодиодной RGB-подсветки

•

* Поддерживается светодиодная лента (максимум 12В/3А,
суммарной мощностью до 36Вт).

1 колодка адресуемой светодиодной подсветки

•

* Поддерживается светодиодная лента (максимум 5В/3А,
суммарной мощностью до 15Вт).

B450M/ac R2.0

1 x колодка для подключения светодиодной подсветки

•

вентилятора AMD.
* Колодка для подключения светодиодной подсветки
вентилятора AMD поддерживает светодиодные ленты
мощностью не более 36 Ватт (3 А) и длиной до 2,5 м.

1 разъем для вентилятора охлаждения ЦП, 4-контактный

•

* Разъем процессорного вентилятора поддерживает вентилятор
с потребляемым током не более 1А (12Вт).

1 разъем для корпусного вентилятора (3-контактный)

•

* Разъем корпусного вентилятора поддерживает вентилятор с
потребляемым током не более 1А (12Вт).

1 разъем для корпусного вентилятора или водяной помпы

•

(4-контактный) (смарт-регулятор скорости вентилятора)
* Разъем для процессорного корпусного вентилятора или
водяной помпы поддерживает вентилятор с потребляемым
током не более 2А (24Вт).
* Для разъемов CHA_FAN1 автоматически определяется тип
подключенного вентилятора: 3- или 4-контактный.

1 разъем питания АТХ, 24-контактный

•

1 разъем питания 12 В, 8-контактный

•

1 аудиоразъем для передней панели

•

1 колодка USB для подключения вентилятора AMD со

•

светодиодной подсветкой

2 колодки USB 2.0 (4 порта USB 2.0, с защитой от

•

электростатических разрядов)

1 колодка USB 3.2 Gen1 (2 порта USB 3.2 Gen1) (с защитой от

•

электростатических разрядов)

Параметры
BIOS

Контроль
оборудования

AMI UEFI Legal BIOS с поддержкой многоязычного

•

графического интерфейса

Поддержка технологии «Plug and Play»

•

Совместимость с управлением энергопотреблением по ACPI

•

5.1

Поддержка функции JumperFree

•

Поддерживается SMBIOS 2.3

•

Регулировка напряжений DRAM

•

Контроль температуры: вентилятор ЦП; корпусной,

•

корпусной вентилятор или помпа водяного охлаждения

корпуса

Тахометр: вентилятор ЦП; корпусной, корпусной вентилятор

•

или помпа водяного охлаждения корпуса

Бесшумная работа (с автоматической регулировкой скорости

•

вращения в зависимости от температуры ЦП): вентилятор

ЦП; корпусной, корпусной вентилятор или помпа водяного

охлаждения корпуса

Русский

91

Русский

Регулировка скорости вращения: вентилятор ЦП; корпусной,

•

корпусной вентилятор или помпа водяного охлаждения
корпуса
Датчик вскрытия корпуса

•

Контроль напряжений: +12 В, +5 В, +3,3 В, Vcore

•

Microso® Windows® 10 (64-разрядная)

Операционные

•

системы

FCC, CE

Сертификация

•

Совместимость с ErP/EuP (необходим блок питания,

•

соответствующий стандарту ErP/EuP)

* С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS,
применение технологии Untied Overclocking и использование инструментов разгона
независимых производителей, сопряжен с определенным риском. Разгон процессора
может снизить стабильность системы или даже привести к повреждению ее
компонентов и устройств. Разгон процессора осуществляется пользователем
на собственный риск и за собственный счет. Мы не несем ответственность за
возможный ущерб, вызванный разгоном процессора.

92

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке перемычки-колпачка
на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не

установлена, перемычка «разомкнута».

B450M/ac R2.0

Перемычка сброса
настроек CMOS
(CLRMOS1)
(см. стр. 1, № 19)

CLRMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить
параметры системы на настройки по умолчанию, выключите компьютер и
извлеките отключите кабель питания от источника питания. Выждите 15 секунд
и накидной перемычкой замкните контакты разъема CLRMOS1 на 5 секунд. Не
сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости
сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите
систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что
пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в
том случае, если извлечь батарею CMOS. После сброса настроек CMOS не забудьте
снять накидную перемычку.

Сброс настроек CMOS может привести к определению вскрытию корпуса. Чтобы
обнулить запись предыдущего определения вскрытия корпуса, используйте параметр
Clear Status (Обнулить состояние) BIOS.

2-контактная

перемычка

Русский

93

1.4 Колодки и разъемы, расположенные на системной
плате

Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ
устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек­колпачков на эти колодки и разъемы может вызвать неустранимое повреждение
системной платы.

Русский

Колодка системной
панели
(9-контактная, PANEL1)
(см. стр. 1, № 13)

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно
настроить способ выключения системы при нажатии кнопки питания.

RESET (кнопка сброса):
Подключение кнопки сброса, расположенной на передней панели корпуса. Нажмите
кнопку сброса, чтобы перезапустить компьютер, если он завис и нормальный
перезапуск невозможен.

PLED (светодиодный индикатор питания системы):
Подключение индикатора состояния, расположенного на передней панели корпуса.
Светодиодный индикатор горит, когда система работает. Когда система находится
в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме
ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):
Подключение светодиодного индикатора работы жесткого диска, расположенного на
передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет
считывание или запись данных.

Передняя панель может быть разной на разных корпусах. На передней панели
расположены кнопка питания, кнопка перезапуска, индикатор питания, индикатор
работы жесткого диска, динамик и т.д. При подключении передней панели к этой
колодке подключайте провода к соответствующим контактам.

1

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

GND

Подключите расположенные
на корпусе кнопку питания,
кнопку перезагрузки и
индикатор состояния системы
к этой колодке в соответствии
с назначением контактов,
приведенным ниже. Перед
подключением кабелей
определите положительный и
отрицательный контакты.

94

B450M/ac R2.0

R

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Колодка светодиодного
индикатора питания и
динамика корпуса
(7-контактная, SPK_
PLED1)
(см. стр. 1, № 14)

Разъемы Serial ATA3
(SATA3_1:
см. стр. 1, № 12(Верхний)
(SATA3_2:
см. стр. 1, № 11)
(Нижний)
(SATA3_3:
см. стр. 1, № 9)(Верхний)
(SATA3_4:
см. стр. 1, № 10)
(Нижний)

Колодка USB для
подключения
вентилятора AMD
со светодиодной
подсветкой
(4-контактная, USB_7)
(см. стр. 1, № 8)

SATA3_3

SATA3_1

1

GND

P+

P-

USB_PW

Предназначена для
подключения светодиодного
индикатора питания и
динамика корпуса.

Эти четыре разъема
SATA3 предназначены для
подключения кабелей SATA

SATA3_4

внутренних запоминающих
устройств для передачи

SATA3_2

данных со скоростью до 6,0
Гбит/с.

Эта колодка служит для
подключения разъема USB на
кулере AMD SR3.

Русский

Колодки USB 2.0
(9-контактная, USB_3_4)
(см. стр. 1, № 17)
(9-контактная, USB_5_6)
(см. стр. 1, № 18)

На материнской плате имеется
две колодки. Каждая колодка
USB 2.0 поддерживает два
порта.

95

Колодки USB 3.2 Gen1

E

FA

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

(19-контактная,
USB3_5_6)
(см. стр. 1, № 7)

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

GND

IntA_PA_SSTX-

IntA_PA_SSTX+

GND

IntA_PA_D-

IntA_PA_D+

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

IntA_PB_SSTX+

GND

IntA_PB_D-

IntA_PB_D+

Dummy

1

На материнской плате имеется
одна колодка. Каждая колодка
USB 3.2 Gen1 поддерживает
два порта.

Русский

Аудиоколодка передней
панели
(9-контактов,
HD_AUDIO1)
(см. стр. 1, № 22)

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема,
но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал
передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и
руководстве на корпус.

2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней панели,
как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого
разрешения. При использовании аудиопанели AC’97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели
управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

Разъем вентилятора
корпуса
(3 контактов,
CHA_FAN2)
(см. стр. 1, № 16)

GND

FAN_VOLTAG

N_SPEED

Эта колодка предназначена
для подключения
аудиоустройств к передней
аудиопанели.

Предназначен для
подключения кабеля разъема
вентилятора и подключения
черного провода к
заземлению.

96

B450M/ac R2.0

FAN_SPEED_CONTROL

4

FAN_SPEED_CONTROL

1 2 3 4

4

1

8 5

Signal

Разъемы для
вентилятора или помпы
водяного охлаждения
корпуса
(4-контактный
CHA_FAN2/WP)
(см. стр.1,№ 23)

Разъем вентилятора
охлаждения процессора
(4-контакта, CPU_FAN1)
(см. стр.1,№ 2)

Разъем питания АТХ
(24-контакта,
ATXPWR1)
(см. стр. 1, № 6)

CHA_FAN_SPEED

FAN_VOLTAGE

CPU_FAN_SPEED

FAN_VOLTAGE

GND

12

1

GND

Данная системная

3

плата оснащена тремя

2

4-контактными разъемами для

1

системы водяного охлаждения
корпуса

. 3-контактную
систему водяного охлаждения
корпуса следует подключать к
контактам 1–3.

Эта материнская плата
снабжена 4-контактным
разъемом для малошумящего
вентилятора ЦП. Если вы
собираетесь подключить
3-контактный вентилятор
охлаждения процессора,
подключайте его к контактам
1-3.

24

Эта материнская плата
оснащена 24-контактным
разъемом питания АТХ.
Чтобы использовать
20-контактный разъем

13

питания ATX, подключите его
вдоль контакта 1 и контакта

13.

Разъем питания АТХ 12 В
(8-контактов, ATX12V1)
(см. стр. 1, № 1)

Колодка для датчика
вскрытия корпуса
(2-контактная, CI1)
(см. стр. 1, № 15)

Эта материнская плата

Русский

снабжена 8-контактным
разъемом питания АТХ
12 В. Чтобы использовать
4-контактный разъем
питания ATX, подключите его
вдоль контакта 1 и контакта 5.

1

GND

Эта материнская плата
поддерживает технологию
определения вскрытия
корпуса по снятию верхней
части корпуса. Для этой
технологии необходим корпус
с функцией определения
вскрытия.

97

Колодка для

12V GRB

1

D

1

1

подключения
светодиодной подсветки
вентилятора AMD.
(4-контактная,
AMD_FAN_LED1)
(см. стр. 1, № 5)

Колодка для подключения
светодиодной подсветки
вентилятора AMD служит для
подключения удлинительного
кабеля светодиодной
RGB-подсветки, который
поставляется с кулером AMD.
Подключив этот кабель, можно
различные световые эффекты.

Внимание! Категорически
запрещается подключать
кабель светодиодной
подсветки вентилятора с
нарушением полярности, так
как это может привести к его
повреждению.

Русский

Колодка светодиодной
RGB-подсветки
(4-контактный,
RGB_HEADER1)
(см. стр. 1, № 20)

колодка адресуемой
светодиодной подсветки
(3 контакта,
ADDR_LED1)
(см. стр. 1, № 21)

12V GRB

DO_ADDR

VOUT

Эта колодка RGB-подсветки
служит для подключения
удлинительного кабеля
светодиодной RGB-подсветки,
которая позволяет реализовать
различные световые эффекты.

Внимание! Категорически
запрещается подключать
кабель светодиодной
RGB-подсветки с нарушением
полярности, так как это может
привести к его повреждению.

* Дополнительные сведения об
использовании этой колодки
см. на стр.35.

Эта колодка служит для

GN

подключения удлинительного
кабеля

адресуемой
светодиодной подсветки,
которая позволяет реализовать
различные световые эффекты.

Внимание! Категорически
запрещается подключать
кабель адресуемой
светодиодной подсветки с
нарушением полярности, так
как это может привести к его
повреждению.

* Дополнительные сведения об
использовании этой колодки
см. на стр.36.

98
