第 1 章 はじめに
ASRock B365M Phantom Gaming 4 シーリーズマザーボードは、ASRock の一貫し
た厳格な品質管理の下で製造された信頼性の高いマザーボードです。ASRock の
品質と耐久性の取り組みに準拠した堅牢な設計を持つ、優れたパフォーマンスを
提 供 しま す。
この文書の第 1 章と第 2 章には、マザーボードの説明とステップ毎のインス
トールガイドが 記 載 されていま す。第 3 章には、ソフトウェアとユー ティリティー
の操作ガイドが含まれています。第 4 章には、BIOS セットアップの設定ガイドが
含 ま れてい ま す。
マザーボードの仕様 と BIOS ソフトウェアは更 新されることがあるため、このマニュア
ルの内容は予告なしに変更することがあります。このマニュアルの内容に変 更があっ
た場合には、更 新されたバージョンは、予告なく ASRock のウェブサイトから入手でき
るよう になります。こ のマザ ーボード に関 する技術 的 なサ ポートが 必 要な 場 合に は、
ご使用のモデルについての詳細情報を、当社のウェブサイトで参照ください。ASRo ck
のウェブサイトでは 、最 新 の V GA カードお よび CP U サ ポート 一覧 もご 覧にな れま す。
A S Roc k ウェブ サイト http://www.asrock.com.
1.1 パッケージの内容
• ASRock B365M Phantom Gaming 4 マザーボード(マイクロ ATXフォームファクター)
• ASRock B365M Phantom Gaming 4 クイックインストールガイド
• ASRock B365M Phantom Gaming 4 サポート CD
• 1 x I/O パネルシールド
• 2 x シリアル ATA(SATA)データケーブル(オプション)
• 3 x M.2 ソケット用ねじ (オプション)
• 1 x M.2 ソケット用スタンドオフ(オプション)
1
1.2 仕様
プ ラット
フォーム
CPU
チップセット
メモリ
拡 張 ス ロ ット
• マイク ロ AT X フォーム ファ クター
• 第 8 世代と第 9 世代 Intel® Core TM プロセッサーに対応
(ソケット 1151)
• 最大 95W までの CPU に対応
• デジタル 電 源 設 計
• 8 電源フェーズ設計
• Intel® ターボ ブースト 2.0 テクノロジーを サポート
• Intel® B365
• デュアルチャンネル DDR4 メモリ機能
• 4 x DDR4 DIMM スロット
• DDR4 2666/2400/2133 ノン ECC、アンバッファードメモリに
対応
• ECC UDIMM メモリモジュールに対応(non-ECC モードで動
作)
• シス テム メモ リ の 最 大 容 量:64 G B
• Intel® エクストリームメモリプロファイル(XMP)2.0 に対応
• DIMM スロットに 15μゴールドコンタクトを採用
• 2 x PCI Express 3.0 x16 スロット(PCIE1/PCIE3:x16 (PCIE1)
でシングル、x16 (PCIE1) / x4 (PCIE3) でデュアル )
* 起動ディスクとして NVMe SSD に対応
• 1 x PCI Express 3.0 x1 スロット (Flexible PCIe)
• AMD Quad CrossFireXTMと Cro ssFir eXTMをサポート
• 1 x M.2 ソケット ( キー E)、タイプ 2230 WiFi/BT モジュ
ールに 対応
• VGA PCIe スロットに 15μゴールドコンタクトを採用(PCIE1)
2
グラフィック
ス
• Intel® UHD グラフィックス内蔵ビジュアルおよび VGA 出力は、
GPU に統合されたプロセッサーのみでサポートされます。
• Intel® U H D グ ラ フ ィッ ク ス 内 蔵 ビ ジ ュ ア ル を サ ポ ー ト:A V C 、
MVC (S3D) および MPEG-2 Full HW Encode1 が装備された
Intel® クイッ ク・シ ン ク・ビ デ オ、I n t e l ® InTruTM 3 D 、I n t e l ®
クリアー・ビデオ HD テクノロジー、Intel® Insider TM、I n t e l ®
UHD グラフィックス
• DirectX 12
• HWA エンコード / デコード : AVC/H.264、HEVC/H.265 8-ビッ
ト、HEVC/H.265 10-ビット、VP8、VP9 8- ビット、VP9 10-ビッ
ト ( デコードのみ )、MPEG2、MJPEG、VC-1 (デコードのみ )
• デュアルグラフィックス出力: HDMI、および、DisplayPort 1.2
• HDMI 1.4 テクノロジーに対応、最大解像度 4K x 2K
(4096x2160) @ 30Hz
• DisplayPort 1.2 テクノロジーに対応、最大解像度 4K x
2K (4096x2304) @ 60Hz
• H D M I 1.4 ポートで オートリップ シンク、ディープ カラー
(12bp c)、xvYCC、および、H BR(高ビットレートオーディオ)
に対応(HDMI 対応モニターが必要です)
• HDMI ポートと DisplayPort 1.2 ポートで HDCP 2.2 に対応
• HDMI ポートと DisplayPort 1.2 ポートで 4K Ultra HD
( U H D )再 生 に 対 応
オーディオ
LAN
リアパ ネル I/O
• 7.1 CH HD オーディオ、コンテンツプロテクション付き
(Realtek ALC1200 オーディオコーデック)
• プ レ ミ ア ム・ブ ル ー レ イ・オ ー デ ィ オ ・ サ ポ ー ト
• サージ保護に対応
• PCB 絶縁シールド
• ゴールドオー ディオジャック
• D TS 接続 を サポート
• ギガビット LAN 10/100/1000 Mb/s
• ギガ PHY Intel® I2 19V
• Wake-On-LAN(ウェイク オン ラン)に対応
• 雷 / 静 電 気 放 電( E S D )保 護 に 対 応
• エネルギー効率のよいイーサネット 802.3az をサポート
• PXE をサポート
• 1 x PS/2 マウス / キーボードポート
• 1 x HDMI ポート
• 1 x DisplayPort 1.2
• 1 x 光 SPDIF 出力ポート
• 2 x USB 2.0 ポート(静電気放電(ESD)保護に対応)
• 1 x USB 3.1 Gen1 Type-C ポート(静電気放電(ESD)保護
に対応)
• 4 x USB 3.1 Gen1 ポート(静電気放電(ESD)保護に対応)
3
• LED 付き 1 x RJ-45 LAN ポート(ACT/LINK LED と SPEED
LED)
• HD オーディオジャック: リアスピーカー / センター / バス /
ラインイン / フロントスピーカー / マイク(ゴールドオーディ
オジャック)
ストレージ
コネクタ
• 6 x SATA3 6.0 Gb/s コネクタ、RAID(RAID 0、RAID 1、RAID
5、RAID 10、Intel ラピッド・ストレージ・テクノロジー 17)、
NCQ、AHCI およびホットプラグ機能に対応 *
* SATA タイプ M.2 デバイスで M2_2 を使用している場合は、
SATA3_0 は無効になります。
• 1 x Ultra M.2 ソケット(M2_1)、最大 Gen3 x4 (32 Gb/s)
までの M Key タイプ 2242/2260/2280 M.2 PCI Express モ
ジュール に対応 **
• 1 x ウルトラ M.2 ソケット (M2_2)、M Key タイプ
2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s モジュールと最
大 Gen3 x4 (32 Gb/s) までの M.2 PCI Express モジュー
ルに対応 *
** Intel® Optane TM テ クノ ロ ジ ー に 対 応
** 起動ディスクとして NVMe SSD に対応
** ASRock U.2 キットに対応
• 1 x COM ポートヘッダー
• 1 x TPM ヘッダー
• 1 x シャーシイントルージョンとスピーカーヘッダー
• 2 x RGB LED ヘッダー
* 合計 12V/3A、36W までの LED ストリップに対応
• 1 x アドレサブル LED ヘッダー
* 合計 5V/3A、15W までの LED ストリップに対応
• 1 x CPU ファンコネクタ(4 ピン)
* CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに
対応します。
• 1 x CPU/ ウォーターポンプファンコネクタ(4 ピン)(スマー
トファン速度制御)
* CPU/ ウォーターポンプファンは最大 2A (24W) の出力のウォ
ータークーラーに対応します。
• 3 x シャーシ/ウォーターポンプファンコネクタ(4 ピン)(ス
マートフ ァン 速 度 制 御 )
* シャーシ / ウォーターポンプファンは最大 2A (24W) の出力
のウォータークーラーに対応します。
4
* CPU_FAN2/WP、CHA_FAN1/WP、CHA_FAN2/WP および CHA_FAN3/
WP は 3 ピンまたは 4 ピンファンが使用されているかどうか
を自動 検 出 で き ま す。
• 1 x 24 ピン ATX 電源コネクタ
• 1 x 8 ピン 12V 電源コネクタ
• 1 x 前面パネルオーディオコネクタ
• 2 x USB 2.0 ヘッダー(4 つの USB 2.0 ポートに対応)(静
電 気 放 電( E S D )保 護 に 対 応 )
• 1 x USB 3.1 Gen1 ヘッダー(2 つの USB 3.1 Gen1 ポート
に対応)(静電気放電(ESD)保護に対応)
BIOS 機能
ハードウェ
アモニター
OS
認証
• AMI UEFI Legal BIOS、多言語 GUI サポート付き
• ACPI 6.0 準拠ウェイクアップイベント
• SMBIOS 2.7 サポート
• CPU、GT、DRAM、PCH 1.0V、VCCIO、VCCSA、VCCST 電圧マルチ調
整
• 温度センシング : CPU、CPU/ ウォーターポンプ、 シャーシ/
ウォーターポンプファン
• ファンタコメータ : CPU、CPU/ ウォーターポンプ、 シャーシ
/ ウォーターポンプファン
• 静 音 フ ァン( C P U 温 度 に 従 って シ ャ ー シファン 速 度 を 自 動 調
整): CPU、CPU/ ウォーターポンプ、 シャーシ / ウォーター
ポンプファン
• ファンマルチ速度制御 : CPU、CPU/ ウォーターポンプ、 シャ
ーシ / ウォーターポンプファン
• 電圧監視: +12V、+5V、+3.3V、CPU Vcore、DRAM、VPPM、PCH 1.0V、
VCCSA、VCCST
• Micr os oft® Windows® 10 64-bit
• F C C 、C E
• ErP/EuP Ready(ErP/EuP 対応電源供給装置が必要です)
5
* 商品詳細については、当社ウェブサイトをご覧ください。 http://www.asrock.com
BIOS 設定 の調 整、アンタイドオーバークロックテクノロジーの適用、サードパーティの
オーバークロックツールの使用などを含む、オーバー クロックには、一定 のリスクを伴
いま すのでご 注 意ください。 オーバー クロックする とシステムが不 安定 になったり、
システムのコンポーネントやデバイス が破 損することがあります。 ご自分 の責任で
行ってくだ さい。 弊社では、オーバー クロックによる破 損の責 任は 負いかねますので
ご了承ください。
6
1.3
Intel
B365
DDR 4_A2 (6 4 bit, 28 8-pin m odule )
DDR 4_A1 (6 4 bit, 28 8-pin m odule )
DDR 4_B2 (6 4 bit, 28 8-pin m odule )
DDR 4_B1 (6 4 bit, 28 8-pin m odule )
ATX12V1
Top:
RJ-45
Top:
Central/Bass
Center :
REAR SPK
Top:
LINE IN
Center :
FRONT
Bottom :
Optica l
SPDIF
Bottom :
MIC IN
HDLED RESET
PLED PWRBTN
PANEL1
1
COM1
1
1
HD_AUDIO1
SATA3_2_3
SATA3_4_5
Ro HS
7
10
11
USB5_6
1
18
USB3_4
1
17
SATA3_0
1
4
3
25
PS2
Keyb oard
/Mous e
PCIE2
21
15
16 19
M2_3
CT1
CHA_FAN2/
WP
CPU_FAN2/
WP
2
23 24
AUDIO
CODEC
Ult ra M.2
PCIe G en3 x4
USB 3.1 Gen1
T: USB3
B: USB4
USB 3.1 Gen1
T: USB1
B: USB2
BIOS
ROM
26
USB 2. 0
T: USB1
B: USB 2
RGB_LED1
1
RGB_LED 2
1
A_RGB_L ED1
1
20
8
USB3_5 _6
1
CHA_FAN3/
WP
B365M Phantom Gaming 4
CPU_FAN1
CLRMOS1
1
22
1
TPMS1
CHA_FAN1/
WP
SATA3_1
PCIE1
LAN
HDMI 1
DP1
USB 3.1 G en1
USB31 _TC_1
PCIE3
CMOS
Battery
M2_1
M2_2
5
9
12
14
ATXP WR1
SPK_CI1
1
CPU
DRAM
VGA
BOOT
13
6

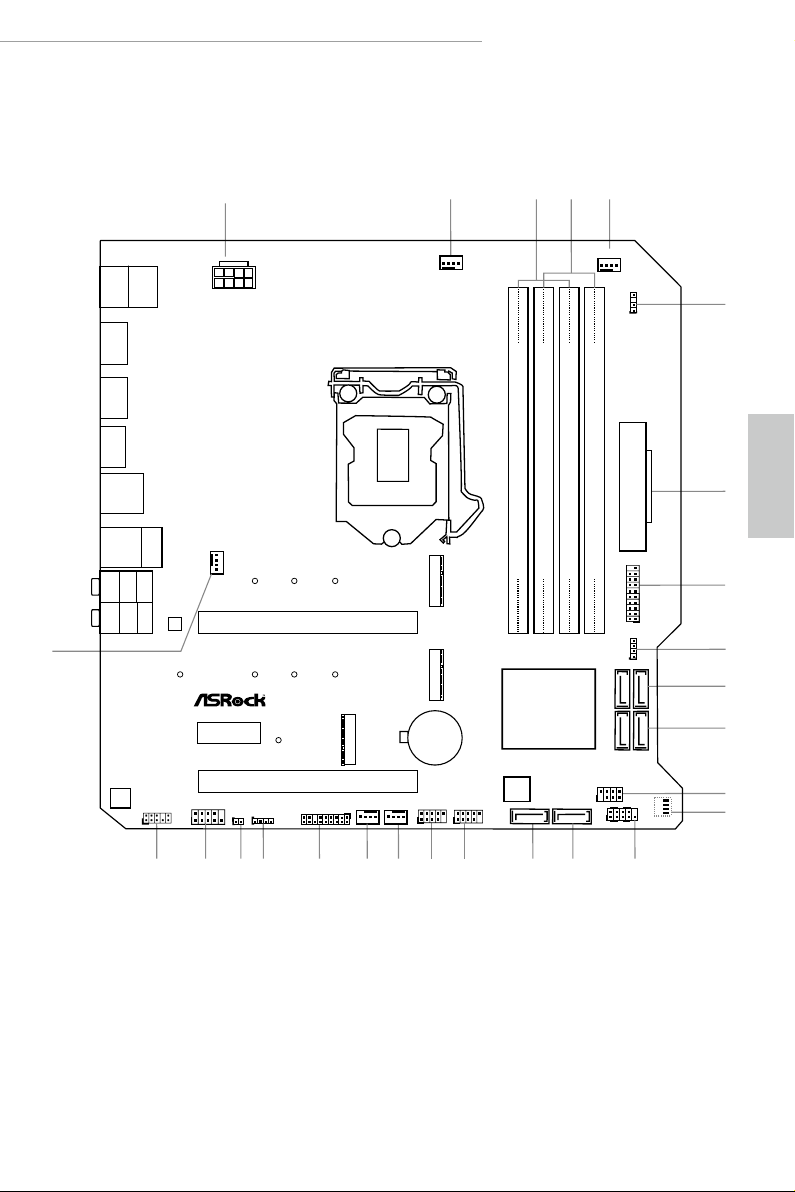

マザーボードのレイアウト
7
番号 説明
1 ATX 12V 電源コネクタ(ATX12V1)
2 CPU ファンコネクタ(CP U _FAN1)
3 2 x 288 ピン DDR4 DIMM スロット(DDR4_A1、DDR4_B1)
4 2 x 288 ピン DDR4 DIMM スロット(DDR4_A2、DDR4_B2)
5 CPU/ ウォーターポンプファンコネクタ (CPU_FAN2/WP)
6 アドレサブル LED ヘッダー (A_RGB_LED1)
7 AT X 電源コネクタ(ATXP W R1)
8 USB 3.1 Gen1 ヘッダー(USB3_5_6)
9 RGB LED ヘッダー (RGB_LED2)
10 SATA3 コネクタ(SATA3_2_3)
11 SATA3 コネクタ(SATA3_4_5)
12 電源 LED とスピーカーヘッダー (SPK_PLED1)
13 ポストステー タスチェッカー(PS C)
14 シ ス テ ム パ ネ ル ヘッ ダ ー( P A N E L 1 )
15 SATA3 コネクタ(SATA3_0)
16 SATA3 コネクタ(SATA3_1)
17 USB 2.0 ヘッダー(USB5_6)
18 USB 2.0 ヘッダー(USB3_4)
19 CPU/ ウォーターポンプファンコネクタ (CPU_FAN2/WP)
20 CPU/ ウォーターポンプファンコネクタ (CP U_FAN3/WP)
21 TPM ヘッダー(TPMS1)
22 RGB LED ヘッダー (RGB_LED1)
23 クリア CMOS ジャンパー(CLRMOS1)
24 COM ポートヘッダー(COM1)
25 フロントパネルオーディオヘッダー(HD_AUDIO1)
26 シャーシ / ウォーターポンプファンコネクタ (CH A_FA N1/WP)
8
1.4 I/O パネル
1 6
3
5
2
4
11 10 9
番号 説明 番号 説明
1 USB 2.0 ポート(USB12) 8 オプティカル SPDIF 出力ポート
2 LAN RJ-45 ポート* 9 USB 3.1 Gen1 ポート(USB3_3_4)
3 セントラル / バス(オレンジ色) 10 USB 3.1 Gen1 ポート(USB3_1_2)
4 リ ア ス ピ ー カ ー( 黒 色 ) 11 USB 3.1 Gen2 Type-C ポート
5 ライン入力(明るい青色) 12 DisplayPort 1.2
6 フロントスピーカー(ライム色)** 13 HDMI ポート
7 マ イ ク ロ フ ォ ン( ピ ン ク 色 ) 14 PS/2 マウス / キーボードポート
7 8 14 13 12
9
* 各 LAN ポートにそれぞれ 2 つの LED があります。LA N ポートの LED 表示については下の表を参照し
てくだ さ い 。
ACT/LINK LED
SPEED LED
LAN Por t
アクティビティ / リンク LED 速度 LED
状態 説明 状態 説明
消灯 リンクなし 消灯 10Mbps 接続
点滅 データアク ティビティ オレン ジ 色 100Mbps 接続
点灯 リンク 緑色 1Gbps 接続
** 2 チャンネルスピーカーを使 用する場合は 、スピーカーのプラグを「フロントスピーカージャック」に 接
続してください。使用するスピーカーのタイプに従って、下の表に記 載されている接続に関する詳細説明を
参 照し てくだ さ い。
オーディオ出
力 チ ャンネル
フロ ントスピー
カー
(No. 6)
リアスピーカー
(No. 4)
セントラル / バ
ス
(No. 3)
ライン入 力
(No. 5)
2 V -- -- --
4 V V -- --
6 V V V --
8 V V V V
10
第 2 章 取り付け
これは Micro ATX フォームファクタのマザーボードです。 マザーボードを取
付ける前に、ケースに 取付 できるフォームファクター(サイズ )を確 認し、マザーボー
ドを取り付けることができることを確認してくだ さい。
取り付け前の注意事項
マザーボードコンポーネントを取り付けたり、マザーボードの設定を変更す
る前に、次の注意事項をよくお読みください。
• マザーボードを設置 / 取り外しをする場合は、必ず電源コードが抜いてくださ
い。電源コードが繋がれたままで作業を行うと、怪我をしたり、マザーボード
が破損する可能性がございます。
• 静電気によってマザーボードの部品が破損することを防止するために、マザー
ボードはカーペットの上に置かないでください。また、静電気防止リストスト
ラップを着用するか、または、部品を取り扱う前に静電気除去オブジェクトに
触れてください。
• 基板の端をつかんでください。IC には触れないでください。
• マザーボードを取り外す場合は、取り外したマザーボードを接地した静電気防
止パッドの上に置くか、商品に付属している袋に入れてください。
• マザーボードをシャーシに固定する為にねじを使う場合は、ねじを締め付けす
ぎないでください。ねじを締め付けすぎると、マザーボードが破損することが
あります。
11
2.1 CPU を取り付ける
1.
1151 ピン CPU をソケットに挿入する前に、PnP キャップ がソケット上にある
こと、CPU 表面に汚れがないこと、または、ソケット内に曲がったピンがないこ
とを確認してください。PnP キャップがソケット上になかったり、CPU 表面が汚
れていたり、または、ソケット内に曲がったピンがある場合は、CPU を無理にソ
ケット内に挿入しないでください。CPU を無理にソケット内に挿入すると、CPU
の甚大な破損につながります。
2.
CPU を取り付ける前に、すべての電源ケーブルを取り外してください。
1
2
A
B
12
3
4
5
13
プロセッサーを取り外した場合は、カバーを保管して取り付け直してください。アフ
ターサービスのためにマザーボードを返品する場合は、カバーを必ず取り付けてくだ
さい。
14

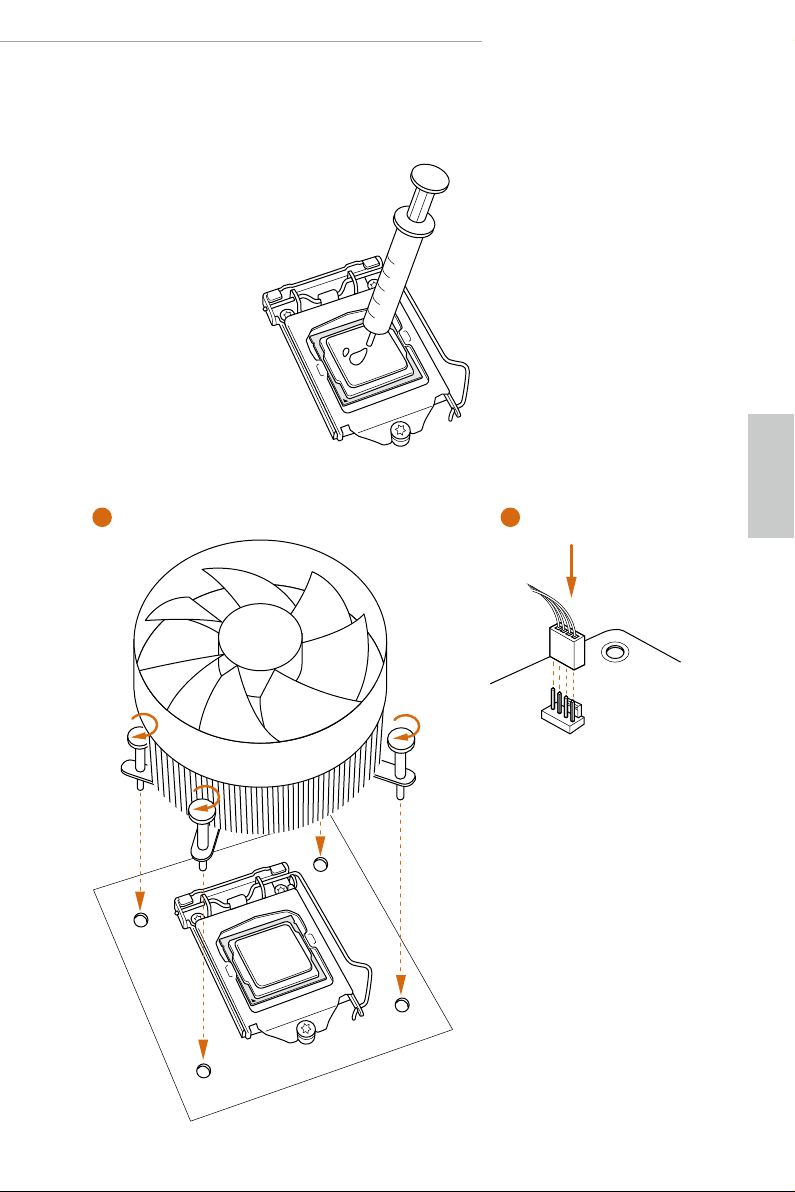

2.2 CPU ファンとヒートシンクを取り付ける
1 2
FAN
CPU_
15
2.3 メモリモジュール (DIMM) を取り付ける
1
2
16
3
このマザーボードには 4 つの 288 ピン DDR4 (ダブルデータレート 4) DIMM
スロットが装備されており、デュアルチャンネルメモリ技術に対応します。
1.
デュアルチャンネルメモリ設定のために、同一 ( 同じブランド、同じ速 度、同じ サイズ、
同じチップタイプ ) の DDR4 DIMM を 1 組取り付ける必要があります。
2.
1 つまたは 3 つのメモリモジュールが取り付けられている場合は、デュアルチャンネ
ルメモ リテクノロ ジ ー を 有 効 に で き ま せ ん 。
3.
DDR、DDR2 または DDR3 メモリモジュールは DDR4 スロットに取り付けることはでき
ません。取り付けると、マザーボードと DIMM が破損することがあります。
デュアル チ ャン ネ ル メモリ設 定
優先順位 DDR4_ A1 DDR4_A2 DDR4_B1 DDR4_B2
1 実装済み 実装済み
2 実装済み 実装済み 実装済み 実装済み
DIMM は 1 つの正しい方向にしか取り付けることができません。DIMM を間違った方向
に無理に挿入すると、マザーボードと DIMM の損傷につながります。
17
2.4 フロントパネルオーディオヘッダーの接 続
32:(56:
+''/('
5(6(76:
32:(5/('
32:(5/('
2
RESET SW
HDD LED
3$1(/
18
䦭⨎ἲ 怋䲘ἲ
9 10
Power SW (-) RESET SW (+)
B
Power LED (-)
A
Power LED (+)
1 2
PANEL1
RESET SW (-)Power SW (+)
HDD LED (-)
HDD LED (+)
D
C
ABC
D
2.5 I/O パネルシールドを取り付ける
1
19
2.6 マザーボードを取り付ける
B365M Phantom Gaming 4
20
2.7 SATA ドライブを取り付ける
1
5#6#
2
5#6#ͳͳ
21
3
4
5#6#ᮎཻ
5#6#ͳ
22
2.8 グラフィックスカードを取り付ける
1
23
拡張スロット (PCI Express スロット )
このマザーボードには 3 つの PCI Express スロットが装備されています。
拡張カードを取り付ける前に、電源供給が切断されていること、または、電源コードが
取り外さ れていることを確 認してください。取り付 け作業を始める前に、拡 張カードに
添 付さ れている文 書を読 んで、カ ード用 に必 要 なハ ードウェア設 定を行ってくだ さい。
PCIe スロット :
PCIE1(PCIe 3.0 x16 スロット)は PCI Express x16 レーン幅グラフィックスカード向
け に使 用しま す。
PCIE2(PCIe 3.0 x1 スロット)は PCI Express x1 レーン幅カード向けに使用します。
PCIE3(PCIe 3.0 x16 スロット)は PCI Express x4 レーン幅グラフィックカード向け
に使 用しま す。
PCIe スロット設定
PCIE1 P CIE3
24
シングルグラフィックス
カード
Cr o ss Fir eX
TM
モードで 2
枚のグ ラフィッ クス カード
複数のグ ラフィックスカードを 使用 する場合は、サーマル 環境 を改 善するため に、
シャーシファンをマザーボードのシャーシファンコネクタ (CHA_FAN1/WP, CHA_FAN2/WP
or CHA_FAN3/WP) に接続してください。
x16 N/A
x16 x4
