Asrock B150M-PIO2 Quick Installation Guide

No part of this documentation may be reproduced, transcribed, transmitted, or translated in any language, in any form or by any means, except duplication of documentation by the purchaser for backup purpose, without written consent of ASRock Inc.

Products and corporate names appearing in this documentation may or may not be registered trademarks or copyrights of their respective companies, and are used only for identication or explanation and to the owners’ benet, without intent to

infringe.

Disclaimer:

Specications and information contained in this documentation are furnished for informational use only and subject to change without notice, and should not be constructed as a commitment by ASRock. ASRock assumes no responsibility for any errors or omissions that may appear in this documentation.

With respect to the contents of this documentation, ASRock does not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or conditions of merchantability or tness for a particular purpose.

In no event shall ASRock, its directors, ocers, employees, or agents be liable for any indirect, special, incidental, or consequential damages (including damages for loss of prots, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.

is device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that

may cause undesired operation.

CALIFORNIA, USA ONLY

e Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance controlled in Perchlorate Best Management Practices (BMP) regulations passed by the California Legislature. When you discard the Lithium battery in California, USA, please follow the related regulations in advance. “Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/ perchlorate”

ASRock Website: http://www.asrock.com

AUSTRALIA ONLY

Our goods come with guarantees that cannot be excluded under the Australian Consumer Law. You are entitled to a replacement or refund for a major failure and compensation for any other reasonably foreseeable loss or damage caused by our goods. You are also entitled to have the goods repaired or replaced if the goods fail to be of acceptable quality and the failure does not amount to a major failure. If you require assistance please call ASRock Tel : +886-2-28965588 ext.123 (Standard International call charges apply)

e terms HDMI™ and HDMI High-Denition Multimedia Interface, and the HDMI logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

Motherboard Layout

Intel

B150

DDR 4_B1 (6 4 bit, 28 8-pin mo dule)

DDR 4_A1 (6 4 bit, 28 8-pin mo dule)

ATXP WR 1

Top: RJ-4 5

USB 2 .0 T: USB0 B: US B1

HDLED R ESET

PLED PW RBTN

PANEL1

USB_2_3

SPK_CI1

HD_AUD IO1

B150 M-P IO2

RoH S

VGA 1

USB 3. 0 T: USB1 B: USB 2

CMO S

Bat tery

USB3_3_4

CPU_FAN1

TPMS1

PCI E xpres s 3.0

Fro nt USB 3. 0

Top:

LINE IN

Cente r:

FRONT

Botto m:

MIC IN

ATX12V1

SATA3_1

PCIE1

CHA_FAN1

BIOS ROM

PS2

Keyb oard

PS2

Mous e

SATA3_2

M2_ 2

CLRMOS1

COM1

HDM I1

USB_4_5

SATA3_3

SATA3_4

B150M-PIO2

English

No. Description

1 ATX 12V Power Connector (ATX12V1)

2 CPU Fan Connector (CPU_FAN1)

3 Chassis Fan Connector (CHA_FAN1)

4 2 x 288-pin DDR4 DIMM Slots (DDR4_A1, DDR4_B1)

5 ATX Power Connector (ATXPWR1)

6 SATA3 Connector (SATA3_4)

7 SATA3 Connector (SATA3_3)

8 SATA3 Connector (SATA3_2)

9 SATA3 Connector (SATA3_1)

10 System Panel Header (PANEL1)

11 Chassis Intrusion and Speaker Header (SPK_CI1)

12 USB 2.0 Header (USB_4_5)

13 TPM Header (TPMS1)

14 USB 3.0 Header (USB3_3_4)

15 COM Port Header (COM1)

16 USB 2.0 Header (USB_2_3)

17 Front Panel Audio Header (HD_AUDIO1)

English

I/O Panel

1 2

B150M-PIO2

10 56

No. Description No. Description

1 PS/2 Mouse Port 6 USB 2.0 Ports (USB01)***

2 LAN RJ-45 Port* 7 USB 3.0 Ports (USB3_12)

3 Line In (Light Blue)** 8 HDMI Port

4 Front Speaker (Lime)** 9 D-Sub Port

5 Microphone (Pink)** 10 PS/2 Keyboard Port

* ere are two LEDs on the LAN port. Please refer to the table below for the LAN port LED indications.

ACT/LINK L ED

SPEED LE D

LAN Por t

Activity / Link LED Speed LED

Status Description Status Description

O No Link O 10Mbps connection Blinking Data Activity Orange 100Mbps connection On Link Green 1Gbps connection

English

** To congure 7.1 CH HD Audio, it i s required to use an HD front panel audio module and enable the multichannel audio feature through the audio driver.

Please set Speaker Conguration to “7.1 Speaker”in the Realtek HD Audio Manager.

Function of the Audio Por ts in 7.1-channel Con guration:

English

Port Function

Light Blue (Rear panel) Rear Speaker Out Lime (Rear panel) Front Speaker Out Pink (Rear panel) Central /Subwoofer Speaker Out Lime (Front panel) Side Speaker Out

*** ACPI wake-up function is supported on USB01 por ts only.

Chapter 1 Introduction

ank you for purchasing ASRock B150M-PIO2 motherboard, a reliable motherboard produced under ASRock’s consistently stringent quality control. It delivers excellent performance with robust design conforming to ASRock’s commitment to quality and endurance.

Becau se the motherboard specications and the BIOS soware might be updated, the content of this documentation will be subject to change without notice. In case any modications of this documentation occur, the updated version will be available on ASRock’s website without further notice. If you require technical support related to this motherboard, please vi sit our website for s pecic information about the model you are using. You may nd the l atest VGA cards and CPU suppor t list on ASRock’s website a s well. ASRock website http://www.a srock.com.

1.1 Package Contents

ASRock B150M-PIO2 Motherboard (uDTX Form Factor)

•

ASRock B150M-PIO2 Quick Installation Guide

•

ASRock B150M-PIO2 Support CD

•

Serial ATA (SATA) Data Cable (Optional)

•

I/O Panel Shield (Optional)

•

2 x Screws for M.2 Socket (Optional)

•

B150M-PIO2

English

1.2 Specications

Platform

CPU

Chipset

Memory

•

uDTX Form Factor supports PIO and Micro ATX Solid Capacitor design

Supports 6th Generation Intel® CoreTM i7/i5/i3/Pentium®/ Celeron® Processors (Socket 1151) Supports CPU up to 95W Digi Power design 5 Power Phase design Supports Intel® Turbo Boost 2.0 Technology

Intel® B150

Dual Channel DDR4 Memory Technology 2 x DDR4 DIMM Slots Supports DDR4 2133 non-ECC, un-buered memory Supports ECC UDIMM memory modules (operate in nonECC mode) Max. capacity of system memory: 32GB Supports Intel® Extreme Memory Prole (XMP) 2.0 15μ Gold Contact in DIMM Slots

English

Expansion Slot

Graphics

1 x Right Angle PCI Express 3.0 x16 Slot (PCIE1: x16 mode)*

•

* Supports NVMe SSD as boot disk

1 x M.2 Socket (Key E), supports type 2230 WiFi/BT module

•

Intel® HD Graphics Built-in Visuals and the VGA outputs

•

can be supported only with processors which are GPU integrated. Supports Intel® HD Graphics Built-in Visuals : Intel® Quick

•

Sync Video with AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® InsiderTM, Intel® HD Graphics 510/530 Pixel Shader 5.0, DirectX 12

•

Max. shared memory 1024MB

•

* e size of maximum shared memory may vary from dierent operating systems.

Audio

Dual graphics output: Support D-Sub and HDMI ports by

•

independent display controllers Supports HDMI with max. resolution up to 4K x 2K

•

(4096x2160) @ 24Hz / (3840x2160) @ 30Hz Supports D-Sub with max. resolution up to 1920x1200 @

•

60Hz Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and

•

HBR (High Bit Rate Audio) with HDMI Port (Compliant HDMI monitor is required) Supports Accelerated Media Codecs: HEVC, VP8, VP9

•

Supports HDCP with HDMI Port

•

Supports Full HD 1080p Blu-ray (BD) playback with HDMI

•

Port

7.1 CH HD Audio (Realtek ALC887 Audio Codec)

•

* To congure 7.1 CH HD Audio, it is required to use an HD front panel audio module and enable the multi-channel audio feature through the audio driver.

Supports Surge Protection (ASRock Full Spike Protection)

•

ELNA Audio Caps

•

B150M-PIO2

LAN

Rear Panel I/O

PCIE x1 Gigabit LAN 10/100/1000 Mb/s

•

Realtek RTL8111GR

•

Supports Wake-On-WAN

•

Supports Wake-On-LAN

•

Supports Lightning/ESD Protection (ASRock Full Spike

•

Protection) Supports LAN Cable Detection

•

Supports Energy Ecient Ethernet 802.3az

•

Supports PXE

•

1 x PS/2 Mouse Port

•

1 x PS/2 Keyboard Port

•

1 x D-Sub Port

•

1 x HDMI Port

•

2 x USB 2.0 Ports (Supports ESD Protection (ASRock Full

•

Spike Protection))*

* ACPI wake-up function is supported on USB01 ports only.

2 x USB 3.0 Ports (Supports ESD Protection (ASRock Full

•

Spike Protection))

English

Storage

Connector

1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED

•

LED) HD Audio Jacks: Line in / Front Speaker / Microphone

•

4 x SATA3 6.0 Gb/s Connectors, support NCQ, AHCI and

•

Hot Plug 1 x Ultra M.2 Socket, supports type 2260/2280 M.2 SATA3

•

6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4

(32 Gb/s)* * Supports NVMe SSD as boot disks * Supports ASRock U.2 Kit

1 x COM Port Header

•

1 x TPM Header

•

1 x Chassis Intrusion and Speaker Header

•

1 x CPU Fan Connector (4-pin)

•

1 x Chassis Fan Connector (4-pin)

•

* e CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

1 x 24 pin ATX Power Connector

•

1 x 4 pin 12V Power Connector

•

1 x Front Panel Audio Connector

•

2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports

•

ESD Protection (ASRock Full Spike Protection))

1 x USB 3.0 Header (Supports 2 USB 3.0 ports) (Supports

•

ESD Protection (ASRock Full Spike Protection))

English

BIOS Feature

Hardware Monitor

AMI UEFI Legal BIOS with multilingual GUI support

•

ACPI 5.0 Compliant wake up events

•

SMBIOS 2.7 Support

•

DRAM, PCH 1.0V Voltage Multi-adjustment

•

CPU/Chassis temperature sensing

•

CPU/Chassis Fan Tachometer

•

CPU/Chassis Quiet Fan (Auto adjust chassis fan speed by

•

CPU temperature)

CPU/Chassis Fan multi-speed control

•

CASE OPEN detection

•

Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM,

•

PCH 1.0V

Microso® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-

•

bit * To install Windows® 7 OS, a modied installation disk with xHCI drivers packed into the ISO le is required. Please refer to page 121 for more detailed instructions. * For the updated Windows® 10 driver, please visit ASRock ’s website for details: http://www.asrock.com

FCC, CE, WHQL

Certications

* For detailed product information, please visit our website: http://ww w.asrock.com

Please realize that the re is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using third-party overclocking tool s. Overclocking may aect your system’s stability, or even cause damage to the components and devices of your system. It should be done at your own risk and expense. We are not responsible for possible damage caused by overclocking.

•

ErP/EuP Ready (ErP/EuP ready power supply is required)

•

B150M-PIO2

English

1.3 Onboard Headers and Connectors

Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard.

System Panel Header (9-pin PANEL1) (see p.1, No. 10)

PWRBTN (Power Switch):

Connec t to the power switch on the chassi s front panel. You may congure the way to turn o your system using the power switch.

RESET (Reset Switch):

Connec t to the reset switch on the chassis front panel. Press the reset sw itch to restart the computer if the compute r freezes and fails to perform a normal restart.

PLED (Syste m Power LED):

Connec t to the power status indicator on the chassis front panel. e LED i s on when the system is ope rating. e LED keeps blinking when the system i s in S1/S3 sleep state. e LED is o when the system is in S4 sleep state or powered o (S5).

HDLED (Ha rd Drive Activity LED):

Connec t to the hard drive activity LED on the chassis front panel. e LED is on when the hard drive i s reading or writing data.

e front panel design may dier by chassis. A front panel module mainly consists of power switch, reset switch, power LED, hard dr ive activity LED, speak er and etc. When connecting your chassis front panel module to this head er, make sure the wire assig nments and the pin assig nments are matched correctly.

PLE D+

PLE D-

HDL ED-

HDL ED+

PWR BTN#

GND

RES ET#

GND

Connect the power switch, reset switch and system status indicator on the chassis to this header according to the pin assignments below. Note the positive and negative pins before connecting the cables.

English

B150M-PIO2

SPE AKE R

Chassis Intrusion and Speaker Header (7-pin SPK_CI1) (see p.1, No. 11)

Serial ATA3 Connectors (SATA3_1: see p.1, No. 9) (SATA3_2: see p.1, No. 8) (SATA3_3: see p.1, No. 7) (SATA3_4: see p.1, No. 6)

USB 2.0 Headers (9-pin USB_2_3) (see p.1, No. 16)

(9-pin USB_4_5) (see p.1, No. 12)

DUM MY +5V

SIG NAL

USB _P WR

P-

P+

GND GND

USB _PW R

DUM MY

P-

P+

GND

DUM MY

GND

SATA3_1 SATA3_2 SATA3_3 SATA3_4

USB _P WR

P-

P+

DUM MY

Please connect the chassis intrusion and the chassis speaker to this header.

ese four SATA3 connectors support SATA data cables for internal storage devices with up to

6.0 Gb/s data transfer rate.

ere are two headers on this motherboard. Each USB 2.0 header can support two ports.

USB 3.0 Header (19-pin USB3_3_4) (see p.1, No. 14)

USB _PW R

Vbus

IntA _PA_SS RX-

IntA _PA_SS RX+

GND

IntA _PA_SS TX-

IntA _PA_SS TX+

GND

IntA _PA_D-

IntA _PA_D+

GND

P+

P-

VbusVbus

IntA _PB_S SRX-

IntA _PB_S SRX+

GND

IntA _PB_S STX-

IntA _PB_S STX+

GND

IntA _PB_D -

IntA _PB_D +

Dumm y

Besides two USB 3.0 ports on the I/O panel, there is one header on this motherboard. Each USB

3.0 header can support two ports.

English

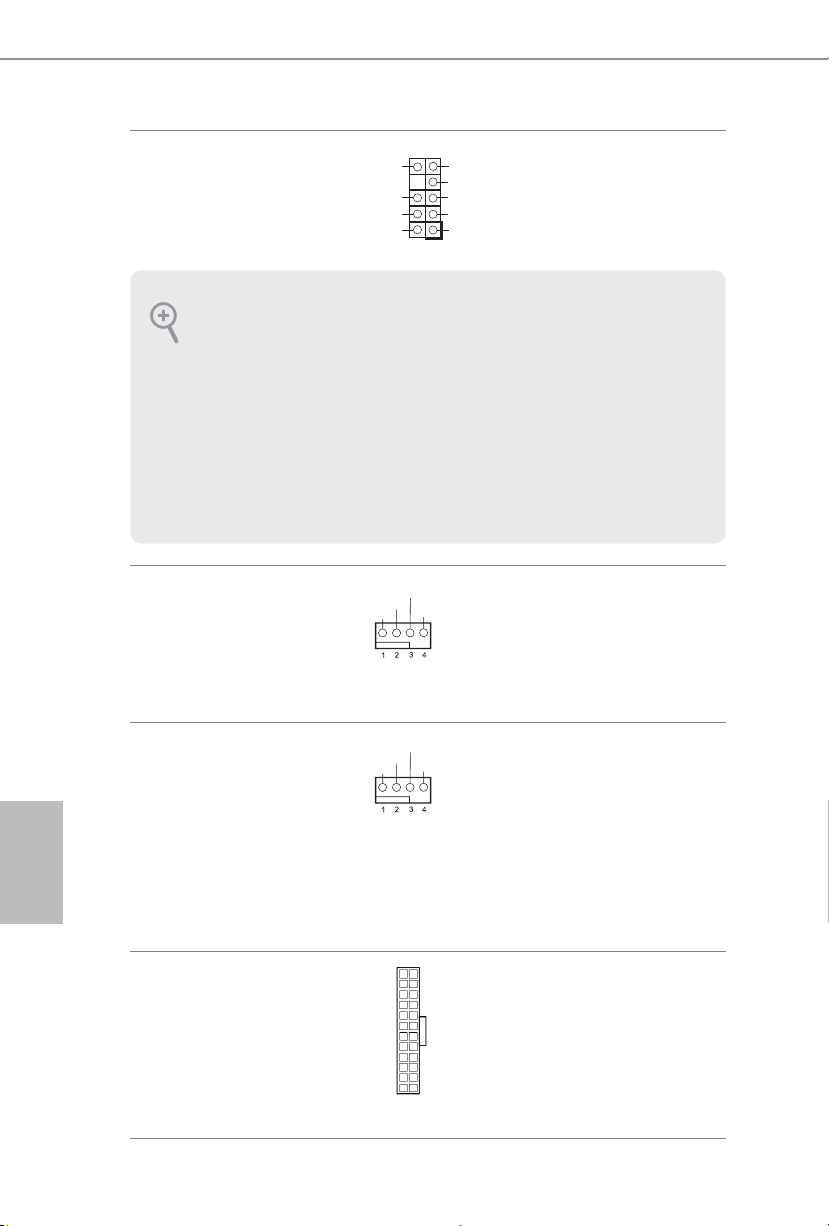

Front Panel Audio Header

GND

FAN_V OLTAGE_ CONTR OL

FAN_S PEED

FAN_S PEED_ CONTR OL

GND

FAN_V OLTAGE_ CONTR OL

FAN_S PEED

FAN_S PEED_ CONTR OL

(9-pin HD_AUDIO1) (see p.1, No. 17)

1. High De nition Audio supports Jack Sensing, but the panel wire on the chassis must support HDA to function correctly. Please follow the instructions in our manual and chassis manual to install your system.

2. If you use an AC’97 audio panel, please install it to the front panel audio header by the steps below: A. Connect Mic_IN (MIC) to MIC2_ L. B. Conne ct Audio_R (RIN) to OUT2_R and Audio_ L (LIN) to OUT2_ L. C. Connect Ground (GND) to Ground (GND). D. MIC_ RET and OUT_RET are for the HD audio panel only. You don’t need to connect them for the AC’97 audio panel. E. To activate the front mic, go to the “FrontMic” Tab in the Realtek Control panel and adju st “Recording Volume”.

OUT _R ET

MIC _R ET

PRE SE NCE #

GN D

OUT 2_ L

J_S EN SE OUT 2_ R

MIC 2_ R

MIC 2_ L

is header is for connecting audio devices to the front audio panel.

English

Chassis Fan Connector (4-pin CHA_FAN1) (see p.1, No. 3)

CPU Fan Connector (4-pin CPU_FAN1) (see p.1, No. 2)

ATX Power Connector (24-pin ATXPWR1) (see p.1, No. 5)

Please connect fan cables to the fan connector and match the black wire to the ground pin.

is motherboard provides a 4-Pin CPU fan (Quiet Fan) connector. If you plan to connect a 3-Pin CPU fan, please connect it to Pin 1-3.

is motherboard provides a 24-pin ATX power connector. To use a 20-pin ATX power supply, please plug it along Pin 1 and Pin

13.

B150M-PIO2

ATX 12V Power Connector (4-pin ATX12V1) (see p.1, No. 1)

Serial Port Header (9-pin COM1) (see p.1, No. 15)

TPM Header (17-pin TPMS1) (see p.1, No. 13)

is motherboard provides a 4-pin ATX 12V power connector.

RRXD 1

TTXD 1

DDCD #1

DDTR #1

DDSR #1

GND

CCTS #1

RRI# 1

RRTS #1

is COM1 header supports a serial port module.

is connector supports Trusted

GN D

LAD 0

+3 V

+3V S B

GN D

LAD 1

SER IRQ #

S_P WRD WN #

PC ICL K

LAD 3

PC IRS T #

FRA M E

Platform Module (TPM) system,

which can securely store keys, digital certicates, passwords,

GN D

LAD 2

and data. A TPM system also helps enhance network security,

SMB _CL K_M AIN

SMB _DA TA_ MAI N

protects digital identities, and ensures platform integrity.

English

1.4 M.2_SSD (NGFF) Module Installation Guide

The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The Ultra M.2 Socket (M2_1) supports M.2 PCI Express module up to Gen3 x4 (32 Gb/s).

Installing the M.2_SSD (NGFF) Module

Step 1

is motherboard supports M.2_SSD (NGFF) module type 2260 and 2280 only. Prepare a proper PCB lent h of module, the screw and the stando.

Step 2

Depending on the PCB type and length of your M.2_SSD (NGFF)

module, nd the corresponding nut location to be used.

English

No. 1 2

Nut Location A B

PCB Length 6cm 8cm

Module Type Type2260 Type 2280

B150M-PIO2

Step 3

e stando is placed at the nut location B by default. Skip Step 4 and

go straight to Step 5 if your M.2_SSD (NGFF) module is type 2280. If your M.2_SSD (NGFF) module is type 2260, go to Step 4.

Step 4

Peel o the yellow protective lm on the nut location A. Hand tighten the stando into the nut location A on the motherboard.

Step 5

Align and gently insert the M.2 (NGFF) SSD module into the M.2 slot. Please be aware that the M.2 (NGFF) SSD module only ts in one orientation.

Step 6

Tighten the screw with a screwdriver to secure the module into place. Please do not overtighten the screw

as this might damage the module.

English

M.2_SSD (NGFF) Module Support List

Vendor Size Interface Length P/N

ADATA 128GB SATA3 2280 AXNS381E-128GM-B ADATA 256GB SATA3 2280 AXNS381E-256GM-B ADATA 32GB SATA3 2230 AXNS330E-32GM-B Crucial 120GB SATA3 2280 CT120M500SSD4 Crucial 240GB SATA3 2280 CT240M500SSD4 Intel 80GB SATA3 2280 Intel SSDSCKGW080A401/80G Kingston 120GB SATA3 2280 SM2280S3 Kingston 480GB PCIe2 x4 2280 SH2280S3/480G Plextor 256GB PCIe 2280 PX-G256M6e Plextor 512GB PCIe 2280 PX-G512M6e Samsung 256GB PCIe3 x4 2280 SM951 (MZHPV256HDGL) Samsung 512GB PCIe3 x4 2280 SM951 (MZHPV512HDGL) Samsung 512GB PCIe x4 2280 XP941-512G (MZHPU512HCGL) SanDisk 128GB PCIe 2260 SD6PP4M-128G SanDisk 256GB PCIe 2260 SD6PP4M-256G Team 128GB SATA3 2280 TM8PS4128GMC105 Team 256GB SATA3 2280 TM8PS4256GMC105 Transcend 512GB SATA3 2280 TS512GMTS800 Transcend 512GB SATA3 2260 TS512GMTS600

For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for details: http://www.asrock.com

English

1 Einleitung

Vielen Dank, dass Sie sich für das B150M-PIO2 von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Website http://www.asrock.com.

1.1 Lieferumfang

ASRock B150M-PIO2-Motherboard (uDTX-Formfaktor)

•

ASRock B150M-PIO2-Schnellinstallationsanleitung

•

ASRock B150M-PIO2-Support-CD

•

Serial-ATA- (SATA) Datenkabel (optional)

•

E/A-Blendenabschirmung (optional)

•

2 x Schraube für M.2-Sockel (optional)

•

B150M-PIO2

Deutsch

1.2 Technische Daten

uDTX-Formfaktor unterstützt PIO und Micro ATX

Plattform

Prozessor

Chipsatz

Speicher

Erweiterungssteckplatz

•

Feststoondensator-Design

•

Unterstützt die Prozessoren Intel® CoreTM i7/i5/i3/Pentium®/

•

Celeron® der 6. Generation (Sockel 1151) Unterstützt CPU bis 95W

•

Digi Power design

•

5-Leistungsphasendesign

•

Unterstützt Intel® Turbo Boost 2.0-Technologie

•

Intel® B150

•

Dualkanal-DDR4-Speichertechnologie

•

2 x DDR4-DIMM-Steckplätze

•

Unterstützt DDR4 2133 non-ECC, ungepuerter Speicher

•

Unterstützt ECC-UDIMM-Speichermodule (Betrieb im

•

Non-ECC-Modus) Systemspeicher, max. Kapazität: 32GB

•

Unterstützt Intel® Extreme Memory Prole (XMP) 2.0

•

15-μ-Goldkontakt in DIMM-Steckplätze

•

1 x Rechter Winkel PCI-Express 3.0-x16-Steckplatz (PCIE1:

•

x16-Modus)*

* Unterstützt NVMe-SSD als Bootplatte

1 x M.2-Sockel (Key E), unterstützt 2230-WiFi/BT-Modul

•

Deutsch

Grakkarte

Integrierte Intel® HD Graphics-Visualisierung und

•

VGA-Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind. Unterstützt integrierte Intel® HD Graphics-Visualisierung:

•

Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® InsiderTM, Intel® HD Graphics 510/530 Pixel Shader 5.0, DirectX 12

•

Max. geteilter Speicher: 1024 MB

•

* Die Größe des maximalen Freigabespeichers kann je nach Betriebssystem variieren.

Audio

Dualer Grakkartenausgang Unterstützt D-Sub- und HDMI-

•

Ports durch unabhängige Monitor-Controller Unterstützt HDMI mit maximaler Auösung von 4K x 2K

•

(4096 x 2160) bei 24 Hz / (3840 x 2160) bei 30 Hz Unterstützt D-Sub mit maximaler Auösung von 1920 x 1200

•

bei 60 Hz Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12

•

bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMIPort (konformer HDMI-Monitor erforderlich) Unterstützt beschleunigte Mediencodecs: HEVC, VP8, VP9

•

Unterstützt HDCP mit HDMI-Port

•

Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit

•

HDMI-Port

7.1-Kanal-HD-Audio (Realtek ALC887-Audiocodec)

•

* Zur Konguration von 7.1-Kanal-HD-Audio müssen Sie ein HD-Frontblenden-Audiomodul nutzen und den Mehrkanalton über den Audiotreiber aktivieren.

Unterstützt Überspannungsschutz (ASRock Full Spike

•

Protection) ELNA-Audiokondensatoren

•

B150M-PIO2

LAN

PCIE x1 Gigabit LAN 10/100/1000 Mb/s

•

Realtek RTL8111GR

•

Unterstützt Wake-On-WAN

•

Unterstützt Wake-On-LAN

•

Unterstützt Blitzschutz/Schutz gegen elektrostatische Entla-

•

dung (ASRock Full Spike Protection) Unterstützt LAN-Kabelerkennung

•

Unterstützt energieezientes Ethernet 802.3az

•

Unterstützt PXE

•

Deutsch

Rückblende, E/A

Speicher

Anschluss

1 x PS/2-Mausanschluss

•

1 x PS/2-Tastaturanschluss

•

1 x D-Sub-Port

•

1 x HDMI-Port

•

2 x USB 2.0-Ports (unterstützt Schutz gegen elektrostatische

•

Entladung (ASRock Full Spike Protection))*

* ACPI-Weckfunktion wird nur an USB01-Ports unterstützt.

2 x USB 3.0-Ports (unterstützt Schutz gegen elektrostatische

•

Entladung (ASRock Full Spike Protection)) 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED

•

und Geschwindigkeit-LED) HD-Audioanschlüsse: Line-in / Vorderer Lautsprecher /

•

Mikrofon

4 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt NCQ, AHCI

•

und Hot-Plugging 1 x Ultra-M.2-Sockel, unterstützt 2260/2280 M.2-SATA-III-

•

6,0-Gb/s- Modul und M.2-PCI-Express-Modul bis Gen3 x 4

(32 Gb/s)* * Unterstützt NVMe-SSD als Bootplatte * Unterstützt ASRock U.2-Kit

1 x COM-Anschluss-Stileiste

•

1 x TPM-Stileiste

•

1 x Gehäuseeingri- und Lautsprecher-Stileiste

•

1 x CPU-Lüeranschluss (4-polig) (intelligente

•

Lüergeschwindigkeitssteuerung)

1 x Gehäuselüeranschluss (4-polig) (intelligente

•

Lüergeschwindigkeitssteuerung) * Der CPU-Lüeranschluss unterstützt einen CPU-Lüer mit maximal 1 A (12 W) Leistung.

1 x 24-poliger ATX-Netzanschluss

•

1 x 4-poliger 12-V-Netzanschluss

•

1 x Audioanschluss an Frontblende

•

2 x USB 2.0-Stileiste (unterstützt 4 USB 2.0-Ports)

•

(unterstützt Schutz gegen elektrostatische Entladung (ASRock

Full Spike Protection))

1 x USB 3.0-Stileiste (unterstützt 2 USB 3.0-Ports)

•

(unterstützt Schutz gegen elektrostatische Entladung (ASRock

Full Spike Protection))

BIOSFunktion

Hardwareüberwachung

Betriebssystem

AMI-UEFI-Legal-BIOS mit Unterstützung

•

mehrsprachiger grascher Benutzerschnittstellen ACPI 5.0-konforme Aufweckereignisse

•

SMBIOS 2.7-Unterstützung

•

DRAM, PCH 1,0V Mehrfachspannungsanpassung

•

CPU-/Gehäusetemperaturerkennung

•

CPU-/Gehäuselüertachometer

•

Lautloser CPU-/Gehäuselüer (automatische Anpassung der

•

Gehäuselüergeschwindigkeit durch CPU-Temperatur) CPU-/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung

•

Gehäuse-oen-Erkennung

•

Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore,

•

DRAM, PCH 1,0V

Microso® Windows® 10, 64 Bit / 8.1, 64 Bit / 7, 32 Bit /

•

7, 64 Bit * Zur Installation des Windows® 7-Betriebssystems wird ein modiziertes Installationslaufwerk mit xHCI-Treibern in der ISO-Datei benötigt. Detaillierte Anweisungen nden Sie auf Seite 121. * Einzelheiten zum aktualisierten Windows® 10-Treiber entnehmen Sie bitte der ASRock-Webseite: http://www.asrock.com

B150M-PIO2

FCC, CE, WHQL

Zertizierungen

* Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOSEinstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

•

ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

•

Deutsch

1.3 Integrierte Stiftleisten und Anschlüsse

Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen.

Deutsch

Systemblende-Stileiste (9-polig, PANEL1) (siehe S. 1, Nr. 10)

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste kongurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3Ruhezustand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, FestplattenaktivitätLED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

PLE D+

PLE D-

HDL ED-

HDL ED+

PWR BTN#

GND

RES ET#

GND

Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden

GND

Pinbelegung mit dieser Stileiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

B150M-PIO2

SPE AKE R

Gehäuseeingris- und Lautsprecher-Stileiste (7-polig, SPK_CI1) (siehe S. 1, Nr. 11)

Serial-ATA-III-Anschlüsse (SATA3_1: siehe S. 1, Nr. 9) (SATA3_2: siehe S. 1, Nr. 8) (SATA3_3: siehe S. 1, Nr. 7) (SATA3_4: siehe S. 1, Nr. 6)

USB 2.0-Stileisten (9-polig, USB_2_3)

USB _P WR

(siehe S. 1, Nr. 16)

DUM MY DUM MY +5V

SIG NAL

GND

DUM MY

USB _P WR

P-

P+

GND GND

P-

P+

DUM MY

Bitte verbinden Sie Gehäuseeingrisvorrichtung und den Gehäuselautsprecher mit dieser Stileiste.

Diese vier SATA3-Anschlüsse nehmen SATA-Datenkabel zum Anschluss interner Speichergeräte mit einer Datenübertragungsgesc hwindigkeit bis 6,0 Gb/s auf.

SATA3_1 SATA3_2 SATA3_3 SATA3_4

Es gibt zwei Stileiste an diesem Motherboard. Jede USB

2.0-Stileiste kann zwei Ports unterstützen.

(9-polig, USB_4_5) (siehe S. 1, Nr. 12)

USB 3.0-Stileiste (19-polig, USB3_3_4) (siehe S. 1, Nr. 14)

USB _PW R

P-

USB _PW R

Vbus

IntA _PA_SS RX-

IntA _PA_SS RX+

GND

IntA _PA_SS TX-

IntA _PA_SS TX+

GND

IntA _PA_D-

IntA _PA_D+

P+

GND

DUM MY

VbusVbus

IntA _PB_S SRX-

IntA _PB_S SRX+

GND

IntA _PB_S STX-

IntA _PB_S STX+

GND

IntA _PB_D -

IntA _PB_D +

Dumm y

Neben zwei USB 3.0-Ports an der E/A-Blende bendet sich eine Stileiste an diesem Motherboard. Jede USB 3.0-Stileiste kann zwei Ports unterstützen.

Deutsch

Audiostileiste

GND

FAN_V OLTAGE_ CONTR OL

FAN_S PEED

FAN_S PEED_ CONTR OL

GND

FAN_V OLTAGE_ CONTR OL

FAN_S PEED

FAN_S PEED_ CONTR OL

(Frontblende) (9-polig, HD_AUDIO1) (siehe S. 1, Nr. 17)

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostileiste der Frontblende installieren: A. Mic_IN (Mikrofon) mit MIC2_L verbinden. B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden. C. Erde (GND) mit Erde (GND) verbinden. D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC’97-Audiopanel verbinden. E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

OUT _R ET

MIC _R ET

PRE SE NCE #

GN D

Diese Stileiste dient dem

OUT 2_ L

J_S EN SE

Anschließen von Audiogeräten an

OUT 2_ R

der Frontblende.

MIC 2_ R

MIC 2_ L

Deutsch

Gehäuselüeranschluss (4-polig, CHA_FAN1) (siehe S. 1, Nr. 3)

CPU-Lüeranschluss (4-polig, CPU_FAN1) (siehe S. 1, Nr. 2)

ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 5)

Bitte verbinden Sie das Lüerkabel mit dem Lüeranschluss; der schwarze Draht gehört zum Erdungskontakt.

Dieses Motherboard bietet einen 4-poligen CPU-Lüeranschluss (lautloser Lüer). Falls Sie einen 3-poligen CPU-Lüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13

an.

B150M-PIO2

ATX-12-V-Netzanschluss (4-polig, ATX12V1) (siehe S. 1, Nr. 1)

Serieller-Port-Stileiste (9-polig, COM1) (siehe S. 1, Nr. 15)

TPM-Stileiste (17-polig, TPMS1) (siehe S. 1, Nr. 13)

Dieses Motherboard bietet einen 4-poligen ATX-12-V-Netzanschluss.

Diese COM1-Stileiste unterstützt ein Modul für serielle Ports.

RRI# 1

RRXD 1

DDTR #1

TTXD 1

DDCD #1

DDSR #1

CCTS #1

RRTS #1

GND

Dieser Anschluss unterstützt das Trusted

GN D

LAD 0

LAD 3

+3 V

PC IRS T #

+3V S B

GN D

SER IRQ #

S_P WRD WN #

FRA M E

LAD 1

LAD 2

SMB _CL K_M AIN

SMB _DA TA_ MAI N

Platform Module- (TPM) System, das

PC ICL K

Schlüssel, digitale Zertikate, Kennwörter

und Daten sicher auewahren kann. Ein

GN D

TPM-System hil zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.

Deutsch

1 Introduction

Nous vous remercions d’avoir acheté cette carte mère ASRock B150M-PIO2, une carte mère able fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spécications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modication sans préavis. En cas de modications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notication préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l’emballage

Carte mère ASRock B150M-PIO2 (facteur de forme uDTX)

•

Guide d’installation rapide ASRock B150M-PIO2

•

CD d’assistance ASRock B150M-PIO2

•

Câbles de données Serial ATA (SATA) (Optionnel)

•

Panneau de protection E/S (Optionnel)

•

2 x vis pour sockets M.2 (Optionnel)

•

Français

1.2 Spécications

Plateforme

Processeur

Chipset

Mémoire

Facteur de forme uDTX compatible PIO et Micro ATX

•

Conception à condensateurs solides

•

Prend en charge les processeurs 6e génération Intel® CoreTM

•

i7/i5/i3/Pentium®/Celeron® (Socket 1151) Supporte les processeurs jusqu’à 95W

•

Digi Power design

•

Alimentation à 5 phases

•

Prend en charge la technologie Intel® Turbo Boost 2.0

•

Intel® B150

•

Technologie mémoire double canal DDR4

•

2 x fentes DIMM DDR4

•

Prend en charge les mémoires sans tampon non ECC DDR4

•

2133 Prend en charge les modules mémoire UDIMM ECC

•

(fonctionne en mode non-ECC) Capacité max. de la mémoire système : 32Go

•

Prend en charge Intel® Extreme Memory Prole (XMP) 2.0

•

Contacts dorés 15μ sur fentes DIMM

•

B150M-PIO2

Fente d’expansion

Graphiques

1 x Angle droit fente PCI Express 3.0 x 16 (PCIE1 : mode

•

x16)*

* Prend en charge les SSD NVMe comme disques de démarrage

1 x socket M.2 (Key E), prend en charge les modules 2230

•

WiFi/BT

La technologie Intel® HD Graphics Built-in Visuals et les

•

sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique. Prend en charge la technologie Intel® HD Graphics Built-in

•

Visuals : Intel® Quick Sync Video avec AVC, MVC (S3D) et MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® InsiderTM, Intel® HD Graphics 510/530 Pixel Shader 5.0, DirectX 12

•

Mémoire partagée max. 1024Mo

•

* La taille maximale de mémoire partagée peut varier en fonction du système d’exploitation.

Français

Audio

Réseau

Double sortie graphique: Prend en charge les ports D-Sub et

•

HDMI via contrôleurs d’achage indépendants Prend en charge la technologie HDMI avec résolution

•

maximale de 4K × 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz Prend en charge le mode D-Sub avec une résolution

•

maximale de 1920x1200 @ 60Hz Prend en charge les technologies Auto Lip Sync, Deep Color

•

(12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI (un écran compatible HDMI est requis) Prend en charge les codecs multimédias accélérés: HEVC,

•

VP8, VP9 Prend en charge HDCP via port HDMI

•

Prend en charge la lecture Blu-ray (BD) Full HD 1080p via

•

port HDMI

Audio 7.1 CH HD (codec audio Realtek ALC887)

•

* Pour congurer l’audio 7.1 CH HD, il est nécessaire d’utiliser un module audio HD pour panneau frontal et d’activer la fonction audio multicanal via le pilote audio.

Protection contre les surtensions (Protection complète contre

•

les pics ASRock) Capuchons ELNA Audio

•

PCIE x1 Gigabit LAN 10/100/1000 Mo/s

•

Realtek RTL8111GR

•

Prend en charge la fonction Wake-On-WAN

•

Prend en charge la fonction Wake-On-LAN

•

Protection contre les orages/décharges électrostatiques (Pro-

•

tection complète contre les pics ASRock) Prend en charge la détection de câble LAN

•

Prend en charge la fonction d’économie d’énergie Ethernet

•

802.3az Prend en charge PXE

•

Connectique du panneau arrière

Stockage

Connecteur

1 x port souris PS/2

•

1 x port clavier PS/2

•

1 x port D-Sub

•

1 x port HDMI

•

2 x ports USB 2.0 (Protection contre les décharges

•

électrostatiques (Protection complète contre les pics

ASRock))* * Fonction de réveil ACPI uniquement prise en charge sur les ports USB01.

2 x ports USB 3.0 (Protection contre les décharges

•

électrostatiques (Protection complète contre les pics

ASRock))

1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED

•

VITESSE)

Connecteurs jack audio HD : Entrée ligne / haut-parleur

•

avant / microphone

4 x connecteurs SATA3 6.0 Go/s, compatibles NCQ, AHCI et

•

«Hot Plug»

1 x socket Ultra M.2, prend en charge les modules M.2

•

SATA3 6,0 Gb/s type 2260/2280 et M.2 PCI Express jusqu’à

Gen3 x4 (32 Gb/s)* * Prend en charge les SSD NVMe comme disques de démarrage * Prend en charge le kit ASRock U.2

1 x embase pour port COM

•

1 x embase TPM

•

1 x prise DEL d’alimentation et emplacement sur châssis

•

1 x connecteur pour ventilateur de processeur (4 broches)

•

(contrôle de vitesse de ventilateur intelligent)

1 x connecteur pour ventilateur de châssis (4 broches)

•

(contrôle de vitesse de ventilateur intelligent) * Le connecteur du ventilateur de l’unité centrale CPU prend en charge un ventilateur CPU d’une puissance maximale de 1A (12W).

1 x connecteur d’alimentation ATX 24 broches

•

1 x connecteur d’alimentation 12V 4 broches

•

1 x connecteur audio panneau frontal

•

2 x embase USB 2.0 (4 ports USB 2.0 pris en charge)

•

(Protection contre les décharges électrostatiques (Protection

complète contre les pics ASRock))

1 x embase USB 3.0 (2 ports USB 3.0 pris en charge)

•

(Protection contre les décharges électrostatiques (Protection

complète contre les pics ASRock))

B150M-PIO2

Français

Caractéristiques du BIOS

Surveillance du matériel

Système d’exploitation

BIOS UEFI AMI avec prise en charge d’interface graphique

•

multilingue Compatible ACPI 5.0 Wake Up Events

•

Prend en charge SMBIOS 2.7

•

Réglage de la tension DRAM, PCH 1,0V

•

Détection de la température du processeur/châssis

•

Tachéomètre ventilateur processeur/châssis

•

Ventilateur silencieux processeur/châssis (réglage automa-

•

tique de la vitesse du ventilateur du châssis d’après la température du processeur) Contrôle simultané des vitesses des ventilateurs processeur/

•

châssis Détection CHASSIS OUVERT

•

Surveillance de la tension d’alimentation : +12V, +5V, +3,3V,

•

CPU Vcore, DRAM, PCH 1,0V

Microso® Windows® 10 64 bits / 8.1 64 bits / 7 32 bits /

•

7 64 bits * Pour installer Windows® 7, un disque d'installation modié avec les pilotes xHCI intégrés au chier ISO est requis. Reportez-vous à la page 121 pour des instructions plus détaillées. * Pour le pilote mis à jour pour Windows® 10, veuillez visiter le site Web d'ASRock pour plus de détails: http://www.asrock.com

Français

FCC, CE, WHQL

Certications

* pour des informations détaillées de nos produits, veuillez visiter notre site: http://www.asrock.com

Il est important de signaler que l’overcloking présente certains risques, incluant des modications du BIOS, l’application d’une technologie d’overclocking déliée et l’utilisation d’outils d’overclocking développés par des tiers. La stabilité de votre système peut être aectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L’overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l’overclocking.

•

ErP/EuP Ready (alimentation ErP/EuP ready requise)

•

1.3 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

B150M-PIO2

Embase du panneau système (PANNEAU1 à 9 broches) (voir p.1, No. 10)

PWRBTN (bouton d’alimentation):

pour brancher le bouton d’alimentation du panneau frontal du châssis. Vous pouvez congurer la façon dont votre système doit s’arrêter à l’aide du bouton de mise en marche.

RESET (bouton de réinitiélisation):

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d’alimentation du système) :

pour brancher le témoin d’état de l’alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d’activité du disque dur) :

pour brancher le témoin LED d’activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d’un bouton de mise en marche, bouton de réinitialisation, LED d’alimentation, LED d’activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les ls et les broches.

PLE D+

PLE D-

HDL ED-

HDL ED+

PWR BTN#

GND

RES ET#

GND

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d’état du système présents sur le châssis sur cette embase en respectant la conguration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

Français

Prise DEL d’alimentation

SPE AKE R

et emplacement sur châssis (SPK_CI1 à 7broches) (voir p.1, No. 11)

DUM MY

+5V

SIG NAL

DUM MY

GND

DUM MY

Veuillez brancher l'emplacement sur le châssis et le haut-parleur du châssis sur ce connecteur.

Français

Connecteurs Serial ATA3 (SATA3_1: voir p.1, No. 9) (SATA3_2: voir p.1, No. 8) (SATA3_3: voir p.1, No. 7) (SATA3_4: voir p.1, No. 6)

Embases USB 2.0 (USB_2_3 à 9 broches) (voir p.1, No. 16)

(USB_4_5 à 9 broches) (voir p.1, No. 12)

Embases USB 3.0 (USB3_3_4 à 19 broches) (voir p.1, No. 14)

USB _P WR

P-

P+

GND GND

USB _PW R

Vbus

IntA _PA_SS RX-

IntA _PA_SS RX+

GND

IntA _PA_SS TX-

IntA _PA_SS TX+

GND

IntA _PA_D-

IntA _PA_D+

Ces quatre connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s.

SATA3_1 SATA3_2 SATA3_3 SATA3_4

USB _P WR

P-

P+

DUM MY

P-

P+

GND

DUM MY

GND

P+

P-

VbusVbus

IntA _PB_S SRX-

IntA _PB_S SRX+

GND

IntA _PB_S STX-

IntA _PB_S STX+

GND

IntA _PB_D -

IntA _PB_D +

Dumm y

Cette carte mère comprend deux embase. Chaque embase USB 2.0 peut prendre en charge deux ports.

En plus des deux ports USB 3.0 sur le panneau E/S, cette carte mère est dotée d’une embase supplémentaire. Chaque embase USB 3.0 peut prendre en charge deux ports.

B150M-PIO2

GND

FAN_V OLTAGE_ CONTR OL

FAN_S PEED

FAN_S PEED_ CONTR OL

GND

FAN_V OLTAGE_ CONTR OL

FAN_S PEED

FAN_S PEED_ CONTR OL

Embase audio du panneau frontal (HD_AUDIO1 à 9 broches) (voir p.1, No. 17)

1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection de la che), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions gurant dans notre manuel et dans le manuel du châssis pour installer votre système.

2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du panneau frontal en procédant comme suit : A. branchez Mic_IN (MIC) sur MIC2_L. B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L. C. branchez la mise à terre (GND) sur mise à terre (GND). D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC’97. E. Pour activer le micro frontal, sélectionnez l’onglet «FrontMic» du panneau de contrôle Realtek et réglez le paramètre «Volume d’enregistrement».

Connecteur du ventilateur du châssis (CHA_FAN1 à 4 broches) (voir p.1, No. 3)

OUT _R ET

MIC _R ET

PRE SE NCE #

GN D

OUT 2_ L

J_S EN SE OUT 2_ R

MIC 2_ R

MIC 2_ L

Cette embase sert au branchement des appareils audio au panneau audio frontal.

Veuillez brancher les câbles du ventilateur sur le connecteur du ventilateur, puis reliez le l noir à la broche de mise à terre.

Connecteur du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 2)

Cette carte mère est dotée d’un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche 1-3.

Français

Connecteur d’alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 5)

Cette carte mère est dotée d’un connecteur d’alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20

broches, veuillez eectuer les branche-ments sur la Broche 1 et la Broche 13.

Français

Connecteur d’alimentation ATX 12V (ATX12V1 à 4 broches) (voir p.1, No. 1)

Embase pour port série (COM1 à 9 broches) (voir p.1, No. 15)

Embase TPM (TPMS1 à 17 broches) (voir p.1, No. 13)

Cette carte mère est dotée d’un connecteur d’alimentation ATX 12V à 4 broches.

RRXD 1

DDTR #1

TTXD 1

DDCD #1

DDSR #1

CCTS #1

RRTS #1

GND

RRI# 1

Cette embase COM1 prend en charge un module de port série.

Ce connecteur prend en charge un

GN D

LAD 0

LAD 3

+3 V

+3V S B

SER IRQ #

S_P WRD WN #

PC IRS T #

GN D

LAD 1

LAD 2

SMB _DA TA_ MAI N

module TPM (Trusted Platform

PC ICL K

FRA M E

Module – Module de plateforme

sécurisée), qui permet de sauve-

GN D

garder clés, certicats numériques, mots de passe et données en toute sécurité. Le système TPM permet

SMB _CL K_M AIN

également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l’intégrité de la plateforme.

1 Introduzione

Grazie per aver acquistato la scheda madre B150M-PIO2 ASRock, una scheda madre adabile prodotta secondo i costanti e rigorosi controlli di qualità di ASRock. La scheda madre ore eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di orire sempre qualità e durata.

Dato che le speciche della scheda madre e del soware BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni speciche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

Scheda madre B150M-PIO2 ASRock (fattore di forma uDTX)

•

Guida rapida di installazione B150M-PIO2 ASRock

•

CD di supporto B150M-PIO2 ASRock

•

Cavi dati Serial ATA (SATA) (opzionali)

•

Mascherina metallica posteriore I/O (opzionali)

•

2 x Vite per Socket M.2 (opzionali)

•

B150M-PIO2

Italiano

1.2 Speciche

Piattaforma

CPU

Chipset

Memoria

Alloggio d’espansione

Graca

Il fattore di forma uDTX supporta PIO e Micro ATX

•

Design condensatore solido

•

Supporta processori 6th Generation Intel® CoreTM i7/i5/i3/

•

Pentium®/Celeron® (Socket 1151) Supporta CPU no a 95 W

•

Digi Power design

•

Potenza a 5 fasi

•

Supporta la tecnologia Intel® Turbo Boost 2.0

•

Intel® B150

•

Tecnologia con memoria DDR4 a doppio canale

•

2 x alloggi DIMM DDR4

•

Supporto di memoria DDR4 2133 non-ECC, un- buered

•

Supporto di moduli di memoria ECC UDIMM

•

(funzionamento in modalità non-ECC) Capacità max. della memoria di sistema: 32 GB

•

Supporta Intel® Extreme Memory Prole (XMP) 2.0

•

Contatti d’oro 15μ negli alloggi DIMM

•

1 x Angolo retto Alloggio PCI Express 3.0 x16 (PCIE1:modalità

•

x16)*

* Supporto di SSD NVMe come disco d’avvio

1 x Socket M.2 (Key E), supporta il modulo 2230 WiFi/BT

•

La videograca integrata della scheda video HD Intel® e le

•

uscite VGA possono essere supportate soltanto con processori con GPU integrata. Supporta la videograca integrata della scheda video HD

•

Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTruTM 3D, tecnologia Intel® Clear Video HD, Intel® InsiderTM, Intel® HD Graphics 510/530 Pixel Shader 5.0, DirectX 12

•

Memoria condivisa max. 1024 MB

•

* Le dimensioni della memoria massima condivisa variano in base ai vari sistemi operativi.

Doppia uscita graca: Supporto di porte D-Sub e HDMI

•

tramite controller display indipendenti Supporta HDMI con risoluzione massima no a 4K x 2K (4096

•

x 2160) a 24Hz / (3840 x 2160) a 30Hz

Audio

LAN

I/O pannello posteriore

Supporta D-Sub con una risoluzione max. no a 1920 x 1200 a

•

60 Hz Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc),

•

xvYCC e HBR (High Bit Rate Audio) con porta HDMI (è necessario un monitor compatibile HDMI) Supporto accelerazione codec multimediale: HEVC, VP8, VP9

•

Supporto di HDCP con le porta HDMI

•

Supporto di riproduzione Full HD 1080p Blu-ray (BD) con le

•

porta HDMI

Audio HD a 7.1 canali (codec audio Realtek ALC887)

•

* Per congurare l’audio HD 7.1 canali, è necessario utilizzare un modulo pannello frontale audio HD ed attivare la funzione audio multicanale tramite il driver audio.

Supporto protezione da sovratensione (protezione completa

•

ASRock dai picchi di corrente) Cappucci audio ELNA

•

PCIE x 1 LAN Gigabit 10/100/1000 Mb/s

•

Realtek RTL8111GR

•

Supporta Wake-On-WAN

•

Supporta Wake-On-LAN

•

Supporto la protezione da fulmini/scariche elettrostatiche

•

(ESD) (protezione completa ASRock dai picchi di corrente) Supporta il rilevamento cavo LAN

•

Supporta Energy Ecient Ethernet 802.3az

•

Supporta PXE

•

1 x porta mouse PS/2

•

1 x porta tastiera PS/2

•

1 x porta D-Sub

•

1 x porta HDMI

•

2 x Porte USB 2.0 (supporto protezione da scariche

•

elettrostatiche (ESD) (protezione completa ASRock dai picchi

di corrente))* * La funzione di riattivazione ACPI è supportata solo su porte USB01.

2 x Porte USB 3.0 (supporto protezione da scariche

•

elettrostatiche (ESD) (protezione completa ASRock dai picchi

di corrente))

1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED

•

LED)

Connettori audio HD: Ingresso linea / altoparlante frontale /

•

microfono

B150M-PIO2

Italiano

Archiviazione

Connettore

Funzionalità BIOS

Hardware Monitor

4 x Connettori SATA3 6.0 Gb/s, supportano NCQ, AHCI e

•

Hot Plug 1 x Socket Ultra M.2, supporta il modulo M.2 SATA3 tipo

•

2260/2280 M.2 6,0 Gb/s ed il modulo M.2 PCI Express no a

Gen3 x4 (32 Gb/s)* * Supporto di SSD NVMe come disco d’avvio * Supporta kit ASRock U.2

1 x Collettore porta COM

•

1 x Collettore TMP

•

1 x collegamento altoparlante e intrusione telaio

•

1 x Connettore ventola CPU (4 pin) (Smart Fan Speed

•

Control)

1 x connettore ventola telaio (4 pin) (Smart Fan Speed

•

Control) * Il connettore della ventola della CPU supporta ventole della CPU con una potenza massima di 1 A (12 W).

1 x connettore alimentazione ATX 24 pin

•

1 x Connettore alimentazione 12V 4-pin

•

1 x connettore audio pannello frontale

•

2 x Collettore USB 2.0 (supporta 4 porte USB 2.0) (supporto

•

protezione da scariche elettrostatiche (ESD) (protezione

completa ASRock dai picchi di corrente))

1 x Collettore USB 3.0 (supporta 2 porte USB 3.0) (supporto

•

protezione da scariche elettrostatiche (ESD) (protezione

completa ASRock dai picchi di corrente))

AMI UEFI Legal BIOS con interfaccia di supporto multilingue

•

Eventi di riattivazione conformi a ACPI 5.0

•

Supporto SMBIOS 2.7

•

Regolazione variabile tensione DRAM, PCH 1,0V

•

Rilevamento temperatura CPU/telaio

•

Tachimetro ventola CPU/telaio

•

Ventola silenziosa CPU/telaio (regolazione automatica velocità

•

in base alla temperatura della CPU)

Ventola CPU/telaio con controllo di varie velocità

•

Rilevamento CASE OPEN

•

Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore,

•

DRAM, PCH 1,0V

Microso® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit

•

* Per installare Windows® 7, è necessario un disco di installazione modicato con i driver xHCI integrati nel le ISO. Fare riferimento a pagina 121 per altre istruzioni dettagliate. * Per il driver aggiornato di Windows® 10, visitare il sito ASRock all’indirizzo: http://www.asrock.com

FCC, CE, WHQL

Certicazioni

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può inuenzare la stabilità del sistema o perno provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

•

ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

•

B150M-PIO2

Italiano

1.3 Header e connettori sulla scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Italiano

Header sul pannello del sistema (PANEL1 a 9 pin) (vedere pag. 1, n. 10)

PWRBTN (interruttore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile congurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del lo e le assegnazioni del pin corrispondano correttamente.

PLE D+

PLE D-

HDL ED-

HDL ED+

PWR BTN#

GND

RES ET#

GND

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

B150M-PIO2

SPE AKE R

Collegamento altoparlante e intrusione telaio (SPK_CI1 a 7 pin) (vedere pag. 1, n. 11)

Connettori Serial ATA3 (SATA3_1: vedere pag. 1, n. 9) (SATA3_2: vedere pag. 1, n. 8) (SATA3_3: vedere pag. 1, n. 7) (SATA3_4: vedere pag. 1, n. 6)

Header USB 2.0 (USB_2_3 a 9 pin) (vedere pag. 1, n. 16)

(USB_4_5 a 9 pin) (vedere pag. 1, n. 12)

DUM MY +5V

SIG NAL

USB _P WR

P-

P+

GND GND

USB _PW R

P-

DUM MY

GND

DUM MY

P+

GND

SATA3_1 SATA3_2 SATA3_3 SATA3_4

USB _P WR

P-

P+

DUM MY

Collegare l’intrusione telaio e l’altoparlante a questo collegamento.

Questi quattro connettori SATA3 supportano i cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati no a 6,0 Gb/s.

Su due scheda madre ci sono uno connettore. Ciascun header USB

2.0 può supportare due porte.

Header USB 3.0 (USB3_3_4 19 pin) (vedere pag. 1, n. 14)

USB _PW R

Vbus

IntA _PA_SS RX-

IntA _PA_SS RX+

IntA _PA_SS TX-

IntA _PA_SS TX+

IntA _PA_D-

IntA _PA_D+

GND

P+

P-

Italiano

VbusVbus

IntA _PB_S SRX-

IntA _PB_S SRX+

GND

IntA _PB_S STX-

GND

IntA _PB_S STX+

GND

IntA _PB_D -

GND

IntA _PB_D +

Dumm y

Oltre alle due porte USB

3.0 sul pannello I/O, su questa scheda madre vi è un header. Ciascun header USB 3.0 può supportare due porte.

Header audio pannello

GND

FAN_V OLTAGE_ CONTR OL

FAN_S PEED

FAN_S PEED_ CONTR OL

GND

FAN_V OLTAGE_ CONTR OL

FAN_S PEED

FAN_S PEED_ CONTR OL

anteriore (AUDIO1_HD a 9 pin) (vedere pag. 1, n. 17)

1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito: A. Collegare Mic_IN (MIC) a MIC2_L. B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC’97. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di controllo Realtek e regolare il “Volume di registrazione”.

OUT _R ET

MIC _R ET

PRE SE NCE #

GN D

OUT 2_ L

J_S EN SE OUT 2_ R

MIC 2_ R

MIC 2_ L

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

Italiano

Connettore della ventola dello chassis (CHA_FAN1 a 4 pin) (vedere pag. 1, n. 3)

Connettore ventola CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 2)

Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 5)

Collegare il cavo della ventola al connettore della ventola e far corrispondere il lo nero al pin di terra.

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un’alimentazione ATX a

20 pin, collegarla lungo il pin1 e il pin 13.

B150M-PIO2

Connettore di alimentazione ATX da 12 V (ATX12V1 a 4 pin) (vedere pag. 1, n. 1)

Header porta seriale (COM1 a 9 pin) (vedere pag. 1, n. 15)

Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 13)

Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 4 pin.

RRXD 1

DDTR #1

TTXD 1

DDCD #1

DDSR #1

CCTS #1

RRTS #1

GND

RRI# 1

Questo header COM1 supporta un modulo di porta seriale.

Questo connettore supporta il

GN D

LAD 0

LAD 3

+3 V

+3V S B

SER IRQ #

S_P WRD WN #

PC IRS T #

GN D

LAD 1

LAD 2

SMB _DA TA_ MAI N

sistema Trusted Platform Mod-

PC ICL K

FRA M E

ule (TPM), che può archiviare

in modo sicuro chiavi, certicati

GN D

digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete,

SMB _CL K_M AIN

di proteggere identità digitali e di garantire l'integrità della piattaforma.

Italiano

1 Introducción

Gracias por comprar la placa base ASRock B150M-PIO2, una placa base able fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especicaciones de la placa base y el soware del BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modicaciones sin previo aviso. Si esta documentación sufre alguna modicación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información especíca sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

Placa base ASRock B150M-PIO2 (Factor de forma uDTX)

•

Guía de instalación rápida de ASRock B150M-PIO2

•

CD de soporte de ASRock B150M-PIO2

•

Cables de datos Serie ATA (SATA) (Opcional)

•

Escudo panel I/O (Opcional)

•

2 x Tornillo para el zócalo M.2 (Opcional)

•

Español

1.2 Especicaciones

Factor de forma uDTX que admite PIO y Micro ATX

Plataforma

CPU

Conjunto de chips

Memoria

•

Diseño de condensador sólido

•

Admite la familia de procesadores Intel® CoreTM i7/i5/i3/

•

Pentium®/Celeron® (zócalo 1151) de la 6ª generación Compatible con CPU de hasta 95W

•

Digi Power design

•

Diseño de 5 fases de alimentación

•

Compatible con la tecnología de Intel® Turbo Boost 2.0

•

Intel® B150

•

Tecnología de memoria de Doble Canal DDR4

•

2 ranuras DDR4 DIMM

•

Admite memoria sin búfer DDR4 2133 no ECC.

•

Admite módulos de memoria UDIMM ECC (funcionamiento

•

en modo no ECC) Capacidad máxima de la memoria del sistema: 32GB

•

Compatible con Extreme Memory Prole (XMP) 2.0 de Intel®

•

Contacto 15μ Gold en ranuras DIMM

•

B150M-PIO2

Ranura de expansión

Grácos

1 ranura Ángulo recto PCI Express 3.0 x16 (PCIE1:modo x16)*

•

* Admite unidad de estado sólido de NVMe como disco de arranque

1 x Zócalo M.2 (Key E), que admite el módulo 2230 WiFi/BT

•

La Tecnología visual integrada de grácos HD de Intel® y las

•

salidas de VGA son compatibles únicamente con procesadores con GPU integrado. Compatible con la Tecnología visual integrada de grácos

•

HD de Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) y MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® InsiderTM, Intel® HD Graphics 510/530 Pixel Shader 5.0, DirectX 12

•

Memoria compartida máxima: 1024MB

•

* El tamaño de memoria compartida máxima puede variar en función de los sistemas operativos.

Español

Audio

LAN

Salida gráca dual: compatible con puertos D-Sub y HDMI

•

mediante controladores de pantalla independientes Admite la tecnología HDMI con una resolución máxima de 4K

•

x 2K (4096x2160) a 24 Hz / (3840x2160) a 30 Hz Compatible con D-Sub con máxima resolución hasta

•

1920x1200 @ 60Hz Compatible con Auto Lip Sync, Deep Color (12bpc), xvYCC y

•

HBR (audio de alta velocidad de bits) con HDMI (requiere un monitor compatible con HDMI) Admite códecs multimedia acelerados: HEVC, VP8, VP9

•

Compatible con función HDCP con puerto HDMI

•

Compatible con reproducción Blu-ray (BD) Full HD de 1080p

•

con puerto HDMI

7.1 Audio CH HD (Realtek ALC887 Audio Codec)

•

* Para congurar 7.1 Audio CH HD, deberá utilizar un módulo del panel frontal de audio HD y habilitar la característica de audio multicanal a través del controlador de audio.

Compatible con protección por sobretensión (protección

•

ASRock Full Spike) Tapas de audio ELNA

•

LAN Gigabit PCIE x1 10/100/1000 Mb/s

•

Realtek RTL8111GR

•

Compatible con Wake-On-WAN

•

Compatible con Wake-On-LAN

•

Compatible con protección contra rayos y electricidad elec-

•

trostática (protección ASRock Full Spike) Admite la detección de cable LAN

•

Compatible con Ethernet de consumo eciente de energía

•

802.3az Compatible con PXE

•

Panel trasero I/O

Almacenamiento

Conector

1 puerto de ratón PS/2

•

1 puerto de teclado PS/2

•

1 puerto D-Sub

•

1 puerto HDMI

•

2 puertos USB 2.0 (compatible con protección contra

•

electricidad estática (protección ASRock Full Spike))* * La función de reactivación ACPI solo se admite en puertos USB01.

2 puertos USB 3.0 (compatible con protección contra

•

electricidad estática (protección ASRock Full Spike))

1 puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)

•

Conector de audio HD: Entrada de línea / Altavoz frontal /

•

Micrófono

4 x Conectores SATA3 de 6,0 Gb/s, compatibilidad con NCQ,

•

AHCI y conexión en caliente

1 x Zócalo Ultra M.2 que admite el módulo SATA3 6.0 Gb/s M.2

•

de tipo 2260/2280 y el módulo PCI Express M.2 hasta Gen3 x4

(32 Gb/s)* * Admite unidad de estado sólido de NVMe como disco de arranque * Admiteel Kit U.2 de ASRock

1 Cabezal de puerto COM

•

1 cabezal TPM

•

1 cabezal de intrusión de chasis y de altavoces

•

1 Conector (4 contactos) para el ventilador de la CPU

•

(control de velocidad de ventilador inteligente)

1 Conectores (4 contactos) para el ventilador del chasis

•

(control de velocidad de ventilador inteligente) * El conector de ventilador de la CPU admite el ventilador de la CPU con una potencia de ventilador máxima de 1 A (12 W).

1 Conector de alimentación ATX de 24 pines

•

1 conector de alimentación de 12V de 4 pines

•

1 Conector de audio del panel frontal

•

2 cabezal USB 2.0 (compatible con 4 puertos USB 2.0)

•

(compatible con protección contra electricidad estática

(protección ASRock Full Spike))

1 cabezal USB 3.0 (compatible con 2 puertos USB 3.0)

•

(compatible con protección contra electricidad estática

(protección ASRock Full Spike))

B150M-PIO2

Español

Función del BIOS

Monitor del hardware

Certicaciones

BIOS legal UEFI AMI de compatible con interfaz

•

gráca de usuario multilingüe Eventos de reactivación conformes con ACPI 5.0

•

Compatible con SMBIOS 2.7

•

Multi-ajuste de voltaje de DRAM, PCH 1,0V

•

Método de sensor de temperatura de la CPU/Chasis

•

Tacómetro del ventilador de la CPU/Chasis

•

CPU/Chasis Ventilador silencioso (Ajuste automático de

•

velocidad del ventilador del chasis por temperatura de la CPU) Control multivelocidad del ventilador de la CPU/Chasis

•

Detección de CUBIERTA ABIERTA

•

Control de voltaje: +12V, +5V, +3,3V, CPU Vcore, DRAM, PCH

•

1,0V

Microso® Windows® 10 de 64 bits, 8.1 de 64 bits, 7 de 32 bits y

•

7 de 64 bits * Para instalar el sistema operativo Windows® 7, se necesita un disco de instalación modicado con los controladores xHCI empaquetados en el archivo ISO. Consulte la página 121 para obtener información más detallada. * Para obtener el controlador actualizado para Windows® 10, visite el sitio Web desde ASRock para obtener detalles: http://www.asrock.com

FCC, CE, WHQL

•

Compatible con ErP/EuP (requiere toma de alimentación

•

compatible con ErP/EuP)

* Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com

Tenga en cuenta que existen ciertos riesgos relacionados con el overclocking (sobreaceleración), incluyendo el ajuste de la conguración del BIOS, aplicando la Tecnología overcloking no vinculada o utilizando las herramientas de overclocking de tercera parte. El overclocking podría afectar la estabilidad de su sistema o incluso dañar los componentes y dispositivos de su sistema. Si lo realiza, todos los riesgos y gastos derivados del overclocking serán de su entera responsabilidad. No nos hacemos responsables de posibles daños producidos por el overclocking.

1.3 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

B150M-PIO2

Cabezal del panel del sistema (PANEL1 de 9 pines) (consulte la pág.1, N.º 10)

PWRBTN (Interruptor de alimentación):

Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá congurar la forma en la que su sistema se apagará mediante el interruptor de alimentación.

RESET (Interruptor de reseteo):

Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema):

Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los pines coinciden correctamente.

PLE D+

PLE D-

HDL ED-

HDL ED+

PWR BTN#

GND

RES ET#

GND

Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los pines como se indica a continuación. Cerciórese de cuáles son los pines positivos y los negativos antes de conectar los cables.

Español

Cabezal de intrusión de

SPE AKE R

chasis y de altavoces (SPK_CI1 de 7 contactos) (consulte la pág.1, N.º 11)

DUM MY +5V

SIG NAL

DUM MY

GND

DUM MY

Conecte la intrusión de chasis y el altavoz del chasis a este cabezal.

Español

Conectores Serie ATA3 (SATA3_1: consulte la pág.1, N.º 9) (SATA3_2: consulte la pág.1, N.º 8) (SATA3_3: consulte la pág.1, N.º 7) (SATA3_4: consulte la pág.1, N.º 6)

Cabezales USB 2.0 (USB_2_3 de 9 contactos) (consulte la pág.1, N.º 16)

(USB_4_5 de 9 contactos) (consulte la pág.1, N.º 12)

Cabezal USB 3.0 (USB3_3_4 de 19 contactos) (consulte la pág.1, N.º 14)

USB _P WR

P-

P+

GND GND

USB _PW R

Vbus

IntA _PA_SS RX-

IntA _PA_SS RX+

GND

IntA _PA_SS TX-

IntA _PA_SS TX+

GND

IntA _PA_D-

IntA _PA_D+

Estos cuatro conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s.

SATA3_1 SATA3_2 SATA3_3 SATA3_4

USB _P WR

P-

P+

DUM MY

P-

P+

GND

DUM MY

GND

P+

P-

VbusVbus

IntA _PB_S SRX-

IntA _PB_S SRX+

GND

IntA _PB_S STX-

IntA _PB_S STX+

GND

IntA _PB_D -

IntA _PB_D +

Dumm y

Esta placa base tiene dos base de conexiones. Cada cabezal USB 2.0 admite dos puertos.

Además de dos puertos USB 3.0 en el panel I/O, esta placa base contiene un cabezal. Cada cabezal USB

3.0 admite dos puertos.

B150M-PIO2

GND

FAN_V OLTAGE_ CONTR OL

FAN_S PEED

FAN_S PEED_ CONTR OL

GND

FAN_V OLTAGE_ CONTR OL

FAN_S PEED

FAN_S PEED_ CONTR OL

Cabezal de audio del panel frontal (HD_AUDIO1 de 9 pines) (consulte la pág.1, N.º 17)

1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.

2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal siguiendo los pasos que se describen a continuación: A. Conecte Mic_IN (MIC) a MIC2_L. B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L. C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND). D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC’97. E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (FrontMic) en el panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).

Conector del ventilador del chasis (CHA_FAN1 de 4 pines) (consulte la pág.1, N.º 3)

OUT _R ET

MIC _R ET

PRE SE NCE #

GN D

OUT 2_ L

J_S EN SE OUT 2_ R

MIC 2_ R

MIC 2_ L

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

Conecte el cable del ventilador al conector del ventilador y haga coincidir el cable negro con el pin de conexión a tierra.

Conector del ventilador de la CPU (CPU_FAN1 de 4 pines) (consulte la pág.1, N.º 2)

Conector de alimentación ATX (ATXPWR1 de 24 pines) (consulte la pág.1, N.º 5)

Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 pines. Si tiene

Español

pensando conectar un ventilador de CPU de 3 pines, conéctelo al Pin 1-3.

Esta placa base contiene un conector de alimentación ATX de 24 pines. Para utilizar una toma de alimentación ATX de

20 pines, conéctela en los Pines del 1 al 13.

Conector de alimentación ATX de 12V (ATX12V1 de 4 pines) (consulte la pág.1, N.º 1)

Esta placa base contiene un conector de alimentación ATX de 12V y 4 pines.

Español

Cabezal de puerto serie (COM1 de 9 pines) (consulte la pág.1, N.º 15)

Cabezal TPM (TPMS1 de 17 pines) (consulte la pág.1, N.º 13)

Este cabezal COM1 admite un módulo de puerto serie.

RRXD 1

DDTR #1

TTXD 1

DDCD #1

DDSR #1

CCTS #1

RRTS #1

GND

RRI# 1

Este conector es compatible con el

GN D

LAD 0

LAD 3

+3 V

+3V S B

SER IRQ #

S_P WRD WN #

PC IRS T #

GN D

LAD 1

LAD 2

SMB _DA TA_ MAI N

sistema Módulo de Plataforma Se-

PC ICL K

FRA M E

gura (TPM, en inglés), que puede

almacenar de forma segura claves,

GN D

certicados digitales, contraseñas y datos. Un sistema TPM también ayuda a aumentar la seguridad

SMB _CL K_M AIN

en la red, protege las identidades digitales y garantiza la integridad de la plataforma.

1 Введение

Благодарим вас за приобретение надежной материнской платы ASRock B150MPIO2, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.

1.1 Комплект поставки

Материнская плата ASRock B150M-PIO2 (форм-фактор uDTX)

•

Краткое руководство по установке ASRock B150M-PIO2

•

Диск с ПО для ASRock B150M-PIO2

•

кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)

•

экран панели с портами ввода-вывода (приобретаются отдельно)

•

2 x Винт для гнезда M.2 (приобретаются отдельно)

•

B150M-PIO2

Русский

1.2 Спецификация

Русский

Платформа

Процессор

Чипсет

Память

Слот расширения

Графическая система

Форм-фактор uDTX совместим с PIO и Micro ATX

•

Схема на основе твердотельных конденсаторов

•

Поддержка процессоров 6-го поколения Intel® CoreTM

•

i7/i5/i3/Pentium®/Celeron® (Socket 1151) Поддержка процессоров мощностью до 95 Вт

•

Digi Power design

•

Система питания 5

•

Поддержка технологии Intel® Turbo Boost 2.0

•

Intel® B150

•

Двухканальная память DDR4

•

2 гнезда DDR4 DIMM

•

Поддержка модулей памяти DDR4 2133 не

•

относящихся к ECC, небуферизованной памяти Поддерживаются модули памяти UDIMM с ECC

•

(работают в режиме без ECC) Максимальный объем системной памяти: 32 Гб

•

Поддержка Intel® Extreme Memory Prole (XMP) 2.0

•

Гнезда DIMM с золочеными контактами 15мк

•

1 x Слот Прямой угол PCI Express 3.0 x16

•

(PCIE1:режим x16)* * Поддерживаются в качестве загрузочных SSD-диски типа NVMe.

1 x M.2 Socket (Key E), поддержка 2230 WiFi/BT

•

модуля

Поддержка выходных сигналов Intel® HD Graphics

•

Built-in Visuals и VGA возможна только при

использовании процессоров со встроенными

графическими процессорами.

Поддержка встроенных технологий визуализации

•

Intel® HD Graphics: Intel® Quick Sync Video с AVC,

MVC (S3D) и MPEG-2 Full HW Encode1, Intel® InTruTM

3D, Intel® Clear Video HD Technology, Intel® InsiderTM,

Intel® HD Graphics 510/530

Pixel Shader 5.0, DirectX 12

•

Максимальный объем совместно используемой

•

памяти: 1024 Мб

Аудио

LAN

Порты вводавывода на задней панели

* Максимальный объем общей памяти зависит от операционной системы.

Два графических выхода: поддержка портов D-Sub и

•

HDMI независимыми контроллерами дисплея Поддержка HDMI с максимальным разрешением до

•

4K x 2K (4096x2160) при частоте обновления 24 Гц / (3840x2160) при частоте обновления 30 Гц Поддержка D-Sub с максимальным разрешением до

•

1920x1200 при 60 Гц Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC

•

и HBR (High Bit Rate Audio) через порт HDMI (требуется HDMI-совместимый монитор) Поддержка ускоренных медиа кодеков: HEVC, VP8,

•

VP9 Поддержка функции защиты HDCP через порты

•

HDMI Поддержка воспроизведения в режиме Full HD 1080p

•

Blu-ray (BD) через порты HDMI

•

7.1-канальный звук высокой четкости (аудиокодек

•

Realtek ALC887) * Для настройки 7.1-канального звук высокой четкости HD Audio используйте переднюю аудиопанель HD и активируйте функцию многоканального звука в аудиодрайвере.

Защита от перенапряжения (ASRock Full Spike Pro-

•

tection)

Конденсаторы для аудиосистем ELNA

•

PCIE x1 Gigabit LAN 10/100/1000 Мб/с

•

Realtek RTL8111GR

•

Поддержка Wake-On-WAN

•

Поддержка Wake-On-LAN

•

Молниезащита и защита электростатического

•

напряжения (ASRock Full Spike Protection)

Поддержка определения кабеля ЛВС

•

Поддержка Energy Ecient Ethernet 802.3az

•

Поддержка PXE

•

1 x порт PS/2 для мыши

•

1 x PS/2 для клавиатуры

•

1 x D-Sub

•

1 x HDMI

•

2 x Порт USB 2.0 с защитой от электростатического

•

напряжения (ASRock Full Spike Protection)* * Функция пробуждения ACPI поддерживается только на портах USB01.

2 x Порт USB 3.0 с защитой от электростатического

•

напряжения (ASRock Full Spike Protection)

1 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и МИД

•

SPEED)

Разъемы HD Audio: Линейный вход / передние

•

динамики / микрофон

B150M-PIO2

Русский

Запоминающие устройства

4 x Разъемы SATA3 со скоростью обмена данными 6,0

•

ГБ/с, поддержка технологий NCQ, AHCI и “горячего” подключения 1 x разъем Ultra M.2 Socket, поддержка модуля

•

2260/2280 M.2 SATA3 со скоростью обмена данными 6,0 ГБ/с и модуля M.2 PCI Express до версии Gen3 x4

(32 ГБ/с)* * Поддерживаются в качестве загрузочных SSD-диски типа NVMe. * Поддержка комплекта ASRock U.2

Русский

Разъемы

Параметры BIOS

Контроль оборудования

1 x колодка СОМ-порта

•

1 x Колодка ТРМ

•

1 колодка с разъемами датчика вскрытия корпуса и

•

динамика

1 x Разъем для вентилятора охлаждения процессора

•

(4-контактный) (“Умный” регулятор скорости

вентилятора)

1 разъем для корпусного вентилятора

•

(4-контактный) (“Умный” регулятор скорости

вентилятора) * Разъем вентилятора ЦП поддерживает потребляемый ток не более 1 А (мощность 12 Вт).

1 х разъем питания АТХ (24-контактный)

•

1 x 4-контактный разъем питания 12 В

•

1 x аудиоразъем на передней панели

•

2 x Колодка USB 2.0 (до 4 портов USB 2.0) с защитой

•

от электростатического напряжения (ASRock Full

Spike Protection)

1 x Колодка USB 3.0 (до 2 портов USB 3.0) с защитой

•

от электростатического напряжения (ASRock Full

Spike Protection)

AMI UEFI Legal BIOS с поддержкой многоязычного

•

графического интерфейса

Совместимость с функцией энергопотребления в

•

стандарте ACPI 5.0

Поддержка SMBIOS 2.7

•

Регулировка напряжений DRAM, PCH 1,0 B

•

Датчик температуры процессора/корпуса

•

Тахометр вентилятора процессора/корпуса

•

Бесшумный вентилятор охлаждения процессора/

•

корпуса (с автоматической регулировкой скорости

вращения в зависимости от температуры нагрева

процессора)

Управление скоростью вращения вентилятора

•

охлаждения процессора/корпуса

Технология определения вскрытия корпуса

•

Контроль напряжения: +12 В, +5 В, +3,3 В, ЦП Vcore,

•

DRAM, PCH 1,0 B

B150M-PIO2

ОС

Microso® Windows® 10 64-разрядная /

•

8.1 64-разрядная/ 7 32-разрядная/ 7 64-разрядная * Для установки ОС Windows® 7 потребуется измененный установочный диск с драйверами xHCI, упакованными в файл ISO. Более подробные инструкции представлены на стр. 121. * Подробные сведения об обновлении драйвера Windows® 10 представлены на веб-сайте ASRock: http://www.asrock.com

Сертификация

FCC, CE, WHQL

•

Совместимость с ErP/EuP (необходим блок питания,

•

соответствующий стандарту ErP/EuP)

* Для получения дополнительной информации об изделии посетите наш веб-сайт:

http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking Technology и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может повлиять на стабильность системы или даже привести к повреждению ее компонентов и устройств. Вы выполняете разгон процессора на ваш собственный риск и за свой счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

Русский

1.3 Колодки и разъемы, расположенные на материнской плате

Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.

Русский

Колодка системной панели (9-контактная, PANEL1) (См. стр. 1, № 10)

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания.

RESET (кнопка перезагрузки):

Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам.

PLE D+

PLE D-

HDL ED-

HDL ED+

PWR BTN#

GND

RES ET#

GND

Подключите расположенные на корпусе выключатель питания, кнопку перезагрузки и индикатор

GND

состояния системы к этой колодке в соответствии с распределением контактов, приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты.

B150M-PIO2

Колодка с разъемами датчика вскрытия корпуса и динамика (7-контактный SPK_CI1) (См. стр. 1, № 11)

Разъемы Serial ATA3 (SATA3_1: См. стр. 1, № 9) (SATA3_2: См. стр. 1, № 8) (SATA3_3: См. стр. 1, № 7) (SATA3_4: См. стр. 1, № 6)

Колодки USB 2.0 (9-контактная, USB_2_3) (См. стр. 1, № 16)

(9-контактная, USB_4_5) (См. стр. 1, № 12)

USB _P WR

P-

P+

GND GND

USB _PW R

DUM MY

+5V

SIG NAL

P-

P+

SPE AKE R

GND

DUM MY

SATA3_1 SATA3_2 SATA3_3 SATA3_4

USB _P WR

P-

P+

DUM MY

GND

DUM MY

Предназначена для подключения датчика вскрытия корпуса и корпусного динамика.

Эти печь разъемов SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с.

Эта материнская плата оснащена два разъемом. Каждая колодка USB 2.0 может поддерживать два порта.

Русский

Колодка USB 3.0 (19-контактная, USB3_3_4) (См. стр. 1, № 14)

Vbus

IntA _PA_SS RX-

IntA _PA_SS RX+

GND

IntA _PA_SS TX-

IntA _PA_SS TX+

GND

IntA _PA_D-

IntA _PA_D+

P+

P-

USB _PW R

GND

VbusVbus

IntA _PB_S SRX-

IntA _PB_S SRX+

GND

IntA _PB_S STX-

IntA _PB_S STX+

GND

IntA _PB_D -

IntA _PB_D +

Dumm y

Кроме два портов USB 3.0 на панели ввода-вывода на материнской плате также есть одна колодка. Каждая колодка USB 3.0 может поддерживать два порта.

Аудиоколодка передней

GND

FAN_V OLTAGE_ CONTR OL

FAN_S PEED

FAN_S PEED_ CONTR OL

GND

FAN_V OLTAGE_ CONTR OL

FAN_S PEED

FAN_S PEED_ CONTR OL

панели (9-контактная, HD_AUDIO1) (См. стр. 1, № 17)

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней панели, как указано далее: A. Подключите Mic_IN (MIC) к MIC2_L. B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L. C. Подключите провод заземления (GND) к контакту заземления (GND). D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели AC’97 их подключать не нужно. E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

OUT _R ET

MIC _R ET

PRE SE NCE #

GN D

Эта колодка предназначена

OUT 2_ L

J_S EN SE

для подключения

OUT 2_ R

аудиоустройств к передней

MIC 2_ R

MIC 2_ L

аудиопанели.

Русский

Разъем вентилятора корпуса (4-контактный, CHA_FAN1) (См. стр. 1, № 3)

Разъем вентилятора охлаждения процессора (4-контактный, CPU_FAN1) (См. стр. 1, № 2)

Предназначен для подключения кабеля разъема вентилятора и подключения черного провода к заземлению.

Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3.

B150M-PIO2

Разъем питания АТХ (24-контактный, ATXPWR1) (См. стр. 1, № 5)

Разъем питания АТХ 12 В (4-контактный, ATX12V1) (См. стр. 1, № 1)

Колодка последовательного порта (9-контактная, COM1) (См. стр. 1, № 15)

Колодка ТРМ (17-контактная, TPMS1) (См. стр. 1, № 13)

Эта материнская плата снабжена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем

питания ATX, подключите его вдоль контакта 1 и контакта 13.

Эта материнская плата снабжена 4-контактным разъемом питания АТХ 12 В.

Колодка COM1 поддерживает подключение модуля последовательного порта.

RRI# 1

RRXD 1

DDTR #1

TTXD 1

DDCD #1

DDSR #1

CCTS #1

RRTS #1

GND

Этот разъем обеспечивает

GN D

LAD 0

LAD 3

+3 V

+3V S B

SER IRQ #

S_P WRD WN #

PC IRS T #

GN D

LAD 1

LAD 2

SMB _DA TA_ MAI N

поддержку системы Trusted Platform

PC ICL K

FRA M E

Module (TPM), которая способна

обеспечить надежное хранение

GN D

ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой

SMB _CL K_M AIN

безопасности, защищает цифровые

Русский

идентификаторы и обеспечивает целостность платформы.

Português

1 Introdução

Obrigado por comprar a placa-mãe ASRock B150M-PIO2, uma placa-mãe conável produzida sob o controle de qualidade altamente consistente da ASRock. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

Como as especicações da placa-mãe e do soware do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modicações a esta documentação, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações especícas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.

1.1 Conteúdo da embalagem

Placa Mãe ASRock B150M-PIO2 (Fator de Forma uDTX)

•

Guia de Instalação Rápida ASRock B150M-PIO2

•

CD de Suporte da ASRock B150M-PIO2

•

Cabos de dados Serial ATA (SATA) (Opcional)

•

Painel de E/S (Opcional)

•

2 x Parafuso para Soquete M.2 (Opcional)

•

1.2 Especicações

Plataforma

CPU

Chipset

Memória

•

B150M-PIO2

Formato uDTX suporta PIO e Micro ATX Design de condensador sólido

Supports Processadores Intel® 6ª Geração CoreTM i7/i5/i3/ Pentium®/Celeron® (Soquete 1151) Suporta CPU até 95W Digi Power design Design com 5 fases de alimentação Suporta a tecnologia Intel® Turbo Boost 2.0

Intel® B150

Tecnologia de memória DDR4 de dois canais 2 x Slots DIMM DDR4 Suporta memória DDR4 2133, não ECC, sem memória intermediária Suporta módulos de memória ECC UDIMM (opera em modo não ECC) Capacidade máxima da memória do sistema: 32GB Suporta Extreme Memory Prole (XMP) 2.0 da Intel® Contato em Ouro 15μ nos slots DIMM

Slot de expansão

1 x Slot Ângulo certo PCI Express 3.0 x16 (PCIE1:modo x16)*

•

* Suporta NVMe SSD nos discos de inicialização

1 x Soquete M.2 (Key E), Suporta módulo 2230 WiFi-BT

•

Português

Grácos

Áudio

Os grácos incorporados Intel® HD e as saídas VGA só podem

•

ser suportados com processadores com GPU integrada. Suporta grácos incorporados Intel® HD: Intel® Quick Sync

•

Video com AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Tecnologia Intel® Clear Video HD, Intel® InsiderTM, Grácos Intel® HD 510/530 Pixel Shader 5.0, DirectX 12

•

Memória compartilhada máxima de 1024MB

•

* O tamanho da memória compartilhada máxima pode variar em sistemas operacionais diferentes.

Saída gráca dupla: Suporta portas D-Sub e HDMI por

•

controladores de vídeo independentes Suporta HDMI com resolução máx. até 4K x 2K (4096x2160) @

•

24Hz / (3840x2160) @ 30Hz Suporta D-Sub com resolução máxima de até 1920x1200 @

•

60Hz Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC

•

e HBR (High Bit Rate Audio) com porta HDMI (É necessário um monitor compatível com HDMI) Suporta Codecs de Mídia Acelerada: HEVC, VP8, VP9

•

Suporta HDCP com Porta HDMI

•

Suporta reprodução Full HD 1080p Blu-ray (BD) com Porta

•

HDMI

Áudio 7.1 CH HD (Codec de áudio Realtek ALC887)

•

* Para congurar Áudio 7.1 CH HD, é necessário usar um módulo de áudio de painel frontal HD e habilitar o recurso de áudio multi-canal pelo driver de áudio.

Suporta proteção contra sobretensão (Proteção Total Contra

•

Picos ASRock) Fones de Áudio ELNA

•

LAN

LAN Gigabit 10/100/1000 Mb/s PCIE x1

•

Realtek RTL8111GR

•

Suporta Wake-On-WAN

•

Suporta Wake-On-LAN

•

Suporta Proteção contra Relâmpago/ESD (Proteção Total Con-

•

tra Picos ASRock) Suporta Detecção de Cabo LAN

•

Suporta Energy Ecient Ethernet 802.3az

•

Suporta PXE

•

E/S do painel posterior

Armazenamento

1 x Porta PS/2 para mouse

•

1 x Porta PS/2 para teclado

•

1 x Porta D-Sub

•

1 x Porta HDMI

•

2 x Portas USB 2.0 (Suporta Proteção ESD (Proteção Total

•

Contra Picos ASRock))

* Função de despertar ACPI é suportada nas portas USB01 apenas.

2 x Portas USB 3.0 (Suporta Proteção ESD (Proteção Total

•

Contra Picos ASRock)) 1 x Porta LAN RJ-45 com LED (LED ACT/LINK e LED DE

•

VELOCIDADE) Fichas de áudio HD: Entrada de Linha / Autofalante Frontal /

•

Microfone

4 x Conectores SATA3 6,0 Gb/s, suporte NCQ, AHCI e Con-

•

exão a Quente 1 x Soquete Ultra M.2, Suporta módulo M. 2 SATA3 6.0 Gb/s

•

tipo 2260/2280 e módulo M.2 PCI Express até Gen3 x4 (32 Gb/

s)* * Suporta NVMe SSD nos discos de inicialização * Suporta Kit U.2 ASRock

B150M-PIO2

Conector

1 x suporte porta COM

•

1 x Plataforma TPM

•

1 x Intrusão do Chassi e Cabeçote de Autofalante

•

1 x Conector de Ventoinha de CPU (4 pinos) (Controle de

•

Velocidade de Ventoinha Inteligente)

1 x Conector de Ventoinha de Chassi (4 pinos) (Controle de

•

Velocidade de Ventoinha Inteligente) * O Conector de Ventoinha da CPU suporta a ventoinha da CPU de potência máxima de 1A (12W).

1 x conector alimentação ATX 24 pinos

•

1 x Conector de energia 4-pinos 12V

•

1 x conector de áudio do painel frontal

•

2 x Plataforma USB 2.0 (Suporta 4 portas USB 2.0) (Suporta

•

Proteção ESD (Proteção Total Contra Picos ASRock))

1 x Plataforma USB 3.0 (Suporta 2 portas USB 3.0) (Suporta

•

Proteção ESD (Proteção Total Contra Picos ASRock))

Português

Funções da BIOS

Monitor de hardware

AMI Legal UEFI BIOS com suporte multilingue GUI

•

ACPI 5.0 compatível com eventos de despertar

•

Suporta SMBIOS 2.7

•

DRAM, PCH 1,0V Multi ajuste de tensão

•

Sensor de temperatura da CPU/Gabinete

•

Tacômetro da Ventoinha da CPU/Gabinete

•

Ventoinha silenciosa da CPU/Gabinete (Auto ajusta velocidade

•

da ventoinha do gabinete pela temperatura da CPU) Controle de multi velocidade da Ventoinha da CPU/Gabinete

•

Detecção de ABERTURA da CAIXA

•

Monitoramento da tensão: +12V, +5V, +3,3V, CPU Vcore,

•

DRAM, PCH 1,0V

Microso® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit

•

*Para instalar o SO Windows 7, um disco de instalação modicado com condutores xHCI no arquivo ISO é necessário. Favor consultar a página 121 para mais instruções detalhadas. * Para o driver atualizado do Windows® 10, por favor, visite o website da ASRock para mais detalhes: http://www.asrock.com

Português

FCC, CE, WHQL

Certicações

•

Preparada para ErP/EuP (é necessária uma fonte de

•

alimentação preparada para ErP/EuP)

* Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com

Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das denições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.

1.3 Suportes e conectores onboard

Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.

B150M-PIO2

Suporte do painel de sistema (PAINEL1 de 9 pinos) (ver p.1, N.º 10)

PWRBTN (Botão de alimentação):

Conecte o botão de alimentação no painel frontal do chassi. Você pode congurar a forma para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reinicialização):

Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal.

PLED (LED de alimentação do sistema):

Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED cará aceso quando o sistema estiver em funcionamento. O LED cará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED cará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5).

HDLED (LED de atividade do disco rígido):

Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED cará aceso quando o disco rígido estiver lendo ou registrando dados.

O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo de painel frontal do chassi a este conector, certique-se de que os os e os pinos correspondem de forma correta.

PLE D+

PLE D-

HDL ED-

HDL ED+

PWR BTN#

GND

RES ET#

GND

Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos.

Português

Intrusão do Chassi e

SPE AKE R

Cabeçote de Autofalante (SPK_CI1 de 7 pinos) (ver p.1, N.º 11)

DUM MY +5V

SIG NAL

DUM MY

GND

DUM MY

Conecte a instrusão do chassi e autofalante do chassia este cabeçote.

Português

Conectores série ATA3 (SATA3_1: ver p.1, N.º 9) (SATA3_2: ver p.1, N.º 8) (SATA3_3: ver p.1, N.º 7) (SATA3_4: ver p.1, N.º 6)

Suportes USB 2.0 (9-pin USB_2_3) (ver p.1, N.º 16)

(9-pin USB_4_5) (ver p.1, N.º 12)

Suporte USB 3.0 (USB3_3_4 19 pinos) (ver p.1, N.º 14)

USB _P WR

P-

P+

GND GND

USB _PW R

Vbus

IntA _PA_SS RX-

IntA _PA_SS RX+

GND

IntA _PA_SS TX-

IntA _PA_SS TX+

GND

IntA _PA_D-

IntA _PA_D+

Estes quatro conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma taxa de transferência de dados de até 6,0 Gb/s.

SATA3_1 SATA3_2 SATA3_3 SATA3_4

USB _P WR

P-

P+

DUM MY

P-

P+

GND

DUM MY

GND

P+

P-

VbusVbus

IntA _PB_S SRX-

IntA _PB_S SRX+

GND

IntA _PB_S STX-

IntA _PB_S STX+

GND

IntA _PB_D -

IntA _PB_D +

Dumm y

Há duas cabeçote nesta placa mãe. Cada suporte USB 2.0 pode suportar duas portas.

Além das duas portas USB

3.0 no painel de E/S, existe um suporte nesta placa principal. Cada suporte USB 3.0 pode suportar duas portas.

B150M-PIO2

GND

FAN_V OLTAGE_ CONTR OL

FAN_S PEED

FAN_S PEED_ CONTR OL

GND

FAN_V OLTAGE_ CONTR OL

FAN_S PEED

FAN_S PEED_ CONTR OL

Suporte de áudio do painel frontal (HD_AUDIO1 de 9 pinos) (ver p.1, N.º 17)

1. O Áudio de alta denição suporta Sensor de Adaptador, mas o o do painel no chassi deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema.

2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de acordo com os passos abaixo: A. Ligue Mic_IN (MIC) a MIC2_L. B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Conecte a ligação Terra (GND) à Terra (GND). D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-los ao painel de áudio AC’97. E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle Realtek e ajuste o “Volume de gravação”.

Conector do ventilador do chassi (CHA_FAN1 de 4 pinos) (ver p.1, N.º 3)

OUT _R ET

MIC _R ET

PRE SE NCE #

GN D

OUT 2_ L

J_S EN SE OUT 2_ R

MIC 2_ R

MIC 2_ L

Este suporte destina-se à conexão dos dispositivos de áudio no painel de áudio frontal.

Ligue o cabo do ventilador aos conectores do ventilador e corresponda o cabo preto com o pino de ligação à terra.

Português

Conector da Ventoinha da CPU (CPU_FAN1 de 4 pinos) (ver p.1, N.º 2)

Conector de alimentação ATX (ATXPWR1 de 24 pinos) (ver p.1, N.º 5)

Esta placa mãe inclui um conector de ventilador da CPU (Ventilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.

Esta placa-mãe inclui um conector de alimentação ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20

pinos, introduza-a no Pino 1 e Pino 13.

Conector de alimentação de 12V ATX (ATX12V1 de 4 pinos) (ver p.1, N.º 1)

Esta placa-mãe inclui um conector de alimentação de 12V ATX de 4 pinos.

Português

Suporte da porta serial (COM1 de 9 pinos) (ver p.1, N.º 15)

Suporte TPM (TPMS1 de 17 pinos) (ver p.1, N.º 13)

Este suporte COM1 recebe um módulo da porta serial.

RRXD 1

DDTR #1

TTXD 1

DDCD #1

DDSR #1

CCTS #1

RRTS #1

GND

RRI# 1

Este conector suporta um sistema

GN D

LAD 0

LAD 3

+3 V

PC IRS T #

+3V S B

SER IRQ #

S_P WRD WN #

FRA M E

GN D

LAD 1

LAD 2

SMB _CL K_M AIN

SMB _DA TA_ MAI N

com Módulo de Plataforma Con-

PC ICL K

ável (TPM), que pode armazenar

com segurança chaves, certica-

GN D

dos digitais, senhas e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plataforma.

1 Giriş

ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock B150M-PIO2 anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.

1.1 Ambalaj İçeriği

ASRock B150M-PIO2 Anakartı (uDTX Form Faktörü)

•

ASRock B150M-PIO2 Hızlı Kurulum Kılavuzu

•

ASRock B150M-PIO2 Destek CD'si

•

Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)

•

I/O Panel Kalkanı (İsteğe Bağlı)

•

2 x M.2 Yuvası için vida (İsteğe Bağlı)

•

B150M-PIO2

Türkçe

1.2 Özellikler

uDTX Form Faktörü PIO ve Mikro ATX destekler

Platform

CPU

Yonga kümesi

Bellek

Türkçe

Genişletme Yuvası

Grakler

•

Yekpare Kapasitör tasarımı

•

6. Nesil Intel® CoreTM i7/i5/i3/Pentium®/Celeron® İşlemcileri

•

destekler (Yuva 1151) 95W’ye kadar CPU’yu destekler

•

Digi Power design

•

5 Güç Saası tasarımı

•

Intel® Turbo Boost 2.0 Teknolojisini destekler

•

Intel® B150

•

Çi Kanallı DDR4 Bellek Teknolojisi

•

2 x DDR4 DIMM Yuvası

•

DDR4 2133 ECC olmayan, arabelleksiz bellek destekler

•

Admite módulos de memoria UDIMM ECC (funcionamiento

•

en modo no ECC) Maksimum sistem belleği kapasitesi: 32GB

•

Intel® Üstün Bellek Proli (XMP) 2.0 özelliğini destekler

•

DIMM Yuvalarında 15μ Altın Temas

•

1 x Sağ Açılı PCI Express 3.0 x16 Yuva (PCIE1:x16 modu)*

•

* Önyükleme diskleri olarak NVMe SSD destekler

1 x M.2 Yuvası (Key E), 2230 WiFi/BT modülünü destekler

•

Intel® HD Graphics Dahili Görselleri ile VGA çıktıları,

•

yalnızca GPU entegre edilmiş işlemciler ile desteklenir. Intel® HD Graphics Dahili Görsellerini destekler : AVC, MVC

•

(S3D) ve MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Net Video HD Teknolojisi, Intel® InsiderTM, Intel® HD Graphics 510/530 ile Intel® Quick Sync Video Pixel Shader 5.0, DirectX 12

•

Maksimum paylaşılan bellek 1024MB

•

* En fazla paylaşımlı bellek boyutu farklı işletim sistemlerine göre değişiklik gösterebilir.

Çi grak çıkışı: Bağımsız ekran denetleyicileriyle D-Sub ve

•

HDMI bağlantı noktalarını destekler 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz'e kadar

•

maksimum çözünürlükte HDMI destekler 1920x1200 @ 60Hz'ye kadar D-Sub işlevini destekler

•

Ses

LAN

HDMI Bağlantı Noktasıyla Otomatik Dudak Senkronizasyonu,

•

Derin Renk (12bpc), xvYCC ve HBR (Yüksek Bit Oranlı Ses) özelliklerini destekler (Uyumlu bir HDMI monitörü kullanılmalıdır) Hızlandırılmış Medya Kodlayıcıları-Kod Çözücüleri Destekler

•

HEVC, VP8, VP9 HDMI Bağlantı Noktalarıyla HDCP destekler

•

HDMI Bağlantı Noktalarıyla Tam HD 1080p Blu- ray (BD)

•

kayıttan yürütme destekler

7.1 CH HD Ses (Realtek ALC887 Ses Codec Bileşeni)

•

* 7.1 CH HD Ses kongürasyonu için bir HD ön panel ses modülü kullanılmalı ve çok kanallı ses özelliği ses sürücüsüsü ile etkinleştirilmelidir.

Dalgalanma Koruması Destekler (ASRock Tam Ani Gerilim

•

Koruması) ELNA Ses Kapakları

•

PCIE x1 Gigabit LAN 10/100/1000 Mb/s

•

Realtek RTL8111GR

•

WAN Açılışını Destekler

•

LAN Açılışını Destekler

•

Yıldırım/ESD Koruması Destekler (ASRock Tam Ani Gerilim

•

Koruması) LAN Kablosu Algılama destekler

•

Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler

•

PXE özelliğini destekler

•

B150M-PIO2

Türkçe

Arka Panel I/O

1 x PS/2 Fare Bağlantı Noktası

•

1 x PS/2 Klavye Bağlantı Noktası

•

1 x D-Sub Bağlantı Noktası

•

1 x HDMI Bağlantı Noktası

•

2 x Bağlayıcısı USB 2.0 Bağlantı Noktası (ESD Koruması

•

Destekler (ASRock Tam Ani Gerilim Koruması))* * ACPI uyandırma işlevi yalnızca USB01 bağlantı noktalarında desteklenir.

2 x Bağlayıcısı USB 3.0 Bağlantı Noktası (ESD Koruması

•

Destekler (ASRock Tam Ani Gerilim Koruması))

LED'e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK

•

LED ve SPEED LED)

HD Ses Jakları: Hat Girişi / Ön Hoparlör / Mikrofon

•

4 x SATA3 6,0 Gb/s Bağlayıcısı, NCQ, AHCI ve Tak Çıkar

Depolama

Bağlayıcı

Türkçe

•

destekler 1 x Ultra M.2 Yuvası, 2260/2280 tip M.2 SATA3 6.0 Gb/sn.

•

modülünü ve Gen3 x4 (32 Gb/sn.) değerine kadar M.2 PCI

Express modülünü destekler* * Önyükleme diskleri olarak NVMe SSD destekler * ASRock U.2 Takımını destekler

1 x COM Bağlantı Noktası Bağlantısı

•

1 x TPM Bağlantısı

•

1 x Kasa Yetkisiz Erişim ve Hoparlör Bağlantısı

•

1 x İşlemci Fanı Bağlayıcısı (4 pimli) (Akıllı Fan Hızı

•

Kontrolü)

1 x Kasa Fanı Bağlayıcı (4 pimli) (Akıllı Fan Hızı Kontrolü)

•

* İşlemci Fanı Bağlayıcı, en fazla 1 A (12 W) fan gücüne sahip işlemci fanını destekler.

1 x 24 pim ATX Güç Bağlayıcısı

•

1 x 4 pim 12V Güç Bağlayıcısı

•

1 x Ön Panel Ses Bağlayıcısı

•

2 x USB 2.0 Bağlantısı (4 USB 2.0 bağlantı noktası destek-

•

ler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim

Koruması))

1 x USB 3.0 Bağlantısı (2 USB 3.0 bağlantı noktası destek-

•

ler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim

Koruması))

BIOS Özelliği

Donanım Monitörü

Çok dilli GUI desteği ile AMI UEFI Legal BIOS

•

ACPI 5.0 Uyumlu uyandırma olayları

•

SMBIOS 2.7 Desteği

•

DRAM, PCH 1,0V Gerilimi Çoklu Ayarlama

•

CPU/Kasa sıcaklığı tespiti

•

CPU/Kasa Fanı Devirölçer

•

CPU/Kasa Sessiz Fan (İşlemci sıcaklığıyla otomatik ayarlı kasa

•

fanı hızı)

CPU/Kasa Fanı çoklu hız kontrolü

•

KASA AÇIK algılaması

•

Voltaj izleme: +12V, +5V, +3,3V, CPU Vcore, DRAM, PCH

•

1,0V

Microso® Windows® 10 64 bit / 8.1 64 bit / 7 32 bit / 7 64 bit

•

* Windows® 7 işletim sistemini yüklemek için, ISO dosyasında sıkıştırılmış xHCI sürücülerine sahip değiştirilmiş yükleme diski gereklidir. Daha ayrıntılı talimatlar için lütfen 121. sayfaya başvurun. * Güncellenmiş Windows® 10 sürücüsü konusunda ayrıntılar için lütfen ASRock web sitesini ziyaret edin: http://www.asrock.com

FCC, CE, WHQL

Belgeler

•

ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi

•

gereklidir)

* Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com

Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığını unutmayın. Hız aşırtma, sisteminizin dayanıklılığını etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve masraarı size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.

B150M-PIO2

Türkçe

1.3 Ekli Bağlantılar ve Bağlayıcılar

Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.

Sistem Paneli Bağlantısı (9-pin PANEL1) (bkz sf.1, No. 10)

PLE D+

PLE D-

HDL ED-

HDL ED+

PWR BTN#

GND

RES ET#

GND

Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin.

Türkçe

PWRBTN (Güç Anahtarı):

Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz.

RESET (Sıfırlama Anahtarı):

Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın.

PLED (Sistem Güç LED'i):

Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıyken (S5) LED ışık kapanır.

HDLED (Sabit Disk Etkinlik LED'i):

Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.

B150M-PIO2

SPE AKE R

Kasa Yetkisiz Erişim ve Hoparlör Bağlantısı (7 pimli SPK_CI1) (bkz. sf.1, No. 11)

Seri ATA3 Bağlayıcıları (SATA3_1: bkz. sf.1, No. 9) (SATA3_2: bkz. sf.1, No. 8) (SATA3_3: bkz. sf.1, No. 7) (SATA3_4: bkz. sf.1, No. 6)

USB 2.0 Bağlantıları (9-pin USB_2_3) (bkz. sf.1, No. 16)

DUM MY +5V

SIG NAL

USB _P WR

P-

P+

GND GND

DUM MY

GND

DUM MY

SATA3_1 SATA3_2 SATA3_3 SATA3_4

USB _P WR

P-

P+

DUM MY

Lütfen kasa yetkisiz erişim ve kasa hoparlörünü bu bağlantıya takın.

Bu dört SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/ sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler.

Bu ana kartta iki ana bağlantı. Her USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

Türkçe

(9-pin USB_4_5) (bkz. sf.1, No. 12)

USB 3.0 Bağlantı (19-pin USB3_3_4) (bkz. sf.1, No. 14)

USB _PW R

Vbus

IntA _PA_SS RX-

IntA _PA_SS RX+

GND

IntA _PA_SS TX-

IntA _PA_SS TX+

GND

IntA _PA_D-

IntA _PA_D+

P-

P+

GND

DUM MY

GND

P+

P-

VbusVbus

IntA _PB_S SRX-

IntA _PB_S SRX+

GND

IntA _PB_S STX-

IntA _PB_S STX+

GND

IntA _PB_D -

IntA _PB_D +

Dumm y

Bu anakart üzerinde, I/O paneli üzerindeki iki USB

3.0 bağlantı noktasının yanı sıra, bir adet bağlantı bulunmaktadır. Her USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

Ön Panel Ses Bağlantısı

GND

FAN_V OLTAGE_ CONTR OL

FAN_S PEED

FAN_S PEED_ CONTR OL

GND

FAN_V OLTAGE_ CONTR OL

FAN_S PEED

FAN_S PEED_ CONTR OL

(9-pin HD_AUDIO1) (bkz. sf.1, No. 17)

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses bağlantısına takın: A. Mic_IN'i (MIC) MIC2_L'ye bağlayın. B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın. C. Toprak'ı (GND) Toprak'a (GND) bağlayın. D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları bağlamanıza gerek yoktur. E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde “FrontMic” sekmesine gidin ve “Kayıt Ses Seviyesi”ni ayarlayın.

OUT _R ET

MIC _R ET

PRE SE NCE #

GN D

OUT 2_ L

J_S EN SE OUT 2_ R

MIC 2_ R

MIC 2_ L

Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir.

Türkçe

Kasa Fanı Konektörü (4-pin CHA_FAN1) (bkz sf.1, No. 3)

Lütfen fan kablosunu fan konektörüne takın ve siyah teli topraklama pinine bağlayın.

CPU Fan Bağlayıcısı (4-pin CPU_FAN1) (bkz sf.1, No. 2)

ATX Güç Bağlayıcısı (24-pin ATXPWR1) (bkz. sf.1, No. 5)

Bu anakart, 4-Pin CPU fan (Sessiz Fan) bağlayıcısı sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın.

Bu anakart, 24-pin ATX güç bağlayıcısı sağlamaktadır. 20-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin

13’e bağlayın.

B150M-PIO2

ATX 12V Güç Bağlayıcısı (4-pin ATX12V1) (bkz. sf.1, No. 1)

Seri Bağlantı Noktası Bağlantısı (9-pin COM1) (bkz. sf.1, No. 15)

TPM bağlantısı (17-pin TPMS1) (bkz. sf.1, No. 13)

Bu anakart, 4-pin ATX 12V güç bağlayıcısı sağlamaktadır.

RRXD 1

DDTR #1

TTXD 1

DDCD #1

DDSR #1

CCTS #1

RRTS #1

GND

RRI# 1

Bu COM1 bağlantısı seri bağlantı yuvası modülünü destekler.

Bu bağlayıcı, anahtarlar, dijital

GN D

LAD 0

LAD 3

+3 V

+3V S B

SER IRQ #

PC IRS T #

GN D

LAD 1

LAD 2

S_P WRD WN #

SMB _DA TA_ MAI N

sertikalar, parolalar ve verileri

PC ICL K

FRA M E

güvenli bir şekilde saklama özelliği

bulunan Güvenilir Platform

GN D

Modülü (TPM) sistemini destekler. TPM sistemleri, aynı zamanda ağ güvenliğinin artırılması, dijital

SMB _CL K_M AIN

kimliklerin korunması ve platform bütünlüğünün sağlanmasına da yardımcıdır.

Türkçe

1 개요

ASRock B150M-PIO2 마더보드를 구입해 주셔서 감사합니다 . 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수하며 , 품질

과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제 공합니다 .

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내용은 예고 없이 변경될 수 있습니다 . 이 설명서가 변경될 경우 , 업데이트된 버 전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련 하여 기술적 지원이 필요한 경우 , 당사의 웹사이트를 방문하여 사용 중인 모델 에 대한 구체적 정보를 구하십시오 . ASRock 의 웹사이트에서는 최신 VGA 카드 와 CPU 지원 목록도 찾을 수 있습니다 . ASRock 웹사이트 http://www.asrock.com.

한 국 어

1.1 포장 내용물

• ASRock B150M-PIO2 마더보드 (uDTX 폼팩터 )

• ASRock B150M-PIO2 간편 설치 안내서

• ASRock B150M-PIO2 지원 CD

• 시리얼 ATA (SATA) 데이터 케이블 ( 선택 품목 )

• I/O 패널 실드 ( 선택 품목 )

• M.2 소켓용 나사 2 개 ( 선택 품목 )

1.2 규격

B150M-PIO2

플랫폼

CPU

칩세트

메모리

확장 슬롯

• uDTX 폼 팩터는 PIO 와 Micro ATX 를 지원합니다 .

• 솔리드 콘덴서 구조

• 6 세대 Intel® Core

켓 1151) 지원

• 최대 95W 까지 CPU 지원

• Digi Power design

• 5 개 전원 위상 구조

• Intel® Turbo Boost 2.0 기술 지원

• Intel® B150

• 듀얼 채널 DDR4 메모리 기술

• DDR4 DIMM 슬롯 2 개

• DDR4 2133 비 -ECC, 비버퍼링 메모리 지원

• ECC UDIMM 메모리 모듈 지원 ( 비 -ECC 모드에서 작동 )

• 시스템 메모리 최대 용량 : 32GB

• Intel® Extreme Memory Prole (XMP) 2.0 지원

• DIMM 슬롯에 15 μ Gold Contact 장착

• 직각 PCI Express 3.0 x16 슬롯 1 개 (PCIE1:x16 모드 )*

* NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

• M.2 소켓 1 개 (Key E), 2230 WiFi/BT 모듈 지원

i7/i5/i3/Pentium®/Celeron® 프로세서 ( 소

한 국 어

그래픽

• Intel® HD 그래픽스 빌트 - 인 비주얼과 VGA 출력은 GPU

통합 프로세서로만 지원할 수 있습니다 .

• Intel® HD 그래픽스 빌트 - 인 비주얼 지원 : AVC, MVC (S3D)

및 MPEG-2 풀 HW Encode1 지원 Intel® Quick Sync Video,

Intel® InTruTM 3D, Intel® 클리어 비디오 HD 기술 , Intel® InsiderTM, Intel® HD 그래픽스 510/530

• Pixel Shader 5.0, DirectX 12

• 최대 공유 메모리 1024MB

* 공유된 최대 메모리 크기는 운영 체제에 따라 다를 수 있습니 다 .

• 이중 그래픽 출력 : 독립적 디스플레이 컨트롤러로 D-Sub

및 HDMI 포트 지원

• HDMI 지원 ( 최대 해상도 4K x 2K (4096x2160) @ 24Hz /

(3840x2160) @ 30Hz)

• D-Sub 지원 ( 최대 해상도 1920x1200 @ 60Hz)

• Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit

Rate Audio)(HDMI 포트 포함 ) 지원 (HDMI 호환 모니터 필 요 )

• 가속화된 미디어 코덱 지원 : HEVC, VP8, VP9

• HDMI 포트를 이용한 HDCP 지원

• HDMI 포트를 이용한 Full HD 1080p Blu-ray (BD) 재생 지원

한 국 어

오디오

LAN

후면 패널 I/O

• 7.1 CH HD 오디오 (Realtek ALC887 오디오 코덱 )

* 7.1 CH HD 오디오를 구성하려면 HD 전면 패널 오디오 모듈

을 사용하고 다채널 오디오 기능을 오디오 드라이버로 활성화 해야 합니다 .

• 서지 보호 지원 (ASRock 풀 스파이크 보호 )

• ELNA 오디오 캡

• PCIE 1 개 , Gigabit LAN 10/100/1000 Mb/s

• Realtek RTL8111GR

• Wake-On-WAN 지원

• Wake-On-LAN 지원

• 번개 /ESD 보호 지원 (ASRock 풀 스파이크 보호 )

• LAN 케이블 감지 지원

• 절전형 이더넷 802.3az 지원

• PXE 지원

• PS/2 마우스 포트 1 개

• PS/2 키보드 포트 1 개

• D-Sub 포트 1 개

• HDMI 포트 1 개

• USB 2.0 포트 2 개 (ESD 보호 지원 (ASRock 풀 스파이크 보

호 ))*

* ACPI 절전 모드 해제 기능은 USB01 포트에서만 지원됩니다 .

• USB 3.0 포트 2 개 (ESD 보호 지원 (ASRock 풀 스파이크 보

호 ))

• LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED

LED)

• HD 오디오 잭 : 라인 입력 / 전면 스피커 / 마이크

B150M-PIO2

저장 장치

커넥터

BIOS 기능

• SATA3 6.0 Gb/s 커넥터 4 개가 NCQ, AHCI 및 핫 플러그를

지원

• 울트라 M.2 소켓 1 개 , 타입 2260/2280 M.2 SATA3 6.0 Gb/s

모듈 및 Gen3 M.2 PCI Express 모듈 4 개 (32 Gb/s) 지원 *

* NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원 * ASRock U.2 키트 지원

• COM 포트 헤더 1 개

• TPM 헤더 1 개

• 섀시 침입 및 스피커 헤더 1 개

• CPU 팬 커넥터 (4 핀 ) 1 개 ( 스마트 팬 속도 제어 )

• 섀시 팬 커넥터 (4 핀 ) 1 개 ( 스마트 팬 속도 제어 )

* CPU 팬 커넥터는 팬 출력이 최대 1A(12W) 인 CPU 팬을 지원 합니다 .

• 24 핀 ATX 전원 커넥터 1 개

• 4 핀 12V 전원 커넥터 1 개

• 전면 패널 오디오 커넥터 1 개

• USB 2.0 헤더 2 개 (USB 2.0 포트 4 개 지원 )(ESD 보호 지원

(ASRock 풀 스파이크 보호 ))

• USB 3.0 헤더 1 개 (USB 3.0 포트 2 개 지원 )(ESD 보호 지원

(ASRock 풀 스파이크 보호 ))

• 다국어 GUI 지원을 제공하는 AMI UEFI 적합형 BIOS

• ACPI 5.0 준수 웨이크 업 이벤트

• SMBIOS 2.7 지원

• DRAM, PCH 1.0V 전압 다중 조정

한 국 어

하드웨어 모니터

• CPU/ 섀시 온도 감지

• CPU/ 섀시 팬 타코미터

• CPU/ 섀시 저소음 팬 (CPU 온도에 의한 섀시 팬 속도 자동

조절 )

• CPU/ 섀시 팬 다중 속도 조절

• 케이스 열림 감지

• 전압 모니터링 : +12V, +5V, +3.3V, CPU Vcore, DRAM, PCH

1.0V

• Microso® Windows® 10 64 비트 / 8.1 64 비트 / 7 32 비트 / 7

64 비트

* Windows® 7 OS 를 설치하려면 , xHCI 드라이버를 ISO 파일에

포함시킨 수정된 설치 디스크가 필요합니다 . 자세한 사용법 은 121 페이지를 참조하십시오 .

* 업데이트된 Windows® 10 드라이브의 자세한 내용은 다음의 ASRock 웹사이트를 참조하십시오 .http://www.asrock.com

한 국 어

인증

• FCC, CE, WHQL

• ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 )

* 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체

의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위 험이 따른다는 것을 유념하십시오 . 오버클로킹은 시스템 안정성에 영향을 주거 나 심지어 시스템의 구성 요소와 장치에 손상을 입힐 수도 있습니다 . 오버클로 킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다 . 당사는 오버클로킹 에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다 .

1.3 온보드 헤더 및 커넥터

온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구 적으로 손상됩니다 .

B150M-PIO2

시스템 패널 헤더 (9 핀 PANEL1) (1 페이지, 10 번 항목 참조 )

PWRBTN( 전원 스위치 ): 섀시 전면 패널의 전원 스위치에 연결합니다 . 전원 스위치를 이용해 시스템을 끄는 방법을 구성할 수 있습니다 .

RESET( 리셋 스위치 ): 섀시 전면 패널의 리셋 스위치에 연결합니다 . 컴퓨터가 정지하고 정상적 재시 작을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다 .

PLED( 시스템 전원 LED): 섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있을 때 는 LED 가 켜져 있습니다 . 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다 . 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 꺼져 있습니다 .

HDLED( 하드 드라이브 동작 LED): 섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이브가 데 이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 .

전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로 전원 스 위치 , 리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되 어 있습니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당 이 정확히 일치하는지 확인합니다 .

PLE D+

PLE D-

HDL ED-

HDL ED+

PWR BTN#

GND

RES ET#

GND

섀시의 전원 스위치 , 리셋 스위치 , 시스템 상태 표시등을 아래의 핀 할당에 따라 이 헤 더에 연결합니다 . 케이 블을 연결하기 전에 양 극 핀과 음극 핀을 기 록합니다 .

한 국 어

섀시 침입 및 스피커 헤더

(7 핀 SPK_CI1) (1 페이지, 11 번 항목 참조 )

DUM MY

+5V

SIG NAL

SPE AKE R

DUM MY

GND

DUM MY

섀시 침입 및 섀시 스 피커를 이 헤더에 연결 하십시오 .

한 국 어

시리얼 ATA3 커넥터

(SATA3_1: 1 페이지 , 9 번 항목 참조 ) (SATA3_2: 1 페이지 , 8 번 항목 참조 ) (SATA3_3: 1 페이지 , 7 번 항목 참조 ) (SATA3_4: 1 페이지 , 6 번 항목 참조 )

USB 2.0 헤더 (9 핀 USB_2_3) (1 페이지, 16 번 항목 참조 )

(9 핀 USB_4_5) (1 페이지, 12 번 항목 참조 )

USB 3.0 헤더 (19 핀 USB3_3_4) (1 페이지, 14 번 항목 참조 )

USB _P WR

P-

P+

GND GND

USB _PW R

Vbus

IntA _PA_SS RX-

IntA _PA_SS RX+

GND

IntA _PA_SS TX-

IntA _PA_SS TX+

GND

IntA _PA_D-

IntA _PA_D+

이들 사 개의 SATA3 커 넥터는 최대 6.0 Gb/s 데이터 전송 속도를 제 공하는 내부 저장 장치 용 SATA 데이터 케이 블을 지원합니다 .

SATA3_1 SATA3_2 SATA3_3 SATA3_4

USB _P WR

P-

P+

DUM MY

P-

P+

GND

DUM MY

GND

P+

P-

VbusVbus

IntA _PB_S SRX-

IntA _PB_S SRX+

GND

IntA _PB_S STX-

IntA _PB_S STX+

GND

IntA _PB_D -

IntA _PB_D +

Dumm y

이 마더보드에는 두 헤 더가 있습니다 . 이 USB

2.0 헤더는 포트 두 개 를 지원할 수 있습니 다 .

I/O 패널에 USB 3.0 포 트 두 개가 탑재되어 있을 뿐 아니라 마더보 드에 헤더 한 개가 탑 재되어 있습니다 . 각 USB 3.0 헤더는 포트 두 개를 지원할 수 있 습니다 .

B150M-PIO2

GND

FAN_V OLTAGE_ CONTR OL

FAN_S PEED

FAN_S PEED_ CONTR OL

GND

FAN_V OLTAGE_ CONTR OL

FAN_S PEED

FAN_S PEED_ CONTR OL

전면 패널 오디오 헤더 (9 핀 HD_AUDIO1) (1 페이지, 17 번 항목 참조 )

고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와 이어가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오 .

AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에 설치하십시오 :

A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다 . B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결 합니다 . C. 접지 (GND) 를 접지 (GND) 에 연결합니다 . D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다 . AC’97 오디오 패널용으로 연결할 필요가 없습니다 . E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서

“Recording Volume( 녹음 볼륨 )”을 조정합니다 .

섀시 팬 커넥터

(4 핀 CHA_FAN1) (1 페이지 , 3 번 항목 참조 )

OUT _R ET

MIC _R ET

PRE SE NCE #

GN D

OUT 2_ L

J_S EN SE OUT 2_ R

MIC 2_ R

MIC 2_ L

이 헤더는 오디오 장치 를 전면 오디오 패널에 연결하는 데 사용됩니 다 .

한 국 어

팬 케이블을 팬 커넥터 에 연결하고 검은색 와 이어를 접지핀에 연결 하십시오 .

CPU 팬 커넥터 (4 핀 CPU_FAN1) (1 페이지 , 2 번 항목 참조 )

ATX 전원 커넥터 (24 핀 ATXPWR1) (1 페이지 , 5 번 항목 참조 )

이 마더보드에는 4 핀 CPU 팬 ( 저소음 팬 )

커넥터가 탑재되어 있 습니다 . 3 핀 CPU 팬 을 연결하려는 경우 핀 1-3 에 연결하십시오 .

이 마더보드에는 24 핀 ATX 전원 커넥터가 탑

재되어 있습니다 . 20 핀 ATX 전원공급장치 를 사 용하려면 핀 1 과

핀 13 을 따라 연결하십 시오 .

ATX 12V 전원 커넥터 (4 핀 ATX12V1) (1 페이지 , 1 번 항목 참조 )

이 마더보드에는 4 핀 ATX 12V 전원 커넥터

가 탑재되어 있습니다 .

한 국 어

시리얼 포트 헤더

(9 핀 COM1) (1 페이지 ,15 번 항목 참조 )

TPM 헤더 (17 핀 TPMS1) (1 페이지, 13 번 항목 참조 )

RRXD 1

DDTR #1

TTXD 1

DDCD #1

DDSR #1

CCTS #1

RRTS #1

GND

RRI# 1

이 COM1 헤더는 시리 얼 포트 모듈을 지원합 니다 .

이 커넥터는 키 , 디지털 인

GN D

LAD 0

+3V S B

GN D

SER IRQ #

S_P WRD WN #

PC ICL K

LAD 3

+3 V

PC IRS T #

FRA M E

증서 , 암호 및 데이터를

안전하게 보관할 수 있는 TPM(Trusted Platform Module)

GN D

LAD 1

LAD 2

시스템을 지원합니다 . TPM 시스템은 네트워크 보안을 강 화하고 , 디지털 신원을 보호

SMB _CL K_M AIN

SMB _DA TA_ MAI N

하며 플랫폼 무결성을 유지합 니다 .

1 はじめに

ASRock の一貫した厳格な品質管理の下で製造された信頼性の高いマザーボー

ドであるASRock B150M-PIO2 マザーボードをお買い上げいただきありがとうご

ざいます。ASRock の品質と耐久性の取り組みに準拠した堅牢な設計を持つ、優

れたパフォーマンスを提供します。

マザーボードの仕様とBIOS ソフトウェアは更新されることがあるため、このマニュ

アルの内容は予告なしに変更することがあります。このマニュアルの内容に変更が

あった場合には、更新されたバージョンは、予告なくASRock のウェブサイトから

入手できるようになります。このマザーボードに関する技術的なサポートが必要な

場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照くだ

さい。ASRock のウェブサイトでは、最新のVGA カードおよびCPU サポート一覧

もご覧になれます。ASRock ウェブサイト http://www.asrock.com.

1.1 パッケージの内容

• ASRock B150M-PIO2 マザーボード（uDTX フォームファクター）

• ASRock B150M-PIO2 クイックインストールガイド

• ASRock B150M-PIO2 サポートCD

• シリアルATA（SATA）データケーブル（オプション）

• I/O パネルシールド（オプション）

• 2 x M.2 ソケット用ねじ（オプション）

B150M-PIO2

日本語

ユーザーマニュアル

1.2 仕様

日本語

プラットフォーム

CPU

チップセット

メモリ

拡張スロット

• uDTX フォームファクタは PIO および Micro ATX に対応し

ます

• 固体コンデンサ設計

• 第 6 世代 Intel® CoreTM i7/i5/i3/Pentium®/Celeron® プロセッサ

ーに対応（ソケット 1151）

• 95W までCPU をサポート

• Digi Power design

• 5 電源フェーズ設計

• Intel® ターボブースト2.0 テクノロジーをサポート

• Intel® B150

• デュアルチャンネルDDR4メモリテクノロジー

• 2 x DDR4 DIMM スロット

• DDR4 2133 ノン ECC、アンバッファードメモリに対応

• ECC UDIMM メモリモジュールに対応（non-ECC モードで

動作）

• システムメモリの最大容量： 32GB

• Intel® エクストリームメモリプロファイル（XMP） 2.0 をサポー

ト

• DIMM スロットに 15 μゴールドコンタクトを採用

• 1 x 直角PCI Express 3.0 x16 スロット（PCIE1：x16 モード）*

* 起動ディスクとして NVMe SSD に対応

• 1 x M.2 ソケット (Key E)、2230 WiFi/BT モジュールに対応

B150M-PIO2

グラフィックス

オーディオ

• Intel®HD グラフィックス内蔵ビジュアルおよびVGA 出力は、

GPU に統合されたプロセッサーのみでサポートされます。

• Intel®HD グラフィックス内蔵ビジュアルをサポート： AVC、

MVC (S3D)、MPEG-2 フルHW エンコード1 のIntel® Quick

Sync Video、Intel® InTruTM 3D、Intel® クリアビデオHD テク

ノロジー、Intel® インサイダーTM、Intel® HD グラフィックス

510/530

• Pixel Shader 5.0, DirectX 12

• 最大共有メモリ1024MB

* 最大共有メモリのサイズはオペレーティングシステムによって

異なることがあります。

• デュアルグラフィックス出力 : 独立したディスプレイコントロ

ーラーで D-Sub ポートと HDMI ポートに対応

• HDMI に対応、最大解像度 4K x 2K (4096x2160) @ 24Hz /

(3840x2160) @ 30Hz

• D-Sub をサポート。最大解像度 1920x1200 @60Hz

• HDMI ポートでオートリップシンク、ディープカラー（12bpc）、

xvYCC、および、HBR（高ビットレートオーディオ）に対応

（HDMI 対応モニターが必要です）

• アクセラレイテッド・メディア・コーデックに対応 : HEVC,

VP8, VP9

• HDMI ポートで HDCP に対応

• HDMI ポートで Full HD 1080p Blu-ray (BD) 再生に対応

• 7.1 CH HD オーディオ (Realtek ALC887 Audio Codec)

* 7.1 CH HD オーディオを設定するためには、HD フロントパネ

ルのオーディオモジュールを使用し、オーディオドライバを通し

てマルチチャンネルオーディオ機能を有効にする必要がありま

す。

• サージ保護に対応（ASRock 完全スパイク保護）

• ELNA 製オーディオコンデンサ

日本語

LAN

• PCIE x1 ギガビットLAN 10/100/1000 Mb/ 秒

• Realtek RTL8111GR

• Wake-On-WAN（ウェイク・オン・ワン）に対応

• Wake-On-LAN（ウェイク・オン・ラン）に対応

• 雷/ 静電気放電（ESD）保護に対応（ASRock 完全スパイク保

護）

• LAN ケーブル検出に対応

• エネルギー効率のよいイーサネット802.3az をサポート

• PXE をサポート

日本語

リアパネル

I/O

• 1 x PS/2 マウスポート

• 1 x PS/2 キーボードポート

• 1 x D-Sub ポート

• 1 x HDMI ポート

• 2 x USB 2.0 ポート（静電気放電（ESD）保護に対応（ASRock

完全スパイク保護））*

* ACPI ウェークアップ機能に対応するのは USB01 ポート上だ

けです。

• 2 x USB 3.0 ポート（静電気放電（ESD）保護に対応（ASRock

完全スパイク保護））

• LED 付き 1 x RJ-45 LAN ポート（ACT/LINK LED とSPEED

LED）

• HD オーディオジャック: ラインイン/ フロントスピーカー/

マイク

ストレージ

コネクタ

• 4 x SATA3 6.0 Gb/s コネクタ、NCQ、AHCI、および、ホットプラ

グ機能に対応

• 1 x ウルトラ M.2 ソケット、タイプ 2260/2280 M.2 SATA3 6.0

Gb/s モジュールと最大 Gen3 x4 (32 Gb/s) までの M.2 PCI

Express モジュールに対応*

* 起動ディスクとして NVMe SSD に対応

* ASRock U.2 キットに対応

• 1 x COM ポートヘッダー

• 1 x TPM ヘッダー

• 1 x シャーシイントルージョンとスピーカーヘッダー

• 1 x CPU ファンコネクタ（4 ピン）（スマートファン速度制御）

• 1 x シャーシファンコネクタ（4 ピン）（スマートファン速度制御）

* CPU ファンコネクタは最大 1A (12W) の出力の CPU ファンに

対応します。

• 1 x 24 ピン ATX 電源コネクタ

• 1 x 4 ピン 12V 電源コネクタ

• 1 x 前面パネルオーディオコネクタ

• 2 x USB 2.0 ヘッダー（4 個の USB 2.0 ポートに対応）（静電気

放電（ESD）保護に対応（ASRock 完全スパイク保護））

• 1 x USB 3.0 ヘッダー（2 個の USB 3.0 ポートに対応）（静電気

放電（ESD）保護に対応（ASRock 完全スパイク保護））

B150M-PIO2

BIOS 機能

• AMI UEFI Legal BIOS、多言語 GUI サポート付き

• ACPI 5.0 準拠ウェイクアップイベント

• SMBIOS 2.7 をサポート

• DRAM、PCH 1.0V 電圧マルチ調整

ハードウェアモニター

• CPU/ シャーシ温度センシング

• CPU / シャーシファンタコメータ

• CPU/ シャーシクワイエットファン（CPU 温度に従ってシャー

シファン速度を自動調整）

• CPU/ シャーシファンマルチ速度制御

• ケース開閉検知

• 電圧監視: +12V、+5V、+3.3V、CPU Vcore、DRAM、PCH 1.0V

• Microso® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit

* Windows® 7 OS をインストールするために、xHCI ドライバが

ISO ファイルに含まれる変更されたインストールディスクが必

要です。詳しい説明については 121 ページを参照してください。

* 更新された Windows® 10 ドライバについては、ASRock のウェ

ブサイトで詳細をご確認ください: http://www.asrock.com

認証

• FCC、CE、WHQL

• ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です）

* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com

日本語

BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティ

のオーバークロックツールの使用などを含む、オーバークロックには、一定のリス

クを伴いますのでご注意ください。オーバークロックするとシステムが不安定に

なったり、システムのコンポーネントやデバイスが破損することがあります。ご自分

の責任で行ってください。弊社では、オーバークロックによる破損の責任は負いか

ねますのでご了承ください。

1.3 オンボードのヘッダーとコネクター

オンボードヘッダーとコネクターはジャンパーではありません。これらヘッダーとコ

ネクターにはジャンパーキャップを被せないでください。ヘッダーおよびコネクター

にジャンパーキャップを被せると、マザーボードに永久損傷が起こることがありま

す。

日本語

システムパネルヘッダー

（9 ピンパネル1）

（p.1、No. 10 参照）

PWRBTN（電源スイッチ）：

シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、

システムをオフにする方法を設定できます。

RESET（リセットスイッチ）：

シャーシ前面パネルのリセットスイッチに接続してください。コンピューターがフ

リーズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、

コンピューターを再起動します。

PLED（システム電源LED）：

シャーシ前面パネルの電源ステータスインジケーターに接続してください。システ

ム稼働中は、LED が点灯します。システムがS1/S3 スリープ状態の場合には、LED

は点滅を続けます。システムがS4 スリープ状態または電源オフ（S5）のときには、

LED はオフです。

HDLED（ハードドライブアクティビティLED）：

シャーシ前面パネルのハードドライブアクティビティLED に接続してください。ハー

ドドライブのデータを読み取りまたは書き込み中に、LED はオンになります。

前面パネルデザインは、シャーシによって異なることがあります。前面パネルモ

ジュールは、主に電源スイッチ、リセットスイッチ、電源LED、ハードドライブアクティ

ビティLED、スピーカーなどから構成されます。シャーシの前面パネルモジュール

とこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく

合致していることを確かめてください。

PLE D+

PLE D-

HDL ED-

HDL ED+

PWR BTN#

GND

RES ET#

GND

電源スイッチを接続

し、スイッチをリセット

し、下記のピン割り当

てに従って、シャーシ

のシステムステータス

表示ランプをこのヘッ

ダーにセットします。

ケーブルを接続する

ときには、ピンの＋と

−に気をつけてくださ

い。

B150M-PIO2

シャーシイントルージョンと

スピーカーヘッダー

（7 ピン SPK_CI1）

（p.1、No. 11 参照）

シリアルATA3 コネクター

(SATA3_1: p.1、No. 9 参照）

(SATA3_2: p.1、No. 8 参照）

(SATA3_3: p.1、No. 7 参照）

(SATA3_4: p.1、No. 6 参照）

USB 2.0 ヘッダー

（9 ピン USB_2_3）

（p.1、No. 16 参照）

（9 ピン USB_4_5）

（p.1、No. 12 参照）

DUM MY

+5V

SIG NAL

USB _P WR

P-

P+

GND GND

USB _PW R

DUM MY

P-

P+

SPE AKE R

GND

DUM MY

SATA3_1 SATA3_2 SATA3_3 SATA3_4

USB _P WR

DUM MY

GND

DUM MY

シャーシイントルー

ジョンとシャーシス

ピーカーをこのヘッ

ダーに接続してくださ

い。

これら 4 つの SATA3

コネクターは、最高 6.0

Gb/ 秒のデータ転送

速度で内部ストレー

ジデバイス用の SATA

データケーブルをサ

ポートします。

日本語

このマザーボードに

P-

P+

は 2 つのヘッダーが

装備されています。こ

の USB 2.0 ヘッダー

は、2 つのポートをサ

ポートできます。

USB 3.0 ヘッダー

（19 ピン USB3_3_4）

（p.1、No. 14 参照）

USB _PW R

Vbus

IntA _PA_SS RX-

IntA _PA_SS RX+

IntA _PA_SS TX-

IntA _PA_SS TX+

IntA _PA_D-

IntA _PA_D+

GND

P+

P-

VbusVbus

IntA _PB_S SRX-

IntA _PB_S SRX+

GND

IntA _PB_S STX-

GND

IntA _PB_S STX+

GND

IntA _PB_D -

GND

IntA _PB_D +

Dumm y

I/O パネルの2 つの

USB 3.0 ポートに加え

て、このマザーボード

には1 つのヘッダー

があります。各USB 3.0

ヘッダーは、2つのポー

トをサポートできま

す。

日本語

GND

FAN_V OLTAGE_ CONTR OL

FAN_S PEED

FAN_S PEED_ CONTR OL

GND

FAN_V OLTAGE_ CONTR OL

FAN_S PEED

FAN_S PEED_ CONTR OL

フロントパネルオーディオヘ

ッダー

（9 ピンHD_AUDIO1）

（p.1、No. 17 参照）

ハイディフィニションオーディオはジャックセンシングをサポートしていますが、

正しく機能するためには、シャーシのパネルワイヤーがHDA をサポートしてい

ることが必要です。お使いのシステムを取り付けるには、当社のマニュアルおよ

びシャーシのマニュアルの指示に従ってください。

ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオー

ディオヘッダーに取り付けてください。

A. Mic_IN (MIC) をMIC2_L に接続します。

B. Audio_R (RIN) をOUT2_R に、Audio_L (LIN) をOUT2_L に接続します。

C. アース(GND) をアース(GND) に接続します。

D. MIC_RETとOUT_RET は、HD オーディオパネル専用です。ACʼ97 オーディ

オパネルではこれらを接続する必要はありません。

E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」タ

ブで、「録音音量」を調整してください。

OUT _R ET

MIC _R ET

PRE SE NCE #

GN D

OUT 2_ L

J_S EN SE OUT 2_ R

MIC 2_ R

MIC 2_ L

このヘッダーは、フロ

ントオーディオパネル

にオーディオデバイス

を接続するためのも

のです。

シャーシファンコネクター

（4 ピンCHA_FAN1）

（p.1、No. 3 参照）

CPU ファンコネクタ

（4 ピンCPU_FAN1）

（p.1、No. 2 参照）

ATX 電源コネクタ

（24 ピンATXPWR1）

（p.1、No. 5 参照）

ファンケーブルはファ

ンコネクターに接続

し、黒線とアースピン

を合わせてください。

このマザーボードは4

ピンCPU ファン（静音

ファン）コネクターを

提供します。3 ピンの

CPU ファンを接続す

る場合には、ピン1-3

に接続してください。

このマザーボードは

24 ピン ATX 電源コネ

クタを提供します。 20

ピンの ATX 電源を使

用するには、ピン 1 と

13 番に合わせて接続

してください。

B150M-PIO2

ATX 12V 電源コネクター

（4 ピンATX12V1）

（p.1、No. 1 参照）

シリアルポートヘッダー

（9 ピンCOM1）

（p.1、No. 15 参照）

TPM ヘッダー

（17 ピンTPMS1）

（p.1、No. 13 参照）

このマザーボードは4

ピンATX12V 電源コ

ネクターを提供しま

す。

RRXD 1

DDTR #1

TTXD 1

DDCD #1

DDSR #1

CCTS #1

RRTS #1

GND

RRI# 1

このCOM1 ヘッダー

はシリアルポートモ

ジュールをサポートし

ます。

このコネクターはトラステッ

GN D

LAD 0

LAD 3

+3 V

+3V S B

SER IRQ #

S_P WRD WN #

PC IRS T #

GN D

LAD 1

LAD 2

SMB _DA TA_ MAI N

ドプラットフォームモジュール

PC ICL K

FRA M E

（TPM）システムをサポート

し、鍵、デジタル証明書、パス

GN D

ワード、データを安全に保管

することができます。TPM シ

ステムはまた、ネットワーク

SMB _CL K_M AIN

セキュリティを高め、デジタ

日本語

ル証明書を保護し、プラット

フォームの完全性を保証し

ます。

�体中文�简体中文

1 简介

感谢您购买华擎 B150M-PIO2 主板，这是按照华擎一贯严格质量控制标准生产的性能可靠的主板。它提供符合华擎质量和耐久性承诺的精良设计和卓越性能。

由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。如果本文档有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http://www.asrock.com。

1.1 包装清单

• 华擎 B150M-PIO2 主板（uDTX 规格尺寸）

• 华擎 B150M-PIO2 快速安装指南

• 华擎 B150M-PIO2 支持光盘

• 串行 ATA (SATA) 数据线（选购）

• I/O 面板（选购）

• 2 x 螺丝（供 M.2 插座使用）（选购）

Asrock B150M-PIO2 Quick Installation Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
