Kära ASKO kund,
Tack för att ni har valt denna skandinaviska kvalitetspr odukt
tillverkad i Sverige.
V i vill att ni skall känna er förvissad om att insidan på er nya
maskin är lika bra som utsidan och att den etik och moral vi
byggt maskinen med är lika hög som den kvalitet och pr estanda ni får ut av den. Vi hoppas att vår produkt skall glädja er
många år framöver.
För att få bästa möjliga nytta av er nya maskin, rekommenderar vi er att läsa bruksan visning en innan ni använder maskinen. Information om hur man undviker följder för miljön
lämnas också i bruksanvisningen.
ASKO W6367
Page 2
Innehåll
Innan du använder maskinen
första gången
11Tvätta
3
3Transportstöd
3Förpackningsmaterial
3Tvättluckan
3Kontrollera vattnets hårdhetsgrad
4Säkerhetsanvisningar
4Allmänt
4Installation
4Överfyllnadsskydd
4Transport/ vinterförvaring
4Återvinning
5Barnsäkerhet
5Akta barnen!
5Automatisk lucköppning
6Tvättmaskinens delar
6Tvättmedelsfack
7Panelen
7Tillvalsknapp
8Råd och tips innan du tvättar
8Sortering av tvätten
8Plaggen
8Tvättmärkning
8Tvättanvisningarnas symboler
9Kulört bomull
9Oblekt linne
9Ylle och silke
9Konstfiber och syntetfiber
9Minska allergirisken
9Spara tid och energi
9Ekonomi och effektivitet
9Tvättmedel
10Textilfärgning
Öppna tvättluckan och lägg i
tvätten
Fyll på tvätt- och eventuellt
sköljmedel
Stäng luckan och tryck på
knappen Start/Stop
Rengöring av maskinens insida
för att undvika problem med lukt
11Sortera tvätten
11Slå på huvudströmbrytaren
11
11
12Välj program
14Välj tillval och inställningar
15
16Efter avslutat program
17Skötsel och rengöring
17Kontroll av sil och avloppspump
17Rengöring av tvättmedelsfacket
17Rengöring av maskinens utsida
17
18Renshål under valkarna
18Om du har kalkrikt vatten
19Felsökning
19Tvättluckan går inte att öppna
19Maskinen startar inte
20Felmeddelanden
21Teknisk information
21Tekniska uppgifter
21Information för testinstitut
22Transportstöd
23Installation
23Tvättmaskinens placering
23Justera fötterna
23Anslutning till vatten
24Anslutning till avlopp
24Elinstallation
24Programskylt på flera språk
25Service
25Innan du kontaktar service
28Snabbguide
2
Page 3
Innan du använder maskinen första gången
Transportstöd

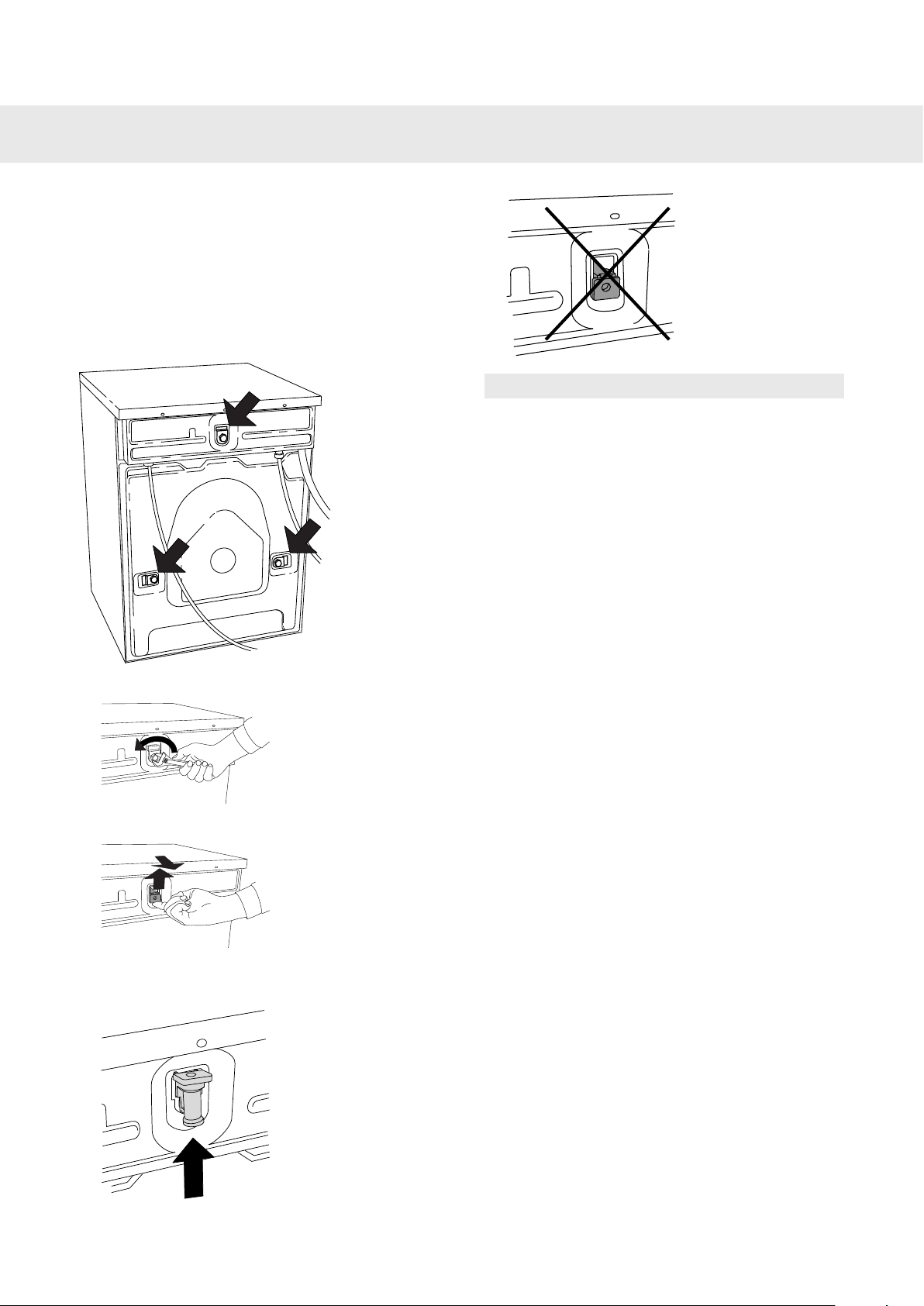

Tag bort transportstöden innan maskinen installeras. Se kapitel "Transportstöd".
Förpackningsmaterial
Källsortera enligt din kommuns rekommendationer.
Tvättluckan
•
Tvättluckan kan inte öppnas innan maskinen
är ansluten till el.
•
För att öppna luckan manuellt, se rubriken
Luckan går inte att öppna i kapitel "Felsökning".
•
Det går inte att starta maskinen med öppen
tvättlucka.
•
För att öppna tvättluckan under pågående
program, se kapitel "Tvätta" under rubriken
"Stäng luckan och tryck på knappen
Start/Stop".
Kontrollera vattnets hårdhetsgrad
Tvättmedelsdoseringen är bland annat beroende
av vattnets hårdhetsgrad, se information på
tvättmedelsförpackningen. Ring Vattenverket i
din kommun för att få reda på vilken hårdhetsgrad
vattnet har.
Obs!
Varje maskin är testad innan den lämnar fabriken.
En liten mängd vatten kan kvarstå i avloppspumpen detta inverkar inte på kvaliten och skadar inte
maskinen.
Se Snabbguide på sista sidan
3
Page 4
Säkerhetsanvisningar
Allmänt
•
Läs och spara bruksanvisningen!
•
El- och vatteninstallation,om sådan krävs, skall
göras av behörig fackman.
•
Maskinen får endast användas till tvätt enligt
beskrivning i denna bruksanvisning inte till
kemtvätt!
•
Använd endast tvättmedel avsett för maskintvätt!
•
Tag bort transportstöden innan du använder
maskinen, se kapitel "Transportstöd".
•
Reparation och underhåll som berör säkerhet
eller prestanda, skall utföras av behörig fackman.
•
Skadad nätkabel får endast bytas av behörig
fackman.
•
Maskinen är inte avsedd att användas av personer (även barn) som är fysiskt eller psykiskt
handikappade eller saknar erfarenhet och
kunskap.Sådana personer måste få instruktion
av den person som har ansvaret för deras säkerhet, hur maskinen ska användas.
•
Barn måste övervakas så att de inte leker med
maskinen.
Transport/ vinterförvaring
Om maskinen skall transporteras eller förvaras i
ouppvärmda lokaler där temperaturen kan gå
under nollpunkten, gör följande:
•
Töm silen och avloppspumpen, se kapitel
"Skötsel och Rengöring".
•
Stäng av vattnet till tvättmaskinen, lossa
tilloppsslangen till inloppsventilen och låt vattnet rinna ut från ventil och slang.
•
Efter tömning av pumpen kan en liten mängd
vatten kvarstå i maskinen. Detta påverkar inte
kvalitén och skadar inte maskinen.
Återvinning
Den här maskinen är tillverkad och märkt för
återvinning. För att förhindra personskador måste
maskinen göras obrukbar efter beslut att skrota
maskinen. Kontakta din kommun för information
om var och hur din maskin skall återvinnas på rätt
sätt.
Installation
Se kapitel "Installation".
Överfyllnadsskydd
Om maskinens vattennivåstiger över det normala
startar överfyllnadsskyddet utpumpningen och
stänger vattenintaget. Om vattennivån inte har
sjunkit inom 60 sekunder avbryts programmet.
4
Page 5
Barnsäkerhet
Akta barnen!
•
Stäng alltid luckan och sätt genast igång programmet när du fyllt på tvättmedel.
•
Låt inte små barn använda eller leka med
tvättmaskinen.
•
Förvara tvätt- och sköljmedel oåtkomligt för
barn!
Automatisk lucköppning
Maskinen levererasmed automatisk lucköppning
vilket innebär att luckan öppnas automatiskt när
programmet är klart.
Om man vill förhindra små barn eller husdjur från
att krypa in i maskinen kan man avaktivera den
automatiska lucköppningen.
1.
Stäng av maskinen med huvudströmbrytaren.
2.
Tryck på knappen Lucköppning samtidigt som
du trycker på huvudströmbrytaren. Släpp
knapparna.
3.

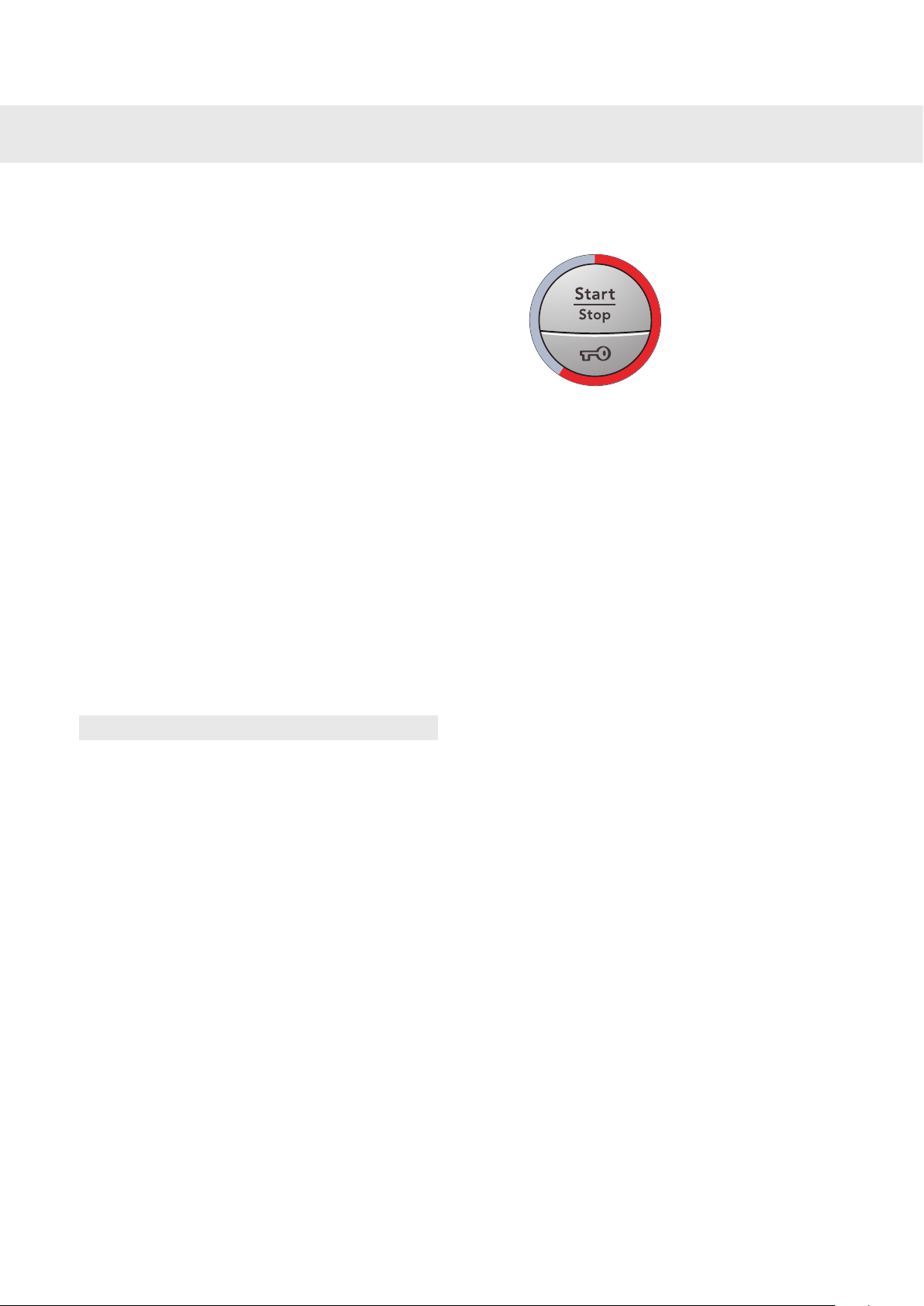

Tryck på knappen med en nyckelsymbol, det
röda fältet släcks. Den automatiska lucköppningen är nu avaktiverad.
4.
Tryck på knappen Start/Stop för att lagra inställningen.
Om du vill aktivera funktionen igen, följ instruktionerna ovan, när du trycker på knappen med en
Nyckelsymbol (punkt 3) tänds de röda fälten.
Lagra inställningen med att trycka på knappen
Start/Stop.
5
Page 6
1
2 3
4
8
7
5,6
1
3
2

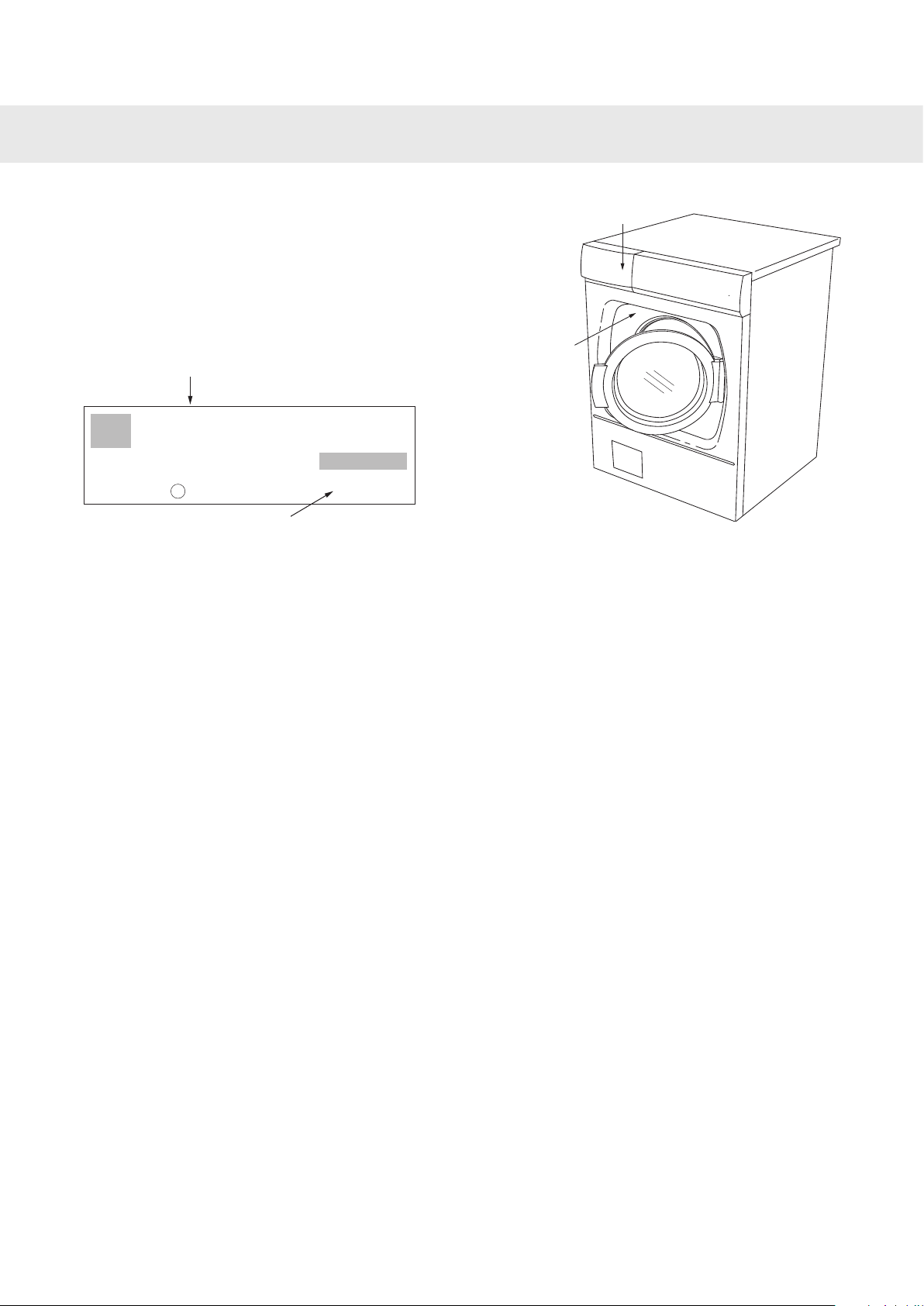

Tvättmaskinens delar
1.
Tvättmedelsfack
2.
Huvudströmbrytare
3.
Programpanel
4.
Typskylt
5.
Lucka-avloppspump
6.
Avloppspump (bakom luckan)
7.
Tvättlucka
8.
Ytterlucka (ej alla modeller)

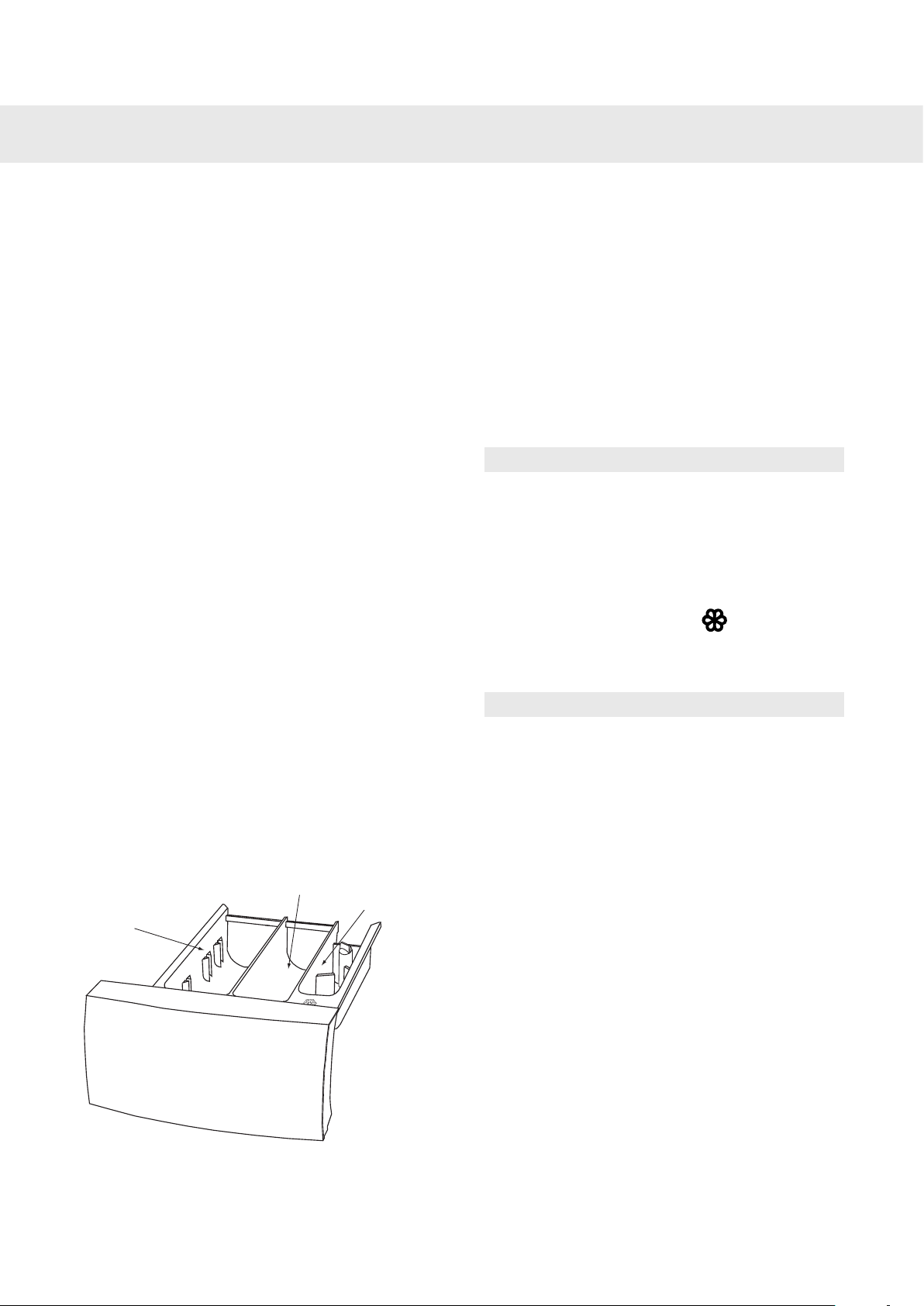

Tvättmedelsfack
1.
Tvättmedelsfack - förtvätt
2.
Tvättmedelsfack - huvudtvätt
3.
Sköljmedelsfack
6
Page 7
1
3
4
6 10
9
8752
2
43

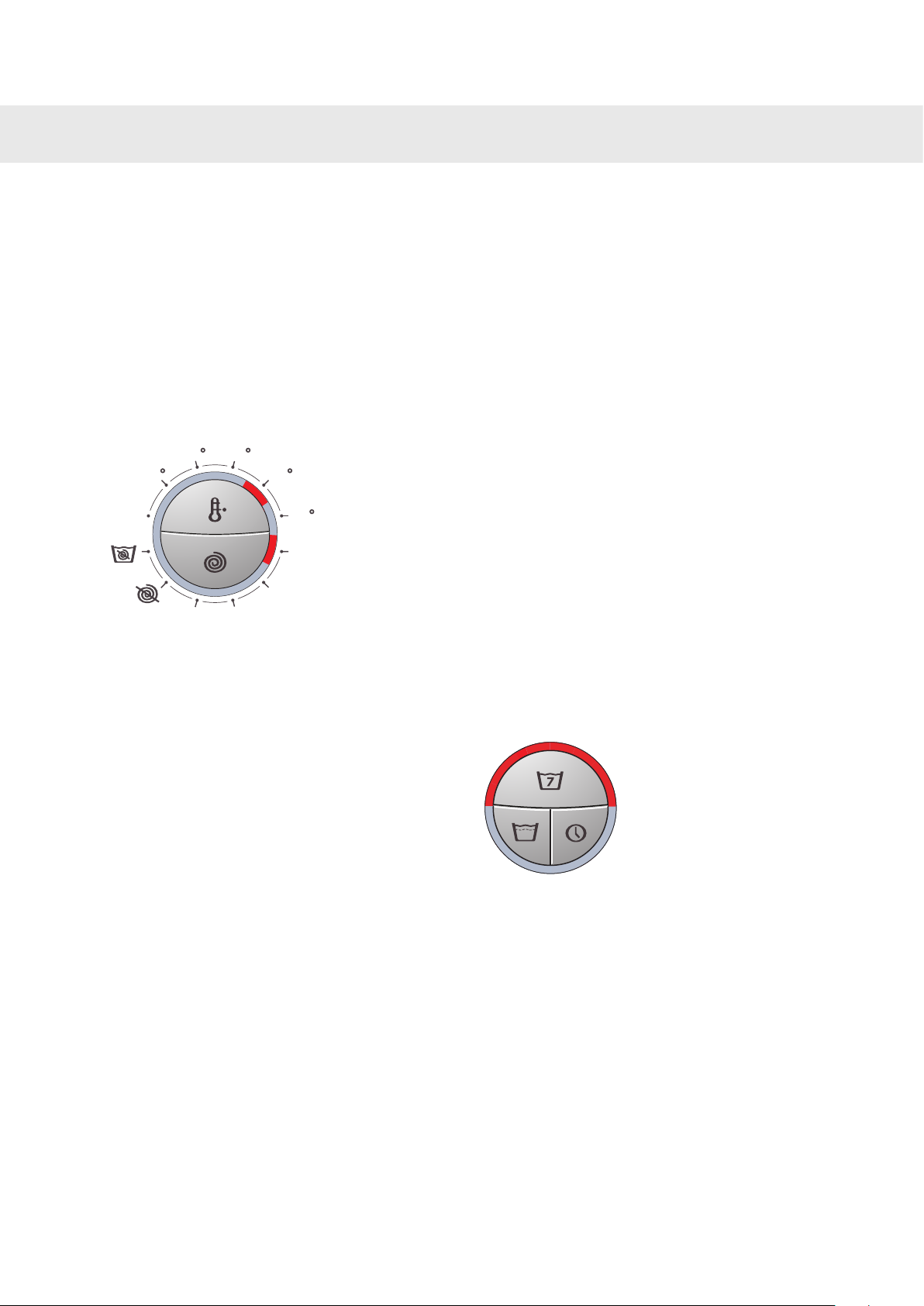

Panelen

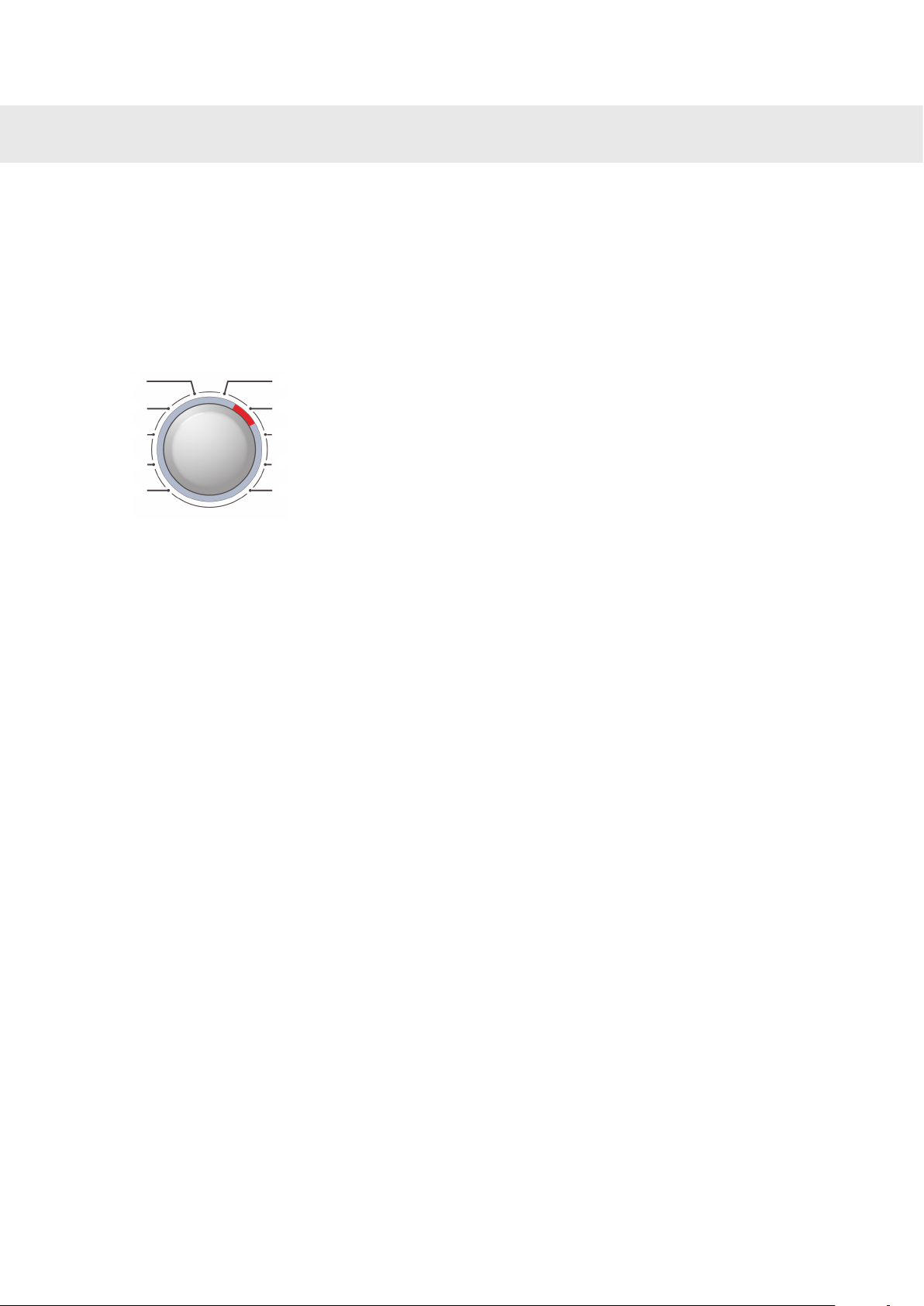

Programväljare7.Huvudströmbrytare1.
Display8.Tillvalsknappar2-4.
Start/Stop9.Temperaturval5.
Lucköppning10.Centrifugeringsvarvtal6.
Tillvalsknapp
Knapp för val av Superskölj2.
Knapp för val av Hög vattennivå3.
Knapp för val av Fördröjd start4.
7
Page 8
Råd och tips innan du tvättar
Här följer några råd du kan ha nytta av innan du
börjar tvätta.
Sortering av tvätten
Sortera plaggen efter:
•
hur smutsiga de är
•
kulör
•
material
Plaggen
1.
Dra igen blixtlås så att de inte repar upp textilierna.
2.
Nya kulörta plagg kan innehålla överskottsfärg
och bör därför tvättas separat de första gångerna.
3.
Vänd ut och in på känsliga plagg. Då minskar
risken för noppbildning och färgveck.
4.
Töm fickor och låt dem gärna tvättas ut och
invända!
Tvättmärkning
Titta på textiliernastvättmärkning. Tabellen nedan
ger tips om lämpligt tvättprogram för olika material
och tvättmängder. Moderna tvättmaskiner och
tvättmedel, t ex kompaktmedel gör att du oftast
kan tvätta i lägre tvättemperaturer. Pröva dig
gärna fram till bästa resultat.
Tvättanvisningarnas symboler
färger.
plagg.
MängdProgramMaterialTvättmärkning
1/1 trummaNormal vit / kulör 60°C till 95°CBomull, linne, vita och ljust kulörta plagg.
1/1 trummaSnabb kulör 60°CBomull, linne. Mörkare kulörta plagg.
1/2 trummaSyntet 60°CPolyester, bomull/polyester,nylon. Vita plagg.
1/2 trummaSyntet 40°CRayon, acetat, akryl. Plagg med känsligare
1/2 trummaSyntet 40°CPolyester, bomull/polyester, nylon. Kulörta
1/3 trummaSyntet 30°CSilke och mycket ömtåliga plagg
1/3 trummaYlle/Handtvätt 40°CPlagg märktamed IWS-märke och Superwash
8
Page 9
Råd och tips innan du tvättar
Kulört bomull
Kulörta bomullsplagg som är märkta med tvättanvisningen 60°C ska första gången tvättas i 60°C
för att eventuell överskottsfärg skall försvinna.
Följer du inte detta tvättråd riskerar du att plagget
fäller. Använd tvättmedel utan blekmedel för att
bevara textiliernas färg.
Oblekt linne
Textilier av oblekt linne skall tvättas i 60°C, med
tvättmedel utan blekmedel eller optiskt vitmedel.
Kraftigt nedsmutsat linne kan då och då tvättas i
högre temperaturer, men inte för ofta eftersom
värmen kan förstöra linnets glans och styrka.
Ylle och silke
Dessa textilier är ibland märkta med maskintvätt
och ibland handtvätt. Maskinens Ylle/ Handtvätt
program är minst lika skonsamt som att tvätta för
hand.
Ylle är framförallt känsligt för bearbetning.
Vill du inte centrifugera kan du trycka ur vattnet
med frottéhanddukar. Välj då Ej centrifugering.
För att se hur du väljer denna inställning, se kapi-
tel Tvätta. De flesta plagg tål dock en kort centrifugering. Välj kort centrifugering genom att välja
ett centrifugeringsvarvtal på 800 varv/min eller
lägre.
Konstfiber och syntetfiber
Spara tid och energi
Använd programmet Snabb vit för att spara tid
och energi. Programmet har en kortare huvudtvätt
än Normal vit/ kulörtvätt, men räcker ofta till för
normalt smutsad tvätt.
Ekonomi och effektivitet
Du kan spara mycket energi genom att inte använda starkare program än nödvändigt.
•
Välj Kvicktvätt, om du bara behöver fräscha
upp till exempel skjortor eller träningskläder.
Då sparar du både vatten och energi.
•
Välj högt centrifugeringsvarvtal, så minskar du
energiförbrukningen när du torkar i torktumlare
eller torkskåp.
•
Tvätta alltid med fullt lastad maskin när du använder programmen Grov- med förtvätt, Normal vit / kulör, Snabb kulör och Snabb vit!
•
Undvik att tvätta med förtvätt. Moderna maskiner och tvättmedel tvättar rent utan förtvätt.
Det är endast vid mycket smutsig tvätt som
förtvätt behövs.
Tvättmedel
Miljömärkta tvättmedel är skonsammareför miljön.
Överdosering av tvättmedel ger inte bättre tvättre-
sultat och medför en extra belastning för miljön.
Prova att använda en mindre mängd tvättmedel
och öka bara om du blir missnöjd med tvättresultatet.
Dessa material kräver stort utrymme för att ej bli
skrynkliga. Fyll bara trumman till hälften när du
tvättar konst/syntetfiber. Välj kort centrifugering
genom att välja ett centrifugeringsvarvtal på 800
varv/min eller lägre.
Obs!
Viskos och acetat är sköra i vått tillstånd.
Minska allergirisken
Tvättmaskinen är utrustad med tillvalet Superskölj.
Använd detta för att ta hänsyn till personer med
känslig hud, till exempel allergiker och små barn.
9
Page 10
Råd och tips innan du tvättar
Textilfärgning
Om du vill färga textil i maskinen, välj programmet
Normal vit/ kulörtvätt och tillvalet Superskölj På.
Välj temperatur efter färgfabrikantensrekommendationer.
Välj ett lågt centrifugeringsvarvtal om textilerna
som ska färgas är av blandmaterial som
t ex bomull/polyester.
Obs!
Tillsätt färgen direkt i tvättcylindern - inte i tvättmedelsfacket. Efter färgningen bör du köra en tom
maskin med samma program. Använd normal
mängd tvättmedel.
Obs!
Av miljöskäl vill vi avråda från bruk av starka kemikalier.
Vid användande av medel för blekning eller
fläckborttagning finns risk för rost (korrosion) och
missfärgning av maskinen.
10
Page 11
Huvudtvätt
Förtvätt
Sköljmedel
Tvätta
Sortera tvätten
Se kapitlet "Råd och tips innan du tvättar".
1
Lägg bygelbehåar i en tvättpåse.
Töm fickorna. Mynt, spikar och liknande kan orsaka skador på maskinen och textilier.
Slå på huvudströmbrytaren
2
Öppna tvättluckan och lägg i tvätten
3
Om luckan är stängd tryck på knappen
lucköppning (nyckelsymbolen). Det röda fältet
tänds och luckan öppnas efter några sekunder.
Lägg i tvätten. I tabellen över tvättprogram kan
du se hur myckettvätt man kan lägga i för respektive program.
Fyll på tvätt- och eventuellt
sköljmedel
4
På tvättmedelsförpackningen finns rekommendationer för hur mycket tvättmedel du bör
använda. Maskinen rymmer 5 kg tvätt. Om du har
liten mängd tvätt i maskinen kan du minska doseringen något.
Flytande tvättmedel
Vid användande av flytande tvättmedel, följ tvättmedelfabrikantens rekommendationer. Vid trögflytande tvättmedel rekommenderar vi alltid att
använda tvättboll.
Tvättboll eller doseringspåse
Om du använder tvättboll eller doseringspåse,
lägg den direkt i trumman och välj ett program
utan förtvätt.
Obs!
Överdosering av tvättmedel ger inte bättre tvättresultat och medför en extra belastning för miljön.
Prova att använda mindre tvättmedel och öka
bara om du blir missnöjd med tvättresultatet.
Sköljmedel
Häll sköljmedlet i facket med -symbolen. Följ
rekommendationernapå sköljmedelsförpackningen.
Obs!
Dosera inte över behållarens maxnivå. Sköljmedlet rinner då in för tidigt vilket försämrar tvätteffekten.
Pulvertvättmedel
Häll pulvret i facket för huvudtvätt och eventuellt
förtvätt.
11
Page 12
Kvick
Snabb kulör
Snabb vit
Grov + förtvätt
Syntet
Ylle/Handtvätt
Skölj
Centrifugering
Tömning
Tvätta
Välj program
Du kan välja program genom att vrida på
5
programväljaren. Ett rött fält lyser vid det
valda programmet och programmets beräknade
tid visas i displayfönstret.Starta genom att trycka
på knappen Start/Stop eller gå vidare till tillval och
inställningar.
Grov + förtvätt
Program för grovt nedsmutsad tvätt, med smuts
som behöver lösas upp ordentligt innan huvudtvätt. Programmet har därför en förtvätt. Du kan
fritt välja temperatur, följ dock tvättrådet i plagget.
Den högsta temperaturen 95°C, är lämplig när
tvätten är mycketsmutsig. Centrifugeringshastighet väljs fritt. Maskinen anpassar gångtid och
vattenförbrukning efter lastens storlek.
Normal vit / kulör
Program för normalt till grovt nedsmutsad tvätt,
både vit och kulör. Du kan fritt välja temperatur,
följ dock tvättrådet i plagget. 60°C är en bra temperatur för grovt nedsmutsad bomull, samt för
plagg som bärs närmast kroppen. Välj 40°C om
tvätten är mindre smutsig. Centrifugeringshastighet väljs fritt. Maskinen anpassar gångtid och
vattenförbrukning efter lastens storlek.
Snabb vit
Vardagsprogram som passar lätt till medelhård
smutsad tvätt. Temperaturen väljs fritt, följ dock
tvättrådet i plaggen. Plagg som bärs närmast
kroppen bör tvättas i 60°C.Centrifugeringshastighet väljs fritt. Maskinen anpassar gångtid och
vattenförbrukning efter lastens storlek.
Snabb kulör
Vardagsprogram för lätt smutsad tvätt. Temperaturen väljs fritt, följ dock tvättrådet i plaggen. Plagg
som bärs närmast kroppen bör tvättas i 60°C.
Mycket lätt smutsad tvätt blir dock ofta ren redan
i 40°C. Centrifugeringshastighet väljs fritt.
Kvick
Snabbt program för tvätt som bara behöver fräschas upp. Programmet går att köra på valfri
temperatur, följ dock tvättrådet i plaggen. Programtiden kortas ju lägre temperatur som väljs. Plagg
som bärs närmast kroppen bör tvätts i 60°C.
Centrifugeringshastighet väljs fritt.
Syntet
Program för syntet-, blandmaterial och strykfri
bomull. Passar bra till skjortor och blusar. Temperaturen väljs fritt, följ dock tvättrådet i plagget.
Plagg som bärs närmast kroppen bör tvätts i 60°C.
Många syntetiska material blir rena också vid
40°C . Max centrifugeringshastighet är 800rpm.
Ylle/Handtvätt
Skonsamt tvättprogram för ylle, silke och plagg
som kräver handtvätt. Den högsta temperaturen
är 30°C. Programmet har kort centrifugering. Max
centrifugeringshastighet är 800rpm.
Skölj
Programmet gör en sköljning i kallt vatten + centrifugering. Passar bra till tvätt som bara ska blötas
upp eller till skurtrasor och moppar.
Centrifugering eller Tömning
Används när du endast vill centrifugera tvätten
eller tömma maskinen på vatten.
12
Page 13
Tvätta
Programtabell
SköljHuvudtvättFörtvättProgram
LångNej
Normal vit / kulör
Snabb vit
Syntet
1
Testprogram enligt EN 60456.
2
40°C program för testinstitut. Tillvalsfunktion 40°C måste väljas.
3
Kort program för testinstitut. Tillvalsfunktion 60°C måste väljas.
4
Syntetprogram för testinstitut. Tillvalsfunktion Superskölj måste väljas.
LångNej
KortNej
KortNej
ningar
(antal)Temp. °C
1)
2)
3)
4)
Max
varvtal
rpm
Vattenförbrukn.
(ca liter)Max last
Energiförbrukn.
(ca kWh)
I tabellen ovan redovisas några exempel på förbrukning av energi, vatten och tid för några olika programinställningar. Förbrukningsvärdena kan variera beroende på vattentryck, vattnets hårdhetsgrad, temperatur på inkommande vatten, rumstemperatur,
mängd och typ av tvättgods, variationer i elnätet samt valda tilläggsfunktioner. Vid de exempel som redovisas här har inställningen
för skölj varit Normal och inga tillvalsfunktioner har använts.
Programtid
(ca tim och
min)
2:301,6801/11600595LångJaGrov + förtvätt
2:351,0751/11600560LångJa
2:210,95671/11600560
2:080,53671/11600540
1:400,7551/21600560
1:250,5551/21600540KortNejSnabb kulör
0:450,4251/21600240KortNejKvick
1:150,3251/2800340
0:450,5701/3800330KortNejYlle/Handtvätt
0:200,1151/216001Skölj
0:150,11/21600Centrifugering
13
Page 14
30
40 50
60
95
400 800
Kallt
1600
1200
Tvätta
Välj tillval och inställningar
Genom att ändra tillval och inställningar får
6
du ett tvättprogram som passar just din
tvätt.
Maskinen kommer ihåg vilka inställningar och till-
val du väljer för varje program och utgår från
dessa (med undantag för Fördröjd start) nästa
gång du väljer det aktuella programmet. Du kan
naturligtvis ändra tillval om du så önskar.
Temperatur
Välj temperatur genom att trycka på knappen
Temperatur tills det röda fältet lyser vid önskad
temperatur.
Centrifugeringsvarvtal/Ej centrifugering/Ej utpumpning
Välj centrifugeringsvarvtal genom att trycka på
knappen Centrifugering tills det röda fältet lyser
vid önskad centrifugeringshastighet.
Du kan välja ett varvtal mellan 400 och 1600
varv/min, Ej centrifugering eller Ej utpumpning.
Centrifugering med 800 varv/min innebär alltid
kort centrifugering.
För vissa program går det inte att välja ett högre
varvtal än 800 varv/min, se tabell.
Ej centrifugering innebär att programmet kommer
att utföras utan centrifugering och avslutas med
utpumpning.
Ej utpumpning innebär att programmet kommer
att utföras utan centrifuering och avslutas med
sista sköljvattnet kvar i maskinen. Tvätten kommer
då att ligga flytande i sista sköljvattnet och blir
därmed inte skrynklig. För att ta ut tvätten ur maskinen, välj något av programmen centrifugering,
utpumpning eller tryck på knappen Lucköppning
(nyckelsymbolen) för att tömma maskinen från
vatten.
Du kan välja temperaturer mellan 30°C och 95°C
eller Kallt. Väljer du kallt kommer tvättemperaturen
att bli lika med det inkommande vattnets temperatur.
För Ylle/Handtvätt går det inte välja en högre
temperatur än 40°C, se tabell.
Superskölj
Använd tillvalet Superskölj om du vill öka antalet
sköljningar. Antalet sköljningar är maximalt sju
stycken men varierar beroende på valt program.
Tillvalet kan inte väljas i Ylle/ Handtvätt, Sköljprogrammet, Centrifugering eller Utpumpning.
Maskinen kommer ihåg tillvalet och utgår från det
nästa gång du väljer det aktuella programmet. För
att avaktivera Superskölj tryck på knappen
Start/Stop i 3 sekunder. Det röda fältet släcks.
Ett rött fält runt knappen visar att valet är aktiverat.
14
Page 15
Tvätta
Hög vattennivå
Hög vattennivå kan väljas i alla program utom
Hand/Ylletvätt, Centrifugering och Utpumpning.
Hög vattennivå innebär extra mycket vatten i huvudtvätt och sköljningar.
Ett rött fält visar att valet är aktiverat.
Fördröjd start
Vid val av Fördröjd start kommer maskinen att
starta 1-24 timmar efter det att du har tryckt på
knappen Start/Stop.
•
Tryck på knappen Fördröjd start lika många
gånger som du i timmar vill senarelägga starten
(1-24 h). Ett rött fält bredvid knappen visar att
valet är aktiverat.
•
Antalet timmar fördröjd start visas i displayfönstret.
•
Tyck på knappen Start/Stop.
•
Antalet timmar till start visas genom nedräkning
med 1 timma åt gången.
•
Avbryt Fördröjd start genom att trycka på
knappen Start/Stop i 3 sekunder. Det röda fältet släcks .
Viktigt!
Glöm inte att trycka på både Fördröjd start följt
av på knappen Start/Stop för att starta program-
met.
Stäng luckan och tryck på
knappen Start/Stop
7
Återstående tid
Återstående tid visas i timmar och minuter.Under
programmets gång räknas tiden ned i minuter.
När ett program väljs visas dess uppskattade
gångtid. Denna kan skilja något från gång till gång
beroende på det inkommande vattnets temperatur
och laststorlek. Om programtiden är längre än
föregående tvätt med samma program visas "1"
tills programmet är klart. Detta är inget fel! Nästa
gång du kör programmet och förutsättningarna är
likartade kommer den uppskattade tidsåtgången
stämma bättre.
Lägg i eller ta ur tvätt efter start
Om du vill lägga i eller ta ur tvätt efter programmet
startats kan du stoppa programmet genom att
hålla knappen Lucköppning (nyckelsymbolen)
intryckt i tre sekunder. Det röda fältet blinkar. Vid
återstart, fyll eventuellt på nytt tvättmedel och
stäng luckan. Maskinen fortsätter automatisk från
det läge programmet avbröts.
Om du vill avbryta eller byta program
Du kan även avbryta ett program genom att trycka
på knappen Start/Stop i tre sekunder. För att
återstarta maskinen, välj nytt program, fyll eventuellt på nytt tvättmedel och tryck på knappen
Start/Stop.
15
Page 16
Tvätta
Efter avslutat program
När ett program är klart visas "END" i dis-
8
playen.
Luckan öppnas automatiskt efter avslutat program. Om du vill avaktivera "automatisk lucköppning" se kap. Barnsäkerhet.
•
Ta ur tvätten
•
Slå av huvudströmbrytaren, så spar du
energi.
Om du har småbarn eller husdjur hemma stäng
tvättluckan när du har tagit ur tvätten.
16
Page 17
Start/Stop
P3
P1
P2
P4
Start/Stop
P3
P1
P2
P4
Skötsel och rengöring

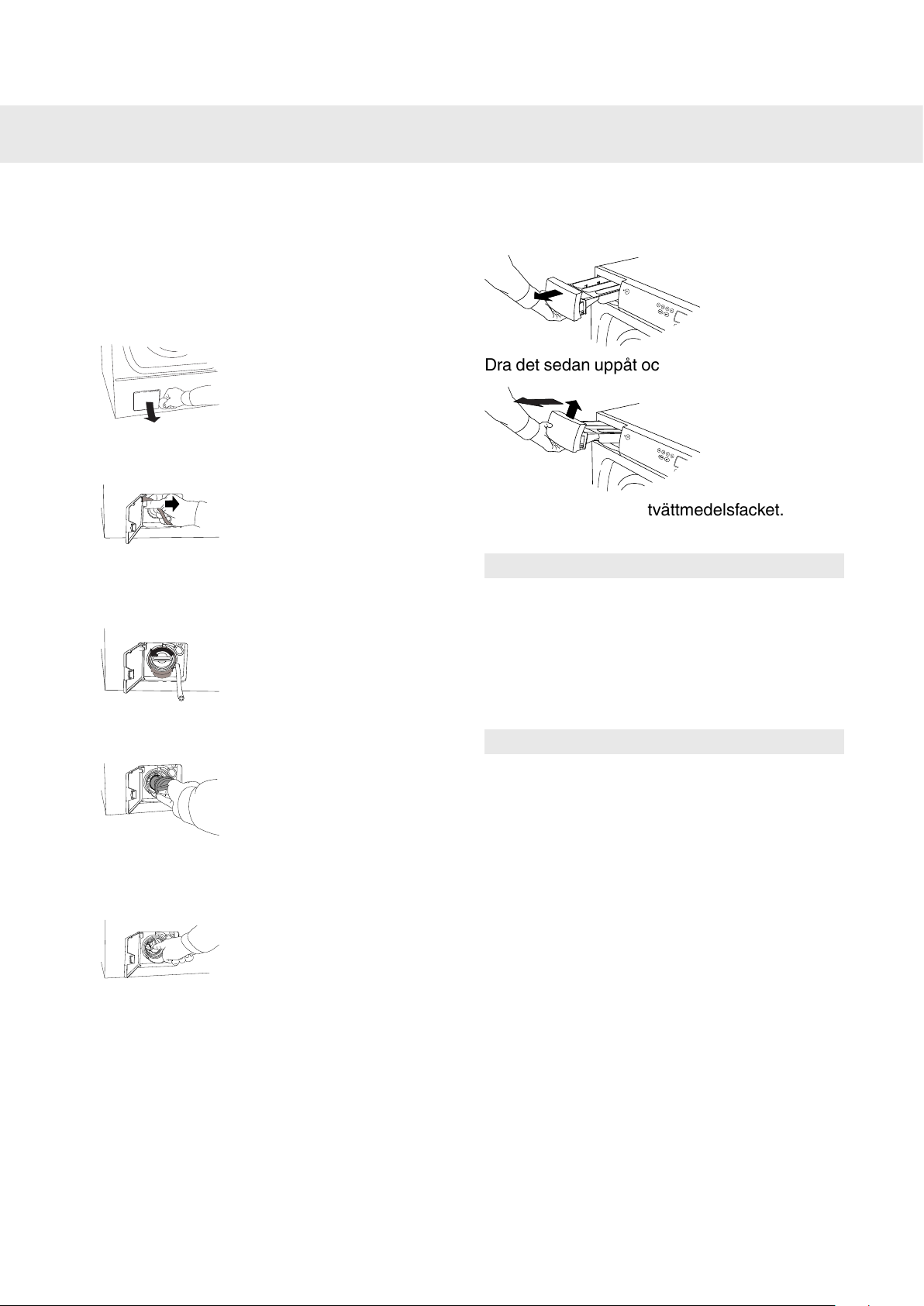

Kontroll av sil och avloppspump
Tvättmaskinen har en sil, där mynt, hårnålar och
liknande kan fastna. För att rensa silen och avloppspumpen, gör så här:
1.
Se till att maskinen är tömd på vatten och att
huvudströmbrytaren är avslagen.
2.

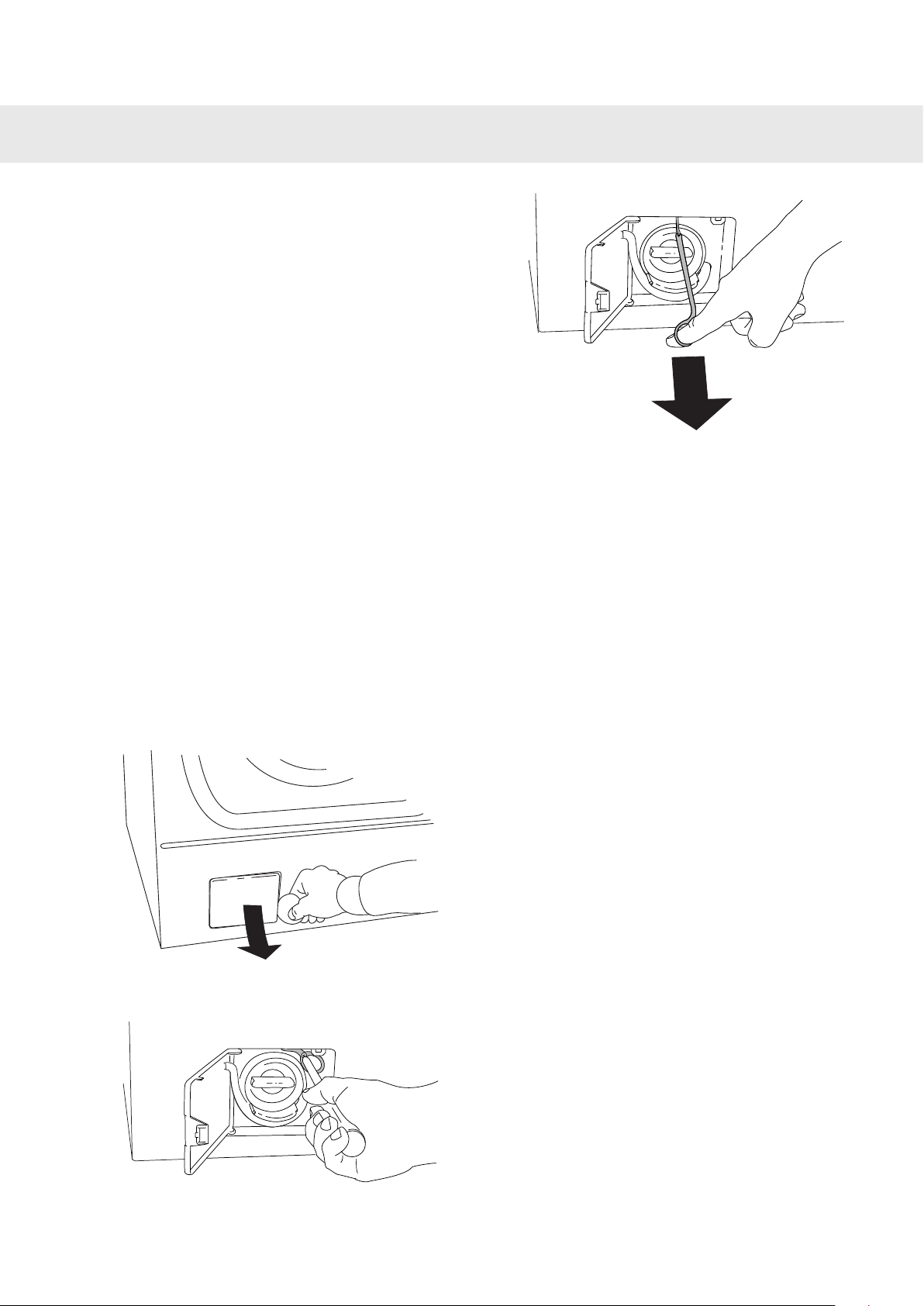

Öppna luckan för avloppspumpen som bilden
visar.
3.
Tappa ut vattnet, i till exempel en skål, genom
att dra loss dräneringsslangen från tappen på
luckans insida.
Rengöring av tvättmedelsfacket
Dra ut tvättmedelsfacket så långt det går.
Dra det sedan uppåt och utåt som bilden visar.
Spola och borsta rent tvättmedelsfacket. Sätt tillbaks tvättmedelsfacket.
Obs!
Diska inte tvättmedelsfacket i diskmaskin!
Rengöring av maskinens utsida
4.
Öppna pumpen genom att skruva locket
moturs. Ta ut locket med silen.
5.
Avlägsna eventuella föremål och skräp i
pumphuset. Kontrolleraockså att pumpvingen,
längst in, går att rotera.
6.
Skruva på locket, sätt tillbaka avloppsslangen
på luckans tapp och stäng luckan.
Rengör utsidan och programpanelen med milt
rengöringsmedel. Använd inga lösningsmedel,
de kan skada maskinen.
Obs!
Duscha inte heller maskinen med vattenstråle.
Rengöring av maskinens insida för att undvika problem med lukt
Med dagens moderna tvättmedel räcker det ofta
med att tvätta med låga temperaturer. Detta
medför att det kan samlas små avlagringar i maskinen. Dessa kan i sin tur eventuellt leda till problem med lukt.
För att undvika detta rekommenderas att en gång
i månaden köra ett 95°C-program. Använd då en
liten mängd tvättmedel. Det är inte nödvändigt att
fylla maskinen med tvätt.
17
Page 18
1
2
Skötsel och rengöring
Renshål under valkarna
Om du befarar att föremål, till exempel spik eller
gem, har fallit genom tvättrumman bör du kontrollera utrymmet under valkarna.Dessa föremål kan
rosta och orsaka fläckar på kläderna. Spik och
andra vassa föremål kan orsaka hål på textilierna
Gör så här
1.

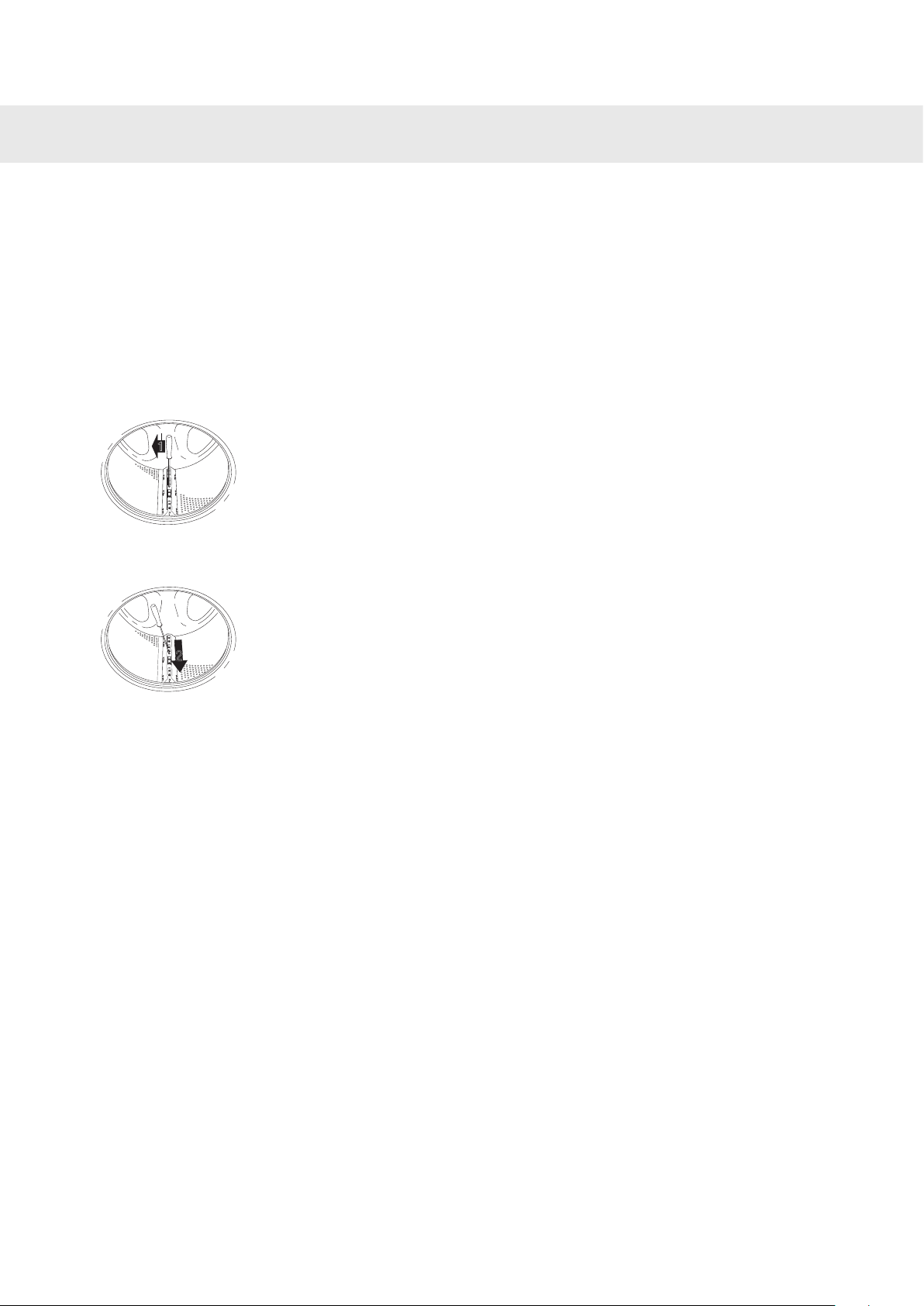

Stoppa ner en skruvmejsel eller liknande i valkens mittenhål och bänd försiktigt åt vänster.
2.
Ta tag i valken och dra den mot dig med andra
handen, som bilden visar.
Om du har kalkrikt vatten
Om du bor i ett område med hårt vatten (kalkrikt)
kan tvättrumman få en gråvit beläggning. För att
få bort denna tömmer du en påse citronsyra, ca
20 gram, i tvättrumman och kör programmet Vit i
95°C. Upprepa vid behov.
3.
Lyft upp valken.
4.
Ta bort eventuella föremål.
5.
Placera valken i fästhålen med F-märkningen
mot dig. Se till att alla valkfästen sitter i sina
hål i trumman. Skjut den ifrån dig tills det tar
emot.
18
Page 19
Felsökning
Tvättluckan går inte att öppna
1.
Kontrollera att huvudströmbrytaren är påslagen.
2.
Är elströmmen bruten? Kontrollera husets
säkringar (proppar). Tvättluckan kan inte öppnas med knappen med en nyckelsymbol om
strömmen är bruten.
Om det inte lyckas på annat sätt, kan
tvättluckan nödöppnas enligt nedan:
•
Får endast utföras vid nödfall då maskinen
inte öppnar glasluckan automatiskt efter
programslut.
•
Kontrollera först att det inte är vatten kvar i
maskinen. Om det är vatten kvar och det
inte går att köra programmet Utpumpning,
töm maskinen genom att ta loss dräneringsslangen. Detta beskrivs under rubriken
Kontroll av sil och avloppspump, i kapitel
Skötsel och rengöring.
•
Se till att huvudströmställaren är frånslagen
och stickpropp är utdragen ur vägguttaget.
•
Öppna luckan för avloppspumpen, nere till
vänster,som bilden visar.
•
Stick in handtaget i sitt spår och skruva fast
det. Stäng luckan till avloppspumpen.
Om maskinen i fortsättningen inte öppnar glasluckan när tvättprogrammet är slut, ring service
Maskinen startar inte
1.
Är tvättluckan ordentligt stängd? Tryck till den
noga.
2.
Är strömmen bruten? Kontrollera husets säkringar.
3.
Kontrolleraatt du inte valt Fördröjd start. Avbryt
programmet om så önskas.
•
Skruva loss skruven som håller det röda
plasthandtaget på plats.
•
Dra i handtaget så öppnas luckan.
19
Page 20
Felsökning
Felmeddelanden
I displayen visas om ett fel uppstått under programmets gång. För att komma ur felmeddelandena
efter åtgärder enligt nedan, stäng av maskinen.
De felmeddelanden som kan visas är:
Luckan är inte stängd
Om det första röda fältet vid knappen Start/Stopblinkar har du försökt starta ett program med öppen tvättlucka. Stäng luckan och programmet
startar.
Överfyllnad
Om F1 blinkar i displayen.
1.
Stäng av vattenkranen.
2.
Ring service!
Uttömningsfel
Om F3 blinkar i displayen då är det fel på utpumpningen, kontrollera:
•
att inget föremål fastnat i avloppsslangens utlopp.
•
att avloppspumpen inte är blockerad av främmande föremål. Rensa pumpen, se kapitel
Skötsel och rengöring.
•
att det inte är veck på avloppsslangen.
Vattenintagsfel
Om F4 blinkar i displayen.
Fel på vattentillförseln, kontrollera:
•
att kranen på vattenledningen är öppen.
•
att silen i maskinens vattenintag inte är tilltäppt.
1.
Stäng vattenkranen.
2.
Skruva loss slangen.
3.
Rensa silen i inloppsventilen på maskinen.
4.
Skruva tillbaka slangen.
5.
Öppna vattenkranen.
6.
Kör programmet igen för att kontrollera om felet
är avhjälpt.
7.
Om felet kvarstår, ring service!
Lucköppningsfel
Om F6 blinkar i displayen, ring service!
Efter åtgärd kör programmet Utpumpning eller
tryck på lucköppningsknappen (nyckelsymbolen)
för att tömma maskinen. Om felet kvarstår, ring
service!
20
Page 21
Teknisk information
Tekniska uppgifter
Vattentryck:
Material i ytterhölje:
850 mmHöjd:
595 mmBredd:
585 mmDjup:
73 kgVikt:
50 lCylindervolym
5 kgMax. tvättkapacitet:
400 - 1600Centrifugeringsvarvtal (rpm)
Se typskyltAnslutningseffekt:
Se typskyltElementeffekt:
0,1 - 1 MPa
1 - 10 kp/cm2
10 - 100 N/cm2
Rostfritt stålMaterial i tvättrumma och vätskebehållare:
Pulverlackerad och varmgalvaniserad stålplåt eller
rostfritt stål
1,5m pexrörVattenanslutning:
1,7m polypropenslangAvlopp:
Information för testinstitut
EN 60456Europe:
Normal vit / kulör, 60°C, 5 kg kg bomullTvättprogram:
Kallvatten 15°CAnslutning:
IEC-60704-2-4Testmetod ljudmätning:
< 0,2 WEffektbehov vid avstängd maskin
< 9,0 WEffektbehov vid tidsfördröjd start
< 9,0 WEffektbehov vid avslutat program
21
Page 22
2
1
Transportstöd
Innan maskinen tas i bruk skall de tre transportstöden avlägsnas enligt nedan.
Varje transportstöd består av en skruv, en bricka
och en gummidistans. Gummidistansen används
efter bortmontering av stöden som pluggar till
transportstödshålen och fungerar samtidigt som
djupdämpare.
Obs!
För att inte maskinen ska skaka sönder vid
transport behöver man använda transportstödet
som låser hela innerbehållaren. Om transportstödet har förkommit kan detta efterbeställas hos din
återförsäljare.
Artikelnummer:
8064206 Gummidistans
8901037 Skruv
1.
Skruva först loss skruven och ta bort brickan.
2.
Plocka därefter ut gummidistansen.
3.
Till sist skall gummidistanserna vändas och
sättas tillbaka i transportstödshålen.
8061767 Bricka
Beställ 3 stycken av varje!
22
Page 23
Låsmutter
Installation
Tvättmaskinens placering
Tvättmaskinen kan placeras inbyggd eller fristående. Placeringen skall ske så att stickproppen är
lätt åtkomlig.
A. Inbyggnad
Tvättmaskinen kan byggasin under en bänkskiva
med arbetshöjden 850 - 900 mm. Lämna en 5 mm
spalt runt om maskinen, även mellan topplockets
bakkant och väggen bakom.
B. Fristående
Tvättmaskinen kan placeras brevid eller under
torktumlaren.
Justera fötterna

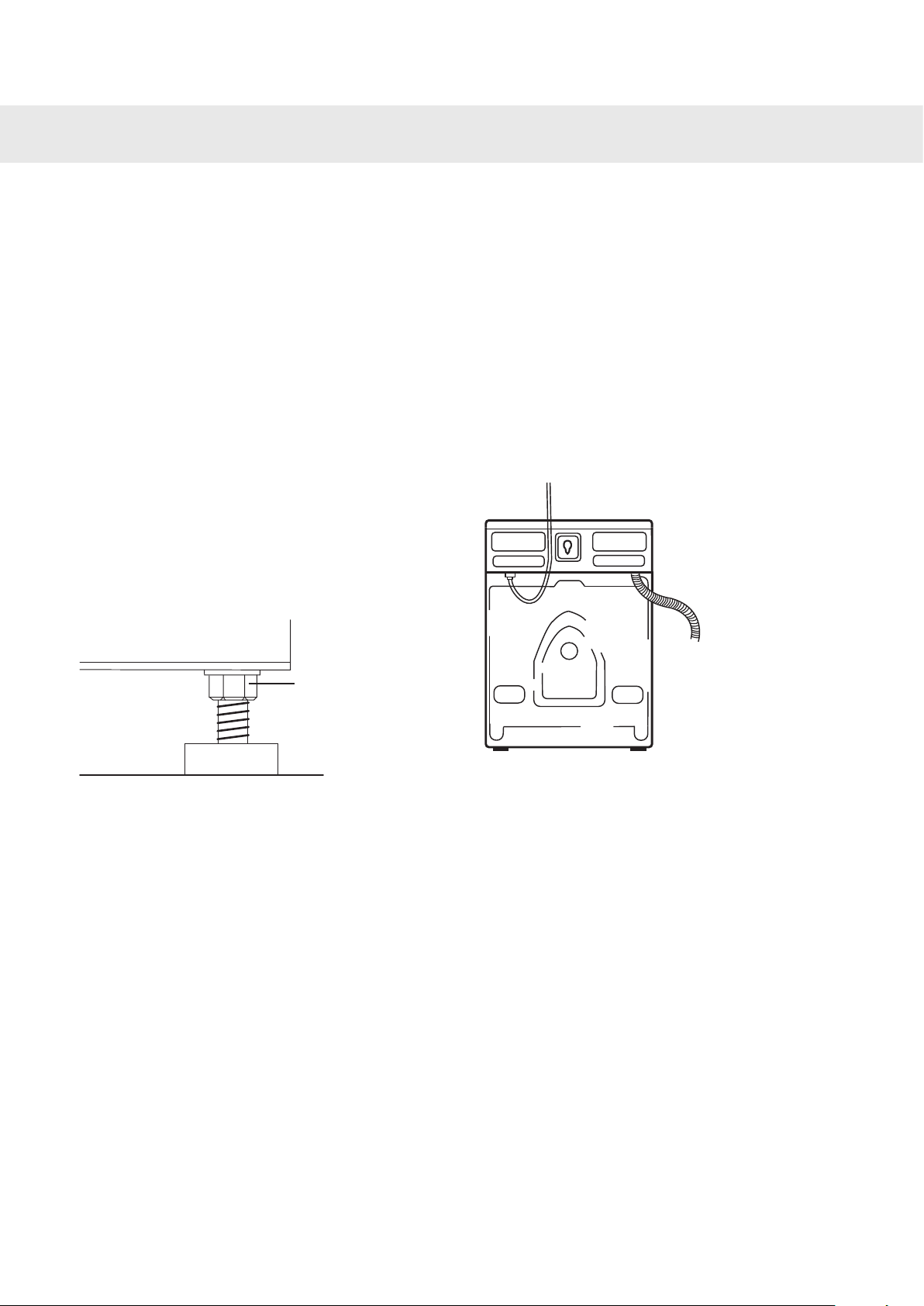

Minimera buller från maskinen genom att justera
maskinens fötter så att den står stadigt och vågrätt
på golvet. Dra åt låsmuttrarna.
Anslutning till vatten
Vattenanslutningen ska utföras av en person som
har den kompetens som krävs. Maskinen ansluts
med den tilloppsslang som medföljer. Vattentrycket ska vara 0,1–1MPa (ca 1–10kp/cm2 ;
10–100N/cm2). Det ska finnas avstängningskran
på vattenledningen.
Om ledningen är nyinstallerad, kan det vara
lämpligt att först spola igenom den ordentligt så
att eventuell smuts spolas ut. Smuts kan annars
täppa till silen i maskinens vattenintag och där
igenom stoppa vattentillförseln.
Använd endast den tilloppslang som levereras
med maskinen. Återanvänd inte gamla eller andra
lösa tilloppsslangar.
23
Page 24
600-900 mm
Minimum 18 mm
Installation
Anslutning till avlopp

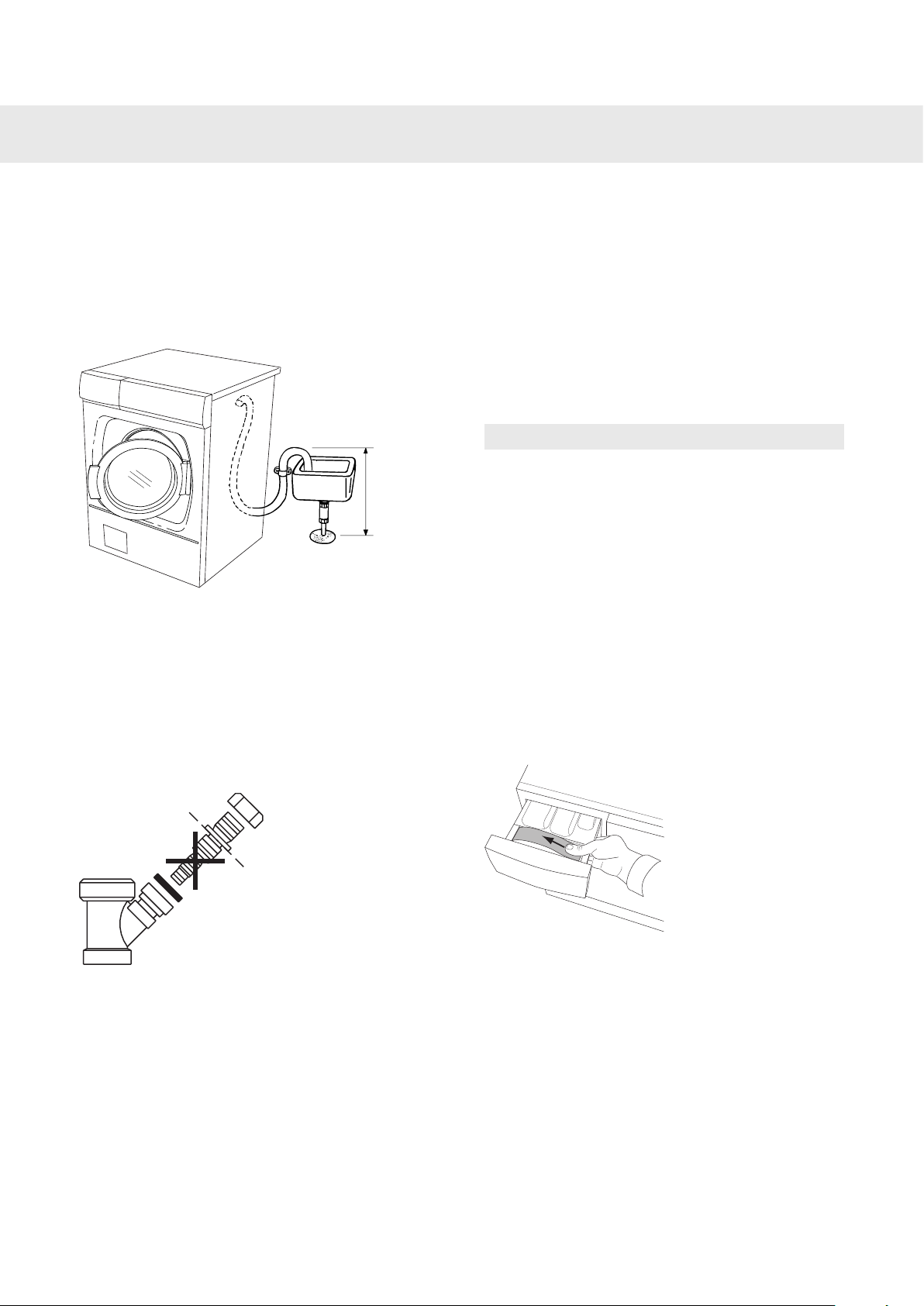

Maskinen levereras med kopplad avloppsslang
som ska fästas till en tvättho eller liknande. Höjden ska vara 600 - 900 mm över golvet.
Den lägre placeringen (600 mm) är alltid att föredra. Se till att avloppsslangen inte veckar sig.
Maskinen kan även anslutas med en nippel till
avloppet. Höjden på slangen ska även här vara
600-900 mm från golvet. Hålets innerdiameter
måste vara minst 18 mm.
•
Kapa nippeln
•
Grada hålet
Elinstallation
Elanslutningen skall göras med stickpropp till jordat vägguttag eller med kabel för fast installation,
med allpolig brytning, av behörig fackman.
Koppling vid leverans
Maskinen levereras 1-fas, 230V, 50HZ med
stickpropp, värmeeffekt 2000W och säkras 10A.
Om jordfelsbrytare finns skall denna vara av typ
A.
Obs!
Reparation och underhåll som berör säkerhet eller
prestanda, skall utföras av behörig fackman.
Programskylt på flera språk
Med vissa maskiner följer dubbelsidiga programskyltar på olika språk, se tvättmedelfacket och
påsen med användarhandboken som följer med
maskinen.
Du kan själv byta eller vända kortet för att få det
språk som passar dig bäst.
För att ta bort kortet ur hållaren på tvättmedelsfacket, tryck på kortet med tummen och för det i sidled (Se bild).
Se illustration.
Kortet böjer sig då lite och du kan enkelt ta ur det.
För att montera kortet, böj det lite för att enkelt få
ned det i hållaren på tvättmedelsfacket.
24
Page 25
000000000000
TYPE: WMxx
xxx x xxxxxxx M xxxxxxxW
Typbeteckning WMxx0
Serienummer (12 siffror)
Modellbeteckning
Typskylt
Service
Innan du kontaktar service
Innan du kontaktar service bör du ta reda på modellbeteckning, typbeteckning och serienummer.
Modellbeteckningen står på tvättmedelsfacket.
Typbeteckning och serienummer står på typskylten över tvättluckan.
25
Page 26
Egna noteringar
26
Page 27
Egna noteringar
27
Page 28
Snabbguide
Tvätten
1.
Töm fickor och dra igen blixtlås.
1
2.
Läs textiliernas tvättmärkning.
3.
Sortera tvätten.
Obs!
Lägg bygelbehåar i en tvättpåse.
Lägg i tvätten
1.
2
3
Tryck på huvudströmbrytaren.
2.
Om luckan är stängd tryck på knappen
Lucköppning (nyckelsymbolen). Det röda
fältet tänds och luckan öppnas efter
några sekunder.
3.
Lägg i tvätten och stäng luckan.
Tvättmedelsfacket
1.
Häll tvättmedlet i facket för huvudtvätt
och eventuellt förtvätt. Sköljmedel häller
du i det högra facket med -symbolen.
2.
Om du använderflytande tvättmedel, följ
tvättmedelfabrikantensrekommendationer.
Välj program
1.
4
5
Om du har småbarn eller husdjur hemma, stäng
tvättluckan när du har tagit ur tvätten.
Välj program genom att vrida på programväljaren.
2.
Välj eventuellt tillval och inställningar.
3.
Tryck på knappen Start/Stop.
Program avslutat
1.
Texten END i displayen visar att tvättprogrammet är färdigt.
2.
Tvättluckan öppnas automatiskt när
programmet är klart.
3.
Ta ur tvätten.
4.
Slå av huvudströmbrytaren.
Art Nr: 80 846 81. Rev. 02. Rätten till ändringar förbehålles.
Tryckt på miljövänligt papper som uppfyller kraven för MIljöförbundet och Naturskyddsföreningen.
28
Loading...
