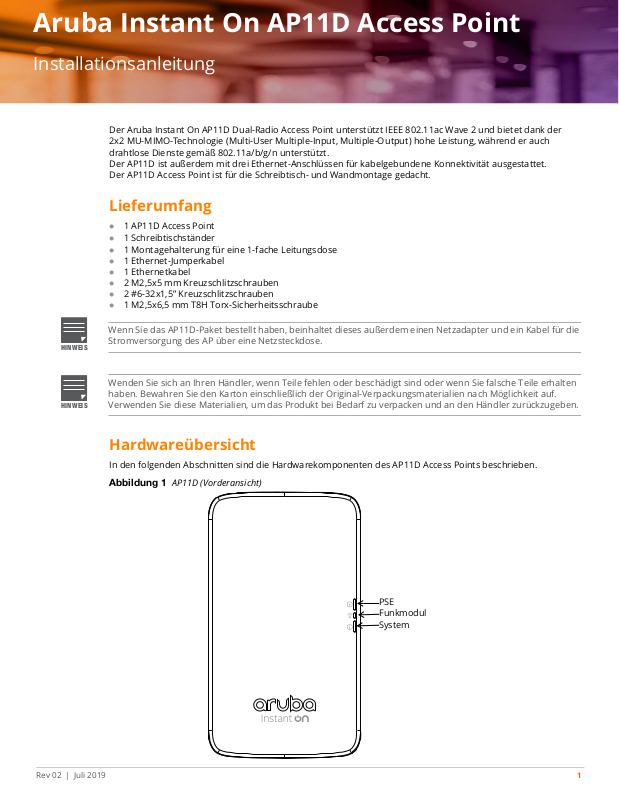

Aruba Instant On AP11D Access Point

HINWEIS

HINWEIS

System

Funkmodul

PSE

Installationsanleitung

Der Aruba Instant On AP11D Dual-Radio Access Point unterstützt IEEE 802.11ac Wave 2 und bietet dank der
2x2 MU-MIMO-Technologie (Multi-User Multiple-Input, Multiple-Output) hohe Leistung, während er auch
drahtlose Dienste gemäß 802.11a/b/g/n unterstützt.
Der AP11D ist außerdem mit drei Ethernet-Anschlüssen für kabelgebundene Konnektivität ausgestattet.
Der AP11D Access Point ist für die Schreibtisch- und Wandmontage gedacht.

Lieferumfang

 1 AP11D Access Point
 1 Schreibtischständer
 1 Montagehalterung für eine 1-fache Leitungsdose

 1 Ethernet-Jumperkabel
 1 Ethernetkabel
 2 M2,5x5 mm Kreuzschlitzschrauben
 2 #6-32x1,5” Kreuzschlitzschrauben
 1 M2,5x6,5 mm T8H Torx-Sicherheitsschraube

Wenn Sie das AP11D-Paket bestellt haben, beinhaltet dieses außerdem einen Netzadapter und ein Kabel für die
Stromversorgung des AP über eine Netzsteckdose.

Wenden Sie sich an Ihren Händler, wenn Teile fehlen oder beschädigt sind oder wenn Sie falsche Teile erhalten
haben. Bewahren Sie den Karton einschließlich der Original-Verpackungsmaterialien nach Möglichkeit auf.
Verwenden Sie diese Materialien, um das Produkt bei Bedarf zu verpacken und an den Händler zurückzugeben.

Hardwareübersicht

In den folgenden Abschnitten sind die Hardwarekomponenten des AP11D Access Points beschrieben.

Abbildung 1 AP11D (Vorderansicht)

Rev 02 | Juli 2019 1

LEDs

Passthrough (PT)-AnschlussE0-Anschluss

Der AP11D Access Point verfügt über drei LEDs, die den System-, Funk- und PSE-Status des Geräts anzeigen.

Die PSE LED gibt an, wenn der Access Point als Energieversorger (Power Sourcing Equipment, PSE) fungiert und
Power over Ethernet (PoE) für ein externes Gerät liefert, das über ein Ethernetkabel physisch mit dem
E3-Anschluss verbunden ist.

Tabelle 1 Status der AP11D Access Point LEDs

LED Farbe/Status Bedeutung

System Keine Lämpchen Gerät erhält keinen Strom

Blinkt grün Gerät wird gestartet

Abwechselnd Grün/Gelb Gerät ist für das Setup bereit

Durchgehend grün Gerät ist bereit

Durchgehend gelb Gerät hat ein Problem erkannt

Durchgehend rot Gerät hat ein Problem – sofortige Maßnahme erforderlich

Funkmodul Keine Lämpchen WLAN ist nicht bereit, drahtlose Clients können sich nicht

verbinden

Durchgehend grün WLAN ist bereit, drahtlose Clients können sich verbinden

PSE Keine Lämpchen Gerät liefert kein PoE oder ausgeschaltet

Durchgehend grün Gerät liefert Strom für ein angeschlossenes Gerät

Blinkt grün Verhandeln des PoE-Stroms, der einem angeschlossenen Gerät

geliefert wird

Abbildung 2 AP11D (Rückansicht)

2 Aruba Instant On AP11D Access Point | Installationsanleitung

Abbildung 3 AP11D (Ansicht von unten)

E0/PT E1 E2 E3

Ethernet-Anschlüsse

Der AP11D Access Point ist mit vier aktiven Ethernet-Anschlüssen (E0/PT-E3) ausgestattet, wie in Abbildung 2 (E0)
und Abbildung 3 (E1-E3) gezeigt. Außerdem hat der AP11D ein Paar passive Passthrough-Anschlüsse (PT und
E0/PT), die eine elektrische Verbindung zwischen der Rückseite und der Unterseite des Access Points bereitstellen.

Der E0/PT-Anschluss auf der Rückseite des Access Points ist ein 10/100/1000Base-T-RJ45-Anschluss mit
automatischer Erkennung für kabelgebundene-MDI/MDX-Netzwerke. Er unterstützt Power over Ethernet (PoE)
als Standard-Verbraucher (Powered Device, PD) von einem Energieversorger (Power Sourcing Equipment, PSE),
zum Beispiel von einem PoE-Midspan-Injektor, oder von einer Netzwerkinfrastruktur, die PoE unterstützt.
Die E1-E3-Anschlüsse auf der Unterseite des Access Points sind 10/100/1000Base-T-Downlink RJ45-Anschlüsse
mit automatischer Erkennung für kabelgebundene MDI/MDX-Netzwerke. Diese Anschlüsse werden verwendet,
um kabelgebundene Geräten bei physischer Verbindung über ein Ethernetkabel sichere Netzwerkkonnektivität
zu ermöglichen.

Außerdem unterstützt der E3-Anschluss PoE-Out-Funktionalität und kann bis zu 15,4 W an den PSE liefern, wenn
der Access Point im 802.3at PoE-Modus betrieben oder von einer Gleichstromquelle mit Strom versorgt wird.

Netzwerkstatus (E1-E3)

Die Netzwerkstatus-LEDs, die sich an den Seiten der E1-E3-Anschlüsse befinden, geben die Übertragungsaktivität
zu/von den kabelgebundenen Anschlüssen an. Siehe Tab elle 2.

Aruba Instant On AP11D Access Point | Installationsanleitung 3

Tabelle 2 Netzwerkstatus-LEDs

V84

Am00

6

Gleichstromanschluss Sicherheitsschraubensicherung Reset-Taste

Farbe/Status Bedeutung

Aus Eine der folgenden Bedingungen trifft zu:

 Gerät ist ausgeschaltet
 Anschluss ist deaktiviert
 keine Verbindung/Aktivität

Grün/durchgehend Verbindung hergestellt mit max. Geschwindigkeit (1 Gbit/s)

Grün/blinkend Aktivität über eine Verbindung mit max. Geschwindigkeit erkannt

Gelb/durchgehend Verbindung hergestellt mit verringerter Geschwindigkeit (10/100 Mbit/s)

Gelb/blinkend Aktivität über eine Verbindung mit verringerter Geschwindigkeit erkannt

Abbildung 4 AP11D Seitenansicht

Reset-Taste

Die Reset-Taste auf der Unterseite des Geräts dient zum Zurücksetzen des Access Points auf die werkseitigen
Standardeinstellungen sowie zum Ein- und Ausschalten der LED-Anzeigen.

Der Access Point kann auf zwei Arten auf die werkseitigen Standardeinstellungen zurückgesetzt werden:

Zurücksetzen des APs während des normalen Betriebs

Halten Sie die Reset-Taste während des normalen Betriebs länger als 10 Sekunden mit einem schmalen
Gegenstand (z. B. einer Büroklammer) gedrückt.

Zurücksetzen des APs während des Einschaltens

1. Halten Sie die Reset-Taste mit einem schmalen Gegenstand wie einer Büroklammer gedrückt, während der
Access Point nicht eingeschaltet ist (weder über eine Gleichstromquelle noch über PoE).

2. Schließen Sie die Stromversorgung (Gleichstrom oder PoE) an den Access Point an, während Sie die
Reset-Taste gedrückt halten.

3. Lassen Sie die Reset-Taste am Access Point nach 15 Sekunden los.

Um die LED-Anzeige aus-/einzuschalten, halten Sie die Reset-Taste mit einem schmalen Gegenstand (z. B. einer Büroklammer) während des normalen Betriebs für weniger als 10 Sekunden gedrückt.

Stromversorgung

Der AP11D Access Point unterstützt bis zu 48 V Gleichstrom bei Verwendung mit einem proprietären Aruba­Netzadapter. Dieser Netzadapter ist im Karton enthalten, wenn Sie das Paket aus AP11D und Netzadapter kaufen.

Wenn sowohl eine 802.3at- als auch eine Gleichstromquelle verfügbar sind, hat die Gleichstromquelle Vorrang.
Der Access Point zieht gleichzeitig eine minimale Strommenge von der PoE-Quelle. Falls die Gleichstromquelle
ausfällt, wechselt der Access Point zur 802.3at-Quelle.
Der AP11D Access Point arbeitet ohne Einschränkung, wenn er mit 802.3at-konformen und Gleichstromquellen
betrieben wird. In diesem Modus ist die PSE-Funktionalität an E3-Anschluss aktiviert und liefert eine maximale
Ausgangsleistung von 15,4 W für das kabelgebundene Gerät. Wenn er mit einer 802.3af-PoE-Quelle betrieben
wird, arbeitet der Access Point im Energiesparmodus. In diesem Modus ist die PSE-Funktionalität deaktiviert.

4 Aruba Instant On AP11D Access Point | Installationsanleitung

Bevor Sie beginnen

HINWEIS

!

VORSICHT

!

VORSICHT

Lesen Sie die folgenden Abschnitte durch, bevor Sie den Installationsvorgang beginnen.

Der AP11D Access Point wurde so entwickelt, dass behördliche Vorschriften eingehalten werden; deshalb dürfen
die Einstellungen nur von autorisierten Netzwerkadministratoren geändert werden.

Festlegen der spezifischen Installationsstandorte

Jeder Installationsort sollte sich so nah wie möglich an der Mitte des beabsichtigten Abdeckungsbereichs
befinden und sollte weder Hindernisse noch offensichtliche Störungsquellen aufweisen. Diese Dämpfer/
Reflektoren/Störungsquellen beeinträchtigen die Verbreitung der Funkwellen und sollten in der Planungsphase
berücksichtigt und ausgeglichen werden.

Die Verwendung dieses Geräts neben oder gestapelt mit anderen Geräten sollte vermieden werden, da dies den
Betrieb stören könnte. Sollte eine solche Aufstellung nötig sein, sollte beobachtet werden, ob dieses Gerät und
die anderen Geräte normal funktionieren.

Erkennen bekannter Funkdämpfer/Reflektoren/Störungsquellen

Es ist sehr wichtig, während der Installationsphase vor Ort nach Elementen zu suchen, die als Funkdämpfer oder

-reflektoren bzw. als Störungsquellen bekannt sind. Achten Sie darauf, dass diese Elemente berücksichtigt

werden, wenn Sie einen Access Point an seinem festen Standort anbringen.
Beispiele für Funkdämpfer:

 Zement/Beton – Alter Beton gibt viel Wasser ab, wodurch der Beton ausgetrocknet wird, was die Ausbreitung

von Funkwellen ermöglicht. Neuer Beton bindet viel Wasser, sodass Funksignale blockiert werden.

 Natürliche Elemente – Aquarien, Brunnen, Teiche und Bäume
 Ziegelwände

Beispiele für Funkreflektoren:

 Metallobjekte – Metallplatten zwischen Stockwerken, Betonrippenstahl, Feuertüren, Klimaanlagen- und

Heizungsschächte, mit Draht verstärkte Fenster, Jalousien, Maschendrahtzäune (je nach Maschengröße),
Kühlschränke, Gestelle, Regale und Aktenschränke.

 Platzieren Sie einen Access Point nicht zwischen zwei Klimaanlangen-/Heizungsschächten. Achten Sie darauf,

dass Access Points unter solchen Schächten platziert werden, um Funkstörungen zu vermeiden.

Beispiele für Funkstörungsquellen:

 Mikrowellengeräte und andere 2,4- oder 5-GHz-Objekte (zum Beispiel schnurlose Telefone)
 Schnurlose Headsets, wie sie zum Beispiel in Call Centern und Kantinen verwendet werden

Access Point-Installation

Die Verwendung von Zubehör, Wandlern und Kabeln, die nicht vom Hersteller dieses Geräts angegeben oder
geliefert werden, könnte zu erhöhten elektromagnetischen Emissionen oder verringerter elektromagnetischer
Immunität dieses Geräts und zu fehlerhaftem Betrieb führen.

Schreibtischständer

Der AP11D wird mit einem vorinstallierten Schreibtischständer und einem kurzen Ethernet-Jumperkabel geliefert.
Das Ethernet-Jumperkabel überbrückt den E0-Anschluss und PT-Anschluss an der Rückseite, wobei der E0 zum
E0/PT-Anschluss an der Unterseite des AP verlegt wird, sodass Sie das Ethernet-Kabel an den E0/PT-Anschluss an
der Unterseite des AP11D für eine kabelgebundene Verbindung oder PoE anschließen können.

Wanddosenmontage

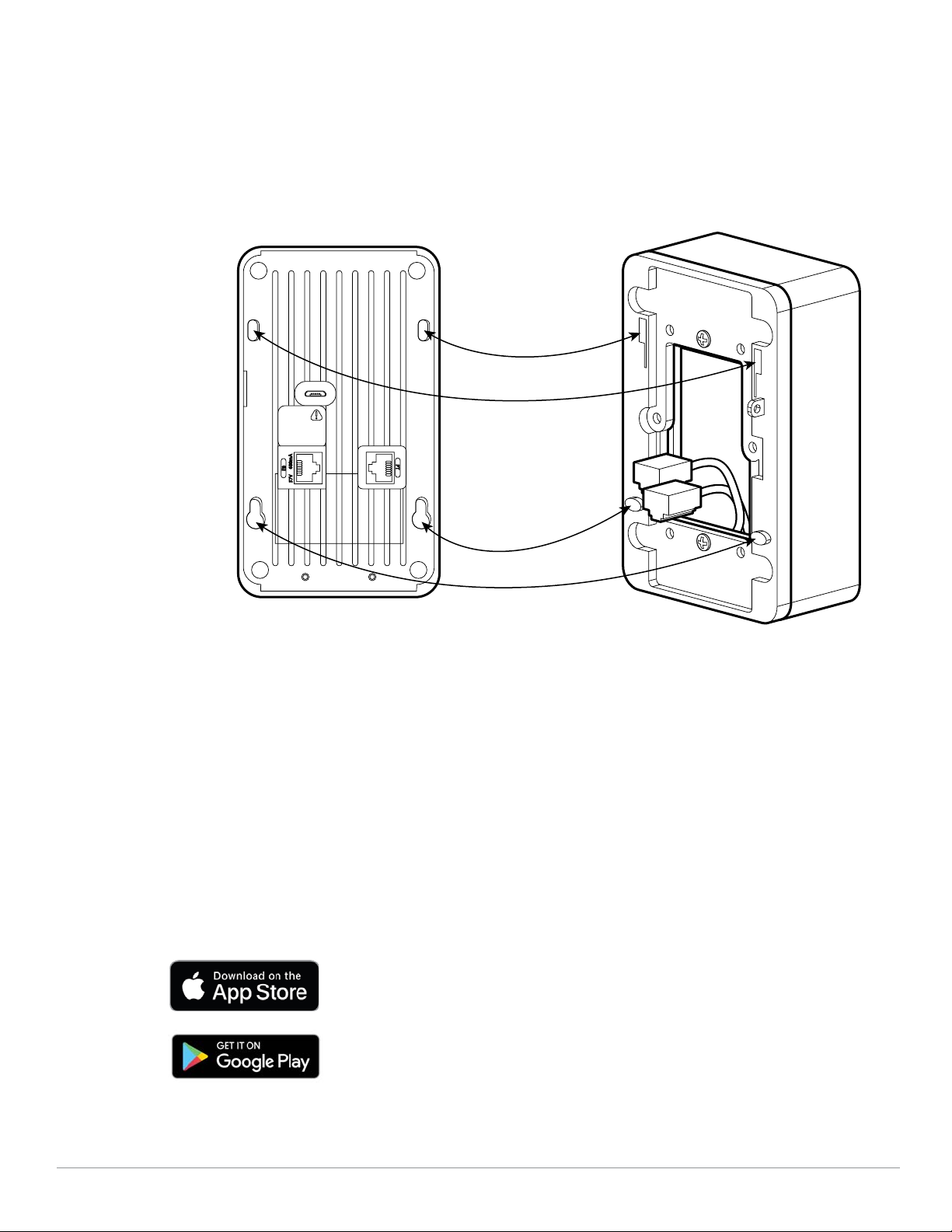

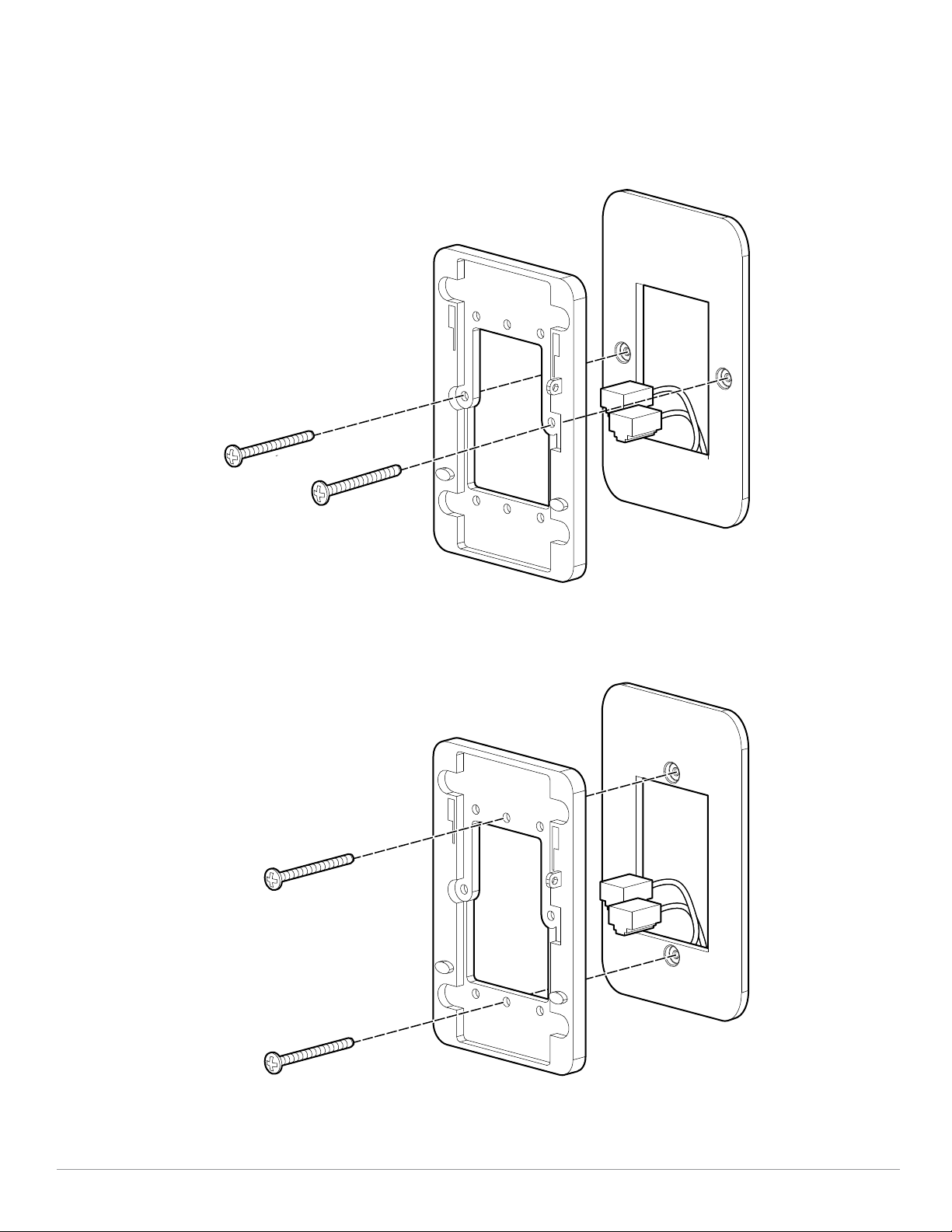

Für ein Installationsszenario mit einer Wanddose können Sie den AP11D Access Point vom Schreibtischständer
nehmen und die mitgelieferte Montagehalterung verwenden, um den AP11D an der Wanddose zu montieren.

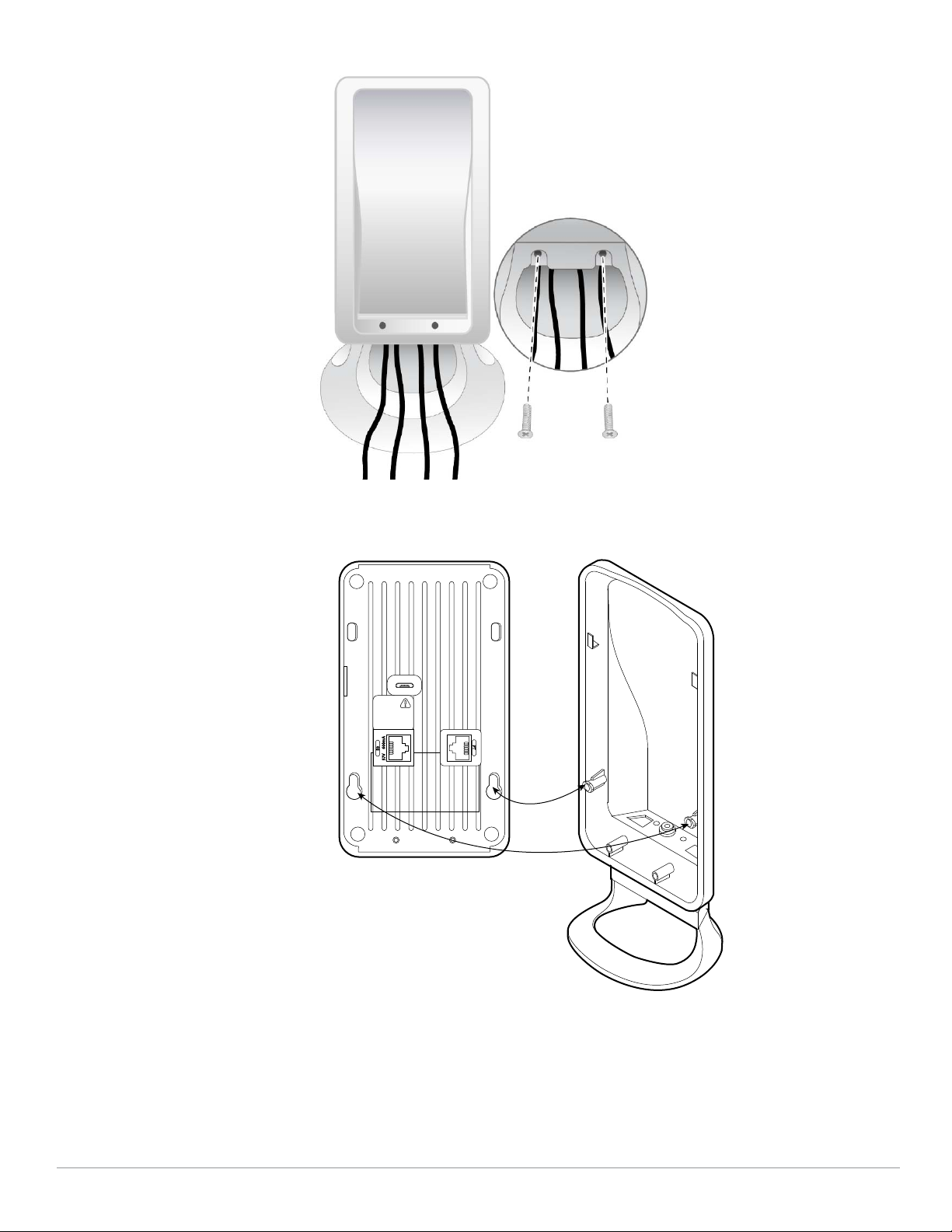

1. Verwenden Sie einen geeigneten Schraubendreher, um die zwei M2,5x12 Kreuzschlitzschrauben an der
Rückseite des Schreibtischständers zu lösen und die Schrauben vom Schreibtischständer zu entfernen, wie in

Abbildung 5 gezeigt.

Aruba Instant On AP11D Access Point | Installationsanleitung 5
