ARTHUR MARTIN AWN 1228, AWN1428 User Manual [fr]

lave-linge

AWN 1228
AWN 1428

NO TICE D’UTILISATION

132990950

2

Sommaire

A l’attention de l’utilisateur

●

Avertissements importants . . . . . . . . . . . . . . 3-4

●

Description de l’appareil . . . . . . . . . . . . . . . . . . 5

●

Utilisation de votre lave-linge. . . . . . . . . . . . . 6-9

●

Comment faire un lavage?. . . . . . . . . . . . . 10-12

●

Tableau des programmes. . . . . . . . . . . . . . . . 13

●

Guide de lavage. . . . . . . . . . . . . . . . . . . . . 14-16

●

Symboles internationaux. . . . . . . . . . . . . . . . . 16

●

Entretien et nettoyage . . . . . . . . . . . . . . . . 17-18

●

En cas d’anomalie de fonctionnement. . . . 19-20

●

Service Après-Vente. . . . . . . . . . . . . . . . . . . . 21

●

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

A l’attention de l’installateur

●

Caractéristiques techniques . . . . . . . . . . . . . . 21

●

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

●

Débridage . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

●

Emplacement . . . . . . . . . . . . . . . . . . . . . . . . . 22

●

Mise à niveau . . . . . . . . . . . . . . . . . . . . . . . . . 22

●

Raccordement d’eau. . . . . . . . . . . . . . . . . . . . 23

●

Vidange d’eau. . . . . . . . . . . . . . . . . . . . . . . . . 23

●

Branchement électrique . . . . . . . . . . . . . . . . . 23

Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une

utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez
d'abord lire impérativement les préconisations suivantes avant toute utilisation de votre appareil.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de
ses cales de transport (selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux
d'emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel,…), l'installation, les raccordements (eau, gaz,
électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être
effectués par un professionnel qualifié.

Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal.
Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a
été conçu. Vous éviterez ainsi des risques matériel et corporel.

Débranchez votre appareil avant toute opération de nettoyage manuel. N'utilisez que des produits du
commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour
écarter le risque d'électrocution.

Si votre appareil est équipé d'un éclairage, débranchez l'appareil avant de procéder au changement de
l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.

Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou
d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.

Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui
pourrait présenter un danger : coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès
des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.

Pendant le cycle de lavage, le hublot s'échauffe. Tenez les enfants éloignés pour éviter de se brûler.

Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.

3

Avertissements importants

Conservez cette notice d’utilisation avec votre
appareil. Si l’appareil devait être vendu ou cédé à
une autre personne, assurez-vous que la notice
d’utilisation l’accompagne. Le nouvel utilisateur
pourra alors être informé du fonctionnement de
celui-ci et des avertissements s’y rapportant.

Ces avertissements ont été rédigés pour votre
sécurité et celle d’autrui.

Utilisation

●

Cet appareil a été conçu pour être utilisé par des
adultes. Veillez à ce que les enfants n’y touchent
pas et ne l’utilisent pas comme un jouet.

●

A la réception de l’appareil, déballez-le ou faites­le déballer immédiatement. Vérifiez son aspect
général. Faites les éventuelles réserves par écrit
sur le bon de livraison dont vous garderez un
exemplaire.

●

Votre appareil est destiné à un usage domestique
normal. Ne l’utilisez pas à des fins commerciales
ou industrielles ou pour d’autres buts que celui
pour lequel il a été conçu.

●

Ne modifiez pas ou n’essayez pas de modifier les
caractéristiques de cet appareil. Cela
représenterait un danger pour vous.

●

Débranchez toujours la prise de courant et
fermez le robinet d’arrivée d’eau après utilisation
de l’appareil.

●

Ne lavez en machine que les articles pouvant
supporter ce traitement. Suivez les indications se
trouvant sur l’étiquette dont chaque article est
muni.

●

Veillez à retirer avant chaque lavage les pièces
de monnaie, épingles de sûreté, broches, vis, etc.
Elles peuvent provoquer des dégâts importants,
si elles sont laissées dans le linge.

●

Laissez le hublot entrouvert lorsque l’appareil
n’est pas utilisé. Cela dans le but de préserver le
joint du hublot et d’éviter la formation de
mauvaises odeurs.

●

Ne mettez pas dans le lave-linge les articles
détachés à l’essence, à l’alcool, au
trichloréthylène, etc. Si vous utilisez de tels
détachants, attendez que le produit soit évaporé
avant de placer les articles dans le tambour.

●

Rassemblez les petits articles, tels que
chaussettes, ceintures, etc. dans un petit sac de
toile ou une taie. Cela dans le but d’éviter que
ces pièces se glissent entre le tambour et la
cuve.

●

Utilisez strictement la quantité de produit
assouplissant indiquée par le fabricant. Un
surdosage de produit assouplissant peut
occasionner des traces indélébiles sur le linge.

●

Débranchez toujours le lave-linge avant de
procéder à son nettoyage et à son entretien.

●

Ne lavez pas en machine le linge avec baleines,
les tissus non ourlés ou déchirés.

●

Assurez-vous que les boutons et les fermetures à
glissière sont fermés.

●

Contrôlez toujours avant d’ouvrir le hublot, que
l’eau a bien été évacuée. Dans le cas contraire,
terminez le cycle en suivant les indications de
la notice d’utilisation.

●

Les petits animaux domestiques peuvent se
glisser dans le tambour du lave-linge. Contrôlez
le tambour avant de mettre l’appareil en
fonctionnement.

●

Le hublot s’échauffe durant le fonctionnement de
l’appareil. Eloignez les enfants lorsque vous
effectuez un cycle de lavage.

●

Si le lave-linge est installé sur un sol recouvert de
moquette, réglez les pieds de façon à ce que l’air
puisse circuler librement autour de l’appareil.

●

Lavez uniquement les quantités indiquées dans
la notice d’utilisation pour le linge délicat. Le linge
pourrait être endommagé si vous remplissiez le
tambour.

Comment lire votre notice d’utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d’utilisation.

Instructions de sécurité

Conseils et recommandations

Informations liées à la protection de l’environnement

GRATUIT: Cet appareil doit vous être livré avec un bon de
réduction d' ARIEL liquide et un échantillon d' ARIEL

Installation

●

Si l’installation électrique de votre habitation
nécessite une modification pour le branchement
de votre appareil, faites appel à un électricien
qualifié.
Avant de procéder au branchement de votre
appareil, lisez attentivement les instructions
figurant au chapitre “Branchement électrique”.

●

Ne confiez les travaux hydrauliques nécessaires
à l’installation de l’appareil qu’à un plombier
qualifié.

●

Assurez-vous, après avoir installé l’appareil, que
celui-ci ne repose pas sur le câble d’alimentation.

●

Cet appareil est lourd. Faites attention lors de son
déplacement.

●

L’appareil doit être débridé avant utilisation.
L’élimination incomplète des dispositifs de
protection pour le transport pourrait occasionner
des dommages à l’appareil ou aux meubles
voisins : voir rubrique

A L’ATTENTION DE L’INSTALLATEUR.

L’appareil doit être débranché lors de l’opération
de débridage.

Les sécurités

●

Hublot: le lave-linge ne peut fonctionner que si le
hublot est fermé.

●

Une sécurité électrothermique interdit l’ouverture
du hublot pendant tout le fonctionnement de
l’appareil.

●

Moteur lavage: une sécurité thermique protège
le moteur contre tout risque de surcharge
mécanique, surtension, sous-tension.

●

Chauffage: le chauffage ne peut s’effectuer que
si la quantité d’eau nécessaire au lavage est
introduite dans la cuve. Cette sécurité intervient
notamment lors d’une coupure d’eau ou si l’on
oublie d’ouvrir le robinet d’arrivée d’eau.

●

Anti-balourd: cette sécurité permet de conserver
à l’appareil une bonne stabilité pendant
l’essorage final. Si la charge de linge est mal
répartie (petite charge ou linge noué), le cycle de
l’essorage final n’est pas effectué : le linge est
simplement égoutté.

Veuillez lire attentivement ces remarques

avant d’installer et d’utiliser votre appareil.

Nous vous remercions de votre attention.

4

Protection de l’environnement

●

Tous les matériaux marqués par le symbole
sont recyclables. Déposez-les dans une
déchetterie prévue à cet effet (renseignez-vous
auprès des services de votre commune) pour
qu’ils puissent être récupérés et recyclés.

●

Afin de réaliser des économies d’eau et d’énergie
et, donc, de contribuer à la protection de
l’environnement, nous vous conseillons de
respecter les instructions suivantes:

- Utilisez si possible l’appareil à pleine capacité
plutôt qu’avec des charges partielles (en
veillant toutefois à ne pas surcharger le
tambour).

- N’utilisez la fonction de prélavage que pour du
linge très sale.

- Adaptez la dose de lessive à la dureté de l’eau
ainsi qu’à la charge et au degré de salissure du
linge.

●

Si vous procédez à la mise à la casse de votre
ancien appareil, mettez hors d’usage ce qui
pourrait représenter un danger : coupez le câble
d’alimentation au ras de l’appareil et neutralisez
le dispositif de fermeture du hublot ou de la porte
(selon modèle).

En cas d’anomalie de fonctionnement, reportez-vous
à la rubrique “EN CAS D’ANOMALIE DE
FONCTIONNEMENT”. Si malgré toutes les
vérifications, une intervention est nécessaire, le
service après-vente du vendeur de votre appareil est
le premier habilité à intervenir. A défaut
(déménagement, fermeture du magasin où vous
avez effectué l’achat...), consultez l’Assistance
Consommateurs qui vous communiquera alors
l’adresse d’un service après-vente.

En cas d’intervention sur votre appareil,
exigez du service après-vente les pièces de
rechange certifiées Constructeur.

1 Le distributeur de produits
2 Le bandeau de commandes
3 Le voyant “hublot verrouillé”
4 La poignée du hublot
5 Le filtre
6 Les vérins

Le voyant “hublot verrouillé”

Le hublot est verrouillé durant tout le programme. Il
ne peut être ouvert qu’à certaines conditions et
après l’extinction du voyant (voir page 12).

Le distributeur de produits

Symboles

Prélavage
Lavage
Assouplissant

Important! Le distributeur de produits de cet
appareil n’a pas de compartiment pour l’eau de
Javel.

Description de l’appareil

5

4

1 2

t
n
a

t

t

r

s

a

e

r

p

s

é

p

D

m
e

SELECTION DES PROGRAMMES

Coton

Synthétiques

Délicats - Soie

marche / arrêt

Capacité Variable Automatique

Laine

1200 Tours

AWN 1228

t

s

e

x

t

e

i

l

R

O

F

I
L

T

é

r
é
f
f

i
D

1200

90°

900

60°

700

40°

500

30°

Nuit

froid

Silence Plus

e
g
a

r

o
s
s

e

r

e

p

m

e

t

e
r
u

t
a

e
g
a

v

a
l
é
r

p

e
g
a
v

a
l

e
g
a
v

la

é
r
P

s
e
g

a

ç
n
i
r

e

g
a
r
o

s
s
e

Lavage

40°

e
g
n

a
d
i
v

rapide

n
o

i
t
a
l

u

n
n
A

e

u

s

a

P
/
t
r

a

p
é
D

s

n
o
i

t
p

o

3

5

6

C0063

Utilisation de votre lave-linge

6

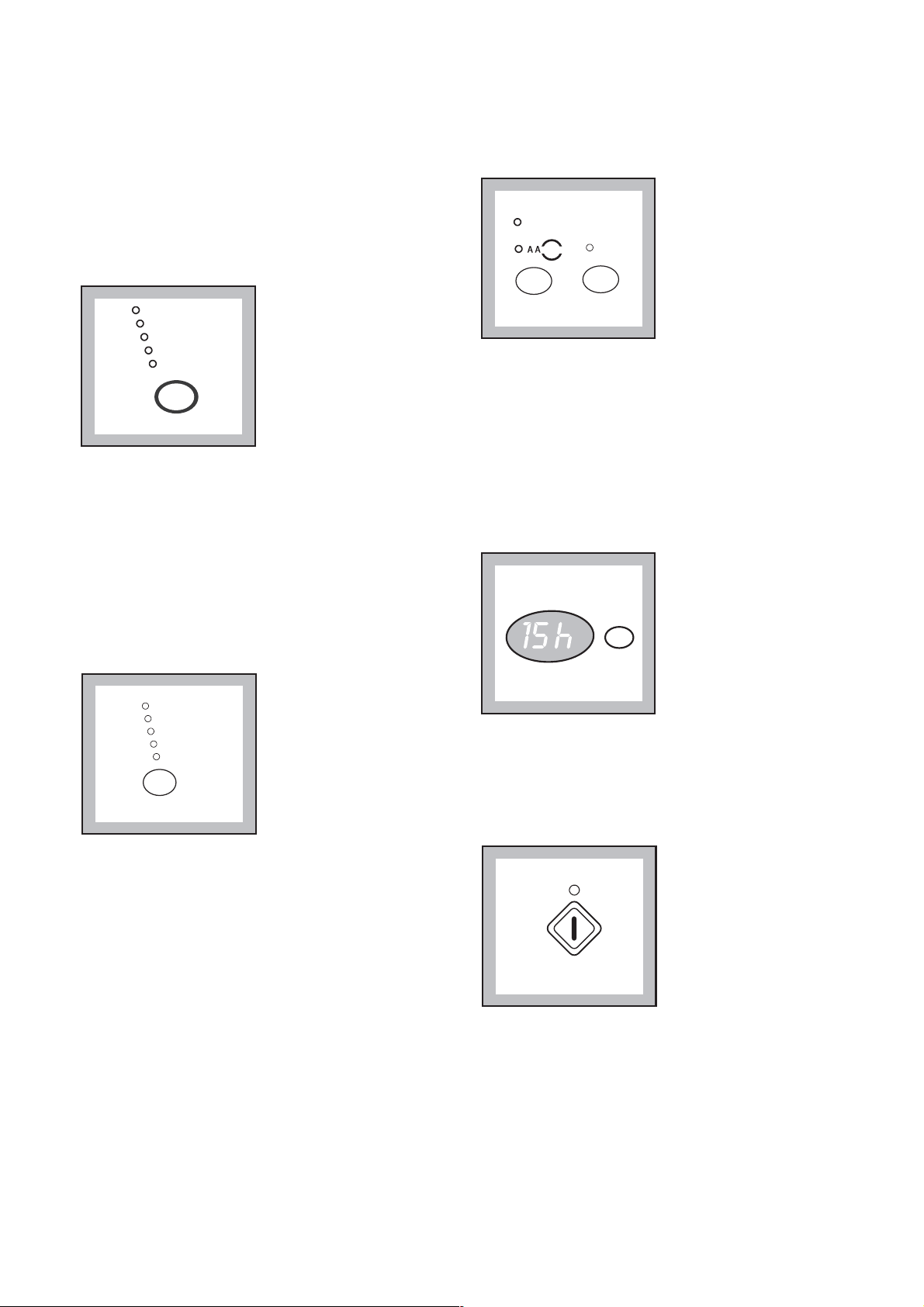

Le bandeau de comande

1 Touche “MARCHE/ARRET”

Appuyez sur cette touche pour mettre le lave-linge
sous tension: trois tirets clignotants ou un zéro
clignotant apparaissent sur l’écran d’affichage (8).
Reportez-vous aux explications plus détaillées de la
page 8. Pour mettre le lave-linge hors tension,
appuyez de nouveau sur cette touche.

2 Voyant de mise sous tension

Il est relié à la touche MARCHE/ARRET : il s’allume
quand vous appuyez sur la touche et s’éteint quand
vous appuyez de nouveau.

3 Touche “TEXTILES”

Appuyez plusieurs fois sur cette touche pour choisir
le programme en fonction du linge à laver. Le voyant
correspondant au programme sélectionné s’allume.
Le lave-linge propose une température et
sélectionne automatiquement la valeur maximum
d’essorage prévue pour le programme que vous
avez choisi ainsi qu’un niveau de salissure
NORMAL. Ces valeurs peuvent être modifiées en
agissant sur les touches correspondantes (4, 5, 6 et

7). L’écran affiche la durée du programme
sélectionné, calculée en fonction de la charge
maximum prévue pour chaque type de tissu, et le
voyant de la touche DÉPART/PAUSE commence à
clignoter.
Si la charge de linge est réduite, lors du démarrage
du cycle, l’écran d’affichage indiquera toujours la
durée relative à la charge maximum. Au cours du
programme il y aura un réajustement de la durée.

LAVAGE à la main

Si vous sélectionnez ce programme, vous obtiendrez
un lavage particulièrement délicat, adapté au linge
dont l’étiquette indique “laver à la main” .

4 Touche “TEMPERATURE”

Appuyez plusieurs fois sur cette touche pour
augmenter ou diminuer la température, si vous
souhaitez choisir une valeur différente de celle qui
est proposée par le lave-linge ; le voyant
correspondant s’allume. La température maximum
est de 90° pour le coton, de 60° pour les
synthétiques, de 40° pour le linge délicat, la laine et
le lavage “main”.
A la position FROID le lave-linge lavera à froid,
c’est-à-dire sans chauffer l’eau. Cette option peut
être choisie pour le linge très délicat, tel que les
voilages par exemple.
La température peut être modifiée durant la phase
de lavage (voir touche DEPART/PAUSE): dans ce

cas, le lave-linge recommencera le cycle depuis
le début.

5 Touche “ESSORAGE”

Appuyez plusieurs fois sur cette touche pour modifier
la vitesse de l’essorage si vous souhaitez choisir une
valeur différente de celle qui est proposée par le
lave-linge ; le voyant correspondant s’allume.
Les vitesses maximum pour les divers types de
tissus sont les suivantes :

Attention!
Il est possible que, lors de la première utilisation du lave-linge, un zéro clignotant apparaisse sur

l’écran et qu’un signal sonore se déclenche lorsque vous mettez le lave-linge sous tension. Cela est dû
au fait que le lave-linge a effectué un cycle de lavage durant les tests de contrôle en usine et que le
cycle, une fois terminé, n’a pas été annulé.

t

n

a

t

s

e

r

marche / arrêt

AWN 1228

SELECTION DES PROGRAMMES

Coton

Synthétiques

Délicats - Soie

Laine

90°

60°

t

s

e

x

t

e

i

l

s

p

m

e

T

1200

900

40°

30°

froid

p

m

e

t

700

500

Nuit
Silence Plus

e

g

a

r

o

s

s

e

e

r

u

r

e

t

a

e

g

a

v

a

él

r

P

Lavage

40°

rapide

e

s

u

a

P

/

t

r

a

p

é

s

n

o

i

t

p

o

D

t

r

a

p

é

D

é

r

é

f

f

i

D

n

o

i

t

a

l

u

n

n

A

e

g

a

v

a

l

é

r

p

e

g

a

v

a

l

s

e

g

a

ç

n

i

r

e

g

a

r

o

s

s

e

e

g

n

a

d

i

v

23

1

4

5 6 7 8 9 10 1211

7

• coton: 1400 tr/min pour le modèle AWN 1428;

• coton: 1200 tr/min pour le modèle AWN 1228;

• synthétiques, laine, lavage “main” : 900 tr/min ;

• linge délicat: 700 tr/min.
En choisissant la fonction Nuit Silence Plus l’eau du

dernier rinçage n’est pas évacuée à la fin du
programme sélectionné pour éviter le froissage du
linge s’il n’est pas sorti immédiatement du tambour
dès l’arrêt de l’appareil.

Puisque le fonctionnement de l’appareil est très
silencieux (aucun essorage n’est effectué), cette
option peut être choisie pour un lavage de nuit, pour
profiter du tarif heures creuses.
Dans les programmes pour coton et synthétiques les
rinçages seront effectués avec plus d’eau.
A la fin du cycle, le voyant correspondant à la
fonction NUIT SILENCE PLUS reste allumé pour
indiquer que l’eau doit être vidangée.
Pour compléter le cycle, choisissez l’une de ces
possibilités:

• vidange et essorage

- appuyez sur DEPART/PAUSE. Le lave-linge

effectue la vidange puis l’essorage à la vitesse
maximum prévue pour le programme que vous
venez d’exécuter;

- choisissez une vitesse d’essorage au moyen
de la touche (5) et appuyez sur DEPART/PAUSE.

• vidange seule : appuyez une seule fois sur la
touche ANNULATION jusqu'à ce que le voyant
VIDANGE s’allume, puis appuyez sur
DEPART/PAUSE.

Attention! Si, par erreur, vous avez appuyé
plusieurs fois sur la touche ANNULATION,
l’écran affiche trois tirets clignotants. Pour
vidanger, il faudra sélectionner un programme de
lavage quelconque avec la touche TEXTILES
puis appuyer trois fois sur ANNULATION pour se
positionner sur VIDANGE (seul voyant allumé).

6 Touche Prélavage / AA 40°

Elle permet de choisir entre deux fonctions :

• PRELAVAGE : si vous souhaitez effectuer un
prélavage avant le lavage, choisissez cette fonction
(qui ne peut pas être sélectionnée pour la laine
et le lavage “main”).
Le prélavage se termine avec un essorage bref à
650 tr/min pour les programmes coton et
synthétiques alors que pour le programme linge
délicat, seule la vidange de l’eau est effectuée.

• A A 40°: peut être sélectionnée pour le coton et
les synthétiques peu ou normalement sales avec
des températures de 40°C ou supérieures.

En choisissant une température de 40 °C le temps
de maintien du bain de lavage à 40°C sera
prolongé, ce qui permettra d’obtenir la classe A
aussi bien en efficacité de lavage qu’en
consommation d’énergie.

Par contre, en sélectionnant une température de
90°C et en choisissant AA 40° la température sera
réduite à 60°C, et en sélectionnant 60°C la
température sera réduite à 40°C. Dans les deux
cas le temps de lavage sera prolongé.

Note: les fonctions PRELAVAGE et AA 40° peuvent
être sélectionnées ensemble en appuyant sur la
touche jusqu'à ce que les deux voyants s’allument.

7 Touche “Lavage rapide"

Elle permet de sélectionner la fonction “lavage
rapide”, à utiliser pour le linge peu sale (elle ne peut

pas être sélectionnée pour la laine et le lavage
“main”). Le temps de lavage sera réduit en fonction

du tissu et des températures sélectionnées.

8 Écran d’affichage

L’écran affiche les informations suivantes :

• trois tirets clignotants, quand on annule un
programme au moyen de la touche ANNULATION;

ils réapparaissent également quand on appuie sur la
touche MARCHE/ARRET pour mettre le lave-linge
sous tension, à condition que le cycle précédemment
sélectionné ait été annulé.

• la durée du programme de lavage en heures et
en minutes, qui apparaît une fois que le

programme a été sélectionné (voir tableau des
programmes).

---

2.05

8

A partir du moment où le programme commence
(une fois que l’on a appuyé sur la touche
DEPART/PAUSE), le temps diminue de minute en
minute;

• l’arrêt du lave-linge cuve pleine d’eau, après les
programmes avec la fonction NUIT SILENCE
PLUS, visualisé par un zéro fixe;

• la fin du programme indiquée par un zéro
clignotant (en même temps, le voyant du hublot
s’éteint). Le zéro réapparaît lorsque vous
mettez à nouveau le lave-linge sous tension si
le programme précédent n’a pas été annulé
avec la touche ANNULATION.

Attention!
Il est possible que, lors de la première utilisation

du lave-linge, un zéro clignotant apparaisse sur

l’écran et qu’un signal sonore se déclenche lorsque
vous mettez le lave-linge sous tension. Cela est dû
au fait que le lave-linge a effectué un cycle de lavage
durant les tests de contrôle en usine et que le cycle,
une fois terminé, n’a pas été annulé.

• le départ différé, indiqué en heures, sélectionné
au moyen de la touche correspondante.

Le départ différé est visualisé sur l’écran pendant 3
secondes, puis la durée du programme sélectionné
réapparaît.
Une fois que vous avez appuyé sur la touche
DEPART/PAUSE, le compte à rebours commence.
Le départ différé diminue d’heure en heure;

• la sélection erronée d’une option, visualisée
avec les lettres Err quand vous sélectionnez une
fonction non compatible avec le programme choisi.

L’erreur de sélection est également signalée par un
signal sonore.

• un code d’alarme qui indique les anomalies de
fonctionnement du lave-linge (voir le chapitre
correspondant page 19).

9 Touche “DEPART/PAUSE”

Cette touche a trois fonctions :

• départ : une fois que vous avez sélectionné le
programme et les options éventuelles, appuyez sur
cette touche pour que le programme démarre. Le
voyant situé au-dessus de la touche arrête de
clignoter et reste allumé de manière fixe.

Si un départ différé a été sélectionné avec la
touche 11, le compte à rebours commence et est
visualisé sur l’écran;

• pause : si vous appuyez à nouveau sur la touche,
le programme en cours est interrompu. Le voyant
situé au-dessus de la touche commence à
clignoter. Pour faire repartir le programme,
appuyez de nouveau sur cette touche.

Quand le cycle en cours est mis en mode pause, il
est possible d’ouvrir le hublot à condition que :

• le lave-linge ne soit pas en phase de chauffage

• le niveau d’eau ne soit pas haut

• le tambour ne soit pas en mouvement.

En ce cas le voyant du hublot s’éteint.
Attention! Avant d’effectuer une modification

quelconque du programme en cours, le lave-linge
doit être mis en PAUSE.

• vidange de l’eau et essorage après les
programmes avec l’option NUIT SILENCE PLUS.

0

E20

9

10 Touche “ANNULATION”

A la fin de chaque programme, il faut appuyer sur
cette touche une ou plusieurs fois afin d’annuler les
sélections mémorisées (l’écran affiche trois tirets
clignotants); dans le cas contraire, quand vous
mettez le lave-linge sous tension, l’écran affichera un
zéro clignotant et le signal sonore de la fin du cycle
précédent se déclenchera.

En appuyant sur cette touche, il est également
possible d’exclure une ou plusieurs phases du
programme, en particulier:

• si le cycle a déjà commencé (voyant de la touche
DEPART/PAUSE allumé), pour utiliser la fonction
de cette touche, il faut:

- mettre le lave-linge en pause (appuyez sur
DEPART/PAUSE: le voyant clignote)

- appuyer sur la touche ANNULATION une ou
plusieurs fois jusqu’à annuler la phase ou les
phases souhaitées (le voyant à côté de la
description de la phase s’éteint).

Exemple :

Dans ce cas, seul
l’essorage sera
effectué avec le
nombre de tours
prévus pour le type de
textile séléctionné
auparavant.

Si vous avez sélectionné l’option de Prélavage, vous
pouvez l’annuler en appuyant sur la touche
ANNULATION et ainsi programmer le lave-linge pour
le lavage seul.

Vous pouvez utiliser cette touche pour sélectionner
des programmes spéciaux tels que rinçage,
essorage, vidange:

• Rinçage: appuyez une fois sur ANNULATION, le
voyant lavage s’éteint.

• Essorage: appuyez deux fois sur ANNULATION,
les voyants lavage et rinçage s’éteignent.

• Vidange: appuyez trois fois sur ANNULATION,
les voyants lavage, rinçage et essorage
s’éteignent et le voyant vidange s’allume.

11 Touche “DEPART DIFFERE”

Avec cette touche, il est possible de retarder le
départ du programme jusqu'à un maximum de 24
heures. Le nombre d’heures au bout desquelles
vous souhaitez que le programme commence est
visualisé sur l’écran pendant 3 secondes environ
puis la durée du programme préalablement
sélectionné réapparaît.

Cette option doit être sélectionnée après avoir
sélectionné le programme et avant d’appuyer sur la
touche DEPART/PAUSE.

Le décompte (en heures) est visualisé sur l’écran.
Le départ différé peut être modifié à tout moment

tant que vous n’avez pas appuyé sur la touche
DEPART/PAUSE.

Pour modifier ou annuler le départ différé, si vous
avez déjà appuyé sur la touche DEPART/PAUSE :

• mettez le lave-linge en PAUSE en appuyant sur
DEPART/PAUSE ;

• appuyez sur la touche DEPART DIFFERE jusqu'à
ce que l’écran visualise le nouveau départ
sélectionné ou

• appuyez une fois sur la touche DEPART DIFFERE
pour l’annuler; l’écran affichera

0h;

• appuyez de nouveau sur la touche DEPART/
PAUSE.

Attention!

Durant toute la durée du départ différé, le hublot est
bloqué (voyant du hublot allumé).

Si vous devez ouvrir le hublot, mettez d’abord le
lave-linge en pause. Lorsque vous refermez le
hublot, appuyez de nouveau sur la touche
DEPART/PAUSE.

12 Voyants de déroulement du

programme

Lors de la sélection du programme, les voyants
correspondant aux différentes phases s’allument.

Quand le programme commence, seul le voyant
correspondant à la phase en cours reste allumé.

prélavage

lavage

s

rinçage

essorage

vidange

prélavage

lavage

s

rinçage

essorage

vidange

10

Comment faire un lavage?

1. Chargement du linge

Ouvrez le hublot.
Introduisez les pièces de linge une à une dans le
tambour après les avoir dépliées. Alternez les
grandes et les petites pièces. Fermez le hublot.

2. Dosage de la lessive

Ouvrez le distributeur de produits en le tirant vers
vous jusqu’à la butée. Versez la dose de lessive
nécessaire dans le bac “lavage”.
Si vous avez choisi un programme avec l’option
“prélavage”, procédez de la même façon dans le
compartiment correspondant.

Si vous utilisez une lessive liquide: placez

la boule doseuse directement dans le
tambour et choisissez un programme sans
prélavage. Si vous séchez ensuite votre linge
dans un sèche-linge, n’oubliez pas de retirer la
boule doseuse avant d’y introduire le linge à
sécher. Il est également possible de mettre
directement la lessive dans le compartiment
lavage du distributeur. Dans ce cas, ne faites
pas de prélavage et mettez l’appareil en
marche immédiatement.

Avant d’effectuer un premier lavage dans votre lave-linge, nous vous recommandons d’effectuer

un lavage préliminaire, sans linge, pour un nettoyage éventuel du tambour et de la cuve.

1. Versez une dose de lessive dans le distributeur “lavage”.

2. Affichez un programme à 60°C.

3. Enclenchez la touche “départ/pause”: le cycle de lavage commence.

3. Dosage de l’additif

Versez éventuellement l’assouplissant dans le
bac .
Ne dépassez jamais le repère MAX.
Refermez le tiroir.

4.Mise sous tension du lave-linge

Appuyez sur la touche MARCHE/ARRET; l’écran
affiche trois tirets clignotants ou un zéro clignotant.
Le voyant situé au-dessus de la touche s’allume.

5.Choix du programme

Appuyez plusieurs fois sur la touche TEXTILES afin
de choisir le programme souhaité; le voyant
correspondant s’allume.
Les voyants des différentes phases qui composent le
programme s’allument.
L’écran visualise la durée du programme.

P0004N

C0065

marche / arrêt

---

C0064

0

Coton

Synthétiques

Délicats - Soie

Laine

prélavage

lavage

rinçage

essorage

vidange

s

11

6.Choix de la température

Appuyez plusieurs fois sur la touche si vous
souhaitez sélectionner une température différente de
celle qui est proposée par le lave-linge ou le lavage
à froid ; le voyant correspondant s’allume.

7. Choix de la vitesse d’essorage
ou de la fonction NUIT SILENCE
PLUS

Appuyez plusieurs fois sur la touche jusqu'à ce que
le voyant correspondant à la vitesse choisie ou à la
foction NUIT SILENCE PLUS s’allume.

Si vous choisissez la foction NUIT SILENCE PLUS,
le lave-linge s’arrêtera, à la fin du programme, avec
l’eau dans la cuve.

Important : quand on appuie en même temps sur
les touches TEMPERATURE et ESSORAGE, le
signal sonore qui se déclenche à l’affichage et à la
fin du programme est supprimé.

8.Sélectionnez éventuellement :

• l’option PRELAVAGE et/ou

• la fonction A A 40° ou

• l’option LAVAGE RAPIDE
à l’aide des touches correspondantes en fonction du

degré de salissure du linge et du type de textile.
Le(s) voyant(s) correspondant(s) s’allume(nt).

1200

900

700

500

Nuit
Silence Plus

Essorage

60°

40°

90°

30°

froid

9 Sélectionnez éventuellement
l’option “DEPART DIFFERE”

Avant de faire démarrer le programme, si vous

souhaitez en retarder le départ, appuyez sur la
touche DEPART DIFFERE pour sélectionner le
nombre d’heures au bout desquelles vous souhaitez
que le programme démarre. Ce nombre est visualisé
sur l’écran d’affichage pendant 3 secondes, puis la
durée du programme réapparaît.

10 Démarrage du programme

Appuyez sur la touche DEPART/PAUSE : le voyant
correspondant arrête de clignoter, le voyant du
hublot s’allume et seul le voyant de la phase en
cours reste allumé.

Si vous avez sélectionné le DEPART DIFFERE, le
lave-linge commence le compte à rebours.

L’écran visualise la durée du programme ou le
départ différé sélectionné.

Départ/Pause

Départ
Différé

Temps restant

Prélavage

Lavage
rapide

40°

12

11 Modification d’un programme

en cours

Avant de procéder à une modification quelconque, il
faut mettre le lave-linge en pause en appuyant sur
DEPART/PAUSE.

Il est possible de modifier n’importe quelle phase
avant que le programme ne l’exécute.

La modification d’un programme, relativement au
type de tissu et à la température, n’est possible
qu’en phase de lavage.

Avec une variation de ces deux paramètres, le lave­linge reprend le cycle depuis le début.

S’il est nécessaire de vidanger l’eau pour changer un
programme en cours, effectuez les opérations
suivantes :

• mettez le lave-linge en pause en appuyant sur la
touche DEPART/PAUSE ;

• appuyez sur la touche ANNULATION plusieurs fois
jusqu'à ce que seul le voyant correspondant à la
VIDANGE reste allumé ;

• appuyez de nouveau sur DEPART/PAUSE.

A la fin de la vidange (zéro clignotant sur l’écran),
vous pouvez sélectionner un nouveau programme et
appuyer à nouveau sur DEPART/PAUSE pour le
faire démarrer.

12 Annulation d’un programme en

cours

Pour annuler un programme en cours, il faut tout
d’abord mettre le lave-linge en pause en appuyant
sur DEPART/PAUSE, puis appuyer plusieurs fois sur
ANNULATION jusqu'à ce que l’écran affiche les

trois tirets clignotants.

13 Ouverture du hublot durant le

déroulement d’un programme

Le hublot peut être ouvert, après avoir mis le lave­linge en PAUSE, à condition que :

• la machine ne soit pas en phase de chauffage à
une température supérieure à 40 °C ;

• le niveau de l’eau ne soit pas haut;

• le tambour ne soit pas en mouvement.

Si ces conditions sont respectées, lors de la mise en
PAUSE du lave-linge, le voyant du hublot s’éteindra
et vous pourrez ouvrir le hublot.

S’il n’est pas possible de l’ouvrir mais que cela est
absolument nécessaire, il faut mettre le lave-linge
hors tension avec la touche MARCHE/ARRET et
attendre environ 3 minutes avant d’ouvrir le hublot.

Attention au niveau et à la température de l’eau
dans le lave-linge!

Le programme repartira de la phase à laquelle il a
été interrompu quand vous appuierez de nouveau
sur MARCHE/ARRET après la fermeture du hublot.

14 Fin du programme

Le lave-linge s’arrête automatiquement, le signal
sonore se déclenche et un zéro clignotant apparaît
sur l’écran.

Si vous avez choisi l’option NUIT SILENCE PLUS, le
voyant de la touche correspondante reste allumé
pour signaler que l’eau doit être vidangée; l’écran
visualise un zéro fixe.

Pour compléter le cycle, choisissez l’une de ces
possibilités:

• vidange et essorage

- appuyez sur DEPART/PAUSE. Le lave-linge

effectue la vidange puis l’essorage à la vitesse
maximum prévue pour le programme que vous
venez d’exécuter;

- choisissez une vitesse d’essorage au moyen
de la touche (5) et appuyez sur DEPART/PAUSE.

• vidange seule : appuyez une seule fois sur la
touche ANNULATION jusqu'à ce que le voyant
VIDANGE s’allume, puis appuyez sur
DEPART/PAUSE.

Lorsque le programme est terminé, le zéro clignotant
apparaît et le signal sonore se déclenche.

Le voyant du hublot s’éteint aussitôt.

Appuyez plusieurs fois sur ANNULATION pour
annuler le programme qui vient d’être effectué. Si
vous n’effectuez pas cette opération, lorsque
vous mettrez le lave-linge sous tension, le zéro
clignotant apparaîtra sur l’écran et le signal
sonore se déclenchera.

Note : lorsque vous mettez le lave-linge sous

tension, pour annuler le programme précédemment
effectué, il suffit d’appuyer sur la touche TEXTILES
et de choisir le nouveau programme.

Appuyez à nouveau sur la touche MARCHE/ARRET
pour mettre le lave-linge hors tension: le voyant
correspondant s’éteint.

Sortez le linge.
Contrôlez que le tambour soit complètement vide en

le faisant tourner avec les mains. Cela permet
d’éviter que le linge éventuellement oublié dans le
tambour ne soit abîmé lors du lavage successif (par
exemple, il peut se rétrécir) ou ne déteigne sur
d’autres tissus.

Il est conseillé de fermer le robinet de l’eau et de
débrancher la fiche de la prise de courant.

Laissez le hublot entrouvert pour aérer le lave-linge.

13

Tableau des programmes

Le programme “coton à 60°C” est le programme de référence pour les données contenues dans l’étiquette
énergie, conformément à la norme CEE 92/75.

* Les données reportées ici ont une valeur purement indicative et peuvent varier en fonction de la quantité et
du type de linge, de la température d’arrivée de l’eau et de la température ambiente.
Elles se réfèrent à la température la plus élevée prévue pour chaque programme.

A la fin de chaque programme, il faut appuyer sur la touche ANNULATION une ou plusieurs fois afin
d’annuler les sélections mémorisées (l’écran affiche trois tirets clignotants); dans le cas contraire,
quand vous mettez le lave-linge sous tension, l’écran affichera un zéro clignotant et le signal sonore de
la fin du cycle précédent se déclenchera.

La durée du programme est réajustée automatiquement au cours du programme de lavage en fonction
de la quantité de linge, la quantité de produit lessiviel, de la température de l’eau,

** seulement dans le modèle AWN 1228

Type de linge et

symboles sur
les étiquettes

Essorage

NUIT SILENCE PLUS

Prélavage

A A 40°

Lavage rapide

Essorage

NUIT SILENCE PLUS

Prélavage

A A 40°

Lavage rapide

Essorage

NUIT SILENCE PLUS

Prélavage

A A 40°

Lavage rapide

Essorage**

NUIT SILENCE PLUS

Prélavage

Lavage rapide

Essorage

NUIT SILENCE PLUS

Essorage

NUIT SILENCE PLUS

Blanc,

par ex. draps,
nappes, linge de
maison

Couleurs, par
ex. chemises,
blouses, lingerie,
serviettes, linge
de maison

Synthétiques,
mixtes, par ex.

chemises,
blouses, lingerie

Délicats,

par ex. acrylique,
viscose,
polyester, laine,
mixte
synthétique

Laine,
avec la marque
“pure laine
vierge”

304030

403040

60

30

40

609560

5,5 kg

5,5 kg

2,5 kg

2,5 kg

2 kg

2 kg

Charge

maxi

Programme/

Température

Options

possibles

1,9

1,04

0,9

0,6

0,3

0,25

57

54

56

53

48

46

Consommations*

Energie

kWh

Eau

litres

Coton

60°-90°C

Coton

60°-40°-30°C

froid

Synthétiques

60°-40°-30°C

froid

Délicats

40°-30°C

froid

Laine

40°-30°C

froid

Lavage à la

main

40°-30°C

froid

Description du

programme

Lavage à
60°-90°C
3 rinçages
Essorage long

Lavage à 60°­40°-30°C ou froid
3 rinçages
Essorage long

Lavage à 60°­40°-30°C ou froid
3 rinçages
Essorage court

Lavage à 40°­30°C ou froid
3 rinçages
Essorage court

Lavage à 40°­30°C ou froid
3 rinçages
Essorage court

Lavage à 40°­30°C ou froid
3 rinçages
Essorage court

14

Guide de lavage

Charges de linge maximales selon
la nature des fibres

La quantité de linge introduite dans le tambour ne
doit pas dépasser la capacité maximale de la
machine. Cette capacité varie suivant la nature
des textiles.
Diminuez la quantité en cas de linge très sale ou
de tissus éponges.

Charge maximum

Tous les textiles n’ont pas le même volume
d’encombrement et le même pouvoir de rétention
d’eau.
C’est pourquoi, d’une manière générale, le
tambour peut être rempli:

●

en totalité mais sans pression excessive pour le
linge coton, lin, métis,

●

à moitié de son volume pour les cotons traités et
les fibres synthétiques,

●

au tiers environ de son volume pour les articles
très fragiles tels que les voilages et les lainages.

Pour une charge de linge mixte, remplissez le
tambour en fonction des fibres les plus fragiles.
Nous vous donnons, à titre indicatif, les poids
moyens des pièces les plus communes.

peignoir de bain 1200 g
serviette de toilette 180 g
grand drap 1300 g
drap 1 personne 800 g
taie d’oreiller 200 g
chemise de nuit 180 g
pyjama homme 500 g
pyjama enfant 200 g
chemise homme 250 g
chemisier 150 g
torchon 100 g
blouse de travail 300 g à 600 g

Vérification du linge

●

Videz les poches.

●

Fermez les fermetures à glissière et à pression.

●

Enlevez les crochets des voilages ou mettez les
voilages dans une housse.

●

Retirez les boutons mal cousus, les épingles et
les agrafes.

●

Pour les protéger, mettez les voilages dans une
taie d’oreiller par exemple.

●

Recousez ou enlevez les boutons qui ne tiennent
qu’à un fil.

Le tri du linge par catégorie

Nous vous conseillons de trier le linge par
catégorie:

●

d’un côté, le linge résistant pouvant supporter un
lavage et un essorage énergiques,

●

de l’autre, le linge délicat qu’il convient de traiter
avec précaution.

●

Pour les charges mixtes, lessives composées
d’articles en fibres de différentes natures,
choisissez un programme et une température
convenant à la fibre la plus fragile.

●

Lavez les articles “blanc” et de couleur
séparément.

Températures

Température élevée : 90° C

Pour coton, lin et chanvre comme les torchons,
les serviettes, les draps, les taies d’oreiller, etc.

Les fibres, blanches en général, qui peuvent
être très tachées.

Température moyenne : 60° C

Pour les blancs qui ne sont pas très tachés ou
pour les couleurs bon teint, pour les synthétiques
ou les cotons mélangés. Tous ces articles

portent une étiquette indiquant qu’ils peuvent
être lavés à une température maximale de 60°C.

Basse température: 30° C - 40° C

Pour les synthétiques délicats, la soie, l’acrylique
et les articles en laine lavables en machine (voir
l’étiquette d’entretien).Tous les autres articles en
laine doivent en général être nettoyés à sec ou
lavés à la main.

Lavage du linge couleur

Lorsqu’ils sont lavés pour la première fois, les
linges de couleur peuvent perdre de leur couleur
et déteindre sur d’autres pièces de linge.
Pour s’assurer qu’un linge de couleur ne déteint
pas, nous vous conseillons d’effectuer le simple
test suivant:

Prenez une partie

non visible du linge

Humectez-la

d'eau chaude

Pressez-la ensuite

dans une étoffe

blanche

Si le linge déteint
lavez-le à la main

Si le linge ne déteint

pas, vous pouvez

le laver en machine

15

Traitement des taches

Traitez certaines taches qui risqueraient de ne
pas partir, surtout si elles sont anciennes, en
procédant de l’extérieur de la tache vers
l’intérieur, ceci afin d’éviter de faire des cernes.

Herbes. Savonnez soigneusement, traitez à l’eau de
Javel diluée. Pour les lainages, l’alcool à 90°C peut
donner de bons résultats.

Crayons à bille - feutre. Tamponnez à l’aide d’un
chiffon propre imbibé d’alcool à 90°. Prenez soin de
ne pas étaler la tache.

Rouille. Utilisez un produit anti-rouille en suivant
attentivement les conseils du fabricant.

Roussi. Si le tissu n’est que légèrement roussi et
dans la mesure où les couleurs peuvent le supporter,
faites tremper dans de l’eau additionnée d’eau de
Javel, sinon imbibez le tissu d’eau oxygénée à 10
volumes et laissez agir 10 à 15 min.

Chewing-gum. Diluez-le à l’aide d’un dissolvant
pour vernis à ongles puis enlevez-le à l’aide d’un
chiffon propre. Assurez-vous que la nature du textile
supporte le dissolvant.

Cambouis-goudrons. Etalez un peu de beurre frais
sur la tache, laissez reposer puis tamponnez avec
de l’essence de térébenthine.

Rouge à lèvres. Tamponnez à l’éther s’il s’agit de
lainage ou de coton ou au trichloréthylène si l’article
est en soie.

Vernis à ongles. Posez la face tachée du tissu sur
un papier absorbant, puis humectez l’envers du tissu
avec du dissolvant pour vernis à ongles en prenant
soin de changer fréquemment le papier se trouvant
sous la tache. Assurez-vous que la nature du textile
supporte le dissolvant.

Peinture. Ne laissez pas sécher les dépôts de
peinture. Traitez-les immédiatement avec le solvant
indiqué sur la boîte de peinture (eau, térébenthine,
white spirit). Savonnez, puis rincez.

Bougie. Grattez la cire avec une lame non coupante
afin d’en retirer le plus possible, puis repassez en
intercalant une feuille de papier de soie entre le fer
chaud et le tissu taché.

Produits

A. Choix de la lessive

Les fabricants de lessive indiquent sur les
emballages la quantité de lessive à utiliser selon la
charge de linge.
Conformez-vous aux doses et aux instructions
préconisées sur les emballages.

Dosage:

La quantité de lessive à utiliser est fonction de la
charge de linge à laver, de la dureté de l’eau et du
degré de salissure du linge.
Si l’eau est douce, diminuez légèrement les doses.
Si l’eau est calcaire ou si le linge est très sale ou
taché, augmentez un peu les doses.
Vous obtiendrez le degré de dureté de votre eau en
contactant la compagnie de distribution d’eau de
votre région ou tout autre service compétent.

Remarque:

N’utilisez que des produits lessiviels faiblement
moussants, vendus dans le commerce spécialement
conçus pour l’utilisation dans les machines à laver.
Employez des produits spécifiques pour le lavage de
la laine.

Si vous utilisez une lessive liquide, il est possible
de mettre directement ce produit dans le bac pour le
lavage à condition de choisir un programme sans
prélavage et de mettre tout de suite le lave-linge en
marche. Il est également possible d’utiliser une boule
doseuse (fournie par le fabricant du détergent).
Si vous séchez ensuite votre linge dans un sèche­linge, n’oubliez pas de retirer la boule doseuse.
Les lessives liquides sont très indiquées pour des
températures peu élevées, à savoir 30°C et 40°C,
alors qu’il est conseillé d’utiliser une lessive en
poudre pour les températures supérieures, de 60°C
à 90°C.

Programme laine Woolmark
Le programme laine de votre lave-linge

porte le sigle . Cela signifie que vous
pouvez laver en toute sécurité les articles
portant l'étiquette ci-contre.

Pour éviter le feutrage, vous devez
limiter la charge à 2 kg.

Le cycle laine de cette machine à laver a
été approuvé par la Woolmark pour le
lavage des articles Woolmark lavables
machine, sous réserve que ces articles
soient lavés conformément aux
instructions mentionnées sur l’étiquette de
l’article et celles indiquées par le fabricant
de cette machine à laver. M9605.

CONTROLE WOOLMARK

PURE LAINE VIERGE

lavable

machine

tous cycles 40°C

traitement superwash

16

Symboles internationaux pour l’entretien des textiles

B. Assouplissant

Versez un produit assouplissant sous forme liquide
dans le bac du tiroir à produits destiné à cet effet.
Respectez le dosage indiqué sur le flacon, en
fonction de la caractéristique de l’assouplissant
utilisé, normal ou concentré.
Ne dépassez pas les doses maximales.

95

60

60

95

40

40

40

30

30

La plupart des articles sont munis d’une étiquette d’entretien spécifiant comment les traiter. Suivez
scrupuleusement ces indications.

Nos laboratoires qui effectuent des essais
permanents sur les produits de lavage, vous
recommandent la lessive en poudre et liquide

ARIEL.

LAVAGE NORMAL

Temp. maxi

95°C

LAVAGE DELICAT

JAVELLISATION Chlorage dilué à froid Chlorage interdit

REPASSAGE Fort 200°C maxi Moyen 150°C maxi Doux 110°C maxi

NETTOYAGE

A SEC

SECHAGE Linge étendu Linge suspendu

Tous solvants

Temp. maxi

60°C

(essence F, White Spirit)

Temp. maxi

40°C

Perchloréthylène ou
essences minérales

Temp. maxi

30°C

Uniquement essences

minérales

(Pour linge et tissus blancs)

Sur cintre

Lavage à la

main

Ne pas nettoyer à sec

Haute
temp.
Temp.
modérée

Séchage en

tambour

Lavage

interdit

Ne pas repasser

Ne pas sécher en

tambour

17

Entretien et nettoyage

Détartrage de l’appareil

Il n’est généralement pas nécessaire de détartrer
l’appareil si le produit lessiviel est bien dosé. Si le
détartrage s’impose, utilisez un produit spécifique qui
ne soit pas corrosif, spécialement conçu pour les
lave-linge, que vous pourrez vous procurer dans le
commerce.
Respectez le dosage indiqué sur l’emballage.

Après chaque cycle de lavage

Nous vous recommandons de laisser le hublot
entrouvert après chaque utilisation, ceci afin
d’aérer la cuve et d’éviter la formation de
moisissure et d’odeurs.

La carrosserie

Nettoyez-la à l’eau savonneuse. Rincez et séchez
soigneusement. N’utilisez jamais de produits abrasifs
ou caustiques.

Le distributeur de produits

●

Enlevez le tiroir de son logement comme l’indique
la figure ci-dessous.

●

Lavez-le sous l’eau courante.

●

Pour faciliter le nettoyage la partie supérieure du
bac réservé à l’additif peut être enlevée.

●

Nettoyez le logement interne du tiroir avec une
brosse à dents.

●

Remettez le tiroir en place.

Ne procédez au nettoyage qu’après avoir débranché l’appareil.

Le filtre du tuyau d’arrivée d’eau

Si vous remarquez que l’appareil prend plus de
temps à se remplir, contrôlez que ce filtre ne soit pas
obstrué.
Fermez le robinet d’arrivée d’eau.
Dévissez l’embout du tuyau du robinet.
Nettoyez le filtre avec une petite brosse.
Revissez bien l’embout du tuyau.

Le filtre de vidange

Le rôle du filtre de vidange est de recueillir les fils et
les peluches.
Contrôlez régulièrement que le filtre est propre.

Ouvrez le volet en le tirant vers la droite.

Placez un récipient sous le filtre pour recueillir l’eau
qui sortira de la machine.
Décrochez le petit tuyau de vidange à côté du filtre
et placez-le dans le récipient puis enlevez le
bouchon. Quand l’eau ne coule plus, dévissez et
enlevez le filtre.

P1090

C0066

C0067

P0038

P1062

P1060

18

Nettoyez soigneusement le filtre sous l’eau courante.

Replacez le filtre dans son logement en le vissant à
fond.
Bouchez le tuyau et remettez-le en place. Fermez le
volet.

Attention

Ne retirez jamais le filtre de vidange lorsque
l’appareil est en fonctionnement. Attendez toujours
que le programme de lavage sélectionné soit terminé
et que la vidange soit effectuée. Lorsque vous
remettez en place le filtre de vidange, assurez-vous
qu’il soit correctement revissé afin d’éviter
d’éventuelles fuites ou que les enfants puissent le
retirer.

Précautions contre le gel

Si votre appareil est exposé à une température
inférieure à 0°C prenez les précautions suivantes:

● Fermez le robinet et déconnectez le tuyau

d'arrivée d'eau.

● Placez l'extrémité de ce tuyau et du petit tuyau de

vidange du filtre dans une cuvette sur le sol,
enlevez le bouchon de celui-ci et laissez l’eau
s’écouler.

● Revissez le tuyau d'arrivée d'eau et remettez en

place le petit tuyau de vidange en faisan attention
à ce qu’il soit bien bouché.

De cette façon, l'eau restée dans les tuyaux sera
évacuée, évitant ainsi la formation de gel et donc
l'endommagement de l'appareil.

Pour faire fonctionner de nouveau votre appareil,
assurez-vous qu'il est installé dans un local où la
température est supérieure à 0°C.

Si l’appareil ne vidange pas

Si l’appareil ne vidange pas (pompe de vidange
bloquée ou tuyau de vidange obstrué), procédez de
la manière suivante pour évacuer l’eau:

● Débranchez l’appareil.

● Fermez le robinet d’arrivée d’eau.

● Attendez que l’eau refroidisse (dans le cas d’un

lavage à 60°C ou plus).

● Placez sous le filtre un récipient à bord droit et

mettez-y dedans le petit tuyau de vidange du
filtre. Enlevez le bouchon du tuyau et laissez
l’eau s’écouler graduellement.

● A la fin de l’opération, contrôlez le filtre et

revissez-le.

● Bouchez le petit tuyau de vidange et remettez-le

en place.

P1061

P0040

19

En cas d’anomalie de fonctionnement

Symptômes Solutions

● Les résultats de lavage ne sont

pas satisfaisants

Vérifiez que:

●

la lessive convient au lavage en machine,

●

il n’y a pas trop de linge,

●

le programme de lavage et la température sont
appropriés.

● La machine s’arrête pendant un

cycle de lavage

Vérifiez que:

●

la pression d’eau est suffisante,

●

le filtre de pompe n’est pas obstrué,

●

les fusibles sont en bon état et n’ont pas
disjoncté,

●

ce n’est pas un arrêt cuve pleine d’eau (fonction
NUIT SILENCE PLUS).

● La machine ne démarre pas

Vérifiez que:

●

les fusibles sont en bon état,

●

l’appareil est correctement branché,

●

le hublot est correctement fermé (E40),

●

le départ du programme a été effectivement
commandé (touche DEPART/PAUSE
enclenchée).

●

il n’y a pas de coupure de courant.

●

ce n’est pas un départ différé

● La machine n’essore pas ou ne

vidange pas

Vérifiez que:

●

le tuyau de vidange n’est pas bouché ou plié
(E20),

●

le filtre de pompe de vidange n’est pas obstrué
(E20),

●

la charge de linge est correctement répartie dans
le tambour (voir paragraphe “anti-balourd”)

●

ce n’est pas un arrêt cuve pleine d’eau (fonction
NUIT SILENCE PLUS)

● La machine ne se remplit pas

Vérifiez que:

●

le robinet d’arrivée d’eau est ouvert et que la
pression est suffisante (E10),

●

il n’y a pas de coupure d’eau (E10),

●

le hublot du lave-linge est correctement fermé
(E40),

●

le tuyau d’arrivée d’eau n’est pas plié (E10),

●

le filtre d’arrivée d’eau n’est pas obstrué

(E10).

La fabrication de votre appareil a fait l’objet de nombreuses vérifications.
Cependant, si vous constatez une anomalie de fonctionnement, consultez le tableau ci-dessous, avant
d’appeler le service après-vente.

Pendant le fonctionnement du lave-linge, on peut voir apparaître les codes d’alarme suivants qui clignotent sur
l’affichage:

- E10: Difficultés de l’alimentation de l’eau

- E20: Difficultés de vidange

- E40: Hublot ouvert
Après avoir éliminé les causes éventuelles de l’anomalie, appuyez sur la touche DEPART/PAUSE pour faire

redémarrer le programme interrompu. Si l’anomalie n’a pas pu être éliminée, consultez le service après-vente
de votre magasin vendeur.

20

Symptômes Solutions

● Le cycle de lavage est beaucoup

trop long

Vérifiez que:

● la pression d’eau est suffisante (E10),

● le filtre de pompe n’est pas obstrué (E20),

● il n’y a pas eu de coupure de courant.

● La machine se remplit mais

vidange aussitôt

Vérifiez que:

● la crosse de vidange n’est pas accrochée trop

bas.

● Vous trouvez de l’eau autour du

lave-linge

Vérifiez que :

● il n’y a pas trop de lessive,

● la lessive est adaptée au lavage en machine

(formation excessive de mousse),

● un des compartiments du distributeur de produits

n’est pas obstrué,

● la crosse de vidange est correctement accrochée,

● le filtre de pompe est correctement remis en

place après son nettoyage,

● le petit tuyau du filtre de vidange est bouché,

● le tuyau d’arrivée d’eau est étanche.

● Le hublot ne s’ouvre pas

Vérifiez que :

● le programme est terminé,

● l’appareil n’est pas en train de chauffer l’eau,

● le tambour n’est pas en mouvement,

● le niveau d’eau n’est pas trop haut.

En tout cas il ne sera possible d’ouvrir le hublot que
lorsque le voyant correspondant sera éteint.

● La machine vibre, est très

bruyante

Vérifiez que:

● l’appareil a été complètement débridé (voir

paragraphe “débridage”),

● l’appareil est de niveau et bien calé,

● l’appareil n’est pas trop près du mur ou des

meubles,

● le linge est bien réparti dans le tambour,

● la charge est suffisante

● On entend un bruit inhabituel

● La machine est équipée d’un moteur qui, par

rapport aux moteurs traditionnels, provoque un
bruit particulier.
Ce moteur permet un démarrage en douceur lors
de l’essorage et une meilleure distribution du
linge dans le tambour, d’où une plus grande
stabilité de l’appareil.

● On ne voit pas d’eau dans le

● Par soucis d’économie, les machines fabriquées

selon des technologies modernes fonctionnent en
utilisant moins d’eau.

A l’attention de l’installateur

CARACTERISTIQUES TECHNIQUES

DIMENSIONS Hauteur 85 cm

Largeur 60 cm
Profondeur 62 cm

RACCORDEMENT Tension/Frequence 230 V / 50 Hz

Puissance max. 2200 W (10 A)

PRESSION D’EAU Minimum 500 kPa

Maximum 800 kPa

CAPACITE MAXIMUM Coton, lin 5,5 kg de linge sec

Synthétiques, délicats 2,5 kg de linge sec
Laine et lav. à la main 2,0 kg de linge sec

VITESSE D’ESSORAGE Maximum 1200 tr/min. (AWN 1228)

1400 tr/min. (AWN 1428)

Consommations pour le lavage d’une charge maximun 1,04 kWh
de coton à 60°C sans prélavage (progr. coton couleurs): 54 litres

140 minutes

Cet appareil est conforme aux Directives Communautaires suivantes:

- 73/23 CEE du 19/02/73 (Basse tension) et modifications successives;

- 89/336 CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

21

Garantie

Service après-vente

Conformément à la Législation en vigueur,
votreVendeur est tenu, lors de l'acte d'achat de votre
appareil, de vous communiquer par écrit les
conditions de garantie et sa mise en œuvre
appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre
Vendeur répondra à toutes vos questions
concernant l'achat de votre appareil et les garanties
qui y sont attachées.

N'hésitez pas à le contacter.

En cas d’anomalie de fonctionnement, le vendeur de
votre appareil est le premier habilité à intervenir. A
défaut (déménagement de votre part, fermeture du
magasin où vous avez effectué l’achat ...), veuillez
consulter l’Assistance Consommateurs.

En cas d’intervention sur votre appareil, exigez
du Service Après-Vente les Pièces de Rechange
certifiées Constructeur.

PLAQUE SIGNALETIQUE

En appelant un Service Après-Vente, indiquez-lui le
modèle, le numéro de produit et le numéro de série
de l’appareil. Ces indications figurent sur la plaque
signalétique située près du hublot (voir figure ci­dessous).

Mod. ..........

Prod. No. ...........

P0042N

Ser. No. .........

.....

Ser. No. .........

Mod. .....

Prod. No. ...........

22

Installation

Débridage

Avant la première mise en marche, vous devez
impérativement retirer de votre appareil les
dispositifs de protection mis en place pour le
transport. Suivez les instructions données
ci-dessous. Conservez ces dispositifs de sécurité: ils
devront être remontés en cas de futur transport de
l’appareil (déménagement par exemple).

●

Dévissez et ôtez les deux vis arrière avec une
clé. Enlevez les deux goujons en plastique.

●

Appuyez l’appareil sur la partie arrière et mettez
entre le sol et le lave-linge une des cales en
polystyrène.
Veillez à ne pas écraser les tuyaux.

●

Retirez le bloc en polystyrène du fond de la
machine.

●

Libérez les deux sachets en nylon à la partie
avant de l’appareil.

●

Sortez avec soin le sachet gauche en nylon, en le
tirant vers la droite et vers le bas.

●

Sortez avec soin le sachet droit en nylon, en le
tirant vers la gauche et vers le haut.

●

Retirez la base en polystyrène.

●

Remettez l’appareil debout et dévissez l’autre vis.
Enlevez le goujon en plastique.

●

Bouchez tous les trous à l’aide des caches
plastiques se trouvant dans l’enveloppe
contenant la notice d’utilisation.

Emplacement

L'installation de votre appareil nécessite:

●

Une alimentation électrique

(voir raccordement électrique)

●

Une arrivée d'eau avec branchement 20x27

●

Une évacuation d'eau

●

Un local aéré

Placez l'appareil sur un sol plat et dur.
Veillez à ce que l'appareil ne touche pas le mur ou
les autres meubles de la cuisine.
Le robinet, I'installation pour la vidange et la prise de
courant doivent se trouver à proximité des tuyaux de
la machine et du câble d'alimentation.
La machine ne doit pas être installée dans un local
sujet au gel.

Mise à niveau

Placez l’appareil à l’endroit choisi et procédez
soigneusement à la mise à niveau, en agissant sur
les vérins prévus à cet effet.

Une mise à niveau correcte évite des vibrations, du
bruit ou des déplacements de l’appareil durant son
fonctionnement.

Assurez-vous, en outre, que pendant son
fonctionnement, l’appareil ne touche pas le mur, les
meubles, etc.

P1129

P0001

1

2

3

P1124

P1128

P0002

P1126

P1127

P1051

23

Raccordement d’eau

Vissez le raccord du tuyau d’alimentation livré avec
l’appareil sur le nez fileté du robinet d’arrivée d’eau
(20x27).

N’employez jamais à cet effet un tuyau déjà utilisé
précédemment.

Si nécessaire, rectifiez la position du raccord du
tuyau d’alimentation en dévissant la bague de
serrage placée à l’arrière de l’appareil.
Veillez ensuite à visser correctement la bague de
serrage pour éviter toute fuite.

Si le branchement se fait sur des tuyauteries neuves
ou qui n’ont pas servi depuis longtemps, il est
préférable de faire couler une certaine quantité d’eau
avant de mettre en place le tuyau de remplissage.
De cette façon, on évitera que du sable ou de la
rouille bouche le filtre placé à l’intérieur de l’appareil.

Vidange d’eau

La crosse du tuyau de vidange peut être placée de
deux manières différentes:

●

Sur le bord d’un lavabo à l’aide du coude en
plastique livré avec l’appareil:

Dans ce cas, il est nécessaire de veiller à ce que
l'extrémité ne puisse pas tomber au sol lorsque la
machine effectue la vidange. Vous pouvez, par
exemple, Ia fixer avec une petite ficelle au robinet
ou l'accrocher au mur.

●

Dans un conduit de vidange (ou dans une
dérivation de la vidange d'un lavabo) dont la

distance au sol doit être comprise entre 60 et
90 cm. Il est indispensable de prévoir une entrée
d'air à l'extrémité du tuyau de vidange pour éviter
tout siphonnage éventuel. En outre, le tuyau de
vidange ne devra former aucun coude. Il devra
être placé au niveau du sol, la crosse devra se
trouver à la hauteur indiquée précédemment.

L'inobservation de ces règles pourrait entraîner
un fonctionnement anormal de votre appareil.

Branchement électrique

Notre responsabilité ne saurait être
engagée en cas d’incidents ou
d’accidents provoqués par une mise à
la terre inexistante ou défectueuse.

Cette machine ne peut être branchée qu’en 230 V
monophasé 50Hz.

Vérifiez que le compteur de l’abonné et les fusibles
peuvent supporter l’intensité absorbée par la
machine, compte tenu des autres appareils
électriques branchés.

Calibre des fusibles de lignes (un par phase): 10
ampères.

Utilisez un socle de prise de courant comportant une
borne de mise à la terre, qui doit obligatoirement être
raccordée conformément à la norme N.F.C. 15100 et
aux prescriptions de l’E.D.F.

La ligne d’alimentation électrique partant du
compteur ne devra pas être inférieure à 2,5 mm

2

par

conducteur.

Le câble d’alimentation doit être facilement
accessible après l’installation de l’appareil.

P1088

P0021

MAXI 90 cm

MINI 60 cm

P1087

P0022

Electrolux Home Products France S.A.S. au capital de 67 500 000 € - 552 042 285 RCS SENLIS

ARTHUR MARTIN ELECTROLUX

Pour tenir nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il assure en

permanence une double mission : satisfaire au mieux vos exigences et tirer par ti de cette proximité pour
améliorer sans cesse les produits que nous vous proposons.

AVANT L’ACHA T

Toute une équipe répond avec clar té et précision à vos sollicitations concernant l’éventail de nos gammes
de produits et vous apporte des infos pour vous aider dans votre choix en fonction de vos propres besoins.

APRÈS L’ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l’usage. Mais
interrogez aussi nos spécialistes sur l’utilisation et l’entretien de vos appareils. C’est alors que notre
mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tenir l’engagement de
la marque dans le plus grand respect du Consommateur.

A bientôt !

Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques toutes modifications

liées à l’évolution technique (décret du 24.03.78).

BP 50142 – 60307 SENLIS CEDEX

Tél. : [phone] (0,15 € TTC/mn)

Fax : [phone]

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi

Pour toute question technique :

Centre Contact Consommateurs

BP 20139 – 60307 SENLIS CEDEX

Tél. : [phone] (0,34 € TTC/mn)

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi

The Electrolux Group. The world’s No.1 choice.

Le Groupe Electrolux est le premier fabricant mondial d'appareils domestiques, d'entretien et d'extérieur. Plus de 55 millions de produits du Groupe Electrolux (tels que
réfrigérateurs, cuisinières, lave-linge, aspirateurs, tronçonneuses, tondeuses à gazon) sont vendus chaque année pour un montant d'environ 14 milliards d'euros dans
plus de 150 pays à travers le monde.

ISO 9OO1

VERSION 2000
