Arrow YS47 User Manual

Příručka pro majitele a montáţní návod

*Přibliţná

Základy

Skladovací

plocha

Vnější rozměry (od hrany

střechy k hraně střechy)

Vnitřní rozměry

(od stěny ke stěně)

Dveřní otvor

Velikost

Velikost

Čtver.

stopa

Krych.

stopa

Šířka

Hloubka

Výška

Šířka

Hloubka

Výška

Šířka

Výška

4' x 7'

50 1/2" x 80 1/4"

26 154 49" 79 3/4"

82"

47 3/4"

77 1/2"

81 1/4"

38 1/2"

60 1/4"

1,2 m x 2,0

m

128 cm x 204

cm

2,4 m2 4,4 m

3

124

cm

203 cm

208 cm

121

cm

197 cm

206 cm

98 cm

153 cm

POZOR: NĚKTERÉ DÍLY MAJÍ OSTRÉ HRANY.
ABY NEDOŠLO K NEHODĚ, DÁVEJTE POZOR PŘI
MANIPULACI S RŮZNÝMI KUSY. KVŮLI
BEZPEČNOSTI SI PŘED ZAČÁTKEM VÝSTAVBY
PŘEČTĚTE PROSÍM BEZPEČNOSTNÍ POKYNY V
TÉTO PŘÍRUČCE. PŘI MANIPULACI S KOVOVÝMI
DÍLY NOSTE RUKAVICE.

Č. modelu YS47-A  EV47-A 

697.68601 

707730904
ROZMĚRY DOMKU * Velikost zaokrouhlená na nejbliţší stopu.

NEŢ ZAČNETE….

Příručka pro majitele

Neţ začnete s výstavbou, zkontrolujte místní stavební předpisy týkající se podkladů,

umístění a dalších poţadavků. Prostudujte a vezměte na vědomí tuto příručku pro

majitele.
Důleţité informace a uţitečné tipy vaší výstavbu zjednoduší a zpříjemní.

Montáţní návod: Návod je uveden v této příručce a obsahuje veškeré příslušné

informace pro váš stavební model. Neţ začnete s montáţí a během montáţe
kontrolujte veškeré pokyny, abyste dosáhli správných výsledků, dodrţujte pečlivě
pořadí kroků.

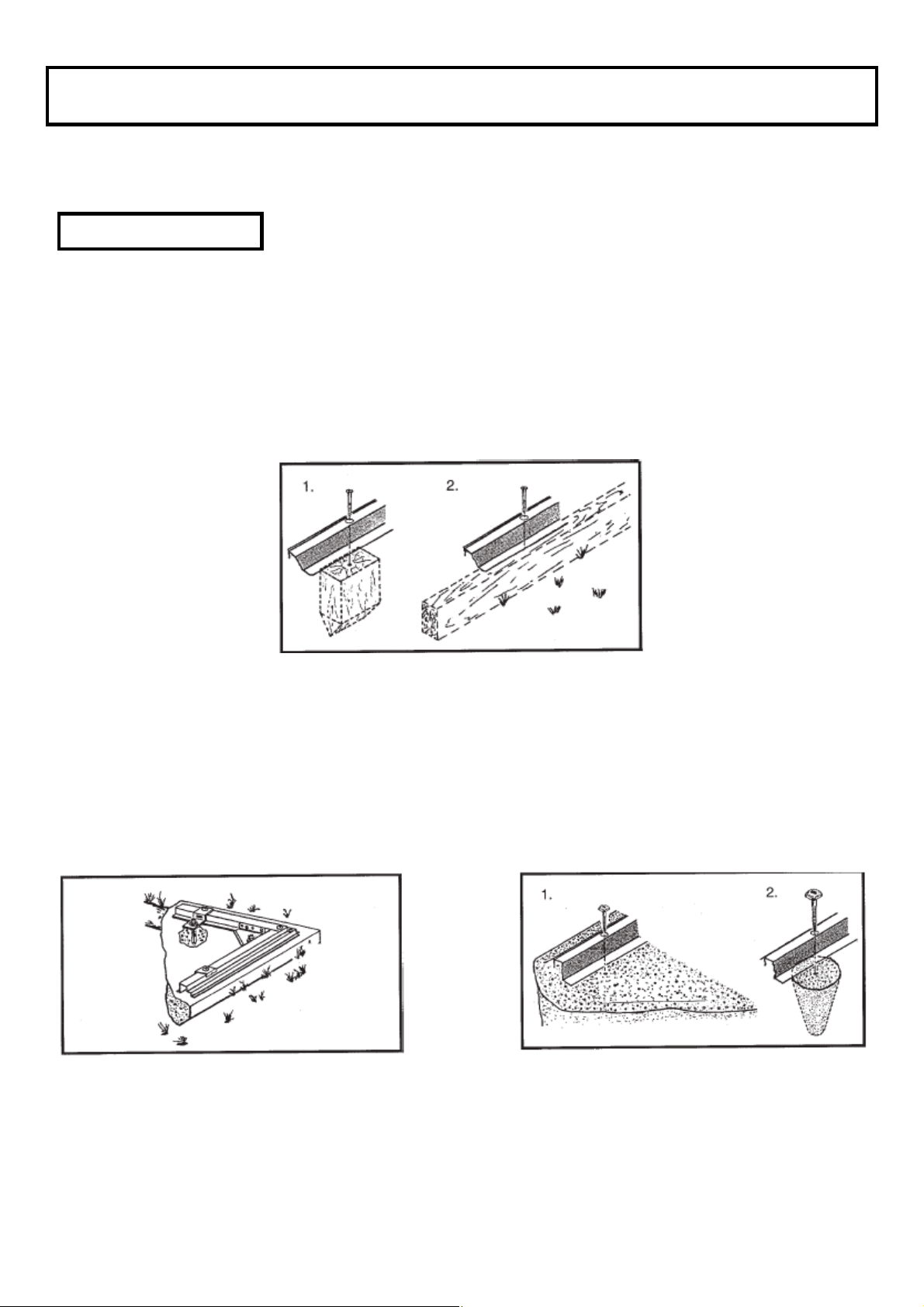

Základy a kotvení: Aby nedošlo k poškození větrem, musí být váš zahradní

domek ukotven. Také základy jsou nezbytné jako základová deska, aby byl
postaven domek správných rozměrů a s rovnou podlahou. Kotevní a základové

materiály nejsou součástí vašeho domku. Doporučujeme společné pouţití sady
Arrow pro podlahové základy a kotevní sadu Arrow jakoţto účinnou metodu

upevnění vašeho domku k zemi (sady jsou dostupné přes objednávku poštou nebo
u vašeho místního prodejce) nebo si můţete postavit základy a systém ukotvení
sami dle své volby. Váš montáţní návod uvádí informace o několika metodách
běţně pouţívaných k upevnění a vyrovnání zahradních domků.

Díly a seznam dílů: Proveďte kontrolu, abyste si byli jisti, ţe máte všechny

potřebné díly pro váš domek.

Veškerá čísla dílů naleznete na dílech. Všechna tato čísla (před -) musí souhlasit s čísly

v seznamu dílů. Seznam dílů se nachází na str. 12.

Zjistíte-li, ţe nějaký díl chybí, zapište si číslo modelu vašeho domku a obraťte se na:

Arrow Group Industries, Inc.
Customer Service Department
Route 50 East Breese, Illinois 62230
1-800-851-1085

Při kontrole seznamu dílů oddělujte obsah krabice podle čísla dílů. Několik prvních

kroků ukazuje, jak spojit příslušné díly, aby vznikly větší dílčí sestavy, které budou

pouţity později.

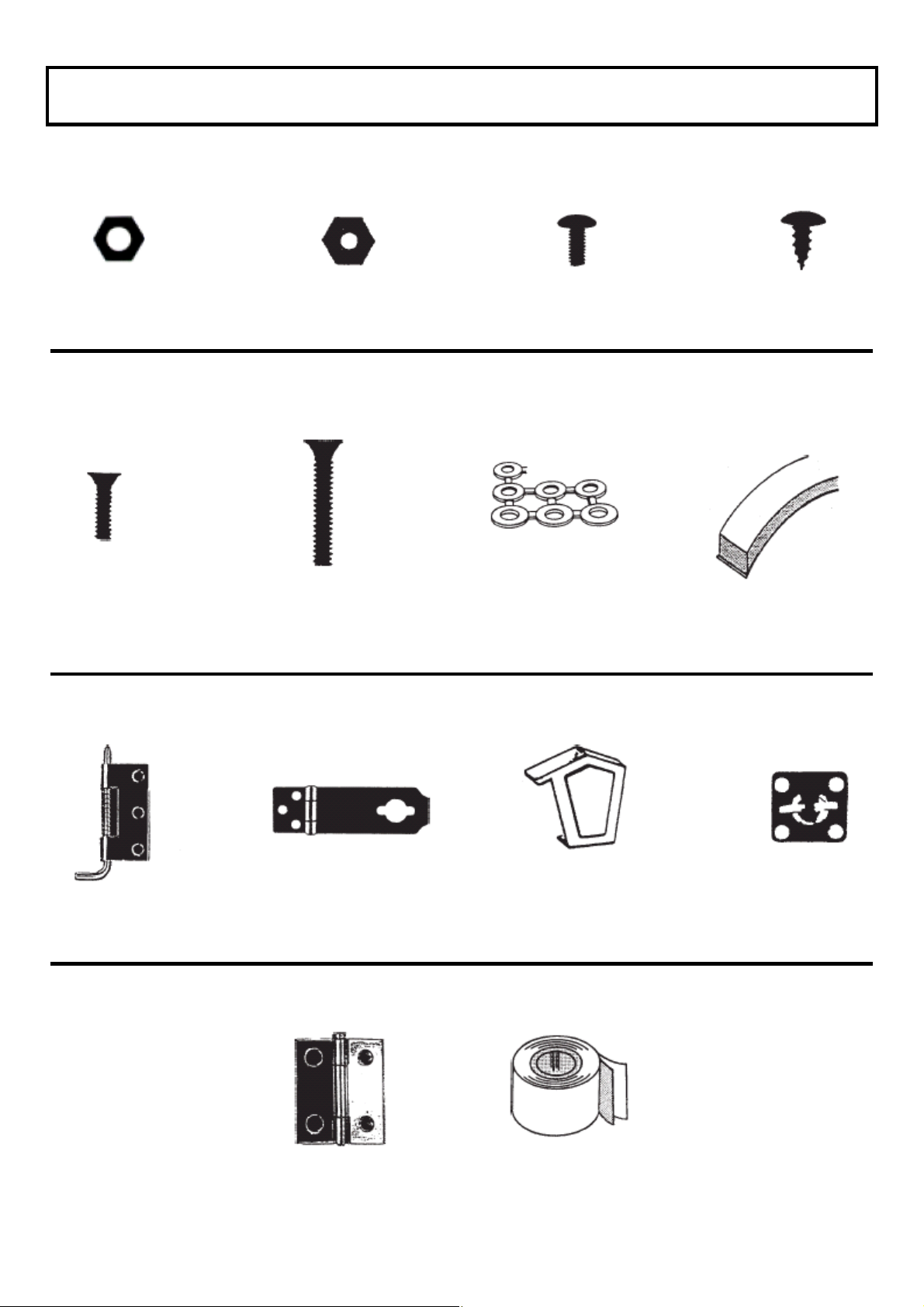

Seznamte se s ţelezářskými výrobky a upevňovacími prvky pro snadnější pouţití

během výstavby. Tyto ţelezářské výrobky a upevňovací prvky jsou zabaleny v krabici.

Nepřehlédněte, ţe pro usnadnění bylo dodáno více upevňovacích prvků.

2

PLÁNUJTE DOPŘEDU….

Povinné Povinné

● Ochranné brýle ● Pracovní rukavice

● Kříţový šroubovák č. 2 ● Schůdky Doplňky pro úsporu času Příprava základů

● Pracovní nůţ / nůţky ● Klíč / šroubovák na matice ● Kladivo a hřebíky ●
Kleště ● El. / akumulátorová vrtačka ● Rýč nebo lopata

● Vodováha ● Úhelník ● Ruční pila / strojní pila

● Metr ● Provázek (pro srovnání konstrukce ● Stavební dřevo a/nebo

do pravého úhlu) beton

(se zpevněnou magnetickou špičkou)
Pozn.: Akumulátorový šroubovák
nebo vrtačka s měnitelnou rychlostí s
nástrčkou s kříţovým šroubovákem
mohou urychlit montáţ aţ o 40 %.

Sledujte počasí: Buďte si jisti, aby v den, který zvolíte pro instalaci domku, bylo

počasí suché a klidné. Nezkoušejte montovat domek při větrném počasí. Buďte
opatrní na mokré nebo bahnité půdě.

Týmová práce: Kdykoliv je to moţné měly by se na montáţi vašeho domku

podílet dvě osoby nebo i více. Jedna osoba můţe uvádět díly nebo panely do

správné polohy, zatímco druhá osoba můţe manipulovat s upevňovacími prvky a

nářadím.

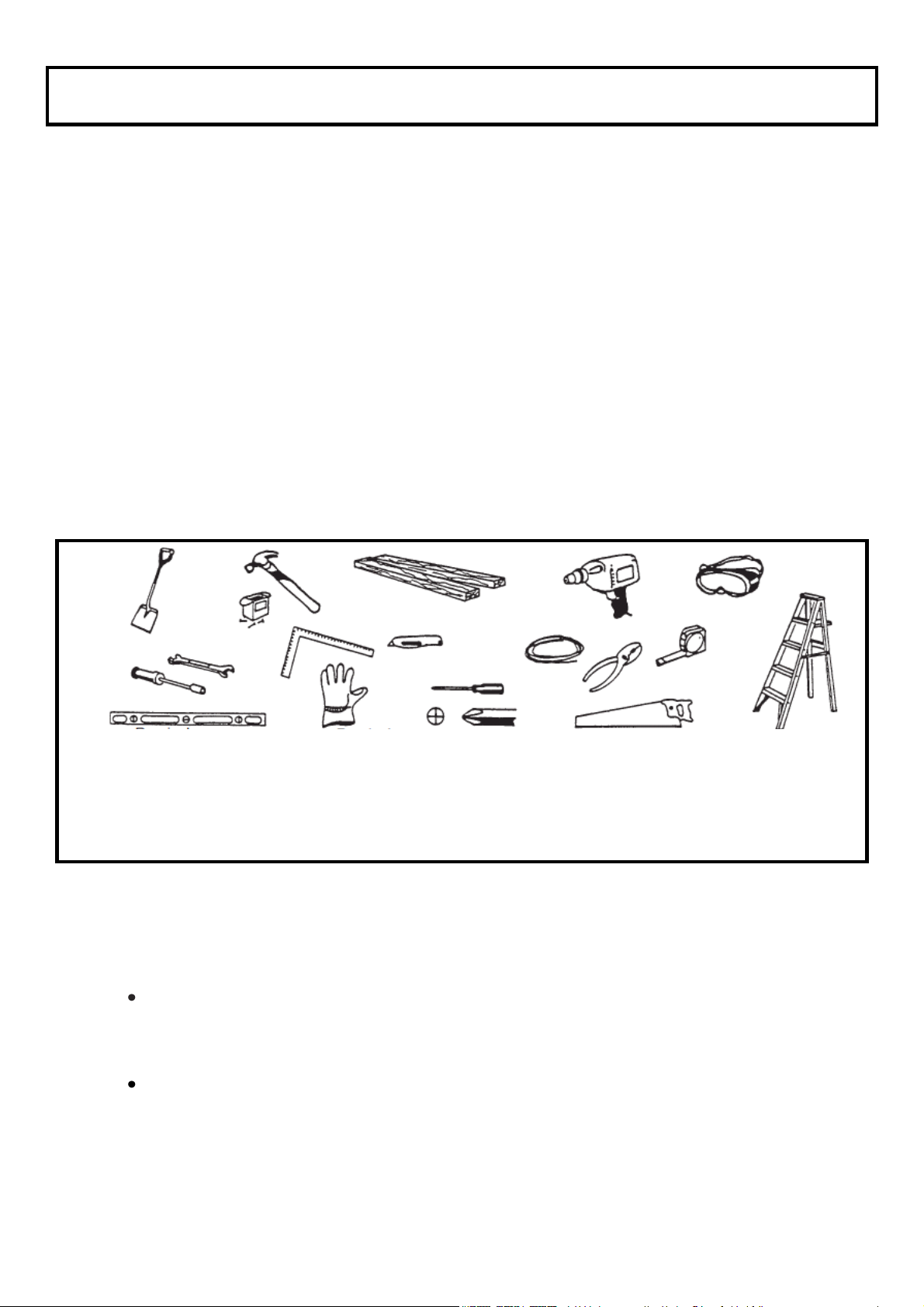

Nářadí a materiály: Zde jsou některé základní materiály a nářadí, které budete

potřebovat pro stavbu vašeho domku. Rozhodněte se, kterou metodu ukotvení a typ
základů chcete pouţít, abyste vytvořili kompletní seznam materiálů, které budete
potřebovat.

Výběr a příprava místa: Před montáţí se budete chtít rozhodnout o umístění

vašeho domku. Nejlepším místem je rovná plocha s dobrým odvodem vody.

Počítejte s dostatečným pracovním prostorem pro snadnost ustavení dílů do polohy

během montáţe. Ujistěte se, aby u vchodu bylo dost místa na úplné otevření dveří a
dost místa okolo domku, abyste mohli upevnit panelové šrouby zvenku.

Neţ přistoupíte k prvním krokům montáţe vašich dílů, je třeba vybudovat základy a

připravit kotvicí systém k pouţití.

3

BEZPEČNOST NA PRVNÍM MÍSTĚ….

hladká hrana

ostrá hrana

hladká hrana

ostrá hrana

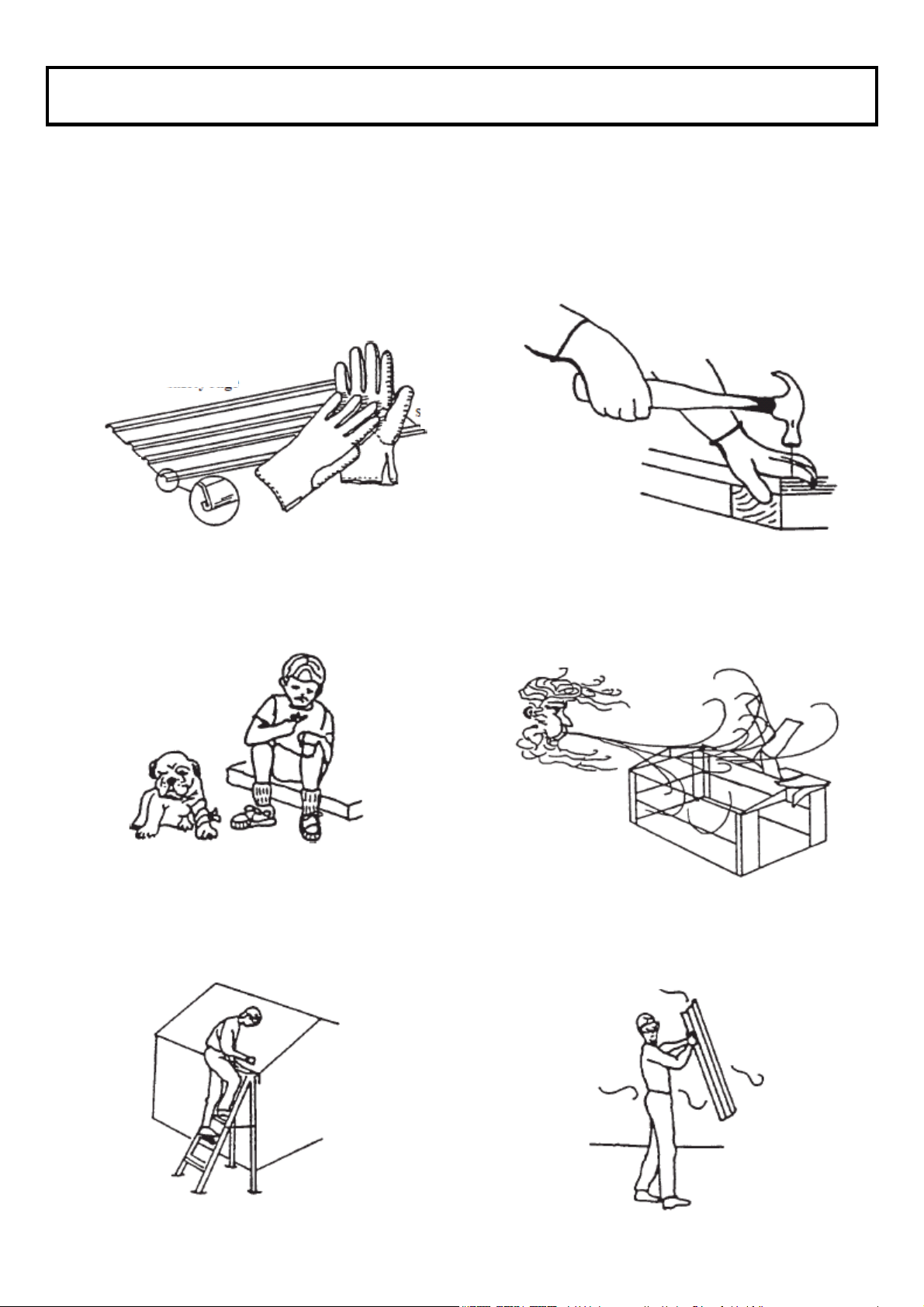

Je důleţité po celou dobu výstavby domku dodrţovat bezpečnostní opatření.

•Při manipulaci s různými kusy vašeho
domku je třeba dávat pozor, protoţe některé

mají ostré hrany. Při montáţi nebo provádění

údrţby na vašem domku noste prosím
pracovní rukavice, ochranu zraku a dlouhé

rukávy.

•Dávejte pozor u nářadí pouţívaného při

montáţi tohoto domku. Seznamte se s
obsluhou veškerého mechanického nářadí.

•Drţte děti a domácí zvířata stranou
staveniště, abyste se vyhnuli odvedení
pozornosti a jakýmkoliv nehodám, k nimţ by

mohlo dojít.

•Nepřenášejte nikdy svou celkovou hmotnost

na střechu domku. Při pouţití schůdků se

ujistěte, ţe jsou zcela otevřeny, a neţ na ně
začnete stoupat, ujistěte se, ţe stojí na

rovném terénu.

•Nepokoušejte se smontovat domek, pokud
některé díly chybí, protoţe jakýkoliv domek

ponechaný v částečně smontovaném stavu
můţe být váţně poškozen slabými větry.
Volejte 1-800-851-1085

•Nepokoušejte se montovat domek při

větrném počasí, protoţe velké panely
chovající se jako „plachta“ mohou být

bičovány větrem, čímţ se stavba stává

obtíţnou a nebezpečnou.

4

PÉČE A ÚDRŢBA….

Povrchová úprava: Kvůli dlouhotrvající povrchové úpravě provádějte

pravidelné čištění a voskování vnějšího povrchu. Škrábance opravte, jakmile si jich
na svém domku všimnete. Místo ihned očistěte drátěným kartáčem; omyjte ho a
naneste barvu na opravu laku dle doporučení výrobce.

Střecha: Pomocí koštěte s měkkými štětinami a dlouhou násadou udrţujte

střechu bez listí a sněhu. Velké mnoţství sněhu na střeše můţe domek poškodit,
čímţ se stává nebezpečným. Ve sněţných oblastech jsou k dostání sady pro
zpevnění střech pro většinu domků Arrow kvůli přídavné ochraně proti hromadění
těţkého sněhu.

Dveře: Udrţujte vţdy kolejnice dveří bez špíny a dalších nečistot, které brání jejich

snadnému klouzání. Mazejte kaţdý rok kolejnici dveří leštidlem na nábytek nebo
silikonovým sprejem. Aby nedošlo k poškození větrem, udrţujte dveře zavřené a
zamčené.

Upevňovací prvky: K ochraně před proniknutím povětrnostních vlivů a k

ochraně kovu před poškrábáním šrouby pouţijte všechny dodané podloţky.
Provádějte pravidelné kontroly vašeho domku, pokud jde o uvolněné šrouby bez
matice, šrouby, matice atd., a podle potřeby je dotáhněte.

Vlhkost: Plastová fólie (parotěsná zábrana) umístěná pod celou podlahovou

plochou s dobrým větráním sníţí sráţení páry.

Další tipy....

• Smyjte mýdlem a vodou barevná čísla dílů na panelech opatřených nátěrem.

• Silikonové těsnění lze pouţít pro utěsnění proti vodě v celém domku.

Neskladujte v domku bazénové chemikálie. Hořlavé a korozívní látky musí být
skladovány v předepsaných vzduchotěsných kontejnerech.

Uchovejte tuto příručku pro majitele a montáţní návod pro pozdější pouţití.

5

Č.

modelu

Vyhovuje

Přepravní

hmotnost

AT101

Délka 10’, zatíţení 250 liber

(113 kg) + vyhovuje všem

domkům Arrow o šířce 10’.

16 liber

(7 kg)

Č. modelu SS404

• Vytváří police o šířce 8"
aţ 12" (20-30 cm) v
jakékoliv délce.

• Konzoly, vzpěry, ţelez.
výrobky jsou součástí.
Prkna nejsou součástí.

Č. modelu SS900-A

• Šedá barva

• 3 police

• Udrţí aţ 85 liber (38 kg)
(rovnoměrné rozloţení

hmotnosti)

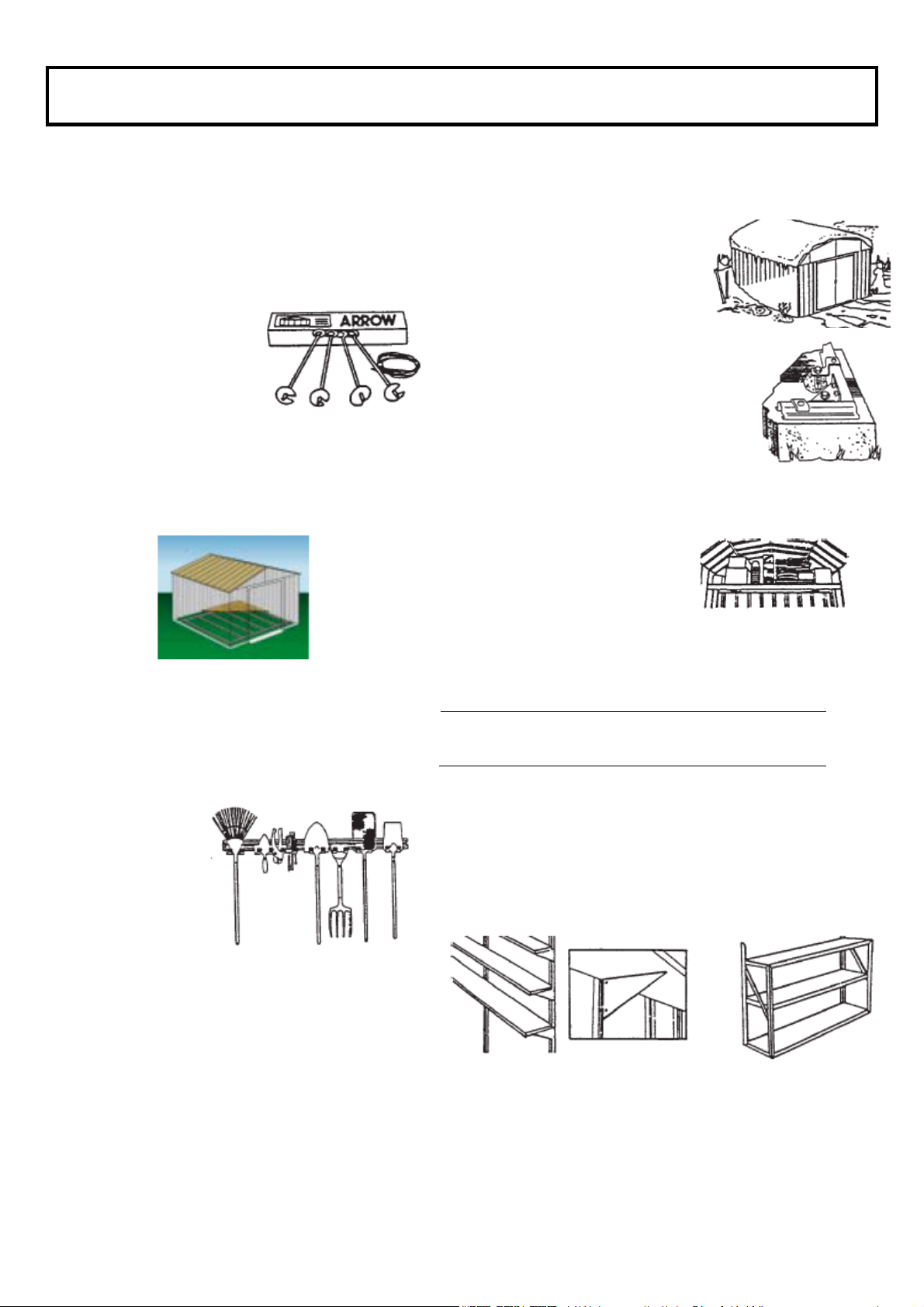

SADY PRO ZPEVNĚNÍ STŘECHY (zatíţení těţkým sněhem) Střešní trámy a štítové podpěry

navíc určené pro přídavnou ochranu před hromaděním těţkého sněhu. Zvyšují pevnost vaší střechy o 50 %.

KOTEVNÍ SADA

Č. modelu AK4

Kotevní sada obsahuje velmi
výkonné ocelové vrtáky, 60'
(18 m) ocelového lana a 4
kabelové svorky. Ţádné
hloubení nebo lití betonu,
prostě vloţte lano pod střechu,
přes střešní trámy, do vrtáků
a zavrtávejte vrtáky do
země. Pro domky větší neţ 10' x 9' pouţijte 2

sady.

SADY PRO PODLAHOVÉ
ZÁKLADY

Jednoduchý nový systém podlahového rámu vyrobený z
oceli pozinkované v ohni pro velké zatíţení. Pouţijte
jako podklad pro dýhovou překliţku, písek nebo kámen.

MODELY FB47410, FB5465, FB106-A

FB109-A, FB1010 AND FB1014-A

POLIČKA NA ZAVĚŠENÍ NÁŘADÍ

Č. modelu TH100

Perfektní drţák na
nářadí. Dvojité 25

1/2" (65 cm) ocelové
U profily plus pět

pevných
věšáků/závěsů pro
velké zatíţení a malý
drţák pro šroubováky,
kleště atd. Drţáky se posouvají po U profilu kvůli
plně nastavitelnému rozestupu. Skvělý do garáţe,
sklepu nebo na zadní část jakýchkoliv dveří.
Vyhovuje všem zahradním domkům Arrow.

6

PŘÍSLUŠENSTVÍ….

KOTEVNÍ SADA

Č. modelu AK100

Nový betonový kotevní systém
umoţňuje ukotvení domku Arrow
jakékoliv velikosti přímo do betonové
desky. Kaţdá sada obsahuje výztuţné
rohové plechy pro velké zatíţení
vyrobené z oceli pozinkované v ohni a
obvodové svorky, které se nasazují přes
podlahový rám a kotevní šroub do
betonové desky. Kompletní montáţní
návod a 1/4" vrták do zdiva jsou součástí.

PODKROVNÍ SADA / SADA PRO
PRACOVNÍ STŮL

Tyče z pozinkované oceli pro velké
zatíţení, které vyhovují všem domkům
Arrow o šířce 10'. Instalují se rychle a
snadno s cílem pomoci uspořádat

prostor a vytvořit více vyuţitelného
prostoru, jako je podkroví nebo pracovní stůl. Udrţí aţ 250
liber (113 kg), rovnoměrně rozloţených.

Musí být navrtány pro pouţití jako pracovní stůl v Estator.
+ Rovnoměrné rozloţení hmotnosti.

POLICOVÉ STĚNY

Policové stěny z pozinkované oceli pro velké zatíţení
pomáhají uspořádat skladovací prostor. Jdou snadno
namontovat na stěnu nebo poloţit na podlahu. Vyhovují
všem domkům Arrow.*

* Nutné vrtání pro vybavení domků bez ztuţující vnitřní stěny.

7

8

Pozn.: Deska bude na všech čtyřech stranách
přečnívat 9/16" (1,4 cm) přes podlahový rám. Kvůli
dobrému odvodu vody utěsněte těchto 9/16" dřeva

cementové krytiny (není součástí), nebo zkoste

těchto 9/16" betonu při lití.

PŘEDEK
(DVEŘE)

Pozn.: Rozměry hotové desky s odstraněným

řezivem

PŘEDEK
(DVEŘE)

Základy pro váš domek

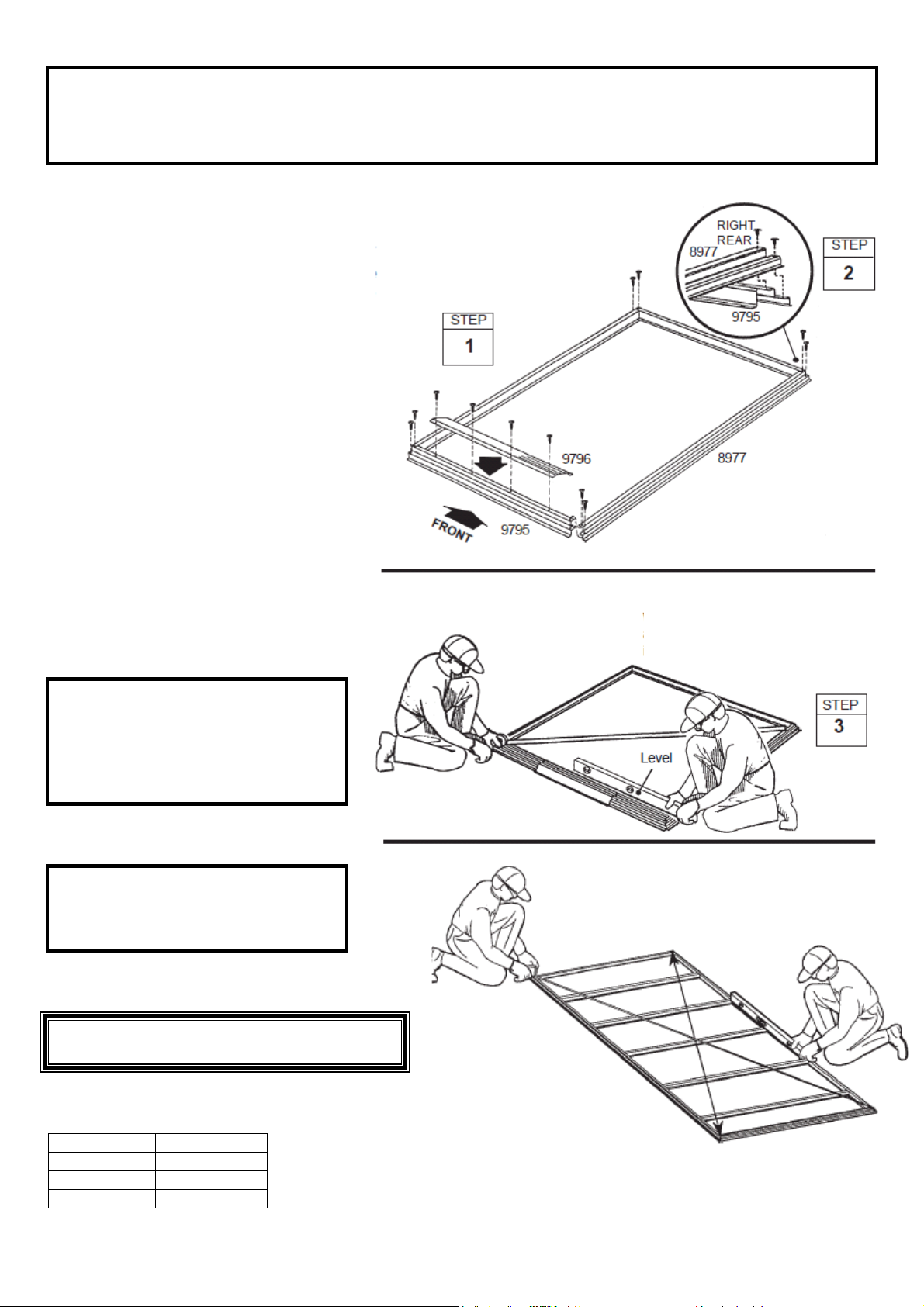

VARIANTA 1: SADA ARROW PRO PODLAHOVÉ ZÁKLADY: (Č. obj. FB47410)

Arrow má nejlepší základovou desku pro váš domek v této jednoduché sadě. Udrţuje uloţené věci nad
zemí. Tento základ by měl být pouţit s jedním z následujícího:

A. Na podporu překliţkové podlahy B. K vyplnění pískem. Doporučujeme společné pouţití

1. SADY ARROW PRO PODLAHOVÉ ZÁKLADY a 2. KOTEVNÍ SADY ARROW jakoţto účinnou metodu upevnění
domku k zemi. Počítejte 1 - 2 hodiny na stavbu.

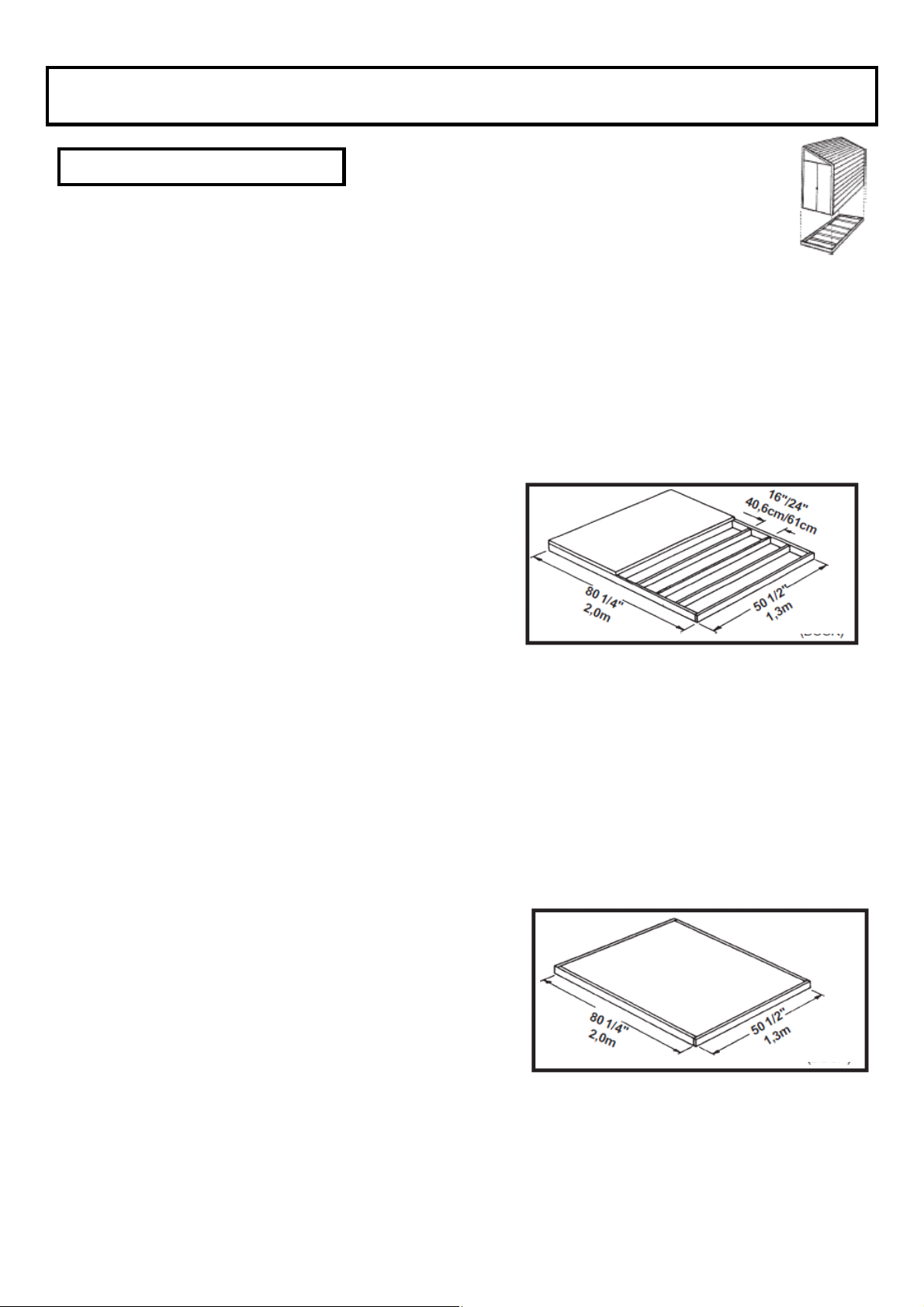

VARIANTA 2: Dřevěná deska

Pokud se rozhodnete postavit své vlastní základy, vyberte odpovídající materiály.
Tyto materiály jsou doporučovány pro váš základ:

● tlakem zpracované řezivo 2 x 4' (5 cm x 10 cm) ● překliţka pro venkovní pouţití 5/8" (1,5 cm) 4 x 8 (122 cm x 244
cm) ● 100 ks dlouhých a krátkých pozinkovaných hřebíků ● betonové bloky (nestandardní)

Deska by měla být plochá a rovná (bez boulí, vypuklin, rýh atd.),
aby poskytovala dobrou podpěru domku. Potřebné materiály lze
získat z místního skladu řeziva.

Při stavbě základů se řiďte pokyny a schématem.

Postavte rám (s pouţitím dlouhých pozinkovaných hřebíků)
Naměřte profily 16"/24" (40,6 cm / 61 cm) pro stavbu vnitřního
rámu (viz schéma)
Upevněte překliţku k rámu (s pouţitím krátkých pozinkovaných

hřebíků)

Počítejte 6 - 7 hodin na stavbu.

VARIANTA 3: Betonová deska

Deska by měla být minimálně 3" aţ 4" (8-10 cm) silná. Deska musí být plochá a rovná, aby poskytovala
dobrou podpěru rámu.
Následující materiály jsou doporučovány pro váš základ.

● 1 x 4' (2,5 cm x 10 cm) (budou odstraněny po ztuhnutí betonu)

● beton ● plastová fólie o tloušťce 6 tisícin palce

● kvůli betonu se správnou pevností doporučujeme pouţít směs:

1 části cementu ● 3 částí štěrku velikosti hrášku ● 2 1/2 částí
čistého písku

Připravte místo/postavte základy

1. Vyhloubejte v zemi jámu čtvercového průřezu, 6" (15 cm)
hlubokou (odstraňte trávu).

2. Vyplňte aţ 4" (10 cm) ve čtverci štěrkem a pevně udusejte.

3. Přikryjte štěrk plastovou fólií o tloušťce 6 tisícin palce.

4. S pouţitím čtyř prken 1x4 (2,5 cm x 10 cm) postavte dřevěný
rám.

5. Nalijte beton na vyplnění díry a rámu, čímţ získáte beton o
celkové tloušťce 4" (8-10 cm). Ujistěte se, aby povrch byl rovný.

Počítejte 3 - 5 hodin na stavbu a týden na dobu tuhnutí betonu.

Základy

9

Kotvení

Ukotvení domku

Je důleţité, aby byl celý podlahový rám po montáţi domku ukotven.

Níţe jsou uvedeny doporučené způsoby kotvení.

Kotvení do dřeva/kůlu:

Pouţijte vruty 1/4". Rámy jsou vybaveny otvory
o průměru 1/4" (0,63 cm) pro správné ukotvení.

Kotevní sada Arrow: (č. modelu AK100 nebo 68383) Kotvení do betonu:

Doporučená k pouţití s betonovým základem. 1. Pro desku s litým betonem nebo základovou
Obsahuje: Výztuţné rohové plechy, obvodové svorky, patku nebo venkovní bloky:
ţelezářské výrobky, vrták do zdiva 1/4" a montáţní návod. pouţijte šrouby do dřeva 1/4" x 2".

2. Pro kotevní kůl z litého betonu po montáţi
domku: pouţijte šrouby do dřeva 1/4" x 6".

10

Ţelezářské výrobky

65103

Č. 8-32 šestihranná

matice (10)

65941

Č. 6-32 šestihranná matice (23)

(v balení se šrouby)

65923

Č. 8-32x3/8“ šroub (10)

65004

Č. 8Ax5/16“ šroub (213)

66714

Č. 6-32x7/16“ šroub s

plochou hlavou (16)

(v balení se šrouby)

66645

Č. 6-32x3/4“ šroub s plochou

hlavou (7)

(v balení se šrouby)

66646
Podloţka (160)
(4 archy po 40)

66022

Šedá pěnová páska (1)

66684

Odpruţená západka (2)

66462

Petlice (1)

66016

Kryt štítu

(1 pravý a 1 levý)

66463

Otočná závlačka (1)

66604

Závěs (4)

67293

Páska s fólií (1)

11

Seznam dílů

Evidenční č.

sestavy

Číslo
dílu

Popis

dílu

Mnoţství v

krabici

Kontrolní

seznam

1

9796

Rampa

1

2

8977

Boční podlahový rám

2

3

9795

Podlahový rám

2

4

9793

Rohový sloup

4

5

9789

Levý sloupek dveří

1

6

9791

Přední příčník

1 7

8070

Boční okapový rám

1

8

8062

Zadní příčník

1

9

8061

Levý štít

1

10

8060

Pravý štít

1

11

8069

Boční vrchní rám

1

12

8067

Dřevěný sloupek obkladu - krátký

3 13

8068

Dřevěný sloupek obkladu - dlouhý

2

14

8066

Rám střechy

2

15

8075

Zadní obklad - 6 desek

2

16

8074

Boční obklad - 6 desek

6

17

8073

Horní obklad - 5 desek

1

18

8080

Vrchní lišta

1 19

8078

Lišta pravé stěny

1

20

8079

Lišta levé stěny

1

21

8076

Pravá lišta střechy

1

22

8077

Levá lišta střechy

1

23

8082

Odkapní římsička

1

24

9792

Dveřní zaráţka

1

25

9787

Levé dveře

1 26

9788

Pravé dveře

1

27

67729

Pěnová deska

2

28

9794

Vodorovná dveřní příčka

4

29

9790

Pravý sloupek dveří

1

30

6481

Výztuţný rohový plech

4

12

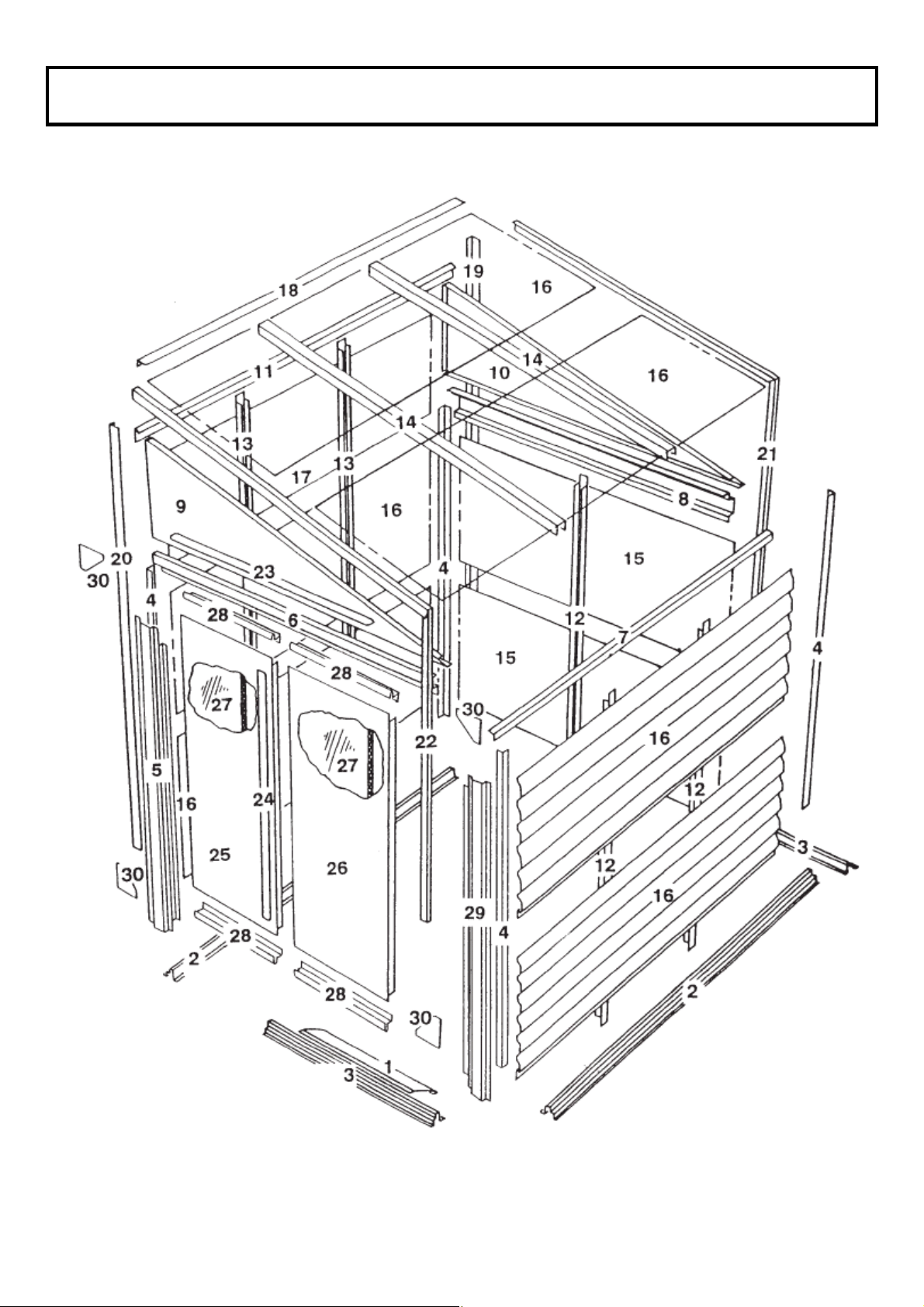

Sestava dle evidenčního čísla

13

● 9794 Vodorovná dveřní příčka (4)

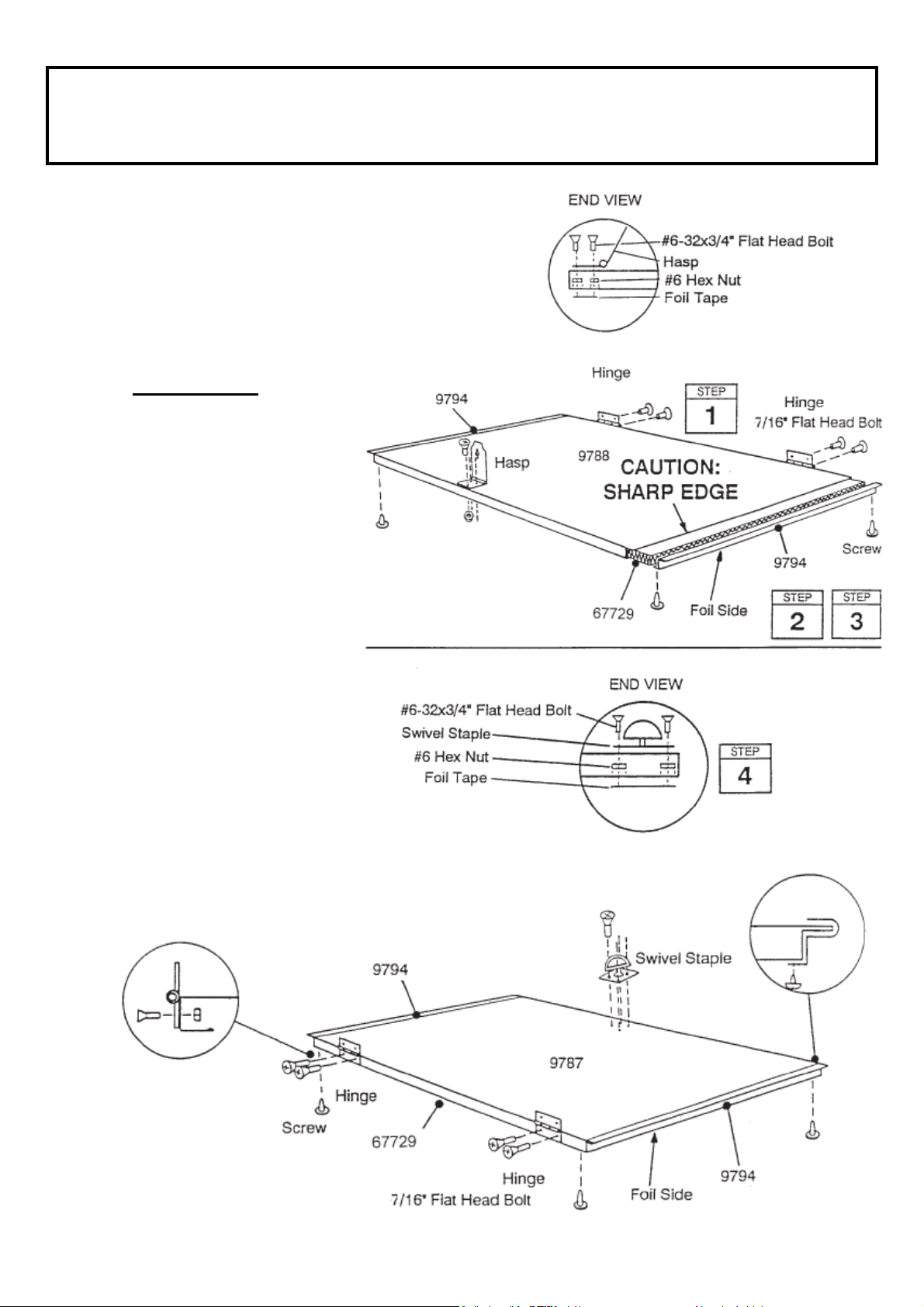

Krok 1

● Díly potřebné pro ● ● 9788 Pravé dveře (1)
Montáţ dveří ● 9787 Levé dveře (1)

● 67729 Pěnová deska (2)

1 Umístěte závěsy na strany výplní

pravých a levých dveří, jak vidíte
na obrázku a připevněte pomocí
šroubů s plochou hlavou 7/16“ venku

a šestihranných matic č. 6 uvnitř.

2 Zasuňte pěnovou desku do

dveřních výplní s fólií směrem ven,
rovnoměrně rozmístěnou na obou

stranách. Viz upozornění.

3 Zakryjte konce dveřní výplně

vodorovnou dveřní příčkou. Hrana

dveřní výplně vklouzne do příčky.
Připevněte příčky ke dveřím pomocí

dvou šroubů.

4 S pouţitím malého vrtáku, špičáku

na led nebo hřebíku protáhněte
otvory pěnovou deskou u otvorů pro
petlici a závlačku. S pouţitím šroubů
s plochou hlavou 3/4“ a
šestihranných matic č. 6 připevněte

petlici k pravým dveřím a otočnou
závlačku k levým dveřím. Pomocí

kleští s dlouhými úzkými čelistmi
utáhněte matice přes pěnovou
desku, dokud se nebudou nacházet
proti vnitřku dveřní výplně. Překryjte
otvory v panelu pěnové desky

kouskem pásky s fólií.

5 Odloţte dveře stranou pro pozdější pouţití.

14

Legenda k obrázkům:

End view

Boční pohled

Flat head bolt

Šroub s plochou hlavou

Hasp

Petlice

Hex nut

Šestihranná matice

Foil tape

Páska s fólií

Hinge

Závěs

Step

Krok

CAUTION: SHARP EDGE

POZOR: OSTRÁ HRANA

Foil side

Strana s fólií

Screw

Šroub

Swivel staple

Otočná závlačka

15

Right rear

Vpravo vzadu

Step

Krok

Front

Přední část

Level

Rovné

Krok 2

Pokud jsou úhlopříčná měření
shodná, podlahový rám je
čtvercový.

● Díly potřebné pro ● ● 9796 Rampa (1)
Montáţ podlahového rámu ● 9795 Podlahový rám (2)

● 8977 Boční podlahový rám (2)

1 Vystřeďte rampu nahoru na

podlahový rám. Nepřehlédněte, že

dveře mohou být nainstalovány
na obou koncích. Spojte rámy

pomocí čtyř šroubů.

2 Spojte čtyři rohy podlahového

rámu s pouţitím dvou šroubů v

kaţdém rohu, jak vidíte na obrázku.

3 Změřte podlahový rám úhlopříčně.

Pokud jsou úhlopříčná měření

shodná, podlahový rám je čtvercový.

POZNÁMKA

Při pouţití dřevěné desky nebo

betonové desky, nepřipevňujte v

tomto okamţiku podlahové rámy k

vaší základové desce. Domek

ukotvíte aţ po montáţi.

POZNÁMKA

Jestliţe jste zakoupili sadu pro

podlahové základy, musíte ji teď

nainstalovat.

Podlahový rám musí být čtvercový a
rovný, jinak otvory nebudou vyrovnané.

Legenda k obrázkům:

16

Rear floor frame

Zadní podlahový rám

Front

Přední část

Step

Krok

Remove & replace

Vyndat a nahradit

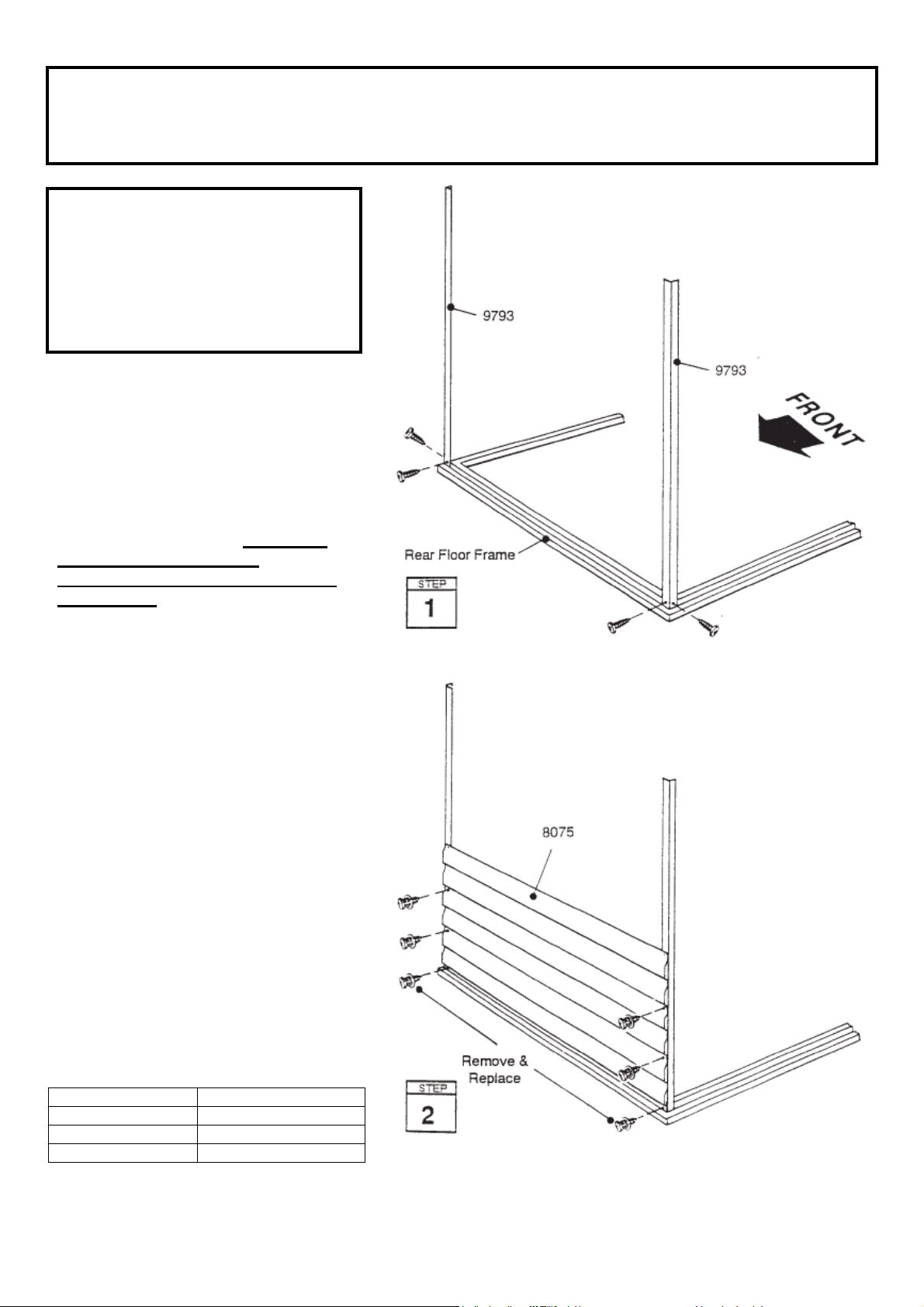

Krok 3

● Díly potřebné pro ● ● 9793 Rohový sloupek (2)
Rohové sloupky/zadní obklad ● 8075 Zadní obklad (1)

POZNÁMKA

Zbytek montáţe domku vyţaduje

mnoho hodin a více neţ jednu osobu.

Nepokračujte dále, neţ k tomuto bodu,

pokud nemáte dostatek času na
dokončení montáţe dnes. Částečně
smontovaný domek můţe být váţně

poškozen lehkými větry.

1 S pouţitím čtyř šroubů připevněte

dva rohové sloupky k zadním
rohům podlahového rámu.

2 Umístěte jeden zadní obklad

mezi rohové sloupky, přičemţ
začněte u zadního rámu, a
připevněte šesti šrouby. Používejte

vždy podložky pod hlavy
upevňovacích prvků tam, kde jsou

znázorněny!

Kaţdý obkládací panel má spodní
hranu a plochou hranu. Spodní
hrana vţdy překrývá plochou hranu.
Mějte plochou hranu nahoře. Nyní

nepřipevňujte plochou hranu.

Legenda k obrázkům:

17

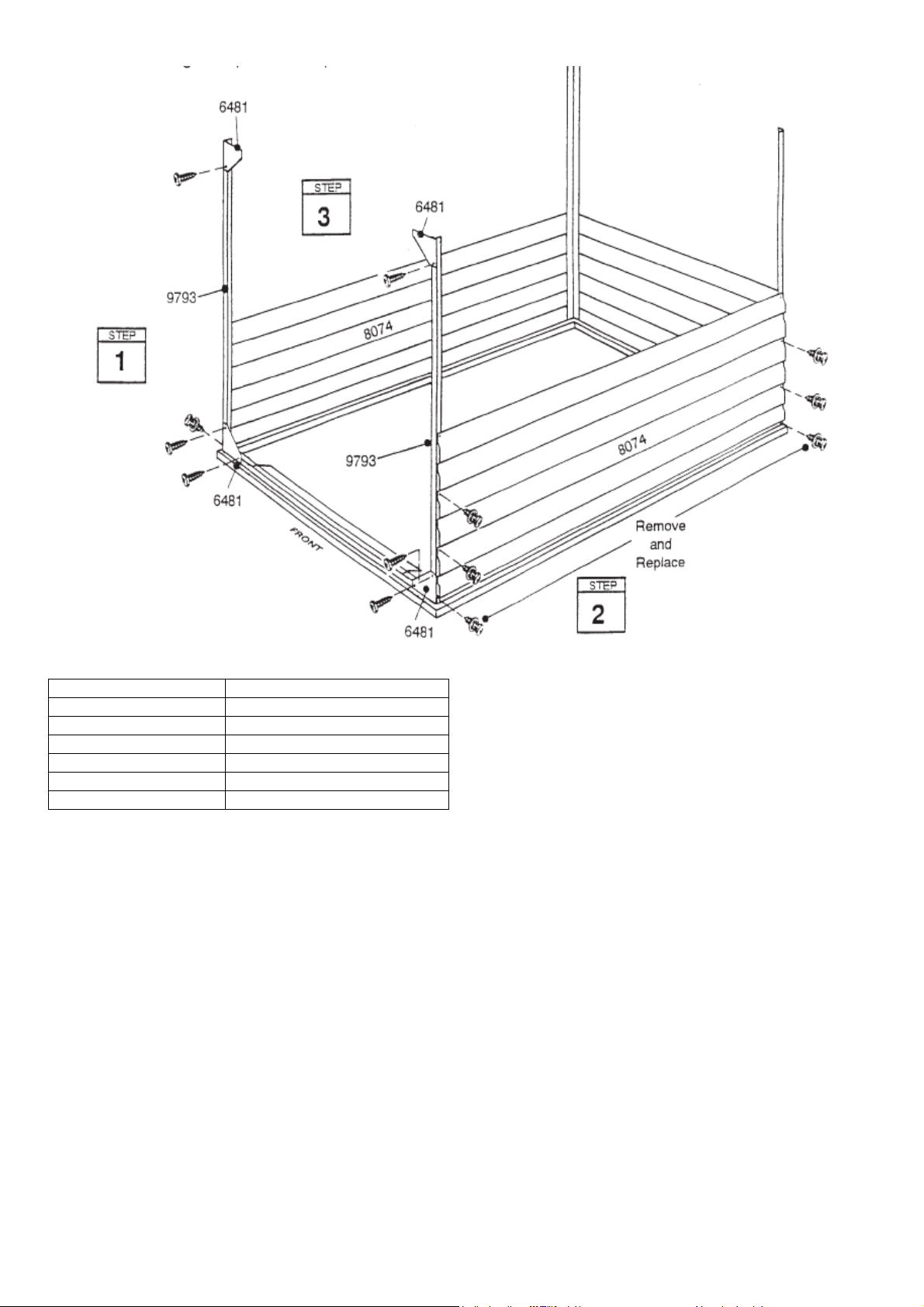

Krok 4

● Díly potřebné pro ● ● 6481 Výztuţný rohový plech (4)
Rohové sloupky/boční obklad ● 9793 Rohový sloupek (2)

● 8074 Boční obklad (2)

1 Pomocí jednoho šroubu

připevněte výztuţný rohový plech
na kaţdý konec dvou rohových

sloupků.

2 S pouţitím dvou šroubů

připevněte jeden rohový sloupek k
přednímu rohu podlahového rámu.
Pozor! Jakmile je rohový sloupek
upevněný, pomocí šesti šroubů
přišroubujte jeden boční obklad k
rohovým sloupkům. Nyní
nepřipevňujte plochou hranu.

DŮLEŢITÉ

Při upevňování k rohovému sloupku

pouţívejte vţdy druhou řadu otvorů z

konce obkládacího panelu.

3 Připevněte zbývající rohový

sloupek a jeden boční obklad stejně,
jako v předchozím kroku.

18

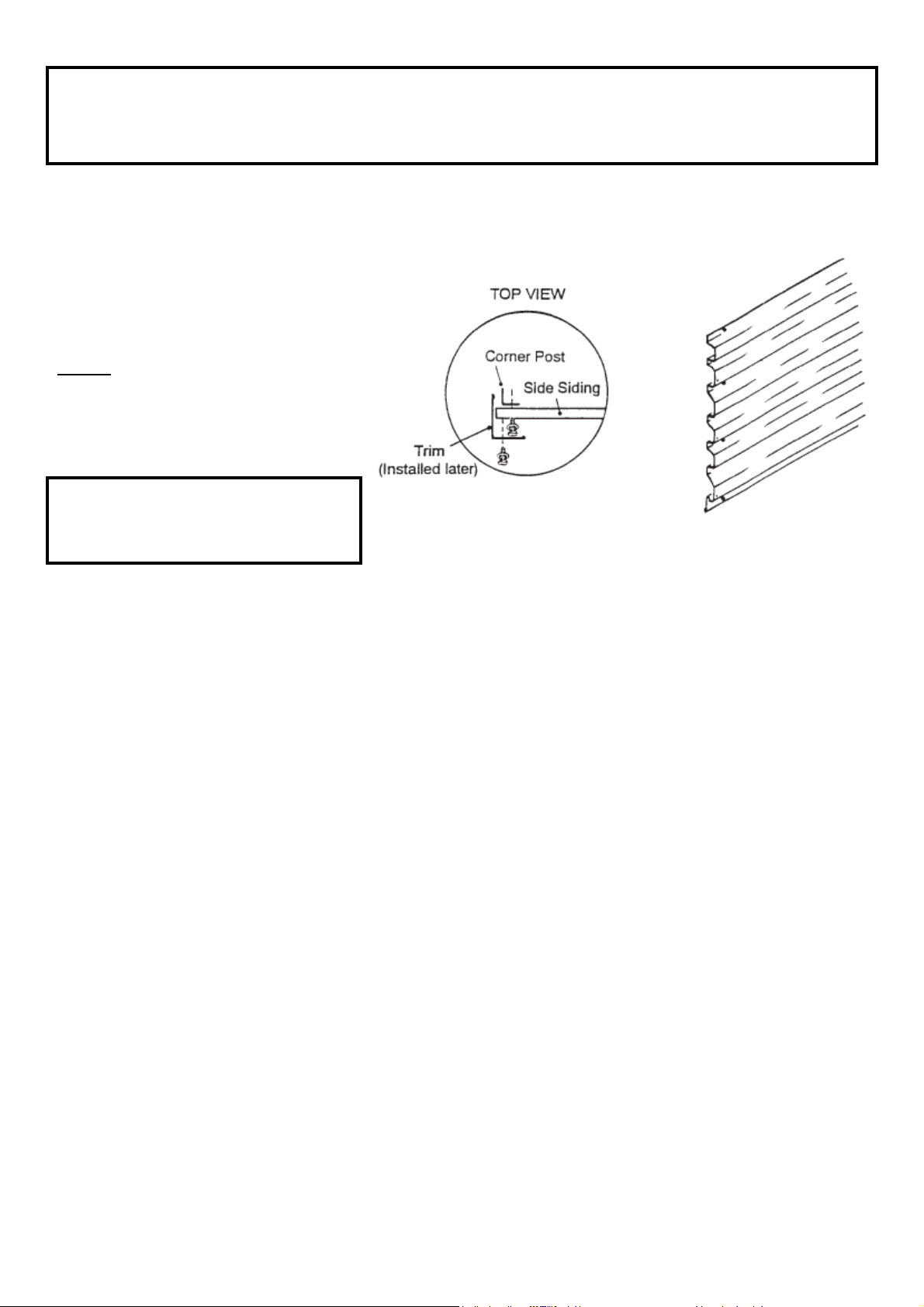

Top view

Pohled shora

Corner post

Rohový sloupek

Side siding

Boční obklad

Trim (installed later)

Lišta (nainstalována později)

Step

Krok

Front

Přední část

Remove and replace

Vyndat a nahradit

Legenda k obrázkům:

19

● 9791 Přední příčník (1)

Krok 5

● Díly potřebné pro ● ● 8070 Boční okapový rám (1)
Příčníky/rám/sloupky ● 8062 Zadní příčník (1)

● 9789 Levý sloupek dveří (1)

● 9790 Pravý sloupek dveří (1)

1 S pouţitím dvou šroubů upevněte

boční okapový rám za horní část
rohových sloupků s horním
ramenem směřujícím dovnitř domku.

Pozn.: Pokud jde o umístění
levých čelních dveří, upevněte
boční okapový rám podle obrázku.

Pokud jde o umístění pravých

čelních dveří, upevněte boční
okapový rám na protilehlou

stranu domku.

2 S pouţitím jednoho šroubu a

matice na kaţdém konci připevněte
přední příčník za horní část
rohových sloupků/výztuţných

rohových plechů.

3 S pouţitím jednoho šroubu a

matice na kaţdém konci připevněte
zadní příčník přes horní část
rohových sloupků. Nepřehlédněte,

že boční okapový rám překrývá

přední a zadní příčníky.

4 S pouţitím šroubů a matic

upevněte pravý a levý sloupek
dveří k přednímu příčníku a k

rohovým sloupkům a přednímu
podlahovému rámu.

20

Legenda k obrázkům:

Front header

Přední příčník

Rear header

Zadní příčník

Step

Krok

Front

Přední část

Right door jamb

Pravý sloupek dveří

Notched edge

Hrana se zářezy

21

● 8074 Boční obklad (1)

Step

Krok

End view

Boční pohled

Bottom edge

Spodní hrana

Flat edge

Plochá hrana

Rear header

Zadní příčník

Be certain all siding overlaps are
fastened with a single screw

Ujistěte se, ţe veškeré překrývání

obkladu je připevněno jedním šroubem

Small hole in tab

Malý otvor v plošce

Side eave frame

Boční okapový rám

Large hole in tab

Velký otvor v plošce

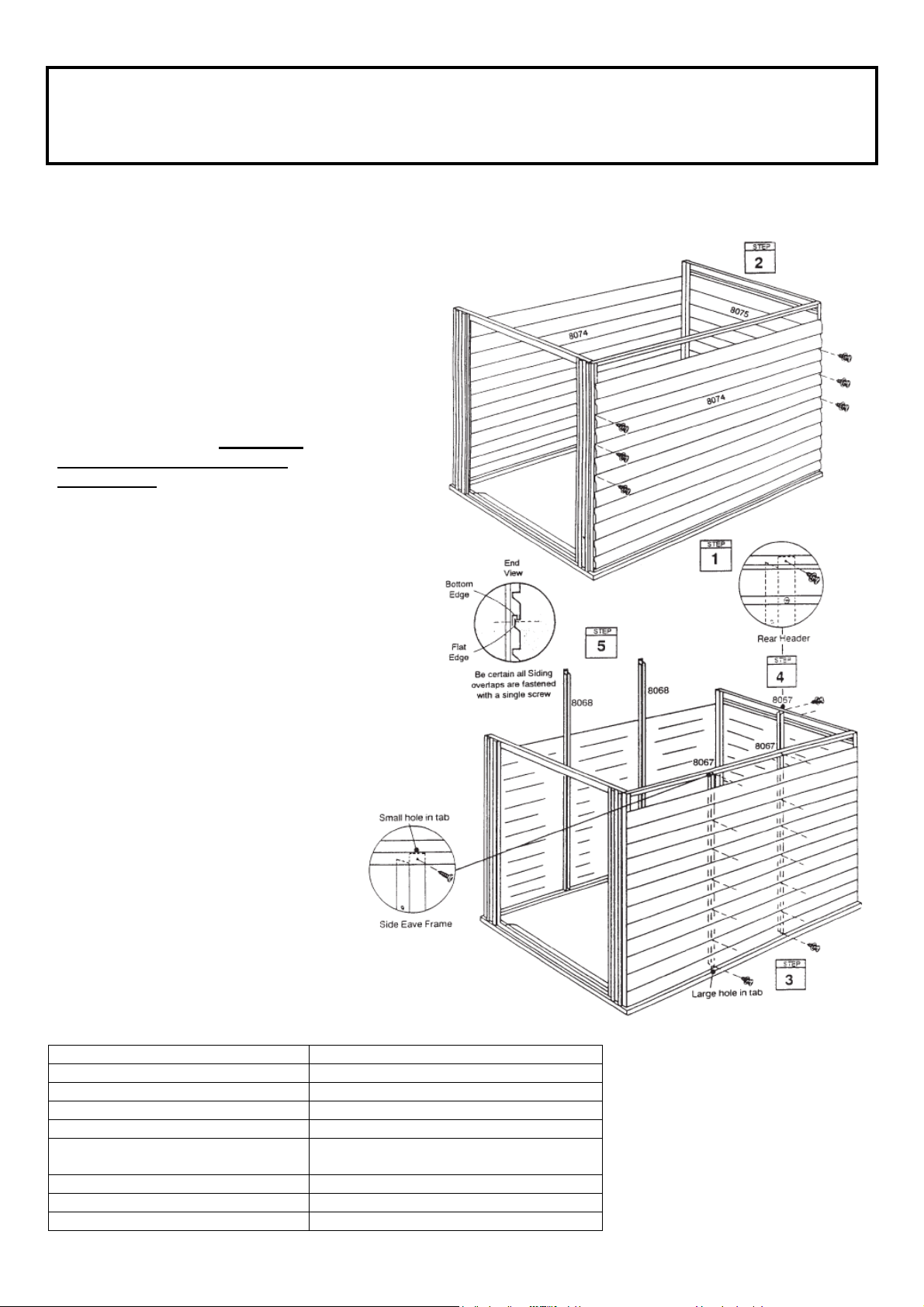

Krok 6

● Díly potřebné pro ● ● 8075 Zadní obklad (1)
Boční/zadní obklad/dřevěné sloupky ● 8067 Dřevěný sloupek obkladu (3)

● 8068 Dřevěný sloupek obkladu (2)

1 Přiloţte boční obklad (6 desek) k

rohovým sloupkům, plochou hranou
obkladu směrem nahoru a spodní
hranou spočívající na prvním
bočním obkladu. Viz obrázek. Řiďte
se vţdy touto předlohou. Pomocí
šesti šroubů připevněte obklad k
rohovým sloupkům. Neupevňujte
nyní plochou hranu. Přiloţte druhý
boční obklad na protilehlou stranu
domku a připevněte stejně, jako v
předchozím případě. Používejte

vždy podložky tam, kde jsou

znázorněny!

2 Postup zopakujte u zadního

obkladu. Pro dokončení zadního

obkladu připevněte obklad k

zadnímu příčníku.

3 Poloţte dva krátké dřevěné

sloupky obkladu mezi rohové

sloupky, za boční okapový rám, a
připevněte plošku pomocí šroubu.
Poloţte spodní plošku dřevěného
sloupku mezi obklad a podlahový
rám, a přišroubujte. Připevněte
obklad k dřevěným sloupkům, jak
vidíte na obrázku.

4 Stejným způsobem připevněte

jeden krátký dřevěný sloupek
obkladu domku mezi rohové sloupky.
Připevněte horní plošku za zadní
příčník.

5 Stejným způsobem přiloţte dva

dlouhé dřevěné sloupky obkladu k
levé straně domku s pouţitím šroubů.

Legenda k obrázkům:

22

● 8061 Levý štít (1)

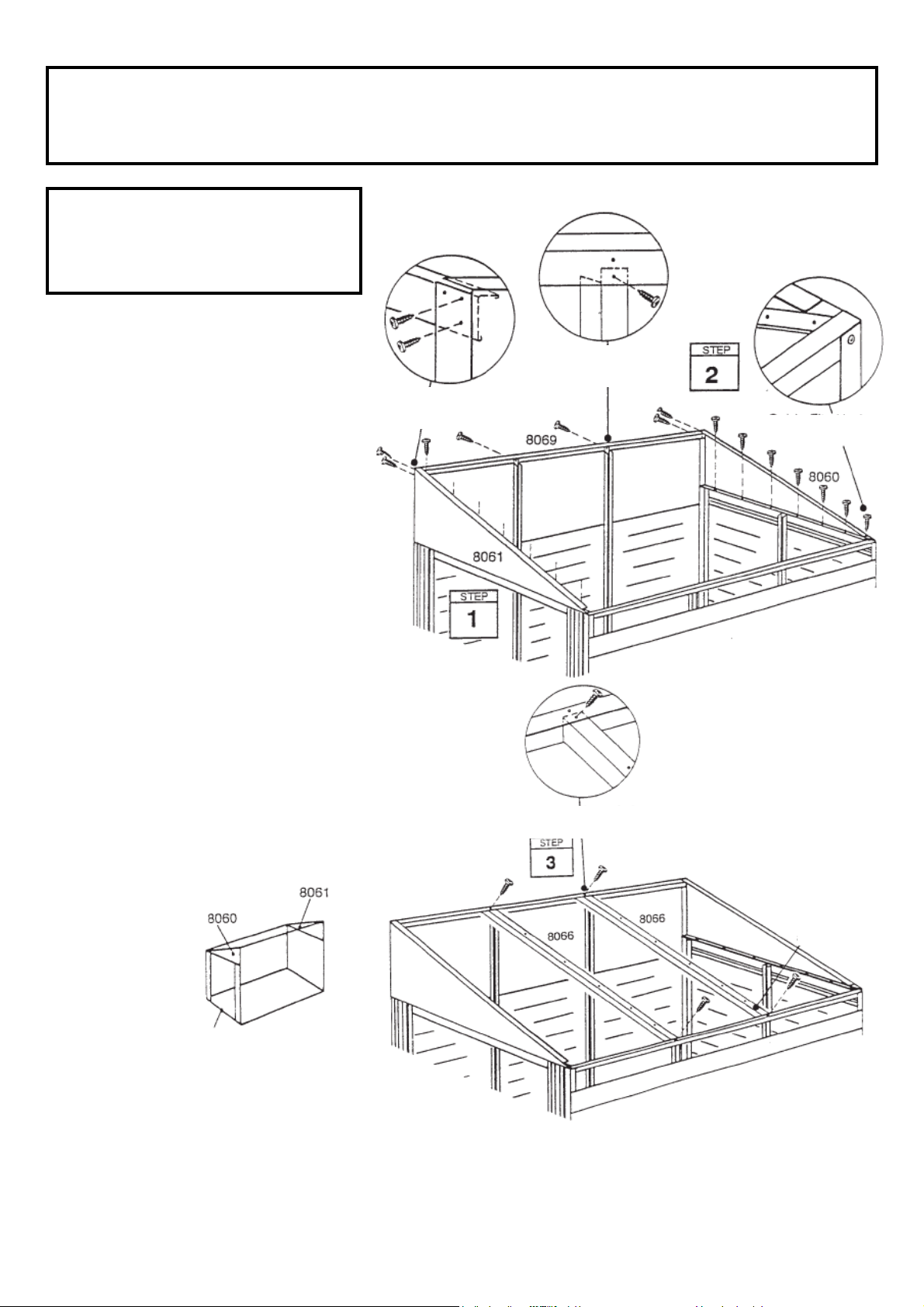

Krok 7

Umístění pravých

čelních dveří

Krátká mezera

mezi prvním a

druhým otvorem

Upevnění spodního otvoru

bočního vrchního rámu

Poloha bočního

vrchního rámu

Upevnění bočního

vrchního rámu u spodního

Štít dosedne pod boční

● Díly potřebné pro ● ● 8060 Pravý štít (1)
Štíty/vrchní/střešní rámy ● 8069 Boční vrchní rám (1)

● 8066 Rám střechy (2)

POZNÁMKA

Štíty jsou zabaleny zasunuty do sebe

a mohou být povaţovány za jeden

kus. Před pokračováním je opatrně

oddělte.

1 Zvedněte a pomocí šroubů

upevněte levý štít nahoru na příčník
s niţším ramenem pod bočním
okapovým rámem v rohu.

Zopakujte krok 1 u pravého štítu
pro protilehlou stranu domku.

2 Pomocí dvou šroubů upevněte

boční vrchní rám k vnitřním horním
rohům štítů, přičemţ horní kratší
rameno směřuje dovnitř domku.
Pomocí šroubů připevněte horní
plošku dřevěných sloupků obkladu
ke spodnímu otvoru v bočním
vrchním rámu.

3 Poloţte rámy střechy pod boční

vrchní a okapový rám. Ujistěte se,
aby konec rámu s nejkratší mezerou
mezi prvním a druhým otvorem byl
umístěn u spodního bočního

okapového rámu, a přišroubujte ho.

23

Foam tape

Pěnová páska

4th side siding

Čtvrtý boční obklad

Protective paper

Ochranný papír

Apply gray foam tape

Přiloţení šedé pěnové pásky

Step

Krok

Roll side siding over onto roof

Překlopení bočního obkladu na střechu

Do not fasten top edge at this time

Neupevňovat v tomto okamţiku horní hranu

Gray foam tape

Šedá pěnová páska

End view

Boční pohled

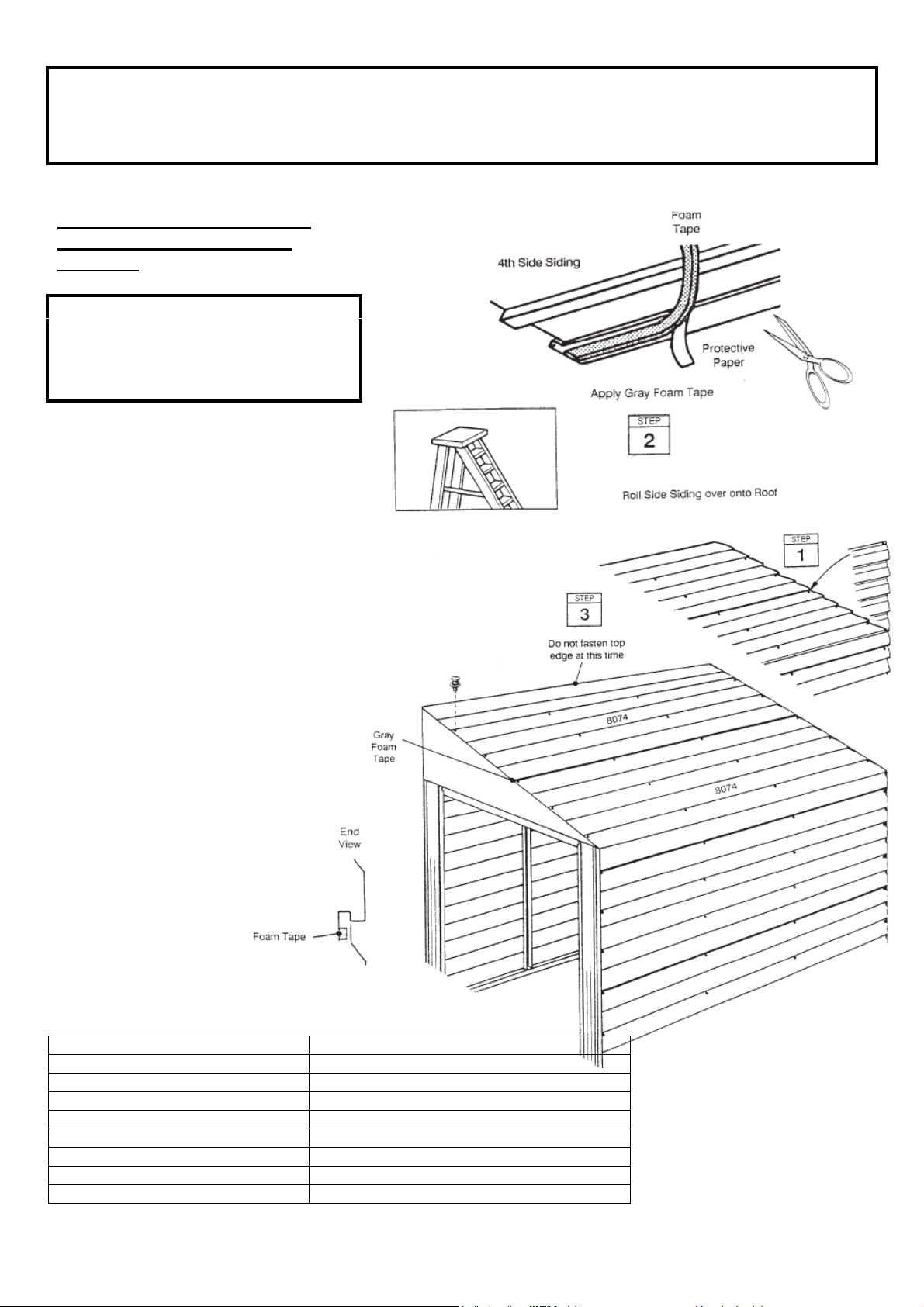

Krok 8

● Díly potřebné pro ● ● 8074 Boční obklad (2)
Boční obklad/pěnová páska

Instalace obkladu střechy se

nejlépe provádí s použitím

schůdků.

POZNÁMKA

Znovu změřte domek úhlopříčně
proveďte úpravy, aby byl domek

čtvercového průřezu. Obklad pak lépe

dosedne a otvory budou vyrovnány.

1 Po upevnění třetího bočního

obkladu ke druhému překlopte

obklad na střechu a upevněte ho,

jako v předchozím případě.

2 Podél niţší spodní hrany čtvrtého

bočního obkladu přiloţte šedou
pěnovou pásku tak, ţe odstraníte

ochranný papír a přitisknete na
hranu ramene. Odstřihněte
příslušnou délku pásky a zbytek

uschovejte.

3 Připevněte čtvrtý boční obklad k

třetímu, ale v tomto okamţiku

neupevňujte horní hranu.

Legenda k obrázkům:

24

● 8073 Horní obklad (1)

Foil tape

Páska s fólií

Step

Krok

Front

Přední část

Facia cap

Kryt štítu

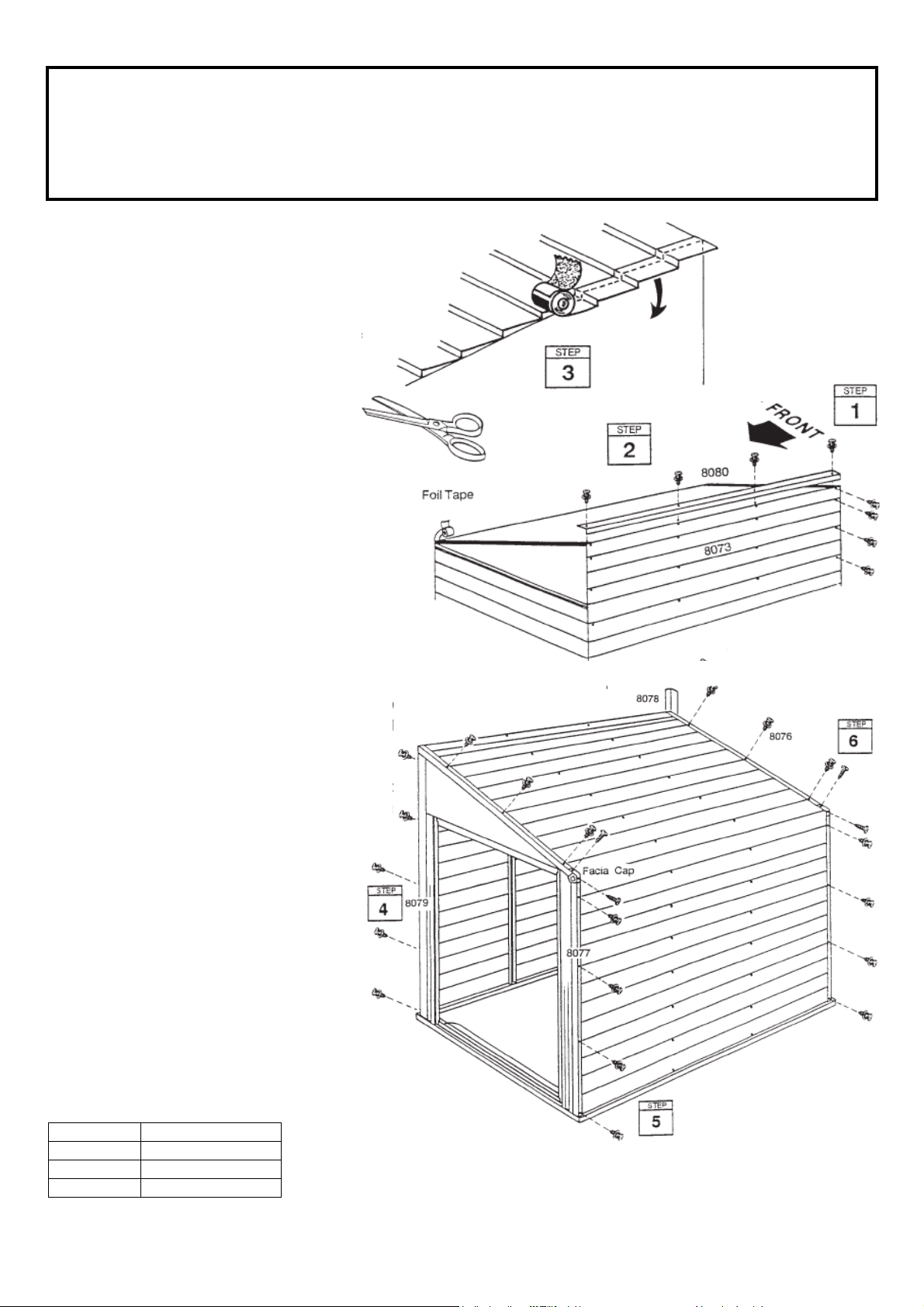

Krok 9

● Díly potřebné pro ● ● 8080 Vrchní lišta (1)
Horní obklad/lišta ● 8078 Lišta pravé stěny (1)

● 8079 Lišta levé stěny (1)

● 8076 Pravá lišta střechy (1)

● 8077 Levá lišta střechy (1)

1 Připevněte zbývající horní obklad

(5 desek) k horní straně domku.

2 Pomocí šroubů připevněte vrchní

lištu ke špičce střechy skrz obklad

do rámu.

3 Přiloţte pásku s fólií tak, ţe

překryjete obklad o 1/2“, přitiskněte
pásku pevně do obrysu obkladu,
odshora aţ dolů na štítech. Kvůli
dobré přilnavosti pásku uhlaďte.
Pásku nestřihejte, nechte ji volně
viset, dokud nebudete připraveni
pouţít ji na další panel. Po
dokončení přitlačte protilehlou stranu
ke štítu. Cílem je utěsnit domek před

povětrnostními vlivy.

4 S pouţitím šroubů připevněte

lištu pravé a levé stěny k bočním
rohům domku.

5 S pouţitím šroubů připevněte

pravou a levou lištu střechy ke

koncům střechy, přičemţ bude
překrývat lištu stěny.

6 S pouţitím šroubů připevněte

pravé a levé kryty štítu u zlomu v
liště střechy.

Legenda k obrázkům:

25

● 8082 Odkapní římsička (1)

End view

Boční pohled

Gray foam tape

Šedá pěnová páska

Fasten drip cap

Upevnění odkapní římsičky

Spring latch

Odpruţená západka

Hem

Lem

Fasten door stop

Upevnění dveřní zaráţky

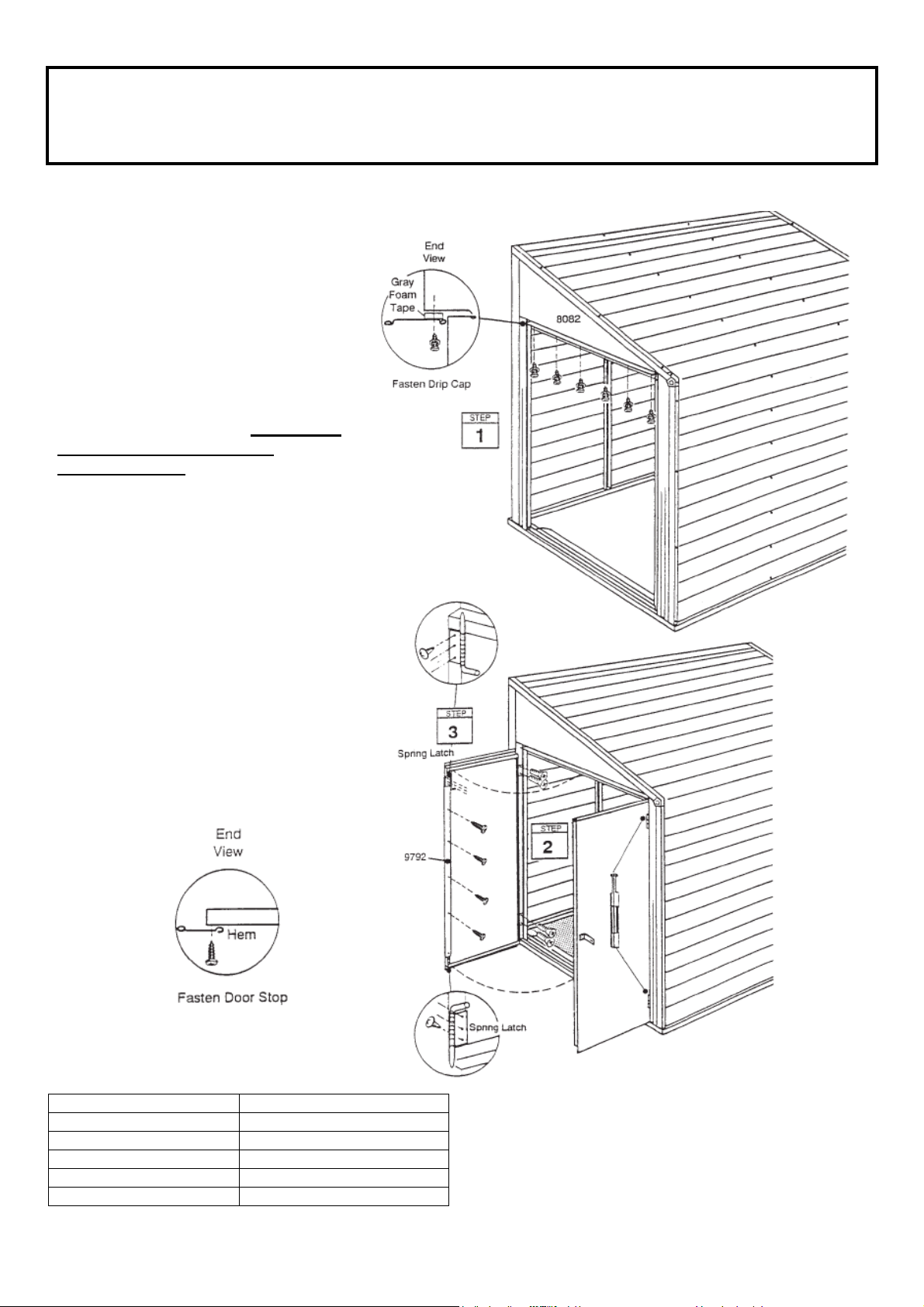

Krok 10

● Díly potřebné pro ● ● Pravé dveře (1)
Odkapní římsička/dveřní zaráţka ● Levé dveře (1)

● 9792 Dveřní zaráţka (1)

1 Přiloţte zbývající šedou pěnovou

pásku podél hrany odkapní
římsičky. Přiloţte odkapní římsičku

s pěnou nahoře ke spodní části štítu

u dveřního otvoru a přišroubujte.

2 Vloţte dveře do rohů dveřního

otvoru, jak vidíte na obrázku, a

přišroubujte závěsy pomocí šroubů s
plochou hlavou 7/16“ a

šestihranných matic č. 6. Ujistěte se,
že hlavy na čepech závěsu

směřují nahoru.

3 Přiloţte dveřní zaráţku k levým

dveřím zkoseným koncem nahoru a
lemy směrem dovnitř domku, a
přišroubujte pomocí čtyř šroubů.
Pomocí tří šroubů upevněte
odpruţenou západku na horní a
spodní část dveřní zaráţky. Kdyţ
odpruţená západka zapadne do
otvoru v příčníku nebo rampě, udrţí
to nepouţívané levé dveře zavřené.
Závlačku a petlici můţete pouţívat,
pokud chcete mít dveře zavřené,
nebo je můţete pouţívat s visacím
zámkem (není součástí dodávky),

pokud chcete dveře zamknout.

Legenda k obrázkům:

26

YS47-A EV47-A 697.68601

BR24

NĚKTERÁ FAKTA O RZI

Rezavění je přirozený oxidační proces, ke

kterému dochází, kdyţ je holý kov vystaven
vlhkosti. Problémové oblasti zahrnují otvory
pro šrouby, neopracované hrany nebo místa,

kde se v ochranném nátěru objeví škrábance

a zářezy při běţné montáţi, manipulaci a
pouţívání. Určení těchto problémových

oblastí přirozeného rezavění a přijetí
některých jednoduchých preventivních
opatření na ochranu před rzí můţe pomoci

zastavit tvorbu rzi nebo ji rychle zastavit,
jakmile se objeví.

1. Zamezte tvorbě zářezů nebo škrábanců v
ochranném nátěru, uvnitř a venku.

2. Pouţívejte všechny dodané podloţky.

Kromě ochrany před povětrnostními vlivy

podloţky chrání kov před poškrábáním
způsobeným šrouby.

3. Udrţujte střechu, základový obvod a

kolejnice posuvných dveří bez nečistot a listí,
které se zde můţe hromadit a udrţovat

vlhkost. Tím můţe dojít k dvojitému
poškození, protoţe při rozkladu uvolňují

kyselinu.

4. Opravte škrábance či zářezy a jakoukoliv

oblast viditelné rzi jakmile to bude moţné.

Ujistěte se, ţe povrch je zbaven vlhkosti,

olejů, špíny či šmouhy, a poté naneste
rovnoměrnou vrstvu vysoce kvalitní barvy na

opravu laku.

27
