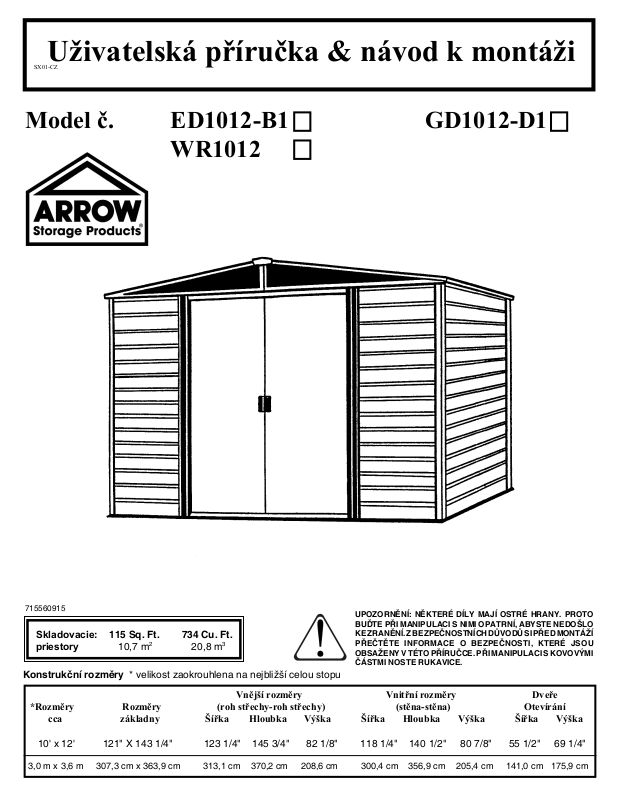

Arrow Woodrige 10x12 User Manual

Uživatelská příručka & návod k montáži

SX01-CZ

Model č. ED1012-B1 GD1012-D1
WR1012

715560915

Skladovacie: 115 Sq. Ft. 734 Cu. Ft.

priestory 10,7 m

Konstrukční rozměry * velikost zaokrouhlena na nejbližší celou stopu

Vnější rozměry Vnitřní rozměry Dveře

*Rozměry Rozměry (roh střechy-roh střechy) (stěna-stěna) Otevírání

cca základny Šířka Hloubka Výška Šířka Hloubka Výška Šířka Výška

10' x 12' 121" X 143 1/4" 123 1/4" 145 3/4" 82 1/8" 118 1/4" 140 1/2" 80 7/8" 55 1/2" 69 1/4"

3,0 m x 3,6 m 307,3 cm x 363,9 cm 313,1 cm 370,2 cm 208,6 cm 300,4 cm 356,9 cm 205,4 cm 141,0 cm 175,9 cm

2

20,8 m3

UPOZORNĚNÍ: NĚKTERÉ DÍLY MAJÍ OSTRÉ HRANY. PROTO
BUĎTE PŘI MANIPULACI S NIMI OPATRNÍ, ABYSTE NEDOŠLO
KE ZRANĚNÍ. Z BEZPEČNOSTNÍCH DŮVODŮ SI PŘED MONTÁŽÍ
PŘEČTĚTE INFORMACE O BEZPEČNOSTI, KTERÉ JSOU
OBSAŽENY V TÉTO PŘÍRUČCE. PŘI MANIPULACI S KOVOVÝMI
ČÁSTMI NOSTE RUKAVICE.

A03-CZ

NEŽ ZAČNETE....

Uživatelská příručka:

Před zahájením montáže se seznamte s příslušnými požadavky stavebního zákona ohledně umístění
či základů. Prostudujte si tuto uživatelskou příručku. Příručka obsahuje důležité informace a
užitečné rady, které mohou montáž zjednodušit a zpříjemnit.

Pokyny k montáži: Jsou obsaženy v této příručce a obsahují veškeré informace týkající se

Vašeho konstrukčního modelu. Před zahájením montáže si prostudujte všechny pokyny a během
montáže dodržujte pořadí jednotlivých kroků, což Vám pomůže dosáhnout požadovaného výsledku.

Základy a ukotvení: Váš domek musí být ukotven k zemi, aby bylo zabráněno případnému

poškození větrem. Základna je nezbytná pro sestavení přesného čtvercového a rovného domku.
Kotvící materiál a základna nejsou součástí základního balení vašeho domku. Tento návod poskytuje
informace o několika metodách, které jsou běžně používané k zabezpečení a postavení domku.

Díly a seznam dílů: Ujistěte se, zda máte veškeré díly, které budete potřebovat k montáži.

•Na dílech naleznete příslušná čísla dílů. Tato čísla (před -) musí souhlasit s čísly v seznamu dílů.

•Pokud zjistíte, že určitý díl chybí, kontaktujte svého prodejce:

•Porovnejte seznam dílů s obsahem kartonů. Nejdříve se spojují některé jednotlivé díly do větších celků,
které se použijí při další montážní činnosti.

•Seznamte se s nářadím a spojovacími prvky, které usnadní montáž. Jsou zabaleny v kartonech a
slouží k urychlení montáže.

3

A04-CZ

NAPLÁNUJTE SI....

Předpověď počasí: den montáže by měl být beze srážek a větru. Nedoporučujeme montáž při

větrném počasí. Podklad by měl být suchý a bez bláta.

Týmová práce: je-li to možné, mělo by se na montáži domku podílet dvě či více osob. Jedna osoba

může instalovat části nebo panely a druhá osoba může připravovat spoje a nářadí.

Nářadí a nástroje: při montáži domku budete potřebovat následně vyobrazené základní nářadí a

nástroje. Nejdříve se musíte rozhodnout ohledně způsobu ukotvení a vytvoření podkladu, poté sestavte
kompletní seznam potřebného materiálu.

Neobejdete se bez

• ochranných brýlí

• šroubováku

(s tvrzenou magnetickou špičkou)
Upozornění: elektrický šroubovák
nebo rychlovrtačka může urychlit
montáž až o 40 %.

Neobejdete se bez

• pracovních rukavic

• štafl í

• pracovního nože/nůžek kleští

• vodováhy

• svinovacího metru

Šetří čas

• klíč

• elektrická/bezšňůrová vrtačka

• provázek
(pro vyznačení základního rámu)

Příprava podkladu

• kladivo a hřebíky

• rýč nebo lopata

• ruční pilka

• dřevo a/nebo beton

Výběr a příprava místa montáže: před montáží je třeba vybrat vhodné místo pro

umístění domku. Nejvhodnější je rovný a dobře odvodněný podklad.

• Nezapomeňte, že při montáži budete potřebovat volný prostor. Ujistěte se, že jste ponechali dostatek
místa pro otevírání vstupních dveří a že je kolem domku dostatečný přístup pro připevnění šroubů z vnější
strany domku.

• Než přistoupíte k vlastní montáži, musíte vytvořit základy a připravit kotvící systém

4

A05-CZ

Během montáže domku je třeba dodržovat bezpečnostní pokyny.

BEZPEČNOST PŘEDEVŠÍM....

• Při manipulaci s jednotlivými konstrukčními díly
postupujte opatrně, mohou mít ostré hrany. Během
montáže nebo údržby noste pracovní rukavice a
dlouhé rukávy, chraňte si oči.

bezpečná hrana

ostrá hrana

ostrá hrana

bezpečná hrana

• V místě montáže by se neměly pohybovat děti
ani zvířata, jinak hrozí riziko vzniku nehod a úrazů
z nepozornosti.

• Při používání nářadí buďte opatrní. Pokud budete
používat elektrické nástroje, seznamte se s jejich
používáním.

• Pokud chybí některý díl, nezačínejte s montáží.
Nedostavěný domek může snadno poškodit vítr.

• Nikdy se neopírejte plnou vahou o střechu domku.
Při používání štafl í se vždy ujistěte, že jsou stabilně
postavené.

• Pokud vane vítr, odložte montáž na bezvětrný den.
Velké plochy, vystavené větru, kladou velký odpor,
snadno ztratí stabilitu a mohou montáž značně zkom­plikovat.

5

A06-CZ

PÉČE & ÚDRŽBA....

Údržba povrchu: pro zvýšení odolnosti je třeba vnější povrch pravidelně čistit a ošetřovat.

Jakmile objevíte poškození či škrábance, věnujte pozornost jejich odstranění. Nejdříve očistěte
povrch drátěným kartáčem, omyjte jej vodou a naneste nátěr podle pokynů výrobce.

Střecha: pomocí dlouhého koštěte s jemnými štětinami odstraňujte ze střechy listí i sníh. Těžký

sníh na střeše může domek poškodit a hrozí rovněž nebezpečí úrazu.

Dveře: prostor dveří by měl být bez nečistot, jinak hrozí nebezpečí jejich vypadnutí. Dveřní

závěsy by se měly každý rok promazávat. Dveře zavírejte a zamykejte, aby nemohlo dojít k jejich
poškození vlivem větru.

Spoje: použijte všechny podložky, které jsou součástí balení. Slouží jako ochrana proti pronikání

vlhkosti a zároveň jako ochrana před poškrábáním kovových částí šrouby. Provádějte pravidelnou
kontrolu šroubů, matic atd. a podle potřeby je utáhněte.

Vlhkost: snížení kondenzace dosáhnete tím, že pod celkovou plochu podlahy umístíte příslušnou

fólii (parotěsná zábrana). Nezapomenete na pravidelné větrání.

Další tipy....

• Čísla dílů na panelech odstraníte vodou a mýdlem.

• Jako ochranu proti pronikání vlhkosti do domku je možné použít silikonové těsnění.

V domku by se neměla ukládat bazénová chemie. Hořlavé látky a žíraviny je třeba

skladovat ve vzduchotěsně uzavřených nádobách.

Uživatelskou příručku a pokyny k montáži uschovejte pro případné budoucí použití.

6

A07-CZ

BEFORE

AFTER

Příslušenství…

Střešní podpěrná sada (proti těžkému sněhu):

Dodatečné střešní nosníky a štítová opěry jsou navrženy proto, aby zvýšily odolnost
střechy proti nahromaděnému sněhu. Navýší nosnost střechy.

Kotvící sada

Model č. AK4

Kotvící sada obsahuje vysoce odolné ocelové vruty, 60´(18m) ocelový kabel a 4
kabelové svorky. Žádné kopání nebo betonování, jen vložte kabel pod střechu,
přes střešní nosníky do vrutu, které se následně zašroubují do země. Pro domky
větší než 10´x 9´(3,0 m x 2,6 m) použijte 2 sady.

Model č. AK100

Nový kotvící systém do betonu umožňuje ukotvit domek jakékoliv velikosti přímo
do betonu. Každá sada obsahuje vysoce odolné, žárem galvanizované rohové
klíny z oceli a obvodové sponky, které pasují přes podlahovou konstrukci a zajišťují
šrouby v betonové desce. Celý montážní návod a ¼“ vrták je součástí balení.

Sada základna

MODELS FB47410, FB5465, FB106-A, FB109-A and FB1014-A

Nový jednoduchý podlahový systém vyrobený z vysoce odolné, žárem
galvanizované oceli. Použijte jako základnu pro překližku, písek nebo kámen.

7

ILB-CZ

TATO

STRANA

BYLA

ZÁMĚRNĚ

PONECHÁNA

PRÁZDNÁ

8

AQ09-CZ

PODLAHA....

Vytvoření základů pro domek

MOŽNOST 1: ZPEVNĚNÝ PODKLAD (PÍSEK, ŠTĚRK)

Zpevněný podklad není vhodný z důvodu přirozeného pohybu spodní půdy a následnému zakřivení konstrukce domku. Rovněž vzlínající zemní
vlhkost napomáhá korozi všech kovů.

Časová náročnost 1 - 2 hodin.

MOŽNOST 2: DŘEVĚNÁ DESKA

Pokud se rozhodnete pro vytvoření vlastní podlahy, používejte pouze vhodný materiál. Tlakově ošetřené dřevo nesmí být použito tam, kde
je v kontaktu s domkem ARROW. Vlastnosti takto ošetřeného dřeva způsobují rychlou korozi kovu. Pokud dojde ke kontaktu s domkem,
bude omezena záruka. Doporučujeme:

• 2x4 dřevěná prkna (5cm x 10cm)

• překližku pro venkovní použití 5/8" (1,5cm) 4 x 8 (122cm x 244cm)

• galvanizované hřebíky

• případně betonové kvádry

16"/24"

Základna by měla být rovná (bez vypouklin, vyvýšenin apod.).
Potřebný materiál zakoupíte v místním obchodě se dřevem.

Při vytvoření podkladu dodržujte následující pokyny (viz rovněž obrázek).

Vytvořte rám (pomocí galvanizovaných hřebíků) z částí o rozměrech
16"/24" (40,6cm/61cm). Vznikne tak vnitřní rám (viz schéma). K rámu
přichyťte překližku (pomocí galvanizovaných hřebíků).

Upozornění: základ/deska se roztáhne o 9/16" (1,4cm) za podlahový

Časová náročnost 6 - 7 hodin.

rám, a to na všech čtyřech stranách. Utěsněte ji proto dřevem a térem
(není součástí dodávky) nebo vylijte betonovou vrstvu menší o o 9/16".

40,6 cm/61,0 cm

121"

PŘEDNÍ

STRANA

(DVEŘE)

307,3 cm

143 1/4"

363,9 cm

MOŽNOST 3: BETONOVÁ DESKA

Deska by měla být silná minimálně 4" (8-10cm). Musí být rovná, jen tak lze pro rám vytvořit dobrou základnu. Doporučujeme:

• 1 x 4 prkna (2,5cm x 10cm) (odstraní se po zaschnutí betonu)

• beton • plastovou plachtu 6 dílců (1 dílec = 0,0254 mm)

• K přípravě kvalitního betonu doporučujeme použít směs:

• 1 části cementu

• 3 částí hrubozrnného písku

• 2 1/2 části jemného písku

Příprava místa stavby/vytvoření podkladu

1. V podkladu vykopejte čtvercový otvor hluboký 6" (15cm) (odstraňte trávu).

2. Otvor vyplňte do výšky 4" (10cm) štěrkopískem a vrstvu ušlapejte.

3. Štěrkopískovou vrstvu zakryjte plastovou plachtou.

4. Vytvořte dřevěný rám ze čtyřech prken 1x4 (2,5cm x 10cm).

5. Otvor a rám vylijte betonem a vytvořte betonovou vrstvu o tloušťce
4" (8-10cm). Zkontrolujte, zda je povrch dostatečně rovný.

Časová náročnost: 3-5 hodin (práce) + 1 týden (zasychání betonu).

PŘEDNÍ
STRANA
(DVEŘE)

Pozor: rozměry betonové desky bez dřevěných prken

121"

307,3 cm

143 1/4"

363,9 cm

9

A10-CZ

UKOTVENÍ....

Ukotvení domku

Podlahový rám se ukotvuje až po postavení domku.

Doporučené metody ukotvení viz níže.

ARROW kotvící sada (AK4 nebo 60298):
Doporučujeme použít s jakoukoliv navrhovanou základnou.
Obsahuje: 4x kotvu s kabelem, svorky a instrukce k montáži

OVER THE BEAMS

AND INTO THE GROUND

ARROW kotvící sada (AK100 nebo 68383):
Doporučujeme použít s betonovou základnou.
Obsahuje: rohové klíny, obvodové sponky, spojovací
díly, ¼“ vrták a instrukce k montáži.

Ukotvení do dřeva/podpěry:

Použijte šrouby do dřeva 1/4". V rámu jsou otvory 1/4"
(0,63cm) pro důkladné ukotvení.

1. 2.

Ukotvení do betonu:

1. Pro desku z litého betonu nebo stavební základy nebo
dlaždice: použijte šrouby se čtvercovou hlavou 1/4" x 2".

2. Pro ukotvení již postaveného domku: použijte šrouby
se čtvercovou hlavou 1/4" x 6".
* při montáži do betonu použijte odpovídají hmoždinky

10

1.

2.

SX11 ctr-CZ

65103

#8-32 šestihranná matice (129)

Železářské díly

Vyjměte ze sáčku, uschovejte
do posledního kroku montáže

65900A

#10Bx1/2" (13 mm)

černý šroub (8)

(v balení se šrouby)

65923

#8-32x3/8" (10 mm)

šroub (129)

65004

#8Ax5/16" (8 mm)

šroub (410)

66045

klika (2)

66769

pojezd (4)

66646

podložka (276)

(7 balení po 40)

66382

spodní vedení dveří (4)

5971

kování na střešní trám (4)

66183

krytka střešní lišty

(2 pravé a 2 levé)

6228

podpěra (2)

67468

krytka (2)

67545

těsnicí páska (1)

11

SX12-CZ

Seznam dílů

Montážní č. Číslo Popis dílu Počet ks Kontrola
dílu v balení obsahu
1 9365 Přední horní lišta 2
2 5287 Střední spojovací sloupek 3
3 5288 Rohový sloupek 4
4 6000 Pravý štít 2
5 6001 Levý štít 2
6 6287 Boční plášť 12
7 6529 Střešní panel 6
8 6640 Pravý střešní panel 2
9 6641 Levý střešní panel 2
10 7311 Zárubeň 2
11 10497 Horizontální kování 4
12 6301 Vertikální kování 2
13 8736 Zadní plášť 6
14 8737 Přední plášť 6
15 10472 Pravé a Levé dveře 2
16 3719 Kování dveří v úrovni kliky 2
17 6403 Obruba lišty 1
18 6014 Boční střešní lišta 2
19 6015 Boční střešní lišta 4
20 6868 Hřeben střechy 1
21 6869 Hřeben střechy 2
22 9366 Dveřní lišta 2
23 10396 L-profi l zadní stěny 2
24 6635 Podpěra štítu 2
25 10397 Střešní trám 8
26 10392 Boční podlahový rám 4
27 8936 Zadní podlahový rám 2
28 9367 Přední podlahový rám 2
29 9344 Vzpěrný trámek pláště 10
30 10395 Boční středová lišta 4
31 8934 Spojovací rám 1

12

SX13 new-CZ

Sestavení podle montážního čísla dílu

30

19

18

7

19

8

30

29

6

2

7

25

5

3

29

25

4

21

25

24

13

13

9

7

20

25

25

23

4

25

21

25

13

24

25

7

9

23

5

7

19

8

7

19

18

31

15

16

17

11

6

6

26

22

12

14

10

14

11

14

28

27

13

29

1

13

13

2

30

6

6

3

29

6

29

26

29

30

6

6

2

6

29

29

26

3

27

6

29

14

3

14

14

26

28

22

29

6

6

1

11

12

15

10

16

11

13

Krok 1

SV14 ctr-CZ

 Potřebné díly 

Montáž podlahového rámu

 8934 Spojovací rám (1)
 9367 Přední podlahový rám (2)
 8936 Zadní podlahový rám (2)
 10392 Boční podlahový rám (4)

(8) (13)

Přední podlahový rám se skládá ze tří
kusů. Boční a zadní podlahové rámy
se skládají ze dvou kusů. Umístěte
rámy tak, aby se otvory na jednotlivých
kusech překrývaly. Postupujte podle
obrázků a v následujících krocích:

1 Přední podlahové rámy umístěte

podle obrázku. Mezi oba přední
podlahové rámy položte středový
podlahový rám tak, aby drenážní
otvory směřovaly směrem ven. Rámy
spojte pomocí osmi šroubů.

2 Boční podlahové rámy a zadní

podlahové rámy složte podle
obrázku. Umístěte rámy tak, aby
se otvory na jednotlivých kusech
překrývaly. Postupujte podle obrázků
a rámy spojte pomocí čtyřech/pěti
šroubů.

3 Pečlivě zkontrolujte délku sestavy

a smontované díly odložte stranou
pro pozdější použití.

KROK

1

KROK

2

10392

9367

10392

9367

8934

DRENÁŽNÍ OTVOR

SMĚREM VEN

8936 8936

9367

8936

Montáž předního

8934

Boční podlahový rám 141 5/8" 359,7 cm

10392

podlahového rámu

119 3/8" 303,2 cm

9367

Zadní podlahový rám

119 3/8" 303,2 cm

KROK

3

141 5/8" 359,7 cm

Boční

141 5/8" 359,7 cm

119 3/8" 303,2 cm

Přední a Zadní

119 3/8" 303,2 cm

14

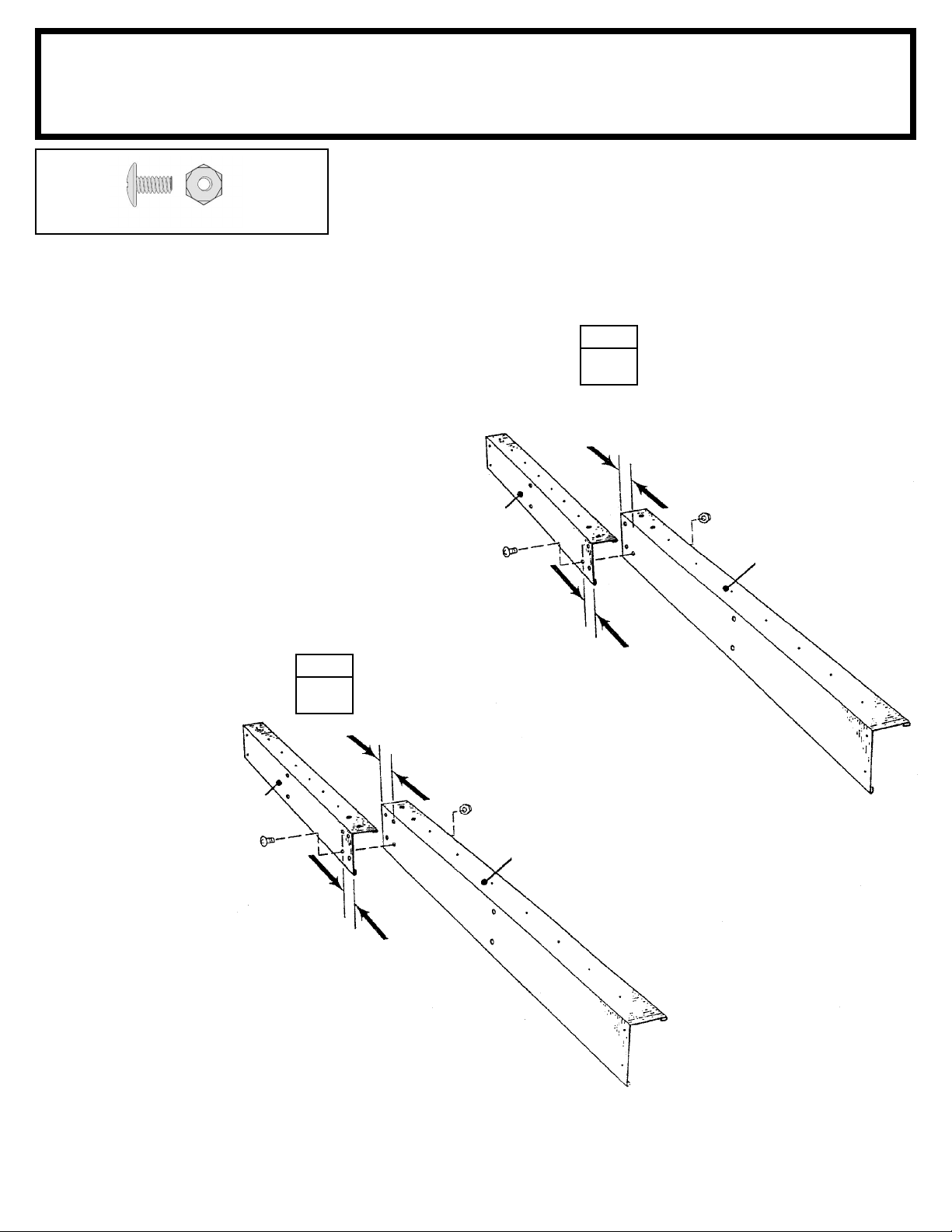

Krok 2

SX15 ctr-CZ

(5)

Části hlavního rámu tvoří hlavní oporu
pro stěny. Tyto díly se později umístí
v horní části bočních stěn a zadní
stěny. Postupujte následovně:

Montáž obvodového rámu

 Potřebné díly 

 10396 L-profi l zadní stěny (2)
 10395 Boční středová lišta (4)

KROK

1 Umístěte L-profi l zadní stěny

s přesahem podle obrázku a
navzájem je spojte jedním šroubem

ve středovém otvoru.

2 Sestavte 2 Boční středová

lišta podle obrázku. Spojte každou

sadu navzájem jedním šroubem ve

středovém otvoru.

3 Smontované díly odložte stranou.

Použijete je později.

KROK

2

10395

3 3/4"

9,5 cm

1

4 1/2"

11,4 cm

10396

10396

4 1/2"

11,4 cm

Zadní středová lišta

118 1/8" 300,0 cm

3 3/4"

9,5 cm

10395

Boční středová lišta

140 3/8" 356,6 cm

15

Krok 3

SV16 ctr-CZ

 Potřebné díly 

Montáž střešního trámu

 10397 Střešní trám (8)

(30)

Sestava lišty a střešního trámu
spojuje oba střešní štíty a slouží jako
opora střešních panelů. Pravý a levý
střešní trám se skládá ze dvou dílů.

Upozornění: Tyto díly jsou vyztužené,
můžete na ně vyvinout tlak a spojit je.

1 Konec jednoho střešního trámu

umístěte do druhého trámu tak, aby
se 6 otvorů překrývalo. Opakováním
tohoto postupu vytvoříte čtyři
soupravy. Zatím nešroubujte.

2 Ze dvou spojených střešních trámů

vytvoříte hlavní střešní trám (viz
obr.). Upevněte pomocí 14 šroubů.
Cílem je vytvořit jeden jediný dvojitý
smontovaný střešní trám.

3 Zbylé dva spojené střešní trámy

spojte pomocí osmi šroubů a vytvořte
pravý a levý střešní trám.

KROK

1

KROK

10397

2

10397

142 3/8" 361,6 cm

Smontováno

pohled

z boku

Vytvořte jeden dvojitý

smontovaný trám

4 Smontované díly odložte stranou

pro pozdější použití.

Vytvořte dva jednotlivé smontované

KROK

střešní trámy

3

142 3/8"
361,6 cm

142 3/8"
361,6 cm

16

Krok 4

A17 ctr-CZ

(4)

 Potřebné díly 

Montáž dveřní lišty

Upozornění:

obruba dveřní lišty (lakovaná)

 6403 Obruba lišty (1)
 9366 Dveřní lišta (2)

Dveřní lišta tvoří podporu pro
zasouvací dveře a zároveň zpevňuje
přední stěnu. Skládá se ze tří dílů.

1 Podle obrázku spojte obrubu

lišty,(lakovaná) a dveřní lištu

(galvanizovaná).

2 Ze spodu umístěte čtyři šrouby.

Upozornění: Otvory v horní části
lišty slouží k přichycení štítu k přední
stěně (pozdější krok).

3 Na lištu nasuňte pojezdy (viz

pohled z boku) .

4 Smontované díly odložte stranou

pro pozdější použití.

6403

9366

KROK KROK

1

6403

2

66769

9366

dlouhá část
nahoře

kratší část
dole

9366

9366

118 1/8"
300,0 cm

66769

KROK

4

118 1/8"
300,0 cm

118 1/8"
300,0 cm

KROK

3

dlouhá část nahoře

pojezdy

17

SPRÁVNĚ

POHLED Z BOKU

NESPRÁVNĚ

Krok 5

SW18 ctr-CZ

 Potřebné díly 

Podlahový rám

 Smontovaná přední podlaha (1)
 Smontovaná boční podlaha (2)
 Smontovaná zadní podlaha (1)

(8) (2)

1 Smontujte čtyři rohy

podlahového rámu pomocí
dvou šroubů v každém rohu (viz
obr.). Přední rohy spojte šrouby
zespodu, aby byly matice nahoře.

2 Změřte rám příčně. Pokud jsou

oba příčné rozměry stejné, jsou části
podlahového rámu spojeny v pravém
úhlu.

KROK

1

ČELO

PRAVÝ

HORNÍ

10392

PRAVÝ

PŘEDNÍ

8936

10392

9367

UPOZORNĚNÍ

Pokud jste vytvořili dřevěnou nebo

betonovou základnu, odložte

ukotvení podlahového rámu na

pozdější dobu - po postavení

domku.

Jednotlivé části rámu musí
přiléhat v pravém úhlu a musí
být absolutně rovné, jinak se
nebudou překrývat otvory na
přiléhajících dílech.

srovnat

do roviny

Pokud jsou příčné rozměry
stejné, jsou části podlahového
rámu spojeny v pravém úhlu.

KROK

2

18

Krok 6

SX19 ctr-CZ

(8)

 Potřebné díly 

Rohový sloupek

 5288 Rohový sloupek (4)

UPOZORNĚNÍ

Následující část montáže je časově

velmi náročná. Nepokračujte v ní,

pokud nemáte dostatek času, abyste

ji dokončili téhož dne. Nedokončený

domek se snadno poškodí, např.

poryvem mírného větru.

1 Podle obrázku umístěte rohové

sloupky v rozích rámu podlahy.

Pomocí dvou vrutů připevněte rohové
sloupky k podlažnímu rámu.

Podepřete rohové sloupky laťkami
až do přimontování horních rámů.

5288

BOČNÍ POHLED SHORA

5288

5288

ZADNÍ

ČELO

5288

BOČNÍ

KROK

1

5288

5288

5288

ČELO

5288

19

Krok 7

SX20 ctr-CZ

(14)

Lišty tvořící hlavní rám zajistí stabilitu
stěn a vytvoří základ pro připojení
štítu, který podpírá střechu.

1 Upevněte sestavu dveřních

kolejí (otvory nahoru) za horní

část předních rohových sloupků. V
každém roku použijte jeden vrut. Viz
obrázek.

2 Upevněte L-profi l zadní stěny za

vnitřní horní část zadních sloupků.
Na každý sloupek použijte dva vruty.

3 Upevněte L-profi ly boční stěny

za vnitřní horní část bočních sloupků.
Na každý sloupek použijte dva vruty.
L-profily boční stěny překrývají
L-profi ly zadní stěny v rozích.

10395

 Potřebné díly 

Rámy

 Smontovaná dveřní lišta (1)
 Smontovaná střed.lišta pro zadní stěnu (1)
 Smontovaná střed.lišta pro Boční stěnu (2)

kratší část
nahoře

lišty patří
dovnit ř do m ku

KROK

9366

Smontovaná dveřní lišta

ČELO

KROK

1

10396

10395

2

delší část
nahoře

otvor

dovnitř

kratší část
dole

20

Krok 8

SX21 ctr-CZ

(18)

Střední sloupky poskytují podporu
stěnám.

Střední spojovací sloupek

1 Umístěte střední sloupek

uprostřed zadní stěny a připevněte
jej pomocí 4 vrutů do L-profilu
zadní stěny a 2 vrutů do zadní části
podlahového rámu.
Tip: Změřte nebo spočítejte otvory a
tak zajistěte vycentrování na L-profi lu.

 Potřebné díly 

5287 Střední spojovací sloupek (3)

2 Stejným způsobem připevněte

lištové sloupky po stranách stavby.

5287

KROK

1

5287

ČELO

5287

KROK

2

21

Krok 9

SX22 ctr-CZ

(8)

Dveřní zárubně zpevňují otvor pro
dveře a začišťují jeho okraj.

1 Pomocí dvou vrutů připevněte

horní část dveřních sloupků ke
koleji dveří. Totéž opakujte dole do
rámu. Okraj se žlábkem je ve směru
ke středu stavby.

OKRAJ SE ŽLÁBKEM
MUSÍ BÝT VE SMĚRU
KE STŘEDU STAVBY

 Potřebné díly 

 7311 Zárubeň (2)

Zárubně

7311

ČELO

KROK

1

7311

podložka

22

Krok 10

SX23 ctr-CZ

 Potřebné díly 

Vzpěrný trámky/Přední

lišta

 9344 Vzpěrný trámek pláště (10)
 9365 Přední horní lišta (2)

(12)

Vzpěrné trámky poskytují povrch pro
připevnění plášťových panelů.

(4)

1 Podle rozměrů měřených od konců

L-profi lů umístěte 2 vzpěrné trámky
mezi střední sloupky a rohy na bocích
a 1 na zadní části budovy. Umístěte
vzpěrný trámek uvnitř horního L-profi lu
a upevněte vrutem skrz spodní otvor.

2 Položte spodní záložku (velký otvor)

vně podlahového rámu. Záložku zatím
nepřipevňujte. Postup opakujte se
zbývajícími vzpěrnými trámky kolem
celé stavby.

3 Čelní výztuhu umístěte mezi

rohový sloupek a dveřní zárubeň.
Upevněte ji pomocí 3 šsroubů.

PŘIPEVNĚTE

VZPĚRNÝ TRÁMEK

SKRZ SPODNÍ OTVOR

KROK

1

47 9/16" (120,8 cm)

21 15/16" (55,7 cm)

KROK

3

9365

ČELO

29 3/16"

(74,1 cm)

KROK

2

9365

ZÁLOŽKU ZATÍM

NEPŘIPEVŇUJTE

23

VELKÝ OTVOR

Krok 11

SX24 ctr-CZ

 Potřebné díly 

Boční plášť

 6287 Boční plášť (12)

(48)

Pod každého šroub ve stěnách patří
podložka.

SPRÁVNĚ

(56)

NESPRÁVNĚ

1 Zasuňte boční plášť do kanálků

rohových a středních sloupků plochou
hranou nahoru, se spodní hranou
spočívající dole na podlahovém rámu.
Postup je vždy stejný. Připevněte
spodní hranu a záložku vzpěrného
trámku k podlahovému rámu
pomocí vrutů. Připevněte střed ke
vzpěrnému trámku pomocí vrutů.
Horní hranu zatím nepřipevňujte.

2 Připevněte boční plášť jako předtím.

Povšimněte si, že zářez ve spodní hraně
musí přesahovat plochou hranu poslední
části pláště. Připevněte oba panely pláště
ke vzpěrnému trámku v místě přesahu.

KROK

4

KROK

KROK

3

6287

5

6287

KROK

2

3 Připevněte boční plášť k horní části

jako předtím.

4 Pomocí vrutů zevnitř budovy

přišroubujte plášť k rohovým sloupkům
a ke střednímu sloupku.

5 Opakujte 1. až 4. krok na opačném

konci stavby.

UPOZORNĚNÍ

Ujistěte se, zda jsou panely

umístěné a upevněné přesně

podle obrázku.

Jednotlivé části rámu musí

přiléhat v pravém úhlu a musí

být absolutně rovné, jinak se

nebudou překrývat otvory na

přiléhajících dílech.

ČELO

Pohled

Spodní

hrana

Plochá

hrana

Všechny přesahy pláště

musí být vždy přišroubovány

zezadu

jedním vrutem

24

KROK

1

6287

podložka

TENTO VRUT MUSÍ

PŘIŠROUBOVAT ZÁLOŽKU

VZPĚRNÉHO TRÁMKU

Krok 12

SX25 ctr-CZ

 Potřebné díly 

Zadní/Přední plášť

 8736 Zadní plášť (6)
 8737

Přední plášť (6)

(48)

(14)

1 Zasuňte zadní plášť do kanálků

rohových a středních sloupků a
přišroubujte do zadní části rámu
jako v předchozím kroku.

2 Instalujte zadní plášť a

dokončete obě části zadní stěny.
Přišroubujte horní střední část
pláště k zadnímu L-profilu.

3 Zasuňte přední plášť do kanálků

rohového sloupku a sloupku dveří.
Tento plášť se připevňuje zevnitř,
pomocí vrutů do rohových a dveřních
sloupků.

KROK

1

KROK

2

Přišroubujte horní střední
část posledního pláště ke

vzpěrnému trámku

8736

8736

8736

Přišroubujte zadní plášť

k rohovým a středním

sloupků zevnitř

4 Připevněte přední plášť a

dokončete obě přední části.

KROK

3

Přední panely se

šroubují do rohových a

dveřních sloupků zevnitř

8737

8737

8737

KROK

4

25

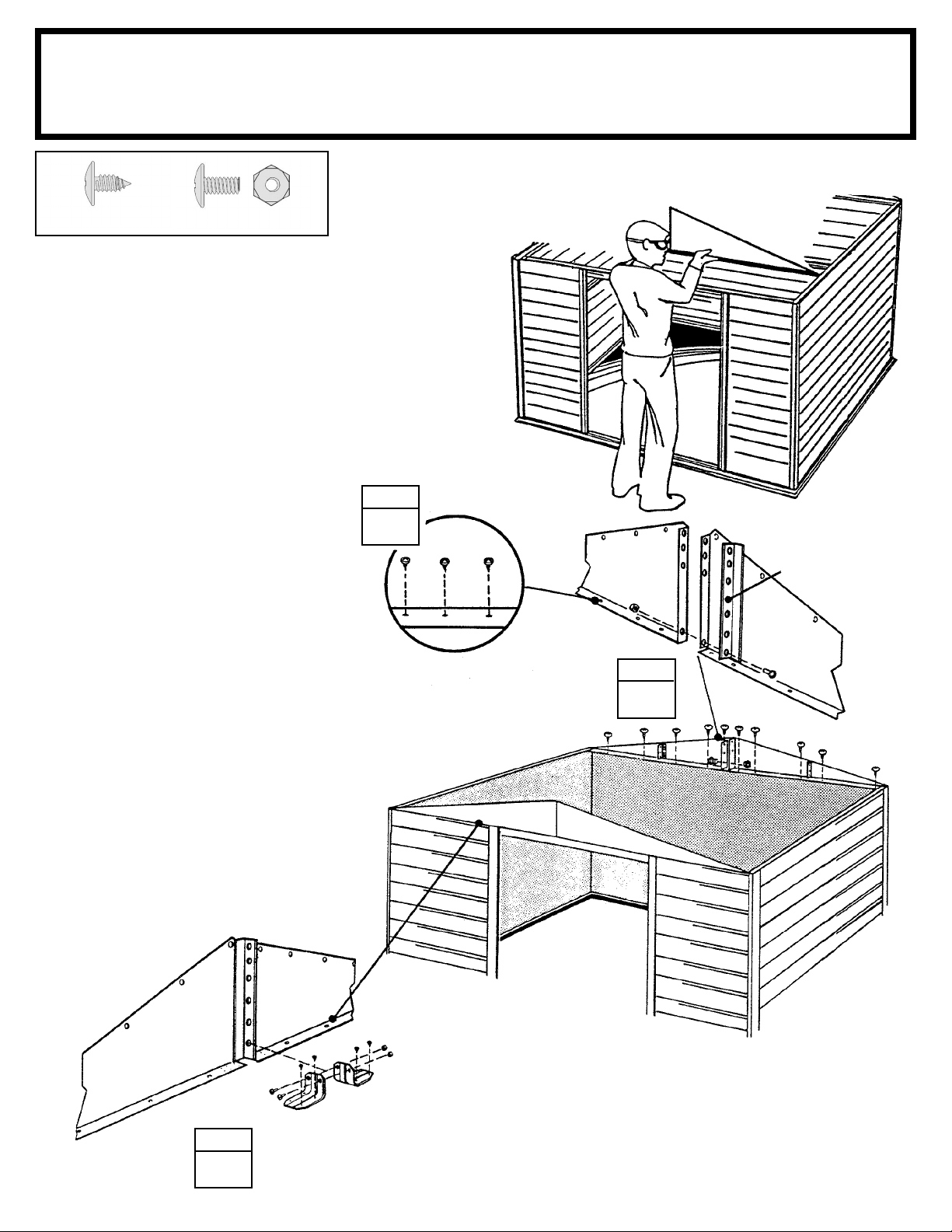

Krok 13

Krok 14

SX27 ctr-CZ

KROK

2

KROK

3

KROK

1

6000

6001

27

 Potřebné díly 

Štíty/podpěry

 Smontovaný levý štít (2)
 Smontovaný pravý štít (2)
 6635 Podpěra štítu (2)

1 Přišroubuje pravý a levý štít k liště

umístěné v horní části zadní stěny.

Upozornění: Zadní štít přišroubujte
šrouby s maticí k překrývající se
horní liště zadní stěny. U předního
štítu vynechejte 2 šrouby, které jsou
nejblíže středu štítu.

2 Levý a pravý štít spojte pomocí

podpěry (použijte šroub a matici v
otvoru na dně).

3 Zopakujte kroky 1 a 2 a upevněte

štít k dveřní liště – až na kování (viz.
obrázek).

6635 podpěra

kování 6228

štít

(22) (3)

SX26 ctr-CZ

(8)

Štíty se instalují na horní část zadních
a předních stěn a tvoří oporu pro
střešní trám.

 Potřebné díly 

Montáž štítů

 6000 Pravý štít (2)
 6001 Levý štít (2)
 5971 Podpěra (4)

Štíty se nacházejí v jednom balení

a mohou být chybně považovány

pokračovat v montáži, ujistěte se,

že jste vybalili jednotlivé kusy.

UPOZORNĚNÍ

za jeden kus. Než budete

1 Čtyři podpěry střešního

trámu přišroubujte k štítům

(pomocí dvou šroubů s maticemi).

Dosedací plocha podpěry musí

mířit směrem ke středu štítu a

příslušné otvory musí být nahoře.

UPOZORNĚNÍ

6000

ČELO

KROK

1

5971

podpěry střešního

trámu

26

podložka

6001

Krok 14

SX27 ctr-CZ

(22) (3)

1 Přišroubuje pravý a levý štít k liště

umístěné v horní části zadní stěny.

Upozornění: Zadní štít přišroubujte
šrouby s maticí k překrývající se
horní liště zadní stěny. U předního
štítu vynechejte 2 šrouby, které jsou
nejblíže středu štítu.

2 Levý a pravý štít spojte pomocí

podpěry (použijte šroub a matici v
otvoru na dně).

3 Zopakujte kroky 1 a 2 a upevněte

štít k dveřní liště – až na kování (viz.
obrázek).

 Potřebné díly 

Štíty/podpěry

KROK

1

štít

 Smontovaný levý štít (2)
 Smontovaný pravý štít (2)
 6635 Podpěra štítu (2)

6635 podpěra

kování 6228

KROK

2

6001

6000

KROK

3

27

Krok 15

SX28 ctr-CZ

(12)

1 Spojte obě poloviny hlavního

střešního trámu s podpěrou v čelním

štítu.

2 Spojte opačný konec hlavního

střešního trámu s podpěrou v zadním
štítu.

3 Střešní trám přišroubujte pomocí

šroubů s maticemi (malé otvory
nahoře).

 Potřebné díly 

Střešní trámy

Montáž střešního rámu

 Hlavní střešní trám (1)
 Střešní trám (2)

KROK

3

Rozložte 2 poloviny
střešního trámu

KROK

1

KROK

2

Montáž hlavního střešního trámu

28

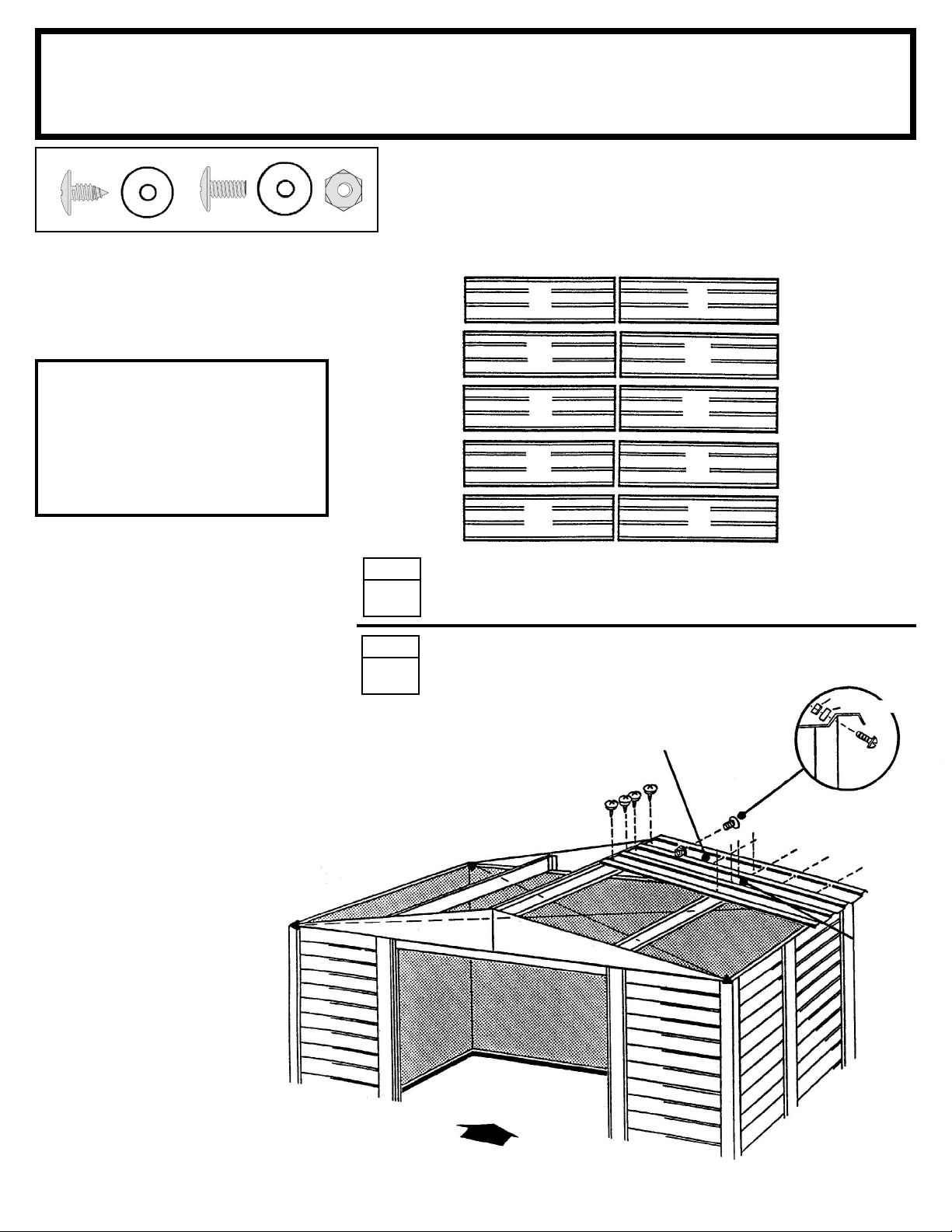

Krok 16

SX29 ctr-CZ

 Potřebné díly 

 6640 Pravý střešní panel (1)

Pravý střešní panel

(8)

(5)

Střešní panely se nejlépe instalují
ze štafl í. Nejdříve začněte s instalací
střešních panelů v pravém zadním
rohu domku. Všechny šrouby musí
být opatřeny podložkou.

UPOZORNĚNÍ

Změřte domek příčně a ujistěte
se, že je stavba v pravém úhlu.

Usnadníte si montáž střešních

panelů a otvory na jednotlivých

dílech se budou překrývat.

1 Podle jejich čísel vyhledejte

střešní panely a umístěte je v jejich
správných polohách na zem podél
stavby.

2 Umístěte pravý střešní panel v

pravém zadním rohu a pomocí vrutů
a šroubů s maticemi je podle obrázku
připevněte ke štítu a střešním
nosníkům. Zatím nepřipojujte spodní
konce panelů k rohům bočních stěn.
Upozornění: dodržujte vyobrazený
postup při spojování.

KROK

1

KROK

2

6641

6529

6529

6529

6640

2

4

6

3

5

8

10 9

ČELO

6640 Pravý střešní panel

1

7

1

6640

6529

6529

6529

6641

matice

podložka

šroub

štít

2

3

4

5

ČELO

29

(4)
šroub

Krok 17

1 Překryjte první střešní hřeben a

pomocí dvěma střešních panelů
vytvořte druhý střešní hřeben. Tip:

Šrouby na hřebeni víčka musí být
ponechána volná pro pohyb hřeben
krytku na stranu a překrývají žebra
příštího střešní panel. Použijte rovněž

pásku proti vlivům počasí.

2 Překryjte druhá střešní hřeben

a pomocí zbylých dvě střešních
panelů vytvořte třetí střešní hřeben.

Tip: Šrouby na hřebeni víčka musí
být ponechána volná pro pohyb
hřeben krytku na stranu a překrývají
žebra příštího střešní panel. Použijte

rovněž pásku proti vlivům počasí.

3 Nainstalujte levé a pravé střešní

panel, jak si rozbalit počasí stahovací

páska, a zatlačte ji dolů. Pomocí
šroubů a podložek přišroubujte
spodní konce panelů k bočním
horním lištám.

4 Pomocí šroubů a matic k sobě

připevněte rošt střešního panelu,
krytku a střešní lištu.

 6868 Hřeben střechy (1)
 6529 Střešní panel (4)
 6869 Hřeben střechy (1)
 6641 Levý střešní panel (1)
 6640 Pravý střešní panel (1)

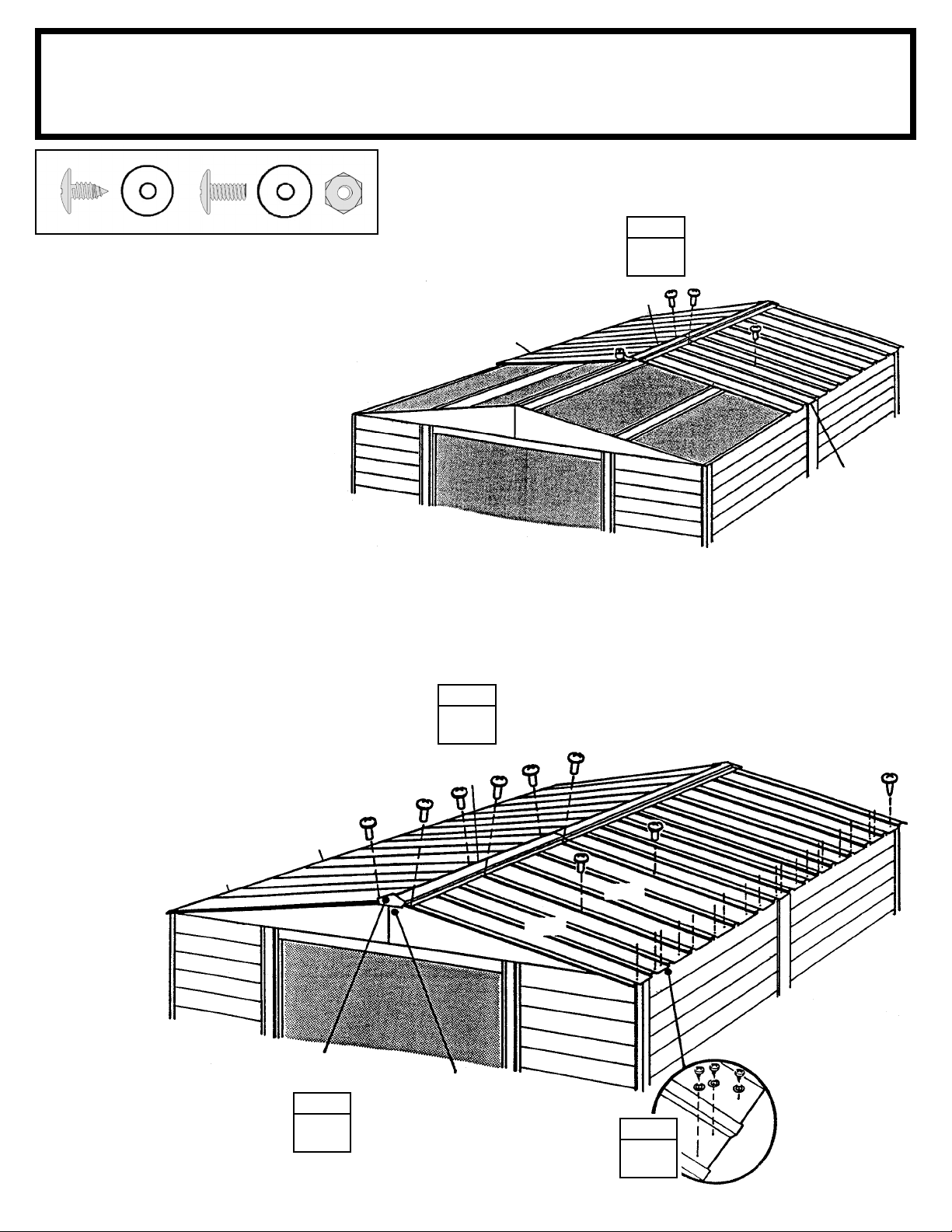

Krok 18

SX31 ctr-CZ

těsnící páska

KROK

3

6868

6529 Střešní panel

6529

Střešní panel

6869

6529

6640

6641

6529

krytka

pásek Uříznětě pásek
proti vlivům počasí a
založte jej dovnitř

KROK

4

KROK

1

KROK

2

31

 Potřebné díly 

Hřeben a panely

(88)

(24)

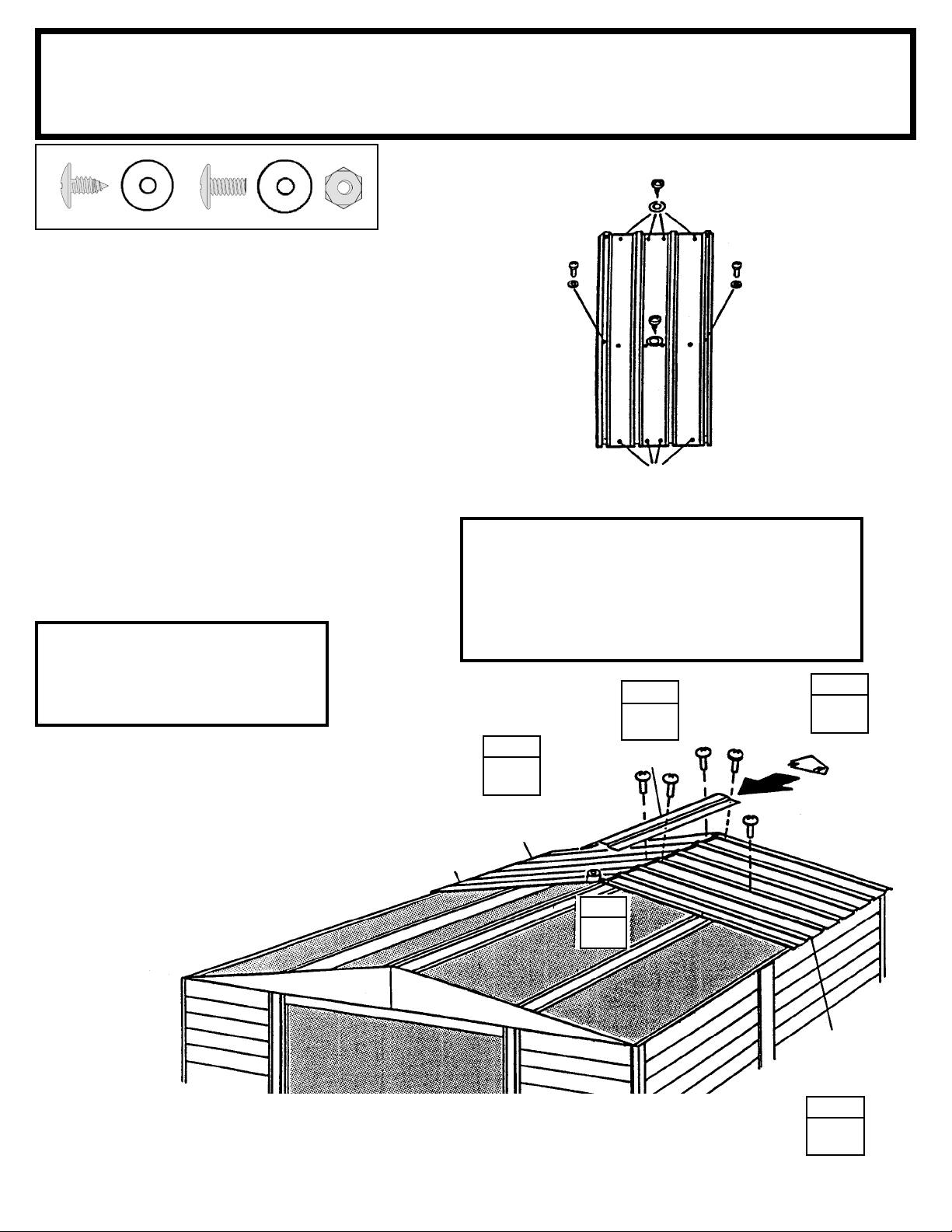

SX30 ctr-CZ

 Potřebné díly 

Hřeben a panely

 6641 Levý střešní panel (1)
 6529 Střešní panel (2)
 6869 Hřeben střechy (1)

přišroubovat k

střešnímu trámu

(24)

1 Levý střešní panel umístěte do

levého zadního rohu střechy.

2 Lem na vrcholu střechy překryjte

těsnicí páskou. Odmotejte pásku a
přitlačte ji přes otvor mezi střešními
panely. Zatím pásku neodstřihujte.

3 2 střešní panely umístěte pracovní

ze strany na stranu. Prozatím

nepřipevňujte spodní konce panelů
k horním lištám bočních stěn.

Pokračujte v izolování otvoru těsnicím
páskem.

Úzký lem střešního panelu (s

obrubou) je vždy třeba překrýt

širším lemem přilehlého panelu.

UPOZORNĚNÍ

(11)

4 K dokončené střeše přišroubujte

(šrouby a matice) první střešní
hřeben. Prozatím střešní hřeben
neupevňujte.

5 Pomocí šroubů a matic k sobě

připevněte rošt střešního panelu,
krytku a střešní lištu.

přišroubovat v

překrývajícím se

místě

přišroubovat k

střešnímu trámu

Pokud se otvory v trámu nepřekrývají s otvory

ve střešních panelech, zatlačte lehce na stěny

domku zleva doprava. Pokud to nepomůže,

není domek v rovině. Vyrovnejte rohy, dokud

KROK

6641 Levý
střešní panel

6529

prozatím

neupevňujte

UPOZORNĚNÍ

nedojde k srovnání otvorů.

KROK

4

6869

1

těsnící

páska

KROK

3

přišroubovat v

překrývajícím se

místě

KROK

5

30

6529

Střešní panel

KROK

2

Krok 18

SX31 ctr-CZ

 Potřebné díly 

Hřeben a panely

 6868 Hřeben střechy (1)
 6529 Střešní panel (4)
 6869 Hřeben střechy (1)
 6641 Levý střešní panel (1)
 6640 Pravý střešní panel (1)

(88)

(24)

1 Překryjte první střešní hřeben a

pomocí dvěma střešních panelů
vytvořte druhý střešní hřeben. Tip:

Šrouby na hřebeni víčka musí být
ponechána volná pro pohyb hřeben
krytku na stranu a překrývají žebra
příštího střešní panel. Použijte rovněž

pásku proti vlivům počasí.

2 Překryjte druhá střešní hřeben

a pomocí zbylých dvě střešních
panelů vytvořte třetí střešní hřeben.

Tip: Šrouby na hřebeni víčka musí
být ponechána volná pro pohyb
hřeben krytku na stranu a překrývají
žebra příštího střešní panel. Použijte

rovněž pásku proti vlivům počasí.

3 Nainstalujte levé a pravé střešní

panel, jak si rozbalit počasí stahovací

páska, a zatlačte ji dolů. Pomocí
šroubů a podložek přišroubujte
spodní konce panelů k bočním
horním lištám.

4 Pomocí šroubů a matic k sobě

připevněte rošt střešního panelu,
krytku a střešní lištu.

6529

KROK

1

6868

těsnící páska

6529 Střešní panel

6529

Střešní panel

KROK

2

6869

6640

krytka

KROK

4

6641

pásek Uříznětě pásek
proti vlivům počasí a
založte jej dovnitř

31

6529

KROK

3

Krok 19

SW32 ctr-CZ

 Potřebné díly 

Střešní lišta

 6015 Boční střešní lišta (4)
6014 Boční střešní lišta (2)

(4)

(8)

1 Boční střešní lištu připevněte na

každé straně domku ve spodní části
střešního panelu.

UPOZORNĚNÍ

Jeden šroub upevňuje vždy dva

kusy v místě jejich přesahu.

2 Pomocí palce a ukazováčku

přehněte spodní okraj lemu střešního
panelu, aby bylo možné vložit do
pravého a levého rohu krytku.

3 Krytku přišroubujte k boční liště.

KROK

3

hřebenová krytka

6015

6014

6015

KROK

2

6015

zatlačte
hřebenovou
krytku dovnitř

Střešní lišta

6014

6015

KROK

1

32

Krok 20

SX33 ctr-CZ

 Potřebné díly 

Montáž dveří

 3719 Kování dveřní kliky (2)
 10472 Pravé a levé dveře (2)
 10497 Horizontální kování (4)
 6301 Vertikální kování (2)

(6) (12)

V tomto kroku naleznete popis
montáže dveří. Stejný postup je třeba
aplikovat u levých dveří. Pod všechny
šrouby patří podložka. Postupujte
následujícím způsobem:

1 Pomocí 1 šroubu upevněte ke

dveřím kování a kliku (viz obr.). Zatím
šroub nepřitahujte.

2 Kování překlopte tak, aby se

překrývalo s středovým otvorem ve
dveřích a přišroubujte.

3 Vertikální kování přidržte

ve středu vnitřní plochy dveří
a upevněte je šroubem.
Středové kování přišroubujte
pomocí 2 šroubů nahoře i dole.

4 Kliku upevněte pomocí druhého

šroubu a oba šrouby utáhněte.

5 V horní a dolní části nainstalujte

horizontální kování a utáhněte 1
šroubem uprostřed.

10497

66382

6301

(4)

6301

66382

3719

66045

3719

10472

pravé dveře

66045

KROK

2

KROK

1

66045

3719

KROK

5

10472

levé dveře

6301

66382

10497

10497

66382

KROK

4

6 Podle obrázku přišroubujte spodní

vedení posuvných dveří.

7 Kroky 1 až 6 zopakujte i u levých

dveří.

KROK

66382

33

10497

3

POHLED Z BOKU

horizontální

KROK

kování

vedení dveří

dveře

podložka

6

Krok 21

SW34 ctr-CZ

 Potřebné díly 

Instalace dveří

 Smontované pravé dveře (1)
 Smontované levé dveře (1)

(8)

1 Postupujte z vnitřní části domku,

vložte spodní část pravých dveří
(pokud jste uvnitř budovy, pak je
to Vaše levá strana) do vedení v
předním rámu.

2 Horní část dveří umístěte tak, aby

se otvory ve dveřích překrývaly s
otvory v pojezdech.

3 K připevnění dveří a pojezdů

použijte dva šrouby č. 10Bx1/2" na
jedny dveře.

UPOZORNĚNÍ

Otvory v pojezdech se postarají o

vyrovnání dveří.

štít

vedení

pojezd

vedení v předním rámu

horizontální kování

dveře

STEP

1

STEP

2

vedení

4 Kroky 1 až 3 zopakujte u levých

dveří.

Uschovejte tuto uživatelskou

příručku a návod k montáži

pro případné budoucí

použití.

otvory sloužící k
vyrovnání dveří

díky otvorům je možné

dveře správně osadit

pravé
dveře

levé
dveře

#10Bx1/2" (13 mm)
šroub

STEP

3

STEP

4

34

XA34-CZ

Ukotvení

Nyní stavbu ukotvěte.

Ukotvení

ED1012-B1 GD1012-D1 WR1012

SX36-CZ

NĚKOLIK INFORMACÍ O RZI

Tvorba rzi je přirozený oxidační proces, ke kterému
dochází po vystavení čistého kovu vlhkosti. K
problematickým a přirozeně rezavějícím místům
patří otvory pro šrouby, neošetřené hrany
nebo místa, kde dojde k porušení ochranného
povlaku (např. poškrábáním) při běžné montáži,
manipulaci a používání. Doporučujeme identifi kovat
problematické oblasti a podniknout jednoduchá
preventivní opatření, která zabrání tvorbě rzi nebo
napomohou zastavit její šíření.

1. Dbejte na to, aby nedošlo k poškrábání povlaku,
ať již uvnitř nebo vně domku.

2. Použijte všechny podložky, které jsou součástí
balení. Podložky brání pronikání vlhkosti a zároveň
chrání kovové části před poškrábáním šrouby.

3. Ze střechy, po obvodu domku či prostoru kolem
dveří odstraňujte listí a nečistoty, které mohou
obsahovat a zadržovat vlhkost, a to i z toho důvodu,
že jejich rozklad může způsobit další škody.

4. Poškrábaná místa nebo plochy, u kterých je
patrné rezivění, co nejdříve ošetřete. Ujistěte se,
zda je povrch suchý, bez stop olejů, špíny nebo
mazu a poté aplikujte rovnoměrný nátěr kvalitního
přípravku.

715560915
