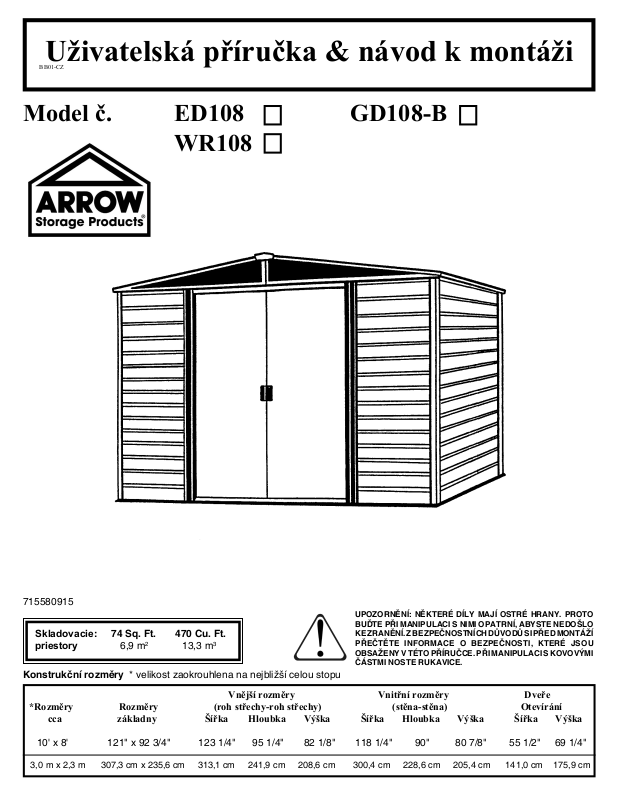

Arrow Woodrige 108 User Manual

Uživatelská příručka & návod k montáži

BB01-CZ

Model č. ED108 GD108-B
WR108

715580915

UPOZORNĚNÍ: NĚKTERÉ DÍLY MAJÍ OSTRÉ HRANY. PROTO
BUĎTE PŘI MANIPULACI S NIMI OPATRNÍ, ABYSTE NEDOŠLO

Skladovacie: 74 Sq. Ft. 470 Cu. Ft.

priestory 6,9 m

Konstrukční rozměry * velikost zaokrouhlena na nejbližší celou stopu

Vnější rozměry Vnitřní rozměry Dveře
*Rozměry Rozměry (roh střechy-roh střechy) (stěna-stěna) Otevírání
cca základny Šířka Hloubka Výška Šířka Hloubka Výška Šířka Výška

10' x 8' 121" x 92 3/4" 123 1/4" 95 1/4" 82 1/8" 118 1/4" 90" 80 7/8" 55 1/2" 69 1/4"

3,0 m x 2,3 m 307,3 cm x 235,6 cm 313,1 cm 241,9 cm 208,6 cm 300,4 cm 228,6 cm 205,4 cm 141,0 cm 175,9 cm

2

13,3 m3

KE ZRANĚNÍ. Z BEZPEČNOSTNÍCH DŮVODŮ SI PŘED MONTÁŽÍ
PŘEČTĚTE INFORMACE O BEZPEČNOSTI, KTERÉ JSOU
OBSAŽENY V TÉTO PŘÍRUČCE. PŘI MANIPULACI S KOVOVÝMI
ČÁSTMI NOSTE RUKAVICE.

A03-CZ

NEŽ ZAČNETE....

Uživatelská příručka:

Před zahájením montáže se seznamte s příslušnými požadavky stavebního zákona ohledně umístění
či základů. Prostudujte si tuto uživatelskou příručku. Příručka obsahuje důležité informace a
užitečné rady, které mohou montáž zjednodušit a zpříjemnit.

Pokyny k montáži: Jsou obsaženy v této příručce a obsahují veškeré informace týkající se

Vašeho konstrukčního modelu. Před zahájením montáže si prostudujte všechny pokyny a během
montáže dodržujte pořadí jednotlivých kroků, což Vám pomůže dosáhnout požadovaného výsledku.

Základy a ukotvení: Váš domek musí být ukotven k zemi, aby bylo zabráněno případnému

poškození větrem. Základna je nezbytná pro sestavení přesného čtvercového a rovného domku.
Kotvící materiál a základna nejsou součástí základního balení vašeho domku. Tento návod poskytuje
informace o několika metodách, které jsou běžně používané k zabezpečení a postavení domku.

Díly a seznam dílů: Ujistěte se, zda máte veškeré díly, které budete potřebovat k montáži.

•Na dílech naleznete příslušná čísla dílů. Tato čísla (před -) musí souhlasit s čísly v seznamu dílů.

•Pokud zjistíte, že určitý díl chybí, kontaktujte svého prodejce:

•Porovnejte seznam dílů s obsahem kartonů. Nejdříve se spojují některé jednotlivé díly do větších celků,
které se použijí při další montážní činnosti.

•Seznamte se s nářadím a spojovacími prvky, které usnadní montáž. Jsou zabaleny v kartonech a
slouží k urychlení montáže.

3

A04-CZ

NAPLÁNUJTE SI....

Předpověď počasí: den montáže by měl být beze srážek a větru. Nedoporučujeme montáž při

větrném počasí. Podklad by měl být suchý a bez bláta.

Týmová práce: je-li to možné, mělo by se na montáži domku podílet dvě či více osob. Jedna osoba

může instalovat části nebo panely a druhá osoba může připravovat spoje a nářadí.

Nářadí a nástroje: při montáži domku budete potřebovat následně vyobrazené základní nářadí a

nástroje. Nejdříve se musíte rozhodnout ohledně způsobu ukotvení a vytvoření podkladu, poté sestavte
kompletní seznam potřebného materiálu.

Neobejdete se bez

• ochranných brýlí

• šroubováku

(s tvrzenou magnetickou špičkou)
Upozornění: elektrický šroubovák
nebo rychlovrtačka může urychlit
montáž až o 40 %.

Neobejdete se bez

• pracovních rukavic

• štafl í

• pracovního nože/nůžek kleští

• vodováhy

• svinovacího metru

Šetří čas

• klíč

• elektrická/bezšňůrová vrtačka

• provázek
(pro vyznačení základního rámu)

Příprava podkladu

• kladivo a hřebíky

• rýč nebo lopata

• ruční pilka

• dřevo a/nebo beton

Výběr a příprava místa montáže: před montáží je třeba vybrat vhodné místo pro

umístění domku. Nejvhodnější je rovný a dobře odvodněný podklad.

• Nezapomeňte, že při montáži budete potřebovat volný prostor. Ujistěte se, že jste ponechali dostatek
místa pro otevírání vstupních dveří a že je kolem domku dostatečný přístup pro připevnění šroubů z vnější
strany domku.

• Než přistoupíte k vlastní montáži, musíte vytvořit základy a připravit kotvící systém

4

A05-CZ

Během montáže domku je třeba dodržovat bezpečnostní pokyny.

BEZPEČNOST PŘEDEVŠÍM....

• Při manipulaci s jednotlivými konstrukčními díly
postupujte opatrně, mohou mít ostré hrany. Během
montáže nebo údržby noste pracovní rukavice a
dlouhé rukávy, chraňte si oči.

bezpečná hrana

ostrá hrana

ostrá hrana

bezpečná hrana

• V místě montáže by se neměly pohybovat děti
ani zvířata, jinak hrozí riziko vzniku nehod a úrazů
z nepozornosti.

• Při používání nářadí buďte opatrní. Pokud budete
používat elektrické nástroje, seznamte se s jejich
používáním.

• Pokud chybí některý díl, nezačínejte s montáží.
Nedostavěný domek může snadno poškodit vítr.

• Nikdy se neopírejte plnou vahou o střechu domku.
Při používání štafl í se vždy ujistěte, že jsou stabilně
postavené.

• Pokud vane vítr, odložte montáž na bezvětrný den.
Velké plochy, vystavené větru, kladou velký odpor,
snadno ztratí stabilitu a mohou montáž značně zkom­plikovat.

5

A06-CZ

PÉČE & ÚDRŽBA....

Údržba povrchu: pro zvýšení odolnosti je třeba vnější povrch pravidelně čistit a ošetřovat.

Jakmile objevíte poškození či škrábance, věnujte pozornost jejich odstranění. Nejdříve očistěte
povrch drátěným kartáčem, omyjte jej vodou a naneste nátěr podle pokynů výrobce.

Střecha: pomocí dlouhého koštěte s jemnými štětinami odstraňujte ze střechy listí i sníh. Těžký

sníh na střeše může domek poškodit a hrozí rovněž nebezpečí úrazu.

Dveře: prostor dveří by měl být bez nečistot, jinak hrozí nebezpečí jejich vypadnutí. Dveřní

závěsy by se měly každý rok promazávat. Dveře zavírejte a zamykejte, aby nemohlo dojít k jejich
poškození vlivem větru.

Spoje: použijte všechny podložky, které jsou součástí balení. Slouží jako ochrana proti pronikání

vlhkosti a zároveň jako ochrana před poškrábáním kovových částí šrouby. Provádějte pravidelnou
kontrolu šroubů, matic atd. a podle potřeby je utáhněte.

Vlhkost: snížení kondenzace dosáhnete tím, že pod celkovou plochu podlahy umístíte příslušnou

fólii (parotěsná zábrana). Nezapomenete na pravidelné větrání.

Další tipy....

• Čísla dílů na panelech odstraníte vodou a mýdlem.

• Jako ochranu proti pronikání vlhkosti do domku je možné použít silikonové těsnění.

V domku by se neměla ukládat bazénová chemie. Hořlavé látky a žíraviny je třeba

skladovat ve vzduchotěsně uzavřených nádobách.

Uživatelskou příručku a pokyny k montáži uschovejte pro případné budoucí použití.

6

A07-CZ

BEFORE

AFTER

Příslušenství…

Střešní podpěrná sada (proti těžkému sněhu):

Dodatečné střešní nosníky a štítová opěry jsou navrženy proto, aby zvýšily odolnost
střechy proti nahromaděnému sněhu. Navýší nosnost střechy.

Kotvící sada

Model č. AK4

Kotvící sada obsahuje vysoce odolné ocelové vruty, 60´(18m) ocelový kabel a 4
kabelové svorky. Žádné kopání nebo betonování, jen vložte kabel pod střechu,
přes střešní nosníky do vrutu, které se následně zašroubují do země. Pro domky
větší než 10´x 9´(3,0 m x 2,6 m) použijte 2 sady.

Model č. AK100

Nový kotvící systém do betonu umožňuje ukotvit domek jakékoliv velikosti přímo
do betonu. Každá sada obsahuje vysoce odolné, žárem galvanizované rohové
klíny z oceli a obvodové sponky, které pasují přes podlahovou konstrukci a zajišťují
šrouby v betonové desce. Celý montážní návod a ¼“ vrták je součástí balení.

Sada základna

MODELS FB47410, FB5465, FB106-A, FB109-A and FB1014-A

Nový jednoduchý podlahový systém vyrobený z vysoce odolné, žárem
galvanizované oceli. Použijte jako základnu pro překližku, písek nebo kámen.

7

ILB-CZ

TATO

STRANA

BYLA

ZÁMĚRNĚ

PONECHÁNA

PRÁZDNÁ

8

A09-CZ

PODLAHA....

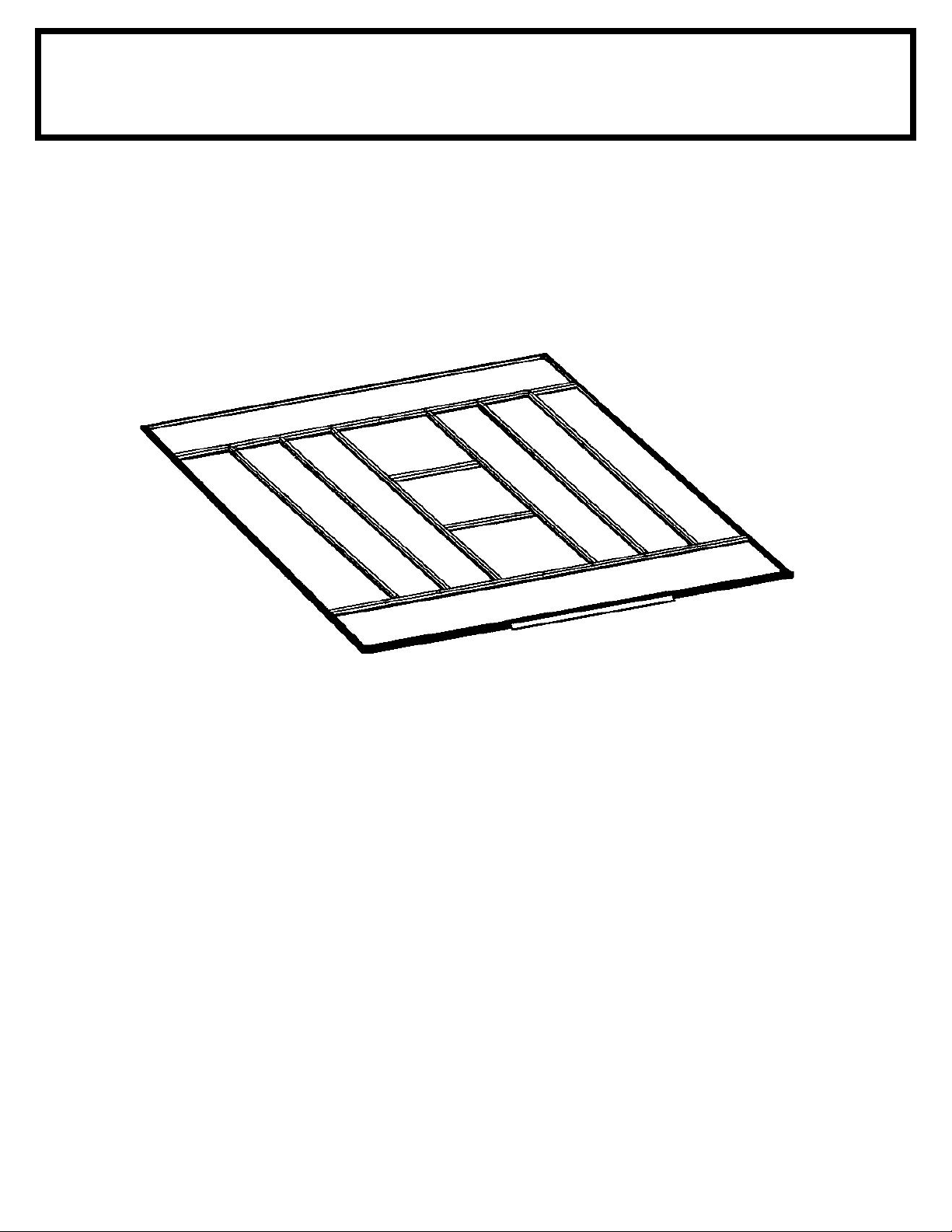

Vytvoření základů pro domek

MOŽNOST 1: ZPEVNĚNÝ PODKLAD (PÍSEK, ŠTĚRK)

Zpevněný podklad není vhodný z důvodu přirozeného pohybu spodní půdy a následnému zakřivení konstrukce domku. Rovněž vzlínající zemní
vlhkost napomáhá korozi všech kovů.

Časová náročnost 1 - 2 hodin.

MOŽNOST 2: DŘEVĚNÁ DESKA

Pokud se rozhodnete pro vytvoření vlastní podlahy, používejte pouze vhodný materiál. Tlakově ošetřené dřevo nesmí být použito tam, kde
je v kontaktu s domkem ARROW. Vlastnosti takto ošetřeného dřeva způsobují rychlou korozi kovu. Pokud dojde ke kontaktu s domkem,
bude omezena záruka. Doporučujeme:

• 2x4 dřevěná prkna (5cm x 10cm)

• překližku pro venkovní použití 5/8" (1,5cm) 4 x 8 (122cm x 244cm)

• galvanizované hřebíky

• případně betonové kvádry

16"/24"

40,6 cm/61,0 cm

Základna by měla být rovná (bez vypouklin, vyvýšenin apod.).
Potřebný materiál zakoupíte v místním obchodě se dřevem.

Při vytvoření podkladu dodržujte následující pokyny (viz rovněž obrázek).

Vytvořte rám (pomocí galvanizovaných hřebíků) z částí o rozměrech
16"/24" (40,6cm/61cm). Vznikne tak vnitřní rám (viz schéma). K rámu
přichyťte překližku (pomocí galvanizovaných hřebíků).

Upozornění: základ/deska se roztáhne o 9/16" (1,4cm) za podlahový

Časová náročnost 6 - 7 hodin.

rám, a to na všech čtyřech stranách. Utěsněte ji proto dřevem a térem
(není součástí dodávky) nebo vylijte betonovou vrstvu menší o o 9/16".

PŘEDNÍ
STRANA
(DVEŘE)

121"

307,3 cm

92 3/4"

235,6 cm

MOŽNOST 3: BETONOVÁ DESKA

Deska by měla být silná minimálně 4" (8-10cm). Musí být rovná, jen tak lze pro rám vytvořit dobrou základnu. Doporučujeme:

• 1 x 4 prkna (2,5cm x 10cm) (odstraní se po zaschnutí betonu)

• beton • plastovou plachtu 6 dílců (1 dílec = 0,0254 mm)

• K přípravě kvalitního betonu doporučujeme použít směs:

• 1 části cementu

• 3 částí hrubozrnného písku

• 2 1/2 části jemného písku

Příprava místa stavby/vytvoření podkladu

1. V podkladu vykopejte čtvercový otvor hluboký 6" (15cm) (odstraňte trávu).

2. Otvor vyplňte do výšky 4" (10cm) štěrkopískem a vrstvu ušlapejte.

3. Štěrkopískovou vrstvu zakryjte plastovou plachtou.

4. Vytvořte dřevěný rám ze čtyřech prken 1x4 (2,5cm x 10cm).

5. Otvor a rám vylijte betonem a vytvořte betonovou vrstvu o tloušťce
4" (8-10cm). Zkontrolujte, zda je povrch dostatečně rovný.

Časová náročnost: 3-5 hodin (práce) + 1 týden (zasychání betonu).

PŘEDNÍ

STRANA
(DVEŘE)

Pozor: rozměry betonové desky bez dřevěných prken

121"

307,3 cm

92 3/4"

235,6 cm

9

A10-CZ

UKOTVENÍ....

Ukotvení domku

Podlahový rám se ukotvuje až po postavení domku.

Doporučené metody ukotvení viz níže.

ARROW kotvící sada (AK4 nebo 60298):
Doporučujeme použít s jakoukoliv navrhovanou základnou.
Obsahuje: 4x kotvu s kabelem, svorky a instrukce k montáži

OVER THE BEAMS

AND INTO THE GROUND

ARROW kotvící sada (AK100 nebo 68383):
Doporučujeme použít s betonovou základnou.
Obsahuje: rohové klíny, obvodové sponky, spojovací
díly, ¼“ vrták a instrukce k montáži.

Ukotvení do dřeva/podpěry:

Použijte šrouby do dřeva 1/4". V rámu jsou otvory 1/4"

(0,63cm) pro důkladné ukotvení.

1. 2.

Ukotvení do betonu:

1. Pro desku z litého betonu nebo stavební základy nebo

dlaždice: použijte šrouby se čtvercovou hlavou 1/4" x 2".

2. Pro ukotvení již postaveného domku: použijte šrouby

se čtvercovou hlavou 1/4" x 6".

* při montáži do betonu použijte odpovídají hmoždinky

10

1.

2.

BB11ctr-CZ

65103

#8-32 šestihranná matice (145)

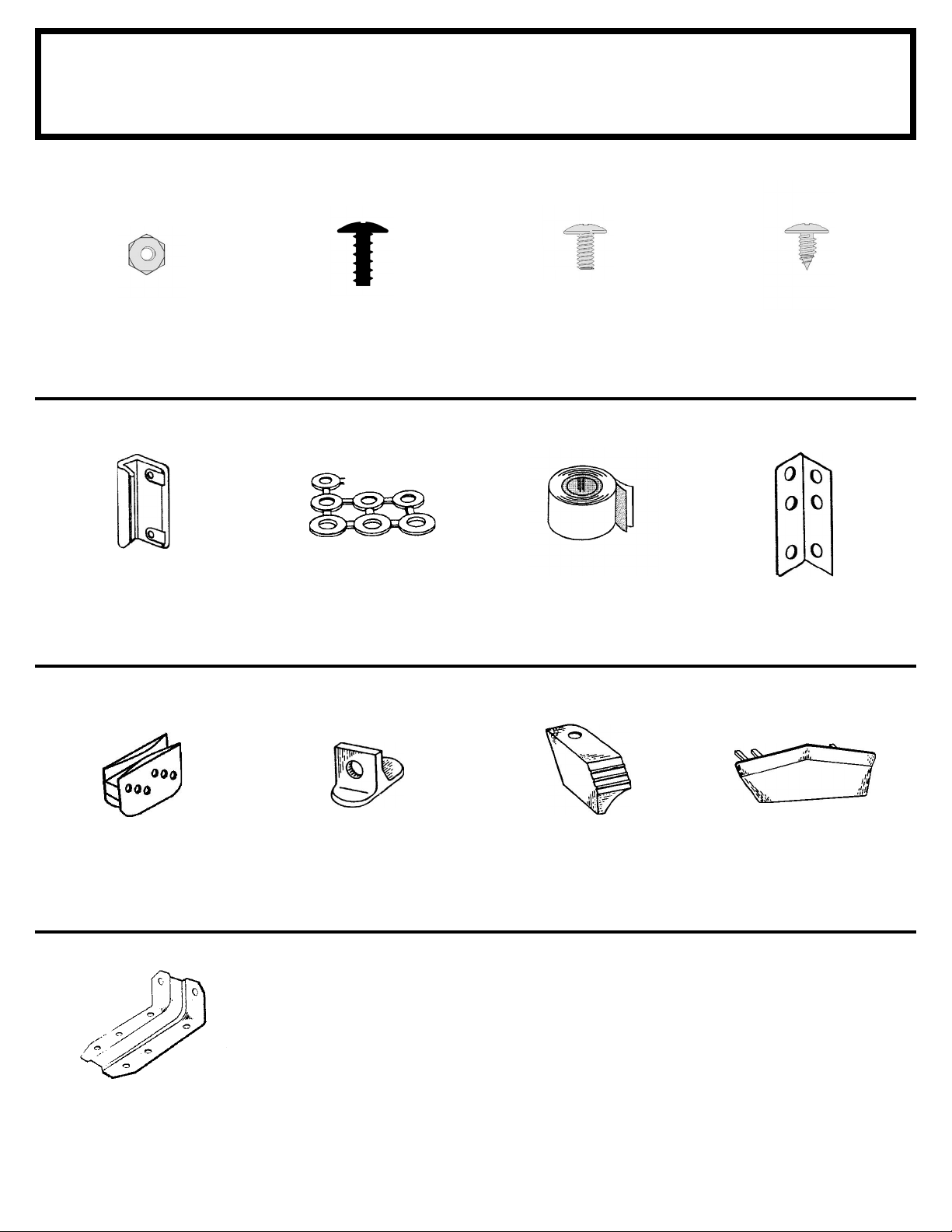

Železářské díly...

Vyjměte ze sáčku, uschovejte
do posledního kroku montáže

65900A

#10Bx1/2" (13 mm)

černý šroub (8)

(v balení se šrouby)

65923

#8-32x3/8" (10 mm)

šroub (145)

65004

#8Ax5/16" (8 mm)

šroub (324)

66045

klika (2)

66769

pojezd (4)

66646

podložka (212)

(6 balení po 40)

66382

spodní vedení dveří (4)

67293

těsnicí páska (1)

66183

krytka střešní lišty

(2 pravé a 2 levé)

5971

kování na střešní trám (4)

67468

krytka (2)

6228

podpěra (2)

11

BB12 ctr-CZ

Seznam dílů

Montážní č. Číslo Popis dílu Počet ks Kontrola
dílu v balení obsahu

1 8934 Spojovací rám 1

2 9367 Přední podlahový rám 2
3 8936 Zadní podlahový rám 2
4 9338 Zadní středová lišta/pravá 1
5 9366 Dveřní lišta 2
6 5287 Střední spojovací sloupek 3
7 9339 Zadní středová lišta/levá 1
8 6001 Levý štít 2
9 6000 Pravý štít 2
10 9203 Boční podlahový rám 4
11 5288 Rohový sloupek 4
12 9341 Boční středová lišta/levá 2
13 9340 Boční středová lišta/pravá 2
14 9365 Přední horní lišta 2
15 7311 Zárubeň 2
16 9344 Vzpěrný trámek pláště 6
17 8584 Boční plášť 12
18 7483 Střešní panel 4
19 8736 Zadní plášť 6
20 8486 Hřeben střechy 1
21 8737 Přední plášť 6
22 10470 Střešní trám 8
23 8468 Pravý střešní panel 2
24 6529 Střešní panel 2
25 8469 Levý střešní panel 2
26 8840 Hřeben střechy 1
27 8485 Boční střešní lišta/levá 2
28 8836 Boční střešní lišta/pravá 2
29 10472 Pravé a levé dveře 2
30 10497 Horizontální kování 4
31 3719 Kování dveří v úrovni kliky 2
32 6301 Vertikální kování 2
33 6635 Podpěra štítu 2
34 6403 Obruba lišty 1

12

BB13 ctr-CZ

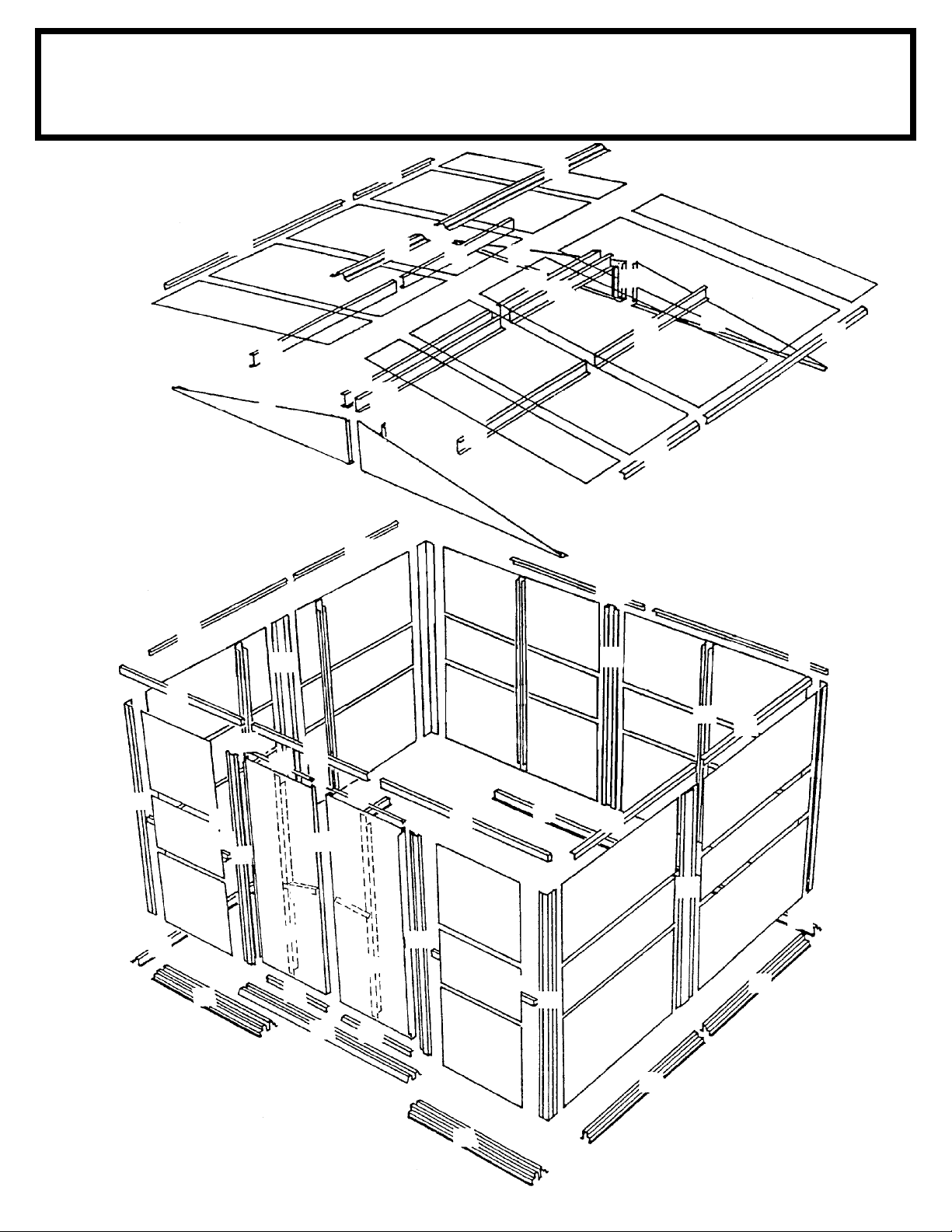

Sestavení podle montážního čísla dílu

11

10

5

21

21

13

21

14

2

23

17

17

17

28

15

27

18

24

20

18 23

22

22

22

16

8

30

16

6

34

29

10

31

31

32

30

1

33

9

11

12

17

17

17

30

29

15

32

30

25

22

22

19

19

19

5

21

21

14

21

26

9

18

4

6

12

17

17

17

33

22

27

19

16

19

19

8

24

16

6

16

22

22

25

16

3

11

13

18

17

17

17

10

28

7

11

3

10

2

13

Krok 1

G14 ctr-CZ

 Potřebné díly 

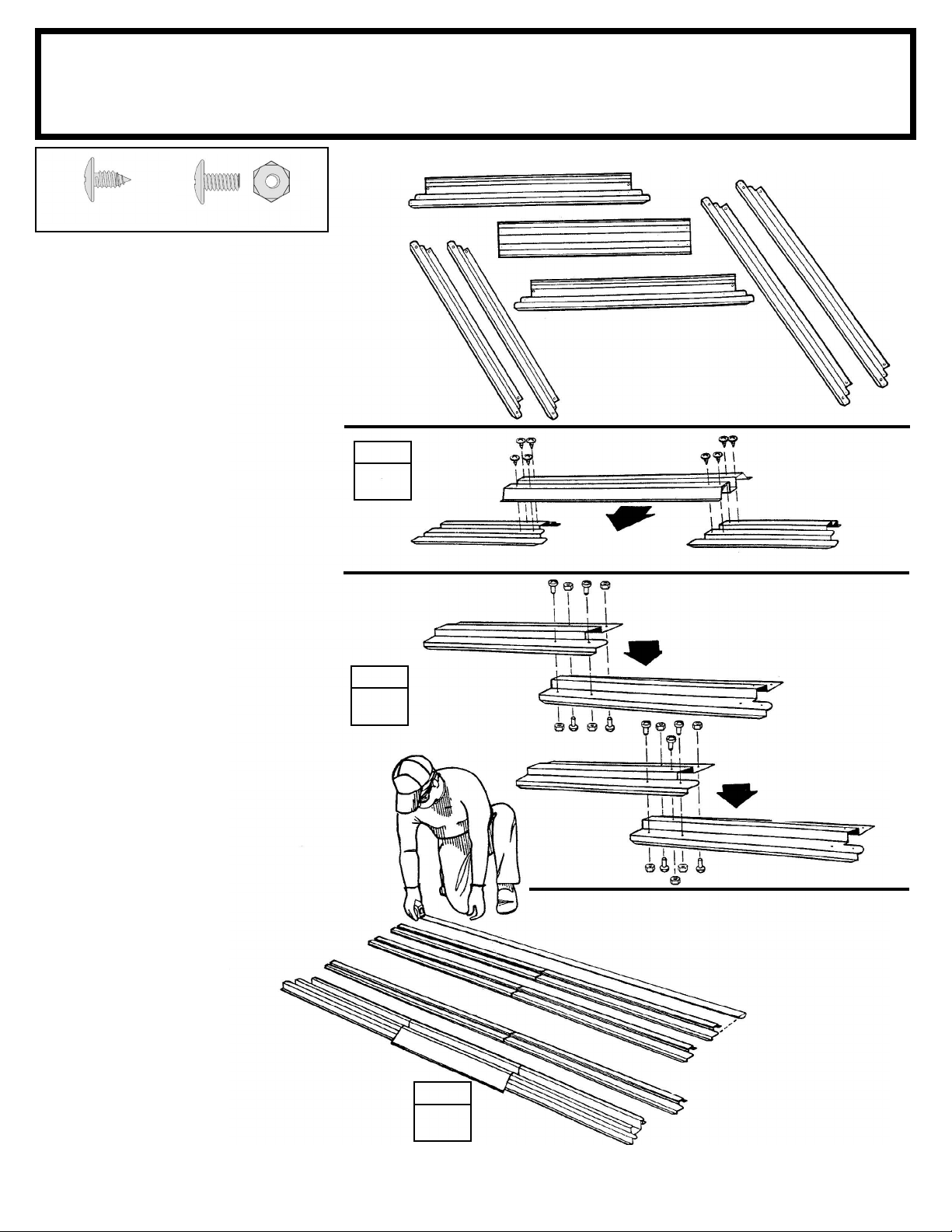

Montáž podlahového rámu

 8934 Spojovací rám (1)
 9367 Přední podlahový rám (2)
 8936 Zadní podlahový rám (2)
 9203 Boční podlahový rám (4)

(8) (13)

Přední podlahový rám se skládá ze tří
kusů. Boční a zadní podlahové rámy
se skládají ze dvou kusů. Umístěte
rámy tak, aby se otvory na jednotlivých
kusech překrývaly. Postupujte podle
obrázků a v následujících krocích:

1 Přední podlahové rámy umístěte

podle obrázku. Mezi oba přední
podlahové rámy položte středový
podlahový rám tak, aby drenážní
otvory směřovaly směrem ven. Rámy
spojte pomocí osmi šroubů.

2 Boční podlahové rámy a zadní

podlahové rámy složte podle
obrázku. Umístěte rámy tak, aby
se otvory na jednotlivých kusech
překrývaly. Postupujte podle obrázků
a rámy spojte pomocí čtyřech/pěti
šroubů.

3 Pečlivě zkontrolujte délku sestavy

a smontované díly odložte stranou
pro pozdější použití.

KROK

1

KROK

2

9203

9367

9203

9367

8934

DRENÁŽNÍ OTVOR

SMĚREM VEN

8936 8936

9367

8936

Montáž předního

8934

Boční podlahový rám 91 1/8" 231,5 cm

9203

podlahového rámu

119 3/8" 303,2 cm

9367

Zadní podlahový rám

119 3/8" 303,2 cm

KROK

3

91 1/8" 231,5 cm

91 1/8" 231,5 cm

119 3/8" 303,2 cm

Přední a Zadní

119 3/8" 303,2 cm

14

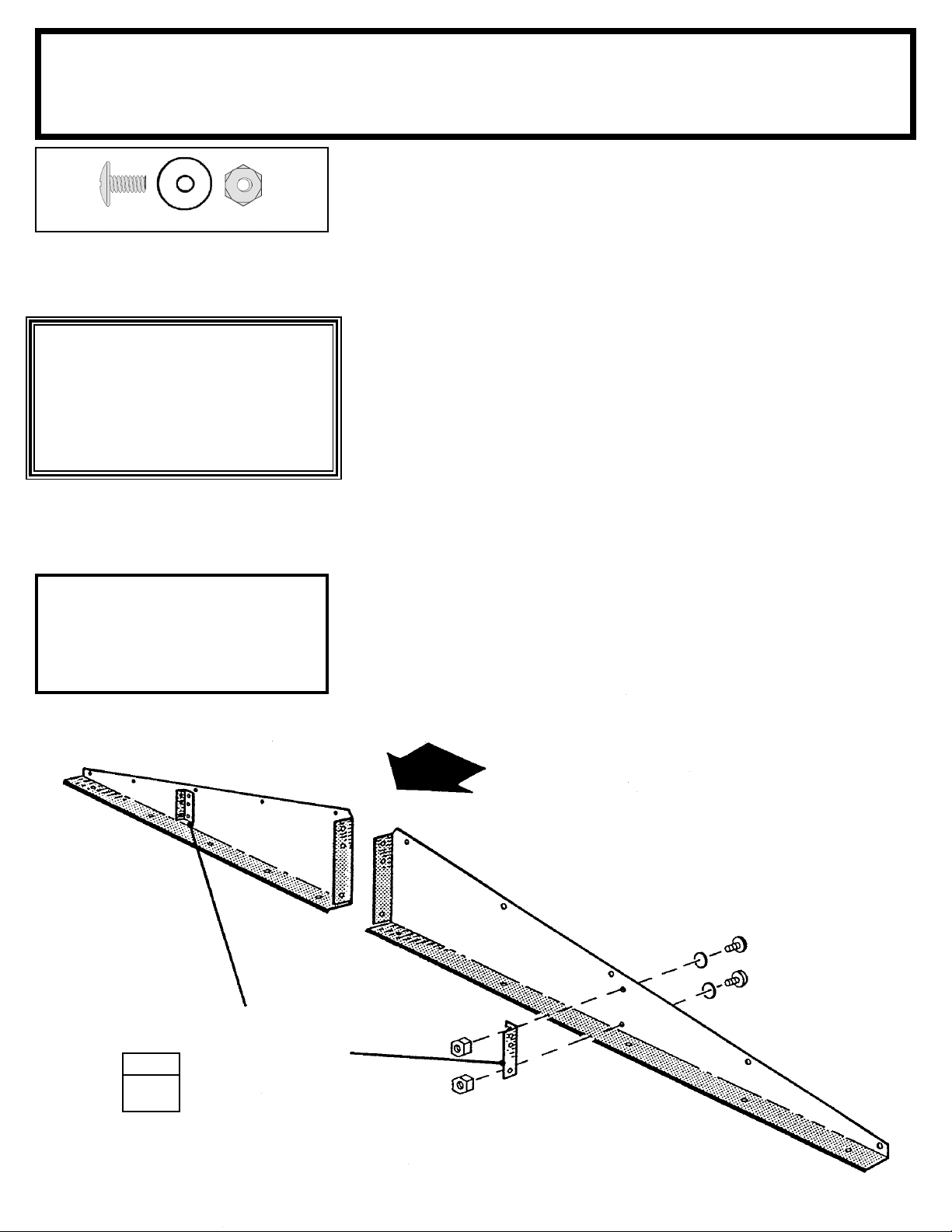

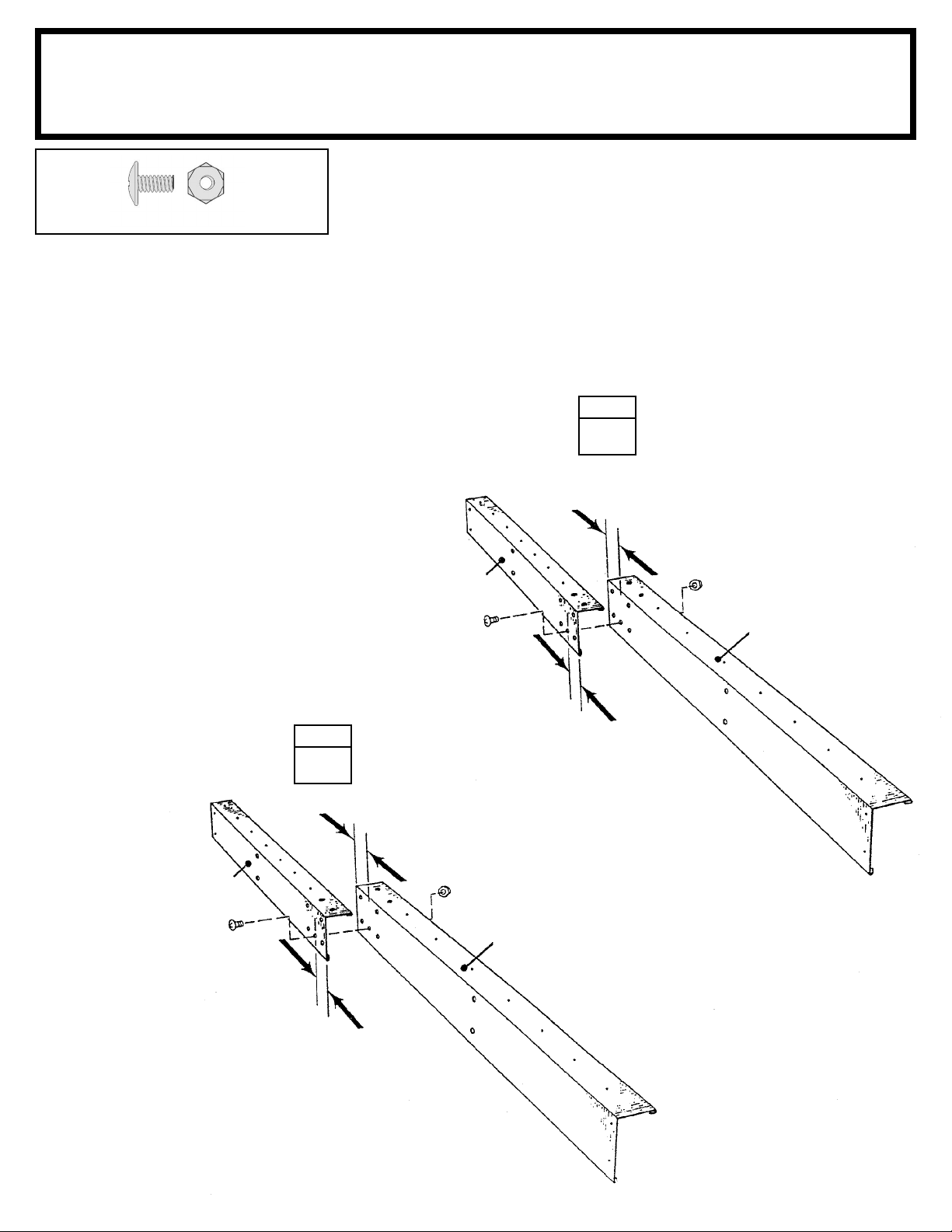

Krok 2

Y15 ctr-CZ

Montáž obvodového rámu

(3)

Části hlavního rámu tvoří hlavní oporu
pro stěny. Tyto díly se později umístí
v horní části bočních stěn a zadní
stěny. Postupujte následovně:

1 Podle obrázku složte k sobě

pravý a levý L-profi l zadní stěny

a spojte obě části jedním šroubem
v prostředním otvoru.

2 Vytvořte dvě pravý a levý boční

středové lišty a spojte její jednotlivé

kusy jako na obrázku. Soupravy
spojte pomocí jednoho šroubu v
prostředním otvoru.

 Potřebné díly 

9339 levý

 9338 L-profi l zadní stěny - pravý (1)
 9339 L-profi l zadní stěny - levý (1)
 9340 Boční středová lišta - pravý (2)
 9341 Boční středová lišta - levý (2)

KROK

1

2"

5,1 cm

3 Smontované díly odložte stranou.

Použijete je později.

KROK

2

9341 levý

2"

5,1 cm

2"

5,1 cm

9338 pravý

2"

5,1 cm

Zadní středová lišta

118 1/8" 300,0 cm

9340 pravý

Boční středová lišta

89 7/8" 228,3 cm

15

Krok 3

D16 ctr-CZ

(30)

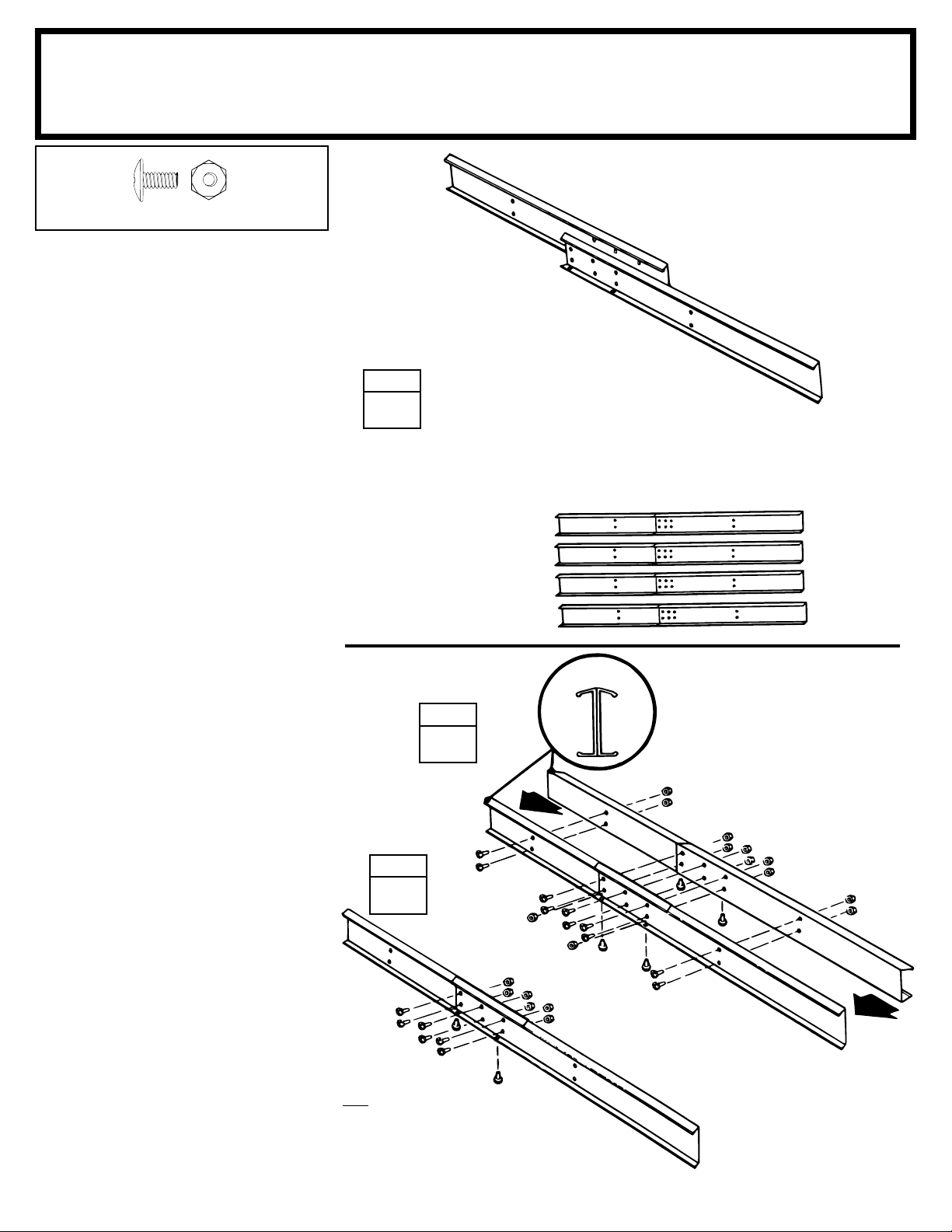

Sestava lišty a střešního trámu
spojuje oba střešní štíty a slouží jako
opora střešních panelů. Pravý a levý
střešní trám se skládá ze dvou dílů.

 Potřebné díly 

Montáž střešního trámu

10470

 10470 Střešní trám (8)

10470

Upozornění: Tyto díly jsou vyztužené,
můžete na ně vyvinout tlak a spojit je.

1 Konec jednoho střešního trámu

umístěte do druhého trámu tak, aby
se 6 otvorů překrývalo. Opakováním
tohoto postupu vytvoříte čtyři
soupravy. Zatím nešroubujte.

2 Ze dvou spojených střešních trámů

vytvoříte hlavní střešní trám (viz
obr.). Upevněte pomocí 14 šroubů.
Cílem je vytvořit jeden jediný dvojitý
smontovaný střešní trám.

3 Zbylé dva spojené střešní trámy

spojte pomocí osmi šroubů a vytvořte
pravý a levý střešní trám.

KROK

1

KROK

2

10470

střešní trám 91 7/8" 233,4 cm

Smontováno

pohled

z boku

Vytvořte jeden dvojitý

smontovaný trám

10470

4 Smontované díly odložte stranou

pro pozdější použití.

Vytvořte dva jednotlivé smontované

KROK

3

10470

10470

91 7/8"
233,4 cm

střešní trámy

91 7/8"
233,4 cm

16

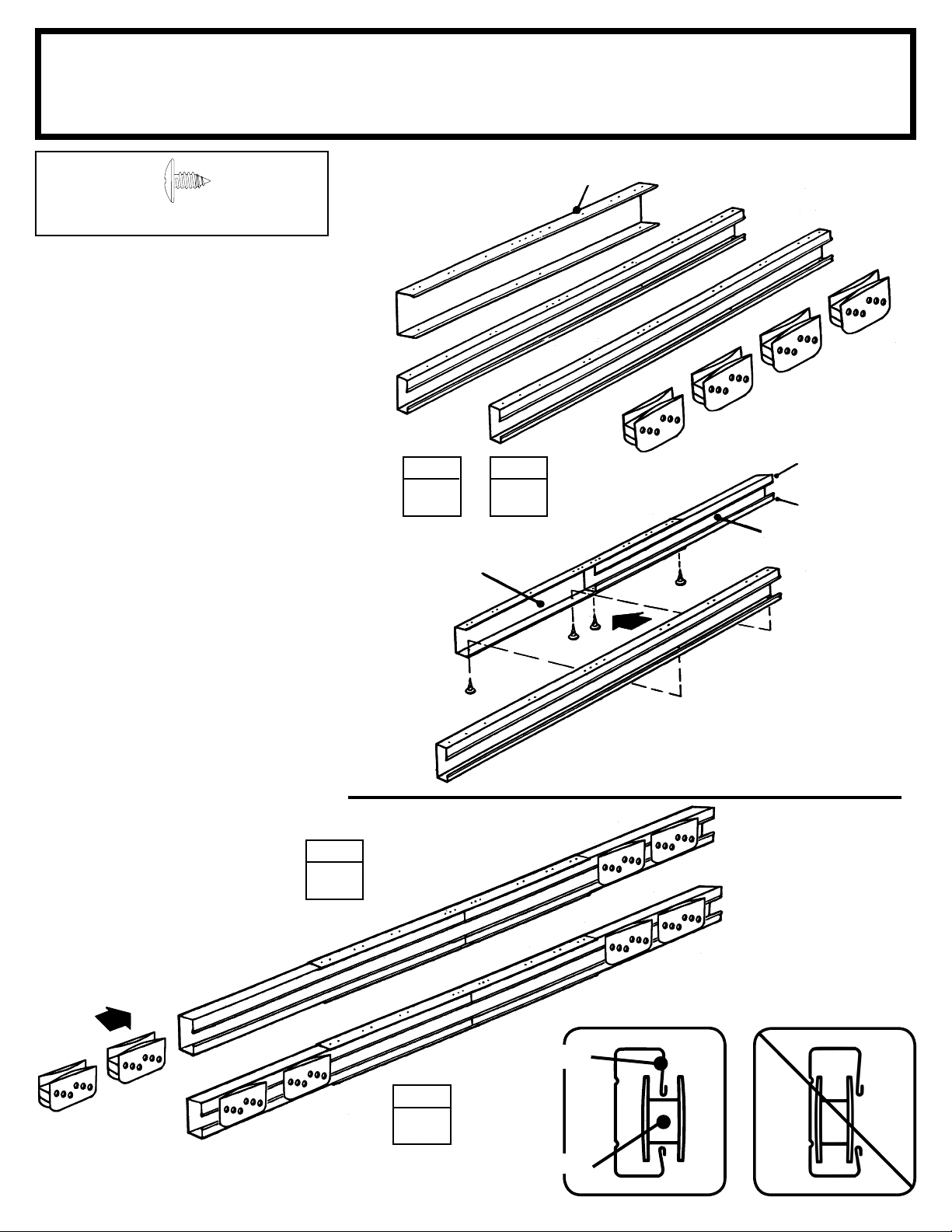

Krok 4

A17 ctr-CZ

(4)

 Potřebné díly 

Montáž dveřní lišty

Upozornění:

obruba dveřní lišty (lakovaná)

 6403 Obruba lišty (1)
 9366 Dveřní lišta (2)

Dveřní lišta tvoří podporu pro
zasouvací dveře a zároveň zpevňuje
přední stěnu. Skládá se ze tří dílů.

1 Podle obrázku spojte obrubu

lišty,(lakovaná) a dveřní lištu

(galvanizovaná).

2 Ze spodu umístěte čtyři šrouby.

Upozornění: Otvory v horní části
lišty slouží k přichycení štítu k přední
stěně (pozdější krok).

3 Na lištu nasuňte pojezdy (viz

pohled z boku) .

4 Smontované díly odložte stranou

pro pozdější použití.

6403

9366

KROK KROK

1

6403

2

66769

9366

dlouhá část
nahoře

kratší část
dole

9366

9366

118 1/8"
300,0 cm

66769

KROK

4

118 1/8"
300,0 cm

118 1/8"
300,0 cm

KROK

3

dlouhá část nahoře

pojezdy

17

SPRÁVNĚ

POHLED Z BOKU

NESPRÁVNĚ

Krok 5

G18 ctr-CZ

(8) (2)

 Potřebné díly 

Podlahový rám

 Smontovaná přední podlaha (1)
 Smontovaná boční podlaha (2)
 Smontovaná zadní podlaha (1)

PRAVÝ

HORNÍ

9203

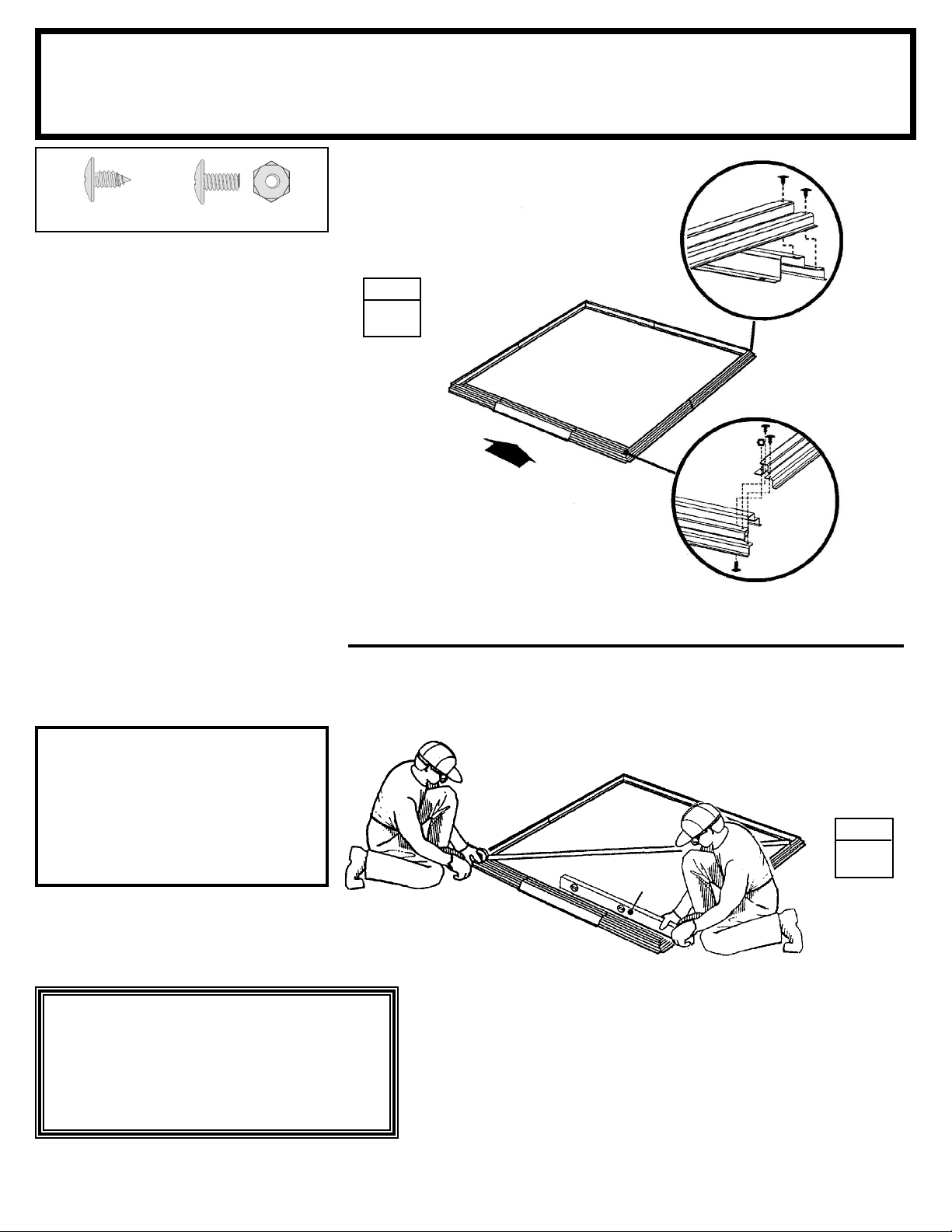

1 Smontujte čtyři rohy

podlahového rámu pomocí
dvou šroubů v každém rohu (viz
obr.). Přední rohy spojte šrouby
zespodu, aby byly matice nahoře.

2 Změřte rám příčně. Pokud jsou

oba příčné rozměry stejné, jsou části
podlahového rámu spojeny v pravém
úhlu.

UPOZORNĚNÍ

Pokud jste vytvořili dřevěnou nebo

betonovou základnu, odložte

ukotvení podlahového rámu na

pozdější dobu - po postavení

domku.

KROK

1

ČELO

8936

PRAVÝ

PŘEDNÍ

9367

Pokud jsou příčné rozměry
stejné, jsou části podlahového
rámu spojeny v pravém úhlu.

srovnat

do roviny

9203

KROK

2

Jednotlivé části rámu musí
přiléhat v pravém úhlu a musí
být absolutně rovné, jinak se
nebudou překrývat otvory na
přiléhajících dílech.

18

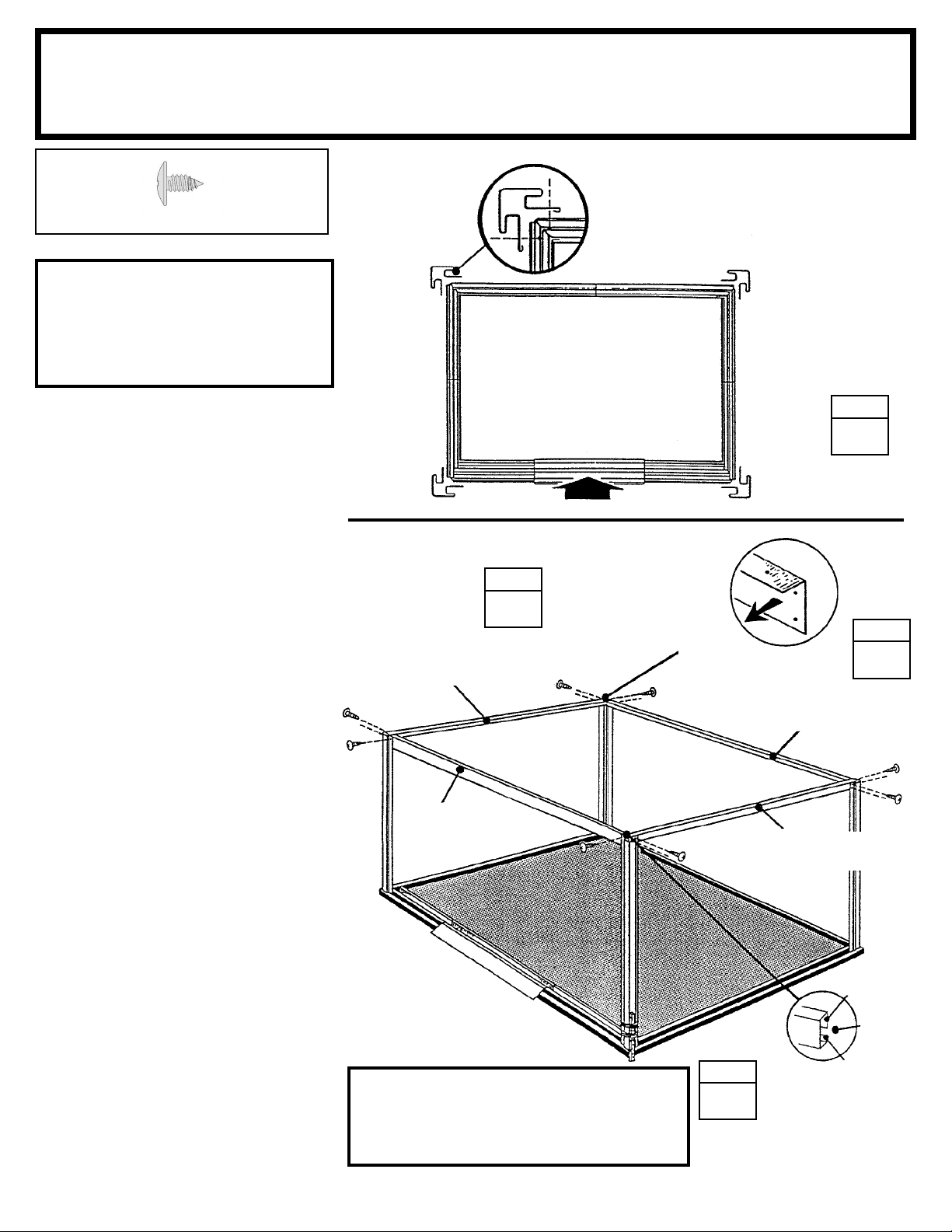

Krok 6

Y19 ctr-CZ

(22)

 Potřebné díly 

Sloupek/Rámy

 5288 Rohový sloupek (4)
 Smontovaná dveřní lišta (1)
 Smontovaná střed.lišta pro zadní stěnu (1)
 Smontovaná střed.lišta pro Boční stěnu (2)

UPOZORNĚNÍ

Následující část montáže je časově velmi
náročná. Nepokračujte v ní, pokud nemáte
dostatek času, abyste ji dokončili téhož dne.
Nedokončený domek se snadno poškodí,

např. poryvem mírného větru.

Lišty tvořící hlavní rám zajistí stabilitu
stěn a vytvoří základ pro připojení
štítu, který podpírá střechu.

1 Podle obrázku umístěte rohové

sloupky v rozích rámu podlahy.

Pomocí dvou vrutů připevněte rohové
sloupky k podlažnímu rámu.

Podepřete rohové sloupky laťkami
až do přimontování horních rámů.

2 Upevněte sestavu dveřních

kolejí (otvory nahoru) za horní

část předních rohových sloupků. V
každém roku použijte jeden vrut. Viz
obrázek.

3 Upevněte L-profi l zadní stěny za

vnitřní horní část zadních sloupků.
Na každý sloupek použijte dva vruty.

5288

BOČNÍ POHLED SHORA

5288

KROK

ZADNÍ

ČELO

4

Smontovaná střed.lišta

pro Boční stěnu

levý

pravý

Smontovaná dveřní lišta

9366

5288

BOČNÍ

5288

lišty patří
dovnit ř do m ku

pravý

Smontovaná střed.

lišta pro zadní stěnu

levý

Smontovaná střed.lišta

pro Boční stěnu

KROK

1

kratší část
nahoře

KROK

3

levý

pravý

4 Upevněte L-profi ly boční stěny

za vnitřní horní část bočních sloupků.
Na každý sloupek použijte dva vruty.
L-profily boční stěny překrývají
L-profi ly zadní stěny v rozích.

ČELO

Jednotlivé části rámu musí přiléhat
v pravém úhlu a musí být absolutně
rovné, jinak se nebudou překrývat
otvory na přiléhajících dílech.

19

KROK

2

delší část
nahoře

otvor

dovnitř

kratší část
dole

Krok 7

Y20 ctr-CZ

 Potřebné díly 

Střední spojovací

sloupek/Zárubně

 5287 Střední spojovací sloupek (3)
 7311 Zárubeň (2)

(6) (8)

Dveřní zárubně zpevňují otvor pro
dveře a začišťují jeho okraj. Střední
sloupky poskytují podporu stěnám.

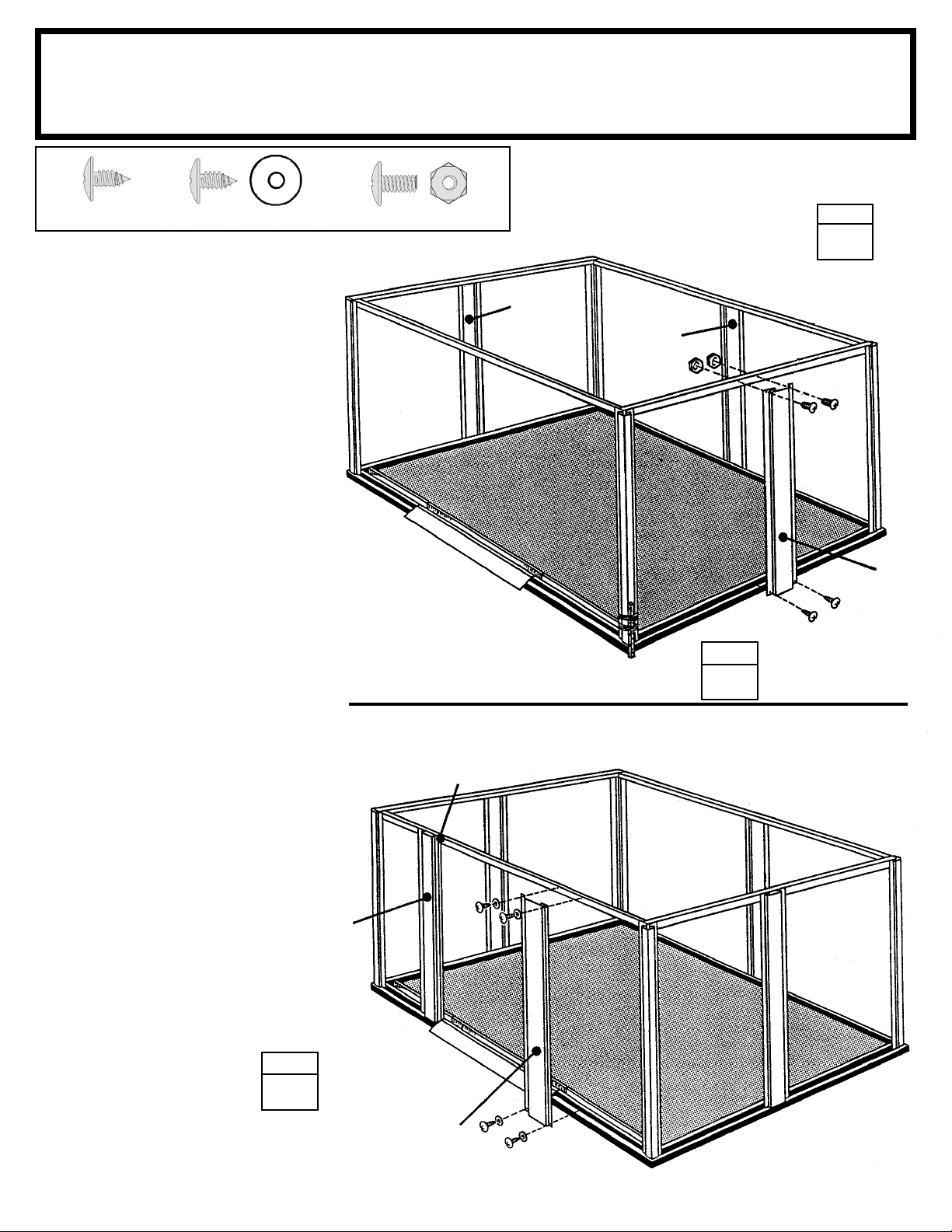

1 Umístěte střední sloupek

uprostřed zadní stěny a připevněte
jej pomocí 4 vrutů do L-profilu
zadní stěny a 2 vrutů do zadní části
podlahového rámu.

Tip: Změřte nebo spočítejte otvory a
tak zajistěte vycentrování na L-profi lu.

2 Stejným způsobem připevněte

lištové sloupky po stranách stavby.

3 Pomocí dvou vrutů připevněte

horní část dveřních sloupků ke
koleji dveří. Totéž opakujte dole do
rámu. Okraj se žlábkem je ve směru
ke středu stavby.

(12)

5287

ČELO

OKRAJ SE ŽLÁBKEM
MUSÍ BÝT VE SMĚRU
KE STŘEDU STAVBY

KROK

1

5287

5287

KROK

2

KROK

3

7311

ČELO

7311

podložka

20

Krok 8

Y21 ctr-CZ

(8) (4)

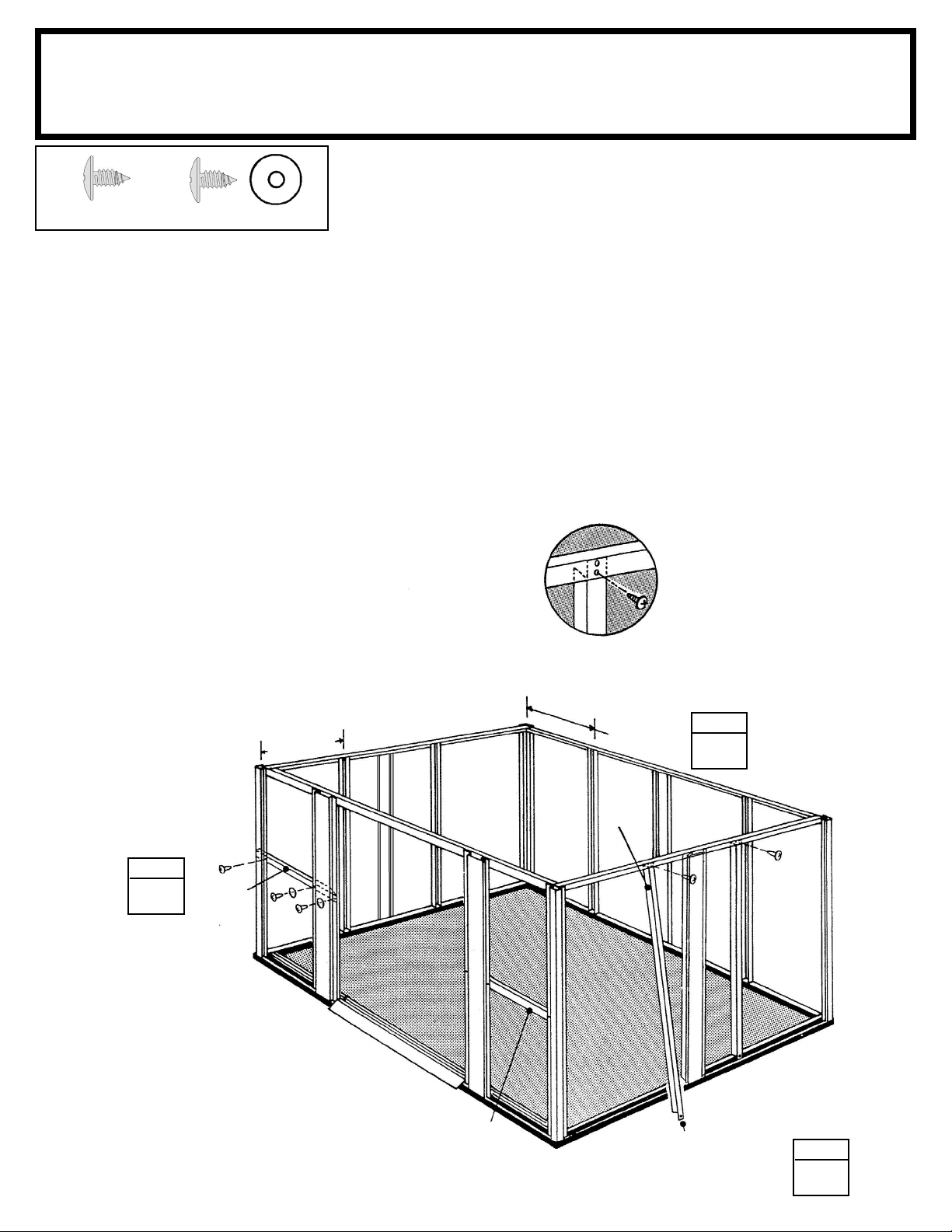

Vzpěrné trámky poskytují povrch pro
připevnění plášťových panelů.

Vzpěrný trámky/Přední

1 Podle rozměrů měřených od

konců L-profi lů umístěte vzpěrné
trámky mezi střední sloupky a

rohy. Umístěte vzpěrný trámek uvnitř
horního L-profi lu a upevněte vrutem
skrz spodní otvor.

2 Položte spodní záložku (velký

otvor) vně podlahového rámu.
Záložku zatím nepřipevňujte. Postup
opakujte se zbývajícími vzpěrnými
trámky kolem celé stavby.

 Potřebné díly 

 9344 Vzpěrný trámek pláště (6)
 9365 Přední horní lišta (2)

lišta

3 Čelní výztuhu umístěte mezi

rohový sloupek a dveřní zárubeň.
Upevněte ji pomocí 3 šsroubů.

22 1/16"

56,0 cm

KROK

3

9365

PŘIPEVNĚTE

VZPĚRNÝ TRÁMEK

SKRZ SPODNÍ OTVOR

29 3/16"

74,1 cm

9344

KROK

1

9365

21

NEPŘIPEVŇUJTE

VELKÝ OTVOR

ZÁLOŽKU ZATÍM

KROK

2

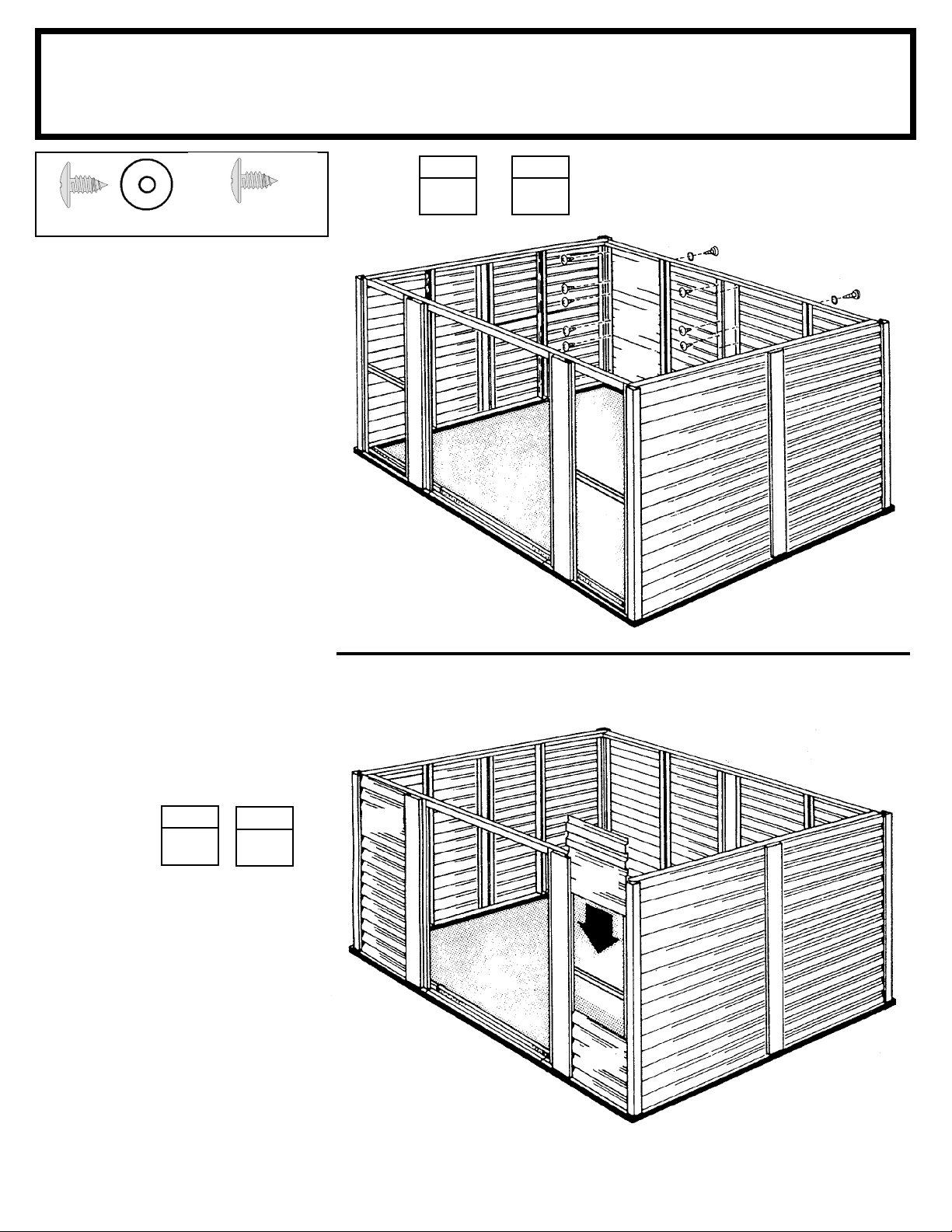

Krok 9

Y22 ctr-CZ

 Potřebné díly 

Boční plášť

 8584 Boční plášť (12)

(28)

(48)

Pod každého šroub ve stěnách patří
podložka.

SPRÁVNĚ

NESPRÁVNĚ

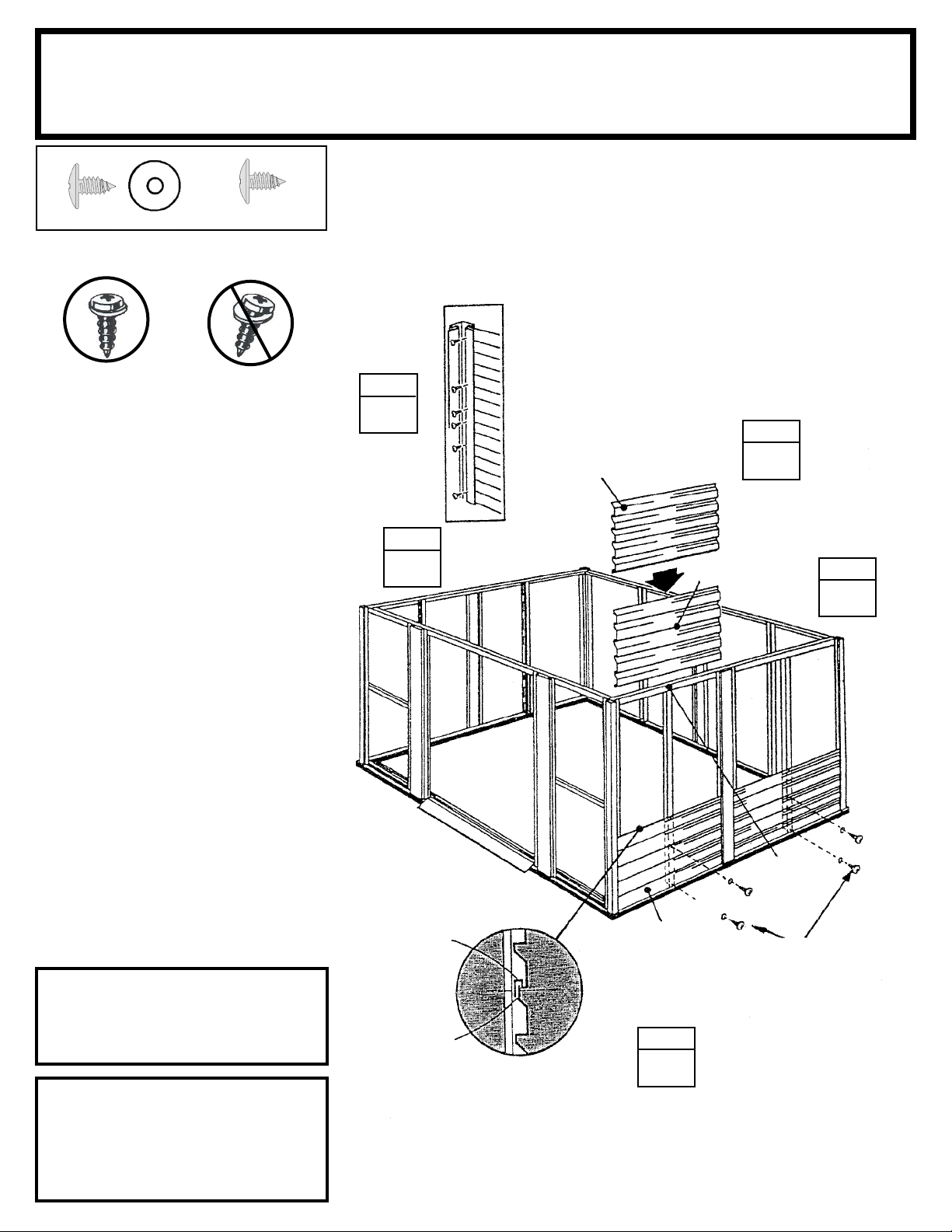

1 Zasuňte boční plášť do kanálků

rohových a středních sloupků plochou
hranou nahoru, se spodní hranou
spočívající dole na podlahovém
rámu. Postup je vždy stejný.
Připevněte spodní hranu a záložku
vzpěrného trámku k podlahovému
rámu pomocí vrutů. Připevněte střed
ke vzpěrnému trámku pomocí vrutů.
Horní hranu zatím nepřipevňujte.

2 Připevněte boční plášť jako

předtím. Povšimněte si, že zářez
ve spodní hraně musí přesahovat
plochou hranu poslední části pláště.
Připevněte oba panely pláště ke
vzpěrnému trámku v místě přesahu.

KROK

4

KROK

KROK

8584

5

8584

3

KROK

2

3 Připevněte boční plášť k horní

části jako předtím.

4 Pomocí vrutů zevnitř budovy

přišroubujte plášť k rohovým
sloupkům a ke střednímu sloupku.

5 Opakujte 1. až 4. krok na opačném

konci stavby.

UPOZORNĚNÍ

Ujistěte se, zda jsou panely

umístěné a upevněné přesně

podle obrázku.

Jednotlivé části rámu musí

přiléhat v pravém úhlu a musí

být absolutně rovné, jinak se

nebudou překrývat otvory na

přiléhajících dílech.

ČELO

Pohled

Spodní

hrana

Plochá

hrana

musí být vždy přišroubovány

zezadu

Všechny přesahy pláště

jedním vrutem

22

8584

KROK

1

Připevněte

U horního

podložka

PŘIŠROUBOVAT ZÁLOŽKU

VZPĚRNÉHO TRÁMKU

otvoru

TENTO VRUT MUSÍ

Krok 10

Y23 ctr-CZ

 Potřebné díly 

Zadní/Přední plášť

 8736 Zadní plášť (6)
 8737 Přední plášť (6)

(14)

(48)

1 Zasuňte zadní plášť do kanálků

rohových a středních sloupků a
přišroubujte do zadní části rámu
jako v předchozím kroku.

2 Instalujte zadní plášť a

dokončete obě části zadní stěny.
Přišroubujte horní střední část
pláště k zadnímu L-profilu.

3 Zasuňte přední plášť do kanálků

rohového sloupku a sloupku dveří.
Tento plášť se připevňuje zevnitř,
pomocí vrutů do rohových a dveřních
sloupků.

KROK

1

ČELO

KROK

2

Přišroubujte horní střední
část posledního pláště ke

vzpěrnému trámku

8736

8736

8736

Přišroubujte zadní plášť

k rohovým a středním

sloupků zevnitř

4 Připevněte přední plášť a

dokončete obě přední části.

KROK

3

Přední panely se

šroubují do rohových a

dveřních sloupků zevnitř

KROK

4

8737

8737

ČELO

8737

23

Krok 11

Y24 ctr-CZ

(8)

Štíty se instalují na horní část zadních
a předních stěn a tvoří oporu pro
střešní trám.

UPOZORNĚNÍ

Štíty se nacházejí v jednom balení

a mohou být chybně považovány

za jeden kus. Než budete

pokračovat v montáži, ujistěte se,

že jste vybalili jednotlivé kusy.

1 Čtyři podpěry střešního

trámu přišroubujte k štítům

(pomocí dvou šroubů s maticemi).

 Potřebné díly 

Montáž štítů

 6000 Pravý štít (2)
 6001 Levý štít (2)
 5971 Podpěra (4)

UPOZORNĚNÍ

Dosedací plocha podpěry musí

mířit směrem ke středu štítu a

příslušné otvory musí být nahoře.

6000

5971

podpěry střešního

KROK

trámu

ČELO

podložka

6001

1

24

Krok 12

X25 ctr-CZ

(20) (5)

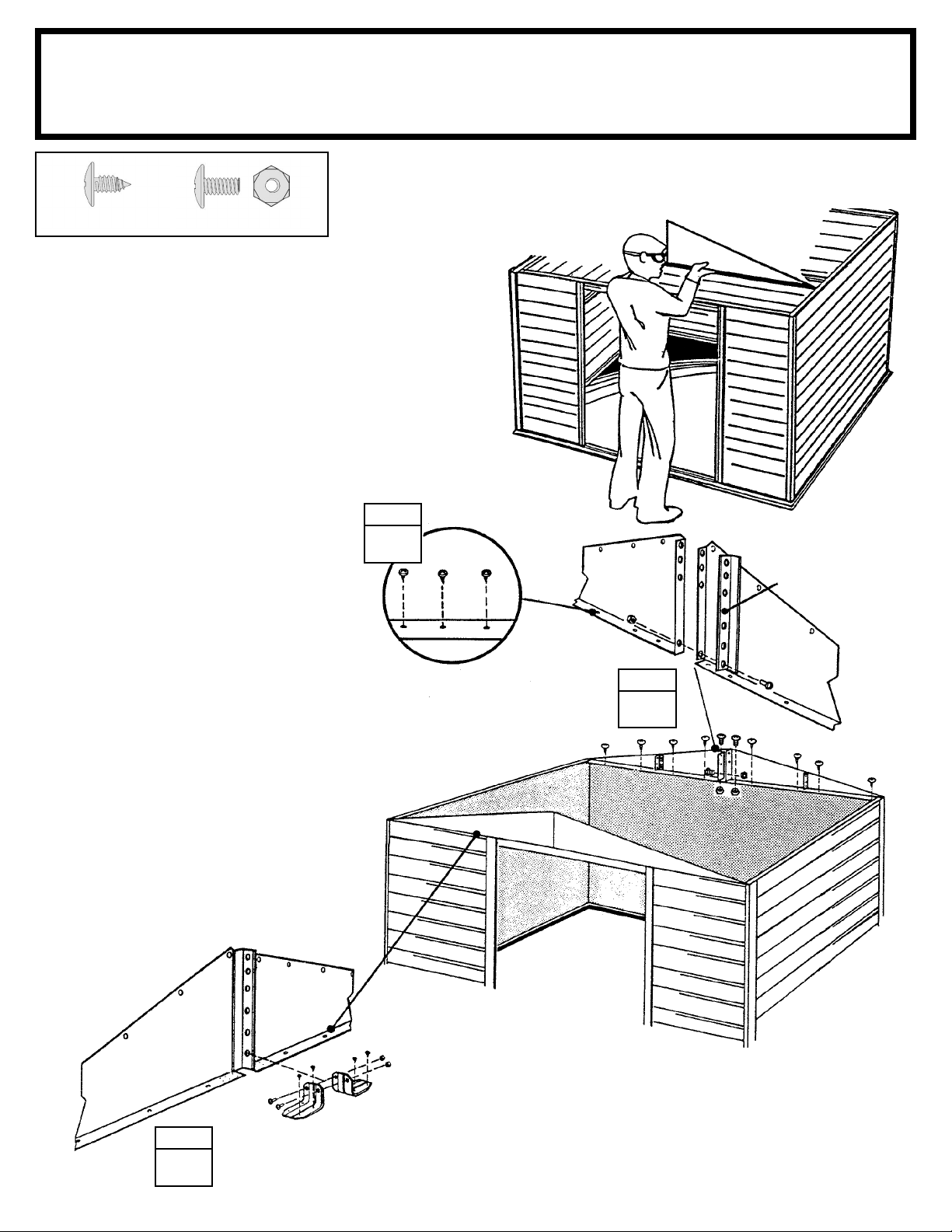

1 Přišroubuje pravý a levý štít k liště

umístěné v horní části zadní stěny.

Upozornění: Zadní štít přišroubujte
šrouby s maticí k překrývající se
horní liště zadní stěny. U předního
štítu vynechejte 2 šrouby, které jsou
nejblíže středu štítu.

2 Levý a pravý štít spojte pomocí

podpěry (použijte šroub a matici v
otvoru na dně).

3 Zopakujte kroky 1 a 2 a upevněte

štít k dveřní liště – až na kování (viz.
obrázek).

 Potřebné díly 

Štíty/podpěry

KROK

1

štít

 Smontovaný levý štít (2)
 Smontovaný pravý štít (2)
 6635 Podpěra štítu (2)

6635 podpěra

KROK

KROK

2

kování 6228

3

25

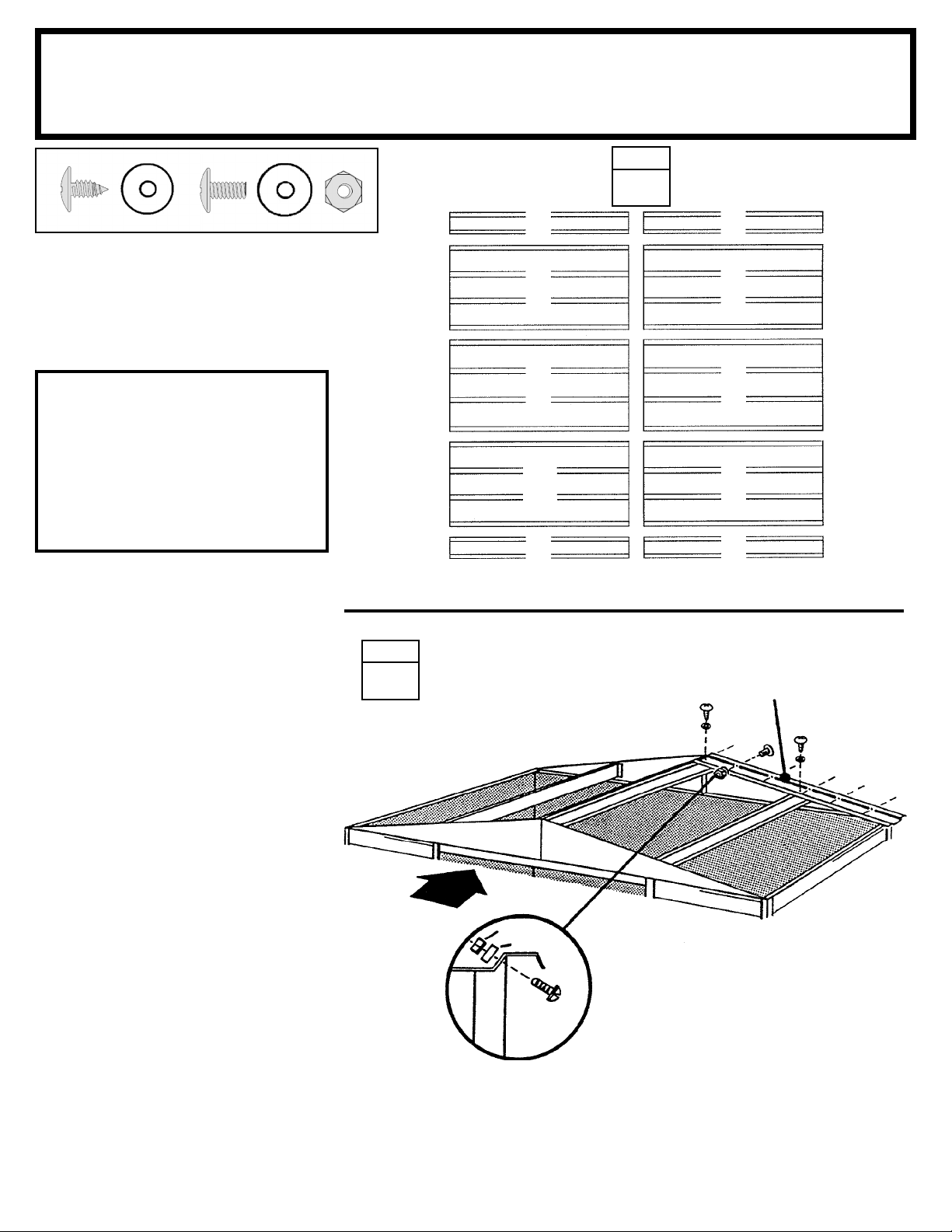

Střešní panely se nejlépe instalují
ze štafl í. Nejdříve začněte s instalací
střešních panelů v pravém zadním
rohu domku. Všechny šrouby musí
být opatřeny podložkou.

UPOZORNĚNÍ

Změřte domek příčně a ujistěte
se, že je stavba v pravém úhlu.

Usnadníte si montáž střešních

panelů a otvory na jednotlivých

dílech se budou překrývat.

1 Střešní panely skládejte podle čísel

a dbejte na jejich správné umístění.

2 Pravý střešní panel umístěte do

pravého zadního rohu a připevněte jej
ke štítu pomocí 5 šroubů s maticemi
a k trámům pomocí 2 šroubů. Spodní
konec panelu upevníte ke stěně až
později.

Upozornění: dodržujte vyobrazený
postup při spojování.

KROK

2

KROK

1

1

2

3

4

5

6

7

8469

8

6

2

4

1

5

7

3

10

9

8469

7483

7483

7483

7483

6529

6529

8468

8468

(2)

(5)

27

Krok 14

Y27 ctr-CZ

 8468 Pravý střešní panel (1)

 Potřebné díly 

Pravý střešní panel

8468 pravý střešní panel

ČELO

ČELO

podložka

šroub

štít

matice

Krok 13

Y26 ctr-CZ

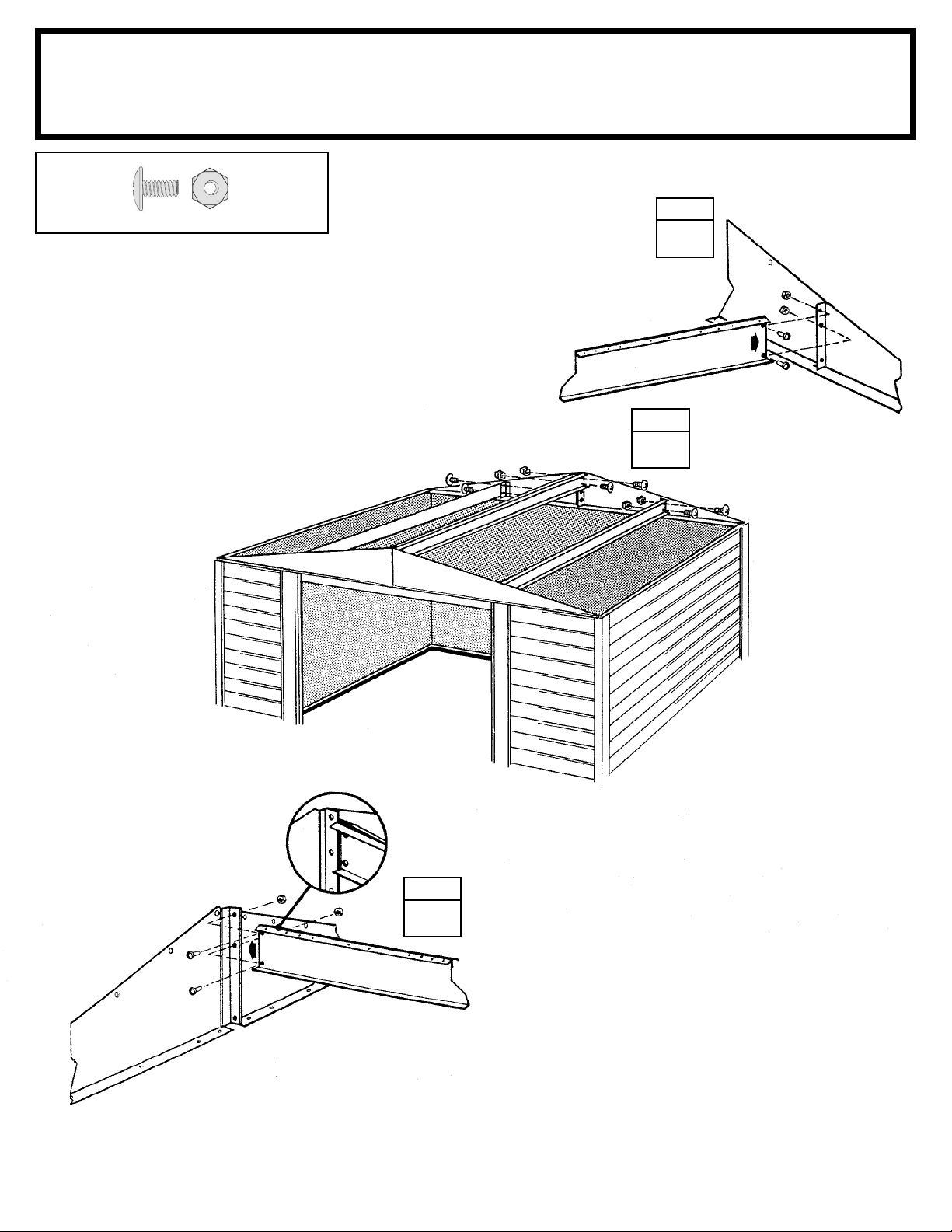

1 Spojte obě poloviny hlavního

střešního trámu s podpěrou v čelním

štítu.

(12)

2 Spojte opačný konec hlavního

střešního trámu s podpěrou v zadním
štítu.

3 Střešní trám přišroubujte pomocí

šroubů s maticemi (malé otvory
nahoře).

 Potřebné díly 

Střešní trámy

Montáž střešního rámu

KROK

 Hlavní střešní trám (1)
 Střešní trám (2)

KROK

3

2

Rozložte 2 poloviny
střešního trámu

KROK

1

Montáž hlavního střešního trámu

26

Krok 14

Y27 ctr-CZ

(2)

(5)

Střešní panely se nejlépe instalují
ze štafl í. Nejdříve začněte s instalací
střešních panelů v pravém zadním
rohu domku. Všechny šrouby musí
být opatřeny podložkou.

 Potřebné díly 

Pravý střešní panel

8469

7483

2

6

KROK

1

 8468 Pravý střešní panel (1)

1

5

8468

7483

UPOZORNĚNÍ

Změřte domek příčně a ujistěte
se, že je stavba v pravém úhlu.

Usnadníte si montáž střešních

panelů a otvory na jednotlivých

dílech se budou překrývat.

1 Střešní panely skládejte podle čísel

a dbejte na jejich správné umístění.

2 Pravý střešní panel umístěte do

pravého zadního rohu a připevněte jej
ke štítu pomocí 5 šroubů s maticemi
a k trámům pomocí 2 šroubů. Spodní
konec panelu upevníte ke stěně až
později.

KROK

2

6529

7483

8468

8

10

4

ČELO

7

9

3

6

8468 pravý střešní panel

7

1

2

6529

7483

8469

3

4

5

Upozornění: dodržujte vyobrazený
postup při spojování.

ČELO

27

matice

podložka

štít

šroub

Krok 15

Y28 ctr-CZ

 Potřebné díly 

Montáž střechy

 8468 Pravý střešní panel (1)
 8469 Levý střešní panel (2)
 7483 Střešní panel (2)
 6529 Střešní panel (2)
 8840 Hřeben střechy (1)

(38)

(23)

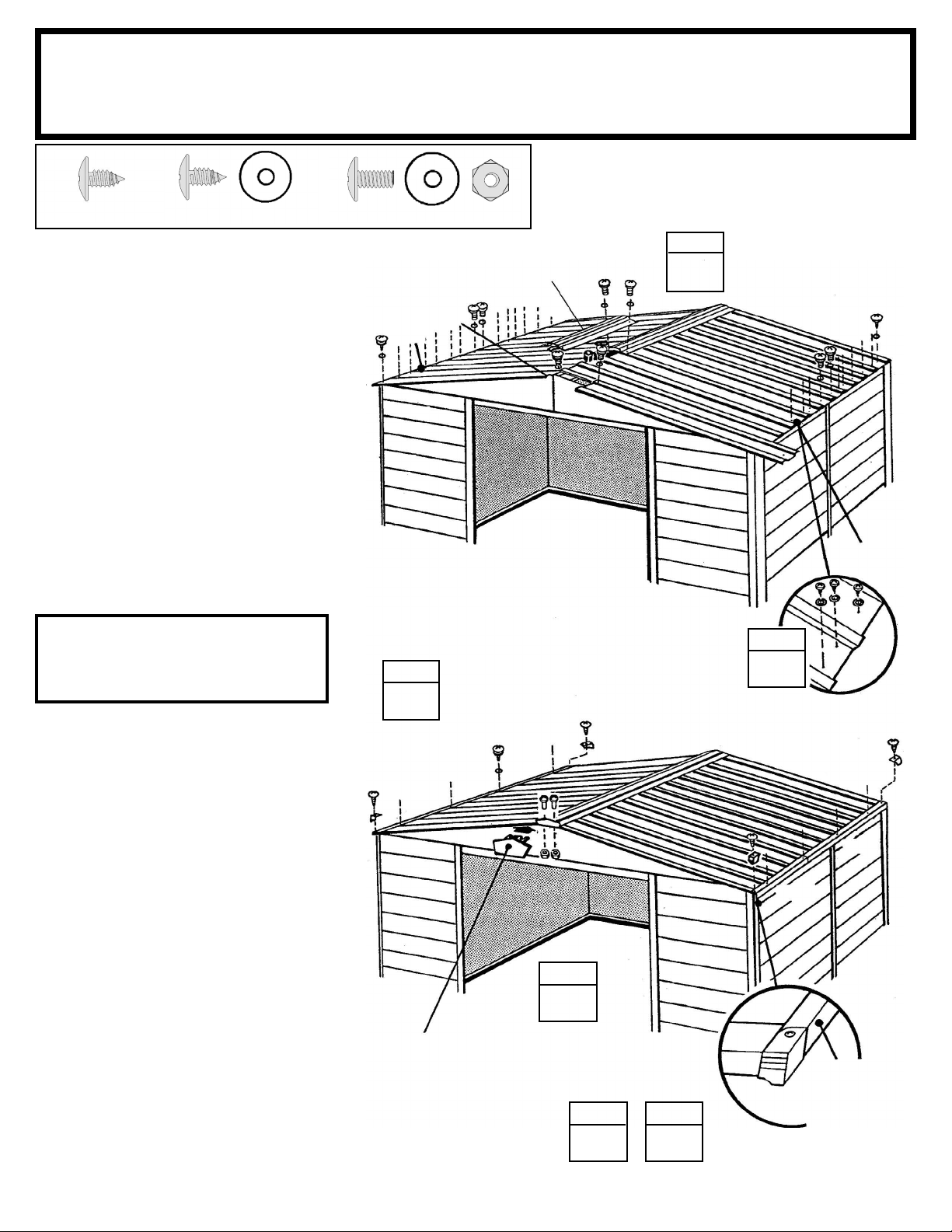

1 Levý střešní panel umístěte do

levého zadního a pravého předního
rohu střechy.Pravý střešní panel
umístěte do předního levého rohu
střechy.

2 Ustřihněte 4 krátké (5cm) proužky

těsnicí pásky a uložte je stranou. Lem
na vrcholu střechy překryjte těsnicí
páskou. Odmotejte pásku a přitlačte
ji přes otvor mezi střešními panely.
Zatím pásku neodstřihujte.

3 2 úzké a 2 široké střešní panely

umístěte v pořadí a do pozic, které
jsou vyobrazeny na předchozí straně.
Prozatím nepřipevňujte spodní konce
panelů k horním lištám bočních stěn.
Pokračujte v izolování otvoru těsnicím
páskem.

7483 Střešní panel

6529 Střešní

panel

8468 Pravý

střešní panel

KROK

1

8469 Levý střešní panel

ČELO

přišroubovat k

střešnímu trámu

KROK

2

těsnící páska

7483 Střešní panel

6529 Střešní panel

KROK

3

4 K dokončené střeše přišroubujte

(šrouby a matice) první střešní
hřeben. Upevněte příslušná překrytí
střešních panelů. Hlavu šroubu
překryjte 5cm kouskem pásky proti
vlivům počasí. Prozatím střešní
hřeben neupevňujte.

UPOZORNĚNÍ

Úzký lem střešního panelu (s

obrubou) je vždy třeba překrýt

širším lemem přilehlého panelu.

UPOZORNĚNÍ

Pokud se otvory v trámu

nepřekrývají s otvory ve střešních

panelech, zatlačte lehce na stěny

domku zleva doprava. Pokud to

nepomůže, není domek v rovině.

Vyrovnejte rohy, dokud nedojde k

srovnání otvorů.

přišroubovat v

překrývajícím se

místě

přišroubovat k

střešnímu trámu

28

prozatím

neupevňujte

přišroubovat v

překrývajícím se

místě

8840

KROK

4

Krok 16

Y29 ctr-CZ

 Potřebné díly 

panely/Hřeben/Střešní

lišta

 8486 Hřeben střechy (1)
 7483 Střešní panel (2)
 8485 Levý Boční střešní lišta (2)
 8836 Pravý Boční střešní lišta (2)

(4)

(48)

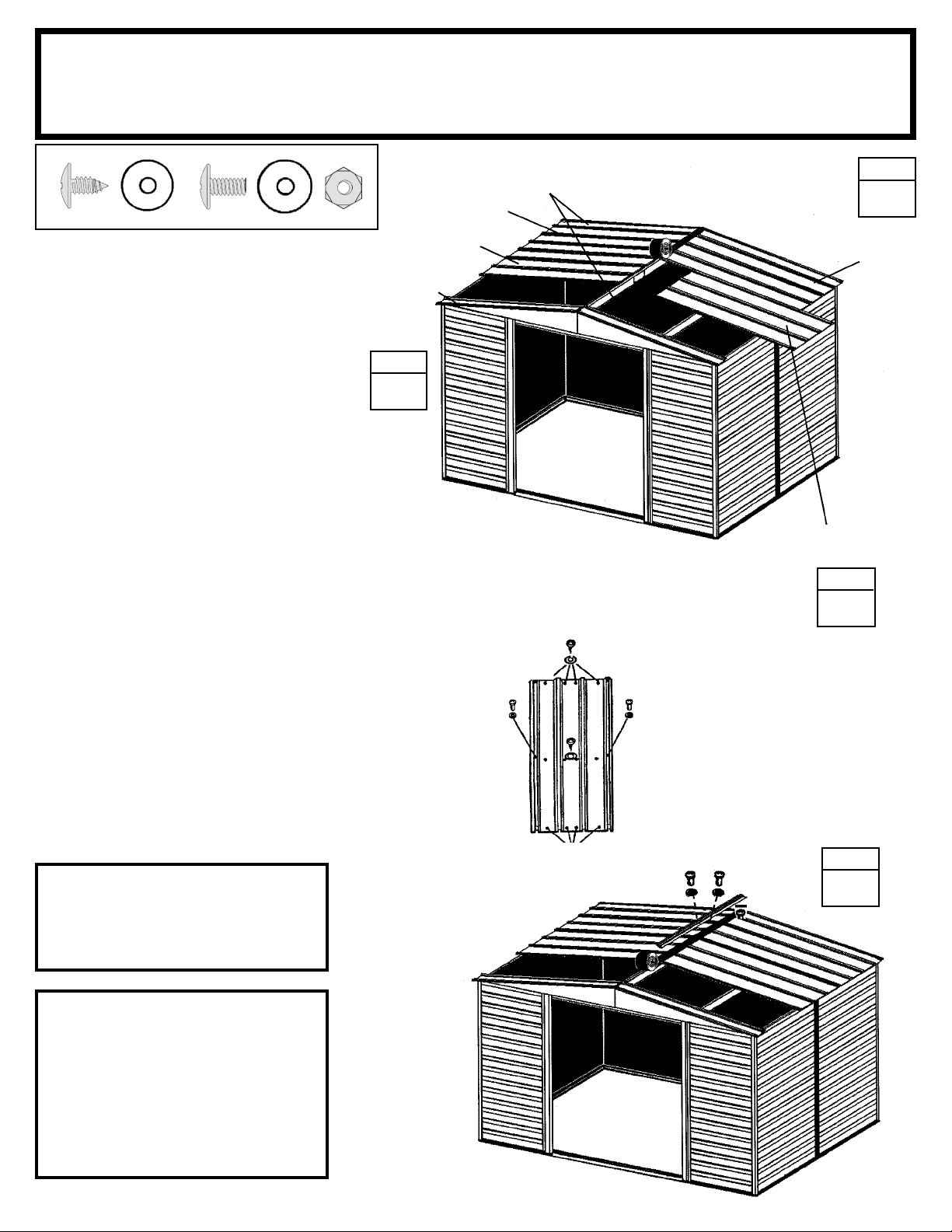

1 Překryjte první střešní hřeben a

pomocí zbylých úzkých střešních
panelů vytvořte druhý střešní hřeben.

Použijte rovněž pásku proti vlivům
počasí.

2 Pomocí šroubů a podložek

přišroubujte spodní konce panelů
k bočním horním lištám. Použijte
šrouby a matice a propojte překrytí
středové lišty v spodní části panelu.

3 Pravý a Levý boční střešní lištu

připevněte na každé straně domku
ve spodní části střešního panelu.

UPOZORNĚNÍ

Jeden šroub upevňuje vždy dva

kusy v místě jejich přesahu.

(16)

pásek Uříznětě pásek
proti vlivům počasí a
založte jej dovnitř

7483

KROK

3

8486

KROK

1

7483

KROK

2

4 Pomocí palce a ukazováčku

přehněte spodní okraj lemu střešního
panelu, aby bylo možné vložit do
pravého a levého rohu krytku.

5 Krytku přišroubujte k boční liště.

6 Pomocí šroubů a matic k sobě

připevněte rošt střešního panelu,
krytku a střešní lištu. Zbývající krytku
připevněte stejným způsobem.

hřeben

8836

krytka

29

8485

KROK

6

hřebenová krytka

KROK

4

KROK

5

8836

8485

zatlačte
hřebenovou
krytku dovnitř

Krok 17

Krok 18

A31ctr-CZ

 Potřebné díly 

Instalace dveří

 Smontované pravé dveře (1)
 Smontované levé dveře (1)

Uschovejte tuto uživatelskou příručku a návod k montáži pro případné budoucí použití.

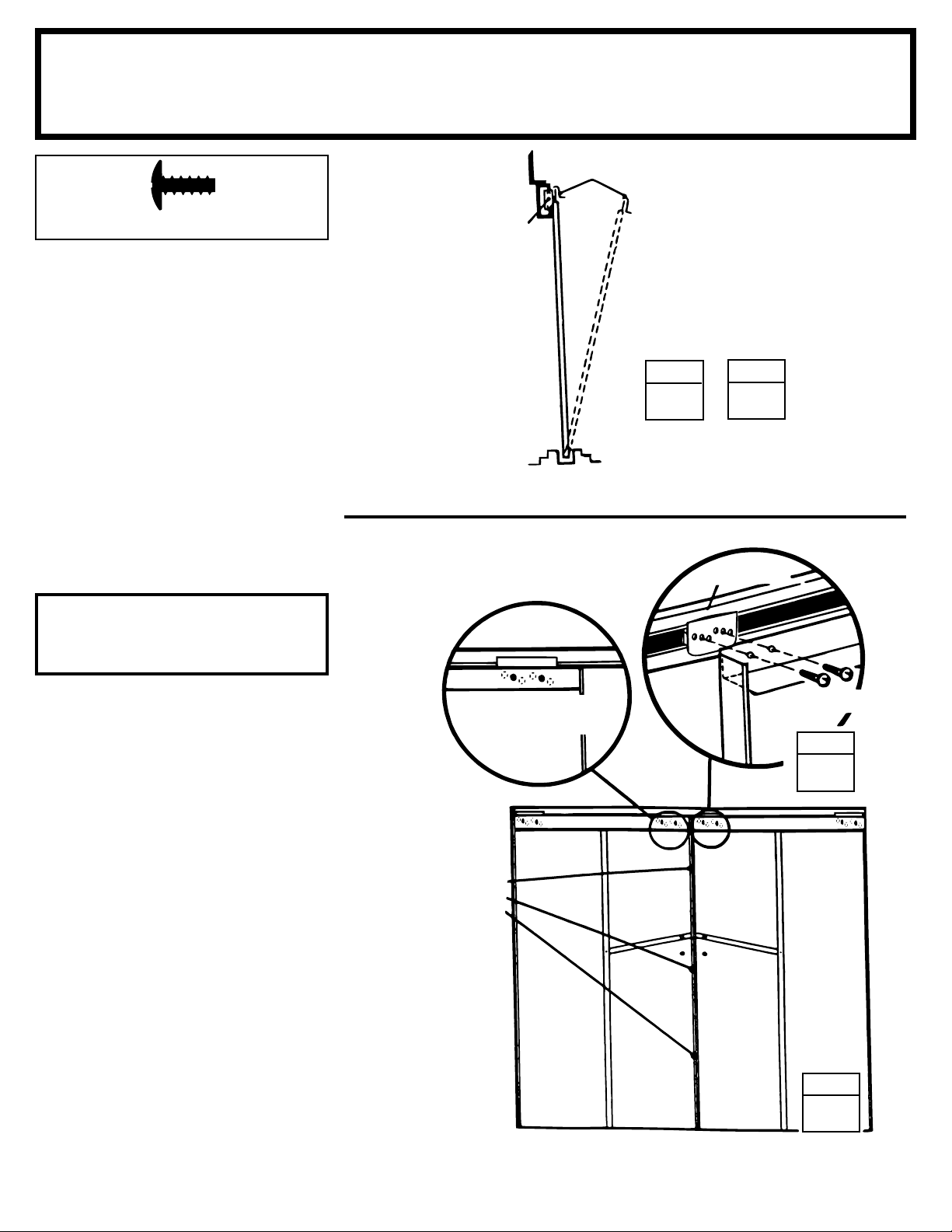

1 Postupujte z vnitřní části domku,

vložte spodní část pravých dveří
(pokud jste uvnitř budovy, pak je
to Vaše levá strana) do vedení v
předním rámu.

2 Horní část dveří umístěte tak, aby

se otvory ve dveřích překrývaly s
otvory v pojezdech.

3 K připevnění dveří a pojezdů

použijte dva šrouby č. 10Bx1/2" na
jedny dveře.

UPOZORNĚNÍ

Otvory v pojezdech se postarají o

vyrovnání dveří.

4 Kroky 1 až 3 zopakujte u levých

dveří.

horizontální kování

1

štít

#10Bx1/2" (13 mm)
šroub

vedení

otvory sloužící k
vyrovnání dveří

díky otvorům je možné

dveře správně osadit

pravé
dveře

levé
dveře

vedení v předním rámu

vedení

pojezd

dveře

(8)

2

3

4

31

KROK

KROK

KROK

KROK

BB30-CZ ctr

 Potřebné díly 

Montáž dveří

 3719 Kování dveřní kliky (2)
 10472 Pravé a levé dveře (2)
 10497 Horizontální kování (4)
 6301 Vertikální kování (2)

(6) (12)

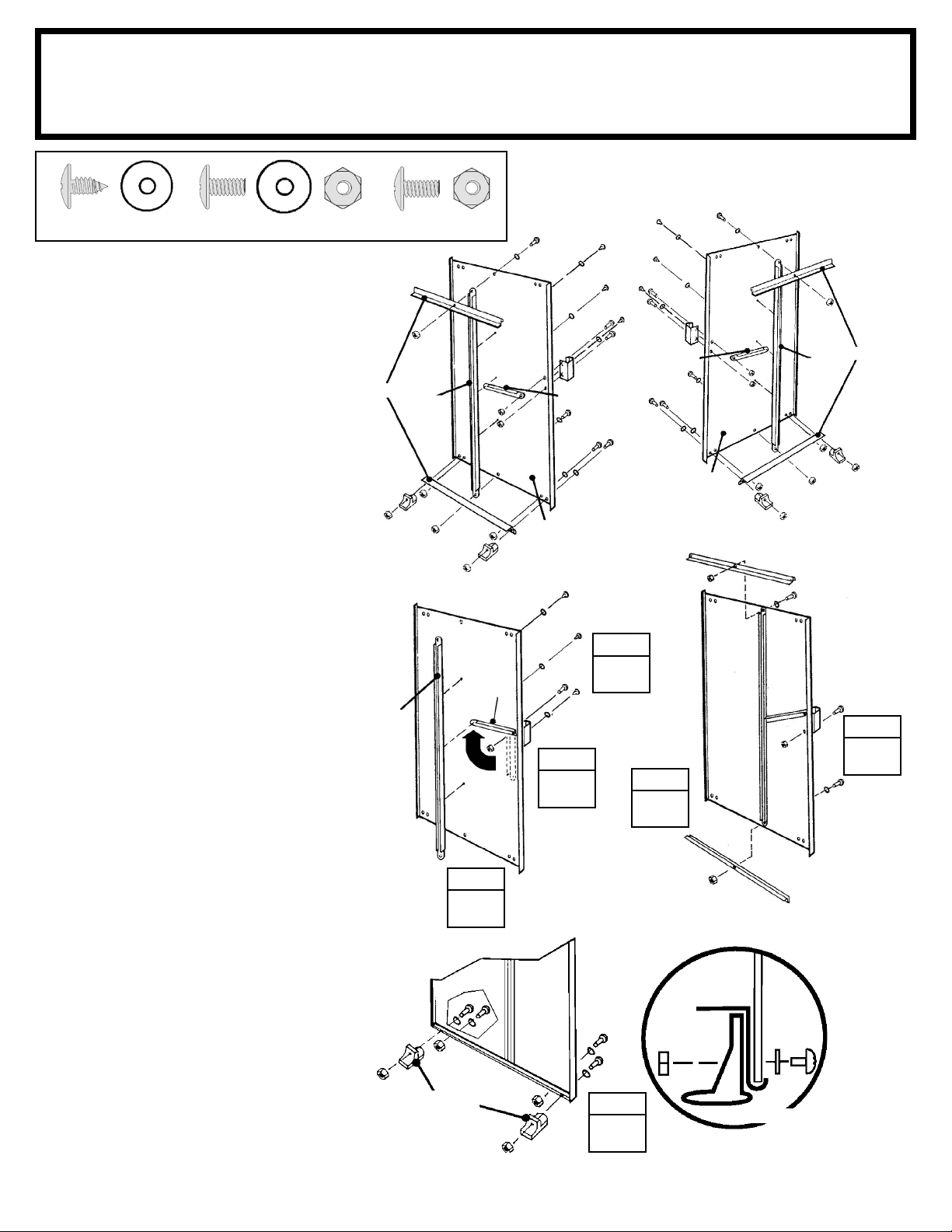

V tomto kroku naleznete popis
montáže dveří. Stejný postup je třeba
aplikovat u levých dveří. Pod všechny
šrouby patří podložka. Postupujte
následujícím způsobem:

1 Pomocí 1 šroubu upevněte ke

dveřím kování a kliku (viz obr.). Zatím
šroub nepřitahujte.

2 Kování překlopte tak, aby se

překrývalo s středovým otvorem ve
dveřích a přišroubujte.

3 Vertikální kování přidržte ve středu

vnitřní plochy dveří a upevněte
je šroubem. Středové kování
přišroubujte pomocí 2 šroubů nahoře
i dole.

4 Kliku upevněte pomocí druhého

šroubu a oba šrouby utáhněte.

10497

66382

6301

6301

(4)

66382

3719

66045

3719

10472

pravé dveře

KROK

1

66045

KROK

2

66045

3719

levé dveře

KROK

5

10472

6301

66382

10497

10497

66382

KROK

4

5 Položte vodorovnou podpěru

dveří na horní okraj a dolní okraj a
připevněte ji 1 šroubem uprostřed.

KROK

10497

3

POHLED Z BOKU

6 Podle obrázku přišroubujte spodní

vedení posuvných dveří.

7 Kroky 1 až 6 zopakujte i u levých

dveří.

66382

30

KROK

6

horizontální

kování

vedení dveří

dveře

podložka

Krok 18

A31ctr-CZ

 Potřebné díly 

Instalace dveří

 Smontované pravé dveře (1)
 Smontované levé dveře (1)

(8)

1 Postupujte z vnitřní části domku,

vložte spodní část pravých dveří
(pokud jste uvnitř budovy, pak je
to Vaše levá strana) do vedení v
předním rámu.

2 Horní část dveří umístěte tak, aby

se otvory ve dveřích překrývaly s
otvory v pojezdech.

3 K připevnění dveří a pojezdů

použijte dva šrouby č. 10Bx1/2" na
jedny dveře.

Otvory v pojezdech se postarají o

UPOZORNĚNÍ

vyrovnání dveří.

štít

vedení

pojezd

vedení v předním rámu

horizontální kování

dveře

KROK

1

KROK

2

vedení

4 Kroky 1 až 3 zopakujte u levých

dveří.

otvory sloužící k
vyrovnání dveří

díky otvorům je možné

dveře správně osadit

pravé
dveře

levé
dveře

#10Bx1/2" (13 mm)
šroub

KROK

3

KROK

4

Uschovejte tuto uživatelskou příručku a návod k montáži pro případné budoucí použití.

31

ED108 WR108 GD108-B

BB32-CZ

Ukotvení

Nyní stavbu ukotvěte.

Ukotvení

NĚKOLIK INFORMACÍ O RZI

Tvorba rzi je přirozený oxidační proces, ke kterému
dochází po vystavení čistého kovu vlhkosti. K
problematickým a přirozeně rezavějícím místům
patří otvory pro šrouby, neošetřené hrany
nebo místa, kde dojde k porušení ochranného
povlaku (např. poškrábáním) při běžné montáži,
manipulaci a používání. Doporučujeme identifi kovat
problematické oblasti a podniknout jednoduchá
preventivní opatření, která zabrání tvorbě rzi nebo
napomohou zastavit její šíření.

1. Dbejte na to, aby nedošlo k poškrábání povlaku,
ať již uvnitř nebo vně domku.

2. Použijte všechny podložky, které jsou součástí
balení. Podložky brání pronikání vlhkosti a zároveň
chrání kovové části před poškrábáním šrouby.

3. Ze střechy, po obvodu domku či prostoru kolem
dveří odstraňujte listí a nečistoty, které mohou
obsahovat a zadržovat vlhkost, a to i z toho důvodu,
že jejich rozklad může způsobit další škody.

4. Poškrábaná místa nebo plochy, u kterých je
patrné rezivění, co nejdříve ošetřete. Ujistěte se,
zda je povrch suchý, bez stop olejů, špíny nebo
mazu a poté aplikujte rovnoměrný nátěr kvalitního
přípravku.

715580915
