Arrow F 900RX, F 900R INSTALLATION Manual

M

BBM

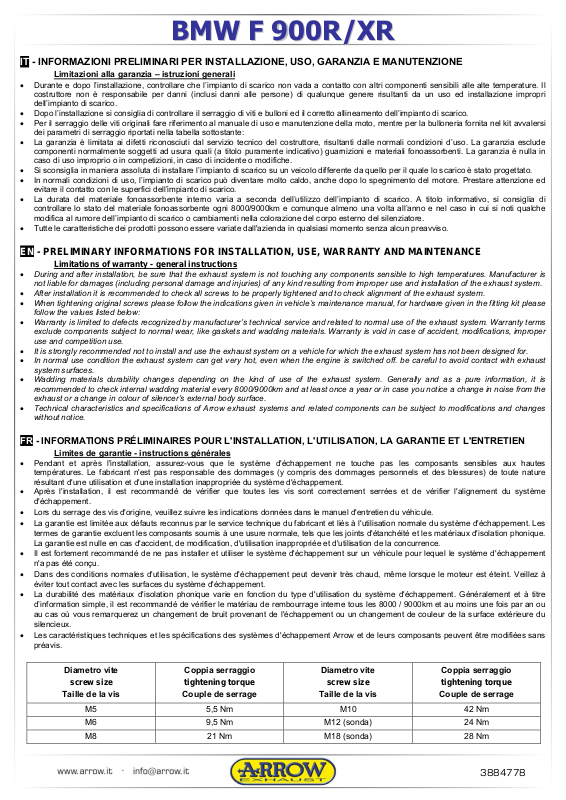

IT - INFORMAZIONI PRELIMINARI PER INSTALLAZIONE, USO, GARANZIA E MANUTENZIONE

Limitazioni alla garanzia – istruzioni generali

 Durante e dopo l’installazione, controllare che l’impianto di scarico non vada a contatto con altri componenti sensibili alle alte temperature. Il

costruttore non è responsabile per danni (inclusi danni alle persone) di qualunque genere risultanti da un uso ed installazione impropri
dell’impianto di scarico.

 Dopo l’installazione si consiglia di controllare il serraggio di viti e bulloni ed il corretto allineamento dell’impianto di scarico.
 Per il serraggio delle viti originali fare riferimento al manuale di uso e manutenzione della moto, mentre per la bulloneria fornita nel kit avvalersi

dei parametri di serraggio riportati nella tabella sottostante:

 La garanzia è limitata ai difetti riconosciuti dal servizio tecnico del costruttore, risultanti dalle normali condizioni d’uso. La garanzia esclude

componenti normalmente soggetti ad usura quali (a titolo puramente indicativo) guarnizioni e materiali fonoassorbenti. La garanzia è nulla in
caso di uso improprio o in competizioni, in caso di incidente o modifiche.

 Si sconsiglia in maniera assoluta di installare l’impianto di scarico su un veicolo differente da quello per il quale lo scarico è stato progettato.
 In normali condizioni di uso, l’impianto di scarico può diventare molto caldo, anche dopo lo spegnimento del motore. Prestare attenzione ed

evitare il contatto con le superfici dell’impianto di scarico.

 La durata del materiale fonoassorbente interno varia a seconda dell’utilizzo dell’impianto di scarico. A titolo informativo, si consiglia di

controllare lo stato del materiale fonoassorbente ogni 8000/9000km e comunque almeno una volta all’anno e nel caso in cui si noti qualche
modifica al rumore dell’impianto di scarico o cambiamenti nella colorazione del corpo esterno del silenziatore.

 Tutte le caratteristiche dei prodotti possono essere variate dall'azienda in qualsiasi momento senza alcun preavviso.

W FF 990000

W

R//XX

R

R

R

EN - PRELIMINARY INFORMATIONS FOR INSTALLATION, USE, WARRANTY AND MAINTENANCE

Limitations of warranty - general instructions

 During and after installation, be sure that the exhaust system is not touching any components sensible to high temperatures. Manufacturer is

not liable for damages (including personal damage and injuries) of any kind resulting from improper use and installation of the exhaust system.

 After installation it is recommended to check all screws to be properly tightened and to check alignment of the exhaust system.
 When tightening original screws please follow the indications given in vehicle’s maintenance manual, for hardware given in the fitting kit please

follow the values listed below:

 Warranty is limited to defects recognized by manufacturer’s technical service and related to normal use of the exhaust system. Warranty terms

exclude components subject to normal wear, like gaskets and wadding materials. Warranty is void in case of accident, modifications, improper
use and competition use.

 It is strongly recommended not to install and use the exhaust system on a vehicle for which the exhaust system has not been designed for.
 In normal use condition the exhaust system can get very hot, even when the engine is switched off. be careful to avoid contact with exhaust

system surfaces.

 Wadding materials durability changes depending on the kind of use of the exhaust system. Generally and as a pure information, it is

recommended to check internal wadding material every 8000/9000km and at least once a year or in case you notice a change in noise from the
exhaust or a change in colour of silencer’s external body surface.

 Technical characteristics and specifications of Arrow exhaust systems and related components can be subject to modifications and changes

without notice.

FR - INFORMATIONS PRÉLIMINAIRES POUR L'INSTALLATION, L'UTILISATION, LA GARANTIE ET L'ENTRETIEN

 Pendant et après l'installation, assurez-vous que le système d'échappement ne touche pas les composants sensibles aux hautes

 Après l'installation, il est recommandé de vérifier que toutes les vis sont correctement serrées et de vérifier l'alignement du système

 Lors du serrage des vis d'origine, veuillez suivre les indications données dans le manuel d'entretien du véhicule.
 La garantie est limitée aux défauts reconnus par le service technique du fabricant et liés à l'utilisation normale du système d'échappement. Les

 Il est fortement recommandé de ne pas installer et utiliser le système d'échappement sur un véhicule pour lequel le système d'échappement

 Dans des conditions normales d'utilisation, le système d'échappement peut devenir très chaud, même lorsque le moteur est éteint. Veillez à

 La durabilité des matériaux d'isolation phonique varie en fonction du type d'utilisation du système d'échappement. Généralement et à titre

 Les caractéristiques techniques et les spécifications des systèmes d'échappement Arrow et de leurs composants peuvent être modifiées sans

Limites de garantie - instructions générales

températures. Le fabricant n'est pas responsable des dommages (y compris des dommages personnels et des blessures) de toute nature
résultant d'une utilisation et d'une installation inappropriée du système d'échappement.

d'échappement.

termes de garantie excluent les composants soumis à une usure normale, tels que les joints d'étanchéité et les matériaux d'isolation phonique.
La garantie est nulle en cas d'accident, de modification, d'utilisation inappropriée et d'utilisation de la concurrence.

n'a pas été conçu.

éviter tout contact avec les surfaces du système d'échappement.

d’information simple, il est recommandé de vérifier le matériau de rembourrage interne tous les 8000 / 9000km et au moins une fois par an ou
au cas où vous remarquerez un changement de bruit provenant de l'échappement ou un changement de couleur de la surface extérieure du
silencieux.

préavis.

Diametro vite

screw size

Taille de la vis

M5 5,5 Nm M10 42 Nm

M6 9,5 Nm

M8 21 Nm M18 (sonda) 28 Nm

Coppia serraggio

tightening torque

Couple de serrage

Diametro vite

screw size

Taille de la vis

M12 (sonda)

Coppia serraggio

tightening torque

Couple de serrage

24 Nm

3884778

M

BBM

W FF 990000

W

R//XX

R

R

R

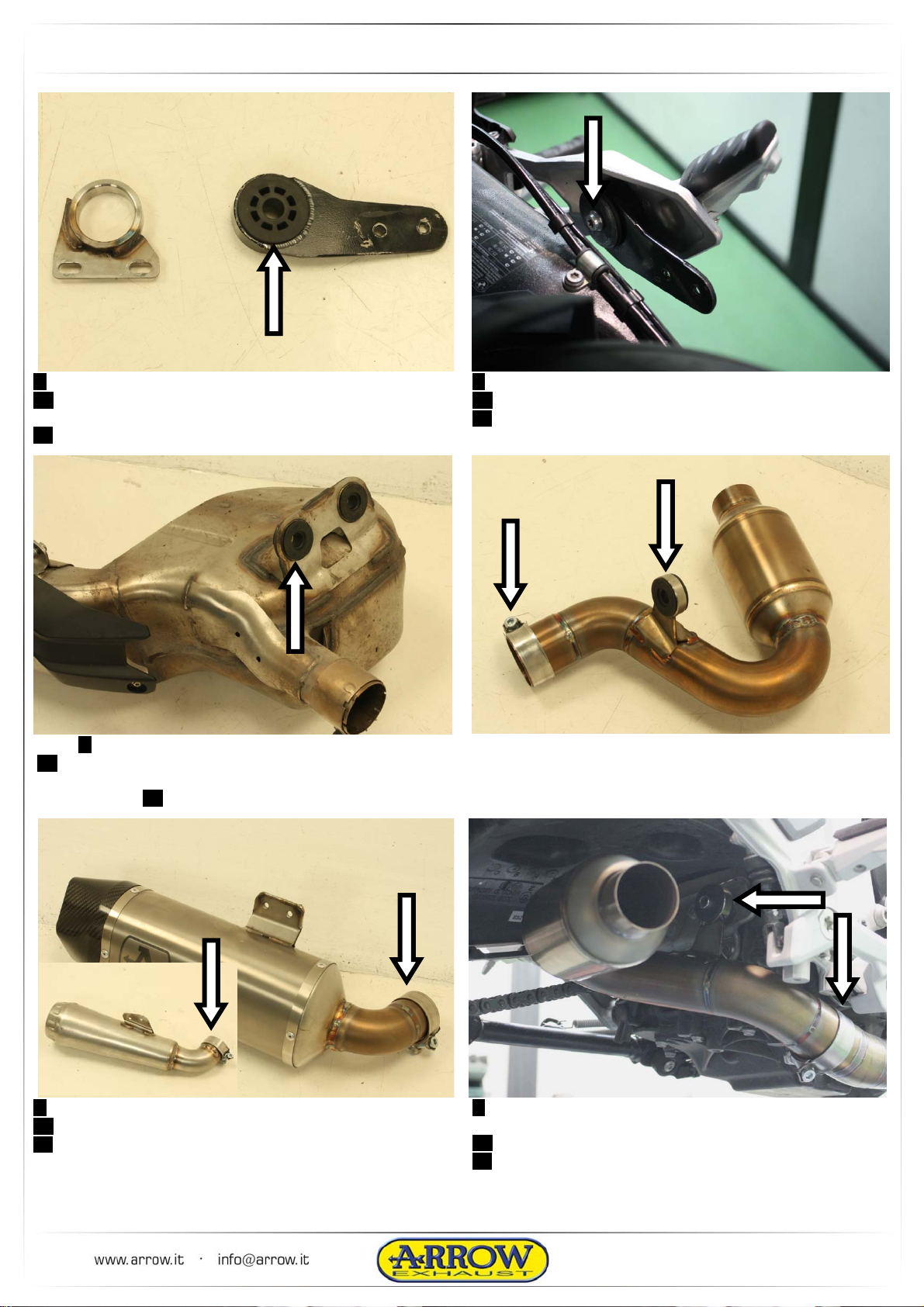

IITT -- IISSTTRRUUZZIIOONNII DDII MMOONNTTAAGGGGIIOO

EENN -- FFIITTTTIINNGG IINNSSTTRRUUCCTTIIOONNSS

FFRR -- IINNSSTTRRUUCCTTIIOONNSS DDEE MMOONNTTAAGGEE

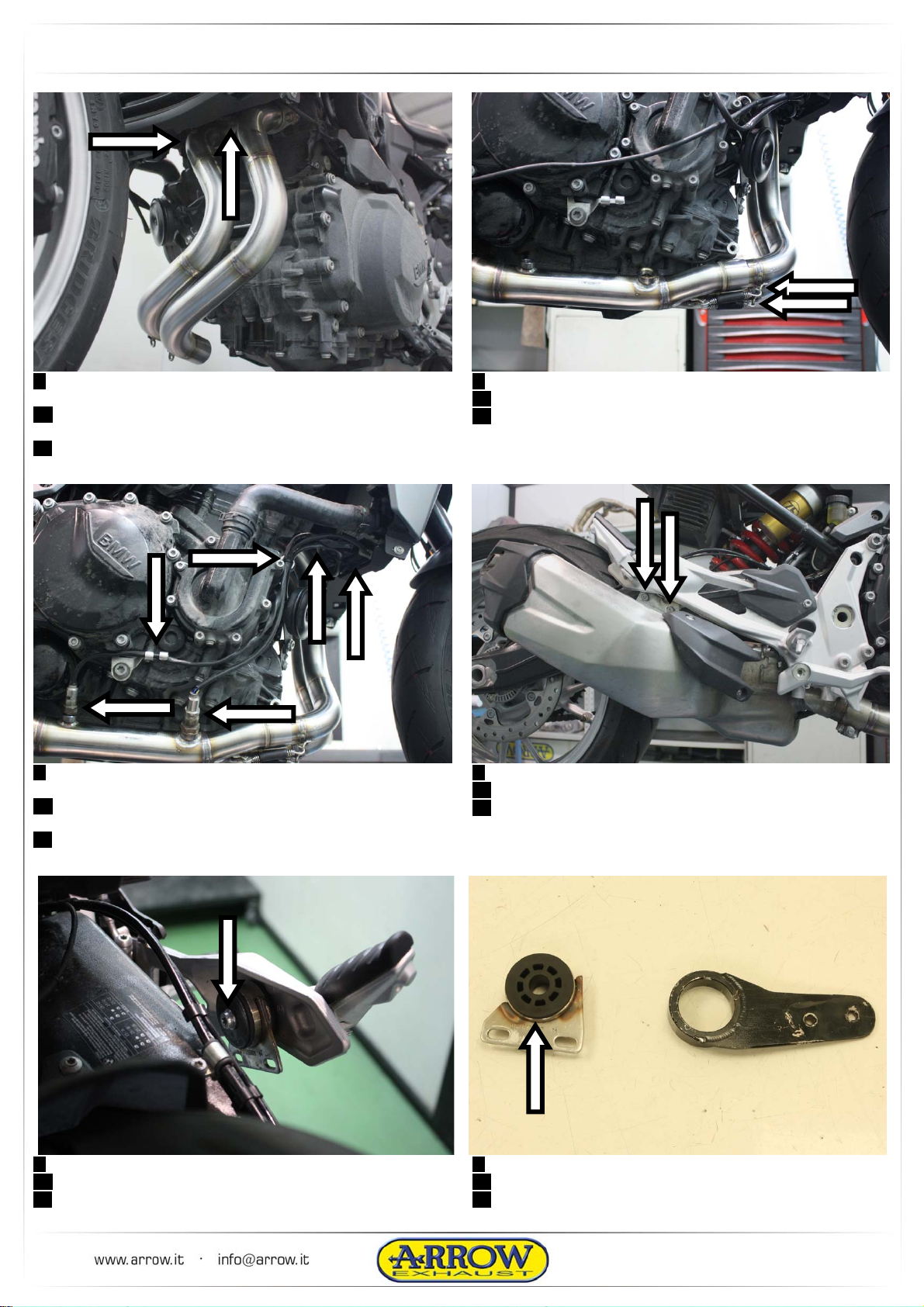

IT ꞏ Allentare la fascetta, svitare le viti indicate (2) e rimuovere il

terminale originale

EN ꞏ Loosen the clamp, remove the screws (2) shown above

and remove original silencer

FR ꞏ Desserrer le collier du bas, enlever les 2 vis indiquées et

déposer le silencieux d’origine

IT ꞏ Tagliare le fascette a strappo indicate (3)

EN ꞏ Cut the plastic straps (3) shown above

FR ꞏ Couper les colliers plastiques indiqués

IT ꞏ Liberare il cavo e svitare la sonda lambda

EN ꞏ Remove the harness from its mount and unplug the

oxygen sensor

FR ꞏ Libérer le faisceau et dévisser la sonde à oxygène

3884778

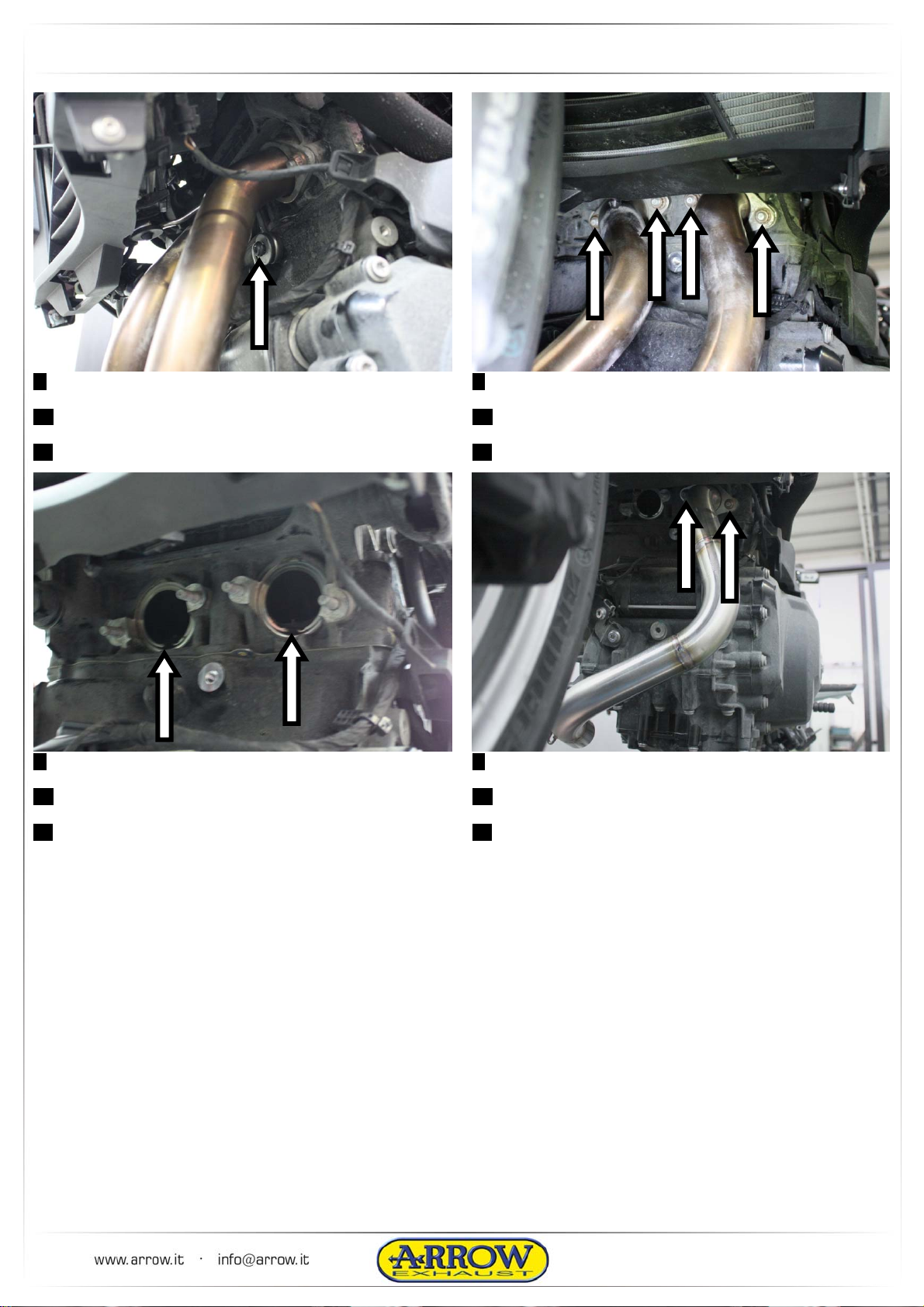

IT ꞏ Svitare la sonda lambda
EN ꞏ Unplug the oxygen sensor

FR ꞏ Dévisser l’autre sonde à oxygène
