SLO - NAVODILO ZA NAMESTITEV IN UPORABO Št. izd. :
560126
www.conrad.si

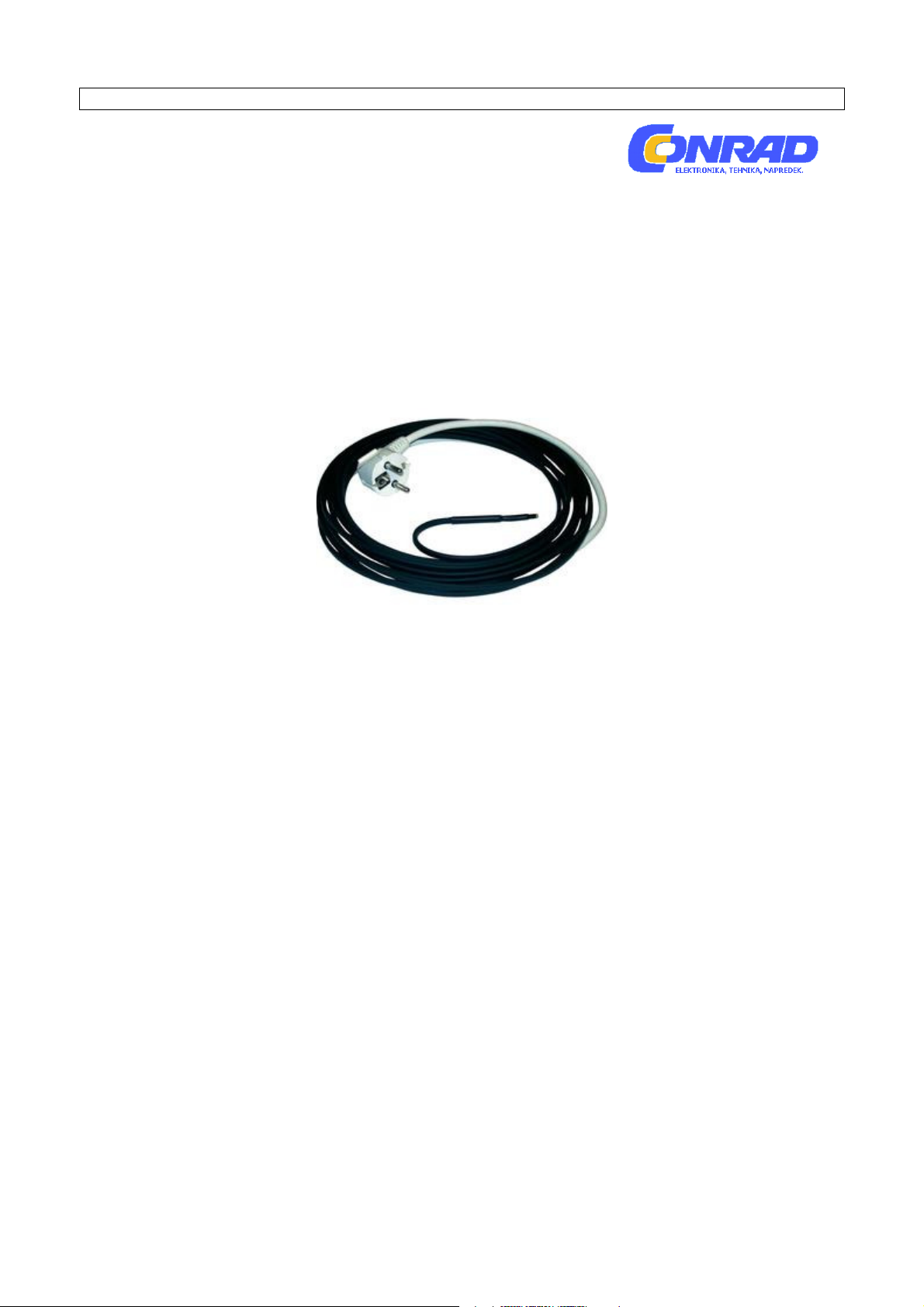

ARNOLD RAK GRELNI KABEL, 230V / 270W
Št. izdelka: 560126
1
Page 2
KAZALO
1 IZDELEK ......................................................................................................3
2 POMEMBNE INFORMACIJE / TEHNIČNI NAPOTKI.......................................4
3 PRIMERI PODROČIJ UPORABE ....................................................................5
2
Page 3
1 IZDELEK
Grelni kabli so pripravljeni na uporabo in odporni po DIN VDE 0253. primerni so za razli
čna
območja in so med drugim primerni za ogrevanje tal terarijev, toplih gred, rastlinjakov, itd.
Grelni kabel z funkcijo zaščite pred zamrznitvijo je narejen posebej za ogrevanje cevi in se pri
temperaturah pod 5oC samodejno vklopi.
Grelni kabel z napetostjo 12V je narejen kot fleksibilen kabel z odprtimi konci in je primeren npr.
za uporabo pri izdelavi motornih vozil ali čolnov, oziroma posebno za vrtne ute z 12V solarno
napravo.
Tip Nazivna
napetost
HK-2,5-F 230V 15W 37W 2,5 m da zaščitni
HK-5,0-F 230V 15W 75W 5,0 m da zaščitni
HK-8,0-F 230V 15W 120W 8,0 m da zaščitni
HK-12,0-F 230V 15W 180W 12,0 m da zaščitni
HK-18,0-F 230V 15W 270W 18,0 m da zaščitni
HK-25,0-F 230V 15W 375W 25,0 m da zaščitni
HK-2,5 230V 15W 37W 2,5 m ne zaščitni
HK-5,0 230V 15W 75W 5,0 m ne zaščitni
HK-8,0 230V 15W 120W 8,0 m ne zaščitni
HK-12,0 230V 15W 180W 12,0 m ne zaščitni
HK-18,0 230V 15W 270W 18,0 m da zaščitni
HK-25,0 230V 15W 375W 25,0 m da zaščitni
HK-5,0-12 12V 15W 75W 5,0 m ne brez vtiča 1,5 cm 105oC
HK-8,0-12 12V 15W 120W 8,0 m ne brez vtiča 1,5 cm 105oC
HK-12,0-12 12V 15W 180W 12,0 m ne brez vtiča 1,5 cm 105oC
Moč na
meter
Skupna
moč
Dolžina Zaščita pred
mrazom
Priključek Minimalen
radij
upogiba
1,5 cm 105oC
vtič, VDE
1,5 cm 105oC
vtič, VDE
1,5 cm 105oC
vtič, VDE
1,5 cm 105oC
vtič, VDE
1,5 cm 105oC
vtič, VDE
1,5 cm 105oC
vtič, VDE
1,5 cm 105oC
vtič, VDE
1,5 cm 105oC
vtič, VDE
1,5 cm 105oC
vtič, VDE
1,5 cm 105oC
vtič, VDE
1,5 cm 105oC
vtič, VDE
1,5 cm 105oC
vtič, VDE
Maks. temp.
površine
3
Page 4
2 POMEMBNE INFORMACIJE / TEHNI
Pred instalacijo grelnega kabla nujno upoštevajte sledeče napotke:
Pred začetkom montaže skrbno preberite ta navodila.
Grelni kabel lahko priključite samo na predpisano omrežno napetost. Spremembe dolžine, moči
ali napetosti niso dopustne.
Kot varnostni ukrep je predpisano zaščitno stikalo okvarnega toka (FI < 30mA).
Grelnih kablov ne smete uporabiti kot prosti grelni element. Vedno morajo biti vgrajeni kot
trden del in morajo biti popolnoma zaščiteni pred poškodbami.
Poškodbe grelnih kablov je potrebno preprečiti. Kabli ne smejo biti položeni preko ostrih ali
koničastih predmetov.
Grelnih kablov ne smete skrajšati in direktno priključiti.
Grelni kabli ne smejo biti napeljavi preko delitacijskih spojev. Hladni kabli morajo biti na teh
mestih zaščiteni z dvema druga v drugo vtaknjenima cevčicama.
Grelnih kablov ne položite pod +5oC.
Grelnih kablov ne napeljite skozi zid, lesene konstrukcije in izolacijski material, ker bi to
preprečevalo odvod toplote.
Grelni kabel ne sme ležati v območju dostopa oseb ali živali.
Minimalen radij upogiba grelnega kabla 1,5 cm ne sme biti prekoračen.
Maksimalna temperatura pri vgradnji kabla ne sme biti prekoračena.
ČNI NAPOTKI
4
Page 5
3 PRIMERI PODRO
Uporaba: ogrevanje cevi
(tip HK-2,5-F do HK-25,0-F)
Sisteme za ogrevanje cevi se lahko praktično namesti na vsako cev, ki naj bo zaščitena pred
zamrzovanjem ali da je ohranjena potrebna temperatura na vodovodnih ceveh za toplo vodo (npr. za
oskrbo s pitno vodo živali na prostem in v hlevih).
Popolnoma sestavljen in tako direktno pripravljen za uporabo grelni kabel ima termostat, kateri
zagotavlja varčno uravnavanje grelnega kabla. Termostat se samodejno vklopi (pri približno +5oC)
tako, da je zamrzovanje kabla preprečeno.
Napotki za polaganje:
Najprej položite termostat s plosko stranjo navzdol na najbolj mrzlo mesto cevi in ga tako pritrdite z
aluminijasto folijo, da je dan največji možen kontakt z cevjo.
Glede na potrebovano moč ogrevanja bo grelni kabel položen pod cevjo, alternativno lahko grelni
kabel ovijete tudi okoli cevi, minimalna razdalja med zankami približno 10 cm. Pazite na to, da bo
celoten grelni kabel pritrjen na cevi. Krajšanje grelnega kabla ni dopustno.
Grelni kabel bo prilepljen v rednih razmikih s samolepilno aluminijasto folijo na cev tako, da je
zagotovljen prehoden kontakt med grelnim kablom in cevjo in bo vtisnjeje grelnega kabla v
izolacijo cevi preprečeno.
Pri plastičnih ceveh je za boljši prenos toplote cev potrebno oviti s samolepilno aluminijasto folijo.
Pred namestitvijo izolacije na cev je potrebno izvesti vidno kontrolo glede poškodb.
Nato izolacijo cevi pritrdite z običajnimi izolacijskimi sredstvi (vrednost K najmanj 0,0035 W/
mK). To je za želeno zaščito pred zamrzovanjem nujno potrebno in zmanjša porabo toka.
Na koncu je potrebno omrežni priključek grelnega kabla povezati z maksimalno 6A varnostno
vtičnico (230V).
Na izolacijo cevi je potrebno v rednih razmakih (4m) namestiti nalepko, katera nakazuje na opis
cevi. Priporoča se obratovanje grelnega kabla v povezavi z FI varnostnim stikalom.
Uporaba: vzgoja in gojenje rastlin
Električni grelni kabli ponujajo učinkovito pomoč klicam in pospešeno rast s segrevanjem zemlje
posebej toplih gred.
Grelni kabel je zasnovan v obliki meandrov na tleh, ki ustreza posameznim razmeram. Pri tem so
lahko uporabljeni distančniki. Vgradnja v plast estriha je smiselna.
Globina grelnega kabla je v glavnem odvisna od struktur rastlin. Rastline naj s svojimi koreninami
ne pridejo v stik z grelnim kablom.
Za preprečitev, da bo grelni kabel pri uporabi v vrtnih utah poškodovan, lahko nad grelnim kablom
položite konstrukcijo iz gradbenega železa. Namestite lahko tudi opozorilno tablo, ki nakazuje na
ogrevanje gred.
ČIJ UPORABE
5
Page 6
GARANCIJSKI LIST
Izdelek: ________________________
Kat. št.: ________________________
Garancijska Izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne teči z izročitvijo blaga
potrošniku. Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili popravljenega ali ga zamenjali
z enakim novim in brezhibnim izdelkom. Okvare zaradi neupoštevanja priloženih navodil, nepravilne uporabe,
malomarnega ravnanja z izdelkom in mehanske poškodbe so izvzete iz garancijskih pogojev.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, Klaus-Conrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Grosuplje, skupaj z
izpolnjenim garancijskim listom.
Prodajalec: ___________________________________________________________
Datum prodaje in žig prodajalca:
________________
Garancija velja od dneva nakupa izdelka, kar kupec dokaže s priloženim, pravilno izpolnjenim garancijskim
listom.
Conrad Electronic d.o.o. k.d.
Ljubljanska c. 66, 1290 Grosuplje
Fax: 01/78 11 250, Tel: 01/78 11 248
www.conrad.si, [email protected]
