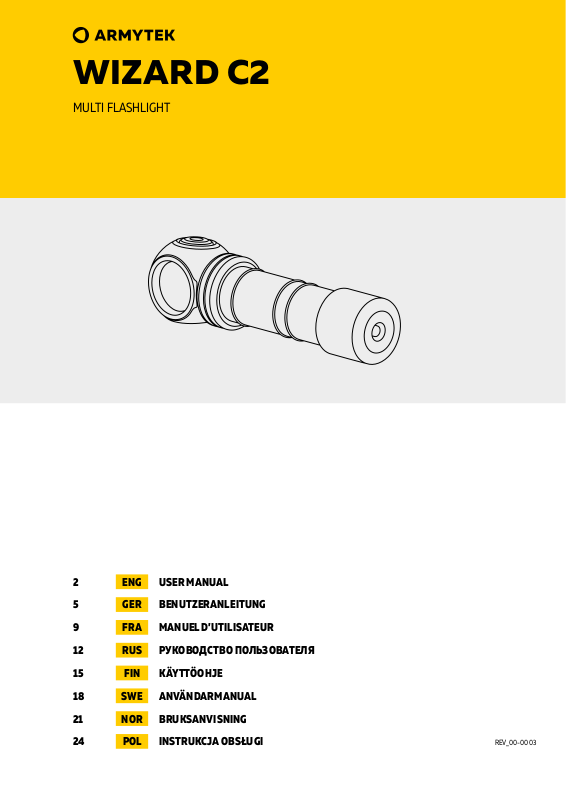

WIZARD C2

MULTI FLASHLIGHT

2 ENG USER MANUAL

5 GER BENUTZERANLEITUNG

9 FRA MANUEL D’UTILISATEUR

12 RUS РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

15 FIN KÄYTTÖOHJE

18 SWE ANVÄNDARMANUAL

21 NOR BRUKSANVISNING

24 POL INSTRUKCJA OBSŁUGI REV_00-0003

Page 2

ENG USER MANUAL

Thank you for choosing the products of Armytek. Please read this manual carefully before using the flashlight.

Specifications

Headlamp: simple one-hand operation, reliable headmount. Solid body

without long wires, weak rubber connectors and unnecessary boxes. The flashlight is easily installed, removed and 180° rotatable in the mount. Quick-release rubber ring provides additional fixation

Every Day Carry light: compact design, convenient side button, special matt anti-abrasive finish without rough knurling, strong built-in tail magnet and robust removable steel clip

Bicycle light: body made from durable and lightweight aircraft-grade aluminium, improved shock resistance, new springs for better battery and driver protection. Constant light without flickering, optional quick-release mount

• Convenient wide beam of fully upgraded optical system, TIR-lense is protected from scratches by tempered glass with anti-reflective coating

• Innovative technology allows using any 18650 Li-Ion batteries and provides full protection against short circuit even in case of contact between magnetic connector and metal objects

• Active real-time temperature control to prevent overheating above +58 °C

• Total protection from water, dirt and dust in accordance with IP68 standard — flashlight continues to work even at 10 meters depth. Withstands fallings from up to 10 meters

• Robust and water resistant magnetic connector

Set description

Flashlight, 18650 Li-Ion 3200 mAh battery, magnetic USB charger, headmount, clip, 2 spare O-rings, user manual.

The producer reserves the right to change the package at his own discretion without modifying this manual. Specifications are subject to change without notice.

Model Wizard C2 (White) LED/Optics Samsung LH351D/TIR Brightness stabilization type DIGITAL (CPU brightness control) Light output 1200 lm Peak beam intensity 2890 cd Hotspot : Spill 70°:120° Beam distance 108 m Modes, light output and

runtimes (measured with 18650 Li-Ion 3200 mAh battery until the light output drops to 10% of the initial value)

Power source 1x18650 Li-Ion Length/Body diameter/Head diameter 112 mm/20.4 mm/33 mm Weight without/with battery 64 g/114 g Submersion and Impact resistance IP68, 10 m for 2 h. Height up to 10 m

X Light output for flashlights with Warm light is about 7% less, beam distance is about 3% less.

All the above specifications are test results based on ANSI/NEMA FL1-2009 Standard. The tests are performed using the battery included in the set. The data may vary due to environment, heat dissipation and other factors.

2 ENG USER MANUAL WIZARD C2

Turbo 1200 lm/2 h 45 min (580 lm after 4 min) Main3 390 lm/4 h 45 min Main2 180 lm/11 h Main1 40 lm/51 h Firefly2 2 lm/26 d Firefly1 0.11 lm/200 d

REV_00-0003

Page 3

Initial Service

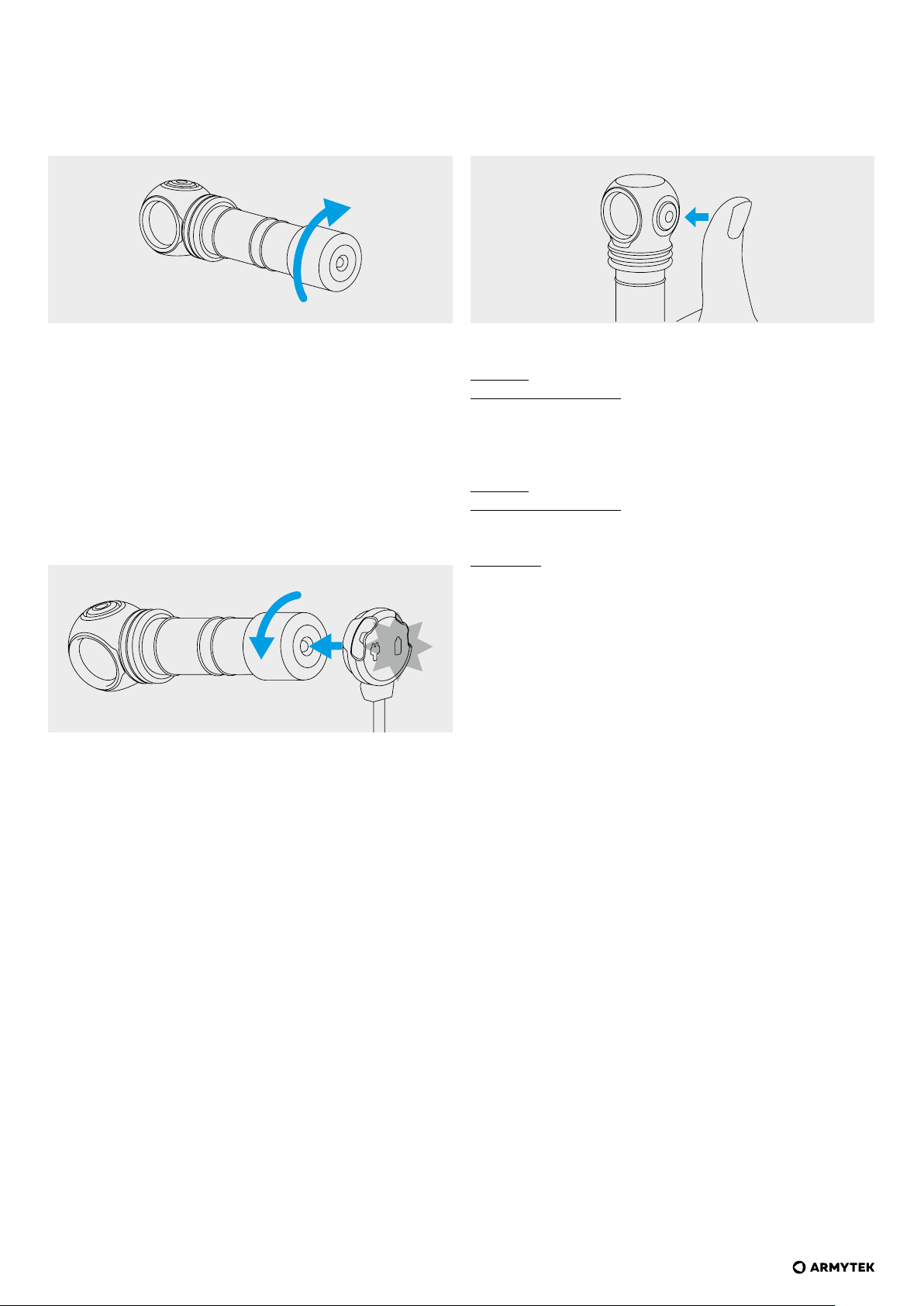

TO SET/REPLACE BATTERY

1. Unscrew the tailcap.

2. Place the battery with the positive contact (+) facing the head of the flashlight.

3. Adjust the tailcap and tighten it as far as it can go.

The flashlight is ready for operation.

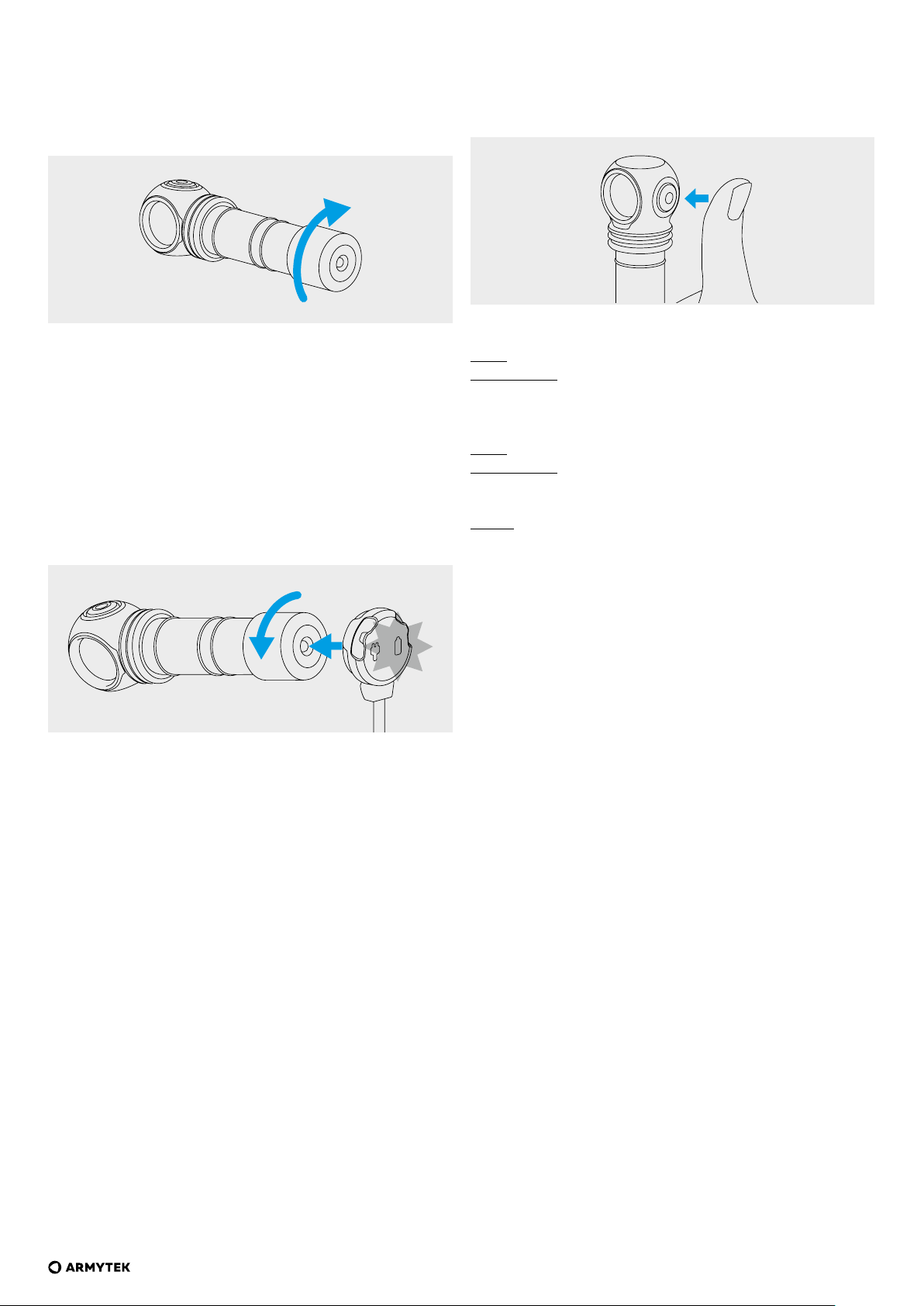

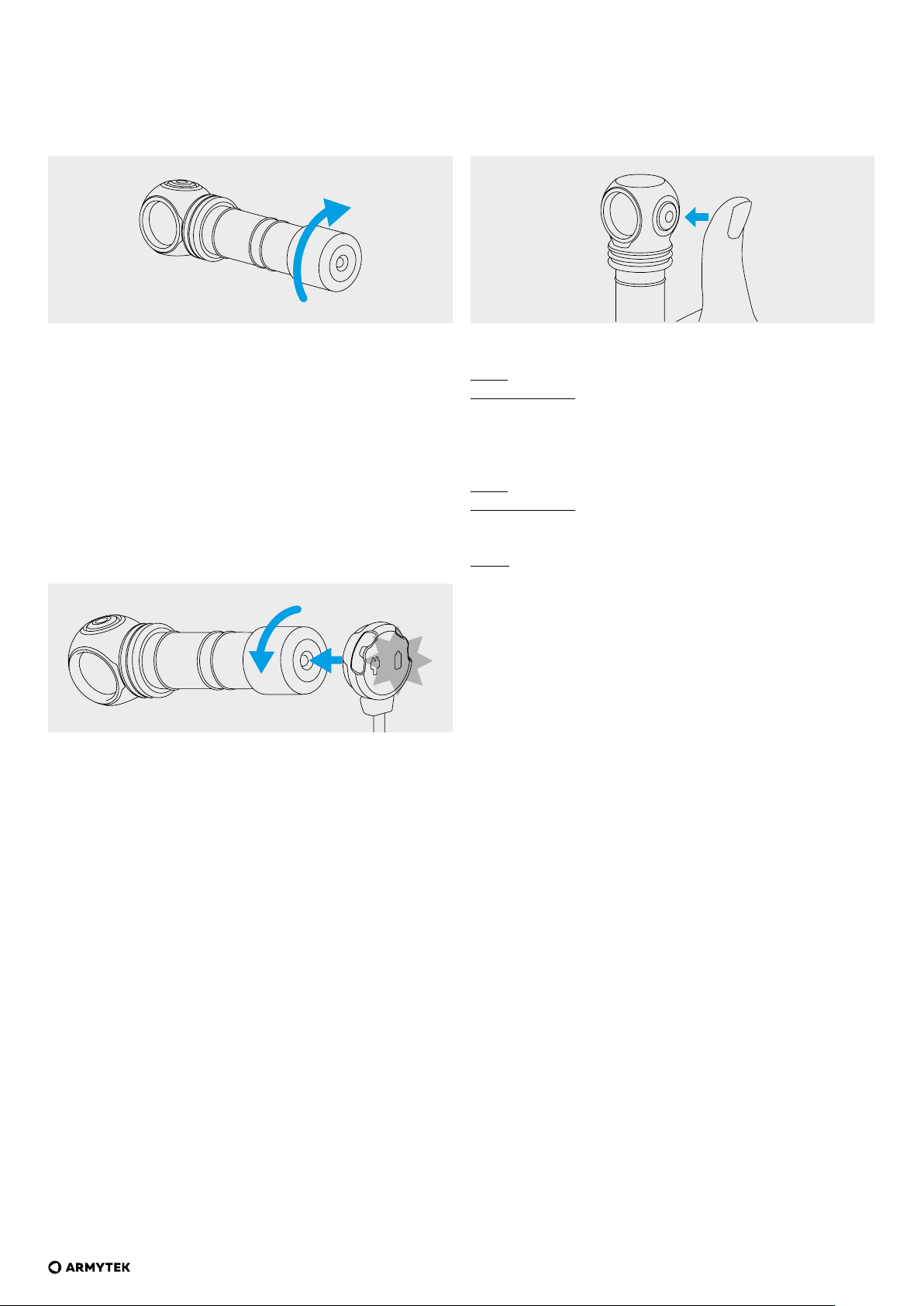

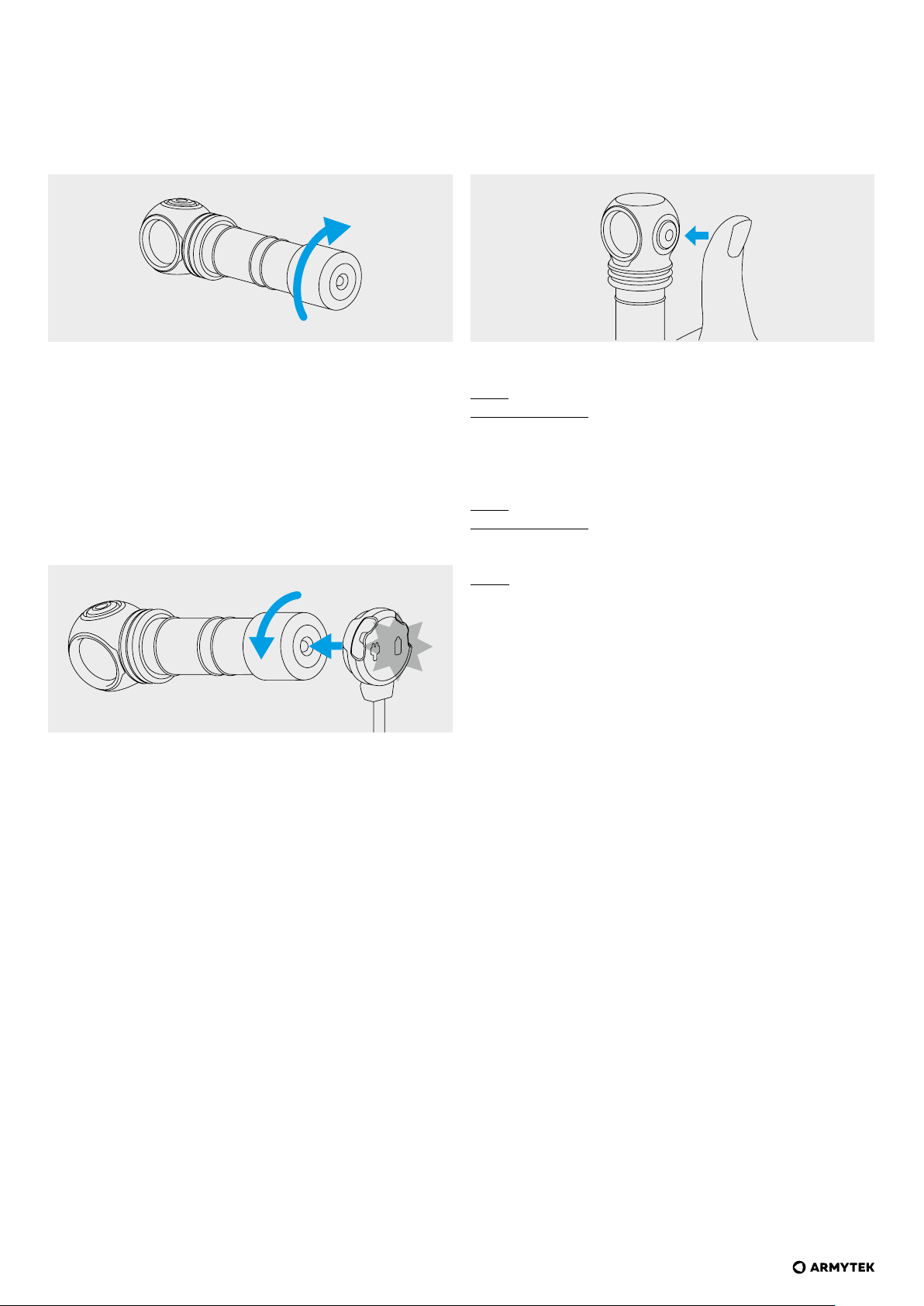

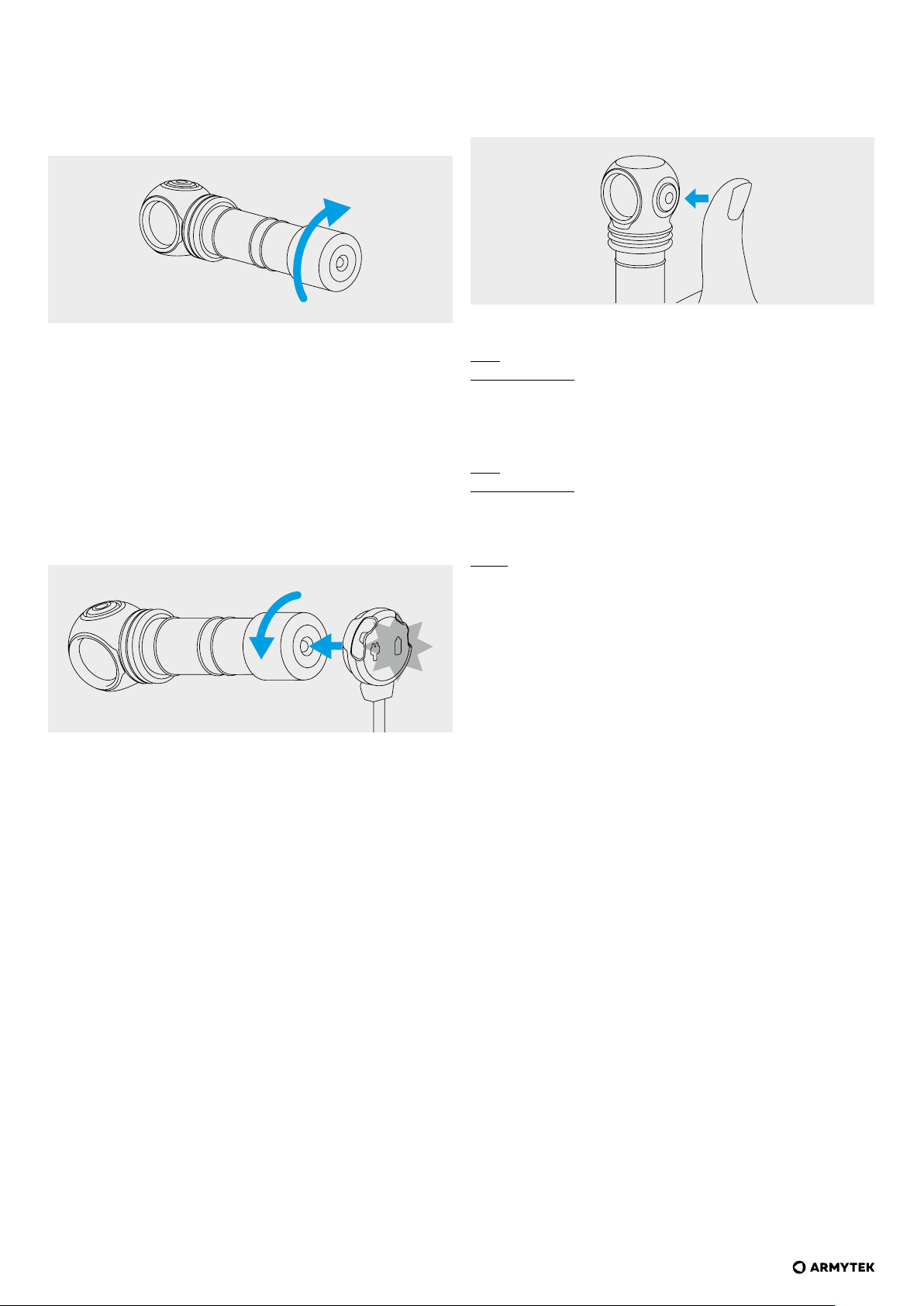

HOW TO CONNECT THE MAGNETIC CHARGER

Operation

Before use: Tighten the tailcap as far as it can go.

In OFF state:

1 click: To turn on the last used mode. Press and hold: To start cycling through Firefly modes. Release to select. Keeping button pressed will start cycling through Main modes.

In ON state: 1 click: To turn o the flashlight. Press and hold: To start cycling through Main modes from any mode. In Firefly1 cycling through Main modes starts after cycling through Firefly modes. Release to select. 2 clicks: To turn on Turbo mode from any mode. The second double click brings back last used mode.

Unscrew the tailcap to 1/4 of a circle and adjust the magnetic charger to the tailcap.

CHARGER COLOR INDICATION

Charger not plugged in:

• Green — device is in waiting mode.

Charger plugged in:

• Green blinking — evaluation of battery voltage.

• Red blinking — unscrew the tailcap to 1/4 for charging.

• Orange blinking — USB power source voltage is too low for correct

continuation of charging or bad contact between charger and battery. Clean the tailcap and the threads of the flashlight parts, use a dierent power source.

• Red — charging with rated charging current is going on.

• Orange — USB power source voltage is too low, charging current may

be reduced.

• Green — charging is finished.

MOMENTARY ACCESS

Firefly. Press and hold the button in OFF state to start cycling through

Firefly modes. Release to select. Keeping button pressed will start cycling through Main modes.

Main. Short click from OFF state activates Main mode if it was the last used mode.

Turbo. Double click in any mode in ON state. The second double click brings back last used mode.

Cycling through Main modes. In ON state press and hold the button in any mode. Main modes will start switching cyclically. In Firefly1 cycling through Main modes starts after cycling through Firefly modes. Release to select.

Automemorizing. After switching o the last used mode is memorized for quick access at next switching on.

Active temperature control. When the temperature of the flashlight becomes close to +58 °С, brightness decreases to safe value, allowing the flashlight to avoid overheating for a long period of time. In conditions of good air-cooling the flashlight delivers light without stepping down.

Low battery level. When the brightness is approximately <25% from the nominal value, the LED will flash 2 times. If you are not sure whether or not it flashed, switch the flashlight o and on: in case the battery is low, the flashes will repeat after 30 sec from switching on. At critical level light output decreases to Firefly1.

REV_00-0003

Lock-out function. Unscrew the tailcap to 1/4 for the protection from accidental switching on.

3WIZARD C2 USER MANUAL ENG

Page 4

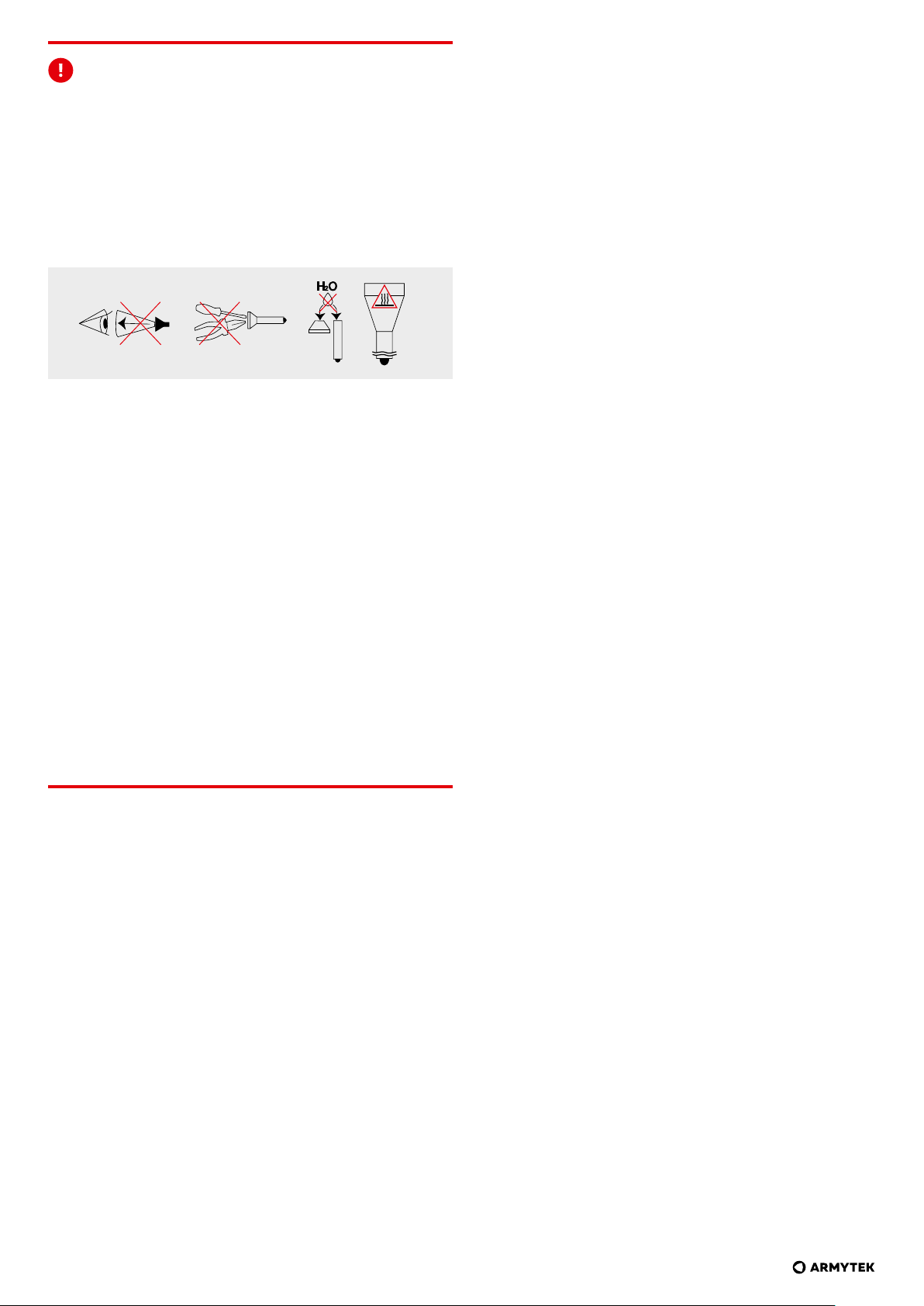

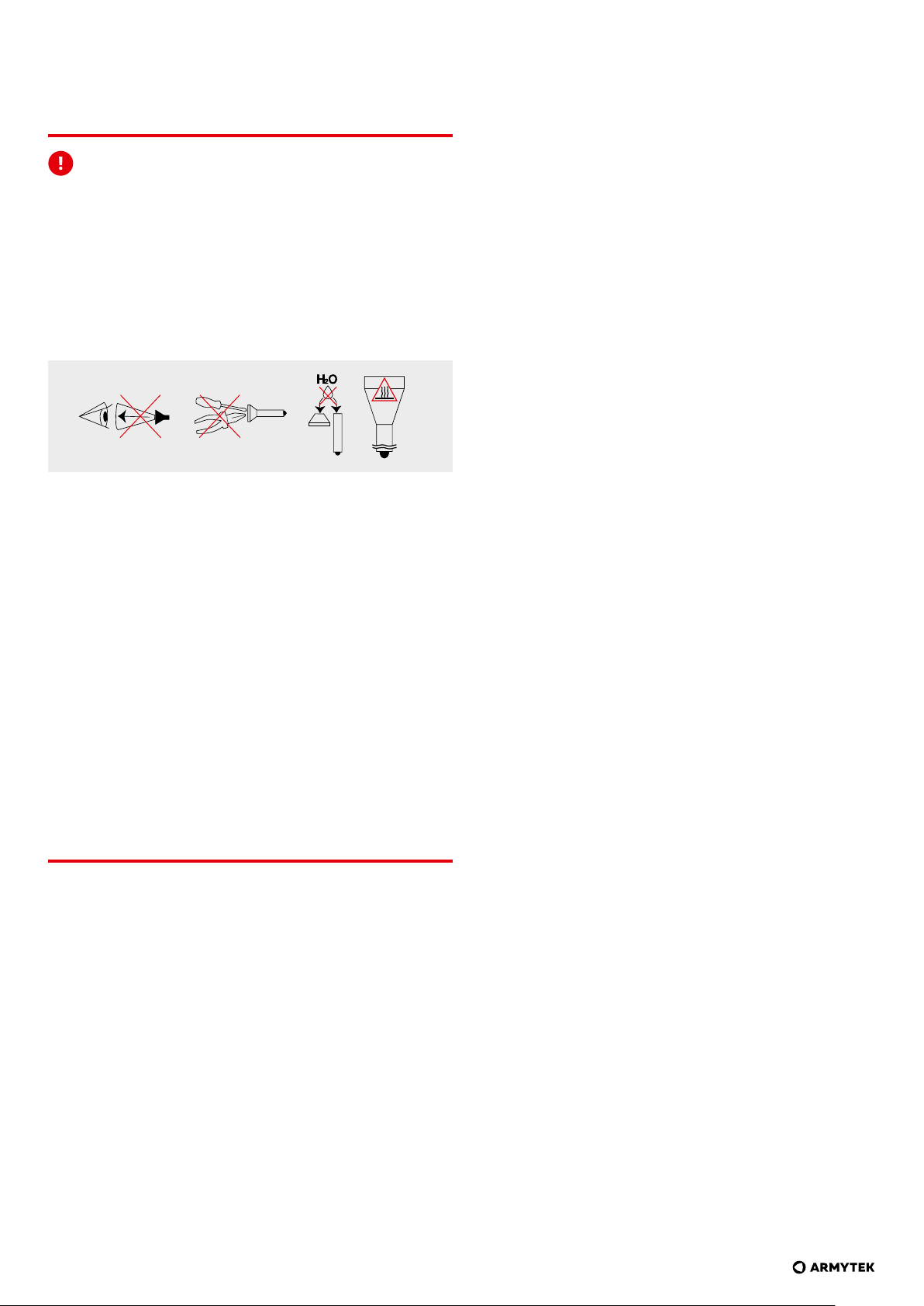

Warnings

For eective operation of the flashlight we recommend branded 18650 Li-Ion batteries without PCB (unprotected) no more than 70 mm long.

After cleaning lubricate the thread and the sealing ring with polyalphaolefin-based silica grease, e.g. Nyogel 760G. The application of other types of grease is unacceptable. In case of active operation and exploitation in dusty environments, it is recommended to perform cleaning and lubricating of the parts as often as required.

The flashlight can get hot in Turbo mode quickly and discharge the battery with high current. Don’t leave it without your attention as very bright light might heat objects and cause fire. It is forbidden to charge the battery inside the flashlight when the ambient temperature is below 0 °C.

1. Always follow the instructions from this manual and recommendations on battery usage.

2. Apply only the recommended power sources.

3. Do not reverse battery polarity.

4. Do not modify or recast the flashlight and its components as it will deprive you of the warranty.

5. Do not allow water or any other liquid to leak into the flashlight.

6. Do not aim a switched-on flashlight at people's or animals' eyes – it can cause temporary blindness.

WE DO NOT RECOMMEND to leave power sources inside the flashlight for a long storage period, as batteries (especially non-rechargeable) can leak for various reasons and damage the inner parts of the flashlight. If you want to keep your flashlight in a stand-by state with batteries in, previously install new and high-quality batteries, store the flashlight in acceptable for batteries operational temperature and revise the batteries' state at least once a month. If you have noticed any signs of defects, withdraw the batteries from the flashlight and dispose of them.

Warranty and Service

Armytek provides free warranty repairs for 10 years (excluding batteries, chargers, switches and connectors, which have 2-year warranty) from the date of purchase if there is a document confirming the purchase. The warranty does not extend to damage during:

1. Improper usage.

2. Attempts to modify or repair the flashlight by nonqualified specialists.

3. Application in chlorinated, contaminated liquids or sea water.

4. Immersion into liquids in case of broken leakproofness.

7. Do not allow children to use the flashlight without your assistance.

The producer will not be liable for any harm done to the user if it was caused by improper use of the product.

Care and Storage

It is recommended to clean the threads and O-rings o dirt and old grease once or twice per year. Remember that reliable protection from water and dust cannot be provided by worn out sealing. The fouling as well as lack of lubricant cause fast wear-out of threads and sealing rings.

To clean the threads do the following:

1. Unscrew the tailcap and remove the sealing ring carefully with a toothpick (do not use sharp metal things as they can damage the ring).

2. Wipe the sealing ring thoroughly with a soft cloth (or tissue). Do not use solvents. If the sealing ring is worn out or damaged replace it by a new one.

5. Exposure to high temperatures and chemicals, including the liquids from defected batteries.

6. Usage of low-quality batteries.

Armytek Germany, 10551 Berlin, Jonasstraße 6 +1 (206) 785-9574, [email protected] www.armytek.com

3. Clean the metal threads with a brush using ethanol. Be careful not to allow the applied liquid to get inside the flashlight or tailcap as it can cause fails in functionality of the flashlight.

4 ENG USER MANUAL WIZARD C2

REV_00-0003

Page 5

GER BENUTZERANLEITUNG

Vielen Dank, dass Sie sich für Armytek, entschieden haben. Vor dem Gebrauch sehen Sie sich bitte Anleitung an.

Spezifikation

Stirnlampe: einfache Bedienung mit einer Hand, zuverlässige Be-

festigung am Kopf. Kompaktes Gehäuse ohne lange zylindrische Teile, unzuverlässige Gummiverbindungen und überflüssige Elemente. Die Lampe lässt sich leicht anbringen und abnehmen und kann in der Halterung um 180° gedreht werden. Eine Schnellfixierung in Form eines Gummirings gewährleistet zusätzlichen Halt

Eine Taschenlampe für den Alltag: kompaktes Gehäuse, bequemer seitlicher Bedienknopf, spezielle Mattierung ohne scharfe Strukturen, integrierter kräftiger Magnet und robuster abnehmbarer Stahlclip

Fahrradlampe: Gehäuse aus stabilem und leichtem Flugzeugaluminium, erhöhte Bruchfestigkeit, neue Federn zum besseren Schutz der Batterie und des Impulsgebers. Konstantes Licht ohne Flackern, optional Halterung für die schnelle Montage

• Komfortabler breiter Lichtstrahl durch vollständig erneuertes opti-

schen Systems, die TIR-Linse ist durch gehärtetes Glas mit helligkeitsverstärkender Beschichtung bruchgeschützt

• Die innovative Technologie ermöglicht die Verwendung von 18650

Li-Ion-Akkus und bietet vollständigen Schutz vor Kurzschlüssen, selbst wenn der Magnetanschluss mit Metallgegenständen in Kontakt kommt

• Schutz vor Überhitzung über +58 °C in Echtzeit und vorausschauende Anzeige eines niedrigen Batteriezustandes

• Schutz vor Wasser, Schmutz und Staub nach IP68 — die Lampe leuchtet sogar in einer Tiefe von 10 Metern. Übersteht den Fall aus einer Höhe von bis zu 10 Metern

• Zuverlässiger und feuchtigkeitsbeständiger Magnetanschluss

Lieferumfang

Taschenlampe, Akku 18650 Li-Ion 3200 mAh, magnetische USB-Aufladung, Stirnhalterung, Clip, 2 Ersatz-Befestigungsringe, Benutzeranleitung.

Der Hersteller behält sich das Recht vor, die Ausstattung nach eigenem Ermessen zu modifizieren, ohne die Anleitung zu ändern. Die Spezifizierung kann ohne vorherige Ankündigung geändert werden.

Modellbezeichnung Wizard C2 (White) Leuchtdiode/Optik Samsung LH351D/TIR Helligkeitsstabilisierung Digitale (prozessorgesteuerte Helligkeitskontrolle) Lichtstrom 1200 lm Spitzenlichtstärke 2890 cd Zentraler Kegel : Seitliche Ausleuchtung 70°:120° Leuchtweite 108 m Betriebsarten, Lichtstrom

und Funktionsdauer (Zeit ermittelt mit Akku 18650 LiIon 3200 mAh vor dem Abfall der Helligkeit auf 10% vom ursprünglichen Wert)

Energieversorgung 1x18650 Li-Ion Länge/Gehäusedurchmesser/Kopfdurchmesser 112 mm/20.4 mm/33 mm Gewicht ohne/mit Akku 64 g/114 g Untertauchen und Schlagfestigkeit IP68, 10 m bis zu 2 h. Sturz aus einer Höhe bis 10 m

X Der Lichtstrom für Lampen mit warmer Leuchtdiode ist etwa 7% niedriger, die Leuchtweite etwa 3% geringer.

Alle oben angegebenen Daten wurde durch Messungen gemäß dem Standard ANSI/NEMA FL1-2009 erhalten. Tests werden mit der mitgelieferten Batterie durchgeführt. Die Daten können je nach Umgebungsbedingungen, Wärmeableitung und anderen Faktoren variieren.

Turbo 1200 lm/2 h 45 min (580 lm nach 4 min) Basis3 390 lm/4 h 45 min Basis2 180 lm/11 h Basis1 40 lm/51 h Glühwürmchen2 2 lm/26 Tage Glühwürmchen1 0.11 lm/200 Tage

REV_00-0003

5WIZARD C2 BENUTZERANLEITUNG GER

Page 6

Inbetriebnahme

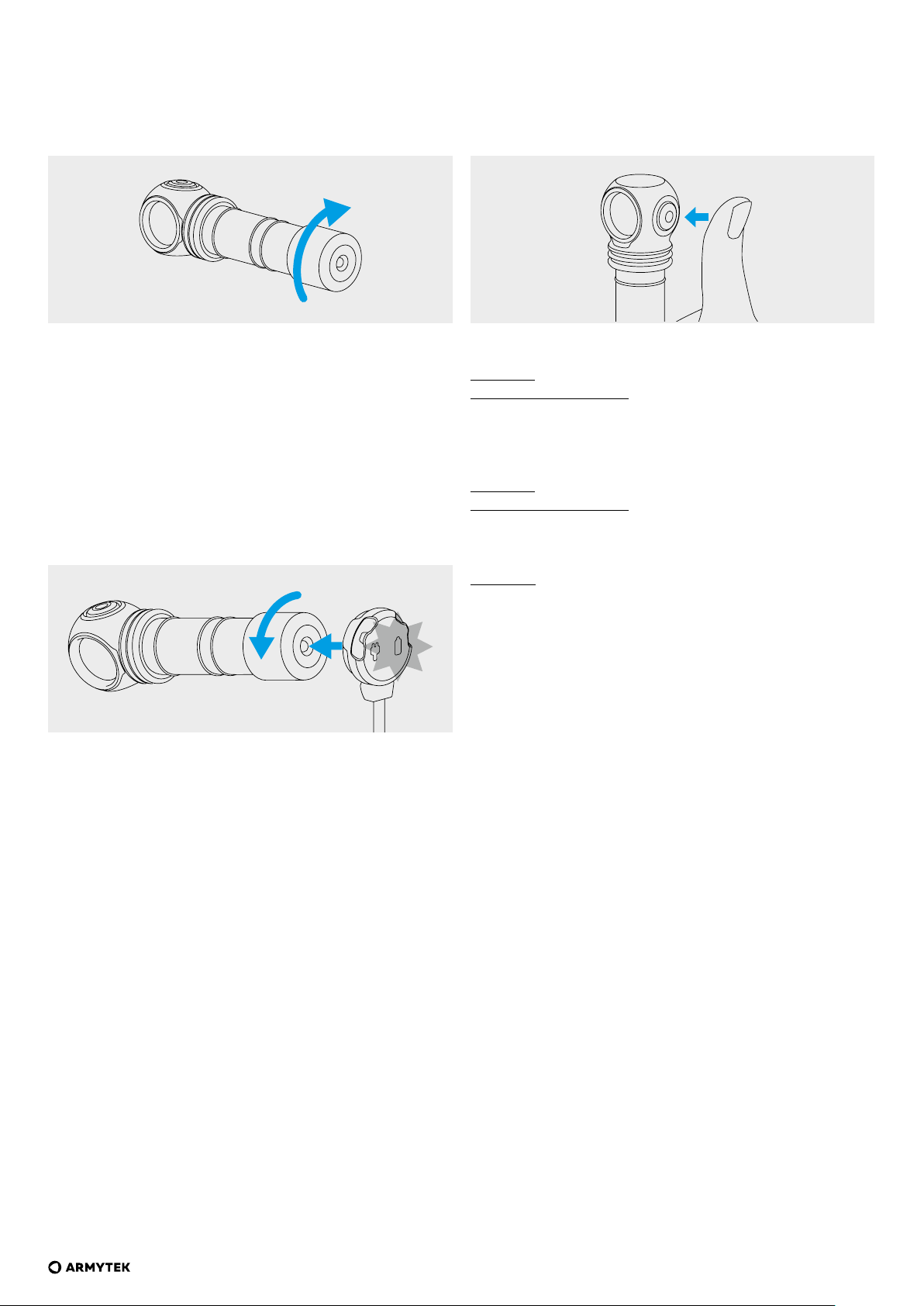

FÜR BATTERIEEINBAU/WECHSEL

1. Schrauben Sie die hintere Abdeckung ab.

2. Legen Sie die Batterie mit dem positiven Kontakt (+) in Richtung Taschenlampenkopf ein.

3. Bringen Sie die hintere Abdeckung der Taschenlampe wieder an und schrauben Sie sie bis zum Anschlag ein.

Die Taschenlampe ist betriebsbereit.

ANSCHLUSS DER MAGNETISCHEN AUFLADUNG

• Konstant rot — Laden mit nominalem Ladestrom.

• Konstant orange — die USB-Ausgangsspannung des Netzteils zu niedrig ist und der Ladestrom möglicherweise reduziert wird.

• Konstant grün — Aufladung abgeschlossen..

Steuerung

Vorbereitung auf die Arbeit: Schrauben Sie die hintere Lampenabde-

ckung zu.

Inaktivierter Status: 1 Klick: Schalten des zuletzt verwendeten Modus ein. Gedrückt halten: Einschalten des Wechsels von Glühwürmchen-Modus. Lassen Sie die Taste los, um auszuwählen. Durch das weitere Festhalten der Taste beginnt der zyklische Wechsel der Basis-Modi.

Aktivierter Status: 1 Klick: Ausschalten der Lampe. Gedrückt halten: Übergang von jedem beliebigen Modus zum zyklischen Wechsel der Basis-Modi. Vom Modus Glühwürmchen1 beginnt der Wechsel der Basis-Modi nach dem Wechsel der Glühwürmchen-Modi. Lassen Sie die Taste los, um auszuwählen. 2 Klicks: Einschalten des Turbo-Modus aus jedem beliebigen Modus. Werden Sie erneut zweimal klicken, dann kehren Sie zum zuletzt verwendeten Modus zurück.

Schrauben Sie die hintere Abdeckung der Taschenlampe um 1/4 ab und schließen Sie das magnetische Ladegerät an der Rückseite der Taschenlampe an.

FARBDISPLAY DES LADEGERÄTES

Das Ladegerät ist nicht angeschlossen:

• Konstant grün — Gerät im Standby-Modus.

Das Ladegerät ist angeschlossen:

• Grün blinkend — der Spannungspegel der Batterie wird gerade be

wertet.

• Rot blinkend — schrauben Sie die hintere Abdeckung der Taschenlam

pe um 1/4 ab, um den Ladevorgang zu starten.

• Orange blinkend — die USB-Ausgangsspannung des Netzteils zu

niedrig ist, um den Ladevorgang fortzusetzen, oder dass ein schlech ter Kontakt zwischen Ladegerät und Akku besteht. Reinigen Sie die hintere Abdeckung und die Gewinde der Laternenteile und verwenden Sie eine andere Stromquelle.

SOFORTIGER ZUGRIFF

Glühwürmchen. Halten Sie die Taste gedrückt im inaktivierten Zu-

stand, damit der Glühwürmchen-Wechsel beginnt. Lassen Sie die Taste los, um auszuwählen. Durch das weitere Festhalten der Taste beginnt der Wechsel der Basis-Modi.

Basis. Werden Sie im inaktivierten Zustand klicken, wird der Basis-Modus aktiviert, wenn er zuletzt verwendet wurde.

Тurbo. Doppelklicken aus jedem beliebigen Modus im aktivierten Zustand. Werden Sie erneut zweimal klicken, dann kehren Sie zum zuletzt verwendeten Modus zurück.

Wechsel der Basis-Modi. Halten Sie die Taste gedrückt im aktivierten Zustand: Aktivierung des zyklischen Wechsels der Basis-Modi aus jedem beliebigen Modus. Vom Modus Glühwürmchen1 beginnt der Wechsel der Basis-Modi nach dem Wechsel der Glühwürmchen-Modi. Lassen Sie die Taste los, um auszuwählen.

6 GER BENUTZERANLEITUNG WIZARD C2

REV_00-0003

Page 7

Automatische Speicherung. Nach dem Ausschalten speichert die Taschenlampe die zuletzt gewählte Betriebsart für den schnellen Zugri beim nächsten Einschalten.

System der aktiven Termokontrolle. Beim Erreichen der Temperatur der Taschenlampe von +58 °C wird die Helligkeit auf den sicheren Wert abgesenkt, so dass die Taschenlampe lange Zeit nicht überhitzt wird. Bei guter Kühlung funktioniert die Taschenlampe, ohne dass die Helligkeit abnimmt.

Niedriger Ladezustand. Fällt die Helligkeit unter ungefähr 25% des Nennwerts, blinkt die Diode zweimal. Sind Sie nicht sicher, ob eine Taschenlampe blinkt oder nicht, schalten Sie diese aus und wieder ein: bei niedrigem Ladezustand wiederholen sich die Blitze nach 30 Sekunden ab dem Moment, nachdem die Taschenlampe eingeschaltet wird. Bei einem kritischen Stand wird die Helligkeit auf den Glühwürmchen1-Modus reduziert.

Sperrfunktion. Um zu verhindern, dass die Taschenlampe versehentlich eingeschaltet wird, schrauben Sie die hintere Abdeckung um 1/4 ab.

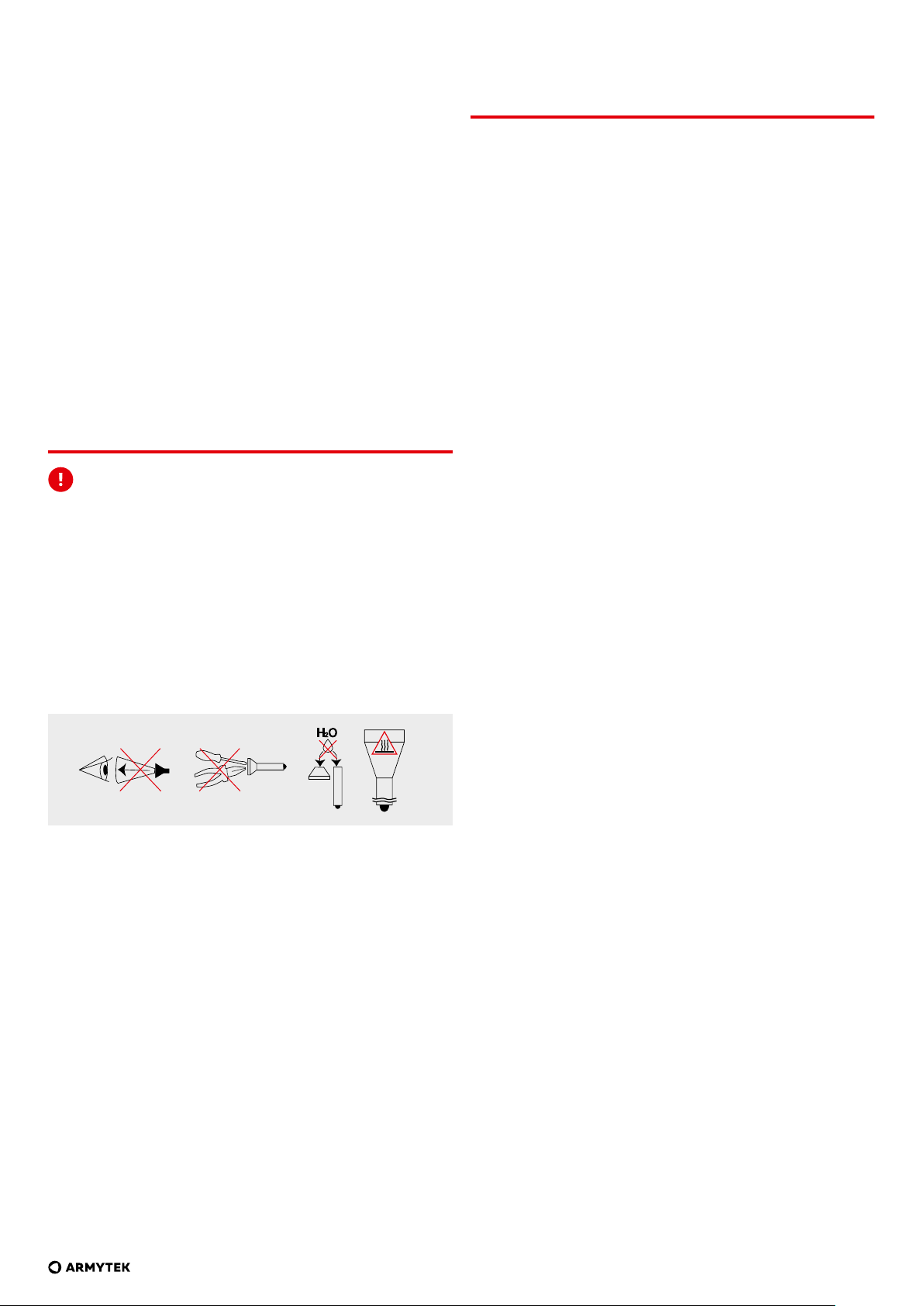

Warnung

Für einen eektiven Betrieb der Taschenlampe empfehlen wir 18650-Li-Ion-Markenbatterien ohne Schutzplatine mit einer Länge von nicht mehr als 70 mm.

Im Turbo-Modus kann sich die Taschenlampe schnell erwärmen und die Batterie mit hohem Strom entladen. Lassen Sie die Taschenlampe nicht unbeaufsichtigt, da starkes Licht in der Nähe befindliche Objekte stark erwärmen und sogar ein Feuer verursachen kann. Laden Sie den Akku nicht in der Taschenlampe auf, wenn die Umgebungstemperatur unter 0 °C liegt.

Der Hersteller haftet nicht für Schäden jedweder Art, die der Nutzer aufgrund falscher Bedienung erleidet.

Wartung und Aufbewahrung

Es wird empfohlen, das Gewinde und die Dichtringe der Taschenlampe 1-2 Mal im Jahr von Schmutz und altem Schmiermittel zu reinigen. Bitte beachten Sie, dass verschlissene Dichtringe kein guter Schutz der Taschenlampe vor Wasser oder Staub sind. Verschmutzung und fehlendes Schmiermittel führen zu einem schnellen Verschleiß des Gewindes und der Dichtungen.

Reinigen des Gewindes:

1. Rückwärtigen Deckel abschrauben und Dichtring entnehmen, indem er vorsichtig mit einem Zahnstocher o. ä. angehoben wird (die Verwendung von spitzen/scharfen Metallgegenständen kann den Dichtring beschädigen).

2. Dichtring sorgfältig mit einem weichen Tuch (Papierserviette) ohne Lösungsmittel zu verwenden abreiben. Sollte der Dichtring verschlissen oder beschädigt sein, muss er gegen einen neuen ausgewechselt werden.

3. Metallgewinde sorgfältig mittels einer Bürste und Äthylalkohol reinigen. Ein Eindringen des Äthylalkohols in der Taschenlampe ist zu vermeiden, weil das Funktionsstörungen zur Folge haben könnte.

Nach Abschluss der Reinigungsarbeiten muss das Gewinde und der eingesetzte Dichtungsring neu mit Silikonfett auf der Basis von Polyalphaolefinen (PAO) gefettet werden, z.B., Nyogel 760G. Die Verwendung von anderen Schmierstoen ist nicht zulässig. Bei aktiver Verwendung oder Einsatz in stark staubhaltigem Milieu wird empfohlen, bei Bedarf eine Reinigung und Schmierung vorzunehmen.

1. Die vorliegende Bedienanleitung und die Empfehlungen für den Einsatz der Stromversorgungs-elemente sind stets einzuhalten.

2. Bitte verwenden Sie ausschließlich die empfohlenen Stromversorgungselemente.

3. Beachten Sie die Polung der Anschlüsse.

4. Vermeiden Sie Umbau oder Modifizierung der Taschenlampe oder ihrer Komponenten, weil dadurch der Garantieanspruch erlischt.

5. Vermeiden Sie das Eindringen von Wasser oder sonstiger Flüssigkeiten in das Innere der Taschenlampe.

6. Richten Sie niemals den Lichtstrahl der Taschenlampe in die Augen von Menschen oder Tieren — das kann eine kurzzeitige Erblindung hervorrufen.

7. Geben Sie niemals die Taschenlampe unbeaufsichtigt in Kinderhand.

ES WIRD NICHT EMPFOHLEN, die Stromversorgungselemente (besonders solche, die nicht wieder aufgeladen werden können) bei längerer Lagerung in der Taschenlampe zu belassen, da sie auslaufen und das Leuchteninnere beschädigen können. Bei Lagerung der Leuchte im einsatzbereiten Zustand mit eingesetzten Stromzellen sollten vorsorglich neue und aufgeladene Elemente eingesetzt werden, unter Beachtung der Lagertemperatur und mindestens monatlicher Zustandsprüfung. Sobald die Stromelemente Anzeichen für eine Beschädigung aufweisen, sollten sie unverzüglich aus der Taschenlampe genommen und aus dem Verkehr gezogen werden.

REV_00-0003

7WIZARD C2 BENUTZERANLEITUNG GER

Page 8

Garantie und Service

Eine kostenlose Garantiereparatur gilt 10 Jahre lang (mit Ausnahme von Batterien, Ladegeräten, Tasten und Anschlüssen, für die eine Garantie von 2 Jahren gilt) ab Kaufdatum, das durch den Beleg bestätigt wird. Die Garantie deckt keine Schäden in folgenden Fällen ab:

1. Unvorschriftsmäßige Verwendung.

2. Versuche, die Geräte von einem nicht zertifizierten Handwerker zu ändern oder reparieren lassen.

3. Gebrauch in chlorierten, kontaminierten Flüssigkeiten oder Meerwasser.

4. Eintauchen in Flüssigkeit, wenn die Dichtigkeit beeinträchtigt ist.

5. Hitze- oder Chemikalieneinwirkung, einschließlich der Flüssigkeiten aus ausgefallenen Batterien.

6. Verwendung der qualitativ mangelhaften Batterien.

Repräsentanz in Deutschland Deutschland, 10551 Berlin, Jonasstraße 6 +49 (30) 279-983-25, [email protected] www.armytekstore.de

8 GER BENUTZERANLEITUNG WIZARD C2

REV_00-0003

Page 9

FRA MANUEL D’UTILISATEUR

Merci d’avoir choisi le produit Armytek. Nous vous prions de prendre connaissance de la notice avant l’utilisation.

Spécifications

Lampe frontale : opération facile d'une seule main, support frontal sé-

curitaire. Boîtier monobloc sans longs fils, connecteurs en caoutchouc peu fiables ou fixateurs inutiles. La lampe est facile à installer, à retirer et à faire pivoter à 180° dans son support. L'anneau en caoutchouc à dégagement rapide ore un point de fixation supplémentaire

Lampe torche pour tous les jours : boîtier compact, bouton latéral pratique, anodisation mate spéciale sans relief irritant, puissant aimant intégré et clip amovible en acier

Lampe pour vélo : boitier en aluminium de qualité aéronautique durable et léger, résistance aux chocs améliorée, nouveaux ressorts pour une meilleure protection de la batterie et du driver. Lumière constante sans scintillement, support à dégagement rapide en option

• Faisceau large et pratique grâce à un système optique entièrement

repensé, lentille TIR protégée contre les rayures par un verre antireflet trempé

• La technologie innovante vous permet d'utiliser n'importe quelle

batterie Li-Ion 18650, tout en orant une protection complète contre les courts-circuits, et ce, même en cas de contact du port magnétique avec des objets métalliques

• Protection active et en temps réel contre la surchaue au-dessus de +58 °С et indicateur d'avertissement de batterie faible

• Protection totale contre l'eau, la saleté et la poussière selon la norme IP68 : la lampe continue de fonctionner jusqu'à une profondeur de 10 mètres. Résiste à des chutes pouvant aller jusqu'à 10 mètres de hauteur

• Port magnétique fiable et étanche

Contenu de livraison

Lampe, batterie 18650 Li-Ion 3200 mAh, chargeur USB magnétique, clip, support frontal, 2 joints toriques de rechange, manuel d'utilisateur.

Le fabricant se réserve le droit de modifier la configuration à sa propre convenance sans apporter de modifications au manuel. Les spécifications peuvent être modifiées sans avis préalable.

Nom du modèle Wizard C2 (White) LED/Type d'optique Samsung LH351D/TIR Stabilisation de la luminosité Numérique (contrôle de la luminosité du CPU) Flux lumineux 1200 lm Force maximale de la lumière 2890 cd Un faisceau focalisé : Un faisceau large 70°:120° Portée lumineuse 108 m Modes, flux lumineux et

temps de fonctionnement (les mesures ont été faites pour batterie 18650 Li-Ion 3200 mAh avant que la luminosité ne tombe à 10% de la luminosité d'origine)

Alimentation 1x18650 Li-Ion La longueur/diamètre du corps/diamètre de la tête 112 mm/20.4 mm/33 mm Poids sans/avec batterie 64 g/114 g Immersion dans l'eau et Résistance aux chocs IP68, 10 m de profondeur pendant 2 h. Chute d'une hauteur allant jusqu’à 10 m

X Par rapport aux lampes à lumière blanche, le flux lumineux des lampes à lumière chaude est inférieur d'environ 7%, et la portée du faisceau est inférieure d'environ 3%.

Toutes les données présentées ci-dessus ont été mesurées conformément à la norme ANSI/NEMA FL1-2009. Les tests sont eectués sur la batterie fournie. Les données peuvent varier en fonction des conditions environnementales, de la dissipation thermique et d'autres facteurs.

Turbo 1200 lm/2 h 45 min (580 lm au bout de 4 min) Base3 390 lm/4 h 45 min Base2 180 lm/11 h Base1 40 lm/51 h Luciole2 2 lm/26 jours Luciole1 0.11 lm/200 jours

REV_00-0003

9WIZARD C2 MANUEL D’UTILISATEUR FRA

Page 10

Préparations préalables

POUR INSTALLER/REMPLACER LA BATTERIE

1. Dévisser le couvercle arrière de la lampe.

2. Insérez la batterie avec le contact positif (+) vers la tête de la lampe.

3. Remettez le couvercle arrière de la lampe en place et serrez complètement.

La lampe est prête a être utilisée.

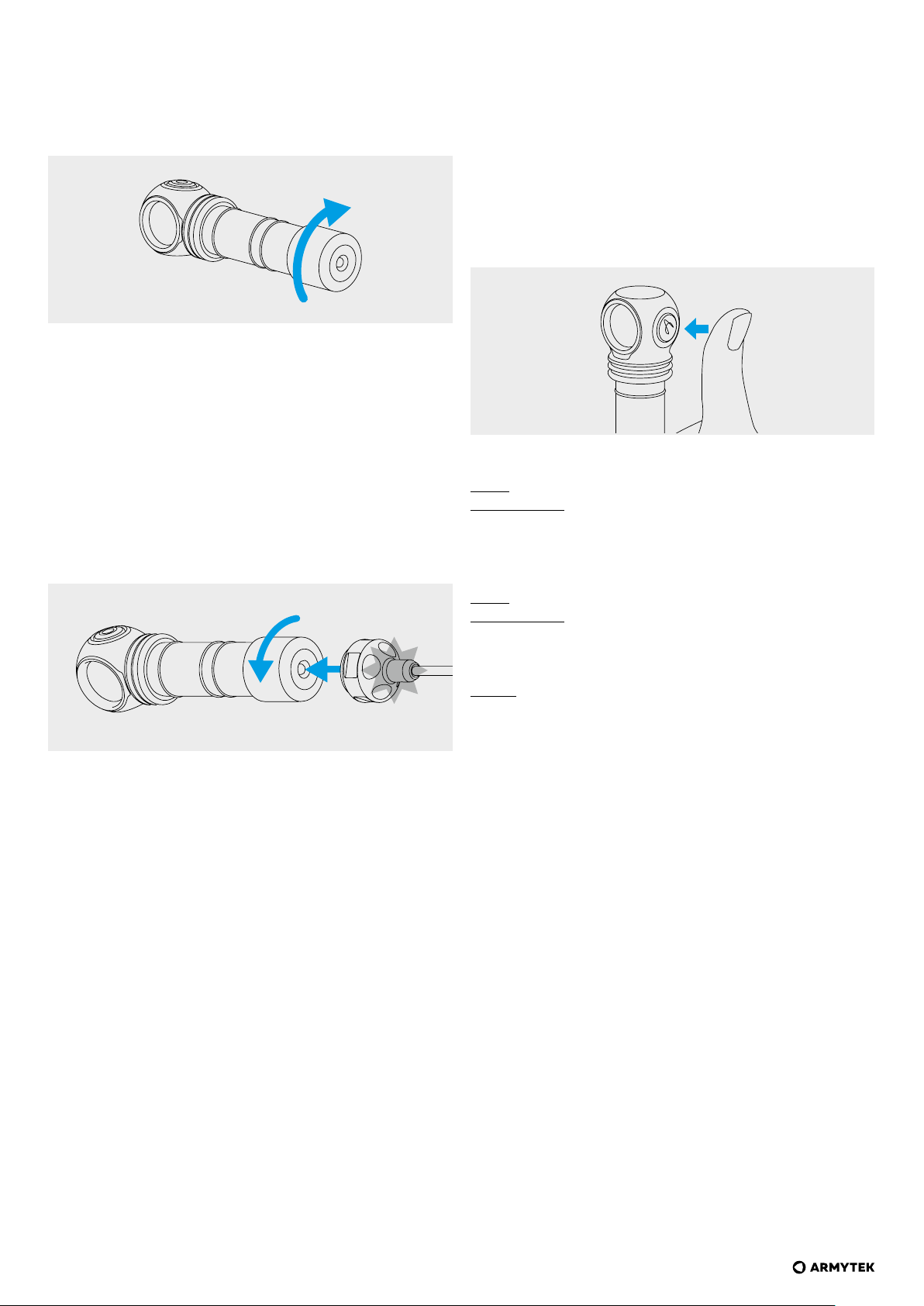

LE CHARGEMENT MAGNÉTIQUE

Mode d’exploitation

Préparation à l’utilisation: Dévissez le couvercle arrière de la lampe.

Etat éteint:

1 clic: Lancement du dernier mode utilisé. Appui et maintien: Lancement du défilement des Lucioles. Relachez le bouton pour choisir. Le maintien prolongé déclenche le défilement cyclique des modes de Base.

Etat allumé: 1 clic: Extinction de la lampe. Appui et maintien: Passage au défilement cyclique des modes de Base à partir de tout mode. A partir du mode Luciole1 le défilement des modes de Base commence après le défilement des Lucioles. Relachez le bouton pour choisir. 2 clics: Déclenchement du Turbo à partir de tout mode. Double clic répété – retour vers le dernier mode utilisé.

Dévisser le couvercle arrière de la lampe à 1/4 et connectez le chargeur magnétique à la partie arrière de la lampe.

INDICATEURS D'ÉTAT DE CHARGEUR

Le chargeur n'est pas connecté :

• Vert constant — l'appareil est en mode d'attente.

Le chargeur est connecté :

• Vert clignotant — la mesure de niveau de tension dans la batterie est

en cours.

• Rouge clignotant — dévissez le couvercle arrière de la lampe à 1/4

pour débuter le chargement.

• Orange clignotant — la tension de sortie USB du bloc d'alimentation

est trop faible pour continuer à charger correctement, ou bien il y a un mauvais contact entre le chargeur et la batterie. Nettoyez le couvercle arrière et les filets des pièces de la lampe, ou utilisez une autre source d'alimentation.

• Rouge constant — chargement avec courant de charge nominal.

• Orange constant — la tension de sortie USB du bloc d'alimentation

est trop faible et il est possible que le courant de charge soit réduit.

• Vert constant — le chargement est terminé.

ACCES IMMEDIAT

Luciole. Appuyez et maintenez le bouton en état éteint pour lancer le

défilement des Lucioles. Relachez pour choisir. Le maintien prolongé déclenche le défilement des modes de Base.

Base. Un clic à partir de l’état éteint déclenche le mode de Base, s’il était utilisé en dernier.

Turbo. Un double clic à partir de tout mode en état allumé. Double clic répété – retour vers le dernier mode utilisé.

Défilement des modes de Base. En état allumé, appuyez et maintenez le bouton : activation du défilement cyclique des modes de Base à partir de tout mode. A partir de la Luciole1 le défilement des modes de Base commence après le défilement des Lucioles. Relachez le bouton pour choisir.

Automémorisation. Une fois la lampe éteinte, le mode précédemment utilisé est mémorisé pour pouvoir accéder rapidement à ce dernier en rallumant la lampe.

Le système de contrôle actif de la température. A l’approche de +58 °C la température critique de la lampe, la luminosité baisse jusqu’à un niveau de sécurite permettant à la lampe d’éviter la surchaue. Dans les conditions de bon refroidissement, la luminosité reste constante.

Niveau bas de charge de la batterie. Lorsque la luminosité tombe en dessous d'environ 25% de la valeur nominale, la diode clignote deux fois. Si vous n'êtes pas sûr que la lampe de poche a clignoté ou non, éteignez-la puis rallumez : en cas de faible niveau de charge, les

10 FRA MANUEL D’UTILISATEUR WIZARD C2

REV_00-0003

Page 11

clignotements se répètent 30 secondes après l'allumage de la lampe de poche. À un niveau critique, la luminosité est réduite au mode Luciole1.

Fonction LOCK. Pour éviter les allumages intempestifs ou accidentels lors du transport/stockage il faut dévisser le couvercle arrière à 1/4. L’indication en couleur de charge/décharge de la batterie sera aussi désactivée.

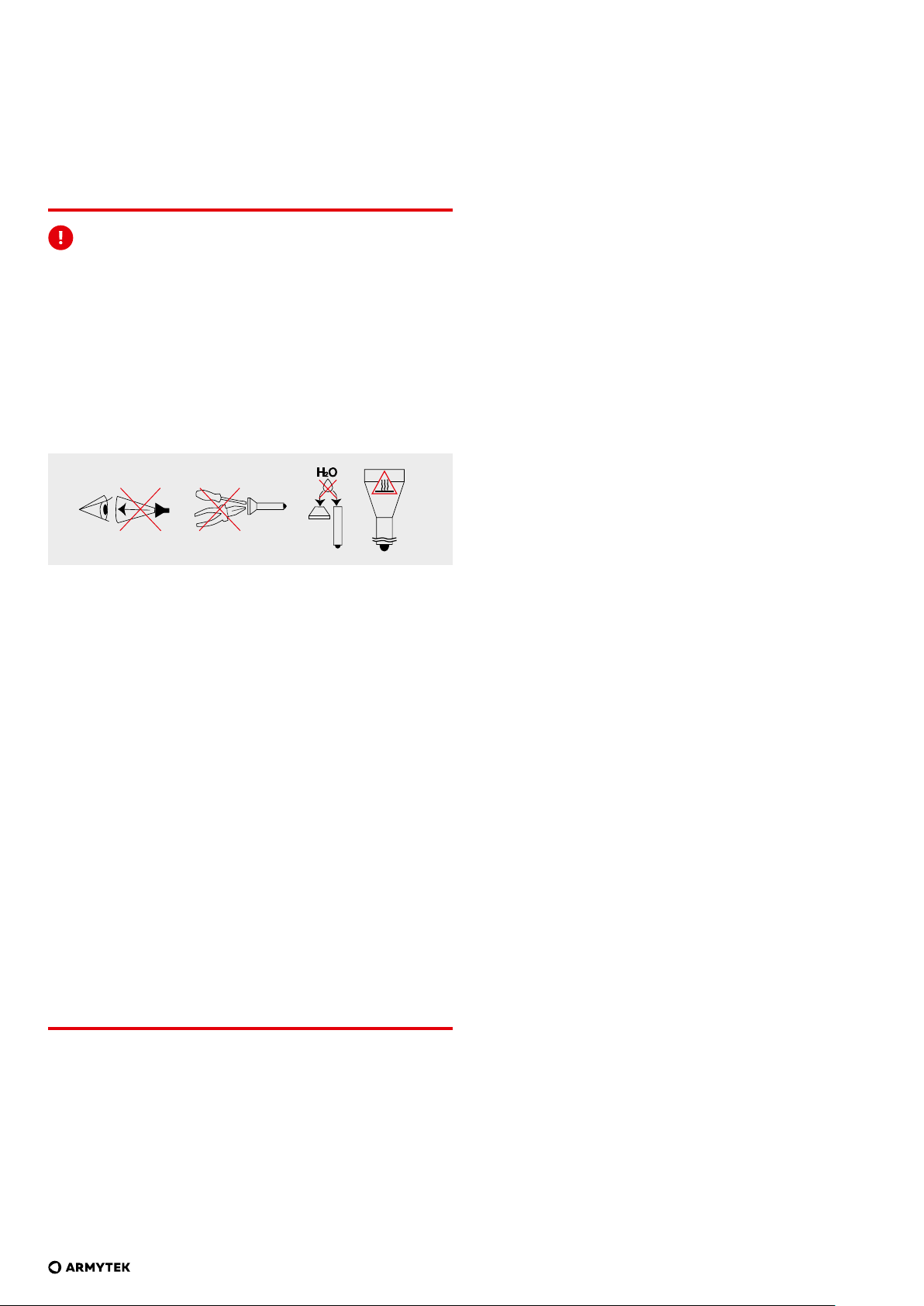

Précautions

Pour un fonctionnement ecace de la lampe, nous recommandons des batteries originales Li-Ion 18650 sans plaque de protection d'une longueur maximale de 70 mm.

Pour nettoyer les filets, vous devez:

1. Dévisser le couvercle arrière et retirer avec précaution la bague d'étenchéité à l'aide d'un cure-dent (l'utilisation d'objets tranchants métalliques peut endommager l'anneau).

2. Essuyer soigneusement la bague d'étanchéité avec un chion doux (ou avec une serviette en papier) sans utiliser de solvants. Si la bague d'étanchéité est usée ou endommagée, elle doit être remplacée par une neuve.

3. Nettoyer soigneusement les filets métalliques avec une brosse en utilisant de l'alcool éthylique. Cependant, il faut veiller à ce que l'alcool ne pénètre pas à l'intérieur de la lampe. Cela peut entraîner son dysfonctionnement.

Dans le mode Turbo, la lampe peut chauer et la batterie se décharger rapidement. Ne laissez pas la lampe torche sans surveillance, car une lumière puissante peut fortement chauer les objets à proximité et même provoquer un incendie. Ne chargez pas la batterie de la lampe de poche lorsque la température ambiante est inférieure à 0 °C.

1. Suivez attentivement cette notice et les recommandations d'utilisations des batteries.

2. Utilisez des batteries recommandées.

3. Respectez le sens de la polarité (+/-).

4. N'essayez pas de modifier la lampe et/ou ses composants. Une quelconque modification entraîne l'annulation de la garantie.

5. Ne laissez pas l'eau ou d'autres liquides pénétrer à l'intérieur de la lampe.

6. Ne dirigez pas le faisceau lumineux directement dans les yeux de personnes ou d'animaux. L'intensité lumineuse peut abîmer les yeux et provoquer un aveuglement de courte durée.

7. Toute utilisation de la lampe par les enfants doit s'eectuer sous la surveillance d'un adulte.

La société décline toute responsabilité quant au risque éventuel de blessure provenant ou résultant de l'usage incorrect du produit.

Une fois le nettoyage terminé, les filets et la bague d'étanchéité réinstallés doivent être graissés avec de la graisse silicone à base de polyalphaoléfine, par exemple Nyogel 760G. L'utilisation d'autres lubrifiants est inadmissible. En cas d'utilisation fréquente ou dans les endroits saturés de poussière il est recommandé de nettoyer et de lubrifier suivant les besoins.

IL EST DECONSEILLE de laisser les batteries (surtout les piles non rechargeables) dans le compartiment à batteries pendant les périodes de stockage prolongé, car elles peuvent couler et endommager les pièces intérieures de la lampe. Si vous maintenez la lampe avec des batteries à l'état prêt à utiliser, insérez des batteries neuves et rechargées, gardez la lampe à la température autorisée pour les batteries et vérifiez leur état au moins une fois par mois. Si vous remarquez des signes d'endommagement des batteries, retirez-les immédiatement de la lampe et mettez-les hors service.

Garantie et service

La société garantit la réparation gratuite de la lampe pour une durée de 10 ans à partir de la date d’achat en cas de présence d’un justificatif d’achat (sauf les batteries, chargeurs de batterie, boutons, boîte de contact à fiches dont la garantie est 2 ans). Sont exclus de cette garantie:

1. Exploitation non conforme.

2. Les transformations et les modifications non autorisées.

3. Utilisation dans des liquides chlorés, contaminés ou dans l'eau de mer.

4. L'immersion dans un liquide lorsque l'étanchéité est perturbée.

Entretien et stockage

Il est recommandé de nettoyer les filets et les bagues d'étanchéité de la lampe 1-2 fois par an. Enlever le salissement et le vieux lubrifiant de la lampe. N'oubliez pas qu'une résistance fiable à l'eau et à la poussière ne peut pas être assurée par des bagues usés, et que le salissement et le manque de lubrifiant entraînent une usure rapide des joints et des filets.

REV_00-0003

5. Utilisation à une température élevée ou au contact avec des substances chimiques, notamment le liquide des piles d’alimentation défaillantes.

6. L’utilisation de piles de mauvaise qualité.

La representation à EU Deutschland, 10551 Berlin, Jonasstraße 6 +49 (30) 279-983-25 • [email protected] www.armytekstore.de

11WIZARD C2 MANUEL D’UTILISATEUR FRA

Page 12

RUS РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Спасибо, что выбрали продукцию Armytek. Пожалуйста, ознакомьтесь с инструкцией перед использованием.

Спецификация

Налобный фонарь: простое управление одной рукой, надежное

налобное крепление. Цельный корпус без длинных проводов, ненадежных резиновых соединителей и лишних блоков. Фонарь легко устанавливается, снимается и вращается в креплении на 180°. Быстросъемное резиновое кольцо обеспечивает дополнительную фиксацию

Фонарь на каждый день: компактный корпус, удобная боковая кнопка, специальное матовое анодирование без острой накатки, сильный встроенный магнит и надежная съемная стальная клипса

Велофонарь: корпус из прочного и легкого авиационного алюминия, повышенная ударостойкость, новые пружины для лучшей защиты аккумулятора и драйвера. Постоянный свет без мерцания, опциональное быстросъемное крепление

• Комфортный широкий луч полностью обновленной оптической системы, TIR-линза защищена от царапин закаленным стеклом с просветляющим покрытием

• Инновационная технология позволяет использовать любые аккумуляторы 18650 Li-Ion и обеспечивает полную защиту от короткого замыкания даже в случае контакта магнитного порта с металлическими предметами

• Активная защита от перегрева выше +58 °С в режиме реального времени и предупредительная индикация низкого заряда батареи

• Полная защита от воды, грязи и пыли по стандарту IP68 — фонарь продолжает работать даже на глубине 10 метров. Выдерживает падение с высоты до 10 метров

• Надежный и водонепроницаемый магнитный порт

Комплектация

Фонарь, аккумулятор 18650 Li-Ion 3200 мАч, магнитная USB зарядка, клипса, налобное крепление, 2 запасных уплотнительных кольца, инструкция.

Производитель оставляет за собой право изменять комплектацию по своему усмотрению, не внося изменений в инструкцию. Спецификация может быть изменена без предварительного уведомления.

Наименование модели Wizard C2 (White) Светодиод/Тип оптики Samsung LH351D/TIR Стабилизация яркости ЦИФРОВАЯ (процессорный контроль яркости) Световой поток 1200 лм Пиковая сила света 2890 кд Центральное пятно : Боковая засветка 70°:120° Дальность света 108 м Режимы, световой

поток и время работы (испытания проводились на аккумуляторе 18650 Li-Ion 3200 мАч до падения яркости к 10% от первоначальной)

Элементы питания 1x18650 Li-Ion Длина/Диаметр тела/Диаметр головы 112 мм/20.4 мм/33 мм Вес без/с питанием 64 г/114 г Погружение и Ударостойкость IP68, 10 м до 2 ч. Падение с высоты до 10 м

X Световой поток для фонарей с теплым светом приблизительно на 7% меньше, дальность света приблизительно на 3% меньше.

Все приведенные выше данные получены в результате измерений по стандарту ANSI/NEMA FL1-2009. Тесты выполнены на аккумуляторе в комплекте. Данные могут отличаться в зависимости от условий окружающей среды, рассеивания тепла и других факторов.

12 RUS РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WIZARD C2

Турбо 1200 лм/2 ч 45 мин (580 лм после 4 мин) Базовый3 390 лм/4 ч 45 мин Базовый2 180 лм/11 ч Базовый1 40 лм/51 ч Светлячок2 2 лм/26 д Светлячок1 0.11 лм/200 д

REV_00-0003

Page 13

Подготовка к работе

ДЛЯ УСТАНОВКИ/ЗАМЕНЫ ЭЛЕМЕНТА ПИТАНИЯ

Управление

Подготовка к работе: Закрутите заднюю крышку фонаря до

упора.

1. Открутите заднюю крышку фонаря.

2. Вставьте элемент питания положительным контактом (+) к головной части фонаря.

3. Установите на место заднюю крышку фонаря и закрутите до упора.

Фонарь готов к работе.

ПОДКЛЮЧЕНИЕ МАГНИТНОЙ ЗАРЯДКИ

Открутить заднюю крышку фонаря на 1/4 и подключить магнитное зарядное устройство к задней части фонаря.

ЦВЕТНАЯ ИНДИКАЦИЯ ЗАРЯДНОГО УСТРОЙСТВА

Выключенное состояние:

1 клик: Включение последнего использованного режима. Нажатие и удержание: Включение перебора Светлячков. Отпустите кнопку для выбора. Дальнейшее удержание начнет циклический перебор Базовых режимов.

Включенное состояние: 1 клик: Выключение фонаря. Нажатие и удержание: Переход к циклическому перебору Базовых режимов из любого режима. Из Светлячок1 перебор Базовых режимов начинается после перебора Светлячков. Отпустите кнопку для выбора. 2 клика: Включение Турбо из любого режима. Повторный двойной клик — возврат в последний использованный режим.

МГНОВЕННЫЙ ДОСТУП

Светлячок. Нажмите и удерживайте кнопку в выключенном со-

стоянии, чтобы начать перебор Светлячков. Отпустите для выбора. Дальнейшее удержание запустит перебор Базовых режимов.

Базовый. Клик из выключенного состояния включает Базовый режим, если он был последним использованным.

Турбо. Двойной клик из любого режима во включенном состоянии. Повторный двойной клик — возврат в последний использованный режим.

Зарядное устройство не подключено:

• Зеленый постоянный — устройство в режиме ожидания.

Зарядное устройство подключено:

• Зеленый мигающий — идет оценка уровня напряжения на акку-

муляторе.

• Красный мигающий — открутите заднюю крышку фонаря на 1/4

для начала зарядки.

• Оранжевый мигающий — выходное напряжение USB источника

питания слишком низкое для корректного продолжения зарядки или плохой контакт между зарядным устройством и аккумулятором. Очистите заднюю крышку и резьбу частей фонаря, используйте другой источник питания.

• Красный постоянный — идет зарядка номинальным зарядным

током.

• Оранжевый постоянный — выходное напряжение USB источника

питания слишком низкое, зарядный ток может быть снижен.

• Зеленый постоянный — зарядка завершена.

REV_00-0003

Перебор Базовых режимов. В включенном состоянии нажмите и удерживайте кнопку: активация циклического перебора Базовых режимов из любого режима. В Светлячок1 перебор Базовых режимов начинается после перебора Светлячков. Отпустите кнопку для выбора.

Автозапоминание. После выключения фонаря последний режим запоминается для быстрого доступа при следующем включении. Автозапоминание. После выключения фонаря последний режим запоминается для быстрого доступа при следующем включении.

Система активного термоконтроля. При приближении температуры фонаря к +58 °C яркость будет снижена до безопасного значения, позволяющего фонарю не перегреваться длительное время. В условиях хорошего охлаждения фонарь светит без падения яркости.

13WIZARD C2 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RUS

Page 14

Низкий уровень заряда. Когда яркость станет меньше прибли-

зительно 25% от номинальной, диод моргнет дважды. Если вы не уверены, моргнул фонарь или нет, выключите его и включите снова: в случае низкого уровня заряда вспышки повторятся через 30 сек с момента включения фонаря. При критическом уровне яркость снижается до режима Светлячок1.

Функция блокировки. Для предотвращения случайного включения фонаря открутите заднюю крышку на 1/4.

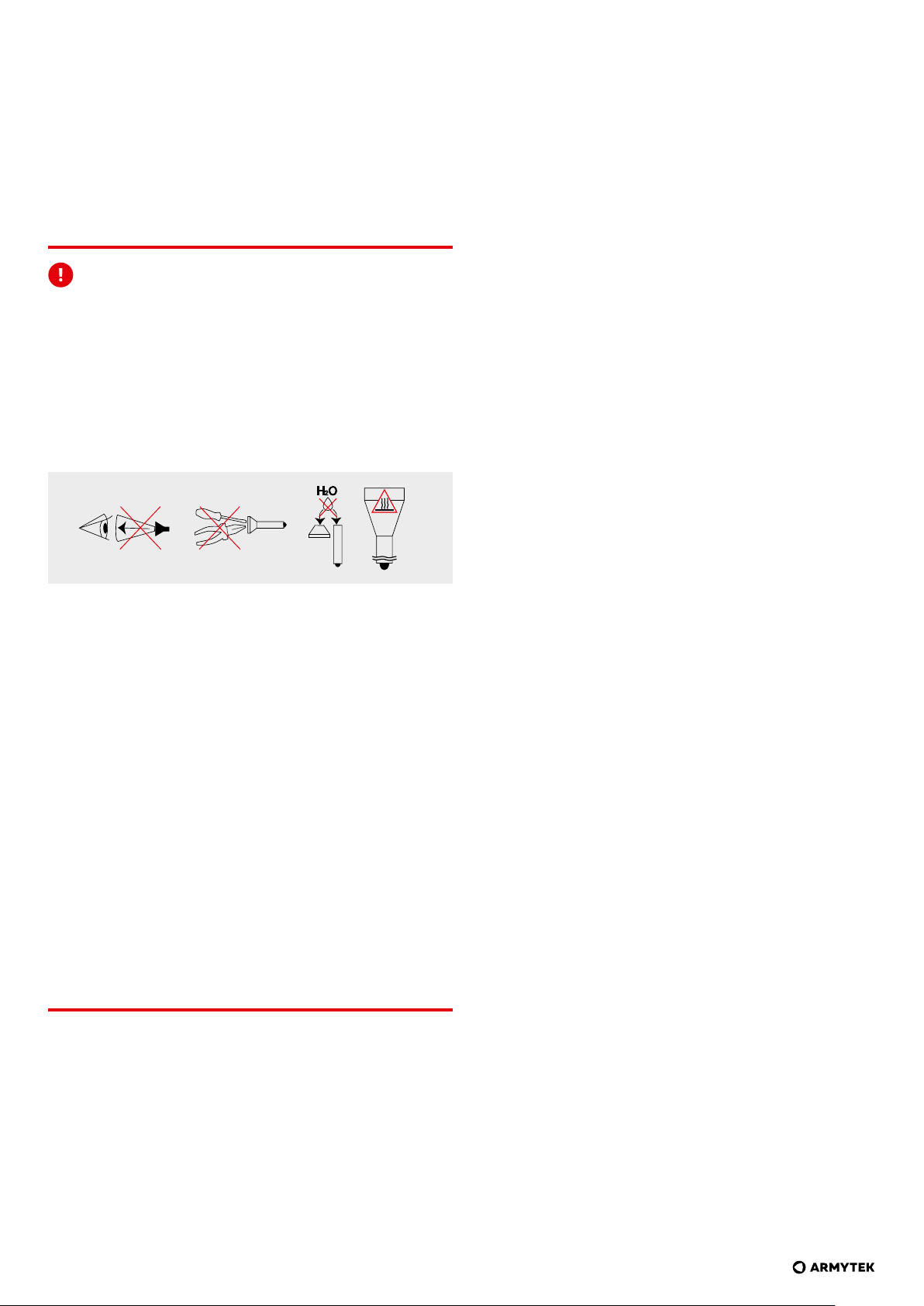

Предостережения

Для эффективной работы фонаря рекомендуем фирменные аккумуляторы 18650 Li-Ion без платы защиты длиной не более 70 мм.

В Турбо режиме фонарь может быстро нагреваться и разряжать батарею высоким током. Нельзя оставлять фонарь без присмотра, так как мощный свет способен сильно нагреть близлежащие предметы и даже стать причиной возгорания. Нельзя заряжать аккумулятор в фонаре при температуре окружающей среды ниже 0 °С.

1. Всегда следуйте данной инструкции и рекомендациям по эксплуатации элементов питания.

2. Используйте только рекомендованные элементы питания.

Для очистки резьбы необходимо:

1. Открутить заднюю крышку и снять уплотнительное кольцо, аккуратно подцепив его зубочисткой (применение металлических острых предметов может повредить кольцо).

2. Тщательно протереть уплотнительное кольцо мягкой салфеткой (можно бумажной) без применения растворителей. Если уплотнительное кольцо изношено или повреждено, его необходимо заменить на новое.

3. Металлическую резьбу аккуратно очистить с помощью щетки с применением этилового спирта. Избегайте попадания спирта внутрь фонаря, т.к. это может привести к нарушению его функционирования.

По завершении очистки резьбу и установленное на место уплотнительное кольцо следует заново смазать силиконовой смазкой на основе полиальфаолефина (polyalphaolefin), например, Nyogel 760G. Применение других смазок недопустимо. При активной эксплуатации или эксплуатации в особо пыльных условиях рекомендуется выполнять очистку и смазку по мере необходимости.

НЕ РЕКОМЕНДУЕТСЯ оставлять элементы питания (особенно неперезаряжаемые) внутри фонаря при длительном хранении, поскольку они могут протечь и испортить внутренние части фонаря. Если вы храните фонарь в состоянии готовности с установленными элементами питания, то предварительно установите новые и заряженные элементы питания, соблюдайте допустимую для них температуру хранения и проверяйте их состояние хотя бы раз в месяц. Если вы заметили какие-либо признаки повреждений элементов питания, немедленно извлеките их из фонаря и выведите из эксплуатации.

3. Не нарушайте полярность элементов питания.

4. Не пытайтесь переделать или модифицировать фонарь или его компоненты, это лишит Вас гарантии на него.

5. Не допускайте попадания воды или других жидкостей внутрь фонаря.

6. Не направляйте включенный фонарь в глаза людям или животным — это может вызвать кратковременное ослепление.

7. Не разрешайте детям использовать фонарь без вашей помощи.

Компания не несет ответственности за любой вред, причиненный пользователю в результате неправильной эксплуатации.

Уход и хранение

Рекомендуется 1–2 раза в год очищать от грязи и старой смазки резьбу и уплотнительные кольца фонаря. Помните, что надежная защита фонаря от воды и пыли не может быть обеспечена изношенными уплотнителями, а загрязнения и отсутствие смазки приводят к быстрому износу уплотнителей и резьбы.

Гарантия и сервис

Бесплатный гарантийный ремонт осуществляется в течение 10 лет (кроме элементов питания, зарядных устройств, кнопок и соединительных разъемов, имеющих 2 года гарантии) с даты покупки при наличии документа, подтверждающего покупку. Гарантия не распространяется на повреждения при:

1. Использовании не по инструкции.

2. Попытках модификации или ремонта несертифицированным мастером.

3. Использовании в хлорированных, загрязненных жидкостях или морской воде.

4. Погружении в жидкость при нарушенной герметичности.

5. Воздействии высокой температуры или химических веществ, в т.ч. жидкости из протекших элементов питания.

6. Применении некачественных элементов питания.

Представительство в России Россия, 129085, Москва, пр.Мира, 95, стр.1, офис 708 8 (800) 100-4715 (по России звонок бесплатный) [email protected], www.armytek.ru

14 RUS РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WIZARD C2

REV_00-0003

Page 15

FIN KÄYTTÖOHJE

Kiitos Armytek, tuotteen valinnasta. Ennen käytön aloittamista tutustu käyttöohjeeseen.

Ominaisuudet

Otsalamppu: helppo käyttö yhdellä kädellä, turvallinen otsalam-

pun kiinnitys. Yksiosainen runko ilman pitkiä johtoja, epäluotettavia kumiliittimiä ja tarpeettomia palikoita. Taskulamppu voidaan helposti asentaa, irrottaa ja kääntää 180° kiinnikkeessä. Nopeasti irrotettava kumirengas tarjoaa ylimääräisen kiinnityksen

Jokapäiväinen taskulamppu: kompakti runko, kätevä sivupainike, erityinen matta anodisointi ilman teräviä nystyröitä, vahva integroitu magneetti ja turvallinen irrotettava teräsklipsi

Polkupyörän lyhty: Runko on valmistettu kestävästä ja kevyestä lentokonealumiinista, iskunkestävyys on parantunut, uudet jouset suojaavat akkua ja draiveriin paremmin. Jatkuva valo ilman välkyntää, valinnainen pikalukitus mount

• Mukava leveä säde täysin uusittu optisen järjestelmän, TIR-linssi on suojattu naarmuilta karkaistulla lasilla, jossa on heijastamaton pinnoite

• Innovatiivinen tekniikka mahdollistaa minkä tahansa 18650 Li-Ionakun käytön ja tarjoaa täyden oikosulkusuojauksen myös silloin, kun magneettinen portti koskettaa metalliesineitä

• Aktiivinen suojaus yli +58 °С:n ylikuumenemista vastaan reaaliaikaisesti ja varoitus akun heikosta latauksesta

• Täysin suojattu vedeltä, lialta ja pölyltä IP68-luokituksen mukaisestilyhty toimii jopa 10 metrin syvyydessä. Kestää putoamiset jopa 10 metrin korkeudesta

• Kestävä ja vedenpitävä magneettiportti

Pakkauksen sisältö

Taskulamppu, 18650 Li-Ion 3200 mAh -akku, magneettinen USB-laturi, klipsi, otsaan kiinnitys, 2 vara-O-rengasta, käyttöohje.

Valmistajalla on oikeus muuttaa pakkauksen sisältöä oman näkemyksensä mukaan tekemättä muutoksia käyttöohjeeseen. Teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta.

Malli Wizard C2 (White) LED/Optiikka Samsung LH351D/TIR Kirkkauden vakauttaminen Digitaalinen (CPU kirkkauden säätö) Valovirta 1200 lm Valokeilan intensiteetti 2890 cd Keskipiste: Sivuvalaistus 70°:120° Valoetäisyys 108 m Toimintotilat, valovirta

ja toiminta-aika (kokeet suoritettiin käyttäen akku 18650 Li-Ion 3200 mАh, kunnes kirkkaus putosi 10% :iin alkuperäisestä arvosta)

Virransyöttö 1x18650 Li-Ion Pituus/rungon halkaisija/pään halkaisija 112 mm/20.4 mm/33 mm Paino ilman akkua/akun kanssa 64 g/114 g Upotus ja iskunkestävyys IP68, 10 m asti 2 t asti. Pudotus korkeintaan 10 m

X Lämpimän valon lyhtyjen valovirta on noin 7% pienempi, valon kantama on noin 3% pienempi.

Kaikki yllä olevat tiedot ovat ANSI/NEMA FL1-2009 -mittauksista. Testit suoritetaan akkupaketille. Tiedot voivat vaihdella ympäristöolosuhteista, lämmöntuotosta ja muista tekijöistä riippuen.

Turbo 1200 lm/2 t 45 min (580 lm 4 min jälkeen) Perus3 390 lm/4 t 45 min Perus2 180 lm/11 t Perus1 40 lm/51 t Tulikärpänen2 2 lm/26 päivän Tulikärpänen1 0.11 lm/200 päivän

REV_00-0003

15WIZARD C2 KÄYTTÖOHJE FIN

Page 16

Käyttöönotto

Käyttö

VIRTALÄHTEEN ASENNUS/VAIHTO

1. Kierrä auki takakorkki.

2. Asenna virtalähde plusnapa (+) kohti valaisimen etupäätä.

3. Aseta taskulampun takakansi takaisin paikalleen ja ruuvaa se kiinni, kunnes se pysähtyy.

Valaisin on käyttövalmis.

MAGNEETTILATURIN KYTKENTÄ

Käyttöönoton valmistaminen: kierrä lampun takakorkki loppuun asti.

Pois päältä -tila:

1 klikkaus: Viimeksi käytetyn tilan päälle kytkentä. Painallus ja sen pitäminen: Tulikärpästen selauksen kytkentä. Vapauta painike. Jos pitää sitä edelleen painettuna, Perustilat alkavat vaihtua peräkkäin.

Päälle kytketty -tila: 1 klikkaus: Lampun sammuttaminen. Painallus ja sen pitäminen: Siirtyminen Perustilojen selaukseen mistä tahansa tilasta. Tulikärpänen1:stä Perustilojen selaus alkaa Tulikärpästilojen vaihdon jälkeen. Vapauta painiketta valinnan vahvistamiseksi. 2 klikkausta: Turbon kytkentä kaikissa tiloissa. Toistuva kaksoisklikkaus palauttaa viimeiseen käyttötilaan.

Kierrä takakorkin kansi auki 1/4 kierroksen verran ja kytke magneettilaturi lampun takaosaan.

LATURIN VALOINDIKAATTORI

Laturi ei ole kytketty:

• Jatkuva vihreä — laturi on odotustilassa.

Laturi on kytketty:

• Vilkkuva vihreä — latausasteen arviointi meneillään.

• Vilkkuva punainen — kierrä lampun takakansi auki 1/4 kierrosta latauksen aloittamiseksi.

• Vilkkuva oranssi — USB-virtalähteen lähtöjännite on liian alhainen latauksen jatkamiseksi oikein tai laturin ja akun välillä on huono kontakti. Puhdista taskulampun takakansi ja kierteitetyt osat, käytä eri virtalähdettä.

• Jatkuva punainen — lataus nimellisellä latausvirralla.

• JJatkuva oranssi — USB-virtalähteen lähtöjännite on liian alhainen, latausvirta voi pienentyä.

• Jatkuva vihreä — lataus valmis.

SUORA KYTKENTÄ

Tulikärpänen. Pidä painiketta painettuna Tulikärpästilojen selaami-

seksi. Vapauta painike valinnan vahvistamiseksi. Painettuna pitäminen aloittaa Perustilojen selaamisen.

Perustila. Klikkaus pois kytketyssä tilassa käynnistää Perustilan, jos se on ollut viimeksi käytettynä.

Turbo. Kaksoisklikkaus missä tahansa tilassa päälle kytkettynä. Toinen kaksoisklikkaus palauttaa viimeksi käytettyyn tilaan.

Perustilojen selaus. Päälle kytkettynä paina painiketta ja pidä sitä siinä: peräkkäinen Perustilojen selaus aktivoituu kaikissa käyttötiloissa. Tulikärpänen1 -tilassa Perustilojen selaus alkaa Tulikärpästen selauksen jälkeen. Vapauta painiketta valinnan vahvistamiseksi.

Viimeisen tehotilan muisti. Valaisin muistaa automaattisesti viimeksi käytössä olleen tehotilan, ja käyttää tätä tehotilaa päälle kytkettäessä.

Aktiivinen lämpötilan hallinta. Lampun lämpötilan lähestyessä +58 °C kirkkautta alennetaan turva-arvoon, joka estää lampun ylikuumenemista pitkään. Hyvällä jäähdytyksellä valaisin toimii pitkään pudottamatta kirkkautta.

Alhainen lataus. Kun kirkkaus laskee alle n. 25% nimellisarvosta, diodi vilkkuu kahdesti. Jos et ole varma, vilkkuiko valaisimen vai ei, sammuta se ja kytke se uudelleen päälle: jos varaustaso on heikko, salamat toistuvat 30 sekunnin kuluttua siitä hetkestä, kun valaisimen on kytketty päälle. Kriittisella tasolla kirkkaus pienenee Tulikärpänen1 toimintatilan mukaiseksi.

16 FIN KÄYTTÖOHJE WIZARD C2

REV_00-0003

Page 17

Kytkennän estotoiminto. Valaisimen sattumanvaraisen päälle kytkennän estämiseksi kierrä takakorkki 1/4 auki. Väri-indikointi sammuu myös.

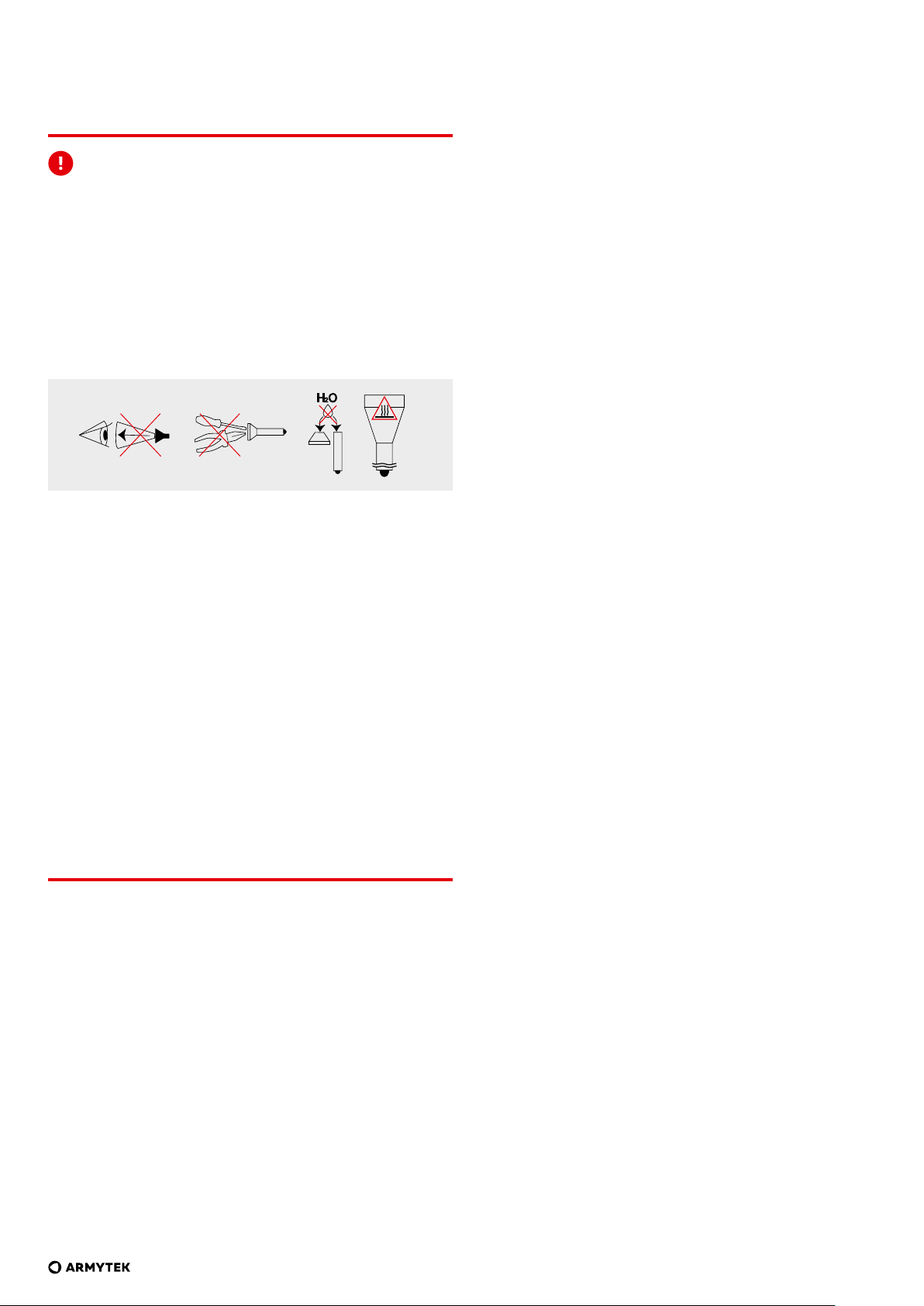

Varoitukset

Valaisimen tehokkuuden varmistamiseksi suositellaan alkuperäisten 18650 Li-Ion -akkujen käyttöä ilman suojapiiriä pituudeltaan enintään 70 mm.

Turbotila taskulamppu voi kuumentua nopeasti ja purkaa akun suurella virralla. Älä jätä taskulamppua ilman valvontaa, sillä voimakas valo voi kuumentaa voimakkaasti lähellä olevia esineitä ja aiheuttaa jopa tulipalon. Älä lataa taskulampun akkua, kun ympäristön lämpötila on alle 0 °C.

1. Noudata aina tämän ohjekirjan neuvoja ja suosituksia.

3. Puhdista teräskierre huolellisesti harjalla käyttäen etanolia. Vältä etanolin pääsemistä valaisimen sisään, koska se voi aiheuttaa valaisimen toimintahäiriöitä..

Puhdistuksen jälkeen voitele kierre ja paikalleen asennettu rengastiiviste PAO -pohjaisella silikonilla, esim. Nyogel 760G. Muiden voiteluaineiden käyttö on kielletty. Käytettäessä valaisinta tehokkaasti tai erityisen pölyisissä olosuhteissa suositellaan puhdistamista ja voitelua tarvittaessa.

EI SUOSITELLA paristojen jättämistä valaisimen sisälle pitkäksi ajaksi (ei varsinkaan lataamattomia), koska paristot voivat vuotaa tai vahingoittaa valaisimen sisälosia. Jos pidät valaisinta käyttövalmiina (paristot asetettuina valaisimeen), niin ensin aseta valaisimeen uudet ja ladatut paristot, noudata niille sopivaa säilytyslämpötilaa ja tarkasta niiden kunto vaikkapa kerran kuussa. Jos olet huomannut mitään merkkejä paristojen viottumisesta, irrota ne valaisimesta välittömästi ja ota pois käytöstä.

Takuu ja huolto

10 vuoden maksuton takuuhuolto (ei koske virtalähteitä, latureita, painikkeita ja yhdysliittimiä, joilla on 2 vuoden takuu) ostopäivästä ostokuittia vastaan. Takuu ei korvaa seuraavaa:

2. Käytä valaisimessa ainoastaan suositeltuja akkuja.

3. Huolehdi aina akkujen oikeasta napaisuudesta.

4. Älä tee muutoksia valaisimeen. Muutosten tekeminen mitätöi takuun.

5. Estä veden tai muiden nesteiden pääsy valaisimen sisään.

6. Älä ikinä osoita taskulampulla ihmisten tai eläinten silmiin. Valaisimen kirkas valo voi silmiin suunnattuna aiheuttaa näkövammoja.

7. Älä anna lasten käyttää valaisinta ilman aikuisen valvontaa.

Valmistaja eivät vastaa vahingoista, jotka aiheutuvat tuotteen virheellisestä käytöstä.

Huolto ja säilytys

Akkupesän kierteet ja tiivisterengas tulisi puhdistaa liasta ja rasvasta vähintään kaksi kertaa vuodessa. Kulunut tiivisterengas heikentää valaisimen veden- ja pölynkestävyyttä. Likaantuminen ja voitelun puute aiheuttaa kierteiden ja tiivisteen tavallista nopeampaa kulumista.

1. Ohjeitten vastainen käyttö.

2. Epäpätevän huoltajan modifiointi- tai huoltoyritys.

3. Käyttö klooratussa, saastuneissa nesteissä tai merivedessä.

4. Nesteeseen upottamisen yhteydessä tiiviyden rikkoutuessa.

5. Altistuminen korkealle lämpötilalle tai kemikaaleille, mm. akkuvedelle.

6. Viallisten virtalähteiden käyttö.

Edustusto Suomessa Hitsaajankatu 7, 00810 Helsinki, Suomi +358 (50) 550-7266 • [email protected] www.armytek.fi

Näin puhdistat akkupesän kierteet:

1. Kierrä akkupesän korkki auki ja poista tiivisterengas esim. hammastikulla (älä käytä teräviä metalliesineitä, jotta tiiviste ei vahingoitu).

2. Pyyhi tiivisterengas huolellisesti liinalla. Älä käytä liuottimia. Jos tiivisterengas on kulunut tai rikkoutunut, korvaa se uudella.

REV_00-0003

17WIZARD C2 KÄYTTÖOHJE FIN

Page 18

SWE ANVÄNDARMANUAL

Tack för att du har valt produkter av Armytek. Läs instruktionerna före användningen.

Specifikation

Pannlampa: enkel enhandsmanövrering, säker huvudfäste. I ett stycke

hölje utan långa ledningar, otillförlitliga gummikontakter eller onödiga block. Lyktan är lätt att montera, ta bort och rotera 180° i fästet. Quickgummi-ring ger en extra fixering

Lykta för varje dag: kompakt kropp, bekväm sidoknapp, speciell matt anodisering utan skarp räing, stark integrerad magnet i bakre locket och säkert avtagbart stålklipp

Cykellampa: hölje tillverkat av slitstarkt och lättviktigt aluminium av flygplanskvalitet, hög slagtålighet, nya fjädrar för bättre skydd av batteri och förare. Konstant ljus utan flimmer, valfritt snabbkopplingsfäste

• Bekväm vidstråle med ett helt uppgraderat optiskt system, TIR-linsen

skyddas mot repor av härdat glas med antireflexbeläggning

• Den innovativa tekniken gör det möjligt att använda alla 18650

Li-Ion-batterier och ger fullständigt skydd mot kortslutningar även om den magnetiska porten kommer i kontakt med metallföremål

• Aktivt skydd mot överhettning över +58 °С i realtid och indikering som varnar för låg batterinivå

• Fullständigt skydd mot vatten, smuts och damm enligt IP68-standarden — ficklampan fortsätter att fungera även på 10 meters djup. Klarar fall på upp till 10 meter

• Tillförlitlig och vattentät magnetisk port

Komplett uppsättning

Ficklampa, 18650 Li-Ion 3200 mAh batteri, magnetisk USB-laddare, klipp, huvudfäste, 2 extra O-ringar, användarmanual.

Tillverkaren förbehåller sig rätten att ändra utrustningen på egen hand utan att ändra bruksanvisningen. Specifikationerna kan ändras utan föregående meddelande.

Namp på modellen Wizard C2 (White) LED/Typ av optik Samsung LH351D/TIR Ljusstabilisering DIGITAL (CPU-ljusstyrningskontroll) Ljusflöde 1200 lm Peak-ljusintensitet 2890 cd Öppningsvinkel (punkt : dius ljus) 70°:120° Ljusintervall 108 m Lägen, ljusström och arbetstid

(försöken utfördes vid 18650 Li-Ion 3200 mAh batteri innan ljusstyrkan sjönk till 10% av den ursprungliga styrkan)

Batterier 1x18650 Li-Ion Längd/Kroppdiameter/Huvuddiameter 112 mm/20.4 mm/33 mm Vikt utan/med batteri 64 g/114 g Nedsänkning och chockmotstånd IP68, 10 m upp till 2 t. Fall från en höjd av upp till 10 m

X Ljusflödet för ficklampor med varmt ljus är ca 7% mindre, strålområdet är cirka 3% mindre.

Alla ovanstående uppgifter har fåtts som ett resultat av mätningar enligt standarden ANSI/NEMA FL1-2009. Tester är utförda på ingående batteriet. Uppgifter kan variera beroende på miljöförhållanden, värmeavledning och andra faktorer.

18 SWE ANVÄNDARMANUAL WIZARD C2

Turboläget 1200 lm/2 t 45 min (580 lm efter 4 min) Grundläget3 390 lm/4 t 45 min Grundläget2 180 lm/11 t Grundläget1 40 lm/51 t Eldflugan2 2 lm/26 d Eldflugan1 0.11 lm/200 d

REV_00-0003

Page 19

Förberedelse för användning

Kontroll

FÖR ATT INSTALLERA/BYTA BATTERIET

1. Skruva loss ficklampans bakstycke.

2. Sätt i batteriet med den positiva (+) kontakten mot ficklampans huvuddel.

3. Sätt tillbaka ficklampans baksida och skruva fast den tills den stannar.

Ficklampan är klar för användning.

ANSLUTNING AV MAGNETISK LADDARE

Förberedelse för användning: Skruva fast bakre lamplocket.

Inaktiverat tillstånd:

1 klick: Aktivering av det senast använda läget. Tryck och hållning: Aktivering av växling mellan Eldfluga-lägena. Släpp knappen för att göra ett val. Längre hållning kommer att starta cyklisk växling mellan Grundlägen.

Aktiverat tillstånd: 1 klick: Inaktivering av ficklampan. Tryck och hållning: Övergång till cyklisk växling mellan Grundlägena från alla lägen. Från Eldflugan1 börjar växling mellan Grundlägena efter växling mellan Eldfluga-lägena. Släpp knappen för att göra ett val. 2 klick: Aktivering av Turboläget från alla lägen. Ett upprepat dubbelklick återgår till det senast använda läget.

Skruva loss ficklampans bakstycke med 1/4 och anslut magnetladdaren till ficklampans baksida.

LADDARENS FÄRGINDIKERING

Laddaren är inte ansluten:

• Fast grönt — enheten är i standby-läge.

Laddaren är ansluten:

• Blinkar grönt — batteriets spänningsnivå utvärderas.

• Blinkar rött — skruva loss ficklampans bakstycke med 1/4 för att

börja ladda.

• Blinkar orange — USB-utgång spänningen från nätaggregatet är för

låg för att fortsätta att ladda ordentligt, eller så är kontakten mellan laddaren och batteriet dålig. Rengör bakluckan och gängorna på lyktan, använd en annan strömkälla.

• Fast rött — laddning med nominell laddningsström.

• Fast orange — USB-utgång spänningen från nätaggregatet är för låg,

laddningsströmmen kan minska.

• Fast grönt — laddningen är slutförd.

OMEDELBAR TILLGÅNG

Eldfluga-läget. Tryck och håll knappen i ett aktiverat tillstånd för att

börja växla mellan Eldfluga-lägena. Släpp knappen för att göra ett val. Längre hållning kommer att starta växling mellan Grundlägena.

Grundläget. Ett klick från ett inaktiverat tillstånd slår på Grundläget, om det använts senast.

Turboläget. Ett dubbelklick från alla lägen i ett aktiverat tillstånd. Ett upprepat dubbelklick återgår till det senast använda läget.

Växling mellan Grundlägena. I ett aktiverat läge tryck och håll knappen: aktivering av cyklisk växling mellan Grundlägena från alla lägen. Från Eldflugan1 startar växling av Grundlägena efter växling mellan efter Eldfluga-lägena. Släpp knappen för att göra ett val.

Autominne. När du stängt av lampan kommer det sista läget att komma ihåg för snabb åtkomst nästa gång det slås på.

System för aktiv termisk kontroll. När ficklampans temperatur når +58 °C, minskas ljusstyrkan till ett säkert värde, vilket inte låter ficklampan överhettas under lång tid. Under goda kylförhållanden lyser ficklampan utan minskad ljusstyrkan.

Låg batterinivå. När ljusstyrkan sjunker med ca 25% av det nominella, kommer lysdioden att blinka 2 gånger. Om du inte är säker på om ficklampan blinkade eller inte, stäng av och sätt på den en gång till: vid låg laddningsnivå kommer den att blinka inom 30 sekunder efter att ficklampan har satts på. Vid en kritisk laddningsnivå sjunker ljusstyrkan till Eldflugan1.

REV_00-0003

19WIZARD C2 ANVÄNDARMANUAL SWE

Page 20

Låsfunktion. För att förhindra ficklampans slumpmässiga aktivering,

skruva loss bakstycket med 1/4. Ärgindikeringen av status kommer också att inaktiveras.

Varning

För att eektivt använda ficklampan rekommenderar vi 18650 Li-Ion-batterier utan ett skyddskort som är högst 70 mm långa.

I Turboläget kan ficklampan snabbt värmas upp och ladda batteriet med hög strömstyrka. Lämna inte lyktan obevakad, eftersom det starka ljuset kan värma upp närliggande föremål och till och med orsaka en brand. Ladda inte batteriet i lyktan när omgivningstemperaturen är lägre än 0 °C.

1. Följ alltid dessa instruktioner och batteriregler.

2. Använd endast rekommenderade batterier.

3. Rengör metalltrådarna försiktigt med en borste med etylalkohol. Undvik att få alkohol i ficklampan, darfär det kan leda till störningar i funktionen.

Vid slutförandet av rengöringen bör trådarna och O-ringen på plats smörjas med ett silikonpolyalfaolefinbaserat smörjmedel, till exempel Nyogel 760G. Användningen av andra smörjmedel är oacceptabel. Vid aktiv drift eller användning vid särskilt dammiga förhållanden rekommenderas att rengöra och smörja vid behov.

DET REKOMMENDERAS INTE att lämna batterierna (särskilt icke laddningsbara) inuti ficklampan under långvarig lagring, eftersom de kan läcka och skada ficklampans inre delar. Om du håller ficklampan i färdigt tillstånd med installerade batterier, ska du förinstallera nya och laddade batterier, observera lagringstemperaturen som är tillåten för dem och kontrollera deras tillstånd minst en gång i månaden. Om du märker några tecken på skador på batterierna, ta bort dem direkt från ficklampan och ta dem ur drift.

Garanti och service

En garantireparation är gratis kan utföras i upp till 10 år (med undantag för batterier, laddare, knappar och kontakter, som har 2 års garanti) sedan inköpsdatumet med ett dokument som bekräftar inköpet. Garantin täcker inte skador i följande fall:

3. Stör inte batteripolariteten.

4. Försök inte ändra eller modifiera ficklampan eller dess komponenter, det kommer att upphäva din garanti på den.

5. Låt inte vatten eller andra vätskor komma in i ficklampan.

6. Led inte den medföljande ficklampan i ögonen på människor eller djur – det kan orsaka kortvarig bländning.

7. Låt inte barn använda ficklampan utan vuxenövervakning.

Företaget ansvarar inte för skada som orsakats av användaren till följd av felaktig användning.

Vård och förvaring

Det rekommenderas att ficklampans gängor och tätningsringar rengörs av smuts och gammalt fett 1-2 gånger om året. Kom ihåg att tillförlitligt skydd av ficklampan mot vatten och damm inte kan säkerställas av slitna tätningar, och förorening och brist på smörjning leder till snabb försämring av tätningar och trådar.

1. Användning som inte sker enligt instruktionerna.

2. Försök att modifiera eller laga produkten med hjälp av en ocertificerad specialist.

3. Användning i klorerade, förorenade vätskor eller havsvatten.

4. Nedsänkning i vätska med trasig täthet.

5. Exponering för varm temperatur eller kemikalier, inklusive vätska från läckande batterier.

6. Användning av lågkvalitativa batterier.

Representation I EU Hitsaajankatu 7, 00810 Helsinki, Suomi +358 (50) 550-7266 • [email protected] www.armytek.fi

Att rengöra tråden behöver du att:

1. Skruva av bakluckan och ta bort O-ringen genom att försiktigt plocka upp den med en tandpetare (metallföremål kan skada ringen).

2. Torka O-ringen noggrant med en mjuk trasa (papper kan användas) utan att använda lösningsmedel. Om O-ringen är sliten eller skadad, måste den bytas ut med en ny.

20 SWE ANVÄNDARMANUAL WIZARD C2

REV_00-0003

Page 21

NOR BRUKSANVISNING

Takk for at du valgte produktene til Armytek. Vennligst les bruksanvisning før bruk.

Spesifikasjon

Hodelykt: enkel enhåndsbetjening, sikker hodefeste. Hus i ett stykke

uten lange ledninger, upålitelige gummikontakter eller unødvendige blokker. Lommelykten er enkel å installere, fjerne og rotere i holderen 180°. Hurtigkobling gummiring gir ekstra hold

Lommelykt for hver dag: kompakt kropp, praktisk sideknapp, spesiell matt anodisering uten skarp rifling, sterk innebygd magnet i bakdekselet og pålitelig avtakbar stålklips

Sykkellykt: slitesterkt og lett aluminiumskabinett av fly, forbedret støtmotstand, nye fjærer for bedre batteri- og førerbeskyttelse. Flimmerfritt kontinuerlig lys, valgfri hurtigutløsning

• Komfortabel vidstråle fra et fullstendig redesignet optisk system,

TIR-objektiv beskyttet mot riper av antireflekterende herdet glass

• Innovativ teknologi lar deg bruke alle 18650 Li-Ion-batterier og gir

fullstendig beskyttelse mot kortslutning, selv i tilfelle magnetporten kommer i kontakt med metallgjenstander

• Aktiv beskyttelse mot overoppheting over +58 °C i sanntid og indikasjon med advarsel om batteriets lavt ladenivå

• Full beskyttelse mot vann, smuss og støv i henhold til IP68-standarden - lommelykten fortsetter å fungere selv på en dybde på 10 meter. Tåler fall på opptil 10 meter

• Pålitelig og vanntett magnetport

Komplettering

Lommelykt, 18650 Li-Ion 3200 mAh batteri, magnetisk USB-lader, klips, hodefeste, 2 ekstra O-ringer, bruksanvisning.

Produsenten forbeholder seg retten til å endre sett sammensetning etter eget skjønn uten å endre bruksanvisningen. Spesifikasjoner kan endres uten foreløpig varsel.

Modellnavn Wizard C2 (White) LED/Linsetype Samsung LH351D/TIR Lysstyrke stabilisering Digital (CPU lysstyrkekontroll) Lysfluks 1200 lm Topplysstyrke 2890 cd Åpningsvinkel (dot : diust lys) 70°:120° Lyslengde 108 m Modus, lysfluks og driftstid

(tester ble utført ved 18650 Li-Ion 3200 mAh batteri før lysstyrken falt til 10% av den i begynnelsen)

Batteri 1x18650 Li-Ion Lengde/Kroppsdiameter/Hodediameter 112 mm/20.4 mm/33 mm Vekt uten/med batterier 64 g/114 g Nedsenkning og støtmotstand IP68, 10 m opptil 2 t. Fall fra en høyde på opptil 10 m

X Lysstrømmen for lykter med varmt lys er omtrent 7% mindre, stråleområdet er omtrent 3% mindre.

Alle ovennevnte data er mottatt som et resultat av målinger i henhold til ANSI/NEMA FL1-2009. Tester utføres på det medfølgende batteriet. Data kan variere basert på miljøforhold, varmespredning og andre faktorer.

Turbo 1200 lm/2 t 45 min (580 lm etter 4 min) Basismodus3 390 lm/4 t 45 min Basismodus2 180 lm/11 t Basismodus1 40 lm/51 t Ildflue lys2 2 lm/26 d Ildflue lys1 0.11 lm/200 d

REV_00-0003

21WIZARD C2 BRUKSANVISNING NOR

Page 22

Klargjøring for bruk

Styring

FOR Å SETTE INN/BYTTE BATTERI

1. Skru av bakdekselet på lykten.

2. Sett inn batteriet med den positive polen (+) til hodet på lykten.

3. Sett på bakdekselet på lommelykten og skru den inn til den stopper.

Lommelykten er klar til bruk.

KOBLING TIL MAGNETISK LADER

Klargjøring til bruk: Skru det bakre lommelyktens deksel på til den

stopper.

Avslått tilstand: 1 klikk: Slå på sist brukte modus. Trykke og holde ned: Slå på skifting av Ildflue lys. Slipp knappen for å velge. Om man fortsetter å holde knappen ned, skal Basismodusene skiftes syklisk.

Påslått tilstand: 1 klikk: Slå av lommelykten. Trykke og holde ned: Overgang til syklisk skifting av Basismodus fra alle modus. Fra Ildflue lys1 begynner skifting av Basismodusene etter skifting av Ildflue lys. Slipp knappen for å velge. 2 klikk: Slå Turbo på fra alle modus. Ved dobbeltklikk på nytt går man tilbake til den sist brukte modus.

Skru bakdekselet på lommelykten med 1/4 og koble den magnetiske laderen til baksiden av lommelykten. laderen til baksiden av lommelykten.

FARGEINDIKASJON PÅ LADEREN

Laderen er ikke tilkoblet:

• Konstant grønt — enheten er i standby-modus.

Laderen er tilkoblet:

• Blinkende grønt — evaluering av batteriets spenningsnivå pågår.

• Blinkende rødt — skru av bakdekselet på lommelykten med 1/4 for å starte ladingen.

• Blinkende oransje — USB-utgangsspenningen til strømforsyningen er for lav til å fortsette å lade riktig, eller det er dårlig kontakt mellom laderen og batteriet. Rengjør bakdekselet og trådene til lyktedelen, bruk en annen strømkilde.

• Konstant rødt — lading med nominell ladestrøm.

• Konstant oransje — USB-utgangsspenningen til strømforsyningen er for lav, ladestrømmen kan reduseres.

• Konstant grønt — ladingen fullført.

ØYEBLIKKELIG TILGANG

Ildflue lys. Trykk på og hold knappen ned i avslått tilstand for å starte

skifting av Ildflue lys. Slipp for å velge. Om man fortsetter å holde knappen ned, skal Basismodusene skiftes.

Basismodus. Et klikk fra avslått tilstand slår på Basismodus, hvis det var sist brukt.

Turbo. Dobbeltklikk fra alle modus i påslått tilstand. Ved dobbeltklikk på nytt går man tilbake til den sist brukte modus.

Skifting av Basismodusene. I påslått tilstand trykk og hold knappen ned: aktivering av syklisk skifting av Basismodus fra alle modus. Fra Ildflue lys1 begynner skifting av Basismodusene etter skifting av Ildflue lys. Slipp knappen for å velge.

Automatisk hukommelse. Etter at lommelykten er slått av, blir den sist brukte modusen automatisk husket. Neste gang du slår på lommelykten, kan du ha rask tilgang til den sist brukte modusen.

Aktivt termisk kontrollsystem. Når lommelyktens temperatur nærmer seg +58 °C, reduseres lysstyrken til en sikker verdi, noe som gjør at lommelykten ikke overopphetes i lang tid. Under gode kjøleforhold lyser lommelykten uten at lysstyrken faller ned.

Lavt ladenivå. Når lysstyrken faller under ca. 25% av den nominelle lysstyrken, vil dioden blinke to ganger. Hvis du ikke er sikker på om lykten blinket eller ikke, må du slå den av og på igjen: i tilfelle et lavt ladenivå, gjentas blinkene 30 sekunder etter at lykten ble slått på. På et kritisk nivå reduseres lysstyrken til Ildflue lys1.

22 NOR BRUKSANVISNING WIZARD C2

REV_00-0003

Page 23

Låsefunksjon. For å forhindre at lommelykten slår seg på utilsiktet, skru av bakdekselet med 1/4. Fargeindikasjonen for statusen blir også deaktivert.

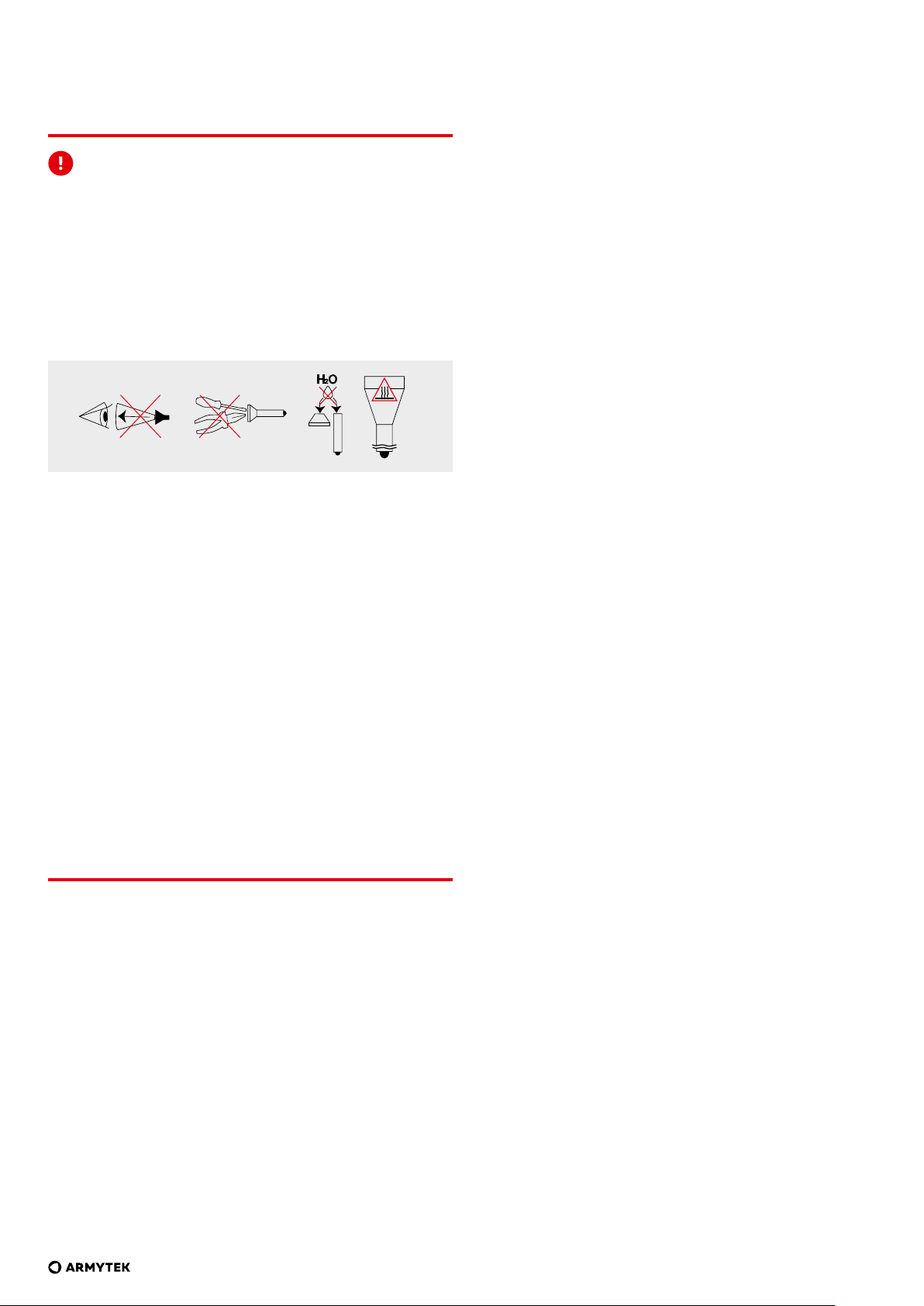

Advarsler

2. Tørk tetningsringen forsiktig med en myk klut (papir kan brukes) uten å bruke løsningsmidler. Hvis tetningsringen er slitt eller skadet, må den byttes ut med en ny ring.

3. Rengjør metallgjengen forsiktig med en børste med etylalkohol. Unngå at etylalkohol kommer inn i lommelykten, for det kan forårsake forstyrrelse i funksjonen.

For eektiv bruk av lommelykten anbefales merkebatterier 18650 LiIon uten beskyttelsesbrett lengde på ikke over 70 mm.

I Turbo-modus kan lommelykten raskt varme opp og lade ut batteriet med høy strøm. Ikke la lommelykten være uten tilsyn, ettersom kraftig lys kan varme opp nærliggende gjenstander og til og med forårsake brann. Ikke lad batteriet i lommelykten når omgivelsestemperaturen er under 0 °C.

1. Følg alltid denne brukerveiledningen og retningslinjene for batteribruk.

2. Bruk bare anbefalte batterier.

3. Ikke forstyrr batteripolariteten.

4. Ikke prøv å endre eller modifisere lommelykten eller dens komponenter, for da mister du garantien.

5. Ikke la vann eller andre væsker komme inn i lommelykten.

Etter rengjøring skal gjengen og tetningsringen som er tilbake på plass smøres på nytt med et silikonpolyalfaolefinbasert smøremiddel, for eksempel Nyogel 760G. Bruk av andre smøremidler er uakseptabel. Under aktiv drift eller drift i spesielt støvete områder, anbefales det å rengjøre og smøre lommelykten etter behov.

DET ER IKKE ANBEFALT å forlate batteriene (spesielt de som ikke er oppladbare) inne i lommelykten under langtidsoppbevaring, for de kan lekke og skade lommelyktens indre deler. Hvis du holder lommelykten i klar tilstand med installerte batterier, må du installere på forhånd nye og ladede batterier, observere oppbevaringstemperaturen som er tillatt for dem og kontrollere tilstanden minst en gang i måneden. Hvis du merker tegn på skade på batteriene, fjern dem umiddelbart fra lommelykten og ta dem ut av drift.

Garanti og service

Gratis garantireparasjon utføres i 10 år (unntatt batterier, ladere, knapper og kontakter, som har 2 års garanti) fra kjøpsdatoen med et dokument som bekrefter kjøpet. Garantien dekker ikke skader når:

1. Bruk er ikke i henhold til bruksanvisningen.

2. Det har vært forsøk på å modifisere eller reparere av en usertifisert håndverker.

6. Ikke rett lommelykten som er slått på i øynene til mennesker eller dyr — dette kan forårsake kortsiktig blinding.

7. Ikke la barn bruke lommelykten uten tilsyn av voksne.

Selskapet er ikke ansvarlig for skader som brukeren får som følge av feil bruk.

Vedlikehold og oppbevaring

Det anbefales at lommelyktens gjenge og tetningsringer rengjøres av smuss og gammel smøremiddel 1-2 ganger i året. Husk at god beskyttelse mot vann og støv ikke kan sikres ved slitne tetningsringer, og forurensning og mangel på smøring fører til slitasje på tetninger og gjenger.

For å rengjøre gjengen, må man:

1. Skru av bakdekslet og ta av tetningsringen ved å forsiktig plukke den opp med en tannpirke (ved bruk av skarpe metallgjenstander kan tetningsringen bli skadet).

3. Bruk i klorerte, forurensede væsker eller sjøvann.

4. Nedsenking i væske med ødelagt hermetisk forsegling.

5. Eksponering for varme eller kjemikalier, inkl. væske fra lekkede batterier.

6. Bruk av batterier av lav kvalitet.

Er representert I EU Hitsaajankatu 7, 00810 Helsinki, Suomi +358 (50) 550-7266 • [email protected] www.armytek.fi

REV_00-0003

23WIZARD C2 BRUKSANVISNING NOR

Page 24

POL INSTRUKCJA OBSŁUGI

Dziękujemy za wybór produktów firmy Armytek. Przed użyciem latarki należy uważnie przeczytać poniższą instrukcję obsługi.

Specyfikacja

Latarka czołowa: łatwa obsługa jedną ręką, niezawodny uchwyt na

czoło. Jednoczęściowa obudowa bez długich przewodów, awaryjnych gumowych złączek czy zbędnych elementów. Latarkę można łatwo zainstalować, wyjąć i obrócić w uchwycie o 180°. Gumowy pierścień z szybkozłączką zapewnia dodatkowe mocowanie

Latarka do codziennego użytku: kompaktowa, wygodny przycisk boczny, specjalne anodowanie na mat bez mocnego grawerowania, silny wbudowany magnes i niezawodny zdejmowany stalowy klips

Latarka rowerowa: trwała i lekka obudowa z aluminium lotniczego, zwiększona odporność na wstrząsy, nowe sprężyny dla lepszej ochrony akumulatora i sterownika. Stałe światło bez migotania, opcjonalny szybko zdejmowany uchwyt

• Wygodna szeroka wiązka z całkowicie przeprojektowanego układu optycznego, obiektyw TIR chroniony przed zarysowaniami przez hartowane szkło antyrefleksyjne

• Innowacyjna technologia pozwala na zastosowanie dowolnych akumulatorów 18650 Li-Ion i zapewnia pełną ochronę przed zwarciami nawet w przypadku kontaktu portu magnetycznego z metalowymi przedmiotami

• Aktywna ochrona przed przegrzaniem powyżej +58 °С w czasie rzeczywistym

• Pełna ochrona przed wodą, brudem i kurzem zgodnie ze standardem IP68 — latarka działa dalej nawet na głębokości 10 metrów. Wytrzymuje upadki z wysokości do 10 metrów

• Niezawodny i wodoodporny port magnetyczny

Elementy zestawu

Latarka, akumulator 18650 Li-Ion 3200 mAh, magnetyczna ładowarka USB, klips, uchwyt na czoło, 2 zapasowe o-ringi, instrukcja.

Producent zastrzega sobie prawo do zmiany zawartości zestawu według własnego uznania, bez dokonywania zmian w instrukcji. Specyfikacja może zostać zmieniona bez wcześniejszego powiadomienia.

Nazwa modelu Wizard C2 (White) Dioda LED/Optyka Samsung LH351D/TIR Stabilizacja jasności Cyfrowa (kontrola jasności za pomocą procesora) Strumień światła 1200 lm Maksymalna moc światła 2890 cd Centralna plama światła : Boczne doświetlenie 70°:120° Zasięg światła 108 m Tryby pracy, snop światła i

czas pracy (czas mierzony z baterią 18650 Li-Ion 3200 mAh do spadku jasności do 10% pierwotnego poziomu)

Zasilanie 1x18650 Li-Ion Długość/średnica korpusu/średnica głowy 112 mm/20.4 mm/33 mm Waga bez/z baterią 64 g/114 g Odporność na zanurzenie i wstrząsy IP68, 10 m do 2 godz. Upadek z wysokości do 10 m

X Strumień świetlny dla lamp z ciepłym światłem jest o około 7% mniejszy, zasięg wiązki jest o około 3% mniejszy.

Wszystkie powyższe dane pochodzą z pomiarów opartych na normie ANSI/NEMA FL1-2009. Testy przeprowadzane zostały na baterii, która jest w zestawie. Dane mogą się różnić w zależności od warunków otoczenia, rozpraszania ciepła i innych czynników.

24 POL INSTRUKCJA OBSŁUGI WIZARD C2

Turbo 1200 lm/2 godz 45 min (580 lm po 4 min) Podstawowy3 390 lm/4 godz 45 min Podstawowy2 180 lm/11 godz Podstawowy1 40 lm/51 godz Świetlik2 2 lm/26 d Świetlik1 0.11 lm/200 d

REV_00-0003

Page 25

Przygotowanie do pracy

Obsługa

ABY ZAINSTALOWAĆ/WYMIENIĆ BATERIĘ

1. Odkręć tylną pokrywę latarki.

2. Baterię należy włożyć stykiem dodatnim (+) do głowicy latarki.

3. Załóż tylną pokrywę latarki i przykręć ją do oporu.

Latarka jest gotowa do użycia.

PODŁĄCZANIE ŁADOWARKI MAGNETYCZNEJ

Przygotowanie do pracy: Zakręć tylną zakrętkę latarki do oporu.

Stan wyłączony:

1 kliknięcie: Włączenie ostatnio używanego trybu. Naciśnięcie i przytrzymanie: Włączenie przeglądania Świetlików. Zwolnij przycisk, aby wybrać. Dalsze przytrzymanie spowoduje cyklicznie przeglądanie trybów Podstawowych.

Stan włączony: 1 kliknięcie: Wyłączenie latarki. Naciśnięcie i przytrzymanie: Przejście do cyklicznego wyszukiwania trybów Podstawowych z dowolnego trybu. Począwszy od Świetlik1, wyliczenie trybów Podstawowych rozpoczyna się po wyszukiwaniu Świetlików. Zwolnij przycisk, aby wybrać. 2 kliknięcia: Włączenie Turbo z jakiegokolwiek trybu. Ponowne podwójne kliknięcie – powrót do ostatnio używanego trybu.

Odkręć tylną pokrywę latarki o 1/4 i podłącz ładowarkę magnetyczną do tylnej części latarki.

KOLOROWY WYŚWIETLACZ ŁADOWARKI

Ładowarka niepodłączona:

• Stałe zielone światło — urządzenie jest w trybie czuwania.

Ładowarka podłączona:

• Miga na zielono — trwa ocena poziomu napięcia akumulatora.

• Miga na czerwono — odkręć tylną pokrywę latarki o 1/4, aby rozpocząć ładowanie.

• Miga na pomarańczowo — napięcie wyjściowe USB zasilacza jest zbyt niskie, aby kontynuować prawidłowe ładowanie lub słaby kontakt między ładowarką a akumulatorem. Oczyść tylną pokrywę i grawerowane części latarki, użyj innego źródła zasilania.

• Stałe czerwone światło — trwa ładowanie nominalnym prądem ładowania.

• Stałe pomarańczowe światło — napięcie wyjściowe USB zasilacza jest zbyt niskie, prąd ładowania może zostać zmniejszony.

• Stałe zielone światło — ładowanie zakończone.

NATYCHMIASTOWY DOSTĘP

Świetlik. Naciśnij i przytrzymaj przycisk w stanie wyłączonym, aby

rozpocząć wybór Świetlików. Zwolnij, aby wybrać. Dalsze przytrzymanie spowoduje wybór Podstawowych trybów.

Podstawowy. Kliknięcie w stanie wyłączonym włącza tryb Podstawowy, jeśli był używany jako ostatni.

Turbo. Podwójne kliknięcie z dowolnego trybu w stanie włączonym. Ponowne podwójne kliknięcie – powrót do ostatnio używanego trybu.

Przeglądanie trybów Podstawowych. W stanie włączonym nacisnąć i przytrzymać przycisk: aktywacja cyklicznego przeglądanie trybów Podstawowych z dowolnego trybu. Z trybu Świetlik1 przeglądanie trybów Podstawowych zaczyna się po przeglądaniu Świetlików. Zwolnij przycisk, aby wybrać.

Autozapamiętywanie. Po wyłączeniu latarka zapamiętuje ostatnio używany tryb, aby można było go przywrócić przy następnym uruchomieniu.

System aktywnej kontroli temperatury. Gdy temperatura latarki zbliży się do +58 °C, jasność zostanie zredukowana do bezpiecznej wartości, dzięki czemu latarka nie przegrzewa się przez długi czas. W warunkach dobrego chłodzenia latarka świeci bez spadku jasności.

Niski poziom naładowania. Gdy jasność spadnie poniżej około 25% wartości nominalnej, dioda mignie dwukrotnie. Jeśli nie jesteś pewien, czy latarka mrugała, czy nie, wyłącz ją i włącz ponownie: w

REV_00-0003

25WIZARD C2 INSTRUKCJA OBSŁUGI POL

Page 26

przypadku niskiego poziomu naładowania, mrugnięcia powtórzą się po 30 sekundach od włączenia latarki. Na poziomie krytycznym jasność zostaje zredukowana do trybu Świetlik1.

Funkcja blokowania. Aby zapobiec przypadkowemu uruchomieniu latarki, odkręć tylną pokrywę o 1/4. Kolorowe wyświetlanie statusu również zostanie wyłączone.

Aby wyczyścić gwintu należy:

1. Odkręcić tylną zakrętkę i zdjąć uszczelkę pierścieniową, ostrożnie wyjmując ją wykałaczką (użycie do tego ostrych metalowych przemiotów może uszkodzić uszczelkę).

2. Starannie wytrzeć uszczelki miękką szmatką (można papierową chusteczką) bez użycia rozpuszczalnika. Jeżeli uszczelka jest zużyta lub uszkodzona należy ją koniecznie wymienić na nową.

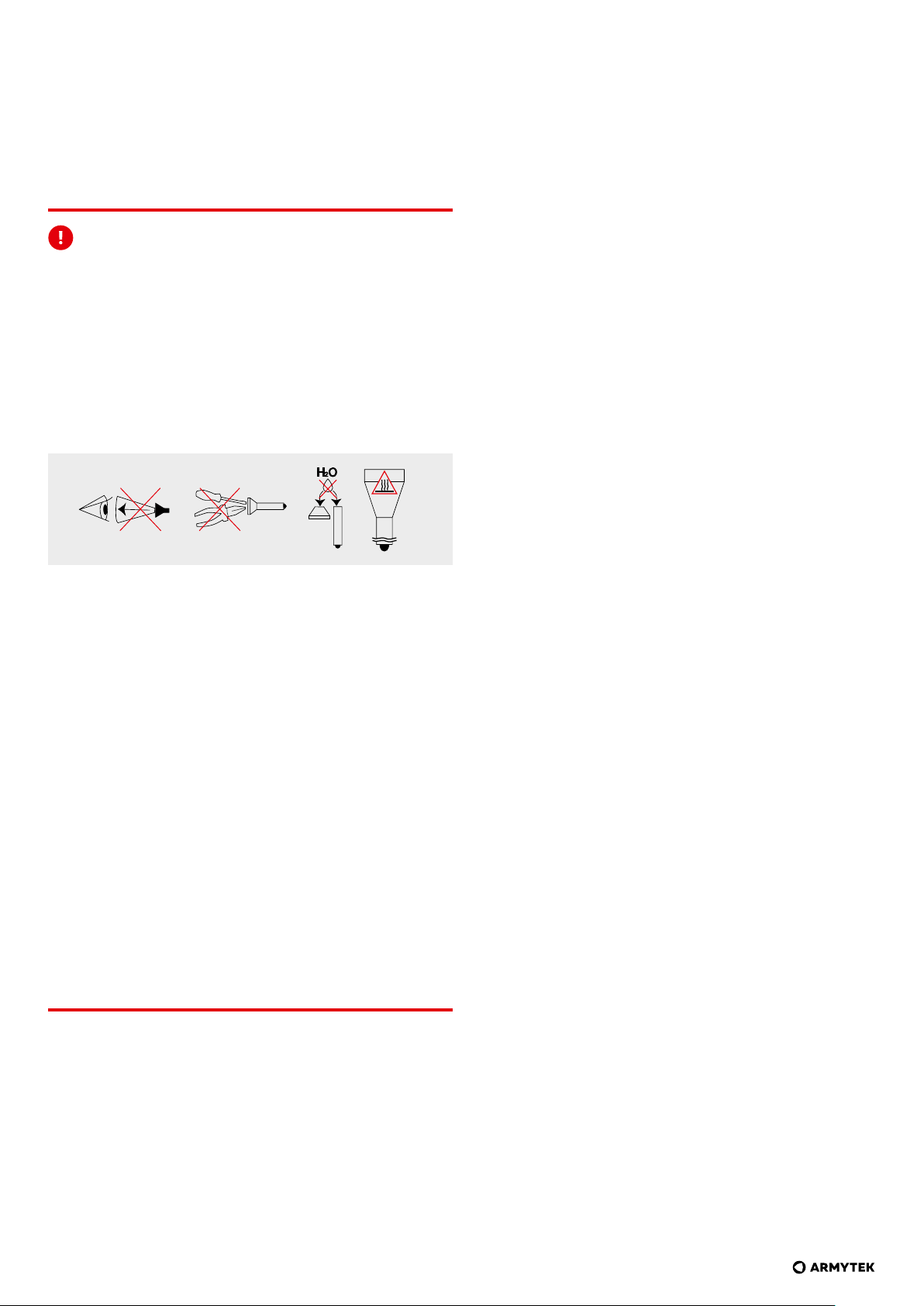

Ostrzeżenia

Do sprawnego działania latarki zalecamy korzystać z firmowych akumulatorów 18650 Li-Ion bez płyty ochronnej o długości nie więcej niż 70 mm.

W trybie Turbo latarka może szybko się nagrzać i rozładować baterię wysokim prądem. Nie pozostawiaj latarki bez nadzoru, ponieważ silne światło może silnie rozgrzać pobliskie obiekty, a nawet spowodować pożar. Nie ładuj baterii w latarce, gdy temperatura otoczenia jest niższa niż 0 °C.

1. Zawsze należy postępować według danej instrukcji podczas wymiany baterii.

2. Należy wykorzystywać jedynie z rekomendowane źródła zasilania.

3. Źródła zasilania powinny być umieszczane zgodnie z oznaczeniami biegunów.

4. Wszelkie modyfikacje latarki czy jej części lub inne tego typu ingerencje skutkują unieważnieniem gwarancji.

5. Należy chronić latarkę przed dostaniem się wody lub innych płynów do jej wnętrza.

3. Ostrożnie oczyść metalowy gwint za pomocą pędzla z alkoholem etylowym. Unikaj przedostawania się alkoholu do wnętrza latarki, ponieważ może to prowadzić do zakłóceń w jego funkcjonowaniu.

Po zakończeniu czyszczenia gwint i zamontowany z powrotem na swoje miejsce pierścień uszczelniający powinny być ponownie nasmarowane smarem silikonowym na bazie polialfaolefiny, na przykład Nyogel 760G. Stosowanie innych smarów jest niedopuszczalne. Podczas aktywnego użytkowania lub użytkowania w szczególnie zapylonych warunkach zaleca się czyszczenie i smarowanie w razie potrzeby.

NIE ZALECANE jest pozostawianie baterii (zwłaszcza nie nadających się do ponownego ładowania) wewnątrz latarki podczas długotrwałego przechowywania, ponieważ mogą one wyciec i uszkodzić wewnętrzne części latarki. Jeśli przechowujesz latarkę w stanie gotowości z bateriami w środku, to najpierw włóż fabrycznie nowe i naładowane baterie, przestrzegaj dopuszczalnej temperatury przechowywania i sprawdzaj ich stan przynajmniej raz w miesiącu. Jeśli zauważysz jakiekolwiek oznaki uszkodzenia baterii, natychmiast wyjmij je z latarki i wycofaj z eksploatacji.

Gwarancja i serwis

Bezpłatna naprawa gwarancyjna realizowana jest w okresie 10 lat (oprócz baterii, ładowarek, guzików i kostek łączeniowych posiadających 2 lata gwarancji) od daty zakupu, pod warunkiem posiadania dowodu zakupu. Gwarancja nie obejmuje uszkodzeń powstałych na skutek:

1. Nieprzestrzegania instrukcji.

6. Nie zaleca się kierowania światła latarki w oczy ludzi lub zwierząt, ponieważ może to spowodować czasowe oślepienie.

7. Należy przechowywać latarkę poza zasięgiem dzieci.

Firma nie ponosi odpowiedzialności za szkody wynikłe wskutek nieprawidłowej eksploatacji.

Konserwacja i przechowywanie

Zaleca się 1 lub 2 razy w roku oczyścić gwint i uszczelki pierścieniowe z brudu i starego smaru. Należy pamiętać, że niezawodna ochrona latarki przed wodą i kurzem nie może być zapewniona przez zużyte uszczelki, a zabrudzony smar lub jego brak powoduje szybsze zużywanie się uszczelek i gwintu.

26 POL INSTRUKCJA OBSŁUGI WIZARD C2

2. Prób modyfikacji lub naprawy w niecertyfikowanym serwisie.

3. Używania latarki w chlorowanych, zabrudzonych płynach albo w wodzie morskiej.

4. Zanurzeniem w cieczy z naruszonym uszczelnieniem.

5. Oddziaływania wysokiej temperatury lub substancji chemicznych, w tym cieczy pochodzących z baterii.

6. Użycia źródeł zasilania słabej jakości.

Przedstawicielstwo w Polsce ul. Władysława Wysockiego, 84a, 15-167 Białystok, Polska +48 (85) 662-5598 • [email protected] www.armytek.pl

REV_00-0003
