MANUAL DE
INSTRUIRE
FAMILIE: Centrale montate pe perete
UNITATE: Compactă, în condensare
MODELE: MATIS CONDENS PLUS –
MATIS CONDENS PLUS H
EDIŢIE: 1V0 02.04.2019
Page 2
Manual de instruire MATIS CONDENS PLUS
Pag. 2 din 60 Versiunea 2V2.
ACTUALIZARE
1V0
02/04/2019
LT
Creare document
VERSIUNE
DATA
NUME
MODIFICĂRI
Page 3
Manual de instruire MATIS CONDENS PLUS
Pag. 3 din 60
CUPRINS
1 INFORMAŢII GENERALE .................................................................................................................................... 5
1.1 MĂRIMI ŞI DIMENSIUNI - MATIS CONDENS PLUS ................................................................................... 5
1.2 MĂRIMI ŞI DIMENSIUNI - MATIS CONDENS PLUS H ............................................................................... 6
1.3 DESCRIERE DETALIATĂ ............................................................................................................................... 7
1.4 DIAGRAMĂ HIDRAULICĂ ............................................................................................................................. 8
1.5 POZIŢIE ETICHETE ......................................................................................................................................... 9
1.6 DESCRIERE PANOU DE CONTROL .............................................................................................................. 9
1.7 ECRAN ............................................................................................................................................................. 10
2 LOGICĂ FUNCŢIONARE ................................................................................................................................... 11
2.1 MOD ÎNCĂLZIRE: LOGICĂ FUNCŢIONARE.............................................................................................. 11
2.2 MOD SANITAR: LOGICĂ FUNCŢIONARE ................................................................................................. 14
3 FUNCŢII SPECIALE ............................................................................................................................................ 17
3.1 FUNCŢIE "CURĂŢARE EVACUARE"............................................................................................................. 17
3.2 FUNCŢIE "ANTI-ÎNGHEŢ" ............................................................................................................................... 18
3.3 "VERIFICARE DEBIT APĂ" .......................................................................................................................... 19
3.4 FUNCŢIE "PURJARE AER" .............................................................................................................................. 20
4 UNITATE HIDRAULICĂ ..................................................................................................................................... 21
4.1 UNITATE HIDRAULICĂ................................................................................................................................ 21
4.2 VANA CU 3 CĂI ................................................................................................................................ .............. 22
4.2.1 Motor cu trepte ......................................................................................................................................... 24
4.3 SCHIMBĂTOR DE CĂLDURĂ SECUNDAR ................................................................................................ 26
4.3.1 Temperatură limită anti depuneri ............................................................................................................. 26
4.4 UNITATE POMPARE ..................................................................................................................................... 27
4.4.1 Tipuri de post-circulare ............................................................................................................................ 28
4.5 COMUTATOR PRESIUNE ÎNCĂLZIRE ........................................................................................................ 29
4.6 ROBINET DE UMPLERE ................................................................................................................................ 29
4.7 ROBINET GOLIRE .......................................................................................................................................... 29
4.8 COLECTOR CONDENSAT ............................................................................................................................ 30
4.9 BYPASS ........................................................................................................................................................... 31
4.10 UNITATE SCHIMBĂTOR DE CĂLDURĂ PRIMAR - XTRATECH ............................................................ 32
4.11 FILTRU ÎNCĂLZIRE ....................................................................................................................................... 33
4.12 VAS DE EXPANSIUNE .................................................................................................................................. 34
4.13 COMUTATOR DEBIT SANITAR ................................................................................................................... 35
4.14 LIMITATOR DE DEBIT SANITAR (ACCESORIU) .......................................................................................... 36
4.15 SONDĂ DE TEMPERATURĂ ........................................................................................................................ 36
5 UNITATE ARZĂTOR ........................................................................................................................................... 37
5.1 UNITATE ARZĂTOR ..................................................................................................................................... 37
5.2 ARZĂTOR PRE-AMESTECARE .................................................................................................................... 38
5.3 AMESTECĂTOR ............................................................................................................................................. 39
5.4 SCHIMBARE GAZ .......................................................................................................................................... 39
5.5 AMORTIZOR ................................................................................................................................................... 39
5.6 ROBINET DE GAZ SIT 848 SIGMA ............................................................................................................... 40
5.7 SETĂRI GAZ ................................................................................................................................................... 41
5.7.1 TABEL DE GAZ (MATIS CONDENS PLUS) ........................................................................................... 42
5.7.2 TABEL DE GAZ (MATIS CONDENS PLUS H) ....................................................................................... 42
5.8 SISTEM EVACUARE NOXE .......................................................................................................................... 43
5.9 SONDE APRINZĂTOR / ELECTROD ............................................................................................................ 44
5.10 GENERATOR DE SCÂNTEIE ........................................................................................................................ 44
5.11 VENTILATOR CU VITEZĂ MODULARĂ .................................................................................................... 45
5.12 SISTEME DE EVACUARE ............................................................................................................................. 46
5.12.1 LUNGIME EVACUARE (MATIS CONDENS PLUS) ............................................................................... 46
5.12.2 LUNGIME EVACUARE (MATIS CONDENS PLUS H) ........................................................................... 47
TUBULATURĂ SPLIT CONDUCTĂ ÎN CONDUCTĂ Ø50 sau 60 mm (doar pentru Italia) ................................... 47
Page 4
Manual de instruire MATIS CONDENS PLUS
Pag. 4 din 60 Versiunea 2V2.
6 SISTEM ELECTRIC ŞI ELECTRONIC ............................................................................................................. 49
6.1 PLACĂ PRINCIPALĂ ................................ ................................................................................................ ..... 49
6.1.1 DIAGRAMĂ ELECTRICĂ ........................................................................................................................ 51
6.2 CONEXIUNI PERIFERICE ............................................................................................................................. 52
7 MENIU ŞI SETĂRI ................................................................................................................................................ 53
7.1 MENIU TEHNICIAN ....................................................................................................................................... 53
7.1.1 Cum să accesaţi "PARAMETRI"............................................................................................................... 53
7.2 MENIU COMPLET .......................................................................................................................................... 54
8 CODURI EROARE ................................ ................................................................ ................................ ................ 56
8.1 SISTEME DE PROTECŢIE CENTRALĂ. ...................................................................................................... 56
8.1.1 Coduri eroare ........................................................................................................................................... 56
9 TABEL DATE TEHNICE ..................................................................................................................................... 59
9.1 MATIS CONDENS PLUS ................................................................................................................................ 59
9.1.1 MATIS CONDENS PLUS H ...................................................................................................................... 60
Page 5
Manual de instruire MATIS CONDENS PLUS
Pag. 5 din 60
1 INFORMAŢII GENERALE

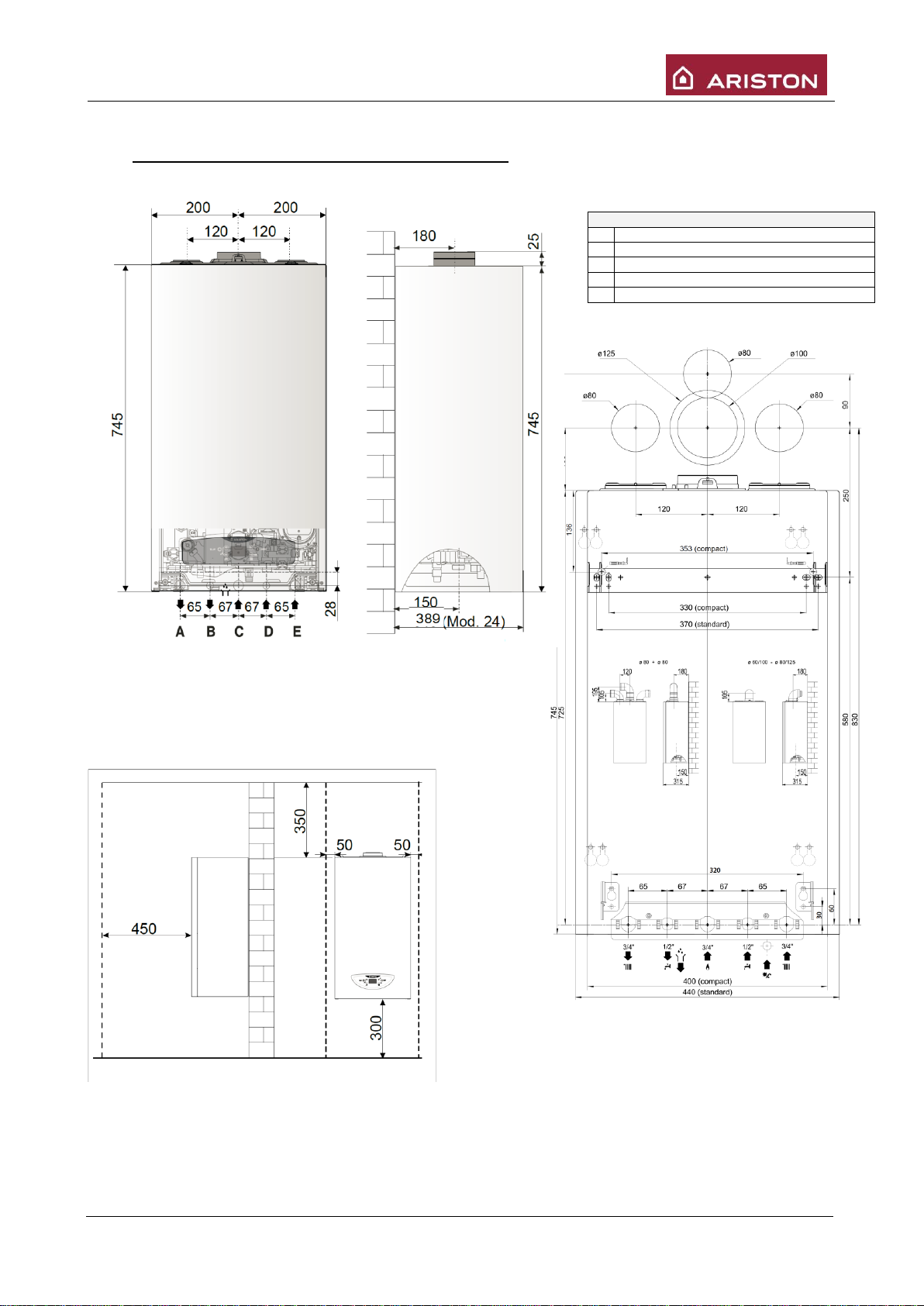

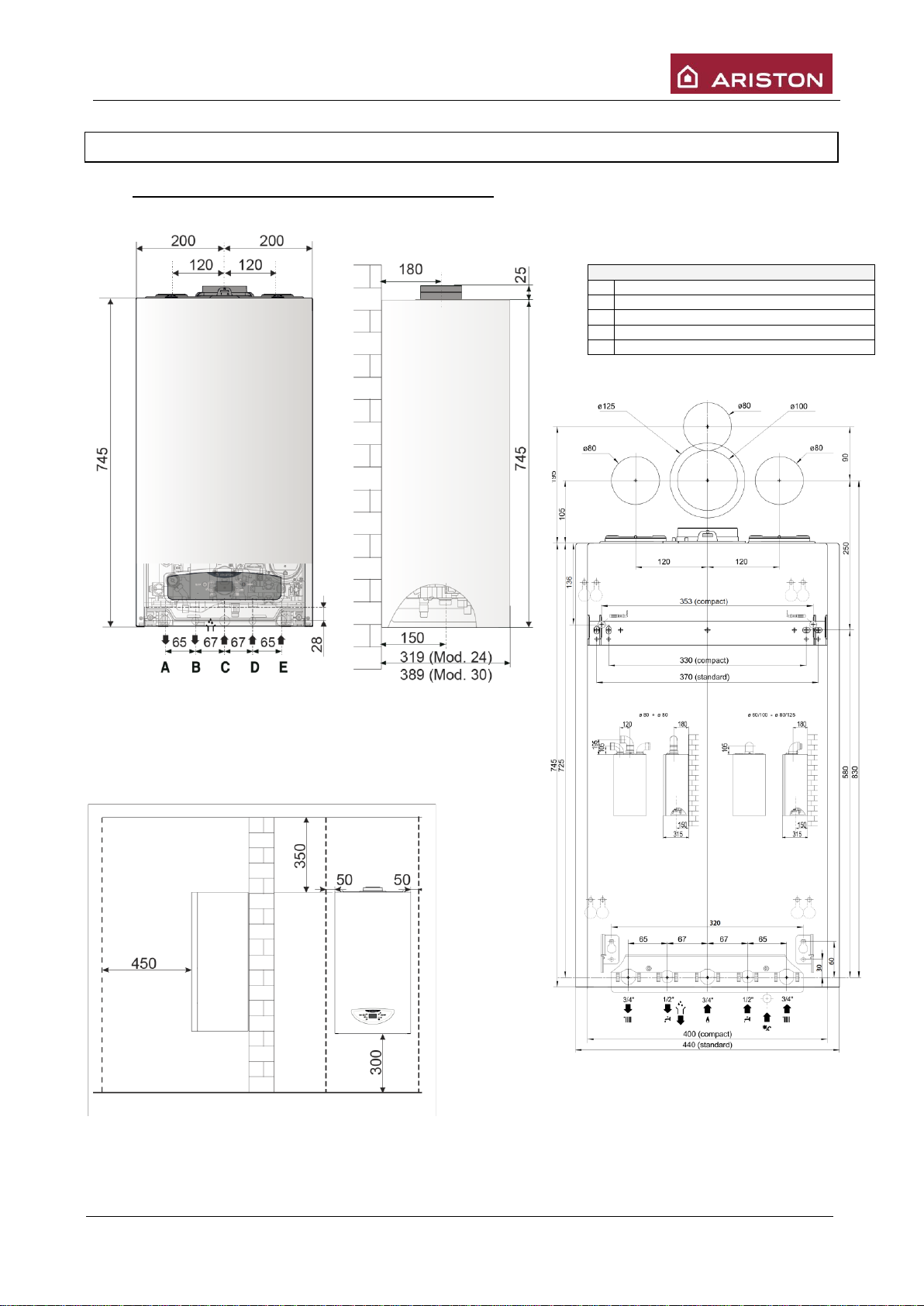

1.1 MĂRIMI ŞI DIMENSIUNI - MATIS CONDENS PLUS
LEGENDĂ
A
Ieşire sistem
B
Ieşire apă caldă
C
Intrare de gaz
D
Intrare apă rece
E
Retur sistem de încălzire
Page 6
Manual de instruire MATIS CONDENS PLUS
Pag. 6 din 60 Versiunea 2V2.
1.2 MĂRIMI ŞI DIMENSIUNI - MATIS CONDENS PLUS H
LEGENDĂ
A
Ieşire sistem
B
Ieşire apă caldă
C
Intrare de gaz
D
Intrare apă rece
E
Retur sistem de încălzire
Cambiare imagine (libretto) Anche
versione H
Page 7
Manual de instruire MATIS CONDENS PLUS
Pag. 7 din 60

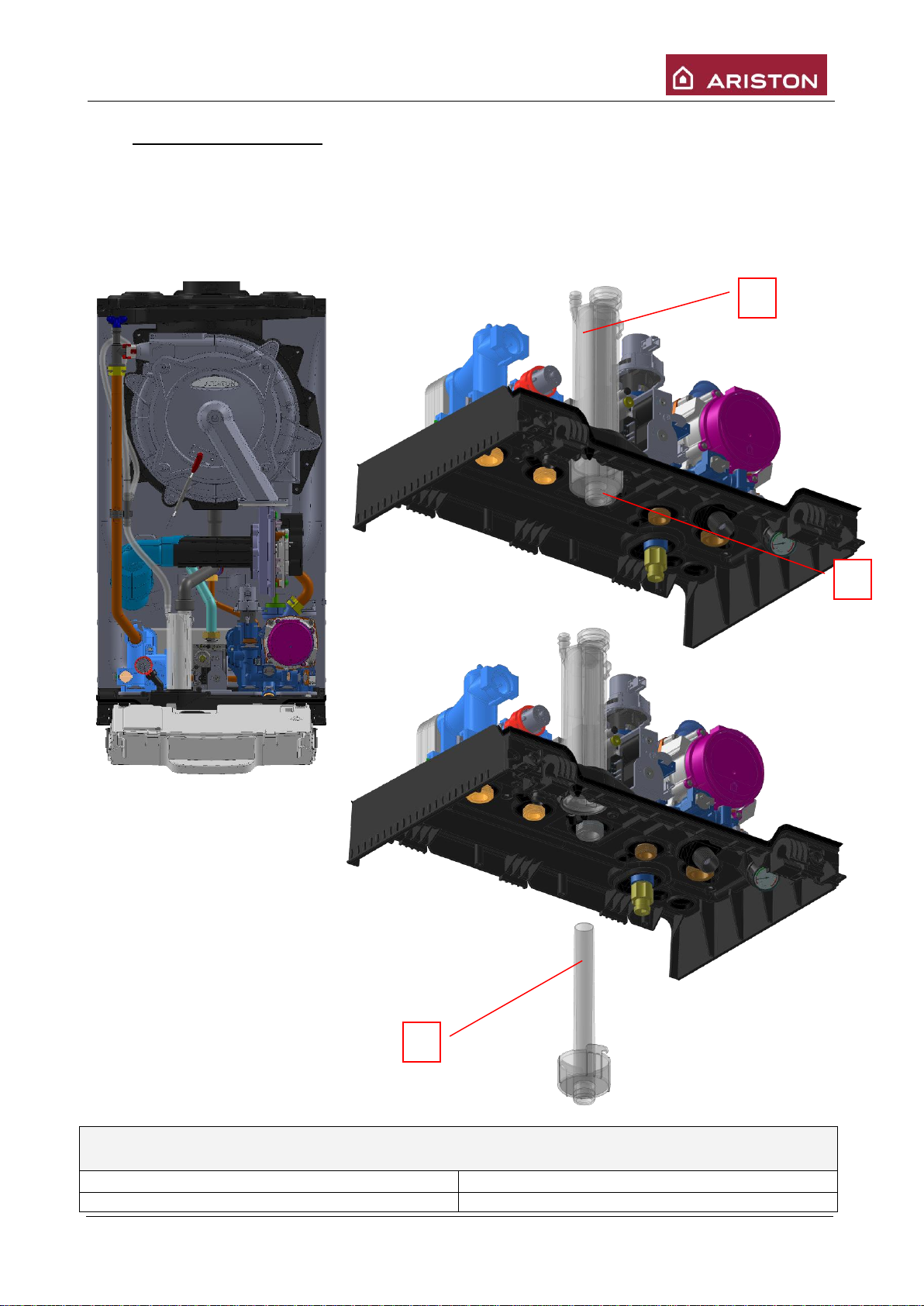

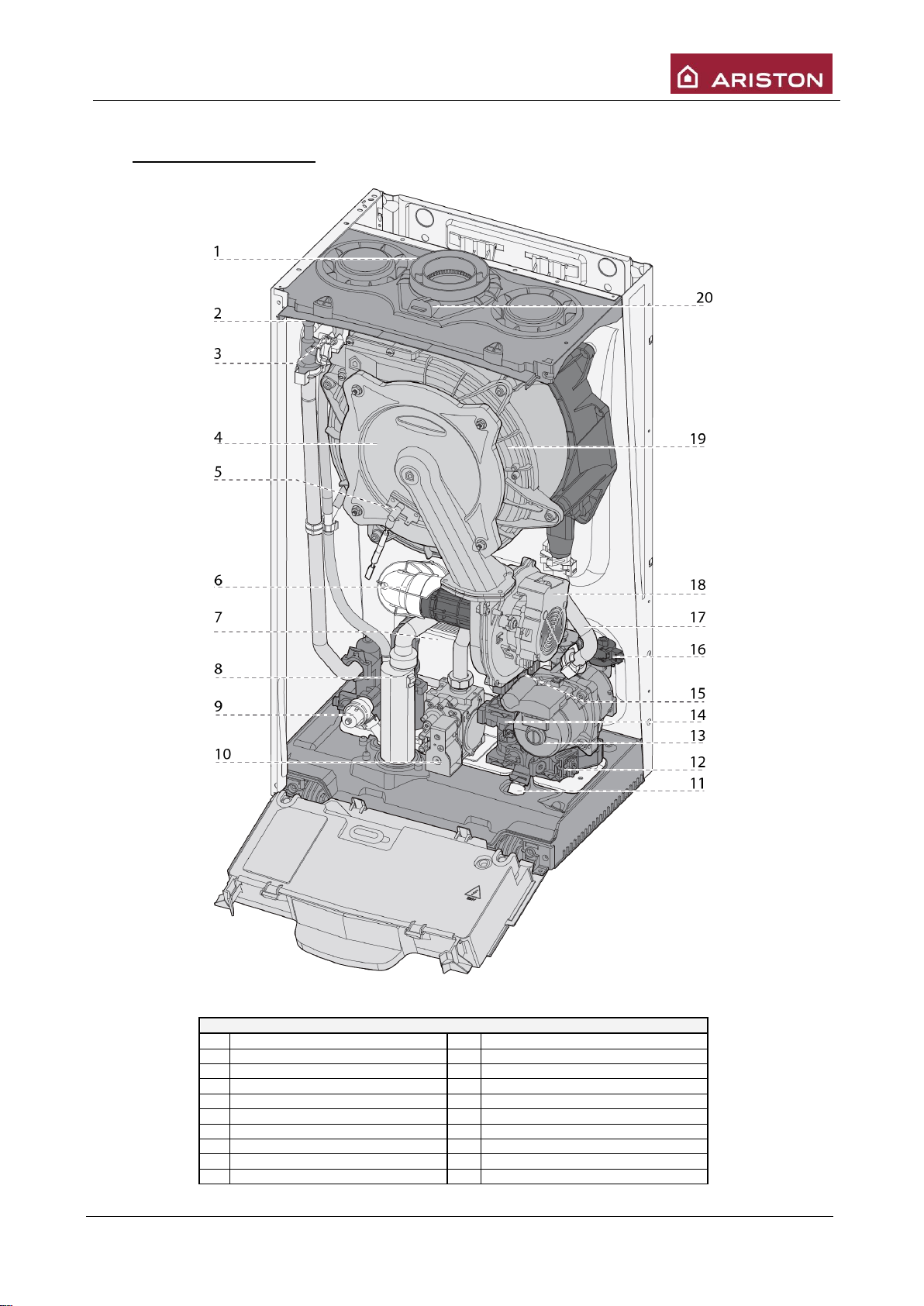

1.3 DESCRIERE DETALIATĂ
LEGENDĂ
1
Ieşire evacuare
11
Robinet de umplere
2
Robinet aerisire manual
12
Filtru încălzire
3
Senzor tur NTC1
13
Pompă
4
Schimbător de căldură primar
14
Comutator debit sanitar
5
Electrod aprindere şi detectare
15
Vană cu 3 căi
6
Amestecător
16
Senzor presiune încălzire
7
Schimbător căldură sanitar
17
Senzor retur NTC2
8
Sifon
18
Ventilator
9
Supapă de siguranţă 3 bar
20
Intrare analizator evacuare
10
Robinet de gaz
Page 8
Manual de instruire MATIS CONDENS PLUS
Pag. 8 din 60 Versiunea 2V2.

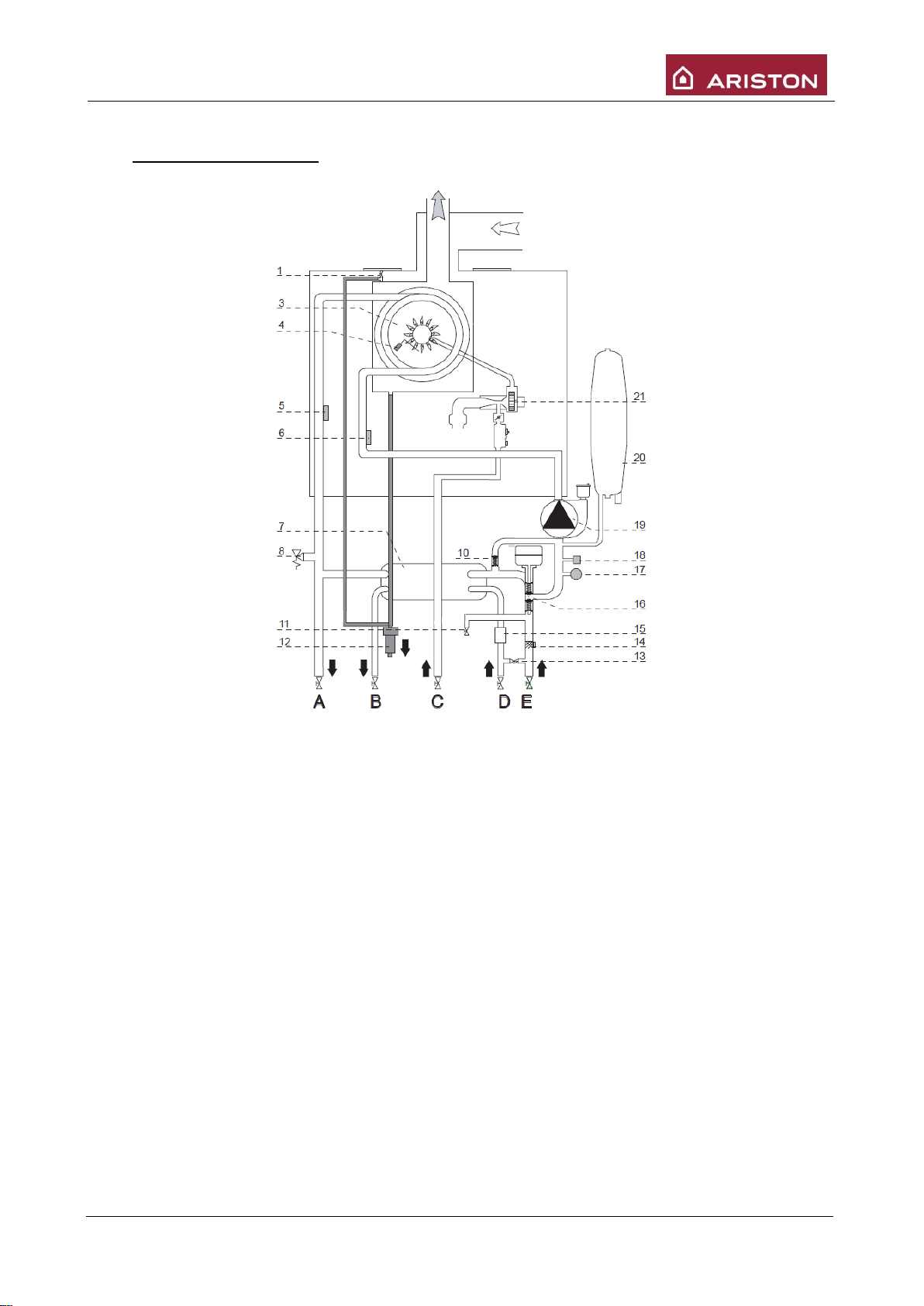

1.4 DIAGRAMĂ HIDRAULICĂ
1. Robinet aerisire
3. Schimbător căldură principal
4. Electrod detectare/aprindere
5. Sondă temperatură retur încălzire centrală
6. Sondă temperatură tur încălzire centrală
8. Schimbător de căldură secundar
9. Supapă de siguranţă
10. Bypass automat
11. Robinet golire
12. Colector de condensat
13. Robinet de umplere
14. Filtru încălzire centrală
15. Comutator tur ACM
16. Robinet derivaţie
17. Indicator presiune
18. Senzor de presiune apă
19. Pompă cu modulare circulaţie cu robinet aerisire
20. Vas de expansiune
21. Ventilator modulator
Page 9
Manual de instruire MATIS CONDENS PLUS
Pag. 9 din 60
1.5 POZIŢIE ETICHETE

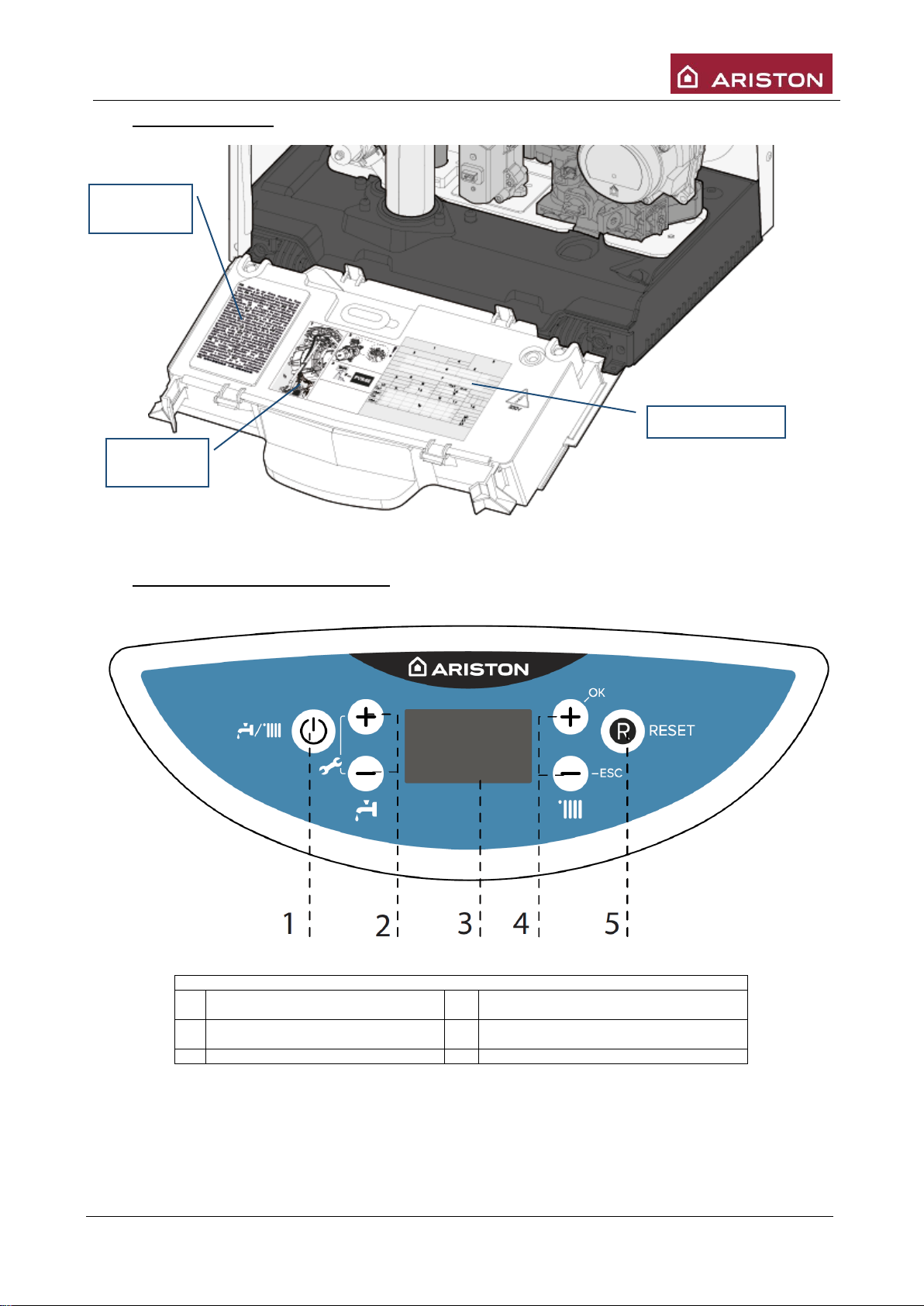

1.6 DESCRIERE PANOU DE CONTROL
LEGENDĂ
1
Buton pornit / oprit şi Vară / Iarnă
4
Buton control temperatură de încălzire şi
butoane meniu (OK şi ESC)
2
Buton control temperatură ACM şi
butoane meniu
5
Buton resetare
3
Ecran
Etichetă
Duritate
apă
Indicaţii
instalare
Page 10
Manual de instruire MATIS CONDENS PLUS
Pag. 10 din 60 Versiunea 2V2.

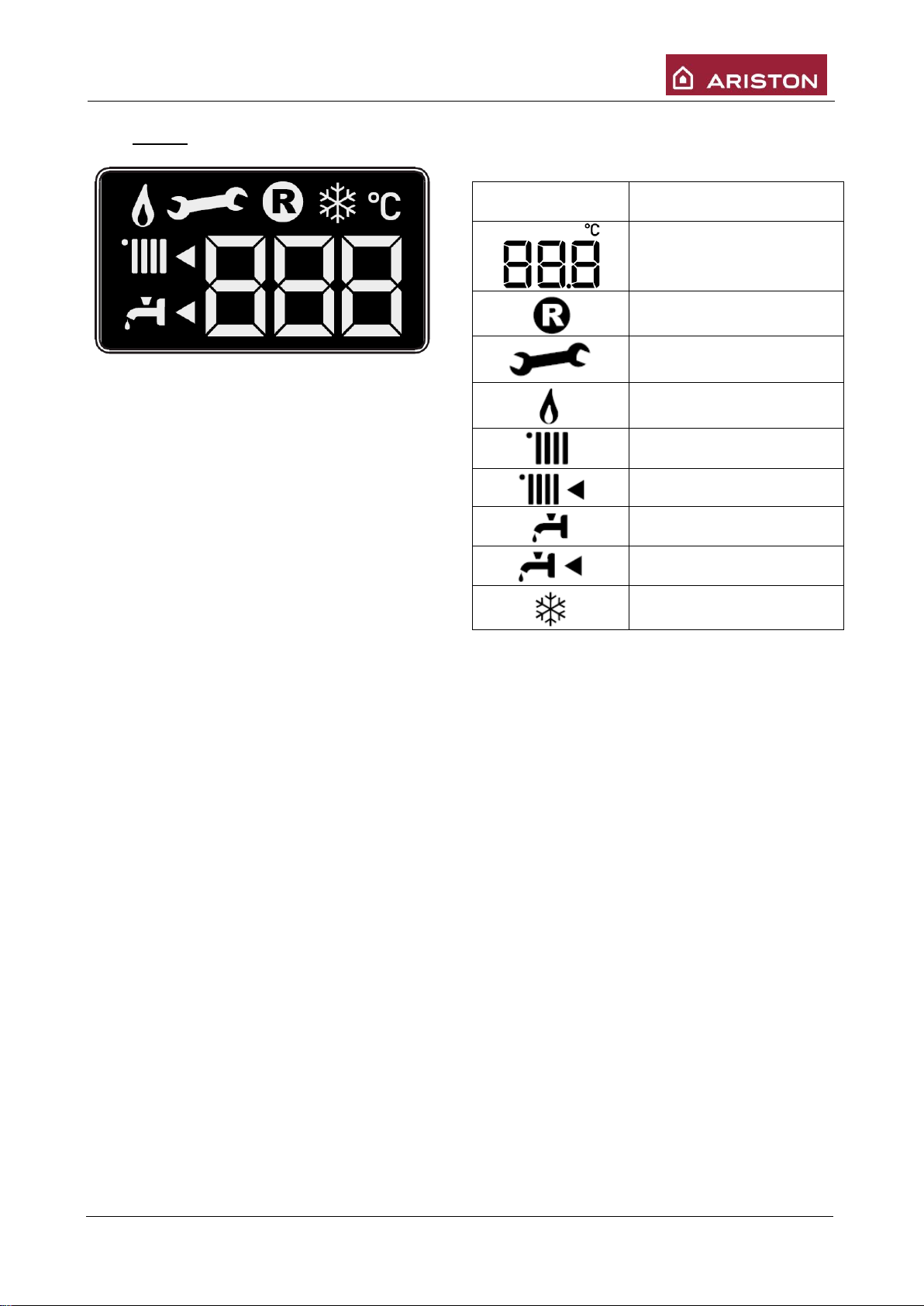

1.7 ECRAN
PICTOGRAMĂ
DESCRIERE
Temperatură setată
Cod eroare
Vizualizare meniu
Comandă buton resetare
Cerere asistenţă tehnică
Flacără detectată
Încălzire activată
Cerere căldură în curs de
executare
ACM activată
Cerere ACM în curs de
executare
Funcţie anti-îngheţ în curs
de executare
Page 11
Manual de instruire MATIS CONDENS PLUS
Pag. 11 din 60
2 LOGICĂ FUNCŢIONARE
2.1 MOD ÎNCĂLZIRE: LOGICĂ FUNCŢIONARE
INTERVAL
FUNCŢIONARE
40 °C ÷ 82 °C
Prin apăsarea butoanelor “+” şi “-“, puteţi vedea
pe ecran (pentru 4 secunde) temperatura
setată.
Prin folosirea parametrului 420 este posibilă setarea intervalului de încălzire 1: 35÷82 °C ; 0: 20÷45 °C).
Prin folosirea parametrilor 425 (min) şi 426 (max) este posibilă setarea temperaturilor maximă şi minimă
pentru încălzire.
POMPĂ PORNITĂ
Cererea de încălzire va fi asigurată de: Termostat
cameră 1, termostat cameră 2, ceas programare,
REMOCON şi senzor cameră. Vor fi afişate icoana
şi temperatura setată.
Atunci când centrala este în stand-by robinetul este
poziţionat în modul "Stand-by". Atunci când este
pornită încălzirea motorul este alimentat (arbore
interior), acesta închide ieşirea schimbătorului de
căldură secundar şi pune intrarea pompei în legătură
cu circuitul de încălzire.
7 secunde
Funcţie pre-purjare:
VENTILATOR PORNIT
Pentru curăţarea camerei de ardere, ventilatorul este
alimentat la viteza maximă în timpul perioadei de pre-
ventilare de 5 secunde.
Aceiaşi operaţiune va fi efectuată după OPRIREA
arzătorului pentru 5 secunde.
continuare
Vană cu 3 căi PORNITĂ
CERERE ÎNCĂLZIRE
Pornirea dispozitivului de circulaţie este întârziată cu
7 secunde după o cerere de încălzire pentru a
permite comutarea robinetului cu 3 căi; atunci când
porneşte dispozitivul de circulaţie primeşte apa de la
refularea sistemului de încălzire şi o trimite către
schimbătorul de căldură primar.
Page 12
Manual de instruire MATIS CONDENS PLUS
Pag. 12 din 60 Versiunea 2V2.
Robinet de gaz PORNIT
CONTROL
detectare flacără
continuare
Verificarea este efectuată cu sondele de retur şi tur
încălzire. Sunt verificate ΔT tur-retur şi temperaturile
de tur şi retur pentru creşterea vitezei.
Presiunea este verificată de un senzor de presiune.
VERIFICARE DEBIT APĂ
Robinetul de gaz este alimentat.
Este verificată ionizarea flăcării. (Prin electrod
detectare).
Încercare 1 cu putere aprindere lentă, dacă la finalul
timpului de siguranţă (8 sec) flacăra nu a fost
detectată se va semnaliza 5 P1 şi va fi efectuată a
doua încercare.
Încercare 2 cu putere aprindere lentă, dacă la finalul
timpului de siguranţă (8 sec) flacăra nu a fost
detectată se va semnaliza 5 P2 şi va fi efectuată a
treia încercare.
Încercare 3 cu putere aprindere lentă, dacă la finalul
timpului de siguranţă (8 sec) flacăra nu a fost
detectată se va închide 5 01 cu 40 de secunde de
post-ventilare la viteza maximă şi 2 minute de postcirculare la viteza minimă.
Pentru curăţarea sondelor de aprindere există o
perioadă pre-scânteie de 1,5 secunde.
În acelaşi timp ventilatorul este pornit la viteza de
aprindere lentă.
Perioadă pre-scânteie
Generator scânteie PORNIT
+ Ventilator la viteza de
aprindere lentă
Ventilator la viteza de
aprindere
Pentru stabilizarea flăcării la suprafaţa arzătorului
ventilatorul rămâne la viteza de aprindere pentru o
scurtă perioadă.
Page 13
Manual de instruire MATIS CONDENS PLUS
Pag. 13 din 60
Pompa este cu modulare completă.
Viteza pompei se schimbă în funcţie de puterea
centralei.
POMPĂ
Control viteză
Executat pentru tur şi retur NTC. Când
temperatura creşte la 102 °C are loc o blocare, ce
este indicată pe ecran cu 1 01.
Control
supraîncălzire
FUNCŢIONARE NORMALĂ CENTRALĂ
După detectarea flăcării centrala este liberă să
moduleze puterea conform sarcinii termice
necesare lucru realizat datorită vitezei
ventilatorului. Modularea este efectuată între
valoarea maximă pentru puterea de încălzire
(reglabilă din panoul de control folosind
parametrul 2 31) şi valoarea minimă pentru
puterea de încălzire (fixă). Temperatura de oprire
a arzătorului este acţionată astfel:
1° min după detectarea flăcării:
T off = T punct set. + 8 °C
2° min după detectarea flăcării:
T off = T punct set. + 6 °C
Începând cu minutul 3 după detectarea
flăcării:
T off = T punct set. + 4 °C
Această logică este folosită pentru a preveni
oprirea prea rapidă a arzătorului cu sistemul la
temperatura dorită.
Următoarea aprindere poate fi întârziată între 0 şi
7 minute (valoare implicită = 2 min., reglabilă din
panoul de control folosind parametrul 2 36.)
MODULARE
FLACĂRĂ
N.B. Pornind de la cererea de încălzire, “temperatura limită” (88 °C, valoare fixă, neajustabilă) rămâne
activă, executată de sonda de ieşire (NTC 1) a schimbătorului de ieşire primar.
Când arzătorul este OPRIT, este executată post-ventilarea, timp de 5 secunde, pentru a evacua
gazele reziduale.
Dacă există o circulaţie proastă prin sistemul de încălzire, se poate deschide bypass-ul automat (capacitate
max. 350 l/h).
Page 14
Manual de instruire MATIS CONDENS PLUS
Pag. 14 din 60 Versiunea 2V2.
2.2 MOD SANITAR: LOGICĂ FUNCŢIONARE
INTERVAL
FUNCŢIONARE
36 °C ÷ 60 °C
Prin apăsarea butoanelor “+” şi “-“, puteţi
vedea pe ecran (pentru 4 secunde)
temperatura setată.
CERERE APĂ CALDĂ
MENAJERĂ
Robinet cu trei căi
Încălzire
PORNIT
Încălzire
OPRIT
Schimbaţi
poziţia arborelui
Poziţia arborelui
este OK
O cerere pentru Apă caldă menajeră este detectată
de apometrul proporţional.
Acum centrala va funcţiona în modul SANITAR.
Ecranul va afişa icoana şi temperatura fixată
pentru consum sanitar.
Atunci când centrala este în stand-by robinetul este
poziţionat la STAND-BY.
Dacă există o cerere SANITARĂ robinetul cu trei căi
se deplasează la poziţia sanitară.
Dacă există o cerere atunci când centrala
funcţionează în modul ÎNCĂLZIRE, robinetul cu trei
căi va fi comutat la SANITAR.
În timpul acestei schimbări dispozitivul de circulare şi
arzătorul rămân pornite.
Ieşirea schimbătorului de căldură cu plăci va fi
conectată la intrarea pompei direcţionată către
schimbătorul de căldură primar.
Pompă PORNITĂ
Ventilator PORNIT
Generator scânteie
PORNIT
În acelaşi timp:
Pompa (setată automat la viteza maximă), primeşte
apa venită din ieşirea schimbătorului de căldură
secundar şi o trimite către schimbătorul de căldură
primar.
Ventilatorul este alimentat la viteza de aprindere
lentă.
Generatorul de scânteie este alimentat pentru
curăţarea sondelor de aprindere.
continuare
Page 15
Manual de instruire MATIS CONDENS PLUS
Pag. 15 din 60
continuare
CONTROL
detectare flacără
Robinet de gaz PORNIT
Robinetul de gaz este alimentat
Verificarea este efectuată cu sondele de retur şi
tur încălzire. Sunt verificate ΔT tur-retur şi
temperaturile de tur şi retur pentru creşterea vitezei.
Presiunea este verificată de un senzor de presiune.
VERIFICARE DEBIT APĂ
Este verificată ionizarea flăcării. (Prin electrod
detectare).
Încercare 1 cu putere aprindere lentă, dacă la finalul
timpului de siguranţă (8 sec) flacăra nu a fost
detectată se va semnaliza 5 P1 şi va fi efectuată a
doua încercare.
Încercare 2 cu putere aprindere lentă, dacă la finalul
timpului de siguranţă (8 sec) flacăra nu a fost
detectată se va semnaliza 5 P2 şi va fi efectuată a
treia încercare.
Încercare 3 cu putere aprindere lentă, dacă la finalul
timpului de siguranţă (8 sec) flacăra nu a fost
detectată se va închide 5 01 cu 40 de secunde de
post-ventilare la viteza maximă şi 2 minute de postcirculare la viteza minimă.
Page 16
Manual de instruire MATIS CONDENS PLUS
Pag. 16 din 60 Versiunea 2V2.
MODULARE
FLACĂRĂ
Ieşirea arzătorului este modulată prin varierea
rpm VENTILATOR între viteza minimă şi cea
maximă.
Arzătorul funcţionează până ce este atinsă
temperatura de prevenire a depunerilor.
Temperatura este verificată de sonda sanitară
NTC.
Executat pentru tur şi retur NTC. Când
temperatura creşte la 102 °C are loc o blocare, ce
este indicată pe ecran cu 1 01.
Control
supraîncălzire
Pentru a reduce formarea depunerilor în
schimbătorul de căldură secundar.
În timpul modului ACM oprirea şi pornirea
arzătorului depinde de următoarele valori pentru
temperatură:
T set
Limită
temp.
Antidepuner
i
RESTART
NTC1
(sondă tur)
No
influent
85°C
81°C
NTC2
(sondă
retur)
> 52°C
65°C
64°C
<52°C
62°C
61°C
Temperatură
PREVENIRE
DEPUNERI
FUNCŢIONARE NORMALĂ CENTRALĂ
N.B.: Logica de oprire sanitară poate fi schimbată folosind parametrul 2 53:
– 0 : Anti-depuneri (62 sau 65 °C) implicit
– 1 : Punct fix + 4 °C
Page 17
Manual de instruire MATIS CONDENS PLUS
Pag. 17 din 60
3 FUNCŢII SPECIALE

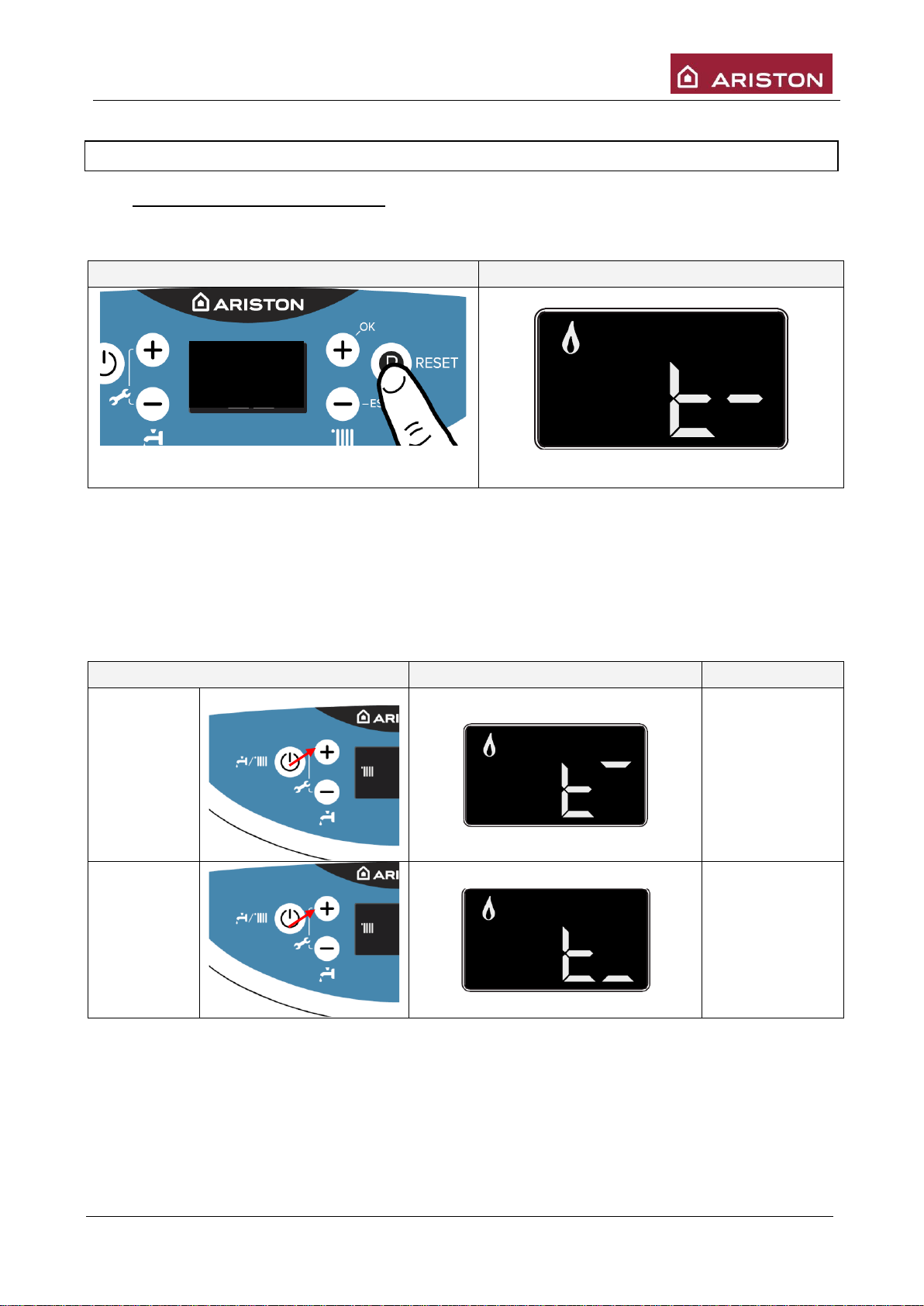

3.1 Funcţie "CURĂŢARE EVACUARE"
Această funcţie este folosită pentru executarea unei analize a arderii centralei şi o calibrare a minimului şi
maximului de gaz. Respectaţi instrucţiunile de mai jos pentru activare:
APĂSARE
ECRAN
Ecranul va afişa următoarea imagine
Apăsaţi continuu butonul Reset pentru 5 secunde
Atunci când centrala este în modul "Iarnă", vana cu 3 căi este poziţionat pe "încălzire" iar arzătorul se
porneşte chiar şi fără cerere de căldură.
Cu centrala în modul de "Vară":
o Fără cerere sanitară, arzătorul este pornit pentru încălzire.
o Cu cerere sanitară, arzătorul este pornit pentru consum sanitar.
Temperatura turului (NTC1) este verificată în timpul funcţiei "Curăţare evacuare", după cum urmează:
Mod “vară” → Oprit: 86 °C; Pornit: 81 °C;
Mod “iarnă” → Oprit: 89 °C; Pornit: 84 °C.
Atunci când funcţia este activată se pot selecta patru puteri diferite:
APĂSARE
ECRAN
PUTERE
Apăsaţi butonul
plus
Max. sanitar
Apăsaţi butonul
minus
Minim
Pentru a ieşi din funcţia "Curăţare evacuare" apăsaţi butonul RESET. Indiferent de situaţie, după 30 de
minute funcţia se va dezactiva automat.
Page 18
Manual de instruire MATIS CONDENS PLUS
Pag. 18 din 60 Versiunea 2V2.
3.2 Funcţie "ANTI-ÎNGHEŢ"
Această funcţie este activată doar când centrala este alimentată cu gaz şi energie electrică. Aceasta este
administrată prin intermediul temperaturii detectate de sonda de căldură tur (NTC1).
CONDIŢIE
EVENIMENTE
TIMP
CAZ 1
Temperatura
detectată de sonda
NTC1:
Variază între 3 °C şi
8 °C
- POMPA este alimentată la viteza III
- Robinetul cu 2 căi comută alternativ
poziţia de la mod "încălzire" pentru 1
minut, la mod "sanitar" pentru 1 minut.
- ECRANUL va afişa icoana
Până ce
temperatura
NTC1 este
9 °C
Dacă, după 20 de minute, CONDIŢIILE descrise în CAZUL 1 încă sunt prezente
(3 °C<NTC1<8 °C) se verifică automat EVENIMENTELE din CAZUL 2.
CONDIŢIE
EVENIMENTE
TIMP
CAZ 2
Temperatura
detectată de sonda
NTC1:
Este sub 3 °C
- ARZĂTORUL este pornit, alimentat la
puterea minimă.
- vana cu 3 căi este poziţionat pe modul
"sanitar" şi comută la fiecare 30
secunde între ACM/ÎC
- Când temperatura este 40 °C
arzătorul este OPRIT. Pentru 15
minute centrala menţine temperatura
între 35 °C şi 40 °C
- După 15 minute există 2 minute de
post-circulare în încălzire
- După 90 de minute, dacă temperatura
a scăzut din nou sub 8 °C arzătorul
este pornit imediat.
- ECRANUL va afişa icoana .
Până ce
temperatura
NTC1 este
30 °C
Atunci când sonda tur NTC1 nu funcţionează (circuit deschis sau scurtcircuit), verificarea funcţiei "antiîngheţ" este urmată de sonda retur încălzire NTC2, dar în aceste cazuri funcţionează doar pompa (arzătorul
nu se aprinde). Ecranul nu afişează codul de activare anti-îngheţ, ci codul de eroare NTC1 deschis sau
scurtcircuit 1 10 sau 1 11.
Funcţia "anti-îngheţ" este activată chiar dacă sonda retur încălzire NTC2 nu funcţionează (circuit deschis sau
scurtcircuit), dar în aceste cazuri funcţionează doar pompa (arzătorul nu se aprinde). În acest caz ecranul nu
afişează codul de activare anti-îngheţ, ci codul de eroare NTC2 deschis sau scurtcircuit 1 12 sau 1 13.
Funcţia anti-îngheţ este activată chiar dacă centrala este oprită datorită nedetectării flăcării 5 01 sau este
blocată pentru supraîncălzire 1 01, dar în aceste cazuri funcţionează doar pompa (arzătorul nu se aprinde),
iar ecranul afişează codul de eroare pentru blocare şi nu codul de activare anti-îngheţ.
Dacă există o întrerupere a alimentării cu energie, centrala păstrează în memorie toate setările şi atunci
când alimentarea este restabilită, centrala revine la starea în care era înainte de oprire.
Page 19
Manual de instruire MATIS CONDENS PLUS
Pag. 19 din 60
3.3 "VERIFICARE DEBIT APĂ"
Verificare
Când
Ce se întâmplă
Gradient Tman > 7 °C/sec
(verificat la fiecare 100 ms)
Verificaţi întotdeauna cu
flacăra pornită, cu
excepţia primelor 4
secunde după
detectarea flăcării.
1. Oprire de siguranţă imediată 1 P1:
- 10 sec de post-circulare
- 10 sec de post-ventilare
Centrala reporneşte după 10 sec.
2. Dacă eroarea apare de alte 2 ori în
următoarele 4 minute va avea loc oprirea 1
03:
- 20 sec de post-ventilare
- 1 min de post-circulare.
Gradient Tman > 20 °C/sec
sau
Gradient Trit > 20 °C/sec
(verificat la fiecare 100 ms)
Verificaţi întotdeauna cu
flacăra pornită, începând
cu 7 sec după fiecare
oprire pentru
temperatura setată sau
oprirea de siguranţă.
1. Oprire 1 04:
- 20 sec de post-ventilare
- 1 min de post-circulare.
Tman – Trit > 55 °C
Verificaţi întotdeauna cu
flacăra pornită, începând
cu 7 sec după fiecare
oprire pentru
temperatura setată sau
oprirea de siguranţă.
1. Oprire de siguranţă imediată 1 P2:
- 10 sec de post-circulare
- 10 sec de post-ventilare.
Centrala reporneşte după 10 sec.
2. Dacă eroarea apare de alte 2 ori în
următoarele 4 minute va avea loc oprirea 1
05:
- 20 sec de post-ventilare
- 1 min de post-circulare.
Trit > Tman + 10 °C
Verificaţi întotdeauna cu
flacăra pornită.
1. Dacă defectul reapare pentru 20 de secunde
continuu va avea loc o oprire de siguranţă 1
P3:
- 10 sec de post-circulare
- 10 sec de post-ventilare.
Centrala reporneşte după 10 sec.
2. Dacă defectul reapare pentru 20 de secunde
continuu de încă 2 ori în 4 minute va avea
loc o oprire 1 06:
- 20 sec de post-ventilare.
- 1 min de post-circulare.
Trit > Tman + 30 °C
Verificaţi întotdeauna cu
flacăra pornită.
20 sec de post-ventilare.
Page 20
Manual de instruire MATIS CONDENS PLUS
Pag. 20 din 60 Versiunea 2V2.

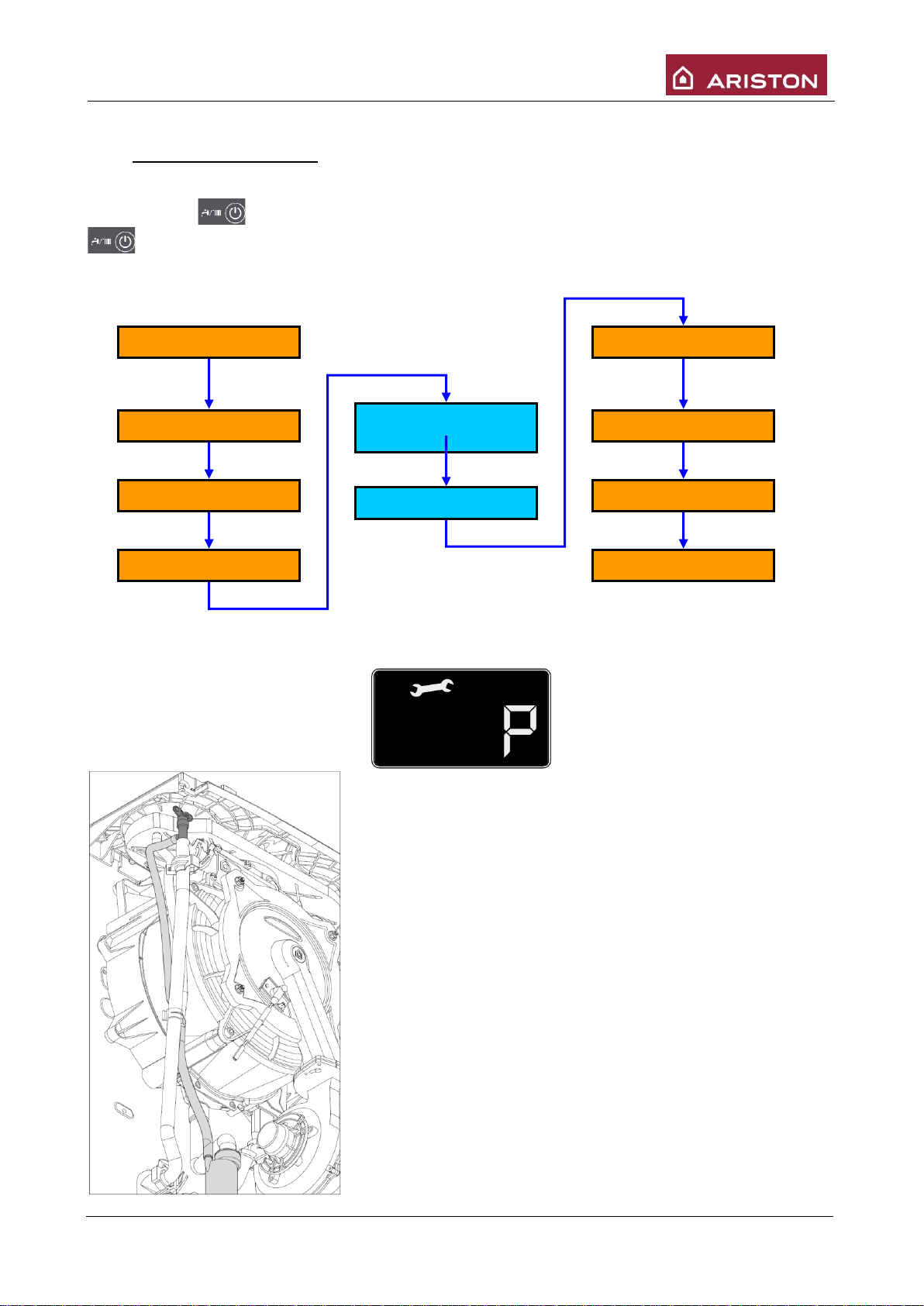

3.4 Funcţie "PURJARE AER"
Această funcţie poate fi activată de instalator folosind parametrul 2 01 (apăsaţi tasta "Menu/OK") sau prin
apăsarea tastei pentru 5 secunde (continuaţi până la capăt (circa 6’) sau apăsaţi butonul On/Off
).
Scopul este de a purja aerul rezidual din interiorul circuitului primar după un ciclu de umplere. La activare
este pornit următorul ciclu:
Acest ciclu poate fi repetat de câteva ori, până ce centrala şi sistemul de încălzire sunt complet purjate de
aer.
Prin folosirea robinetului manual de aerisire de pe schimbătorul de
căldură este posibilă eliminarea aerului din acesta.
Vană cu 3 căi încălzire
Pompă pornită 60 sec.
Pompă oprită 30 sec.
Vană cu 3 căi
sanitară
Pompă pornită 60 sec.
Pompă pornită 60 sec.
Vană cu 3 căi încălzire
Pompă pornită 60 sec.
Pompă oprită 30 sec.
Pompă pornită 60 sec.
Page 21
Manual de instruire MATIS CONDENS PLUS
Pag. 21 din 60

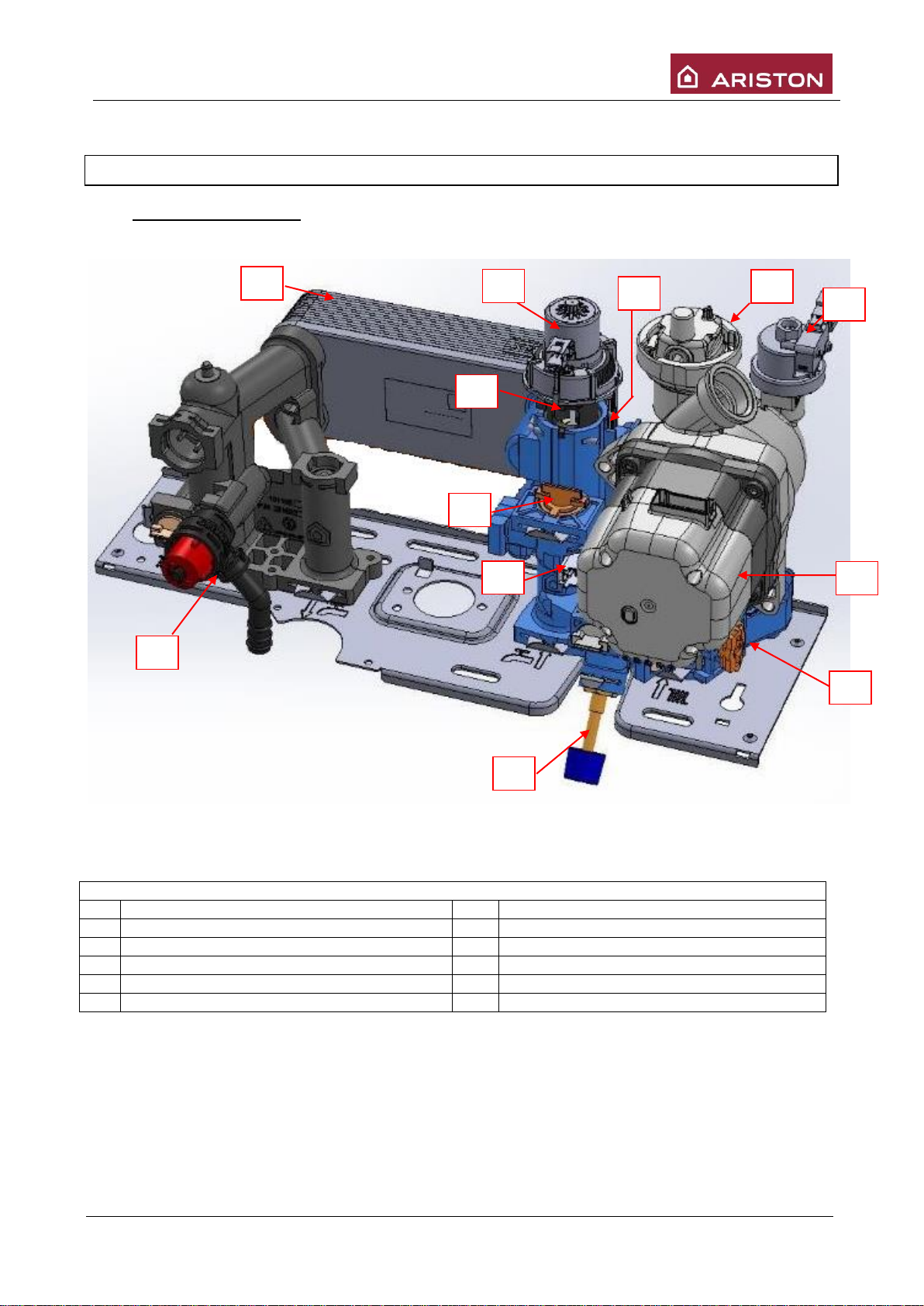

4 UNITATE HIDRAULICĂ
4.1 UNITATE HIDRAULICĂ
LEGENDĂ
1
Motor vană cu 3 căi
7
Pompă
2
Vană 3 căi
8
Filtru de încălzire şi racord indicator presiune
3
Comutator debit sanitar
9
Robinet de umplere
4
Senzor etanş
10
Supapă de siguranţă 3 bar
5
Supapă automată de aerisire
11
Bypass
6
Comutator presiune pornire/oprire
12
Schimbător de căldură cu plăci sanitar
3 7 8 4 9
10
12 1 11 2 5
6
Page 22
Manual de instruire MATIS CONDENS PLUS
Pag. 22 din 60 Versiunea 2V2.

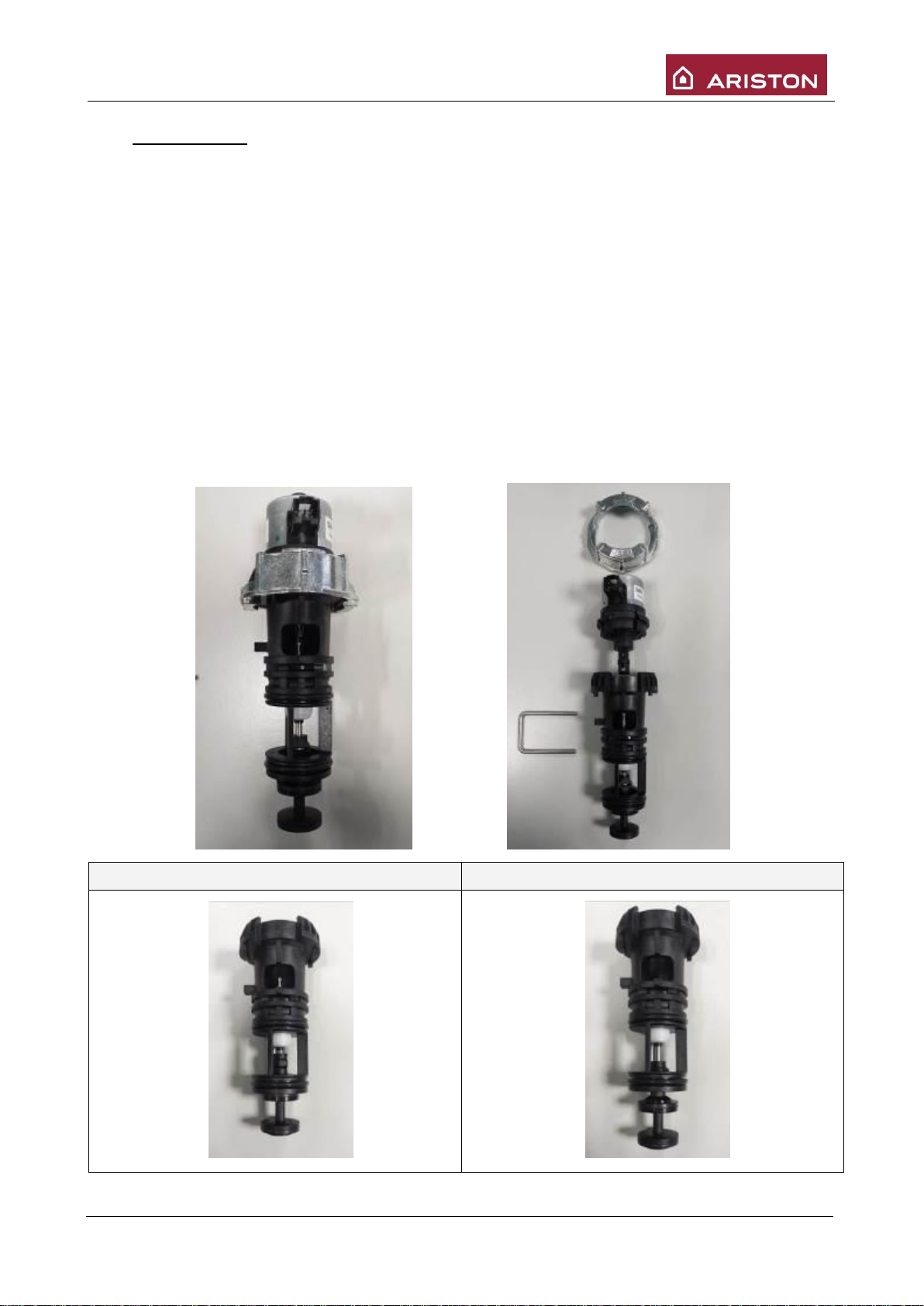

4.2 VANA CU 3 CĂI
Centrala foloseşte o vană cu 3 căi pentru a schimba distribuţia apei (parte sistem încălzire sau parte
schimbător de căldură secundar). Acesta este administrat de PCB ce acţionează motorul cu trepte.
Acesta este compus dintr-un corp din material compozit şi un motor electric cu trepte.
Cu centrala în stand-by vana cu 3 căi este poziţionată în modul sanitar.
Vana cu 3 căi poate avea 3 poziţii diferite:
Încălzire.
Apă caldă menajeră (ACM).
Stand-by (poziţie similară cu ACM, dar cu garnitura necomprimată).
De fiecare dată când centrala este alimentată vana cu 3 căi execută o procedură de resetare, execută 3
comutări complete (ACM Încălzire ACM), după aceea poziţia este aleasă în funcţie de modul de
funcţionare al centralei.
După cererea ACM (dacă nu există o cerere de încălzire), vana cu 3 căi rămâne în poziţia ACM pentru 10
minute, după aceasta revine în poziţia de stand-by.
La finalul unei cereri de încălzire (dacă nu există o cerere ACM), după post-circulare, vana cu 3 căi trece în
poziţia ACM şi, după 10 minute, revine în poziţia de stand-by.
Când centrala este oprită prin folosirea butonului ON/OFF, vana cu 3 căi trece imediat în stand-by (dacă
post-circularea este activă, vana cu 3 căi trece în poziţia de stand-by la finalul post-circulării).
POZIŢIE ÎNCĂLZIRE
POZIŢIE ACM
Funcţia anti-gripare a vanei cu 3 căi este executată la fiecare 21 h după ultima cerere.
Page 23
Manual de instruire MATIS CONDENS PLUS
Pag. 23 din 60
DEMONTARE MOTOR VANĂ CU 3 CĂI:
Înainte de demontarea vanei cu 3 căi este obligatorie demontarea motorului cu trepte.

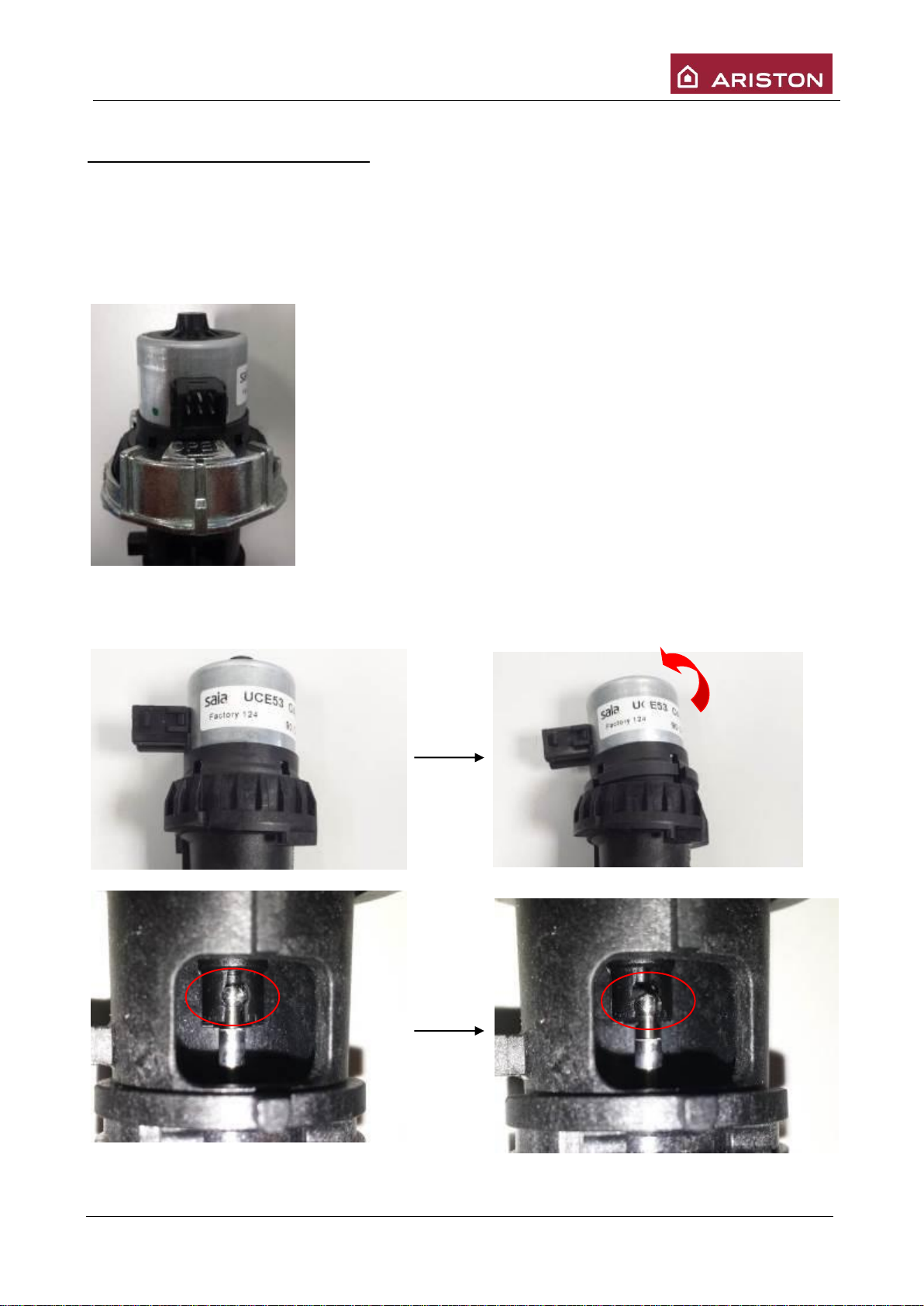

Pentru îndepărtarea motorului cu trepte vana cu 3 căi trebuie să fie în poziţia ACM sau stand-by, în caz
contrar nu este posibilă îndepărtarea acestuia. Pentru aceasta este suficientă oprirea centralei prin folosirea
butonului ON/OFF.
- Îndepărtaţi inelul de blocare a motorului, prin rotire în sensul acelor de ceasornic.
- Deblocaţi motorul cu trepte
BLOCAT DEBLOCAT
Page 24
Manual de instruire MATIS CONDENS PLUS
Pag. 24 din 60 Versiunea 2V2.
- Îndepărtaţi motorul cu trepte.
- Îndepărtaţi vana cu 3 căi (acest lucru se face cel mai uşor prin folosirea unei şurubelniţe plate).

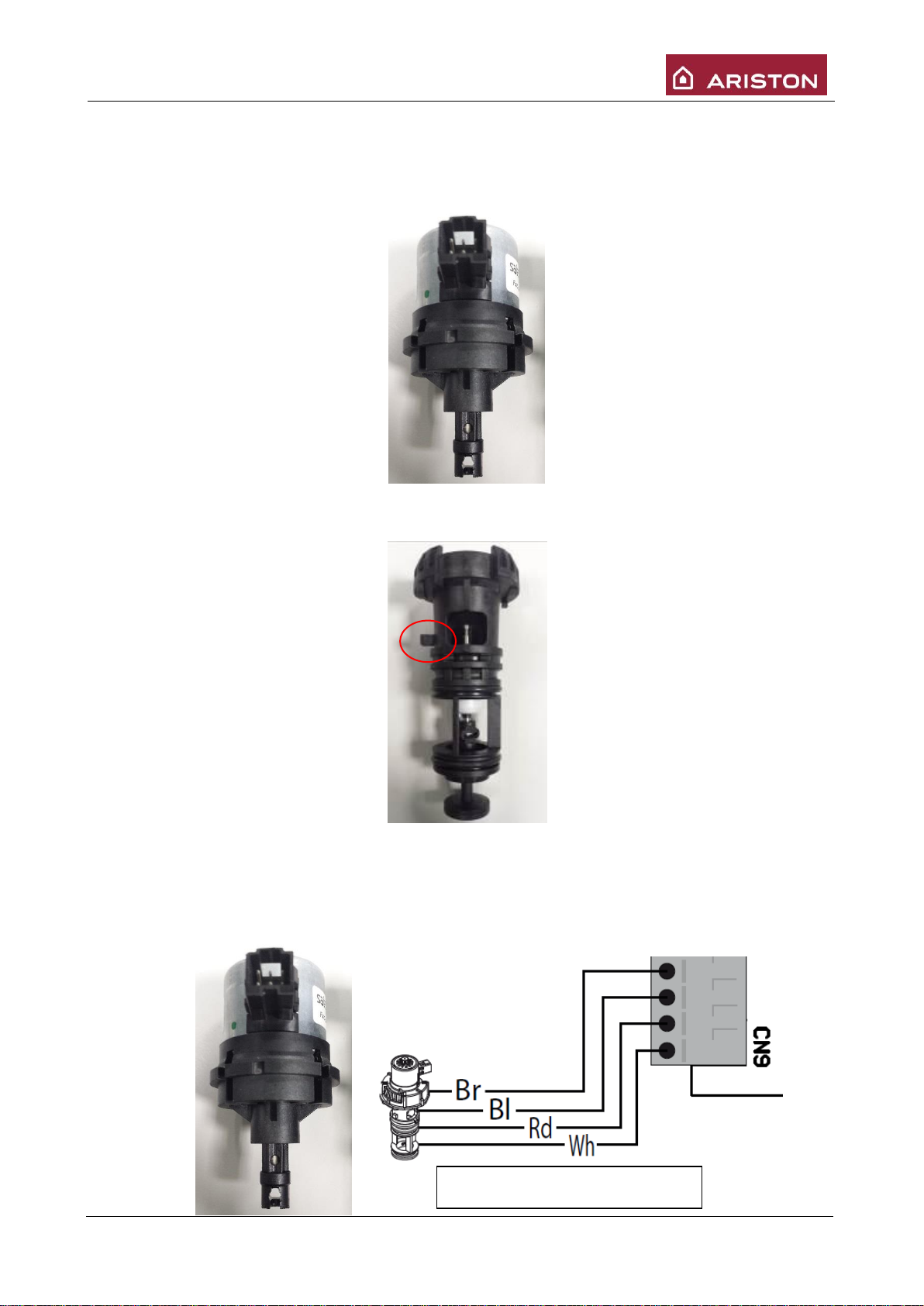

4.2.1 Motor cu trepte
Motorul cu trepte este administrat din PCB.
Timp comutare (Încălzire ACM sau ACM Încălzire): Circa 3 sec.
Robinet derivaţie
Page 25
Manual de instruire MATIS CONDENS PLUS
Pag. 25 din 60

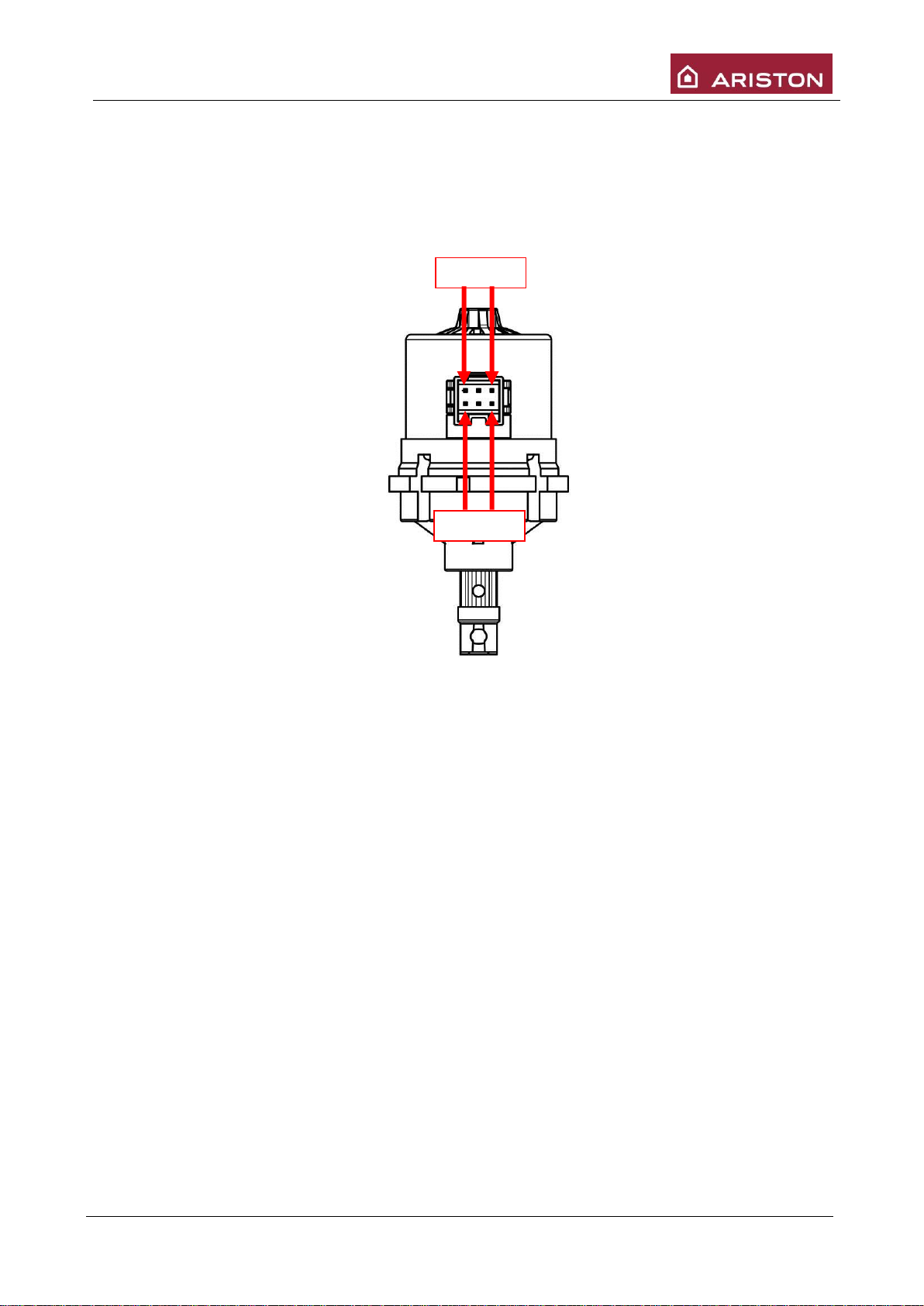

Pentru verificarea motorului cu trepte este posibilă măsurarea rezistenţei între următorii pini. Dacă aceasta
este între 80 şi 100 Ohm înseamnă că bobinele motorului cu trepte sunt ok.
80÷100Ω
80÷100Ω
Page 26
Manual de instruire MATIS CONDENS PLUS
Pag. 26 din 60 Versiunea 2V2.
4.3 SCHIMBĂTOR DE CĂLDURĂ SECUNDAR
Schimbătorul de căldură secundar este fixat pe unitatea hidraulică folosind două şuruburi.
Cele două puncte în care sunt fixate şuruburile sunt asimetrice faţă de corpul schimbătorului astfel încât
poate fi asamblat doar în poziţia corectă.
4.3.1 Temperatură limită anti depuneri
Reduce formarea depunerilor în
schimbătorul de căldură secundar. În timpul
funcţionării în MOD SANITAR, arzătorul se
opreşte şi reporneşte în funcţie de valorile
temperaturii detectate de sondele NTC1 şi
NTC2 indicate aici în dreapta.
T set
Temp limită
anti depuneri
START
NTC1
(sondă tur)
Fără
influenţă
85 °C
81 °C
NTC2
(sondă retur)
> 52 °C
65 °C
64 °C
<52 °C
62 °C
61 °C

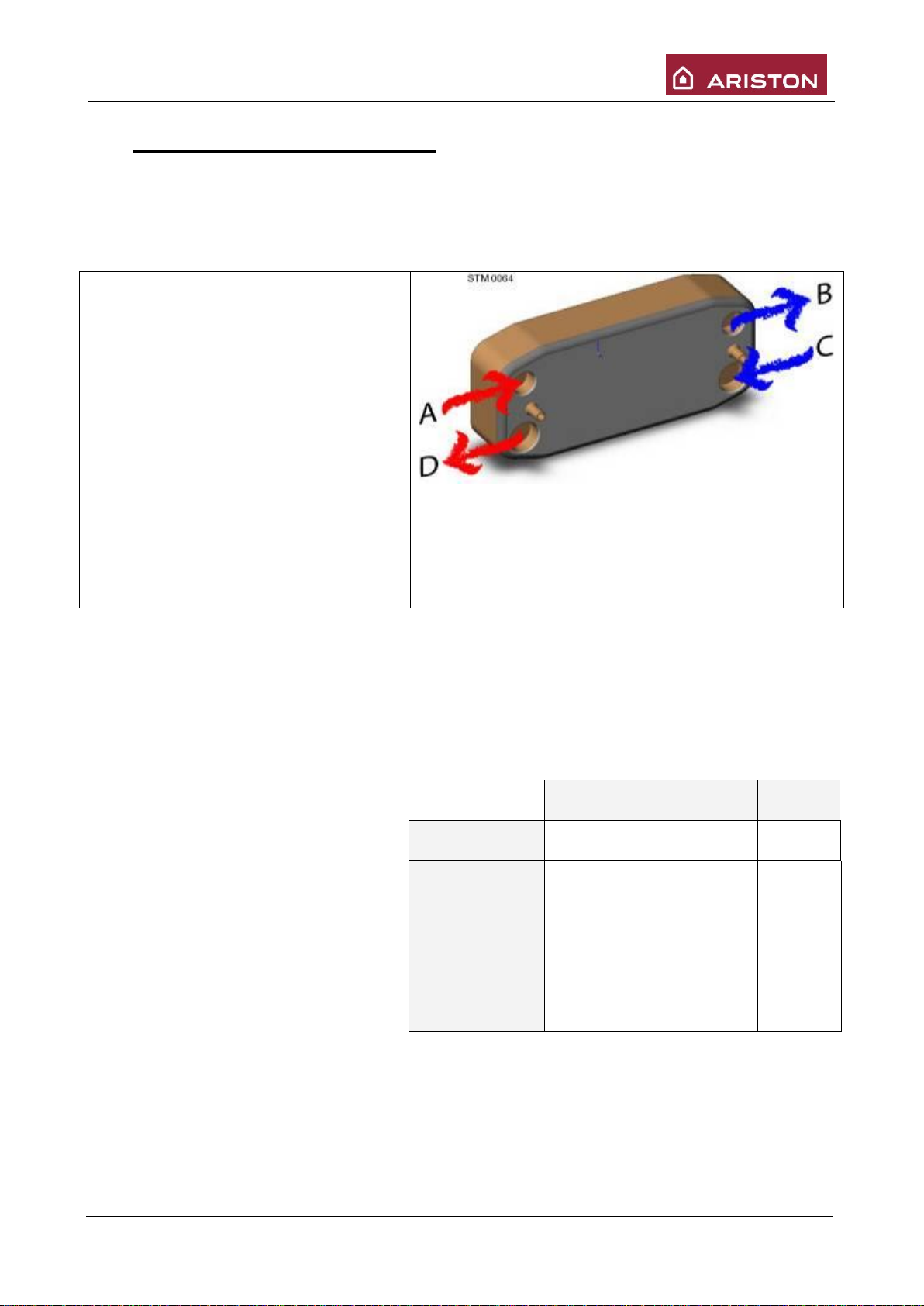

SCHIMBĂTOR DE CĂLDURĂ
Apa caldă de la schimbătorul de căldură
primar, intră prin A, îşi transferă căldura şi
iese prin B.
Apa rece din alimentarea de apă caldă
menajeră trece prin contorul proporţional
casnic (ducând astfel la pornirea centralei în
modul apă caldă menajeră), intră prin C, se
încălzeşte şi iese prin D, gata pentru utilizare
în reţeaua de distribuţie.
MATIS CONDES PLUS:
Schimbător de căldură cu 10 plăci (24 kW)
Schimbător de căldură cu 12 plăci (30 kW)
MATIS CONDENS PLUS H:
Schimbător de căldură cu 14 plăci (24 kW)
Page 27
Manual de instruire MATIS CONDENS PLUS
Pag. 27 din 60

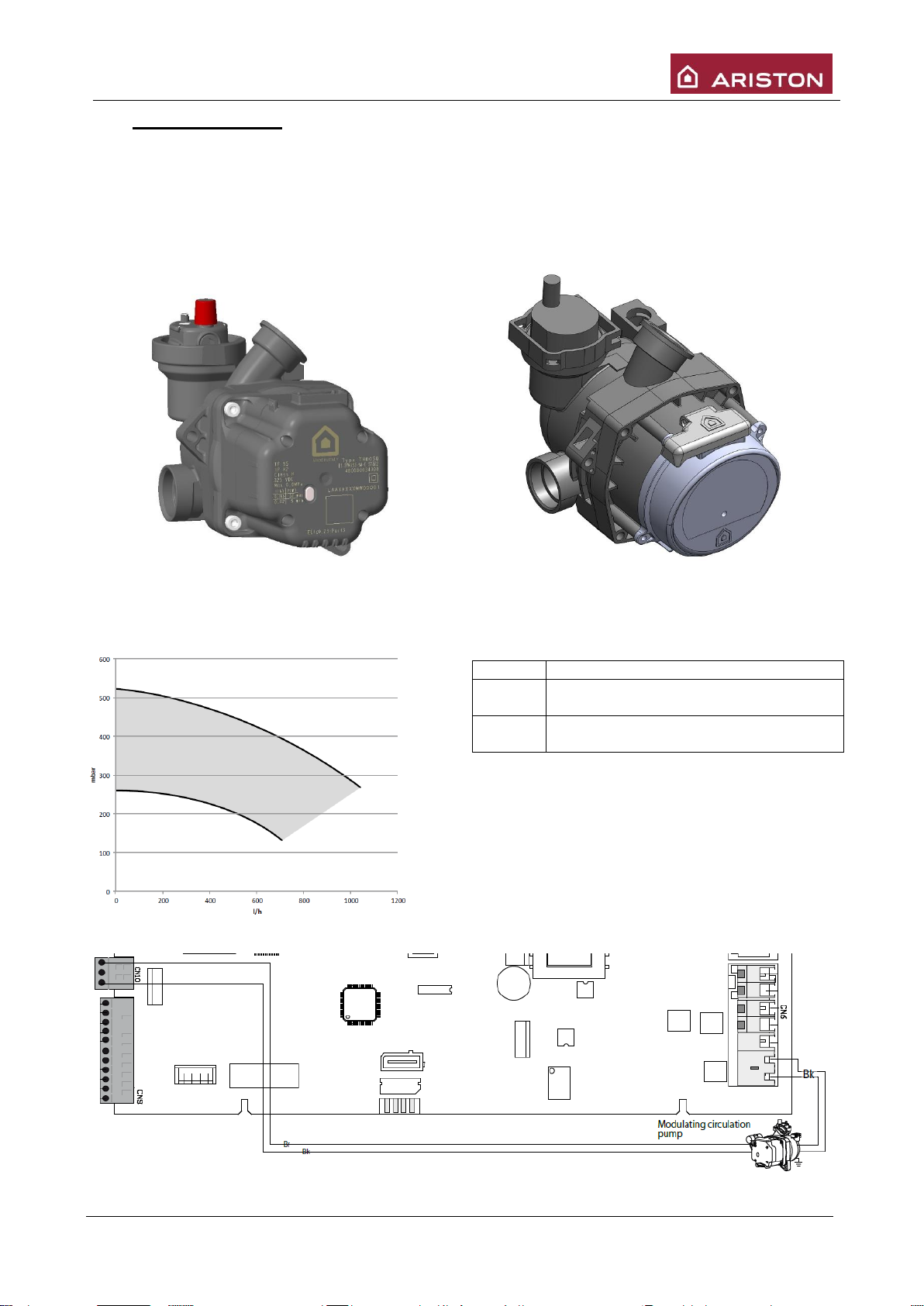

4.4 UNITATE POMPARE
Pompa este cu modulare completă. Modularea depinde de puterea de încălzire a centralei.
În modul sanitar pompa funcţionează întotdeauna la viteza maximă.
Pentru această centrală pot fi folosite 2 pompe alternative:
Model pompă: ES 2PK/53-9A-C STEP2.
Alimentare cu energie electrică: 325 Vcc.
Consum electricitate: 52 W (viteză max).
Model pompă: EUMEZECP2AE-C
Alimentare cu energie electrică: 325 Vcc.
Consum electricitate: 50 W (viteză max).
Prin setarea parametrului 246 la fel ca parametrul 245 pompa va funcţiona întotdeauna la viteză fixă.
Prin setarea parametrilor 245 şi 246 la 75 pompa va funcţiona la o viteză ce este similară vitezei joase din
modularea pompei în 2 trepte, la această viteză este garantată funcţionarea funcţiei de bypass.
PAR.
NOTĂ
245
Viteză max. pompă (configurabilă între
75 şi 100)
246
Viteză min. pompă (configurabilă între
40 şi par. 245)
Control PWM
Sursă
alimentare
Page 28
Manual de instruire MATIS CONDENS PLUS
Pag. 28 din 60 Versiunea 2V2.

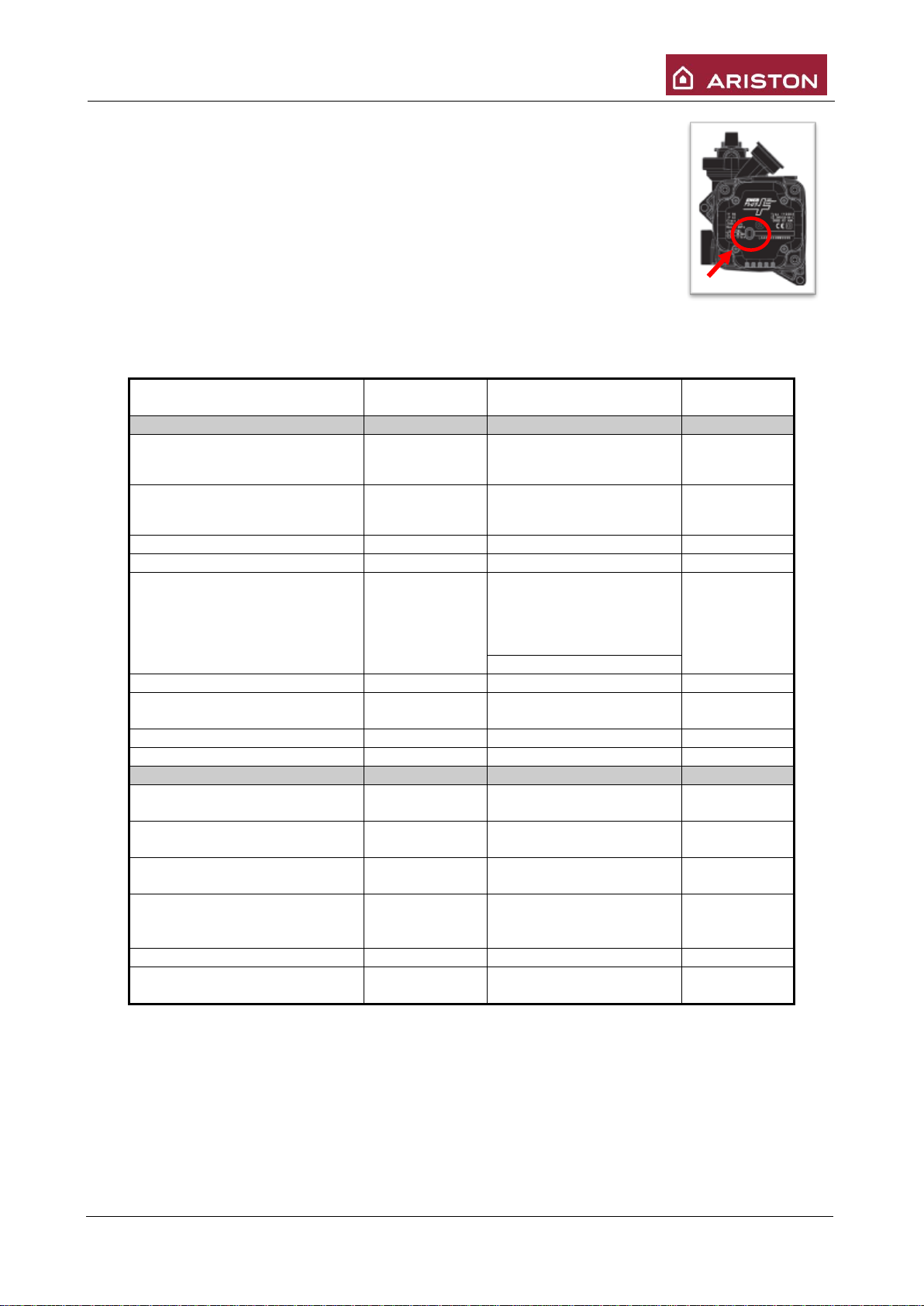

În partea frontală a pompei este prevăzut un led bicolor (verde şi roşu).
Led oprit: Pompă oprită sau fără alimentare.
Led verde fixat aprins: Pompă aprinsă cu viteză stabilă.
Led verde clipind: Pompă aprinsă cu viteză în curs de modificare.
Led roşu fixat aprins: Pompă blocată; cu sistemul gol sau cu aer în interiorul
distribuitorului sistemului, ledul clipeşte alternativ roşu şi verde.
Atunci când firul PWM este deconectat (alimentare PCB conector CN10) pompa
funcţionează la viteza maximă.
4.4.1 Tipuri de post-circulare
Post circulare după:
Poziţie robinet
cu 3 căi
Timp de post-circulare
Viteză
pompă
Oprire datorită:
Deschidere termostat cameră
Încălzire
3 min
(setare prin parametrul 237
între 0 şi 15’)
Min/Mediu
Încălzire oprită prin buton Vară
/ Iarnă
Încălzire
3 min
(setare prin parametrul 237
între 0 şi 15’)
Min/Mediu
NTC tur > T set +4
Încălzire
continuu
Min/Mediu
NTC retur > 62 °C sau 67 °C
Sanitar
continuu
Max
Oprire cerere sanitară
Sanitar
Par. 254=0 30 sec
dacă:Tdel<75 °C ; 3 min
dacă Tdel>75 °C;
Post circulare: 30sec
Max
Par. 254=1 3 min
Încheiere ciclu confort
Sanitar
30 sec
Max
Încheiere funcţie anti-îngheţ
Încălzire /
Sanitar
2 min
Max
Încheiere funcţie curăţare coş
Încălzire
1 min
Min
Senzor solar
Sanitar
30 sec
Min
Erori
Senzor presiune (102),
presiune scăzută (108, 111)
Încălzire
40 sec
Min
Lipsă circulare (103, 104, 105,
106, 107)
Încălzire
1 min
Max
Flacără lipsă, ridicare flacără
(501, 504)
Încălzire
2 min
Min
Supraîncălzire (101),
deschidere siguranţă termică
(610)
Încălzire
2 min
Min
Fără circulare (1P1, 1P2, 1P3)
Încălzire
10 sec
Max
Termostat pardoseală deschis
(116)
Încălzire
90 sec
Min
Page 29
Manual de instruire MATIS CONDENS PLUS
Pag. 29 din 60

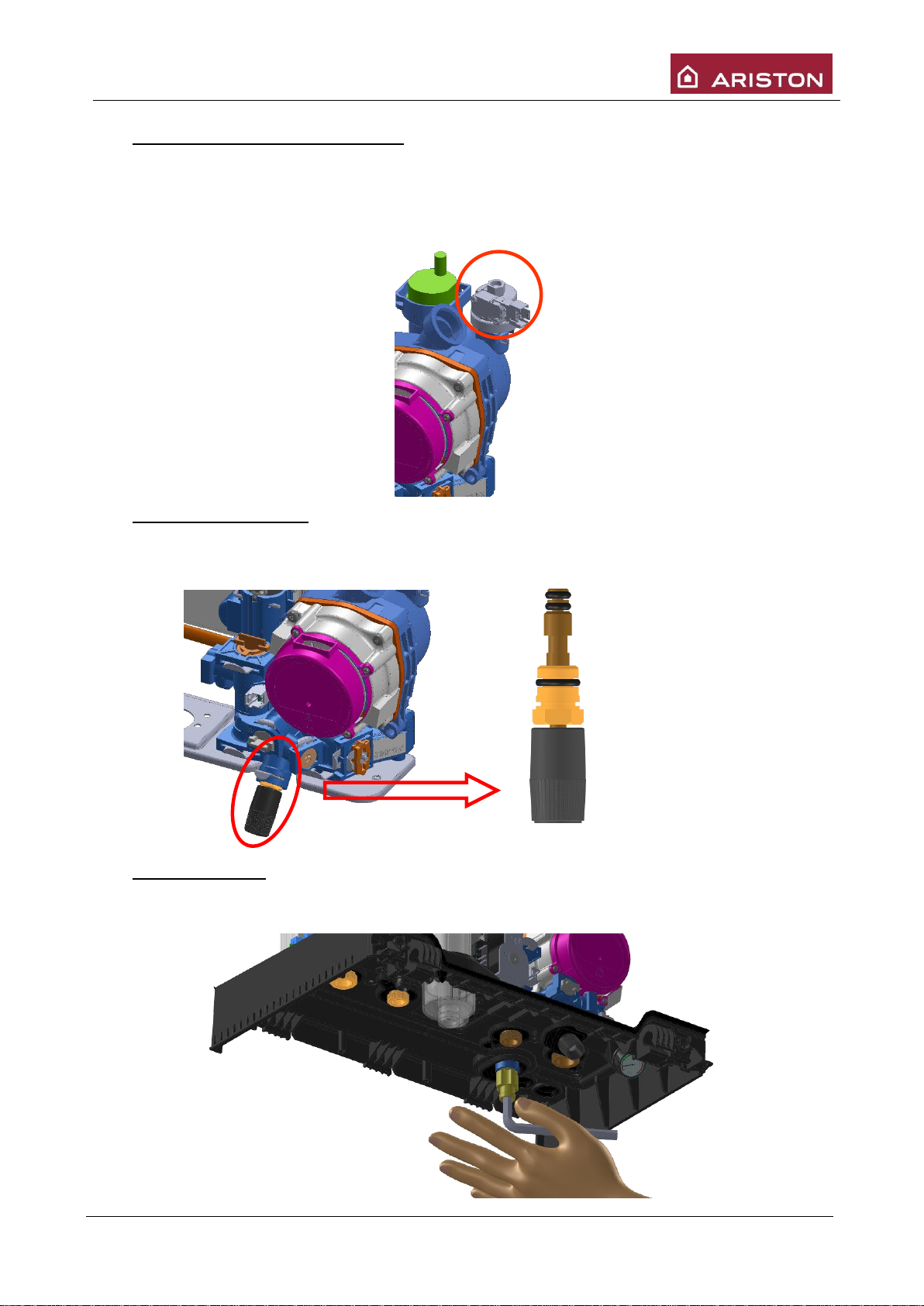

4.5 COMUTATOR PRESIUNE ÎNCĂLZIRE
Comutatorul de presiune minimă verifică presiunea din circuitul de încălzire, cu mico-comutatorul ON/OFF.
Setările sunt:
OPRIT: 0,4 bar.
PORNIT: 0,6 bar.
Deschiderea arată o oprire de siguranţă 1 08
4.6 ROBINET DE UMPLERE
Pentru umplerea circuitului de încălzire folosiţi robinetul poziţionat sub suportul grupului hidraulic, trageţi
mânerul în jos şi apoi rotiţi în sens opus acelor de ceasornic.
4.7 ROBINET GOLIRE
Pentru golirea sistemului rotiţi robinetul montat în partea inferioară a centralei în sens opus acelor de
ceasornic.
Page 30
Manual de instruire MATIS CONDENS PLUS
Pag. 30 din 60 Versiunea 2V2.
4.8 COLECTOR CONDENSAT
Colectorul de condensat este integrat în centrală, şi se află în faţa părţii de tur a grupului hidraulic.
Acesta poate fi accesat din exteriorul carcasei, fără deschiderea camerei de aer.
În colectorul de condensat este conectată de asemenea conducta ce vine de la purjarea aerului
schimbătorului de căldură primar şi de la placa de protecţie apă.
N.B. Nu uitaţi să umpleţi colectorul înainte de punerea în funcţiune a centralei.
LEGENDĂ

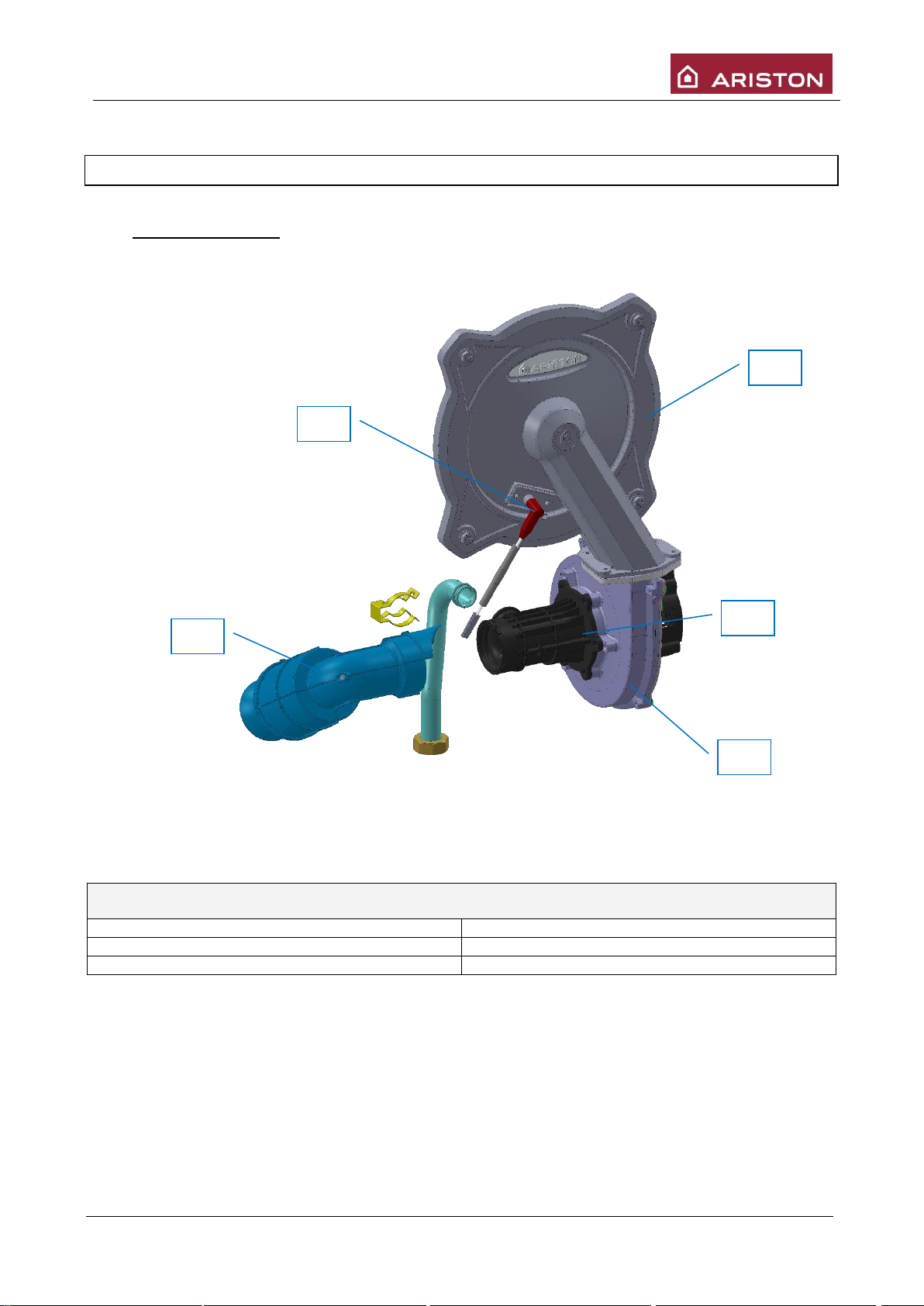

1. Colector condensat
3. Rezervor condensat
2. Scurgere condensat
3 1 2
Page 31
Manual de instruire MATIS CONDENS PLUS
Pag. 31 din 60

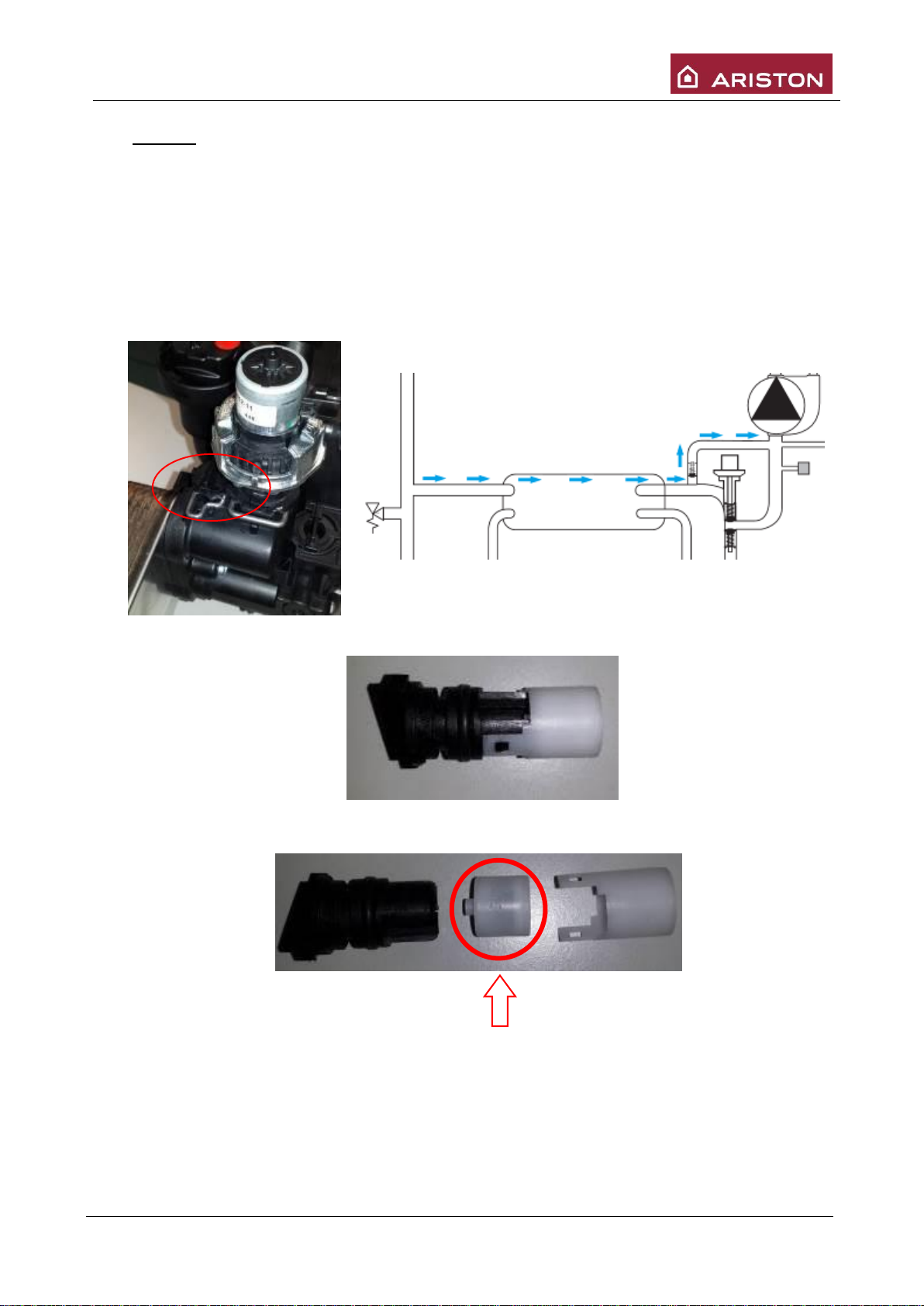

4.9 BYPASS
Centrala are un bypass automat şi, astfel, nu este necesară reglarea. În cazul pierderilor de sarcină în
sistem generate de exemplu de intervenţia termostatului sau a robinetelor de zonă, bypass-ul garantează în
schimbătorul de căldură cu condensare un debit de cel puţin 350 l/h.
Ca urmare, bypass-ul este proiectat pentru a proteja schimbătorul de căldură cu condensare de
supraîncălzire în cazul unei circulaţii slabe sau insuficiente a apei.
Atunci când apare această situaţie, sistemul reglează puterea normal şi apoi opreşte arzătorul principal la
atingerea punctului de referinţă pentru temperatură.
By-pass
Page 32
Manual de instruire MATIS CONDENS PLUS
Pag. 32 din 60 Versiunea 2V2.

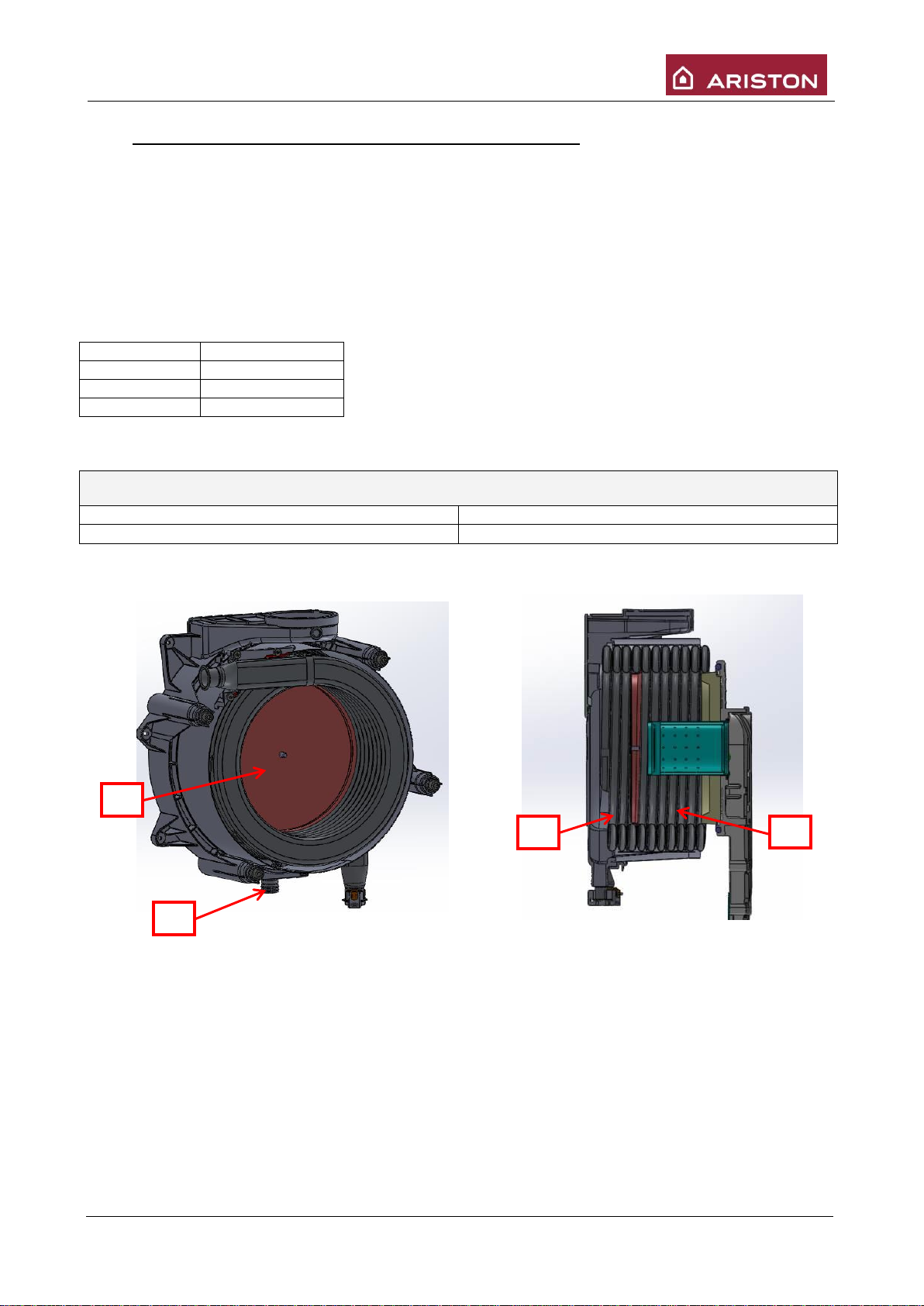

4.10 UNITATE SCHIMBĂTOR DE CĂLDURĂ PRIMAR - XTRATECH
Schimbătorul de căldură primar menţine localizarea poziţiei din camera de ardere prin 4 puncte. Acesta are
integrate funcţii suplimentare: Cutie evacuare, scurgere condensat.
Schimbătorul de căldură este executat din ţeavă de oţel inox netedă (material: 304 L / Diametru: 28 mm /
Grosime: 0,8 mm). Pentru a asigura schimbul termic maxim, tuburile sunt aplatizate.
Sunt folosite distanţiere pentru a menţine distanţa între fiecare serpentină (0,8 mm).
Numărul de serpentine depinde de puterea arzătorului:
Putere arzător
Nr. de serpentine
24 KW
10
30 KW
13
24 KW H
15
LEGENDĂ
1. Izolaţie
3. Zonă temperatură joasă
2. Evacuare condensat
4. Zonă temperatură înaltă
3
4
1
2
Page 33
Manual de instruire MATIS CONDENS PLUS
Pag. 33 din 60
4.11 FILTRU ÎNCĂLZIRE

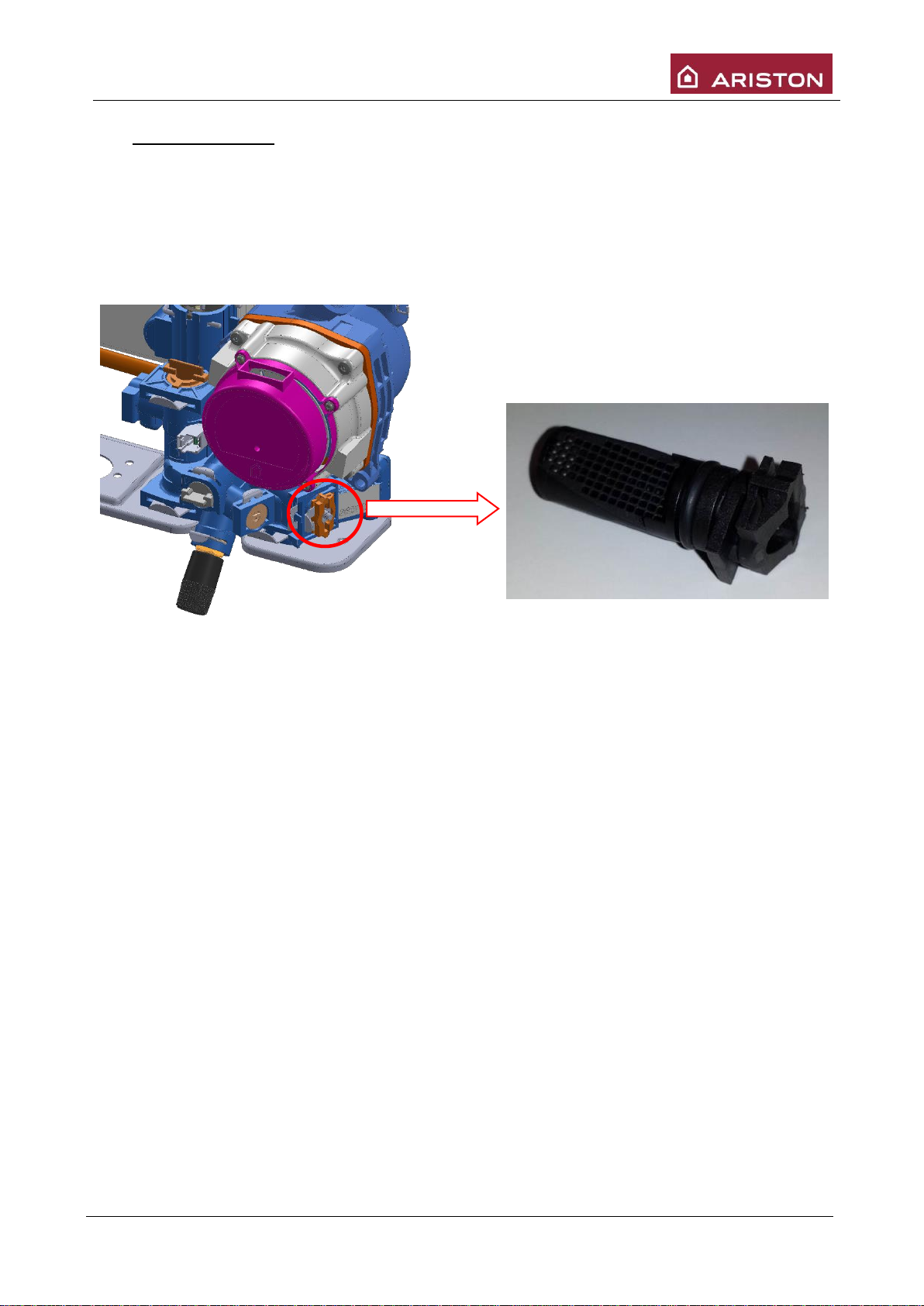

Pe unitatea de retur încălzire este montat un filtru ce poate fi îndepărtat dinspre partea frontală a centralei.
Pentru inspectarea şi curăţarea filtrului respectaţi instrucţiunile prezentate mai jos.
Page 34
Manual de instruire MATIS CONDENS PLUS
Pag. 34 din 60 Versiunea 2V2.

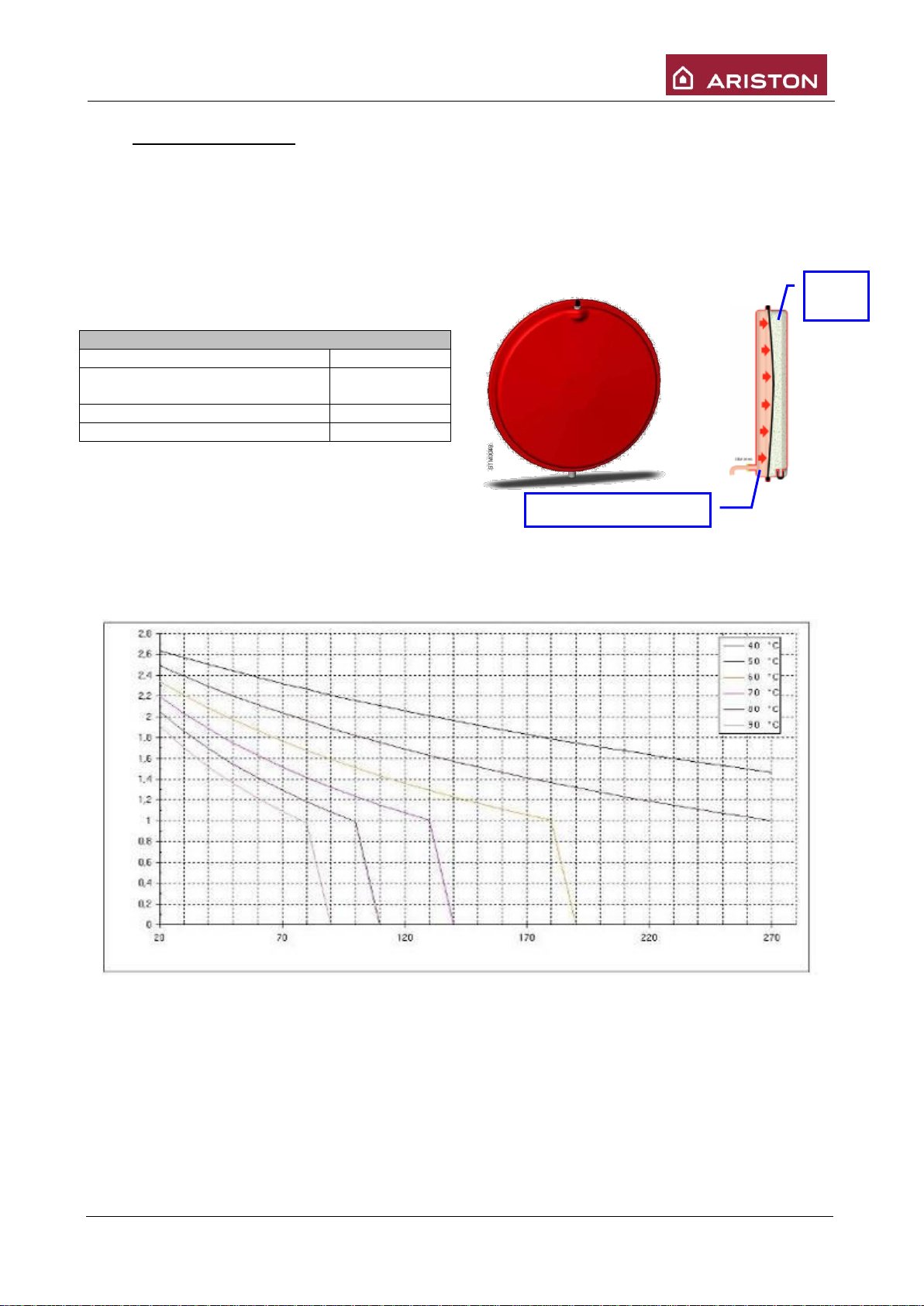

4.12 VAS DE EXPANSIUNE
Vasul de expansiune absoarbe expansiunea apei din circuitul primar atunci când există o creştere a
temperaturii centralei. Acesta este compus din două părţi separate de o membrană de cauciuc SBR. Pe o
parte, este un gaz inert (azot) iar pe cealaltă parte, apa din circuitul primar. Camera cu gaz inert (ce poate fi
comprimat) absoarbe creşterea volumului apei ca urmare a creşterii temperaturii.
Vasul de expansiune a fost proiectat pentru un sistem de încălzire de aproximativ 175 de litri.
Caracteristici tehnice
Capacitate
8 litri
Temperatura maximă de
funcţionare
90 °C
Presiune azot
1 bar
Presiune maximă de funcţionare
3.0 bar
GAZ
INERT
CIRCUIT APĂ ÎNCĂLZIRE
Conţinut apă sistem (litri)
Presiune sistem
(bar)
Page 35
Manual de instruire MATIS CONDENS PLUS
Pag. 35 din 60

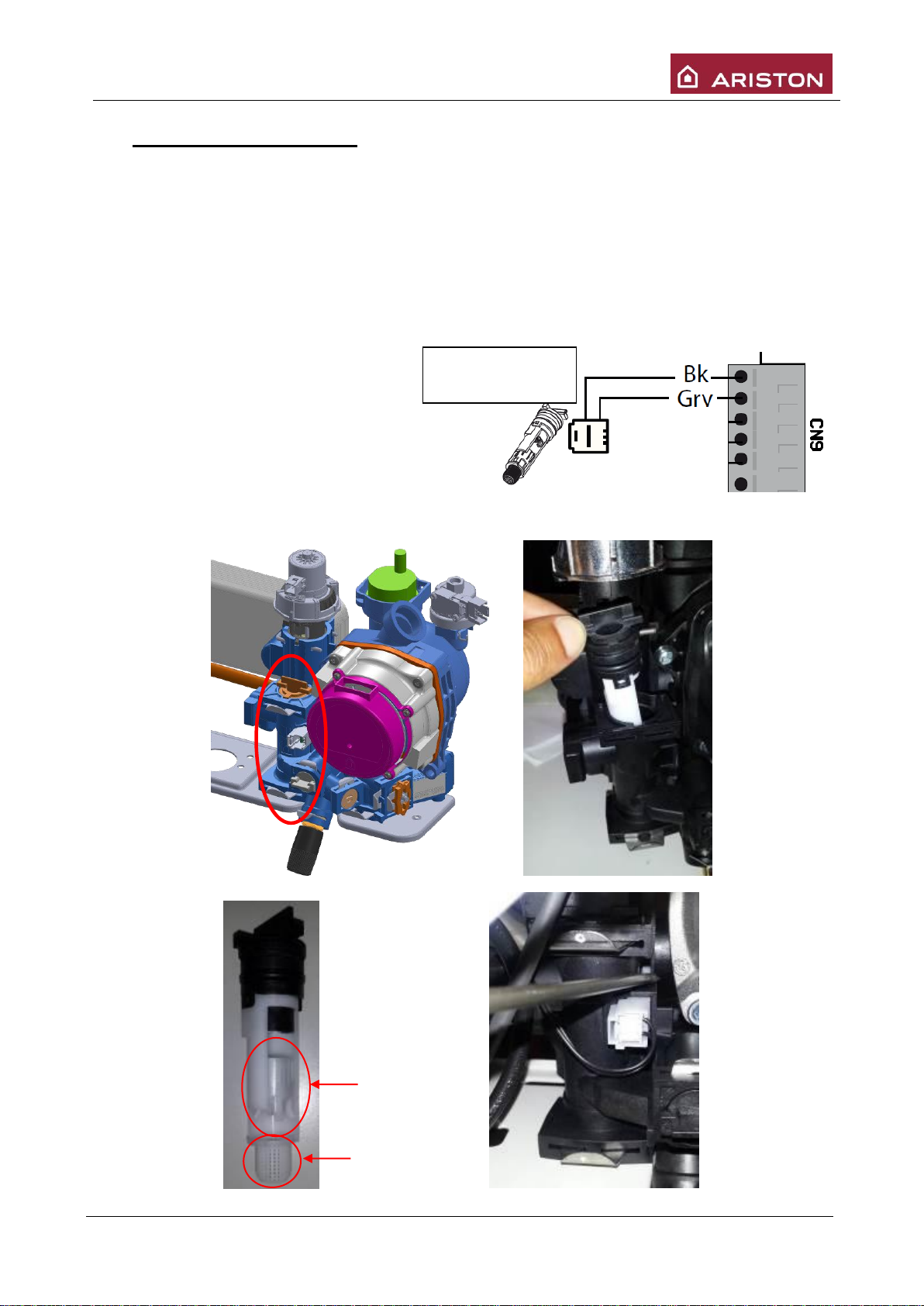

4.13 COMUTATOR DEBIT SANITAR
Debitmetrul ACM este poziţionat în faţa robinetului cu 3 căi.
Atunci când modul sanitar este pornit, debitul de apă trece prin comutatorul de debit (pornit/oprit), flotorul se
deplasează în sus şi prin magnet închide contactul senzorului etanş şi astfel PCB ştie că este folosit
robinetul.
Un filtru de intrare apă rece este încorporat în debitmetrul sanitar pentru a preveni pătrunderea impurităţilor.
Există de asemenea un dispozitiv de prevenire a şocurilor hidraulice (prin PCB) ce poate fi configurat prin
parametrul 2 52 între 0,5 sec şi 20 sec (implicit 0,5 sec).
Se poate verifica dacă acel contact este deschis sau închis prin folosirea conectorului CN09.
Capacitate debit pornit: 2 l/min
Capacitate debit oprit: 1,4 l/min
Flotor
Filtru
Comutator tur
ACM
Page 36
Manual de instruire MATIS CONDENS PLUS
Pag. 36 din 60 Versiunea 2V2.
4.14 LIMITATOR DE DEBIT SANITAR (accesoriu)

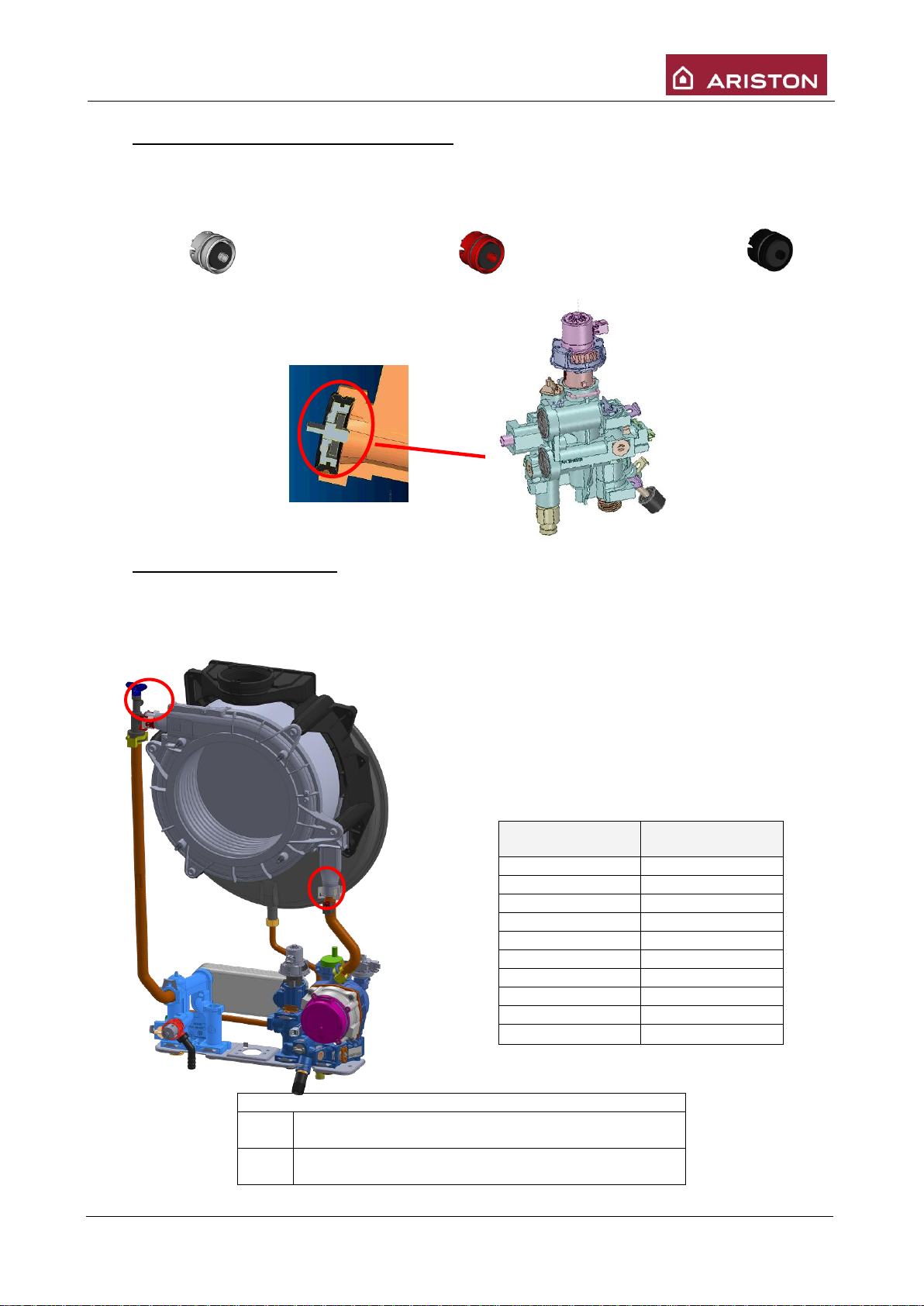

Atunci când debitul sanitar este prea mare, este posibilă montarea unui limitator de debit în centrală. Acesta
este disponibil pentru 3 debite diferite: 8 l/min, 10 l/min şi 12 l/min, şi este posibilă identificarea acestora cu
culori:
Limitatorul de debit trebuie să fie montat în racordul între blocul hidraulic dreapta şi schimbătorul de căldură
sanitar.
4.15 SONDĂ DE TEMPERATURĂ
Pentru verificarea temperaturii de tur şi retur folosiţi cei doi senzori de contact. Pentru citirea temperaturii
apei sanitare centrala foloseşte senzorul NTC2.
Atunci când senzorul NTC1 nu funcţionează corect, funcţia anti-îngheţ va fi verificată de senzorul NTC2
(doar circulare pompă).
TEMPERATURĂ
(°C)
REZISTENŢĂ
(kOhm)
0
27
10
17
20
12
25
10
30 8 40 5 50 4 60
3
70
2
80
1,5
CODURI DE EROARE SONDĂ
1 10
Sondă tur încălzire NTC1, circuit deschis sau lipsă
semnal.
1 12
Sondă retur încălzire NTC2, circuit deschis sau
lipsă semnal.
8 l/min
10 l/min
12 l/min
NTC1
NTC2
Page 37
Manual de instruire MATIS CONDENS PLUS
Pag. 37 din 60
5 UNITATE ARZĂTOR
5.1 UNITATE ARZĂTOR
LEGENDĂ
1. Electrod aprindere / detectare
4. Amestecător
2. Amortizor
5. Uşă arzător
3. Ventilator
2 3 4 1 5
Page 38
Manual de instruire MATIS CONDENS PLUS
Pag. 38 din 60 Versiunea 2V2.
5.2 ARZĂTOR PRE-AMESTECARE
Vasul de pre-amestecare cilindric al arzătorului, din oţel inox cu Ø 70 mm este compus dintr-o carcasă
externă cu orificii diametru mic, pe care are loc arderea. O carcasă internă cu orificii cu diametru mare
echilibrează propagarea gazului.
Acest arzător poate fi folosit cu gaz natural şi GPL.

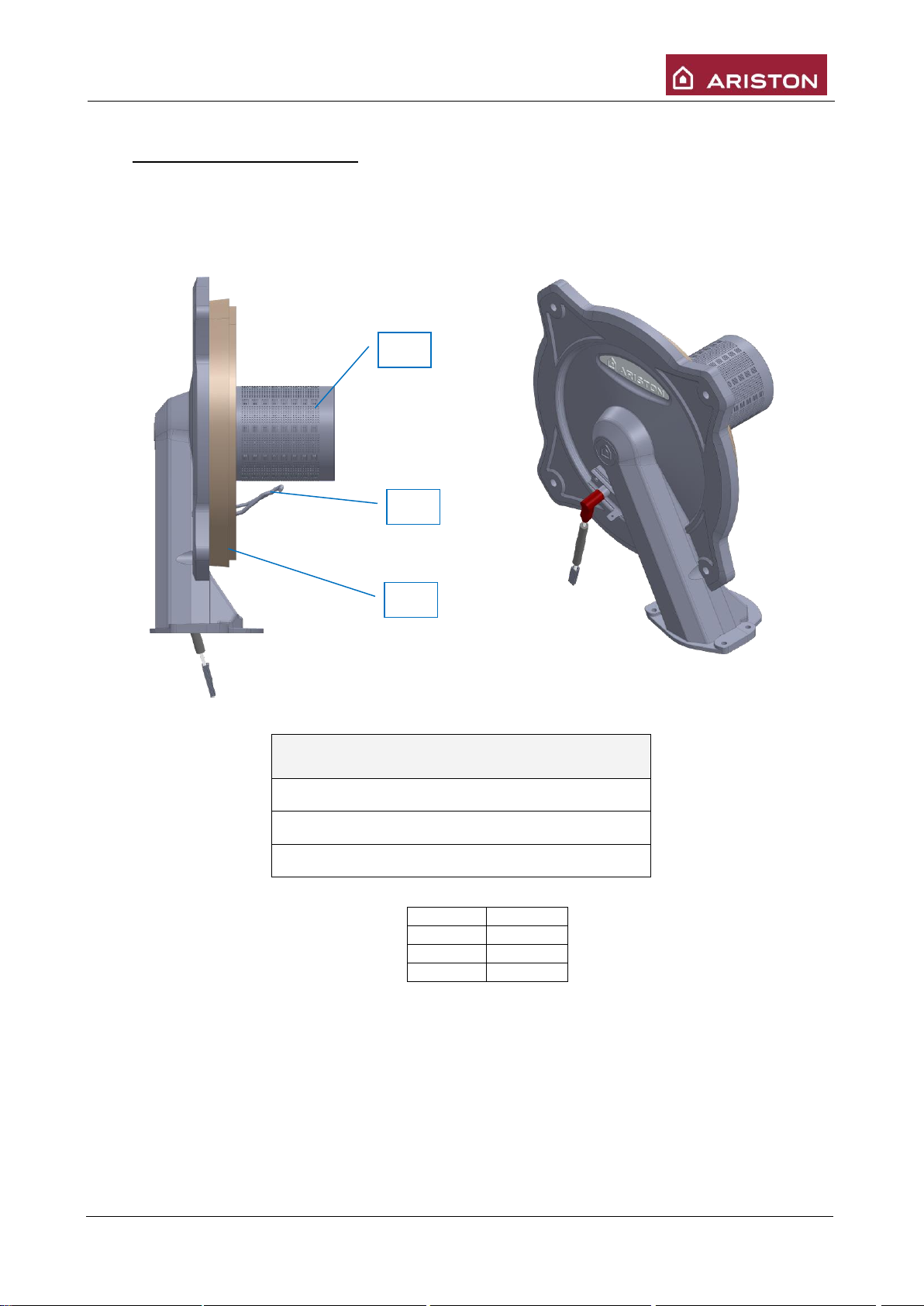

LEGENDĂ
1. Arzător din oţel inox
2. Electrod aprindere / detectare
3. Izolaţie
Putere
Lungime
24 KW
89 mm
30 KW
98 mm
24 KW H
118 mm
1 2 3
Page 39
Manual de instruire MATIS CONDENS PLUS
Pag. 39 din 60

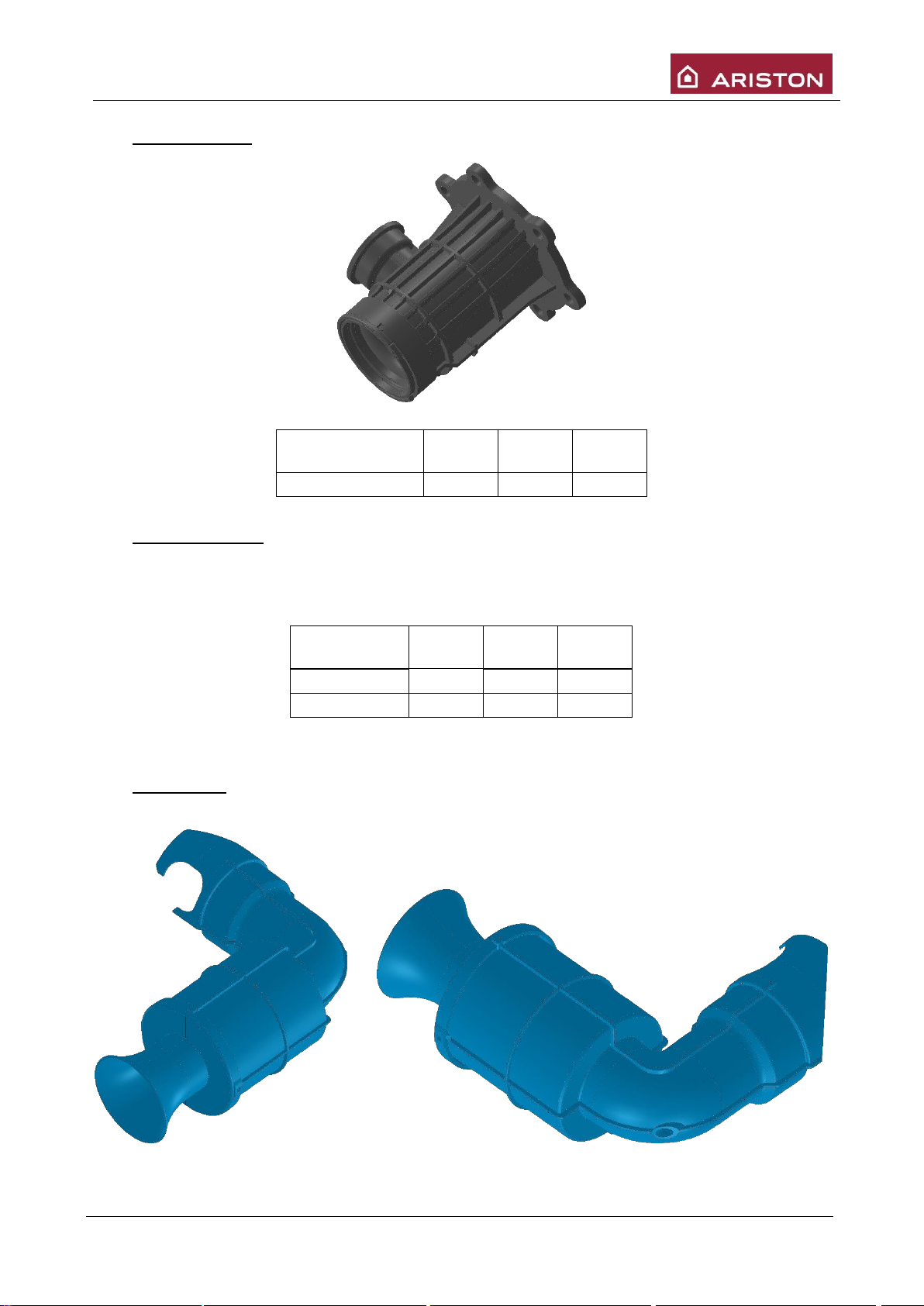

5.3 AMESTECĂTOR
5.4 SCHIMBARE GAZ
Pentru gazul G20 diagrama este integrată în amestecător. Pentru G31 este necesară adăugarea unei
diagrame (vezi tabelul de mai jos) ce este disponibilă în trusa dedicată.
5.5 AMORTIZOR
Gaz
24kW
(ø mm)
30kW
(ø mm)
24kW H
(ø mm)
G20 / G31
17,5
21
21,6
Gaz
24kW
(ø mm)
30kW
(ø mm)
24kW H
(ø mm)
G20
5,0
5,8
6,8
G31
3,6
4,0
4,7
Page 40
Manual de instruire MATIS CONDENS PLUS
Pag. 40 din 60 Versiunea 2V2.

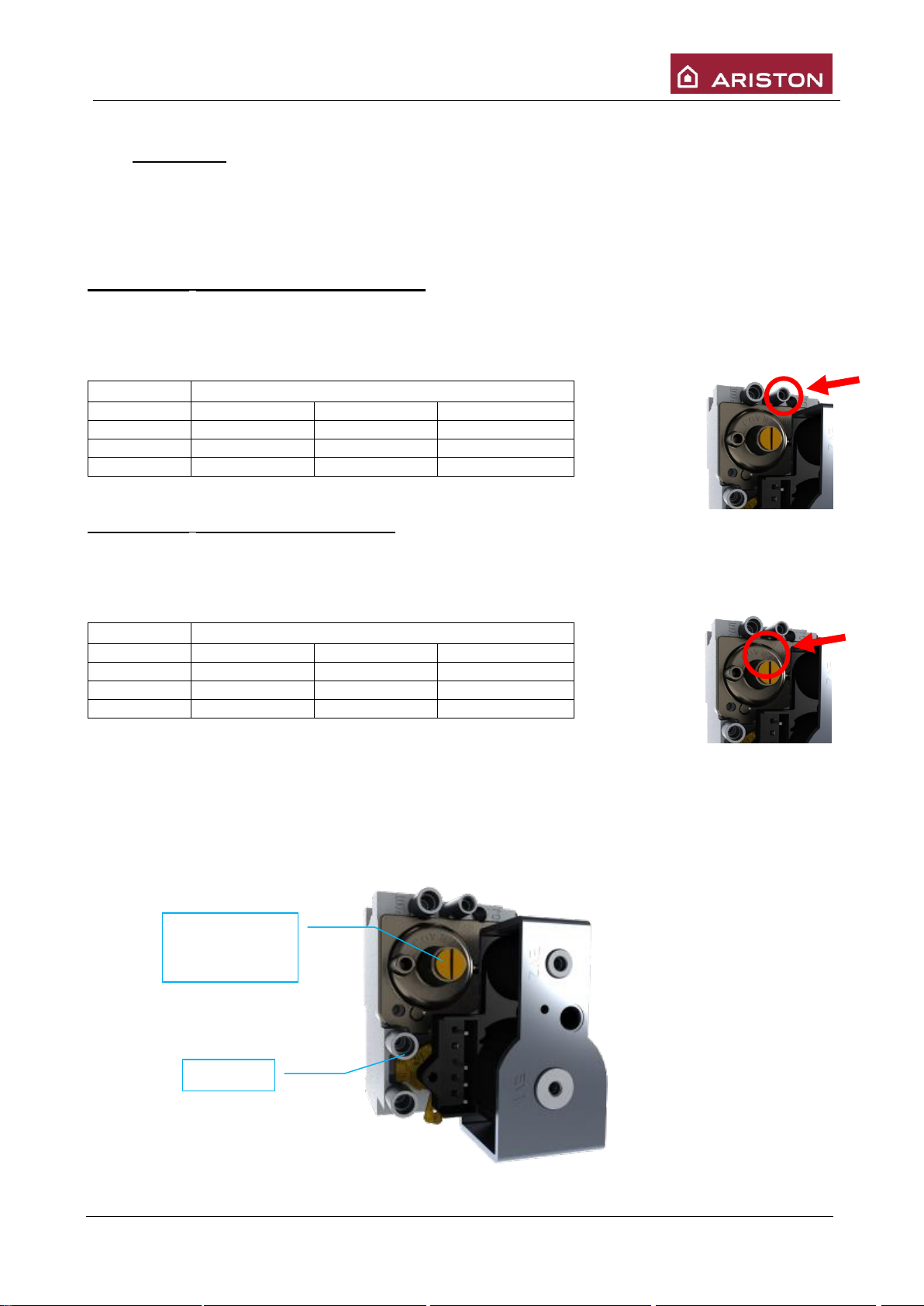

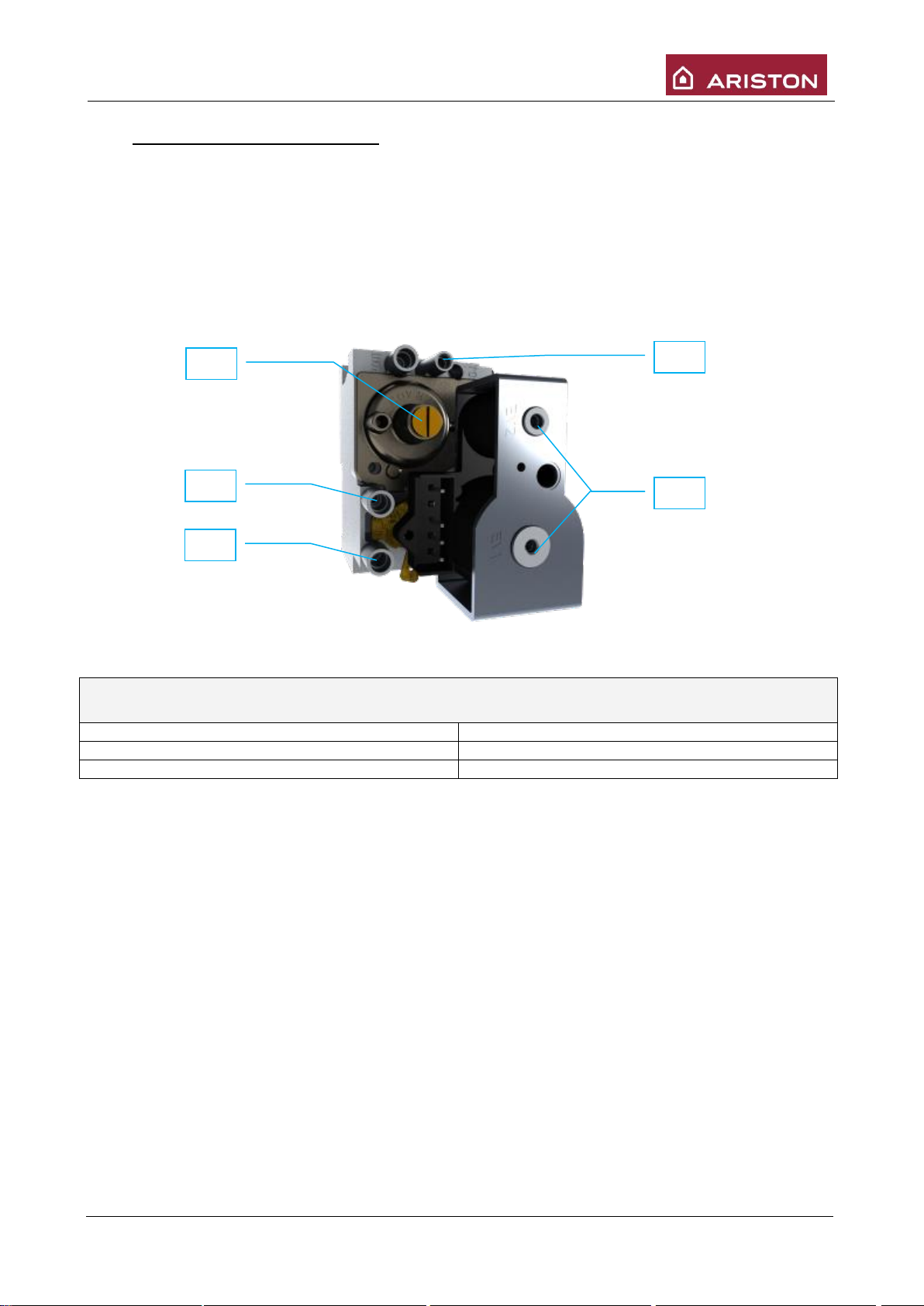

5.6 ROBINET DE GAZ SIT 848 SIGMA
Robinetul de gaz montat este un robinet SIT 848 SIGMA prevăzut cu două acţionări alimentate la 230
VAC ce alimentează sau opresc alimentarea cu gaz către arzătorul principal. Viteza ventilatorului
reglează presiunea gazului de ieşire pentru robinet în conformitate cu citirile detectate de PCB electronic prin
sondele de temperatură.
Robinetul este pregătit pentru a funcţiona cu diferite tipuri de gaz fără a fi necesară înlocuirea nici unei piese,
fiind necesară doar schimbarea duzei. Presiunea maximă de intrare cu care poate funcţiona robinetul de gaz
este 60 mbar.
LEGENDĂ
1. SETARE DEVIERE (setare putere minimă)
4. ROBINET ELECTRIC DE GAZ
2. INDICATOR PRESIUNE P INT
5. SETARE REGLARE (setare putere maximă)
3. INDICATOR PRESIUNE INTRARE GAZ
1 3 5 2 4
4
Page 41
Manual de instruire MATIS CONDENS PLUS
Pag. 41 din 60
5.7 SETĂRI GAZ
Prin folosirea robinetului de gaz se pot face următoarele setări:
o Raportul gaz/aer pentru robinetul de gaz (putere maximă).
o Debitul zero pentru robinetul de gaz (putere minimă).
Reglare CO2 - putere maximă (gaz/aer)
Aceasta trebuie efectuată în timpul "funcţiei curăţare coş".
Pentru setarea şurubului folosiţi o cheie hexagonală CH 2,5.
CO2 max
Gaz
24 KW
30 KW
24 KW H
G20 20 mb
9,2% ± 0,5%
9,2% ± 0,5%
9,2% ± 0,5%
G230 20 mb
10,0% ± 0,5%
10,0% ± 0,5%
10,0% ± 0,5%
G31 37 mb
10,0% ± 0,5%
10,0% ± 0,5%
10,0% ± 0,5%
Reglare CO2 - putere minimă (zero)
Aceasta trebuie efectuată în timpul "funcţiei curăţare coş".
Pentru setarea şurubului, îndepărtaţi capacul, şi folosiţi doar o cheie hexagonală CH 4.
CO2 min
Gaz
24 KW
30 KW
24 KW H
G20 20 mb
8,9% ± 0,5%
8,9% ± 0,5%
8,9% ± 0,5%
G230 20 mb
10,0% ± 0,5%
10,0% ± 0,5%
10,0% ± 0,5%
G31 37 mb
10,0% ± 0,5%
10,0% ± 0,5%
10,0% ± 0,5%
Dacă apar dificultăţi la setarea CO
2
la puterea minimă, respectaţi procedura de mai jos:
Conectaţi manometrul la intrarea de presiune a robinetului de gaz "P INT".
Forţaţi centrala la puterea maximă (prin funcţia coş).
Folosind şurubul minim setaţi presiunea pentru a fi aproape de 0 mbar.
Forţaţi centrala la puterea minimă (prin funcţia coş).
Setaţi CO2 (vezi mai sus).
P INT
SETARE
PUTERE
MINIMĂ
Page 42
Manual de instruire MATIS CONDENS PLUS
Pag. 42 din 60 Versiunea 2V2.
Verificare şi setare putere aprindere lentă
Pentru verificarea şi setarea aprinderii lente, se poate folosi parametrul 2 20.
Setarea din fabrică este 60.
5.7.1 TABEL DE GAZ (MATIS CONDENS PLUS)
parametru
MATIS CONDENS PLUS
24
30
G20
G230
G31
G20
G230
G31
Indice Wobbe inferior
(15 °C, 1013 mbar)(MJ/m3)
45,67
38,90
70,69
45,67
38,90
70,69
Presiune de alimentare gaz-mbar
20
20
37
20
20
37
Aprindere lentă
220
Putere maximă încălzire reglabilă
231
Viteză ventilator la minim (%)
233
Viteză ventilator maxi încălzire (%)
234
Viteză ventilator maxi mod sanitar (%)
232
Diafragmă gaz (ø) mm
5 ()
NU
3,6
5,8 ()
NU
4,0
Nou mixer/amestecător aer/gaz
NU
DA
NU
NU
DA
NU
Consum max/min
(15 °C, 1013 mbar)
(nat – m3/h) (GPL – kg/h)
max. sanitar
2,75
2,13
2,02
3,17
2,46
2,33
max.încălzire
2,33
1,81
1,71
2,96
2,30
2,18
minim
0,39
0,30
0,29
0,46
0,35
0,33
5.7.2 TABEL DE GAZ (MATIS CONDENS PLUS H)
parametru
MATIS CONDENS PLUS
24 H
G20
G230
G31
Indice Wobbe inferior
(15 °C, 1013 mbar)(MJ/m3)
45,67
38,90
70,69
Presiune de alimentare gaz-mbar
20
20
37
Aprindere lentă
220
84
Putere maximă încălzire reglabilă
231
60
Viteză ventilator la minim (%)
233
3
Viteză ventilator maxi încălzire (%)
234
55
Viteză ventilator maxi mod sanitar (%)
232
70
Diafragmă gaz (ø) mm
6,8 ()
NU
4,7
Nou mixer/amestecător aer/gaz
NU
DA
NU
Consum max/min
(15 °C, 1013 mbar)
(nat – m3/h) (GPL – kg/h)
max. sanitar
2,75
2,13
2,02
max.încălzire
2,33
1,81
1,71
minim
0,53
0.41
0,39
Page 43
Manual de instruire MATIS CONDENS PLUS
Pag. 43 din 60
5.8 SISTEM EVACUARE NOXE

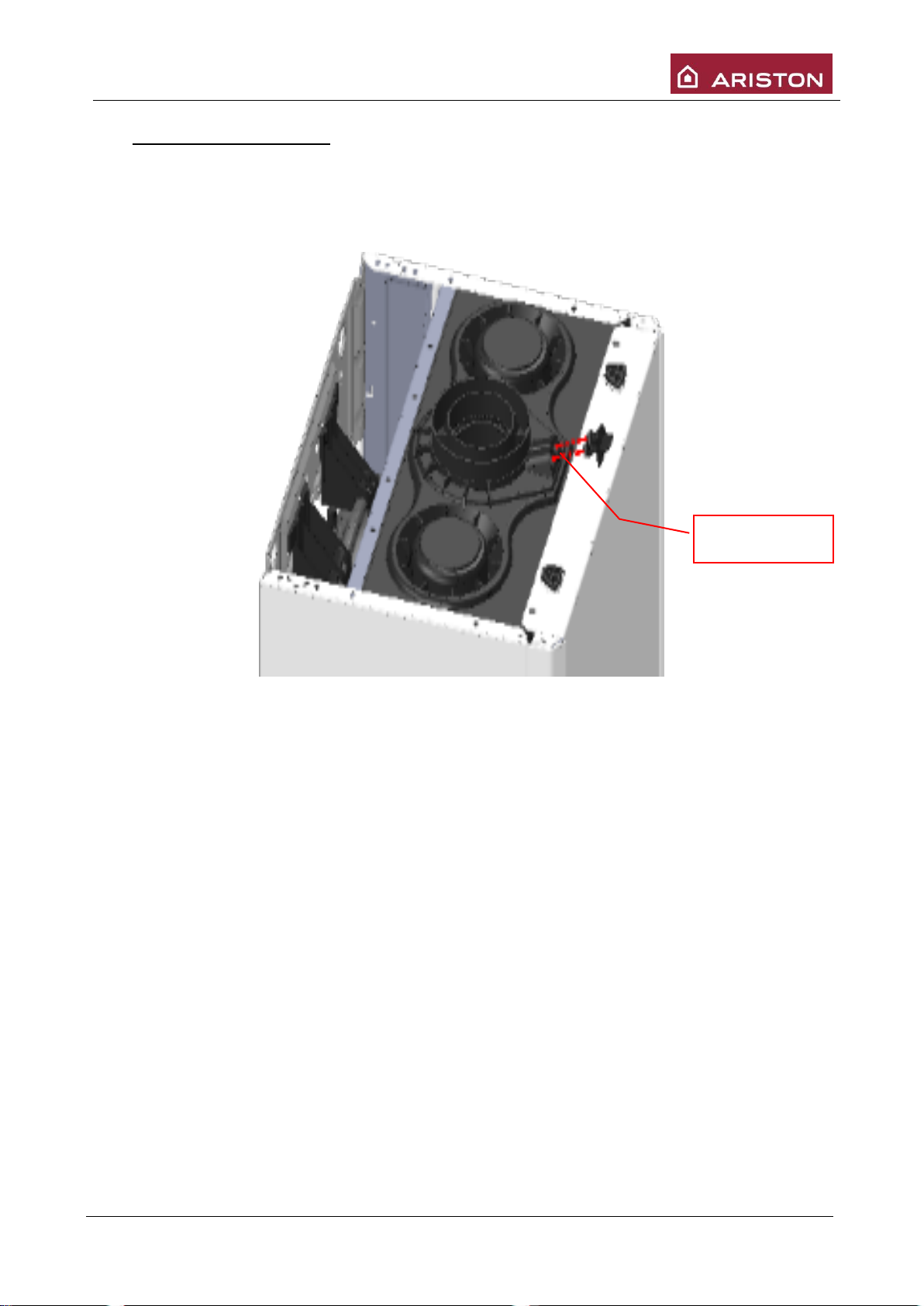

Pe partea externă a centralei este prevăzut un colector evacuare noxe cu două intrări folosite pentru
detectarea temperaturii gazelor arse şi a intrării de aer proaspăt, concentraţiile de O
2
, CO2, etc.
INTRARE ANALIZĂ
ARDERE
Page 44
Manual de instruire MATIS CONDENS PLUS
Pag. 44 din 60 Versiunea 2V2.

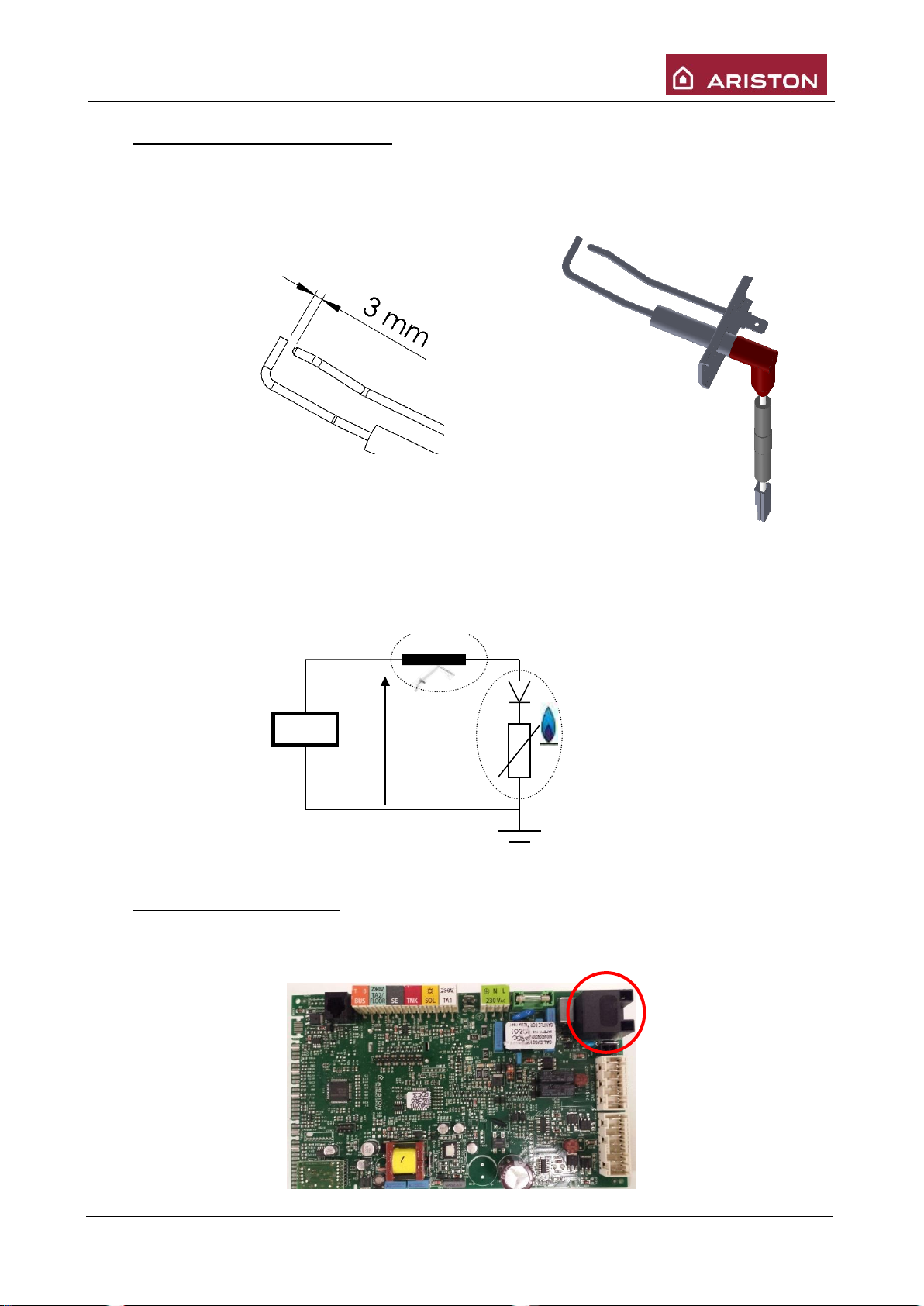

5.9 SONDE APRINZĂTOR / ELECTROD
Există un singur electrod care produce aprinderea şi detectează prezenţa flăcării din arzător atunci când
curentul de ionizare este mai mare de 1 µA. Atunci când semnalul dispare, sunt efectuate trei încercări de
aprindere a arzătorului.
Distanţă între electrozii de aprindere: 3,2±0,5 mm.
Distanţă între arzător şi electrozi: 8±1 mm.
5.10 GENERATOR DE SCÂNTEIE
Integrat în PCB primar
Sursă de alimentare intrare: 230 V
Flacără
►
PCB
110 v ~
I ionizare
Sondă ionizare
Page 45
Manual de instruire MATIS CONDENS PLUS
Pag. 45 din 60

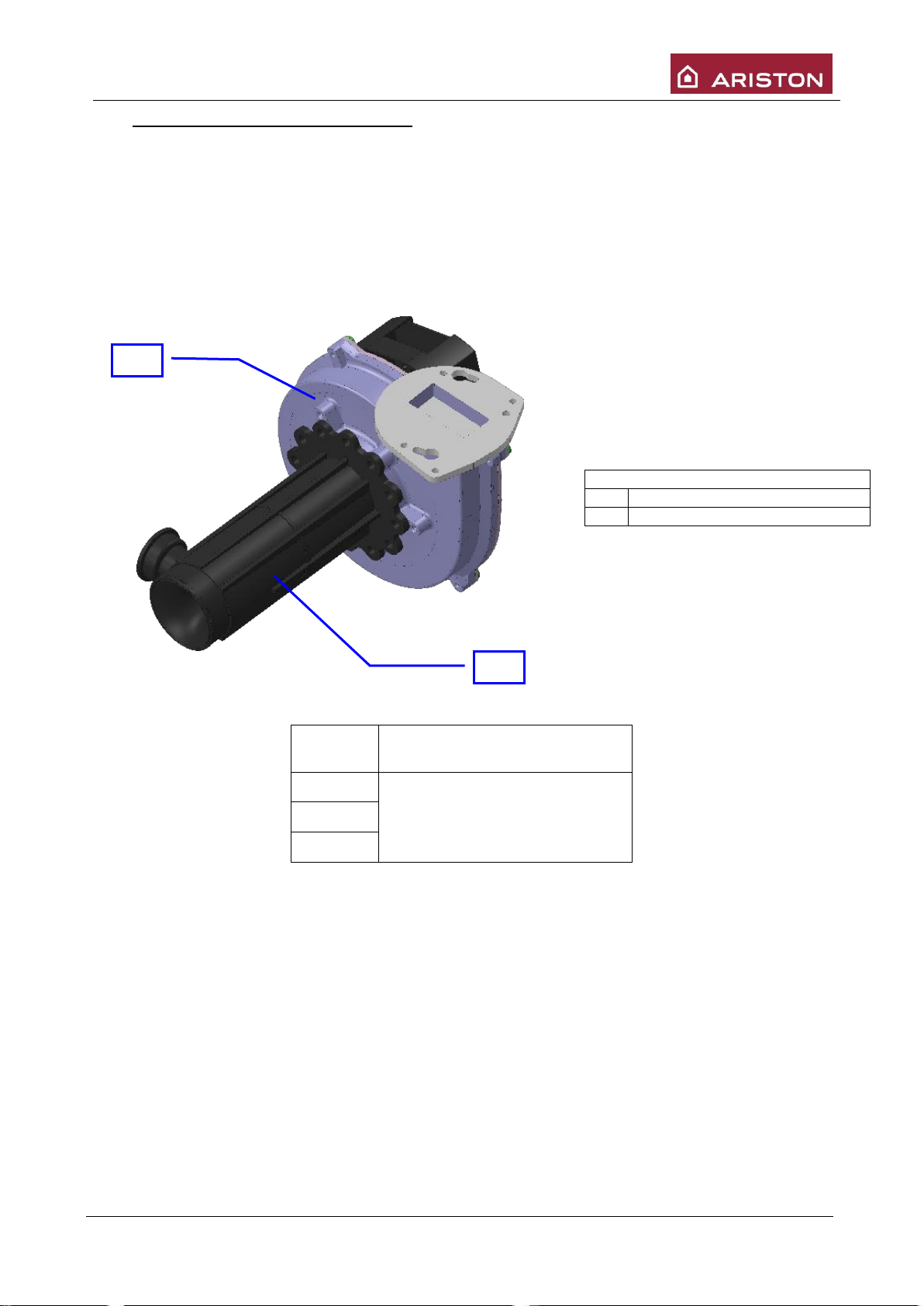

5.11 VENTILATOR CU VITEZĂ MODULARĂ
Ventilatorul are scopul dublu de evacuare a gazelor arse produse de ardere şi de asigurare a unui debit
consecvent de aer în exces prin tot intervalul de modulare, de la căldura produsă maximă la cea minimă.
Imediat ce este cerută căldura ventilatorul este acţionat de placa electronică dacă este necesar pentru viteza
de aprindere.
Tahimetrul ventilatorului detectează viteza corectă cu care este alimentat robinetul de gaz. Atunci când
flacăra este detectată de electrodul de detectare ventilatorul este liber să moduleze conform sarcinii termice
cerute de centrală. Puterea arzătorului este direct proporţională cu viteza ventilatorului.
Senzorul HALL, ce detectează viteza ventilatorului, este integrat în motor.
Este posibilă afişarea valorilor rpm pentru ventilator prin folosirea parametrului 8 22.
LEGENDĂ
1
Ventilator
2
Amestecător
Putere
Ventilator
24 KW
EBM NRG 118/0800-3612 - 365
Vcc
FIME PX 118 006 03 - 365 Vcc
30 KW
24 KW H
1
2
Page 46
Manual de instruire MATIS CONDENS PLUS
Pag. 46 din 60 Versiunea 2V2.
5.12 SISTEME DE EVACUARE

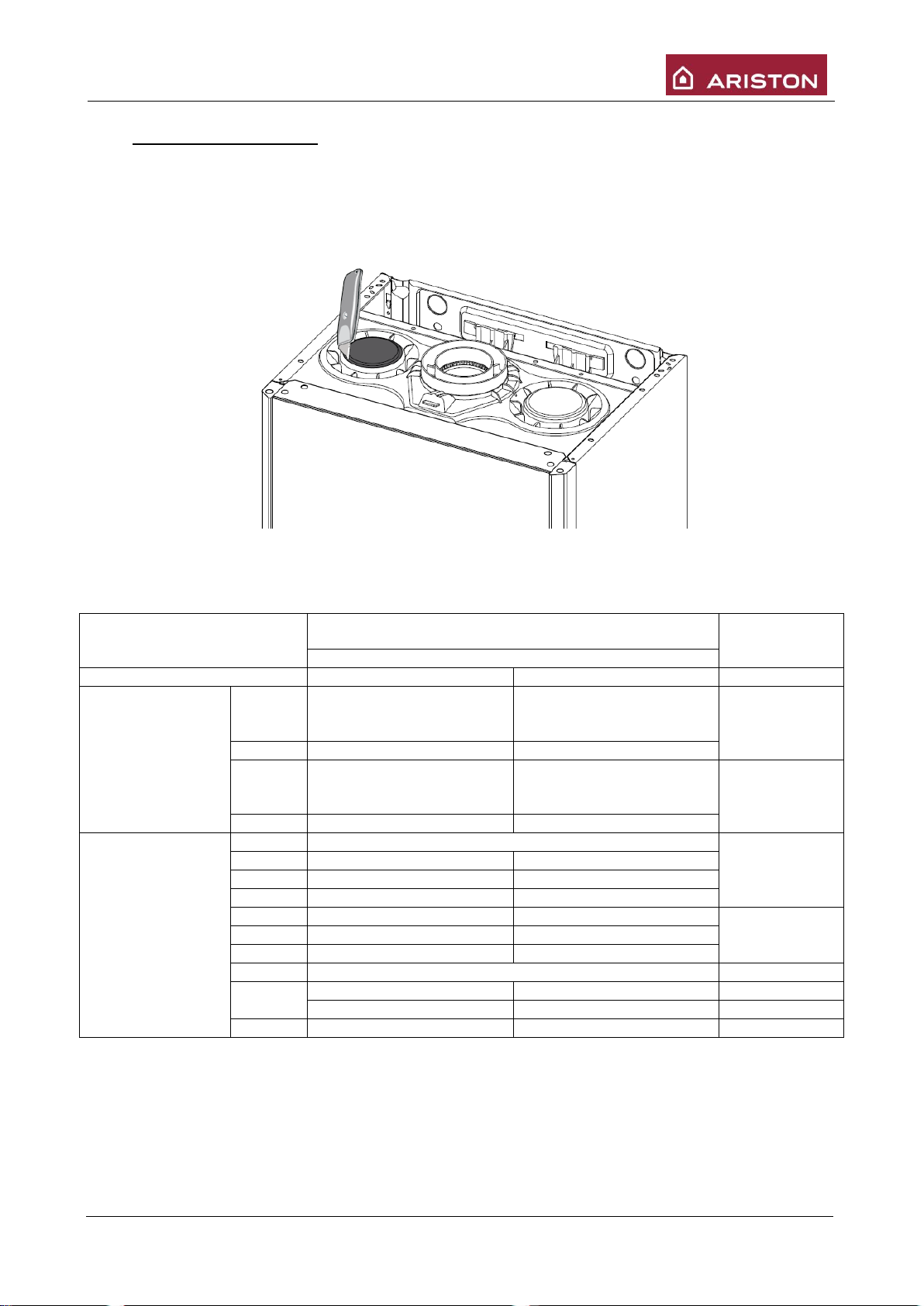

Centrala este configurată pentru conectarea la un sistem de tubulatură coaxială de intrare aer şi evacuare
gaze arse de 60/100. Pentru folosirea tipurilor separate de aspirare şi evacuare, trebuie folosită una din cele
două intrări de aer.
Îndepărtaţi capacul intrări de aer prin tăiere cu un cuţit adecvat.
5.12.1 LUNGIME EVACUARE (MATIS CONDENS PLUS)
S1 admisie aer - S2 evacuare fum
Tip de evacuare gaze arse
Lungime maximă tuburi
Aspirare/evacuare (m)
Diametru
conducte
(mm)
MATIS CONDENS PLUS
24
30
Sisteme coaxiale
C13
C33
C43
8
7
Ø60/100
B33
8
7
C13
C33
C43
22
24
Ø80/125
B33
22
24
Sisteme separate/
despărţite în două
S1 = S2
Ø80/80
C13
24/24
26/26
C33
48/48
34/34
C43
24/24
26/26
C13
7/7
7/7
Ø60/60
C33
9/9
9/9
C43
7/7
7/7
S1 + S2
C53
C83
60
50
Ø80/80
14
14
Ø60/60
B23
60
50
Ø80
Page 47
Manual de instruire MATIS CONDENS PLUS
Pag. 47 din 60

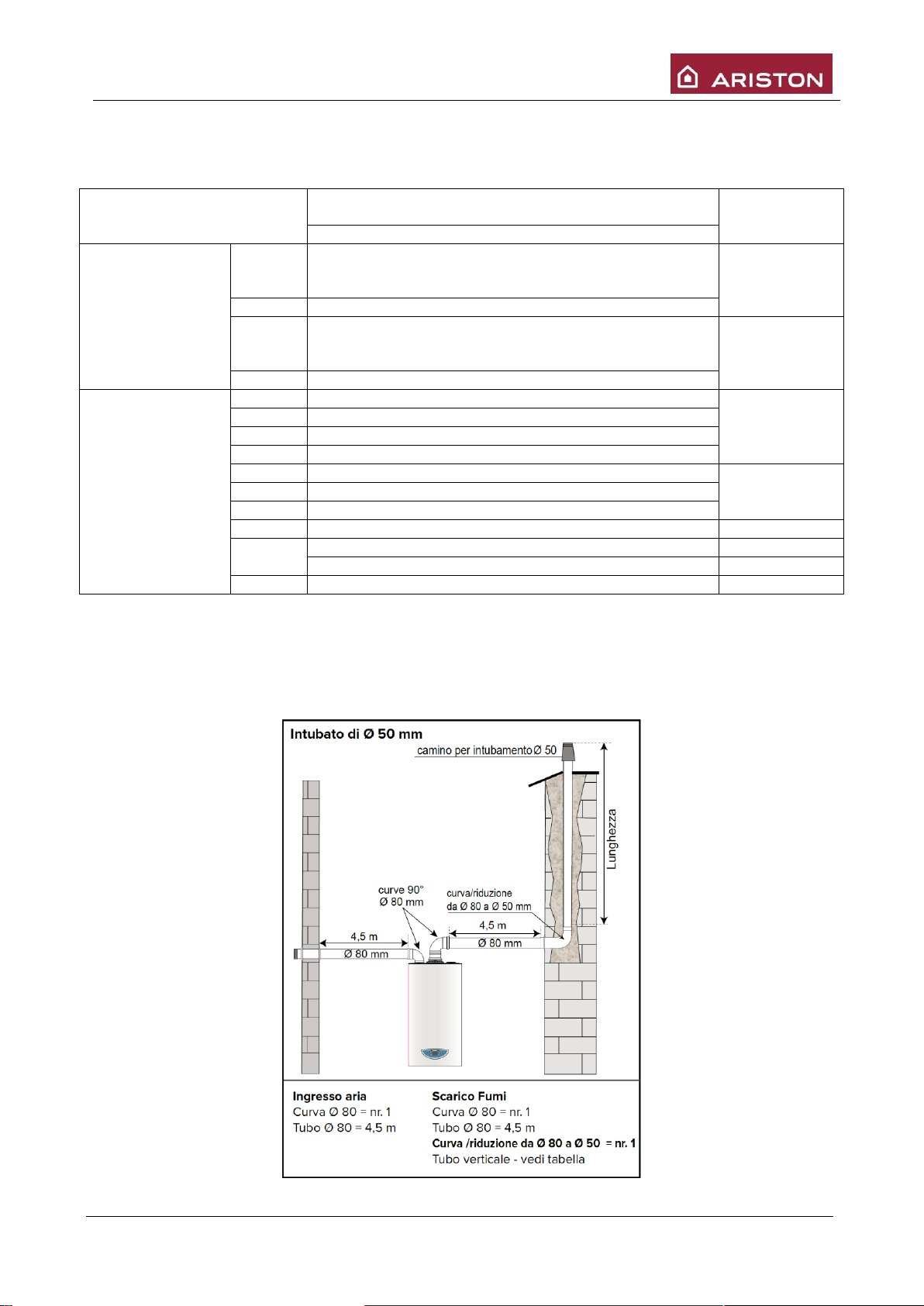

5.12.2 LUNGIME EVACUARE (MATIS CONDENS PLUS H)
S1 admisie aer - S2 evacuare fum
TUBULATURĂ SPLIT CONDUCTĂ ÎN CONDUCTĂ Ø50 sau 60 mm (doar pentru Italia)
Se poate conecta centrala cu conductă în conductă cu diametrul de 50 mm. Configuraţia permisă a bazei
este prezentată în imaginea de mai jos.
Tip de evacuare gaze arse
Lungime maximă tuburi
Aspirare/evacuare (m)
Diametru
conducte
(mm)
MATIS CONDENS PLUS 24 H
Sisteme coaxiale
C13
C33
C43
7
Ø60/100
B33
7
C13
C33
C43
27
Ø80/125
B33
27
Sisteme separate/
despărţite în două
S1 = S2
Ø80/80
C13
16/16
C33
32/32
C43
16/16
C13
6/6
Ø60/60
C33
8/8
C43
6/6
S1 + S2
C53
C83
35
Ø80/80
12
Ø60/60
B23
35
Ø80
Page 48
Manual de instruire MATIS CONDENS PLUS
Pag. 48 din 60 Versiunea 2V2.
În tabelul de mai jos se prezintă lungimile maxime permise.
MATIS CONDENS PLUS 24 H
RPM
Parametru 232
MAX SANITAR
RPM
Parametru 233
MINIMO
Lungime maximă tuburi verticale (m)
50
ΔP
1-2
5125
75
1275
5
de la 5 la 10
2,10 (*)
5400
80
1385
7
de la 10 la 15
3,00 (*)
5675
85
1550
10
de la 15 la 20
4,00 (*)
6087
92
1660
12
de la 20 la 25
5,00 (*)
6500
95
1770
14
de la 25 la 30
6,20 (*)
Page 49
Manual de instruire MATIS CONDENS PLUS
Pag. 49 din 60
6 SISTEM ELECTRIC ŞI ELECTRONIC
6.1 PLACĂ PRINCIPALĂ

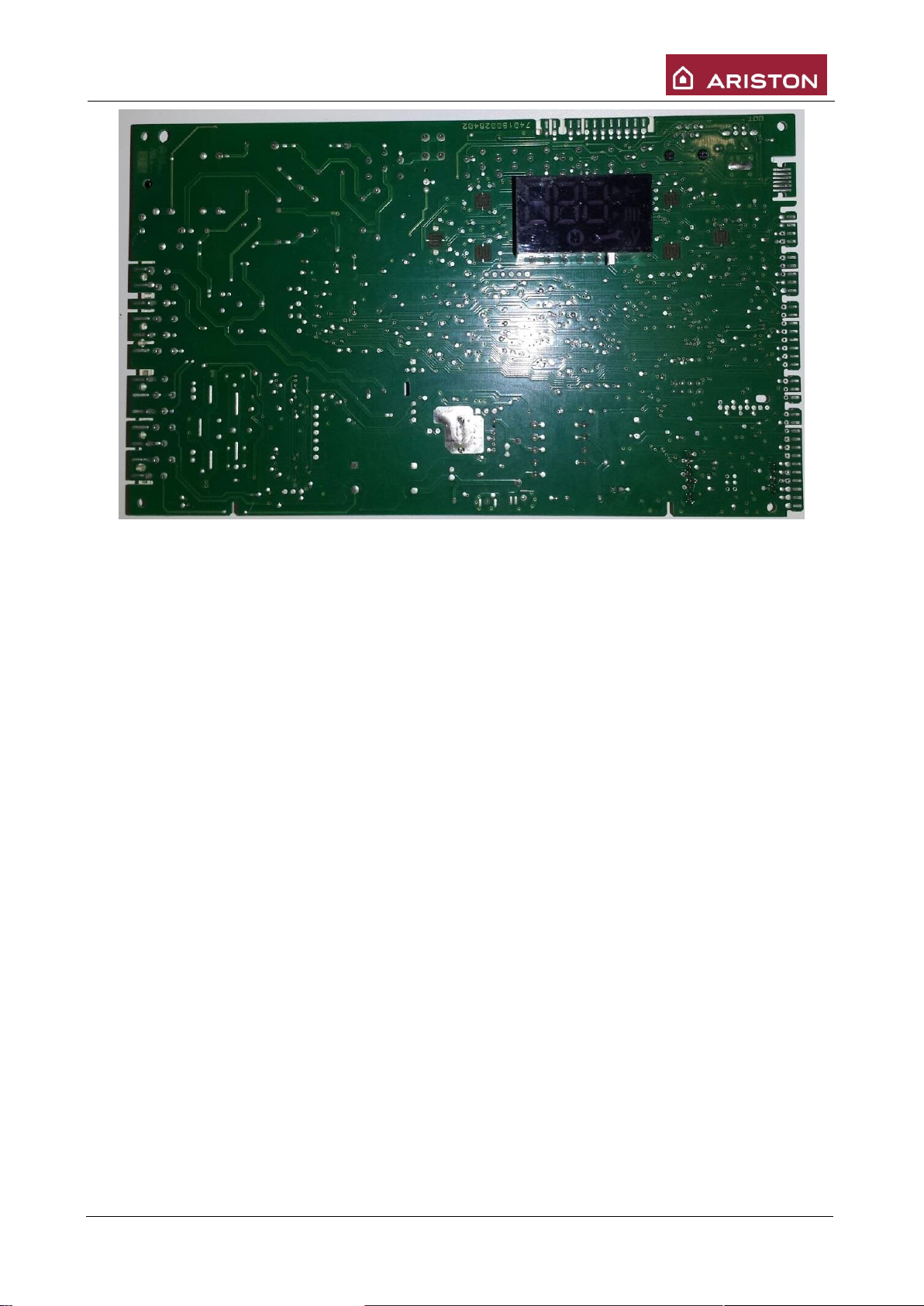

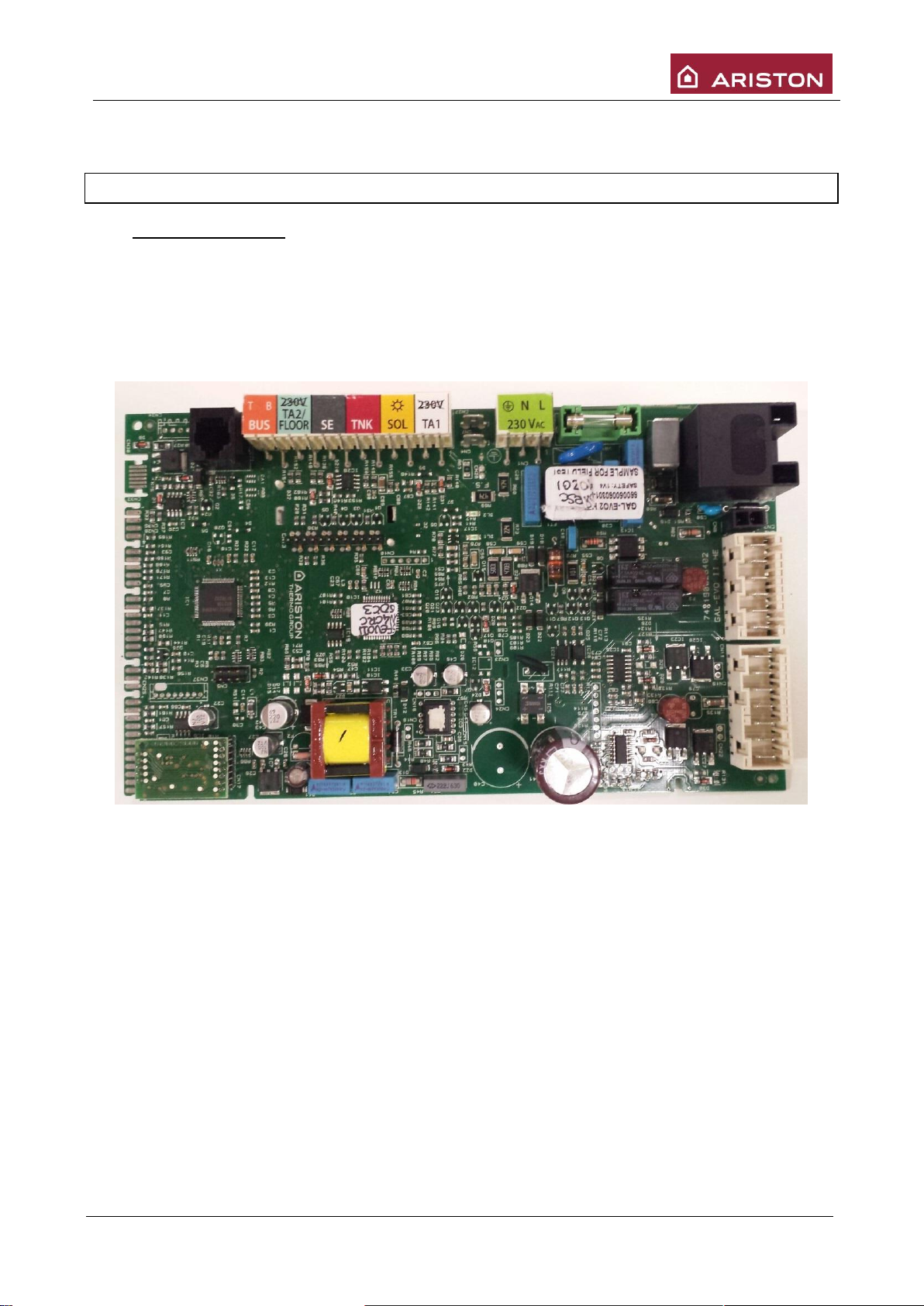

Centrala foloseşte o placă electronică GAL2EVO COND pentru controlul complet al centralei şi un ecran
LCD ca interfaţă utilizator;
Placa electronică GAL2EVO COND este protejată de o siguranţă 2 A, 250 VCA iar un VDR protejează placa
de vârfuri de tensiune de până la 275 VCA. Toleranţa pentru tensiunea de alimentare este 230 Vca +10% 15% şi nu există condiţii pentru fază şi nul.
Page 50
Manual de instruire MATIS CONDENS PLUS
Pag. 50 din 60 Versiunea 2V2.
Page 51
Manual de instruire MATIS CONDENS PLUS
Pag. 51 din 60

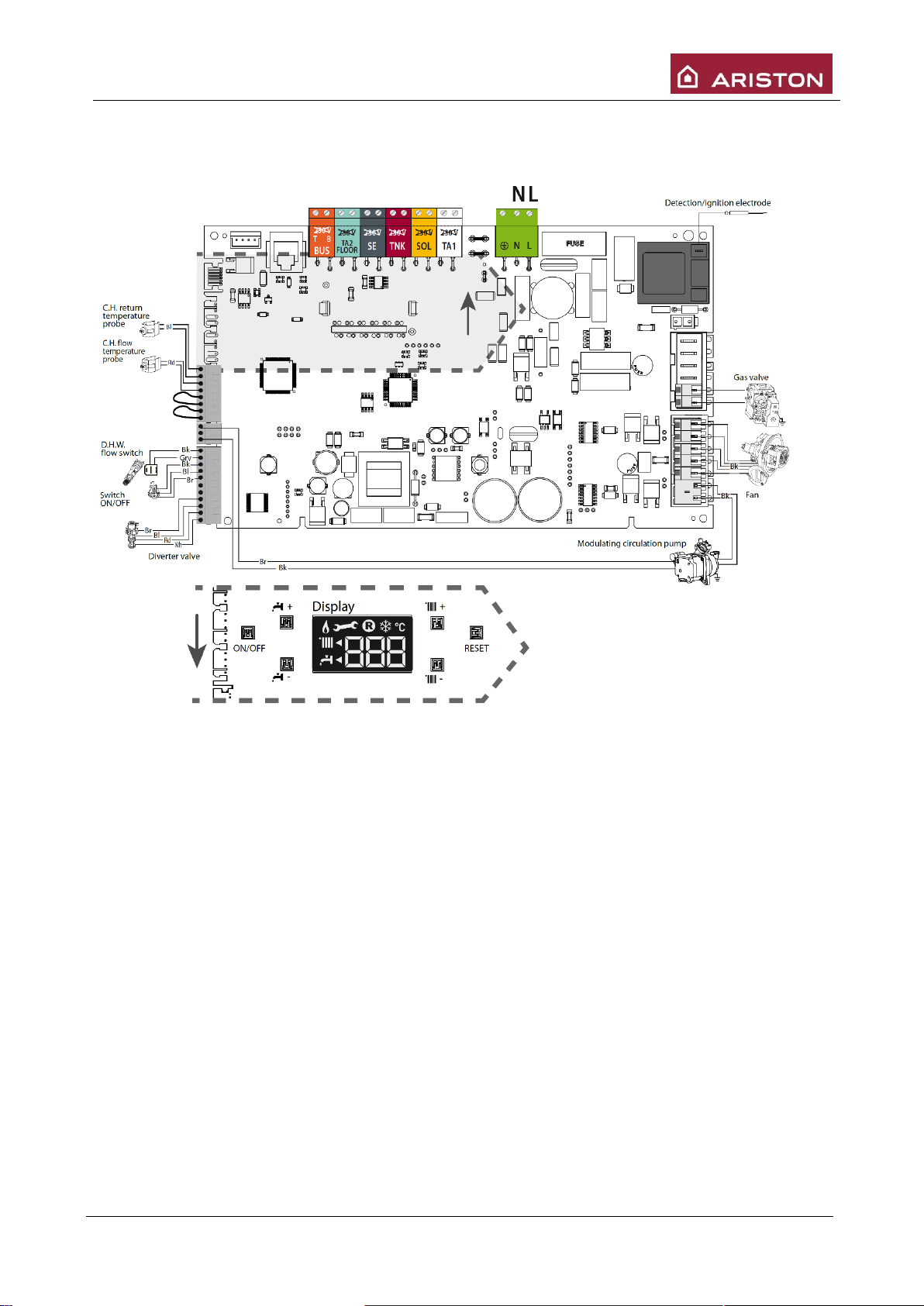

6.1.1 DIAGRAMĂ ELECTRICĂ
Page 52
Manual de instruire MATIS CONDENS PLUS
Pag. 52 din 60 Versiunea 2V2.

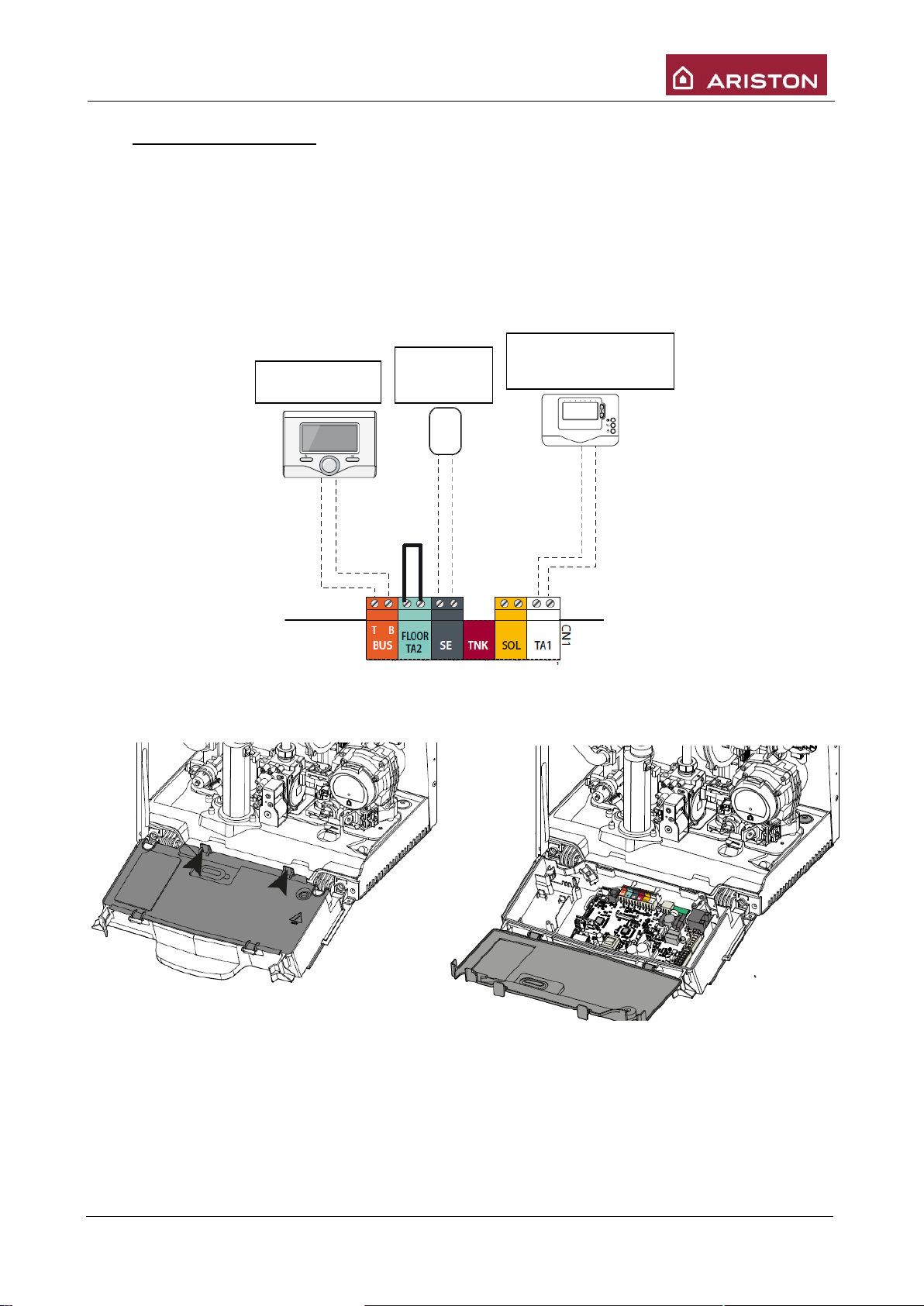

6.2 CONEXIUNI PERIFERICE
Pentru conectarea dispozitivelor periferice procedaţi astfel:
Termostat cameră 1 (crono-termostat disponibil şi ca versiune wireless).
Termostat cameră 2 (crono-termostat disponibil şi ca versiune wireless).
Senzor de cameră.
Senzor extern.
Telecomandă şi dispozitive magistrală (Bridgenet).
telecomandă
Senzor
extern
Termostat de
cameră
Page 53
Manual de instruire MATIS CONDENS PLUS
Pag. 53 din 60

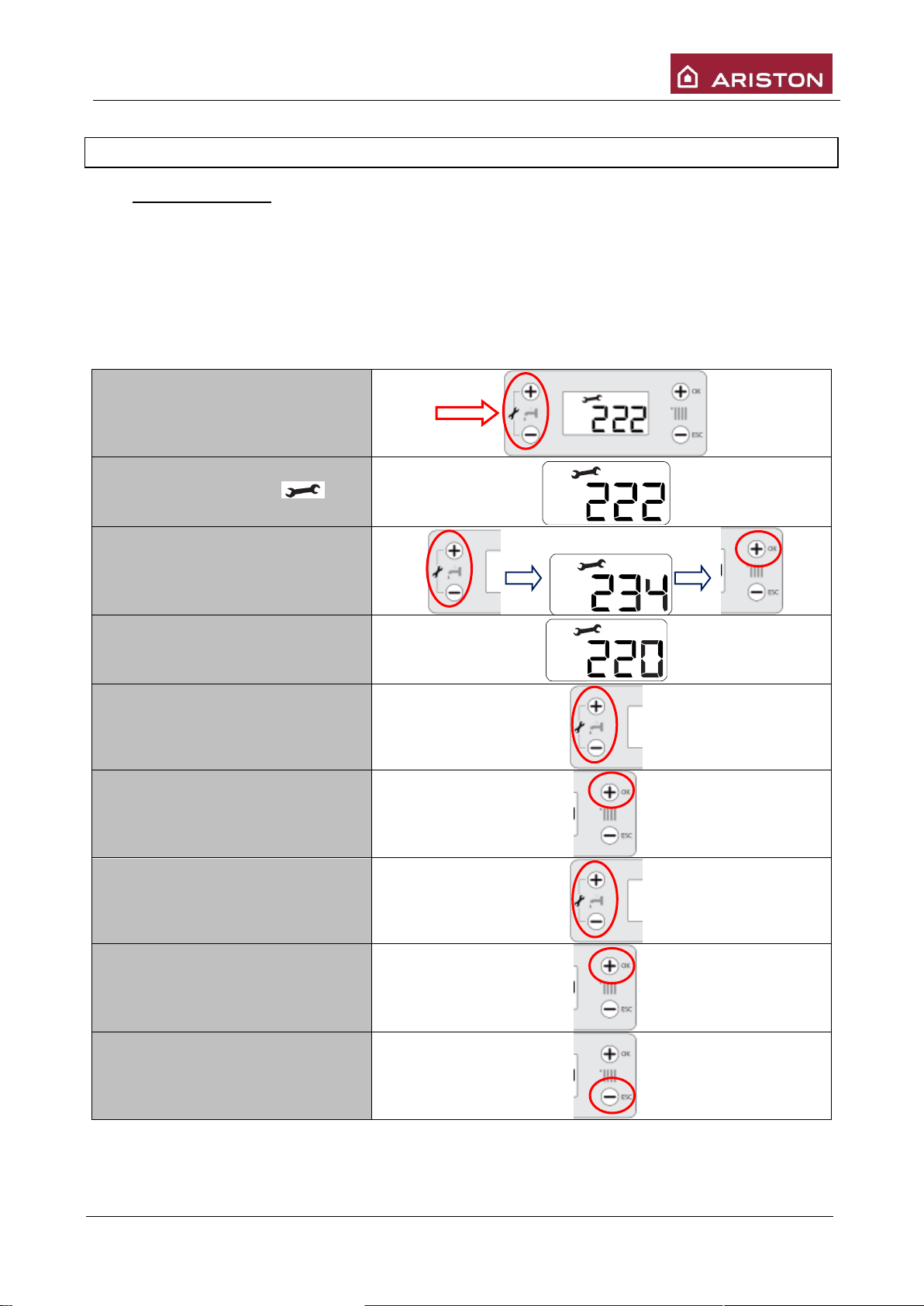

7 MENIU ŞI SETĂRI
7.1 MENIU TEHNICIAN
Pentru configurarea şi vizualizarea parametrilor ce reglează logica de funcţionare, centrala versiune CARES
PREMIUM are toţi parametrii diferiţi în interiorul unui singur meniu.
7.1.1 Cum să accesaţi "PARAMETRI"
Pentru activarea PARAMETRI, respectaţi instrucţiunile de mai jos:
Apăsaţi simultan pentru 5 secunde
butoanele "+" şi "-" aflate în partea
stângă.
Ecranul va afişa "222" şi .
Folosind butoanele "+" şi "-" aflate
în partea stângă setaţi codul de
acces la "234" şi apăsaţi butonul
"OK"
Ecranul afişează primul parametru
disponibil: 220.
Folosind butoanele "+" şi "-" aflate
în partea stângă se poate selecta
parametrul dorit.
Pentru accesarea parametrului,
apăsaţi butonul "OK".
Pentru modificarea parametrului
apăsaţi butoanele "+" şi "-" aflate în
partea stângă.
Pentru a salva noua setare apăsaţi
butonul "OK" sau apăsaţi butonul
"ESC" pentru a ieşi fără a salva.
Pentru a ieşi apăsaţi butonul "ESC"
până ce reveniţi la vizualizarea
standard.
Page 54
Manual de instruire MATIS CONDENS PLUS
Pag. 54 din 60 Versiunea 2V2.
7.2 MENIU COMPLET
Par.
Utilizare
Interval de reglare
Valoare
implicită
201
Preîncălzire ACM
0: Oprit
1: Pornit
1
214
Tip de circulare centrală
0: standard
1: Eficienţă mare
1
220
Aprindere uşoară ca % din
puterea maximă de încălzire
0 ÷ 99
Vezi tabel
gaz
224
Termoreglare
0: Oprit
1: Pornit
0
228
Versiune centrală
- NU MODIFICAŢI
de la 0 la 5
0= COMBI
0
231
Putere maximă de încălzire
(procent putere maximă
absolută de încălzire) (%)
0 ÷ 99
60
232
Putere sanitară max.
0 ÷ 99
Vezi tabel
gaz
233
Putere min
0 ÷ 99
Vezi tabel
gaz
234
Putere maximă absolută
încălzire
0 ÷ 99
Vezi tabel
gaz
236
Întârziere încălzire (min)
0 ÷ 7
3
238
Control viteză pompă
0: Viteză mică
1: Viteză mare
2: Modulare
2
239
Setare Delta T pompă
10 ÷ 30
20
243
Post-ventilare încălzire
0: 5 sec
1: 3 min
0
245
Max. PWM pompă (%)
75 ÷ 100
100
246
Min. PWM pompă (%)
40 ÷ par 245
40
247
Dispozitiv detectare presiune
apă încălzire
0: Doar sonde de temperatură
1: Comutator de presiune
2: Senzor de presiune
1
250
Funcţie Confort
0: Dezactivat
1: Funcţie de timp (30 min)
2: Întotdeauna activ
0
252
Întârziere la pornire sanitară
(Anti şoc hidraulic)
5 ÷ 200
5
253
Logică oprire sanitară
0: anti-depuneri (62 la 65 °C).
1: Punct referinţă +4 °C
0
254
Post-circulare şi post-ventilare
sanitară
0: Post-ventilare: Ttur<75 °C = fără post-ventilare;
Ttur>75 °C = 3 min (viteză minimă); Post-
circulare: 30 sec
1: Post-ventilare: 3 min
Post-circulare: 3 min
0
257
Funcţie antilegionella (doar
pentru centrale cu rezervor
extern şi senzor NTC - par. 228
= 1)
0: Dezactivată
1: Activată
1
Page 55
Manual de instruire MATIS CONDENS PLUS
Pag. 55 din 60
258
Timp antilegionella
(doar pentru centrale cu
rezervor extern şi senzor NTC -
par. 228 = 1). Temperatura de
referinţă este întotdeauna 140
°F (60 °C) (temperatura
rezervorului).
24 ÷ 480 h şi 30 zile
30 de zile
270
Funcţie curăţare evacuare
0: Oprit
1: Pornit (selectare putere dorită)
0
271
Funcţie purjare aer
0: Oprit
1: Pornit
0
420
Selectare temperatură mare sau
mică pentru Zona 1
0: temperatură joasă
1: temperatură mare
1
421
Termoreglare activată de
senzori (doar cu par. 224=1)
0: Temperatură tur fixă (setaţi
temperatura prin butoanele "+" şi "-"
pentru temperatura de încălzire de pe
interfaţa utilizator)
1: termoreglare de bază
3: doar sondă exterioară
1
422
Selecţie curbă termoreglare
(doar cu par. 224=1)
0_2 ÷ 3_5
0_5 (par 420=0)
1_5 (par 420=1)
423
Selecţie deplasare paralelă
curbă termoreglare (°C)
(doar cu par. 224=1)
-14 ÷ 14 (par 420=1 - HT)
-7 ÷ 7 (par 420=0 - LT)
Fiecare pas este echivalent cu 1 °C.
Fără a intra în acest parametru se poate schimba
curba folosind butoanele “+” şi “-“ din partea
stângă a ecranului, între -7 şi +7 (fiecare pas
reprezintă 2 °C pentru HT şi 1 °C pentru LT).
0
425
Temperatură maximă încălzire
Zona 1 (°C)
35 ÷ 82 (par 420=1 - HT)
20 ÷ 45 (par 420=0 - LT)
82
45
426
Temperatură minimă încălzire
Zona 1 (°C)
35 ÷ 82 (par 420=1 - HT)
20 ÷ 45 (par 420=0 - LT)
40
25
821
Stare ventilator
0: Oprit ; 1: Pornit (doar vizualizare)
822
Viteză ventilator
Viteză ventilator x 100 (doar vizualizare)
823
Viteză pompă
0: Viteză mică
1: Viteză mare
2: Modulare
824
Poziţie robinet cu 3 căi
0= sanitar; 1= încălzire (doar
vizualizare)
827
Modulare pompă (%)
(doar vizualizare)
831
Temperatură măsurată pe tur
încălzire (°C)
(doar vizualizare)
832
Temperatură măsurată pe retur
încălzire (°C)
(doar vizualizare)
842
Teu intrare ACM
(doar vizualizare)
874
Comutator tur centrală
0: Fără debit (deschis)
1: Debit (închis)
876
Senzor de SIGURANŢĂ flacără
0: Lipsă flacără
1: Flacără
Page 56
Manual de instruire MATIS CONDENS PLUS
Pag. 56 din 60 Versiunea 2V2.

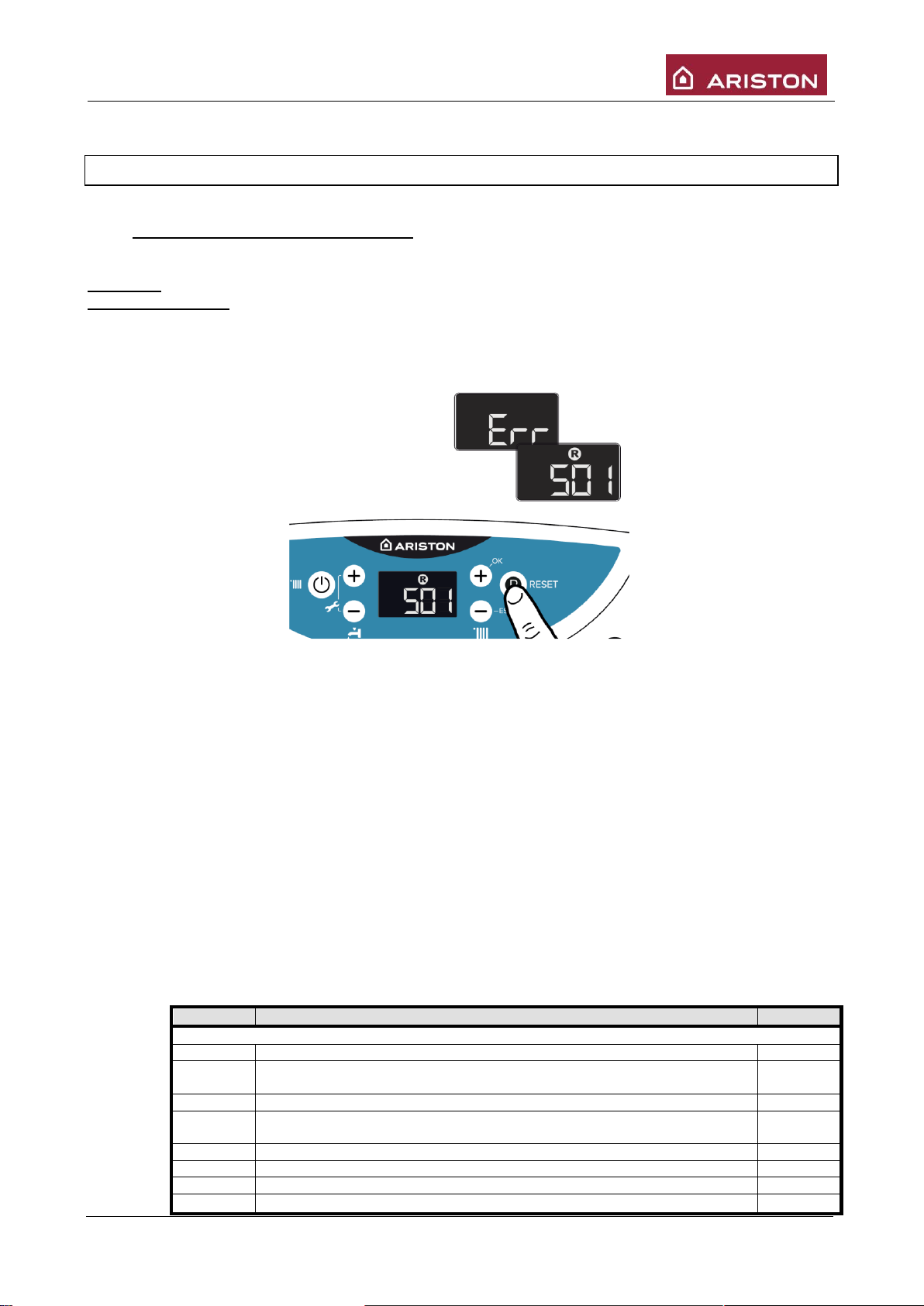

8 CODURI EROARE
8.1 SISTEME DE PROTECŢIE CENTRALĂ.
Există două tipuri de erori pentru defecţiuni:
- Închidere (rezolvată prin resetare).
- Oprire de siguranţă (Fără resetare: Centrala îşi va relua funcţionarea normală după îndepărtarea cauzei).
Există şi un al treilea tip de cod de eroare ce este folosit pentru a indica o defecţiune ce nu opreşte centrala,
aceasta continuând funcţionare normală (indicaţie).
Închiderea şi oprirea de siguranţă sunt semnalizate alternativ cu codurile de eroare asociate şi textul "Err".
8.1.1 Coduri eroare
Codurile de eroare sunt împărţite în şase unităţi funcţionale diferite, cu alte cuvinte prima cifră arată ce
unitate funcţională a centralei este implicată în eroare:
1. Circuit primar.
2. Circuit sanitar.
3. PCB electronic.
4. Comunicare cu dispozitivele periferice.
5. Aprindere şi detectare.
6. Intrare aer / ieşire gaze arse.
7. Zone
Ecran
Descriere
Resetare
CIRCUIT PRIMAR
1 01
Supraîncălzire
Resetare
1 02
Scurtcircuit sau circuit deschis presiune proporţională încălzire
Fără
resetare
1 03
Circulaţie sau prezenţa apei: Gradient Tman > 7 °C/sec de 3 ori
Resetare
1 04
Circulaţie sau prezenţa apei: Gradient Tman > 20 °C/sec sau Gradient Trit >
20 °C/sec
Resetare
1 05
Circulaţie sau prezenţa apei: Tman – Trit> 55 °C de 3 ori
Resetare
1 06
Circulaţie sau prezenţa apei: Trit > Tman + 10 °C de 3 ori
Resetare
1 07
Circulaţie sau prezenţa apei: Trit > Tman + 30 °C
Resetare
1 08
Apă lipsă din circuitul primar (P<Pmin) pentru centrală cu
Fără
Page 57
Manual de instruire MATIS CONDENS PLUS
Pag. 57 din 60
pornire/oprire presiune minimă (par.247=1)
resetare
1 09
Presiune mare circuit primar (P>3 bar)
Fără
resetare
1 10
Circuit deschis sau scurtcircuit sondă tur încălzire (NTC1)
Fără
resetare
1 11
Apă lipsă din circuitul primar (P<Pmin) pentru centrală cu senzor de
presiune (par.247=2)
Fără
resetare
1 12
Circuit deschis sau lipsă semnal sondă retur încălzire (NTC2)
Fără
resetare
1 14
Sondă exterioară, circuit deschis sau lipsă semnal.
Fără
resetare
1 16
Termostat pardoseală deschis
Fără
resetare
1 P1
Circulaţie sau prezenţa apei: Gradient Tman > 7 °C/sec
Semnaliza
re
1 P2
Circulaţie sau prezenţa apei: Tman – Trit > 55 °C
Semnaliza
re
1 P3
Circulaţie sau prezenţa apei: Trit > Tman + 10 °C
Semnaliza
re
1 P4
Presiune redusă circuit primar(P<P
SEMNALIZARE
): umplere
Semnaliza
re
CIRCUIT SANITAR
2 02
Circuit deschis sau lipsă semnal sondă inferioară rezervor (solar)
Fără
resetare
2 03
Sondă rezervor, circuit deschis sau lipsă semnal.
Fără
resetare
2 04
Sondă colector solar, circuit deschis sau lipsă semnal.
Fără
resetare
2 05
Circuit deschis sondă intrare sanitară (solar)
Fără
resetare
2 07
Supraîncălzire distribuitor solar
Fără
resetare
2 08
Temperatură joasă distribuitor solar
Fără
resetare
2 09
Nu este folosit
/
PCB
3 01
Eroare afişare EEPROM
Fără
resetare
3 02
Eroare comunicare GP - GIU
Fără
resetare
3 03
Eroare internă PCB
Fără
resetare
3 04
Mai mult de 5 resetări executate în 15 minute
Fără
resetare
3 05
Eroare internă PCB
Resetare
3 06 / 3 07
Eroare internă placă PCB
Resetare
3 09
Verificare relee gaz eşuată
Resetare
3P9
Întreţinere programată - Sunaţi la service
COMUNICARE CU DISPOZITIVELE PERIFERICE
4 07
Circuit deschis sau scurtcircuit sondă cameră
Fără
resetare
APRINDERE ŞI DETECTARE
5 01
Flacără lipsă
Resetare
5 02
Flacără detectată cu robinet gaz închis
Fără
resetare
5 04
Blocat după 3 ridicări flacără
Resetare
5 P1
Încercare eşuată prima aprindere
Semnaliza
re
5 P2
Încercare eşuată a doua aprindere
Semnaliza
re
5 P3
Detaşare flacără în timpul funcţionării
Semnaliza
re
INTRARE AER / IEŞIRE GAZE ARSE
Page 58
Manual de instruire MATIS CONDENS PLUS
Pag. 58 din 60 Versiunea 2V2.
6 10
Contact deschis siguranţă termică (Doar China)
Resetare
6 12
Ventilatorul se roteşte prea lent sau firul nu este conectat
Resetare
ZONE
7 01
Circuit deschis sau scurtcircuit sondă tur încălzire Zona 1
Fără
resetare
7 02
Circuit deschis sau scurtcircuit sondă tur încălzire Zona 2
Fără
resetare
7 03
Circuit deschis sau scurtcircuit sondă tur încălzire Zona 3
Fără
resetare
7 11
Circuit deschis sau scurtcircuit sondă retur încălzire Zona 1
Fără
resetare
7 12
Circuit deschis sau scurtcircuit sondă retur încălzire Zona 2
Fără
resetare
7 13
Circuit deschis sau scurtcircuit sondă retur încălzire Zona 3
Fără
resetare
7 22
Zona 2 supraîncălzire
Fără
resetare
7 23
Zona 3 supraîncălzire
Fără
resetare
7 50
Schemă hidraulică nedefinită
Fără
resetare
Page 59
Manual de instruire MATIS CONDENS PLUS
Pag. 59 din 60
9 TABEL DATE TEHNICE
9.1 MATIS CONDENS PLUS
Comentarii
generale
Model MATIS CONDENS PLUS
24
30
Certificat CE (pin) 0085CR0392
Tip boiler
C13(X)-C23-C33(X)-C43(X)-C53(X)-C63(X)
C83(X)-C93(X)-B23- B23P-B33
Caracteristici energetice
Putere nominală max./min. încălzire centrală (Hi) Qn
kW
22,0/5,0
28,0/5,0.5
Putere nominală max./min. încălzire centrală (Hs) Qn
kW
24,4/6.1
31.1/7.2
Putere nominală max./min. Mod ACM. (Hi) Qn
kW
26,0/5,5
30.0/6.5
Putere nominală max./min. Mod ACM. (Hs) Qn
kW
28,9/6,1
33,3/7,2
Putere utilă max./min. încălzire centrală (80 °C-60 °C) Pn
kW
21,3/5,2
27,4/6,2
Putere utilă max./min. Mod ACM (50 °C-30 °C) Pn
kW
23,6/5,8
30,2/6,9
Putere utilă max./min. Mod ACM Pn
kW
24,7/5,2
28,6/6,2
Randament ardere (gaze arse)
%
98,0
97,9
Randament la puterea nominală (60/80 °C) Hi/Hs
%
97,0/87,4
97,9/88,2
Randament la puterea nominală (30/50 °C) Hi/Hs
%
107,3/96,6
107,7/97,0
Randament la 30% la 30 °C (condensare) Hi/Hs
%
109,0/98,1
109,6/98,7
Randament la puterea minimă (60/80 °C) Hi/Hs
%
94,6/85,1
94,9/85,5
Numărul stelelor de randament (Dir. 92/42/EEC)
Pierderea de căldură la evacuarea gazelor arse când
arzătorul este pornit
%
2,0
2,0
Presiunea reziduală
Pa
100
100
Emisii
Clasa Nox
clasa
6
Temperatura gazelor arse (G20) (80 °C-60 °C)
°C
62
Conţinut de CO2 (G20) (80 °C-60 °C)
%
9,2/8,9
Conţinut de CO (0%O
2
) (80 °C-60 °C)
ppm
130
114
Conţinut de O
2
(G20) (80 °C-60 °C)
%
4,1
4,4
Debit maxim gaze arse (G20) (80 °C-60 °C)
Kg/h
42,2
48,5
Aer în exces (80 °C-60 °C)
%
24
27
Circuit
încălzir
e
centrală
Presiunea de pre-încărcare a vasului de expansiune
bar
1
Presiune maximă încălzire
bar
3
Capacitate vas de expansiune
l
8
Temperatura de încălzire max/ min (domeniu de T° înaltă)
°C
35/82
Temperatura de încălzire max/ min (domeniu de T° scăzută)
°C
20/45
Circuit apă caldă
menajeră
Temperatura min/max A.C.M.
°C
36/60
Debitul specific de A.C.M. (10 min cu ∆T=30 °C)
l/min
12,4
14,1
Cantitate instantanee de apă caldă ΔT =25 °C
l/min
14,9
17,0
Cantitate instantanee de apă caldă ΔT =35 °C E
l/min
10,6
12,1
Stele de caracteristici de confort (EN13203)
Debit minim apă caldă menajeră
l/min
2,0
2,0
Presiune apă menajeră max/min
bar
7/0,2
Caracteristici
electrice
Tensiunea/frecvenţa de alimentare
V/Hz
230/50
Puterea electrică absorbită
W
82
88
Indice de eficiență energetică
>0,23
Temperatura minimă în încăpere
°C
-5
Gradul de protecţie a sistemului electric
IP
X5D
Greutate
kg
29,7
32,3
Page 60
Manual de instruire MATIS CONDENS PLUS
Pag. 60 din 60 Versiunea 2V2.
9.1.1 MATIS CONDENS PLUS H
Comentarii
generale
Model
MATIS CONDENS
PLUS 24 H
Certificat CE (pin)
Tip boiler
C13(X)-C23-C33(X)-
C43(X)-C53(X)-C63(X)
C83(X)-C93(X)-B23-
B23P-B33
Caracteristici energetice
Putere nominală max./min. încălzire centrală (Hi) Qn
kW
22,0/5,0
Putere nominală max./min. încălzire centrală (Hs) Qn
kW
24,4/5,6
Putere nominală max./min. Mod ACM. (Hi) Qn
kW
26,0/5,0
Putere nominală max./min. Mod ACM. (Hs) Qn
kW
28,9/5,6
Putere utilă max./min. încălzire centrală (80 °C-60 °C) Pn
kW
21,7/4,7
Putere utilă max./min. Mod ACM (50 °C-30 °C) Pn
kW
23,9/5,3
Putere utilă max./min. Mod ACM Pn
kW
25,6/4,9
Randament ardere (gaze arse)
%
98,0
Randament la puterea nominală (60/80 °C) Hi/Hs
%
98,5/88,7
Randament la puterea nominală (30/50 °C) Hi/Hs
%
108,8/98,0
Randament la 30% la 30 °C (condensare) Hi/Hs
%
109,4/98,5
Randament la puterea minimă (60/80 °C) Hi/Hs
%
93,2/84,0
Numărul stelelor de randament (Dir. 92/42/EEC)
Pierderea de căldură la evacuarea gazelor arse când
arzătorul este pornit
%
2,0
Presiunea reziduală
Pa
100
Emisii
Clasa Nox
clasa
6
Temperatura gazelor arse (G20) (80 °C-60 °C)
°C
62
Conţinut de CO
2
(G20) (80 °C-60 °C)
%
9,2/8,9
Conţinut de CO (0%O
2
) (80 °C-60 °C)
ppm
76
Conţinut de O
2
(G20) (80 °C-60 °C)
%
4,4
Debit maxim gaze arse (G20) (80 °C-60 °C)
Kg/h
42,6
Aer în exces (80 °C-60 °C)
%
27
Circuit
încălzire
centrală
Presiunea de pre-încărcare a vasului de expansiune
bar
1
Presiune maximă încălzire
bar
3
Capacitate vas de expansiune
l
8
Temperatura de încălzire max/ min (domeniu de T° înaltă)
°C
35/82
Temperatura de încălzire max/ min (domeniu de T° scăzută)
°C
20/45
Circuit apă caldă
menajeră
Temperatura min/max A.C.M.
°C
36/60
Debitul specific de A.C.M. (10 min cu ∆T=30 °C)
l/min
12,1
Cantitate instantanee de apă caldă ΔT =25 °C
l/min
22,6
Cantitate instantanee de apă caldă ΔT =35 °C E
l/min
14,5
Stele de caracteristici de confort (EN13203)
Debit minim apă caldă menajeră
l/min
2,0
Presiune apă menajeră max/min
bar
7/0,2
Caracteristici
electrice
Tensiunea/frecvenţa de alimentare
V/Hz
230/50
Puterea electrică absorbită
W
86,6
Indice de eficiență energetică
>0,23
Temperatura minimă în încăpere
°C
-5
Gradul de protecţie a sistemului electric
IP
X5D
Greutate
kg
29,7
Loading...
