Ariston Lydos Wi-fi User guide

Page 1

Scaldacqua elettrici

Electric water heaters Chauffe-eau électriques Calentadores eléctricos Termoacumulador eléctrico

 

Elektrischer Warmwasserspeicher

     

Boilere electrice

 

SRB

    

Elektrische waterverwarmer

 

Page 2

Page 3

Istruzioni per l’installazione, l’uso, la manutenzione .................... pag. 4

Instructions for installation, use, maintenance ...........................pag. 12

Instructions pour l’installation, l’emploi, l’entretien ................... pag. 20

Instrucciones para la instalación, el uso, la manutención ........... pág. 28

Instruções para instalação, uso e manutenção ............................ pág. 36

Beszerelési, használati és karbantartási útmutató......................pag. 44

Návod k obsluze, použití a instalaci ................................................ str. 52

Gebrauch-und Montageanweisung, Wartung...................................S. 60

Pajungimo, naudojimo irprietiűros instrukcija..............................psl. 68

Uzstādīšanas, ekspuluatācijas un apkalpošanas instrukcija ............ Lpp. 76

Paigaldus ja kasutusjuhend .............................................................. lk 84

RUS

  ,    .............. . 92

Instrukcja instalacji uzytkowania i obstugi ..................................str. 100

Uputstvo za instaliranje ................................................................. str. 108

Instructiuni de utilizare ................................................................pag. 116

  ,    ........... . 124

139 ...................................................

Kullana ve bakim kılavuzu ................................................................s. 140

Pokyny pre inštaláciu, použitie aúdržbu ...................................... str. 150

SRB

Uputstvo za instaliranje, upotrebu i održavanje ......................... str. 158

Navodila za montažo, uporabo in vzdrževanje ............................ str. 166

 ............  174

Voorschriften voor de installatie, het gebruik en onderhoud ........ pag. 182

IΟδηγίε για την εγκατάσταση, τη χρήση, τη συντήρηση ..........σελ.

  ,   

.. pag. 199

190

Page 4

ISTRUZIONI GENERALI DI SICUREZZA

1. Leggere attentamente le istruzioni e le avvertenze contenute nel presente libretto, in quanto forniscono importanti indicazioni riguardanti la sicurezza d’installazione, d’uso e di manutenzione.

Il presente libretto costituisce parte integrante ed essenziale

del prodotto. Dovrà sempre accompagnare l’apparecchio anche in caso di sua cessione ad altro proprietario o utente e/o di trasferimento su altro impianto.

2. La ditta costruttrice non è considerata responsabile per eventuali danni a persone, animali e cose derivanti da usi impropri, erronei ed irragionevoli o da un mancato rispetto delle istruzioni riportate su questo libretto.

3. L’installazione e manutenzione dell’apparecchio devono essere eettuate da personale professionalmente qualicato e come indicato nei relativi paragra. Utilizzare esclusivamente ricambi originali. Il mancato rispetto di quanto sopra può compromettere la sicurezza e fa decadere ogni responsabilità del costruttore.

4. Gli elementi di imballaggio (grae, sacchetti in plastica, polistirolo espanso, ecc.) non devono essere lasciati alla portata dei bambini in quanto fonti di pericolo.

5. L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità siche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione destinata ad essere eettuata dall’utilizzatore non deve essere eettuata da bambini senza sorveglianza.

6. È vietato toccare l’apparecchio se si è a piedi nudi o con parti del corpo bagnate.

7. Prima di utilizzare l’apparecchio e a seguito di un intervento di manutenzione ordinaria o straordinaria, è opportuno riempire con acqua il serbatoio dell’apparecchio ed eettuare una successiva operazione di completo svuotamento, al ne di rimuovere eventuali impurità residue.

8. Se l’apparecchio è provvisto del cavo elettrico di alimentazione, in caso di sostituzione dello stesso rivolgersi ad un centro assistenza autorizzato o a personale professionalmente qualicato.

Page 5

9. È obbligatorio avvitare al tubo di ingresso acqua dell’apparecchio una valvola di sicurezza conforme alle normative nazionali. Per le nazioni che hanno recepito la norma EN 1487, il gruppo di sicurezza deve essere di pressione massima 0,7 MPa, deve comprendere almeno un rubinetto di intercettazione, una valvola di ritegno, una valvola di sicurezza, un dispositivo di interruzione di carico idraulico.

10. Il dispositivo contro le sovrapressioni (valvola o gruppo di sicurezza) non deve essere manomesso e deve essere fatto funzionare periodicamente per vericare che non sia bloccato e per rimuovere eventuali depositi di calcare.

11. Un gocciolamento dal dispositivo contro le sovrapressioni è normale nella fase di riscaldamento dell'acqua. Per questo motivo è necessario collegare lo scarico, lasciato comunque sempre aperto all’atmosfera, con un tubo di drenaggio installato in pendenza continua verso il basso ed in luogo privo di ghiaccio.

12. È indispensabile svuotare l’apparecchio e scollegarlo dalla rete elettrica se dovesse rimanere inutilizzato in un locale sottoposto al gelo.

13. L’acqua calda erogata con una temperatura oltre i 50° C ai rubinetti di utilizzo può causare immediatamente serie ustioni. Bambini, disabili ed anziani sono esposti maggiormente a questo rischio. Si consiglia pertanto l’utilizzo di una valvola miscelatrice termostatica da avvitare al tubo di uscita acqua dell’apparecchio contraddistinto dal collarino di colore rosso.

14. Nessun elemento inammabile deve trovarsi a contatto e/o nelle vicinanze dell’apparecchio.

15. Evitare di posizionarsi sotto l'apparecchio e di posizionarvi qualsiasi oggetto che possa, ad esempio, essere danneggiato da una eventuale perdita d’acqua.

Page 6

FUNZIONE CICLO DI DISINFEZIONE TERMICA  ANTILEGIONELLA 

La funzione antibatterica viene attivata premendo il pulsante MODE per 3 secondi. Durante l'attivazione tutti i led di temperatura sono spenti, con la sola eccezione dei led a 60 ° che lampeggiano. Allo stesso tempo, durante la disattiva zione tutti i led si spengono tranne il led 40 ° che lampeggia. La funzione antibatterica riscalda l'acqua per evitare la formazione di batteri nel serbatoio interno. Il ciclo antibatterico viene eseguito all'accensione (con supercap scaricato) o dopo 30 giorni (dipende dall'impostazione dei parametri NFC) dall'ultima volta che la condizione antibatterica è considerata soddisfatta: questo accade quando la temperatura media dell'acqua è stata maggiore del setpoint antibatterico per un dato periodo (dipende dall'NFC, ma in genere antibatteri co viene eseguito a 65 ° C per garantire che la temperatura sia superiore a 60 ° C per 1 ora).

CARATTERISTICHE TECNICHE

Per le caratteristiche tecniche fate riferimento ai dati di targa (etichetta collocata in prossimità dei tubi d’ingresso ed uscita acqua).

Tabella 1 - Informazioni Prodotto

Gamma prodotto 50 80 100

Peso (kg) 17 22 26

Installazione

Modello Fare riferimento alla targhetta caratteristiche

Controllo SMART X X X

Qelec (kWh) 6,893 7,323 7,455

Qelec, week, smart (kWh) 24,558 25,435 26,002

Qelec, week (kWh) 29,678 32,942 33,778

Prolo di carico M M M

V40 (L) 65 92 130

Capacità (l) 49 75 95

Verticale Verticale Verticale

15 dB

40,0% 40,0% 40,0%

I dati energetici in tabella e gli ulteriori dati riportati nella Scheda Prodotto (Allegato A) che è parte integrante di questo libretto) sono deniti in base alle Direttive EU 812/2013 e 814/2013. I prodotti privi dell’etichetta e della relativa scheda per insiemi di scaldacqua e dispositivi solari, previste dal regolamen to 812/2013, non sono destinati alla realizzazione di tali insiemi. L’apparecchio è dotato di una funzione smart che permette di adattare il consumo ai proli di utilizzo dell’utente. Se usato correttamente, l’apparecchio ha un consumo giornaliero pari a “Qelec *(Qelec, week, smart/Qelec, week)” infe riore a quello di un prodotto

Questo apparecchio è conforme alle norme internazionali di sicurezza elettrica IEC 60335-1; IEC 60335-2-21. L’apposizione della marcatura CE sull’apparecchio ne attesta la conformità alle seguenti Direttive Comunitarie, di cui soddisfa i requisiti essenziali:

- Direttiva bassa tensione (LVD): EN 60335-1, EN 60335-2-21, EN 60529, EN 62233, EN 50106.

- Compatibilità elettromagnetica (EMC): EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

- Direttiva ROHS 2: EN 50581.

- ErP Energy related Products: EN 50440.

Il D.M. 174 (e successivi aggiornamenti) è un regolamento concernente i materiali e gli oggetti che possono essere utilizzati negli impianti ssi di captazione, trattamento, adduzione e distribuzione delle acque destinate al consumo umano. Le disposizioni del presente regolamento deniscono le condizioni alle quali devono rispondere i materiali e gli oggetti utilizzati negli impianti ssi di captazione, di trattamento, di adduzione e di distribuzione delle acque destinate al consumo umano. Questo prodotto è conforme al D.M. 174 del 6 Aprile 2004 concernente l’attuazione della direttiva 98/83/CE

equivalente

privo della funzione smart”.

Page 7

relativa alla qualità delle acque destinate al consumo umano. Questo prodotto è conforme al Regolamento REACH.

INSTALLAZIONE DELL’APPARECCHIO (per l’installatore)

Questo prodotto, ad esclusione dei modelli orizzontali (Tabella 1), è un apparecchio che deve essere installato in posizione verticale per operare correttamente. Al termine dell'installazione, e prima di qualunque riempimento con acqua e alimentazione elettrica dello stesso, adoperare uno strumento di riscontro (e.g. Livella con bolla) al ne di vericare l'eettiva verticalità di montaggio. L’apparecchio serve a riscaldare l’acqua ad una temperatura

inferiore a quella di ebollizione. Esso deve essere allacciato ad una rete di adduzione di acqua sanitaria dimensionata in base alle sue prestazioni e capacità. Prima di collegare l’apparecchio è necessario:

- Controllare che le caratteristiche (riferirsi ai dati di targa) soddisno le necessità del cliente.

- Vericare che l’installazione sia conforme al grado IP (protezione alla penetrazione di uidi) dell’apparecchio

secondo le normative vigenti.

- Leggere quanto riportato sull’etichetta dell’imballo e sulla targhetta caratteristiche.

Questo apparecchio è progettato per essere installato esclusivamente all’interno di locali in conformità alle normative vigenti ed inoltre richiede il rispetto delle seguenti avvertenze relative alla presenza di:

- Umidità: non installare l’apparecchio in locali chiusi (non ventilati) ed umidi.

- Gelo: non installare l’apparecchio in ambienti in cui è probabile l’abbassamento di temperature a livelli critici con

rischio di formazione di ghiaccio.

- Raggi solari: non esporre l’apparecchio direttamente ai raggi solari, anche in presenza di vetrate.

- Polvere/vapori/gas: non installare l’apparecchio in presenza di ambienti particolarmente aggressivi come vapori

acidi, polveri o saturi di gas.

- Scariche elettriche: non installare l’apparecchio direttamente sulle linee elettriche non protette da sbalzi di

tensione.

In caso di pareti realizzate con mattoni o blocchi forati, tramezzi di limitata staticità, o comunque di murature diverse da quelle indicate, è necessario procedere ad una verica statica preliminare del sistema di supporto. I ganci di attacco a muro debbono essere tali da sostenere un peso triplo di quello dello scaldacqua pieno d’acqua. Si consigliano ganci con diametro di almeno 12 mm. Si consiglia di installare l’apparecchio (A Fig. 1) quanto più vicino ai punti di utilizzo per limitare le dispersioni di calore lungo le tubazioni. Le norme locali possono prevedere restrizioni per l’installazione dell’apparecchio nel bagno, quindi rispettare le distan ze minime previste dalle normative vigenti. Per rendere più agevoli le varie manutenzioni, prevedere uno spazio libero intorno alla calottina di almeno 50 cm per accedere alle parti elettriche.

Collegamento idraulico

Collegare l’ingresso e l’uscita dello scaldacqua con tubi o raccordi resistenti, oltre che alla pressione di esercizio, alla temperatura dell’acqua calda che normalmente può raggiungere e anche superare i 90 °C. Sono pertanto sconsigliati i materiali che non resistono a tali temperature. L’apparecchio non deve operare con acque di durezza inferiore ai 12 °F, viceversa con acque di durezza particolarmente elevata (maggiore di 25 °F), si consiglia l’uso di un addolcitore, opportunamente calibrato e monitorato, in questo caso la durezza residua non deve scendere sotto i 15 °F. Avvitare al tubo di ingresso acqua dell’apparecchio, contraddistinto dal collarino di colore blu, un raccordo a “T”. Su tale raccordo avvitare, da una parte un rubinetto per lo svuotamento dello scaldabagno (B Fig. 2) manovrabile solo con l’uso di un utensile, dall’altro il dispositivo contro le sovrapressioni (A Fig. 2).

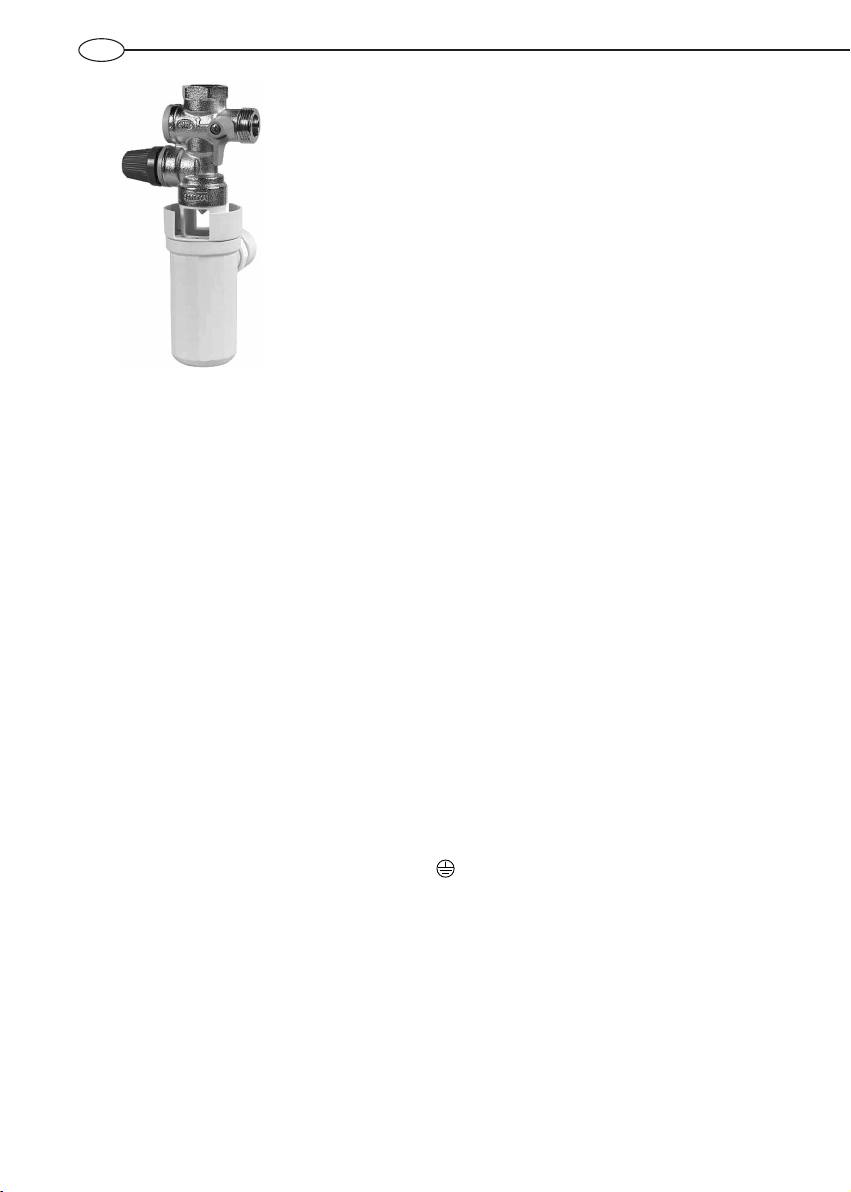

Gruppo di sicurezza conforme alla Norma Europea EN 1487

Alcuni Paesi potrebbero richiedere l’utilizzo di dispositivi idraulici di sicurezza specici (vedi gura seguente per i Paesi della Comunità Europea), in linea con i requisiti di legge locali; è compito dell’installatore qualicato, incaricato dell’in stallazione del prodotto, valutare la corretta idoneità del dispositivo di sicurezza da utilizzare.

Page 8

I codici per questi accessori sono:

- Gruppo di sicurezza idraulico 1/2”

(per prodotti con tubi di entrata con diametri 1/2”)

- Gruppo di sicurezza idraulico 3/4”

(per prodotti con tubi di entrata con diametri 3/4”)

- Gruppo di sicurezza idraulico 1”

(per prodotti con tubi di entrata con diametri 1”)

- Sifone 1”

È vietato interporre qualunque dispositivo di intercettazione (valvole, rubinetti, etc.) tra il dispositivo di sicurezza e lo scaldacqua stesso. L’uscita di scarico del dispositivo deve essere collegata ad una tubazione di scarico con un diametro almeno uguale a quella di collegamento dell’apparecchio, tramite un imbuto che permetta una distanza d’aria di minimo 20 mm con possibilità di controllo visivo. Collegare tramite essibile, al tubo dell’acqua fredda di rete, l’ingresso del gruppo di si curezza, se necessario utilizzando un rubinetto di intercettazione (D g. 2). Prevedere inoltre, in caso di apertura del rubinetto di svuotamento un tubo di scarico acqua applicato all’uscita (C g. 2). Nell’avvitare il gruppo di sicurezza non forzarlo a ne corsa e non manomettere lo stesso. Nel caso esistesse una pressione di rete vicina ai valori di taratura della valvola, è necessario applicare un riduttore di pressione il più lontano possibile dall’apparecchio. Nell’eventualità che si decida per l’installazione dei gruppi misce latori (rubinetteria o doccia), provvedere a spurgare le tubazioni da eventuali impurità che potrebbero danneggiarli.

Cod. 877084

Cod. 877085

Cod. 885516

Cod. 877086

Collegamento elettrico

È obbligatorio, prima di installare l’apparecchio, eettuare un controllo accurato dell’impianto elettrico vericandone la conformità alle norme di sicurezza vigenti, che sia adeguato alla potenza massima assorbita dallo scaldacqua (riferirsi ai dati di targa) e che la sezione dei cavi per i collegamenti elettrici sia idonea e conforme alla normativa vigente. Il costruttore dell’apparecchio non è responsabile per eventuali danni causati dalla mancanza di messa a terra dell’impianto o per anomalie di alimentazione elettrica. Prima della messa in funzione controllare che la tensione di rete sia conforme al valore di targa degli apparecchi. Sono vietate prese multiple, prolunghe o adattatori. È vietato utilizzare i tubi dell’impianto idraulico, di riscaldamento e del gas per il collegamento di terra dell’apparecchio. Se l’apparecchio è fornito di cavo di alimentazione, qualora si renda necessaria la sua sostituzione, occorre utilizzare un cavo delle stesse caratteristiche (tipo H05VV-F 3x1,5 mm diametro 8,5 mm) deve essere introdotto nell’apposito foro situato nella parte posteriore dell’apparecchio e fatto scorrere no a fargli raggiungere i morsetti del termostato (M Fig. 4). Per l’esclusione dell’apparecchio dalla rete deve essere utilizzato un interruttore bipolare rispondente alle norme nazionali vigenti (apertura contatti di almeno 3 mm, meglio se provvisto di fusibili). La messa a terra dell’apparecchio è obbligatoria e il cavo di terra (che deve essere di colore giallo-verde e più lungo di quelli delle fasi) va ssato al morsetto in corrispondenza del simbolo Se l’apparecchio non è fornito di cavo di alimentazione, le modalità di installazione deve essere scelta tra le seguenti:

- collegamento alla rete ssa con tubo rigido (se l’apparecchio non è fornito di fermacavo), utilizzare cavo con sezione

minima 3x1,5 mm

- con cavo essibile (tipo H05VV-F 3x1,5 mm

;

, diametro 8,5 mm). Il cavo di alimentazione (tipo H05VV-F 3x1,5 mm2,

(G Fig. 4).

, diametro 8,5 mm), qualora l’apparecchio sia fornito di fermacavo.

Collaudo ed accensione dell'apparecchio

Prima di accendere l'apparecchio, eettuare il riempimento con l’acqua di rete. Tale riempimento si eettua aprendo il rubinetto centrale dell’impianto domestico e quello dell’acqua calda no alla fuoriuscita di tutta l’aria dal serbatoio. Vericare visivamente l’esistenza di eventuali perdite d’acqua anche dalla angia, eventualmente serrare con moderazione i bulloni. Accendere l'apparecchio utilizzando l'interruttore.

Page 9

MANUTENZIONE (per personale qualicato)

Prima di chiedere comunque l’intervento dell’Assistenza Tecnica per un sospetto guasto, vericare che il mancato funzionamento non dipenda da altre cause quali, ad esempio, temporanea mancanza di acqua o di energia elettrica.

Attenzione: prima di eettuare qualsiasi operazione, scollegare l'apparecchio dalla rete elettrica.

Svuotamento dell’apparecchio

Procedere allo svuotamento dell’apparecchio come di seguito:

- chiudere il rubinetto di intercettazione, se installato (D Fig. 2), altrimenti il rubinetto centrale dell’impianto domestico;

- aprire il rubinetto dell’acqua calda (lavabo o vasca da bagno);

- aprire il rubinetto B (Fig. 2).

Eventuale sostituzione di componenti

Per intervenire sulla scheda elettronica ( Rif. T ) , scollegare dapprima il cavo alimentazione del prodotto dalla presa.

Slarlo dalla propria sede, come ragurato in gura 3 , facendo attenzione ai componenti che lo compongono ( gura 3 ) scollegando il cavo ( Rif Y ) dalla scheda

Manutenzioni periodiche

Per mantenere una buona ecienza dell’apparecchio è opportuno procedere alla disincrostazione della resistenza (R g. 8) ogni due anni circa (in presenza di acque ad elevata durezza la frequenza va aumentata). L’operazione, se non si vogliono adoperare liquidi adatti allo scopo (in questo caso leggere attentamente le schede di sicurezza del disincrostante), può essere eettuata sbriciolando la crosta di calcare facendo attenzione a non danneg giare la corazza della resistenza. L’anodo di magnesio (N g. 8) deve essere sostituito ogni due anni, pena il decadimento della garanzia. In presenza di acque aggressive o ricche di cloruri è consigliato vericare lo stato dell’anodo ogni anno. Per sostituirlo bisogna smon tare la resistenza e svitarlo dalla staa di sostegno.

NORME D'USO PER L'UTENTE

Reset/Diagnostica

• Per i modelli dotati di interfaccia utente di tipo rappresentata nelle gure 3.

Nel momento in cui si verica uno dei guasti descritti sotto, l’apparecchio entra in “stato di fault” e tutti i LED del

pannello comandi lampeggiano contemporaneamente.

• Reset: per fare il reset dell’apparecchio spegnere e riaccendere il prodotto tramite il tasto

guasto è scomparsa al momento del reset, l’apparecchio riprende a funzionare regolarmente. In caso contrario tutti i led riprendono a lampeggiare e occorre chiedere l’intervento dell’Assistenza Tecnica.

• Diagnostica: per attivare la funzione diagnostica, tenere premuto il tasto

zionamento è indicato dai cinque LED (Rif. 1 5) secondo il seguente schema:

Led rif. 1,2,3 – Guasto interno della scheda; Led rif. 3 – Sonde di temperatura NTC 1/NTC 2 rotte (aperte o in corto circuito); Led rif. 1 – Sovratemperatura acqua rilevata da singolo sensore; Led rif. 2e3 – Funzionamento senza acqua. Per uscire dalla funzione di diagnostica premere il pulsante

• Reset errori: per fare il reset dell’apparecchio, spegnere il prodotto e riaccenderlo tramite il tasto

causa del malfunzionamento scompare immediatamente dopo il reset l’apparecchio riprenderà il normale funzio namento. In caso contrario, il codice di errore continua a comparire sul display: contattare il Centro di Assistenza Tecnica.

(Rif. A) o attendere per 25 secondi. .

(Rif. A) per 5 secondi. Il tipo di malfun-

(Rif. A). Se la causa del

(Rif. A). Se la

Funzione ciclo di disinfezione termica ( anti-legionella )

Page 10

Regolazione della temperatura e attivazione funzioni

• Per modelli dotati di interfaccia utente rappresentata nelle gure 3:

Per accendere l’apparecchio premere il tasto (Rif. A). Impostare la temperatura desiderata scegliendo un livello tra 40°C e 80°C, premendo il tasto Mode. Durante la fase di riscaldamento, i led (Rif. 1 5) relativi alla temperatura raggiunta dall’acqua sono accesi ssi; quelli successivi, no alla temperatura impostata, lampeggiano progressivamente. Se la temperatura si abbassa, per esempio in seguito a prelievo di acqua, il riscaldamento si riattiva automaticamente ed i led compresi tra l’ultimo acceso sso e quello relativo alla temperatura impostata riprendono a lampeggiare progres sivamente. In caso di mancanza di alimentazione, o se invece il prodotto viene spento utilizzando il pulsante (Rif. A), rimane memo rizzata l’ultima temperatura impostata. Durante la fase di riscaldamento puo vericarsi una leggera rumorosita dovuta al riscaldamento dell’acqua. La lampada spia rimane accesa durante la fase di riscaldamento.

La lampada spia rimane accesa durante la fase di riscaldamento.

FUNZIONE ECO

La funzione Eco si attiva premendo il pulsante MODE no a quando il led ECO è acceso. La funzione Eco mira a produrre acqua calda apprendendo le abitudini dell'utente. Quindi, per la prima settimana in assoluto il prodotto memorizza le intercettazioni e i periodi in cui avvengono queste intercettazioni. Dalle settimane successive viene eseguito il riscaldamento dell'acqua rispetto a quanto appreso in precedenza. Se l'utente desidera ripristinare la funzione e avviare un nuovo periodo di apprendimento, è necessario selezionare il comando appropriato tramite App (il led eco apparirà lampeggiante). Se durante la funzione Eco, viene premuto il pulsante MODE, la funzione verrà disattivata.

WEEKLY PROGRAM FUNCTION

La funzione di programma settimanale può essere attivata solo tramite l'app. Se selezionato, il led MODE sul prodotto è acceso. L'utente può selezionare per ogni giorno della settimana due diverse temperature di set point in due tempi diversi: il prodotto calcolerà la velocità di riscaldamento e, a seconda di esso, il momento migliore per iniziare il riscaldamento al ne di soddisfare il setpoint al momento desiderato. Se viene premuto il pulsante MODE, la funzione sarà disattivata.

Impostazione del set point

Premendo il pulsante MODE l'utente sarà in grado di scegliere la temperatura del set point (indicata da led di temperatura con altri led spenti). Ogni pressione aumenterà o diminuirà la temperatura di impostazione di 20 gradi. Dopo 5 secondi senza azioni il set point verrà confermato e memorizzato.

STATO DI BLOCCO

Esistono due possibili stati di blocco

- STATO DI BLOCCO DEL TOUCH

Se viene rilevato un errore di comando tattile, lo stato del LED del tocco è indeterminato e non può essere controllato. Questo stato è indicato dal lampeggio dei led di temperatura (veloce se il prodotto è acceso, lento se il prodotto è

spento).

- ALTRO STATO DI BLOCCO

Se vengono rilevati altri errori, tutti i led inizieranno a lampeggiare. Per ripristinare un errore non volatile, se possibile, è necessario premere il pulsante ON/OFF (Fig. 3A) per spegnere

e accendere il prodotto. Per vericare quale errore si è vericato è necessario entrare nello stato diagnostico premendo contemporanea per 3 secondi i pulsanti ON_OFF e MODE. In questo stato il led di temperatura deve mostrare il difetto seguendo la tabella 1.4. Dopo 25 secondi il sistema tornerà in stato di blocco. Nota: in caso di

WI FI

Il modulo Wi può essere acceso / spento premendo il pulsante corrispondente: se il WiFi è collegato e funziona correttamente, il led corrispondente è acceso sso, se il Wi è in errore (errore comm) il led WiFi è spento. In stato di riposo (Wi acceso ma non congurato) il led Wi lampeggerà normalmente quindi per entrare nella moda lità AP è necessario premere il pulsante WiFi per 5 secondi: il modulo rimane in modalità AP per 10 minuti al massimo

Page 11

(o 25 secondi se la modalità AP non è stata inserita correttamente, torna allo stato precedente. Questo stato è indicato dal led Wi che lampeggia rapidamente. Nella fase di provisioning il led lampeggerà velocemente due volte e spegnerà una volta (e così via). Per ripristinare la congurazione Wi-Fi è necessario premere contemporanea per 10 secondi i pulsanti [MODE] e [WIFI].

NOTA 1: il comando AP e il comando Soft Reset devono essere elaborati solo se WiFi è attivo e l'errore comm non viene rilevato.

NOTA 2: dopo il comando AP il pulsante WiFi deve essere disattivato per 25 secondi.

NOTIZIE UTILI (per l'utente)

Prima di eettuare qualsiasi operazione di pulizia dell'apparecchio assicurarsi di aver spento il prodotto portando l'interruttore esterno in posizione OFF. Non utilizzare insetticidi, solventi o detersivi aggressivi che possano danneggiare le parti verniciate o in materiale plastico.

Se l’acqua in uscita è fredda, vericare:

- che l'apparecchio sia collegato all'alimentazione elettrica e l'interruttore esterno sia in posizione ON.

- che almeno il led dei 40 °C (Rif. 1) sia acceso (per i modelli dotati di interfaccia utente rappresentata nelle gure 3

Se vi è presenza di vapore in uscita dai rubinetti:

Interrompere l’alimentazione elettrica dell’apparecchio e contattare l'assistenza tecnica.

Se vi è usso insuciente di acqua calda, vericare:

- la pressione di rete dell’acqua;

- l'eventuale ostruzione dei tubi di ingresso ed uscita dell’acqua (deformazioni o sedimenti).

Fuoriuscita d’acqua dal dispositivo contro le sovrapressioni

Un gocciolamento di acqua dal dispositivo è da ritenersi normale durante la fase di riscaldamento. Se si vuole evitare tale gocciolamento, occorre installare un vaso di espansione sull’impianto di mandata. Se la fuoriuscita continua durante il periodo di non riscaldamento, far vericare:

- la taratura del dispositivo;

- la pressione di rete dell’acqua.

Attenzione: Non ostruire mai il foro di evacuazione del dispositivo!

QUALORA IL PROBLEMA PERSISTA, IN OGNI CASO NON TENTARE DI RIPARARE L’APPARECCHIO, MA RIVOLGERSI SEMPRE A PERSONALE QUALIFICATO.

I dati e le caratteristiche indicate, non impegnano la Ditta costruttrice, che si riserva il diritto di apportare tutte le modiche ritenute opportune senza obbligo di preavviso o di sostituzione.

Ai sensi dell’art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 “Attuazione della direttiva 2012/19/UE sui riuti di apparecchiature elettriche ed elettroniche (RAEE)”

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla ne della

propria vita utile deve essere raccolto separatamente dagli altri riuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a ne vita agli idonei centri comunali di raccolta dierenziata dei riuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma è possibile consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con supercie di vendita di almeno 400 m possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L’adeguata raccolta dierenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili eetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.

è inoltre

Page 12

GENERAL SAFETY INSTRUCTIONS

1. Read the instructions and warning in this manual carefully, they

contain important information regarding safe installation, use and maintenance.

This manual is an integral part of the product. Hand it on to the

next user/owner in case of change of property.

2. The manufacturer shall not liable for any injury to people, animals or

damage to property caused by improper, incorrect or unreasonable use or failure to follow the instructions reported in this publication.

3. Installation and maintenance must be performed by professionally

qualied personnel as specied in the relative paragraphs. Only use original spare parts. Failure to observe the above instructions can compromise the safety of the appliance and relieves the manufacturer of any liability for the consequences.

4. DO NOT leave the packaging materials (staples, plastic bags, ex-

panded polystyrene, etc.) within the reach of children - they can cause serious injury.

5. The appliance may not be used by persons under 8 years of age,

with reduced physical, sensory or mental capacity, or lacking the requisite experience and familiarity, unless under supervision or following instruction in the safe use of the appliance and the hazards attendant on such use. DO NOT permit children to play with the appliance. User cleaning and maintenance may not be done by unsupervised children.

6. DO NOT touch the appliance when barefoot or if any part of your

body is wet.

7. Before using the device and after routine or extraordinary mainte-

nance, we recommend lling the appliance's tank with water and draining it completely to remove any residual impurities.

8. If the appliance is equipped with a power cord, the latter may only be

replaced by an authorised service centre or professional technician.

9. It is mandatory to screw o the water inlet pipe of the unit a safety

valve in accordance with national regulations. In countries which have enacted EN 1487, the safety group must be calibrated to a maximum pressure of 1487 MPa (0,7 bar) and include at least a cock, check valve and control, safety valve and hydraulic load cutout.

10. Do not tamper with the overpressure safety device (valve or safety

group), if supplied together with the appliance; trip it from time to time to ensure that it is not jammed and to remove any scale deposits.

Page 13

11. It is normal that water drips from the overpressure safety device

when the appliance is heating. For this reason, the drain must be connected, always left open to the atmosphere, with a drainage pipe installed in a continuous downward slope and in a place free of ice.

12. Make sure you drain the appliance and disconnect it from the power

grid when it is out of service in an area subject to subzero temperatures.

13. Water heated to over 50 °C can cause immediate serious burns if

delivered directly to the taps. Children, disabled persons and the aged are particularly at risk. We recommend installing a thermostatic mixer valve on the water delivery line, marked with a red collar.

14. Do not leave ammable materials in contact with or in the vicinity of

the appliance.

15. Do not place anything under the water heater which may be dam-

aged by a leak.

Page 14

“THERMAL DISINFECTION CYCLE” FUNCTION ANTILEGIONELLA

The antibacterial function is activated by pressing the MODE button for 3 seconds. All the temperature LEDS are switched o during activation, with the sole exception of the 60° LEDS, which ash. Similarly, all the LEDS switch o during deactivation, with the exception of the 40° LED, which ashes. The antibacterial function heats the water to avoid the formation of bacteria in the internal tank. The antibacterial function is performed when the machine is switched on (with supercap empty) or 30 days (depending on the NFC parameter settings) after the last time that the antibacterial condition was considered to be satised: this occurs when the average water temperature has been higher than the antibacterial setpoint for a certain period (this depends on the NFC, but the antibacterial cycle is usually performed at 65° C to guarantee that the temperature is higher than 60° C for 1 hour).

TECHNICAL CHARACTERISTICS

For the technical specications, refer to the nameplate (the nameplate is located next to the water intake/outlet pipes).

Table 1 - Product information

Product range 50 80 100

Weight (kg) 17 22 26

Installation

Model Refer to the nameplate

SMART X X X

Qelec (kWh) 6,893 7,323 7,455

Qelec, week, smart (kWh) 24,558 25,435 26,002

Qelec, week (kWh) 29,678 32,942 33,778

Load prole M M M

V40 (L) 65 92 130

Capacity (l) 49 75 95

The power consumption data in the table and the other information given in the Product Data Sheet (Enclosure A to this manual) are dened in relation to EU Directives 812/2013 and 814/2013. The products without the label and the data sheet for water heaters and solar devices, stipulated in regulation 812/2013, are not intended to be used in such assemblies. The device is equipped with a smart function that allows you to adapt the consumption to the user proles. If operated correctly, the device has a daily consumption of “Qelec* (Qelec,week,smart/Qelec,week)” less than that of an product with no smart function”.

This appliance is conforming with the international electrical safety standards IEC 60335-1 and IEC 60335-2-21. The CE marking of the appliances attests its conformity to the following EC Directives, of which it satises the essential requisites:

- LVD Low Voltage Directive: EN 60335-1, EN 60335-2-21, EN 60529, EN 62233, EN 50106.

- EMC Electro-Magnetic Compatibility: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

- RoHS2 Risk of Hazardous Substances: EN 50581.

- ErP Energy related Products: EN 50440.

This product is in conformity with REACH regulations.

Vertical Vertical Vertical

15 dB

40,0% 40,0% 40,0%

equivalent

Page 15

INSTALLING NORMS (for the installer)

This product, excluding horizontal models (Table 1), is a device that must be installed vertically in order to operate correctly. Once installation is complete, and before any water is added or the power supply is connected, use a measuring instrument (i.e. a spirit level) to check that the device has been installed perfectly vertical. The

appliance heats water to a temperature below boiling point. It must be linked up to a mains water supply according to the appliance performance levels and capacity. Before connecting the appliance, it is rst necessary to:

- Check whether the characteristics (please refer to the data plate) meet the customer’s requirements.

- Make sure the installation conforms to the IP degree (of protection against the penetration of liquids) of the appli

ance according to the applicable norms in force.

- Read the instructions provided on the packaging label and on the appliance data plate. This appliance was designed to be installed only inside buildings in compliance with the applicable norms in force. Furthermore, installers are requested to keep to the following advice in the presence of:

- Damp: do not install the appliance in closed (unventilated) and damp rooms.

- Frost: do not install the appliance in areas where the temperature may drop critically and there may be a risk that ice

may form.

- Sunlight: do not expose the appliance to direct sunrays, even in the presence of windows.

- Dust/vapours/gas: do not install the appliance in the presence of particularly dangerous substances such as acidic

vapours, dust or those saturated with gas.

- Electrical discharges: do not install the appliance directly on electrical supplies that aren’t protected against sud

den voltage jumps.

In the case of walls made of bricks or perforated blocks, partition walls featuring limited static, or masonry dierent in some way from those stated, you rst need to carry out a preliminary static check of the supporting system. The wall-mounting fastening hooks must be designed to support a weight that is three times higher than the weight of the water heater lled with water. Fastening hooks with a diameter of at least 12 mm are recommended. We recommend installing the appliance (A Fig. 1) as close as possible to the delivery points to minimise heat loss along the pipes. Local regulations may provide for restrictions on installation in bathrooms; observe any regulatory minimum distances. To facilitate maintenance, make sure there is a clearance of at least 50 cm inside the enclosure for access to the electrical equipment.

Hydraulic connection

Connect the water heater’s inlet and outlet with pipes or ttings that are able to withstand temperature in excees of 90°C at a pressure exceeding that of the working pressure. Therefore, we advise against the use of any materials which cannot resist such high temperatures. The appliance must not be supplied with water of hardness less than 12°F, nor with especially hard water (greater than 25°F); we recommend installing a water softener, properly calibrated and controlled - do not allow the residual hardness to fall below 15°F. Screw a “T” piece union to the water inlet pipe with the blue collar. On one side of the “T” piece union, screw a tap for draining the appliance that can only be opened with the use of a tool (B Fig. 2). On the other side of the “T” piece union screw the safety valve supplied (A Fig. 2).

Safety group complies with the European standard EN 1487

Some countries may require the use of hydraulic special safety devices; the installer must check the suitability of the safety device he tends to use. Do not install any shut-off device (valve, cock, etc.) between the safety unit and the heater itself. The appliance's drain outlet must be connected to a drain pipe of diameter at least equal to the of the outlet itself, with a funnel to permit an air gap of at least 20 mm for visual inspection. Use a hose to connect the safety group to the mains cold water supply; t a cock if necessary (D g. 2). In addition, a water discharge tube on the outlet C Fig. 2 is necessary if the emptying tap is opened. When installing the safety device, do not tighten it fully down, and do not tamper with its settings. It is necessary to connect the drain, which must always be left exposed to the atmosphere, with a drainage pipe that is installed sloping downwards in a place with no ice. If the network pressure is closed to the calibrated valve pressure, it will be necessary to apply a pressure reducer far away from the appliance. To avoid any possible damage to the mixer units (taps or shower) it is necessary to drain any impurities from the pipes.

Page 16

Electrical connection

It is mandatory, before installing the appliance, to perform an accurate control of the electrical system by verifying compliance with current safety standards, which is adequate for the maximum power absorbed by the water heater (refer to the data plate) and that the section of the cables for the electrical connection is suitable and complies with local regulations. The manufacturer is not liable for damage caused by lack of grounding or anomalous power supply. Before starting up the appliance, check that the power rating matches that given on the nameplate. The use of multiplugs, extensions or adaptors is strictly prohibited. It is strictly forbidden to use the piping from the plumbing, heating and gas systems for the appliance earthing con nection. If the appliance is supplied with a power supply cable, should the latter need replacing, use a cable featuring the same characteristics (type H05VV-F 3x1.5 mm must be routed into the hole in the back of the appliance and connected to the thermostat terminals (M Fig. 4). Use a two-pole switch conforming with national laws in force (contact gap of at least 3 mm, preferably equipped with fuses) to disconnect the appliance's power supply. The appliance must be grounded with a cable (yellow/green and longer than the phase cable) connected to the termi nals marked (G Fig. 4). Before starting up the appliance, check that the power rating matches that given on the nameplate. If the appliance is not supplied with a power supply cable, choose one of the following installation modes:

- connection to mains with a rigid pipe (if the appliance has no cable clamp); use a cable with a minimum 3x1.5 mm

section;

- with a exible cable (type H05VV-F 3x1.5mm2, 8.5 mm in diameter) if the appliance is supplied with a cable clamp.

, 8.5 mm in diameter. The power cord (H05VV-F 3x1 mm2 dia. 8.5 mm)

Testing and ignition of the device

Before powering up the appliance, ll the heater with mains water. To do so, open the mains cock and the hot water tap until all the air has been vented from the boiler. Check for leaks from the anges, tighten down the ttings (not too much!) if necessary. Turn on the appliance with the switch.

MAINTENANCE REGULATIONS (for qualied personnel)

Before calling your Technical Servicing Centre, check that the fault is not due to lack of water or power failure.

Caution: disconnect the appliance from the mains before conducting any maintenance work.

Emptying the appliance

To drain the appliance, proceed as follows:

- close the tap, if installed (D Fig. 2), otherwise the central tap domestic power supply;

- turn on the hot water tap (wash basin or bathtub);

- open the drain valve B (Fig. 2).

Possible replacement of components

To work on the electronic board (Ref. T), rst disconnect the power cord from the outlet.

Remove it from its housing, as shown in the gure 3, paying attention to the components that compose it (gure 3 ) by disconnecting the cable (Rif Y) from the card.

Periodical maintenance

The heating element (R g. 8) should be descaled every two years (the frequency must be increased, if water is very hard) to ensure it works properly. If you do not wish to use a liquid descaler (in this case please read the safety data sheets of des caling), you can simply break o the deposit, taking care not to damage the heating element's cladding. The magnesium anode (N g. 8) must be replaced every two years, otherwise the decay of the warranty. In the presence of aggressive or waters rich in chloride it is recommended to check the status of the anode annually. To remove this, disassemble the heating element and unscrew from the support bracket.

Page 17

USER INSTRUCTIONS

Reset/Diagnostics

• For models featuring a user interface as represented in gures 3.

When one of the malfunctions described above occurs, the appliance will enter its “fault status” and all LEDs on the control panel will ash simultaneously. Reset: to reset the appliance, switch the product o and on again using the function disappears immediately following the reset process, the appliance will resume normal operation. If this is not the case, all the LEDs will continue to ash; contact the Technical Assistance Centre. Diagnostics: to enable the diagnostic function, hold the by ve LEDs (Ref. 1 LED Ref. 1,2,3 – Internal P.C.B. malfunction; LED Ref. 3 – NTC 1/NTC 2 temperature sensors broken (open or short-circuited); LED Ref. 1 – Water overheating detected by an individual sensor; LEDs Ref. 2,3 – Operation without water. Exit the diagnostic function by pressing the Reset: to reset the appliance, switch the product o and on again using the function disappears immediately following the reset process, the appliance will resume normal operation. If this is not the case, the error code will continue to appear on the display; contact the Technical Assistance Centre.

5) according to the following scheme:

button (Ref. A) or wait for 25 seconds.

button (Ref. A) for 5 seconds. The type of fault is indicated

"Thermal disinfection cycle" function (anti-legionella)

button (Ref. A). If the cause of the mal-

Adjusting the temperature and activating the functions

• For models featuring a user interface as represented in gures 3:

Press the between 40°C and 80°C. During the heating phase, the LEDs (Ref. 1 the water so far remain lit in a xed manner; all subsequent LEDs (up to the set temperature) ash progressively. If the temperature drops, for example after hot water has been used, the heating is reactivated automatically and the LEDs between the last xed light and the light corresponding to the set temperature will resume ashing progressively. The rst time the product is switched on, it will be set to a temperature of 70°C. In the event of a power failure or if the product is switched o using the perature remains memorised. During the heating phase, a slight noise may be produced as a result of the water heating process.

The LED remains ON during heating.

button (Ref. A) to switch on the appliance. Press the MODE button to set the desired temperature at a level

5) corresponding to the temperature reached by

button (Ref. A), the most recently set tem-

ECO FUNCTION

Activate the Eco function by pressing the MODE button until the ECO LED lights up. The Eco function will produce hot water based on the user’s habits. So, for the rst week, the product will save the water use and the periods when the water is used. From the following weeks, the water will be heated according to the preceding values. To restore the function and start a new learning period, the user must select the appropriate command using the App (the Eco LED will start ashing). If the MODE button is pressed during the Eco function, the function will be deactivated.

WEEKLY PROGRAM FUNCTION

The weekly program function can only be activated through the App. The MODE LED on the product lights up if it is selected.

Page 18

Two dierent setpoint temperatures at two dierent times can be selected for each day of the week: the product will calculate the heating speed and, depending on the temperature, the best moment to start heating in order to reach the setpoint at the desired time.

Press the MODE button to deactivate the function.

Setting the set-point

Press the MODE button to select the setpoint temperature (indicated by the temperature LEDs with the other LEDs o ). Every time the buttons are pressed, the temperature will increase or decrease by 20 degrees. After 5 seconds without any operation, the setpoint will be conrmed and saved.

STALL STATUS

There are two possible stall statuses:

- TOUCH CONTROL STALL STATUS

If a touch control error is detected, the status of the touch LED is undetermined and cannot be controlled. This status is indicated by the ashing of the temperature LEDs (fast if the product is on, slow if it is o).

- OTHER STALL STATUS

If other errors are detected, all the LEDs will start ashing. To reset a non-volatile error, if possible, it is necessary to press the ON/OFF button (Fig. 3A) to switch the product

on and o. To verify which error occurred, it is necessary to enter the diagnostics state by simultaneously pressing the ON_OFF and MODE for 3 seconds. In this state, the temperature LED must show the defect according to Table

1.4. After 25 seconds, the system will return to the stall status. Note: for the Chinese market (set through NFC), the product is reset by simultaneously pressing the ON/OFF and ECO buttons for 5 seconds.

WI FI

To check which error has occurred, enter into the diagnostics state by pressing the ON_OFF and MODE buttons

.seconds 3 simultaneously for

WI FI

The WiFi module is switched on / o by pressing the corresponding button: if the WiFi is connected and functioning

.correctly, the corresponding LED is steady on, if the WiFi is in error (error comm), the WiFi LED is o

In idle state (WiFi switched on but not congured), the Wi LED will ash normally, so the WiFi button must be pressed seconds if the 25 minutes (or 10 seconds to enter into AP mode: the module remains in AP mode for a maximum 5 for AP mode has not been entered correctly, in which case it returns to the previous state). This state is indicated by the

.WiFi LED ashing rapidly .(In the provisioning phase, the LED will ash rapidly twice and switch o once (and so on .seconds to restore the Wi-Fi conguration 10 Press the [MODE] and [WIFI] buttons simultaneously for

the AP command and the Soft Reset command must only be used if the WiFi is enabled and an error comm is :1 NOTE

.not detected

.seconds 25 after the AP command, the WiFi button must be deactivated for :2 NOTE

Page 19

USEFUL INFORMATION (for the user)

Before any operation of cleaning the device make sure to turn o the product by bringing the external switch to the OFF position. Do not use insecticides, solvents or aggressive detergents that may damage the painted parts or plastic material.

If the water delivery is cold, have the following checked:

- that the device is connected to the power supply and the external switch is in the ON position.

- that at least led 40°C (ref. 1) is turned on (for models equipped with the user interface shown in Figures 3);

If there is presence of steam output from the taps:

Remove power from the electrical appliance and contact technical support.

If the hot water delivery is insucient, have the following checked:

- the pressure of the water mains;

- eventual obstruction of the inlet and outlet pipes (deformation or sediment).

Water trickling from the pressure safety device

During the heating phase, some water may trickle from the tap. This is normal. To prevent the water trickling, a suitable expansion vessel must be installed on the ow system. If the trickling continues even after the heating phase, have the following checked:

- device calibration;

- the pressure of the water mains.

Caution: Never obstruct the appliance outlet!

IF THE PROBLEM PERSISTS,NEVER ATTEMPT TO REPAIR THE APPLIANCE YOURSELF - ALWAYS HAVE THIS DONE BY A QUALIFIED TECHNICIAN.

The indicated data and specications are not binding; the manufacturer reserves the right to modify them at his own discretion notication or replacement.

This product conforms to Directive WEEE 2012/19/EU.

The symbol of the crossed waste paper basket on the appliance and its packaging indicates that the product must be

scrapped separately from other waste at the end of its service life. The user must therefore hand the equipment over to a

sorted waste disposal facility for electro-technical and electronic equipment at the end of its service life.

Alternatively, he may return the equipment to the retailer at the time of purchase of a new equivalent type of appliance. Electronic equipment of size less than 25 cm can be handed over to any electronics equipment retailer whose sales area is at least

400 m

for disposal free of charge and without any obligation to purchase new product.

Page 20

CONSIGNES GÉNÉRALES DE SÉCURITÉ

1. Lire attentivement les consignes et les recommandations

contenues dans le présent livret car elles fournissent d’importantes indications concernant la sécurité de l’installation, l’utilisation et d’entretien.

Le présent livret constitue une partie intégrante et essentielle

du produit. Il doit être conservé soigneusement et devra toujours accompagner l'appareil même en cas de cession à un autre propriétaire ou utilisateur et/ou de transfert sur une autre installation.

2. La société fabricante n'est pas reponsable des éventuels dommages aux

personnes, animaux et objets causés par une utilisation inappropriée, erronée et déraisonnable ou par une abence de respect des instructions signalées dans ce fascicule.

3. L'intallation et la maintenance de l'appareil doivent être eectuées

par un personnel qualié professionellement et comme indiqué dans les paragraphes correspondants. Utiliser exclusivement des pièces de rechange originales. Le non respect de ce qui est indiqué plus haut peut compromettre la sécurité et fait déchoir la responsabilité du fabricant.

4. Les éléments d’emballage (agraphes, sachets en plastique, polystyrène

expansé etc.) ne doivent pas être laissés à la portée des enfants car ils sont une source de danger.

5. L’appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par

des personnes avec des capacités physiques, sensorielles ou mentales réduites ou sans l’expérience ou la connaissance nécessaire, pourvu qu’ils soient sous surveillance ou après que ces derniers aient reçu les consignes concernant l’usage sûr de l’appareil et la compréhension des risques s’y rapportant. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et la maintenance destinée à être eectués par l’utilisateur ne doivent pas être accomplis par les enfants sans surveillance.

6. Il est interdit de toucher l’appareil si l’on est pieds nus ou avec des

parties du corps mouillées.

7. Avant d’utiliser l’appareil et après une intervention d'entretien ordinaire

ou extraordinaire, il convient de remplir d'eau le réservoir de l'appareil et d'eectuer ensuite une vidange complète, an d'éliminer toute impureté résiduelle.

8. Si l'appareil est muni du câble d'alimentation, en cas de remplacement

de ce dernier, s'adresser à un centre d'assistance autorisé ou à un personnel qualié.

Page 21

9. Il est obligatoire de visser sur le tuyau d’entrée d’eau de l’appareil un

canne de sécurité conforme aux normes nationales. Pour les nations qui ont transposé la norme EN 1487, le groupe de sécurité doit comporter une pression maximale de 0,7 MPa et comprendre au moins un robinet d’arrêt, un clapet anti-retour, un clapet de sécurité, une vanne de sécurité, un dispositif d’interruption de la charge hydraulique.

10. Le dispositif contre les surpressions (valve ou groupe de sécurité) ne

doit pas être altéré et doit être mis en marche périodiquement pour vérier qu'il ne soit pas bloqué et pour éliminer d'éventuels dépôts de calcaire.

11. Un égouttement du dispositif contre les surpressions est normal

durant la phase de chauage. Pour cela raccorder le déchargement, laissé quoi qu’il en soit ouvert, avec un tuyau de drainage installé en pente continue vers le bas et dans un lieu sans glace.

12. Il est indispensable de vider l'appareil et le débrancher du réseau

électrique s'il doit rester inutilisé dans un local sujet au gel.

13. L’eau chaude distribuée avec une température dépassant 50°C aux

robinets d’utilisation peut provoquer immédiatement de graves brûlures. Les enfants, les personnes handicapées et âgées sont plus exposées à ce risque. Il est donc conseillé d’utiliser une vanne de mélange thermostatique que l’on doit visser au tuyau de sortie de l’eau de l’appareil.

14. Aucun objet inammable ne doit se trouver en contact et/ou près de

l'appareil.

15. Éviter de se tenir sous l’appareil et d’y placer tout objet, pouvant, par

exemple, s'abîmer à cause d'une fuite d'eau éventuelle.

Page 22

FONCTION  CYCLE DE DÉSINFECTION THERMIQUE  ANTILEGIONELLA

Pour activer la fonction antibactérienne, appuyez sur le bouton MODE pendant 3 secondes. Pendant l’activation, tous les témoins de température sont éteints, exception faite des témoins de 60° qui clignotent. En même temps, lors de la désactivation, tous les témoins s'éteignent, hormis le témoin de 40° qui clignote. Cette fonction chaue l’eau an d'éviter la formation de bactéries dans le réservoir. Le cycle antibactérien s’eectue à l’allumage (le supercondensateur doit être vide) ou après 30 jours (selon les paramètres NFC) à compter du dernier moment où l’absence de bactéries a été conrmée. Cet état correspond au moment où la température moyenne de l’eau est supérieure au réglage de température antibactérienne pour une période donnée (la valeur prédénie dépend du NFC ; en général, la température est xée à 65 °C an que la température soit supérieure à 60 °C pendant 1 heure).

CARACTÉRISTIQUES TECHNIQUES

Pour les caractéristiques techniques, se référer aux données de la plaque (étiquette placée à proximité des tuyaux d’entrée et de sortie de l’eau).

Tableau 1 - Informations du produit

Gamme de produit 50 80 100

Poids (kg) 17 22 26

Installation

Modèle Se reporter à la plaque des caractéristiques

SMART X X X

Qelec (kWh) 6,893 7,323 7,455

Qelec, week, smart (kWh) 24,558 25,435 26,002

Qelec, week (kWh) 29,678 32,942 33,778

Prole de charge M M M

V40 (L) 65 92 130

Capacité (l) 49 75 95

Verticale Verticale Verticale

15 dB

40,0% 40,0% 40,0%

Les caractéristiques énergétiques du tableau et les données complémentaires présentes dans la che du produit (An nexe A faisant partie intégrante de ce livret) sont dénies sur la base des Directives EU 812/2013 et 814/2013. Les produits sans étiquette et sans la che relative d‘ensembles de chaue-eaux et dispositifs solaires, prévues par le règlement 812/2013, ne sont pas destinés à la réalisation de ces ensembles. L’appareil est doté d’une fonction smart qui permet d’adapter la consommation aux prols d’utilisation de l’usager. S’il est utilisé correctement, l’appareil a une consommation quotidienne égale à «Qelec» (Qelec, week, Smart/Qelec, week)» inférieure à celle d’un produit équivalent sans la fonction smart”.

Cet appareil est conforme aux normes internationales de sécurité électrique CEI 60335-1 ; CEI 60335-2-21. Le marquage CE présent sur l‘appareil atteste sa conformité aux Directives Communautaires suivantes, dont il répond aux exigences essentielles :

- Directive Basse Tension BT : EN 60335-1, EN 60335-2-21, EN 60529, EN 62233, EN 50106.

- Compatibilité Électromagnétique CEM : EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

- Limitation des Substances Dangereuses ROHS : EN 50581.

- Produits liés à l‘Énergie ErP : EN 50440.

Ce produit est conforme au règlement REACH.

Page 23

INSTALLATION DE L’APPAREIL (pour l’installateur)

Ce produit, à l'exception des modèles horizontaux (Tableau 1), est un appareil qui doit être installé en position verticale an de fonctionner correctement. À la n de l'installation, et avant toute opération de mise en eau et d'alimentation électrique, utiliser un instrument de référence (ex: un niveau à bulle) an de vérier la verticalité eective du montage. L’appareil permet de réchauer l’eau à une température inférieure à sa température d’ébullition.

Il doit être raccordé à un réseau d’adduction d’eau sanitaire correspondant proportionnellement à ses performances et à sa capacité. Avant de raccorder l’appareil, il est nécessaire de :

- S’assurer que les caractéristiques (voir la plaque signalétique) répondent aux besoins du client.

- Vérier la conformité de l’installation à l’indice de protection IP (protection contre la pénétration de uides) de l’ap

pareil selon les normes en vigueur.

- Lire les indications gurant sur l’étiquette de l’emballage et sur la plaque signalétique. Cet appareil est conçu uniquement pour installation à l’intérieur de locaux conformément aux réglementations en vigueur et exige le respect des instructions suivantes suite à la présence de :

- Humidité: ne pas installer l’appareil dans des locaux fermés (non ventilés) et humides.

- Gel: ne pas installer l’appareil dans des lieux où un abaissement de la température à un niveau critique avec risque

de formation de glace est probable.

- Rayons du soleil: ne pas exposer l’appareil aux rayons directs du soleil, même s’il y a des baies vitrées.

- Poussière/vapeurs/gaz: ne pas installer l’appareil en présence d’atmosphère particulièrement agressive contenant

des vapeurs acides, des poussières ou saturée de gaz.

- Décharges électriques: ne pas installer l’appareil directement relié à des lignes électriques non protégées contre les

sautes de tension.

En cas de murs fabriqués en briques ou blocs creux, de cloisons peu statiques ou d’ouvrages de maçonnerie autres que ceux qui sont indiqués, il faut procéder à une vérication statique préalable du système de support. Les crochets d’attache au mur doivent pouvoir soutenir un poids triple de celui du chaue-eau rempli d’eau. On conseille des crochets de 12 mm. Il est conseillé d’installer l’appareil (A Fig.1) au plus près des endroits d’utilisation, pour limiter les dispersions de chaleur le long des tuyauteries. Les normes locales peuvent prévoir des restrictions en ce qui concerne l’installation de l’appareil dans la salle de bain, respecter donc les distances minimales prévues par les normes en vigueur. Pour faciliter les interventions d'entretien, prévoir un espace libre à l'intérieur de la calotte, d'au moins 50 cm, pour accéder aux éléments électriques.

Branchement hydraulique

Brancher l‘entrée et la sortie du chaue-eau avec des tuyaux et des raccords résistants, outre à la pression d‘exer-cice, à la température de l‘eau chaude, qui peut normalement atteindre ou même dépasser 90 °C. Il est donc déconseillé d‘utiliser des matériaux qui ne résistent pas à ces températures. L'appareil ne doit pas fonctionner avec une eau d‘une dureté inférieure à 12 °F ; en revanche, avec une eau particulièrement dure (plus de 25 °F), il est conseillé d‘utiliser un adoucisseur, étalonné et contrôlé comme il se doit ; dans ce cas, la dureté résiduelle ne doit pas baisser en dessous de 15 °F. Visser sur le tuyau d‘entrée de l‘eau dans l‘appareil, reconnaissable par le collier bleu, un raccord en T. Sur ce rac-cord, visser d‘un côté un robinet pour la vidange du chaue-eau (B Fig. 2), qui ne puisse être manœuvré qu‘à l‘aide d‘un outil, et de l‘autre le dispositif contre les surpressions (A Fig. 2).

Groupe de sécurité conforme à la Norme Européenne EN 1487

Certains pays pourraient exiger d'utiliser des dispositifs hydrauliques de sécurité spécifique, conformes aux dispositions légales locales ; il revient à l'installateur qualifié, préposé à l'installation du produit, d'évaluer la conformité du dispositif de sécurité à utiliser. Il est interdit d‘interposer un dispositif d‘arrêt quelconque (vannes, robinets, etc.) entre le dispositif de sécurité et le chauffe-eau. La sortie d'évacuation du dispositif doit être reliée à une tuyauterie d'évacuation ayant un diamètre au moins égal à celle de raccordement de l'appareil, à travers un entonnoir qui réalise une distance d'air de 20 mm minimum et ore la possibilité d'un contrôle visuel. Raccorder avec un tuyau exible le tuyau de l'eau froide de réseau et l'entrée du groupe de sécurité, en utilisant si nécessaire un robinet d'arrêt (D Fig. 2). Prévoir en outre un tuyau d‘évacuation de l‘eau, appli qué sur la sortie, en cas d‘ouverture du robinet de vidange (C Fig. 2). En vissant le groupe de sécurité, ne pas le forcer en n de course et ne pas l'altérer. S‘il existe une pression de réseau proche des valeurs d‘étalonnage de la vanne, un réducteur de pression doit être instal lé le plus loin possible de l‘appareil. Si l‘on décide d‘installer des mitigeurs (robinets ou douches), purger les tuyauteries des impuretés éventuelles qui pourraient les abîmer.

Page 24

Branchement électrique

Il est obligatoire, avant d’installer l’appareil, d’effectuer un contrôle soigné de l’installation électrique en vérifiant la conformité aux normes de sécurité en vigueur, qui soit adapté à la puissance maximum absorbée par le chauffe-eau (se référer aux informations de plaque d’identification) et que la section des câbles pour les raccordements électriques soit adaptée et conforme à la norme en vigueur. Le constructeur de l’appareil n’est pas responsable pour les éventuels dommages causés par l’absence de mise à la terre de l’installation ou par des anomalies d’alimentation électrique. Avant la mise en fonction, contrôler que la tension du réseau soit conforme à la valeur sur la plaque des appareils. Interdiction d’utiliser des prises multiples, des rallonges ou des adaptateurs. Interdiction d’utiliser les tuyaux de l’installation d’eau, de chauage et du gaz pour raccorder l’appareil à la terre. S’il vous faut remplacer le câble d’alimentation qui équipe l’appareil, utilisez un câble ayant les mêmes caractéristiques (type H05VV-F 3x1,5 mm introduit dans le trou prévu à cet eet à l'arrière de l'appareil, et fait glisser jusqu'à ce qu'il atteigne les bornes du thermos tat (M Fig. 4) Pour couper l'appareil du réseau, utiliser un interrupteur bipolaire conforme aux normes nationales en vigueur (ouverture des contacts d'au moins 3 mm, encore mieux s'il est équipé de fusibles). La mise à terre de l’appareil est obligatoire et le câble de terre (qui doit être de couleur jaune-verte et de longueur supé rieure aux phases) doit être xé à la borne à l’endroit marqué par le symbole (G Fig. 4). Avant la mise en fonction, contrôler que la tension du réseau soit conforme à la valeur sur la plaque des appareils. Si l’appa reil n’est pas équipé de câble d’alimentation, choisir un mode d’installation parmi les suivants :

- connexion au réseau xe avec tuyau rigide (si l’appareil n’est pas pourvu de serre-câble), utiliser un câble avec sec

tion minimum 3x1,5 mm2 ;

- par câble exible (type H05VV-F 3x1,5 mm

, diamètre 8,5 mm). Le câble d'alimentation (de type H05VV-F 3x1 mm2, diamètre 8,5 mm) doit être

, diamètre 8,5 mm), si l’appareil est équipé d’un pince-câble.

Test et allumage de l’appareil

Avant d’allumer l'appareil, le remplir avec de l'eau du réseau. Ce remplissage s'eectue en ouvrant le robinet central de l'installation domestique et celui de l'eau chaude, jusqu'à ce que tout l'air soit sorti du réservoir. Vérier visuellement la présence de fuites d'eau éventuelles, de la bride également, et serrer légèrement les boulons. Mettre l'appareil en service avec l'interrupteur.

NORMES D’ENTRETIEN (pour personnel qualié)

Quoi qu‘il en soit, avant de demander l‘intervention de l'Assistance technique pour une panne, vérier que le dysfonctio-nnement ne dépende pas d‘autres causes, par exemple l‘absence momentanée d‘eau ou d‘électricité.

Attention : Avant toute intervention, débrancher l'appareil du réseau électrique.

Vidange de l’appareil

Procéder à la vidange de l'appareil comme décrit ci-dessous :

- fermez le robinet d’arrêt, s’il y en a un d’installé (D Fig. 2), ou bien le robinet central de l’installation domestique;

- ouvrez le robinet de l’eau chaude (lavabo ou baignoire);

- ovrez le robinet B (Fig. 2).

Possibilité de remplacement de composants

Pour travailler sur la carte électronique (rif T), débranchez d'abord le cordon d'alimentation de la prise.

Retirez-le de son logement, comme indiqué sur la gure 3 , en faisant attention aux composants qui le composent (gure 3 ) en déconnectant le câble (Rif Y) de la carte.

Page 25

Entretien périodique

Pour obtenir le bon rendement de l'appareil il est opportun de procéder à la désincrustation de la résistance (R g. 8) tous les deux ans environ (en présence d'eaux ayant une dureté élevée la fréquence doit être augmentée). L’opération, si l'on ne souhaite pas utiliser des liquides prévus à cet eet (dans ce cas lire attentivement les ches de sécurité du désincrustant), on peut accomplir cette opération en cassant la croute de calcaire, en veillant à ne pas endommager la cuirasse de la résistance. L’anode de magnésium (N g. 8) doit être remplacé tous les deux ans, dans le cas contraire la garantie est caduque. En présence d’eaux agressives ou riches en chlorures, il est recommandé de vérier l’état de l’anode tous les ans. Pour la remplacer, il faut démonter la résistance et la dévisser de l‘étrier de support.

NORMES D’UTILISATION POUR L’USAGER

Reset/Diagnostic

• Pour les modèles équipés d’interface utilisateur comme illustré gures 3:

Dès qu’une des pannes suivantes se produit, l’appareil passe en état d’erreur et toutes les LEDS du tableau de com

mande clignotent simultanément.

• Reset : pour eectuer un reset de l’appareil, éteindre et rallumer l’appareil en appuyant sur la touche

Si la cause de la panne a disparu au moment du reset, l’appareil recommence à fonctionner normalement. Dans le cas contraire, toutes les LEDS recommencent à clignoter et il est nécessaire de demander l’intervention du service aprèsvente.

• Diagnostic : pour activer la fonction diagnostic, maintenir pressée la touche de dysfonctionnement est indiqué par les 5 LED (Réf. 1

LED Réf. 1,2,3 – Panne interne de la carte; LED Réf. 3 – Sondes de température NTC 1/NTC 2 endommagées (ouvertes ou en court-circuit); LED Réf. 1 – Surchaue de l’eau relevée par un capteur; LEDS Réf. 2,3 – Fonctionnement sans eau. Pour sortir de la fonction de diagnostic presser la touche

• Reset : pour faire le reset de l’appareil, éteindre le produit et le rallumer avec la touche dysfonctionnement disparaît immédiatement après le reset l’appareil reprendra le fonctionnement normal. Dans le cas contraire, le code d’erreur continue à apparaître sur l’achage : contacter le Centre d’Assistance Technique.

5) selon le schéma suivant :

(Réf. A) ou attendre pendant 25 secondes

(Réf. A) pendant 5 secondes. Le type

(Réf. A). Si la cause de

FONCTION « CYCLE DE DÉSINFECTION THERMIQUE » (ANTI-LEGIONELLA)

(Réf. A).

Réglage de la température et activation des fonctions de l’appareil

• Pour les modèles équipés d’interface utilisateur comme illustré gures 3 :

Pour allumer l’appareil appuyer sur la touche comprise entre 40 °C et 80 °C à l’aide de la touche MODE. Durant la phase de chauage, les led (Réf. 1 température atteinte par l’eau sont allumés xes ; les suivants, jusqu’à la température programmée, clignotent pro gressivement. Si la température diminue, par exemple suite à un prélèvement d’eau, le chauage s’active à nouveau automatique et les voyants compris entre le dernier allumé de manière xe et celui qui correspond à la température congurée recommencent à clignoter progressivement. Après chaque coupure de courant ou quand l’appareil est éteint à l'aide du bouton ture sélectionnée qui reste mémorisée. Pendant la phase de chauage le fonctionnement peut être légèrement bruyant à cause de l’opération de chauage de l’eau.

La lampe témoin reste allumée pendant la phase de réchauement.

(Réf. A). Réglez la température souhaitée en choisissant une valeur

5) relatifs à la

(Réf. A), c’est la dernière tempéra-

Page 26

FONCTION ECO

La fonction Eco est activée en appuyant sur le bouton MODE jusqu’à ce que le témoin s’allume. La fonction ECO vise à produire de l’eau chaude selon les habitudes de l’utilisateur. Dès lors, pendant la première semaine, l’appareil mémorise les interruptions et les périodes correspondantes. Au cours des semaines suivantes, l’eau est chauée selon les événements précédents. Si l’utilisateur souhaite réinitialiser cette fonction et lancer un nouveau programme d’apprentissage, il convient d’appuyer sur le bouton adéquat à l’aide de l’application (le témoin ECO clignotera). Si lorsque la fonction Eco est active, l’utilisateur appuie sur le bouton MODE, la fonction est désactivée.

PROGRAMME HEBDOMADAIRE

La fonction de programme hebdomadaire peut être exclusivement activée à l’aide de l’application. S'il est sélectionné, le témoin MODE est allumé.

L'utilisateur peut choisir pour chaque jour de la semaine deux températures diérentes pour les points de réglage à deux moments diérents : le produit calculera la vitesse de chauage et, sur cette base, le meilleur moment pour démarrer le chauage an d’atteindre le réglage au moment souhaité. Si l’utilisateur appuie sur le bouton MODE, la fonction est désactivée.

DÉFINITION DU POINT DE RÉGLAGE

Une pression sur le bouton MODE permet à l’utilisateur de choisir la température du point de réglage (indiquée par les témoins de température lorsque les autres témoins sont éteints). Chaque pression augmentera ou diminuera la température de réglage de 20 degrés. Après 5 secondes sans aucune manipulation, le point de réglage sera conrmé et mémorisé.

ÉTAT DE VERROUILLAGE

Il existe deux types d’état de verrouillage

- ÉTAT DE VERROUILLAGE DE L’ÉCRAN TACTILE

Si une erreur de commande tactile est détectée, l’état de la LED du tactile est indéterminée et il ne peut pas être contrôlé

Cet état est indiqué par le clignotement des leds de température (rapide si le produit est allumé, lent si le produit a

été éteint).

- AUTRE ÉTAT DE VERROUILLAGE

Si d’autres erreurs sont détectées, toutes les leds commenceront à clignoter. Pour restaurer une erreur non volatile, si possible, il faut appuyer sur la touche ON/OFF (Fig. 3A) pour éteindre et allumer le produit.Pour vérier l’erreur, il faudra accéder au menu Diagnostic. Pour ce faire, appuyez simultanément pendant 3 secondes sur les boutons ON_OFF et MODE. Dans cet état, la led de température doit indiquer le défaut en suivant le tableau 1.4. Au bout de 25 secondes, le système reviendra à l’état de verrouillage. Remarque : pour le marché chinois (conguré sur NFC), le produit est réinitialisé en appuyant simultanément pendant 5 secondes sur les touches ON/OFF et ECO.

WI-FI

Le module Wi-Fi peut être allumé/éteint en appuyant sur le bouton correspondant. Si le Wi-Fi est branché et fonctionne correctement, le témoin correspondant est allumé et xe. En cas d’erreur (erreur de communication), le témoin Wi-Fi est éteint. A l'état de repos (Wi-Fi allumé mais non conguré), le témoin Wi-Fi clignote normalement. Pour accéder au mode AP, il faudra appuyer sur le bouton Wi-Fi pendant 5 secondes. Le module reste en mode AP pendant 10 minutes tout au plus (ou 25 secondes si le mode AP n’est pas correctement activé). Ensuite, l’état précédent est réactivé. L'état est actif lorsque le témoin Wi-Fi clignote rapidement. Lors de la phase de préparation, le témoin clignotera rapidement deux fois puis s'éteindra, et ainsi de suite. Pour redémarrer la conguration Wi-Fi, il faudra appuyer simultanément pendant 10 secondes sur les boutons [MODE] et [WIFI].

NOTE 1 : la commande AP et la commande Soft Reset doivent être utilisées si la fonction Wi-Fi est active et en l’absence d’erreur de communication.

NOTE 2 : après la commande AP, le bouton Wi-Fi doit être désactivé pendant 25 secondes.

Page 27

RENSEIGNEMENTS UTILES (pour l’utilisateur)

Avant d’eectuer toute opération de nettoyage de l’appareil s’assurer d’avoir éteint le produit en mettant l’interrupteur externe en position OFF. Ne pas utiliser d’insecticides, solvants ou détergents agressifs qui pourraient endommager les éléments peints ou en matière plastique.

Si l'eau à la sortie est froide, vérier :

- que l’appareil soit branché à l’alimentation électrique et que l’interrupteur extérieur soit en position ON.

- qu’au moins le led des 40°C (Réf. 1) soit allumé (pour les modèles pourvus d'interface utilisateur représentée dans en

gure 3) ;

- que l’achage soit allumé et que la température indiquée soit au moins 40°C (pour les modèles pourvus d’interface utilisateur représentée dans les g. 5 et 6).

S’il y a présence de vapeur en sortie par les robinets :

Interrompre l'alimentation électrique de l'appareil et contacter l’assistance technique.

En cas de distribution insusante de l'eau chaude, vérier :

- la présence d’eau dans le réseau;

- éventuelle obstruction des tuyaux d’entrée et sortie de l’eau (déformations ou sédiments).

Fuite d’eau du dispositif contre les surpressions

Un égouttement d’eau depuis le dispositif est normal en phase de chauage. Pour éviter cet égouttement, installer un vase d’expansion dans l’installation de refoulement. Si la fuite continue après la période de chauage, faire vérier:

- l’étalonnage du dispositif;

- la présence d’eau dans le réseau.

Attention: ne jamais boucher le trou d’évacuation du dispositif!

SI LE PROBLÈME PERSISTE, DANS TOUS LES CAS, NE JAMAIS ESSAYER DE RÉPARER L'APPAREIL, MAIS S'ADRESSER TOUJOURS À UN PERSONNEL QUALIFIÉ.

Les données et les caractéristiques indiquées n’engagent pas la société productrice, qui se réserve le droit d’ap porter tout changement qu’elle considérera utile sans obligation de préavis ou de remplacement.

Ce produit est conforme à la directive WEEE 2012/19/EU.

Le symbole de la poubelle barrée présent sur l’équipement ou sur l’emballage indique que le produit, à la n de sa vie utile, doit être collecté séparément des autres déchets. L’utilisateur devra donc remettre l’appareil en n de vie aux centres muni cipaux de tri sélectif des déchets électrotechniques et électroniques.

Comme alternative à la gestion autonome, l’appareil à éliminer peut être remis au revendeur, au moment de l’achat d’un nouvel appareil de type équivalent. Il est également possible de remettre gratuitement, sans obligation d’achat, les produits élec troniques à éliminer ayant une dimension inférieure à 25 cm, aux revendeurs de produits électroniques disposant d’une surface de vente d’au moins 400 m l’élimination compatible avec l’environnement, contribue à éviter les eets négatifs possibles sur la nature et sur la santé, et favorise la réutilisation et/ou le recyclage des matériaux dont l’équipement est fait.

. La collecte séparée correcte, permettant de coner l’équipement éliminé au recyclage, au traitement et à

Page 28

INSTRUCCIONES GENERALES DE SEGURIDAD

1. Lea con atención las instrucciones y las advertencias contenidas

en este manual, ya que proporcionan importantes indicaciones sobre la seguridad de instalación, de uso y de mantenimiento.

El presente manual es parte integrante y esencial del producto.

Deberá acompañar siempre al aparato incluso en caso de venta de este último a otro propietario o usuario y/o de transferencia a otra instalación.

2. El fabricante no se hace responsable por daños a personas, animales

y cosas derivados de usos inapropiados, erróneos e irracionales o de un incumplimiento de las instrucciones contenidas en este manual.

3. Las operaciones de instalación y mantenimiento del aparato solo

deben ser llevadas a cabo por personal profesionalmente cualicado y siguiendo las indicaciones de los apartados correspondientes. Utilice exclusivamente repuestos originales. El incumplimiento de lo anterior puede comprometer la seguridad y exonera al fabrican- te de cualquier responsabilidad.

Los elementos de embalaje (grapas, bolsas de plástico, poliestireno expandido, etc.) no deben dejarse al alcance de los niños, ya que son fuentes de peligro.

5. El aparato puede ser utilizado por niños mayores de 8 años y por

personas con capacidades físicas, sensoriales o mentales reducidas o sin experiencia o sin los necesarios conocimientos, a condición de que estén bajo supervisión o tras haber recibido instrucciones sobre el uso seguro del equipo y la comprensión de los peligros conexos. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento que deben realizarse por parte del usuario no deben ser efectuados por niños sin vigilancia.

6. Está prohibido tocar el equipo estando descalzo o con partes del

cuerpo mojadas.

7. Antes de utilizar el aparato y tras una intervención de mantenimien-

to ordinario o extraordinario, es conveniente llenar con agua el depósito del aparato y, después, vaciarlo por completo, a n de eliminar las impurezas residuales.

8. Si el aparato dispone de cable eléctrico de alimentación, en caso de

sustitución del mismo, hay que dirigirse a centro de asistencia autori zado o a personal profesionalmente cualicado.

9. Es obligatorio enroscar al tubo de entrada del agua del aparato una

válvula de seguridad en conformidad con las normativas nacionales. Para los Países que han acogido la norma EN 1487, el grupo de

Page 29

seguridad debe estar a una presión máxima de 0,7 MPa, debe disponer al menos de un grifo de bloqueo, de una válvula de retención, de una válvula de seguridad y de un dispositivo de interrupción de la carga hidráulica.

10. El dispositivo contra las sobrepresiones (válvula o grupo de seguri-

dad) no debe ser alterado y debe ponerse en funcionamiento periódicamente para comprobar que no esté bloqueado y para eliminar posibles depósitos de cal.

11. Un goteo del dispositivo de protección contra sobrepresiones es

normal en la fase de calentamiento del agua. Por eso es necesario conectar el tubo de desagüe, que se dejará siempre abierto a la atmósfera, a un tubo de drenaje instalado con una pendiente continua hacia abajo y en un lugar en que no se forme hielo.

12. Es indispensable vaciar el aparato y desconectarlo de la red eléctrica

si se deja sin funcionar en un local sometido al hielo.

13. El agua caliente suministrada a través de los grifos de uso con una

temperatura superior a los 50°C puede causar inmediatamente graves quemaduras. Los niños, las personas discapacitadas y los ancianos están más expuestos a este riesgo. Se aconseja por lo tanto utilizar una válvula mezcladora termostática que será atornillada en el tubo de salida de agua del aparato.

14. No debe haber ningún elemento inamable en contacto y/o cerca

del aparato.

15. Evite situarse debajo del aparato y colocar cualquier objeto que

pueda, por ejemplo, estropearse debido a una pérdida de agua.

Page 30

FUNCIÓN CICLO DE DESINFECCIÓN TÉRMICA ANTILEGIONELA

La función antibacteriana se activa pulsando la tecla MODE 3 segundos. Durante la activación, todos los led de temperatura están apagados, con la sola excepción de los led 60°, que parpadean. A la desactivación, todos los led se apagan menos el led 40°, que parpadea. La función antibacteriana calienta el agua para evitar la formación de bacterias en el depósito interno. El ciclo antibac teriano se debe ejecutar al encendido (con supercap descargado) o 30 días (según la conguración de los parámetros NFC) después de la última vez que se cumplió la condición antibacteriana: esto ocurre cuando la temperatura media del agua ha sido superior al setpoint antibacteriano en un determinado período (depende del NFC, pero en general el ciclo antibacteriano se realiza a 65° C para garantizar que la temperatura sea superior a 60° C durante 1 hora).

CARACTERÍSTICAS TÉCNICAS

Para las características técnicas consulte los datos de la placa (etiqueta colocada cerca de los tubos de entrada y salida del agua).

Tabla 1 - Información del producto

Gama de producto 50 80 100

Peso (kg) 17 22 26

Instalacíon

Modelo Consulte la placa de datos

SMART X X X

Qelec (kWh) 6,893 7,323 7,455

Qelec, week, smart (kWh) 24,558 25,435 26,002

Qelec, week (kWh) 29,678 32,942 33,778

Perl de carga M M M

V40 (L) 65 92 130

Capacidad (l) 49 75 95

Vertical Vertical Vertical

15 dB

40,0% 40,0% 40,0%

Los datos energéticos de la tabla y los otros datos que aparecen en la Ficha de Producto (Anexo A que forma parte de este manual) se denen en base a las Directivas EU 812/2013 y 814/2013. Los productos que no tienen la etiqueta y la respectiva cha para conjuntos de termo y dispositivos solares, establecidas por el reglamento 812/2013, no se pueden usar para la realización de dichos conjuntos. El aparato cuenta con una función smart que permite adaptar el consumo a los perles de uso del usuario. Si el aparato se usa correctamente, su consumo diario es de: ”Qelec*(Qelec,week,smart/Qelec,week)”, inferior al de un producto equivalente sin la función smart.

Este aparato respeta las normas internacionales de seguridad eléctrica IEC 60335-1; IEC 60335-2-21. La colo cación del marcado CE en el equipo certica su conformidad con las siguientes Directivas Comunitarias, de las cuales satisface los requisitos esenciales:

- LVD Low Voltage Directive: EN 60335-1, EN 60335-2-21, EN 60529, EN 62233, EN 50106.

- EMC Electro-Magnetic Compatibility: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

- RoHS2 Risk of Hazardous Substances: EN 50581.

- ErP Energy related Products: EN 50440.

Este producto respeta el Reglamento REACH.

Page 31

NORMAS DE INSTALACIÓN (para el instalador)

Este producto, a excepción de los modelos horizontales (Tabla 1), es un aparato que se debe instalar en posición vertical para funcionar correctamente. Al nalizar la instalación, antes de llenarlo de agua y activar la alimenta ción eléctrica, comprobar la verticalidad efectiva del montaje utilizando un instrumento de comprobación (por ejemplo, un nivel de burbuja).

El aparato sirve para calentar agua a una temperatura inferior a la de ebullición. Debe estar conectado a una red de suministro de agua sanitaria dimensionada en base a sus prestaciones y capacidad. Antes de conectar el aparato es necesario:

- Controlar que las características (tomar como referencia los datos de la placa) satisfagan las necesidades del cliente.

- Vericar que la instalación sea conforme con el grado IP (protección contra la penetración de uidos) del aparato

según las normas vigentes. Leer el contenido de la etiqueta del embalaje y de la placa de característica Este aparato debe ser instalado exclusivamente en el interior de ambientes conformes con las normas vigentes y ade más se deben respetar las siguientes indicaciones relativas a la presencia de:

- Humedad: no instale el aparato en ambientes cerrados (sin ventilación) y húmedos.

- Hielo: no instale el aparato en ambientes en los que es probable un descenso de temperatura a niveles críticos con

riesgo de formación de hielo.

- Rayos solares: no exponga el aparato directamente a los rayos solares, ni siquiera a través de vidrieras.

- Polvo/vapores/gases: no instale el aparato en ambientes particularmente agresivos como aquellos con vapores

ácidos, polvos o saturados de gas.

- Descargas eléctricas: no instale el aparato directamente en las líneas eléctricas no protegidas de alteraciones de

tensión.

En general, para distintos tipos de muros y en particular para paredes realizadas con ladrillos o bloques perforados y para tabi ques de limitada rmeza, es necesario proceder a una vericación estática preliminar del sistema de soporte. Los ganchos de jación a la pared deben poder sostener un peso igual al triple del peso del calentador de agua lleno. Se aconsejan ganchos de diámetro mínimo de 12 mm. Se aconseja instalar el aparato (A Fig. 1) lo más cerca posible de los puntos de uso para limitar la dispersión de calor a lo largo de las tuberías. Las normas locales pueden establecer restricciones para la instalación del aparato en el baño, por lo tanto respete las distancias mínimas establecidas por las normativas vigentes. Para facilitar el mantenimiento, deje un espacio libre alrededor de la tapa de al menos 50 cm para acceder a las partes eléctricas.

Conexión hidráulica

Conecte la entrada y la salida del termo con tubos y conectores resistentes a la presión de funcionamiento y a la temperatura del agua caliente, que normalmente puede alcanzar y también superar los 90 °C. Por eso no se aconsejan materiales que no resistan dichas temperaturas. El aparato no debe trabajar con aguas de dureza inferior a los 12°F, viceversa con aguas de dureza muy alta (mayor que 25°F). Se recomienda usar un ablandador, calibrado y controlado correctamente y en este caso la dureza residual no debe colocarse por debajo de los 15°F. Enrosque un racor en T al tubo de entrada de agua del aparato, marcado con un collarín de color azul. En dicho racor atornille por una parte un grifo para el vaciado del termo (B Fig. 2) maniobrable solo con el uso de una herramienta y por la otra el dispositivo de sobrepresión (A Fig. 2).

Grupo de seguridad conforme a la Norma Europea EN 1487

Algunos Países podrían exigir el uso de dispositivos hidráulicos de seguridad específicos que se ajusten a los requisitos legales locales. Corresponde al instalador cualificado, encargado de la instalación del producto, valorar la idoneidad del dispositivo de seguridad que vaya a utilizarse. Se prohíbe interrumpir los dispositivos de aislamiento (válvulas, grifos, etc.) entre el dispositivo de seguridad y el termo. La salida de descarga del dispositivo debe conectarse a una tubería de descarga con un diámetro al menos igual al de conexión del aparato, mediante un embudo que permita una distancia de aire mínima de 20 mm con posibilidad de control visual. Mediante un tubo exible, conecte al tubo del agua fría de la red pública la entrada del grupo de segu ridad y, si es necesario, utilice un grifo de bloqueo (D g. 2). Además se debe incluir, en caso de apertura del grifo de vaciado, un tubo de evacuación de agua aplicado a la salida C Fig. 2. Al atornillar el grupo de seguridad, no lo fuerce hasta el tope ni los altere o manipule. Si existe una presión de red cercana a los valores de calibrado de la válvula, es necesario aplicar un reductor de presión lo más lejos posible del aparato. En el caso de que se decida por la instalación de un grupo de tipo mezclador (grifería o ducha) se deben purgar las tuberías de posibles impurezas que podrían dañarla.

Page 32

Conexión eléctrica

Antes de instalar el aparato, es obligatorio realizar un control meticuloso de la instalación eléctrica comprobando su conformidad con las normas de seguridad vigentes, que sea adecuada a la potencia máxima absorbida por el calentador de agua (consulte los datos de la placa) y que la sección de los cables para las conexiones eléctricas sea idónea y esté en conformidad con la normativa vigente. El fabricante del aparato no se responsabiliza por daños provocados por la falta de puesta a tierra de la instalación ni por anomalías de la instalación eléctrica. Antes de ponerlo en funcionamiento, controle que la tensión de la red sea conforme con el valor que se encuentra en la placa del aparato. Está prohibido el uso de regletas de tomas múltiples, extensiones o adaptadores. Está prohibido usar los tubos de la instalación hidráulica, de calefacción y de gas para la conexión a tierra del aparato. Si el aparato lleva cable de alimentación, cuando haya que sustituirlo, se deberá utilizar un cable de las mismas características (tipo H05VV-F 3x1,5 mm

, diámetro 8,5 mm). El cable de alimentación (tipo H05VV-F 3x1 mm2 diámetro 8,5 mm) se debe

introducir en el oricio correspondiente situado en la parte posterior del aparato y se lo debe deslizar hasta alcanzar el panel de bornes del termostato (M Fig. 4). Para aislar el aparato de la red hay que utilizar un interruptor bipolar que se ajuste a las normas nacionales vigentes (con una apertura de los contactos mínima de 3 mm y, si es posible, provisto de fusibles). La puesta a tierra del aparato es obligatoria y el cable (que debe ser de color amarillo-verde y más largo que los de las fases) se debe jar al borne que coincide con el símbolo

(G Fig. 4).

Antes de ponerlo en funcionamiento, controle que la tensión de la red sea conforme con el valor que se encuentra en la placa del aparato. Si el aparato no posee cable de alimentación, se debe elegir una modalidad de instalación entre las siguientes:

- conexión a la red ja con tubo rígido (si el aparato no cuenta con sujeta cable), use un cable con sección mínima de

- con cable exible (tipo H05VV-F 3x1,5 mm

3x1,5 mm

;

, diámetro 8,5 mm), cuando el aparato lleva jacables de serie.

Prueba y encendido del aparato

Antes de encender el aparato, llénelo con agua de la red pública. El llenado se realiza abriendo el grifo central de la instalación doméstica y el del agua caliente hasta que salga todo el aire presente en el depósito. Compruebe visualmente la existencia de eventuales pérdidas de agua incluso enla brida. Encienda el aparato accionando el interruptor.

NORMAS DE MANTENIMIENTO (para personal cualicado)

Antes de solicitar la intervención del Servicio Técnico por una posible avería, compruebe que el fallo del funcionamiento no dependa de otras causas como, por ejemplo, la falta temporal de agua o de energía eléctrica.

Atención: antes de realizar cualquier operación, desconecte el aparato de la red eléctrica.

Vaciado del aparato

Vacíe el aparato tal como se indica a continuación:

- si está instalado el grifo de aislamiento (D Fig.2), ciérrelo; si no lo está, cierre el grifo central de la instalación domés

tica;

- abra el grifo de agua caliente (lavabo o bañera);

- abra el grifo B (Fig. 2).

Posible reemplazo de componentes

Para trabajar en la placa electrónica (Ref. T), primero desconecte el cable de alimentación de la toma de corriente.

Quítelo de su alojamiento, como se muestra en la gura 3, prestando atención a los componentes que lo componen (gura 3) desconectando el cable (Rif Y) de la tarjeta)

Mantenimientos periódico

Para mantener en perfecto estado el aparato, desincruste la resistencia (R g. 8) cada dos años aprox. (Si el aparato trabaja con aguas caracterizadas por una dureza elevada, la frecuencia debe aumentarse.) La operación, si no quiere trabajar con líquidos idóneos para dicho n (en este caso, lea atentamente las chas de seguridad del desincrustante), puede realizarse desmenuzando la costra de cal prestando especial atención para no estropear la coraza de la resistencia. El ánodo de magnesio (N g. 8) debe ser sustituido cada dos años; si no se sustituye, queda anulada de inmediato la garantía. En presencia de aguas agresivas o ricas en cloruros, se aconseja comprobar el estado del ánodo cada año. Para sustituirlo es necesario desmontar la resistencia y desatornillarlo de la abrazadera de sujeción.

Page 33

NORMAS DE USO PARA EL USUARIO

Reset/Diagnóstico

• Para modelos que poseen interfaz de usuario como las representadas en las guras 3:

Cuando se produce una de las averías descritas más adelante, el aparato entra en un estado de fallos y todos los led del panel de mandos centellean simultáneamente. Reset: para producir el reset del aparato, apáguelo y vuelva a encenderlo utilizando el botón realiza el reset, la causa de la avería desaparece, el aparato reanuda su funcionamiento regularmente. De lo contrario, todos los led vuelven a centellear y se debe solicitar la intervención del Servicio de Asistencia Técnica. Diagnóstico: para activar el diagnóstico presione durante 5 segundos el botón La indicación del tipo de avería se brinda a través de los 5 led (Ref. 1 led ref. 1,2,3 – Avería interna de la placa; led ref. 3 – Sondas de temperatura NTC 1/NTC 2 rotas (abiertas o en corto circuito); led ref. 1 – Sobretemperatura del agua medida por un sensor; led ref. 2,3 – Funcionamiento sin agua. Para salir de la función de diagnóstico presione el botón Reset: para resetear el aparato, apagar el producto y volver a encenderlo a través de la botón mal funcionamiento desaparece con el reset el aparato vuelve a funcionar de forma regular. En caso contrario, el código de error continúa a aparecer en la pantalla: póngase en contacto con el Centro de Asistencia Técnica.

(Ref. A) o espere 25 segundos.

5) según el siguiente esquema:

(Ref. A).

FUNCIÓN «CICLO DE DESINFECCIÓN TÉRMICA» (ANTI-LEGIONELA)

Regulación de la temperatura y activación de las funciones

• Para los modelos dotados con interfaz usuario representada en la gura 3:

Para encender el aparato pulsar la tecla (Ref. A). Seleccionar la temperatura deseada, entre 40°C y 80°C, pulsando la tecla MODE relativas a la temperatura alcanzada, mirando la pantalla (Fig.3). Después de cada interrupción de energía eléctrica, o si el producto se apaga utilizando el botón (Ref. A), permanece memorizada la última temperatura jada. Durante la fase de calentamiento es posible comprobar un ruido leve debido al calentamiento del agua. La lámpara piloto queda encendida sólo durante la fase de calentamiento.

La lámpara piloto queda encendida sólo durante la fase de calentamiento.

(Ref. A). Si cuando se

(Ref. A). Si la causa del

FUNCIÓN ECO

La función Eco se activa pulsando la tecla MODE hasta cuando el led ECO se enciende. La función Eco sirve para producir agua caliente de acuerdo con los hábitos del usuario. Durante la primera semana el producto memoriza los consumos y los períodos en que se producen. Durante las semanas siguientes el agua se calentará en los horarios registrados anteriormente. Si se desea restablecer la función y lanzar un nuevo período de adquisición, seleccionar el mando correspondiente mediante la App (led eco intermitente).

Si durante la función Eco se pulsa la tecla MODE, la función se desactiva.

FUNCIÓN DE PROGRAMA SEMANAL

La función de programa semanal se puede activar sólo mediante la app. Si está seleccionado, el led MODE en el producto está encendido. Es posible seleccionar por cada día de la semana dos temperaturas de set point diferentes: el producto calcula la veloci dad de calentamiento y el momento en el cual activar la calefacción para responder al set point en el momento deseado. Si se pulsa la tecla MODE, la función se desactiva.

Page 34

PROGRAMACIÓN DEL SET POINT

Pulsando la tecla MODE es posible elegir la temperatura del set point (indicada por led de temperatura, con los otros led apagados). A cada accionamiento de la tecla, la temperatura aumenta o disminuye 20 grados. Transcurridos 5 segundos sin tocar ninguna tecla, el set point queda conrmado y memorizado.

ESTADO DE BLOQUEO

Existen dos estados de bloqueo posibles

- ESTADO DE BLOQUEO DEL CONTROL TÁCTIL

Si se detecta un error de control táctil, el estado del LED del toque resulta indeterminado y no puede controlarse. Este estado se indica mediante el parpadeo de los LED de temperatura (rápido si el producto está encendido, o

lento, si está apagado).

- OTRO ESTADO DE BLOQUEO

Si se detectan otros errores, todos los LED empezarán a parpadear. Para restablecer un error no volátil, si es posible, es necesario presionar el botón ON/OFF (Fig. 3A) para apagar

y encender el producto. Para vericar qué error se ha presentado es preciso entrar en el estado de diagnóstico,

pulsando al mismo tiempo durante 3 segundos los botones ON_OFF y MODE. En este estado, el LED de tempera

tura debe mostrar el defecto conforme a la tabla 1.4. Después de 25 segundos, el sistema regresará al estado de

bloqueo. Nota: Para el mercado chino (conguración NFC), el producto se restablece pulsando ON/OFF y ECO al

mismo tiempo durante 5 segundos.

WI FI

El módulo WiFi se puede encender / apagar pulsando la tecla correspondiente: si el WiFi está conectado y funciona correctamente, el led WiFi estará encendido jo; si el WiFi está en error (error comm), el led WiFi estará apagado. En estado de reposo (WiFi encendido pero no congurado) el led WiFi estará intermitente; para entrar en modo AP es necesario pulsar la tecla WiFi 5 segundos: el módulo permanece en modo AP 10 minutos al máximo (o 25 segundos si el modo AP no ha sido activado correctamente) y vuelve al estado anterior. Este estado es indicado por el led WiFi, que parpadea rápidamente. En la fase de provisioning el led parpadeará rápidamente dos veces y se apagará una vez (y así sucesivamente). Para restablecer la conguración WiFi es necesario pulsar 10 segundos las teclas [MODE] y [WIFI] simultáneamente.

NOTA 1: el mando AP y el mando Soft Reset se activan sólo con WiFi activo y en ausencia de error comm.

NOTA 2: después del mando AP la tecla WiFi debe estar desactivada 25 segundos.

Page 35

NOTAS IMPORTANTES (para el usuario)

Antes de realizar una operación de limpieza del aparato, asegúrese de haber apagado el producto situando el interruptor externo en la posición OFF. No utilice insecticidas, solventes ni detergentes agresivos que puedan estropear las partes pintadas o de material plástico.

Si el agua de salida está fría, compruebe:

- que el aparato esté conectado a la alimentación eléctrica y que el interruptor externo esté en la posición ON.

- que al menos el led de 40 °C (Ref. 1) esté encendido (para los modelos equipados con interfaz de usuario represen

tada en las guras 3);

Si hay vapor en la salida de los grifos:

Interrumpa la alimentación eléctrica del aparato y póngase en contacto con el centro de asistencia técnica.

Si el caudal de agua caliente es insuciente, compruebe:

- la presión de red del agua;

- si hay una obstrucción en los tubos de entrada y de salida del agua (deformaciones o sedimentos.

Expulsión de agua por el dispositivo de sobrepresión

Durante la fase de calentamiento es normal que gotee agua del dispositivo. Si se quiere evitar dicho goteo, se debe instalar un vaso de expansión en la instalación de salida. Si continúa expulsando agua durante el período de no calentamiento, se debe comprobar:

- el calibrado del dispositivo;

- la presión de red del agua.

Atención: No obstruya nunca la salida de evacuación del dispositivo.

SI EL PROBLEMA PERSISTE, NO INTENTE REPARAR EL APARATO; CONTACTE SIEMPRE CON PERSONAL CUALIFICADO. Los datos y las características no comprometen a la empresa fabricante, que se reserva el derecho de aportar todas las modicaciones que considere oportunas sin previo aviso o sustitución.

Este producto está en conformidad con la Directiva WEEE 2012/19/EU.

El símbolo del contenedor tachado que aparece en el aparato o en su embalaje indica que el producto se debe recoger por separado con respecto a otros residuos al nal de su vida útil. Por tanto, el usuario debe entregar el aparato al nal de su vida

útil a los centros idóneos de recogida selectiva de los residuos electrotécnicos y electrónicos. Como alternativa a la gestión autónoma es posible entregar el equipo que se quiere eliminar al revendedor cuando se compra un nuevo equipo de tipo equivalente. Los productos electrónicos que se deben eliminar y que tengan dimensiones inferiores a los 25 cm se pueden entregar de forma gratuita a los revendedores de productos electrónicos con supercie de venta de al menos 400 m sin obligación de compra. La recogida selectiva adecuada del equipo para el reciclaje, el tratamiento y la eliminación compatible con el medio ambiente, con tribuye a evitar posibles efectos negativos en el medio ambiente y en la salud y favorece el nuevo uso y/o reciclado de los materiales que componen el aparato.

Page 36

INSTRUÇÕES GERAIS DE SEGURANÇA

1. Ler atentamente as instruções e as advertências contidas no pre-

sente manual, pois fornecem indicações importantes acerca da segurança da instalação, do uso e da manutenção.

O presente manual é parte integrante e essencial do produto.

Deverá acompanhar sempre o aparelho, mesmo em caso de cessão a outro proprietário ou utilizador e/ou transferência para outro sistema.

2. A empresa fabricante não se responsabiliza por eventuais danos a

pessoas, animais e objetos decorrentes de usos impróprios, incorretos e irracionais ou do incumprimento das instruções apresentadas neste manual.

3. A instalação e a manutenção do aparelho devem ser feitas por pes-

soal prossionalmente qualicado e conforme indicado nos respetivos parágrafos. Utilizar exclusivamente peças sobressalentes originais. O descumprimento das indicações apresentadas acima pode comprometer a segurança e determina a isenção de responsabilidade do fabricante.

4. Os elementos de embalagem (grampos, sacos de plástico, esfero-

vite, etc.) não devem ser deixados ao alcance de crianças, pois são fontes de perigo.

5. O aparelho pode ser utilizado por crianças com idade não inferior a

8 anos e por pessoas com reduzidas capacidades físicas, sensoriais ou mentais, ou desprovidas de experiência, desde que sejam supervisionadas ou após receberem instruções acerca do uso do aparelho e compreenderem os perigos inerentes a ele. As crianças não devem brincar com o aparelho. A limpeza e a manutenção destinadas a serem realizadas pelo utilizador não devem ser feitas por crianças sem supervisão.

6. É proibido tocar o aparelho se estiver com pés descalços ou com

partes do corpo molhadas.

7. Antes de utilizar o aparelho e depois de uma intervenção de ma-

nutenção ordinária ou extraordinária, convém encher com água o reservatório do aparelho e, em seguida, fazer uma operação de completo esvaziamento a m de remover eventuais impurezas residuais.

8. Se o aparelho possuir cabo elétrico de alimentação, a sua eventual

substituição deverá ser feita por um centro de assistência autorizado ou por pessoal prossionalmente qualicado.

9. É obrigatório aparafusar no tubo de entrada de água do aparelho

Page 37

uma válvula de segurança conforme com as normas nacionais. Para os países que transpuseram a norma EN 1487 o grupo de segurança deve ter uma pressão máxima de 0,7 MPa e deve compreender pelo menos uma torneira de intercetação, uma válvula de retenção, uma válvula de segurança e um dispositivo de interrupção de carga hidráulica.

10. O dispositivo contra as sobrepressões (válvula ou grupo de segu-

rança), não deve ser adulterado e deve ser acionado periodicamente para vericar se não está bloqueado e para remover eventuais depósitos de calcário.

11. O gotejamento do dispositivo contra as sobrepressões é normal na

fase de aquecimento da água. Por isso, é necessário ligar a descarga, que deve permanecer sempre aberta para a atmosfera, com um tubo de drenagem instalado com inclinação contínua para baixo e em local sem gelo.

12. É indispensável esvaziar o aparelho e desconectá-lo da rede elétrica

se tiver que permanecer inutilizado em um local submetido ao gelo.

13. A água quente fornecida com uma temperatura superior a 50° C

às torneiras de utilização pode causar imediatamente queimaduras graves. Crianças, portadores de deciência e idosos estão mais expostos a esse risco. Por isso, é aconselhável utilizar uma válvula misturadora termostática aparafusada ao tubo de saída de água do aparelho sinalizado com um colar vermelho.

14. Nenhum elemento inamável pode estar em contacto e/ou perto

do aparelho.

15. Não colocar em baixo do aparelho nem aproximar dele qualquer

objeto que possa, por exemplo, ser danicado por uma eventual fuga de água.

Page 38

FUNÇÃO “CICLO DE DESINFEÇÃO TÉRMICA” ANTILEGIONELA

A função antibacteriana é ativada pressionando o botão MODE por 3 segundos. Durante a ativação, todos os LEDs de temperatura estão desligados, à exceção dos LEDs 60 °C que piscam. Ao mesmo tempo, durante a desativação, todos os LEDs se desligam exceto o LED 40 °C, que pisca. A função antibacteriana aquece a água para evitar a formação de bactérias no depósito interno. O ciclo antibacteriano é executado no momento do acendimento (com supercap descarregado) ou após cerca de 30 dias (consoante a con guração dos parâmetros NFC) desde a última vez em que a condição antibacteriana tiver sido considerada satisfeita: isto acontece quando a temperatura média da água tiver sido superior ao set point antibacteriano por um determinado período (conforme o NFC, mas em geral o ciclo antibacteriano é executado a 65 °C para garantir que a temperatura seja superior a 60 °C por 1 hora).

CARACTERÍSTICAS TÉCNICA

Para as características técnicas, consultar os dados de placa (etiqueta colocada perto dos tubos de entrada e saída de água).

Tabela 1 - Informações sobre o Produto

Gama de producto 50 80 100

Peso (kg) 17 22 26

Instalação

Modelo Consultar a placa das características

SMART X X X

Qelec (kWh) 6,893 7,323 7,455

Qelec, week, smart (kWh) 24,558 25,435 26,002

Qelec, week (kWh) 29,678 32,942 33,778

Perl de carga M M M

V40 (L) 65 92 130

Capacidade (l) 49 75 95

Verticais Verticais Verticais

15 dB

40,0% 40,0% 40,0%

Os dados energéticos na tabela e os outros dados apresentados na Ficha do Produto (Anexo A que é parte integrante deste manual) são denidos com base nas Diretivas EU 812/2013 e 814/2013. Os produtos desprovidos de etiqueta e da respetiva cha para conjuntos de termoacumuladores e dispositivos solares, previstas pelo regulamento 812/2013, não são destinados à realização de tais conjuntos. O aparelho está equipado com uma função smart que permite adaptar o consumo aos pers de utilização do utilizador. Se operado corretamente,o aparelho tem um consumo diário equivalente a ”Qelec* (Qelec, week, smart/Qelec, week)” inferior ao de um produto equivalente sem a função smart”.

Este aparelho está em conformidade com as normas internacionais de segurança elétrica IEC 60335-1; IEC 60335-2-21. A colocação da marcação CE no aparelho certica a conformidade às seguintes Diretivas Comunitá rias, das quais satisfaz os requisitos essenciais:

- LVD Low Voltage Directive: EN 60335-1, EN 60335-2-21, EN 60529, EN 62233, EN 50106.

- EMC Electro-Magnetic Compatibility: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

- RoHS2 Risk of Hazardous Substances: EN 50581.

- ErP Energy related Products: EN 50440.

Este produto está em conformidade com o Regulamento REACH.

Page 39

NORMAS DE INSTALAÇÃO (para o instalador)

Este produto, excluindo os modelos horizontais (Tabela 1), é um aparelho que deve ser instalado na posição vertical para operar corretamente. No nal da instalação, e antes de qualquer enchimento com água e alimen tação elétrica do mesmo, utilizar um instrumento de vericação (por ex. nível com bolha) para vericar a efetiva verticalidade de montagem.

O aparelho serve para aquecer a água a uma temperatura inferior àquela de ebulição. Deve ser ligado a uma rede de adução de água para uso doméstico adequada às suas prestações e volume. Antes de ligar o aparelho, deve-se:

- Controlar que as características (referir-se aos dados da placa) satisfaçam as necessidades do cliente.

- Vericar que a instalação seja conforme ao grau IP (protecção contra penetração por uidos) do aparelho, em con

formidade com as normas em vigor.

- Ler as informações escritas sobre a etiqueta da embalagem e sobre a placa das características. Este aparelho foi projectado para ser instalado exclusivamente em locais em conformidade com as normas em vigor e requer, ademais, a observância dos avisos a seguir, relativos à presença de:

- Humidade: não instalar o aparelho em locais fechados (não arejados) e húmidos.

- Gelo: não instalar o aparelho em ambientes nos quais é provável o abaixamento da temperatura em níveis críticos

com risco de formação de gelo.

- Raios solares: não expor o aparelho directamente aos raios solares, mesmo em presença de vidraças.

- Pó/vapores/gases: não instalar o aparelho em presença de ambientes especialmente agressivos, como vapores

ácidos, pós ou saturados de gás.

- Descargas eléctricas: não instalar o aparelho directamente sobre as linhas eléctricas não protegidas contra oscila

ções de tensão.

Em caso de paredes realizadas com tijolos ou blocos furados, divisórias com estabilidade limitada ou, em todo caso, muros diversos daqueles indicados, deve-se proceder a uma vericação estática preliminar do sistema de suporte. Os ganchos de suspensão à parede devem ser aptos a sustentar um peso três vezes superior ao do termoacumulador cheio d’água. Aconselham-se ganchos com um diâmetro mínimo de 12 mm. É aconselhável instalar o aparelho (A Fig.1) o máximo possível próximo dos pontos de utilização para reduzir as disper sões de calor ao longo das tubagens. As normas locais podem prever restrições para a instalação do aparelho na casa de banho, por isso, devem ser respeita das as distâncias mínimas previstas pelas normas vigentes. Para tornar mais fáceis as várias operações de manutenção, reservar um espaço livre ao redor da cobertura de pelo menos 50 cm para aceder às partes elétricas.

Ligação hidráulica

Ligar a entrada e a saída do termoacumulador com tubos ou conexões resistentes à pressão de funcionamento e à temperatura da água quente que normalmente pode atingir ou ultrapassar 90 °C. Por isso, desaconselha-se a utilização de materiais que não resistem a tais temperaturas. O aparelho não deve operar com águas que tenham dureza inferior a 12°F, de outro modo, no caso de águas que te nham dureza particularmente elevada (acima de 25°F), é aconselhável usar um amaciador adequadamente calibrado e monitorizado e, nesse caso, a dureza residual não deve ser inferior a 15°F. Aparafusar ao tubo de entrada de água do aparelho, marcado com o colar azul, uma conexão em ”T”. Nessa conexão, aparafusar, de um lado, uma torneira para esvaziar o termoacumulador (B g. 2) cujo manuseio requer a utilização de uma ferramenta, e, do outro, um dispositivo contra sobrepressões (A g. 2).

Grupo de segurança conforme com a Norma Europeia EN 1487

Alguns países podem exigir a utilização de dispositivos hidráulicos de segurança específicos, alinhados com os requisitos de lei locais; fica a cargo do instalador qualificado, encarregado de fazer a instalação do produto, avaliar a correta adequação do dispositivo de segurança a ser utilizado. É proibido colocar qualquer dispositivo de intercetação (válvula, torneiras, etc.) entre o dispositivo de segurança e o termoacumulador. A saída de descarga do dispositivo deve ser conectada a uma tubagem de descarga que tenha um diâmetro pelo menos igual à tubagem de ligação do aparelho, através de um funil que permita uma distância de ar de no mínimo 20 mm com possibilidade de fazer o controlo visual. Ligar através de tubo exível, ao tubo da água fria de rede, a entrada do grupo de segurança, se necessário utilizando uma torneira de intercetação (D g. 2). Além disso, para quando for necessário abrir a torneira de esvaziamento, instalar um tubo de descarga de água na saída C g. 2. Ao aparafusar o grupo de segurança, não forçá-lo no m de curso e não adulterá-lo. Se houver uma pressão de rede próxima aos valores de calibração da válvula, é necessário instalar um redutor de pres são na posição mais afastada possível do aparelho. Ao decidir instalar grupos misturadores (torneiras ou duche), eliminar da instalação todas as impurezas que podem danicá-los.

Page 40

Ligação eléctrica

É obrigatório, antes de instalar o aparelho, fazer um controlo meticuloso do sistema elétrico verificando a sua conformidade com as normas de segurança vigentes, se é adequado à potência máxima absorvida pelo termoacumulador (consultar os dados da placa) e se a secção dos cabos para as conexões elétricas é adequada e conforme com a norma vigente. O fabricante do aparelho não é responsável por eventuais danos causados pela falta de ligação à terra do sistema ou por anomalias de alimentação elétrica. Antes de colocar em funcionamento, controlar se a tensão de rede está em conformidade com o valor de placa dos apa relhos. É proibido o uso de triplas, extensões ou adaptadores. É proibido usar os tubos da instalação hidráulica, de aquecimento e de gás para a ligação à terra do aparelho. Se o aparelho tiver cabo de alimentação, quando o tiver de substituir, deverá utilizar um cabo das mesmas características (tipo H05VV-F 3x1,5 mm

, diâmetro 8,5 mm). O cabo de alimentação (tipo H05VV-F 3x1 mm2 diâmetro 8,5 mm) deve ser

introduzido no respetivo furo situado na parte traseira do aparelho e estendido até alcançar os bornes do termóstato (M Fig. 4). Para a exclusão do aparelho da rede deve ser utilizado um interruptor bipolar que satisfaça as normas nacionais vigentes (abertura dos contactos de pelo menos 3 mm, de preferência, provido de fusíveis). A ligação á terra do aparelho é obrigatório e o o de terra (que deve ser na cor amarelo-verde e mais comprido dos os das fases) deve ser xado ao terminal em correspondência do símbolo

(G Fig. 4).

Se o aparelho não estiver com o cabo de alimentação, as modalidades de instalação devem ser escolhidas entre as seguintes:

- ligação à rede xa com tubo rígido (se o aparelho não for fornecido com prendedor do cabo), utilizar cabo com secção

mínima de 3x1,5 mm

- com cabo exível (tipo H05VV-F 3x1,5 mm

;

, diâmetro 8,5 mm), quando o aparelho tiver xador de série.

Teste e ligação do aparelho

Antes de ligar o aparelho, enchê-lo com água da rede. Esse enchimento é feito com a abertura da torneira central do sistema doméstico e da água quente, até sair todo o ar do reservatório. Compruebe visualmente la existencia de eventuales pérdidas de agua incluso en la brida. Si es necesario, apriétela con moderacióni. Suministre la corriente eléctrica accionando el interruptor.

NORMAS DE MANUTENÇÃO (por pessoal qualicado)

Antes de requerer a intervenção do Serviço de Assistência Técnica por uma possível avaria, certique-se de que o problema de funcionamento não foi provocado por outras causas como, por exemplo, a falta temporal de água ou de energia eléctrica.

Atenção: antes de fazer qualquer operação, desconectar o aparelho da rede elétrica.

Esvaziamento do aparelho

Esvaziar o aparelho adotando o procedimento abaixo:

- se tiver uma torneira de isolamento instalada (D g.2), feche-a; se não tiver, feche a torneira central da instalação

doméstica;

- abra uma torneira de água quente (do lavatório ou da banheira);

- abra a torneira B (g. 2).

Possível substituição de componentes

Para trabalhar na placa eletrônica (Ref. T), primeiro desconecte o cabo de força da tomada.

Retire-o do seu alojamento, como mostra a gura 3, prestando atenção aos componentes que o compõem (gura 3) desconectando o cabo (Rif Y) do cartão)

Page 41

Manutenções periódicas

Para manter a boa eciência do aparelho é oportuno proceder à desincrustação da resistência (R g. 8) a cada dois anos aproximadamente (na presença de águas de elevada dureza a frequência deve ser aumentada). A operação, se preferir não utilizar líquidos apropriados para este m (nesse caso, ler atentamente as chas de seguran ça do desincrustante), pode ser feita por meio da desintegração da camada de calcário com cuidado para não danicar a couraça da resistência. O ânodo de magnésio (N g. 8) deve ser substituído a cada dois anos, senão a garantia perde a validade. Na presença de águas agressivas ou ricas de cloretos, é aconselhável vericar o estado do ânodo anualmente. Para substituí-lo, é necessário desmontar a resistência e desaparafusá-lo do suporte de sustentação.

NORMAS DE USO PARA O UTILIZADOR

Reset/Diagnostica

• Para os modelos equipados com interface usuário representada nas guras 3.

No momento em que se verica uma das falhas abaixo descritas, o aparelho entra em estado de fault e todos os

indicadores luminosos do painel de controlo piscam simultaneamente.

• Reset: para proceder ao reset do aparelho, desligar e ligar o produto com a tecla

desaparecido no momento do reset, o aparelho retomará seu funcionamento normal. Caso contrário, todos os sinais luminosos começam a piscar, e será preciso solicitar a intervenção da Assistência Técnica.

• Diagnóstico: para activar a diagnóstico, carregar por 5 segundos na tecla A indicação do tipo de falha é dada mediante os 5 sinais luminosos (Ref. 1 sinal luminoso ref. 1,2,3 – Anomalia interna da placa; sinal luminoso ref. 3 – Sondas de temperatura NTC 1/NTC 2 avaria (abertas ou em curto-circuito); sinal luminoso ref. 1 – Temperatura da água muito elevada, detectada por um único sensor; sinal luminoso ref. 2,3 – Funcionamento sem água; Para sair da diagnóstico, carregar na tecla

• Reset: para proceder ao reset do aparelho, desligar e ligar o produto com a tecla

desaparecido no momento do reset, o aparelho retomará seu funcionamento normal. Caso contrário, o visor conti nua mostrando o código de erro e será preciso solicitar a intervenção da Assistência Técnica.

(Ref. A) ou esperar por 25 seg.

Função ”ciclo de desinfeção térmica” (antilegionela)

(Ref. A). Se a causa da falha tiver

(Ref. A).

5) segundo o esquema a seguir:

(Ref. A). Se a causa da falha tiver

Regulação da temperatura e ativação das funções

• Para os modelos equipados com interface usuário representada nas guras 3:

Para ligar o aparelho, carregar na tecla e 80 °C, pressionando a tecla MODE. No decorrer da fase de aquecimento, os sinais luminosos (Ref. 1 ➔ 5) relativos à temperatura alcançada pela água estarão ligados xos; os sucessivos, até a temperatura congurada, piscarão progres sivamente. Se a temperatura diminuir, por exemplo após fornecimento de água, o aquecimento reactiva-se automaticamente e os sinais luminosos entre o último ligado xo e aquele relativo à temperatura congurada recomeçam a piscar progressi vamente. Quando da primeira ligação, o produto posiciona-se na temperatura de 70° C. Em caso de falta de alimentação, ou se o produto for desligado mediante a tecla última temperatura congurada. No decorrer da fase de aquecimento, pode vericar-se um leve ruído devido ao aquecimento da água.

A luz permanece acesa durante a fase de aquecimento.

(Ref. A). Congurar a temperatura desejada escolhendo um nível entre 40 °C

(Ref. A), permanece memorizada a

Page 42

FUNÇÃO ECO

A função ECO é ativada pressionando o botão MODE até o LED ECO acender. A função Eco produz água quente registando os hábitos do utilizador. Assim, na primeira semana, o produto memoriza os fornecimentos e os períodos em que ocorrem estes fornecimentos. Nas semanas seguintes, é executado o aquecimento da água em relação ao registado anteriormente. Se o utilizador desejar restaurar a função e iniciar um novo período de registo, é necessário selecionar o comando adequado através da aplicação (o LED Eco irá piscar). Se durante a função Eco for pressionado o botão MODE, a função será desativada.

WEEKLY PROGRAM FUNCTION

A função de programa semanal pode ser ativada apenas através da aplicação. Se selecionada, o LED MODE no produto acende-se. O utilizador pode selecionar para cada dia da semana duas temperaturas diferentes de setpoint em dois momentos diferentes: o produto irá calcular a velocidade de aquecimento e, conforme a mesma, o melhor momento para iniciar o aquecimento para satisfazer o setpoint no momento pretendido. Se for pressionado o botão MODE, a função será desativada.

Conguração do setpoint

Pressionando o botão MODE, o utilizador poderá escolher a temperatura do setpoint (indicada pelos LEDs de temperatura com os outros LEDs desligados). Cada pressão aumentará ou diminuirá a temperatura em 20 graus. Após 5 segundos sem ações, o setpoint será conrmado e memorizado.

ESTADO DE BLOQUEIO

Existen dos estados de bloqueo posibles

- ESTADO DE BLOQUEO DEL CONTROL TÁCTIL

lento, si está apagado).

- OTRO ESTADO DE BLOQUEO

Si se detectan otros errores, todos los LED empezarán a parpadear. Para restablecer un error no volátil, si es posible, es necesario presionar el botón ON/OFF (Fig. 3A) para apagar

y encender el producto. Para vericar qué error se ha presentado es preciso entrar en el estado de diagnóstico, pulsando al mismo tiempo durante 3 segundos los botones ON_OFF y MODE. En este estado, el LED de tempera tura debe mostrar el defecto conforme a la tabla 1.4. Después de 25 segundos, el sistema regresará al estado de bloqueo. Nota: Para el mercado chino (conguración NFC), el producto se restablece pulsando ON/OFF y ECO al mismo tiempo durante 5 segundos.

WI FI

O módulo Wi pode ser ligado/desligado pressionando o botão correspondente: se o Wi estiver ligado e a funcionar corretamente, o LED correspondente ca aceso xo, se o Wi estiver em erro (erro comm) o LED Wi estará desligado. Em estado de repouso (Wi aceso mas não congurado), o LED Wi piscará normalmente, assim, para entrar na modali dade AP, é necessário pressionar o botão Wi por 5 segundos: o módulo permanece na modalidade AP por 10 minutos no máximo (ou 25 segundos, se a modalidade AP não tiver sido inserida corretamente, e regressa ao estado anterior). Este estado é indicado pelo LED Wi que pisca rapidamente. Na fase de provisioning, o LED pisca rapidamente duas vezes e desliga-se uma vez (e assim por diante). Para restaurar a conguração Wi-Fi, é necessário pressionar simultaneamente por 10 segundos os botões [MODE] e [WIFI].

NOTA 1: o comando AP e o comando Soft Reset devem ser elaborados apenas se WiFi estiver ativo e o erro comm não for detetado.

NOTA 2: após o comando AP, o botão Wi deve ser desativado por 25 segundos.

Page 43

NOTAS IMPORTANTES (para o utilizador)

Antes de realizar qualquer operação de limpeza do aparelho, vericar se o produto foi desligado colocando o interruptor externo na posição OFF. Não utilizar inseticidas, solventes ou detergentes agressivos que possam danicar as partes pintadas ou de material plástico.

Se a água que sai estiver fria, vericar:

- se o aparelho está conectado à alimentação elétrica e o interruptor externo está na posição ON.

- se pelo menos o led dos 40 °C (Ref. 1) está aceso (para os modelos providos de interface do utilizador representada

nas guras 3);

Se houver vapor na saída das torneiras:

Interromper a alimentação elétrica do aparelho e contactar a assistência técnica.

Se houver uxo insuciente de água quente, vericar:

- a pressão de rede da água;

- eventual obstrução dos tubos de entrada e saída da água (deformações ou sedimentos)..

Expulsão de água pela válvula de sobrepressão

Durante a fase de aquecimento é normal que goteje um pouco de água pela válvula de segurança. Se quiser evitar o dito gotejamento, deve instalar um vaso de expansão na instalação de saída. Se continuar a expulsar água durante o período de não aquecimento, deve-se comprovar:

- a calibragem do dispositivo;

- a pressão da rede de água.

Atenção: Não obstrua nunca a saída de evacuação do dispositivo.

SE O PROBLEMA PERSISTIR, DE QUALQUER MODO, NÃO TENTAR REPARAR O APARELHO: SOLICITAR SEMPRE OS SERVIÇOS DE PESSOAL QUALIFICADO.

Os dados e as características indicadas não vinculam a Empresa fabricante, que se reserva o direito de fazer todas as alterações que julgar necessárias sem a obrigatoriedade de avisar previamente ou fazer substituições.

Este produto esta de acordo com a Diretiva WEEE 2012/19/EU

O símbolo de um contentor barrado por uma cruz colocado no equipamento ou na sua embalagem indica que o produto,

no m da sua vida útil, deve ser recolhido separadamente dos outros resíduos. O utilizador deverá, portanto, entregar o

equipamento que chegou ao nal da sua vida útil em um centro autorizado de recolha seletiva de resíduos eletrotécnicos e

eletrónicos. Como opção à gestão autónoma, é possível entregar ao revendedor o equipamento que se pretende eliminar no momento da aquisição de um novo equipamento de tipo equivalente. Nos revendedores de produtos eletrónicos com superfície de venda de pelo menos 400 m nicos que devem ser eliminados com dimensões inferiores a 25 cm. Uma recolha seletiva adequada que permita o encaminhamento sucessivo do equipamento desativado à reciclagem, ao tratamento e à eliminação ambientalmente compatível contribui para evitar possíveis efeitos negativos para o ambiente e para a saúde e favorec a reutilização e/ou a reciclagem dos materiais que compõem o equipamento.

também é possível entregar gratuitamente, sem a obrigatoriedade de comprar, os produtos eletró-

Page 44

ÁLTALÁNOS BIZTONSÁGI UTASÍTÁSOK

1. Olvassa el gyelmesen a kézikönyv előírásait és gyelmezteté-

seit, mivel a biztonságos telepítésre, felhasználásra és karbantartásra vonatkozóan fontos információkat tartalmaz.

A kézikönyv a termék lényeges szerves része. A berendezéshez

kell mellékelni új tulajdonosnak vagy felhasználónak történő átadás esetén és/vagy más létesítményre történő átszállítás esetén is.

2. A gyártó nem vonható felelősségre a nem megfelelő, hibás vagy

ésszerűtlen használatból illetve a jelen kézikönyvben foglalt előírások megszegéséből eredő károkért illetve személyi sérülésekért.

3. A készülék beszerelését és karbantartását csak megfelelő

ismeretekkel rendelkező szakemberek végezhetik el. Kizárólag eredeti cserealkatrészek használhatók. A fentiek gyelmen kívül hagyása veszélyezteti a biztonságot, és érvényteleníti a gyártó mindennemű felelősségét.

4. A csomagolás anyagai (tűzőkapcsok, műanyag zacskók, polisztirol

hablemezek, stb.) nem kerülhetnek gyermekek kezébe, mivel ezek veszélyforrások.

5. A berendezést nyolc éven aluli gyermekek, csökkent zikai, érzék-

szervi vagy mentális képességű, vagy tapasztalat vagy szükséges ismeret hiányában lévő személyek, csak felügyelet alatt használhatják, vagy ha a berendezés használatára vagy a berendezéssel kapcsolatos veszélyek megértésére vonatkozóan utasításokkal lettek ellátva. Gyermekek a berendezéssel nem játszhatnak. A felhasználó által elvégzendő tisztítást és karbantartást gyermekek felügyelet nélkül nem végezhetik.

6. Tilos a berendezést mezítláb vagy nedves testrésszel érinteni.

7. Használat előtt illetve a rendes vagy rendkívüli karbantartást köve-

tően töltse fel vízzel a berendezés tartályát, majd végezze el a teljes ürítési műveletet is, a visszamaradó esetleges szennyeződések eltávolításához.

8. Amennyiben a berendezés villamos tápkábellel van felszerelve, ha a

kábel segítségre szorul, forduljon az ügyfélközponthoz vagy szakem berhez.

9. A berendezés bemenő ági vízvezetékére kötelező egy a hatályos

nemzeti előírásoknak megfelelő biztonsági szelepet csatlakoztatni. Azokban az országokban, amelyek bevezették az EN 1487 szabványt, a biztonsági egység maximum nyomásértéke 0,7 MPa lehet, és a biztonsági berendezésre legalább egy elzárócsapot, egy vissza-

Page 45

csapó szelepet, egy biztonsági szelepet és egy hidraulikus terhelést megszakító elemet kell felszerelni.

10. A túlnyomás ellen felszerelt biztonsági elemet (szelepet vagy biz-

tonsági egységet) módosítani tilos. A elemet rendszeresen működtetni kell annak ellenőrzéséhez, hogy nincs-e beragadva, valamint így eltávolíthatók az esetleges vízkőlerakódások is.

11. Ha a túlnyomás ellen védő biztonsági berendezésből a vízmelegíté-

si szakaszban víz szivárog, az normális jelenség. Ezért az ürítő nyílást mindig nyitva kell hagyni, és egy folyamatosan lejtő csőhöz kell csatlakoztatni, és egy jégmentes helyre kell elvezetni.

12. Ha a berendezést hosszabb ideig nem használja, és a berendezés

egy fagynak kitett helyiségbe van felszerelve, válassza le az elektromos hálózatról.

13. Az 50° feletti víz adagolása a használt csapokhoz azonnali súlyos

sérülést okozhat. Gyermekek, fogyatékkal élők és idősek fokozottabban ki vannak téve ennek a veszélynek. Éppen ezért javasoljuk hőkeverő termosztát szelep használatát a berendezés piros körrel jelzett vízkimeneti csövére erősítve.

14. A berendezéshez ne érjen és ne legyen a közelében gyúlékony

anyag.

15. Ne álljon a készülék alá, és ne helyezzen oda semmilyen olyan tár-

gyat, amely az esetleges vízszivárgástól károsodhat.

Page 46

„HŐVEL TÖRTÉNŐ FERTŐTLENÍTÉSI CIKLUS” FUNKCIÓ LEGIONELLA ELLEN

Az antibakteriális funkció aktiváláshoz tartsa nyomva 3 másodpercig a MODE gombot. Minden hőmérséklet LED kikapcsol az aktiválás során, kivéve a 60° LED-eket, amelyek villognak. Ugyanígy, minden hőmérséklet LED kikapcsol a deaktiválás során, kivéve a 40° LED-et, amely villog. Az antibakteriális funkció felmelegíti a vizet, hogy megakadályozza a baktériumok elszaporodását a belső tartályban. Az antibakteriális funkció a gép bekapcsolásakor fut le (kisütött szuperkondenzátor mellett), vagy nagyjából 30 nappal azt követően (az NFC paramétereinek beállításai szerint), hogy a baktériumszint utoljára megfelelő volt: ez akkor fordul elő, ha a víz átlagos hőmérséklete egy adott időtartamban magasabb volt a beállított antibakteriális értéknél (ez az NFCtől függ, de az antibakteriális ciklus általában 65 °C-on fut le, hogy a hőmérséklet 1 órán keresztül biztosan magasabb legyen 60 °C-nál).

TECHNIKAI SAJÁTOSSÁGOK

A műszaki jellemzőkre vonatkozóan tanulmányozza az adattáblán lévő adatokat (a víz bevezető és víz kivezető csövek mellett lévő címke).

1. Táblázat - Termék Információk

Termékskála 50 80 100

Súly (kg) 17 22 26

Telepítés

Modell Tanulmányozza az adattáblát

SMART X X X

Qelec (kWh) 6,893 7,323 7,455

Qelec, week, smart (kWh) 24,558 25,435 26,002

Qelec, week (kWh) 29,678 32,942 33,778

Terhelési prol M M M

V40 (L) 65 92 130

Kapacitás (l) 49 75 95

Függőleges Függőleges Függőleges

15 dB

40,0% 40,0% 40,0%

Az energia adatok és a Termék Adattáblán lévő további adatok (A Melléklet, mely szerves része a kézikönyvnek) megha tározása a 812/2013 éa 814/2013 EZ Irányelvek alapján történt. A címke és megfelelő adattábla nélküli termékek vízmelegítő és napelemes berendezések együttesének esetében a 812/2013 szabályozás szerint nem alkalmazhatók ezeknek az együtteseknek a gyártásakor. A készülék egy olyan smart funkcióval is rendelkezik, amely a fogyasztást a felhasználói igényeknek megfelelően alakít ja. A megfelelő használat esetén, a készülék napi fogyasztása ”Qelec*(Qelec,week,smart/Qelec,week)” kisebb, mint egy smart funkcióval nem rendelkező egyenértékű készüléké”.

Ez a berendezés megfelel az IEC 60335-1; IEC 60335-2-21 nemzetközi elektromos biztonsági szabványoknak. A gépen elhelyezett CE jelölés tanúsítja az alábbi közösségi irányelveknek való megfelelőséget, mely megfelel a lényegi követelményeknek:

- LVD Alacsony Feszültségek Irányelve: EN 60335-1, EN 60335-2-21, EN 60529, EN 62233, EN 50106.

- EMC Elektromágneses Kompatibilitás: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

- RoHS2 Veszélyes Anyagok miatti Kockázat: EN 50581.

- ErP Energiafelhasználó termékek: EN 50440.

Ez a termék megfelel a REACH (Kémiai anyagok Regisztrációja, Kifejlesztése, Autorizációja és Restrikciója) sza bályozásnak.

Page 47

BESZERELÉSI ELŐÍRÁSOK (beszerelőknek)

Ez a termék, a vízszintes modelleket kivéve (1. táblázat), a megfelelő működés érdekében csak függőleges helyzetben beépíthető. A telepítést követően, és mielőtt vízzel és árammal ellátná, megfelelő ellenőrző szerszámmal (pl. vízmértékkel) ellenőrizze a készülék függőlegességét.

A készülék a vizet forráspont alatti hőmérsékletre melegíti. A készüléket teljesítményének és jellegének megfeleően méretezett használativíz-hálózathoz kell csatlakoztatni. A készülék csatlakoztatása előtt:

- bizonyosodjon meg arról, hogy annak tulajdonságai (lásd az adattáblán) megfelelnek az ügyfél igényeinek;

- győződjön meg arról, hogy a szerelés megfelel a hatályos előírásokban a készülékre vonatkozó IP (behatolás elleni

védelem) számnak;

- olvassa el a csomagoláson és az adattáblán közölt adatokat. Ezt a készüléket csak olyan zárt helyiségben lehet felállítani, mely megfelel az érvényes előírásoknak, ezenkívül gye lembe gyelembe kell venni az alábbi körülményekre vonatkozó gyelmeztetéseket is:

- Nedvességtartalom: Ne szerelje fel a készüléket zárt (nem szellőző), nedves helyiségben.

- Fagy: Ne szerelje fel a készüléket olyan környezetbe, melyben a hőmérséklet kritikus szint alá csökkenhet, ezáltal jég

képződhet.

- Napsugárzás: Ne tegye ki a készüléket közvetlen napsugárzásnak, még üvegen keresztülinek sem.

- Por/gőz/gáz: Ne szerelje fel a készüléket olyan környezetben, melyben kifejezetten agresszív közegek (pl. savas

gőzök, por, illetve nagy koncentrációban jelen lévő gázok) vannak jelen.

- Elektromos töltés: Ne szerelje fel a készüléket közvetlenül túlfeszültség-védelemmel nem ellátott elektromos veze

tékekre.

Amennyiben a fal téglából, illetve üreges elemekből épült, korlátozott teherbírású fal, illetve a jelzettől eltérő, a fal teherbírását előzetes statikai vizsgálattal ellenőriztetni kell. A fali kampóknak el kell bírniuk a vízzel teletöltött vízmelegítő súlyának háromszorosát. Javasolt továbbá legalább ø12mm-es kapcsok alkalmazása. A fürdő helyiségben elhelyezett készülékre vonatkozó előírások szigorú betartása ajánlott (A 1. ábra). Ajánlott a készüléket minél közelebb beszerelni a rendeltetési helyéhez a csövek hő veszteségének minimálisra csök kentéséhez. A karbantartási műveletek elősegítése érdekében gondoskodjon a burkolat körüli legalább 50 cm-es szabad helyről, ezzel biztosítva az elektromos részekhez való hozzáférést.

Hidraulikus bekötés

Csatlakoztassa a vízmelegítő bemenetét és kimenetét üzemi nyomásnak és normál esetben a 90°C-ot elérő és meghaladó vízhőmérsékletnek ellenálló csövekhez és szerelvényekhez. Éppen ezért nem javasolt az olyan anyagok használata, melyek nem ellenállóak ezzel a hőmérséklettel szemben. A berendezés nem működtethetői 12°F értéknél alacsonyabb vízkeménységgel és jelentősen magas keménységgel (25°F értéknél magasabb), javasoljuk megfelelően beállított és felügyelt vízlágyító használatát, ebben az esetben a fennmaradó keménység nem eshet 15°Férték alá. Rögzítsen a berendezés kék körrel jelzett víz bevezető csövéhez egy ”T” csatlakozót. Ehhez a csatlakozóhoz rögzítsen a egy részről egy csapot a vízmelegítő ürítéséhez (B 2. ábra), mely csak egy szerszámmal irányítható, más részről a nyo másbiztonsági berendezést (A 2. ábra).

Az EN 1487 európai szabványnak megfelelő biztonsági berendezés

Egyes Országok előírhatják speciális biztonsági hidraulikus berendezések használatát, a helyi jogi szabályozás követelményeivel megegyezően; a beszerelést végző szakember, a termék telepítésével megbízott szervizes feladata a használandó biztonsági berendezés megfelelőségének mérlegelése. Tilos bármilyen elzáró berendezést helyezni (szelepet, csapot, stb.) a biztonsági berendezés és a vízmelegítő közé. A berendezés kimenetét egy legalább a berendezés csatlakozó csövével megegyező átmérőjű elvezető csőhöz kell csatlakoztatni, egy olyan tölcsérrel, mely lehetővé tesz minimum 20 mm-es távolságot, és az átvizsgálást. Csatlakoztassa exibilis csővel a hálózati hideg víz csövéhez a túlnyomás ellen védő biztonsági berendezés bemenetét, szükség esetén használjon elzáró csapot (2. ábra D). Gondoskodjon továbbá az ürítő csap kinyitása esetén egy vízelvezető csőről a kimenethez (C 2. ábra). A túlnyomás ellen védő biztonsági berendezés csatlakoztatásakor ne erőltesse azt a végállásban, és ne módosítsa a berendezést. Amennyiben a hálózati nyomás közelít a szelep beállított értékeihez, alkalmazzon nyomáscsökkentőt a berendezéstől lehető legtávolabb. Amennyiben keverő egységek telepítése szükséges (csaptelep vagy zuhany), tisztítsa meg a csöve ket az esetleges sérülésektől, amelyek a sérülésüket okozhatják.

Page 48

Elektromos bekötés

A készülék beszerelése előtt gondosan ellenőrizni kell, hogy a villamos hálózat megfelel-e a hatályos biztonsági előírásoknak, megfelel-e a vízmelegítő által maximálisan felvett teljesítménynek, (lásd az adattábla adatai), valamint, hogy a bekötéshez használt villamos kábelek keresztmetszete megfelel-e az érvényben lévő szabályozásnak. A gyártó nem felel a berendezés földelésének elmulasztásából illetve az elektromos rendszer rendellenességeiből eredő károkért. Üzembe helyezés előtt ellenőrizze, hogy a hálózati feszültség megfelel-e a berendezés adattábláján lévő feszültséggel. Tilos elosztók, hosszabbítók és adapterek használata. Tilos a hidraulikus berendezés, a fűtőberendezés csöveit és a gázcsöveket a berendezés földeléséhez használni. Amennyiben a berendezésheztápkábel is van mellékelve, annak cseréje esetén használjon ugyanolyan jellemzőjű kábelt (H05VV-F 3x1mm

típus, 8,5 mm átmérő). A tápkábelt (H05VV-F 3x1 mm2 típus 8,5 mm átmérő) a megfelelő furatba kell

bevezetni, mely a berendezés hátsó részén található, és fűzze addig, míg el nem éri a termosztát sorkapcsait (M 4. ábra). A berendezés hálózatról történő leválasztásához használjon kétsarkú megszakítót, mely megfelel az érvényben lévő nem zeti szabványoknak (érintkező nyitási távolsága legalább 3 mm, optimálisabb ha biztosítékokkal rendelkezik). A berendezés földelése kötelező, és a földelő kábelt (sárga-zöld színű a fáziskábelek mentén) a

szimbólummal egy

magasságban a sorkapocshoz kell rögzíteni (G 4. ábra). Amennyiben a berendezéshez nem lett tápkábel mellékelve, a telepítés módjai a következők:

- csatlakoztatás a hálózathoz merev cső használatával (ha a készülékhez nincsenek kábelrögzítők mellékelve): használjon

legalább 3x1,5 mm

- rugalmas kábellel (H05VV-F 3x1.5mm

-es keresztmetszetű vezetéket;

típus, 8.5 mm átmérő), ha a készülék tartalmaz kábelbilincset.

A készülék próba üzeme és bekapcsolása

A bekapcsolás előtt töltse fel a készüléket hálózati vízzel. Ezt a feltöltést a háztartás vízvezeték rendszer központi csapjának és a melegvíz-csap megnyitásával végezze el addig, amíg az összes levegőt ki nem szorította a tartályból. Szemrevételezéssel ellenőrizze, hogy nem szivárog-e víz a perem nél, szükség esetén erősítse meg a menetes csapokat. A kapcsoló segítségével helyezze a berendezést feszültség alá.

KARBANTARTÁSI ELŐÍRÁSOK (Szakembereknek)

Mielőtt feltételezett hiba miatt Műszaki Ügyfélszolgálatunk beavatkozását kérné, ellenőrizze a működés hiányának egyéb okait, mint például átmeneti vízhiány, vagy áramszünet.

Figyelem: bármilyen beavatkozás előtt válassza le a berendezést az elektromos hálózatról.

Készülék leeresztése

Ürítse ki a berendezést a következők szerint:

- elzárni a megszakító csapot (amennyiben fel van szerelve D. 2. ábra), máskülönben elzárni a főcsapot;

- kinyitni a HMV csapot (mosdó vagy kád);

- kinyitni a csapot (B. 2. ábra).

Az alkatrészek cseréje

Az elektronikus kártyán (T) való munkavégzéshez először húzza ki a tápkábelt a konnektorból.

Távolítsa el a házból, ahogy az ábrán 3 látható, gyelemmel a komponensekre (ábra 3) a kábel (Rif Y) leválasztásával a kártyáról.

Rendszeres karbantartás

A készülék megfelelő teljesítményének szinten tartása érdekében átlagosan kétévente érdemes eltávolítani a vízkövet az ellenállásról (8 ábra, R) (nagyon kemény víz esetén a vízkő eltávolítását gyakrabban meg kell ismételni). Amennyiben nem használ a célnak megfelelő folyadékot (olvassa el gyelmesen a mellékelt biztonsági adatlapot), a műveletet a vízkő lemorzsolásával is elvégezheti, de ügyeljen arra, hogy ne sértse meg az ellenállás burkolatát. A magnézium anódot (8 ábra, N) kétévente ki kell cserélni, máskülönben a garancia érvényét veszti. Agresszív vagy magas klórtartalmú víz használata esetén az anód állapotát évente kötelező ellenőrizni. Cseréjéhez szerelje le az ellenállást és húzza ki a bilincsből.

Page 49

HASZNÁLATI UTASÍTÁSOK FLHASZNÁLÓK SZÁMÁRA

Újraindítás/diagnosztika

• A 3. és 4. ábrán látható, felhasználói interfésszel ellátott modellek esetén:

Amennyiben az alább leírt hibák bármelyikét tapasztalja, a készülék leáll és a vezérlőpanel valamennyi lámpája

egyidejıleg villogni kezd.

• Újraindítás: Az újraindításhoz a

a hiba oka az újraindítás pillanatában már nincs jelen, a készülék visszatér normál üzemmódba. Ellenkező esetben az összes lámpa továbbra is villogni fog, és ekkor fel kell hívni a szakszervizt.

• Diagnosztika: A diagnosztika funkció bekapcsolásához tartsa 5 másodpercig lenyomva a A hiba típusának kijelzésére a rendszer 5lámpát (1 lámpa 1. 2. és 3 – A kártya meghibásodott (belső hiba); lámpa 3. – Az 1.NTC/2.NTC érzékelő meghibásodott (nyitott vagy zárt állapotban vannak); lámpa 1. – Az egy érzékelőtől vett melegvíz hőmérséklete túl magas lámpa 2. és 3. – Víz nélküli mıködés. A diagnosztika funkcióból való kilépéshez nyomja le a

• Újraindítás: Az újraindításhoz a

a hiba oka az újraindítás pillanatában már nincs jelen, a készülék visszatér normál üzemmódba. Ellenkező esetben a kijelző továbbra is a hiba kódját fogja mutatni, és ekkor fel kell hívni a szakszervizt.

„Hővel Történő Fertőtlenítési Ciklus” Funkció (Legionella Ellen)

gomb (A) megnyomásával kapcsolja ki, majd újra be a készüléket. Amennyiben

ombot (A).

5) használ az alábbi módon:

gombot (A) vagy várjon 25 másodpercet.

gomb (A) megnyomásával kapcsolja ki, majd újra be a készüléket. Amennyiben

Hőmérséklet-szabályozás és a készülék funkcióinak bekapcsolása

• A 3. ábrán látható, felhasználói interfésszel ellátott modellek esetén:

A készülék bekapcsolásához nyomja meg a hőmérsékletet 40 °C és 80 °C közé. A melegítési fázisban a víz által elért hőmérséklethez tartozó lámpák (1 fénnyel kezdenek világítani; míg a a beállított hőmérsékletig még hátralévő lámpák folyamatosan villogni fognak. Amennyiben a hőmérséklet lecsökken – például vízhasználatot követően – a melegítés automatikusan újra bekapcsol, a lámpák pedig – köztük az utolsó, állandó fénnyel világító és a beállított hőmérséklethez tartozó lámpa – folyamatosan villogni kezdenek. A készülék első bekapcsolásakor állítsa a hőmérsékletet 70°C-ra. Áramkimaradás esetén vagy amennyiben a készüléket a utoljára beállított hőmérsékletre. A melegítési fázist enyhe, a vízmelegítésre jellemző zaj kísérheti.

A begyújtáskor kigyulladó lámpa a fıtési fázis alatt égve marad.

gombot (A). A MODE gomb megnyomásával állítsa be a kívánt

5) állandó

gombbal (A) kikapcsolja, a rendszer emlékezni fog a leg-

ECO FUNKCIÓ

Az Eco funkció aktiválásához tartsa nyomva a MODE gombot, amíg az ECO LED világítani nem kezd. Az Eco funkció a felhasználó szokásainak megfelelően készít meleg vizet. Ezért az első hét során a készülék elmenti, mennyi vizet használtak, és mely időszakokban. Az ezt követő hetekben a korábbi értékeknek megfelelően melegíti fel a vizet. A funkció alapállapotba állításához és új betanulási fázis megkezdéséhez ki kell választani a megfelelő parancsot az alkalmazással (az Eco LED villogni kezd). Ha a MODE gombot az Eco funkció használata közben megnyomja, a funkció kikapcsol.

HETI PROGRAM FUNKCIÓ

A heti program funkció csak az alkalmazáson keresztül aktiválható. A készüléken lévő MODE LED világít, ha ki van választva.

Page 50

Két különböző időponthoz két különböző hőmérséklet állítható be a hét minden napjára: a készülék kiszámítja a felfűtési sebességet a hőmérséklettől függően, a legjobb időpontot a fűtés megkezdéséhez, hogy a kívánt időre elérje a beállított értéket. Nyomja meg a MODE gombot a funkció kikapcsolásához.

Célérték Beállítása

A MODE gombbal kiválaszthatja a célhőmérsékletet (melyet a hőmérséklet LED-ek mutatnak, miközben a többi LED nem világít). A gomb minden egyes megnyomásával 20 fokkal nő vagy csökken a hőmérséklet. Ha 5 másodpercig nem nyom meg egy gombot sem, a célérték elfogadásra és mentésre kerül.

LETILTÁS

Kétféle letiltás lehetséges

- ÉRINTŐKÉPERNYŐ LETILTÁSA

Amennyiben a rendszer az érintőképernyő hibáját észleli, az érintés állapotát jelző LED lámpa bizonytalanná válik

és nem vezérelhető.

Ezt az állapotot a hőmérsékletjelző LED lámpa villogása jelzi (gyorsan villog, ha a termék be van kapcsolva, és

lassan, ha a termék ki van kapcsolva).

- EGYÉB LETILTÁSI ÁLLAPOT

Ha egyéb hibák is észlelésre kerülnek, minden LED lámpa villogni kezd. Ha „nem illékony” típusú hibát kíván visszaállítani, akkor meg kell nyomnia az ON/OFF nyomógombot ( 3A ábra) a

termék ki- és bekapcsolásához. Ahhoz, hogy ellenőrizhesse a fennálló hibát, kapcsolja a készüléket diagnosztikai állapotba a KI/BE és MODE gombok együttes 3 másodperces nyomva tartásával. Ebben az állapotban az állapotjelző LED lámpának az 1.4 táblázat szerint kell a hibát megjelenítenie. 25 másodperc elteltével a rendszer a letiltott állapotba áll vissza. Megjegyzés: a kínai piac esetében (NFC szerinti beállítás) a termék visszaállításához 5 másodpercig kell egyidejűleg nyomva tartani az ON/OFF és az ECO gombot.

WIFI

A WiFi modult a megfelelő kapcsoló megnyomásával kapcsolhatja ki/be: ha a WiFi csatlakozik és megfelelően működik, a megfelelő LED folyamatosan világít, ha a WiFi hibát észlel (kommunikációs hiba) a WiFi LED nem világít. Készenléti állapotban (a WiFi be van kapcsolva, de nincs beállítva), a WiFi LED normál villogással jelez, ekkor a WiFi gombot 5 másodpercig nyomva kell tartani, hogy AP (hozzáférési pont) üzemmódba kapcsolja: a modul legfeljebb 10 percig AP üzemmódban marad (vagy 25 másodpercig, ha nem megfelelően kapcsolt AP üzemmódba, mely esetben visszatér az előző állapotba). Ezt az állapotot a WiFi LED gyors villogása jelzi. Az átmeneti időszakban a LED kétszer gyorsan felvillan, majd rövid szünetet tart (és így tovább). Tartsa nyomva 10 másodpercig egyszerre a [MODE] és [WIFI] gombokat, hogy alapállapotba állítsa a Wi-Fi kongurációt.

1. MEGJEGYZÉS: az AP parancsot és a szoftveres visszaállítás parancsot csak akkor használja, ha a WiFi be van kapcsolva, és nincs kommunikációs hiba.

2. MEGJEGYZÉS: az AP parancs után a WiFi gombot 25 másodpercre deaktiválni kell.

Page 51

FONTOS TUDNIVALÓK (felhasználónak)

A berendezés bármilyen tisztítási műveletének megkezdése előtt ellenőrizze, hogy kikapcsolta-e a berendezést a külső kapcsolóval (OFF). Ne használjon rovarirtót, oldószereket vagy olyan agresszív tisztítószereket, amelyek károsíthatják a festetlen vagy műanyagból készült alkatrészeket.

Amennyiben a kimeneti víz hideg, ellenőrizze az alábbiakat:

- a berendezés csatlakoztatva van-e a villamos hálózatra, és a külső kapcsoló ON helyzetben áll-e.

- legalább az egyik 40 °C-ot jelző led (1 hiv.) világít-e (a felhasználói interfésszel felszerelt modellek esetében ez a 3

ábrán látható);

- a kijelző világít-e, és a megjelenített hőmérséklet 40 °C felett van-e (a felhasználói interfésszel felszerelt modellek

esetében ez az 5 és 6 ábrán látható).

Ha a csapból gőz távozik:

Áramtalanítsa a berendezést, és lépjen kapcsolatba a vevőszolgálattal.

Nem elégséges meleg víz mennyiség esetén ellenőrizze:

- a víz hálózati nyomását;

- a bemenő és kimenő ági vízvezetékek nincsenek-e esetlegesen eltömődve (nincsenek-e eldeformálódva, és

nincsenek-e bennük üledékek).

Víz szivárgása a nyomásbiztonsági berendezésből

A csöpögés a nyomásbiztonsági berendezésből a fűtési fázis során normális. Amennyiben el szeretné kerülni a csöpögést, telepítsen egy tágulási tartályt az előremenő rendszerre. Amennyiben a csöpögés a nem fűtési időben is folytatódik, ellenőriztesse:

- a berendezés kalibrálását;

- a víz hálózati nyomását.

Figyelem: A berendezés ürítő nyílását soha ne tömítse el.

HA A PROBLÉMA FENNÁLL, SEMMI ESETRE SE PRÓBÁLJA MEG JAVÍTANI A BERENDEZÉST, HANEM FORDULJON MINDEN ESETBEN SZAKEMBERHEZ.

A jelzett adatok és jellemzők nem kötelezik a Gyártó céget. A Gyártó cég fenntartja a jogot a szükségesnek tartott módosítások módosítások vagy csere elvégzésére előzetes értesítés nélkül.

Ez a termék megfelel az irányelv WEEE 2012/19/EU.

Az áthúzott szemeteskonténer a berendezésen vagy a csomagoláson azt jelzi, hogy a terméket élettartama végén

más hulladékoktól elkülönülten kell gyűjteni. A felhasználó éppen ezért köteles a berendezést élettartam végén az

elektrotechnikai és elektronikus hulladékok megfelelő szelektív gyűjtőközpontjába szállítani.

Egyéb lehetőségként a berendezés átadható ártalmatlanításra a viszonteladónak, egy másik, ugyanolyan típusú új berendezés vásárlásakor. A legalább 400 m van térítésmentesen, vásárlási kötelezettség nélkül a 25 cm-nél kisebb átmérőjű elektronikus termékek ártalmatlanítására. Az újrahasznosításra, kezelésre és környezetkímélő ártalmatlanításra küldött berendezés újabb indításához szükséges megfelelő szelektív gyűjtésnek szerepe van a környezetet és az egészséget érő negatív hatások kiküszöbölésében, valamint elősegíti a berendezést alkotó anyagok újbóli alkalmazását és/vagy újrahasznosítását.

értékesítési területtel rendelkező elektronikus termékek viszonteladójánál, lehetőség

Page 52

OBECNÉ BEZPEČNOSTNÍ POKYNY

1. Pečlivě si přečtěte pokyny a upozornění v této příručce, neboť

obsahují důležité informace o bezpečnosti instalace, použití a údržby.

Tato příručka představuje nedílnou a podstatnou součást vý-

robku. Musí spotřebič vždy doprovázet, a to i v případě prodeje jinému majiteli nebo uživateli a/nebo v případě přesunu na jiné místo.

2. Společnost výrobce nenese odpovědnost za případné škody na

osobách, zvířatech a věcech vyplývající z nevhodného, chybného nebo nerozumného použití či v důsledku nedodržení pokynů uvedených v tomto návodu.

3. Instalaci a údržbu zařízení musí zajišťovat odborně kvalikovaný

personál v souladu s pokyny v příslušných odstavcích. Používejte pouze originální náhradní díly. Nedodržení výše uvedeného může ohrozit bezpečnost a způsobit propadnutí odpovědnosti výrobce.

4. Součásti balení (spony, plastové pytle, pružná fólie atd.) se nesmí

ponechávat v dosahu dětí, neboť pro ně představují riziko.

5. Děti ve věku od 8 let a osoby s omezenými fyzickými, smyslovými

či mentálními kapacitami či bez zkušeností nebo nezbytných vědomostí mohou spotřebič používat pod dohledem nebo poté, co jim budou poskytnuty pokyny ohledně bezpečného používání spotřebiče a seznámí se se souvisejícími riziky. Děti si se spotřebičem nesmí hrát. Čištění a údržbu, které má provádět uživatel, nesmí vykonávat děti bez dozoru.

6. Je zakázáno dotýkat se spotřebiče, máte-li holé nohy nebo vlhké

části těla.

7. Před použitím zařízení a po zásahu provedení běžné či mimořád-

né údržby je vhodné naplnit zásobník spotřebiče vodou a následně provést postup úplného vypuštění, aby se odstranily případné zbytkové nečistoty.

8. Pokud je spotřebič vybaven elektrickým napájecím kabelem, v přípa-

dě jeho výměny je nutno se obrátit na autorizované středisko pomoci nebo kvalikovaný odborný personál.

9. Přívodní vodovodní trubku je třeba ke spotřebiči připojit pomocí

pojistného ventilu v souladu s národními normami. Pro státy, které převzaly normu EN 1487, musí mít bezpečnostní jednotka maximální tlak 0,7 MPa a minimálně jeden kohoutek, zpětný ventil, pojistný ventil, zařízení na přerušení přívodu vody.

10. Zařízení na ochranu proti nadměrnému tlaku (pojistný ventil nebo

Page 53

jednotka) nesmí být porušováno a je třeba jej pravidelně zapínat za účelem kontroly, zda není zablokované, či za účelem odstranění usazenin vodního kamene.

11. Kapání ze zařízení na ochranu proti nadměrnému tlaku je ve fázi

ohřívání vody normální. Z tohoto důvodu je třeba připojit výpust, která je nicméně vždy otevřena do atmosféry, pomocí drenážního potrubí nainstalovaného pod sklonem směrem dolů a na místě, kde nehrozí zamrzání.

12. Spotřebič, který se nebude delší dobu používat, je třeba vypustit a

odpojit od elektrické sítě, pokud má zůstat na místě, kde může docházet k zamrzání.

13. Teplá voda o teplotě přesahující teplotu 50 °C dodávaná do kohout-

ků, může způsobit okamžité vážné popáleniny či smrt v důsledku popálenin. Děti, tělesně postižené osoby a starší osoby jsou tomuto riziku vystaveny intenzivněji. Proto doporučujeme použít termostatický směšovací ventil, který je nutno našroubovat na výstupní vodovodní potrubí spotřebiče označené červeným hrdlem.

14. Do styku se spotřebičem nesmí přijít a/ani se v jeho blízkosti nesmí

vyskytovat žádné hořlavé předměty.

15. Pod spotřebičem nestůjte ani sem neinstalujte žádný předmět, kte-

rý by například mohla poškodit případně unikající voda.

Page 54

FUNKCE „CYKLU TEPELNÉ DESINFEKCE“ OCHRANA PROTI LEGIONELLE

Antibakteriální funkce se aktivuje stisknutím tlačítka MODE na 3 sekundy. Při aktivaci jsou všechny kontrolky teploty zhasnuté, pouze bliká kontrolka 60°. Podobně jsou kontrolky zhasnuté v průběhu deaktivace, pouze bliká kontrolka 40°. Antibakteriální funkce zahřeje vodu, aby se zabránilo množení bakterií ve vnitřní nádrži. Antibakteriální funkce funguje, když je spotřebič zapnutý (s vybitým superkondenzátorem) nebo 30 dnů (záleží na nastavení parametrů rozhraní NFC) po posledním zjištění, že antibakteriální stav je uspokojující: k tomu dochází, když průměrná teplota vody byla vyšší než bod nastavení antibakteriální funkce pro stanovenou dobu (závisí na rozhraní NFC, ale antibakteriální cyklus se obvykle provádí při teplotě 65 °C, aby bylo zaručeno, že bude teplota vyšší než 60 °C po dobu 1 hodiny).

TECHNICKÉ CHARAKTERISTIKY

Technické charakteristiky najdete na identikačním štítku (etiketa umístěná v blízkosti přívodního a výstupního vodovodního potrubí).

Tabulka 1 - Informace o výrobku

Škála výrobku 50 80 100

Hmotnost (kg) 17 22 26

Instalace

Model Viz identikační štítek

SMART X X X

Qelec (kWh) 6,893 7,323 7,455

Qelec, week, smart (kWh) 24,558 25,435 26,002

Qelec, week (kWh) 29,678 32,942 33,778

Terhelési prol M M M

V40 (L) 65 92 130

Objem (l) 49 75 95

Vertikální Vertikální Vertikální

15 dB

40,0% 40,0% 40,0%

Energetické údaje v tabulce a další údaje uvedené na kartě výrobku (Příloha A, která tvoří nedílnou součást této příruč ky) jsou denovány v souladu se Směrnicemi EU 812/2013 a 814/2013. Výrobky bez štítku a příslušné karty pro soustavy ohřívání vody se solárním zařízením upravené nařízením 812/2013 nejsou určeny pro vytvoření těchto soustav. Spotřebič je vybaven funkcí spuštění, která umožňuje přizpůsobení spotřeby dle prolu používání uživatele. V případě správného používání má spotřebič denní spotřebu odpovídající „Qelec* (Qelec,týden,smart/Quelec,týden)“, která je niž ší, než u ekvivalentního produktu bez funkce smart”.

Tento spotřebič odpovídá mezinárodním normám elektrické bezpečnosti IEC 60335-1; IEC 60335-2-21. Příslušné označení CE na spotřebiči potvrzuje jeho soulad s následujícími směrnicemi Společenství, jejichž podstatné náležitosti splňuje:

- LVD Low Voltage Directive: EN 60335-1, EN 60335-2-21, EN 60529, EN 62233, EN 50106.

- EMC Electro-Magnetic Compatibility: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

- RoHS2 Risk of Hazardous Substances: EN 50581.

- ErP Energy related Products: EN 50440.

Tento výrobek je v souladu s Nařízením REACH.

Page 55

NORMY PRO INSTALACI (pro osobu provádějící instalaci)

Tento výrobek, s výjimkou vodorovných modelů (tabulka 1), je zařízení, které musí být kvůli správné činnosti nainstalováno do svislé polohy. Po ukončení jeho instalace a před jakýmkoli jeho naplněním vodou a zapnutím jeho elektrického napájení použijte nástroj (např. vodováhu) na kontrolu správného uvedení do svislé montážní polohy.

Zařízení slouží k ohřevu vody na nižší teplotu, než je teplota varu. Musí být připojeno do rozvodu teplé užitkové vody (TUV), navrženého na základě jeho vlastností a kapacity. Před připojením zařízení je třeba:

- Zkontrolovat, zda vlastnosti (vycházejte z identiřkačního štítku) uspokojují potřeby zákazníka.

- Zkontrolovat, zda instalace odpovídá třídě ochrany IP (ochrana proti vniku kapalin) zařízení v souladu splatnými

normami.

- Přečíst si informace uvedené na štítku obalu a na štítku s technickými údaji. Toto zařízení bylo navrženo pro instalaci výhradně uvnitř místností v souladu s platnými předpisy a dále v souladu s následujícími upozorněními týkajícími se přítomnosti:

- Vlhkosti: Neinstalujte zařízení v uzavřených (nevětraných) a vlhkých místnostech.

- Mrazu: Neinstalujte zařízení v prostředích s pravděpodobným snížením teplot na kritickou hranici, spojeným s rizi

kem tvorby ledu.

- Slunečního záření: Nevystavujte zařízení přímému účinku slunečních paprsků, a to ani za přítomnosti skleněných

tabulí.

- Prachu/výparů/plynů: Neinstalujte zařízení v přítomnosti mimořádně agresivních prostředí, jako jsou kyselé výpa

ry, prach nebo prostředí nasycené plyny.

- Elektrických výbojů: Neinstalujte zařízení a nezapojujte jej přímo do elektrického rozvodu, který není chráněn proti

napěťovým výkyvům.

V případě stěn postavených z cihel nebo děrovaných bloků, prokladů s omezenou statikou nebo všeobecně v případě zděných stěn, které se liší od uvedených, je třeba přistoupit k předběžné statické kontrole opěrného systému. Háčky pro uchycení na stěnu musí být takové, aby unesly třikrát vyšší hmotnost, než je hmotnost ohřívače vody plného vody. Doporučujeme použít upevňovací kličky o průměru minimální 12 mm. Místní předpisy mohou určovat omezení ohledně instalace v prostředí koupelny. Dodržujte proto minimální vzdálenosti dle platných norem. Aby se ulehčily jednotlivé zásahy údržby, zajistěte kolem kaloty volný prostor minimálně 50 cm pro přístup k elektric kým částem.

Připojení vody

Připojte ke vstupu a výstupu z ohřívače trubky či armatury určené pro teploty překračující 90°C a pro tlak vyšší než je provozní tlak zařízení. Nedoporučujeme proto používat žádné takové materiály, které by takovým vysokým teplotám neodolaly. Zařízení se nesmí používat s vodou o tvrdosti nižší než 12 °F, naopak v případě vody mimořádně vysoké tvrdosti (vyšší než 25 °F) doporučujeme používat změkčovač vhodným způsobem kalibrovaný a monitorovaný. V takovém případě nesmí tvrdost vody poklesnout pod hodnotu 15 °F. Ke vstupu pro vodu přišroubujte spojku „T“ s modrým kroužkem. Na jednu stranu spojky „T“ přišroubujte kohoutek pro vypouštění vody ze zařízení, který je možné otevřít pouze za pomoci nástroje (B obr. 2). Ke druhé straně spojky „T“ přišroubujte dodaný bezpečnostní ventil (A obr. 2).

Bezpečnostní jednotka v souladu s evropskou normou EN 1487

V některých zemích se může vyžadovat použití specifických hydraulických bezpečnostních zařízení v souladu s místními zákony; povinností kvalifikovaného instalatéra pověřeného instalací výrobku je posoudit vhodnost použitého bezpeč nostního zařízení. Mezi bezpečnostní zařízení a samotný ohřívač vody je zakázáno umisťovat jakékoliv přepínací zařízení (ventily, kohouty atd.). Výstup výpusti zařízení je třeba připojit k vypouštěcímu potrubí s průměrem minimálně stejným jako je průměr připoje ní spotřebiče, pomocí nálevky umožňující minimální vzdušnou vzdálenost 20 mm s možností zrakové kontroly. Pomocí pružné hadice připojte vstup bezpečnostní jednotky k rozvodnému potrubí studené vody. V případě potřeby použijte kohoutek (D obr. 2). Je-li vypouštěcí kohout otevřen, je navíc třeba k výstupu C obr. 2 připojit vypouštěcí hadici. Při šroubování bezpečnostní jednotky ho neutahujte až na koncovou zarážku, abyste jej nepoškodili. Blíží-li se tlak v systému tlaku, pro jaký je kalibrován ventil, bude nutné použít zařízení pro snížení tlaku, a to v dostatečné vzdálenosti od zařízení. Aby se zabránilo případnému poškození smůšovacích jednotek (kohouty či sprcha), je nutné z trubek vypustit jakékoli nečistoty.

Page 56

Elektrické připojení

Před instalací spotřebiče je povinné provést pečlivou kontrolu elektrického systému a ověřit jeho soulad s platnými bezpečnostními normami, zda je vhodný z hlediska maximálního příkonu ohřívače vody (viz identifikační štítek) a zda je průřez vodičů pro elektrické zapojení vhodný a v souladu s platnými normami. Výrobce spotřebiče nenese odpovědnost za případné škody způsobené neuzemněním spotřebiče nebo abnormální elek trickou energií. Zajistůte napájecí kabel na ochranném víku prostřednictvím příslušné kabelové příchytky dodávané v rámci standardního příslušenství. Použití rozdvojek, prodlužovaček či adaptérů je přísně zakázáno. Použití rozdvojek, prodlužovaček či adaptérů je přísně zakázáno. Je přísně zakázáno používat pro účely uzemnění vodo vodní trubky či trubky topných nebo plynových rozvodů. Je-li zařízení dodáno s přívodním elektrickým kabelem, který by bylo následně potřeba vyměnit, použijte kabel se stejnými parametry (typ H05VV-F 3x1,5 mm zasunout do příslušného otvoru, který se nachází v zadní části zařízení, a musí se vsouvat dovnitř, dokud se nedostane ke svorkovnici (M Obr. 4), a jednotlivé vodiče je třeba zajistit utažením příslušných šroubů. K odpojení spotřebiče od sítě je třeba použít dvoupolohový přepínač odpovídající platným národním právním předpisům (otvor kontaktů minimálně 3 mm, v ideálním případě vybavený pojistkami). Zařízení musí být povinně uzemněno a zemnicí kabel (který musí být žlutozelené barvy a musí být delší než fázové vodiče) je třeba upevnit ke svorce v blízkosti symbolu Před uvedením zařízení do činnosti zkontrolujte, zda síťové napětí odpovídá jmenovité hodnotě zařízení uvedené na štítku s technickými údaji. Když zařízení není vybaveno napájecím kabelem, způsob instalace musí být zvolen z násle dujících možných:

- zapojení do pevné sítě pomocí pevné trubky (pokud není spotřebič vybaven svorkou kabelu), použijte kabel s minimál

ním průměrem 3x1,5 mm2;

- pomocí pružného kabelu (typ H05VV-F 3x1,5 mm

, 8,5 mm v průměru). Napájecí kabel (typ H05VV-F 3x1,5 s průměrem 8,5 mm) se musí

(G Obr. 4).

, 8,5 mm v průměru), pokud je zařízení vybaveno svorkou na kabel.

Vyzkoušení a zapnutí spotřebiče

Před zapnutím spotřebiče proveďte jeho naplnění vodou z vodovodního řadu. Toto plnění se provádí otevřením centrálního kohoutku domácího rozvodu a rozvodu teplé vody, dokud z nádrže ne vyjde všechen vzduch. Vizuálně zkontrolujte, zda nedochází k únikům vody u patky, kterou případně mírně přitáhněte, bude-li to nutn. Přepínačem do zařízení přiveďte proud.

POKYNY K ÚDRŽBĚ (pro kvalikovaný personál)

Než budete volat do svého střediska technických služeb, zkontrolujte, zda není závada způsobena nedostatkem vody či selháním přívodu elektřiny.

Pozor: Před jakýmkoliv zásahem odpojte spotřebič od elektrického napájení.

Vyprázdnění zařízení

Přistupte k vyprázdnění zařízení následujícím postupem:

- zavřete přepínací kohoutek, pokud je nainstalován (D, obr. 2), v opačném případě centrální kohoutek domácího

rozvodu;

- otevřete kohout teplé vody (umyvadlo nebo vana);

- otevřete vypouštůcí ventil B (obr. 2).

Možná výměna součástí

Chcete-li pracovat s elektronickou deskou (Ref. T), nejprve odpojte napájecí kabel ze zásuvky.

Vyjměte jej ze skříně, jak je znázorněno na obrázku 3, a věnujte pozornost komponentům, které jej tvoří (obrázek 3) odpojením kabelu (Rif Y) od karty)

Pravidelná údržba

Chcete-li zajistit dobrý výkon přístroje, je vhodné provést odvápnění odporu (R obr. 8) jednou za dva roky (v přítomnosti vody s vysokou tvrdostí by četnost operace měla být zvýšena). Pokud nechcete používat kapaliny vhodné pro tento účel (v takovém případě si pečlivě přečtěte bezpečnostní karty

Page 57

prostředku na odstranění vodního kamene), operaci lze provést odškrábáním vápenatých usazenin, přičemž je třeba dávat pozor, abyste nepoškodili ochrannou vrstvu odporu. Hořčíkovou anodu (N obr. 8) je třeba vyměňovat každé dva roky, v opačném případě propadá záruka. V případě použí vání agresivních vod nebo vod bohatých na chlór se doporučuje každoroční kontrola anody. Pro vyjmutí anody rozmontujte topné těleso a vyšroubujte je z podpěrného držáku.

POKYNY PRO UŽIVATELE

Vynulování/Diagnostika

• U modelů vybavených uživatelským rozhraním typu znázorněného na obrázcích 3. V okamžiku, kdy dojde k výskytu jedné z níže popsaných poruch, přejde zařízení do poruchového stavu (fault) a

všechny LED na ovládacím panelu začnou současně blikat.

• Vynulování: Za ùčelem vynulování zařízení vypněte a zapněte výrobek tlačítkem

vynulování zmizela příčina poruchy, bude obnovena řádná činnost zařízení. V opačném případě začnou všechny LED znovu blikat a bude třeba požádat o zásah servisní službu.

• Diagnostika: Aktivace diagnostiky se provádí stisknutím tlačítka Informace o poruše je poskytována prostřednictvím 5 LED (Poz. 1 LED poz. 1., 2. a 3. – Vnitřní porucha karty; LED poz. 3 – Poškození teplotních sond NTC 1/NTC 2 (rozpojené nebo zkratované); LED poz. 1 – Příliš vysoká teplota vody zaznamenaná jedním snímačem; LED poz. 2. a 3. – âinnost bez vody. Ukončení zobrazování diagnostiky se provádí stisknutím tlačítka

• Vynulování: Za ùčelem vynulování zařízení vypněte a zapněte výrobek tlačítkem

Když v okamžiku vynulování zmizela příčina poruchy, bude obnovena řádná činnost zařízení. V opačném případě zůstane na displeji i nadále zobrazen chybový kód a bude třeba požádat o zásah servisní službu.

(Poz. A) na dobu 5 sekund.

5) podle následujícího schématu:

(Poz. A) nebo vyčkáním na uplynutí 25 sekund.

Funkce „Cyklu Tepelné Desinfekce“ (Ochrana Proti Legionelle)

(Poz. A). Pokud v okamžiku

(Poz. A) na dobu 5 sekund.

Regulace teploty a aktivace funkcí zařízení

• U modelů vybavených uživatelským rozhraním typu znázorněného na obrázcích 3:

Zapnutí zařízení se provádí stisknutím tlačítka mezi 40 °C a 80 °C. Během fáze ohřevu zůstanou LED (Poz. 1 svůtlem; následující LED až po nastavenou teplotu budou postupně blikat. Při poklesu teploty, např. následkem odběru vody, dojde kautomatickému obnovení činnosti topení a LED od poslední, která svítí stálým svůtlem, až po LED týkající se nastavené teploty začnou postupně blikat. Při prvním zapnutí výrobku bude nastavena teplota 70°C. V případě přerušení napájení nebo při vypnutí výrobku použitím tlačítka nastavená teplota. Během fáze ohřevu se může vyskytnout mírný hluk, který je způsoben ohřevem vody.

Během ohřívání zůstane svůtelná kontrolka rozsvícena.

(Poz. A). Stiskněte tlačítko MODE a nastavte požadovanou teplotu

5), které se týkají dosažené teploty vody, rozsvícené stálým

(Poz. A) zůstane v paměti uložena poslední

FUNKCE EKO

Stisknutím tlačítka MODE, až se rozsvítí kontrolka ECO, zapněte funkci Eco. Funkce Eco vyrobí horkou vodu dle zvyků uživatelů. Takže první týden bude výrobek ukládat údaje o použití vody a časech, kdy byla potřeba. V následujících týdnech bude voda ohřívána podle převažujících hodnot. Pro obnovení funkce a nastavení nové učící doby musí uživatel stisknout příslušné tlačítko v aplikaci (kontrolka Eco začne blikat). Pokud je během funkce Eco stisknuto tlačítko MODE, bude tato funkce deaktivována.

Page 58

FUNKCE TÝDENNÍHO PROGRAMU

Týdenní program lze aktivovat pouze z aplikace. Pokud je vybrán, rozsvítí se na produktu kontrolka MODE. Lze vybrat dvě nastavení teploty pro dva různé časy pro každý den v týdnu: produkt vypočítá rychlost ohřívání a, v závis losti na teplotě, nejlepší chvíli pro začátek ohřívání pro dosažení požadované teploty v požadovaném čase. Funkci deaktivujete stisknutím tlačítka MODE.

Nastavení Požadované Hodnoty

Stisknutím tlačítka MODE vyberte teplotu nastavení (indikovanou kontrolkou, když jsou ostatní kontrolky zhasnuté). Při každém stisku tlačítek se teplota zvýší nebo sníží o 20 stupňů. Po 5 sekundách bez jakékoliv aktivity se požadovaná hodnota potvrdí a uloží.

STAV ZABLOKOVÁNÍ

Existují 2 stavy zablokování

- STAV ZABLOKOVÁNÍ DOTYKOVÉHO OVLÁDÁNÍ

Pokud se zjistí chyba dotykového ovládání, stav LED diody dotykového ovládání není určen a není možné ho ovládat. Tento stav je signalizován blikáním LED diod teploty (rychlé, pokud je výrobek zapnutý, pomalé, pokud je výrobek

vypnutý).

- JINÝ STAV ZABLOKOVÁNÍ

Pokud se zjistí jiné chyby, začnou blikat všechny LED diody. Na resetování trvalé chyby, pokud je to možné, je třeba stisknout tlačítko ON/OFF (Obr. 3A) a vypnout a zapnout

výrobek. Stiskněte tlačítko MODE a nastavte požadovanou teplotu mezi 40 °C a 80 °C. V tomto stavu LED dioda tep loty zobrazí poruchu podle tabulky 1.4. Po 25 sekundách se systém vrátí do stavu zablokování. Poznámka: v případě čínského trhu (nastavuje NFC) se výrobek resetuje současným stisknutím tlačítek ON/OFF a ECO po dobu 5 sekund.

WIFI

Modul WiFi se zapíná a vypíná stisknutím příslušného tlačítka: pokud je WiFi modul připojený a správně funguje, příslušná kontrolka souvislé svítí. Pokud WiFi nefunguje (chyba komunikace) kontrolka WiFi nesvítí. V nečinném stavu (WiFi je zapnuto, ale není kongurováno) kontrolka WiFi normálně bliká. Je nutné přepnout do režimu AP stisknutím tlačítka WiFi na 5 sekund: modul setrvá v režimu AP maximálně 10 minut (nebo 25 sekund, pokud nebyl režim AP správně zapnut; v takovém případě se vrátí do předchozího režimu). Tento stav je indikován rychlým blikáním kontrolky WiFi. Ve fázi přípravy kontrolka dvakrát rychle blikne a jednou zhasne (toto se opakuje). Obnovte konguraci WiFi současným stisknutím tlačítek [MODE] a [WIFI] na 10 sekund.

POZNÁMKA 1: příkaz AP a příkaz SoftReset mohou být použity, pouze když je WiFi povoleno a není rozpoznána chyba komunikace.

POZNÁMKA 2: po příkazu AP musí být tlačítko WiFi deaktivováno po dobu 25 sekund.

Page 59

UŽITEČNÉ POZNÁMKY (pro uživatele)

Před provedením jakéhokoliv zásahu čištění na spotřebiči se ujistěte, že je vypnutý otočením hlavního vypínače do polohy VYP. Nepoužívejte insekticidy, rozpouštědla ani agresivní čisticí prostředky, které by mohly poškodit barvou na třené nebo plastové části.

Pokud je voda na výstupu studená, zkontrolujte:

- zda je spotřebič zapojený k elektrickému napájení a vnější vypínač je v poloze ZAP;

- zda svítí minimálně LED dioda 40 °C (zn. 1) (pro modely vybavené uživatelským rozhraním zobrazeným na obrázcích

3);

Pokud se na výstupu kohoutků objevuje pára:

Vypněte elektrické napájení spotřebiče a obraťte se na asistenční servis.

V případě nedostatečné dodávky teplé vody, zkontrolujte:

- dostatečný tlak vody ve vodovodním řadu;

- případné překážky v trubkách na vstupu a výstupu vody (deformace nebo usazeniny).

Úniky vody ze zařízení na ochranu proti nadměrnému tlaku

Kapání vody ze zařízení na ochranu proti nadměrnému tlaku se v průběhu ohřívání považuje za normální. Pokud chcete tomuto kapání zabránit, je třeba na přívodní systém nainstalovat expanzní nádobu. Pokud úniky nadále pokračují i v době, kdy k ohřívání nedochází, nechte zkontrolovat:

- kalibraci zařízení,

- tlak vody ve vodovodním řadu.

Pozor: Nikdy nezakrývejte větrací otvor spotřebiče!

POKUD PROBLÉM PŘETRVÁVÁ, V ŽÁDNÉM PŘÍPADĚ SE NEPOKOUŠEJTE SPOTŘEBIČ OPRAVIT. VŽDY SE OBRAŤTE NA KVALIFIKOVANÝ PERSONÁL.

Uvedené údaje a charakteristiky nejsou pro společnost výrobce závazné a tato si vyhrazuje právo provést pří padné změny, které bude považovat za vhodné, bez povinnosti na ně předem upozornit nebo zajistit výměnu.

Tento výrobek je v souladu se směrnicí WEEE 2012/19/EU.

Symbol přeškrtnutého odpadkového koše na zařízení nebo na jeho balení znamená, že výrobek je třeba na konci jeho život-

nosti shromáždit odděleně od ostatního odpadu. Uživatel je tedy povinen spotřebič na konci životnosti předat do vhodných

místních středisek tříděného odpadu elektrických a elektronických odpadů.

Alternativně k samostatné likvidaci lze spotřebič, který si přejete zlikvidovat, předat prodejci ve chvíli koupě nového spotře biče ekvivalentního typu. U prodejců elektronických produktů s prodejní plochou větší než 400 m2 lze navíc bezplatně předat, a to i bez povinnosti nákupu, elektronické produkty určené k likvidaci s rozměry menšími než 25 cm. Vhodný tříděný sběr pro následné odeslání vyhozeného spotřebiče k recyklaci, zpracování a likvidaci kompatibilní s ochranou životního prostředí přispívá k zabránění případným negativním dopadům na prostředí a zdraví a podporuje opakované využití a/nebo recyklaci materiálů, z nichž se spotře bič skládá.

Page 60

ELEKTRISCHER WARMWASSERSPEICHER

1. Die Anleitungen und Hinweise dieses Handbuchs genau lesen,

da sie wichtige Informationen für eine sichere Installation, Bedienung und Wartung enthalten.

Das vorliegende Handbuch ist ein wichtiger Teil des Produkts,

zu dem es gehört. Es muss das Gerät bei Abtreten an einen anderen Eigentümer oder Benutzer und/oder Einfügen in eine andere Anlage stets begleiten.

2. Der Hersteller ist nicht haftbar für eventuelle Schäden an Personen,

Tieren und Sachen, die durch nicht zweckmäßigen, falschen oder unvernünftigen Gebrauch oder durch magelndes Einhalten der in dieser Broschüre enthaltenen Anweisungen entstehen.

3. Die Installation und Wartung des Geräts müssen durch qualiziertes

Fachpersonal und laut den Angaben in den entsprechenden Absätzen ausgeführt werden. Ein Zuwiderhandeln ist sicherheitsgefährdend und enthebt den Hersteller von jeder Art von Verantwortung.

4. Bestandteile der Verpackung (Klammern, Plastikbeutel, Styropor

usw.) dürfen nie in Reichweite von Kindern gelassen werden, da sie für diese eine Gefahrenquelle darstellen.

5. Die Verwendung des Geräts ist Kindern unter 8 Jahren oder

Personen mit beschränkten Körper-, Wahrnehmungs- und Geistesfähigkeiten oder aber mangelnder Erfahrung und Kenntnis untersagt, vorbehaltlich unter Beaufsichtigung oder nachdem ihnen die nötigen Anleitungen für eine sichere Verwendung des Geräts erteilt wurden und sie die damit verbundenen Gefahren verstanden haben. Nie zulassen, dass Kinder mit dem Gerät spielen. Die Reinigung und Instandhaltung, die dem Benutzer obliegt, darf nie von Kindern ohne Beaufsichtigung ausgeführt werden.

6. Es ist verboten, das Gerät barfuß oder mit nassen Körperteilen zu

berühren.

7. Vor Gebrauch des Gerätes und nach einem ordentlichen oder

außerordentlichen Wartungseingri ist es empfehlenswert den Tank des Geräts mit Wasser zu füllen und dann komplett zu entleeren, um etwaige Restunreinheiten zu entfernen.

8. Falls das Gerät über das Versorgungskabel verfügt, muss für den

eventuellen Austausch desselben eine Vertrags-Kundendienststelle oder beruich qualiziertes Personal herangezogen werden.

9. Es ist Pflicht, an der Wassereintrittsleitung des Gerätes ein

Sicherheitsventil anzubringen, dass den geltenden nationalen Normen entspricht. In den Ländern, in denen die EN 1487 Norm gilt

Page 61

muss die Sicherheitseinheit einen maximalen Druck von 0,7 MPa haben und mindestens einen Absperrhahn, ein Rückschlagventil, ein Sicherheitsventil und eine Unterbrechungsvorrichtung der Wasserlast umfasst.

10. Die Vorrichtung gegen Überdruck (Ventil oder Sicherheitseinheit)

darf nicht manipuliert und muss regelmäßig betrieben werden, damit geprüft werden kann, dass sie nicht blockiert ist und um etwaige Kalkablagerungen zu beseitigen.

11. Während der Aufheizphase ist es normal, dass die Überdruck-

Schutzvorrichtung tropft. Aus diesem Grund ist es nötig, den Ablauf, der jedenfalls immer oen bleiben muss, mit einem Entwässerungsschlauch in stetigem Gefälle zu einem eisfreien Ort verlaufend anzuschließen.

12. Wenn das Gerät über längere Zeit an einem frostgefährdeten Ort

unbenutzt gelagert wird muss es unbedingt entleert und von der Netzversorgung abgetrennt werden.

13. Das an den Gebrauchshähnen mit einer Temperatur von über 50°C

ausießende Heißwasser kann unmittelbar schwere Verbrennungen verursachen. Kinder, behinderte und ältere Menschen sind diesem Risiko stärker ausgesetzt. Es empehlt sich daher, ein thermostatisches Mischventil am Wasserauslaufrohr des Geräts anzuschrauben.

14. Das Gerät darf sich weder in Berührung noch in der Nähe

entammbarer Elemente benden.

15. Unter dem Gerätdürfen keine gegenstände positioniert werden, die

z.B. durch ein eventuelles Wasserleck beschädigt werden könnten.

Page 62

FUNKTION „THERMISCHER DESINFEKTIONSZYKLUS“ LEGIONELLENBEKÄMPFUNG

Die Bakterienschutz-Funktion wird durch 3 Sekunden lange Betätigung der Taste MODE aktiviert. Während der Aktivierung sind alle Temperatur-LEDs ausgeschaltet, nur die 60 °-LEDs blinken. Gleichermaßen erlöschen während der Deaktivierung alle LEDs, nur die 40 °-LED blinkt. Die Bakterienschutz-Funktion erhitzt das Wasser zur Vermeidung von Bakterienbildung im internen Wasserspeicher. Der Bakterienschutz-Zyklus wird beim Einschalten (mit entleerter Supercap) oder 30 Tage (je nach Einstellung der NFC-Para meter) nach der letzten zufriedenstellenden Bewertung des Bakterienschutzes durchgeführt. Dies ist der Fall, wenn die durchschnittliche Wassertemperatur über einen bestimmten Zeitraum über dem zum Bakterienschutz erforderlichen Sollwert lag (von NFC abhängig; im Allgemeinen wird der Bakterienschutz jedoch bei 65 °C ausgeführt, um sicherzustel len, dass die Temperatur 1 Stunde lang über 60 °C liegt).

TECHNISCHE EIGENSCHAFTEN

Für die technischen Eigenschaften muss auf die Angaben am Schild (Etikett in der Nähe der Ein- und Auslaufrohre) Bezug genommen werden.

Tabelle 1 - Produktinformationen

Produktpalette 50 80 100

Gewicht (kg) 17 22 26

Installation

Modell Auf das Schild Eigenschaften Bezug nehmen

SMART X X X

Qelec (kWh) 6,893 7,323 7,455

Qelec, week, smart (kWh) 24,558 25,435 26,002

Qelec, week (kWh) 29,678 32,942 33,778

Lastprol M M M

V40 (L) 65 92 130

Fassungsvermögen (l) 49 75 95

Vertikal Vertikal Vertikal

15 dB

40,0% 40,0% 40,0%

Die Energieangaben in der Tabelle und die weiteren Angaben im Produktdatenblatt (Anhang A, Bestandteil des vorlie genden Handbuchs) sind gemäß EU 812/2013 und 814/2013 Vorschriften deniert. Die Produkte ohne Etikett und ohne entsprechendes Blatt für Sätze von Warmwasserspeicher und Solarvorrichtungen, die vom Reglement 812/2013 vorgesehen sind, sind nicht für die Ausführung solcher Sätze bestimmt. Das Gerät ist mit einer Smart-Funktion ausgestattet, die es ermöglicht, den Verbrauch an die Gewohnheiten des Be nutzers anzupassen. Bei korrekter Verwendung ist der tägliche Verbrauch “Qelec*(Qelec, week, smart /Qelec, week)”, geringer als der eines gleichwertigen Produktsohne die Smart-Funktion”.

Dieses Gerät entspricht den internationalen Vorschriften zur Sicherheit elektrischer Geräte IEC 60335-1, IEC 60335-2-21. Die Anbringung der CE-Kennzeichnung bestätigt die Konformität des Geräts mit den folgenden Gemeinschaftsvorschriften, deren Hauptanforderungen es erfüllt:

- LVD Low Voltage Directive: EN 60335-1, EN 60335-2-21, EN 60529, EN 62233, EN 50106.

- EMC Electro-Magnetic Compatibility: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

- RoHS2 Risk of Hazardous Substances: EN 50581.

- ErP Energy related Products: EN 50440. Dieses Produkt entspricht dem Reglement REACH.

Page 63

VORSCHRIFTEN ZUR ZUR INSTALLATION (für den Installateur)

Dieses Produkt ist - mit Ausnahme der horizontalen Modelle (siehe Tabelle 1) - ein Gerät, das zum ordnungsgemäßen Betrieb in vertikaler Position montiert werden muss. Nach erfolgter Installation und bevor Sie das Gerät mit Wasser füllen oder die Stromversorgung herstellen, sollten Sie sich mithilfe eines Prünstruments (z. B. Wasserwaage) vergewissern, dass das Gerät perfekt vertikal montiert ist.

Das Gerät dient zur Erhitzung von Wasser auf eine Temperatur unter dem Siedepunkt. Es wird an ein Trinkwassernetz angeschlossen, dass seinen Leistungen und Kapazitäten entspricht. Vor dem Anschließen des Geräts sollten Sie:

- Prüfen, dass die Eigenschaften (siehe Typenschild) den Anforderungen des Kunden entsprechen.

- Prüfen, dass die Installation dem in den geltenden Vorschriften angegebenen IP-Grad (Schutz vor Eindringen von

Flüssigkeiten) des Geräts übereinstimmt.

- Das Verpackungsschild und das Typenschild des Geräts lesen. Dieses Gerät darf nur in Innenräumen in Übereinstimmung mit den geltenden Vorschriften installiert werden. Darüber hinaus müssen folgende Hinweise beachtet werden:

- Feuchtigkeit: installieren Sie das Gerät nicht in unbelüfteten und feuchten Räumen.

- Frost: installieren Sie das Gerät nicht in Räumen, die kritischen Temperaturen mit möglicher Eisbildung ausgesetzt

sein können.

- Sonne: setzen Sie das Gerät nicht den direkten Sonnenstrahlen aus, auch durch Fensterscheiben.

- Staub/Dampf/Gas: installieren Sie das Gerät nicht in Räumen, die beispielsweise sauren Dämpfen, Staub oder Gas

ausgesetzt sind.

- Stromschwankungen: schließen Sie das Gerät nicht direkt an eine Stromversorgung an, die keinen Schwankungs

schutz hat.

Bei Zwischenwänden aus Ziegeln oder Backsteinen mit statischen Einschränkungen oder bei Wänden aus anderen als den angegebenen Materialien muss eine statische Prüfung des Haltesystems durchgeführt werden. Die Befestigungshaken für die Wand müssen das dreifache Gewicht des voll gefüllten Warmwasserspeichers tragen können. Wir empfehlen den Einsatz von Haken, die der jeweiligen Beschaenheit der Wand, an die der Speicher instal liert wird, entsprechen und einen Mindestdurchmesser von 12 mm aufweisen. Es wird empfohlen, das Gerät (A Abb. 1) so nah wie möglich an den Gebrauchsstellen zu installieren, um Wärmeverluste in den Rohren zu vermeiden. Die Normen vor Ort können Einschränkungen für die Installation des Geräts im Badezimmer vorsehen, es müssen daher die von den geltenden Normen vorgesehenen Mindestabstände eingehalten werden. Um die verschiedenen Wartungseingrie zu vereinfachen, muss im Innern der Kappe einen Freiraum von mindestens 50 cm vorgesehen werden, um auf die elektrischen Teile Zugri zu haben.

Wasseranschluss

Schließen Sie die Zu- und Ableitungen des Warmwasserspeichers mit Rohren oder Verbindungsstücken an, die nicht nur dem Betriebsdruck sondern auch den hohen Wassertemperaturen des Warmwasserspeichers, die im Normalfall 90° erreichen und sogar übersteigen können, standhalten. Daher sollten auf keinen Fall Materialien verwendet werden, die diesen Temperaturen gegenüber nicht resistent sind. Das Gerät darf nicht mit Wasser mit einer Härte geringer als 12 °F arbeiten; für sehr hartes Wasser (Härte größer als 25 °F) wird dagegen empfohlen, einen entsprechend kalibrierten und überwachten Enthärter zu verwenden, in diesem Fall darf die restliche Härte 15 °F nicht unterschreiten. Schrauben Sie einen T-Anschluss an den mit einem blauen Ring gekennzeichneten Wassereingang des Gerätes. Schlie ßen Sie an eine Seite dieser T-Verbindung einen Hahn zur Entleerung des Warmwassergerätes (B Abb. 2) an, der nur unter Zuhilfenahme eines Werkzeuges verstellt werden kann, und an die andere Seite eine Überdruckschutzvorrich tung (A Abb. 2).

Sicherheitseinheit gemäß der europäischen Norm EN 1487

In einigen Ländern könnte der Gebrauch von spezifischen Sicherheits-Hydraulikvorrichtungen erforderlich sein, in Übereinstimmung mit den örtlichen Gesetzesanforderungen; es ist Aufgabe des qualifizierten Installateurs, der mit der Installation des Produktes beauftragt ist, die korrekte Eignung der zu gebrauchenden Sicherheitsvorrichtung ein zuschätzen. Es ist verboten, Sperrvorrichtungen (Ventile, Hähne, usw.) zwischen die Sicherheitsvorrichtung und den Boiler selbst zu schalten. Der Ablauf der Vorrichtung muss an eine Ablaueitung mit einem Durchmesser, der mindestens gleich breit wie der des Geräteanschlusses ist, angeschlossen werden, mit einem Trichter, der einen Luftabstand von mindestens 20 mm lässt und die Sichtkontrolle gestattet. Mit exiblem Schlauch den Einlauf der Sicherheitseinheit an das Kaltwassernetzrohr anschließen, wenn nötig mit einem Absperrhahn (D Abb. 2). Am Ablauf ist außerdem ein Ablaufschlauch anzubringen, über den das Wasser bei Önen des Entleerungshahnes ablaufen kann (C Abb- 2). Beim Anschrauben darf die Sicher heitseinheit nicht mit Gewalt bis zum Anschlag gedreht und nicht manipuliert werden. Sollte der Wasserdruck der Netzleitung sich dem der Eichwerte des Ventils annähren, ist ein Druckminderer vorzusehen,

Page 64

der so weit wie möglich vom Gerät entfernt zu installieren ist. Sollten Sie sich für die Installation von Mischergruppen (Armaturen oder Dusche) entscheiden, entfernen Sie etwaige Verunreinigungen aus den Rohrleitungen, die diese beschädigen könnten.

Elektroanschluss

Vor der Installation des Gerätes müssen die elektrische Anlage und ihre Konformität mit den geltenden Sicherheitsnormen gewissenhaft kontrolliert werden; sie muss der maximalen Leistungsaufnahme des Warmwasserspeichers entsprechen (siehe Daten auf dem Typenschild) und der Querschnitt der Kabel für den elektrischen Anschluss muss mit den geltenden Normen übereinstimmen. Der Hersteller des Gerätes übernimmt keine Verantwortung für eventuelle Schäden, die auf eine mangelhafte Erdung der Anlage oder auf eine Fehlerhafte Stromversorgung zurückzuführen sind. Klemmen Sie das Versorgungskabel mit Hilfe der mitgelieferten Kabelklemme an der Verschlusskappe fest. Mehrfachsteckdosen, Verlängerungskabel und Adapter sind nicht zulässig. Benutzen Sie für die Erdung des Geräts auf keinen Fall die Rohre der Wasserversorgungs-, Heizungs- oder Gasanlage. Ist das Gerät mit einem Versorgungskabel ausgestattet, und sollte dieses ausgetauscht werden müssen, dann verwenden Sie bitte ausschließlich ein Kabel, das dieselben Eigenschaften aufweist (Typ H05VV-F 3x1,5 mm Versorgungskabel (Typ H05VV-F 3x1,5 Durchmesser 8,5 mm) ist durch die entsprechende, auf der Rückseite des Gerätes bendliche Führung hindurch bis zu den Thermostatklemmen (M Abb. 4), oder dem Klemmengehäuse zu ziehen, dann werden die einzelnen Kabel mit den zugehörigen Schrauben befestigt. Zum Ausschluss des Geräts vom Netz muss ein zweipoliger Schalter benutzt werden, der mit den geltenden Normen des Nutzerlandes übereinstimmt (Önung der Kontakte von mindestens 3 mm, besser wenn mit Schmelzsicherungen ausgestattet). Das Gerät muss auf jeden Fall geerdet werden; das Erdungskabel (Farbe gelb/grün und länger als die Phasenkabel) ist an der mit dem Symbolo Ist das Gerät nicht mit einem Versorgungskabel ausgestattet, dann ist zwischen folgenden Installationsmodalitäten zu wählen:

- Anschluss an Festnetz mit starrem Rohr (wenn das Gerät nicht mit einer Kabelklemme ausgestattet ist), dazu ein

Kabel mit Querschnitt von mind. 3x1,5 mm² benutzen;

- mittels exiblem Kabel (Typ H05VV-F 3x1,5mm

bestückt is.

(G Abb. 4) gekennzeichneten Klemme zu befestigen.

, Durchmesser 8,5 mm), wenn das Gerät mit einer Kabelklemme

, Durchmesser 8,5 mm). Das

Endprüfung und Inbetriebnahme des Gerätes

Vor dem Einschalten des Gerätes, muss es mit Netzwasser gefüllt werden. Die Auüllung erfolgt über Önung des zentralen Hahns der Hausanlage und des Warmwasserhahns, bis die gesamte warme Luft aus dem Kessel abgelassen ist. Unterziehen Sie sämtliche Anschlüsse einer Sichtkontrolle auf Wasserlecks, auch der Flansch ist zu überprüfen und ggf. leicht anzuziehen. Stellen Sie über den Schalter die Stromversorgung her.

VORSCHRIFTEN FÜR DIE WARTUNG (durch qualiziertes Personal)

Bevor Sie jedoch den Kundendienst zur Behebung eines möglichen Schadens anfordern, stellen Sie sicher, dass die Funktionsstörung nicht auf eine andere Ursache zurückzuführen ist, z.B. auf das zeitweise Fehlen von Wasser oder Strom.

Achtung: Vor Ausführen jeglicher Eingrie muss das Gerät vom elektrischen Versorgungsnetz abgetrennt werden.

Entleerung des Gerätes

Das Gerät wie folgt entleeren:

- Wenn vorhanden, schließen Sie den Absperrhahn (D Abb. 2); ansonsten schließen Sie den Haupthahn der Hausanla

ge.

- Önen Sie den Warmwasserhahn (Waschbecken oder Badewanne).

- Önen Sie den Hahn B (Abb. 2).

Möglicher Austausch von Komponenten

Um an der elektronischen Platine (Ref. T) zu arbeiten, ziehen Sie zuerst das Netzkabel aus der Steckdose.

Entfernen Sie es aus dem Gehäuse, wie in der Abbildung 3 gezeigt, und achten Sie auf die Komponenten, aus denen es zusammengesetzt ist (Abbildung 3 ), indem Sie das Kabel (Rif Y) von der Karte trennen.

Page 65

Regelmäßige Wartung

Damit das Gerät gute Leistungen erbringt, ist es empfehlenswert, den Widerstand (R Abb. 8) alle zwei Jahre zu entkrusten (bei sehr hartem Wasser öfter). Wenn man keine zweckmäßigen Flüssigkeiten benutzen will (in diesem Fall bitte die Sicherheitsdatenblätter des Entkal kungsmittels lesen) kann der Vorgang ausgeführt werden, indem die Kalkkruste zerbröckelt und dabei darauf geachtet wird, dass der Schutz des Widerstandes nicht beschädigt wird. Die Magnesiumanode (N Abb. 8) muss alle zwei Jahre ausgewechselt werden, da ansonsten die Garantie verfällt. In An wesenheit von aggressivem oder chloridreichem Wasser sollte der Zustand der Anode jährlich überprüft werden. Zum Austauschen der Anode lösen Sie den Widerstand und entfernen Sie diesen aus den Haltebügeln.

BEDIENUNGSHINWEISE FÜR DEN NUTZER

Reset/Diagnose

• Bei den Modellen mit Bedienblenden wie auf den Abbildungen 3.

Tritt einer der unten beschriebenen Fehler auf, setzt sich das Gerät in einen Fehlermodus und alle LEDs des Bedien

feldes blinken gleichzeitig.

• Reset: um den Reset des Geräts auszuführen, schalten Sie es mit der Taste

det die Fehlerursache nach dem Reset, funktioniert das Gerät wieder ganz normal. Andernfalls fangen alle LEDs wieder an zu blinken. Wenden Sie sich in diesem Fall an den Kundendienst.

• Diagnose: Um die Diagnose zu starten, halten Sie die Taste

ge des Fehlers erfolgt über die 5 LEDs (Bez. 1 5) nach folgendem Schema:

LED bez. 1,2,3 – Interner Fehler der Platine; LED bez. 3 – Temperatursonden NTC 1/NTC 2 defekt (oen oder kurzgeschlossen); LED bez. 1 – Von einzelnem Sensor erfasste Übertemperatur; LED bez. 2,3 – Betrieb ohne Wasser. Zum Verlassen der Diagnose drücken Sie die Taste

• Reset: um den Reset des Geräts auszuführen, schalten Sie es mit der Taste Verschwindet die Fehlerursache nach dem Reset, funktioniert das Gerät wieder ganz normal. Andernfalls zeigt das

Display weiter den Fehlercode. Wenden Sie sich in diesem Fall an den Kundendienst..

(Bez. A) 5 Sekunden lang gedrückt halten. Die Anzei-

(Bez. A) oder warten Sie 25 Sek.

(Bez. A) aus und wieder ein. Verschwin-

(Bez. A) aus und wieder ein.

FUNKTION „THERMISCHER DESINFEKTIONSZYKLUS“ (LEGIONELLENBEKÄMPFUNG)

Einstellung der Temperatur und Einschaltung der Gerätefunktionen

• Bei den Modellen mit Bedienblenden wie auf den Abbildungen 3:

Zum Einschalten des Geräts drücken Sie die Taste durch Drücken der Taste MODE einen Wert zwischen 40°C und 80°C wählen. Während der Aufheizphase sind die LEDs

5) der Temperatur, die das Wasser erreicht hat, fest eingeschaltet; die nachfolgenden LEDs bis zur Erreichung

(Bez. 1 der eingestellten Temperatur blinken progressiv. Wenn die Temperatur sinkt, beispielsweise durch Entnahme von Was ser, startet die Heizphase automatisch und die LEDs zwischen dem letzten fest leuchtenden und dem, der die eingestellte Temperatur anzeigt, beginnen erneut progressiv zu blinken. Bei der ersten Inbetriebnahme ist das Produkt auf die Temperatur von 70°C eingestellt. Bei Stromausfall oder wenn das Gerät mit der Taste (bez. A) ausgeschaltet wird, dann bleibt die zuletzt eingestellte Temperatur gespeichert. Während der Heizphase kann durch das aufwärmende Wasser ein leises Geräusch entstehen.

In der Heizphase bleibt die Kontrollleuchte eingeschaltet.

(Bez. A). Stellen Sie die gewünschte Temperatur ein, indem Sie

Page 66

ECO-FUNKTION

Zur Aktivierung der Eco-Funktion drücken Sie die Taste MODE, bis die LED ECO leuchtet. Die Eco-Funktion erlernt die Gewohnheiten des Benutzers und steuert die Warmwasserproduktion entsprechend. In der allerersten Woche speichert das Gerät zunächst alle Wasserentnahmen und die Zeiträume, in denen diese erfolgen. Ab der folgenden Woche wird das Wasser ausgehend von den zuvor erlernten Gewohnheiten erhitzt. Wenn der Benutzer die Funktion zurücksetzen und das Gerät neu einlernen möchte, muss der entsprechende Befehl über die App ausgewählt werden (die LED ECO blinkt). Wird während der Eco-Funktion die Taste MODE gedrückt, wird die Funktion deaktiviert.

WOCHENPROGRAMMFUNKTION

Die Wochenprogrammfunktion kann nur über die App aktiviert werden. Wenn die Funktion ausgewählt ist, leuchtet die LED MODE am Gerät. Der Benutzer kann für jeden Wochentag zwei verschiedene Sollwerttemperaturen zu zwei verschiedenen Zeiten wählen: Das Gerät berechnet die Heizrate und dementsprechend den besten Zeitpunkt, um mit der Erwärmung zu beginnen, sodass der Sollwert zum gewünschten Zeitpunkt erreicht wird. Durch Betätigung der Taste MODE wird die Funktion deaktiviert.

SOLLWERTEINSTELLUNG

Über die Taste MODE kann der Benutzer die Sollwerttemperatur wählen (angezeigt durch Temperatur-LEDs, während die anderen LEDs nicht leuchten). Bei jedem Tastendruck wird die Einstelltemperatur um 20 Grad erhöht bzw. gesenkt. Erfolgt 5 Sekunden lang keine Bedienung, wird der Sollwert bestätigt und gespeichert.

SPERRZUSTAND

Es gibt zwei mögliche Sperrzustände:

- SPERRZUSTAND DES TOUCH

Wenn ein Touch-Steuerungsfehler erfasst wird, ist der Zustand der Touch-LED unbestimmt und kann nicht

gesteuert werden.

Dieser Zustand wird durch das Blinken der Temperatur-LED angezeigt (schnelles Blinken, wenn das Produkt

eingeschaltet ist, langsam, wenn das Produkt ausgeschaltet ist).

- ANDERER SPERRZUSTAND

Wenn andere Fehler erfasst werden, beginnen alle LED zu blinken. Zur Wiederherstellung eines nicht Fehlers ohne automatische Rückstellung muss, wenn möglich, die Taste ON/

OFF gedrückt werden (Abb. 3A), um das Produkt aus- und wieder einzuschalten. Um zu prüfen, welcher Fehler aufgetreten ist, muss der Diagnosestatus durch gleichzeitiges, 3 Sekunden langes Drücken der Tasten ON_OFF und MODE aufgerufen werden. In diesem Status muss die Temperatur-LED den Defekt gemäß Tabelle 1.4 anzeigen. Nach 25 Sekunden kehrt das System in den Sperrzustand zurück. Anmerkung: Am chinesischen Markt (von NFC eingestellt) wird das Produkt durch gleichzeitiges Drücken der Tasten ON/OFF und ECO für 5 Sekunden rückgestellt.

WLAN

Das WLAN-Modul kann über die entsprechende Taste ein- und ausgeschaltet werden: Besteht eine WLAN-Verbindung und funktioniert sie ordnungsgemäß, leuchtet die zugehörige LED dauerhaft. Ist die Verbindung fehlerhaft (Kommunikationsfehler), leuchtet die WLAN-LED nicht. Im Ruhezustand (WLAN eingeschaltet, aber nicht konguriert) blinkt die WLAN-LED normal. Um in den AP-Modus zu wechseln, muss die WLAN-Taste 5 Sekunden lang gedrückt werden: Das Modul bleibt maximal 10 Minuten im AP-Modus (bzw. 25 Sekunden, wenn der AP-Modus nicht korrekt aufgerufen wurde) und kehrt dann zur vorherigen Betriebsart zurück. Dieser Zustand wird durch ein schnelles Blinken der WLAN-LED angezeigt. In der Bereitstellungsphase blinkt die LED zweimal schnell und erlischt (das Blinkmuster wird so fortgesetzt). Um die WLAN-Konguration zurückzusetzen, drücken Sie gleichzeitig 10 Sekunden lang auf die MODE- und WLANTaste.

HINWEIS 1: Die Befehle AP und Soft Reset dürfen nur verarbeitet werden, wenn eine WLAN-Verbindung besteht und kein Kommunikationsfehler festgestellt wird.

HINWEIS 2: Nach dem AP-Befehl muss die WLAN-Taste 25 Sekunden lang deaktiviert sein.

Page 67

NÜTZLICHE HINWEISE (für den Benutzer)

Vor Reinigungsarbeiten am Gerät sicherstellen, dass das Produkt ausgeschaltet ist, dazu muss der externe Schalter in der Position OFF stehen. Keine Insektizide, Lösungsmittel oder aggressive Reinigungsmittel verwenden, die die lackier ten Teile oder Kunststomaterialien beschädigen könnten.

Falls das Wasser im Auslauf kalt ist, sicherstellen, dass:

- das Gerät an der elektrischen Netzversorgung angeschlossen und der externe Schalter in Position ON ist;

- zumindestens die Led-Anzeige 40 °C (Punkt. 1) eingeschaltet ist (für die Modelle mit Benutzerschnittstelle, die in den

Abbildungen 3 dargestellt werden);

Im Falle von Dampf am Ausgang an den Ventilen:

die Stromversorgung des Geräts unterbrechen und den technischen Kundendienst kontaktieren.

Im Falle von unzureichender Warmwasserabgabe, sicherstellen, dass:

- den Wasserdruck;

- die Eingangs- und Ausgangsleitungen des Wassers nicht verstopft sind (Verformungen oder Ablagerungen).

Wasseraustritt an der Überdruckschutzvorrichtung

Ein Tropfen der Vorrichtung ist während der Heizphase als normal anzusehen. Zur Verhinderung des Tropfens ist die Vorlaufanlage mit einem Brauchwasser-Ausdehnungsgefäß zu versehen. Tropft die Vorrichtung auch dann, wenn sich das Gerät nicht in der Heizphase bendet, prüfen Sie:

- die Eichung der Vorrichtung

- den Wasserdruck.

Achtung: Verstopfen Sie niemals die Austrittsönung der Vorrichtung.

SOLLTE DAS PROBLEM FORTBESTEHEN, AUF KEINEN FALL DAS GERÄT SELBST REPARIEREN SONDERN IMMER QUALIFIZIERTES PERSONAL ZUZIEHEN.

Bei den Daten und Eigenschaften handelt es sich um unverbindliche Angaben. Der Hersteller behält sich das Recht vor, alle erforderlichen Änderungen ohne Vorankündigung oder Ersatz vorzunehmen.

Dieses Produkt entspricht der WEEE 2012/19/EU.

Das Symbol der durchgestrichenen Abfalltonne auf dem Gerät oder der Verpackung bedeutet, dass das Produkt nach Ende

seiner Lebensdauer getrennt von anderem Müll entsorgt werden muss. Der Bediener muss das nicht mehr funktionierende

Gerät den richtigen Müllsammelzentren für Elektro- und Elektronik-Altgeräte der Gemeinde zuführen. Anstatt das Gerät

selbst zu entsorgen, kann es auch dem Händler abgegeben werden, wenn ein neues gleichwertiges Gerät gekauft wird. Bei den Händlern von Elektronik-Produkten mit einer Verkaufsoberäche von mindestens 400 m2 können Elektronik-Produkte mit Ab messungen unter 25 cm gratis und ohne Kaufpicht abgegeben werden. Die angemessene Mülltrennung für Recycling, Behandlung und umweltkompatible Entsorgung des stillgelegten Geräts trägt dazu bei, mögliche negative Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden und fördert den Wiedergebrauch und/oder das Recycling der Materialien, aus denen das Gerät gebaut ist.

Page 68

BENDROSIOS SAUGOS INSTRUKCIJOS

1. Atidžiai perskaitykite šioje knygelėje pateikiamas instrukcijas

ir įspėjimus, nes čia pateikiami svarbūs saugaus diegimo, naudojimo ir priežiūros nurodymai.

Ši knygelė yra svarbi sudėtinė gaminio dalis. Įrangos perleidimo

kitam naudotojui ir (arba) prijungimo prie kitos sistemos atveju, turi būti perduodama kartu su įrenginiu.

2. Gamintojo bendrovė nėra atsakinga už jokią žalą asmenims,

gyvūnams arba daiktams, jei ji atsirado dėl netinkamo, klaidingo ir nepagrįsto naudojimo arba, jei nebuvo laikomasi šiame vadove pateiktų instrukcijų.

3. Prietaisą montuoti ir jo techninę priežiūrą atlikti privalo profesionalūs

kvalikuoti darbuotojai, vadovaudamiesi susijusiuose skirsniuose pateiktais nurodymais. Būtina naudoti išskirtinai tik originaliais atsargines dalis. Nesilaikant aukščiau pateiktų nurodymų, kyla didesnė pavojaus rizika ir gamintojas už tai neprisiima jokios atsakomybės.

4. Kadangi pakuotės dalys (sankabos, plastikiniai maišeliai, putų

polistrolas ir kt.) gali būti pavojingos, nepalikite jų vaikams pasiekiamoje vietoje.

5. Įrenginį gali naudoti ne jaunesni nei 8 metų vaikai ir ribotų zinių,

jutiminių ar protinių galimybių asmenys arba patirties ir reikalingų žinių neturintys asmenys, jei juos prižiūri kompetentingas asmuo arba jei minėti asmenys buvo apmokyti ir supažindinti su įrenginio saugaus naudojimo instrukcijomis ir su galima rizika ir pavojais. Neleiskite vaikams žaisti su įrenginiu. Valymo ir priežiūros darbų, kuriuos privalo atlikti naudotojas, negali atlikti neprižiūrimi vaikai.

6. Draudžiama įrenginį liesti, jei esate basomis kojomis arba kuri nors

jūsų kūno dalis yra šlapia.

7. Prieš pradedant naudoti prietaisą, atlikus įprastos ar specialios

priežiūros darbus, patariama įrenginio baką pripildyti vandens ir vėl jį visiškai ištuštinti, kad būtų pašalinti visi likę nešvarumai.

8. Jei įrenginys turi maitinimo elektros laidą ir prireiktų jį pakeisti,

kreipkitės į įgaliotą techninės pagalbos centrą arba į kvalikuotą specialistą.

9. Prie įrenginio vandens tiekimo vamzdžio privaloma prisukti

nacionalinius reglamentus atitinkantį apsauginį vožtuvą. Šalyse, taikančiose EN 1487 standartą, saugos bloko maksimalus slėgis turi būti 0,7 MPa ir jis privalo turėti bent vieną čiaupą, atgalinį vožtuvą, saugos vožtuvą ir vandens spūdžio reguliuojamąjį prietaisą.

Page 69

10. Viršslėgio įtaisas (apsauginis vožtuvas arba saugos blokas) turi būti

tinkamai prižiūrimas ir periodiškai įjungiamas, taip patikrinant, ar jis neužsiblokavo, ir pašalinant kalkių nuosėdas, jei tokių būtų.

11. Šildymo fazės metu iš saugos bloko viršslėgio įtaiso gali lašėti

vanduo. Todėl būtina prijungti nuotėkio vamzdyną, kuris būtų visuomet atviras, naudojant drenažo vamzdį, prijungtą nuožulniai žemyn tokioje vietoje, kur nebūtų ledo.

12. Įrenginį, kuris yra nenaudojamas ir (arba) paliekamas šąlančioje ar

nešildomoje patalpoje, būtina ištuštinti ir išjungti iš elektros tinklo.

13. Iš čiaupo tekančiu karštu aukštesnės nei 50°C temperatūros vandeniu

rizikuojate stipriai apsideginti. Ypač didelis tokio nudegimo pavojus kyla vaikams, neįgaliesiems ir vyresnio amžiaus žmonėms. Todėl patariama prie įrenginio vandens išvesties vamzdžio prijungti sukamą termostatinį maišytuvo čiaupą su raudonu žiedeliu.

14. Prie ir (arba) netoliese įrenginio neturi būti jokių degių objektų.

15. Nestovėkite po prietaisu ir nedėkite po juo jokių daiktų, kurie gali

būti pažeisti, pavyzdžiui, atsiradus vandens nuotėkiui.

Page 70

„ŠILUMINĖS DEZINFEKCIJOS“ FUNKCIJA NAIKINA LEGIONELES

Antibakterinė funkcija yra aktyvinama paspaudus ir 3 sekundes palaikius mygtuką „MODE“. Aktyvinimo metu užgęsta visi temperatūros indikaciniai šviesos diodai, išskyrus 60° šviesos diodą, kuris mirksi. Išjungimo metu užgęsta visi indika ciniai šviesos diodai, išskyrus 40° šviesos diodą, kuris mirksi. Antibakterinė funkcija pašildo vandenį, kad vidinėje talpoje nesidaugintų bakterijos. Antibakterinė funkcija atliekama, kai prietaisas yra įjungiamas (ultrakondensatorius tuščias) arba praėjus 30 dienų (atsižvelgiant į NFC parametro nustaty mus) po tenkinančių antibakterinių sąlygų nustatymo: tai įvyksta, kai vidutinė vandens temperatūra nustatytą laikotarpį buvo aukštesnė nei nustatyta antibakterinės temperatūros vertė (tai priklauso nuo NFC, bet antibakterinis ciklas daž niausiai atliekamas esant 65 °C temperatūrai, kad 1 valandą temperatūra išliktų aukštesnė kaip 60 °C).

TECHNINĖS SAVYBĖS

Techninės charakteristikos duomenys pateikiami techninių duomenų plokštelėje (etiketė prie vandens įvesties ir išvesties vamzdžių).

1 lentelė - Gaminio duomenys

Gaminio savybės 50 80 100

Svoris (kg) 17 22 26

Diegimo vieta

Modelis Žiūrėkite techninių duomenų plokaštelđ

SMART X X X

Qelec (kWh) 6,893 7,323 7,455

Qelec, week, smart (kWh) 24,558 25,435 26,002

Qelec, week (kWh) 29,678 32,942 33,778

Apkrovos charakteristika M M M

V40 (L) 65 92 130

Talpą (l) 49 75 95

Vertikalus Vertikalus Vertikalus

15 dB

40,0% 40,0% 40,0%

Energetiniai duomenys lentelėje ir kiti Gaminio aprašymo lape pateikiami duomenys (A priedas, kuris yra sudėtinė šios knygelės dalis) yra nustatyti pagal ES direktyvas 812/2013 ir 814/2013. Gaminiai, kurie nėra pažymėti sudedamųjų vandens šildytuvo ir saulės energijos prietaisų dalių etikete ar specialia technine plokštele, numatytomis pagal direktyvą 812/2013, negali būti naudojami tokioms sudedamosioms dalims realizuoti. Įrenginyje yra išmanioji funkcija, kuria suvartojamą vandens ir energijos kiekį galima priderinti prie naudotojo porei kių. Jei įrenginys naudojamas tinkamai, jo per parą suvartojamos energijos kiekis yra lygus „Qelec*(Qelec,week,smart/ Qelec,week)“, kuris yra mažesnis už suvartojamą tokio paties gaminio be išmaniosios funkcijos energijos kiekį“.

Šis įrenginys atitinka tarptautinius elektrinio saugumo standartus IEC 60335-1; IEC 60335-2-21. CE žyma ant įrenginio patvirtina, jog pastarasis atitinka žemiau išvardintų Bendrijos direktyvų nuostatas:

- Žemos įtampos direktyva (LVD): EN 60335-1, EN 60335-2-21, EN 60529, EN 62233, EN 50106.

- Elektromagnetinis suderinamumas (EMC): EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

- Pavojingų medžiagų rizika (RoHS2): EN 50581.

- Energiją vartojantys gaminiai (ErP): EN 50440.

Šis gaminys atitinka Cheminių medžiagų registracijos, įvertinimo, autorizacijos ir apribojimų (REACH) regla mento nuostatas.

Page 71

ĮDIEGIMO NORMOS (instaliuotojui)

Šį gaminį, išskyrus horizontaliuosius modelius (1-ia lentelė), bėtina įrengti vertikaliai, kad tinkamai veiktų. įrengę gaminį, prieš pripildydami jį vandeniu ar prijungdami el. maitinimą, matavimo įrankiu, pavyzdžiui, spiritiniu gulsčiuku, patikrinkite, ar gaminys įrengtas visiškai vertikaliai.

Prietaisas pašildo vandenį iki temperatūros, mažesnės nei virimo taškas. Jis turi būti prijungtas prie vandentiekio pagal našumo lygį ir talpą. Prieš prijungiant prietaisą reikia:

- Patikrinti, ar vandens savybės (prašome žiūròti duomenų lentelė) atitinka kliento reikalavimus.

- Įsitikinti, kad montavimas atitinka prietaiso IP laipsnį (apsauga nuo skysčio skverbimosi) pagal normas.

- Perskaityti ant pakuotòs etiketės ir prietaiso duomenų lentelės pateiktas instrukcijas. Prietaisas sukurtas montuoti tik pastatų viduje pagal galiojančias normas. Montuotojai turi paisyti tam tikrų nurodymų, jei veikia šie veiksniai:

- Drėgmė: nemontuokite prietaiso uždarose (nevėdinamose) ir drėgnose patalpose.

- Altis: nemontuokite prietaisų vietose, kur temperatūra gali nukristi ir susiformuoti ledas.

- Saulės šviesa: prietaiso neturi pasiekti tiesioginiai saulės spinduliai, net ir pro langą.

- Dulkės / garai / dujos: nemontuokite prietaiso, jei yra ypač pavojingų medžiagų, tokių kaip rūgščių garai, dulkės ar

dujos.

- Elektros iškrova: nejunkite prietaiso prie elektros tinklo, kuris nėra apsaugotas nuo staigių įtampos pokyčių.

Jei sienos sumūrytos iš plytų ar perforuotų blokelių, pertvaros yra judančios arba kuo nors skiriasi mūras, pirmiausia reikia atlikti atraminės sistemos stacionarumo patikrinimą. Sienoje montuojami tvirtinimo kabliai turi atlaikyti tris kartus didesnį svorį nei vandens šildytuvo, pripildyto vandens. Rekomenduojame naudoti bent 12 mm skersmens kablius. Įrenginį (A 1 pav.) rekomenduojama montuoti kiek įmanoma arčiau naudojimo vietų, kad esant ilgiems vamzdžiams nebūtų prarandama šiluma. Vietiniuose reglamentuose gali būti numatyti įrenginio montavimo vonioje apribojimai, todėl laikykitės taikomų regla mentų numatytų mažiausių atstumų. Kad būtų lengviau atlikti įvairias priežiūros operacijas, aplink dangtelį palikite bent 50 cm laisvą erdvę – taip bus papras čiau pasiekti elektrines dalis.

Hidraulinė jungtis

Prie šildytuvo vandens įvesties ir išvesties prijunkite eksploataciniam slėgiui ir karštam vandeniui, kuris paprastai gali viršyti ir 90° C temperatūrą, atsparius vamzdžius ir jungtis. Nepatariama rinktis medžiagų, kurios nėra atsparios minėtai temperatūrai. Įrenginio negalima naudoti, jei vandens kietumas yra mažesnis nei 12°F, ir atvirkščiai - jei vanduo yra labai kietas (dau giau nei 25°F); patartina naudoti vandens minkštiklį, kuris būtų tinkamai parinktas ir veikiantis; šiuo atveju likutinis vandens kietumas neturi būti mažesnis nei 15°F. Prisukite prie įrenginio vandens įvesties vamzdžio, ant kurio yra mėlynas žiedelis, T formos jungtį. Prie šios jungties iš vienos pusės prisukite katilo tuštinimo čiaupą (B pav. 2), kurį galėtumėte pasukti tik naudodami specialų įrankį, o iš kitos pusės prijunkite viršslėgio įtaisą (A pav. 2).

Saugos blokas atitinka Europos standartą EN 1487

Kai kuriose šalyse gali būti naudojami specialūs hidrauliniai saugos prietaisai, atitinkantys vietinius reikalavimus; už naudotino saugos prietaiso tinkamumo įvertinimą yra atsakingas kvalifikuotas gaminį diegiantis technikas. Draudžiama tarp saugos įtaiso ir vandens šildytuvo naudoti bet kokius blokavimo įtaisus (vožtuvus, čiaupus ir t. t.). Įrenginio nuleidžiamoji kanalizacijos jungtis turi būti prijungta prie kanalizacijos vamzdžio, kurio skersmuo yra toks pats kaip ir įrangos jungties, tam naudojant bent 20 mm tarpą užtikrinančią piltuvo formos tarpinę, kurią būtų galima lengvai apžiūrėti. Lanksčia žarna prie vandentiekio šalto vandens vamzdžio prijunkite saugos bloko jungtį ir, jei prireik tų, naudokite blokuojamąjį čiaupą (D 2 pav.). Taip pat, jei naudojamas tuštinimo čiaupas, išvestyje prijunkite vandens nuotėkio vamzdį C pav. 2. Prisukdami saugos bloką, nepersukite jo ir nesugadinkite. Jei atsirastų vožtuvo kalibravimo dydžiams artimas sistemos slėgis, būtina naudoti slėgio reduktorių, kurį reikia įdiegti kuo toliau nuo įrenginio. Jei numatoma įrengti maišytuvų blokus (čiaupus ar dušą), būtina išvalyti iš vamzdžių visus nešvarumuus, kurie gali sugadinti vamzdyną.

Elektros jungtis

Prieš montuojant įrenginį, privaloma kruopščiai patikrinti elektros įrangą įsitikinant, kad ji atitinka taikomus saugos standartus, yra tinkama vandens šildytuvo didžiausiai suvartojamai galiai (žr. duomenis gamyklinėje plokštelėje) ir elektros jungtims skirtų laidų pjūvis yra tinkamas bei atitinka taikomus reglamentus. Įrenginio gamintojas nėra atsakingas už jokią žalą, kilusią dėl neatlikto įrangos įžeminimo arba dėl elektros energijos tiekimo sutrikimų. Prieš įjungdami įrenginį, patikrinkite, ar tinklo įtampa atitinka nurodytąją įrangos techninių duomenų plokštelėje.

Page 72

Draudžiama naudoti kelių lizdų blokus, ilgintuvus ar siejiklius. Įrenginį įžeminant, draudžiama tam naudoti vandentiekio sistemos, šildymo ir dujų vamzdžius. Jei įrenginys turi maitinimo laidą, kurį prireiktų pakeisti, naujo laido techninė charakteristika turi būti tokia pati kaip senojo (tipas: H05VV-F 3x1,5 mm skersmuo: 8,5 mm). Maitinimo laidas (H05VV-F 3 x 1,5, skersmuo 8,5 mm) turi būti prakištas per atitinkamą skylė prietaiso gale, kol pasieks terminalo plokštė (M 4 pav. ), tuomet atitinkamais varžtais turi būti pritvirtinti atskiri laidai. Įrenginiui iš tinklo išjungti turi būti naudojamas bipolinis jungiklis, atitinkantis galiojančių šalies standartų reikalavimus (kontaktų tarpelis bent 3 mm, geriausia, kad turėtų ir saugiklius). Įrenginį yra būtina įžeminti, o įžeminimo laidą (kuris turi būti geltonos ir žalios spalvos bei ilgesnis už fazės laidus) reikia prijungti prie Jei įrenginys neturi maitinimo laido, turite pasirinkti vieną iš šių diegimo būdų:

- prijungimui prie ksuoto tinklo kietu vamzdžiu (jei įrenginys neturi laidų gnybto), naudokite laidą, kurio pjūvis mažiau

siai 3 x 1,5 mm2;

- su lanksčiu kabeliu (tipas H05VV-F 3x1.5 mm

simbolio gnybto (G 4 pav. ). Užspauskite maitinimo laidą ant mažo gnybto pateiktu laido spaustuku.

, 8.5 mm diametro), jeigu prietaisas yra su kabelio veržikliu.

Prietaiso techninė patikra ir įjungimas

Prieš įjungdami įrenginį, pripildykite vandentiekio vandens. Tai atliksite atsukę pagrindinį namų vandentiekio čiaupą ir karšto vandens čiaupą, kol iš bako išeis visas oras. Vizualiai patikrinkite vandens pratekėjimą iš ančo ir švelniai paspaus kite jį, jei reikia. Įjunkite prietaisą mygtuku.

REMONTO REGULIAVIMAS (kvalikuotiems darbuotojams)

Prieš kreipdamiesi į techninės pagalbos centrą dėl galimo gedimo, patikrinkite, ar įrenginys kartais neveikia dėl kitų priežasčių, pavyzdžiui, dėl to, kad nėra vandens ar elektros.

Dėmesio: prieš atlikdami bet kokius darbus, išjunkite įrenginį iš elektros tinklo.

Prietaiso tuštinimas

Ištuštinkite įrenginį, kaip nurodyta žemiau:

- Uždarykite čiaupas, jei įdiegtas, antraip centrinę implantas namų čiaupą; (D pav. 2);

- įjunkite karšto vandens čiaupą;

- atidarykite nutekėjimo voÏtuvą B (pav. 2).

Galimas komponentų pakeitimas

Norėdami dirbti elektroninėje plokštėje (žr. T), ištraukite maitinimo laidą iš lizdo.

Pašalinkite jį iš korpuso, kaip parodyta paveikslėlyje 3, atkreipdami dėmesį į jį sudarančius komponentus (pav. 3) Atjunkdami kabelį (Rif Y) nuo kortelės)

Periodinė priežiūra

Tam, kad įrenginys veiktų efektyviai, rekomenduojama nuvalyti kalkes nuo kaitinimo elemento (R 8 pav.) maždaug kas dvejus metus (kai vanduo kietesnis, reikėtų valyti dažniau). Jei nenorite naudoti specialių tirpalų, šią operaciją galite atlikti atsargiai (tokiu atveju, atidžiai perskaitykite kalkių šalinimo priemonės saugos duomenų lapus), nepažeisdami apsauginio rezistoriaus sluoksnio, nušveisdami kalkių nuosėdas. Magnio anodas (N 8 pav.) turi būti keičiamas kas dvejus metus, nes gali būti panaikinta garantija. Jei naudojamas agre syvus arba daug chloro turintis vanduo, rekomenduojama anodą tikrinti kas metus. Jam išimti, išmontuokite kaitinimo elementą ir išsukite iš atraminės gembės.

VARTOTOJO INSTRUKCIJOS

Perkrovimas / diagnostika

• Modeliai, turintys vartotojo sąsają, parodytą 3 paveikslėliuose.

Kai atsiranda vienas iš aukščiau aprašytų gedimų, prietaisas persijungs į gedimo režimą, vienu metu sumirksòs visi

valdymo pulto šviesos diodai.

• Perkrovimas: kai norite prietaisà perkrauti, jį išjunkite ir įjunkite mygtuku

perkrovimo bus pašalinta, prietaisas toliau veiks normaliai. Jei taip nebus, šviesos diodai ir toliau mirksės; susisiekite su techninės pagalbos centru.

(A nuor.). Jei gedimo priežastis po

Page 73

• Diagnostika: jei norite aktyvuoti diagnostikos funkciją, paspauskite ir 5 sekundes palaikykite mygtuką (A nuor.). Gedimo tipas nurodomas 5 šviesos diodais (1 Šviesos diodai 1, 2 ir 3 – vidinis P.C.B. gedimas; Šviesos diodas 3 – NTC 1/NTC 2 temperatūros jutiklio gedimas (atviras ar paveiktas trumpojo jungimo); Šviesos diodas 1 – atskiras jutiklis aptiko vandens perkaitimą; Šviesos diodai 2 ir 3 – darbas be vandens. Kai norite išeiti iš diagnostikos funkcijos, paspauskite mygtuką

• Perkrovimas: kai norite prietaisą perkrauti, jį išjunkite ir įjunkite mygtuku

perkrovimo bus pašalinta, prietaisas toliau veiks normaliai. Jei taip nebus, klaidos kodas ir toliau bus rodomas ekrane; susisiekite su techninės pagalbos centru.

5 nuor.) pagal šią schemą:

(A nuor.) arba palaukite 25 sekundes.

(A nuor.). Jei gedimo priežastis po

„ŠILUMINĖS DEZINFEKCIJOS“ FUNKCIJA (NAIKINA LEGIONELES)

Temperatūros nustatymas ir įrenginio funkcijū aktyvavimas

• Modeliai, turintys vartotojo sąsają, parodytą 3 paveikslėliuose:

Kai norite įjungti prietaisą, paspauskite mygtuką temperatūrą 40–80 °C intervale. Šildant užsidegs šviesos diodai (1 visi kiti šviesos diodai (iki nustatytos temperatūros) mirksės. Jei temperatūra nukris, pavyzdžiui, po to, kai bus panaudotas karštas vanduo, šildymas bus aktyvuojamas automatiškai, o šviesos diodai tarp paskutinio šviečiančio ir nustatytos temperatūros vėl pradės mirksėti. Pirmą kartą įjungtas prietaisas temperatūrą nustatys ties 70 °C. Atsiradus maitinimo sutrikimų arba jei prietaisas bus išjungtas temperatūra. Vykstant šildymo procesui dėl vandens kaitimo gali atsirasti silpnų pašalinių garsų.

Šildymo metu šviesos diodes išlieka ant ON.

(A nuor.). Paspauskite „MODE“ mygtuką, kad nustatytumėte norimą

5 nuor.), atitinkantys vandens pasiektą temperatūrą;

mygtuku (A nuor.), bus įsimenama vėliausiai nustatyta

„ECO“ FUNKCIJA

Aktyvinkite „Eco“ funkciją spaudydami „MODE“ mygtuką, kol užsidegs „ECO“ šviesos diodas. „Eco“ funkcija ruošia karštą vandenį priklausomai nuo naudotojo įpročių. Tad pirmąją savaitę įrenginys įsimins vandens naudojimą ir naudojimo laikotarpius. Kitomis savaitėmis vanduo bus šildomas pagal ankstesnės savaitės reikšmes. Norint atstatyti funkciją ir pradėti naują mokymosi laikotarpį, naudotojas turi pasirinkti atitinkamą komandą naudodamas programėlę (pradės mirksėti „Eco“ šviesos diodas). Jei „Eco“ funkcijos metu paspaudžiamas „MODE“ mygtukas, funkcija bus išjungta.

SAVAITINĖS PROGRAMOS FUNKCIJA

Savaitinės programos funkcija gali būti aktyvinama programėlėje. Jeigu gaminys yra pasirinktas, užsidega jo „MODE“ šviesos diodas. Kiekvienai savaitės dienai galima nustatyti dvi skirtingas temperatūras skirtingu laiku: gaminys apskaičiuos šildymo greitį ir, atsižvelgiant į temperatūrą, pasirinks geriausią šildymo pradėjimo laiką, kad norimu laiku būtų pasiekta nusta tyta temperatūra. Paspauskite „MODE“ mygtuką, kad išjungtumėte funkciją.

Temperatūros Vertės Nustatymas

Paspauskite „MODE“ mygtuką, kad pasirinktumėte norimą temperatūros vertę (ją nurodo temperatūros šviesos diodas, kiti šviesos diodai tuo metu nedega). Kiekvieną kartą paspaudus mygtukus temperatūra padidės arba sumažės 20 laips nių. Jei 5 sekundes neatliekamo jokie veiksmai, nustatyta vertė bus patvirtinta ir išsaugota.

Page 74

UŽSTRIGIMO BŪSENA

Galimos dvi užstrigimo būsenos:

- JUTIKLINIO VALDYMO UŽSTRIGIMO BŪSENA

Aptikus jutiklinio valdymo klaidą, jutimo šviesos diodo būsena yra neapibrėžta ir negali būti valdoma. Šią būseną nurodo mirksintys temperatūros šviesos diodai (greitai, jei produktas įjungtas, lėtai – jei išjungtas).

- KITA UŽSTRIGIMO BŪSENA

Aptikus kitas klaidas, pradės mirksėti visi šviesos diodai. Norint atkurti nepastovią klaidą, jei galima, reikia paspausti ĮJUNGIMO / IŠJUNGIMO mygtuką (3A pav.) ir išjungti

ir vėl įjungti gaminį. Norėdami nustatyti klaidą, pereikite į diagnostikos būseną vienu kartu 3 sekundes paspaudę „ON_OFF“ ir „MODE“ mygtukus. Šioje būsenoje temperatūros šviesos diodas parodys sutrikimą pagal 1.4 lentelę. Po 25 sekundžių sistema grįš į užstrigimo būseną. Pastaba: Kinijos rinkoje (nustatyta per NFC) gaminys iš naujo nustatomas 5 sekundes vienu metu spaudžiant mygtukus ĮJUNGTI /IŠJUNGTI ir ECO.

BELAIDIS RYŠYS („WIFI“)

Belaidžio ryšio modulis įjungiamas arba išjungiamas paspaudus atitinkamą mygtuką: jeigu yra prijungtas belaidis ryšys ir jis veikia tinkamai, dega atitinkamas šviesos diodas; jeigu įvyko belaidžio ryšio klaida (klaidos komanda), „WiFi“ šviesos diodas nedega. Laukimo būsenoje (belaidis ryšys įjungtas, bet nesukongūruotas), „WiFi“ šviesos diodas mirksi įprastai, todėl palaikykite paspaudę bent 5 sekundes „WiFi“ mygtuką, kad pereitumėte į AP režimą: modulis lieka AP režime ne ilgiau kaip 10 mi nučių (arba 25 sekundes, jeigu nebuvo tinkamai įeita į AP režimą, dėl to jis grįžta į ankstesnę būseną). Šią būseną nurodo greitai mirksintis „WiFi“ šviesos diodas. Parengimo fazėje šviesos diodas greitai sumirksi du kartus ir užgęsta (ir t. t.). Vienu kartu 10 sekundžių palaikykite paspaudę [MODE] ir [WIFI] mygtukus, kad atstatytumėte belaidžio ryšio kongū raciją.

1 PASTABA. AP ir „Soft Reset“ komandos turi būti naudojamos, kai belaidis ryšys yra įjungtas ir neaptikta klaidos koman da.

2 PASTABA. Po AP komandos „WiFi“ mygtukas turi būti išjungtas 25 sekundėms.

Page 75

NAUDINGA INFORMACIJA (naudotojui)

Prieš atlikdami bet kokias įrenginio valymo operacijas, įsitikinkite, kad išjungėte produktą, pasukdami išorinį jungiklį į padėtį „OFF“ (išjungta). Nenaudokite insecticidų, tirpiklių arba agresyvių valiklių, kurie gali sugadinti dažytas arba plas tikines dalis.

Jei ištekantis vanduo yra šaltas, patikrinkite:

- ar prietaisas yra prijungtas prie elektros energijos tinklo ir išorinis jungiklis yra padėtyje „ON“ (įjungta);

- bent jau 40 °C (1 nuor.) šviesos diodas yra įjungtas (modeliams su 3 paveiksluose pavaizduota vartotojo sąsaja);

Jei iš čiaupų išteka garai:

išjunkite įrenginio elektros maitinimą ir kreipkitės į techninės pagalbos tarnybą.

Jei karšto vandens srautas silpnas, patikrinkite:

- slėgį karšto vandens vamzdžiuose;

- iar neužsikimšo vandens tiekimo ir išleidimo vamzdžiai (dėl deformacijos arba nuosėdų).

Vandens varvėjimas iš spaudimo saugos įtaiso

Šildymo metu gali varvòti šiek tiek vandens iš čiaupo- tai normalu. Norint išvengti vandens varvėjimo, nuotekų sistemoje reikia įtaisyti tinkamą plėtimosi indą. Jei nešildymo laikotarpiu nuolat išteka vanduo, patikrinkite:

- įtaiso kalibravimo duomenis;

- vandens tinklo slėgį.

Dėmesio: niekada neužkimškite įtaiso išleidimo angos!

JEI PROBLEMA IŠLIEKA, BET KURIUO ATVEJU, NEMĖGINKITE PATYS TAISYTI ĮRENGINIO, BET VISADA KREIPKITĖS Į KVALIFIKUOTUS SPECIALISTUS.

Pateikti duomenys ir charakteristikos niekaip neįpareigoja įmonės gamintojos, kuri pasilieka teisđ, prireikus, pastaruosius keisti ir neprivalo apie tai iš anksto pranešti ar tokius pakeitimus perduoti.

Šis produktas atitinka Direktyvos WEEE 2012/19/EU

Užbraukto konteinerio simbolis ant įrangos ar ant pakuotės reiškia, kad gaminys, baigus jį eksploatuoti, turi būti surenkamas

ir tvarkomas atskirai nuo kitų atliekų. Todėl įrangos eksploatacijos pabaigoje naudotojas privalės ją perduoti atitinkamiems

savivaldybės elektrotechnikos ir elektroninių atliekų surinkimo ir tvarkymo centrams.

Arba, įsigyjant atitinkamo tipo naują įrangą, nebenaudotiną įrangą galima perduoti įgaliotam platintojui. Elektroninių prie taisų platintojams, kurių parduotuvės plotas yra bent 400 m2, galima nemokamai ir be prievolės įsigyti naują gaminį grąžinti nebenaudotiną elektroninđ įrangą, kurios matmenys neviršija 25 cm. Tinkamas nebenaudotinos įrangos surinkimas ir vėlesnis tvarkymas, rūšiavimas ir perdirbimas padeda išvengti žalingo poveikio aplinkai ir sveikatai ir skatina pakartotiną medžiagų, iš kurių yra sudaryta įranga, panaudojimą ir (arba) perdirbimą.

Page 76

VISPĀRĪGĀS DROŠĪBAS INSTRUKCIJAS

1. Uzmanīgi izlasiet instrukcijas un brīdinājumus, kas ietverti šajā

bukletā, jo tie sniedz svarīgu informāciju attiecībā uz drošu uzstādīšanu, lietošanu un apkopi.

Šis buklets ir neatņemama un būtiska ražojuma daļa. Noteikti

jāsaglabā kopā ar ierīci pat gadījumā, ja tā tiek nodota citam īpašniekam vai lietotājam, un/vai pārvietota uz citu iekārtu.

2. Ražotājs nav atbildīgs par jebkuru kaitējumu cilvēkiem, dzīvniekiem

vai lietām, kurš radies nepareizas, kļūdīgas vai nepamatotas izmantošanas dēļ, kā arī vai, neievērojot šajā rokasgrāmatā sniegtos norādījumus.

3. Ierīces uzstādīšanu un apkopi jāveic profesionāli kvalicētiem darbi-

niekiem, kā norādīts atbilstošajās sadaļās. Izmantot tikai oriģinālās rezerves daļas. Neievērojot iepriekšminēto, var tikt apdraudēta drošība un atcelta ražotāja jebkāda atbildība.

4. Iepakojuma elementi (skavas, plastmasas maisiņi, putu polistirols,

u.c.) kā apdraudējuma avots jāglabā bērniem nepieejamā vietā.

5. Šo aparātu drīkst izmantot bērni, kas sasnieguši vismaz 8 gadu ve-

cumu, un personas ar ierobežotām ziskām, maņu vai garīgām spējām vai arī bez pieredzes un nepieciešamajām zināšanām, ja tiek uzraudzītas vai ir saņēmušas norādījumus par iekārtas drošu izmantošanu un izpratušas ar to saistītos riskus. Bērni nedrīkst rotaļāties ar aparātu. Tīrīšanas darbi un apkope jāveic lietotājam un to nedrīkst veikt bērni, ja netiek uzraudzīti.

6. Aizliegts pieskarties aparātam, ja jums ir basas kājas vai, ar mitrām

ķermeņa daļām.

7. Pirms ierīces izmantošanas un pēc kārtējās vai ārkārtas apkopes dar-

bības ieteicams piepildīt ierīces tilpni ar ūdeni un pēc tam to pilnīgi iztukšot, lai likvidētu visus atlikušos piemaisījumus.

8. Ja ierīce ir aprīkota ar elektriskās strāvas kabeli un tas ir jānomaina,

sazinieties ar pilnvarotu servisa centru vai kvalicētu personālu.

9. Ierīces ūdens ieplūdes caurule noteikti jāaprīko ar drošības vārstu,

kas atbilst valsts tiesību aktiem. Attiecībā uz valstīm, kuras ir ieviesušas standartu EN 1487, Attiecībā uz valstīm, kurās ir ieviests standarts EN 1487, drošības grupai jābūt ar maksimālo spiedienu 0,7 MPa, un jāiekļauj vismaz viens noslēgvārsts, pretvārsts, drošības vārsts, ierīces hidrauliskās padeves atslēgšanas ietaise.

10. Pretpārspiediena ietaise (vārsts vai drošības grupa) nedrīkst pārvei-

dot, un tā periodiski jādarbina, lai pārliecinātos, ka tā nav bloķēta un noņemtu visas kaļķakmens nogulsnes.

Page 77

11. Pilēšana no pretpārspiediena ietaises pilēšana ir normāla parādība

ūdens sildīšanas fāzē. Šā iemesla dēļ, ar drenāžas caurules palīdzību, kas uzstādīta slīpi virzienā uz leju un vietā bez apledojuma, ir nepieciešams izveidot aizplūšanas savienojumu, vienmēr ar izeju atmosfērā.

12. Ir svarīgi iztukšot ierīci un atvienot to no strāvas, ja tā tiek atstāta

neizmantota vietā, kas pakļauta sala iedarbībai.

13. Karstā ūdens, kas uz krāniem tiek piegādāts ar temperatūru virs 50°

C lietošana var izraisīt tūlītējus smagus apdegumus. Bērniem, invalīdi un vecāka gadagājuma cilvēki ir visvairāk pakļauti šim riskam. Tāpēc mēs iesakām izmantot termostata maisīšanas vārstu, kas pieskrūvēts aparāta ūdens izplūdes caurulei un iezīmēts ar sarkanu apkakli.

14. Neviens viegli uzliesmojošs priekšmets nedrīkst nonākt saskarē un/

vai atrasties ierīces tuvumā.

15. Nedrīkst novietoties zem ierīces, kā arī likt priekšmetus, kas, piemē-

ram, var sabojāties no iespējama ūdens zuduma.

Page 78

FUNKCIJA “TERMISKĀS DEZINFEKCIJAS CIKLS” LEGIONELLU IZNĪCINĀŠANA

Antibakteriālo funkciju var ieslēgt, trīs sekundes turot nospiestu pogu “REŽĪMS”. Ieslēgšanas laikā visas temperatūras gaismas diodes nodziest un mirgo tikai 60° režīma gaismas diodes. Tāpat visas gaismas diodes nodziest arī izslēgšanas laikā un mirgo tikai 40° režīma gaismas diode. Antibakteriālā funkcija silda ūdeni, lai izvairītos no baktēriju veidošanās iekšējā tvertnē. Antibakteriālā funkcija tiek ie slēgta, ieslēdzot ierīci (ar tukšu augšējo vāciņu) vai 30 dienas (atkarībā no NFC parametru iestatījumiem) kopš pēdējās reizes, kad antibakteriālais stāvoklis ir bijis atbilstošs: tā notiek, ja ūdens vidējā temperatūra pārsniedz konkrēta perioda iestatījuma punktu (tas ir atkarīgs no NFC, bet antibakteriālais cikls parasti tiek izpildīts 65°C temperatūrā, lai garantētu, ka vienu stundu temperatūra ir augstāka nekā 60°C).

TEHNISKĀS SPECIFIKĀCIJAS

Tehniskajām specikācijām skatiet datu plāksnīti (etiķete, kas piestiprināta blakus ieplūdes un izplūdes ūdens caurulēm).

1. tabula - Informācija par ražojumu

Ražojuma diapazons 50 80 100

Svars (kg) 17 22 26

Uzstādīšana

Modelis Skatiet datu plāksnīti

SMART X X X

Qelec (kWh) 6,893 7,323 7,455

Qelec, week, smart (kWh)

Qelec, week (kWh) 29,678 32,942 33,778

Slodzes prols M M M

V40 (L) 65 92 130

Tilpums (l) 49 75 95

Vertikāla Vertikāla Vertikāla

24,558 25,435 26,002

15 dB

40,0% 40,0% 40,0%

Enerģijas dati tabulā un tie, kas sniegti ražojuma datu lapā (Pielikums A, kas ir šī bukleta neatņemama sastāvdaļa), ir noteikti saskaņā ar ES direktīvām 812/2013 un 814/2013. Produkti bez etiķetes un attiecīgās datu lapas sildītāju komplektiem un saules ierīcēm, kas paredzēti Regulā 812/2013, nav paredzēti izmantošanai šādos komplektos. Iekārta ir aprīkota ar funkciju „smart”, kas ļauj pielāgot patēriņu lietotāja prolam. Ja iekārta darbojas pareizi, ikdienas patēriņš sasniedz vērtību "Qelec* (Qelec,week,smart/Qelec,week) "zemāku nekā ar salīdzināmu izstrādājumu, kam nav funkcijas smart".

Šis aparāts atbilst starptautiskajiem elektrības drošības standartiem IEC 60335-1; IEC 60335-2-21. CE marķēju ma novietošana, lai pārbaudītu atbilstību šādām EEK direktīvām, apstiprinot šādas pamatprasības:

- LVD - Zemsprieguma direktīva: EN 60335-1, EN 60335-2-21, EN 60529, EN 62233, EN 50106.

- EMC Elektromagnētiskā saderība: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

- RoHS2 Kaitīgo vielu risks: EN 50581.

- ErP enerģijas saistītie ražojumi: EN 50440.

Šis ražojums atbilst REACH regulai.

Page 79

INSTOLĀCIJAS NORMAS (uzstādītājam)

Šis izstrādājums, izņemot horizontālos modeļus (1. tabula), ir ierīce, kas pareizas darbības nolūkos jāuzstāda vertikāli. Kad uzstādīšana ir pabeigta, pirms ūdens pievienošanas un strāvas padeves pieslēgšanas izmantojiet mērinstrumentu (piemēram, spirta līmeņrādi), lai pārbaudītu, vai ierīce ir uzstādīta pilnīgi vertikāli.

Ierīce uzkarsē ūdeni līdz temperatūrai, kas zemāka par vārīšanās punktu. Tā jāpievieno pie centralizētās ūdens padeves, ņemot vērā ierīces darba līmeņus un jaudu. Pirms ierīces pievienošanas vispirms:

- pārbaudiet, vai raksturlielumi (skatiet informācijas plāksnīti) atbilst klienta prasībām;

- pārliecinieties, ka uzstādīšana atbilst ierīces IP pakāpei (drošībai pret š˙idrumu iekļūšanu), ņemot vērā piemērojamās

- spēkā esošās normas;

- izlasiet instrukciju uz komplektācijā iekļautās iepakojuma uzlīmes un ierīces datu plāksnītes. Šo ierīci ir paredzēts ierīkot tikai telpās, ņemot vērā piemērojamās spēkā esošās normas. Turklāt ierīkotājiem attiecīgajos apstākļos jāņem vērā šādi ieteikumi:

- mitrs: neuzstādiet ierīci slēgtās (nevēdinātās) un mitrās telpās.

- sals: neuzstādiet ierīci telpās, kur temperatūra var būtiski pazemināties un iespējama ledus veidošanās;

- saules gaisma: nepakļaujiet ierīci tiešai saules staru iedarbībai pat logu tuvumā;

- putekļi/tvaiki/gāze: neuzstādiet ierīci īpaši bīstamu vielu, piemēram, skābes tvaiku, putekļu vai gāzes izgarojumu,

tuvumā;

- elektriskā izlāde: neuzstādiet ierīci tieši uz elektroenerģijas avotiem, kas nav aizsargāti pret pēkšņām sprieguma

maiņām.

Ja sienas ir veidotas no ķieğeļiem vai perforētiem blokiem, starpsienām ir ierobežotas statiskās īpašības vai mūrnieka darbi kaut kādā veidā atš˙iras no šeit aprakstītajiem, vispirms jāveic atbalsta sistēmas priekšdarbu statisko īpašību pār baude. Sienai piemontētie stiprināšanas ā˙i jāizvieto tā, lai noturētu svaru, kas trīs reizes pārsniedz ūdens sildītāja svaru, kad tas ir piepildīts ar ūdeni. Leteicami vismaz 12 mm diametra āķi. Lesakām uzstādīt ierīci (A 1. zīm.) pēc iespējas tuvu lietošanas punktiem, lai ierobežotu siltuma izkliedi gar cauruļva diem. Vietējās normas var ierobežot ierīces instalāciju vannas istabā un tāpēc pieturēties pie minimāliem attālumiem noradī tiem spēkā esošās normās. Lai atvieglotu dažāda veida apkopes darbus, pārsega iekšpusē jāparedz vismaz 50 cm brīva telpa, lai piekļūtu elektris kajām daļām.

Hidrosavienošana

Ūdens ieplūdi un izplūdi sildītājam pievienojiet ar caurulēm vai savienojumiem, kas iztur darba spiedienu un karstā ūdens temperatūru, kas parasti var sasniegt un pat pārsniegt 90° C. Tāpēc nav ieteicami materiāli, kas neiztur šādas temperatūras. Aparātu nedrīkst darbināt ar ūdeni ar cietību zem 12°F, un otrādi, ar īpaši augstu ūdens cietību (virs 25°F), mēs iesakām izmantot ūdens mīkstinātāju, pienācīgi kalibrētu un uzraudzītu; šajā gadījumā atlikusī cietība nedrīkst būt zemāka par 15°F. Pieskrūvējiet aparāta ūdens ieplūdes šļūtenei, kas atšķiras ar zilas krāsas apkakli, savienojumu “T”. Šī savienojuma vienā pusē pieskrūvējiet krānu sildītāja ūdens iztukšošanai (B 2.att.), kas darbināms, lietojot tikai instrumentu, un otrā pusē pretpārspiediena ierīci (A 2.att.).

Drošības grupa, kas atbilst Eiropas standarta EN 1487

Dažas valstis var pieprasīt izmantot īpašas hidrauliskās drošības ierīces saskaņā ar vietējo likumu prasībām; par to ir atbildīgs kvalicēts uzstādītājs, kas atbild par ražojuma uzstādīšanu un izvērtē izmantojamās drošības ietaises piemērotību. Aizliegts ievietot jebkādā veida izpildmehānisma ierīci (vārsti, krāni, u.c.) starp drošības ierīci un ūdenssildītāju. Ietaises izplūdes izvads jāpieslēdz drenāžas caurulei, kuras diametrs ir vismaz vienāds ar ierīces caurules diametru, iz mantojot piltuvi, kas ļauj atstāt vismaz 20 mm gaisa attālumu ar iespēju vizuālai pārbaudei. Izmantojot elastīgu savienotāju, ja nepieciešams, pieslēdziet aukstā ūdens tīkla cauruļvadam drošības grupas ievadu, izmantojot noslēgvārstu (D

2.att.). Turklāt, noteces vārsta atvēršanas gadījumā jāparedz ūdens drenāžas caurule izvadā C 2.att. Uzskrūvējot drošības grupu, nepievelciet to līdz galam un nepielietojiet spēku. Ja neto spiediens ir tuvu vārsta kalibrēšanas vērtībām, jālieto spiediena reduktors, cik tālu vien iespējams no aparāta. Gadījumā, ja izvēlaties uzstādīt maisītāju mezglus (krāna vai dušas), drenāžas cauruļvadi jāaizsargā no jebkādiem pie maisījumiem, kas tos var bojāt.

Elektriskie savienojumi

Pirms ierīces uzstādīšanas noteikti jāveic rūpīga elektriskās sistēmas pārbaude, pārbaudot atbilstību pašreizējiem drošības standartiem, kas tiek piemērojami attiecībā uz maksimālo jaudu, kuru absorbē ūdens sildītāji (skatiet tehnisko datu plāk

Page 80

snes), kā arī elektroinstalācijas kabeļu piemērotību un atbilstību esošajiem noteikumiem. Ražotājs nav atbildīgs par jebkādiem zaudējumiem, ko izraisījis ierīces iezemēšanas trūkums vai elektropadeves novirzes. Pirms ierīces iedarbināšanas pārliecinieties, ka elektroapgādes spriegums atbilst datu plāksnītē norādītajai vērtībai. Aizliegts izmantot daudzvietīgas kontaktligzdas, pagarinātājus vai adapterus. Aizliegts izmantot santehnikas, apkures un gāzes caurules aparāta zemējumam. Ja aparāts ir aprīkots ar strāvas vadu un ir nepieciešams to aizstāt, jāizmanto tās pašas funkcijas strāvas vads (H05VV-F

3x1,5 mm atverei ierīces aizmugurējā daĮā, līdz tas sasniedz spailes paneli (M 4. att.), pēc tam savās vietās jāpiestiprina attiecīgie vadi, pievelkot atbilstošās skrūves. Lai aparātu atslēgtu no elektrotīkla, jāizmanto dubultais polu slēdzis, kas atbilst pašreizējo valsts standartu prasībām (kon taktu atvere vismaz 3 mm, vēlams ar drošinātāju). Ierīcei jābūt iezemētai, un zemējumĮa kabelis (tam jābūt dzelteni zaĮam un garākam par fāÏu kabeli) jāpiestiprina spailei, kas atzīmēta ar simbolu iekĮauto vadu skavu. Ja ierīces komplektācijā neietilpst elektriskais vads, izvēlieties kādu no šādiem uzstādīšanas veidiem:

- ksētais savienojums cietā caurulē (ja kabelis nav aprīkots ar ksatoriem), izmantojiet kabeli ar minimālu šķērsgriezu

- ar elastīgu kabeli (H05VV-F 3x1,5 mm

, ar diametru 8,5 mm). Strāvas padeves kabelis (tips H05VV-F 3x1,5, diametrs 8,5 mm) jāizvij cauri attiecīgajai

(G 4. att.). Blo˙ējiet strāvas padeves kabeli uz mazā uzgaĮa, izmantojot īpašo, komplektācijā

mu 3x1,5 mm2;

tipa, ar diametrs 8,5 mm), ja aparāts ir aprīkots ar kabeļa skavu.

Ierīces aizdedzes testēšana

Pirms strāvas padeves uzpildiet ierīci ar ūdeni no ūdensvada. Šī uzpildīšana tiek veikta, atverot mājsaimniecības sistēmas galveno krānu un karstā ūdens krānu, līdz no tilpnes izplūst viss gaiss. Vizuāli pārbaudiet, lai ūdens netek no atloka un nedaudz savelciet to, ja nepieciešams. Pieslēdziet ierīci pie elektroenerģijas ar slēdzi.

UZTURĒŠANAS NOTEIKUMI (kvalicētam personālam)

Pirms zvaniet uz Apkalpošanas Centru, pārbaudiet, ka bojājums nav no ūdens padeves trūkuma vai elektroenerģijas padeves trūkuma.

Uzmanību: pirms jebkuras darbības veikšanas atvienojiet ierīci no strāvas padeves.

Ierīces iztukšošana

Iztukšojiet ierīci, rīkojieties šādi:

- aizveriet noslēgvārstu, ja tāds uzstādīts (D 2. attēlā), ja nav, tad mājas sistēmas centrālo vārstu;

- ieslēdziet karsta ūdens krānu (izmazgāt rezervuāru vai vannu);

- atveriet novadcaurules ventili B (g. 2).

Iespējamo komponentu nomaiņa

Lai strādātu pie elektroniskās plates (Ref. T), vispirms atvienojiet strāvas vadu no kontaktligzdas.

Izņemiet to no korpusa, kā parādīts attēlā 3 , pievēršot uzmanību komponentiem, kas to veido (attēls 3), atvienojot kabeli (Rif Y) no kartes)

Periodiska uzturēšana

Lai uzturētu ierīces lietderīgu izmantošanu, nepieciešams veikt nogulšņu notīrīšanu (R 8.att.) ik pēc diviem gadiem (ja tiek izmantots ciets ūdens, tad tīrīšanas biežumam jābūt lielākam). Ja šim nolūkam nevēlaties izmantot tam piemērotu šķidrumu (šajā gadījumā izlasiet informāciju drošības datu lapās attiecībā uz atkaļķošanas līdzekļiem), varat uzmanīgi noņemt kaļķakmens garozu, uzmanoties, lai nesabojātu pretes tības aizsargkārtu. Magnija anods (N 8. att.) ir jānomaina ik pēc diviem gadiem, lai nezaudētu garantiju. Agresīva vai ar hlorīdu bagāta ūdens gadījumā ieteicams pārbaudīt anoda stāvokli katru gadu. Anoda nomaiņai ir jānoņem sildīšanas elementu un atskrūvējot palīg kastīti.

Page 81

LIETOTĀJA INSTRUKCIJĀS

Atiestatīšana/diagnostika

• ModeĮiem ar tādu lietotāja saskarni, kāda redzama 3. un 4. attēlā:

ja rodas kāds no iepriekš aprakstītajiem darbības traucējumiem, ierīce pārslēdzas savā “kĮūdas statusā” un vadības

panelī vienlaicīgi mirgo visas gaismas diodes.

• Atiestatīšana: lai atiestatītu ierīci, izslēdziet izstrādājumu un atkal ieslēdziet to ar pogu

traucējumu iemesls pazūd uzreiz pēc atiestatīšanas procesa, ierīce atsāk darboties pareizi. Pretējā gadījumā visas gaismas diodes turpina mirgot; sazinieties ar tehniskās palīdzības centru.

• Diagnostika: lai aktivizētu diagnostikas funkciju, piespiediet un piecas sekundes turiet piespiestu pogu Darbības traucējumu tipu parāda ar piecām diodēm (atsauce 1 Gaismas diožu atsauce 1, 2, 3 – iekšējs P.C.B. darbības traucējums; Gaismas diožu atsauce 3 – salauzti NTC 1/NTC 2 temperatūras sensori (vaĮēji vai bojāti īssavienojumā); Gaismas diožu atsauce 1 – atsevišķs sensors konstatējis ūdens pārkaršanu; Gaismas diožu atsauce 2, 3 – darbība bez ūdens. Lai izslēgtu diagnostikas funkciju, piespiediet pogu

• Atiestatīšana: lai atiestatītu ierīci, izslēdziet izstrādājumu un atkal ieslēdziet to ar pogu

traucējumu iemesls izzūd uzreiz pēc atiestatīšanas procesa, ierīce atsāk darboties pareizi. Pretējā gadījumā displejā joprojām rāda kĮūdas kodu; sazinieties ar tehniskās palīdzības centru.

(atsauce A) vai nogaidiet 25 minūtes.

5), ņemot vērā šādu diagrammu:

FUNKCIJA “TERMISKĀS DEZINFEKCIJAS CIKLS” (LEGIONELLU IZNĪCINĀŠANA)

Temperatūras regulēšana un iekārtas funkciju aktivizēšana

• ModeĮiem ar tādu lietotāja saskarni, kas redzama 3. attēlā:

Piespiediet pogu no 40 līdz 80°C. Sildīšanas fāzes laikā nemainīgi deg tās gaismas diodes (sk. 1 temperatūrai; visas nākamās gaismas diodes (līdz iestatītajai temperatūrai) mirgo. Ja temperatūra pazeminās, piemēram, pēc tam, kad izmantots karstais ūdens, sildīšana automātiski aktivizējas no jauna, un gaismas diodes starp pēdējo pastāvīgo gaismu un iestatītajai temperatūrai atbilstošo gaismu turpina mirgot. Pirmajā izstrādājuma ieslēgšanas reizē tas tiks iestatīts 70°C temperatūrā. Strāvas atteices gadījumā vai tad, ja izstrādājumu izslēdz ar pogu tūra. Sildīšanas fāzes laikā ūdens sildīšanas procesa dēĮ var būt dzirdams neliels troksnis.

Sildīšanas laikā LED paliek ON (IESLĒGTS).

(sk. A), lai iekārtu ieslēgtu. Nospiediet pogu “REŽĪMS”, lai iestatītu vēlamo temperatūru diapazonā

5), kas atbilst līdz šim sasniegtajai ūdens

(sk. A), atmiņā saglabājas pēdējā iestatītā tempera-

(atsauce A). Ja darbības

(atsauce A).

(atsauce A). Ja darbības

ECO FUNKCIJA

Ieslēdziet “Eco” funkciju, turot nospiestu pogu “REŽĪMS”, līdz iedegas “Eco” funkcijas gaismas diode. Eco funkcija ražos

karsto ūdeni, pamatojoties uz lietotāja paradumiem. Tādējādi pirmajā nedēļā produkts saglabās ūdens izman tošanu un tās periodus. Turpmākajās nedēļās ūdens tiks sildīts atbilstoši iepriekšējām vērtībām. Lai atjaunotu funkciju un sāktu jaunu mācību periodu, lietotājam ir jāizvēlas attiecīgā komanda, izmantojot lietotni (sāks mir got “Eco” gaismas diode).

Ja lietotājs “Eco” funkcijas darbības laikā nospiež pogu “REŽĪMS”, funkcija tiek izslēgta.

FUNKCIJA “IKNEDĒĻAS PROGRAMMA”

Iknedēļas programmas funkciju var ieslēgt tikai lietotnē. Izvēloties funkciju, iedegsies REŽĪMA gaismas diode. Katrai nedēļas dienai ir iespējams izvēlēties divus dažādus temperatūras iestatījuma punktus divos dažādos laikos: ierīce aprēķinās sakarsēšanas ātrumu un atkarībā no temperatūras — arī piemērotāko karsēšanas sākuma laiku, lai sasniegtu temperatūru vēlamajā laikā.

Page 82

Nospiediet pogu “REŽĪMS”, lai izslēgtu funkciju.

Iestatījuma Punkta Iestatīšana

Nospiediet pogu “REŽĪMS”, lai izvēlētos iestatījuma punkta temperatūru (norādīta ar temperatūras gaismas diodēm, kad citas gaismas diodes nedeg). Ik reizi, nospiežot pogas, temperatūra pieaug vai samazinās par 20 grādiem. Ja 5 sekundes netiek veikta nekāda darbība, iestatījuma punkts tiek apstiprināts un saglabāts.

PĀRTRAUKUMA STĀVOKLIS

Ir divi iespējamie pārtraukuma stāvokļi:

- SKĀRIENA VADĪBAS PĀRTRAUKUMA STĀVOKLIS

Ja konstatēta skāriena vadības kļūda, skāriena gaismas diodes stāvoklis ir nenoteikts un nav kontrolējams. Šo statusu norāda temperatūras gaismas diožu mirgošana (ātri, ja produkts ir ieslēgts, lēni, ja tas ir izslēgts).

- CITS PĀRTRAUKUMA STĀVOKLIS

Ja konstatētas citas kļūdas, visas gaismas diodes sāk mirgot. Lai atiestatītu nepastāvīgu kļūdu (ja iespējams), jānospiež ON/OFF poga (att. 3A), lai ieslēgtu un izslēgtu ierīci.

Lai pārbaudītu, kāda kļūda ir radusies, aktivizējiet diagnostikas stāvokli, vienlaikus trīs sekundes turot nospiestas pogas “IESLĒGTS_IZSLĒGTS” un “REŽĪMS”. Šajā stāvoklī temperatūras gaismas diodei ir jārāda defekts saskaņā ar

1.4. tabulu. Pēc 25 sekundēm sistēma atgriežas pārtraukuma stāvoklī. Piezīme: Ķīnas tirgum (iestatīts ar NFC) pro dukts tiek atiestatīts, vienlaikus nospiežot ON/OFF un ECO pogas uz 5 sekundēm.

“WI-FI”

“Wi-Fi” moduli ieslēdz vai izslēdz, nospiežot attiecīgo pogu: ja “Wi-Fi” ir pieslēgts un darbojas pareizi, degs attiecīgā gaismas diode; ja ir radusies “Wi-Fi” kļūda (sakaru kļūda), “Wi-Fi” gaismas diode nedegs.

Ierīces dīkstāves laikā (“Wi-Fi” ieslēgts, taču nav kongurēts) “Wi-Fi” gaismas diode mirgos, kā paredzēts, tādēļ “Wi-Fi” poga ir jātur nospiesta piecas sekundes, lai atvērtu “AP” režīmu: modulis paliek “AP” režīmā ne vairāk kā desmit minūtes (vai 25 sekundes, ja “AP” režīms nav atvērts pareizi, un šādā gadījumā tiks atkal ieslēgts iepriekšējais režīms). Uz šo režīmu norāda ātri mirgojoša “Wi-Fi” gaismas diode.

Sagatavošanas posmā gaismas diode ātri iemirgosies divas reizes, tad izslēgsies un atkal iemirgosies, atkārtojot visu ciklu.

Vienlaikus desmit sekundes turiet nospiestu pogu “REŽĪMS” un “WI-FI”, lai atjaunotu “Wi-Fi” kongurāciju.

1. PIEZĪME. “AP” komandu un programmatūras atiestates komandu var izmantot tikai tad, ja ir iespējots “Wi-Fi” un netiek konstatēta sakaru kļūda.

2. PIEZĪME. Pēc “AP” komandas “Wi-Fi” poga ir jāizslēdz uz 25 sekundēm.

NODERĪGA INFORMĀCIJA (lietotājam)

Page 83

Pirms jebkuras iekārtas tīrīšanas, nodrošiniet izstrādājuma izslēgšanu, liekot ārējo slēdzi izslēgtā stāvoklī. Nedr;ikst izmantot insekticīdus, šķīdinātājus vai agresīvus mazgāšanas līdzekļus, kas varētu sabojāt krāsotās vai plast masas detaļas.

Ja ūdens ir auksts, pārbaudiet:

- vai ierīce ir pievienota strāvas avotam un ārējais slēdzis ir ieslēgtā stāvoklī.

- vai vismaz uz 40 °C (skat. 1) ir ieslēgts (modeļiem ar lietotāja interfeisu, kas pārstāvēti ar skaitļiem 3);

Ja redzams, ka tvaiks nāk no krāniem:

Atvienojiet aparāta strāvas padevi un sazinieties ar tehniskā atbalsta dienestu.

Ja redzams, ka ir nepietiekama karsta ūdens plūsma, jāpārbauda:

- ūdensapgādes spiedienu;

- gan ūdens ieplūdes, gan izplūdes cauruļu (deformācijas vai nogulšņu izraisītu) iespējamo aizsērēšanu.

Spiediena drošības ierīce tek

Sildīšanas fāzes laikā, neliels ūdens daudzums var pilināt no krāna. Tas ir normāli. Lai novērstu ūdens pilināšanu, atbilstošam paplašināšanas traukam jābūt uzstādītam un caurteces sistēmas. Ja izplūde turpinās laikā, kad nenotiek sildīšana, jāpārbauda:

- ietaises kalibrēšana;

- ūdens padeves spiediens.

Uzmanību! Nekad nenobloķējiet ierīces evakuācijas atveri!

JEBKURAS PROBLĒMAS GADĪJUMĀ NEMĒĢINIET APARĀTU LABOT, BET VIENMĒR UZTICIET TO KVALIFICĒTAM PERSONĀLM.

Šeit sniegtie dati un informācija neuzliek saistības ražotāja uzņēmumam, kas patur tiesības veikt izmaiņas, ku ras uzskata par atbilstīgām, bez iepriekšēja brīdinājuma vai nomaiņas.

Šis produkts atbilst Direktīvas WEEE 2012/19/EU.

Pārsvītrotās urnas simbols uz aparāta vai tā iepakojuma norāda, ka nolietotais ražojums jāsavāc, atšķirojot to no citiem

atkritumiem. Tādējādi, lietotājam nolietotais aparāts jānodod attiecīgajos sadzīves atkritumu centros, kur tiek atdalīti elek

tronikas un elektrotehnikas atkritumi.

Kā pašpārvaldes alternatīva var būt aparāta, no kuru vēlaties atbrīvotos, piegāde mazumtirgotājam, pērkot jaunu līdzvērtī gu aparātu. Elektronisko preču mazumtirgotājiem, kuru tirdzniecības platība ir vismaz 400 m2, arī var nodot bez maksas, bez pienākuma pirkt, elektronisko izstrādājumu, no kura jāatbrīvojas, ar izmēriem, kas ir mazāki par 25 cm. Atbilstoša dalīta savākšana turpmākai nosūtīšanai pārstrādei, apstrādei un videi nekaitīgai apglabāšanai palīdz novērst negatīvu ie tekmi uz vidi un veselību un veicina atkārtotu izmantošanu un/vai materiālu, kas veido aparātu, otrreizēju izmantošanu.

Page 84

ÜLDISED OHUTUSNÕUDED

1. Juhendis kirjeldatud juhtnöörid tuleb läbi lugeda ja neid

järgida, sest tegemist on olulise teabega seadme ohutuse kohta selle paigaldamise, kasutamise ja hooldamise ajal.

Juhend moodustab tootest lahutamatu ühise osa. Juhend

peab tootega alati kaasas käima ka siis, kui see antakse üle uuele omanikule või kasutajale ja/või see viiakse mõnda teise hoonesse.

2. Tootja ei vastuta võimaliku kahju eest inimestele, loomadele

ega varale, mis tuleneb ebaõigest, valest ja põhjendamatust kasutamisest või käesoleva juhendi juhiste eiramisest.

3. Seadme paigaldust ja hooldust peavad teostama vastava

professionaalse ettevalmistusega isikud nii, nagu on kirjeldatud eelmistes lõikudes. Kasutada tohib ainult originaalvaruosi. Eelpoolmainitu eiramine võib seada ohtu turvalisuse ning vabastab tootja igasugusest vastutusest.

4. Pakendiosi (klambrid, kilekotid, vahtplast, jne) ei tohi jätta lastele

kättesaadavasse kohta, sest need võivad osutuda ohtlikuks.

5. Aparaati võivad kasutada ka üle-8-aastased lapsed ning füüsilise või

vaimse puudega inimesed või kogemusteta ja juhendiga tutvumata inimesed tingimusel, kui järelvalvet sooritavad inimesed on selgeks teinud juhendis leiduvad ohutusjuhised, kes mõistavad masina kasutamisega seonduvaid ohte. Lapsed ei tohi aparaadiga mängida. Järelvalveta lapsed ei tohi masinat puhastada ega hooldada.

6. Keelatud on puudutada masinat, kui olete paljajalu või keha on

märg.

7. Enne seadme kasutamist ja pärast korralist või ebakorralist

hooldustööd on soovitatav veepaak veega täita ning seejärel täielikult tühjendada, et eemaldada paagist sinna kogunenud mustus.

8. Kui seadmel on toitejuhe, tuleb selle asendamiseks pöörduda

volitatud tehnoabikeskuse või professionaalse väljaõppega isiku poole.

9. Seadme vee sisselasketorule tuleb kohustuslikult kinnitada riiklikele

eeskirjadele vastav kaitseklapp. Riikides, kus on kehtestatud standard EN 1487, peab ohutusseadis olema maksimaalse survega 0,7 MPa, sisaldama vähemalt ühte sulgeklappi, ühte kontrollklappi, ühte kaitseklappi ja hüdrokoormuse vabastusseadet.

10. Ülesurve kaitset (kaitseklappi või -agregaati) ei tohi manipuleerida

ning tuleb regulaarselt kontrollida, et see ei ole ummistunud ning

Page 85

vajadusel eemaldada tekkinud katlakivi.

11. Ülesurve kaitse tilkumine on vee kuumutusfaasis normaalne.

Seepärast on vajalik ühendada äravool, mis on õhule lahti, kuivendustoruga, mis oleks kalde all ja viiks jäävabasse kohta.

12. Kui seadet pikemat aega ei kasutata ja seda hoitakse kohas, mis

ei ole külma eest kaitstud, tuleb seade eelnevalt tühjendada ja elektrivõrgust välja võtta.

13. Üle 50° C temperatuuriga vesi, mis liigub seadmest kraanidesse

võib põhjustada kokkupuutel koheselt põletusi. See on ohtlikum laste, puuetega inimeste ja vanurite jaoks. Seepärast on soovitatav kasutada termostaadiga segamisventiili vee edasiliikumistoru, mille tunneb ära kollasest ribast kaelal.

14. Kergestisüttivad esemed ei tohi olla aparaadi läheduses ega sellega

kokku puutuda

15. Seadme all ei tohi seista ja selle alla ei tohi panna midagi, mis võib

näiteks võimaliku lekke korral kahjustuda.

Page 86

„KUUMDESINFITSEERIMISE“ FUNKTSIOON (LEGIONELLA-VASTANE)

Antibakteriaalse funktsiooni aktiveerimiseks hoidke nuppu MODE all 3 sekundit. Aktiveerimise ajal on kõik temperatuuri tähistavad LED-märgutuled välja lülitatud, välja arvatud 60° LED-märgutuli, mis vilgub. Sarnaselt on ka inaktiveerimise ajal kõik temperatuuri tähistavad LED-märgutuled välja lülitatud, välja arvatud 40° LED-märgutuli, mis vilgub. Antibakteriaalne funktsioon soojendab vett, et vältida sisepaagis bakterite teket. Antibakteriaalne tsükkel tuleb teha käivitamisel (tühja superkondensaatoriga) või umbes 30 päeva (vastavalt NFC-parameetrite sätetele) peale viimast kor da, kui antibakteriaalsed näidud olid korras. See juhtub siis, kui vee keskmine temperatuur on kõrgem kui antud perioodi seadeväärtus (eelseadistuse väärtus sõltub NFCst, kuid antibakteriaalne tsükkel viiakse tavaliselt läbi 65 °C juures, tagamaks, et temperatuur on tunni aja jooksul kõrgem kui 60 °C).

TEHNILISED OMADUSED

Tehnilised omadused on kirjas andmeplaadil (silt siseneva ja väljuva vee torude lähedal).

Tabel 1 - Tooteinformatsioon

Tootevalik 50 80 100

Kaal (kg) 17 22 26

Paigaldamine

Mudel Vaadake omaduste silti

Controllo SMART X X X

Qelec (kWh) 6,893 7,323 7,455

Qelec, week, smart (kWh)

Qelec, week (kWh) 29,678 32,942 33,778

Koormusproil M M M

V40 (L) 65 92 130

Maht (l) 49 75 95

Vertikaalne Vertikaalne Vertikaalne

24,558 25,435 26,002

15 dB

40,0% 40,0% 40,0%

Tabelis toodud energeetilised andmed ja andmed Tootekaardil (Lisa A, juhendi lahutamatu osa) põhinevad EL direktii videl 812/2013 ja 814/2013. Toode, millel puudub silt või tootekaart veeboileri ja päikesepatarei kooste kohta, ette nähtud direktiiviga 812/2013, ei ole mõeldud selliste koosluste loomiseks. Aparaat on varustatud nutika lahendusega, mis lubab seda kohaldada kasutaja nõutud proiliga. Õigesti kasutatuna on aparaadi päevane energiatarbimine "Qelec* (Qelec, week, smart/Qelec,week)" väiksem kui võrdväärsel tootel, millel puudub nutikas juhtimine.

Aparaat vastab rahvusvaheliste elektriohutuse standardite IEC 60335-1; IEC 60335-2-21 nõuetele. CE märgistus tootel tähistab vastavust järgmistele Ühenduse direktiividele, mille põhialuseid see täidab:

- LVD Low Voltage Directive: EN 60335-1, EN 60335-2-21, EN 60529, EN 62233, EN 50106.

- EMC Electro-Magnetic Compatibility: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

- RoHS2 Risk of Hazardous Substances: EN 50581.

- ErP Energy related Products: EN 50440.

Toode vastab standardi REACH nõuetele.

Page 87

PAIGALDUSNÕUDED (paigaldajale)

Nõuetekohase talitluse tagamiseks tuleb see toode, v.a. horisontaalsed mudelid (Tabel 1), paigaldada vertikaalselt. Pärast paigaldamist ja enne vee lisamist või seadme ühendamist vooluvõrku kontrollige vastava mõõteseadise (nt vesiloodi) abil, kas seade on paigaldatud täiesti vertikaalselt.

Seadmes soojendatakse vesi temperatuurini, mis jääb alla keemispunkti. Seade ühendatakse veetarnesüsteemiga vas tavalt seadme tööomadustele ja võimsusele. Enne seadme ühendamist:

- kontrollige, kas seadme spetsikatsioon (vt nimiplaadilt) vastab kliendi nõuetele;

- veenduge, et paigaldis vastab seadme IP turvaklassile (kaitse vedelike sissetungimise eest) vastavalt kehtivatele nor

midele;

- lugege juhiseid pakendile kinnitatud sildil ja seadme andmeplaadil. See seade on mõeldud paigaldamiseks ainult siseruumidesse vastavalt asjakohastele kehtivatele normidele. Lisaks sel lele peavad paigaldajad järgima allpool toodud soovitusi:

- Niiske keskkond: keelatud on seadme paigaldamine suletud (ventilatsioonita) ja niisketesse ruumidesse.

- Miinuskraadid: keelatud on paigaldada seadet tingimustesse, kus temperatuur võib märkimisväärselt langeda ja

kus võib tekkida jää.

- Päikesevalgus: keelatud on jätta seadet otsese päikesevalguse kätte, isegi akende olemasolu korral.

- Tolm/aurud/gaas: keelatud on seadme paigaldamine eriti ohtlike ainete nagu happeaurud, tolm või gaasiga küllas

tunud ained vahetusse lähedusse.

- Elektrilaengud: keelatud on seadme paigaldamine otse selliste elektriseadmete peale, mis ei ole kaitstud ootama

tute pingekõikumiste eest.

Kui seinad on valmistatud telliskividest või perforeeritud plokkidest; kui kasutatakse piiratud staatilisusega vaheseinu või müüritisi, mis mingil moel erinevad nimetatutest, tuleb kõigepealt läbi viia kandekonstruktsiooni staatilisuse kont roll. Seinapealsed kinnituskonksud peavad olema piisavalt tugevad selleks, et kanda koormust, mis on veega täidetud boile ri kaalust kolm korda raskem. Soovitame kasutada vähemalt 12mm läbimõõduga kinnituskonkse. Soovitame paigaldada seade (A Joon. 1) võimalikult lähedale selle kasutuskohale, et vältida soojuse hajumist torude kaudu. Kohalikud eeskirjad võivad seada piiranguid elektriseadmete pesuruumidesse paigaldamisel. Seetõttu järgige kehtivate eeskirjade poolt määratud minimaalseid vahemaid. Jätke hooldustööde hõlbustamiseks korgi ümber vähemalt 50 cm vaba ruumi, et oleks tagatud juurdepääs elektriosa dele.

Veeühendused

Ühendage boileri vee sisse- ja väljalaske avad torude või liitmikega, mis suudavad taluda üle 90°C temperatuuri ning töörõhku ületavat survet. Seetõttu soovitame vältida kõrgetele temperatuuridele vastu mitte pidavate materjalide ka sutamist. Seade ei tohi töötada veega, mille karedus jääb allapoole 12 °F piiri ning eriti kareda vee puhul (üle 25 °F) soovitame kasutada sobivalt kalibreeritud ja jälgitavat veepehmendajat, kusjuures jääkkaredus ei tohi langeda 15 °F piirist mada lamale. Keerake sinise kraega külma vee sisselaske avasse T liitmik. T liitmiku ühele küljele keerake ainult võtmega avatav kraan boileri tühjendamiseks (B joonis 2). T liitmiku teise otsa keerake kaasas olev kaitseventiil (A joonis 2).

Kaitseagregaat vastab Euroopa Standardile EN 1487

Osades riikides võib olla kohalike nõuetega sätestatud teistsuguste hüdrauliliste ohutusseadmete kasutamine. Nende nõuete teadmine ja õigete seadmete kasutamine on paigaldama palgatud spetsialiseerunud paigaldaja ülesanne. Ohutusseadme ja boileri vahel on keelatud kasutada mistahes sulgeseadmeid (klappe, kraane vms). Seadme tühjenduskraan peab olema ühendatud äravoolutoruga, mille läbimõõt on vähemalt sama suur, kui seadme ühendustoru, ja mis on ühendatud lehtriga, mis jätab vähemalt 20 mm-se õhuvahe, et oleks võimalik visuaalne kontroll. Ühendage painduva ühenduse abil külma vee toru kaitseagregaadi sisendiga; kasutage vajadusel sulgeklappi (D joon.

2). Lisaks on tühjenduskraani avamisel vajalik väljundisse (C joonis 2) ühendada vee ära juhtimise toru. Ärge keerake ülesurve kaitseseadme paigaldamisel seda liiga kõvasti kinni ega manipuleerige seadist. Kui veevärgi surve on lähedane kalibreeritud ventiili survega, tuleb seadmest eemal kasutada rõhureduktorit. Segistiseadmetele (kraanid või dušš) võimalike kahjustuste vältimiseks tuleb torudest ära juhtida kõik võimalikud võõr kehad ja mustus.

Page 88

Elektriühendused

Enne seadme paigaldamist tuleb teostada elektrisüsteemi põhjalik ülevaatus, veendumaks, et see vastab kehtivatele ohutusstandarditele, sobib boileri maksimaalse kasutatava võimsusega (vt andmesildi andmeid) ning elektriühenduseks mõeldud juhtmete läbimõõt sobib ja vastab kehtivale standardile. Seadme tootja ei vastuta võimalike kahjustuste eest, mis tulenevad seadme maanduse puudumisest ega elektritoite kõr valekalletest. Enne seadme sisse lülitamist veenduge, et toitepinge vastab seadme nimiplaadile märgitud väärtusele. Mitmikpistikupesade, pikenduste või adapterite kasutamine on rangelt keelatud. Rangelt on keelatud vee-, kütte või gaasitorustiku kasutamine maandusühendusena. Kui seade on varustatud toitekaabliga ja see vajab vahetamist, kasutage samasuguse märgistuse ja omadustega kaablit (tüüp H05VV-F 3x1,5 mm

, läbimõõduga 8,5mm). Lükake toitekaabel (tüüp H05VV-F 3x1.5, läbimõõt 8,5 mm) läbi seadme

tagaosas oleva vastava ava kuni klemmiliistuni (M joonis 4). Seadme võrgust eraldamiseks tuleb kasutada kahepooluselist lülitit, mis vastab kehtivatele riiklikele standarditele (kontak tide avanemine vähemalt 3 mm, soovitatav on kasutada kaitseid). Seade peab olema maandatud ja maanduskaabel (see peab olema kollane-roheline ja faasikaablitest pikem) on kseeri tud sümboliga tähistatud klemmi külge (G joonis 4). Kinnitage toitekaabel tarnekomplekti kuuluva spetsiaalse juhtmeklambriga väikese otsaku külge. Kui seade ei ole toitekaabliga varustatud, valige üks järgnevatest paigaldusviisidest:

- ühendus püsivõrguga, jäiga toruga (juhul kui seadmel ei ole kaasas vajalikku tarvikut juhtme kinnitamiseks), kasu tada

kaablit miinimum sektsiooniga 3x1,5 mm

- elastse kaabli abil (tüüp H05VV-F 3x1,5mm

;

, läbimõõt 8,5 mm), kui seade on varustatud kaabli kinnitiga.

Seadme katsetamine ja käivitamine

Täitke seade enne selle käivitamist kraaniveega. Selleks tuleb avada hoonesisese paigaldise keskkraan ning kuuma vee kraan, kuni kogu õhk on paagist väljunud. Kontrollige visuaalselt veelekete olemasolu kinnituste juures ning vajaduse korral pingutage nad üle. Lülitage seade lülitist sisse.

HOOLDETÖÖD (vastava väljaõppega isikutele)

Enne teeninduskeskusesse helistamist kontrollige, et viga ei ole põhjustanud voolu- või veekatkestus. Tähelepanu! Võtke enne tööde alustamist seade vooluvõrgust välja.

Seadme tühjendamine

Tühjendage seade allkirjeldatud viisil:

- sulgege sulgeklapp, kui see on paigaldatud (D joon. 2), või vastasel juhul hoone süsteemi keskkraan;

- keerake kuumaveekraan lahti (vanni või valamusse);

- avage äravoolukraan B (joonis 2).

Komponentide võimalik vahetamine

Elektroonilisel plaadil töötamiseks (viide T) eemaldage toitejuhe vooluvõrgust.

Eemaldage see oma korpusest, nagu joonisel 3 näidatud, pöörates tähelepanu kaardile koostatavatele komponentidele (joonis 3) kaabli (Rif Y) lahutamisega kaardilt)

Perioodiline hooldamine

Soovitame seadme heade töötulemuste tagamiseks eemaldada takistilt katlakivi (R joon. 8) iga kahe aasta tagant (väga kareda vee korral tuleb seda teha veelgi tihedamalt). Kui te ei soovi kasutada selleks eesmärgiks mõeldud vedelikke, võib katlakivi eemaldada ka käsitsi, pöörates sealjuures tähelepanu sellele, et takisti pinda ei kahjustataks. Magneesiumanood (N joon. 8) tuleb välja vahetada iga kahe aasta tagant, sest vastasel juhul garantii katkeb. Agressiivse või kloriidirikka vee korral soovitame kontrollida anoodi kord aastas. Anoodi eemaldamiseks võtke kütteelement lahti ning kruvige anood kinnitusklambrist välja.

Page 89

KASUTAMISJUHENDID

Lähtestamine/Diagnostika

• Mudelid, mis on varustatud joonistel 3 osutatud kasutajaliidesega:

Ühe ülalpool nimetatud rikke korral lülitub seade "rikkeolekusse" ja kontrollpaneelil olevad kõik LED valgusdioodid

hakkavad üheaegselt vilkuma.

• Lähtestamine: seadme lähtestamiseks lülitage seade nupust

kohe pärast lähtestamist, taastub seadme normaalne talitlus. Vastasel juhul jäävad LED valgusdioodid vilkuma. Sel juhul pöörduge tehnilise abi keskuse poole.

• Diagnostika: diagnostikafunktsiooni aktiveerimiseks vajutage nupp Vea tüübile osutavad viis LED valgusdioodi (osa 1 LED valgusdiood osa 1. 2. ja 3. – viga sisetrükkplaadis; LED valgusdiood osa 3. – viga NTC 1/NTC 2 temperatuurianduris (tühijooks või lühis); LED valgusdiood osa 1. – üks andur on tuvastanud vee ülekuumenemise; LED valgusdioodid osa 2. ja 3. – seade töötab, kuid puudub vesi. Diagnostikafunktsioonist väljumiseks vajutage nupule

• Lähtestamine: seadme lähtestamiseks lülitage seade nupust

kohe pärast lähtestamist, taastub seadme normaalne talitlus. Vastasel juhul jäävad veakoodid näidikul vilkuma. Sel juhul pöörduge tehnilise abi keskuse poole.

5), vastavalt järgmisele diagrammile:

„Kuumdesintseerimise“ Funktsioon (Legionella-Vastane)

Temperatuuri seadistamine ja seadme funktsioonide aktiveerimine

• Mudelid, mis on varustatud joonistel 3 osutatud kasutajaliidesega:

Seadme sisselülitamiseks vajutage nupule nupule MODE. Soojenemisfaasis põlevad püsivalt LED valgusdioodid (osa 1 temperatuurile; kõik järgmised LED valgusdioodid (kuni seadistatud temperatuurini) hakkavad järgemööda vilkuma. Kui temperatuur langeb, näiteks kui on kasutatud kuuma vett, käivitub soojenemisprotsess automaatselt uuesti ja vii mane püsivalt põlev LED valgusdiood ja seadistatud temperatuurile vastav valgusdiood hakkavad järgemööda uuesti vilkuma. Seadme esmakordsel sisselülitamisel aktiveerub seadme vaikimisi seadistus 70°C. Elektrikatkestuse korral või kui seade lülitatakse nupust välja (osa A), salvestub mälusse viimati seadistatud tempera tuur. Soojenemisfaasis võib seadmest kostuda kerget töömüra.

Kütmise ajal indikaatortuli põleb.

(osa A). Temperatuuri seadmiseks vahemikus 40 °C kuni 80 °C vajutage

ÖKOFUNKTSIOON

Ökofunktsiooni aktiveerimiseks hoidke nuppu MODE all, kuni süttib ECO LED-tuli. Ökofunktsioon teeb vee soojaks vastavalt kasutaja harjumustele. Esimesel nädalal salvestab toode veekasutuse ja ajad, millal vett kasutatakse. Järgnevatel nädalatel soojendatakse vett vastavalt eelnevatele väärtustele. Funktsiooni lähtestamiseks ja uue õppeperioodi alusta miseks peab kasutaja valima rakendusest vastava käskluse (ECO LED-tuli hakkab vilkuma). Ökofunktsiooni ajal nupule MODE vajutamine lülitab funktsiooni välja.

välja ja seejärel uuesti sisse (osa A). Kui rike kaob

(osa A) 5 sekundiks all.

(osa A) või oodake 25 sekundit.

välja ja seejärel uuesti sisse (osa A). Kui rike kaob

5), mis vastavad hetkel saavutatud vee-

NÄDALAPROGRAMMI FUNKTSIOON

Nädalaprogrammi funktsiooni saab aktiveerida ainult rakenduse kaudu. Tootel süttib MODE LED-tuli, kui see on valitud. Igaks nädalapäevaks saab valida kaks temperatuurisätet kaheks erinevaks kellaajaks: toode arvutab soojendamiskiiruse ja olenevalt temperatuurist parima aja soojendamiseks, et saavutada sättepunkt soovitud ajal. Selle funktsiooni inaktiveerimiseks vajutage nupule MODE.

Page 90

Seadeväärtuse Seadistamine

Temperatuurisätte valimiseks vajutage nupule MODE (sättest annavad märku temperatuuri LED-märgutuled, teised LED-märgutuled on samal ajal kustunud). Iga kord, kui nuppe vajutatakse, suureneb või väheneb temperatuur 20 kraadi võrra. Peale 5 sekundit tegevusetust seadeväärtus kinnitatakse ning salvestatakse.

SEISKUNUD OLEK

Võimalikke seiskunud olekuid on kaks:

- PUUTEJUHTSEADME SEISKUNUD OLEK

Kui tuvastatakse puutejuhtseadme viga, ei ole võimalik puutetundliku LED-ekraani olekut kindlaks määrata ja

seda ei ole võimalik juhtida.

Sellest olekust annab märku temperatuuri LED-tulede vilkumine (kiiresti, kui toode on sisse lülitatud; aeglaselt,

kui see on välja lülitatud).

- MUU SEISKUNUD OLEK

Kui tuvastatakse muid vigu, hakkavad kõik LED-tuled vilkuma. Püsiva vea lähtestamiseks, kui võimalik, tuleb vajutada SISSE-/VÄLJALÜLITAMISE nuppu (Joonis 3A), et toodet

sisse ja välja lülitada. Vea tuvastamiseks minge diagnostikaolekusse. Selleks hoidke nuppe ON_OFF ja MODE 3 sekundi vältel üheaegselt all. Selles olekus peab temperatuuri LED-tuli näitama viga vastavalt Tabelile 1.4. 25 sekundit hiljem naaseb süsteem seiskunud olekule. Märkus: Hiina turul (määratud lähiväljaside kaudu) toode lähtestatakse, hoides samaaegselt 5 sekundi vältel all SISSE-/VÄLJALÜLITAMISE nuppu ja ECO nuppu.

WI-FI

Wi-Fi mooduli sisse/välja lülitamiseks vajutage vastavale nupule: kui Wi-Fi on ühendatud ja toimib nõuetekohaselt, põleb vastav LED-tuli püsivalt, Wi-Fi (sideühenduse) probleemi korral on Wi-Fi LED-tuli kustunud. Ootel olekus (Wi-Fi on sisse lülitatud, kuid ei ole kongureeritud), vilgub Wi-Fi LED-tuli tavapäraselt. AP-režiimi sisene miseks tuleb hoida Wi-Fi nuppu 5 sekundit all: moodul püsib AP-režiimil maksimaalselt 10 minutit (või 25 sekundit, kui AP-režiim ei ole õigesti aktiveeritud – sel juhul läheb see eelmisesse olekusse tagasi). Sellisest olekust annab märku kiirelt vilkuv Wi-Fi LED-tuli. Ajutises etapis vilgub LED-tuli kiiresti kaks korda ja seejärel kustub üks kord (ja nii kogu aeg). Wi-Fi konguratsiooni taastamiseks vajutage nupud [MODE] ja [WIFI] üheaegselt 10 sekundiks alla.

MÄRKUS 1: AP-käsklust ja pehme taaskäivitamise käsklust tohib kasutada ainult siis, kui Wi-Fi on lubatud ja ühenduse viga ei ole tuvastatud.

MÄRKUS 2: pärast AP-käsklust tuleb W-Fi nupp 25 sekundiks inaktiveerida.

Page 91

KASULIK TEAVE (kasutajale)

Enne seadmes mistahes puhastustööde tegemist tuleb veenduda, et olete seadme välja lülitanud st selle väline lüliti on asendis OFF (VÄLJAS). Ärge kasutage putukatõrjevahendeid, lahusteid ega agressiivseid pesuvahendeid, mis võivad kahjustada seadme värvitud või plastmassist osi.

Kui väljuv vesi on külm, kontrollige järgnevat:

- seade on ühendatud elektritoitega ning selle väline lüliti on asendis ON (SEES).

- süttinud on vähemalt 40 °C (vt. 1) tähistav valgusdiood (mudelites, mis on varustatud joon. 3 ära toodud kasutajalii

desega);

Kui kraanidest väljub auru:

Katkestage seadme elektriühendus ning võtke ühendust tehnoabiga:

Kui sooja vee vool on liiga nõrk, kontrollige järgnevat:

- veevõrgu survet;

- võimalik vee sisse- ja väljalasketorude takistatus (deformeerumine või setete kogunemine).

Kui ülerõhu vastasest seadmest lekib vett

Ülerõhu vastase seadme tilkumine vee soojendamise ajal on normaalne. Kui soovite tilkumist vähendada, siis tuleb paigaldada seadmest ülesvoolu paisuva paagiga seade. Kui tilkumine toimub kütmise välisel ajal, siis kontrollige:

- seadme kalibreeritust;

- veevõrgu survet.

Tähelepanu: Kunagi ei tohi takistada seadme väljalaskeava.

ÄRGE MITTE MINGIL JUHUL ÜRITAGE SEADET ISE PARANDADA, VAID PÖÖRDUGE ALATI VASTAVA VÄLJAÕPPEGA ISIKU POOLE.

Märgitud andmed ja omadused ei kohusta tootjat, kel jääb õigus viia sisse vajalikke muudatusi ilma, et see kohustaks teda sellest eelnevalt teada andma või asendama.

See toode vastab direktiivi WEEE 2012/19/EU.

Seadmel nähtav prügikasti sümbol tähistab seda, et aparaat tuleb kasuliku eluea lõpus ära visata muudest jäätmetest

eraldi. Kasutaja peab toote äraviskamisel viima selle kogumispunkti, kus kogutakse elektrilisi ja elektroonilisi seadmeid.

Alternatiiviks on seadme tagastamine edasimüüjale uue toote ostmise hetkel. Vastavalt Itaalia seadustele on võimalik jät

ta 25 cm väiksemaid elektroonilisi seadmeid ilma ostmiskohustuseta elektroonilisi tooteid müüvatesse poodidesse, mille pindala on vähemalt 400 ruutmeetrit. Aparaadi viimine kogumispunkti ja seal selle nõuetekohane lammutamine, käitlemine ja ümbertöötlemine aitab vähendada nega tiivseid mõjusid loodusele ja tervisele ning soodustab aparaadis kasutatud materjalide taaskasutamist.

Page 92

RUS

   

1.     ,

    ,        ,   .

     

 .            /      .

2. -     ,

   ,          ,    .

3.      

  ,     .    .               .

4.   (,  , 

)       ,     .

5.      

 8 ,    ,    ,  ,      ,               ,   .

     .   

         .

6.        

.

7.  ,        

                ,     .

8.     ,   

         .

Page 93

RUS

9.        

  ,     .  ,    EN 1487,       0,7 Ma,       ,  ,  ,    .

10.     

(   )            ,        .

11.       -

     .      ,        ,   ,    ,  ,   .

12.   ,   

,         .

13.       50°C, 

      .

,       

 . ,     ,         ,   .

14.        

  .

15.          ,

 , ,    .

Page 94

RUS

    

      MODE    3 .               60° C,     . ,             40° C,     .            .       (  )    30  (     NFC)  ,      .                 (     NFC, ,  ,      65° C —   ,   1    60° C).

 

    ,      (       ).

 1 -   

  50 80 100

 () 17 22 26

 

    

SMART X X X

Qelec (kWh) 6,893 7,323 7,455

Qelec, week, smart (kWh) 24,558 25,435 26,002

Qelec, week (kWh) 29,678 32,942 33,778

  M M M

V40 (L) 65 92 130

 (l) 49 75 95

  

15 dB

40,0% 40,0% 40,0%

 ,      ( A,      )      812/2013  814/2013.               ,   812/2013,      .   -,         .   ,     “Qelec*(Qelec,week,smart/Qelec,week)”       -.

      IEC 60335-1; IEC 603352-21.  CE            :

- LVD Low Voltage Directive: EN 60335-1, EN 60335-2-21, EN 60529, EN 62233, EN 50106.

- EMC Electro-Magnetic Compatibility: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

- RoHS2 Risk of Hazardous Substances: EN 50581.

- ErP Energy related Products: EN 50440.     REACH.

Page 95

RUS

    (   )

 ,     ( 1),  ,        .           ,    ( , )    .       -

,   .         ,       .  ,   , :

- ,   (.  )   .

- ,     IP (   ) , 

  .

-       .               ,  ,   :

- :      ( )   .

- :     .       

    .

-  :        ,   

.

- //:        ,    ,

   .

-  :       ,  

   .

       ,        ,   ,       .       ,     ,   .       12 .    (A . 1)      ,      .           , ,   ,   .     ,         50    .



         ,     ,     ,       90 °C. ,    ,     .       ,   12°F , ,      25°F   ,     .            15°F.      .   ,  .            (B . 2)      ,   .     (A . 2).

     EN 1487

           ;       ,           .      (,   ..)     .               ,     ,  , 20    .           ,    ,  ,    (D . 2).  ,     ,    ,    (C . 2).    ,        .

Page 96

RUS

    ,     ,         .      (   ),      ,    .

 

  ,   ,    ,     ,       (   )         .       ,       .    , ,         .    ,   .     ,        .      ,   ,    ,       ( H05VV-F 3x1,5 2,  8,5 ).   ( H05VV-F 3x1,5 2,  8,5 )      ,             (M . 4).         ,      (      3 ,    ).   :  ,    -        ,      (G . 4).      ,       :

-        (    ); 

     3x1,5 2;

-     ( H05VV-F 3x1,5 

.

,  8,5 ),    -

    

 ,   ,    .            ,      .       ,  ,  ,  .     .

  (  )

 ,           , ,       , ,     .

:  ,    ,     .

 

   ,   :

-   ,    (D . 2),       

;

-       (   );

-     (. 2).

  

     (. T)      .

    ,     3,    ,    ( 3 ),   (Rif Y)  )

Page 97

RUS

  

            (R . 8)     (           ).       (       ),     ,  ,     .   (N . 8)    2 ,   ,   .       ,      .       ,       .

  

/

•    ,    3:

  ,       ,    

      .

• :       ,   (. ).  ,  

      ,       .   ,   .        .

• :              (. 1-5)   x:    1, 2, 3-   ;    3-  NTC1 /NTC2 (   );    1-  ,   ;    2, 3-        ,  

• :       ,  

      ,        .   ,       .        .

(. )   25 .

(. )   5 .

(. ).  , 

    ()

      MODE    3 .              60° C,     . ,              40° C,     .            .       (  )    30  (     NFC)  ,      .                 (     NFC, ,  ,      65° C —  ,   1    60° C).

     

•     ,    3:

  ,    40° C  80° C. Bo     (. 1-5),    ,   .      ( ,   ).        ( ,     ),    .      ,      ,  ,   n,  .            70°.             (.),     .       ,     .

(. ).   MODE,    

Page 98

RUS

 ECO

  Eco,   MODE    ,     ECO.         . ,         ,   .         .               (   Eco  ).    MODE     Eco    .

 « »

 « »      .         MODE.                :       —     —           .       MODE.

 

  MODE,      (   ,    ).            20 .    5     ,     .



  

- БЛОКИРОВКА ПАНЕЛИ УПРАВЛЕНИЯ

              .         (,   ,  —  ).

- ДРУГАЯ БЛОКИРОВКА

       .      ,  ,    /

(. 3A)     .      ,    ,    ON_OFF  MODE    3 .        ,    . 1.4.  25      . :  ,     (   NFC),        5   /  ECO.

Wi-Fi

 Wi-Fi      :   Wi-Fi    ,   .    Wi-Fi (  )  Wi-Fi .    ( Wi-Fi ,   )  Wi-Fi  ,      AP    Wi-Fi    5 :     AP   10  (   25 ,   AP   ,       ).  Wi-Fi         .           (   ).     Wi-Fi    MODE  Wi-Fi    10 .

 1.   AP        ,   Wi-Fi      .

 2.    AP  Wi-Fi     25 .

Page 99

RUS

  ( )

 ,       , ,   ,        .   ,     ,       .

    , :

-     , ,       -

 .

-     40 °C (. 1)  (    ,  

 3);

  ,   :

        .

    , :

-     ;

-       (  ).

      

         .     ,       .   ,    , :

-  ;

-   .

!      !

   ,    ,       .

      .     n         .

    WEEE 2012/19/EU.

        ,     

        .   ,   

            

   .                .          25        400 .    .     ,          ,      ,      ()     .

Page 100

OGÓLNE INSTRUKCJE BEZPIECZEŃSTWA

1. Należy uważnie przeczytać instrukcje i ostrzeżenia zawarte w

niniejszej instrukcji, ponieważ dostarczają ważnych informacji dla bezpiecznego instalacji, użytkowania i konserwacji.

Niniejsza instrukcja jest integralną i ważną częścią produktu.

Musi zawsze towarzyszyć urządzeniu, nawet jeśli zostanie odstąpione innemu właścicielowi lub użytkownikowi i/lub przeniesione do innej instalacji.

2. Producent nie ponosi odpowiedzialności za jakiekolwiek szkody

spowodowane niewłaściwym, błędnym lub nieuzasadnionym użyciem lub niezastosowania się do instrukcji zawartych w tym dokumencie.

3. Instalacja i konserwacja urządzenia muszą być wykonywane przez

wykwalikowany personel i zgodnie z tym , co zostało podane w odpowiednich paragrafach. Należy używać tylko or yginalnych części zamiennych. Niezastosowanie się do powyższego może zagrozić bezpieczeństwu i powoduje utratę wszelkiej odpowiedzialności ze strony producenta.

4. Elementów opakowania (zszywki, woreczki z tworzywa sztucznego,

styropian itd.) nie należy pozostawiać w zasięgu dzieci, ponieważ są źródłem niebezpieczeństwa.

5. Z urządzenia mogą korzystać dzieci mające nie mniej niż 8 lat i osoby

o ograniczonej zdolności zycznej, sensorycznej czy umysłowej lub braku bez doświadczenia i niezbędnej wiedzy, pod warunkiem, że będą nadzorowane lub po otrzymaniu instrukcji dotyczących bezpiecznego korzystania z urządzenia i zrozumienia związanego z nim niebezpieczeństwa. Dzieci nie powinny bawić się urządzeniem. Czyszczeniem i konserwacją, które powinien przeprowadzić użytkownik, nie powinny zajmować się dzieci bez nadzoru.

6. Zabrania się dotykać urządzenia nie mając obuwia lub gdy części

ciała są mokre.

7. Przed rozpoczęciem korzystania z urządzenia i po przeprowadzeniu

konserwacji zwyczajnej lub nadzwyczajnej wskazane jest, aby napełnić wodą zbiornik urządzenia i ponownie go opróżnić w celu usunięcia ewentualnych pozostałych zanieczyszczeń.

8. Jeśli urządzenie wyposażone jest w kabel elektryczny zasilający, w

przypadku jego wymiany należy skontaktować się z autoryzowanym centrum serwisowym lub zwrócić się do wykwalikowanego personelu.

9. Wymagane jest, aby do rury wlotu wody urządzenia przykręcić zawór

100
