Istruzioni per luso

Italiano, 1Italiano, 1

Italiano, 1

Italiano, 1Italiano, 1

English,13

ES PT

Français, 25

LAVASTOVIGLIE

Sommario

Installazione, 2-3

Posizionamento e livellamento Collegamenti idraulici ed elettrici Dati tecnici

Deutsch, 37

Espanol, 49

Èesky, 73

LVZ 685 PLUS

Portuges, 61

Descrizione dellapparecchio, 4

Vista d’insieme Pannello di controllo

Caricare i cestelli, 5

Cestello inferiore Cestello delle posate Cestello superiore

Avvio e utilizzo, 6

Avviare la lavastoviglie Caricare il detersivo Opzioni di lavaggio

Programmi, 7

Tabella dei programmi

Brillantante e sale rigenerante, 8

Caricare il brillantante Caricare il sale rigenerante

Manutenzione e cura, 9

Escludere acqua e corrente elettrica Pulire la lavastoviglie Evitare i cattivi odori Pulire gli irroratori Pulire i filtri Se ci si assenta per lunghi periodi

Precauzioni e consigli, 10

Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente

Anomalie e rimedi, 11

Assistenza, 12

Assistenza Attiva 7 giorni su 7

Page 2

Installazione

 È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio.

 Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

 In caso di trasloco tenere l’apparecchio in posizione verticale; se fosse necessario, inclinarlo sul lato posteriore.

Posizionamento e livellamento

1. Disimballare l’apparecchio e controllare che non abbia subìto danni durante il trasporto. Se fosse danneggiato non collegarlo e contattare il rivenditore.

2. Sistemare la lavastoviglie facendo aderire i fianchi o lo schienale ai mobili adiacenti o alla parete. L’apparecchio può anche essere incassato sotto a un piano di lavoro continuo* (

Montaggio

vedi foglio di

100

Collegamento del tubo di carico dellacqua

• A una presa d’acqua fredda: avvitare bene il tubo di carico a un rubinetto con bocca filettata da 3/4 gas; prima di avvitare, far scorrere l’acqua finché non sia limpida affinché le eventuali impurità non intasino l’apparecchio.

• A una presa d’acqua calda: nel caso di impianto centralizzato di termosifoni, la lavastoviglie può essere alimentata con acqua calda di rete purché non superi la temperatura di 60°C. Avvitare il tubo al rubinetto come descritto per la presa d’acqua fredda.

12083

121168

148

3. Posizionare la lavastoviglie su un pavimento piano e rigido. Compensare le irregolarità svitando o avvitando i piedini finché l’apparecchio non sia orizzontale (non deve essere inclinato più di 2 gradi). Un accurato livellamento dà stabilità ed evita vibrazioni, rumori e spostamenti.

4. Regolare l’altezza dei piedini posteriori frontalmente*: con un cacciavite svitare o avvitare le viti che si trovano nella parte bassa della lavastoviglie.

Collegamenti idraulici ed elettrici

 L’adattamento degli impianti elettrici e idraulici per l’installazione deve essere eseguito solo da personale qualificato.

 La lavastoviglie non deve appoggiare sui tubi o sul cavo di alimentazione elettrica.

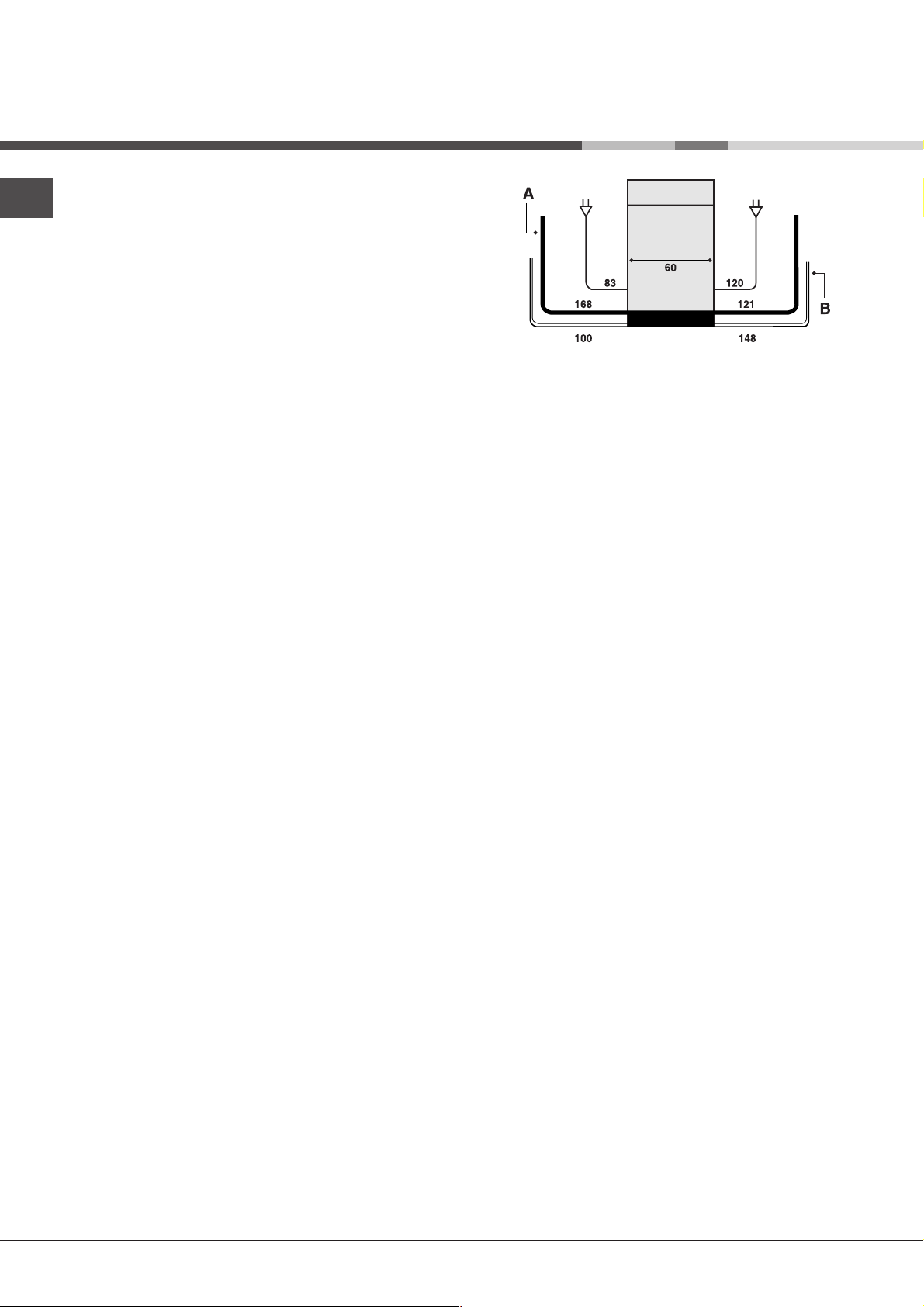

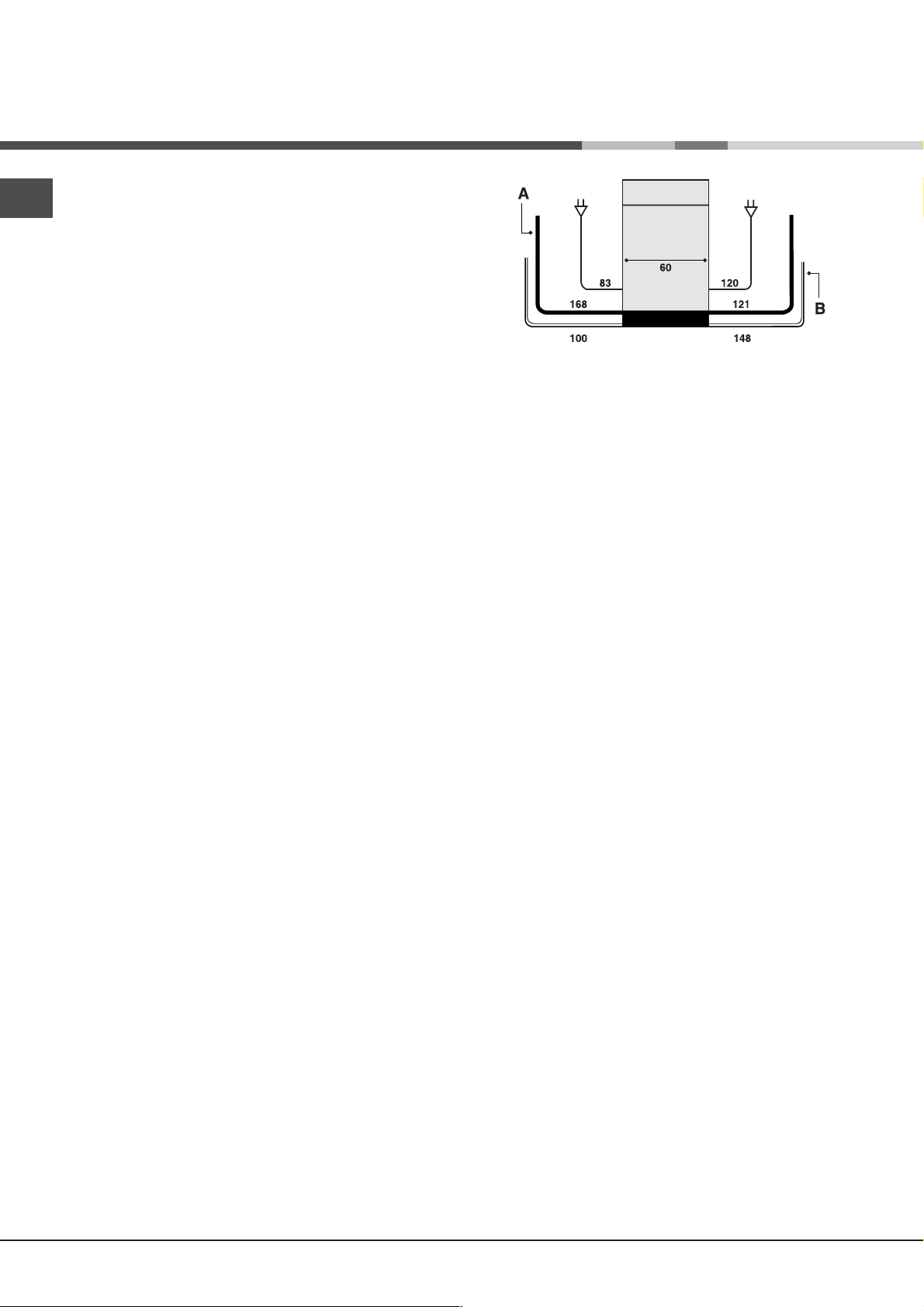

I tubi di carico (A) e di scarico (B) dell’acqua e il cavo di alimentazione elettrica possono essere orientati verso destra o sinistra per consentire la migliore installazione (

vedi figura

 Se la lunghezza del tubo di carico non è sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato (

 La pressione dell’acqua deve essere compresa nei valori riportati dalla tabella Dati tecnici (

sotto

 Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

Sicurezza antiallagamento

Per garantire che non si generino allagamenti, la lavastoviglie:

- è dotata di un sistema che interrompe l’ingresso

dell’acqua nel caso di anomalie o di perdite dall’interno.

- è dotata di sicurezza

provvista di un tubo di carico dell’acqua costituito da un tubo esterno trasparente e da uno interno rosso: entrambi i tubi sopportano pressioni molto alte. In caso di rottura del tubo interno, quello esterno si colora di un rosso vivo e convoglia l’acqua al posto di quello interno, evitando perdite.

vedi Assistenza

Water Stop

*, cioè è

vedi

Page 3

 È molto importante controllare periodicamente il

tubo esterno: se lo si vede rosso vivo, deve essere cambiato al più presto dall’Assistenza tecnica autorizzata (

vedi Assistenza

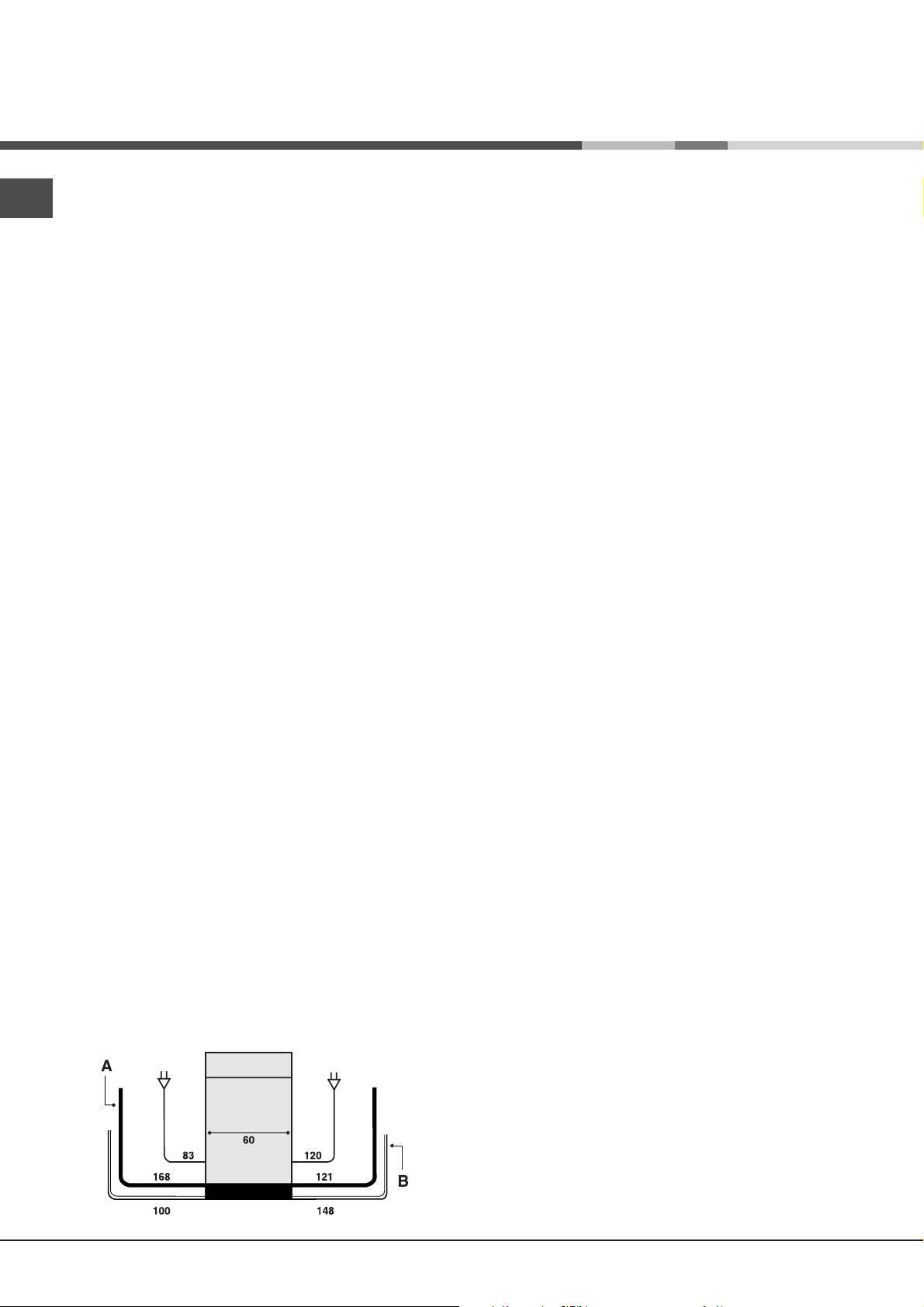

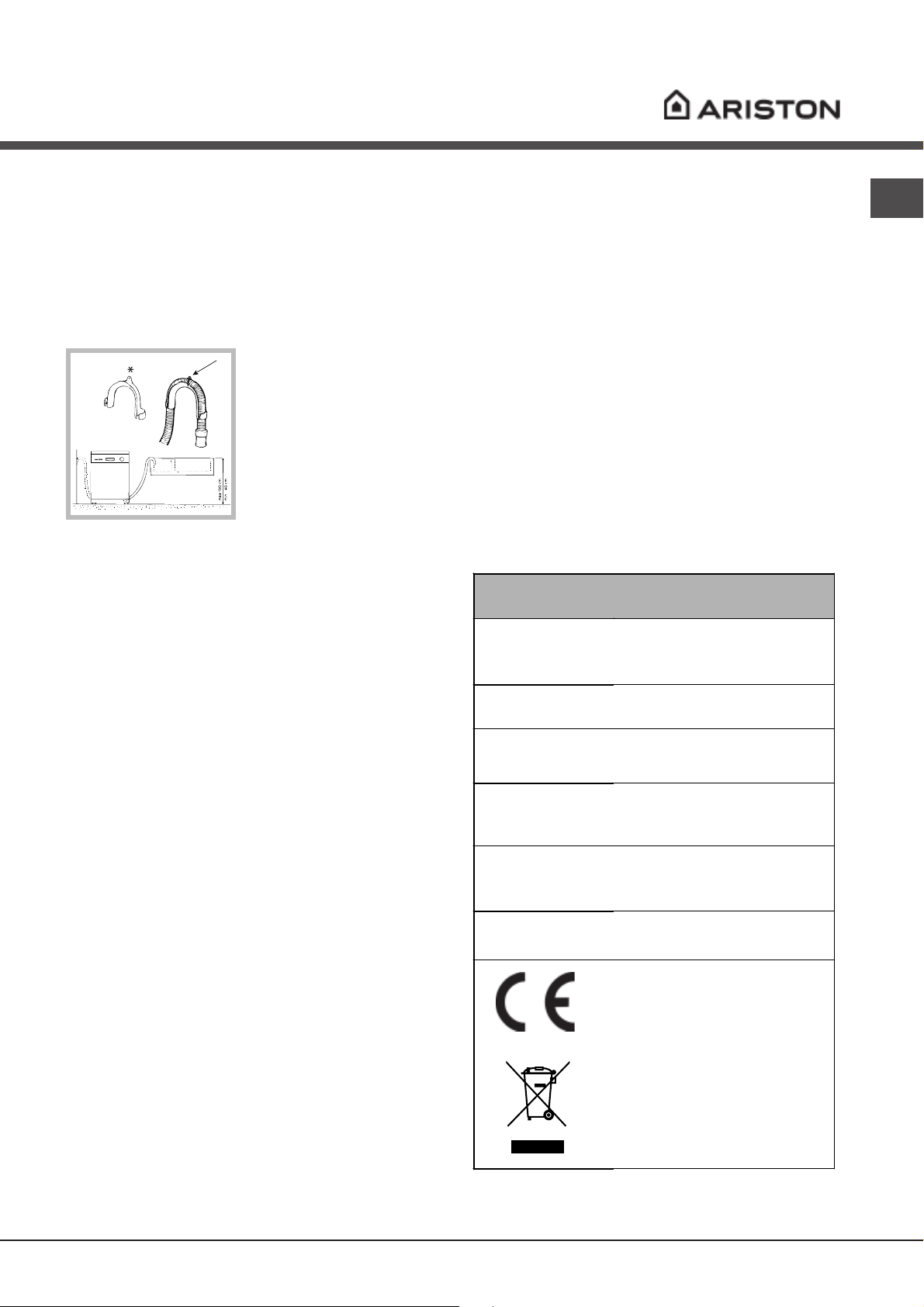

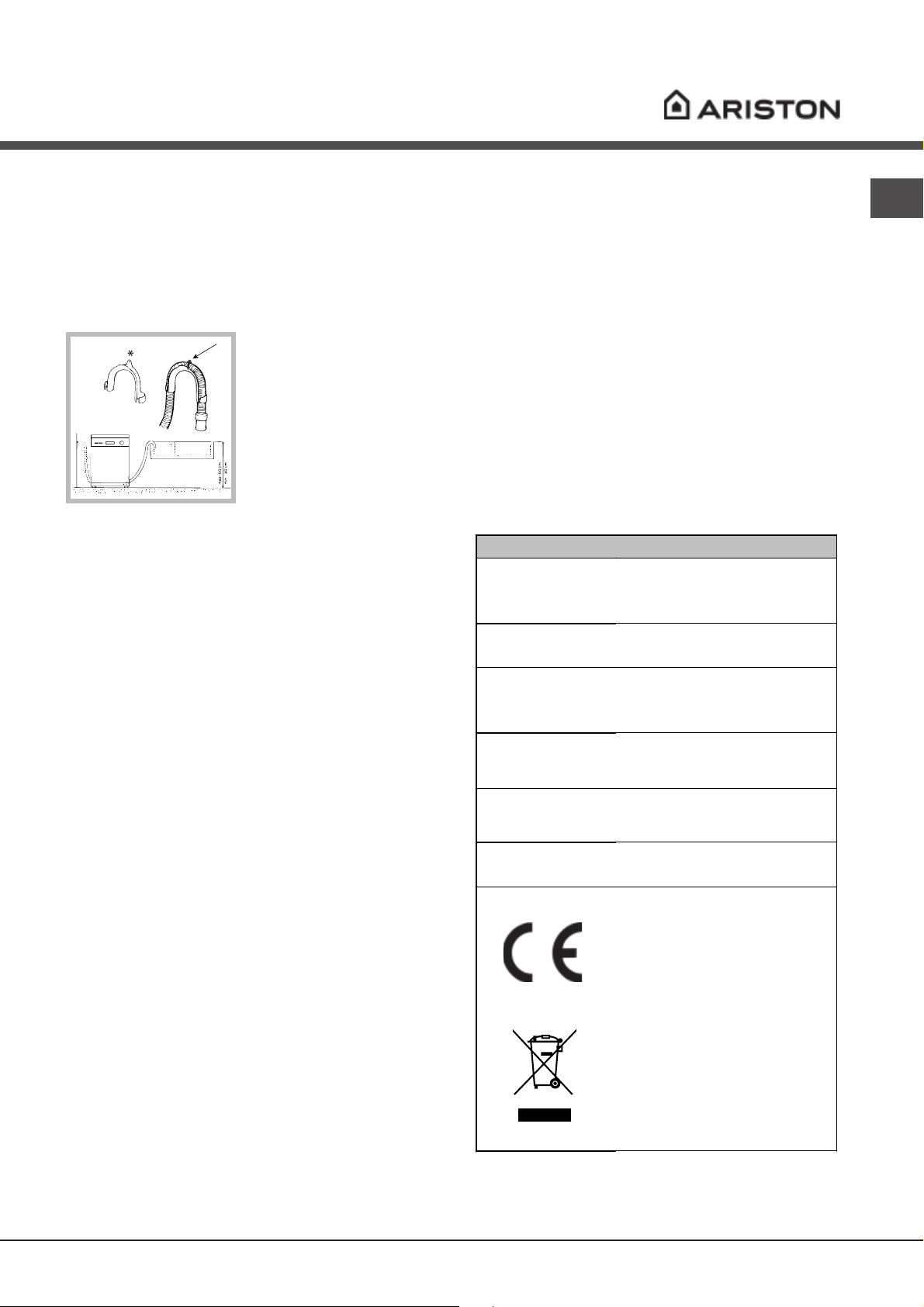

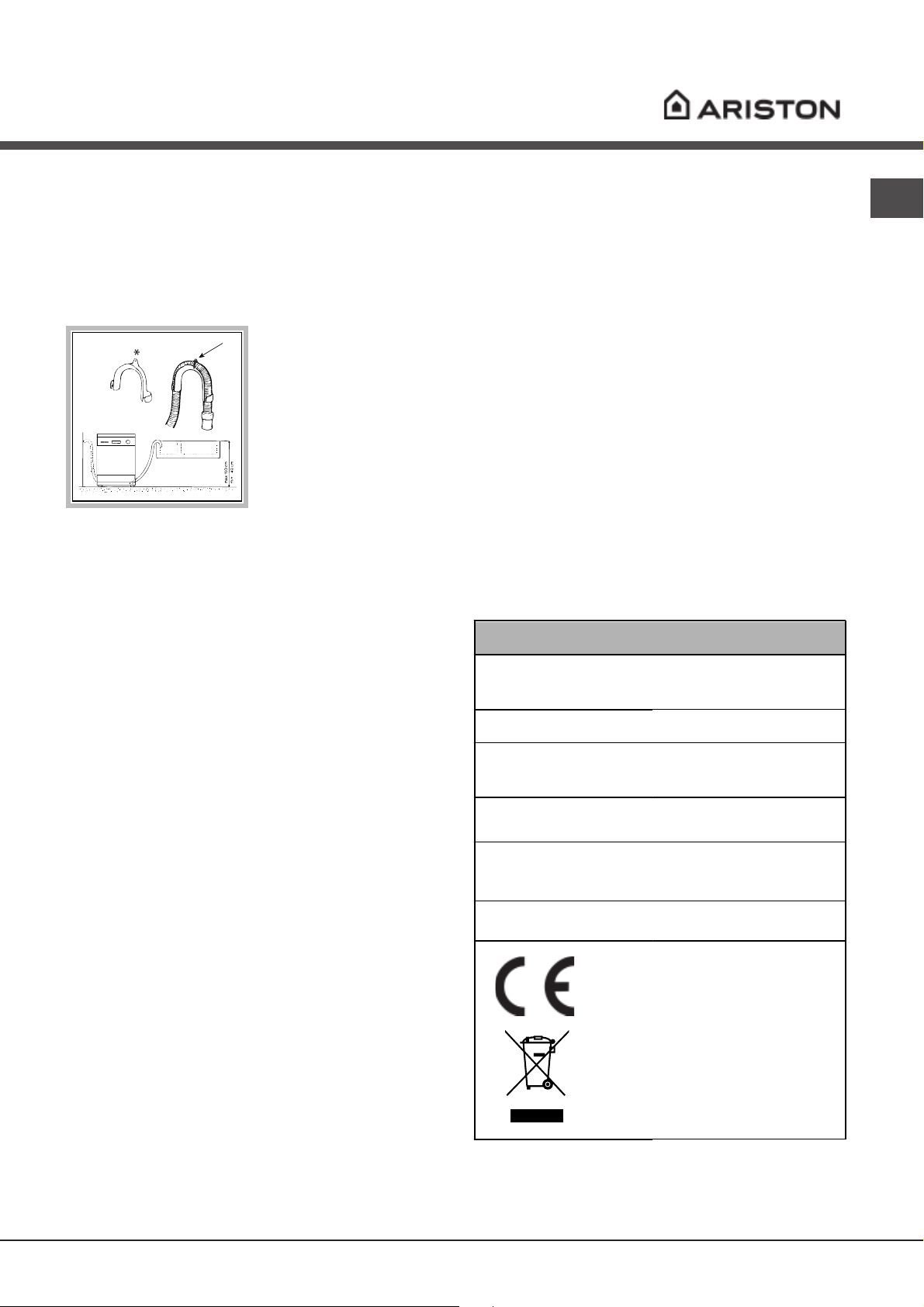

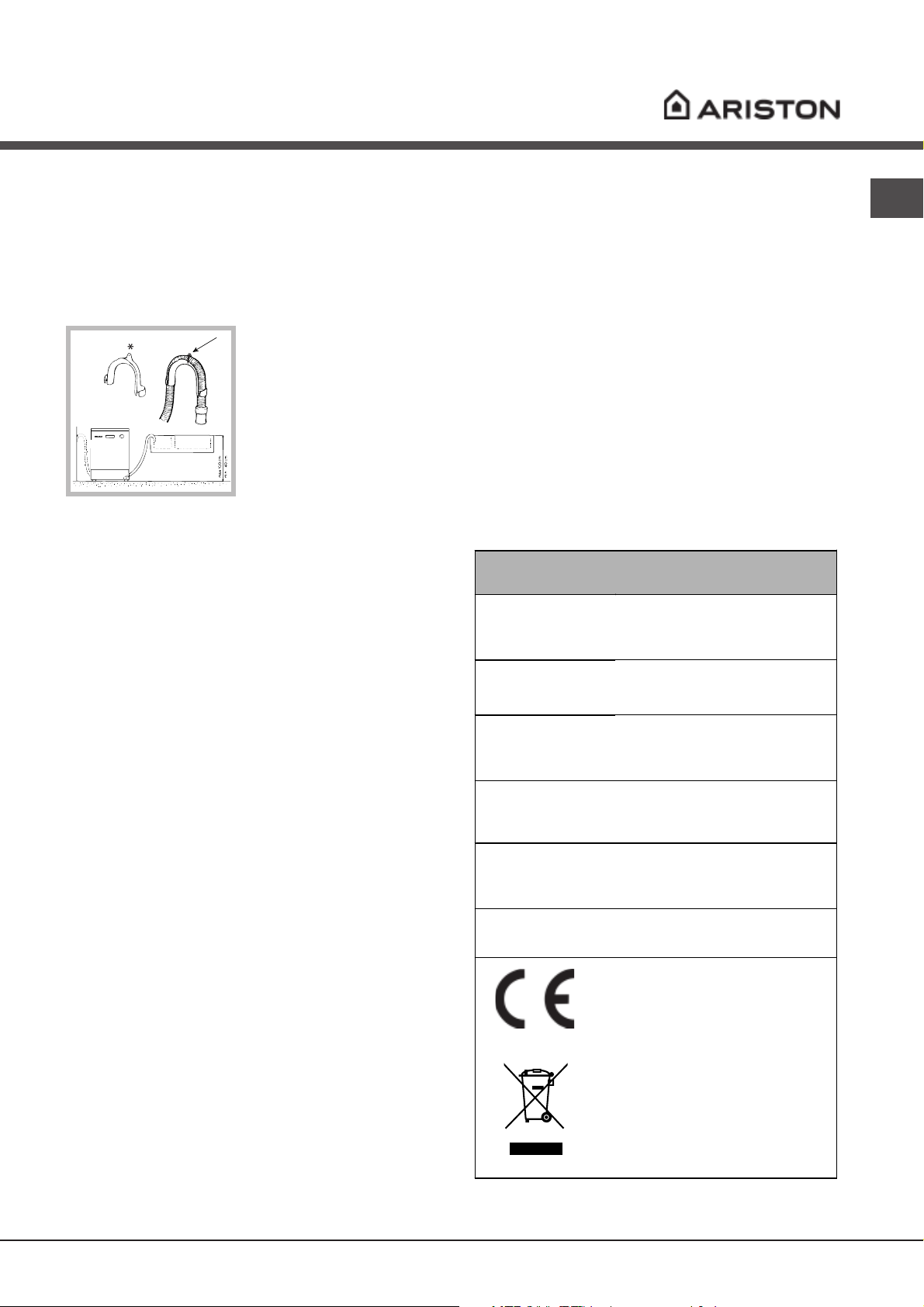

Collegamento del tubo di scarico dellacqua

Collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico con diametro minimo di 4 cm. Oppure appoggiarlo al bordo di un lavandino o di una vasca; l’estremità libera del tubo di scarico non deve rimanere immersa nell’acqua.

Lo speciale gomito* in plastica agevola una sistemazione ottimale: fissare saldamente il gomito al muro per evitare che il tubo si muova e versi l’acqua fuori dallo scarico. La parte del tubo

contrassegnata con la lettera A deve essere a un’altezza compresa tra 40 e 100 cm da terra

vedi figura

(

 È sconsigliato usare tubi di prolunga.

Collegamento elettrico

 L’Azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Striscia anticondensa*

Dopo aver incassato la lavastoviglie aprire la porta e incollare la striscia adesiva trasparente sotto al ripiano in legno per proteggerlo dalla eventuale condensa.

Avvertenze per il primo lavaggio

Dopo l’installazione, immediatamente prima del primo lavaggio, riempire completamente d’acqua il serbatoio del sale e aggiungere circa 2 Kg di sale

vedi Brillantante e sale rigenerante

(

): è normale che l’acqua trabocchi. È normale anche che dopo il caricamento del sale la spia MANCANZA SALE* continui a lampeggiare per alcuni cicli.

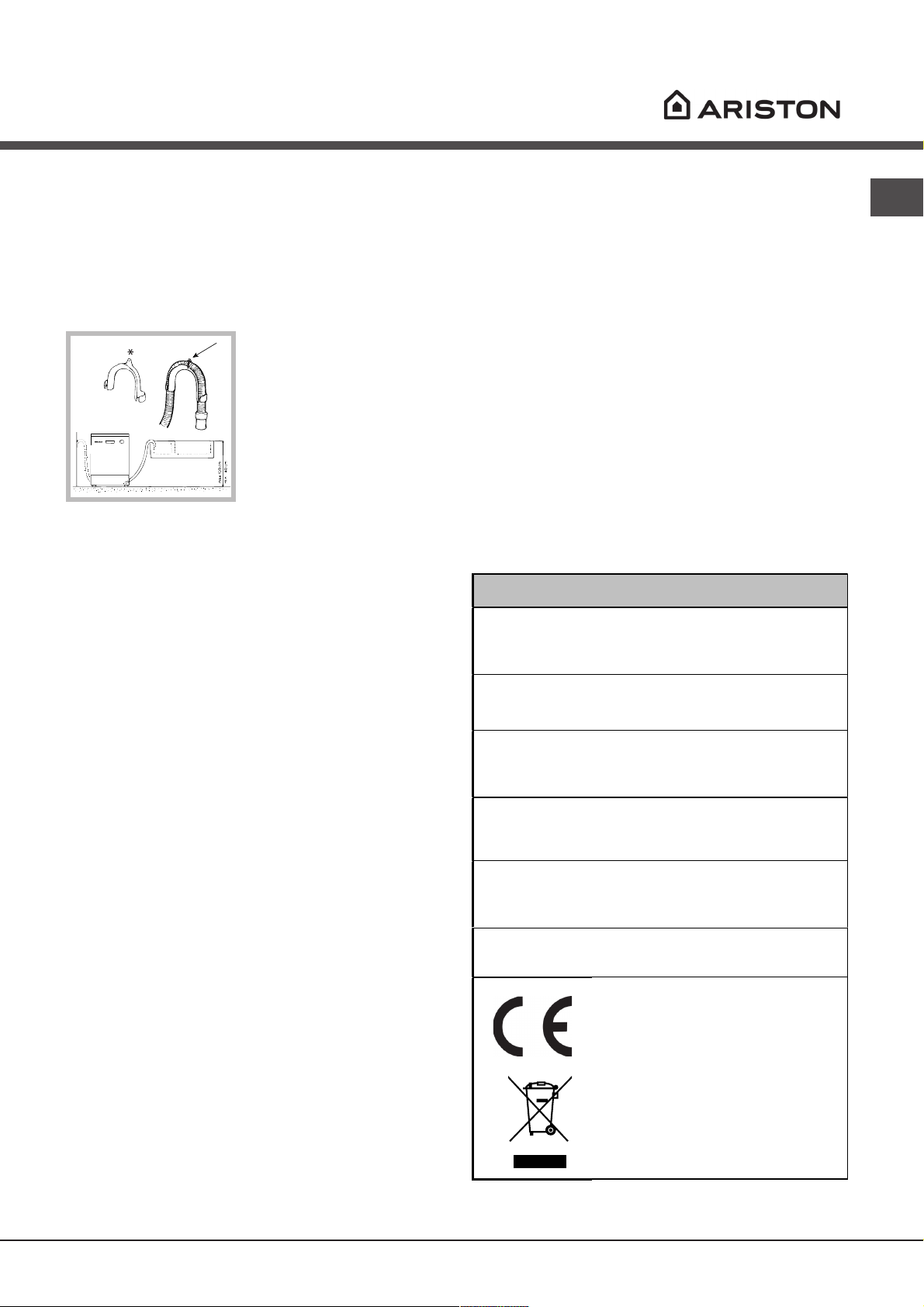

Dati Tecnici

Larghezza cm. 59,5

Dimensioni

Capacità

Pressione acqua alimentazione

Altezza cm. 82 Profondità cm. 57

12 coperti standard

30 Kpa ÷ 1Mpa (0.3 ÷ 10 bar) 4,3 psi – 145 psi

Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche sulla controporta

vedi Descrizione della lavastoviglie

(

);

• la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche sulla controporta;

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato

vedi Assistenza

(

); non usare prolunghe o prese

multiple.

 Ad apparecchio installato, il cavo di alimentazione elettrica e la presa della corrente devono essere facilmente raggiungibili.  Il cavo non deve subire piegature o compressioni.  Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati

vedi Assistenza

(

Tensione di alimentazione

Potenza totale assorbita

Fusibile

vedi targhetta caratteristiche

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

-73/23/EEC del 19/02/73 (Bassa Tensione) e successive modifiche

-89/336/EEC del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni

-97/17/EC (Etichettatura)

-2002/96/CE

* Presente solo su alcuni modelli.

Page 4

Descrizione dellapparecchio

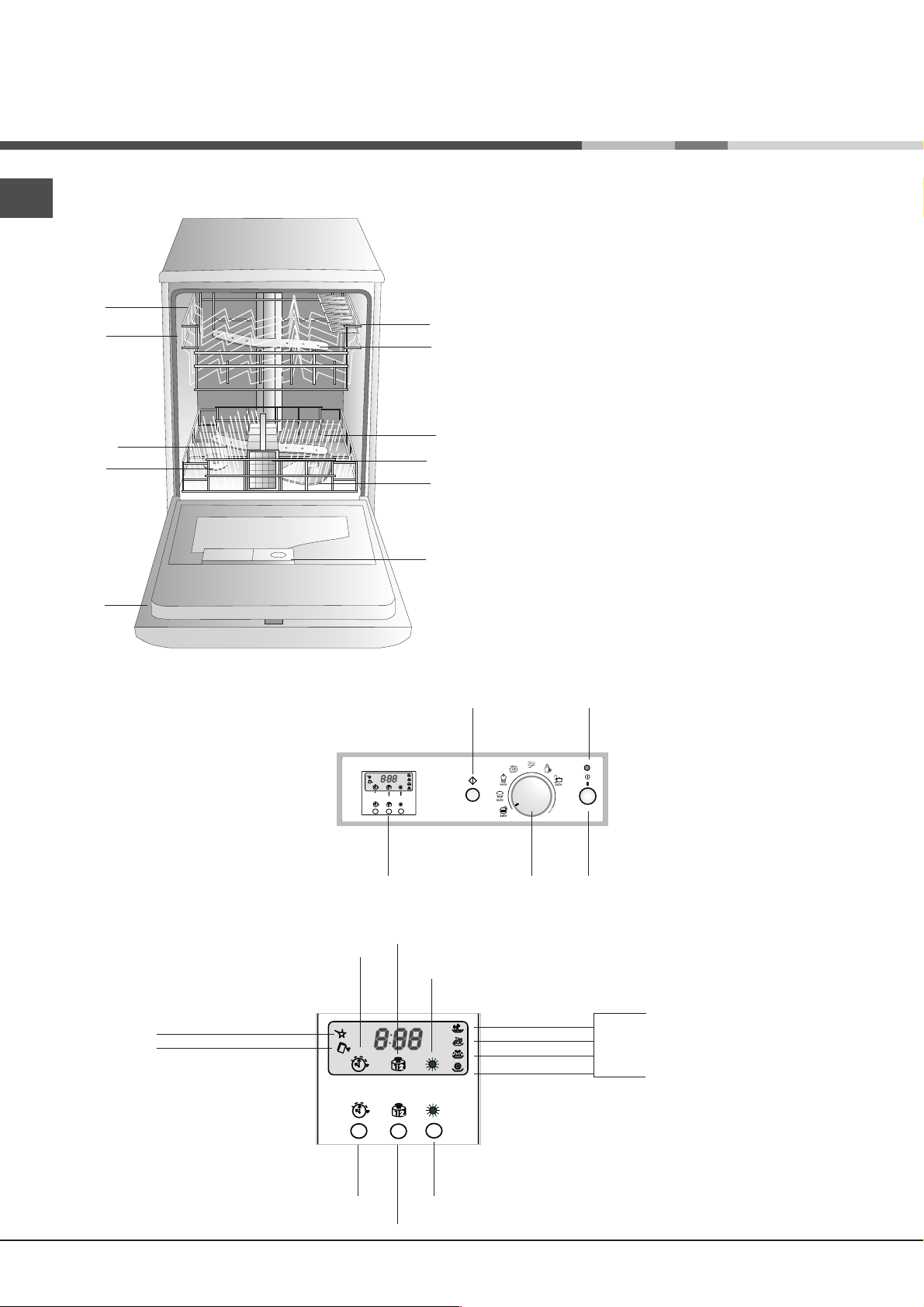

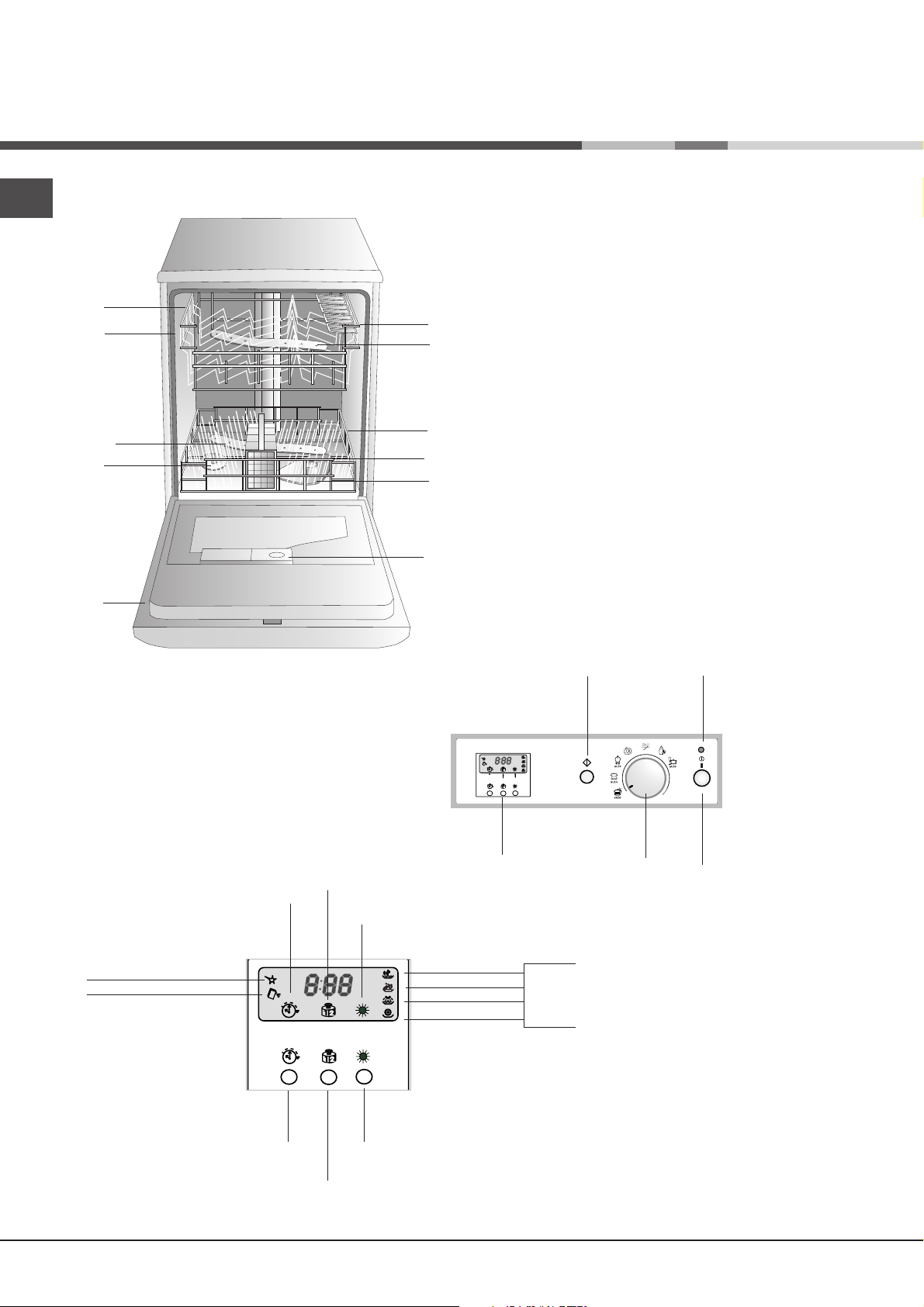

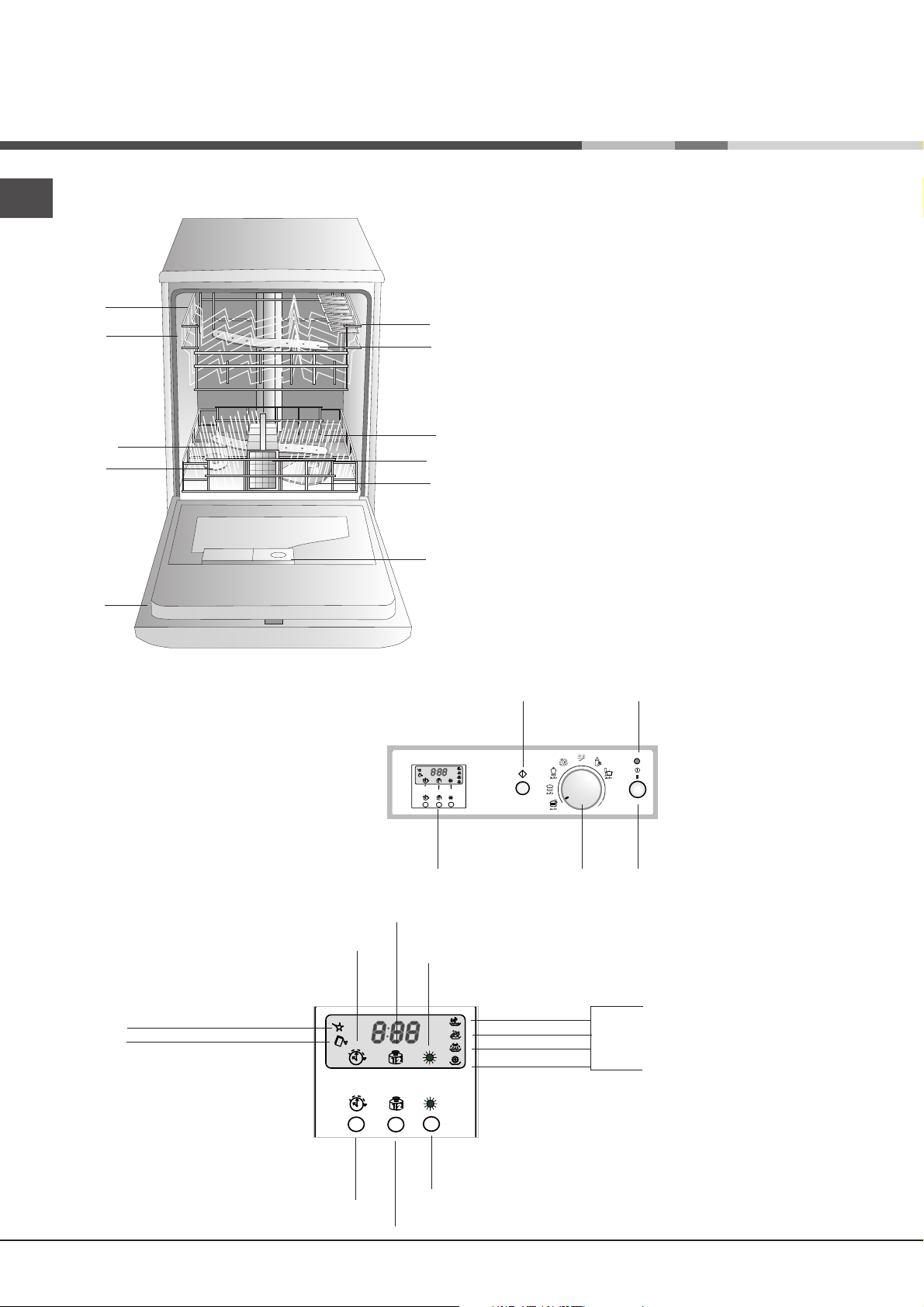

Vista dinsieme

1. Cestello superiore

2. Irroratore superiore

3. Ribaltine

4. Regolatore altezza cestello

5. Cestello inferiore

6. Irroratore inferiore

7. Cestello posate

8. Filtro lavaggio

9. Serbatoio sale

10. Vaschette detersivo e serbatoio brillantante

11. Targhetta caratteristiche

Pannello di controllo

DISPLAY

Display

Spia

MANCANZA BRILLANTANTE*

Spia

MANCANZA SALE*

START/RESET

RITARDATO*

Tasto

PROGRAMMI

Spia

AVVIO

Manopola

SELEZIONE

Spia

MEZZO CARICO*

Spia

ON-OFF

Tasto

ON-OFF

Spia

EXTRA ASCIUGATURA

PRELAVAGGIO LAVAGGIO

RISCIACQUI ASCIUGATURA

Spie

AVANZAMENTO CICLO

Tasto

AVVIO

RITARDATO*

Tasto

EXTRA ASCIUGATURA

Tasto

MEZZO CARICO*

* Presente solo su alcuni modelli.

Page 5

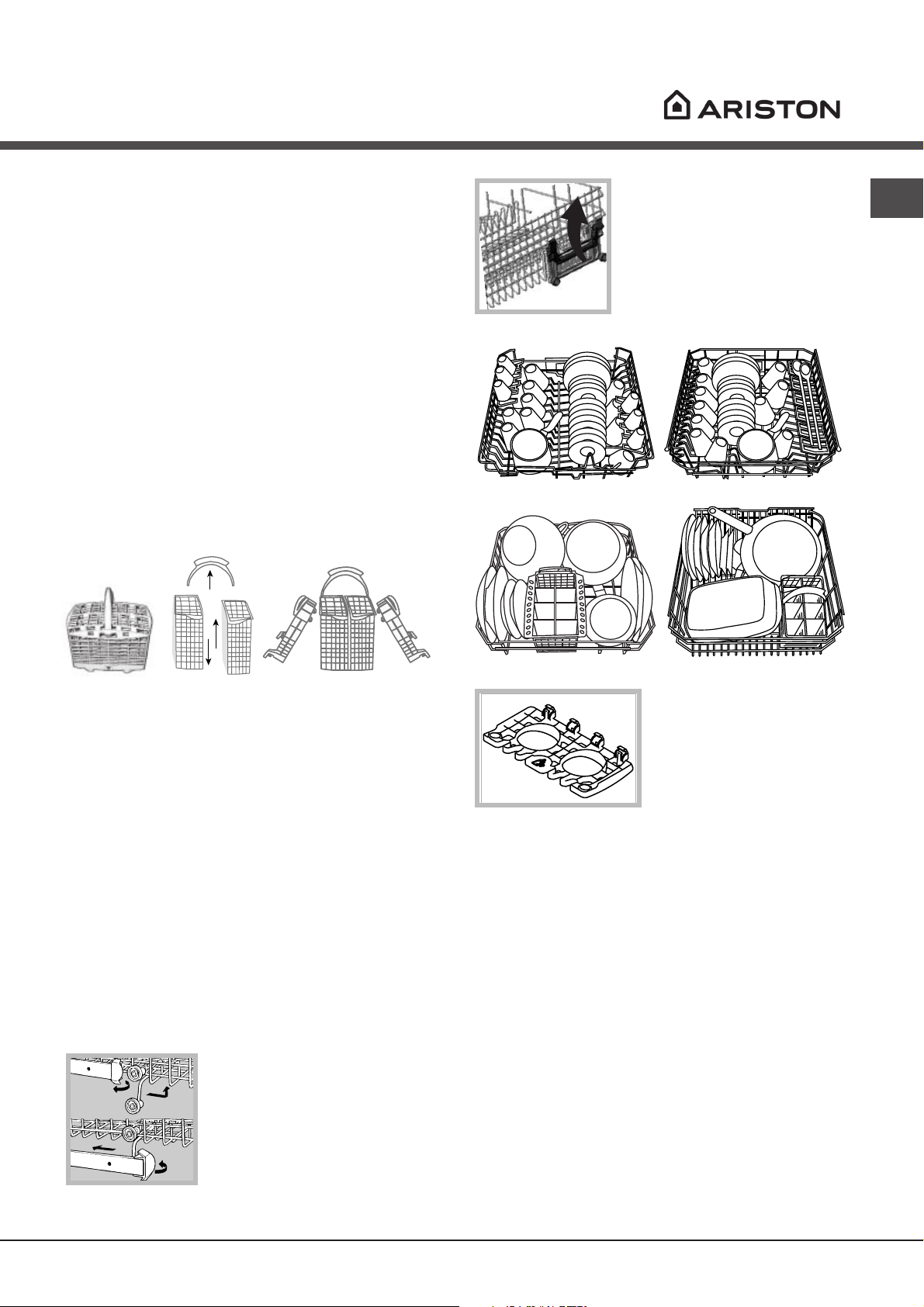

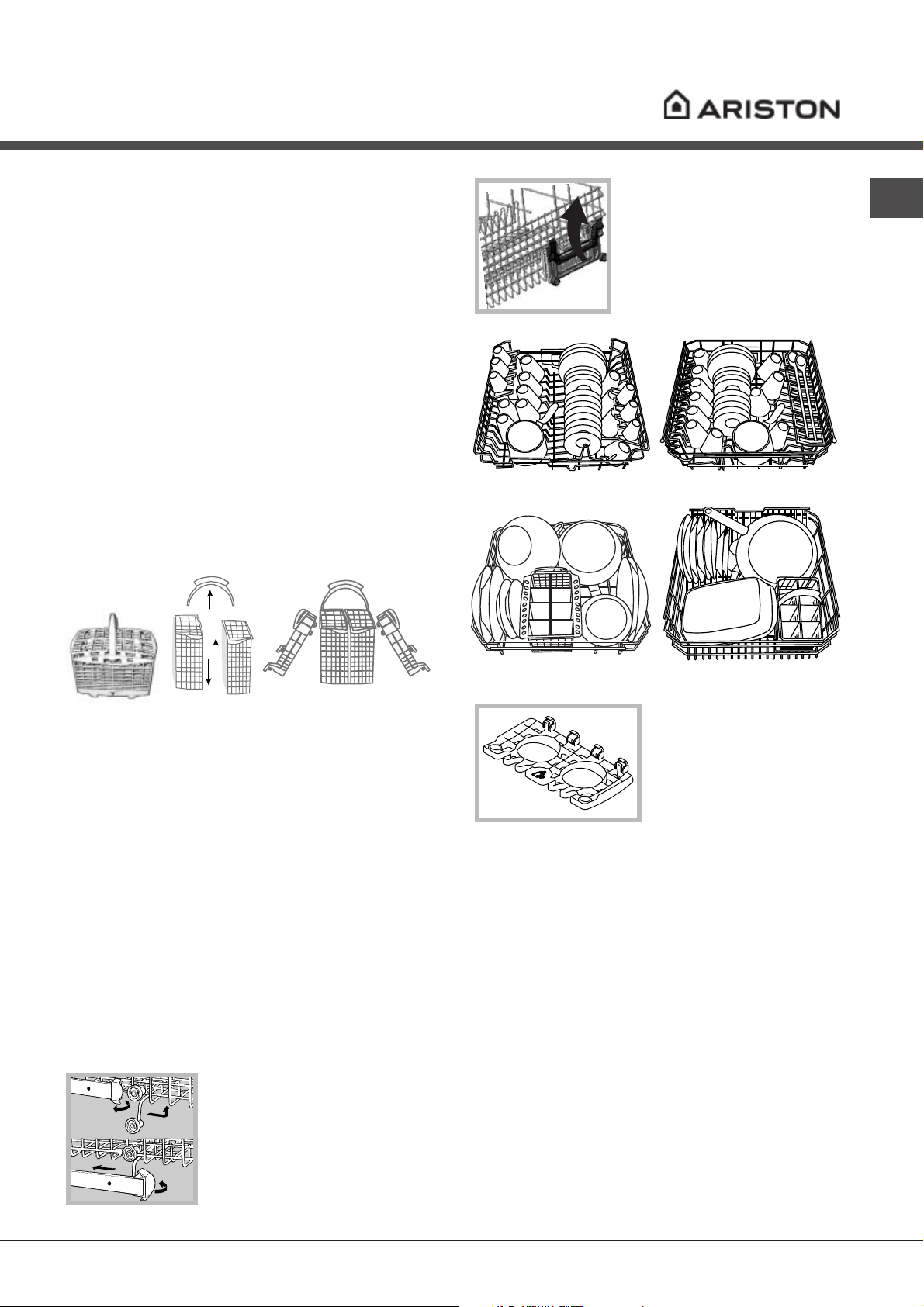

Caricare i cestelli

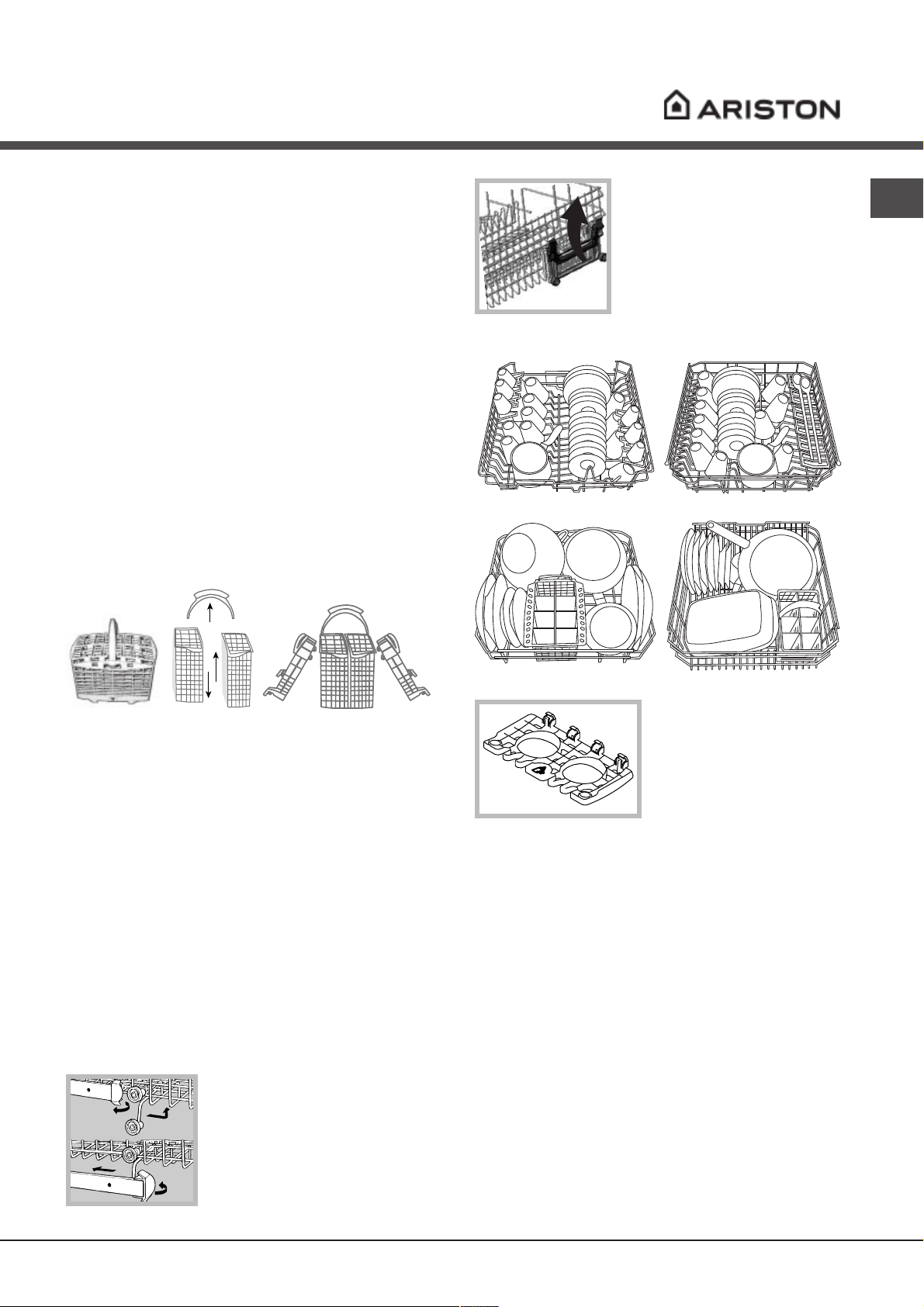

 Prima di caricare, eliminare dalle stoviglie i residui di cibo, mettere in ammollo solo con acqua pentole e padelle incrostate, vuotare bicchieri e coppe dei liquidi rimasti. Dopo aver caricato, controllare che gli irroratori ruotino liberamente.

Cestello inferiore

Sistemarvi le stoviglie più difficili da lavare secondo gli

Esempi di caricamento

• Piatti da portata e coperchi: ai lati del cestello.

• Pentole e insalatiere: sempre capovolte.

• Stoviglie molto fonde: in posizione obliqua.

Per garantire migliori prestazioni di lavaggio e asciugatura, la superficie del cestello inferiore è più ruvida di quello superiore.

e avvalendosi dei supporti ribaltabili*.

Cestello delle posate

Il cestello delle posate può essere di tipo diverso a seconda dei modelli di lavastoviglie.  I coltelli e gli utensili appuntiti devono essere sistemati nel cestello delle posate con la punta rivolta verso il basso.

Se il cestello è dotato di maniglie click clack* ( su o in giù per regolare l’altezza.

vedi figura

), tirarle in

Esempi di caricamento cestello superiore

Esempi di caricamento cestello inferiore

Per dividere in due il corpo centrale*: sfilare la maniglia. Le due alette laterali* si possono staccare e agganciare al cestello superiore o inferiore. I due elementi a griglia* si inseriscono sul cestello per tenere separate le posate: inserirle nelle feritoie con i manici verso il basso.

Cestello superiore

Caricarvi le stoviglie delicate e leggere: bicchieri, tazze da tè e caffè, piattini, insalatiere basse, padelle, pentole basse poco sporche, secondo gli

• Stoviglie leggere: sistemarle in modo che non vengano spostate dai getti d’acqua.

• Tazze e tazzine: posizionarli sulle ribaltine**.

• Coltelli lunghi e acuminati, posate di servizio: posizionarli sulle ribaltine**.

Regolare laltezza del cestello superiore

rotelle anteriori e chiudere i fermi (

Esempi di caricamento

Per agevolare la sistemazione delle stoviglie, è possibile sistemare il cestello superiore in posizione alta o bassa: aprire i fermi delle guide del cestello a destra e a sinistra ed estrarre il cestello; sistemarlo in alto o in basso, farlo scivolare lungo le guide fino a far entrare anche le

vedi figura

Ribaltine Baby

Nei modelli di lavastoviglie in cui è presente il Ciclo Baby vengono fornite in dotazione apposite ribaltine per il lavaggio di biberon, ghiere e tettarelle.

Stoviglie non adatte al lavaggio in lavastoviglie

• Oggetti di legno, con impugnatura in legno o in corno o con parti incollate.

• Oggetti di alluminio, rame, ottone, peltro o stagno.

• Stoviglie di plastica non termoresistente.

• Porcellane antiche o dipinte a mano.

• Argenteria antica. L’argenteria non antica può invece essere lavata con un programma delicato e accertandosi che non sia a contatto con altri metalli.

 Si consiglia l’acquisto di stoviglie idonee al lavaggio in

lavastoviglie.

Lavaggio delle maniglie*

Per lavare le maniglie dei cestelli inferiore e superiore: estrarre i due tappini di fissaggio, sfilare le maniglie, lavarle sotto l’acqua corrente e fissarle sul cestello con i tappini.

* Presente solo in alcuni modelli. ** Variabili per numero e posizione.

Page 6

Avvio e utilizzo

Avviare la lavastoviglie

1. Aprire il rubinetto dell’acqua.

2. Premere il tasto ON-OFF: il display si illumina.

3. Dosare il detersivo (

4. Caricare i cestelli ( porta.

5. Selezionare il programma ruotando la manopola SELEZIONE PROGRAMMA in senso orario: far coincidere la tacca sulla manopola con il numero o il simbolo del programma.

6. Selezionare le opzioni di lavaggio (

7. Avviare premendo il tasto START/RESET: si sente un bip di conferma. Le spie AVANZAMENTO CICLO segnalano lo stato del programma: Prelavaggio, Lavaggio, Risciacquo, Asciugatura.

8. Alla fine si sentono tre brevi segnali acustici e sul diplay compare END. Spegnere l’apparecchio premendo il tasto ON-OFF, chiudere il rubinetto dell’acqua e staccare la spina dalla presa di corrente.

9. Aprire la porta e aspettare alcuni minuti prima di togliere le stoviglie, per evitare di scottarsi. Scaricare i cestelli iniziando da quello inferiore.

Modificare un programma in corso

Se si è selezionato un programma sbagliato è possibile modificarlo, purché appena iniziato: tenere premuto il tasto START/RESET per 4 secondi. Dopo un bip lungo e tre brevi, la spia AVANZAMENTO CICLO si spegne: selezionare il nuovo programma e avviare premendo il tasto START/ RESET.

Demo*

la scritta dON sul display indica che è attivo un programma dimostrativo. Per disattivarlo premere contemporaneamente i tasti START/RESET e ON-OFF, comparirà la scritta dOF.

Aggiungere altre stoviglie

Premere il tasto ON/OFF, aprire la porta facendo attenzione alla fuoriuscita di vapore e inserire le stoviglie. Premere di nuovo il tasto ON/OFF: il ciclo riprende.

Interruzioni accidentali

Se durante il lavaggio si apre la porta o si verifica un’interruzione di corrente, il programma si interrompe. Riprende dal punto in cui si era interrotto quando si chiude la porta o torna la luce.

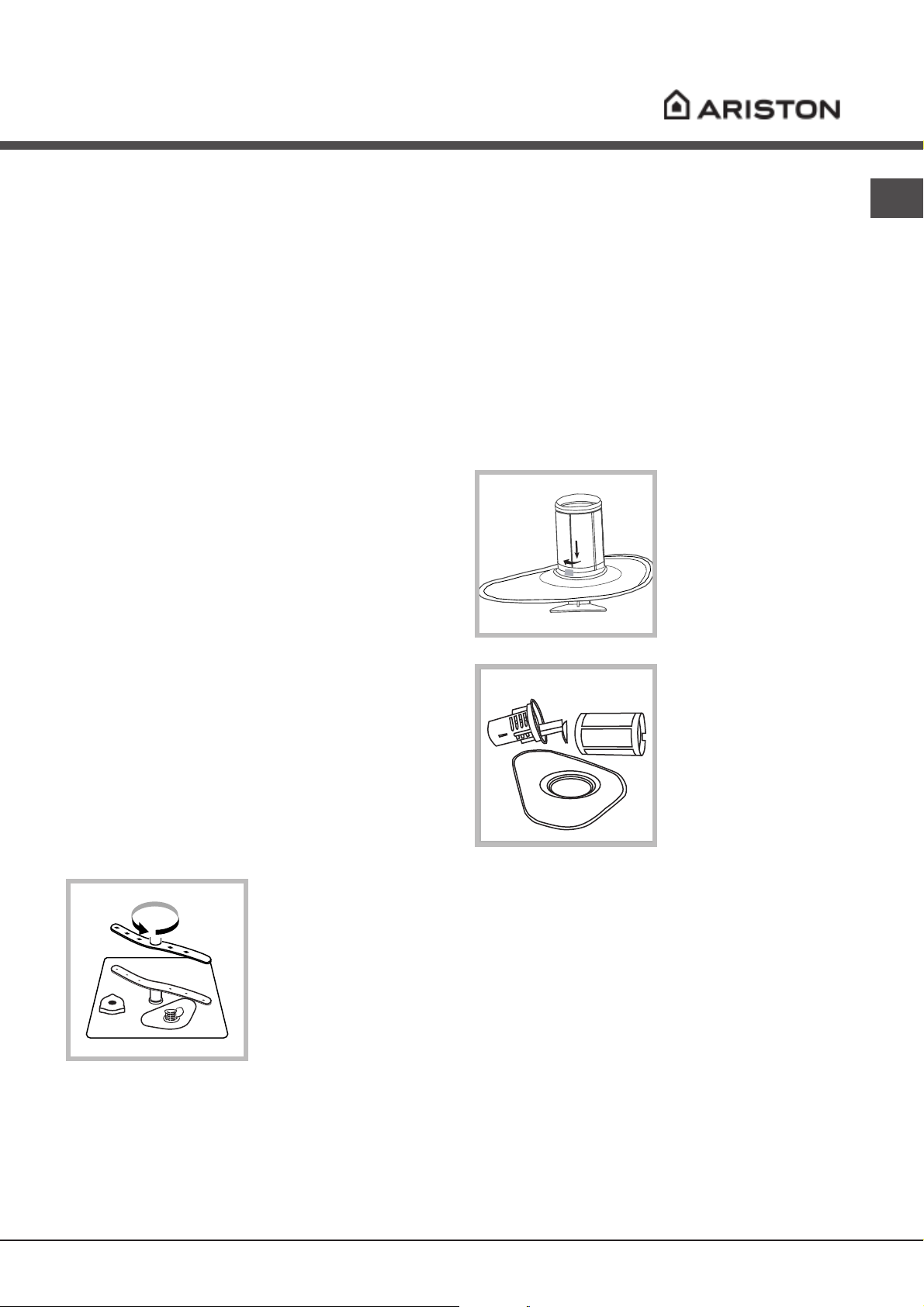

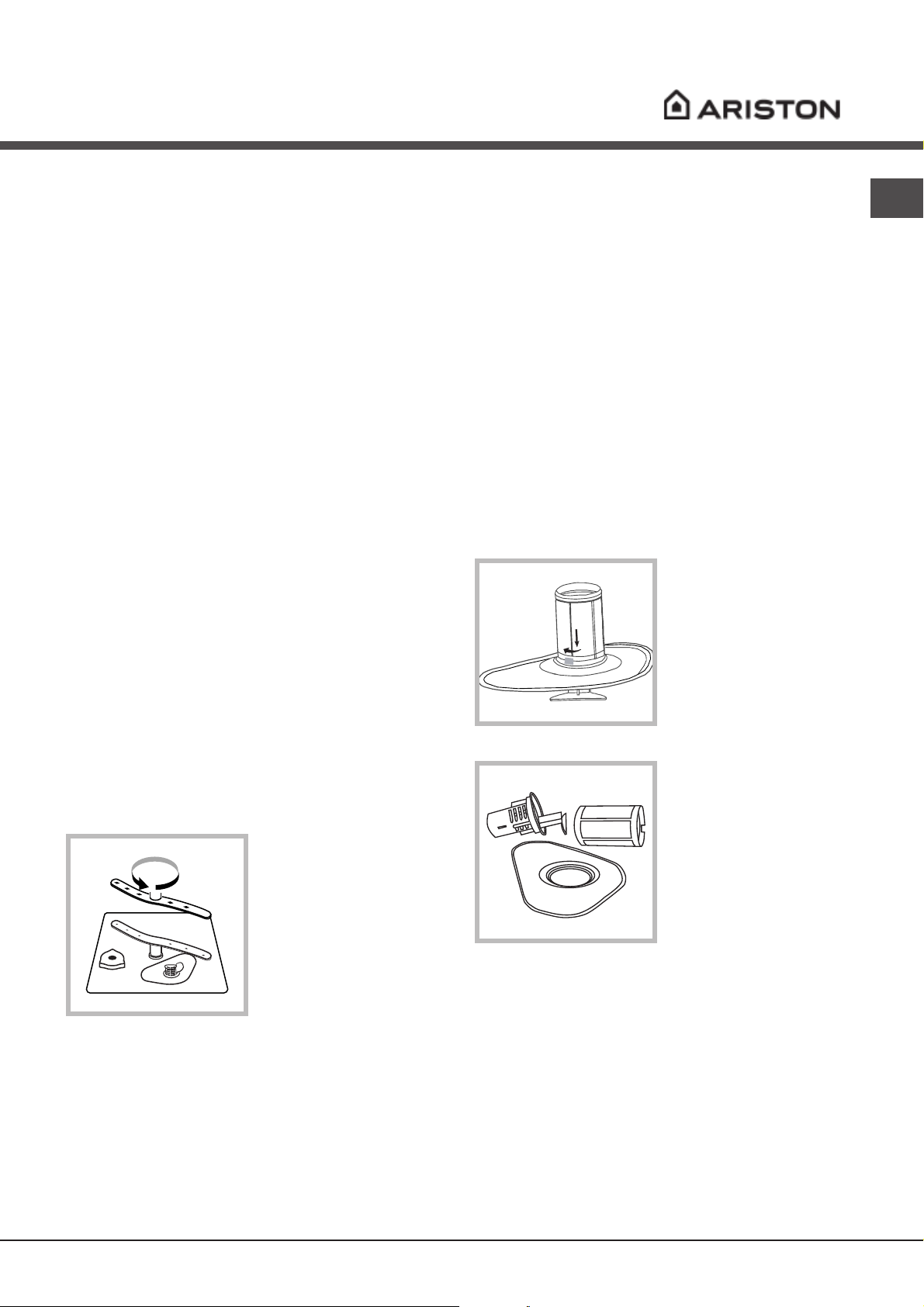

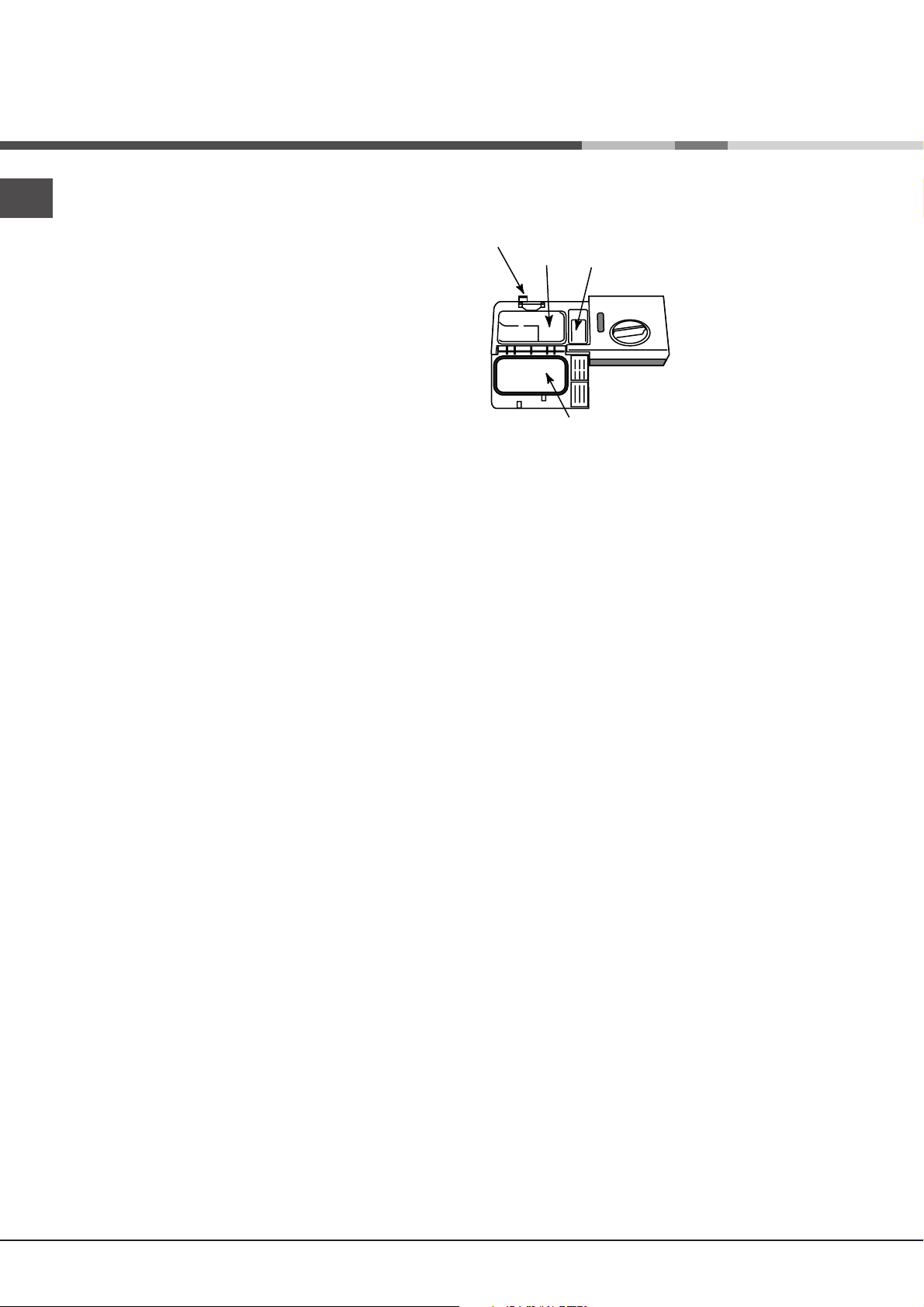

Caricare il detersivo

Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo, riportato dalla casa produttrice. Eccedendo non si lava in modo più efficace e si inquina l’ambiente.  Le migliori prestazioni di lavaggio ed asciugatura, si ottengono solo con l’utilizzo di detersivo in polvere, brillantante liquido e sale.

vedi sotto

vedi Caricare i cestelli

vedi sotto

) e chiudere la

coperchio; quando ne richiede 2, mettere la seconda sul fondo della vasca.

3. Eliminare i residui di detersivo dai bordi della vaschetta e chiudere il coperchio fino allo scatto.

Opzioni di lavaggio

Avvio ritardato

È possibile posticipare da1 a 24 ore l’avvio del programma:

1. Premere il tasto AVVIO RITARDATO: a ogni pressione si sente un segnale acustico e si illumina la spia del ritardo selezionato;

2. Selezionare il programma e premere il tasto START/ RESET: dopo il bip inizia il conto alla rovescia;

3. A tempo scaduto, la spia si spegne e il programma si avvia. Per modificare il ritardo premere il tasto AVVIO RITARDATO. Per annullarlo premere il tasto in successione finché non si avvia il programma e si illumina la spia AVANZAMENTO CICLO corrispondente all’inizio del programma stesso.

Mezzo carico sul cesto superiore *

Se le stoviglie sono poche, si può effettuare il mezzo carico risparmiando acqua, energia e detersivo. Prima di selezionare il programma premere il tasto MEZZO CARICO: la spia si illumina e si attiva il lavaggio solo nel cesto superiore. Ricordarsi di caricare le stoviglie solo sul cesto superiore e di dimezzare la quantità di detersivo.

 E’ preferibile utilizzare detersivo in polvere.

Extra asciugatura*

Per ottenere una asciugatura perfetta premere il tasto EXTRA ASCIUGATURA prima di selezionare il programma. Un segnale acustico prolungato indica l’attivazione di questa opzione, uno breve la sua deselezione.

 Con l’extra asciugatura i programmi durano più a lungo.

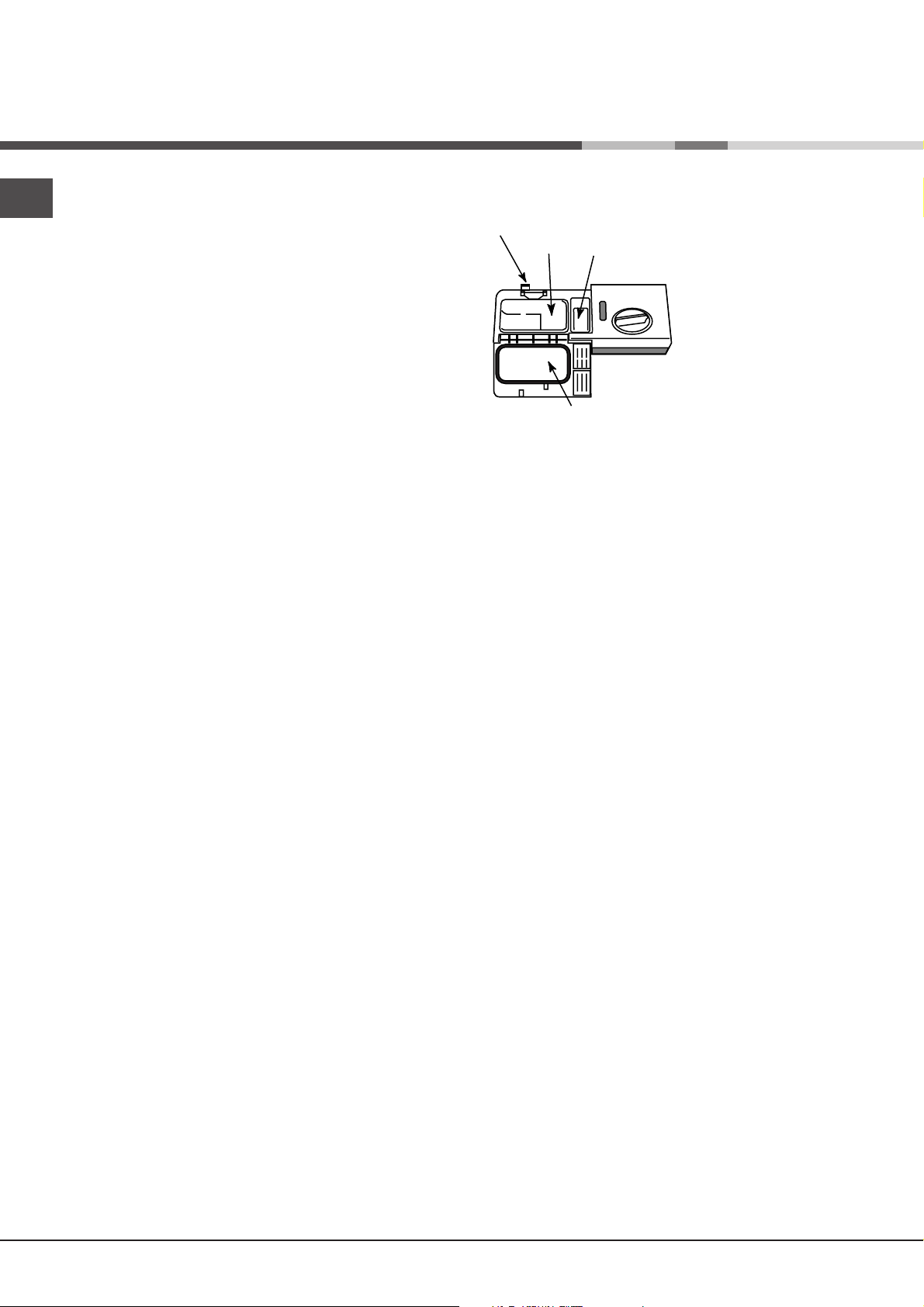

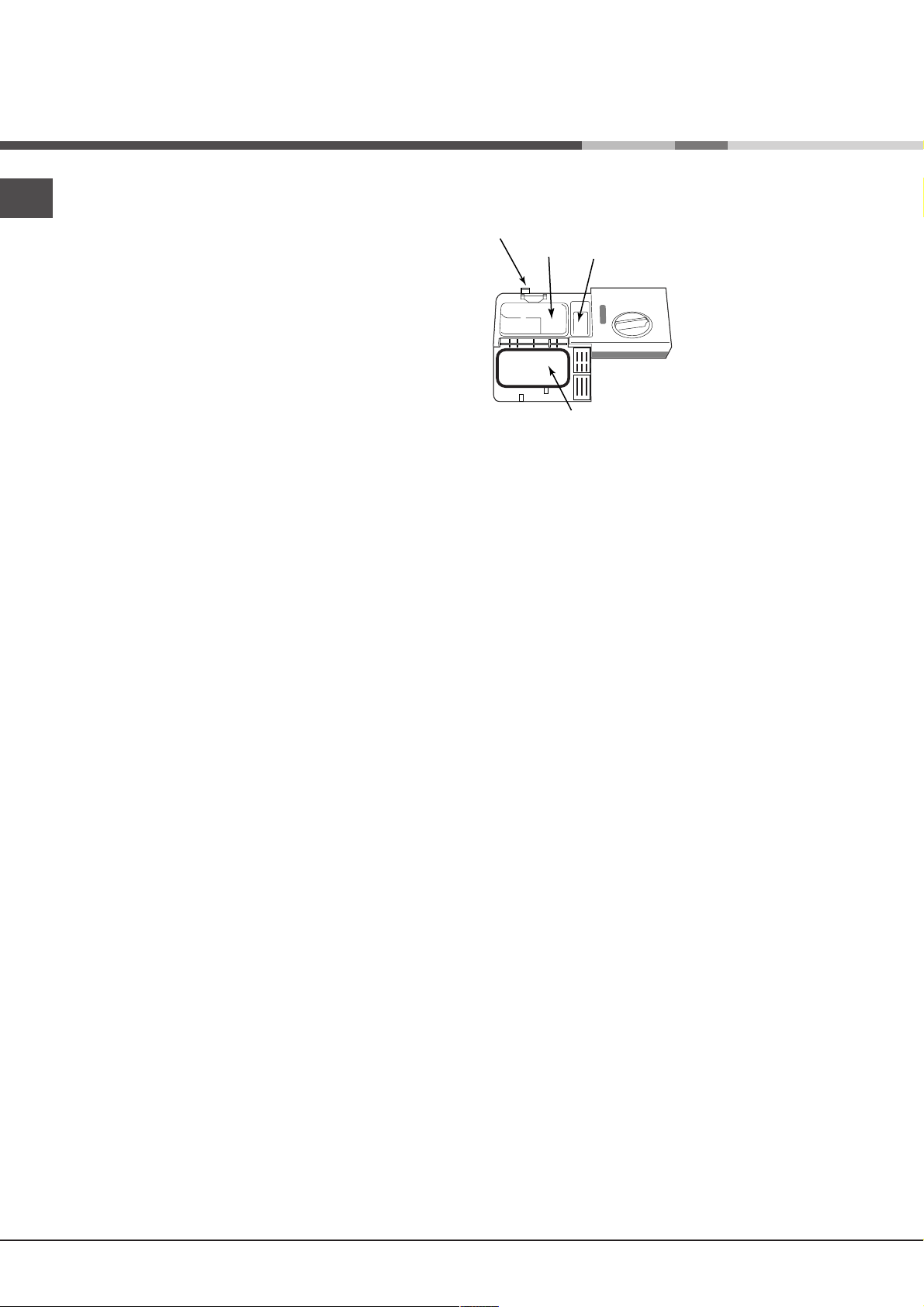

1. Aprire il coperchio C premendo il pulsante D.

2. Dosare il detersivo consultando la

programmi

• in polvere: vaschette A e B.

• pastiglie: vaschetta A e fondo vasca, cioè quando il programma ne richiede 1, metterla nella vaschetta A e chiudere il

Tabella dei

vaschetta A: Detersivo per lavaggio vaschetta B: Detersivo per prelavaggio

* Presente solo su alcuni modelli.

Page 7

Programmi

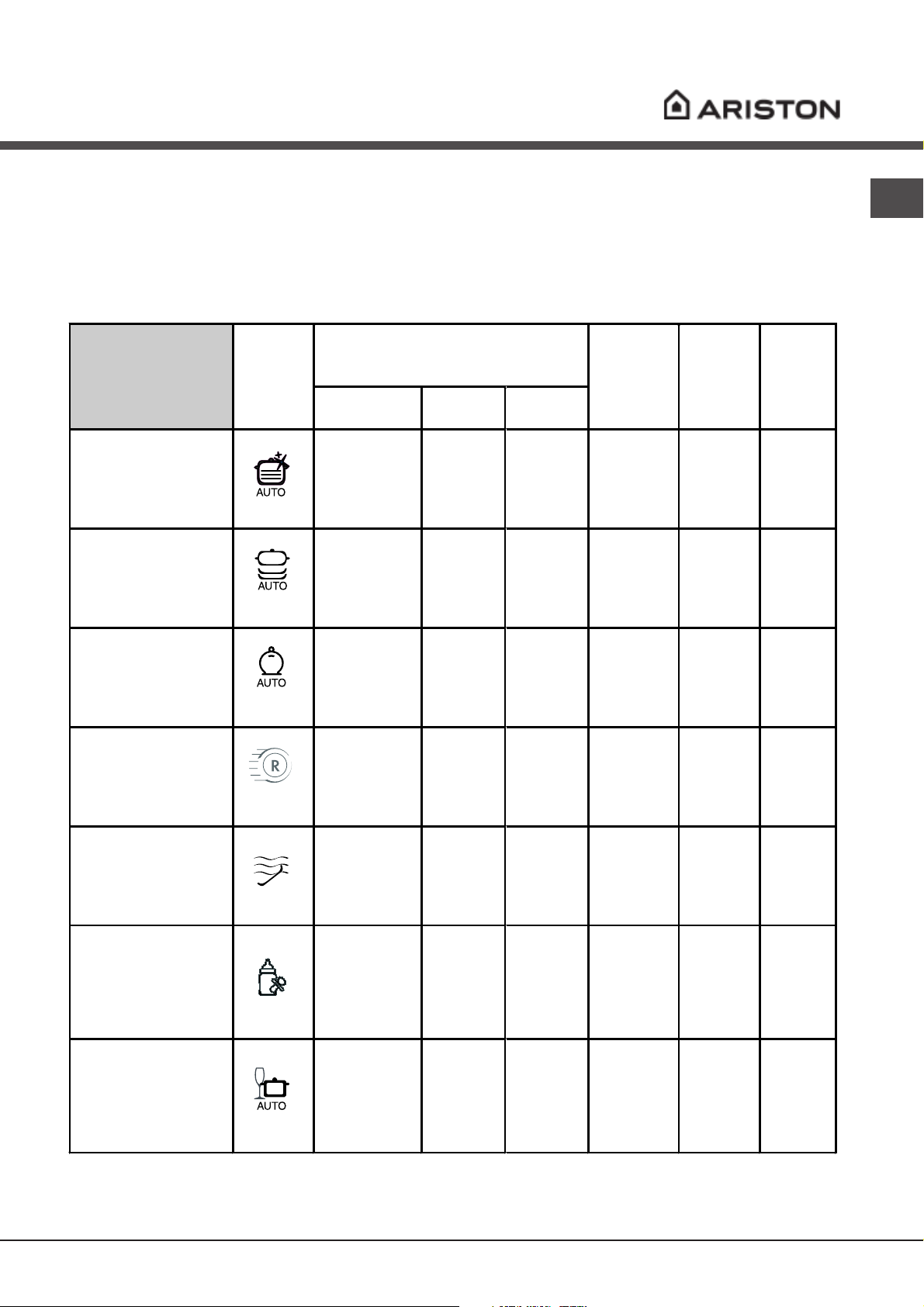

Tabella dei programmi

 Le lavastoviglie Ariston sono dotate di un sistema automatico di pulizia dei filtri che può prolungare la durata dei programmi.

 PROGRAMMI AUTO:questo modello di lavastoviglie è dotato di un particolare sensore che può valutare il grado di sporco e

impostare il lavaggio più efficiente ed economico.La durata dei programmi auto potrà variare per l’ntervento del sensore.

Se le stoviglie sono poco sporche o sono state sciacquate precedentemente sotto l’acqua, ridurre sensibilmente la dose del detersivo.

Indicazioni per la scelta dei programmi

Stoviglie e pentole molto sporche (da non usare per pezzi delicati).

Stoviglie e pentole normalmente sporche. Programma standard giornaliero.

Programma

Super Wash

Normale

Detersivo

(A) = vaschetta A (B) = vaschetta B

in polvere liquido pastiglie

30 gr (A)

5 gr (B)

30 gr (A) 30 ml (A) 1 (A) ••1:40'

30 ml (A)

5 ml (B)

1 (A)

(fondo

vasca)

Prelavaggio Asciugatura

••2:00'

Durata del programma (tolleranza ±10%)

Lavaggio ecologico a bassi consumi energetici, adatto a stoviglie e pentole.

Ciclo economico e veloce da utilizzare per stoviglie poco sporche, subito dopo l'uso.

Lavaggio preliminare in atttesa di completare il carico al pasto successivo.

Ciclo igienizzante per lavare biberon, ghiere, tettarelle insieme a piatti, tazzine, bicchieri e posate. Caricare le stoviglie solo sul cesto superiore. Baby

Lavaggio differenziato sui due cesti: delicato sul superiore per cristalli e bicchieri, energico per pentole sul cesto inferiore. Duo Wash

Eco

Rapido

Ammollo

25 gr (A)

5 gr (B)

25 gr (A) 25 ml (A) - 30'

20 gr (A) 20 ml (A) - 1:00'

25 gr (A)

5 gr (B)

25 ml (A)

1 (A) ••2:25''

5 ml (B)

12'

25 ml (A)

1 (A) ••1:48'

5 ml (B)

Nota

Per facilitare il dosaggio del detersivo è bene sapere che: 1 cucchiaio da cucina = 15 grammi di polvere = 15 ml di liquido circa 1 cucchiaino da cucina = 5 grammi di polvere = 5 ml di liquido circa

Page 8

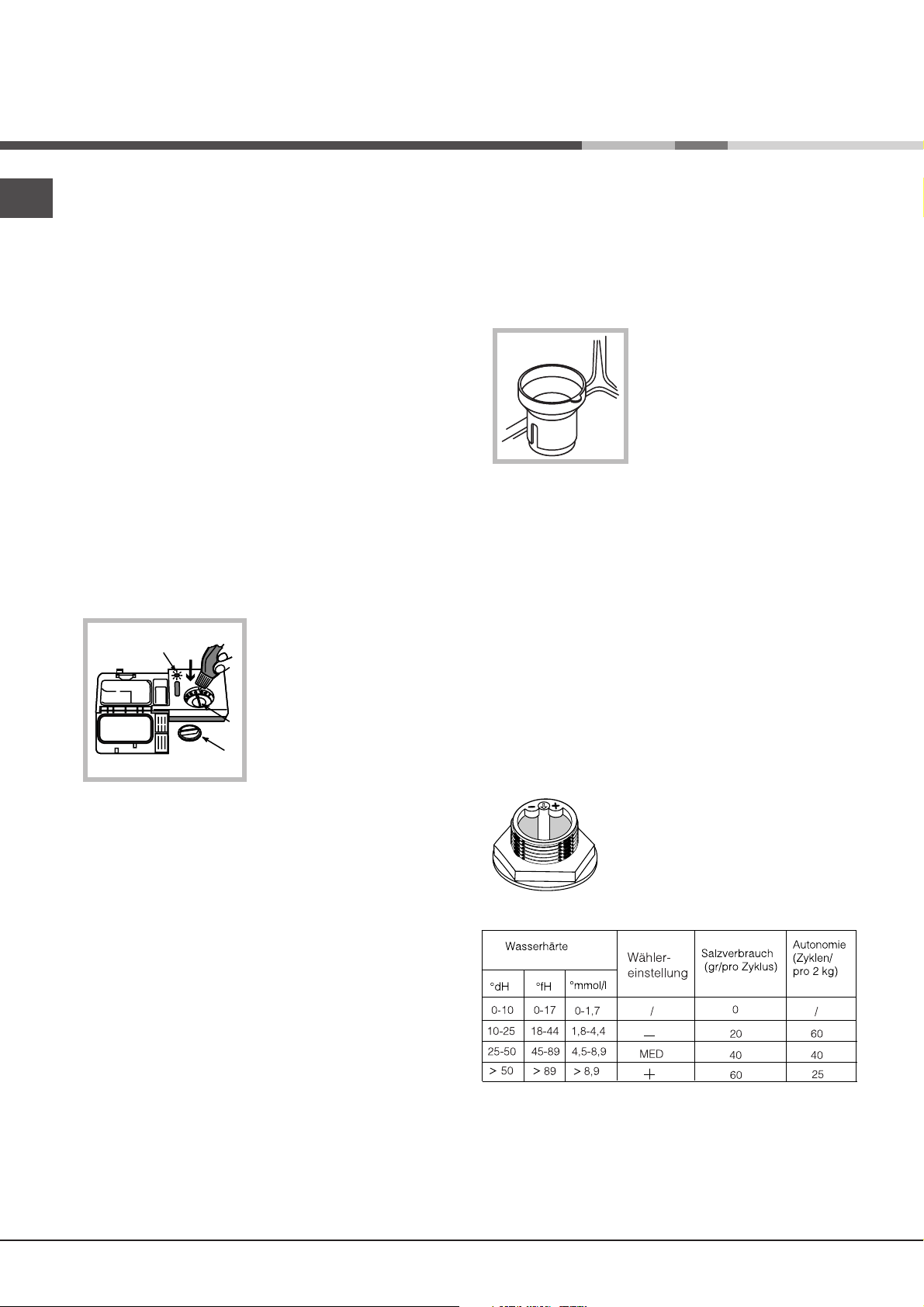

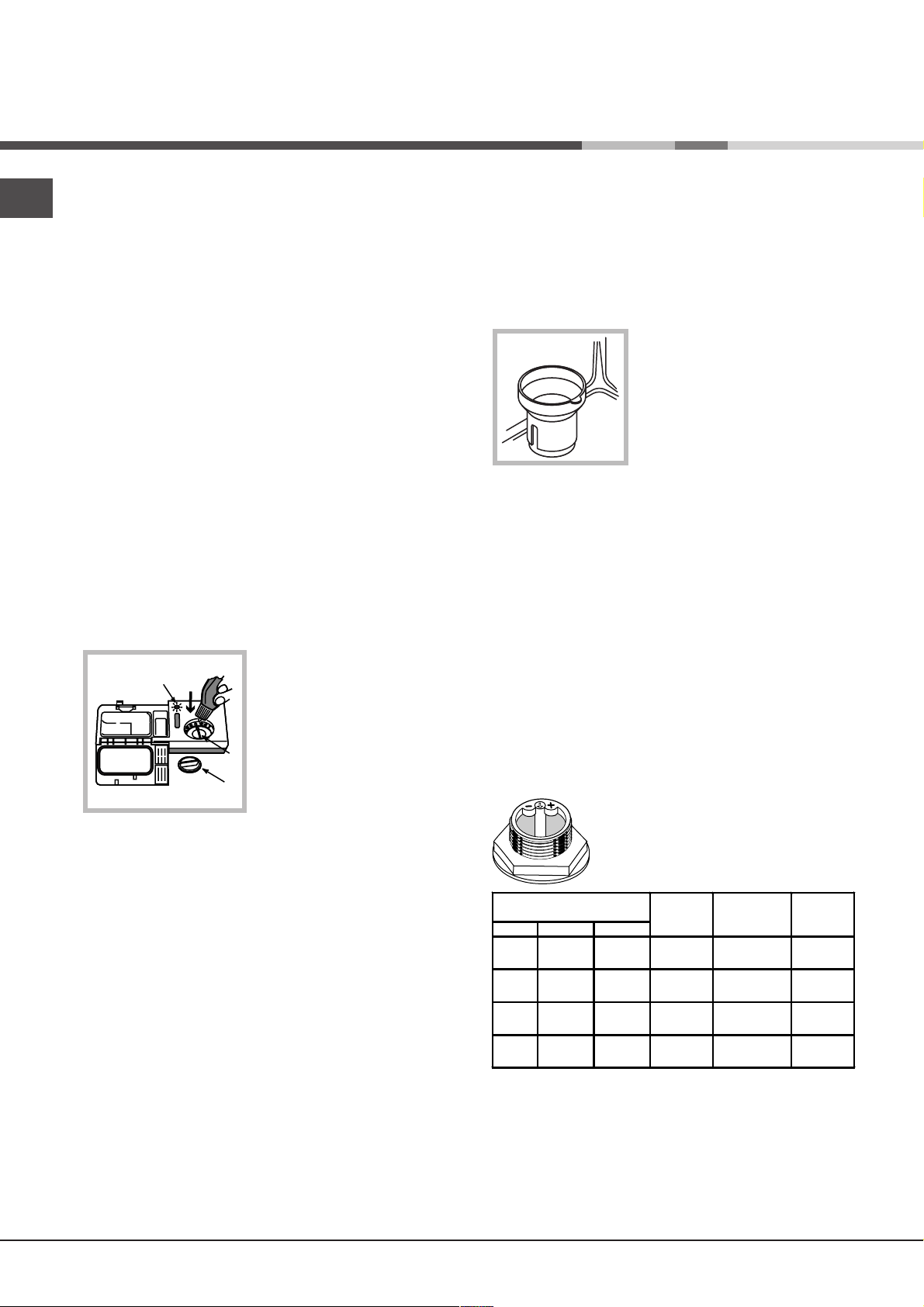

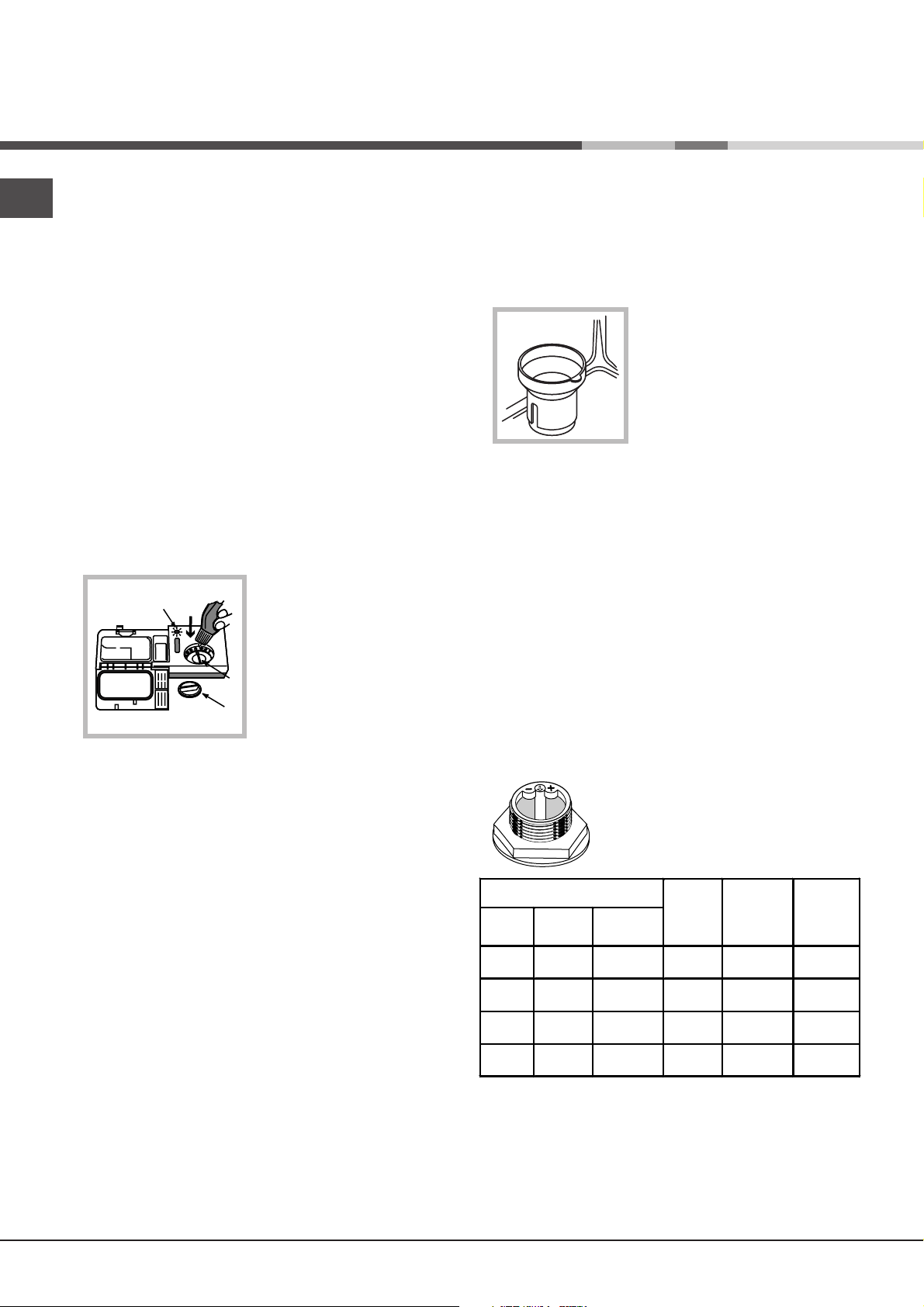

Brillantante e sale rigenerante

auqca'lledazzeruD

enoizisoP

erotteles

elasomusnoC )olcic/immarg(

aimonotuA

)gK2/ilcic(

Hd°Hf°l/lomm°

01-071-07,1-0/ 0 /

52-0144-814,4-8,1- 0206

05-5298-549,8-5,4DEM0404

05>98>9,8>+ 0652

 Usare solo prodotti specifici per lavastoviglie. Non usare sale alimentare o industriale.

 Se si usa un prodotto multifunzione (2in1, 3in1, 4in1, ecc.) non è necessario aggiungere brillantante, si consiglia invece di aggiungere sale, specie se l’acqua è dura o molto dura. Non aggiungendo né sale né brillantante è normale che le spie MANCANZA SALE* e MANCANZA BRILLANTANTE* continuino a lampeggiare.

Caricare il brillantante

Il brillantante facilita l’asciugatura delle stoviglie facendo scivolare l’acqua dalla superficie, così che non rimangano striature o macchie. Il serbatoio del brillantante va riempito:

• quando lo si vede vuoto attraverso la spia ottica (H). Spia chiara: aggiungere brillantante; spia scura: brillantante sufficiente;

• quando sul pannello lampeggia la spia MANCANZA BRILLANTANTE*;

1. Aprire il serbatoio

brillantante direttamente all’interno della vasca.

Regolare la dose di brillantante

Se non si è soddisfatti del risultato del lavaggio o dell’asciugatura, è possibile regolare la dose di brillantante. Con un cacciavite girare il regolatore (F) scegliendo tra 6 posizioni (la regolazione di fabbrica è sul 4):

• se sulle stoviglie ci sono striature bluastre, girare verso i numeri bassi (1-3).

• se ci sono gocce d’acqua o macchie di calcare girare verso i numeri alti (4-6).

 Se si utilizzano le pastiglie multifunzione (2in1, 3in1, 4in1, ecc.) e si vuole ottenere una migliore asciugatura, riempire comunque il serbatoio e regolare sul 2.

ruotando il tappo (G) in senso antiorario.

2. Versare il brillantante evitando che fuoriesca. Se accade, pulire subito

con una spugna.

3. Riavvitare il tappo. Non versare MAI il

• quando il galleggiante verde* non è visibile osservando il tappo del sale;

• quando sul pannello lampeggia la spia MANCANZA SALE*;

• in assenza di spia o di galleggiante verde: circa ogni 30 cicli di lavaggio;

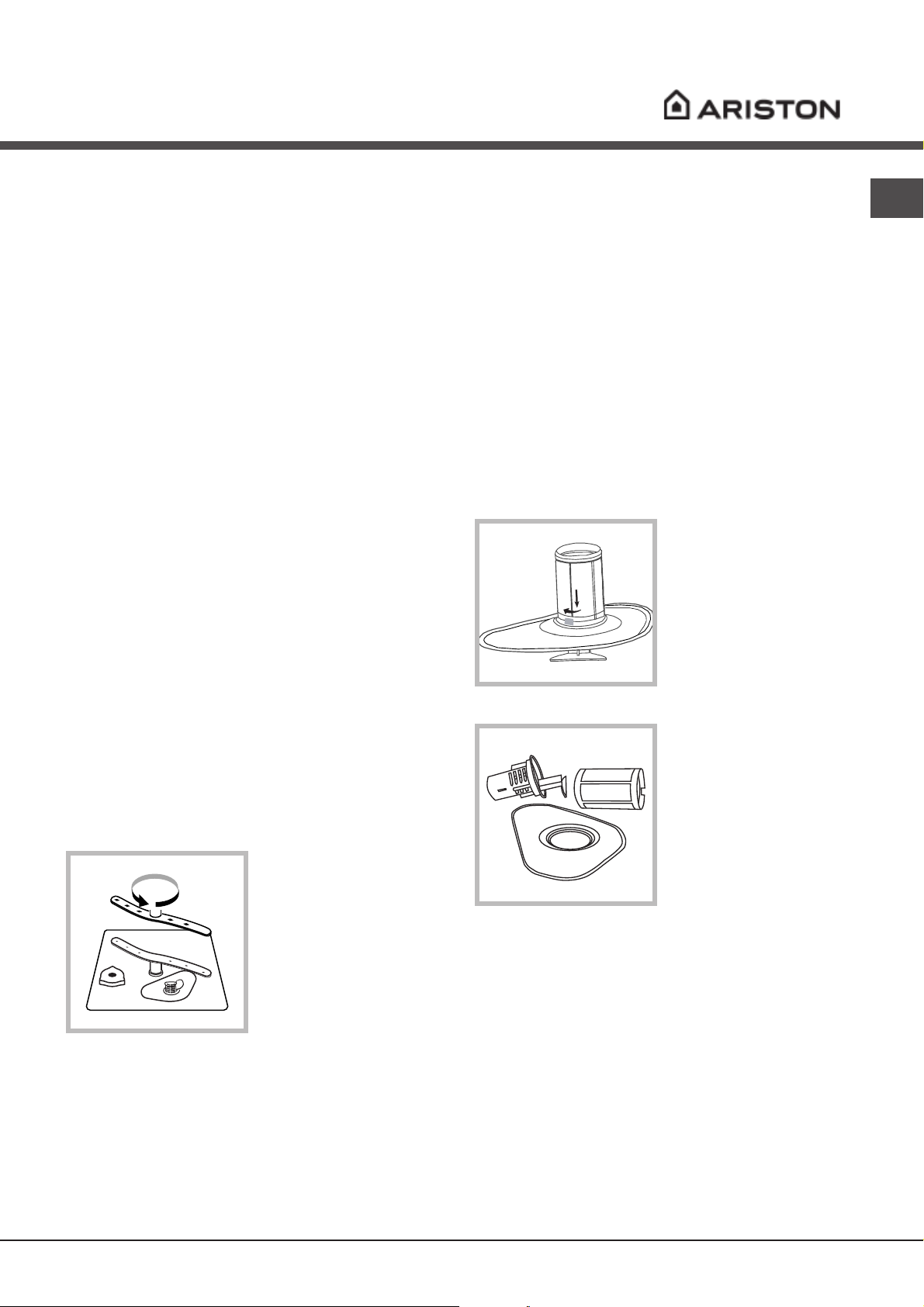

1. Estrarre il cestello inferiore e svitare il tappo del serbatoio in senso antiorario.

2. Solo per il primo utilizzo: riempire il serbatoio di acqua fino al bordo.

3. Posizionare l’imbuto in dotazione (

vedi figura

) e riempire il serbatoio di sale fino al bordo (circa 2 kg); è normale che trabocchi un po’ d’acqua.

4. Togliere l’imbuto, eliminare i residui di sale dalla filettatura e avvitare bene il tappo, affinché nel serbatoio non entri detersivo durante il lavaggio (potrebbe danneggiarsi irrimediabilmente il decalcificatore).

 Quando si aggiunge il sale, avviare subito un ciclo di lavaggio senza stoviglie per eliminare la soluzione salina traboccata ed evitare la corrosione.

Regolare la dose di sale*

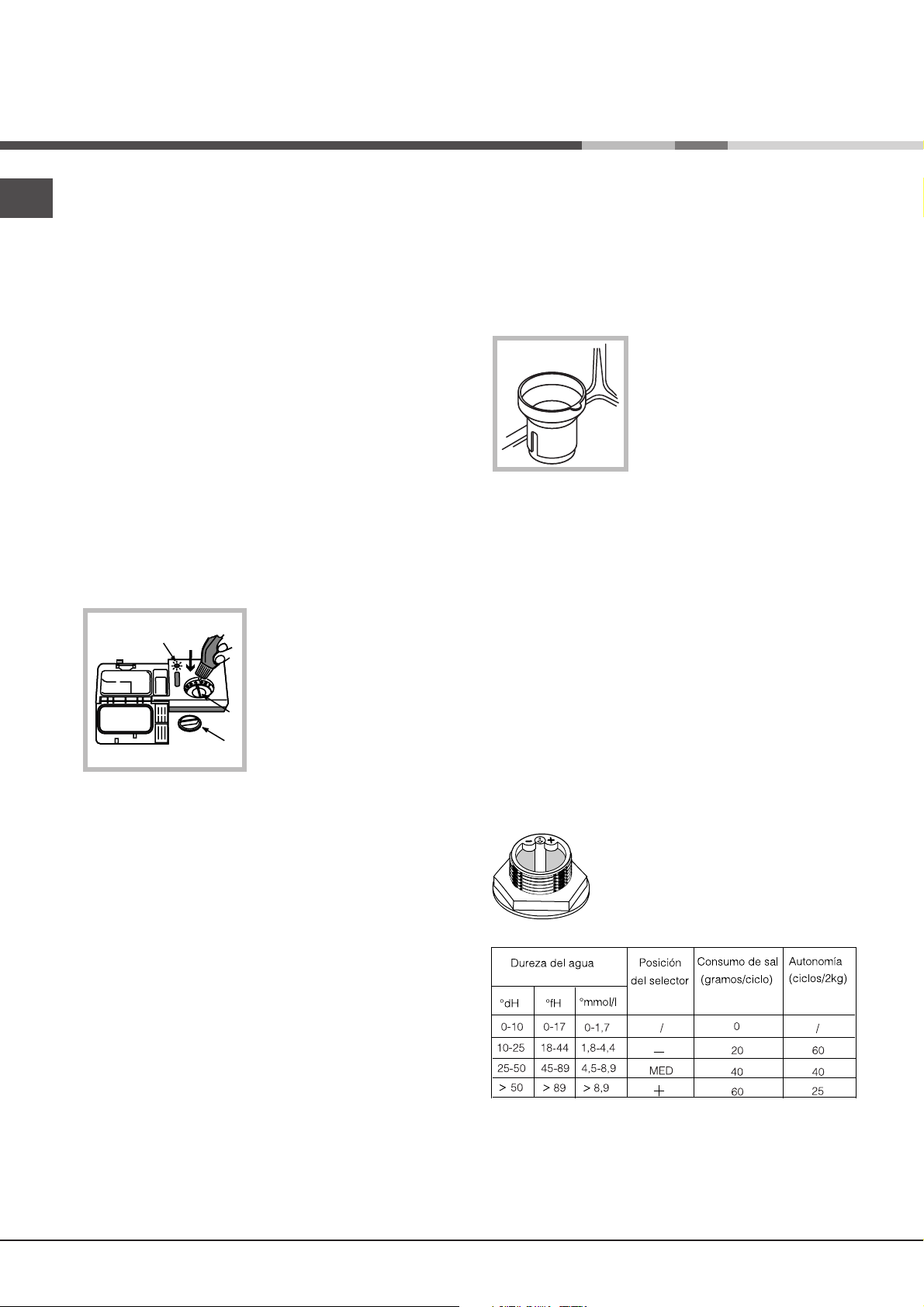

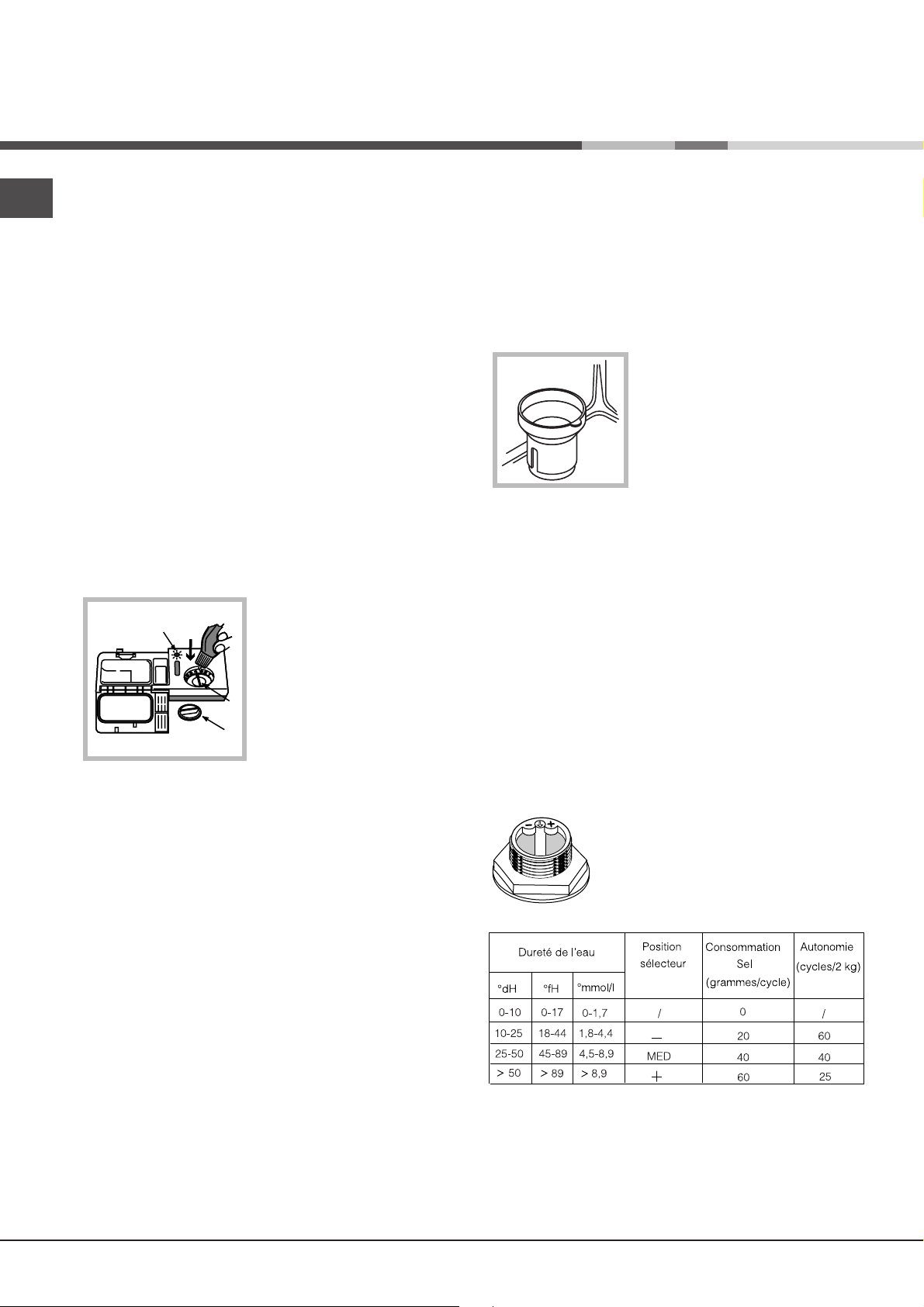

È possibile regolare il consumo di sale in base alla durezza della propria acqua, dato reperibile presso l’Ente erogatore dell’acqua potabile.

1. Svitare il tappo del serbatoio.

2. Ruotare la freccia sul collare

vedi figura

(

) verso il + o verso il –

facendo riferimento alla tabella:

Il decalcificatore è regolato di fabbrica sul +.

Caricare il sale rigenerante

Per avere buoni risultati di lavaggio è indispensabile verificare che il serbatoio del sale non sia mai vuoto. Il sale rigenerante elimina il calcare dall’acqua, evitando che si depositi sulle stoviglie. Il serbatoio del sale è posto nella parte inferiore della lavastoviglie (

vedi Descrizione

) e va riempito:

Se si utilizzano le pastiglie multifunzione (2in1, 3in1, 4in1, ecc.) riempire comunque il serbatoio del sale e regolare su –; se la durezza dell’acqua è superiore a 60°fH, regolare su +.

* Presente solo su alcuni modelli.

Page 9

Manutenzione e cura

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell’acqua dopo ogni lavaggio per eliminare il pericolo di perdite.

• Staccare la spina della corrente quando si pulisce la macchina e durante i lavori di manutenzione.

Pulire la lavastoviglie

• La superficie esterna e il pannello di controllo possono essere puliti con un panno inumidito con acqua non abrasivo. Non usare solventi o abrasivi.

• La vasca interna può essere pulita da eventuali macchie con un panno imbevuto di acqua e poco aceto.

Evitare i cattivi odori

• Lasciare sempre socchiusa la porta per evitare il ristagno di umidità.

• Pulire regolarmente le guarnizioni perimetrali di tenuta della porta e delle vaschette detersivo con una spugnetta umida. Si eviteranno così ristagni di cibo, principali responsabili del cattivo odore.

Pulire gli irroratori

Può succedere che residui di cibo si attacchino agli irroratori e ostruiscano i fori da cui esce l’acqua: di tanto in tanto è bene controllarli e pulirli con uno spazzolino non metallico.

Pulire i filtri

I filtri puliscono l’acqua di lavaggio dai residui di cibo e la rimettono in circolo: per avere buoni risultati di lavaggio è necessario pulirli.

 Pulire i filtri con regolarità.

 Dopo la pulizia verificare che il gruppo filtrante sia

stato correttamente inserito.

 La lavastoviglie non deve essere usata senza filtri.

 La lavastoviglie non deve essere usata senza filtri o con filtro sganciato.

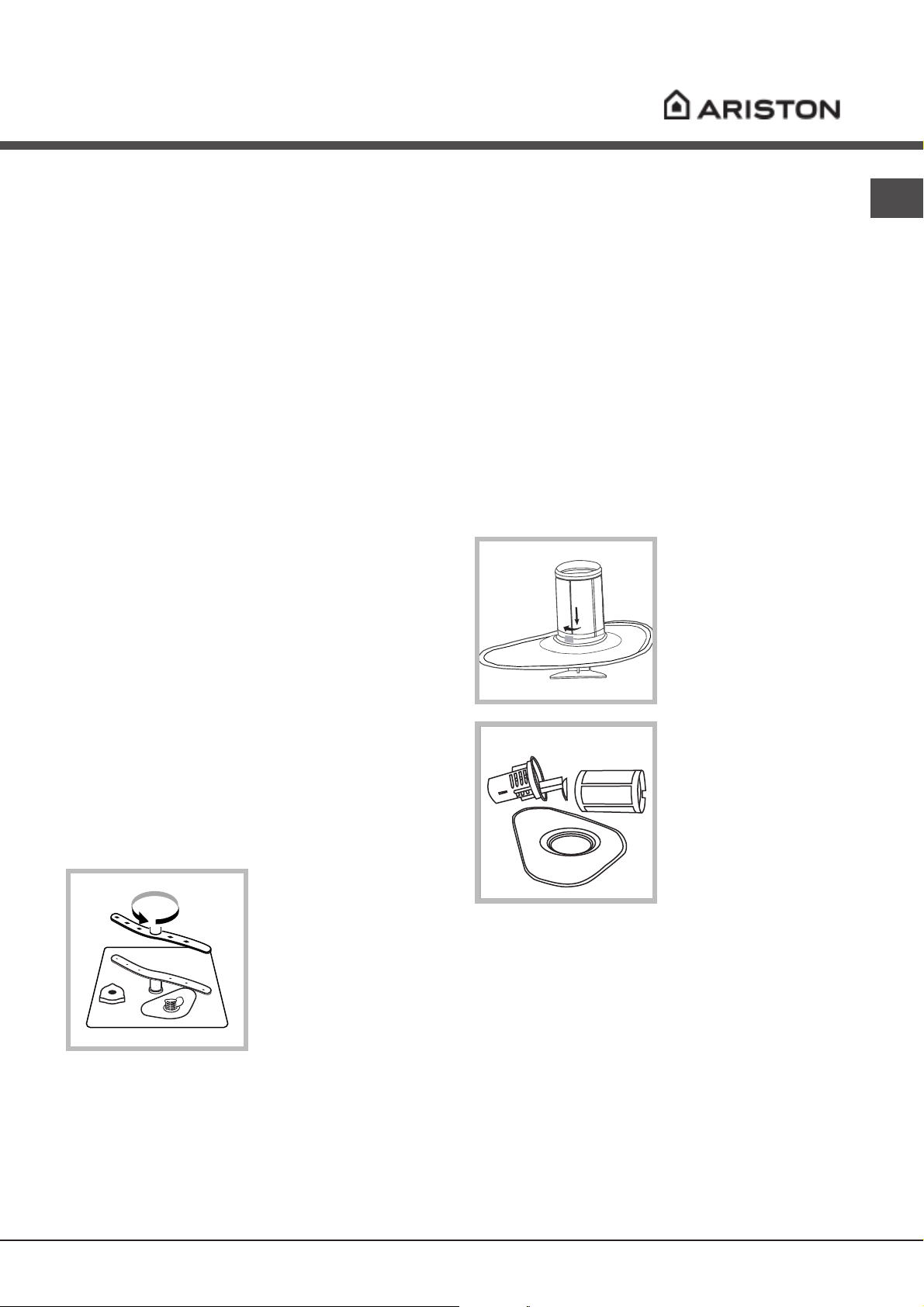

1. Estrarre i filtri tirando il manico verso l’alto.

2. Pulire i filtri:

• dopo ogni lavaggio pulire il piatto

3. Rimontare il gruppo filtrante e ricollocarlo nella sua sede seguendo i movimenti 1 e 2, indicati in figura, fino allo scatto.

semicircolare A e il bicchiere B (si estraggono tirando il manico) dai residui più grossi, sciacquandoli sotto acqua corrente.

• una volta al mese pulire accuratamente tutto il gruppo filtrante: piatto semicircolare A, bicchiere B e filtro cilindrico C (si estrae ruotandolo in senso antiorario). Per la pulizia aiutarsi con uno spazzolino non metallico.

Se ci si assenta per lunghi periodi

• Fare un lavaggio a vuoto.

• Staccare i collegamenti elettrici e idraulici.

• Lasciare socchiusa la porta.

Page 10

Precauzioni e consigli

 L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• L’apparecchio è stato concepito per un uso di

tipo non professionale all’interno dell’abitazione.

• L’apparecchio deve essere usato per il lavaggio

delle stoviglie a uso domestico, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

• L’apparecchio non va installato all’aperto,

nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Non toccare la lavastoviglie a piedi nudi.

• Non staccare la spina dalla presa della corrente

tirando il cavo, bensì afferrando la spina.

• È necessario chiudere il rubinetto dell’acqua e

staccare la spina dalla presa della corrente prima di effettuare operazioni di pulizia e manutenzione.

• In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.

• Non toccare mai la resistenza.

• Non appoggiarsi o sedersi sulla porta aperta:

l’apparecchio potrebbe ribaltarsi.

• Tenere il detersivo e il brillantante fuori dalla

portata dei bambini.

• Gli imballaggi non sono giocattoli per bambini.

Smaltimento

• Smaltimento del materiale di imballaggio:

attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di

apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono e impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare lambiente

Risparmiare acqua ed energia

• Avviare la lavastoviglie solo a pieno carico. In attesa che la macchina sia piena, prevenire i cattivi odori con il ciclo Ammollo (

• Selezionare un programma adatto al tipo di stoviglie e al grado di sporco consultando la

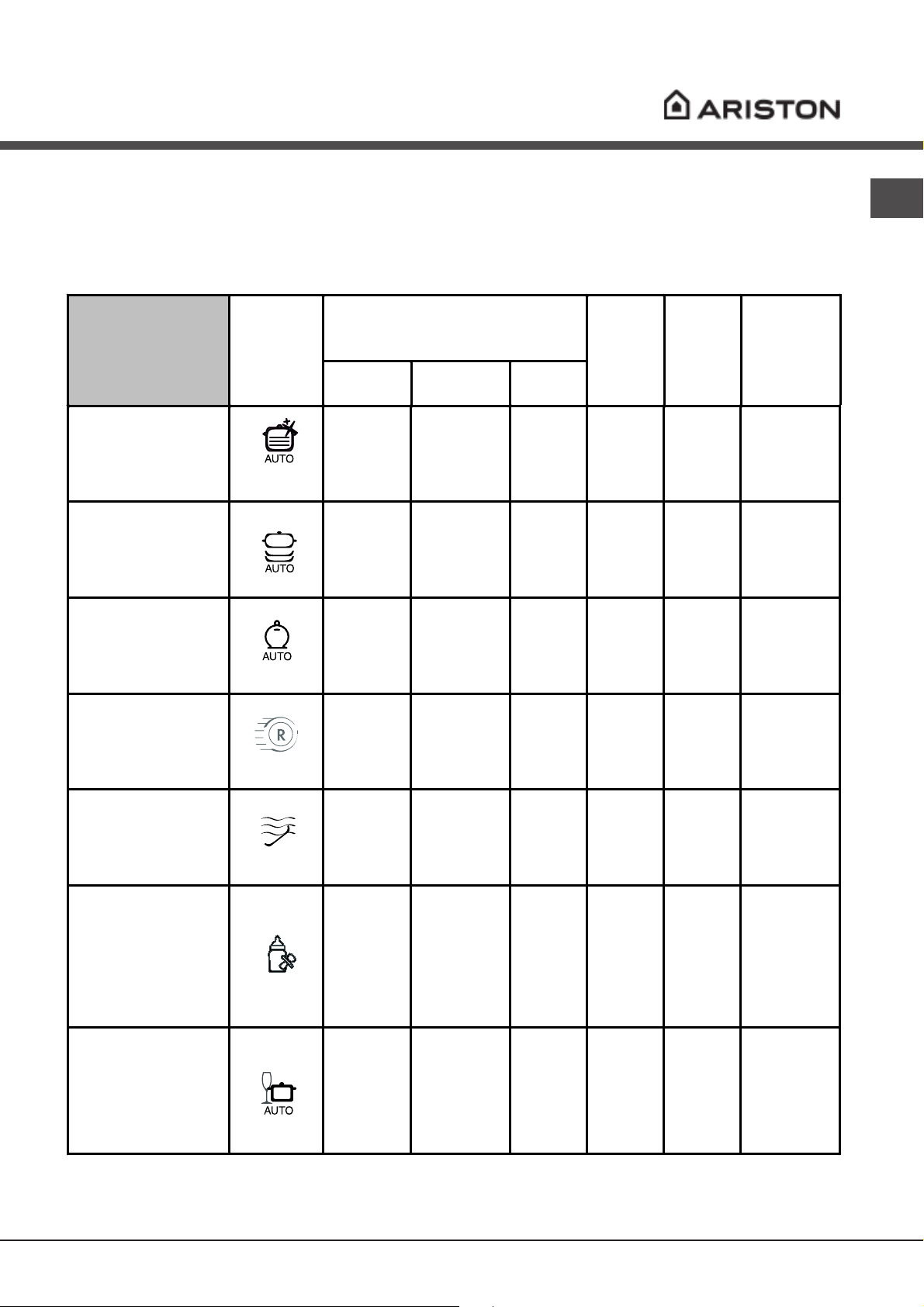

Tabella dei programmi

- per stoviglie normalmente sporche utilizzare il programma Eco, che garantisce bassi consumi energetici e di acqua.

- se il carico è ridotto attivare l’opzione Mezzo carico (

• Se il proprio contratto di erogazione dell’energia elettrica prevede fasce orarie di risparmio energetico, effettuare i lavaggi negli orari a tariffa ridotta. L’opzione Avvio ritardato* (

utilizzo

senso.

Detersivi senza fosfati, senza cloro e contenenti enzimi

• Si consiglia vivamente di usare i detersivi senza fosfati e senza cloro che sono i più indicati per la tutela dell’ambiente.

• Gli enzimi sviluppano un’azione particolarmente efficace con temperature prossime ai 50°C, per cui con i detersivi con enzimi si possono impostare lavaggi a basse temperature e ottenere gli stessi risultati che si avrebbero a 65°C.

• Dosare bene il detersivo in base alle indicazioni del produttore, alla durezza dell’acqua, al grado di sporco e alla quantità di stoviglie per evitare sprechi. Pur biodegradabili, i detersivi contengono elementi che alterano l’equilibrio della natura.

vedi Avvio e utilizzo

) può aiutare a organizzare i lavaggi in tal

vedi Programmi

vedi Avvio e

* Presente solo su alcuni modelli.

Page 11

Anomalie e rimedi

Qualora l’apparecchio presenti delle anomalie di funzionamento, controllare i seguenti punti prima di rivolgersi all’Assistenza. Alcune anomalie vengono segnalate da alcuni codici che lampeggiano sul display: prendere nota di quali codici lampeggiano prima di chiamare l’Assistenza.

Anomalie: Possibili cause / Soluzione:

La lavastoviglienon parte.

La lavastoviglie non carica acqua.

La lavastoviglie non scarica acqua.

La lavastoviglie fa rumore.

Su stoviglie e bicchieri ci sono depositi calcarei o una patina biancastra.

 La spina non è ben inserita nella presa di corrente oppure in

casa non cè corrente.  La porta della lavastoviglie non è ben chiusa.  Si è impostato un Avvio ritardato (vedi Avvio e utilizzo).

 Manca lacqua nella rete idrica.  Il tubo di carico dellacqua è piegato (vedi Installazione).

 Il programma non è ancora terminato.  Il tubo di scarico dellacqua è piegato (vedi Installazione).  Lo scarico del lavello è ostruito.  Il filtro è intasato da residui di cibo.

 Le stoviglie sbattono tra loro o contro gli irroratori.

 Manca il sale rigenerante o la sua regolazione non è adeguata

alla durezza dellacqua (vedi Brillantante e sale).  Il tappo del serbatoio del sale non è chiuso bene.  Il brillantante è esaurito o il dosaggio è insufficiente.  Le stoviglie sono in materiale antiaderente.

Su stoviglie e bicchieri ci sono striature o sfumature bluastre.

Le stoviglie sono poco asciutte.

Le stoviglie non sono pulite.

Allarme rubinetto chiuso.

(si sentono dei brevi bip) (lampeggia sul display il codice AO6).

Allarme filtri intasati

(lampeggia sul display il codice AO5).

 Il dosaggio del brillantante è eccessivo.

 È stato selezionato un programma senza asciugatura.  Il brillantante è esaurito o il dosaggio è insufficiente (vedi Brillantante e sale).  La regolazione del brillantante non è adeguata.

 I cestelli sono troppo carichi (vedi Caricare i cestelli).  Le stoviglie non sono sistemate bene.  Gli irroratori non sono liberi di ruotare.  Il programma di lavaggio è troppo blando (vedi Programmi).  Il detersivo non è dosato adeguatamente o non è adatto (vedi Avvio e utilizzo).  Il filtro è sporco o intasato (vedi Manutenzione e cura).  Manca il sale rigenerante (vedi Brillantante e sale).

 Aprire il rubinetto e lapparecchio si avvia dopo pochi minuti.

 Lapparecchio si è bloccato perché non si è intervenuti al

suono dei bip. Spegnere la macchina con il tasto ON/OFF,

aprire il rubinetto e dopo 20 secondi riaccendere premendo lo

stesso tasto. Riprogrammare la macchina e riavviare.

 Spegnere la macchina premendo il tasto ON/OFF e pulire i

filtri (vedi Manutenzione), poi riaccendere premendo lo stesso

tasto. Riprogrammare la macchina e riavviare.

Allarme guasto elettrovalvola di carico dellacqua

(lampeggia sul display il codice AO2).

 Spegnere la macchina premendo il tasto ON/OFF e

riaccendere dopo un minuto. Se lallarme permane chiudere il

rubinetto dellacqua per evitare allagamenti, staccare la spina

della corrente e chiamare lAssistenza.

Page 12

Assistenza

Prima di contattare lAssistenza:

• Verificare se l’anomalia può essere risolta da soli (

• Riavviare il programma per controllare se l’inconveniente è stato ovviato.

• In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato.



Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;

• il modello della macchina (Mod.);

• il numero di serie (S/N). Queste informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio

vedi Descrizione dell’apparecchio

(

vedi Anomalie e Rimedi

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con Centro Assistenza Tecnico autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

Page 13

Instruction booklet

DISHWASHER

English, 13

LVZ 685 PLUS

Contents

Installation, 14-15

Positioning and levelling Connecting the water and electricity supplies Technical data

Description of the appliance, 16

Overall view Control panel

Loading the racks, 17

Lower rack Cutlery basket Upper rack

Start-up and use, 18

Starting the dishwasher Loading the detergent Washing options

Wash cycles, 19

Wash cycle table

Rinse aid and refined salt, 20

Loading the rinse aid Loading the refined salt

Care and maintenance, 21

Shutting off the water and electricity supplies Cleaning the dishwasher Preventing unpleasant odours Cleaning the sprayer arms Cleaning the filters Leaving the machine unused for extended periods

Precautions and advice, 22

General safety Disposal Saving energy and respecting the environment

Troubleshooting, 23

Assistance, 24

Before calling for Assistance

Page 14

Installation

 Keep this instruction manual in a safe place for future reference. If the appliance is sold, given away or moved, please ensure the manual is kept with the machine, so that the new owner may benefit from the advice contained within it.

 Please read this instruction manual carefully: it contains important information regarding the safe installation, use and maintenance of the appliance.

 If the appliance must be moved at any time, keep it in an upright position; if absolutely necessary, it may be tilted onto its back.

Positioning and levelling

1. Remove the appliance from all packaging and check that it has not been damaged during transportation. If it has been damaged, contact the retailer and do not proceed any further with the installation process.

2. Check the dishwasher by placing it so that its sides or back panel are in contact with the adjacent cabinets or even with the wall. This appliance can also be recessed under a single worktop* (

Assembly instruction sheet

see the

Connecting the water inlet hose

• To a suitable cold water connection point: before attaching the hose, run the water until it is perfectly clear so that any impurities that may be present in the water do not clog the appliance; after performing this operation, screw the inlet hose tightly onto a tap with a ¾ gas threaded connection.

• To a suitable hot water connection point: your dishwasher may be provided with hot water from the mains supply (if you have a central heating system with radiators) provided that it does not exceed a temperature of 60°C. Screw the hose to the tap as described for connection to a cold water supply.

3. Position the dishwasher on a level and sturdy floor. If the floor is uneven, the front feet of the appliance may be adjusted until it reaches a horizontal position (the angle of inclination must not exceed 2 degrees). If the appliance is levelled correctly, it will be more stable and much less likely to move or cause vibrations and noise while it is operating.

4. Adjust the height of the rear feet from the front of the appliance*: use a screwdriver to tighten or loosen the screws on the lower part of the dishwasher.

Connecting the water and electricity supplies

 Connection to the water and electricity supplies should only be performed by a qualified technician.

 The dishwasher should not stand on top of the water hoses or the electricity supply cable.

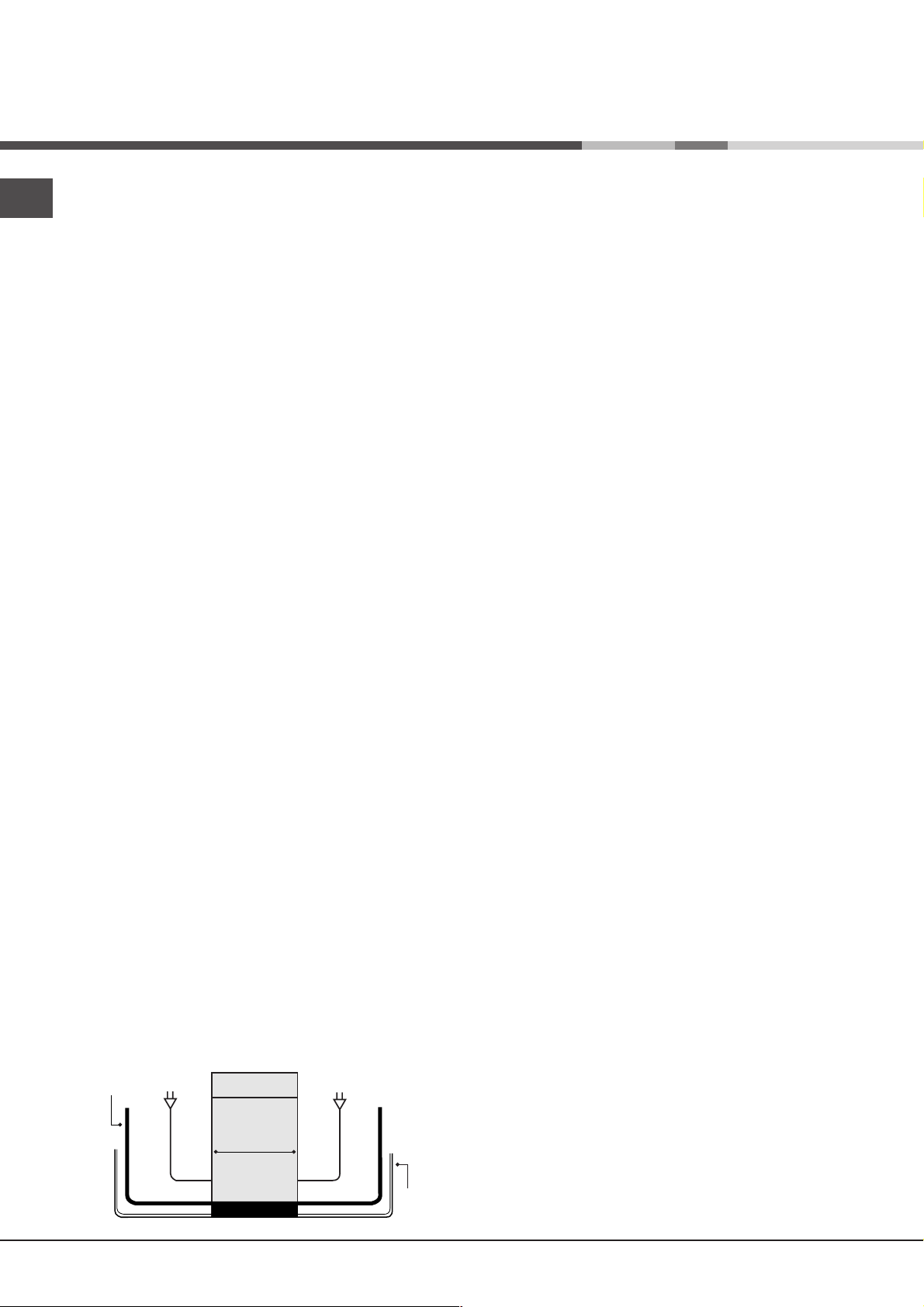

The water inlet (A) and outlet (B) hoses and the electricity supply cable may be positioned towards the right or the left in order to achieve the best possible installation (

see figure

 If the inlet hose is not long enough, contact a specialist store or an authorised technician (

Assistance

 The water pressure must be within the values indicated in the Technical data table (

 The hose should not be bent or compressed.

Anti-flooding protection

To ensure floods do not occur, the dishwasher:

- is provided with a special system which blocks the

water supply in the event of anomalies or leaks from inside the appliance.

- is provided with a

other words it has a water inlet hose that consists of a transparent hose on the outside and a red hose on the inside: both the hoses can withstand extremely high pressure. If the internal hose breaks, the external hose becomes a bright red colour and carries the water instead, thus avoiding any leakage.  It is very important to check the external hose regularly: if it is a bright red colour, it must be replaced by an authorised technician as soon as possible (

Water Stop

see Assistance

* safety device, in

see

see below

* Only available in selected models.

Page 15

Connecting the water outlet hose

Connect the outlet hose (without bending it) to a drain duct with a minimum diameter of 4 cm. Alternatively, rest it over a sink or tub; the free end of the hose should not remain immersed in water.

The special plastic elbow* makes it easier to find the best layout: fix the elbow to the wall securely in order to prevent the outlet hose from moving and spilling the dirty water. The part of the hose marked with the letter A

should be between 40 and 100 cm above the ground

see figure

(

 The Company shall not be held responsible for any incidents that occur if these regulations are not observed.

Advice regarding the first wash cycle

After the appliance has been installed, immediately before running the first wash cycle, completely fill the salt dispenser with water and add approximately 2 kg of salt (

see Rinse aid and refined salt

). The water may overflow: this is normal and is not a cause for concern. It is also normal that the LOW SALT* indicator light continues to flash for a few cycles after the salt has been loaded.

Anti-condensation strip*

After installing the dishwasher, open the door and stick the adhesive transparent strip under the wooden shelf in order to protect it from any condensation that may form.

 We advise against the use of hose extensions.

Electrical connection

Before inserting the plug into the electrical socket, make sure that:

• the socket is earthed and complies with current regulations;

• the socket can withstand the maximum load of the appliance, which is indicated on the data plate located on the inside of the door (

Description of the appliance

);

see

• the power supply voltage falls within the values indicated on the data plate on the inside of the door;

• the socket is compatible with the plug of the appliance. If this is not the case, ask an authorised technician to replace the plug (

Assistance

); do not use extension cables or

see

multiple sockets.

 Once the appliance has been installed, the power supply cable and the electrical socket should be easily accessible.

 The cable should not be bent or compressed.

 The cable should be checked regularly and

replaced by authorised technicians only (

Assistance

see

Technical data

Dimensions

Capacity

Water supply pressure

Power supply voltage

Total absorbed power

Fuse

width 59.5 cm height 82 cm depth 57 cm

12 standard place-settings

30 Kpa ÷ 1Mpa (0.3 ÷ 10 bar)

4.3 psi – 145 psi

See appliance data plate

This dishwasher conforms to the following European Community Directives:

-73/23/EEC dated 19/02/73 (Low Voltage) and subsequent modifications

-89/336/EEC dated 03/05/89 (Electromagnetic Compatibility) and subsequent modifications

-97/17/EC (Labelling)

-2002/96/ CE (

Waste Electrical and Electronic Equipment WEEE)

* Only available in selected models.

Page 16

Description of the appliance

Overall view

1. Upper rack

2. Upper sprayer arm

3. Tip-up compartments

4. Rack height adjuster

5. Lower rack

6. Lower sprayer arm

7. Cutlery basket

8. Washing filter

9. Salt dispenser

10. Detergent and rinse aid dispensers

11. Data plate

Control panel

Display

LOW RINSE AID

indicator light*

LOW SALT

indicator light*

DELAYED

START

indicator light*

HALF LOAD

indicator light*

EXTRA DRYING

indicator light*

DISPLAY

PRE-WASH WASH RINSE

DRYING

START/RESET

button

WASH CYCLE

WASH CYCLE PHASE

indicator lights

SELECT

knob

ON-OFF

indicator light

ON-OFF

button

DELAYED START

button*

EXTRA DRYING

button*

HALF LOAD

button*

* Only available in selected models.

Page 17

Loading the racks

 Before loading the rack, remove all food residue from the crockery, leave saucepans and frying pans with burnt-on residue to soak from cups and glasses. After loading the appliance, check that the sprayer arms can rotate freely.

in water only and empty all remaining liquid

Lower rack

Arrange the more difficult items to wash using the

examples

needed.

as a guide and use the collapsible supports* where

• Serving dishes and lids: place these at the sides of the rack.

• Saucepans and salad bowls: always turn these upside down.

• Very deep dishes: position these at an angle.

In order to guarantee the best washing and drying performance, the surface of the lower rack is more uneven than that of the upper rack.

Cutlery basket

The type of cutlery basket may vary according to the dishwasher model.  Knives and other sharp utensils should be placed in the cutlery basket with the point facing downwards.

If the rack is equipped with the click clack handles* ( them upwards or downwards to adjust the height.

see figure

Loading examples for the upper rack

Loading examples for the lower rack

), pull

To divide the central basket* into two separate pieces: pull out the handle. The two detachable side compartments* may be hooked onto the upper or lower rack. The two grids* may be positioned in the basket to separate the cutlery: place the pieces of cutlery into the appropriate compartments with the handles at the bottom.

Upper rack

Load this rack with delicate and lightweight crockery: glasses, tea and coffee cups, saucers, small salad bowls, saucepans and small saucepans that are not too soiled, using the

examples

as a guide.

• Lightweight crockery: position these dishes so that they will not be moved by the jets of water.

• Mugs and cups: place these on the tip-up compartments**.

• Long sharp knives and serving utensils: place these on the tip-up compartments**.

Adjusting the height of the upper rack

In order to make it easier to arrange the crockery, the upper rack may be

moved to a higher or lower level.

Open the left and right guide rail stops and pull out the rack; position it higher or lower as required, slide it along the guide rails until the front

wheels are in place and close the stops (

see figure

Baby Tip-up compartments

** For dishwasher models with a Baby Cycle, tip-up compartments suitable for washing bottles, rings and teats are provided.

Items that should not be washed in the dishwasher

• Wooden items, objects with wooden or horn handles or glued-on parts.

• Items made from aluminium, copper, brass, pewter or tin.

• Items made from plastic that is not heatresistant.

• Antique or hand-painted porcelain.

• Antique silver. Silver that is not antique may, however, be washed in the dishwasher using a delicate wash cycle, provided that it does not come into contact with other metals.

 When buying crockery and cutlery we recommend that you check whether it can be washed using the dishwasher.

Washing the handles*

To wash the upper and lower rack handles: remove the two fastening plugs, lift out the handles and rinse them under running water, then fasten them to the rack using the same plugs.

* Only available in selected models. ** The number and position may vary.

Page 18

Start-up and use

1. Turn the water tap on.

2. Press the ON/OFF button: the display will light up.

3. Measure out the detergent (

4. Load the racks (see Loading the racks) and shut the door.

5. Select the programme by turning the WASH CYCLE SELECT knob in a clockwise direction: align the notch on the knob with the number or symbol representing the desired wash cycle.

6. Select the wash options (

7. Start the cycle by pressing the START/RESET button: the machine will emit a confirmation beep. The WASH CYCLE PHASE indicator lights display the status of the cycle: Prewash, Wash, Rinse, or Drying.

8. At the end of the cycle three short beeps will sound and END will appear on the display. Switch off the appliance by pressing the ON/OFF button, shut off the water tap and unplug the appliance from the electricity socket.

9. Open the door and wait for a few minutes before removing the crockery, in order to avoid burns. Unload the racks, beginning with the lower level.

see below

Demo*

If dON appears on the display, this means that the appliance is in demonstration mode. To deactivate it, press the START/ RESET and ON/OFF buttons simultaneously: dOF should appear on the display.

Modifying a wash cycle in progress

If a mistake was made during the wash cycle selection process it is possible to change the cycle, provided that it has only just begun: press and hold the START/RESET button for 4 seconds. After one long beep and three short beeps, the WASH CYCLE PHASE indicator light will switch off. Select the new cycle and switch the machine back on by pressing the START/RESET button.

Adding extra crockery

Press the ON/OFF button and open the door, taking care to avoid the escaping steam, and place the crockery inside the dishwasher. Press the ON/OFF button again: the cycle starts from the point at which it was interrupted.

Accidental interruptions

If the door is opened during the wash cycle, or if there is a power cut, the cycle stops. It starts again from the point at which it was interrupted once the door has been shut or the electricity supply is restored.

Loading the detergent

A successful wash also depends on the correct amount of detergent being used, as recommended by the manufacturer. Exceeding the recommended amount does not result in a more effective wash and pollutes the environment.  To obtain the best results from each washing and drying cy- cle, powder detergent, rinse aid liquid and salt should be

used. compartment Acompartment A

compartment A: Washing detergent

compartment Acompartment A compartment Bcompartment B

compartment B: Pre-wash detergent

compartment Bcompartment B

requires 2, place the second tablet at the bottom of the appliance.

3. Remove detergent residues from the edges of the compartment and close the cover until it clicks.

Washing options

Delayed start

It is possible to delay the start time of the cycle for a period of time between 1 and 24 hours.

1. Press the DELAYED START button: every time the button is pressed, the time selected appears on the display and the delayed start indicator light illuminates.

2. Select the wash cycle and press the START/RESET button: after the beep sounds, the timer begins counting down.

3.Once this time is up, the indicator light switches off and the wash cycle begins.

To adjust the delay time and select a lower period of time, press the DELAYED START button. To cancel it, press the button repeatedly until the wash cycle begins and the WASH CYCLE PHASE indicator light corresponding to the start of the cycle in progress illuminates.

Half load using the upper rack*

If there are not many dishes to be washed, a half load cycle may be used in order to save water, electricity and detergent. Before selecting the wash cycle press the HALF LOAD button repeatedly: the indicator light will illuminate and the wash cycle will take place only in the upper or the lower rack. Remember to load the upper or lower rack only, and to reduce the amount of detergent accordingly.

 It is better to use powder detergent in this case.

Extra drying*

To make sure that the crockery is completely dry at the end of the cycle, press the EXTRA DRYING button before selecting the wash cycle. A prolonged beep will sound to indicate that this option has been selected and a short beep will sound to indicate when it has been deselected.

If the Extra drying option is selected, the wash cycles will last

longer.

Starting the dishwasher

1. Open cover C by pressing button D.

2. Pour in the detergent after consulting the

table

• for powder detergent use compartments A and B

• for tablets, use compartment A and the bottom of the appliance, i.e. when the cycle requires 1 tablet, place it in compartment A and close the cover; when it

Wash cycle

* Only available in selected models.

Page 19

Wash cycles

Wash cycle table

 Ariston dishwashers are fitted with an automatic filter cleaning system that may increase the cycle duration.

 AUTO WASH CYCLES: This model of dishwasher is equipped with a special sensor which can be used to assess the level of

soiling and automatically select the most efficient and economic wash cycle accordingly. The duration of the auto wash cycles may vary due to the operation of the sensor.  If the crockery is only lightly soiled or if it has been rinsed with water before being placed in the dishwasher, reduce the amount of

detergent used accordingly.

Detergent

Wash cycle selection

instructions

Extremely soiled dishes and pans (not to be used for delicate items).

Normally soiled pans and dishes. Standard daily wash cycle.

Environmentally-friendly wash cycle with low energy consumption levels, suitable for pans and dishes.

Economic and fast wash cycle to be used for lightly soiled dishes. (Run cycle immediately after use.)

Preliminary wash cycle for dishes while the load is awaiting completion with the dishes from the next meal.

Disinfecting wash cycle suitable for washing bottles, rings and teats together with plates, cups, glasses and cutlery. Load the items on the upper rack only.

Wash differentiated on the two racks delicate for glassware and glasses on the upper rack and heavy duty for the pans on the lower rack. Duo Wash

Wash cycle

Powder Liquid Tablets

30 g (A)

5 g (B)

Super Wash

30 g (A) 30 ml (A) 1 (A)

Normal

25 g (A)

5 g (B)

Eco

25 g (A) 25 ml (A) 30’

Rapid

Soak

20 g (A) 20 ml (A)

Baby Care

25 g (A)

5 g (B)

(A) = compartment A (B) = compartment B

30 ml (A)

5 ml (B)

25 ml (A)

5 ml (B)

12'

25 ml (A)

5 ml (B)

1 (A)

1 (bottom of

the

appliance)

1 (A)

Pre-wash Drying

•

Wash cycle

duration

(tolerance

±10%)

2:00’

1:40’

2:25’

1:00'

1:48’

Note

To make it easier to measure out the detergent, it is worth remembering that: 1 tablespoon = 15 grams of powder = approximately 15 ml of liquid 1 teaspoon = 5 grams of powder = approximately 5 ml of liquid

Page 20

Rinse aid and refined salt

 Only use products that have been specifically designed for dishwashers. Do not use table salt or industrial salt.

 If using a multi-functional product (2-in-1, 3-in-1, 4-in1,etc.) it is not necessary to add rinse aid; however, we recommend that you add salt, especially if you live in an area where the water is hard or very hard. If you do not add salt or rinse aid, the LOW SALT* and LOW RINSE AID* indicator lights will flash continuously.

Loading the rinse aid

Rinse aid makes it easier for the crockery to dry, as water runs off surfaces more readily and therefore does not leave streaks or marks. The rinse aid dispenser should be filled:

• whenever the indicator light (H) signals that it is empty. Illuminated light: add rinse aid; unlit light: there is no shortage of rinse aid in the dispenser.

• when the LOW RINSE AID* indicator light on the panel flashes;

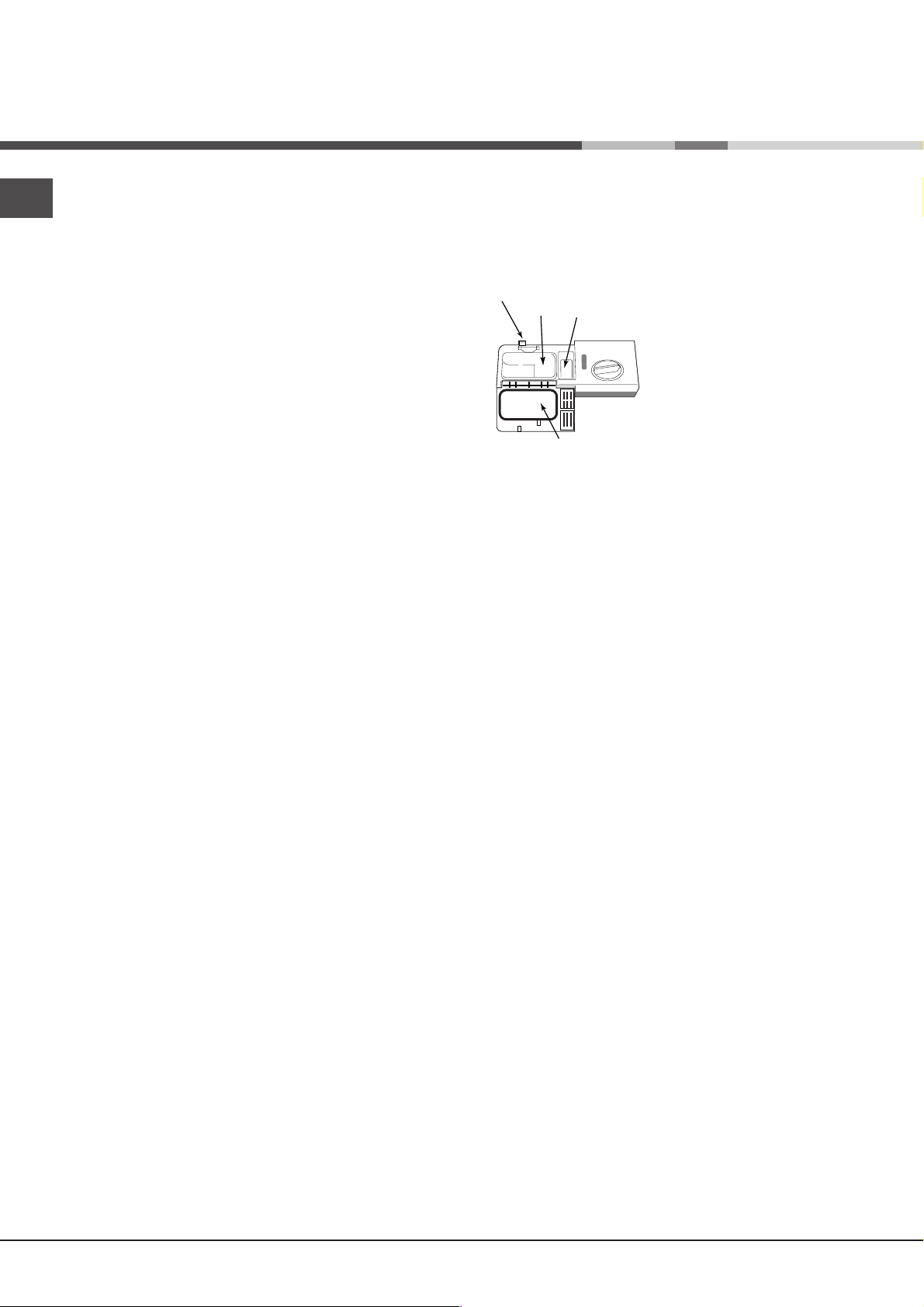

1. Open the dispenser by

3. Screw the lid back on.

NEVER pour the rinse aid directly into the appliance tub.

Adjusting the amount of rinse aid

If you are not completely satisfied with the washing or drying results, you may adjust the quantity of rinse aid used. Use a screwdriver to turn the dosage adjuster to one of the 6 pre-set positions (the default position is set to 4):

• if there are bluish streaks on the crockery, set the adjuster to a lower number (1-3).

• if drops of water remain on the crockery or there are limescale marks present after the cycle has finished, set the adjuster to a higher number (4-6).

 If you are using multi-functional tablets (2-in-1, 3-in-1, 4-in-1, etc.) and you wish to further improve the drying performance of the appliance, fill the dispenser and set the dosage adjuster to 2.

turning the lid (G) in an anticlockwise direction.

2. Pour in the rinse aid, making sure it does not overflow from the

dispenser. If this happens,

clean the spill immediately with a sponge.

part of the dishwasher ( be filled:

• when the green float* cannot be seen by simply looking at the cap of the salt dispenser;

• when the LOW SALT* indicator light on the panel flashes;

• if your machine is not equipped with an indicator light or a green float: approximately every 30 wash cycles;

correctly ( the edges (approximately 2 kg); it is normal for a little water to leak out.

4. Remove the funnel, wipe away any salt residue

from the thread and screw the cap on tightly, so that detergent does not leak into the dispenser during the wash cycle (this could damage the water softening system beyond repair).

 When salt has been added, run a wash cycle immediately, without crockery, in order to remove any salt solution that has leaked out and to avoid corrosion.

Adjusting the amount of salt*

It is possible to adjust the amount of salt used according to the hardness of the water in your area (this information is available from your local water board).

see figure

1. Unscrew the dispenser cap.

2. Turn the arrow on the neck of the dispenser ( + or - symbols, using the table below as a guide.

see Description

1. Remove the lower rack and unscrew the cap of the dispenser (in an anticlockwise direction).

2. For the first wash cycle only: fill the dispenser up to the edges with water.

3. Position the funnel provided

) and fill the salt dispenser up to

see figure

) and should

) towards the

Loading the refined salt

In order to obtain the best possible results from a wash cycle, make sure that the dispenser is never empty. Refined salt removes limescale from the water, thus avoiding the formation of deposits on crockery. The salt dispenser is located in the lower

The default setting of the water softening system is +.

- If using multi-functional tablets (2-in-1, 3-in-1, 4-in-

1etc.) fill the salt dispenser and set the adjuster to -; if the hardness of the water is greater than 60°fH, set it to +.

* Only available in selected models.

Page 21

Care and maintenance

Shutting off the water and electricity supplies

• Turn off the water tap after every wash cycle to avoid leaks.

• Remove the plug from the socket when cleaning the machine and when carrying out maintenance work.

Cleaning the dishwasher

•

The external surfaces of the machine and the control panel may be cleaned using a nonabrasive cloth which has been dampened with water. Do not use solvents or abrasive products.

• Any marks on the appliance interior may be removed using a cloth dampened with water and a little vinegar.

Preventing unpleasant odours

• Always keep the door of the appliance ajar in order to avoid moisture from forming and being trapped inside the machine.

• Clean the seals around the door and detergent dispensers regularly using a damp sponge. This will avoid food becoming trapped in the seals, which is the main cause of the formation of unpleasant odours.

Cleaning the sprayer arms

Food residue may become encrusted onto the sprayer arms and block the holes used to spray the water. It is therefore recommended that the arms are checked from time to time and cleaned with a small non-metallic brush.

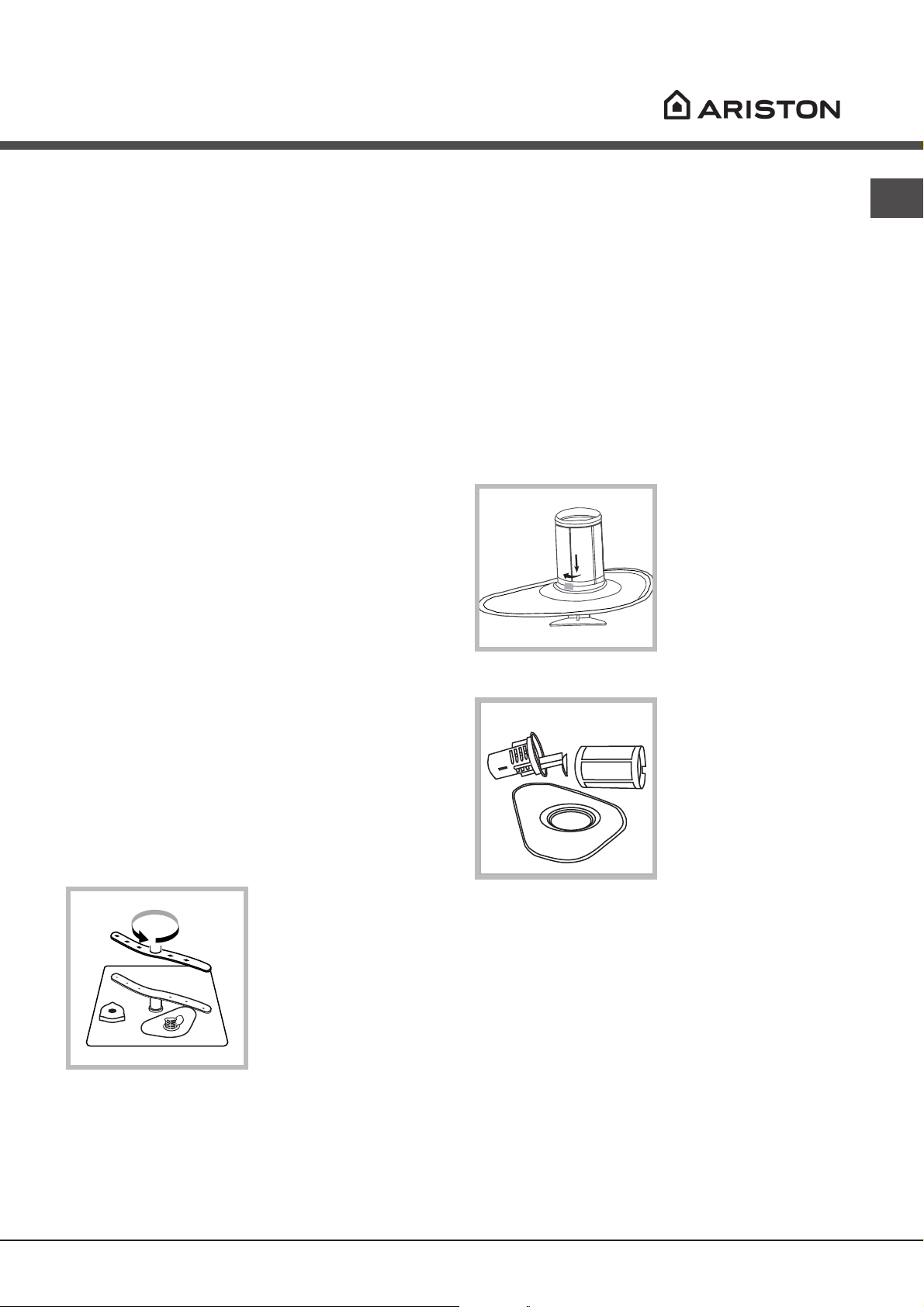

Cleaning the filters

The filters remove food residue from the water used in the wash cycle: to obtain the best results from each wash, they should be cleaned.

 Clean the filters regularly.

 After cleaning check that the filter assembly has

been replaced correctly.

 The dishwasher should not be used without filters, or when the filter is loose.

1. Remove the filters by pulling the handle upwards.

2. Clean the filters:

• after every wash cycle, remove the

direction). Use a small non-metallic brush to clean these parts.

3. Reconstruct the filter assembly and replace it in the correct position, following movements 1 and 2 as shown in the figure, until it clicks into place.

largest pieces of residue from semicircular plate A and glass B (these may be removed by pulling the handle) by rinsing them under running water.

• The entire filter assembly should be cleaned thoroughly once a month: this includes the semicircular plate A, the glass B and the cylinder C (this may be removed by turning it in an anti-clockwise

Leaving the machine unused for extended periods

• Run a wash cycle when the dishwasher is empty.

• Unplug the appliance and disconnect the water supply.

• Leave the door of the appliance ajar.

Page 22

Precautions and advice

 The appliance was designed and manufactured in compliance with current international safety standards. The following information has been provided for safety reasons and should therefore be read carefully.

General safety

• The appliance was designed for domestic use inside the home and is not intended for commercial or industrial use.

• The appliance must be used by adults only, to wash domestic crockery according to the instructions in this manual.

• The appliance must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the machine exposed to rain and storms.

• Do not touch the appliance when barefoot.

• When unplugging the appliance always pull the plug from the mains socket, do not pull on the cable.

• The water supply tap must be shut off and the plug should be removed from the electrical socket before cleaning the appliance or carrying out any maintenance work.

• If the appliance breaks down, do not under any circumstances touch the internal parts in an attempt to carry out the repair work yourself.

• Never touch the heating element.

• Do not lean or sit on the open door of the appliance: this may cause the appliance to overturn.

• Keep detergent and rinse aid out of reach of children.

• The packaging material should not be used as a toy: it can become a choking or suffocation hazard.

Disposal of old electrical appliances

The European Directive 2002/96/EC on Waste Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out "wheeled bin" symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected.

Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

Saving energy and respecting the environment

Saving water and energy

• Only start a wash cycle when the dishwasher is full. While waiting for the dishwasher to be filled, prevent unpleasant odours with the Soak cycle

see Wash Cycles

(

• Select a wash cycle that is suited to the type of crockery and to the soil level of the crockery using the

- for dishes with a normal soil level, use the Eco wash cycle, which guarantees low energy and water consumption levels.

- if the load is smaller than usual activate the Half load option (

• If your electricity supply contract gives details of electricity saving time bands, run wash cycles during the periods when a lower tariff is applied. The Delayed start* button ( helps you organise the wash cycles accordingly.

Phosphate-free and chlorine-free detergents containing enzymes

• We strongly recommend that you use detergents that do not contain phosphates or chlorine, as these products are harmful to the environment.

• Enzymes provide a particularly effective action at temperatures around 50°C, and as a result detergents containing enzymes can be used in conjunction with low-temperature wash cycles in order to achieve the same results as a normal 65°C wash cycle.

• To avoid wasting detergent, use the product in appropriate quantities based on the manufacturer’s recommendations, the hardness of the water and the soil level and quantity of the crockery. Even if they are biodegradable, detergents contain substances that may alter the balance of nature.

Wash cycle table

see Start-up and use

)

* Only available in selected models.

Page 23

Troubleshooting

Whenever the appliance fails to work, check for a solution from the following list before calling for Technical Assistance Centre. Some problems are indicated by specific codes that flash on the display: make a note of any codes displayed before calling Assistance.

Malfunction: Possible causes / Solutions:

The dishwasher does not start.

No water enters the dishwasher.

No water drains out from the dishwasher.

The dishwasher makes excessive noise. The dishes and glasses are covered in a white film or limescale deposits.

The dishes and glasses are streaked or have a bluish tinge.

The crockery has not been dried properly.

The dishes are not clean.

Shut off tap alarm.

(you will hear several short beeps)

(the code AO6 flashes on the display).

Blocked filter alarm

(the code AO5 flashes on the display).

Water loading solenoid valve malfunction alarm

(the code AO2 flashes on the display).

 The plug has not been inserted into the electrical socket

properly, or there is no power in the house.  The dishwasher door has not been shut properly.  A delayed start has been programmed (see Start-up and use).  There is no water in the mains supply.  The water inlet hose is bent (see Installation).  The dishwasher cycle has not yet finished.  The water outlet hose is bent (see Installation).  The drain duct is blocked.  The filter is clogged up with food residues.

 The dishes are rattling against each other or against the

sprayer arms.  The level of the refined salt is low or the dosage setting is not

suited to the hardness of the water (see Rinse aid and salt).  The lid on the salt dispenser is not closed properly.  The rinse aid has been used up or the dosage is too low.  The crockery is made from non-stick material.

 The rinse aid dosage is too high.

 The rinse aid has been used up or the dosage is too low (see

Rinse aid and salt).  The rinse aid dispenser setting is not high enough.  A wash cycle without a drying programme has been selected.  The racks are overloaded (see Loading the racks).  The crockery has not been arranged well.  The sprayer arms cannot move freely.  The wash cycle is too gentle (see Wash cycles).  The detergent has not been measured out correctly or it is not

suited to the type of wash cycle (see Start-up and use).  The filter is dirty or blocked (see Care and maintenance).  The refined salt level is low (see Rinse aid and salt).  Turn on the tap and the appliance will start after a few

minutes.

 The appliance lock has been activated because nothing was

done when the beeps sounded. Switch off the machine using

the ON/OFF button, turn on the tap and switch the machine

back on after 20 seconds by pressing the same button. Re-

programme the machine and restart the wash cycle.  Switch off the machine by pressing the ON/OFF button and

clean the filters (see Maintenance), then switch the

dishwasher back on by pressing the same button. Re-

programme the machine and restart the wash cycle.  Switch off the appliance by pressing the ON/OFF button and

switch it back on after a minute. If the alarm continues, turn

off the water tap to reduce the risk of flooding, remove the

plug from the electrical socket and call Assistance.

Page 24

Assistance

Before calling for Assistance:

• Check whether you can solve the problem on your own (

• Restart the programme to check whether the problem has been solved;

• If this is not the case, contact an authorised Technical Assistance Centre on the telephone number provided on the guarantee certificate.

 Always request the assistance of authorised servicemen.

Notify the operator of:

• the type of problem.

• the appliance model (Mod.).

• the serial number (S/N).

This information can be found on the data plate situated on the internal edge of the stainless steel door (see Description of the appliance).

see Troubleshooting

);

Page 25

Mode demploi

LAVE-VAISSELLE

F R

Français, 25

LVZ 685 PLUS

Sommaire

Installation, 26-27

Mise en place et mise à niveau Raccordements eau et électricité Caractéristiques techniques

Description de lappareil, 28

Vue d’ensemble Bandeau de commandes

Charger les paniers, 29

Panier inférieur Panier à couverts Panier supérieur

Mise en marche et utilisation, 30

Mettre en marche le lave-vaisselle Charger le produit de lavage Options de lavage*

Programmes, 31

Tableau des programmes

Produit de rinçage et sel régénérant, 32

Charger le produit de rinçage Charger le sel régénérant

Entretien et soin, 33

Coupure de l’arrivée d’eau et de courant Nettoyer le lave-vaisselle Eviter les mauvaises odeurs Nettoyer les bras de lavage Nettoyer les filtres Si vous vous absentez pendant une longue période

Précautions et conseils, 34

Sécurité générale Mise au rebut Economies et respect de l’environnement

Anomalies et remèdes, 35

Assistance, 36

Page 26

Installation

 Conservez ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu’il suive toujours l’appareil.

 Lisez attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil.

 En cas de déménagement, transportez l’appareil verticalement; si besoin est, inclinez-le sur le dos.

Mise en place et mise à niveau

1. Déballez l’appareil et assurez-vous qu’il n’a pas

été endommagé pendant le transport. S’il est abîmé, ne le raccordez pas et prenez contact avec votre revendeur.

2. Installez le lave-vaisselle de manière à ce que

les côtés et la paroi arrière touchent aux meubles adjacents ou au mur. L’appareil peut être encastré sous un plan de travail continu* (

Montage

voir feuille de

100

Raccord du tuyau damenée de leau

• A une prise d’eau froide : vissez bien le tuyau d’amenée à un robinet à embout fileté 3/4 gaz; avant de visser, faites couler l’eau jusqu’à ce quelle devienne limpide et dépourvue d’impuretés qui pourraient engorger l’appareil.

• A une prise d’eau chaude : en cas d’installation de chauffage centralisé (radiateurs), le lave-vaisselle peut être alimenté avec de l’eau chaude de réseau ne dépassant pas 60°C. Vissez le tuyau au robinet en procédant comme pour la prise d’eau froide.

12083

121168

148

3. Installez le lave-vaisselle sur un sol plat et rigide. Compensez les irrégularités en vissant ou en dévissant les pieds jusqu’à ce que l’horizontalité de l’appareil soit parfaite (son angle d’inclinaison ne doit pas dépasser 2 degrés). Une bonne horizontalité garantit la stabilité de l’appareil et supprime les vibrations, les bruits et les déplacements.

4. Pour régler, par l'avant, la hauteur des pieds arrière*: vissez ou dévissez, à l'aide d'un tournevis, les vis qui se trouvent dans la partie inférieure avant du lave-vaisselle.

Raccordements eau et électricité

 L’adaptation des installations électriques et les travaux de plomberie de l’installation doivent être effectués par du personnel qualifié.

 Le lave-vaisselle ne doit pas écraser les tuyaux ou le câble d’alimentation électrique.

Les tuyaux d’amenée (A) et d’évacuation (B) de l’eau et le câble d’alimentation électrique peuvent être orientés vers la droite ou vers la gauche pour simplifier l’installation (

voir figure

 Si la longueur du tuyau d’amenée ne suffit pas, adressez-vous à un magasin spécialisé ou à un technicien agréé (  La pression de l’eau doit être comprise entre les valeurs reportées dans le tableau des Caractéristiques techniques (  Faites attention à ce que le tuyau ne soit ni plié ni écrasé.

Sécurité anti-fuite

Pour éviter tout risque d’inondation, le lavevaisselle :

- est équipé d’un dispositif qui coupe l’arrivée de

l’eau en cas d’anomalie ou de fuite à l’intérieur de l’appareil.

- est équipé d’une sécurité

autrement dit équipé d’un tuyau d’amenée de l’eau formé d’un tuyau extérieur transparent et d’un tuyau intérieur rouge : les deux tuyaux supportent des pressions très élevées. En cas de rupture du tuyau intérieur, le tuyau extérieur devient rouge vif et achemine l’eau à la place du tuyau intérieur, pour éviter tout risque de fuites.  Il est très important de contrôler périodiquement l’état du tuyau extérieur : s’il devient rouge vif, il faut le faire changer aussitôt par le service d’assistance technique agréé (

voir Assistance

voir plus bas

Water Stop

voir Assistance

*, il est

* Présent uniquement sur certains modèles.

Page 27

Raccord du tuyau dévacuation de leau

Raccordez le tuyau d’évacuation, sans le plier, à une conduite d’évacuation ayant au moins 4 cm de diamètre. Ou bien accrochez-le au bord d’un évier; l’extrémité libre du tuyau de vidange ne doit pas être plongée dans l’eau.

Un coude* plastique spécial facilite une installation optimale : fixez solidement le coude au mur pour éviter que le tuyau se déplace et déverse l’eau hors du conduit. La portion de tuyau

repérée par la lettre A doit se trouver à une distance du sol comprise entre 40 et 100 cm (

voir figure

 Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Conseils pour le premier lavage

Une fois l’installation terminée et tout de suite avant le premier lavage, remplissez complètement d’eau le réservoir à sel et ajoutez environ 2 kg de

voir Produit de rinçage et sel régénérant

sel (

) : il est tout à fait normal que de l’eau déborde. De même, il est normal qu’après avoir chargé le sel, le voyant SEL* continue à clignoter pendant quelques cycles de lavage.

Ruban anti-condensation*

Après avoir encastré le lave-vaisselle, ouvrez la porte et collez le ruban adhésif transparent sous le plan en bois pour le protéger contre la formation de condensation.

 L’utilisation de tuyaux de rallonge est déconseillé.

Branchement électrique

Avant de brancher la fiche dans la prise de courant, assurez-vous que :

• la prise dispose de mise à la terre et est conforme aux normes;

• la prise est bien apte à supporter la puissance maximale de la machine reportée sur la plaquette signalétique fixée à la contre-porte

voir Description du lave-vaisselle

(

);

• la tension d’alimentation est bien comprise entre les valeurs figurant sur la plaquette signalétique de la contre-porte;

• la prise est bien compatible avec la fiche de l’appareil. Autrement, faites remplacer la fiche par un technicien agréé (

voir Assistance

);

n’utilisez ni rallonges ni prises multiples.

 Après installation de l’appareil, le câble d’alimentation électrique et la prise de courant doivent être facilement accessibles.

 Le câble ne doit être ni plié ni trop écrasé.

 Le câble d’alimentation doit être contrôlé

périodiquement et ne doit être remplacé que par des techniciens agréés (

voir Assistance

Caractéristiques techniques

largeur 59.5 cm

Dimensions

Capacité

Pression eau d’alimentation

Tension d’alimentation

Puissance totale absorbée

Fusible

hauteur 82 cm profondeur 57 cm

12 couverts standard

30 Kpa ÷ !Mpa (0,3 ÷ 10 bar)

Voir étiquette des caractéristiques

Cet appareil est conforme aux Directives Communautaires suivantes :

- 73/23/CEE du 19/02/73 (Basse Tension) et modifications suivantes

- 89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes

-97/17/CE (étiquetage)

* Présent uniquement sur certains modèles.

Page 28

Description de lappareil

Vue densemble

1. Panier supérieur

2. Bras de lavage supérieur

3. Etagères rabattables

4. Réglage hauteur du panier

5. Panier inférieur

6. Bras de lavage inférieur

7. Panier à couverts

8. Filtre lavage

9. Réservoir à sel

10. Bacs produit de lavage et réservoir à

produit de rinçage

11. Plaquette signalétique

Bandeau de commandes

Afficheur

DEPART

Voyant

PRODUIT DE RINCAGE*

Voyant

SEL*

DIFFERE*

AFFICHEUR

Voyant

DEMI-CHARGE *Voyant

Touche

START/RESET

SELECTION

PROGRAMME

Voyant

SECHAGE SUPER*

PRELAVAGE LAVAGE

RINCAGES SECHAGE

Voyant

ON-OFF

Bouton

Touche

ON-OFF

Voyants

DEROULEMENT DU CYCLE

Touche

DEPART

DIFFERE*

Touche

SECHAGE SUPER*

Touche

DEMI-CHARGE

* Présent uniquement sur certains modèles.

Page 29

Charger les paniers

 Avant de charger votre lave-vaisselle, éliminez les déchets plus importants, faire tremper dans l’eau uniquement vos casseroles et poêles particulièrement sales, videz les verres et les coupes de leur contenu. Après avoir chargé votre lave-vaisselle, assurez-vous que les bras de lavage tournent librement.

Panier inférieur

Rangez la vaisselle plus difficile à laver en suivant les

Exemples de chargement

rabattables*.

• Plats et couvercles : sur les côtés du panier.

• Casseroles et saladiers : toujours sens dessus dessous.

• Vaisselle très creuse : en position oblique.

Pour garantir de meilleures performances de lavage et de séchage, la surface du panier inférieur est plus rêche que celle du panier supérieur.

et en vous servant des supports

Panier à couverts

Le panier à couverts peut varier selon le modèle de lavevaisselle.  Ranger les couteaux et les ustensiles de cuisine dans le panier à couverts, pointes tournées vers le bas.

Si le panier est équipé de poignées click clack* ( tirez-les vers le haut ou vers le bas pour régler leur hauteur.

voir figure

Exemples de chargement du panier supérieur

Exemples de chargement du panier inférieur

Pour séparer en deux le corps central* : dégagez la poignée. Les deux ailettes sur les côtés peuvent être séparées et accrochées au panier supérieur ou inférieur. Insérez les deux éléments grillagés* dans le panier pour bien séparer les couverts entre eux : insérez-les dans les fentes, manches tournés vers le bas.

Panier supérieur

Chargez-y la vaisselle fragile et légère : verres, tasses à thé et à café, soucoupes, saladiers bas, casseroles basses peu sales, en suivant les

• Vaisselle légère : rangez-la de manière à ce qu’elle ne risque pas d’être déplacée par les jets d’eau.

• Tasses et tasses à café : placez-les sur les étagères rabattables**.

• Couteaux longs et pointus, couverts de service : placez-les sur les étagères rabattables**.

Réglez la hauteur du panier supérieur

avant entrent elles aussi et refermez les butées (

Exemples de chargement

Pour optimiser le rangement de la vaisselle, vous pouvez régler le panier supérieur en position haute ou basse : ouvrez les butées des glissières du panier à droite et à gauche et sortez le panier; positionnez-le en haut ou en bas, faites-le glisser le long des glissières jusqu’à ce que les roues

voir figure

Etagères rabattables Baby

** Les modèles de lavevaisselle avec Cycle Baby sont fournis équipés d’étagères rabattables spéciales pour le lavage de biberons, bagues et tétines.

Vaisselle nallant pas au lave-vaisselle

• Objets en bois, avec des manches en bois ou en corne ou ayant des parties collées.

• Objets en aluminium, cuivre, laiton ou étain.

• Vaisselle en plastique thermorésistant.

• Porcelaines anciennes ou peintes à la main.

• Argenterie ancienne. Les pièces d’argenterie non ancienne peuvent par contre être lavées avec un programme délicat après s’être assuré qu’elles ne touchent pas à d’autres métaux.

 Avant tout achat de vaisselle et de couverts, nous vous conseillons de vérifier s’ils sont bien lavables au lavevaisselle.

Lavage des poignées*

Pour laver les poignées des paniers, inférieur et supérieur : dégagez les deux bouchons de fixation, sortez les poignées, lavez-les à l’eau courante et fixez-les au panier à l’aide des bouchons.

* Présent uniquement sur certains modèles. ** Leur nombre et leur position varient.

Page 30

Mise en marche et utilisation

Mettre en marche le lave-vaisselle

1. Ouvrez le robinet de l'eau.

2. Appuyez sur la touche ON-OFF : l'afficheur s'allume.

3. Dosez le produit de lavage (voir plus bas).

4. Chargez les paniers (voir Charger les paniers) et fermez la porte.

5. Pour sélectionner le programme souhaité, tournez le bouton SELECTION PROGRAMME dans le sens des aiguilles d'une montre : amenez le repère en face du symbole ou du numéro du programme.

6. Sélectionnez les options de lavage (voir plus bas).

7. Appuyez sur la touche START/RESET pour lancer le programme : un bip de confirmation retentit. Les voyants DEROULEMENT DU CYCLE signalent le stade d'avancement du programme : Prélavage, lavage, rinçage, séchage.

8. A la fin, trois bips retentissent et l'afficheur visualise END. Eteignez l'appareil en appuyant sur la touche ON-OFF, fermez le robinet de l'eau et débranchez la fiche de la prise de courant.

9. Ouvrez la porte et attendez quelques minutes avant de sortir la vaisselle pour éviter de vous brûler. Déchargez les paniers en commençant par celui du bas.

Demo*

L’affichage du message dON indique qu’un programme de démonstration est activé. Pour le désactiver, appuyez simultanément sur les touches START/RESET et ON-OFF, le message dOF sera affiché.

Modification dun programme en cours

Si vous vous êtes trompé, vous pouvez modifier votre sélection de programme à condition que ce dernier ait à peine démarré : gardez la touche START/RESET enfoncée pendant 4 secondes. Après un bip long et trois courts, le voyant DEROULEMENT DU CYCLE s’éteint : sélectionnez le nouveau programme et appuyez sur la touche START/RESET pour le faire démarrer.

Introduire de la vaisselle en cours de lavage

Appuyez sur la touche ON-OFF, ouvrez la porte en faisant attention à la vapeur chaude qui s’échappe et introduisez votre vaisselle. Appuyez à nouveau sur la touche de ON-OFF: le cycle redémarre.

Interruptions accidentelles

En cas d’ouverture de la porte en cours de lavage ou de coupure de courant, le programme s’arrête. Il redémarre du point où il a été interrompu dès que le courant revient ou que vous refermez la porte.

bac A : bac A :

bac A : Produit de lavage

bac A : bac A : bac Bbac B

bac B : Produit de prélavage

bac Bbac B

1. Appuyez sur la touche D pour ouvrir le couvercle C.

2. Pour doser le produit de lavage reportez-vous au tableau

Tableau des

programmes

• en poudre : bacs A et B.

• pastilles : dans le bac A et sur le fond de la cuve, ce qui signifie que si le programme en prévoit 1, placez-la dans le bac A et fermez le couvercle; s’il en

prévoit 2, mettez la deuxième sur le fond de la cuve.

3. Eliminez les résidus de produit de lavage sur les bords du bac et fermez le couvercle jusqu’au déclic.

Options de lavage*

Départ différé

Il est possible de différer de 1 à 24 heures le démarrage du programme :

1. Appuyez sur la touche DEPART DIFFERE : à chaque pression sur la touche, il y a affichage du temps sélectionné et le voyant correspondant au départ différé s’allume;

2. Sélectionnez le programme et appuyez sur la touche START/RESET: après le bip le compte à rebours démarre;

3. A l’expiration du délai d’attente, le voyant s’éteint et le programme démarre.

Pour modifier le délai d’attente et sélectionner un temps inférieur appuyez sur la touche DEPART DIFFERE. Pour l’annuler, appuyez plusieurs fois de suite sur la touche jusqu’à ce que le programme démarre et jusqu’à ce que le voyant DEROULEMENT DU CYCLE correspondant au départ du programme s’allume.

Demi-charge dans le panier supérieur ou inférieur*

Si vous avez une petite vaisselle, vous pouvez choisir le programme demi-charge, vous ferez des économies d’eau, d’électricité et de produit de lavage. Avant de sélectionner ce programme, appuyez sur la touche DEMI-CHARGE : le voyant s’allume et le lavage n’est lancé que dans le panier supérieur. Pensez à ne ranger votre vaisselle que dans le panier supérieur et à réduire de moitié la quantité de produit de lavage.

 Mieux vaut utiliser du produit de lavage en poudre

Charger le produit de lavage

Un bon résultat de lavage dépend aussi d’un bon dosage du produit de lavage, suivez les conseils du fabricant. Un excès de produit de lavage ne lave pas mieux et pollue l’environnement. Pour obtenir des performances de lavage et de séchage optimales, utiliser des produits de lavage en poudre, du liquide de rinçage et du sel.

Séchage super*

Pour obtenir un séchage parfait, appuyez sur la touche SECHAGE SUPER avant de sélectionner le programme. Un bip prolongé signale l'activation de cette fonction, un bip bref indique sa désactivation.

 Si le séchage super est activé, les programmes durent plus

longtemps.

* Présent uniquement sur certains modèles

Page 31

Programmes

Tableau des programmes

 Les lave-vaisselle Ariston sont équipés d’un système automatique de nettoyage des filtres qui peut prolonger la durée des programmes.

 PROGRAMMES AUTO. : grâce à un capteur spécial, ce modèle de lave-vaisselle peut évaluer le degré de salissure et sélectionner

le lavage le plus efficace et le plus économique. La durée des programmes automatiques peut varier du fait de l’intervention du capteur.

 En cas de vaisselle peu sale ou précédemment rincée à l’eau, réduire considérablement la quantité de produit de lavage.

Indications sur le

choix des

programmes

Vaisselle et casseroles très sales (déconseillé pour la vaisselle fragile)

Vaisselle et casseroles normalement sales. Programme standard quotidien.

Lavage écologique à faible consommation d’électricité pour vaisselle et casseroles.

Cycle économique et rapide conseillé en cas de vaisselle peu sale, tout de suite après l’usage.

Programme

Lavage

Super

Normal

Eco

Rapide

Produit de lavage

(A) = bac A (B) = bac B

en poudre Liquide Pastilles

30 g (A)

5 g (B)

30 g (A) 30 ml (A) 1 (A)

25 g (A)

5 g (B)

25 g (A) 25 ml (A) 30’

30 ml (A)

5 ml (B)

25 ml (A)

5 ml (B)

1 (A)

1 (fond de

cuve)

1 (A)

Prélavage Séchage

•

Durée du

programme

(tolérance

±10% )

2 :00’

1 :40’

2 :25’

Lavage préalable dans l’attente de compléter le chargement au repas suivant

Trempage

Cycle de lavage pour l’hygiène des biberons, bagues, tétines lavés en même temps qu’assiettes, tasses, verres et couverts. Charger la vasseille dans le panier supérieur.

Lavage différencié dans les deux paniers délicat dans celui du haut pour verres et cristallerie, énergique dans celui du bas pour les casseroles

Remarque

Pour simplifier le dosage du produit de lavage, sachez que : 1 cuillère à soupe = 15 grammes de poudre = 15 ml de liquide environ 1 cuillère à café = 5 grammes de poudre = 5 ml de liquide environ

Baby

Duo Wash

12'

20 g (A) 20 ml (A)

25 g (A)

5 g (B)

25 ml (A)

5 ml (B)

1 (A)

•

1 :00’

1 :48’

Page 32

Produit de rinçage et sel régénérant

 N’utilisez que des produits de lavage spéciaux lave-vaisselle. N’utilisez pas de sel alimentaire ou industriel.

 Si vous utilisez un produit multifonction (2 en 1, 3 en1, 4 en1, etc.) pas besoin d’ajouter du produit de rinçage mais nous vous conseillons par contre d’ajouter du sel, surtout si votre eau est dure ou très dure. Si vous n’ajoutez ni sel ni produit de rinçage, il est normal que les voyants SEL* et PRODUIT DE RINCAGE* continuent à clignoter.

Charger le produit de rinçage

Le produit de rinçage aide au séchage de la vaisselle car il fait glisser l’eau de la surface et évite ainsi la formation de traces ou de taches. Il faut remplir le réservoir à produit de rinçage :

• dès que vous voyez qu’il est vide à travers l’indicateur optique (H). Indicateur clair : ajoutez du produit de rinçage; indicateur foncé : produit de rinçage suffisant;

• quand le voyant PRODUIT DE RINCAGE* du bandeau se met à clignoter;

1. Ouvrez le réservoir en

tournant le couvercle (G) dans le sens inverse des aiguilles d’une montre.

2. Versez le produit de rinçage sans le faire

déborder. Si cela se

produit, nettoyez aussitôt avec une éponge.

3. Revissez le couvercle.

Ne JAMAIS verser le liquide de rinçage directement à l’intérieur de la cuve.

Réglez la dose de produit de rinçage

Si le résultat du lavage ou du séchage n’est pas satisfaisant, vous pouvez régler la dose de produit de rinçage. A l’aide d’un tournevis agissez sur le dispositif de réglage (F) et amenez-le sur une des 6 positions au choix (il est réglé en usine sur 4) :

• si vous remarquez des traces vaisselle, amenez-le sur des chiffres plus bas (1-3).

• s’il y a des gouttes d’eau ou des taches de calcaire, amenez-le sur des chiffres plus élevés (4-6).

 En cas d’utilisation de pastilles multifonction (2 en 1, 3 en1, 4 en1, etc.) et pour obtenir un meilleur séchage, remplissez tout de même le réservoir et réglez sur la position 2.

bleuâtres sur votre

Charger le sel régénérant

Pour obtenir de bons résultats de lavage, veillez à ce que le réservoir à sel ne soit jamais vide. Le sel régénérant élimine le calcaire présent dans l’eau et évite ainsi qu’il ne se dépose sur la vaisselle. Le réservoir à sel qui se trouve dans la

partie inférieure du lave-vaisselle ( doit être rempli :

• quand le flotteur vert* n’est plus visible à travers le couvercle du sel;

• quand le voyant SEL* du bandeau se met à clignoter;

• si votre appareil est dépourvu de voyant ou de flotteur vert : environ tous les 30 cycles de lavage;

1. Sortez le panier inférieur et dévissez le couvercle du réservoir dans le sens inverse des aiguilles d’une montre.

2. Lors de la première utilisation : remplissez le réservoir d’eau jusqu’au bord.

3. Utilisez l’entonnoir fourni avec l’appareil ( réservoir de sel jusqu’au bord (2 kg environ); il est tout à fait normal que de l’eau déborde.

4. Enlevez l’entonnoir, éliminez les résidus de sel sur le filetage et vissez bien le couvercle pour éviter que du produit de lavage pénètre à l’intérieur du réservoir pendant le lavage (cela pourrait endommager irrémédiablement l’adoucisseur).

 Lors de rajout de sel, démarrez aussitôt un cycle de lavage à vide pour éliminer la solution saline qui a débordé et éviter ainsi toute corrosion.

Régler la dose de sel*

Vous pouvez régler la dose de sel en fonction de la dureté de votre eau, vous pouvez demander ce renseignement à l’organisme distributeur de l’eau potable.

du tableau suivant :

- L’adoucisseur est réglé en usine sur +. En cas d’utilisation de pastilles multifonction (2 en 1, 3 en 1, 4 en1, etc.) remplissez tout de même le réservoir de sel et réglez sur –; si la dureté de l’eau dépasse 60°fH, réglez sur +.

* Présent uniquement sur certains modèles.

voir figure

1. Dévissez le bouchon du réservoir.

2. Tournez la flèche située sur la collerette ( vers – en suivant les indications

) pour remplir le

voir figure

voir Description

) vers + ou

)

Page 33

Entretien et soin

Coupure de larrivée deau et de courant

• Fermez le robinet de l’eau après chaque lavage pour éviter tout risque de fuites.

• Débranchez la fiche de la prise de courant quand vous nettoyez votre appareil et pendant tous vos travaux d’entretien.

Nettoyer le lave-vaisselle

•

Pour nettoyer l’extérieur et le bandeau de commande, utiliser un chiffon humide d’eau non abrasif. N’utiliser ni solvants ni abrasifs.

• Pour nettoyer la cuve intérieure et enlever toute tache, utilisez un chiffon imbibé d’eau additionnée d’un peu de vinaigre.

Eviter les mauvaises odeurs

• Laissez toujours la porte entrouverte pour éviter toute stagnation d’humidité.

• Nettoyez régulièrement les joints d’étanchéité de la porte et des bacs à produits de lavage avec une éponge humide. Vous éviterez ainsi le dépôt de déchets d’aliment qui sont les principaux responsables de la formation de mauvaises odeurs.

Nettoyer les bras de lavage

Il peut arriver que des déchets restent collés aux bras de lavage et bouchent les orifices de sortie de l’eau : mieux vaut les contrôler de temps en temps et les nettoyer avec une petite brosse non métallique.

Nettoyer les filtres

Les filtres débarrassent l’eau de lavage des résidus d’aliment et la remettent en circulation : pour obtenir de bons résultats de lavage, il faut les nettoyer.

 Nettoyez les filtres régulièrement.

 Après le nettoyage, vérifiez que le groupe filtrant

ait été correctement monté.

 Ne pas utiliser le lave-vaisselle sans filtres ou avec filtre mal fixé.

1. Sortez les filtres en tirant la poignée vers le haut.

2. Nettoyer les filtres :

• après chaque lavage, débarrassez le

nettoyer, servez-vous d’une petite brosse non métallique.

3. Remontez le groupe filtrant et remettez-le à sa place en suivant dans l’ordre les mouvements 1 et 2, illustrés (voir figure) jusqu’au déclic.

plat semi-circulaire A et le gobelet B (tirez sur la poignée pour les dégager) des déchets plus importants et rincez-les à l’eau courante.

• nettoyez soigneusement, une fois par mois, tout le groupe filtrant : plat semi-circulaire A, gobelet B et filtre cylindrique C (pour le sortir tournez-le dans le sens inverse des aiguilles d’une montre). Pour le

Si vous vous absentez pendant une longue période

• Effectuez un lavage à vide

• Débranchez les raccordements électriques et hydrauliques.

• Laissez la porte entrouverte.

Page 34

Précautions et conseils

 Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces avertissements sont fournis pour des raisons de sécurité, il faut les lire attentivement.

Sécurité générale

• Cet appareil est conçu pour un usage de type non professionnel à l’intérieur d’une habitation.

• Cet appareil est destiné au lavage de vaisselle à usage domestique, il ne doit être utilisé que par des adultes et selon les instructions reportées dans cette notice.

• N’installez pas l’appareil à l’extérieur, même dans un emplacement protégé, car il est extrêmement dangereux de l’exposer à la pluie et aux orages.

• Ne touchez pas au lave-vaisselle pieds nus.

• Ne tirez jamais sur le câble pour débrancher la fiche de la prise de courant.

• Fermez le robinet de l’eau et débranchez la fiche de la prise de courant avant d’effectuer tous travaux de nettoyage et d’entretien.

• En cas de panne, n’essayez en aucun cas d’accéder aux mécanismes internes pour tenter de la réparer.

• Ne touchez jamais à la résistance.

• Ne pas s’appuyer à la porte ouverte ou s’y asseoir : l’appareil pourrait basculer.

• Gardez les produits de lavage et de rinçage hors de la porte des enfants.

• Les emballages ne sont pas des jouets pour enfants.

Enlèvement des appareils ménagers usagés

La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la ''poubelle barrée'' est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

Economies et respect de lenvironnement

Faire des économies d’eau et d’électricité

• Ne faites fonctionner votre lave-vaisselle que quand il est rempli au maximum de sa capacité. Dans l’attente de remplir votre machine, lancez le cycle de Trempage pour éviter la formation de mauvaises odeurs (

Programmes

• Sélectionnez un programme adapté au type de vaisselle et à son degré de salissure, consultez pour cela le

programmes

- pour de la vaisselle normalement sale, choisissez le programme Eco (économique), il limite la quantité d’eau et d’électricité utilisées.

- pour une quantité réduite de vaisselle, choisissez l’option Demi-charge (

marche et utilisation

• Si votre contrat de fourniture d’électricité prévoit des tranches horaires à prix réduit, effectuez vos lavages pendant ces heures creuses. L’option Départ différé* (

marche et utilisation

organiser vos lavages dans ce sens.

Produits de lavage sans phosphates, sans chlore et aux enzymes

• Il est vivement conseillé d’utiliser des produits de lavage sans phosphates et sans chlore, plus indiqués pour la protection de l’environnement.

• Les enzymes développent une action particulièrement efficace à des températures avoisinant 50°C, les produits de lavage aux enzymes permettent donc de sélectionner des lavages à de basses températures et d’obtenir les mêmes résultats qu’à une température de 65°C.

• Pour bien doser le produit de lavage, tenez compte des indications du fabricant, de la dureté de votre eau, de la quantité de vaisselle et de son degré de salissure pour éviter tout gaspillage. Bien que biodégradables, les produits de lavage contiennent des éléments qui altèrent l’équilibre de la nature.

Tableau des

voir Mise en

) peut vous aider à

voir

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

* Présent uniquement sur certains modèles.

Page 35

Anomalies et remèdes

Si votre appareil présente des anomalies de fonctionnement, procédez aux contrôles suivants avant de prendre contact avec le service d’assistance technique (

voir Assistance

). Certaines anomalies sont signalées par des codes spéciaux qui se mettent à clignoter sur l’afficheur : prenez note des codes qui clignotent avant de faire appel au service d’assistance technique.

Anomalies Causes / Solutions possibles :

Le lave-vaisselle ne démarre pas.

Il ny a pas darrivée deau.

Le lave-vaisselle ne vidange pas.

Le lave-vaisselle est bruyant. La vaisselle et les verres présentent des dépôts de calcaire ou une couche blanchâtre.

La vaisselle et les verres présentent des traces blanches ou des reflets bleuâtres.

La vaisselle nest pas bien séchée.

La vaisselle nest pas propre.

Alarme robinet fermé. (des bips sont émis)

(le code A06 clignote sur lafficheur).

Alarme filtres bouchés

(le code A05 clignote sur lafficheur).

Alarme électrovanne darrivée de leau en panne

(le code A02 clignote sur lafficheur).

 La fiche nest pas bien branchée dans la prise ou il y a une

coupure de courant.  La porte du lave-vaisselle nest pas bien fermée.  Un Départ différé (voir Mise en marche et utilisation) a été sélectionné.  Il y a une coupure deau.  Le tuyau darrivée de leau est plié (voir Installation).

 Le programme nest pas encore terminé.  Le tuyau de vidange est plié (voir Installation).  Lévacuation de lévier est bouchée.  Le filtre est bouché par des déchets de nourriture.  La vaisselle sentrechoque ou butte contre les bras de lavage.  Il manque du sel régénérant ou son réglage nest pas adapté à la

dureté de leau (voir Produit de rinçage et sel).  Le couvercle du réservoir à sel nest pas bien fermé.  Il ny a plus de produit de rinçage ou son dosage est insuffisant.  La vaisselle est en matériau antiadhésif.

 Le dosage du produit de rinçage est excessif.

 Il ny a plus de produit de rinçage ou son dosage est insuffisant

(voir Produit de rinçage et sel).  Le réglage du produit de rinçage nest pas approprié.  Vous avez sélectionné un programme sans séchage.  Les paniers sont trop chargés (voir Charger les paniers).  La vaisselle nest pas bien rangée.  Les bras de lavage ne tournent pas librement.  Le programme de lavage nest pas assez puissant (voir

Programmes).  Le produit de lavage nest pas bien dosé ou nest pas approprié

(voir Mise en marche et utilisation).  Le filtre est sale ou bouché (voir Entretien et soin).  Il manque du sel régénérant (voir Produit de rinçage et sel).  Ouvrez le robinet, lappareil se mettra en marche au bout de

quelques minutes.

 Lappareil sest bloqué car vous navez pas donné suite aux bips

davertissement. Eteignez lappareil à laide de la touche

ON/OFF, ouvrez le robinet et au bout de 20 secondes rallumez

en appuyant à nouveau sur la même touche. Reprogrammez

lappareil et remettez-le en marche.  Eteignez lappareil à laide de la touche ON/OFF et nettoyez les

filtres (voir Entretien), puis rallumez en appuyant à nouveau sur

la même touche. Reprogrammez lappareil et remettez-le en

marche.  Eteignez lappareil à laide de la touche ON/OFF et rallumez au

bout dune minute. Si lalarme continue, fermez le robinet de

leau pour éviter tout risque dinondation, débranchez la fiche de

la prise de courant et prenez contact avec le service

dassistance technique.

Page 36

Service

Avant d'appeler le service après-vente :

• Vérifiez si vous ne pouvez pas résoudre vousmême le problème (voir Anomalies et remèdes).

• Remettez le programme en marche pour contrôler si l'inconvénient a disparu.

• Autrement, contactez le service d'Assistance technique agréé au numéro de téléphone indiqué sur le certificat de garantie.

 Ne vous adressez jamais à des techniciens non agréés.

Communiquer :

• le type de panne

• le modèle de la machine (Mod.)

• le numéro de série (S/N)

Vous trouverez ces renseignements sur l'étiquette signalétique appliquée sur le côté de la porte inox (voir Description du lave-vaisselle).

Page 37

Bedienungsanleitung

GESCHIRRSPÜLER

D E

Deutsch, 37

LVZ 685 PLUS

Inhaltsverzeichnis

Installation, 38-39

Positionierung und Nivellierung Wasser- und Elektroanschlüsse Technische Daten

Beschreibung Ihres Geschirrspülers, 40

Geräteansicht Bedienblende

Beschickung der Körbe, 41

Unterkorb Besteckkorb Oberkorb

Start und Inbetriebnahme, 42

So starten Sie Ihren Geschirrspüler Einfüllen des Spülmittels Spüloptionen*

Spülprogramme, 43

Programmtabelle

Klarspüler und Regeneriersalz, 44

Einfüllen des Klarspülers Einfüllen des Regeneriersalzes

Reinigung und Pflege, 45

Abstellen der Wasser- und Stromversorgung Reinigung des Geschirrspülers Vermeidung von Geruchsbildung Reinigung der Sprüharme Reinigung der Filtersiebe Was tun, bevor Sie für längere Zeit verreisen

Vorsichtsmaßregeln und Hinweise, 46

Allgemeine Sicherheit Entsorgung von Elektroaltgeräten Energie sparen und Umwelt schonen

Störungen und Abhilfe, 47

Kundendienst, 48

Bevor Sie sich an den Kundendienst wenden

Page 38

Installation

 Es ist äußerst wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder Übergabe an einen anderen Benutzer das Gerät stets begleitet.

 Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

 Im Falle eines Umzugs sollte das Gerät möglichst in vertikaler Position transportiert werden, falls erforderlich, neigen Sie das Gerät zur Rückseite hin.

Positionierung und Nivellierung

1. Nehmen Sie das Verpackungsmaterial ab und prüfen

Sie Ihr Gerät auf eventuelle Transportschäden. Schließen Sie das Gerät im Falle einer Beschädigung bitte nicht an, sondern fordern Sie den Kundendienst an.

2. Stellen Sie das Gerät so auf, dass es mit den

Seitenteilen oder mit der Rückwand an den anliegenden Möbeln oder an der Wand anlehnt. Das Gerät kann auch unter einer durchlaufenden Arbeitsplatte eingebaut werden* (

Montageanleitung

3. Stellen Sie den Geschirrspüler auf einem ebenen

und festen Boden auf. Gleichen Sie eventuelle Unebenheiten durch Anziehen oder Lösen der Stellfüße aus, bis das Gerät eben steht (eine Neigung von 2 Grad darf nicht überschritten werden). Eine präzise Nivellierung verleiht dem Gerät die erforderliche Stabilität, durch die Vibrationen, Betriebsgeräusche und ein Verrücken des Gerätes vermieden werden.

siehe

Der Wasserzulaufschlauch (A), der Wasserablaufschlauch (B) und das Netzkabel können sowohl nach rechts als auch nach links ausgerichtet werden, wodurch eine optimale Installation gewährleistet wird (

siehe Abbildung

Anschluss des Zulaufschlauchs

• An einen Kaltwasserhahn: Schrauben Sie den Wasserzulaufschlauch fest an einen mit ¾“Gewindeanschluss versehenen Hahn; bevor Sie ihn jedoch anschrauben, lassen Sie Wasser auslaufen, bis klares Wasser austritt, um das Gerät vor Verstopfen durch Unreinheiten zu bewahren.

• An einen Warmwasserhahn: Im Falle einer Zentralheizungsanlage kann der Geschirrspüler auch durch heißes Leitungswasser gespeist werden, vorausgesetzt dass die Temperatur 60°C nicht übersteigt. Schrauben Sie den Schlauch an den Wasserhahn, so wie für den Anschluss an den Kaltwasserhahn beschrieben.

 Sollte der Zulaufschlauch nicht lang genug sein, dann wenden Sie sich bitte an einen Fachhändler oder an einen autorisierten Techniker (

Kundendienst

 Der Wasserleitungsdruck muss innerhalb der in der Tabelle der technischen Daten ( angegebenen Werte liegen.  Der Schlauch darf nicht eingeklemmt oder abgeknickt werden.

siehe

siehe unten

)

Schutz vor Überschwemmungen

4. Regulieren Sie die Höhe der hinteren Stellfüße von vorne*: Schrauben Sie die sich im unteren Teil des Geschirrspülers befindlichen Schrauben mit einem Schraubenzieher heraus bzw. hinein.

Wasser- und Elektroanschlüsse

 Die Anpassung der Elektro- und Wasseranlagen zur Installation des Gerätes darf nur durch Fachpersonal erfolgen.

 Der Geschirrspüler darf nicht auf Rohrleitungen oder auf dem Netzkabel aufstützen.

100

12083

121168

148

Um Überschwemmungen auszuschließen, wurde der Geschirrspüler:

- mit einem System versehen, dank dessen der

Wasserzulauf bei Anomalien oder internem Wasserverlust unterbrochen wird;

- mit einem

d.h. er ist mit einem Wasserzulaufschlauch bestückt, der aus einem durchsichtigen Außenschlauch und einem roten Innenschlauch besteht; beide Schläuche halten einem äußerst hohen Wasserdruck stand. Bei Beschädigung des Innenschlauchs verfärbt sich der Außenschlauch leuchtend rot und leitet das Wasser, anstelle des Innenschlauchs, in den Geschirrspüler, wodurch Austreten von Wasser vermieden wird.  Es ist äußerst wichtig, den Außenschlauch regelmäßig zu kontrollieren. Hat er eine leuchtend rote Farbe angenommen, muss er schnellstmöglich durch das Kundendienstpersonal ausgetauscht werden (

*Nur an einigen Modellen

Water Stop

siehe Kundendienst

*-Schutzsystem ausgerüstet,

Page 39

Anschluss des Ablaufschlauchs

Schließen Sie den Ablaufschlauch, ohne ihn zu krümmen, an eine Ablaufleitung mit Mindestdurchmesser von 4 cm an. Oder hängen Sie ihn in ein Becken oder eine Wanne ein; das freie Ablaufschlauchende darf nicht unter Wasser bleiben.

Der spezielle

Kunststoffbügel* erleichtert Ihnen eine optimale Anbringung. Befestigen Sie den Kunststoffbügel so an der Mauer, dass er nicht verrutscht und somit kein Wasser außerhalb des Ablaufs austritt.

Der mit dem Buchstaben A versehene Schlauchteil muss auf einer Höhe von 40 - 100 cm vom Boden liegen (

Abbildung

 Es sollten keine Verlängerungsschläuche verwendet werden.

siehe

Stromanschluss

Vor Einfügen des Netzsteckers in die Steckdose ist sicherzustellen, dass:

• die Steckdose über eine normgerechte Erdung

verfügt;

• die Netzsteckdose die auf dem Typenschild

(befindlich auf der Innentür) angegebene max. Leistungsaufnahme des Gerätes trägt (

Beschreibung Ihres Geschirrspülers

• die Versorgungsspannung den auf dem

Typenschild (auf der Innentür) vermerkten Werten entspricht;

siehe

);

 Das Netzkabel muss regelmäßig kontrolliert und darf nur durch autorisierte Techniker ausgetauscht werden

siehe Kundendienst

(

 Der Hersteller übernimmt keinerlei Haftung, sollten diese Vorschriften nicht genau beachtet werden.

Hinweise zur ersten Inbetriebnahme

Füllen Sie nach der Installation des Gerätes und direkt vor dem ersten Spülgang den Salzbehälter ganz mit Wasser und fügen Sie ca. 2 kg Salz hinzu (

Klarspüler und Regeneriersalz

dass Wasser austritt. Es ist ebenfalls ganz normal, dass nach Einfüllen des Salzes die Kontrollleuchte der SALZNACHFÜLLANZEIGE* noch für einige weitere Spülgänge blinkt.

): Es ist völlig normal,

siehe

Kondensationsschutzstreifen*

Öffnen Sie nach dem Einbau des Geschirrspülers die Gerätetür und bringen Sie den transparenten Klebestreifen unter dem Holzbord an, um es vor eventuellem Kondenswasser zu schützen.

Technische Daten

Breite 59.5 cm

Abmessungen

Fassungsvermögen

Wasserversorgungsdruck

Versorgungsspannung

Maximale Leistungsaufnahme

Schmelzsicherung

Höhe 82 cm Tiefe 57 cm

12 Maßgedecke

30 KPa÷1MPa (0,3 ÷10 bar)

4.3 psi – 145 psi

Siehe Typenschild

• die Steckdose mit dem Netzstecker des Gerätes

kompatibel ist. Andernfalls muss der Netzstecker seitens eines autorisierten Technikers ausgetauscht werden ( verwenden Sie bitte keine Verlängerungen oder Vielfachstecker.

 Der Netzstecker, das Netzkabel und die Steckdose sollten bei installiertem Gerät leicht zugänglich sein.

 Das Netzkabel darf nicht gebogen bzw. eingeklemmt werden.

siehe Kundendienst

*Nur an einigen Modellen

Dieses Gerät entspricht folgenden EG-Richtlinien:

- 73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen;

- 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen.

- 97/17/EG (Etikettierung)

Page 40

Beschreibung Ihres Geschirrspülers

Geräteansicht

1. Oberkorb

2. Oberer Sprüharm

3. Hochklappbare Ablagen

4. Einstellung der Korbhöhe

5. Unterkorb

3 2

6. Unterer Sprüharm

7. Besteckkorb

8. Spülsiebe

9. Salzbehälter

10. Spülmittelkammern und Klaspülerbehälter

11. Typenschild

Bedienblende

Display

KLARSPÜLER-

Nachfüllanzeige

SALZ-

Nachfüllanzeige

DISPLAY

Kontrollleuchte

STARTZEITVORWAHL

START/RESET

Kontrollleuchte

HALBE FÜLLUNG OBERKORB*

Taste

Knopf

PROGRAMM-

WÄLHER

Kontrollleuchte

EXTRA TROCKEN*

VORSPÜLEN SPÜLEN KLARSPÜLEN

TROCKNEN

Kontrollleuchte

ON-OFF

Taste

ON-OFF

SPÜLPHASEN-

Anzeigeleuchten

STARTZEITVORWAHL*

Taste

EXTRA TROCKEN*

Taste

HALBE FÜLLUNG*

*Nur an einigen Modellen

Page 41

Beschickung der Körbe

 Bevor Sie das Geschirr in den Geschirrspüler einräumen, befreien Sie es von den Speiserückständen, weichen Sie verkrustete Töpfe und Pfannen nur in klarem Wasser ein, entleeren Sie Gläser und Schalen von Getränkeresten. Stellen Sie nach Einräumen des Geschirrs sicher, dass sich die Sprüharme frei bewegen können.

Unterkorb

Ordnen Sie das schwerer zu reinigende Geschirr gemäß den

Beschickungs-Beispielen

klappbaren Ablagen ein*.

• Servierteller und Deckel: am Rand des Geschirrkorbes.

• Töpfe, Salatschüsseln: immer umgestülpt.

• Sehr tiefe Geschirrteile: in Schrägstellung. Zur Gewährleistung besserer Leistungen und Trocknung, ist die Oberfläche des Unterkorbes rauher konzipiert, als die des Oberkorbs.

und unter Verwendung der

Besteckkorb

Der Besteckkorb kann unterschiedlicher Ausführung sein, je nach Geschirrspülermodell.  Messer und spitze Küchengegenstände sollten stets mit nach unten gerichteten Spitzen in den Besteckkorb eingeordnet werden.

Verfügt der Korb über „KlickKlack“-Griffe* ( dann verstellen Sie diese nach unten oder oben, um die Höhe einzustellen.

siehe Abbildung

Beschickungsbeispiele für den Oberkorb

Beschickungsbeispiele für den Unterkorb

Um den zentralen Korpus* zu teilen, ziehen Sie den Griff ab. Die beiden seitlichen Flügel* können abgenommen, und in den Ober- oder Unterkorb eingehängt werden.Die beiden gitterförmigen Teile* werden auf den Besteckkorb gesetzt, um das Besteck getrennt zu halten. Stecken Sie sie in die Schlitze mit nach unten gerichteten Griffen.

Oberkorb

Räumen Sie in diesen empfindliches und leichtes Geschirr ein, wie Gläser, Tee- und Mokkatassen, Untertassen, flache Schüsseln, Pfannen, flache, nur leicht verschmutzte Töpfe gemäß den

• Leichtes Geschirr: Ordnen Sie dieses so ein, dass es

vom Wasserstrahl nicht umgeworfen werden kann.

• Tassen und Mokkatassen: auf den hochklappbaren

Ablagen**.

• Lange und spitze Messer, Servierbesteck: auf den

hochklappbaren Ablagen**.

Höheneinstellung des Oberkorbes

Um das Einordnen des Geschirrs zu vereinfachen, kann

über die Führungen nach hinten gleiten und schieben Sie hierbei auch die Vorderräder ein; schließen Sie die Arretierstifte (

Beschickungsbeispielen

siehe Abbildung

der Oberkorb je nach Bedarf in Hoch- oder Niedrigstellung eingeschoben werden. Öffnen Sie den rechten und linken Arretierstift der Korbführungen und ziehen Sie den Korb heraus; schieben Sie ihn in Hoch- oder Niedrigstellung ein; lassen Sie ihn

Hochklappbare Ablagen Baby**

Bei den Geschirrspülermodellen, die einen Spülzyklus “Baby” vorsehen, werden entsprechende hochklappbare Ablagen mitgeliefert, auf die Babyflaschen, Sauger und Schnuller gegeben werden können.

Nicht geschirrspülergeeignetes Geschirr

• Gegenstände aus Holz, mit Holzgriffen, aus Horn, oder mit geleimten Teilen.

• Gegenstände aus Aluminium, Kupfer, Messing, Zinn.

• Nicht hitzefestes Geschirr aus Kunststoff.

• Antikes, oder handbemaltes Porzellan.

• Antike Silberwaren. Nicht antike Silberwaren dagegen können im Geschirrspüler gespült werden. Stellen Sie ein sanftes Programm ein, und vermeiden Sie den Kontakt mit anderem Metall.

 Achten Sie beim Kauf von Geschirr und Besteck darauf, dass es spülmaschinenfest ist.

Reinigung der Griffe*

Zur Reinigung der Ober- und Unterkorbgriffe ziehen Sie die beiden Befestigungsstöpsel heraus, nehmen die Griffe ab und reinigen Sie diese unter fließendem Wasser. Befestigen Sie sie abschließend wieder mittels der Stöpsel am Korb.

* Nur an einigen Modellen. ** In unterschiedlicher Anzahl und Platzierung.

Page 42

Start und Inbetriebnahme

So starten Sie Ihren Geschirrspüler

1. Öffnen Sie den Wasserhahn.

2. Drücken Sie die Taste ON-OFF: Das Display schaltet sich ein.

3. Dosieren Sie das Spülmittel (siehe unten).

4. Befüllen Sie die Geschirrkörbe (siehe Beschickungsbeispiele) und schließen Sie die Gerätetür.

5. Wählen Sie ein Programm aus, indem Sie den Schalterknopf PROGRAMMWAHL im Uhrzeigersinn drehen: Stellen Sie die sich auf dem Knopf befindliche Bezugskerbe auf die Programmnummer bzw. das Programmsymbol.

6. Wählen Sie die Spüloptionen (siehe unten).

7. Setzen Sie das Programm durch Drücken der Taste START/RESET in Gang. Es ertönt ein kurzes BestätigungsTonsignal. Die SPÜLPHASEN-Anzeigeleuchten zeigen den Programmstand an: Vorspülen, Spülen, Klarspülen, Trocknen.

8. Abschließend vernehmen Sie drei kurze Signaltöne und auf dem Display erscheint die Anzeige END. Schalten Sie das Gerät mittels der Taste ON-OFF aus, schließen Sie den Wasserhahn und ziehen Sie den Stecker aus der Steckdose.

9. Öffnen Sie die Gerätetür und warten Sie einige Minuten, bevor Sie das Geschirr herausnehmen. Sie könnten sich daran verbrennen. Entleeren Sie die Körbe, beginnen Sie mit dem Unterkorb.

Demo*

Die Anzeige dON auf dem Display ist ein Zeichen dafür, dass der Vorführmodus eingestellt ist. Um diesen zu deaktivieren drücken Sie gleichzeitig die Tasten START/ RESET und ON-OFF, daraufhin erscheint die Anzeige dOF.

Änderung eines laufenden Programms

Sollten Sie irrtümlich ein falsches Programm gewählt haben, dann kann es noch geändert werden, vorausgesetzt, es wurde gerade erst in Gang gesetzt. Halten Sie die Taste START/RESET für mindestens 4 Sekunden gedrückt. Nach einem langen und 3 kurzen Bip-Tönen erlischt die SPÜLPHASEN-Anzeigeleuchte: Wählen Sie das neue Programm, und setzen Sie es durch Druck auf die Taste START/RESET in Gang.

Hinzufügen von weiterem Geschirr

Drücken Sie die ON-OFF-Taste, öffnen Sie die Gerätetür, Vorsicht, es könnte heißer Dampf austreten, und räumen Sie das Geschirr ein. Drücken Sie die ON-OFF-Taste erneut: Das Spülprogramm läuft weiter.

Unbeabsichtigtes Unterbrechen eines Spülprogramms

Wird während des Spülgangs die Gerätetür geöffnet, oder sollte ein Stromausfall stattfinden, wird der Spülgang unterbrochen. Wird die Gerätetür geschlossen, oder setzt der Stromkreislauf wieder ein, läuft das Programm dort weiter, wo es unterbrochen wurde.

Einfüllen des Spülmittels

Ein gutes Spülergebnis hängt auch von einer korrekten Spülmitteldosierung gemäß der Angabe der Herstellerfirma ab. Eine zu hohe Dosierung ist nicht gleichzusetzen mit einem besseren Spülergebnis, man belastet dadurch nur

die Umwelt.  Die besten Spül- und Trockenergebnisse erhalten Sie nur durch Einsatz von Spülmitteln in Pulverform, flüssigen Klarspülern und Salz. Kammer A: Spülmittel für den Hauptspülgang Kammer B: Spülmittel für den Vorspülgang

es dagegen 2 Tabs, dann geben Sie den zweiten Tab auf den Geräteboden.

3. Entfernen Sie eventuelle Spülmittelrückstände von den Kanten der Kammern und schließen Sie den Deckel so, dass er einrastet.

1. Öffnen Sie den Deckel C und drücken Sie die Taste D.

2. Hinsichtlich der Dosierung verweisen wir auf die

Programmtabelle

• Spülpulver: Kammern A und B.

• Spültabs: Kammer A und Geräteboden; erfordert das Spülprogramm 1 Tab, geben Sie diesen in Kammer A und schließen den Deckel. Erfordert

Spüloptionen

Startzeitvorwahl

Der Start des Spülprogramms kann um 1 bis 24 Std. verschoben werden.

1. Drücken Sie die Taste STARTZEITVORWAHL. Ein jeder Druck verzögert den Start um 1 Stunde; die der gewählten Zeit entsprechende Kontrollleuchte leuchtet auf.

2. Wählen Sie das Spülprogramm und drücken Sie die Taste START/RESET. Nach einem kurzen Bip-Ton setzt sich die rücklaufende Zeitrechnung in Gang.

3. Ist die Zeit abgelaufen, erlischt die Anzeigeleuchte und das Spülprogramm startet. Zur Änderung der Startzeit und Wahl eines früheren Starts drücken Sie die Taste STARTZEITVORWAHL. Um sie zu löschen drücken Sie die Taste so oft, bis das Programm startet und die dem Anfang desselben entsprechende SPÜLPHASENANZEIGELEUCHTE aufleuchtet.

Halbe Gerätefüllung im Ober- oder Unterkorb*

Haben Sie nur wenig Geschirr zu spülen, wählen Sie den Spülgang "Halbe Füllung". Sie sparen Wasser, Strom und Spülmittel. Drücken Sie vor der Wahl des Spülprogramms die Taste HALBE FÜLLUNG. Die Kontrollleuchte leuchtet daraufhin auf und es wird ein Spülgang nur für den Oberkorb oder nur für den Unterkorb aktiviert. Achten Sie darauf, nur den Ober- oder Unterkorb zu füllen und nur die Hälfte des Spülmittels einzugeben.

In diesem Fall empfiehlt sich der Einsatz von Spülpulver.

Extratrocken*

Für ein perfektes Trocknen des Geschirrs drücken Sie die Taste EXTRATROCKEN vor der Programmwahl. Ein längeres akustisches Signal gibt an, dass diese Option aktiviert wurde; ein kurzer Signalton meldet dagegen, dass sie ausgeschaltet wurde.

Mit der Option Extratrocknen dauern die Programme

länger.

*Nur an einigen Modellen

Page 43

Spülprogramme

Programmtabelle

Die Ariston-Geschirrspüler sind mit einem automatischen Siebfilter-Reinigungssystem ausgestattet, die Dauer der

Spülprogramme könnte hierdurch verlängert werden.

 AUTOMATIK-PROGRAMME: Dieses Geschirrspülgerät ist mit einem Spezialfühler ausgestattet, der in der Lage ist, den

Verschmutzungsgrad zu erfassen, diesen auszuwerten und demnach das effektiv und wirtschaftlich geeignetste Spülprogramm einzustellen. Die Dauer der Automatik-Programme kann wegen des Ansprechens des Sensors variieren.

 Für nur leicht verschmutztes Geschirr, oder für Geschirr, das vorher unter laufendem Wasser abgespült wurde, kann die

Spülmittelmenge erheblich reduziert werden.

Hinweise zur

Programmwahl

Stark verschmutztes Geschirr, Töpfe und Pfannen (nicht geeignet für empfindliches Geschirr).

Normal verschmutztes Geschirr und Töpfe. Normaler täglicher Abwasch

Öko-Programm mit niedrigem Energieverbrauch, geeignet für Geschirr und Töpfe.

Kurzes Sparprogramm für nur leicht verschmutztes, sofort nach dem Gebrauch gespültes Geschirr

Spülpro-

gramm

Intensiv

Normal

Automatik

Kurz

Spülmittel (A) = Dosierkammer A (B) = Dosierkammer B

Vorspülen Trocknen

in pulverform flüssig Tabs

30 gr (A)

5 gr (B)

30 gr (A) 30 ml (A) 1 (A) • • 1:40’

25 gr (A)

5 gr (B)

25 gr (A) 25 ml (A) 30’

30 ml (A)

5 ml (B)

25 ml (A)

5 ml (B)

1 (A)

1 (Geräte-

boden)

1 (A) • • 2:25’

• • 2:00

Program-

mdauer

(Toleranz

±10%)

Abspülen des Geschirrs, das erst später, zusammen mit weiterem Geschirr, gespült werden soll.

Hygieneprogramm für Babyflaschen, Sauger und Schnuller zusammen mit Tellern, Tassen, Gläsern und Besteck. Es wird nur im Oberkorb gespült.

Unterschiedliches Programm für die beiden Körbe: schonend für Kristallgläser und Gläser im oberen Korb; intensiv für Töpfe und Pfannen im unteren Korb.

Einweichen

Baby

Duo Wash

12'

20 gr (A) 20 ml (A) 1:00'

25 gr (A)

5 gr (B)

25 ml (A)

5 ml (B)

1 (A) • • 1:48’

Hinweis

Zur Vereinfachung der Spülmitteldosierung berücksichtigen Sie bitte Folgendes: 1 Esslöffel = ca. 15 gr Spülpulver = ca. 15 ml Flüssigspülmittel 1 Teelöffel = ca. 5 gr Spülpulver = ca. 5 ml Flüssigspülmittel

Page 44

Klarspüler und Regeneriersalz

 Verwenden Sie bitte nur Spezialspülmittel für Geschirrspüler. Verwenden Sie bitte kein Kochsalz oder Industriesalz.

 Sollten Sie ein Multifunktionsprodukt des Typs 2in1, 3in1, 4in1, etc. verwenden, ist ein Hinzufügen von weiterem Klarspüler nicht erforderlich. Der Zusatz von Regeneriersalz ist jedoch ratsam, besonders bei hartem oder sehr hartem Wasser. Da weder Salz noch Klarspüler eingefüllt wird, ist es ganz normal, dass die SALZNACHFÜLLANZEIGE* und die KLARSPÜLERNACHFÜLLANZEIGE* laufend blinken.

Einfüllen des Klarspülers

Der Klarspüler fördert das Trocknen des Geschirrs, da das Wasser von der Geschirroberfläche abläuft; es verbleiben weder Streifen noch Flecken. Der Klarspülerbehälter muss aufgefüllt werden:

• wenn Sie anhand des Sichtfensters (H) sehen, dass er leer ist. Klares Sichtfenster: Klarspüler nachfüllen; dunkles Sichtfenster: Klarspüler noch ausreichend;

• wenn auf der Bedienblende die KLARSPÜLERNACHFÜLLANZEIGE* blinkt.

1. Behälter durch Drehen

Füllen Sie den Klarspüler NIEMALS direkt ins Innere des Geschirrspülers.

des Stöpsels (G) gegen den Uhrzeigersinn öffnen.

2. Klarspüler einfüllen, er darf nicht überlaufen. Andernfalls sofort mit

einem Schwamm abwischen.

3. Stöpsel wieder aufschrauben.

Klarspülerdosierung

Sollte das Spül- oder Trockenergebnis unzufrieden stellend sein, kann die Klarspülerdosierung neu eingestellt werden. Drehen Sie den Regler (F) mit Hilfe eines Schraubenziehers auf eine der 6 Einstellungen (werkseitig eingestellt auf 4):

• Weist das Geschirr bläuliche Streifen auf, drehen Sie den Regler auf eine niedrige Einstellung (1-3).

• Befinden sich Wassertropfen oder Kalkflecken darauf, drehen Sie den Regler auf höhere Einstellungen (4-6).

 Sollten Sie Multifunktionstabs (2in1, 3in1, 4in1,etc.) verwenden und ein noch intensiveres Trocknen wünschen, empfiehlt es sich, den Klarspülerbehälter doch zu füllen und ihn auf 2 einzustellen.

Einfüllen des Regeneriersalzes

Um ein optimales Spülergebnis zu gewährleisten, sollte der Salzbehälter niemals leer sein. Durch das Regeneriersalz wird das Wasser entkalkt; demnach setzt sich kein Kalk auf Ihrem Geschirr ab. Der Salzbehälter befindet sich im Geschirrspülerboden

siehe Beschreibung

(

• Wenn der grüne Schwimmer* durch den Salzstöpsel hindurch nicht sichtbar ist;

• wenn auf der Bedienblende die SALZNACHFÜLLANZEIGE* blinkt.

• Bei Fehlen einer Salznachfüllanzeige oder eines grünen Schwimmers: ca. alle 30 Spülgänge.

mitgelieferten Trichter auf ( füllen Sie den Behälter bis zum Rand mit Salz (ca. 2 kg), es ist normal, wenn etwas Wasser ausläuft.

4. Nehmen Sie den Trichter ab, entfernen Sie

Salzreste vom Gewinde und schrauben Sie den Stöpsel fest auf, damit während des Spülgangs keine Spüllauge eintreten kann. (Diese könnte den Entkalker dauerhaft beschädigen).

 Wird Salz nachgefüllt, sollte sofort darauf ein kompletter Spülgang ohne Geschirr gestartet werden, um die übergelaufene Salzlösung zu entfernen, und somit das Gerät vor Korrosion zu schützen.

) und muss aufgefüllt werden:

1. Ziehen Sie den unteren Korb heraus und schrauben Sie den Salzbehälterdeckel gegen den Uhrzeigersinn ab.

2. Nur bei erstmaliger Inbetriebnahme: Füllen Sie den Behälter bis zum Rand mit Wasser.

3. Setzen Sie den

siehe Abbildung

) und

Salzdosierung*

Der Salzverbrauch kann je nach Härte des Wassers reguliert werden. Die Werte hinsichtlich Ihres Wassers erfahren Sie bei Ihrem Wasserwerk.

1. Salzbehälter-Deckel abschrauben.

2. Drehen Sie den am oberen Rand befindlichen Pfeil ( unter Zugrundelegung der nachstehenden Tabelle in Richtung + oder -.

Der Entkalker wurde werkseitig auf + eingestellt.

Sollten Sie Multifunktionstabs (2in1, 3in1, 4in1,etc.) verwenden, empfiehlt es sich, den Salzbehälter doch zu füllen und ihn auf - einzustellen, oder auf +, wenn der Härtegrad Ihres Wassers 60°fH übersteigt.

*Nur an einigen Modellen

siehe Abbildung

)

Page 45

Reinigung und Pflege

Abstellen der Wasser- und Stromversorgung

• Drehen Sie den Wasserhahn nach jedem Spülgang zu, um Schäden durch eventuelles Austreten von Wasser auszuschließen.

• Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Ihren Geschirrspüler reinigen oder Wartungsmaßnahmen getroffen werden.

Reinigung des Geschirrspülers

• Die Gehäuseteile und die Bedienblende können mit einem mit Wasser angefeuchteten, weichen Tuch gereinigt werden. Vermeiden Sie Löse- und Scheuermittel.

• Zur Beseitigung von evtl. Flecken im Innenraum des Gerätes verwenden Sie ein feuchtes Tuch, auf das Sie etwas weißen Essig träufeln.

Vermeidung von Geruchsbildung

Reinigung der Filtersiebe

Dank der Filtersiebe wird das Spülwasser von Speiseresten befreit und wieder in Umlauf gebracht. Um optimale Spülergebnisse zu gewährleisten, müssen diese gereinigt werden.

 Reinigen Sie die Filtersiebe regelmäßig.  Stellen Sie nach der Reinigung sicher, dass die

Filtersiebkomposition korrekt wieder eingesetzt wurde.  Der Geschirrspüler darf nie ohne Filtersiebe oder mit ausgehängten Filtern arbeiten.

1. Ziehen Sie die Siebe an ihrem Griff nach oben hin heraus.

2. Filtersiebreinigung:

• Kontrollieren Sie das halbrunde Feinsieb A

und den Siebeinsatz B (am Griff herausziehen) auf Verschmutzung, und spülen Sie diese unter fließendem Wasser aus.

• Lassen Sie die Gerätetür stets nur angelehnt; auf diese Weise kann sich keine Feuchtigkeit ansammeln.

• Die Dichtungen der Tür und der Reinigerkammern sollten regelmäßig mit einem feuchten Tuch gereinigt werden. Sie vermeiden so die Ansammlung von Speiseresten, hauptsächliche Ursache von Geruchsbildung im Geschirrspüler.

Reinigung der Sprüharme

An den Sprüharmen könnten Speiserückstände festkleben, und die Wasserdüsen verstopfen. Ab und zu sollten diese demnach kontrolliert und mit einem Bürstchen, das nicht aus Metall sein darf, gereinigt werden.

• Mindestens einmal pro Monat sollte die gesamte Siebkomposition, bestehend aus dem halbrunden Feinsieb A, dem Siebeinsatz B und dem Mikrosieb C (gegen den Uhrzeigersinn herausdrehen),

sorgfältig gereinigt werden. Verwenden Sie hierzu eine kleine Bürste (die nicht aus Metall sein darf).

3. Fügen Sie die Einzelteile wieder zusammen und setzen Sie die Siebkomposition gemäß der Abbildung 1 und 2 wieder in ihren Sitz ein, bis sie einrastet.

Was tun, bevor Sie für längere Zeit verreisen

• Führen Sie einen Reinigungsgang ohne Geschirr

durch.

• Schalten Sie sämtliche Elektro- und

Wasseranschlüsse ab.

• Lassen Sie die Gerätetür leicht aufstehen.

Page 46

Vorsichtsmaßregeln und Hinweise

 Das Gerät wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.

• Das Gerät darf nur zum Spülen von Haushaltsgeschirr verwendet werden, und nur durch Erwachsene und gemäß den Anleitungen dieses Handbuchs bedient werden.

• Das Gerät darf nicht im Freien installiert werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, wenn es Gewittern und Unwettern ausgesetzt wird.

• Berühren Sie den Geschirrspüler nicht, wenn Sie barfuß sind.

• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.

• Vor Reinigungs- und Wartungsmaßnahmen muss der Wasserhahn zugedreht und der Netzstecker aus der Steckdose gezogen werden.

• Bei etwaigen Störungen versuchen Sie bitte nicht, Innenteile selbst zu reparieren.

• Berühren Sie bitte niemals den Heizwiderstand.

• Stützen Sie sich und setzen Sie sich bitte nicht auf die offen stehende Gerätetür, das Gerät könnte umkippen.

• Bewahren Sie das Spülmittel und den Klarspüler außerhalb der Reichweite von Kindern auf.

• Verpackungsmaterial ist kein Spielzeug für Kinder.

Entsorgung von Elektroaltgeräten

Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol "durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Energie sparen und Umwelt schonen

Wasser und Strom sparen

• Setzen Sie den Geschirrspüler nur bei voller Ladung in Betrieb. Um in der Zwischenzeit, d.h. bis das Gerät ganz gefüllt ist, die Bildung schlechter Gerüche zu vermeiden, setzen Sie den Einweichzyklus in Gang (

• Wählen Sie ein für das zu spülende Geschirr und den Verschmutzungsgrad geeignetes Programm. Ziehen Sie hierzu die

- Verwenden Sie für normal verschmutztes Geschirr das umweltfreundliche Sparprogramm Eco, das einen niedrigen Wasser- und Stromverbrauch gewährleistet.

- Bei nur geringfügiger Beschickung aktivieren Sie die Option Halbe Füllung (

Inbetriebnahme

• Sieht Ihr Stromliefervertrag Billigstromzeiten vor, empfiehlt es sich, das Gerät in diesen Niedrigtarifzeiten in Betrieb zu setzen. Die Option Startzeitvorwahl* ( ist Ihnen in diesem Fall eine wertvolle Stütze.

Phosphat- und chlorfreie, enzymhaltige Reinigungsmittel

• Wir empfehlen dringend den Einsatz von phosphatund chlorfreien Spülmitteln, da diese die Umwelt nicht zu sehr belasten.

• Die optimale Wirkung der Enzyme ist bei einer Temperatur von ca. 50°C gegeben, demnach können bei enzymhaltigen Spülmitteln Spülgänge bei Niedrigtemperaturen eingestellt und dennoch dieselben Ergebnisse erzielt werden, wie bei 65°CProgrammen.

• Dosieren Sie das Spülmittel sparsam je nach Angabe des Herstellers, Wasserhärte, Verschmutzungsgrad und Menge des Geschirrs, um Verschwendungen zu vermeiden. Obwohl sie biologisch abbaubar sind, beinhalten sie dennoch Stoffe, die die Umwelt belasten.

siehe Start und Inbetriebnahme

siehe Spülprogramme

Programmtabelle

siehe Start und

zu Rate:

)

Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

*Nur an einigen Modellen

Page 47

Störungen und Abhilfe

Sollten Betriebsstörungen auftreten, kontrollieren Sie bitte die nachfolgenden Punkte, bevor Sie sich an den Kundendienst wenden ( Einige Störungen werden auf dem Display durch Codenummern-Blinklichtanzeigen gemeldet. Notieren Sie sich diese Anzeigen, bevor Sie den Kundendienst anfordern.

siehe Kundendienst

Störungen: Mögliche Ursachen / Lösungen:

Der Geschirrspülerstartet nicht.

Der Geschirrspüler lädt kein Wasser.

Der Geschirrspüler pumpt das Wasser nicht ab.

Der Geschirrspüler ist zu laut.

Auf dem Geschirr und auf den Gläsern befinden sich Kalkablagerungen oder ein weißer Belag.

Das Geschirr und die Gläser weisen weiße Streifen bzw. bläuliche Schattierungen

 Der Netzstecker steckt nicht fest genug in der Steckdose, oder

es besteht ein Stromausfall.  Die Gerätetür ist nicht ganz geschlossen.  Es wurde eine Startzeitvorwahl programmiert (siehe Start und

Inbetriebnahme).  Es besteht eine Unterbrechung der Wasserzufuhr.  Der Zulaufschlauch ist geknickt (siehe Installation).  Das Spülprogramm ist noch nicht ganz abgelaufen.  Der Ablaufschlauch ist geknickt (siehe Installation).  Der Ablauf des Spülbeckens ist verstopft.  Im Filtersieb haben sich Speisereste angesammelt.  Das Geschirr schlägt aneinander oder gegen die Sprüharme.

 Es fehlt Regeneriersalz bzw. die Dosierung entspricht nicht der

Wasserhärte (siehe Klarspüler und Regeneriersalz).  Der Deckel des Salzbehälters ist nicht ordnungsgemäß

geschlossen.  Es fehlt Klarspülmittel oder es wird unzureichend dosiert.  Das Geschirr besteht aus Antihaftmaterial.

 Der Klarspüler wurde zu hoch dosiert.

auf.

Das Geschirr ist nicht ganz trocken.

Das Geschirr ist nicht sauber geworden.

Alarmanzeige Wasserhahn abgedreht.

(Sie vernehmen kurze Signaltöne) (auf dem Display blinkt die Codeanzeige AO6).

Alarmanzeige "Siebe verstopft"

(auf dem Display blinkt die Codeanzeige AO5).

Alarmanzeige aufgrund einer Störung des Magnetventils der Wasserversorgung

(auf dem Display blinkt die Codeanzeige AO2).

 Es fehlt Klarspülmittel oder es wird unzureichend dosiert (siehe

Klarspüler und Regeneriersalz).  Die Klarspüler-Dosiereinstellung ist nicht angemessen.  Es wurde ein Spülprogramm, das keinen Trockengang vorsieht,

eingestellt.  Die Körbe wurden zu voll geladen (siehe Beschickung der

Körbe).  Das Geschirr wurde nicht korrekt eingeräumt.  Die Sprüharme können sich nicht frei bewegen.  Das Spülprogramm ist zu schwach (siehe Spülprogramme).  Die Spülmittel wurde unkorrekt dosiert oder es ist ungeeignet

(siehe Start und Inbetriebnahme).  Das Filtersieb ist schmutzig oder verstopft (siehe Wartung und

Pflege).  Es fehlt Regeneriersalz (siehe Klarspüler und Regeneriersalz).  Öffnen Sie den Wasserhahn; das Gerät setzt sich nach wenigen

Minuten in Gang.

 Schalten Sie das Gerät über die EIN/AUS-Taste aus, öffnen Sie den

Wasserhahn und schalten Sie das Gerät nach 20 Sekunden über dieselbe

Taste wieder ein. Wiederholen Sie die Geräteeinstellungen und starten Sie

das Gerät erneut.  Schalten Sie das Gerät durch Drücken der EIN/AUS-Taste aus und reinigen

Sie die Filtersiebe (siehe Wartung und Pflege). Wiederholen Sie die

Geräteeinstellungen und starten Sie das Gerät erneut.

 Schalten Sie das Gerät durch Drücken der EIN/AUS-Taste aus und schalten

Sie es nach einer Minute wieder ein. Besteht der Alarm weiterhin, drehen Sie

den Wasserhahn zu, um Überschwemmungen zu vermeiden, ziehen Sie den

Netzstecker aus der Steckdose und fordern Sie den Kundendienst an.

Page 48

Kundendienst

Bevor Sie sich an den Kundendienst wenden:

• Kontrollieren Sie zuerst, ob das Problem nicht allein gelöst werden kann (siehe Störungen und Abhilfe).

• Starten Sie das Programm erneut, um sicherzustellen, dass die Störung auch wirklich behoben wurde.

• Sollte dies der Fall sein, fordern Sie den autorisierten Kundendienst unter der auf dem Garantieschein angegebenen Nummer an.

 Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker.

Geben Sie bitte Folgendes an:

• die Art der Störung

• das Maschinenmodell (Mod.)

• die Seriennummer (S/N).

Diese Informationen können Sie auf dem Typenschild, befindlich auf dem Seitenrand der Inox-Innentür ablesen (siehe Beschreibung Ihres Geschirrspülers).

Page 49

Manual de Instrucciones

Espanol, 49

LVZ 685 PLUS

LAVAVAJILLAS

Sumario

Instalación, 50-51

Colocación y nivelación Conexiones hidráulicas y eléctricas Datos técnicos

Descripción del aparato, 52

Vista de conjunto Panel de control

Cargar los cestos, 53

Cesto inferior Cesto de los cubiertos Cesto superior

Puesta en funcionamiento y uso, 54

Poner en marcha el lavavajilla Cargar el detergente Opciones de lavado*

Programas, 55

Tabla de programas

Abrillantador y sal regeneradora, 56

Cargar el abrillantador Cargar la sal regeneradora

Mantenimiento y cuidados, 57

Cortar el agua y la corriente eléctrica Limpiar el lavavajillas Evitar los malos olores Limpiar los rociadores Limpiar los filtros Si se ausenta durante largos períodos

Precauciones y consejos, 58

Seguridad general Eliminación Ahorrar y respetar el medio ambiente

Anomalías y soluciones, 59

Asistencia, 60

Page 50

Instalación

 Es importante conservar este manual para poder consultarlo en cualquier momento. En caso de venta, de cesión o de traslado, controle que permanezca junto con el aparato.

 Lea atentamente las instrucciones: contienen información importante sobre la instalación, sobre el uso y sobre la seguridad.

 En caso de traslado mantenga el aparato en posición vertical; si fuera necesario inclinarlo, hágalo hacia la parte posterior.

Colocación y nivelación

1. Desembale el aparato y controle que no haya

sufrido daños durante el transporte. Si estuviera dañado, no lo conecte y llame al revendedor.

2. Coloque el lavavajillas haciendo adherir los

costados o la parte posterior a los muebles adyacentes o a la pared. El aparato también se puede empotrar debajo de una superficie de trabajo continua* (

ver la hoja de Montaje

Conexión del tubo de carga de agua

• A una toma de agua fría: enrosque bien el tubo de carga a un grifo con boca roscada de ¾ gas; antes de enroscarlo, haga correr agua hasta que salga límpida para que las impurezas que pudiera contener no obstruyan el aparato.

• A una toma de agua caliente: en el caso de una instalación centralizada de radiadores, el lavavajillas se puede alimentar con agua caliente de la red, mientras no supere una temperatura de 60ºC. Enrosque el tubo al grifo de la misma forma descrita para la toma de agua fría.

3. Coloque el lavavajillas sobre un piso plano y rígido. Compense las irregularidades del mismo, enroscando o desenroscando las patas hasta que el aparato quede en posición horizontal (no debe estar inclinado más de 2 grados). Una cuidadosa nivelación brinda estabilidad y evita vibraciones, ruidos y desplazamientos.

4. Regule la altura de las patas posteriores desde el frente*: con un destornillador enrosque o desenrosque los tornillos que se encuentran en la parte baja del lavavajillas.

Conexiones hidráulicas y eléctricas

 La adaptación de las redes eléctricas e hidráulicas para la instalación debe ser realizada sólo por personal especializado.

 El lavavajillas no se debe apoyar en los tubos ni en el cable de alimentación eléctrica.

Los tubos de carga (A) y de descarga (B) de agua y el cable de alimentación eléctrica se pueden orientar hacia la derecha o hacia la izquierda para permitir una mejor instalación (

ver la figura

 Si la longitud del tubo de carga no es la adecuada, diríjase a un negocio especializado o a un técnico autorizado (  La presión del agua debe estar comprendida entre los valores indicados en la tabla de Datos técnicos (  Controle que en el tubo no hayan pliegues ni estrangulaciones.

Dispositivo de seguridad contra inundación

Para garantizar que no se produzcan inundaciones, el lavavajillas:

- posee un sistema que interrumpe la entrada de

agua en el caso de anomalías o de pérdidas desde el interior.

- posee un dispositivo de seguridad

sea, un tubo de carga de agua constituido por un tubo exterior transparente y por otro interior rojo: ambos tubos soportan presiones muy altas. Si se rompe el tubo interno, el externo se colorea de rojo fuerte y transporta el agua que contenía el interno, evitando pérdidas.

 Es muy importante controlar periódicamente el tubo externo: si se lo ve de color rojo fuerte, debe ser cambiado lo más rápido posible por el Servicio de Asistencia técnica autorizado (

ver más adelante

ver Asistencia

Water Stop

ver Asistencia

*, o

* Presente sólo en algunos modelos.

Page 51

Conexión del tubo de descarga de agua

Conecte el tubo de descarga, sin plegarlo, a una tubería de descarga con un diámetro mínimo de 4 cm. También puede apoyarlo en el borde de un lavamanos o de una bañera; el extremo libre del tubo de descarga no debe permanecer sumergido en agua.

El codo* de plástico especial facilita una colocación óptima: fije firmemente el codo a la pared para evitar que el tubo se mueva y vierta agua fuera de la descarga. La parte del tubo

marcada con la letra A debe estar a una altura comprendida entre 40 y 100 cm. desde el suelo (

ver la figura

 La Empresa declina toda responsabilidad cuando no se hayan respetado estas normas.

Advertencias para el primer lavado

Después de la instalación e inmediatamente antes del primer lavado, llene completamente de agua el depósito de sal y agregue aproximadamente 2 kg. de sal (

ver Abrillantador y sal regeneradora

): es normal que el agua se derrame. Es normal también que después de la carga de sal, el piloto FALTA DE SAL* continúe centelleando durante algunos ciclos.

Cinta anticondensación*

Después de haber empotrado el lavavajillas, abra la puerta y pegue la cinta adhesiva transparente debajo de la superficie de madera para protegerla de la posible condensación.

 No se aconseja utilizar tubos de prolongación.

Conexión eléctrica

Antes de introducir el enchufe en la toma de corriente, controle que:

• la toma posea conexión a tierra y que sea conforme con la ley;

• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características ubicada en la contrapuerta (

ver Descripción del lavavajillas

• la tensión de alimentación esté comprendida dentro de los valores indicados en la placa de características ubicada en la contrapuerta;

• la toma sea compatible con el enchufe del aparato. Si no es así, solicite la sustitución del enchufe a un técnico autorizado (

Asistencia

); no utilice prolongaciones ni tomas

ver

múltiples.

 Una vez instalado el aparato, el cable de alimentación eléctrica y la toma de corriente deben ser fácilmente accesibles.

 El cable no se debe plegar ni comprimir.

Datos técnicos

ancho: 59,5 cm

Dimensiones

Capacidad

Presión del agua de alimentación

Tensión de alimentación

altura: 82 cm profundidad: 57 cm

12 cubiertos estándar

30 Kpa ÷ 1Mpa (0,3 ÷ 10 bar) 4,3 si – 145 psi

Ver la placa de características

);

Potencia total absorbida

Fusible

Ver la placa de características

Este aparato es conforme a las siguientes Directivas de la Comunidad:

-73/23/CEE del 19/02/73 (Bajo Voltaje) y sucesivas modificaciones;

-89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones.

-97/17/CE (etiquetado)

 El cable debe ser controlado periódicamente y sustituido sólo por técnicos autorizados (

Asistencia

ver

* Presente sólo en algunos modelos.

Page 52

Descripción del aparato

Vista de conjunto

3 2

1. Cesto superior

2. Rociador superior

3. Cestos adicionales

4. Regulador de la altura del cesto

5. Cesto inferior

6. Rociador inferior

7. Cesto para cubiertos

8. Filtro de lavado

9. Depósito de sal

10. Cubetas de detergente y depósito de

abrillantador

11. Placa de características

Panel de control

Display

Piloto

FALTA DE ABRILLANTADOR*

Piloto

FALTA DE SAL*

Piloto

COMIENZO

RETRASADO*

START/RESET

DISPLAY

Piloto

MEDIA CARGA

Piloto

SECADO EXTRA*

Botón

SELECCION

DE PROGRAMAS

PRELAVADO

LAVADO

ACLARADOS SECADO

Perilla

Piloto

ENCENDIDOAPAGADO

Botón

ENCENDIDOAPAGADO

Pilotos

AVANCE DEL CICLO

Botón

COMIENZO

RETRASADO*

Botón

SECADO EXTRA*

Botón

MEDIA CARGA

* Presente sólo en algunos modelos.

Page 53

Cargar los cestos

 Antes de realizar la carga, elimine de la vajilla los residuos de comida, coloque en remojo (sólo con agua) ollas y sartenes con incrustaciones y vacíe los vasos y

copas. Después de haber realizado la carga, controle que los rociadores giren libremente.

Cesto inferior

Coloque en este cesto la vajilla más difícil de lavar como se indica en los soportes abatibles*.

• Fuentes y tapas: a los costados del cesto.

• Ollas y ensaladeras: siempre volcadas.

• Vajilla muy honda: en posición oblicua.

Para garantizar mejores prestaciones de lavado y secado, la superficie del cesto inferior es más áspera que la del superior.

Ejemplos de carga

y con la ayuda de los

Cesto de los cubiertos

El cesto de los cubiertos puede ser diferente según el modelo de lavavajillas.  Los cuchillos y los utensilios con punta se deben colocar en el cesto de los cubiertos con la punta dirigida hacia abajo.

Si el cesto posee manijas click clack* ( bájelas para regular la altura.

ver la figura

Ejemplos de carga del cesto superior

Ejemplos de carga del cesto inferior

), levántelas o

Para dividir en dos partes el cuerpo central*: quite la manija. Las dos aletas laterales* se pueden desprender y enganchar en el cesto superior o inferior. Los dos elementos con rejilla* se introducen en el cesto para tener separados los cubiertos: introdúzcalos en las ranuras con los mangos dirigidos hacia abajo.

Cesto superior

Cargue en este cesto la vajilla delicada y liviana: vasos, tazas de té y de café, platitos, ensaladeras bajas, sartenes, ollas bajas poco sucias, como se indica en los

Ejemplos de carga

• Vajilla liviana: colóquela de modo tal que no sea desplazada por los chorros de agua.

• Tazas y tacitas: colóquelas en los cestos adicionales**.

• Cuchillos largos y puntiagudos, cubiertos para servir: colóquelos en los cestos adicionales**.

Regular la altura del cesto superior

delanteras y cierre los sujetadores (

Para facilitar la colocación de la vajilla, se puede ubicar el cesto superior en posición alta o baja:

abra los sujetadores de las guías del cesto, a la izquierda y a la derecha, y extráigalo; colóquelo arriba o abajo, hágalo deslizar a lo

largo de las guías hasta hacer entrar también las ruedas

ver la figura

Cestos adicionales Baby

** Con los modelos de lavavajillas que incluyen el Ciclo Baby, se suministran cestos adicionales especiales para el lavado del biberón, arandelas y tetinas.

Vajilla no adecuada para el lavado en lavavajillas

• Objetos de madera, con empuñadura de madera o de cuerno o con partes encoladas.

• Objetos de aluminio, cobre, latón, peltre o estaño.

• Vajilla de plástico que no sea termorresistente.

• Porcelanas antiguas o pintadas a mano.

• Vajilla de plata antigua. En cambio, la vajilla de plata que no es antigua se puede lavar con un programa delicado y controlando que no esté en contacto con otros metales.

 Cuando se compra vajilla y cubiertos, se aconseja verificar la posibilidad de lavarlos en el lavavajillas.

Lavado de las manijas*

Para lavar las manijas de los cestos inferior y superior: quite los dos tapones de fijación, extraiga las manijas, lávelas con agua corriente y fíjelas al cesto con los tapones.

* Presente sólo en algunos modelos. ** Cantidad y posición variables.

Page 54

Puesta en funcionamiento y uso

Poner en marcha el lavavajillas

1. Abra el grifo de agua.

2. Presione el botón ENCENDIDO-APAGADO: se iluminará el display.

3. Dosifique el detergente (

4. Cargue los cestos ( puerta.

5. Seleccione el programa girando el mando de SELECCIÓN DE PROGRAMA en sentido horario: haga coincidir la muesca que se encuentra en el mando con el número o con el símbolo del programa.

6. Seleccione las opciones de lavado (

7. Póngalo en funcionamiento presionando el botón START/ RESET: se escuchará un sonido de confirmación. Los pilotos de AVANCE DEL CICLO indican el estado del programa: Prelavado, Lavado, Aclarado, Secado.

8. Al final se escucharán tres breves señales sonoras y en el display aparecerá la palabra END. Apague el aparato presionando el botón ENCENDIDO-APAGADO, cierre el grifo de agua y desenchufe el aparato.

9. Abra la puerta y espere algunos minutos antes de extraer la vajilla para evitar quemarse. Descargue los cestos comenzando por el inferior.

Demo*

El mensaje dON en el display indica que se ha activado un programa demostrativo. Para desactivarlo presione simultáneamente los botones START/RESET y ENCENDIDOAPAGADO, aparecerá el mensaje dOF.

Modificar un programa en curso

Si no se ha seleccionado el programa deseado, es posible modificarlo, siempre que haya comenzado recién. mantenga presionado el botón START/RESET durante 4 segundos. Después de un sonido largo y tres breves, el piloto de AVANCE DEL CICLO se apagará: seleccione un nuevo programa y póngalo en funcionamiento presionando el botón START/RESET.

Agregar vajilla

Presione el botón ENCENDIDO-APAGADO, abra la puerta teniendo cuidado con el escape de vapor e introduzca la vajilla. Presione de nuevo el botón ENCENDIDO-APAGADO: el ciclo se reanudará.

Interrupciones accidentales

Si durante el lavado se abre la puerta o se produce una interrupción de corriente, el programa se interrumpe. Cuando se cierra la puerta o vuelve la corriente, el programa se reanuda a partir del punto en el que se había interrumpido.

Cargar el detergente

El éxito del lavado depende también de la correcta dosificación del detergente, indicada por el fabricante. Si se excede la cantidad indicada, no se lava más eficazmente y se contamina el medio ambiente.

ver más adelante

ver Cargar los cestos

ver más adelante

) y cierre la

cubeta Acubeta A

cubeta A: Detergente para lavado

cubeta Acubeta A cubeta Bcubeta B

cubeta B: Detergente para prelavado

cubeta Bcubeta B

1. Abra la tapa C presionando el botón D.

2. Dosifique el detergente consultando la

programas

• en polvo: cubetas A y B.

• en pastillas: cubeta A y fondo de la cuba, o sea, cuando el programa requiere

1. colóquela en la cubeta A y cierre la tapa; cuando el programa requiere 2, coloque la segunda en el

fondo de la cuba.

3. Elimine los residuos de detergente de los bordes de la cubeta y cierre la tapa hasta el enganche.

Tabla de

Opciones de lavado

Comienzo retrasado

Es posible postergar el comienzo del programa hasta 24 horas:

1. presione el botón COMIENZO RETRASADO: cada vez que se presiona, aparece en el display el tiempo seleccionado y se ilumina el piloto correspondiente al retraso elegido;

2. seleccione el programa y presione el botón START/RESET: después del sonido comenzará la cuenta al revés;

3.una vez cumplido el tiempo, el piloto se apagará y comenzará el programa.

Para modificar el retraso presione el botón COMIENZO RETRASADO. Para anularlo, presione el botón varias veces hasta que se ponga en marcha el programa y se ilumine el piloto de AVANCE DEL CICLO correspondiente al comienzo de dicho programa.

Media carga en el cesto superior o inferior*

Si la vajilla que debe lavar es poca, se puede utilizar la media carga que permite ahorrar agua, energía y detergente. Antes de seleccionar el programa, presione el botón MEDIA CARGA varias veces: el piloto se iluminará y se activará el lavado sólo en el cesto superior o sólo en el inferior. Recuerde cargar la vajilla sólo en el cesto superior o en el inferior y disminuir a la mitad la cantidad de detergente.  Es preferible utilizar detergente en polvo.

Secado extra*

Para obtener un secado perfecto, presione el botón SECADO EXTRA antes de seleccionar el programa. Una señal sonora prolongada indica la activación de esta opción, una señal breve indica su desactivación.

 Con el secado extra los programas duran más tiempo.

Las mejores prestaciones de lavado y secado se obtienen

sólo con el uso de detergente en polvo, abrillantador líquido y sal.

* Presente sólo en algunos modelos.

Page 55

Programas

Tabla de programas

 Los lavavajillas Ariston poseen un sistema automático de limpieza de los filtros que puede prolongar la duración de los programas.  PROGRAMAS AUTO: este modelo de lavavajillas puede evaluar el grado de suciedad a través de un sensor particular y

seleccionar luego, el lavado más eficiente y económico. La duración de los programas auto podrá variar debido a la intervención del sensor.

 Si la vajilla está poco sucia o ha sido aclarada precedentemente bajo el agua, recuerde disminuir la dosis de detergente.

Indicaciones para la

selección de

programas

Vajilla y ollas muy sucias (no usar para piezas delicadas).

Vajilla y ollas normalmente sucias. Programa estándar diario.

Lavado ecológico de bajo consumo energético, adecuado para vajilla y ollas.

Ciclo económico y veloz que se utiliza para vajilla poco sucia, inmediatamente después del uso. Rápido

Programa

Intensivo

Normal

Eco

Detergente (A) = cubeta A (B) = cubeta B

en polvo Líquido Pastillas

30 g (A)

5 g (B)

30 g (A) 30 ml (A) 1 (A) • • 1:40’

25 g (A)

5 g (B)

25 g (A) 25 ml (A) 30’

30 ml (A)

5 ml (B)

25 ml (A)

5 ml (B)

1 (A)

1 (fondo

cuba

1 (A) • • 2:25’

Prelavado Secado

• • 2:00'

Duración del

programa

(tolerancia

±10%)

Lavado preliminar a la espera de completar la carga en la comida sucesiva.

Ciclo higiénico para lavar biberones, arandelas y tetinas junto con platos, tacitas, vasos y cubiertos. Cargue sólo en el cesto superior.

Lavado diferenciado en los dos cestos: delicado en el superior para cristales y vasos, enérgico para ollas en el cesto inferior.

Nota:

Para facilitar la dosificación del detergente, es importante saber que: 1 cucharada = 15 gramos de polvo = 15 ml. de líquido aproximadamente 1 cucharadita = 5 gramos de polvo = 5 ml. de líquido aproximadamente

Remojo

Baby

Duo Wash

12'

20 g (A) 20 ml (A)

25 g (A)

5 g (B)

25 ml (A)

5 ml (B)

1 (A) • • 1:48’

1:00'

Page 56

Abrillantador y sal regeneradora

 Use solamente productos específicos para lavavajillas. No utilice sal de cocina o industrial.

 Si utiliza un producto multifunción (2in1, 3in1, 4in1, etc.) no es necesario agregar abrillantador pero se aconseja agregar sal, especialmente si el agua es dura. Si no se agrega ni sal ni abrillantador, es normal que los pilotos FALTA DE SAL* y FALTA DE ABRILLANTADOR* continúen centelleando.

Cargar el abrillantador

El abrillantador facilita el secado de la vajilla haciendo deslizar el agua por la superficie para que no se produzcan estrías o manchas. El depósito del abrillantador se debe llenar:

• cuando se lo ve vacío a través del piloto (H). Piloto claro: agregar abrillantador; piloto oscuro: cantidad de abrillantador suficiente;

• cuando en el panel centellea el piloto FALTA DE ABRILLANTADOR*;

1. Abra el depósito

No vierta NUNCA el abrillantador directamente en el interior de la cuba.

Regular la dosis de abrillantador

Si no está satisfecho con el resultado del lavado o del secado, puede regular la dosis de abrillantador. Con un destornillador gire el regulador (F) eligiendo entre 6 posiciones (la regulación de fábrica es en la posición 4):

• si en la vajilla se producen estrías gire el regulador hacia los números bajos (1-3).

• si hay gotas de agua o manchas de caliza, gire el regulador hacia los números altos (4-6).

 Si se utilizan las pastillas multifunción (2in1, 3in1, 4in1, etc.) y se desea obtener un mejor secado, llene el depósito y coloque el regulador en 2.

girando el tapón (G) en sentido antihorario.

2. Vierta el abrillantador evitando que se

derrame. Si esto sucede,

limpie rápidamente con

una esponja.

3. Vuelva a enroscar el tapón.

azuladas,

inferior del lavavajillas ( llenar:

• cuando, observando el tapón de sal, no se ve el flotador verde*;

• cuando en el panel centellea el piloto FALTA DE SAL*;

• si no posee piloto o flotador verde: aproximadamente cada 30 ciclos de lavado;

suministrado con el aparato ( el depósito de sal hasta el borde (aproximadamente 2 kg.); es normal que se derrame un poco de agua.

4. Extraiga el embudo, elimine los residuos de sal

de la rosca y enrosque bien el tapón para que en el depósito no entre detergente durante el lavado (podría dañarse irremediablemente el descalcificador).

 Cuando se agrega sal, ponga en marcha inmediatamente un ciclo de lavado sin vajilla para eliminar la solución salina derramada y evitar la corrosión.

Regular la dosis de sal*

Es posible regular el consumo de sal según la dureza del agua, este dato se puede obtener en la Administración que suministra el agua potable.

1. Desenrosque el tapón del depósito.

2. Gire la flecha que se encuentra en el collar ( + o hacia el – según lo indicado

en la tabla:

ver Descripción

1. Extraiga el cesto inferior y desenrosque el tapón del depósito en sentido antihorario.

2. Sólo la primera vez que se utiliza: llene el depósito de agua hasta el borde.

3. Coloque el embudo

ver la figura

) y se debe

) y llene

) hacia el

Cargar la sal regeneradora

Para obtener buenos resultados en el lavado, es indispensable verificar que el depósito de sal no esté nunca vacío. La sal regeneradora elimina la caliza del agua evitando que se deposite sobre la vajilla. El depósito de sal está ubicado en la parte

El descalcificador está regulado de fábrica en +.

- Si se utilizan las pastillas multifunción (2in1,

3in1, 4in1, etc.) llene el depósito de sal y regule la posición en -; si la dureza del agua es mayor que 60°fH, regule la posición en +.

* Presente sólo en algunos modelos.

Page 57

Mantenimiento y cuidados

Cortar el agua y la corriente eléctrica

• Cierre el grifo de agua después de cada lavado para eliminar el riesgo de pérdidas.

• Desenchufe el aparato antes de limpiarlo y durante los trabajos de mantenimiento.

Limpiar el lavavajillas

•

La superficie externa y el panel de control se pueden limpiar con un paño empapado en agua y no abrasivo. No utilice disolventes ni productos abrasivos.

• Se pueden eliminar las manchas de la cuba interna con un paño empapado en agua y un poco de vinagre.

Evitar los malos olores

• Deje siempre semicerrada la puerta para evitar la estancación de humedad.

• Limpie regularmente las juntas perimétricas de la puerta y de las cubetas de detergente con una esponja húmeda. De este modo se evitarán estancamientos de comida que son los principales responsables del mal olor.

Limpiar los rociadores

Puede suceder que algunos residuos de comida se adhieran a los brazos rociadores y obstruyan los orificios por los que debe salir el agua: cada tanto es importante controlarlos y limpiarlos con un cepillo no metálico.

Limpiar los filtros

Los filtros eliminan del agua de lavado los residuos de alimentos y la reciclan: para obtener buenos resultados en el lavado, es necesario limpiarlos.

 Limpie los filtros regularmente.

 Después de la limpieza, verifique que el grupo

filtrante esté correctamente colocado.

 El lavavajillas no se debe utilizar sin filtros.

 El lavavajillas no se debe utilizar sin filtros o con

el filtro desenganchado.

1. Extraiga los filtros tirando el mango hacia arriba.

2. Limpie los filtros:

• después de cada lavado elimine del

3. Vuelva a montar el grupo filtrante y colóquelo en su asiento siguiendo los movimientos 1 y 2 indicados en la figura, hasta el enganche.

plato semicircular A y del vaso B (se extraen tirando del mango) los residuos más grandes y enjuáguelos con agua corriente.

• una vez al mes limpie cuidadosamente todo el grupo filtrante: plato semicircular A, vaso B y filtro cilíndrico C (se extrae girándolo en sentido antihorario). Para la limpieza utilice un cepillo no metálico.

Si se ausenta durante largos períodos

• Haga un lavado en vacío.

• Desconecte el aparato de las conexiones eléctricas e hidráulicas.

• Deje la puerta semicerrada.

Page 58

Precauciones y consejos

 El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.

• El aparato debe ser utilizado para el lavado de la vajilla de uso doméstico, sólo por personas adultas y según las instrucciones contenidas en este manual.

• El aparato no se debe instalar al aire libre, ni siquiera si el lugar está reparado porque es muy peligroso dejarlo expuesto a la lluvia o a las tormentas.

• No toque el lavavajillas si está descalzo.

• No desenchufe el aparato tirando del cable sino sujetando el enchufe.

• Es necesario cerrar el grifo de agua y desenchufar el aparato antes de realizar operaciones de limpieza y mantenimiento.

• En caso de avería, no acceda nunca a los mecanismos internos para intentar su reparación.

• No toque nunca la resistencia.

• No se apoye ni se siente sobre la puerta abierta: el aparato podría volcarse.

• Conserve el detergente y el abrillantador fuera del alcance de los niños.

• Los embalajes no son juguetes para los niños.

Eliminación del electrodoméstico viejo

En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

Ahorrar y respetar el medio ambiente

Ahorre agua y energía

• Ponga en funcionamiento el lavavajillas sólo con plena carga. A la espera de que la máquina esté llena, prevenga los malos olores con el ciclo Remojo (

• Seleccione un programa adecuado al tipo de vajilla y al grado de suciedad consultando la

Tabla de programas

- para vajilla normalmente sucia utilice el programa Eco que garantiza un bajo consumo energético y de agua.

- si la carga es poca, active la opción Media carga (

• Si el suministro de energía eléctrica prevé horarios de ahorro energético, realice los lavados en los horarios con tarifa reducida. La opción Comienzo retrasado* (

funcionamiento y uso

los lavados en ese sentido.

Detergentes sin fosfatos, sin cloro y que contengan enzimas

• Se aconseja usar detergentes sin fosfatos y sin cloro que son los más indicados para proteger el medio ambiente.

• Las enzimas desarrollan una acción particularmente eficaz con temperaturas próximas a los 50ºC, por lo tanto, utilizando detergentes con enzimas se pueden elegir lavados a bajas temperaturas y obtener los mismos resultados que si se realizaran a 65ºC.

• Para evitar derroches, dosifique bien el detergente, teniendo en cuenta las indicaciones del fabricante, la dureza del agua, el grado de suciedad y la cantidad de vajilla que debe lavar. Aún siendo biodegradables, los detergentes contienen elementos que alteran el equilibrio de la naturaleza.

ver Programas

ver Puesta en funcionamiento y uso

ver Puesta en

) puede ayudar a organizar

El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

* Presente sólo en algunos modelos.

Page 59

Anomalías y soluciones

Si el aparato presente anomalías de funcionamiento, controle los siguientes puntos antes de llamar al Servicio de Asistencia Técnica (

ver Asistencia

). Algunas anomalías están señaladas por códigos que centellean en el display: tome nota de cuáles son los códigos que centellean antes de llamar al Servicio de Asistencia Técnica.

Anomalías: Posibles causas / Solución:

El lavavajillas no arranca.

El lavavajillas no carga agua.

El lavavajillas no descarga agua.

El lavavajillas hace ruido.

En la vajilla y en los vasos quedan depósitos calcáreos o una pátina blanquecina.

En la vajilla y en los vasos quedan estrías o matices azulados. La vajilla no queda bien seca.

La vajilla no queda limpia.

Alarma por grifo cerrado.

(se escuchan breves sonidos)

(centellea en el display el código AO6).

Alarma por filtros atascados

(centellea en el display el código AO5)

Alarma por avería en la electroválvula de carga de agua

(centellea en el display el código AO2).

 El enchufe no está bien introducido en la toma de corriente o en

la casa no hay corriente.  La puerta del lavavajillas no está bien cerrada.  Se ha seleccionado un Comienzo retrasado (ver Puesta en

funcionamiento y uso).

 Falta agua en la red hídrica.  El tubo de carga de agua está plegado (ver Instalación).  El programa no ha terminado aún.  El tubo de descarga de agua está plegado (ver Instalación).  La descarga del lavamanos está obstruida.  El filtro está obstruido con residuos de comida.  Los elementos de la vajilla se golpean entre sí o contra los

rociadores.  Falta la sal regeneradora o su regulación no es la adecuada para

la dureza del agua (ver Abrillantador y sal).  El tapón del depósito de sal no está bien cerrado.  El abrillantador se ha terminado o la dosificación es insuficiente.  La vajilla es de material antiadherente.

 La dosificación del abrillantador es excesiva.

 El abrillantador se ha terminado o la dosificación es insuficiente

(ver Abrillantador y sal).  La regulación del abrillantador no es la adecuada.  Se ha seleccionado un programa sin secado.  Los cestos están demasiado cargados (ver Cargar los cestos).  La vajilla no está bien distribuida.  Los rociadores no giran libremente.  El programa de lavado no es suficientemente enérgico (ver

Programas).  El detergente no está dosificado adecuadamente o no es el

adecuado (ver Puesta en funcionamiento y uso).  El filtro está sucio u obstruido (ver Mantenimiento y cuidados).  Falta sal regeneradora (ver Abrillantador y sal).

 Abra el grifo y el aparato comenzará a funcionar en pocos

minutos.

 El aparato se ha bloqueado porque no se ha intervenido al sonar

la alarma. Apague la máquina con el botón

ENCENDIDO/APAGADO, abra el grifo y después de 20 segundos

vuelva a encenderla presionando el mismo botón. Vuelva a

programar la máquina y póngala en funcionamiento.

 Apague la máquina presionando el botón ENCENDIDO/APAGADO

y limpie los filtros (ver Mantenimiento), luego vuelva a

encenderla presionando el mismo botón. Vuelva a programar la

máquina y póngala en funcionamiento.

 Apague la máquina presionando el botón ENCENDIDO/APAGADO

y vuelva a encenderla después de un minuto. Si la alarma

permanece, cierre el grifo de agua para evitar inundaciones,

desenchufe el aparato y llame al Servicio de Asistencia Técnica.

Page 60

Asistencia

Antes de llamar a la Asistencia Técnica:

• Verifique si la anomalía la puede resolver solo (ver Anomalías y soluciones).

• Vuelva a poner en marcha el programa para controlar si el inconveniente fue resuelto.

• Si la anomalía no ha sido resuelta, llame al Servicio de Asistencia Técnica Autorizado, al número que se encuentra en el certificado de garantía.

 No recurra nunca a técnicos no autorizados.

Comunicar:

• el tipo de anomalía

• el modelo de la máquina (Mod.)

• el número de serie (S/N ).

Estas informaciones se encuentran en la placa que está fijada en la parte lateral de la puerta de acero inox (ver Descripción del lavavajilla).

Page 61

Instruções de uso

MÁQUINA DE LAVAR LOUÇA

PorPor

tuguês, 61tuguês, 61

Por

tuguês, 61

PorPor

tuguês, 61tuguês, 61

LVZ 685 PLUS

Índice

Instalação, 62-63

Posicionamento e nivelamento Ligações hidráulicas e eléctricas Dados técnicos

Descrição do aparelho, 64

Visão de conjunto Painel de controlo

Carregar os cestos, 65

Cesto inferior Cesto dos talheres Cesto superior

Início e utilização, 66

Ligar a máquina de lavar louça Carregar o detergente Opções de lavagem*

Programas, 67

Tabela dos programas

Abrilhantador e sal regenerante, 68

Carregar o abrilhantador Carregar o sal regenerante

Manutenção e cuidados, 69

Excluir a água e a corrente eléctrica Limpar a máquina de lavar louça Evitar cheiros desagradáveis Limpar os braços aspersores Limpar os filtros Longos períodos de ausência

Precauções e conselhos, 70

Segurança geral Eliminação Economizar e respeitar o ambiente

Anomalias e soluções, 71

Assistência, 72

Page 62

Instalação

 É importante conservar este manual para poder consultá-lo em qualquer momento. Em caso de venda, cessão ou mudança, certifique-se que o mesmo fique junto ao aparelho.

 Leia atentamente as instruções: há informações importantes sobre a instalação, o uso e a segurança.

No caso de mudança mantenha o aparelho em posição vertical; se for necessário, deite-o para trás.

Posicionamento e nivelamento

1. Desembale o aparelho e controle que não tenha

sofrido danos durante o transporte. Se estiver danificado, não o acenda e contacte o revendedor.

2. Posicione a máquina de lavar louça fazendo

aderir as laterais ou o fundo aos móveis adjacentes ou a uma parede. O aparelho pode ser encaixado embaixo de um plano de trabalho contínuo* (

a folha de Montagem

3. Posicione a máquina de lavar louça sobre um

pavimento plano e rígido. Compense as irregularidades desparafusando ou parafusando os pés até que o aparelho se encontre em posição horizontal (não deve estar inclinado por mais de 2 graus). Um nivelamento cuidadoso dá estabilidade e evita vibrações, ruídos e deslocamentos.

4. Regule a altura dos pezinhos traseiros pela

frente*: com uma chave de parafuso atarraxe ou desatarraxe os parafusos que há na parte baixa da máquina de lavar louça.

veja

Ligações hidráulicas e eléctricas

 A adaptação das instalações eléctricas e hidráulicas deve ser efectuada somente por pessoal qualificado.

 A máquina de lavar louça não deve ficar apoiada sobre tubos ou sobre o cabo de alimentação eléctrica.

Os tubos de carregamento (A) e de descarregamento (B) da água e o cabo de alimentação eléctrica podem ser virados para a direita ou para a esquerda para consentir uma melhor instalação (

veja a figura

Ligação do tubo de carregamento da água

• A uma entrada de água fria: parafusar bem o tubo de carregamento a uma torneira com boca rosqueada de 3/4 gás; antes de parafusar, deixe correr a água até que esteja límpida para que as eventuais impurezas não obstruam o aparelho.

• A uma entrada de água quente: no caso de sistema centralizado de esquentador, a máquina de lavar louça poderá ser alimentada com água quente da rede desde que não ultrapasse os 60ºC. Parafuse o tubo à torneira como descrito para a entrada de água fria.

 Se o comprimento do tubo de carregamento não for suficiente, contacte uma loja especializada ou um técnico autorizado (  A pressão da água deve estar incluída entre os valores indicados na tabela dos Dados técnicos

veja abaixo

(  Preste atenção para que o tubo não esteja dobrado ou amassado.

Segurança contra alagamentos

Para garantir que não se verifiquem alagamentos, a máquina de lavar louça:

- é equipada com um sistema que interrompe a

entrada da água no caso de anomalias ou vazamentos no interior.

- é dotada de uma segurança

seja, dispõe de um tubo de carregamento da água constituído por um tubo externo transparente e por um tubo interno vermelho: ambos os tubos suportam pressões muito altas. Em caso de quebra do tubo interno, aquele externo ficará vermelho vivo e transportará a água no lugar daquele interno, evitando vazamentos.

 É muito importante controlar periodicamente o tubo externo: se estiver vermelho vivo, deverá ser substituído o quanto antes pela Assistência técnica autorizada (

veja Assistência

Water Stop

veja Assistência

*, ou

* Presente somente em alguns modelos.

Page 63

Ligação do tubo de descarregamento da água

Ligar o tubo de descarregamento, sem dobrá-lo, a um conduto de descarga com diâmetro mínimo de 4 cm. Em alternativa, apoie-o na borda de um lavabo ou de uma banheira; a extremidade livre do tubo de descarga não deve ficar imersa na água.

O especial cotovelo* de matéria plástica facilita o posicionamento ideal: fixe firmemente o cotovelo ao muro para evitar que o tubo se mova e derrame a água fora da descarga A parte da mangueira marcada com a letra A

deve ficar entre 40 e 100 cm. de altura (

)

figura

 É desaconselhado o uso de tubos de extensão.

Ligação eléctrica

veja a

Advertências para a primeira lavagem

Após a instalação, imediatamente antes da primeira lavagem, encha completamente de água o reservatório do sal e acrescente aproximadamente 2 kg de sal (

e sal regenerante

reservatório. É normal também que após o carregamento do sal o indicador luminoso de FALTA DE SAL* continue a piscar por alguns ciclos.

Fita contra a condensação*

Depois de ter encaixado a máquina de lavar louça, abra a porta e cole a fita adesiva transparente embaixo da prateleira de madeira para protegê-la contra eventual condensação.

Dados técnicos

): é normal que a água saia do

veja Abrilhantador

largura 59,5 cm

Dimensões

altura 82 cm. profundidade 57 cm

Antes de colocar a ficha eléctrica na tomada, certifique-se de que:

• a tomada tenha a ligação de terra e que esteja conforme às normas de lei;

• a tomada possa suportar a carga máxima de potência da máquina, indicada na placa das características colocada na contra porta (

Descrição da máquina de lavar louça

• a tensão de alimentação esteja incluída nos valores indicados na placa das características colocada na contra porta;

• a tomada seja compatível com a ficha do aparelho. Caso contrário, peça a substituição da ficha a um técnico autorizado (

Assistência

múltiplas.

 Uma vez que a máquina estiver instalada, o cabo de alimentação eléctrica e a tomada deverão ser facilmente alcançáveis.

 O cabo não deve ficar dobrado ou compresso.  O cabo deve ser controlado periodicamente e

substituído apenas por técnicos autorizados (

Assistência

 A Empresa declina qualquer responsabilidade no caso em que estas normas não sejam respeitadas.

); não use extensões ou tomadas

veja

);

veja

Capacidade

Pressão da água na alimentação

Tensão de alimentação

Potência total absorvida

Fusível

12 pessoas padrão

30 Kpa ÷ !Mpa (0,3 ÷ 10 bar) 4,3 psi – 145 psi

Veja a placa das características

Esta aparelhagem é em conformidade com as seguintes Directivas Comunitárias:

-73/23/CEE de 19/02/73 (Baixa Tensão) e posteriores modificações.

-89/336/CEE dl 03/05/89 (Compatibilidade Electromagnética) e posteriores modificações.

-97/17/CE (Aplicação de rótulos)

-2002/96/CE (RAEE)

* Presente somente em alguns modelos.

Page 64

Descrição do aparelho

Visão de conjunto

3 2

1. Cesto superior

2. Braço aspersor superior

3. Peças basculantes

4. Regulação da altura do cesto

5. Cesto inferior

6. Braço aspersor inferior

7. Cesto dos talheres

8. Filtro de lavagem

9. Reservatório do sal

10. Recipientes detergente e reservatório

abrilhantador

11. Placa das características

Painel de controlo

Display

Indicador luminoso

FALTA DE ADITIVO PARA BRILHO*

Indicador luminoso

FALTA DE SAL*

Indicador luminoso

INÍCIO

POSTERIOR*

START/RESET

DISPLAY

Indicador luminoso

MEIA CARGA

Indicador luminoso

EXTRA SECAGEM*

Tecla

Botão

SELECÇÃO

DO PROGRAMA

PRÉ-LAVAGEM LAVAGEM ENXAGUADAS

SECAGEM

Indicador luminoso

ON-OFF

Tecla

ON-OFF

Indicadores luminosos

AVANÇO DE CICLO

Tecla

INÍCIO

POSTERIOR*

Tecla

EXTRA SECAGEM*

Tecla

MEIA CARGA*

* Presente somente em alguns modelos.

Page 65

Carregar os cestos

 Antes de carregar, elimine os resíduos de comida das louças, deixar os tachos incrustados em amolecimento apenas com água, esvazie os copos e as taças dos resíduos de líquido. Depois de ter carregado, controle se os aspersores rodam livremente.

Cesto inferior

Coloque as louças mais difíceis de lavar conforme os

Exemplos de carregamento

escamoteáveis*.

• Travessas e tampas: aos lados do cesto.

• Panelas e saladeiras: sempre com o fundo para cima.

• Peças muito fundas: em posição oblíqua.

Para garantir melhores prestações de lavagem e secagem, a superfície do cesto inferior é mais áspera que a do cesto superior.

e servindo-se dos suportes

Cesto dos talheres

O cesto dos talheres pode ser de tipo diferente, conforme o modelo de máquina de lavar louça.  As facas e os utensílios pontiagudos devem ser carregados no cesto dos talheres com as pontas viradas para baixo.

Se o cesto for dotado de pegas “click clack”* ( as para cima ou para baixo para regular a sua altura.

veja a figura

), puxe-

Exemplos de carregamento do cesto superior

Exemplos de carregamento do cesto inferior

Para dividir em dois o corpo central *: desfiar a alça. As duas linguetas laterais * podem-se destacar e enganchar ao cesto superior ou inferior. Os dois elementos tipo grelha * vão inseridos no cesto para deixar separados os talheres: enfie os talheres nas fendas com os cabos virados para baixo.

Cesto superior

Carregue as louças delicadas e leves: copos, chávenas de chá e de café, tigelas baixas, frigideiras, panelas baixas e pouco sujas, conforme os

• Peças leves: arrume-as de maneira que não se desloquem com os jactos de água.

• Chávenas e xícaras: posicione-as sobre as peças basculantes**.

• Facas compridas e pontiagudas, talheres de cozinha: posicione-as sobre as peças basculantes**.

Regule a altura do cesto superior.

novamente os trincos (

Exemplos de carregamento

Para facilitar o posicionamento das louças, é possível colocar o cesto superior em posição alta ou baixa: abra os trincos das guias do cesto à direita e à esquerda e retire o cesto; disponha-o no alto ou em baixo, faça-o deslizar ao longo das guias até entraram também as rodinhas anteriores e feche

veja a figura

Peças basculantes Baby

Nos modelos de máquina de lavar louça nos quais há o Ciclo Baby são fornecidas específicas peças basculantes para a lavagem de mamadeiras, aros e chupetas.

Louças não adaptas à lavagem em máquina de lavar louça

• Objectos de madeira, com cabos de madeira ou osso ou com partes coladas.

• Objectos de alumínio, cobre, latão, peltre ou estanho

• Louças de plástico não termorresistente.

• Porcelanas antigas ou pintadas à mão.

• Prataria antiga. A prataria não antiga pode ser lavada com um programa delicado e controlando que não entre em contacto com outros metais.

 Quando comprar louças e talheres verifique se são adaptos à lavagem à máquina.

Lavagem das pegas*

Para lavar as pegas dos cestos inferior e superior: tire as duas tampinhas de fixação, desfie as pegas, lave-as com água corrente e fixe-as no cesto com as tampinhas.

* Presente somente em alguns modelos. ** Variáveis por número e posição.

Page 66

Início e utilização

Ligue a máquina de lavar louça

1. Abra a torneira da água.

2. Carregue na tecla ON-OFF: o display acende-se.

3. Doseie o detergente

4. Carregue os cestos ( porta.

5. Para seleccionar o programa rode o selector de SELECÇÃO DE PROGRAMA na direcção dos ponteiros do relógio: faça a marca no selector coincidir com o número ou o símbolo do programa.

6. Seleccione as opções de lavagem (

7. Iniciar carregando na tecla START/RESET: ouve-se um "bip" de confirmação. Os indicadores luminosos de AVANÇO DE CICLO sinalizam o estado do programa: Prélavagem, Lavagem, Enxaguadura, Secagem.

8. No fim, ouvem-se três breves sinais acústicos e no display aparece a escrita END. Para desligar o aparelho carregue na tecla ON-OFF, feche a torneira da água e desligue a ficha de tomada eléctrica.

9. Abra a porta e aguarde alguns minutos antes de tirar as louças para evitar queimaduras. Descarregue os cestos iniciando pelo inferior.

Demo*

A escrita dON no display indica que está activo um programa de demonstração. Para desactivá-lo carregue contemporaneamente nas teclas START/RESET e ON-OFF, aparecerá a escrita dOF.

Modificação do programa em curso.

Se foi seleccionado um programa errado, é possível modificá-lo desde que tenha começado há pouco tempo: mantenha pressionada a tecla START/RESET por 4 segundos. Após um “bip” longo e três breves o indicador luminoso de AVANÇO DE CICLO irá desligar-se: seleccione o novo programa e inicie carregando na tecla START/ RESET.

Acrescentar outras louças

Carregue na tecla ON-OFF, abra a porta prestando atenção à saída de vapor e introduza as louças. Carregue novamente na tecla ON-OFF: o ciclo recomeçará.

Interrupções acidentais

Se durante a lavagem for aberta a porta ou houver uma interrupção da corrente eléctrica, o programa irá interromper-se. Reiniciará do ponto em que foi interrompido quando a porta for fechada ou a electricidade voltar.

(veja a seguir

veja Carregar os cestos

veja abaixo

) e feche a

recipiente Arecipiente A

recipiente A: Detergente para a lavagem

recipiente Arecipiente A recipiente Brecipiente B

recipiente B: Detergente para a pré-lavagem

recipiente Brecipiente B

1. Abra a tampa “C” carregando no botão “B”.

2. Dose o detergente consultando a

programas

• em pó: recipientes A e B.

• pastilhas: recipiente A e fundo do tambor, ou seja, quando o programa pedir uma pastilha, colocá-la no recipiente A e fechar a tampa; quando pedir duas, colocar a segunda no fundo do tambor.

3. Elimine os resíduos de detergente das beiradas do recipiente e feche a tampa até o “clique”.

Tabela dos

Opções de lavagem

Início posterior

É possível adiar de 1 a 24 horas o início do programa:

1. carregue na tecla INÍCIO POSTERIOR: cada vez que carregar na tecla, irá aparecer no display o tempo seleccionado e se ilumina o indicador luminoso do atraso seleccionado.

2. Seleccione o programa e carregue na tecla START/ RESET: após o “bip” começará a contagem regressiva.

3. Quando terminar este tempo, o indicador apaga-se e o programa inicia.

Para modificar carregue na tecla INÍCIO POSTERIOR. Para anulá-lo carregar na tecla em sucessão até que o programa inicie e se ilumine o indicador luminoso AVANÇO DO CICLO correspondente ao início do próprio programa.

Meia carga no cesto superior ou inferior*

Se houver poucas louças para lavar, pode-se efectuar a meia carga e economizar água, energia e detergente. Antes de seleccionar o programa carregue na tecla MEIA CARGA várias vezes: o indicador luminoso acende-se e activa-se a lavagem apenas no cesto superior ou apenas no inferior. Lembre-se de carregar as louças apenas no cesto superior ou no inferior e de reduzir para a metade a quantidade de detergente.

 É preferível utilizar detergente em pó.

Extra secagem*

Carregar o detergente

O bom resultado da lavagem depende também da dosagem correcta do detergente, indicada pelo fabricante do mesmo. Uma dose excessiva não lava em modo mais eficaz e polui o ambiente. As melhores performances de lavagem e secagem são obti-

das somente se empregar detergente em pó, abrilhantador líquido e sal.

Para obter uma secagem perfeita carregue na EXTRA SECAGEM antes de seleccionar o programa. Um sinal acústico prolongado indicará a activação desta opção, um breve a sua desactivação.

 Com a extra secagem os programas duram mais tempo.

* Presente somente em alguns modelos.

Page 67

Programas

Tabela dos programas

As máquinas de lavar louça da Ariston dispõem de um sistema automático de limpeza dos filtros que pode prolongar a duração

dos programas.

 PROGRAMAS AUTO este modelo de máquina de lavar louça é equipado com um sensor especial capaz de avaliar o nível da

sujidade e definir qual é a lavagem mais eficiente e económica. A duração dos programas auto poderá variar por causa de uma intervenção do sensor.  Se a louça estiver pouco suja ou tiver antes sido enxaguada com água, diminuir bastante a dose de detergente.

Indicações para

escolha de programas

Louça e panelas muito sujas (não use com peças delicadas).

Louça e panelas normalmente sujas. Programa normal diário.

Lavagem ecológica com baixos consumos energéticos adapta para louças e panelas.

Ciclo económico e veloz a ser utilizado para louça pouco suja, logo depois de usada.

Programa

Intensivo

Normal

Eco

Rápida

Detergente (A) = recipiente A (B) = recipiente B

em pó liquido pastiglie

30 gr (A)

5 gr (B)

30 gr (A) 30 ml (A) 1 (A)   1:40

25 gr (A)

5 gr (B)

25 gr (A) 25 ml (A) 30

30 ml (A)

5 ml (B)

25 ml (A)

5 ml (B)

1 (A)

1 (fundo

tambor)

1 (A)   2:25

Pré-lavagem Enxugar

  2:00

Duração do

programa

(tolerância

±10%)

Lavagem preliminar a aguardar completar a carga na próxima refeição.

Molho

Ciclo higienizante para lavar mamadeiras, aros e chupetas, junto a pratos, chávenas, copos e talheres. Carregue as louça no cesto superior. Baby

Delicado no superior para cristais e copos, enérgico para panelas no cesto inferior.

Duo Wash

12'

20 gr (A) 20 ml (A)

25 gr (A)

5 gr (B)

25 ml (A)

5 ml (B)

1 (A)   1:48

Observação

Para facilitar a dosagem do detergente é bom saber que: uma colher de cozinha =15 gramas de pó=15 ml de líquido, aproximadamente uma colher de cozinha =5 gramas de pó=5 ml de líquido, aproximadamente

1:00'

Page 68

Abrilhantador e sal regenerante

 Use somente produtos específicos para máquinas de lavar louça. Não use sal de cozinha ou industrial.

 Se utilizar um produto multifunção (2 em 1, 3 em 1, 4 em 1, etc.) não será necessário acrescentar abrilhantador e aconselha-se a adição de sal, especialmente se a água for dura ou muito dura. Se não forem adicionados o sal e o abrilhantador é normal que os indicadores luminosos FALTA DE SAL * e FALTA DE ABRILHANTADOR* continuem a piscar.

Carregar o abrilhantador

O abrilhantador facilita a secagem das louças fazendo escorregar a água da superfícies, de modo que não se formem listras brancas ou manchas. O recipiente do abrilhantador deve ser enchido:

• quando vê-lo vazio através do visor óptico (H). Indicador luminoso claro: acrescentar abrilhantador; indicador luminoso escuro: abrilhantador suficiente;

• quando no painel piscar o indicador luminoso FALTA DE ABRILHANTADOR *;

1. Abra o recipiente

rodando a tampa (G) na direcção anti-horária.

2. Deite o abrilhantador evitando que vaze. Se vazar, limpe logo com

uma esponja.

3. Atarraxe novamente a tampa. NUNCA deitar

abrilhantador directamente dentro da máquina.

Regule a dose de abrilhantador.

Se não ficar satisfeito com o resultado da lavagem ou da secagem, será possível regular a dose de abrilhantador. Com uma chave de fendas, gire o regulador (F) escolhendo entre 6 posições (a regulação de fábrica é 4):

• se nas peças lavadas houver listras azuladas, gire o regulador em números mais baixos (1-3);

• se houver gotas de água ou manchas de calcário, gire em números mais altos (4-6).

 Se utilizar as pastilhas multifunção (2 em 1, 3 em 1, 4 em 1, etc.) e quiser obter uma secagem melhor encha o recipiente e regule no número 2.

Carregar o sal regenerante

Descrição

) e deve ser enchido:

• quando a bóia verde* não for visível observando a tampa do sal;

• quando no painel piscar o indicador luminoso FALTA DE SAL *;

• em caso de falta de indicador ou de bóia verde: aproximadamente a cada 30 ciclos de lavagem;

1. Extraia o cesto inferior e desatarraxe a tampa do reservatório no sentido antihorário.

2. Somente para a primeira utilização: encha o reservatório de água até a beira.

3. Posicione o funil fornecido em dotação (

) e encha o recipiente de sal até a beira

figura

veja a

(aproximadamente 2 kg); é normal que saia um pouco de água.

4. Retire o funil, elimine os resíduos de sal da rosca

e atarraxe bem a tampa, para que no reservatório não ente detergente durante a lavagem (o dispositivo para descalcificar poderia ser danificado irremediavelmente).

 Quando acrescentar o sal, inicie logo um ciclo de lavagem sem louças para eliminar a solução salina que vazou e evitar a corrosão.

Regule a dose de sal*.

É possível regular o consumo de sal conforme a dureza da água, que pode ser informada pela Entidade fornecedora de água potável.

1. Desatarraxe a tampa do recipiente.

2. Rode a seta na argola ( ) na direcção do + ou do –

figura

veja a

referindo-se à tabela:

Dureza da água

°dH °fH °mmol/l

0 - 10 0 - 17 0 - 1,7 / 0 /

10  25 18  44 1,8  4,4 - 20 60

25  50 45  89 4,5  8,9 MED 40 40

> 50 > 89 > 8,9 + 60 25

Posição do

selector

Consumo de

sal (gramas

p/ ciclo)

Autonomia (ciclos/2Kg)

O dispositivo para descalcificar foi regulado na fábrica no +.

Para ter bons resultados de lavagem, é indispensável verificar que o recipiente do sal não fique nunca vazio. O sal regenerante elimina o calcário da água, evitando que se deposite sobre as louças. O recipiente do sal está colocado na parte inferior da máquina de lavar louças (

veja

Se utilizar as pastilhas multifunção (2 em 1, 3 em 1, 4 em 1, etc.) encha do mesmo jeito o recipiente do sal e regule no -; se a dureza da água for superior a 60°fH, regule no +.

* Presente somente em alguns modelos.

Page 69

Manutenção e cuidados

Excluir a água e a corrente eléctrica

• Feche a torneira da água após cada lavagem para eliminar o risco de vazamentos.

• Desligue a ficha da tomada quando limpar a máquina e durante os serviços de manutenção.

Limpar a máquina de lavar louça

• A superfície externa e o painel de comandos podem ser limpos com um pano não abrasivo embebido de água. Não usar solventes nem abrasivos.

• O tambor interno pode ser limpo de eventuais manchas com um pano embebido de água e um pouco de vinagre.

Evitar cheiros desagradáveis

• Deixe a porta sempre entreaberta para evitar estagnações de humidade.

• Limpe regularmente as guarnições perimetrais de vedação da porta e dos recipientes de detergente com uma esponja húmida. Deste modo, se evitarão estagnações de alimentos, principais responsáveis pelos cheiros desagradáveis.

Limpar os braços aspersores

Pode acontecer que restos de comida grudem-se nos braços aspersores e tampem os furos através dos quais a água deve passar: de vez em quando é bom controlá-los e limpá-los com uma escovinha não de metal.

Limpar os filtros

Os filtros limpam a água de lavagem dos resíduos de comida e a colocam novamente em circulação: para ter bons resultados de lavagem é necessário limpá-los.

 Limpar os filtros com regularidade.

 Após a limpeza, verifique que o grupo filtrante

tenha sido inserido correctamente.

A máquina de lavar louça não deve ser utilizada sem filtros nem com o filtro desenganchado.

1. Retire os filtros puxando o cabo para o alto.

2. Limpar os filtros:

• após cada lavagem, limpe o

3. Monte novamente o grupo filtrante e coloque-o na sua sede seguindo os movimentos 1 e 2, indicados na figura, até ouvir o “clique”.

prato semicircular A e o copinho B (para tirálos puxe o cabo) dos resíduos mais grossos, enxaguandoos debaixo de água corrente.

• Uma vez por mês é necessário limpar com cuidado todo o grupo filtrante: prato semicircular A, copinho B e filtro cilíndrico C (para tirá-lo rode-o no sentido anti-horário). Para a limpeza, empregue uma escovinha não de metal.

Longos períodos de ausência

• Realize uma lavagem com a máquina vazia.

• Desligue as ligações eléctricas e hidráulicas.

• Deixe a porta entreaberta.

Page 70

Precauções e conselhos

 O aparelho foi projectado e construído conforme as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• O aparelho foi concebido para um uso de tipo não profissional dentro do ambiente doméstico.

• O aparelho deve ser utilizado para a lavagem de louças de utilização doméstica, exclusivamente por pessoas adultas e conforme as instruções escritas neste manual.

• Esta máquina de lavar louça não pode ser instalada ao aberto, nem mesmo num lugar protegido por um telhado: é muito perigoso deixá-la exposta à chuva e aos temporais.

• Não toque a máquina com os pés descalços.

• Não tire a ficha da tomada de corrente puxando o cabo, mas segure a ficha.

• É necessário fechar a torneira da água e tirar a ficha da tomada da corrente eléctrica antes de efectuar operações de limpeza e manutenção.

• Em caso de avarias, jamais aceda aos mecanismos internos para tentar consertar sozinho.

• Não toque a resistência.

• Não se apoie ou sente na porta aberta: o aparelho poderia capotar.

• Guarde o detergente e o abrilhantador fora do alcance das crianças.

• As embalagens não são brinquedos para crianças.

Recolha dos electrodomésticos

A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada.

Economizar e respeitar o ambiente

Economizar água e energia

• Use a máquina de lavar louça somente com carga plena. Enquanto espera que a máquina fique cheia, previna os maus cheiros com o ciclo de Molho (

• Seleccione um programa adapto ao tipo de louças e ao grau de sujeira consultando a

Tabela dos programas:

- para louças normalmente sujas, utilize o programa Eco, que garante baixos consumos energéticos e de água.

- se a carga for reduzida, utilize a opção Meia carga (

• Se o próprio contrato de fornecimento de energia eléctrica previr faixas horárias de economia energética, efectue as lavagens nos horários com tarifa reduzida. A opção Início posterior * ( a organizar as lavagens com base nos horários.

Detergentes sem fosfatos, sem cloro e com enzimas

• Aconselha-se vivamente utilizar os detergentes sem fosfatos e sem cloro pois são os mais indicados para a tutela do meio ambiente.

• As enzimas desenvolvem uma acção particularmente eficaz com temperaturas próximas aos 50ºC, portanto com os detergentes com enzimas podem-se programar lavagens com baixas temperaturas e obter os mesmos resultados que se obteriam com lavagens a 65ºC.

• Dose bem o detergente conforme as indicações do produtor, a dureza da água, o grau de sujeira e a quantidade de louças para evitar desperdícios. Mesmo sendo biodegradáveis, os detergentes contém elementos que alteram o equilíbrio da natureza.

veja Início e utilização

veja Programas

veja Início e utilização

) pode ajudar

Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

* Presente somente em alguns modelos.

Page 71

Anomalias e soluções

No caso em que o aparelho apresente anomalias de funcionamento, controle os seguintes itens antes de contactar a Assistência Técnica (

veja Assistência

) Algumas anomalias são assinaladas por alguns códigos intermitentes no display: anote quais códigos piscam antes de chamar a Assistência.

Anomalias: Possíveis causas / Soluções:

A máquina de lavar louça não começa a funcionar.

A máquina de lavar louça não carrega a água.

A máquina de lavar louça não descarrega a água.

A máquina de lavar louça faz ruído. Nas louças e nos copos permanecem depósitos de calcário ou uma camada branca.

Nas louças e nos copos há listras brancas ou manchas azuis.

As louças estão pouco secas.

As louças não estão limpas.

Alarme de torneira fechada

(ouvem-se "bips" breves)

(pisca no display o código AO6).

Alarme dos filtros entupidos

(pisca no display o código AO5).

Alarme por causa de defeito da válvula eléctrica de carregamento d'água.

(pisca no display o código AO2).

 A ficha não está bem inserida na tomada de corrente ou falta

corrente eléctrica em casa.  A porta da máquina de lavar louça não está bem fechada.  Foi programado um Início posterior (veja Início e utilização).  Falta água na rede hídrica.  O tubo de carregamento da água está dobrado (veja Instalação).  O programa ainda não terminou.  O tubo de descarregamento da água está dobrado (veja

Instalação).  A descarga do lavabo está obstruída.  O filtro está obstruído por resíduos de comida.  As louças chocam-se ente si ou contra os aspersores.

 Falta sal regenerante ou a sua regulação não é adequada à

dureza da água (veja Abrilhantador e sal)  A tampa do recipiente de sal não está bem fechada.  O abrilhantador acabou ou a dosagem é insuficiente.  As louças são de material antiaderente.

 A dosagem do abrilhantador é excessiva.

 O abrilhantador acabou ou a dosagem é insuficiente (veja

Abrilhantador e sal).  A regulação do abrilhantador não é adequada.  Foi seleccionado um programa sem secagem.  Os cestos estão demasiadamente carregados (veja Carregar os

cestos).  As louças não foram bem posicionadas.  Os aspersores não têm livre rotação.  O programa de lavagem é delicado demais (veja Programas).  O detergente não foi doseado adequadamente ou não é adapto

(veja Início e utilização).  O filtro está sujo ou obstruído (veja Manutenção e cuidados).  Falta o sal regenerante (veja Abrilhantador e sal).  Abra a torneira e o aparelho irá reiniciar depois de poucos

minutos.

 O aparelho bloqueou-se porque não se interveio Desligue a máquina com a tecla ON-OFF, abra a torneira e, depois de 20 segundos, ligue novamente a máquina carregando na mesma tecla. Programe novamente a máquina e reinicie.  Desligue a máquina carregando na tecla ON-OFF e limpe os

filtros (veja Manutenção), em seguida, para ligar novamente,

carregue na mesma tecla. Programe novamente a máquina e

reinicie.  Para desligar a máquina carregue na tecla ON-OFF e, após um

minuto, ligue-a novamente. Se o alarme permanecer, feche a

torneira da água para evitar alagamentos e depois retire a ficha

da tomada de corrente e chame a assistência técnica.

Page 72

Assistência

Antes de contactar a Assistência Técnica:

• Verifique se consegue resolver a anomalia (veja Anomalias e soluções);

• Reinicie o programa para verificar se o inconveniente foi resolvido.

• Em caso negativo, contacte a Assistência Técnica Autorizada no número de telefone indicado no certificado de garantia.

 Nunca recorra a técnicos não autorizados.

Comunique:

• o tipo de anomalia

• o modelo da máquina (Mod.)

• o número de série (S/N)

Estas informações encontram-se na placa colocada na parte lateral da porta inoxidável (veja Descrição da máquina de lavar louça).

Page 73

Návod k pouití

C S

Èesky, 73

LVZ 685 PLUS

MYÈKA NÁDOBÍ

Obsah

Instalace, 74-75

Ustavení a vyrovnání do vodorovné polohy Pøipojení kelektrické síti a krozvodu vody Technické údaje

Popis zaøízení, 76

Celkový pohled Ovládací panel

Plnìní koù, 77

Spodní ko Koík na pøíbory Horní ko

Uvedení do èinnosti a pouití, 78

Uvedení myèky do èinnosti Dávkování mycího prostøedku Volitelné funkce mytí*

Programy, 79

Tabulka programù

Letidlo a regeneraèní sùl, 80

Dávkování letidla Dávkování regeneraèní soli

Údrba a péèe, 81

Uzavøení pøívodu vody a vypnutí elektrického napájení Èitìní myèky Zabránìní vzniku nepøíjemných zápachù Èitìní ostøikovacích ramen Èitìní filtrù Opatøení vpøípadì dlouhodobé neèinnosti

Opatøení a rady, 82

Základní bezpeènostní pokyny Likvidace Jak uetøit a brát ohled na ivotní prostøedí

Poruchy a zpùsob jejich odstranìní, 83

Servisní sluba, 84

Page 74

Instalace

C S

! Je velmi dùleité tento návod uschovat, aby jej bylo moné kdykoli dle potøeby konzultovat. Vpøípadì prodeje, darování nebo pøestìhování zaøízení se ujistìte, e návod zùstane uloen vjeho blízkosti.

! Pozornì si pøeètìte uvedené pokyny: Obsahují dùleité informace týkající se instalace, pouití a bezpeènosti pøi práci.

! Pøi stìhování udrujte zaøízení dle moností ve svislé poloze; dle potøeby je mùete naklonit na zadní stranu.

Ustavení a vyrovnání do vodorovné polohy

1. Po rozbalení zaøízení zkontroluje, zda bìhem

pøepravy nedolo kjeho pokození. Vpøípadì, e je pokozeno, nezapojujte jej a obrate se na prodejce.

2. Umístìte myèku tak, aby se boèními stìnami

nebo zadní stìnou dotýkala pøilehlého nábytku nebo stìny. Tento model myèky lze rovnì zasunout pod pracovní plochu* (pøeètìte si montání pokyny).

3. Umístìte myèku na rovnou a pevnou podlahu.

Vykompenzujte nerovnosti vyroubováním nebo zaroubováním noek, dokud se zaøízení nebude nacházet ve vodorovné poloze (nesmí být naklonìno o více ne 2 stupnì). Dokonalé vyrovnání do vodorovné polohy zabezpeèí stabilitu zaøízení a zamezí vzniku vibrací, hluku a posunù bìhem èinnosti.

4. Èelnì seøiïte výku zadních noièek*:

roubovákem odroubujte nebo zaroubujte rouby nacházející se ve spodní èásti myèky.

Pøipojení kelektrické síti a krozvodu vody

! Pøizpùsobení elektrického rozvodu a rozvodu vody

pro instalaci musí být provedeno kvalifikovaným personálem.

! Myèka nádobí nesmí být opøena o potrubí ani o kabel elektrického napájení.

Pøívodní hadice (A) a vypoutìcí hadice (B) vody a kabel elektrického napájení musí být nasmìrovány smìrem doprava nebo doleva scílem umonit co nejlepí instalaci (viz obrázek).

Pøipojení hadice pro pøívod vody

 Krozvodu studené vody: Øádnì zaroubujte

pøívodní hadici ke kohoutku shrdlem se závitem 3/4 plyn; pøed zaroubováním nechte vodu odtékat, dokud nebude prùzraèná, aby pøípadné neèistoty neucpaly zaøízení.

 K rozvodu teplé vody: Vpøípadì centrálního

topení mùe být myèka pøipojena krozvodu teplé vody za pøedpokladu, e její teplota nepøesahuje 60°C. Zaroubujte hadici ke kohoutku zpùsobem popsaným pro pøívod studené vody.

! Vpøípadì, e délka pøívodní hadice nebude dostateèná, se obrate na specializovanou prodejnu nebo na autorizovaný technický personál (viz Servisní sluba).

! Tlak vrozvodu vody se musí pohybovat vrozmezí hodnot uvedených vtabulce Technických údajù (viz níe).

! Dbejte na to, aby hadice nebyla pøíli ohnutá ani stlaèená.

Bezpeènostní opatøení proti vytopení

Aby bylo zaruèeno, e nedojde k kvytopení, je myèka:

- vybavena systémem, který pøeruí pøívod vody vpøípadì poruch nebo jejího úniku dovnitø myèky.

- vybavena bezpeènostním zaøízením Water Stop*, to znamená, e je její souèástí pøívodní hadice tvoøená vnìjí prùsvitnou hadicí a vnitøní hadicí èervené barvy: obì hadice snáejí velmi vysoké tlaky. Vpøípadì roztrení vnitøní hadice se vnìjí hadice zabarví záøivì èervenou barvou a vede vodu namísto vnitøní hadice, èím zabrání jejím únikùm.

! Je velmi dùleité pravidelnì kontrolovat vnìjí hadici: je-li zabarvena jasnì èervenou barvou, musí být co nejdøíve vymìnìna autorizovanou servisní slubou (viz Servisní sluba).

* Pouze u nìkterých modelù.

Page 75

Pøipojení hadice vypoutìní vody

Pøipojte vypoutìcí hadici do odpadového potrubí sminimálním prùmìrem 4 cm, ani byste ji ohýbali. Nebo ji upevnìte k okraji umývadla èi vany; volný konec vypoutìcí hadice nesmí zùstat ponoøený ve vodì.

Optimální umístìní je usnadnìno pouitím speciálního plastového kolena*: Upevnìte speciální plastové koleno ke stìnì, aby se zabránilo pohybùm hadice spojeným svyléváním

vody mimo odpadové potrubí. Koncová èást hadice, oznaèená písmenem A, musí být umístìna v poloze od 40 do 100 cm nad zemí (viz obrázek).

! Firma neponese ádnou odpovìdnost za následky nerespektování uvedených pøedpisù.

Upozornìní pro první mytí

Po instalaci a bezprostøednì pøed prvním mytím zcela naplòte vodou nádrku na sùl a pøidejte pøiblinì 2 kg soli (viz Letidlo a regeneraèní sùl): Je zcela bìným jevem, e voda pøeteèe. Dále je zcela bìné, e po nadávkování soli bude kontrolka NEDOSTATEK SOLI* i nadále blikat po dobu nìkolika cyklù.

Pás proti tvorbì kondenzátu*

Po vestavìní myèky otevøete dvíøka a pøilepte pod døevìnou polici prùsvitný samolepicí pás, který bude polici chránit pøed pøípadným kondenzátem.

Technické údaje

C S

! Nedoporuèuje se pouívat ádné nastavovací hadice.

Pøipojení kelektrickému rozvodu

Pøed zasunutím zástrèky do zásuvky elektrického rozvodu se ujistìte, e:

 je zásuvka uzemnìna a e vyhovuje normám;  je zásuvka schopna snést maximální zátì

odpovídající jmenovitému pøíkonu zaøízení, uvedenému na títku sjmenovitými údaji, umístìném na vnitøní stranì dvíøek. (viz Popis myèky);

 napájecí napìtí odpovídá hodnotám uvedeným na

títku sjmenovitými údaji, umístìném na vnitøní stranì dvíøek;

 zásuvka je kompatibilní se zástrèkou zaøízení.

Vopaèném pøípadì poádejte o výmìnu zástrèky autorizovaného technika (viz Servisní sluba); nepouívejte prodluovací òùry ani rozvodky.

! Po instalaci zaøízení musí kabel elektrického napájení a zásuvka elektrického rozvodu zùstat lehce pøístupné.

! Kabel nesmí být ohnutý ani stlaèený.

! Kabel musí být podrobován pravidelné kontrole a

mìnìn výhradnì autorizovanými techniky (viz Servisní sluba).

Šíøka 59,5 cm

Rozmìry

Kapacita

Tlak vody v pøívodním potrubí

Napájecí napìtí

Celkový pøíkon

Pojistka

Výška 82 cm Hloubka 57 cm

12 standardních souprav nádobí

30 kPa ÷ 1 MPa (0,3 ÷ 10 bar) 4,3 psi – 145 psi

Viz štítek s jmenovitými údaji

Toto zaøízení je ve shodì s následujícími smìrnicemi Evropské unie:

-73/23/EHS ze dne 19.02.73 (Nízké napìtí) ve smyslu dalích úprav;

- 89/336/EHS ze dne 03.05.89 (Elektromagnetická kompatibilita) ve smyslu dalších úprav.

- 97/17/ES (Energetické štítkování myèek nádobí)

-2002/96/ES

* Pouze u nìkterých modelù.

Page 76

Popis zaøízení

C S

Celkový pohled

1. Horní ko

2. Horní ostøikovací rameno

3. Sklopné dráky

4. Mechanismus nastavení výky koe

5. Spodní ko

6. Spodní ostøikovací rameno

7. Koík na pøíbory

8. Mycí filtr

9. Nádrka na sùl

10. Pøihrádky na mycí prostøedek a nádrka na

letidlo

11. títek sjmenovitými údaji

Ovládací panel

Displej

Kontrolka

NEDOSTATKU LETIDLA*

Kontrolka

NEDOSTATKU SOLI*

Kontrolka

ODLOENÉHO

STARTU*

Tlaèítko

ODLOENÉHO

STARTU*

Kontrolka

1/2 náplò

Kontrolka

EXTRA SUENÍ*

Tlaèítko

EXTRA

SUENÍ*

Tlaèítko

1/2 náplò

Displej

Pøedmytí

Mytí

Oplachování Suení

Tlaèítko START/

VYNULOVÁNÍ

(RESET)

Otoèný voliè volby

PROGRAMÙ

Kontrolky

PRÙBÌHU

CYKLU

Kontrolka

ZAPNUTOVYPNUTO

Tlaèítko

ZAPNOUT-VYPNOUT

(ON-OFF)

* Pouze u nìkterých modelù.

Page 77

Plnìní koù

! Pøed plnìním odstraòte z nádobí zbytky jídla, namoète

zaschlé hrnce a pánve, vylejte ze sklenic a pohárù tekutiny, které vnich zùstaly. Po naplnìní zkontrolujte, zda se ostøikovací ramena mohou volnì otáèet.

Spodní ko

Umístìte do nìj nádobí, které se umývá nejobtínìji, v souladu s Pøíklady plnìní , a vyuijte pøitom sklopné dráky*.  iroké talíøe a velké poklice: umístìte je na okraje koe.  Hrnce a salátové mísy: umístìte je vdy obrácené dnem vzhùru.  Hluboké nádobí: do ikmé polohy. Aby byly zajitìny co nejlepí mycí a suicí vlastnosti, je povrch spodního koe drsnìjí ne povrch horního koe.

Koík na pøíbory

Koík na pøíbory mùe být odliného typu, podle druhu myèky. ! Noe a zahrocené nástroje se musí umístit do koíku na pøíbory shrotem obráceným smìrem dolù.

Je-li ko vybaven rukojemi klik klak* (viz obrázek), seøiïte výku jejich potaením nahoru nebo dolù.

Pøíklady naplnìní horního koe

Pøíklady naplnìní spodního koe

C S

Rozdìlení hlavního tìlesa na dvì èásti*: vytáhnìte rukoje. Dvì boèní lopatky* mohou být oddìleny a pøichyceny khornímu nebo spodnímu koí. Dvì souèásti ve tvaru møíky* se vkládají do koe proto, aby drely pøíbory voddìleném stavu: Pøíbory ukládejte do dráek srukojetí obrácenou ke dnu.

Horní ko

Do horního koe ukládejte choulostivé a lehké nádobí: sklenice, álky na èaj a na kávu, talíøky, nízké salátové mísy, pánve, nízké rendlíky a hrnce, které nejsou pøíli zneèitìné, vsouladu s Pøíklady plnìní.  Lehké nádobí: umístìte lehké nádobí tak, aby je proudy vody neposouvaly.  álky a áleèky: umístìte je na sklopné dráky**.  Dlouhé a zahrocené noe, servírovací pøíbory: umístìte je na sklopné dráky**.

Zpùsob nastavení horního koe

Horní ko mùe být nastaven do spodní nebo do horní polohy

scílem usnadnit ukládání nádobí:

obrázek).

otevøete pojistky vodicích dráek

koe na pravé i na levé stranì a vytáhnìte ko; umístìte jej do horní nebo spodní polohy a zasunujte jej podél vodicích dráek, dokud se do

dráky nedostanou i pøední koleèka, a poté zajistìte pojistky (viz

Sklopné pøihrádky Baby**

U modelù myèek vybavených Cyklem Baby se vrámci pøísluenství dodávají pøísluné sklopné pøihrádky na mytí kojeneckých láhví, upevòovacích objímek a dudlíkù.

Nádobí nevhodné na mytí vmyèce nádobí

 Døevìné pøedmìty, pøedmìty sdøevìnou rukojetí,

pøedmìty zrohoviny, pøedmìty spøilepenými souèástmi nebo pøedmìty, které nejsou specificky oznaèeny jako

vhodné pro mytí vmyèce nádobí.  Pøedmìty zhliníku, mìdi, mosazi, plsti nebo cínu.  Plastové nebo tepelnì neodolné nádobí.  Vzácný starý nebo ruènì malovaný porcelán.  Vzácné staré støíbro. Støíbro, které nepatøí mezi staré a

vzácné, se mùe mýt spouitím jemného programu,

pøièem je tøeba se ujistit, e nepøichází do styku sjinými

kovy. ! Doporuèuje se zakoupení nádobí vhodného pro mytí

vmyèce nádobí.

Mytí rukojetí*

Mytí rukojetí spodního a horního koe: Vytáhnìte upevòovací uzávìry, vytáhnìte rukojeti, opláchnìte je pod proudem vody a upevnìte je na koe prostøednictvím uzávìrù.

* Pouze u nìkterých modelù. ** Mìní se v závislosti na poètu a poloze.

Page 78

Sputìní a pouití

C S

Uvedení mycky do cinnosti

1. Otevrete kohoutek prívodu vody.

2. Stisknete tlacítko ZAPNOUT-VYPNOUT: dojde k rozsvícení displeje.

3. Nadávkujte mycí prostredek (viz níe).

4. Naplnte koe (viz Plnení kou) a zavrete dvírka.

5. Zvolte program otácením otocného ovladace VOLBY PROGRAMU ve smeru hodinových rucicek: Nastavte rysku na ovladaci nacíslo nebo symbol zvoleného programu.

6. Zvolte volitelné funkce mytí (viz níe).

7. Uvedte mycku do cinnosti stisknutím tlacítka START/ VYNULOVÁNÍ: Uslyíte potvrzující pípnutí. Kontrolky PRUBEHU CYKLU signalizují stav programu: Predmytí, mytí, oplachování, suení.

8. Na záver uslyíte trí krátké akustické signály a na displeji si zobrazí nápis END. Vypnete zarízení stisknutím tlacítka ZAPNOUT-VYPNOUT, zavrete kohoutek prívodu vody a odpojte zástrcku ze zásuvky elektrického rozvodu.

9. Otevrete dvírka a vyckejte nekolik minut pred vyjmutím nádobí, abyste se vyhnuli popálení. Vylote koe pocínaje spodním koem.

Zmena probíhajícího programu

Kdy byl zvolen nesprávný program, je moné jej bezprostredne po startu zmenit: Drte stisknuté tlacítko START/VYNULOVÁNÍ po dobu 4 sekund. Po jednom dlouhém a trech krátkých pípnutích zhasne kontrolka PRUBEHU CYKLU: Znovu zvolte program a spustte jej stisknutím tlacítka START/VYNULOVÁNÍ.

Predvádecí reim*

nápis dON na displeji poukazuje na aktivaci predvádecího programu. Jeho zruení se provádí soucasným stisknutím tlacítek START/VYNULOVÁNÍ a ZAPNOUT-VYPNOUT, co je provázeno zobrazením nápisu dOF.

Pridání nádobí

Stisknete tlacítko ZAPNOUT/VYPNOUT a otevrete dvírka; dávejte pritom pozor na unikající páru. Poté vlote nádobí. Znovu stisknete tlacítko ZAPNOUT/VYPNOUT: Dojde kobnovení cyklu.

Náhodné preruení

Kdy se behem mytí otevrou dvírka nebo kdy dojde kpreruení dodávky elektrické energie, program bude preruen. Po zavrení dvírek nebo po obnovení dodávky elektrické energie bude program pokracovat zbodu, ve kterém byl preruen.

nádobka A: Mycí prostøedek pro mytí

nádobka B: Mycí prostøedek pro pøedmytí

1. Stisknutím tlaèítka D otevøete kryt C.

2. Nadávkujte mycí prostøedek; konzultujte

Tabulku programù:

 prákový: nádobky A a B.  ve formì tablet: nádobka A a dno mycího prostoru - kdy program

vyaduje pouití 1 tablety, vlote ji do nádobky A a zavøete kryt; kdy vyaduje pouití 2 tablet, polote druhou na dno mycího prostoru.

3. Odstraòte zbytky mycího prostøedku zokrajù nádobky a zavøete kryt a po zacvaknutí.

Volitelné funkce mytí

Odloený start

Zahájení programu mue být odloeno o 1 a 24 hodin:

1. Stisknete tlacítko ODLOENÝ START: Pri kadém stisknutí tlacítka uslyíte akustický signál a uvidíte, jak se rozsvítí kontrolka odpovídající zvolenému odloení;

2. Zvolte nový program a stisknete tlacítko START/ VYNULOVÁNÍ: Po pípnutí se zahájí odpocítávání zbývající doby;

3. Po uplynutí uvedené doby zhasne kontrolka a spustí se program. Zmena doby odloení se provádí stisknutím tlacítka ODLOENÝ START. Zruení se provádí vícenásobným stisknutím tlacítka, dokud se nezahájí program a dokud se nerozsvítí kontrolka PRUBEHU CYKLU, odpovídající zahájení samotného programu.

Polovicní nápln vhorním koi *

Pri mytí malého mnoství nádobí je moné provést mytí polovicní náplne a uetrit tak vodu, energii, mycí prostredek. Pred uskutecnením volby programu stisknete tlacítko POLOVICNÍ NÁPLN: Rozsvítí se kontrolka a dojde kaktivaci mytí pouze vhorním koi. Pamatujte na naloení nádobí na zvolený ko a na pouití polovicního mnoství mycího prostredku.

! Je lepí pouít prákový mycí prostredek.

Dávkování mycího prostøedku

Dobrý výsledek mytí závisí také na správném dávkování mycího prostøedku doporuèeného výrobcem. Pøi pøekroèení doporuèeného mnoství nedojde ke zvýení úèinnosti mytí, ale pouze kvyímu zneèitìní ivotního prostøedí.

Extra suení*

Abyste docílili dokonalého osuení, stisknete tlacítko EXTRA SUENÍ jete pred volbou programu. Delí zvukový signál potvrdí aktivaci této volitelné funkce, zatímco krátký zvukový signál potvrdí její zruení.

! Pri pouití extra suení trvají programy déle.

* Pouze u nìkterých modelù.

Page 79

Programy

Tabulka programù

! Myèky nádobí Ariston jsou vybaveny systémem automatického èitìní filtrù, který mùe prodlouit dobu trvání programù.

! PROGRAMY AUTO: tento model myèky nádobí je vybaven speciálním snímaèem, schopným vyhodnotit stupeò zneèitìní a nastavit co nejúèinnìjí a nejúspornìjí druh mytí. Doba trvání programu auto se mùe mìnit následkem zásahu snímaèe.

Mycí prostøedek

Indikace kvolbì programu

Silnì zneèitìné nádo bí a hrnce (nevhodný pro choulostivé nádobí)

Bìnì zneèitìné nád obí a hrnce. Standardn í denní program.

Ekologické mytí pøi níz ké energetické spotøeb ì, vhodný pro nádobí a hrnce.

Program

Intenzivní

mytí

Bìné mytí

Eko

(A) = nádobka A

(B) = nádobka B

prákový

30 g (A)

5 g (B)

30 g (A) 30 ml (A) 1 (A)

25 g (A)

5 g (B)

tekutý

30 ml (A)

5 ml (B)

25 ml (A)

5 ml (B)

ve formì

tablet

1 (A)

1 (na dno

vnitøního

prostoru)

1 (A)

Pøedmytí

 

Suení

Doba trvání p

rogramu (tole

rance ±10%)

2:00'

1:40

2:25

C S

Úsporný a rychlý mycí cyklus, pouívaný u mí rnì zneèitìného nádo bí ihned po pouití.

Pøedbìné mytí, kdy s e oèekává doplnìní ná plnì po dalím jídle.

Hygienizaèní cyklus na mytí kojeneckých láhv í, upevòovacích objím ek a dudlíkù spolu stal íøi, sklenicemi a pøíbor em. Nádobí nalote p ouze do horního koe.

Odliný zpùsob mytí v e dvou koích: Jemné mytí v horním koi pro sklo a sklenice, intenzi vní mytí pro hrnce ve s podním koi.

Rychlé mytí

Namáèení

Baby

mytí

Duo Wash

25 g (A) 25 ml (A)

20 g (A) 20 ml (A)

25 g (A)

5 g (B)

25 ml (A)

5 ml (B)

1 (A)

 

30'

12'

1:00'

1:48

Poznámka

Kusnadnìní dávkování mycího prostøedku je tøeba vìdìt, e: 1 kuchyòská líce = 15 gramù práku = pøiblinì 15 ml tekutiny 1 kuchyòská lièka = 5 gramù práku = pøiblinì 5 ml tekutiny

Page 80

Letidlo a regeneraèní sùl

C S

! Pouívejte pouze specifické mycí prostøedky pro myèky nádobí. Nepouívejte kuchyòskou ani prùmyslovou sùl.

! Pouíváte-li víceúèelový produkt (2v1, 3v1, 4v1, etc.), není tøeba pøidávat letidlo, avak doporuèuje se pøidat sùl, zejména vpøípadì, e je voda tvrdá nebo velmi tvrdá. Kdy se nepøidá sùl ani letidlo, je zcela zøejmé, e kontrolky CHYBÌJÍCÍ SÙL* a CHYBÌJÍCÍ LETIDLO* nadále blikají.

Dávkování letidla

Letidlo usnadòuje suení nádobí tím, e voda kloue zpovrchu, a proto na nádobí nezùstávají zbytky ani skvrny. Nádobka na letidlo se plní:  Dle potøeby, po vizuální kontrole prostøednictvím

optické kontrolky (H). Kontrolka svìtlá: Pøidat letidlo; Kontrolka tmavá: Dostatek letidla;

 kdy na ovládacím panelu bliká kontrolka

CHYBÌJÍCÍ LETIDLO*;

1. Otevøete nádobku

uzávìr;

Nastavte dávku letidla

Nejste-li spokojeni svýsledkem mytí nebo suení, je moné provést regulaci mnoství letidla. Prostøednictvím roubováku otáèejte regulátorem (F) a zvolte jednu ze 6 poloh (regulátor je zvýrobního závodu pøednastaven do polohy 4):  Jsou-li na nádobí bílé zbytky, pootoète regulátor

smìrem kniím hodnotám (1-3).

 Jsou-li na nádobí kapky vody nebo skvrny

vodního kamene, pootoète regulátor smìrem

kvyím hodnotám (4-6). ! Pokud si pøejete pøi pouití víceúèelových tablet (2v1, 3v1, 4v1, etc.) dosáhnout lepího osuení, naplòte nádobku a nastavte regulátor do polohy 2.

otáèením uzávìru (G) proti smìru hodinových ruèièek.

2. Nalijte letidlo, tak, aby nepøeteklo. Dojde-li

ktomu, oèistìte jej

houbou.

3. Zaroubujte zpìt

 Kdy pøi kontrole uzávìru nádobky na sùl není

vidìt zelený plovák*;

 kdy na ovládacím panelu bliká kontrolka

CHYBÌJÍCÍ SÙL*;

 vpøípadì nepøítomnosti kontrolky nebo zeleného

plováku:

Po kadých 30 mycích cyklech;

1. Vytáhnìte spodní ko a odroubujte uzávìr nádobky jeho otáèením proti smìru hodinových ruèièek.

2. Pouze pøi prvním pouití: Naplòte nádobku vodou a po okraj.

3. Umístìte trychtýø zpøísluenství (viz obrázek) a naplòte nádobku solí a po okraj (pøiblinì 2 kg); vyteèení malého mnoství vody je zcela bìným jevem.

4. Odlote trychtýø, odstraòte zbytky soli ze závitu a øádnì zaroubujte uzávìr, aby se bìhem mytí nedostal do nádobky mycí prostøedek (mohlo by dojít ktrvalému pokození dekalcifikátoru).

Pøi pøidávání soli ihned spuste jeden mycí cyklus bez vloení nádobí, abyste odstranili pøelitý solný roztok a zabránili tak korozi.

Nastavte dávku soli*

Spotøebu soli je moné regulovat na základì tvrdosti pouívané vody. Údaj o tvrdosti vody je moné získat u organizace zabývající se dodávkou pitné vody.

1. Odroubujte uzávìr nádobky.

2. Otáèejte ipkou na hrdle (viz obrázek) smìrem k + nebo smìrem k  ; vycházejte zúdajù v tabulce:

Tvrdost vody

°dH °fH °mmol/l

0 - 10 0 - 17 0 - 1.7 / 0 /

10 – 25 18 – 44 1.8 – 4.4 - 20 60

25 – 50 45 – 89 4.5 – 8.9

Poloha

volièe

PRÙM.

Spotøeba

soli (v

gramech/

cyklus)

40 40

Autono-

mie

(cyklù

/2 kg)

Dávkování regeneraèní soli

Kdosaení dobrých výsledkù mytí je nezbytné kontrolovat stav soli v nádobce tak, aby nádobka nikdy nezùstala prázdná. Regeneraèní sùl odstraòuje vodní kámen z vody a tím zabraòuje vytváøení nánosù na nádobí. Zásobník soli se nachází ve spodní èásti myèky nádobí (viz Popis) a je tøeba jej naplnit:

> 50 > 89 > 8.9 + 60 25

Dekalcifikátor je zvýroby pøednastaven na +.

Pøi pouití víceúèelových tablet (2v1, 3v1, 4v1, etc.) naplòte nádobku na sùl a nastavte regulátor na ; pokud je tvrdost vody vyí ne 60°fH, nastavte jej na +.

* Pouze u nìkterých modelù.

Page 81

Údrba a péèe

Uzavøení pøívodu vody a vypnutí elektrického napájení

 Po kadém mytí uzavøete kohoutek pøívodu vody,

abyste se vyhnuli nebezpeèí únikù.

 Pøi èitìní zaøízení a bìhem operací údrby

odpojte zástrèku napájecího kabelu ze zásuvky elektrického rozvodu.

Èitìní myèky nádobí

 Vnìjí povrch a ovládací panel mohou být

èitìny hadrem navlhèeným ve vlané vodì a saponátu. Nepouívejte rozpoutìdla ani abrazivní prostøedky.

 Stìny vnitøního mycího prostoru se dají vyèistit

od pøípadných skvrn hadrem navlhèeným ve vodì smalým mnostvím octa.

Zabránìní vzniku nepøíjemných zápachù

Èitìní filtrù

Filtry èistí mycí vodu od zbytkù jídla a znovu ji uvádìjí do obìhu: Kzabezpeèení trvale dobrých výsledkù mytí je tøeba filtry èistit.

! Pravidelnì èistìte filtry.

! Po jejich vyèitìní zkontrolujte správnost zasunutí

filtraèní soustavy.

! Myèka nádobí se nesmí pouívat bez filtrù.

1. Vytáhnìte filtry potaením rukojeti smìrem nahoru.

2. Vyèistìte filtry  Po kadém mytí

vyèistìte pùlkruhovitý talíø A a nádobku B (je moné je vytáhnout potaením za rukoje) od nejvìtích zbytkù jejich opláchnutím pod proudem vody.

C S

 Dvíøka nechte pokadé pootevøená, aby se

zabránilo hromadìní vlhkosti.

 Pravidelnì èistìte obvodová tìsnìní dvíøek a

nádobek na mycí prostøedek spouitím mokré houby. Zabrání se tak hromadìní zbytkù jídla, které jsou hlavními pùvodci nepøíjemného zápachu.

Èitìní ostøikovacích ramen

Mùe se stát, e se na ostøikovacích ramenech zachytí zbytky jídla a ucpou otvory, kterými vytéká voda: Èas od èasu je tøeba je zkontrolovat a vyèistit nekovovým kartáèkem.

 jednou mìsíènì je tøeba dokonale vyèistit celou filtraèní soustavu: pùlkruhovitý talíø A, nádobku B a válcový filtr C (vytahuje se jeho otáèením proti smìru hodinových ruèièek). Pøi èitìní si pomùete nekovovým kartáèkem.

3. Namontujte zpìt filtraèní soustavu a umístìte ji do jejího uloení, a to tak, e provedete pohyby 1 a 2, znázornìné na obrázku, a po zacvaknutí.

Opatøení vpøípadì dlouhodobé neèinnosti

 Vykonání cyklu naprázdno.

 Odpojte elektrické napájení a pøívod vody.

 Nechte pootevøená dvíøka.

Page 82

Opatøení a rady

C S

! Zaøízení byla navreno a vyrobeno vsouladu splatnými mezinárodními bezpeènostními pøedpisy. Tato upozornìní jsou uvádìna zbezpeènostních dùvodù a je tøeba si je pozornì pøeèíst.

Základní bezpeènostní pokyny

 Toto zaøízení bylo navreno výhradnì pro

neprofesionální pouití v domácnosti.

 Zaøízení mohou pouívat pouze dospìlé osoby na

mytí nádobí v domácnosti podle pokynù uvedených vtomto návodu.

 Zaøízení nesmí být nainstalováno venku, a to ani

vpøípadì, e by se jednalo o místo chránìné pøed nepøízní poèasí, protoe je velmi

nebezpeèné vystavit jej pùsobení detì a bouøí.  Nedotýkejte se myèky nádobí bosýma nohama.  Nevytahujte zástrèku ze zásuvky elektrického

rozvodu tahem za kabel, ale uchopením za

zástrèku.  Pøed provedením operací èitìní a údrby je

tøeba zavøít kohoutek pøívodu vody a odpojit

zástrèku ze zásuvky elektrického rozvodu.  Pøi výskytu poruchy se vádném pøípadì

nepokouejte o opravu vnitøních èástí zaøízení.  Nikdy se nedotýkejte rezistoru.  Neopírejte se o otevøená dvíøka a nesedejte si na

nì. Mohlo by dojít kpøevrácení zaøízení.  Udrujte mycí prostøedek a letidlo mimo dosah

dìtí.  Obaly nejsou hraèky pro dìti!

Likvidace

 Likvidace obalových materiálù: Pøi jejich

odstraòování postupujte vsouladu smístním

pøedpisy a dbejte na monou recyklaci.

 Evropská smìrnice 2002/96/ES o odpadu

tvoøeném elektrickými a elektronickými

zaøízeními (RAEE) pøedpokládá, e

elektrospotøebièe nesmí být likvidovány vrámci

bìného pevného mìstského odpadu. Vyøazená

zaøízení musí být sesbírána zvlá za úèelem

zvýení poètu recyklovaných a znovu pouitých

materiálù, ze kterých jsou sloena, a za úèelem

zabránìní moným ublíením na zdraví a

kodám na ivotním prostøedí. Symbolem je

pøekrtnutý ko uvedený na vech výrobcích

scílem pøipomenout povinnosti spojené se

separovaným sbìrem.

Podrobnìjí informace týkající se správného zpùsobu vyøazení elektrospotøebièù zprovozu mohou jejich dritelé získat tak, e se obrátí na navrenou veøejnou instituci nebo na prodejce.

Jak uetøit a brát ohled na ivotní prostøedí

etøení vodou a energií

 Uvádìjte myèku nádobí do chodu pouze tehdy,

kdy je naplnìna. Bìhem èekání na naplnìní zaøízení zabraòte vzniku nepøíjemného zápachu pouitím cyklu Namáèení (viz Programy).

 Zvolte program vhodný pro druh nádobí a stupeò

zneèitìní; konzultujte Tabulku programù:

- pro bìnì zneèitìné nádobí pouijte program Eko, který zaruèuje nízkou spotøebu energie a vody.

- pøi mením mnoství nádobí pouijte volitelnou funkci Polovièní náplò (viz Uvedení do èinnosti a pouití).

 Vpøípadì, e váe smlouva na dodávku

elektrické energie pøedpokládá pouívání èasových pásem pro etøení elektrickou energií, provádìjte mytí vèasových pásmech se sníenou sazbou. Volitelná funkce Odloený start* (viz Uvedení do èinnosti a pouití) mùe napomoci organizaci mycích cyklù uvedeným zpùsobem.

Mycí prostøedky bez fosfátù, bez chloru a obsahující enzymy

 Doporuèuje se pouívat mycí prostøedky bez

fosfátù a bez chloru, které berou ohled na ivotní prostøedí.

 Enzymy jsou mimoøádnì úèinné pøi teplotách

kolem 50°C, proto pøi pouití mycích prostøedkù senzymy je moné nastavit mytí pøi niích teplotách a dosáhnout stejných výsledkù jako pøi 65°C.

 Správné dávkování mycího prostøedku na základì

pokynù výrobce sohledem na tvrdost vody, stupeò zneèitìní a mnoství mytého nádobí zabraòuje plýtvání. I kdy se jedná o biodegradabilní látky, mycí prostøedky naruují pøirozenou rovnováhu vpøírodì.

* Pouze u nìkterých modelù.

Page 83

Poruchy a zpùsob jejich odstranìní

Kdy se na zarízení vyskytnou poruchy vcinnosti, zkontrolujte dríve, ne se obrátíte na Servisní slubu, následující body. Nekteré poruchy budou signalizovány prostrednictvím kódu blikajících na displeji: Ne se obrátíte na servisní slubu, poznacte si, které kódy blikají.

Poruchy: Moné pøíèiny / Øeení:

Myèka se neuvádí do chodu.

Myèka nenapoutí vodu.

Myèka nevypoutí vodu.

Myèka je hluèná.

Na nádobí a na sklenicích jsou viditelné nánosy vodního kamene nebo bílý povlak.

• Zástrèka není øádnì zasunuta do zásuvky elektrického rozvodu nebo je v bytì

pøeruena dodávka elektrického proudu.

• Dvíøka myèky nejsou øádnì zavøená.

• Je nastaven Odloený start (

• Chybí voda v rozvodu vody.

• Pøívodní hadice na vodu je ohnutá (viz Instalace).

• Program jetì neskonèil.

• Vypoutìcí hadice je ohnutá (

• Odpadové potrubí umyvadla je ucpané.

• Filtr je ucpán zbytky jídla.

• Nádobí naráí vzájemnì na sebe nebo na ostøikovací ramena.

• Chybí regeneraèní sùl nebo její nastavení neodpovídá tvrdosti pouívané

vody (viz Letidlo a sùl).

• Uzávìr nádobky na sùl není dobøe uzavøen.

• Letidlo bylo spotøebováno nebo jeho dávkování není dostateèné.

• Nádobí je z antiadhezivního materiálu.

viz Uvedení

viz Instalace

do chodu a pouití)

C S

Na nádobí a na sklenicích jsou patrné bílé zbytky nebo modrý povlak.

Nádobí je málo suché.

Nádobí není dostateènì èisté.

Alarm zavøeného kohoutku pøívodu

vody

(bude slyšet krátká pípnutí) (na displeji bliká kód AO6).

Alarm ucpaných filtrù.

(na displeji bliká kód AO5).

• Dávkování letidla je nadbyteèné.

• Byl zvolen program bez sušení.

• Letidlo bylo spotøebováno nebo jeho dávkování není dostateèné (

a sùl).

• Regulace letidla neodpovídá potøebì.

• Koe jsou pøíli naplnìné (viz Plnìní koù).

• Nádobí není dobøe rozmístìno.

• Ostøikovací ramena se nemohou pohybovat volnì.

• Mycí program je pøíli mírný (

• Mycí prostøedek není vhodnì dávkován nebo není vhodný (

hodu a pouití).

• Filtr je špinavý nebo ucpaný (viz Údrba a péèe).

• Chybí regeneraèní sùl (viz Letidlo a sùl).

• Otevøete kohoutek a zaøízení bude uvedeno do chodu v prùbìhu nìkolika málo minut.

• Došlo k zablokování zaøízení následkem chybìjícího zásahu po pípnutích.

Vypnìte zaøízení tlaèítkem ZAPNOUT/VYPNOUT, otevøete kohoutek pøívodu vody a po 20 sekundách znovu zapnìte stisknutím stejného tlaèítka. Opìt nastavte mycí program a spuste zaøízení.

• Vypnìte zaøízení stisknutím tlaèítka ZAPNOUT/VYPNOUT a vyèistìte filtry (viz Údrba); poté zaøízení znovu zapnìte stisknutím stejného tlaèítka. Opìt

nastavte mycí program a spuste zaøízení.

viz Programy

viz Leštidlo

Viz Uvedení do

Alarm poruchy elektrického ventilu pøívodu vody.

(na displeji bliká kód AO2).

• Vypnìte zaøízení stisknutím tlaèítka ZAPNOUT/VYPNOUT a znovu jej

zapnìte po uplynutí jedné minuty. Kdy alarm pøetrvává, zavøete kohoutek pøívodu vody, abyste zabránili vytopení, vytáhnìte zástrèku ze zásuvky elektrického rozvodu a obrate se na Servisní slubu.

Page 84

195057533.00

pb-05/2006- Xerox Business

Services

C S

Pøed pøivoláním servisní sluby:

 Zkontrolujte, zda nejste schopni poruchu odstranit sami (viz Poruchy a zpùsob jejich odstranìní).  Znovu uveïte do chodu mycí program scílem ovìøit, zda byla porucha odstranìna.  Vpøípadì negativního výsledku se obrate na Servisní slubu nebo na autorizovaného technika;

! Nikdy se neobracejte s ádostí o pomoc na neautorizované techniky.

Pøi hláení poruchy uveïte:

 druh poruchy;  model zaøízení (Mod.);  výrobní èíslo (S/N). Tyto informace jsou uvedeny na títku sjmenovitými údaji, umístìném na zaøízení. (viz Popis zaøízení).
