Ariston LIQ 700 PLUS, LI 700 PLUS, LI 680 PLUS Operating Instructions

Download

Istruzioni per luso

LAVASTOVIGLIE

Italiano, 1Italiano, 1

Italiano, 1

Italiano, 1Italiano, 1

Deutsch, 37

English,13

Dutch, 49

Portuges, 73

LI 680 PLUS

LI 700 PLUS

LIQ 700 PLUS

Français, 25

Espanol, 61

Sommario

Installazione, 2-3

Posizionamento e livellamento Collegamenti idraulici ed elettrici Dati tecnici

Descrizione dellapparecchio, 4

Vista d’insieme Pannello di controllo

Caricare i cestelli, 5

Cestello inferiore Cestello delle posate Cestello superiore

Avvio e utilizzo, 6

Avviare la lavastoviglie Caricare il detersivo Opzioni di lavaggio

Programmi, 7

Tabella dei programmi

Brillantante e sale rigenerante, 8

Caricare il brillantante Caricare il sale rigenerante

Manutenzione e cura, 9

Escludere acqua e corrente elettrica Pulire la lavastoviglie Evitare i cattivi odori Pulire gli irroratori Pulire i filtri Se ci si assenta per lunghi periodi

Precauzioni e consigli, 10

Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente

Anomalie e rimedi, 11

Assistenza, 12

Assistenza Attiva 7 giorni su 7

Installazione

 È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio.

 Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

 In caso di trasloco tenere l’apparecchio in posizione verticale; se fosse necessario, inclinarlo sul lato posteriore.

Posizionamento e livellamento

1. Disimballare l’apparecchio e controllare che non abbia subìto danni durante il trasporto. Se fosse danneggiato non collegarlo e contattare il rivenditore.

2. Sistemare la lavastoviglie facendo aderire i fianchi o lo schienale ai mobili adiacenti o alla parete. L’apparecchio può anche essere incassato sotto a un piano di lavoro continuo (

Montaggio

vedi foglio di

Collegamento del tubo di carico dellacqua

• A una presa d’acqua fredda: avvitare bene il tubo di carico a un rubinetto con bocca filettata da 3/4 gas; prima di avvitare, far scorrere l’acqua finché non sia limpida affinché le eventuali impurità non intasino l’apparecchio.

• A una presa d’acqua calda: nel caso di impianto centralizzato di termosifoni, la lavastoviglie può essere alimentata con acqua calda di rete purché non superi la temperatura di 60°C. Avvitare il tubo al rubinetto come descritto per la presa d’acqua fredda.

3. Posizionare la lavastoviglie su un pavimento piano e rigido. Compensare le irregolarità svitando o avvitando i piedini finché l’apparecchio non sia orizzontale (non deve essere inclinato più di 2 gradi). Un accurato livellamento dà stabilità ed evita vibrazioni, rumori e spostamenti.

4. Regolare l’altezza dei piedini posteriori frontalmente*: con un cacciavite svitare o avvitare le viti che si trovano nella parte bassa della lavastoviglie.

Collegamenti idraulici ed elettrici

 L’adattamento degli impianti elettrici e idraulici per l’installazione deve essere eseguito solo da personale qualificato.

 La lavastoviglie non deve appoggiare sui tubi o sul cavo di alimentazione elettrica.

I tubi di carico (A) e di scarico (B) dell’acqua e il cavo di alimentazione elettrica possono essere orientati verso destra o sinistra per consentire la migliore installazione (

vedi figura

 Se la lunghezza del tubo di carico non è sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato (

 La pressione dell’acqua deve essere compresa nei valori riportati dalla tabella Dati tecnici (

sotto

 Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

Sicurezza antiallagamento

Per garantire che non si generino allagamenti, la lavastoviglie:

- è dotata di un sistema che interrompe l’ingresso

dell’acqua nel caso di anomalie o di perdite dall’interno.

- è dotata di sicurezza

provvista di un tubo di carico dell’acqua costituito da un tubo esterno trasparente e da uno interno rosso: entrambi i tubi sopportano pressioni molto alte. In caso di rottura del tubo interno, quello esterno si colora di un rosso vivo e convoglia l’acqua al posto di quello interno, evitando perdite.

vedi Assistenza

Water Stop

*, cioè è

vedi

 È molto importante controllare periodicamente il

tubo esterno: se lo si vede rosso vivo, deve essere cambiato al più presto dall’Assistenza tecnica autorizzata (

Collegamento del tubo di scarico dellacqua

vedi Assistenza

 Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati

vedi Assistenza

(

 L’Azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Collegare il tubo di scarico, senza piegarlo, a una

conduttura di scarico con diametro minimo di 4 cm. Oppure appoggiarlo al bordo di un lavandino o di una vasca; l’estremità libera del tubo di scarico non deve rimanere immersa nell’acqua.

Lo speciale gomito* in plastica agevola una sistemazione ottimale: fissare saldamente il gomito al muro per evitare che il tubo si muova e versi l’acqua fuori dallo scarico. La parte del tubo contrassegnata con la lettera A deve essere a un’altezza compresa tra 40 e 100 cm da terra

vedi figura

(

 È sconsigliato usare tubi di prolunga.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche sulla controporta

vedi Descrizione della lavastoviglie

(

• la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche sulla controporta;

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato

vedi Assistenza

( multiple.

 Ad apparecchio installato, il cavo di alimentazione elettrica e la presa della corrente devono essere facilmente raggiungibili.

);

); non usare prolunghe o prese

Striscia anticondensa*

Dopo aver incassato la lavastoviglie aprire la porta e incollare la striscia adesiva trasparente sotto al ripiano in legno per proteggerlo dalla eventuale condensa.

Avvertenze per il primo lavaggio

Dopo l’installazione, immediatamente prima del primo lavaggio, riempire completamente d’acqua il serbatoio del sale e aggiungere circa 2 Kg di sale

vedi Brillantante e sale rigenerante

( che l’acqua trabocchi. È normale anche che dopo il caricamento del sale la spia MANCANZA SALE* continui a lampeggiare per alcuni cicli.

): è normale

Dati tecnici

Dimensioni

Capacità

Pressione

acqua alimentazione

Tensione di alimentazione

Potenza totale

assorbita

Fusibile

larghezza cm 59,5 altezza cm 82 profondità cm 57

12 coperti standard

30 KPa ÷ 1 MPa (0,3 ÷ 10 bar) 4,3 psi-145 psi

vedi targhetta caratteristiche

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modifiche

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni

- 97/17/CE (Etichettatura)

-2002/96/CE

 Il cavo non deve subire piegature o compressioni.

* Presente solo su alcuni modelli.

Descrizione dellapparecchio

Vista dinsieme

1. Cestello superiore

2. Irroratore superiore

3. Ribaltine

4. Regolatore altezza cestello

5. Cestello inferiore

6. Irroratore inferiore

7. Cestello posate

8. Filtro lavaggio

9. Serbatoio sale

10. Vaschette detersivo e serbatoio brillantante

11. Targhetta caratteristiche

Pannello di controllo

SELEZIONE

PROGRAMMA

Spie

PROGRAMMI

Tasto

Spia

MANCANZA

SALE*

Spia

MANCANZA

BRILLANTANTE*

Tasto

EXTRA ASCIUGATURA*

MEZZO CARICO

SUPERIORE*

MEZZO CARICO

INFERIORE*

Spia

Tasto

MEZZO CARICO*

Spie

AVVIO RITARDATO*

Tasto

AVVIO RITARDATO*

Tasto

ON-OFF

Spia

ON-OFF

* Presente solo su alcuni modelli.

Caricare i cestelli

 Prima di caricare, eliminare dalle stoviglie i residui di cibo, mettere in ammollo pentole e padelle incrostate, vuotare bicchieri e coppe dei liquidi rimasti. Dopo aver caricato, controllare che gli irroratori ruotino liberamente.

Cestello inferiore

Sistemarvi le stoviglie più difficili da lavare secondo gli

Esempi di caricamento

• Piatti da portata e coperchi: ai lati del cestello.

• Pentole e insalatiere: sempre capovolte.

• Stoviglie molto fonde: in posizione obliqua.

Per garantire migliori prestazioni di lavaggio e asciugatura, la superficie del cestello inferiore è più ruvida di quello superiore.

e avvalendosi dei supporti ribaltabili*.

Cestello delle posate

Il cestello delle posate può essere di tipo diverso a seconda dei modelli di lavastoviglie.  I coltelli e gli utensili appuntiti devono essere sistemati nel cestello delle posate con la punta rivolta verso il basso.

Se il cestello è dotato di maniglie click clack* ( su o in giù per regolare l’altezza.

vedi figura

Esempi di caricamento cestello superiore

Esempi di caricamento cestello inferiore

), tirarle in

Per dividere in due il corpo centrale*: sfilare la maniglia. Le due alette laterali* si possono staccare e agganciare al cestello superiore o inferiore. I due elementi a griglia* si inseriscono sul cestello per tenere separate le posate: inserirle nelle feritoie con i manici verso il basso.

Cestello superiore

Caricarvi le stoviglie delicate e leggere: bicchieri, tazze da tè e caffè, piattini, insalatiere basse, padelle, pentole basse poco sporche, secondo gli

• Stoviglie leggere: sistemarle in modo che non vengano spostate dai getti d’acqua.

• Tazze e tazzine: posizionarli sulle ribaltine**.

• Coltelli lunghi e acuminati, posate di servizio: posizionarli

sulle ribaltine**.

Regolare laltezza del cestello superiore

Per agevolare la sistemazione delle stoviglie, è possibile

sistemare il cestello superiore in

posizione alta o bassa: aprire i fermi delle guide del

cestello a destra e a sinistra ed estrarre il cestello; sistemarlo in alto o in basso, farlo scivolare lungo le guide fino a far entrare anche le

rotelle anteriori e chiudere i fermi (

vedi figura

Esempi di caricamento

Ribaltine Baby

Nei modelli di lavastoviglie in cui è presente il Ciclo Baby vengono fornite in dotazione apposite ribaltine per il lavaggio di biberon, ghiere e tettarelle.

Stoviglie non adatte al lavaggio in lavastoviglie

• Oggetti di legno, con impugnatura in legno

o in corno o con parti incollate.

• Oggetti di alluminio, rame, ottone, peltro o stagno.

• Stoviglie di plastica non termoresistente.

• Porcellane antiche o dipinte a mano.

• Argenteria antica. L’argenteria non antica può invece

essere lavata con un programma delicato e accertandosi che non sia a contatto con altri metalli.

 Si consiglia l’acquisto di stoviglie idonee al lavaggio in

lavastoviglie.

Lavaggio delle maniglie*

Per lavare le maniglie dei cestelli inferiore e superiore: estrarre i due tappini di fissaggio, sfilare le maniglie, lavarle sotto l’acqua corrente e fissarle sul cestello con i tappini.

* Presente solo in alcuni modelli. ** Variabili per numero e posizione.

Avvio e utilizzo

Avviare la lavastoviglie

1. Aprire il rubinetto dell’acqua.

2. Aprire la porta e premere il tasto ON-OFF: la spia si illumina.

3. Dosare il detersivo (

4. Caricare i cestelli (

5. Selezionare il programma premendo il tasto SELEZIONE PROGRAMMA, la corrispondente spia si illumina.

6. Selezionare le opzioni di lavaggio (

7. Avviare chiudendo la porta: si sente un bip di conferma.

8. Alla fine si sentono due brevi segnali acustici e lampeggia la spia PROGRAMMA. Aprire la porta, spegnere l’apparecchio premendo il tasto ON-OFF, chiudere il rubinetto dell’acqua e togliere la spina dalla presa di corrente.

9. Aspettare alcuni minuti prima di togliere le stoviglie, per evitare di scottarsi. Scaricare i cestelli iniziando da quello inferiore.

Modificare un programma in corso

Se si è selezionato un programma sbagliato è possibile modificarlo, purché appena iniziato: aprire la porta facendo attenzione alla fuoriuscita di vapore e tenere premuto il tasto SELEZIONE PROGRAMMA per 4 secondi. Dopo un bip lungo e tre brevi, la spia PROGRAMMA si spegne: selezionare il nuovo programma e avviare chiudendo la porta.

Aggiungere altre stoviglie

Aprire la porta facendo attenzione alla fuoriuscita di vapore e inserire le stoviglie. Chiudere la porta: il ciclo riprende.

Interruzioni accidentali

Se durante il lavaggio si apre la porta o si verifica un’interruzione di corrente, il programma si interrompe. Riprende dal punto in cui si era interrotto quando si chiude la porta o torna la luce.

vedi sotto

vedi Caricare i cestelli

Caricare il detersivo

Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo, riportato dalla casa produttrice. Eccedendo non si lava in modo più efficace e si inquina l’ambiente.

vaschetta A: Detersivo per lavaggio vaschetta B: Detersivo per prelavaggio

1. Aprire il coperchio C premendo il pulsante D.

2. Dosare il detersivo consultando la

programmi

• in polvere: vaschette A e B.

• pastiglie: vaschetta A e fondo vasca,

Tabella dei

vedi sotto

chiudere il coperchio fino allo scatto.

Avvio ritardato

È possibile posticipare di 2, 4, 6 ore l’avvio del programma:

1. Premere il tasto AVVIO RITARDATO: a ogni pressione si sente un segnale acustico e si illumina la spia del ritardo selezionato;

2. Selezionare il programma e chiudere la porta: dopo il bip inizia il conto alla rovescia;

3. A tempo scaduto, la spia si spegne e il programma si avvia. Per modificare il ritardo e selezionare un tempo inferiore premere il tasto AVVIO RITARDATO. Per annullarlo premere il tasto in successione finché non si spegne la spia del ritardo selezionato. Il programma si avvia alla chiusura della porta.

Mezzo carico sul cesto superiore o inferiore*

Se le stoviglie sono poche, si può effettuare il mezzo carico risparmiando acqua, energia e detersivo. Prima di selezionare il programma premere il tasto MEZZO CARICO in successione: la spia si illumina e si attiva il lavaggio solo nel cesto superiore o solo su quello inferiore. Ricordarsi di caricare le stoviglie solo sul cesto superiore o inferiore e di dimezzare la quantità di detersivo.

 E’ preferibile utilizzare detersivo in polvere.

Extra asciugatura*

Per ottenere una asciugatura perfetta premere il tasto EXTRA ASCIUGATURA prima di selezionare il programma. Un segnale acustico prolungato indica l’attivazione di questa opzione, uno breve la sua deselezione.

 Con l’extra asciugatura i programmi durano più a

lungo.

* Presente solo su alcuni modelli.

cioè quando il programma ne richiede 1, metterla nella vaschetta A e chiudere il coperchio; quando ne richiede 2, mettere la seconda sul fondo della vasca.

3. Eliminare i residui di detersivo dai bordi della vaschetta e

Programmi

Tabella dei programmi

 Le lavastoviglie Ariston sono dotate di un sistema automatico di pulizia dei filtri che può prolungare la durata dei

programmi.

 PROGRAMMI AUTO:questo modello di lavastoviglie è dotato di un particolare sensore che può valutare il

grado di sporco e impostare il lavaggio più efficiente ed economico.La durata dei programmi auto potrà variare per l’ntervento del sensore.

Indicazioni per la scelta dei programmi

Stoviglie e pentole molto sporche (da non usare per pezzi delicati).

Stoviglie e pentole normalmente sporche. Programma standard giornaliero.

Programma

Super Wash

Normale

Detersivo

(A) = vaschetta A (B) = vaschetta B

in polvere liquido pastiglie

30 gr (A)

5 gr (B)

30 gr (A) 30 ml (A) 1 (A) • • 100'

30 ml (A)

5 ml (B)

1 (A)

(fondo

vasca)

Prelavaggio Asciugatura

• • 120'

Durata del programma (tolleranza ±10%)

Lavaggio preliminare in attesa di completare il carico al pasto successivo.

Lavaggio ecologico a bassi consumi energetici, adatto a stoviglie e pentole.

Ciclo economico e veloce da utilizzare per stoviglie poco sporche, subito dopo l'uso.

Ciclo igienizzante per lavare biberon, ghiere, tettarelle insieme a piatti, tazzine, bicchieri e posate. Caricare le stoviglie solo sul cesto superiore. Baby

Lavaggio differenziato sui due cesti: delicato sul superiore per cristalli e bicchieri, energico per pentole sul cesto inferiore. Duo Wash

Ammollo

Eco

Rapido

12'

25 gr (A)

5 gr (B)

25 gr (A) 25 ml (A) - 30'

20 gr (A) 20 ml (A) 60'

25 gr (A)

5 gr (B)

25 ml (A)

1 (A) • • 145'

5 ml (B)

25 ml (A)

1 (A) • • 108'

5 ml (B)

Nota

Per facilitare il dosaggio del detersivo è bene sapere che: 1 cucchiaio da cucina = 15 grammi di polvere = 15 ml di liquido circa 1 cucchiaino da cucina = 5 grammi di polvere = 5 ml di liquido circa

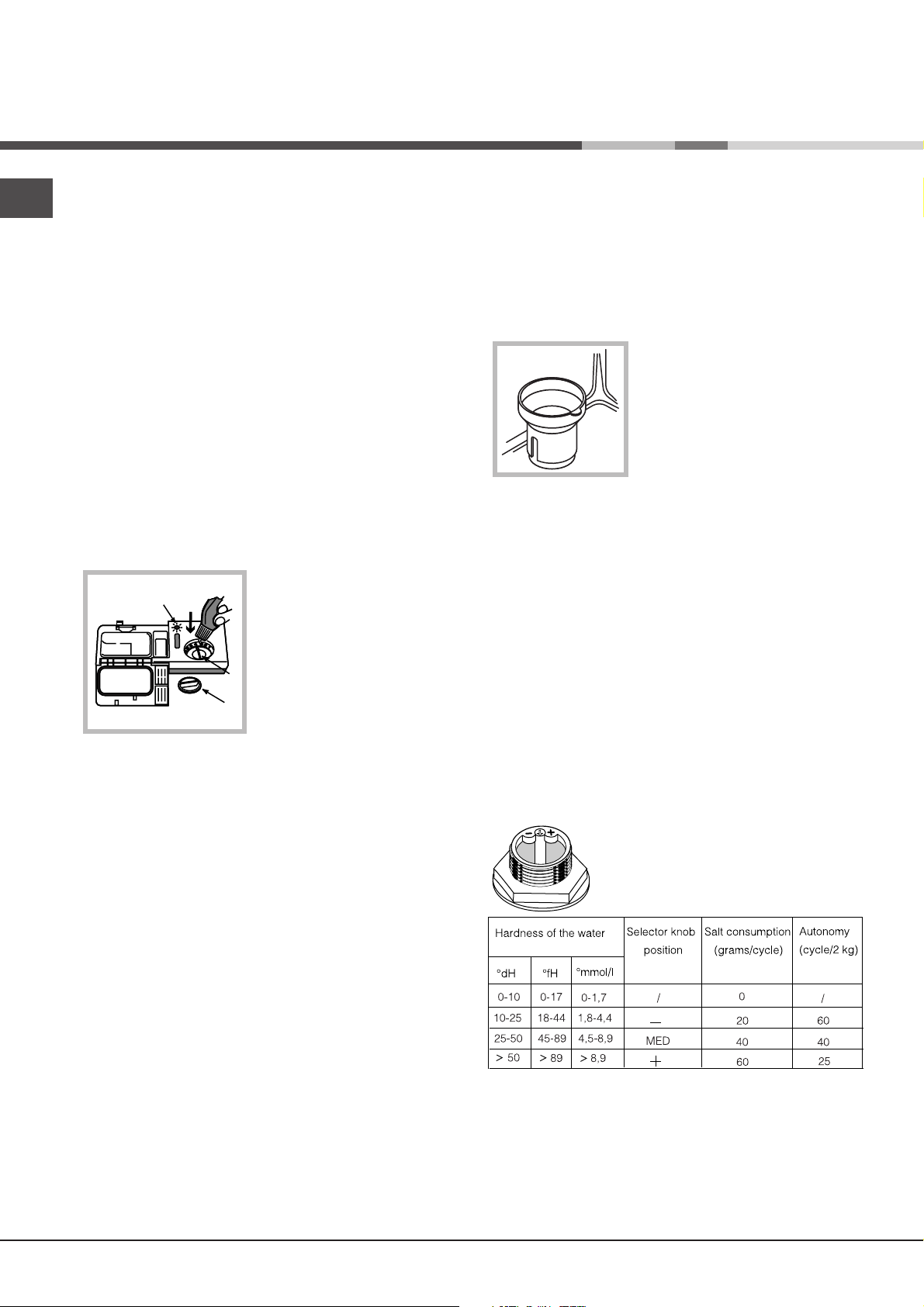

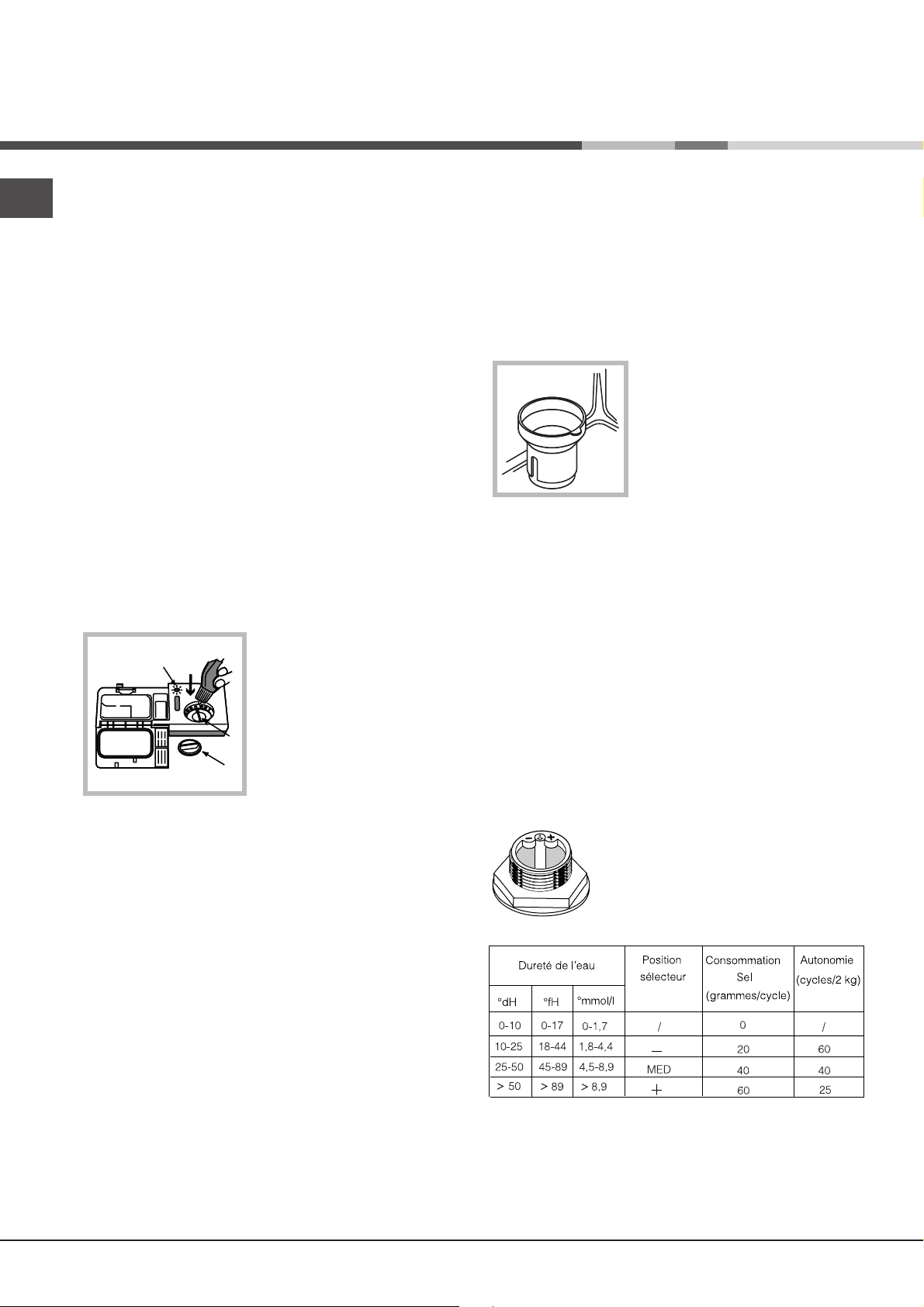

Brillantante e sale rigenerante

auqca'lledazzeruD

enoizisoP

erotteles

elasomusnoC

)olcic/immarg(

aimonotuA

)gK2/ilcic(

Hd°Hf°l/lomm°

01-071-07,1-0/ 0 /

52-0144-814,4-8,1- 0206

05-5298-549,8-5,4DEM0404

05>98>9,8>+ 0652

 Usare solo prodotti specifici per lavastoviglie. Non usare sale alimentare o industriale.

 Se si usa un prodotto multifunzione (2in1, 3in1, 4in1, ecc.) non è necessario aggiungere brillantante, si consiglia invece di aggiungere sale, specie se l’acqua è dura o molto dura. Non aggiungendo né sale né brillantante è normale che le spie MANCANZA SALE* e MANCANZA BRILLANTANTE* continuino a lampeggiare.

Caricare il brillantante

Il brillantante facilita l’asciugatura delle stoviglie facendo scivolare l’acqua dalla superficie, così che non rimangano striature o macchie. Il serbatoio del brillantante va riempito:

• quando lo si vede vuoto attraverso la spia ottica

(H). Spia chiara: aggiungere brillantante; spia scura: brillantante sufficiente;

• quando sul pannello lampeggia la spia

MANCANZA BRILLANTANTE*;

1. Aprire il serbatoio

ruotando il tappo (G) in senso antiorario.

2. Versare il brillantante evitando che fuoriesca. Se accade, pulire subito

con una spugna.

3. Riavvitare il tappo.

• quando il galleggiante verde* non è visibile osservando il tappo del sale;

• quando sul pannello lampeggia la spia MANCANZA SALE*;

• in assenza di spia o di galleggiante verde: circa ogni 30 cicli di lavaggio;

1. Estrarre il cestello inferiore e svitare il tappo del serbatoio in senso antiorario.

2. Solo per il primo utilizzo: riempire il serbatoio di acqua fino al bordo.

3. Posizionare l’imbuto in dotazione (

vedi figura

) e riempire il serbatoio di sale fino al bordo (circa 2 kg); è normale che trabocchi un po’ d’acqua.

4. Togliere l’imbuto, eliminare i residui di sale dalla filettatura e avvitare bene il tappo, affinché nel serbatoio non entri detersivo durante il lavaggio (potrebbe danneggiarsi irrimediabilmente il decalcificatore).

 Quando si aggiunge il sale, avviare subito un ciclo di lavaggio senza stoviglie per eliminare la soluzione salina traboccata ed evitare la corrosione.

Regolare la dose di sale*

È possibile regolare il consumo di sale in base alla durezza della propria acqua, dato reperibile presso l’Ente erogatore dell’acqua potabile.

Regolare la dose di brillantante

Se non si è soddisfatti del risultato del lavaggio o dell’asciugatura, è possibile regolare la dose di brillantante. Con un cacciavite girare il regolatore (F) scegliendo tra 6 posizioni (la regolazione di fabbrica è sul 4):

• se sulle stoviglie ci sono striature bianche girare verso i numeri bassi (1-3).

• se ci sono gocce d’acqua o macchie di calcare girare verso i numeri alti (4-6).

 Se si utilizzano le pastiglie multifunzione (2in1, 3in1, 4in1, ecc.) e si vuole ottenere una migliore asciugatura, riempire comunque il serbatoio e regolare sul 2.

Caricare il sale rigenerante

Per avere buoni risultati di lavaggio è indispensabile verificare che il serbatoio del sale non sia mai vuoto. Il sale rigenerante elimina il calcare dall’acqua, evitando che si depositi sulle stoviglie. Il serbatoio del sale è posto nella parte inferiore della lavastoviglie (

vedi Descrizione

) e va riempito:

1. Svitare il tappo del serbatoio.

2. Ruotare la freccia sul collare

vedi figura

(

) verso il + o verso il –

facendo riferimento alla tabella:

Il decalcificatore è regolato di fabbrica sul +.

Se si utilizzano le pastiglie multifunzione (2in1, 3in1, 4in1, ecc.) riempire comunque il serbatoio del sale e regolare su –; se la durezza dell’acqua è superiore a 60°fH, regolare su +.

* Presente solo su alcuni modelli.

Manutenzione e cura

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell’acqua dopo ogni lavaggio per eliminare il pericolo di perdite.

• Staccare la spina della corrente quando si pulisce la macchina e durante i lavori di manutenzione.

Pulire la lavastoviglie

• La superficie esterna e il pannello di controllo possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

• La vasca interna può essere pulita da eventuali macchie con un panno imbevuto di acqua e poco aceto.

Evitare i cattivi odori

• Lasciare sempre socchiusa la porta per evitare il ristagno di umidità.

• Pulire regolarmente le guarnizioni perimetrali di tenuta della porta e delle vaschette detersivo con una spugnetta umida. Si eviteranno così ristagni di cibo, principali responsabili del cattivo odore.

Pulire gli irroratori

Può succedere che residui di cibo si attacchino agli irroratori e ostruiscano i fori da cui esce l’acqua: di tanto in tanto è bene controllarli e pulirli con uno spazzolino non metallico.

Pulire i filtri

I filtri puliscono l’acqua di lavaggio dai residui di cibo e la rimettono in circolo: per avere buoni risultati di lavaggio è necessario pulirli.

 Pulire i filtri con regolarità.

 Dopo la pulizia verificare che il gruppo filtrante sia

stato correttamente inserito.

 La lavastoviglie non deve essere usata senza filtri.

1. Estrarre i filtri tirando il manico verso l’alto.

2. Pulire i filtri:

• dopo ogni lavaggio

3. Rimontare il gruppo filtrante e ricollocarlo nella sua sede seguendo i movimenti 1 e 2, indicati in figura, fino allo scatto.

pulire il piatto semicircolare A e il bicchiere B (si estraggono tirando il manico) dai residui più grossi, sciacquandoli sotto acqua corrente.

• una volta al mese pulire accuratamente tutto il gruppo filtrante: piatto semicircolare A, bicchiere B e filtro cilindrico C (si estrae ruotandolo in senso antiorario). Per la pulizia aiutarsi con uno spazzolino non metallico.

Se ci si assenta per lunghi periodi

• Fare un lavaggio a vuoto.

• Staccare i collegamenti elettrici e idraulici.

• Lasciare socchiusa la porta.

Precauzioni e consigli

 L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• L’apparecchio è stato concepito per un uso di

tipo non professionale all’interno dell’abitazione.

• L’apparecchio deve essere usato per il lavaggio

delle stoviglie a uso domestico, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

• L’apparecchio non va installato all’aperto,

nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Non toccare la lavastoviglie a piedi nudi.

• Non staccare la spina dalla presa della corrente

tirando il cavo, bensì afferrando la spina.

•È necessario chiudere il rubinetto dell’acqua e

staccare la spina dalla presa della corrente prima di effettuare operazioni di pulizia e manutenzione.

• In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.

• Non toccare mai la resistenza.

• Non appoggiarsi o sedersi sulla porta aperta:

l’apparecchio potrebbe ribaltarsi.

• Tenere il detersivo e il brillantante fuori dalla

portata dei bambini.

• Gli imballaggi non sono giocattoli per bambini.

Smaltimento

• Smaltimento del materiale di imballaggio:

attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di

apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono e impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare lambiente

Risparmiare acqua ed energia

• Avviare la lavastoviglie solo a pieno carico. In attesa che la macchina sia piena, prevenire i cattivi odori con il ciclo Ammollo (

• Selezionare un programma adatto al tipo di stoviglie e al grado di sporco consultando la

Tabella dei programmi

- per stoviglie normalmente sporche utilizzare il programma Eco, che garantisce bassi consumi energetici e di acqua.

- se il carico è ridotto attivare l’opzione Mezzo carico (

• Se il proprio contratto di erogazione dell’energia elettrica prevede fasce orarie di risparmio energetico, effettuare i lavaggi negli orari a tariffa ridotta. L’opzione Avvio ritardato* (

utilizzo

senso.

Detersivi senza fosfati, senza cloro e contenenti enzimi

• Si consiglia vivamente di usare i detersivi senza fosfati e senza cloro che sono i più indicati per la tutela dell’ambiente.

• Gli enzimi sviluppano un’azione particolarmente efficace con temperature prossime ai 50°C, per cui con i detersivi con enzimi si possono impostare lavaggi a basse temperature e ottenere gli stessi risultati che si avrebbero a 65°C.

• Dosare bene il detersivo in base alle indicazioni del produttore, alla durezza dell’acqua, al grado di sporco e alla quantità di stoviglie per evitare sprechi. Pur biodegradabili, i detersivi contengono elementi che alterano l’equilibrio della natura.

vedi Avvio e utilizzo

) può aiutare a organizzare i lavaggi in tal

vedi Programmi

vedi Avvio e

* Presente solo su alcuni modelli.

Anomalie e rimedi

Qualora l’apparecchio presenti delle anomalie di funzionamento, controllare i seguenti punti prima di rivolgersi all’Assistenza. Alcune anomalie vengono segnalate da alcuni codici che lampeggiano sul display: prendere nota di quali codici lampeggiano prima di chiamare l’Assistenza.

Anomalie:

La lavastoviglie non parte.

La lavastoviglie non carica acqua.

La lavastoviglie non scarica acqua.

La lavastoviglie fa rumore.

Su stoviglie e bicchieri ci sono depositi calcarei o una patina biancastra.

Possibili cause / Soluzione:

• La spina non è ben inserita nella presa di corrente oppure in casa non c’è corrente.

• La porta della lavastoviglie non è ben chiusa.

• Si è impostato un Avvio ritardato (

• Manca l’acqua nella rete idrica.

• Il tubo di carico dell’acqua è piegato (

• Il programma non è ancora terminato.

• Il tubo di scarico dell’acqua è piegato (

• Lo scarico del lavello è ostruito.

• Il filtro è intasato da residui di cibo.

• Le stoviglie sbattono tra loro o contro gli irroratori.

• Manca il sale rigenerante o la sua regolazione non è adeguata alla durezza dell’acqua (

• Il tappo del serbatoio del sale non è chiuso bene.

• Il brillantante è esaurito o il dosaggio è insufficiente.

• Le stoviglie sono in materiale antiaderente.

vedi Brillantante e sale

vedi Avvio e utilizzo

vedi Installazione

Su stoviglie e bicchieri ci sono striature o sfumature bluastre.

Le stoviglie sono poco asciutte.

Le stoviglie non sono pulite.

Allarme rubinetto chiuso.

(si sentono dei brevi bip)

(lampeggiano le spie PROGRAMMI seconda e terza a partire da destra).

Allarme filtri intasati

(lampeggiano le spie PROGRAMMI seconda e quarta a partire da destra).

Allarme guasto elettrovalvola di carico dellacqua

(lampeggia la spia PROGRAMMI terza a partire da destra).

• Il dosaggio del brillantante è eccessivo.

• Il brillantante è esaurito o il dosaggio è insufficiente

vedi Brillantante e sale

(

• La regolazione del brillantante non è adeguata.

•È stato selezionato un programma senza asciugatura.

• I cestelli sono troppo carichi (

• Le stoviglie non sono sistemate bene.

• Gli irroratori non sono liberi di ruotare.

• Il programma di lavaggio è troppo blando (

• Il detersivo non è dosato adeguatamente o non è adatto

vedi Avvio e utilizzo

(

• Il filtro è sporco o intasato (

• Manca il sale rigenerante (

• Aprire il rubinetto e l’apparecchio si avvia dopo pochi minuti.

• L’apparecchio si è bloccato perché non si è intervenuti al

suono dei bip. Spegnere la macchina con il tasto ON-OFF, aprire il rubinetto e dopo 20 secondi riaccendere premendo lo stesso tasto. Riprogrammare la macchina e riavviare.

• Spegnere la macchina premendo il tasto ON-OFF e pulire i filtri

vedi Manutenzione

( tasto. Riprogrammare la macchina e riavviare.

• Spegnere la macchina premendo il tasto ON-OFF e riaccendere dopo un minuto. Se l’allarme permane chiudere il rubinetto dell’acqua per evitare allagamenti, staccare la spina della corrente e chiamare l’Assistenza.

vedi Caricare i cestelli

vedi Programmi

vedi Manutenzione e cura

vedi Brillantante e sale

), poi riaccendere premendo lo stesso

Assistenza

195052973.01

pb-04/2006- Xerox Business

Services

Prima di contattare lAssistenza:

• Verificare se l’anomalia può essere risolta da soli (

• Riavviare il programma per controllare se l’inconveniente è stato ovviato.

• In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato.



Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;

• il modello della macchina (Mod.);

• il numero di serie (S/N).

Queste informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio

vedi Descrizione dell’apparecchio

(

vedi Anomalie e Rimedi

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con Centro Assistenza Tecnico autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

Instruction booklet

DISHWASHER

English, 13

LI 680 PLUS

LI 700 PLUS

LIQ 700 PLUS

Contents

Installation, 14-15

Positioning and levelling Connecting the water and electricity supplies Technical data

Description of the appliance, 16

Overall view Control panel

Loading the racks, 17

Lower rack Cutlery basket Upper rack

Start-up and use, 18

Starting the dishwasher Loading the detergent Washing options

Wash cycles, 19

Wash cycle table

Rinse aid and refined salt, 20

Loading the rinse aid Loading the refined salt

Care and maintenance, 21

Shutting off the water and electricity supplies Cleaning the dishwasher Preventing unpleasant odours Cleaning the sprayer arms Cleaning the filters Leaving the machine unused for extended periods

Precautions and advice, 22

General safety Disposal Saving energy and respecting the environment

Troubleshooting, 23

Assistance, 24

Before calling for Assistance

Installation

 Keep this instruction manual in a safe place for future reference. If the appliance is sold, given away or moved, please ensure the manual is kept with the machine, so that the new owner may benefit from the advice contained within it.

 Please read this instruction manual carefully: it contains important information regarding the safe installation, use and maintenance of the appliance.

 If the appliance must be moved at any time, keep it in an upright position; if absolutely necessary, it may be tilted onto its back.

Positioning and levelling

1. Remove the appliance from all packaging and check that it has not been damaged during transportation. If it has been damaged, contact the retailer and do not proceed any further with the installation process.

2. Check the dishwasher by placing it so that its sides or back panel are in contact with the adjacent cabinets or even with the wall. This appliance can also be recessed under a single worktop (

Assembly instruction sheet

see the

Connecting the water inlet hose

• To a suitable cold water connection point: before attaching the hose, run the water until it is perfectly clear so that any impurities that may be present in the water do not clog the appliance; after performing this operation, screw the inlet hose tightly onto a tap with a ¾ gas threaded connection.

• To a suitable hot water connection point: your dishwasher may be provided with hot water from the mains supply (if you have a central heating system with radiators) provided that it does not exceed a temperature of 60°C. Screw the hose to the tap as described for connection to a cold water supply.

3. Position the dishwasher on a level and sturdy floor. If the floor is uneven, the front feet of the appliance may be adjusted until it reaches a horizontal position (the angle of inclination must not exceed 2 degrees). If the appliance is levelled correctly, it will be more stable and much less likely to move or cause vibrations and noise while it is operating.

4. Adjust the height of the rear feet from the front of the appliance*: use a screwdriver to tighten or loosen the screws on the lower part of the dishwasher.

Connecting the water and electricity supplies

 Connection to the water and electricity supplies should only be performed by a qualified technician.

 The dishwasher should not stand on top of the water hoses or the electricity supply cable.

The water inlet (A) and outlet (B) hoses and the electricity supply cable may be positioned towards the right or the left in order to achieve the best possible installation (

see figure

 If the inlet hose is not long enough, contact a specialist store or an authorised technician (

Assistance

 The water pressure must be within the values indicated in the Technical data table (

 The hose should not be bent or compressed.

Anti-flooding protection

To ensure floods do not occur, the dishwasher:

- is provided with a special system which blocks the

water supply in the event of anomalies or leaks from inside the appliance.

- is provided with a

other words it has a water inlet hose that consists of a transparent hose on the outside and a red hose on the inside: both the hoses can withstand extremely high pressure. If the internal hose breaks, the external hose becomes a bright red colour and carries the water instead, thus avoiding any leakage.  It is very important to check the external hose regularly: if it is a bright red colour, it must be replaced by an authorised technician as soon as possible (

Water Stop

see Assistance

* safety device, in

see

see below

* Only available in selected models.

Connecting the water outlet hose

Connect the outlet hose (without bending it) to a drain duct with a minimum diameter of 4 cm. Alternatively, rest it over a sink or tub; the free end of the hose should not remain immersed in water.

The special plastic elbow* makes it easier to find the best layout: fix the elbow to the wall securely in order to prevent the outlet hose from moving and spilling the dirty water. The part of the hose marked with the letter A

should be between 40 and 100 cm above the ground

see figure

(

 We advise against the use of hose extensions.

Electrical connection

Before inserting the plug into the electrical socket, make sure that:

 The Company shall not be held responsible for any incidents that occur if these regulations are not observed.

Advice regarding the first wash cycle

After the appliance has been installed, immediately before running the first wash cycle, completely fill the salt dispenser with water and add approximately 2 kg of salt (

see Rinse aid and refined salt

). The water may overflow: this is normal and is not a cause for concern. It is also normal that the LOW SALT* indicator light continues to flash for a few cycles after the salt has been loaded.

Anti-condensation strip*

After installing the dishwasher, open the door and stick the adhesive transparent strip under the wooden shelf in order to protect it from any condensation that may form.

Technical data

width 59.5 cm

Dimensions

height 82 cm depth 57 cm

• the socket is earthed and complies with current regulations;

• the socket can withstand the maximum load of the appliance, which is indicated on the data plate located on the inside of the door (

Description of the appliance

);

see

• the power supply voltage falls within the values indicated on the data plate on the inside of the door;

• the socket is compatible with the plug of the appliance. If this is not the case, ask an authorised technician to replace the plug (

Assistance

); do not use extension cables or

see

multiple sockets.

 Once the appliance has been installed, the power supply cable and the electrical socket should be easily accessible.

 The cable should not be bent or compressed.

 The cable should be checked regularly and

replaced by authorised technicians only (

Assistance

see

Capacity

Water supply pressure

Power supply voltage

Total absorbed power

Fuse

12 standard place-settings

30 Kpa ÷ 1Mpa (0.3 ÷ 10 bar)

4.3 psi – 145 psi

See appliance data plate

This dishwasher conforms to the following European Community Directives:

-73/23/EEC dated 19/02/73 (Low Voltage) and subsequent modifications

-89/336/EEC dated 03/05/89 (Electromagnetic Compatibility) and subsequent modifications

-97/17/EC (Labelling)

* Only available in selected models.

Description of the appliance

Overall view

1. Upper rack

2. Upper sprayer arm

3. Tip-up compartments

4. Rack height adjuster

5. Lower rack

6. Lower sprayer arm

7. Cutlery basket

8. Washing filter

9. Salt dispenser

10. Detergent and rinse aid dispensers

11. Data plate

Control panel

WASH CYCLE SELECT

WASH CYCLE

indicator lights

button

LOW SALT

indicator light*

LOW RINSE AID

indicator light*

EXTRA DRYING

button*

HALF LOAD ON

UPPER RACK

indicator light*

HALF LOAD ON

LOWER RACK

indicator light*

DELAYED START

button*

HALF LOAD

button*

DELAYED START

indicator light*

ON/OFF

button

ON/OFF

indicator light

* Only available in selected models.

Loading the racks

 Before loading the rack, remove all food residue from the crockery, leave saucepans and frying pans with burnt-on residue to soak and empty all remaining liquid from cups and glasses. After loading the appliance, check that the sprayer arms can rotate freely.

Lower rack

Arrange the more difficult items to wash using the

examples

needed.

as a guide and use the collapsible supports* where

• Serving dishes and lids: place these at the sides of the rack.

• Saucepans and salad bowls: always turn these upside down.

• Very deep dishes: position these at an angle.

In order to guarantee the best washing and drying performance, the surface of the lower rack is more uneven than that of the upper rack.

Cutlery basket

The type of cutlery basket may vary according to the dishwasher model.  Knives and other sharp utensils should be placed in the cutlery basket with the point facing downwards.

If the rack is equipped with the click clack handles* ( them upwards or downwards to adjust the height.

see figure

Loading examples for the upper rack

Loading examples for the lower rack

), pull

To divide the central basket* into two separate pieces: pull out the handle. The two detachable side compartments* may be hooked onto the upper or lower rack. The two grids* may be positioned in the basket to separate the cutlery: place the pieces of cutlery into the appropriate compartments with the handles at the bottom.

Upper rack

Load this rack with delicate and lightweight crockery: glasses, tea and coffee cups, saucers, small salad bowls, saucepans and small saucepans that are not too soiled, using the

examples

as a guide.

• Lightweight crockery: position these dishes so that they will not be moved by the jets of water.

• Mugs and cups: place these on the tip-up compartments**.

• Long sharp knives and serving utensils: place these on the tip-up compartments**.

Adjusting the height of the upper rack

In order to make it easier to arrange the crockery, the upper rack may be

moved to a higher or lower level.

Open the left and right guide rail stops and pull out the rack; position it higher or lower as required, slide it along the guide rails until the front

wheels are in place and close the stops (

see figure

Baby Tip-up compartments

** For dishwasher models with a Baby Cycle, tip-up compartments suitable for washing bottles, rings and teats are provided.

Items that should not be washed in the dishwasher

• Wooden items, objects with wooden or horn handles or glued-on parts.

• Items made from aluminium, copper, brass, pewter or tin.

• Items made from plastic that is not heatresistant.

• Antique or hand-painted porcelain.

• Antique silver. Silver that is not antique may, however, be washed in the dishwasher using a delicate wash cycle, provided that it does not come into contact with other metals.

 When buying crockery and cutlery we recommend that you check whether it can be washed using the dishwasher.

Washing the handles*

To wash the upper and lower rack handles: remove the two fastening plugs, lift out the handles and rinse them under running water, then fasten them to the rack using the same plugs.

* Only available in selected models. ** The number and position may vary.

Start-up and use

1. Turn the water tap on.

2. Open the door and press the ON/OFF button: the indicator light will illuminate.

3. Measure out the detergent (see below).

4. Load the racks (see Loading the racks).

5. Select the programme by pressing the WASH CYCLE SELECT button; the corresponding indicator light will illuminate.

6. Select the wash options (see below).

7. Start the wash cycle by shutting the door: the machine will emit a confirmation beep.

8. At the end of the cycle two short beeps will sound and the WASH CYCLE indicator light will flash. Open the door, switch off the appliance by pressing the ON/OFF button, shut off the water tap and unplug the appliance from the electricity socket.

9. Wait for a few minutes before removing the crockery, in order to avoid burns. Unload the racks, beginning with the lower level.

Modifying a wash cycle in progress

If a mistake was made during the wash cycle selection process it is possible to change the cycle, provided that it has only just begun: open the door, taking care to avoid the escaping steam, and press the WASH CYCLE SELECT button, holding it for 4 seconds. After one long beep and three short beeps, the WASH CYCLE indicator light will switch off: select the new wash cycle and start the programme by shutting the door.

Adding extra crockery

Open the door, taking care to avoid the escaping steam, and place the crockery inside the dishwasher. Close the door: the cycle starts from the point at which it was interrupted.

Accidental interruptions

If the door is opened during the wash cycle, or if there is a power cut, the cycle stops. It starts again from the point at which it was interrupted once the door has been shut or the electricity supply is restored.

Loading the detergent

A successful wash also depends on the correct amount of detergent being used, as recommended by the manufacturer. Exceeding the recommended amount does not result in a more effective wash and pollutes the environment. compartment Acompartment A

compartment A: Washing detergent

compartment Acompartment A compartment Bcompartment B

compartment B: Pre-wash detergent

compartment Bcompartment B

1. Open cover C by pressing button D.

2. Pour in the detergent after consulting the

cycle table

second tablet at the bottom of the appliance.

3. Remove detergent residues from the edges of the compartment and close the cover until it clicks.

Washing options

Delayed start

It is possible to delay the start time of the cycle by 2, 4 or 6 hours.

1. Press the DELAYED START button: every time the button is pressed, a beep is emitted and the selected delayed start indicator light illuminates.

2. Select the wash cycle and shut the door: after the beep sounds, the timer begins counting down.

3. Once this time has elapsed, the indicator light switches off and the wash cycle begins. To adjust the delay time and select a smaller period of time, press the DELAYED START button. To cancel it, press the button repeatedly until the selected delayed start indicator light switches off. The wash cycle will start automatically as soon as the door is shut.

Half load using the upper or lower rack*

If there are not many dishes to be washed, a half load cycle may be used in order to save water, electricity and detergent. Before selecting the wash cycle press the HALF LOAD button repeatedly: the indicator light will illuminate and the wash cycle will take place only in the upper or the lower rack. Remember to load the upper or lower rack only, and to reduce the amount of detergent accordingly.  It is better to use powder detergent in this case.

Extra drying*

To make sure that the crockery is completely dry at the end of the cycle, press the EXTRA DRYING button before selecting the wash cycle. A prolonged beep will sound to indicate that this option has been selected and a short beep will sound to indicate when it has been deselected.

 This option is incompatible with the soak cycle.  If the Extra drying option is selected, the wash

cycles will last longer.

Wash

* Only available in selected models.

Starting the dishwasher

• for powder detergent use compartments A and B

• for tablets, use compartment A and the bottom of the appliance, i.e. when the cycle requires 1 tablet, place it in compartment A and close the cover; when it requires 2, place the

Wash cycles

Wash cycle table

 Ariston dishwashers are fitted with an automatic filter cleaning system that may increase the cycle duration.

 AUTO WASH CYCLES: This model of dishwasher is equipped with a special sensor which can be used to

assess the level of soiling and automatically select the most efficient and economic wash cycle accordingly. The duration of the auto wash cycles may vary due to the operation of the sensor.

Wash cycle selection

instructions

Extremely soiled dishes and pans (not to be used for delicate items).

Normally soiled pans and dishes. Standard daily wash cycle.

Preliminary wash cycle for dishes while the load is awaiting completion with the dishes from the next meal.

Wash cycle

Super Wash

Normal

Soak

Detergent (A) = compartment A (B) = compartment B

Powder Liquid Tablets

1 (A)

30 g (A)

5 g (B)

30 g (A) 30 ml (A) 1 (A)

12'

30 ml (A)

5 ml (B)

1 (bottom of

the

appliance)

Pre-wash Drying

•

Wash cycle

duration

(tolerance

±10%)

120'

100’

Environmentally-friendly wash cycle with low energy consumption levels, suitable for pans and dishes.

Economic and fast wash cycle to be used for lightly soiled dishes. (Run cycle immediately after use.)

Disinfecting wash cycle suitable for washing bottles, rings and teats together with plates, cups, glasses and cutlery. Load the items on the upper rack.

Wash differentiated on the two racks delicate for glassware and glasses on the upper rack and heavy duty for the pans on the lower rack. Duo Wash

Note

To make it easier to measure out the detergent, it is worth remembering that: 1 tablespoon = 15 grams of powder = approximately 15 ml of liquid 1 teaspoon = 5 grams of powder = approximately 5 ml of liquid

Eco

Rapid

Baby Care

25 g (A)

5 g (B)

25 g (A) 25 ml (A) 30’

20 g (A) 20 ml (A)

25 g (A)

5 g (B)

25 ml (A)

5 ml (B)

25 ml (A)

5 ml (B)

1 (A)

•

145'

60'

108’

Rinse aid and refined salt

 Only use products that have been specifically designed for dishwashers. Do not use table salt or industrial salt.

 If using a multi-functional product (2-in-1, 3-in-1, 4-in-1, etc.) it is not necessary to add rinse aid; however, we recommend that you add salt, especially if you live in an area where the water is hard or very hard. If you do not add salt or rinse aid, the LOW SALT* and LOW RINSE AID* indicator lights will flash continuously.

Loading the rinse aid

Rinse aid makes it easier for the crockery to dry, as water runs off surfaces more readily and therefore does not leave streaks or marks. The rinse aid dispenser should be filled:

• whenever the indicator light (H) signals that it is empty. Illuminated light: add rinse aid; unlit light: there is no shortage of rinse aid in the dispenser.

• when the LOW RINSE AID* indicator light on the

panel flashes;

3. Screw the lid back on.

Adjusting the amount of rinse aid

If you are not completely satisfied with the washing or drying results, you may adjust the quantity of rinse aid used. Use a screwdriver to turn the dosage adjuster to one of the 6 pre-set positions (the default position is set to 4):

• if there are white streaks on the crockery, set the adjuster to a lower number (1-3).

• if drops of water remain on the crockery or there are limescale marks present after the cycle has finished, set the adjuster to a higher number (4-6).

 If you are using multi-functional tablets (2-in-1, 3-in-1, 4-in-1, etc.) and you wish to further improve the drying performance of the appliance, fill the dispenser and set the dosage adjuster to 2.

1. Open the dispenser by turning the lid (G) in an anticlockwise direction.

2. Pour in the rinse aid, making sure it does not

overflow from the dispenser. If this happens,

clean the spill immediately with a sponge.

be filled:

• when the green float* cannot be seen by simply looking at the cap of the salt dispenser;

• when the LOW SALT* indicator light on the panel flashes;

• if your machine is not equipped with an indicator light or a green float: approximately every 30 wash cycles;

1. Remove the lower rack and unscrew the cap of the dispenser (in an anticlockwise direction).

2. For the first wash cycle only: fill the dispenser up to the edges with water.

3. Position the funnel provided correctly ( the edges (approximately 2 kg); it is normal for a little water to leak out.

4. Remove the funnel, wipe away any salt residue from the thread and screw the cap on tightly, so that detergent does not leak into the dispenser during the wash cycle (this could damage the water softening system beyond repair).

 When salt has been added, run a wash cycle immediately, without crockery, in order to remove any salt solution that has leaked out and to avoid corrosion.

Adjusting the amount of salt*

It is possible to adjust the amount of salt used according to the hardness of the water in your area (this information is available from your local water board).

see figure

) and fill the salt dispenser up to

1. Unscrew the dispenser cap.

2. Turn the arrow on the neck of the dispenser ( + or - symbols, using the table below as a guide.

see figure

) towards the

Loading the refined salt

In order to obtain the best possible results from a wash cycle, make sure that the dispenser is never empty. Refined salt removes limescale from the water, thus avoiding the formation of deposits on crockery. The salt dispenser is located in the lower part of the dishwasher (

see Description

) and should

The default setting of the water softening system is +.

- If using multi-functional tablets (2-in-1, 3-in-1, 4-in-1, etc.) fill the salt dispenser and set the adjuster to -; if the hardness of the water is greater than 60°fH, set it to +.

* Only available in selected models.

Care and maintenance

Shutting off the water and electricity supplies

• Turn off the water tap after every wash cycle to avoid leaks.

• Remove the plug from the socket when cleaning the machine and when carrying out maintenance work.

Cleaning the dishwasher

• The external surfaces of the machine and the control panel may be cleaned using a cloth dampened with warm soapy water. Do not use solvents or abrasive products.

• Any marks on the appliance interior may be removed using a cloth dampened with water and a little vinegar.

Preventing unpleasant odours

• Always keep the door of the appliance ajar in order to avoid moisture from forming and being trapped inside the machine.

• Clean the seals around the door and detergent dispensers regularly using a damp sponge. This will avoid food becoming trapped in the seals, which is the main cause of the formation of unpleasant odours.

Cleaning the sprayer arms

Food residue may become encrusted onto the sprayer arms and block the holes used to spray the water. It is therefore recommended that the arms are checked from time to time and cleaned with a small non-metallic brush.

Cleaning the filters

The filters remove food residue from the water used in the wash cycle: to obtain the best results from each wash, they should be cleaned.

 Clean the filters regularly.

 After cleaning check that the filter assembly has

been replaced correctly.

 The dishwasher should not be used without filters.

1. Remove the filters by pulling the handle upwards.

2. Clean the filters:

• after every wash cycle, remove the

direction). Use a small non-metallic brush to clean these parts.

3. Reconstruct the filter assembly and replace it in the correct position, following movements 1 and 2 as shown in the figure, until it clicks into place.

largest pieces of residue from semicircular plate A and glass B (these may be removed by pulling the handle) by rinsing them under running water.

• The entire filter assembly should be cleaned thoroughly once a month: this includes the semicircular plate A, the glass B and the cylinder C (this may be removed by turning it in an anti-clockwise

Leaving the machine unused for extended periods

• Run a wash cycle when the dishwasher is empty.

• Unplug the appliance and disconnect the water supply.

• Leave the door of the appliance ajar.

Precautions and advice

 The appliance was designed and manufactured in compliance with current international safety standards. The following information has been provided for safety reasons and should therefore be read carefully.

General safety

• The appliance was designed for domestic use inside the home and is not intended for commercial or industrial use.

• The appliance must be used by adults only, to wash domestic crockery according to the instructions in this manual.

• The appliance must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the machine exposed to rain and storms.

• Do not touch the appliance when barefoot.

• When unplugging the appliance always pull the plug from the mains socket, do not pull on the cable.

• The water supply tap must be shut off and the plug should be removed from the electrical socket before cleaning the appliance or carrying out any maintenance work.

• If the appliance breaks down, do not under any circumstances touch the internal parts in an attempt to carry out the repair work yourself.

• Never touch the heating element.

• Do not lean or sit on the open door of the appliance: this may cause the appliance to overturn.

• Keep detergent and rinse aid out of reach of children.

• The packaging material should not be used as a toy: it can become a choking or suffocation hazard.

Disposal of old electrical appliances

The European Directive 2002/96/EC on Waste Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out "wheeled bin" symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected.

Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

Saving energy and respecting the environment

Saving water and energy

• Only start a wash cycle when the dishwasher is full. While waiting for the dishwasher to be filled, prevent unpleasant odours with the Soak cycle

see Wash Cycles

(

• Select a wash cycle that is suited to the type of crockery and to the soil level of the crockery using the

- for dishes with a normal soil level, use the Eco wash cycle, which guarantees low energy and water consumption levels.

- if the load is smaller than usual activate the Half load option (

• If your electricity supply contract gives details of electricity saving time bands, run wash cycles during the periods when a lower tariff is applied. The Delayed start* button ( helps you organise the wash cycles accordingly.

Phosphate-free and chlorine-free detergents containing enzymes

• We strongly recommend that you use detergents that do not contain phosphates or chlorine, as these products are harmful to the environment.

• Enzymes provide a particularly effective action at temperatures around 50°C, and as a result detergents containing enzymes can be used in conjunction with low-temperature wash cycles in order to achieve the same results as a normal 65°C wash cycle.

• To avoid wasting detergent, use the product in appropriate quantities based on the manufacturer’s recommendations, the hardness of the water and the soil level and quantity of the crockery. Even if they are biodegradable, detergents contain substances that may alter the balance of nature.

Wash cycle table

see Start-up and use

)

* Only available in selected models.

Troubleshooting

Whenever the appliance fails to work, check for a solution from the following list before calling for Technical Assistance Centre. Some problems are indicated by specific codes that flash on the display: make a note of any codes displayed before calling Assistance.

Malfunction:

The dishwasher does not start.

No water enters the dishwasher.

No water drains out from the dishwasher.

The dishwasher makes excessive noise.

The dishes and glasses are covered in a white film or limescale deposits.

The dishes and glasses are streaked or have a bluish tinge.

Possible causes / Solutions:

• The plug has not been inserted into the electrical socket properly, or there is no power in the house.

• The dishwasher door has not been shut properly.

• A delayed start has been programmed (

• There is no water in the mains supply.

• The water inlet hose is bent (

• The dishwasher cycle has not yet finished.

• The water outlet hose is bent (

• The drain duct is blocked.

• The filter is clogged up with food residues.

• The dishes are rattling against each other or against the sprayer arms.

• The level of the refined salt is low or the dosage setting is not suited to the hardness of the water (

• The lid on the salt dispenser is not closed properly.

• The rinse aid has been used up or the dosage is too low.

• The crockery is made from non-stick material.

• The rinse aid dosage is too high.

see Installation

see Start-up and use

see Rinse aid and salt

The crockery has not been dried properly.

The dishes are not clean.

Tap shut-off alarm.

(several short beeps are emitted)

(the second and third WASH CYCLE indicator lights flash, beginning from the right).

Clogged filter alarm

(the second and fourth WASH CYCLE indicator lights flash, beginning from the right).

Water loading solenoid valve malfunction alarm

(the third WASH CYCLE indicator light flashes, beginning from the right).

• The rinse aid has been used up or the dosage is too low (

Rinse aid and salt

• The rinse aid dispenser setting is not high enough.

• A wash cycle without a drying programme has been selected.

• The racks are overloaded (

• The crockery has not been arranged well.

• The sprayer arms cannot move freely.

• The wash cycle is too gentle (

• The detergent has not been measured out correctly or it is not suited to the type of wash cycle (

• The filter is dirty or blocked (

• The refined salt level is low (

• Turn on the tap and the appliance will start after a few minutes.

• The appliance lock has been activated because no action was taken when the beeps sounded. Switch off the machine using the ON/OFF button, turn on the tap and switch the machine back on after 20 seconds by pressing the same button. Re-programme the machine and restart the wash cycle.

• Switch off the machine by pressing the ON/OFF button and clean the filters (see Maintenance), then switch the dishwasher back on by pressing the same button. Re-programme the machine and restart the wash cycle.

• Switch off the appliance by pressing the ON/OFF button and switch it back on after a minute. If the alarm continues, shut off the water tap to eliminate the risk of flooding, remove the plug from the electrical socket and call Assistance.

see Loading the racks

see Wash cycles

see Start-up and use see Care and maintenance see Rinse aid and salt

see

Assistance

Before calling for Assistance:

• Check whether you can solve the problem on your own (

• Restart the programme to check whether the problem has been solved;

• If this is not the case, contact an authorised Technical Assistance Centre on the telephone number provided on the guarantee certificate.

 Always request the assistance of authorised servicemen.

Notify the operator of:

• the type of problem.

• the appliance model (Mod.).

• the serial number (S/N).

This information can be found on the data plate situated on the internal edge of the stainless steel door (see Description of the appliance).

see Troubleshooting

);

Mode demploi

LAVE-VAISSELLE

Français, 25

LI 680 PLUS

LI 700 PLUS

LIQ 700 PLUS

Sommaire

Installation, 26-27

Mise en place et mise à niveau Raccordements eau et électricité Caractéristiques techniques

Description de lappareil, 28

Vue d’ensemble Bandeau de commandes

Charger les paniers, 29

Panier inférieur Panier à couverts Panier supérieur

Mise en marche et utilisation, 30

Mettre en marche le lave-vaisselle Charger le produit de lavage Options de lavage

Programmes, 31

Tableau des programmes

Produit de rinçage et sel régénérant, 32

Charger le produit de rinçage Charger le sel régénérant

Entretien et soin, 33

Coupure de l’arrivée d’eau et de courant Nettoyer le lave-vaisselle Eviter les mauvaises odeurs Nettoyer les bras de lavage Nettoyer les filtres Si vous vous absentez pendant une longue période

Précautions et conseils, 34

Sécurité générale Mise au rebut Economies et respect de l’environnement

Anomalies et remèdes, 35

Assistance, 36

Installation

 Conservez ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu’il suive toujours l’appareil.

 Lisez attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil.

En cas de déménagement, transportez l’appareil verticalement; si besoin est, inclinez-le sur le dos.

Mise en place et mise à niveau

1. Déballez l’appareil et assurez-vous qu’il n’a pas

été endommagé pendant le transport. S’il est abîmé, ne le raccordez pas et prenez contact avec votre revendeur.

2. Installez le lave-vaisselle de manière à ce que

les côtés et la paroi arrière touchent aux meubles adjacents ou au mur. L’appareil peut être encastré sous un plan de travail continu (

Montage

voir feuille de

Raccord du tuyau damenée de leau

• A une prise d’eau froide : vissez bien le tuyau d’amenée à un robinet à embout fileté 3/4 gaz; avant de visser, faites couler l’eau jusqu’à ce quelle devienne limpide et dépourvue d’impuretés qui pourraient engorger l’appareil.

• A une prise d’eau chaude : en cas d’installation de chauffage centralisé (radiateurs), le lave-vaisselle peut être alimenté avec de l’eau chaude de réseau ne dépassant pas 60°C. Vissez le tuyau au robinet en procédant comme pour la prise d’eau froide.

3. Installez le lave-vaisselle sur un sol plat et rigide. Compensez les irrégularités en vissant ou en dévissant les pieds jusqu’à ce que l’horizontalité de l’appareil soit parfaite (son angle d’inclinaison ne doit pas dépasser 2 degrés). Une bonne horizontalité garantit la stabilité de l’appareil et supprime les vibrations, les bruits et les déplacements.

4. Pour régler, par l'avant, la hauteur des pieds arrière*: vissez ou dévissez, à l'aide d'un tournevis, les vis qui se trouvent dans la partie inférieure avant du lave-vaisselle.

Raccordements eau et électricité

 L’adaptation des installations électriques et les travaux de plomberie de l’installation doivent être effectués par du personnel qualifié.

 Le lave-vaisselle ne doit pas écraser les tuyaux ou le câble d’alimentation électrique.

Les tuyaux d’amenée (A) et d’évacuation (B) de l’eau et le câble d’alimentation électrique peuvent être orientés vers la droite ou vers la gauche pour simplifier l’installation (

voir figure

 Si la longueur du tuyau d’amenée ne suffit pas, adressez-vous à un magasin spécialisé ou à un technicien agréé (  La pression de l’eau doit être comprise entre les valeurs reportées dans le tableau des Caractéristiques techniques (  Faites attention à ce que le tuyau ne soit ni plié ni écrasé.

Sécurité anti-fuite

Pour éviter tout risque d’inondation, le lavevaisselle :

- est équipé d’un dispositif qui coupe l’arrivée de

l’eau en cas d’anomalie ou de fuite à l’intérieur de l’appareil.

- est équipé d’une sécurité

autrement dit équipé d’un tuyau d’amenée de l’eau formé d’un tuyau extérieur transparent et d’un tuyau intérieur rouge : les deux tuyaux supportent des pressions très élevées. En cas de rupture du tuyau intérieur, le tuyau extérieur devient rouge vif et achemine l’eau à la place du tuyau intérieur, pour éviter tout risque de fuites.  Il est très important de contrôler périodiquement l’état du tuyau extérieur : s’il devient rouge vif, il faut le faire changer aussitôt par le service d’assistance technique agréé (

voir Assistance

voir plus bas

Water Stop

voir Assistance

*, il est

* Présent uniquement sur certains modèles.

Raccord du tuyau dévacuation de leau

Raccordez le tuyau d’évacuation, sans le plier, à une conduite d’évacuation ayant au moins 4 cm de diamètre. Ou bien accrochez-le au bord d’un évier; l’extrémité libre du tuyau de vidange ne doit pas être plongée dans l’eau.

Un coude* plastique spécial facilite une installation optimale : fixez solidement le coude au mur pour éviter que le tuyau se déplace et déverse l’eau hors du conduit. La portion de tuyau

repérée par la lettre A doit se trouver à une distance du sol comprise entre 40 et 100 cm (

voir figure

 Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Conseils pour le premier lavage

Une fois l’installation terminée et tout de suite avant le premier lavage, remplissez complètement d’eau le réservoir à sel et ajoutez environ 2 kg de

voir Produit de rinçage et sel régénérant

sel (

) : il est tout à fait normal que de l’eau déborde. De même, il est normal qu’après avoir chargé le sel, le voyant SEL* continue à clignoter pendant quelques cycles de lavage.

Ruban anti-condensation*

Après avoir encastré le lave-vaisselle, ouvrez la porte et collez le ruban adhésif transparent sous le plan en bois pour le protéger contre la formation de condensation.

 L’utilisation de tuyaux de rallonge est déconseillé.

Branchement électrique

Avant de brancher la fiche dans la prise de courant, assurez-vous que :

• la prise dispose de mise à la terre et est conforme aux normes;

• la prise est bien apte à supporter la puissance maximale de la machine reportée sur la plaquette signalétique fixée à la contre-porte

voir Description du lave-vaisselle

(

);

• la tension d’alimentation est bien comprise entre les valeurs figurant sur la plaquette signalétique de la contre-porte;

• la prise est bien compatible avec la fiche de l’appareil. Autrement, faites remplacer la fiche par un technicien agréé (

voir Assistance

);

n’utilisez ni rallonges ni prises multiples.

 Après installation de l’appareil, le câble d’alimentation électrique et la prise de courant doivent être facilement accessibles.

 Le câble ne doit être ni plié ni trop écrasé.

 Le câble d’alimentation doit être contrôlé

périodiquement et ne doit être remplacé que par des techniciens agréés (

voir Assistance

Caractéristiques techniques

largeur 59.5 cm

Dimensions

Capacité

Pression eau d’alimentation

Tension d’alimentation

Puissance totale absorbée

Fusible

hauteur 82 cm profondeur 57 cm

12 couverts standard

30 Kpa ÷ !Mpa (0,3 ÷ 10 bar)

Voir étiquette des caractéristiques

Cet appareil est conforme aux Directives Communautaires suivantes :

- 73/23/CEE du 19/02/73 (Basse Tension) et modifications suivantes

- 89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes

-97/17/CE (étiquetage)

* Présent uniquement sur certains modèles.

Description de lappareil

Vue densemble

1. Panier supérieur

2. Bras de lavage supérieur

3. Etagères rabattables

4. Réglage hauteur du panier

5. Panier inférieur

6. Bras de lavage inférieur

7. Panier à couverts

8. Filtre lavage

9. Réservoir à sel

10. Bacs produit de lavage et réservoir à

produit de rinçage

11. Plaquette signalétique

Bandeau de commandes

Touche

SELECTION

PROGRAMME

PROGRAMMES

Voyants

Voyant

SEL*

Voyant

PRODUIT DE

RINCAGE*

Touche

SECHAGE SUPER*

DEMI-CHARGE

SUPERIEURE*

DEMI-CHARGE

Voyant

INFERIEURE*

Touche

DEMI-CHARGE*

Voyant

DEPART DIFFERE*

Touche

DEPART DIFFERE*

Touche

ON-OFF

Voyant

ON-OFF

* Présent uniquement sur certains modèles.

Charger les paniers

 Avant de charger votre lave-vaisselle, éliminez les déchets plus importants, faites tremper vos casseroles et poêles particulièrement sales, videz les verres et les coupes de leur contenu. Après avoir chargé votre lave-vaisselle, assurezvous que les bras de lavage tournent librement.

Panier inférieur

Rangez la vaisselle plus difficile à laver en suivant les

Exemples de chargement

rabattables*.

• Plats et couvercles : sur les côtés du panier.

• Casseroles et saladiers : toujours sens dessus dessous.

• Vaisselle très creuse : en position oblique.

Pour garantir de meilleures performances de lavage et de séchage, la surface du panier inférieur est plus rêche que celle du panier supérieur.

et en vous servant des supports

Panier à couverts

Le panier à couverts peut varier selon le modèle de lavevaisselle.  Ranger les couteaux et les ustensiles de cuisine dans le panier à couverts, pointes tournées vers le bas.

Si le panier est équipé de poignées click clack* ( tirez-les vers le haut ou vers le bas pour régler leur hauteur.

voir figure

Exemples de chargement du panier supérieur

Exemples de chargement du panier inférieur

Pour séparer en deux le corps central* : dégagez la poignée. Les deux ailettes sur les côtés peuvent être séparées et accrochées au panier supérieur ou inférieur. Insérez les deux éléments grillagés* dans le panier pour bien séparer les couverts entre eux : insérez-les dans les fentes, manches tournés vers le bas.

Panier supérieur

Chargez-y la vaisselle fragile et légère : verres, tasses à thé et à café, soucoupes, saladiers bas, casseroles basses peu sales, en suivant les

• Vaisselle légère : rangez-la de manière à ce qu’elle ne risque pas d’être déplacée par les jets d’eau.

• Tasses et tasses à café : placez-les sur les étagères rabattables**.

• Couteaux longs et pointus, couverts de service : placez-les sur les étagères rabattables**.

Réglez la hauteur du panier supérieur

avant entrent elles aussi et refermez les butées (

Exemples de chargement

Pour optimiser le rangement de la vaisselle, vous pouvez régler le panier supérieur en position haute ou basse : ouvrez les butées des glissières du panier à droite et à gauche et sortez le panier; positionnez-le en haut ou en bas, faites-le glisser le long des glissières jusqu’à ce que les roues

voir figure

Etagères rabattables

Baby

Les modèles de lavevaisselle avec Cycle Baby sont fournis équipés d’étagères rabattables spéciales pour le lavage de biberons, bagues et tétines.

Vaisselle nallant pas au lave-vaisselle

• Objets en bois, avec des manches en bois ou en corne ou ayant des parties collées.

• Objets en aluminium, cuivre, laiton ou étain.

• Vaisselle en plastique thermorésistant.

• Porcelaines anciennes ou peintes à la main.

• Argenterie ancienne. Les pièces d’argenterie non ancienne peuvent par contre être lavées avec un programme délicat après s’être assuré qu’elles ne touchent pas à d’autres métaux.

 Avant tout achat de vaisselle et de couverts, nous vous conseillons de vérifier s’ils sont bien lavables au lavevaisselle.

Lavage des poignées*

Pour laver les poignées des paniers, inférieur et supérieur : dégagez les deux bouchons de fixation, sortez les poignées, lavez-les à l’eau courante et fixez-les au panier à l’aide des bouchons.

* Présent uniquement sur certains modèles. ** Leur nombre et leur position varient.

Mise en marche et utilisation

Mettre en marche le lave-vaisselle

1. Ouvrez le robinet de l'eau.

2. Ouvrez la porte et appuyez sur la touche ON-OFF : le voyant s'allume.

3. Dosez le produit de lavage (voir plus bas).

4. Chargez les paniers (voir Charger les paniers).

5. Pour sélectionner le programme, appuyez sur la touche SELECTION PROGRAMME, le voyant correspondant s'allume.

6. Sélectionnez les options de lavage (voir plus bas).

7. Fermez la porte pour faire démarrer le programme : un bip de confirmation retentit.

8. A la fin, deux bips retentissent et le voyant PROGRAMME se met à clignoter. Ouvrez la porte, éteignez l'appareil en appuyant sur la touche ONOFF, fermez le robinet de l'eau et débranchez la fiche de la prise de courant.

9. Attendez quelques minutes avant de sortir votre vaisselle pour éviter de vous brûler. Déchargez les paniers en commençant par celui du bas.

Modification dun programme en cours

Si vous vous êtes trompé, vous pouvez modifier votre sélection de programme à condition que ce dernier ait à peine démarré : ouvrez la porte en faisant attention à la vapeur chaude qui s'échappe tout en gardant la touche SELECTION PROGRAMME enfoncée pendant 4 secondes. Après un bip long et trois courts, le voyant PROGRAMME s'éteint : sélectionnez le nouveau programme et fermez la porte pour le faire démarrer.

cuve, ce qui signifie que si le programme en prévoit 1, placez-la dans le bac A et fermez le couvercle; s’il en prévoit 2, mettez la deuxième sur le fond de la cuve.

3. Eliminez les résidus de produit de lavage sur les bords du bac et fermez le couvercle jusqu’au déclic.

Options de lavage*

Départ différé

Vous pouvez différer de 2, 4, 6 heures le démarrage du programme :

1. Appuyez sur la touche DEPART DIFFERE : un bip retentit à chaque pression et le voyant correspondant au délai d'attente sélectionné s'allume;

2. Sélectionnez le programme et fermez la porte : après le bip le compte à rebours démarre;

3. A l'expiration du délai d'attente, le voyant s'éteint et le programme démarre. Pour modifier le délai d'attente et sélectionner un temps inférieur appuyez sur la touche DEPART DIFFERE. Pour l'annuler, appuyez plusieurs fois de suite sur la touche jusqu'à ce que le voyant du délai d'attente sélectionné s'éteigne. Le programme démarre dès fermeture de la porte.

Introduire de la vaisselle en cours de lavage

Ouvrez la porte en faisant attention à la vapeur chaude qui s'échappe et introduisez votre vaisselle. Fermez la porte : le cycle redémarre.

Interruptions accidentelles

En cas d’ouverture de la porte en cours de lavage ou de coupure de courant, le programme s’arrête. Il redémarre du point où il a été interrompu dès que le courant revient ou que vous refermez la porte.

Charger le produit de lavage

Un bon résultat de lavage dépend aussi d’un bon dosage du produit de lavage, suivez les conseils du fabricant. Un excès de produit de lavage ne lave pas mieux et pollue l’environnement. bac A : bac A :

bac A : Produit de lavage

bac A : bac A : bac Bbac B

bac B : Produit de prélavage

bac Bbac B

1. Appuyez sur la touche D pour ouvrir le couvercle C.

2. Pour doser le produit de lavage reportez-vous au tableau

• en poudre : bacs A et B.

• pastilles : dans le bac A et sur le fond de la

Tableau des programmes

Demi-charge dans le panier supérieur ou inférieur*

Si vous avez une petite vaisselle, vous pouvez choisir le programme demi-charge, vous ferez des économies d'eau, d'électricité et de produit de lavage. Avant de sélectionner ce programme, appuyez sur la touche DEMI-CHARGE : le voyant s'allume et le lavage n'est lancé que dans le panier supérieur ou que dans le panier inférieur. Pensez à ne ranger votre vaisselle que dans le panier supérieur ou inférieur et à réduire de moitié la quantité de produit de lavage.

 Mieux vaut utiliser un produit de lavage en poudre.

Séchage super*

Pour obtenir un séchage parfait, appuyez sur la touche SECHAGE SUPER avant de sélectionner le programme. Un bip prolongé signale l'activation de cette fonction, un bip bref indique sa désactivation.

 Cette touche est incompatible avec les cycles

baby et trempage.

 Si le séchage super est activé, les programmes

durent plus longtemps.

* Présent uniquement sur certains modèles

Programmes

Tableau des programmes

 Les lave-vaisselle Ariston sont équipés d’un système automatique de nettoyage des filtres qui peut prolonger la durée des programmes.

 PROGRAMMES AUTO. : grâce à un capteur spécial, ce modèle de lave-vaisselle peut évaluer le degré de salissure et sélectionner

le lavage le plus efficace et le plus économique. La durée des programmes automatiques peut varier du fait de l’intervention du capteur.

Durée du

programme

(tolérance

±10% )

Indications sur le

choix des

programmes

Programme

Produit de lavage

(A) = bac A (B) = bac B

en poudre Liquide Pastilles

Prélavage Séchage

Vaisselle et casseroles très sales (déconseillé pour la vaisselle fragile)

Vaisselle et casseroles normalement sales. Programme standard quotidien.

Lavage préalable dans l’attente de compléter le chargement au repas suivant

Lavage écologique à faible consommation d’électricité pour vaisselle et casseroles.

Cycle économique et rapide conseillé en cas de vaisselle peu sale, tout de suite après l’usage.

Cycle de lavage pour l’hygiène des biberons, bagues, tétines lavés en même temps qu’assiettes, tasses, verres et couverts. Charger la vasseille dans le panier supérieur.

Lavage différencié dans les deux paniers délicat dans celui du haut pour verres et cristallerie, énergique dans celui du bas pour les casseroles

Lavage

Super

Normal

Trempage

Eco

Rapide

Baby

Duo Wash

30 g (A)

5 g (B)

30 g (A) 30 ml (A) 1 (A)

12'

25 g (A)

5 g (B)

25 g (A) 25 ml (A) 30’

20 g (A) 20 ml (A)

25 g (A)

5 g (B)

30 ml (A)

5 ml (B)

25 ml (A)

5 ml (B)

25 ml (A)

5 ml (B)

1 (A)

1 (fond de

cuve)

1 (A)

Remarque

Pour simplifier le dosage du produit de lavage, sachez que : 1 cuillère à soupe = 15 grammes de poudre = 15 ml de liquide environ 1 cuillère à café = 5 grammes de poudre = 5 ml de liquide environ

•

120'

100’

145'

60'

108’

Produit de rinçage et sel régénérant

 N’utilisez que des produits de lavage spéciaux lave-vaisselle. N’utilisez pas de sel alimentaire ou industriel.

 Si vous utilisez un produit multifonction (2 en 1, 3 en 1, 4 en 1, etc.) pas besoin d’ajouter du produit de rinçage mais nous vous conseillons par contre d’ajouter du sel, surtout si votre eau est dure ou très dure. Si vous n’ajoutez ni sel ni produit de rinçage, il est normal que les voyants SEL* et PRODUIT DE RINCAGE* continuent à clignoter.

Charger le produit de rinçage

Le produit de rinçage aide au séchage de la vaisselle car il fait glisser l’eau de la surface et évite ainsi la formation de traces ou de taches. Il faut remplir le réservoir à produit de rinçage :

• dès que vous voyez qu’il est vide à travers l’indicateur optique (H). Indicateur clair : ajoutez du produit de rinçage; indicateur foncé : produit de rinçage suffisant;

• quand le voyant PRODUIT DE RINCAGE* du bandeau se met à clignoter;

1. Ouvrez le réservoir en

Réglez la dose de produit de rinçage

Si le résultat du lavage ou du séchage n’est pas satisfaisant, vous pouvez régler la dose de produit de rinçage. A l’aide d’un tournevis agissez sur le dispositif de réglage (F) et amenez-le sur une des 6 positions au choix (il est réglé en usine sur 4) :

• si vous remarquez des traces blanches sur votre vaisselle, amenez-le sur des chiffres plus bas (1-3).

• s’il y a des gouttes d’eau ou des taches de calcaire, amenez-le sur des chiffres plus élevés (4-6).

 En cas d’utilisation de pastilles multifonction (2 en 1, 3 en 1, 4 en 1, etc.) et pour obtenir un meilleur séchage, remplissez tout de même le réservoir et réglez sur la position 2.

tournant le couvercle (G) dans le sens inverse des aiguilles d’une montre.

2. Versez le produit de rinçage sans le faire

déborder. Si cela se

produit, nettoyez aussitôt avec une éponge.

3. Revissez le couvercle.

partie inférieure du lave-vaisselle ( doit être rempli :

• quand le flotteur vert* n’est plus visible à travers le couvercle du sel;

• quand le voyant SEL* du bandeau se met à clignoter;

• si votre appareil est dépourvu de voyant ou de flotteur vert : environ tous les 30 cycles de lavage;

1. Sortez le panier inférieur et dévissez le couvercle du réservoir dans le sens inverse des aiguilles d’une montre.

2. Lors de la première utilisation : remplissez le réservoir d’eau jusqu’au bord.

3. Utilisez l’entonnoir fourni avec l’appareil ( réservoir de sel jusqu’au bord (2 kg environ); il est tout à fait normal que de l’eau déborde.

4. Enlevez l’entonnoir, éliminez les résidus de sel sur le filetage et vissez bien le couvercle pour éviter que du produit de lavage pénètre à l’intérieur du réservoir pendant le lavage (cela pourrait endommager irrémédiablement l’adoucisseur).

 Lors de rajout de sel, démarrez aussitôt un cycle de lavage à vide pour éliminer la solution saline qui a débordé et éviter ainsi toute corrosion.

Régler la dose de sel*

Vous pouvez régler la dose de sel en fonction de la dureté de votre eau, vous pouvez demander ce renseignement à l’organisme distributeur de l’eau potable.

du tableau suivant :

voir figure

1. Dévissez le bouchon du réservoir.

2. Tournez la flèche située sur la collerette ( vers – en suivant les indications

) pour remplir le

voir figure

voir Description

) vers + ou

)

Charger le sel régénérant

Pour obtenir de bons résultats de lavage, veillez à ce que le réservoir à sel ne soit jamais vide. Le sel régénérant élimine le calcaire présent dans l’eau et évite ainsi qu’il ne se dépose sur la vaisselle. Le réservoir à sel qui se trouve dans la

- L’adoucisseur est réglé en usine sur +. En cas d’utilisation de pastilles multifonction (2 en 1, 3 en 1, 4 en 1, etc.) remplissez tout de même le réservoir de sel et réglez sur –; si la dureté de l’eau dépasse 60°fH, réglez sur +.

* Présent uniquement sur certains modèles.

Entretien et soin

Coupure de larrivée deau et de courant

• Fermez le robinet de l’eau après chaque lavage pour éviter tout risque de fuites.

• Débranchez la fiche de la prise de courant quand vous nettoyez votre appareil et pendant tous vos travaux d’entretien.

Nettoyer le lave-vaisselle

• Pour nettoyer l’extérieur et le bandeau de commande, utilisez un chiffon imbibé d’eau tiède et de savon. N’utilisez ni solvants ni abrasifs.

• Pour nettoyer la cuve intérieure et enlever toute tache, utilisez un chiffon imbibé d’eau additionnée d’un peu de vinaigre.

Eviter les mauvaises odeurs

• Laissez toujours la porte entrouverte pour éviter toute stagnation d’humidité.

Nettoyer les filtres

Les filtres débarrassent l’eau de lavage des résidus d’aliment et la remettent en circulation : pour obtenir de bons résultats de lavage, il faut les nettoyer.

 Nettoyez les filtres régulièrement.

 Après le nettoyage, vérifiez que le groupe filtrant

ait été correctement monté.

 N’utilisez pas votre lave-vaisselle sans filtres.

1. Sortez les filtres en tirant la poignée vers le haut.

2. Nettoyer les filtres :

• après chaque

lavage, débarrassez le plat semi-circulaire A et le gobelet B (tirez sur la poignée pour les dégager) des déchets plus importants et rincez-les à l’eau courante.

• Nettoyez régulièrement les joints d’étanchéité de la porte et des bacs à produits de lavage avec une éponge humide. Vous éviterez ainsi le dépôt de déchets d’aliment qui sont les principaux responsables de la formation de mauvaises odeurs.

Nettoyer les bras de lavage

Il peut arriver que des déchets restent collés aux bras de lavage et bouchent les orifices de sortie de l’eau : mieux vaut les contrôler de temps en temps et les nettoyer avec une petite brosse non métallique.

• nettoyez soigneusement, une fois par mois, tout le groupe filtrant : plat semi-circulaire A, gobelet B et filtre cylindrique C (pour le sortir tournez-le dans le sens inverse des aiguilles d’une

montre). Pour le nettoyer, servez-vous d’une petite brosse non métallique.

3. Remontez le groupe filtrant et remettez-le à sa place en suivant dans l’ordre les mouvements 1 et 2, illustrés (voir figure) jusqu’au déclic.

Si vous vous absentez pendant une longue période

• Effectuez un lavage à vide

• Débranchez les raccordements électriques et

hydrauliques.

• Laissez la porte entrouverte.

Précautions et conseils

 Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces avertissements sont fournis pour des raisons de sécurité, il faut les lire attentivement.

Sécurité générale

• Cet appareil est conçu pour un usage de type non professionnel à l’intérieur d’une habitation.

• Cet appareil est destiné au lavage de vaisselle à usage domestique, il ne doit être utilisé que par des adultes et selon les instructions reportées dans cette notice.

• N’installez pas l’appareil à l’extérieur, même dans un emplacement protégé, car il est extrêmement dangereux de l’exposer à la pluie et aux orages.

• Ne touchez pas au lave-vaisselle pieds nus.

• Ne tirez jamais sur le câble pour débrancher la fiche de la prise de courant.

• Fermez le robinet de l’eau et débranchez la fiche de la prise de courant avant d’effectuer tous travaux de nettoyage et d’entretien.

• En cas de panne, n’essayez en aucun cas d’accéder aux mécanismes internes pour tenter de la réparer.

• Ne touchez jamais à la résistance.

• Ne pas s’appuyer à la porte ouverte ou s’y asseoir : l’appareil pourrait basculer.

• Gardez les produits de lavage et de rinçage hors de la porte des enfants.

• Les emballages ne sont pas des jouets pour enfants.

Enlèvement des appareils ménagers usagés

La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la ''poubelle barrée'' est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

Economies et respect de lenvironnement

Faire des économies d’eau et d’électricité

• Ne faites fonctionner votre lave-vaisselle que quand il est rempli au maximum de sa capacité. Dans l’attente de remplir votre machine, lancez le cycle de Trempage pour éviter la formation de mauvaises odeurs (

Programmes

• Sélectionnez un programme adapté au type de vaisselle et à son degré de salissure, consultez pour cela le

programmes

- pour de la vaisselle normalement sale, choisissez le programme Eco (économique), il limite la quantité d’eau et d’électricité utilisées.

- pour une quantité réduite de vaisselle, choisissez l’option Demi-charge (

marche et utilisation

• Si votre contrat de fourniture d’électricité prévoit des tranches horaires à prix réduit, effectuez vos lavages pendant ces heures creuses. L’option Départ différé* (

marche et utilisation

organiser vos lavages dans ce sens.

Produits de lavage sans phosphates, sans chlore et aux enzymes

• Il est vivement conseillé d’utiliser des produits de lavage sans phosphates et sans chlore, plus indiqués pour la protection de l’environnement.

• Les enzymes développent une action particulièrement efficace à des températures avoisinant 50°C, les produits de lavage aux enzymes permettent donc de sélectionner des lavages à de basses températures et d’obtenir les mêmes résultats qu’à une température de 65°C.

• Pour bien doser le produit de lavage, tenez compte des indications du fabricant, de la dureté de votre eau, de la quantité de vaisselle et de son degré de salissure pour éviter tout gaspillage. Bien que biodégradables, les produits de lavage contiennent des éléments qui altèrent l’équilibre de la nature.

Tableau des

voir Mise en

) peut vous aider à

voir

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

* Présent uniquement sur certains modèles.

Anomalies et remèdes

Si votre appareil présente des anomalies de fonctionnement, procédez aux contrôles suivants avant de prendre contact avec le service d’assistance technique (

voir Assistance

). Certaines anomalies sont signalées par un ou deux voyants qui clignotent très rapidement: prenez note des voyants qui clignotent avant de faire appel au service d’assistance technique.

Anomalies Causes / Solutions possibles :

Le lave-vaisselle ne démarre pas.

Il ny a pas darrivée deau.

Le lave-vaisselle ne vidange pas.

Le lave-vaisselle est bruyant. La vaisselle et les verres présentent des dépôts de calcaire ou une couche blanchâtre.

La vaisselle et les verres présentent des traces blanches ou des reflets bleuâtres.

La vaisselle nest pas bien séchée.

La vaisselle nest pas propre.

Alarme robinet fermé. (des bips sont émis)

(le deuxième et le troisième voyant PROGRAMMES en partant de la droite se mettent à clignoter).

Alarme filtres bouchés

(le deuxième et le quatrième voyant PROGRAMMES en partant de la droite se mettent à clignoter).

Alarme électrovanne darrivée de leau en panne

(le troisième voyant PROGRAMMES en partant de la droite se met à clignoter).

 La fiche nest pas bien branchée dans la prise ou il y a une

coupure de courant.  La porte du lave-vaisselle nest pas bien fermée.  Un Départ différé (voir Mise en marche et utilisation) a été

sélectionné.  Il y a une coupure deau.  Le tuyau darrivée de leau est plié (voir Installation).

 Le programme nest pas encore terminé.  Le tuyau de vidange est plié (voir Installation).  Lévacuation de lévier est bouchée.  Le filtre est bouché par des déchets de nourriture.  La vaisselle sentrechoque ou butte contre les bras de lavage.  Il manque du sel régénérant ou son réglage nest pas adapté à la

dureté de leau (voir Produit de rinçage et sel).  Le couvercle du réservoir à sel nest pas bien fermé.  Il ny a plus de produit de rinçage ou son dosage est insuffisant.  La vaisselle est en matériau antiadhésif.  Le dosage du produit de rinçage est excessif.

 Il ny a plus de produit de rinçage ou son dosage est insuffisant

(voir Produit de rinçage et sel).  Le réglage du produit de rinçage nest pas approprié.  Vous avez sélectionné un programme sans séchage.  Les paniers sont trop chargés (voir Charger les paniers).  La vaisselle nest pas bien rangée.  Les bras de lavage ne tournent pas librement.  Le programme de lavage nest pas assez puissant (voir

Programmes).  Le produit de lavage nest pas bien dosé ou nest pas approprié

(voir Mise en marche et utilisation).  Le filtre est sale ou bouché (voir Entretien et soin).  Il manque du sel régénérant (voir Produit de rinçage et sel).  Ouvrez le robinet, lappareil se mettra en marche au bout de

quelques minutes.

 Lappareil sest bloqué car vous navez pas donné suite aux bips

davertissement. Eteignez lappareil à laide de la touche ON-

OFF, ouvrez le robinet et au bout de 20 secondes rallumez en

appuyant à nouveau sur la même touche. Reprogrammez

lappareil et remettez-le en marche.  Eteignez lappareil à laide de la touche O-OFF et nettoyez les

filtres (voir Entretien), puis rallumez en appuyant à nouveau sur

la même touche. Reprogrammez lappareil et remettez-le en

marche.  Eteignez lappareil à laide de la touche ON-OFF et rallumez au

bout dune minute. Si lalarme continue, fermez le robinet de

leau pour éviter tout risque dinondation, débranchez la fiche de

la prise de courant et prenez contact avec le service

dassistance technique.

Service

Avant d'appeler le service après-vente :

• Vérifiez si vous ne pouvez pas résoudre vousmême le problème (voir Anomalies et remèdes).

• Remettez le programme en marche pour contrôler si l'inconvénient a disparu.

• Autrement, contactez le service d'Assistance technique agréé au numéro de téléphone indiqué sur le certificat de garantie.

 Ne vous adressez jamais à des techniciens non agréés.

Communiquer :

• le type de panne

• le modèle de la machine (Mod.)

• le numéro de série (S/N)

Vous trouverez ces renseignements sur l'étiquette signalétique appliquée sur le côté de la porte inox (voir Description du lave-vaisselle).

Bedienungsanleitung

GESCHIRRSPÜLER

Deutsch, 37

LI 680 PLUS

LI 700 PLUS LIQ 700 PLUS

Inhaltsverzeichnis

Installation, 38-39

Positionierung und Nivellierung Wasser- und Elektroanschlüsse Technische Daten

Beschreibung Ihres Geschirrspülers, 40

Geräteansicht Bedienblende

Beschickung der Körbe, 41

Unterkorb Besteckkorb Oberkorb

Start und Inbetriebnahme, 42

So starten Sie Ihren Geschirrspüler Einfüllen des Spülmittels Spüloptionen

Spülprogramme, 43

Programmtabelle

Klarspüler und Regeneriersalz, 44

Einfüllen des Klarspülers Einfüllen des Regeneriersalzes

Reinigung und Pflege, 45

Abstellen der Wasser- und Stromversorgung Reinigung des Geschirrspülers Vermeidung von Geruchsbildung Reinigung der Sprüharme Reinigung der Filtersiebe Was tun, bevor Sie für längere Zeit verreisen

Vorsichtsmaßregeln und Hinweise, 46

Allgemeine Sicherheit Entsorgung von Elektroaltgeräten Energie sparen und Umwelt schonen

Störungen und Abhilfe, 47

Kundendienst, 48

Bevor Sie sich an den Kundendienst wenden

Installation

 Es ist äußerst wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder Übergabe an einen anderen Benutzer das Gerät stets begleitet.

 Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

 Im Falle eines Umzugs sollte das Gerät möglichst in vertikaler Position transportiert werden, falls erforderlich, neigen Sie das Gerät zur Rückseite hin.

Positionierung und Nivellierung

1. Nehmen Sie das Verpackungsmaterial ab und prüfen

Sie Ihr Gerät auf eventuelle Transportschäden. Schließen Sie das Gerät im Falle einer Beschädigung bitte nicht an, sondern fordern Sie den Kundendienst an.

2. Stellen Sie das Gerät so auf, dass es mit den

Seitenteilen oder mit der Rückwand an den anliegenden Möbeln oder an der Wand anlehnt. Das Gerät kann auch unter einer durchlaufenden Arbeitsplatte eingebaut werden (

Montageanleitung

3. Stellen Sie den Geschirrspüler auf einem ebenen

und festen Boden auf. Gleichen Sie eventuelle Unebenheiten durch Anziehen oder Lösen der Stellfüße aus, bis das Gerät eben steht (eine Neigung von 2 Grad darf nicht überschritten werden). Eine präzise Nivellierung verleiht dem Gerät die erforderliche Stabilität, durch die Vibrationen, Betriebsgeräusche und ein Verrücken des Gerätes vermieden werden.

siehe

Der Wasserzulaufschlauch (A), der Wasserablaufschlauch (B) und das Netzkabel können sowohl nach rechts als auch nach links ausgerichtet werden, wodurch eine optimale Installation gewährleistet wird (

siehe Abbildung

Anschluss des Zulaufschlauchs

• An einen Kaltwasserhahn: Schrauben Sie den Wasserzulaufschlauch fest an einen mit ¾“Gewindeanschluss versehenen Hahn; bevor Sie ihn jedoch anschrauben, lassen Sie Wasser auslaufen, bis klares Wasser austritt, um das Gerät vor Verstopfen durch Unreinheiten zu bewahren.

• An einen Warmwasserhahn: Im Falle einer Zentralheizungsanlage kann der Geschirrspüler auch durch heißes Leitungswasser gespeist werden, vorausgesetzt dass die Temperatur 60°C nicht übersteigt. Schrauben Sie den Schlauch an den Wasserhahn, so wie für den Anschluss an den Kaltwasserhahn beschrieben.

 Sollte der Zulaufschlauch nicht lang genug sein, dann wenden Sie sich bitte an einen Fachhändler oder an einen autorisierten Techniker (

Kundendienst

 Der Wasserleitungsdruck muss innerhalb der in der Tabelle der technischen Daten ( angegebenen Werte liegen.  Der Schlauch darf nicht eingeklemmt oder abgeknickt werden.

siehe

siehe unten

)

Schutz vor Überschwemmungen

4. Regulieren Sie die Höhe der hinteren Stellfüße von vorne*: Schrauben Sie die sich im unteren Teil des Geschirrspülers befindlichen Schrauben mit einem Schraubenzieher heraus bzw. hinein.

Wasser- und Elektroanschlüsse

 Die Anpassung der Elektro- und Wasseranlagen zur Installation des Gerätes darf nur durch Fachpersonal erfolgen.

 Der Geschirrspüler darf nicht auf Rohrleitungen oder auf dem Netzkabel aufstützen.

Um Überschwemmungen auszuschließen, wurde der Geschirrspüler:

- mit einem System versehen, dank dessen der

Wasserzulauf bei Anomalien oder internem Wasserverlust unterbrochen wird;

- mit einem

d.h. er ist mit einem Wasserzulaufschlauch bestückt, der aus einem durchsichtigen Außenschlauch und einem roten Innenschlauch besteht; beide Schläuche halten einem äußerst hohen Wasserdruck stand. Bei Beschädigung des Innenschlauchs verfärbt sich der Außenschlauch leuchtend rot und leitet das Wasser, anstelle des Innenschlauchs, in den Geschirrspüler, wodurch Austreten von Wasser vermieden wird.  Es ist äußerst wichtig, den Außenschlauch regelmäßig zu kontrollieren. Hat er eine leuchtend rote Farbe angenommen, muss er schnellstmöglich durch das Kundendienstpersonal ausgetauscht werden (

*Nur an einigen Modellen

Water Stop

siehe Kundendienst

*-Schutzsystem ausgerüstet,

Anschluss des Ablaufschlauchs

Schließen Sie den Ablaufschlauch, ohne ihn zu krümmen, an eine Ablaufleitung mit Mindestdurchmesser von 4 cm an. Oder hängen Sie ihn in ein Becken oder eine Wanne ein; das freie Ablaufschlauchende darf nicht unter Wasser bleiben.

Der spezielle

Kunststoffbügel* erleichtert Ihnen eine optimale Anbringung. Befestigen Sie den Kunststoffbügel so an der Mauer, dass er nicht verrutscht und somit kein Wasser außerhalb des Ablaufs austritt.

Der mit dem Buchstaben A versehene Schlauchteil muss auf einer Höhe von 40 - 100 cm vom Boden liegen (

Abbildung

 Es sollten keine Verlängerungsschläuche verwendet werden.

siehe

Stromanschluss

Vor Einfügen des Netzsteckers in die Steckdose ist sicherzustellen, dass:

• die Steckdose über eine normgerechte Erdung

verfügt;

• die Netzsteckdose die auf dem Typenschild

(befindlich auf der Innentür) angegebene max. Leistungsaufnahme des Gerätes trägt (

Beschreibung Ihres Geschirrspülers

• die Versorgungsspannung den auf dem

Typenschild (auf der Innentür) vermerkten Werten entspricht;

siehe

);

 Das Netzkabel muss regelmäßig kontrolliert und darf nur durch autorisierte Techniker ausgetauscht werden

siehe Kundendienst

(

 Der Hersteller übernimmt keinerlei Haftung, sollten diese Vorschriften nicht genau beachtet werden.

Hinweise zur ersten Inbetriebnahme

Füllen Sie nach der Installation des Gerätes und direkt vor dem ersten Spülgang den Salzbehälter ganz mit Wasser und fügen Sie ca. 2 kg Salz hinzu (

Klarspüler und Regeneriersalz

dass Wasser austritt. Es ist ebenfalls ganz normal, dass nach Einfüllen des Salzes die Kontrollleuchte der SALZNACHFÜLLANZEIGE* noch für einige weitere Spülgänge blinkt.

): Es ist völlig normal,

siehe

Kondensationsschutzstreifen*

Öffnen Sie nach dem Einbau des Geschirrspülers die Gerätetür und bringen Sie den transparenten Klebestreifen unter dem Holzbord an, um es vor eventuellem Kondenswasser zu schützen.

Technische Daten

Breite 59.5 cm

Abmessungen

Fassungsvermögen

Wasserversorgungsdruck

Versorgungsspannung

Maximale Leistungsaufnahme

Schmelzsicherung

Höhe 82 cm Tiefe 57 cm

12 Maßgedecke

30 KPa÷1MPa (0,3 ÷10 bar)

4.3 psi – 145 psi

Siehe Typenschild

• die Steckdose mit dem Netzstecker des Gerätes

kompatibel ist. Andernfalls muss der Netzstecker seitens eines autorisierten Technikers ausgetauscht werden ( verwenden Sie bitte keine Verlängerungen oder Vielfachstecker.

 Der Netzstecker, das Netzkabel und die Steckdose sollten bei installiertem Gerät leicht zugänglich sein.

 Das Netzkabel darf nicht gebogen bzw. eingeklemmt werden.

siehe Kundendienst

*Nur an einigen Modellen

Dieses Gerät entspricht folgenden EG-Richtlinien:

- 73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen;

- 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen.

- 97/17/EG (Etikettierung)

Beschreibung Ihres Geschirrspülers

Geräteansicht

1. Oberkorb

2. Oberer Sprüharm

3. Hochklappbare Ablagen

4. Einstellung der Korbhöhe

5. Unterkorb

3 2

6. Unterer Sprüharm

7. Besteckkorb

8. Spülsiebe

9. Salzbehälter

10. Spülmittelkammern und Klaspülerbehälter

11. Typenschild

Bedienblende

PROGRAMMWAHL

Kontrollleuchte

SPÜLPROGRAMM

Taste

Nachfüllanzeige*

SALZ-

KLARSPÜLER-

Nachfüllanzeige*

Taste

EXTRA TROCKEN*

Kontrollleuchte

HALBE FÜLLUNG

IM OBERKORB*

Kontrollleuchte

HALBE FÜLLUNG

IM UNTERKORB*

STARTZEITVORWAHL*

Taste

HALBE FÜLLUNG*

Taste

ON-OFF

Kontrollleuchte

ON-OFF

Kontrollleuchte

STARTZEITVORWAHL

Taste

*Nur an einigen Modellen

Beschickung der Körbe

 Bevor Sie das Geschirr in den Geschirrspüler einräumen, befreien Sie es von den Speiserückständen, weichen Sie verkrustete Töpfe und Pfannen ein, entleeren Sie Gläser und Schalen von Getränkeresten. Stellen Sie nach Einräumen des Geschirrs sicher, dass sich die Sprüharme frei bewegen können.

Unterkorb

Ordnen Sie das schwerer zu reinigende Geschirr gemäß

Beschickungs-Beispielen

den klappbaren Ablagen ein*.

• Servierteller und Deckel: am Rand des Geschirrkorbes.

• Töpfe, Salatschüsseln: immer umgestülpt.

• Sehr tiefe Geschirrteile: in Schrägstellung. Zur Gewährleistung besserer Leistungen und Trocknung, ist die Oberfläche des Unterkorbes rauher konzipiert, als die des Oberkorbs.

und unter Verwendung der

Besteckkorb

Der Besteckkorb kann unterschiedlicher Ausführung sein, je nach Geschirrspülermodell.  Messer und spitze Küchengegenstände sollten stets mit nach unten gerichteten Spitzen in den Besteckkorb eingeordnet werden.

Verfügt der Korb über „KlickKlack“-Griffe* ( dann verstellen Sie diese nach unten oder oben, um die Höhe einzustellen.

siehe Abbildung

Beschickungsbeispiele für den Oberkorb

Beschickungsbeispiele für den Unterkorb

Um den zentralen Korpus* zu teilen, ziehen Sie den Griff ab. Die beiden seitlichen Flügel* können abgenommen, und in den Ober- oder Unterkorb eingehängt werden.Die beiden gitterförmigen Teile* werden auf den Besteckkorb gesetzt, um das Besteck getrennt zu halten. Stecken Sie sie in die Schlitze mit nach unten gerichteten Griffen.

Oberkorb

Räumen Sie in diesen empfindliches und leichtes Geschirr ein, wie Gläser, Tee- und Mokkatassen, Untertassen, flache Schüsseln, Pfannen, flache, nur leicht verschmutzte Töpfe gemäß den

• Leichtes Geschirr: Ordnen Sie dieses so ein, dass es

vom Wasserstrahl nicht umgeworfen werden kann.

• Tassen und Mokkatassen: auf den hochklappbaren

Ablagen**.

• Lange und spitze Messer, Servierbesteck: auf den

hochklappbaren Ablagen**.

Höheneinstellung des Oberkorbes

Um das Einordnen des Geschirrs zu vereinfachen, kann

über die Führungen nach hinten gleiten und schieben Sie hierbei auch die Vorderräder ein; schließen Sie die Arretierstifte (

Beschickungsbeispielen

siehe Abbildung

der Oberkorb je nach Bedarf in Hoch- oder Niedrigstellung eingeschoben werden. Öffnen Sie den rechten und linken Arretierstift der Korbführungen und ziehen Sie den Korb heraus; schieben Sie ihn in Hoch- oder Niedrigstellung ein; lassen Sie ihn

Hochklappbare Ablagen Baby**

Bei den Geschirrspülermodellen, die einen Spülzyklus “Baby” vorsehen, werden entsprechende hochklappbare Ablagen mitgeliefert, auf die Babyflaschen, Sauger und Schnuller gegeben werden können.

Nicht geschirrspülergeeignetes Geschirr

• Gegenstände aus Holz, mit Holzgriffen, aus Horn, oder mit geleimten Teilen.

• Gegenstände aus Aluminium, Kupfer, Messing, Zinn.

• Nicht hitzefestes Geschirr aus Kunststoff.

• Antikes, oder handbemaltes Porzellan.

• Antike Silberwaren. Nicht antike Silberwaren dagegen können im Geschirrspüler gespült werden. Stellen Sie ein sanftes Programm ein, und vermeiden Sie den Kontakt mit anderem Metall.

 Achten Sie beim Kauf von Geschirr und Besteck darauf, dass es spülmaschinenfest ist.

Reinigung der Griffe*

Zur Reinigung der Ober- und Unterkorbgriffe ziehen Sie die beiden Befestigungsstöpsel heraus, nehmen die Griffe ab und reinigen Sie diese unter fließendem Wasser. Befestigen Sie sie abschließend wieder mittels der Stöpsel am Korb.

* Nur an einigen Modellen. ** In unterschiedlicher Anzahl und Platzierung.

Start und Inbetriebnahme

So starten Sie Ihren Geschirrspüler

1. Öffnen Sie den Wasserhahn.

2. Öffnen Sie die Tür und drücken Sie die Taste ON-OFF: die Anzeigeleuchte leuchtet auf.

3. Dosieren Sie das Spülmittel (siehe unten).

4. Befüllen Sie die Geschirrkörbe (siehe Beschickungsbeispiele).

5. Wählen Sie ein Programm mittels der Taste PROGRAMMWAHL aus; es schaltet sich daraufhin die entsprechende Anzeigeleuchte ein.

6. Wählen Sie die Spüloptionen (siehe unten).

7. Starten Sie das Programm, indem Sie die Tür schließen: Es ertönt ein kurzes Bestätigungs-Tonsignal.

8. Abschließend vernehmen Sie zwei kurze Signaltöne und die Anzeigeleuchte PROGRAMM blinkt. Öffnen Sie die Tür, schalten Sie das Gerät mittels der Taste ON-OFF aus, schließen Sie den Wasserhahn und ziehen Sie den Stecker aus der Steckdose.

9. Warten Sie einige Minuten, bevor Sie das Geschirr herausnehmen. Sie könnten sich daran verbrennen. Entleeren Sie die Körbe, beginnen Sie mit dem Unterkorb.

Änderung eines laufenden Programms

Sollten Sie irrtümlich ein falsches Programm gewählt haben, dann kann es noch geändert werden, vorausgesetzt, es wurde gerade erst in Gang gesetzt. Öffnen Sie die Tür vorsichtig, da heißer Dampf austreten könnte, und halten Sie die Taste PROGRAMMWAHL vier Sekunden lang gedrückt. Nach einem langen und drei kurzen Bip-Tönen erlischt die Anzeigeleuchte PROGRAMM. Wählen Sie nun ein neues Programm aus und starten Sie es, indem Sie die Tür schließen.

Hinzufügen von weiterem Geschirr

Öffnen Sie die Gerätetür vorsichtig, da heißer Dampf austreten könnte, und räumen Sie das Geschirr ein. Schließen Sie die Tür dann wieder; das Programm läuft automatisch weiter.

Unbeabsichtigtes Unterbrechen eines Spülprogramms

Wird während des Spülgangs die Gerätetür geöffnet, oder sollte ein Stromausfall stattfinden, wird der Spülgang unterbrochen. Wird die Gerätetür geschlossen, oder setzt der Stromkreislauf wieder ein, läuft das Programm dort weiter, wo es unterbrochen wurde.

Spülmittelrückstände von den Kanten der Kammern und schließen Sie den Deckel so, dass er einrastet.

Spüloptionen

Startzeitvorwahl

Der Start des Spülprogramms kann um 2, 4 oder 6 Stunden verschoben werden.

1. Drücken Sie die Taste STARTZEITVORWAHL. Bei jedem Drücken ertönt ein akustisches Signal und die der gewünschten Startverzögerung entsprechende Kontrollleuchte leuchtet auf.

2. Wählen Sie ein Programm aus und schließen Sie die Tür. Nach einem kurzen Bip-Ton setzt sich die rücklaufende Zeitrechnung in Gang.

3. Ist die Zeit abgelaufen, erlischt die Anzeigeleuchte und das Spülprogramm startet. Zur Änderung der Startzeit und Wahl eines früheren Starts drücken Sie die Taste STARTZEITVORWAHL. Zum Löschen drücken Sie die Taste so oft, bis sich die der gewünschten Startverzögerung entsprechende Kontrollleuchte ausschaltet. Das Programm startet beim Schließen der Tür.

Halbe Gerätefüllung im Ober- oder Unterkorb*

Haben Sie nur wenig Geschirr zu spülen, wählen Sie den Spülgang "Halbe Füllung". Sie sparen Wasser, Strom und Spülmittel. Drücken Sie vor der Wahl des Spülprogramms die Taste HALBE FÜLLUNG. Die Kontrollleuchte leuchtet daraufhin auf und es wird ein Spülgang nur für den Oberkorb oder nur für den Unterkorb aktiviert. Achten Sie darauf, nur den Ober- oder Unterkorb zu füllen und nur die Hälfte des Spülmittels einzugeben.

In diesem Fall empfiehlt sich der Einsatz von Spülpulver.

Programmtabelle

• Spülpulver: Kammern A und B.

• Spültabs: Kammer A und Geräteboden; erfordert das Spülprogramm 1 Tab, geben Sie diesen in Kammer A und schließen den Deckel. Erfordert es dagegen 2 Tabs, dann geben Sie den zweiten Tab auf den Geräteboden.

3. Entfernen Sie eventuelle

Extratrocken*

Einfüllen des Spülmittels

Ein gutes Spülergebnis hängt auch von einer korrekten Spülmitteldosierung gemäß der Angabe der Herstellerfirma ab. Eine zu hohe Dosierung ist nicht gleichzusetzen mit einem besseren Spülergebnis, man belastet dadurch nur die Umwelt. Kammer A: Spülmittel für den Hauptspülgang Kammer B: Spülmittel für den Vorspülgang

1. Öffnen Sie den Deckel C und drücken Sie die Taste D.

2. Hinsichtlich der Dosierung verweisen wir auf die

Für ein perfektes Trocknen des Geschirrs drücken Sie die Taste EXTRATROCKEN vor der Programmwahl. Ein längeres akustisches Signal gibt an, dass diese Option aktiviert wurde; ein kurzer Signalton meldet dagegen, dass sie ausgeschaltet wurde.

Diese Taste kann nicht zu dem Programm "Einweichen"

zugeschaltet werden.

Mit der Option Extratrocknen dauern die Programme

länger.

*Nur an einigen Modellen

Spülprogramme

Programmtabelle

Die Ariston-Geschirrspüler sind mit einem automatischen Siebfilter-Reinigungssystem ausgestattet, die Dauer der

Spülprogramme könnte hierdurch verlängert werden.

 AUTOMATIK-PROGRAMME: Dieses Geschirrspülgerät ist mit einem Spezialfühler ausgestattet, der in der Lage ist, den

Verschmutzungsgrad zu erfassen, diesen auszuwerten und demnach das effektiv und wirtschaftlich geeignetste Spülprogramm einzustellen. Die Dauer der Automatik-Programme kann wegen des Ansprechens des Sensors variieren.

Hinweise zur

Programmwahl

Stark verschmutztes Geschirr, Töpfe und Pfannen (nicht geeignet für empfindliches Geschirr).

Normal verschmutztes Geschirr und Töpfe. Normaler täglicher Abwasch

Abspülen des Geschirrs, das erst später, zusammen mit weiterem Geschirr, gespült werden soll.

Öko-Programm mit niedrigem Energieverbrauch, geeignet für Geschirr und Töpfe.

Spülprogramm

Intensiv

Normal

Einweichen

Umweltfreundliches

Sparprogramm

Spülmittel (A) = Dosierkammer A (B) = Dosierkammer B

pulverform

30 gr (A)

5 gr (B)

30 gr (A) 30 ml (A) 1 (A) • • 100’

12'

25 gr (A)

5 gr (B)

flüssig Tabs

30 ml (A)

5 ml (B)

25 ml (A)

5 ml (B)

1 (A)

(Geräte-

boden)

1 (A) • • 145'

Vorspülen Trocknen

• • 120'

Program-

mdauer

(Toleranz

±10%)

Kurzes Sparprogramm für nur leicht verschmutztes, sofort nach dem Gebrauch gespültes Geschirr

Hygieneprogramm für Babyflaschen, Sauger und Schnuller zusammen mit Tellern, Tassen, Gläsern und Besteck. Es wird nur im Oberkorb gespült.

Unterschiedliches Programm für die beiden Körbe: schonend für Kristallgläser und Gläser im oberen Korb; intensiv für Töpfe und Pfannen im unteren Korb.

Kurz

Baby

Duo Wash

25 gr (A) 25 ml (A) 30’

20 gr (A) 20 ml (A) 60'

25 gr (A)

5 gr (B)

25 ml (A)

5 ml (B)

1 (A) • • 108'

Hinweis

Zur Vereinfachung der Spülmitteldosierung berücksichtigen Sie bitte Folgendes: 1 Esslöffel = ca. 15 gr Spülpulver = ca. 15 ml Flüssigspülmittel 1 Teelöffel = ca. 5 gr Spülpulver = ca. 5 ml Flüssigspülmittel

Klarspüler und Regeneriersalz

 Verwenden Sie bitte nur Spezialspülmittel für Geschirrspüler. Verwenden Sie bitte kein Kochsalz oder Industriesalz.

 Sollten Sie ein Multifunktionsprodukt des Typs 2in1, 3in1, 4in1, etc. verwenden, ist ein Hinzufügen von weiterem Klarspüler nicht erforderlich. Der Zusatz von Regeneriersalz ist jedoch ratsam, besonders bei hartem oder sehr hartem Wasser. Da weder Salz noch Klarspüler eingefüllt wird, ist es ganz normal, dass die SALZNACHFÜLLANZEIGE* und die KLARSPÜLERNACHFÜLLANZEIGE* laufend blinken.

Einfüllen des Klarspülers

Der Klarspüler fördert das Trocknen des Geschirrs, da das Wasser von der Geschirroberfläche abläuft; es verbleiben weder Streifen noch Flecken. Der Klarspülerbehälter muss aufgefüllt werden:

• wenn Sie anhand des Sichtfensters (H) sehen, dass er leer ist. Klares Sichtfenster: Klarspüler nachfüllen; dunkles Sichtfenster: Klarspüler noch ausreichend;

• wenn auf der Bedienblende die KLARSPÜLERNACHFÜLLANZEIGE* blinkt.

1. Behälter durch Drehen

des Stöpsels (G) gegen den Uhrzeigersinn öffnen.

2. Klarspüler einfüllen, er darf nicht überlaufen. Andernfalls sofort mit

einem Schwamm abwischen.

3. Stöpsel wieder aufschrauben.

Klarspülerdosierung

Sollte das Spül- oder Trockenergebnis unzufrieden stellend sein, kann die Klarspülerdosierung neu eingestellt werden. Drehen Sie den Regler (F) mit Hilfe eines Schraubenziehers auf eine der 6 Einstellungen (werkseitig eingestellt auf 4):

• Weist das Geschirr weiße Streifen auf, drehen Sie den Regler auf eine niedrige Einstellung (1-3).

• Befinden sich Wassertropfen oder Kalkflecken darauf, drehen Sie den Regler auf höhere Einstellungen (4-6).

 Sollten Sie Multifunktionstabs (2in1, 3in1, 4in1, etc.) verwenden und ein noch intensiveres Trocknen wünschen, empfiehlt es sich, den Klarspülerbehälter doch zu füllen und ihn auf 2 einzustellen.

Einfüllen des Regeneriersalzes

Um ein optimales Spülergebnis zu gewährleisten, sollte der Salzbehälter niemals leer sein. Durch das Regeneriersalz wird das Wasser entkalkt; demnach setzt sich kein Kalk auf Ihrem Geschirr ab. Der Salzbehälter befindet sich im Geschirrspülerboden (

siehe Beschreibung

) und muss aufgefüllt werden:

• Wenn der grüne Schwimmer* durch den Salzstöpsel hindurch nicht sichtbar ist;

• wenn auf der Bedienblende die SALZNACHFÜLLANZEIGE* blinkt.

• Bei Fehlen einer Salznachfüllanzeige oder eines grünen Schwimmers: ca. alle 30 Spülgänge.

1. Ziehen Sie den unteren Korb heraus und schrauben Sie den Salzbehälterdeckel gegen den Uhrzeigersinn ab.

2. Nur bei erstmaliger Inbetriebnahme: Füllen Sie den Behälter bis zum Rand mit Wasser.

3. Setzen Sie den mitgelieferten Trichter auf (

Abbildung

mit Salz (ca. 2 kg), es ist normal, wenn etwas Wasser ausläuft.

4. Nehmen Sie den Trichter ab, entfernen Sie

Salzreste vom Gewinde und schrauben Sie den Stöpsel fest auf, damit während des Spülgangs keine Spüllauge eintreten kann. (Diese könnte den Entkalker dauerhaft beschädigen).

 Wird Salz nachgefüllt, sollte sofort darauf ein kompletter Spülgang ohne Geschirr gestartet werden, um die übergelaufene Salzlösung zu entfernen, und somit das Gerät vor Korrosion zu schützen.

) und füllen Sie den Behälter bis zum Rand

siehe

Salzdosierung*

Der Salzverbrauch kann je nach Härte des Wassers reguliert werden. Die Werte hinsichtlich Ihres Wassers erfahren Sie bei Ihrem Wasserwerk.

1. Salzbehälter-Deckel abschrauben.

2. Drehen Sie den am oberen Rand befindlichen Pfeil ( unter Zugrundelegung der nachstehenden Tabelle in Richtung + oder -.

Der Entkalker wurde werkseitig auf + eingestellt.

Sollten Sie Multifunktionstabs (2in1, 3in1, 4in1,etc.) verwenden, empfiehlt es sich, den Salzbehälter doch zu füllen und ihn auf - einzustellen, oder auf +, wenn der Härtegrad Ihres Wassers 60°fH übersteigt.

*Nur an einigen Modellen

siehe Abbildung

)

Reinigung und Pflege

Abstellen der Wasser- und Stromversorgung

• Drehen Sie den Wasserhahn nach jedem Spülgang zu, um Schäden durch eventuelles Austreten von Wasser auszuschließen.

• Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Ihren Geschirrspüler reinigen oder Wartungsmaßnahmen getroffen werden.

Reinigung des Geschirrspülers

• Die Gehäuseteile und die Bedienblende können mit einem mit warmer Spülmittellauge angefeuchteten Tuch gereinigt werden. Vermeiden Sie Löse- und Scheuermittel.

• Zur Beseitigung von evtl. Flecken im Innenraum des Gerätes verwenden Sie ein feuchtes Tuch, auf das Sie etwas weißen Essig träufeln.

Vermeidung von Geruchsbildung

• Lassen Sie die Gerätetür stets nur angelehnt; auf diese Weise kann sich keine Feuchtigkeit ansammeln.

• Die Dichtungen der Tür und der Reinigerkammern sollten regelmäßig mit einem feuchten Tuch gereinigt werden. Sie vermeiden so die Ansammlung von Speiseresten, hauptsächliche Ursache von Geruchsbildung im Geschirrspüler.

Reinigung der Sprüharme

An den Sprüharmen könnten Speiserückstände festkleben, und die Wasserdüsen verstopfen. Ab und zu sollten diese demnach kontrolliert und mit einem Bürstchen, das nicht aus Metall sein darf, gereinigt werden.

Reinigung der Filtersiebe

Dank der Filtersiebe wird das Spülwasser von Speiseresten befreit und wieder in Umlauf gebracht. Um optimale Spülergebnisse zu gewährleisten, müssen diese gereinigt werden.

 Reinigen Sie die Filtersiebe regelmäßig.

 Stellen Sie nach der Reinigung sicher, dass die

Filtersiebkomposition korrekt wieder eingesetzt wurde.

 Der Geschirrspüler darf nie ohne Filtersiebe arbeiten.

1. Ziehen Sie die Siebe an ihrem Griff nach oben hin heraus.

2. Filtersiebreinigung:

• Kontrollieren Sie das

werden. Verwenden Sie hierzu eine kleine Bürste (die nicht aus Metall sein darf).

3. Fügen Sie die Einzelteile wieder zusammen und setzen Sie die Siebkomposition gemäß der Abbildung 1 und 2 wieder in ihren Sitz ein, bis sie einrastet.

halbrunde Feinsieb A und den Siebeinsatz B (am Griff herausziehen) auf Verschmutzung, und spülen Sie diese unter fließendem Wasser aus.

• Mindestens einmal pro Monat sollte die gesamte Siebkomposition, bestehend aus dem halbrunden Feinsieb A, dem Siebeinsatz B und dem Mikrosieb C (gegen den Uhrzeigersinn herausdrehen), sorgfältig gereinigt

Was tun, bevor Sie für längere Zeit verreisen

• Führen Sie einen Reinigungsgang ohne Geschirr durch.

• Schalten Sie sämtliche Elektro- und Wasseranschlüsse ab.

• Lassen Sie die Gerätetür leicht aufstehen.

Vorsichtsmaßregeln und Hinweise

 Das Gerät wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.

• Das Gerät darf nur zum Spülen von Haushaltsgeschirr verwendet werden, und nur durch Erwachsene und gemäß den Anleitungen dieses Handbuchs bedient werden.

• Das Gerät darf nicht im Freien installiert werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, wenn es Gewittern und Unwettern ausgesetzt wird.

• Berühren Sie den Geschirrspüler nicht, wenn Sie barfuß sind.

• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.

• Vor Reinigungs- und Wartungsmaßnahmen muss der Wasserhahn zugedreht und der Netzstecker aus der Steckdose gezogen werden.

• Bei etwaigen Störungen versuchen Sie bitte nicht, Innenteile selbst zu reparieren.

• Berühren Sie bitte niemals den Heizwiderstand.

• Stützen Sie sich und setzen Sie sich bitte nicht auf die offen stehende Gerätetür, das Gerät könnte umkippen.

• Bewahren Sie das Spülmittel und den Klarspüler außerhalb der Reichweite von Kindern auf.

• Verpackungsmaterial ist kein Spielzeug für Kinder.

Entsorgung von Elektroaltgeräten

Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol "durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Energie sparen und Umwelt schonen

Wasser und Strom sparen

• Setzen Sie den Geschirrspüler nur bei voller Ladung in Betrieb. Um in der Zwischenzeit, d.h. bis das Gerät ganz gefüllt ist, die Bildung schlechter Gerüche zu vermeiden, setzen Sie den Einweichzyklus in Gang (

• Wählen Sie ein für das zu spülende Geschirr und den Verschmutzungsgrad geeignetes Programm. Ziehen Sie hierzu die

- Verwenden Sie für normal verschmutztes Geschirr das umweltfreundliche Sparprogramm Eco, das einen niedrigen Wasser- und Stromverbrauch gewährleistet.

- Bei nur geringfügiger Beschickung aktivieren Sie die Option Halbe Füllung (

Inbetriebnahme

• Sieht Ihr Stromliefervertrag Billigstromzeiten vor, empfiehlt es sich, das Gerät in diesen Niedrigtarifzeiten in Betrieb zu setzen. Die Option Startzeitvorwahl* ( ist Ihnen in diesem Fall eine wertvolle Stütze.

Phosphat- und chlorfreie, enzymhaltige Reinigungsmittel

• Wir empfehlen dringend den Einsatz von phosphatund chlorfreien Spülmitteln, da diese die Umwelt nicht zu sehr belasten.

• Die optimale Wirkung der Enzyme ist bei einer Temperatur von ca. 50°C gegeben, demnach können bei enzymhaltigen Spülmitteln Spülgänge bei Niedrigtemperaturen eingestellt und dennoch dieselben Ergebnisse erzielt werden, wie bei 65°CProgrammen.

• Dosieren Sie das Spülmittel sparsam je nach Angabe des Herstellers, Wasserhärte, Verschmutzungsgrad und Menge des Geschirrs, um Verschwendungen zu vermeiden. Obwohl sie biologisch abbaubar sind, beinhalten sie dennoch Stoffe, die die Umwelt belasten.

siehe Start und Inbetriebnahme

siehe Spülprogramme

Programmtabelle

siehe Start und

zu Rate:

)

Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

*Nur an einigen Modellen

Störungen und Abhilfe

Sollten Betriebsstörungen auftreten, kontrollieren Sie bitte die nachfolgenden Punkte, bevor Sie sich an den Kundendienst wenden ( Einige Störungen werden auf dem Display durch Codenummern-Blinklichtanzeigen gemeldet. Notieren Sie sich diese Anzeigen, bevor Sie den Kundendienst anfordern.

siehe Kundendienst

Störungen:

Der Geschirrspüler startet nicht.

Der Geschirrspüler lädt kein Wasser.

Der Geschirrspüler pumpt das Wasser nicht ab.

Der Geschirrspüler ist zu laut.

Auf dem Geschirr und auf den Gläsern befinden sich Kalkablagerungen oder ein weißer Belag.

Mögliche Ursachen / Lösungen:

• Der Netzstecker steckt nicht fest genug in der Steckdose, oder es besteht ein Stromausfall.

• Die Gerätetür ist nicht ganz geschlossen.

• Es wurde eine Startzeitvorwahl programmiert (

Inbetriebnahme

• Es besteht eine Unterbrechung der Wasserzufuhr.

• Der Zulaufschlauch ist geknickt (

• Das Spülprogramm ist noch nicht ganz abgelaufen.

• Der Ablaufschlauch ist geknickt (

• Der Ablauf des Spülbeckens ist verstopft.

• Im Filtersieb haben sich Speisereste angesammelt.

• Das Geschirr schlägt aneinander oder gegen die Sprüharme.

• Es fehlt Regeneriersalz bzw. die Dosierung entspricht nicht der Wasserhärte (

• Der Deckel des Salzbehälters ist nicht ordnungsgemäß geschlossen.

• Es fehlt Klarspülmittel oder es wird unzureichend dosiert.

• Das Geschirr besteht aus Antihaftmaterial.

siehe Installation

siehe Klarspüler und Regeneriersalz

siehe Start und

Das Geschirr und die Gläser weisen weiße Streifen bzw. bläuliche Schattierungen auf.

Das Geschirr ist nicht ganz trocken.

Das Geschirr ist nicht sauber geworden

Alarmanzeige Wasserhahn abgedreht.

(Sie vernehmen kurze Bip-Töne)

(Es blinken die zweite und dritte PROGRAMM-Anzeigeleuchte von rechts.)

Alarmanzeige "Siebe verstopft"

(Es blinken die zweite und vierte PROGRAMM-Anzeigeleuchte von rechts.)

• Der Klarspüler wurde zu hoch dosiert.

• Es fehlt Klarspülmittel oder es wird unzureichend dosiert (

und Regeneriersalz

• Die Klarspüler-Dosiereinstellung ist nicht angemessen.

• Es wurde ein Spülprogramm, das keinen Trockengang vorsieht, eingestellt.

• Die Körbe wurden zu voll geladen (

• Das Geschirr wurde nicht korrekt eingeräumt.

• Die Sprüharme können sich nicht frei bewegen.

• Das Spülprogramm ist zu schwach (

• Die Spülmittel wurde unkorrekt dosiert oder es ist ungeeignet (

und Inbetriebnahme

• Das Filtersieb ist schmutzig oder verstopft (

• Es fehlt Regeneriersalz (

• Das Gerät hat auf Sperre geschaltet, weil nach Erklingen des kurzen Bip-Tons kein Eingriff erfolgte. Schalten Sie das Gerät über die ONOFF-Taste aus, öffnen Sie den Wasserhahn und schalten Sie das Gerät nach 20 Sekunden über dieselbe Taste wieder ein. Wiederholen Sie die Geräteeinstellungen und starten Sie das Gerät erneut.

• Schalten Sie das Gerät durch Drücken der ON-OFF-Taste aus und reinigen Sie die Filtersiebe (siehe Wartung und Pflege). Wiederholen Sie die Geräteeinstellungen und starten Sie das Gerät erneut.

siehe Beschickung der Körbe

siehe Spülprogramme

siehe Wartung und Pflege

siehe Klarspüler und Regeneriersalz

siehe Klarspüler

siehe Start

Alarmanzeige aufgrund einer Störung des Magnetventils der Wasserversorgung

(Es blinkt die dritte PROGRAMMAnzeigeleuchte von rechts.)

• Schalten Sie das Gerät durch Drücken der ON-OFF-Taste aus und schalten Sie es nach einer Minute wieder ein. Besteht der Alarm weiterhin, drehen Sie den Wasserhahn zu, um Überschwemmungen zu vermeiden, ziehen Sie den Netzstecker aus der Steckdose und fordern Sie den Kundendienst an.

Kundendienst

Bevor Sie sich an den Kundendienst wenden:

• Kontrollieren Sie zuerst, ob das Problem nicht allein gelöst werden kann (siehe Störungen und Abhilfe).

• Starten Sie das Programm erneut, um sicherzustellen, dass die Störung auch wirklich behoben wurde.

• Sollte dies der Fall sein, fordern Sie den autorisierten Kundendienst unter der auf dem Garantieschein angegebenen Nummer an.

 Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker.

Geben Sie bitte Folgendes an:

• die Art der Störung

• das Maschinenmodell (Mod.)

• die Seriennummer (S/N).

Diese Informationen können Sie auf dem Typenschild, befindlich auf dem Seitenrand der Inox-Innentür ablesen (siehe Beschreibung Ihres Geschirrspülers).

Gebruiksaanwijzing

AFWASAUTOMAAT

Nederlands, 49

LI 680 PLUS

LI 700 PLUS

LIQ 700 PLUS

Inhoud

Installatie, 50-51

Plaatsing en nivellering Hydraulische en elektrische aansluitingen Technische gegevens

Beschrijving van het apparaat, 52

Algemeen aanzicht Bedieningspaneel

Het laden van de rekken, 53

Onderrek Bestekkorf Bovenrek

Starten en gebruik, 54

Het starten van de afwasautomaat Het afwasmiddel toevoegen Afwasopties

Programmas, 55

Tabel van de programma’s

Glansmiddel en zout, 56

Het glansmiddel toevoegen Het zout toevoegen

Onderhoud en verzorging, 57

Water en elektrische stroom afsluiten Reinigen van de afwasautomaat Vermijden van vervelende luchtjes Reinigen van de sproeiarmen Reinigen van de filters Als u langere tijd geen gebruik maakt van de afwasautomaat

Voorzorgsmaatregelen en advies, 58

Algemene veiligheid Afvalverwijdering Energiebesparing en respect voor het milieu

Storingen en oplossingen, 59

Service, 60

Installatie

 Bewaar dit boekje zorgvuldig voor eventuele toekomstige raadpleging. Wanneer u het product weggeeft, verkoopt of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren.

 Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatie in over installatie, gebruik en veiligheid.

 Als u het apparaat verplaatst moet u het verticaal houden; als dit niet mogelijk is moet u het naar achteren kantelen.

Plaatsing en nivellering

1. Haal het apparaat uit de verpakking en

controleer dat het geen schade heeft geleden tijdens het transport. Als het apparaat beschadigd is, moet u het niet aansluiten maar de dealer inschakelen.

2. De afwasautomaat moet met de zijkant of de

achterkant tegen de aangrenzende kastjes of de wand worden geïnstalleerd. Dit apparaat kan ook onder het aanrecht worden ingebouwd (

Installatieblad

3. Plaats de afwasautomaat op een rechte en

stevige vloer. Compenseer eventuele onregelmatigheden door de pootjes los- of vast te draaien, totdat het apparaat horizontaal staat (het mag niet meer dan 2 graden hellen). Een correcte nivellering geeft stabiliteit en voorkomt trillingen, geluiden en verplaatsingen.

4. Het regelen van de hoogte van de achterste

stelvoetjes, vanaf de voorzijde*: schroef met een schroevendraaier de schroeven die zich in het onderste gedeelte van de afwasautomaat bevinden vast of los.

zie

Hydraulische en elektrische aansluitingen

 Het voor de installatie aanpassen aan het elektrische en hydraulische systeem mag alleen door erkende technici worden uitgevoerd.

 De afwasautomaat mag niet bovenop de buizen of de elektrische voedingskabel worden geplaatst.

Aansluiting van de buis voor de watertoevoer

• Aansluiting op de koudwaterkraan: schroef de toevoerbuis op een kraan met schroefdraad van 3/4 gas; voordat u hem vastschroeft moet u het water laten lopen totdat het compleet helder is. Zo voorkomt u dat eventuele onzuiverheden het apparaat doen verstoppen.

• Aansluiting op de warmwaterkraan: als er een centrale verwarming is met radiatoren kan de afwasautomaat worden voorzien met warm water mits dit water niet warmer is dan 60°C. Schroef de buis aan de kraan zoals beschreven voor de koudwateraansluiting.

 Als de lengte van de toevoerbuis niet toereikend is, dient u zich te wenden tot een speciaalzaak of tot een erkende monteur (  De waterdruk moet zich bevinden tussen de waarden die staan vermeld in de tabel met Technische gegevens (  Zorg ervoor dat de buis niet wordt gebogen of samengedrukt.

Lekkagebeveiliging

Om te garanderen dat er geen lekkages worden veroorzaakt is de afwasautomaat:

- voorzien van een systeem dat de watertoevoer

onderbreekt in geval van storingen of lekkages van binnenuit.

- voorzien van het veiligheidssysteem

*; oftewel hij is voorzien van een

Stop

watertoevoerbuis bestaande uit een externe transparante buis en een interne rode buis: beide buizen kunnen een erg hoge druk verdragen. In het geval de binnenste buis kapotgaat, zal de buitenste hardrood worden en zal het water hierdoor vloeien, zodat lekkages worden vermeden.

zie Service

zie onder

Water

De buizen voor de toevoer (A) en de afvoer (B) van het water, en de elektrische voedingskabel kunnen voor een betere installatie zowel naar rechts of naar links worden gericht (

afbeelding

zie

 Het is heel belangrijk om geregeld de externe buis te controleren: als u ziet dat hij hardrood is geworden, moet hij zo spoedig mogelijk worden vervangen door de erkende Technische Dienst (

Service

*Alleen aanwezig op bepaalde modellen.

zie

Aansluiting van de buis op de waterafvoer

Verbindt de afvoerbuis, zonder hem te buigen, aan een afvoerleiding met een minimum doorsnede van 4cm. U kunt hem ook op de rand van een wasbak of een badkuip hangen; het vrije uiteinde van de afvoerbuis mag niet onder water liggen.

De speciale plastic

elleboogpijp* zorgt ervoor dat u hem goed vast kunt zetten: bevestig de elleboogpijp goed aan de muur om te voorkomen dat de afvoerbuis beweegt en het water lekt.

Het deel van de buis dat is aangegeven met de letter A moet zich op een hoogte van tussen de 40 en de 100 cm van de grond bevinden (

zie afbeelding

 Er wordt afgeraden verlengbuizen te gebruiken.

Elektrische aansluiting

 De kabel moet geregeld worden gecontroleerd en mag alleen door bevoegde monteurs worden vervangen (

zie Service

 De fabrikant kan niet verantwoordelijk worden gesteld als deze normen niet worden nageleefd.

Anticondensstrip*

Nadat u de afwasautomaat heeft ingebouwd opent u de deur en plakt u de doorzichtige plakstrip onder het houten werkvlak, zodat u het beschermt tegen eventuele condens.

Aanwijzingen voor de eerste afwascyclus

Nadat het apparaat is geïnstalleerd, onmiddellijk voor de eerste afwasbeurt, moet u het zoutreservoir volledig met water vullen en ongeveer 2 kg zout toevoegen (

en zout

): het is normaal dat er tijdens deze

zie Glansmiddel

handeling water overloopt. Het is ook normaal dat ondanks het toevoegen van het zout, het controlelampje ZOUT TOEVOEGEN* voor enkele afwasbeurten zal blijven knipperen.

Technische gegevens

Voordat u de stekker in het stopcontact steekt, moet u zich ervan verzekeren dat:

• het stopcontact geaard is en voldoet aan de

geldende normen;

• het stopcontact in staat is het maximale

vermogen van het apparaat te dragen. Dit vermogen wordt aangegeven op het typeplaatje aan de binnenkant van de deur (

Beschrijving van de afwasautomaat

);

zie

• de spanningswaarden zich bevinden tussen de

waarden die staan aangegeven op het typeplaatje aan de binnenkant van de deur;

• de stekker van het apparaat en het stopcontact

overeenkomen. Als dit niet het geval is moet u een bevoegde monteur inschakelen om de stekker te laten vervangen (

zie Service

); gebruik geen verlengsnoeren of dubbelstekkers.

 Wanneer het apparaat is geïnstalleerd, moeten de elektrische voedingskabel en het stopcontact makkelijk te bereiken zijn.

 De kabel mag niet worden gebogen of samengedrukt.

breedte cm 59,5

Afmetingen

Capaciteit

Waterdruk toevoer

Netspanning

Totaal opnemingsvermog en

Zekering

hoogte cm 82 diepte cm 57

12 bordensets

30 Kpa ÷ !Mpa (0,3 ÷ 10 bar) 4,3 psi – 145 psi

Zie typeplaatje

Deze afwasautomaat voldoet aan de volgende EU richtlijnen:

- 73/23/EEG van 19/02/73 (Laagspanning) en daaropvolgende wijzigingen

- 89/336/EEG van 03/05/89 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen

- 97/17/EG (Etikettering)

- 2002/96/EC

*Alleen aanwezig op bepaalde modellen.

Beschrijving van het apparaat

Algemeen aanzicht

1. Bovenrek

2. Bovenste sproeiarm

3. Opklaprekjes

4. Regelen hoogte rek

5. Onderrek

6. Onderste sproeiarm

7. Bestekkorf

8. Filter

9. Zoutreservoir

10. Bakje voor afwasmiddel en

glansmiddelreservoir

11. Typeplaatje

Bedieningspaneel

SELECTEREN

PROGRAMMA

Controlelampje

PROGRAMMA

Toets

Controlelampje

ZOUT

TOEVOEGEN*

Controlelampje

GLANSMIDDEL

TOEVOEGEN*

Toets

Extra drogen*

Controlelampje

HALVE LADING

BOVENREK*

Controlelampje

HALVE LADING

ONDERREK*

Toets

UITGESTELDE START*

Toets

HALVE LADING*

Controlelampje

ON-OFF

Controlelampje

UITGESTELDE START*

Toets

ON-OFF

*Alleen aanwezig op bepaalde modellen.

Het laden van de rekken

 Voordat u de vaat inlaadt moet u overtollige etensresten verwijderen, aangekoekte pannen laten inweken en glazen en bekers legen. Nadat u alles heeft ingeladen moet u controleren of de sproeiarmen vrij kunnen ronddraaien.

Onderrek

Plaats hier de vaat die moeilijker te reinigen is volgens de

Inlaadvoorbeelden

• Dienschalen en deksels: aan de zijkanten van het rek.

• Pannen en slabakken: altijd ondersteboven.

• Diepe pannen of schalen: schuin. Om betere was- en droogprestaties te garanderen, is het oppervlak van het onderrek ruwer dan dat van het bovenrek.

en met behulp van de opklaprekjes*.

Bestekkorf

De bestekkorf verschilt aan de hand van het model afwasautomaat.  Messen en scherpe gebruiksvoorwerpen moeten in de bestekkorf worden geplaatst, met de punt naar beneden.

Als het rek voorzien is van click clack handvaten* ( moet u ze naar beneden of naar boven trekken om de hoogte te regelen.

zie afbeelding

Voorbeelden van het inladen van het bovenrek

Voorbeelden van het inladen van het onderrek

Om het middenstuk in tweeën te delen* moet u het handvat loshalen. De twee zijelementen* kunnen worden losgemaakt en aan het boven- of onderrek worden vastgehaakt. De twee roosters* kunnen op de korf worden bevestigd om het bestek gescheiden te houden: voeg het bestek in de openingen met de handvaten naar beneden gericht.

Bovenrek

Plaats hier de fijnere en lichtere vaat: glazen, theekopjes, mokken, bordjes, kleine slabakken, koekenpannen, lage, niet zo vuile pannen, zoals beschreven in de

Inlaadvoorbeelden

• Lichte vaat: plaats deze voorwerpen zodanig dat ze niet verplaatst worden door de waterstralen.

• Mokken en kopjes: plaats deze op de opklaprekjes**.

• Lange en scherpe messen, opschepbestek: op de opklaprekjes**.

Het regelen van de hoogte van het bovenrek

Om de vaat beter te kunnen verdelen, kunt u het bovenrek

hoger of lager zetten: open de grendeltjes van de rails aan de rechter- en aan de

linkerkant en haal het rek naar buiten; plaats het boven of onder en schuif het over de rails totdat ook de voorste wieltjes erin zitten;

sluit vervolgens de grendeltjes (

afbeelding

zie

Baby Opklaprekjes

In de modellen afwasautomaat waar een Baby Cyclus aanwezig is, worden speciale opklaprekjes geleverd voor het wassen van zuigflessen, ringen en spenen.

Vaat die niet geschikt is voor de afwasautomaat

• Houten voorwerpen of met een handvat van hout, hoorn of met delen die vastgelijmd zijn.

• Voorwerpen van aluminium, koper, messing of tin.

• Niet hittebestendige plastic voorwerpen.

• Antiek of handbeschilderd porselein.

• Antiek zilver. Niet antiek zilver kan echter wel met een fijn programma worden gewassen. Zorg ervoor dat het niet in contact komt met andere metalen.

 Als u vaatwerk of bestek koopt raden wij u aan te controleren of het geschikt is voor de afwasautomaat.

Het reinigen van de handvaten *

Om de handvaten van het boven- en onderrek te reinigen: verwijder de twee bevestigingsdoppen, verwijder de handvaten, was ze onder het stromend water en bevestig ze weer op het rek met de dopjes.

*Alleen aanwezig op bepaalde modellen. ** Variabele aantallen en standen.

Starten en gebruik

Het starten van de afwasautomaat

1. Open de waterkraan.

2. Open de deur en druk op de ON-OFF toets: het controlelampje gaat aan.

3. Doseer het wasmiddel (zie onder).

4. Laadt de rekken (zie Het laden van de rekken).

5. Selecteer het programma door op de toets SELECTEREN PROGRAMMA te drukken. Het betreffende controlelampje gaat aan.

6. Selecteer de wasopties (zie onder).

7. Terwijl u de deur sluit start het programma: u hoort een geluidssignaal ter bevestiging.

8. Aan het einde van de cyclus hoort u twee korte geluidssignalen en het controlelampje PROGRAMMA gaat knipperen. Open de deur, schakel het apparaat uit met de ON-OFF toets, doe de waterkraan dicht en haal de stekker uit het stopcontact.

9. Wacht enkele minuten voordat u de vaat eruit haalt om te voorkomen dat u zich verbrandt. Laadt de vaat uit door te beginnen bij het onderrek.

Het wijzigen van een reeds gestart programma

Als u een verkeerd programma heeft geselecteerd kunt u dit wijzigen, mits het net gestart is: open de deur en let op dat u zich niet verbrandt bij het vrijkomen van de hete stoom. Houdt de toets SELECTEREN PROGRAMMA 4 seconden lang ingedrukt. Na één lange en drie korte pieptonen gaat het controlelampje PROGRAMMA uit: selecteer een nieuw programma en start door de deur dicht te doen.

Het toevoegen van overige vaat

Open de deur, pas op de vrijkomende hete stoom, en doe de vaat in de afwasautomaat. Sluit de deur: de wascyclus wordt hervat.

Accidentele onderbrekingen

Als tijdens het wassen de deur wordt geopend of er een stroomonderbreking plaatsvindt, wordt het programma onderbroken. Het zal worden hervat op het punt waar het werd onderbroken als de deur weer wordt dichtgedaan of wanneer de stroom terugkeert.

Het afwasmiddel toevoegen

Een goed wasresultaat hangt ook af van de juiste dosering afwasmiddel die wordt aangegeven door de fabrikant. Teveel afwasmiddel betekent niet automatisch een efficiëntere reiniging. Bovendien is dit niet goed voor het milieu.

bakje A: bakje A:

bakje A: Wasmiddel hoofdwas

bakje A: bakje A: bakje B:bakje B:

bakje B: Wasmiddel voorwas

bakje B:bakje B:

1. Open het deksel C door middel van de knop D.

2. Doseer het afwasmiddel met behulp van de

van de programma’s

afwasautomaat. Wanneer het programma 1 tablet vereist doet u hem in het bakje A en sluit u het deksel. Wanneer het programma 2 tabletten vereist, doet u de tweede op de bodem van de afwasautomaat.

3. Verwijder de wasmiddelresten van de

rand van het bakje en sluit het deksel met een klik.

Afwasopties

Uitgestelde start

Het is mogelijk het starten van een programma 2, 4 of 6 uur uit te stellen.

1. Druk op de toets UITGESTELDE START: elke keer dat u op de toets drukt hoort u een geluidssignaal en zal het controlelampje van de gekozen start oplichten;

2. Selecteer het programma en sluit de deur: na de pieptoon begint het terugtellen;

3. Als de tijd verstreken is gaat het controlelampje uit en wordt het programma gestart. Om de uitgestelde start te wijzigen en een korter uitstel te selecteren moet u op de toets UITGESTELDE START drukken. Om dit te annuleren drukt u enkele keren op de toets totdat het controlelampje van de uitgestelde start uitgaat. Het programma wordt gestart op het moment dat de deur dichtgaat.

Halve lading op het boven- of onderrek*

Als u weinig vaat heeft kunt u een halve lading wassen en zo water, energie en afwasmiddel sparen. Voordat u het programma selecteert moet u enkele keren op de toets HALVE LADING drukken: het controlelampje gaat aan en het wassen wordt alleen in het boven- of onderrek uitgevoerd. Laadt de vaat alleen in het boven- of onderrek en doe slechts de helft van de hoeveelheid wasmiddel in het bakje.

 We raden u aan afwasmiddel in poeder te gebruiken.

Extra drogen*

Om een perfect droge vaat te verkrijgen drukt u op de toets EXTRA DROOG voor u het programma selecteert. Een lang geluidssignaal geeft de activering van deze optie weer, een kort geluidssignaal geeft aan dat deze is uitgeschakeld.

 Met extra drogen duren de programma's iets langer.

Tabel

• afwasmiddel in poeder: bakjes A en B.

• afwasmiddel in tabletten: in bakje A en op bodem

*Alleen aanwezig op bepaalde modellen.

Programmas

Tabel van de programmas

De Ariston afwasautomaten zijn voorzien van een automatisch reinigingssysteem van de filters dat de duur van de programma’s



kan verlengen.

AUTOMATISCHE PROGRAMMA’S: dit model afwasautomaat beschikt over een speciale sensor die kan waarnemen hoe vuil de

vaat is en het meest efficiënte en zuinige wasprogramma ervoor instellen. De duur van de automatische programma’s hangt als gevolg af van wat de sensor waarneemt.

Aanwijzingen voor de

programmakeuze

Zeer vuile vaat en pannen (niet voor breekbare vaat)

Normaal vuile vaat en pannen. Dagelijks standaard programma.

Voorwas in afwachting van de lading van de volgende maaltijd.

Ecologisch wasprogramma met laag energieverbruik, geschikt voor normaal vuile vaat en pannen.

Programma

Intensief

Normaal

Inweken

Eco

Afwasmiddel (A) = bakje A (B) = bakje B

Poeder Vloeibaar Tabletten

30 gr (A)

5 gr (B)

30 gr (A) 30 ml (A) 1 (A)

12'

25 gr (A)

5 gr (B)

30 ml (A)

5 ml (B)

25 ml (A)

5 ml (B)

1 (A)

1 (bodem

afwasautomaat)

1 (A)

Voorwas Drogen

•

Duur van het

programma

(tolerantie

±10%)

120'

100’

145'

Zuinige snelle cyclus voor niet zo vuile vaat, direct na gebruik.

Snel

Hygiënische cyclus voor zuigflessen, ringen en spenen, samen met borden, kopjes, glazen en bestek. Alleen op het bovenste rek.

Gedifferenciëer-de afwas op twee korven: voorzichtig op bovenkorf voor glaswerk, intensief voor pannen op onderkorf. Duo Wash

N.B.

Om de dosering van het afwasmiddel te vereenvoudigen is het goed te weten dat: 1 eetlepel = 15 gram poeder = 15 ml vloeibaar wasmiddel circa 1 theelepel = 5 gram poeder = 5 ml vloeibaar wasmiddel circa

Baby

25 gr (A) 25 ml (A) 30’

20 gr (A) 20 ml (A)

25 gr (A)

5 gr (B)

25 ml (A)

5 ml (B)

1 (A)

•

60'

108'

Glansmiddel en zout

 Gebruik uitsluitend producten die speciaal voor afwasautomaten zijn bestemd. Gebruik geen keuken- of industrieel zout.

 Als u een multifunctie product gebruikt (2in1, 3in1, 4in1, etc.) is het niet nodig een glansmiddel toe te voegen. We raden u echter wel aan zout toe te voegen als het water hard of zeer hard is. Als u geen zout of glansmiddel toevoegt is het normaal dat de controlelampjes ZOUT TOEVOEGEN* en GLANSMIDDEL TOEVOEGEN* blijven knipperen.

Het glansmiddel toevoegen

Het glansmiddel bevordert het drogen van de vaat door het water van het oppervlak te laten glijden. Op deze manier voorkomt u strepen en vlekken. Het glansmiddelreservoir moet worden gevuld:

• als u door het controlelampje ziet dat het leeg is (H). Controlelampje licht: glansmiddel toevoegen; controlelampje donker: voldoende glansmiddel;

• als op het paneel het controlelampje GLANSMIDDEL TOEVOEGEN* knippert;

1. Open het reservoir

Het regelen van de dosis glansmiddel

Als u niet tevreden bent over de was- of droogresultaten, kunt u de dosis glansmiddel afregelen. U kunt met een schroevendraaier aan de regelaar (F) draaien en kiezen tussen 6 verschillende standen (de fabrieksinstelling is op stand 4):

• als u op de vaat witte strepen aantreft moet u een lagere stand instellen (1-3).

• als u waterdruppels of kalkaanslag aantreft moet u een hogere stand instellen (4-6).

 Als u multifunctie tabletten gebruikt (2in1, 3in1, 4in1, etc.) en u wilt dat de vaat droger wordt, kunt u het reservoir in elk geval vullen en instellen op stand 2.

door de dop (G) tegen de klok in te draaien.

2. Giet het glansmiddel in het reservoir zonder te morsen. Als u wel morst,

moet u het product gelijk

met een sponsje

verwijderen.

3. Draai de dop er weer op.

Beschrijving

) en moet worden gevuld:

• als de groene drijver* niet zichtbaar is wanneer u de dop van het zoutreservoir bekijkt;

• als op het paneel het controlelampje ZOUT TOEVOEGEN* knippert;

• als er geen controlelampje of groene drijver is: ongeveer na iedere 30 wasbeurten;

1. Haal het onderrek naar voren en draai de dop van het zoutreservoir tegen de klok in.

2. Alleen voor de eerste afwasbeurt: vul het reservoir tot aan de rand met water.

3. Plaats bijgeleverde

trechter op de opening (

zie afbeelding

) en vul het reservoir tot aan de rand met zout (ongeveer 2 kg); het is normaal dat er wat water overloopt.

4. Verwijder de trechter, haal de zoutresten uit de groeven en schroef de dop weer op zijn plaats, zodat tijdens het wassen geen wasmiddel in het reservoir kan komen (de ontkalker zou onherstelbaar kunnen worden beschadigd).

 Wanneer u zout toevoegt moet u direct daarna een wascyclus zonder vaat starten, zodat de overgelopen zoutoplossing direct wordt verwijderd en u corrosie voorkomt.

Het regelen van de dosis zout*

Het is mogelijk het zoutverbruik te regelen op basis van de waterhardheid van uw leefgebied. Dit gegeven is verkrijgbaar bij uw Gemeentelijke Waterbedrijf.

1. Schroef het deksel van het reservoir los.

2. Draai de pijl op de rand (

afbeelding

) richting de + o de - en

zie

baseer u op de volgende tabel:

Hardheid van het water

°dH °fH °mmol/l

0 - 10 0 - 17 0 - 1,7 / 0 /

10  25 18  44 1,8  4,4 - 20 60

25  50 45  89 4,5  8,9 MED 40 40

> 50 > 89 > 8,9 + 60 25

Stand pi jl

Zoutverbruik

(gram/cyclus)

Autonomie

(cycli/2kg)

Het zout toevoegen

Om goede wasresultaten te bereiken moet u altijd controleren of het zoutreservoir voldoende gevuld is. Het zout verwijdert het kalk uit het water en zorgt ervoor dat er geen kalkaanslag op de vaat achterblijft. Het zoutreservoir bevindt zich aan de onderzijde van de afwasautomaat (

zie

De ontkalker is in de fabriek ingesteld op +. Als u multifunctie tabletten gebruikt (2in1, 3in1, 4in1, etc.) kunt u toch het zoutreservoir vullen en het op - afstellen; als de waterhardheid hoger is dan 60°fH, dient u het op + te zetten.

*Alleen aanwezig op bepaalde modellen.

Onderhoud en verzorging

Water en elektrische stroom afsluiten

• Sluit na elke afwasbeurt de waterkraan af om lekkage te voorkomen.

• Haal de stekker uit het stopcontact tijdens reiniging en onderhoud.

Reinigen van de afwasautomaat

• De buitenkant en het bedieningspaneel kunnen worden gereinigd met een natte doek en wat zeepsop. Gebruik geen oplosmiddelen of schuurmiddelen.

• De vlekken aan de binnenkant van de afwasautomaat kunnen worden verwijderd met een natte doek en wat azijn.

Vermijden van vervelende luchtjes

• Laat de deur altijd op een kier om het ophopen van damp te voorkomen.

• Reinig geregeld de afdichtingen rondom de deur en de wasmiddelbakjes met een vochtige spons. Zo vermijdt u het ophopen van etensresten die de hoofdoorzaak zijn van vervelende luchtjes.

Reinigen van de sproeiarmen

Het kan gebeuren dat er etensresten aan de sproeiarmen blijven kleven en de gaatjes waar water uit komt verstoppen: u doet er goed aan ze regelmatig te controleren en te reinigen met een nietmetalen borsteltje.

Reinigen van de filters

De filters reinigen het waswater van etensresten en zorgen dat het weer in het watercircuit komt: voor een beter resultaat moeten de filters regelmatig worden schoongemaakt.

 Reinig de filters regelmatig.

 Controleer na het reinigen dat het filter goed op

zijn plaats zit.

 De afwasautomaat mag niet zonder filters worden gebruikt.

1. Verwijder de filters door het handvat naar boven te trekken.

2. Reinigen van de filters:

• reinig na elke

3. Zet de filtergroep weer op zijn plaats totdat u klik hoort volgens de handelingen 1 en 2, zoals aangegeven in de afbeelding.

wasbeurt het halfronde bord A en de koker B (u verwijdert ze door aan het handvat te trekken). Verwijder de grootste etensresten door ze onder het stromende water af te spoelen.

• de filtergroep moet eens per maand grondig worden schoongemaakt: halfrond bord A, koker B en cilindrisch filter C (wordt verwijderd door het tegen de klok in te draaien). Gebruik voor het reinigen een nietmetalen borsteltje.

Als u langere tijd geen gebruik maakt van de afwasautomaat

• Start een wascyclus zonder vaat.

• Schakel de elektrische en hydraulische verbindingen uit.

• Laat de deur op een kier staan.

Voorzorgsmaatregelen en advies

 Het apparaat is ontworpen en gebouwd overeenkomstig de internationale veiligheidsnormen. Deze aanwijzingen zijn geschreven om veiligheidsredenen en moeten zorgvuldig worden doorgenomen.

Algemene veiligheid

• Dit apparaat is ontwikkeld voor nietprofessioneel gebruik binnenshuis.

• Dit apparaat moet worden gebruikt voor het wassen van huishoudelijke vaat en alleen door volwassenen volgens de aanwijzingen die terug zijn te vinden in dit boekje.

• De afwasautomaat mag niet buitenshuis worden geïnstalleerd, ook niet in overdekte toestand. Het is zeer gevaarlijk hem bloot te stellen aan regen en onweer.

• Raak de afwasautomaat niet blootsvoets aan.

• Haal de stekker niet uit het stopcontact door eraan te trekken, maar door hem beet te pakken.

• Voordat u de afwasautomaat reinigt of onderhoud uitvoert moet u de waterkraan afsluiten en de stekker uit het stopcontact halen.

• In het geval van een storing mag u in geen enkel geval aan de interne mechanismen sleutelen om een reparatie trachten uit te voeren.

• Raak nooit de weerstand aan.

• Leun of zit nooit op de open deur: het apparaat zou om kunnen vallen.

• Houdt was- en glansmiddelen buiten het bereik van kinderen.

• Het verpakkingsmateriaal is geen speelgoed voor kinderen.

Vernietiging van oude electrische apparaten

De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld.

Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.

Energiebesparing en respect voor het milieu

Water en energie besparen

• Start de afwasautomaat alleen als hij volledig volgeladen is. Als u moet wachten totdat de afwasautomaat gevuld is, kunt u vervelende luchtjes vermijden door het programma Inweken te gebruiken (

• Selecteer een programma wat geschikt is voor het type vaat en het soort vuil door de

van de programma’s

- voor een gemiddeld vuile vaat gebruikt u het programma Eco, dat een laag energie- en waterverbruik garandeert.

- als u een kleine vaat heeft activeert u de optie Halve lading (

• Als u elektriciteitsbedrijf op bepaalde tijden of dagen goedkopere tarieven heeft, dient u de afwasautomaat te gebruiken op deze tijden. De optie Uitgestelde start* ( kan u erbij helpen het wassen op deze wijze te organiseren.

Afwasmiddelen zonder fosfaten, zonder chloor en met enzymen.

• We raden u sterk aan afwasmiddelen zonder fosfaten of chloor te gebruiken omdat deze geschikter zijn voor het behoud van het milieu.

• Enzymen zorgen voor een effectieve werking op temperaturen van ongeveer 50°C. Daarom kan u met afwasmiddelen met enzymen op lage temperaturen resultaten bereiken die u anders pas op 65°C zou hebben.

• Doseer het afwasmiddel goed op basis van de aanwijzingen van de fabrikant, van de waterhardheid, de hoeveelheid vuil en de hoeveelheid vaat, om zo verspillingen te voorkomen. Ook al zijn ze biologisch afbreekbaar, afwasmiddelen bevatten elementen die het evenwicht van de natuur verstoren.

*Alleen aanwezig op bepaalde modellen.

zie Programma’s

te raadplegen:

zie Starten en gebruik

Tabel

)

Storingen en oplossingen

Als er storingen zijn in de werking van het apparaat dient u eerst de volgende punten na te gaan voor u zich tot de Service Dienst wendt (

zie Service

Enkele storingen worden aangegeven door knipperende codes op het display: noteer welke codes knipperen voordat u de Service Dienst inschakelt.

Storingen:

De afwasautomaat start niet.

De afwasautomaat vult zich niet met water.

De afwasautomaat laat het water niet wegstromen.

De afwasautomaat maakt geluid.

Er blijven op vaat en glazen kalkafzettingen achter of een witte aanslag.

Er blijven op vaat en glazen strepen of blauwe kringen achter.

De vaat is niet droog genoeg.

Mogelijke oorzaken / Oplossingen:

• De stekker zit niet goed in het stopcontact of het hele huis zit zonder stroom.

• De deur van de afwasautomaat is niet goed dicht.

• U heeft een Uitgestelde start ingesteld (

• Er zit geen water in de waterleiding.

• De watertoevoerbuis is gebogen (

• Het programma is nog niet beëindigd.

• De waterafvoerbuis is gebogen (

• De afvoer van de wasbak is verstopt.

• Het filter is verstopt met etensresten

• De vaat stoot tegen elkaar of tegen de sproeiarmen.

• Er zit niet genoeg zout in het reservoir of zijn afregeling is niet toereikend voor de waterhardheid (

• Het deksel van het zoutreservoir is niet goed dicht.

• Het glansmiddel is op of de dosering is ontoereikend.

• Het vaatwerk is voorzien van een antiaanbaklaag.

• De dosis glansmiddel is te groot.

• Het glansmiddel is op of de dosering is ontoereikend (

Glansmiddel en zout

• De regeling van het glansmiddel is niet juist.

• U heeft een programma zonder drogen ingesteld.

zie Installatie

zie Starten en gebruik

zie Installatie

zie Glansmiddel en zout

zie

De vaat is niet schoon.

Alarm kraan dicht.

(u hoort enkele korte pieptonen)

(de tweede en derde PROGRAMMA controlelampjes van rechts knipperen).

Alarm filters verstopt

(de tweede en vierde PROGRAMMA controlelampjes van rechts knipperen).

Alarm storing aan de elektromagnetische klep van de watertoevoer

(het derde PROGRAMMA controlelampje van rechts knippert).

• De rekken zijn te vol geladen (

• De vaat is niet goed verdeeld.

• De sproeiarmen kunnen niet vrijuit draaien.

• Het wasprogramma is te zacht (

• Het wasmiddel is niet goed gedoseerd of is niet geschikt (

Starten en gebruik

• Het filter is vuil of verstopt (

• Er is niet genoeg zout (

• Open de kraan en het apparaat start na enkele minuten vanzelf.

• Het apparaat is geblokkeerd omdat u niet heeft ingegrepen na de pieptonen. Schakel de afwasautomaat uit met de toets ON-OFF, open de kraan en schakel hem na 20 seconden opnieuw in door middel van dezelfde toets. Herprogrammeer de afwasautomaat en start hem opnieuw.

• Schakel de afwasautomaat uit met de toets ON-OFF en reinig de filters (zie Onderhoud), schakel hem opnieuw in door middel van dezelfde toets. Herprogrammeer de afwasautomaat en start hem opnieuw.

• Schakel het apparaat uit door te drukken op de toets ON-OFF en schakel het na een minuut weer in. Als het alarm blijft gaan moet u de waterkraan dichtdraaien om lekkages te vermijden, vervolgens de stekker uit het stopcontact halen en de Servicedienst inschakelen.

zie Glansmiddel en zout

zie Het laden van de rekken

zie Programma’s

zie Onderhoud en verzorging

zie

Service

Voordat u er de installateur bijhaalt:

• Kijk eerst even of u het probleem zelf kunt oplossen (zie Storingen en oplossingen);

• Start het programma om te controleren of de storing is verholpen.

• Als de storing nog niet is opgelost moet u de Servicedienst bellen op het nummer wat op het garantiecertificaat is aangegeven.

 Nooit een niet-bevoegde installateur erbij halen.

Vermeld:

• het soort storing

• het model van de machine (Mod.)

• het serienummer (S/N)

Deze informatie vindt u op het typeplaatje aan de zijkant van de deur (zie Beschrijving van de vaatwasser).

Manual de Instrucciones

Espanol, 61

LI 680 PLUS

LAVAVAJILLAS

Sumario

Instalación, 62-63

Colocación y nivelación Conexiones hidráulicas y eléctricas Datos técnicos

Descripción del aparato, 64

Vista de conjunto Panel de control

Cargar los cestos, 65

Cesto inferior Cesto de los cubiertos Cesto superior

Puesta en funcionamiento y uso, 66

Poner en marcha el lavavajilla Cargar el detergente Opciones de lavado

LI 700 PLUS LIQ 700 PLUS

Programas, 67

Tabla de programas

Abrillantador y sal regeneradora, 68

Cargar el abrillantador Cargar la sal regeneradora

Mantenimiento y cuidados, 69

Cortar el agua y la corriente eléctrica Limpiar el lavavajillas Evitar los malos olores Limpiar los rociadores Limpiar los filtros Si se ausenta durante largos períodos

Precauciones y consejos, 70

Seguridad general Eliminación Ahorrar y respetar el medio ambiente

Anomalías y soluciones, 71

Asistencia, 72

Instalación

 Es importante conservar este manual para poder consultarlo en cualquier momento. En caso de venta, de cesión o de traslado, controle que permanezca junto con el aparato.

 Lea atentamente las instrucciones: contienen información importante sobre la instalación, sobre el uso y sobre la seguridad.

 En caso de traslado mantenga el aparato en posición vertical; si fuera necesario inclinarlo, hágalo hacia la parte posterior.

Colocación y nivelación

1. Desembale el aparato y controle que no haya

sufrido daños durante el transporte. Si estuviera dañado, no lo conecte y llame al revendedor.

2. Coloque el lavavajillas haciendo adherir los

costados o la parte posterior a los muebles adyacentes o a la pared. El aparato también se puede empotrar debajo de una superficie de trabajo continua (

ver la hoja de Montaje

Conexión del tubo de carga de agua

• A una toma de agua fría: enrosque bien el tubo de carga a un grifo con boca roscada de ¾ gas; antes de enroscarlo, haga correr agua hasta que salga límpida para que las impurezas que pudiera contener no obstruyan el aparato.

• A una toma de agua caliente: en el caso de una instalación centralizada de radiadores, el lavavajillas se puede alimentar con agua caliente de la red, mientras no supere una temperatura de 60ºC. Enrosque el tubo al grifo de la misma forma descrita para la toma de agua fría.

3. Coloque el lavavajillas sobre un piso plano y rígido. Compense las irregularidades del mismo, enroscando o desenroscando las patas hasta que el aparato quede en posición horizontal (no debe estar inclinado más de 2 grados). Una cuidadosa nivelación brinda estabilidad y evita vibraciones, ruidos y desplazamientos.

4. Regule la altura de las patas posteriores desde el frente*: con un destornillador enrosque o desenrosque los tornillos que se encuentran en la parte baja del lavavajillas.

Conexiones hidráulicas y eléctricas

 La adaptación de las redes eléctricas e hidráulicas para la instalación debe ser realizada sólo por personal especializado.

 El lavavajillas no se debe apoyar en los tubos ni en el cable de alimentación eléctrica.

Los tubos de carga (A) y de descarga (B) de agua y el cable de alimentación eléctrica se pueden orientar hacia la derecha o hacia la izquierda para permitir una mejor instalación (

ver la figura

 Si la longitud del tubo de carga no es la adecuada, diríjase a un negocio especializado o a un técnico autorizado (  La presión del agua debe estar comprendida entre los valores indicados en la tabla de Datos técnicos (  Controle que en el tubo no hayan pliegues ni estrangulaciones.

Dispositivo de seguridad contra inundación

Para garantizar que no se produzcan inundaciones, el lavavajillas:

- posee un sistema que interrumpe la entrada de

agua en el caso de anomalías o de pérdidas desde el interior.

- posee un dispositivo de seguridad

sea, un tubo de carga de agua constituido por un tubo exterior transparente y por otro interior rojo: ambos tubos soportan presiones muy altas. Si se rompe el tubo interno, el externo se colorea de rojo fuerte y transporta el agua que contenía el interno, evitando pérdidas.

 Es muy importante controlar periódicamente el tubo externo: si se lo ve de color rojo fuerte, debe ser cambiado lo más rápido posible por el Servicio de Asistencia técnica autorizado (

ver más adelante

ver Asistencia

Water Stop

ver Asistencia

*, o

* Presente sólo en algunos modelos.

Conexión del tubo de descarga de agua

Conecte el tubo de descarga, sin plegarlo, a una tubería de descarga con un diámetro mínimo de 4 cm. También puede apoyarlo en el borde de un lavamanos o de una bañera; el extremo libre del tubo de descarga no debe permanecer sumergido en agua.

El codo* de plástico especial facilita una colocación óptima: fije firmemente el codo a la pared para evitar que el tubo se mueva y vierta agua fuera de la descarga. La parte del tubo

marcada con la letra A debe estar a una altura comprendida entre 40 y 100 cm. desde el suelo (

ver la figura

 La Empresa declina toda responsabilidad cuando no se hayan respetado estas normas.

Advertencias para el primer lavado

Después de la instalación e inmediatamente antes del primer lavado, llene completamente de agua el depósito de sal y agregue aproximadamente 2 kg. de sal (

ver Abrillantador y sal regeneradora

): es normal que el agua se derrame. Es normal también que después de la carga de sal, el piloto FALTA DE SAL* continúe centelleando durante algunos ciclos.

Cinta anticondensación*

Después de haber empotrado el lavavajillas, abra la puerta y pegue la cinta adhesiva transparente debajo de la superficie de madera para protegerla de la posible condensación.

 No se aconseja utilizar tubos de prolongación.

Conexión eléctrica

Antes de introducir el enchufe en la toma de corriente, controle que:

• la toma posea conexión a tierra y que sea conforme con la ley;

• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características ubicada en la contrapuerta (

ver Descripción del lavavajillas

• la tensión de alimentación esté comprendida dentro de los valores indicados en la placa de características ubicada en la contrapuerta;

• la toma sea compatible con el enchufe del aparato. Si no es así, solicite la sustitución del enchufe a un técnico autorizado (

Asistencia

); no utilice prolongaciones ni tomas

ver

múltiples.

 Una vez instalado el aparato, el cable de alimentación eléctrica y la toma de corriente deben ser fácilmente accesibles.

 El cable no se debe plegar ni comprimir.

 El cable debe ser controlado periódicamente y

sustituido sólo por técnicos autorizados (

Asistencia

ver

Datos técnicos

ancho: 59,5 cm

Dimensiones

Capacidad

Presión del agua de alimentación

Tensión de alimentación

altura: 82 cm profundidad: 57 cm

12 cubiertos estándar

30 Kpa ÷ 1Mpa (0,3 ÷ 10 bar) 4,3 si – 145 psi

Ver la placa de características

);

Potencia total absorbida

Fusible

Ver la placa de características

Este aparato es conforme a las siguientes Directivas de la Comunidad:

-73/23/CEE del 19/02/73 (Bajo Voltaje) y sucesivas modificaciones;

-89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones.

-97/17/CE (etiquetado)

-2002/96/CE

* Presente sólo en algunos modelos.

Descripción del aparato

Vista de conjunto

3 2

1. Cesto superior

2. Rociador superior

3. Cestos adicionales

4. Regulador de la altura del cesto

5. Cesto inferior

6. Rociador inferior

7. Cesto para cubiertos

8. Filtro de lavado

9. Depósito de sal

10. Cubetas de detergente y depósito de

abrillantador

11. Placa de características

Panel de control

SELECCIÓN DE

Piloto

DE PROGRAMA

Botón

PROGRAMA

FALTA DE SAL*

ABRILLANTADOR*

Piloto

FALTA DE

Botón

SECADO EXTRA*

MEDIA CARGA EN EL

CESTO SUPERIOR

MEDIA CARGA EN EL

CESTO INFERIOR

Piloto

Botón

MEDIA CARGA*

Botón

COMIENZO RETRASADO*

Piloto

COMIENZO RETRASADO*

Botón

ENCENDIDO

- APAGADO

Piloto

ENCENDIDOAPAGADO

* Presente sólo en algunos modelos.

Cargar los cestos

 Antes de realizar la carga, elimine de la vajilla los residuos de comida, coloque en remojo ollas y sartenes con incrustaciones y vacíe los vasos y copas. Después de haber realizado la carga, controle que los rociadores giren libremente.

Cesto inferior

Coloque en este cesto la vajilla más difícil de lavar como se indica en los soportes abatibles*.

• Fuentes y tapas: a los costados del cesto.

• Ollas y ensaladeras: siempre volcadas.

• Vajilla muy honda: en posición oblicua.

Para garantizar mejores prestaciones de lavado y secado, la superficie del cesto inferior es más áspera que la del superior.

Ejemplos de carga

y con la ayuda de los

Cesto de los cubiertos

El cesto de los cubiertos puede ser diferente según el modelo de lavavajillas.  Los cuchillos y los utensilios con punta se deben colocar en el cesto de los cubiertos con la punta dirigida hacia abajo.

hasta hacer entrar también las ruedas delanteras y cierre los sujetadores (

Si el cesto posee manijas click clack* ( bájelas para regular la altura.

ver la figura

Ejemplos de carga del cesto superior

Ejemplos de carga del cesto inferior

), levántelas o

Para dividir en dos partes el cuerpo central*: quite la manija. Las dos aletas laterales* se pueden desprender y enganchar en el cesto superior o inferior. Los dos elementos con rejilla* se introducen en el cesto para tener separados los cubiertos: introdúzcalos en las ranuras con los mangos dirigidos hacia abajo.

Cesto superior

Cargue en este cesto la vajilla delicada y liviana: vasos, tazas de té y de café, platitos, ensaladeras bajas, sartenes, ollas bajas poco sucias, como se indica en los

Ejemplos de carga

• Vajilla liviana: colóquela de modo tal que no sea desplazada por los chorros de agua.

• Tazas y tacitas: colóquelas en los cestos adicionales**.

• Cuchillos largos y puntiagudos, cubiertos para servir: colóquelos en los cestos adicionales**.

arriba o abajo, hágalo deslizar a lo largo de las guías

Regular la altura del cesto superior

Para facilitar la colocación de la vajilla, se puede ubicar el cesto superior en posición alta o baja: abra los sujetadores de las guías

del cesto, a la izquierda y a la derecha, y extráigalo; colóquelo

Cestos adicionales Baby

** Con los modelos de lavavajillas que incluyen el Ciclo Baby, se suministran cestos adicionales especiales para el lavado del biberón, arandelas y tetinas.

Vajilla no adecuada para el lavado en lavavajillas

• Objetos de madera, con empuñadura de madera o de cuerno o con partes encoladas.

• Objetos de aluminio, cobre, latón, peltre o estaño.

• Vajilla de plástico que no sea termorresistente.

• Porcelanas antiguas o pintadas a mano.

• Vajilla de plata antigua. En cambio, la vajilla de plata que no es antigua se puede lavar con un programa delicado y controlando que no esté en contacto con otros metales.

 Cuando se compra vajilla y cubiertos, se aconseja verificar la posibilidad de lavarlos en el lavavajillas.

Lavado de las manijas*

Para lavar las manijas de los cestos inferior y superior: quite los dos tapones de fijación, extraiga las manijas, lávelas con agua corriente y fíjelas al cesto con los tapones.

* Presente sólo en algunos modelos. ** Cantidad y posición variables.

Puesta en funcionamiento y uso

1. Abra el grifo de agua.

2. Abra la puerta y presione el botón ENCENDIDOAPAGADO: el piloto se iluminará.

3. Dosifique el detergente (ver más adelante).

4. Cargue los cestos (ver Cargar los cestos).

5. Seleccione el programa presionando el botón SELECCIÓN DE PROGRAMA, el piloto correspondiente se iluminará.

6. Seleccione las opciones de lavado (ver más adelante).

7. Póngalo en marcha cerrando la puerta: se escuchará un sonido de confirmación.

8. Al final se escucharán dos breves señales sonoras y centelleará el piloto PROGRAMA. Abra la puerta, apague el aparato presionando el botón ENCENDIDO-APAGADO, cierre el grifo de agua y desenchufe el aparato.

9. Espere algunos minutos antes de quitar la vajilla para evitar quemarse. Descargue los cestos comenzando por el inferior.

Modificar un programa en curso

Si no se ha seleccionado el programa deseado, es posible modificarlo, siempre que haya comenzado recién. abra la puerta teniendo cuidado con el escape de vapor y mantenga presionado el botón SELECCIÓN DE PROGRAMA durante 4 segundos. Después de un sonido largo y tres breves, el piloto de PROGRAMA se apagará: seleccione el nuevo programa y ponga en marcha el aparato cerrando la puerta.

Agregar vajilla

Abra la puerta teniendo cuidado con el escape de vapor e introduzca la vajilla. Cierre la puerta: el ciclo se reanudará.

Interrupciones accidentales

Si durante el lavado se abre la puerta o se produce una interrupción de corriente, el programa se interrumpe. Cuando se cierra la puerta o vuelve la corriente, el programa se reanuda a partir del punto en el que se había interrumpido.

Cargar el detergente

El éxito del lavado depende también de la correcta dosificación del detergente, indicada por el fabricante. Si se excede la cantidad indicada, no se lava más eficazmente y se contamina el medio ambiente. cubeta Acubeta A

cubeta A: Detergente para lavado

cubeta Acubeta A cubeta Bcubeta B

cubeta B: Detergente para prelavado

cubeta Bcubeta B

1. Abra la tapa C presionando el botón D.

2. Dosifique el detergente consultando la

programas

de detergente de los bordes de la cubeta y cierre la tapa hasta el enganche.

Opciones de lavado

Comienzo retrasado

Es posible postergar 2, 4 y 6 horas el comienzo del programa:

1. Presione el botón COMIENZO RETRASADO: cada vez que lo presione se escuchará una señal sonora y se iluminará el piloto del retraso seleccionado;

2. Seleccione el programa y cierre la puerta: después del sonido comenzará la cuenta al revés;

3. Una vez cumplido el tiempo, el piloto se apagará y comenzará el programa. Para modificar el retraso y seleccionar un tiempo menor, presione el botón COMIENZO RETRASADO. Para anularlo, presione el botón varias veces hasta que se apague el piloto del retraso seleccionado. El programa comenzará cuando se cierre la puerta.

Media carga en el cesto superior o inferior*

Si la vajilla que debe lavar es poca, se puede utilizar la media carga que permite ahorrar agua, energía y detergente. Antes de seleccionar el programa, presione el botón MEDIA CARGA varias veces: el piloto se iluminará y se activará el lavado sólo en el cesto superior o sólo en el inferior. Recuerde cargar la vajilla sólo en el cesto superior o en el inferior y disminuir a la mitad la cantidad de detergente.  Es preferible utilizar detergente en polvo.

Secado extra*

Para obtener un secado perfecto, presione el botón SECADO EXTRA antes de seleccionar el programa. Una señal sonora prolongada indica la activación de esta opción, una señal breve indica su desactivación.

 Con el secado extra los programas duran más tiempo.

Tabla de

* Presente sólo en algunos modelos.

Poner en marcha el lavavajillas

• en polvo: cubetas A y B.

• en pastillas: cubeta A y fondo de la cuba, o sea, cuando el programa requiere 1. colóquela en la cubeta A y cierre la tapa; cuando el programa requiere 2, coloque la segunda en el fondo de la cuba.

3. Elimine los residuos

Programas

Tabla de programas

 Los lavavajillas Ariston poseen un sistema automático de limpieza de los filtros que puede prolongar la duración de los programas.  PROGRAMAS AUTO: este modelo de lavavajillas puede evaluar el grado de suciedad a través de un sensor particular y seleccionar

luego, el lavado más eficiente y económico. La duración de los programas auto podrá variar debido a la intervención del sensor.

Indicaciones para la

selección de

programas

Vajilla y ollas muy sucias (no usar para piezas delicadas).

Vajilla y ollas normalmente sucias. Programa estándar diario.

Lavado preliminar a la espera de completar la carga en la comida sucesiva.

Lavado ecológico de bajo consumo energético, adecuado para vajilla y ollas.

Ciclo económico y veloz que se utiliza para vajilla poco sucia, inmediatamente después del uso.

Ciclo higiénico para lavar biberones, arandelas y tetinas junto con platos, tacitas, vasos y cubiertos. Cargue sólo en el cesto superior.

Lavado diferenciado en los dos cestos: delicado en el superior para cristales y vasos, enérgico para ollas en el cesto inferior.

Programa

Intensivo

Normal

Remojo

Eco

Rápido

Baby

Duo Wash

Detergente (A) = cubeta A (B) = cubeta B

en polvo Líquido Pastillas

30 g (A)

5 g (B)

30 g (A) 30 ml (A) 1 (A) • • 100'

12'

25 g (A)

5 g (B)

25 g (A) 25 ml (A) 30’

20 g (A) 20 ml (A)

25 g (A)

5 g (B)

30 ml (A)

5 ml (B)

25 ml (A)

5 ml (B)

25 ml (A)

5 ml (B)

1 (A)

1 (fondo

cuba

1 (A) • • 145'

1 (A) • • 108’

Prelavado Secado

• • 120'

Duración del

programa

(tolerancia

±10%)

60'

Nota:

Para facilitar la dosificación del detergente, es importante saber que: 1 cucharada = 15 gramos de polvo = 15 ml. de líquido aproximadamente 1 cucharadita = 5 gramos de polvo = 5 ml. de líquido aproximadamente

Abrillantador y sal regeneradora

 Use solamente productos específicos para lavavajillas. No utilice sal de cocina o industrial.

 Si utiliza un producto multifunción (2in1, 3in1, 4in1, etc.) no es necesario agregar abrillantador pero se aconseja agregar sal, especialmente si el agua es dura. Si no se agrega ni sal ni abrillantador, es normal que los pilotos FALTA DE SAL* y FALTA DE ABRILLANTADOR* continúen centelleando.

Cargar el abrillantador

El abrillantador facilita el secado de la vajilla haciendo deslizar el agua por la superficie para que no se produzcan estrías o manchas. El depósito del abrillantador se debe llenar:

• cuando se lo ve vacío a través del piloto (H). Piloto claro: agregar abrillantador; piloto oscuro: cantidad de abrillantador suficiente;

• cuando en el panel centellea el piloto FALTA DE ABRILLANTADOR*;

1. Abra el depósito

Regular la dosis de abrillantador

Si no está satisfecho con el resultado del lavado o del secado, puede regular la dosis de abrillantador. Con un destornillador gire el regulador (F) eligiendo entre 6 posiciones (la regulación de fábrica es en la posición 4):

• si en la vajilla se producen estrías blancas, gire el regulador hacia los números bajos (1-3).

• si hay gotas de agua o manchas de caliza, gire el regulador hacia los números altos (4-6).

 Si se utilizan las pastillas multifunción (2in1, 3in1, 4in1, etc.) y se desea obtener un mejor secado, llene el depósito y coloque el regulador en 2.

girando el tapón (G) en sentido antihorario.

2. Vierta el abrillantador evitando que se derrame. Si esto sucede,

limpie rápidamente con

una esponja.

3. Vuelva a enroscar el tapón.

llenar:

• cuando, observando el tapón de sal, no se ve el flotador verde*;

• cuando en el panel centellea el piloto FALTA DE SAL*;

• si no posee piloto o flotador verde: aproximadamente cada 30 ciclos de lavado;

1. Extraiga el cesto inferior y desenrosque el tapón del depósito en sentido antihorario.

2. Sólo la primera vez que se utiliza: llene el depósito de agua hasta el borde.

3. Coloque el embudo suministrado con el aparato ( el depósito de sal hasta el borde (aproximadamente 2 kg.); es normal que se derrame un poco de agua.

4. Extraiga el embudo, elimine los residuos de sal de la rosca y enrosque bien el tapón para que en el depósito no entre detergente durante el lavado (podría dañarse irremediablemente el descalcificador).

 Cuando se agrega sal, ponga en marcha inmediatamente un ciclo de lavado sin vajilla para eliminar la solución salina derramada y evitar la corrosión.

Regular la dosis de sal*

Es posible regular el consumo de sal según la dureza del agua, este dato se puede obtener en la Administración que suministra el agua potable.

1. Desenrosque el tapón del depósito.

2. Gire la flecha que se encuentra en el collar ( + o hacia el – según lo indicado

en la tabla:

ver la figura

) y llene

) hacia el

Cargar la sal regeneradora

Para obtener buenos resultados en el lavado, es indispensable verificar que el depósito de sal no esté nunca vacío. La sal regeneradora elimina la caliza del agua evitando que se deposite sobre la vajilla. El depósito de sal está ubicado en la parte inferior del lavavajillas (

ver Descripción

) y se debe

El descalcificador está regulado de fábrica en +.

- Si se utilizan las pastillas multifunción (2in1, 3in1, 4in1, etc.) llene el depósito de sal y regule la posición en -; si la dureza del agua es mayor que 60°fH, regule la posición en +.

* Presente sólo en algunos modelos.

Mantenimiento y cuidados

Cortar el agua y la corriente eléctrica

• Cierre el grifo de agua después de cada lavado para eliminar el riesgo de pérdidas.

• Desenchufe el aparato antes de limpiarlo y durante los trabajos de mantenimiento.

Limpiar el lavavajillas

• La superficie externa y el panel de control se pueden limpiar con un paño empapado en agua tibia y jabón. No utilice disolventes ni productos abrasivos.

• Se pueden eliminar las manchas de la cuba interna con un paño empapado en agua y un poco de vinagre.

Evitar los malos olores

• Deje siempre semicerrada la puerta para evitar la estancación de humedad.

Limpiar los filtros

Los filtros eliminan del agua de lavado los residuos de alimentos y la reciclan: para obtener buenos resultados en el lavado, es necesario limpiarlos.

 Limpie los filtros regularmente.

 Después de la limpieza, verifique que el grupo

filtrante esté correctamente colocado.

 El lavavajillas no se debe utilizar sin filtros.

1. Extraiga los filtros tirando el mango hacia arriba.

2. Limpie los filtros:

• después de cada lavado elimine del plato semicircular A y

del vaso B (se extraen tirando del mango) los residuos más grandes y enjuáguelos con agua corriente.

• Limpie regularmente las juntas perimétricas de la puerta y de las cubetas de detergente con una esponja húmeda. De este modo se evitarán estancamientos de comida que son los principales responsables del mal olor.

Limpiar los rociadores

Puede suceder que algunos residuos de comida se adhieran a los brazos rociadores y obstruyan los orificios por los que debe salir el agua: cada tanto es importante controlarlos y limpiarlos con un cepillo no metálico.

• una vez al mes limpie

3. Vuelva a montar el grupo filtrante y colóquelo en su asiento siguiendo los movimientos 1 y 2 indicados en la figura, hasta el enganche.

cuidadosamente todo el grupo filtrante: plato semicircular A, vaso B y filtro cilíndrico C (se extrae girándolo en sentido antihorario). Para la limpieza utilice un cepillo no metálico.

Si se ausenta durante largos períodos

• Haga un lavado en vacío.

• Desconecte el aparato de las conexiones eléctricas e hidráulicas.

• Deje la puerta semicerrada.

Precauciones y consejos

 El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.

• El aparato debe ser utilizado para el lavado de la vajilla de uso doméstico, sólo por personas adultas y según las instrucciones contenidas en este manual.

• El aparato no se debe instalar al aire libre, ni siquiera si el lugar está reparado porque es muy peligroso dejarlo expuesto a la lluvia o a las tormentas.

• No toque el lavavajillas si está descalzo.

• No desenchufe el aparato tirando del cable sino sujetando el enchufe.

• Es necesario cerrar el grifo de agua y desenchufar el aparato antes de realizar operaciones de limpieza y mantenimiento.

• En caso de avería, no acceda nunca a los mecanismos internos para intentar su reparación.

• No toque nunca la resistencia.

• No se apoye ni se siente sobre la puerta abierta: el aparato podría volcarse.

• Conserve el detergente y el abrillantador fuera del alcance de los niños.

• Los embalajes no son juguetes para los niños.

Eliminación del electrodoméstico viejo

En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

Ahorrar y respetar el medio ambiente

Ahorre agua y energía

• Ponga en funcionamiento el lavavajillas sólo con plena carga. A la espera de que la máquina esté llena, prevenga los malos olores con el ciclo Remojo (

• Seleccione un programa adecuado al tipo de vajilla y al grado de suciedad consultando la

Tabla de programas

- para vajilla normalmente sucia utilice el programa Eco que garantiza un bajo consumo energético y de agua.

- si la carga es poca, active la opción Media carga (

• Si el suministro de energía eléctrica prevé horarios de ahorro energético, realice los lavados en los horarios con tarifa reducida. La opción Comienzo retrasado* (

funcionamiento y uso

los lavados en ese sentido.

Detergentes sin fosfatos, sin cloro y que contengan enzimas

• Se aconseja usar detergentes sin fosfatos y sin cloro que son los más indicados para proteger el medio ambiente.

• Las enzimas desarrollan una acción particularmente eficaz con temperaturas próximas a los 50ºC, por lo tanto, utilizando detergentes con enzimas se pueden elegir lavados a bajas temperaturas y obtener los mismos resultados que si se realizaran a 65ºC.

• Para evitar derroches, dosifique bien el detergente, teniendo en cuenta las indicaciones del fabricante, la dureza del agua, el grado de suciedad y la cantidad de vajilla que debe lavar. Aún siendo biodegradables, los detergentes contienen elementos que alteran el equilibrio de la naturaleza.

ver Programas

ver Puesta en funcionamiento y uso

ver Puesta en

) puede ayudar a organizar

El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

* Presente sólo en algunos modelos.

Anomalías y soluciones

Si el aparato presente anomalías de funcionamiento, controle los siguientes puntos antes de llamar al Servicio de Asistencia Técnica (

ver Asistencia

). Algunas anomalías están señaladas por códigos que centellean en el display: tome nota de cuáles son los códigos que centellean antes de llamar al Servicio de Asistencia Técnica.

Anomalías:

El lavavajillas no arranca.

El lavavajillas no carga agua.

El lavavajillas no descarga agua.

El lavavajillas hace ruido.

En la vajilla y en los vasos quedan depósitos calcáreos o una pátina blanquecina.

Posibles causas / Solución:

• El enchufe no está bien introducido en la toma de corriente o en la casa no hay corriente.

• La puerta del lavavajillas no está bien cerrada.

• Se ha seleccionado un Comienzo retrasado (

funcionamiento y uso

• Falta agua en la red hídrica.

• El tubo de carga de agua está plegado (

• El programa no ha terminado aún.

• El tubo de descarga de agua está plegado (

• La descarga del lavamanos está obstruida.

• El filtro está obstruido con residuos de comida.

• Los elementos de la vajilla se golpean entre sí o contra los rociadores.

• Falta la sal regeneradora o su regulación no es la adecuada para la dureza del agua (

• El tapón del depósito de sal no está bien cerrado.

• El abrillantador se ha terminado o la dosificación es insuficiente.

• La vajilla es de material antiadherente.

ver Abrillantador y sal

ver Puesta en

ver Instalación

En la vajilla y en los vasos quedan estrías o matices azulados.

La vajilla no queda bien seca.

La vajilla no queda limpia.

Alarma por grifo cerrado.

(se escuchan breves sonidos)

(centellean el segundo y tercer piloto de PROGRAMAS a partir de la derecha).

Alarma por filtros atascados

(centellean el segundo y cuarto piloto de PROGRAMAS a partir de la derecha).

Alarma por avería en la electroválvula de carga de agua

(centellea el tercer piloto de PROGRAMAS a partir de la derecha).

• La dosificación del abrillantador es excesiva.

• El abrillantador se ha terminado o la dosificación es insuficiente

ver Abrillantador y sal

(

• La regulación del abrillantador no es la adecuada.

• Se ha seleccionado un programa sin secado.

• Los cestos están demasiado cargados (

• La vajilla no está bien distribuida.

• Los rociadores no giran libremente.

• El programa de lavado no es suficientemente enérgico (

Programas

• El detergente no está dosificado adecuadamente o no es el adecuado (

• El filtro está sucio u obstruido (

• Falta sal regeneradora (

• Abra el grifo y el aparato comenzará a funcionar en pocos minutos.

• El aparato se ha bloqueado porque no se ha intervenido al sonar la alarma. Apague la máquina con el botón ENCENDIDO/ APAGADO, abra el grifo y después de 20 segundos vuelva a encenderla presionando el mismo botón. Vuelva a programar la máquina y póngala en funcionamiento.

• Apague la máquina presionando el botón ENCENDIDO/APAGADO y limpie los filtros (ver Mantenimiento), luego vuelva a encenderla presionando el mismo botón. Vuelva a programar la máquina y póngala en funcionamiento.

• Apague la máquina presionando el botón ENCENDIDO/APAGADO y vuelva a encenderla después de un minuto. Si la alarma permanece, cierre el grifo de agua para evitar inundaciones, desenchufe el aparato y llame al Servicio de Asistencia Técnica.

ver Puesta en funcionamiento y uso

ver Cargar los cestos

ver Mantenimiento y cuidados

ver Abrillantador y sal

ver

Asistencia

Antes de llamar a la Asistencia Técnica:

• Verifique si la anomalía la puede resolver solo (ver Anomalías y soluciones).

• Vuelva a poner en marcha el programa para controlar si el inconveniente fue resuelto.

• Si la anomalía no ha sido resuelta, llame al Servicio de Asistencia Técnica Autorizado, al número que se encuentra en el certificado de garantía.

 No recurra nunca a técnicos no autorizados.

Comunicar:

• el tipo de anomalía

• el modelo de la máquina (Mod.)

• el número de serie (S/N ).

Estas informaciones se encuentran en la placa que está fijada en la parte lateral de la puerta de acero inox (ver Descripción del lavavajilla).

Instruções de uso

MÁQUINA DE LAVAR LOUÇA

Português, 73

LI 680 PLUS

LI 700 PLUS LIQ 700 PLUS

Índice

Instalação, 74-75

Posicionamento e nivelamento Ligações hidráulicas e eléctricas Dados técnicos

Descrição do aparelho, 76

Visão de conjunto Painel de controlo

Carregar os cestos, 77

Cesto inferior Cesto dos talheres Cesto superior

Início e utilização, 78

Ligar a máquina de lavar louça Carregar o detergente Opções de lavagem

Programas, 79

Tabela dos programas

Abrilhantador e sal regenerante, 80

Carregar o abrilhantador Carregar o sal regenerante

Manutenção e cuidados, 81

Excluir a água e a corrente eléctrica Limpar a máquina de lavar louça Evitar cheiros desagradáveis Limpar os braços aspersores Limpar os filtros Longos períodos de ausência

Precauções e conselhos, 82

Segurança geral Eliminação Economizar e respeitar o ambiente

Anomalias e soluções, 83

Assistência, 84

Instalação

 É importante conservar este manual para poder consultá-lo em qualquer momento. Em caso de venda, cessão ou mudança, certifique-se que o mesmo fique junto ao aparelho.

 Leia atentamente as instruções: há informações importantes sobre a instalação, o uso e a segurança.

No caso de mudança mantenha o aparelho em posição vertical; se for necessário, deite-o para trás.

Posicionamento e nivelamento

1. Desembale o aparelho e controle que não tenha

sofrido danos durante o transporte. Se estiver danificado, não o acenda e contacte o revendedor.

2. Posicione a máquina de lavar louça fazendo

aderir as laterais ou o fundo aos móveis adjacentes ou a uma parede. O aparelho pode ser encaixado embaixo de um plano de trabalho contínuo (

folha de Montagem

3. Posicione a máquina de lavar louça sobre um

pavimento plano e rígido. Compense as irregularidades desparafusando ou parafusando os pés até que o aparelho se encontre em posição horizontal (não deve estar inclinado por mais de 2 graus). Um nivelamento cuidadoso dá estabilidade e evita vibrações, ruídos e deslocamentos.

4. Regule a altura dos pezinhos traseiros pela

frente*: com uma chave de parafuso atarraxe ou desatarraxe os parafusos que há na parte baixa da máquina de lavar louça.

veja a

Ligações hidráulicas e eléctricas

 A adaptação das instalações eléctricas e hidráulicas deve ser efectuada somente por pessoal qualificado.

 A máquina de lavar louça não deve ficar apoiada sobre tubos ou sobre o cabo de alimentação eléctrica.

Os tubos de carregamento (A) e de descarregamento (B) da água e o cabo de alimentação eléctrica podem ser virados para a direita ou para a esquerda para consentir uma melhor instalação (

veja a figura

Ligação do tubo de carregamento da água

• A uma entrada de água fria: parafusar bem o tubo de carregamento a uma torneira com boca rosqueada de 3/4 gás; antes de parafusar, deixe correr a água até que esteja límpida para que as eventuais impurezas não obstruam o aparelho.

• A uma entrada de água quente: no caso de sistema centralizado de esquentador, a máquina de lavar louça poderá ser alimentada com água quente da rede desde que não ultrapasse os 60ºC. Parafuse o tubo à torneira como descrito para a entrada de água fria.

 Se o comprimento do tubo de carregamento não for suficiente, contacte uma loja especializada ou um técnico autorizado (  A pressão da água deve estar incluída entre os valores indicados na tabela dos Dados técnicos

veja abaixo

(  Preste atenção para que o tubo não esteja dobrado ou amassado.

Segurança contra alagamentos

Para garantir que não se verifiquem alagamentos, a máquina de lavar louça:

- é equipada com um sistema que interrompe a

entrada da água no caso de anomalias ou vazamentos no interior.

- é dotada de uma segurança

seja, dispõe de um tubo de carregamento da água constituído por um tubo externo transparente e por um tubo interno vermelho: ambos os tubos suportam pressões muito altas. Em caso de quebra do tubo interno, aquele externo ficará vermelho vivo e transportará a água no lugar daquele interno, evitando vazamentos.

 É muito importante controlar periodicamente o tubo externo: se estiver vermelho vivo, deverá ser substituído o quanto antes pela Assistência técnica autorizada (

veja Assistência

Water Stop

veja Assistência

*, ou

* Presente somente em alguns modelos.

Ligação do tubo de descarregamento da água

Ligar o tubo de descarregamento, sem dobrá-lo, a um conduto de descarga com diâmetro mínimo de 4 cm. Em alternativa, apoie-o na borda de um lavabo ou de uma banheira; a extremidade livre do tubo de descarga não deve ficar imersa na água. O especial cotovelo* de matéria plástica facilita o

posicionamento ideal: fixe firmemente o cotovelo ao muro para evitar que o tubo se mova e derrame a água fora da descarga A parte da mangueira marcada com a letra A deve ficar entre 40 e 100 cm. de altura (

a figura

)

veja

Advertências para a primeira lavagem

Após a instalação, imediatamente antes da primeira lavagem, encha completamente de água o reservatório do sal e acrescente aproximadamente 2 kg de sal (

e sal regenerante

reservatório. É normal também que após o carregamento do sal o indicador luminoso de FALTA DE SAL* continue a piscar por alguns ciclos.

Fita contra a condensação*

Depois de ter encaixado a máquina de lavar louça, abra a porta e cole a fita adesiva transparente embaixo da prateleira de madeira para protegê-la contra eventual condensação.

): é normal que a água saia do

veja Abrilhantador

Dados técnicos

 É desaconselhado o uso de tubos de extensão.

Ligação eléctrica

Antes de colocar a ficha eléctrica na tomada, certifique-se de que:

• a tomada tenha a ligação de terra e que esteja conforme às normas de lei;

• a tomada possa suportar a carga máxima de potência da máquina, indicada na placa das características colocada na contra porta (

Descrição da máquina de lavar louça

• a tensão de alimentação esteja incluída nos valores indicados na placa das características colocada na contra porta;

• a tomada seja compatível com a ficha do aparelho. Caso contrário, peça a substituição da ficha a um técnico autorizado (

Assistência

múltiplas.

 Uma vez que a máquina estiver instalada, o cabo de alimentação eléctrica e a tomada deverão ser facilmente alcançáveis.

 O cabo não deve ficar dobrado ou compresso.  O cabo deve ser controlado periodicamente e

substituído apenas por técnicos autorizados (

Assistência

 A Empresa declina qualquer responsabilidade no caso em que estas normas não sejam respeitadas.

); não use extensões ou tomadas

veja

);

veja

largura 59,5 cm

Dimensões

altura 82 cm. profundidade 57 cm

Capacidade

Pressão da água na alimentação

Tensão de alimentação

Potência total absorvida

Fusível

12 pessoas padrão

30 Kpa ÷ !Mpa (0,3 ÷ 10 bar) 4,3 psi – 145 psi

Veja a placa das características

Esta aparelhagem é em conformidade com as seguintes Directivas Comunitárias:

-73/23/CEE de 19/02/73 (Baixa Tensão) e posteriores modificações.

-89/336/CEE dl 03/05/89 (Compatibilidade Electromagnética) e posteriores modificações.

-97/17/CE (Aplicação de rótulos)

-2002/96/CE (RAEE)

* Presente somente em alguns modelos.

Descrição do aparelho

Visão de conjunto

3 2

1. Cesto superior

2. Braço aspersor superior

3. Peças basculantes

4. Regulação da altura do cesto

5. Cesto inferior

6. Braço aspersor inferior

7. Cesto dos talheres

8. Filtro de lavagem

9. Reservatório do sal

10. Recipientes detergente e reservatório

abrilhantador

11. Placa das características

Painel de controlo

SELECÇÃO

DO PROGRAMA

Indicador luminoso

PROGRAMA

Tecla

Indicador luminoso

FALTA DE SAL*

Indicador luminoso

FALTA DE ADITIVO

PARA BRILHO*

Tecla

EXTRA SECAGEM*

Indicador luminoso

MEIA CARGA

SUPERIOR

Indicador luminoso

MEIA CARGA

INFERIOR

Tecla

INÍCIO POSTERIOR*

Tecla

MEIA CARGA*

Tecla

ON-OFF

Indicador luminoso

ON-OFF*

Indicador luminoso

INÍCIO POSTERIOR*

* Presente somente em alguns modelos.

Carregar os cestos

 Antes de carregar, elimine os resíduos de comida das louças, deixe de molho as panelas incrustadas, esvazie os copos e as taças dos resíduos de líquido. Depois de ter carregado, controle se os aspersores rodam livremente.

Cesto inferior

Coloque as louças mais difíceis de lavar conforme os

Exemplos de carregamento

escamoteáveis*.

• Travessas e tampas: aos lados do cesto.

• Panelas e saladeiras: sempre com o fundo para cima.

• Peças muito fundas: em posição oblíqua.

Para garantir melhores prestações de lavagem e secagem, a superfície do cesto inferior é mais áspera que a do cesto superior.

e servindo-se dos suportes

Cesto dos talheres

O cesto dos talheres pode ser de tipo diferente, conforme o modelo de máquina de lavar louça.  As facas e os utensílios pontiagudos devem ser carregados no cesto dos talheres com as pontas viradas para baixo.

Se o cesto for dotado de pegas “click clack”* ( as para cima ou para baixo para regular a sua altura.

veja a figura

), puxe-

Exemplos de carregamento do cesto superior

Exemplos de carregamento do cesto inferior

Para dividir em dois o corpo central *: desfiar a alça. As duas linguetas laterais * podem-se destacar e enganchar ao cesto superior ou inferior. Os dois elementos tipo grelha * vão inseridos no cesto para deixar separados os talheres: enfie os talheres nas fendas com os cabos virados para baixo.

Cesto superior

Carregue as louças delicadas e leves: copos, chávenas de chá e de café, tigelas baixas, frigideiras, panelas baixas e pouco sujas, conforme os

• Peças leves: arrume-as de maneira que não se desloquem com os jactos de água.

• Chávenas e xícaras: posicione-as sobre as peças basculantes**.

• Facas compridas e pontiagudas, talheres de cozinha: posicione-as sobre as peças basculantes**.

Regule a altura do cesto superior.

Para facilitar o posicionamento das louças, é possível colocar o cesto superior em posição alta ou baixa:

Exemplos de carregamento

abra os trincos das guias do cesto à direita e à esquerda e retire o cesto; disponha-o no alto ou em baixo, faça-o deslizar ao longo das guias até entraram também as rodinhas anteriores e feche novamente os trincos (

figura

veja a

Peças basculantes Baby

Nos modelos de máquina de lavar louça nos quais há o Ciclo Baby são fornecidas específicas peças basculantes para a lavagem de mamadeiras, aros e chupetas.

Louças não adaptas à lavagem em máquina de lavar louça

• Objectos de madeira, com cabos de madeira ou osso ou com partes coladas.

• Objectos de alumínio, cobre, latão, peltre ou estanho

• Louças de plástico não termorresistente.

• Porcelanas antigas ou pintadas à mão.

• Prataria antiga. A prataria não antiga pode ser lavada com um programa delicado e controlando que não entre em contacto com outros metais.

 Quando comprar louças e talheres verifique se são adaptos à lavagem à máquina.

Lavagem das pegas*

Para lavar as pegas dos cestos inferior e superior: tire as duas tampinhas de fixação, desfie as pegas, lave-as com água corrente e fixe-as no cesto com as tampinhas.

* Presente somente em alguns modelos. ** Variáveis por número e posição.

Início e utilização

Ligue a máquina de lavar louça

1. Abra a torneira da água.

2. Abra a porta e carregue na tecla ON-OFF: o indicador luminoso acende-se.

3. Doseie o detergente (veja a seguir).

4. Carregue os cestos (veja Carregar os cestos).

5. Para seleccionar o programa carregue na tecla de SELECÇÃO DE PROGRAMA, o respectivo indicador luminoso se acenderá.

6. Seleccione as opções de lavagem (veja a seguir).

7. Para iniciar feche a porta: ouve-se um "bip" de confirmação.

8. No fim, ouvem-se três breves sinais acústicos e o indicador luminoso PROGRAMA piscará. Abra a porta e, para desligar o aparelho, carregue na tecla ON-OFF, feche a torneira de água e retire a ficha da tomada eléctrica.

9. Aguarde alguns minutos antes de retirar as louças, para evitar queimaduras. Descarregue os cestos iniciando pelo inferior.

Modificação do programa em curso.

Se foi seleccionado um programa errado, é possível modificá-lo desde que tenha começado há pouco tempo: abra a porta, tome cuidado com a saída de vapor e mantenha 4 segundos pressionada a tecla de SELECÇÃO DE PROGRAMA. Após um "bip" longo e três breves, o indicador luminoso PROGRAMA se apagará: seleccione o novo programa e, para iniciá-lo, feche a porta.

Acrescentar outras louças

Abra a porta, tome cuidado com a saída de vapor, e coloque as louças dentro. Feche a porta: o ciclo recomeçará.

1. Abra a tampa “C” carregando no botão “B”.

2. Dose o detergente consultando a

programas

• em pó: recipientes A e B.

• pastilhas: recipiente A e fundo do tambor, ou seja, quando o programa pedir uma pastilha, colocá-la no recipiente A e fechar a tampa; quando pedir duas, colocar a segunda no fundo do tambor.

3. Elimine os resíduos de detergente das beiradas do recipiente e feche a tampa até o “clique”.

Tabela dos

Opções de lavagem

Início posterior

É possível adiar o início de um programa 2, 4, 6 horas:

1. Carregue na tecla de INÍCIO POSTERIOR: cada vez que premir ouve-se um sinal acústico e acende-se o indicador luminoso do tempo seleccionado;

2. Seleccione o programa e feche a porta: após o "bip" começará a contagem regressiva.

3. Quando terminar este tempo, o indicador apaga-se e o programa inicia. Para modificar o atraso e seleccionar um tempo inferior carregue na tecla INÍCIO POSTERIOR. Para anulá-lo carregue na tecla várias vezes até apagar-se o indicador luminoso do tempo seleccionado. O programa iniciará quando a porta for fechada.

Interrupções acidentais

Se durante a lavagem for aberta a porta ou houver uma interrupção da corrente eléctrica, o programa irá interromper-se. Reiniciará do ponto em que foi interrompido quando a porta for fechada ou a electricidade voltar.

Carregar o detergente

O bom resultado da lavagem depende também da dosagem correcta do detergente, indicada pelo fabricante do mesmo. Uma dose excessiva não lava em modo mais eficaz e polui o ambiente.

recipiente Arecipiente A

recipiente A: Detergente para a lavagem

recipiente Arecipiente A recipiente Brecipiente B

recipiente B: Detergente para a pré-lavagem

recipiente Brecipiente B

Meia carga no cesto superior ou inferior*

Se houver poucas louças para lavar, pode-se efectuar a meia carga e economizar água, energia e detergente. Antes de seleccionar o programa carregue na tecla MEIA CARGA várias vezes: o indicador luminoso acende-se e activa-se a lavagem apenas no cesto superior ou apenas no inferior. Lembre-se de carregar as louças apenas no cesto superior ou no inferior e de reduzir para a metade a quantidade de detergente.

 É preferível utilizar detergente em pó.

Extra secagem*

Para obter uma secagem perfeita carregue na EXTRA SECAGEM antes de seleccionar o programa. Um sinal acústico prolongado indicará a activação desta opção, um breve a sua desactivação.

O accionamento deste botão não é compatível com o ciclo

de molho.

 Com a extra secagem os programas duram mais tempo.

* Presente somente em alguns modelos.

Programas

Tabela dos programas

As máquinas de lavar louça da Ariston dispõem de um sistema automático de limpeza dos filtros que pode prolongar a duração

dos programas.

 PROGRAMAS AUTO este modelo de máquina de lavar louça é equipado com um sensor especial capaz de avaliar o nível da

sujidade e definir qual é a lavagem mais eficiente e económica. A duração dos programas auto poderá variar por causa de uma intervenção do sensor.

Indicações para

escolha de programas

Louça e panelas muito sujas (não use com peças delicadas).

Louça e panelas normalmente sujas. Programa normal diário.

Lavagem preliminar a aguardar completar a carga na próxima refeição. Molho

Lavagem ecológica com baixos consumos energéticos adapta para louças e panelas. Eco

Programa

Intensivo

Normal

Detergente (A) = recipiente A (B) = recipiente B

em pó liquido pastiglie

30 gr (A)

5 gr (B)

30 gr (A) 30 ml (A) 1 (A)   100

12'

25 gr (A)

5 gr (B)

30 ml (A)

5 ml (B)

25 ml (A)

5 ml (B)

1 (A)

1 (fundo

tambor)

1 (A)   145'

Pré-lavagem Enxugar

  120'

Duração

programa

(tolerância

±10%)

Ciclo económico e veloz a ser utilizado para louça pouco suja, logo depois de usada. Rápida

Ciclo higienizante para lavar mamadeiras, aros e chupetas, junto a pratos, chávenas, copos e talheres. Carregue as louça no cesto superior.

Delicado no superior para cristais e copos, enérgico para panelas no cesto inferior. Duo Wash

Baby

25 gr (A) 25 ml (A) 30

20 gr (A) 20 ml (A) -

25 gr (A)

5 gr (B)

25 ml (A)

5 ml (B)

1 (A)   108

Observação

Para facilitar a dosagem do detergente é bom saber que: uma colher de cozinha =15 gramas de pó=15 ml de líquido, aproximadamente uma colher de cozinha =5 gramas de pó=5 ml de líquido, aproximadamente

•

60'

Abrilhantador e sal regenerante

 Use somente produtos específicos para máquinas de lavar louça. Não use sal de cozinha ou industrial.

 Se utilizar um produto multifunção (2 em 1, 3 em 1, 4 em 1) não será necessário acrescentar abrilhantador e aconselha-se a adição de sal, especialmente se a água for dura ou muito dura. Se não forem adicionados o sal e o abrilhantador é normal que os indicadores luminosos FALTA DE SAL * e FALTA DE ABRILHANTADOR* continuem a piscar.

Carregar o abrilhantador

O abrilhantador facilita a secagem das louças fazendo escorregar a água da superfícies, de modo que não se formem listras brancas ou manchas. O recipiente do abrilhantador deve ser enchido:

• quando vê-lo vazio através do visor óptico (H). Indicador luminoso claro: acrescentar abrilhantador; indicador luminoso escuro: abrilhantador suficiente;

• quando no painel piscar o indicador luminoso FALTA DE ABRILHANTADOR *;

1. Abra o recipiente rodando a tampa (G) na

direcção anti-horária.

2. Deite o abrilhantador evitando que vaze. Se vazar, limpe logo com uma esponja.

3. Atarraxe novamente a

tampa.

Regule a dose de abrilhantador.

Se não ficar satisfeito com o resultado da lavagem ou da secagem, será possível regular a dose de abrilhantador. Com uma chave de fendas, gire o regulador (F) escolhendo entre 6 posições (a regulação de fábrica é 4):

• se nas peças lavadas houver listras brancas, gire o regulador em números mais baixos (1-3);

• se houver gotas de água ou manchas de calcário, gire em números mais altos (4-6).

 Se utilizar as pastilhas multifunção (2 em 1, 3 em 1, 4 em 1) e quiser obter uma secagem melhor encha o recipiente e regule no número 2.

Carregar o sal regenerante

Para ter bons resultados de lavagem, é indispensável verificar que o recipiente do sal não fique nunca vazio. O sal regenerante elimina o calcário da água, evitando que se deposite sobre as louças. O recipiente do sal está colocado na parte inferior da máquina de lavar louças (

Descrição

) e deve ser enchido:

veja

• quando a bóia verde* não for visível observando a tampa do sal;

• quando no painel piscar o indicador luminoso FALTA DE SAL *;

• em caso de falta de indicador ou de bóia verde: aproximadamente a cada 30 ciclos de lavagem;

1. Extraia o cesto inferior e desatarraxe a tampa do reservatório no sentido antihorário.

2. Somente para a primeira utilização: encha o reservatório de água até a beira.

3. Posicione o funil fornecido em dotação (

) e encha o recipiente de sal até a beira

figura

veja a

(aproximadamente 2 kg); é normal que saia um pouco de água.

4. Retire o funil, elimine os resíduos de sal da rosca

e atarraxe bem a tampa, para que no reservatório não ente detergente durante a lavagem (o dispositivo para descalcificar poderia ser danificado irremediavelmente).

 Quando acrescentar o sal, inicie logo um ciclo de lavagem sem louças para eliminar a solução salina que vazou e evitar a corrosão.

Regule a dose de sal*.

É possível regular o consumo de sal conforme a dureza da água, que pode ser informada pela Entidade fornecedora de água potável.

1. Desatarraxe a tampa do recipiente.

2. Rode a seta na argola ( ) na direcção do + ou do –

figura

veja a

referindo-se à tabela:

Dureza da água

°dH °fH °mmol/l

0 - 10 0 - 17 0 - 1,7 / 0 /

10  25 18  44 1,8  4,4 - 20 60

25  50 45  89 4,5  8,9 MED 40 40

> 50 > 89 > 8,9 + 60 25

Posição do

selector

Consumo de

sal (gramas

p/ ciclo)

Autonomia (ciclos/2Kg)

O dispositivo para descalcificar foi regulado na fábrica no +.

Se utilizar as pastilhas multifunção (2 em 1, 3 em 1, 4 em 1) encha do mesmo jeito o recipiente do sal e regule no -; se a dureza da água for superior a 60°fH, regule no +.

* Presente somente em alguns modelos.

Manutenção e cuidados

Excluir a água e a corrente eléctrica

• Feche a torneira da água após cada lavagem para eliminar o risco de vazamentos.

• Desligue a ficha da tomada quando limpar a máquina e durante os serviços de manutenção.

Limpar a máquina de lavar louça

• A superfície externa e o painel de controlo podem ser limpos com um pano embebido de água morna e sabão. Não use solventes ou abrasivos.

• O tambor interno pode ser limpo de eventuais manchas com um pano embebido de água e um pouco de vinagre.

Evitar cheiros desagradáveis

• Deixe a porta sempre entreaberta para evitar estagnações de humidade.

• Limpe regularmente as guarnições perimetrais de vedação da porta e dos recipientes de detergente com uma esponja húmida. Deste modo, se evitarão estagnações de alimentos, principais responsáveis pelos cheiros desagradáveis.

Limpar os braços aspersores

Pode acontecer que restos de comida grudem-se nos braços aspersores e tampem os furos através dos quais a água deve passar: de vez em quando é bom controlá-los e limpá-los com uma escovinha não de metal.

Limpar os filtros

Os filtros limpam a água de lavagem dos resíduos de comida e a colocam novamente em circulação: para ter bons resultados de lavagem é necessário limpá-los.

 Limpar os filtros com regularidade.

 Após a limpeza, verifique que o grupo filtrante

tenha sido inserido correctamente.

 A máquina de lavar louça não deve ser utilizada sem filtros.

1. Retire os filtros puxando o cabo para o alto.

2. Limpar os filtros:

• após cada lavagem,

3. Monte novamente o grupo filtrante e coloque-o na sua sede seguindo os movimentos 1 e 2, indicados na figura, até ouvir o “clique”.

limpe o prato semicircular A e o copinho B (para tirá-los puxe o cabo) dos resíduos mais grossos, enxaguando-os debaixo de água corrente.

• Uma vez por mês é necessário limpar com cuidado todo o grupo filtrante: prato semicircular A, copinho B e filtro cilíndrico C (para tirá-lo rode-o no sentido anti-horário). Para a limpeza, empregue uma escovinha não de metal.

Longos períodos de ausência

• Realize uma lavagem com a máquina vazia.

• Desligue as ligações eléctricas e hidráulicas.

• Deixe a porta entreaberta.

Precauções e conselhos

 O aparelho foi projectado e construído conforme as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• O aparelho foi concebido para um uso de tipo não profissional dentro do ambiente doméstico.

• O aparelho deve ser utilizado para a lavagem de louças de utilização doméstica, exclusivamente por pessoas adultas e conforme as instruções escritas neste manual.

• Esta máquina de lavar louça não pode ser instalada ao aberto, nem mesmo num lugar protegido por um telhado: é muito perigoso deixá-la exposta à chuva e aos temporais.

• Não toque a máquina com os pés descalços.

• Não tire a ficha da tomada de corrente puxando o cabo, mas segure a ficha.

• É necessário fechar a torneira da água e tirar a ficha da tomada da corrente eléctrica antes de efectuar operações de limpeza e manutenção.

• Em caso de avarias, jamais aceda aos mecanismos internos para tentar consertar sozinho.

• Não toque a resistência.

• Não se apoie ou sente na porta aberta: o aparelho poderia capotar.

• Guarde o detergente e o abrilhantador fora do alcance das crianças.

• As embalagens não são brinquedos para crianças.

Recolha dos electrodomésticos

A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada.

Economizar e respeitar o ambiente

Economizar água e energia

• Use a máquina de lavar louça somente com carga plena. Enquanto espera que a máquina fique cheia, previna os maus cheiros com o ciclo de Molho (

• Seleccione um programa adapto ao tipo de louças e ao grau de sujeira consultando a

Tabela dos programas:

- para louças normalmente sujas, utilize o programa Eco, que garante baixos consumos energéticos e de água.

- se a carga for reduzida, utilize a opção Meia carga (

• Se o próprio contrato de fornecimento de energia eléctrica previr faixas horárias de economia energética, efectue as lavagens nos horários com tarifa reduzida. A opção Início posterior * ( a organizar as lavagens com base nos horários.

Detergentes sem fosfatos, sem cloro e com enzimas

• Aconselha-se vivamente utilizar os detergentes sem fosfatos e sem cloro pois são os mais indicados para a tutela do meio ambiente.

• As enzimas desenvolvem uma acção particularmente eficaz com temperaturas próximas aos 50ºC, portanto com os detergentes com enzimas podem-se programar lavagens com baixas temperaturas e obter os mesmos resultados que se obteriam com lavagens a 65ºC.

• Dose bem o detergente conforme as indicações do produtor, a dureza da água, o grau de sujeira e a quantidade de louças para evitar desperdícios. Mesmo sendo biodegradáveis, os detergentes contém elementos que alteram o equilíbrio da natureza.

veja Início e utilização

veja Programas

veja Início e utilização

) pode ajudar

Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

* Presente somente em alguns modelos.

Anomalias e soluções

No caso em que o aparelho apresente anomalias de funcionamento, controle os seguintes itens antes de contactar a Assistência Técnica ( Algumas anomalias são assinaladas por alguns códigos intermitentes no display: anote quais códigos piscam antes de chamar a Assistência.

veja Assistência

Anomalias:

A máquina de lavar louça não começa a funcionar.

A máquina de lavar louça não carrega a água.

A máquina de lavar louça não descarrega a água.

A máquina de lavar louça faz ruído.

Nas louças e nos copos permanecem depósitos de calcário ou uma camada branca.

)

Possíveis causas / Soluções:

• A ficha não está bem inserida na tomada de corrente ou falta corrente eléctrica em casa.

• A porta da máquina de lavar louça não está bem fechada.

• Foi programado um Início posterior (

• Falta água na rede hídrica.

• O tubo de carregamento da água está dobrado (

• O programa ainda não terminou.

• O tubo de descarregamento da água está dobrado (

• A descarga do lavabo está obstruída.

• O filtro está obstruído por resíduos de comida.

• As louças chocam-se ente si ou contra os aspersores.

• Falta sal regenerante ou a sua regulação não é adequada à dureza da

veja Abrilhantador e sal

água (

• A tampa do recipiente de sal não está bem fechada.

• O abrilhantador acabou ou a dosagem é insuficiente.

• As louças são de material antiaderente.

veja Início e utilização

veja Instalação

)

veja Instalação

Nas louças e nos copos há listras brancas ou manchas azuis.

As louças estão pouco secas.

As louças não estão limpas.

Alarme de torneira fechada

(ouvem-se breves "bips")

(piscam o segundo e terceiro indicador luminoso dos PROGRAMAS a partir da direita).

Alarme dos filtros entupidos

(piscam o segundo e quarto indicador luminoso dos PROGRAMAS a partir da direita).

Alarme por causa de defeito da válvula eléctrica de carregamento d'água.

(pisca o terceiro indicador luminoso dos PROGRAMAS a partir da direita).

• A dosagem do abrilhantador é excessiva.

• O abrilhantador acabou ou a dosagem é insuficiente (

Abrilhantador e sal

• A regulação do abrilhantador não é adequada.

• Foi seleccionado um programa sem secagem.

• Os cestos estão demasiadamente carregados (

cestos

• As louças não foram bem posicionadas.

• Os aspersores não têm livre rotação.

• O programa de lavagem é delicado demais (

• O detergente não foi doseado adequadamente ou não é adapto (

Início e utilização

• O filtro está sujo ou obstruído (

• Falta o sal regenerante (

• Abra a torneira e o aparelho irá reiniciar depois de poucos minutos.

• O aparelho bloqueou-se porque não se interveio com o som dos sinais acústicos. Desligue a máquina com a tecla ON-OFF, abra a torneira e, depois de 20 segundos, ligue novamente a máquina carregando na mesma tecla. Programe novamente a máquina e reinicie.

• Desligue a máquina carregando na tecla ON-OFF e limpe os filtros (veja Manutenção), em seguida, para ligar novamente, carregue na mesma tecla. Programe novamente a máquina e reinicie.

• Para desligar a máquina carregue na tecla ON-OFF e, após um minuto, ligue-a novamente. Se o alarme permanecer, feche a torneira da água para evitar alagamentos e depois retire a ficha da

tomada de corrente e chame a assistência técnica.

veja Programas

veja Manutenção e cuidados

veja Abrilhantador e sal

veja

veja Carregar os

veja

Assistência

195052973.01195052973.01

195052973.01

195052973.01195052973.01

pb-04/2006- Xerox Business

Services

Antes de contactar a Assistência Técnica:

• Verifique se consegue resolver a anomalia (veja Anomalias e soluções);

• Reinicie o programa para verificar se o inconveniente foi resolvido.

• Em caso negativo, contacte a Assistência Técnica Autorizada no número de telefone indicado no certificado de garantia.

 Nunca recorra a técnicos não autorizados.

Comunique:

• o tipo de anomalia

• o modelo da máquina (Mod.)

• o número de série (S/N)

Estas informações encontram-se na placa colocada na parte lateral da porta inoxidável (veja Descrição da máquina de lavar louça).

Ariston LIQ 700 PLUS, LI 700 PLUS, LI 680 PLUS Operating Instructions

Specifications and Main Features

Frequently Asked Questions

User Manual
