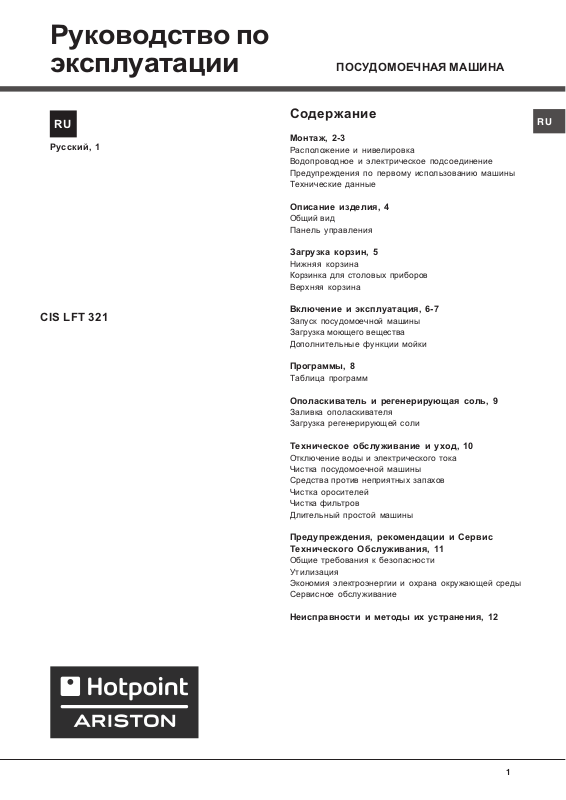

Руководство по эксплуатации

Русский, 1

CIS LFT 321

ПОСУДОМОЕЧНАЯ МАШИНА

Содержание

Монтаж, 2-3

Расположение и нивелировка Водопроводное и электрическое подсоединение Предупреждения по первому использованию машины Технические данные

Описание изделия, 4

Общий вид Панель управления

Загрузка корзин, 5

Нижняя корзина Корзинка для столовых приборов Верхняя корзина

Включение и эксплуатация, 6-7

Запуск посудомоечной машины Загрузка моющего вещества Дополнительные функции мойки

Программы, 8

Таблица программ

Ополаскиватель и регенерирующая соль, 9

Заливка ополаскивателя Загрузка регенерирующей соли

Техническое обслуживание и уход, 10

Отключение воды и электрического тока Чистка посудомоечной машины Средства против неприятных запахов Чистка оросителей Чистка фильтров Длительный простой машины

Предупреждения, рекомендации и Сервис Технического Обслуживания, 11

Общие требования к безопасности Утилизация Экономия электроэнергии и охрана окружающей среды Сервисное обслуживание

Неисправности и методы их устранения, 12

Монтаж

Важно сохранить данное руководство для его последующих консультации. В случае продажи, передачи или переезда проверьте, чтобы данное техническое руководство сопровождало изделие.

Внимательно прочитайте инструкции: в них содержатся важные сведения об установке изделия, его эксплуатации и безопасности.

В случае переезда перевозите машину в вертикальном положении. В случае крайней необходимости машина может быть положена задней стороной вниз.

Расположение и нивелировка

1. Снимите упаковку с изделия и проверьте, чтобы на нем не было повреждений, нанесенных при транспортировке. При обнаружении повреждений не подсоединяйте машину, а обратиться к продавцу.

2. Установите посудомоечную машину в нишу кухонного гарнитура, так чтобы сбоков или сзади она прилегала к стене или к кухонным элементам. Изделие также может быть встроено под сплошной столешницей кухонного гарнитура* (см. схему Монтажа).

3. Установите посудомоечную машину на ровный и твердый пол. Выровняйте машину, отвинчивая или завинчивай передние опорные ножки до идеально горизонтального положения машины. Точная нивелировка гарантирует стабильность и помогает избежать вибраций, шумов и смещений машины.

4. Отрегулируйте высоту задней опоры, повернув шестигранную красную втулку, расположенную спереди, в центральной нижней части посудомоечной машины, шестигранным разводным ключом с раскрытием 8 мм по часовой стрелке для увеличения высоты и против часовой стрелки для ее уменьшения. (см. лист с инструкциями по встроенному монтажу, прилагающийся к документации на машину).

Водопроводное и электрическое подсоединение Электрическое и водопроводное подсоединения машины должны выполняться только квалифицированным техником.

Посудомоечная машина не должна давить на трубы или на провод электропитания.

Изделие должно быть подсоединено к водопроводу при помощи новых труб. Не используйте б/у трубы.

Подсоединение шланга подачи воды.

 Подсоединение к водопроводу холодной воды:

прочно привинтите трубу подачи воды к крану с резьбовым отверстием 3/4 газ. Перед закруткой дайте стечь воде до тех пор, пока она не станет прозрачной во избежание засорения машины нечистотами.

 Подсоединение к водопроводу горячей воды:

если в вашем доме централизованная система отопления, посудомоечная машина может быть запитана горячей водой из водопровода, если температура воды не превышает 60°C. Привинтите трубу к крану, как описано выше для трубы холодной воды.

Если длина водопроводного шланга будет недостаточной, следует обратиться в специализированный магазин или к уполномоченному сантехнику (см. Техническое обслуживание).

Давление воды должно быть в пределах значений, указанных в таблице Технические данные (см. сбоку).

Проверьте, чтобы водопроводный шланг не был заломлен или сжат.

Защита против затопления

Во избежание затопления посудомоечная машина:

- оснащена системой, перекрывающей подачу воды в случае аномалии или внутренних утечек.

Некоторые модели оснащены дополнительным защитным устройством New Acqua Stop*, предохраняющим от затопления даже в случае разрыва водопроводного шланга.

ВНИМАНИЕ: ОПАСНОЕ НАПРЯЖЕНИЕ!

Категорически запрещается обрезать шланг подачи воды, так как вдоль него проходят элементы под напряжением.

Трубы подачи воды (А) и слива (В) и кабель электропитания должны располагаться слева или справа от для оптимальной установки машины (ñì.

схему).

* Имеется только в некоторых моделях

Подсоединение сливного шланга

Подсоедините сливной шланг, не сгибая его, к сливному трубопроводу с минимальным диаметром 4 см. Или положите его на край раковины или ванны. Свободный конец сливного шланга не должен оставаться погруженным в воду.

Пленка защиты от конденсата*

После установки посудомоечной машины в нишу кухонного элемента откройте ее дверцу и наклейте прозрачную самоклеящуюся полоску снизу деревянной кухонной рабочей поверхности для ее защиты от возможного конденсата.

Специальная

пластмассовая направляющая* служит для оптимального размещения сливного шланга: прочно закрепите направляющую на стене во избежание смещения сливного шланга и утечки

воды. Отрезок шланга, промаркированный буквой А, должен располагаться на высоте от 40 до 100 (ñì.

схему).

Не рекомендуется использовать удлинительные

шланги.

Электрическое подсоединение

Перед подсоединением вилки машины к электрической розетке необходимо проверить следующее:

 сетевая розетка должна быть соединена с

заземлением и соответствовать нормативам;

 сетевая розетка должна быть рассчитана на

максимальную потребляемую мощность изделия, указанную на паспортной табличке (см. раздел «Описание посудомоечной машины»);

 напряжение сети электропитания должно

соответствовать данным на паспортной табличке, расположенной с внутренней стороны дверцы машины;

 сетевая розетка должна быть совместима со

штепсельной вилкой изделия. В противном случае поручите замену вилки уполномоченному технику (см. Техническое обслуживание); не используйте удлинители и тройники.

Изделие должно быть установлено таким образом, чтобы провод электропитания и электророзетка были легко доступны.

Кабель электропитания изделия не должен быть согнут или сжат.

Регулярно проверяйте состояние кабеля электропитания и в случае необходимости поручите его замену только уполномоченным техникам (ñì. Техническое обслуживание).

Производитель не несет ответственности за последствия несоблюдения перечисленных выше требований.

Предупреждения по первому

использованию машины

После установки машины, непосредственно перед первым циклом мойки заполните бачок соли водой и засыпьте в него примерно 1 кг соли (см. раздел Ополаскиватель и регенерирующая соль): если вода будет вытекать из бачка, это нормальное явление. Выберите степень жесткости воды (ñì. раздел Ополаскиватель и регенерирующая соль).

- После загрузки соли индикатор ОТСУТСТВИЯ СОЛИ* будет гореть в течение нескольких циклов мойки, что тоже является нормальным.

Если бачок не будет заполнен солью, смягчитель воды и нагревательный элемент могут повредиться.

Технические данные

Габаритные размеры

Вместимость

Давление в водопроводе

Напряжение электропитания

Полная потребляемая мощность

Плавкий предохранитель

* Имеется только в некоторых моделях

ширина 59,5 см. высота 82 см. глубина 57 см.

12 стандартных столовых приборов

0,05 ÷ 1 4,3 psi-145 psi

см. табличку с техническими характеристиками

Данное изделие соответствует следующим Директивам Европейского Сообщества: 73/23/СЕЕ от 19.02.73 (Низкое напряжение) и последующим дополнениям;

89/336/ÑÅÅ îò 03.05.89

(Электромагнитная совместимость) и последующим дополнениям;

97/17 CEE (Этикетирование)

- 2002/96/CE

Ìïà

(0,5 ÷ 10

áàð)

Описание изделия

Общий вид

1. Верхняя корзина

2. Верхний ороситель

3. Откидные полки

4. Регулятор высоты корзины

5. Нижняя корзина

6. Нижний ороситель

7. Корзинка для столовых приборов

8. Фильтр мойки

9. Бачок соли

10. Дозаторы моечного средства и дозатор

ополаскивателя

11. Паспортная табличка

12. Панель управления***

Панель управления

Выбор программы

Индикатор ВКЛ.-ВЫКЛ.

Кнопка

ÂÊË.-ÂÛÊË./Reset

Кнопка

Отсутствие

индикатор номера

Индикатор Отсутствие ополаскивателя*

Индикатор

ñîëè*

Светящийся

программы

Индикаторы

Пуск с задержкой*

Индикатор Половина загрузки в верхней корзине*

Индикатор Половина загрузки в нижней корзине*

Кнопка Запуск с задержкой*

Индикатор Многофункциональные таблетки*

Индикатор дополнительной функции ShorTime*

Индикатор дополнительной функции Good Night*

Кнопка дополнительной функции Good Night*

Кнопка дополнительной функции ShorTime*

Кнопка Многофункциональные таблетки*

Кнопка Половина загрузки*

***Только в полностью встраиваемых моделях. * Имеется только в некоторых моделях
