Page 1
L 60
L 60
F
GB
Lave-vasseille
Instructions pour l’installation et l’emploi
Dishwasher
Instructions for installation and use
Page 2
Page 3
AVE-VAISSELLE
L
Un guide rapide pour tout savoir
sur votre lave-vaisselle
Ce manuel a une façon plaisante de vous énumérer tout
ce que votre nouvel électroménager peut vous offrir.
Vous découvrirez, en plus, un tas de curiosités et de
petites astuces pour mieux laver votre vaisselle et
prolonger la durée de votre machine.

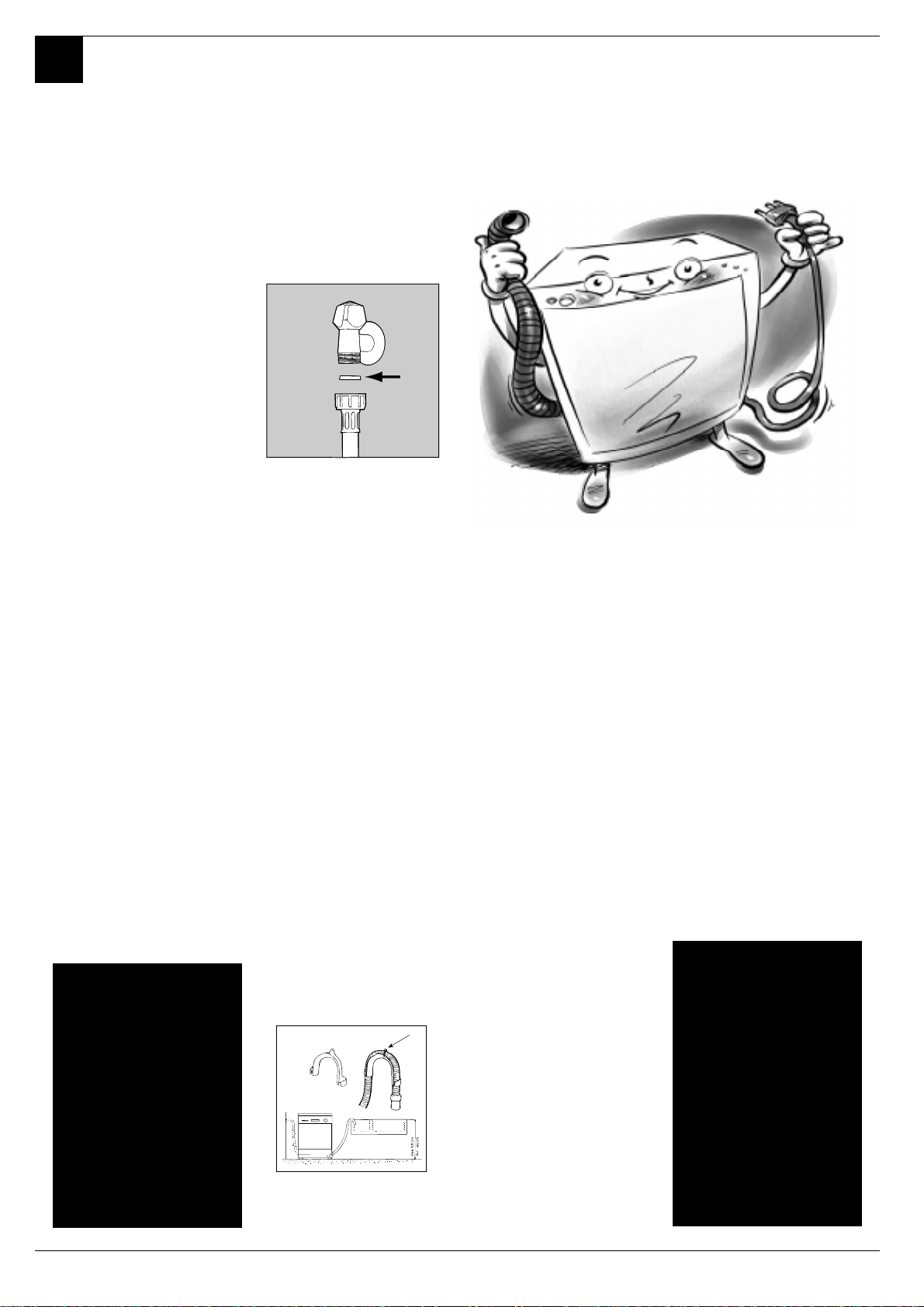

1. Installation et déménagement (page 8)
Le bon fonctionnement de votre lave-vaisselle dépend en grande partie
de la façon dont il a été installé, à sa livraison ou après un déménagement. Cette opération est donc de la plus haute importance. Vérifiez
toujours:
1. Que l'installation électrique est conforme;
2. Que les tuyaux d'arrivée et d'évacuation de l'eau sont bien raccordés;
3. Que le lave-vaisselle est bien installé à plat. Sa durée de vie et son bon
fonctionnement en dépendent.
2. Tableau de bord à vos ordres (page 2)
Apprenez à bien connaître les parties composant votre lave-vaisselle,
vous vous en servirez mieux. Vous trouverez ici la description détaillée
des commandes et des parties internes.
3. Rangement de la vaisselle (page 3)
Cette page contient des renseignements utiles qui vous aideront à bien
ranger votre vaisselle à l'intérieur du lave-vaisselle et à exploiter à fond la
place disponible.
4. Démarrage du lave-vaisselle (page 4)
Après avoir rangé votre vaisselle, choisissez le programme approprié et
dosez correctement les produits de lavage et de rinçage. Lisez ces pages
pour tout savoir sur chaque phase de lavage.
5. Le sel: un allié important (page 7)
Utilisez un sel approprié et les quantités conseillées pour conserver votre
lave-vaisselle en bon état, mieux laver et éviter que le calcaire ne l'endommage.
8. La sécurité pour toute la famille (page 9)
Lisez attentivement ce chapitre, vous y trouverez des renseignements
utiles sur la sécurité au moment de l'installation, l'utilisation et l'entretien.
Pour éviter de vilaines surprises.
9. Soin et entretien particuliers (page 10)
De temps en temps, au moins une fois par mois, occupez-vous plus particulièrement du groupe filtrant et des bras gicleurs. Voyez ici comment
vous y prendre.
10. Gardez votre lave-vaisselle en forme (page 10)
6. Faites des économies: nos conseils et nos
suggestions (page 7)
De petits conseils pour mieux laver votre vaisselle et économiser en
choisissant le programme adapté au type de chargement.
Prévenez les pannes, les conseils qui vous sont fournis vous aideront à
garder votre lave-vaisselle en pleine forme.
11. Caractéristiques techniques (page 2)
7. Problèmes et solutions (page 9)
Les données techniques de votre électroménagers sont toutes conformes
à la réglementation en vigueur.
Avant d'appeler le technicien, lisez ce qui suit: bon nombre de problèmes
trouveront une solution immédiate. Et si vous n'y arrivez pas, appelez le
service après-vente Ariston. En peu de temps et dans la limite du possible,
toute panne sera réparée.
LAVE-VAISSELLE ARISTON - Mode d'installation et d'emploi
1
Page 4
AVE-VAISSELLE
G
J
I
L
K
H
F
E
L

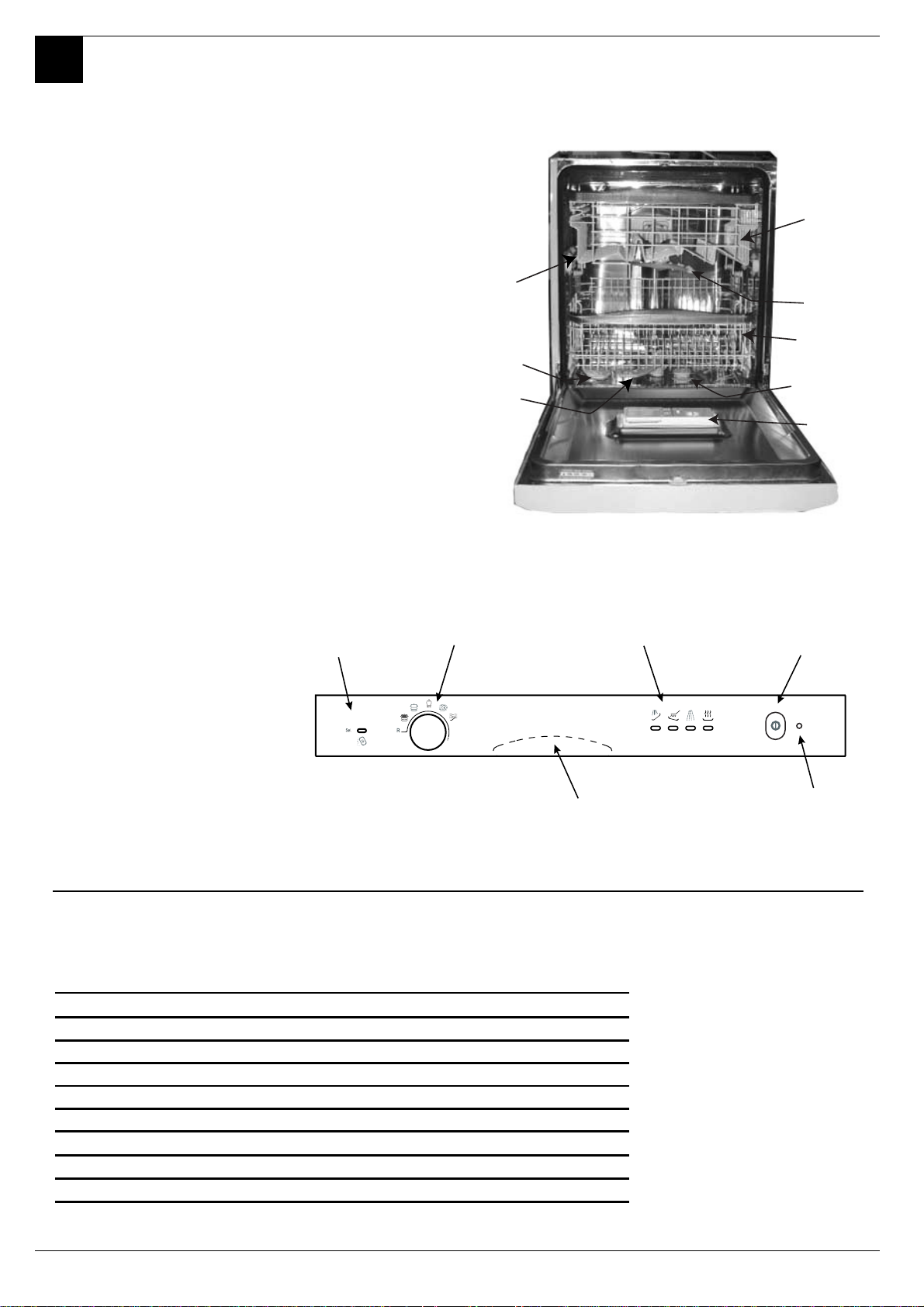

Ouvrons ensemble votre lave-vaisselle
Qu'est-ce qu'il
contient?
Apprenez à bien connaître les parties qui composent
votre lave-vaisselle pour mieux vous en servir
E. Panier supérieur
F. Gicleur supérieur
G. Réglage hauteur
panier
H. Panier inférieur
I. Gicleur inférieur
J. Bouchon réservoir à sel
K . Filtre lavage
L. Distributeur produits
de lavage et de
rinçage
Tableau de bord à vos ordres
A. Touche ON-OFF
Appuyez sur cette touche
pour allumer votre
machine.
B. Lampe-témoin ON-OFF
Elle vous signale que
votre lave-vaisselle est
branché.
C. Poignée ouverture porte
Elle sert à ouvrir la porte
du lave-vaisselle.
D.Bouton sélection pro-
grammes
Tournez-le pour choisir un
programme
G. Voyants déroulement
cycle et départ différé
Ils vous renseignent sur
les phases du
programme en cours
(prélavage, lavage,
rinçages, séchage).
S. Voyant manque de sel
Il vous signale qu'il faut
ajouter du sel.
S
Quotidien
Super Lavage
Reset
D
Express '25
Trempage
G
Cycle de Lavage
C
A
B
Caractéristiques techniques
Caractéristiques thecniques
Largeur cm. 60
Profondeur cm. 60
Hauteur cm. 85
Capacité 12 couverts standard
Pression eau alimentation 30 KPa÷ 1MPa (0,3 ÷10 bar)
Tension d'alimentation Voir plaquette caractéristiques
Puissance totale absorbée Voir plaquette caractéristiques
Fusible Voir plaquette caractéristiques
2
LAVE-V AISSELLE ARISTON - Mode d'installation et d'emploi
Ce lave-vaisselle est
conforme aux Directives
Communautaires
suivantes:
73/23/CEE
(Basse Tension) et
modifications
suivantes;
89/336/EEC
(Compatibilité
électromagnétique)
et modifications
suivantes.
97/17/CE
(Etiquetage)
Page 5
AVE-VAISSELLE
L

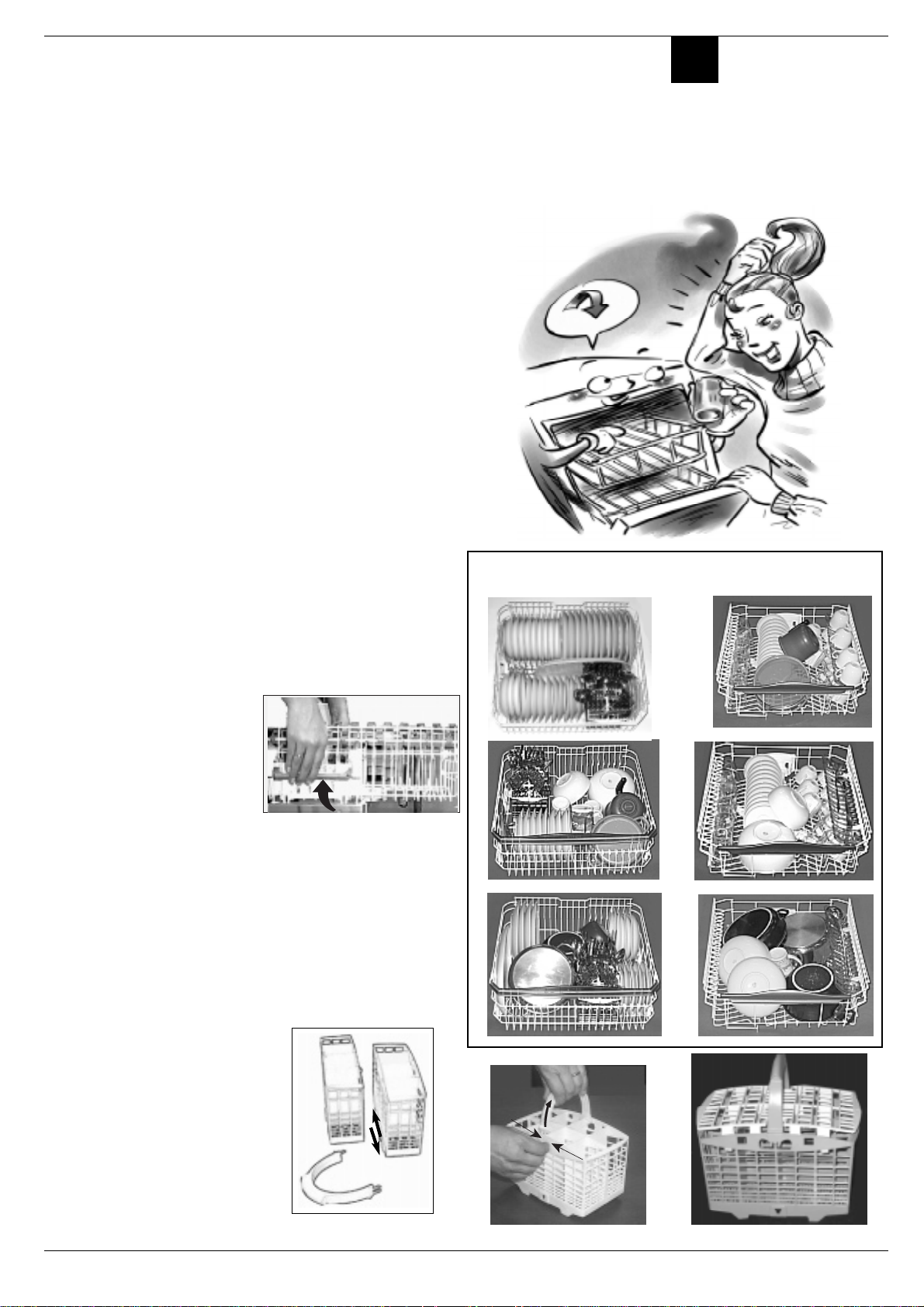

Comment s'y prendre pour
charger la vaisselle?
Avant de laver, prenez de bonnes habitudes, vous obtiendrez de meilleurs résultats et augmenterez la
longévité de votre lave-vaisselle. Eliminez les déchets les plus gros, mettez tremper vos casseroles et vos
poêles particulièrement sales. Une fois que vous avez chargé votre vaisselle, contrôlez que les bras du
gicleur tournent bien.
Tout d'abord.
Avant de ranger la vaisselle dans
les paniers, éliminez les déchets de
nourriture, ainsi les filtres ne se
boucheront pas et le lavage n'en
sera que plus efficace.
Si les casseroles et les poêles sont
très sales, mettez-les tremper en
attendant de les laver au lavevaisselle. Pour charger votre
vaisselle plus facilement, sortez les
paniers
Paniers multi-system
Le panier à couverts, les paniers
supérieur et inférieur de ce modèle
de lave-vaisselle ont été conçus
d'une façon tout à fait nouvelle et
moderne. Leur structure permet
en effet une grande flexibilité de
chargement de la vaisselle pour
satisfaire toutes vos exigences.
Que ranger dans le
panier inférieur ?
Nous vous conseillons de placer
dans le panier inférieur la vaisselle
plus difficile à laver : casseroles,
couvercles, assiettes plates et
creuses, mais aussi : tasses, tasses
à café et verres (les photos
montrent des exemples de
chargement).
Plats et grands couvercles: ran-
gez-les sur les côtés du panier.
Casseroles, saladiers: placez-les
toujours sens dessus dessous.
Vaisselle très creuse: mettez ces
pièces en position oblique, l'eau
pourra ainsi s'écouler et mieux
les laver.
Verres et tasses : rangez-les
comme illustré (voir figure).
Le panier à couverts se sépare en
deux quand vous enlevez la poignée
et les pinces qui unit ses deux
compartiments.
Quand vous avez peu de couverts
à laver, n'utilisez que moitié panier,
vous aurez plus de place pour le
reste de votre vaisselle, vous
pouvez d'ailleurs ranger l'autre
moitié dans le panier supérieur (voir
figures A et B).
Ce panier est équipé de deux grilles
amovibles : rangez les couverts un
par un dans les fentes, manches
tournés vers le bas. Rangez-les de
manière à ce qu'ils ne se touchent
pas.
Que ranger dans le
panier supérieur ?
Chargez votre vaisselle fragile et
légère dans le panier supérieur :
verres, tasses à thé et à café,
soucoupes - mais aussi assiettes saladiers bas, poêles et casseroles
basses peu sales (les photos vous
montrent quelques exemples de
chargement).
Placez la vaisselle légère de
manière à ce qu'elle ne risque pas
d'être déplacée par les jets d'eau.
Une ou deux étagères rabattables
peuvent être fournies pour ranger
des tasses, grandes et petites, mais
aussi des couteaux longs et pointus
et des couverts de service.
Après avoir chargé votre lavevaisselle, n'oubliez pas de contrôler
si les bras du gicleur tournent bien,
sans buter contre la vaisselle.
Le réglage du panier supérieur?
Le réglage en hauteur du panier
supérieur vous permet de charger
votre vaisselle plus facilement.
Fig.C
Deux poignées sur les côtés du panier
supérieur vous permettent de régler sa
hauteur (Voir fig. C)
B
A
Quelques examples de chargement
panier inférieur
panier supérieur
LAVE-VAISSELLE ARISTON - Mode d'installation et d'emploi
3
Page 6
AVE-VAISSELLE
L
Démarrage du lave-vaisselle
Allons-y!
Vous avez chargé votre lave-vaisselle, il faut à
présent choisir un programme de lavage. Une
minute suffit pour apprendre
Tout d'abord.
Ouvrez à fond le robinet de l'eau et
appuyez sur la touche ON-OFF "A":
vous entendrez retentir un bref
signal acoustique et le voyant "B"
s'allumera. L'appareil est à présent
branché et attend d'être
programmé.
Choisissez un
programme.
Pour choisir un programme tournez le bouton "D" dans le sens des
aiguilles d'une montre jusqu'à amener le repère du bouton en face du
symbole ou du numéro du programme que vous désirez sélectionner (consultez le tableau des

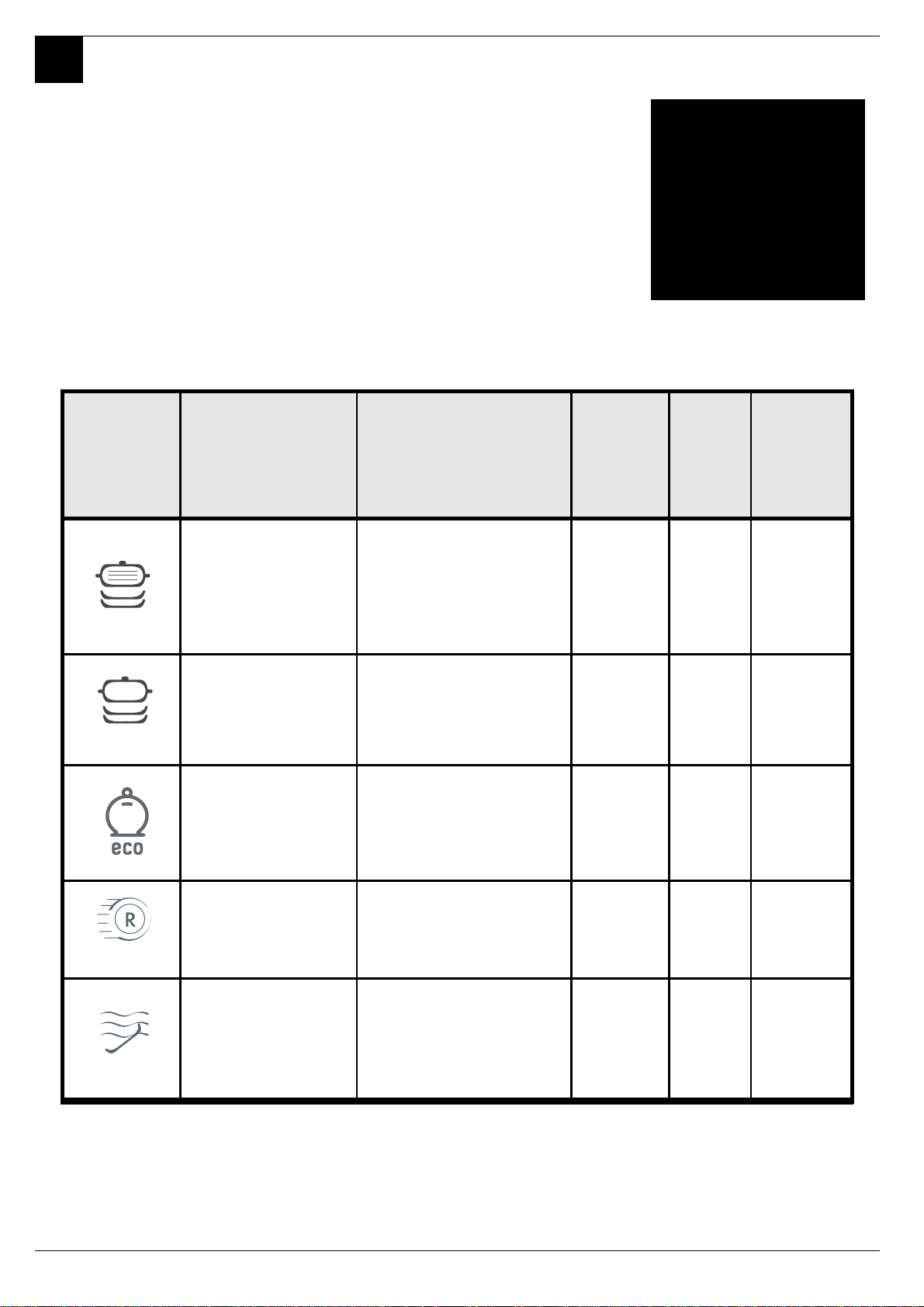

programmes page 6).
Au bout de quelques secondes vous
entendrez un bref signal acoustique: le lavage a commencé et il
vaut mieux ne pas le modifier.
Le lave-vaisselle vous
renseigne.
Votre lave-vaisselle est équipé de
voyants (G) qui s'allument pour
vous signaler le déroulement du
cycle de lavage.
Voilà les symboles des différentes
phases:
On part du voyant de gauche et on
va vers celui de droite: prélavage,
lavage, rinçages, séchage.
A tout moment, votre lave-vaisselle
vous signale où il en est.
Modification du
programme en cours.
Si vous vous êtes trompé de programme, aucun problème! Vous
pouvez modifier le programme en
cours s'il vient juste de commencer. Tournez le bouton dans le sens
inverse des aiguilles d'une montre
jusqu'à la position de Reset, au bout
de quelques secondes vous entendrez 4 bips et le voyant "G" s'éteindra: cela signifie que toutes les sélections ont été annulées. Vous pouvez alors resélectionner le bon
programme.
Vous avez oublié
d'introduire de la
vaisselle ?
Cela peut arriver à tout le monde.
Appuyez sur la touche ON-OFF
pour interrompre le cycle de lavage, introduisez la vaisselle que
vous aviez oubliée et appuyez de
nouveau sur la touche ON-OFF. Le
cycle redémarrera de l'endroit où
vous l'avez interrompu.
Fini ?
La fin du cycle est signalée par 2
brefs signaux acoustiques et par le
clignotement du voyant correspondant au séchage.
Appuyez sur la touche A pour
éteindre la machine, vous couperez ainsi l'arrivée de courant.
Fermez le robinet de l'eau.
Attendez quelques minutes avant
de sortir votre vaisselle: elle brûle!
Si vous attendez un peu,elle
séchera mieux à la vapeur.
Videz d'abord le panier inférieur.
Il y a une coupure de
courant ? Vous avez
ouvert la porte de la
machine ?
Le programme s'interrompt et repart dès que le courant revient ou
que vous refermez la porte. Tout a
été prévu !
Contrôlez que le
programme est bien
achevé avant de
sortir votre
vaisselle!
4
LAVE-V AISSELLE ARISTON - Mode d'installation et d'emploi
Lorsque vous
ouvrez la porte
du lave-vaisselle
alors que le cycle
de lavage est en
cours ou vient
juste de finir,
faites attention
au nuage de
vapeur chaude
qui s'échappe,
vous risquez de
vous brûler!
Page 7
AVE-VAISSELLE
L

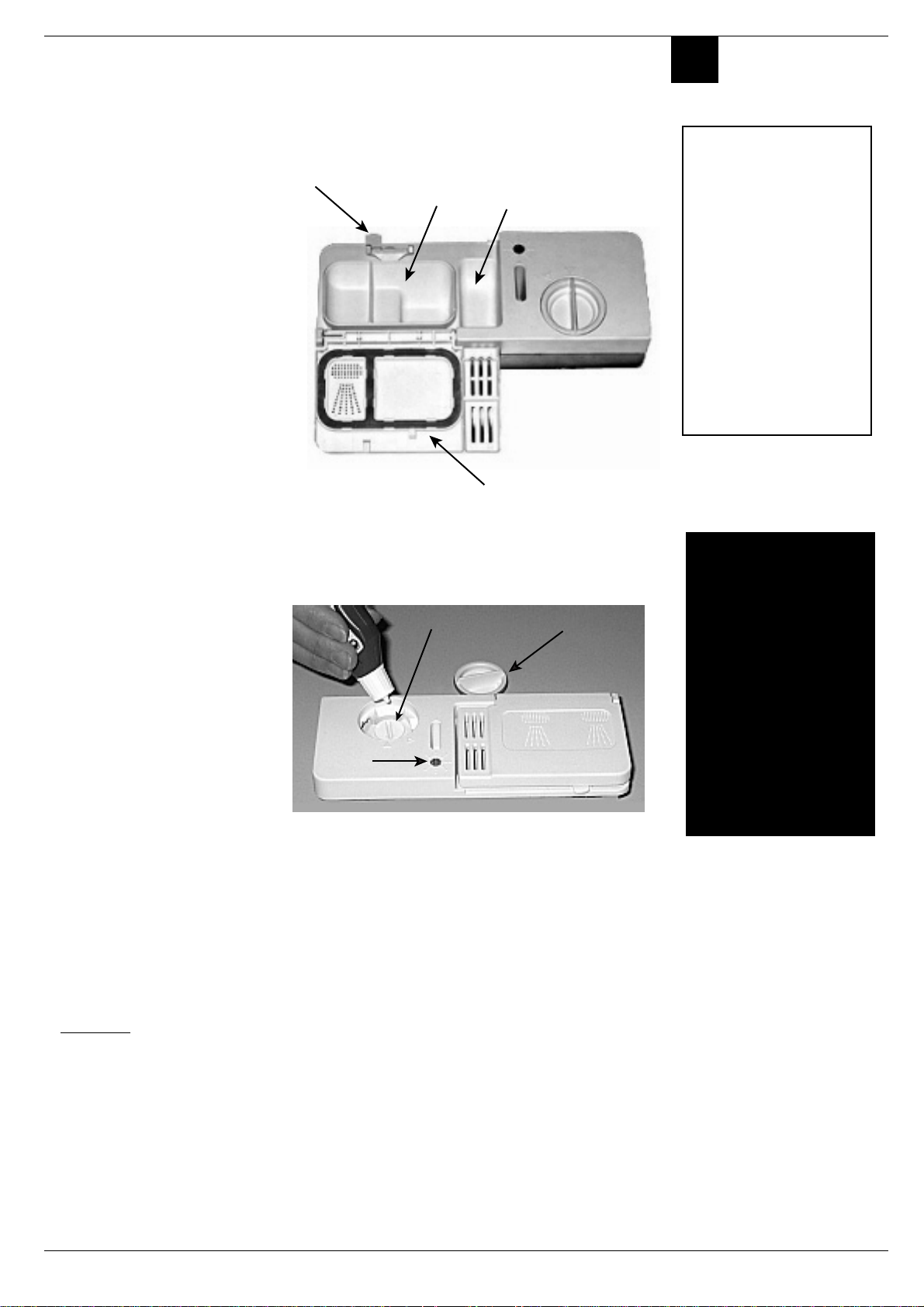

Produit de lavage et de rinçage
Conseils utiles
N'utilisez que du produit de lavage spécial lave-vaisselle. Versez le produit
de lavage dans le distributeur situé à l'intérieur de la porte. Avant de
démarrer le cycle de lavage, bien sûr!
Le produit de lavage
Chargement du produit de
lavage
Pour ouvrir le couvercle A, appuyez
sur la touche B. Remplissez de produit de lavage les deux bacs C et D
jusqu'au bord.
Fermez le couvercle en appuyant
jusqu'au déclic.
Dans le commerce, il existe des
produits de lavage en pastilles, dans
ce cas mettez une pastille dans le
bac "D" et fermez le couvercle.
Le couvercle ne ferme pas!
Contrôlez qu'il n'y a pas de résidus
de produit de lavage sur les bords
du bac. C'est certainement pour
cela que le couvercle n'arrive pas à
fermer. Nettoyez bien et vous verrez qu'il fermera.
B
25 gr.
D
C
5 gr.
A
Ne remplissez la
cuve du produit de
lavage qu'au moment
de démarrer le lavevaisselle.
Si vous le mettez trop
à l'avance, le produit
risque d'absorber de
l'humidité, former
des grumeaux et
perdre de sa
puissance de lavage.
Dosez juste la
quantité de produit
de lavage nécessaire:
exagérer ne rendra
pas votre vaisselle
plus propre mais
polluera davantage.
Le produit de rinçage.
Le produit de rinçage fait briller
votre vaisselle davantage car il
améliore son séchage. Le réservoir
à produit de rinçage est situé à
lintérieur de la porte, il faudra le
remplir quand vous voyez quil est
vide à travers lindicateur optique
«D».(Si votre lave-vaisselle est
équipé dun voyant «produit de
rinçage», remplissez le réservoir
dès quil sallume ou commence à
clignoter).
Chargement du produit de
rinçage.
Pour ouvrir le réservoir, tournez le
bouchon C dans le sens inverse
des aiguilles d'une montre. Attention à ne pas faire déborder le
produit quand vous le versez. Vous
pouvez régler la quantité de produit
de rinçage utilisé par le lavevaisselle: à l'aide d'un tournevis
agissez sur le dispositif de réglage
F qui se trouve sous le couvercle
C.
F
D
Vous avez six positions au choix.
Normalement il est réglé sur 4.
C
Le réglage de la
quantité de
produit de
rinçage utilisé
améliore le
séchage.
Si vous
remarquez des
gouttes d'eau ou
des traces sur la
vaisselle, tournez
le dispositif de
réglage vers les
numéros plus
élevés.
Si par contre
votre vaisselle
présente des
traces blanches,
tournez le
dispositif de
réglage vers les
numéros plus
bas.
Attention
Il existe dans le commerce des produits pour lave-vaisselle qui ont à la fois une fonction lavage, une fonction sel
et une fonction rinçage (3 en 1) Si votre eau est dure ou très dure, nous vous conseillons d'ajouter quand même
du sel dans le réservoir prévu à cet effet, pour éviter la formation de traces blanches sur votre vaisselle ou à la
surface de la cuve.
Ne remplissez votre réservoir à produit de rinçage que si le séchage de la vaisselle n'est pas satisfaisant.
Suivez toujours les recommandations du fabricant reportées sur l'emballage.
Si vous n'utilisez que des produits de ce genre, il est normal que les indicateurs lumineux sel et produit de
rinçage se mettent à clignoter, au bout d'un certain nombre de lavages.
LAVE-VAISSELLE ARISTON - Mode d'installation et d'emploi
5
Page 8
AVE-VAISSELLE
L
Choisissez le bon programme
A chaque besoin son
programme
Sel, produit de rinçage, une juste dose de produit de
lavage et le programme qu'il faut: voilà la formule
idéale pour obtenir de meilleurs résultats et bien
entretenir votre lave-vaisselle.
3URJUDPPH
,QGLFDWLRQVVXUOHFKRL[GHV
SURJUDPPHV
' HV FULSWL RQGX F\FOH
Choisissez le bon
programme pour
votre vaisselle.
Choisir le programme
le plus approprié à la
charge que vous avez
effectuée vous
garantit une vaisselle
propre et une
meilleure utilisation de
l'eau et du courant.
'XUpHGX
3URGXLW GH
ODYDJH
SUpODYDJH
ODYDJH
3URGXLW
GH
ULQoDJH
SURJUD PPH
WROp UDQFH
6XSHU/DYDJH
4XRWLGLHQ
([SUHVV
9DLVVHOOHHWFDVVHUROHVWUqV
V DOH V G p F RQ VH LOOp S RX U OD
YDLVVHOOHIUDJLOH
&\FOHSRXUYDLVVHOOHHW
FDVVHUROHVQRUPDOHPHQWVDOHV
3URJUDPPHVWDQGDUG
TXRWLGLHQ
3URJUDPPHGHODYDJH
pFRORJLTXHjIDLEOH
FRQVRPPDWLRQGpOHFWULFLWp
SRXUYDLVVHOOHHWFDVVHUROHV
QRUPDOHPHQWVDOHV
&\FOHpFRQRPLTXHHWUDSLGH
F RQ VH LOOp H Q F D V G H YD LV VH OOH
SHXVDOHWRXWGHVXLWHDSUqV
OXVDJH 6D QV VpFKDJH
3UpODYDJHjOHDXFKDXGH&
/DYDJHSURORQJpj&
ULQoDJHVjOHDXIURLGH
5LQoDJHFKDXGj&
6pFKDJH
3UpODYDJHjOHDXIURLGH
/DYDJHEUHIj
5LQoDJHFKDXGj&
6pFKDJH
3UpODYDJHVjOHDXIURLGH
/DYDJHSURORQJpj&
5LQoDJHFKDXGj&
6pFKDJH
/DYDJHEUHIj&
5LQoDJHIURLG
J
J
J
J
/DYDJHSUpDODEOH GDQV
ODWWHQWHGHFRPSOpWHUOH
FKDUJHPHQWDXUHSDVVXLYDQW
7UHPSDJH
6
LAVE-V AISSELLE ARISTON - Mode d'installation et d'emploi
/DYDJHEUHIIURLGSRXUpYLWHU
TXHOHVGpFKHWVQHVqFKHQWVXU
OD YD LVV H OOH
Page 9
Jamais sans sel
AVE-VAISSELLE
L
Votre eau
La dureté de l'eau varie d'un endroit à l'autre. Si votre eau est dure et qu'aucun
Pour éviter la
formation de
rouille, chargez le
adoucisseur n'est installé, des incrustations pourraient se former sur votre vaisselle.
Or, votre lave-vaisselle dispose d'un adoucisseur qui utilise du sel spécial et élimine le
démarrer un cycle
calcaire de l'eau.
Chargement du sel.
Utilisez du sel spécial lave-vaisselle.
Le réservoir à sel est situé sous le
panier inférieur, remplissez-le
comme suit:
1. Sortez le panier inférieur, dévissez et enlevez le bouchon du réservoir
2. Vous chargez le sel pour la première fois? D'abord, remplissez
le réservoir d'eau (vous n'aurez
plus à le faire par la suite)
3. Placez l'entonnoir du lave-vaisselle dans le trou et introduisez
environ deux kilos de sel. Il est
normal que de l'eau déborde du
réservoir.
4. Revissez soigneusement le bouchon.
Quand faut-il ajouter du sel?
Il faut remplir le réservoir à sel
quand le voyant "manque de sel"
«S» clignote.
le sel pour la première fois
tout à fait normal que le voyant sel
reste allumé ou clignote pendant 5
cycles de suite.
Sel: dosage intelligent.
Votre lave-vaisselle peut régler sa
consommation de sel selon la dureté de votre eau. Vous pourrez ainsi
optimiser et personnaliser votre
consommation de sel (ni trop ni trop
peu).
Pour régler la consommation de sel,
procédez comme suit:
1. Dévissez le bouchon du réservoir à sel
2. Vous verrez sur la collerette du
réservoir une flèche (figure): si
nécessaire, tournez-la dans le
sens inverse des aiguilles d'une
montre en allant du signe "-" au
signe "+".
Choisissez la position de la flèche
après avoir consulté le schéma sur
la dureté de l'eau.
Après avoir chargé
, il est
Durété de l'eau
°dH °fH mmol/l
0 ¸ 10 0 ¸ 17 0 ¸ 1,7 / 0 /
10¸ 25 18 ¸ 44 1,8 ¸ 4,4
25 ¸ 50 45 ¸ 89 4,5 ¸ 8,9 MED 40 40
> 50 > 89 > 8,9
Position
sélécteur
-
+
connaissez pas le
degré de dureté
de votre eau?
Renseignez-vous
société qui est
chargée de la
distribution de
l'eau dans votre
sel avant de
de lavage.
Consommation sel
(grammes-
/cycle)
20 60
60 25
Vous ne
auprès de la
ville.
Autono-
mie
(cycles/
2kg.)
Des astuces et des conseils à votre service.
Comment entretenir et réparer la vaisselle à laquelle vous
tenez
■ Vous pouvez laver presque toute
votre argenterie au lave-vaisselle. A deux exceptions près:
l'argenterie ancienne et celle qui
est décorée avec un agent oxydant. L'eau chaude peut desserrer les manches de l'argenterie
ancienne et faire disparaître les
motifs ornementaux de l'autre.
Ne placez jamais l'argenterie
Le lave-vaisselle
non seulement
vous permet
d'économiser du
temps et du
travail, mais il
désinfecte la
vaisselle, en la
lavant à une
température
élevée.
au contact d'autres métaux:
vous éviterez taches et noircissement.
■ Les plats et plateaux en argent
doivent être lavés
immédiatement après l'usage,
surtout s'ils contenaient du sel,
des ufs, des olives, de la
moutarde, du vinaigre, des jus
de fruit et des légumes cuits.
■ Pour votre vaisselle
particulièrement fragile, faites
un lavage spécial prévu sur
votre lave-vaisselle.
Economiser: c'est
possible
Utilisez les électroménagers de façon
intelligente, vous ferez des économies et
chouchouterez l'environnement.
Charge maximum
Pour optimiser vos consommations, faites
fonctionner votre lave-vaisselle à sa charge
maximum. Si vous n'arrivez pas à le remplir
tout de suite, utilisez le cycle trempage, vous
éviterez la formation de mauvaises odeurs et
d'incrustations.
Le bon programme.
Choisissez le programme approprié au type de
chargement que vous avez effectué. Le choix
du programme dépend du type de vaisselle
que vous devez laver et de son degré de
salissure. Pour effectuer le bon choix, consultez
le tableau des programmes page 6.
LAVE-VAISSELLE ARISTON - Mode d'installation et d'emploi
7
Page 10
AVE-VAISSELLE
L
Installation et déménagement
Votre lave-vaisselle est arrivé
A son achat ou après un déménagement, le bon fonctionnement de
votre lave-vaisselle dépend en grande partie de son installation.
Choisissez l'endroit où installer votre lave-vaisselle, vous pouvez le
placer côte à côte avec des meubles ou contre le mur. Le lave-vaisselle est équipé de tuyaux pour l'arrivée et l'évacuation de l'eau, ils
peuvent être orientés vers la droite
ou vers la gauche en vue d'une
meilleure installation.
Encastrable
Ce modèle de lave-vaisselle peut
facilement être encastré sous un
plan de travail continu. Une notice
d'instruction est fourni avec l'appareil.
Mise à niveau
Après avoir installé la machine, vissez ou dévissez ses pieds de réglage
pour l'amener à la hauteur voulue
et la mettre à niveau afin qu'elle
soit parfaitement à plat. Veillez à
ce qu'elle ne soit pas inclinée de
plus de 2 degrés. Une bonne mise à
niveau garantira le bon fonctionnement de votre lave-vaisselle.
Raccordement à la prise
d'eau froide.
Pour raccorder l'électroménager au
réseau de distribution de l'eau,
utilisez le tuyau d'arrivée fourni
avec l'appareil, n'utilisez aucun
autre type de tuyau. En cas de
remplacement, n'utilisez que des
pièces de rechange originales.
Raccordez le tuyau d'arrivée à une
prise d'eau froide avec embouchure
Si la prise de
courant à
laquelle vous
raccordez la
machine ne
correspond pas à
la fiche,
remplacez-la par
une prise
appropriée;
n'utilisez ni
adaptateurs ni
déviateurs, ils
pourraient
provoquer des
surchauffes ou
des brûlures.
filetée ¾ gaz en interposant le
petit filtre fourni avec le lavevasseille; vissez-le soigneusement
au robinet (voir figure 2). Si les
tuyaux de l'eau sont neufs ou s'ils
sont restés longtemps inutilisés,
avant d'effectuer le raccordement,
faites couler l'eau jusqu'à ce qu'elle
devienne limpide et dépourvue
d'impuretés. Faute de quoi, vous
risquez d'endommager votre lavevaisselle à cause du risque d'engorgement au point d'arrivée de
l'eau.
A
Fig.2
Raccordement à la prise
d'eau chaude.
Le lave-vaisselle peut être alimenté
avec de l'eau chaude de réseau (si
vous disposez d'une installation
centralisée avec radiateurs) ne
dépassant pas 60°C.
Dans ce cas, la durée du lavage
sera plus courte de 15 minutes et
l'efficacité du lavage légèrement
réduite.
Pour le raccordement à la prise
d'eau chaude, procédez comme
décrit pour le raccordement à la
prise d'eau froide.
Raccordement au tuyau
d'évacuation.
Introduisez le tuyau d'évacuation
dans une conduite ayant au moins
4 cm de diamètre ou bien accrochez-le à l'évier. Evitez tous étranglements ou courbes excessifs.
Pour bien le placer, utilisez le coude
plastique spécialement fourni à cet
effet (voir figure). La portion de
tuyau repérée par la lettre A doit
se trouver à une hauteur comprise
entre 40 et 100 cm
Le tuyau ne doit pas être plongé
dans l'eau.
A
Branchement
électrique.
Vérifiez avant tout si les valeurs de
tension et de fréquence du réseau
correspondent bien à celles qui sont
indiquées sur l'étiquette placée sur
la contre-porte inox de la machine
et si l'installation électrique à laquelle vous la raccordez est bien
dimensionnée pour le courant maximum indiqué sur l'étiquette.
Terre: sécurité
indispensable.
Vous pouvez alors insérer la fiche
dans une prise de courant munie
d'une liaison à la terre efficace (la
mise à la terre de l'installation est
une garantie de sécurité prévue par
la loi, vérifiez si votre installation
est bien en règle).
Câble d'alimentation.
Procédez à un contrôle périodique
du câble d'alimentation; s'il est
abîmé nous vous conseillons vivement de le faire remplacer par un
service après-vente agréé.
Fixez solidement
le coude
plastique spécial
au mur pour
éviter que le
tuyau
d'évacuation ne
bouge et déverse
l'eau par terre.
8
LAVE-V AISSELLE ARISTON - Mode d'installation et d'emploi
Page 11
AVE-VAISSELLE
Problèmes et solutions
L
Au moindre problème, lisez ce qui suit
Il peut arriver que le lave-vaisselle fonctionne mal ou pas du tout. La plupart du temps, vous pouvez résoudre
ces problèmes vous-même. Avant de téléphoner au service après-vente, lisez ces quelques lignes.
Le lave-vaisselle ne
démarre pas
■ Le robinet de l'eau est-il bien
ouvert?
■ Le robinet de l'eau est-il bien rac-
cordé au tuyau?
■ Y a-t-il une coupure d'eau à la
maison?
■ La pression de l'eau est-elle suf-
fisante?
■ Le tuyau est-il plié?
■ Le filtre du tuyau d'arrivée de
l'eau est-il bouché?
■ La porte du lave-vaisselle est-
elle ouverte?
La vaisselle n'est pas
propre.
■ Avez-vous utilisé une dose de
produit de lavage idoine?
■ Le programme de lavage sélec-
tionné est-il approprié à la vaisselle que vous avez chargée?
■ Le filtre et le micro-filtre sont-
ils propres?
■ Les gicleurs sont-ils libres?
Le lave-vaisselle ne
vidange pas
■ Le tuyau d'évacuation est-il
plié?
Le lave-vaisselle
présente des dépôts
de calcaire ou une
couche blanche.
■ Le bouchon du réservoir à sel
est-il bien fermé?
■ La quantité de produit de rin-
çage est-elle bien dosée?
Messages d'erreur.
Votre lave-vaisselle monte un
dispositif de sécurité à même de
détecter des anomalies de
fonctionnement. Ces anomalies
sont signalées par un ou deux
voyants "G" qui clignotent très
rapidement. Après avoir pris note
des voyants qui clignotent,
éteignez votre appareil et appelez
l'assistance technique.
Alarme robinet fermé
Si vous avez oublié d'ouvrir le robinet de l'eau, votre machine vous le
signale pendant quelques minutes
en émettant de brefs signaux
acoustiques. Ouvrez le robinet et,
au bout de quelques minutes, votre
machine redémarrera. Si vous
n'êtes pas là quand les signaux
acoustiques retentissent,votre
appareil s'arrête et les voyants des
programmes 2 et 3 (lavage et
rinçages) clignotent très
rapidement.
Eteignez l'appareil, ouvrez le robinet de l'eau et au bout de 20 secondes rallumez l'appareil:
recommencez les opérations de
programmation, le programme
redémarrera.
Alarme filtres bouchés
Si la machine est bloquée et les
voyants phases programme 1 et 3
(prélavage et rinçages) clignotent
rapidement, c'est que le filtre est
bouché par de gros résidus d'aliments. Eteignez l'appareil, nettoyez soigneusement le filtre et
après l'avoir remonté à son emplacement comme indiqué page 10,
rallumez. Recommencez les
opérations de programmation, le
programme redémarrera.
Vous avez tout vérifié
mais votre lavevaisselle ne fonctionne
toujours pas et le
problème persiste?
Appelez le service après-vente le
plus proche de chez vous et
n'oubliez pas de leur signaler:
ile type de panne
le sigle du modèle (Mod....) et le
numéro de série (S/N ....) que vous
trouverez sur l'étiquette signalétique appliquée sur le côté de la contre-porte
Ne faites jamais
appel à des
techniciens non
agréés et exigez
toujours
l'installation de
pièces détachées
originales.
La sécurité chez vous
Votre lave-vaisselle a été fabriqué selon les réglementations internationales de sécurité les plus sévères
en la matière. Elles vous protègent ainsi que votre famille. Lisez attentivement les avertissements et les
renseignements de cette notice: ils vous fourniront des nouvelles utiles quant à la sécurité d'installation,
d'utilisation et d'entretien de votre appareil. Pour ne pas avoir de mauvaises surprises.
1. Eliminez avec soin l'emballage (suivez les instructions
concernant le dépôt sélectif
des déchets de votre Commune)
2. Après avoir déballé l'appareil,
contrôlez s'il est en bon état.
Si vous avez le moindre doute,
adressez-vous à un professionnel du secteur.
3. Votre lave-vaisselle ne doit
être utilisé que par des adultes. N'y lavez que la vaisselle
de tous les jours en suivant les
instructions de ce manuel. Ne
touchez pas la machine quand
vous êtes pieds nus ou si vous
avez les mains et les pieds
mouillés.
4. L'usage de rallonges et de prises multiples est déconseillé.
Si le câble d'alimentation électrique n'est pas assez long, faites-le remplacer sans oublier
qu'il ne doit pas être écrasé ou
dangereusement plié.
5. En cas de mauvais fonctionnement ou de travaux d'entretien, déconnectez l'appareil de
la ligne (débranchez la fiche!).
6. Gardez les enfants à bonne
distance des produits de lavage et du lave-vaisselle
ouvert.
7. N'installez pas votre lave-vaisselle à l'extérieur, même s'il est
abrité par un auvent: il est extrêmement dangereux de le
laisser sous la pluie et les orages.
8. Ne touchez pas à la résistance
pendant et dès la fin du cycle
de lavage.
9. Ne vous appuyez pas et ne
vous asseyez pas sur la porte
ouverte, vous risqueriez de
faire basculer le lave-vaisselle.
10. En cas de panne, fermez le
robinet d'arrivée de l'eau et
débranchez la fiche de la prise
murale. Consultez le chapitre
"Si vous avez des problèmes,
lisez ce qui suit". S'il n'y a pas
de solution possible, appelez
le service après-vente.
J'exige un technicien
spécialisé et agréé qui monte
11 . Rendez inutilisables vos appa-
reils hors d'usage comme suit:
coupez le câble d'alimentation
et rendez le verrouillage de la
porte inopérant.
LAVE-VAISSELLE ARISTON - Mode d'installation et d'emploi
9
Page 12
AVE-VAISSELLE
L

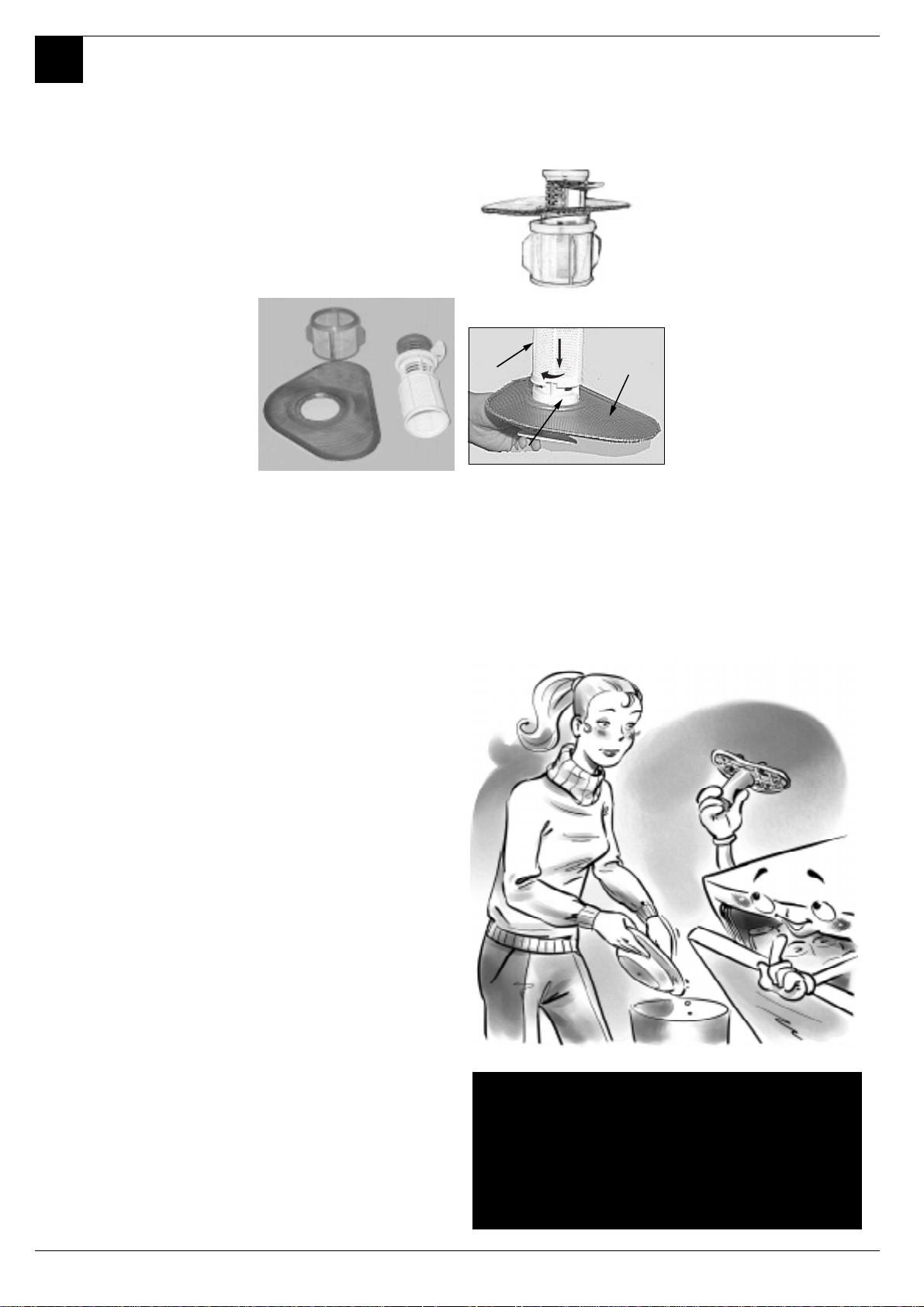

Soin et entretien
Nettoyage et entretien particuliers
Le groupe filtrant
Si vous voulez toujours avoir
dexcellents résultats de lavage,
nettoyez le groupe filtrant.
Leau de lavage est débarrassée des
déchets daliments et remise en
circulation parfaitement filtrée.
Voilà pourquoi, il vaut mieux
enlever, après chaque lavage, les
déchets les plus gros arrêtés par le
gobelet «C» et par le filtre semicirculaire A; pour les sortir, tirez la
poignée du gobelet vers le haut Il
vous suffira alors de les rincer à
leau courante.
Nettoyez soigneusement, une fois
par mois, tout le groupe filtrant:
gobelet C + filtre semi-circulaire A
+ filtre cylindrique B. Pour sortir le
filtre B tournez-le dans le sens
inverse des aiguilles dune montre.
Pour les nettoyer servez-vous dune
petite brosse non métallique.
Assemblez les pièces (comme
illustré) et remontez le groupe dans
le lave-vaisselle. Faites-le entrer
dans son logement en poussant
vers le bas.
Nutilisez pas votre lave-vaisselle
sans filtres. Si les filtres ne sont
pas montés correctement,
lefficacité du lavage en souffrira
et vous risquez dendommager
lappareil.
D
A
C
B
B
C
1
2
A
De temps en
temps, au moins
une fois par mois,
occupez-vous plus
particulièrement
du groupe filtrant
et des bras
gicleurs.
Nettoyage des bras
gicleurs
Il peut arriver que des déchets
restent collés aux bras gicleurs et
bouchent les trous de sortie de
l'eau. Contrôlez-les et nettoyez-les
de temps en temps.
Nettoyage du filtre
entrée d'eau
Nettoyez périodiquement le filtre
entrée de l'eau (voir figure 2 chap.
"Installation") situé à la sortie du
robinet.
Après avoir fermé le robinet,
dévissez l'extrémité du tuyau
d'arrivée de l'eau, enlevez le filtre
et nettoyez-le délicatement sous un
jet d'eau courante; remontez
ensuite le filtre et revissez le tuyau.
Gardez votre lave-vaisselle en pleine forme
Chouchoutez votre lave-vaisselle, il vous servira
fidèlement.
Après chaque lavage.
Quand le cycle est terminé,
n'oubliez pas de toujours fermer le
robinet de l'eau et de laisser la porte entrebâillée. Vous éviterez que
l'humidité stagne à l'intérieur et que
de mauvaises odeurs se forment.
Débranchez la fiche.
Avant d'effectuer toute opération
de nettoyage ou d'entretien de la
machine, débranchez la fiche
électrique. Vous éviterez tout
danger.
Pas de solvants! Pas de
produits abrasifs!
Pour nettoyer l'extérieur et les
parties en caoutchouc de votre lavevaisselle, pas besoin d'utiliser de
solvants ou de produits abrasifs, un
chiffon mouillé d'eau tiède et un
peu de savon suffisent.
Si vous remarquez des taches à la
surface de la cuve, enlevez-les à
l'aide d'un chiffon mouillé d'eau et
de vinaigre blanc (il en faut peu),
ou bien utilisez un produit de
nettoyage spécial lave-vaisselle.
Vous partez en
vacances?
Quand vous vous absentez pour
longtemps, nous vous conseillons
d'effectuer les opérations
suivantes:
effectuez un lavage à vide
fermez le robinet d'arrivée de
l'eau
laissez la porte entrouverte
Vos joints dureront plus longtemps
et vous éviterez la formation de
mauvaises odeurs à l'intérieur du
lave-vaisselle.
Déménagement.
En cas de déménagement, mieux
vaut laisser l'appareil à la verticale. En cas de besoin, vous pouvez
l'incliner sur le dos.
Les joints.
La formation de mauvaises odeurs
à l'intérieur du lave-vaisselle est
principalement due aux déchets
alimentaires qui restent coincés
dans les joints. Il vous suffira de les
nettoyer de temps en temps avec
une éponge humide.
Votre lave-vaisselle n'est pas un
broyeur à ordures!
Ne vous mettez pas martel en tête, pas
besoin de débarrasser votre vaisselle de
tous les menus déchets, mais
débarrassez-la des os, pelures et autres
restes avant de la ranger dans les
paniers. Videz les verres et les coupes.
10
LAVE-V AISSELLE ARISTON - Mode d'installation et d'emploi
Page 13
Quick guide to your
dishwasher
This manual explains pleasantly all your new electric
household appliance has to offer. In addition, you will
discover a world of useful hints and handy tips to help
you get a better wash from your dishwasher and to make
it last longer.
1. Installation and moving (p. 18)
Installation, after delivery or your moving house, is the most important
procedure for the correct operation of your dishwasher. Always check:
1. That the electricity system is in accordance with norms;
2. That the water inlet and outlet hoses are connected correctly;
3. That the dishwasher is level on the ground. It is worth it: for the longer
life span and the correct operation of your dishwasher.
2. Control panel at your orders (p.12)
ISHWASHER
D
Learn to get to know the parts which make up your dishwasher, you will
use it better for it. This is where you will find the description of the
controls and the internal parts.
3. How to load your dishes (p.13)
This page includes useful tips to help you load your dishwasher correctly
and make the most of all the available space.
4. How to start your dishwasher (p. 14)
8. Safety for you and your family (p.19)
After loading the dishes, you need to select the right wash cycle and
measure out the correct dose of detergent and rinse aid. Reading these
pages will help you through all the wash phases.
5. Salt: an important ally (p. 17)
Using the right salt and in the right quantity will help you maintain your
dishwasher in top condition, to wash better and to avoid possible damage
caused by limescale.
Read this chapter carefully, as it will provide you with useful information
on installation, use and maintenance safety. To avoid nasty surprises.

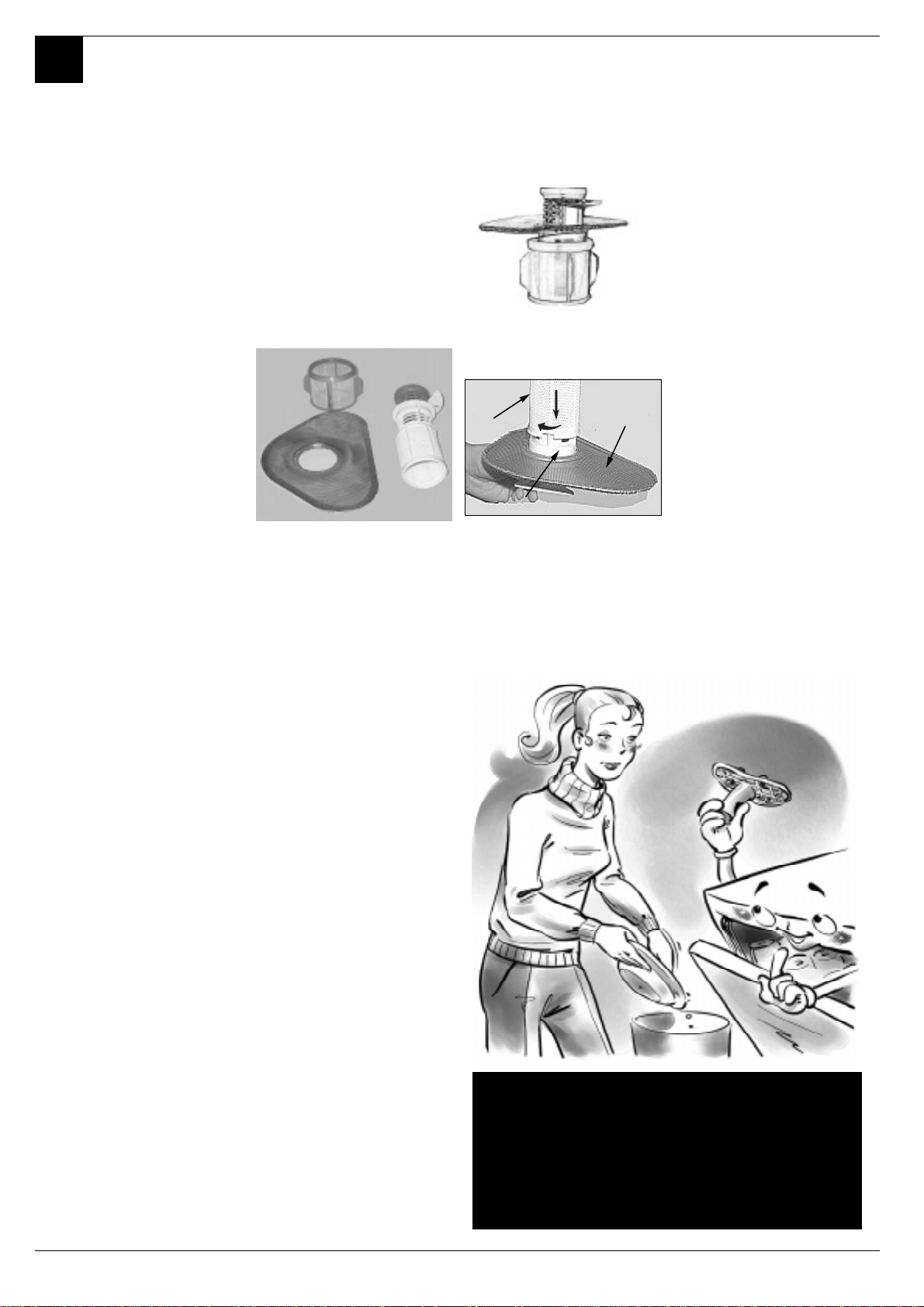

9. Special care and maintenance (p.20)
Once in a while, once a month, spend a little time on the filter assembly
and the sprayer arms. This is where you can learn how.
10. Keeping your dishwasher in shape (p.20)
6. Advice and suggestions to help you make savings
as well (p. 17)
This is where you will find small tips on how to wash your dishes better
and to help make savings by selecting a wash cycle which best suits the
type of load.
Respect the few rules you will find here, and the result will be an enduring
top-shape dishwasher.
11. Technical characteristics (p. 12)
All your appliance's technical data, in accordance with norms and
regulations as always.
7. Troubleshooting (p.19)
Before calling the technician, have a look here: a lot of problems can
have an immediate solution. If you can't manage to solve it yourself,
then call the Ariston helpline and any problem will be solved as quickly as
possible.
12. Ariston is still with you after purchase (p.21)
Ariston supports its products by means of after-sales services and
assistance, offering you special guarantees, professional assistance as
well as quality spare parts and accessories. To find out more, call the
Ariston Freefone Number.
ARISTON DISHWASHER - Instructions for installation and use
11
Page 14
ISHWASHER
G
J
I
L
K
H
F
E
D
Let's open up your dishwasher
together
How is it made?
Learn to get to know the parts which make up
your dishwasher, you will use it better for it.
E. Upper rack
F. Top sprayer arm
G. Rack height adjuster
H. Lower rack
I. Bottom sprayer arm
J. Salt container cap
K. Washing filter
L. Detergent and rinse aid
dispenser
Control panel at your orders
A. On-Off button
Press this button to
switch the appliance on.
B. ON-OFF Indicator light
This light informs you
that the dishwasher is on.
C. Door opening handle
Use this handle to open the
dishwasher door.
D.Knob for selecting Cycles
Use this knob to select the
cycle.
G. Cycle phase indicator
light (pre-wash, wash,
rinses, drying).
S. Low salt indicator light
To tell you that its time
to add more salt.
S
Quotidien
Super Lavage
Reset
D
Express '25
Trempage
G
A
Cycle de Lavage
Technical Characteristics
7HFKQLFDOFKDUDFWHULVWLFV
:LGWK FP
'HSWK FP
+HLJKW FP
&DSDFLW\ VWDQGDUGSODFHVHWWLQJV
0DLQVZDWHUSUHVVXUH .3D·03D·EDU
3RZHUYROWDJH 6HHGDWDSODWH
7RWDODEVRUEHUSRZHU 6HHGDWDSODWH
)XVH 6HHGDWDSODWH
C
This dishwasher
conforms to the
following European
Community Directives:
B
73/23/EC
(
Low Voltage Directive)
and subsequent
amendments;
89/336/EEC
(Electromagnetic
compatibility) and
subsequent
amendments.
97/17/CE
(Labelling)
12
ARISTON DISHWASHER - Instructions for installation and use
Page 15
ISHWASHER
D
How to load your dishes
Before washing, a few small steps can help you get a better wash and keep your dishwasher for longer.
Remove the largest scraps of food left over on your plates, soak saucepans and frying pans with tough
incrustations. After loading your dishes, make sure the blades on the sprayer arm turn well
First of all.
Before placing the dishes in the
racks, remove the largest scraps
of food left over on your plates,
you will thus avoid blocking the
filter, which would reduce the
efficacy of the wash.
If the saucepans and frying pans
are very dirty, allow them to soak
before being washed. To make it
easier to load your dishes, pull the
racks out.
Multisystem racks
This dishwasher model is fitted with
newer and more modern upper and
lower racks and a cutlery basket.
They are made to provide greater
flexibility in loading dishes, making
them more suitable to meet your
specific needs.
What goes into the
lower rack?
We recommend you place the most
difficult dishes to wash into the
lower rack: saucepans, lids, soup
dishes and plates, but also: mugs,
cups and glasses (see photos for
load examples).
What goes into the
upper rack?
Place delicate and lightweight
dishes in the upper rack: glasses,
tea cups and coffee cups, saucers
- but plates too - shallow salad
bowls, slightly dirty frying pans and
shallow pans.
Position light weight dishes in such
a way as to avoid their being moved
by the spray of water.
The appliance can also be equipped
with one or two tip-up
compartments onto which you can
place mugs and cups, as well as
long sharp knives and serving
cutlery.
After loading the dishes, remember
to check that the blades on the
sprayer arms can turn freely
without hitting against any dishes.
How to adjust the top
rack.
The upper rack can be set in high
or low position to enable you to
organise your dishes effortlessly.
lower rack
Load examples
upper rack
Serving dishes and large
lids: place them on the sides
of the rack.
Saucepans, salad bowls:
must always be placed upside
down
Very deep dishes: place
them obliquely, thus allowing
water to run down them and
cleaning them better
Glasses and cups: position
them as indicated in the figure.
The cutlery basket can be split up
by pulling out the handle and
removing the clips that keeps the
two parts joined together.
When you only have little cutlery
to wash, you can use just half the
basket; save space for other
crockery or place the other half of
the basket in the upper rack instead
(see figures A and B).
This basket is equipped with two
removable grids: insert the cutlery
one by one into the slots, with the
handles at the bottom. Position
them so that they don't touch.
Fig.C
There are two handles on the sides
of the upper rack: use these to
adjust its height (see fig. C)
A1
B
A
ARISTON DISHWASHER - Instructions for installation and use
13
Page 16
ISHWASHER
D
Starting the dishwasher
Ready, steady, go!
You have loaded your dishes and you now have
to set the wash cycle. It takes just one minute
to learn how
First of all.
Turn on the water tap completely
and press ON-OFF button "A". you
will hear a short beep and indicator
light "B" lights up. Now the
appliance is on and awaiting instructions.
Selecting the wash
cycle.
To select the wash cycle, turn knob
"D" clockwise until the reference
notch on the knob is aligned with
the symbol or number of the wash
cycle (have a look at the wash
cycle table on page 16).After a
few seconds, you will hear a short
beep and the indicator light G
comes on, indicating that the wash
cycle has begun and it is not
advisable to make any changes at
this point.
The dishwasher informs
you.
Your dishwasher is fitted with
indicator lights (G) which light up
to indicate the cycle phase under
way.
Here are the symbols corresponding to each cycle phase:
pre-wash, wash, rinses, drying.
At all times, your dishwasher tells
you which cycle phase is under
way.
Modifying a wash cycle in
progress.
But if you have chosen the wrong
cycle, not to worry! You can modify
the wash cycle in progress, if it has
only just started. Turn the knob
anti-clockwise and set it to Reset,
after a few seconds you will hear 4
beeps and indicator light "G" will
go out: this means all the settings
have been cancelled. You are now
free to re-set the correct wash
cycle.
You've left out a dish?
Well, it happens to everyone. Interrupt the wash cycle by pressing the
ON-OFF button, insert the dish you
had forgotten and press the ONOFF button again. The cycle will
start up from where you interrupted
it.
Finished?
The end of the wash cycle is indicated by two short beeps and the
flashing of the drying phase indicator light.
Turn the appliance off by press-
ing button "A", thus cutting off
the electricity supply.
Turn off the water tap.
Wait a few minutes before unload-
ing the dishes: they are very hot!
If you wait a little while, they dry
better thanks to the steam.
Empty the lower rack first.
Make sure the
wash cycle has
ended before
removing the
dishes!
There's been a power
failure? Have you opened
the dishwasher door?
The wash cycle stops and then
restarts when the electricity comes
back on or when you shut the door.
Everything is under control!
14
ARISTON DISHWASHER - Instructions for installation and use
If opening the
door soon after
the end of the
programme,or
during it, stand
away from the
Dishwasher, to
avoid possible
injury from hot
steam.
Page 17
Detergent and rinse aid
ISHWASHER
D
Only use specific dishwasher detergents. Pour the detergent into the
dispenser on the inside of the door. Before the wash cycle starts!
The detergent
Loading the detergent
To open lid A, press button B. The
detergent should be poured into the
two containers C and D up to the
rim.
Now you can close the lid: press it
down until you hear it click.
If you prefer to use the detergent
in tablet form, then place one inside
the container D and close the lid.
It won't close!
Check whether there is any
detergent residue on the edges of
the dispenser. It is due to this residue that the lid won't close. Get rid
of it and you'll see that it closes.
B
25 gr
D
.
C
5 gr.
Useful tips
Use the right
amount of
detergent: if you
use too much,
you will not get
cleaner dishes,
but just more
environmental
pollution.
Keep your
dishwasher
detergent and
rinse aid in a
cool, dry place
and away from
children.
A
The rinse aid.
This product makes dishes sparkle
more as it improves their drying.
The rinse aid container is situated
on the inside of the appliance door;
you should refill it when you see
the container is empty by means
of indicator light D.
(If your dishwasher is fitted with a
low rinse aid indicator light, fill
the container up when the indicator
light flashes or lights up).
Loading the rinse aid.
To open the dispenser, turn cap C
anticlockwise. Take care when you
pour in the rinse aid to avoid it
overflowing. You can adapt the
amount of rinse aid used by the
dishwasher: regulate the adjuster
F which you will find under lid C.
You can choose from six different
positions.
F
D
You can choose from six different
positions. It is normally set to 4.
C
Proper dosage of
the rinse aid
improves drying.
If drops of water
remain on the
dishes or spotting
occurs, turn the
dosage adjuster to
a higher setting.
If, on the other
hand, the dishes
streaks, then turn
adjuster down to
a lower setting.
have white
the dosage
Warning
Three-in-one dishwasher tablets are now available on the market, and combine the detergent, salt and rinse aid
all in one. If the water in your area is hard or very hard, we still recommend you pour extra salt into the
relevant dispenser to prevent the formation of white streaks on your dishes or on the appliance interior.
Add rinse aid to the corresponding container only if you are dissatisfied with the results on your dishes.
In any case, please read the manufacturer's instructions provided on the packet.
If you use only these products, it is normal for the salt and rinse aid indicator lights to flash permanently after
a certain number of cycles.
ARISTON DISHWASHER - Instructions for installation and use
15
Page 18
ISHWASHER
D
Select the right wash cycle
A wash cycle for every
degree of soil
Salt, rinse aid, the right amount of detergent and the
correct wash cycle: this is the formula to get the best
results and to keep your dishwasher in shape
&\FOH
&\FOH VHOHFWLRQ
LQVWUXFWLRQV
&\FOHGHVFULSWLRQ
'HWHUJHQW
IRUSUHZDVK
ZDVK
Select the right
wash cycle for your
dishes.
Selecting the most
suitable wash cycle
for the load ensures
clean dishes and a
more convenient
use of water and
electricity.
:DVKF\FOH
GXUDWLRQ
5LQVH$LG
WROHUDQFH
6XSHU:DVK
'DLO\:DV K
5DSLG
9HU\GLUW\GLVKHVDQGSDQV
QRWWREHXVHGIRUGHOLFDWH
LWHPV
&\FOHIRUQRUPDOO\GLUW\
SDQVDQGGLVKHV6WDQGDUG
G DLO\ F \F OH
(QYLUR QPHQWD OO\ IULHQGO\
F\FOHZLWKORZHQHUJ\
FRQVXPSWLRQOHYHOVVXLWDEOH
IRUQRUPDOO\ GLUW\SDQVDQG
GLVKHV
(FRQRPLFDQGIDVWF\FOHWR
EHXVHGIRUVOLJKWO\GLUW\
GLVKHV5XQF\FOH
LPPHGLDWHO\DIWHUXVH1R
GU\LQJ
3UHZDVKZLWKKRWZDWHUDW&
([WHQGHGZDVKDW&
FROGULQVHV
+RWULQVHDW&
'U\LQJ
3UHZDVKZLWKFROGZDWHU
6KRUWZDVKDW
+RWULQVHDW&
'U\LQJ
&ROGSUHZDVKHV
([WHQGHGZDVKDW&
+RWULQVHDW&
'U\LQJ
6KRUWZDVKDW&
&ROGULQVH
J
J
J
J
3UHOLPLQDU\ZDVKF\FOHIRU
GLVKHVZKLOHDZDLWLQJ
FRPSOHWLRQRIWKHORDGZLWK
WKHGLVKHVIURPWKHQH[W
6RDNLQJ
16
ARISTON DISHWASHER - Instructions for installation and use
PH DO
6KRUWFROGZDVKWR SUHYHQWIRRG
IURP GU\LQJ RQWR WKH GLVKHV
Page 19
Never without salt
ISHWASHER
D
Water in your home
Water hardness varies according to where you live. If the water in your home is
hard, without water softening, incrustations would form on your dishes. Your
dishwasher is fitted with a water softener which uses special salt to get rid of
To prevent rust
from forming, load
the salt just before
beginning a wash
limescale in the water.
Loading the salt.
Always use salt which is intended
for dishwasher use.
The salt container is situated
underneath the lower rack, fill it
up as follows:
1.Pull out the lower rack
completely, unscrew and
remove the container cap
2. Is it the first time you load the
salt? First fill the container up
with water (you won't have to
do this again next time)
3. Put the dishwasher funnel on the
hole and pour in approximately
two kilos of salt. It is normal
that some water comes out of
the container.
4. Screw the cap back in place
carefully.
When should I load the salt?
The salt container should be filled
up when the low salt indicator light
"S" flashes. Once you have loaded
the salt for the first time, it is
normal that the low salt indicator
light stays on or flashes for about 5
consecutive cycles.
Salt adjustment
Your dishwasher can adjust its salt
consumption according to the hardness of the water in your home.
This way, you can optimise and
customise your dishwasher's salt
consumption (not too much, nor too
little).
To adjust salt consumption, do as
follows:
1. Unscrew the salt container cap
2. There is an arrow on the neck of
the container (see figure): if
necessary, turn the arrow anticlockwise from the "-" setting
to the "+" setting.
Select the arrow position
depending on the water hardness,
referring to the table provided.
Water Hardness
Clarke
degrees
0 - 14 0 - 17 0 -1,7 / 0 /
14 - 36 18 - 44 1,8 - 4,4 "-" 20 60
36 - 71 45 - 89 4,5 - 8,9 MED 40 40
>71 > 89 > 8,9 "+" 60 25
°fH mmol/l
Selector
position
You don't know
how hard the
water in your
home is? Ask the
company that
supplies water in
cycle.
Salt
consumption
(grams/cycle)
your area.
Autonomy
(cycles\2kg)
Suggestions and advice for you.
Savings are easy
How to look after and protect
the dishes you hold dear
■ Almost all silverware can be
cleaned in a dishwasher.
There are two exceptions: old
silverware and silverware
decorated with an oxidising
agent. Hot water can loosen
the handles on old silverware
ad wear off the decorations on
the other.
Never let silverware come into
contact with other metals: you
will thus avoid stains and
blackening
Apart from
making you save
time and energy,
your dishwasher
disinfects your
dishes, washing
them at a high
temperature.
■ Silver plates and serving dishes
should be washed immediately
after use, especially if they have
contained salt, eggs, olives,
mustard, vinegar, fruit juices
and cooked vegetables.
■ For particularly delicate dishes,
we recommend you use the
specific wash cycle offered by
your dishwasher.
Using your electric household appliances
wisely helps you make savings and is
good for the environment.
Maximum load.
To optimise consumption levels, try to use the
dishwasher with a full load only. If it takes
quite some time to fill up your dishwasher,
use the soak cycle to avoid the formation of
bad odours and caked-on food.
The right wash cycle.
Select the most suitable wash cycle for the
type of load you have placed in the dishwasher.
The choice of wash cycle depends on the type
of dishes to wash and on how dirty they are.
To select the right wash cycle, please consult
the wash cycle table on page 16.
ARISTON DISHWASHER - Instructions for installation and use
17
Page 20
ISHWASHER
D
Installation and moving
Your dishwasher has arrived
After having bought or moved your dishwasher to another home, a
correct installation ensures that your dishwasher will operate
smoothly and efficiently.
Choose where you want to install
your dishwasher, you can even
place it so that its sides or back
panel are side by side with furniture
or up against the wall. The
dishwasher is provided with water
supply and drain hoses, which can
be directed towards the left or right
to facilitate appropriate
installation.
This dishwasher model can be built
under a single worktop (please read
the relevant instruction sheet).
making the connection. If this
precaution is not taken, the water
inlet could get blocked, causing
damage to your dishwasher.
A
Levelling.
Once the appliance is positioned,
adjust the feet by screwing them in
or out depending on how high you
want it and to level it so that it is
horizontal. Make sure that it is not
inclined more than 2 degrees. If the
appliance is level, it will help ensure
its correct operation.
Cold water connection.
This electric household appliance
should be connected to the water
mains using the cold water supply
hose provided with the appliance
only. Do not use a different hose. In
the event of replacements, use
original spare parts only.
Connect the cold water supply
hose to a 3/4 gas threaded
connection, insert the small filter
supplied with the dishwasher and
taking care to screw it tightly onto
the tap (see figure 2). If the water
hoses are new or have been out of
use for an extended period of time,
let the water run to make sure it is
clear and free of impurities before
Fig.2
Hot water connection.
Your dishwasher can be supplied
with hot water from the mains
supply (if you have a central heating
system with radiators) at a temperature of no more than 60°C.
In this case, the wash cycle time
will be about 15 minutes shorter
and the wash will be slightly less
effective.
The connection must be made to
hot water supply following the
same procedures as those indicated
for the cold water connection.
Drain hose connection.
Fit the drain pipe into a drain line
with a minimum diameter of 4 cm
or place it over the sink. Avoid
restricting or bending it. Use the
special plastic elbow provided (see
figure) to position it in the best
possible way. The part of the pipe
marked with the letter A should be
between 40 and 100 cm above the
ground.
The pipe should not be immersed
in water.
Electrical connection.
First of all, check that the mains
voltage and frequency values
correspond to those stated on the
rating plate located on the stainless
steel inner door of the appliance
and that the electrical system to
which the dishwasher is connected
is sized for the maximum current
indicated on said rating plate.
Earth: indispensable
safety.
Only now can you plug the
appliance into a socket provided
with an efficient earth connection
(the system's earthing is a
guarantee of safety provided for by
law, make sure your system has
it).
Power supply wire.
Check the power supply wire on a
regular basis; if it is damaged, we
recommend you have it replaced
by an authorised technical
Assistance service centre.
The plug
The dishwasher plug must be
accessible even when the appliance
is installed as a built-in unit so that
maintenance can be done safely.
If the power
socket to which
the appliance is
connected is not
compatible with
the plug, replace
it with a suitable
plug rather than
using adapters or
multiple plugs as
these could cause
overheating or
burns.
18
ARISTON DISHWASHER - Instructions for installation and use
A
The special
plastic elbow
should be
fastened firmly
onto the wall to
prevent the drain
hose from
moving and
allowing water to
spill outside the
drain.
Page 21
ISHWASHER
Troubleshooting
D
If you have a problem, read this
Your dishwasher may not work or not function properly. In many cases, these are problems which can be
solved without having to call for a technician. Before calling the service centre, always check the points
below.
The dishwasher won't start
■ Is the water supply tap turned
on?
■ Is the water supply tap
connected to the hose properly?
■ Has the water in your home
been cut off?
■ Is the pressure of the water
supply sufficient?
■ Is the hose bent?
■ Is the filter on the water supply
hose blocked?
■ Is the dishwasher door open?
The dishes are not clean.
■ Have you put the right amount
of detergent into the dispenser?
■ Is the wash cycle suitable for
the dishes you have placed
inside the appliance?
■ Are the filter and microfilter
clean?
■ Can the sprayer arms turn
freely?
The dishwasher won't
drain.
■ Is the drain hose bent?
Limescale deposits or a
white film form on the
dishes.
■ Is the lid on the salt container
closed properly?
■ Is the rinse aid dosage correct?
Error messages.
Your dishwasher is equipped with
a safety system which is able to
detect any operating anomalies.
These anomalies are reported by
one or two wash cycle indicator
lights "G" flashing rapidly. Take a
note of which lights are flashing,
turn the appliance off and call for
technical assistance.
Tap off alarm
If you have forgotten to turn the
water tap on, your appliance will
remind you of this by sounding a
few short beeps for a few minutes.
Turn the tap on and your appliance
will start up again after a few
minutes. Were you to be absent
when these beeps are sounded, the
appliance will be blocked automatically and wash cycle 2 and 3
indicator lights (wash and rinses)
will flash rapidly.
Turn the appliance off at the ONOFF button, turn on thewater tap
and wait approximately 20 seconds
before turning the appliance back
on, then repeat the programming
operations: the wash cycle will start
up again.
Clogged filter alarm
If the appliance is blocked and
cyclephase1 and 3 indicator lights
(pre-wash and rinses) flash rapidly,
this means the filter is clogged by
large particles of food residue. Turn
the appliance off, clean the filter
thoroughly and reposition it in its
seat as illustrated on page 20.
Then turn the appliance back on
and repeat the programming
operations: the wash cycle will
start up again.
You have checked
everything, but the
dishwasher still doesn't
work and the problem
persists?
Call an authorised service centre
near you and remember to mention:
the type of malfunction
the model mark (Mod.) and the
serial number (S/N.) indicated on
the rating plate located on the inner
door, to one side.
Never call upon the
services of
unauthorised
technicians and always
refuse spare parts that
are not originals.
Safety within your home
Your dishwasher was built in accordance with the strictest international safety regulations. They protect
you and your family. Read the instructions and information contained in this manual: they will provide
you with useful hints as to installation, use and maintenance safety. To avoid nasty surprises.
1. Dispose of the packaging
material carefully (follow the
instructions on how to divide
your rubbish up provided by
your local Council)
2. After removing the packaging,
check to make sure your
appliance is intact. If in doubt,
contact a qualified
professional.
3. Your dishwasher must only be
used by adults and for washing
household dishes, according to
the instructions included in
this manual. Do not touch the
appliance with wet hands or
feet or barefoot.
4. We discourage the use of
extension leads and multiple
plugs. If the electricity supply
wire is not long enough, then
have it replaced with one of
the correct length and
remember that it should be
free of bends or dangerous
kinks.
5. If the appliance is not operating
properly or if maintenance
operations are necessary,
disconnect the dishwasher
from the mains power supply
(unplug it!).
6. Keep children away from the
dishwasher when it is open and
keep detergents out of their
reach.
7. Your dishwasher is not to be
installed outdoors, not even if
the area is covered by a roof:
it is extremely dangerous to
leave it exposed to rain and
thunderstorms.
8. Do not touch the heating
element during or straight after
a wash cycle.
9. Do not lean or sit on the door
when it is open, as this could
overturn the dishwasher.
10. If the appliance malfunctions,
turn off the water inlet tap and
disconnect the plug from the
wall socket. Then try
consulting the section entitled
"I you have a problem, read
this". If you cannot resolve the
problem, then call the service
centre.
I only want an authorised
specialised technician with original
Ariston guaranteed spare parts
11. Once taken out of use,
appliances must be made
inoperable: cut the power
supply wire and damage the
door lock.
ARISTON DISHWASHER - Instructions for installation and use
19
Page 22
ISHWASHER
D
Care and maintenance
Cleaning and special maintenance
The filter assembly
If you want consistent good results
from your dishwasher, you need to
clean the filter assembly.
The food particles are removed
from the wash water, allowing it to
be recirculated during the cycle,
filtered perfectly. For this reason,
it is a good idea to remove the larger
food particles trapped inside the
cup C and the semi-circular filter
A after each wash; pull the cup
handle upwards to remove them.
Just rinse them under running
water.
The entire filter assembly should
be cleaned thoroughly once a
month: cup C + semi-circular filter
A + cylindrical filter B. Rotate filter
B anticlockwise to remove it.
For cleaning, use a non metallic
brush.
Reassemble the filter parts (as
shown in the figure) and reinsert
the whole assembly into the
dishwasher. Position it into its
housing and press downwards.
The dishwasher is not to be used
without filters. Improper
replacement of the filters may reduce the efficiency of the wash and
even damage your dishwasher.
D
A
C
B
1
B
2
C
A
Once in a while,
once a month,
spend a little time
on the filter
assembly and the
sprayer arms.
Cleaning the Water Inlet
Filter
Periodically clean the water inlet
filter (see figure 2 under
"Installation") located on the outlet
of the water supply tap. After
turning off the water tap, unscrew
the end of the water supply hose,
remove the filter and clean it
carefully under running water.
Then, return the filter to its place
and tighten the water supply hose
back into position.
Cleaning the sprayer
arms.
Food residue may become
encrusted onto the sprayer arms
and block the holes where water
comes out. Check the sprayer arms
regularly and clean them once in a
while (letters F and I Close-up
view).
Keep your dishwasher in shape
Respecting these few rules ensures you will always
have a reliable work companion by your side.
After every wash.
When the wash cycle has ended,
always remember to turn off the
water supply tap and to leave the
appliance door ajar. This way,
moisture and bad odours will not
be trapped inside.
Unplug the appliance.
Before carrying out any cleaning
or maintenance on the dishwasher,
always remove the plug from the
electricity socket. Do not run risks.
No solvents! No abrasives!
To clean the exterior and rubber
parts of your appliance, do not use
solvents or abrasive cleaning
products. Use a cloth dampened
with lukewarm soapy water only.
If there are any stains on the
surface of the appliance interior,
use a cloth dampened with water
and a little white vinegar, or a
cleaning product specifically made
for dishwashers.
Going on holiday?
When you go away for an extended
period of time, we recommend you
do the following:
run a cycle with the dishwasher
empty
turn off the water inlet tap.
leave the appliance door ajar
This will help the seals last longer
and prevent unpleasant odours
from forming inside the appliance.
Moving the appliance.
Should the appliance have to be
moved, try to keep it in a vertical
position. If absolutely necessary, it
can be positioned on its back.
The seals.
One of the factors that cause
unpleasant odours to form inside
the dishwasher is food that remains
trapped in the seals. Periodic
cleaning using a damp sponge will
prevent this from occurring.
Your dishwasher is not a waste
disintegrator!
Do not worry about removing every
single bit of food residue from your
dishes, but do get rid of bones, peel and
rind and any other left-overs before
placing them in the racks. Empty out
all glasses and cups.
20
ARISTON DISHWASHER - Instructions for installation and use
Page 23
Stay in touch
THANK YOU for choosing an Ariston appliance. We are confident
you have made a good choice and that your new appliance will give
many years of excellent service.
And we're there when you need us.
Register your purchase
now
This will confirm your entitlement to free spare parts for five years,
and you could also be lucky enough to recover the cost of your purchase
in our quarterly prize draw.
Simply complete and return the Registration Form supplied with
the appliance documents, using the FREEPOST envelope supplied.
Or call the Registration Hotline on 0870 010 4305.
ISHWASHER
D
Enjoy complete peace of mind. By registering now, you automatically
qualify for a full year's guarantee on parts and labour PLUS free
functional parts cover for a further 4 years, provided they are
genuine Ariston spare parts fitted by an Ariston Service Engineer.
We're as close to you as your telephone
For direct access to Genuine Ariston Spare Parts and Accessories,
call 0870 558 5850 and speak to our skilled staff who can help you to identify and purchase the item you require.
For a Rapid Response to a problem with your appliance, call 0870 607 0805. We're open from Monday to
Saturday (8am - 5.30pm weekdays, 9am - 5pm Saturday). We have our own department of highly trained Ariston
service staff. For most calls, our Service Engineer can fix the problem on the first visit.
Please have the following details to hand when you ring us:
The nature of the problem, the Model Number and the Serial Number.
These numbers can be found on the appliance and on the portion of the Registration Card which you retain.
ARISTON DISHWASHER - Instructions for installation and use
21
Page 24
Merloni Elettrodomestici
Viale Aristide Merloni 47 - 60044 Fabriano (Italy)
Tel +39 0732 6611
Fax +39 0732 662501
www.merloni.com
03/2003 - 195037183.01- Xerox Business Services - DocuTech
Loading...
