Page 1
bar
CLAS ONE WIFI
bar
420011263900 - Rev. 00 - 062022
CLAS B ONE WIFI
MANUAL DE UTILIZARE
CENTRALĂ TERMICĂ ÎN CONDENSARE
APĂ CALDĂ MENAJERĂ ÎNCĂLZIRE ENERGIE REGENERABILĂ
CLAS ONE L WIFI
Page 2
MANUAL DE UTILIZARE
Stimaţi Clienţi,
Dorim să vă mulţumim că aţi optat pentru cumpărarea centralei
produsă de noi.
Suntem siguri că v-am furnizat un produs eficient din punct de vedere
tehnic.
Acest manual a fost realizat pentru a vă informa, cu recomandări
(avertizări) şi sfaturi, în legătură cu instalarea centralei, cu folosirea
corectă ,întreţinerea şi verificarea acesteia pentru a putea aprecia toate
calităţile produsului.
Păstraţi cu grijă acest manual pentru orice informaţie ulterioară.
Serviciul nostru tehnic din zonă este activ şi la dispoziţia dvs. pentru
toate informatiile. Cu respect
Prin intermediul aplicatiei Ariston NET
CLAS ONE WIFI va ofera o experienta noua in
utilizarea instalatiei dumneavoastra de incalzire si
de apa calda menajera.
Cu Ariston NET poti porni, opri si controla
temperatura de incalzire si de apa calda menajera
din smartphone sau de pe PC, de oriunde te-ai
afla.
Deasemeni, vei putea in mod regulat sa verifici consumul de
energie si sa primesti sfaturi valoroase despre cum sa optimizezi
consumul de gaz, sa economisesti bani si sa reduci emisiile de CO2
Cu Ariston NET confortul tau va fi intotdeauna garantat; Aplicatia
te va informa in timp real despre orice erori aparute, permitand sa
reactionezi rapid.
Prin inscrierea la serviciile Ariston Net PRO, centrul de service
remote va putea monitoriza in mod constant echipamentul
dumneavoastra, sa intervina prompt cand este necesar si in
anumite cazuri sa previna erori in functionare datorita inteligentei
artificiale
Pentru mai multe informatii viziteaza website Ariston NET www.
ariston.com/it/ariston-net
GARANŢIE
Pentru a beneficia de garanţia integrala este
necesar să contactaţi Centrul de Asistenţă Tehnica
ARISTON din zonă în termen de 3 luni de la data
cumpararii centralei (data facturii).
După punerea in functiune si verificarea bunei
funcţionări a centralei, Centrul de Asistenţă Tehnica
ARISTON
vă va furniza toate informaţiile pentru corecta
utilizare şi pentru a putea benefi cia de garanţia
ARISTON THERMO ROMANIA SRL.
Pentru a putea obţine numărul de telefon al Centrului de
Asistenţă Tehnica ARISTON cel mai apropiat,
verificati certificatul de garantie !
Funcţie AUTO
Funcţia AUTO permite optimizarea randamentului centralei termice,
menţinând în acelaşi timp o temperatură optimă a agentului termic.
şi un confort maxim pentru utilizator. Astfel, ea este garanţia unei
temperaturi ideale în locuinţă, oferind şi economii de combustibil.
Principiul său este bazat pe ajustarea automată a temperaturii
agentului termic la ieşirea din centrala termică, în funcţie de
temperatura mediului exterior si/sau interior.
/ 2
Marcaje CE
Marca CE garantează conformitatea aparatului la următoarele
directive:
- 2009/142/CEE cu privire la aparatele pe gaz
- 2004/108/EC cu privire la compatibilitatea
electromagnetică
- 92/42/CEE cu privire la randamentul energetic
“ numai art.7 (&2), art.8 si anexa de la III la v ”
- 2006/95/EC cu privire la siguranţa electrică
- 2009/125/CE Produse cu Impact Energetic
- 813/2013 Regulamentul delegat (ue)
- 2014/53/EU RED (Radio Equipment Directive) .
Page 3
MANUAL DE UTILIZARE
NORME DE SIGURANTA
Legenda simboluri:
Nerespectarea indicaţiilor de avertizare
prezintă riscul provocării leziunilor, în anumite
circumstanţe chiar mortale, la persoane.
Nerespectarea indicaţiilor de avertizare
prezintă riscul provocării daunelor, în anumite
circumstanţe chiar foarte grave, pentru
obiecte, plante şi animale.
Nu efectuaţi operaţii care implică desfacerea
aparatului.
Electrocutare la contactul cu conductorii
sub tensiune.
Leziuni personale provocate de arsuri de la
componentele supraîncălzite sau de răniri
datorate prezenţei unor componente care pot
tăia.
Nu efectuaţi operaţii care implică mutarea
aparatului din instalaţia sa.
Electrocutare la contactul cu conductorii
sub tensiune.
Inundaţii din cauza pierderilor de apă
prin tuburile (conductele) desprinse din
racorduri.
Explozii, incendii sau intoxicaţii din cauza
pierderilor de gaz de la ţevile stricate.
Nu provocaţi daune la cablul de alimentare
electrică.
Electrocutare provocată de firele descoperite
şi aflate sub tensiune
Nu lăsaţi obiecte pe aparat.
Leziuni personale provocate de căderea
obiectelor ca urmare a vibraţiilor.
Defectarea aparatului sau a obiectelor în
cauză ca urmare a căderii din cauza vibraţiilor.
Nu vă urcaţi pe aparat
Leziuni personale provocate de căderea
aparatului.
Defectarea aparatului sau a obiectelor în
cauză ca urmare a căderii aparatului din
cauza desprinderii din dispozitivele de fixare.
Nu vă urcaţi pe scaune, taburete, scări sau
suporturi instabile pentru a efectua curăţarea
aparatului.
Leziuni personale provocate de cădere (scări
duble).
Nu efectuaţi operaţiuni de curăţare a
aparatului fără să opriţi mai întâi centrala
şi să aşezaţi întrerupătorul extern în poziţia
“OFF”.
Electrocutare la contactul cu conductorii sub
tensiune
Nu folosiţi insecticide, dizolvanţi sau
detergenţi agresivi pentru curăţarea
aparatului.
Dăunează părţilor dina material plastic sau
părţilor lăcuite.
Nu utilizaţi aparatul în alte scopuri decât cel
pentru care a fost destinat, uz casnic.
Defectarea aparatului prin supraîncărcare în
funcţionare.
Defectarea obiectelor folosite incorect.
Nu lăsaţi copiii şi persoanele necalificate să
folosească aparatul.
Defectarea aparatului din cauza folosirii
improprii a aparatului.
În cazul în care se simte miros de ars sau
se vede fum ieşind din aparat, întrerupeţi
alimentarea electrică, închideţi robinetul
de gaz, deschideţi ferestrele şi anunţaţi
tehnicianul.
Leziuni personale datorate arsurilor, inhalării
de fum, intoxicaţiilor.
În cazul în care se simte miros puternic de
gaz închideţi robinetul de gaz, deschideţi
ferestrele şi anunţaţi tehnicianul.
Explozii, incendii sau intoxicaţii..
Acest aparat poate fi utilizat de copii
cu vârste de la 8 ani și peste și persoane cu
handicapfizic redus, senzorial sau psihicsau
lipsa de experienţă și cunoștinţe în cazul în
careau fost supravegheate și instruitecu privire
la utilizarea aparatului într-un mod sigurși să
înţeleagă pericolele implicate.Copiii nu trebuie
să se joace cu aparatul.Produsele de curatare si
intretinere nu trebuie să fiefolosite de copiii fără
supraveghere.
/ 3
Page 4
MANUAL DE UTILIZARE
PREZENTUL MANUAL ÎMPREUNĂ CU
MANUALUL „INSTRUCŢIUNI TEHNICE
DE INSTALARE ŞI DE ÎNTREŢINERE”
CONSTITUIE PARTE INTEGRANTĂ ŞI
ESENŢIALĂ A PRODUSULUI. AMÂNDOUĂ
TREBUIE PĂSTRATE CU GRIJĂ DE CĂTRE
UTILIZATOR ŞI VA TREBUI SĂ ÎNSOŢEASCĂ
MEREU CENTRALA, CHIAR ŞI ÎN CAZUL
CESIONĂRII EI UNUI ALT UTILIZATOR SAU
PROPRIETAR ŞI/SAU ÎN CAZUL MUTĂRII EI
LA O ALTĂ INSTALAŢIE.
CITIŢI CU ATENŢIE INSTRUCŢIUNILE ŞI
RECOMANDĂRILE AVERTIZĂRILE INCLUSE
ÎN PREZENTUL MANUAL ŞI ÎN MANUALUL
DE INSTALARE ŞI DE ÎNTREŢINERE
DEOARECE AMÂNDOUĂ CONŢIN INDICAŢII
IMPORTANTE PRIVIND SIGURANŢA
INSTALĂRII, FOLOSIREA ŞI ÎNTREŢINEREA.
Acest aparat este destinat incalzirii si/sau producerii apei
calde pentru uz casnic.
Trebuie sa fie racordat la o instalatie de încalzire si, in functie
de model, la reteaua de distribuire apa rece, compatibile cu
calitatile si capacitatile sale.
Este interzisă utilizarea acestui produs în alte scopuri
și în alte condiţii decât cele specificate mai sus.
Producătorul nu poate fi considerat responsabil pentru
daunele rezultate din utilizarea necorespunzătoare,
eronată și nerezonabilă sau din nerespectarea
instrucţiunilor și avertismentelor conţinute în această
manual.
Este interzisă utilizarea acestui produs în combinaţie cu
aparate electrice și electronice sau cu accesorii nefabricate
și/sau neautorizate de producător care pot modifica
condiţiile de conformitate cu cerinţele legale și/sau cu
reglementările tehnice aferente sau care pot, în orice caz, să
modifice condiţiile de siguranţă și/sau funcţionalitate și/sau
performanţele produsului, ducând la invalidarea marcajului
de conformitate al produsului (de exemplu, marcajul CE sau
alte marcaje de conformitate ale produsului).
De asemenea, este interzisă modificarea software-ului
produsului din motivele menţionate mai sus și pentru
consecinţele care pot rezulta, inclusiv invalidarea marcajului
de conformitate al produsului (de exemplu, marcajul CE sau
alte marcaje de conformitate ale produsului).
Producătorul își declină orice răspundere care decurge din
utilizarea produsului în cazul încălcării acestor avertismente.
catre centrul de asistenta tehnica autorizat ISCIR si agreat de
ARISTON THERMO ROMANIA SRL si care a efectuat punerea
in functiune – vezi certificatul de garantie).
Eventualele reparatii, efectuate numai cu piese de schimb
originale, trebuie sa fie executate doar de tehnicieni
calificati.
Nerespectarea indicatiilor de mai sus poate compromite
siguranta aparatului si pentru aceasta constructorul nu este
responsabil.
În cazul lucrarilor sau întretinerilor si verificarilor structurilor
asezate în apropierea conductelor sau dispozitivelor de
evacuare gaze arse si a accesoriilor lor, opriti aparatul si la
terminarea lucrarilor adresativa personalului calificat pentru
a verifica eficienta conductelor sau dispozitivelor.
În cazul unei nefolosiri îndelungate a centralei trebuie să:
- întrerupeţi alimentarea electrică punând întrerupătorul
extern în poziţia „OFF”;
- închideţi robinetul de gaz, pe cel al instalaţiei termice şi al
instalaţiei de apă menajeră;
- goliţi instalaţia termică şi de apă menajeră dacă există
pericol de îngheţ.
În cazul dezactivării definitive a centralei adresaţi-vă
personalului calificat pentru a efectua această operaţiune.
Pentru curăţarea componentelor externe, opriţi centrala şi
aşezaţi întrerupătorul extern în poziţia “OFF”.
Nu folosiţi şi nu păstraţi substanţe uşor inflamabile în locul în
care este instalată centrala.
ATENŢIE!
INSTALAŢIA, PRIMA PORNIRE,
REGLĂRILE DE VERIFICARE
ÎNTREŢINERE, REVIZIA TREBUIE SĂ FIE
EFECTUATE CONFORM INSTRUCŢIUNILOR
ŞI NUMAI DE CĂTRE PERSONAL CALIFICAT,
AUTORIZAT ISCIR SI AGREAT DE PRODUCATOR
VEZI LISTA CENTRELOR DE SERVICE DIN
CERTIFICATUL DE GARANTIE.
O INSTALARE GREŞITĂ POATE PROVOCA
DAUNE PERSOANELOR, ANIMALELOR
ŞI LUCRURILOR ŞI PENTRU CARE FIRMA
CONSTRUCTOARE NU ESTE RESPONSABILĂ.
Instalatorul trebuie să fie autorizat pentru instalarea
aparatelor de încălzire conform prescriptiilor tehnice PT-A1
şi la sfârşitul executării lucrării trebuie să elibereze clientului
certificatul de garantie pentru montajul aparatului .
În cazul defectiunilor si /sau unei proaste functionari opriti
aparatul, închideti robinetul de gaz si nu încercati sa îl
reparati singur, adresati-va personalului calificat ( numai
/ 4
Page 5
MANUAL DE UTILIZARE
PANOUL DE COMENZI
21 3 4 5 6 7 8
Legenda:
1. Display
2. Taste +/- reglarea temperaturii în circuitul menajer
3. Tasta MODE - selectare modalitate de funcţionare
(vară / iarnă)
4. Functia Confort, buton activare/dezactivare
5. Tasta ON/OFF
6. Functia Auto, buton activare/dezactivare
7. Tasta RESET
8. Taste +/- reglarea temperaturii de încălzire
DISPLAY
bar
bar
Legend
Cifre pentru indicaţii:
- stare cazan
- temperaturi setată (°C) cu
indicator de nivel
- semnalare coduri eroare
(ERROR)
- reglări meniu
Cerere intervenţie asistenţă tehnică
Semnalare flacără cu indicator
putere utilizată
Setare mod incalzire
Modul incalzire activ
Setare mod ACM
Mod ACM activ
Confort circuit sanitar activa
Centrala oprita cu functia anti-inghet
activa
AUTO
8.8 bar
Functia anti-inghet activata
Termoreglare activată
Manometru digital
Clip-in solar connected (optional)
Indicator eroare
Cod de eroare afișat pe display
Senzor extern conectat - opţional
WI-FI activ - optional
/ 5
Page 6
MANUAL DE UTILIZARE
Predispunerea la funcţionare
Dacă centrala este amplasată în interiorul unui apartament, verificaţi
ca toate dispoziţiile legale în vigoare, referitoare la aerisirea şi
ventilaţia încăperii, să fie respectate.
Controlaţi periodic presiunea apei şi verificaţi – când instalaţia este
rece – ca aceasta să fi e cuprinsă între 0,6 şi 1,5 bari.
Dacă presiunea în instalaţia de încălzire este sub valoarea minimă,
displayul va cere procedura de umplere a instalatiei - vezi nota de
mai jos Restabiliţi presiunea corectă, utilizând supapa de umplere.
PROCEDURA DE UMPLERE
RESTABILIŢI PRESIUNEA CORECTĂ
PRIN DESCHIDEREA ROBINETULUI DE
UMPLEREPOZITIONAT ÎN PARTEA DE JOS A
CAZANULUI APĂSAŢI PE BUTONUL MODE PENTRU 5
SECUNDE, DISPLAYUL VA AFIȘA PURGE AERISIRE
CÂND MANOMETRU VĂ INDICĂ PRESIUNEA ÎNTRE
0,6 ȘI 1,5 BAR, ASIGURAŢIVĂ CĂ ROBINETUL DE
UMPLERE ESTE ÎNCHIS ȘI APĂSAŢI BUTONUL MODE.
DISPLAYUL VA REVENI LA MODUL NORMAL DE
AFIȘAJ.
Dacă diferenţa de presiune este foarte mare, este posibil ca instalaţia
să piardă apă. În acest caz, apelaţi la ajutorul unui instalator.
Procedura de aprindere
Apăsaţi butonul ON/OFF de pe panoul de comanda pentru a porni
centrala .
Selectarea modalităţii de funcţionare
Alegerea modalităţii de funcţionare se efectuează prin tasta (3)
MODE:
Mod de operare
încălzire + apă caldă circuit sanitar
- iarnă
numai apă caldă circuit sanitar - vară
încălzire exclusiv -
(excludere recipient)
CLAS B ONE WIFI
Aprinderea arzatorului este afisata pe display de simbolul
Liniile de dedesubtul flacarii indica puterea folosita
Reglarea încălzirii
Reglarea temperaturii apei de încălzire se efectuează apăsând pe
tastele 8.
Apăsând pe tastele + sau - se obţine o temperatură cuprinsă între
35°C şi 82°C (temperatură înaltă) sau între 20 şi 45°C (temperatură
joasă).
Valoarea aleasă este afişată printr-un semnal intermitent pe display.
Display
.
bar
Pe display apare:
- mod de funcţionare
- temperatura setată pe încălzire
- temperatura setată pe apă caldă menajeră
bar
Reglare temperaturii în circuitul sanitar
CLAS ONE WIFI
Temperatura apei menajere poate fi reglată apăsând tastele
2
, se
obţine o temperatură variabilă între 36°C şi 60°C. Valoarea aleasă
este afişată printr-un semnal intermitent pe display.
bar
/ 6
Reglare temperatură apă caldă menajeră
CLAS B ONE WIFI
2
Temperatura apei menajere poate fi reglată apăsând tastele
, se
obţine o temperatură variabilă între 40°C şi 65°C.
Valoarea aleasă este afişată printr-un semnal intermitent pe display.
Pentru a exclude prepararea de ACM, selectati modul de operare:
Numai incalzire.
Page 7
MANUAL DE UTILIZARE
ATENŢIE!!
MODELELE SYSTEM
FUNCŢIE ANTI LEGIONELA
Legionela este un tip de bacterie în formă de bastonaș,
care este prezentă în mod natural în apa de izvor. ”Boala
legionarilor” constă într-un anumit tip de pneumonie
cauzat de inhalarea vaporilor de apă ce conțin această
bacterie. În acest sens, trebuie să evitați perioade lungi
de stagnare a apei în boiler, care ar trebui așadar să e
folosit sau golit cel puțin o dată pe săptămână.
Standardul european CEN/TR 16355 oferă indicații
cu privire la buna practică ce trebuie adoptată pentru
a preveni proliferarea legionelei în apa potabilă; de
asemenea, în cazul în care există norme locale care
impun restricții ulterioare privind legionela, acestea ar
trebui să e aplicate.
Centralele CLAS B ONE WIFI folosesc o functie automata
de dezinfectare a apei din interior, ACTIVATA DIN
FABRICA.Aceasta functie va fi operabila ori de cate ori
centrala este alimentata electric, dar in orice caz la fiecare
30 zile, incalzind apa pana la 60 C timp de o ora .
INFORMATI UTILIZATORII DESPRE MODUL DE OPERARE AL
ACESTEI FUNCTII ASTFEL INCAT SA SE EVITE INCIDENTELE.
Temperatura din boiler scade gradual pana cand se ajunge
la temperatura setata pentru acm.
Cu functia activata, displayul va arata “Ab”
Întreruperea încălzirii
Pentru a întrerupe încălzirea, apăsaţi tasta MODE
dispare simbolul . Cu tasta MODE puteţi activa producţia de apă
caldă menajeră sau o puteţi pune în stand-by (o puteţi dezactiva).
În figura de mai jos, cazanul rămâne în stare de activitate numai
pentru producţia de apă caldă menajeră, indicând temperatura
reglată.
bar
Procedura de oprire
Pentru a opri cazanul apăsaţi tasta ON/OFF; pe display va apărea numai programul ales şi ceasul.
Functia anti-inghet este deja activa.
(3); de pe display
bar
Recomandam instalarea unei vane de amestec la iesirea de
acm din centrala pentru a evita arsurile cu apa fierbinte .
FUNCTIA ESTE DEZACTIVATA DACA CENTRALA ESTE NUMAI
IN MODUL INCALZIRE .
Functia este valabila numai pentru boilerul extern .
Pentru un tratament complet al intregii instalatii, contactati un
specialist .
Atenție: în timp de aparatul efectuează ciclul de
dezinfectare termică, temperatura ridicată a apei
poate provoca arsuri. Fiți atenți așadar la temperatura
apei înainte de baie sau de duș.
ATENŢIE!!
Pentru a opri definitiv cazanul, poziţionaţi întrerupătorul electric
extern pe OFF; displayul se va stinge.
Închideţi robinetul de gaz.
Functia anti-inghet nu e activa
/ 7
Page 8
MANUAL DE UTILIZARE

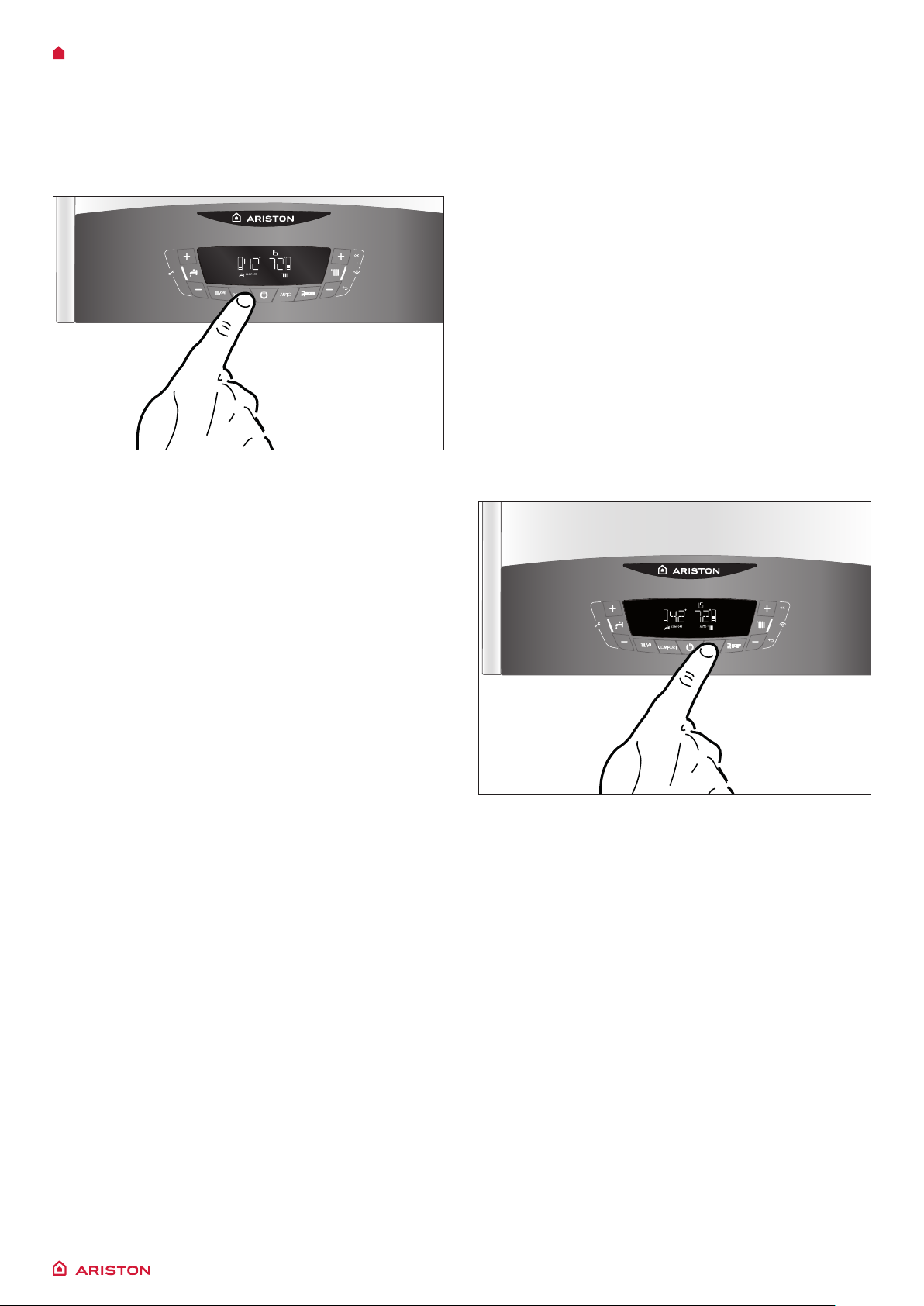

Funcţia COMFORT
Centrala permite reglarea nivelului de confort pentru ACM cu ajutorul
funcţiei confort. Această funcţie menţine schimbătorul secundar
(sau un boiler extern) cald, în perioada când cazanul este inactiv.
Funcţia se activează apăsând tasta COMFORT (4).
Cand functia este activata, textul COMFORT este afisat pe display
bar
Tasta Auto - Activare Termoreglare
Funcţia AUTO permite adaptarea funcţionării cazanului la condiţiile
ambientale externe şi la tipul de instalaţie care există.
Permite atingerea rapidă a unei temperaturi de confort, fără a risipi
inutil bani, energie sau eficienţă; în plus, reduce considerabil uzura
componentelor.
Pentru informaţii detaliate cu privire la dispozitivele care pot fi
racordate la cazan precum şi la programarea acestuia, în funcţie de
instalaţia pe care o aveţi, apelaţi un instalator calificat.
În cazanele obişnuite, temperatura apei în elementele de încălzire
este reglată la o valoare ridicată (70-80°C) , ceea ce garantează o
încălzire eficientă pe parcursul zilelor foarte friguroase, dar şi o
mare risipă de energie în zilele mai puţin reci (de ex toamna sau
primăvara). Acest lucru determină deci supraîncălzirea localurilor
după oprirea termostatului, care duce nu numai la o mare risipă de
curent, dar şi dăunează mediului înconjurător.
Noua funcţie AUTO “preia comanda” cazanului şi alege modalitatea
optimă de funcţionare în baza condiţiilor mediului, dispozitivelor
externe conectate, precum şi a performanţelor cerute (decide
constant puterea la care trebuie să funcţioneze cazanul în funcţie
de condiţiile mediului şi temperatura cerută în încăperi).
bar
/ 8
Page 9
MANUAL DE UTILIZARE
Condiţii de oprire a aparatului
Cazanul este protejat de funcţionarea necorespunzătoare prin placa
electronica ce execută anumite controale interne, care declanşează,
dacă este necesar, un dispozitiv de blocare, de siguranţă. În caz de
blocare, pe display-ul panoului de comandă este afişat un cod care
se referă la tipul de oprire şi la cauza care a generat oprirea.
Se pot verifica două tipuri de opriri.
Oprire de siguranţă
Această eroare este de tip “volatil” adică dispare
automat, imediat după încetarea cauzei care a
provocat oprirea.
Pe display apare intermitent mesajul
împreună cu codul anomaliei (de ex.
/
) și apare simbolul.
Imediat ce cauza a fost eliminată, centrala
bar
bar
porneşte din nou, reluându-şi funcţionarea
obişnuită.
În timp ce cazanul este în oprirea de siguranţă
puteţi să îl repuneţi în funcţiune, oprind şi repornind aparatul de la
tasta ON/OFF de pe panoul de comandă.
Dacă centrala semnalează oprirea de siguranţă şi după restartare,
opriţi centrala. Poziţionaţi întrerupătorul electric extern pe OFF,
închideţi robinetul de gaz şi apelaţi un instalator calificat.
Oprire de siguranţă din cauza presiunii
insuficiente a apei
bar
În caz de presiunii insuficiente în circuitul
de încălzire, cazanul va semnala oprirea de
siguranţă.
Pe display apare intermitent mesajul
bar
împreună cu codul anomaliei
Sistemul poate fi restabilit prin completarea cu
apă - vezi nota 1.
Dacă cererea de completare a nivelului este
frecventă, opriţi centrala, poziţionaţi întrerupătorul electric extern în
poziţia OFF, închideţi robinetul de gaz şi apelaţi un instalator calificat
pentru a verifica eventualele pierderi de apă.
bar
bar
bar
Important
If this shutdown occurs frequently, contact an authorised service
centre for assistance. For safety reasons, the boiler will allow
a maximum of 5 reset operations to take place in 15 minutes
(individual presses of the button).
If the shutdown is occasional or an isolated event, this is not
Necessarily a problem.
Tabel Erori care duc la Blocarea Funcţionării
Descriere
Text pe display
Display
Supratemperatura
Lipsa flacara
Circulaţie insuficientă
NOTA 1
PROCEDURA DE UMPLERE
RESTABILITI PRESIUNEA CORECTA
PRIN DESCHIDEREA ROBINETULUI DE
UMPLEREPOZITIONAT IN PARTEA DE JOS A
CAZANULUI APASATI PE BUTONUL MODE PENTRU 5
SECUNDE, DISPLAYUL VA AFISA PURGE AERISIRE
CAND MANOMETRU VA INDICA PRESIUNEA INTRE
0,6 SI 1,5 BAR, ASIGURATIVA CA ROBINETUL DE
UMPLERE ESTE INCHIS SI APASATI BUTONU MODE.
DISPLAYUL VA REVENI LA MODUL NORMAL DE
AFISAJ.
Blocarea funcţionării
Această eroare este de tip “nevolatil”, ceea ce înseamnă că nu dispare
nici după eliminarea cauzei care a determinat oprirea centralei.
Pe display clipeste
apare simbolul
.
si codul de eroare
În acest caz, cazanul nu reporneşte automat, dar va putea fi deblocat
prin apăsarea tastei
.
După câteva încercări de deblocare, dacă problema se repetă, este
necesar să intervină un instalator calificat.
,
e.g.
Err/501
si
Reumpleti instalatia
Eroare placa electronica
Eroare placa electronica
Eroare placa electronica
Antigel (Anti-îngheţ)
Centrala este prevăzută cu o protecţie împotriva îngheţului care se bazează
pe controlul temperaturii de tur a centralei: dacă această temperatura
coboară sub 8°C se activează pompa de recirculare (circulaţia în instalaţia
de încălzire) timp de 2 minute.
După două minute de circulaţie placa electronică verifică următoarele:
a - dacă temperatura de tur este > de 8°C, pompa se opreşte;
b - dacă temperatura de tur este > 3°C şi < de 8°C, pompa se activează pen-
tru încă 2 minute;
c - dacă temperatura de tur este < de 3°C se aprinde arzătorul (pe mod
încălzire la putere minimă) până ce ajunge la temperatura de 33°C.
Odată atinsă această temperatură arzătorul se stinge şi pompa de recirculare continuă să funcţioneze pentru încă două minute.
Este posibilă funcţionarea continuă a pompei de recirculare cu ajutorul pa-
rametrului P din Meniul de reglări
Protecţia anti - îngheţ se activează doar dacă centrala este în perfectă stare
de funcţionare:
- dacă presiunea în instalaţie este suficientă;
- dacă centrala este alimentată la curent electric
;
- dacă gazul este furnizat.
/ 9
Page 10
MANUAL DE UTILIZARE
Eliminarea si reciclarea cazanului .
Produsele noastre sunt proiectate si fabricate pentru cea mai mare
a componentelor din materiale reciclabile Cazanul si accesoriile
sale trebuie eliminate in mod corespunzator si materialele diferite
diferentiate, acolo unde este posibil.
Ambalajul utilizat pentru transportul cazanului trebuie eliminat de
instalator/dealer.
ATENTIE :
Reciclarea si eliminarea cazanului si a accesoriilor trebuie facuta
conform normelor si reglemantarilor in vigoare .
ACEST PRODUS ESTE
CONFORM CU DIRECTIVA
EU 2012/19/EU
Simbolul de container barat, aflat pe aparat, indică
faptul că produsul, la încheierea duratei sale de viaţă,
trebuie să fie colectat separat de deşeurile casnice,
trebuie să fie predat la un centru de colectare diferenţiată pentru
aparatele electrice şi electronice sau predat agentului de vânzare în
momentul cumpărării unui nou aparat echivalent.
Utilizatorul are responsabilitatea să încredinţeze aparatul scos din uz
la un centru de colectare autorizat.
Colectarea diferenţiată a aparatelor - realizată în vederea reciclării,
tratării sau eliminării lor - în mod compatibil cu mediul înconjurător
contribuie la limitarea posibilelor efecte negative asupra mediului
înconjurător şi a sănătăţii, favorizând reciclarea materialelor din care
este compus produsul.
Pentru informaţii mai detaliate privind sistemele de colectare
disponibile, adresaţi-vă serviciului local de eliminare a deşeurilor sau
magazinului în care l-aţi cumpărat.
Schimbarea tipului de gaz
Aceasta centrala a fost proiectata sa lucreze cu diferite
tipuri de gaz .
Aceasta operatie trebuie executata de personal calificat .
CONFIGURARE WIFI MENIU DE CONECTIVITATE
c
bar
b
a
d
a - Apăsaţi simultan tastele „+” și „-” pentru a accesa meniul
CONECTIVITATE.
b - Apăsaţi tastele «+» și «-» pentru a naviga prin meniu.
C - Apăsaţi tasta OK pentru a confirma
d - Apăsaţi tasta Înapoi pentru a reveni.
Simbol WIFI
- simbol inexistent:
WIFI dezactivat sau neconfigurat
- simbolul clipește încet:
AP deschis
- simbolul clipește rapid:
conexiune la router în curs / conexiune nereușită
- simbolul clipește de două ori + pauză:
conectat la router
conectat la router și internet
- simbol fix:
conectat la router, internet și cloud
Întreţinere
Întreţinerea(verificarea, revizia) este obligatorie prin
lege şi este esenţială pentru siguranţa, buna funcţionare
şi durata centralei.
La fiecare 24 de luni este obligatorie efectuarea analizei
gazelor arse (combustiei) pentru a controla randamentul şi emisiile de substanţe poluante.( conform PT-A1).
Toate aceste operaţiuni sunt înscrise în livretul aparatului.
/ 10
Page 11
MANUAL DE UTILIZARE
CONFIGURARE WIFI - MENIU CONECTIVITATE
Apăsaţi simultan tastele „+” și „-” pentru a accesa meniul
CONECTIVITATE.
b
Apăsaţi butonul + (b)
bar
d
Abilitazione/
Disattivazione connettività
Activare/dezactivare retea WI-FI
pe centrala
OK
c
Notă: elementul
de meniu „AP”
apare numai dacă
reţeaua WI-FI este
setată la ON.
(c)
Afișajul arată WIFI
a
Wi-Fi activat
Wi-Fi dezactivat
Un „ACCESS POINT” este deschis pentru
conectaţi centrala la internet.
CONTINUAŢI AȘA CUM ESTE INDICAT PE QUICK
START GUIDE.
OK
(c)
Display-ul revine la
ecranul anterior
OK
(c)
Conexiunea la reteaua locală efectuata
cu succes
Configurare esuata
va rugam repetati
procedura.
Apăsaţi butonul + (b)
Apăsaţi butonul + (b)
Apăsaţi butonul + (b)
Nr serie
Revenire la setarile din fabrica
Temperatura
exterioară de
pe internet
OK
(c)
OK
(c)
OK
(c)
Numărul de serie apare
secvenţial
Configuraţia Wi-Fi, statisticile de
consum și potrivirea produsului
din contul clientului sunt șterse
Vremea pe
internet este
activată
OK
Display-ul revine la ecranul anterior
(c)
OK
Display-ul revine la ecranul anterior
(c)
Display-ul revine la
ecranul anterior
Display-ul revine la
ecranul anterior
PROCEDURA DE RESETARE
1 - Apăsaţi + (c) și - (d) împreună (2 sec) pentru a
accesa meniul de conectivitate;
2 - Apăsaţi - (b) pentru a naviga în meniu și
selectaţi RESET;
3 - Apăsaţi butonul (c) OK pentru a intra în
elementul de meniu restaurare;
4 - Selectaţi „OKRES” și apăsaţi butonul (c) OK
pentru a reseta și reconfigura WI-fi.
/ 11
Page 12
Ariston Thermo Romania SRL
Polona Business Center, Strada Polonă nr. 68-72
Etaj 1, Sector 1, Cod Poștal 010505, București
Telefon: 004021-2319521
Fax : 004021-2319510
e-mail: [email protected]
www.ariston.com/ro
ariston.com/ro
420011263900 - Rev. 00 - 062022
Loading...
