Manual de servicio

LAVADORA EVOII

Idioma Fecha/Edición Página

E 03-05-19/01 1-62

Merloni

Elettrodomestici

Índice

1 LAVADORA EVOII (LCD)

1.1 TABLERO DE CONTROL 4

1.2 SELECTOR DE PROGRAMAS 5

1.3 PANTALLA 5

1.4 Lógica de funcionamiento 6

1.5 Personalizaciones y opciones 6

2 LAVADORA EVOII (LED)

2.1 TABLERO DE CONTROL 8

2.2 SELECTOR DE PROGRAMAS 9

2.3 Lógica de funcionamiento 9

2.4 Personalizaciones y opciones 9

2.5 CUBETA DEL DETERGENTE 11

2.6 PROGRAMAS ESPECIALES 12

4

8

2.7 CICLOS DE LAVADO - Temperaturas, rev/min, cantidad de agua 13

2.8 FASES ESPECIALES 21

2.9 USO DE LEJÍA21

2.10 TARJETA ELECTRÓNICA 22

3 DESMONTAJE Y SUSTITUCIÓN DE LOS COMPONENTES

3.1 Cubierta superior 31

3.2 Micro-retardador 31

3.3 Tablero de control 32

3.4 Selector de programas 34

3.5 Contrapeso superior 35

3.6 Contrapeso frontal 35

3.7 Polea conducida 36

3.8 Motor 37

31

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 2-62

Merloni

Elettrodomestici

3.9 Sonda de temperatura 39

3.10 Bomba de desagüe39

3.11 Amortiguadores 40

4 NUEVOS COMPONENTES DE LOS MODELOS AVD Y AVL

41

4.1 Junta de la puerta 41

4.2 Tubo con mecanismo OKO 48

4.3 Tubo de desagüe49

4.4 Motor trifásico 50

4.5 Bloqueo de la puerta Easy door 51

4.6 Conexionado 53

4.7 Filtro con cable integrado 54

5 ESQUEMAS ELÉCTRICOS LVB

56

5.1 ESQUEMAS ELÉCTRICOS LVB MOTOR COLECTOR 56

5.2 ESQUEMAS ELÉCTRICOS LVB MOTOR TRIFÁSICO 59

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 3-62

Merloni

Elettrodomestici

1 LAVADORA EVOII (LCD)

1.1 TABLERO DE CONTROL

Stand-by (reposo)

Start/Reset (iniciar/anular programas)

Mode (modo)

Select (seleccionar)

Ajuste de la temperatura
Regulación del centrifugado

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 4-62

Merloni

Elettrodomestici

1.2 SELECTOR DE PROGRAMAS

Sector Sintéticos

Diario

Sector Delicados

1.3 PANTALLA

Aclarado suave

Aclarado

Sector Algodón

Desagüe

Centrifugado suave

Centrifugado

Manual de servicio

LAVADORA EVOII

Delay Timer
(arranque
diferido)

Lejía Lavado Color

Fácil plancha Aclarado Sintéticos
Super Wash

(lavado
intensivo)

Rápido Seda

Extra-aclarado

Secado

Prelavado Algodón

Centrifugado Lana

Piloto puerta
bloqueada

Idioma Fecha/EdiciónPágina

E 03-05-19/0 5-62

Merloni

Elettrodomestici

1.4 Lógica de funcionamiento

Inicio de un programa

Cierre la puerta.
Encienda la máquina pulsando la tecla STAND-BY (símbolo ), el piloto de

bloqueo de la puerta parpadea a una frecuencia de 1 Hz.
Seleccione el programa deseado con el selector correspondiente.
En pantalla aparece el tiempo calculado para dicho programa.
Para comenzar el ciclo, pulse ST ART/RESET (símbolo ). Para anular el ciclo

programado, mantenga presionada durante dos segundos la tecla
START/RESET (símbolo ).

1.5 Personalizaciones y opciones

Modificación de la temperatura

Pulsando la tecla de temperatura (símbolo ) en pantalla aparece la
temperatura máxima que admite el programa escogido. Para reducirla, pulse
repetidamente la tecla de temperatura (símbolo ).

OFF indica el lavado en frío.

Modificación del centrifugado

Pulsando la tecla de centrifugado (símbolo ) en pantalla aparece la
velocidad máxima de centrifugado que admite el programa escogido. Para
reducirla, pulse repetidamente la tecla de centrifugado (símbolo ).

OFF indica que el centrifugado está excluido.

1.5.1 Selección de las opciones

Pulse la tecla de modo (símbolo ) para seleccionar la opción deseada. El
símbolo y la opción parpadean. Pulse la tecla de selección (símbolo ) para
elegir la opción. Alrededor del símbolo aparece un recuadro.

Opción Delay Timer (arranque diferido)

Permite postergar el arranque de la máquina hasta 24 horas: pulse varias veces la
tecla hasta que en pantalla aparezca el tiempo de retardo deseado.

OFF indica que no hay ningún retardo.

Manual de servicio

LAVADORA EVOII

Opción Lejía

Se aconseja utilizarlo para eliminar manchas muy resistentes. Para activarlo,
pulse la tecla hasta que aparezca la palabra ON.

Recuerde verter lejía en el recipiente específico.

Nota:

no es compatible con la opción

Fácil plancha

.

Idioma Fecha/EdiciónPágina

E 03-05-19/0 6-62

Merloni

Elettrodomestici

Opción Fácil plancha

Reduce las arrugas en las prendas facilitando el planchado.
Para activarla, pulse la tecla hasta que aparezca la palabra ON.
En los programas de Algodón, Seda y Aclarado suave, el lavado se

interrumpe dejando las prendas en remojo; el símbolo parpadea.
Pulse la tecla Start/Reset para completar el ciclo.
Si desea expulsar el agua, ponga el centrifugado en OFF y pulse la tecla

Start/Reset .

Nota:

no es compatible con la opción

Opción Super Wash

Esta opción permite obtener un lavado impecable, con las prendas mucho
más blancas que en el actual estándar de lavado en Clase A.

Para activarla, pulse la tecla hasta que aparezca la palabra ON.

Lejía

.

Nota:

no es compatible con la opción

Rápido

.

Opción Rápido

Esta opción reduce la duración del lavado en un 30%.
Para activarla, pulse la tecla hasta que desaparezca la palabra ON.

Nota:

no es compatible con la opción

Super Wash

.

Opción Extra-aclarado

Para obtener aclarados a fondo. Se aconseja utilizarla cuando la lavadora se
emplea con plena carga y con una cantidad elevada de detergente.

Para activarla, pulse la tecla hasta que aparezca la palabra ON.

Opción Secado

Esta opción no está disponible.

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 7-62

Merloni

Elettrodomestici

2 LAVADORA EVOII (LED)

2.1 TABLERO DE CONTROL

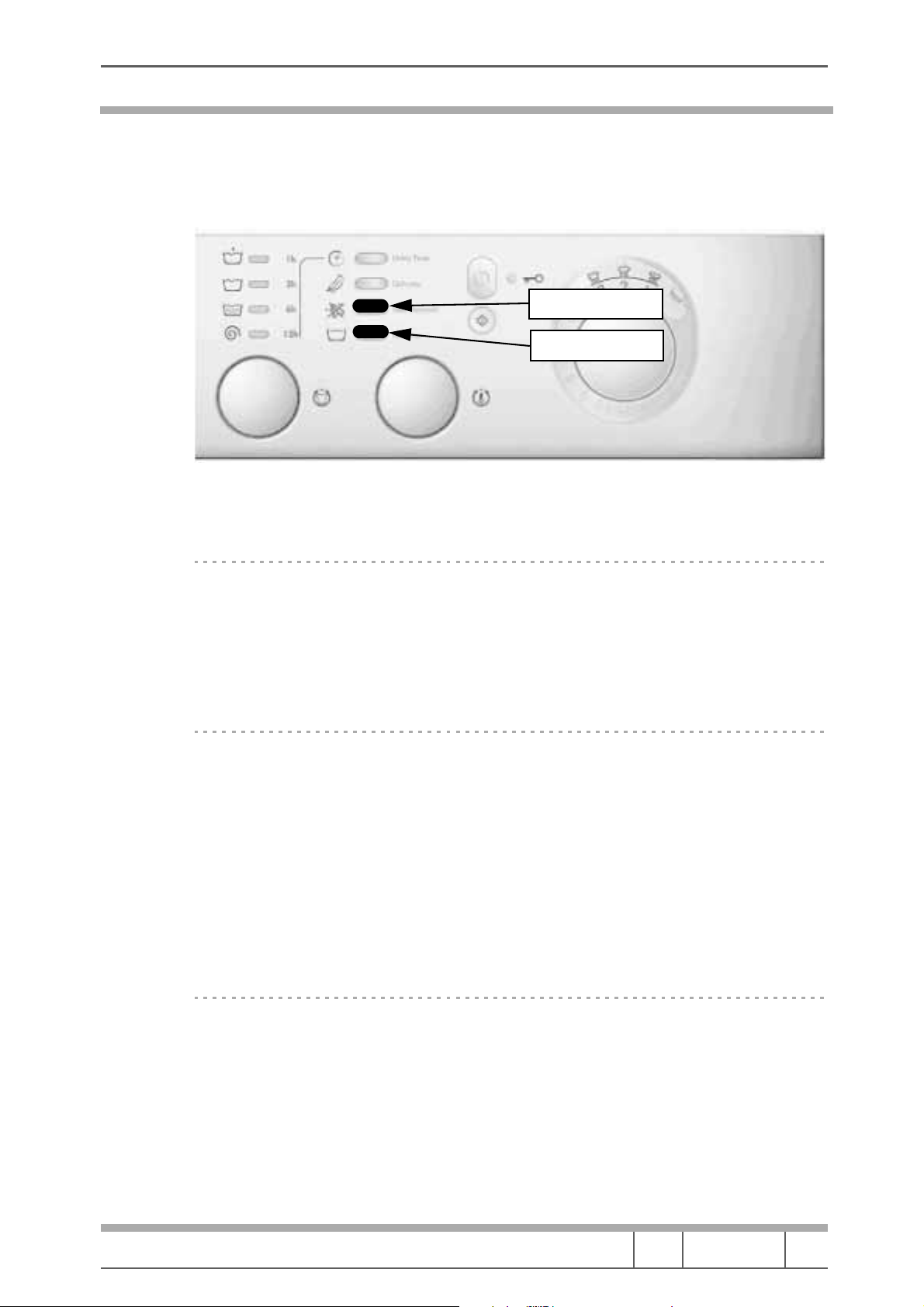

Stand-By (reposo) Prelavado

Start/Reset (iniciar/anular
programas)

Ajuste de la temperatura Aclarado

Ajuste del centrifugado Centrifugado

Delay Timer (arranque diferido) Piloto de puerta bloqueada

Extra-aclarado

Lejía

Fácil plancha

Lavado

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 8-62

Merloni

Elettrodomestici

2.2 SELECTOR DE PROGRAMAS

Sector Sintéticos

Diario

Sector Delicados

Aclarado suave

2.3 Lógica de funcionamiento

Inicio de un programa

Cierre la puerta.
Encienda la máquina pulsando la tecla STAND-BY (símbolo ), el piloto de

bloqueo de la puerta parpadea a una frecuencia de 1 Hz.
Seleccione el programa deseado con el selector correspondiente.
Para comenzar el ciclo, pulse START/RESET (símbolo ).
Para anular el ciclo programado, mantenga presionada durante dos segundos

la tecla START/RESET (símbolo ).

Aclarado

Sector Algodón

Desagüe

Centrifugado suave

Centrifugado

2.4 Personalizaciones y opciones

Manual de servicio

LAVADORA EVOII

Modificación de la temperatura

Gire el selector

para especificar la temperatura de lavado indicada en la
tabla de programas. También es posible utilizar temperaturas más bajas, hasta
llegar al lavado en frío ( ).

Modificación del centrifugado

Con el mando

es posible excluir el centrifugado (seleccionando el símbolo

) o reducir la velocidad de centrifugado del programa seleccionado. Las

velocidades máximas para los cuatro tipos de tejidos son:

Idioma Fecha/EdiciónPágina

E 03-05-19/0 9-62

Merloni

Elettrodomestici

Tejido Velocidad

Algodón 1200 r/min
Sintéticos 800 r/min
Lana 600 r/min
Seda no

En todos los casos, la máquina primero distribuye la carga a baja velocidad.

2.4.1 Opciones

Hay diversas opciones que permiten realizar siempre el lavado más
apropiado.

Opción Delay Timer (arranque diferido)

Con la tecla
horas (según el modelo de LVB): púlsela varias veces hasta que aparezca el
retraso deseado.

A la primera presión de la tecla
A la segunda presión de la tecla

piloto (2 h).
A la tercera presión de la tecla
A la cuarta presión de la tecla

(12 h).
A la quinta presión de la tecla la función se desactiva y los pilotos se

apagan.

se puede demorar el arranque de la máquina de una a doce

se enciende el primer piloto (1 h).

se enciende también el segundo

se enciende también el tercer piloto (6 h).

se enciende también el cuarto piloto

Opción Extra-aclarado

Con la tecla
para tejidos de algodón y sintéticos. Se aconseja utilizar esta función cuando
la lavadora se emplea con plena carga y con una cantidad elevada de
detergente.

se puede aumentar el número de aclarados en los programas

Opción Lejía

Pulsando la tecla
eficacia de los aditivos líquidos para eliminar las manchas más resistentes.

Si se utiliza esta función no es posible realizar el prelavado.

se puede realizar un lavado más intenso, optimizando la

Manual de servicio

LAVADORA EVOII

Opción Fácil plancha

Pulsando la tecla
resulta más fácil.

Puede emplearse con los programas 3-5 (Algodón), 6-7-8 (Sintéticos) y 11
(Delicados).

En los programas 6, 7, 8 y-11 el ciclo de lavado se interrumpe y la ropa
queda en remojo.

se disminuyen las arrugas de la ropa y el planchado

Idioma Fecha/EdiciónPágina

E 03-05-19/0 10-62

Merloni

Elettrodomestici

Pulse la tecla Start/Reset para completare el ciclo.

Nota:

las opciones seleccionadas se indican con el encendido de la tecla correspondiente.
Si la luz de la tecla parpadea, significa que la opción respectiva no está disponible.

¿Qué indican los pilotos?

Si se ha activado la función Delay Timer, se apagan progresivamente hasta
que empieza el ciclo de lavado:

1 h
2 h
6 h
12 h

Durante el ciclo de lavado se encienden progresivamente para indicar su
avance:

Prelavado
Lavado
Aclarado
Centrifugado

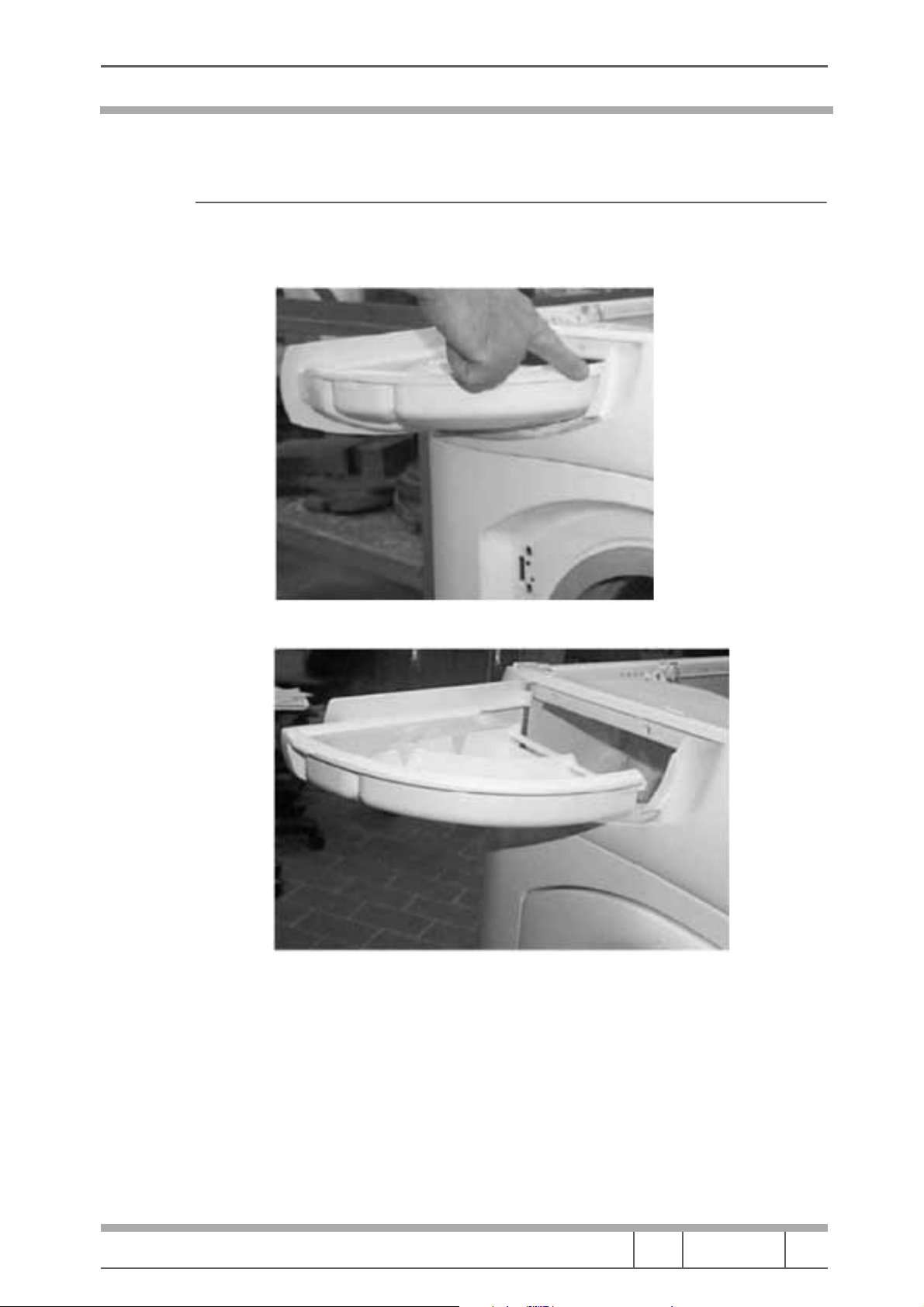

2.5 CUBETA DEL DETERGENTE

Para abrir la cubeta del detergente, gírelo hacia fuera. Vierta el detergente y el
aditivo deseado en las cantidades indicadas por los respectivos fabricantes.

Manual de servicio

LAVADORA EVOII

Compartimento 1

Detergente para prelavado (polvo)

Compartimento 2

Detergente para lavado (polvo o líquido)

Compartimento 3

Suavizantes

Idioma Fecha/EdiciónPágina

E 03-05-19/0 11-62

Merloni

Elettrodomestici

Compartimento 4

Lejía normal o delicada

Para extraer la cubeta del detergente, levántelo y tire de él hacia fuera.

2.6 PROGRAMAS ESPECIALES

Clase A a 40°C

Su lavadora tiene un programa especial que permite obtener excelentes
resultados incluso a bajas temperaturas. Con el programa 4 a 40°C se
obtienen los mismos resultados que normalmente se consiguen a 60°C,
gracias a la acción de la lavadora y a la mayor duración del lavado.

Lavado diario

Su lavadora tiene un programa específico para lavar rápidamente la ropa poco
sucia. Con el programa 9 a 30°C es posible lavar juntos tejidos de distintos
tipos (menos lana y seda) con una carga de hasta 3 kg. Este programa ahorra
tiempo y emergía porque dura solamente unos 30 minutos.

UTILIZAR DETERGENTE LÍQUIDO.

SE ACONSEJA

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 12-62

Merloni

Elettrodomestici

2.7 CICLOS DE LAVADO - Temperaturas, rev/min, cantidad de agua

Ciclo 5 kg ALGODÓN 60°

N° de

fase

1 Precarga
2 Obturación Bomba ON durante 2" no no sí 2"

3 Pausa Pausa no no si 30"
4 Empapado

5 Calienta a 30°C Calentamiento a 30°C
6 Calienta a 40°C Calentamiento a 40°C 25 r/min 5" on 7" off sí - 40°C no variable
7 Biodinámico
8 Calienta a 50°C Calentamiento a 50°C 40 r/min 12" on 3" off sí - 50°C sí variable

9 Biodinámico
10 Calienta a 53°C Calentamiento a 53°C 40 r/min 12" on 3" off sí - 53°C sí variable
11 Mecánico
12 Desagüe + centr. no sí 5' aprox.

13 Carga 1° nivel LAV Carga desde EV LAV
14 Carga suplementaria Carga aprox. 12 l 55 r/min 5" off 7" on no sí variable

15 Desagüe + centr. no sí 4' aprox.
16 Carga 1° nivel SUAV Carga desde EV SUAV
17 Carga suplementaria Carga aprox. 12 l 55 r/min 5" off 7" on no sí variable

18 Desagüe + centr. no sí 90"
19 Separación de prendas 25 r/min 5" on 7" off no sí 90"
20 Desagüe + centr. no sí 6'
21 Separación de prendas 25 r/min 5" on 7" off no sí variable

Denominación Descripción Movimiento Calentamiento

Carga por tiempo aprox.
3 l

Fase de absorción de
agua de la carga

Movimiento cesta para
recuperación detergente

Movimiento cesta para
recuperación detergente

Movimiento para lavado
mecánico

ACLARADOS

25 r/min 5" on 5" off +

25 r/min 5" on 5" off +

25 r/min 5" on 5" off +

25 r/min 5" on 5" off +

no no no 25"

10" on 5" off

10" on 5" off

40 r/min 12" on 3" off no si 4'

40 r/min 12" on 3" off no si 2'

40 r/min 12" on 3" off no sí 30"

10" on 5" off

10" on 5" off

no no 90"

sí - 30°C no variable

no

no sí 3'

Puerta

bloqueada

sí

Duración

90"

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 13-62

Merloni

Elettrodomestici

Ciclo 5 kg ALGODÓN 90°

N° de

fase

1 Precarga

2 Obturación Bomba ON durante 2" no no sí 2"

3 Pausa Pausa no no sí 30"

4 Empapado

5 Calienta a 30°C Calentamiento a 30°C

6 Calienta a 40°C Calentamiento a 40°C 25 r/min 5" on 7" off sí - 40°C no variable

7 Biodinámico

8 Calienta a 50°C Calentamiento a 50°C 40 r/min 12" on 3" off sí - 50°C sí variable

9 Biodinámico
10 Calienta a 70°C Calentamiento a 70°C 40 r/min 12" on 3" off sí - 70°C sí variable

11 Calienta a 80°C Calentamiento a 80°C no sí - 80°C sí variable
12 Mecánico
13 Desagüe + centr. no sí 5' aprox.

14 Carga 1° nivel LAV Carga desde EV LAV
15 Carga suplementaria Carga aprox. 12 l 55 r/min 5" off 7" on no sí 3'

16 Desagüe + centr. no sí 4' aprox.
17 Carga 1° nivel SUAV Carga desde EV SUAV
18 Carga suplementaria Carga aprox. 12 l 55 r/min 5" off 7" on no sí 3"

19 Desagüe + centr. no sí 90"
20
21 Desagüe + centr. no sí 6'
22

Denominación Descripción Movimiento Calentamiento

Separación de
prendas

Separación de
prendas

Carga por tiempo aprox.
3 l

Fase de absorción de
agua de la carga

Movimiento cesta para
recuperación detergente

Movimiento cesta para
recuperación detergente

Movimiento para lavado
mecánico

25 r/min 5" on 5" off + 10"

25 r/min 5" on 5" off + 10"

ACLARADOS

25 r/min 5" on 5" off + 10"

25 r/min 5" on 5" off + 10"

no no no 25"

on 5" off

on 5" off

40 r/min 12" on 3" off no si 4'

40 r/min 12" on 3" off no si 5'

40 r/min 12" on 3" off no sí 15'

on 5" off

on 5" off

25 r/min 5" on 7" off no sí 90"

25 r/min 5" on 7" off no sí variable

sí - 30°C no variable

no no 90"

no

no sí 90"

Puerta

bloqueada

sí

Duración

90"

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 14-62

Merloni

Elettrodomestici

Ciclo 5 kg ALGODÓN 40°

N° de

fase

1 Precarga

2 Obturación Bomba ON durante 2" no no sí 2"

3 Pausa Pausa no no sí 30"

4 Empapado

5 Calienta a 30°C Calentamiento a 30°C

6 Calienta a 40°C Calentamiento a 40°C 25 r/min 5" on 7" off sí - 40°C no variable

7 Biodinámico

8 Calienta a 44°C Calentamiento a 44°C 40 r/min 12" on 3" off sí - 44°C sí variable

9 Mecánico
10 Desagüe + centr. no sí 5' aprox.

11 Carga 1° nivel LAV Carga desde EV LAV
12 Carga suplementaria Carga aprox. 12 l 55 r/min 5" off 7" on no sí 3'

13 Desagüe + centr. no sí 4' aprox.
14 Carga 1° nivel SUAV Carga desde EV SUAV
15 Carga suplementaria Carga aprox. 12 l 55 r/min 5" off 7" on no sí 3'

16 Desagüe + centr. no sí 90"
17
18 Desagüe + centr. no sí 6'
19

Denominación Descripción Movimiento Calentamiento

Separación de
prendas

Separación de
prendas

Carga por tiempo aprox.
3 l

Fase de absorción de
agua de la carga

Movimiento cesta para
recuperación detergente

Movimiento para lavado
mecánico

25 r/min 5" on 5" off +

25 r/min 5" on 5" off +

ACLARADOS

25 r/min 5" on 5" off +

25 r/min 5" on 5" off +

no no no 25"

10" on 5" off

10" on 5" off

40 r/min 12" on 3" off no si 5'

40 r/min 12" on 3" off no sí 15'

10" on 5" off

10" on 5" off

25 r/min 5" on 7" off no sí 90"

25 r/min 5" on 7" off no sí variable

sí - 30°C no variable

no no 90"

no

no sí 90'

Puerta

bloqueada

sí

Duración

90"

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 15-62

Merloni

Elettrodomestici

A 40° @ 60°

N° de

fase

1 Precarga

2 Obturación Bomba ON durante 2" no no sí 2"

3 Pausa Pausa no no sí 30"

4 Empapado

5 Calienta a 30°C Calentamiento a 30°C

6 Calienta a 40°C Calentamiento a 40°C 25 r/min 5" on 7" off sí - 40°C no variable

7 Biodinámico

8 Calienta a 44°C Calentamiento a 44°C 40 r/min 12" on 3" off sí - 44°C sí variable

9 Mecánico
10 Calienta a 45°C Calentamiento a 45°C 40 r/min 12" on 3" off sí - 45°C sí variable
11 Mecánico
12 Calienta a 46°C Calentamiento a 46°C 40 r/min 12" on 3" off sí - 46°C sí variable
13 Mecánico
14 Desagüe + centr. no sí 5' aprox.

15 Carga 1° nivel LAV Carga desde EV LAV
16 Carga suplementaria Carga aprox. 12 l 55 r/min 5" off 7" on no sí 3'

17 Desagüe + centr. no sí 4' aprox.
18 Carga 1° nivel SUAV Carga desde EV SUAV
19 Carga suplementaria Carga aprox. 12 l 55 r/min 5" off 7" on no sí 3'

20 Desagüe + centr. no sí 90"
21
22 Desagüe + centr. no sí 6'
23

Denominación Descripción Movimiento Calentamiento

Separación de
prendas

Separación de
prendas

Carga por tiempo aprox.
3 l

Fase de absorción de
agua de la carga

Movimiento cesta para
recuperación detergente

Movimiento para lavado
mecánico

Movimiento para lavado
mecánico

Movimiento para lavado
mecánico

25 r/min 5" on 5" off + 10"

25 r/min 5" on 5" off + 10"

ACLARADOS

25 r/min 5" on 5" off + 10"

25 r/min 5" on 5" off + 10"

no no no 25"

on 5" off

on 5" off

40 r/min 12" on 3" off no si 10'

40 r/min 12" on 3" off no sí 8'

40 r/min 12" on 3" off no sí 8"

40 r/min 12" on 3" off no sí 25"

on 5" off

on 5" off

25 r/min 5" on 7" off no sí 90"

25 r/min 5" on 7" off no sí variable

sí - 30°C no variable

no no 90"

no

no sí 90"

Puerta

bloqueada

sí

Duración

90"

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 16-62

Merloni

Elettrodomestici

SINTÉTICOS 60°

N° de

fase

1 Precarga Carga por tiempo aprox. 3 l no no no 25"

2 Obturación Bomba ON durante 2" no no sí 2"

3 Pausa Pausa no no sí 30"

4 Empapado

5 Calienta a 30°C Calentamiento a 30°C

6 Calienta a 40°C Calentamiento a 40°C 25 r/min 5" on 7" off sí - 40°C no variable

7 Calienta a 53°C Calentamiento a 53°C 40 r/min 12" on 3" off sí - 53°C sí variable

8 Mecánico

9 Calienta a 56°C Calentamiento a 56°C 40 r/min 12" on 3" off sí - 56°C sí variable
10 Mecánico
11 Desagüe + centr. no sí 5' aprox.

12 Carga 1° nivel LAV Carga desde EV LAV
13 Carga suplementaria Carga aprox. 10 l 25 r/min 5" off 7" on no sí 3'

14 Desagüe + centr. no sí 4' aprox.
15 Carga 1° nivel SUAV Carga desde EV SUAV
16 Carga suplementaria Carga aprox. 10 l 25 r/min 5" off 7" on no sí 3'

17 Desagüe + centr. no sí 90"
18
19 Desagüe + centr. no sí 6'
20

Denominación Descripción Movimiento Calentamiento

Fase de absorción de agua
de la carga

Movimiento para lavado
mecánico

Movimiento para lavado
mecánico

Separación de
prendas

Separación de
prendas

25 r/min 5" on 5" off +

10" on 5" off

25 r/min 5" on 5" off +

10" on 5" off

40 r/min 12" on 3" off no sí 10'

40 r/min 12" on 3" off no sí 20'

ACLARADOS

25 r/min 5" on 5" off +

10" on 5" off

25 r/min 5" on 5" off +

10" on 5" off

25 r/min 5" on 7" off no sí 90"

25 r/min 5" on 7" off no sí variable

sí - 30°C no variable

no no 90"

no

no sí 90"

Puerta

bloqueada

sí

Duración

90"

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 17-62

Merloni

Elettrodomestici

SINTÉTICOS 40°

N° de

fase

1 Precarga Carga por tiempo aprox. 3 l no no no 25"

2 Obturación Bomba ON durante 2" no no sí 2"

3 Pausa Pausa no no sí 30"

4 Empapado

5 Calienta a 30°C Calentamiento a 30°C

6 Calienta a 40°C Calentamiento a 40°C 25 r/min 5" on 7" off sí - 40°C no variable

7 Mecánico

8 Calienta a 43°C Calentamiento a 43°C 40 r/min 12" on 3" off sí - 43°C sí variable

9 Mecánico
10 Desagüe + centr. no sí 5' aprox.

11 Carga 1° nivel LAV Carga desde EV LAV
12 Carga suplementaria Carga aprox. 10 l 55 r/min 5" off 7" on no sí 3'

13 Desagüe + centr. no sí 4' aprox.
14 Carga 1° nivel SUAV Carga desde EV SUAV
15 Carga suplementaria Carga aprox. 10 l 25 r/min 5" off 7" on no sí 3'

16 Desagüe + centr. no sí 90"
17
18 Desagüe + centr. no sí 6'
19

Denominación Descripción Movimiento Calentamiento

Fase de absorción de agua
de la carga

Movimiento para lavado
mecánico

Movimiento para lavado
mecánico

Separación de
prendas

Separación de
prendas

25 r/min 5" on 5" off +

10" on 5" off

25 r/min 5" on 5" off +

10" on 5" off

40 r/min 12" on 3" off no sí 10'

40 r/min 12" on 3" off no sí 15'

ACLARADOS

25 r/min 5" on 5" off +

10" on 5" off

25 r/min 5" on 5" off +

10" on 5" off

25 r/min 5" on 7" off no sí 90"

25 r/min 5" on 7" off no sí variable

sí - 30°C no variable

no no 90"

no

no sí 90"

Puerta

bloqueada

sí

Duración

90"

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 18-62

Merloni

Elettrodomestici

DIARIO 30°

N° de

fase

1 Precarga Carga por tiempo aprox. 3 l no no si 25"

2 Obturación Bomba ON durante 2" no no sí 2"

3 Pausa Pausa no no sí 30"

4 Carga 1° nivel Carga de agua

5 Calienta a 30°C Calentamiento a 30°C

6 Mueve 25 r/min 5" on 7" off no si

7 Mecánico

8 Desagüe + centr. no sí 5' aprox.

9 Carga 1° nivel LAV Carga desde EV LAV

10 Carga suplementaria Carga aprox. 10 l
11 Desagüe + centr. no sí 4' aprox.
12 Carga 1° nivel SUAV Carga desde EV SUAV

13 Carga suplementaria Carga aprox. 10 l
14 Desagüe + centr. no sí 90"

Denominación Descripción Movimiento Calentamiento

Movimiento para lavado
mecánico

25 r/min 5" on 5" off +

10" on 5" off

25 r/min 5" on 5" off +

10" on 5" off

40 r/min 12" on 3" off no sí 5'

ACLARADOS

25 r/min 5" on 5" off +

10" on 5" off

25 r/min 5" on 5" off +

10" on 5" off

25 r/min 5" on 5" off +

10" on 5" off

25 r/min 5" on 5" off +

10" on 5" off

no si

sí - 30°C si

no

no sí 2'

no sí variable

no sí 2'

Puerta

bloqueada

sí cuando

T>45°C

Duración

variable

9"

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 19-62

Merloni

Elettrodomestici

SEDA 30°

N° de

fase

1 Precarga

2 Obturación Bomba ON durante 2" no no sí 2"

3 Pausa Pausa no no sí 30"

4 Carga 1° nivel Carga de agua no no si variable

5 Carga suplementaria Carga aprox. 18 l

6 Calienta a 28°C Calentamiento a 28°C 25 r/min 4" on 56" off sí - 28°C si variable

7 Mecánico

8 Desagüe no sí variable

9 Carga 1° nivel LAV Carga desde EV LAV
10 Carga suplementaria Carga aprox. 18 l 55 r/min 5" off 7" on no sí 4'

11 Desagüe no sí variable
12 Carga 1° nivel SUAV Carga desde EV SUAV
13 Carga suplementaria Carga aprox. 18 l 55 r/min 5" off 7" on no sí 4'

14 Desagüe no sí variable
15 Carga 1° nivel SUAV Carga desde EV SUAV 25 r/min 5" on 7" off no sí variable
16 Carga suplementaria Carga aprox. 18 l no sí 4'
17 Desagüe 25 r/min 5" on 7" off no sí variable

Denominación Descripción Movimiento Calentamiento

Carga por tiempo aprox.
3 l

Movimiento para lavado
mecánico

25 r/min 5" on 5" off + 10"

25 r/min 5" on 5" off + 10"

ACLARADOS

25 r/min 5" on 5" off + 10"

25 r/min 5" on 5" off + 10"

no no si 25"

on 5" off

on 5" off

on 5" off

on 5" off

no sí 4'

no sí 12'

no sí variable

no sí variable

Puerta

bloqueada

Duración

TEMPERATURAS NCT

T (C°)

Agua agitada

25°C 19600 20400
30°C 15710 16470
60°C 4737 5149
80°C 2362 2622
90°C 1713 1919

100°C 1261 1427

R. (Ohm)

R. mín. R. máx.

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 20-62

Merloni

Elettrodomestici

2.8 FASES ESPECIALES

2.8.1 Antishock

Si la máquina llega a una fase en la cual debe expulsar el agua (como el
centrifugado) y la temperatura del agua es superior a un límite prefijado (por
ejemplo 60°), antes de evacuar el agua ejecuta un ciclo especial.

Por ejemplo:

1. Carga 5 l desde EV Lavado

2. Mueve 5" on, 5" off, 25 r/min durante 4'

3. Si la temperatura > límite pasa a 1, de lo contrario a 4.

4. Desagüe + centrifugado

2.8.2 Antifoam (antiespuma)

Si hay demasiada espuma durante el primer aclarado, el presostato lo detecta
y la máquina ejecuta el siguiente ciclo:

1. Stop durante 2'

2. Carga 10 l desde EV Lavado

3. Mueve 5" on, 5" off, 25 r/min durante 2'

4. El centrifugado interrumpido se reanuda desde el principio.
Este procedimiento se repite hasta que desaparece el exceso de espuma.

2.9 USO DE LEJÍA

Para utilizar lejía hay que colocar el recipiente específico 4 en el
compartimento 1 del cajetín de detergente. Al verter la lejía, tenga cuidado de
no superar el nivel máximo.

Esta lavadora tiene una función específica (opción
cada vez que se utilice lejía.

Para realizar el tratamiento con lejía individualmente, vierta la lejía en el
recipiente específico 4, pulse la tecla Antimanchas
ponga el selector en la posición de aclarado.

Para utilizar lejía durante un ciclo de lavado normal, vierta el detergente y los
aditivos en los compartimentos respectivos, pulse la tecla Antimanchas
encienda la lavadora y active el ciclo de lavado que prefiera.

N.B.:

no es posible emplear lejía con el programa Seda.
Cuando se utiliza el recipiente para lejía no se puede efectuar el prelavado.

) que debe activarse

, encienda la lavadora y

,

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 21-62

Merloni

Elettrodomestici

2.10 TARJETA ELECTRÓNICA

Una de las diferencias substanciales de las nuevas LVB EVO II es que la
tarjeta electrónica queda alimentada incluso cuando la LVB está
apagada (APAGADO VIRTUAL). Para desconectar la lavadora es necesario
desenchufarla.

En las lavadoras Evo II se ha eliminado la tecla de encendido/apagado (que corta la corriente a la
máquina) y existe solamente la tecla Stand By para encender o

La expresión
LCD) pero la tarjeta electrónica está alimentada.

La tarjeta es común a cada familia de producto: los diversos modelos se
diferencian por la EEPROM.

La tarjeta dentro de la máquina:

"apagar virtualmente"

"apagar virtualmente"

significa que la máquina está apagada (interfaz apagada: pilotos y

la lavadora.

2.10.1 Sustitución de la tarjeta

1. Desenchufe la lavadora.

2. Si la LVB es TRIFÁSICA, hay que esperar necesariamente cinco
minutos para que la tarjeta pierda su carga eléctrica; de lo contrario
pase al punto 3 sin enchufar la lavadora.

3. Quite el panel posterior.

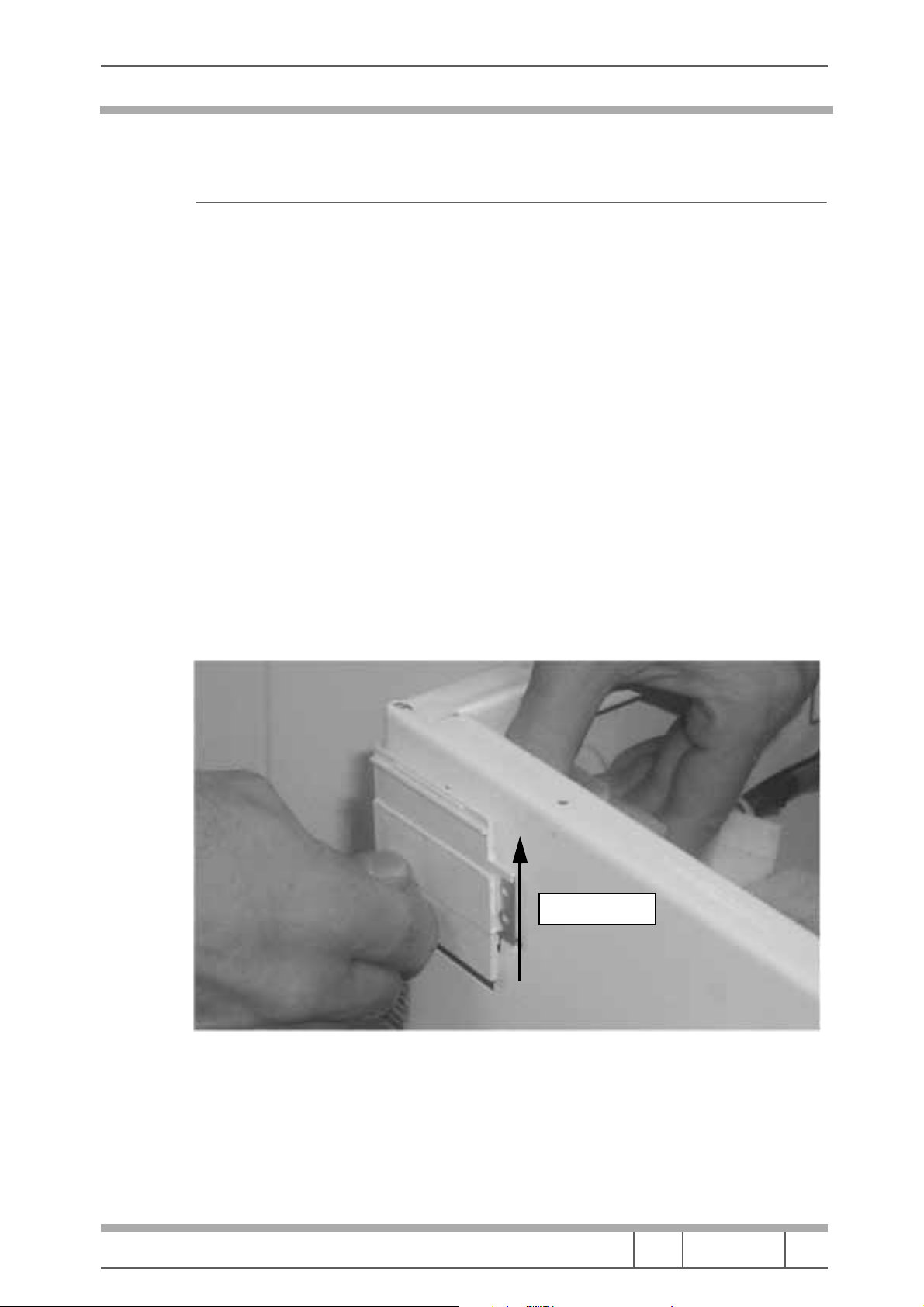

4. Quite los tornillos que fijan el módulo a la carcasa y extraiga el módulo.

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 22-62

Merloni

Elettrodomestici

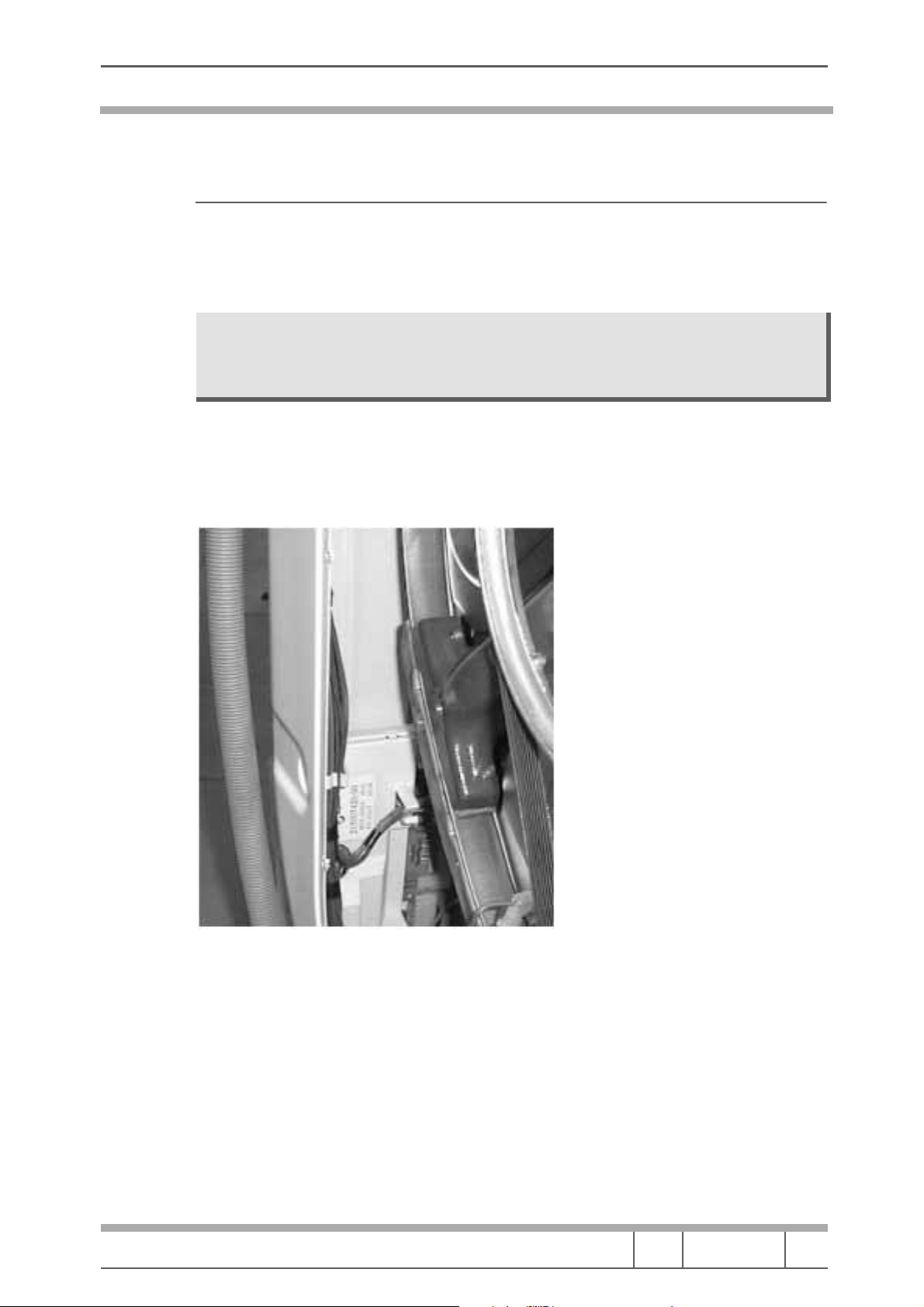

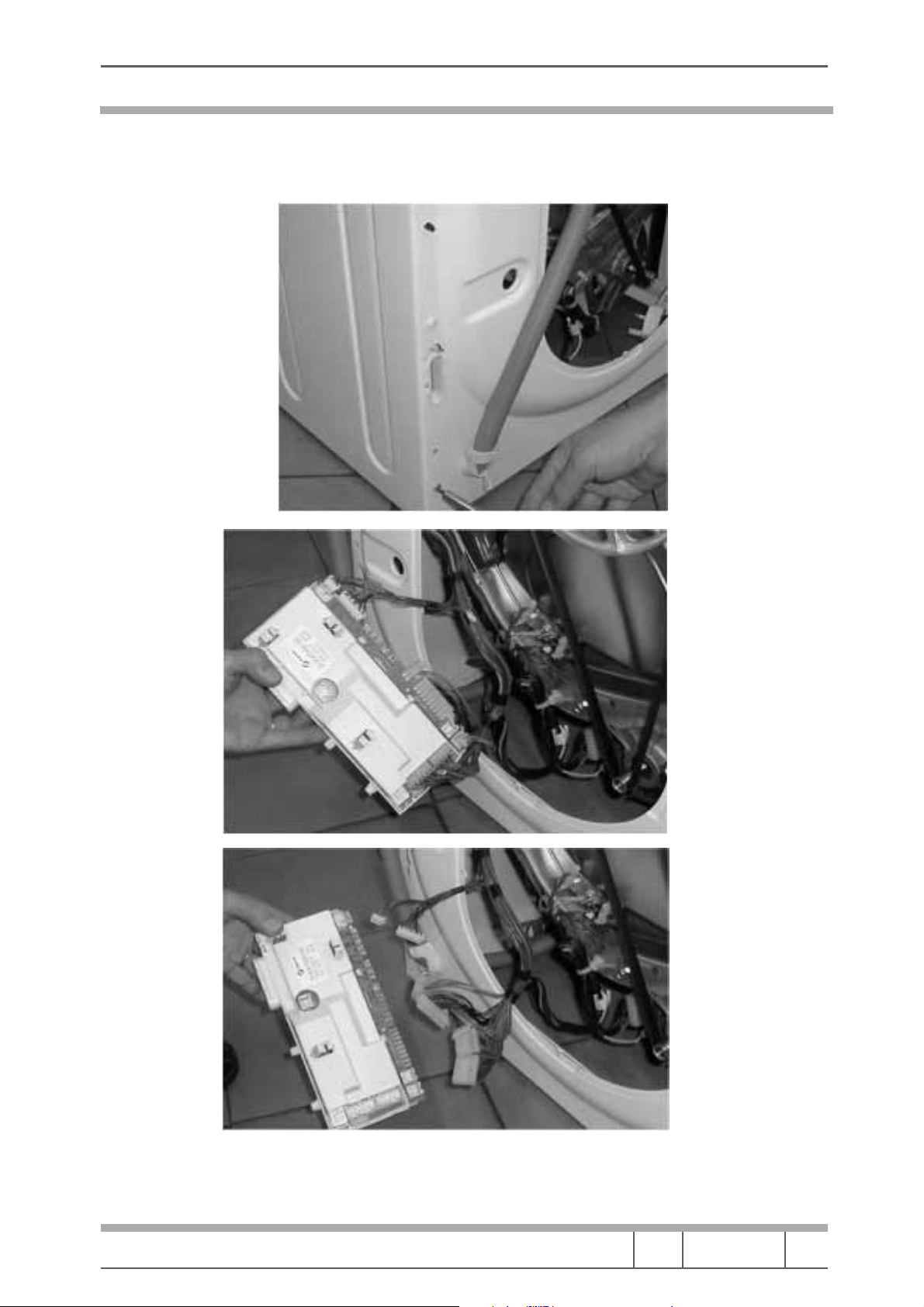

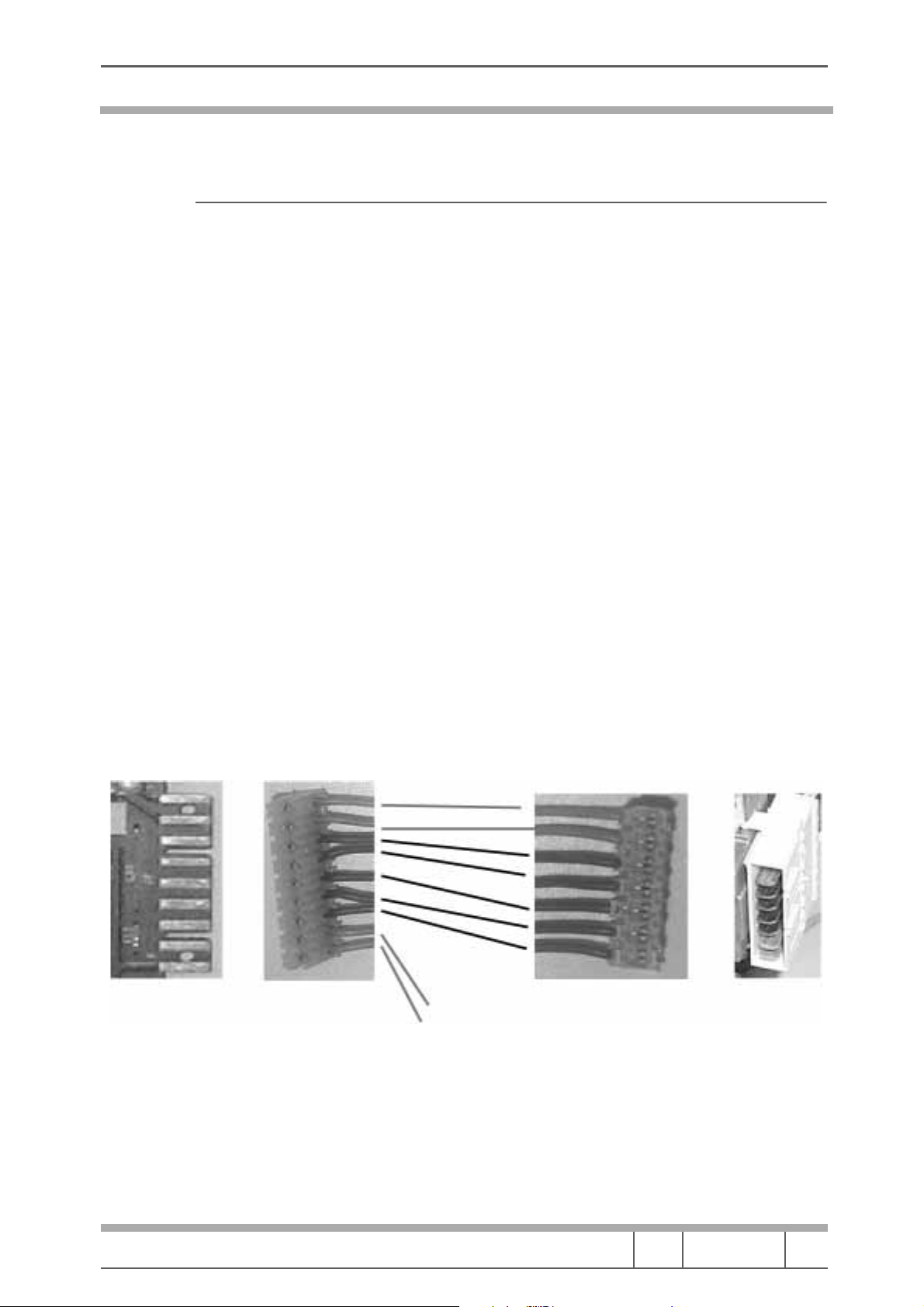

5. Libérelo de los conectores

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 23-62

Merloni

Elettrodomestici

2.10.2 Sustitución de la EEPROM

La tarjeta se personaliza mediante una EEPROM que está saldada a ella. Si se
cambia la tarjeta es preciso sustituir también la EEPROM.

Los modelos AVD y AVL (EVO II) tienen una sola EEPROM montada en la
tarjeta de potencia. Dicha EEPROM contiene también las informaciones
para las tarjetas de pantalla.

Para la sustitución, en primer lugar hay que observar el sentido en que está
montada la EEPROM.

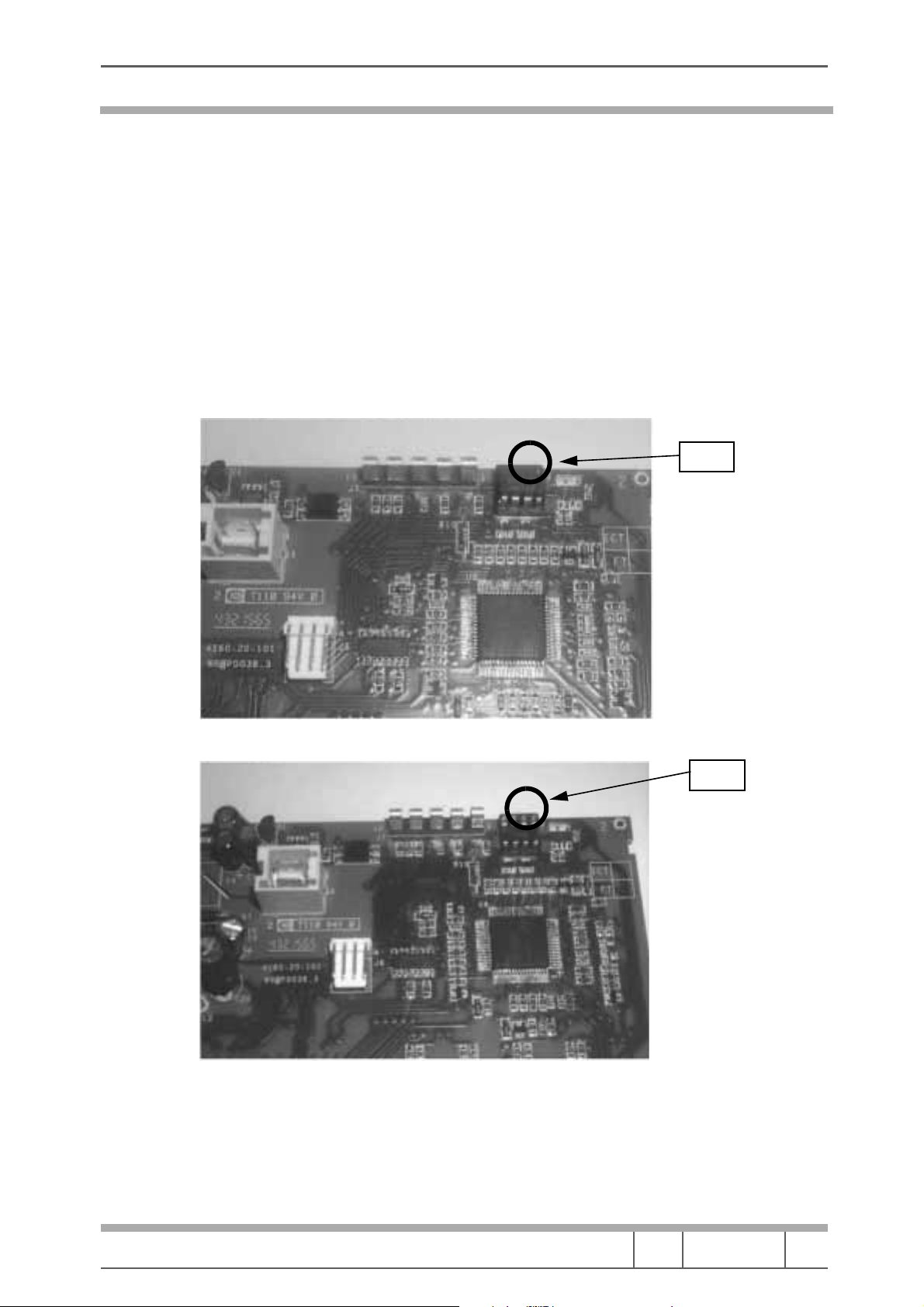

Hay dos referencias: A y B, que cuando se vuelve a montar la EEPROM deben
quedar alineadas.

Ref. A

2.10.3 Fallos posibles de EVOII y solución de problemas

Si la LBV sufre un fallo, al ejecutar la función de autotest dicho fallo vuelve a
señalarse en la LVB y también aparece en la pantalla de la nueva llave hardware.

Ref. B

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 24-62

Merloni

Elettrodomestici

El tipo de fallo puede señalarse de distintos modos:

• En los modelos AVD aparece directamente en la pantalla de la máquina.

• En los modelos AVL, el fallo se indica mediante los pilotos.

2.10.4 Interpretación de los fallos indicados por los pilotos

Cuando la máquina está en fallo:

1. La puerta se bloquea.

2. El piloto del bloqueo de la puerta parpadea a frecuencia elevada
(seguramente > 1 Hz).

3. Los pilotos del tablero de control parpadean y señalan el fallo como se
indica en la tabla siguiente.

TECLA 1

TECLA 2

TECLA 3

TECLA 4

PILOTO

Fallo Tecla 1 Tecla 2 Tecla 3 Tecla 4 Piloto 4

01 Apagado Apagado Apagado Parpadea Apagado
02 Apagado Apagado Parpadea Apagado Apagado
03 Apagado Apagado Parpadea Parpadea Apagado
04 Apagado Parpadea Apagado Apagado Apagado
05 Apagado Parpadea Apagado Parpadea Apagado
06 Apagado Parpadea Parpadea Apagado Apagado
07 Apagado Parpadea Parpadea Parpadea Apagado
08 Parpadea Apagado Apagado Apagado Apagado
09 Parpadea Apagado Apagado Parpadea Apagado
10 Parpadea Apagado Parpadea Apagado Apagado
11 Parpadea Apagado Parpadea Parpadea Apagado
12 Parpadea Parpadea Apagado Apagado Apagado
13 Parpadea Parpadea Apagado Parpadea Apagado
14 Parpadea Parpadea Parpadea Apagado Apagado
15 Parpadea Parpadea Parpadea Parpadea Apagado
16 Apagado Apagado Apagado Apagado Parpadea
17 Apagado Apagado Apagado Parpadea Parpadea

Tabla Indicación de fallos mediante los pilotos

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 25-62

Merloni

Elettrodomestici

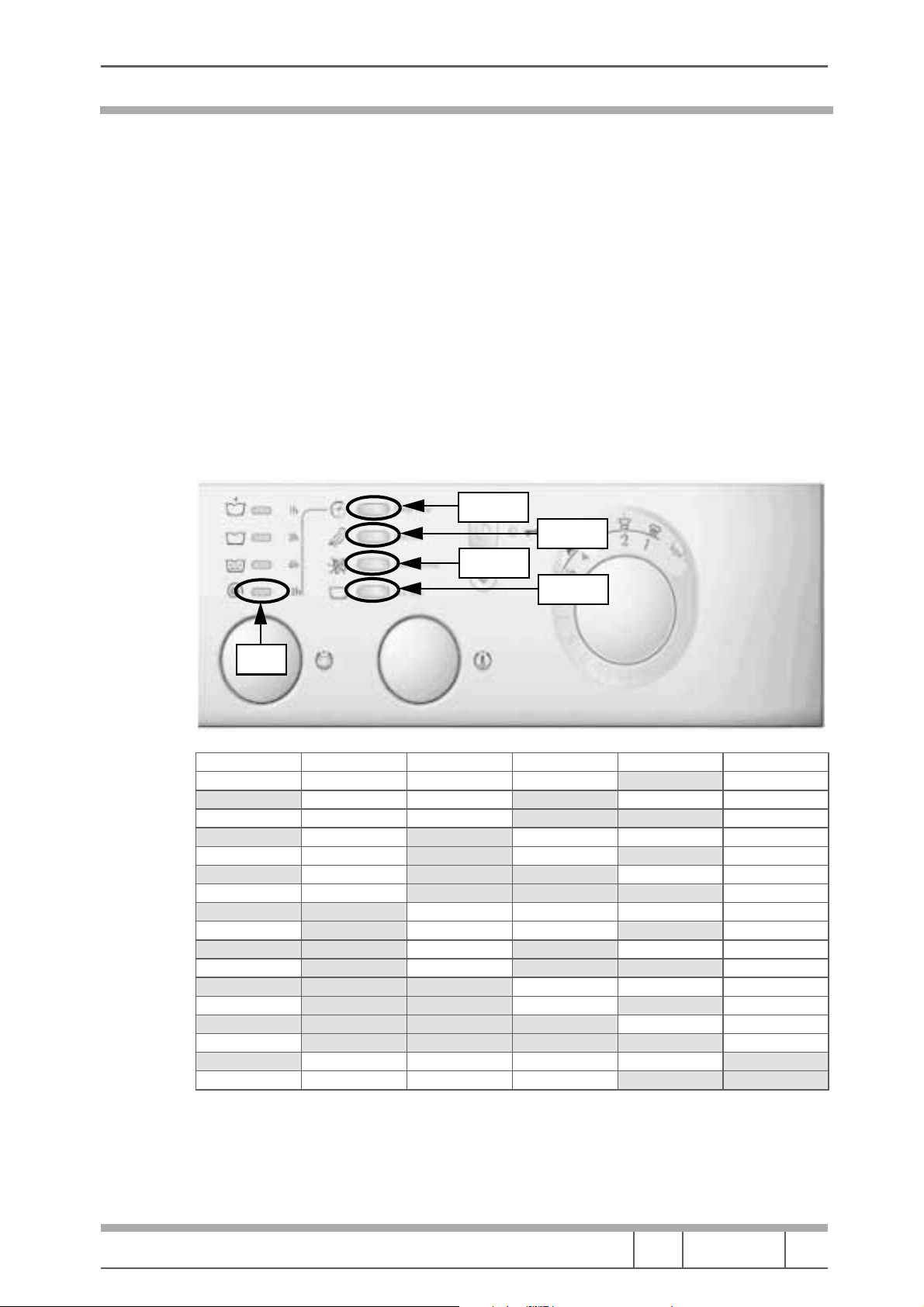

La figura siguiente representa los pilotos que parpadean cuando la máquina
experimenta el fallo F03.

2.10.5 Fallos y advertencias

TECLA 3 PARPADEA

TECLA 4 PARPADEA

Ejemplo: fallo F03

F01: Triac del motor en cortocircuito

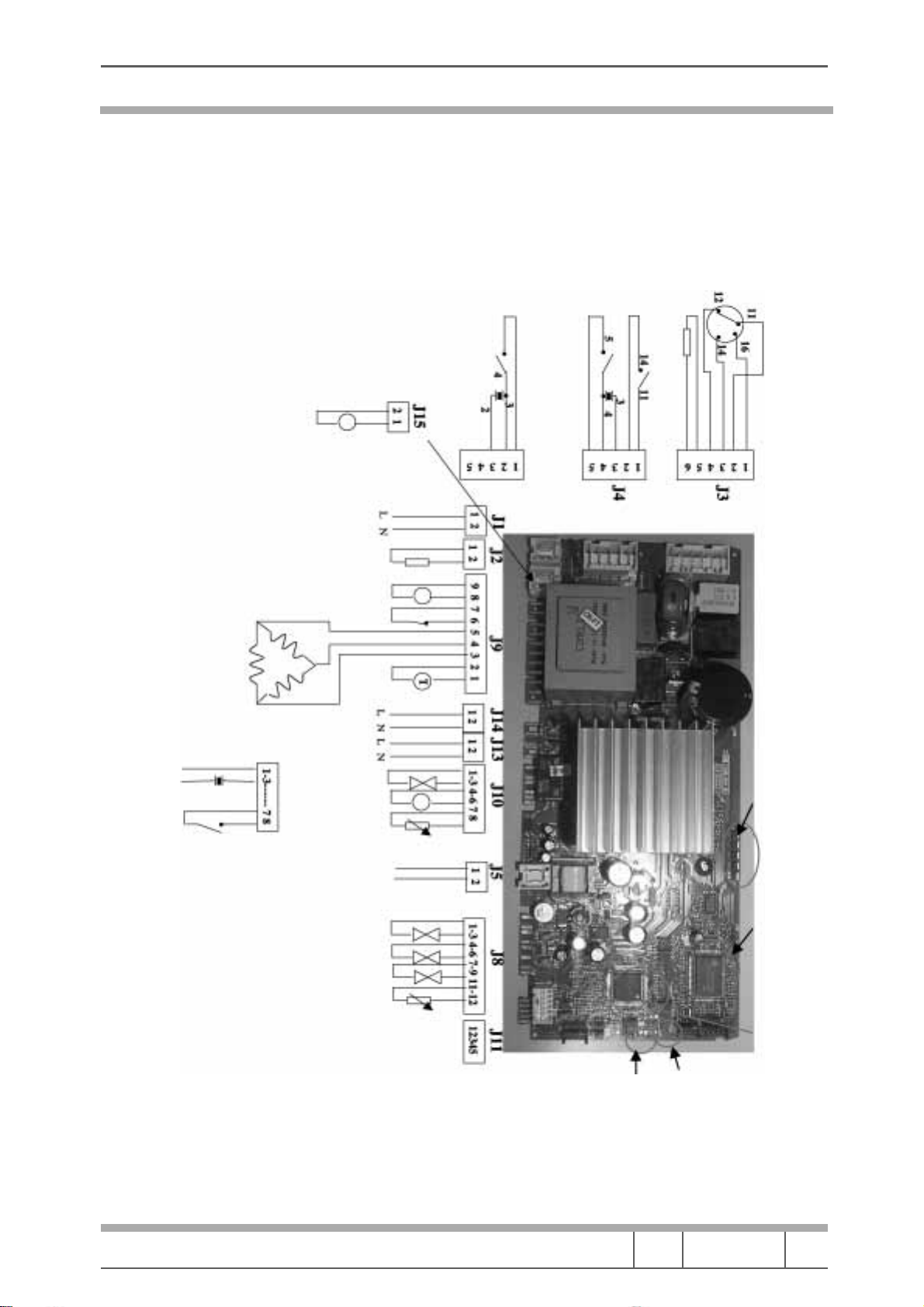

• Controle si hay pérdidas de agua que puedan llegar al conector J9 y
provocar un cortocircuito en los contactos respectivos.

• Controle la regleta de conexiones del motor (puede haber residuos de
productos químicos en los contactos que generen un cortocircuito).

• Sustituya la tarjeta.

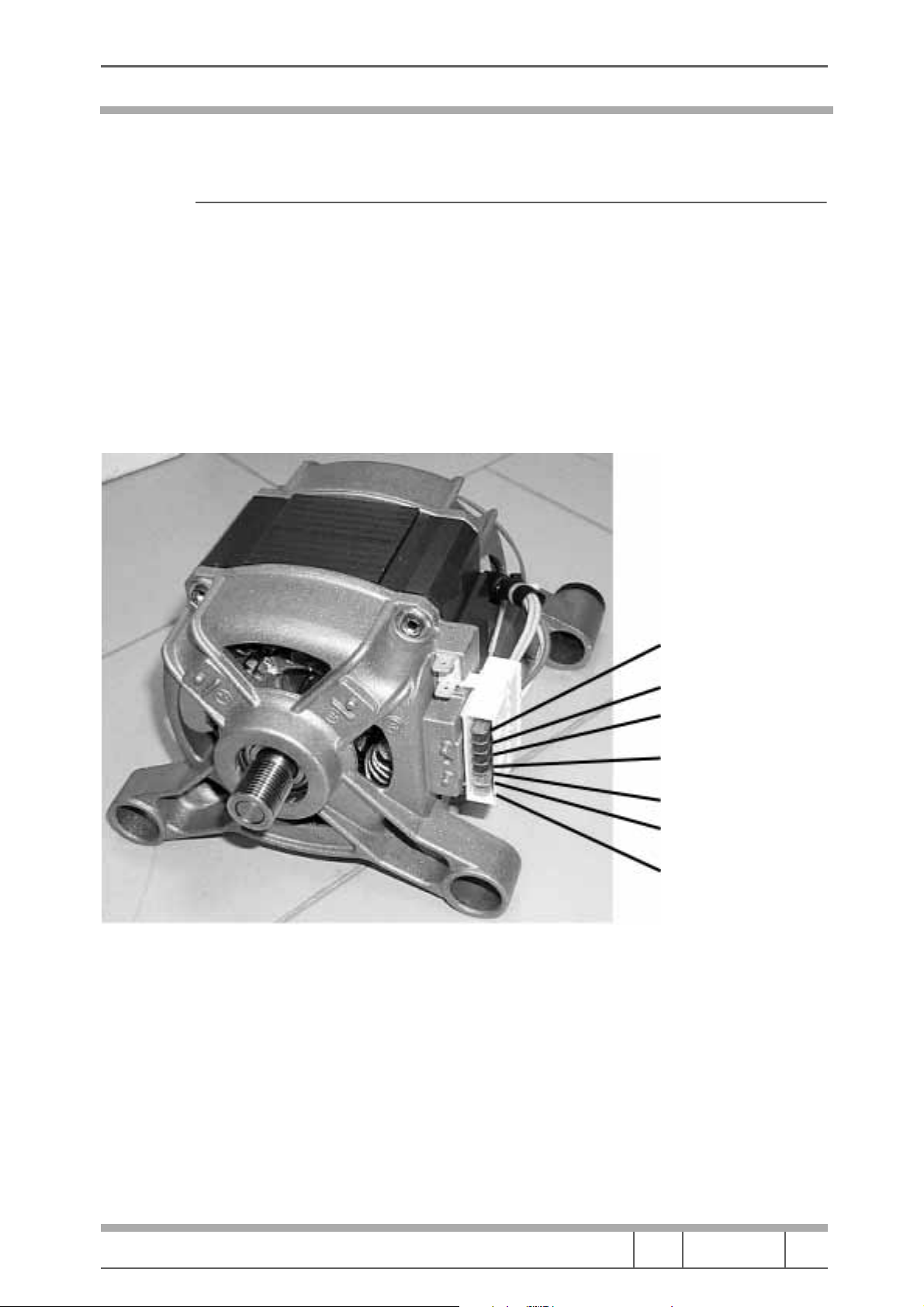

F02: Motor bloqueado, taquimétrica en cortocircuito/abierta

• Controle si el motor está bloqueado.

• Controle la eficacia de los contactos del conector J9 de la tarjeta.

• Controle el devanado de la taquimétrica verificando que en el conector J9,

entre los pines 1 y 2, se mida una resistencia comprendida entre 115 ohm
y 170 ohm. En caso de cortocircuito o circuito abierto, controle el cableado
entre los pines 1 y 2 de J9 relativos a la taquimétrica. En caso de motor
trifásico, controle que entre los pines 6 y 7 de J9 haya continuidad óhmica.

• Sustituya el motor.

• Sustituya la tarjeta.

F03: Detectado NTC abierto o en cortocircuito, o relé de la resistencia de lavado
pegado (se señala en presencia de lleno).

• Controle la eficacia de los contactos del conector J8 de la tarjeta.

Manual de servicio

LAVADORA EVOII

• Controle NTC verificando que en el conector J8, entre los pines 11 y 12, la
resistencia a una temperatura ambiente de 20°C esté alrededor de 20 kohm.

• Si el valor es diferente, controle la continuidad del cableado J8/NTC.
Controle directamente en NCT el mismo parámetro.

• Sustituya NTC.

Idioma Fecha/EdiciónPágina

E 03-05-19/0 26-62

Merloni

Elettrodomestici

• Sustituya la tarjeta.

F04: Presencia simultánea de vacío y desbordamiento (presostato pegado en
vacío). Si el contacto del presostato permanece pegado en vacío, la LVB carga
agua hasta llegar al desbordamiento. La bomba de desagüe se activa
automáticamente mediante el contacto del presostato de desbordamiento.

• Controle la eficacia de los contactos del conector J3 de la tarjeta.

• Controle el estado del presostato verificando la continuidad óhmica en el

conector J3 entre los pines 2 y 4 (debe estar presente sólo con la cuba
vacía), entre los pines 2 y 3 (debe estar presente con agua en la cesta) y
entre los pines 2 y 1 (debe estar presente sólo con agua en la cuba por
encima del nivel normal, o sea arriba de la mitad de la puerta).

• Revise el cableado del conector J3/presostato

• Sustituya el presostato.

• Sustituya la tarjeta.

F05: Bomba bloqueada o el presostato no ha detectado el vacío

• Controle la eficacia de los contactos del conector J9 en la tarjeta,
verificando que entre los pines 8 y 9 haya tensión de 220 V.

• Controle la bomba: si le llega corriente.

• Controle el filtro de la bomba y el desagüe en la pared.

• Cambie la bomba.

• Sustituya la tarjeta.

F06: Ni en AVD ni en AVL.

F07: falta de absorción de la resistencia de lavado (el fallo se señala sólo con el
presostato en vacío).

• Controle la eficacia de los contactos del conector J3 en la tarjeta.

• Controle en el conector J3, entre los pines 5 y 6, la continuidad de la

resistencia de lavado. La resistencia de 1800 W - 230 V tiene una resistencia
de 25 ohm.

• Controle la conexión del presostato, conector J3 entre los pines 2 y 3: no
debe haber continuidad óhmica (común con lleno).

• Controle la conexión del presostato, conector J3 entre los pines 2 y 4:
debe haber continuidad óhmica.

Manual de servicio

LAVADORA EVOII

• Sustituya la resistencia.

• Sustituya el presostato.

• Sustituya la tarjeta.

F08: relé de la resistencia de lavado pegado (señalado en presencia de vacío) o
presostato pegado en el Lleno (vacío y lleno al mismo tiempo).

• Controle la eficacia de los contactos del conector J3 de la tarjeta.

Idioma Fecha/EdiciónPágina

E 03-05-19/0 27-62

Merloni

Elettrodomestici

• Controle el estado del presostato verificando la continuidad óhmica en el
conector J3 entre los pines 2 y 4 (debe estar presente sólo con la cuba
vacía), entre los pines 2 y 3 (debe estar presente con agua en la cesta) y
entre los pines 2 y 1 (debe estar presente sólo con agua en la cuba por
encima del nivel normal, o sea arriba de la mitad de la puerta).

• Controle el cableado del conector J3/presostato

• Controle el cableado de la resistencia, conector J3 entre los pines 5 y 6.

• Sustituya el presostato.

• Sustituya la tarjeta.

F09: Error de configuración de la máquina (error de la EEPROM)

• Si la tarjeta tiene la EEPROM soldada: Sustituya tarjeta y EEPROM.

• En caso de tarjeta y EEPROM de recambio, controle que la segunda esté

bien insertada en el alojamiento de la primera.

F10: Faltan las señales de lleno y de vacío.

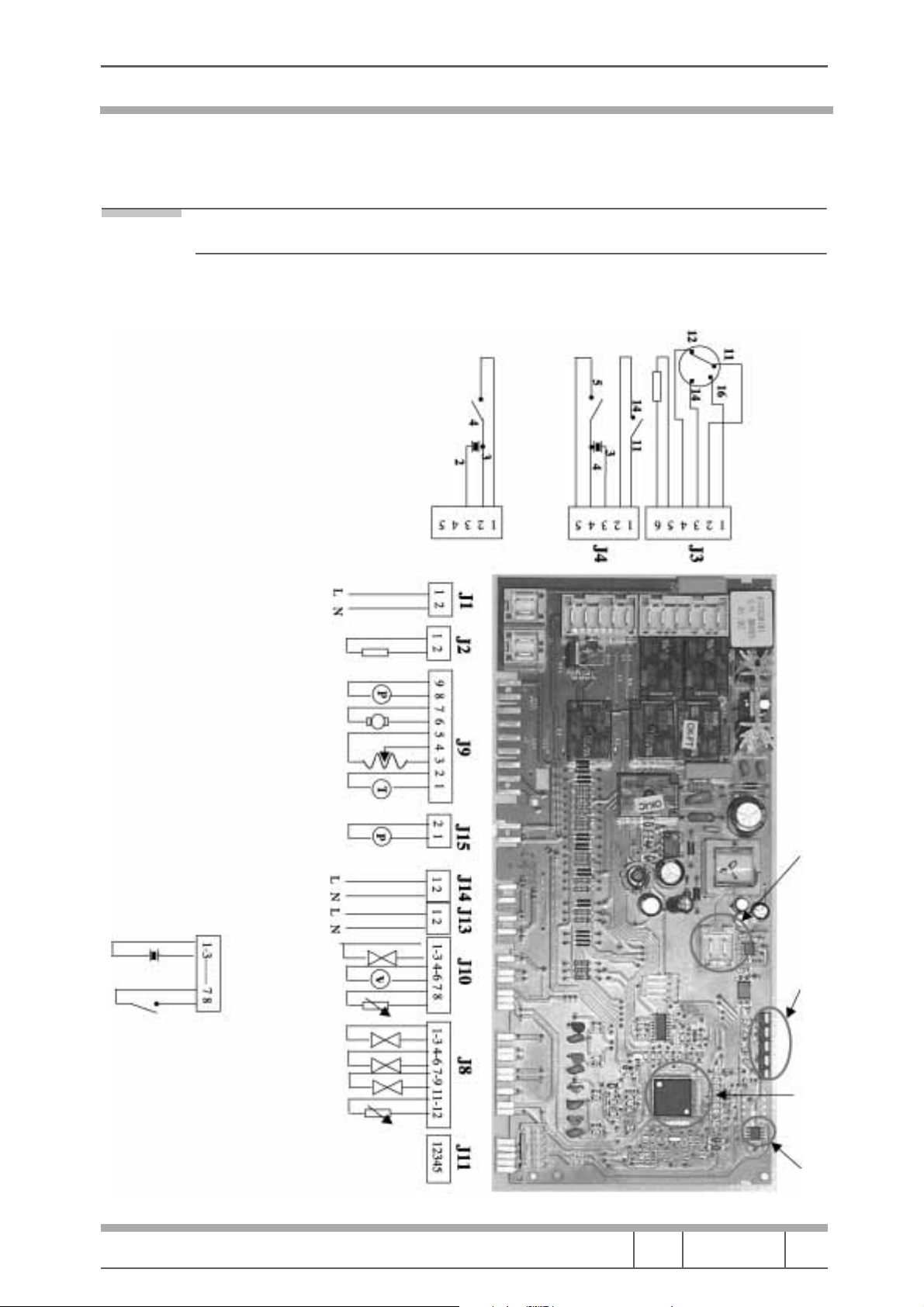

• Controle la eficacia de los contactos del conector J3 en la tarjeta.

• Controle el estado del presostato verificando la continuidad óhmica en el

conector J3 entre los pines 2 y 4 (debe estar presente sólo con la cuba
vacía), entre los pines 2 y 3 (debe estar presente con agua en la cesta) y
entre los pines 2 y 1 (debe estar presente sólo con agua en la cuba por
encima del nivel normal, o sea arriba de la mitad de la puerta).

• Controle el cableado del conector J3/Presostato

• Sustituya el presostato.

• Sustituya la tarjeta.

F11: no hay realimentación de la bomba (bomba de desagüe desconectada o
devanado cortado).

• Controle la eficacia de los contactos del conector J9 en la tarjeta.

• Controle en el conector J15 los pines 1 y 2 (si es LVB con bloqueo de la

puerta Easy Door) o en el conector J9 los pines 8 y 9 (con bloqueo de la
puerta tradicional) la continuidad de la bomba, cuya resistencia debe ser
de 170 ohm.

• Controle el cableado del conector J15 (o J9)/Bomba

Manual de servicio

LAVADORA EVOII

• Sustituya la bomba.

• Sustituya la tarjeta.

F12: Falta comunicación entre tarjeta de pantalla/pilotos y la tarjeta principal (Main)

• Controle la eficacia de los contactos del conector J11 de la tarjeta.

• Controle la continuidad del conector J11 (conector de 5 vías de la tarjeta

de pantalla).

• Sustituya la tarjeta principal.

Idioma Fecha/EdiciónPágina

E 03-05-19/0 28-62

Merloni

Elettrodomestici

• Sustituya la tarjeta de pantalla/pilotos

F17: Bloqueo de la puerta sin corriente o abierto (con Easy Door)

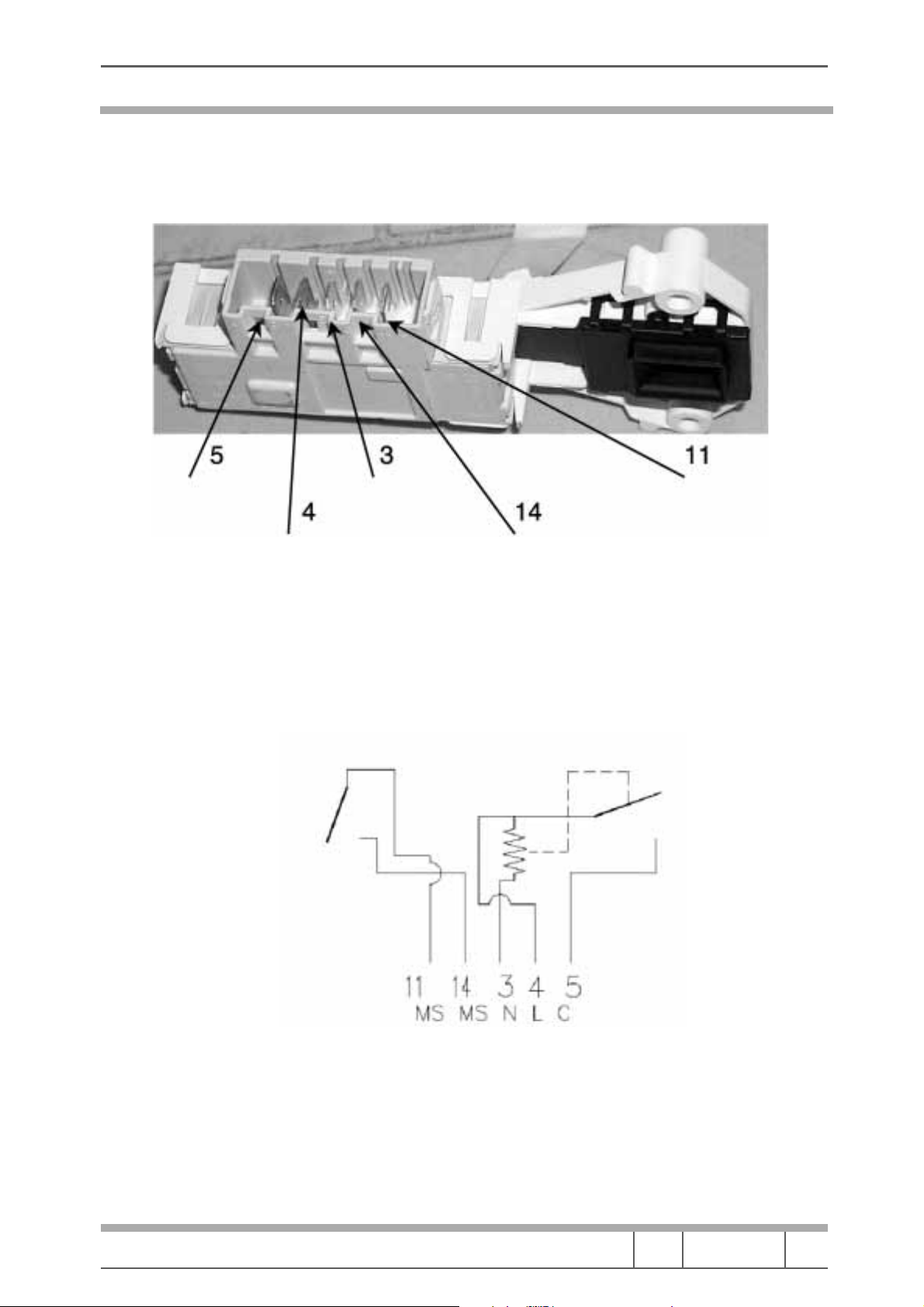

• Controle la presencia de alimentación de red de 230 V en el conector J4
insertado en la tarjeta entre los pines 3 y 4 (no hay tensión cuando la
máquina está en reposo), y entre los pines 3 y 5 la presencia de la
alimentación de 230 V que sale del bloqueo de la puerta.

• Controle en el conector J4, insertado en la tarjeta entre los pines 1 y 2, la
continuidad óhmica del microinterruptor de la puerta (con la puerta
cerrada on, abierta off).

• Controle la continuidad del conector J4/bloqueo de la puerta.

• Controle el pestillo de la puerta.

• Sustituya el dispositivo de bloqueo de la puerta.

• Sustituya la tarjeta.

F17: Bloqueo de la puerta sin corriente o abierto (sistema tradicional, no Easy Door)

• Controle la presencia de alimentación de red de 230 V en el conector J4
insertado en la tarjeta entre los pines 2 y 3 (no hay tensión cuando la
máquina está en reposo), y entre los pines 3 y 1 la presencia de la
alimentación de 230 V que sale del bloqueo de la puerta.

• Controle el pestillo de la puerta.

• Sustituya el dispositivo de bloqueo de la puerta.

• Sustituya la tarjeta.

2.10.6 Fallos que no se señalan

Disparo del protector térmico del motor

Si actúa el protector térmico del motor la máquina se para sin indicar ningún fallo.
Cuando el protector térmico se rearma, la máquina reanuda el ciclo desde

donde se había parado.
Para verificar la apertura del protector térmico:
controle la continuidad óhmica en el conector J9, pines 6 y 7.
Si el protector térmico est á cerrado se mide una resistencia comprendida entre

1 y 2 ohm.
Si está abierto, se mide resistencia infinita.

Manual de servicio

LAVADORA EVOII

Devanado del estator (bobinas de campo) del motor interrumpido (modelos tipo
colector)

Si se corta el devanado del estator del motor, la máquina se para y señala el
Fallo F01.

Idioma Fecha/EdiciónPágina

E 03-05-19/0 29-62

Merloni

Elettrodomestici

Para controlarlo, mida la resistencia entre los pines 3 y 5 del conector J9, que
debe estar comprendida entre 2 y 3 ohm. Con una toma de medio campo,
entre los pines 3 y 4 del conector J9 la resistencia debe estar comprendida
entre 1 y 1,5 ohm.

Regleta de conexiones del motor desconectada, no se señala ningún fallo.

La máquina se enciende y adquiere los programas pero no activa ninguna carga
(bloqueo de la puerta, electroválvulas, bomba o elementos calefactores).

Electroválvulas rotas o triac electroválvulas en cortocircuito.

Resistencia cortada con presostato en lleno, la máquina no termina el lavado.

2.10.7 Otros controles

Alimentación de la tarjeta

Compruebe la presencia de alimentación de 220 V en el conector J1, pines 1 y 2.

Microinterruptor de puerta abierta/cerrada (con bloqueo de la puerta Easy Door)

Para verificar la continuidad del microinterruptor de la puerta, en el caso de
puerta cerrada controle la continuidad óhmica entre los pines 1 y 2 del
conector J4.

Estado de las electroválvulas

Para verificar la continuidad del circuito de las electroválvulas, controle en el
conector J8, entre los pines 1 y 3 para EVL, entre los pines 4 y 6 para EVP, y
entre los pines 7 y 9 para EVC, que la resistencia esté comprendida entre 3,5
y 4 kohm. La electroválvula de secado puede controlarse en el conector J10,
pines 1 y 3 EVA.

2.10.8 Advertencias

Las advertencias (CON, DOOR y H2O) aparecen en la pantalla de la lavadora,
por lo cual las máquinas sin pantalla no disponen de esta función.

Hay tres advertencias posibles:

• CON: aparece cuando el sensor de conductividad está desconectado; la
LVB funciona igualmente y el número de aclarados en tal caso es el
máximo (3).

• DOOR: aparece cuando el usuario no ha cerrado la puerta veinte segundos
después de haber pulsado la tecla de arranque; en tal caso la L VB no inicia
el ciclo. Es suficiente cerrar la puerta para que la advertencia desaparezca y
el ciclo comience.

Manual de servicio

LAVADORA EVOII

• H2O: aparece si el presostato no detecta el lleno en el término de seis
minutos. Si el grifo está cerrado, al abrirlo la advertencia desaparece y el
programa comienza.

Idioma Fecha/EdiciónPágina

E 03-05-19/0 30-62

Merloni

Elettrodomestici

3 DESMONTAJE Y SUSTITUCIÓN DE LOS COMPONENTES

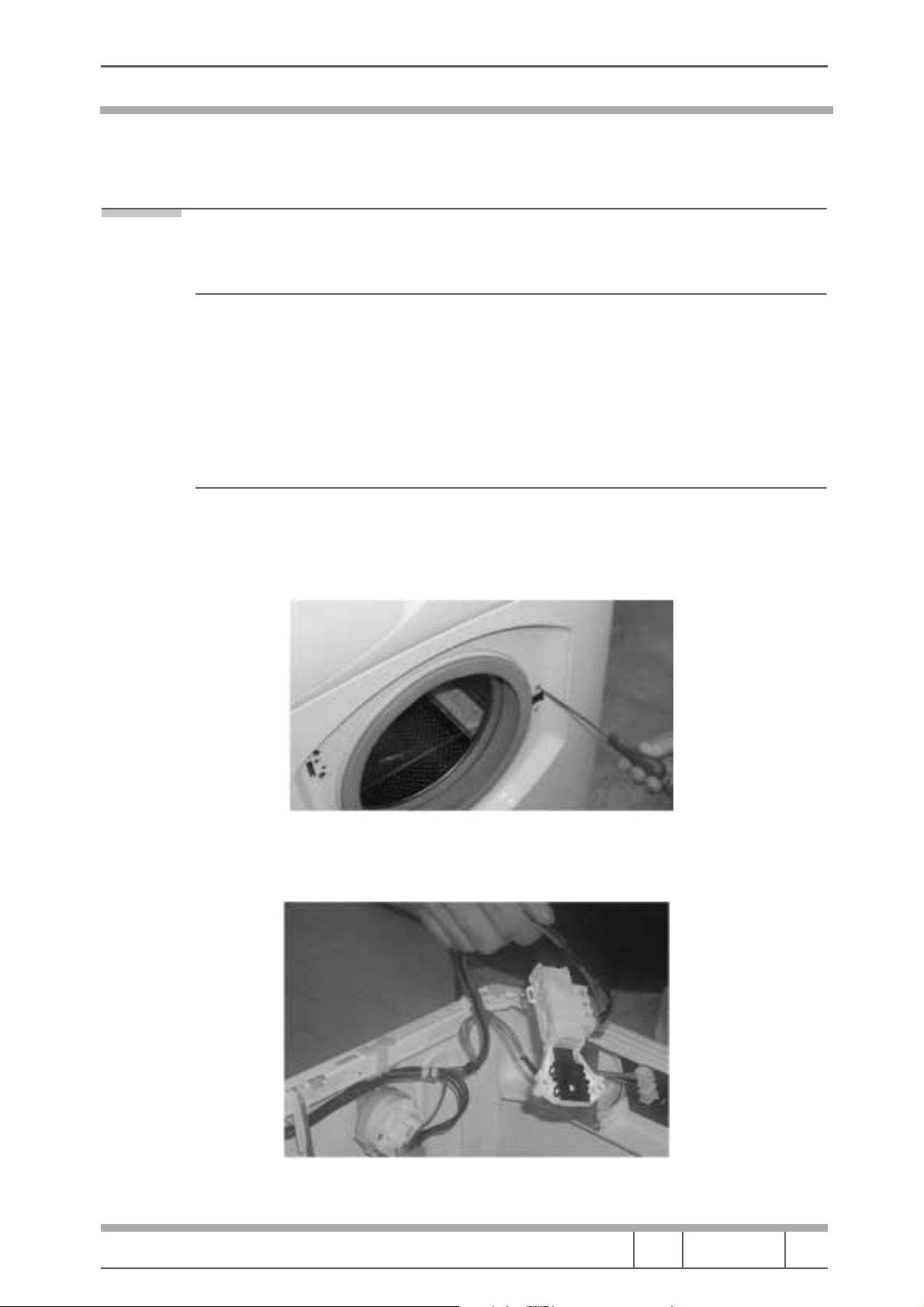

3.1 Cubierta superior

La cubierta está encajada, en la parte frontal sobre el tablero de control y en la
parte posterior sobre la carcasa, y fijada por detrás con dos tornillos.

Para desmontarla, quite los tornillos y deslice la cubierta horizontalmente
hacia atrás.

3.2 Micro-retardador

1. Desconecte la máquina de la corriente eléctrica.

2. Quite la cubierta superior.

3. Extraiga los dos tornillos exteriores y saque el componente por arriba
sujetándolo por los hilos del cableado.

Manual de servicio

LAVADORA EVOII

4. Quite el conector del componente y sustituya este último.

5. Deslice el micro-retardador hasta que entre en su alojamiento y coloque
los dos tornillos.

Idioma Fecha/EdiciónPágina

E 03-05-19/0 31-62

Merloni

Elettrodomestici

3.3 Tablero de control

1. Quite la cubierta superior.

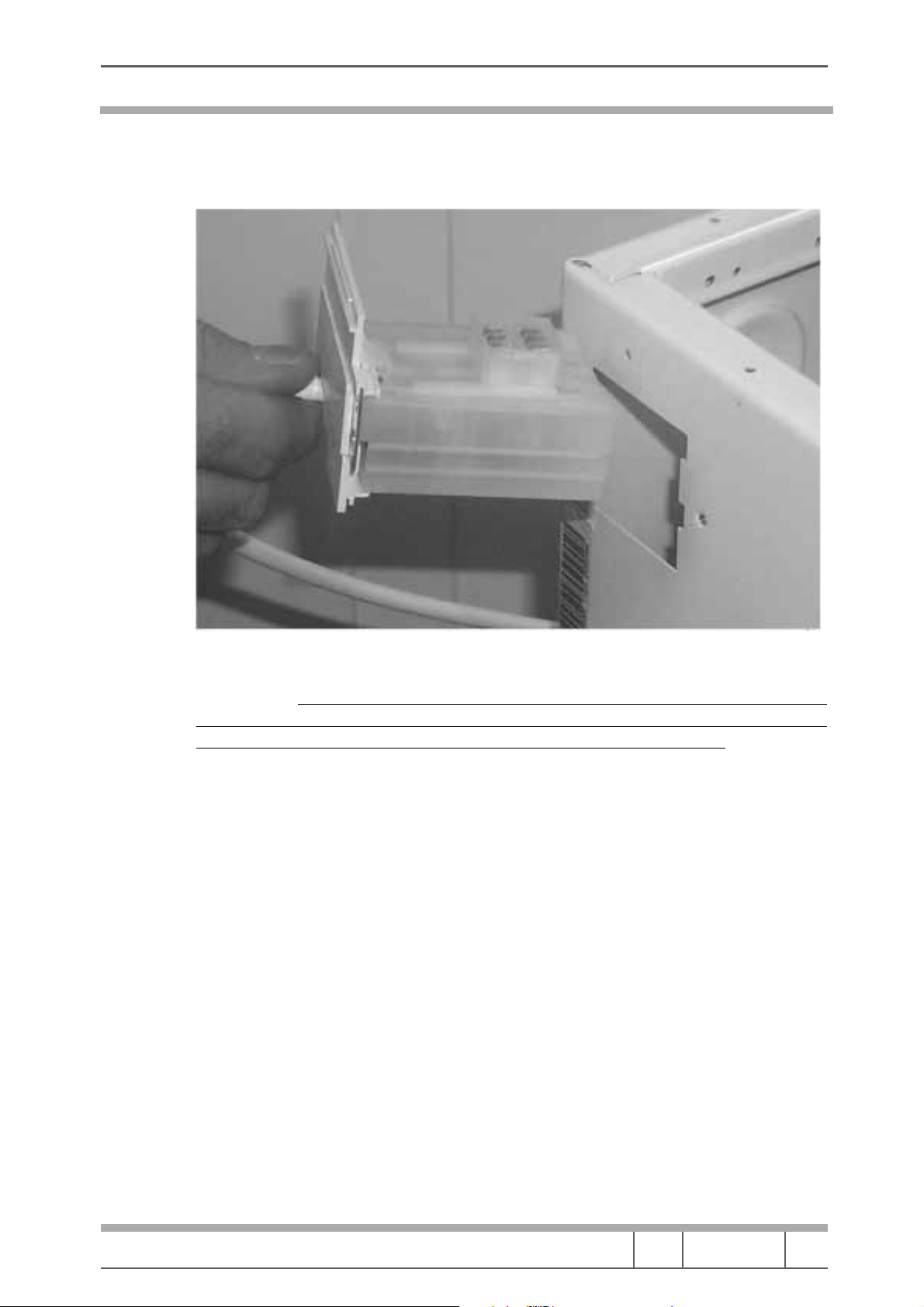

2. Abra la cubeta del detergente y presione el recipiente en el punto que se
indica en la fotografía para desengancharlo

y poder extraer el cajetín de detergente.

3. Quite los dos tornillos de fijación del grupo de carga de agua y los dos del
tablero de control.

4. Extraiga el conector de la tarjeta de pantalla (si la máquina la tiene).

5. Extraiga los mandos de ajuste de la temperatura y de la centrífuga (si la
lavadora los tiene) y la tapa del selector de programas.

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 32-62

Merloni

Elettrodomestici

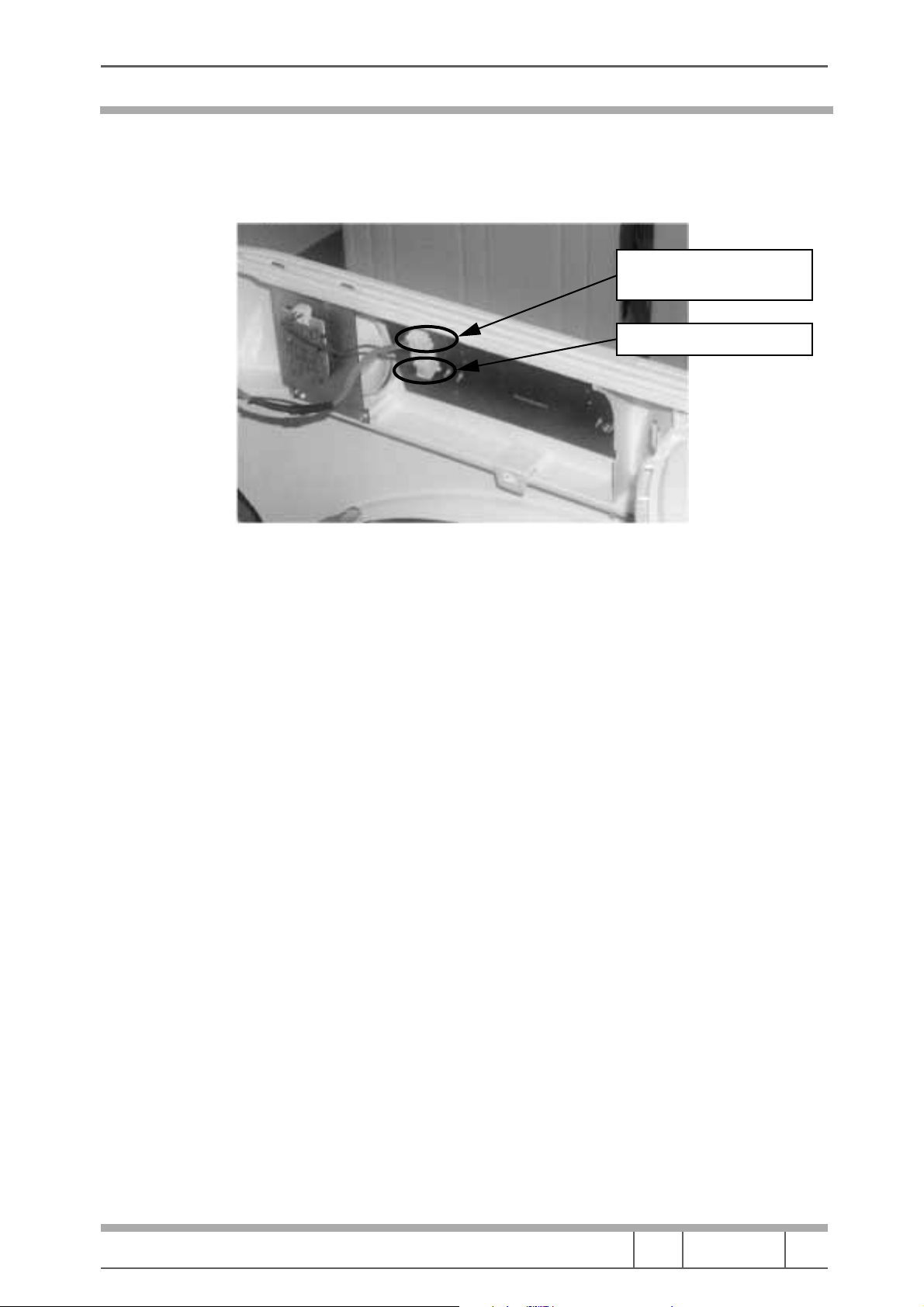

6. Si debe cambiar la tarjeta de pantalla, desenrosque los cuatro tornillos que
la bloquean al tablero de control y quite el conector.

Conector comunicación serie
con tarjeta de potencia

Conector mando del selector

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 33-62

Merloni

Elettrodomestici

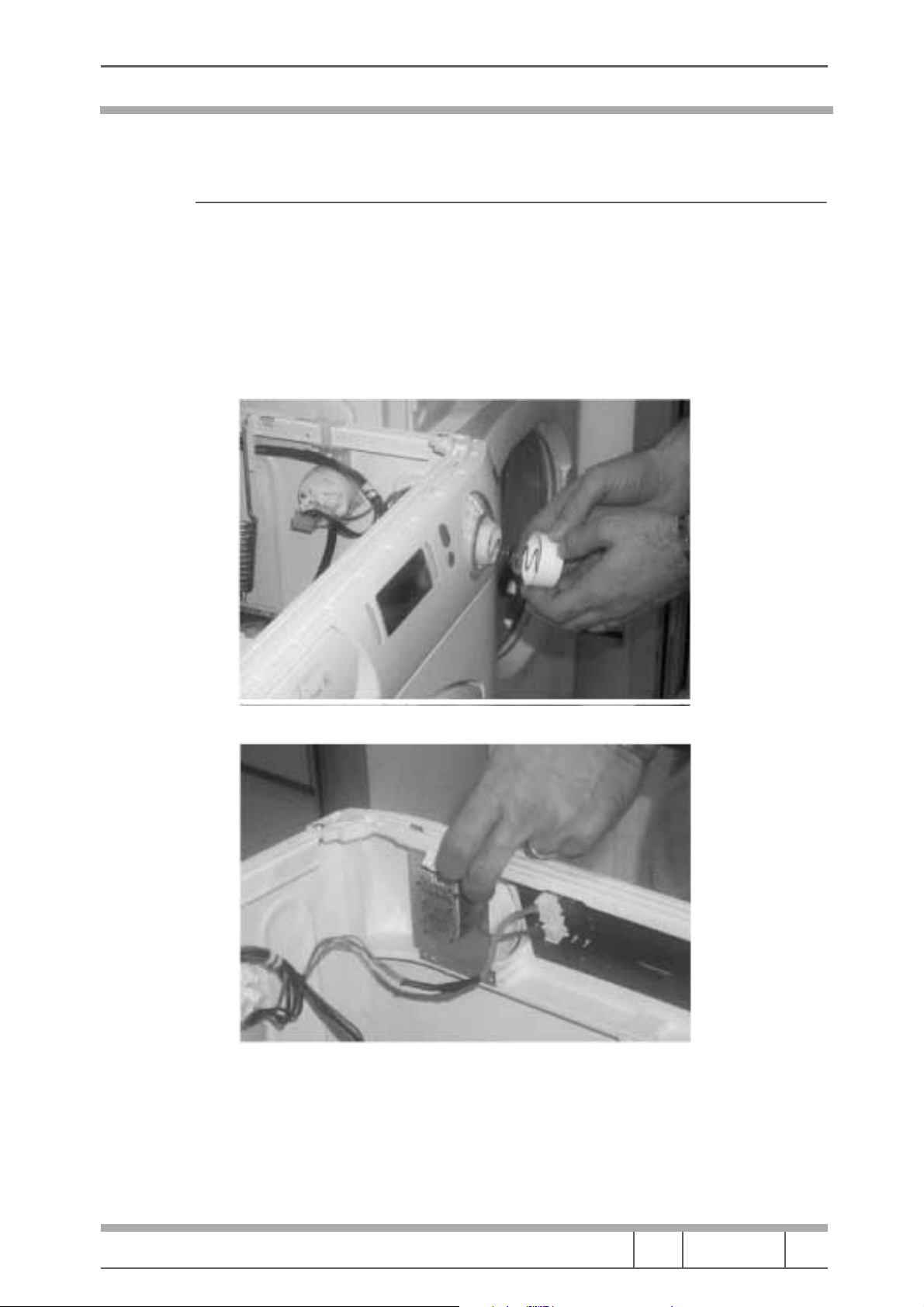

3.4 Selector de programas

Para desmontar el selector de programas (potenciómetro):

• Quite la cubierta superior.

• Tire del mando exterior de plástico blanco hasta extraerlo junto con el resorte.

• Tire entonces del componente interno para extraerlo.

• Quite los dos tornillos de la carcasa.

• Separe el conector.

• Saque el potenciómetro del soporte.

Para montar el potenciómetro, efectúe las mismas operaciones en sentido inverso.

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 34-62

Merloni

Elettrodomestici

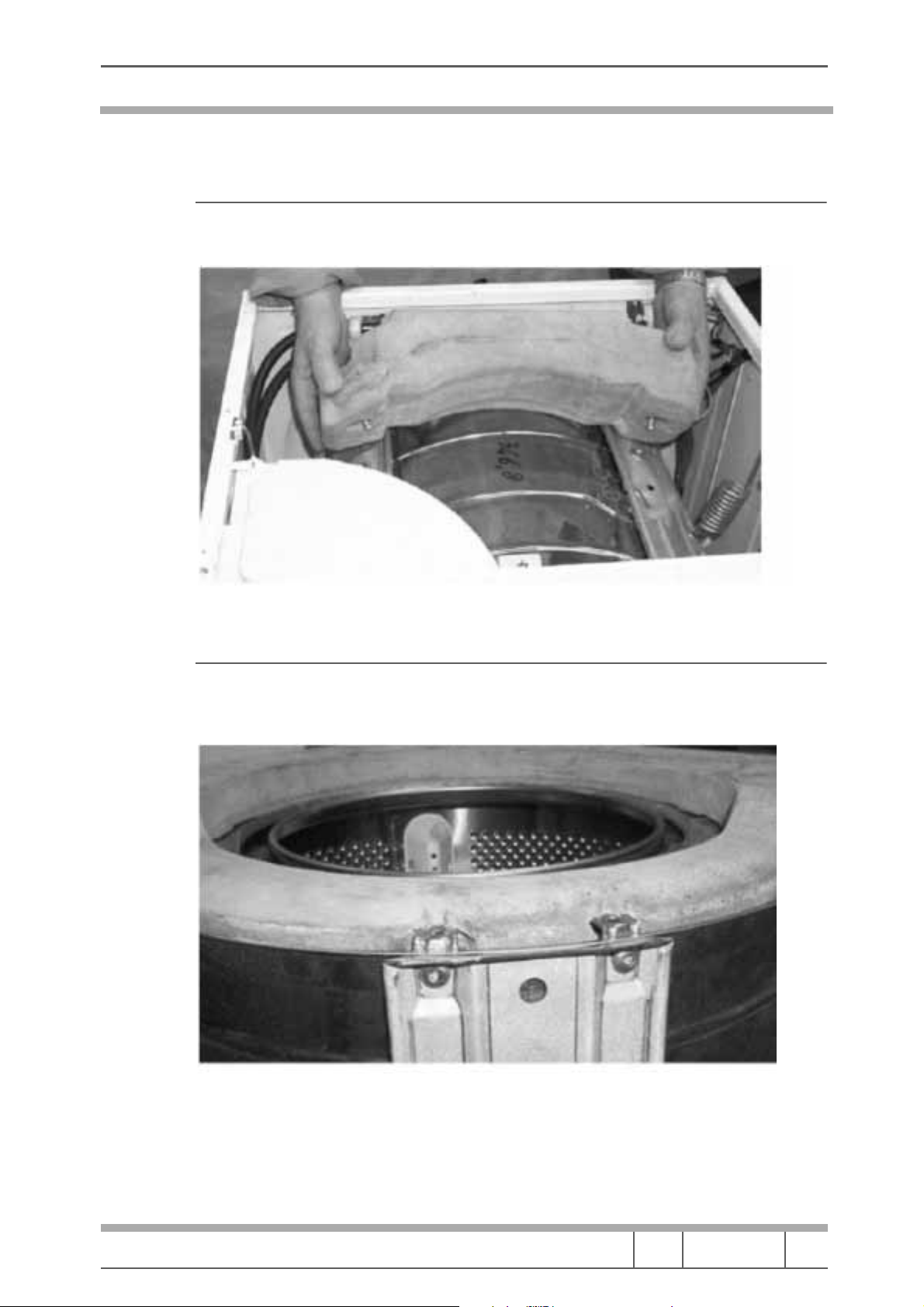

3.5 Contrapeso superior

Desenrosque los dos tornillos de fijación con una llave hexagonal de 13 mm
(?) y extraiga el contrapeso.

3.6 Contrapeso frontal

Una vez extraído el grupo oscilante de la carcasa (vea el desmontaje de la
CRUCETA de la cuba), desenrosque los ocho tornillos de fijación (?) y quite el
contrapeso.

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 35-62

Merloni

Elettrodomestici

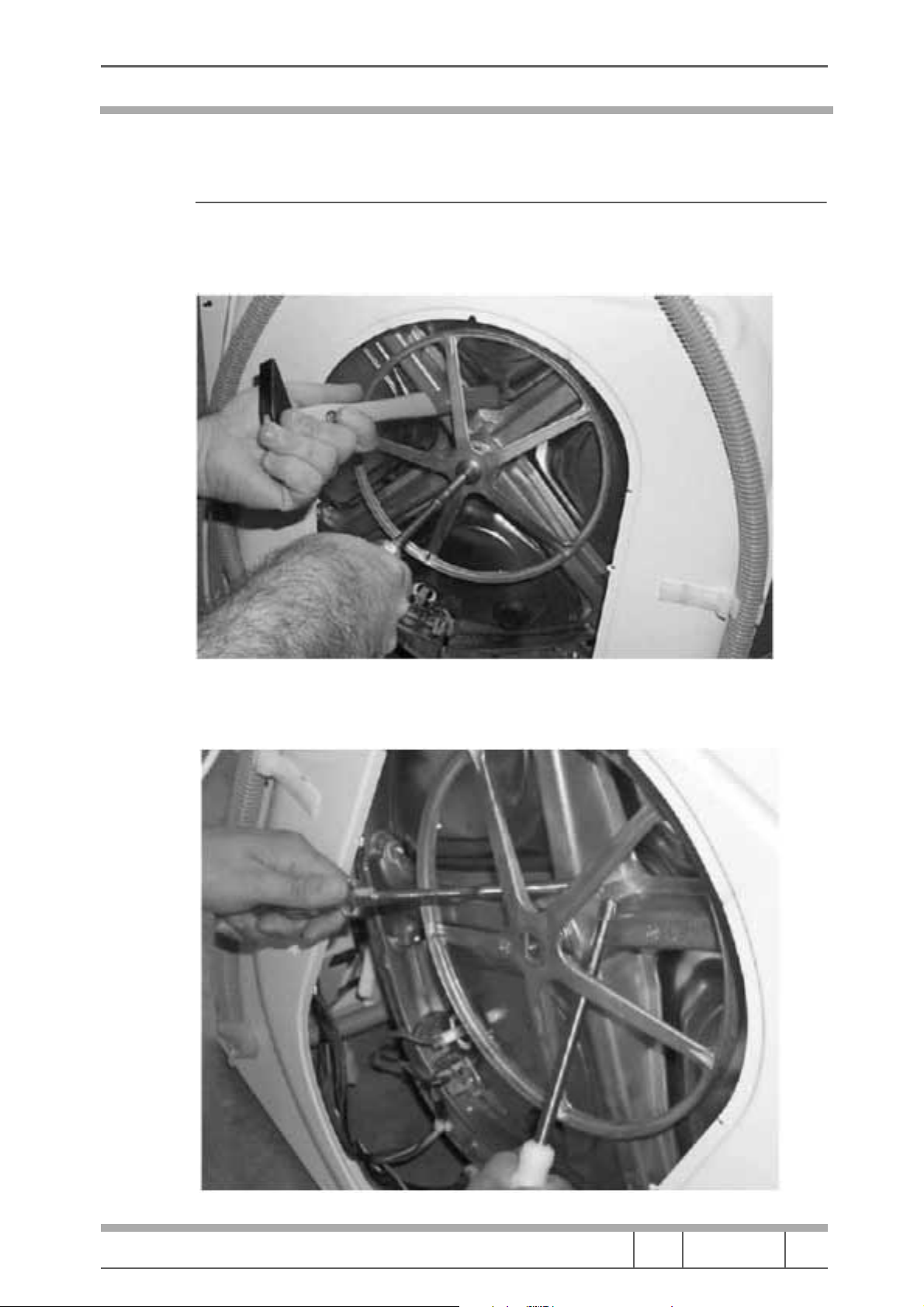

3.7 Polea conducida

1. Quite el panel posterior.

2. Quite la correa de transmisión.

3. Sujete la polea y desenrosque el tornillo de fijación con una llave TORX T40.

El tornillo se coloca en fábrica con un sellador intercalado, por lo cual puede
resultar algo difícil aflojarlo.

4. Haga palanca con dos destornilladores y extraiga la polea.

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 36-62

Merloni

Elettrodomestici

Para un bloqueo más seguro del tornillo, aplique en la rosca una gota de
Loctite 270 (cód. 001109).

Una vez apretado el tornillo a fondo, espere tres horas antes de utilizar la lavadora.

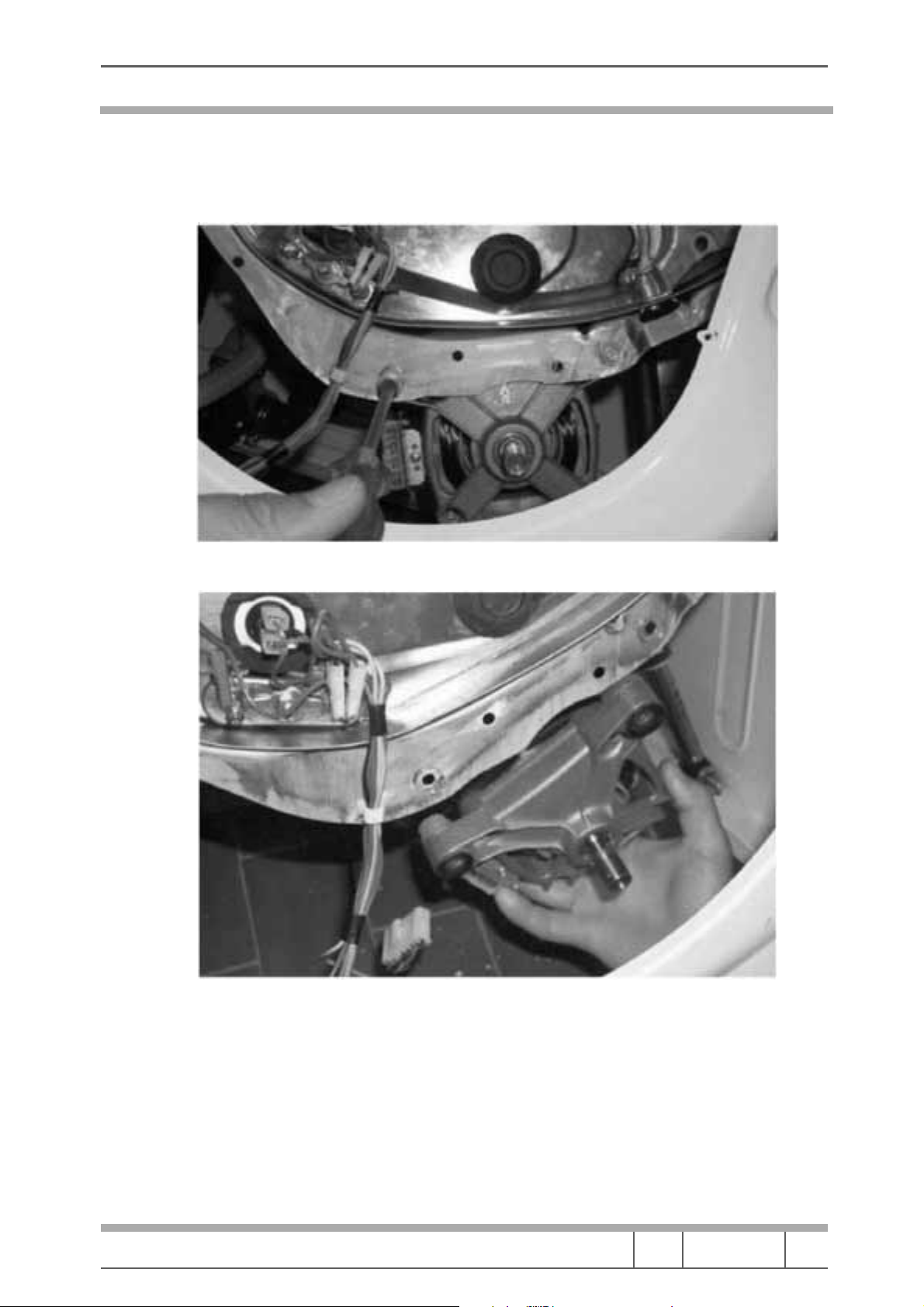

3.8 Motor

1. Quite el panel posterior.

2. Incline la máquina hacia delante y apóyela en una superficie estable.
Tenga cuidado de no dañar los componentes eléctricos del tablero de
control o los micro-retardadores.

3. Quite la correa de transmisión.

4. Desconecte el motor del cableado extrayendo la regleta de conexiones, y
desconecte el hilo de tierra.

Manual de servicio

LAVADORA EVOII

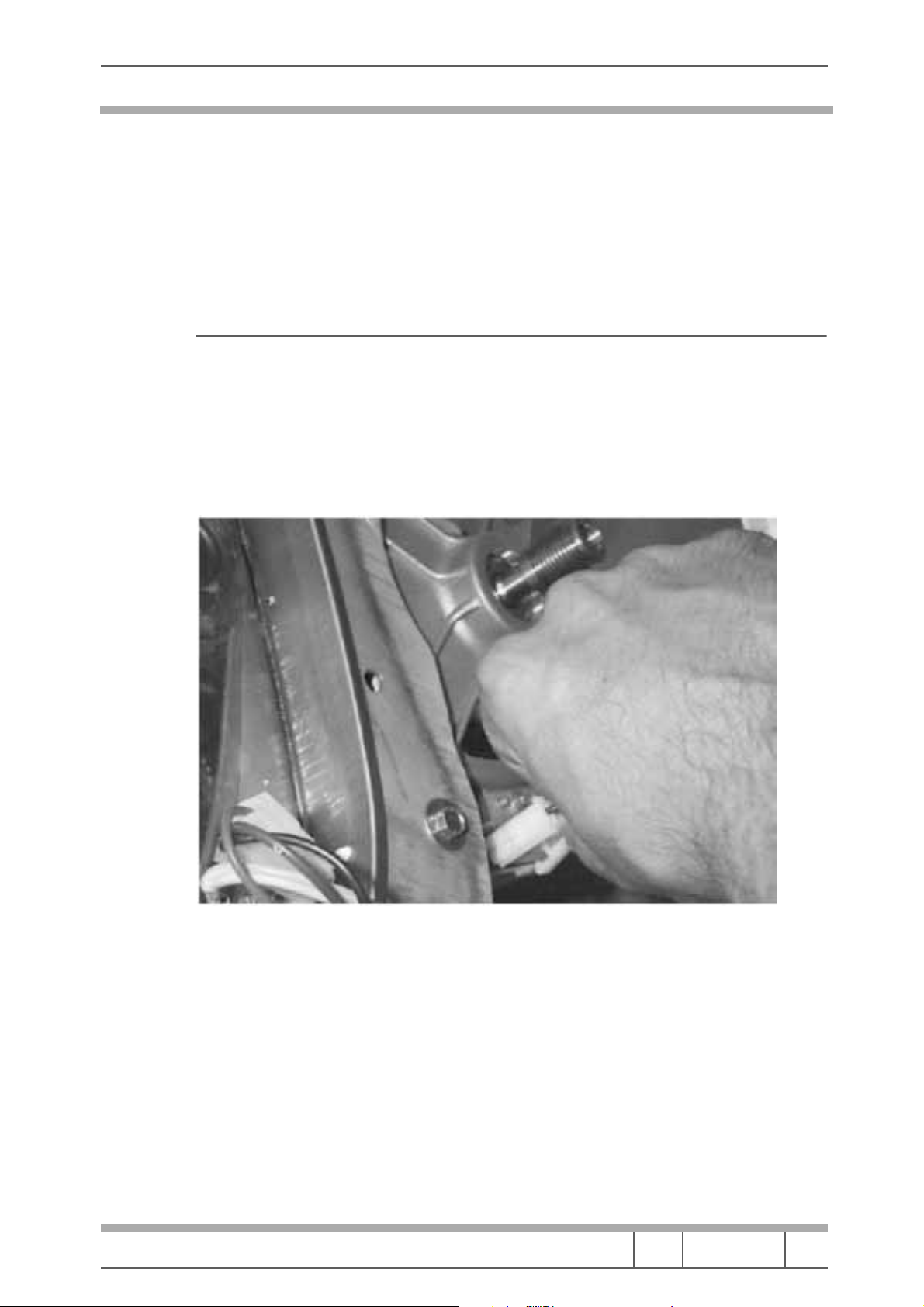

5. Quite los dos tornillos de fijación de 8 mm (hexagonales autorroscantes).

Idioma Fecha/EdiciónPágina

E 03-05-19/0 37-62

Merloni

Elettrodomestici

6. Baje el motor y desplácelo hacia la parte posterior de la máquina para
extraerlo.

Manual de servicio

LAVADORA EVOII

Conserve las gomas y los soportes de plástico para montarlos en el nuevo motor.

Idioma Fecha/EdiciónPágina

E 03-05-19/0 38-62

Merloni

Elettrodomestici

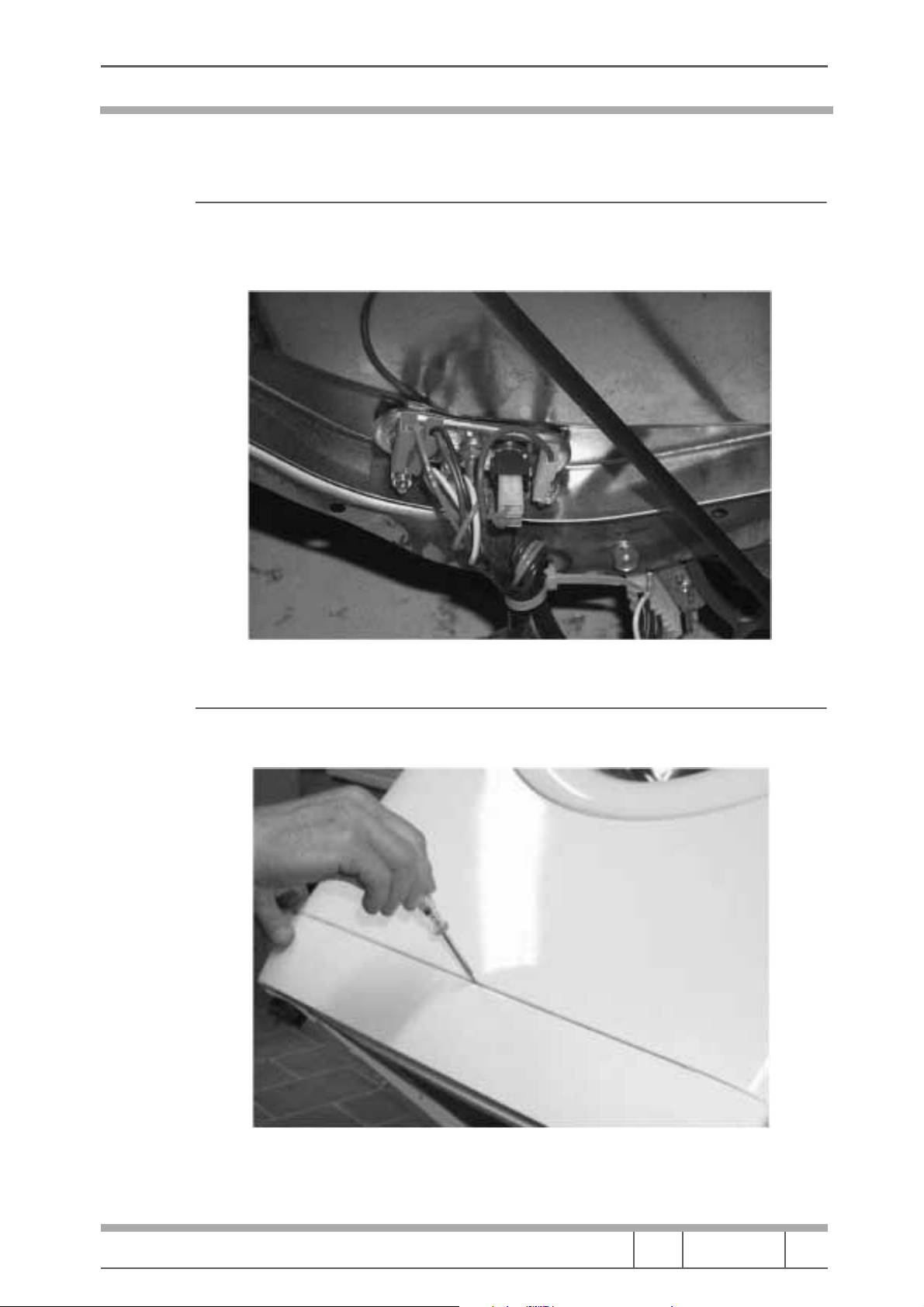

3.9 Sonda de temperatura

1. Quite el panel posterior.

2. Extraiga los faston.

3. Quite la sonda con ayuda de un destornillador.

3.10 Bomba de desagüe

1. Quite el zócalo haciendo palanca con un destornillador en los tres puntos
de fijación.

Manual de servicio

LAVADORA EVOII

2. Desenrosque los cuatro tornillos.

3. Desconecte los tubos.

4. Sustituya la bomba.

Idioma Fecha/EdiciónPágina

E 03-05-19/0 39-62

Merloni

Elettrodomestici

3.11 Amortiguadores

1. Apoye cuidadosamente la máquina sobre un lado.

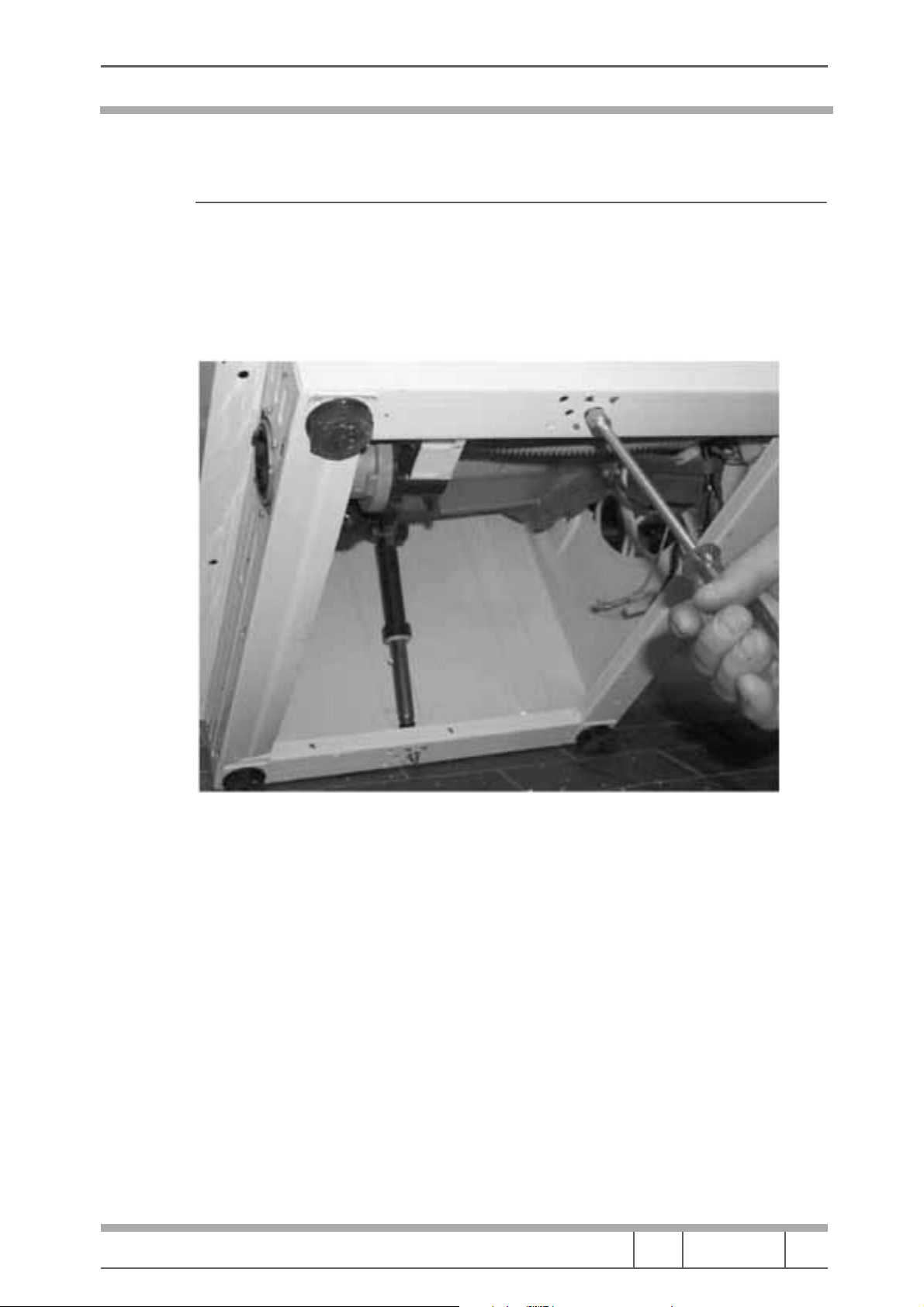

2. Con una llave de 10 mm, desenrosque completamente la tuerca que fija el
amortiguador a la carcasa.

3. Empuje el amortiguador sobre el vástago hasta sacarlo de la carcasa.

4. Con dos llaves, una de 17 mm y la otra de 15 mm, desenrosque el tornillo
que fija el amortiguador al grupo y extraiga el componente.

Manual de servicio

LAVADORA EVOII

Para montar el nuevo amortiguador, efectúe las mismas operaciones en
sentido inverso.

Idioma Fecha/EdiciónPágina

E 03-05-19/0 40-62

Merloni

Elettrodomestici

4 NUEVOS COMPONENTES DE LOS MODELOS AVD Y AVL

4.1 Junta de la puerta

1. Incline la máquina hacia atrás y apóyela en una superficie estable.

2. Quite el anillo frontal de la junta insertando la punta de un destornillador
entre el anillo y la junta.

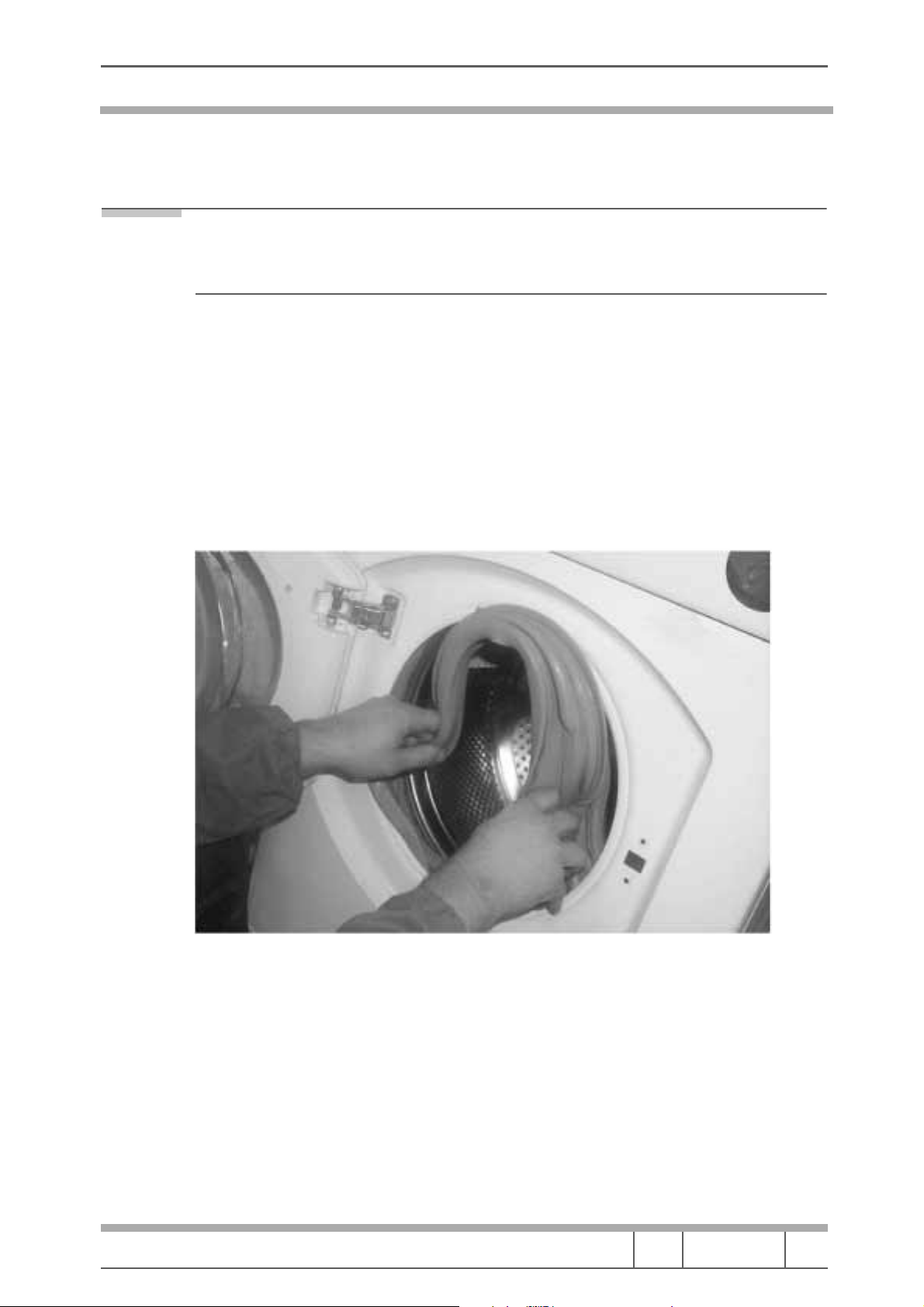

3. Libere la junta de la carcasa y empújela hacia el interior de la cesta.

4. Quite la junta tirando de ella hacia abajo desde la parte superior; de este
modo se libera también el resorte.

5. Para efectuar el montaje:

6. Inserte la junta en el reborde del asiento practicado en la tapa de la cuba,
controlando que el posicionamiento sea correcto. La lengüeta de goma
debe quedar verticalmente en la parte superior.

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 41-62

Merloni

Elettrodomestici

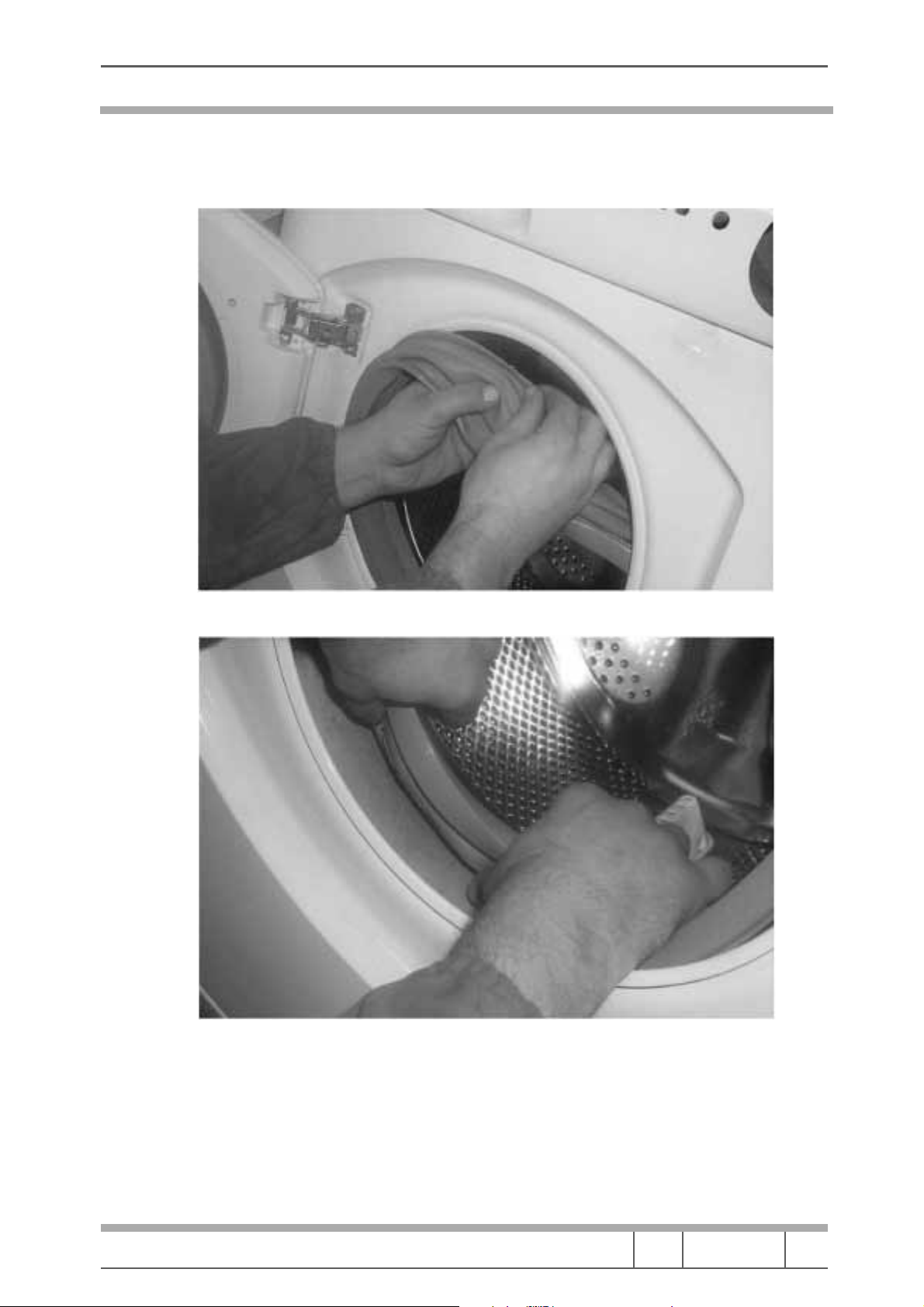

7. Adapte la junta a la cuba.

8. Introduzca el resorte en la parte superior central.

9. Coloque el distanciador entre la tapa de la cuba y el frontal de la carcasa, y
bloquéelo para evitar que se salga el resorte.

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 42-62

Merloni

Elettrodomestici

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 43-62

Merloni

Elettrodomestici

Manual de servicio

LAVADORA EVOII

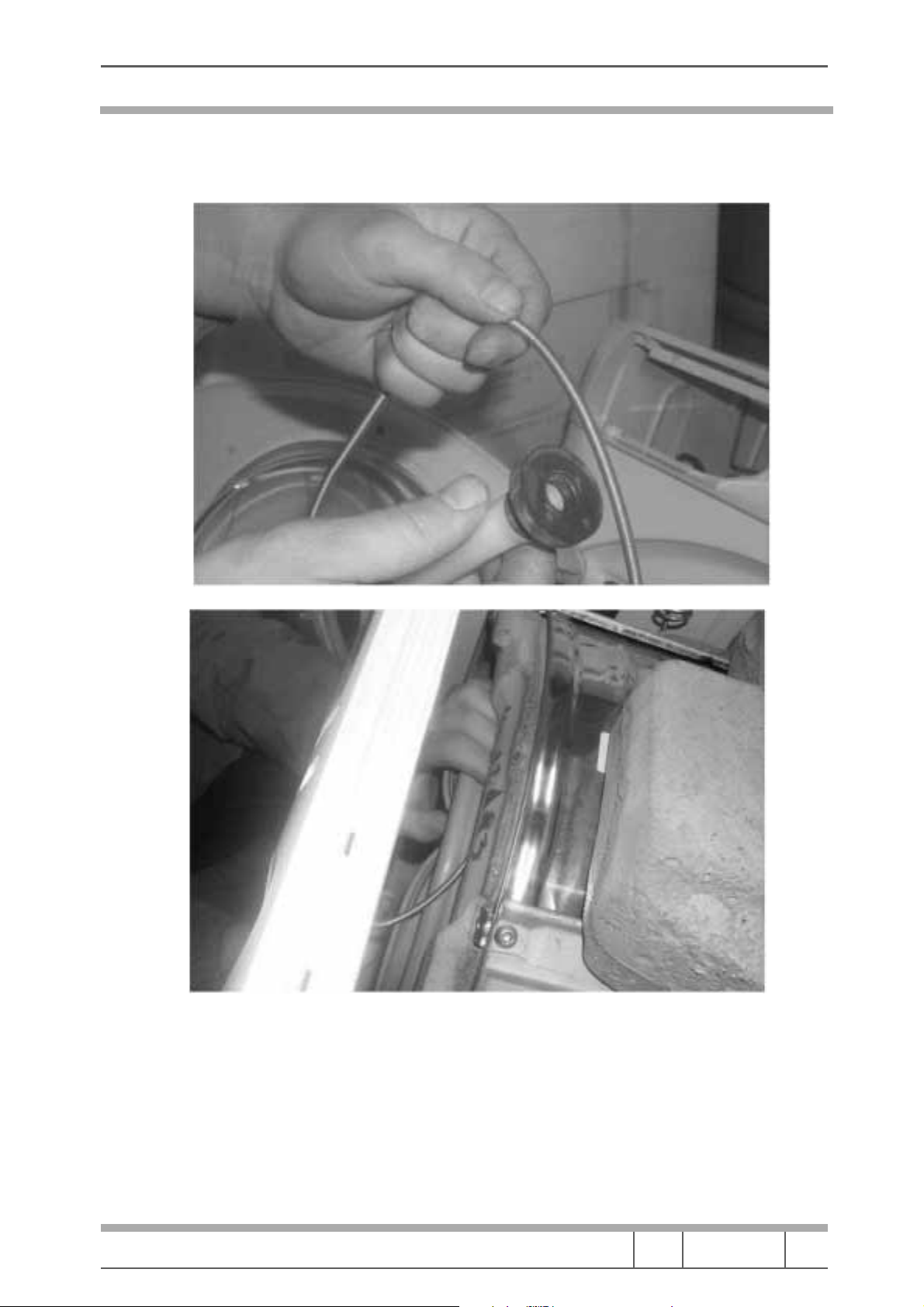

10.Con ambas manos, continúe insertando el resorte en toda la circunferencia
de la junta.

Idioma Fecha/EdiciónPágina

E 03-05-19/0 44-62

Merloni

Elettrodomestici

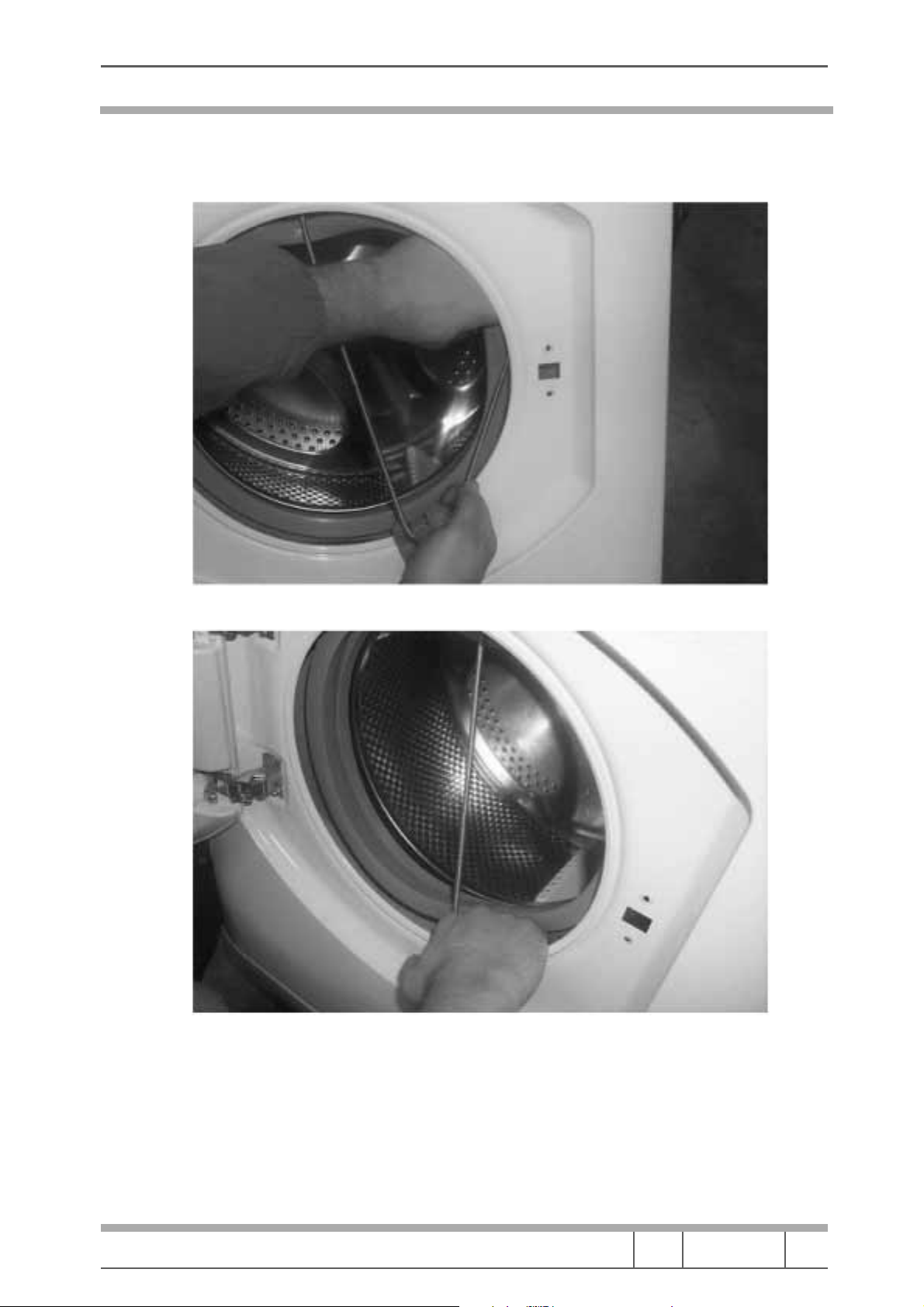

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 45-62

Merloni

Elettrodomestici

Manual de servicio

LAVADORA EVOII

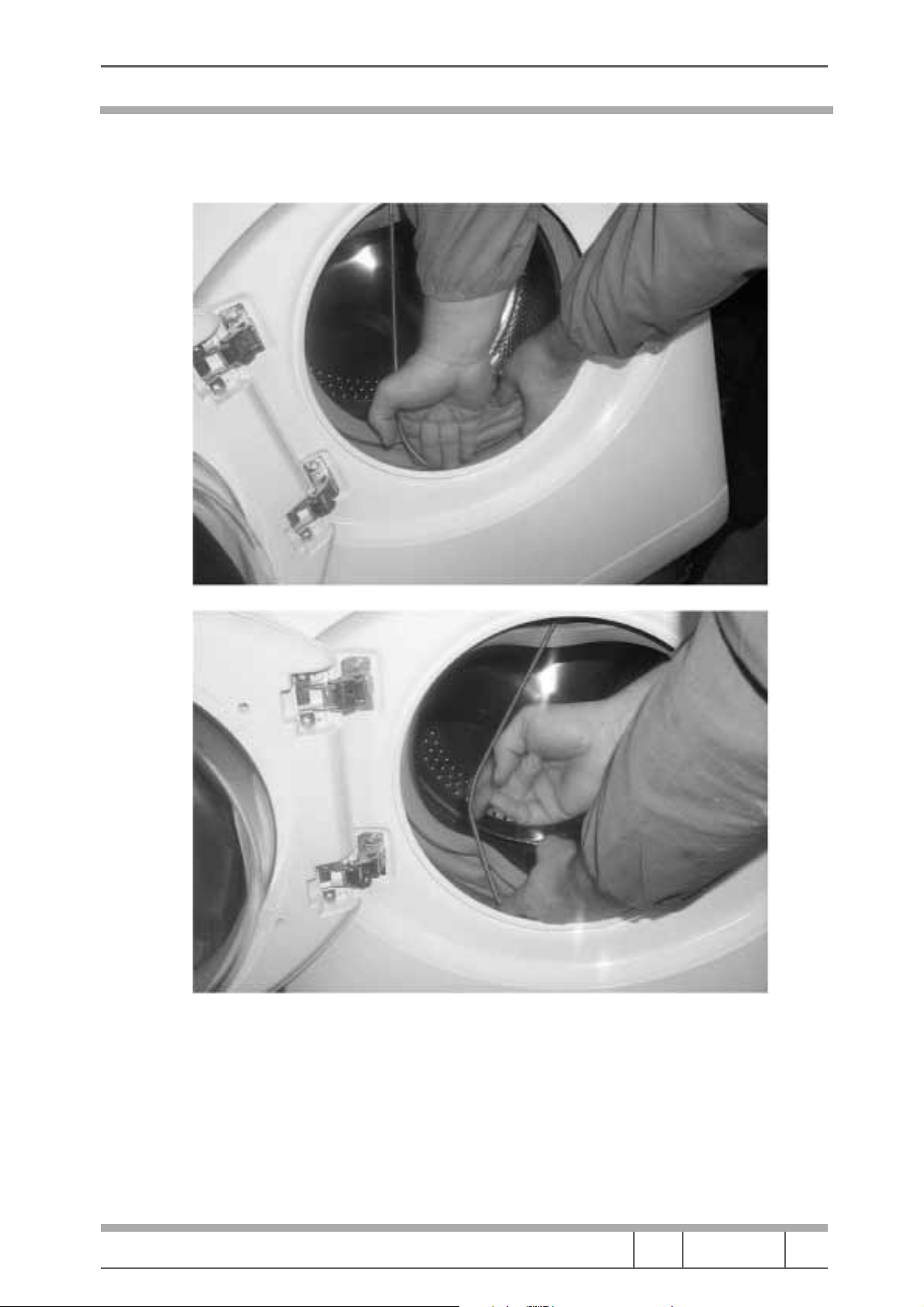

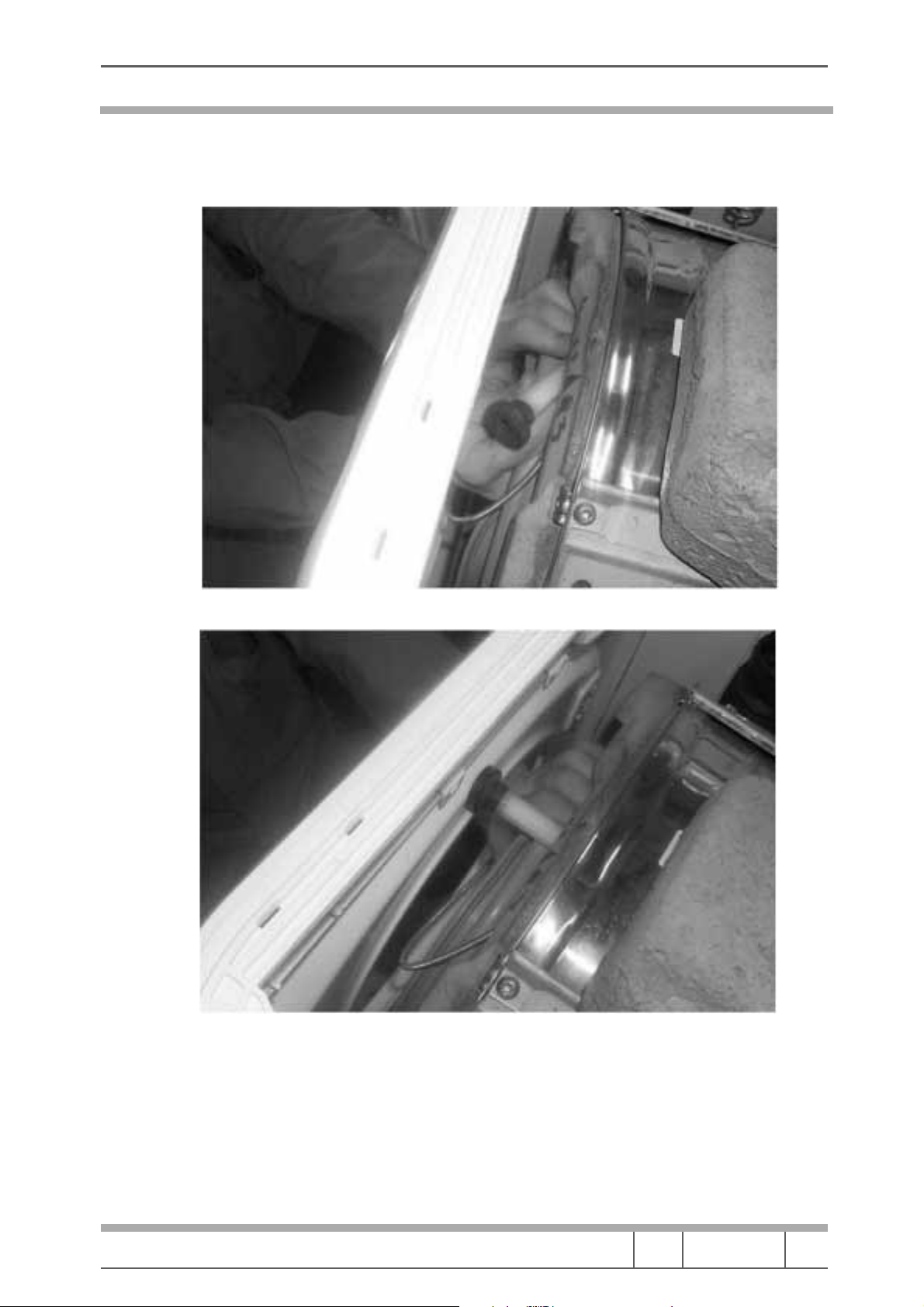

11.Introduzca la junta en el asiento practicado en el frontal de la carcasa.

Idioma Fecha/EdiciónPágina

E 03-05-19/0 46-62

Merloni

Elettrodomestici

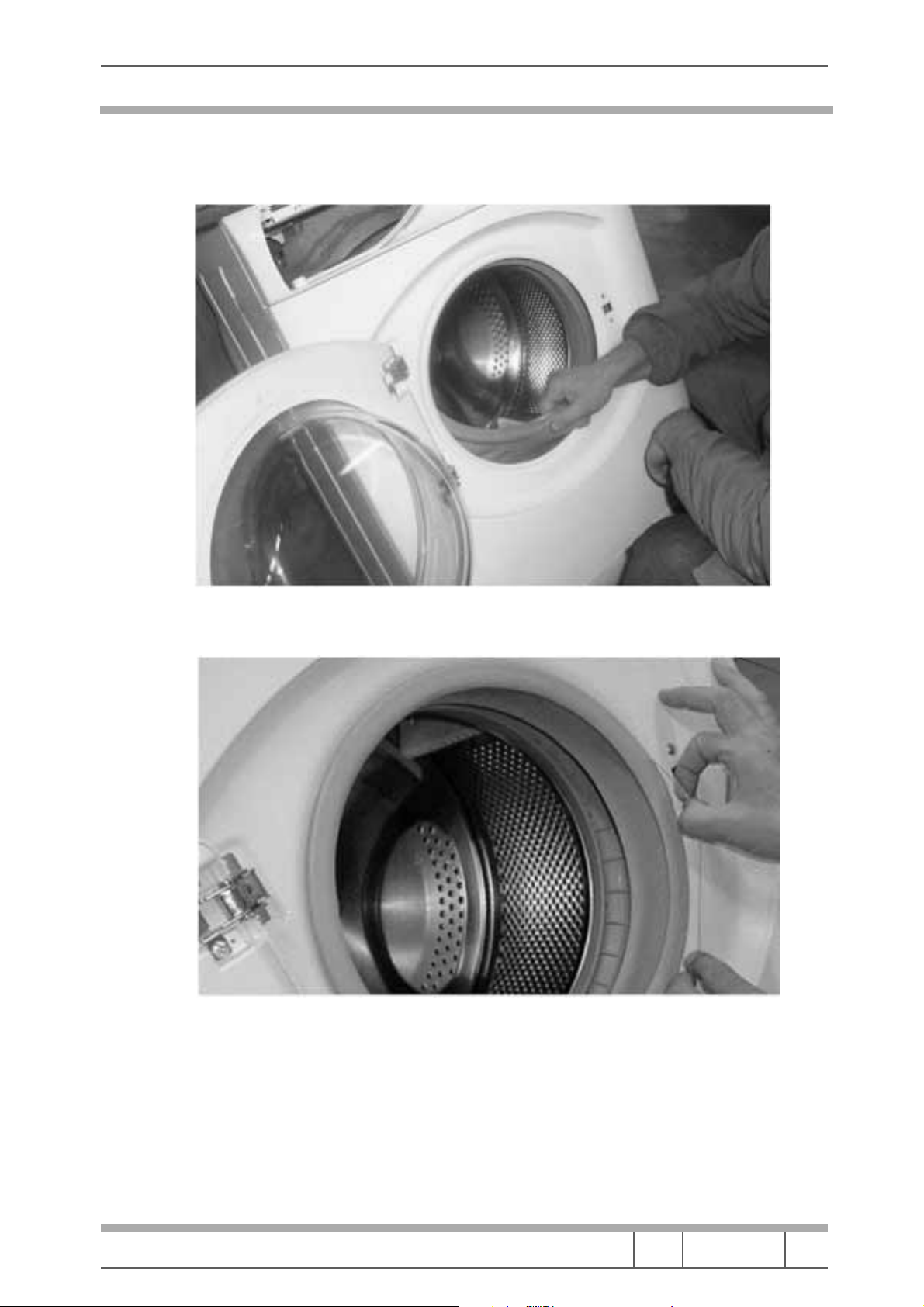

12. Monte nuevamente el anillo de hilo. Para ello, estírelo y colóquelo en su
alojamiento, con cuidado de ubicar el clip en la parte central inferior.

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 47-62

Merloni

Elettrodomestici

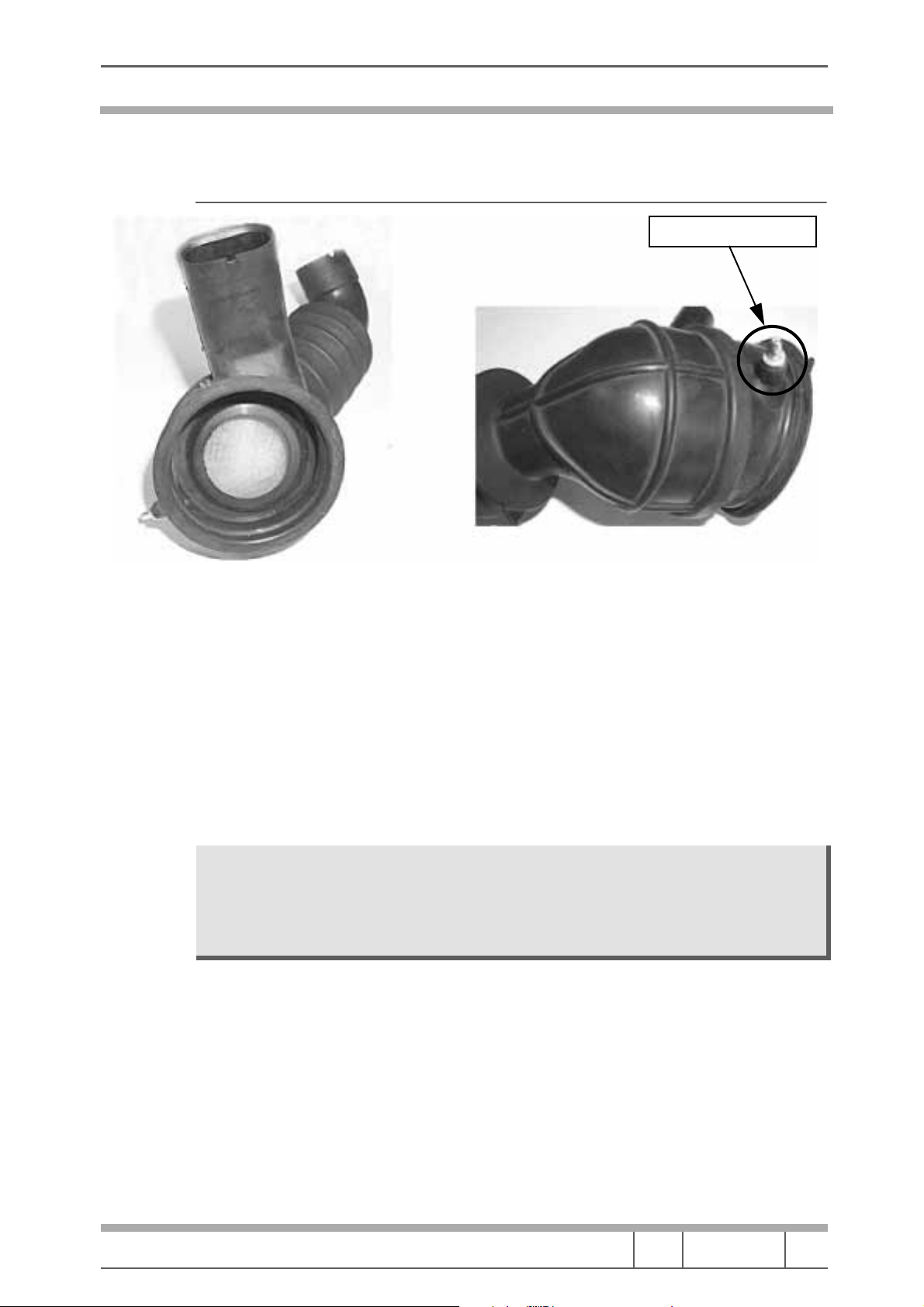

4.2 Tubo con mecanismo OKO

Sensor de conductividad

El sistema OKO consiste en una esfera de mat erial plástico dentro del tubo
que conecta la cuba a la bomba de desagüe.

Al comienzo de cada ciclo de lavado, la bomba de desagüe crea una
diferencia de nivel entre el agua que está en la cuba y el tubo de desagüe;
dicha diferencia incrementa el empuje hacia arriba de la esfera, que cierra
herméticamente el tubo de conexión entre la cuba y la bomba (obturación).

De esta manera se obtienen dos ventajas:

1. Separación del agua de lavado y del agua retenida en el tubo de desagüe,
con el consiguiente ahorro de energía para el calentamiento.

2. Aprovechamiento de todo el detergente.

N.B.:

con la introducción de est e nuev o com pon ent e

•

se elimina el tubo de recuperación de detergente

•

la bomba tiene solamente un orificio para entrada de agua desde la cuba y otro para la salida
hacia el tubo de desagüe

•

desaparece de todos los ciclos el movimiento a 93 r/min durante el paso biológico

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 48-62

Merloni

Elettrodomestici

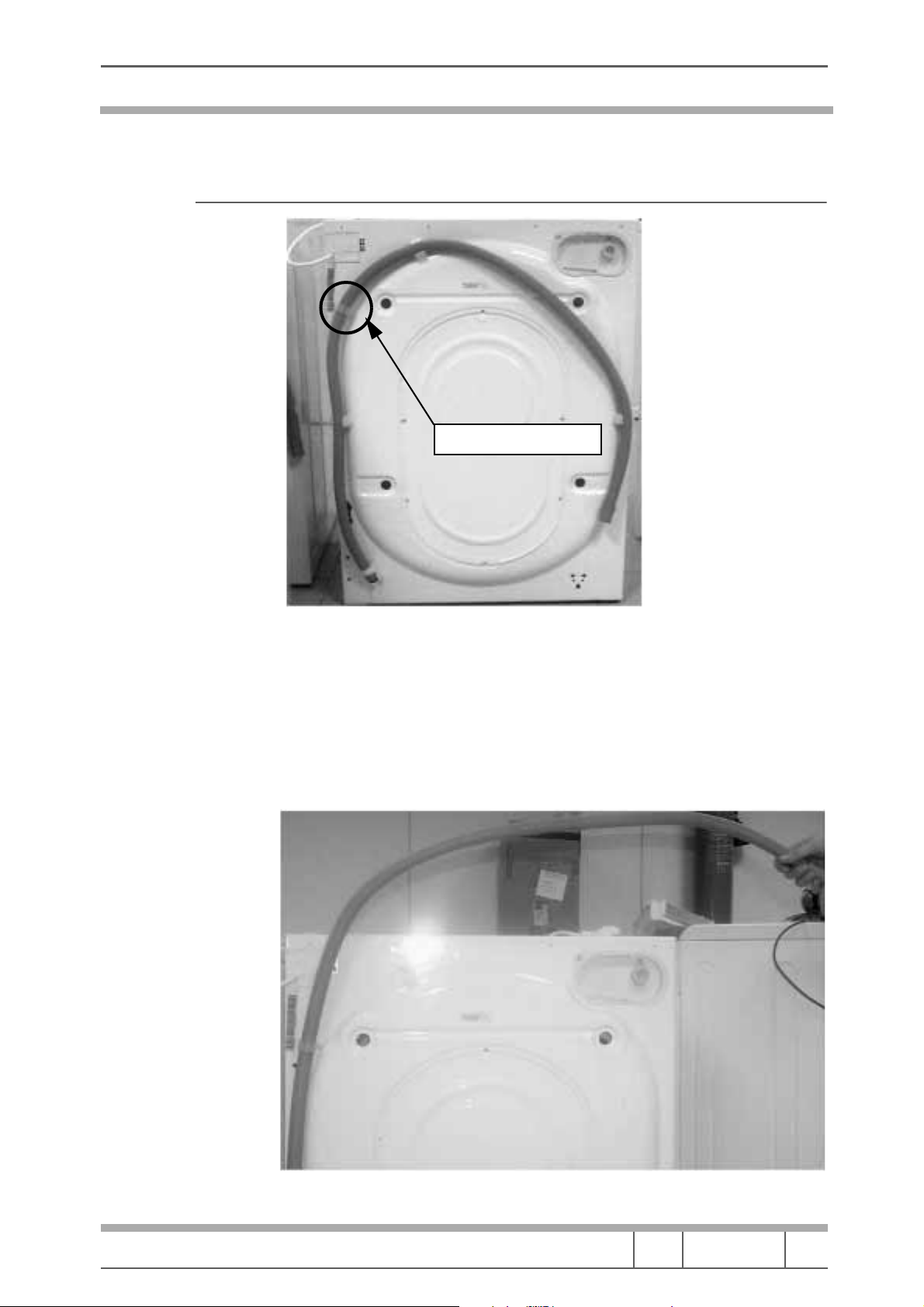

4.3 Tubo de desagüe

Abrazadera de fijación

El tubo de desagüe de la nueva lavadora EVOII está fijado por detrás a la
carcasa mediante una abrazadera de plástico que no debe extraerse durante

la instalación.

Para evitar que esto ocurra, se ha empleado una abrazadera que resiste hasta
25 kg de fuerza.

Esta nueva fijación del tubo asegura el funcionamiento correcto del
mecanismo OKO.

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 49-62

Merloni

Elettrodomestici

4.4 Motor trifásico

La nueva gama de lavadoras EVOII incluye un modelo con motor trifásico.
A diferencia del motor con colector, no tiene escobillas y el estator está dotado de

tres devanados conectados por dentro en triángulo (vea el esquema).
Respecto a los modelos provistos de motor con colector, cambia también la

tarjeta de potencia, que en las máquinas trifásicas tiene un código especial.
El motor trifásico tiene un protector térmico que, cuando actúa, desconecta la

alimentación a la parte de potencia de la tarjeta electrónica y, por lo tanto,
también al motor.

En la foto y en el esquema siguientes puede verse el orden de conexión de
los devanados.

Taquimétrica

Taquimétrica
Devanado

Devanado

Devanado

Protector térmico

Protector térmico

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 50-62

Merloni

Elettrodomestici

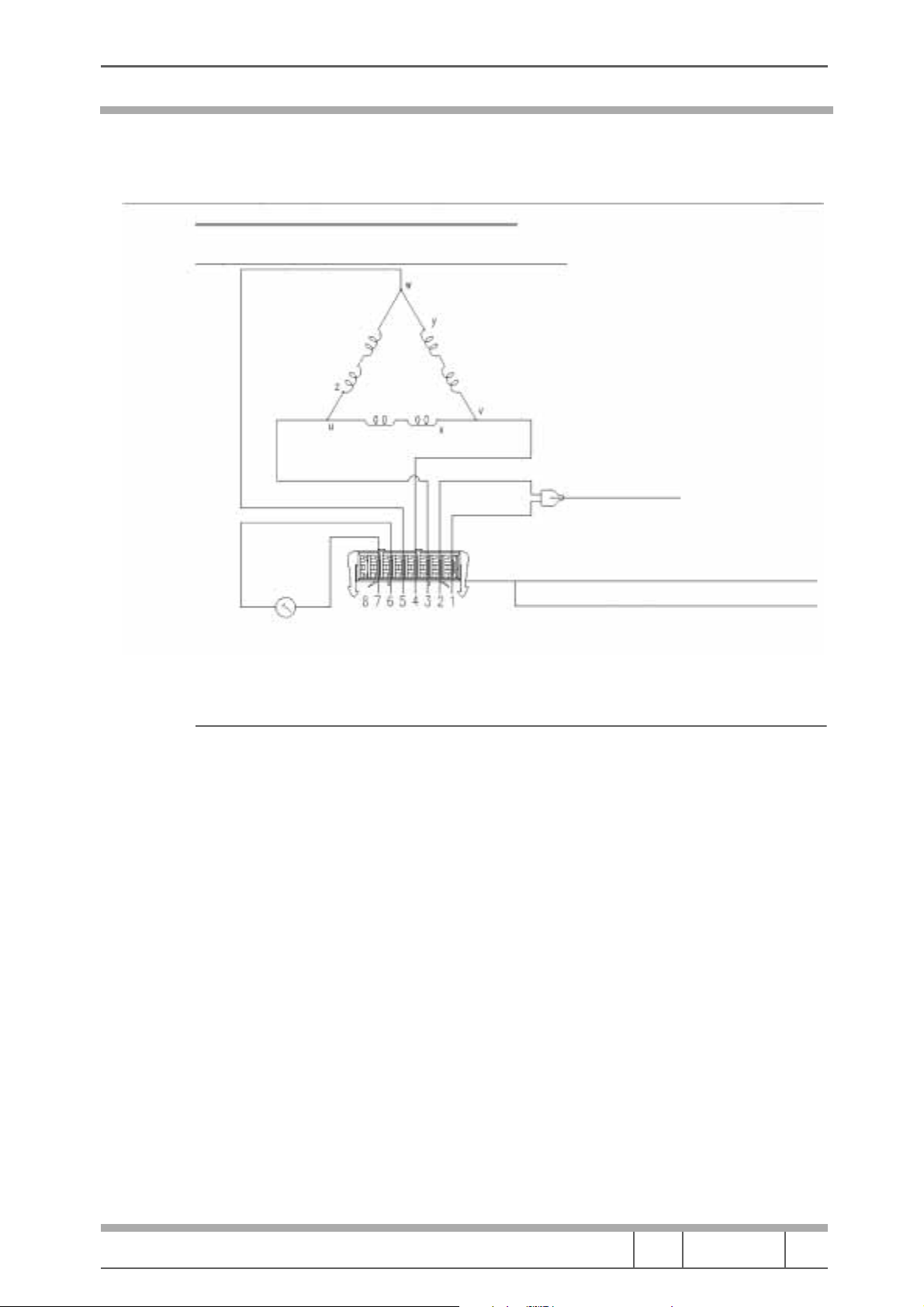

Sentido de rotación lado polea

a la derecha: conectando los puntos 3(u-Gris)

-4(v-Blanco)-5(w-Rojo)

Gris

Rojo

Blanco

Azul

Protector

Azul

Rojo

Rojo

Esquema de conexión - Regleta de bornes vista por el lado de inserción

4.5 Bloqueo de la puerta Easy door

Este nuevo componente permite abrir la puerta durante el ciclo siempre que
la máquina esté en estado de seguridad.

La puerta se bloquea en las siguientes condiciones:

• Temperatura >= 45°C

• Velocidad programada >= 55 r/min

• Carga por tiempo hasta superar el lleno del presostato

Regleta de conexiones TYCO 284861-1 con
Faston M. 6,3x0,8 latonado

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 51-62

Merloni

Elettrodomestici

Como consecuencia de dichas condiciones, la puerta está desbloqueada
durante el lavado y bloqueada durante los aclarados.

común

línea

neutro

microinterruptor

microinterruptor

Los contactos 11 y 14 corresponden al microinterruptor que indica el estado
de puerta abierta o cerrada. Si la puerta está cerrada, entre los contactos 11 y
14 hay continuidad eléctrica. Si la puerta está abierta, entre los contactos 11 y
14 el circuito está abierto.

Los contactos 4 y 5 corresponden a la puerta bloqueada. Si la puerta está
bloqueada, entre los contactos 4 y 5 hay continuidad eléctrica. Si la puerta
está desbloqueada, entre los contactos 4 y 5 el circuito está abierto.

CONEXIONES ELÉCTRICAS

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 52-62

Merloni

Elettrodomestici

4.6 Conexionado

A diferencia de la máquina LVB2000, con la plataforma EVO II se ha
introducido también en la parte de potencia la perforación del aislante (que
llamaremos IDC), dejando el sistema de prensar sólo para las c onexiones de
tierra, filtro antiperturbación y sensor de conductividad.

Una característica fundamental del IDC es la conexión en paralelo de los
puntos de uso.

Por ejemplo, la conexión 1 del conector J9 se une a la 7 del conector del
motor de lavado, la 2 del J9 a la 6 del motor, la 3 del J9 a la 5 del motor, etc.

O sea, en cada conector de la tarjeta se realiza una sola conexión que va
hacia el componente eléctrico respectivo; no existen conexiones externas

a la tarjeta. Es posible controlar el cableado de cada componente observando
directamente los conectores de la tarjeta (vea la lista de fallos).

La separación de los conectores IDC, en caso de extracción del cable, sólo
puede realizarse con la pinza especial que suministra el fabricante de dichos
conectores, respetando el orden paralelo anteriormente descrito.

Después de una intervención de este tipo, es fundamental controlar la
continuidad de los contactos con un multímetro.

Todos los conectores IDC están polarizados y también sus contrapartes
(tarjetas y componentes eléctricos). Esto impide que se inviertan los

conectores al enchufarlos en las partes correspondientes.

A continuación se describe un ejemplo de conexión IDC para el conector J9

A la bomba

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 53-62

Merloni

Elettrodomestici

4.7 Filtro con cable integrado

La máquina LVB 2000 lleva un filtro antiperturbación con cable de
alimentación integrado.

Esta aplicación se mantiene en la máquina EVOII.
En este nuevo componente, el cable de alimentación está coestampado con el

filtro y las conexiones entre ambos no son externas con faston sino que están
dentro del filtro. La alimentación de la máquina, en cambio, se realiza con un
conector faston de ocho vías que se inserta en la contraparte del filtro.

Por este motivo, el filtro y el cable de alimentación siempre se sustituyen al
mismo tiempo.

Para sustituir el componente:

• Desenchufe la máquina.

• Quite la cubierta superior.

• Extraiga el conector de ocho vías del filtro.

• Desenrosque el tornillo de apriete y continuidad.

• Levante el filtro sujetándolo por el cable de alimentación de manera que
salte el diente de retención.

• Extraiga el filtro de la carcasa en sentido perpendicular.

Tire hacia arriba

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 54-62

Merloni

Elettrodomestici

Para montar el componente, efectúe las mismas operaciones en sentido inverso.

ATENCIÓN: el tornillo de apriete/continuidad garantiza la continuidad de
la descarga a tierra entre el filtro y la carcasa. Es imprescindible montar el
mismo tornillo para garantizar la conformidad de la máquina.

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 55-62

Merloni

Elettrodomestici

5 ESQUEMAS ELÉCTRICOS LVB

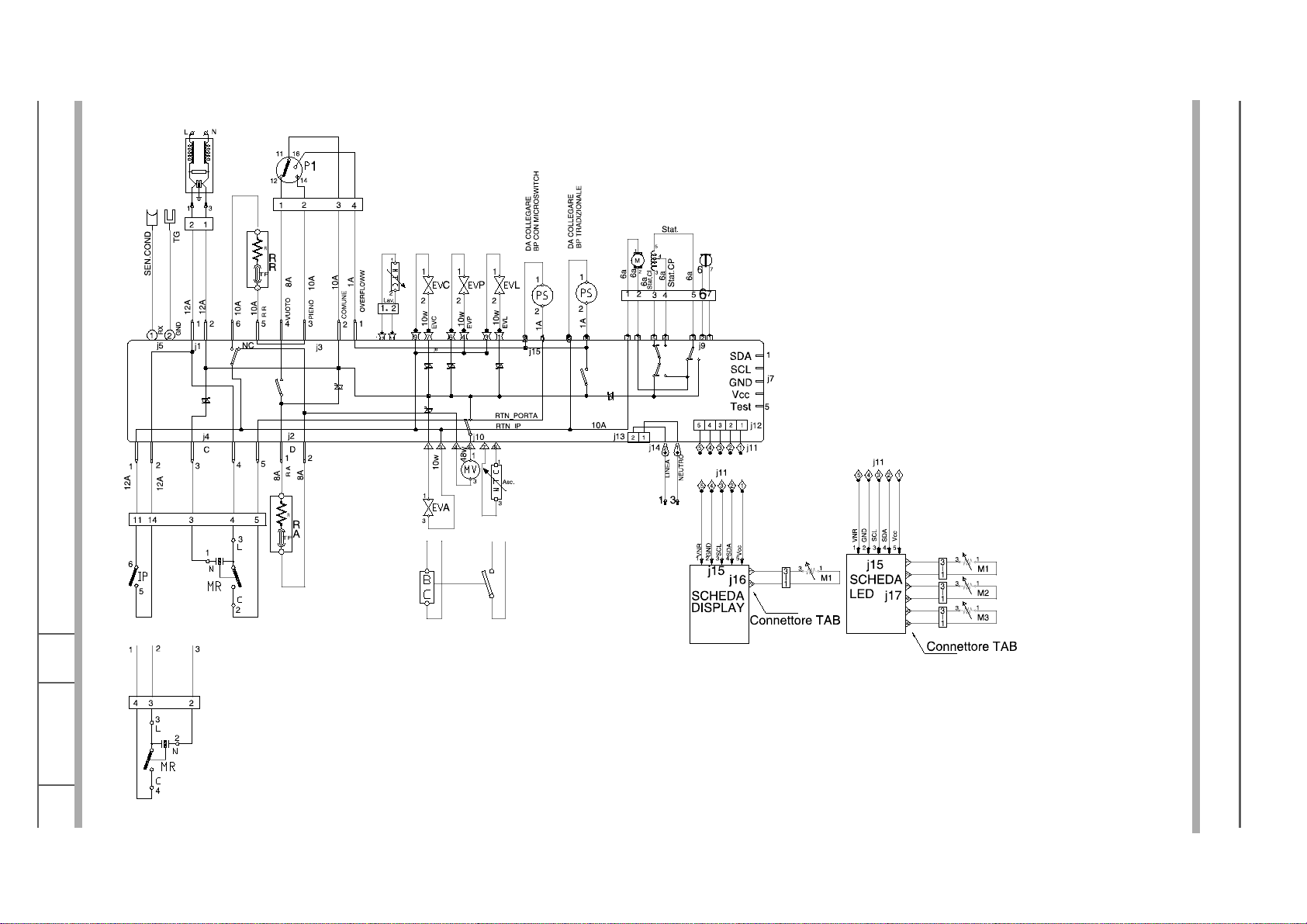

5.1 ESQUEMAS ELÉCTRICOS LVB MOTOR COLECTOR

Alimentación 220 V

Resistencia de secado

Bomba con bloqueo de puerta tradicio nal

Rotor

Opción J4

puerta

Bloqueo de la

interruptor

Micro

Resistencia

de lavado

Presostato

Lleno

Común

Vacío

Desbordamiento

Bomba con bloqueo de puerta

mediante microinterruptor

Bloqueo de
la cesta

Microinterruptor

Estator

Taquimétrica

220 V Nodo

220 V Selector

Opción J10

EV Secado

Ventilador

NTC Secado

EV Lavado

EV Prelavado

EV Caliente

NTC Lavado

Comunicación de las interfaces

J7 Sensor de conductividad

J7 Serie

Microprocesador

EEPROM

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 56-62

LAVADORA EVOII

Manual de servicio

LEGENDA CONNETTORI
j1 = Conn vaschetta 2 vie RST 5 94535-7002
j2 = Conn vaschetta 2 vie RST 5 284472-1
j3 = Conn vaschetta 6 vie RST 5 284476-1
j4 = Conn vaschetta 7/4 vie RST 5

(opzionale conn 5/3) 284475-1/284473-1
j5 = Conn vaschetta 2 vie RST 5 94535-7002
j8 = Conn 12 vie EDG RST 2,5 1-51122-12
j9 = Conn 9 vie EDG RST 5 284489-1
j10 = Conn 8 vie EDG RST 2,5 01-51122-08
j11 = Conn 5 vie EDG RST 2,5 01-51122-05
j14 = Conn 3 vie EDG RST 2,5 1-1355181-2
j15 = Conn 5 vie vaschetta RST 2,5 01-51122-05
j16 = Conn 3 vie vaschetta RST 2,5 3-819868-3
j17 = Conn 6 vie vaschetta RST 2,5
j18 = Conn 12 vie EDG RST 2,5 1-55122-12
j19 = Conn vaschetta 5 vie RST 2,5 1-1355181-6
* = Conn 3 vie vaschetta RST 2,5 3-829868-3
Í = Conn 3 vie EDG RST 2,5 1-1355181-2

Merloni

Elettrodomestici

Idioma Fecha/EdiciónPágina

E 03-05-19/0 57-62

Merloni

Elettrodomestici

Bomba con bloqueo de

puerta mediante
microinterruptor

Alimentación 220 V

Resistencia de secado

Bomba con bloqueo de puerta tradicio nal

Protector térmico

Devanados

del motor

tradicional

Bloqueo de puerta

OPCIÓN J4

Bloqueo de la

puerta

Microinterruptor

Resistencia

Presostato

Lleno

Común

Vacío

Desbordamiento

Bloqueo de la

Microinterruptor

Sensor de conductividad

Taco

220 V Nodo

220 V Selector

Opción J10

EV Secado

Ventilador

NTC Secado

EV Lavado

EV Prelavado

EV Caliente

NTC Lavado

Comunicación de las interfaces

J7 Serie

DSP

Microprocesador

Producción

EEPROM

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 58-62

LAVADORA EVOII

Manual de servicio

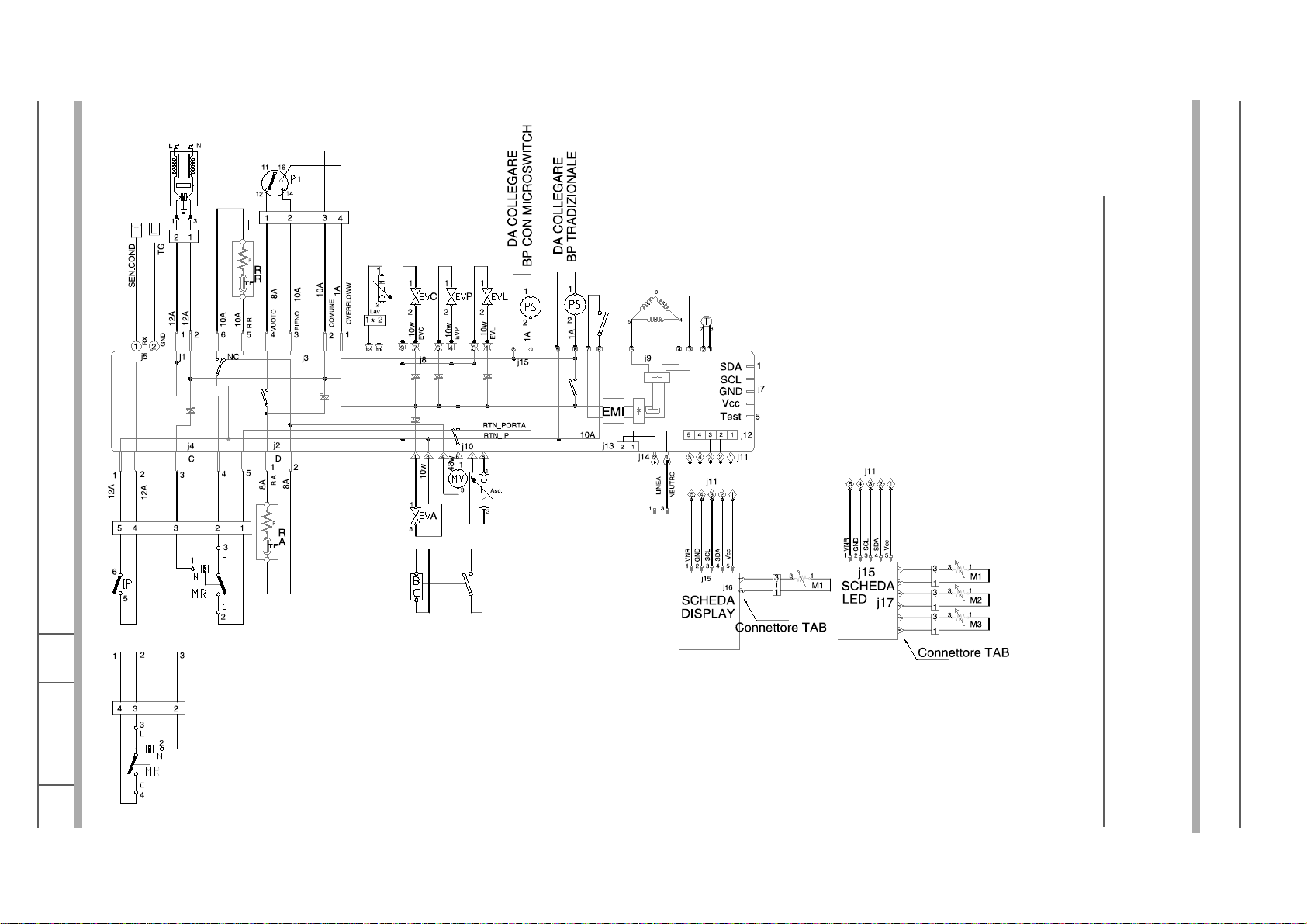

5.2 ESQUEMAS ELÉCTRICOS LVB MOTOR TRIFÁSICO

Merloni

Idioma Fecha/EdiciónPágina

E 03-05-19/0 59-62

LEGENDA CONNETTORI
j1 = Conn vaschetta 2 vie RST 5
j2 = Conn vaschetta 5 vie RST 5
j3 = Conn 12 vie EDG RST 2,5
j4 = Conn 2 vie EDG RST 5
j5 = Conn vaschetta 6 vie RST 5
j8 = Conn vaschetta 2 vie RST 5
j9 = Conn 9 vie EDG RST 5
j10= Conn 8 vie EDG RST 2,5
j11= Conn 5 vie EDG RST 2,5
j12= Conn 5 vie TAB RST 2,5
j13= Conn 2 vie TAB RST 2,5
j14= Conn 2 vie EDG RST 2,5

Elettrodomestici

Merloni

Elettrodomestici

Leyenda del esquema eléctrico

AQS Electroválvula aquastop
B Zumbador o bloqueo de la puerta
BF Contactos regleta de conexiones, ventil. y resistencia secado
BP Bloqueo de la puerta
C Condensador
CA Condensador
DV Conmutador
EF/CL Electroválvula agua fría/lejía
EF/L Electroválvula agua fría/lavado
EF/P Electroválvula agua fría/prelavado
ER Exclusión resistencia
ET Exclusión termostato
EV Electroválvula
EVA Electroválvula secado
EVC Electroválvula agua caliente
EVF Electroválvula agua fría
EVL Electroválvula lavado
EVP Electroválvula prelavado
FA Filtro antiperturbación radio
FD Termostato secado suave
FE Termostato secado intensivo
FRT Resistencia termofusible
I Inversor
I1..I2..3.. Interruptores/conmutadores
IA Interruptor arranque/parada
IC Interruptor N.C. / 1/2 carga
ID Interruptor N.A. centrifugado
IE Economizador de agua o interruptor NC
IF Interruptor reducción centrifugado
IP Interruptor puerta
IR Interruptor línea
IS Hidrostop
L Línea o lámpara
LB Nivel bajo
LN Nivel normal
LS Piloto
M Masa-símbolo de tierra o motor de secado
MC Motor de centrifugado o devanado de centrifugado
MI Motor inducción
ML Motor de lavado o devanado de lavado
MO Regleta de conexiones
MP Microinterruptor de la puerta
MR Micro-retardador
MT Motor temporizador
MV Ventilador
MV - Ras Ventilador de secado (RA)
Mzbn/M Motor temporizador zbn
N Neutro o regleta de conexiones
NC Exclusión centrifugado
P Presostato
P1 Presostato 1° nivel
P2 Presostato 2° nivel
PA Potenciómetro al ta velocidad

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 60-62

Merloni

Elettrodomestici

PB Potenciómetro ba ja veloc id ad
PL Pura lana
PM Protector térmico del motor
PR Programador temporizador o presostato
PS Bomba de desagüe
R Resistencia calentamiento
Ras/RA Resistencia secado
RE Relé
RR Resistencia
RV Regulador de velocidad
S Piloto
SL Piloto de línea
SO Piloto de la puerta
SR Piloto de calentamiento
ST Selector temperatura o parada con agua
SV Selector velocidad centrifugado
T Contactos temporizador
TA Contactos temporizador secado
TB Termostato baja temperatura
TC Tierra cruceta
TFL Tierra brida
TG Tierra general
TH Termostato
TH1 Termostato 1ª temperatura
TH2 Termostato 2ª temperatura
TH3 Termostato 3ª temperatura
THF Termostato de funcionamiento
THR Termostato programable
TM Tierra motor
TMB Tierra carcasa base
TMP Protector térmico motor
TMS Termostop
TP Protector térmico o tierra bomba
TPS Tierra bomba de desagüe
TR Tierra resistencia
TS Termostato de seguridad o tierra soporte
TT Tierra temporizador
TTH Tierra termostato
TV Tierra cuba
ZBN Temporizador

Manual de servicio

LAVADORA EVOII

Idioma Fecha/EdiciónPágina

E 03-05-19/0 61-62

Merloni

Elettrodomestici

Merloni

Elettrodomestici S.p.A.

viale Aristide Merloni, 47 - 60044 Fabriano - Italy
tel. [phone] - télex 560196 - fax [phone]
www.Merloni.com

Los contenidos de este documento son propiedad de
El fabricante no asume ninguna responsabilidad por los errores u omisiones que haya en este documento. Prohibida la reproducción total o parcial, salvo autorización
escrita o cláusula contractual.

Merloni Elettrodomestici S.p.A.

Todos los derechos reservados.

Idioma Fecha/EdiciónPágina

E 03-05-19/01 62-62
