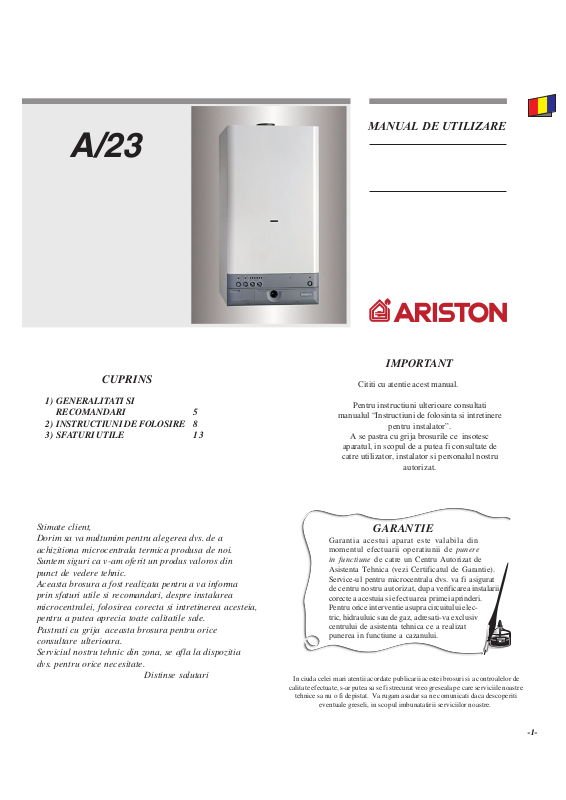

Page 1
A/23
CUPRINS
MANUAL DE UTILIZARE
IMPORTANT
Cititi cu atentie acest manual.
1) GENERALITATI SI
RECOMANDARI 5
2) INSTRUCTIUNI DE FOLOSIRE 8
3) SFATURI UTILE 13
Stimate client,
Dorim sa va multumim pentru alegerea dvs. de a
achizitiona microcentrala termica produsa de noi.
Suntem siguri ca v-am oferit un produs valoros din
punct de vedere tehnic.
Aceasta brosura a fost realizata pentru a va informa
prin sfaturi utile si recomandari, despre instalarea
microcentralei, folosirea corecta si intretinerea acesteia,
pentru a putea aprecia toate calitatile sale.
Pastrati cu grija aceasta brosura pentru orice
consultare ulterioara.
Serviciul nostru tehnic din zona, se afla la dispozitia
dvs. pentru orice necesitate.
Distinse salutari
Pentru instructiuni ulterioare consultati
manualul “Instructiuni de folosinta si intretinere
pentru instalator”.
A se pastra cu grija brosurile ce insotesc
aparatul, in scopul de a putea fi consultate de
catre utilizator, instalator si personalul nostru
autorizat.
GARANTIE
Garantia acestui aparat este valabila din
momentul efectuarii operatiunii de punere
in functiune de catre un Centru Autorizat de
Asistenta Tehnica (vezi Certificatul de Garantie).
Service-ul pentru microcentrala dvs. va fi asigurat
de centru nostru autorizat, dupa verificarea instalarii
corecte a acestuia si efectuarea primei aprinderi.
Pentru orice interventie asupra circuitului electric, hidrauluic sau de gaz, adresati-va exclusiv
centrului de asistenta tehnica ce a realizat
punerea in functiune a cazanului.
In ciuda celei mari atentii acordate publicarii acestei brosuri si a controalelor de
calitate efectuate, s-ar putea sa se fi strecurat vreo greseala pe care serviciile noastre
tehnice sa nu o fi depistat. Va rugam asadar sa ne comunicati daca descoperiti
eventuale greseli, in scopul imbunatatirii serviciilor noastre.
-1-
Page 2

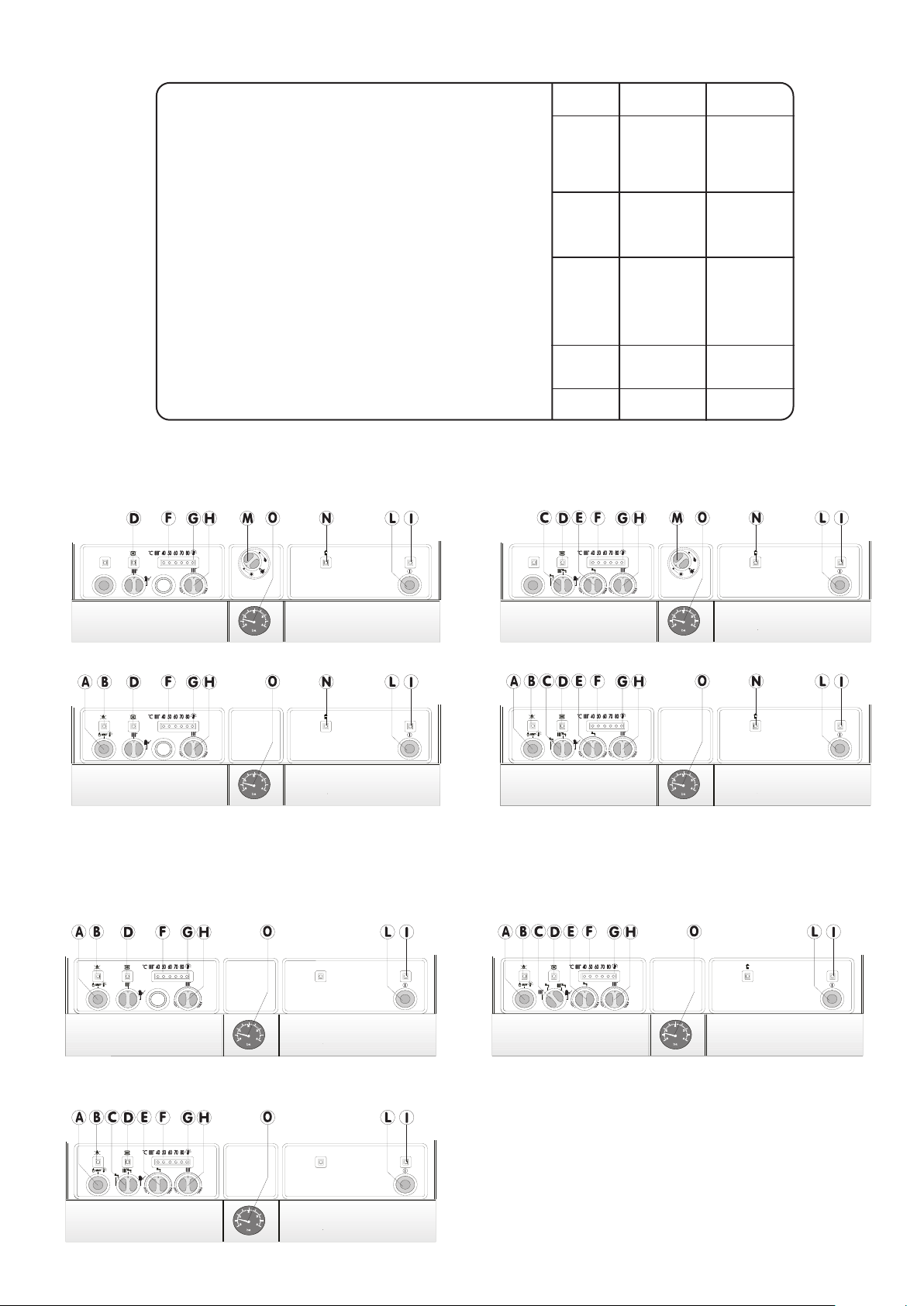

PANOU COMENZI
mod. 23/27 R
mod. 23/27 RI
mod. 23/27 M
mod. 23/27 MI
CARACTERISTICI TEHNICE
DATE GENERALE
Capacitate termica maxima
Capacitat termica redusa
Putere termica utila maxima
Putere termica utila redusa
Randament la capacitate termica maxima (vezi brosura referitoare la instalare)
Randament la capacitate termica redusa (*)
CARACTERISTICI DE INCALZIRE
Temperatura maxima de incalzire
Temperatura minima de incalzire
Presiune maxima in cicuitul de incalzire
Presiune minima in circuitul de incalzire
Capacitate vas expansiune
CARACTERISTICI REGIM APA MENAJERA
Temperatura maxima apa calda menajera
Temperatura minima apa calda menajera
Presiune maxima apa calda menajera
Presiune minima apa calda menajera
Cantitate apa calda ∆t 25C
Cantitate apa calda ∆t 35C
Cantitate minima de apa calda
CARACTERISTICI ELECTRICE
Tensiune / frecventa de alimentare
Putere electrica nominala
Grad de protectie a instalatiei electrice
CATEGORIA
Presiune nominala Gaz metan (G 20)
Presiune nominala Gaz lichid (G 30 - G 31)
kW(Kcal/h)
kW(Kcal/h)
kW(Kcal/h)
kW(Kcal/h)
%
%
°C
°C
bar
bar
litri
°C
°C
bar
bar
litri/min
litri/min
litri/min
V/Hz
kW
IP
mbar
mbar
MOD.23 KW
25,6 (22000)
11,0 (9500)
23,1 (20000)
9,1 (7900)
90,2
87,8
85
34
3
0,7
7
56
36
6
0,2
12,8
9,1
2,6
230/50
0,1÷0,15
44
20
30-37
MOD.27 KW
29,8 (25600)
12,0 (10300)
27,1 (23300)
10,1 (8700)
90,6/91,6
88,3
85
34
3
0,7
7
56
36
6
0,2
12,8
9,1
2,6
230/50
0,1÷0,15
44
20
30-37
23/27 RFFI
mod.
A/23
A/23
A/23
/ 27 RFFI
27 RI
mod.
A/23
A/23
A/23
23/27 MFFI / 23 MTFI
mod.
A/23
DESCRIERE PARTI
COMPONENTE
A) Buton deblocare
termostat supraincalzire
B) Bec de semnalizare
C) Selector de
curatator
D) Bec de
E) Buton
semnalizare lipsa apa
reglare temperatura apa calda
menajera
ermometru instalatie de incalzire
F) T
aprindere / rearmare
blocare aprindere
functionare vara / iarna/
cos
vertizor de semnalizare a
G)A
interventiei termostatului de
supraincalzire
H) Buton reglare temperatura
I) Avertizor luminos pornit
L) Intrerupator pornit
incalzire
/ oprit
/ oprit
M)Buton supapa gaz
N) Led fum
O) Hidrometru vizualizare
in instalatia de
incalzire
a presiunii
- 2 -
Page 3

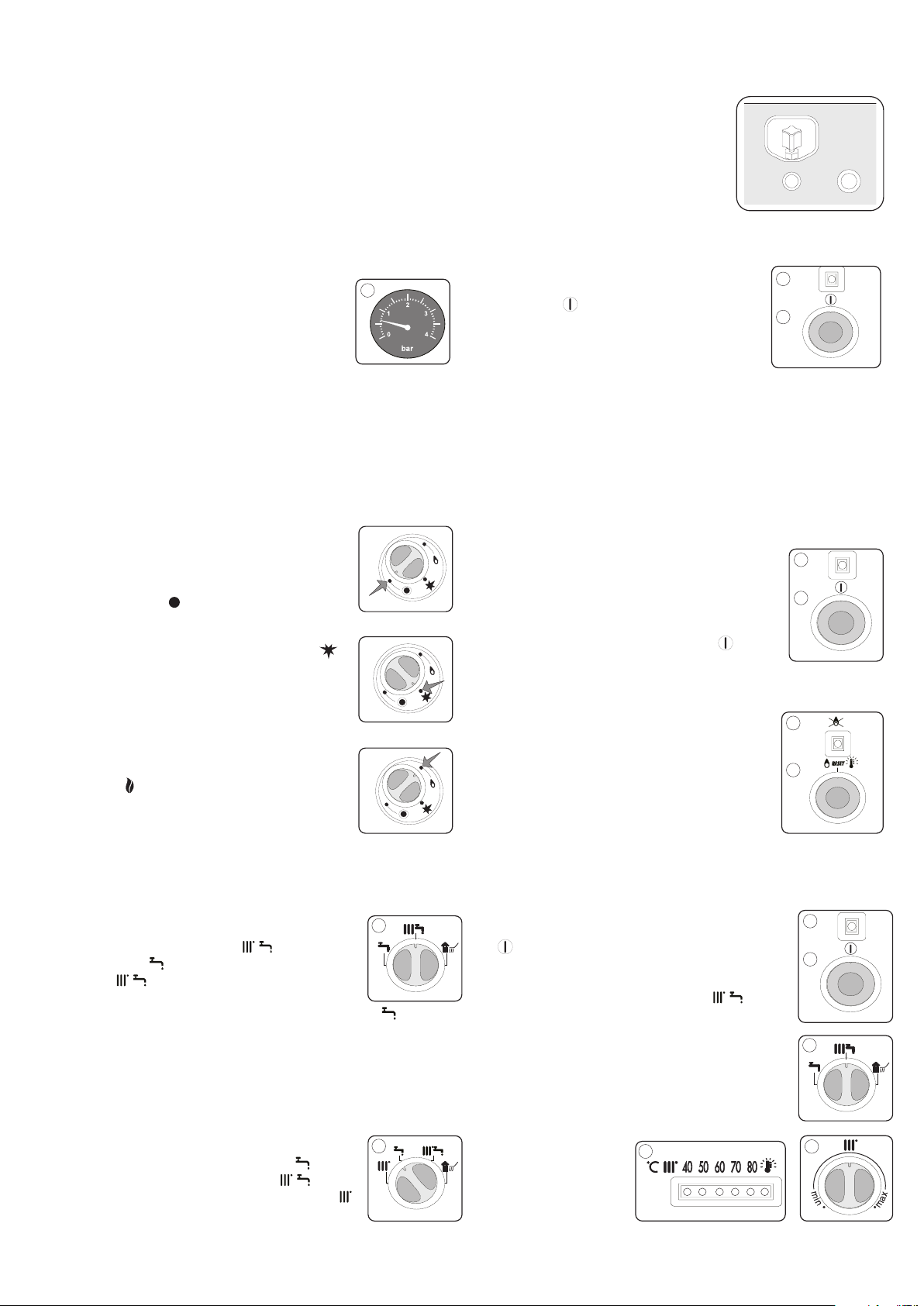

INSTRUCTIUNI DE FOLOSINTA
ATENTIE
Instalarea, prima aprindere, reglarile si operatiunile de intretinere trebuie
efectuate conform instructiunilor, exclusiv de catre personal calificat.
O instalare gresita poate cauza daune persoanelor, animalelor sau
lucrurilor, fata de care producatorul nu este raspunzator.
PREGATIREA PENTRU FUNCTIONARE
Pentru a putea exploata la maximum acest grup termic va oferim cateva
sfaturi utile pentru folosirea si intretinerea acestuia:
- Controlati periodic presiunea instalatiei pe hidrometrul
“O” si verificati cu instalatia oprita ca valoarea presiunii
sa se situeaze intre 0,5 si 1,5 bar (zona albastra a scalei).
Daca valoarea presiunii se situeaza sub cea minima este
necesara redresarea acesteia prin intermediul unui
robinet de umplere situat in partea inferioara a cazanului (vezi figura). O
data restabilita valoarea medie de 1 bar, inchideti robinetul. Daca pierderile
-
de presiune sunt frecvente este probabil sa existe o pierdere de apa in
instalatie. In acest caz este necesara interventia instalatorului dvs.
O
- Curatirea panourilor trebuie efectuata doar cu
solutie de apa cu sapun.
- In cazul in care apa are o duritate foarte mare
trebuie sa se instaleze un dispozitiv de
atenuare a duritatii in asa fel incat randamentul
sa ramana constant in timp, consumandu-se
mai putin gaz.
- Pentru un confort mai mare si o utilizare rationala a caldurii este recomandata
instalarea unui termostat de camera, eventual prevazut cu ceas programator
pentru diferitele porniri si opriri din timpul zilei (sau saptamanii).
- In cazul neutilizarii microcentralei pe o perioada mai
lunga de timp, scoateti de sub tensiune apasand
intrerupatorul “L”; in acest fel se va stinge becul
de semnalizare verde “I”, si inchideti robinetul de
alimentare cu gaz a microcentralei termice.
- Programati din timp cu centrul de asistenta autorizat
intretinerea anuala a cazanului.
IMPORTANT! In cazul in care microcentrala este instalata in interior ,
controlati sa fie respectate dispozitiile referitoare la patrunderea aerului si
la ventilarea incaperii (vezi normele de referinta).
L
PROCEDURA DE APRINDERE
(PENTRU MODELELE M SI R)
1) Rotiti manerul robinetului de gaz situat sub cazan.
2) Arzatorul pilot si arzatorul principal oprite:
pozitia butonului “ ”
3) Aprinderea flacarii pilot:
Apasati usor butonul si rotiti-l pana in pozitia “ ”;
apasati apoi pana la fund butonul supapei de gaz
pana la aprinderea arzatorului pilot. Arzatorul pilot
trebuie sa ramana aprins; in caz ca se stinge repetati
manevra de aprindere.
4) Arzatorul principal:
Apasati usor butonul supapei de gaz si rotiti-l pana
la pozitia “
supapa va trimite gaz catre arzatorul principal.
”. In aceasta pozitie, cand va fi necesar,
FUNCTIONAREA PE TIMPUL IERNII / VERII
(PT. MODELELE MI - MFFI - MTFI)
Cazanul este dotat cu un selector “C” care permite trecerea
de la functionarea pe timpul iernii < > la functionarea
pe timpul verii < > si viceversa.
In pozitia < > cazanul poate sa furnizeze atat caldura
cat si apa calda menajera. Obtinerea de apa calda menajera
are intotdeauna prioritate fata de incalzire. In pozitia <
exclude furnizarea incalzirii si realizeaza doar distribuirea apei calde menajere
(cand se solicita).
C
> cazanul
PROCEDURA DE APRINDERE
(PENTRU MODELELE RI - MI - MFFI - RFFI TANK - MTFI)
Inainte de pornirea microcentralei termice verificati:
- incarcarea instalatiei pe hidrometrul “O”;
- deschiderea robinetului de gaz si patrunderea apei
menajere.
Acest model are aprindere electronica cu ionizare a flacarii.
Singura operatie de indeplinit pentru a face operativa
microcentrala este apasarea intrerupatorului
aprinde becul de semnalizare de culoare verde “I”;
I
In acest moment cazanul este deja gata de functionare: o centrala electronica
va realiza aprinderea arzatorului principal, cand se va solicita, fara nici o
alta interventie externa. Daca in timpul de siguranta
stabilit nu se produce aprinderea arzatorului, se va
aprinde ledul de culoare rosie “B”.
Pentru restabilirea sistemului de aprindere este necesar
sa se intervina, apasand butonul de deblocare “A”. Daca
din nou, se constata blocarea sistemului de aprindere,
verificati ca robinetul de gaz sa fie deschis, dupa care
chemati un specialist al nostru autorizat.
“L”; se va
L
B
A
PORNIREA INCALZIRII
Instalare fara cronotermostat:
- Puneti cazanul sub tensiune apasand intrerupatorul
“L”; se va aprinde becul de semnalizare de culoare
verde “I”;
- Pozitionati selectorul “C” in pozitia < >;
- Reglati temperatura apei din cazan, rotind manerul “H”.
emperatura poate varia de la 12° C la circa 82° C;
T
I
L
C
(PENTRU MODELELE RI TANK - RFFI TANK)
Modelele TANK sunt cazane pregatite pentru a fi conectate la un boiler de
mare capacitate pentru producerea de apa calda menajera.
Toate procedurile mai sus mentionate sunt valabile si pentru aceste modele
care au insa posibilitatea de selectarea prin selectorul “C”
o functie in plus. Pe langa pozitiile
producerea de apa calda menajera si < > pentru
producerea de apa si incalzire, se poate selectiona < >
doar pentru functia de incalzire excluzand boilerul legat.
< > pentru
C
- Controlati temperatura din cazan pe termometrul cu
leduri galbene ”F”. In acest tip de instalatie termostatul
pentru incalzire influenteaza direct asupra
temperaturii mediului ambiant si pompa ramane mereu
in functiune.
F
H
- 3 -
Page 4

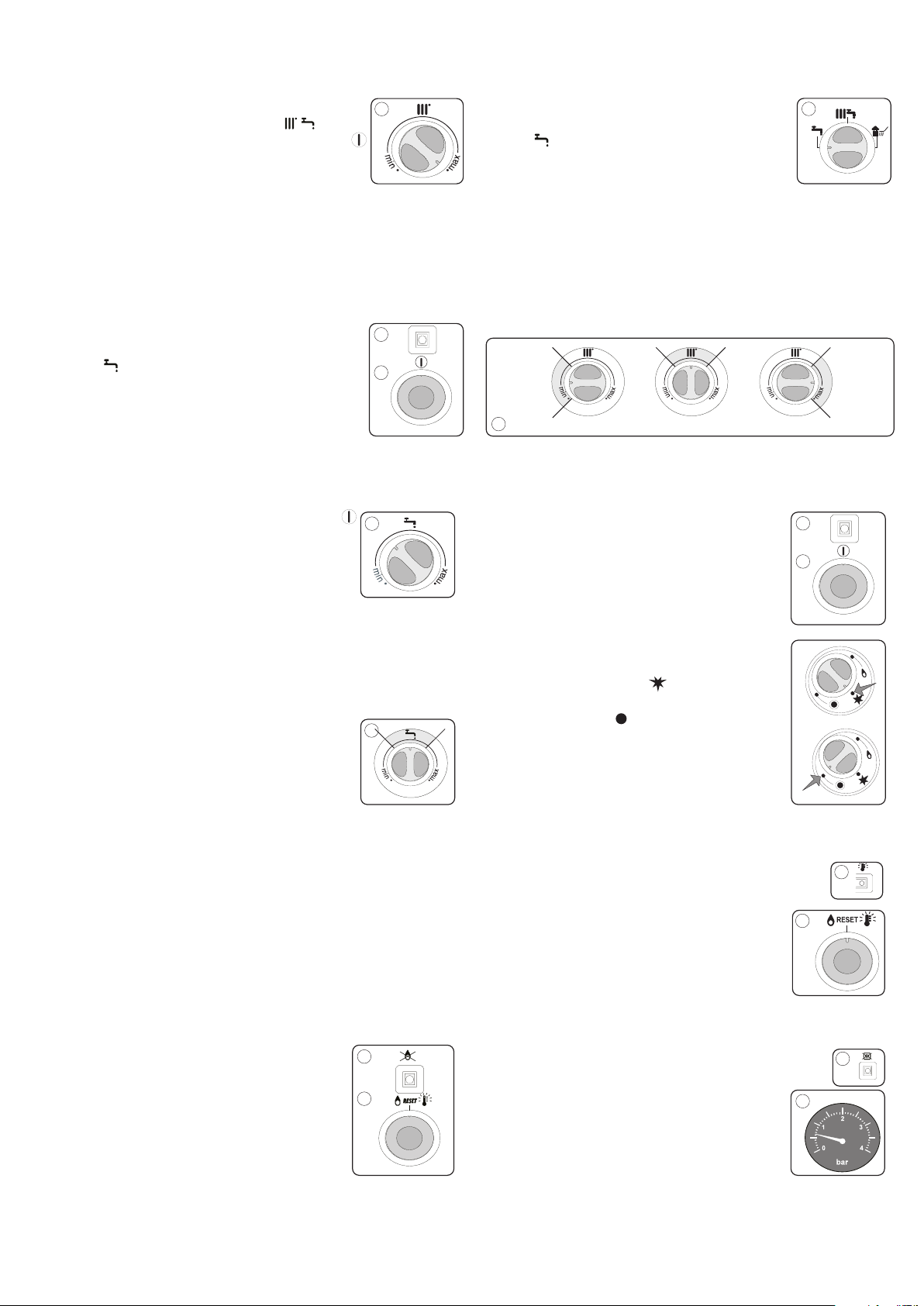

Instalare cu cronotermostat:
- Pozitionati selectorul “C” in pozitia < >;
- Puneti cazanul sub tensiune apasand intrerupatorul
“L” ; se va aprinde becul de semnalizare de culoare verde.
- Rotiti manerul termostatului “H” pana la temperatura
maxima.
- In aceasta situatie cazanul este comandat de catre cronotermostat in
sensul ca acesta ramane in functiune, pana cand temperatura mediului in
care este instalat este egala cu cea stabilita initial.
In momentul atingerii temperaturii dorite, arzatorul principal se stinge si
pompa se opreste.
H
INTRERUPEREA INCALZIRII
Instalare fara cronotermostat:
Pentru intreruperea incalzirii mutati selectorul “C” in
pozitia < >, cazanul va ramane in functiune doar pentru
producerea apei calde menajere.
I
L
Instalare cu cronotermostat:
Pentru intreruperea incalzirii mutati selectorul “C” in
pozitia
< >
, cazanul ramanand in functiune doar pentru
cererea de apa calda menajera.
Prin intermediul cronotermostatului se poate intrerupe
incalzirea in diferite moduri, pentru informatii mai
detaliate va recomandam manualul respectiv.
C
REGLAREA INCALZIRII
Pentru a obtine cele mai bune conditii de confort si economie, in functie de
temperatura externa, exista trei trepte de incalzire (rotiti manerul “H”),
dupa cum este mentionat in figura de mai jos:
Da + 5°C
a + 15°C
inferiore
a - 5°C

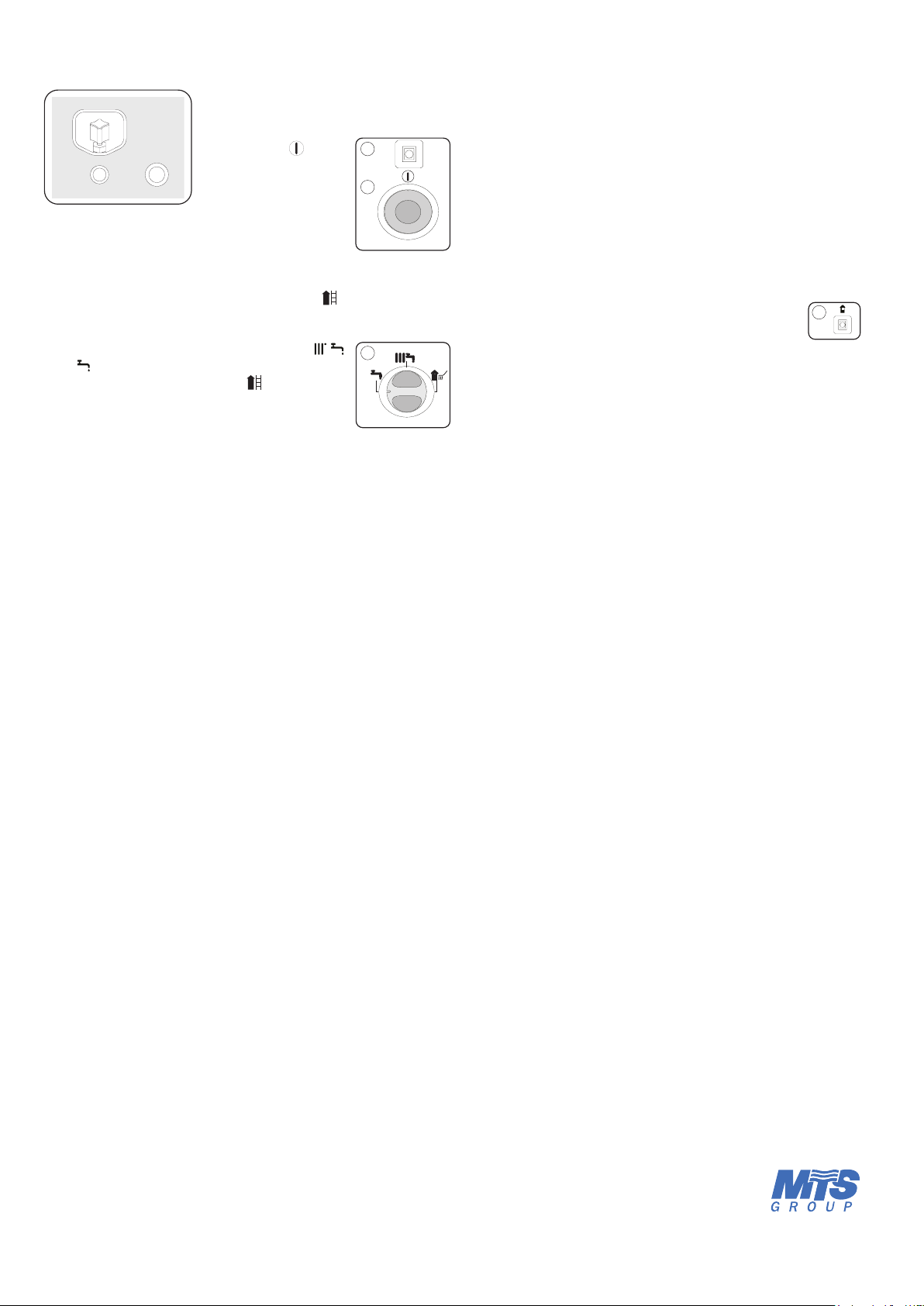

OBTINEREA APEI CALDE MENAJERE
(PENTRU MODELELE MI - MFFI - MTFI - RFFI TANK)
functional,
“E”
(de
apei
apa).
intrerupatorul
verde.
culoare
de
independent
alege
pentru
36°C
la
a
la
APEI
TURII
E
circa
CALDE
sub
-
-
-
cazanul
Puneti
aprinde
va
;
se
“L”
conditii,
aceste
In
de pozitia selectorului
butonul
Rotiti
distribuire
functie
in
de
de
temperatura
56°C
REGLAREA
tensiune,
becul
cazanul
selectorului
debitul
apasand
semnalizare
de
este
;
“C”
a
de
TEMPERA
MENAJERE
TANK)
-
apei
apa
RFFI
la
rece.
pentru
valori
Este
E
o
(PENTRU
Se
recomanda
pentru
inalte
conv
mai
mult
temperatura
MODELELE
apoi
enabila
(vezi
reglarii
sa
reglarea
evitarea
ca
medie
MI
amestece
se
figura).
-
-
MFFI
temperaturii
MTFI
cu
termostatului
SFATURI UTILE
SITUATII DE OPRIRE A CAZANULUI
Aparatul este prevazut cu dispozitive de siguranta care intervin in anumie
situatii, provocand “blocarea” sau oprirea cazanului.
Cateva din aceste situatii sunt semnalate si pot fi rezolvate uneori de catre
utilizatorul insusi.
H
Da + 5°C
a - 5°C
PROCEDURA DE OPRIRE A CAZANULUI
(PENTRU
Pentru
apasati
semnalizare
Se
robinetul
(PENTRU
Pentru
I
aprins,
in
gaz,
Pentru
butonul
Se
arzatorului
In
inchideti
cazan.
pozitia
final,
MODELELE
a
stinge
intrerupatorul
de
recomanda,
interceptare
de
MODELELE
stinge
a
este
suficient
“OFF”
rotindu-l
a
stinge
pana
putea
va
pilot,
recomanda,
se
robinetul
arzatorul
culoare
pentru
arzatorul
sau
la
pana
arzatorul
si
la
pozitia
efectua
doar
de
RI - MI
principal
“L”
I
“I”
verde
mare
mai
o
gaz
de
SI
M
principal
mutati
sa
sa
apasati
“
pozitia
pilot
”.
“
o
noua
circa
dupa
pentru
interceptare
- RFFI
- MFFI
insuficient
este
stinge
va
;
se
;
siguranta,
sub
situat
R)
arzatorul
lasand
intrerupatorul
butonul
usor
”
necesar
este
60
mai
a
de
secunde.
mare
gazului
operatie
o
-
becul
inchideti
cazan.
cazanului
supapei
sa
aprindere
siguranta,
situat
OPRIRE CAUZATA DE SUPRAINCALZIRE
Este semnalata prin aprinderea ledului de culoare rosie
“G”. Oprirea cazanului se justifica prin interventia
termostatului limita de siguranta. Pentru a remedia
aceasta situatie este necesar sa asteptati ca termostatul
sa se raceasca si ulterior sa apasati butonul “A”.
In cazul in care acest termostat intervine frecvent, este
necesara interventia Centrului de Asistenta Autorizat.
RFFI
sa
de
pilot
de
rotiti
a
sa
sub
TANK
L
A
- MTFI)
G
OPRIREA CAUZATA DE LIPSA APRINDERII
AUTOMATE A ARZATORULUI
Este semnalata prin aprinderea ledului de culoare rosie
“B”. Pentru a remedia aceasta situatie de blocare trebuie
sa apasati si sa eliberati butonul “A”.
In acest fel sistemul electronic de aprindere va face inca
o incercare. Repetati aceasta operatie de mai multe ori.
Daca aceasta situatie de nerealizare a aprinderii se repeta
frecvent, se recomanda interventia Centrului de Asistenta
Autorizat.
B
A
OPRIREA CAUZATA DE INSUFIENTA
CIRCULATIEI APEI IN CAZAN
Este semnalata prin aprinderea ledului de culoare rosie
“D”. O posibila cauza a acestei situatii poate fi absenta
apei din cazan, sau lipsa circulatiei pe circuitul primar
de incalzire. Controlati presiunea in instalatie pe
manometrul “O” si in cazul in care, valoarea acesteia se
situeaza sub 0,5 bar (5m.ca), efectuati alimentarea
instalatiei pana la restabilirea unei valori medii de 1,0 bar
(10m c.a.).
D
O
- 4 -
Page 5
Actionati asupra robinetului de alimentare si
ulterior pentru a inlatura blocajul stingeti si
aprindeti cazanul actionand asupra
intrerupatorului “L”.
I
In cazul in care continua
situatia de oprire, este
necesara interventia unui
L
specialist de la Centrul de
Asistenta Autorizat.
FUNCTIONARE - COS (doar pentru personalul autorizat)
< >
Selectorul Vara/Iarna/Cos “C” permite in pozitia
temperaturii pe circuitul de incalzire, in scopul de a efectua analiza arderii.
Pentru a realiza aceasta functie, deschideti un robinet si preluati o cantitate
de apa nu mai mica de 8 l/min., deci din pozitia
sau < > al selectorului “C” rotiti manerul in sensul
acelor de ceasornic pana In pozitia
< >.
(ATENTIE! Functionarea “cos” exclude reglementarea
aprinderii lente).
excluderea reglarii
< >
C
ATENTIE!
Functionarea ca si cos predispune cazanul la o functionare continua la
putere maxima. O astfel de conditie trebuie sa fie utilizata doar si exclusiv
de catre personalul autorizat.
DISPOZITIVUL DE CONTROL SI
EVACUARE A FUMULUI
(DOAR PT. MODELELE 23/27R - 23/27RI - 23/27MI)
Aparatele sunt dotate cu un dispozitiv care, in cazul aparitiei in mediul
ambiant a produselor arderilor, intrerupe automat patrunderea gazului in
N
arzatorul principal pentru o perioada de timp de circa 12 min. Oprirea
aparatului este imediat semnalizata de aprinderea ledului de culoare galbena
“N” pe intreaga durata a opririi. Dupa scurgerea celor 12
minute, aparatu; revine la functionarea sa normala.
IMPORTANT!
Daca acest dispozitiv trebuie sa intervina de mai multe ori consecutiv, este
recomandat sa opriti aparatul si va adresati unui centru de Asiatenta Tehnica
autorizat pentru controlul unei evacuari corecte a fumului si a conditiilor de
ventilatie a incaperii.
Merloni TermoSanitari SpA
Viale Aristide Merloni 45
60044 Fabriano (AN)
Telefono 0732 6011
Telefax 0732 602331
Telex 560160
http://www .ariston.mts.it
Merloni TermoSanitari SpA - România
Strada Orzari, nr. 5,
Sector 2, Bucuresti
Telefon 0040-1-3209821
0040-1-3209822
Fax 0040-1-3209820
E-mail: [email protected]
Loading...
