A.R.I. FLOW CONTROL ACCESSORIES Ltd.

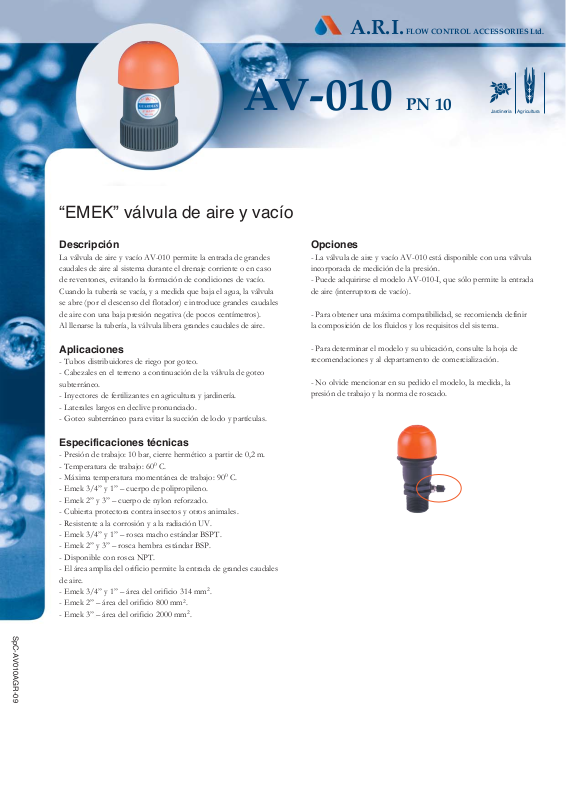

AV-010 PN 10
“EMEK” válvula de aire y vacío
Descripción
La válvula de aire y vacío AV-010 permite la entrada de grandes
caudales de aire al sistema durante el drenaje corriente o en caso
de reventones, evitando la formación de condiciones de vacío.
Cuando la tubería se vacía, y a medida que baja el agua, la válvula
se abre (por el descenso del flotador) e introduce grandes caudales
de aire con una baja presión negativa (de pocos centímetros).
Al llenarse la tubería, la válvula libera grandes caudales de aire.
Aplicaciones
- Tubos distribuidores de riego por goteo.
- Cabezales en el terreno a continuación de la válvula de goteo
subterráneo.
- Inyectores de fertilizantes en agricultura y jardinería.
- Laterales largos en declive pronunciado.
- Goteo subterráneo para evitar la succión de lodo y partículas.
Jardinería Agricultura
Opciones
- La válvula de aire y vacío AV-010 está disponible con una válvula
incorporada de medición de la presión.
- Puede adquirirse el modelo AV-010-I, que sólo permite la entrada
de aire (interruptora de vacío).
- Para obtener una máxima compatibilidad, se recomienda definir
la composición de los fluidos y los requisitos del sistema.
- Para determinar el modelo y su ubicación, consulte la hoja de
recomendaciones y al departamento de comercialización.
- No olvide mencionar en su pedido el modelo, la medida, la
presión de trabajo y la norma de roscado.
SpC-AV010AGR-09
Especificaciones técnicas
- Presión de trabajo: 10 bar, cierre hermético a partir de 0,2 m.
- Temperatura de trabajo: 600 C.
- Máxima temperatura momentánea de trabajo: 900 C.
- Emek 3/4” y 1” – cuerpo de polipropileno.
- Emek 2” y 3” – cuerpo de nylon reforzado.
- Cubierta protectora contra insectos y otros animales.
- Resistente a la corrosión y a la radiación UV.
- Emek 3/4” y 1” – rosca macho estándar BSPT.
- Emek 2” y 3” – rosca hembra estándar BSP.
- Disponible con rosca NPT.
- El área amplia del orificio permite la entrada de grandes caudales
de aire.
- Emek 3/4” y 1” – área del orificio 314 mm
- Emek 2” – área del orificio 800 mm
- Emek 3” – área del orificio 2000 mm
2
.
2
.
2
.
AV-010
CAUDALES DE AIRE Y VACIO
A.R.I. FLOW CONTROL ACCESSORIES Ltd.
0.6
0.4
0.2
0
-0.2
Presión Diferencial (bar)
-0.4
Caudal (m3/hr)
LISTA DE PIEZAS Y ESPECIFICACIONES
No. Pieza Material 3/4”-1” 2” 3”
1. Tapa Polipropileno Polipropileno Polipropileno
2. Selladura BUNA-N EPDM EPDM
3. Flotador Polipropileno Nylon reforzado Nylon reforzado
4. Anillo - Nylon reforzado Nylon reforzado
5. Cuerpo Polipropileno Nylon reforzado Nylon reforzado
3/4" 1”
0
2" 3"
400 800-800 -400 1200
AV-010 3/4" 1"
A
1
2
B
3
4
DIMENSIONS AND WEIGHT
Tamaño Dim. en mm. Peso Area del
nominal A B Kg. orificio (mm2)
3/4” (20mm) 60 124 0.1 314
1” (25mm) 60 124 0.1 314
2” (50mm) 73 122 0.2 800
3” (80mm) 104 165 0.6 2000
AV-010 2” 3"
A
1
B
2
3
4
5
